雅马哈 (E)40X - 40XWHL

共 26 个部位，点击零件编码查看详情，或搜索本页零件。

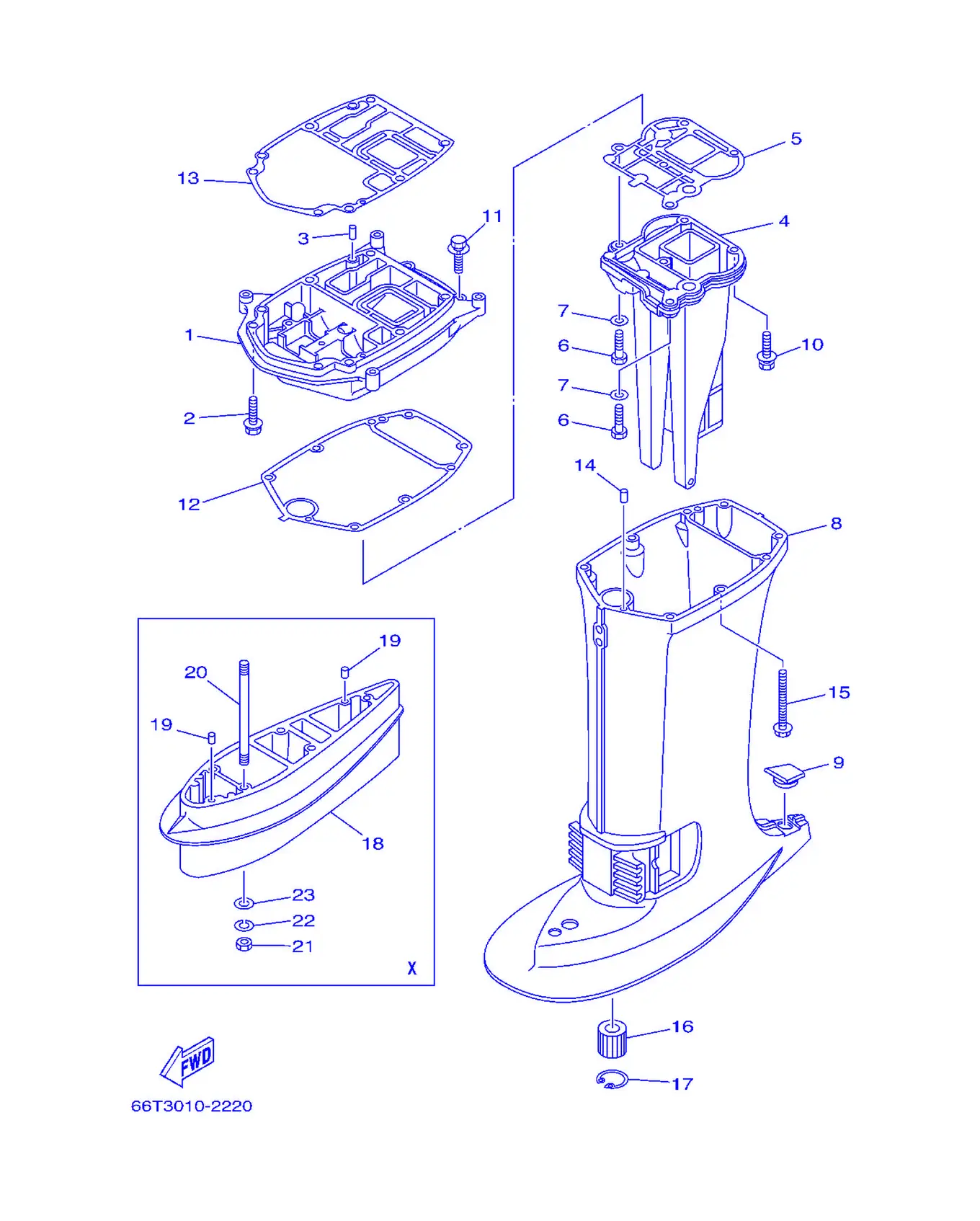

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-41137-00-5B	排气导管	Guide,Exhaust	1
2	90119-08M79	卡环	Bolt, With Washer	2
3	93606-12019	定位销	Pin, Dowel	2
4	66T-41131-10-5B	排气岐管1	Manifold,Exhaust 1	1
5	66T-41133-A0	排气岐管衬垫1	Gasket, Exhaust Manifold	1
6	97075-08030	螺栓	Bolt	2
7	92995-08600	盘形垫	Washer	2
8	66T-45111-10-4D	水上装置壳	Casing,Upper	1
9	63D-45155-00	盖	Cap	1
10	97575-08545	带垫圈螺	Bolt, With Washer	3
11	90119-08M79	卡环	Bolt, With Washer	2
12	66T-45114-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
13	66T-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
14	93606-12019	定位销	Pin, Dowel	2
15	90119-08M42	带垫螺栓	Bolt, With Washer	6
16	679-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
17	93420-30042	卡环	Circlip	1
18	66T-45211-00-4D	延伸部分	Extension	1
19	93606-12019	定位销	Pin, Dowel	2
20	90116-10M23	卡环	Bolt, Stud	4
21	95380-10600	有槽螺母	Nut	4
22	92990-10100	弹簧垫圈	Washer,Spring	4
23	92990-10600	垫圈	Washer,Plate	4

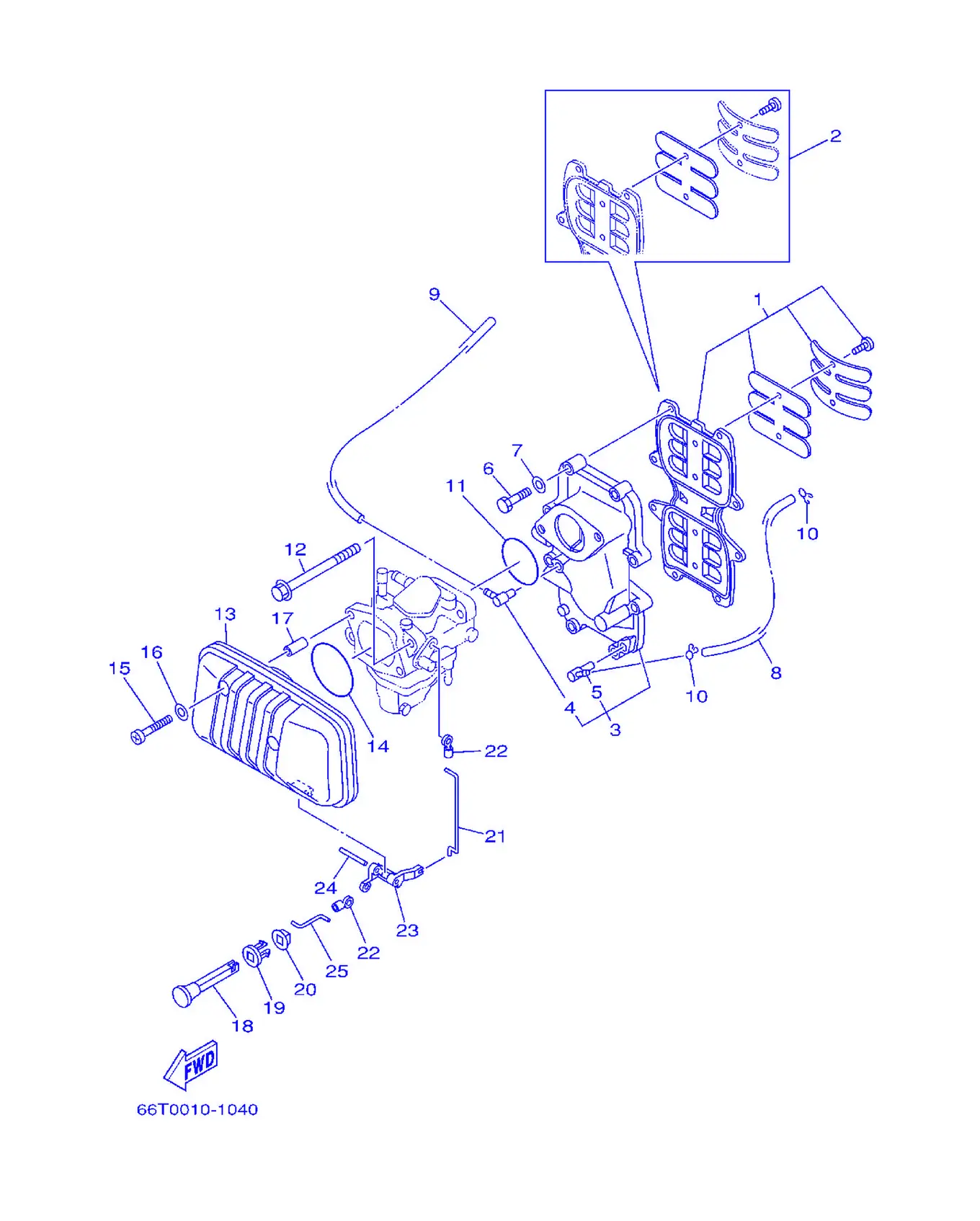

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-13610-00	簧片阀组合	Reed ValveAssembly	1
2	66T-W0004-00	簧片套	LeadSet	1
3	66T-13641-02-1S	岐管1	Manifold 1	1
4	6E5-13552-01	喷管	Nozzle	1
5	650-11372-01	软管接头	Nipple, Hose	1
6	97013-06035	螺栓	Bolt	8
7	92903-06600	盘形垫	Washer,Plate	8
8	90445-07M24	固定	Hose (L240)	1
9	90445-07MA4	固定	Hose (L280)	1
10	90467-06016	固定	Clip	2
11	93210-46M16	O型圈	O-ring	1
12	90119-08M03	带垫螺栓	Bolt, With Washer	2
13	66T-14440-00	进气消声器组合	SilencerAssembly,Intake	1
14	93210-54M54	O型圈	O-ring	1
15	97885-06040	大柱头螺钉	Screw, Pan Head	2
16	92995-06600	盘形垫	Washer	2
17	90387-06M80	衬套	Color	2
18	6H4-41271-01	阻风门旋钮	Knob, Choke	1
19	689-41273-00	固定	Grommet	1
20	6J8-41274-00	固定环2	Grommet 2	1
21	66T-41256-00	阻风门杆1	Rod, Choke 1	1
22	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	2
23	66T-41252-00	阻风门杆	Lever, Choke 1	1
24	91690-40032	弹簧销	Pin,Spring	1
25	66T-41257-00	阻风门杆2	Rod, Choke 2	1

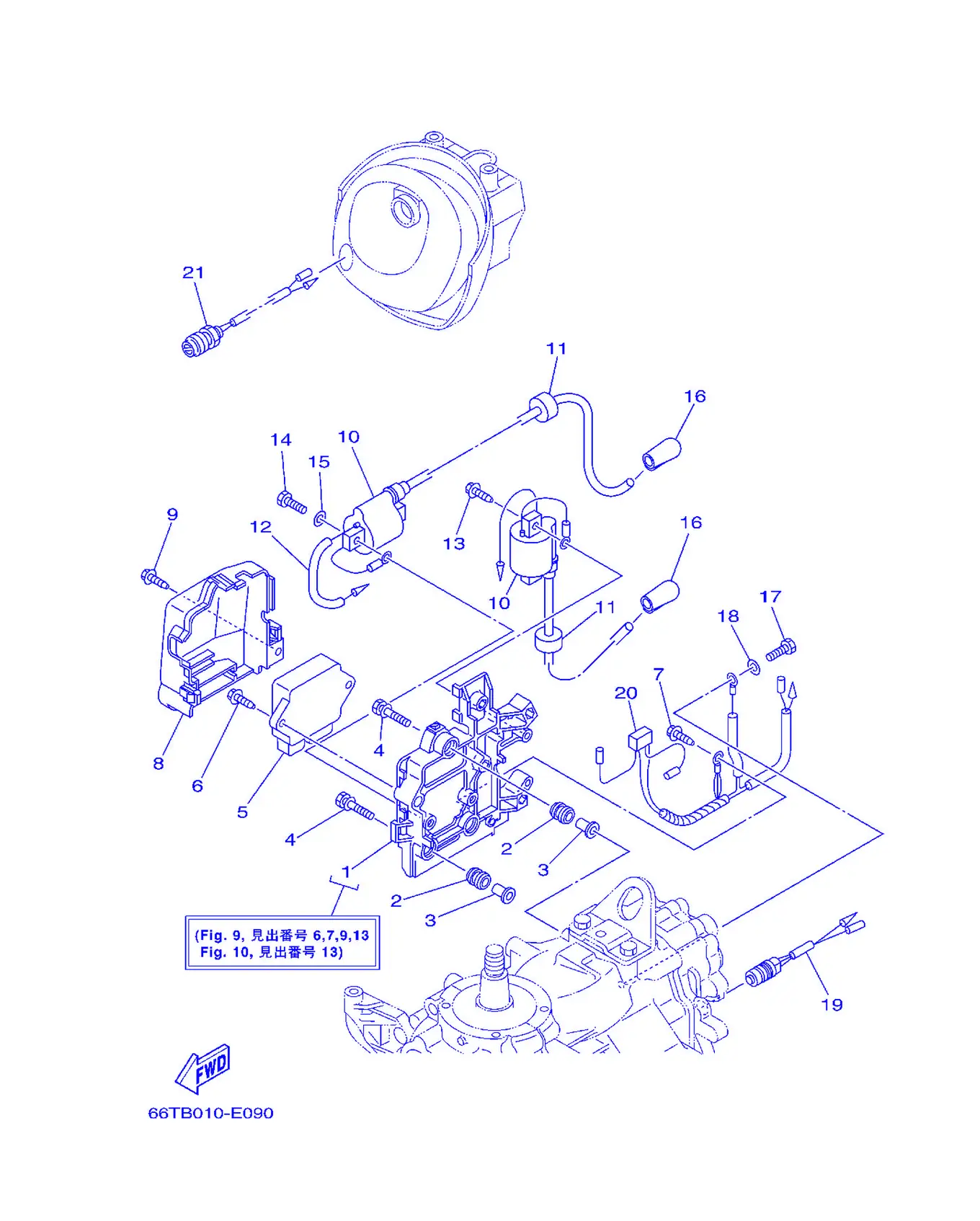

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-8554B-01-94	托架	Bracket	1
2	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
3	90387-06119	环	Color	3
4	90119-06M65	卡环	Bolt, With Washer	3
5	66T-85540-00	电子点火器总成	C.D.I. Unit Assembly	1
6	90109-06M81	螺栓	Bolt	2
7	90109-06M80	螺栓	Bolt	1
8	66T-81916-01	接头盖	Cover, Terminal	1
9	90109-06M81	螺栓	Bolt	1
10	66T-85570-00	点火线圈组合	Ignition Coil Assembly	2
11	90480-25161	固定	Grommet	2
12	90446-03MA3	固定	Hose	1
13	90109-06M81	螺栓	Bolt	2
14	97095-06025	螺栓	Bolt	2
15	92995-06600	盘形垫	Washer	2
16	66T-82370-00	塞帽组合	PlugCapAssembly	2
17	97095-06012	螺栓	Bolt	1
18	92995-06600	盘形垫	Washer	1
19	688-82560-10	温控开关组合	Thermo Switch Assembly	1
20	66T-82519-00	接地线	Wire, Earth Lead	1
21	689-81870-00	起动开关组合	Starting Switch Assembly	1

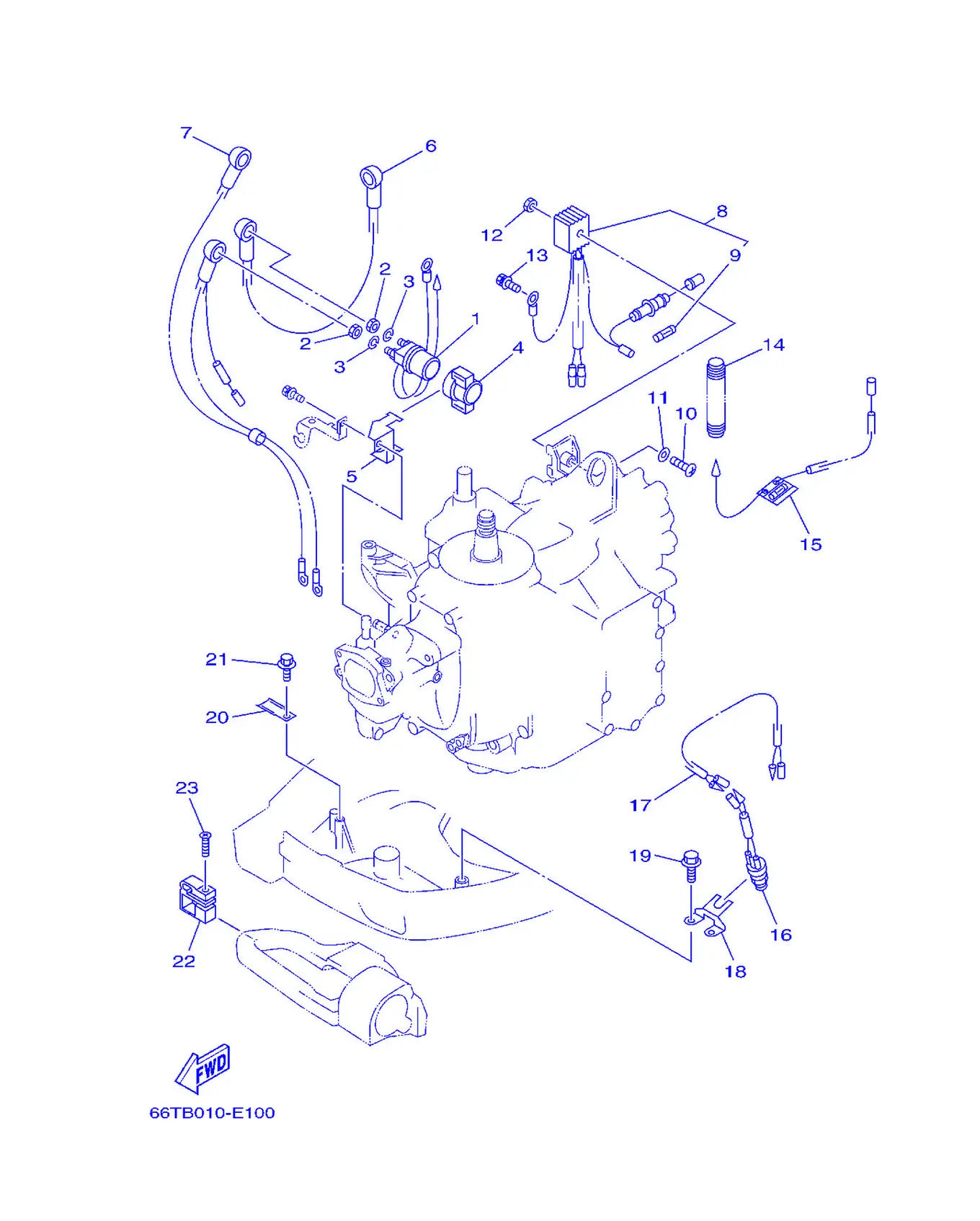

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-8194A-10	副导线	Relay	1
2	90170-06M30	螺母	Nut	2
3	90204-06M00	弹簧垫圈	Washer,Spring	2
4	6G1-81952-00	继电器支架	Holder, Relay	1
5	6L2-81945-00	开关装配面板	Plate, Switch Fitting	1
6	6E5-82117-01	导线	Wire,Lead	1
7	66T-82105-J0	电缆	WireHarness	1
8	6G1-81970-61	整流器组合	Rectifier Assembly	1
9	6G1-82151-00	保险丝	Fuse	1
10	97880-05030	大柱头螺钉	Screw, Pan Head	1
11	92990-05600	盘形垫	Washer,Plate	1
12	95380-05600	螺母	Nut	1
13	90109-06M80	螺栓	Bolt	1
14	66T-83557-00	管	Tube (I.DIA:13MM)	1
15	66T-82115-00	正极导线	Wire, Plus Lead	1
16	6F5-82540-00	空挡开关组合	Neutral Switch Assembly	1
17	66T-82553-00	导线延伸部分	Extension, Wire Lead	1
18	66T-82554-00	空挡开关支承	Stay, Neutral Switch	1
19	90109-06M86	螺栓	Bolt	2
20	90465-20M31	固定	Clamp	1
21	90109-06M86	螺栓	Bolt	1
22	65W-82594-00	夹箍	Clamp	1
23	90161-06M00	卡环	Screw, Tapping	1

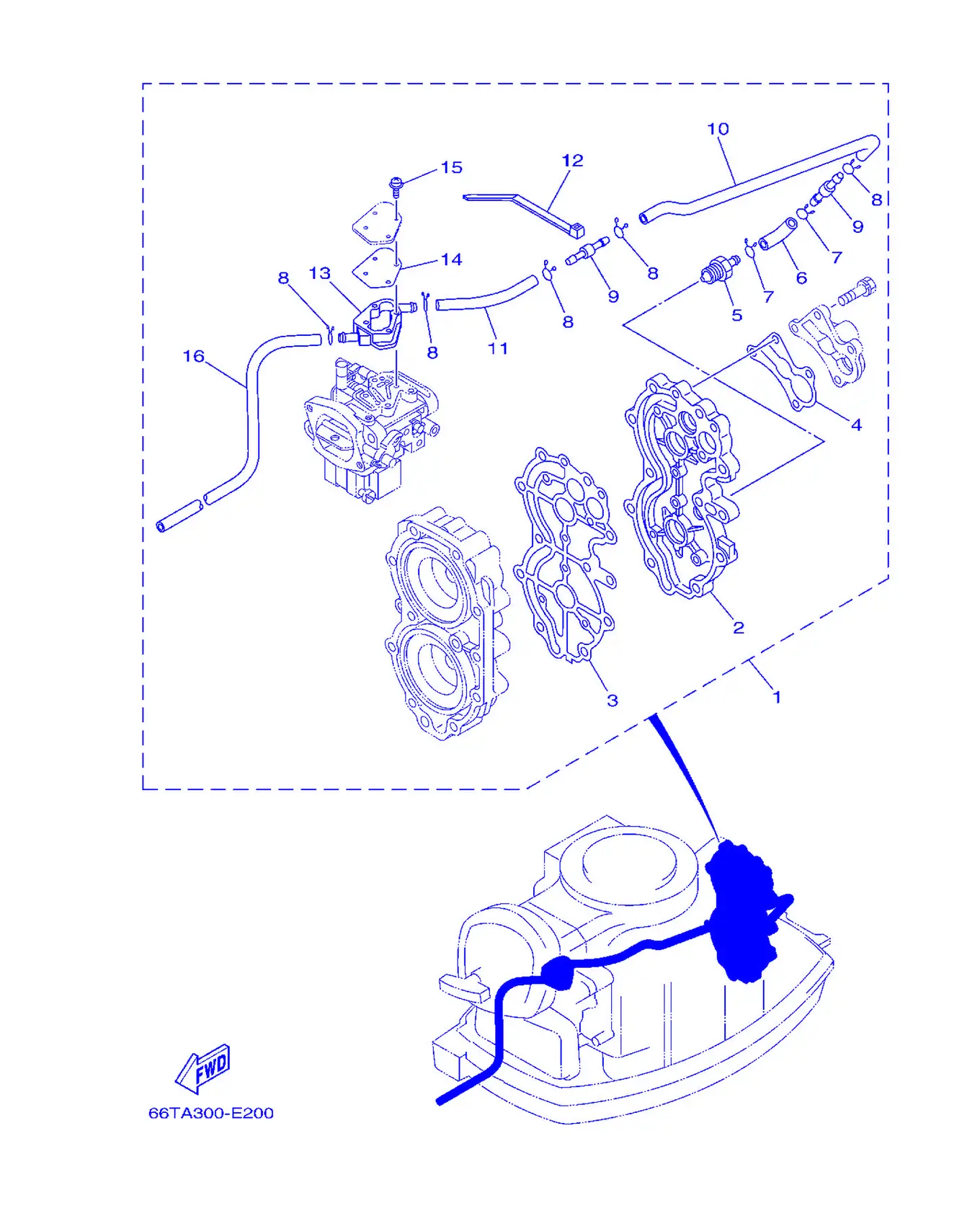

オプシヨナルパーツ

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-12440-51	热交换器组合	Heat Exchanger Assembly	1
2	66T-11191-50	气缸盖罩1	Cover, Cylinder Head 1	1
3	66T-11193-A2	气缸盖罩衬垫1	Gasket, Head Cover 1	1
4	676-12414-A1	盖衬垫	Gasket,Cover	1
5	66T-12469-00	接头1	Joint 1	1
6	6E5-24315-00	管5	Pipe 5	1
7	90467-11M08	钢夹	Clip	2
8	90467-10M04	带垫螺栓	Clip	5
9	6E5-24379-00	连接管4	Pipe,Joint 4	2
10	66T-12481-50	管1	Pipe 1	1
11	66T-12482-50	管2	Pipe 2	1
12	90465-13M36	固定环	Clamp	1
13	66T-12466-00	热交换器	Exchanger, Heat	1
14	66T-14536-00	衬垫	Gasket	1
15	97980-04125	带垫圈螺钉	Screw, Washer	4
16	90445-11M78	固定	Hose(L1000)	1

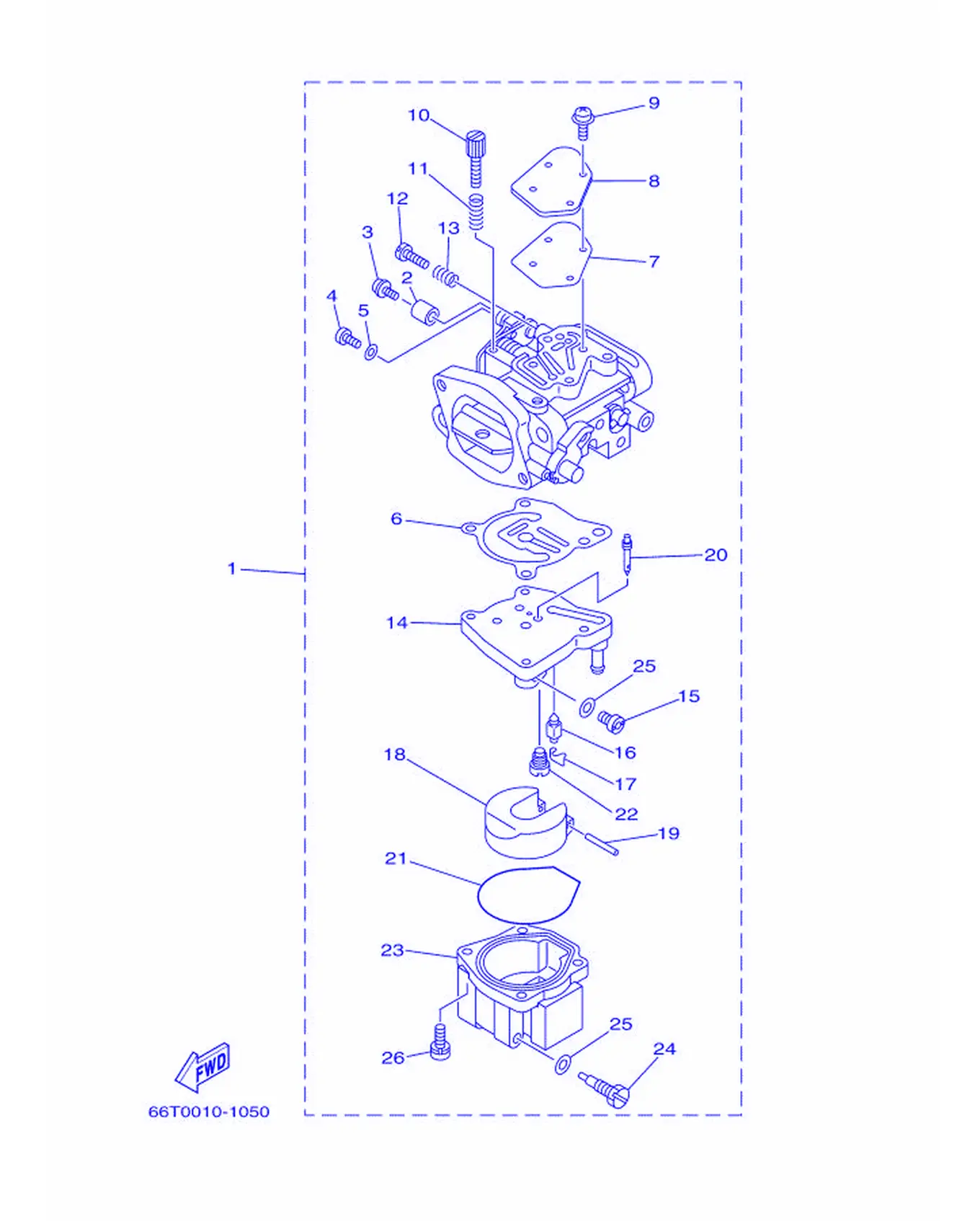

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-14301-02	化油器总成1	CarburetorAssembly 1	1
2	66T-14578-00	轴套	Collar	1
3	66T-14584-00	塞子	Stopper	1
4	6J8-14592-01	螺钉	Screw	1
5	92990-05600	盘形垫	Washer,Plate	1
6	66T-14384-01	浮子室衬垫	Gasket, Float Chamber	1
7	66T-14536-00	衬垫	Gasket	1
8	66T-14527-00	面板	Plate	1
9	97980-04112	带垫圈螺钉	Screw	4
10	66T-14523-00	止动螺钉	Screw, Stop	1
11	6J8-14334-00	空气调整弹簧	Spring,Throttle	1
12	6E5-14323-03	空气调整螺钉	Screw, Air Adjusting	1
13	6E5-14223-00	排放阀弹簧	Spring, Air Adjusting	1
14	66T-14945-02	量孔	SpacerAssembly (#38)	1
15	61A-1492E-85	主量孔	Jet,Main (#170)	1
16	6E5-14546-00	针阀	Valve, Needle	1
17	6E5-14159-00	钢夹	Clip	1
18	6E5-14385-02	浮子	Float	1
19	6E5-14386-02	浮子销	Pin, Float	1
20	66T-1492F-35	低速空气量孔	Jet, Air Slow (#70)	1
21	66T-14984-00	浮子室衬垫	Gasket, Float Chamber	1
22	66T-14992-00	连杆	Plug	1
23	66T-14981-00	浮子室本	Body, Float Chamber	1
24	66T-14991-00	螺钉	Drain Plug	1
25	66T-14959-00	衬垫	Gasket	2
26	97980-05125	带垫圈螺钉	Screw, Washer	4

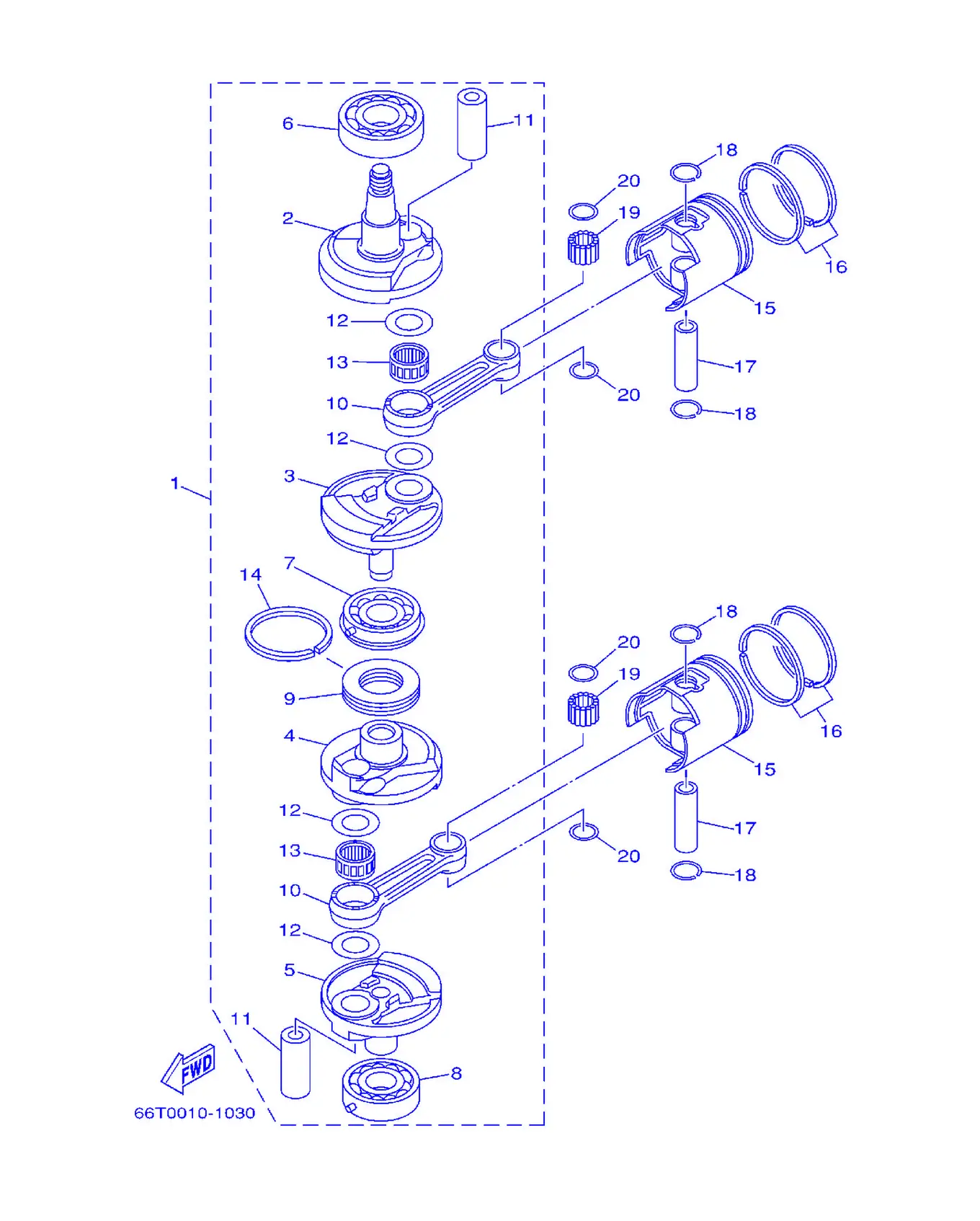

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-11400-01	曲轴组合	CrankshaftAssembly	1
2	66T-11412-00	曲柄1	Crank 1	1
3	66T-11422-00	曲柄2	Crank 2	1
4	66T-11432-00	曲柄3	Crank 3	1
5	66T-11442-00	曲柄4	Crank 4	1
6	93306-307U0	轴承	Bearing	1
7	93332-000UE	轴承	Bearing	1
8	93306-306V5	轴承	Bearing	1
9	6F5-11515-00	曲折环式密封	Seal, Labyrinth 1	1
10	6F5-11651-00	连杆	Rod, Connecting	2
11	66T-11681-00	曲柄销1	Pin, Crank 1	2
12	90209-27012	垫圈	Washer	4
13	93310-727U0	轴承	Bearing	2
14	93440-68M03	卡环	Circlip	1
15	66T-11631-01-93	活塞	Piston (STD)	2
16	66T-11603-00	活塞环套件	PistonRingSet (STD)	2
16	66T-11604-00	活塞环套件	Piston Ring Set (0.25MM O/S)	2
16	66T-11605-00	活塞环套件	Piston Ring Set (0.50MM O/S)	2
17	6F5-11633-00	活塞销	Pin,Piston	2
18	663-11634-00	活塞销卡	Clip,Piston Pin	4
19	93603-21111	定位销	Pin, Dowel	56
20	90201-20417	平垫圈	Washer,Plate	4

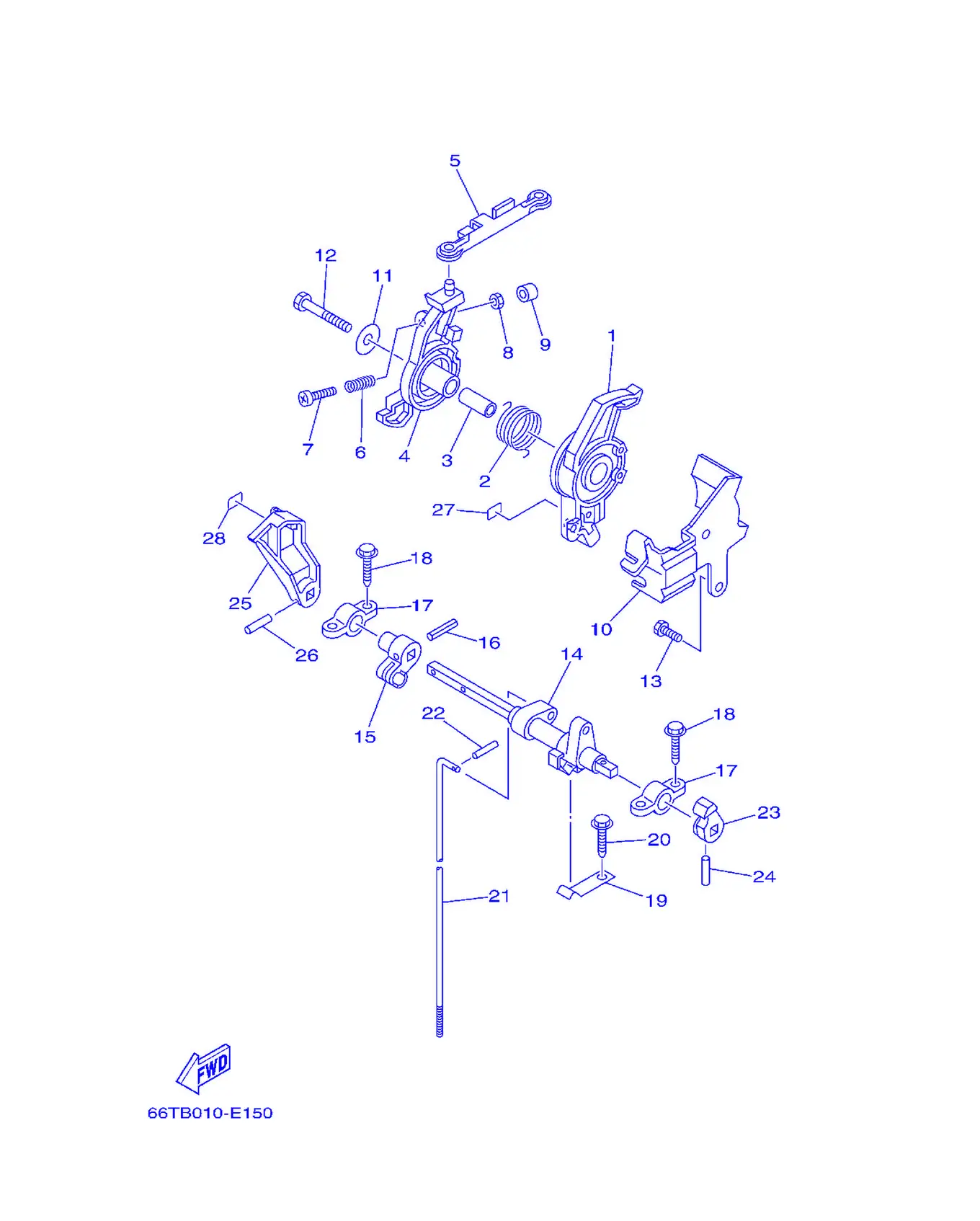

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-41638-00	滑	Pulley	1
2	66T-42167-00	弹簧1	Spring 1	1
3	90387-08M16	衬套	Color	1
4	66T-41631-01	磁电机控制杠杆	Lever, Magnet Control	1
5	66T-41237-00	连杆接头	Joint, Link	1
6	90501-10M84	接头	Spring, Compression	1
7	97880-06035	大柱头螺钉	Screw, Pan Head	1
8	95380-06700	有槽螺母	Nut	1
9	688-44194-00	盖	Cap	1
10	66T-14497-00	油门钢索支承	Stay, Throttle Wire	1
11	90201-08M54	平垫圈	Washer,Plate	1
12	97095-08045	螺栓	Bolt	1
13	97095-06014	螺栓	Bolt	1
14	66T-44121-00	变挡杆杠杆	Lever, Shift Rod	1
15	66M-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
16	90254-03M05	弹簧销	Pin,Spring	1
17	6F5-41662-00	托架	Bracket	2
18	90109-06M81	螺栓	Bolt	4
19	682-44116-01	弹簧	Spring	1
20	90109-06M86	螺栓	Bolt	1
21	66T-44143-10	变挡连杆	Rod, Shift	1
22	91490-16012	开口销	Pin, Cotter	1
23	65W-44173-00	变挡控制杆	Lever, Shift Control	1
24	90254-03M04	弹簧销	Pin,Spring	1
25	66T-44125-01	变挡杆杠杆手柄	Lever, Shift Rod	1
26	90254-03M04	弹簧销	Pin,Spring	1
27	6E5-42137-10	油门指示器	Indicator, Throttle	1
28	6F5-44191-01	变挡指示器	Indicator, Shift	1

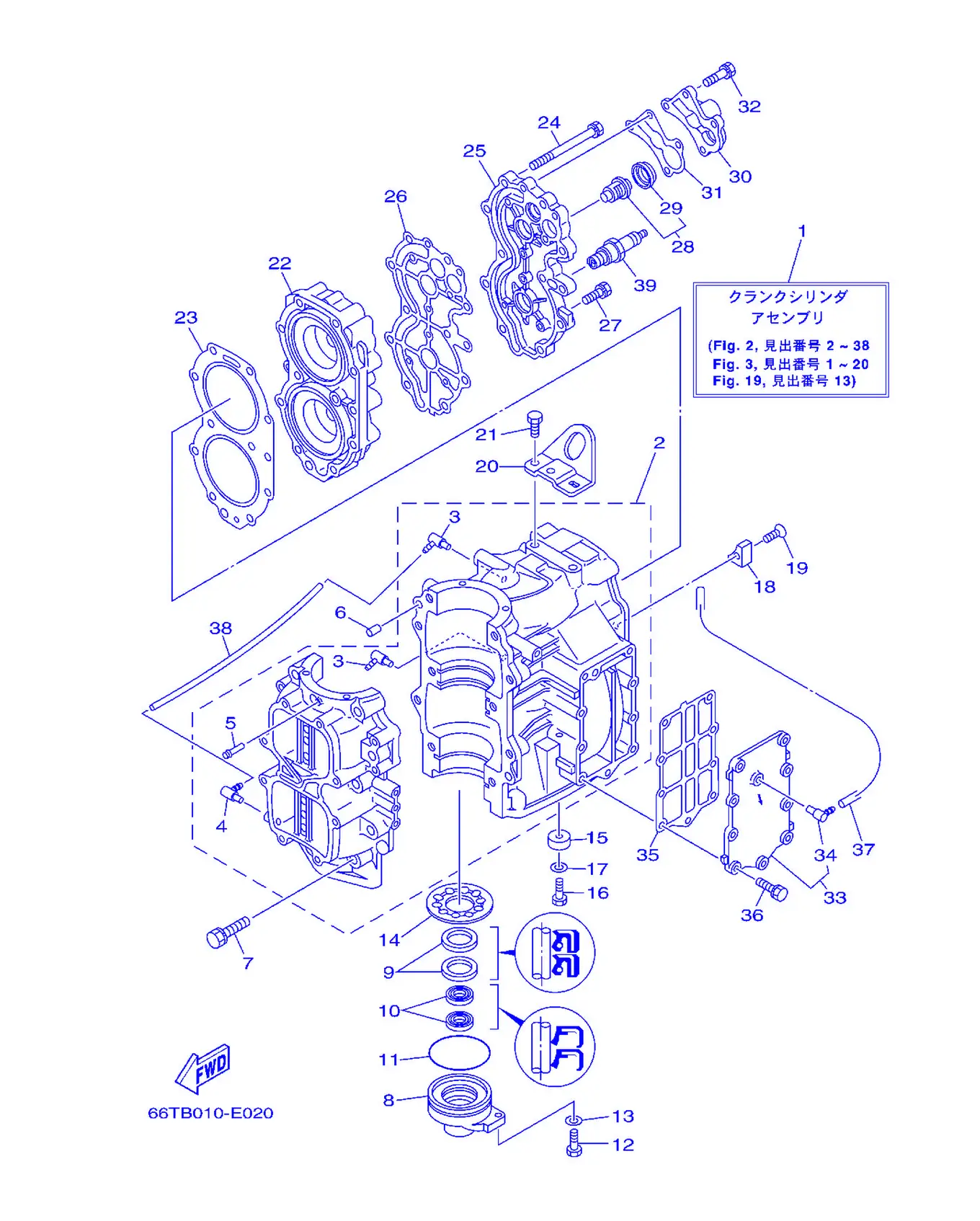

シリンダ & クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-W0090-02-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	66T-15100-02-1S	曲轴箱组合	Crankcase Assembly	1
3	6E5-13552-01	喷管	Nozzle	2
4	6E5-13552-01	喷管	Nozzle	1
5	624-14485-00	连接管	Pipe,Joint	1
6	93608-12063	定位销	Pin, Dowel	2
7	90119-10005	螺栓	Bolt, With Washer	10
8	66T-15396-01-94	油封壳	Housing,OilSeal	1
9	93102-30M56	油封	OilSeal	2
10	93101-16001	油封	OilSeal	2
11	93210-65M50	O型圈	O-ring	1
12	97095-06020	螺栓	Bolt	1
13	92995-06600	盘形垫	Washer	1
14	66T-11565-00	轴承盖垫	Washer,BearingCover	1
15	676-45251-00	阳极	Anode	1
16	97095-06020	螺栓	Bolt	1
17	92995-06600	盘形垫	Washer	1
18	676-11325-00	阳极	Anode	1
19	90141-06M00	卡环	Screw, Countersunk	1
20	66T-11119-00	发动机悬挂架	Hanger, Engine	1
21	90101-08002	螺栓	Bolt, Hexagon	2
22	66T-11111-01-1S	气缸头1	Head, Cylinder 1	1
23	66T-11181-A2	气缸头垫片1	Gasket, Cylinder Head 1	1
24	90119-08MA5	带垫螺栓	Bolt, With Washer	11
25	66T-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
26	66T-11193-A2	气缸盖罩衬垫1	Gasket, Head Cover 1	1
27	90119-06MA3	带垫螺栓	Bolt, With Washer	4
28	6E5-12411-02	温控器	Thermostat	1
29	6E5-12412-00	温控器密封	Seal,Thermostat	1
30	676-12413-00-1S	温控器盖	Cover,Thermostat	1
31	676-12414-A1	盖衬垫	Gasket,Cover	1
32	90119-06MA5	带垫螺栓	Bolt, With Washer	4
33	66T-41113-00-1S	排气管外盖	Outer Cover, Exhaust	1
34	676-11372-00	软管接头	Nipple,Hose	1
35	66T-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
36	90119-06MA3	带垫螺栓	Bolt, With Washer	9
37	90445-09M75	固定	Hose (L370)	1
38	90445-07M08	固定	Hose	1
39	94703-00040	火花塞	Plug, Spark (NGK B7HS)	2

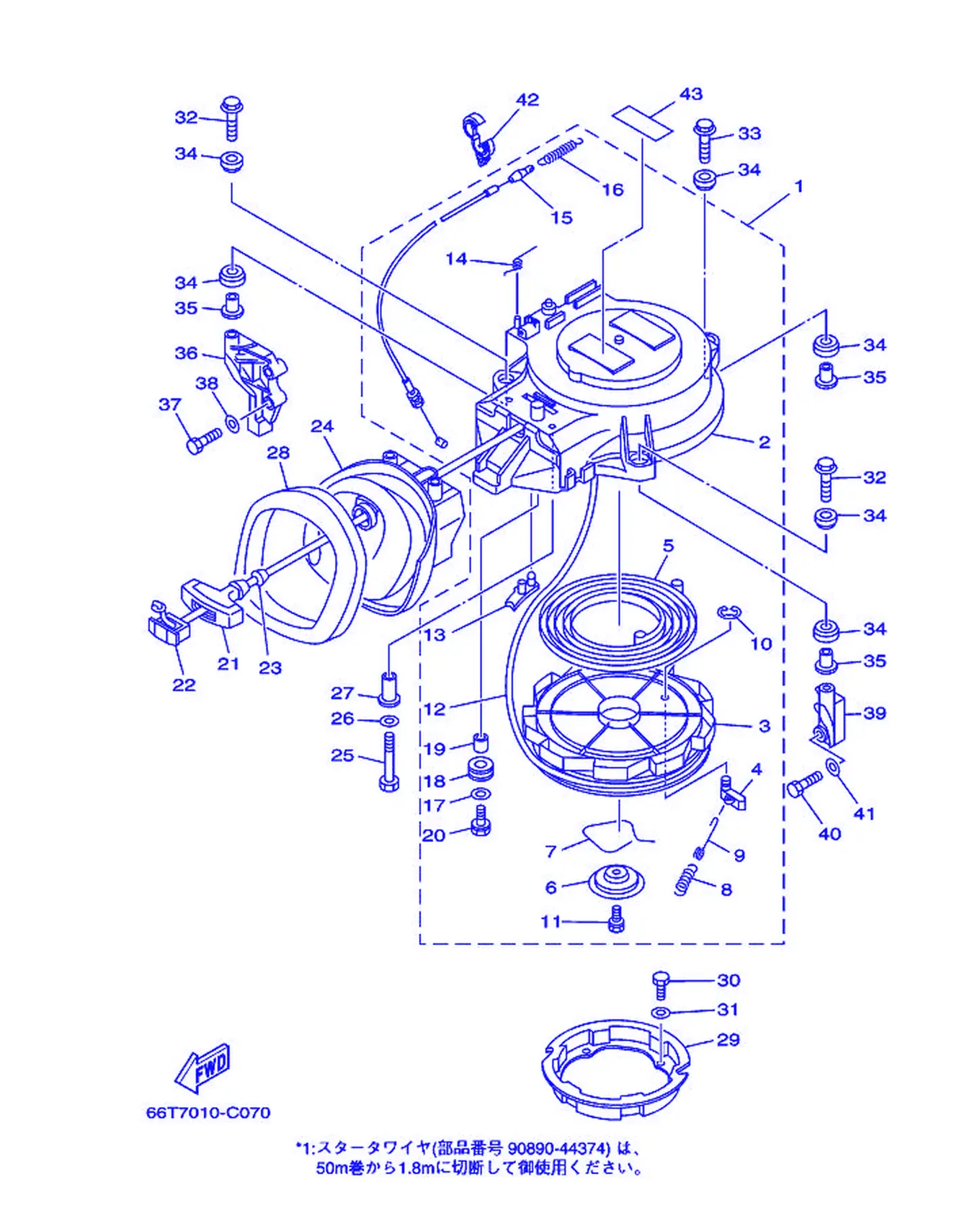

スタータ

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-15710-00	起动器组合	StarterAssembly	1
2	66T-15711-00	起动器箱	Case,Starter	1
3	66T-15714-00	拉索卷	Drum, Sheave	1
4	63V-15741-00	驱动爪	Pawl, Drive	1
5	66T-15713-00	起动器弹簧	Spring,Starter	1
6	66T-15716-00	驱动板	Plate, Drive	1
7	66T-15705-00	驱动爪弹簧	Spring, Drive Pole	1
8	66T-15767-00	弹簧	Spring	1
9	66T-15784-00	回位弹簧	Spring, Return	1
10	63V-15744-00	卡环	Circlip	1
11	63V-15768-00	螺栓	Bolt	1
13	66T-15794-00	限位板	Stopper	1
14	66T-15734-00	回位弹簧	Spring, Return	1
15	66T-15770-00	起动器止动钢索组	Cable Complete, Starter Stop	1
16	66T-15731-00	弹簧挡	Spring, Return	1
17	6F5-15791-00	锁紧垫	Washer, Lock	1
18	6F5-15752-00	拉索卷轴	Roller, Wire	1
19	6F5-15753-00	衬套	Bushing	1
20	6F5-15768-00	螺	Bolt	1
21	689-15755-01	起动器手	Handle,Starter	1
22	6F5-15779-02	盖	Cover	1
23	697-15789-00	减震器	Damper	1
24	66T-15758-01	导向绳索	Guide, Rope	1
25	97095-06035	螺栓	Bolt	2
26	92995-06600	盘形垫	Washer	2
27	90387-06M66	衬套	Color	2
28	66T-15762-01	橡皮密封圈2	Seal,Rubber 2	1
29	66T-15723-00	起动器滑	Pulley, Starter	1
30	97095-06010	螺栓	Bolt	4
31	92995-06600	盘形垫	Washer	4
32	90119-08M10	螺母	Bolt, With Washer	2
33	90119-08M51	带垫螺栓	Bolt, With Washer	1
34	90385-12M04	衬套	Bushing	6
35	90387-08M05	衬套	Color	3
36	66T-15771-00-94	支承1	Stay 1	1
37	97013-06030	螺栓	Bolt	2
38	92903-06600	盘形垫	Washer,Plate	2
39	66T-15772-00-94	支承2	Stay 2	1
40	97013-06030	螺栓	Bolt	2
41	92903-06600	盘形垫	Washer,Plate	2
42	90464-13249	线夹	Clamp	1
43	6A1-83625-01	商标，标志5	Mark 5	1

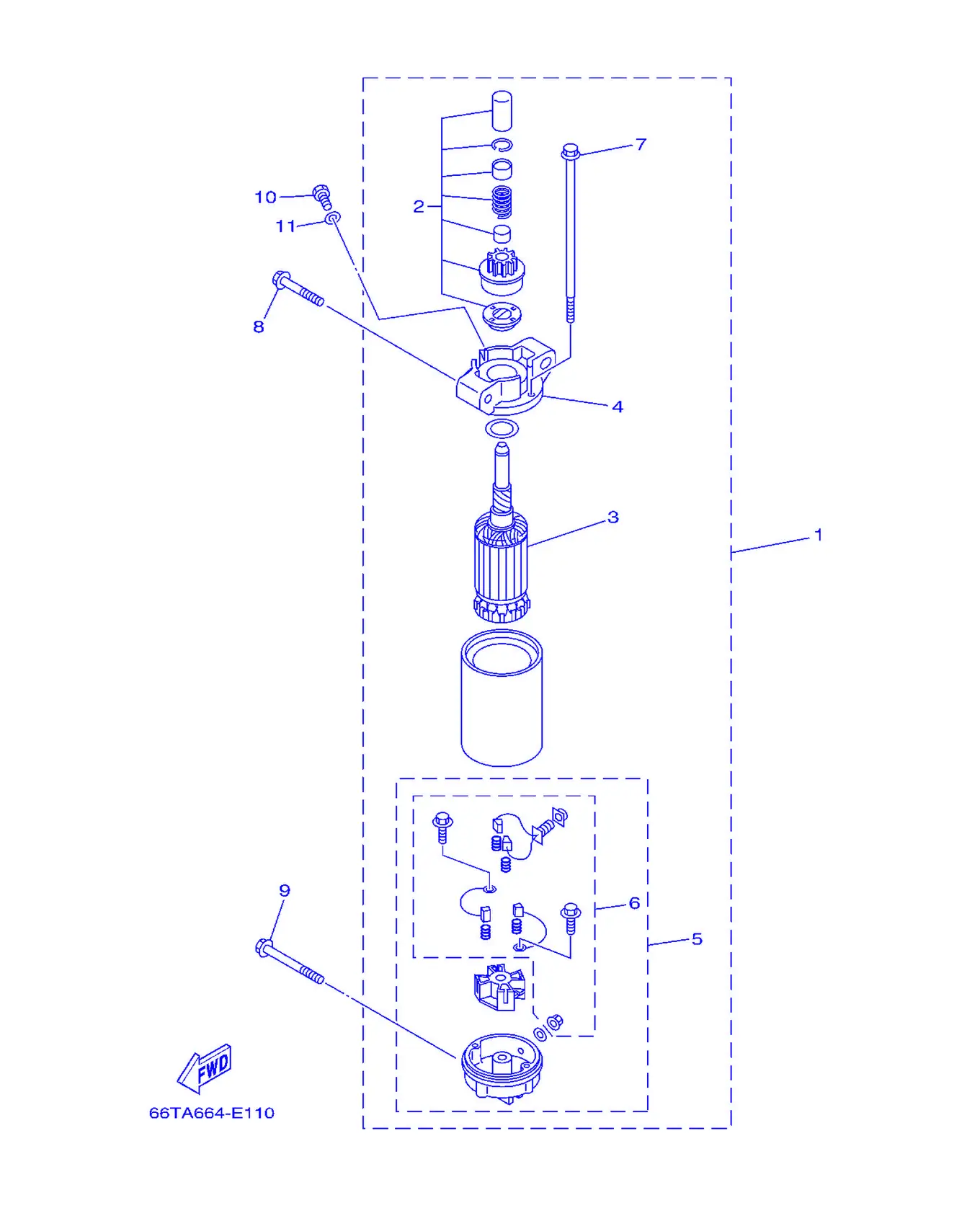

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-81800-01	起动电动机组合	Starting Motor Assembly	1
2	66T-81857-00	小齿轮止动件套件	Pinion Stopper Set	1
3	66T-81850-01	电枢组合	Armature Assembly	1
4	66T-81830-00	前托架组合	FrontBracketAssembly	1
5	66T-81820-00	后托架组合	Rear Bracket Assembly	1
6	66T-81840-00	电刷架组合	Brush Holder Assembly	1
7	66T-81826-00	螺	Bolt	2
8	90119-08M39	带垫螺栓	Bolt, With Washer	2
9	90119-08M52	带垫螺栓	Bolt, With Washer	1
10	97095-08016	螺栓	Bolt	1
11	92995-08600	盘形垫	Washer	1

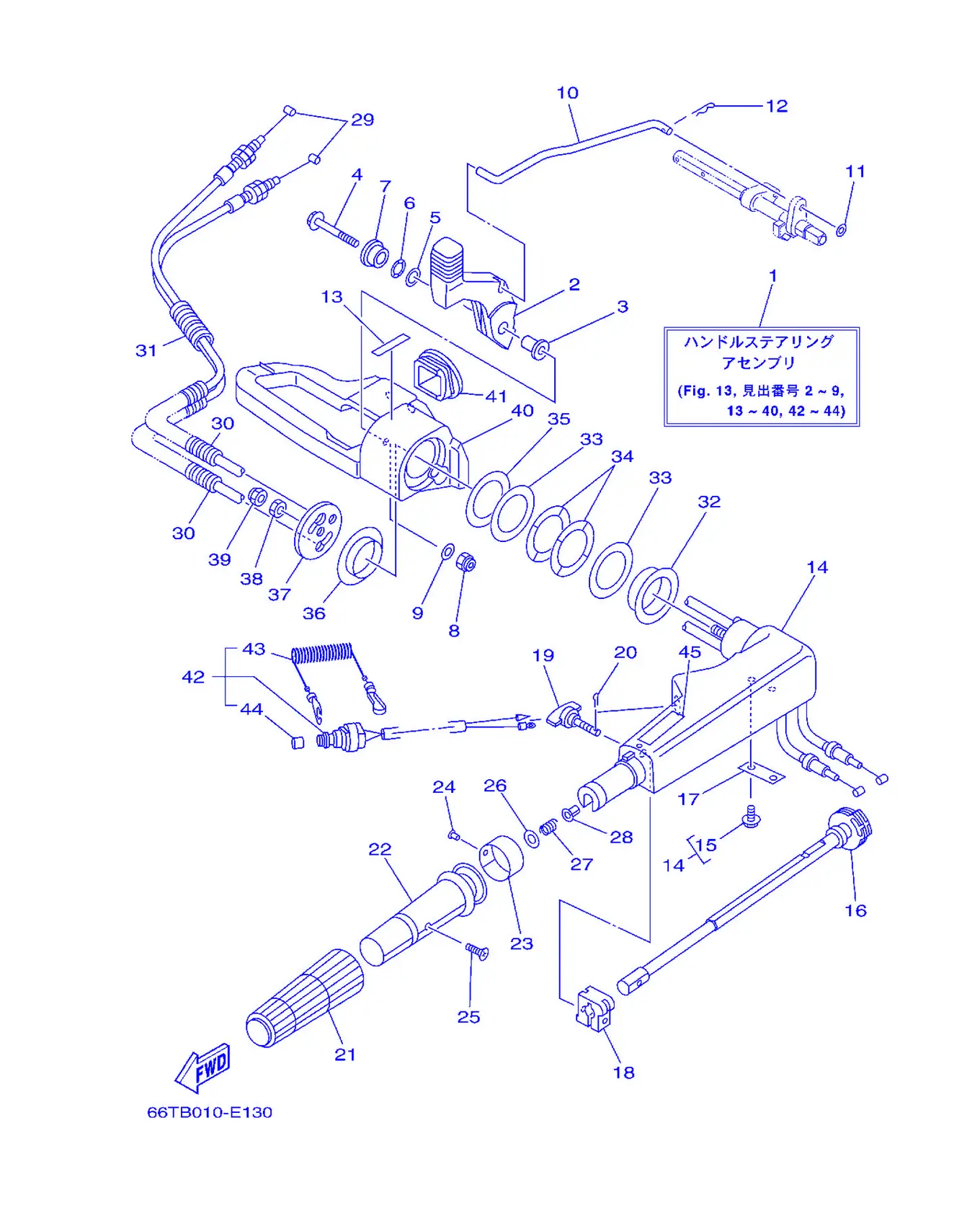

ステアリング

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-W0084-02-4D	手把方向装置组合	HandleSteeringAssembly	1
2	66T-44111-02	变挡手柄	Handle, Gear Shift	1
3	90387-06M86	衬套	Color	1
4	97595-06550	带垫圈螺	Bolt, With Washer	1
5	90201-12M07	平垫圈	Washer,Plate	1
6	90206-12052	平垫圈	Washer, Wave	1
7	66T-42123-00	手把连接螺	Bolt,HandleJoint	1
8	95780-06300	带垫螺母	Nut, Flange	1
9	92995-06200	盘形垫	Washer	1
10	66T-44124-00	变挡杆杠杆连接	Link, Shift Rod	1
11	92990-06200	盘形垫	Washer, Plain	1
12	90468-18008	钢夹	Clip	1
13	6E0-44191-11	变挡指示器	Indicator, Shift	1
14	65W-42101-01-4D	操舵手柄	Handle,Steering	1
15	90109-06M86	螺栓	Bolt	2
16	65W-42138-00	油门杆	Lever,Throttle	1
17	65W-42159-00	支承	Stay	1
18	6G1-42126-00	方向手把握把摩擦	Friction, Steering Handle	1
19	65W-42125-00	阻力调整螺	Bolt, Friction Adjust	1
20	91490-20010	开口销	Pin, Cotter	1
21	6F6-42177-A0	手把橡皮	Rubber,Handle	1
22	664-42119-00	方向手把握	Grip,SteeringHandle	1
23	6G1-42137-10	油门指示器	Indicator, Throttle	1
24	90269-02M09	螺丝	Rivet	1
25	90149-05M13	螺钉	Screw	1
26	92903-10600	盘形垫	Washer,Plate	1
27	90501-23215	接头	Spring, Compression	1
28	90386-08032	衬套	Bushing	1
29	66T-26301-00	油门钢索组合	ThrottleCableAssembly	2
30	90446-10M87	固定	Hose (L75)	2
31	90446-10M86	固定	Hose (L140)	2
32	90386-40MA0	衬套	Bushing	1
33	90201-43M00	平垫圈	Washer,Plate	2
34	90206-43M22	平垫圈	Washer, Wave	2
35	90202-43M57	平垫圈	Washer,Plate	1
36	90386-40M99	衬套	Bushing	1
37	65W-42131-01	方向手把盖	Cover,HandleSteering	1
38	95380-10700	螺母	Nut	1
39	95780-10300	螺母	Nut, Flange	1
40	65W-42121-01-4D	托架	Bracket, Carling	1
41	66T-41273-00	固定	Grommet	1
42	66T-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
43	682-82556-00	止动拉索	Stopper	1
44	689-8257Y-00	盖	Cap	1
45	6E0-83627-01	警告标签	Label, Corrosion 7	1

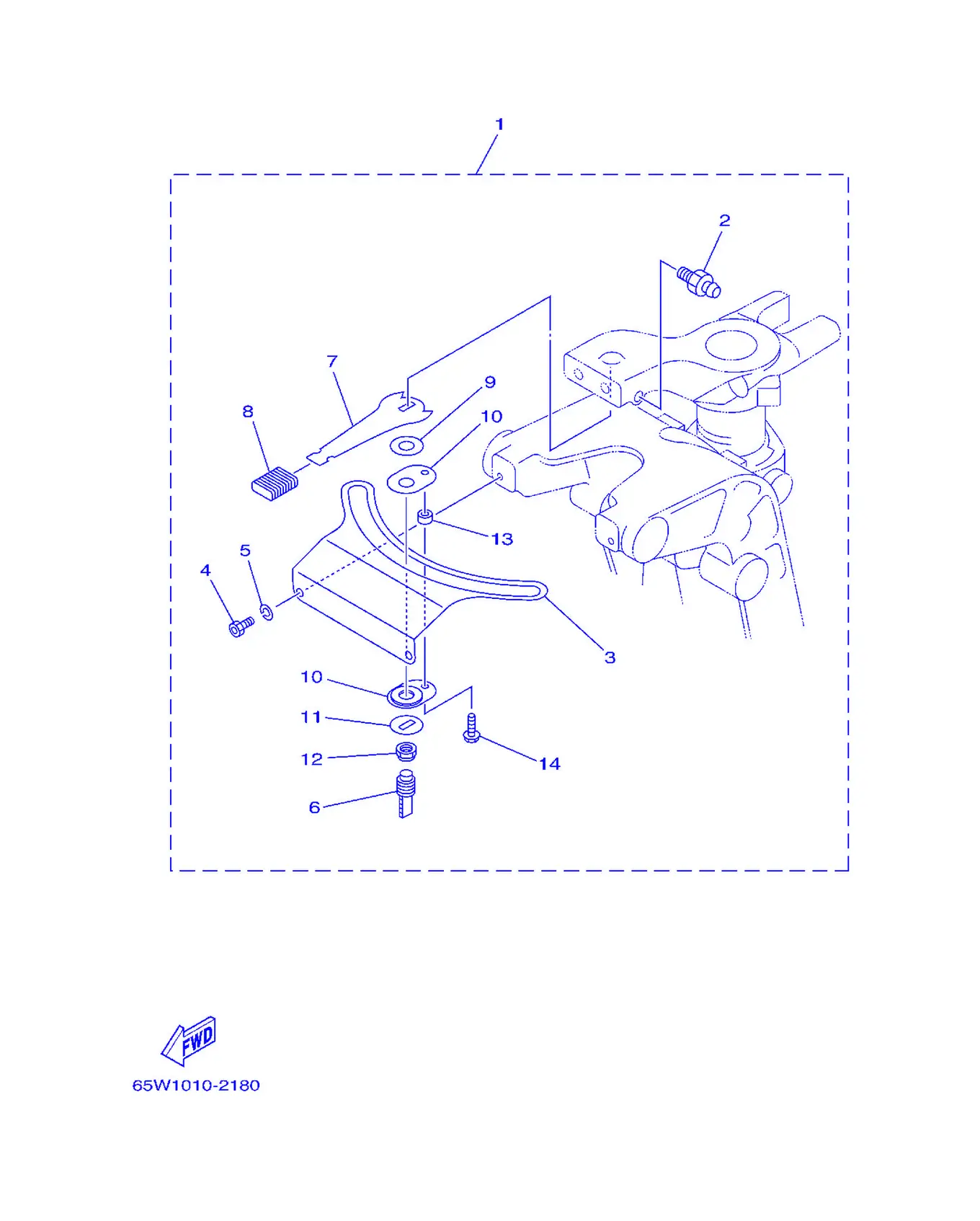

ステアリングフリクシヨン

REF	雅马哈编码	中文名称	英文名称	用量
1	65W-42508-00	方向阻力块组合	Steering Friction Assembly	1
2	93700-06M03	润滑油管嘴	Nipple, Grease	1
3	65W-42527-00	阻力板	Plate, Friction	1
4	90109-06M88	卡环	Bolt	2
5	92990-06100	盘形垫	Washer,Spring	2
6	65W-42562-00	操舵锁紧轴	Shaft Steering Lock Assembly	1
7	65W-42561-00	方向锁紧旋钮	Knob	1
8	689-43633-00	角度定位杆盖	Cover,TiltLever	1
9	90202-10M56	平垫圈	Washer, Plate	1
10	65W-42528-00	阻力板	Plate, Friction	2
11	90209-10M26	平垫圈	Washer	1
12	90185-10M14	螺帽	Nut, Self-Locking	1
13	90387-05M11	衬套	Collar	1
14	90109-05M89	卡环	Bolt	1

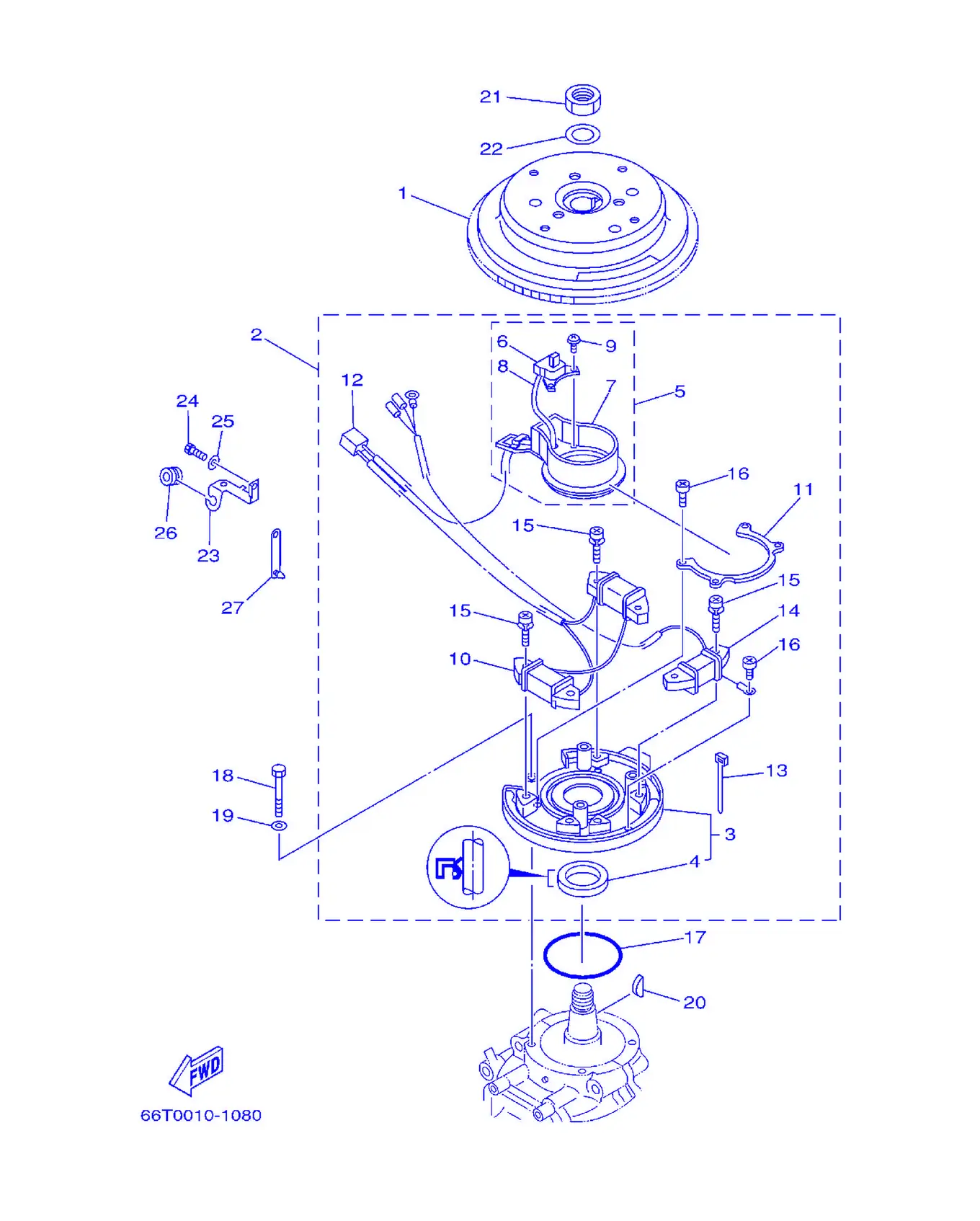

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-85550-00	转子组合	Rotor Assembly	1
2	66T-85560-01	基座组合	BaseAssembly	1
3	66T-85561-00	磁电机座	Base, Magnet	1
4	93102-35008	油封	Oil Seal	1
5	66T-85580-00	脉冲线	Pulser Coil Assembly	1
6	66T-85596-00	脉冲线圈 1	Coil, Pulser 1	1
7	66T-85582-00	磁电机底座	Attachment, Pulser	1
8	66T-85515-00	导线组合	Lead Wire Assembly	1
9	97902-04108	带垫圈螺钉	Screw, Washer	2
10	66T-85520-00	充电线	Coil, Charge	1
11	66T-41611-00	磁电机座挡	Retainer, Magnet Base	1
12	9E471-04305	轴承衬套	Connector	1
13	66T-81328-00	夹箍	Clamp	1
14	66T-85533-00	照明线	Coil, Lighting	1
15	97902-06125	带垫圈螺钉	Screw, Washer	6
16	97802-04006	大柱头螺钉	Screw, Pan Head	5
17	93210-75M51	O型圈	O-ring	1
18	97095-06040	螺栓	Bolt	4
19	92995-06600	盘形垫	Washer	4
20	90280-05015	螺丝	Key, Woodruff	1
21	90170-20137	螺母	Nut	1
22	90201-21M18	平垫圈	Washer,Plate	1
23	90465-15M74	固定	Clamp	1
24	97095-06016	螺栓	Bolt	1
25	92995-06600	盘形垫	Washer	1
26	90480-10M71	固定	Grommet	1
27	90464-12M00	固定	Clamp	1

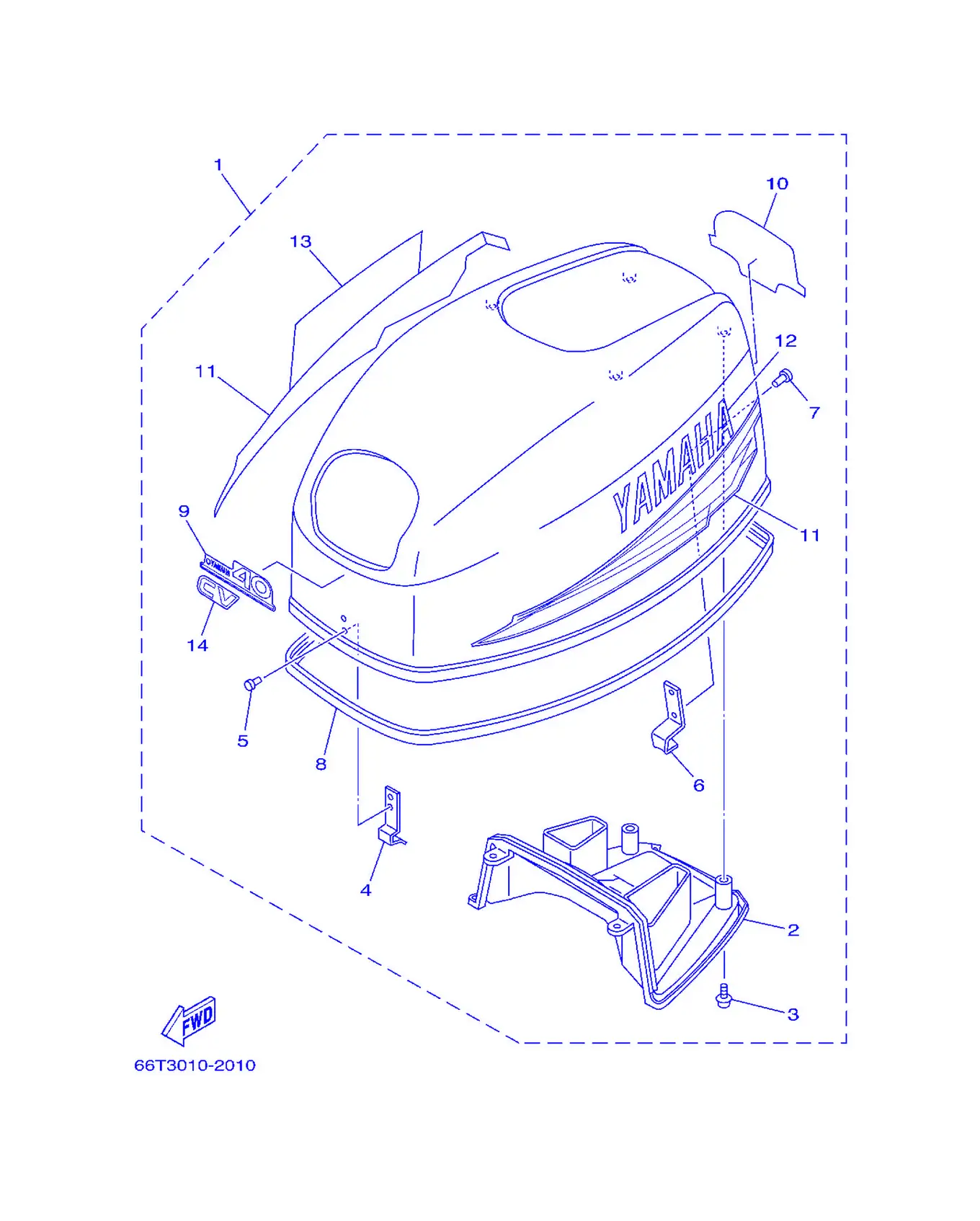

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-42610-G0-4D	顶罩组合	Top Cowling Assembly	1
2	66T-42613-01	空气导管嵌	Molding, Air Duct	1
3	97780-50616	自攻螺钉	Screw, Tapping	4
4	6E0-42651-02	钩	Fook	1
5	90266-04M04	螺丝	Rivet	2
6	6F5-42652-01	钩	Fook	1
7	90266-04M01	螺丝	Rivet	2
8	66T-42615-02	密封	Seal	1
9	63D-42677-20	前图样40X	Graphic, Front	1
10	63D-42678-11	后图样40X	Graphic, Rear	1
11	63D-W0070-10	图样套	Graphic Set	1
12	63D-42681-10	罩标志	Mark, Cowling	1
13	63D-42682-10	罩标志	Mark, Cowling	1
14	61R-42683-F0	罩标志	Mark, Cowling	1

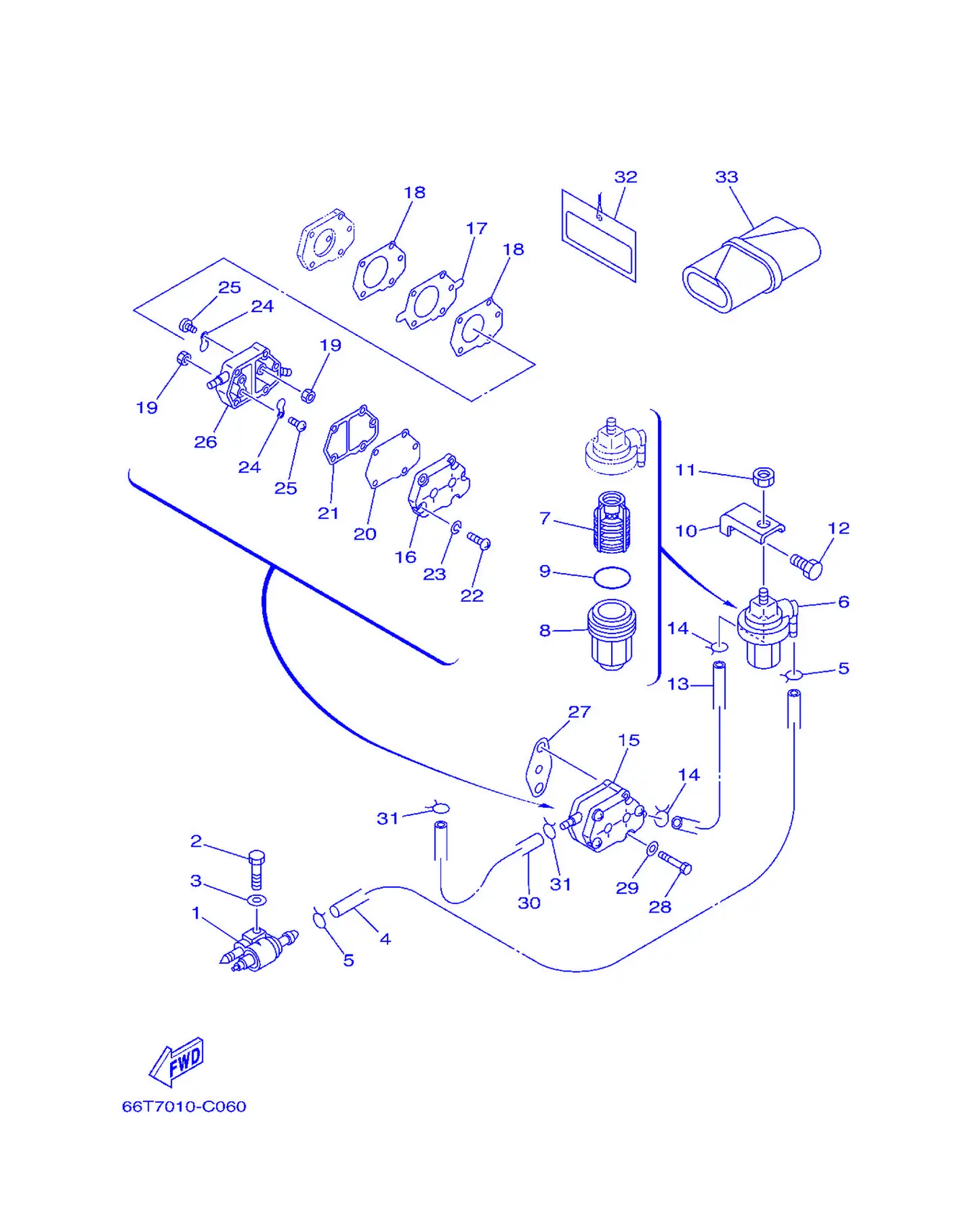

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06030	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	90445-09M08	固定	Hose (L550)	1
5	90467-08004	卡环	Clip	2
6	61N-24560-00	机油过滤器组合	Filter Assembly	1
7	61N-24563-00	过滤器滤芯	Element, Filter	1
8	61N-24521-00	滤杯	Cup, Filter	1
9	93210-32738	O型圈	O-ring	1
10	648-24566-02	过滤器托架	Bracket, Filter	1
11	95380-08600	有槽螺母	Nut	1
12	97013-06014	螺栓	Bolt	1
13	90445-09086	固定	Hose (L170)	1
14	90467-08004	卡环	Clip	2
15	692-24410-00	燃油泵组合	FuelPumpAssembly	1
16	6A0-24413-00	燃油泵本体2	Body 2	1
17	692-24411-00	隔板	Diaphragm	1
18	648-24434-01	本体衬垫	Gasket, Body	2
19	95380-03600	有槽螺母	Nut	2
20	663-24411-00	隔板	Diaphragm	1
21	648-24435-02	本体衬垫2	Gasket, Body 2	1
22	98503-05028	大柱头螺钉	Screw, Pan Head	3
23	92990-05100	盘形垫	Washer,Spring	3
24	6A0-24421-01	单向阀	Valve, Check	2
25	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
26	6A0-24412-02	燃油泵本体1	Body 1	1
27	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
28	97095-06040	螺栓	Bolt	2
29	92995-06600	盘形垫	Washer	2
30	90445-09086	固定	Hose (L170)	1
31	90467-08004	卡环	Clip	2
32	61H-2819R-01	警告标签	Tag, Warning	1
33	676-W2810-01	工具套	ToolKit	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	98586-05016	大柱头螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y1-24306-55	燃油管组件1	FuelPipeComplete 1	1
9	90445-11M06	软管	Hose (L:2050MM)	1
10	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
11	90445-11M05	固定	Hose (L:850MM)	1
12	650-24351-51	带1	Band 1	4
13	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
14	93210-08287	O型圈	O-ring	1
15	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1

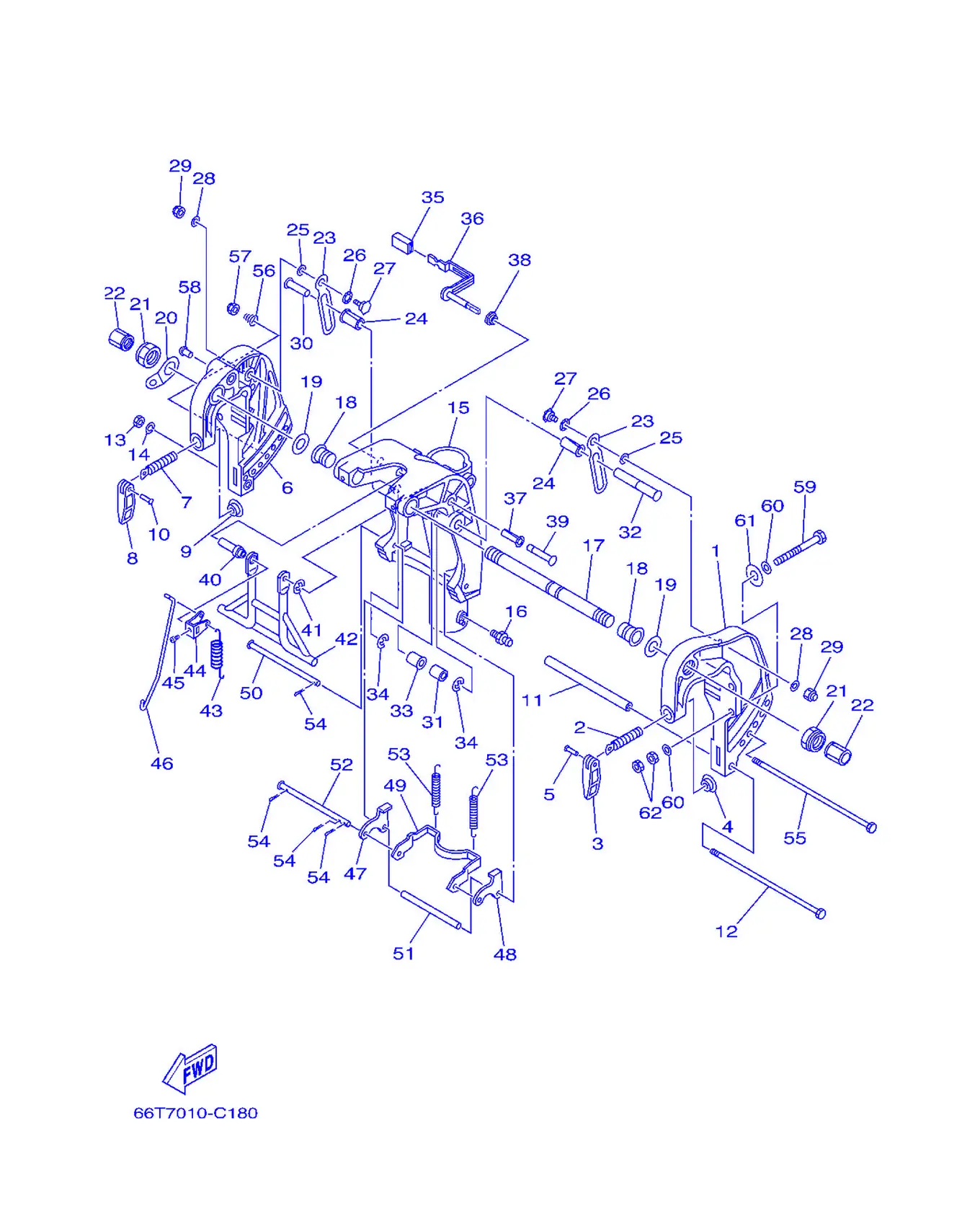

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-43111-01-4D	夹紧托架	Bracket,Clamp 1	1
2	90149-14M12	螺钉	Screw	1
3	663-43118-01-4D	艉板夹紧手柄	Handle, Transom Clamp	1
4	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	1
5	90243-04007	固定销	Pin	1
6	66T-43112-01-4D	夹紧托架	Bracket,Clamp 2	1
7	90149-14M12	螺钉	Screw	1
8	663-43118-01-4D	艉板夹紧手柄	Handle, Transom Clamp	1
9	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	1
10	90243-04007	固定销	Pin	1
11	90387-08M29	衬套	Color	1
12	90101-08M76	卡环	Bolt, Hexagon	1
13	95380-08600	有槽螺母	Nut	1
14	92990-08100	盘形垫	Washer,Spring	1
15	65W-43311-10-4D	旋转支架	Bracket, Swivel 1	1
16	93700-06M03	润滑油管嘴	Nipple, Grease	1
17	63D-43131-01	夹紧托架螺	Bolt,ClampBracket	1
18	90386-22M15	衬套	Bushing	2
19	90201-22M03	平垫圈	Washer,Plate	2
20	6J8-43113-01	夹紧托架面板	Plate,ClampBracket	1
21	90185-22043	卡环	Nut, Self-Locking	2
22	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
23	66T-43627-00	限位板	Stopper	2
24	90386-12M98	衬套	Bushing	2
25	90202-12031	平垫圈	Washer,Plate	2
26	90206-12M00	波形垫圈	Washer, Wave	2
27	90109-08M90	卡环	Bolt	2
28	90201-08M07	平垫圈	Washer,Plate	2
29	90185-08057	卡环	Nut, Self-Locking	2
30	90249-12M34	螺丝	Pin	1
31	90387-12M04	衬套	Color	1
32	90249-12M39	螺丝	Pin	1
33	90386-12MA0	衬套	Bushing	1
34	93430-10M00	开口簧环，卡	Circlip	2
35	682-43318-01	盖	Cover	1
36	65W-43630-11	角度定位杆组合	TiltLeverAssembly	1
37	90386-10M99	衬套	Bushing	1
38	90386-07MA2	衬套	Bushing	1
39	90249-10M31	螺丝	Pin	1
40	90387-07M05	衬套	Color	1
41	99080-08600	卡环	Circlip	1
42	66T-43350-02	接收器组合	Receiver Assembly	1
43	90506-20M37	接头	Spring, Tension	1
44	66T-43631-11	角度定位杆	Lever,Tilt	1
45	90157-05014	卡环	Screw, Pan Head	1
46	65W-43616-00	角度定位锁紧杆	Rod,TiltLock	1
47	65W-43614-01	角度定位锁紧面板	Plate,TiltLock	1
48	65W-43615-01	角度定位锁紧面板	Plate,TiltLock	1
49	65W-43613-00	角度定位锁紧臂	Arm,TiltLock	1
50	90249-07M32	螺丝	Pin	1
51	90387-07M29	衬套	Color	1
52	90249-07M33	螺丝	Pin	1
53	90506-30M00	接头	Spring, Tension	2
54	91490-20012	开口销	Pin, Cotter	4
55	90101-08M28	螺栓	Bolt, Hexagon	1
56	90502-10M06	接头	Spring, Conical	1
57	90185-08057	卡环	Nut, Self-Locking	1
58	90269-02M08	螺丝	Rivet	2
59	90101-10M58	卡环	Bolt, Hexagon	4
60	92995-10600	盘形垫	Washer	8
61	90201-12426	平垫圈	Washer,Plate	4
62	95380-10600	有槽螺母	Nut	8

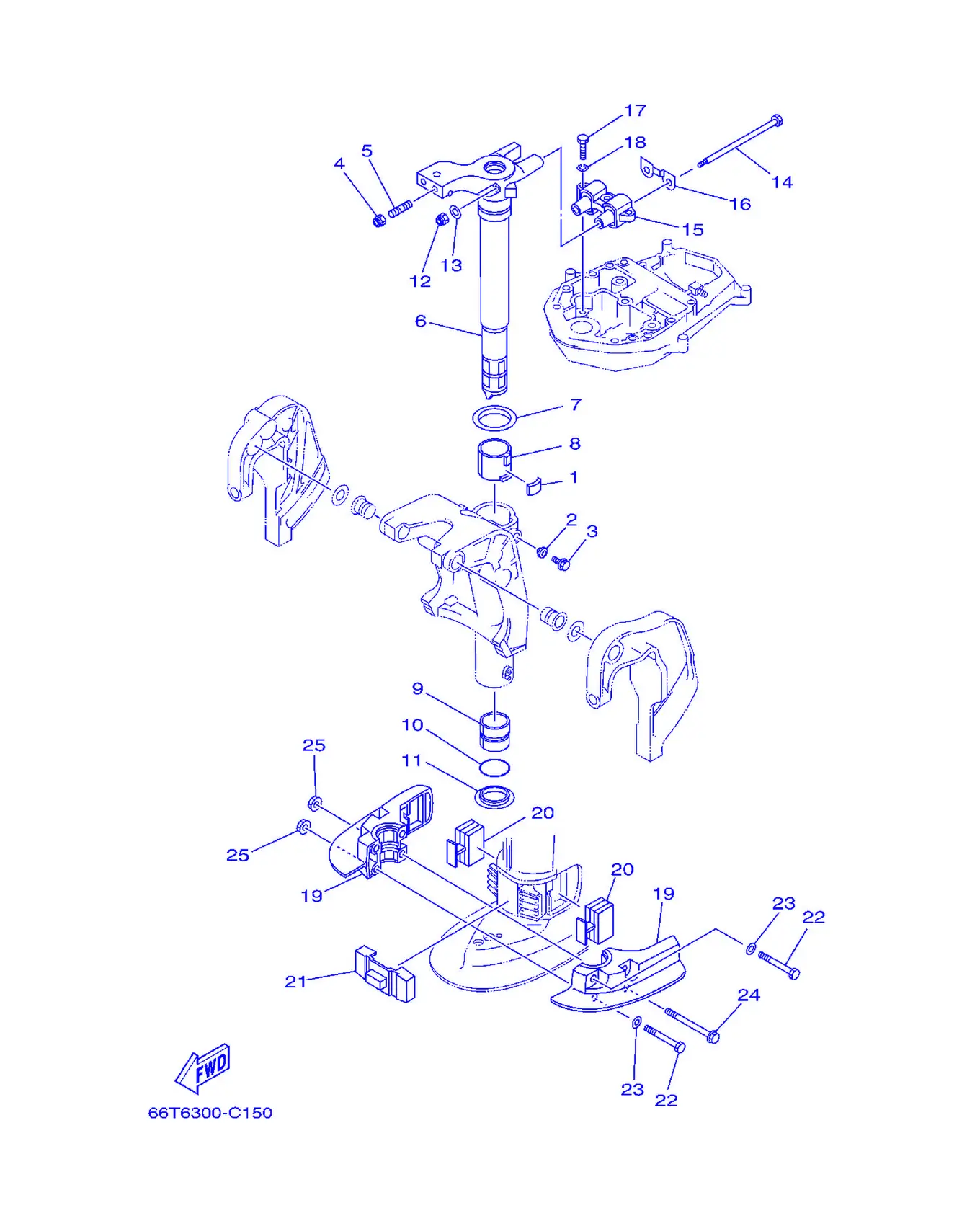

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	648-42528-00	阻力板	Plate, Friction	1
2	65W-43373-00	减震器密封	Seal,Damper	1
3	90105-08M76	六角螺栓	Bolt, Flange	1
4	90185-10051	螺母	Nut, Self-Locking	2
5	90116-10M28	卡环	Bolt, Stud	2
6	65W-42511-10-4D	方向托架	Bracket,Steering	1
7	90209-52M00	垫圈	Washer	1
8	90386-52M02	衬套	Bushing	1
9	90386-44M03	衬套	Bushing	1
10	93210-43MJ0	O型圈	O-ring	1
11	90386-44M99	衬套	Bushing	1
12	90185-08045	螺母	Nut, Self-Locking	2
13	92995-08200	盘形垫	Washer	2
14	90101-08M86	螺栓	Bolt, Hexagon	2
15	66T-44514-00-4D	上侧减震胶垫	Mount Damper, Upper Side	1
16	66T-44526-00	面板	Plate	1
16	66T-44526-30	面板	Plate	1
17	97075-08030	螺栓	Bolt	3
18	92995-08100	盘形垫	Washer	3
19	65W-44551-00-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
20	65W-44555-10	下侧减震胶垫	Mount Damper, Lower Side	2
21	66T-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
22	97075-10070	螺栓	Bolt	2
23	92995-10600	盘形垫	Washer	2
24	90119-10M04	带垫螺栓	Bolt, With Washer	2
25	90179-10M33	螺帽	Nut	4

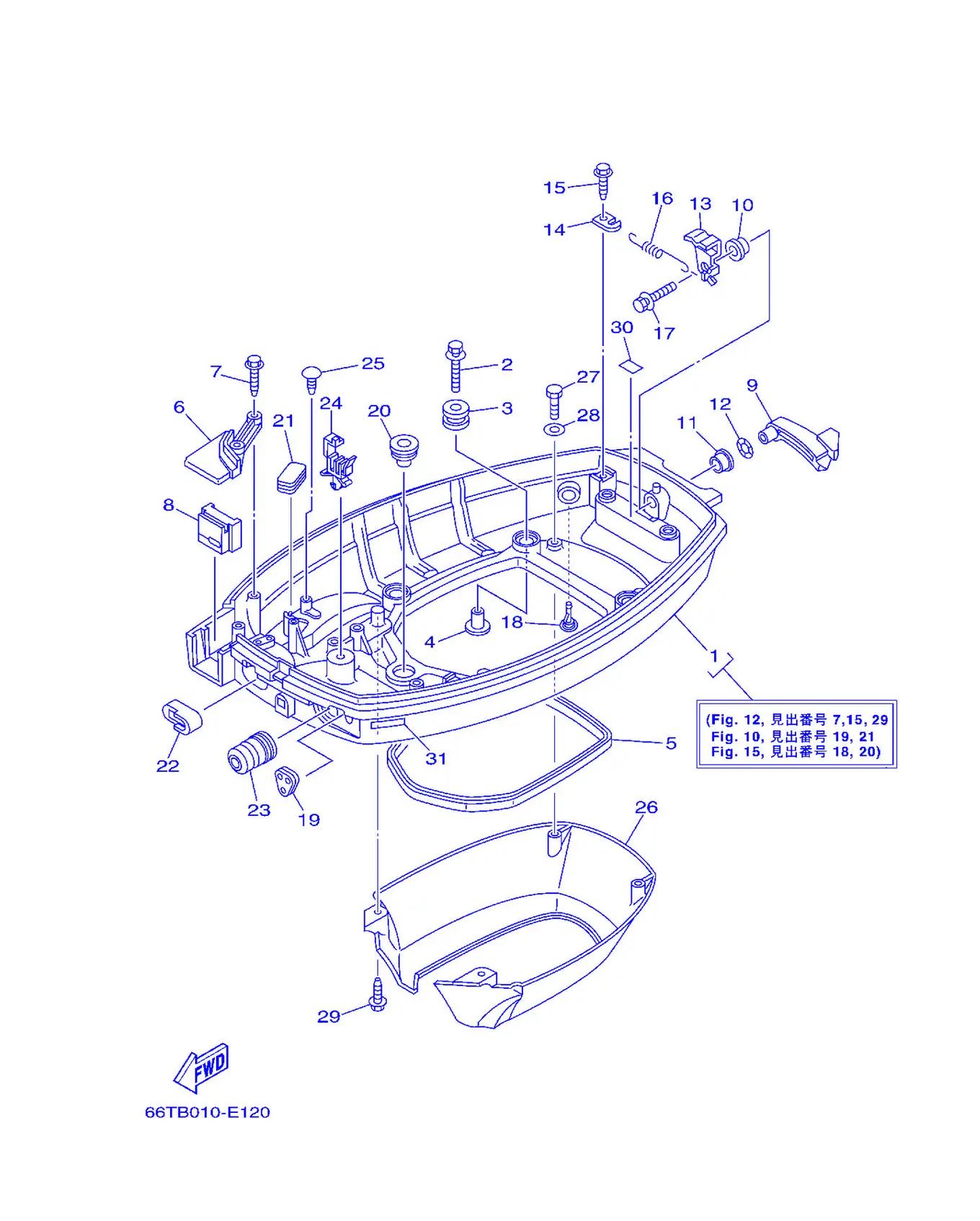

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-42710-01-4D	底罩组合	Bottom Cowling Assembly	1
2	90119-06M61	卡环	Bolt, With Washer	4
3	90480-09M21	固定	Grommet	4
4	90387-06035	衬套	Color	4
5	66T-42716-00	密封橡皮块1	Rubber,Seal 1	1
6	66T-42738-00-5B	装配面板	Plate, Fitting	1
7	90109-06M81	螺栓	Bolt	2
8	66T-42725-10	固定	Grommet	1
9	66T-42815-01-4D	夹杆	Lever,Clamp	1
10	90386-12M37	衬套	Bushing	1
11	90386-12MA2	衬套	Bushing	1
12	90206-12052	平垫圈	Washer, Wave	1
13	66T-42816-00	夹杆	Lever,Clamp	1
14	66T-43144-00	弹簧	Hook,Spring	1
15	90109-06M86	螺栓	Bolt	1
16	90506-16M34	拉力弹簧	Spring, Tension	1
17	90119-06M73	带垫螺栓	Bolt, With Washer	1
18	6E5-44391-00	软管管嘴	Nipple,Hose	1
19	65W-26326-00	固定	Grommet	1
20	676-42727-00	固定	Grommet	1
21	6H4-42726-00	固定	Grommet	1
22	66T-24329-00	密封	Seal	1
23	65W-42726-00	固定	Grommet	1
24	90465-25M57	固定	Clamp	1
25	90338-05M03	衬套	Plug	1
26	66T-42741-00	挡板	Apron	1
27	97095-06016	螺栓	Bolt	2
28	92995-06600	盘形垫	Washer	2
29	90109-06M80	螺栓	Bolt	2
30	664-42791-00	标志，商标1	Mark 1	1
31	697-42791-00	标志，商标1	Mark 1	1

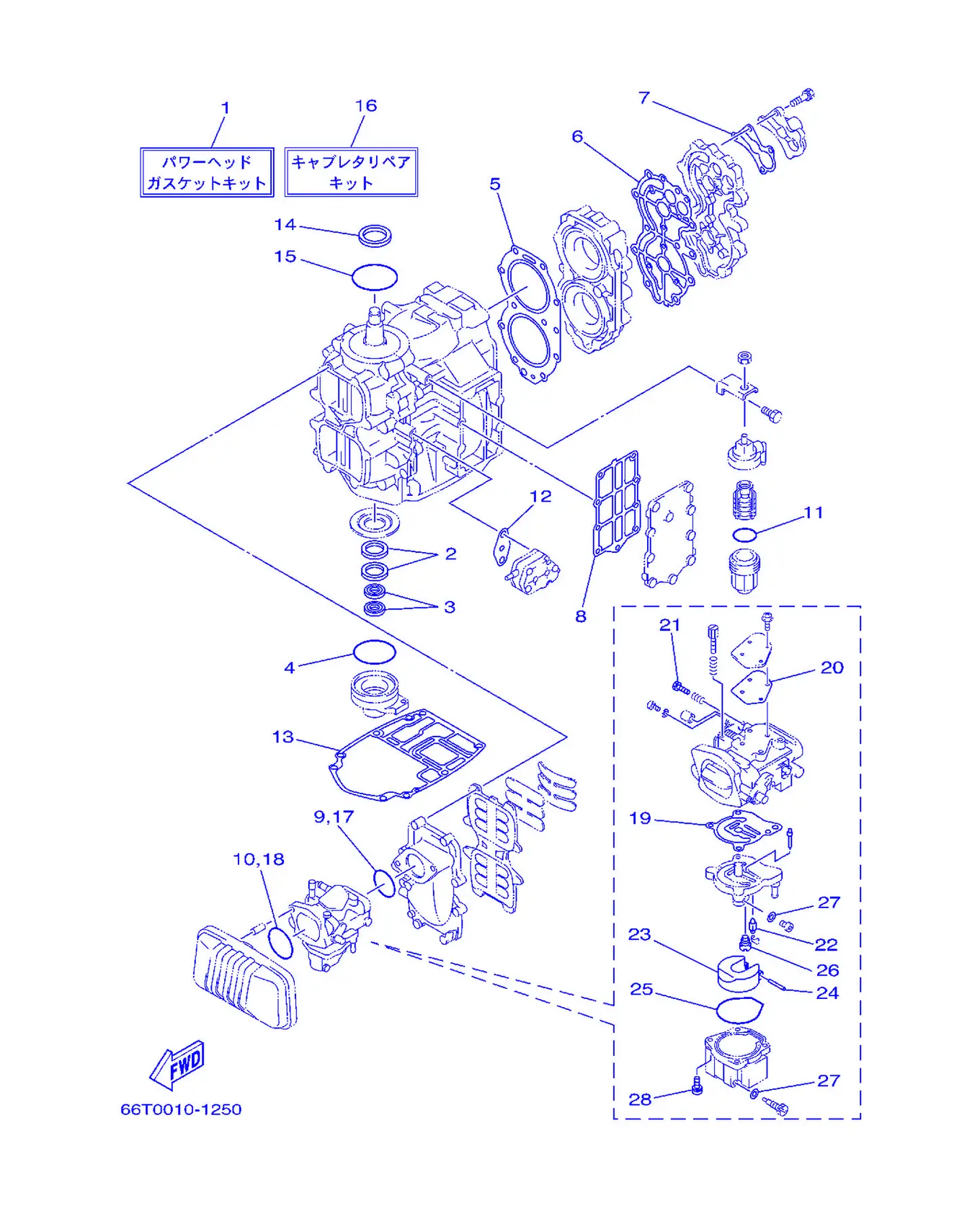

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-W0001-01	衬垫套	Power Head Gasket Kit	1
2	93102-30M56	油封	OilSeal	2
3	93101-16001	油封	OilSeal	2
4	93210-65M50	O型圈	O-ring	1
5	66T-11181-A2	气缸头垫片1	Gasket, Cylinder Head 1	1
6	66T-11193-A2	气缸盖罩衬垫1	Gasket, Head Cover 1	1
7	676-12414-A1	盖衬垫	Gasket,Cover	1
8	66T-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
9	93210-46M16	O型圈	O-ring	1
10	93210-54M54	O型圈	O-ring	1
11	93210-32738	O型圈	O-ring	1
12	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
13	66T-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
14	93102-35008	油封	Oil Seal	1
15	93210-75M51	O型圈	O-ring	1
16	66T-W0093-01	化油器修理套	CarburetorRepair Kit	1
17	93210-46M16	O型圈	O-ring	1
18	93210-54M54	O型圈	O-ring	1
19	66T-14384-01	浮子室衬垫	Gasket, Float Chamber	1
20	66T-14536-00	衬垫	Gasket	1
21	6E5-14323-03	空气调整螺钉	Screw, Air Adjusting	1
22	6E5-14546-00	针阀	Valve, Needle	1
23	6E5-14385-02	浮子	Float	1
24	6E5-14386-02	浮子销	Pin, Float	1
25	66T-14984-00	浮子室衬垫	Gasket, Float Chamber	1
26	66T-14992-00	连杆	Plug	1
27	66T-14959-00	衬垫	Gasket	2
28	97980-05125	带垫圈螺钉	Screw, Washer	4

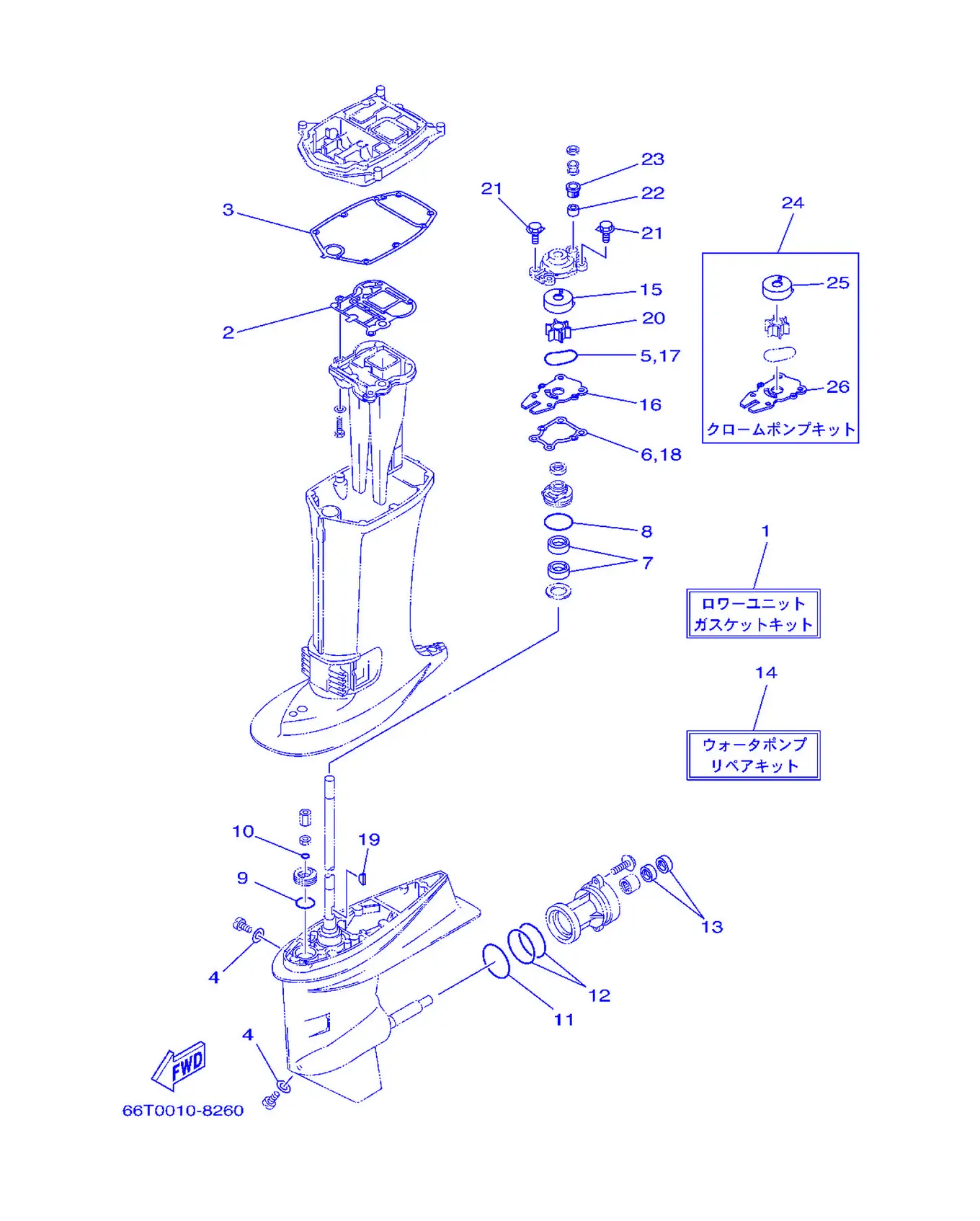

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-W0001-20	衬垫套	LowerUnit Gasket Kit	1
2	66T-41133-A0	排气岐管衬垫1	Gasket, Exhaust Manifold	1
3	66T-45114-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
4	90430-08020	固定	Gasket	2
5	93210-59MG7	O型圈	O-ring	1
6	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
7	93101-22M60	油封	OilSeal	2
8	93210-48MG8	O型圈	O-ring	1
9	93210-33MG4	O型圈	O-ring	1
10	93210-06ME6	O型圈	O-ring	1
11	93210-69MG6	O型圈	O-ring	1
12	93210-74MG5	O型圈	O-ring	2
13	93101-22M00	油封	OilSeal	2
14	66T-W0078-00	水泵修理套	Water PumpRepair Kit	1
15	63D-44322-00	芯子	Insert, Cartridge	1
16	66T-44323-00	外挡板	Outer Plate, Cartridge	1
17	93210-59MG7	O型圈	O-ring	1
18	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
19	90280-03M03	半圆键	Key, Woodruff	1
20	6H4-44352-02	叶轮	Impeller	1
21	90119-08M15	带垫螺栓	Bolt, With Washer	4
22	663-44366-00	水封减震器	Damper,WaterSeal	1
23	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
24	66T-W0078-0A	水泵修理套	Chrome Pump Kit	1
25	63D-44322-40	芯子	Insert, Cartridge	1
26	66T-44323-40	外挡板	Outer Plate, Cartridge	1

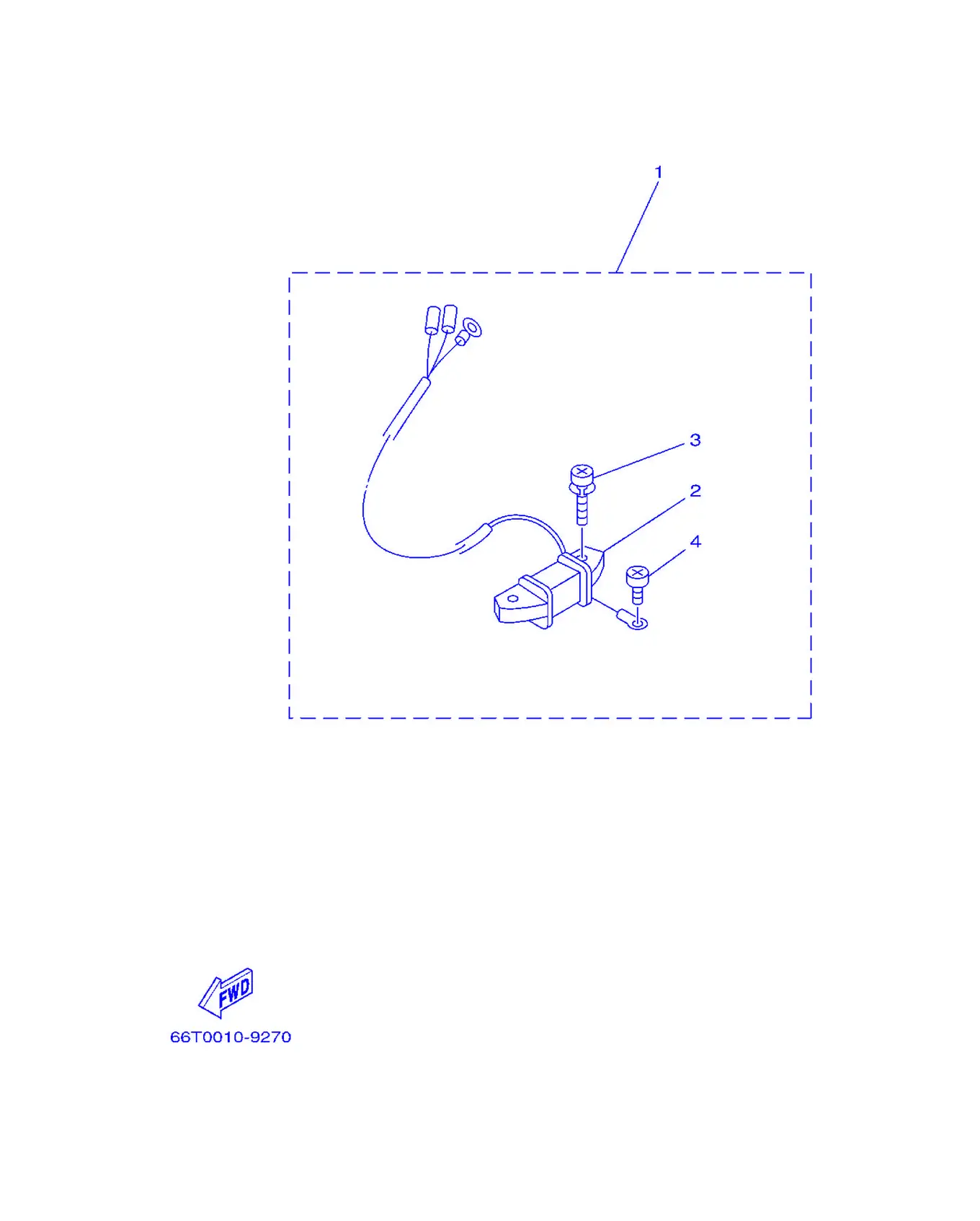

リペアキツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-81303-00	照明线圈组合	Lighting Coil Assembly	1
2	66T-85533-00	照明线	Coil, Lighting	1
3	97902-06125	带垫圈螺钉	Screw, Washer	2
4	97802-04006	大柱头螺钉	Screw, Pan Head	1

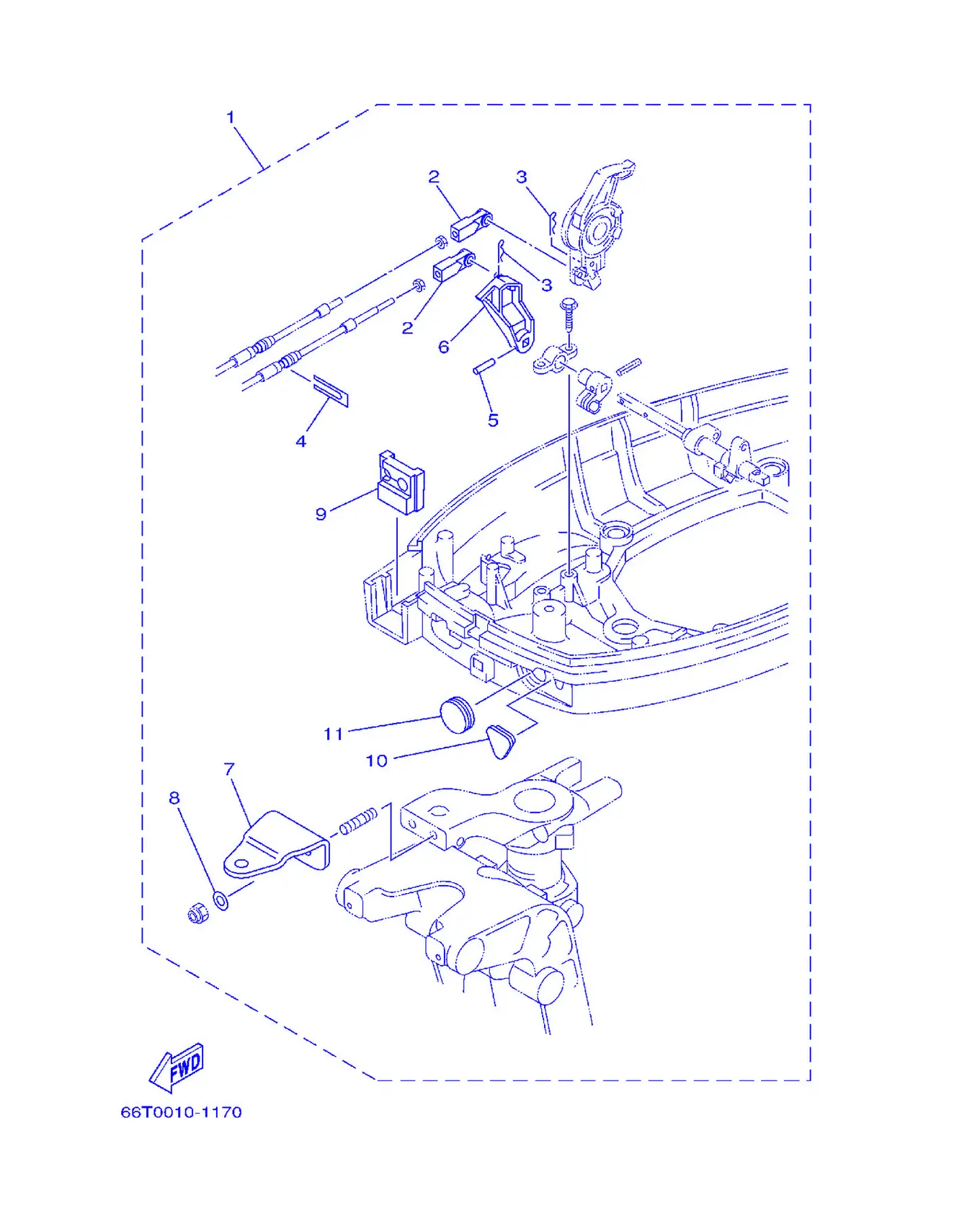

リモコンアタツチメント

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-48501-01	遥控附件组合	Remote Control Attachment	1
2	663-48344-00	遥控钢索端部	Cable End, Remote Control	2
3	90468-18008	钢夹	Clip	2
4	6H3-48538-00	钢索夹1	Clamp,Cable 1	1
5	90254-03M04	弹簧销	Pin,Spring	1
6	66T-44125-01	变挡杆杠杆手柄	Lever, Shift Rod	1
7	65W-48511-00	操舵连接板	Hook,Steering	1
8	90201-10120	平垫圈	Washer,Plate	2
9	66T-42725-30	固定	Grommet	1
10	65W-26326-10	固定	Grommet	1
11	65W-42726-10	固定	Grommet	1

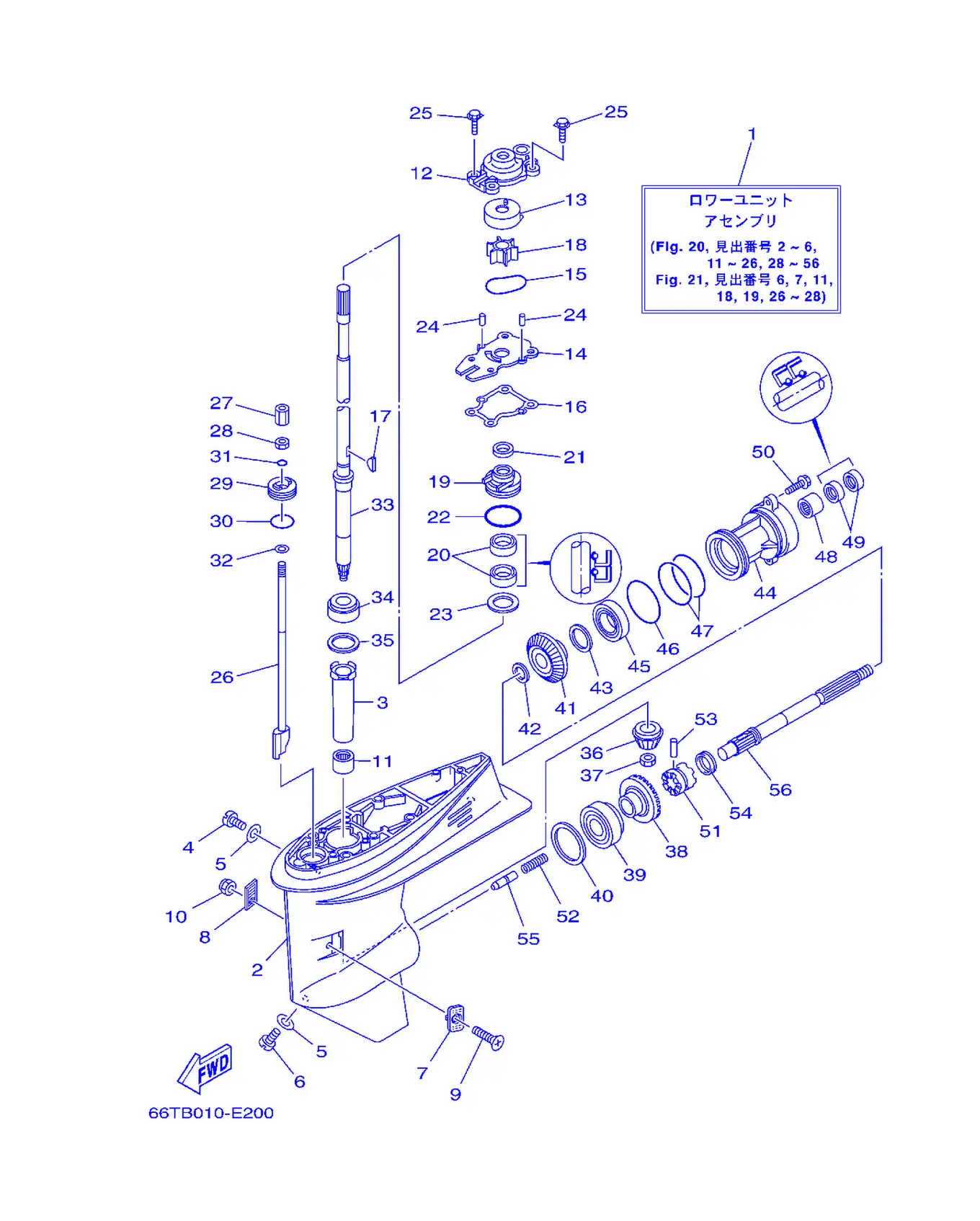

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-45300-11-4D	水下装置总成	LowerUnitAssembly	1
1	66T-45300-31-4D	水下装置总成	LowerUnitAssembly	1
2	66T-45311-01-4D	水下装置壳	Casing,Lower	1
3	6H4-45536-00	驱动轴套	Sleeve,Drive Shaft	1
4	90340-08002	螺丝	Plug, Straight Screw	1
5	90430-08020	固定	Gasket	2
6	688-45341-10	放油塞	Plug, Drain	1
7	63D-45214-00	进水口盖	Cover, Water Inlet	1
8	63D-45215-00	进水口盖	Cover, Water Inlet	1
9	90142-05M06	螺丝	Screw, Countersunk	1
10	95380-05600	螺母	Nut	1
11	93315-32224	轴承	Bearing	1
12	66T-44311-00	水泵壳	Housing,Water Pump	1
13	63D-44322-00	芯子	Insert, Cartridge	1
14	66T-44323-00	外挡板	Outer Plate, Cartridge	1
15	93210-59MG7	O型圈	O-ring	1
16	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
17	90280-03M03	半圆键	Key, Woodruff	1
18	6H4-44352-02	叶轮	Impeller	1
19	63D-44341-00	水泵壳	Housing,Water Pump	1
20	93101-22M60	油封	OilSeal	2
21	66T-45344-01	油封盖	Cover,OilSeal	1
22	93210-48MG8	O型圈	O-ring	1
23	90201-27M00	平垫圈	Washer,Plate	1
24	93604-08062	定位销	Pin, Dowel	2
25	90119-08M15	带垫螺栓	Bolt, With Washer	4
26	66T-44150-11	变挡凸轮组合	Shift Cam Assembly	1
26	66T-44150-21	变挡凸轮组合	Shift Cam Assembly	1
27	61N-44146-00	变挡连杆接头	Connector, Shift Rod	1
28	95380-06700	有槽螺母	Nut	1
29	66T-45321-00	面板	Plate	1
30	93210-33MG4	O型圈	O-ring	1
31	93210-06ME6	O型圈	O-ring	1
32	92990-06600	面板垫圈	Washer,Plate	1
33	66T-45501-11	驱动轴组	Drive ShaftComplete	1
33	66T-45501-21	驱动轴组	Drive ShaftComplete	1
34	93332-00001	轴承	Bearing	1
35	663-45587-01	填隙	Shim (T:0.10MM)	1
35	663-45587-10	填隙	Shim (T:0.12MM)	1
35	663-45587-20	填隙	Shim (T:0.15MM)	1
35	663-45587-30	填隙	Shim (T:0.18MM)	1
35	663-45587-40	填隙	Shim (T:0.30MM)	1
35	663-45587-50	填隙	Shim (T:0.40MM)	1
35	663-45587-60	填隙	Shim (T:0.50MM)	1
36	66T-45551-00	小齿轮	Pinion (13T)	1
37	90170-12138	螺帽	Nut	1
38	66T-45560-01	齿轮	Gear 1 (26T)	1
39	93332-00003	轴承	Bearing	1
40	663-45567-01	填隙	Shim (T:0.10MM)	1
40	663-45567-10	填隙	Shim (T:0.12MM)	1
40	663-45567-20	填隙	Shim (T:0.15MM)	1
40	663-45567-30	填隙	Shim (T:0.18MM)	1
40	663-45567-40	填隙	Shim (T:0.30MM)	1
40	663-45567-50	填隙	Shim (T:0.40MM)	1
40	663-45567-60	填隙	Shim (T:0.50MM)	1
41	66T-45571-00	齿轮	Gear 2 (26T)	1
42	90201-22429	平垫圈	Washer,Plate	1
43	63D-45577-00	填隙	Shim (T:0.10MM)	1
43	63D-45577-10	填隙	Shim (T:0.12MM)	1
43	63D-45577-20	填隙	Shim (T:0.15MM)	1
44	63D-45361-02-4D	水下装置壳体盖	Cap,Lower Casing	1
45	93306-001U1	轴承	Bearing	1
46	93210-69MG6	O型圈	O-ring	1
47	93210-74MG5	O型圈	O-ring	2
48	93317-22204	轴承	Bearing	1
49	93101-22M00	油封	OilSeal	2
50	90105-08M61	凸缘螺栓	Bolt, Washer Based Head	2
51	66T-45631-00	爪形离合器	Clutch, Dog	1
52	90501-15M01	压簧	Spring, Compression	1
53	90250-06023	销	Pin, Straight	1
54	663-45633-00	固定环	Ring, Cross Pin	1
55	66T-45635-00	变挡柱	Plunger, Shift	1
56	66T-45611-00	螺旋浆轴	Shaft,Propeller	1

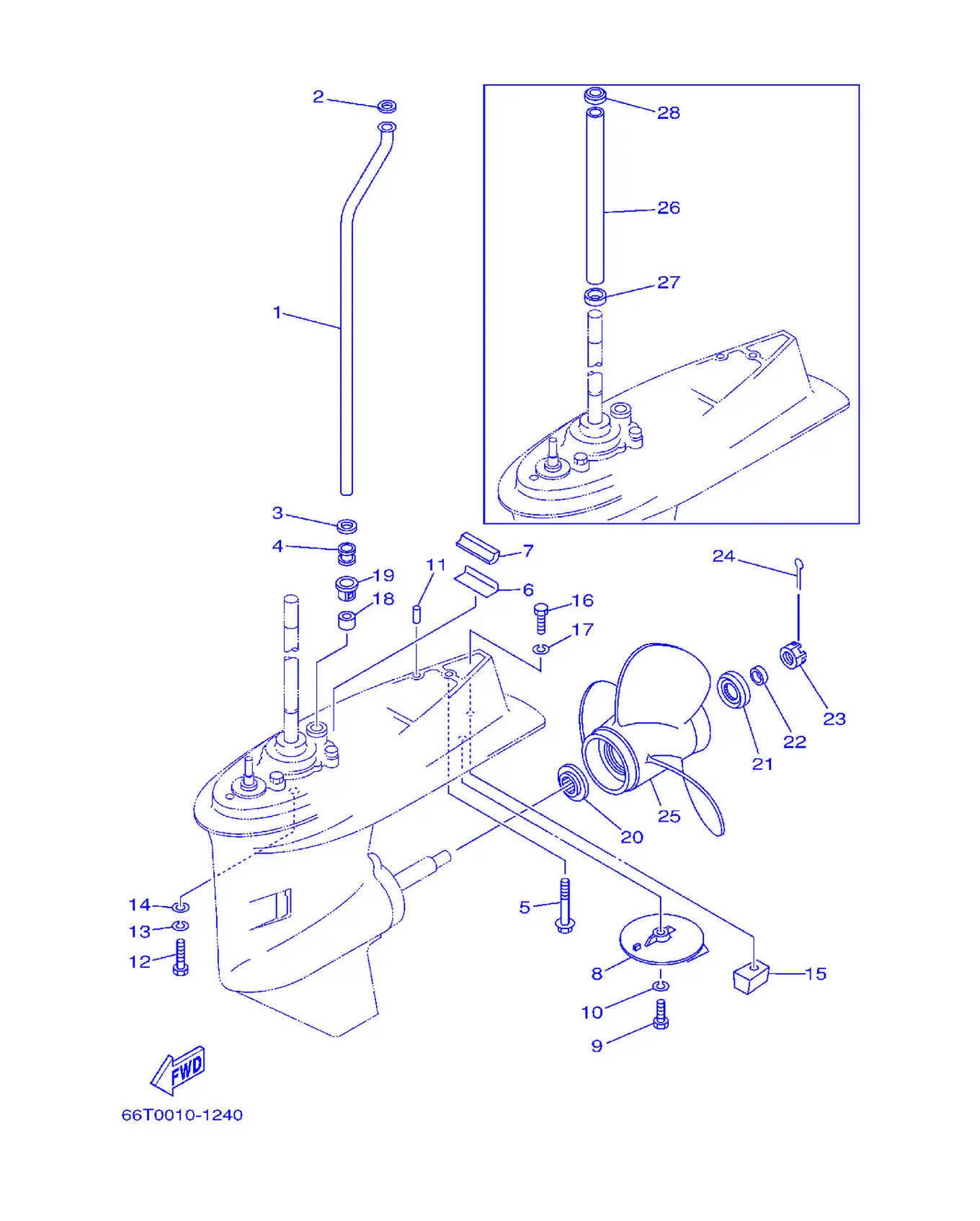

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	66T-44361-10	水管	Tube, Water	1
1	66T-44361-20	水管	Tube, Water	1
2	90202-12060	平垫圈	Washer,Plate	1
3	90430-12072	衬垫	Gasket	1
4	663-44367-00	水封减震器	Damper,WaterSeal	1
5	90119-08M44	带垫螺栓	Bolt, With Washer	1
5	90119-08M43	油封	Bolt, With Washer	1
6	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
7	63D-45375-00	密封圈减震	Damper,Seal	1
8	664-45371-01	航向调整	Tab Trim	1
9	97095-08025	螺栓	Bolt	1
10	92995-08100	盘形垫	Washer	1
11	93606-12019	定位销	Pin, Dowel	2
12	97075-10040	螺栓	Bolt	4
13	92995-10100	盘形垫	Washer	4
14	92995-10600	盘形垫	Washer	4
15	67C-45251-00	阳极	Anode	1
16	97095-08035	螺栓	Bolt	1
17	92995-08100	盘形垫	Washer	1
18	663-44366-00	水封减震器	Damper,WaterSeal	1
19	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
20	663-45987-02	衬套	Spacer	1
21	66T-45997-00	衬套	Spacer	1
22	90389-22M01	衬套	Bushing	1
23	90171-16011	螺母	Nut, Castle	1
24	91490-30025	开口销	Pin, Cotter	1
25	663-45941-01-EL	螺旋浆	Propeller (3X10-3/4 X17 -G)	1
25	663-45949-01-EL	螺旋浆	Propeller (3X10-3/4 X16 -G)	1
25	663-45952-02-EL	螺旋浆	Propeller (3X11-3/8 X12 -G)	1
25	663-45954-01-EL	螺旋浆	Propeller (3X11-3/4 X10 -G)	1
26	66T-44362-10	水管	Tube, Water	1
27	90480-25M70	固定	Grommet	1
28	90480-30M71	固定	Grommet	1
