雅马哈 FL300G - FL300GETU

共 53 个部位，点击零件编码查看详情，或搜索本页零件。

DEC 2 (シングルイガイ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X9-48A02-12	遥控盒组件3	Remote Control Box Assembly 3	1
2	6X9-4822B-10	控制杠杆握柄	Grip, Lever Multi	1
3	6X9-48222-10	控制杠杆握柄	Grip,ControlLever	1
4	6X9-48127-10	螺钉1	Screw 1	2
5	6X9-44189-20	螺钉	Screw	4
6	6X9-48224-00	控制杠杆盖	Cover,ControlLever	1
7	6X9-48224-10	控制杠杆盖	Cover,ControlLever	1
8	6X9-48225-00	盖	Cover	1
9	6X9-48225-10	盖	Cover	1
10	6X9-48119-10	盖	Cover	1
11	6X9-43679-10	限位板	Cover	1
12	6X9-48400-10	盖罩	Cover Assembly	1
13	6X9-42697-00	音叉标志	Tuning Fork Mark	1
14	6X9-44189-00	螺钉	Screw	2
15	6X9-83532-00	导向灯镜面，指示灯镜面	Lens, Pilot	1
16	6X9-48219-00	导线盖	Cover,Lead	2
17	6X9-84411-00	照灯透镜	Lens, Illuminate 1	1
18	6X9-84412-00	照灯透镜	Lens, Illuminate 2	1
19	6X9-44189-10	螺钉	Screw	2
20	6X9-48901-10	维修垫片	Parts Set 1	1
21	6X9-48176-10	固定	Grommet	1

DEC 4 (ツイン_メインステーシヨン)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X9-48A02-12	遥控盒组件3	Remote Control Box Assembly 3	1
2	6X9-82580-71	电缆组件2	Wire Harness Assembly 2	1
3	6Y8-85371-01	电阻组	End of Line Resistor	1
4	6X6-85590-53	控制器组合	Control Unit Assembly	2
5	6X9-4821A-10	壳体	Housing 2	1
6	6X9-48171-00	螺栓	Bolt	4
7	6Y8-85371-01	电阻组	End of Line Resistor	1
8	6X9-48128-00	螺钉2	Screw 2	8
9	90157-06M13	卡环	Screw, Pan Head	8
10	95780-06300	带垫螺母	Nut, Flange	8
11	90201-065F1	平垫圈	Washer, Plate	8

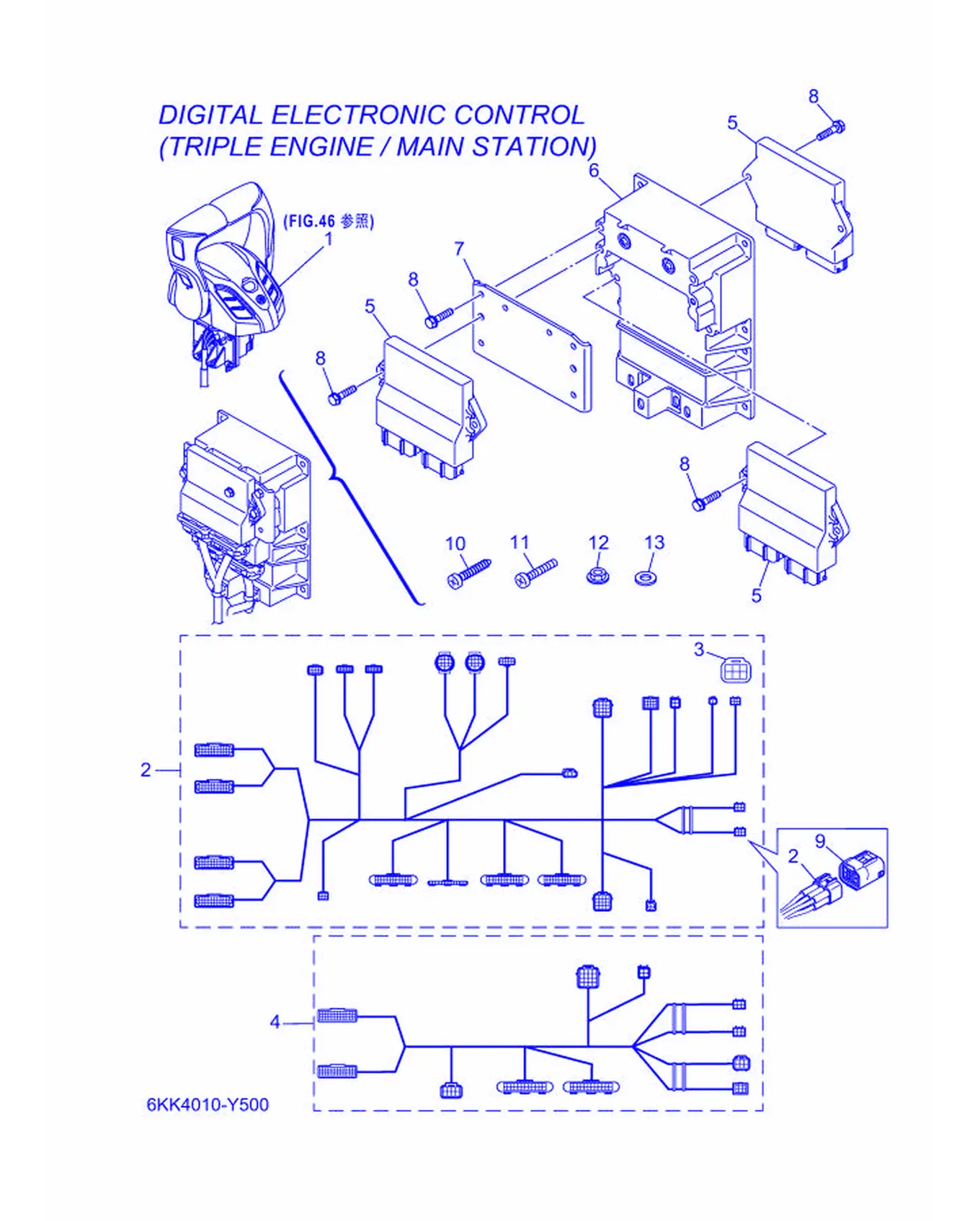

DEC 5 (トリプル_メインステーシヨン)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X9-48A02-12	遥控盒组件3	Remote Control Box Assembly 3	1
2	6X9-82580-71	电缆组件2	Wire Harness Assembly 2	1
3	6Y8-85371-01	电阻组	End of Line Resistor	1
4	6X9-82580-81	电缆组件2	Wire Harness Assembly 2	1
5	6X6-85590-53	控制器组合	Control Unit Assembly	3
6	6X9-4821A-10	壳体	Housing 2	1
7	6X9-4821B-00	壳体	Housing 3	1
8	6X9-48171-00	螺栓	Bolt	8
9	6Y8-85371-01	电阻组	End of Line Resistor	1
10	6X9-48128-00	螺钉2	Screw 2	8
11	90157-06M13	卡环	Screw, Pan Head	8
12	95780-06300	带垫螺母	Nut, Flange	8
13	90201-065F1	平垫圈	Washer, Plate	8

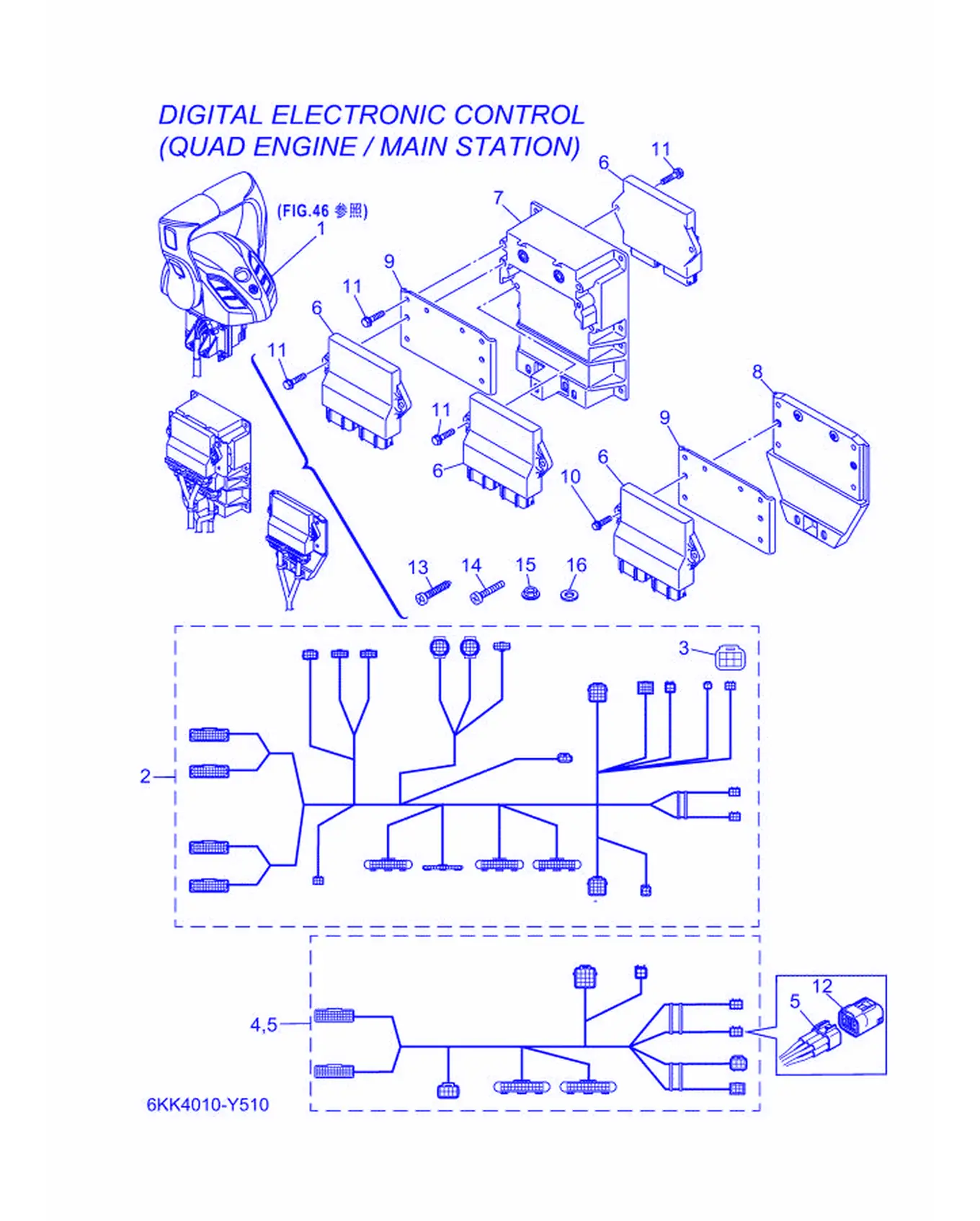

DEC 6 (クワツド_メインステーシヨン)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X9-48A02-12	遥控盒组件3	Remote Control Box Assembly 3	1
2	6X9-82580-71	电缆组件2	Wire Harness Assembly 2	1
3	6Y8-85371-01	电阻组	End of Line Resistor	1
4	6X9-82580-81	电缆组件2	Wire Harness Assembly 2	1
5	6X9-82580-91	电缆组件2	Wire Harness Assembly 2	1
6	6X6-85590-53	控制器组合	Control Unit Assembly	4
7	6X9-4821A-10	壳体	Housing 2	1
8	6X9-48211-10	壳体1	Housing 1	1
9	6X9-4821B-00	壳体	Housing 3	2
10	90105-06106	六角法兰面螺栓	Bolt, Flange	2
11	6X9-48171-00	螺栓	Bolt	8
12	6Y8-85371-01	电阻组	End of Line Resistor	1
13	6X9-48128-00	螺钉2	Screw 2	13
14	90157-06M13	卡环	Screw, Pan Head	13
15	95780-06300	带垫螺母	Nut, Flange	13
16	90201-065F1	平垫圈	Washer, Plate	13

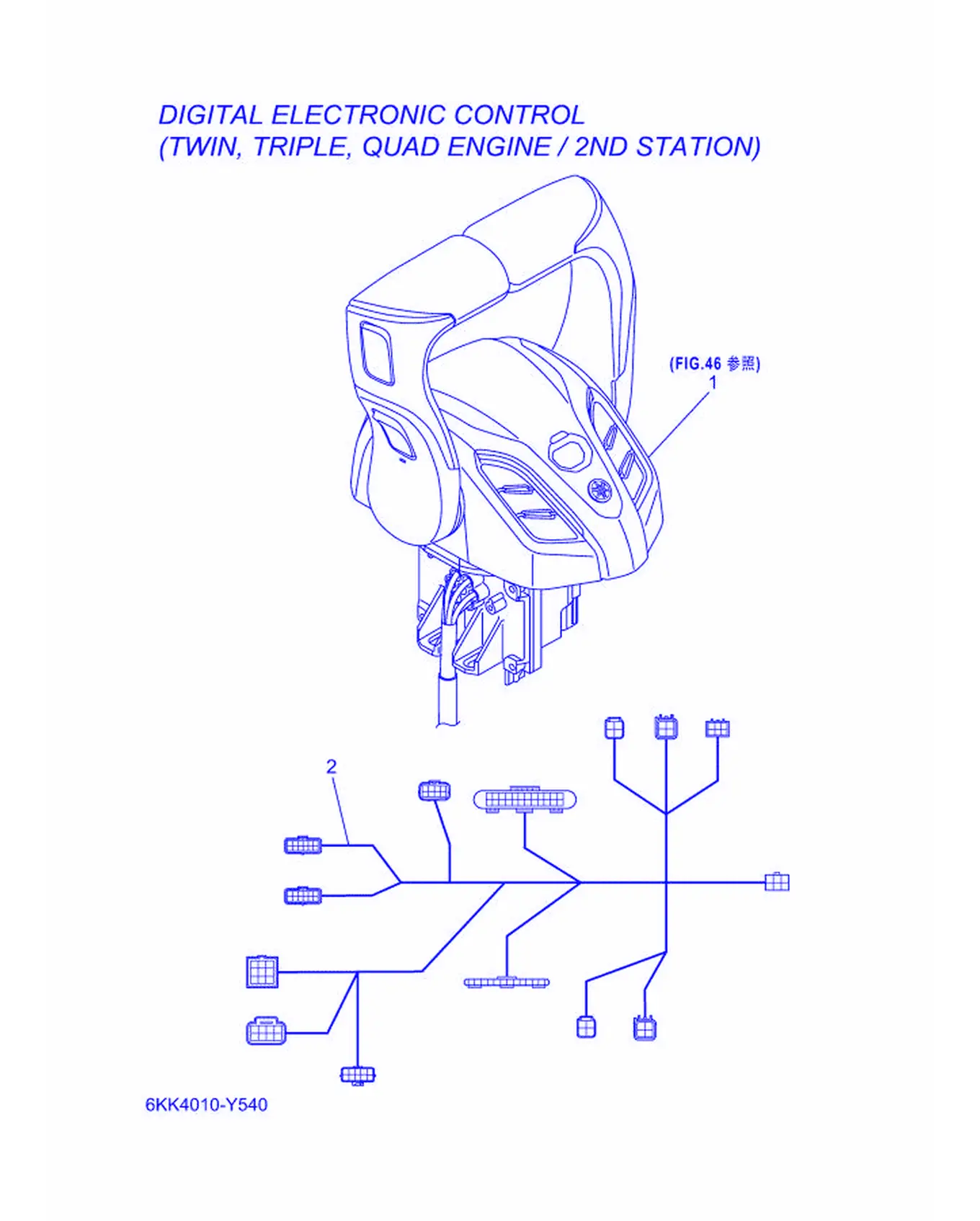

DEC 8 (シングルイガイ_サブステーシヨン)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X9-48A02-12	遥控盒组件3	Remote Control Box Assembly 3	1
2	6X9-82580-K1	电缆组件2	Wire Harness Assembly 2	1

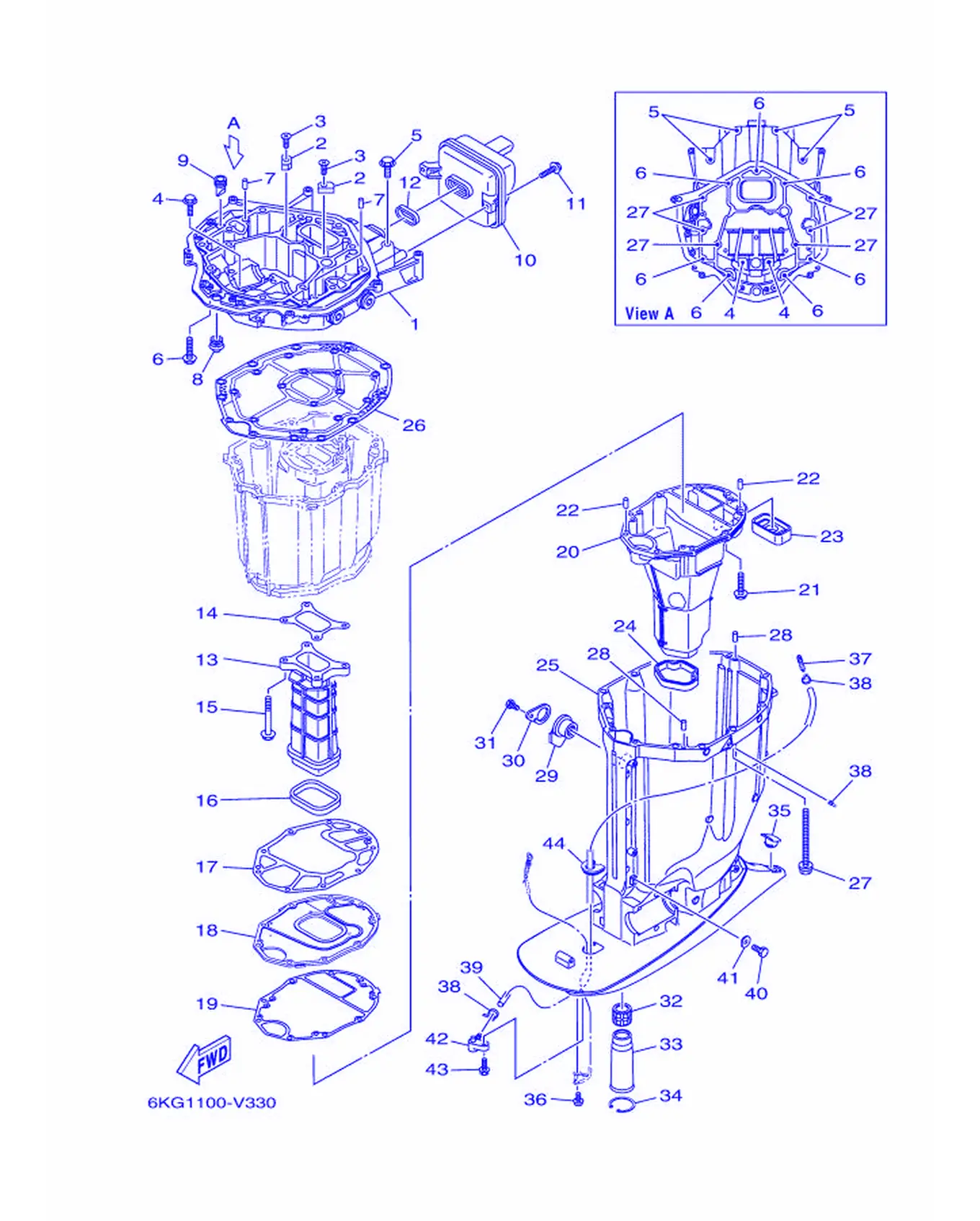

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6CE-41137-01	排气导管	Guide, Exhaust	1
2	63P-11325-11	阳极	Anode	2
3	90151-06M02	卡环	Screw, Countersunk	2
4	90119-08182	带垫圈六角头螺栓	Bolt, with Washer	2
5	97E75-10545	螺栓	Bolt, Hexagon with Washer Deep Recess	4
6	97E75-10535	连杆螺栓	Bolt, Hexagon with Washer Deep Recess	7
7	93608-16M16	定位销	Pin, Dowel	2
8	6E5-42724-01	固定	Grommet	1
9	61A-42717-00	密封橡皮块2	Rubber,Seal 2	1
10	6CB-14750-A0	消声器组合	Silencer Assembly	1
11	95D95-06020	连杆螺栓	Bolt, Flange Deep Recess	2
12	6CB-14755-01	消声器衬垫	Gasket, Silencer	1
13	6CB-41132-01	排气岐管	Manifold, Exhaust	1
14	6CB-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold 2	1
15	97E75-08560	螺栓	Bolt, Hexagon with Washer Deep Recess	4
16	6CB-41138-00	排气管密封圈1	Seal, Exhaust 1	1
17	6CB-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
18	6KA-45181-00	面板	Plate	1
19	6CE-41136-00	排气歧管垫片4	Gasket, Exhaust Manifold 4	1
20	6KA-14711-00	消声器1	Muffler 1	1
21	97E75-08535	螺栓	Bolt, Hexagon with Washer Deep Recess	9
22	93606-19M23	定位销	Pin, Dowel	2
23	6CE-45127-00	密封	Seal	1
24	6CE-45123-00	消音器衬垫	Gasket, Muffler	1
25	6KA-45111-01-8D	水上装置壳	Casing, Upper	1
26	6CB-45113-10	水上装置壳体衬垫	Gasket, Upper Casing	1
27	90119-10007	带垫螺栓	Bolt, With Washer	6
28	93608-16M16	定位销	Pin, Dowel	2
29	6BB-15316-01	减震垫1	Damper 1	1
30	6BB-45152-01	水上装置壳体盖2	Cover, Upper Casing 2	1
31	97D95-06012	螺栓	Bolt, Hexagon Deep Recess	1
32	69J-45318-01	驱动轴衬套	Bushing,Drive Shaft	1
33	6KA-46153-00	导承安装环，导杆安装	Collar, Guide	1
34	93420-50093	弹性挡圈	Circlip	1
35	61A-45155-01	盖	Cap	1
36	95D95-06010	螺栓	Bolt, Flange Deep Recess	1
37	6E5-83558-00	管嘴端部	End, Nipple	1
38	90465-11M10	固定	Clamp	3
39	6KF-46894-00	软管	Hose	1
40	97D95-06010	螺栓	Bolt, Hexagon Deep Recess	1
41	90201-06M02	平垫圈	Washer,Plate	1
42	63P-45379-00	软管嘴	Nipple,Hose	1
43	90119-06287	带垫圈六角头螺栓	Bolt, with Washer	1
44	6KA-44521-00	密封	Seal	1

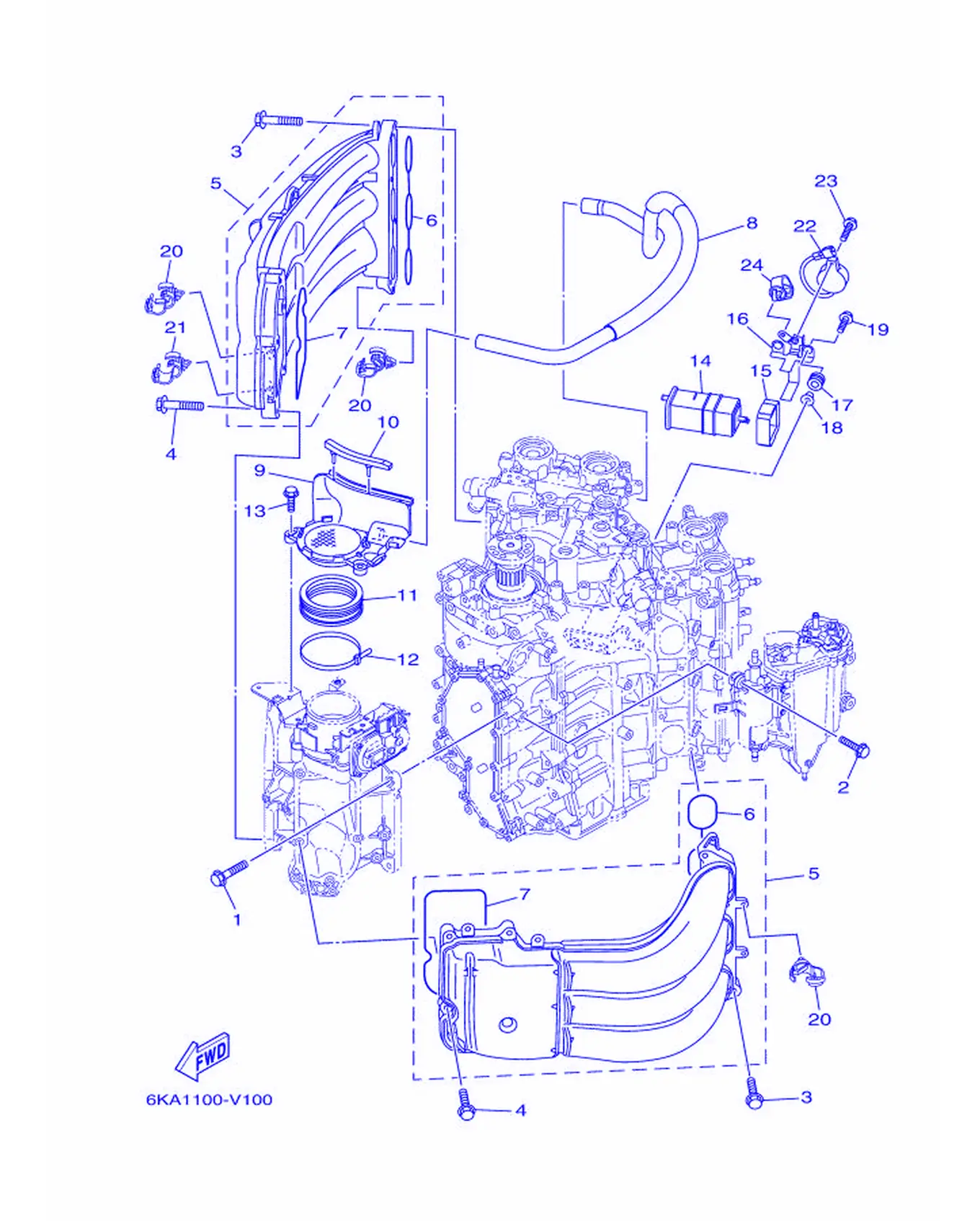

インテーク 1

REF	雅马哈编码	中文名称	英文名称	用量
1	95D75-08030	凸缘螺栓	Bolt, Flange Deep Recess	4
2	90119-06299	带垫圈六角头螺栓	Bolt, with Washer	4
3	90119-08020	带垫螺栓	Bolt, With Washer	8
4	90105-06035	螺栓	Bolt, Flange	10
5	6CE-13641-00	岐管1	Manifold, Intake 1	2
6	6CB-13645-00	岐管衬垫1	Gasket, Manifold 1	1
7	6CB-13646-00	岐管衬垫2	Gasket, Manifold 2	1
8	6CB-15373-01	通气管	Pipe, Breather	1
9	6CB-14440-01	进气消声器组合	Silencer Assembly, Intake	1
10	6CB-85547-00	减震器	Damper	1
11	6AW-1441J-01	消声器管	Pipe, Silencer	1
12	90464-99004	固定夹	Clamp	1
13	95D95-06025	连杆螺栓	Bolt, Flange Deep Recess	2
14	69J-24170-00	过滤器总成	Canister Assembly	1
15	6FP-2419E-01	容器盖	Cover, Canister	1
16	6KA-2134X-00	金属箱托架	Bracket, Canister	1
17	90480-10M23	固定	Grommet	2
18	90387-06289	轴套	Color	2
19	90119-06309	带垫圈六角头螺栓	Bolt, with Washer	2
20	90464-13249	线夹	Clamp	8
21	90464-20181	固定夹	Clamp	1
22	6KA-83383-01	蜂鸣器	Buzzer	1
23	90119-05M04	带垫圈六角头螺栓	Bolt, With Washer	1
24	90464-13249	线夹	Clamp	1

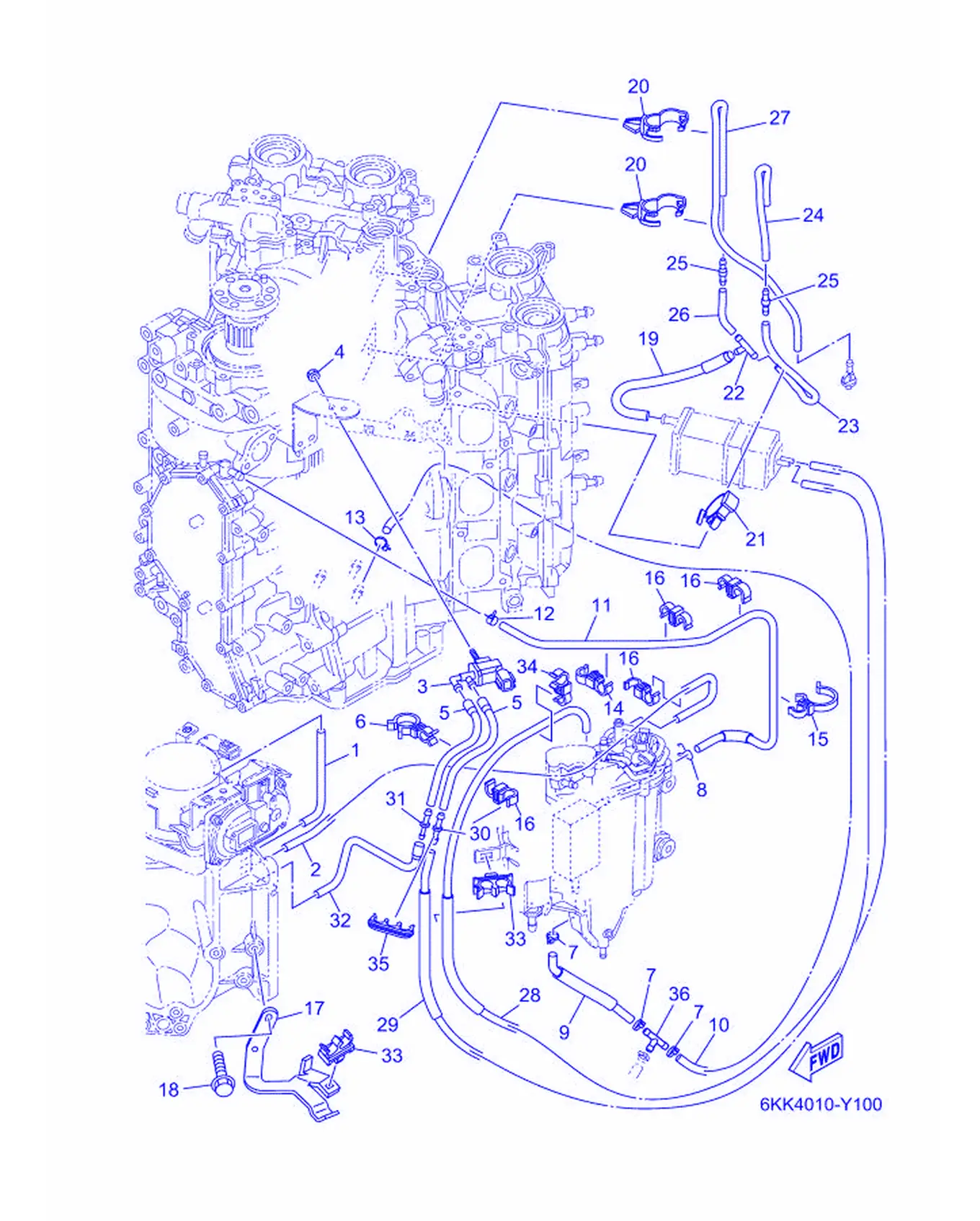

インテーク 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-13533-00	负压传感软管4	Hose, Vacuum Sensing 4	1
2	6CB-13532-10	负压传感软管3	Hose, Vacuum Sensing 3	1
3	6C5-86120-00	电磁阀组合	SolenoidValveAssembly	1
4	95380-06600	有槽螺母	Nut, Hexagon	1
5	6CB-2416A-00	软管	Hose	2
6	90464-23001	固定夹	Clamp	2
7	90465-11M10	固定	Clamp	3
8	90467-09M09	固定	Clip	1
9	6CE-12482-10	管2	Pipe 2	1
10	90445-09120	软管	Hose (L600)	1
11	6CB-12484-10	管4	Pipe 4	1
12	90467-090A0	卡环	Clip	1
13	90465-11M10	固定	Clamp	1
14	90464-12010	固定夹	Clamp	1
15	90464-26002	线夹	Clamp	1
16	90464-09013	固定	Clamp	4
17	6CB-13782-00	支承	Stay	1
18	95D95-06016	螺栓	Bolt, Flange Deep Recess	2
19	6CB-13545-00	软管1	Hose 1	1
20	90464-20181	固定夹	Clamp	2
21	90464-07209	线夹	Clamp	1
22	688-24378-00	连接管4	Pipe,Joint	1
23	6CB-13546-01	软管2	Hose 2	1
24	6CB-13547-00	软管3	Hose 3	1
25	6E5-21744-00	通气管	Breather	2
26	6CB-13548-00	软管4	Hose, Air 4	1
27	6KA-12483-00	管3	Pipe 3	1
28	6KA-1475A-00	管1	Pipe 1	1
29	6KA-1475F-00	管3	Pipe 3	1
30	6G8-24376-00	连接管1	Pipe,Joint 1	1
31	6EK-14989-00	通气孔	Orifice, Air Vent	1
32	6CB-1475G-10	管4	Pipe 4	1
33	90464-11012	固定	Clamp	2
34	90464-12010	固定夹	Clamp	1
35	90464-10011	线夹	Clamp	1
36	688-24378-00	连接管4	Pipe,Joint	1

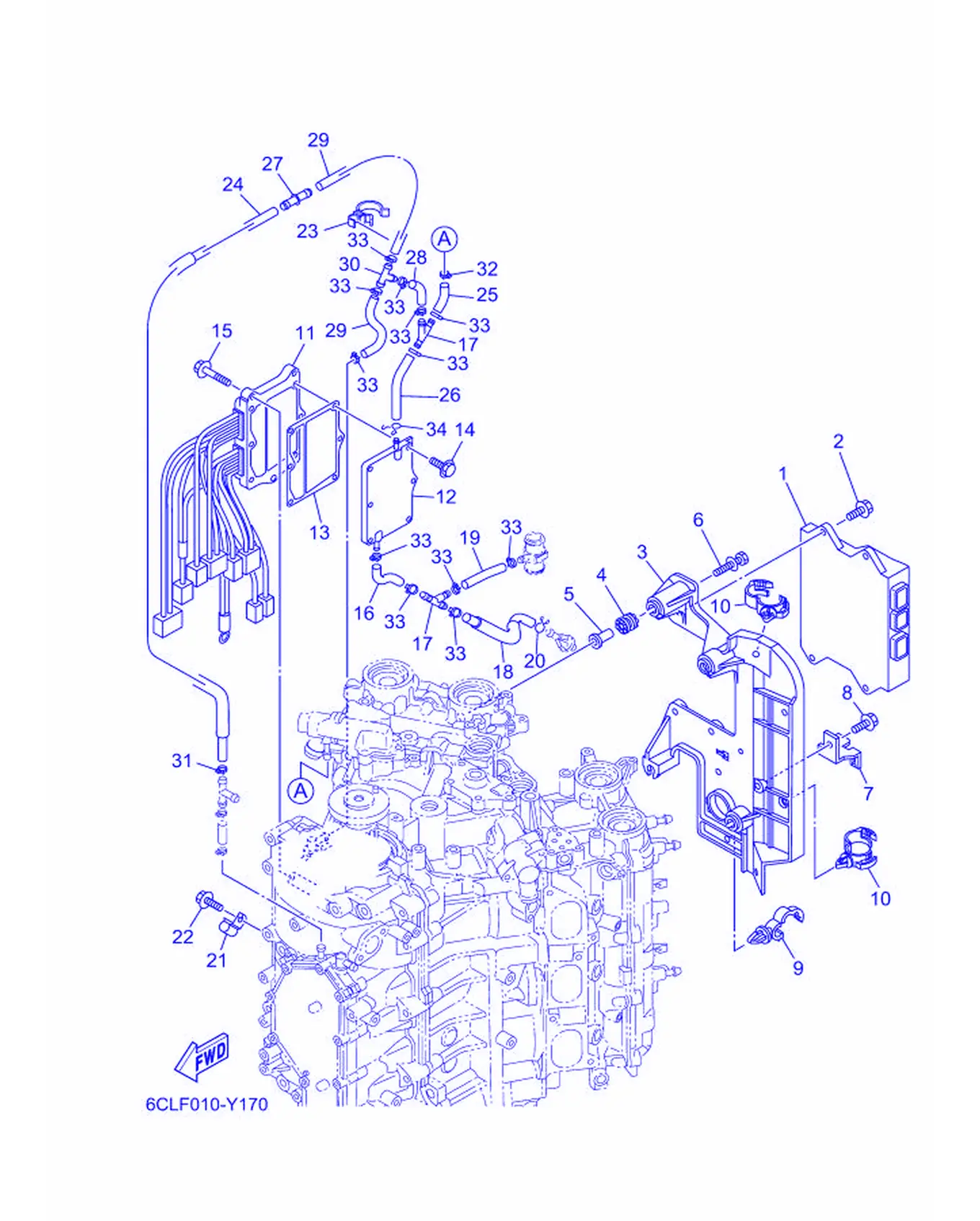

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6KA-8591A-02	发动机控制单元	Engine Control Unit Assembly	1
2	95D95-06020	连杆螺栓	Bolt, Flange Deep Recess	4
3	6CB-82316-01	点火线圈托架	Bracket, Ignition Coil	1
4	64J-85516-01	衬套	Spacer	4
5	69M-42758-01	轴套	Color	4
6	90119-06293	带垫圈六角头螺栓	Bolt, with Washer	4
7	6BR-81845-00	面板	Plate	1
8	95D95-06012	螺栓	Bolt, Flange Deep Recess	1
9	90464-13249	线夹	Clamp	1
10	90464-20181	固定夹	Clamp	2
11	6CE-81960-10	整流调节器	Rectifier and Regulator Assembly	1
12	6CE-81972-00-9S	整流罩	Cover, Rectifier	1
13	6CE-81975-00	整流器安装板	Rectifier Fitting Plate	1
14	90119-06MA3	带垫螺栓	Bolt, With Washer	6
15	95D95-06025	连杆螺栓	Bolt, Flange Deep Recess	3
16	6CE-1248A-00	管8	Pipe 8	1
17	6CE-24377-00	连接管3	Pipe, Joint 2	2
18	6CE-12483-00	管3	Pipe 3	1
19	90445-107A5	螺栓	Hose (L30)	1
20	90467-09M09	固定	Clip	1
21	90462-06013	固定	Clamp	1
22	95023-06012	六角法兰面螺栓	Bolt, Flange	1
23	90464-26002	线夹	Clamp	1
24	6CE-12481-10	管1	Pipe 1	1
25	6CE-14872-00	管2	Pipe 2	1
26	6CE-12485-00	管5	Pipe 5	1
27	6CE-24376-01	连接管1	Pipe, Joint 1	1
28	6CE-14872-00	管2	Pipe 2	1
29	90445-09068	固定	Hose	2
30	688-24378-00	连接管4	Pipe,Joint	1
31	90465-11M10	固定	Clamp	1
32	90465-11M10	固定	Clamp	1
33	90465-11M10	固定	Clamp	12
34	90467-08M18	固定	Clip	1

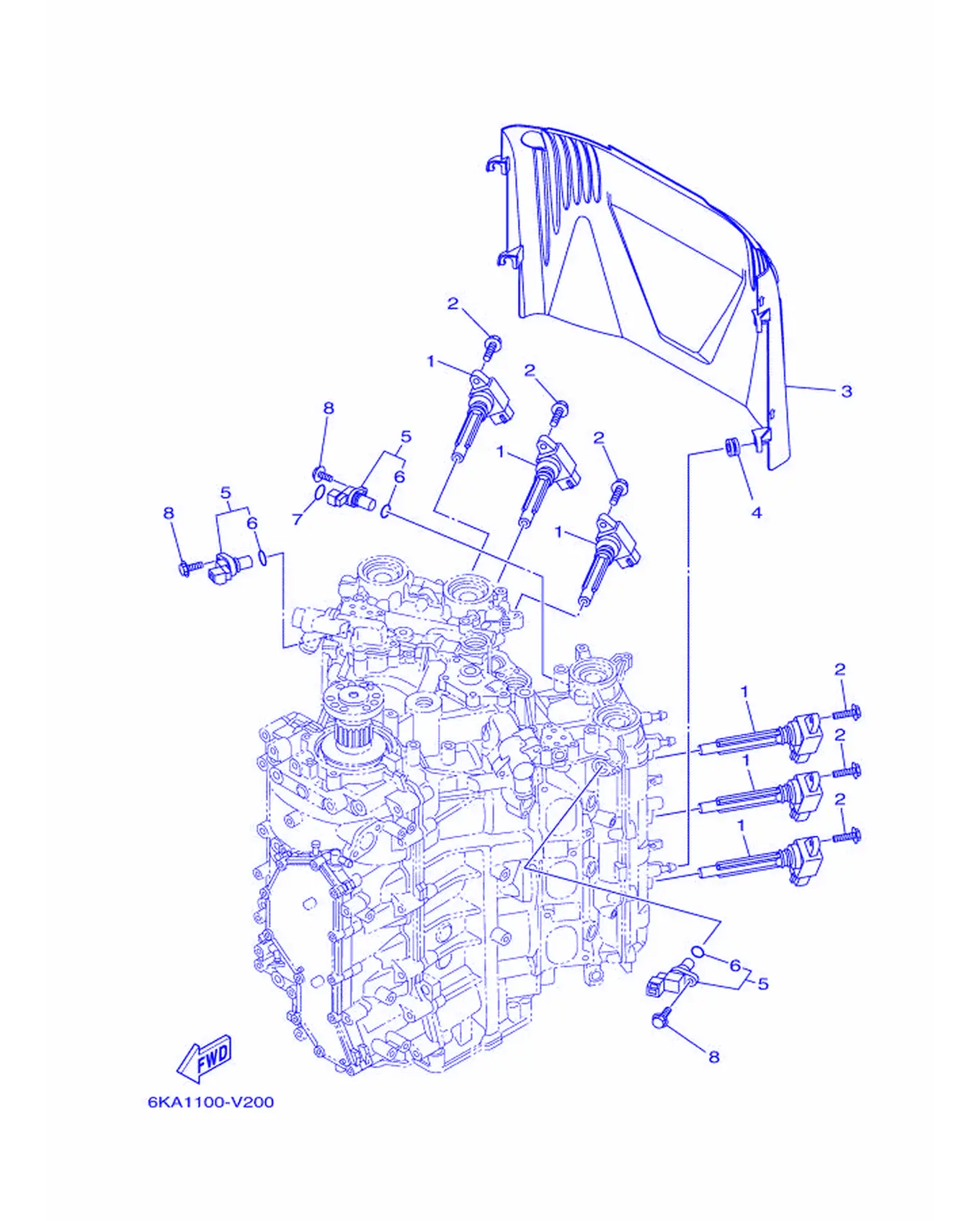

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-82310-02	点火线圈总成	Ignition Coil Assembly	6
2	95D95-06025	连杆螺栓	Bolt, Flange Deep Recess	6
3	6CB-82314-00	点火线圈盖	Cover, Ignition Coil	1
4	90480-12314	固定	Grommet	4
5	6P2-85896-00	曲柄位置传感	Sensor, Cam Position	3
6	6P2-85075-00	O型圈	O-ring	1
7	93210-11001	O型圈	O-ring	1
8	97E95-06520	螺栓	Bolt, Hexagon with Washer Deep Recess	3

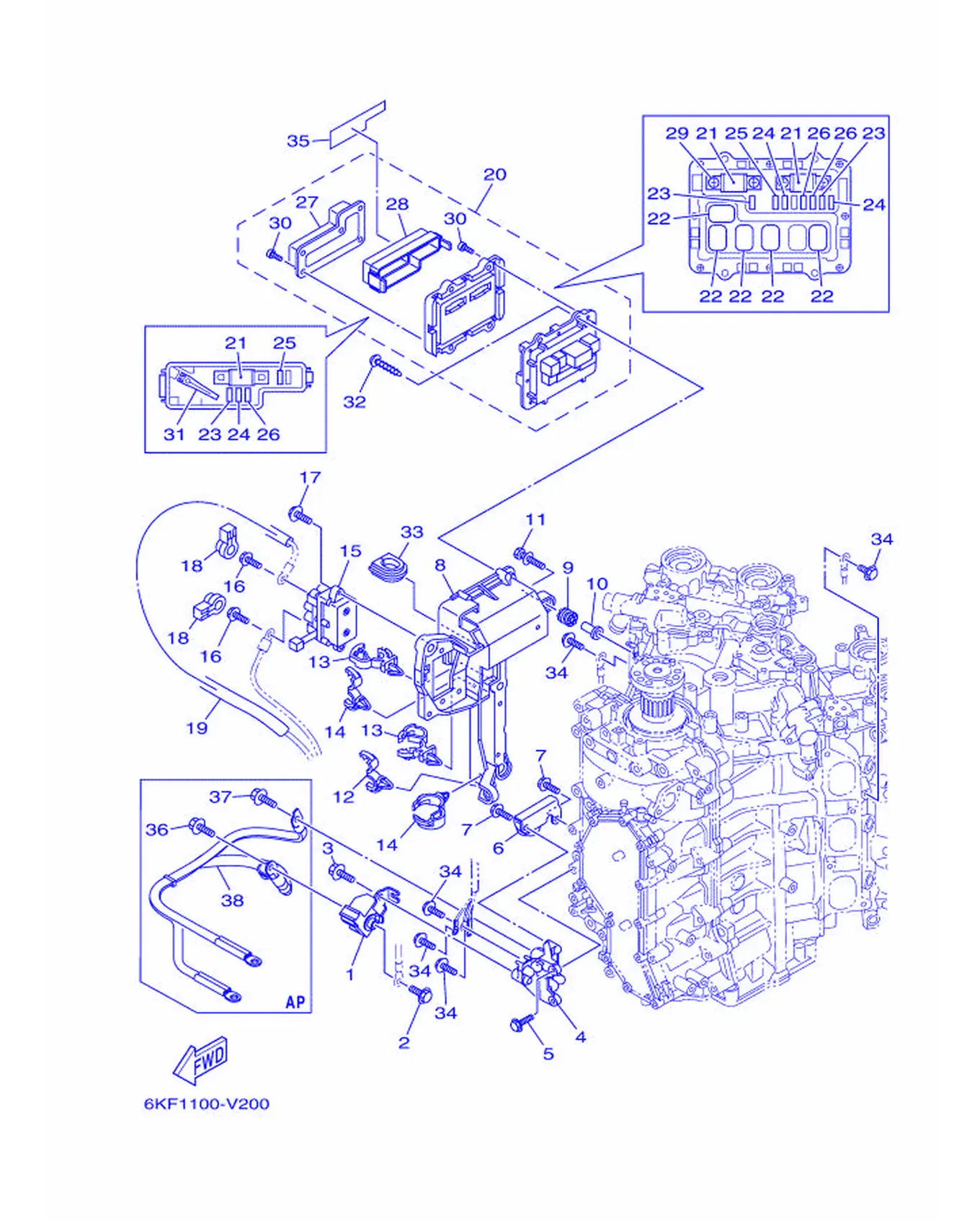

エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6KF-81925-00	接头	Terminal	1
2	95D95-08016	连杆螺栓	Bolt, Flange Deep Recess	1
3	95814-08020	凸缘螺栓	Bolt, Flange	1
4	6KA-81929-00	接头托架	Bracket, Terminal	1
5	95D95-06020	连杆螺栓	Bolt, Flange Deep Recess	2
6	6KA-82588-00	垫片	Plate	1
7	95D95-06016	螺栓	Bolt, Flange Deep Recess	2
8	6CB-81948-02	托架	Bracket	1
9	64J-85516-01	衬套	Spacer	5
10	69M-42758-01	轴套	Color	5
11	90119-06293	带垫圈六角头螺栓	Bolt, with Washer	5
12	90464-13249	线夹	Clamp	1
13	90464-12183	线夹	Clamp	2
14	90464-20181	固定夹	Clamp	2
15	6AW-W8195-10	继电器组合	Relay Assembly	1
16	97E95-06610	连杆螺栓	Bolt, Hexagon with Washer Deep Recess	2
17	97513-06520	带垫圈螺	Bolt, With Washer	2
18	6P2-8183X-00	电极盖	Cap, Terminal	2
19	90446-15006	软管	Hose (L150)	1
20	6CE-82170-11	保险丝盒组合	Fuse Box Assembly	1
21	6CE-82151-00	保险丝	Fuse (100A)	3
22	6AW-8195A-00	继电器组合	Relay Assembly	5
23	67F-82151-40	保险丝	Fuse (10A)	3
24	67F-82151-50	保险丝	Fuse (15A)	3
25	67F-82151-00	保险丝	Fuse (20A)	2
26	67F-82151-10	保险丝	Fuse (30A)	3
27	6CB-81639-10	电枢装配面板	Cover	1
28	6CB-85544-00	箱体	Case	1
29	68F-82846-00	限位板组合	Screw, Pan Head (M5)	4
30	6P2-82113-00	螺钉	Screw (M3)	13
31	67F-2812A-00	小夹子	Puller, Fuse	1
32	97780-50620	自攻螺钉	Screw, Tapping	4
33	6P2-81336-01	固定	Grommet	1
34	97E95-06516	螺栓	Bolt, Hexagon with Washer Deep Recess	5
35	6CE-81919-21	调压器图样	Graphic, Regulator	1
36	97E95-08516	螺栓	Bolt, Hexagon with Washer Deep Recess	1
37	97E95-08516	螺栓	Bolt, Hexagon with Washer Deep Recess	1
38	6KA-82105-J0	电缆	Wire Harness	1

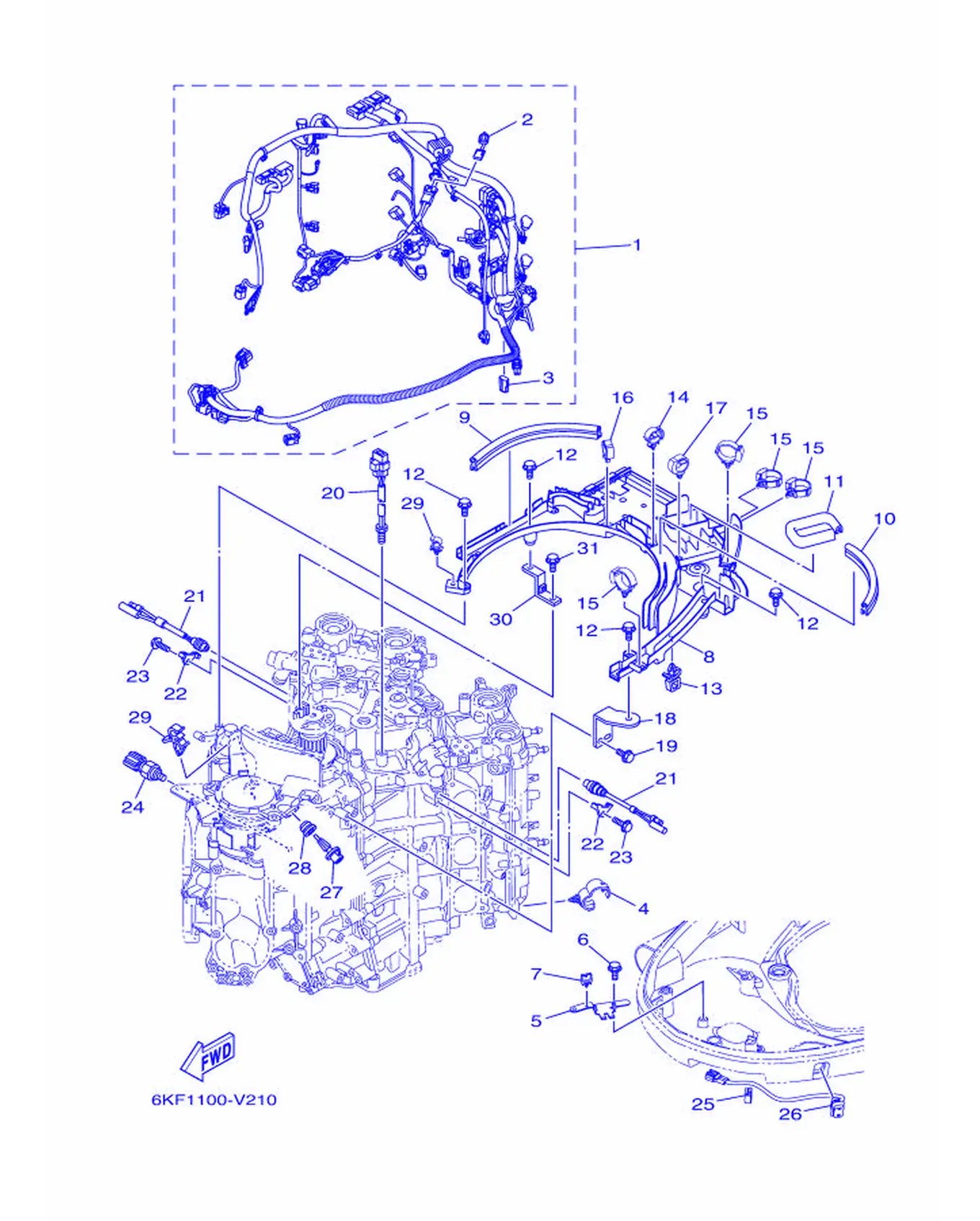

エレクトリカル 4

REF	雅马哈编码	中文名称	英文名称	用量
1	6KF-82590-02	电缆总成	Wire Harness Assembly	1
2	6CE-81980-01	二极管总成	Diode Assembly	1
3	68V-82582-10	电线束盖	Cap 1 (2P)	1
4	90464-20181	固定夹	Clamp	4
5	6KA-82594-00	夹箍	Clamp	1
6	95D95-06012	螺栓	Bolt, Flange Deep Recess	2
7	90464-08004	固定夹	Clamp	1
8	6CB-82589-01	电线束保护装置	Wire Harness Protector	1
9	6BG-42617-00	形成减震	Damper, Foam	1
10	6CB-42617-00	形成减震	Damper, Foam	1
11	6CB-42629-00	密封	Seal	1
12	95D95-06020	连杆螺栓	Bolt, Flange Deep Recess	5
13	90464-11121	固定	Clamp	1
14	90464-18246	固定	Clamp	1
15	90464-12183	线夹	Clamp	4
16	90464-20181	固定夹	Clamp	1
17	90464-20181	固定夹	Clamp	1
18	6CB-82388-00	面板	Plate	1
19	95D95-06016	螺栓	Bolt, Flange Deep Recess	2
20	6CB-85790-00	温控传感件组合	Thermo Sensor Assembly	1
21	6P2-82560-01	温控开关组合	Thermo Switch Assembly	2
22	6E9-82588-00	面板	Plate	2
23	95D95-06012	螺栓	Bolt, Flange Deep Recess	2
24	6AW-83651-01	油压传感	Sender, Oil Pressure	1
25	90464-16001	夹子	Clamp	1
26	6GR-82563-00	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
27	63P-85886-00	温控器	Sensor, Air Temperature	1
28	6CE-14435-00	固定	Grommet	1
29	90464-09129	线夹	Clamp	2
30	6CB-81952-00	继电器支架	Holder, Relay	1
31	95D95-06016	螺栓	Bolt, Flange Deep Recess	1

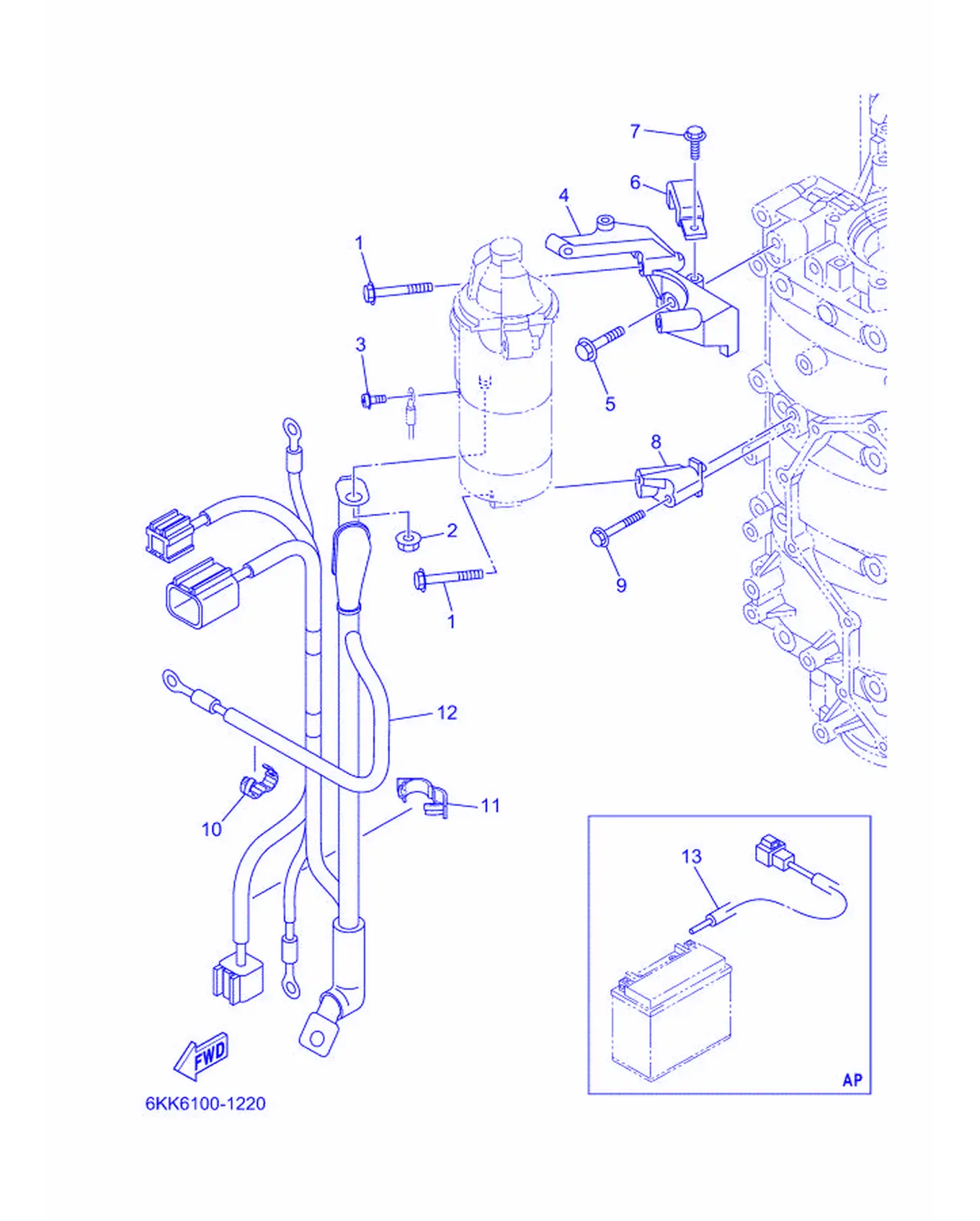

エレクトリカル 5

REF	雅马哈编码	中文名称	英文名称	用量
1	97513-08545	带垫圈螺栓	Bolt, with Washer	3
2	90179-08003	螺母	Nut	1
3	97985-04308	带垫螺钉	Screw, Washer	1
4	6CB-81822-02	起动电动机托架	Bracket, Starting Motor	1
5	90105-08M87	螺母	Bolt, Flange	2
6	6CB-81443-00	导线夹1	Clamp, Lead 1	1
7	95D95-06016	螺栓	Bolt, Flange Deep Recess	1
8	6CB-81823-B0	起动电动机支承	Stay, Starting Motor	1
9	90105-06151	六角法兰面螺栓	Bolt, Flange	1
10	90464-13227	线夹	Clamp	1
11	90464-18004	固定夹	Clamp	1
12	6CE-8259M-01	线束总成	Wire Harness Assembly 2	1
13	6KW-81949-00	导线	Wire, Lead (Isolator, 3.8M)	1

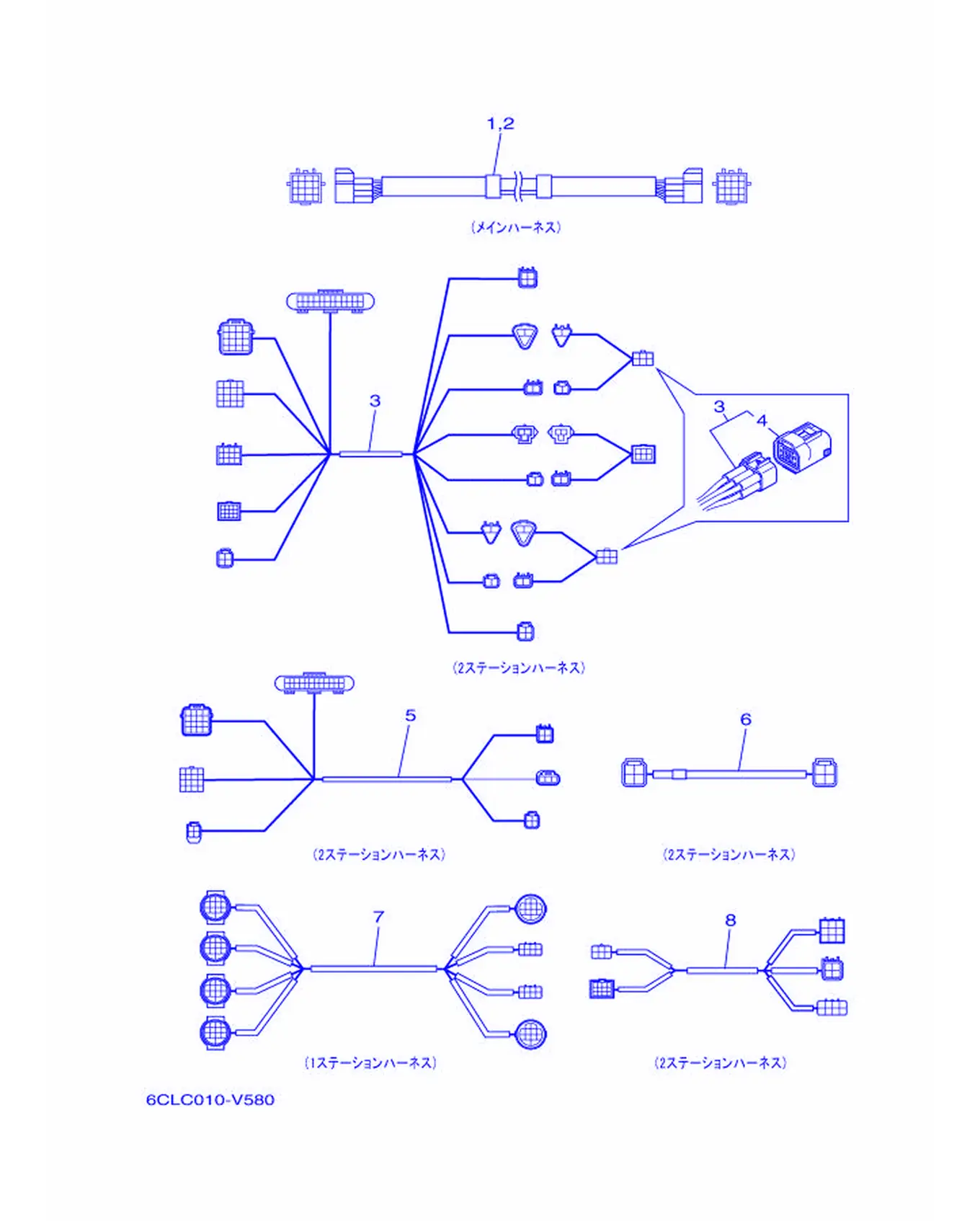

エレクトリカルワイヤハーネス

REF	雅马哈编码	中文名称	英文名称	用量
1	6X6-8258A-01	电线束延伸部分	Extension, Wire Harness (6.1M)	2
1	6X6-8258A-01	电线束延伸部分	Extension, Wire Harness (6.1M)	3
1	6X6-8258A-01	电线束延伸部分	Extension, Wire Harness (6.1M)	4
1	6X6-8258A-11	电线束延伸部分	Extension, Wire Harness (7M)	2
1	6X6-8258A-11	电线束延伸部分	Extension, Wire Harness (7M)	3
1	6X6-8258A-11	电线束延伸部分	Extension, Wire Harness (7M)	4
1	6X6-8258A-21	电线束延伸部分	Extension, Wire Harness (8M)	2
1	6X6-8258A-21	电线束延伸部分	Extension, Wire Harness (8M)	3
1	6X6-8258A-21	电线束延伸部分	Extension, Wire Harness (8M)	4
1	6X6-8258A-31	电线束延伸部分	Extension, Wire Harness (10M)	2
1	6X6-8258A-31	电线束延伸部分	Extension, Wire Harness (10M)	3
1	6X6-8258A-31	电线束延伸部分	Extension, Wire Harness (10M)	4
1	6X6-8258A-41	电线束延伸部分	Extension, Wire Harness (12M)	2
1	6X6-8258A-41	电线束延伸部分	Extension, Wire Harness (12M)	3
1	6X6-8258A-41	电线束延伸部分	Extension, Wire Harness (12M)	4
2	6X6-8258A-51	电线束延伸部分	Extension, Wire Harness (3.7M)	2
2	6X6-8258A-51	电线束延伸部分	Extension, Wire Harness (3.7M)	3
2	6X6-8258A-51	电线束延伸部分	Extension, Wire Harness (3.7M)	4
2	6X6-8258A-61	电线束延伸部分	Extension, Wire Harness (5.2M)	2
2	6X6-8258A-61	电线束延伸部分	Extension, Wire Harness (5.2M)	3
2	6X6-8258A-61	电线束延伸部分	Extension, Wire Harness (5.2M)	4
2	6X6-8258A-71	电线束延伸部分	Extension, Wire Harness (15M)	2
2	6X6-8258A-71	电线束延伸部分	Extension, Wire Harness (15M)	3
2	6X6-8258A-71	电线束延伸部分	Extension, Wire Harness (15M)	4
2	6X6-8258A-81	电线束延伸部分	Extension, Wire Harness (24M)	2
2	6X6-8258A-81	电线束延伸部分	Extension, Wire Harness (24M)	3
2	6X6-8258A-81	电线束延伸部分	Extension, Wire Harness (24M)	4
3	6X9-8258A-01	电线束延伸部分	2ND Station Harness (P) 5M-16FT	2
3	6X9-8258A-01	电线束延伸部分	2ND Station Harness (P) 5M-16FT	3
3	6X9-8258A-01	电线束延伸部分	2ND Station Harness (P) 5M-16FT	4
4	6Y8-85371-01	电阻组	End of Line Resistor	2
5	6X9-8258A-31	电线束延伸部分	2ND Station Harness (S) 5M-16FT	2
5	6X9-8258A-31	电线束延伸部分	2ND Station Harness (S) 5M-16FT	3
5	6X9-8258A-31	电线束延伸部分	2ND Station Harness (S) 5M-16FT	4
5	6X9-8258A-41	电线束延伸部分	2ND Station Harness (S) 8M-26FT	2
5	6X9-8258A-41	电线束延伸部分	2ND Station Harness (S) 8M-26FT	3
5	6X9-8258A-41	电线束延伸部分	2ND Station Harness (S) 8M-26FT	4
5	6X9-8258A-51	电线束延伸部分	2ND Station Harness (S) 12M-38FT	2
5	6X9-8258A-51	电线束延伸部分	2ND Station Harness (S) 12M-38FT	3
6	6X9-8258A-60	电线束延伸部分	2ND Station Harness (C) 5M-16FT	1
6	6X9-8258A-60	电线束延伸部分	2ND Station Harness (C) 5M-16FT	2
6	6X9-8258A-70	电线束延伸部分	2ND Station Harness (C) 8M-26FT	1
6	6X9-8258A-70	电线束延伸部分	2ND Station Harness (C) 8M-26FT	2
6	6X9-8258A-80	电线束延伸部分	2ND Station Harness (C) 12M-38FT	1
6	6X9-8258A-80	电线束延伸部分	2ND Station Harness (C) 12M-38FT	2
7	6X9-83553-60	导线	Conversion Harness	1
8	6X9-83553-40	导线	Conversion Harness	1

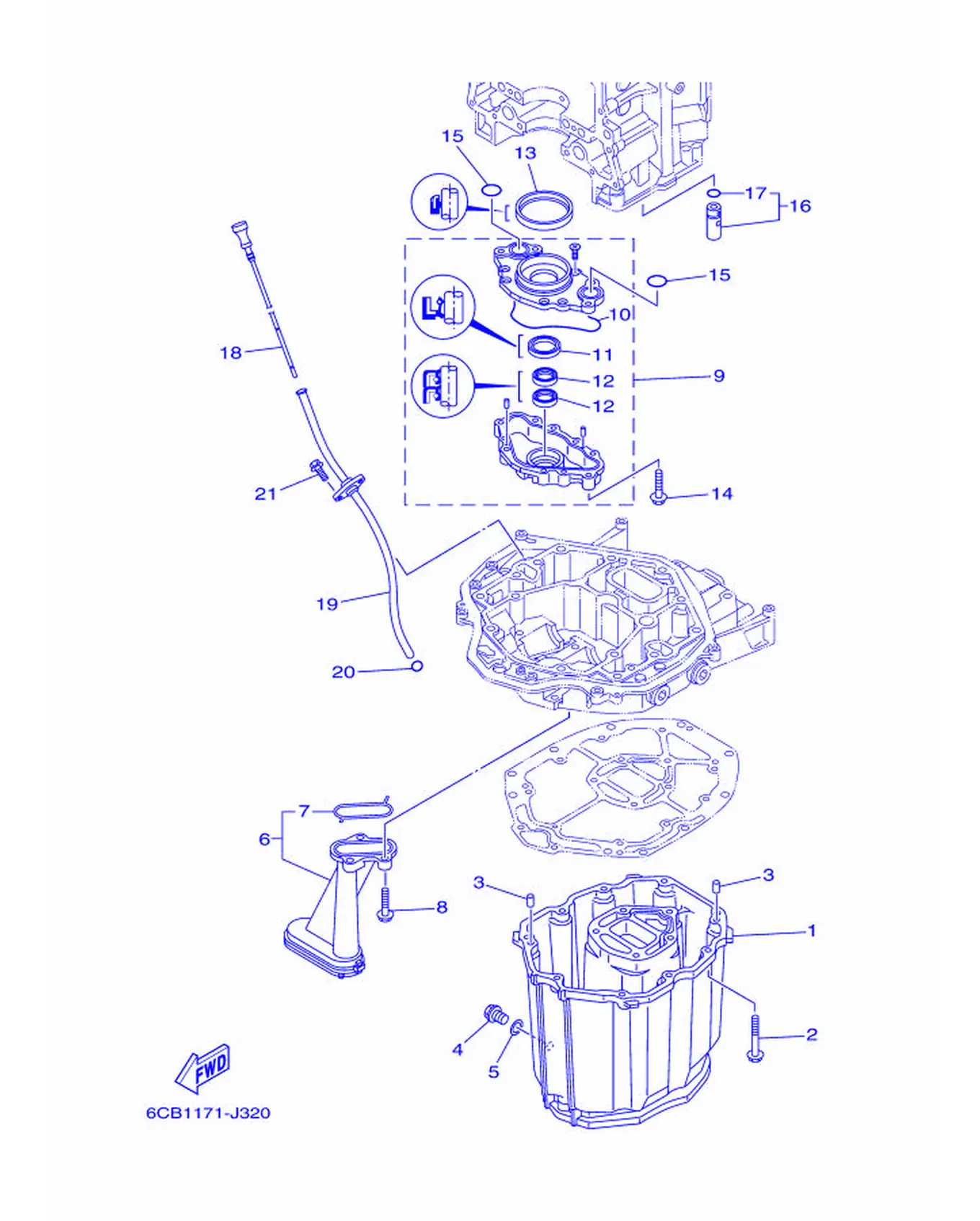

オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-15311-01	油槽	Oil Pan	1
2	97E75-08535	螺栓	Bolt, Hexagon with Washer Deep Recess	10
3	93608-16M16	定位销	Pin, Dowel	2
4	90340-14M06	塞	Plug, Straight Screw	1
5	90430-14M09	衬垫	Gasket	1
6	6CB-13411-00	机油过滤网	Strainer, Oil	1
7	6AW-13415-00	机油滤网密封	Seal, Oil Strainer	1
8	95812-06025	螺栓	Bolt, Flange	3
9	6CB-13300-00	机油泵总成	Oil Pump Assembly	1
10	6CB-13329-00	泵盖垫片	Gasket, Pump Cover	1
11	6AW-13119-00	润滑密封	Oil Seal	1
12	69J-13631-00	橡皮密封	Oil Seal	2
13	6CB-11355-00	气缸密封圈1	Seal, Cylinder 1	1
14	95D75-06040	螺栓	Bolt, Flange Deep Recess	4
15	93210-26658	O型圈	O-ring	2
16	6CB-13490-00	安全阀组合	Relief Valve Assembly	1
17	6CB-13473-00	O型圈	O-ring	1
18	6CB-15362-00	油标塞	Plug, Oil Level	1
19	6CB-15377-00	导管	Guide, Inlet	1
20	93210-19MJ3	O型圈	O-ring	1
21	95D95-06016	螺栓	Bolt, Flange Deep Recess	2

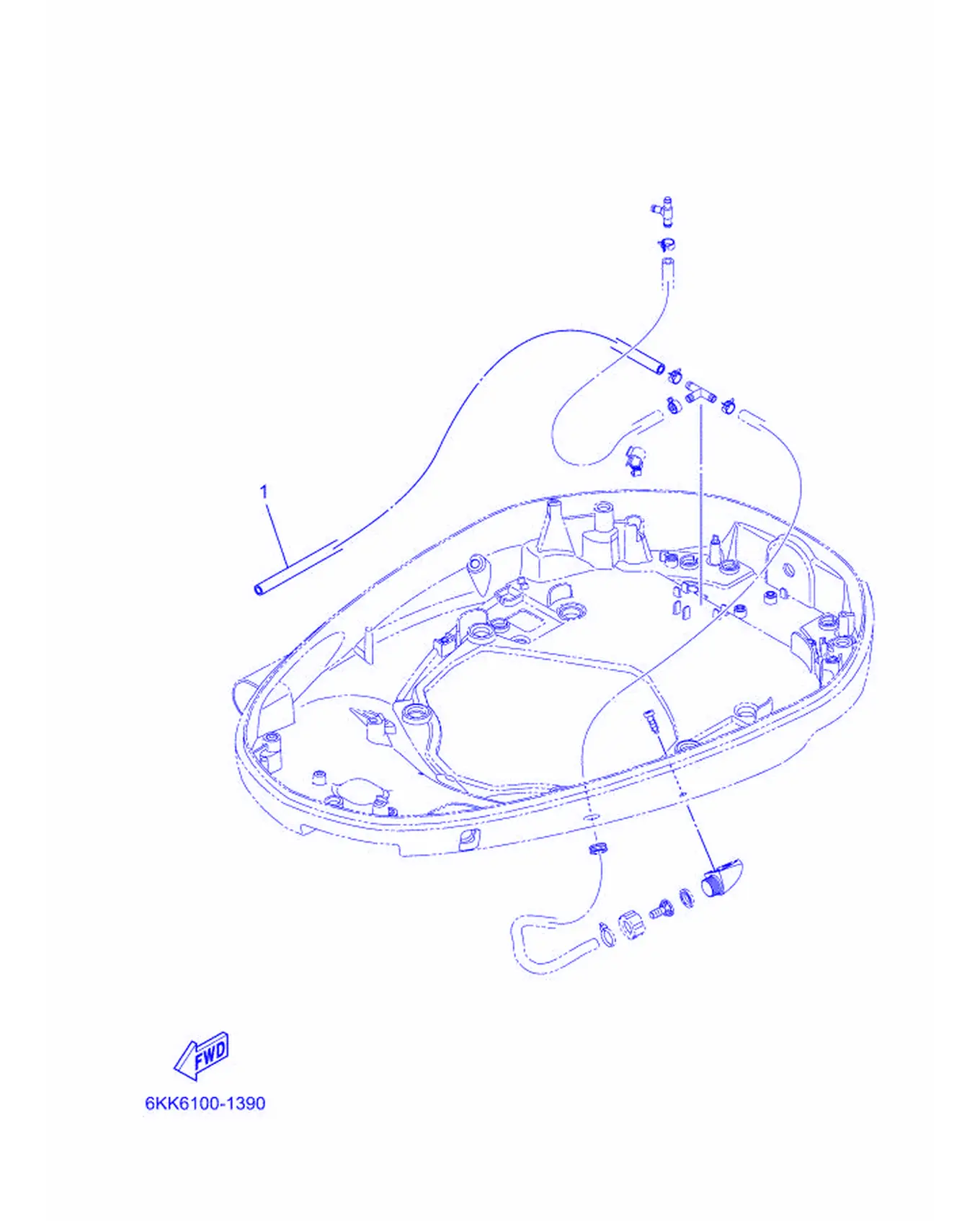

オプシヨナルパ-ツ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6KA-44385-00	软管 1	Hose, Water 1	1

オプシヨナルパ-ツ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6KA-42723-10-8D	底盖	Cover, Bottom	1

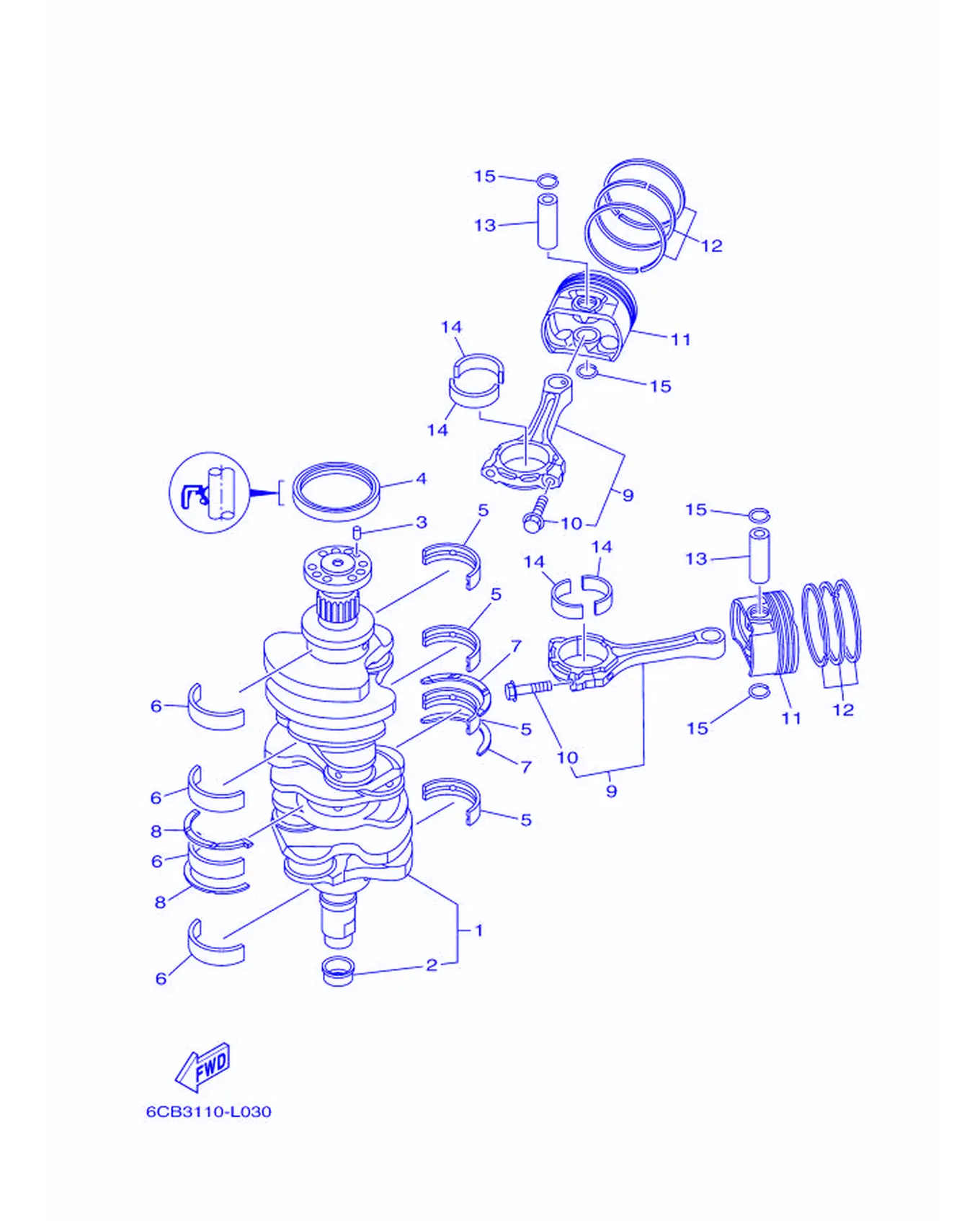

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-11410-00	曲轴	Crankshaft	1
2	6CB-11478-00	衬套	Collar	1
3	93606-12019	定位销	Pin, Dowel	1
4	93102-85008	油封	Oil Seal	1
5	6CB-11416-00	轴瓦1	Crankshaft Plain Bearing 1	4
5	6CB-11416-10	轴瓦1	Crankshaft Plain Bearing 1	4
5	6CB-11416-20	轴瓦1	Crankshaft Plain Bearing 1	4
5	6CB-11416-30	轴瓦1	Crankshaft Plain Bearing 1	4
5	6CB-11416-40	轴瓦1	Crankshaft Plain Bearing 1	4
6	6CB-11417-00	轴瓦2	Crankshaft Plain Bearing 2	4
6	6CB-11417-10	轴瓦2	Crankshaft Plain Bearing 2	4
6	6CB-11417-20	轴瓦2	Crankshaft Plain Bearing 2	4
6	6CB-11417-30	轴瓦2	Crankshaft Plain Bearing 2	4
6	6CB-11417-40	轴瓦2	Crankshaft Plain Bearing 2	4
7	6CB-11426-03	轴瓦1	Bearing, Thrust 1	2
8	6CB-11427-03	轴瓦2	Bearing, Thrust 2	2
9	6CB-W1165-10	连杆平面支承套件	Connecting Rod Assembly	6
10	63P-11654-10	连杆螺栓	Bolt, Connecting Rod	2
11	6CE-11631-02	活塞	Piston (STD)	6
12	6CB-11603-00	活塞环套件	Piston Ring Set (STD)	6
13	6CB-11633-00	活塞销	Pin, Piston	6
14	6JD-11656-00	轴瓦	Connecting Rod Plain Bearing	12
14	6JD-11656-10	轴瓦	Connecting Rod Plain Bearing	12
14	6JD-11656-20	轴瓦	Connecting Rod Plain Bearing	12
15	K0F-A3233-00	环	Ring, Hole Snap	12

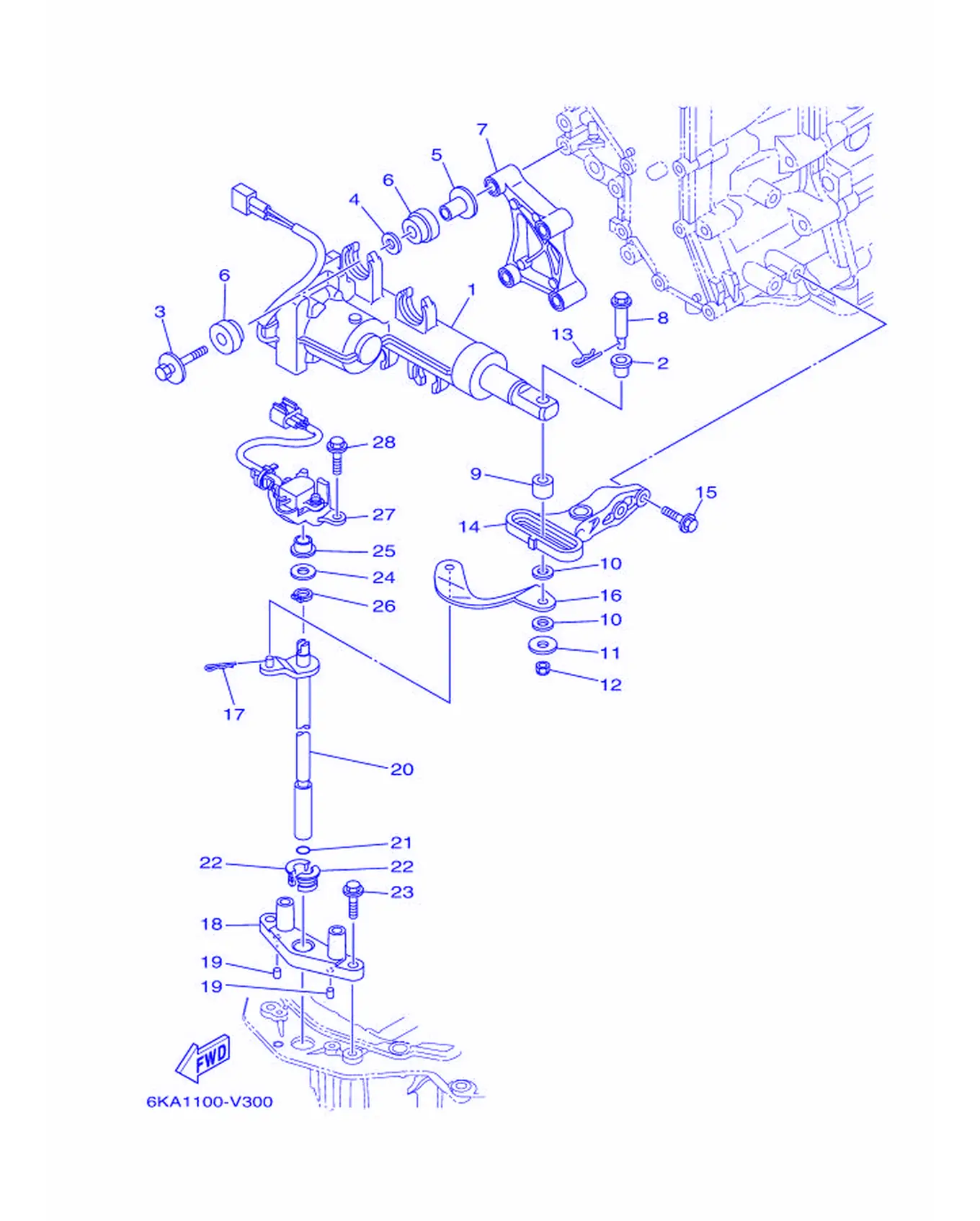

コントロ-ル

REF	雅马哈编码	中文名称	英文名称	用量
1	6ML-4820A-00	执行器单元	Actuator Unit	1
2	90386-08008	衬套	Bushing	1
3	90119-08168	带垫圈六角头螺栓	Bolt, with Washer	4
4	90201-12064	平垫圈	Washer, Plate	4
5	90387-08104	轴套	Collar	4
6	6CE-85564-00	固定	Grommet	8
7	6CE-44142-20	密封	Joint	1
8	6CE-42195-10	连接销1	Pin, Joint 1	1
9	6CE-44122-20	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
10	90202-08M41	平垫圈	Washer, Plate	2
11	90201-06068	平垫圈	Washer,Plate	1
12	90185-06M07	螺帽	Nut, Self-Locking	1
13	90468-18008	钢夹	Clip	1
14	6CE-44117-10	托架	Bracket	1
15	97E75-06525	螺栓	Bolt, Hexagon with Washer Deep Recess	2
16	6CE-44121-10	变挡杆杠杆	Lever, Shift Rod	1
17	90468-18008	钢夹	Clip	1
18	6CE-44118-A0	托架	Bracket	1
19	93604-07M13	定位销	Pin, Dowel	2
20	6JD-44120-01	变挡手柄组合	Handle Gear Shift Assembly	1
21	93210-09165	O型圈	O-ring	1
22	90386-11001	衬套	Bushing	2
23	95D75-06025	螺栓	Bolt, Flange Deep Recess	2
24	90201-11008	面板垫圈	Washer, Plate	1
25	90386-10001	衬套	Bushing	1
26	93410-10082	开口簧环，卡	Circlip	1
27	6CE-68303-00	感应器	Sensor Assembly	1
28	95D75-06025	螺栓	Bolt, Flange Deep Recess	2

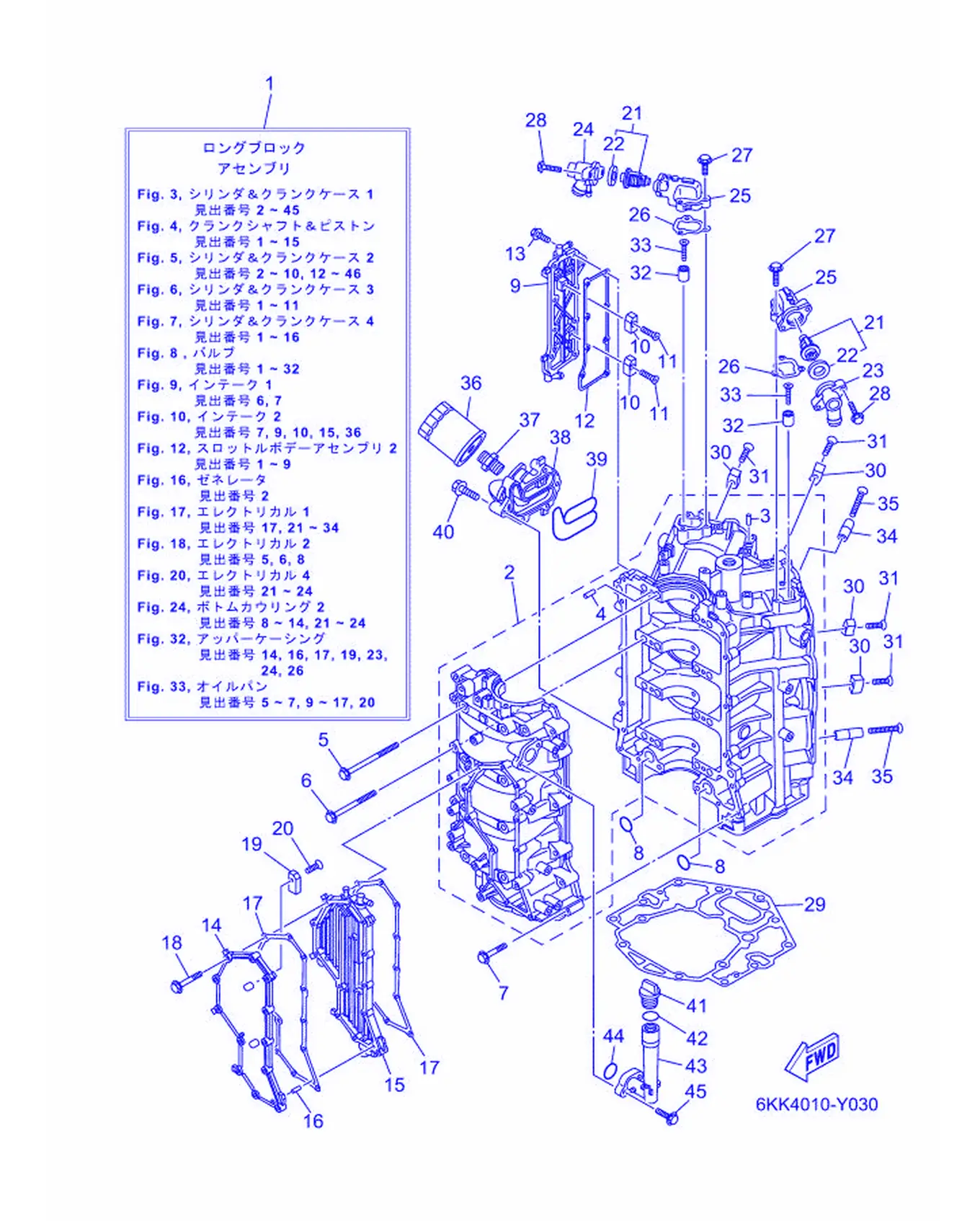

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6KA-11000-01	发动机副总成	Long Block Assembly	1
2	6CE-15100-10	曲轴箱组合	Crankcase Assembly	1
3	93606-12019	定位销	Pin, Dowel	3
4	93606-12019	定位销	Pin, Dowel	8
5	6CB-15187-00	螺栓	Bolt	8
6	6CB-15481-00	螺栓1	Bolt 1	8
7	90105-08175	六角法兰面螺栓	Bolt, Flange	16
8	93210-26658	O型圈	O-ring	2
9	6CE-1131C-00-9S	接头盖	Cover, Joint	1
10	63P-11325-01	阳极	Anode	2
11	90151-06M02	卡环	Screw, Countersunk	2
12	6ML-1131B-00	盖衬垫	Gasket, Cover	1
13	90105-06M07	螺栓	Bolt, Flange	8
14	6CE-15411-00-9S	曲轴箱盖1	Cover, Crankcase 1	1
15	6CE-15421-10-9S	曲轴箱盖2	Cover, Crankcase 2	1
16	91690-40010	弹簧销	Pin,Spring	1
17	6CB-15451-01	曲轴箱盖垫片1	Gasket, Crankcase Cover	2
18	90105-06151	六角法兰面螺栓	Bolt, Flange	12
19	63P-11325-01	阳极	Anode	2
20	90151-06M02	卡环	Screw, Countersunk	2
21	6CE-12411-00	温控器	Thermostat	2
22	67F-12412-00	温控器密封	Seal,Thermostat	1
23	6CE-12413-B0-9S	温控器盖	Cover, Thermostat	1
24	6CE-12413-A0-9S	温控器盖	Cover, Thermostat	1
25	6CB-12422-10-9S	壳体盖	Cover, Housing	2
26	6CB-12427-11	壳体盖衬垫1	Gasket, Housing Cover 1	2
27	95027-06025	螺栓	Bolt, Flange	6
28	90105-06037	螺栓	Bolt, Flange	4
29	6KA-11351-00	气缸垫片1	Gasket, Cylinder	1
30	6AW-1132P-00	阳极 5	Anode 5	4
31	98780-06530	十字槽沉头螺钉	Screw, Flat Head	4
32	68T-11325-00	阳极	Anode	2
33	90151-05M05	卡环	Screw, Countersunk	2
34	6AW-1132N-01	阳极 4	Anode 4	2
35	98780-06550	十字槽沉头螺钉	Screw, Flat Head	2
36	N26-13440-04	机油进滤器总成	Element Assembly, Oil Cleaner	1
37	90401-19001	螺栓	Bolt, Union	1
38	6CE-13446-10-9S	连接器	Connector	1
39	6CB-13477-00	衬垫	Gasket	1
40	90105-06151	六角法兰面螺栓	Bolt, Flange	5
41	6G8-15363-00	机油塞子	Plug,Oil	1
42	93210-24M79	O型圈	O-ring	1
43	6CB-15319-00	接头	Joint	1
44	93210-27370	O型圈	O-ring	1
45	90105-06037	螺栓	Bolt, Flange	2

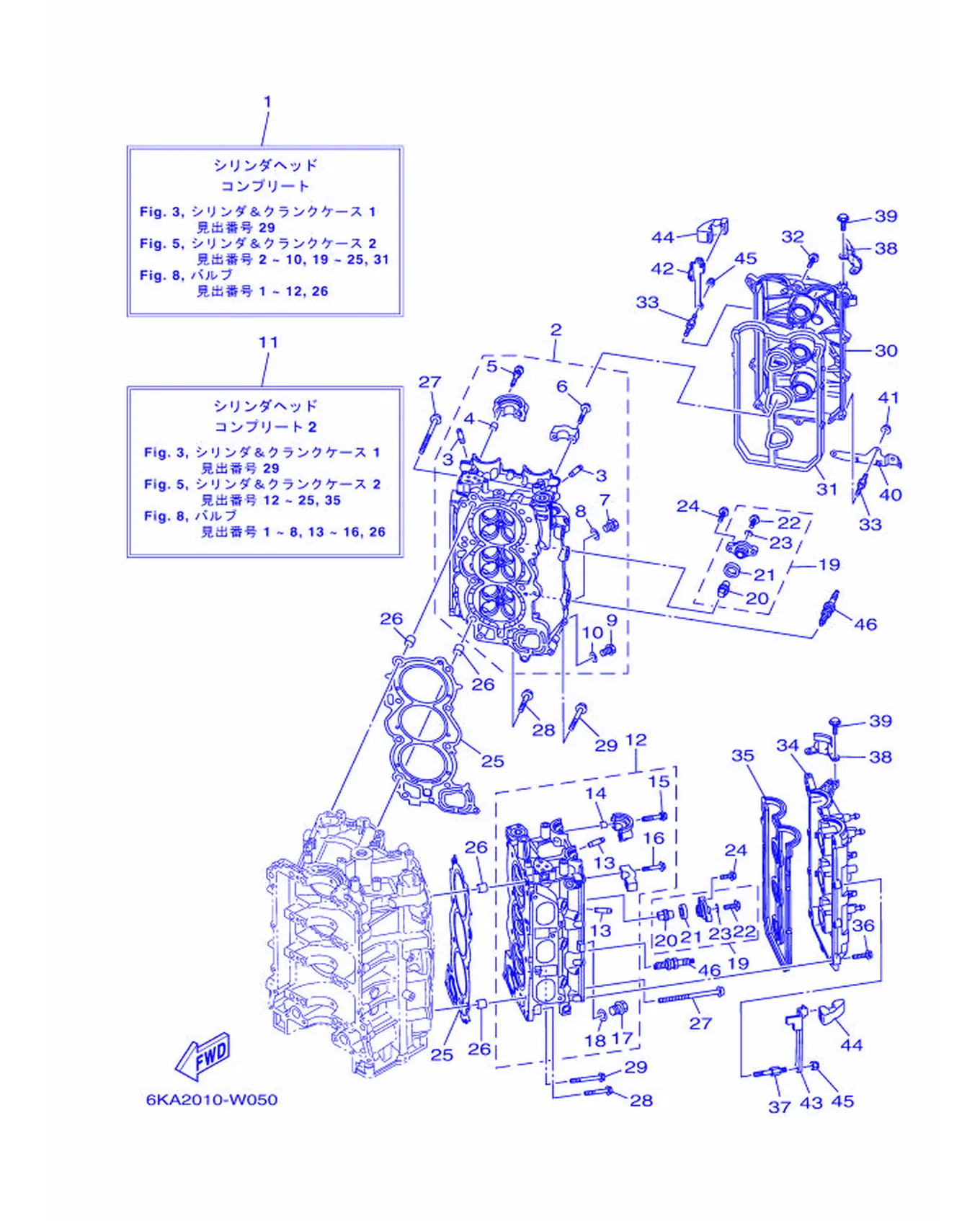

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6KA-W009A-02-9S	气缸头总成	Cylinder Head Complete	1
2	6CE-11110-12-9S	气缸头总成	Cylinder Head Assembly	1
3	6S5-11133-10	进气门导管	Guide,Valve 1	12
4	91809-08006	定位销	Sleeve Guide Dowel	4
5	90119-07001	带垫圈螺栓	Bolt, with Washer	4
6	90119-07234	带垫螺栓	Bolt, with Washer	12
7	90340-18M09	衬套	Plug, Straight Screw	1
8	90201-186F1	平垫圈	Washer,Plate	1
9	90340-14M06	塞	Plug, Straight Screw	1
10	90430-14115	垫片	Gasket	1
11	6KA-W009C-02-9S	气缸头总成	Cylinder Head Complete 2	1
12	6CE-11120-12-9S	气缸头总成2	Cylinder Head Assembly 2	1
13	6S5-11133-10	进气门导管	Guide,Valve 1	12
14	91809-08006	定位销	Sleeve Guide Dowel	4
15	90119-07001	带垫圈螺栓	Bolt, with Washer	4
16	90119-07234	带垫螺栓	Bolt, with Washer	12
17	90340-18M09	衬套	Plug, Straight Screw	1
18	90201-186F1	平垫圈	Washer,Plate	1
19	6ML-11301-00	锌块垫组合	Anode Cover Assembly	8
20	6ML-11325-00	阳极	Anode	1
21	67F-11328-01	阳极固定	Grommet	1
22	90105-06M07	螺栓	Bolt, Flange	1
23	90430-06M03	平垫圈	Gasket	1
24	95D95-08025	连杆螺栓	Bolt, Flange Deep Recess	16
25	6CB-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	2
26	90387-11005	轴套	Collar	4
27	90149-11001	螺钉	Screw	16
28	90105-08175	六角法兰面螺栓	Bolt, Flange	4
29	90105-08220	六角法兰面螺栓	Bolt, Flange	2
30	6CB-11191-02	气缸盖罩1	Cover, Cylinder Head 1	1
31	6CB-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
32	95D95-06030	螺栓	Bolt, Flange Deep Recess	9
33	90109-06277	螺栓	Bolt	4
34	6CB-11192-02	气缸盖罩2	Cover, Cylinder Head 2	1
35	6CB-11194-00	气缸盖罩衬垫2	Gasket, Head Cover 2	1
36	95D95-06030	螺栓	Bolt, Flange Deep Recess	11
37	90109-06277	螺栓	Bolt	2
38	6AW-15142-00	导向板1	Guide 1	2
39	95D95-06014	螺栓	Bolt, Flange Deep Recess	4
40	6KA-2134V-00	支承	Bracket	1
41	90179-06M28	螺帽	Nut	2
42	6KW-11998-00	托架1	Bracket 1	1
43	6KW-11999-00	托架2	Bracket 2	1
44	6KW-42662-00	减震器	Damper	2
45	90185-06M07	螺帽	Nut, Self-Locking	4
46	94709-00400	火花塞	Plug, Spark (NGK LFR6A-11)	6

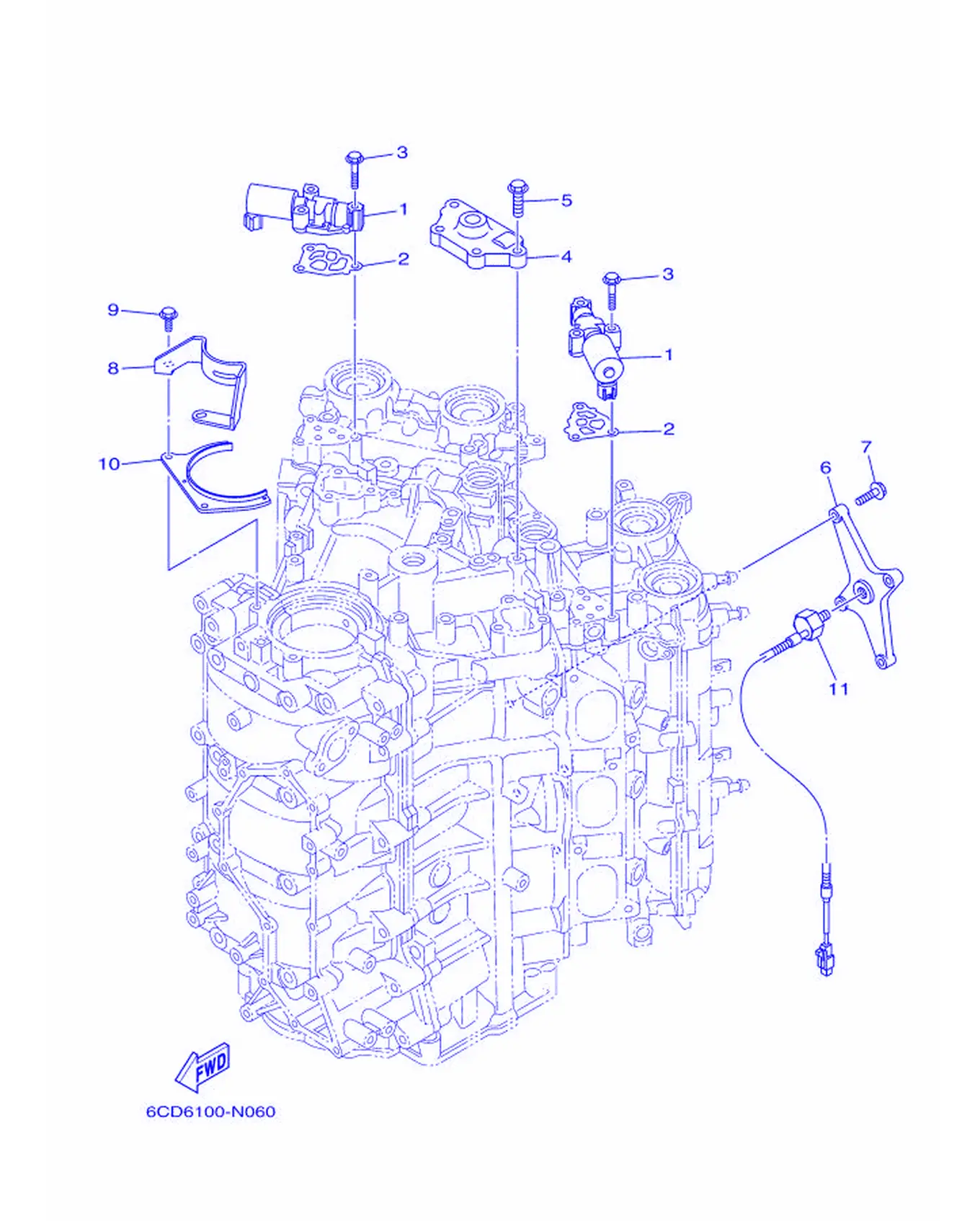

シリンダ & クランクケース 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-86120-00	电磁阀组合	Solenoid Valve Assembly	2
2	6CB-1242F-00	滤清器衬垫	Gasket Filter	2
3	90105-06035	螺栓	Bolt, Flange	6
4	6CB-15544-00	支承1	Stay 1	1
5	90105-08178	六角法兰面螺栓	Bolt, Flange	4
6	6CB-1135A-00	托架	Bracket	1
7	90105-06037	螺栓	Bolt, Flange	4
8	6CB-15142-00	导向板1	Guide 1	1
9	95D95-06016	螺栓	Bolt, Flange Deep Recess	2
10	6CB-1149A-00	面板 1	Plate 1	1
11	6P2-85780-01	发爆传感	Sensor, Knock	1

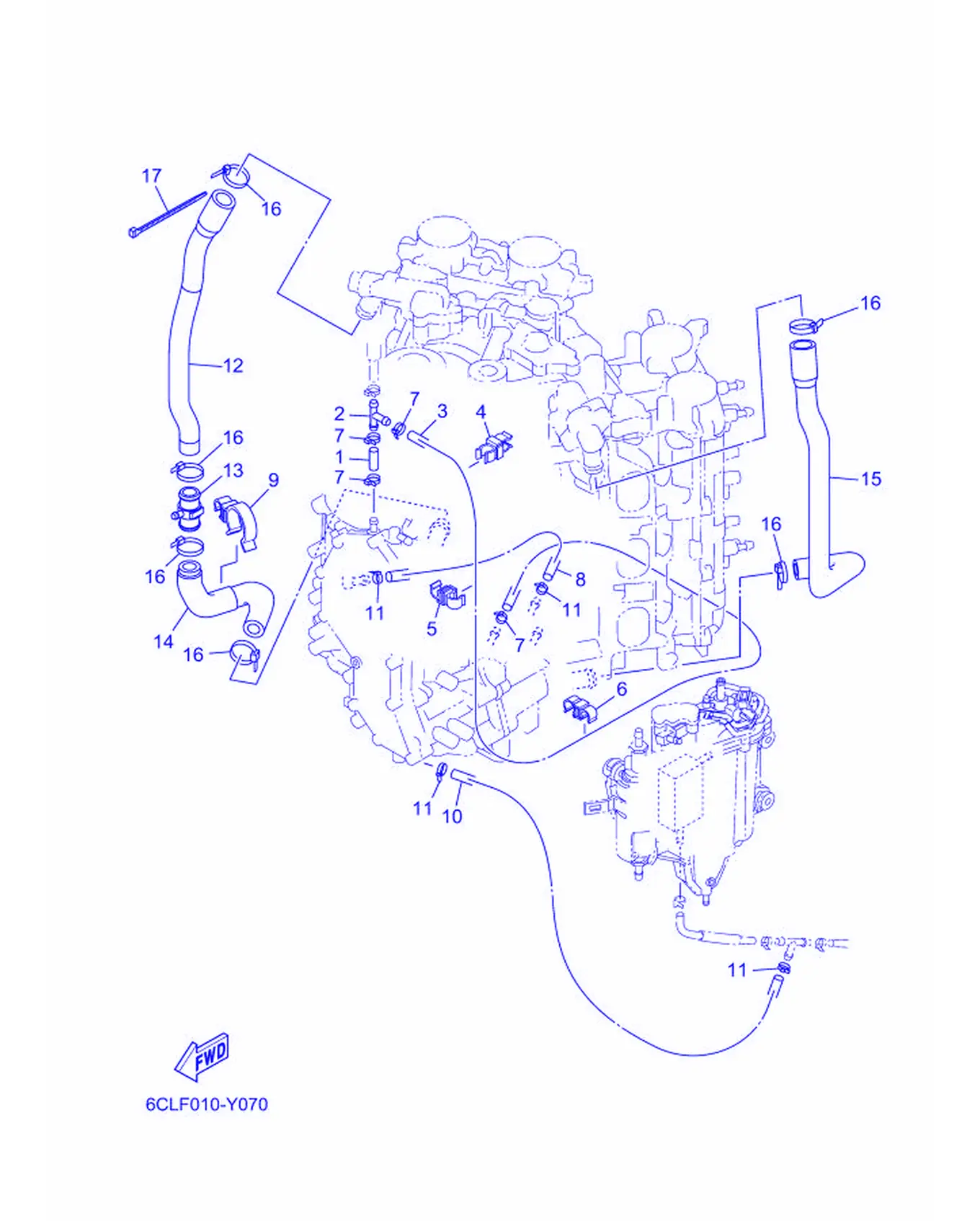

シリンダ & クランクケース 4

REF	雅马哈编码	中文名称	英文名称	用量
1	90445-09220	固定	Hose (L30)	1
2	688-24378-00	连接管4	Pipe,Joint	1
3	6KA-12576-00	软管1	Hose 1	1
4	90464-10M59	固定	Clamp	1
5	90464-09013	固定	Clamp	1
6	90464-12010	固定夹	Clamp	1
7	90465-11M10	固定	Clamp	4
8	6CB-12577-00	软管2	Hose 2	1
9	90464-26002	线夹	Clamp	1
10	90445-096H2	软管	Hose (L280)	1
11	90465-11M10	固定	Clamp	4
12	6ML-1244G-00	软管4	Hose 4	1
13	6CE-24378-00	连接管4	Pipe, Joint 3	1
14	6CE-1244H-00	软管5	Hose 5	1
15	6CB-1243E-00	软管2	Hose 2	1
16	90465-11M59	固定	Clamp	6
17	90465-14M66	固定	Clamp	1

スイツチ & パネル 3 (ツイン)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X6-82570-41	开关仪表板组合	Panel Switch Assembly	1
2	6X6-82571-10	开关仪表板	Panel, Switch	1
3	6X6-82510-11	主开关总成	Main Switch Assembly	1
4	703-82532-00	盖	Cap	1
5	6X6-82575-10	发动机止动开关组合	Engine Stop Switch Assembly	1
6	682-82556-00	止动拉索	Stopper	1
7	703-83383-A0	蜂鸣器	Buzzer	1
8	6X6-81980-00	二极管总成	Diode Assembly	1
9	6X6-82570-60	开关仪表板组合	Panel Switch Assembly	1
10	6X6-82571-20	开关仪表板	Panel, Switch	1
11	6X6-83720-00	发光二极管组合	LED Assembly	1
12	6X6-8259E-20	开关总成	Switch Assembly	2
13	6X6-82716-00	拉线开关	Cord Switch	1

スイツチ & パネル 4 (ツイン)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X6-82570-E0	开关仪表板组合	Panel Switch Assembly	1
2	6X6-82571-20	开关仪表板	Panel, Switch	1
3	6X6-83720-00	发光二极管组合	LED Assembly	1
4	6X6-8259E-20	开关总成	Switch Assembly	2
5	703-83383-A0	蜂鸣器	Buzzer	1
6	6X6-82716-40	拉线开关	Cord Switch	1
7	6X6-81980-00	二极管总成	Diode Assembly	1

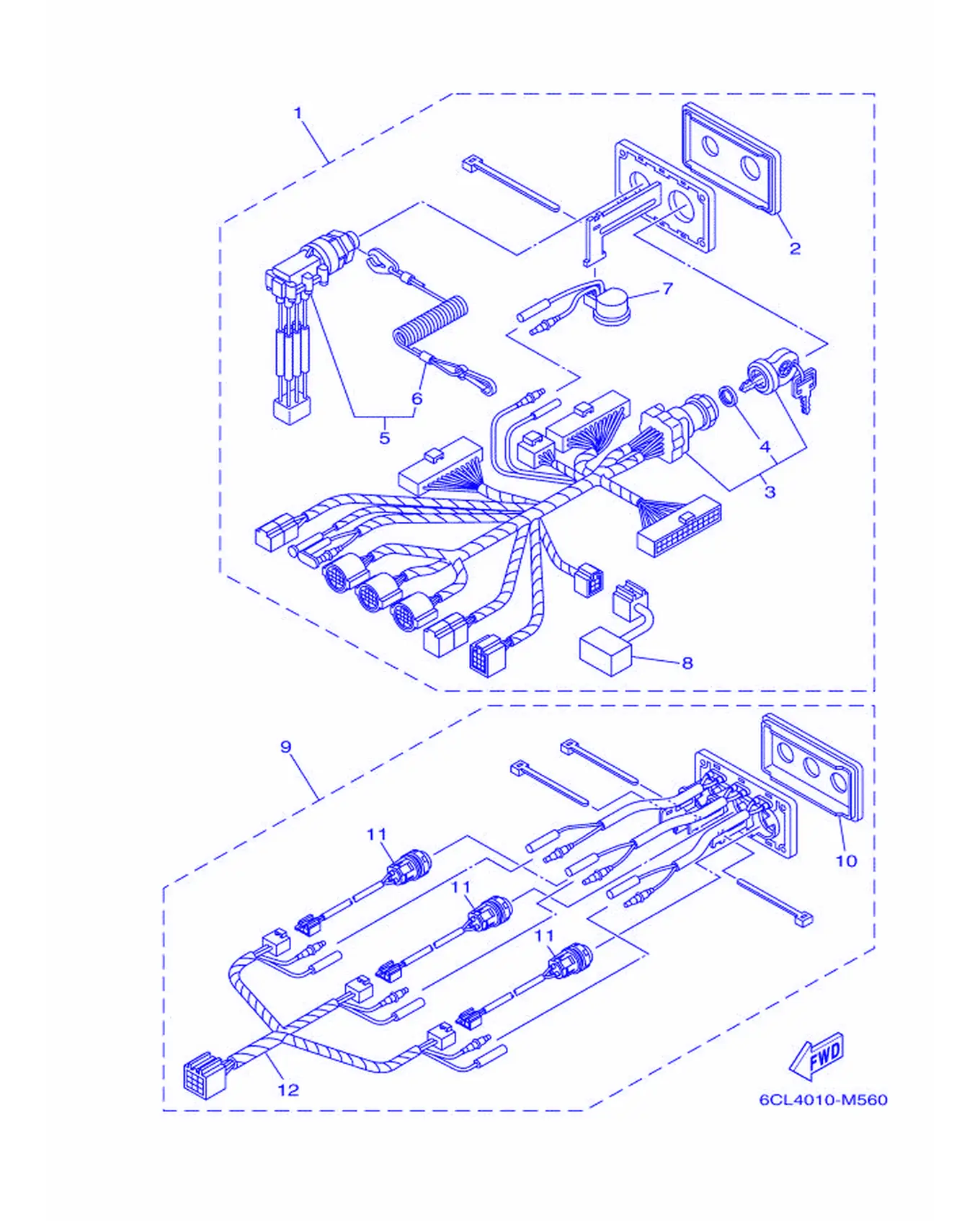

スイツチ & パネル 5 (トリプル)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X6-82570-51	开关仪表板组合	Panel Switch Assembly	1
2	6X6-82571-10	开关仪表板	Panel, Switch	1
3	6X6-82510-21	主开关总成	Main Switch Assembly	1
4	703-82532-00	盖	Cap	1
5	6X6-82575-10	发动机止动开关组合	Engine Stop Switch Assembly	1
6	682-82556-00	止动拉索	Stopper	1
7	703-83383-A0	蜂鸣器	Buzzer	1
8	6X6-81980-00	二极管总成	Diode Assembly	1
9	6X6-82570-70	开关仪表板组合	Panel Switch Assembly	1
10	6X6-82571-30	开关仪表板	Panel, Switch	1
11	6X6-8259E-20	开关总成	Switch Assembly	3
12	6X6-82716-10	拉线开关	Cord Switch	1

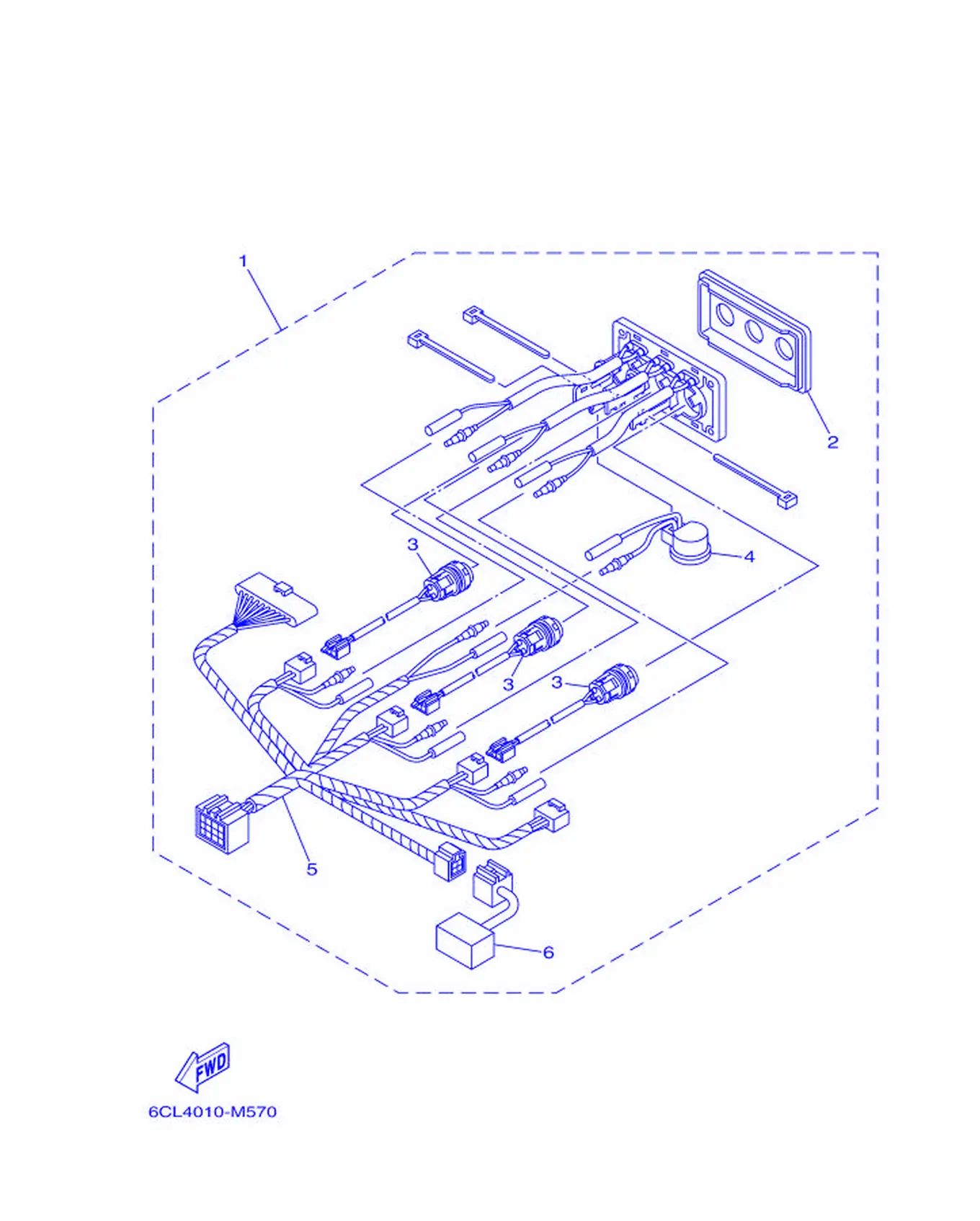

スイツチ & パネル 6 (トリプル)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X6-82570-F0	开关仪表板组合	Panel Switch Assembly	1
2	6X6-82571-30	开关仪表板	Panel, Switch	1
3	6X6-8259E-20	开关总成	Switch Assembly	3
4	703-83383-A0	蜂鸣器	Buzzer	1
5	6X6-82716-50	拉线开关	Cord Switch	1
6	6X6-81980-00	二极管总成	Diode Assembly	1

スイツチ & パネル 7 (デユアルステーシヨン)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X6-82570-90	开关仪表板组合	Panel Switch Assembly	1
2	6X6-82571-50	开关仪表板	Panel, Switch	1
3	682-82556-00	止动拉索	Stopper	1
4	6X6-82570-B0	开关仪表板组合	Panel Switch Assembly	2
5	6X6-82571-70	开关仪表板	Panel, Switch	1
6	6X6-81980-10	二极管总成	Diode Assembly	1

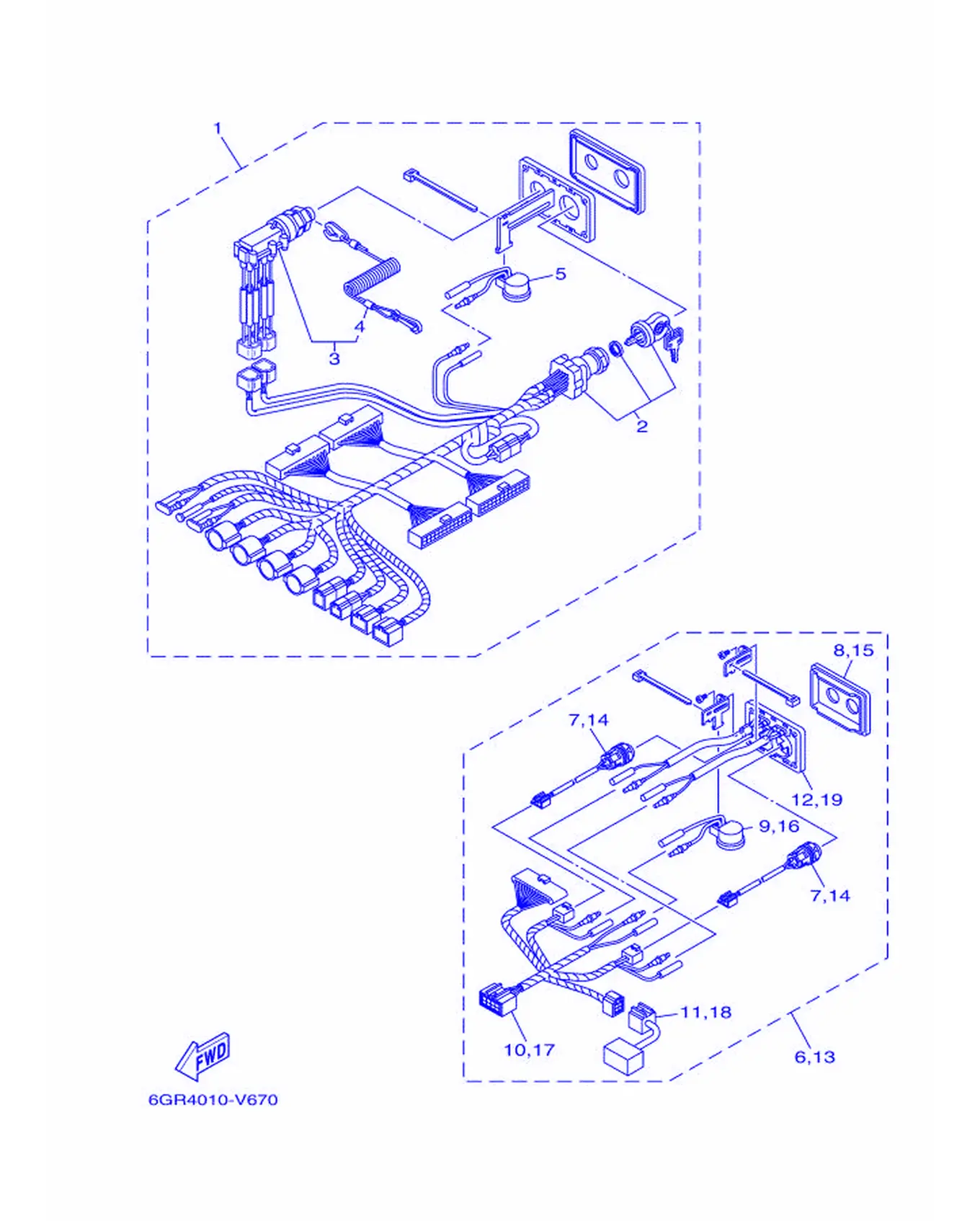

スイツチ & パネル 8 (クワツド)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X6-82570-G1	开关仪表板组合	Panel Switch Assembly	1
2	6X6-82510-41	主开关总成	Main Switch Assembly	1
3	6ES-82575-10	发动机止动开关组合	Engine Stop Switch Assembly	1
4	682-82556-00	止动拉索	Stopper	1
5	703-83383-A0	蜂鸣器	Buzzer	1
6	6X6-82570-J0	开关仪表板组合	Panel Switch Assembly (PORT-P/CP)	1
7	6X6-8259E-20	开关总成	Switch Assembly	2
8	6X6-82571-80	开关仪表板	Panel, Switch	1
9	703-83383-A0	蜂鸣器	Buzzer	1
10	6X6-82716-40	拉线开关	Cord Switch	1
11	6X6-81980-00	二极管总成	Diode Assembly	1
12	6X6-83720-00	发光二极管组合	LED Assembly	1
13	6X6-82570-K0	开关仪表板组合	Panel Switch Assembly (STBD-CS/S)	1
14	6X6-8259E-20	开关总成	Switch Assembly	2
15	6X6-82571-90	开关仪表板	Panel, Switch	1
16	703-83383-A0	蜂鸣器	Buzzer	1
17	6X6-82716-40	拉线开关	Cord Switch	1
18	6X6-81980-00	二极管总成	Diode Assembly	1
19	6X6-83720-00	发光二极管组合	LED Assembly	1

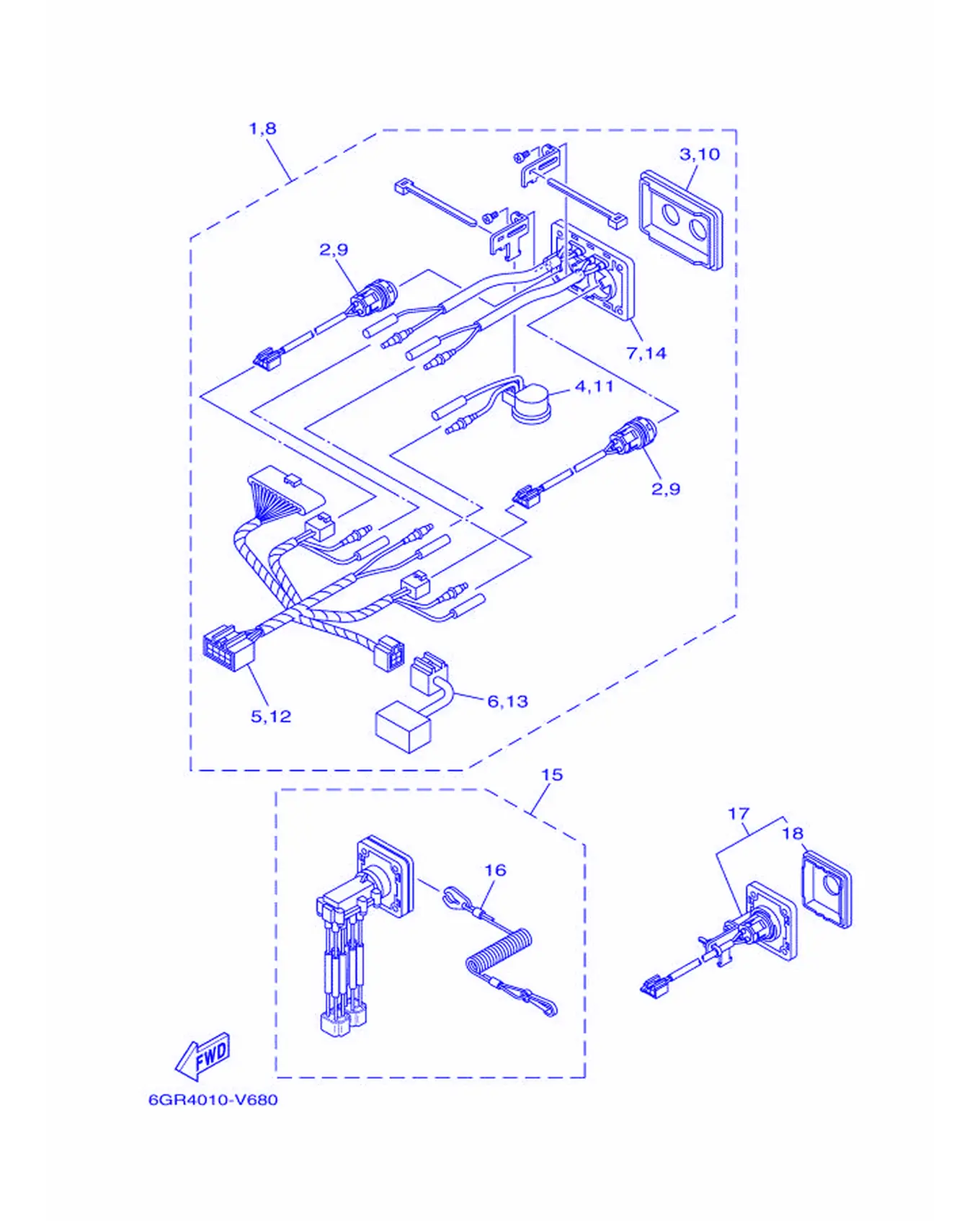

スイツチ & パネル 9 (クワツド)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X6-82570-J0	开关仪表板组合	Panel Switch Assembly (PORT-P/CP)	1
2	6X6-8259E-20	开关总成	Switch Assembly	2
3	6X6-82571-80	开关仪表板	Panel, Switch	1
4	703-83383-A0	蜂鸣器	Buzzer	1
5	6X6-82716-40	拉线开关	Cord Switch	1
6	6X6-81980-00	二极管总成	Diode Assembly	1
7	6X6-83720-00	发光二极管组合	LED Assembly	1
8	6X6-82570-K0	开关仪表板组合	Panel Switch Assembly (STBD-CS/S)	1
9	6X6-8259E-20	开关总成	Switch Assembly	2
10	6X6-82571-90	开关仪表板	Panel, Switch	1
11	703-83383-A0	蜂鸣器	Buzzer	1
12	6X6-82716-40	拉线开关	Cord Switch	1
13	6X6-81980-00	二极管总成	Diode Assembly	1
14	6X6-83720-00	发光二极管组合	LED Assembly	1
15	6ES-82570-00	开关仪表板组合	Engine Stop Switch Assembly (Quartz)	1
16	682-82556-00	止动拉索	Stopper	1
17	6X6-82570-L0	开关仪表板组合	Panel Switch Assembly	1
18	6X6-82571-70	开关仪表板	Panel, Switch	1

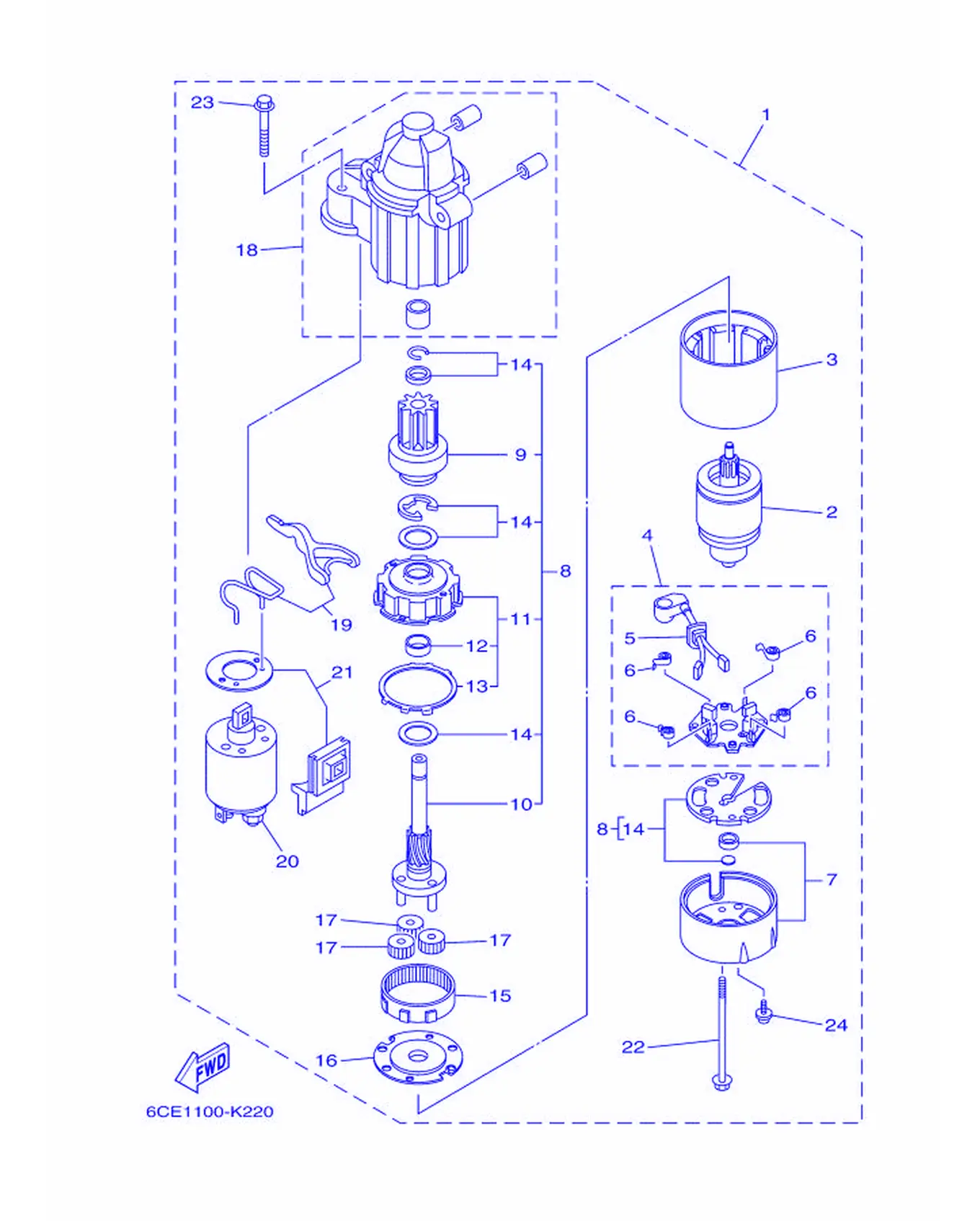

スタ-テイングモ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6CE-81800-02	起动电动机总成	Starting Motor Assembly	1
2	6CE-81850-00	电枢组合	ArmatureAssembly	1
3	6CE-81810-00	定子组合	Starter Assembly	1
4	6CE-81840-01	电刷架组合	Brush Holder Assembly	1
5	6CE-81801-01	碳刷组件	Brush Set	1
6	67F-81813-00	电刷弹簧	Spring, Brush	4
7	6CE-81820-00	后托架组合	Rear Bracket Assembly	1
8	6CE-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
9	6CB-81832-00	越转离合器	Clutch, Overrun	1
10	6CB-81836-00	杠杆弹簧	Shaft, Pinion	1
11	6CE-81821-00	开关盖	Bracket, Center 1	1
12	67F-81841-00	环形齿轮支承	Bearing	1
13	67F-8183R-00	环形齿轮支承	Gasket	1
14	6CB-81809-00	垫圈套	Washer Kit	1
15	67F-81891-00	环形齿轮	Gear, Ring	1
16	6CE-81830-00	前托架组合	Bracket, Center 2	1
17	60V-8183T-00	环形齿轮支承	Gear, Idler	3
18	6CE-81842-00	盖	Cover	1
19	6CE-81839-00	杠杆组合	LeverAssembly	1
20	6C5-81941-01	起动继电器组合	StarterRelayAssembly	1
21	6CE-81869-00	防尘盖	Cover,Dust	1
22	6CB-81826-00	螺栓	Bolt	2
23	69J-81828-00	螺栓2	Bolt 2	2
24	67F-81846-00	螺钉	Screw	2

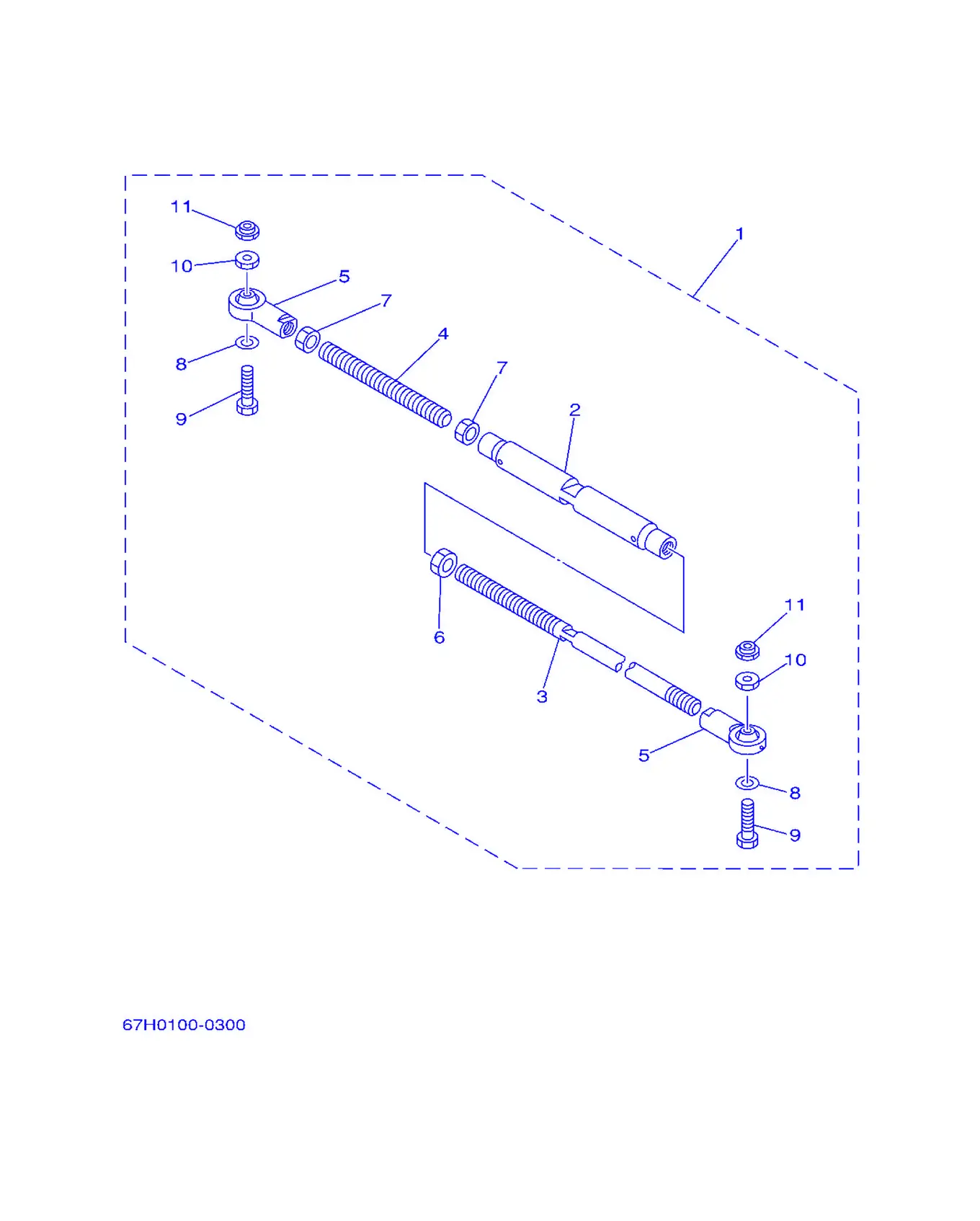

ステアリングガイドアタツチメン

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-61310-00	拉杆总成	Tie Bar Assembly (L:600-800MM)	1
2	6E5-61313-00	调整器	Adjuster	1
3	6E5-61311-11	系杆	Tie Bar 1	1
4	6E5-61315-00	系杆	Tie Bar 2	1
5	6E5-61303-01	操舵扣组	Steering Eye Complete	2
6	90170-14M06	螺帽	Nut	1
7	95380-14700	有槽螺母	Nut	2
8	90201-10M76	平垫圈	Washer	2
9	90101-09M70	螺栓	Bolt	2
10	90170-09M05	螺帽	Nut	2
11	90185-09M01	螺帽	Nut, Self-Locking	2

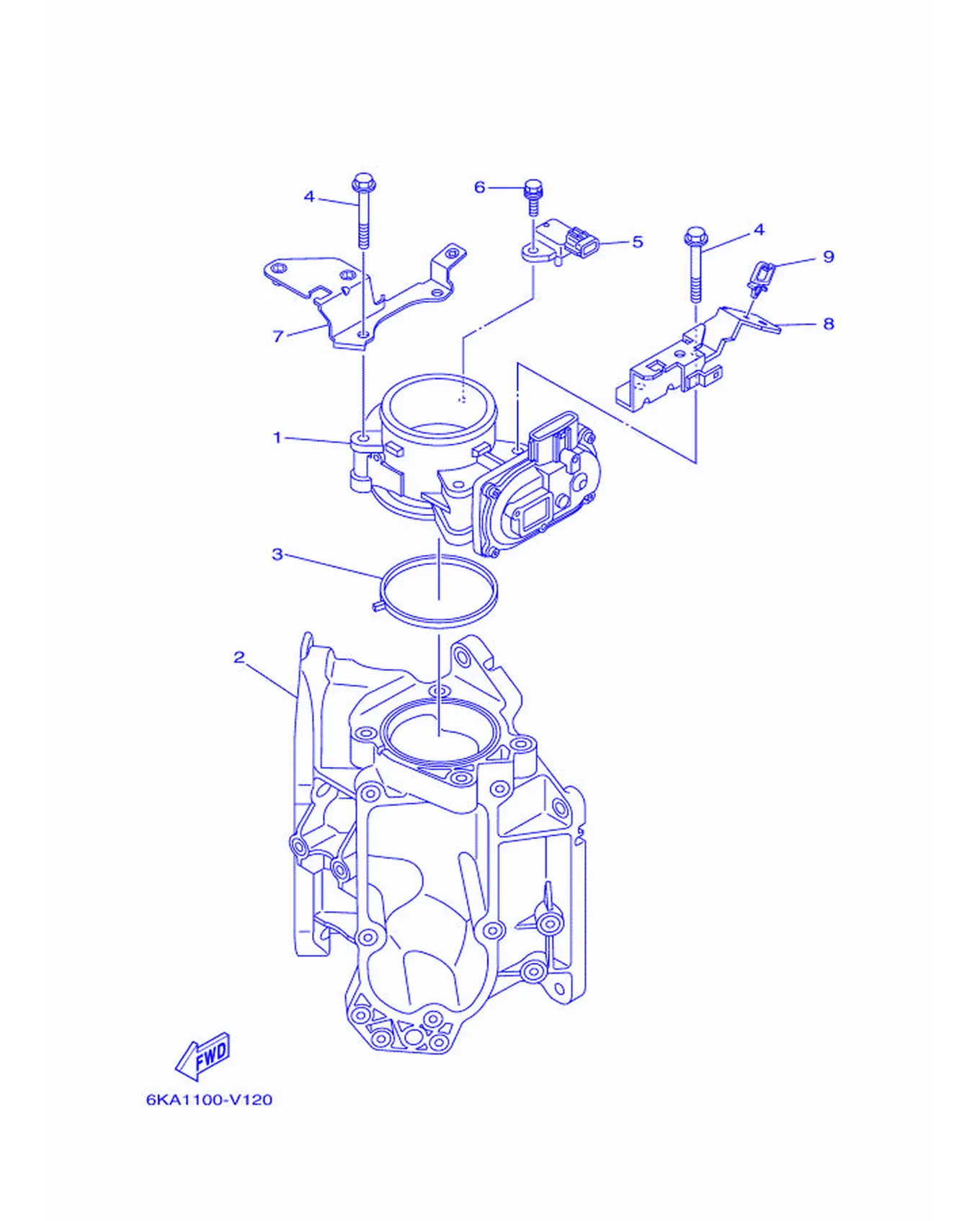

スロツトルボデ-アセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-13751-12	油门本体	Body, Throttle 1	1
2	6CB-13711-00	本体	Mixing Body	1
3	6CB-13556-00	垫片	Gasket, Manifold	1
4	95D75-08060	螺栓	Bolt, Flange Deep Recess	4
5	6P2-82380-00	压力传感	Sensor, Pressure	1
6	97E75-06620	BOLT, HEXAGON W/W	Bolt, Hexagon with Washer Deep Recess	1
7	6KA-13898-00	保持架	Holder	1
8	6CB-13898-11	保持架	Holder	1
9	90464-08004	固定夹	Clamp	1

スロツトルボデ-アセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-13161-11	管1	Pipe, Delivery 1	1
2	6AW-13761-01	喷射器	Injector Assembly	3
3	6AW-1410B-00	衬垫套件	Packing Kit	1
4	6CB-13577-00	钢夹	Clip	3
5	6CB-13171-11	输送管2	Pipe, Delivery 2	1
6	6AW-13761-01	喷射器	Injector Assembly	3
7	6AW-1410B-00	衬垫套件	Packing Kit	1
8	6CB-13577-00	钢夹	Clip	3
9	90119-06047	带垫圈六角头螺栓	Bolt, With Washer	4

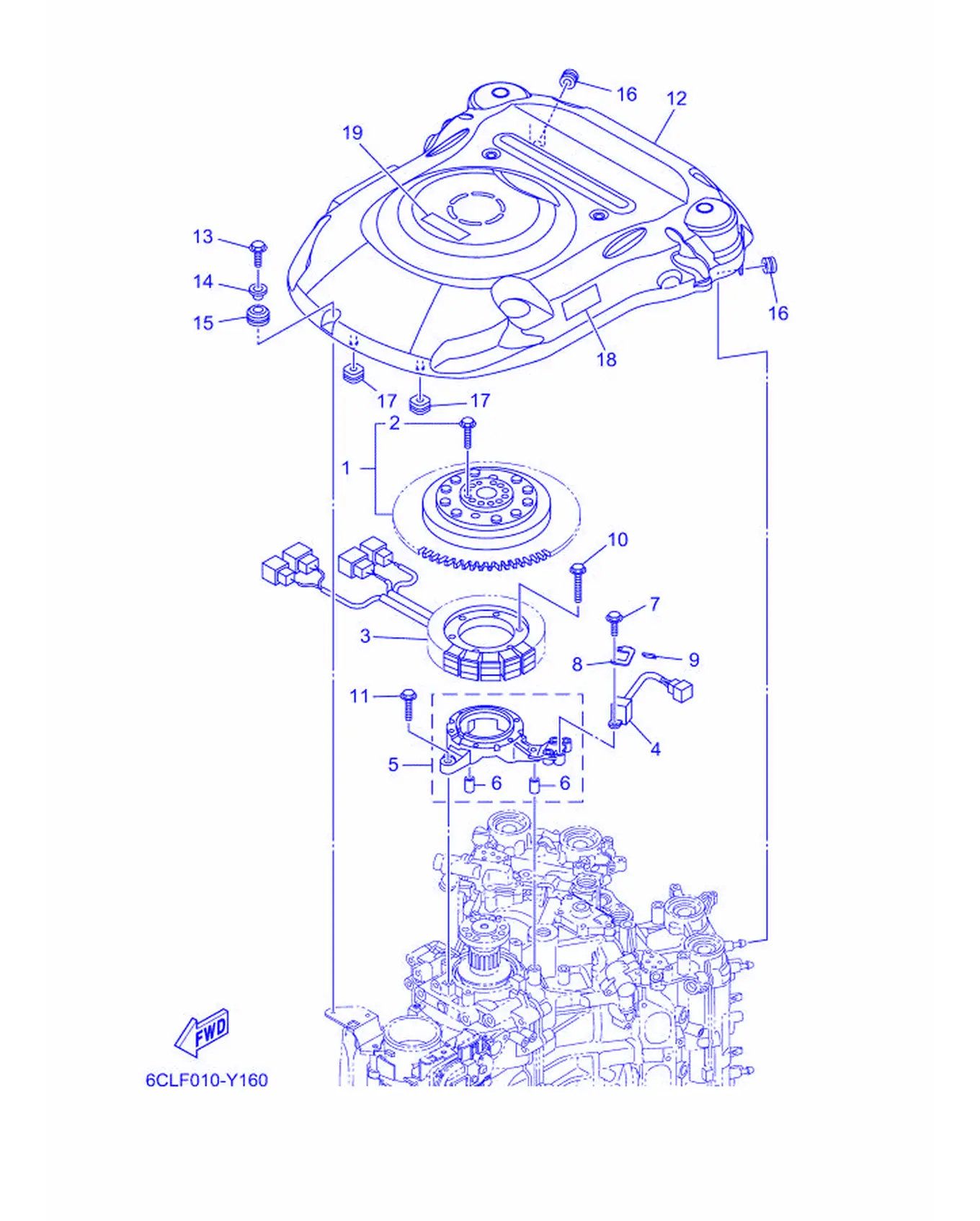

ゼネレ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6CE-W8145-01	带螺栓转子	Rotor Assembly (with Bolt)	1
2	6EK-W9010-00	螺栓套件	BoltSet	1
3	6CE-81410-00	定子总成	Starter Assembly	1
4	6CB-85580-01	脉冲发生器总成	Coil, Pulser	1
5	6CB-85561-00	磁体底座	Base, Magnet	1
6	99530-08012	螺栓	Pin, Dowel	2
7	97595-05520	带垫圈螺栓	Bolt, with Washer	2
8	6ML-85592-00	脉冲线圈组合	Stay, Pulser	1
9	90465-11M10	固定	Clamp	1
10	95022-06035	螺栓	Bolt, Flange	6
11	95D95-06030	螺栓	Bolt, Flange Deep Recess	4
12	6CE-81337-01	飞轮盖	Cover, Flywheel	1
13	95D95-06025	连杆螺栓	Bolt, Flange Deep Recess	1
14	90387-06285	带垫圈六角头螺栓	Collar	1
15	90480-15M31	固定	Grommet	1
16	90480-12314	固定	Grommet	2
17	6CB-85516-01	衬套	Spacer	2
18	6CE-13437-00	警告标签	Mark, Caution	1
19	6EE-81994-01	警告标签	Label, Safety	1

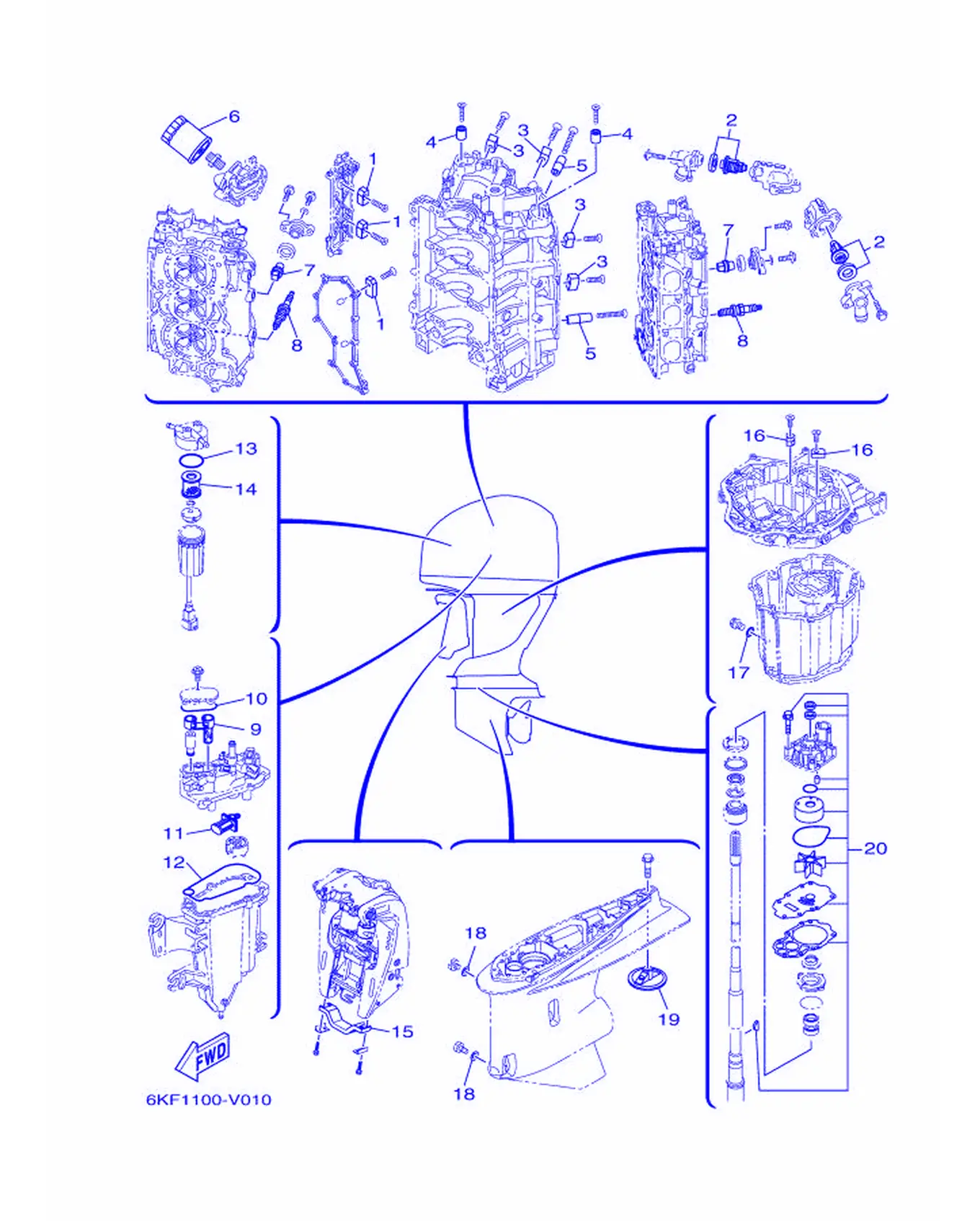

テイキコウカンブヒン

REF	雅马哈编码	中文名称	英文名称	用量
1	63P-11325-01	阳极	Anode	4
2	6CE-12411-00	温控器	Thermostat	2
3	6AW-1132P-00	阳极 5	Anode 5	4
4	68T-11325-00	阳极	Anode	2
5	6AW-1132N-01	阳极 4	Anode 4	2
6	N26-13440-04	机油进滤器总成	Element Assembly, Oil Cleaner	1
7	6ML-11325-00	阳极	Anode	8
8	94709-00400	火花塞	Plug, Spark (NGK LFR6A-11)	6
9	6CB-24501-01	燃油过滤器	Filter, Fuel	1
10	6CB-13016-00	O型圈	O-ring	1
11	63P-13915-00	过滤器	Filter	1
12	6CB-14984-00	浮子室衬垫	Gasket,FloatChamber	1
13	6P3-24564-00	衬垫	Gasket	1
14	6P3-24563-02	过滤器滤芯	Element, Filter	1
15	6G5-45251-02	阳极	Anode	1
16	63P-11325-11	阳极	Anode	2
17	90430-14M09	衬垫	Gasket	1
18	90430-08003	垫片	Gasket	2
19	6CE-45373-00	阳极	Anode	1
20	6CE-W0078-02	水泵修理套	Water Pump Repair Kit	1

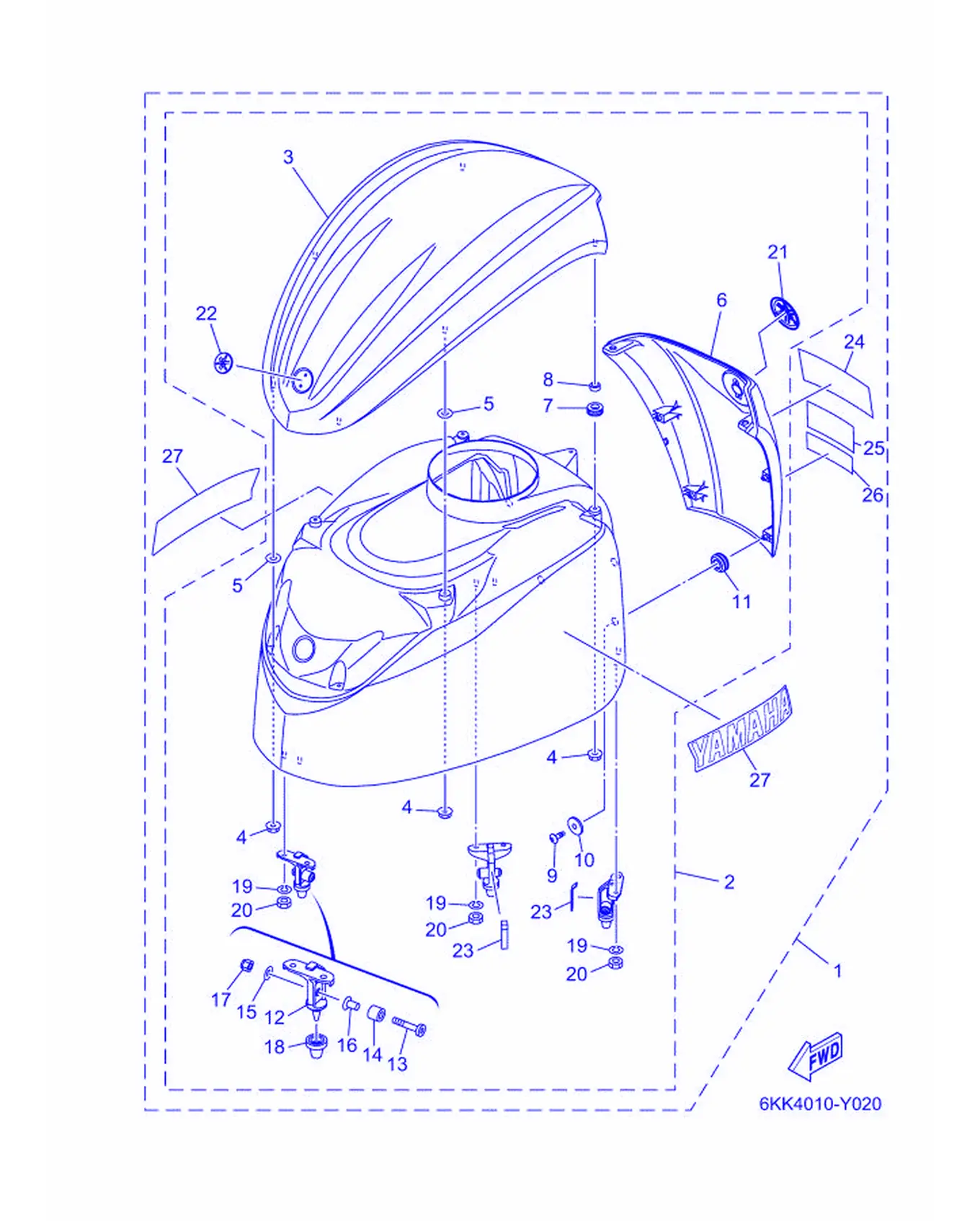

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6KF-42610-01-8D	顶罩组合	Top Coupling Assembly	1
2	6KA-4261A-01-8D	顶部整流罩	Top Cowling (Graphic)	1
3	6KA-42613-00-8D	空气导管嵌	Molding, Air Duct	1
4	90179-06M28	螺帽	Nut	7
5	6CB-42545-00	平垫	Washer, Plain	4
6	6KA-42625-00-8D	后板	Panel Rear	1
7	90480-13004	固定	Grommet	2
8	90387-07054	轴套	Collar	2
9	97780-50016	自攻螺钉	Screw, Tapping	4
10	90201-053R1	平垫圈	Washer, Plate	4
11	90480-16009	橡胶垫	Grommet	4
12	6CB-42647-B0	夹带支架	Holder, Clamp Band	3
13	90111-08078	内六角薄型螺栓	Bolt	3
14	90387-10094	轴套	Collar	3
15	92990-08600	盘形垫	Washer,Plate	3
16	90387-08M45	衬套	Color	3
17	95780-08300	带垫螺母	Nut, Flange	3
18	6AW-42663-01	减震器	Damper 2	3
19	92990-06100	盘形垫	Washer,Spring	6
20	95380-06600	有槽螺母	Nut, Hexagon	6
21	6KN-42697-00	音叉标志	Tuning Fork Mark	1
22	6LB-42697-00	音叉标记	Tuning Fork Mark	1
23	6CB-42134-01	油门杆盖	Cover	2
24	6KF-42678-00	后图样	Graphic, Rear	1
25	6KF-4267A-00	后图样 2	Graphic, Rear 2	1
26	6KF-42682-00	罩标志	Mark, Coupling	1
27	6KF-2153A-00	雅马哈标志	Emblem, Yamaha	2

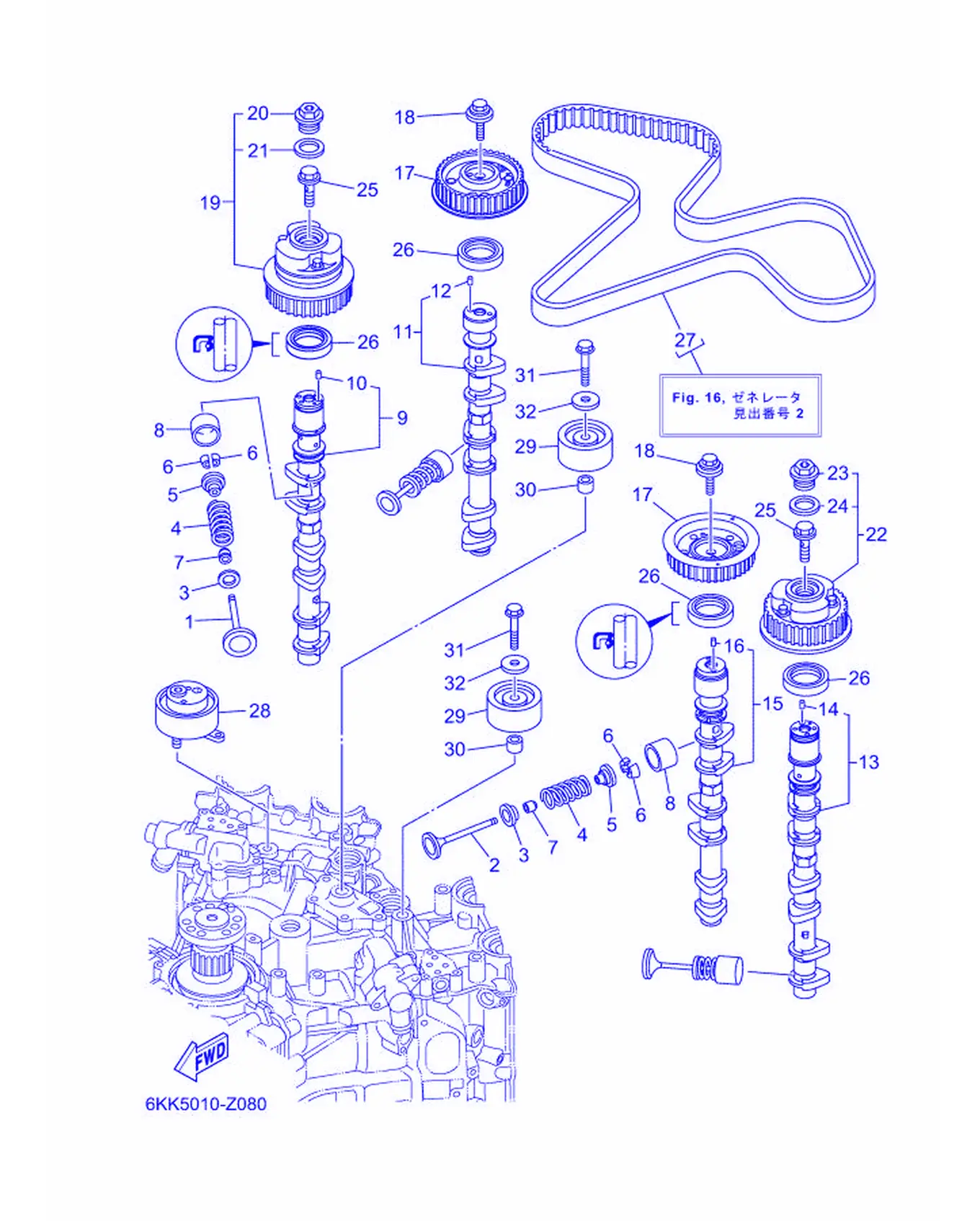

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-12111-00	气门1	Valve, Intake	12
2	6DA-12121-00	气门2	Valve, Exhaust	12
3	K0F-A3743-00	气门弹簧座	Seat, ValveSpring	24
4	6CB-12113-00	弹簧1	Spring, Valve Inner	24
5	K0F-A3741-00	气门弹簧挡圈	Retainer, ValveSpring	24
6	K0F-A3742-00	阀门弹簧固定锁	Lock, ValveSpringRetainer	48
7	51Y-12119-00	气门杆密封	Seal, Valve Stem	24
8	K0F-A3751-00	阀门挺杆	Lifter, Valve (3.000)	24
8	K0F-A3751-10	阀门挺杆	Lifter, Valve (3.025)	24
8	K0F-A3751-20	阀门挺杆	Lifter, Valve (3.050)	24
8	K0F-A3751-30	阀门挺杆	Lifter, Valve (3.075)	24
8	K0F-A3751-40	阀门挺杆	Lifter, Valve (3.100)	24
8	K0F-A3751-50	阀门挺杆	Lifter, Valve (3.122)	24
8	K0F-A3751-60	阀门挺杆	Lifter, Valve (3.142)	24
8	K0F-A3751-70	阀门挺杆	Lifter, Valve (3.162)	24
9	6KA-12171-01	凸轮轴1	Camshaft 1	1
10	93605-10108	定位销	Pin, Dowel	1
11	6KA-12181-00	凸轮轴2	Camshaft 2	1
12	93605-10108	定位销	Pin, Dowel	1
13	6KA-12172-01	凸轮轴	Camshaft 3	1
14	93605-10108	定位销	Pin, Dowel	1
15	6KA-12182-00	凸轮轴 4	Camshaft 4	1
16	93605-10108	定位销	Pin, Dowel	1
17	6KA-11567-00	从动齿轮2	Gear, Driven 2	2
18	90119-10050	带垫圈六角头螺栓	Bolt, With Washer	2
19	6CB-12645-01	滑轮组合1	Pulley Assembly 1	1
20	6P2-12623-00	螺栓	Bolt	1
21	6P2-12663-00	衬垫	Gasket	1
22	6CB-1264A-01	滑轮组合2	Pulley Assembly 2	1
23	6P2-12623-00	螺栓	Bolt	1
24	6P2-12663-00	衬垫	Gasket	1
25	6P2-12615-00	螺栓	Bolt	2
26	93102-38008	油封	OilSeal	4
27	6CB-W4624-00	皮带	Belt (Rotor Bolt Included)	1
28	6CB-11590-06	张紧轮组合	Tensioner Assembly	1
29	6CB-15512-00	惰齿轮1	Gear, Idler 1	2
30	99530-14016	定位销	Pin, Dowel	2
31	90119-10M07	螺栓	Bolt, With Washer	2
32	90201-10M01	平垫圈	Washer,Plate	2

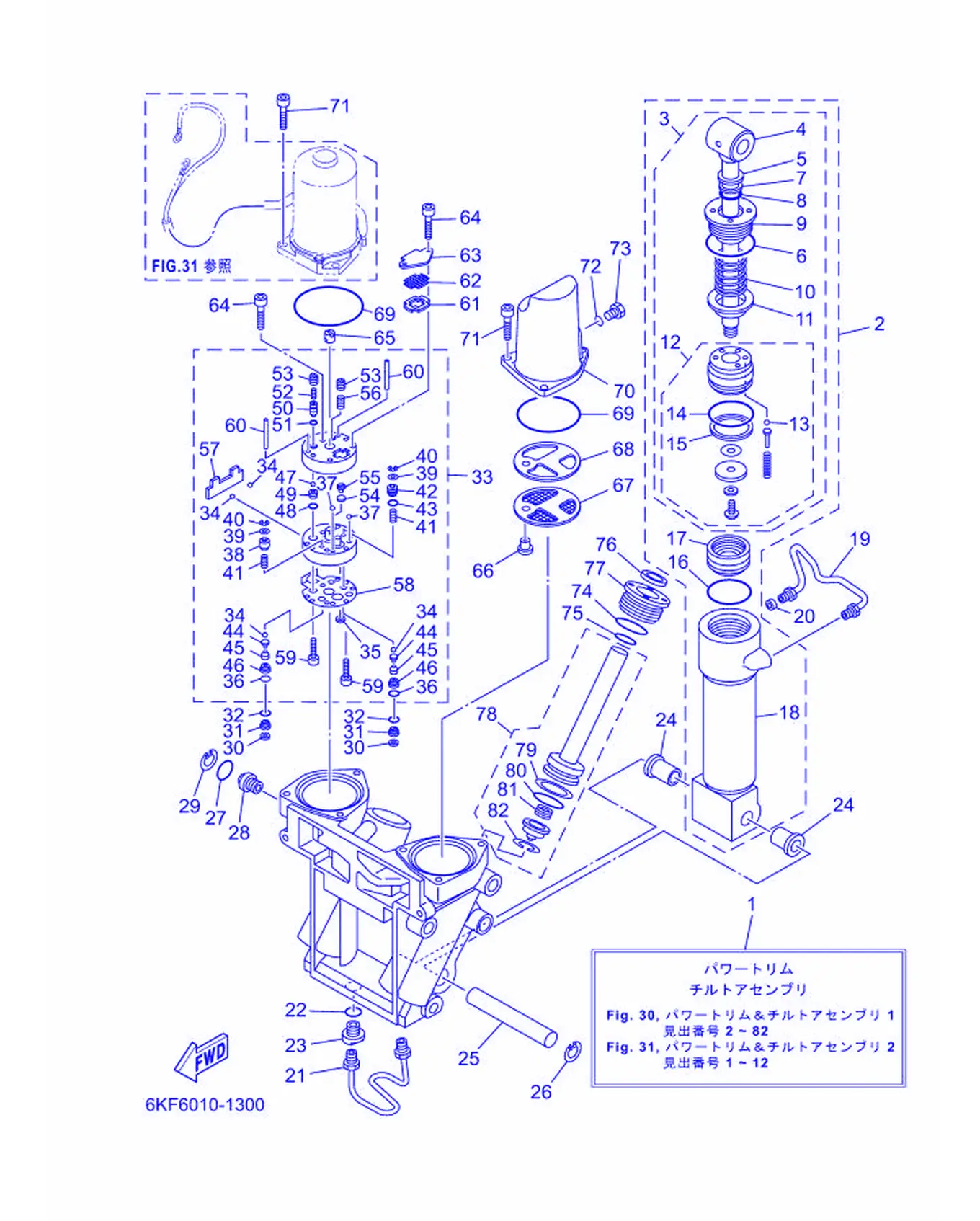

パワートリム & チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6KA-43800-02-8D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	6KA-43840-00	电动角度定位装置组合	Power Tilt Assembly	1
3	6KA-43810-00	活塞分组合	Tilt Piston Sub-Assembly	1
4	6KA-43801-00	杆	Rod	1
5	93106-19001	油封	Oil Seal	1
6	63P-43861-20	O型圈	O-ring	1
7	6H1-43872-00	支承	Ring, Back Up	1
8	61A-4389H-01	O型圈	O-ring	1
9	61A-43811-00	气缸端部螺钉	Screw, Cylinder End	1
10	69J-4384H-00	弹簧	Spring	1
11	69J-4382E-00	联接器2	Adapter 2	1
12	6CE-4380P-00	活塞分组合	Piston Sub Assembly	1
13	93505-32038	滚珠	Ball	5
14	61A-43861-00	O型圈	O-ring	1
15	61A-43871-00	环	Ring, Back Up	1
16	61A-43861-00	O型圈	O-ring	1
17	6H1-43814-11	自由活	Piston, Free	1
18	61A-43813-02	角度定位气	Cylinder, Tilt	1
19	69J-43835-10	管	Pipe	1
20	69J-4388J-00	塞 2	Plug 2	1
21	69J-43833-02	管	Pipe	1
22	93210-17239	O型圈	O-ring	1
23	69J-4388E-01	锥形螺钉	Bolt, Screw	1
24	90386-18M14	衬套	Bushing	2
25	61A-43818-00	下侧防震销	Pin, Lower Shock Mount	1
26	61A-43876-01	开口环	Ring, Snap	1
27	6D8-43863-00	O型圈	O-ring	1
28	69J-43845-00	手控释放螺钉	Screw, Manual Release	1
29	6H1-43875-00	卡环	Ring, Snap	1
30	69J-4381C-00	滤芯 3	Filter 3	2
31	69J-43899-01	面板限位板	Plate Stopper	2
32	69J-4389J-00	O型圈	O-ring	2
33	69J-43830-01	齿轮泵组合	GearPumpAssembly	1
34	93505-32038	滚珠	Ball	4
35	69J-4381C-00	滤芯 3	Filter 3	1
36	69J-4389J-00	O型圈	O-ring	2
37	93503-16003	滚珠	Ball	2
38	6CJ-4384M-00	穿梭活塞2	Piston, Shuttle 2	1
39	69A-4384F-00	主阀门密封	Seal, Main Valve	2
40	99002-03600	簧环	Circlip	2
41	69J-43894-00	滑梭回位弹簧	Spring, Shuttle Return	2
42	6CJ-43841-00	滑梭活塞	Piston, Shuttle	1
43	6H1-43883-00	O型圈	O-ring	1
44	60V-4386A-00	吸收器阀销	Pin, Absorber Valve	2
45	69J-43853-00	主阀门弹簧	Spring	2
46	6CJ-43893-00	垫	Washer	2
47	93501-08001	滚珠	Ball	2
48	93210-08391	O型圈	O-ring	1
49	69J-43851-00	安全阀座	Seat, Relief Valve	1
50	63P-43844-20	阀门支销	Pin, Valve Support	1
51	93210-064A5	O型圈	O-ring	1
52	69J-43855-00	上减压弹簧	Spring	1
53	6CJ-43843-00	阀门锁紧螺钉	Screw, Valve Lock	2
54	6H1-4384G-11	安全阀密封	Seal, Relief Valve	1
55	6H1-43844-10	阀门支销	Pin, Valve Support	1
56	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
57	69J-43854-00	手控释放弹簧	Spring, Manual Release	1
58	69J-4384G-00	安全阀密封	Seal, Relief Valve	1
59	91318-05025	螺栓	Bolt	2
60	93604-35236	定位销	Pin, Dowel	2
61	69J-43871-00	环	Ring, Back Up	1
62	69J-43816-00	过滤器1	Filter 1	1
63	69J-4381J-00	面板	Plate	1
64	91318-05040	螺栓	Bolt	3
65	69J-43831-00	轴连接器	Connector,Shaft	1
66	69J-4388H-00	塞子	Plug	1
67	69J-43817-00	过滤器2	Filter 2	1
68	69J-4388F-00	垫片	Spacer	1
69	93210-66001	O型圈	O-ring	2
70	6KA-43828-00	储油箱	Body, Reservoir	1
71	69J-43888-00	座螺	Bolt, Socket	6
72	93210-09165	O型圈	O-ring	1
73	6H1-43829-00	塞	Plug,Reservoir	1
74	61A-43861-00	O型圈	O-ring	2
75	6D8-43863-00	O型圈	O-ring	2
76	63P-43812-20	防尘密封	Seal, Dust	2
77	61A-43821-02	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	2
78	69J-43820-01	活塞分组合	Trim Piston Sub-Assembly	2
79	61A-43874-00	支承	Ring, Back Up	1
80	61A-43864-00	O型圈	O-ring	1
81	61A-4384H-10	弹簧	Spring	1
82	61A-43875-10	开口	Ring, Snap	1

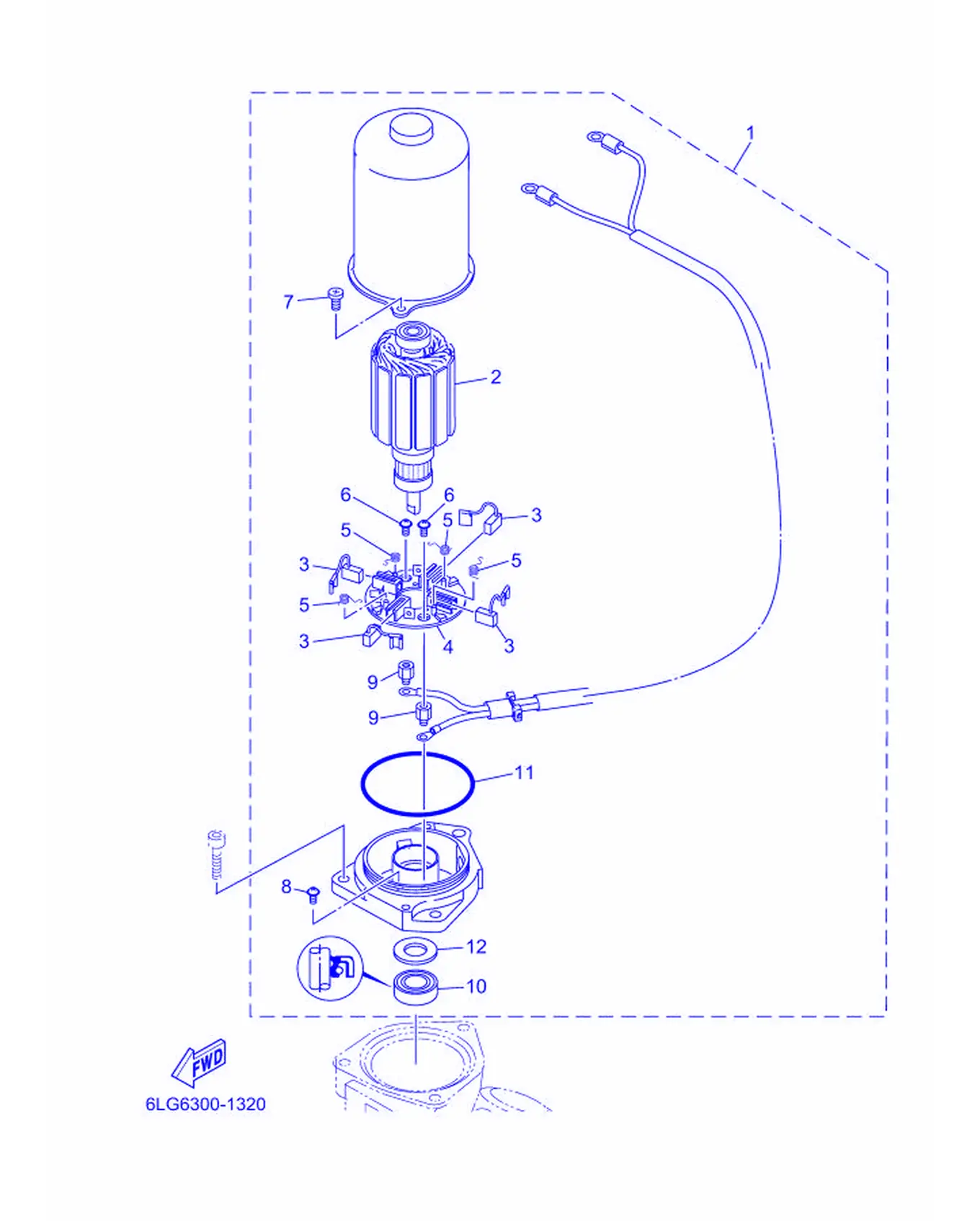

パワートリム & チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6KA-43880-08-8D	电动机总成	Motor Assembly	1
2	6ML-43805-00	电枢组合	Armature Assembly	1
3	6KA-43892-00	电刷 2	Brush 2	4
4	6KA-43806-00	电刷架组合	Brush Holder Assembly	1
5	6KA-4386K-00	电刷弹簧	Spring, Brush	4
6	97602-04306	螺钉	Screw, Pan Head Washer	2
7	6KA-43879-00	带垫螺钉	Screw, Washer	2
8	97602-04308	螺钉	Screw, Pan Head Washer	1
9	6KA-4388F-00	垫片	Spacer	2
10	6KA-43882-00	油封	Oil Seal	1
11	6KA-43862-00	O型圈	O-ring	1
12	6KA-4387G-00	垫圈	Washer	1

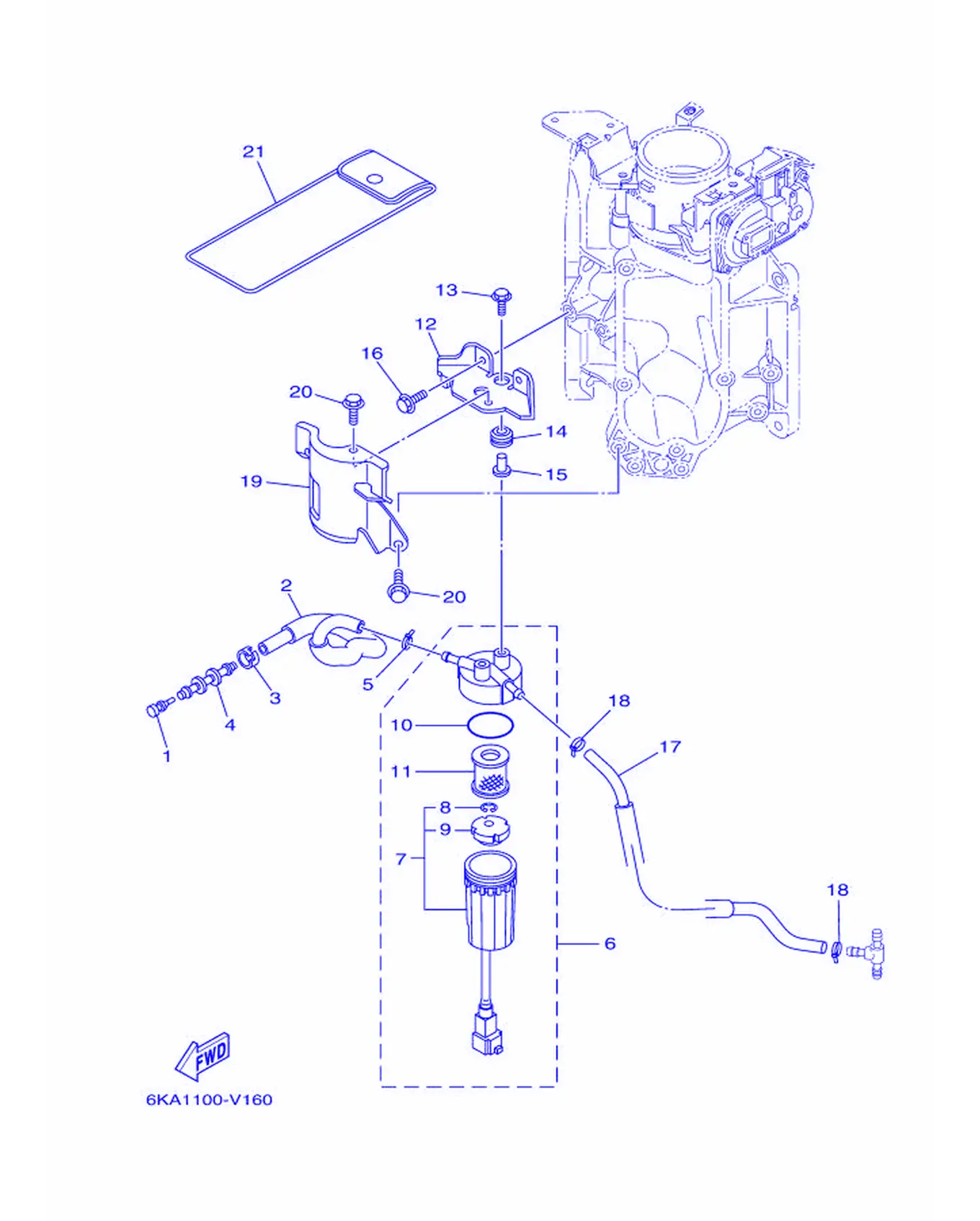

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	689-85547-01	减震器	Damper	1
2	6KA-24314-10	管4	Pipe 4	1
3	6E5-24351-51	带1	Band 1	1
4	6AW-24377-01	连接管3	Pipe, Joint 2	1
5	90465-11M10	固定	Clamp	1
6	6P3-24560-23	过滤器总成	Filter Assembly	1
7	6P3-WS24B-21	滤杯	Cup, Filter (with Tag)	1
8	6P3-24519-00	钢夹	Clip	1
9	6P3-24469-00	水位浮标	Float, Water Level	1
10	6P3-24564-00	衬垫	Gasket	1
11	6P3-24563-02	过滤器滤芯	Element, Filter	1
12	6CB-24566-00	过滤器支架	Bracket, Filter	1
13	90119-06309	带垫圈六角头螺栓	Bolt, with Washer	2
14	90480-10M23	固定	Grommet	2
15	90387-06289	轴套	Color	2
16	95D95-06016	螺栓	Bolt, Flange Deep Recess	2
17	6CB-24313-B0	管3	Pipe 3	1
18	90465-11M10	固定	Clamp	2
19	6CB-24596-01	盖	Cover	1
20	95D95-06014	螺栓	Bolt, Flange Deep Recess	2
21	69J-28100-03	随车工具	Tool Kit	1

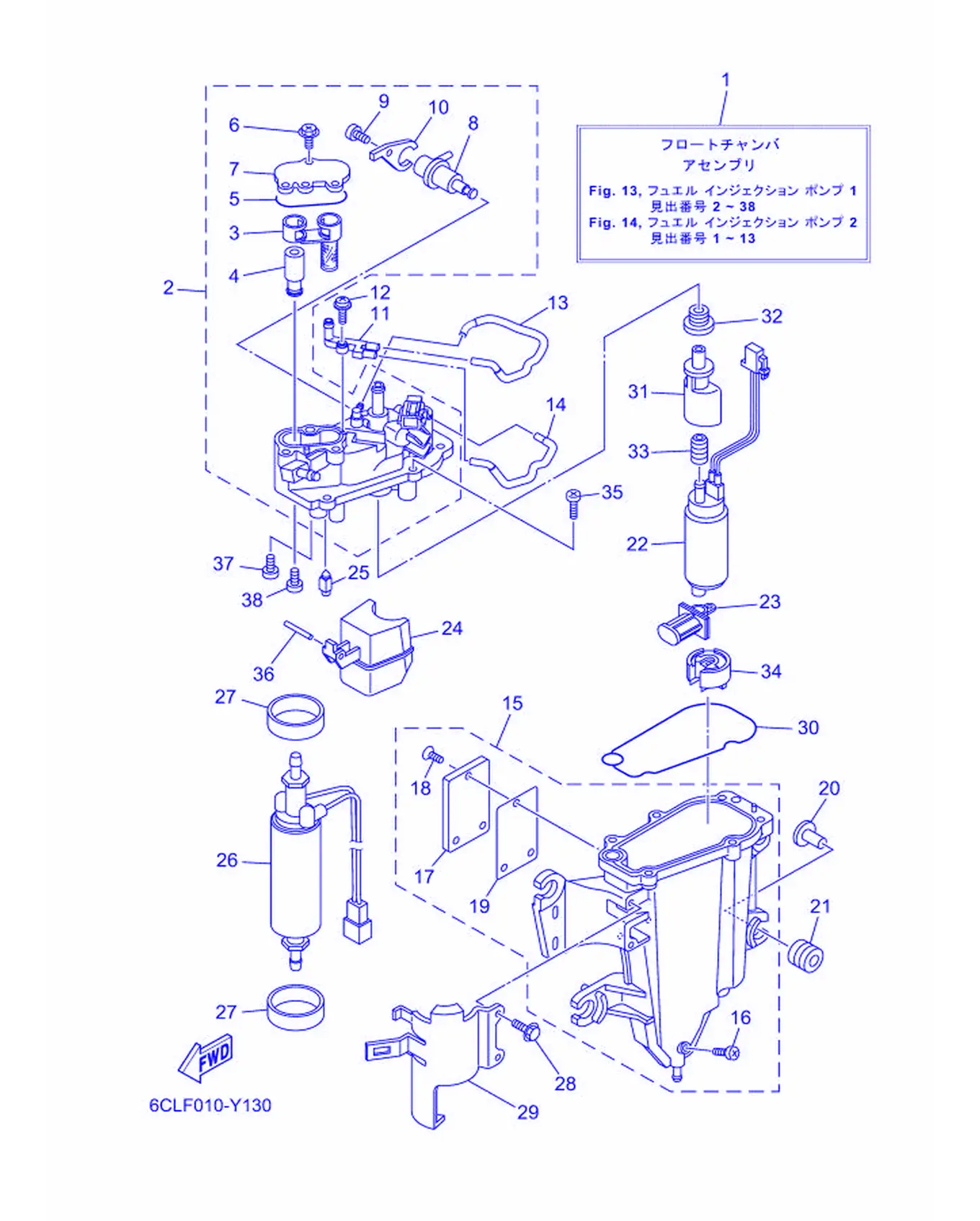

フユエルインジエクシヨンポン

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-14180-17	浮子室组合	Float Chamber Assembly	1
2	6CB-14182-02	浮子室盖	Cover, Float Chamber	1
3	6CB-24501-01	燃油过滤器	Filter, Fuel	1
4	6CB-24460-00	放油阀组合，安全阀组合	Relief Valve Assembly	1
5	6CB-13016-00	O型圈	O-ring	1
6	6CB-14216-00	螺钉	Screw	3
7	6CB-24217-00	盖	Cover	1
8	6CB-13906-01	调压器	Regulator, Pressure	1
9	6CB-14564-00	螺钉	Screw	1
10	6CB-14146-00	面板	Plate	1
11	68V-24379-10	连接管4	Pipe,Joint 4	1
12	68V-14216-00	螺钉	Screw	1
13	6CB-1475H-00	管5	Pipe 5	1
14	6CB-1475J-00	管6	Pipe 6	1
15	6ML-14181-00	浮子室本体1	Body, Float Chamber 1	1
16	6P2-14191-00	放油旋	Drain Plug	1
17	6EK-24452-00	盖	Cover	1
18	6K8-14591-10	螺钉	Screw	3
19	6CB-24482-00	衬垫1	Gasket 1	1
20	63P-13716-00	轴套	Collar	4
21	6CB-13593-00	隔板	Damper	4
22	6CB-13907-12	油泵组合	Fuel Pump Complete	1
23	63P-13915-00	过滤器	Filter	1
24	6CB-14985-00	浮子	Float	1
25	6CB-14546-00	针阀	Valve,Needle	1
26	6GR-24410-02	燃油泵组合	Fuel Pump Assembly	1
27	6CB-24492-00	燃油泵衬套	Bush, Fuel Pump	2
28	6CB-24592-00	螺栓	Bolt	2
29	6CB-24491-00	油泵支承	Bracket, Fuel Pump	1
30	6CB-14984-00	浮子室衬垫	Gasket,FloatChamber	1
31	6KA-13132-00	接头	Joint	1
32	6LH-1447B-00	衬套	Bushing 1	1
33	6AW-13781-00	泵减震器	Damper,Pump	1
34	6AW-13784-00	泵盖	Cover,Pump	1
35	63P-14567-00	螺钉	Screw	6
36	6P2-14386-00	浮子销	Pin,Float	1
37	4SV-24453-00	螺钉	Screw	1
38	98507-04008	大柱头螺钉	Screw, Pan Head	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J3	燃油箱组合	Fuel Tank Assembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-30	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-01	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y2-24306-57	燃油管组件1	Fuel Pipe Complete 1	1
9	6E5-24305-06	油管接头2	Fuel Pipe Joint Complete	1
10	93210-08287	O型圈	O-ring	1
11	6Y2-24305-06	燃油管接头组件2(85以上油箱侧D:13M	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	90445-13M25	软管	Hose (L2050)	1
14	6E5-24351-51	带1	Band 1	4
15	90445-13M24	软管	Hose (L850)	1
16	6Y2-24360-60	起动注油泵组合	Primer Pump Assembly	1

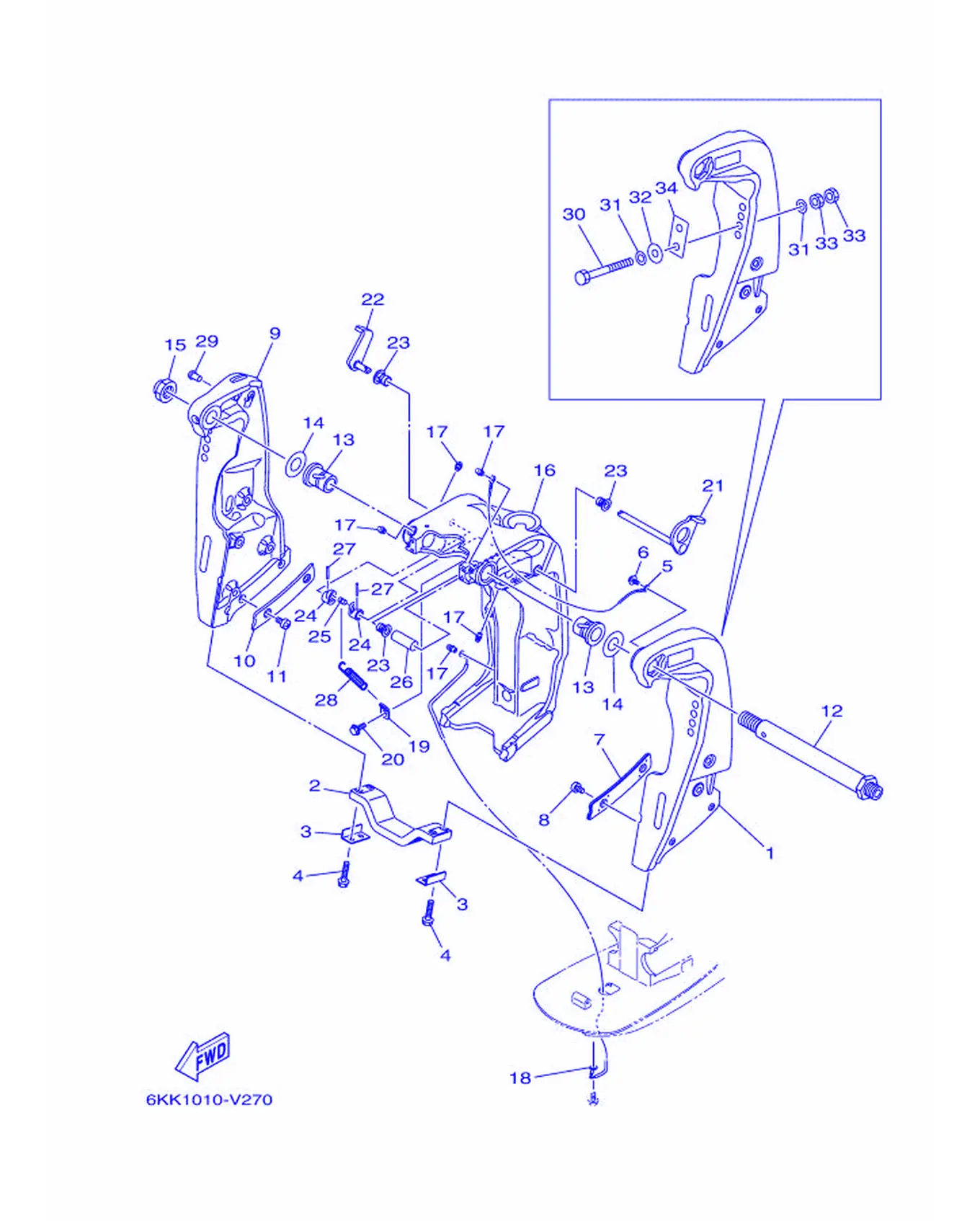

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-43111-03-8D	夹紧托架	Bracket, Clamp 1	1
2	6G5-45251-02	阳极	Anode	1
3	6G5-44526-00	面板	Plate	2
4	97E95-06525	螺栓	Bolt, Hexagon with Washer Deep Recess	4
5	6E5-82148-00	导线4	Wire,Lead 4	1
6	97985-06212	带垫圈螺钉	Screw, With Washer	1
7	61A-43132-01	阻力垫	Washer, Friction	1
8	97885-06010	大柱头螺钉	Screw, Pan Head	2
9	69J-43112-03-8D	夹紧托架	Bracket, Clamp 2	1
10	61A-43133-01	阻力垫	Washer, Friction	1
11	97885-06010	大柱头螺钉	Screw, Pan Head	2
12	6R3-43131-00	夹紧托架螺	Bolt,ClampBracket	1
13	90386-25M31	衬套	Bushing	2
14	90201-26M59	面板垫圈	Washer,Plate	2
15	90185-22M11	自锁螺母	Nut, Self-Locking	1
16	6KF-43311-00-8D	旋转支架	Bracket, Swivel 1	1
17	93700-06002	油脂嘴	Nipple, Grease	7
18	6KA-82147-00	导线4	Wire, Lead 5	1
19	6G5-43144-00	弹簧	Hook,Spring	1
20	97E95-06512	螺栓	Bolt, Hexagon with Washer Deep Recess	1
21	61A-43181-01	顶位销杆	Lever, Tilt Stop	1
22	6G5-43185-02	顶位销杆	Lever, Tilt Stop	1
23	90386-10M16	衬套	Bushing	3
24	6G5-43148-00	间隔轴	Collar, Distance	2
25	90249-06M19	螺丝	Pin	1
26	90387-10M05	衬套	Color	1
27	91690-30020	弹簧销	Pin,Spring	2
28	90506-16003	接头	Spring, Tension	1
29	90269-02M08	螺丝	Rivet	2
30	90101-12065	螺栓	Bolt (L:130MM)	6
31	90201-13M01	面板垫圈	Washer,Plate	12
32	90201-12426	平垫圈	Washer,Plate	4
33	95380-12600	有槽螺母	Nut	12
34	6G5-43119-00	艉板	Plate, Transom	2

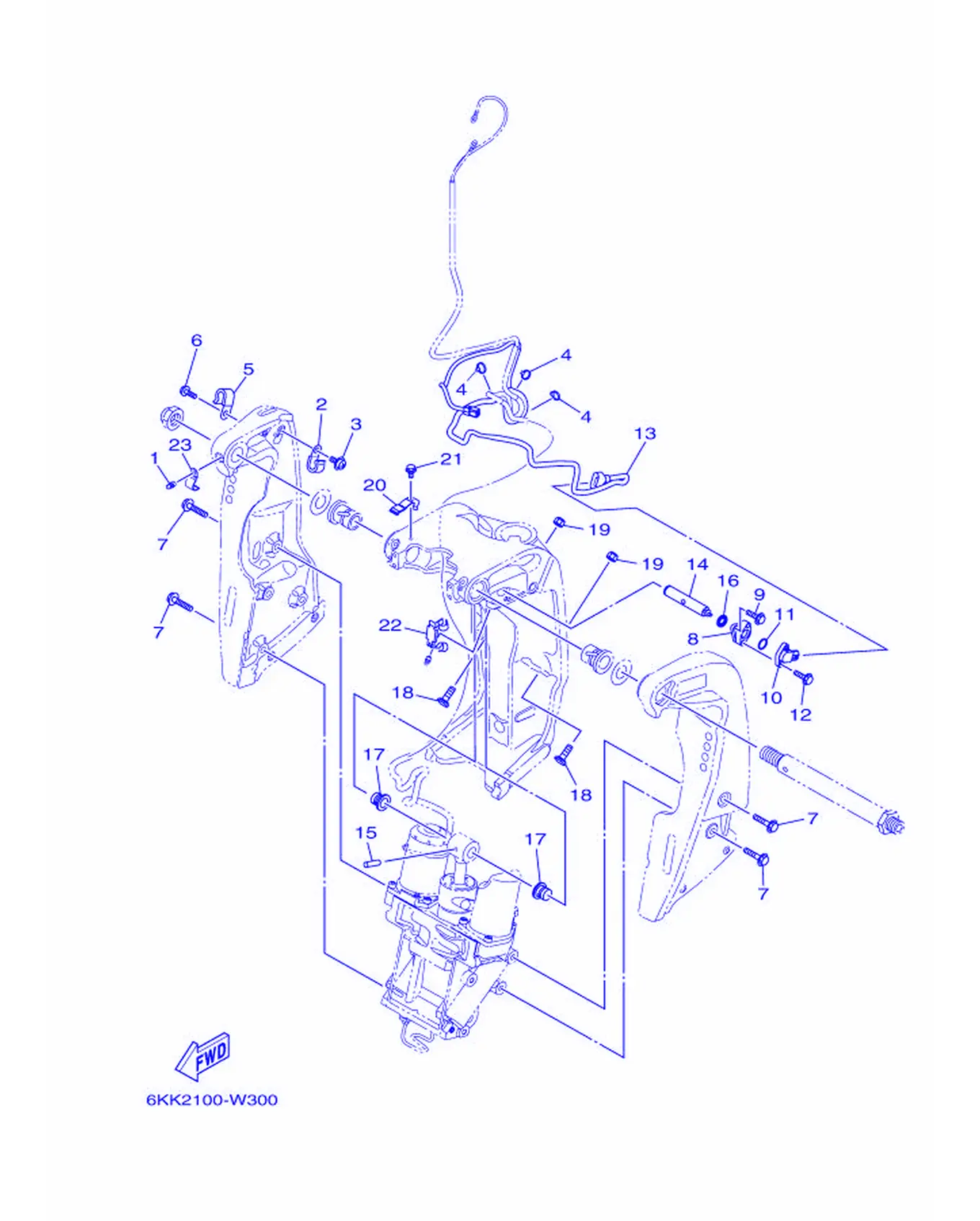

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	93700-06002	油脂嘴	Nipple, Grease	1
2	90465-08M83	固定	Clamp	1
3	97985-06212	带垫圈螺钉	Screw, With Washer	1
4	90465-11M10	固定	Clamp	3
5	90465-08M83	固定	Clamp	1
6	97585-06510	带垫螺栓	Bolt, with Washer	1
7	90119-10024	带垫圈螺栓	Bolt, With Washer	8
8	6KA-4382A-00	联接器1	Adapter 1	1
9	97595-05516	带垫圈螺	Bolt, with Washer	2
10	6GR-85887-00	传感器	Sensor, Angle	1
11	93210-17MF9	O型圈	O-ring	1
12	97595-05516	带垫圈螺	Bolt, with Washer	2
13	6KF-82553-00	导线延伸部分	Extension, Wire Lead	1
14	6KA-43126-00	上侧防震销	Pin, Upper Shock Mount	1
15	91690-60022	夹紧盖	Pin, Spring	1
16	93210-06ME6	O型圈	O-ring	1
17	90386-18M14	衬套	Bushing	2
18	6AW-43376-00	推力接收器螺栓	Bolt, Thrust Recess	2
19	95780-10300	螺母	Nut, Flange	2
20	6KF-42829-00	夹箍面板 2	Clamp Plate 2	1
21	97585-06510	带垫螺栓	Bolt, with Washer	1
22	6KF-42828-00	夹箍面板	Clamp Plate	1
23	90462-08104	轴套	Clamp	1

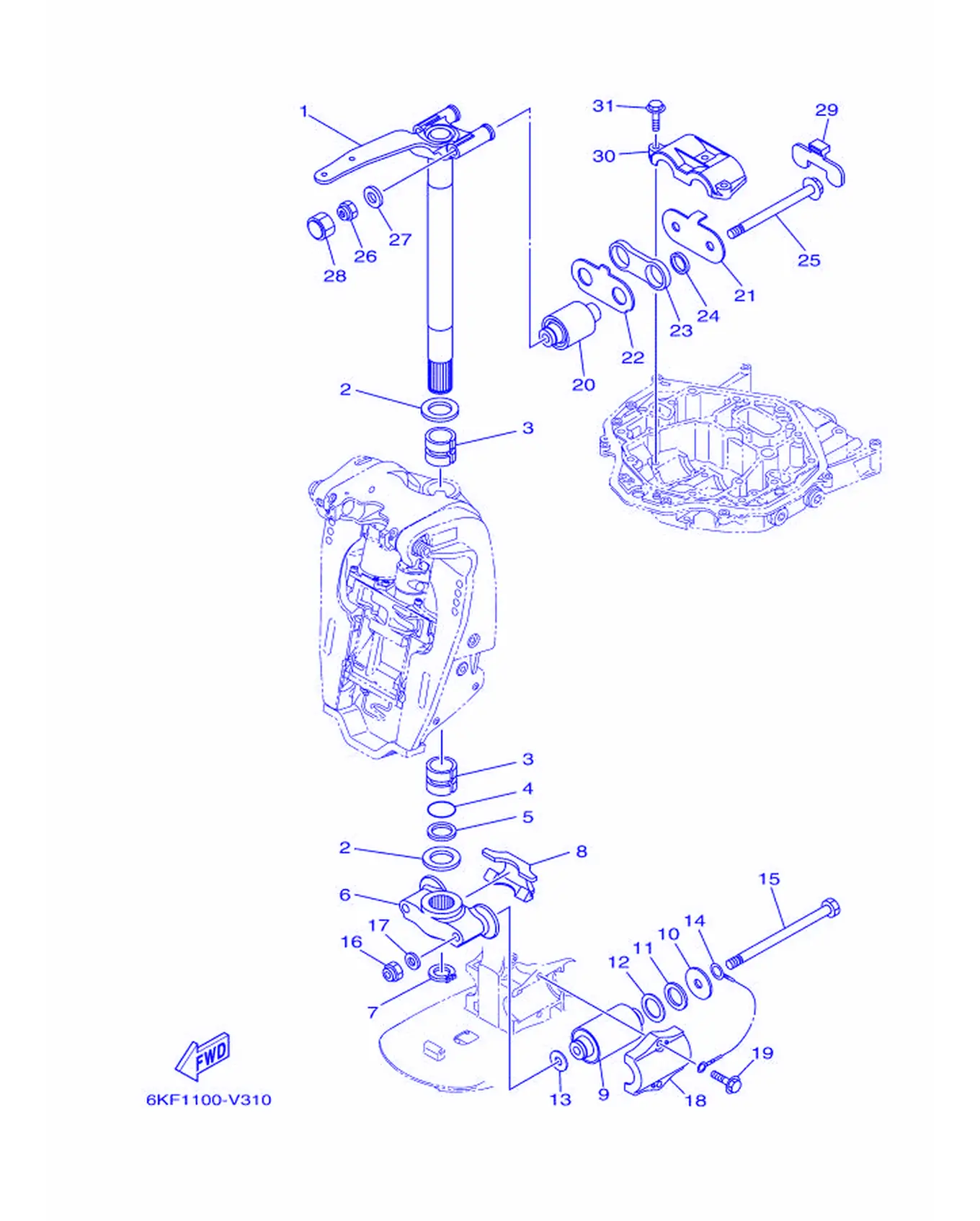

ブラケツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6CE-42510-00-8D	方向托架组合	Steering Bracket Assembly	1
2	90201-40M00	平垫圈	Washer,Plate	2
3	90386-39M89	衬套	Bushing	2
4	93210-35321	O型圈	O-ring	1
5	90202-40M47	垫圈	Washer,Plate	1
6	6CE-44551-00-CA	下侧减震胶垫壳	Housing, Lower Mount Rubber 1	1
7	93410-36102	弹性挡圈	Circlip	1
8	6CE-44574-00	下侧胶塞	Stopper, Lower Mount Rubber	1
9	6KA-44555-00	下侧减震胶垫	Mount Damper, Lower Side	2
10	90201-16032	平垫圈	Washer, Plate	2
11	90202-32M19	面板垫圈	Washer,Plate	2
12	90201-35008	面板垫圈	Washer,Plate	2
13	90201-15M58	面板垫圈	Washer,Plate	2
14	6AW-82149-00	导线3	Wire, Lead 3	1
15	90101-14004	六角螺栓	Bolt, Hexagon	2
16	90185-14M00	螺帽	Nut, Self-Locking	2
17	92995-14600	盘形垫	Washer	2
18	6AW-44552-00-CA	下侧减震胶垫壳	Housing, Lower Mount Rubber 2	2
19	90119-10024	带垫圈螺栓	Bolt, With Washer	4
20	6CE-44514-00	上侧减震胶垫	Mount Damper, Upper Side	2
21	6CE-44526-00	面板	Plate	1
22	6CE-44536-00	板2	Plate 2	1
23	6CE-44532-01	上侧装配限位板	Stopper, Upper Mount	1
24	90387-28013	轴套	Collar	2
25	90105-14005	六角法兰面螺栓	Bolt, Flange	2
26	90185-14M00	螺帽	Nut, Self-Locking	2
27	92995-14600	盘形垫	Washer	2
28	6CE-44194-01	盖	Cap	2
29	6CE-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	1
30	6CE-44511-00	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
31	90119-10024	带垫圈螺栓	Bolt, With Washer	3

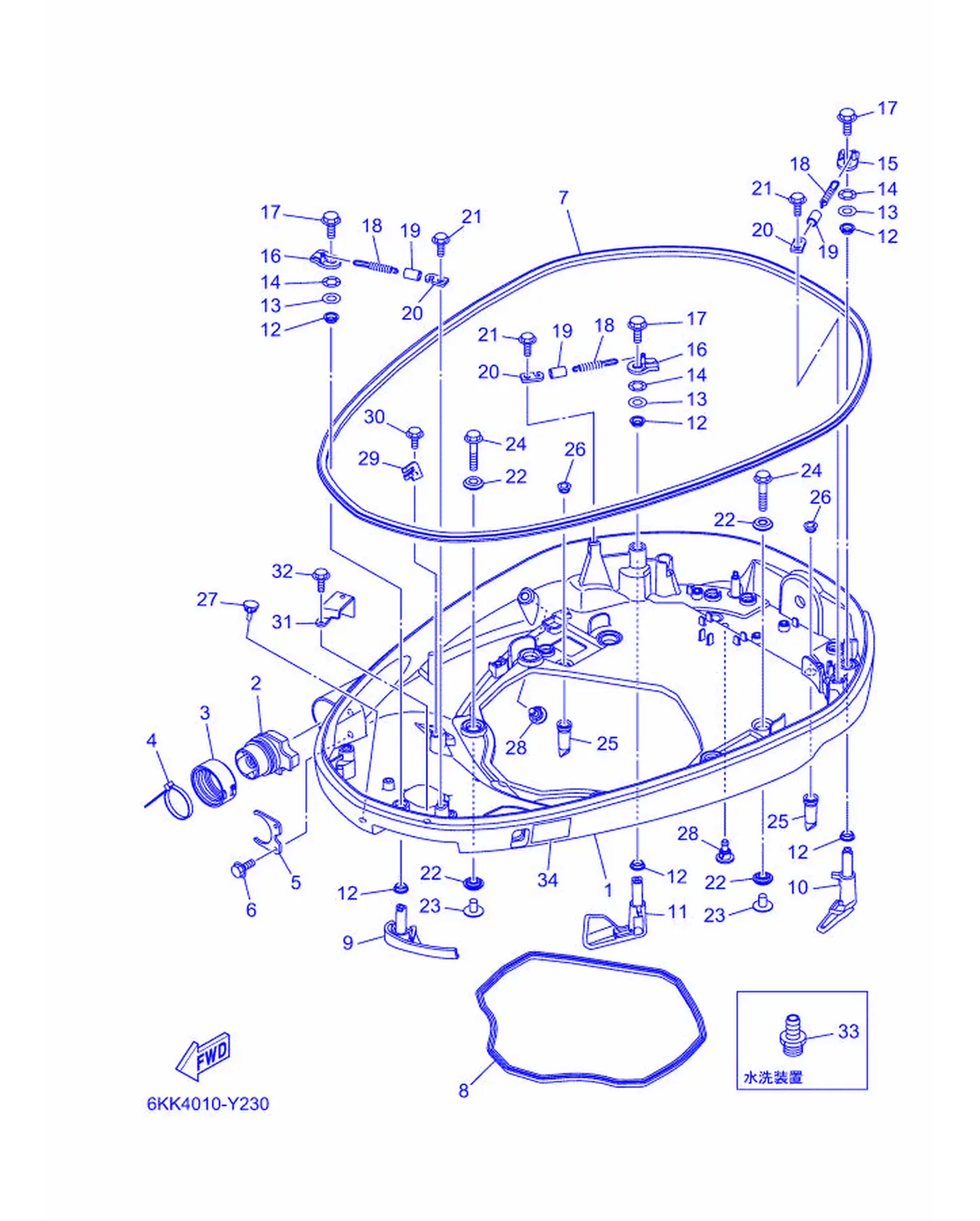

ボトムカウリング 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6KA-42710-00-8D	底罩组合	Bottom Cowling Assembly	1
2	6KA-42725-01	固定	Grommet	1
3	68F-42753-00	紧固	Fastener	1
4	90464-20258	固定环	Clamp	1
5	6CB-42761-00	限位板	Stopper	1
6	95D95-06014	螺栓	Bolt, Flange Deep Recess	2
7	6KA-42615-20	密封	Seal	1
8	6CB-42716-01	密封橡皮块1	Rubber Seal 1	1
9	6KA-42815-00-8D	夹杆	Lever, Clamp 1	1
10	6KA-42816-00-8D	夹杆	Lever, Clamp 2	1
11	6KA-42817-00-8D	夹杆	Lever, Clamp 3	1
12	90386-15M73	衬套	Bushing	6
13	90201-156J2	面板垫圈	Washer, Plate	3
14	90206-15M18	波形垫圈	Washer, Wave	3
15	6CB-42818-00	夹杆	Lever, Clamp 4	1
16	6CB-42819-00	夹杆	Lever, Clamp 5	2
17	95D95-08012	螺栓	Bolt, Flange Deep Recess	3
18	90506-22001	拉簧	Spring, Tension	3
19	90445-15M03	固定	Hose (L23)	3
20	66T-43144-00	弹簧	Hook,Spring	3
21	95D95-06012	螺栓	Bolt, Flange Deep Recess	3
22	90480-22M81	固定	Grommet	12
23	90387-08M37	衬套	Color	6
24	90119-08187	带垫圈六角头螺栓	Bolt, with Washer	6
25	6DA-42717-01	密封橡皮块2	Rubber, Seal 2	4
26	6DA-42384-00	帽密封	Seal, Cap	4
27	6H4-42748-01	固定	Grommet	1
28	6P2-44391-00	软管管嘴	Nipple,Hose	2
29	6ML-42766-00	托架 2	Bracket 2	1
30	95D95-06012	螺栓	Bolt, Flange Deep Recess	1
31	6CB-42756-00	夹箍支承	Stay, Clamp	1
32	95D95-06012	螺栓	Bolt, Flange Deep Recess	1
33	69J-12584-10	软管接头	Joint, Hose 3	1
34	6EE-42794-01	警告标志	Label, Warning (General)	1

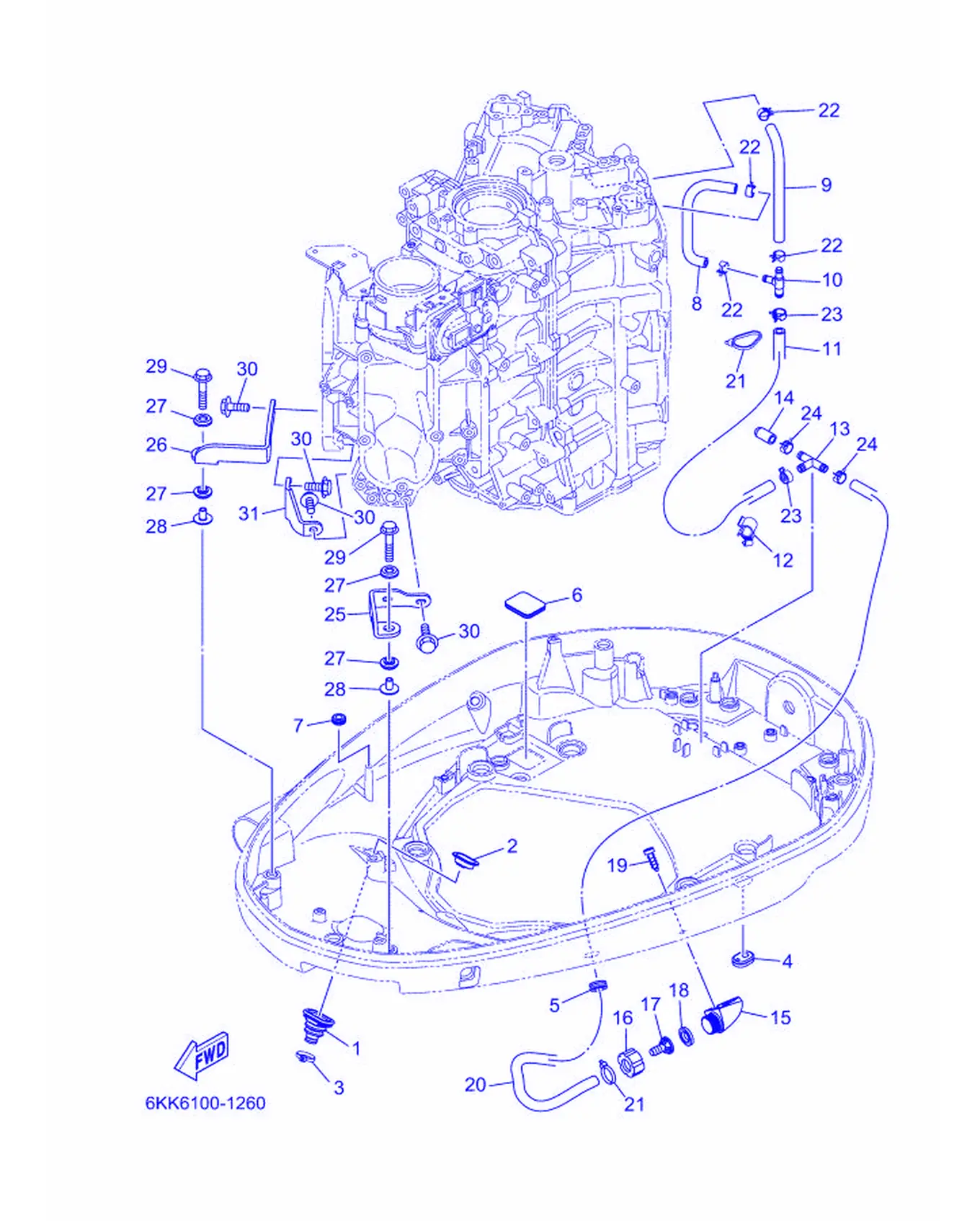

ボトムカウリング 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6BG-42724-01	固定	Grommet	1
2	6BG-42384-00	密封	Seal, Cap	1
3	90465-11M10	固定	Clamp	1
4	6KA-42727-00	固定	Grommet	1
5	90480-19031	橡胶垫	Grommet	1
6	6KF-43885-00	固定	Grommet	1
7	90480-13163	固定	Grommet	1
8	6CB-24315-00	管5	Pipe 5	1
9	90445-14021	软管	Hose (L185)	1
10	6AW-42169-00	接头	Joint	1
11	6KA-13582-00	管	Pipe	1
12	90464-16017	线夹	Clamp	1
13	90413-10001	轨道3	Way 3	1
14	6KA-13587-00	接头盖	Cap, Joint	1
15	6AW-12572-00	联接器	Adapter	1
16	6R3-12581-10	软管接头1	Joint, Hose 1	1
17	6AW-12582-00	软管接头2	Joint, Hose 2	1
18	6R3-12583-10	软管接头衬垫	Gasket, Hose Joint	1
19	97780-60520	自攻螺钉	Screw, Tapping	2
20	6KA-42541-00	减震器	Pipe 1	1
21	90465-11M10	固定	Clamp	2
22	90467-130A5	卡环	Clip	4
23	90467-140A8	卡环	Clip	2
24	90467-140A9	卡环	Clip	2
25	6CB-42643-00	夹板	Plate, Clamp	1
26	6CB-42644-00	夹杆 2	Clamp Plate 2	1
27	90480-14029	橡胶垫	Grommet	4
28	90387-06M03	衬套	Color	2
29	90119-06291	带垫圈六角头螺栓	Bolt, with Washer	2
30	90105-06039	螺栓	Bolt, Flange	6
31	6CB-42744-00	支承	Stay	1

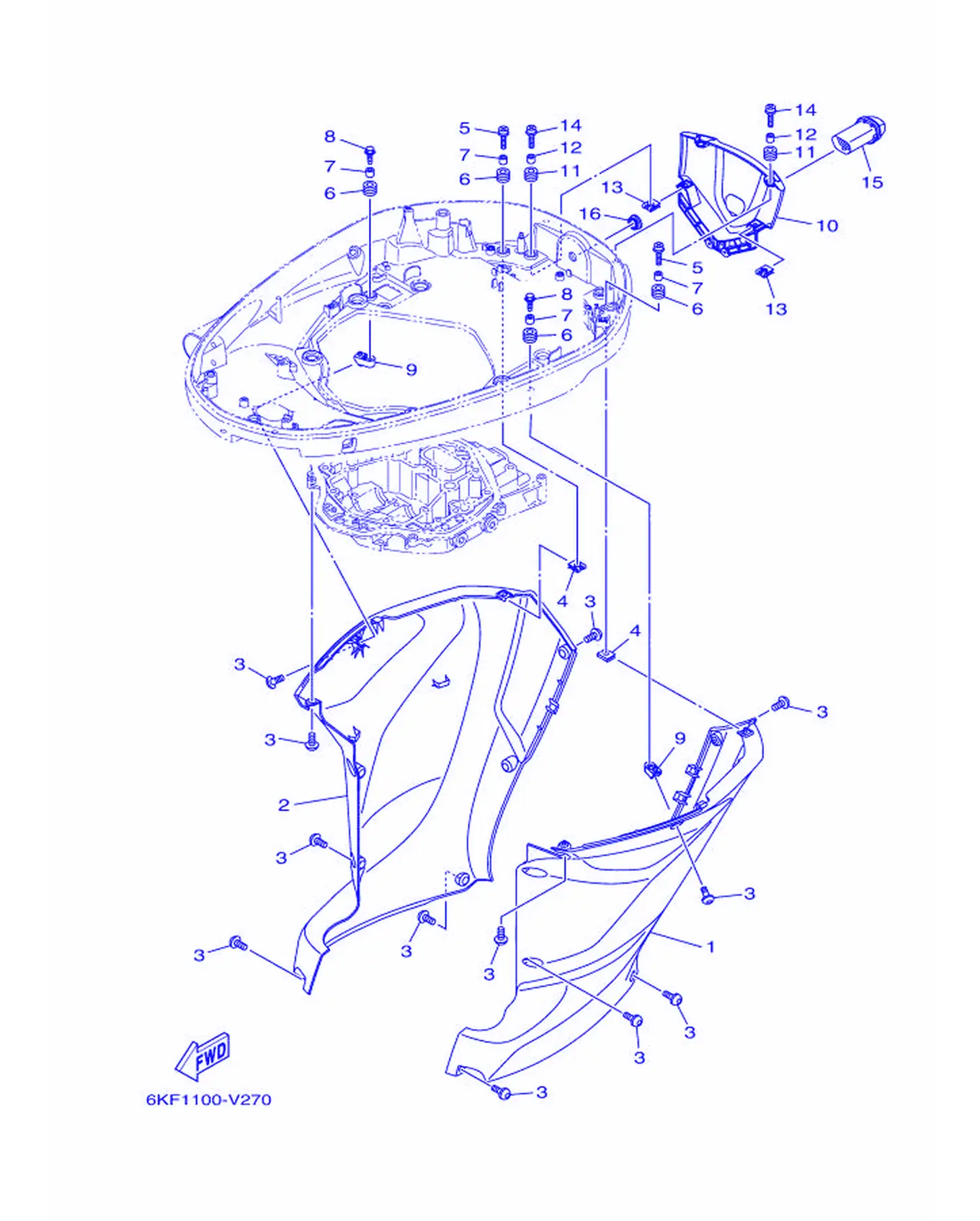

ボトムカウリング 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6KF-42740-00-8D	挡板	Apron Complete 1	1
2	6KF-42770-00-8D	挡板	Apron Complete 2	1
3	90111-06144	内六角薄型螺栓	Bolt	16
4	90183-061A8	弹性螺母	Nut, Spring	2
5	90159-06053	带垫圈十字槽螺钉	Screw, Washer	2
6	90480-13M24	固定	Grommet	4
7	90387-06M43	衬套	Color	4
8	90109-06M80	螺栓	Bolt	2
9	6CE-42774-B0	挡板支承1	Stay, Apron 1	2
10	6KA-42723-00-8D	底盖	Cover, Bottom	1
11	90480-13M24	固定	Grommet	4
12	90387-06M43	衬套	Color	4
13	90183-061A8	弹性螺母	Nut, Spring	2
14	90159-06053	带垫圈十字槽螺钉	Screw, Washer	4
15	6KA-42769-00	橡皮密封	Seal, Rubber	1
16	676-42726-00	固定	Grommet	1

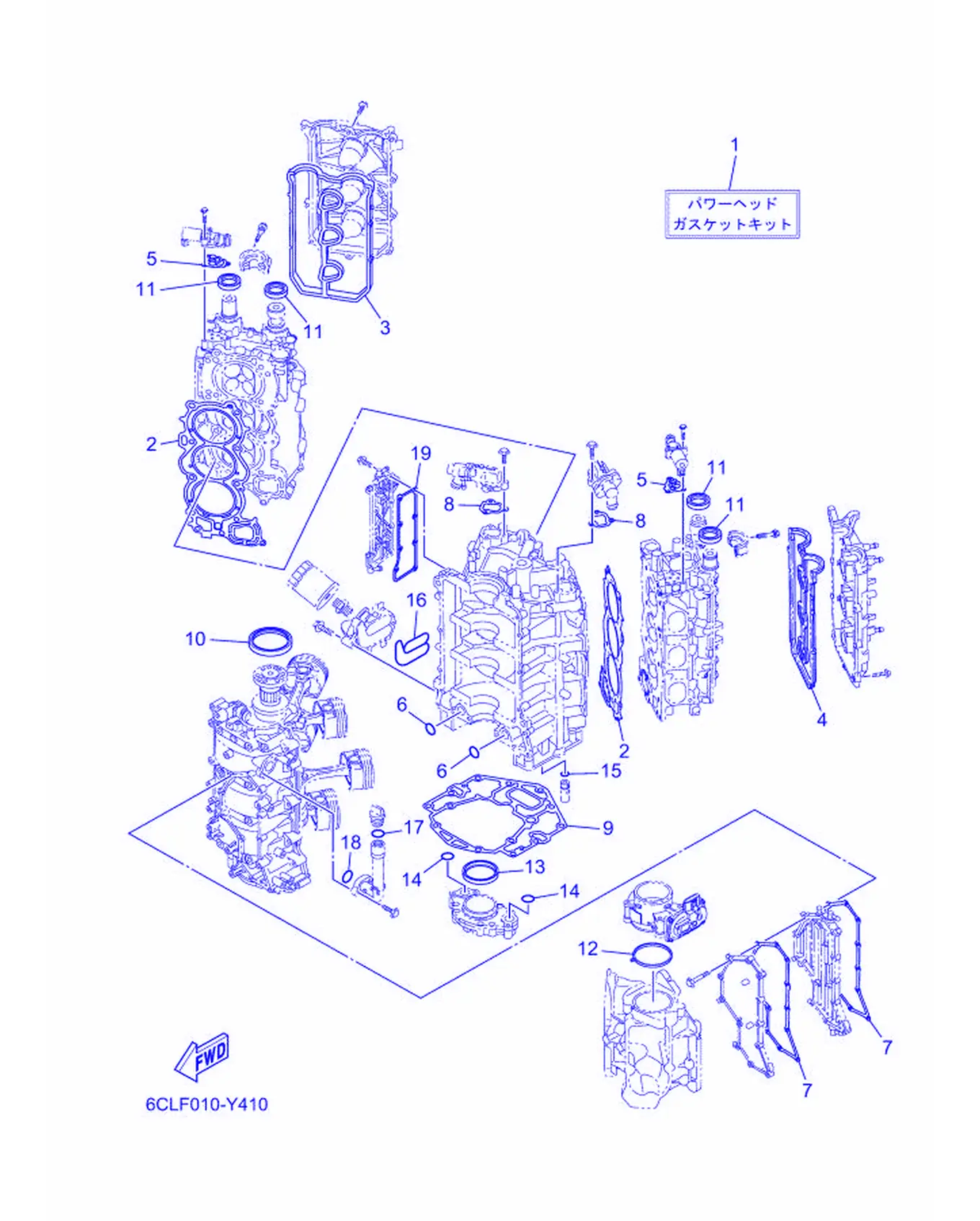

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-W0001-05	衬垫套	Power Head Gasket Kit	1
2	6CB-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	2
3	6CB-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
4	6CB-11194-00	气缸盖罩衬垫2	Gasket, Head Cover 2	1
5	6CB-1242F-00	滤清器衬垫	Gasket Filter	2
6	93210-26658	O型圈	O-ring	2
7	6CB-15451-01	曲轴箱盖垫片1	Gasket, Crankcase Cover	2
8	6CB-12427-11	壳体盖衬垫1	Gasket, Housing Cover 1	2
9	6KA-11351-00	气缸垫片1	Gasket, Cylinder	1
10	93102-85008	油封	Oil Seal	1
11	93102-38008	油封	OilSeal	4
12	6CB-13556-00	垫片	Gasket, Manifold	1
13	6CB-11355-00	气缸密封圈1	Seal, Cylinder 1	1
14	93210-26658	O型圈	O-ring	2
15	6CB-13473-00	O型圈	O-ring	1
16	6CB-13477-00	衬垫	Gasket	1
17	93210-24M79	O型圈	O-ring	1
18	93210-27370	O型圈	O-ring	1
19	6ML-1131B-00	盖衬垫	Gasket, Cover	1

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6KA-W0001-20	衬垫套	Lower Unit Gasket Kit	1
2	90430-14M09	衬垫	Gasket	1
3	6AW-13415-00	机油滤网密封	Seal, Oil Strainer	1
4	93210-19MJ3	O型圈	O-ring	1
5	6CB-14755-01	消声器衬垫	Gasket, Silencer	1
6	6CB-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold 2	1
7	6CB-41138-00	排气管密封圈1	Seal, Exhaust 1	1
8	6CB-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
9	6CE-41136-00	排气歧管垫片4	Gasket, Exhaust Manifold 4	1
10	6CE-45127-00	密封	Seal	1
11	6CE-45123-00	消音器衬垫	Gasket, Muffler	1
12	6CB-45113-10	水上装置壳体衬垫	Gasket, Upper Casing	1
13	6AW-44366-01	水封减震器	Damper, Water Seal 2	1
14	6KA-44521-00	密封	Seal	1
15	90430-08003	垫片	Gasket	2
16	93210-07003	O型圈	O-ring	1
17	93210-33M49	O型圈	O-ring	1
18	93106-10001	油封	Oil Seal	1
19	93104-22M07	油封	OilSeal	2
20	93210-94003	O型圈	O-ring	1
21	93210-37160	O型圈	O-ring	1
22	6AW-44365-01	水封减震器	Damper, Water Seal 1	1
23	6CE-44315-00	水泵衬垫	Gasket, Water Pump	1
24	93101-28019	油封	Oil Seal	2
25	93210-69MG6	O型圈	O-ring	1
26	93210-22MF1	O型圈	O-ring	1
27	93101-30030	油封	Oil Seal	1
28	93101-30019	油封	Oil Seal	1
29	93211-02001	O型圈	O-ring	1
30	6CE-W0078-02	水泵修理套	Water Pump Repair Kit	1
31	93104-22M07	油封	OilSeal	2
32	6AW-44322-00	芯子	Insert, Cartridge	1
33	93210-94003	O型圈	O-ring	1
34	93210-37160	O型圈	O-ring	1
35	6CE-44352-00	叶轮	Impeller	1
36	90280-04002	半圆键	Key, Withdraw	1
37	6CE-44323-01	外挡板	Outlet Plate, Cartridge	1
38	6CE-44315-00	水泵衬垫	Gasket, Water Pump	1
39	93606-12019	定位销	Pin, Dowel	2
40	90119-08191	带垫圈六角头螺栓	Bolt, with Washer	4

ロワーケーシング & ドライブ 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6MM-45300-00-8D	水下装置总成	Lower Unit Assembly	1
2	6KA-45301-00-8D	水下装置壳	Casing, Lower	1
3	93311-83280	轴承	Bearing	1
4	688-45341-10	放油塞	Plug, Drain	1
5	90430-08003	垫片	Gasket	2
6	90340-08002	螺丝	Plug, Straight Screw	1
7	663-45376-00	密封圈减震块导承	Guide,SealDamper	1
8	6CE-45375-00	密封圈减震	Damper, Seal	1
9	63P-45378-00	软管嘴	Nipple,Hose	1
10	93210-07003	O型圈	O-ring	1
11	6CE-45321-20	面板	Plate	1
12	93210-33M49	O型圈	O-ring	1
13	93106-10001	油封	Oil Seal	1
14	6KB-44150-00	变挡凸轮组合	Shift Cam Assembly	1
15	99001-09600	卡环	Circlip	1
16	6CE-44311-01	水泵壳	Housing, Water Pump	1
17	93104-22M07	油封	OilSeal	2
18	6AW-44322-00	芯子	Insert, Cartridge	1
19	93210-94003	O型圈	O-ring	1
20	93210-37160	O型圈	O-ring	1
21	6AW-44365-01	水封减震器	Damper, Water Seal 1	1
22	6AW-44312-00	水泵壳体盖	Cover, Water Pump Housing	2
23	6CE-44352-00	叶轮	Impeller	1
24	90280-04002	半圆键	Key, Withdraw	1
25	6CE-44323-01	外挡板	Outlet Plate, Cartridge	1
26	6CE-44315-00	水泵衬垫	Gasket, Water Pump	1
27	93606-12019	定位销	Pin, Dowel	2
28	90119-08191	带垫圈六角头螺栓	Bolt, with Washer	4
29	6CB-44312-00	水泵壳体盖	Cover, Water Pump Housing	1
30	90119-08180	带垫圈六角头螺栓	Bolt, with Washer	3
31	6AW-45335-00-CA	油封壳	Housing, Oil Seal	1
32	93101-28019	油封	Oil Seal	2
33	93399-99962	轴承	Bearing	1
34	90201-68008	平垫圈	Washer, Plate	1
35	6AW-45587-00	填隙	Shim (T:0.10MM)	1
35	6AW-45587-10	填隙	Shim (T:0.12MM)	1
35	6AW-45587-20	填隙	Shim (T:0.15MM)	1
35	6AW-45587-30	填隙	Shim (T:0.18MM)	1
35	6AW-45587-40	填隙	Shim (T:0.30MM)	1
35	6AW-45587-50	填隙	Shim (T:0.40MM)	1
35	6AW-45587-60	填隙	Shim (T:0.50MM)	1
36	93210-69MG6	O型圈	O-ring	1
37	6KA-45344-00	油封盖	Cover, Oil Seal	1
38	97E95-08520	螺栓	Bolt, Hexagon with Washer Deep Recess	2
39	90201-301U7	平垫圈	Washer, Plate	1
40	90214-30003	爪形垫圈	Washer, Claw	1
41	90170-30M18	螺母	Nut	1
42	6AW-45244-00	螺母	Nut	1
43	6T5-45539-00	衬套2	Spacer 2	1
44	6KA-45501-00	驱动轴组	Drive Shaft Complete	1
45	6KF-45802-00	驱动轴中间组件	Intermediate Drive Shaft Complete	1
45	6KF-45802-10	驱动轴中间组件	Intermediate Drive Shaft Complete	1
46	93210-22MF1	O型圈	O-ring	1
47	90149-05048	螺钉	Screw	1
48	6KB-45550-00	齿轮套件	Gear Set	1
49	90179-16017	螺母	Nut	1
50	6KB-45560-00	齿1	Gear 1 (21T)	1
51	93311-85894	轴承	Bearing	1
52	6CB-45824-00	联接器	Adapter	1
53	93608-16M16	定位销	Pin, Dowel	1
54	93340-67011	轴承	Bearing	1
55	6CB-45567-00	填隙	Shim (T:2.00MM)	1
55	6CB-45567-10	填隙	Shim (T:2.03MM)	1
55	6CB-45567-20	填隙	Shim (T:2.06MM)	1
55	6CB-45567-30	填隙	Shim (T:2.09MM)	1
55	6CB-45567-40	填隙	Shim (T:2.12MM)	1
55	6CB-45567-50	填隙	Shim (T:2.15MM)	1
56	6KB-45611-00	螺旋浆轴	Shaft, Propeller	1
57	6CB-45634-00	变挡滑	Slide, Shift	1
58	90501-10M77	压簧	Spring, Compression	1
59	93501-04011	滚珠	Ball	2
60	6H1-45668-00	自由轴	Shaft, Free	1
61	61A-45635-00	变挡柱	Plunger, Shift	2
62	90201-02M00	平垫圈	Washer,Plate	1
63	90183-02M03	螺帽	Nut,Spring	2
64	90250-08M07	圆柱销	Pin, Straight	1
65	6ML-45631-00	爪形离合器	Clutch, Dog	1
66	6E5-45633-01	固定环	Ring, Cross Pin	1
67	6CF-45332-01-CA	轴承壳	Housing, Bearing	1
68	93332-00048	轴承	Bearing	1
69	6CF-45576-00	推力垫	Washer, Thrust 2	1
70	93315-43061	滚针轴承	Bearing	1
71	93101-30030	油封	Oil Seal	1
72	93101-30019	油封	Oil Seal	1
73	93211-02001	O型圈	O-ring	1
74	6CB-45577-00	填隙	Shim (T:0.10MM)	1
74	6CB-45577-10	填隙	Shim (T:0.12MM)	1
74	6CB-45577-20	填隙	Shim (T:0.15MM)	1
74	6CB-45577-30	填隙	Shim (T:0.18MM)	1
74	6CB-45577-40	填隙	Shim (T:0.30MM)	1
75	93341-440U5	轴承	Bearing	1
76	6K1-45578-01	填隙	Shim (T:0.10MM)	1
76	6K1-45578-10	填隙	Shim (T:0.12MM)	1
76	6K1-45578-20	填隙	Shim (T:0.15MM)	1
76	6K1-45578-30	填隙	Shim (T:0.18MM)	1
76	6K1-45578-40	填隙	Shim (T:0.30MM)	1
76	6K1-45578-50	填隙	Shim (T:0.40MM)	1
76	6K1-45578-60	填隙	Shim (T:0.50MM)	1
77	90282-05008	平键	Key, Straight	1
78	6CB-45383-00	爪形垫	Washer, Claw	1
79	6CB-45384-00	螺母	Nut	1
80	6CE-45361-10	水下装置壳体盖	Cap, Lower Casing	1
81	90105-08M61	凸缘螺栓	Bolt, Washer Based Head	2

ロワーケーシング & ドライブ 4

REF	雅马哈编码	中文名称	英文名称	用量
1	6AW-44365-01	水封减震器	Damper, Water Seal 1	1
2	6AW-44366-01	水封减震器	Damper, Water Seal 2	1
3	6CE-44361-00	水管	Tube, Water 1	1
4	6CE-45211-10-8D	延伸部分	Extension	1
5	6AW-44366-01	水封减震器	Damper, Water Seal 2	1
6	93608-16M16	定位销	Pin, Dowel	2
7	63P-45378-00	软管嘴	Nipple,Hose	1
8	93210-07003	O型圈	O-ring	1
9	6CE-44362-00	水管	Tube, Water 2	1
10	6AW-44365-01	水封减震器	Damper, Water Seal 1	2
11	6AW-44312-00	水泵壳体盖	Cover, Water Pump Housing	2
12	6AW-44363-00	水管3	Tube, Water 3	1
13	93608-16M16	定位销	Pin, Dowel	2
14	90119-10024	带垫圈螺栓	Bolt, With Washer	7
14	90116-10067	双头螺栓	Bolt, Stud	6
15	92995-10600	盘形垫	Washer	6
16	95380-10600	有槽螺母	Nut	6
17	90119-10009	带垫圈六角头螺栓	Bolt, with Washer	1
18	97E75-10570	螺栓	Bolt, Hexagon with Washer Deep Recess	1
18	90119-10008	带垫圈螺栓	Bolt, With Washer	1
19	6KA-45214-00	进水口盖	Cover, Water Inlet 1	1
20	6KA-45215-00	进水口盖	Cover, Water Inlet 2	1
21	90110-05039	螺栓	Bolt, Hexagon Socket Head	1
22	6CE-45224-00	进水口盖3	Cover, Water Inlet 3	1
23	6CE-45225-00	进水口盖4	Cover, Water Inlet 4	1
24	90185-05002	螺母	Nut, Self-Locking	1
25	90110-05039	螺栓	Bolt, Hexagon Socket Head	1
26	6KA-45254-00	出水口盖	Cover, Outlet 1	1
27	6KA-45255-00	出水口盖	Cover, Outlet 2	1
28	90185-05002	螺母	Nut, Self-Locking	1
29	91380-05020	六角螺栓	Bolt	1
30	6CE-45373-00	阳极	Anode	1
31	90105-10M00	螺栓	Bolt, Flange	1
32	6KA-44190-00	换档杆组件	Joint, Shift Rod Complete	1
33	93210-09165	O型圈	O-ring	1
34	69J-45987-00	衬套	Spacer 1	1
35	688-45997-01	衬套	Spacer	1
36	92990-18200	盘形垫	Washer	1
37	90171-18M04	螺母	Nut, Castle	1
38	91490-40030	开口销	Pin, Cotter	1
39	60J-45970-00	螺旋浆组合	Propeller (3X14-1/4X14-ML)	1
39	60J-45972-00	螺旋浆组合	Propeller (3X14-1/4X16-ML)	1
39	60J-45974-00	螺旋浆组合	Propeller (3X14-1/4X18-ML)	1
39	60J-45976-00	螺旋浆组合	Propeller (3X14-1/4X20-ML)	1
39	60J-45978-00	螺旋浆组合	Propeller (3X14-1/4X22-ML)	1
40	6CE-45C81-10	螺旋桨减震胶1	Damper Rubber, Propeller 1	1
41	6CF-45B70-20	螺旋槳	Propeller (4X15X21-TL)	1
41	6CF-45B72-20	螺旋槳	Propeller (4X15X22-TL)	1
41	6CF-45B74-20	螺旋槳	Propeller (4X15X23-TL)	1
42	6CE-45C81-10	螺旋桨减震胶1	Damper Rubber, Propeller 1	1
