雅马哈 50H - 50HETOL

共 28 个部位，点击零件编码查看详情，或搜索本页零件。

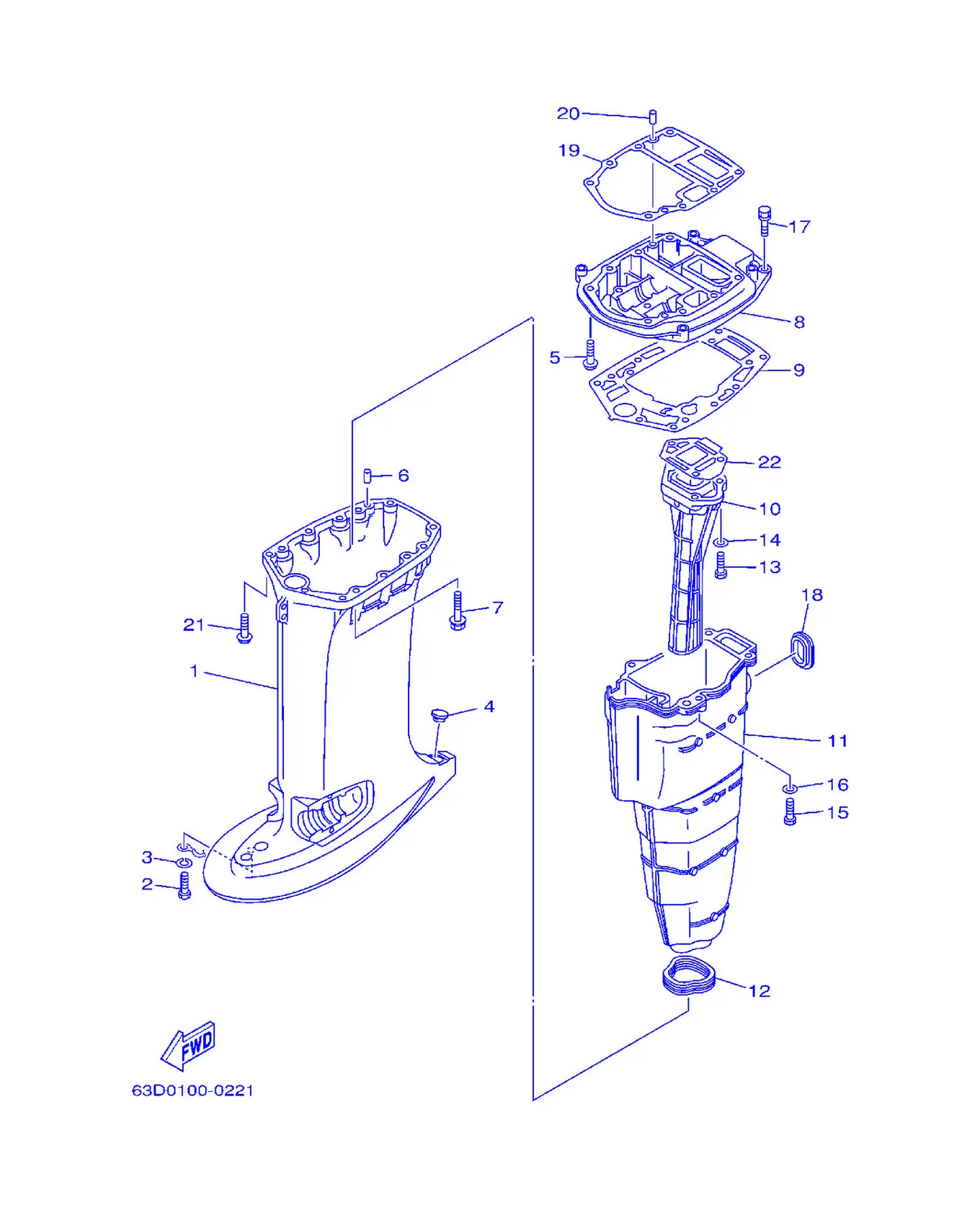

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-45111-11-4D	水上装置壳	Casing,Upper	1
2	97095-06012	螺栓	Bolt	1
3	92995-06100	垫圈	Washer,Spring	1
4	63D-45155-00	盖	Cap	1
5	97575-08445	带垫圈螺	Bolt, With Washer	2
6	93606-12019	定位销	Pin, Dowel	2
7	90119-08M83	六角螺栓	Bolt, With Washer	6
8	63D-41137-01-5B	排气导管	Guide,Exhaust	1
9	63D-45114-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
10	6H5-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
11	63D-14711-11-5B	消声器1	Muffler 1	1
12	63D-45123-00	消音器衬垫	Gasket,Muffler	1
13	97075-08030	螺栓	Bolt	3
14	92995-08600	盘形垫	Washer	3
15	97075-08030	螺栓	Bolt	4
16	92995-08600	盘形垫	Washer	4
17	90119-08M79	卡环	Bolt, With Washer	2
18	6H3-45127-00	密封	Seal	1
19	6H4-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
20	93606-12019	定位销	Pin, Dowel	2
21	97575-08445	带垫圈螺	Bolt, With Washer	2
22	6H4-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1

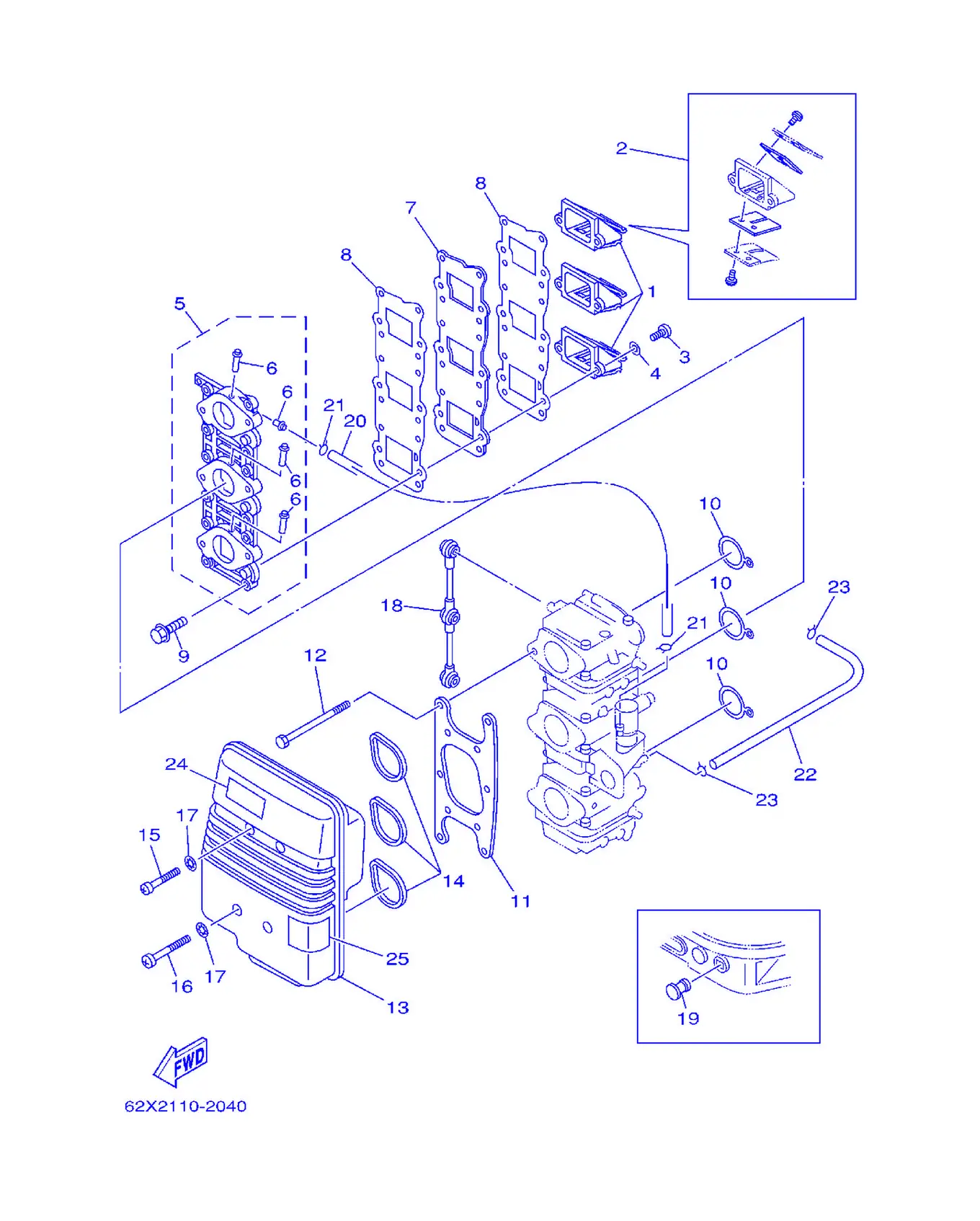

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-13610-00	簧片阀组合	Reed ValveAssembly	3
2	6H4-W0004-00	簧片套	LeadSet	1
3	97880-05014	大柱头螺钉	Screw, Pan Head	6
4	92990-05600	盘形垫	Washer,Plate	6
5	6H4-13641-12-94	岐管1	Manifold 1	1
6	6H1-14485-00	连接管	Pipe, Joint	4
7	6H4-13624-01-94	簧片阀面板	Plate,Reed Valve	1
8	6H4-13621-A1	阀座衬垫	Gasket,ValveSeat	2
9	90119-06MA2	卡环	Bolt, With Washer	12
10	6H4-14198-01	垫片	Gasket	3
11	6H4-14406-00	铰链	Hinge	1
12	97095-06095	螺栓	Bolt	6
13	6H4-14431-02	进气消声器1	Silencer,Intake 1	1
14	6H3-14457-01	密封	Seal	3
15	97885-06040	大柱头螺钉	Screw, Pan Head	2
16	97885-06055	螺栓	Screw, Pan Head	2
17	90209-06M05	平垫圈	Washer	4
18	6H4-41217-01	加速器杠杆连杆	Rod,AcceleratorLever	1
19	6G1-42748-00	固定	Grommet	1
20	90445-07MA5	软管	Hose	1
21	90467-06016	固定	Clip	2
22	6H3-14349-00	管	Pipe	1
23	90467-08004	卡环	Clip	2
24	6A1-83625-01	商标，标志5	Mark 5	1
25	6H1-85711-60	警告标签	Mark, Corrosion	1

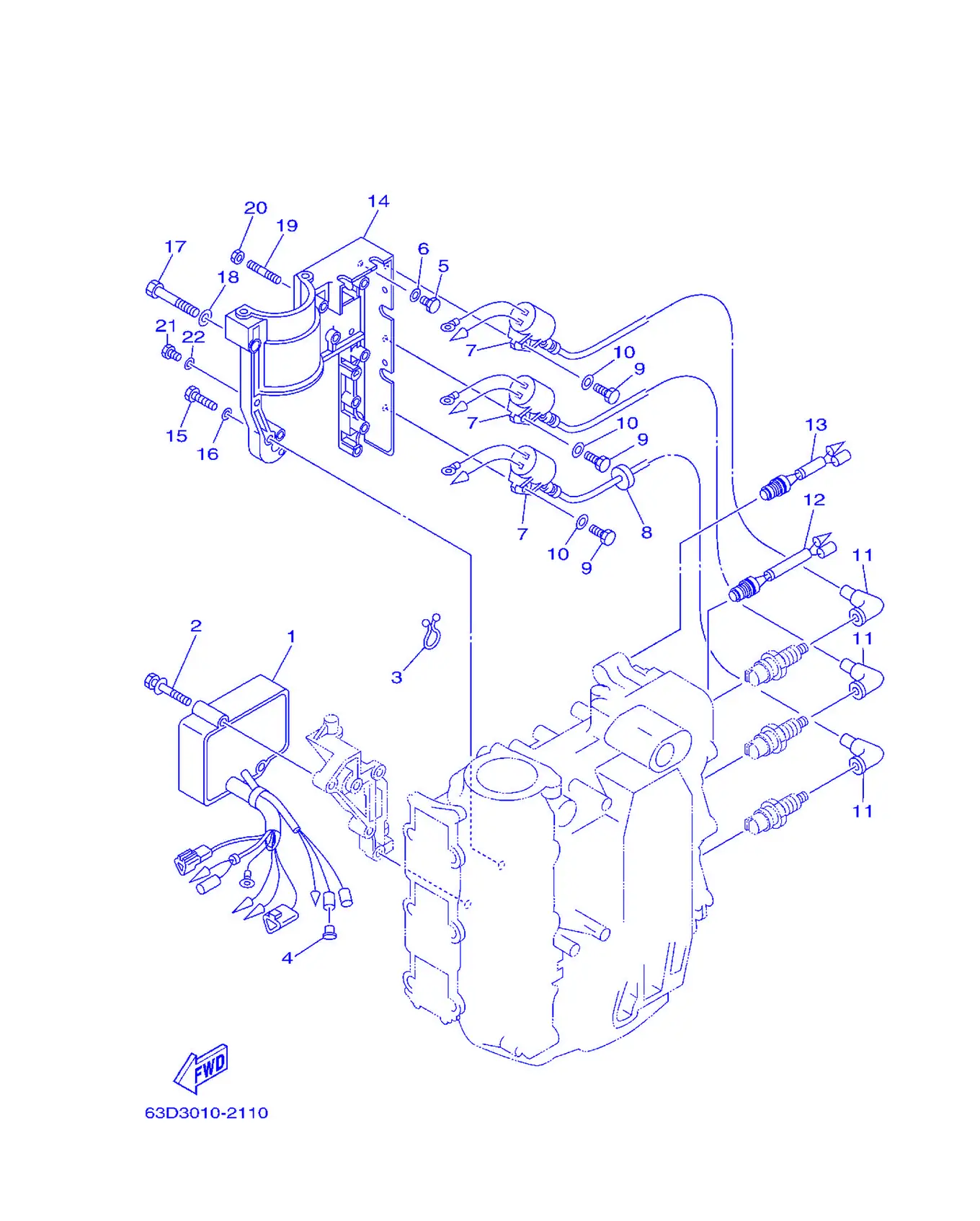

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-85540-03	CDI总成	C.D.I. Unit Assembly	1
2	90119-06M51	带垫螺栓	Bolt, With Washer	2
3	90464-15M11	固定	Clamp	1
4	703-82119-00	导线盖	Cover,LeadWire	1
5	97095-06014	螺栓	Bolt	1
6	92995-06600	盘形垫	Washer	1
7	6H5-85570-00	点火线圈组合	Ignition Coil Assembly	3
8	90480-25161	固定	Grommet	1
9	97095-06020	螺栓	Bolt	3
10	92995-06600	盘形垫	Washer	3
11	663-82370-01	塞帽组合	PlugCapAssembly	3
12	689-82560-00	温控开关组合	Thermo Switch Assembly	1
13	6H4-82560-00	温控开关组合	Thermo Switch Assembly	1
14	6H4-81822-02-98	起动电动机托架	Bracket, Starting Motor	1
15	97095-06030	螺栓	Bolt	4
16	92995-06600	盘形垫	Washer	4
17	97013-08050	螺栓	Bolt	1
18	92903-08600	有槽螺母	Washer,Plate	1
19	95670-06640	轴承内圈附件	Bolt, Stud	1
20	90179-06M24	螺母	Nut	1
21	97095-06014	螺栓	Bolt	2
22	92995-06600	盘形垫	Washer	2

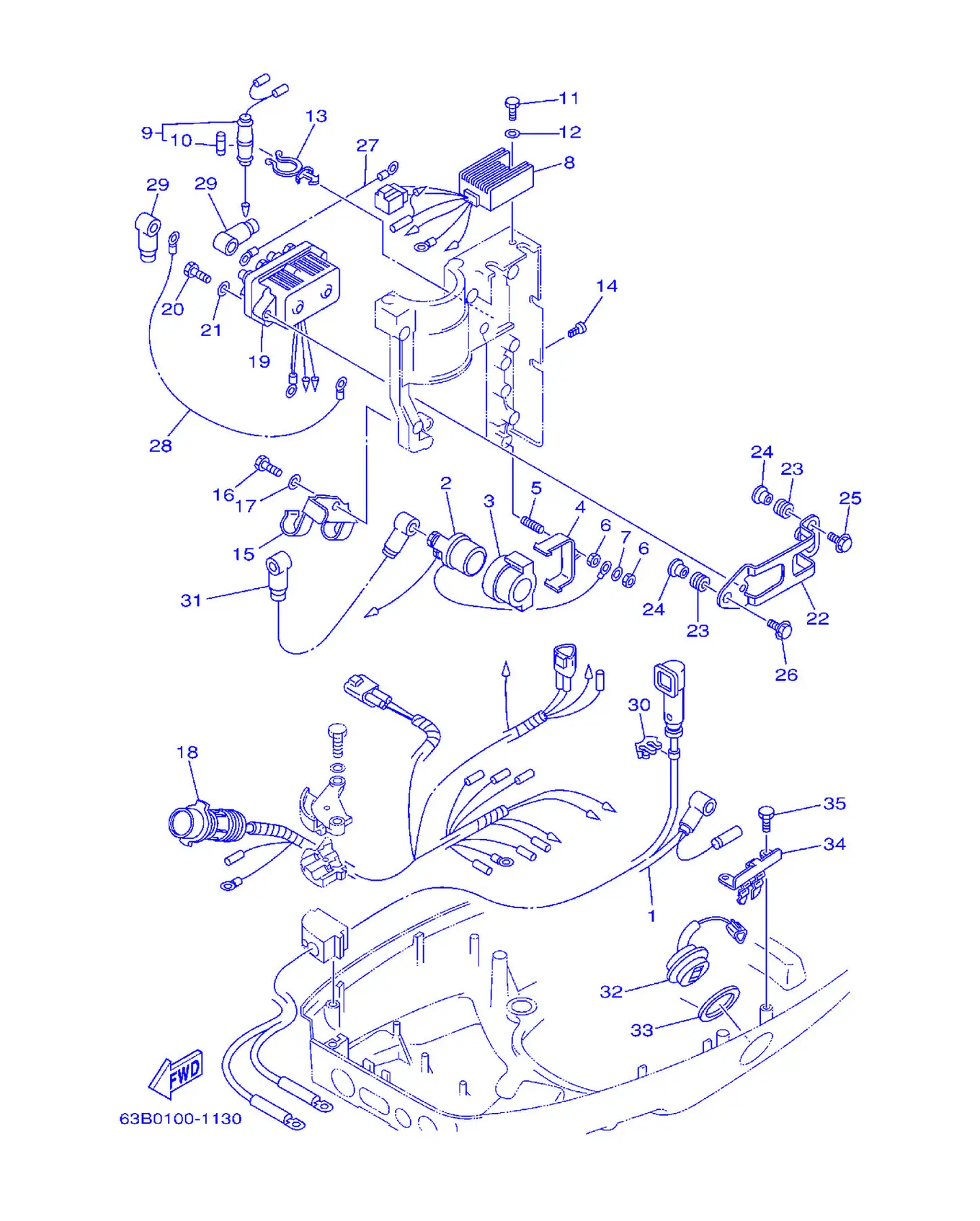

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-82105-J0	电缆	WireHarness	1
2	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
3	6H4-81952-00	继电器支架	Holder, Relay	1
4	6H4-81945-00	开关装配面板	Plate, Switch Fitting	1
5	90116-06M22	卡环	Bolt, Stud	1
6	95380-06600	有槽螺母	Nut, Hexagon	2
7	92990-06600	面板垫圈	Washer,Plate	1
8	6H2-81960-10	整流调压器组合	Rectifier and Regulator	1
9	6H4-82150-00	保险丝管组合	FuseHolderAssembly	1
10	663-82151-00	保险丝	Fuse (12V-20A)	1
11	97095-06014	螺栓	Bolt	1
12	92995-06600	盘形垫	Washer	1
13	90464-15M27	固定	Clamp	1
14	90338-05M11	衬套	Plug	2
15	63D-82594-00	夹箍	Clamp	1
16	97095-06012	螺栓	Bolt	1
17	92995-06600	盘形垫	Washer	1
18	63D-82590-20	电缆总成	WireHarnessAssembly	1
19	6H1-81950-00	继电器组合	RelayAssembly	1
20	97095-06025	螺栓	Bolt	2
21	92995-06600	盘形垫	Washer	2
22	6H4-81945-20	开关装配面板	Plate, Switch Fitting	1
23	90480-13M24	固定	Grommet	3
24	90387-06M05	衬套	Color	3
25	90105-06M15	六角法兰面螺栓	Bolt, Washer Based Head	2
26	90105-06M16	螺栓	Bolt, Flange	1
27	6H5-81949-00	导线	Wire,Lead	1
28	61A-81949-00	导线	Wire,Lead	1
29	682-82119-01	导线盖	Cover,LeadWire	4
30	90464-07M20	固定	Clamp	1
31	6H4-82117-00	导线	Wire,Lead	1
32	63D-82563-10	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
33	6E5-82587-00	衬垫	Gasket	1
34	6R3-83614-00	托架	Bracket	1
35	97095-06016	螺栓	Bolt	2

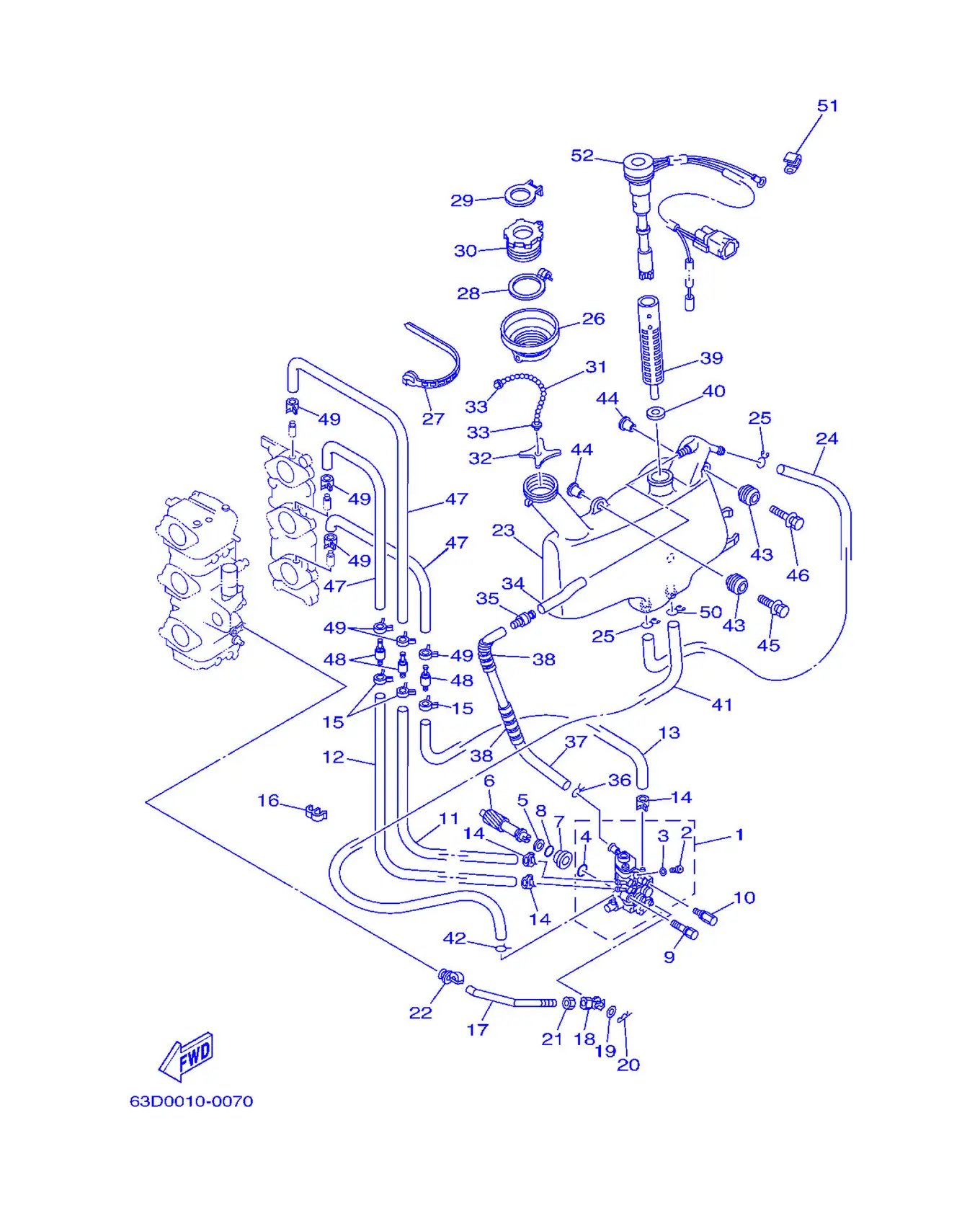

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-13200-12	注油泵总成	Oil Injection Pump Assembly	1
2	6H1-13471-00	放油塞	Drain Plug	1
3	6L2-13475-00	衬垫	Gasket	1
4	93210-19M82	O型圈	O-ring	1
5	90201-08M93	平垫圈	Washer,Plate	1
6	6H4-11537-01	从动齿	Gear, Driven	1
7	6H1-13117-01	间隔轴	Collar, Distance	1
8	93210-13M04	O型圈	O-ring	1
9	90109-06M39	卡环	Bolt	1
10	90109-06M40	卡环	Bolt	1
11	90445-07M44	固定	Hose (L250)	1
12	90445-07M23	固定	Hose (L408)	1
13	90445-07MA6	软管 (L90)	Hose (L90)	1
14	90468-07M02	固定	Clip	3
15	90468-07M02	固定	Clip	3
16	90464-07M20	固定	Clamp	1
17	6H4-41241-01	连杆	Rod, Link	1
18	6H1-41237-00	连杆接头	Joint, Link	1
19	90202-05088	平垫圈	Washer,Plate	1
20	90468-05M03	固定	Clip	1
21	95380-05600	螺母	Nut	1
22	6E9-41237-00	连杆接头	Joint, Link	1
23	63D-21707-00	油罐总成	OilTankComplete	1
24	90445-11M15	固定	Hose	1
25	90467-11M08	钢夹	Clip	2
26	6H4-21752-00	加油管1	Tube, Filler 1	1
27	90465-13M30	固定	Clamp	1
28	63D-2175R-00	带钩	Hook, Band	1
29	63D-2176M-00	钩	Hook	1
30	6H4-21770-00	机油箱盖组合	OilTankCapAssembly	1
31	6H5-24633-00	滚珠链	Chain, Ball	1
32	6J8-21758-00	特制垫圈2	Washer, Special 2	1
33	6H1-21757-00	特制垫圈1	Washer, Special 1	2
34	90445-11M23	油封	Hose	1
35	63D-21744-00	通气管	Breather	1
36	90467-10M04	带垫螺栓	Clip	1
37	90445-11M17	固定	Hose	1
38	90446-10M01	固定	Hose (L60)	2
39	6J8-13411-00	机油滤芯	Strainer,Oil	1
40	6J8-13414-00	滤网盖衬垫	Gasket,StrainerCover	1
41	6L2-13416-00	机油管1	Pipe,Oil 1	1
42	90467-08004	卡环	Clip	1
43	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
44	90387-06119	环	Color	3
45	90119-06M65	卡环	Bolt, With Washer	2
46	90119-06M67	固定	Bolt, With Washer	1
47	90445-07M87	固定	Hose (L110)	3
48	6E9-13183-70	单向阀	Valve, Check	3
49	90468-07M02	固定	Clip	6
50	90467-11M08	钢夹	Clip	1
51	90465-06M86	夹箍	Clamp	1
52	63D-85720-00	油位检测器总成	Oil Level Gauge Assembly	1

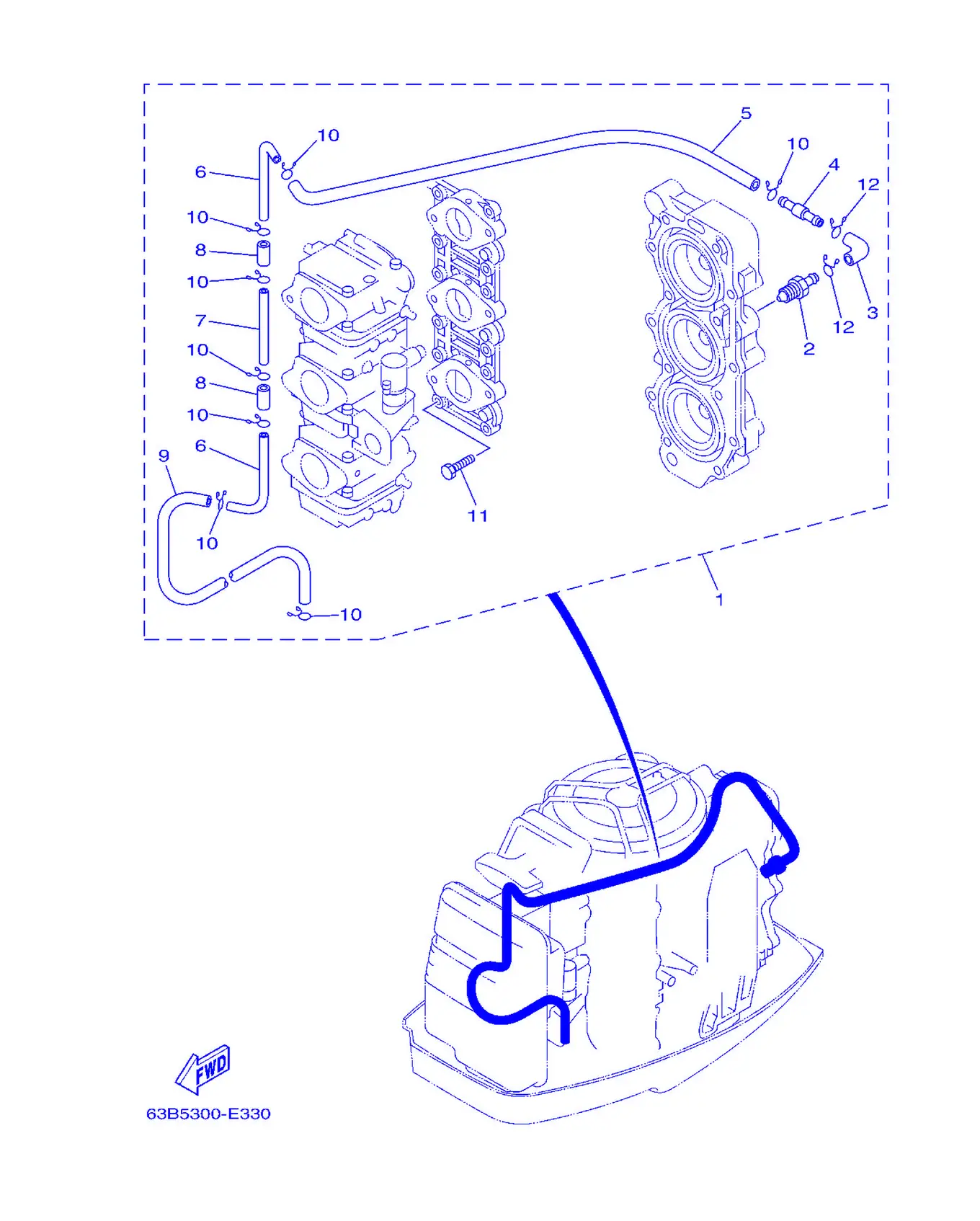

オプシヨナルパーツ

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-12440-51	热交换器组合	Heat Exchanger Assembly	1
2	6H4-12469-01	接头1	Joint 1	1
3	6E5-24315-00	管5	Pipe 5	1
4	63D-12469-00	接头1	Joint 1	1
5	6E5-12481-00	管1	Pipe 1	1
6	6H4-12466-A0	热交换器	Exchanger, Heat	2
7	6H4-12466-B0	热交换器	Exchanger, Heat	1
8	90445-11M30	软管 (L20)	Hose (L20)	2
9	90445-11M66	固定	Hose	1
10	90467-10M04	带垫螺栓	Clip	8
11	90101-06128	螺栓	Bolt, Hexagon	1
12	90467-11M08	钢夹	Clip	2

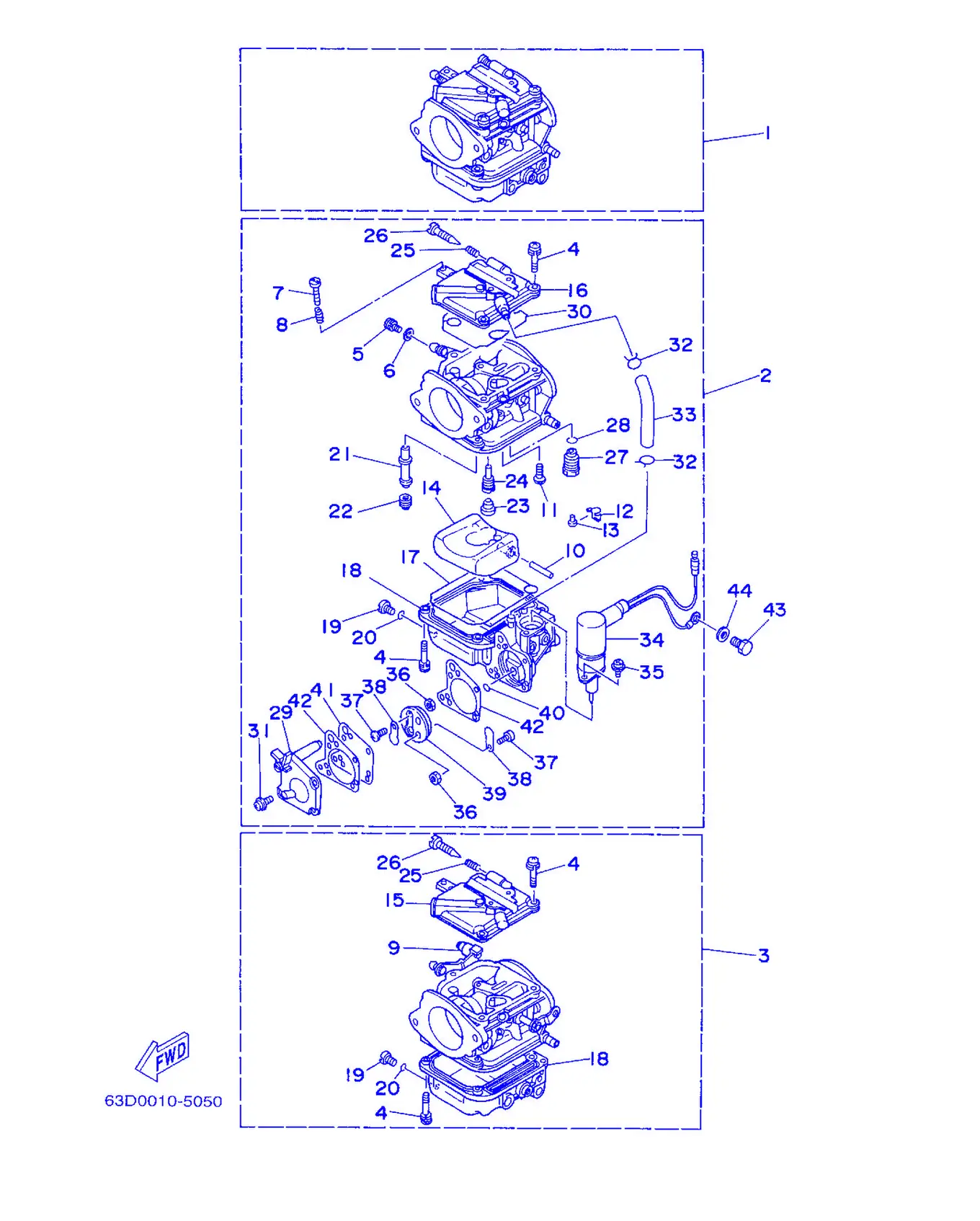

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	62X-14301-00	化油器总成1	CarburetorAssembly 1	1
2	62X-14302-00	化油器总成2	CarburetorAssembly 2	1
3	62X-14303-00	化油器总成3	CarburetorAssembly 3	1
4	97980-04114	带垫圈螺钉	Screw, Washer	21
5	6K5-14592-00	螺钉	Screw	3
6	90201-05652	平垫圈	Washer, Plate	3
7	63V-14523-00	止动螺钉	Screw, Stop	1
8	90501-10326	接头	Spring, Compression	1
9	6H2-14578-00	轴套	Collar	1
10	6H4-14548-00	浮子臂销	Pin, Float Arm	3
11	98580-04008	大柱头螺钉	Screw, Pan Head	3
12	663-14159-00	钢夹	Clip	3
13	676-14186-00	浮子销	Pin, Float	3
14	6H4-14985-01	浮子	Float	3
15	6H4-14146-10	面板	Plate	2
16	6H3-14146-10	面板	Plate	1
17	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
18	6H4-14980-00	浮子室本	Body, Float Chamber	2
18	6H3-14980-10	浮子室本	Body, Float Chamber	1
19	6H3-14992-00	连杆	Screw, Drain	3
20	93210-04230	O型圈	O-ring	3
21	62X-14947-00	针形量孔	Jet,Needle	3
22	676-14943-33	主量孔	Jet,Main (#130)	3
23	676-14966-00	起动杆	Cap	3
24	6H4-14948-12	量孔	Jet (#62)	3
25	679-14555-00	弹簧	Spring	3
26	692-14923-00	低速螺钉	Screw,Pilot	3
27	6H4-14590-01	针阀组合	NeedleValveAssembly	3
28	93210-04228	O型圈	O-ring	3
29	6H3-24452-10	盖	Cover	1
30	6H4-14147-00	O型圈	0-Ring	3
31	6H4-14567-00	螺钉	Screw	4
32	6H3-14137-00	钢夹	Clip	2
33	6H3-14349-00	管	Pipe	1
34	63D-14380-00	双金属阀	Prime Starter Assembly	1
35	97803-04010	大柱头螺钉	Screw, Pan Head	2
36	95380-03600	有槽螺母	Nut	2
37	98980-03006	接线螺钉，夹紧螺钉	Screw, Blind	2
38	6L5-24421-00	单向阀	Valve, Check	2
39	6H4-24413-00	燃油泵本体2	Body 2	1
40	6H4-24486-00	O型圈	O-ring	1
41	6H3-24411-10	隔膜，隔板	Diaphragm	1
42	6H3-24434-10	本体衬垫	Gasket, Body	2
43	97013-06012	螺栓	Bolt	1
44	92903-06600	盘形垫	Washer,Plate	1

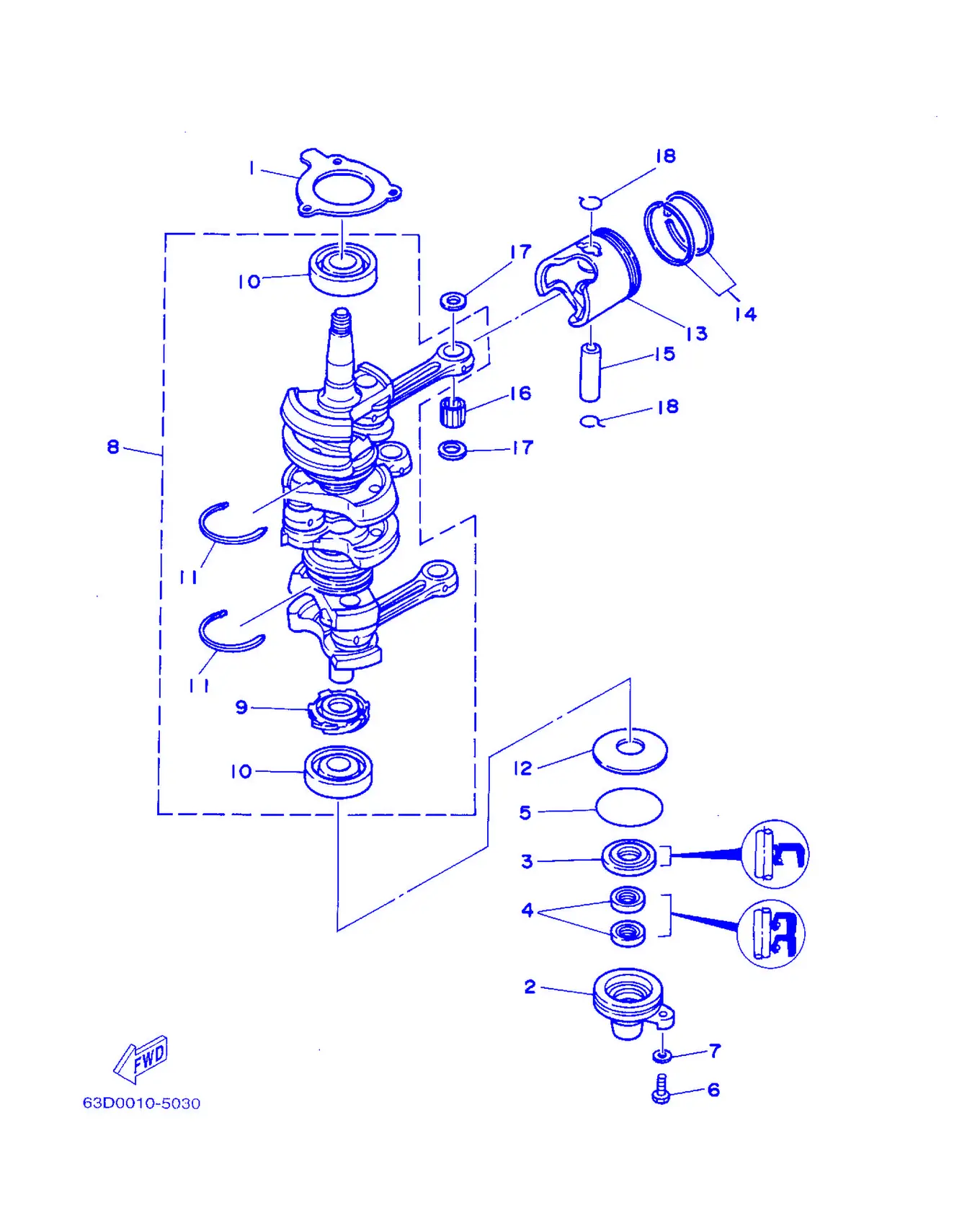

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-15369-A1	油封壳体衬垫	Gasket,OilSealHousing	1
2	6H4-15396-03-5B	油封壳	Housing,OilSeal	1
3	93102-25M28	油封	OilSeal	1
4	93104-16M01	油封	OilSeal	2
5	93210-58M21	O型圈	O-ring	1
6	97095-06020	螺栓	Bolt	1
7	92995-06600	盘形垫	Washer	1
8	6H4-11400-14	曲轴组合	CrankshaftAssembly	1
9	6H4-11536-00	主动齿	Gear, Drive	1
10	93306-305U8	轴承	Bearing	2
11	93440-62057	开口簧环，卡	Circlip	2
12	90201-50306	平垫圈	Washer,Plate	1
13	6H4-11631-01-95	活塞	Piston (STD)	3
13	6H4-11635-01	活塞	Piston (0.25MM O/S)	3
13	6H4-11636-01	活塞	Piston (0.50MM O/S)	3
14	63D-11603-00	活塞环套件	PistonRingSet (STD)	3
14	63D-11604-00	活塞环套件	Piston Ring Set (0.25MM O/S)	3
14	63D-11605-00	活塞环套件	Piston Ring Set (0.50MM O/S)	3
15	648-11633-00	活塞销	Pin,Piston	3
16	93602-20M02	定位销	Pin, Dowel	93
17	6H4-11641-00	活塞销垫圈	Washer,Piston Pin	6
18	6H4-11634-01	活塞销卡环	Clip,Piston Pin	6

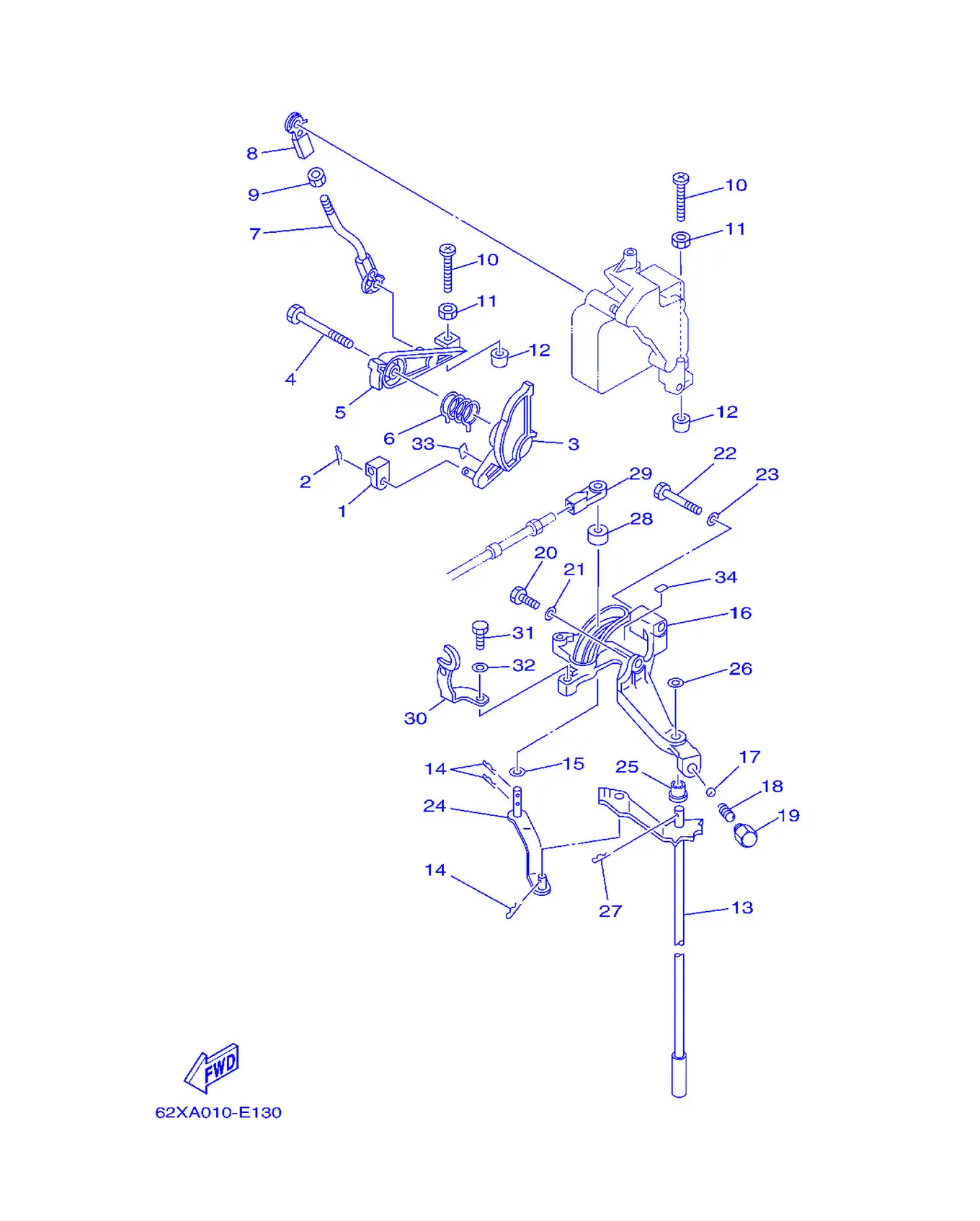

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-48344-00	遥控钢索端部	Cable End, Remote Control	1
2	90468-18008	钢夹	Clip	1
3	63D-41213-00	加速器凸轮	Cam,Accelerator	1
4	90109-06M43	卡环	Bolt	1
5	63D-41632-00	磁电机控制杠杆	Lever, Magnet Control	1
6	90508-26M35	接头	Spring, Torsion	1
7	63D-41636-00	磁电机控制杆	Rod, Magnet Control	1
8	6H4-41237-00	连杆接头	Joint, Link	1
9	95380-05600	螺母	Nut	1
10	90157-06M13	卡环	Screw, Pan Head	2
11	95303-06600	有槽螺母	Nut	2
12	688-44194-00	盖	Cap	2
13	63D-44120-10	变挡手柄组合	Handle Gear Shift Assembly	1
14	90468-18008	钢夹	Clip	3
15	90202-07M07	平垫圈	Washer,Plate	1
16	63D-44117-00	托架	Bracket	1
17	93501-04M02	滚珠	Ball	1
18	90501-12082	压簧	Spring, Compression	1
19	648-42715-00	衬套	Bushing	1
20	97013-06020	螺栓	Bolt	1
21	92903-06600	盘形垫	Washer,Plate	1
22	97013-06045	螺栓	Bolt	1
23	92903-06600	盘形垫	Washer,Plate	1
24	63D-44121-00	变挡杆杠杆	Lever, Shift Rod	1
25	90386-07M58	衬套	Bushing	1
26	92990-08200	垫圈	Washer, Plain	1
27	91490-20012	开口销	Pin, Cotter	1
28	688-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
29	663-48344-00	遥控钢索端部	Cable End, Remote Control	1
30	63D-15774-00	支承4	Stay 4	1
31	97095-06016	螺栓	Bolt	1
32	92995-06600	盘形垫	Washer	1
33	6E5-42137-10	油门指示器	Indicator, Throttle	1
34	6F5-44191-01	变挡指示器	Indicator, Shift	1

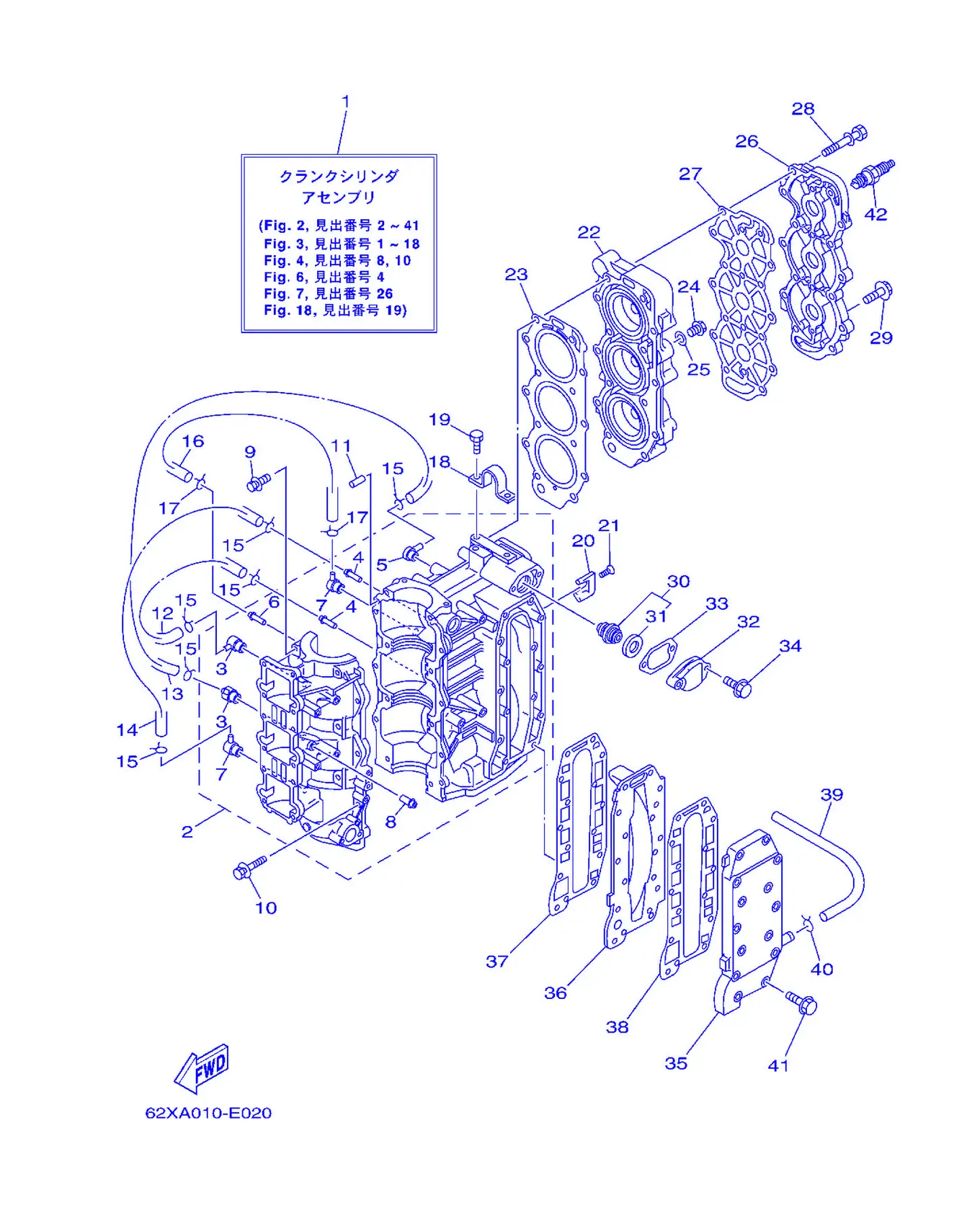

シリンダ & クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-W0090-11-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	6H4-15100-13-1S	曲轴箱组合	Crankcase Assembly	1
3	650-11370-01	单向阀组合	Check Valve Assembly	2
4	624-14485-00	连接管	Pipe,Joint	2
5	6H4-11372-01	软管接头	Nipple, Hose	1
6	624-14485-00	连接管	Pipe,Joint	1
7	688-11370-01	单向阀组合	Check Valve Assembly	2
8	650-24378-00	连接管4	Pipe,Joint 4	1
9	90119-08019	卡环	Bolt, With Washer	8
10	90119-06M13	带垫螺栓	Bolt, With Washer	6
11	93606-12019	定位销	Pin, Dowel	2
12	90445-07M46	固定	Hose (L360)	1
13	90445-07M27	固定	Hose	1
14	90445-07M24	固定	Hose (L240)	1
15	90467-06016	固定	Clip	6
16	90445-07MA3	固定	Hose (L200)	1
17	90467-06016	固定	Clip	2
18	6H4-11119-01	发动机悬挂架	Hanger, Engine	1
19	90101-06021	螺栓	Bolt, Hexagon	2
20	688-11325-00	阳极	Anode	2
21	98780-04016	大柱头螺钉	Screw, Flat Head	2
22	63D-11111-00-1S	气缸头1	Head, Cylinder 1	1
23	63D-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
24	90340-14M00	衬套	Plug, Straight Screw	1
25	90430-14115	垫片	Gasket	1
26	63D-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
27	63D-11193-A0	气缸盖罩衬垫1	Gasket, Head Cover 1	1
28	90119-08015	带垫螺栓	Bolt, With Washer	14
29	90119-06MA3	带垫螺栓	Bolt, With Washer	4
30	6E5-12411-30	温控器	Thermostat	1
31	688-12412-00	温控器密封	Seal,Thermostat	1
32	6H4-12413-00-1S	温控器盖	Cover,Thermostat	1
33	6J8-12414-A0	盖衬垫	Gasket,Cover	1
34	90119-06MA3	带垫螺栓	Bolt, With Washer	2
35	6H4-41113-00-1S	排气管外盖	Outer Cover, Exhaust	1
36	6H4-41111-00-1S	排气管内盖	Inner Cover, Exhaust	1
37	6H4-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
38	6H4-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
39	90445-09M37	固定	Hose	1
40	90467-08004	卡环	Clip	1
41	90119-06MA5	带垫螺栓	Bolt, With Washer	13
42	94703-00160	火花塞	Plug, Spark (NGK B8HS-10)	3

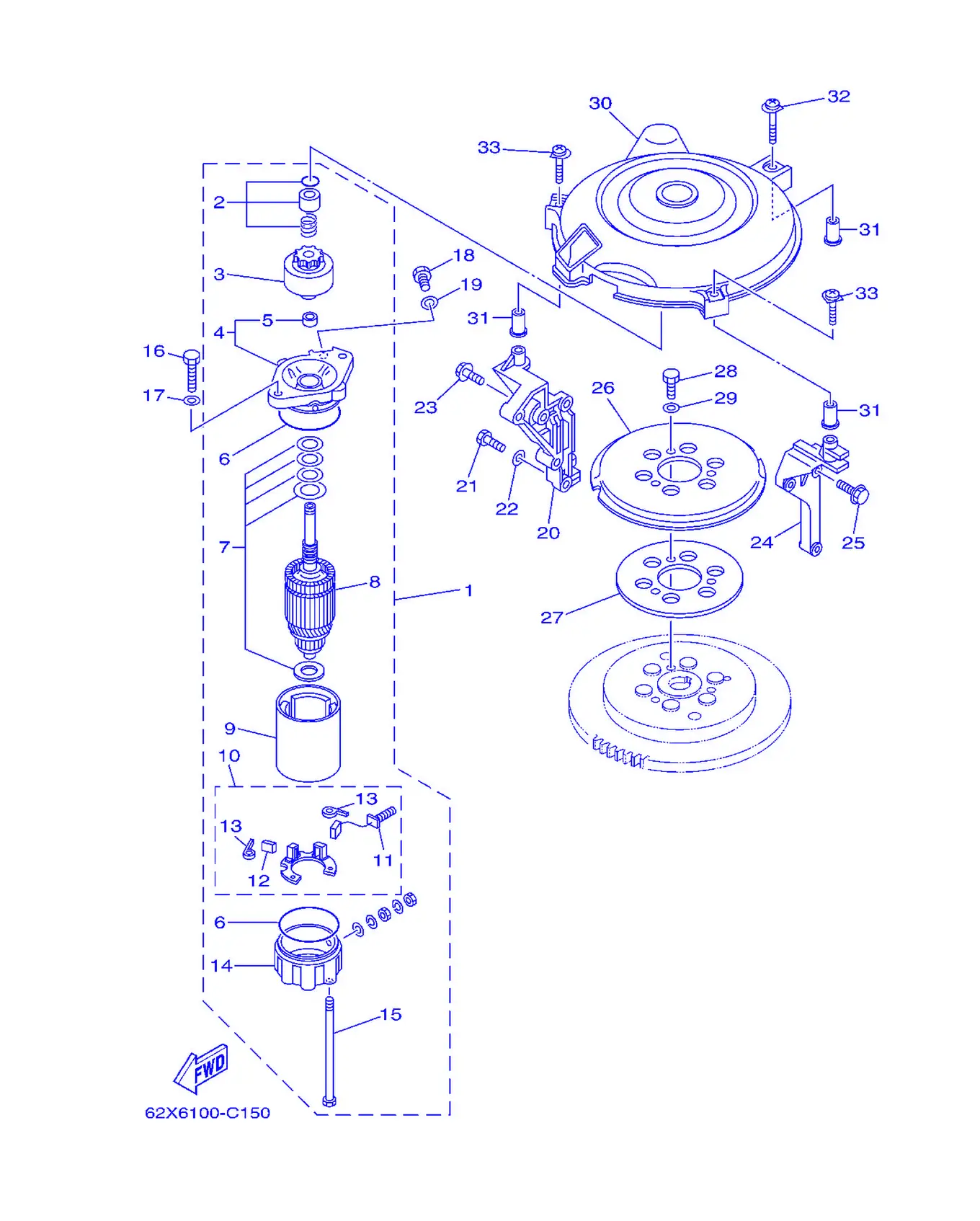

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6F5-81800-11	起动电动机总成	Starting Motor Assembly	1
2	689-81857-11	挡	Pinion Stopper Set	1
3	689-81807-12	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
4	6F5-81830-11	前托架组合	FrontBracketAssembly	1
5	689-81831-00	前金属	Metal, Front	1
6	689-81847-11	O型圈	O-ring	2
7	689-81809-11	垫圈套	Washer Kit	1
8	689-81850-12	电枢组合	Armature Assembly	1
9	689-81810-11	定子组合	Stator Assembly	1
10	689-81840-11	电刷架组合	Brush Holder Assembly	1
11	689-81811-11	电刷1	Brush 1	1
12	689-81812-11	电刷2	Brush 2	1
13	689-81813-10	电刷弹簧	Spring, Brush	2
14	689-81820-11	后托架组合	Rear Bracket Assembly	1
15	689-81826-10	螺	Bolt	2
16	97013-08030	螺栓	Bolt	2
17	92903-08600	有槽螺母	Washer,Plate	2
18	97013-08016	螺栓	Bolt	1
19	92903-08600	有槽螺母	Washer,Plate	1
20	63D-15771-00-4D	支承1	Stay 1	1
21	97013-08025	螺栓	Bolt	2
22	92903-08600	有槽螺母	Washer,Plate	2
23	90119-06MA2	卡环	Bolt, With Washer	1
24	6H4-15772-02-94	支承2	Stay 2	1
25	90119-06MA3	带垫螺栓	Bolt, With Washer	3
26	6J8-15723-E1	起动器滑	Pulley, Starter	1
27	6J8-81365-A0	孔盖衬垫	Gasket, Hole Cover	1
28	97013-08014	螺栓	Bolt	3
29	92903-08600	有槽螺母	Washer,Plate	3
30	6H4-81337-01	飞轮盖	Cover,Flywheel	1
31	90387-06M65	螺栓	Color	3
32	90159-06M21	螺母	Screw, With Washer	1
33	90159-06M22	螺栓	Screw, With Washer	2

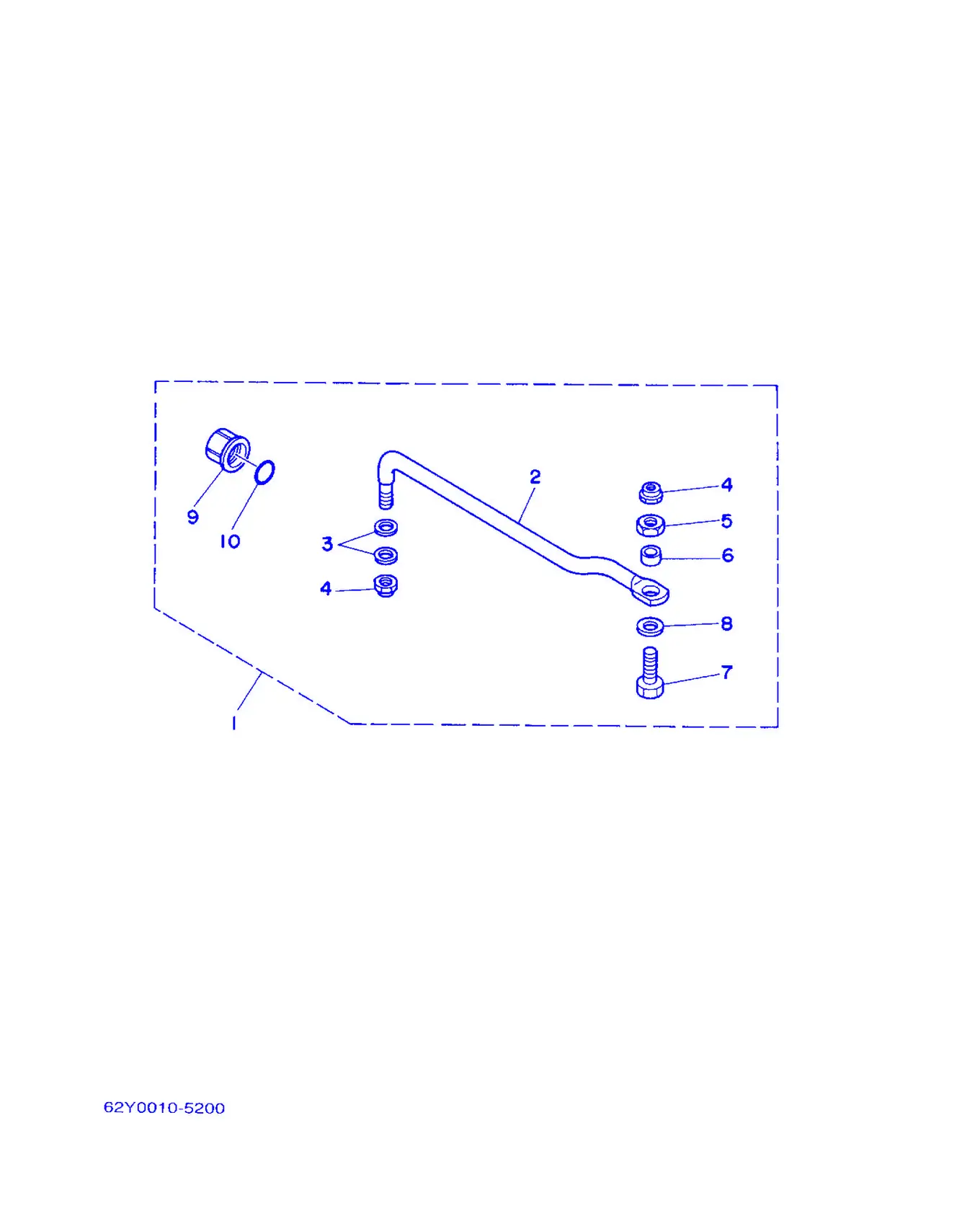

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-61350-00	操舵连接板套	SteeringGuideAttachment	1
2	63D-61351-00	操舵连杆	Rod, Steering Link	1
3	90201-10M20	面板垫圈	Washer,Plate	2
4	90185-09M01	螺帽	Nut, Self-Locking	2
5	90170-09M03	螺帽	Nut	1
6	90387-10M42	衬套	Collar	1
7	90101-09M01	卡环	Bolt	1
8	90201-10M63	平垫圈	Washer, Plate	1
9	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
10	93210-16275	O型圈	O-ring	1

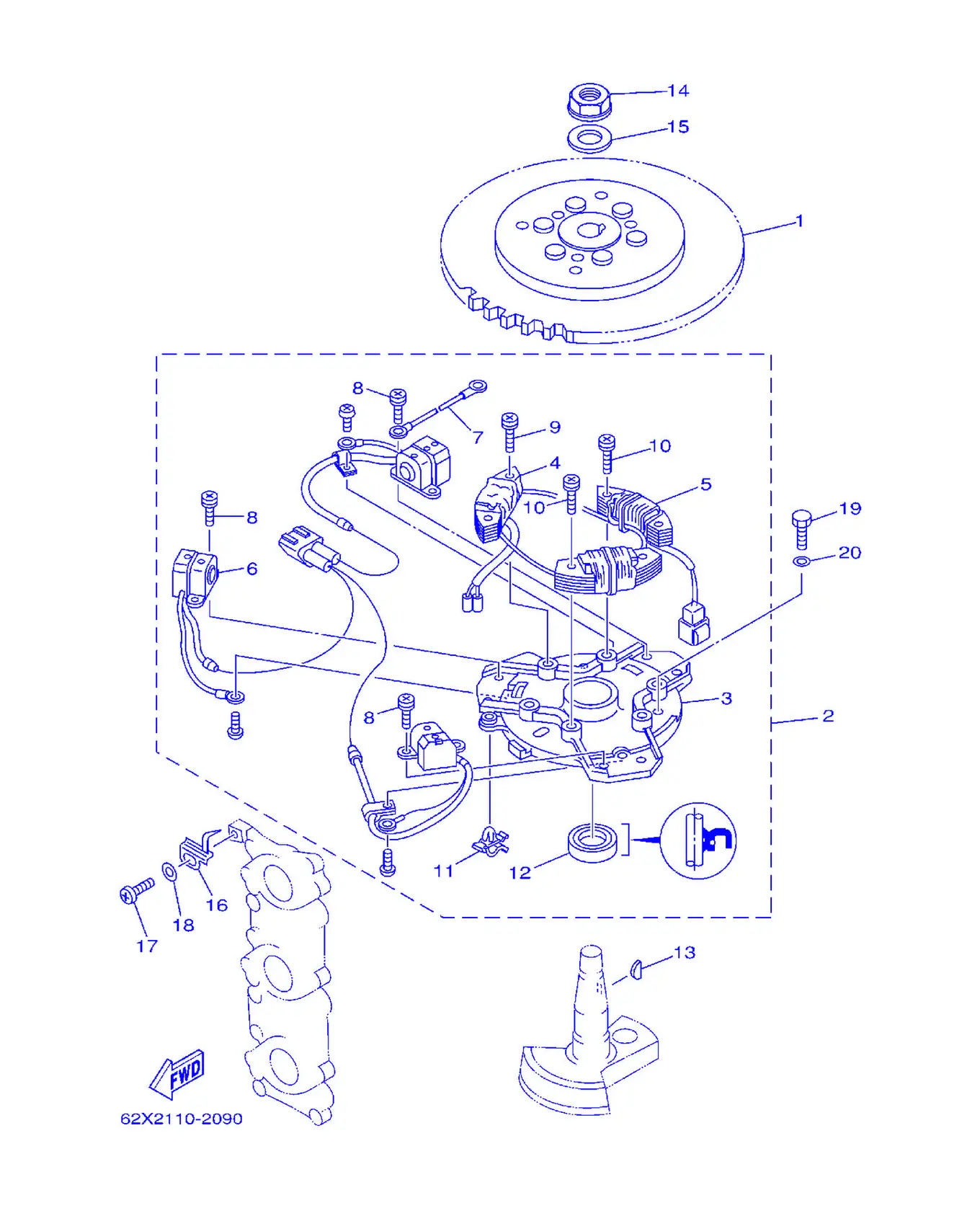

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-85550-00	转子组合	Rotor Assembly	1
2	63D-85560-10	基座组合	BaseAssembly	1
3	6H4-15359-04-94	油封壳	Housing, Oil Seal	1
4	63D-85520-00	充电线	Coil, Charge	1
5	63D-85533-10	照明线	Coil, Lighting	1
6	63D-85580-00	脉冲线	Coil, Pulser	1
7	6H4-83354-00	接地线1	Wire, Earth Lead 1	1
8	63D-81345-00	大柱头螺钉	Screw, With Washer (M5X12)	6
9	63D-81345-10	大柱头螺钉	Screw, With Washer (M6X25)	2
10	63D-81345-20	大柱头螺钉	Screw, With Washer (M6X30)	4
11	90464-03M15	卡环	Clamp	1
12	93102-23096	油封	Oil Seal	1
13	6H4-11545-00	半圆键	Key, Woodruff	1
14	90179-16M05	螺母	Nut	1
15	90201-16M44	带垫面板	Washer,Plate	1
16	6H4-81332-00	正时面板	Plate, Timing	1
17	97885-05010	大柱头螺钉	Screw, Pan Head	1
18	92995-05600	盘形垫	Washer	1
19	97013-06018	螺栓	Bolt	3
20	92903-06600	盘形垫	Washer,Plate	3

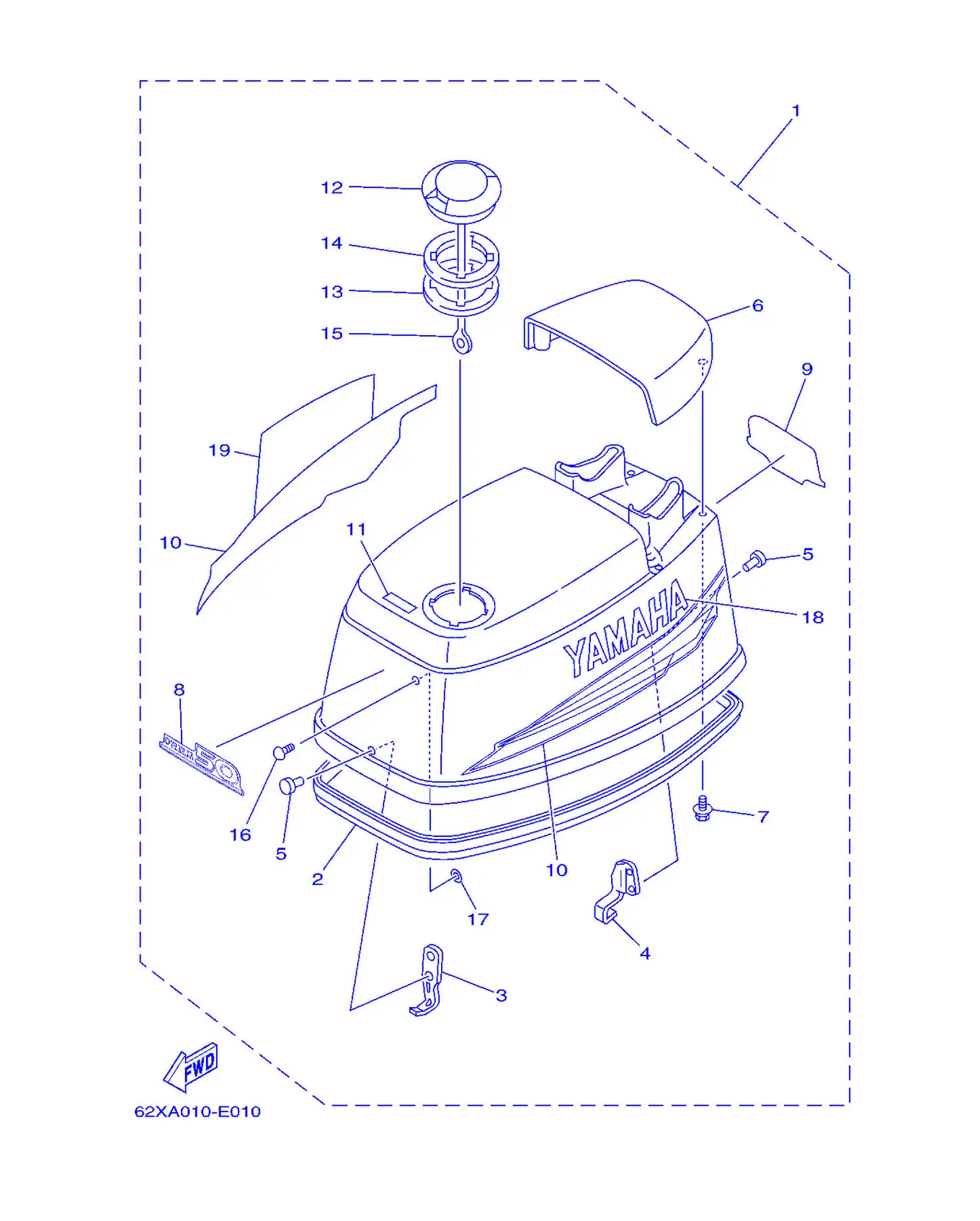

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	62X-42610-50-4D	顶罩组合	Top Cowling Assembly	1
2	6H4-42615-00	密封	Seal	1
3	6H4-42651-00	钩	Fook	1
4	6H4-42652-00	钩	Fook	1
5	90266-04M01	螺丝	Rivet	4
6	6H4-42613-11-4D	空气导管嵌	Molding, Air Duct	1
7	90119-06M99	卡环	Bolt, with Washer	4
8	62X-42677-20	前图样	Graphic, Front	1
9	62X-42678-11	后图样	Graphic, Rear	1
10	63D-W0070-10	图样套	Graphic Set	1
11	63D-13436-40	信号灯标志	Mark	1
12	63D-2177H-00	圆盘盖2	Disc Cap 2	1
13	6H3-21732-00	水混合弯管	Seal 1	1
14	6H3-21735-00	密封圈2	Seal 2	1
15	6H1-42694-00	带箍	Band	1
16	90338-05M03	衬套	Plug	1
17	90183-05M06	螺丝	Nut, Spring	1
18	63D-42681-10	罩标志	Mark, Cowling	1
19	63D-42682-10	罩标志	Mark, Cowling	1

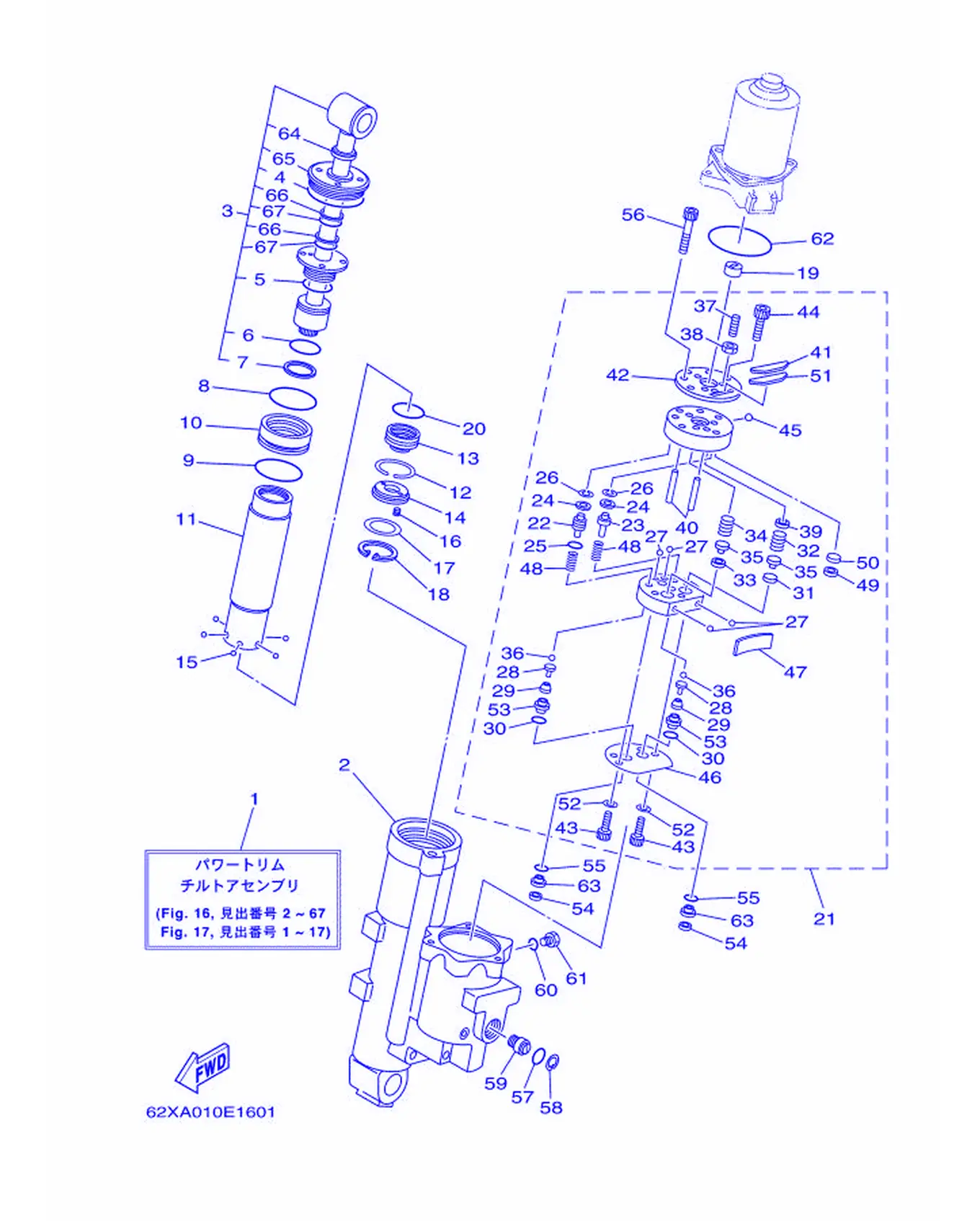

パワートリム & チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-43800-01-4D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	62Y-4380K-01	角度定位气缸次组合	Cylinder, Tilt Sub Assembly	1
3	62X-43810-01	活塞分组合	Tilt Piston Sub Assembly	1
4	62X-43861-00	O型圈	O-ring	1
5	62X-43862-00	O型圈	O-ring	1
6	93210-29375	O型圈	O-ring	1
7	62X-43871-00	环	Ring, Back Up	1
8	93210-44383	O型圈	O-ring	1
9	93210-48214	O型圈	O-ring	1
10	62X-4388A-00	螺栓	Piston,Trim	1
11	62Y-22471-00	减震器气	Cylinder, Shock Absorber	1
12	67F-43875-00	开口	Ring, Snap	1
13	69W-4381B-00	O型圈	Free Piston Sub-Assembly	1
14	62X-43899-00	面板限位板	Plate Stopper	1
15	93503-16003	滚珠	Ball	6
16	62X-4384H-00	弹簧	Spring	2
17	1UF-22434-00	阀门面板1	Plate,Valve 1	1
18	62X-43875-00	开口	Ring, Snap	1
19	6H1-43831-10	轴连接器	Connector,Shaft	1
20	93210-29375	O型圈	O-ring	1
21	62Y-43830-01	齿轮泵组合	GearPumpAssembly	1
22	69J-43841-00	滑梭活	Piston, Shuttle	1
23	69J-4384M-00	O型圈	Piston, Shuttle 2	1
24	69A-4384F-00	主阀门密封	Seal, Main Valve	2
25	6H1-43883-00	O型圈	O-ring	1
26	99002-03600	簧环	Circlip	2
27	93505-32038	滚珠	Ball	4
28	65W-4386A-00	吸收器阀销	Pin, Absorber Valve	2
29	69J-43853-00	主阀门弹簧	Spring	2
30	69J-4389J-00	O型圈	O-ring	2
31	6H1-4384G-11	安全阀密封	Seal, Relief Valve	1
32	62Y-43855-00	上减压弹簧	Spring	1
33	6H1-4384F-10	主阀门密封	Seal,MainValve	1
34	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
35	6H1-43844-10	阀门支销	Pin, Valve Support	2
36	93505-32038	滚珠	Ball	2
37	92A08-03110	螺丝	ScrewSet	1
38	95302-03600	有槽螺母	Nut	1
39	62Y-4382A-00	联接器1	Adapter 1	1
40	93604-26256	定位销	Pin, Dowel	2
41	62Y-43816-00	过滤器1	Filter 1	1
42	62Y-4382L-00	O型圈	Cap Relief Valve	1
43	91318-05020	螺栓	Bolt	2
44	91318-05008	螺栓	Bolt	2
45	93501-08001	滚珠	Ball	1
46	69W-4384G-00	安全阀密封	Seal, Relief Valve	1
47	62Y-43854-00	手控释放弹簧	Spring, Manual Release	1
48	69J-43894-00	滑梭回位弹簧	Spring, Shuttle Return	2
49	62Y-4387J-00	特制垫圈2	Washer, Special 2	1
50	62Y-22434-00	阀门面板1	Valve Plate 1	1
51	62Y-43871-00	环	Ring, Back Up	1
52	62Y-4387G-00	O型圈	Washer	2
53	69J-43893-00	垫	Washer	2
54	6H1-43816-00	过滤器1	Filter 1	2
55	69J-4389J-00	O型圈	O-ring	2
56	91318-06040	螺栓	Bolt	3
57	93210-18397	O型圈	O-ring	1
58	6H1-43875-00	卡环	Ring, Snap	1
59	62Y-43845-00	手控释放螺钉	Screw, Manual Release	1
60	93210-09165	O型圈	O-ring	1
61	6H1-43829-00	塞	Plug,Reservoir	1
62	62X-43865-00	O型圈	O-ring	1
63	69W-43899-01	面板限位板	Plate Stopper	2
64	62Y-43822-00	纵倾角调整防尘密封	Seal, Trim Dust	1
65	62X-43821-00	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	1
66	62X-43872-00	支承	Ring, Back Up	2
67	6C5-43863-00	O型圈	O-ring	2

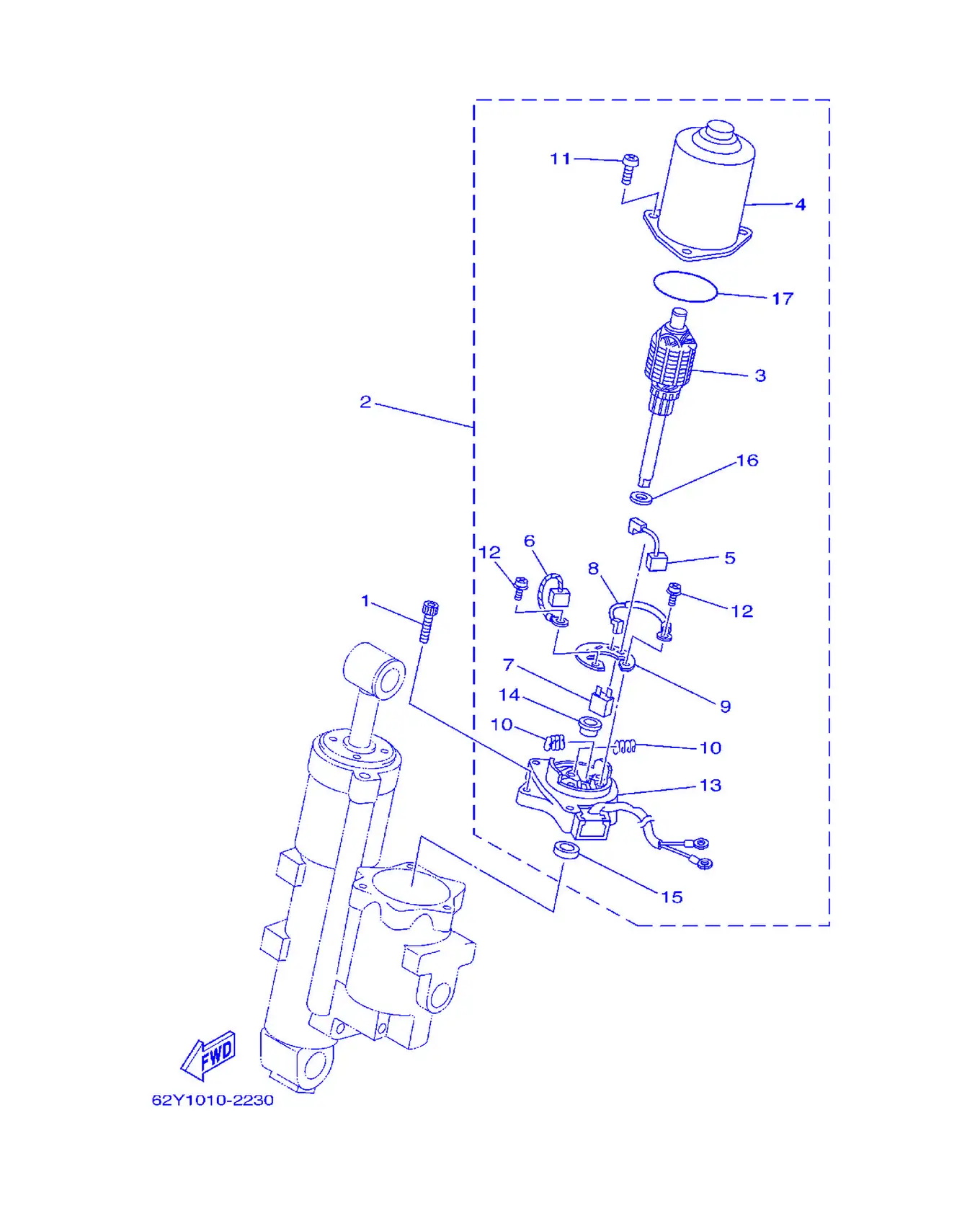

パワートリム & チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	62X-43888-00	座螺	Bolt, Socket	3
2	62Y-43880-01	电动机总成	Motor Assembly	1
3	62Y-43805-00	电枢组合	Armature Assembly	1
4	62X-43804-01	定子组合	Stator Assembly	1
5	62Y-43892-00	电刷	Brush 2	1
6	62Y-43891-00	电刷	Brush 1	1
7	62Y-82181-01	断路器组	Circuit Breaker Complete	1
8	62X-43807-00	导线分组合	Wire Sub Assembly	1
9	69W-4380F-00	O型圈	Plate, Brush Holder	1
10	62X-4386K-00	电刷弹簧	Spring, Brush	2
11	97880-05020	大柱头螺钉	Screw, Pan Head	3
12	97602-04216	带垫圈大柱头螺钉	Screw, Pan Head With Washer	2
13	62Y-43881-00	端部框架	Frame, End	1
14	62X-4380H-00	轴连接器	Metal	1
15	93102-08414	油封	Oil Seal	1
16	90201-083J8	平垫圈	Washer, Plate	1
17	93210-52449	O型圈	O-ring	1

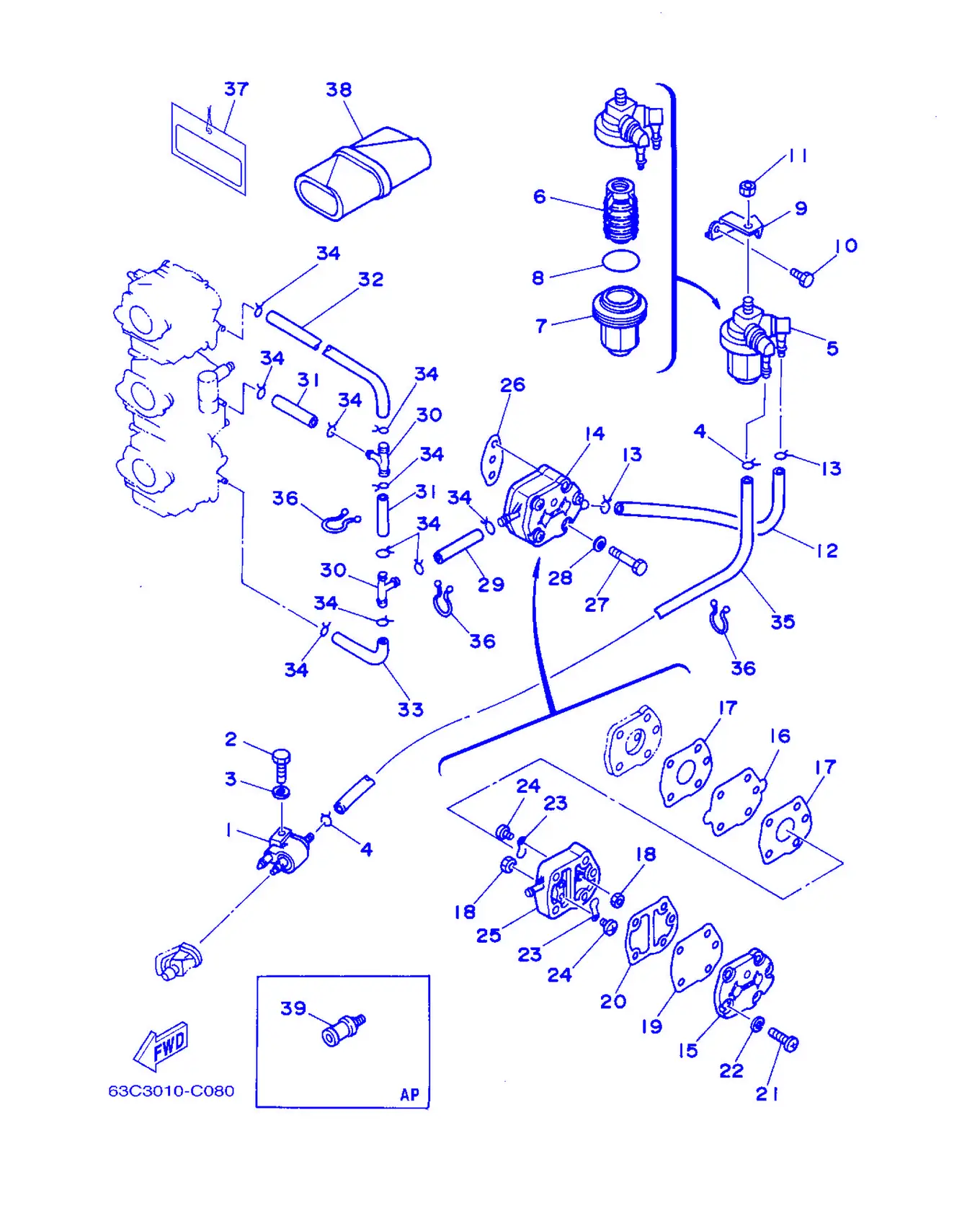

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06025	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	90467-08004	卡环	Clip	2
5	61N-24560-00	机油过滤器组合	Filter Assembly	1
6	61N-24563-00	过滤器滤芯	Element, Filter	1
7	61N-24521-00	滤杯	Cup, Filter	1
8	93210-32738	O型圈	O-ring	1
9	6H4-24566-02	过滤器托架	Bracket, Filter	1
10	97013-06014	螺栓	Bolt	1
11	95380-08600	有槽螺母	Nut	1
12	6H4-24314-00	管4	Pipe 4	1
13	90467-08004	卡环	Clip	2
14	692-24410-00	燃油泵组合	FuelPumpAssembly	1
15	6A0-24413-00	燃油泵本体2	Body 2	1
16	692-24411-00	隔板	Diaphragm	1
17	648-24434-01	本体衬垫	Gasket, Body	2
18	95380-03600	有槽螺母	Nut	2
19	663-24411-00	隔板	Diaphragm	1
20	648-24435-02	本体衬垫2	Gasket, Body 2	1
21	98503-05028	大柱头螺钉	Screw, Pan Head	3
22	92990-05100	盘形垫	Washer,Spring	3
23	6A0-24421-01	单向阀	Valve, Check	2
24	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
25	6A0-24412-02	燃油泵本体1	Body 1	1
26	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
27	97095-06040	螺栓	Bolt	2
28	92995-06600	盘形垫	Washer	2
29	90445-09063	软管	Hose	1
30	688-24378-00	连接管4	Pipe,Joint	2
31	90445-09057	固定	Hose	2
32	6H4-24313-00	管3	Pipe 3	1
33	6H4-24312-00	管2	Pipe 2	1
34	90467-08004	卡环	Clip	10
35	6H4-24311-00	燃油管1	Pipe,Fuel 1	1
36	90464-15M11	固定	Clamp	3
37	61H-2819R-01	警告标签	Tag, Warning	1
38	656-W2810-02	工具套	ToolKit	1
39	6E0-28193-00-94	单向放水	Plug, Water Check	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	98586-05016	大柱头螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y1-24306-55	燃油管组件1	FuelPipeComplete 1	1
9	90445-11M06	软管	Hose (L:2050MM)	1
10	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
11	90445-11M05	固定	Hose (L:850MM)	1
12	650-24351-51	带1	Band 1	4
13	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
14	93210-08287	O型圈	O-ring	1
15	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1

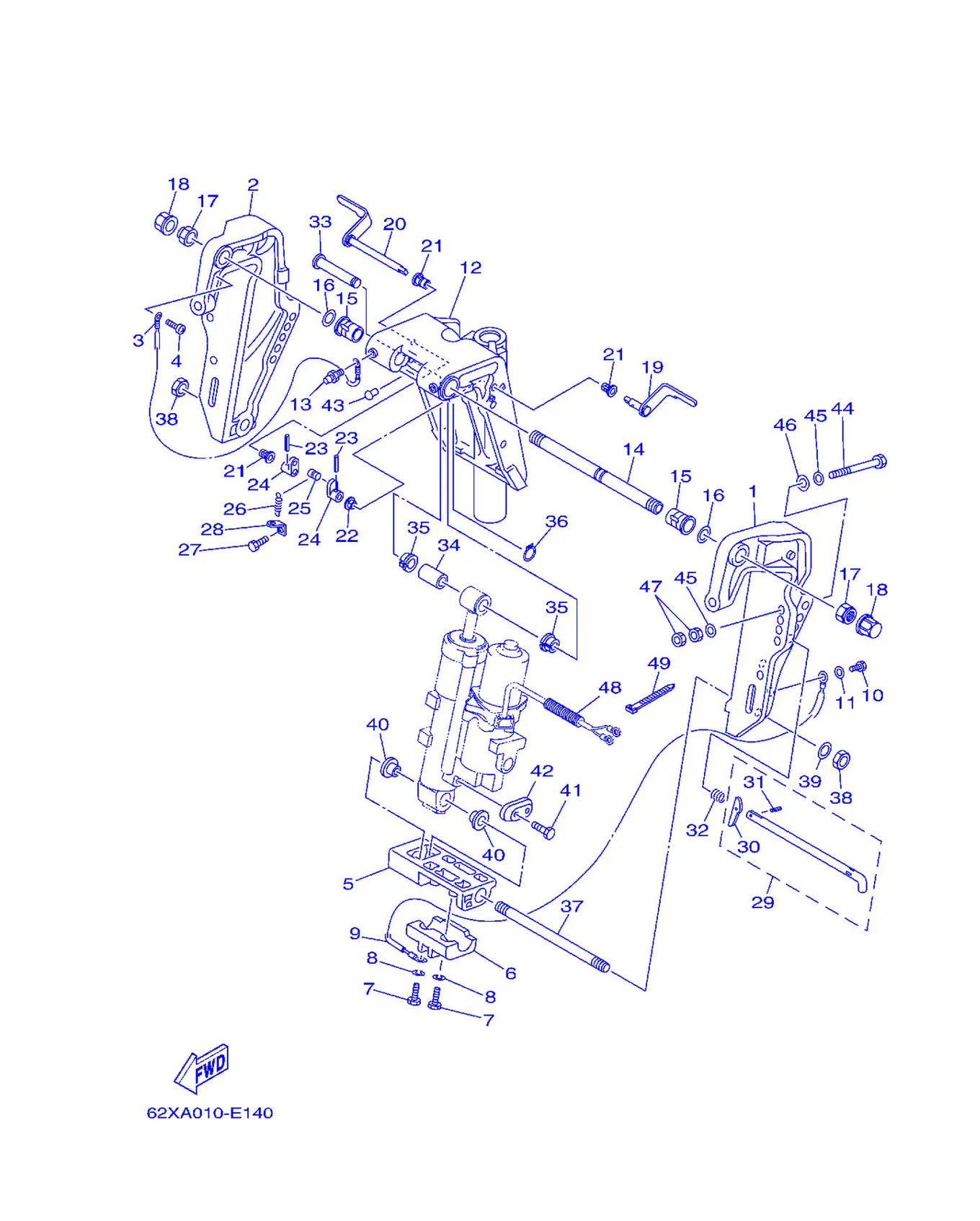

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-43111-01-4D	夹紧托架	Bracket,Clamp 1	1
2	63D-43112-01-4D	夹紧托架	Bracket,Clamp 2	1
3	63D-82148-00	导线4	Wire,Lead 4	1
4	97885-06008	大柱头螺钉	Screw, Pan Head	1
5	63D-43128-01-4D	夹紧托架衬套	Spacer,ClampBracket	1
6	63D-45251-00	阳极	Anode	1
7	97095-06025	螺栓	Bolt	2
8	92995-06100	垫圈	Washer,Spring	2
9	6H1-82148-00	导线4	Wire,Lead 4	1
10	97095-06010	螺栓	Bolt	1
11	92995-06600	盘形垫	Washer	1
12	63D-43311-13-4D	旋转支架	Bracket, Swivel 1	1
13	93700-06M03	润滑油管嘴	Nipple, Grease	3
14	63D-43131-01	夹紧托架螺	Bolt,ClampBracket	1
15	90386-22M15	衬套	Bushing	2
16	90201-22M03	平垫圈	Washer,Plate	2
17	90185-22M11	自锁螺母	Nut, Self-Locking	2
18	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
19	6H5-43181-03	顶位销杆	Lever, Tilt Stop	1
20	6H5-43185-03	顶位销杆	Lever, Tilt Stop	1
21	90386-10M16	衬套	Bushing	3
22	90386-10025	衬套	Bushing	1
23	91690-30020	弹簧销	Pin,Spring	2
24	6G5-43148-00	间隔轴	Collar, Distance	2
25	90249-06M19	螺丝	Pin	1
26	90506-14M24	拉簧	Spring, Tension	1
27	97095-06010	螺栓	Bolt	1
28	6G5-43144-00	弹簧	Hook,Spring	1
29	688-43160-01	角度定位杆组合	TiltRodAssembly	1
30	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
31	91690-30012	弹簧销	Pin,Spring	1
32	90502-16M02	锥形弹簧	Spring, Conical	1
33	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
34	90386-18M92	衬套	Bushing	1
35	90386-18M35	衬套	Bushing	2
36	93410-18M02	开口簧环，卡	Circlip	1
37	90116-18M52	双头螺栓	Bolt, Stud	1
38	90170-18M10	螺帽	Nut	2
39	92995-18600	盘形垫	Washer	1
40	90386-18M44	衬套	Bushing	2
41	90101-06020	螺栓	Bolt, Hexagon	2
42	65W-45251-00	阳极	Anode	1
43	90269-02M08	螺丝	Rivet	2
44	90101-12M65	卡环	Bolt, Hexagon	4
45	92995-12200	盘形垫	Washer	8
46	90201-12426	平垫圈	Washer,Plate	4
47	95380-12600	有槽螺母	Nut	8
48	90440-14M00	固定	Pipe	1
49	90465-11M10	固定	Clamp	3

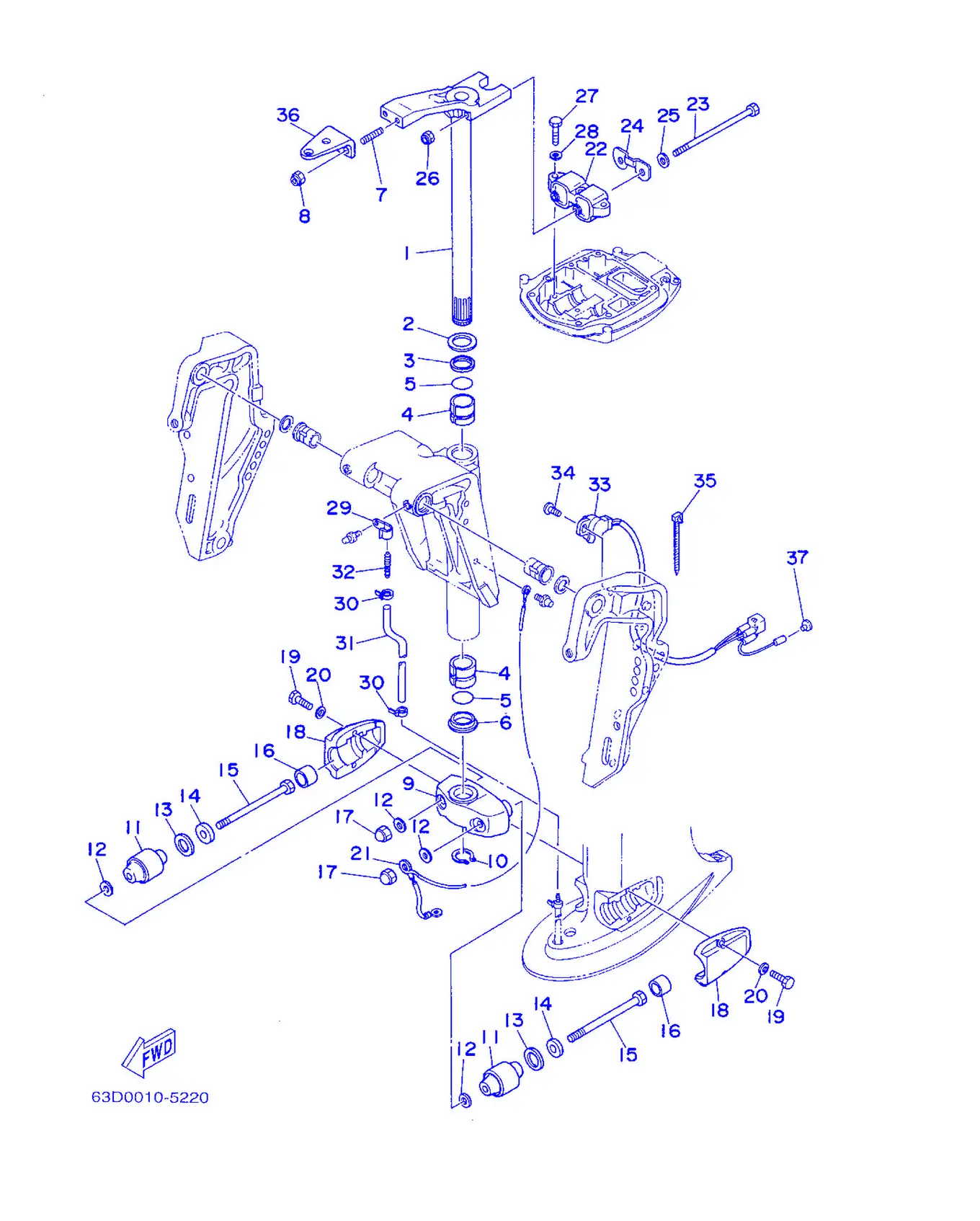

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-42510-12-4D	方向托架组合	SteeringBracketAssembly	1
2	90201-30M00	平垫圈	Washer,Plate	1
3	90386-30M78	衬套	Bushing	1
4	90386-30M77	衬套	Bushing	2
5	93210-29M94	O型圈	O-ring	2
6	90386-30M60	衬套	Bushing	1
7	90116-10175	螺栓	Bolt, Stud	2
8	90185-10051	螺母	Nut, Self-Locking	2
9	63D-44551-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
10	93410-28M06	卡环	Circlip	1
11	63D-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
12	90201-12M16	平垫圈	Washer,Plate	4
13	90202-25M04	平垫圈	Washer,Plate	2
14	90201-13M19	平垫圈	Washer,Plate	2
15	90109-12M21	螺母	Bolt	2
16	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
17	95380-12800	有槽螺母	Nut, Crown	2
18	63D-44552-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
19	97075-08030	螺栓	Bolt	4
20	92995-08100	盘形垫	Washer	4
21	63D-82127-10	导线2	Wire,Lead 2	1
22	63D-44514-01-94	上侧减震胶垫	Mount Damper, Upper Side	1
23	90101-08M15	卡环	Bolt, Hexagon	2
24	63D-44526-00	面板	Plate	1
25	90201-09425	平垫圈	Washer,Plate	2
26	90185-08045	螺母	Nut, Self-Locking	2
27	97075-08030	螺栓	Bolt	3
28	92995-08100	盘形垫	Washer	3
29	90465-06M86	夹箍	Clamp	1
30	90465-11M10	固定	Clamp	2
31	90445-07MF1	固定	Hose	1
32	6E5-83558-00	管嘴端部	End, Nipple	1
33	63D-83672-01	纵倾角传感	TrimSensor	1
34	97885-06016	大柱头螺钉	Screw, Pan Head	2
35	90465-13M11	线夹	Clamp	1
36	63D-48511-00-4D	操舵连接板	Hook,Steering	1
37	703-82119-00	导线盖	Cover,LeadWire	1

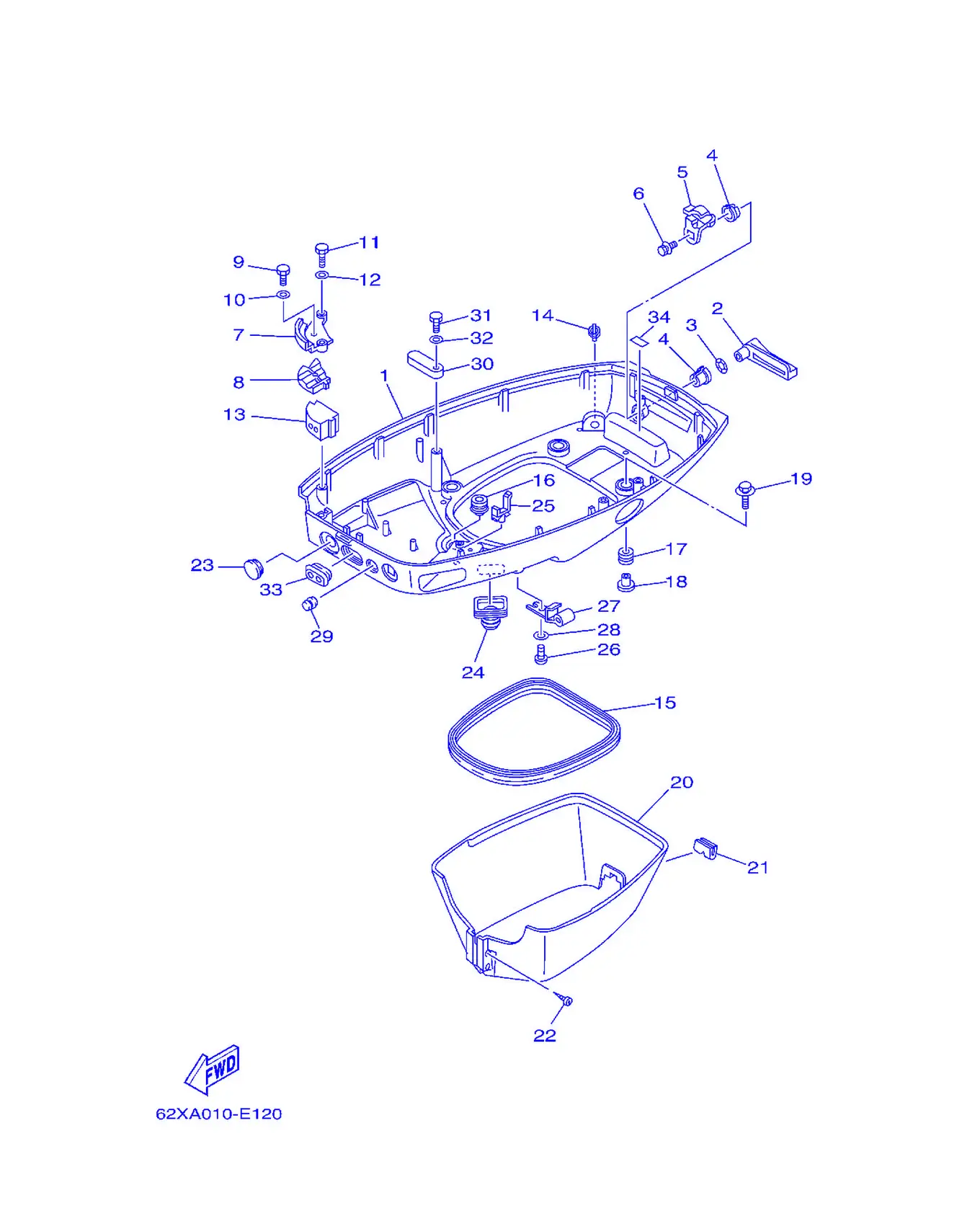

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-42711-25-4D	底罩	Cowling, Bottom	1
2	6H4-42815-00	夹杆	Lever,Clamp	1
3	90206-12052	平垫圈	Washer, Wave	1
4	90386-12069	衬套	Bushing	2
5	6H4-42816-00	夹杆	Lever,Clamp	1
6	90119-06M73	带垫螺栓	Bolt, With Washer	1
7	6H4-48531-11-94	遥控装置托架1	Bracket, Remote Control 1	1
8	6H4-48532-11-94	遥控装置托架2	Bracket, Remote Control 2	1
9	97095-05016	螺栓	Bolt	1
10	92995-05600	盘形垫	Washer	1
11	97095-06020	螺栓	Bolt	2
12	92995-06600	盘形垫	Washer	2
13	6H4-42724-20	固定	Grommet	1
14	6E5-44391-00	软管管嘴	Nipple,Hose	1
15	6H4-42716-00	密封橡皮块1	Rubber,Seal 1	1
16	6E5-42724-00	固定	Grommet	1
17	90480-09M21	固定	Grommet	4
18	90387-06M41	衬套	Color	4
19	90119-06M61	卡环	Bolt, With Washer	4
20	63D-42741-00-4D	挡板	Apron	1
21	63D-42717-00	密封橡皮块2	Rubber,Seal 2	1
22	97780-60525	自攻螺钉	Screw, Tapping	2
23	676-42726-00	固定	Grommet	1
24	688-42726-10	固定	Grommet	1
25	90464-09M13	固定	Clamp	1
26	90157-06M01	卡环	Screw, Pan Head	1
27	6E5-24367-01	燃油管夹2	Clamp,FuelPipe 2	1
28	92990-06600	面板垫圈	Washer,Plate	1
29	6H4-42725-00	固定	Grommet	1
30	6E5-82588-00	面板	Plate	1
31	97095-06020	螺栓	Bolt	1
32	92995-06600	盘形垫	Washer	1
33	6H3-42727-00	固定	Grommet	1
34	6G5-42791-00	标志，商标1	Mark 1	1

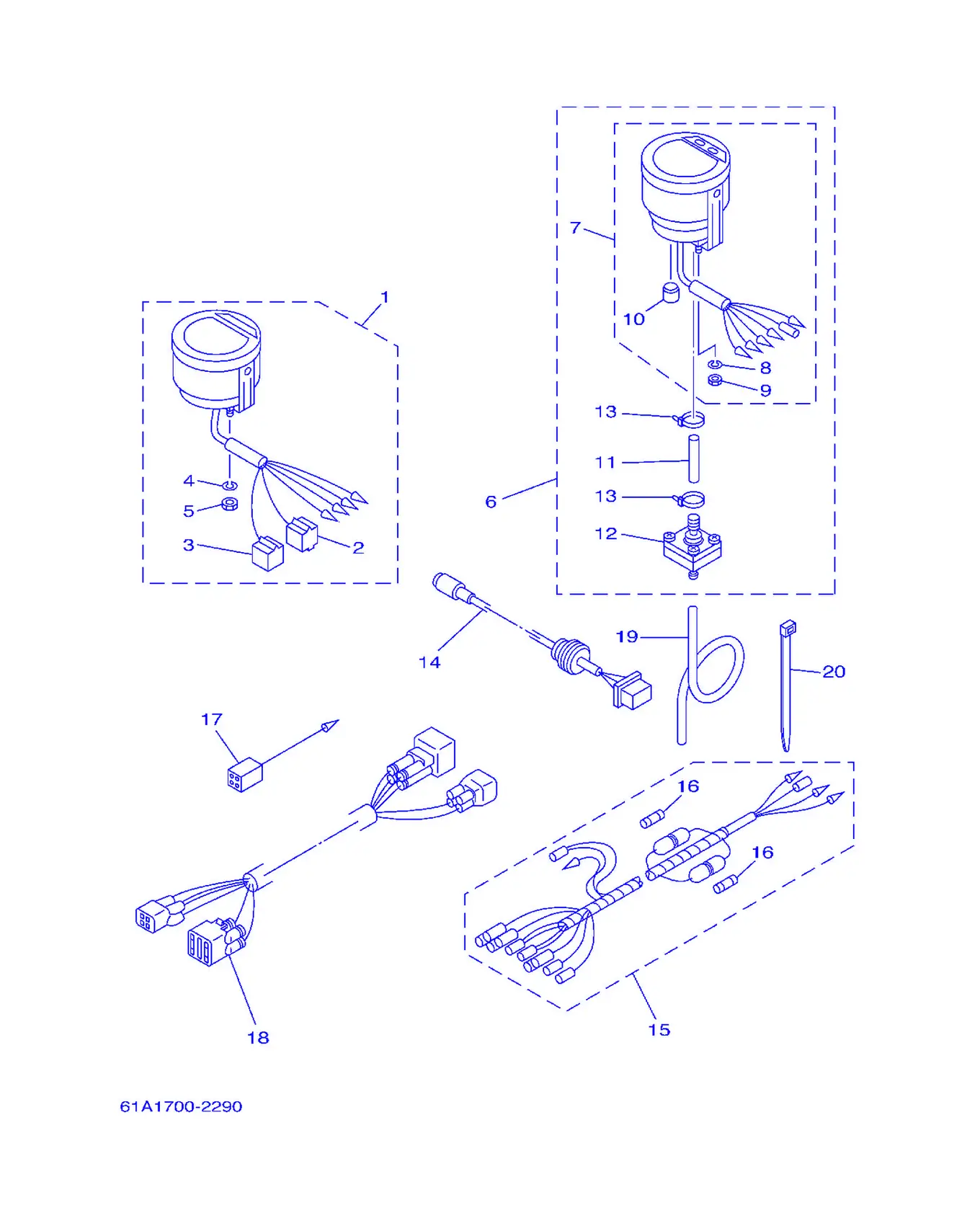

メータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-03	数字转速表	Digital Tachometer Assembly	1
2	9E450-04433	联接器	Connector	1
3	9E450-04533	联接器	Connector	1
4	92990-04100	盘形垫	Washer, Spring	2
5	95380-04600	有槽螺母	Nut	2
6	6Y5-83500-S5	测速计组合	Digital Speedometer Assembly	1
7	6Y5-83570-S5	测速计组合	Speed Meter Assembly	1
8	92990-04100	盘形垫	Washer, Spring	2
9	95380-04600	有槽螺母	Nut	2
10	6Y5-83533-T2	固定	Grommet	1
11	6Y5-83557-31	管	Tube	1
12	6Y5-83728-00	保暖器组合	Connector Assembly	1
13	90465-11M10	固定	Clamp	2
14	6Y5-87122-S0	缆索组合1	Cord Assembly 1	1
15	6Y5-83553-M0	导线	Wire,Lead	1
16	1E6-82151-00	保险丝	Fuse (10A)	2
17	6Y5-82117-00	导线	Wire, Lead (Black) (L=300)	1
18	68F-82553-70	导线延伸部分	Extension, Wire Lead	1
19	6Y5-83557-10	管	Tube (8M)	1
20	90465-13M39	固定环	Clamp	2

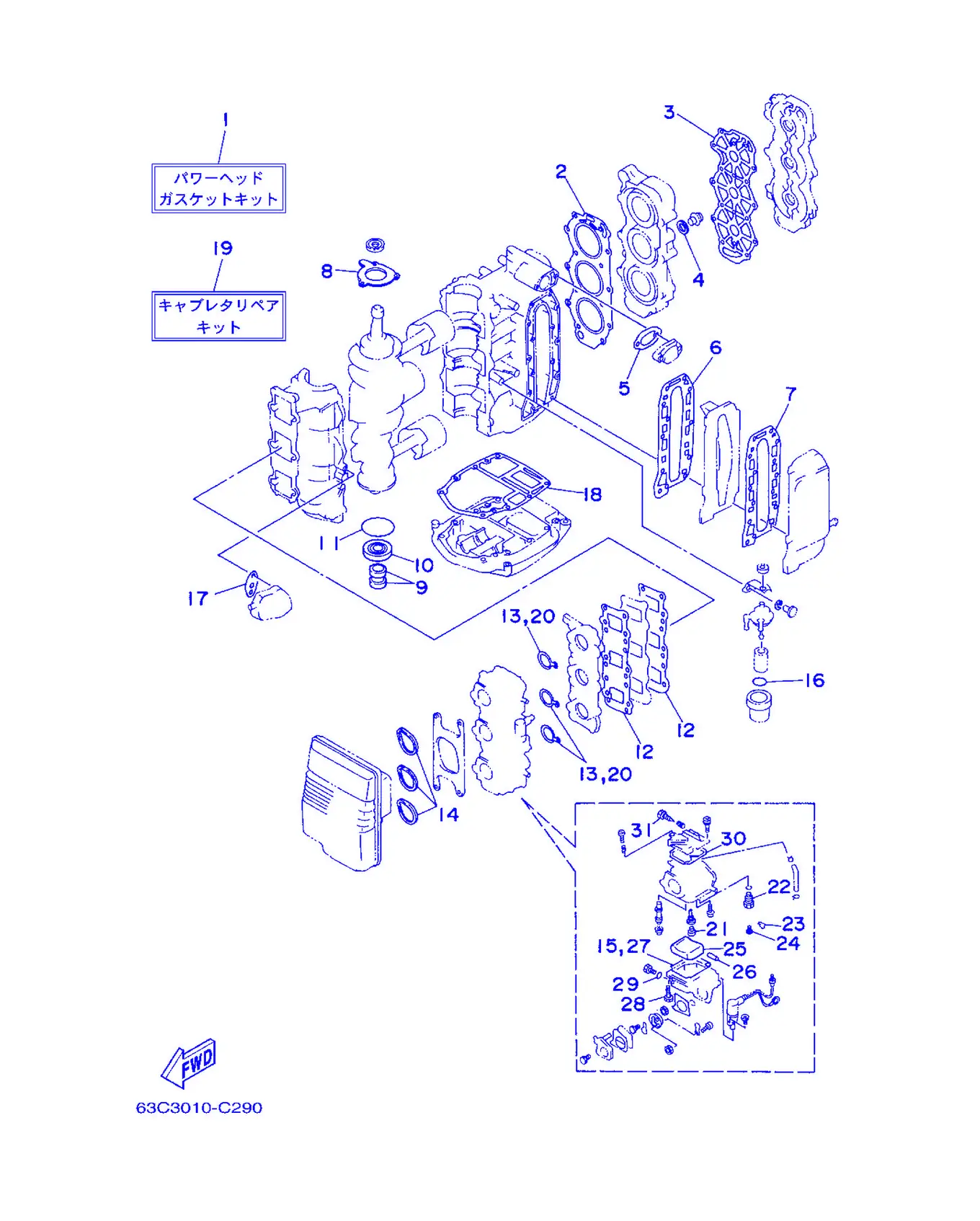

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-W0001-00	衬垫套	Power Head Gasket Kit	1
2	63D-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
3	63D-11193-A0	气缸盖罩衬垫1	Gasket, Head Cover 1	1
4	90430-14115	垫片	Gasket	1
5	6J8-12414-A0	盖衬垫	Gasket,Cover	1
6	6H4-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
7	6H4-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
8	6H4-15369-A1	油封壳体衬垫	Gasket,OilSealHousing	1
9	93104-16M01	油封	OilSeal	2
10	93102-25M28	油封	OilSeal	1
11	93210-58M21	O型圈	O-ring	1
12	6H4-13621-A1	阀座衬垫	Gasket,ValveSeat	2
13	6H4-14198-01	垫片	Gasket	3
14	6H3-14457-01	密封	Seal	3
15	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
16	93210-32738	O型圈	O-ring	1
17	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
18	6H4-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
19	6H4-W0093-03	化油器修理套	CarburetorRepair Kit	1
20	6H4-14198-01	垫片	Gasket	3
21	676-14966-00	起动杆	Cap	3
22	6H4-14590-01	针阀组合	NeedleValveAssembly	3
23	663-14159-00	钢夹	Clip	3
24	676-14186-00	浮子销	Pin, Float	3
25	6H4-14985-01	浮子	Float	3
26	6H4-14548-00	浮子臂销	Pin, Float Arm	3
27	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
28	97980-04114	带垫圈螺钉	Screw, Washer	3
29	93210-04230	O型圈	O-ring	3
30	6H4-14147-00	O型圈	0-Ring	3
31	692-14923-00	低速螺钉	Screw,Pilot	3

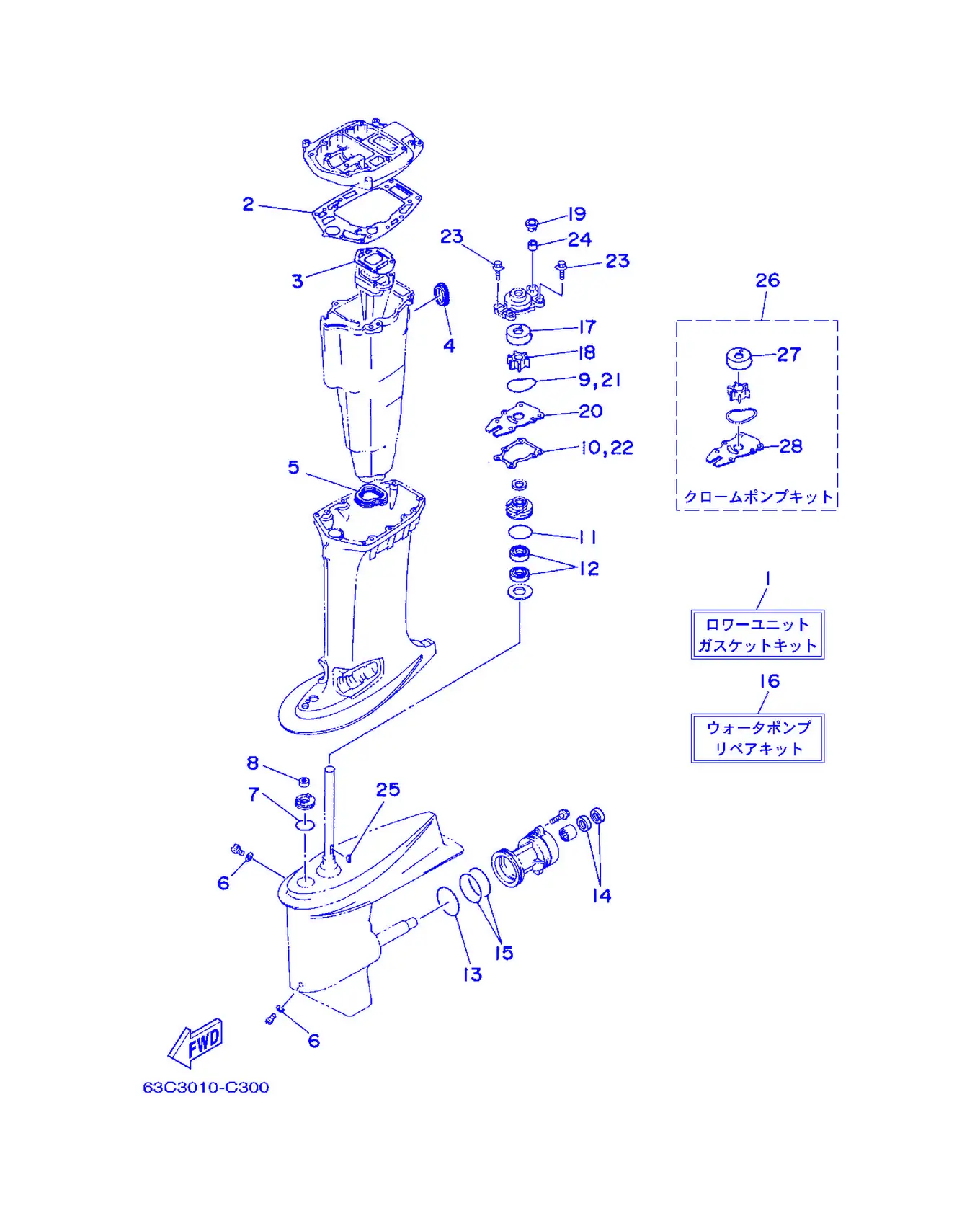

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-W0001-20	衬垫套	LowerUnitGasket Kit	1
2	63D-45114-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
3	6H4-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
4	6H3-45127-00	密封	Seal	1
5	63D-45123-00	消音器衬垫	Gasket,Muffler	1
6	90430-08020	固定	Gasket	2
7	93210-33MG4	O型圈	O-ring	1
8	93106-09014	油封	OilSeal	1
9	93210-59MG7	O型圈	O-ring	1
10	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
11	93210-48MG8	O型圈	O-ring	1
12	93101-25M57	油封	OilSeal	2
13	93210-69MG6	O型圈	O-ring	1
14	93101-22M00	油封	OilSeal	2
15	93210-74MG5	O型圈	O-ring	2
16	63D-W0078-01	水泵修理套	Water PumpRepair Kit	1
17	63D-44322-00	芯子	Insert, Cartridge	1
18	6H3-44352-00	叶轮	Impeller	1
19	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
20	63D-44323-00	外挡板	Outer Plate, Cartridge	1
21	93210-59MG7	O型圈	O-ring	1
22	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
23	90119-08M15	带垫螺栓	Bolt, With Washer	4
24	663-44366-00	水封减震器	Damper,WaterSeal	1
25	90280-03024	半圆键	Key, Woodruff	1
26	63D-W0078-0A	水泵修理套	Chrome Pump Kit	1
27	63D-44322-40	芯子	Insert, Cartridge	1
28	63D-44323-40	外挡板	Outer Plate, Cartridge	1

リモートコントロールアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	703-48261-01	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97380-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-43	主开关组合	Main Switch Assembly	1
45	703-82577-00	旋钮	Cap, Key	1
46	703-82531-00	导线	Wire, Lead	1
47	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
48	682-82556-00	止动拉索	Stopper	1
49	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
50	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
51	703-83383-02	蜂鸣器	Buzzer	1
52	703-48284-00	固定	Grommet	1
53	703-82591-00	带	Band	1
54	703-82592-00	带	Band	1
55	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
56	703-48221-00	控制杠杆	Lever, Control	1
57	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
58	703-48212-00	遥控装置衬套	Back Plate 1	1
59	703-48213-00	面板	Back Plate 2	1
60	703-48271-00	变挡臂	Arm, Shift	1
61	703-48211-01	壳体1	Housing 1	1
62	703-48232-00	齿轮	Gear	1

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	701-48320-00	遥控钢索 (3.66m)	Cable, Remote Control	2
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-90	遥控钢索 (5.49m)	Cable, Remote Control	2

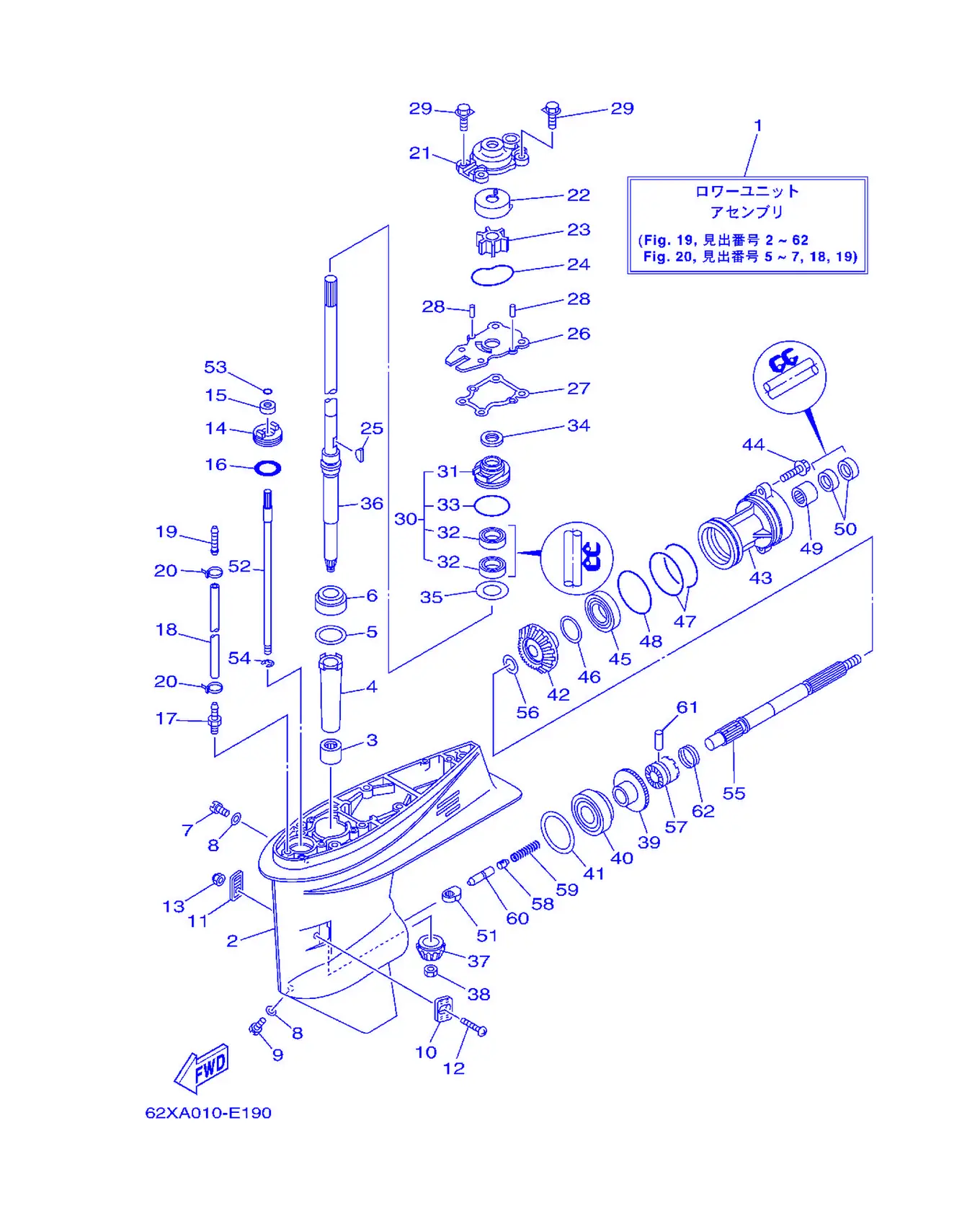

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-45300-12-4D	水下装置总成	LowerUnitAssembly	1
2	63D-45301-03-4D	水下装置壳	Casing,Lower	1
3	93315-32224	轴承	Bearing	1
4	6H4-45536-00	驱动轴套	Sleeve,Drive Shaft	1
5	663-45587-01	填隙	Shim (T:0.10MM)	1
5	663-45587-10	填隙	Shim (T:0.12MM)	1
5	663-45587-20	填隙	Shim (T:0.15MM)	1
5	663-45587-30	填隙	Shim (T:0.18MM)	1
5	663-45587-40	填隙	Shim (T:0.30MM)	1
5	663-45587-50	填隙	Shim (T:0.40MM)	1
5	663-45587-60	填隙	Shim (T:0.50MM)	1
6	93332-00001	轴承	Bearing	1
7	90340-08002	螺丝	Plug, Straight Screw	1
8	90430-08020	固定	Gasket	2
9	688-45341-10	放油塞	Plug, Drain	1
10	63D-45214-00	进水口盖	Cover, Water Inlet	1
11	63D-45215-00	进水口盖	Cover, Water Inlet	1
12	90142-05M06	螺丝	Screw, Countersunk	1
13	95380-05600	螺母	Nut	1
14	63D-45321-00	面板	Plate	1
15	93106-09014	油封	OilSeal	1
16	93210-33MG4	O型圈	O-ring	1
17	6E5-45378-00	软管嘴	Nipple,Hose	1
18	90445-07M31	固定	Hose (L200)	1
19	6E5-83558-10	管嘴端部	End, Nipple	1
20	90465-11M10	固定	Clamp	2
21	63D-44311-00	水泵壳	Housing,Water Pump	1
22	63D-44322-00	芯子	Insert, Cartridge	1
23	6H3-44352-00	叶轮	Impeller	1
24	93210-59MG7	O型圈	O-ring	1
25	90280-03024	半圆键	Key, Woodruff	1
26	63D-44323-00	外挡板	Outer Plate, Cartridge	1
27	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
28	93604-08062	定位销	Pin, Dowel	2
29	90119-08M15	带垫螺栓	Bolt, With Washer	4
30	63D-W4434-00	水泵壳体组合	Water Pump Housing Assembly	1
31	63D-44341-00	水泵壳	Housing,Water Pump	1
32	93101-25M57	油封	OilSeal	2
33	93210-48MG8	O型圈	O-ring	1
34	63D-45344-00	油封盖	Cover,OilSeal	1
35	90201-27M00	平垫圈	Washer,Plate	1
36	63D-45501-10	驱动轴组	Drive ShaftComplete	1
37	6H4-45551-01	小齿轮	Pinion	1
38	90170-12138	螺帽	Nut	1
39	6H4-45560-01	齿轮	Gear	1
40	93332-00003	轴承	Bearing	1
41	663-45567-01	填隙	Shim (T:0.10MM)	1
41	663-45567-10	填隙	Shim (T:0.12MM)	1
41	663-45567-20	填隙	Shim (T:0.15MM)	1
41	663-45567-30	填隙	Shim (T:0.18MM)	1
41	663-45567-40	填隙	Shim (T:0.30MM)	1
41	663-45567-50	填隙	Shim (T:0.40MM)	1
41	663-45567-60	填隙	Shim (T:0.50MM)	1
42	6H4-45571-01	齿	Gear	1
43	63D-45361-02-4D	水下装置壳体盖	Cap,Lower Casing	1
44	90105-08M61	凸缘螺栓	Bolt, Washer Based Head	2
45	93306-001U1	轴承	Bearing	1
46	63D-45577-00	填隙	Shim (T:0.10MM)	1
46	63D-45577-10	填隙	Shim (T:0.12MM)	1
46	63D-45577-20	填隙	Shim (T:0.15MM)	1
47	93210-74MG5	O型圈	O-ring	2
48	93210-69MG6	O型圈	O-ring	1
49	93317-22204	轴承	Bearing	1
50	93101-22M00	油封	OilSeal	2
51	663-44151-00	变挡凸轮	Cam, Shift	1
52	63D-44144-00	变挡连杆	Rod, Shift	1
53	93210-07003	O型圈	O-ring	1
54	99001-08600	卡环	Circlip	1
55	63D-45611-00	螺旋浆轴	Shaft,Propeller	1
56	90201-22429	平垫圈	Washer,Plate	1
57	63D-45631-01	爪形离合器	Clutch, Dog	1
58	663-45634-00	变挡滑	Slide, Shift	1
59	90501-16M01	压缩弹簧	Spring, Compression	1
60	63D-45635-00	变挡柱	Plunger, Shift	1
61	90250-06023	销	Pin, Straight	1
62	663-45633-00	固定环	Ring, Cross Pin	1

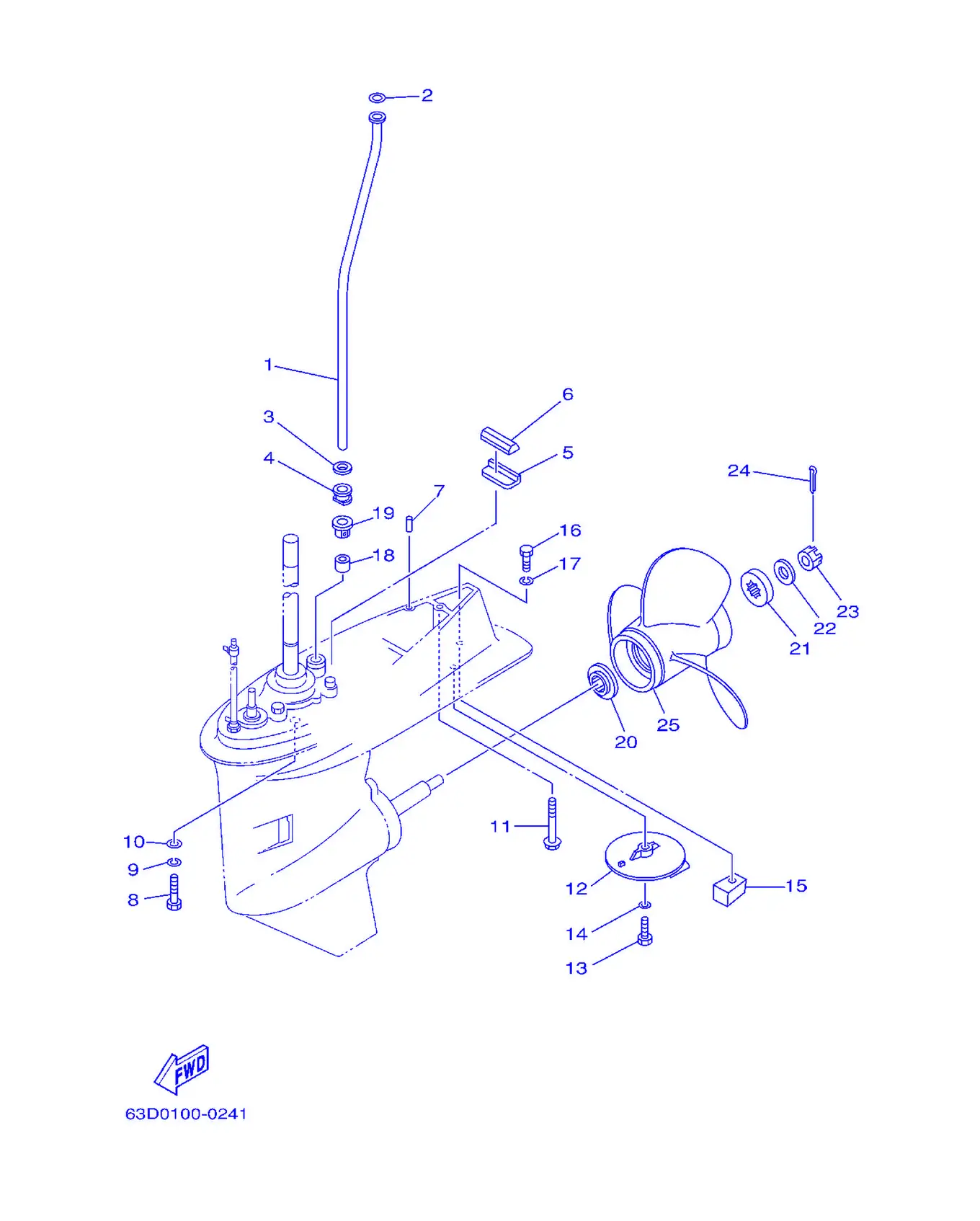

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-44361-10	水管	Tube, Water	1
2	90202-12060	平垫圈	Washer,Plate	1
3	90430-12072	衬垫	Gasket	1
4	63D-44367-00	水封减震器	Damper,WaterSeal	1
5	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
6	63D-45375-00	密封圈减震	Damper,Seal	1
7	93606-12019	定位销	Pin, Dowel	2
8	97075-10040	螺栓	Bolt	4
9	92995-10100	盘形垫	Washer	4
10	92995-10600	盘形垫	Washer	4
11	90119-08M84	带垫螺栓	Bolt, With Washer	1
12	664-45371-01	航向调整	Tab Trim	1
13	97095-08025	螺栓	Bolt	1
14	92995-08100	盘形垫	Washer	1
15	67C-45251-00	阳极	Anode	1
16	97095-08035	螺栓	Bolt	1
17	92995-08100	盘形垫	Washer	1
18	663-44366-00	水封减震器	Damper,WaterSeal	1
19	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
20	663-45987-02	衬套	Spacer	1
21	670-45997-02	衬套	Spacer	1
22	92990-16200	盘形垫	Washer, Plain	1
23	90171-16011	螺母	Nut, Castle	1
24	91490-30025	开口销	Pin, Cotter	1
25	663-45941-01-EL	螺旋浆	Propeller (3X10-3/4 X17 -G)	1
25	663-45949-01-EL	螺旋浆	Propeller (3X10-3/4 X16 -G)	1
25	663-45952-02-EL	螺旋浆	Propeller (3X11-3/8 X12 -G)	1
25	663-45954-01-EL	螺旋浆	Propeller (3X11-3/4 X10 -G)	1
25	663-45956-01-EL	螺旋浆	Propeller (3X12-1/4 X9 -G)	1
25	663-45958-01-EL	螺旋浆	Propeller (3X11-1/4 X14 -G)	1
