雅马哈 50D - 50DE

共 25 个部位，点击零件编码查看详情，或搜索本页零件。

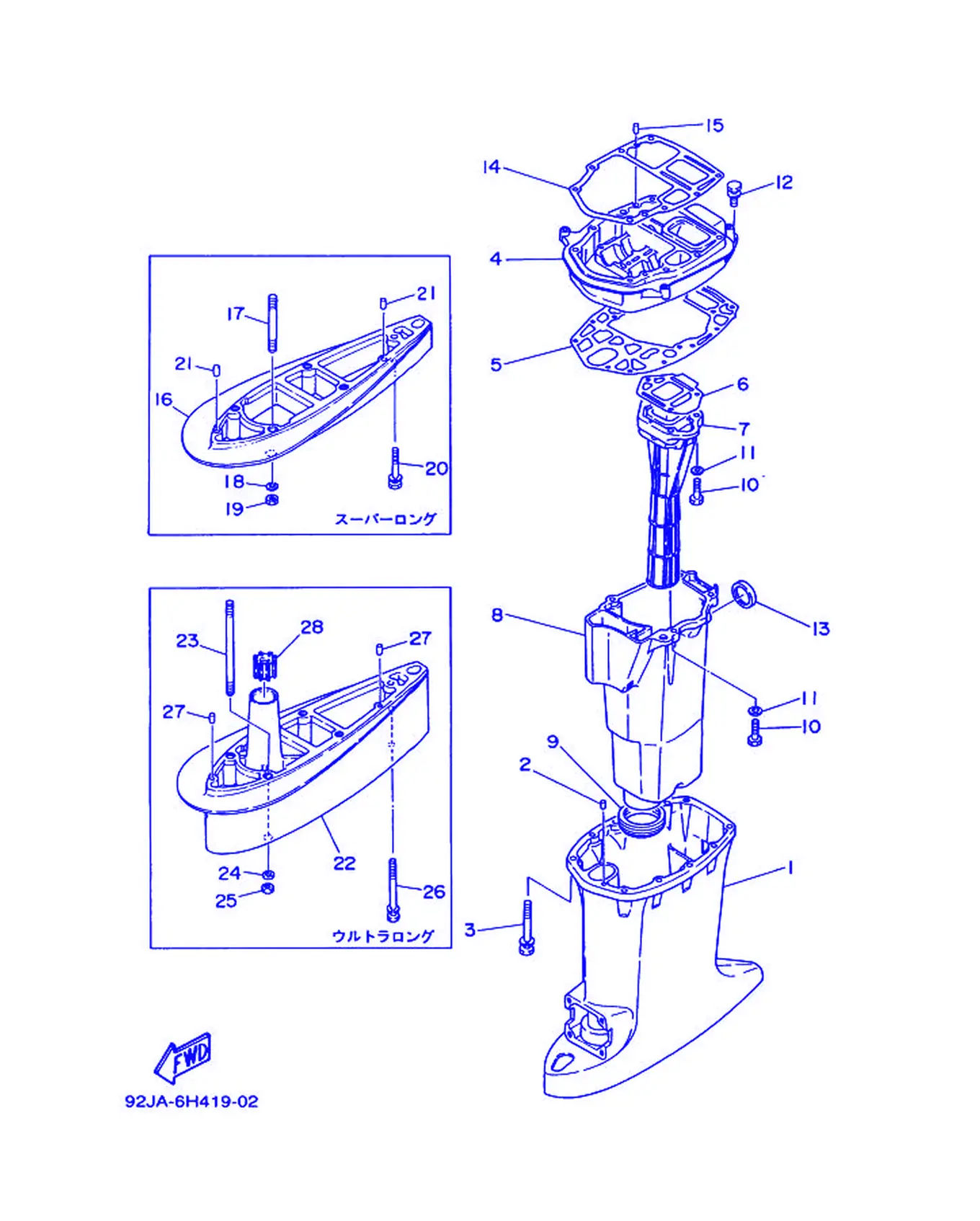

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-45111-00-4D	水上装置壳	Casing,Upper	1
1	6H4-45111-10-4D	水上装置壳	Casing,Upper	1
2	93606-12019	定位销	Pin, Dowel	2
3	90119-08M83	六角螺栓	Bolt, With Washer	8
4	6H4-41137-00-94	排气导管	Guide,Exhaust	1
5	6H4-45114-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
6	6H4-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
7	6H5-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
8	6H4-14711-00-5B	消声器1	Muffler 1	1
8	6H4-14711-10-5B	消声器1	Muffler 1	1
9	663-45123-00	消音器衬垫	Gasket,Muffler	1
10	97395-08030	螺栓	Bolt	7
11	92990-08600	盘形垫	Washer,Plate	7
12	90119-08M79	卡环	Bolt, With Washer	2
13	6H4-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
14	6H4-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
15	93606-12019	定位销	Pin, Dowel	2
16	6H4-45211-00-4D	延伸部分	Extension	1
17	90116-10M25	油封	Bolt, Stud	4
18	92990-10600	垫圈	Washer,Plate	4
19	95380-10600	有槽螺母	Nut	4
20	90119-08M93	带垫螺栓	Bolt, With Washer	1
21	93606-12019	定位销	Pin, Dowel	2
22	6H4-45211-10-4D	延伸部分	Extension	1
23	90116-10M23	卡环	Bolt, Stud	4
24	92990-10600	垫圈	Washer,Plate	4
25	95380-10600	有槽螺母	Nut	4
26	90119-08M86	卡环	Bolt, With Washer	1
27	93606-12019	定位销	Pin, Dowel	2
28	689-45318-00	驱动轴衬套	Bushing,Drive Shaft	1

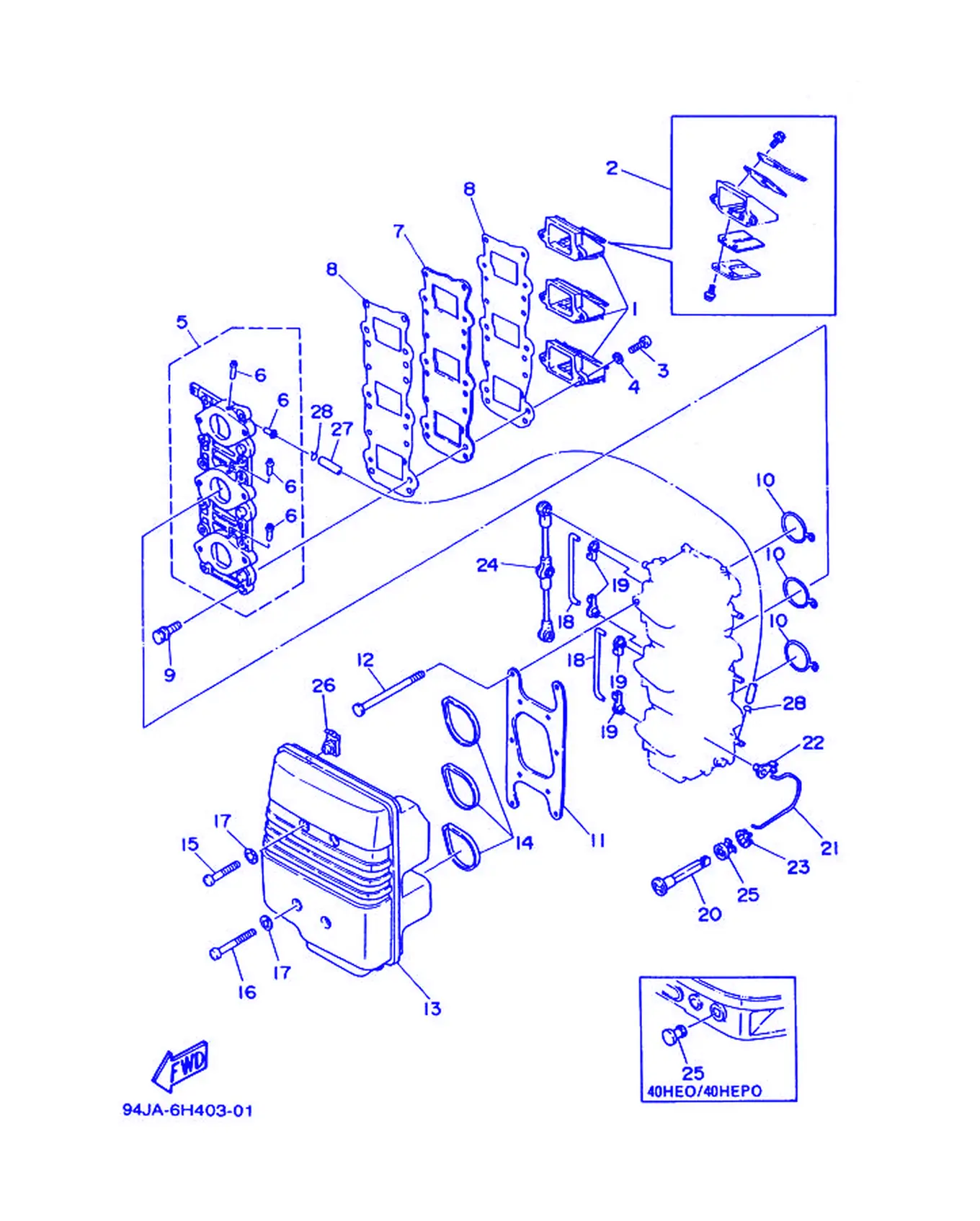

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-13610-00	簧片阀组合	Reed ValveAssembly	3
2	6H4-W0004-00	簧片套	LeadSet	1
3	98580-05016	大柱头螺钉	Screw, Pan Head	6
4	92990-05600	盘形垫	Washer,Plate	6
5	6H4-13641-12-94	岐管1	Manifold 1	1
5	6H4-13641-30-94	岐管1	Manifold 1	1
6	6H1-14485-00	连接管	Pipe, Joint	4
6	6H1-14485-00	连接管	Pipe, Joint	3
7	6H4-13624-01-94	簧片阀面板	Plate,Reed Valve	1
8	6H4-13621-A1	阀座衬垫	Gasket,ValveSeat	2
9	97595-06520	带垫圈螺	Bolt, With Washer	12
10	6H4-14198-01	垫片	Gasket	3
11	6H4-14406-00	铰链	Hinge	1
12	97395-06095	螺栓	Bolt	6
13	6H4-14431-01	进气消声器1	Silencer,Intake 1	1
14	6H3-14457-01	密封	Seal	3
15	97895-06040	螺栓	Screw, Pan Head	2
16	97895-06055	螺栓	Screw, Pan Head	2
17	90209-06M05	平垫圈	Washer	4
18	6H4-41257-00	阻风门杆2	Rod, Choke 2	2
19	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	4
20	6H4-41271-01	阻风门旋钮	Knob, Choke	1
21	6H4-41259-01	阻风门杆3	Rod, Choke 3	1
22	6J8-41262-00	阻风门杠杆接头	Joint, Choke Lever	1
23	6J8-41274-00	固定环2	Grommet 2	1
24	6H4-41217-01	加速器杠杆连杆	Rod,AcceleratorLever	1
25	689-41273-00	固定	Grommet	1
25	6G1-42748-00	固定	Grommet	1
26	90464-06M19	带垫圈六角头螺栓	Clamp	1
27	90445-07M24	固定	Hose (L240)	1
28	90467-06016	固定	Clip	2

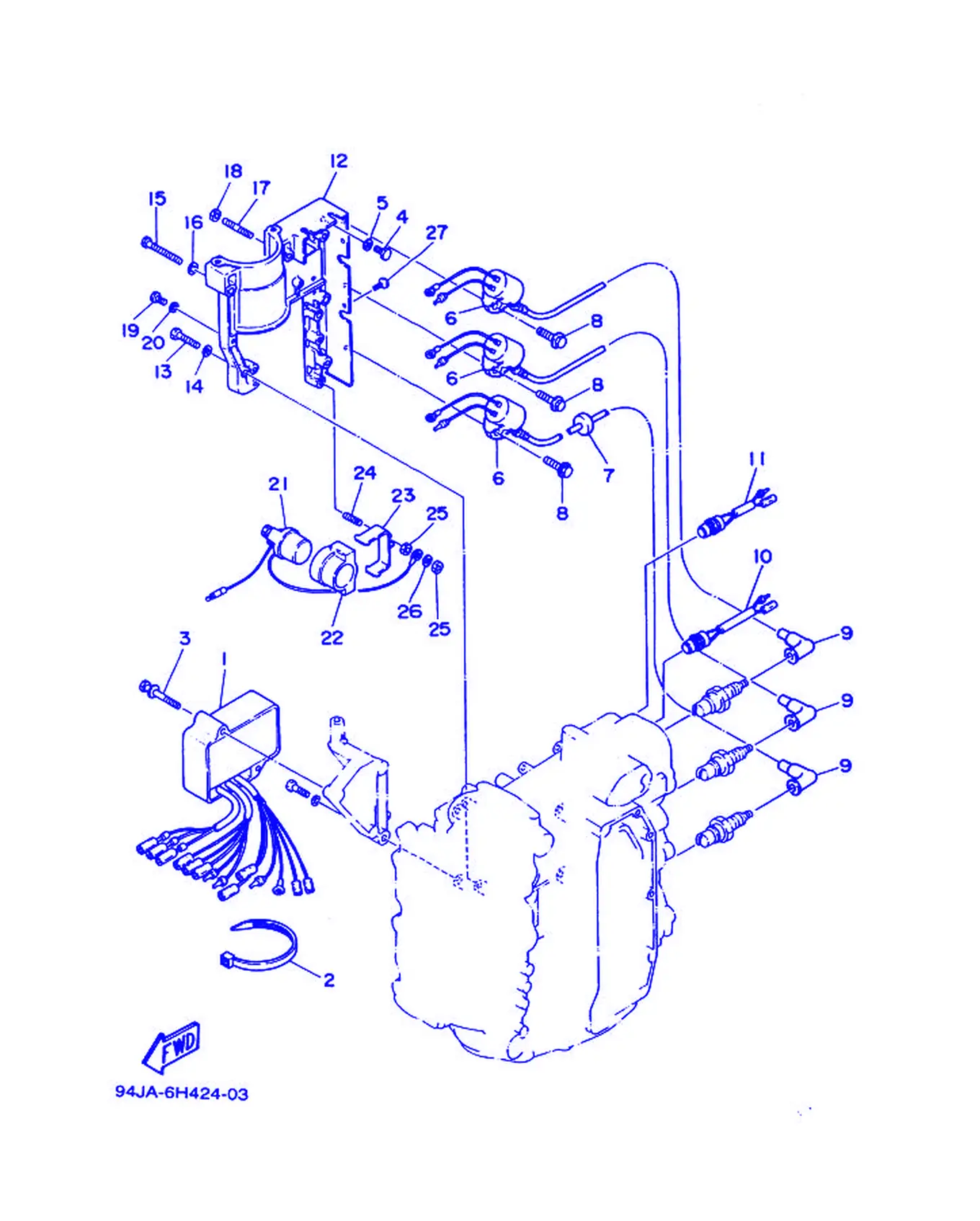

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-85540-02	电子点火器总成	C.D.I. Unit Assembly	1
2	90465-13M36	固定环	Clamp	1
3	90119-06M51	带垫螺栓	Bolt, With Washer	2
4	97395-06014	螺栓	Bolt	1
5	92990-06600	面板垫圈	Washer,Plate	1
6	6H5-85570-00	点火线圈组合	Ignition Coil Assembly	3
7	90480-25161	固定	Grommet	1
8	97595-06520	带垫圈螺	Bolt, With Washer	3
9	663-82370-01	塞帽组合	PlugCapAssembly	3
10	689-82560-00	温控开关组合	Thermo Switch Assembly	1
11	6H4-82560-00	温控开关组合	Thermo Switch Assembly	1
12	6H4-81822-02-98	起动电动机托架	Bracket, Starting Motor	1
13	97095-06030	螺栓	Bolt	4
14	92990-06600	面板垫圈	Washer,Plate	4
15	97313-08050	螺栓	Bolt	1
16	92990-08600	盘形垫	Washer,Plate	1
17	95670-06640	轴承内圈附件	Bolt, Stud	1
18	90179-06M24	螺母	Nut	1
19	97395-06014	螺栓	Bolt	2
20	92990-06600	面板垫圈	Washer,Plate	2
21	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
22	6H4-81952-00	继电器支架	Holder, Relay	1
23	6H4-81945-00	开关装配面板	Plate, Switch Fitting	1
24	90116-06M22	卡环	Bolt, Stud	1
25	95601-06200	盘形垫	Nut, Self-Locking	2
26	92990-06600	面板垫圈	Washer,Plate	1
27	90338-05M11	衬套	Plug	2

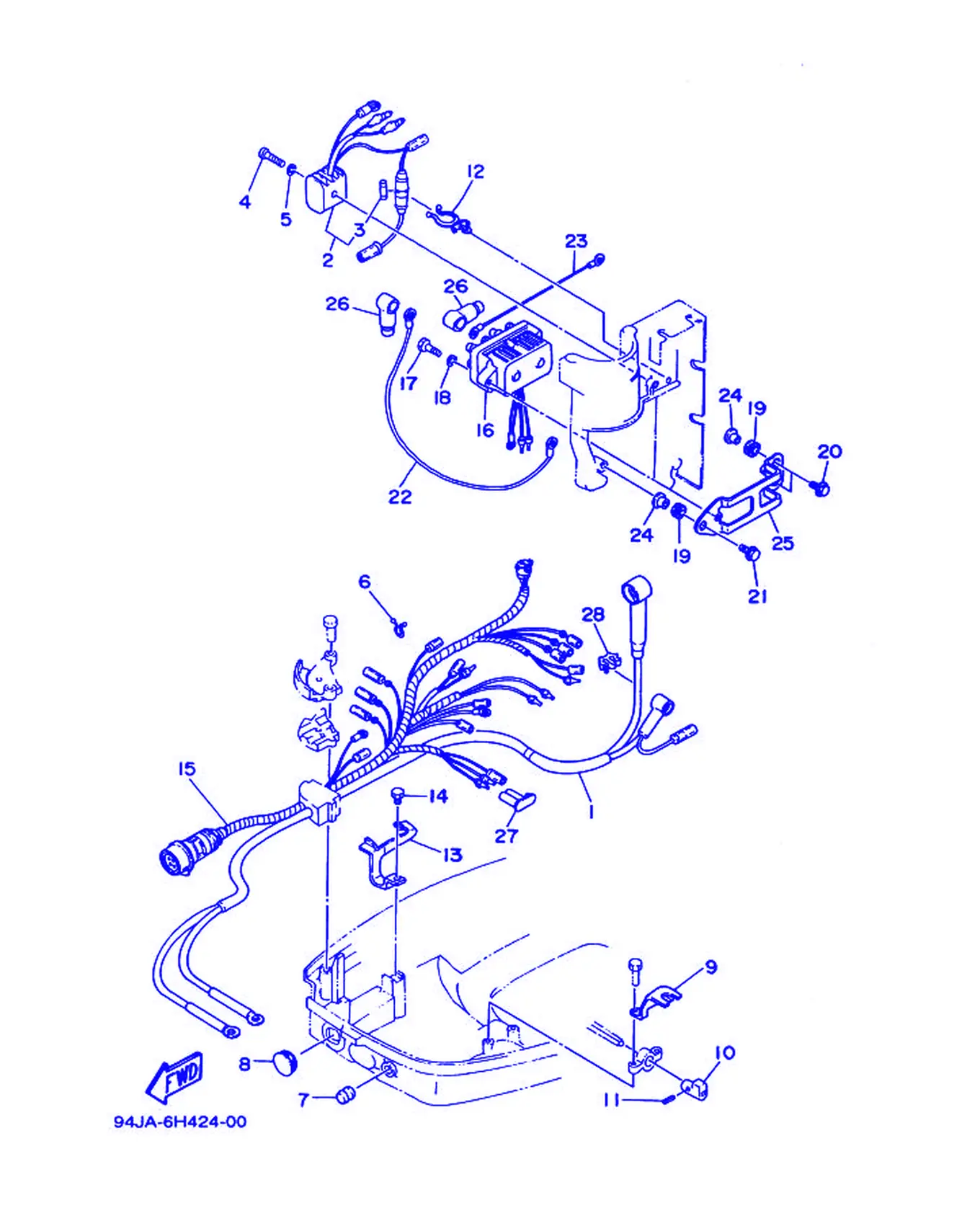

エレクトリカル 2 (50DEO_50DEPO)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-82105-01	电缆	WireHarness	1
2	6G1-81970-61	整流器组合	Rectifier Assembly	1
3	6G1-82151-00	保险丝	Fuse	1
4	98580-05525	大柱头螺钉	Screw, Pan Head	1
5	92990-05600	盘形垫	Washer,Plate	1
6	90465-18147	固定	Clamp	1
7	6H4-42725-00	固定	Grommet	1
8	676-42726-00	固定	Grommet	1
9	6H4-82554-00	空挡开关支承	Stay, Neutral Switch	1
10	6H4-44173-01	变挡控制杆	Lever, Shift Control	1
11	91690-30020	弹簧销	Pin,Spring	1
12	90464-15M27	固定	Clamp	1
13	6H4-82588-00	面板	Plate	1
14	97013-06012	螺栓	Bolt	1
15	6H4-82590-22	电缆总成	WireHarnessAssembly	1
16	6H1-81950-00	继电器组合	RelayAssembly	1
17	97395-06025	螺栓	Bolt	2
18	92990-06600	面板垫圈	Washer,Plate	2
19	90480-13M24	固定	Grommet	3
20	90105-06M15	六角法兰面螺栓	Bolt, Washer Based Head	2
21	90105-06M16	螺栓	Bolt, Flange	1
22	61A-81949-00	导线	Wire,Lead	1
23	6H5-81949-00	导线	Wire,Lead	1
24	90387-06M05	衬套	Color	3
25	6H4-81945-20	开关装配面板	Plate, Switch Fitting	1
26	682-82119-01	导线盖	Cover,LeadWire	4
27	6E5-82582-00	电线束盖	Cover,WireHarness	1
28	90464-07M20	固定	Clamp	1

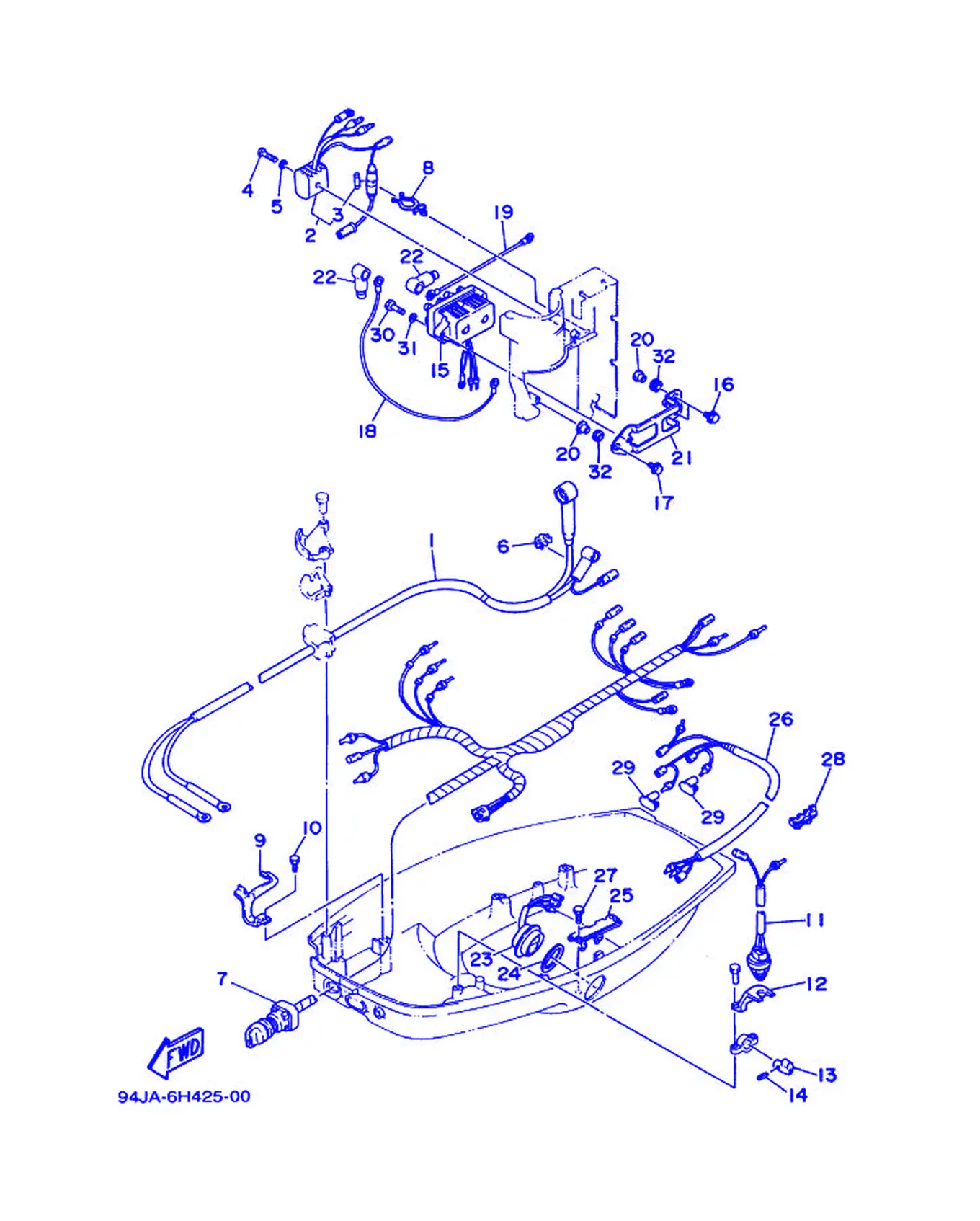

エレクトリカル 3 (50DEMO_50DEMPO)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-82105-01	电缆	WireHarness	1
2	6G1-81970-61	整流器组合	Rectifier Assembly	1
3	6G1-82151-00	保险丝	Fuse	1
4	98580-05525	大柱头螺钉	Screw, Pan Head	1
5	92990-05600	盘形垫	Washer,Plate	1
6	90464-07M20	固定	Clamp	1
7	6H4-82510-03	主开关组合	MainSwitchAssembly	1
8	90464-15M27	固定	Clamp	1
9	6H4-82588-00	面板	Plate	1
10	97013-06012	螺栓	Bolt	1
11	688-82540-11	空挡开关组合	Neutral Switch Assembly	1
12	6H4-82554-00	空挡开关支承	Stay, Neutral Switch	1
13	6H4-44173-01	变挡控制杆	Lever, Shift Control	1
14	91690-30020	弹簧销	Pin,Spring	1
15	6H1-81950-00	继电器组合	RelayAssembly	1
16	90105-06M15	六角法兰面螺栓	Bolt, Washer Based Head	2
17	90105-06M16	螺栓	Bolt, Flange	1
18	61A-81949-00	导线	Wire,Lead	1
19	6H5-81949-00	导线	Wire,Lead	1
20	90387-06M05	衬套	Color	3
21	6H4-81945-20	开关装配面板	Plate, Switch Fitting	1
22	682-82119-01	导线盖	Cover,LeadWire	4
23	6H1-82563-00	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
24	6E5-82587-00	衬垫	Gasket	1
25	6E5-83614-01	托架	Bracket	1
26	6H3-82553-01	导线延伸部分	Extension, Wire Lead	1
27	97395-06016	螺栓	Bolt	2
28	90464-07M05	固定	Clamp	1
29	6A0-82119-00	导线盖	Cover,LeadWire	2
30	97395-06025	螺栓	Bolt	2
31	92990-06600	面板垫圈	Washer,Plate	2
32	90480-13M24	固定	Grommet	3

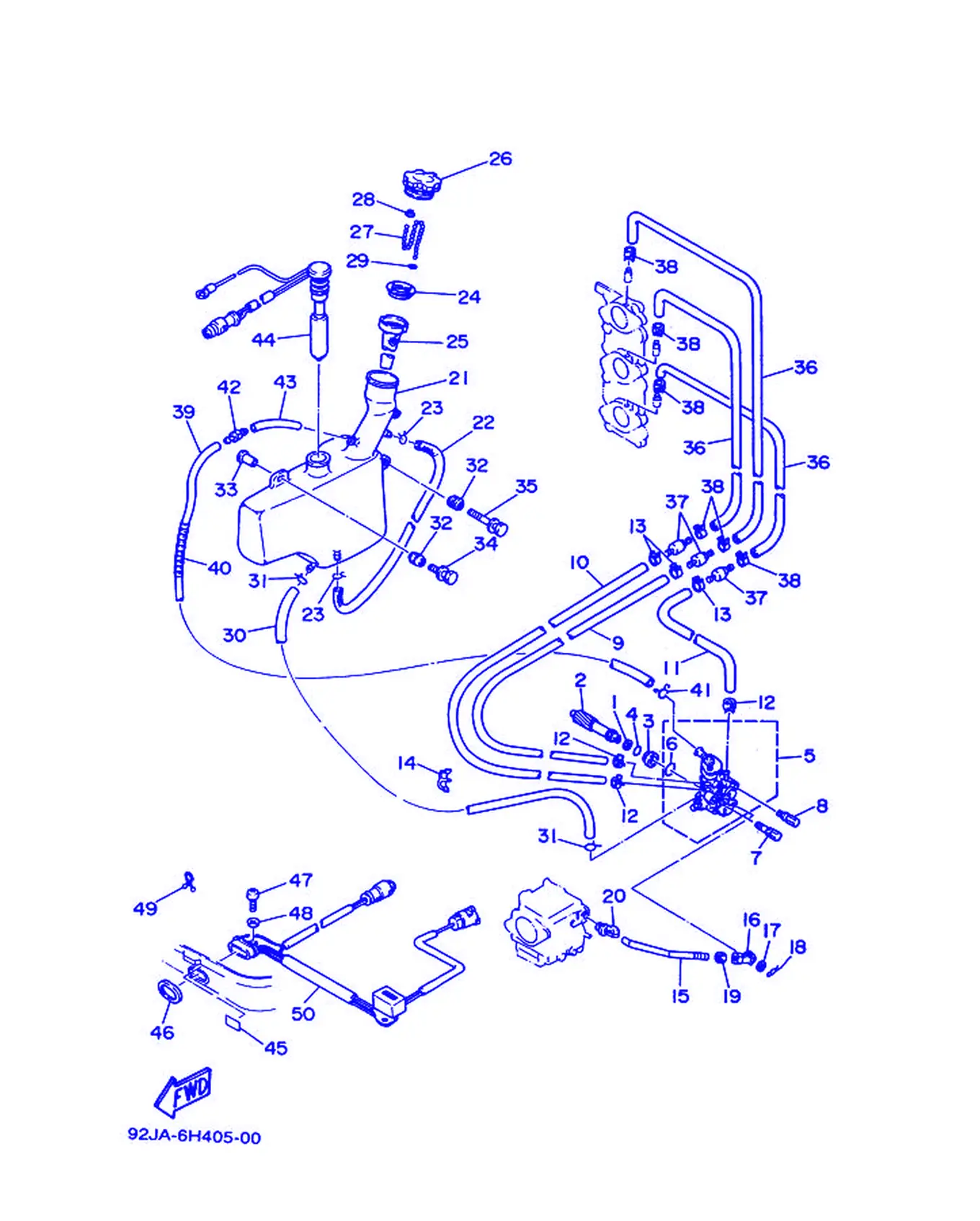

オイルポンプ (50DEMO_50DEMPO)

REF	雅马哈编码	中文名称	英文名称	用量
1	90201-08M93	平垫圈	Washer,Plate	1
2	6H4-11537-01	从动齿	Gear, Driven	1
3	6H1-13117-01	间隔轴	Collar, Distance	1
4	93210-13595	O型圈	O-ring	1
5	6H4-13200-12	注油泵总成	Oil Injection Pump Assembly	1
6	93210-19MA7	O型圈	O-ring	1
7	90109-06M39	卡环	Bolt	1
8	90109-06M40	卡环	Bolt	1
9	90445-07M44	固定	Hose (L250)	1
10	90445-07M23	固定	Hose (L408)	1
11	90445-07MA6	软管 (L90)	Hose (L90)	1
12	90468-07M02	固定	Clip	3
13	90468-07M02	固定	Clip	3
14	90464-07M20	固定	Clamp	1
15	6H4-41241-01	连杆	Rod, Link	1
16	6H1-41237-00	连杆接头	Joint, Link	1
17	90202-05088	平垫圈	Washer,Plate	1
18	90468-05M03	固定	Clip	1
19	95380-05600	螺母	Nut	1
20	6R5-41237-00	连杆接头	Joint, Link	1
21	6H4-21707-12	油罐总成	OilTankComplete	1
22	90446-09M08	固定	Hose	1
23	90467-08004	卡环	Clip	2
24	6H4-21773-00	固定	Grommet	1
25	6H1-21756-00	滤网	Net, Filter	1
26	6H4-21770-00	机油箱盖组合	OilTankCapAssembly	1
27	6H4-24633-00	滚珠链	Chain, Ball	1
28	6H4-24634-00	滚珠链条	Hook, Chain Ball	1
29	6H4-21757-00	特制垫圈1	Washer, Special 1	1
30	90445-09M37	固定	Hose	1
31	90467-08004	卡环	Clip	2
32	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
33	624-42542-00	管	Pipe	3
34	90119-06M65	卡环	Bolt, With Washer	2
35	90119-06M67	固定	Bolt, With Washer	1
36	90445-07M87	固定	Hose (L110)	3
37	6E9-13183-70	单向阀	Valve, Check	3
38	90468-07M02	固定	Clip	6
39	90445-11M17	固定	Hose	1
40	90446-10M01	固定	Hose (L60)	2
41	90467-10M04	带垫螺栓	Clip	1
42	6J8-21744-00	通气管	Breather	1
43	90445-11M23	油封	Hose	1
44	6H4-85720-21	机油液位计组合	Oil Level Gauge Assembly	1
45	6H4-84342-00	标牌座	Seat, Emblem	1
46	6H4-83589-00	衬垫	Gasket	1
47	98503-06014	螺栓	Screw, Pan Head	1
48	92990-06600	面板垫圈	Washer,Plate	1
49	90465-18147	固定	Clamp	1
50	6H4-84301-01	位灯总成1	Pilot Light Assembly 1	1

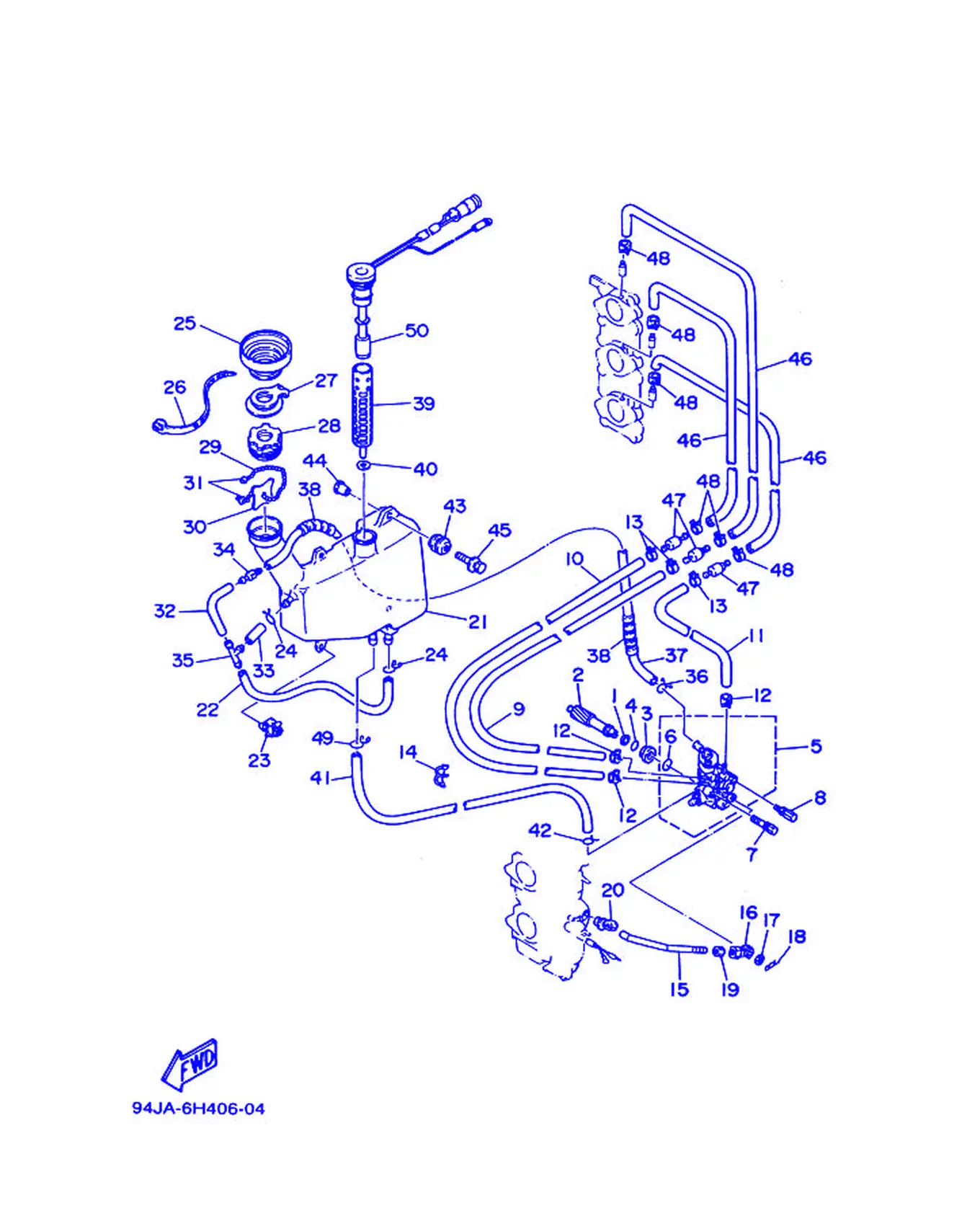

オイルポンプ (50DEO_50DEPO)

REF	雅马哈编码	中文名称	英文名称	用量
1	90201-08M93	平垫圈	Washer,Plate	1
2	6H4-11537-01	从动齿	Gear, Driven	1
3	6H1-13117-01	间隔轴	Collar, Distance	1
4	93210-13595	O型圈	O-ring	1
5	6H4-13200-12	注油泵总成	Oil Injection Pump Assembly	1
6	93210-19MA7	O型圈	O-ring	1
7	90109-06M39	卡环	Bolt	1
8	90109-06M40	卡环	Bolt	1
9	90445-07M44	固定	Hose (L250)	1
10	90445-07M23	固定	Hose (L408)	1
11	90445-07MA6	软管 (L90)	Hose (L90)	1
12	90468-07M02	固定	Clip	3
13	90468-07M02	固定	Clip	3
14	90464-07M20	固定	Clamp	1
15	6H4-41241-01	连杆	Rod, Link	1
16	6H1-41237-00	连杆接头	Joint, Link	1
17	90202-05088	平垫圈	Washer,Plate	1
18	90468-05M03	固定	Clip	1
19	95380-05600	螺母	Nut	1
20	6R5-41237-00	连杆接头	Joint, Link	1
21	6H4-21707-04	油罐总成	OilTankComplete	1
22	90445-11M17	固定	Hose	1
23	90464-11M23	油封	Clamp	1
24	90467-11M08	钢夹	Clip	2
25	6H4-21752-00	加油管1	Tube, Filler 1	1
26	90465-13M36	固定环	Clamp	1
27	6H1-2176M-01	钩	Hook	1
28	6H4-21770-00	机油箱盖组合	OilTankCapAssembly	1
29	6H5-24633-00	滚珠链	Chain, Ball	1
30	6J8-21758-00	特制垫圈2	Washer, Special 2	1
31	6H1-21757-00	特制垫圈1	Washer, Special 1	2
32	90445-11M23	油封	Hose	1
33	90445-11M07	螺栓	Hose (L30)	1
34	6J8-21744-00	通气管	Breather	1
35	6E5-24378-00	连接管4	Pipe,Joint 4	1
36	90467-10M04	带垫螺栓	Clip	1
37	90445-11M17	固定	Hose	1
38	90446-10M01	固定	Hose (L60)	2
39	6J8-13411-00	机油滤芯	Strainer,Oil	1
40	6J8-13414-00	滤网盖衬垫	Gasket,StrainerCover	1
41	6L2-13416-00	机油管1	Pipe,Oil 1	1
42	90467-08004	卡环	Clip	1
43	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
44	624-42542-00	管	Pipe	3
45	90119-06M65	卡环	Bolt, With Washer	3
46	90445-07M87	固定	Hose (L110)	3
47	6E9-13183-70	单向阀	Valve, Check	3
48	90468-07M02	固定	Clip	6
49	90467-11M08	钢夹	Clip	1
50	6H5-85720-12	机油液位计组合	Oil Level Gauge Assembly	1

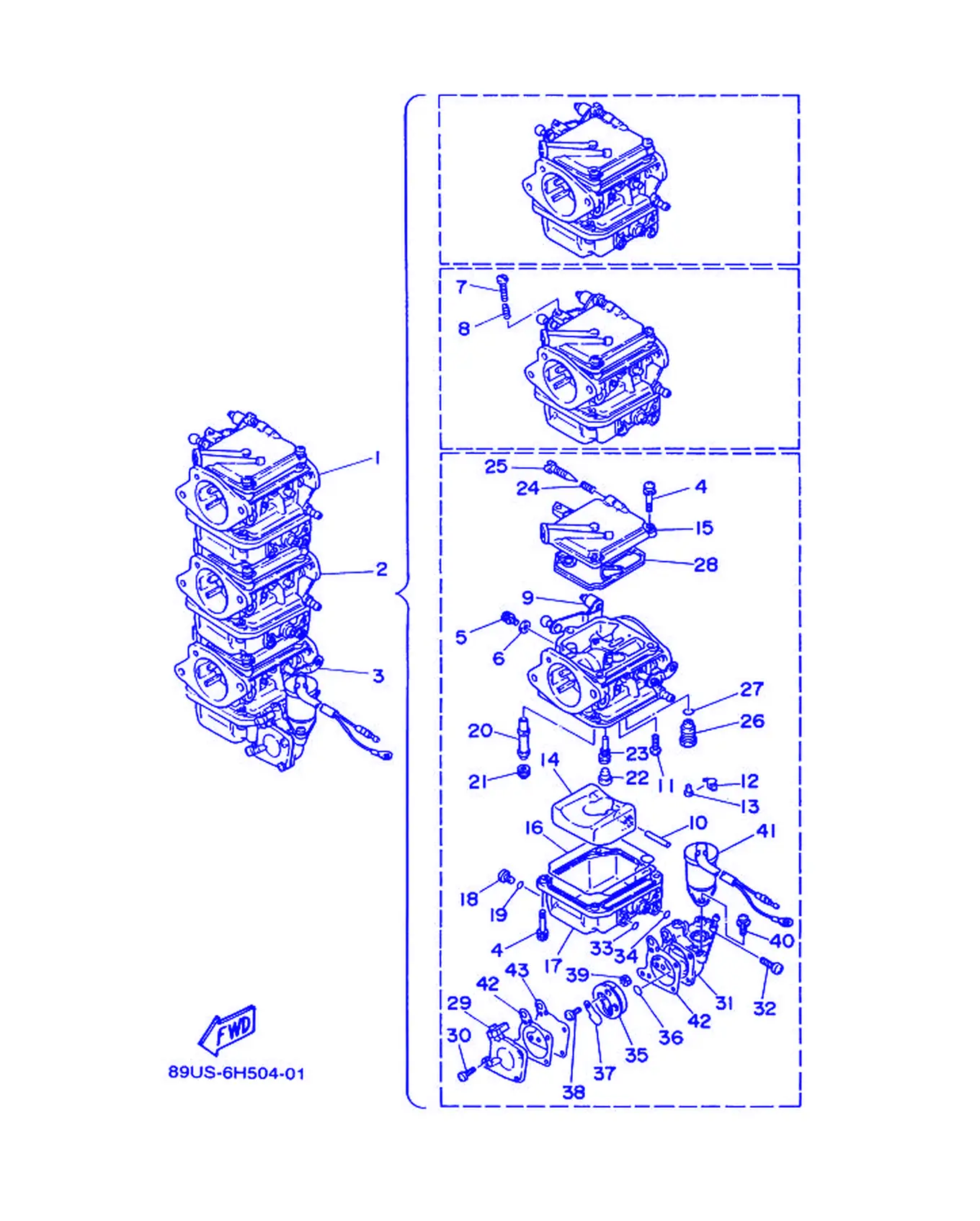

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-14301-0B	化油器总成1	CarburetorAssembly 1	1
1	6H5-14301-12	化油器总成1	CarburetorAssembly 1	1
2	6H5-14302-0B	化油器总成2	CarburetorAssembly 2	1
2	6H5-14302-12	化油器总成2	CarburetorAssembly 2	1
3	6H5-14303-0B	化油器总成3	CarburetorAssembly 3	1
3	6H5-14303-12	化油器总成3	CarburetorAssembly 3	1
4	97980-04114	带垫圈螺钉	Screw, Washer	21
5	6K5-14592-00	螺钉	Screw	3
6	90201-05652	平垫圈	Washer, Plate	3
7	6H1-14523-00	止动螺钉	Screw, Stop	1
8	90501-10326	接头	Spring, Compression	1
9	6H2-14578-00	轴套	Collar	1
10	6H4-14548-00	浮子臂销	Pin, Float Arm	3
11	98580-04008	大柱头螺钉	Screw, Pan Head	3
12	663-14159-00	钢夹	Clip	3
13	676-14186-00	浮子销	Pin, Float	3
14	6H4-14985-01	浮子	Float	3
15	6H4-14146-00	面板	Plate	3
16	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
17	6H4-14980-00	浮子室本	Body, Float Chamber	3
17	6H4-14980-00	浮子室本	Body, Float Chamber	2
17	6H4-14980-10	浮子室本	Body, Float Chamber (Lower)	1
18	6H3-14992-00	连杆	Screw, Drain	3
19	93210-04230	O型圈	O-ring	3
20	6H5-14947-07	针形量孔	Jet,Needle	3
21	676-14943-33	主量孔	Jet,Main (#130)	3
21	676-14943-34	主量孔	Jet,Main (#135)	3
22	676-14966-00	起动杆	Cap	3
23	6H5-14948-13	量孔	Jet (#65)	3
24	679-14555-00	弹簧	Spring	3
25	692-14923-00	低速螺钉	Screw,Pilot	3
26	6H4-14590-00	针阀组合	NeedleValveAssembly	3
27	93210-04228	O型圈	O-ring	3
28	6H4-14147-00	O型圈	0-Ring	3
29	6H4-24452-01	盖	Cover	1
30	6H4-14567-00	螺钉	Screw	4
31	6H4-24412-00	燃油泵本体1	Body 1	1
32	6H4-14592-10	螺钉	Screw	2
33	6H4-14561-00	O型圈	O-ring	1
34	6H4-14562-00	O型圈	O-ring	1
35	6H4-24413-00	燃油泵本体2	Body 2	1
36	6H4-24486-00	O型圈	O-ring	1
37	6L5-24421-00	单向阀	Valve, Check	2
38	98980-03006	接线螺钉，夹紧螺钉	Screw, Blind	2
39	95380-03600	有槽螺母	Nut	2
40	97980-05310	带垫圈螺钉	Screw, Washer	2
41	6H4-86120-00	电磁阀组合	Solenoid Valve Assembly	1
42	6H5-24434-00	本体衬垫	Gasket, Body	2
43	6H4-24411-00	隔膜，隔板	Diaphragm	1

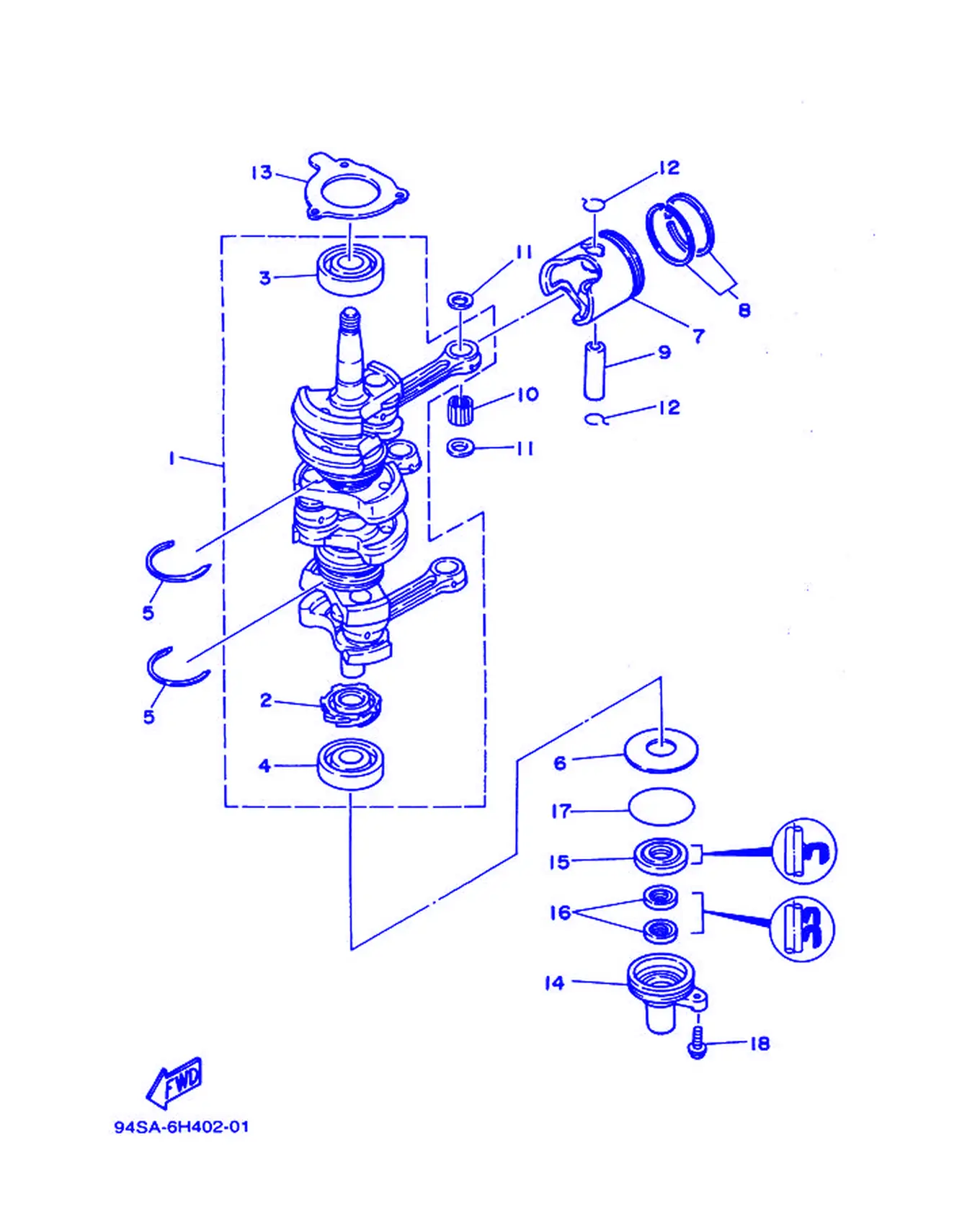

クランクシヤフト. ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-11400-14	曲轴组合	CrankshaftAssembly	1
2	6H4-11536-00	主动齿	Gear, Drive	1
3	93306-305U8	轴承	Bearing	1
4	93306-305U8	轴承	Bearing	1
5	93440-62057	开口簧环，卡	Circlip	2
6	90201-50306	平垫圈	Washer,Plate	1
7	6H4-11631-01-95	活塞	Piston (STD)	3
7	6H4-11635-01	活塞	Piston (0.25MM O/S)	3
7	6H4-11636-01	活塞	Piston (0.50MM O/S)	3
8	6H4-11601-00	活塞环套	PistonRingSet (STD)	3
8	6H4-11601-10	活塞环套	Piston Ring Set (0.25MM O/S)	3
8	6H4-11601-20	活塞环套	Piston Ring Set (0.50MM O/S)	3
9	648-11633-00	活塞销	Pin,Piston	3
10	93602-20M02	定位销	Pin, Dowel	93
11	6H4-11641-00	活塞销垫圈	Washer,Piston Pin	6
12	6H4-11634-01	活塞销卡环	Clip,Piston Pin	6
13	6H4-15369-A1	油封壳体衬垫	Gasket,OilSealHousing	1
14	6H4-15396-02-5B	油封壳	Housing,OilSeal	1
15	93102-25M28	油封	OilSeal	1
16	93101-16M36	油封	OilSeal	2
17	93210-57M09	O型圈	O-ring	1
18	97595-06520	带垫圈螺	Bolt, With Washer	1

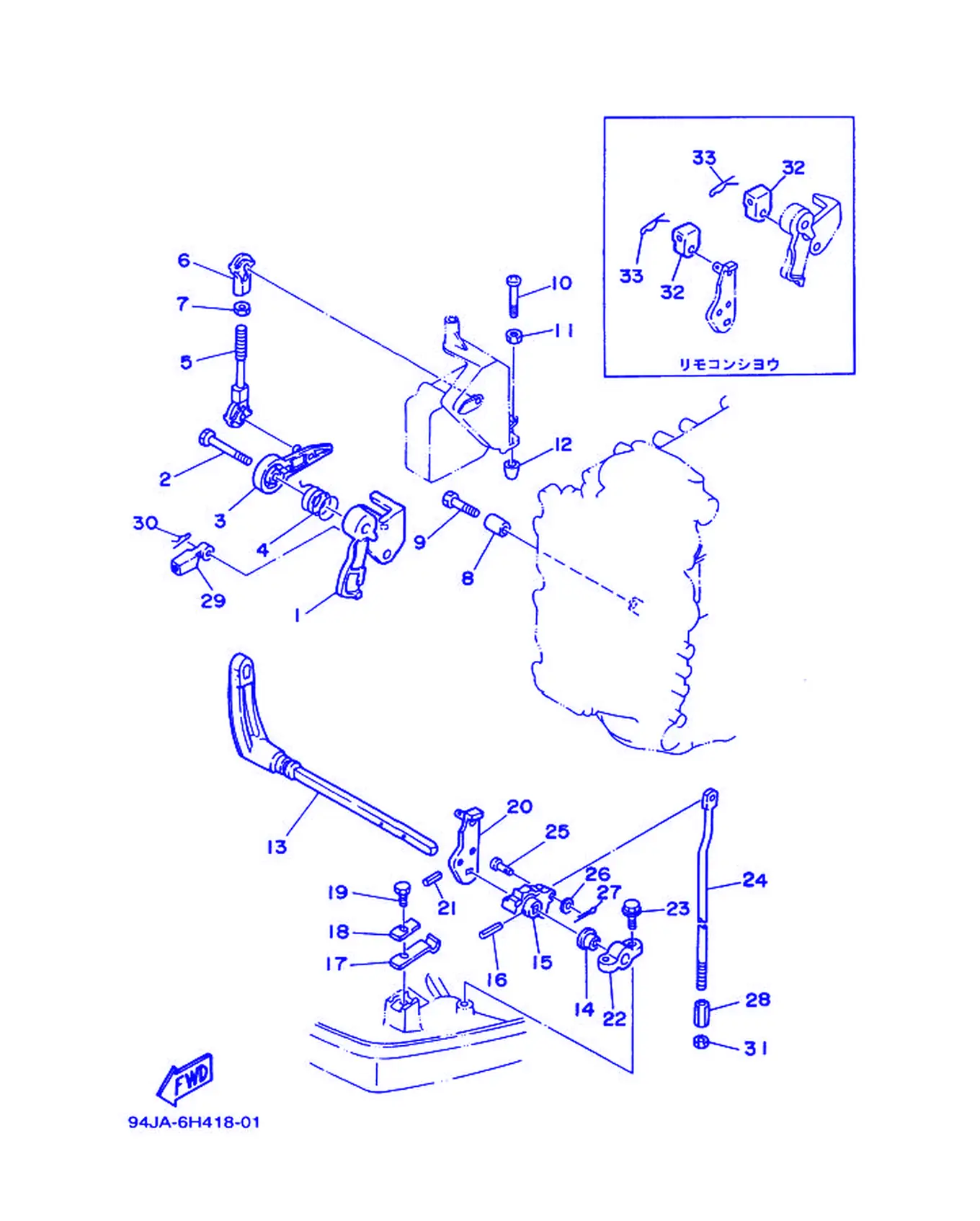

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-41213-14	加速器凸轮	Cam,Accelerator	1
1	6H4-41213-04	加速器凸轮	Cam,Accelerator	1
2	90109-06M43	卡环	Bolt	1
3	6H4-41632-01	磁电机控制杠杆	Lever, Magnet Control	1
4	90508-26M20	接头	Spring, Torsion	1
5	6G5-41636-01	磁电机控制杆	Rod, Magnet Control	1
6	6H4-41237-00	连杆接头	Joint, Link	1
7	95380-05600	螺母	Nut	1
8	90387-06M19	带垫圈六角头螺栓	Color	1
9	97395-06025	螺栓	Bolt	1
10	90157-06M13	卡环	Screw, Pan Head	1
11	95601-06200	盘形垫	Nut, Self-Locking	1
12	688-44194-00	盖	Cap	1
13	6H4-44111-00	变挡手柄	Handle, Gear Shift	1
13	6H4-44111-10	变挡手柄	Handle, Gear Shift	1
14	682-44132-00	衬套	Bushing	1
15	6H4-44121-02	变挡杆杠杆	Lever, Shift Rod	1
16	91690-30318	弹簧销	Pin,Spring	1
17	6H4-44116-00	弹簧	Spring	1
18	682-44117-00	托架	Bracket	1
19	97395-06016	螺栓	Bolt	1
20	6H4-44125-01	变挡杆杠杆手柄	Lever, Shift Rod	1
21	91690-30316	弹簧销	Pin,Spring	1
22	6F5-41662-00	托架	Bracket	1
23	97595-06520	带垫圈螺	Bolt, With Washer	2
24	6H4-44143-00	变挡连杆	Rod, Shift	1
25	91790-05020	螺栓	Pin, Clevis	1
26	92990-05600	盘形垫	Washer,Plate	1
27	91490-16010	开口销	Pin, Cotter	1
28	648-44146-00	变挡连杆接头	Connector, Shift Rod	1
29	663-48344-00	遥控钢索端部	Cable End, Remote Control	1
30	90468-18008	钢夹	Clip	1
31	90170-07021	螺帽	Nut	1
32	6H4-48344-00	遥控钢索端部	Cable End, Remote Control	2
33	90468-18008	钢夹	Clip	2

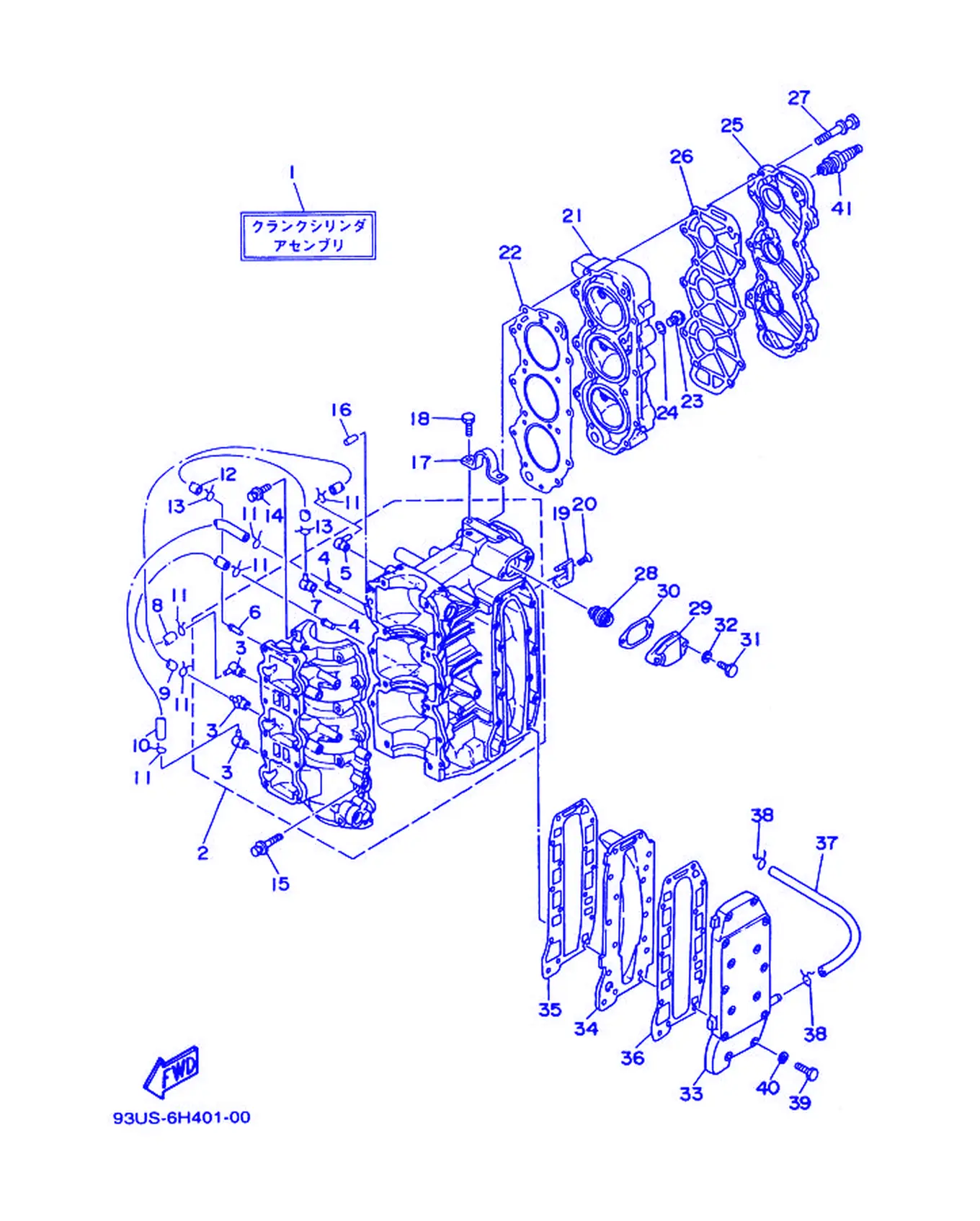

シリンダ. クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-W0090-42-4D	气缸曲柄组合	Crank Cylinder Assembly	1
2	6H4-15100-12-94	曲轴箱组合	Crankcase Assembly	1
3	650-11370-00	单向阀组合	Check Valve Assembly	3
4	624-14485-00	连接管	Pipe,Joint	2
5	6H4-11372-00	软管接头	Nipple, Hose	1
6	624-14485-00	连接管	Pipe,Joint	1
7	688-11370-00	单向阀组合	Check Valve Assembly	1
8	90445-07M46	固定	Hose (L360)	1
9	90445-07M27	固定	Hose	1
10	90445-07M24	固定	Hose (L240)	1
11	90467-06016	固定	Clip	6
12	90445-07MA3	固定	Hose (L200)	1
13	90467-06016	固定	Clip	2
14	90119-08M19	卡环	Bolt, With Washer	8
15	90119-06M13	带垫螺栓	Bolt, With Washer	6
16	93606-12019	定位销	Pin, Dowel	2
17	6H4-11119-00	发动机悬挂架	Hanger, Engine	1
18	97313-06014	螺栓	Bolt	2
19	688-11325-00	阳极	Anode	2
20	98680-04016	椭圆头螺钉	Screw, Oval Head	2
21	6H4-11111-01-94	气缸头1	Head, Cylinder 1	1
22	6H4-11181-A0	气缸头垫片1	Gasket, Cylinder Head 1	1
23	90340-14M00	衬套	Plug, Straight Screw	1
24	90430-14115	垫片	Gasket	1
25	6H4-11191-01-9M	气缸盖罩1	Cover, Cylinder Head 1	1
26	6H4-11193-A1	衬垫	Gasket, Head Cover 1	1
27	90119-08M29	卡环	Bolt, With Washer	14
28	6E5-12411-20	温控器	Thermostat	1
29	6H4-12413-00-9M	温控器盖	Cover,Thermostat	1
30	6J8-12414-A0	盖衬垫	Gasket,Cover	1
31	97395-06025	螺栓	Bolt	2
32	92990-06600	面板垫圈	Washer,Plate	2
33	6H4-41113-00-9M	排气管外盖	Outer Cover, Exhaust	1
34	6H4-41111-00-9M	排气管内盖	Inner Cover, Exhaust	1
35	6H4-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
36	6H4-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
37	90445-09M37	固定	Hose	1
38	90467-08004	卡环	Clip	1
39	97013-06035	螺栓	Bolt	14
40	92990-06600	面板垫圈	Washer,Plate	14
41	94703-00160	火花塞	Plug, Spark (NGK B8HS-10)	3

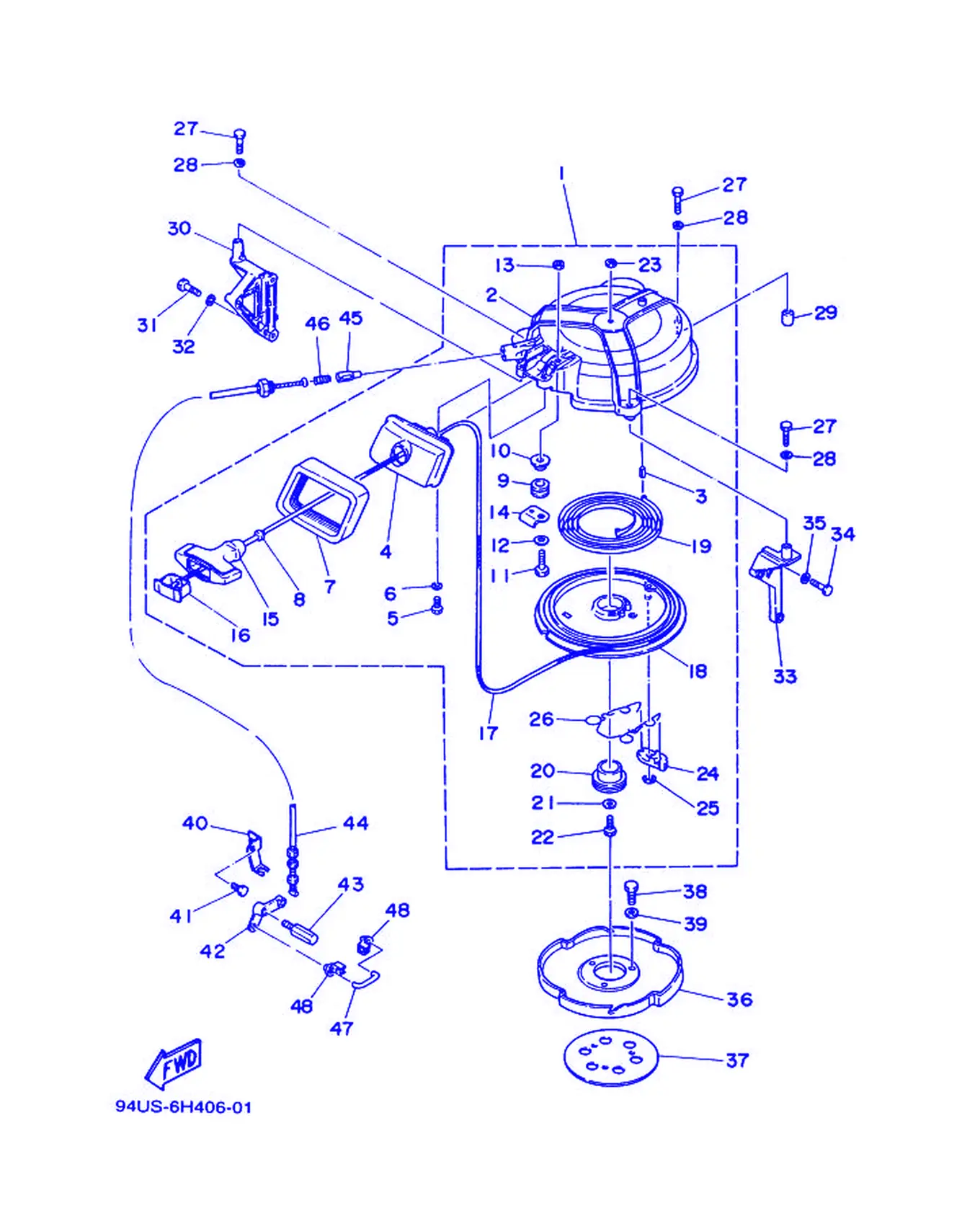

スタータ (50DEMO_50DEMPO)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-15710-03-4D	起动器组合	StarterAssembly	1
2	6H4-15711-02-94	起动器箱	Case,Starter	1
3	91690-40018	弹簧销	Pin,Spring	1
4	6H4-15758-00-4D	导向绳索	Guide, Rope	1
5	97395-06016	螺栓	Bolt	2
6	92990-06600	面板垫圈	Washer,Plate	2
7	6H4-15762-00	橡皮密封圈2	Seal, Rubber 2	1
8	6A0-15789-00	减震器	Damper	1
9	6F5-15752-00	拉索卷轴	Roller, Wire	1
10	90387-06M69	六角螺栓	Color	1
11	97095-06030	螺栓	Bolt	1
12	92990-06600	面板垫圈	Washer,Plate	1
13	95601-06200	盘形垫	Nut, Self-Locking	1
14	6H4-15787-01	联接器	Stay	1
15	689-15755-01	起动器手	Handle,Starter	1
16	6F5-15779-02	盖	Cover	1
18	6H4-15714-00	拉索卷	Drum, Sheave	1
19	90510-08002	接头	Spring, Spiral	1
20	6H4-15717-00	起动器轴	Shaft,Starter	1
21	90201-06060	平垫圈	Washer, Plate	1
22	97095-06020	螺栓	Bolt	1
23	95601-06200	盘形垫	Nut, Self-Locking	1
24	676-15741-03	驱动	Pawl, Drive	1
25	93430-06M02	卡环	Circlip	1
26	6H4-15705-00	驱动爪弹簧	Spring, Drive Pole	1
27	97095-06035	螺栓	Bolt	3
28	92990-06600	面板垫圈	Washer,Plate	3
29	99530-10014	定位销A	Pin, Dowel	1
30	6H4-15771-01-94	支承1	Stay 1	1
31	97313-08030	螺栓	Bolt	2
32	92990-08600	盘形垫	Washer,Plate	2
33	6H4-15772-02-94	支承2	Stay 2	1
34	97395-06025	螺栓	Bolt	3
35	92990-06600	面板垫圈	Washer,Plate	3
36	6H4-15723-01-94	起动器滑	Pulley, Starter	1
37	6J8-81365-00	孔盖衬垫	Gasket, Hole Cover	1
38	97313-08020	螺栓	Bolt	3
39	92990-08600	盘形垫	Washer,Plate	3
40	6H4-15774-10	支承4	Stay 4	1
41	97095-06012	螺栓	Bolt	1
42	6H4-15746-00	臂	Arm	1
43	90109-06M04	螺栓	Bolt	1
44	6H4-15770-10	起动器止动钢索组	Cable Complete, Starter Stop	1
45	656-15748-00	起动器止动柱	Plunger, Starter Stop	1
46	90501-10227	压簧	Spring, Compression	1
47	6H4-15747-10	连杆	Link	1
48	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	2

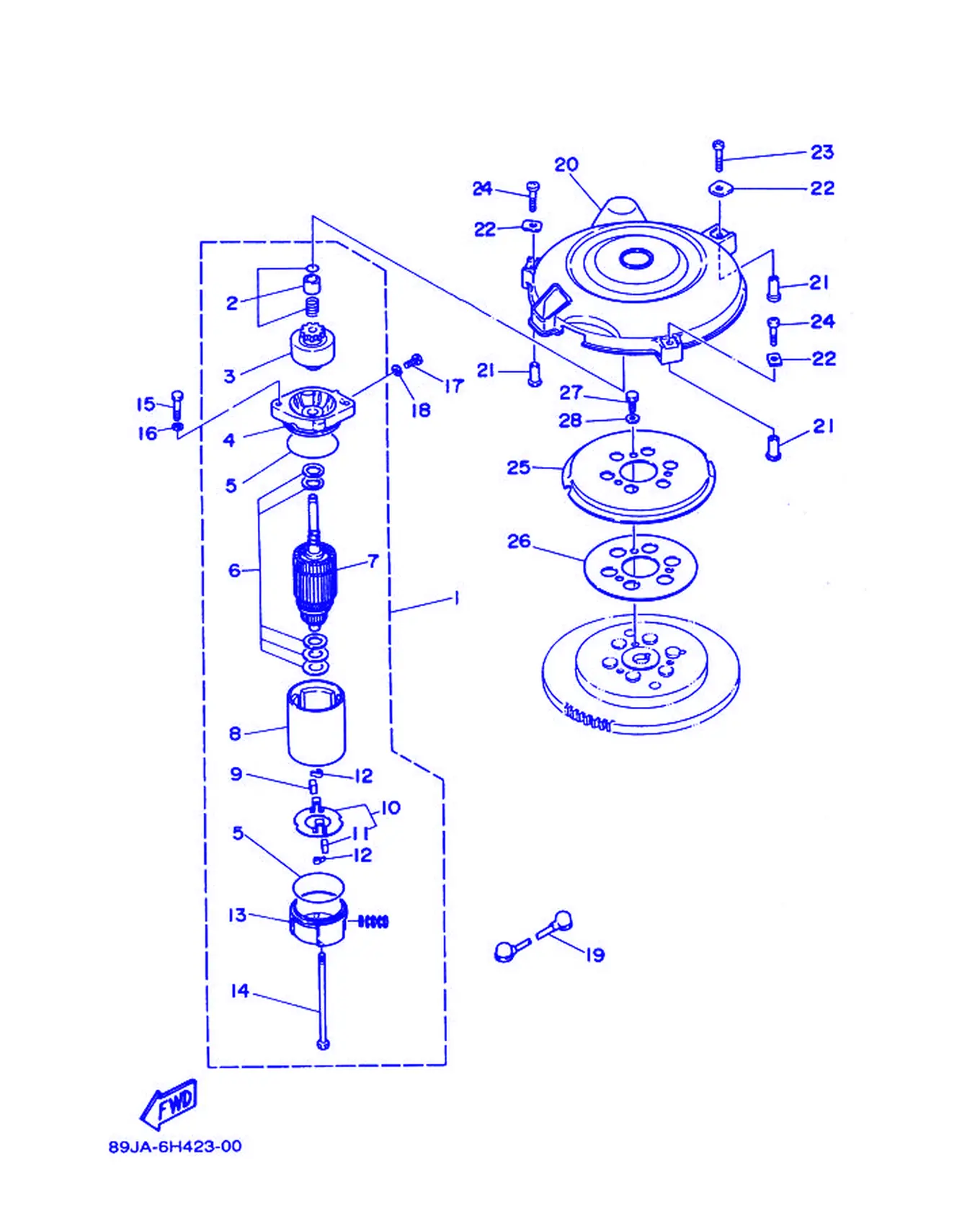

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6F5-81800-11	起动电动机总成	Starting Motor Assembly	1
2	689-81857-11	挡	Pinion Stopper Set	1
3	689-81807-12	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
4	6F5-81830-11	前托架组合	FrontBracketAssembly	1
5	689-81847-11	O型圈	O-ring	2
6	689-81809-11	垫圈套	Washer Kit	1
7	689-81850-12	电枢组合	Armature Assembly	1
8	689-81810-11	定子组合	Stator Assembly	1
9	689-81811-11	电刷1	Brush 1	1
10	689-81840-11	电刷架组合	Brush Holder Assembly	1
11	689-81812-11	电刷2	Brush 2	1
12	689-81813-10	电刷弹簧	Spring, Brush	2
13	689-81820-11	后托架组合	Rear Bracket Assembly	1
14	689-81826-10	螺	Bolt	2
15	97313-08030	螺栓	Bolt	2
16	92990-08600	盘形垫	Washer,Plate	2
17	97313-08016	螺栓	Bolt	1
18	92990-08600	盘形垫	Washer,Plate	1
19	6H4-82117-00	导线	Wire,Lead	1
20	6H4-81337-01	飞轮盖	Cover,Flywheel	1
21	90387-06M65	螺栓	Color	3
22	90209-06M04	螺栓	Washer	3
23	97895-06040	螺栓	Screw, Pan Head	1
24	97895-06035	螺栓	Screw, Pan Head	2
25	6J8-15723-E1	起动器滑	Pulley, Starter	1
26	6J8-81365-00	孔盖衬垫	Gasket, Hole Cover	1
27	97011-08016	螺栓	Bolt	3
28	92990-08600	盘形垫	Washer,Plate	3

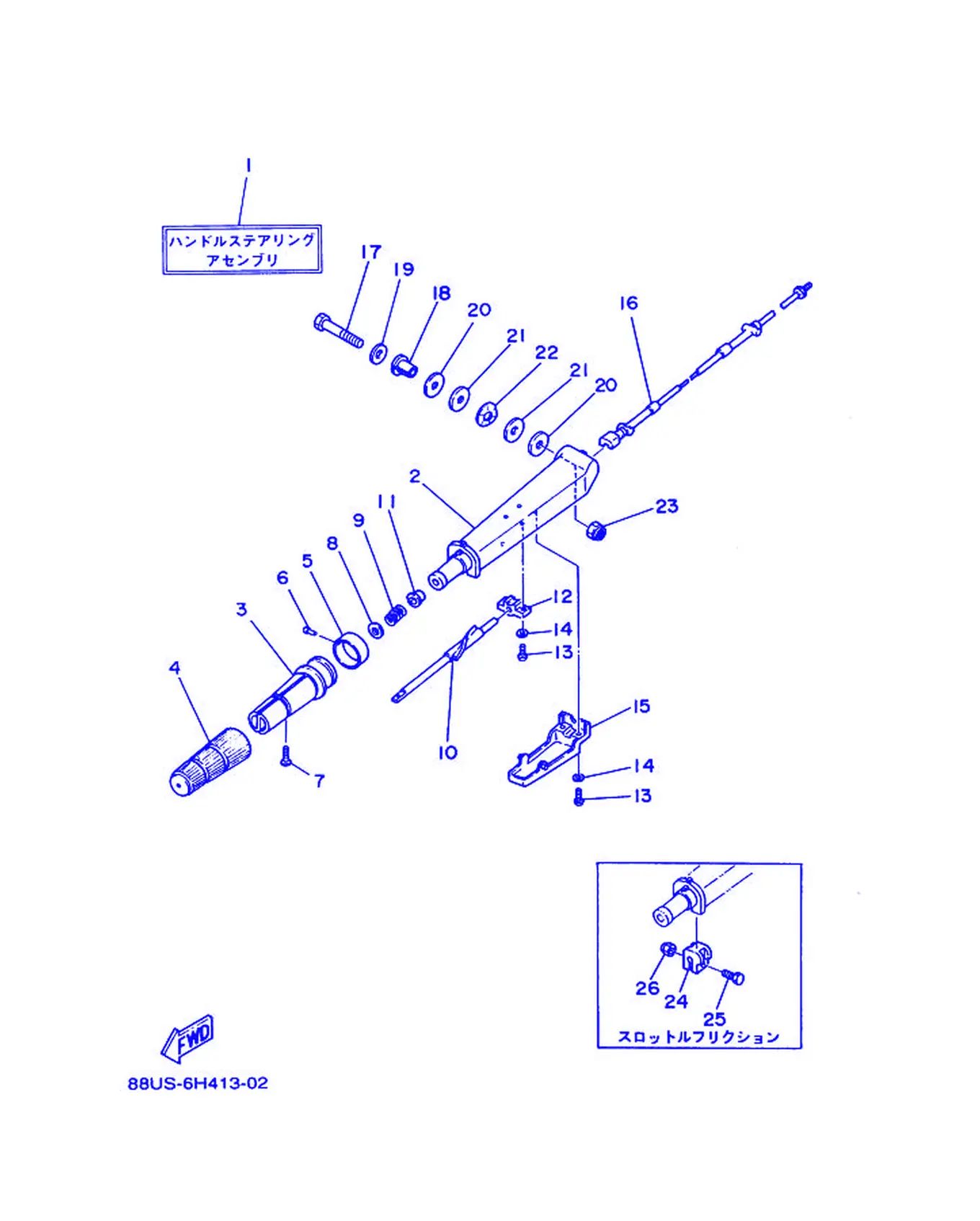

ステアリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-W0084-04-4D	手把方向装置组合	HandleSteeringAssembly	1
2	6H4-42111-01-4D	方向手	Handle,Steering	1
3	664-42119-00	方向手把握	Grip,SteeringHandle	1
4	6G1-42177-00	手把橡皮	Rubber,Handle	1
5	6L2-42137-00	油门指示器	Indicator, Throttle	1
6	90269-02M09	螺丝	Rivet	1
7	90149-05M13	螺钉	Screw	1
8	92990-10600	垫圈	Washer,Plate	1
9	90501-23215	接头	Spring, Compression	1
10	6H4-42138-01	油门杆	Lever,Throttle	1
11	90386-08032	衬套	Bushing	1
12	6H4-42159-00	支承	Stay	1
13	98580-05016	大柱头螺钉	Screw, Pan Head	4
14	92990-05600	盘形垫	Washer,Plate	4
15	6H4-42131-00	方向手把盖	Cover,HandleSteering	1
16	6H4-26311-03	油门钢索1	Cable,Throttle 1	1
17	90101-12M37	螺栓	Bolt, Hexagon	1
18	90386-12089	衬套	Bushing	1
19	92990-12200	平垫圈	Washer, Plain	1
20	90202-12092	平垫圈	Washer,Plate	2
21	90201-12537	平垫圈	Washer,Plate	2
22	90206-12054	平垫圈	Washer, Wave	1
23	90185-12058	螺母	Nut, Self-Locking	1
24	656-42126-01	方向手把握把摩擦	Friction, Steering Handle	1
25	97095-06020	螺栓	Bolt	1
26	90185-06062	螺母	Nut, Self-Locking	1

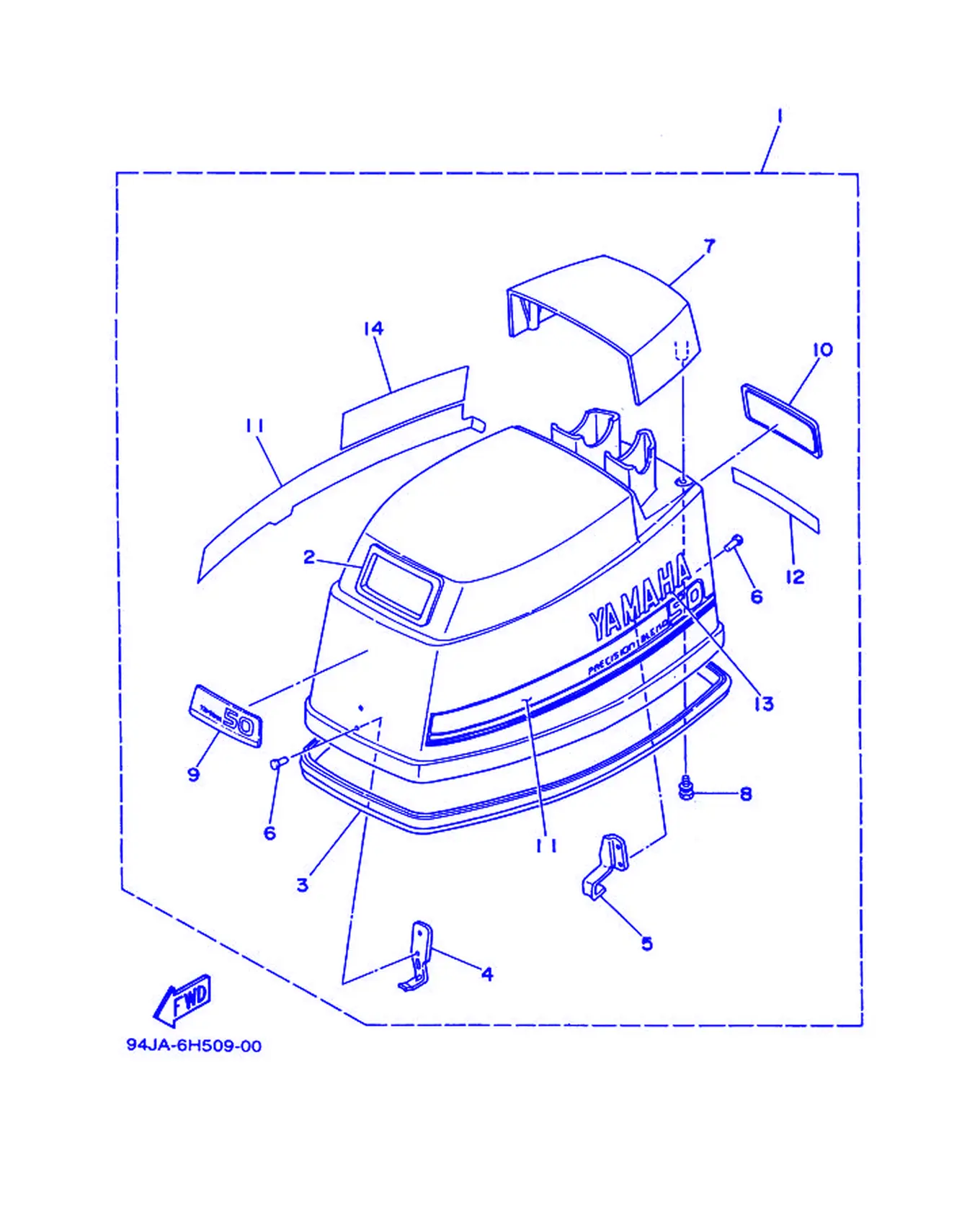

トツプカウリング (50DEMO_50DEMPO)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-42610-23-4D	顶罩组合	Top Cowling Assembly	1
2	6H4-15761-00	橡皮密封圈1	Seal, Rubber 1	1
3	6H4-42615-00	密封	Seal	1
4	6H4-42651-00	钩	Fook	1
5	6H4-42652-00	钩	Fook	1
6	90266-04M01	螺丝	Rivet	4
7	6H4-42613-00-4D	空气导管嵌	Molding, Air Duct	1
8	90119-06M99	卡环	Bolt, with Washer	4
9	6H5-42686-01	前标牌	Emblem, Front	1
10	6H5-42687-01	后标牌	Emblem, Rear	1
11	6H5-W0070-20	图样套	Graphic Set	1
12	6H4-4267A-10	后图样 2	Graphic, Rear 2	1
13	6H5-42681-10	罩标志	Mark, Cowling (YAMAHA)	1
14	6H5-42682-10	罩标志	Mark, Cowling (YAMAHA)	1

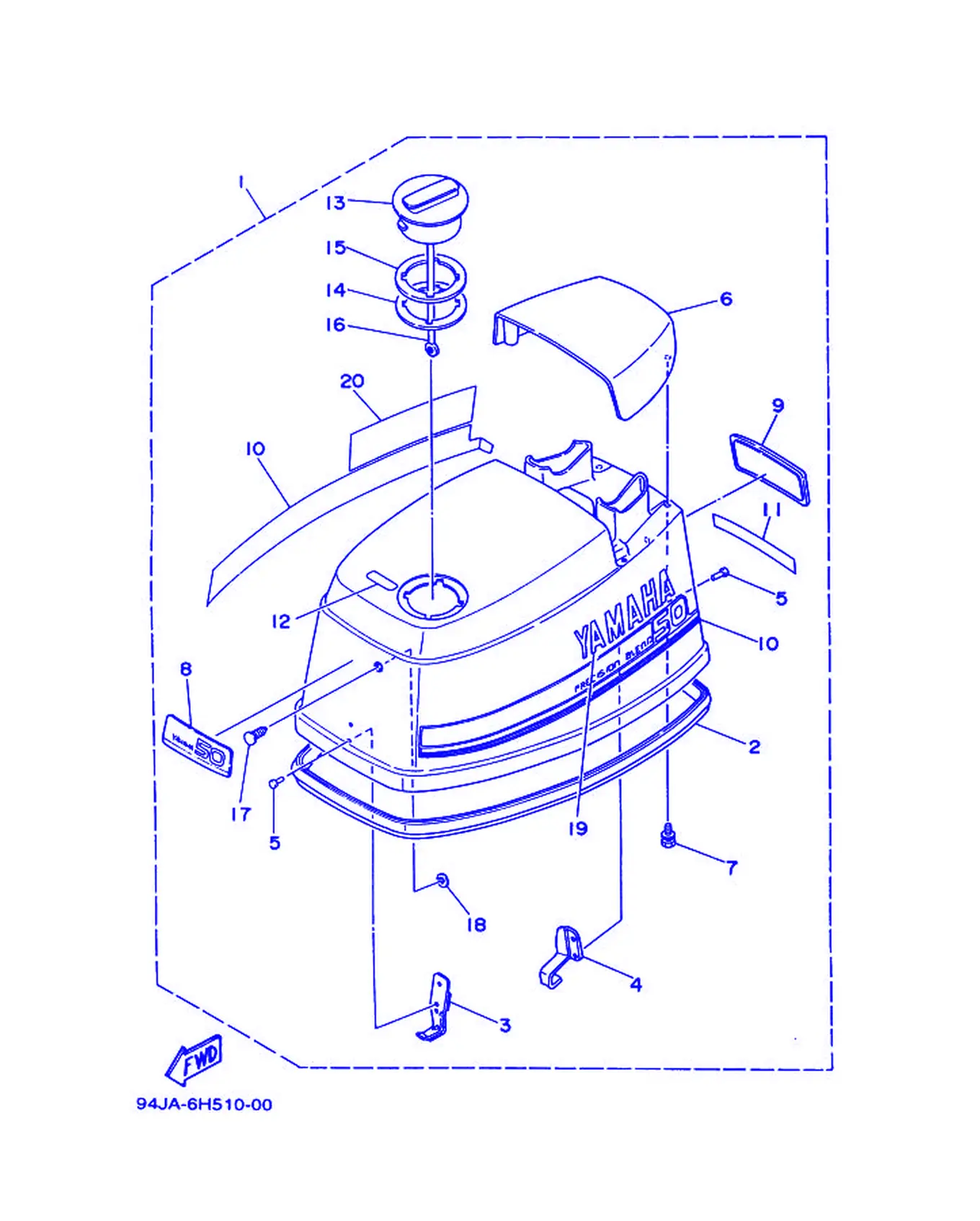

トツプカウリング (50DEO_50DEPO)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-42610-45-4D	顶罩组合	Top Cowling Assembly	1
2	6H4-42615-00	密封	Seal	1
3	6H4-42651-00	钩	Fook	1
4	6H4-42652-00	钩	Fook	1
5	90266-04M01	螺丝	Rivet	4
6	6H4-42613-10-4D	空气导管嵌	Molding, Air Duct	1
7	90119-06M99	卡环	Bolt, with Washer	4
8	6H5-42686-11	前标牌	Emblem, Front	1
9	6H5-42687-10	后标牌	Emblem, Rear	1
10	6H5-W0070-41	图样套	Graphic Set	1
11	6H4-4267A-10	后图样 2	Graphic, Rear 2	1
12	6H4-13436-40	信号灯标志	Mark	1
13	6H1-2177H-01	圆盘盖2	Disc Cap 2	1
14	6H3-21732-00	水混合弯管	Seal 1	1
15	6H3-21735-00	密封圈2	Seal 2	1
16	6H1-42694-00	带箍	Band	1
17	90338-05M12	带垫螺栓	Plug	1
18	90183-05M06	螺丝	Nut, Spring	1
19	6H5-42681-10	罩标志	Mark, Cowling (YAMAHA)	1
20	6H5-42682-10	罩标志	Mark, Cowling (YAMAHA)	1

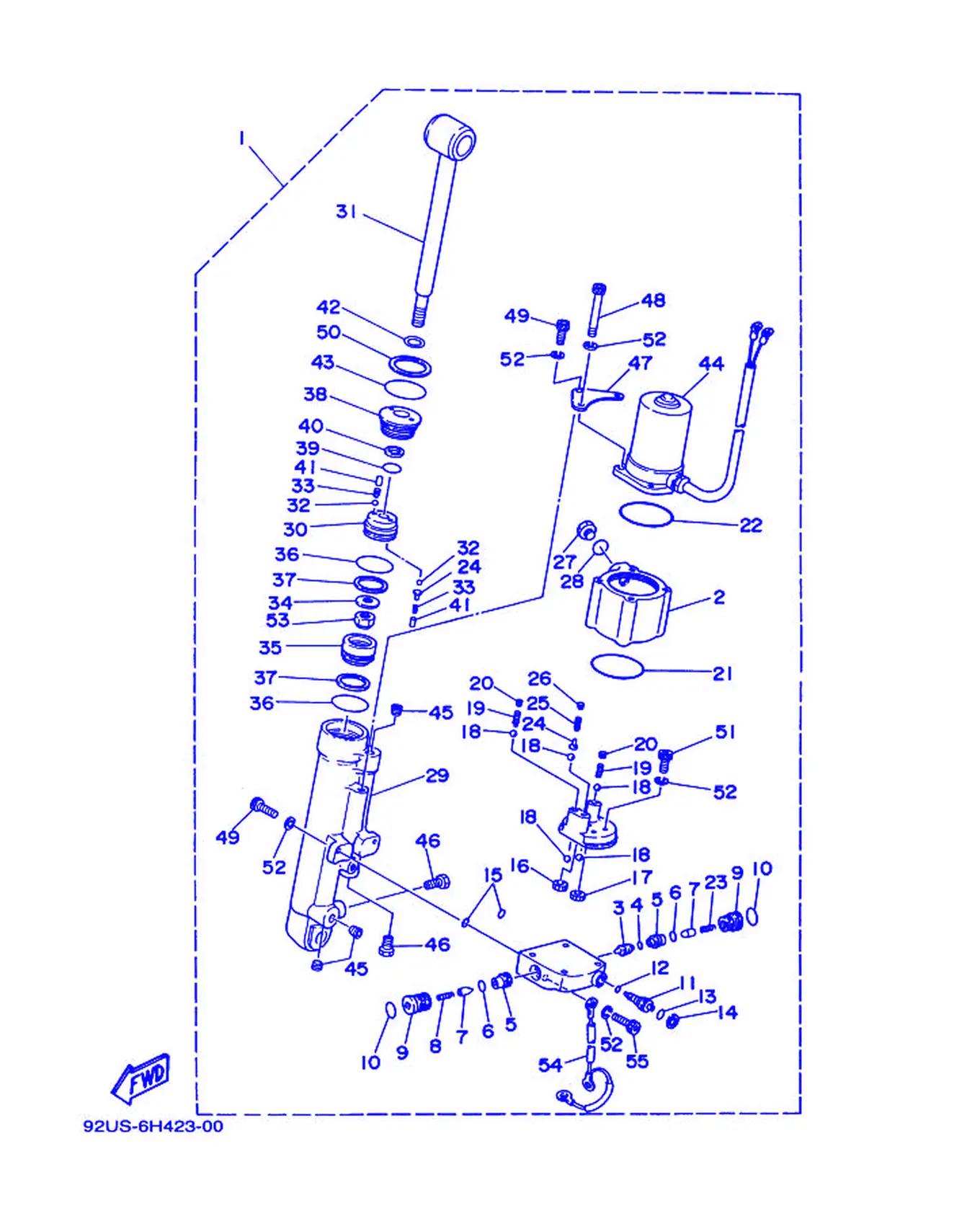

パワーチルトアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-43840-05-4D	电动角度定位装置组合	Power TiltAssembly	1
2	6H5-43828-00	储油箱	Body, Reservoir	1
3	6H5-43841-00	滑梭活	Piston, Shuttle	1
4	6H5-43861-00	O型圈	O-ring	1
5	6H5-43891-00	电刷	Bushing 1	2
6	6H5-43862-00	O型圈	O-ring	2
7	6H5-43849-00	阀门支销	Pin, Valve Support	2
8	6H5-43853-00	主阀门弹簧	Spring	1
9	6H5-4382E-00	联接器2	Adapter 2	2
10	6H5-43863-00	O型圈	O-ring	2
11	6H5-43846-02	手动阀座螺钉	Screw, Manual Valve Seat	1
12	6H5-43864-00	O型圈	O-ring	1
13	6H5-43865-00	O型圈	O-ring	1
14	6H5-43875-00	开口	Ring, Snap	1
15	6H5-43866-00	O型圈	O-ring	2
16	6H5-43837-00	从动齿	Gear, Driven	1
17	6H5-43836-00	主动齿	Gear, Drive	1
18	6H5-43858-10	滚珠	Ball	5
19	6H5-43856-00	下减压弹簧	Spring, Down Relief	2
20	6H5-43844-00	阀门支销	Pin, Valve Support	2
21	6H5-43867-00	O型圈	O-ring	1
22	6H5-43868-00	O型圈	O-ring	1
23	6H5-43853-10	主阀门弹簧	Spring	1
24	6H5-43859-00	阀门支销	Pin, Valve Support	6
25	6H5-43855-01	上减压弹簧	Spring	1
26	6H5-4386F-00	直	Ring	1
27	6H5-43829-00	储油箱盖	Reserve Plug	1
28	6H5-43865-00	O型圈	O-ring	1
29	6H5-43813-00	角度定位气	Cylinder, Tilt	1
30	6H5-4385A-00	角度定位活	Piston	1
31	6H5-43801-00	杆	Rod	1
32	6H5-43858-00	滚珠	Ball	5
33	6H5-43857-00	阀门减震器弹簧	Spring	5
34	6H5-43893-00	垫	Washer	1
35	6H5-43814-00	自由活	Piston, Free	1
36	6H5-43883-00	O型圈	O-ring	2
37	6H5-43871-00	环	Ring, Back Up	2
38	6H5-4381E-00	托架	Bracket	1
39	6H5-43896-00	O型圈	O-ring	1
40	6H5-43873-00	支承	Ring, Back Up	1
41	6H5-4381A-00	轴	Shaft	5
42	6H5-43812-00	防尘密封	Seal, Dust	1
43	6H5-43897-00	O型圈	O-ring	1
44	6H5-43880-02	电动机总成	Motor Assembly	1
45	6H5-43826-00	锥形螺钉	Plug, Taper Screw	3
46	6H5-43811-00	气缸端部螺钉	Screw, Cylinder End	2
47	6H5-4381F-00	托架	Bracket	1
48	6H5-43887-00	贯穿螺	Bolt, Through	4
49	6H5-43886-00	螺栓	Bolt	3
50	6H5-43872-00	支承	Ring, Back Up	1
51	91316-06020	螺栓	Bolt, Hexagon Socket Head	4
52	92995-06100	垫圈	Washer,Spring	12
53	95600-12100	U型螺母	Nut, U	1
54	6G1-82127-00	导线2	Wire, Lead 2	1
55	6H5-4388A-00	螺栓	Bolt	1

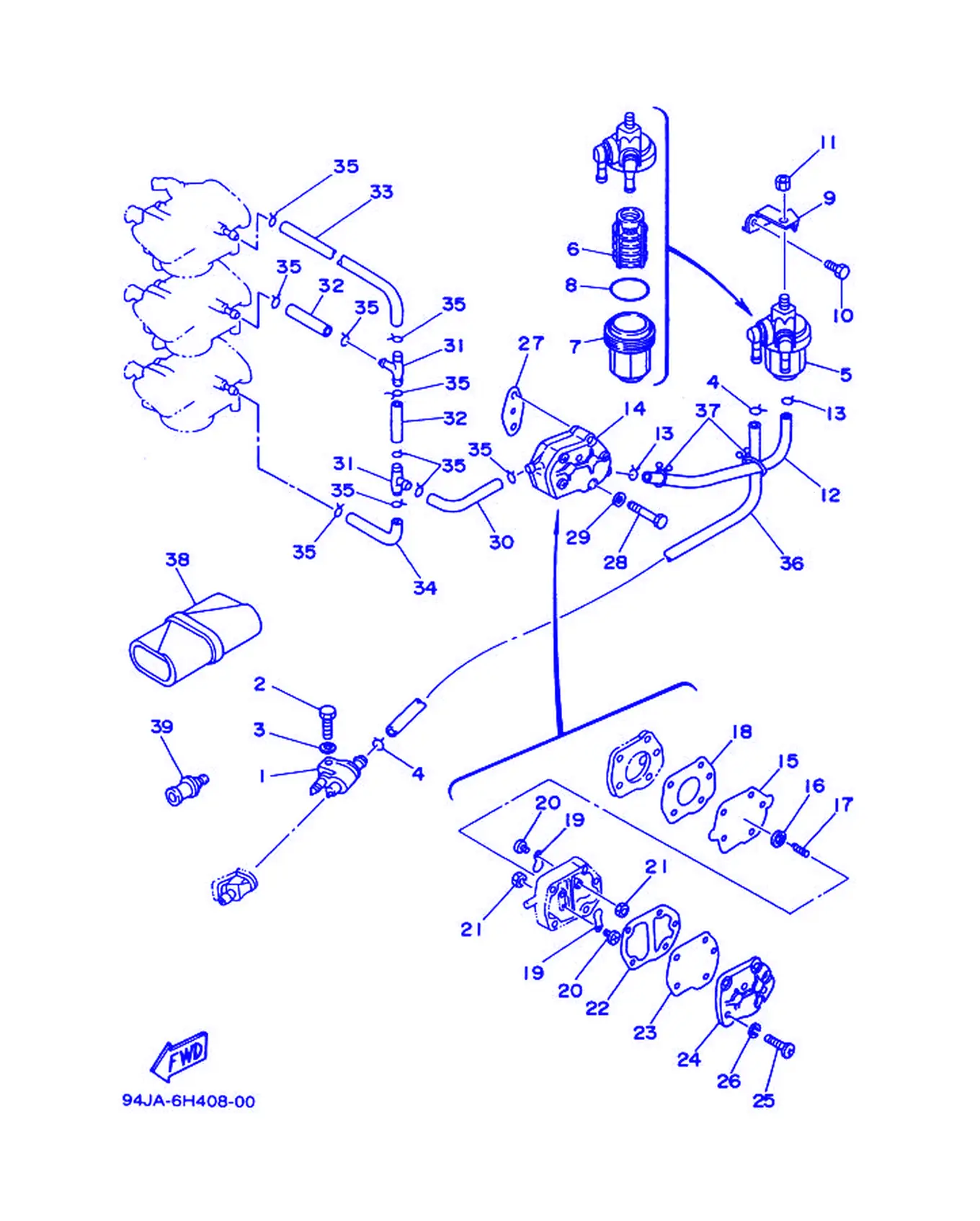

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97395-06025	螺栓	Bolt	1
3	92990-06600	面板垫圈	Washer,Plate	1
4	90467-08004	卡环	Clip	2
5	61N-24560-00	机油过滤器组合	Filter Assembly	1
6	61N-24563-00	过滤器滤芯	Element, Filter	1
7	61N-24521-00	滤杯	Cup, Filter	1
8	93210-32738	O型圈	O-ring	1
9	6H4-24566-01	过滤器托架	Bracket, Filter	1
10	97013-06012	螺栓	Bolt	1
11	95380-08600	有槽螺母	Nut	1
12	6H4-24314-00	管4	Pipe 4	1
13	90467-08004	卡环	Clip	2
14	6A0-24410-05	燃油泵组合	FuelPumpAssembly	1
15	648-24411-00	隔膜，隔板	Diaphragm	1
16	648-24424-00	弹簧座	Seat,Spring	1
17	648-24423-00	隔膜弹	Spring,Diaphragm	1
18	648-24434-01	本体衬垫	Gasket, Body	1
19	6A0-24421-01	单向阀	Valve, Check	2
20	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
21	95380-03600	有槽螺母	Nut	2
22	648-24435-02	本体衬垫2	Gasket, Body 2	1
23	663-24411-00	隔板	Diaphragm	1
24	648-24413-01	燃油泵本体2	Body 2	1
25	98580-05530	大柱头螺钉	Screw, Pan Head	3
26	92990-05100	盘形垫	Washer,Spring	3
27	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
28	97095-06040	螺栓	Bolt	2
29	92990-06600	面板垫圈	Washer,Plate	2
30	90445-09063	软管	Hose	1
31	688-24378-00	连接管4	Pipe,Joint	2
32	90445-09057	固定	Hose	2
33	6H4-24313-00	管3	Pipe 3	1
34	6H4-24312-00	管2	Pipe 2	1
35	90467-08004	卡环	Clip	10
36	6H4-24311-00	燃油管1	Pipe,Fuel 1	1
37	90464-16039	固定夹	Clamp	3
38	656-W2810-02	工具套	ToolKit	1
39	626-28193-01-94	单向放水	Plug, Water Check	1

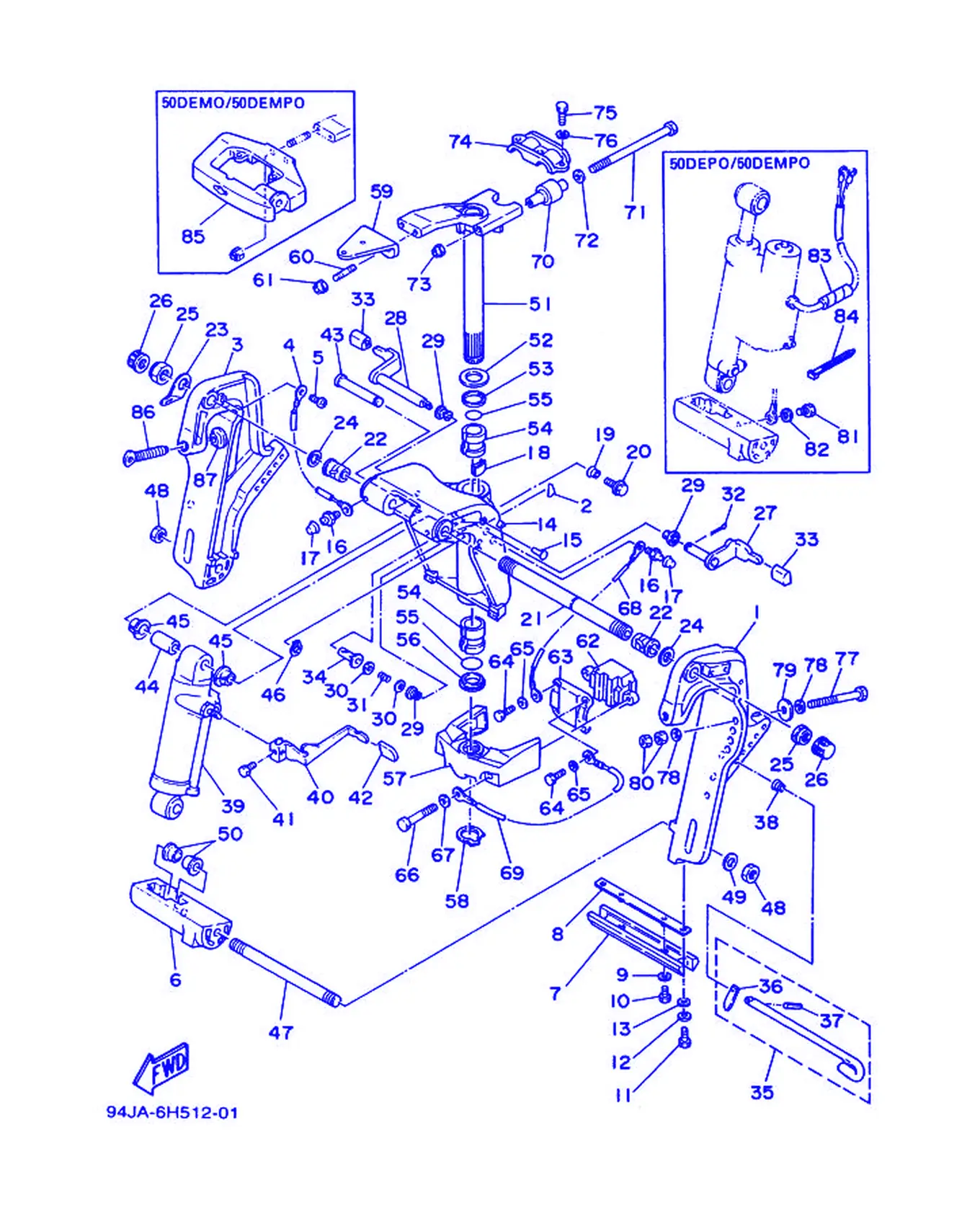

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-43111-02-4D	夹紧托架	Bracket,Clamp	1
2	688-43691-01	角度定位指示器	Indicator, Tilt	1
3	6H5-43112-03-4D	夹紧托架	Bracket,Clamp	1
4	6E5-82148-00	导线4	Wire,Lead 4	1
5	98580-06008	螺栓	Screw, Pan Head	1
6	6H5-43128-01-4D	夹紧托架衬套	Spacer,ClampBracket	1
7	6H1-45251-02	阳极	Anode	1
8	6H1-44526-00	面板	Plate	1
9	90201-06M31	面板垫圈	Washer,Plate	2
10	97095-06012	螺栓	Bolt	2
11	97395-06016	螺栓	Bolt	2
12	92995-06100	垫圈	Washer,Spring	2
13	92990-06600	面板垫圈	Washer,Plate	2
14	6H5-43311-04-4D	旋转支架	Bracket, Swivel	1
15	90269-03010	螺丝	Rivet	1
16	93700-06M03	润滑油管嘴	Nipple, Grease	3
17	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
18	6J8-42528-00	阻力板	Plate, Friction	1
19	689-43373-01	减震器密封	Seal,Damper	1
20	90105-06M18	螺栓	Bolt, Washer Based Head	1
21	6J8-43131-01	夹紧托架螺	Bolt,ClampBracket	1
22	90386-22M15	衬套	Bushing	2
23	6J8-43113-01	夹紧托架面板	Plate,ClampBracket	1
24	90201-22428	平垫圈	Washer,Plate	2
25	90185-22043	卡环	Nut, Self-Locking	2
26	6G5-43145-00	夹紧托架盖	Cap,ClampBracket	2
27	6H5-43181-02	顶位销杆	Lever, Tilt Stop	1
28	6H5-43185-02	顶位销杆	Lever, Tilt Stop	1
29	90386-10M16	衬套	Bushing	3
30	92990-10600	垫圈	Washer,Plate	2
31	90501-10M21	接头	Spring, Compression	1
32	91490-30030	开口销	Pin, Cotter	1
33	663-43318-00	盖	Cover	2
34	90386-10M19	带垫圈六角头螺栓	Bushing	1
35	676-43160-02	角度定位杆组合	TiltRodAssembly	1
36	676-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
37	91690-30012	弹簧销	Pin,Spring	1
38	90502-10M04	接头	Spring, Conical	1
39	6H5-43170-01-4D	减震器组合	Shock Absorber Assembly	1
40	6H5-43631-00	角度定位杆	Lever,Tilt	1
41	97095-06010	螺栓	Bolt	1
42	682-43318-01	盖	Cover	1
43	6H5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
44	90386-12M65	卡环	Bushing	1
45	90386-12M64	衬套	Bushing	2
46	93410-12M08	螺栓	Circlip	1
47	90116-18M21	衬套	Bolt, Stud	1
48	90170-18M10	螺帽	Nut	2
49	92990-18600	盘形垫	Washer	1
50	90386-18M44	衬套	Bushing	2
51	6H4-42510-02-4D	方向托架组合	SteeringBracketAssembly	1
52	90201-30M00	平垫圈	Washer,Plate	1
53	90386-30M78	衬套	Bushing	1
54	90386-30M77	衬套	Bushing	2
55	93210-29M94	O型圈	O-ring	2
56	90386-30M60	衬套	Bushing	1
57	6H4-44551-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
58	93410-28M06	卡环	Circlip	1
59	6H4-48511-51-4D	操舵连接板	Hook,Steering	1
60	90116-10175	螺栓	Bolt, Stud	2
61	90185-10051	螺母	Nut, Self-Locking	2
62	6H4-44557-00	前下侧减震胶垫	Mount Damper, Lower Front	1
62	6H4-44557-10	前下侧减震胶垫	Mount Damper, Lower Front	1
62	6H4-44557-30	前下侧减震胶垫	Mount Damper, Lower Front	1
63	6H4-44553-01	下侧减震胶垫盖	Cover, Lower Mount	1
64	97395-08025	螺栓	Bolt	4
65	92990-08600	盘形垫	Washer,Plate	4
66	97395-10060	螺栓	Bolt	2
67	92990-10600	垫圈	Washer,Plate	2
68	6H5-82127-00	导线2	Wire,Lead 2	1
69	6H5-82149-00	导线3	Wire,Lead 3	1
70	6H4-44514-00	上侧减震胶垫	Mount Damper, Upper Side	2
70	6H4-44514-30	上侧减震胶垫	Mount Damper, Upper Side	2
71	90101-08M86	螺栓	Bolt, Hexagon	2
72	90201-09425	平垫圈	Washer,Plate	2
73	90185-08045	螺母	Nut, Self-Locking	2
74	6H4-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
75	97090-08035	螺栓	Bolt	3
76	92990-08100	盘形垫	Washer,Spring	3
77	90101-12M65	卡环	Bolt, Hexagon	4
78	92995-12200	盘形垫	Washer	8
79	90201-12426	平垫圈	Washer,Plate	4
80	95380-12600	有槽螺母	Nut	8
81	97095-06010	螺栓	Bolt	1
82	92990-06600	面板垫圈	Washer,Plate	1
83	90446-07M40	线夹	Hose	2
84	90465-13M11	线夹	Clamp	1
85	6H4-42121-02-5B	托架	Bracket, Carling	1
86	663-43116-01	艉板夹紧螺钉	Screw, Transom Clamp	2
87	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	2

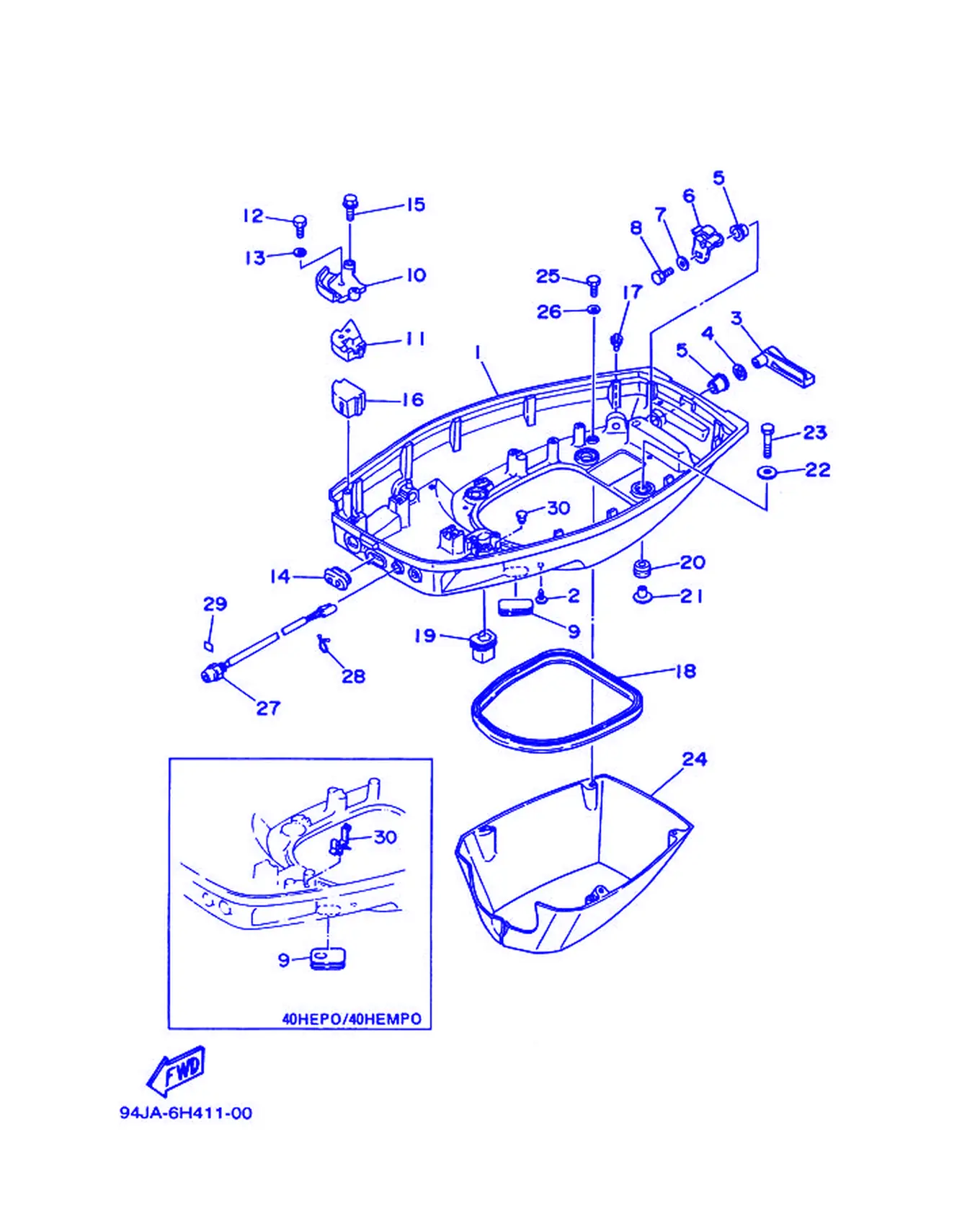

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-42711-05-4D	底罩	Cowling, Bottom	1
1	6H4-42711-23-4D	底罩	Cowling, Bottom	1
2	90338-05M03	衬套	Plug	1
3	6H4-42815-00	夹杆	Lever,Clamp	1
4	90206-12052	平垫圈	Washer, Wave	1
5	90386-12069	衬套	Bushing	2
6	6H4-42816-00	夹杆	Lever,Clamp	1
7	90201-06M02	平垫圈	Washer,Plate	1
8	97313-06010	螺栓	Bolt	1
9	6H4-42726-00	固定	Grommet	1
9	6H5-42726-00	固定	Grommet	1
10	6H4-48531-00-94	遥控装置托架1	Bracket, Remote Control 1	1
10	6H4-48531-10-94	遥控装置托架1	Bracket, Remote Control 1	1
11	6H4-48532-00-94	遥控装置托架2	Bracket, Remote Control 2	1
11	6H4-48532-10-94	遥控装置托架2	Bracket, Remote Control 2	1
12	97395-05016	大柱头螺钉	Bolt	1
13	92990-05600	盘形垫	Washer,Plate	1
14	6H3-42727-00	固定	Grommet	1
15	97595-06520	带垫圈螺	Bolt, With Washer	2
16	6H4-42724-10	固定	Grommet	1
16	6H4-42724-20	固定	Grommet	1
17	6E5-44391-00	软管管嘴	Nipple,Hose	1
18	6H4-42716-00	密封橡皮块1	Rubber,Seal 1	1
19	682-42727-00	固定	Grommet	1
20	90480-09M21	固定	Grommet	4
21	90387-06M41	衬套	Color	4
22	90201-06416	平垫圈	Washer,Plate	4
23	97095-06030	螺栓	Bolt	4
24	6H4-42741-01	挡板	Apron	1
25	97395-06016	螺栓	Bolt	4
26	92990-06600	面板垫圈	Washer,Plate	4
27	6H4-85411-00	高温警报灯	Emergency Signal Light Assembly	1
28	90465-18147	固定	Clamp	1
29	6H4-85415-00	信号灯标志	Mark	1
30	703-82119-00	导线盖	Cover,LeadWire	1
30	90464-09M13	固定	Clamp	1

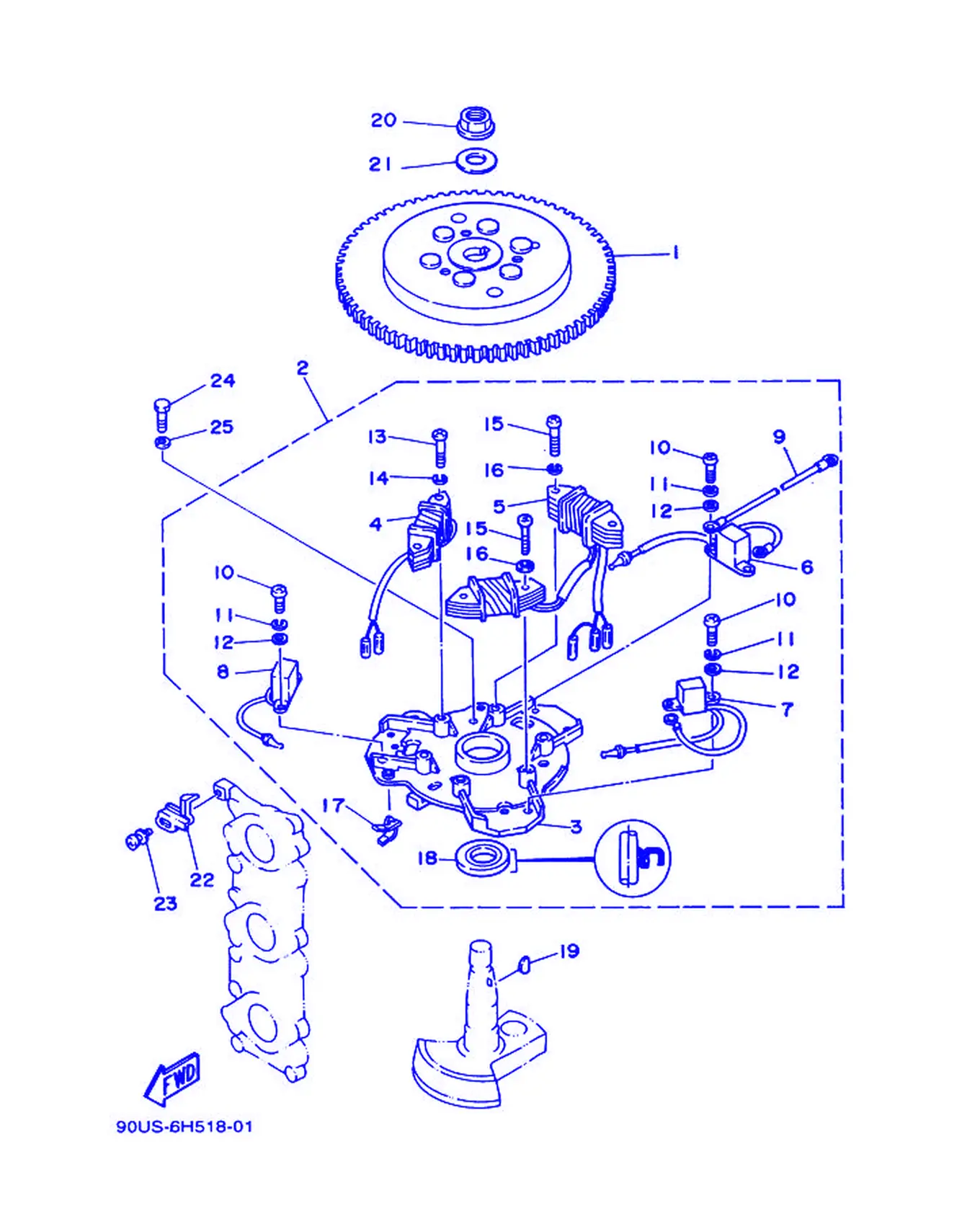

マグネト

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-85550-00	转子组合	Rotor Assembly	1
2	6H5-85560-02	基座组合	BaseAssembly	1
3	6H4-15359-04-94	油封壳	Housing, Oil Seal	1
4	6H5-85520-00	充电线	Coil, Charge	1
5	6H5-85533-01	照明线	Coil, Lighting	1
6	6H5-85580-00	脉冲线	Coil, Pulser	1
7	6H5-85580-10	脉冲线	Coil, Pulser	1
8	6H5-85580-20	脉冲线	Coil, Pulser	1
9	6H4-83354-00	接地线1	Wire, Earth Lead 1	1
10	98501-05012	螺栓	Screw, Pan Head	6
11	92901-05100	盘形垫	Washer, Spring	6
12	92901-05600	盘形垫	Washer,Plate	6
13	98511-06025	螺栓	Screw, Pan Head	2
14	92995-06100	垫圈	Washer,Spring	2
15	98580-06030	螺栓	Screw, Pan Head	4
16	92995-06100	垫圈	Washer,Spring	4
17	90464-03M15	卡环	Clamp	2
18	93102-23096	油封	Oil Seal	1
19	6H4-11545-00	半圆键	Key, Woodruff	1
20	90179-16M05	螺母	Nut	1
21	90201-16M44	带垫面板	Washer,Plate	1
22	6H4-81332-00	正时面板	Plate, Timing	1
23	97985-05210	带垫圈螺丝	Screw, With Washer	1
24	97313-06018	螺栓	Bolt	3
25	92990-06600	面板垫圈	Washer,Plate	3

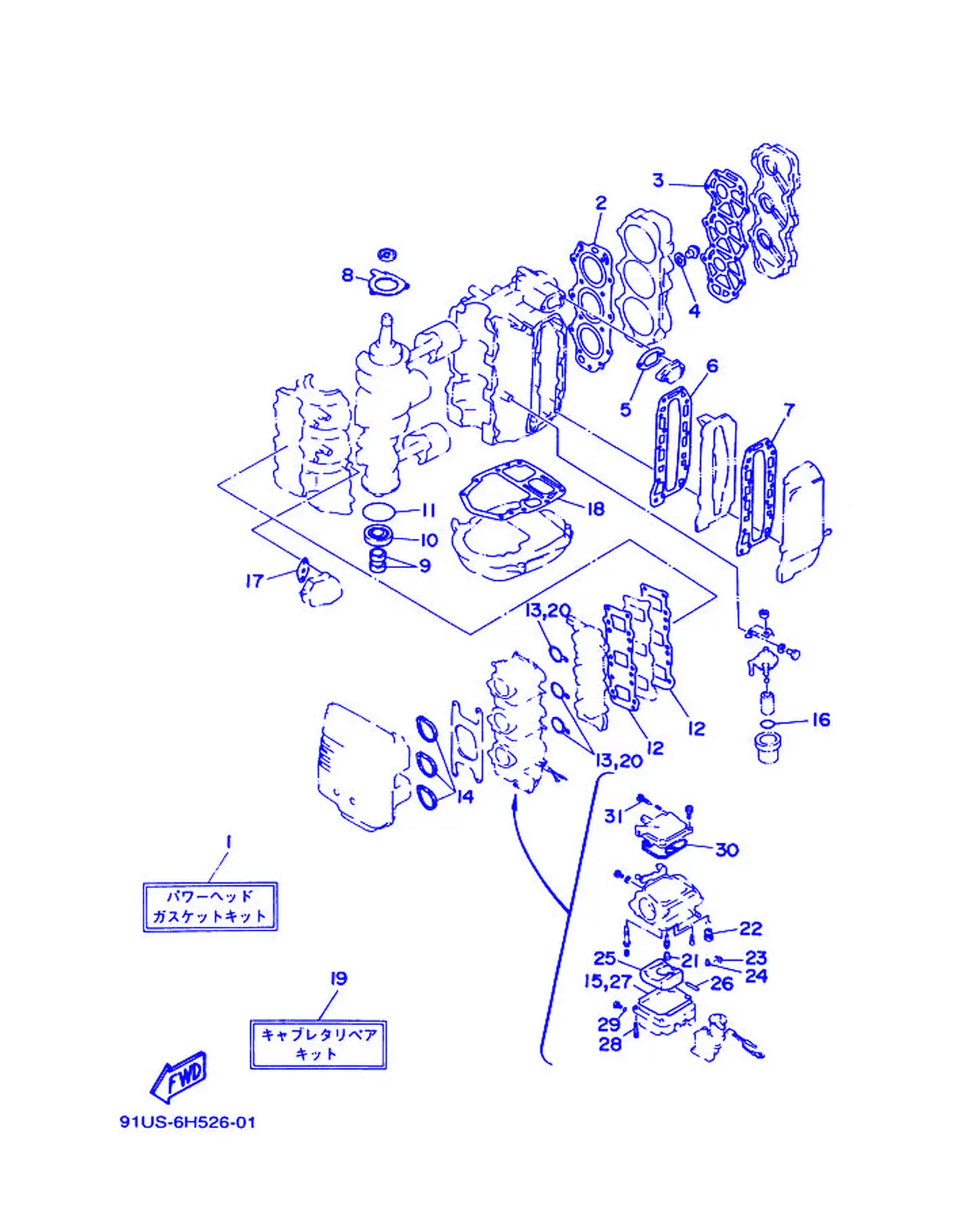

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-W0001-04	衬垫套	Power Head Gasket Kit	1
2	6H4-11181-A0	气缸头垫片1	Gasket, Cylinder Head 1	1
3	6H4-11193-A1	衬垫	Gasket, Head Cover 1	1
4	90430-14115	垫片	Gasket	1
5	6J8-12414-A0	盖衬垫	Gasket,Cover	1
6	6H4-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
7	6H4-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
8	6H4-15369-A1	油封壳体衬垫	Gasket,OilSealHousing	1
9	93101-16M36	油封	OilSeal	2
10	93102-25M28	油封	OilSeal	1
11	93210-57M09	O型圈	O-ring	1
12	6H4-13621-A1	阀座衬垫	Gasket,ValveSeat	2
13	6H4-14198-01	垫片	Gasket	3
14	6H3-14457-01	密封	Seal	3
15	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
16	93210-32738	O型圈	O-ring	1
17	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
18	6H4-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
19	6H4-W0093-03	化油器修理套	CarburetorRepair Kit	1
20	6H4-14198-01	垫片	Gasket	3
21	676-14966-00	起动杆	Cap	3
22	6H4-14590-00	针阀组合	NeedleValveAssembly	3
23	663-14159-00	钢夹	Clip	3
24	676-14186-00	浮子销	Pin, Float	3
25	6H4-14985-01	浮子	Float	3
26	6H4-14548-00	浮子臂销	Pin, Float Arm	3
27	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
28	97980-04114	带垫圈螺钉	Screw, Washer	3
29	93210-04230	O型圈	O-ring	3
30	6H4-14147-00	O型圈	0-Ring	3
31	692-14923-00	低速螺钉	Screw,Pilot	3

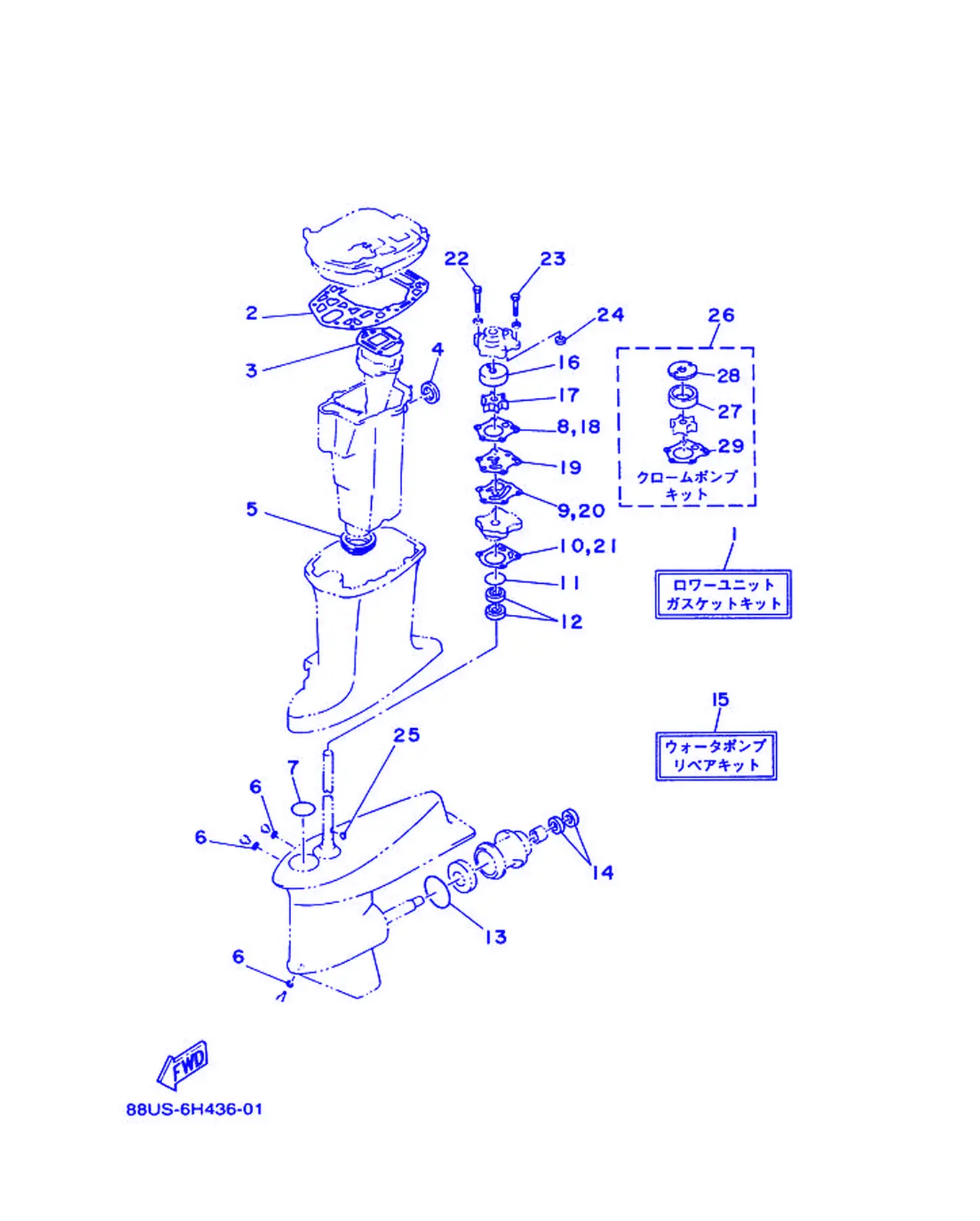

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-W0001-21	衬垫套	LowerUnitGasket Kit	1
2	6H4-45114-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
3	6H4-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
4	6H4-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
5	663-45123-00	消音器衬垫	Gasket,Muffler	1
6	90430-08020	固定	Gasket	3
7	93210-49046	O型圈	O-ring	1
8	663-44315-A0	水泵衬垫	Gasket,Water Pump	1
9	663-44324-A0	芯子衬垫	Gasket, Cartridge	1
10	663-44316-A0	水泵衬垫	Gasket,Water Pump	1
11	93210-41042	O型圈	O-ring	1
12	93101-23070	油封	OilSeal	2
13	93210-66M98	O型圈	O-ring	1
14	93101-22067	油封	OilSeal	2
15	6H4-W0078-01	水泵修理套	Water PumpRepair Kit	1
16	663-44322-00	芯子	Insert, Cartridge	1
17	6H4-44352-02	叶轮	Impeller	1
18	663-44315-A0	水泵衬垫	Gasket,Water Pump	1
19	663-44323-00	外挡板	Outer Plate, Cartridge	1
20	663-44324-A0	芯子衬垫	Gasket, Cartridge	1
21	663-44316-A0	水泵衬垫	Gasket,Water Pump	1
22	97395-08055	螺栓	Bolt	2
23	97395-08045	螺栓	Bolt	2
24	663-44366-00	水封减震器	Damper,WaterSeal	1
25	90280-03024	半圆键	Key, Woodruff	1
26	6H4-W0078-0A	水泵修理套	Chrome Pump Kit	1
27	670-44322-01	芯子	Insert, Cartridge	1
28	670-44321-00	内部面板	Inner Plate, Cartridge	1
29	670-44323-00	外挡板	Outer Plate, Cartridge	1

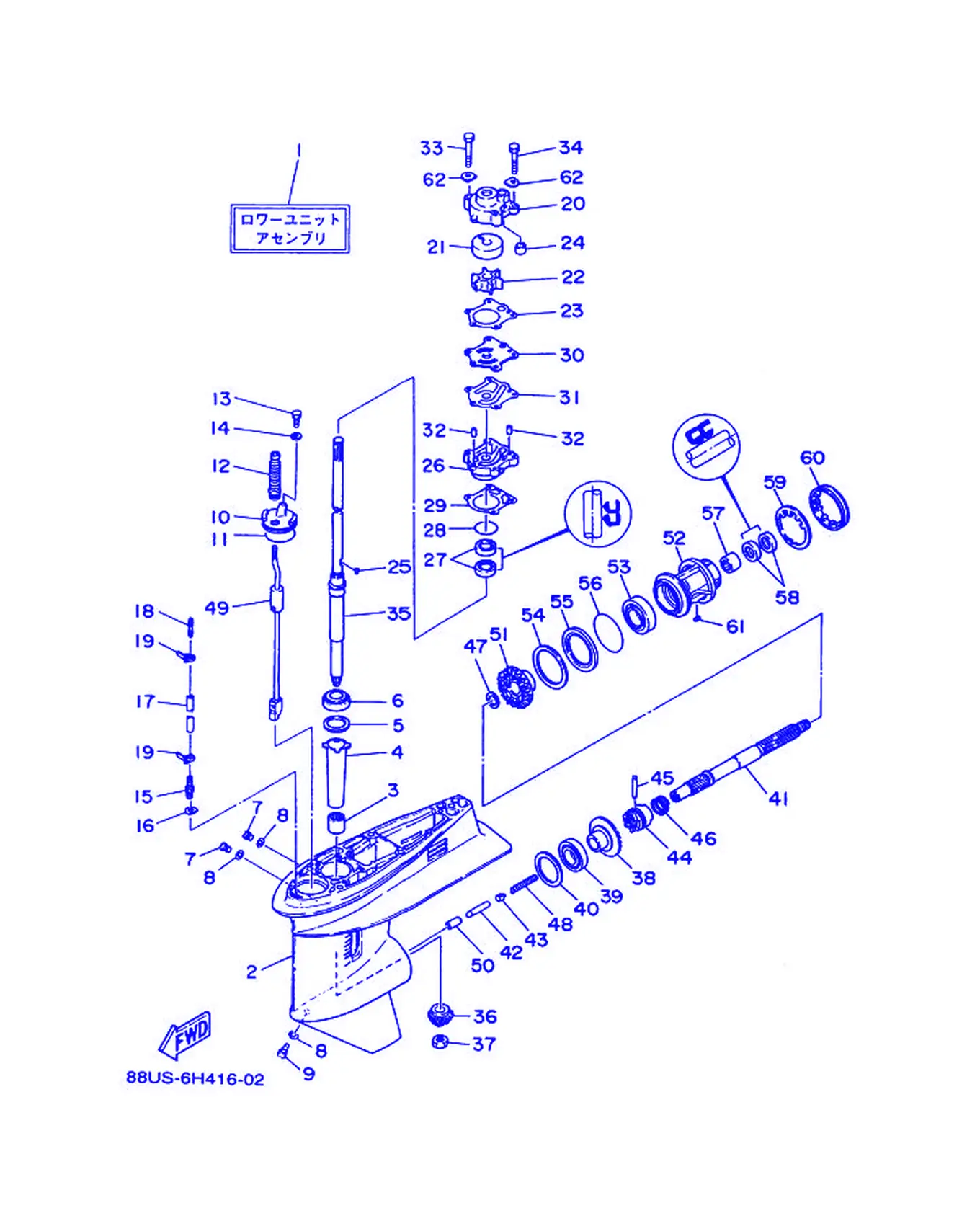

ロワーケーシング. ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-45300-02-4D	水下装置总成	LowerUnitAssembly	1
1	6H4-45300-12-4D	水下装置总成	LowerUnitAssembly	1
1	6H4-45300-22-4D	水下装置总成	LowerUnitAssembly	1
1	6H4-45300-32-4D	水下装置总成	LowerUnitAssembly	1
2	6H4-45301-01-4D	水下装置壳	Casing,Lower	1
2	6H4-45301-31-4D	水下装置壳	Casing,Lower	1
3	93315-32224	轴承	Bearing	1
4	6H4-45536-00	驱动轴套	Sleeve,Drive Shaft	1
5	663-45587-01-10	填隙	Shim (T:0.10MM)	1
5	663-45587-01-12	填隙	Shim (T:0.12MM)	1
5	663-45587-01-15	填隙	Shim (T:0.15MM)	1
5	663-45587-01-18	填隙	Shim (T:0.18MM)	1
5	663-45587-01-30	填隙	Shim (T:0.30MM)	1
5	663-45587-01-40	填隙	Shim (T:0.40MM)	1
5	663-45587-01-50	填隙	Shim (T:0.50MM)	1
6	93332-00001	轴承	Bearing	1
7	90340-08M04	衬套	Plug, Straight Screw	2
8	90430-08020	固定	Gasket	3
9	688-45341-00	放油	Plug, Drain	1
10	6H4-45321-01	面板	Plate	1
11	93210-49ME0	O型圈	O-ring	1
12	6G1-44147-00	变挡连杆衬套	Boot, Shift Rod	1
13	97395-06016	螺栓	Bolt	1
14	92990-06600	面板垫圈	Washer,Plate	1
15	6H4-45378-00	软管嘴	Nipple,Hose	1
16	90209-10M14	螺帽	Washer	1
17	90445-07ME9	固定	Hose (L120)	1
17	90445-07M31	固定	Hose (L200)	1
17	90445-07M38	固定	Hose	1
18	6E5-83558-00	管嘴端部	End, Nipple	1
19	90465-11M10	固定	Clamp	2
20	6J8-44311-00	水泵壳	Housing,Water Pump	1
21	663-44322-00	芯子	Insert, Cartridge	1
22	6H4-44352-02	叶轮	Impeller	1
23	663-44315-A0	水泵衬垫	Gasket,Water Pump	1
24	663-44366-00	水封减震器	Damper,WaterSeal	1
25	90280-03024	半圆键	Key, Woodruff	1
26	663-44341-00-94	水泵壳	Housing,Water Pump	1
27	93101-23070	油封	OilSeal	2
28	93210-41042	O型圈	O-ring	1
29	663-44316-A0	水泵衬垫	Gasket,Water Pump	1
30	663-44323-00	外挡板	Outer Plate, Cartridge	1
31	663-44324-A0	芯子衬垫	Gasket, Cartridge	1
32	93604-08062	定位销	Pin, Dowel	2
33	97395-08055	螺栓	Bolt	2
34	97395-08045	螺栓	Bolt	2
35	6H4-45501-00	驱动轴组	Drive ShaftComplete	1
35	6H4-45501-10	驱动轴组	Drive ShaftComplete	1
35	6H4-45501-20	驱动轴组	Drive ShaftComplete	1
35	6H4-45501-30	驱动轴组	Drive ShaftComplete	1
36	6H4-45551-00	小齿轮	Pinion	1
37	90170-12138	螺帽	Nut	1
38	6H4-45560-00	齿	Gear	1
39	93332-000V4	轴承	Bearing	1
40	6H4-45567-01-10	填隙	Shim (T:0.10MM)	1
40	6H4-45567-01-12	填隙	Shim (T:0.12MM)	1
40	6H4-45567-01-15	填隙	Shim (T:0.15MM)	1
40	6H4-45567-01-18	填隙	Shim (T:0.18MM)	1
40	6H4-45567-01-30	填隙	Shim (T:0.30MM)	1
40	6H4-45567-01-40	填隙	Shim (T:0.40MM)	1
41	679-45611-01	螺旋浆轴	Shaft,Propeller	1
42	676-45635-00	变挡柱	Plunger, Shift	1
43	663-45634-00	变挡滑	Slide, Shift	1
44	6H4-45631-00	爪形离合器	Clutch, Dog	1
45	90250-06023	销	Pin, Straight	1
46	663-45633-00	固定环	Ring, Cross Pin	1
47	90201-22429	平垫圈	Washer,Plate	1
48	90501-16M01	压缩弹簧	Spring, Compression	1
49	6H4-44150-01	变挡凸轮组合	Shift Cam Assembly	1
49	6H4-44150-12	变挡凸轮组合	Shift Cam Assembly	1
49	6H4-44150-22	变挡凸轮组合	Shift Cam Assembly	1
49	6H4-44150-32	变挡凸轮组合	Shift Cam Assembly	1
50	6H4-44160-00	止动器总成	Detent Complete	1
51	6H4-45571-00	齿	Gear	1
52	679-45331-00-94	轴承壳	Housing,Bearing	1
53	93306-00702	轴承	Bearing	1
54	663-45577-01-10	填隙	Shim (T:0.10MM)	1
54	663-45577-01-12	填隙	Shim (T:0.12MM)	1
54	663-45577-01-15	填隙	Shim (T:0.15MM)	1
54	663-45577-01-18	填隙	Shim (T:0.18MM)	1
54	663-45577-01-30	填隙	Shim (T:0.30MM)	1
54	663-45577-01-40	填隙	Shim (T:0.40MM)	1
54	663-45577-01-50	填隙	Shim (T:0.50MM)	1
55	663-45576-00	推力垫	Washer, Thrust	1
56	93210-66M98	O型圈	O-ring	1
57	93317-22204	轴承	Bearing	1
58	93101-22067	油封	OilSeal	2
59	90214-48M03	平垫圈	Washer, Claw	1
60	697-45384-00	螺母	Nut	1
61	90282-04010	平键	Key, Straight	1
62	90209-08M02	螺丝	Washer	4

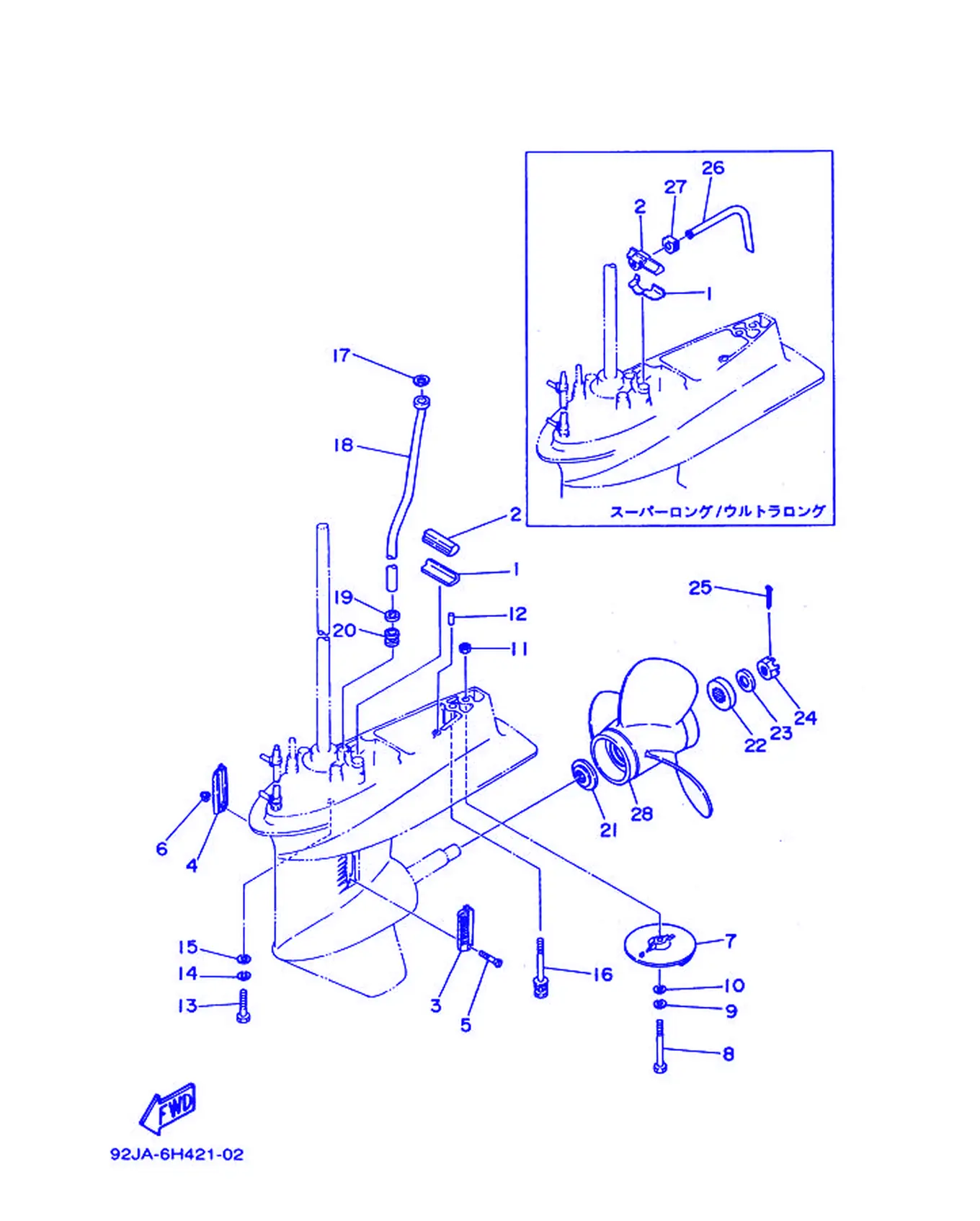

ロワーケーシング. ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
1	6H4-45376-00	密封圈减震块导承	Guide,SealDamper	1
2	688-45375-00	密封圈减震	Damper,Seal	1
2	6H4-45375-00	密封圈减震	Damper,Seal	1
3	688-45214-02	进水口盖	Cover, Water Inlet 1	1
4	688-45215-02	进水口盖	Cover, Water Inlet 2	1
5	98680-05535	椭圆头螺钉	Screw, Oval Head	1
6	90185-05002	螺母	Nut, Self-Locking	1
7	664-45371-01	航向调整	Tab Trim	1
8	97375-08075	带垫圈六角头螺栓	Bolt	1
9	92990-08100	盘形垫	Washer,Spring	1
10	92990-08600	盘形垫	Washer,Plate	1
11	95380-08600	有槽螺母	Nut	1
12	93606-12019	定位销	Pin, Dowel	2
13	97395-10040	螺栓	Bolt	4
14	92990-10100	弹簧垫圈	Washer,Spring	4
15	92990-10600	垫圈	Washer,Plate	4
16	90119-08M92	螺栓	Bolt, With Washer	1
17	90202-12060	平垫圈	Washer,Plate	1
18	6H4-44361-00	水管	Tube, Water	1
18	6H4-44361-10	水管	Tube, Water	1
18	6H4-44361-20	水管	Tube, Water	1
18	6H4-44361-30	水管	Tube, Water	1
19	90430-12072	衬垫	Gasket	1
20	663-44367-00	水封减震器	Damper,WaterSeal	1
21	663-45987-02	衬套	Spacer	1
22	670-45997-02	衬套	Spacer	1
23	92990-16200	盘形垫	Washer, Plain	1
24	90171-16011	螺母	Nut, Castle	1
25	91490-30030	开口销	Pin, Cotter	1
26	6H4-44362-00	水管	Tube, Water	1
27	6H4-44365-00	水封减震器	Damper,WaterSeal	1
28	663-45941-01-EL	螺旋浆	Propeller (3X10-3/4 X17 -G)	1
28	663-45943-02-EL	螺旋浆	Propeller (3X11 X15 -G)	1
28	663-45945-02-EL	螺旋浆组合	Propeller (3X11-1/8 X13-G)	1
28	663-45947-02-EL	螺旋浆组合	Propeller (3X11-5/8 X11 -G)	1
28	663-45949-01-EL	螺旋浆	Propeller (3X10-3/4 X16 -G)	1
28	663-45952-02-EL	螺旋浆	Propeller (3X11-3/8 X12 -G)	1
28	663-45954-01-EL	螺旋浆	Propeller (3X11-3/4 X10 -G)	1
28	663-45956-01-EL	螺旋浆	Propeller (3X12-1/4 X9 -G)	1
28	663-45958-01-EL	螺旋浆	Propeller (3X11-1/4 X14 -G)	1
28	6H5-45943-00-EL	螺旋浆	Propeller (3X10 X15 -G)	1
28	6H5-45945-00-EL	螺旋浆	Propeller (3X10-3/8 X13 -G)	1
28	6H5-45952-00-EL	螺旋浆	Propeller (3X10-5/8 X12 -G)	1
28	6H5-45958-00-EL	螺旋浆	Propeller (3X10-1/4 X14 -G)	1
