雅马哈 Z250D - Z250D

共 36 个部位，点击零件编码查看详情，或搜索本页零件。

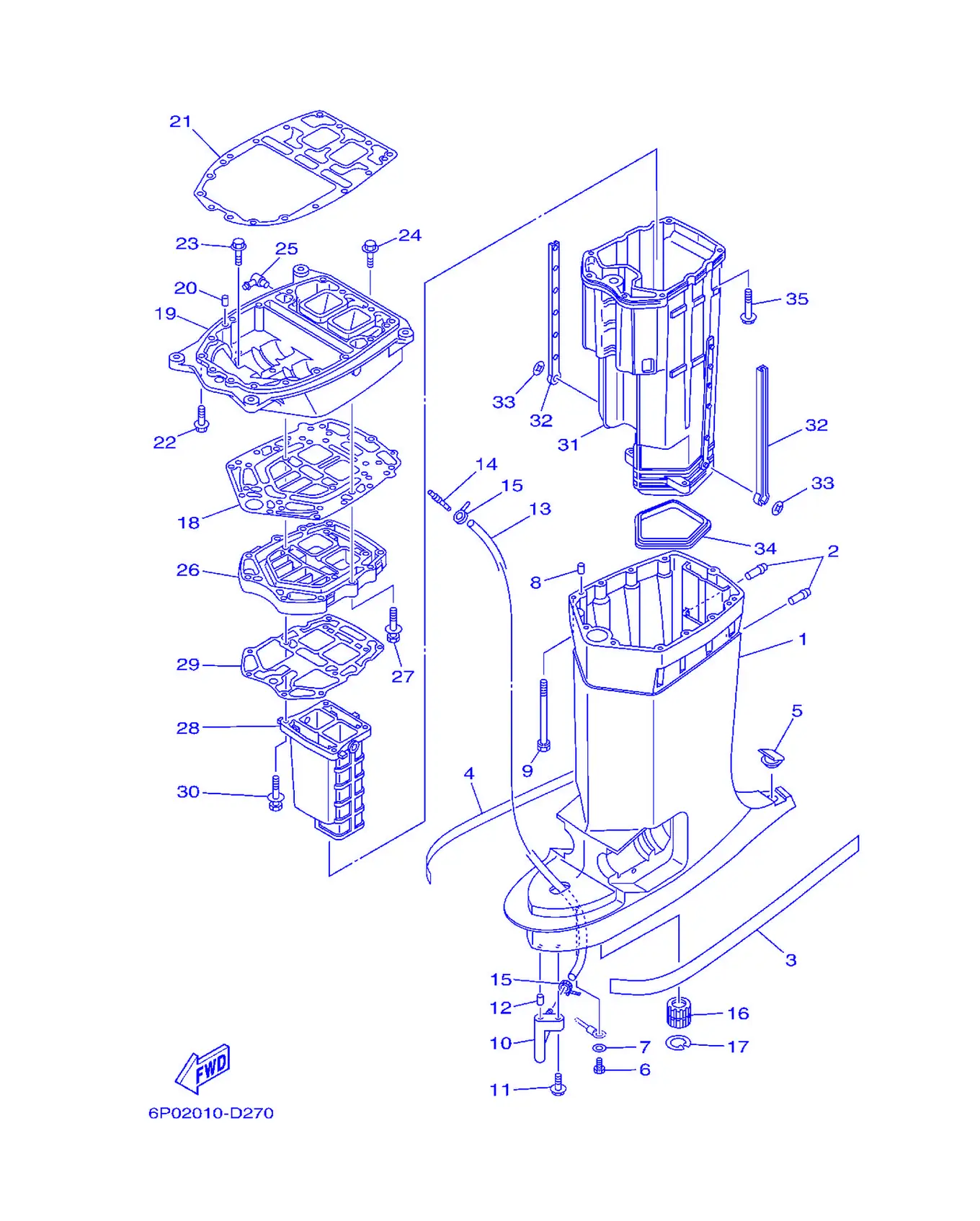

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-45111-20-8D	水上装置壳	Casing,Upper	1
2	6E5-24377-00	连接管3	Pipe, Joint 3	2
3	61A-42791-S0	标志，商标1	Mark 1	1
4	61A-42792-S0	标志，商标	Mark	1
5	61A-45155-00	盖	Cap	1
6	97095-06010	螺栓	Bolt	1
7	92995-06600	盘形垫	Washer	1
8	93608-12M05	定位销	Pin, Dowel	2
9	90119-08052	固定夹	Bolt, with Washer	8
10	61A-45378-00	软管嘴	Nipple,Hose	1
11	90119-06M17	卡环	Bolt, With Washer	1
12	93606-12019	定位销	Pin, Dowel	1
13	90445-07MF0	固定	Hose (L1030)	1
14	6E5-83558-00	管嘴端部	End, Nipple	1
15	90465-11M10	固定	Clamp	2
16	6E5-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
17	93420-36M01	卡环	Circlip	1
18	60V-45114-00	水上装置壳体衬垫	Gasket, Upper Casing	1
19	60V-41137-20-94	排气导管	Guide,Exhaust	1
20	93608-12M05	定位销	Pin, Dowel	2
21	60V-45113-01	水上装置壳体衬垫	Gasket, Upper Casing	1
22	90119-08079	带垫圈六角头螺栓	Bolt, with Washer	4
23	90119-08072	夹子	Bolt, with Washer	4
24	90119-08060	螺栓	Bolt, with Washer	1
25	6H1-11372-00	软管接头	Nipple,Hose	1
26	60V-41131-02-5B	排气岐管1	Manifold,Exhaust 1	1
27	90119-08056	带垫圈六角头螺栓	Bolt, with Washer	4
28	6D0-41132-00-5B	排气岐管	Manifold,Exhaust	1
29	61A-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
30	90119-08059	线夹	Bolt, with Washer	4
31	60V-14711-20-5B	消声器1	Muffler 1	1
32	6E5-14737-00	消音器减震器	Damper,Muffler	2
33	90183-05M02	固定	Nut,Spring	2
34	61A-45123-01	消音器衬垫	Gasket, Muffler	1
35	90119-08059	线夹	Bolt, with Washer	6

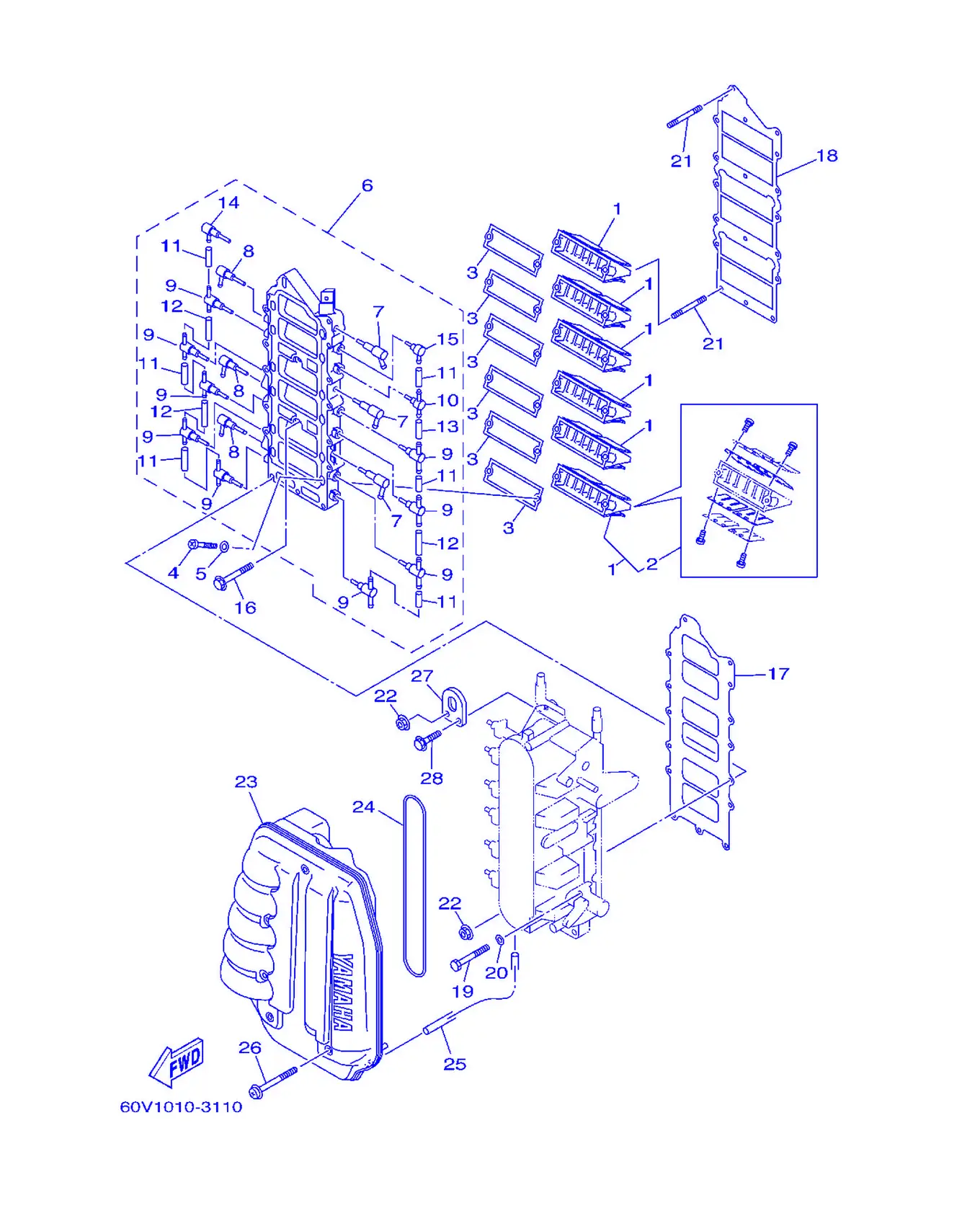

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-13610-00	簧片阀组合	Reed ValveAssembly	6
2	60V-W0004-00	簧片套	LeadSet	1
3	60V-13621-A0	阀座衬垫	Gasket, Valve Seat	6
4	97880-05016	大柱头螺钉	Screw, Pan Head	12
5	92990-05600	盘形垫	Washer,Plate	12
6	60V-13624-00-1S	簧片阀面板	Plate,Reed Valve	1
7	60V-13552-00	喷管	Nozzle	3
8	60V-13572-00	喷管	Nozzle	3
9	60V-11379-00	单向阀	Valve, Check	9
10	6F6-11370-01	单向阀组合	Check Valve Assembly	1
11	90445-07M03	衬套	Hose (L34)	6
12	90445-07016	固定	Hose (L60)	3
13	90445-07015	铆钉	Hose (L65)	1
14	60V-11369-00	单向阀	Valve, Check	1
15	650-11370-01	单向阀组合	Check Valve Assembly	1
16	90105-06028	六角法兰面螺栓	Bolt, Flange	2
17	60V-13646-00	岐管衬垫2	Gasket, Manifold 2	1
18	60V-13645-00	岐管衬垫1	Gasket, Manifold 1	1
19	97013-06060	螺栓	Bolt	12
20	92903-06600	盘形垫	Washer,Plate	12
21	95670-06660	轴承内圈附件	Bolt, Stud	2
22	90179-06M24	螺母	Nut	2
23	60V-14440-00	进气消声器组合	SilencerAssembly,Intake	1
24	60V-14476-00	密封	Seal	1
25	90445-07M44	固定	Hose (L250)	1
26	90159-06M16	带垫螺栓	Screw, With Washer	6
27	68F-11119-00	发动机悬挂架	Hanger, Engine	1
28	90119-06MA2	卡环	Bolt, With Washer	1

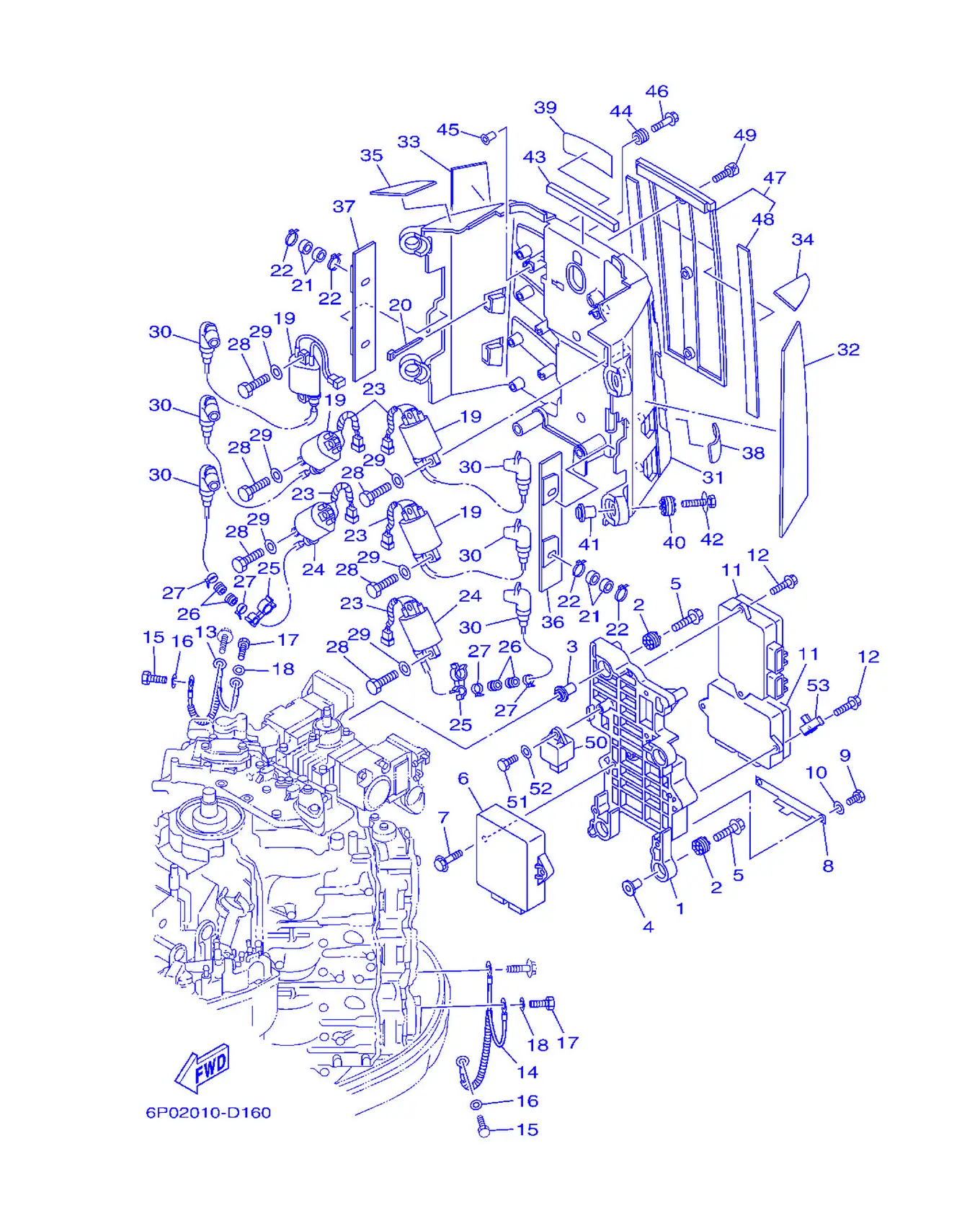

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-85542-01-94	托架	Bracket	1
2	60V-85564-00	固定	Grommet	4
3	68F-86129-00	容器支承	Color	2
4	68F-86129-10	容器支承	Color	2
5	68F-85119-00	托架3	Bolt	4
6	60V-8591A-30	发动机控制单元	Engine Control Unit Assembly	1
7	90119-06MA3	带垫螺栓	Bolt, With Washer	2
8	60V-85548-00	支架	Holder	1
9	97013-06014	螺栓	Bolt	2
10	92903-06600	盘形垫	Washer,Plate	2
11	60V-8591B-00	喷射器组合	Driver, Injector Assembly	2
12	90119-06MA2	卡环	Bolt, With Washer	4
13	60V-82519-00	接地线	Wire, Earth Lead	1
14	60V-82519-10	接地线	Wire, Earth Lead	1
15	97095-06012	螺栓	Bolt	2
16	92995-06600	盘形垫	Washer	2
17	97095-06012	螺栓	Bolt	2
18	92995-06600	盘形垫	Washer	2
19	60V-82310-01	点火线圈总成	Ignition Coil Assembly	4
20	90465-11M52	固定	Clamp	4
21	90480-25161	固定	Grommet	8
22	90465-11M10	固定	Clamp	8
23	90446-10M01	固定	Hose (L60)	5
24	60V-82310-10	点火线圈总成	Ignition Coil Assembly	2
25	90464-18003	固定夹	Clamp	2
26	90480-22M15	固定	Grommet	4
27	90465-11M10	固定	Clamp	4
28	97013-05020	螺栓	Bolt	12
29	92903-05600	盘形垫	Washer,Plate	12
30	68F-82370-01	塞帽组合	PlugCapAssembly	6
31	60V-82314-01	点火线圈盖	Cover, Ignition Coil	1
32	60V-24198-00	橡皮座	Seat,Rubber	1
33	60V-24198-10	橡皮座	Seat,Rubber	1
34	60V-8818D-00	阀座1	Seat 1	1
35	60V-8818D-10	阀座1	Seat 1	1
36	60V-23116-00	阀座2	Seat 2	1
37	60V-23116-10	阀座2	Seat 2	1
38	60V-2318U-00	阀座板	Plate, Seat	3
39	60V-2318U-10	阀座板	Plate, Seat	3
40	68F-85516-01	衬套	Spacer	4
41	68F-86129-10	容器支承	Color	4
42	68F-85119-00	托架3	Bolt	4
43	6D0-8252R-00	减震器	Damper	1
44	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	4
45	624-42542-00	管	Pipe	4
46	90119-06M65	卡环	Bolt, With Washer	4
47	60V-8252U-01	盖	Cover	1
48	60V-23115-00	阀座1	Seat 1	2
49	90111-06034	内六角薄型螺栓	Bolt	3
50	68V-81950-00	继电器组合	RelayAssembly	1
51	97095-06016	螺栓	Bolt	1
52	92995-06600	盘形垫	Washer	1
53	90462-08028	固定	Clamp	1

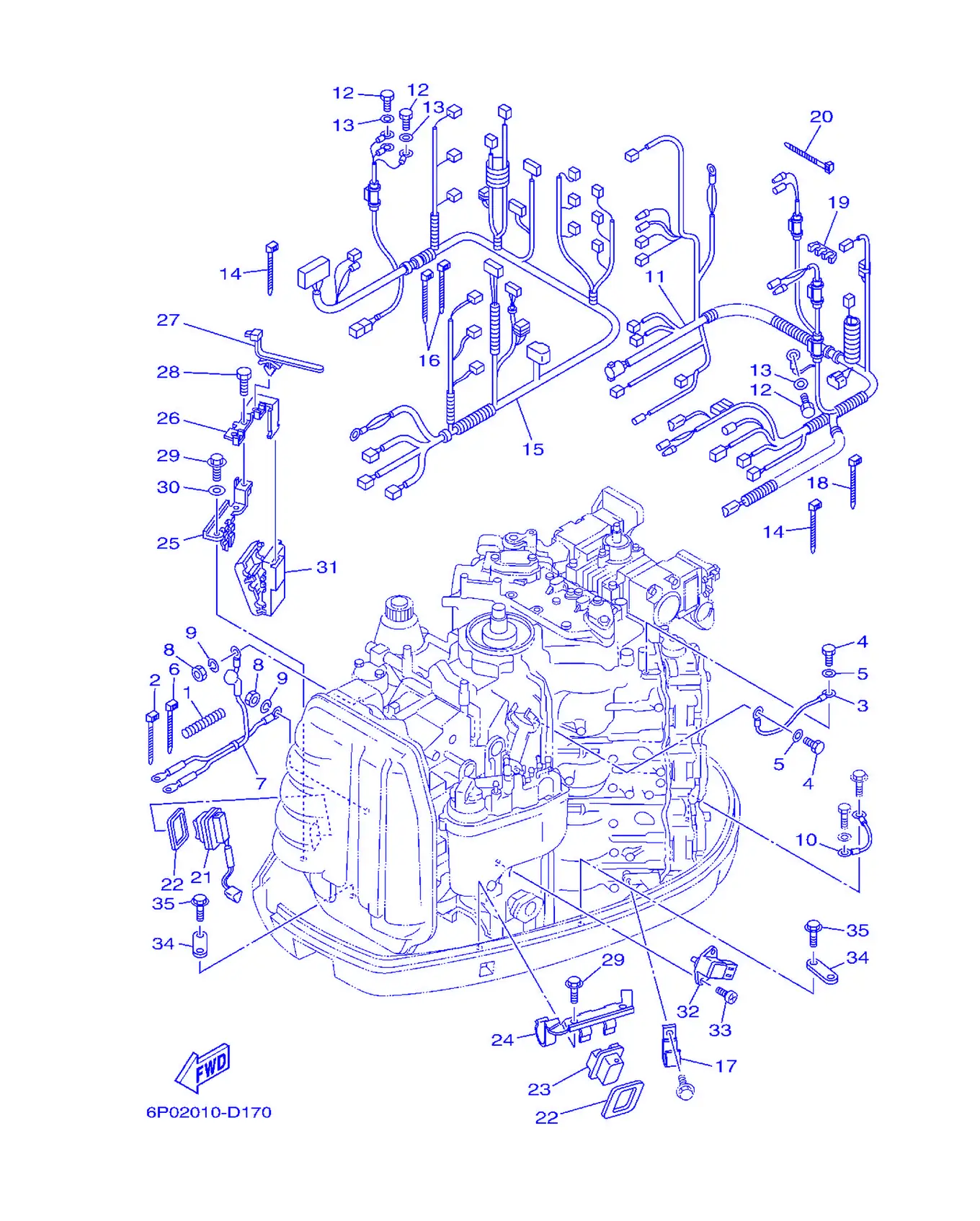

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	90447-07011	夹	Hose, With Spring	1
2	90465-11M10	固定	Clamp	1
3	61A-81949-00	导线	Wire,Lead	1
4	97095-06012	螺栓	Bolt	2
5	92995-06600	盘形垫	Washer	2
6	90465-11M10	固定	Clamp	1
7	60V-82105-J0	电缆	Wire Harness	1
8	95333-08600	有槽螺母	Nut	2
9	92903-08100	盘形垫	Washer,Spring	2
10	6D0-82531-00	导线	Wire, Lead	1
11	60V-82590-41	电缆总成	Wire Harness Assembly	1
12	97095-06012	螺栓	Bolt	4
13	92995-06600	盘形垫	Washer	4
14	90465-11M52	固定	Clamp	2
15	60V-8259M-10	线束总成	WireHarnessAssembly 2	1
16	90465-11M52	固定	Clamp	2
17	90462-08029	带垫圈六角头螺栓	Clamp	1
18	90465-11M10	固定	Clamp	1
19	90464-11008	线夹	Clamp	1
20	90465-11M10	固定	Clamp	1
21	69J-82563-00	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
22	69J-82587-00	衬垫	Gasket	2
23	69J-42723-00	底盖	Cover, Bottom	1
24	60V-83614-20	托架	Bracket	1
25	60V-83614-10	托架	Bracket	1
26	60V-83635-10	托架3	Bracket	1
27	90464-20213	固定	Clamp	2
28	97095-06014	螺栓	Bolt	1
29	90109-06M86	螺栓	Bolt	4
30	60V-83618-00	面板	Plate	1
31	68F-83634-00	固定	Grommet	1
32	67H-82380-00	压力传感	Sensor, Pressure	1
33	98580-06520	带垫圈螺	Screw, Pan Head	2
34	6E5-82588-00	面板	Plate	2
35	95895-06020	凸缘螺	Bolt, Flange	2

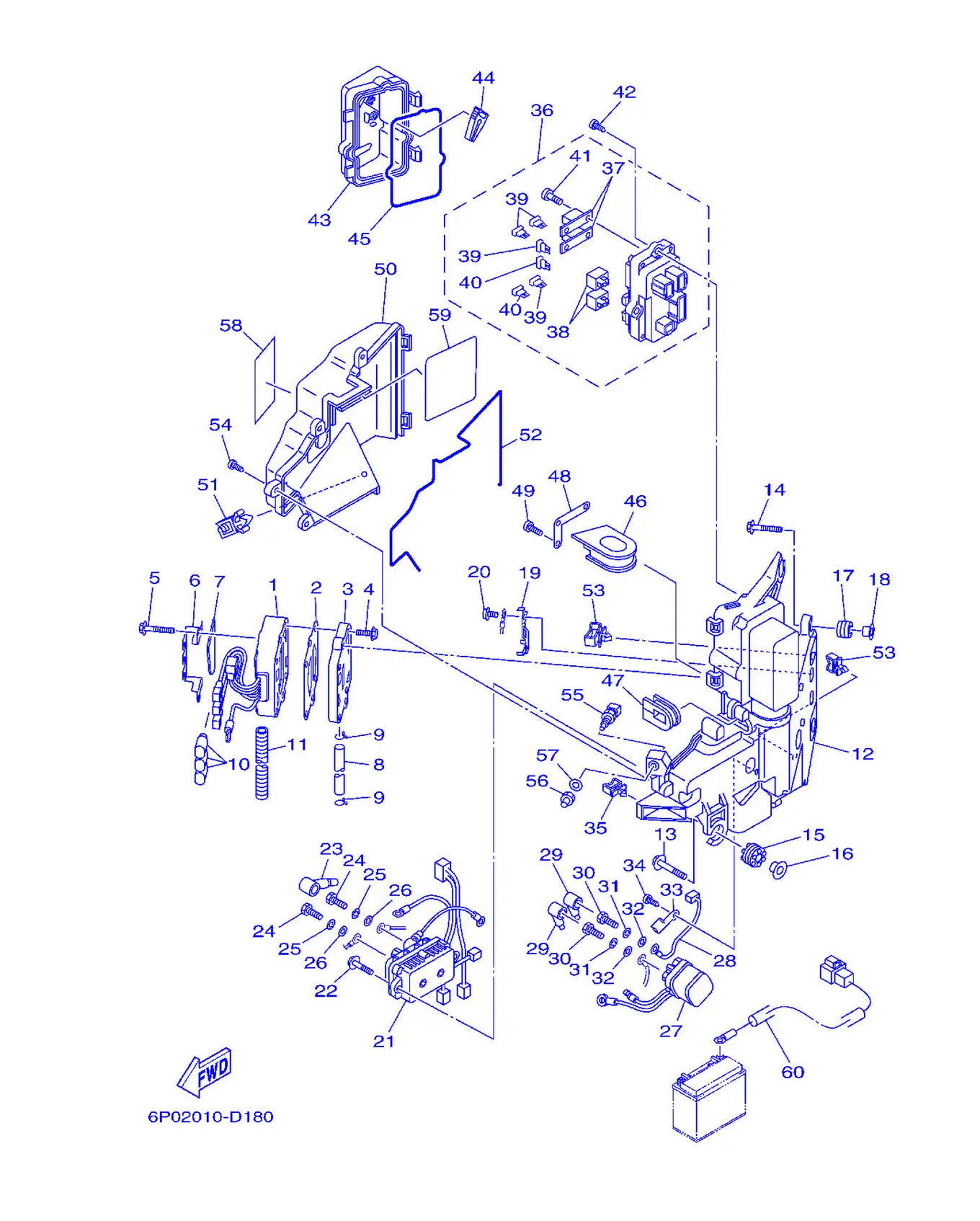

エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-81960-01	整流调节器	Rectifier and Regulator	1
2	60V-81975-A0	整流器装配面板	Rectifier Fitting Plate	1
3	60V-81972-00-1S	整流罩	Cover, Rectifier	1
4	90119-06MA3	带垫螺栓	Bolt, With Washer	4
5	90119-06MA4	带垫螺栓	Bolt, With Washer	2
6	6D0-8366G-00	托架 3	Bracket 3	1
7	60V-8818D-10	阀座1	Seat 1	1
8	90445-09M25	管	Hose (L600)	2
9	90467-08M18	固定	Clip	2
10	6L2-82599-01	连接套	Cover, Connector	3
11	90447-10004	十字槽螺钉	Hose, With Spring	1
12	60V-81948-00	托架	Bracket	1
13	68F-85119-00	托架3	Bolt	3
14	90119-06M65	卡环	Bolt, With Washer	1
15	68F-85516-01	衬套	Spacer	3
16	68F-86129-00	容器支承	Color	3
17	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	1
18	624-42542-00	管	Pipe	1
19	60V-87149-00	连接器	Connector	1
20	90110-06139	轴套	Bolt, Hexagon Socket Head	2
21	60V-81950-00	继电器组合	Relay Assembly	1
22	90119-06MA4	带垫螺栓	Bolt, With Washer	2
23	682-82119-01	导线盖	Cover,LeadWire	1
24	97095-06010	螺栓	Bolt	2
25	92995-06100	垫圈	Washer,Spring	2
26	92995-06600	盘形垫	Washer	2
27	68V-8194A-00	继电器	Relay	1
28	68F-82117-00	导线	Wire,Lead	1
29	682-82119-01	导线盖	Cover,LeadWire	2
30	97095-06010	螺栓	Bolt	2
31	92995-06100	垫圈	Washer,Spring	2
32	92995-06600	盘形垫	Washer	2
33	68V-81953-00	继电器支承	Stay, Relay	1
34	97780-60620	自攻螺钉	Screw, Tapping	1
35	90464-23199	固定夹	Clamp	2
36	60V-82170-00	保险丝盒组合	Fuse Box Assembly	1
36	60V-82170-01	保险丝盒组合	Fuse Box Assembly	1
37	60V-82151-00	保险丝	Fuse (100A)	2
37	6P2-82151-00	保险丝	Fuse (60A)	2
38	68F-8195A-00	继电器组合	Relay Assembly	2
39	67F-82151-00	保险丝	Fuse (20A)	4
40	67F-82151-10	保险丝	Fuse (30A)	2
41	68F-82846-00	限位板组合	Screw, Pan Head (M5)	4
42	97780-50620	自攻螺钉	Screw, Tapping	3
43	60V-85544-00	盖	Case	1
44	67F-2812A-00	小夹子	Puller, Fuse	1
45	60V-82157-00	减震器	Damper	1
46	60V-81336-00	固定	Grommet	1
47	60V-81336-10	固定	Grommet	1
48	60V-81128-00	夹箍	Clamp	1
49	97780-50620	自攻螺钉	Screw, Tapping	3
50	60V-81942-10	护板	Cover	1
51	90464-08004	固定夹	Clamp	1
52	60V-82176-00	减震器	Damper	1
53	90464-23199	固定夹	Clamp	2
54	90169-05M00	卡环	Screw, Truss Head Tapping	4
55	65L-85886-00	进气温度传感器	Thermo Sensor	1
56	60V-85553-00	转子螺母	Nut, Rotor	1
57	90201-12M34	平垫圈	Washer,Plate	1
58	60V-81919-00	调压器图样	Graphic, Regulator (100A)	1
59	60V-81919-10	调压器图样	Graphic, Regulator	1
60	69J-81949-00	导线	Wire, Lead (Isolator Cable	1

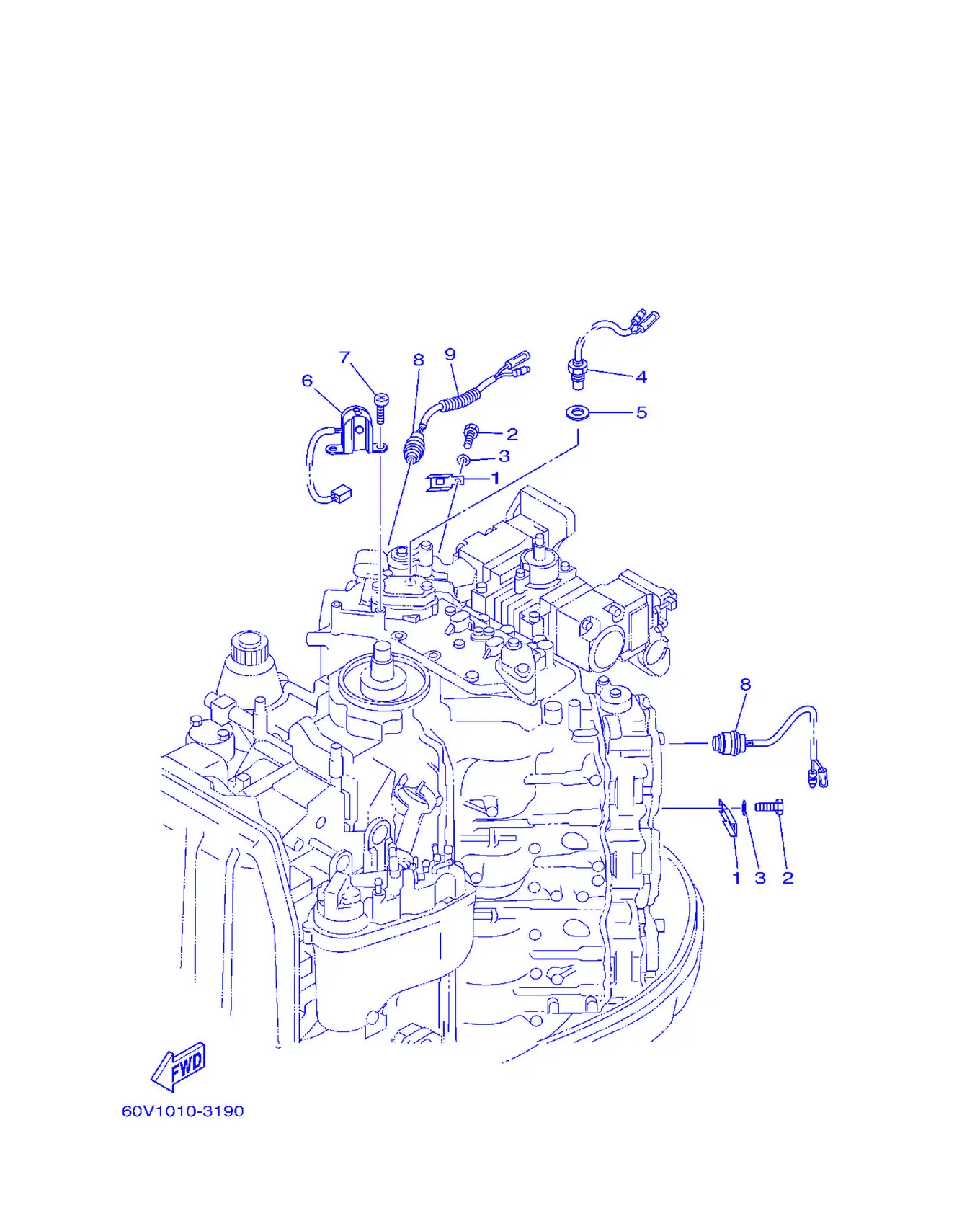

エレクトリカル 4

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-82588-00	面板	Plate	4
2	97095-06012	螺栓	Bolt	4
3	92995-06600	盘形垫	Washer	4
4	61A-85790-00	温控传感件组合	Thermo Sensor Assembly	1
5	92990-10600	垫圈	Washer,Plate	1
6	61A-85895-00	曲柄位置传感	Crank Position Sensor	1
7	97885-05012	大柱头螺钉	Screw, Pan Head	2
8	688-82560-10	温控开关组合	Thermo Switch Assembly	2
9	90446-10M87	固定	Hose (L75)	1

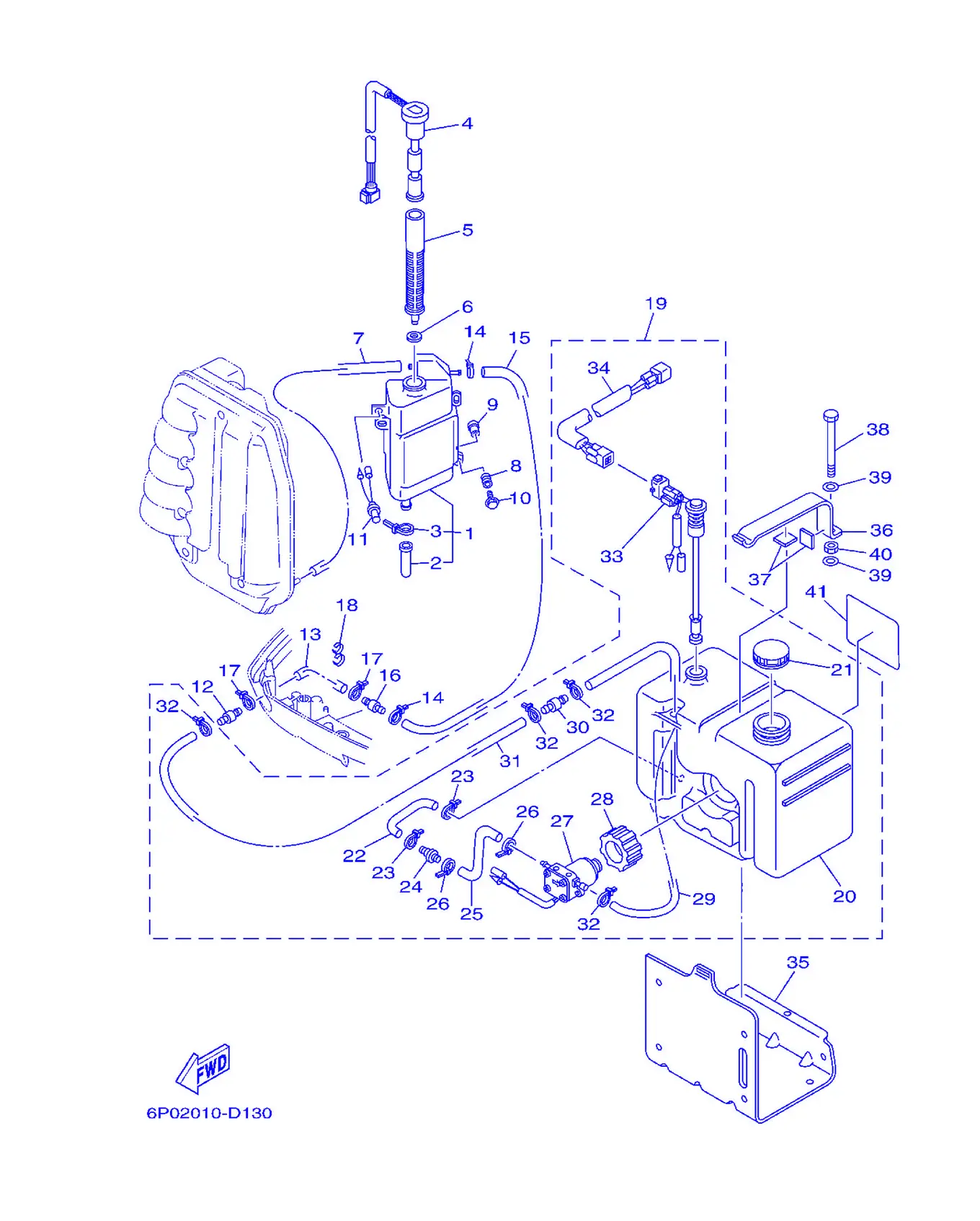

オイルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	61A-21750-00	机油箱组合	OilTankAssembly	1
2	6E5-13448-00	盖	Cap	1
3	90465-13M11	线夹	Clamp	1
4	61A-85730-01	机油液位计组合	Oil Level Gauge Assembly	1
5	61A-13411-00	机油滤芯	Strainer,Oil	1
6	6E5-13414-00	滤网盖衬垫	Gasket,StrainerCover	1
7	90445-05M07	管	Hose (L700)	1
8	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
9	624-42542-00	管	Pipe	3
10	90119-06M65	卡环	Bolt, With Washer	3
11	6R3-8259E-00	开关组合	SwitchAssembly	1
12	6E5-24379-00	连接管4	Pipe,Joint 4	1
13	90445-12M04	软管	Hose(L1900)	1
14	90465-11M10	固定	Clamp	2
15	6E5-24323-00	管	Pipe 12	1
16	6E5-24379-00	连接管4	Pipe,Joint 4	1
17	90465-11M10	固定	Clamp	2
18	90464-13M34	固定	Clamp	1
19	61A-21708-20	侧盖锁紧装置组合	Sub Oil Tank Assembly	1
20	6E5-21733-20	副油箱	Sub Tank, Oil (105L)	1
21	6E5-21770-03	机油箱盖组合	Oil Tank Cap Assembly	1
22	6E5-24322-00	管	Pipe 11	1
23	90465-11M10	固定	Clamp	2
24	646-24251-02	滤网1	Strainer 1	1
25	6E5-24319-01	机油管	Pipe, Oil	1
26	90465-11M10	固定	Clamp	2
27	6E5-81900-01	供油泵组合	Oil Feed Pump Assembly	1
28	6E5-81922-00	固定	Grommet	1
29	6E5-24321-01	管	Pipe 10	1
30	6E5-24379-00	连接管4	Pipe,Joint 4	1
31	90445-11M26	软管	Hose (L6500)	1
32	90465-11M10	固定	Clamp	4
33	6E5-85720-05	机油液位计组合	Oil Level Gauge Assembly	1
34	6R3-85721-80	导线	Wire,Lead (8M)	1
35	6E5-21734-01-33	副油箱	Holder, Oil Sub Tank	1
36	6E5-21798-01-33	减震块托架	Bracket,Damper	1
37	6E5-21746-00	减震器	Damper	2
38	97080-06100	螺栓	Bolt	1
39	92990-06600	面板垫圈	Washer,Plate	2
40	95380-06600	有槽螺母	Nut, Hexagon	1
41	6E5-13437-02	警告标签	Mark, Corrosion	1

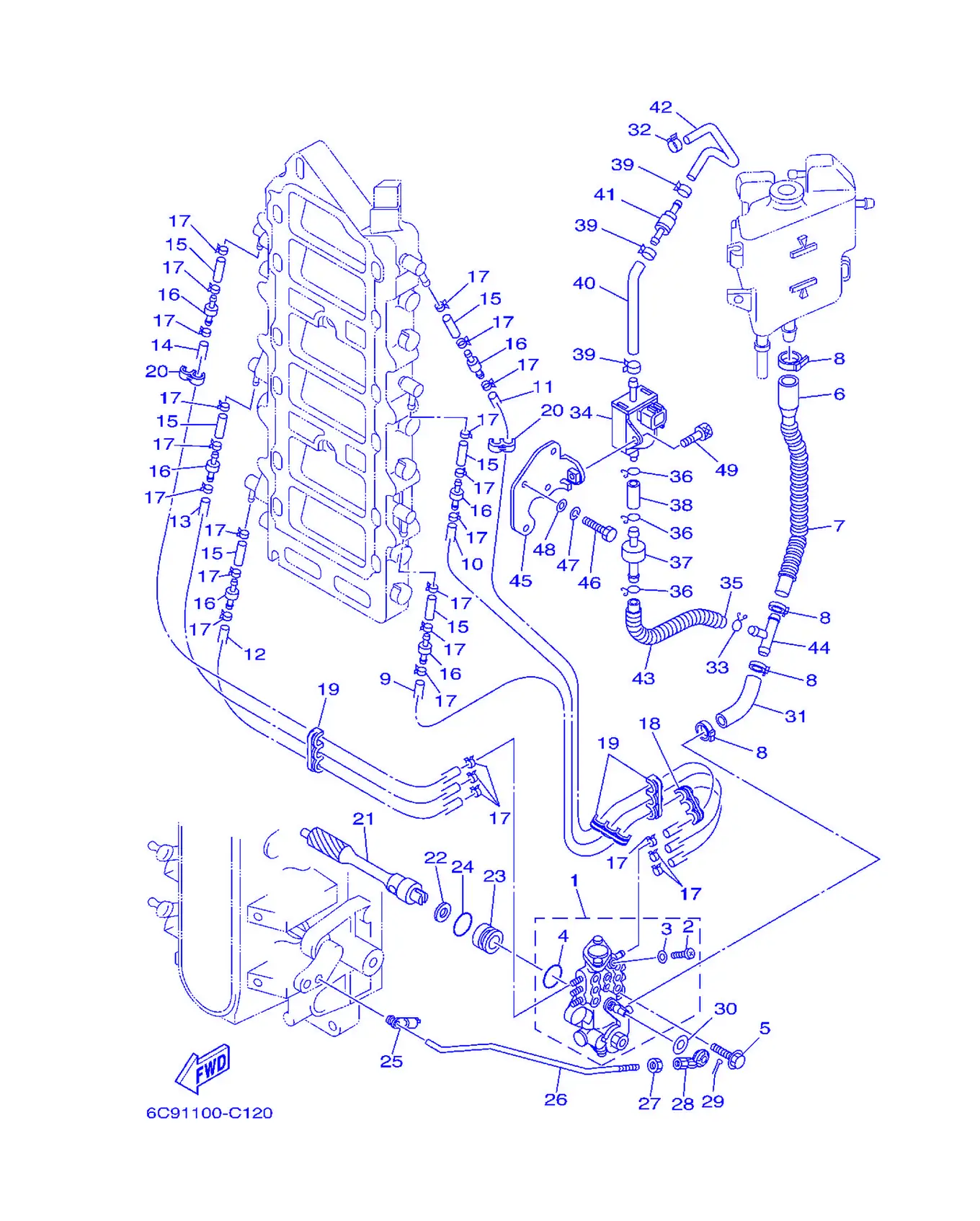

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-13200-11	注油泵总成	Oil Injection Pump Assembly	1
2	6R3-13471-00	放油塞	Drain Plug	1
3	6L2-13475-00	衬垫	Gasket	1
4	93210-19M82	O型圈	O-ring	1
5	90109-06M40	卡环	Bolt	2
6	6G5-13416-00	机油管1	Pipe,Oil 1	1
7	90446-17MA8	固定	Hose (L200)	1
8	90465-11M10	固定	Clamp	4
9	90446-07M35	固定	Hose (L260)	1
10	90445-07M96	固定	Hose	1
11	90446-07M48	固定	Hose (L450)	1
12	90445-07M44	固定	Hose (L250)	1
13	90445-07M46	固定	Hose (L360)	1
14	90445-07M10	软管	Hose (L510)	1
15	90445-07M04	衬套	Hose (L50)	6
16	6R3-13183-10	单向阀	Valve, Check	6
17	90468-07M02	固定	Clip	24
18	90464-07M05	固定	Clamp	1
19	90464-07M05	固定	Clamp	3
20	90464-07M20	固定	Clamp	3
21	61A-11537-00	从动齿	Gear, Driven	1
22	90201-09M01	面板垫圈	Washer,Plate	1
23	61A-13117-00	间隔轴	Collar, Distance	1
24	93210-18MA9	O型圈	O-ring	1
25	6R5-41237-00	连杆接头	Joint, Link	1
26	65L-41241-10	连杆	Rod, Link	1
27	95380-05600	螺母	Nut	1
28	6H1-41237-00	连杆接头	Joint, Link	1
29	91490-12012	开口销	Pin, Cotter	1
30	90202-05088	平垫圈	Washer,Plate	1
31	60V-24319-00	机油管	Pipe, Oil	1
32	90468-07M02	固定	Clip	1
33	90467-08M18	固定	Clip	1
34	68F-13100-00	机油泵总成	SolenoidPumpAssembly	1
35	68F-13418-00	机油管2	Hose 4	1
36	68F-13184-00	油管弹簧	Spring,OilPipe	3
37	68F-13440-00	机油进滤器总成	Filter Assembly	1
38	68F-1316F-00	机油软管1	Hose 1	1
39	68F-13133-00	钢夹	Clip	3
40	68F-1316G-00	机油软管2	Hose 2	1
41	68F-1316A-00	单向阀组合	Check Valve Assembly	1
42	68F-13416-00	机油管1	Hose 3	1
43	90448-08001	O型圈	Hose, With Union	1
44	68F-14485-00	连接管	Pipe,Joint	1
45	60V-1319K-00	面板	Plate	1
46	97095-06020	螺栓	Bolt	2
47	92995-06100	垫圈	Washer,Spring	2
48	92995-06600	盘形垫	Washer	2
49	90110-06M06	卡环	Bolt, Hexagon Socket Head	1

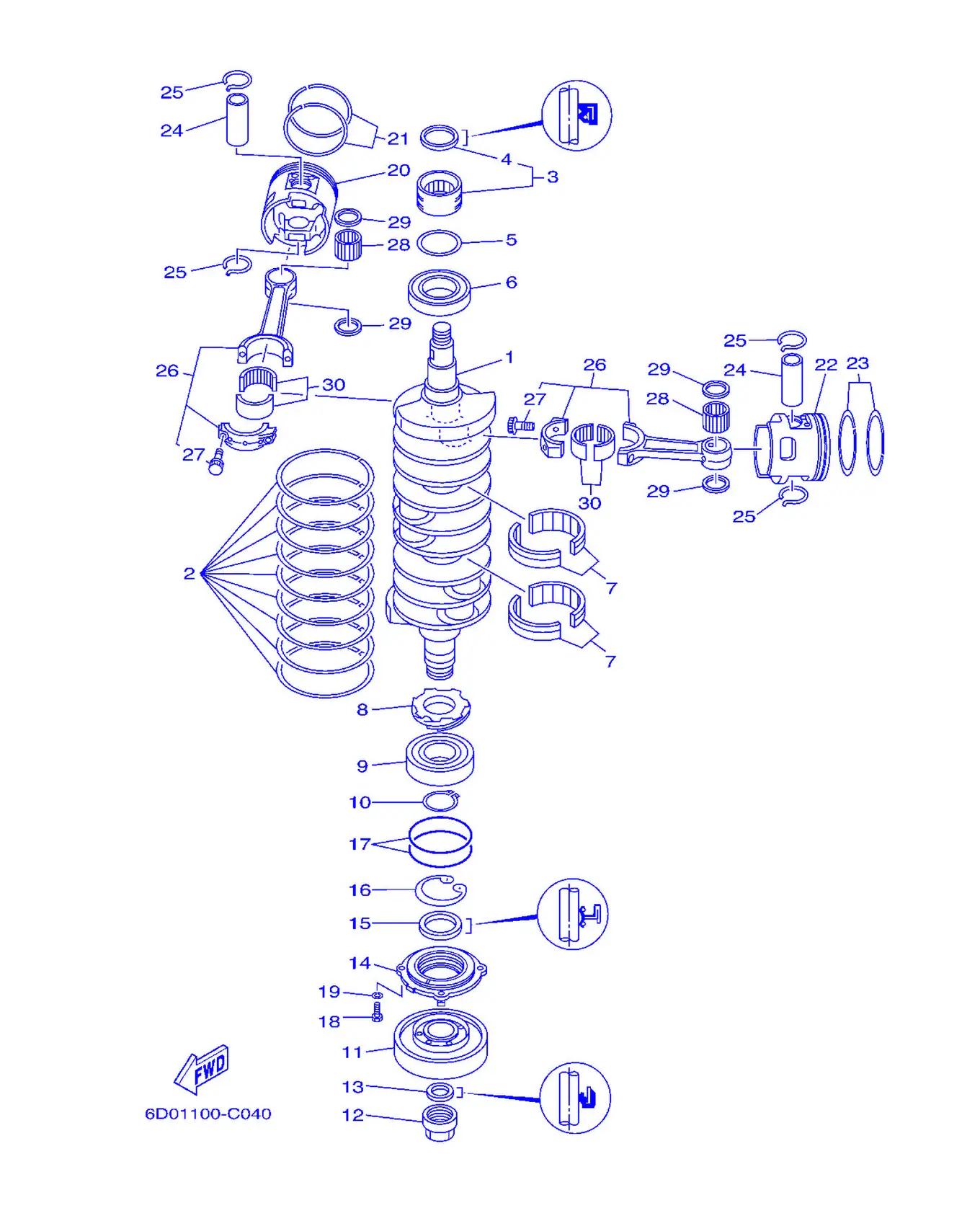

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6D0-11411-00	曲轴	Crankshaft	1
2	61A-11447-00	曲柄密封	Seal, Crank	9
3	93311-940V0	轴承	Bearing	1
4	93102-40M38	油封	OilSeal	1
5	60V-11479-00	衬垫	Gasket	1
6	93306-209U1	轴承	Bearing	1
7	93310-959U0	轴承	Bearing	2
8	61A-11536-00	主动齿	Gear, Drive	1
9	93306-308U0	轴承	Bearing	1
10	93410-40M03	开口簧环，卡	Circlip	1
11	61A-11586-01	曲轴平衡滑	Pulley, Crankshaft Balancer	1
12	60V-11555-00	曲轴螺母1	Nut,Crankshaft 1	1
13	93104-22M07	油封	OilSeal	1
14	6D0-15359-00-94	油封壳	Housing, Oil Seal	1
15	93103-40011	油封	Oil Seal	1
16	93420-61M07	卡环	Circlip	1
17	93210-85M32	O型圈	O-ring	2
18	97095-06020	螺栓	Bolt	4
19	92995-06100	垫圈	Washer,Spring	4
20	6D0-11631-02-85	活塞	Piston (STD)	3
20	6D0-11635-02	活塞	Piston (0.25MM O/S)	3
20	6D0-11636-02	活塞	Piston (0.50MM O/S)	3
21	6D0-11603-01	活塞环套件	Piston Ring Set (STD)	3
21	6D0-11604-01	活塞环套件	Piston Ring Set (0.25MM O/S)	3
21	6D0-11605-01	活塞环套件	Piston Ring Set (0.50MM O/S)	3
22	6D0-11642-02-85	活塞2	Piston 2 (STD)	3
22	6D0-11645-02	活塞2	Piston 2 (0.25MM O/S)	3
22	6D0-11646-02	活塞2	Piston 2 (0.50MM O/S)	3
23	6D0-11603-01	活塞环套件	Piston Ring Set (STD)	3
23	6D0-11604-01	活塞环套件	Piston Ring Set (0.25MM O/S)	3
24	61A-11633-02	活塞销	Pin,Piston	6
25	60X-11634-00	活塞销卡	Clip, Piston Pin	12
26	69L-11650-00	连杆组合	Connecting Rod Assembly	6
27	90109-09001	卡环	Bolt	2
28	93310-32657	轴承	Bearing	6
29	90201-26M03	平垫圈	Washer,Plate	12
30	93310-84106	轴承	Bearing	6

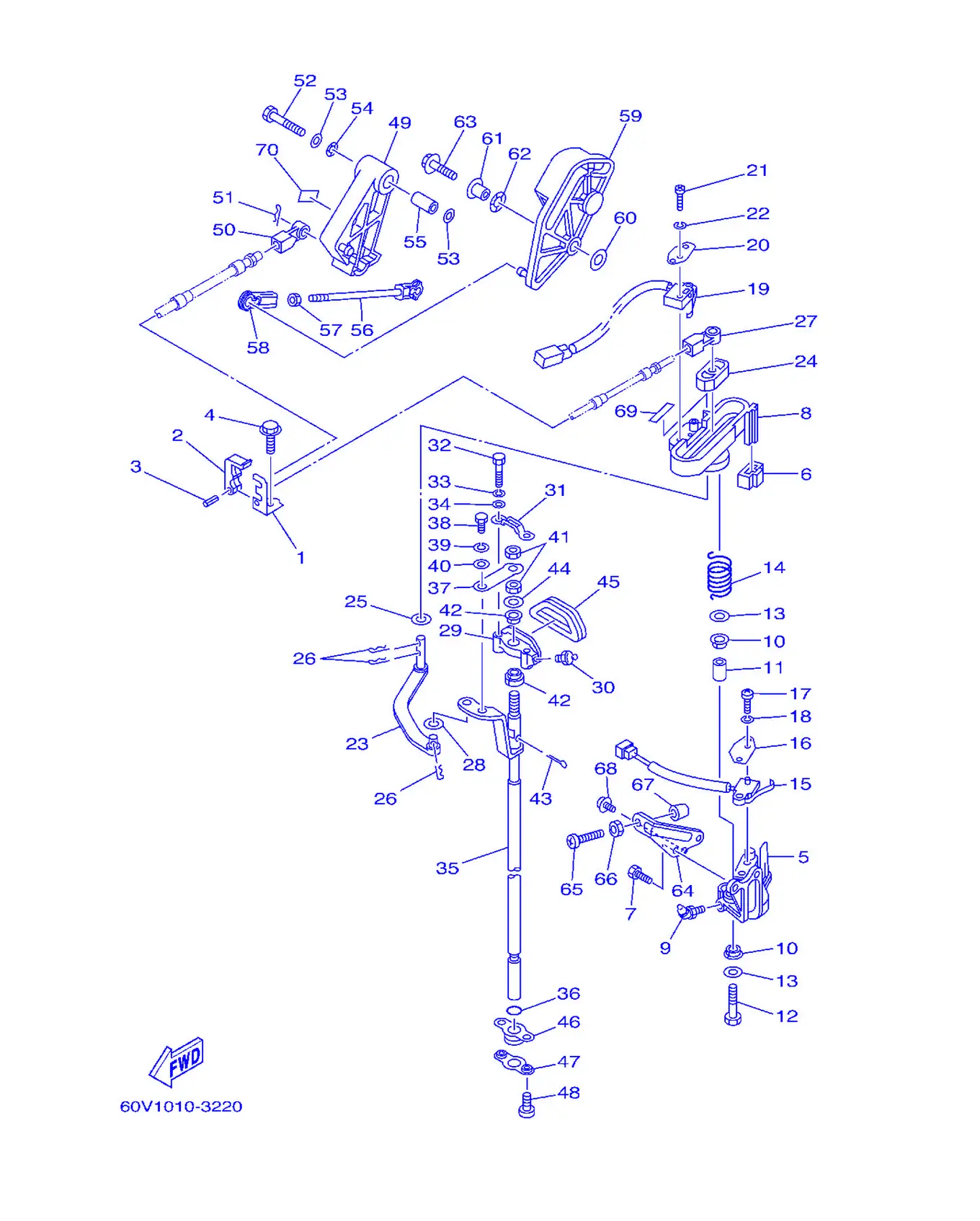

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-48531-10	遥控装置托架1	Bracket, Remote Control 1	1
2	663-48538-00	钢索夹1	Clamp, Cable 1	1
3	91690-30010	弹簧销	Pin,Spring	1
4	90109-06M80	螺栓	Bolt	1
5	60V-44117-00-1S	托架	Bracket	1
6	60V-44194-00	盖	Cap	1
7	97095-06020	螺栓	Bolt	2
8	60V-44176-00-1S	托架	Bracket	1
9	93700-06M01	润滑油管嘴	Nipple, Grease	1
10	90386-12069	衬套	Bushing	2
11	90387-08M09	衬套	Color	1
12	97095-08035	螺栓	Bolt	1
13	92995-08200	盘形垫	Washer	2
14	90508-20M31	接头	Spring, Torsion	1
15	61A-8259F-00	开关组合	SwitchAssembly	1
16	61A-82588-01	面板	Plate	1
17	97885-04016	大柱头螺钉	Screw, Pan Head	2
18	92995-04100	盘形垫	Washer	2
19	60V-8259F-00	开关组合	SwitchAssembly	1
20	61A-82588-01	面板	Plate	1
21	97885-04016	大柱头螺钉	Screw, Pan Head	2
22	92995-04100	盘形垫	Washer	2
23	61A-44121-00	变挡杆杠杆	Lever, Shift Rod	1
24	68J-44122-01	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
25	90202-08M20	平垫圈	Washer,Plate	1
26	90468-18008	钢夹	Clip	3
27	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
28	90202-06007	带垫面板	Washer,Plate	1
29	61A-44118-00-8D	托架	Bracket	1
30	93700-06M03	润滑油管嘴	Nipple, Grease	1
31	61A-44116-00	弹簧	Spring	1
32	97095-06030	螺栓	Bolt	2
33	92995-06100	垫圈	Washer,Spring	2
34	92995-06600	盘形垫	Washer	2
35	61A-44120-22	变挡手柄组合	Handle Gear Shift Assembly	1
36	93210-09165	O型圈	O-ring	1
37	61A-44112-00	变挡手柄支承	Stay, Handle Gear Shift	1
38	97013-06012	螺栓	Bolt	1
39	92903-06100	盘形垫	Washer,Spring	1
40	92903-06600	盘形垫	Washer,Plate	1
41	95313-08600	有槽螺母	Nut	2
42	90386-90M90	衬套	Bushing	2
43	91490-20012	开口销	Pin, Cotter	1
44	90201-09M02	面板垫圈	Washer,Plate	1
45	61A-15315-00	曲轴箱密封	Seal, Crankcase	1
46	61A-42724-00	固定	Grommet	1
47	61A-44138-00	垫	Washer	1
48	97885-06008	大柱头螺钉	Screw, Pan Head	2
49	65L-41632-01	磁电机控制杠杆	Lever, Magnet Control	1
50	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
51	90468-18008	钢夹	Clip	1
52	97013-08045	螺栓	Bolt	1
53	92990-08200	垫圈	Washer, Plain	2
54	90206-12M00	波形垫圈	Washer, Wave	1
55	90387-08M16	衬套	Color	1
56	61A-41237-00	连杆接头	Joint, Link	1
57	95380-05600	螺母	Nut	1
58	6H4-41237-00	连杆接头	Joint, Link	1
59	60V-41230-00	垫圈1	Cam Accelerator Complete	1
60	90201-06M31	面板垫圈	Washer,Plate	1
61	90387-06M29	衬套	Color	1
62	90206-10M04	波形垫圈	Washer, Wave	1
63	90119-06MA4	带垫螺栓	Bolt, With Washer	1
64	69L-42744-00	支承	Stay	1
65	90157-06006	线夹	Screw, Pan Head	1
66	95380-06600	有槽螺母	Nut, Hexagon	1
67	688-44194-00	盖	Cap	1
68	90159-05M25	卡环	Screw, With Washer	1
69	6E0-44191-11	变挡指示器	Indicator, Shift	1
70	6E5-42137-10	油门指示器	Indicator, Throttle	1

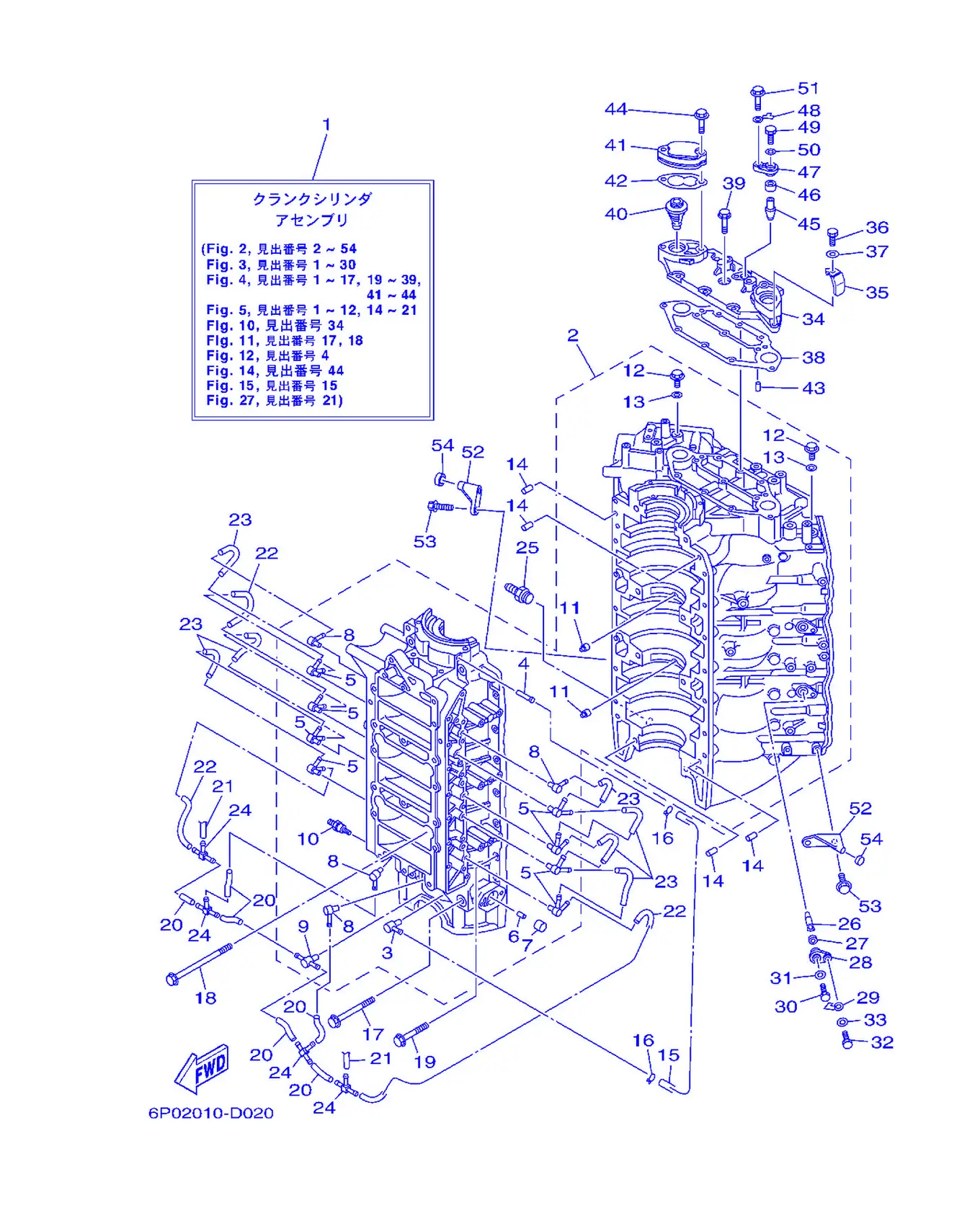

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60Y-W0090-15-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	60V-15100-02-1S	曲轴箱组合	Crankcase Assembly	1
3	6E5-11372-01	软管接头	Nipple, Hose	1
4	624-14485-00	连接管	Pipe,Joint	1
5	60V-11370-00	单向阀组合	Check Valve Assembly	8
6	90384-06M07	衬套	Bush, Bimetal Formed	1
7	90383-16M01	衬套	Bush, Formed	1
8	650-11370-01	单向阀组合	Check Valve Assembly	4
9	60V-11370-10	单向阀组合	Check Valve Assembly	1
10	90116-08012	螺栓	Bolt, Stud	1
11	663-11518-01	轴承罩	Lock,Bearing	2
12	90340-14M00	衬套	Plug, Straight Screw	2
13	90430-14115	垫片	Gasket	2
14	93608-12063	定位销	Pin, Dowel	4
15	90445-07M10	软管	Hose (L510)	1
16	90468-07M02	固定	Clip	2
17	90119-10022	带垫圈六角头螺栓	Bolt, with Washer	4
18	90119-10021	双头螺栓	Bolt, with Washer	4
19	90119-06089	螺栓	Bolt, With Washer	14
20	90445-07M03	衬套	Hose (L34)	6
21	90445-07016	固定	Hose (L60)	2
22	90445-07M29	固定	Hose (L135)	3
23	90445-07MA6	软管 (L90)	Hose (L90)	7
24	6E0-24378-00	连接管4	Pipe,Joint 4	4
25	6G5-12581-00	软管接头1	Joint,Hose 1	1
26	60V-11325-01	阳极	Anode	3
27	66M-11328-00	阳极固定	Grommet	3
28	66M-11327-00-94	阳极盖	Cover, Anode	3
29	66M-12535-00	面板	Plate	3
30	97095-05012	螺栓	Bolt	3
31	92995-05600	盘形垫	Washer	3
32	97013-06020	螺栓	Bolt	3
33	92903-06600	盘形垫	Washer,Plate	3
34	60V-11371-00-94	罩	Cover	1
35	60V-24135-00	线夹1	Clamp 1	1
36	97013-05012	螺栓	Bolt	1
37	92903-05600	盘形垫	Washer,Plate	1
38	60V-11381-00	衬垫1	Gasket 1	1
39	90119-06MA2	卡环	Bolt, With Washer	7
40	60V-12411-00	温控器	Thermostat	2
41	60V-12413-00-1S	温控器盖	Cover, Thermostat	2
42	60V-12414-A0	盖衬垫	Gasket, Cover	2
43	99480-06012	螺栓	Pin	2
44	90119-06055	螺栓	Bolt, with Washer	4
45	66M-11325-00	阳极	Anode	1
46	66M-11328-00	阳极固定	Grommet	1
47	66M-11327-00-94	阳极盖	Cover, Anode	1
48	66M-12535-00	面板	Plate	1
49	97095-05012	螺栓	Bolt	1
50	92995-05600	盘形垫	Washer	1
51	90119-06MA2	卡环	Bolt, With Washer	1
52	6E5-42761-00-1S	限位板	Stopper	2
53	90119-06MA2	卡环	Bolt, With Washer	4
54	68F-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	2

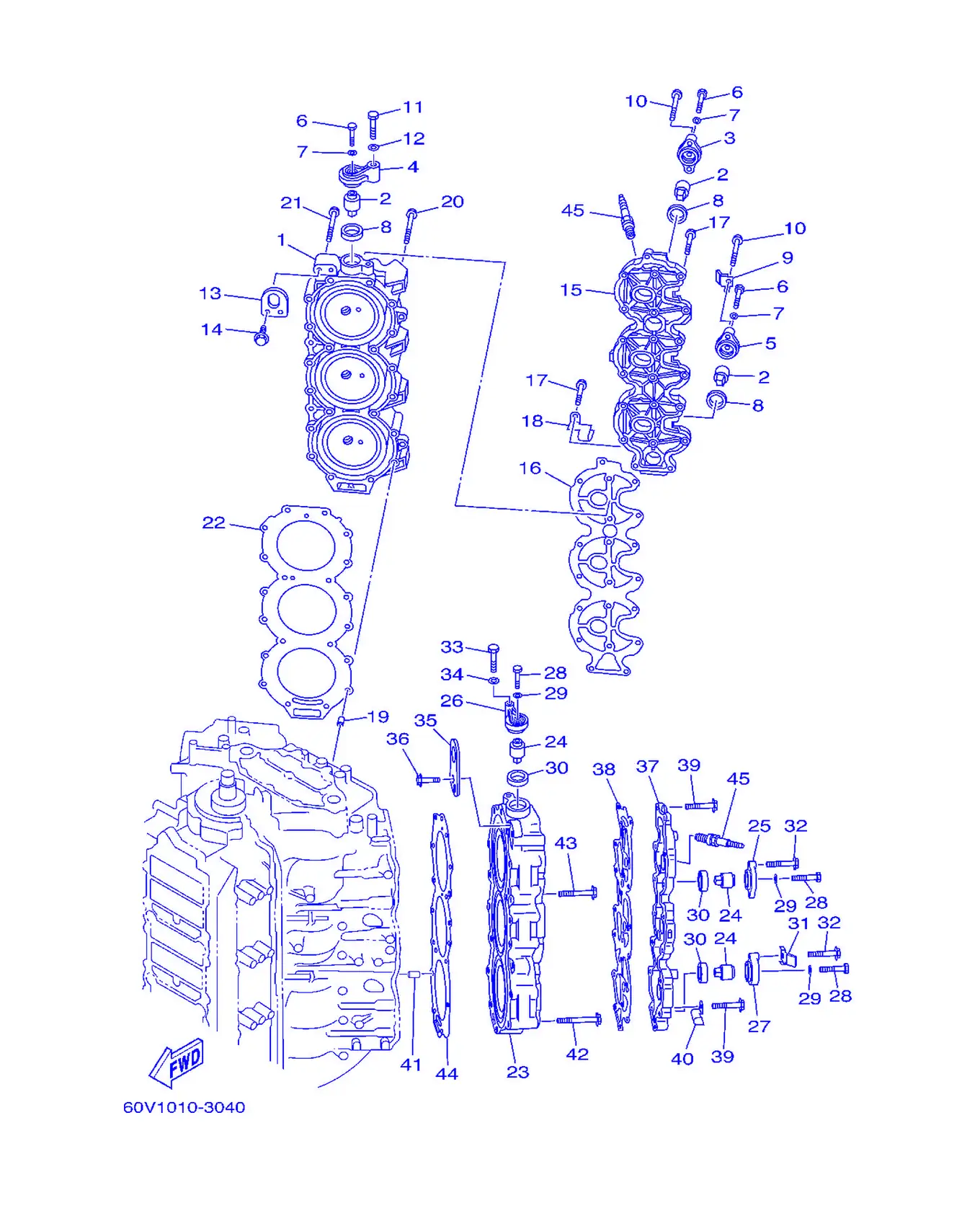

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-11111-00-1S	气缸头1	Head, Cylinder 1	1
2	67F-11325-00	阳极	Anode	3
3	67F-11327-00-94	阳极盖	Cover, Anode	1
4	69J-11327-00-94	阳极盖	Cover, Anode	1
5	60V-11327-00-94	阳极盖	Cover, Anode	1
6	97075-06020	螺栓	Bolt	3
7	92995-06600	盘形垫	Washer	3
8	67F-11328-00	阳极固定	Grommet	3
9	60V-12535-00	面板	Plate	1
10	97575-08550	螺栓	Bolt, With Washer	3
11	97075-08035	螺栓	Bolt	1
12	92995-08600	盘形垫	Washer	1
13	68F-11119-00	发动机悬挂架	Hanger, Engine	1
14	90119-06MA2	卡环	Bolt, With Washer	2
15	60V-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
16	60V-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
17	90119-06MA4	带垫螺栓	Bolt, With Washer	18
18	68F-83919-00	线束夹	Clamp,Harness	1
19	99590-10114	定位销	Pin, Dowel	2
20	90119-08MA5	带垫螺栓	Bolt, With Washer	18
21	90119-08MA8	带垫螺栓	Bolt, With Washer	2
22	60V-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	1
23	60V-11121-00-1S	气缸盖2	Head, Cylinder 2	1
24	67F-11325-00	阳极	Anode	3
25	67F-11327-00-94	阳极盖	Cover, Anode	1
26	69J-11327-00-94	阳极盖	Cover, Anode	1
27	60V-11327-00-94	阳极盖	Cover, Anode	1
28	97075-06020	螺栓	Bolt	3
29	92995-06600	盘形垫	Washer	3
30	67F-11328-00	阳极固定	Grommet	3
31	60V-12535-00	面板	Plate	1
32	97575-08550	螺栓	Bolt, With Washer	3
33	97075-08035	螺栓	Bolt	1
34	92995-08600	盘形垫	Washer	1
35	69J-1111E-00	发动机悬挂架2	Hanger, Engine 2	1
36	90119-06MA2	卡环	Bolt, With Washer	2
37	60V-11192-00-1S	气缸盖罩2	Cover, Cylinder Head 2	1
38	60V-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
39	90119-06MA4	带垫螺栓	Bolt, With Washer	18
40	68F-83919-00	线束夹	Clamp,Harness	1
41	99590-10114	定位销	Pin, Dowel	2
42	90119-08MA5	带垫螺栓	Bolt, With Washer	18
43	90119-08MA8	带垫螺栓	Bolt, With Washer	2
44	60V-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	1
45	94709-00405	火花塞 (NGK BKR6EKU)	Plug, Spark (NGK BKR6EKU)	6

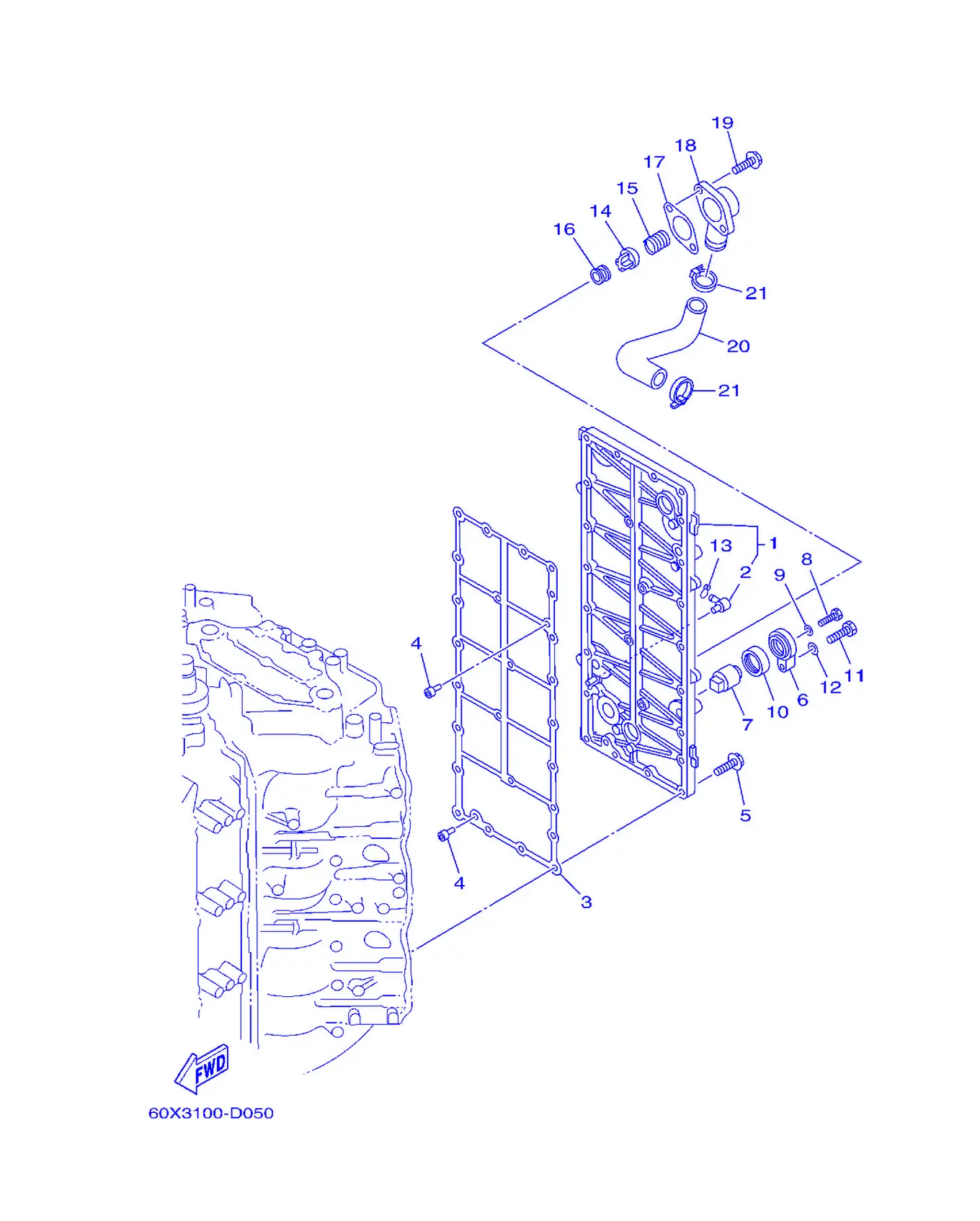

シリンダ & クランクケース 3

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-41113-00-94	排气管外盖	Outer Cover, Exhaust	1
2	676-11372-00	软管接头	Nipple,Hose	1
3	60V-41112-00	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
4	60V-41267-00	接头衬套	Bushing,Joint	2
5	90119-06MA3	带垫螺栓	Bolt, With Washer	25
6	60V-11327-00-94	阳极盖	Cover, Anode	1
7	67F-11325-00	阳极	Anode	1
8	97075-06020	螺栓	Bolt	1
9	92995-06600	盘形垫	Washer	1
10	67F-11328-00	阳极固定	Grommet	1
11	97075-08030	螺栓	Bolt	1
12	92995-08600	盘形垫	Washer	1
13	90467-08M18	固定	Clip	1
14	60H-12416-00	压力控制阀	Valve, Pressure Control	1
15	90501-16M11	接头	Spring, Compression	1
16	90480-20M05	固定	Grommet	1
17	60V-11382-A0	衬垫2	Gasket 2	1
18	6G5-11372-00-1S	软管接头	Cover, Bypass 2	1
19	90119-06MA2	卡环	Bolt, With Washer	2
20	61A-12576-00	软管1	Hose 1	1
21	90465-13M18	固定	Clamp	2

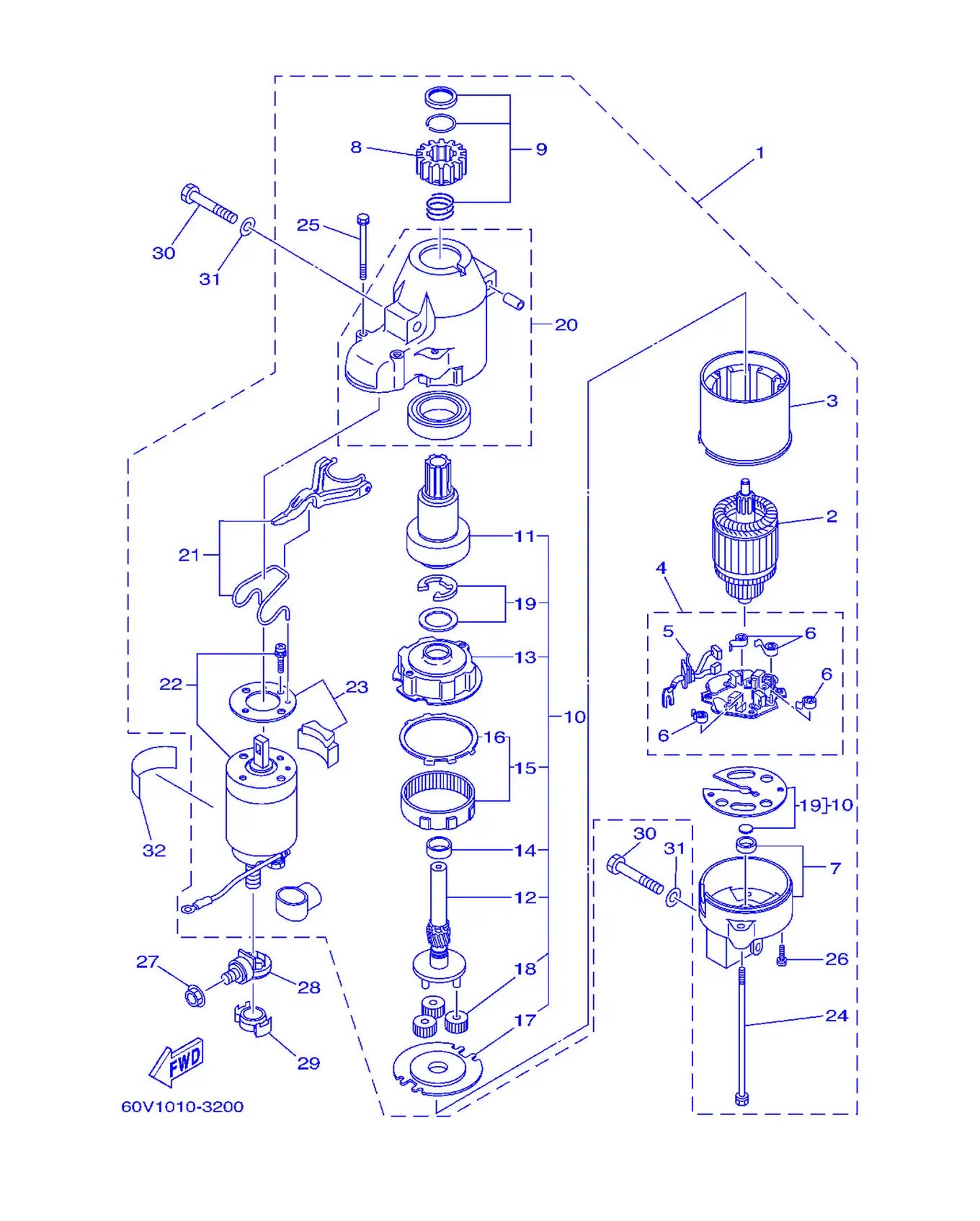

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	60X-81800-00	起动电动机总成	Starting Motor Assembly	1
2	67F-81850-00	电枢组合	Armature Assembly	1
3	67F-81810-00	定子组合	Stator Assembly	1
4	69J-81840-00	电刷架组合	Brush Holder Assembly	1
5	69J-81801-00	电刷套	Brush Set	1
6	67F-81813-00	电刷弹簧	Spring, Brush	4
7	68F-81820-00	后托架组合	Rear Bracket Assembly	1
8	67F-81808-00	环形齿轮支承	Pinion Assembly	1
9	67F-81857-00	小齿轮组件	Pinion Stopper Set	1
10	67F-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
11	67F-81832-00	越转离合器	Clutch, Overrun	1
12	67F-81836-00	杠杆弹簧	Shaft, Pinion	1
13	67F-81821-00	开关盖	Bracket, Center 1	1
14	67F-81841-00	环形齿轮支承	Bearing	1
15	67F-81891-00	环形齿轮	Gear, Ring	1
16	67F-8183R-00	环形齿轮支承	Gasket	1
17	67F-81830-00	前托架组合	Bracket, Center 2	1
18	60V-8183T-00	环形齿轮支承	Gear, Idler	3
19	67F-81809-00	垫圈套	Washer Kit	1
20	60X-81842-00	盖	Cover	1
21	69J-81839-00	杠杆组合	LeverAssembly	1
22	69J-81941-00	起动继电器组合	Starter Relay Assembly	1
23	69J-81869-00	防尘盖	Cover, Dust	1
24	6K7-81826-10	螺	Bolt	2
25	69J-81828-00	螺栓2	Bolt 2	2
26	67F-81846-00	螺钉	Screw	2
27	90179-08003	螺母	Nut	1
28	60V-81925-00	接头	Terminal	1
29	68F-82582-00	电线束盖	Cover,WireHarness	1
30	97013-08045	螺栓	Bolt	3
31	92903-08600	有槽螺母	Washer,Plate	3
32	67F-83627-01	警告标签	Label, Corrosion 7	1

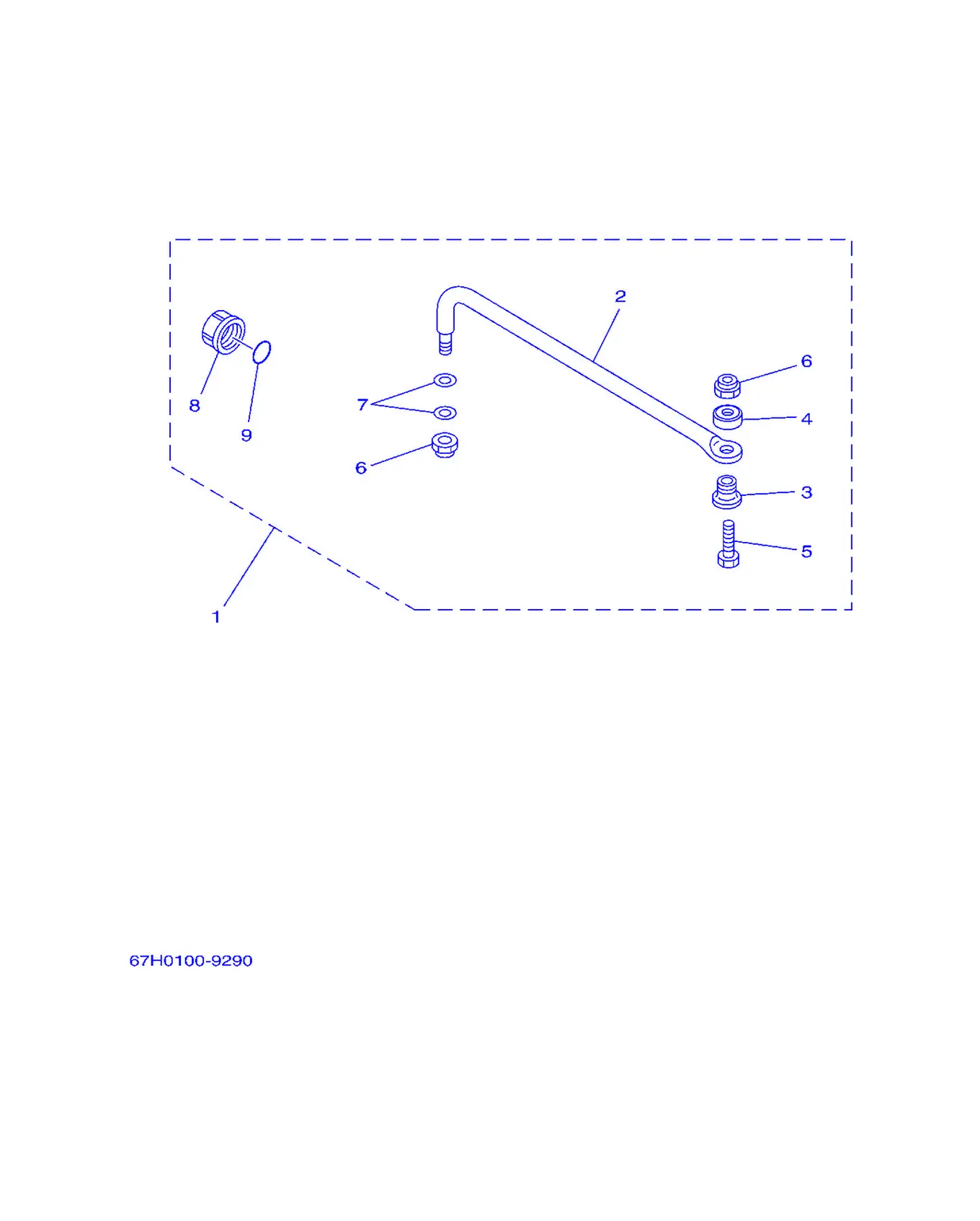

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-61350-02	操舵连接板套	SteeringGuideAttachment	1
2	6E5-61351-01	操舵连杆	Rod, Steering Link	1
3	90387-10M61	衬套	Collar	1
4	90560-12M01	接头	Spacer	1
5	6E5-61355-00	螺栓	Bolt	1
6	90185-09M01	螺帽	Nut, Self-Locking	2
7	90201-10M20	面板垫圈	Washer,Plate	2
8	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
9	93210-16275	O型圈	O-ring	1

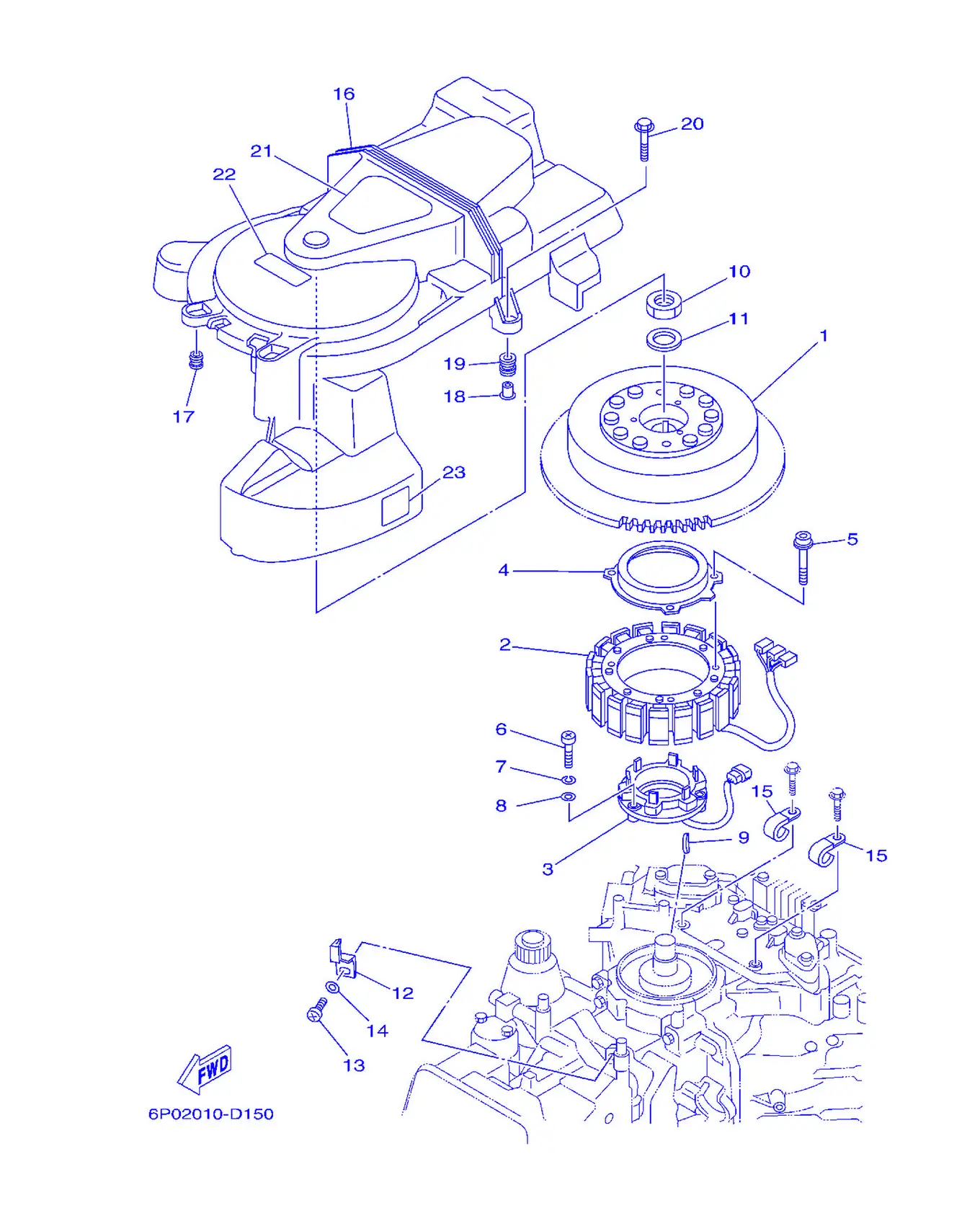

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-81450-00	转子总成	Rotor Assembly	1
2	60V-81410-02	定子总成	Stator Assembly	1
3	60V-85580-10	脉冲线	Coil, Pulser	1
4	61A-83721-00	保暖器组合	Cover	1
5	90110-06127	内六角圆柱头螺钉	Bolt, Hexagon Socket Head	4
6	97885-05030	大柱头螺钉	Screw, Pan Head	3
7	92995-05100	盘形垫	Washer	3
8	92995-05600	盘形垫	Washer	3
9	90280-05015	螺丝	Key, Woodruff	1
10	90170-24M22	螺母	Nut	1
11	90201-25M02	面板垫圈	Washer,Plate	1
12	60V-81332-00	正时面板	Plate, Timing	1
13	97885-06010	大柱头螺钉	Screw, Pan Head	1
14	92995-06600	盘形垫	Washer	1
15	90465-06M86	夹箍	Clamp	2
16	60V-81337-00	飞轮盖	Cover,Flywheel	1
17	663-82317-01	点火线圈减震器	Damper, Ignition Coil	2
18	624-42542-00	管	Pipe	2
19	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	2
20	95895-06030	凸缘螺	Bolt, Flange	2
21	60V-14488-00	告诫牌	Label, Corrosion	1
22	6A1-83625-01	商标，标志5	Mark 5	1
23	6R3-85711-00	警告标签	Mark, Corrosion	1

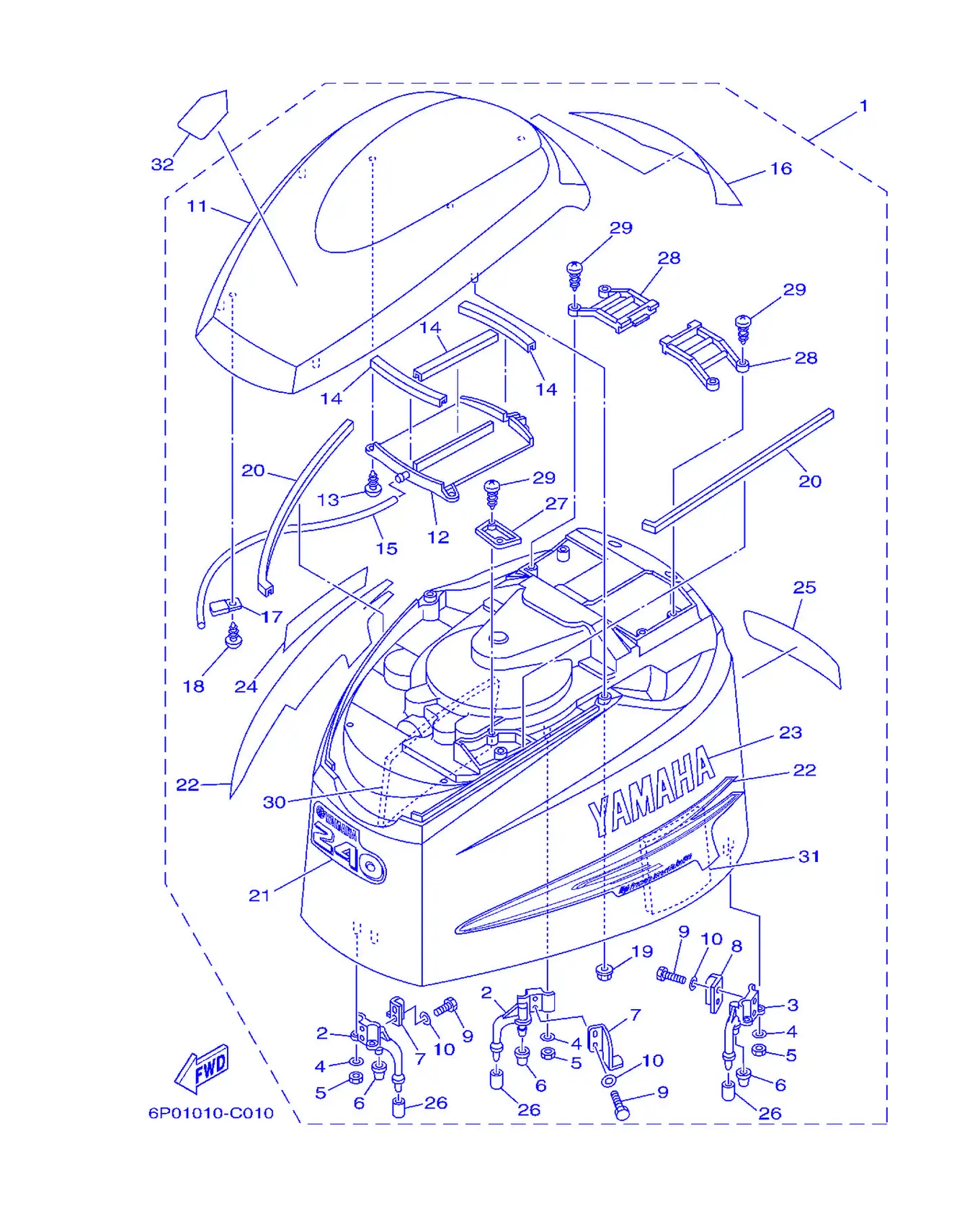

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-42610-00-8D	顶罩组合	Top Coupling Assembly	1
2	68F-42647-01-94	夹带支架	Holder, Clamp Band	2
3	68F-42648-01-94	带箍	Holder, Clamp Band	1
4	92990-06100	盘形垫	Washer,Spring	6
5	95380-06600	有槽螺母	Nut, Hexagon	6
6	68F-42663-00	减震器	Damper	3
7	60V-42651-01	钩	Fook	2
8	60V-42652-00	钩	Fook	1
9	97095-06016	螺栓	Bolt	6
10	92995-06600	盘形垫	Washer	6
11	60V-42613-00-8D	空气导管嵌	Molding, Air Duct	1
12	60V-42621-00	顶部饰条	Molding, Top	1
13	97780-50616	自攻螺钉	Screw, Tapping	3
14	60V-42664-00	减震器	Damper	3
15	90445-11M33	软管 (L440)	Hose (L440)	1
16	60V-42687-00	后标牌	Emblem, Rear	1
17	90462-08018	固定夹	Clamp	1
18	97780-50612	自攻螺钉	Screw, Tapping	1
19	90179-06M24	螺母	Nut	6
20	60V-42662-00	减震器	Damper	2
21	60V-42677-00	前图样	Graphic, Front	1
22	60V-W0070-00	图样套	Graphic Set	1
23	60V-42681-00	罩标志	Mark, Cowling	1
24	60V-42682-00	罩标志	Mark, Cowling	1
25	60V-42678-00	后图样	Graphic, Rear	1
26	67F-13448-00	盖	Cap	3
27	60V-42626-00	放热孔，放气孔1	Louver 1	1
28	60V-42626-10	放热孔，放气孔1	Louver 1	2
29	90160-05005	面板	Screw, Round Tapping	6
30	60V-42637-00	形成减震器	Damper, Foam	1
31	60V-42637-10	形成减震器	Damper, Foam	1
32	68F-13434-00	告诫标记	Label, Corrosion	1

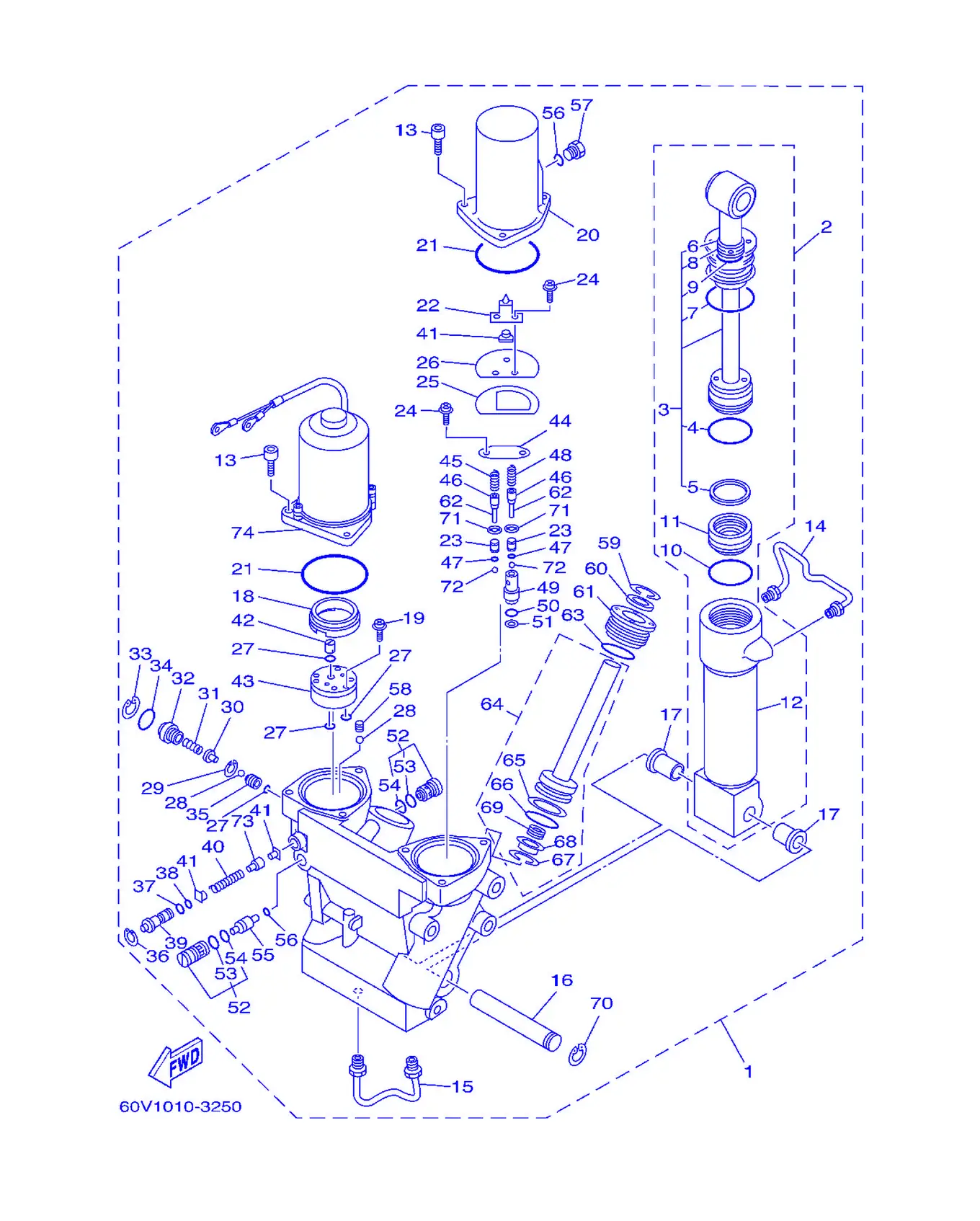

パワートリム & チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-43800-00-4D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	61A-43840-01	电动角度定位装置组合	Power Tilt Assembly	1
3	61A-43810-00	活塞分组合	Tilt Piston Sub-Assembly	1
4	61A-43861-00	O型圈	O-ring	1
5	61A-43871-00	环	Ring, Back Up	1
6	93106-19N50	油封	Oil Seal	1
7	6H1-43861-00	O型圈	O-ring	1
8	6H1-43872-00	支承	Ring, Back Up	1
9	61A-4389H-00	O型圈	O-ring	1
10	61A-43861-00	O型圈	O-ring	1
11	6H1-43814-00	活塞	Piston, Free	1
12	61A-43813-01	角度定位气	Cylinder, Tilt	1
13	69J-43888-00	座螺	Bolt, Socket	6
14	61A-43835-01	管	Pipe	1
15	61A-43833-01	管	Pipe	1
16	61A-43818-00	下侧防震销	Pin, Lower Shock Mount	1
17	90386-18M14	衬套	Bushing	2
18	6H1-43817-00	过滤器2	Filter 2	1
19	97607-04230	O型圈	Screw, Pan Head With Washer	3
20	69J-43828-00	储油箱	Body, Reservoir	1
21	6H1-43869-00	O型圈	O-ring	2
22	61A-4384L-00	向下纵倾角弹簧	Spring, Trim-down	1
23	6T4-43851-00	安全阀座	Seat, Relief Valve	2
24	97607-05210	盘头带垫螺钉	Screw, Pan Head With Washer	4
25	61A-4384K-00	向下纵倾角面板	Plate, Trim-down	1
26	61A-4384J-00	向下纵倾角密封	Seal, Trim Down	1
27	93210-064A5	O型圈	O-ring	4
28	93505-32038	滚珠	Ball	2
29	61A-43875-00	开口	Ring, Snap	1
30	61A-43848-00	手控释放杆	Rod, Manual Release	1
31	61A-43854-00	手控释放弹簧	Spring, Manual Release	1
32	61A-43845-00	手控释放螺钉	Screw, Manual Release	1
33	6H1-43875-00	卡环	Ring, Snap	1
34	93210-18397	O型圈	O-ring	1
35	61A-43847-00	手控阀座	Seat, Manual Valve	1
36	6T4-43876-00	开口	Ring, Snap	1
37	93210-07003	O型圈	O-ring	1
38	93210-06001	螺帽	O-ring	1
39	6T4-43849-00	阀门支销	Pin, Valve Support	1
40	61A-4385H-00	弹簧密封	Spring, Seal	1
41	61A-4384F-00	主阀门密封	Seal, Main Valve	3
42	6H1-43831-00	轴连接器	Connector, Shaft	1
43	6T4-43830-00	齿轮泵组合	Gear Pump Assembly	1
44	61A-4382K-00	安全阀盖	Cap, Relief Valve	1
45	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
46	6T4-43844-00	阀门支销	Pin, Valve Support	2
47	6T4-4384G-00	安全阀密封	Seal, Relief Valve	2
48	6T4-43855-00	上减压弹簧	Spring	1
49	6T4-43895-00	安全阀座	Seat, Relief Valve	1
50	93210-10M74	O型圈	O-ring	1
51	6H1-43816-00	过滤器1	Filter 1	1
52	6T4-43802-03	阀门分组合	Valve Sub-Assembly	2
53	6H1-43866-00	O型圈	O-ring	1
54	6H1-43867-00	O型圈	O-ring	1
55	6T4-43841-00	滑梭活	Piston, Shuttle	1
56	93210-09165	O型圈	O-ring	2
57	6H1-43829-00	塞	Plug,Reservoir	1
58	61A-43878-00	座螺	Bolt, Socket	1
59	6T4-43875-01	开口环	Ring, Snap	2
60	61A-43822-00	纵倾角调整防尘密封	Seal,TrimDust	2
61	61A-43821-00	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	2
62	91609-10014	弹簧销	Pin, Spring	2
63	61A-43861-00	O型圈	O-ring	2
64	61A-43820-10	活塞分组合	Trim Piston Sub-Assembly	2
65	61A-43874-00	支承	Ring, Back Up	1
66	61A-43864-00	O型圈	O-ring	1
67	61A-43875-10	开口	Ring, Snap	1
68	61A-4383H-11	机油软管5	Hose, Oil 5	1
69	61A-4384H-10	弹簧	Spring	1
70	61A-43876-00	开口	Ring, Snap	1
71	6T4-43893-00	垫	Washer	2
72	93501-08001	滚珠	Ball	2
73	61A-4382A-00	联接器1	Adapter 1	1
74	69J-43880-00	电动机总成	Motor Assembly	1

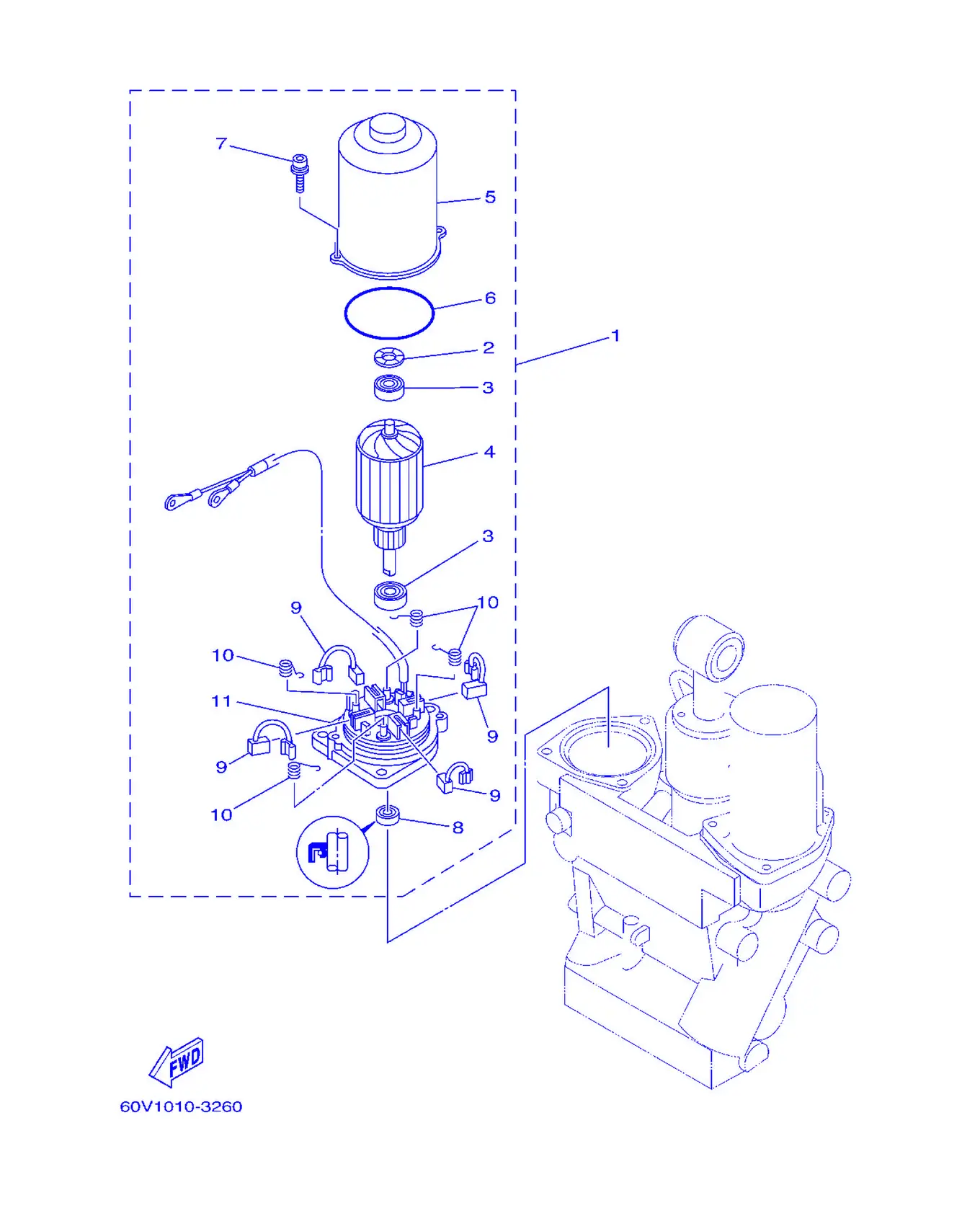

パワートリム & チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-43880-00	电动机总成	Motor Assembly	1
2	90206-14N50	波形垫	Washer, Wave	1
3	93399-999T6	轴承	Bearing	2
4	69J-43805-00	电枢组合	Armature Assembly	1
5	69J-43804-00	定子组合	Stator Assembly	1
6	69J-43861-00	O型圈	O-ring	1
7	69J-43886-00	螺栓	Bolt	2
8	69J-43882-00	油封	Oil Seal	1
9	69J-43891-00	电刷	Brush 1	4
10	69J-4386K-00	电刷弹簧	Spring, Brush	4
11	69J-43881-00	端部框架	Frame, End	1

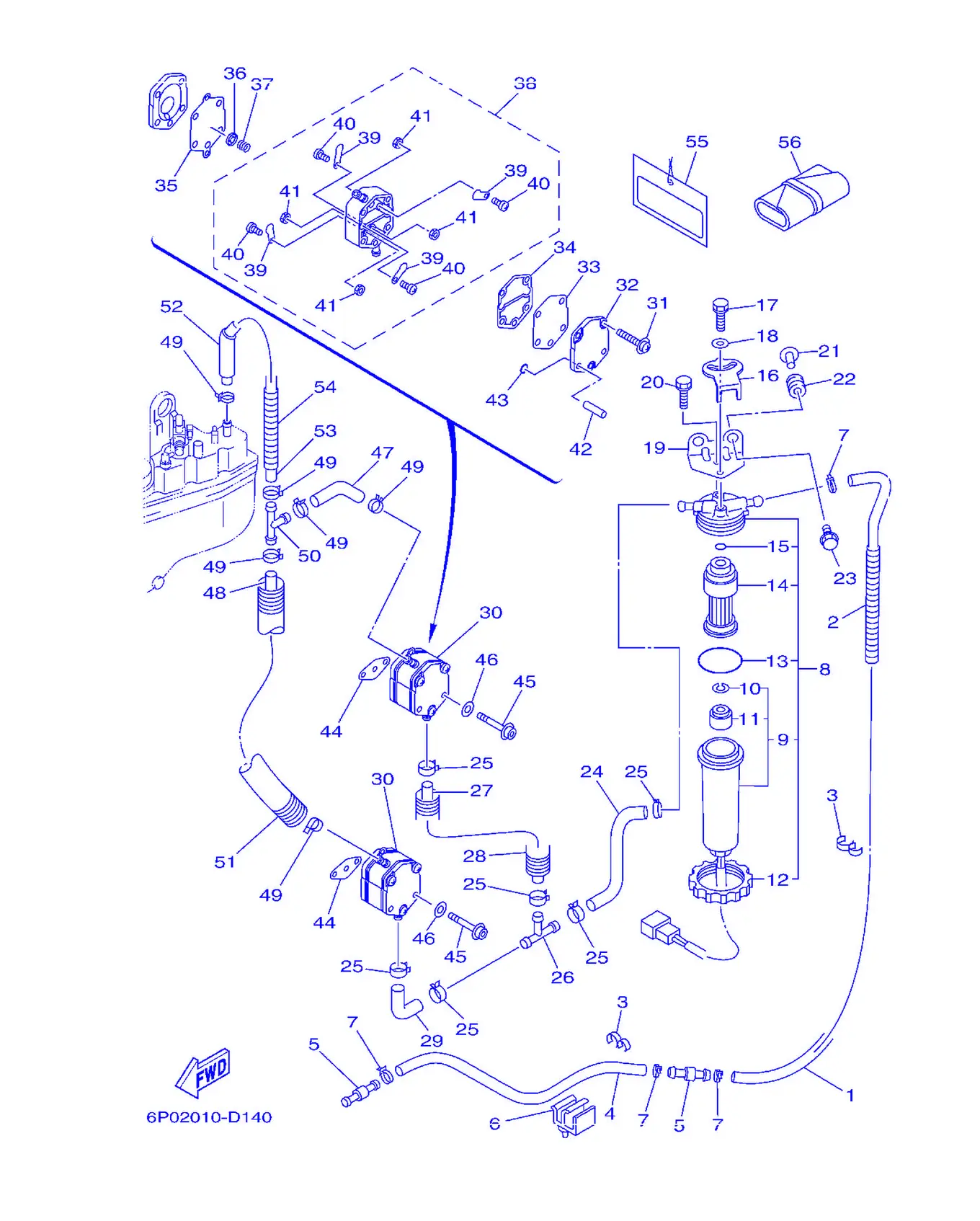

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	61A-24313-00	管3	Pipe 3	1
2	90447-13008	软管	Hose, With Spring	1
3	90464-13M34	固定	Clamp	2
4	90445-13M17	固定	Hose (L2700)	1
5	6R3-24377-00	连接管3	Pipe,Joint 3	2
6	6E5-82594-00	夹箍	Clamp	1
7	90465-11M10	固定	Clamp	4
8	68F-24560-10	过滤器总成	Filter Assembly	1
9	68F-24562-10	滤杯	Cup, Filter	1
10	68F-24519-10	钢夹	Clip	1
11	68F-24469-10	水位浮标	Float, Water Level	1
12	65L-24531-01	螺母	Nut	1
13	61A-24564-00	O型圈	O-ring	1
14	68F-24563-10	过滤器滤芯	Element, Filter	1
15	65L-24564-00	衬垫	O-ring	1
16	60H-24558-00	过滤器支架	Holder, Filter	1
17	97595-06416	带垫圈螺	Bolt, With Washer	1
18	90201-06068	平垫圈	Washer,Plate	1
19	68F-24566-00	过滤器托架	Bracket, Filter	1
20	97595-06514	带垫圈螺	Bolt, With Washer	1
21	90387-06M60	衬套	Color	2
22	90480-10M23	固定	Grommet	2
23	90119-06M88	螺栓	Bolt, With Washer	2
24	68F-24311-00	油管	Pipe,Fuel 1	1
25	90465-11M10	固定	Clamp	6
26	6E5-24378-00	连接管4	Pipe,Joint 4	1
27	6G5-24315-00	管5	Pipe 5	1
28	90447-19004	带弹簧软管	Hose, With Spring	1
29	6E5-24315-00	管5	Pipe 5	1
30	6E5-24410-04	燃油泵组合	FuelPumpAssembly	2
31	6E5-24444-01	螺钉	Screw	3
32	6E5-24413-01	燃油泵本体2	Body 2	1
33	6E5-24471-01	隔膜	Diaphragm	1
34	6E5-24435-01	本体衬垫2	Gasket, Body 2	1
35	6E5-24411-01	隔膜，隔板	Diaphragm	1
36	648-24424-00	弹簧座	Seat,Spring	1
37	6E5-24423-00	隔膜弹	Spring,Diaphragm	1
38	6E5-24412-11	燃油泵本体1	Body 1	1
39	6A0-24421-01	单向阀	Valve, Check	4
40	6A0-14325-00	扁头螺钉	Screw, Pan Head	4
41	95380-03600	有槽螺母	Nut	4
42	6E5-24492-00	旋钮	Bush, Fuel Pump	2
43	6E5-24486-00	O型圈	O-ring	2
44	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	2
45	90110-06126	带垫圈螺栓	Bolt, Hexagon Socket Head	4
46	92995-06600	盘形垫	Washer	4
47	6G5-24316-10	管6	Pipe 6	1
48	6E5-24313-00	管3	Pipe 3	1
49	90465-11M10	固定	Clamp	6
50	6E5-24378-00	连接管4	Pipe,Joint 4	1
51	90447-15002	双金属衬套	Hose, With Spring	1
52	90446-15M07	固定	Hose (L60)	1
53	90445-13M12	固定	Hose (L235)	1
54	90447-13008	软管	Hose, With Spring	1
55	61H-2819R-01	警告标签	Tag, Warning	1
56	68F-28100-00	随车工具	ToolKit	1

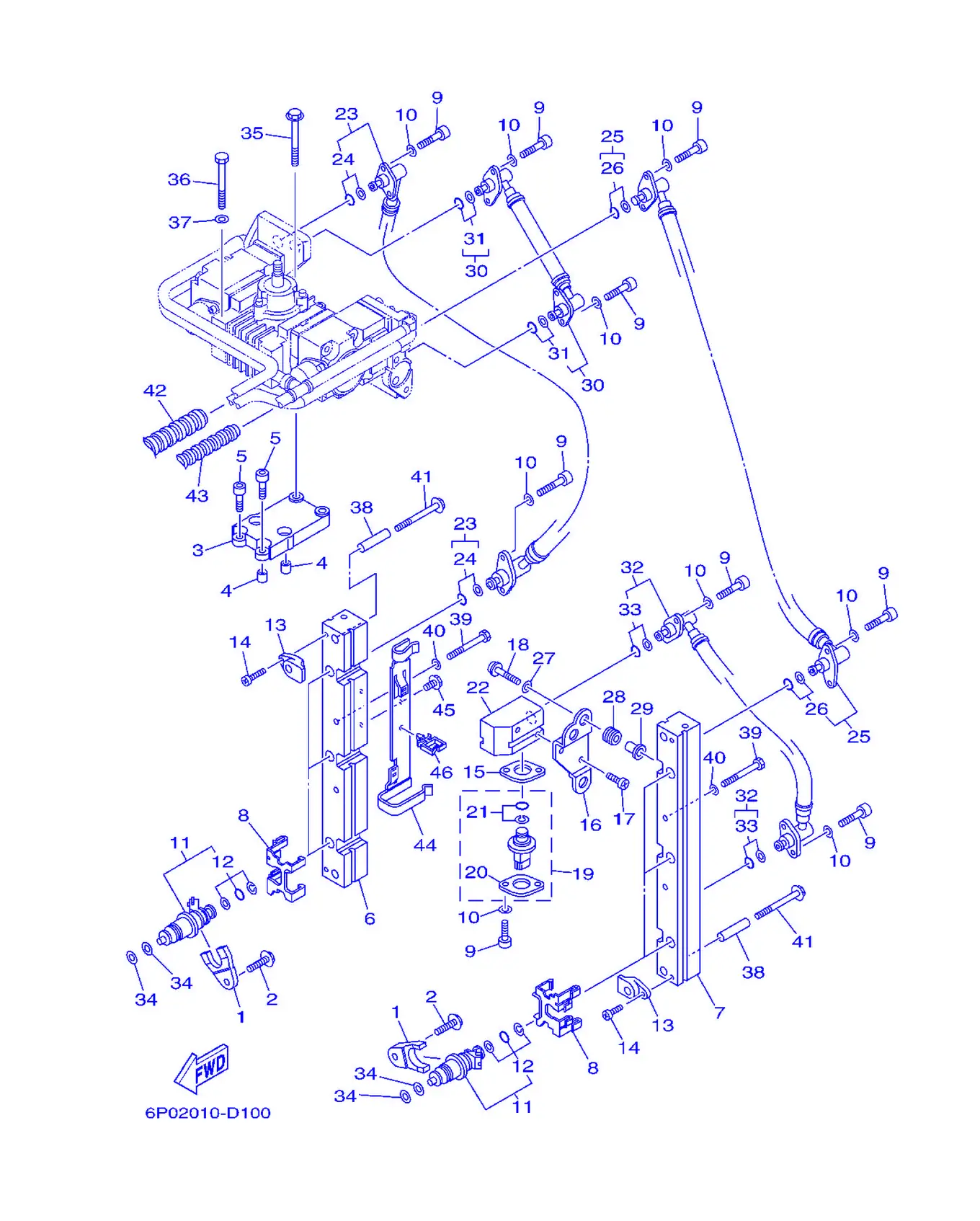

フユエルインジエクシヨンノズル

REF	雅马哈编码	中文名称	英文名称	用量
1	68F-13767-00	喷射器盖	Cap, Injector	6
2	90119-08M60	六角螺栓	Bolt, With Washer	6
3	60V-13782-00	支承	Stay	1
4	90387-08M31	轴套	Color	2
5	90110-08M04	平垫圈	Bolt, Hexagon Socket Head	4
6	60V-13161-00	管1	Pipe, Delivery 1	1
7	60V-13171-00	输送管2	Pipe, Delivery 2	1
8	60V-13898-00	支架	Holder	6
9	68F-24551-00	连接螺栓	Bolt,Joint	18
10	68F-24576-00	垫圈	Washer	18
11	60V-13761-00	喷射器	Injector Assembly	6
12	68F-1410B-00	衬垫	Packing Kit	1
13	60V-14264-00	轴套	Collar	4
14	65L-14565-00	螺钉	Screw	4
15	60V-82389-00	面板2	Plate 2	1
16	60V-82398-00	托架	Plate 3	1
17	60V-81545-00	螺钉1	Screw 1	2
18	60V-81546-00	螺钉2	Screw 2	3
19	60V-82380-00	压力传感	Sensor, Pressure	1
20	68F-82388-00	面板	Plate	1
21	68F-82384-00	衬垫	Packing Kit	1
22	60V-13938-00	进气管	Pipe	1
23	60V-13973-10	燃油管3	Pipe, Fuel 3	1
24	68F-2466A-00	衬垫	Packing Kit	2
25	60V-13974-10	燃油管4	Pipe, Fuel 4	1
26	68F-2466A-00	衬垫	Packing Kit	2
27	65L-14596-00	垫圈	Washer	3
28	90480-10M23	固定	Grommet	3
29	90387-05M00	衬套	Color	3
30	60V-13975-10	燃油管5	Pipe,Fuel 5	1
31	68F-2466A-00	衬垫	Packing Kit	2
32	60V-13976-10	燃油管6	Pipe,Fuel 6	1
33	68F-2466A-00	衬垫	Packing Kit	2
34	68F-13764-00	衬垫(T=2.2)	Gasket (T=2.2)	12
35	97513-08570	带垫圈螺栓	Bolt, With Washer	2
36	97013-08090	螺栓	Bolt	2
37	92903-08600	有槽螺母	Washer,Plate	2
38	60V-13716-00	轴套	Collar	4
39	97013-08055	螺栓	Bolt	4
40	92903-08600	有槽螺母	Washer,Plate	4
41	97513-08570	带垫圈螺栓	Bolt, With Washer	4
42	90447-22004	带弹簧软管	Hose, With Spring	1
43	90447-15001	带弹簧软管	Hose, With Spring	1
44	6D0-8366P-00	盖	Bracket 4	1
45	97595-06512	带垫圈螺	Bolt, With Washer	2
46	90464-08004	固定夹	Clamp	1

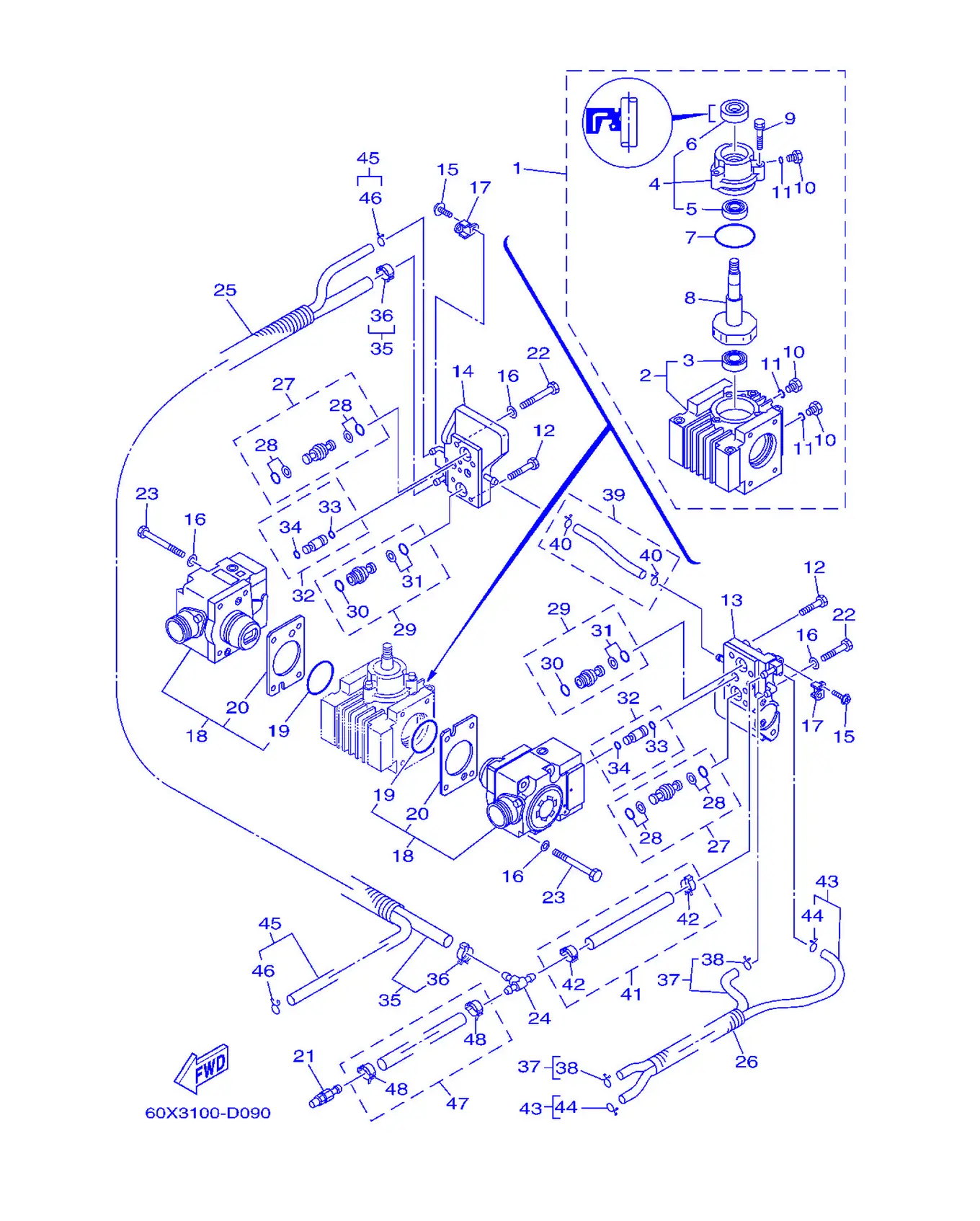

フユエルインジエクシヨンポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-12170-00	凸轮轴组合1	Camshaft Assembly 1	1
2	60V-12424-00	内芯板	Plate, Cartridge Inner	1
3	93306-00001	轴承	Bearing	1
4	68F-12173-00	凸轮轴盖1	Cap,CamShaft 1	1
5	93306-001U0	轴承	Bearing	1
6	68F-12223-00	密封	Seal	1
7	68F-12439-00	O型圈	O-ring	1
8	60V-12171-00	凸轮轴1	Camshaft 1	1
9	68F-12228-00	螺栓	Bolt	3
10	68F-13455-00	塞	Plug	3
11	68F-13473-00	O型圈	O-ring	3
12	68F-12228-00	螺栓	Bolt	4
13	60V-13993-00	操纵齿条盖	Cover Control Rack	1
14	60W-13993-00	操纵齿条盖	Cover Control Rack	1
15	65L-14565-00	螺钉	Screw	2
16	68F-24579-00	垫圈2	Washer 2	12
17	60V-13854-00	板4	Plate 4	2
18	60V-13910-00	燃油泵总成	Fuel Pump Assembly	2
19	60V-14005-00	油封	Ring, Seal	1
20	60V-14126-00	衬垫	Gasket	1
21	68F-24300-00	带2	FuelPipeJoint	1
22	60V-24178-00	螺栓3	Bolt 3	4
23	60V-24176-00	螺栓	Bolt 1	8
24	60V-24378-00	连接管4	Pipe, Joint 4	1
25	60V-24864-00	管	Tube	1
26	60V-2510T-00	管	Tube	1
27	68F-13815-10	接头1	Joint 1	2
28	68F-2466A-00	衬垫	Packing Kit	2
29	68F-13816-10	接头2	Joint 2	2
30	68F-24486-00	O型圈	O-ring	1
31	68F-2466A-00	衬垫	Packing Kit	1
32	60V-13505-00	完整接头	Joint Complete	4
33	68F-13473-00	O型圈	O-ring	1
34	60V-13473-00	O型圈	O-ring	1
35	60V-14148-00	管	Pipe	1
36	65L-24387-00	带2	Clip	2
37	60V-24312-00	管2	Pipe 2	1
38	68F-24356-00	管钢夹1	Clip,Pipe 1	2
39	60V-24313-00	管3	Pipe 3	1
40	68F-24356-00	管钢夹1	Clip,Pipe 1	2
41	60V-14149-00	管	Pipe	1
42	65L-24387-00	带2	Clip	2
43	60V-24314-00	管4	Pipe 4	1
44	68F-24356-00	管钢夹1	Clip,Pipe 1	2
45	60V-24315-00	管5	Pipe 5	1
46	68F-24356-00	管钢夹1	Clip,Pipe 1	2
47	60V-13972-00	燃油管2	Pipe, Fuel 2	1
48	65L-24387-00	带2	Clip	2

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	98586-05016	大柱头螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y2-24306-55	燃油管组件1	FuelPipeComplete 1	1
9	6E5-24305-05	油管接头2	Fuel Pipe Joint Complete	1
10	93210-08287	O型圈	O-ring	1
11	6Y2-24305-05	燃油管接头组件2(85以上油箱侧D:13M	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	90445-13M01	油管	Hose (L2050)	1
14	6E5-24351-51	带1	Band 1	4
15	90445-13M00	固定	Hose(L850)	1
16	6Y2-24360-60	起动注油泵组合	Primer Pump Assembly	1

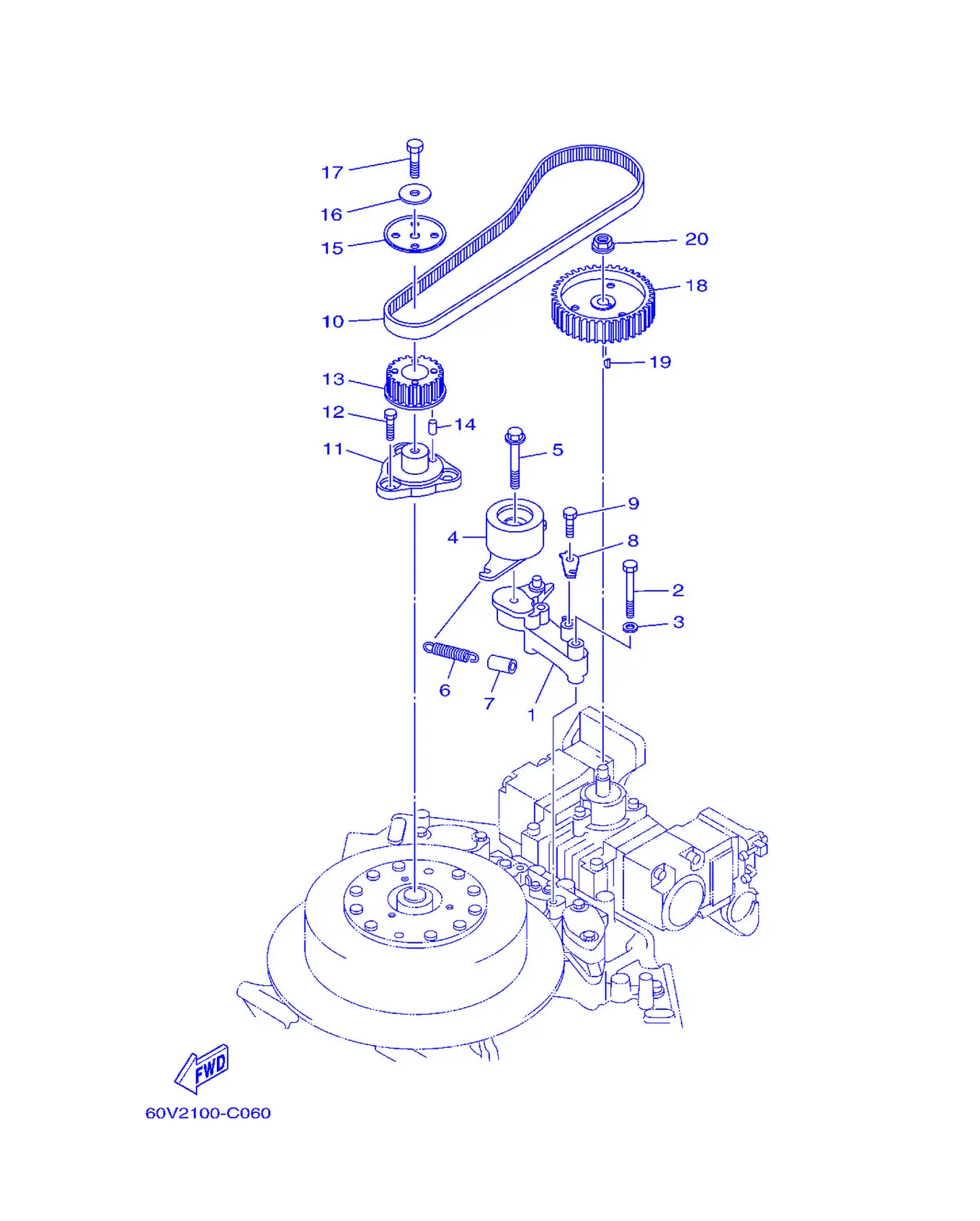

フユエルポンプドライブギア

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-11598-00-94	张紧器支架	Bracket, Tensioner	1
2	97013-08055	螺栓	Bolt	2
3	92903-08600	有槽螺母	Washer,Plate	2
4	60V-11590-00	张紧轮组合	Tensioner Assembly	1
5	90119-10M72	带垫螺栓	Bolt, With Washer	1
6	60V-12113-00	弹簧1	Spring, Valve Inner	1
7	90445-15002	双金属衬套	Hose (L30)	1
8	60V-11595-00	张紧轮柱	Plate,Valve	1
9	97013-08012	螺栓	Bolt	1
10	60V-46241-00	V型皮带	V-Belt	1
11	68F-11579-01-94	飞轮	Flywheel	1
12	97013-08012	螺栓	Bolt	3
13	68F-11536-00-94	主动齿	Gear, Drive	1
14	93605-10108	定位销	Pin, Dowel	1
15	60V-11557-00	垫圈1	Washer 1	1
16	90201-08M00	垫圈	Washer,Plate	1
17	97095-08025	螺栓	Bolt	1
18	68F-11537-00-94	从动齿	Gear, Driven	1
19	90280-03M01	螺丝	Key, Woodruff	1
20	95707-08600	有槽螺母	Nut, Flange	1

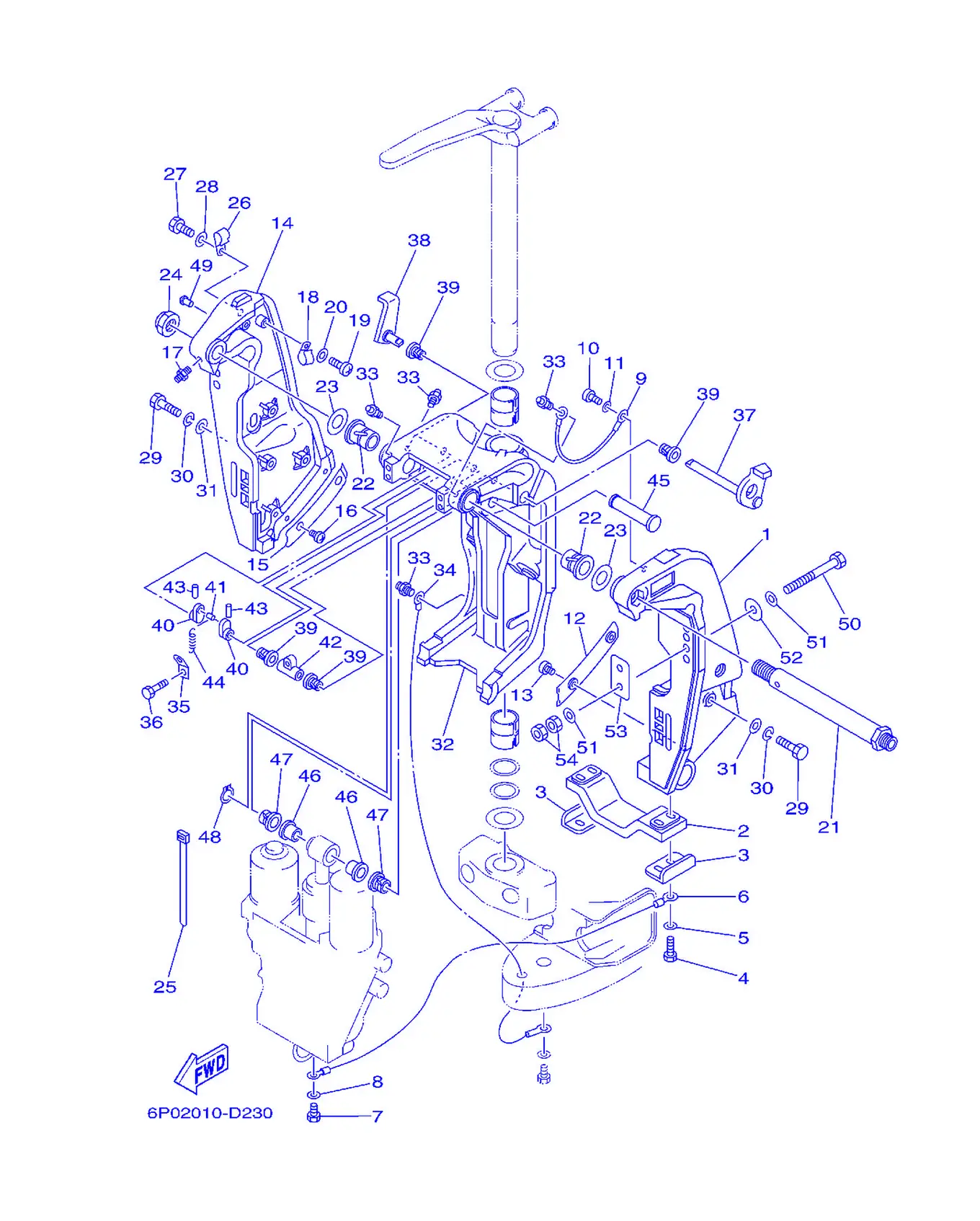

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-43111-01-8D	夹紧托架	Bracket,Clamp	1
2	6G5-45251-02	阳极	Anode	1
3	6G5-44526-00	面板	Plate	2
4	97095-06025	螺栓	Bolt	4
5	92995-06600	盘形垫	Washer	4
6	6H1-82148-00	导线4	Wire,Lead 4	1
7	97095-06010	螺栓	Bolt	1
8	92995-06600	盘形垫	Washer	1
9	6E5-82148-00	导线4	Wire,Lead 4	1
10	97885-06012	大柱头螺钉	Screw, Pan Head	1
11	92995-06600	盘形垫	Washer	1
12	61A-43132-00	阻力垫	Washer, Friction	1
13	97885-06010	大柱头螺钉	Screw, Pan Head	2
14	69J-43112-01-8D	夹紧托架	Bracket, Clamp 2	1
15	61A-43133-00	阻力垫	Washer, Friction	1
16	97885-06010	大柱头螺钉	Screw, Pan Head	2
17	93700-06M03	润滑油管嘴	Nipple, Grease	1
18	90465-08M83	固定	Clamp	1
19	97885-06012	大柱头螺钉	Screw, Pan Head	1
20	92995-06600	盘形垫	Washer	1
21	6R3-43131-00	夹紧托架螺	Bolt,ClampBracket	1
22	90386-25M31	衬套	Bushing	2
23	90201-26M59	面板垫圈	Washer,Plate	2
24	90185-22M11	自锁螺母	Nut, Self-Locking	1
25	90465-11M10	固定	Clamp	4
26	90465-08M83	固定	Clamp	1
27	97095-06014	螺栓	Bolt	1
28	92995-06600	盘形垫	Washer	1
29	97095-10045	螺栓	Bolt	8
30	92995-10100	盘形垫	Washer	8
31	92995-10600	盘形垫	Washer	8
32	61A-43311-21-8D	旋转支架	Bracket, Swivel 1	1
33	93700-06M03	润滑油管嘴	Nipple, Grease	5
34	61A-82147-20	导线4	Wire,Lead 4	1
35	6G5-43144-00	弹簧	Hook,Spring	1
36	97095-06010	螺栓	Bolt	1
37	61A-43181-01	顶位销杆	Lever, Tilt Stop	1
38	6G5-43185-02	顶位销杆	Lever, Tilt Stop	1
39	90386-10M16	衬套	Bushing	4
40	6G5-43148-00	间隔轴	Collar, Distance	2
41	90249-06M19	螺丝	Pin	1
42	90387-10M02	衬套	Color	1
43	91690-30020	弹簧销	Pin,Spring	2
44	90506-16003	接头	Spring, Tension	1
45	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
46	90386-18M63	衬套	Bushing	2
47	90386-18M14	衬套	Bushing	2
48	93410-18M02	开口簧环，卡	Circlip	1
49	90269-02M08	螺丝	Rivet	2
50	90101-12M03	卡环	Bolt (L:115MM)	6
51	90201-13M01	面板垫圈	Washer,Plate	12
52	90201-12M05	面板垫圈	Washer,Plate	4
53	6G5-43119-00	艉板	Plate, Transom	2
54	95380-12600	有槽螺母	Nut	12

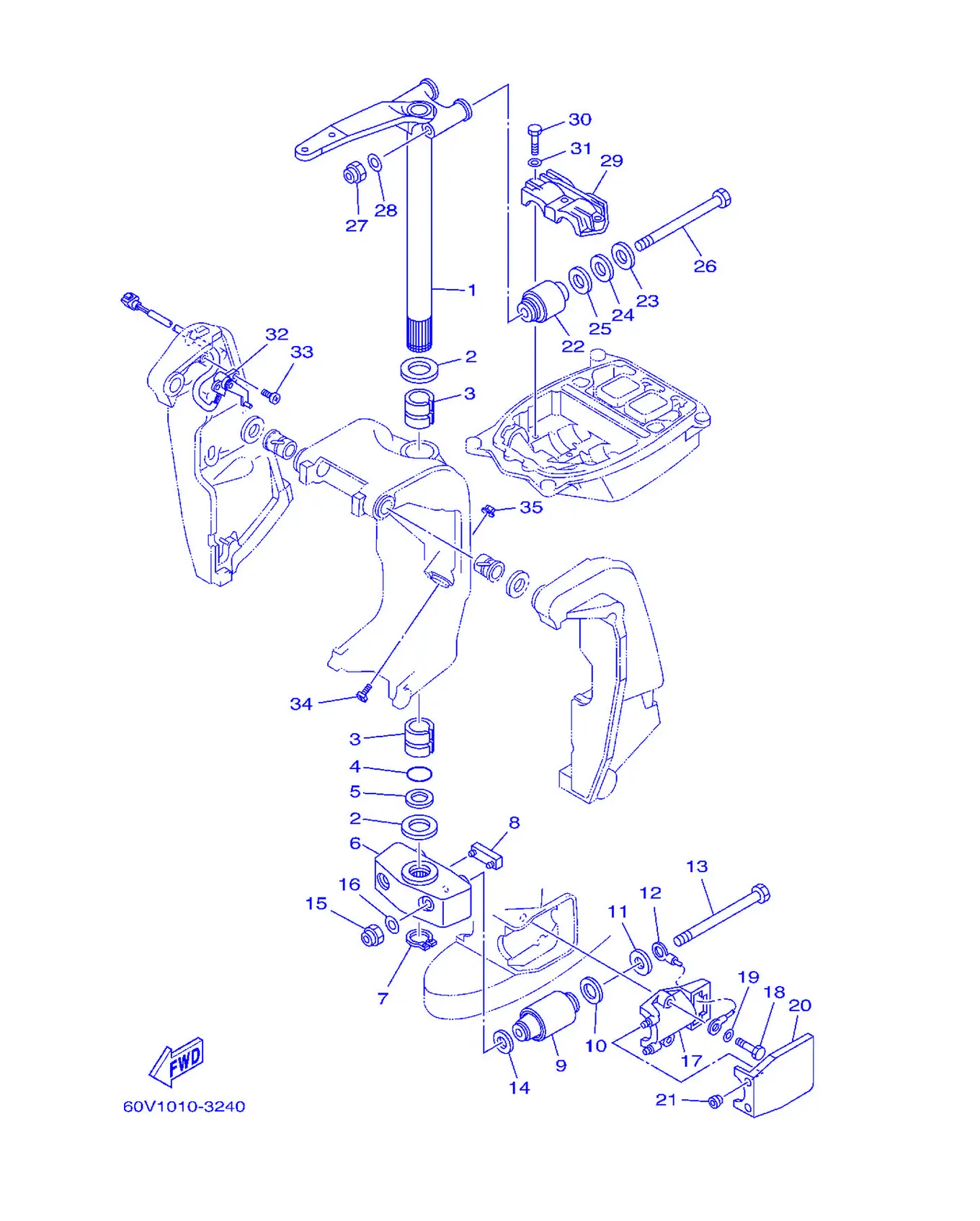

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-42510-20-8D	方向托架组合	Steering Bracket Assembly	1
2	90201-40M00	平垫圈	Washer,Plate	2
3	90386-39M89	衬套	Bushing	2
4	93210-35321	O型圈	O-ring	1
5	90202-40M47	垫圈	Washer,Plate	1
6	61A-44551-01-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
7	93410-37M04	卡环	Circlip	1
8	61A-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
9	60V-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
10	90202-32M19	面板垫圈	Washer,Plate	2
11	90201-16M55	面板垫圈	Washer,Plate	2
12	6E5-82149-00	导线3	Wire,Lead 3	1
13	90109-14005	螺栓	Bolt	2
14	90201-15M58	面板垫圈	Washer,Plate	2
15	95380-14800	有槽螺母	Nut	2
16	92995-14600	盘形垫	Washer	2
17	61A-44552-01-94	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
18	97095-10045	螺栓	Bolt	4
19	92995-10600	盘形垫	Washer	4
20	61A-44553-00-8D	下侧减震胶垫盖	Cover, Lower Mount	2
21	6A0-15789-00	减震器	Damper	4
22	60V-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
23	90201-16M01	平垫圈	Washer,Plate	2
24	90202-28M46	平垫圈	Washer,Plate	2
25	90201-28M01	平垫圈	Washer,Plate	2
26	90109-14003	螺栓	Bolt	2
27	90185-14M00	螺帽	Nut, Self-Locking	2
28	92995-14600	盘形垫	Washer	2
29	61A-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
30	97095-10045	螺栓	Bolt	3
31	92995-10600	盘形垫	Washer	3
32	69J-83672-00	纵倾角传感	Trim Sender	1
33	97885-06016	大柱头螺钉	Screw, Pan Head	2
34	61A-43376-00	推力接收器螺	Bolt, Thrust Receiver	2
35	95780-10300	螺母	Nut, Flange	2

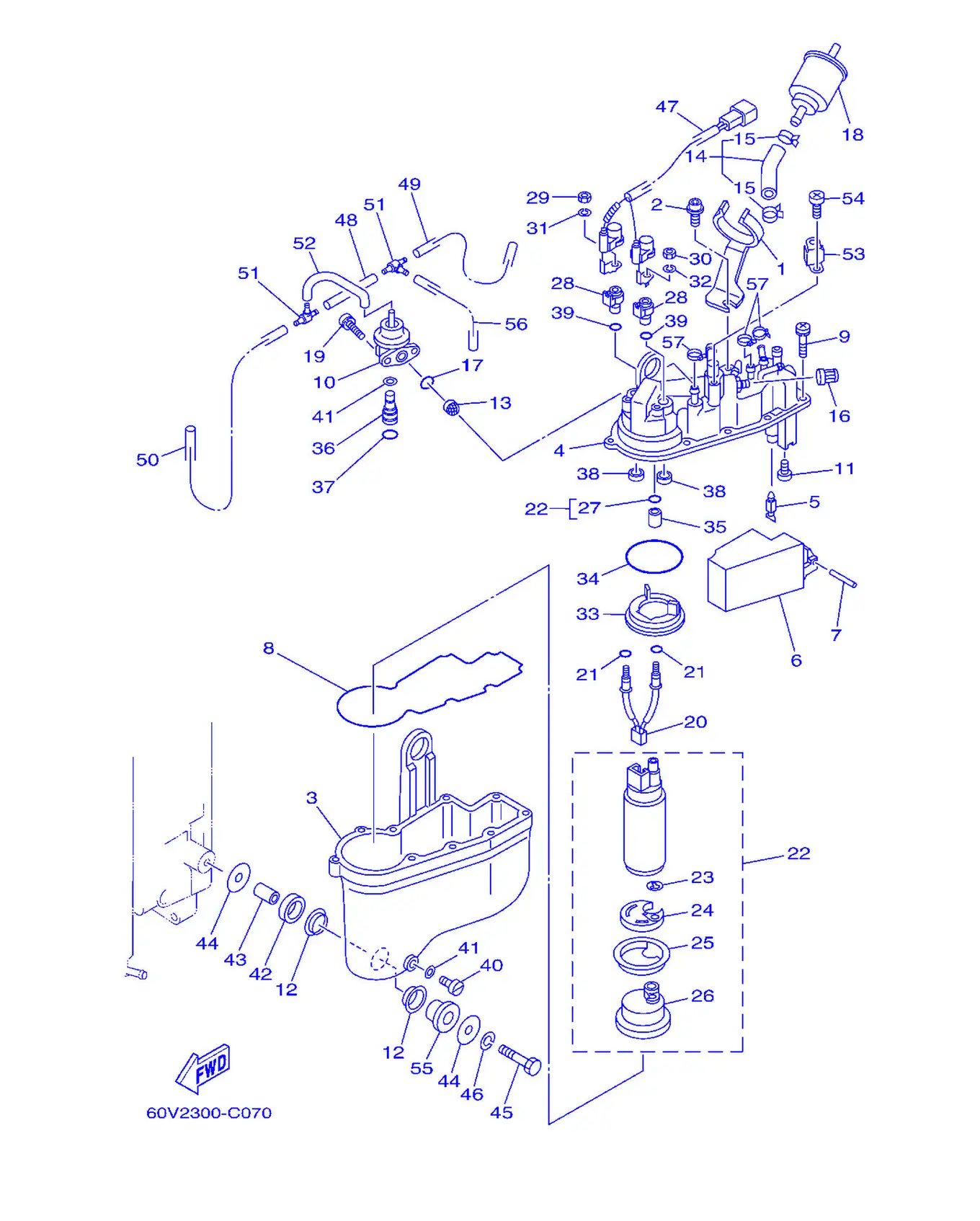

ベーパーセパレータ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-24216-00	支承	Stay	1
2	6D0-24473-00	螺钉	Screw	1
3	60V-14980-00	浮子室本	Body, Float Chamber	1
4	60V-14182-01	浮子室盖	Cover, Float Chamber	1
5	65L-14546-00	针阀	Valve,Needle	1
6	66K-14985-00	浮子	Float	1
7	66K-14548-01	浮子臂销	Pin,FloatArm	1
8	66K-14984-00	浮子室衬垫	Gasket,FloatChamber	1
9	65L-14125-00	螺钉	Screw	10
10	68F-13906-00	调压器	Regulator, Pressure	1
11	66K-14325-01	扁头螺钉	Screw, Pan Head	2
12	60V-14163-00	隔套	Spacer	6
13	65L-13905-00	过滤器	Filter Complete	1
14	68F-13971-00	燃油管1	Pipe,Fuel 1	1
15	65L-24387-00	带2	Clip	2
16	65L-14966-00	起动杆	Cap	1
17	65L-24486-00	O型圈	O-ring	1
18	60V-24251-00	滤网1	Strainer 1	1
19	66K-14245-00	导销螺钉	Screw,Guide	2
20	68F-82509-00	副导线	Wire, Sub Lead	1
21	65L-14227-00	垫	O-ring	2
22	60V-13907-00	油泵组合	Fuel Pump Complete	1
23	65L-14159-00	钢夹	Clip	1
24	68F-13781-00	泵减震器	Damper, Pump	1
25	68F-13844-00	面板2	Plate 2	1
26	68F-13915-00	过滤器	Filter	1
27	65L-1416A-00	O型圈	O-ring	1
28	66K-14271-00	绝缘体，绝缘器	Insulator	2
29	65L-8182A-00	螺母	Nut	1
30	65L-8182K-00	螺母	Nut	1
31	65L-8182E-00	垫	Washer	1
32	65L-8182F-00	垫	Washer	1
33	68F-13843-00	面板	Plate1	1
34	65L-14147-00	O型圈	O-ring	1
35	68F-14274-00	连接器	Connector	1
36	66K-24376-00	连接管1	Pipe,Joint 1	1
37	66K-24489-00	O型圈2	O-ring	1
38	68F-14271-00	绝缘体，绝缘器	Insulator	2
39	65L-14397-00	O型圈	O-ring	2
40	65L-14992-00	连杆	Rod	1
41	65L-14997-00	密封	Seal	2
42	60V-24375-01	固定	Grommet	3
43	60V-24397-01	衬套	Color	3
44	66K-24579-00	垫圈2	Washer 2	6
45	65L-24592-00	螺栓	Bolt	3
46	65L-24169-00	锁紧垫	Washer,Lock	3
47	60V-82507-00	导线	Wire, Lead	1
48	66K-13542-00	负压传感软管1	Hose, Vacuum Sensing 1	1
49	66K-13544-00	负压传感软管2	Hose, Vacuum Sensing 2	1
50	66K-13532-00	负压传感软管3	Hose, Vacuum Sensing 3	1
51	65L-24461-00	连接管	Pipe,Joint	2
52	66K-13533-00	负压传感软管4	Hose, Vacuum Sensing 4	1
53	65L-13898-00	支架	Holder	1
54	65L-14565-00	螺钉	Screw	1
55	60V-24339-01	固定	Grommet	3
56	60V-13534-00	负压传感软管5	Hose, Vacuum Sensing 5	1
57	90465-11M10	固定	Clamp	3

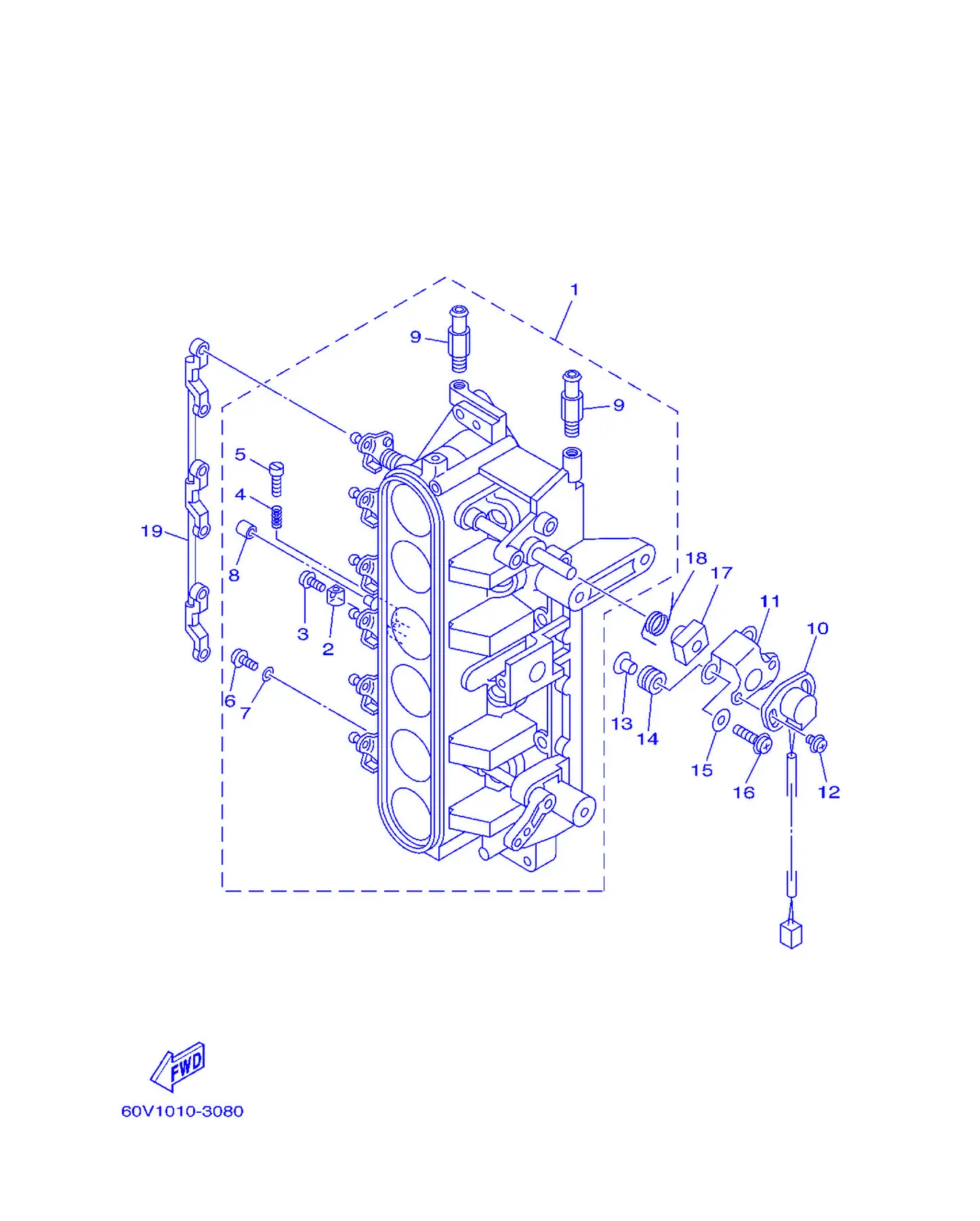

ベーパーセパレータ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-13751-00	油门本体	Body, Throttle 1	1
2	65L-14527-00	面板	Plate	1
3	65L-14565-00	螺钉	Screw	1
4	65L-14334-00	空气调整弹簧	Spring, Air Adjusting	1
5	65L-14523-00	止动螺钉	Screw, Stop	1
6	6K5-14592-00	螺钉	Screw	6
7	90201-05552	平垫圈	Washer, Plate	6
8	65L-14578-00	轴套	Color	1
9	68F-13568-00	螺柱	Stud	2
10	61A-85885-00	节流传感件组合	Throttle Sensor Assembly	1
11	6K7-85886-01	托架	Bracket	1
12	97985-05212	带垫圈螺钉	Screw, With Washer	2
13	90387-05M00	衬套	Color	3
14	60V-85516-00	衬套	Spacer	3
15	60V-14596-00	垫圈	Washer	3
16	97985-05330	带垫圈螺钉	Screw, With Washer	3
17	65L-14573-00	杠杆	Lever	1
18	65L-14579-00	弹簧	Spring	1
19	65L-41217-00	加速器杠杆连杆	Rod,AcceleratorLever	1

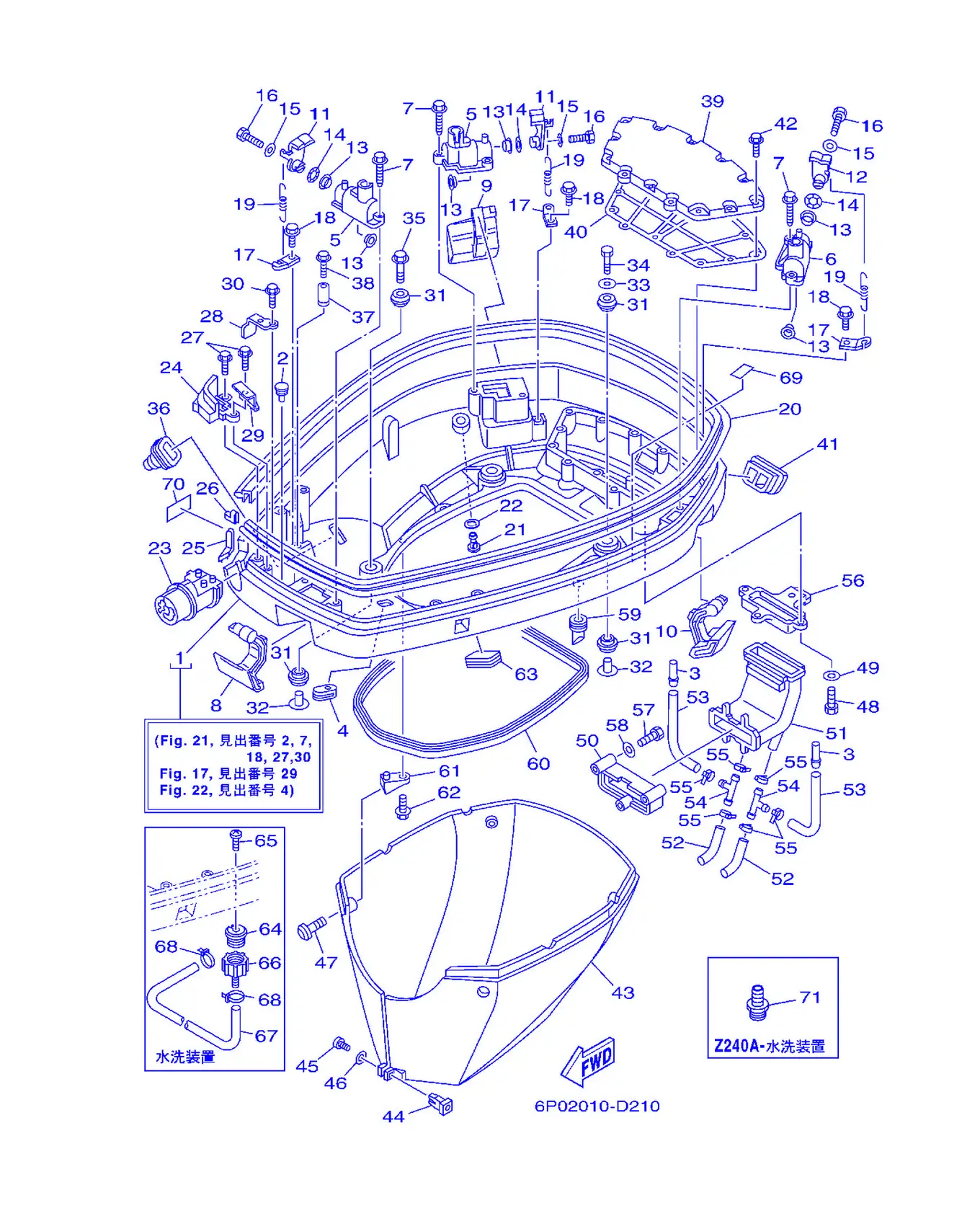

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-42710-01-8D	底罩组合	Bottom Cowling Assembly	1
2	6H4-42748-00	固定	Grommet	2
3	6E5-24377-00	连接管3	Pipe, Joint 3	2
4	61A-42727-00	固定	Grommet	1
5	68F-42828-00-94	夹箍面板	Plate,Clamp	2
6	68F-42828-10-94	夹箍面板	Plate,Clamp	1
7	90109-06M82	螺栓	Bolt	6
8	60V-42815-00-8D	夹杆	Lever, Clamp	1
9	60V-42816-00-8D	夹杆	Lever, Clamp	1
10	60V-42817-00-8D	夹杆	Lever, Clamp	1
11	68F-42818-01	夹杆	Lever,Clamp	2
12	6D8-42818-00	夹杆	Lever,Clamp	1
13	90386-15M73	衬套	Bushing	6
14	90206-15M18	波形垫圈	Washer, Wave	3
15	90201-06068	平垫圈	Washer,Plate	3
16	97095-06016	螺栓	Bolt	3
17	64D-43144-00	弹簧	Hook,Spring	3
18	90109-06M80	螺栓	Bolt	3
19	90506-16M34	拉力弹簧	Spring, Tension	3
20	60V-42615-01	密封	Seal	1
21	60V-44391-00	软管管嘴	Nipple, Hose	1
22	60V-42747-00	垫	Pad	1
23	60V-42725-00	固定	Grommet	1
24	60V-42738-01-8D	装配面板	Plate, Fitting	1
25	60V-42716-00	密封橡皮块1	Rubber,Seal 1	1
26	60V-42717-00	密封橡皮块2	Rubber,Seal 2	1
27	90109-06M81	螺栓	Bolt	2
28	64D-42738-10-5B	装配面板	Plate, Fitting	1
29	60V-42738-10	装配面板	Plate, Fitting	1
30	90109-06M81	螺栓	Bolt	1
31	90480-22M81	固定	Grommet	8
32	90387-08M37	衬套	Color	4
33	90201-08M54	平垫圈	Washer,Plate	1
34	97075-08035	螺栓	Bolt	1
35	90119-08M22	带垫螺栓	Bolt, With Washer	3
36	688-42726-10	固定	Grommet	1
37	6E5-82588-00	面板	Plate	1
38	95895-06020	凸缘螺	Bolt, Flange	1
39	60V-42723-00-5B	底盖	Cover, Bottom	1
40	60V-42721-A0	衬垫 1	Gasket 1	1
41	60V-42718-00	密封橡皮块3	Rubber,Seal 3	1
42	90110-06038	六角头插座螺栓	Bolt, Hexagon Socket Head	13
43	60V-42741-00-8D	挡板	Apron	1
44	60V-42756-00	夹箍支承	Stay, Clamp	1
45	97880-04016	大柱头螺钉	Screw, Pan Head	1
46	92990-04600	平垫圈	Washer,Plate	1
47	90111-06034	内六角薄型螺栓	Bolt	4
48	97095-06020	螺栓	Bolt	4
49	92995-06600	盘形垫	Washer	4
50	60V-12581-00	软管接头1	Joint,Hose 1	1
51	60V-12576-00	软管1	Hose 1	1
52	60V-12578-00	软管3	Hose 3	2
53	60V-12588-00	软管5	Hose 5	2
54	6E5-24378-00	连接管4	Pipe,Joint 4	2
55	90465-11M10	固定	Clamp	6
56	60V-42771-00	挡板	Apron	1
57	97075-08055	螺栓	Bolt	3
58	92995-08600	盘形垫	Washer	3
59	61A-42717-00	密封橡皮块2	Rubber,Seal 2	4
60	61A-42716-00	密封橡皮块1	Rubber,Seal 1	1
61	60V-42774-00	挡板支承1	Stay, Apron 1	4
62	95895-06016	凸缘螺	Bolt, Flange	4
63	6H4-42726-00	固定	Grommet	1
64	6R3-12572-00	软管接头5	Adapter	1
65	90169-05M00	卡环	Screw, Truss Head Tapping	1
66	6R3-12580-00	软管接头5	JointAssembly	1
67	90445-11M36	固定	Hose (L540)	1
68	90465-11M10	固定	Clamp	2
69	68H-42791-01	标志，商标1	Mark 1	1
70	68F-2415E-00	告诫牌	Label, Corrosion	1

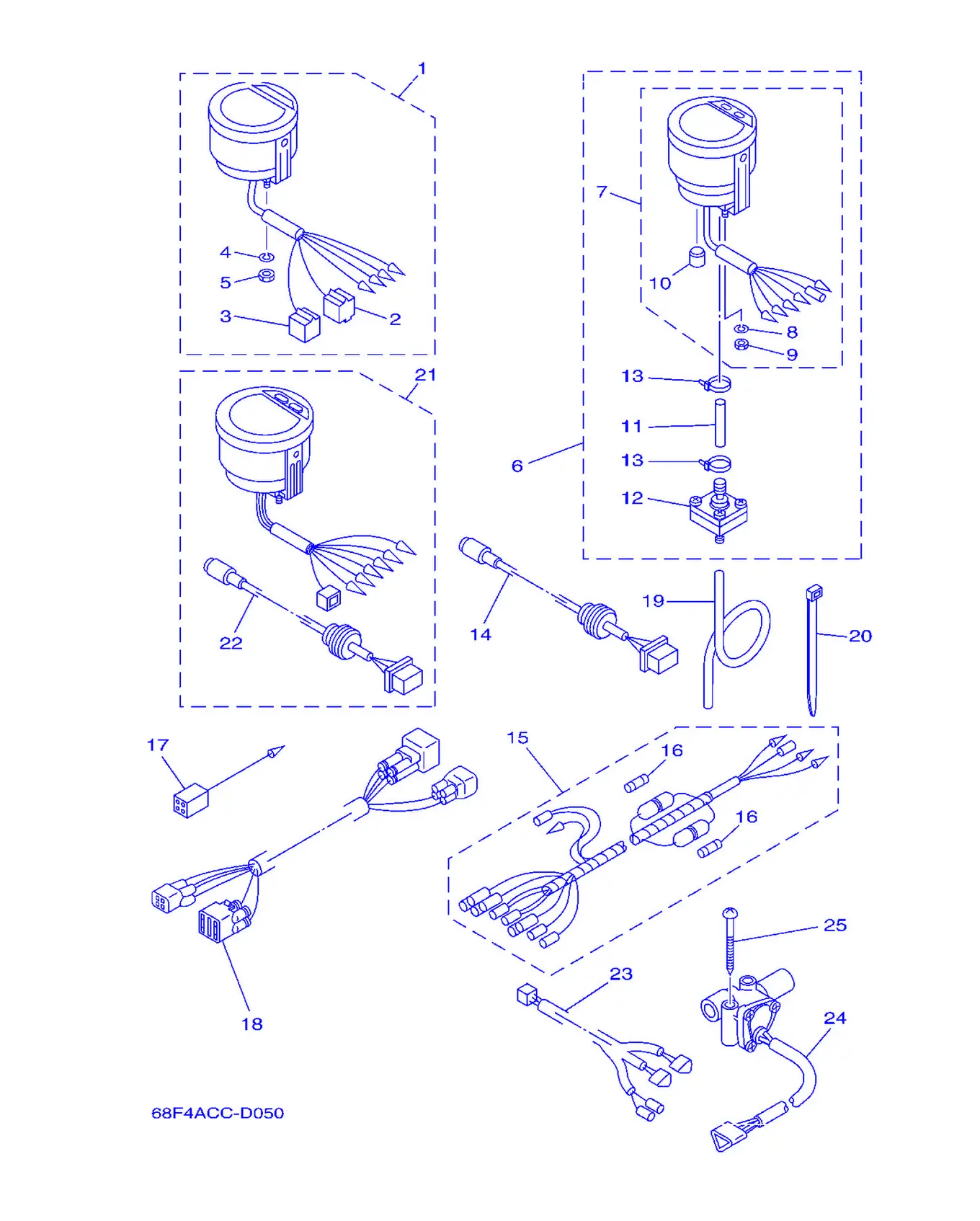

メータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-03	数字转速表	Digital Tachometer Assembly	1
2	9E450-04433	联接器	Connector	1
3	9E450-04533	联接器	Connector	1
4	92990-04100	盘形垫	Washer, Spring	2
5	95380-04600	有槽螺母	Nut	2
6	6Y5-83500-S5	测速计组合	Digital Speedometer Assembly	1
7	6Y5-83570-S5	测速计组合	Speed Meter Assembly	1
8	92990-04100	盘形垫	Washer, Spring	2
9	95380-04600	有槽螺母	Nut	2
10	6Y5-83533-T2	固定	Grommet	1
11	6Y5-83557-31	管	Tube	1
12	6Y5-83728-00	保暖器组合	Connector Assembly	1
13	90465-11M10	固定	Clamp	2
14	6Y5-87122-S0	缆索组合1	Cord Assembly 1	1
15	6Y5-83553-M0	导线	Wire,Lead	1
16	1E6-82151-00	保险丝	Fuse (10A)	2
17	6Y5-82117-00	导线	Wire, Lead (Black) (L=300)	1
18	68F-82553-70	导线延伸部分	Extension, Wire Lead	1
19	6Y5-83557-10	管	Tube (8M)	1
20	90465-13M39	固定环	Clamp	2
21	6Y5-8350F-00	燃油管理表	Fuel Management Meter	1
22	6Y5-87122-S0	缆索组合1	Cord Assembly 1	1
23	6Y5-83553-F1	导线	Wire,Lead (L8000)	1
24	6Y5-85752-01	燃油表传感装置组合	SensorUnitAssembly,Fuel	2
25	90158-06002	卡环	Screw, Wood	4

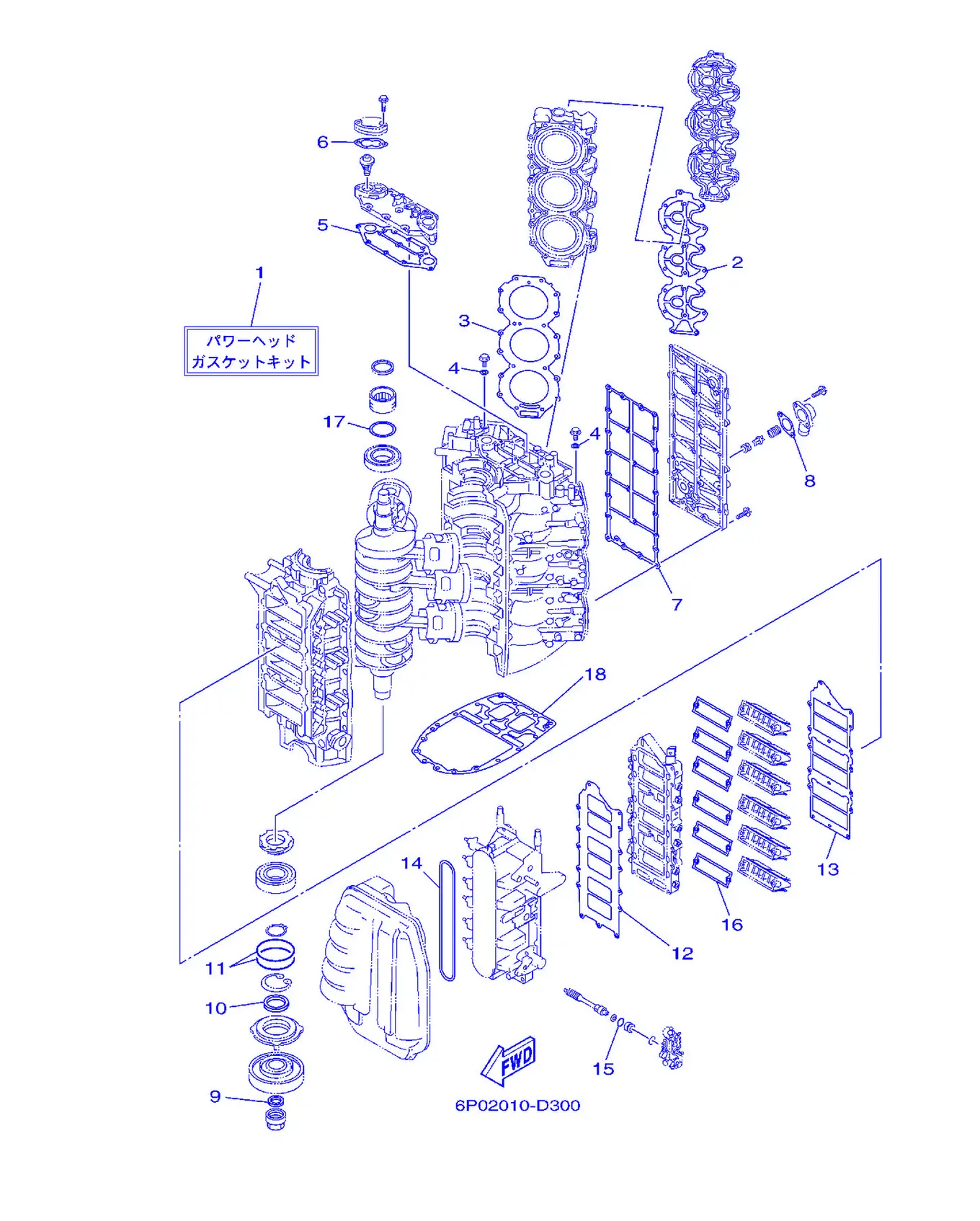

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-W0001-01	衬垫套	Power Head Gasket Kit	1
2	60V-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	2
3	60V-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	2
4	90430-14115	垫片	Gasket	2
5	60V-11381-00	衬垫1	Gasket 1	1
6	60V-12414-A0	盖衬垫	Gasket, Cover	2
7	60V-41112-00	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
8	60V-11382-A0	衬垫2	Gasket 2	1
9	93104-22M07	油封	OilSeal	1
10	93103-40011	油封	Oil Seal	1
11	93210-85M32	O型圈	O-ring	2
12	60V-13646-00	岐管衬垫2	Gasket, Manifold 2	1
13	60V-13645-00	岐管衬垫1	Gasket, Manifold 1	1
14	60V-14476-00	密封	Seal	1
15	93210-18MA9	O型圈	O-ring	1
16	60V-13621-A0	阀座衬垫	Gasket, Valve Seat	6
17	60V-11479-00	衬垫	Gasket	1
18	60V-45113-01	水上装置壳体衬垫	Gasket, Upper Casing	1

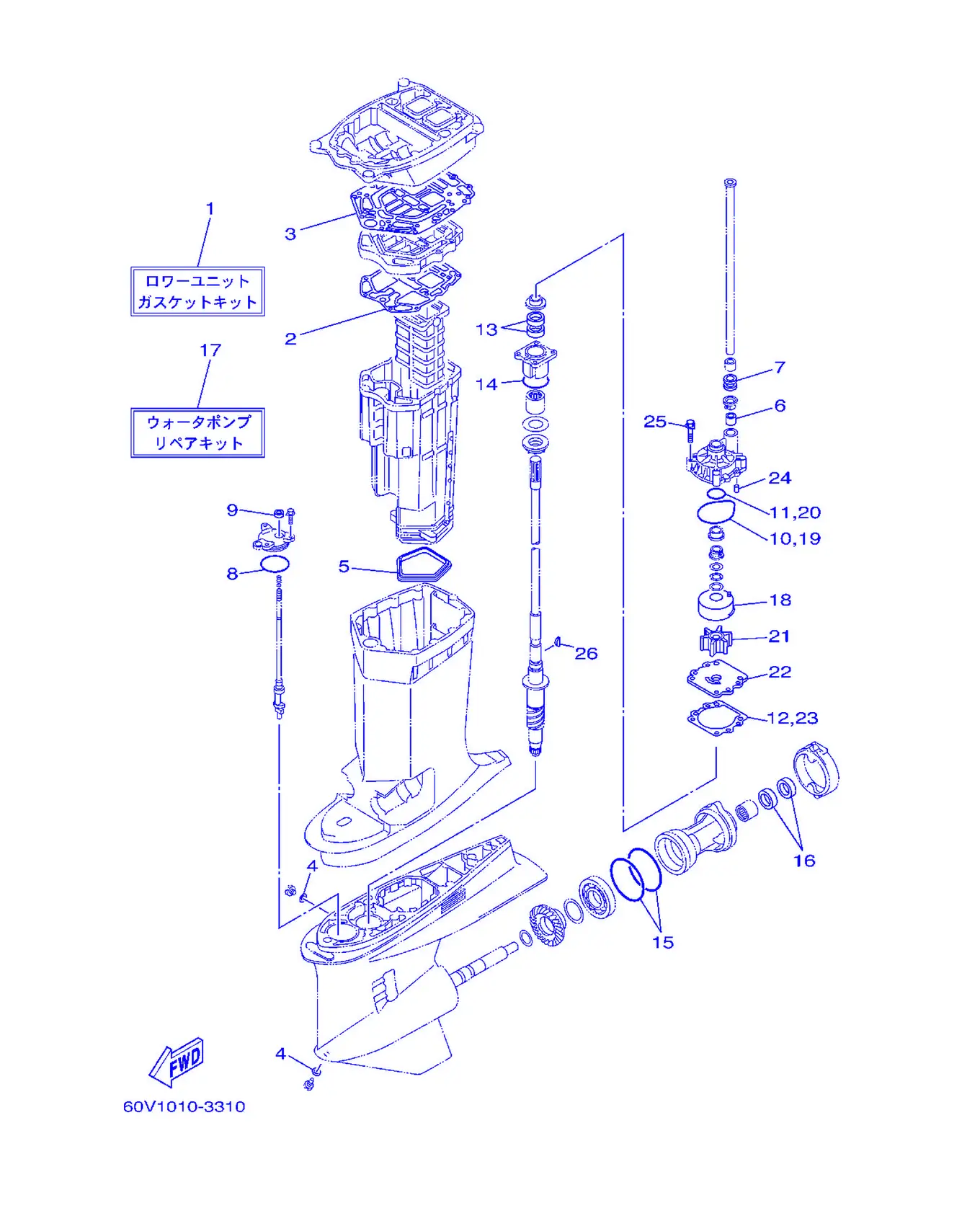

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-W0001-20	衬垫套	LowerUnitGasket Kit	1
2	61A-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
3	60V-45114-00	水上装置壳体衬垫	Gasket, Upper Casing	1
4	90430-08020	固定	Gasket	2
5	61A-45123-01	消音器衬垫	Gasket, Muffler	1
6	6E5-44365-00	水封减震器	Damper,WaterSeal	1
7	6E5-44366-00	水封减震器	Damper,WaterSeal	1
8	93210-64488	O型圈	O-ring	1
9	93106-09014	油封	OilSeal	1
10	93210-86M38	O型圈	O-ring	1
11	93210-37160	O型圈	O-ring	1
12	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
13	93101-28M16	油封	OilSeal	2
14	93210-55M14	O型圈	O-ring	1
15	93211-04384	O型圈	O-ring	2
16	93101-30M17	油封	OilSeal	2
17	61A-W0078-A3	水泵修理套	Water PumpRepair Kit	1
18	61A-44322-02	芯子	Insert, Cartridge	1
19	93210-86M38	O型圈	O-ring	1
20	93210-37160	O型圈	O-ring	1
21	6E5-44352-01	叶轮	Impeller	1
22	6G5-44323-00	外挡板	Outer Plate, Cartridge	1
23	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
24	93606-12019	定位销	Pin, Dowel	2
25	90119-08M14	带垫螺栓	Bolt, With Washer	4
26	90280-04M05	半圆键	Key, Woodruff	1

リモートコントロールアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	703-48261-01	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97380-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-43	主开关组合	Main Switch Assembly	1
45	703-82577-00	旋钮	Cap, Key	1
46	703-82531-00	导线	Wire, Lead	1
47	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
48	682-82556-00	止动拉索	Stopper	1
49	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
50	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
51	703-83383-02	蜂鸣器	Buzzer	1
52	703-48284-00	固定	Grommet	1
53	703-82591-00	带	Band	1
54	703-82592-00	带	Band	1
55	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
56	703-48221-00	控制杠杆	Lever, Control	1
57	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
58	703-48212-00	遥控装置衬套	Back Plate 1	1
59	703-48213-00	面板	Back Plate 2	1
60	703-48271-00	变挡臂	Arm, Shift	1
61	703-48211-01	壳体1	Housing 1	1
62	703-48232-00	齿轮	Gear	1

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-60	遥控钢索 (4.88m)	Cable, Remote Control	2
2	701-48320-80	遥控钢索 (5.18m)	Cable, Remote Control	2
2	701-48350-00	遥控钢索 (6.40m)	Cable, Remote Control	2
2	701-48350-20	遥控钢索 (7.01m)	Cable, Remote Control	2

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-45300-20-8D	水下装置总成	LowerUnitAssembly	1
2	60V-45301-00-8D	水下装置壳	Casing,Lower	1
3	93311-83280	轴承	Bearing	1
4	93332-000W1	轴承	Bearing	1
5	61A-45567-00	填隙	Shim (T:0.10MM)	1
5	61A-45567-10	填隙	Shim (T:0.12MM)	1
5	61A-45567-20	填隙	Shim (T:0.15MM)	1
5	61A-45567-30	填隙	Shim (T:0.18MM)	1
5	61A-45567-40	填隙	Shim (T:0.30MM)	1
5	61A-45567-50	填隙	Shim (T:0.40MM)	1
5	61A-45567-60	填隙	Shim (T:0.50MM)	1
6	663-44366-00	水封减震器	Damper,WaterSeal	1
7	90340-08002	螺丝	Plug, Straight Screw	1
8	688-45341-10	放油塞	Plug, Drain	1
9	90430-08020	固定	Gasket	2
10	61A-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
11	61A-45321-01	面板	Plate	1
12	93210-64488	O型圈	O-ring	1
13	93106-09014	油封	OilSeal	1
14	90119-06M10	带垫螺栓	Bolt, With Washer	3
15	60V-44150-00	变挡凸轮组合	Shift Cam Assembly	1
16	99001-08600	卡环	Circlip	1
17	90501-11M10	接头	Spring, Compression	1
18	61A-44311-01	水泵壳	Housing,Water Pump	1
19	61A-44322-02	芯子	Insert, Cartridge	1
20	93210-86M38	O型圈	O-ring	1
21	93210-37160	O型圈	O-ring	1
22	6E5-44365-00	水封减震器	Damper,WaterSeal	1
23	6E5-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
24	6E5-44352-01	叶轮	Impeller	1
25	90280-04M05	半圆键	Key, Woodruff	1
26	61A-45538-00	衬套1	Spacer 1	1
27	61A-45527-00	驱动轴安装	Color,Drive Shaft	1
28	90201-22M01	平垫圈	Washer,Plate	2
29	90206-22M19	波形垫圈	Washer, Wave	1
30	6G5-44323-00	外挡板	Outer Plate, Cartridge	1
31	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
32	93606-12019	定位销	Pin, Dowel	2
33	90119-08M14	带垫螺栓	Bolt, With Washer	4
34	61A-45331-00-94	轴承壳	Housing,Bearing	1
35	93101-28M16	油封	OilSeal	2
36	93317-330U2	轴承	Bearing	1
37	61A-45587-00	填隙	Shim (T:0.10MM)	1
37	61A-45587-10	填隙	Shim (T:0.12MM)	1
37	61A-45587-20	填隙	Shim (T:0.15MM)	1
38	93341-930U9	轴承	Bearing	1
39	93210-55M14	O型圈	O-ring	1
40	6E5-45344-00	油封盖	Cover,OilSeal	1
41	97095-08025	螺栓	Bolt	4
42	92995-08600	盘形垫	Washer	4
43	60V-45501-20	驱动轴组	Drive Shaft Complete	1
44	60V-45551-00	小齿轮	Pinion (16T)	1
45	90201-16M00	平垫圈	Washer,Plate	1
46	90170-16M19	螺帽	Nut	1
47	60V-45560-00	齿轮	Gear 1 (29T)	1
48	60V-45611-00	螺旋浆轴	Shaft, Propeller	1
49	61A-45641-02	变挡装置	Shifter	1
50	61A-45634-01	变挡滑	Slide, Shift	1
51	61A-45632-00	十字销	Pin, Cross	1
52	60V-45631-00	爪形离合器	Clutch, Dog	1
53	61A-45633-00	十字环	Ring, Cross Pin	1
54	6H1-45668-00	自由轴	Shaft, Free	1
55	61A-45635-00	变挡柱	Plunger, Shift	2
56	90201-02M00	平垫圈	Washer,Plate	1
57	90183-02M03	螺帽	Nut,Spring	2
58	90501-10M77	压簧	Spring, Compression	1
59	93501-04011	滚珠	Ball	2
60	60V-45332-00-94	轴承壳	Housing, Bearing	1
61	99590-10114	定位销	Pin, Dowel	1
62	93306-210U0	轴承	Bearing	1
63	61A-45571-00	齿轮	Gear 2 (29T)	1
64	90201-31M00	平垫圈	Washer,Plate	1
65	61A-45577-00	填隙	Shim (T:0.10MM)	1
65	61A-45577-10	填隙	Shim (T:0.12MM)	1
65	61A-45577-20	填隙	Shim (T:0.15MM)	1
65	61A-45577-30	填隙	Shim (T:0.18MM)	1
65	61A-45577-40	填隙	Shim (T:0.30MM)	1
65	61A-45577-50	填隙	Shim (T:0.40MM)	1
65	61A-45577-60	填隙	Shim (T:0.50MM)	1
66	93315-43061	滚针轴承	Bearing	1
67	93101-30M17	油封	OilSeal	2
68	93211-04384	O型圈	O-ring	2
69	90105-08049	凸缘螺栓	Bolt, Flange	2
70	90201-08023	平垫圈	Washer,Plate	2
71	93700-09M00	润滑油管嘴	Nipple, Grease	1
72	69J-45361-00-8D	水下装置壳体盖	Cap,Lower Casing	1
73	97095-08020	螺栓	Bolt	2
74	92995-08600	盘形垫	Washer	2

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-44366-00	水封减震器	Damper,WaterSeal	1
2	61A-44361-20	水管	Tube, Water	1
3	6E5-44365-00	水封减震器	Damper,WaterSeal	1
4	93608-12M05	定位销	Pin, Dowel	2
5	97095-10045	螺栓	Bolt	7
6	92995-10100	盘形垫	Washer	7
7	92995-10600	盘形垫	Washer	7
8	90119-10MA2	卡环	Bolt, With Washer	1
9	61A-45375-00	密封圈减震	Damper,Seal	1
10	61A-45214-10	进水口盖	Cover, Water Inlet	1
11	61A-45215-10	进水口盖	Cover, Water Inlet	1
12	90152-05003	沉头螺钉	Screw, Countersunk	1
13	90185-05002	螺母	Nut, Self-Locking	1
14	69L-45371-00	航向调整	Tab Trim	1
15	90105-10M00	螺栓	Bolt, Flange	1
16	69J-45987-00	衬套	Spacer 1	1
17	688-45997-01	衬套	Spacer	1
18	92990-18200	盘形垫	Washer	1
19	90171-18M04	螺母	Nut, Castle	1
20	91490-40030	开口销	Pin, Cotter	1
21	6G5-45970-02-98	螺旋浆组合	Propeller (3X15-1/4 X15 -M)	1
21	6G5-45972-02-98	螺旋浆组合	Propeller (3X13-3/4X21-M)	1
21	6G5-45974-03-98	螺旋浆组合	Propeller (3X13-3/4X19-M2)	1
21	6G5-45978-03-98	螺旋浆组合	Propeller (3X13-3/4X17-M2)	1
21	61A-45972-00-98	螺旋浆组合	Propeller (3X14-1/2X21-T)	1
21	61A-45974-00-98	螺旋浆	Propeller (3X14-1/2X19-T)	1
21	61A-45978-00-98	螺旋浆	Propeller (3X15X17-T)	1
21	6R4-45970-A0	螺旋浆组合	Propeller (3X15-1/4X19-M)	1
21	6R4-45972-A0	螺旋浆组合	Propeller (3X14-7/8X21-M)	1
21	6R4-45974-A0	螺旋浆	Propeller (3X14-1/2X23-M)	1
