雅马哈 Z240B - Z240BETOL

共 36 个部位，点击零件编码查看详情，或搜索本页零件。

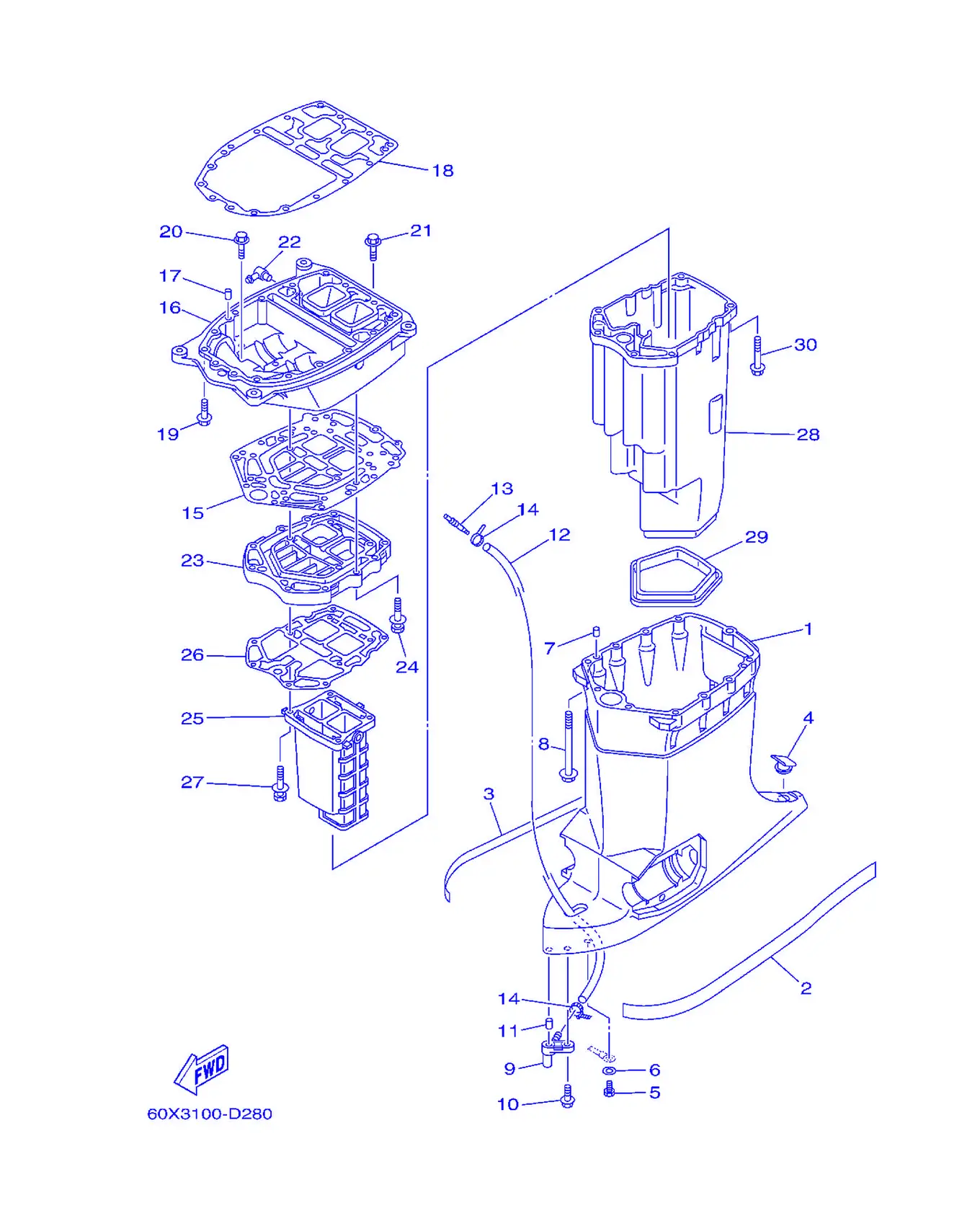

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	60X-45111-01-8D	水上装置壳	Casing,Upper	1
2	6N9-42791-40	标志，商标1	Mark 1	1
3	6N9-42792-40	标志，商标	Mark	1
4	61A-45155-00	盖	Cap	1
5	97095-06010	螺栓	Bolt	1
6	92995-06600	盘形垫	Washer	1
7	93608-12M05	定位销	Pin, Dowel	2
8	90119-08052	固定夹	Bolt, with Washer	8
9	66K-45378-00	软管嘴	Nipple,Hose	1
10	90119-06M17	卡环	Bolt, With Washer	1
11	93606-12019	定位销	Pin, Dowel	1
12	90445-07MF0	固定	Hose (L1030)	1
13	6E5-83558-00	管嘴端部	End, Nipple	1
14	90465-11M10	固定	Clamp	2
15	60V-45114-00	水上装置壳体衬垫	Gasket, Upper Casing	1
16	60V-41137-20-94	排气导管	Guide,Exhaust	1
17	93608-12M05	定位销	Pin, Dowel	2
18	60V-45113-01	水上装置壳体衬垫	Gasket, Upper Casing	1
19	90119-08079	带垫圈六角头螺栓	Bolt, with Washer	4
20	90119-08072	夹子	Bolt, with Washer	4
21	90119-08060	螺栓	Bolt, with Washer	1
22	6H1-11372-00	软管接头	Nipple,Hose	1
23	60V-41131-04-5B	排气岐管1	Manifold,Exhaust 1	1
24	90119-08056	带垫圈六角头螺栓	Bolt, with Washer	4
25	6D0-41132-00-5B	排气岐管	Manifold,Exhaust	1
26	6D0-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
27	90119-08059	线夹	Bolt, with Washer	4
28	60X-14711-00-5B	消声器1	Muffler 1	1
29	60X-45123-00	消音器衬垫	Gasket, Muffler	1
30	90119-08059	线夹	Bolt, with Washer	6

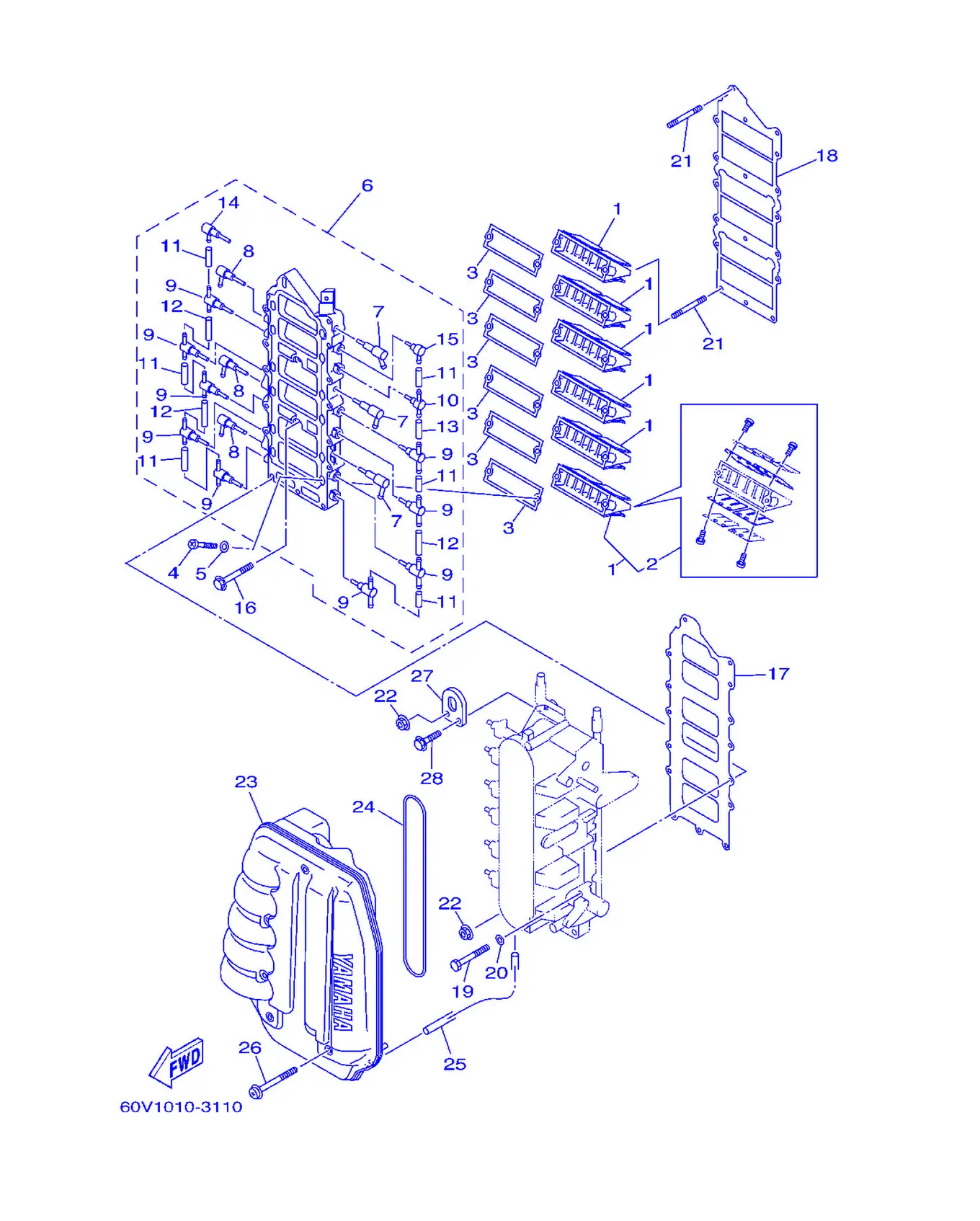

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-13610-00	簧片阀组合	Reed ValveAssembly	6
2	60V-W0004-00	簧片套	LeadSet	1
3	60V-13621-A0	阀座衬垫	Gasket, Valve Seat	6
4	97880-05016	大柱头螺钉	Screw, Pan Head	12
5	92990-05600	盘形垫	Washer,Plate	12
6	60V-13624-00-1S	簧片阀面板	Plate,Reed Valve	1
7	60V-13552-00	喷管	Nozzle	3
8	60V-13572-00	喷管	Nozzle	3
9	60V-11379-00	单向阀	Valve, Check	9
10	6F6-11370-01	单向阀组合	Check Valve Assembly	1
11	90445-07M03	衬套	Hose (L34)	6
12	90445-07016	固定	Hose (L60)	3
13	90445-07015	铆钉	Hose (L65)	1
14	60V-11369-00	单向阀	Valve, Check	1
15	650-11370-01	单向阀组合	Check Valve Assembly	1
16	90105-06028	六角法兰面螺栓	Bolt, Flange	2
17	60V-13646-00	岐管衬垫2	Gasket, Manifold 2	1
18	60V-13645-00	岐管衬垫1	Gasket, Manifold 1	1
19	97013-06060	螺栓	Bolt	12
20	92903-06600	盘形垫	Washer,Plate	12
21	95670-06660	轴承内圈附件	Bolt, Stud	2
22	90179-06M24	螺母	Nut	2
23	60V-14440-00	进气消声器组合	SilencerAssembly,Intake	1
24	60V-14476-00	密封	Seal	1
25	90445-07M44	固定	Hose (L250)	1
26	90159-06M16	带垫螺栓	Screw, With Washer	6
27	68F-11119-00	发动机悬挂架	Hanger, Engine	1
28	90119-06MA2	卡环	Bolt, With Washer	1

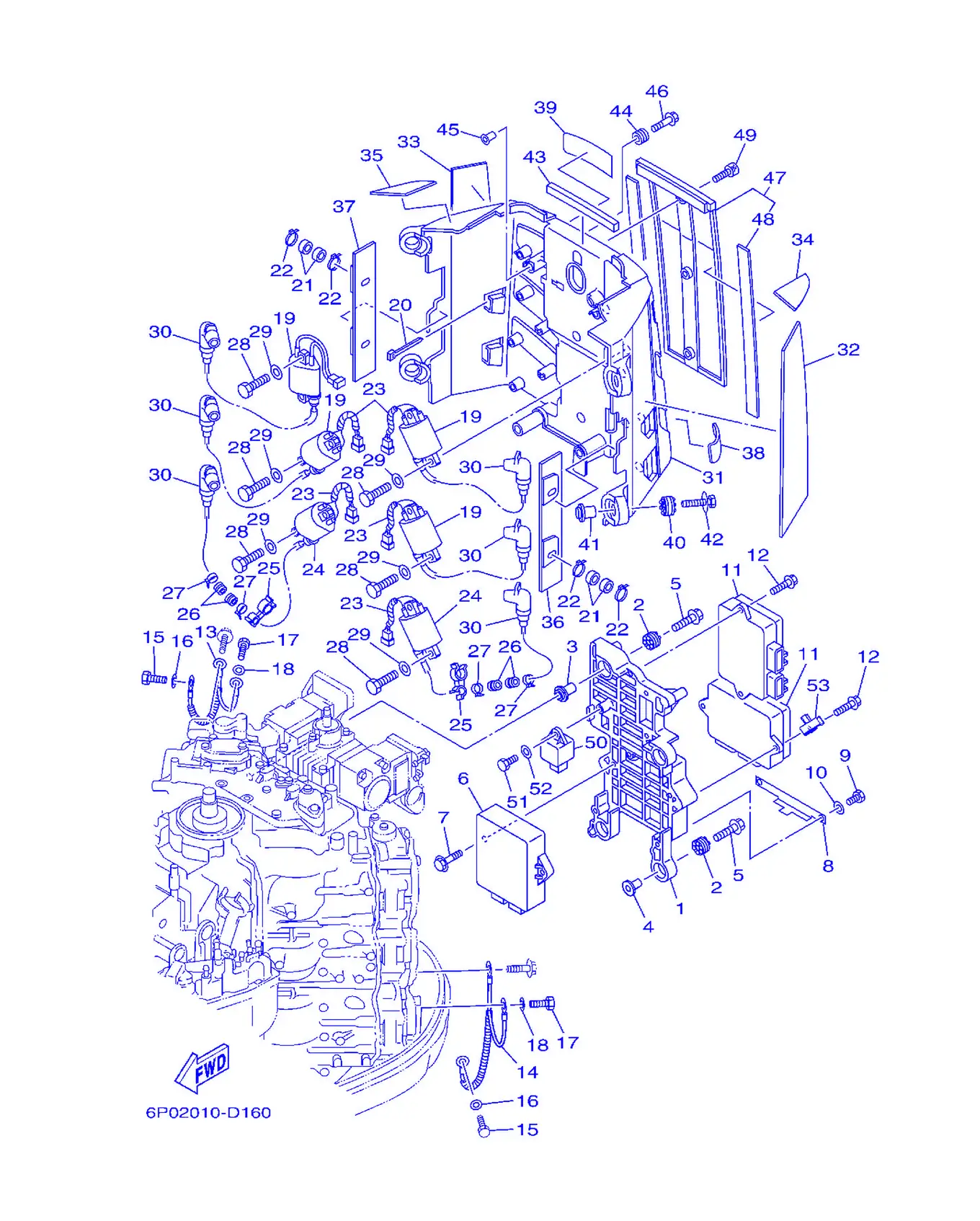

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-85542-01-94	托架	Bracket	1
2	60V-85564-00	固定	Grommet	4
3	90387-06176	衬套	Color	2
4	68F-86129-10	容器支承	Color	2
5	68F-85119-00	托架3	Bolt	4
6	60Y-8591A-22	发动机控制单元	Engine Control Unit Assembly	1
7	90119-06MA3	带垫螺栓	Bolt, With Washer	2
8	60V-85548-00	支架	Holder	1
9	97013-06014	螺栓	Bolt	2
10	92903-06600	盘形垫	Washer,Plate	2
11	60V-8591B-00	喷射器组合	Driver, Injector Assembly	2
12	90119-06MA2	卡环	Bolt, With Washer	4
13	60V-82519-00	接地线	Wire, Earth Lead	1
14	60V-82519-10	接地线	Wire, Earth Lead	1
15	97095-06012	螺栓	Bolt	2
16	92995-06600	盘形垫	Washer	2
17	97095-06012	螺栓	Bolt	2
18	92995-06600	盘形垫	Washer	2
19	60V-82310-01	点火线圈总成	Ignition Coil Assembly	4
20	90465-11M52	固定	Clamp	4
21	90480-25161	固定	Grommet	8
22	90465-11M10	固定	Clamp	8
23	90446-10M01	固定	Hose (L60)	5
24	60V-82310-10	点火线圈总成	Ignition Coil Assembly	2
25	90464-18003	固定夹	Clamp	2
26	90480-22M15	固定	Grommet	4
27	90465-11M10	固定	Clamp	4
28	97013-05020	螺栓	Bolt	12
29	92903-05600	盘形垫	Washer,Plate	12
30	68F-82370-01	塞帽组合	PlugCapAssembly	6
31	60V-82314-01	点火线圈盖	Cover, Ignition Coil	1
32	60V-24198-00	橡皮座	Seat,Rubber	1
33	60V-24198-10	橡皮座	Seat,Rubber	1
34	60V-8818D-00	阀座1	Seat 1	1
35	60V-8818D-10	阀座1	Seat 1	1
36	60V-23116-00	阀座2	Seat 2	1
37	60V-23116-10	阀座2	Seat 2	1
38	60V-2318U-00	阀座板	Plate, Seat	3
39	60V-2318U-10	阀座板	Plate, Seat	3
40	68F-85516-01	衬套	Spacer	4
41	68F-86129-10	容器支承	Color	4
42	68F-85119-00	托架3	Bolt	4
43	6D0-8252R-00	减震器	Damper	1
44	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	4
45	90387-06119	环	Color	4
46	90119-06M65	卡环	Bolt, With Washer	4
47	60V-8252U-01	盖	Cover	1
48	60V-23115-00	阀座1	Seat 1	2
49	90111-06034	内六角薄型螺栓	Bolt	3
50	68V-81950-00	继电器组合	RelayAssembly	1
51	97095-06016	螺栓	Bolt	1
52	92995-06600	盘形垫	Washer	1
53	90462-08028	固定	Clamp	1

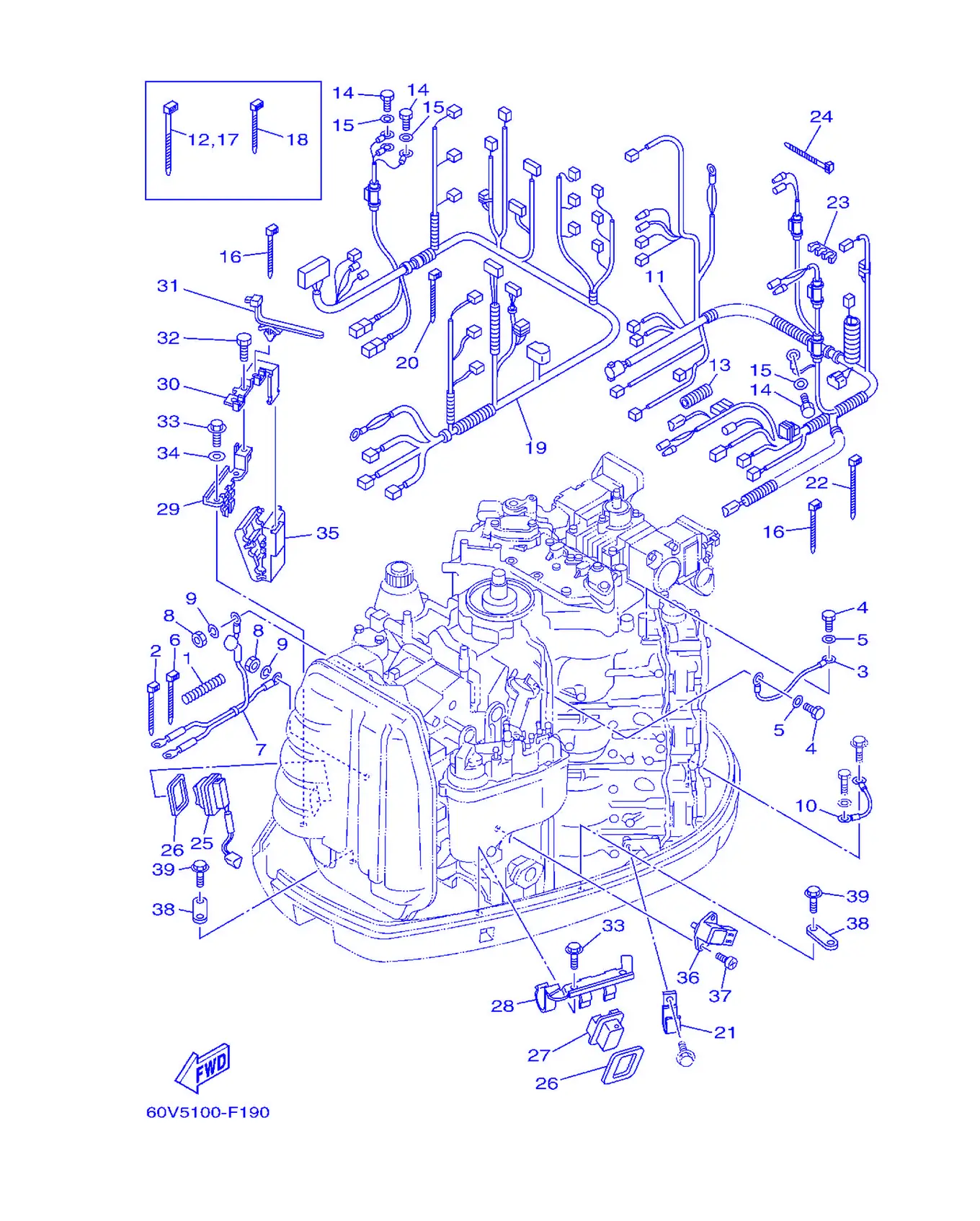

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	90447-07011	夹	Hose, With Spring	1
2	90465-11M10	固定	Clamp	1
3	61A-81949-00	导线	Wire,Lead	1
4	97095-06012	螺栓	Bolt	2
5	92995-06600	盘形垫	Washer	2
6	90465-11M10	固定	Clamp	1
7	6P1-82105-J0	电缆	Wire Harness	1
8	95333-08600	有槽螺母	Nut	2
9	92903-08100	盘形垫	Washer,Spring	2
10	6D0-82531-00	导线	Wire, Lead	1
11	60V-82590-71	电缆总成	Wire Harness Assembly	1
12	90465-13M18	固定	Clamp	1
13	68F-83557-00	管	Tube	1
14	97095-06012	螺栓	Bolt	4
15	92995-06600	盘形垫	Washer	4
16	90465-11M52	固定	Clamp	3
17	90465-13M18	固定	Clamp	1
18	90465-11M52	固定	Clamp	1
19	6D0-8259M-20	线束总成	WireHarnessAssembly 2	1
20	90465-11M52	固定	Clamp	2
21	90462-08029	带垫圈六角头螺栓	Clamp	1
22	90465-13M18	固定	Clamp	1
23	90464-11008	线夹	Clamp	1
24	90465-11M10	固定	Clamp	1
25	69J-82563-00	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
26	69J-82587-00	衬垫	Gasket	2
27	69J-42723-00	底盖	Cover, Bottom	1
28	60V-83614-20	托架	Bracket	1
29	60V-83614-10	托架	Bracket	1
30	60V-83635-10	托架3	Bracket	1
31	90464-20213	固定	Clamp	2
32	97095-06014	螺栓	Bolt	1
33	90109-06M86	螺栓	Bolt	4
34	60V-83618-00	面板	Plate	1
35	68F-83634-00	固定	Grommet	1
36	67H-82380-00	压力传感	Sensor, Pressure	1
37	98580-06520	带垫圈螺	Screw, Pan Head	2
38	6E5-82588-00	面板	Plate	2
39	95895-06020	凸缘螺	Bolt, Flange	2

エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-81960-02	整流调节器	Rectifier and Regulator	1
2	60V-81975-A0	整流器装配面板	Rectifier Fitting Plate	1
3	60V-81972-00-1S	整流罩	Cover, Rectifier	1
4	90119-06MA3	带垫螺栓	Bolt, With Washer	4
5	90119-06MA4	带垫螺栓	Bolt, With Washer	2
6	6D0-8366G-00	托架 3	Bracket 3	1
7	60V-8818D-10	阀座1	Seat 1	1
8	90445-09M25	管	Hose (L600)	2
9	90467-08M18	固定	Clip	2
10	90447-10004	十字槽螺钉	Hose, With Spring	1
11	60V-81948-00	托架	Bracket	1
12	68F-85119-00	托架3	Bolt	3
13	90119-06M65	卡环	Bolt, With Washer	1
14	68F-85516-01	衬套	Spacer	3
15	90387-06176	衬套	Color	3
16	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	1
17	90387-06119	环	Color	1
18	60V-87149-00	连接器	Connector	1
19	90110-06139	轴套	Bolt, Hexagon Socket Head	2
20	60V-81950-00	继电器组合	Relay Assembly	1
21	90110-06191	内六角圆柱头螺钉	Bolt, Hexagon Socket Head	2
22	682-82119-01	导线盖	Cover,LeadWire	1
23	97095-06010	螺栓	Bolt	2
24	92995-06100	垫圈	Washer,Spring	2
25	92995-06600	盘形垫	Washer	2
26	68V-8194A-00	继电器	Relay	1
27	68F-82117-00	导线	Wire,Lead	1
28	682-82119-01	导线盖	Cover,LeadWire	2
29	97095-06010	螺栓	Bolt	2
30	92995-06100	垫圈	Washer,Spring	2
31	92995-06600	盘形垫	Washer	2
32	68F-81953-00	继电器支架	Stay, Relay	1
33	97780-60620	自攻螺钉	Screw, Tapping	1
34	90464-23199	固定夹	Clamp	2
35	60V-82170-00	保险丝盒组合	Fuse Box Assembly	1
35	60V-82170-01	保险丝盒组合	Fuse Box Assembly	1
36	60V-82151-00	保险丝	Fuse (100A)	2
36	6P2-82151-00	保险丝	Fuse (60A)	2
37	68F-8195A-00	继电器组合	Relay Assembly	2
38	67F-82151-00	保险丝	Fuse (20A)	4
39	67F-82151-10	保险丝	Fuse (30A)	2
40	68F-82846-00	限位板组合	Screw, Pan Head (M5)	4
41	97780-50620	自攻螺钉	Screw, Tapping	3
42	60V-85544-00	盖	Case	1
43	67F-2812A-00	小夹子	Puller, Fuse	1
44	60V-82157-00	减震器	Damper	1
45	60V-81336-00	固定	Grommet	1
46	60V-81336-10	固定	Grommet	1
47	60V-81128-00	夹箍	Clamp	1
48	97780-50620	自攻螺钉	Screw, Tapping	3
49	60V-81942-10	护板	Cover	1
50	90464-08004	固定夹	Clamp	1
51	60V-82176-00	减震器	Damper	1
52	90464-23199	固定夹	Clamp	2
53	90169-05M00	卡环	Screw, Truss Head Tapping	4
54	65L-85886-00	进气温度传感器	Thermo Sensor	1
55	60V-85553-00	转子螺母	Nut, Rotor	1
56	90201-12M34	平垫圈	Washer,Plate	1
57	60V-81919-00	调压器图样	Graphic, Regulator (100A)	1
57	60V-81919-01	调压器图样	Graphic, Regulator (60A)	1
58	60V-81919-10	调压器图样	Graphic, Regulator	1
59	69J-81949-01	导线	Wire, Lead (Isolator Cable	1

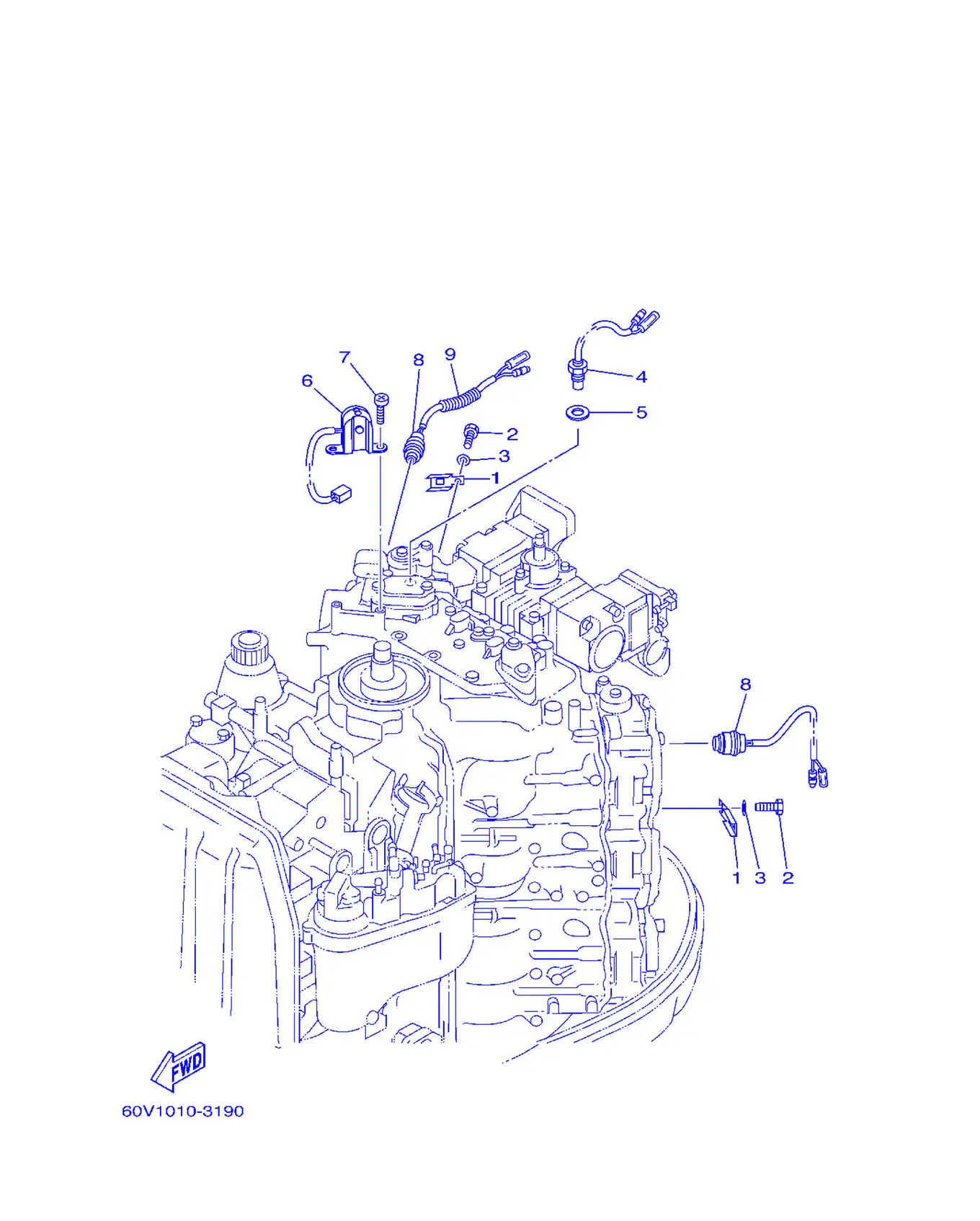

エレクトリカル 4

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-82588-00	面板	Plate	4
2	97095-06012	螺栓	Bolt	4
3	92995-06600	盘形垫	Washer	4
4	61A-85790-00	温控传感件组合	Thermo Sensor Assembly	1
5	92990-10600	垫圈	Washer,Plate	1
6	61A-85895-00	曲柄位置传感	Crank Position Sensor	1
7	97885-05012	大柱头螺钉	Screw, Pan Head	2
8	688-82560-10	温控开关组合	Thermo Switch Assembly	2
9	90446-10M87	固定	Hose (L75)	1

オイルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	61A-21750-00	机油箱组合	OilTankAssembly	1
2	6E5-13448-00	盖	Cap	1
3	90465-13M11	线夹	Clamp	1
4	61A-85730-01	机油液位计组合	Oil Level Gauge Assembly	1
5	61A-13411-00	机油滤芯	Strainer,Oil	1
6	6E5-13414-00	滤网盖衬垫	Gasket,StrainerCover	1
7	90445-05M07	管	Hose (L700)	1
8	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
9	90387-06119	环	Color	3
10	90119-06M65	卡环	Bolt, With Washer	3
11	6R3-8259E-00	开关组合	SwitchAssembly	1
12	6E5-24379-00	连接管4	Pipe,Joint 4	1
13	90445-12M04	软管	Hose(L1900)	1
14	90465-11M10	固定	Clamp	2
15	6E5-24323-00	管	Pipe 12	1
16	6E5-24379-00	连接管4	Pipe,Joint 4	1
17	90465-11M10	固定	Clamp	2
18	90464-13M34	固定	Clamp	1
19	61A-21708-20	侧盖锁紧装置组合	Sub Oil Tank Assembly	1
20	6E5-21733-20	副油箱	Sub Tank, Oil (105L)	1
21	6E5-21770-03	机油箱盖组合	Oil Tank Cap Assembly	1
22	6E5-24322-00	管	Pipe 11	1
23	90465-11M10	固定	Clamp	2
24	646-24251-02	滤网1	Strainer 1	1
25	6E5-24319-01	机油管	Pipe, Oil	1
26	90465-11M10	固定	Clamp	2
27	6E5-81900-01	供油泵组合	Oil Feed Pump Assembly	1
28	6E5-81922-00	固定	Grommet	1
29	6E5-24321-01	管	Pipe 10	1
30	6E5-24379-00	连接管4	Pipe,Joint 4	1
31	90445-11M26	软管	Hose (L6500)	1
32	90465-11M10	固定	Clamp	4
33	6E5-85720-05	机油液位计组合	Oil Level Gauge Assembly	1
34	6R3-85721-80	导线	Wire,Lead (8M)	1
35	6E5-21734-01-33	副油箱	Holder, Oil Sub Tank	1
36	6E5-21798-01-33	减震块托架	Bracket,Damper	1
37	6E5-21746-00	减震器	Damper	2
38	97080-06100	螺栓	Bolt	1
39	92990-06600	面板垫圈	Washer,Plate	2
40	95380-06600	有槽螺母	Nut, Hexagon	1
41	6E5-13437-02	警告标签	Mark, Corrosion	1

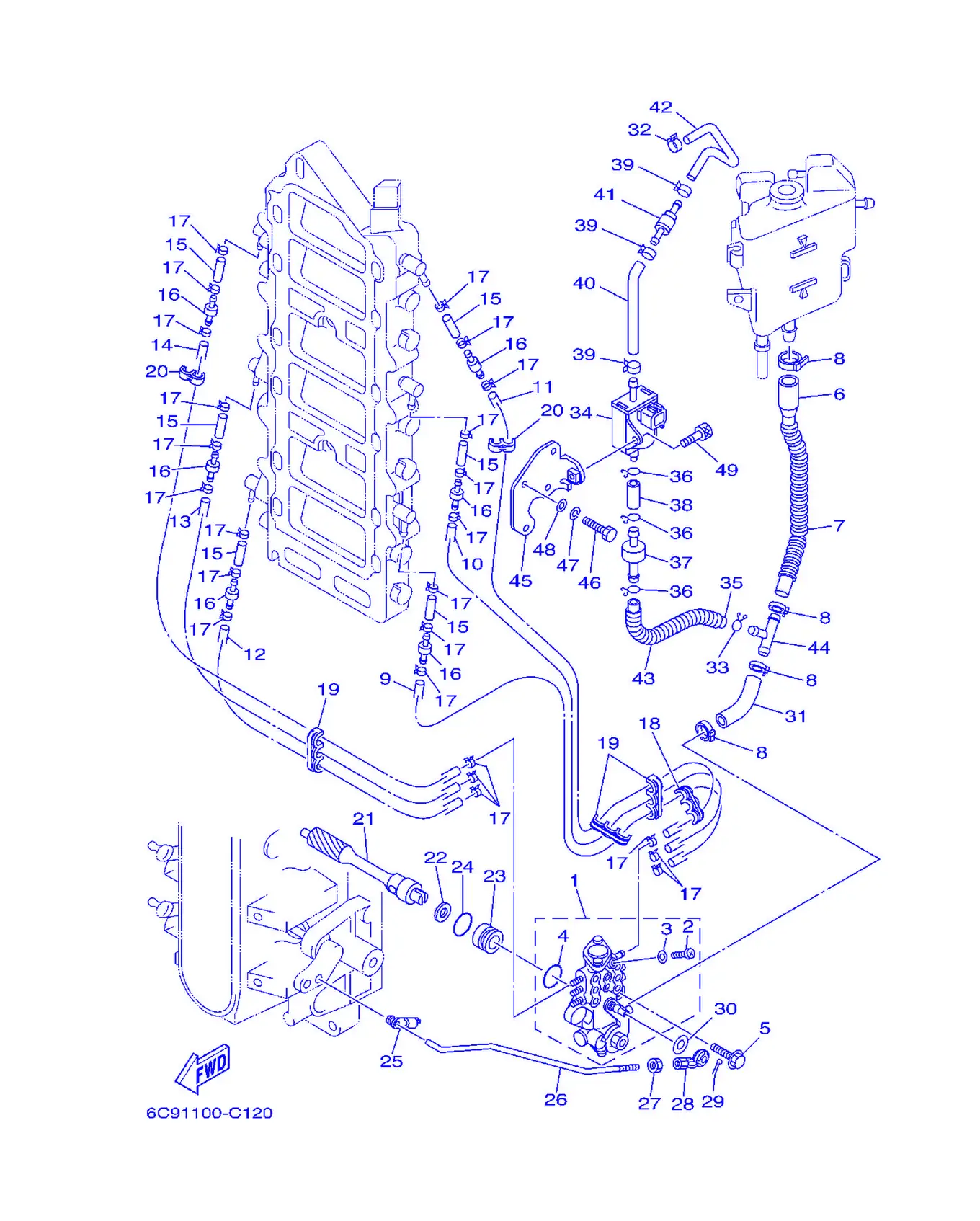

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-13200-12	注油泵总成	Oil Injection Pump Assembly	1
2	6R3-13471-00	放油塞	Drain Plug	1
3	6L2-13475-00	衬垫	Gasket	1
4	93210-19M82	O型圈	O-ring	1
5	90109-06M40	卡环	Bolt	2
6	6G5-13416-00	机油管1	Pipe,Oil 1	1
7	90446-17MA8	固定	Hose (L200)	1
8	90465-11M10	固定	Clamp	4
9	90446-07M35	固定	Hose (L260)	1
10	90445-07M96	固定	Hose	1
11	90446-07M48	固定	Hose (L450)	1
12	90445-07M44	固定	Hose (L250)	1
13	90445-07M46	固定	Hose (L360)	1
14	90445-07M10	软管	Hose (L510)	1
15	90445-07M04	衬套	Hose (L50)	6
16	6R3-13183-10	单向阀	Valve, Check	6
17	90468-07M02	固定	Clip	24
18	90464-07M05	固定	Clamp	1
19	90464-07M05	固定	Clamp	3
20	90464-07M20	固定	Clamp	3
21	61A-11537-00	从动齿	Gear, Driven	1
22	90201-09M01	面板垫圈	Washer,Plate	1
23	61A-13117-00	间隔轴	Collar, Distance	1
24	93210-18MA9	O型圈	O-ring	1
25	6R5-41237-00	连杆接头	Joint, Link	1
26	65L-41241-10	连杆	Rod, Link	1
27	95380-05600	螺母	Nut	1
28	6H1-41237-00	连杆接头	Joint, Link	1
29	91490-12012	开口销	Pin, Cotter	1
30	90202-05088	平垫圈	Washer,Plate	1
31	60V-24319-00	机油管	Pipe, Oil	1
32	90468-07M02	固定	Clip	1
33	90467-08M18	固定	Clip	1
34	68F-13100-00	机油泵总成	SolenoidPumpAssembly	1
35	68F-13418-00	机油管2	Hose 4	1
36	68F-13184-00	油管弹簧	Spring,OilPipe	3
37	68F-13440-00	机油进滤器总成	Filter Assembly	1
38	68F-1316F-00	机油软管1	Hose 1	1
39	68F-13133-00	钢夹	Clip	3
40	68F-1316G-10	机油软管2	Hose,Oil 2	1
41	68F-1316A-00	单向阀组合	Check Valve Assembly	1
42	68F-13416-10	机油管1	Pipe,Oil 1	1
43	90448-08001	O型圈	Hose, With Union	1
44	68F-14485-00	连接管	Pipe,Joint	1
45	60V-1319K-00	面板	Plate	1
46	97095-06020	螺栓	Bolt	2
47	92995-06100	垫圈	Washer,Spring	2
48	92995-06600	盘形垫	Washer	2
49	90110-06M06	卡环	Bolt, Hexagon Socket Head	1

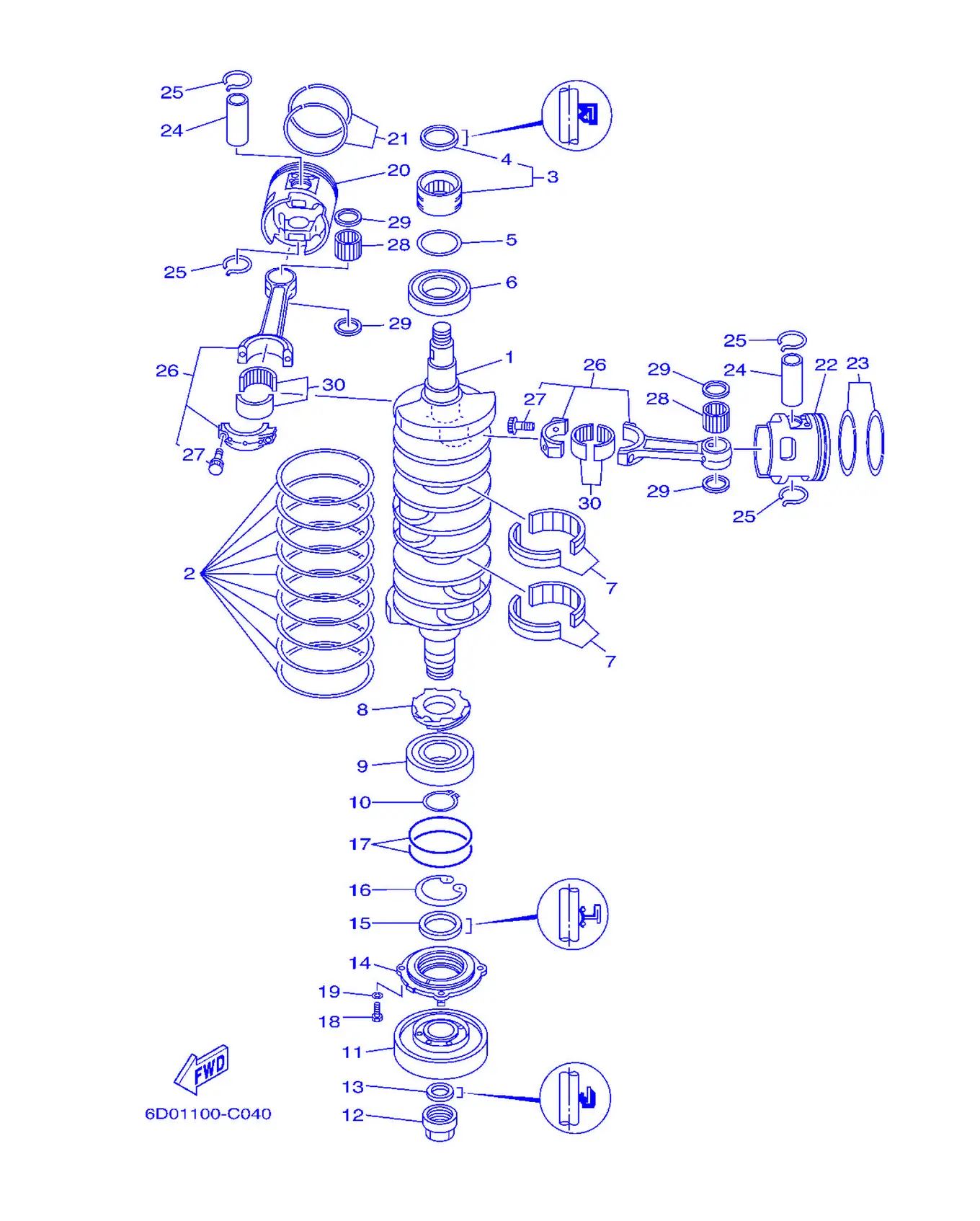

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6D0-11411-00	曲轴	Crankshaft	1
2	61A-11447-00	曲柄密封	Seal, Crank	9
3	93311-940V0	轴承	Bearing	1
4	93102-40M38	油封	OilSeal	1
5	60V-11479-00	衬垫	Gasket	1
6	93306-209U1	轴承	Bearing	1
7	93310-959U0	轴承	Bearing	2
8	61A-11536-00	主动齿	Gear, Drive	1
9	93306-308U0	轴承	Bearing	1
10	93410-40M03	开口簧环，卡	Circlip	1
11	61A-11586-01	曲轴平衡滑	Pulley, Crankshaft Balancer	1
12	60V-11555-00	曲轴螺母1	Nut,Crankshaft 1	1
13	93104-22M07	油封	OilSeal	1
14	6D0-15359-00-94	油封壳	Housing, Oil Seal	1
15	93103-40011	油封	Oil Seal	1
16	93420-61M07	卡环	Circlip	1
17	93210-85M32	O型圈	O-ring	2
18	97095-06020	螺栓	Bolt	4
19	92995-06100	垫圈	Washer,Spring	4
20	6D0-11631-02-85	活塞	Piston (STD)	3
20	6D0-11635-02	活塞	Piston (0.25MM O/S)	3
20	6D0-11636-02	活塞	Piston (0.50MM O/S)	3
21	6D0-11603-01	活塞环套件	Piston Ring Set (STD)	3
21	6D0-11604-01	活塞环套件	Piston Ring Set (0.25MM O/S)	3
21	6D0-11605-01	活塞环套件	Piston Ring Set (0.50MM O/S)	3
22	6D0-11642-02-85	活塞2	Piston 2 (STD)	3
22	6D0-11645-02	活塞2	Piston 2 (0.25MM O/S)	3
22	6D0-11646-02	活塞2	Piston 2 (0.50MM O/S)	3
23	6D0-11603-01	活塞环套件	Piston Ring Set (STD)	3
23	6D0-11604-01	活塞环套件	Piston Ring Set (0.25MM O/S)	3
24	61A-11633-02	活塞销	Pin,Piston	6
25	60X-11634-00	活塞销卡	Clip, Piston Pin	12
26	69L-11650-00	连杆组合	Connecting Rod Assembly	6
27	90109-09001	卡环	Bolt	2
28	93310-32657	轴承	Bearing	6
29	90201-26M03	平垫圈	Washer,Plate	12
30	93310-84106	轴承	Bearing	6

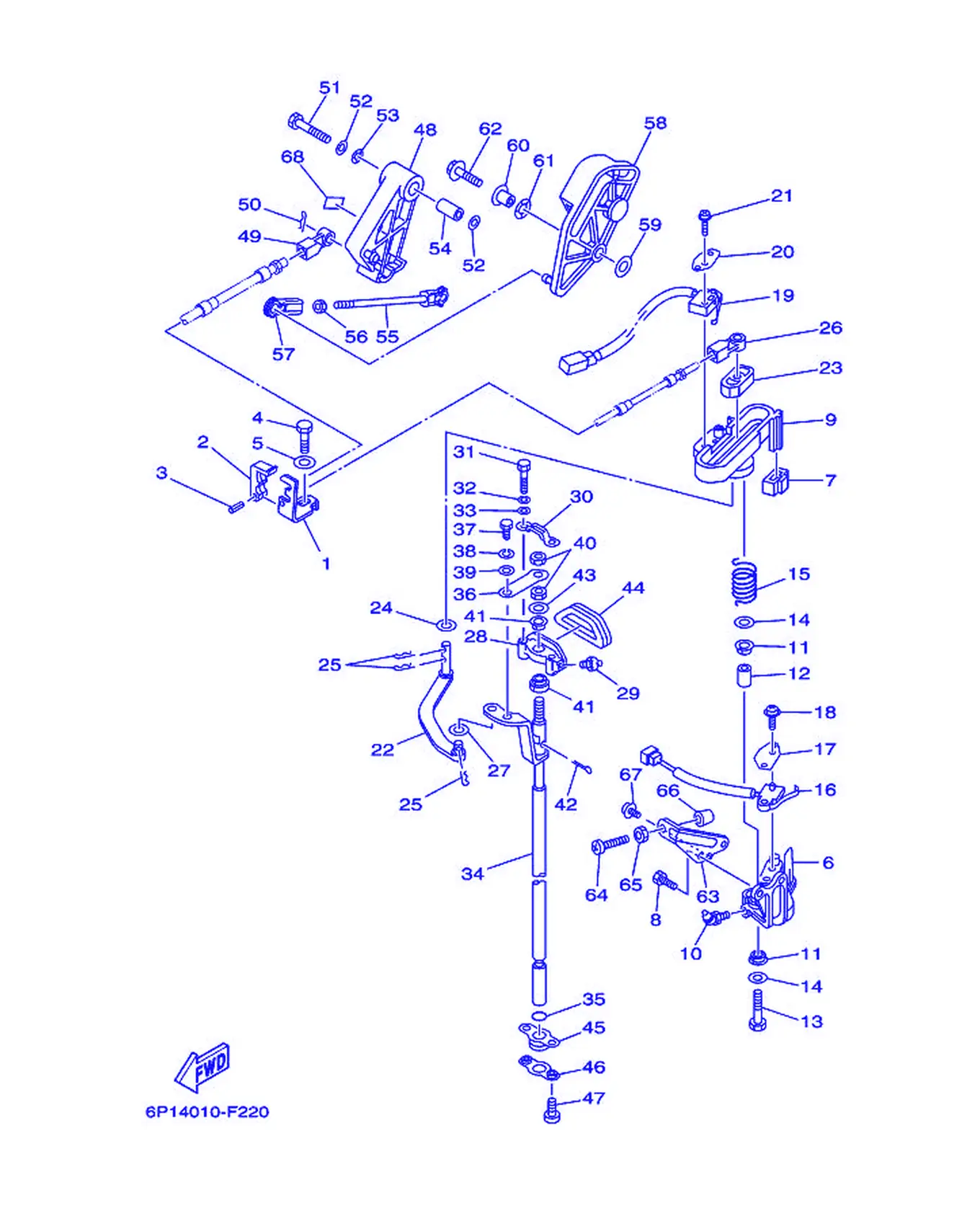

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-48531-20	遥控装置托架1	Bracket, Remote Control 1	1
2	663-48538-00	钢索夹1	Clamp, Cable 1	1
3	91690-30010	弹簧销	Pin,Spring	1
4	97095-08016	螺栓	Bolt	1
5	92995-08600	盘形垫	Washer	1
6	6D0-44117-00-1S	托架	Bracket	1
7	60V-44194-00	盖	Cap	1
8	97095-06020	螺栓	Bolt	2
9	60V-44176-01-1S	托架	Bracket	1
10	93700-06M01	润滑油管嘴	Nipple, Grease	1
11	90386-12069	衬套	Bushing	2
12	90387-08M09	衬套	Color	1
13	97095-08035	螺栓	Bolt	1
14	92995-08200	盘形垫	Washer	2
15	90508-20M31	接头	Spring, Torsion	1
16	61A-8259F-00	开关组合	SwitchAssembly	1
17	61A-82588-01	面板	Plate	1
18	97985-04116	带垫圈螺钉	Screw, With Washer	2
19	60V-8259F-00	开关组合	SwitchAssembly	1
20	61A-82588-01	面板	Plate	1
21	97985-04116	带垫圈螺钉	Screw, With Washer	2
22	61A-44121-00	变挡杆杠杆	Lever, Shift Rod	1
23	68J-44122-01	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
24	90202-08M20	平垫圈	Washer,Plate	1
25	90468-18008	钢夹	Clip	3
26	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
27	90202-06007	带垫面板	Washer,Plate	1
28	61A-44118-00-8D	托架	Bracket	1
29	93700-06M03	润滑油管嘴	Nipple, Grease	1
30	61A-44116-00	弹簧	Spring	1
31	97095-06030	螺栓	Bolt	2
32	92995-06100	垫圈	Washer,Spring	2
33	92995-06600	盘形垫	Washer	2
34	66K-44120-01	变挡手柄组合	Handle Gear Shift Assembly	1
35	93210-09165	O型圈	O-ring	1
36	61A-44112-00	变挡手柄支承	Stay, Handle Gear Shift	1
37	97013-06012	螺栓	Bolt	1
38	92903-06100	盘形垫	Washer,Spring	1
39	92903-06600	盘形垫	Washer,Plate	1
40	95313-08600	有槽螺母	Nut	2
41	90386-90M90	衬套	Bushing	2
42	91490-20012	开口销	Pin, Cotter	1
43	90201-09M02	面板垫圈	Washer,Plate	1
44	61A-15315-00	曲轴箱密封	Seal, Crankcase	1
45	61A-42724-00	固定	Grommet	1
46	61A-44138-00	垫	Washer	1
47	97885-06008	大柱头螺钉	Screw, Pan Head	2
48	65L-41632-01	磁电机控制杠杆	Lever, Magnet Control	1
49	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
50	90468-18008	钢夹	Clip	1
51	97013-08045	螺栓	Bolt	1
52	92990-08200	垫圈	Washer, Plain	2
53	90206-12M00	波形垫圈	Washer, Wave	1
54	90387-08M16	衬套	Color	1
55	61A-41237-00	连杆接头	Joint, Link	1
56	95380-05600	螺母	Nut	1
57	6H4-41237-00	连杆接头	Joint, Link	1
58	60V-41230-00	垫圈1	Cam Accelerator Complete	1
59	90201-06M31	面板垫圈	Washer,Plate	1
60	90387-06M29	衬套	Color	1
61	90206-10M04	波形垫圈	Washer, Wave	1
62	90119-06MA4	带垫螺栓	Bolt, With Washer	1
63	69L-42744-00	支承	Stay	1
64	90157-06006	线夹	Screw, Pan Head	1
65	95380-06600	有槽螺母	Nut, Hexagon	1
66	688-44194-00	盖	Cap	1
67	90159-05M25	卡环	Screw, With Washer	1
68	6E5-42137-10	油门指示器	Indicator, Throttle	1

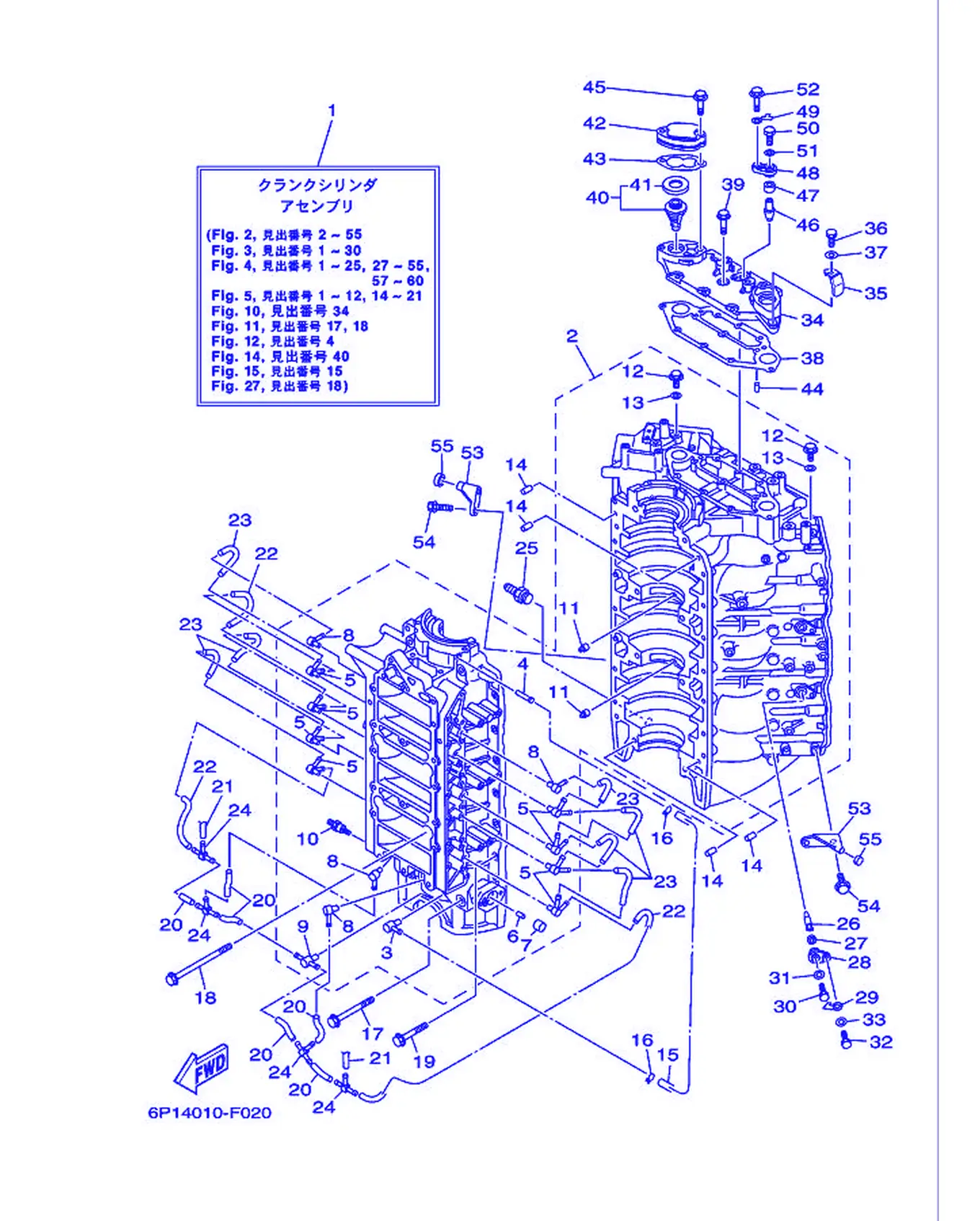

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60Y-W0090-16-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	60V-15100-03-1S	曲轴箱组合	Crankcase Assembly	1
3	6E5-11372-01	软管接头	Nipple, Hose	1
4	624-14485-00	连接管	Pipe,Joint	1
5	60V-11370-00	单向阀组合	Check Valve Assembly	8
6	90384-06M07	衬套	Bush, Bimetal Formed	1
7	90383-16M01	衬套	Bush, Formed	1
8	650-11370-01	单向阀组合	Check Valve Assembly	4
9	60V-11370-10	单向阀组合	Check Valve Assembly	1
10	90116-08012	螺栓	Bolt, Stud	1
11	663-11518-01	轴承罩	Lock,Bearing	2
12	90340-14M00	衬套	Plug, Straight Screw	2
13	90430-14115	垫片	Gasket	2
14	93608-12063	定位销	Pin, Dowel	4
15	90445-07M10	软管	Hose (L510)	1
16	90468-07M02	固定	Clip	2
17	90119-10022	带垫圈六角头螺栓	Bolt, with Washer	4
18	90119-10021	双头螺栓	Bolt, with Washer	4
19	90119-06089	螺栓	Bolt, With Washer	14
20	90445-07M03	衬套	Hose (L34)	6
21	90445-07016	固定	Hose (L60)	2
22	90445-07M29	固定	Hose (L135)	3
23	90445-07MA6	软管 (L90)	Hose (L90)	7
24	6E0-24378-00	连接管4	Pipe,Joint 4	4
25	6G5-12581-00	软管接头1	Joint,Hose 1	1
26	60V-11325-01	阳极	Anode	3
27	66M-11328-00	阳极固定	Grommet	3
28	66M-11327-00-94	阳极盖	Cover, Anode	3
29	66M-12535-00	面板	Plate	3
30	97095-05012	螺栓	Bolt	3
31	92995-05600	盘形垫	Washer	3
32	97013-06020	螺栓	Bolt	3
33	92903-06600	盘形垫	Washer,Plate	3
34	60V-11371-00-94	罩	Cover	1
35	60V-24135-00	线夹1	Clamp 1	1
36	97013-05012	螺栓	Bolt	1
37	92903-05600	盘形垫	Washer,Plate	1
38	60V-11381-00	衬垫1	Gasket 1	1
39	90119-06MA2	卡环	Bolt, With Washer	7
40	60V-12411-00	温控器	Thermostat	2
41	67F-12412-00	温控器密封	Seal,Thermostat	1
42	60V-12413-00-1S	温控器盖	Cover, Thermostat	2
43	60V-12414-A0	盖衬垫	Gasket, Cover	2
44	99480-06012	螺栓	Pin	2
45	90119-06055	螺栓	Bolt, with Washer	4
46	66M-11325-00	阳极	Anode	1
47	66M-11328-00	阳极固定	Grommet	1
48	66M-11327-00-94	阳极盖	Cover, Anode	1
49	66M-12535-00	面板	Plate	1
50	97095-05012	螺栓	Bolt	1
51	92995-05600	盘形垫	Washer	1
52	90119-06MA2	卡环	Bolt, With Washer	1
53	6E5-42761-00-1S	限位板	Stopper	2
54	90119-06MA2	卡环	Bolt, With Washer	4
55	68F-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	2

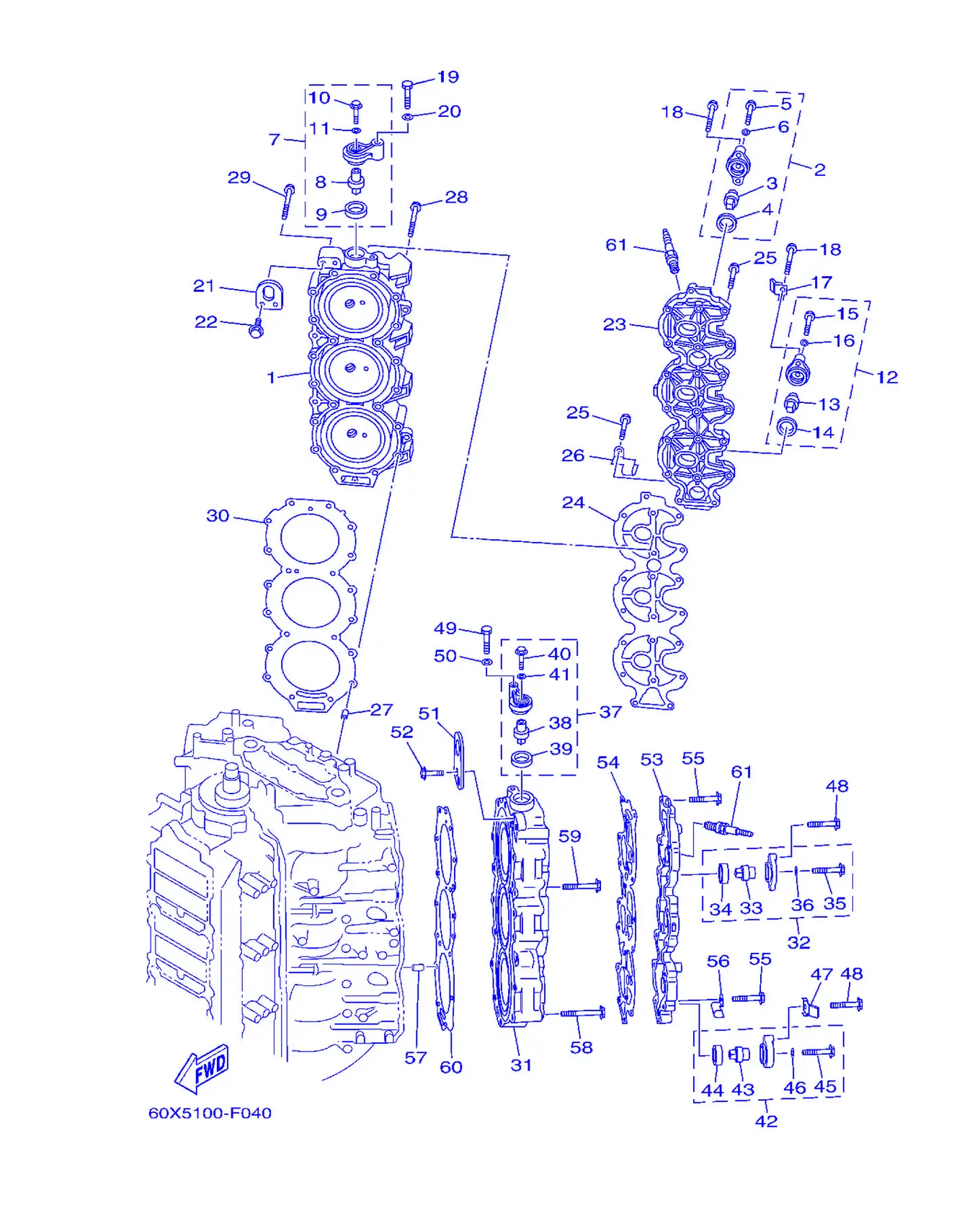

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-11111-00-1S	气缸头1	Head, Cylinder 1	1
2	67F-11301-00	阳极盖组合	Anode Cover Assembly	1
3	67F-11325-01	阳极	Anode	1
4	67F-11328-00	阳极固定	Grommet	1
5	90105-06M07	螺栓	Bolt, Flange	1
6	90430-06M03	平垫圈	Gasket	1
7	69J-11301-00	锌块垫组合	Anode Cover Assembly	1
8	67F-11325-01	阳极	Anode	1
9	67F-11328-00	阳极固定	Grommet	1
10	90105-06M07	螺栓	Bolt, Flange	1
11	90430-06M03	平垫圈	Gasket	1
12	60V-11301-00	锌块垫组合	Anode Cover Assembly	1
13	67F-11325-01	阳极	Anode	1
14	67F-11328-00	阳极固定	Grommet	1
15	90105-06M07	螺栓	Bolt, Flange	1
16	90430-06M03	平垫圈	Gasket	1
17	60V-12535-00	面板	Plate	1
18	97575-08550	螺栓	Bolt, With Washer	3
19	97075-08035	螺栓	Bolt	1
20	92995-08600	盘形垫	Washer	1
21	68F-11119-00	发动机悬挂架	Hanger, Engine	1
22	90119-06MA2	卡环	Bolt, With Washer	2
23	60V-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
24	60V-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
25	90119-06MA4	带垫螺栓	Bolt, With Washer	18
26	68F-83919-00	线束夹	Clamp,Harness	1
27	99590-10114	定位销	Pin, Dowel	2
28	90119-08MA5	带垫螺栓	Bolt, With Washer	18
29	90119-08MA8	带垫螺栓	Bolt, With Washer	2
30	60V-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	1
31	60V-11121-00-1S	气缸盖2	Head, Cylinder 2	1
32	67F-11301-00	阳极盖组合	Anode Cover Assembly	1
33	67F-11325-01	阳极	Anode	1
34	67F-11328-00	阳极固定	Grommet	1
35	90105-06M07	螺栓	Bolt, Flange	1
36	90430-06M03	平垫圈	Gasket	1
37	69J-11301-00	锌块垫组合	Anode Cover Assembly	1
38	67F-11325-01	阳极	Anode	1
39	67F-11328-00	阳极固定	Grommet	1
40	90105-06M07	螺栓	Bolt, Flange	1
41	90430-06M03	平垫圈	Gasket	1
42	60V-11301-00	锌块垫组合	Anode Cover Assembly	1
43	67F-11325-01	阳极	Anode	1
44	67F-11328-00	阳极固定	Grommet	1
45	90105-06M07	螺栓	Bolt, Flange	1
46	90430-06M03	平垫圈	Gasket	1
47	60V-12535-00	面板	Plate	1
48	97575-08550	螺栓	Bolt, With Washer	3
49	97075-08035	螺栓	Bolt	1
50	92995-08600	盘形垫	Washer	1
51	69J-1111E-00	发动机悬挂架2	Hanger, Engine 2	1
52	90119-06MA2	卡环	Bolt, With Washer	2
53	60V-11192-00-1S	气缸盖罩2	Cover, Cylinder Head 2	1
54	60V-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
55	90119-06MA4	带垫螺栓	Bolt, With Washer	18
56	68F-83919-00	线束夹	Clamp,Harness	1
57	99590-10114	定位销	Pin, Dowel	2
58	90119-08MA5	带垫螺栓	Bolt, With Washer	18
59	90119-08MA8	带垫螺栓	Bolt, With Washer	2
60	60V-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	1
61	94709-00405	火花塞 (NGK BKR6EKU)	Plug, Spark (NGK BKR6EKU)	6

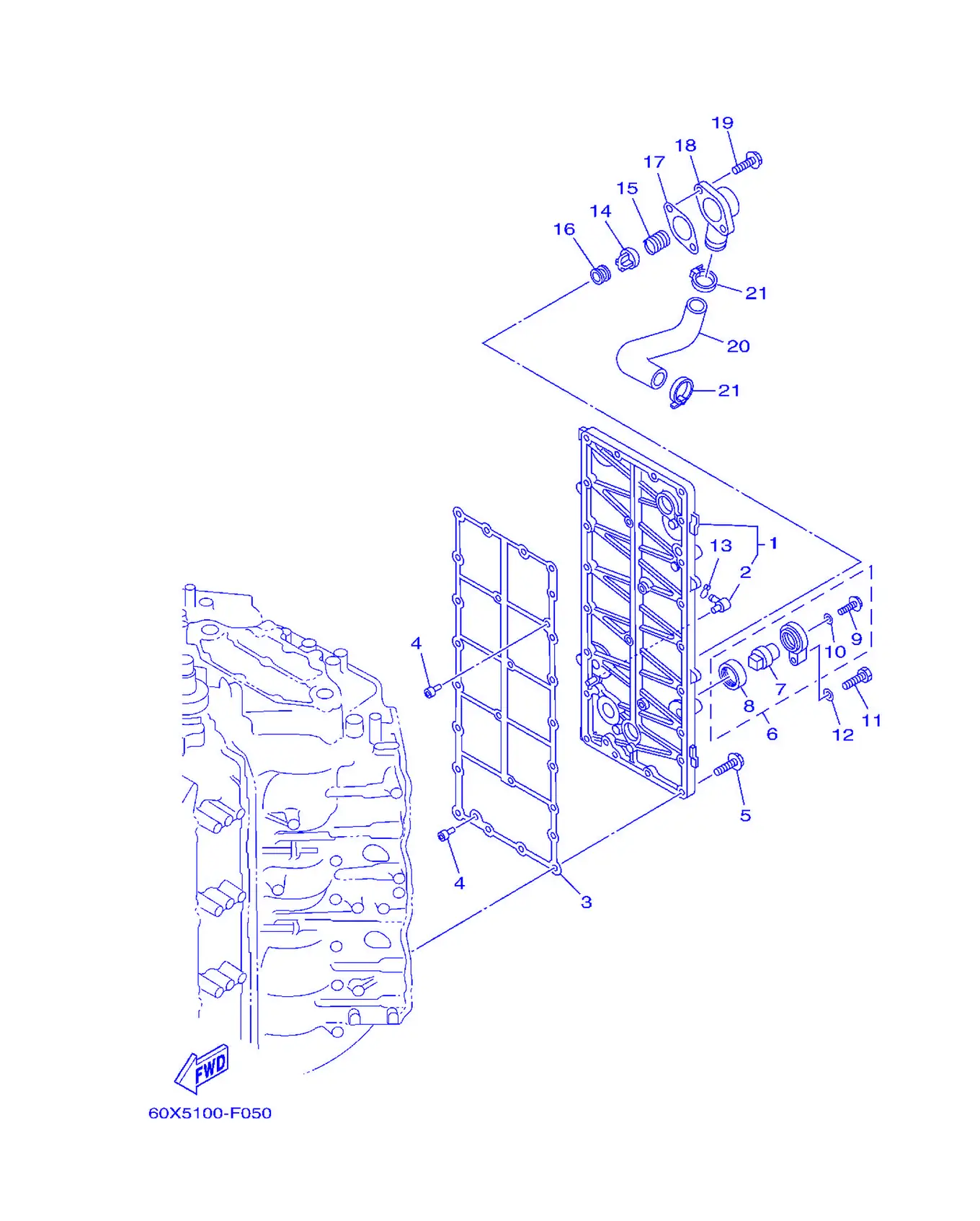

シリンダ & クランクケース 3

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-41113-00-94	排气管外盖	Outer Cover, Exhaust	1
2	676-11372-00	软管接头	Nipple,Hose	1
3	60V-41112-00	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
4	60V-41267-00	接头衬套	Bushing,Joint	2
5	90119-06MA3	带垫螺栓	Bolt, With Washer	25
6	60V-11301-00	锌块垫组合	Anode Cover Assembly	1
7	67F-11325-01	阳极	Anode	1
8	67F-11328-00	阳极固定	Grommet	1
9	90105-06M07	螺栓	Bolt, Flange	1
10	90430-06M03	平垫圈	Gasket	1
11	97075-08030	螺栓	Bolt	1
12	92995-08600	盘形垫	Washer	1
13	90467-08M18	固定	Clip	1
14	60H-12416-00	压力控制阀	Valve, Pressure Control	1
15	90501-16M11	接头	Spring, Compression	1
16	90480-20M05	固定	Grommet	1
17	60V-11382-A0	衬垫2	Gasket 2	1
18	6G5-11372-00-1S	软管接头	Cover, Bypass 2	1
19	90119-06MA2	卡环	Bolt, With Washer	2
20	61A-12576-00	软管1	Hose 1	1
21	90465-13M18	固定	Clamp	2

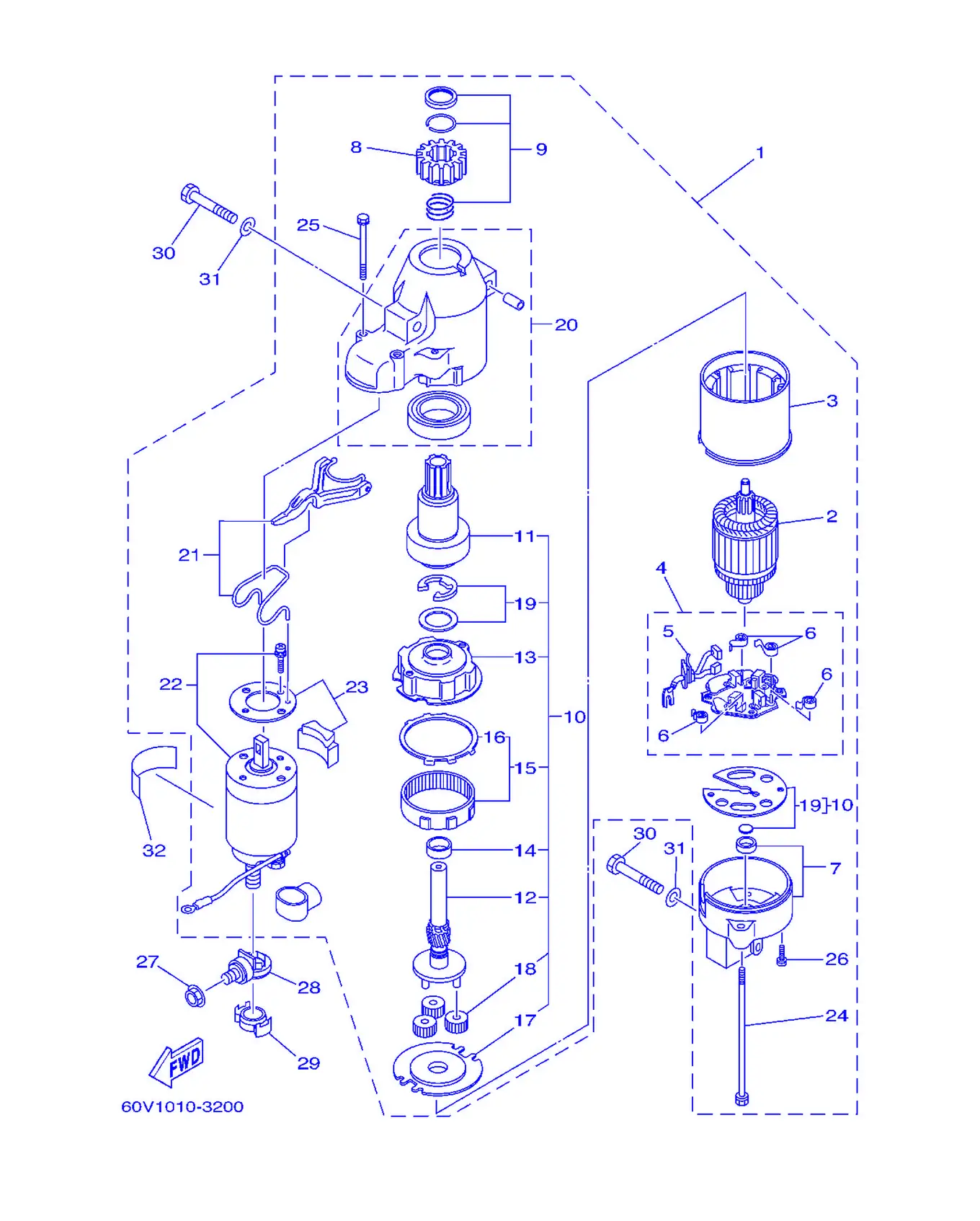

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	60X-81800-00	起动电动机总成	Starting Motor Assembly	1
2	67F-81850-00	电枢组合	Armature Assembly	1
3	67F-81810-00	定子组合	Stator Assembly	1
4	69J-81840-00	电刷架组合	Brush Holder Assembly	1
5	69J-81801-00	电刷套	Brush Set	1
6	67F-81813-00	电刷弹簧	Spring, Brush	4
7	68F-81820-00	后托架组合	Rear Bracket Assembly	1
8	67F-81808-00	环形齿轮支承	Pinion Assembly	1
9	67F-81857-00	小齿轮组件	Pinion Stopper Set	1
10	67F-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
11	67F-81832-00	越转离合器	Clutch, Overrun	1
12	67F-81836-00	杠杆弹簧	Shaft, Pinion	1
13	67F-81821-00	开关盖	Bracket, Center 1	1
14	67F-81841-00	环形齿轮支承	Bearing	1
15	67F-81891-00	环形齿轮	Gear, Ring	1
16	67F-8183R-00	环形齿轮支承	Gasket	1
17	67F-81830-00	前托架组合	Bracket, Center 2	1
18	60V-8183T-00	环形齿轮支承	Gear, Idler	3
19	67F-81809-00	垫圈套	Washer Kit	1
20	60X-81842-00	盖	Cover	1
21	69J-81839-00	杠杆组合	LeverAssembly	1
22	69J-81941-00	起动继电器组合	Starter Relay Assembly	1
23	69J-81869-00	防尘盖	Cover, Dust	1
24	6K7-81826-10	螺	Bolt	2
25	69J-81828-00	螺栓2	Bolt 2	2
26	67F-81846-00	螺钉	Screw	2
27	90179-08003	螺母	Nut	1
28	60V-81925-00	接头	Terminal	1
29	68F-82582-00	电线束盖	Cover,WireHarness	1
30	97013-08045	螺栓	Bolt	3
31	92903-08600	有槽螺母	Washer,Plate	3
32	67F-83627-01	警告标签	Label, Corrosion 7	1

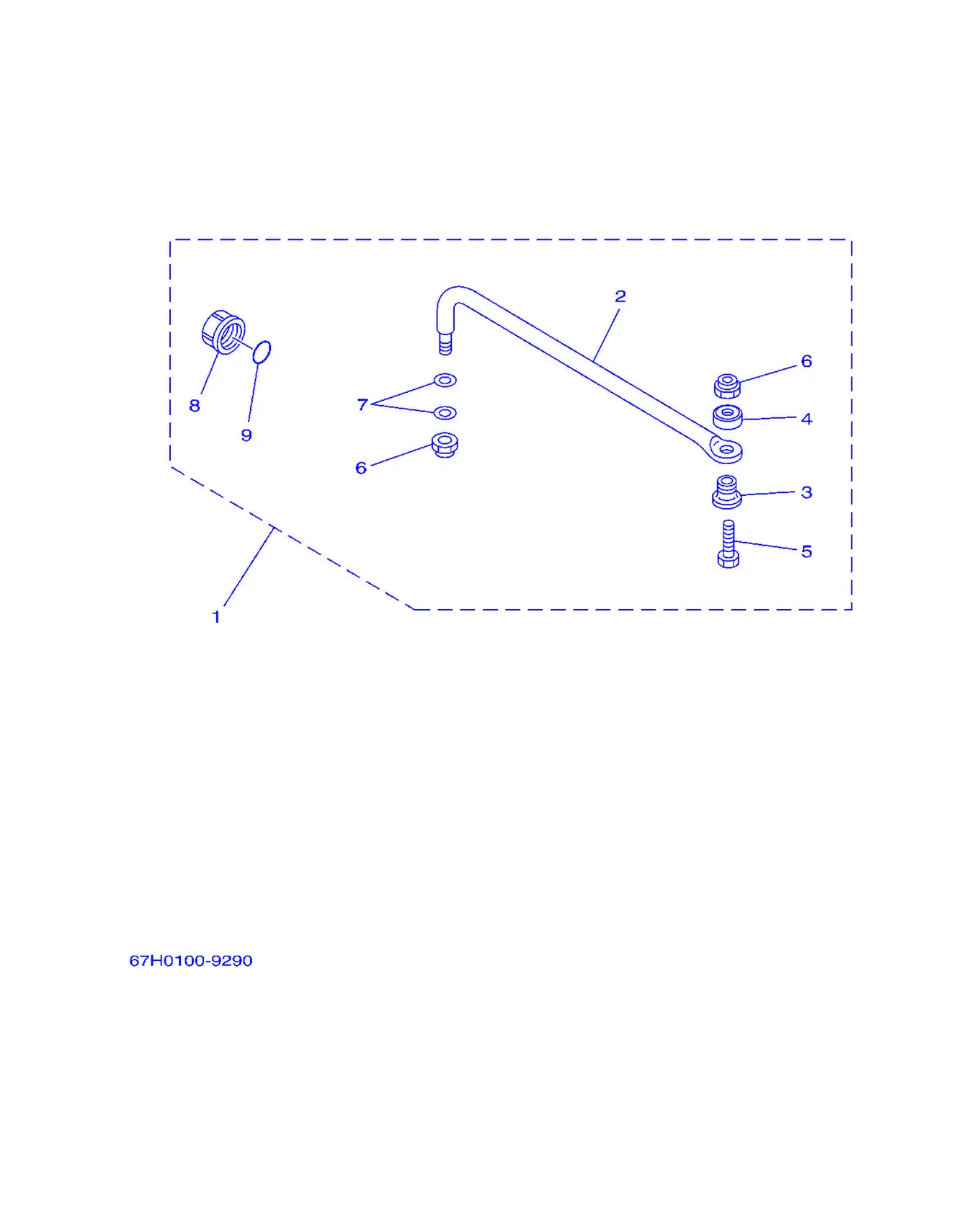

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-61350-02	操舵连接板套	SteeringGuideAttachment	1
2	6E5-61351-01	操舵连杆	Rod, Steering Link	1
3	90387-10M61	衬套	Collar	1
4	90560-12M01	接头	Spacer	1
5	6E5-61355-00	螺栓	Bolt	1
6	90185-09M01	螺帽	Nut, Self-Locking	2
7	90201-10M20	面板垫圈	Washer,Plate	2
8	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
9	93210-16275	O型圈	O-ring	1

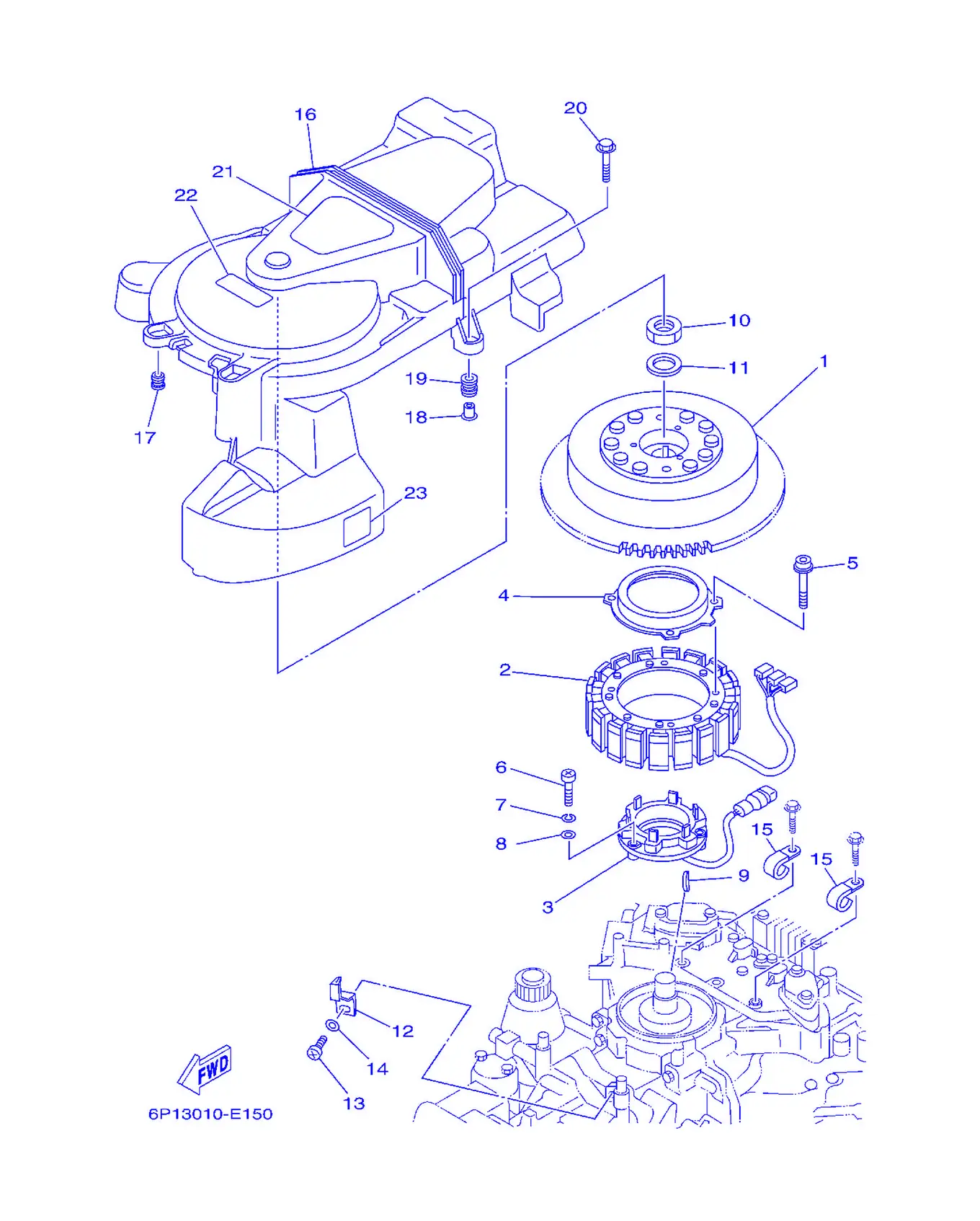

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-81450-00	转子总成	Rotor Assembly	1
2	60V-81410-02	定子总成	Stator Assembly	1
3	60V-85580-10	脉冲线	Coil, Pulser	1
4	61A-83721-00	保暖器组合	Cover	1
5	90110-06127	内六角圆柱头螺钉	Bolt, Hexagon Socket Head	4
6	97885-05030	大柱头螺钉	Screw, Pan Head	3
7	92995-05100	盘形垫	Washer	3
8	92995-05600	盘形垫	Washer	3
9	90280-05015	螺丝	Key, Woodruff	1
10	90170-24M22	螺母	Nut	1
11	90201-25M02	面板垫圈	Washer,Plate	1
12	60V-81332-00	正时面板	Plate, Timing	1
13	97885-06010	大柱头螺钉	Screw, Pan Head	1
14	92995-06600	盘形垫	Washer	1
15	90465-06M86	夹箍	Clamp	2
16	60V-81337-01	飞轮盖	Cover,Flywheel	1
17	6C5-82317-00	点火线圈减震器	Damper, Ignition Coil	2
18	90387-06119	环	Color	2
19	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	2
20	95895-06030	凸缘螺	Bolt, Flange	2
21	60V-14488-00	告诫牌	Label, Corrosion	1
22	6A1-83625-01	商标，标志5	Mark 5	1
23	6R3-85711-00	警告标签	Mark, Corrosion	1

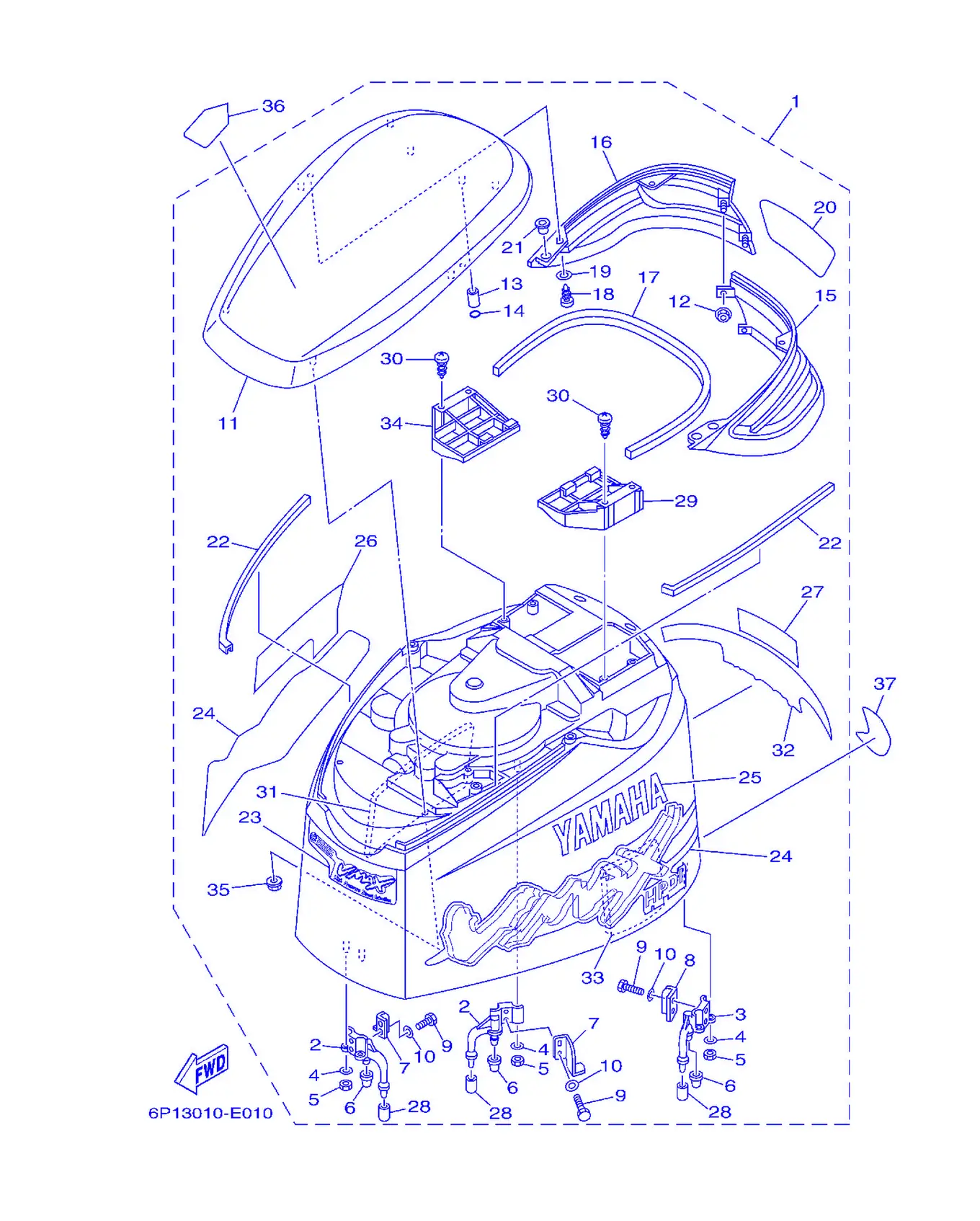

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6P1-42610-00-NA	顶罩组合	Top Coupling Assembly	1
2	68F-42647-01-94	夹带支架	Holder, Clamp Band	2
3	68F-42648-01-94	带箍	Holder, Clamp Band	1
4	92990-06100	盘形垫	Washer,Spring	6
5	95380-06600	有槽螺母	Nut, Hexagon	6
6	68F-42663-00	减震器	Damper	3
7	60V-42651-01	钩	Fook	2
8	60V-42652-00	钩	Fook	1
9	97095-06016	螺栓	Bolt	6
10	92995-06600	盘形垫	Washer	6
11	60X-42613-01-NA	空气导管嵌	Molding, Air Duct	1
12	90179-06M24	螺母	Nut	2
13	90387-06011	六角螺母	Collar	2
14	93210-06270	O型圈	O-ring	2
15	60X-42636-01-NA	放热孔，放气孔2	Louver 2	1
16	60X-42636-11-NA	放热孔，放气孔2	Louver 2	1
17	60X-42662-00	减震器	Damper	1
18	97780-50616	自攻螺钉	Screw, Tapping	4
19	92990-05200	盘形垫	Washer, Plain	4
20	60X-42687-00	后标牌	Emblem, Rear	1
21	90387-06095	螺栓	Collar	2
22	60V-42662-00	减震器	Damper	2
23	60Y-42677-00	前图样	Graphic, Front	1
24	60X-W0070-00	图样套	Graphic Set	1
25	60X-42681-00	罩标志	Mark, Cowling	1
26	60X-42682-00	罩标志	Mark, Cowling	1
27	6P1-42678-00	后图样	Graphic, Rear	1
28	67F-13448-00	盖	Cap	3
29	60X-42626-00	放热孔，放气孔1	Louver 1	1
30	97780-50620	自攻螺钉	Screw, Tapping	4
31	60V-42637-00	形成减震器	Damper, Foam	1
32	60X-4267A-00	后图样 2	Graphic, Rear 2	1
33	60V-42637-10	形成减震器	Damper, Foam	1
34	60X-42626-10	放热孔，放气孔1	Louver 1	1
35	90179-06M24	螺母	Nut	6
36	68F-13434-00	告诫标记	Label, Corrosion	1
37	6C5-24239-00	标志 5	Mark 5	1

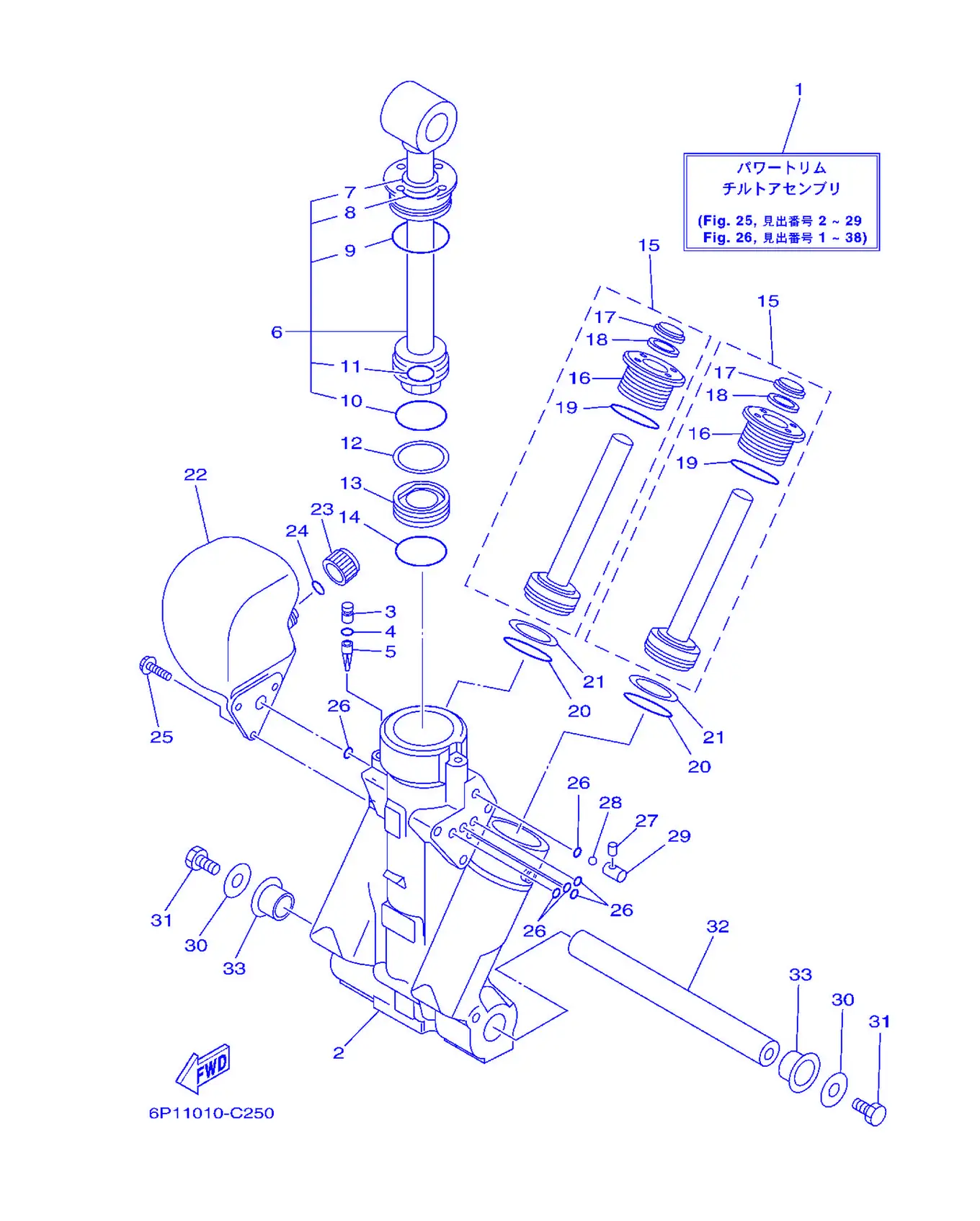

パワートリム & チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	63P-43800-01-4D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	64E-43825-01	纵倾角调整和角度定位装置壳	Housing, Trim & Tilt	1
3	64E-4388J-00	塞 2	Plug 2	1
4	93210-10M74	O型圈	O-ring	1
5	64E-43817-00	过滤器2	Filter 2	1
6	63P-43810-00	活塞分组合	Tilt Piston Sub Assembly	1
7	64E-43898-00	张力安装	SealDust 2	1
8	64E-43867-00	O型圈	O-ring	1
9	64E-43866-00	O型圈	O-ring	1
10	6E5-43862-00	O型圈	O-ring	1
11	64E-43883-00	O型圈	O-ring	1
12	6E5-43872-00	支承	Ring, Back Up	1
13	6E5-43814-02	自由活塞	Piston, Free	1
14	6E5-43862-00	O型圈	O-ring	1
15	64E-43820-00	活塞分组合	Trim Piston Sub-Assembly	2
16	64E-43821-00	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	1
17	64E-43822-00	纵倾角调整防尘密封	Seal, Trim Dust	1
18	64E-4384J-00	向下纵倾角密封	Seal, Trim Down	1
19	6G5-43864-00	O型圈	O-ring	1
20	6E5-43864-00	O型圈	O-ring	2
21	6E5-43874-01	塑料垫圈	Ring, Back Up	2
22	64E-43828-00	储油箱	Body, Reservoir	1
23	64E-43829-00	储油箱盖	Plug,Reservoir	1
24	64E-43897-00	O型圈	O-ring	1
25	64E-4388E-00	锥形螺钉	Bolt Screw (L:14MM)	3
26	64E-43869-00	O型圈	O-ring	6
27	64E-4381G-00	销1	Pin	1
28	6E5-43858-00	滚珠	Ball	1
29	64E-4382G-00	波形垫	ValveSeat	1
30	90201-08M14	面板垫圈	Washer,Plate	2
31	97080-08016	螺栓	Bolt	2
32	64E-43818-01	下侧防震销	Pin, Lower Shock Mount	1
33	90386-22M98	衬套	Bushing	2

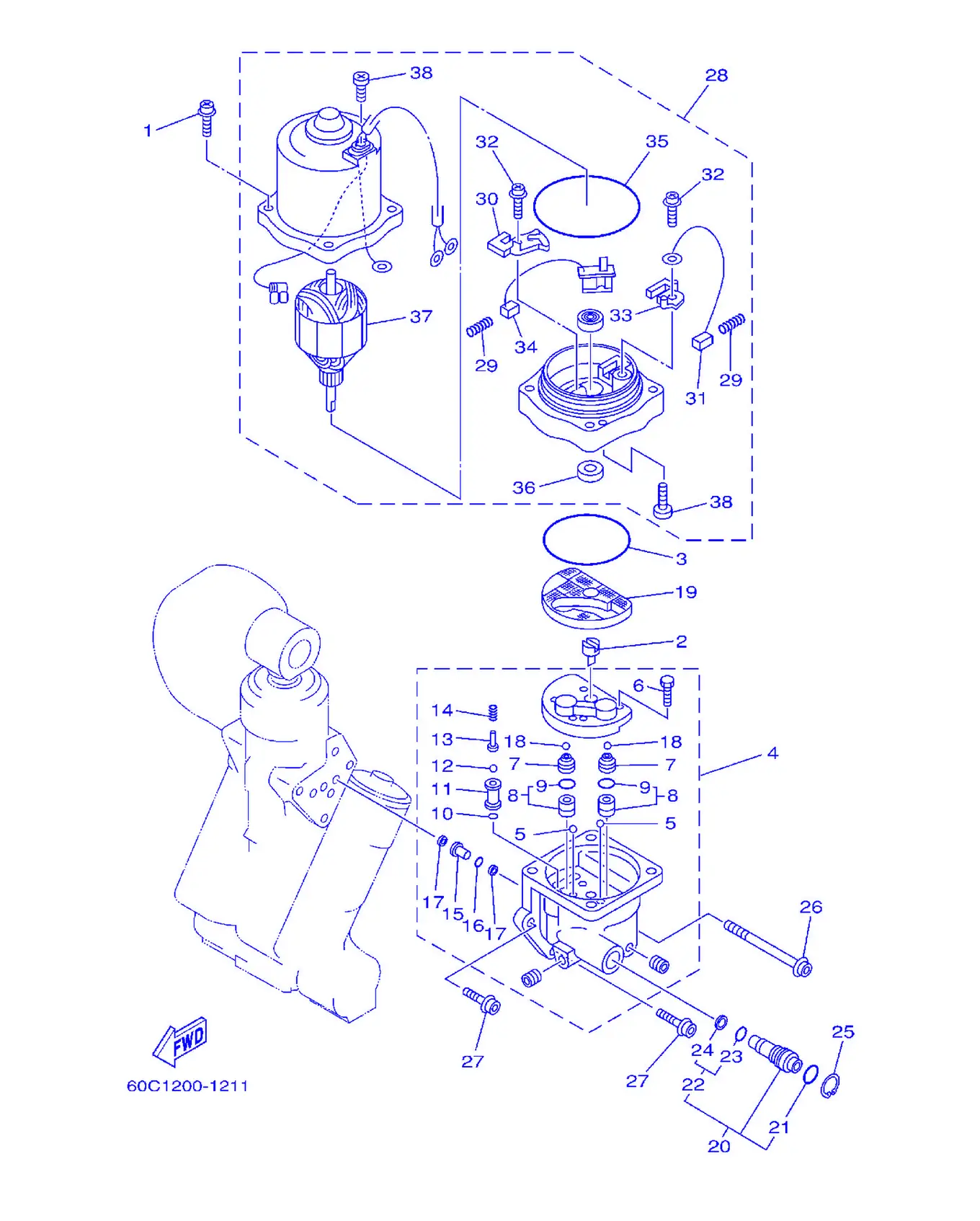

パワートリム & チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-4388E-10	锥形螺钉	Bolt, Screw	4
2	64E-43831-00	轴连接器	Connector,Shaft	1
3	64E-43868-00	O型圈	O-ring	1
4	64E-43830-00	齿轮泵组合	GearPumpAssembly	1
5	72X-43858-00	滚珠	Ball	2
6	64E-43843-00	阀门锁紧螺钉	Screw, Valve Lock	4
7	64E-43841-00	滑梭活	Piston, Shuttle	2
8	64E-43802-00	阀门分组合	Valve Sub-Assembly	2
9	6E5-43896-00	O型圈	O-ring	1
10	6G5-43863-00	O型圈	O-ring	1
11	64E-43851-00	安全阀座	Seat, Relief Valve	1
12	64E-43858-00	滚珠	Ball	1
13	64E-43859-00	阀门支销	Pin, Valve Support	1
14	64E-43855-00	上减压弹簧	Spring	1
15	64E-43850-00	阀门分组合	Valve Sub-Assembly	1
16	64E-43865-00	O型圈	O-ring	1
17	64E-43816-00	过滤器1	Filter 1	2
18	64E-43858-00	滚珠	Ball	2
19	64E-43817-10	过滤器2	Filter 2	1
20	64E-43860-00	手控阀门分组合	Manual Valve Sub Assembly	1
21	72X-85075-L0	O型圈	O-ring	1
22	64E-43827-00	环	RingSet	1
23	64E-4387A-00	O型圈	O-ring	1
24	64E-43873-00	支承	Ring, Back Up	1
25	64E-43875-00	开口	Ring, Snap	1
26	64E-43879-10	带垫螺钉	Screw, With Washer	1
27	64E-43879-00	带垫螺钉	Screw, With Washer	2
28	67H-43880-02	电动机总成	Motor Assembly	1
29	6H1-4386K-10	电刷弹簧	Spring, Brush	2
30	64E-4380J-00	电刷架	Holder, Brush	1
31	64E-43891-00	电刷 1	Brush 1	1
32	97607-04310	带垫圈平面螺钉	Screw, Pan Head With Washer	2
33	64E-4380F-00	电刷架 2	Holder,Brush 2	1
34	64E-43892-00	电刷	Brush 2	1
35	6G5-43865-00	O型圈	O-ring	1
36	93102-08M43	油封	Oil Seal	1
37	64E-43805-00	电枢组合	Armature Assembly	1
38	64E-43843-10	阀门锁紧螺钉	Screw, Valve Lock	3

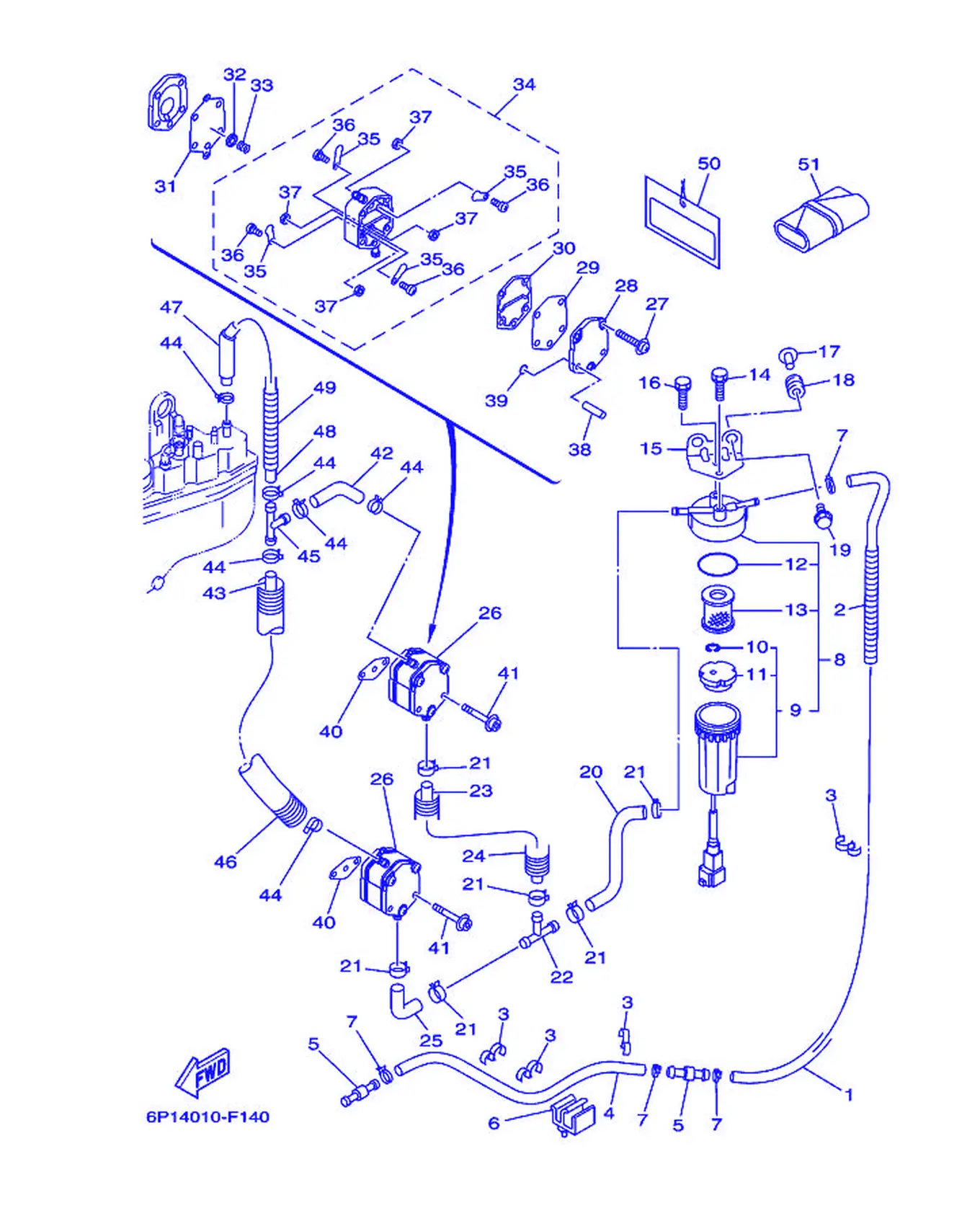

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	61A-24313-00	管3	Pipe 3	1
2	90447-13008	软管	Hose, With Spring	1
3	90464-13M34	固定	Clamp	4
4	90445-13M17	固定	Hose (L2700)	1
5	6R3-24377-00	连接管3	Pipe,Joint 3	2
6	6E5-82594-00	夹箍	Clamp	1
7	90465-11M10	固定	Clamp	4
8	6P3-24560-10	过滤器总成	Filter Assembly	1
9	6P3-24562-10	滤杯	Cup, Filter	1
10	6P3-24519-00	钢夹	Clip	1
11	6P3-24469-00	水位浮标	Float, Water Level	1
12	6P3-24564-00	衬垫	Gasket	1
13	6P3-24563-00	过滤器滤	Element, Filter	1
14	97595-06514	带垫圈螺	Bolt, With Washer	1
15	68F-24566-00	过滤器托架	Bracket, Filter	1
16	97595-06514	带垫圈螺	Bolt, With Washer	1
17	90387-06M60	衬套	Color	2
18	90480-10M23	固定	Grommet	2
19	90119-06M88	螺栓	Bolt, With Washer	2
20	68F-24311-00	油管	Pipe,Fuel 1	1
21	90465-11M10	固定	Clamp	6
22	6E5-24378-00	连接管4	Pipe,Joint 4	1
23	6G5-24315-00	管5	Pipe 5	1
24	90447-19004	带弹簧软管	Hose, With Spring	1
25	6E5-24315-00	管5	Pipe 5	1
26	6E5-24410-04	燃油泵组合	FuelPumpAssembly	2
27	6E5-24444-01	螺钉	Screw	3
28	6E5-24413-01	燃油泵本体2	Body 2	1
29	6E5-24471-01	隔膜	Diaphragm	1
30	6E5-24435-01	本体衬垫2	Gasket, Body 2	1
31	6E5-24411-01	隔膜，隔板	Diaphragm	1
32	648-24424-00	弹簧座	Seat,Spring	1
33	6E5-24423-00	隔膜弹	Spring,Diaphragm	1
34	6E5-24412-11	燃油泵本体1	Body 1	1
35	6A0-24421-01	单向阀	Valve, Check	4
36	6A0-14325-00	扁头螺钉	Screw, Pan Head	4
37	95380-03600	有槽螺母	Nut	4
38	6E5-24492-00	旋钮	Bush, Fuel Pump	2
39	6E5-24486-00	O型圈	O-ring	2
40	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	2
41	90110-06128	内六角圆柱头螺钉	Bolt, Hexagon Socket Head	4
42	6G5-24316-10	管6	Pipe 6	1
43	6E5-24313-00	管3	Pipe 3	1
44	90465-11M10	固定	Clamp	6
45	6E5-24378-00	连接管4	Pipe,Joint 4	1
46	90447-15002	双金属衬套	Hose, With Spring	1
47	90446-15M07	固定	Hose (L60)	1
48	90445-13M12	固定	Hose (L235)	1
49	90447-13008	软管	Hose, With Spring	1
50	61H-2819R-01	警告标签	Tag, Warning	1
51	68F-28100-00	随车工具	ToolKit	1

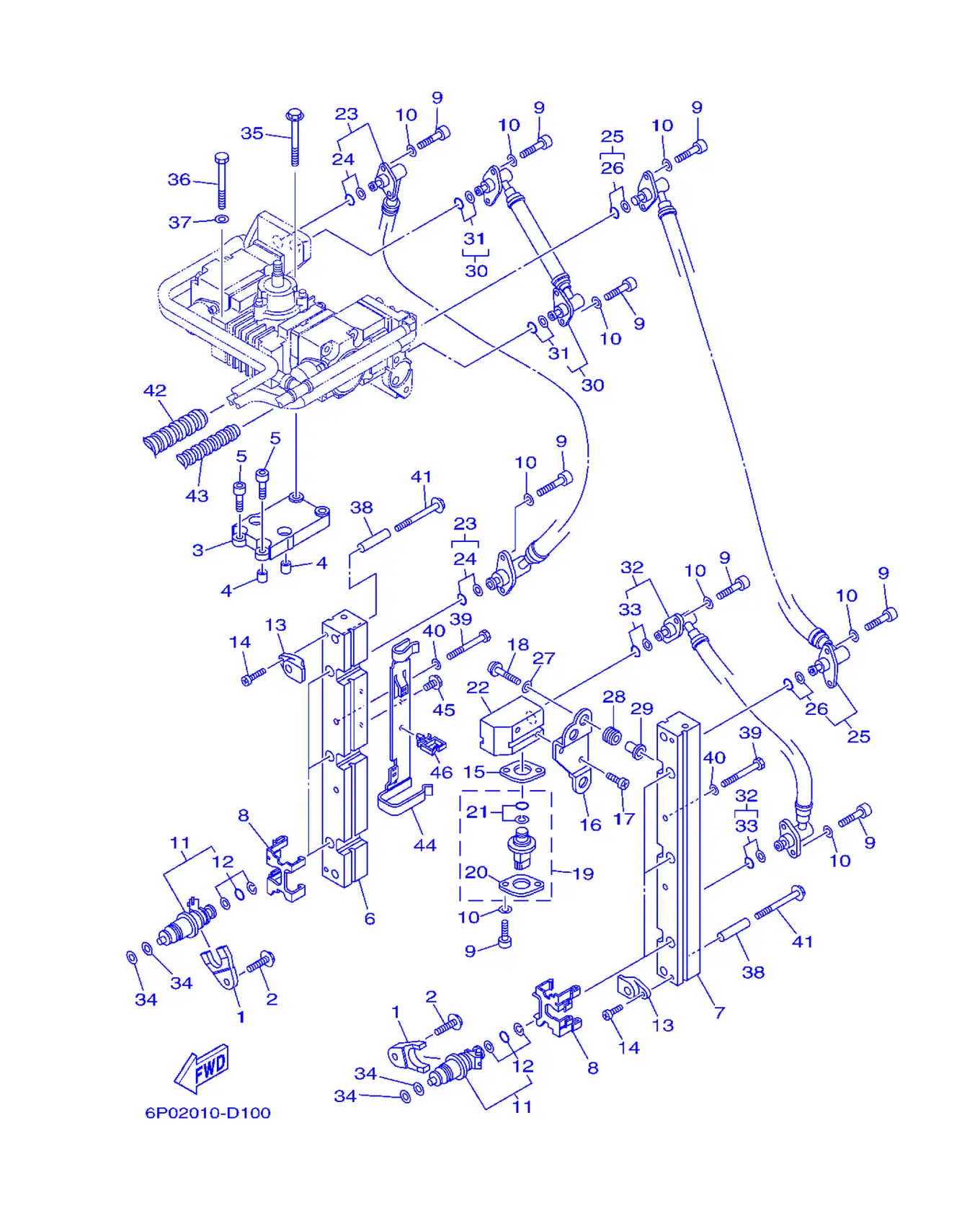

フユエルインジエクシヨンノズル

REF	雅马哈编码	中文名称	英文名称	用量
1	68F-13767-00	喷射器盖	Cap, Injector	6
2	90119-08M60	六角螺栓	Bolt, With Washer	6
3	60V-13782-00	支承	Stay	1
4	90387-08M31	轴套	Color	2
5	90110-08M04	平垫圈	Bolt, Hexagon Socket Head	4
6	60V-13161-00	管1	Pipe, Delivery 1	1
7	60V-13171-00	输送管2	Pipe, Delivery 2	1
8	60V-13898-00	支架	Holder	6
9	68F-24551-00	连接螺栓	Bolt,Joint	18
10	68F-24576-00	垫圈	Washer	18
11	60V-13761-00	喷射器	Injector Assembly	6
12	68F-1410B-00	衬垫	Packing Kit	1
13	60V-14264-00	轴套	Collar	4
14	65L-14565-00	螺钉	Screw	4
15	60V-82389-00	面板2	Plate 2	1
16	60V-82398-00	托架	Plate 3	1
17	60V-81545-00	螺钉1	Screw 1	2
18	60V-81546-00	螺钉2	Screw 2	3
19	60V-82380-00	压力传感	Sensor, Pressure	1
20	68F-82388-00	面板	Plate	1
21	68F-82384-00	衬垫	Packing Kit	1
22	60V-13938-00	进气管	Pipe	1
23	60V-13973-10	燃油管3	Pipe, Fuel 3	1
24	68F-2466A-00	衬垫	Packing Kit	2
25	60V-13974-10	燃油管4	Pipe, Fuel 4	1
26	68F-2466A-00	衬垫	Packing Kit	2
27	65L-14596-00	垫圈	Washer	3
28	90480-10M23	固定	Grommet	3
29	90387-05M00	衬套	Color	3
30	60V-13975-10	燃油管5	Pipe,Fuel 5	1
31	68F-2466A-00	衬垫	Packing Kit	2
32	60V-13976-10	燃油管6	Pipe,Fuel 6	1
33	68F-2466A-00	衬垫	Packing Kit	2
34	68F-13764-00	衬垫(T=2.2)	Gasket (T=2.2)	12
35	97513-08570	带垫圈螺栓	Bolt, With Washer	2
36	97013-08090	螺栓	Bolt	2
37	92903-08600	有槽螺母	Washer,Plate	2
38	60V-13716-00	轴套	Collar	4
39	97013-08055	螺栓	Bolt	4
40	92903-08600	有槽螺母	Washer,Plate	4
41	97513-08570	带垫圈螺栓	Bolt, With Washer	4
42	90447-22004	带弹簧软管	Hose, With Spring	1
43	90447-15001	带弹簧软管	Hose, With Spring	1
44	6D0-8366P-00	盖	Bracket 4	1
45	97595-06512	带垫圈螺	Bolt, With Washer	2
46	90464-08004	固定夹	Clamp	1

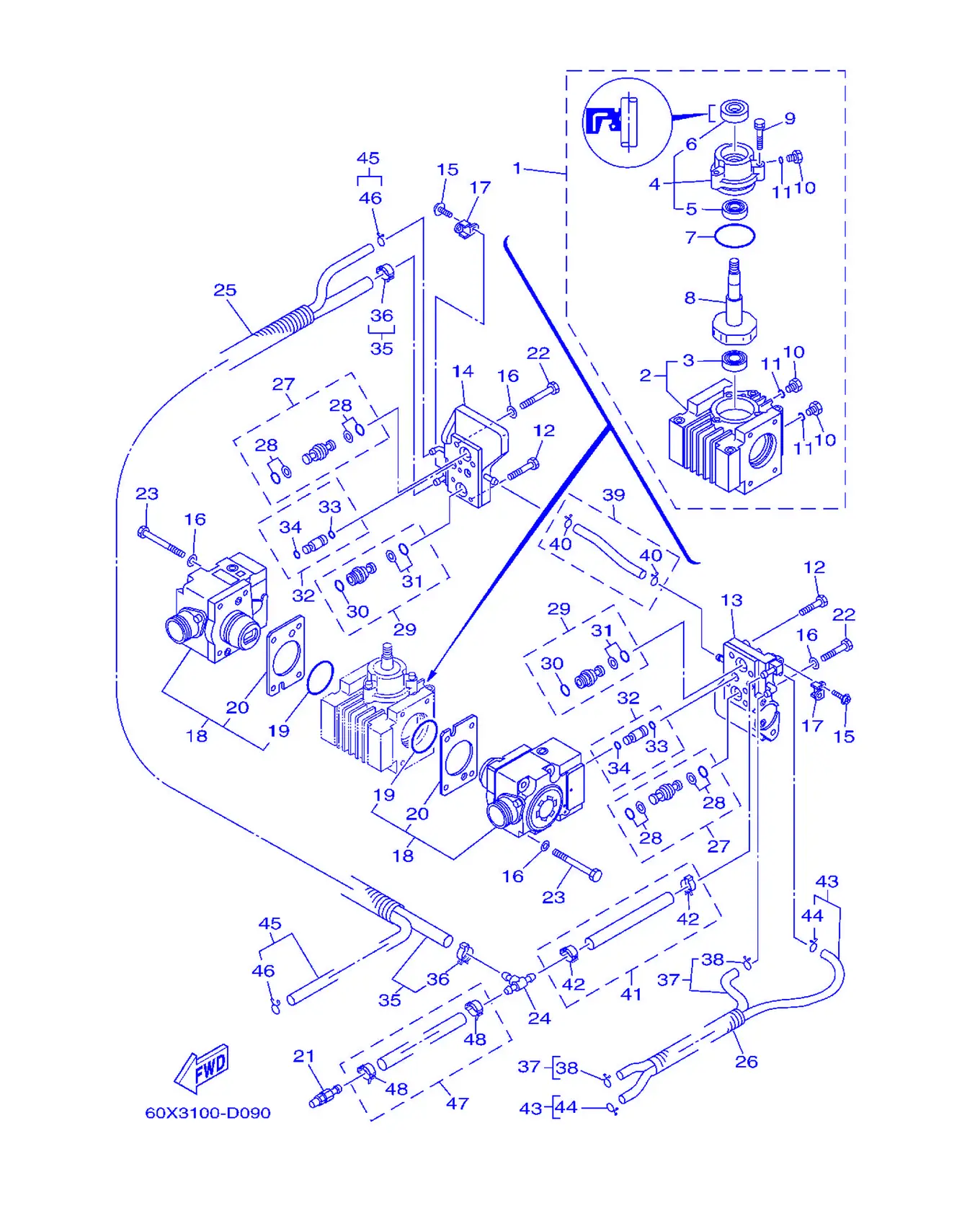

フユエルインジエクシヨンポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-12170-00	凸轮轴组合1	Camshaft Assembly 1	1
2	60V-12424-00	内芯板	Plate, Cartridge Inner	1
3	93306-00001	轴承	Bearing	1
4	68F-12173-00	凸轮轴盖1	Cap,CamShaft 1	1
5	93306-001U0	轴承	Bearing	1
6	68F-12223-00	密封	Seal	1
7	68F-12439-00	O型圈	O-ring	1
8	60V-12171-00	凸轮轴1	Camshaft 1	1
9	68F-12228-00	螺栓	Bolt	3
10	68F-13455-00	塞	Plug	3
11	68F-13473-00	O型圈	O-ring	3
12	68F-12228-00	螺栓	Bolt	4
13	60V-13993-00	操纵齿条盖	Cover Control Rack	1
14	60W-13993-00	操纵齿条盖	Cover Control Rack	1
15	65L-14565-00	螺钉	Screw	2
16	68F-24579-00	垫圈2	Washer 2	12
17	60V-13854-00	板4	Plate 4	2
18	60V-13910-00	燃油泵总成	Fuel Pump Assembly	2
19	60V-14005-00	油封	Ring, Seal	1
20	60V-14126-00	衬垫	Gasket	1
21	68F-24300-00	带2	FuelPipeJoint	1
22	60V-24178-00	螺栓3	Bolt 3	4
23	60V-24176-00	螺栓	Bolt 1	8
24	60V-24378-00	连接管4	Pipe, Joint 4	1
25	60V-24864-00	管	Tube	1
26	60V-2510T-00	管	Tube	1
27	68F-13815-10	接头1	Joint 1	2
28	68F-2466A-00	衬垫	Packing Kit	2
29	68F-13816-10	接头2	Joint 2	2
30	68F-24486-00	O型圈	O-ring	1
31	68F-2466A-00	衬垫	Packing Kit	1
32	60V-13505-00	完整接头	Joint Complete	4
33	68F-13473-00	O型圈	O-ring	1
34	60V-13473-00	O型圈	O-ring	1
35	60V-14148-00	管	Pipe	1
36	65L-24387-00	带2	Clip	2
37	60V-24312-00	管2	Pipe 2	1
38	68F-24356-00	管钢夹1	Clip,Pipe 1	2
39	60V-24313-00	管3	Pipe 3	1
40	68F-24356-00	管钢夹1	Clip,Pipe 1	2
41	60V-14149-00	管	Pipe	1
42	65L-24387-00	带2	Clip	2
43	60V-24314-00	管4	Pipe 4	1
44	68F-24356-00	管钢夹1	Clip,Pipe 1	2
45	60V-24315-00	管5	Pipe 5	1
46	68F-24356-00	管钢夹1	Clip,Pipe 1	2
47	60V-13972-00	燃油管2	Pipe, Fuel 2	1
48	65L-24387-00	带2	Clip	2

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
10	6Y2-24306-56	燃油管组件1	FuelPipeComplete 1	1
11	6E5-24305-06	油管接头2	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	6Y2-24305-06	燃油管接头组件2(85以上油箱侧D:13M	Fuel Pipe Joint Complete	1
14	93210-08287	O型圈	O-ring	1
15	90445-13M01	油管	Hose (L2050)	1
16	6E5-24351-51	带1	Band 1	4
17	90445-13M00	固定	Hose(L850)	1
18	6Y2-24360-60	起动注油泵组合	Primer Pump Assembly	1

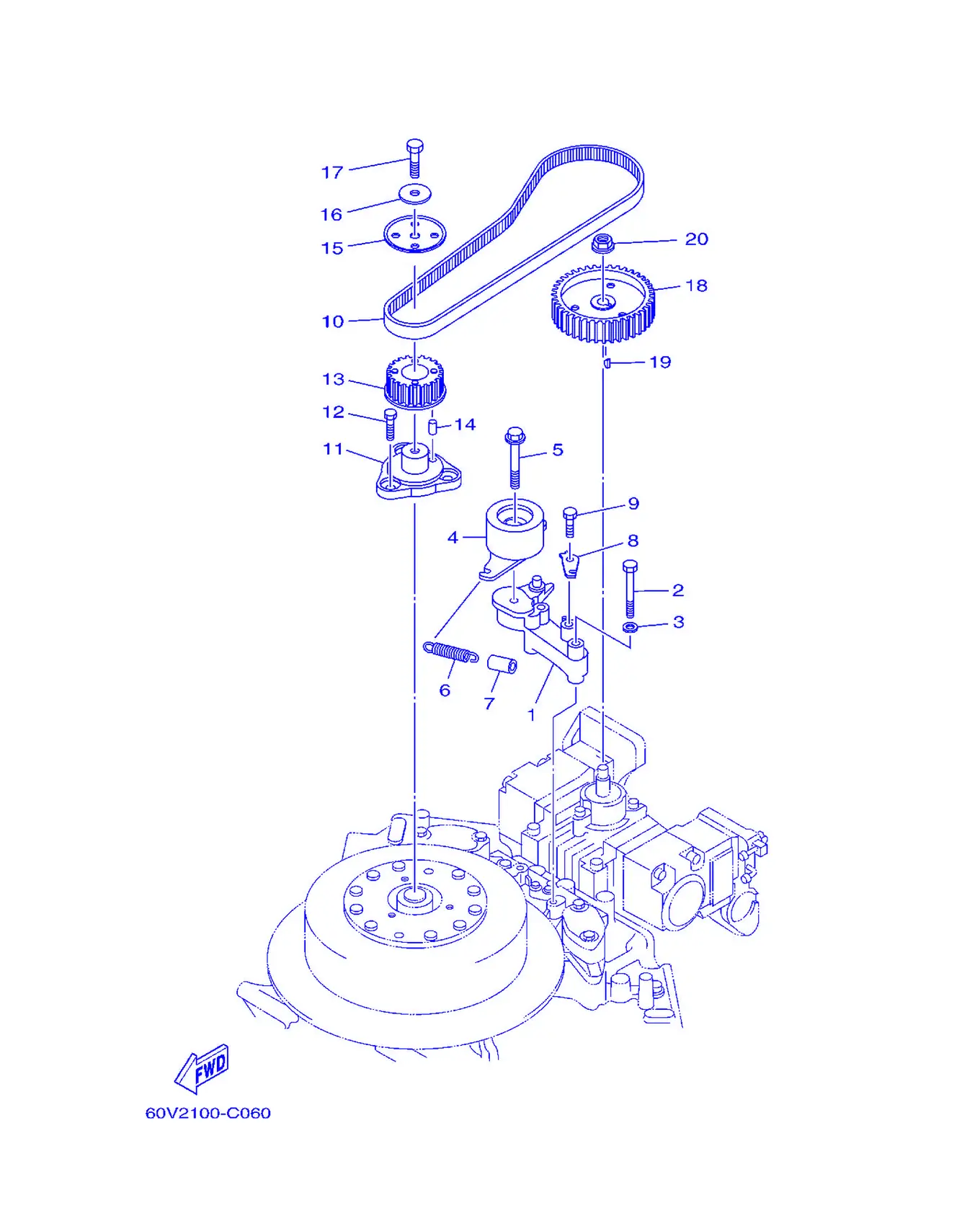

フユエルポンプドライブギア

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-11598-00-94	张紧器支架	Bracket, Tensioner	1
2	97013-08055	螺栓	Bolt	2
3	92903-08600	有槽螺母	Washer,Plate	2
4	60V-11590-00	张紧轮组合	Tensioner Assembly	1
5	90119-10M72	带垫螺栓	Bolt, With Washer	1
6	60V-12113-00	弹簧1	Spring, Valve Inner	1
7	90445-15002	双金属衬套	Hose (L30)	1
8	60V-11595-00	张紧轮柱	Plate,Valve	1
9	97013-08012	螺栓	Bolt	1
10	60V-46241-00	V型皮带	V-Belt	1
11	68F-11579-01-94	飞轮	Flywheel	1
12	97013-08012	螺栓	Bolt	3
13	68F-11536-00-94	主动齿	Gear, Drive	1
14	93605-10108	定位销	Pin, Dowel	1
15	60V-11557-00	垫圈1	Washer 1	1
16	90201-08M00	垫圈	Washer,Plate	1
17	97095-08025	螺栓	Bolt	1
18	68F-11537-00-94	从动齿	Gear, Driven	1
19	90280-03M01	螺丝	Key, Woodruff	1
20	95707-08600	有槽螺母	Nut, Flange	1

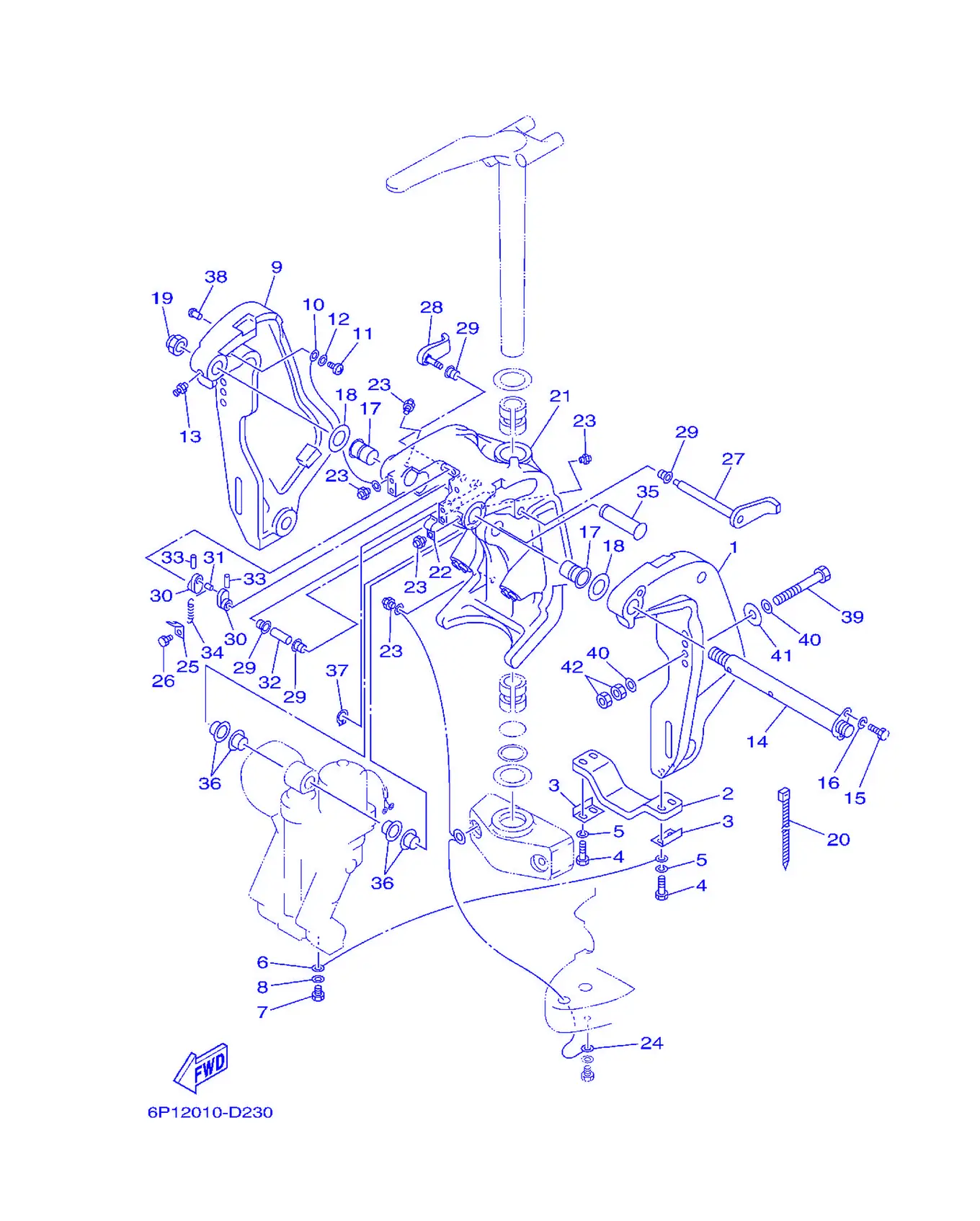

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-43111-02-8D	夹紧托架	Bracket,Clamp 1	1
2	6G5-45251-02	阳极	Anode	1
3	6G5-44526-00	面板	Plate	2
4	97095-06030	螺栓	Bolt	4
5	92995-06100	垫圈	Washer,Spring	4
6	6E5-82148-00	导线4	Wire,Lead 4	1
7	97095-06010	螺栓	Bolt	1
8	92995-06600	盘形垫	Washer	1
9	64E-43112-02-8D	夹紧托架	Bracket,Clamp 2	1
10	6E5-82148-00	导线4	Wire,Lead 4	1
11	97880-06012	大柱头螺钉	Screw, Pan Head	1
12	92990-06600	面板垫圈	Washer,Plate	1
13	93700-06M03	润滑油管嘴	Nipple, Grease	1
14	64E-43131-01	夹紧托架螺	Bolt,ClampBracket	1
15	97095-08020	螺栓	Bolt	1
16	92995-08100	盘形垫	Washer	1
17	90386-25M31	衬套	Bushing	2
18	90201-26M59	面板垫圈	Washer,Plate	2
19	90185-22M11	自锁螺母	Nut, Self-Locking	1
20	90465-11M10	固定	Clamp	1
21	64E-43311-10-8D	旋转支架	Bracket, Swivel 1	1
22	90465-08M63	固定	Clamp	1
23	93700-06M03	润滑油管嘴	Nipple, Grease	5
24	66K-82149-00	导线3	Wire,Lead 3	1
25	6G5-43144-00	弹簧	Hook,Spring	1
26	97095-06010	螺栓	Bolt	1
27	6G5-43181-02	顶位销杆	Lever, Tilt Stop	1
28	6G5-43185-02	顶位销杆	Lever, Tilt Stop	1
29	90386-10M16	衬套	Bushing	4
30	6G5-43148-00	间隔轴	Collar, Distance	2
31	90249-06M19	螺丝	Pin	1
32	90387-10M05	衬套	Color	1
33	91690-30020	弹簧销	Pin,Spring	2
34	90506-16003	接头	Spring, Tension	1
35	64E-43126-00	上侧防震销	Pin, Upper Shock Mount	1
36	90386-22M98	衬套	Bushing	4
37	93410-22M11	卡环	Circlip	1
38	90269-02M08	螺丝	Rivet	2
39	90101-12M05	螺栓	Bolt (L:130MM)	4
40	90201-13M01	面板垫圈	Washer,Plate	8
41	90201-12M05	面板垫圈	Washer,Plate	4
42	95380-12600	有槽螺母	Nut	8

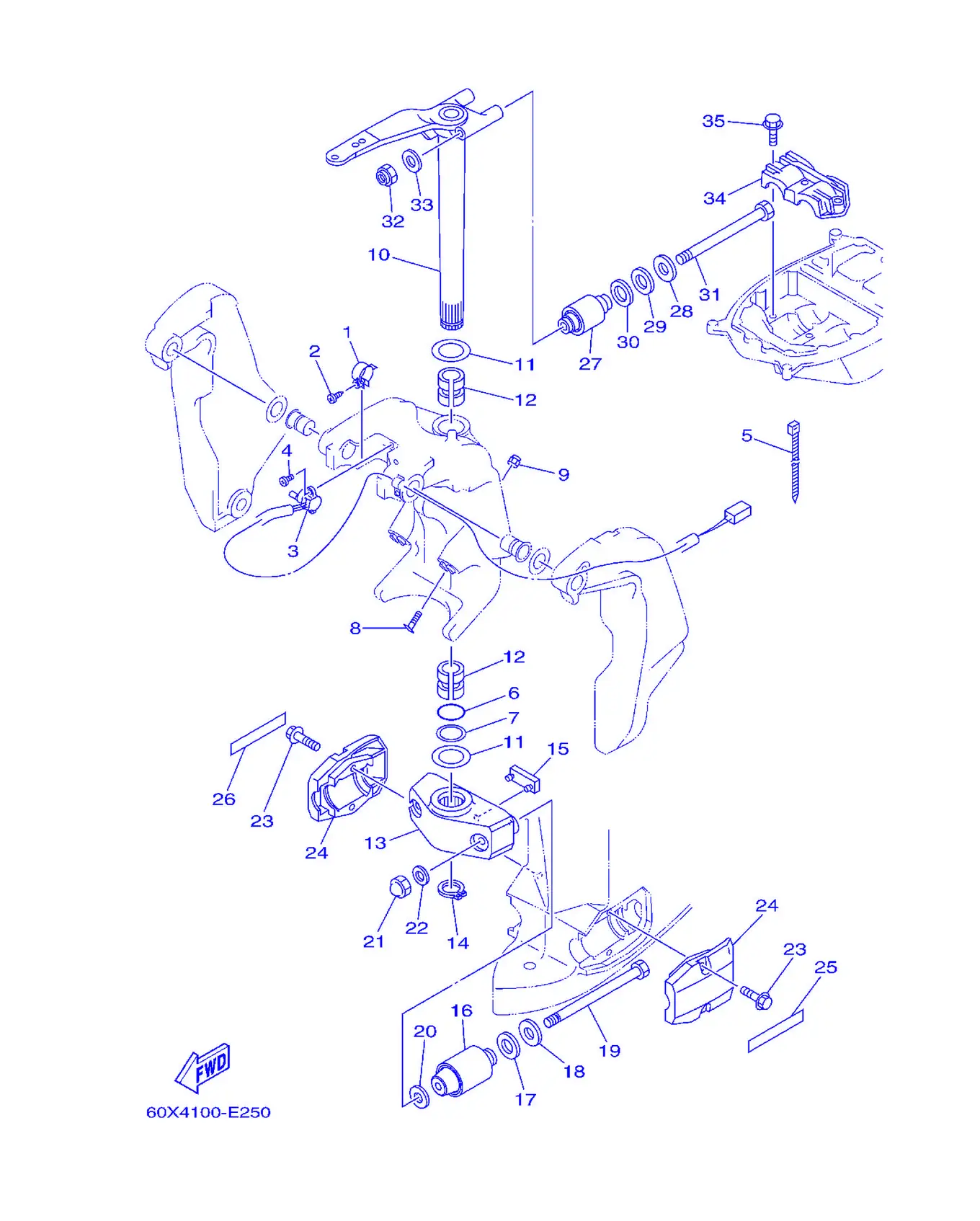

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-43139-02	弹簧2	Cam,TrimSensor	1
2	97780-60525	自攻螺钉	Screw, Tapping	1
3	67H-83672-00	纵倾角传感	TrimSensor	1
4	97885-06016	大柱头螺钉	Screw, Pan Head	2
5	90465-11M10	固定	Clamp	3
6	93210-37MH7	O型圈	O-ring	1
7	90202-40M47	垫圈	Washer,Plate	1
8	64E-43376-00	推力接收器螺	Bolt, Thrust Receiver	2
9	95780-10300	螺母	Nut, Flange	2
10	66K-42510-01-8D	方向托架组合	SteeringBracketAssembly	1
11	90201-38M60	平垫圈	Washer,Plate	2
12	90386-38M32	衬套	Bushing	2
13	60X-44551-00-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
14	93410-37M04	卡环	Circlip	1
15	6E5-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
16	60X-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
17	90202-32M19	面板垫圈	Washer,Plate	2
18	90201-16016	面板垫圈	Washer,Plate	2
19	90109-14M80	螺栓	Bolt	2
20	90201-15M58	面板垫圈	Washer,Plate	2
21	95380-14800	有槽螺母	Nut	2
22	92995-14600	盘形垫	Washer	2
23	90101-10M70	螺栓	Bolt, Hexagon	4
24	60X-44553-00-NA	下侧减震胶垫盖	Cover, Lower Mount	2
25	65N-43155-N0	标志1	Mark 1	1
26	65N-43156-N0	标志，商标	Mark 2	1
27	69J-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
28	90201-16015	面板垫圈	Washer,Plate	2
29	90202-28M46	平垫圈	Washer,Plate	2
30	90201-28M01	平垫圈	Washer,Plate	2
31	90101-14003	螺栓	Bolt, Hexagon	2
32	90185-14M00	螺帽	Nut, Self-Locking	2
33	92995-14600	盘形垫	Washer	2
34	61A-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
35	90119-10024	带垫圈螺栓	Bolt, With Washer	3

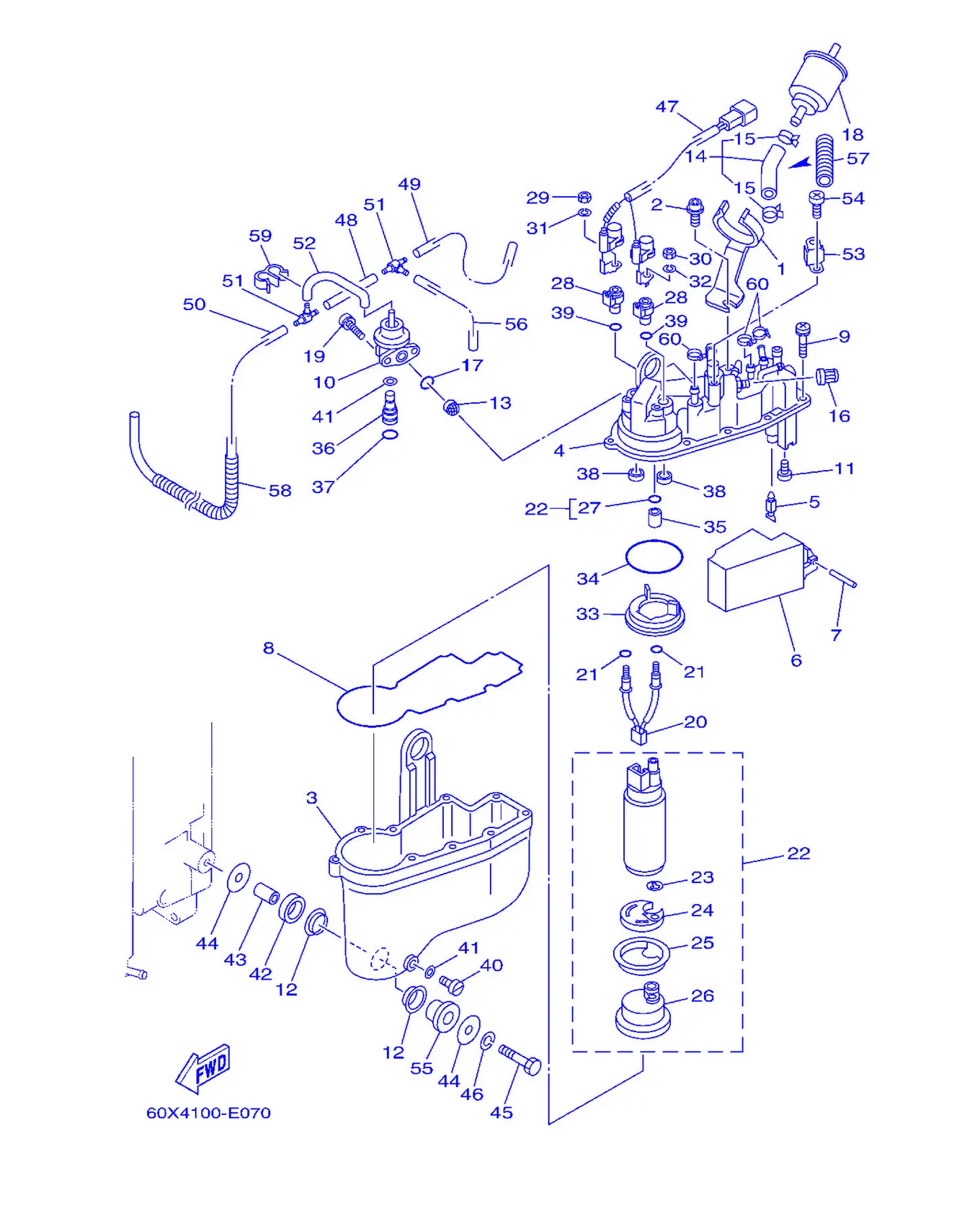

ベーパーセパレータ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-24216-00	支承	Stay	1
2	6D0-24473-00	螺钉	Screw	1
3	60V-14980-00	浮子室本	Body, Float Chamber	1
4	60V-14182-01	浮子室盖	Cover, Float Chamber	1
5	65L-14546-00	针阀	Valve,Needle	1
6	66K-14985-00	浮子	Float	1
7	66K-14548-01	浮子臂销	Pin,FloatArm	1
8	66K-14984-00	浮子室衬垫	Gasket,FloatChamber	1
9	65L-14125-00	螺钉	Screw	10
10	68F-13906-10	调压器	Regulator, Pressure	1
11	66K-14325-01	扁头螺钉	Screw, Pan Head	2
12	60V-14163-00	隔套	Spacer	6
13	65L-13905-00	过滤器	Filter Complete	1
14	68F-13971-00	燃油管1	Pipe,Fuel 1	1
15	65L-24387-00	带2	Clip	2
16	65L-14966-00	起动杆	Cap	1
17	65L-24486-00	O型圈	O-ring	1
18	60V-24251-01	滤网1	Strainer 1	1
19	66K-14245-00	导销螺钉	Screw,Guide	2
20	68F-82509-00	副导线	Wire, Sub Lead	1
21	65L-14227-00	垫	O-ring	2
22	60V-13907-00	油泵组合	Fuel Pump Complete	1
23	65L-14159-00	钢夹	Clip	1
24	68F-13781-00	泵减震器	Damper, Pump	1
25	68F-13844-00	面板2	Plate 2	1
26	68F-13915-00	过滤器	Filter	1
27	65L-1416A-00	O型圈	O-ring	1
28	66K-14271-00	绝缘体，绝缘器	Insulator	2
29	65L-8182A-00	螺母	Nut	1
30	65L-8182K-00	螺母	Nut	1
31	65L-8182E-00	垫	Washer	1
32	65L-8182F-00	垫	Washer	1
33	68F-13843-00	面板	Plate1	1
34	65L-14147-00	O型圈	O-ring	1
35	68F-14274-00	连接器	Connector	1
36	66K-24376-00	连接管1	Pipe,Joint 1	1
37	66K-24489-00	O型圈2	O-ring	1
38	68F-14271-00	绝缘体，绝缘器	Insulator	2
39	65L-14397-00	O型圈	O-ring	2
40	65L-14992-00	连杆	Rod	1
41	65L-14997-00	密封	Seal	2
42	60V-24375-01	固定	Grommet	3
43	60V-24397-01	衬套	Color	3
44	66K-24579-00	垫圈2	Washer 2	6
45	65L-24592-00	螺栓	Bolt	3
46	65L-24169-00	锁紧垫	Washer,Lock	3
47	60V-82507-00	导线	Wire, Lead	1
48	66K-13542-00	负压传感软管1	Hose, Vacuum Sensing 1	1
49	66K-13544-00	负压传感软管2	Hose, Vacuum Sensing 2	1
50	66K-13532-00	负压传感软管3	Hose, Vacuum Sensing 3	1
51	65L-24461-00	连接管	Pipe,Joint	2
52	66K-13533-00	负压传感软管4	Hose, Vacuum Sensing 4	1
53	65L-13898-00	支架	Holder	1
54	65L-14565-00	螺钉	Screw	1
55	60V-24339-01	固定	Grommet	3
56	60V-13534-00	负压传感软管5	Hose, Vacuum Sensing 5	1
57	6D0-2486A-00	管1	Pipe 1	1
58	6D0-2486D-00	管2	Pipe 2	1
59	90464-07M20	固定	Clamp	1
60	90465-11M10	固定	Clamp	3

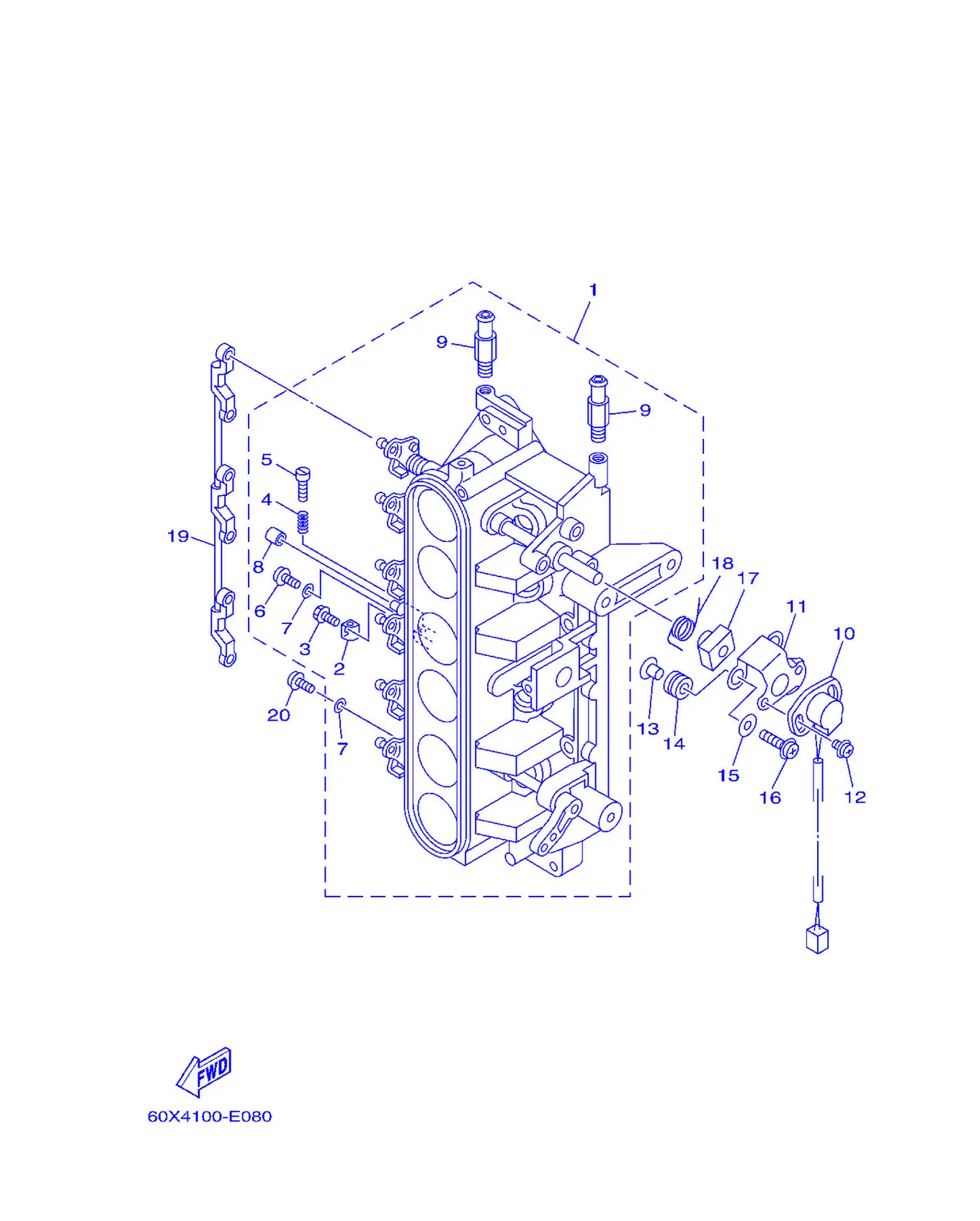

ベーパーセパレータ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-13751-02	油门本体	Body, Throttle 1	1
2	65L-14527-00	面板	Plate	1
3	65L-14565-00	螺钉	Screw	1
4	65L-14334-00	空气调整弹簧	Spring, Air Adjusting	1
5	65L-14523-00	止动螺钉	Screw, Stop	1
6	6K5-14592-00	螺钉	Screw	1
7	90201-05552	平垫圈	Washer, Plate	6
8	65L-14578-00	轴套	Color	1
9	68F-13568-00	螺柱	Stud	2
10	61A-85885-00	节流传感件组合	Throttle Sensor Assembly	1
11	6K7-85886-01	托架	Bracket	1
12	97985-05212	带垫圈螺钉	Screw, With Washer	2
13	90387-05M00	衬套	Color	3
14	60V-85516-00	衬套	Spacer	3
15	60V-14596-00	垫圈	Washer	3
16	97985-05330	带垫圈螺钉	Screw, With Washer	3
17	65L-14573-00	杠杆	Lever	1
18	65L-14579-00	弹簧	Spring	1
19	65L-41217-00	加速器杠杆连杆	Rod,AcceleratorLever	1
20	6D0-14592-00	螺钉	Screw	5

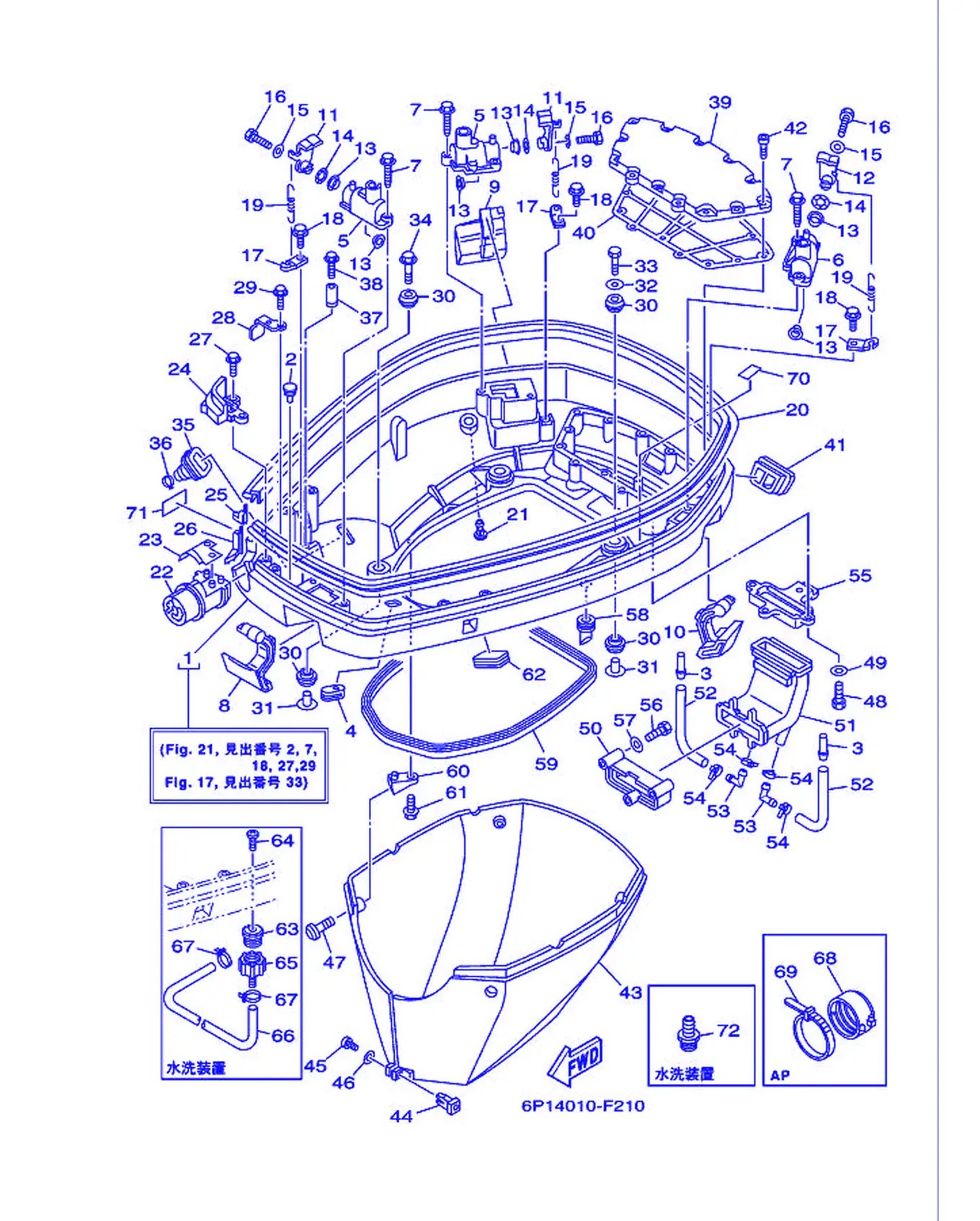

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-42710-10-8D	底罩组合	Bottom Cowling Assembly	1
2	6D0-42748-00	固定	Grommet	2
3	6E5-24377-00	连接管3	Pipe, Joint 3	2
4	60V-42727-00	固定	Grommet	1
5	68F-42828-03-94	夹箍面板	Clamp Plate	2
6	68F-42828-10-94	夹箍面板	Plate,Clamp	1
7	90109-06M82	螺栓	Bolt	6
8	60V-42815-00-8D	夹杆	Lever, Clamp	1
9	60V-42816-00-8D	夹杆	Lever, Clamp	1
10	60V-42817-00-8D	夹杆	Lever, Clamp	1
11	68F-42818-01	夹杆	Lever,Clamp	2
12	6D8-42818-00	夹杆	Lever,Clamp	1
13	90386-15M73	衬套	Bushing	6
14	90206-15M18	波形垫圈	Washer, Wave	3
15	90201-06068	平垫圈	Washer,Plate	3
16	97095-06016	螺栓	Bolt	3
17	64D-43144-00	弹簧	Hook,Spring	3
18	90109-06M80	螺栓	Bolt	3
19	90506-18M40	接头	Spring, Tension	3
20	6D0-42615-00	密封	Seal	1
21	60V-44391-00	软管管嘴	Nipple, Hose	1
22	60V-42725-01	固定	Grommet	1
23	6D0-42721-00	衬垫 1	Gasket 1	1
24	60V-42738-02-8D	装配面板	Plate, Fitting	1
25	60V-42716-02	密封橡皮块1	Rubber,Seal 1	1
26	60V-42717-01	密封橡皮块2	Rubber,Seal 2	1
27	90109-06M81	螺栓	Bolt	2
28	64D-42738-10-8D	装配面板	Plate, Fitting	1
29	90109-06M81	螺栓	Bolt	1
30	90480-22M81	固定	Grommet	8
31	90387-08M37	衬套	Color	4
32	90201-08M54	平垫圈	Washer,Plate	1
33	97075-08035	螺栓	Bolt	1
34	90119-08M22	带垫螺栓	Bolt, With Washer	3
35	6C5-42724-00	固定	Grommet	1
36	90465-11M10	固定	Clamp	1
37	6E5-82588-00	面板	Plate	1
38	95895-06020	凸缘螺	Bolt, Flange	1
39	60V-42723-00-5B	底盖	Cover, Bottom	1
40	60V-42721-A0	衬垫 1	Gasket 1	1
41	60V-42718-00	密封橡皮块3	Rubber,Seal 3	1
42	90110-06038	六角头插座螺栓	Bolt, Hexagon Socket Head	13
43	60V-42741-00-8D	挡板	Apron	1
44	60V-42756-00	夹箍支承	Stay, Clamp	1
45	97880-04016	大柱头螺钉	Screw, Pan Head	1
46	92990-04600	平垫圈	Washer,Plate	1
47	90111-06034	内六角薄型螺栓	Bolt	4
48	97095-06020	螺栓	Bolt	4
49	92995-06600	盘形垫	Washer	4
50	60V-12581-00	软管接头1	Joint,Hose 1	1
51	60V-12576-00	软管1	Hose 1	1
52	60V-12588-00	软管5	Hose 5	2
53	60X-24376-00	连接管1	Pipe, Joint 1	2
54	90465-11M10	固定	Clamp	4
55	60V-42771-00	挡板	Apron	1
56	97075-08055	螺栓	Bolt	3
57	92995-08600	盘形垫	Washer	3
58	6D0-42717-00	密封橡皮块2	Rubber,Seal 2	4
59	61A-42716-00	密封橡皮块1	Rubber,Seal 1	1
60	60V-42774-00	挡板支承1	Stay, Apron 1	4
61	95895-06016	凸缘螺	Bolt, Flange	4
62	6H4-42726-00	固定	Grommet	1
63	6R3-12572-00	软管接头5	Adapter	1
64	90169-05M00	卡环	Screw, Truss Head Tapping	1
65	6R3-12580-00	软管接头5	JointAssembly	1
66	90445-11M36	固定	Hose (L540)	1
67	90465-11M10	固定	Clamp	2
68	68F-42753-00	紧固	Fastener	1
69	90464-20258	固定环	Clamp	1
70	68H-42791-01	标志，商标1	Mark 1	1
71	68F-2415E-00	告诫牌	Label, Corrosion	1
72	69J-12584-00	软管接头	Joint,Hose 3	1

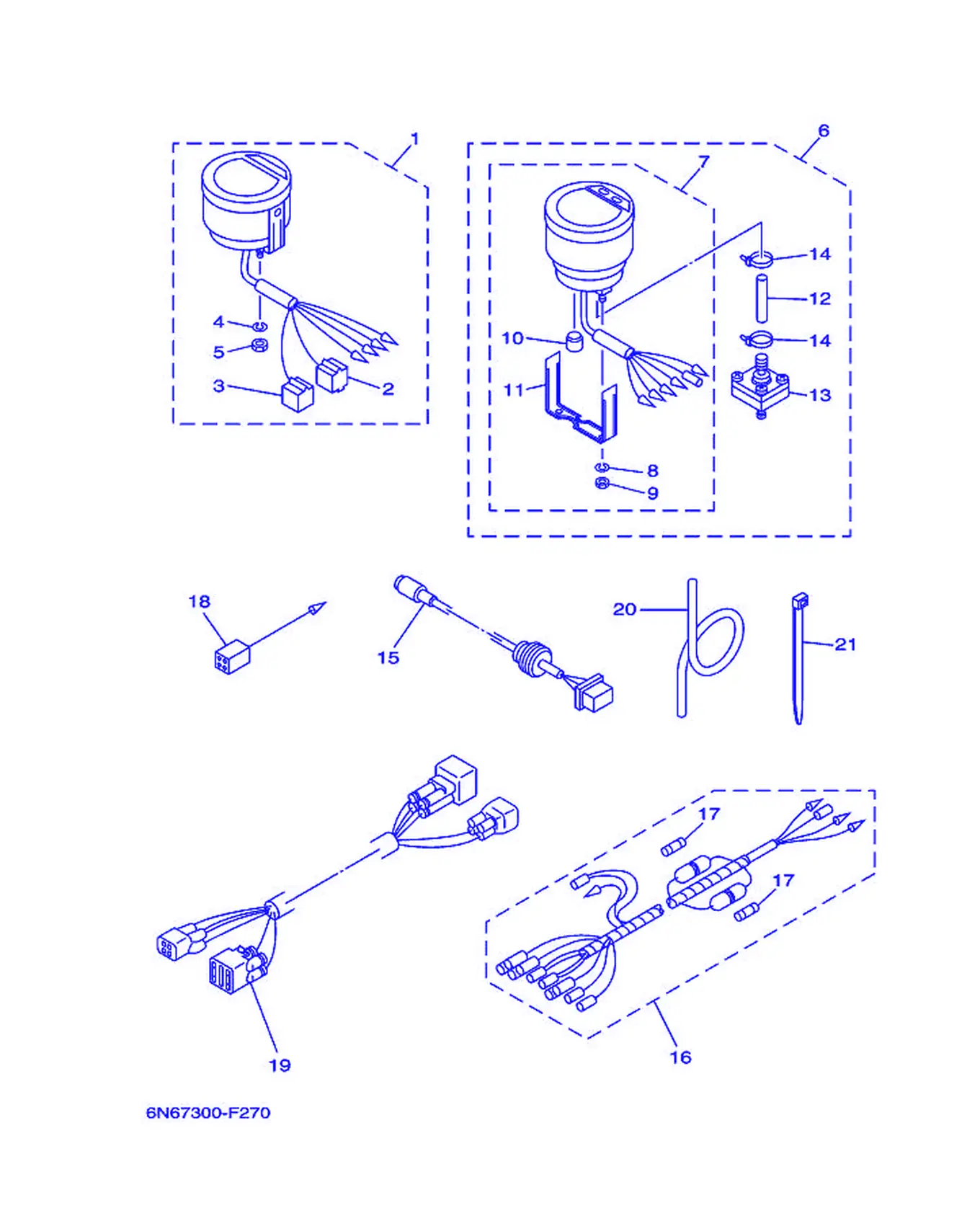

メータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-03	数字转速表	Digital Tachometer Assembly	1
2	9E450-04433	联接器	Connector	1
3	9E450-04533	联接器	Connector	1
4	92990-04100	盘形垫	Washer, Spring	2
5	95380-04600	有槽螺母	Nut	2
6	6Y5-83500-S5	测速计组合	Digital Speedometer Assembly	1
7	6Y5-83570-S5	测速计组合	Speed Meter Assembly	1
8	92990-04100	盘形垫	Washer, Spring	2
9	95380-04600	有槽螺母	Nut	2
10	6Y5-83533-T2	固定	Grommet	1
11	6Y5-8355X-T1	仪表托架1	Bracket, Meter 1	1
12	6Y5-83557-31	管	Tube	1
13	6Y5-83728-00	保暖器组合	Connector Assembly	1
14	90465-11M10	固定	Clamp	2
15	6Y5-87122-S0	缆索组合1	Cord Assembly 1	1
16	6Y5-83553-M0	导线	Wire,Lead	1
17	1E6-82151-00	保险丝	Fuse (10A)	2
18	6Y5-82117-00	导线	Wire, Lead (Black) (L=300)	1
19	68F-82553-70	导线延伸部分	Extension, Wire Lead	1
20	6Y5-83557-10	管	Tube (8M)	1
21	90465-13M39	固定环	Clamp	2

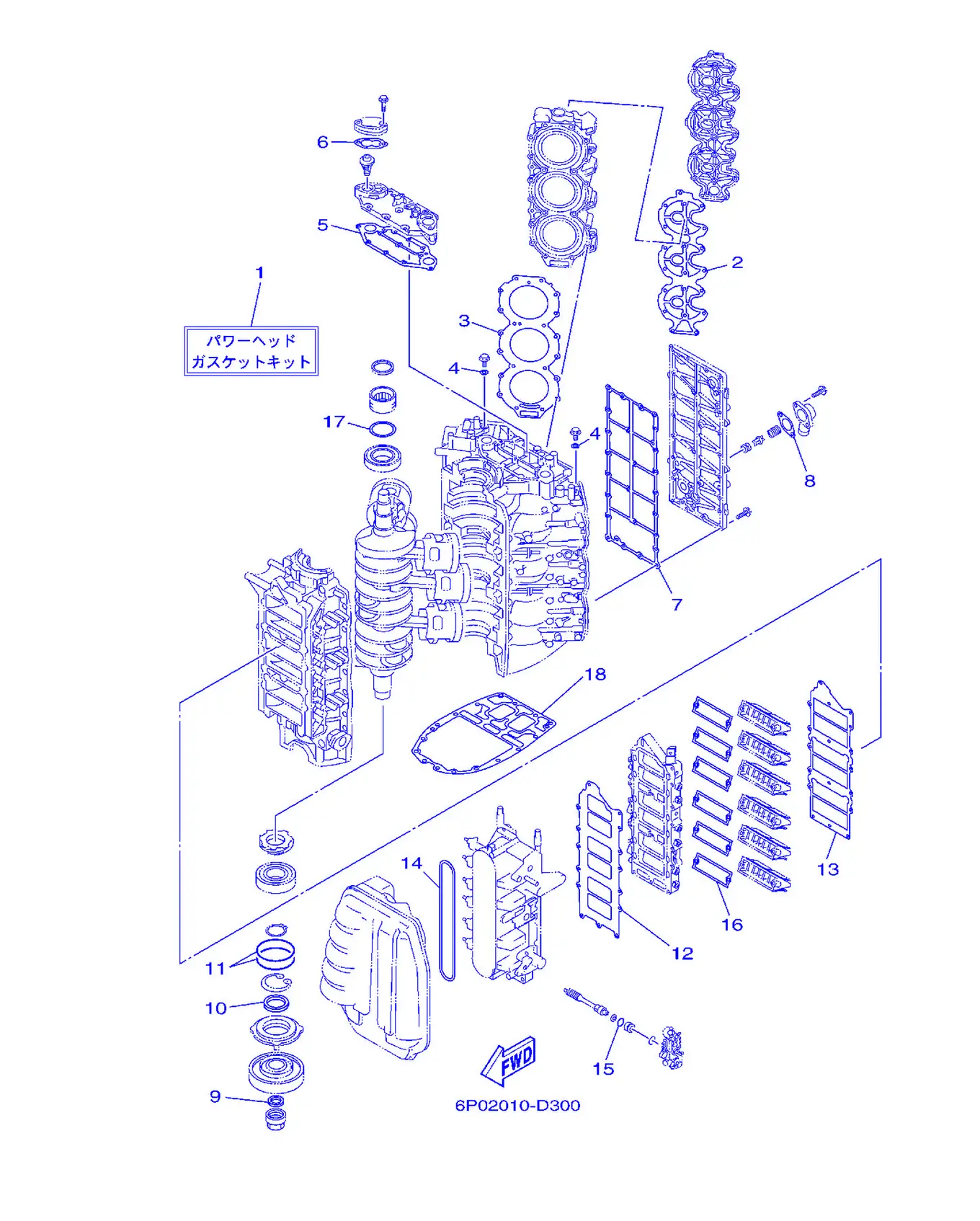

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60V-W0001-01	衬垫套	Power Head Gasket Kit	1
2	60V-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	2
3	60V-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	2
4	90430-14115	垫片	Gasket	2
5	60V-11381-00	衬垫1	Gasket 1	1
6	60V-12414-A0	盖衬垫	Gasket, Cover	2
7	60V-41112-00	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
8	60V-11382-A0	衬垫2	Gasket 2	1
9	93104-22M07	油封	OilSeal	1
10	93103-40011	油封	Oil Seal	1
11	93210-85M32	O型圈	O-ring	2
12	60V-13646-00	岐管衬垫2	Gasket, Manifold 2	1
13	60V-13645-00	岐管衬垫1	Gasket, Manifold 1	1
14	60V-14476-00	密封	Seal	1
15	93210-18MA9	O型圈	O-ring	1
16	60V-13621-A0	阀座衬垫	Gasket, Valve Seat	6
17	60V-11479-00	衬垫	Gasket	1
18	60V-45113-01	水上装置壳体衬垫	Gasket, Upper Casing	1

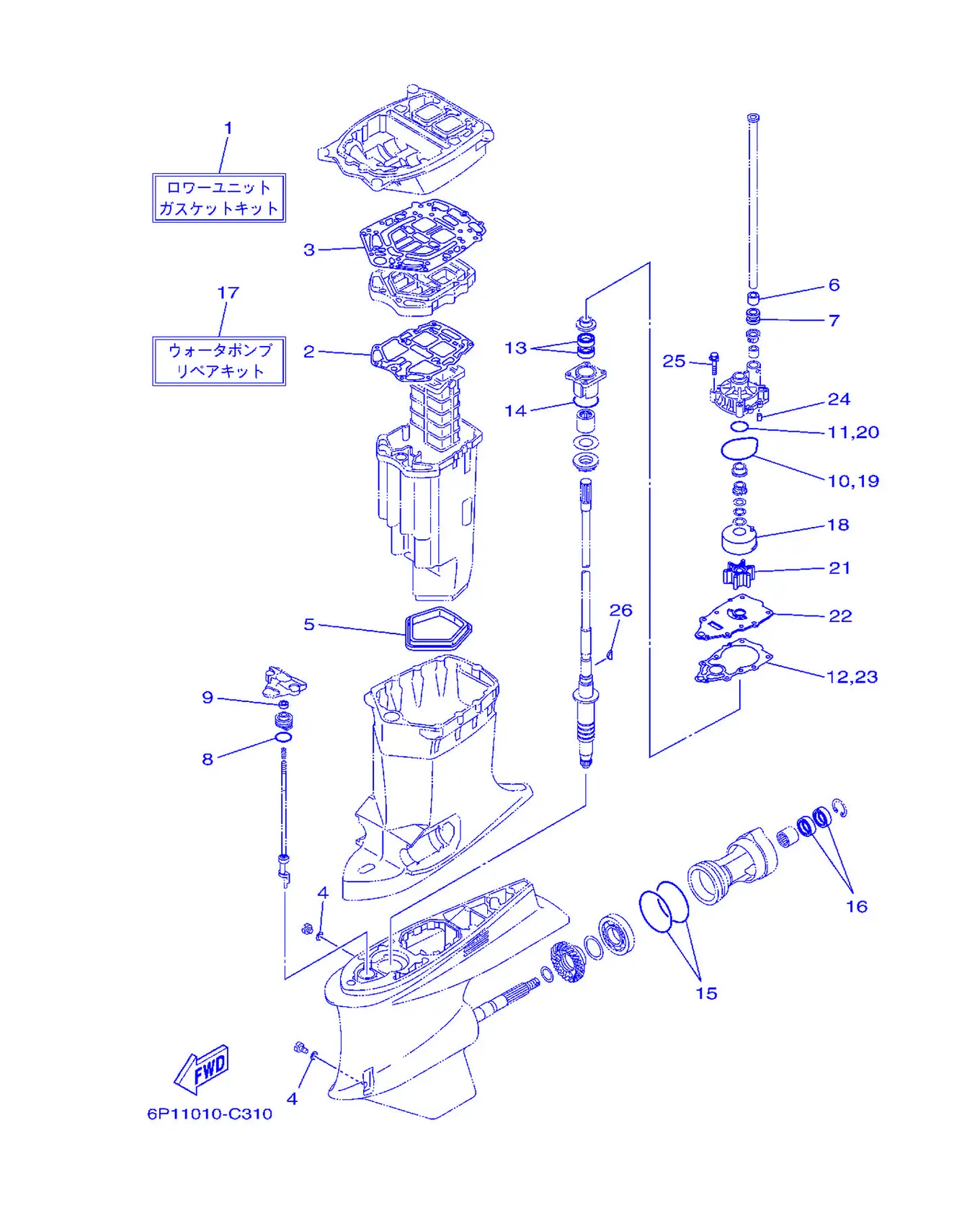

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60X-W0001-20	衬垫套	LowerUnitGasket Kit	1
2	6D0-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
3	60V-45114-00	水上装置壳体衬垫	Gasket, Upper Casing	1
4	90430-08020	固定	Gasket	2
5	60X-45123-00	消音器衬垫	Gasket, Muffler	1
6	6E5-44365-00	水封减震器	Damper,WaterSeal	1
7	6E5-44366-00	水封减震器	Damper,WaterSeal	1
8	93210-33M49	O型圈	O-ring	1
9	93106-09014	油封	OilSeal	1
10	93210-86M38	O型圈	O-ring	1
11	93210-37160	O型圈	O-ring	1
12	60X-44315-A0	水泵衬垫	Gasket, Water Pump	1
13	93101-28M16	油封	OilSeal	2
14	93210-55M14	O型圈	O-ring	1
15	93211-04384	O型圈	O-ring	2
16	93101-30002	油封	Oil Seal	2
17	60X-W0078-00	水泵修理套	Water PumpRepair Kit	1
18	61A-44322-02	芯子	Insert, Cartridge	1
19	93210-86M38	O型圈	O-ring	1
20	93210-37160	O型圈	O-ring	1
21	6E5-44352-01	叶轮	Impeller	1
22	60X-44323-00	外挡板	Outer Plate, Cartridge	1
23	60X-44315-A0	水泵衬垫	Gasket, Water Pump	1
24	93606-12019	定位销	Pin, Dowel	2
25	90119-08M14	带垫螺栓	Bolt, With Washer	4
26	90280-04M05	半圆键	Key, Woodruff	1

リモートコントロールアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	703-48261-01	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97380-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-43	主开关组合	Main Switch Assembly	1
45	703-82577-00	旋钮	Cap, Key	1
46	703-82531-00	导线	Wire, Lead	1
47	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
48	682-82556-00	止动拉索	Stopper	1
49	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
50	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
51	703-83383-02	蜂鸣器	Buzzer	1
52	703-48284-00	固定	Grommet	1
53	703-82591-00	带	Band	1
54	703-82592-00	带	Band	1
55	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
56	703-48221-00	控制杠杆	Lever, Control	1
57	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
58	703-48212-00	遥控装置衬套	Back Plate 1	1
59	703-48213-00	面板	Back Plate 2	1
60	703-48271-00	变挡臂	Arm, Shift	1
61	703-48211-01	壳体1	Housing 1	1
62	703-48232-00	齿轮	Gear	1

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-60	遥控钢索 (4.88m)	Cable, Remote Control	2
2	701-48320-80	遥控钢索 (5.18m)	Cable, Remote Control	2
2	701-48350-00	遥控钢索 (6.40m)	Cable, Remote Control	2
2	701-48350-20	遥控钢索 (7.01m)	Cable, Remote Control	2

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60X-45300-10-NA	水下装置总成	LowerUnitAssembly	1
2	60X-45311-00-NA	水下装置壳	Casing,Lower	1
3	93311-83280	轴承	Bearing	1
4	93332-000W1	轴承	Bearing	1
5	61A-45567-00	填隙	Shim (T:0.10MM)	1
5	61A-45567-10	填隙	Shim (T:0.12MM)	1
5	61A-45567-20	填隙	Shim (T:0.15MM)	1
5	61A-45567-30	填隙	Shim (T:0.18MM)	1
5	61A-45567-40	填隙	Shim (T:0.30MM)	1
5	61A-45567-50	填隙	Shim (T:0.40MM)	1
5	61A-45567-60	填隙	Shim (T:0.50MM)	1
6	663-44366-00	水封减震器	Damper,WaterSeal	1
7	90340-08002	螺丝	Plug, Straight Screw	1
8	688-45341-10	放油塞	Plug, Drain	1
9	90430-08020	固定	Gasket	2
10	61A-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
11	65N-45321-00	面板	Plate	1
12	93210-33M49	O型圈	O-ring	1
13	93106-09014	油封	OilSeal	1
14	60X-44312-00	水泵壳体盖	Cover, Water Pump Housing	1
15	97095-08030	螺栓	Bolt	2
16	92995-08600	盘形垫	Washer	2
17	97095-06016	螺栓	Bolt	1
18	92995-06600	盘形垫	Washer	1
19	60X-44150-00	变挡凸轮组合	Shift Cam Assembly	1
20	99001-08600	卡环	Circlip	1
21	90501-11M10	接头	Spring, Compression	1
22	61A-44311-01	水泵壳	Housing,Water Pump	1
23	61A-44322-02	芯子	Insert, Cartridge	1
24	93210-86M38	O型圈	O-ring	1
25	93210-37160	O型圈	O-ring	1
26	6E5-44365-00	水封减震器	Damper,WaterSeal	1
27	6E5-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
28	6E5-44352-01	叶轮	Impeller	1
29	90280-04M05	半圆键	Key, Woodruff	1
30	61A-45538-00	衬套1	Spacer 1	1
31	61A-45527-00	驱动轴安装	Color,Drive Shaft	1
32	90201-22M01	平垫圈	Washer,Plate	2
33	90206-22M19	波形垫圈	Washer, Wave	1
34	60X-44323-00	外挡板	Outer Plate, Cartridge	1
35	60X-44315-A0	水泵衬垫	Gasket, Water Pump	1
36	93606-12019	定位销	Pin, Dowel	2
37	90119-08M14	带垫螺栓	Bolt, With Washer	4
38	61A-45331-00-94	轴承壳	Housing,Bearing	1
39	93101-28M16	油封	OilSeal	2
40	93317-330U2	轴承	Bearing	1
41	61A-45587-00	填隙	Shim (T:0.10MM)	1
41	61A-45587-10	填隙	Shim (T:0.12MM)	1
41	61A-45587-20	填隙	Shim (T:0.15MM)	1
41	61A-45587-30	填隙	Shim (T:0.18MM)	1
41	61A-45587-40	填隙	Shim (T:0.30MM)	1
41	61A-45587-50	填隙	Shim (T:0.40MM)	1
41	61A-45587-60	填隙	Shim (T:0.50MM)	1
42	93341-930U9	轴承	Bearing	1
43	93210-55M14	O型圈	O-ring	1
44	6E5-45344-00	油封盖	Cover,OilSeal	1
45	97095-08025	螺栓	Bolt	4
46	92995-08600	盘形垫	Washer	4
47	60X-45501-10	驱动轴组	Drive Shaft Complete	1
48	60X-45551-00	小齿轮	Pinion (16T)	1
49	90201-16M00	平垫圈	Washer,Plate	1
50	90170-16M19	螺帽	Nut	1
51	60X-45560-00	齿轮	Gear 1 (28T)	1
52	60V-45611-00	螺旋浆轴	Shaft, Propeller	1
53	61A-45641-02	变挡装置	Shifter	1
54	61A-45634-01	变挡滑	Slide, Shift	1
55	61A-45632-00	十字销	Pin, Cross	1
56	60V-45631-00	爪形离合器	Clutch, Dog	1
57	61A-45633-00	十字环	Ring, Cross Pin	1
58	6H1-45668-00	自由轴	Shaft, Free	1
59	61A-45635-00	变挡柱	Plunger, Shift	2
60	90201-02M00	平垫圈	Washer,Plate	1
61	90183-02M03	螺帽	Nut,Spring	2
62	90501-10M77	压簧	Spring, Compression	1
63	93501-04011	滚珠	Ball	2
64	60X-45332-00-94	轴承壳	Housing, Bearing	1
65	93450-45M02	卡环	Circlip	1
66	99590-14016	定位销	Pin, Dowel	1
67	93306-210U0	轴承	Bearing	1
68	69L-45571-00	齿轮	Gear 2 (28T)	1
69	90201-31M00	平垫圈	Washer,Plate	1
70	61A-45577-00	填隙	Shim (T:0.10MM)	1
70	61A-45577-10	填隙	Shim (T:0.12MM)	1
70	61A-45577-20	填隙	Shim (T:0.15MM)	1
70	61A-45577-30	填隙	Shim (T:0.18MM)	1
70	61A-45577-40	填隙	Shim (T:0.30MM)	1
70	61A-45577-50	填隙	Shim (T:0.40MM)	1
70	61A-45577-60	填隙	Shim (T:0.50MM)	1
71	93315-43061	滚针轴承	Bearing	1
72	93101-30002	油封	Oil Seal	2
73	93211-04384	O型圈	O-ring	2
74	90110-10006	十字槽螺钉	Bolt, Hexagon Socket Head	1
75	90110-08030	螺栓	Bolt, Hexagon Socket Head	1
76	93700-09M00	润滑油管嘴	Nipple, Grease	1

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-44366-00	水封减震器	Damper,WaterSeal	1
2	66K-44361-00	水管	Tube, Water	1
3	6E5-44365-00	水封减震器	Damper,WaterSeal	1
4	93608-12M05	定位销	Pin, Dowel	2
5	97095-10045	螺栓	Bolt	4
6	92995-10100	盘形垫	Washer	4
7	92995-10600	盘形垫	Washer	4
8	90116-10021	双头螺栓	Bolt, Stud	4
9	92995-10600	盘形垫	Washer	4
10	95780-10300	螺母	Nut, Flange	4
11	60X-45375-00	密封圈减震	Damper, Seal	1
12	60X-W4521-02	进水口盖组件	Cover Set, Water Inlet	1
13	60X-45214-02	进水口盖	Cover, Water Inlet 1	1
14	60X-45215-02	进水口盖	Cover, Water Inlet 2	1
15	90110-05025	大柱头螺钉	Bolt, Hexagon Socket Head	1
16	69L-45371-00	航向调整	Tab Trim	1
17	90105-10M00	螺栓	Bolt, Flange	1
18	60X-45987-00	衬套	Spacer	1
19	688-45997-01	衬套	Spacer	1
20	92990-18200	盘形垫	Washer	1
21	90171-18M04	螺母	Nut, Castle	1
22	91490-40030	开口销	Pin, Cotter	1
23	69L-45970-20	螺旋浆组合	Propeller (3X15-1/8X27-T1)	1
23	69L-45972-20	螺旋浆组合	Propeller (3X15-1/8X25-T1)	1
23	69L-45974-20	螺旋浆组合	Propeller (3X14-1/2X23-T1)	1
23	69L-45976-20	螺旋浆组合	Propeller (3X14-3/4X29-T1)	1
