雅马哈 FT60G - FT60GEHDL

共 32 个部位，点击零件编码查看详情，或搜索本页零件。

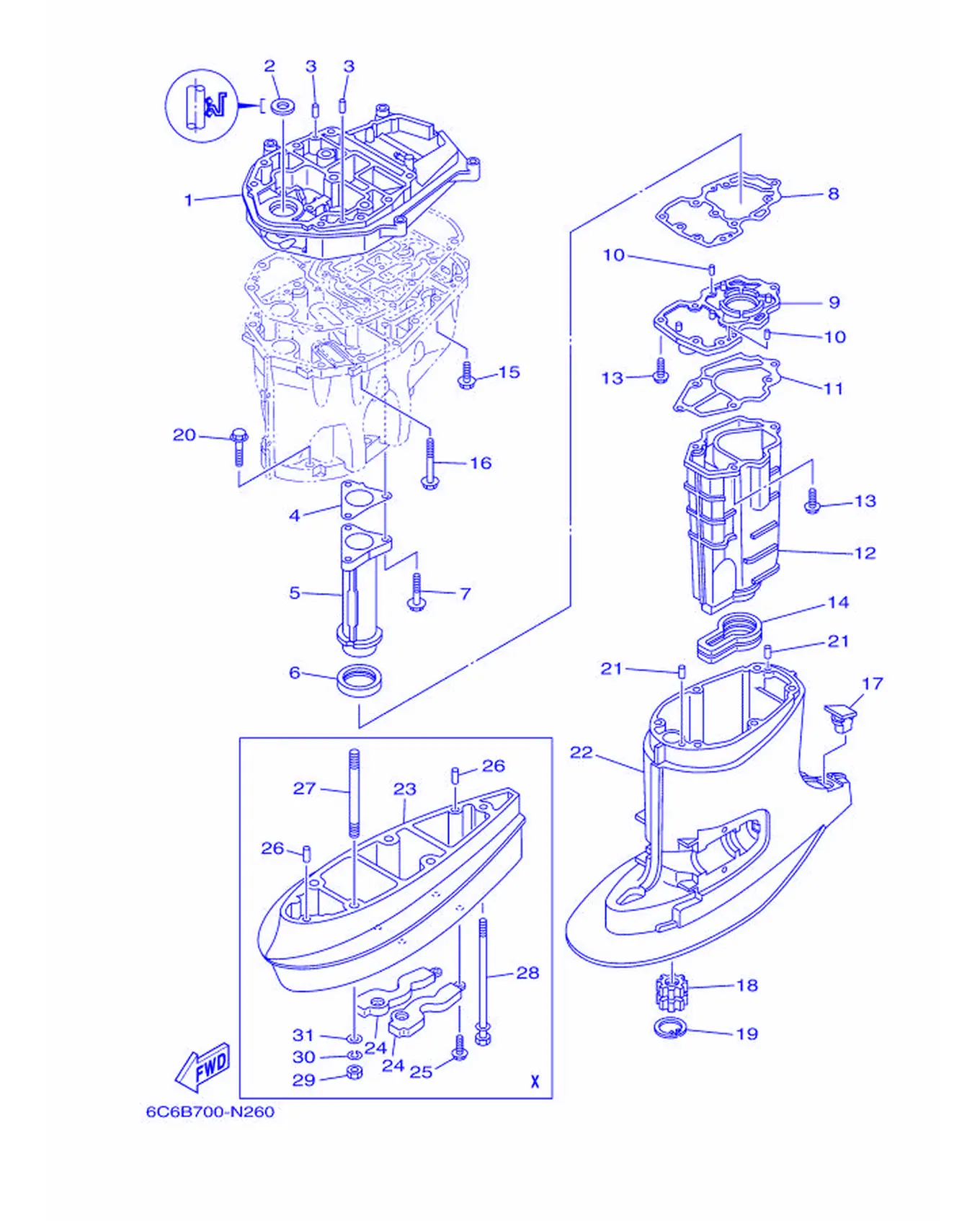

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-41137-03	排气导管	Guide, Exhaust	1
2	93103-18011	油封	OilSeal	1
3	93608-12M05	定位销	Pin, Dowel	2
4	6C5-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
5	6C5-41131-00-CA	排气岐管1	Manifold,Exhaust 1	1
6	6C5-46132-00	通风管组	Gasket 1	1
7	90119-06261	带垫圈六角头螺栓	Bolt, With Washer	3
8	6C5-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
9	6C5-45181-00-CA	面板	Plate	1
10	93604-10M03	定位销	Pin, Dowel	2
11	6C5-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
12	6C5-14711-00-CA	消声器1	Muffler 1	1
13	97E75-06525	螺栓	Bolt, Hexagon with Washer Deep Recess	6
14	6C5-45123-00	消音器衬垫	Gasket,Muffler	1
15	90119-08182	带垫圈六角头螺栓	Bolt, with Washer	4
16	90119-08202	带垫圈六角头螺栓	Bolt, with Washer	8
17	6C5-45155-02	盖	Cap	1
18	69W-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
19	93420-36M01	卡环	Circlip	1
20	97E75-10545	螺栓	Bolt, Hexagon with Washer Deep Recess	6
21	93606-12019	定位销	Pin, Dowel	2
22	6C5-45111-00-8D	水上装置壳	Casing,Upper	1
23	6C5-45211-00-8D	延伸部分	Extension	1
24	6C5-45213-01	延伸盖	Cover, Extension	2
25	97E75-06520	螺栓附墊圈	Bolt, Hexagon with Washer Deep Recess	4
26	93606-12019	定位销	Pin, Dowel	2
27	90116-10M53	固定	Bolt, Stud	4
28	90119-08M00	带垫螺栓	Bolt, With Washer	1
29	95380-10600	有槽螺母	Nut	4
30	92990-10100	弹簧垫圈	Washer,Spring	4
31	92995-10600	盘形垫	Washer	4

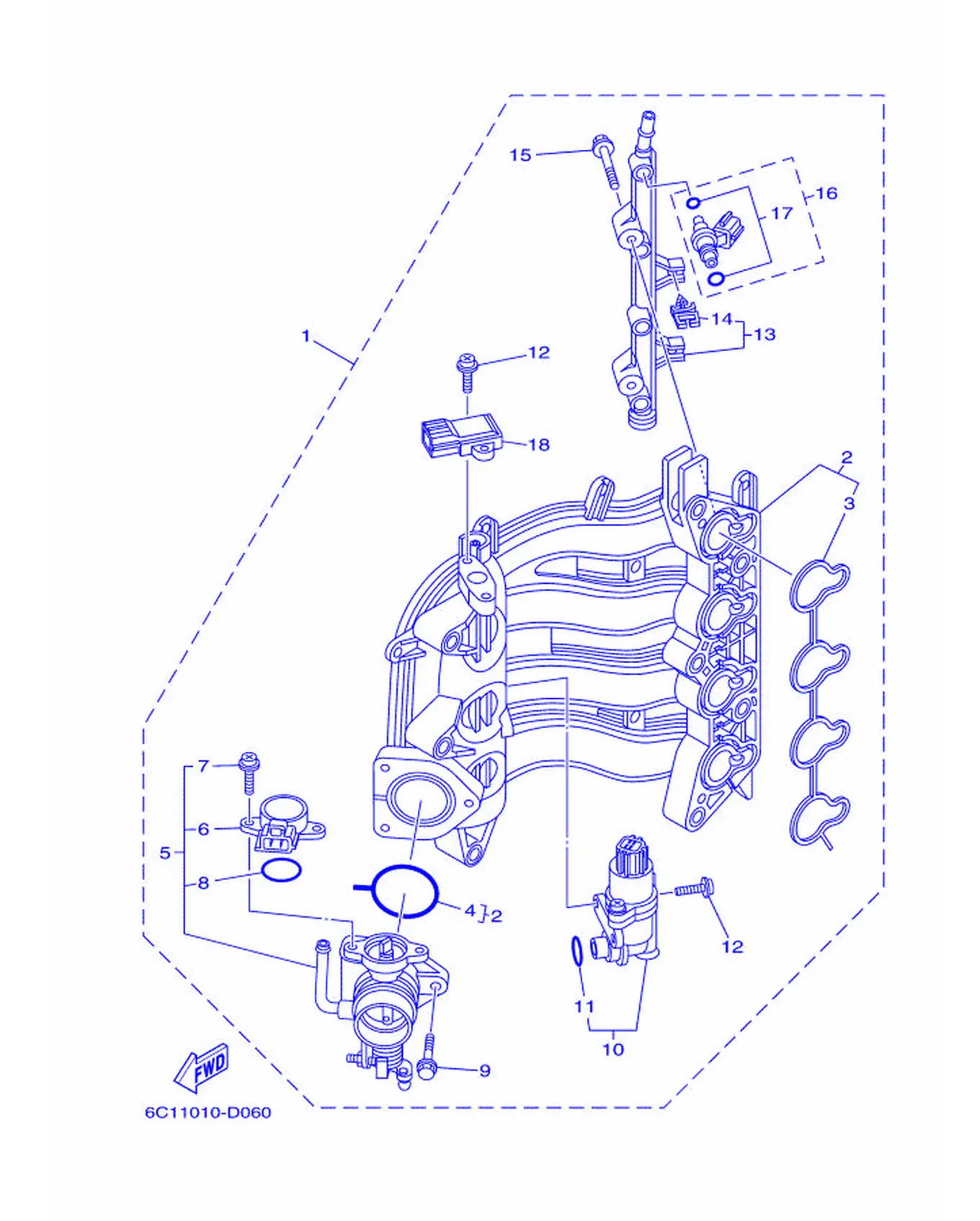

インテーク 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-14200-03	进气装置总成	Intake Assembly	1
2	6C5-13641-01	岐管1	Manifold, Intake 1	1
3	6C5-13645-00	岐管衬垫1	Gasket, Manifold 1	1
4	6C5-13557-00	衬垫	Gasket	1
5	6C5-13750-00	节气门本体组合	Throttle Body Assembly	1
6	6C5-85885-00	节流传感件组合	Throttle Sensor Assembly	1
7	6C5-81145-00	螺钉1	Screw 1	2
8	6C5-8182L-00	O型圈	O-ring 1	1
9	6C5-14496-00	螺栓	Bolt	3
10	6C5-13105-03	控制阀组合	ControlValveAssembly	1
11	6C5-1319C-00	O型圈	O-ring	1
12	6C5-81146-10	螺钉2	Screw 2	4
13	6C5-13161-00	输送管1	Pipe, Delivery 1	1
14	90464-07M56	固定	Clamp	2
15	6C5-14446-00	螺栓	Bolt	2
16	6C5-13761-00	喷射器组合	Injector Assembly	4
17	6C5-1410B-00	衬垫	Packing Kit	1
18	68F-83688-00	传感器	SensorAssembly	1

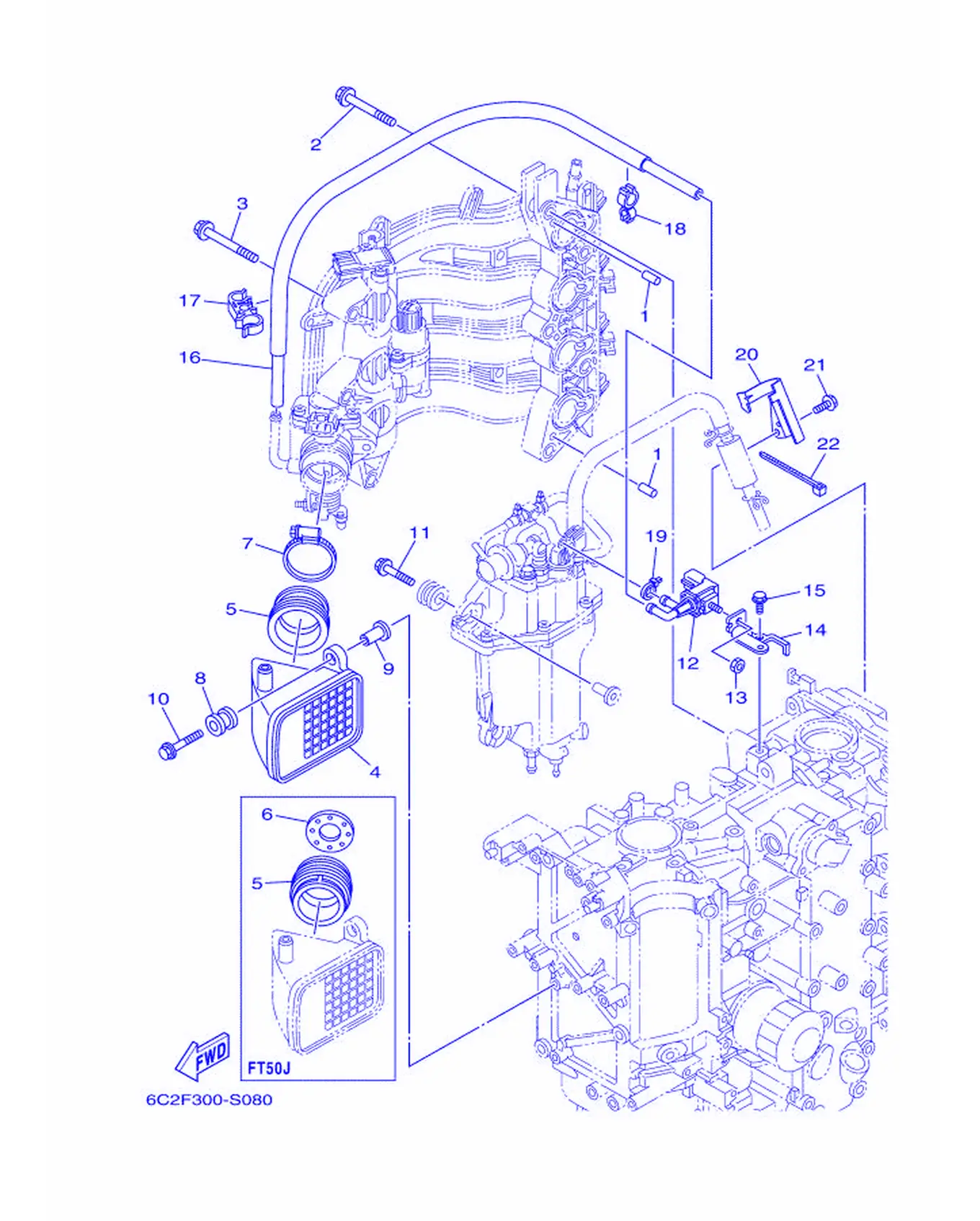

インテーク 2

REF	雅马哈编码	中文名称	英文名称	用量
1	93608-12M05	定位销	Pin, Dowel	2
2	90119-08190	带垫圈六角头螺栓	Bolt, with Washer	5
3	90119-06304	带垫圈六角头螺栓	Bolt, with Washer	3
4	6C5-14440-10	进气消声器组合	Silencer Assembly, Intake	1
5	6C1-14453-02	接头1	Joint, Air Cleaner 1	1
5	6C5-14453-02	接头1	Joint, Air Cleaner 1	1
6	6C1-14477-00	面板	Plate	1
7	90450-50001	软管	HoseClampAssembly	1
8	6A0-82317-01	点火线圈减震器	Damper, Ignition Coil	2
9	90387-06119	环	Color	2
10	90119-06297	带垫圈六角头螺栓	Bolt, with Washer	2
11	90119-06291	带垫圈六角头螺栓	Bolt, with Washer	3
12	6C5-86120-00	电磁阀组合	SolenoidValveAssembly	1
13	95380-06600	有槽螺母	Nut, Hexagon	1
14	6BG-86112-10	螺线管支承	Stay, Solenoid	1
15	97E95-06516	螺栓	Bolt, Hexagon with Washer Deep Recess	1
16	6C5-12576-00	软管1	Hose 1	1
17	90464-15008	固定	Clamp	1
18	90464-12006	固定	Clamp	1
19	90465-11M10	固定	Clamp	1
20	6C5-13428-01	滤网支架1	Bracket, Strainer 1	1
21	97E95-06516	螺栓	Bolt, Hexagon with Washer Deep Recess	1
22	90465-13M18	固定	Clamp	1

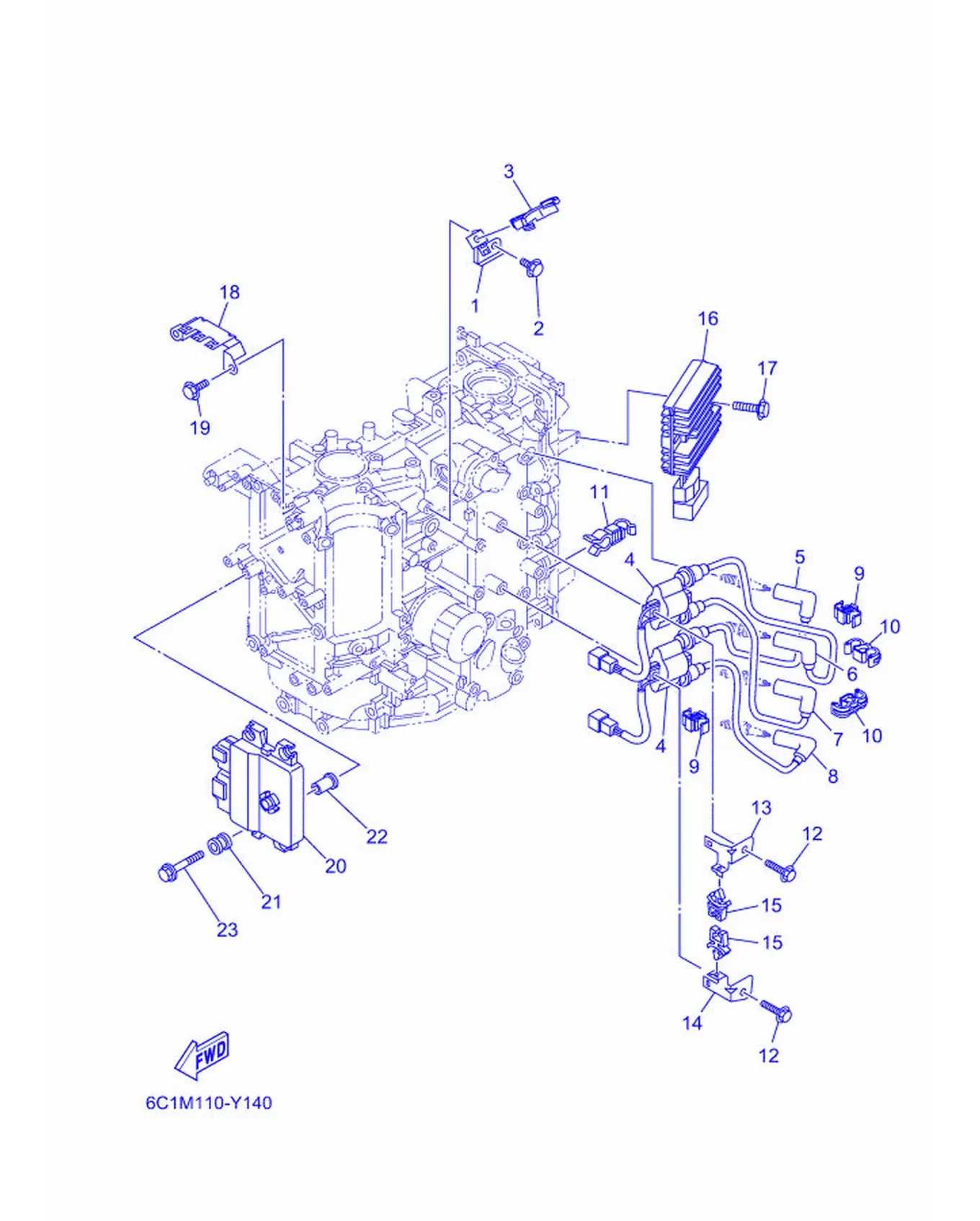

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-85525-00	盖	Plate	1
2	97E95-06514	螺栓	Bolt, Hexagon with Washer Deep Recess	1
3	90464-18246	固定	Clamp	1
4	63P-82310-01	点火线圈组合	Ignition Coil Assembly	2
5	6C5-82340-10	高压缆索组合1	High Tension Cord Assembly 1	1
6	6C5-82340-20	高压缆索组合1	High Tension Cord Assembly 2	1
7	6C5-82340-30	高压缆索组合1	High Tension Cord Assembly 3	1
8	6C5-82340-40	高压缆索组合1	High Tension Cord Assembly 4	1
9	90464-07019	线夹	Clamp	2
10	90464-07020	线夹	Clamp	2
11	90464-13013	线夹	Clamp	1
12	97E95-06525	螺栓	Bolt, Hexagon with Washer Deep Recess	4
13	6C5-82316-01	点火线圈托架	Bracket, Ignition Coil	1
14	6C5-82316-11	点火线圈托架	Bracket, Ignition Coil	1
15	90464-06001	固定	Clamp	2
16	68V-81960-10	整流调节器	Rectifier and Regulator	1
17	97E95-06525	螺栓	Bolt, Hexagon with Washer Deep Recess	2
18	6C5-82171-00	保险丝盒支承	Stay, Fuse Box	1
19	97E95-06514	螺栓	Bolt, Hexagon with Washer Deep Recess	2
20	6C1-8591A-35	发动机控制单元	Engine Control Unit Assembly	1
20	6C5-8591A-35	发动机控制单元	Engine Control Unit Assembly	1
21	6C5-82317-01	点火线圈减震器	Damper, Ignition Coil	4
22	90387-06119	环	Color	4
23	90119-06289	带垫圈六角头螺栓	Bolt, with Washer	4

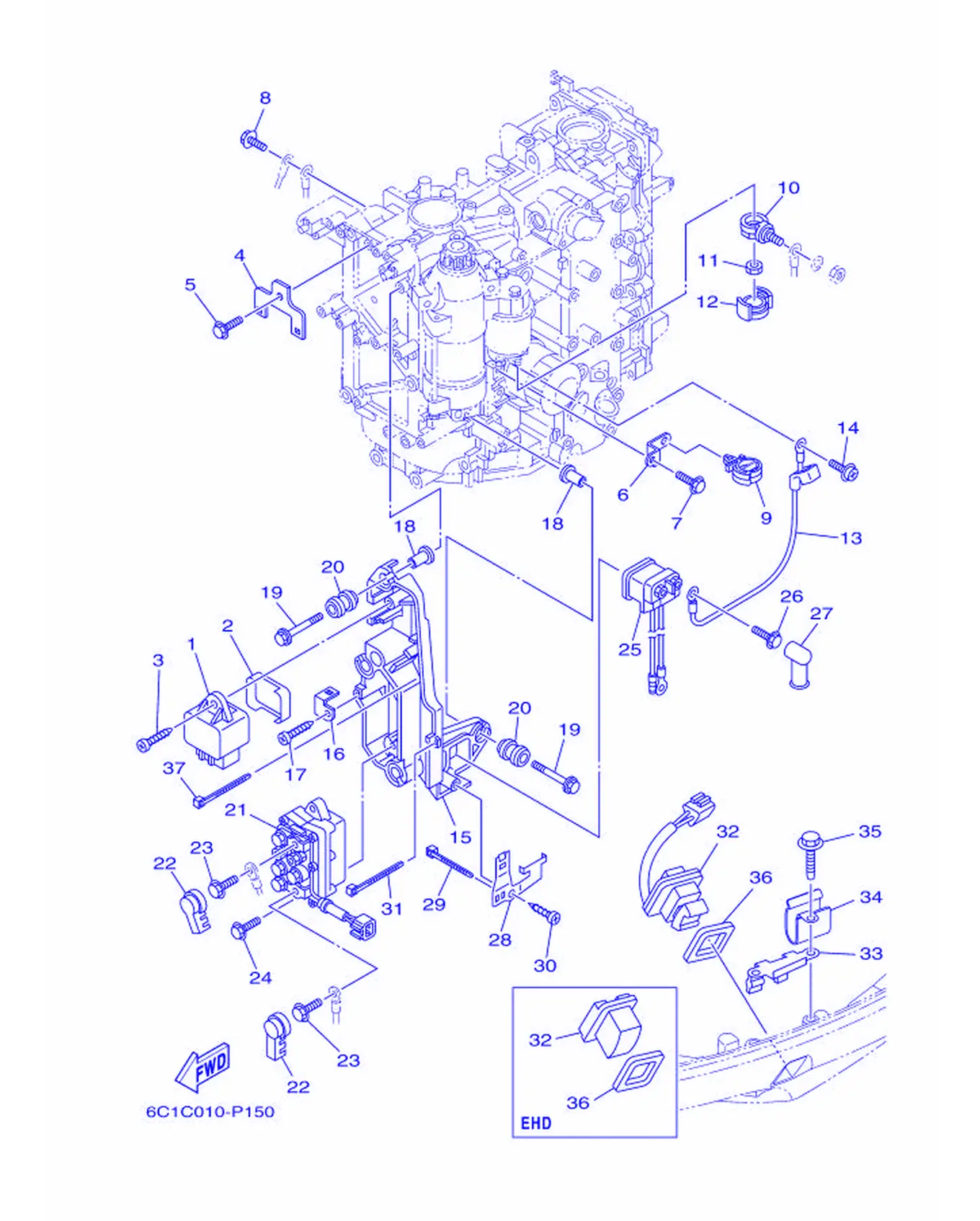

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60E-81950-00	继电器组合	RelayAssembly	1
2	6C5-81336-01	固定	Grommet	1
3	97780-60620	自攻螺钉	Screw, Tapping	1
4	6C5-8257V-00	连接器面板	Plate,Connector	1
5	97E95-06514	螺栓	Bolt, Hexagon with Washer Deep Recess	1
6	6C5-85525-10	面板	Plate	1
7	97E95-06620	螺栓	Bolt, Hexagon with Washer Deep Recess	3
8	97E95-06620	螺栓	Bolt, Hexagon with Washer Deep Recess	1
9	90464-12183	线夹	Clamp	1
10	60V-81925-00	接头	Terminal	1
11	90179-08003	螺母	Nut	1
12	68F-82582-00	电线束盖	Cover,WireHarness	1
13	6C5-81815-00	起动电动机电缆索	Cord, Starter Motor	1
14	90159-04005	螺丝	Screw, With Washer	1
15	6C5-81948-00	托架	Bracket	1
16	6C5-85548-01	支架	Holder	1
17	97780-60620	自攻螺钉	Screw, Tapping	1
18	90387-06119	环	Color	4
19	90119-06289	带垫圈六角头螺栓	Bolt, with Washer	4
20	6A0-82317-01	点火线圈减震器	Damper, Ignition Coil	4
25	68V-8194A-00	继电器	Relay	1
26	97E95-06610	连杆螺栓	Bolt, Hexagon with Washer Deep Recess	2
27	6G5-82119-00	导线盖	Cover,LeadWire	2
28	6C5-81953-00	继电器支承	Stay, Relay	1
29	90465-11M10	固定	Clamp	1
30	97780-60620	自攻螺钉	Screw, Tapping	1
31	90465-13M97	固定	Clamp	1
32	69J-42723-01	底盖	Cover, Bottom	1
33	6BG-83614-00	托架	Bracket	1
34	90465-08M89	固定	Clamp	1
35	90109-06M86	螺栓	Bolt	2
36	69J-82587-01	衬垫	Gasket	1
37	90465-13M97	固定	Clamp	2

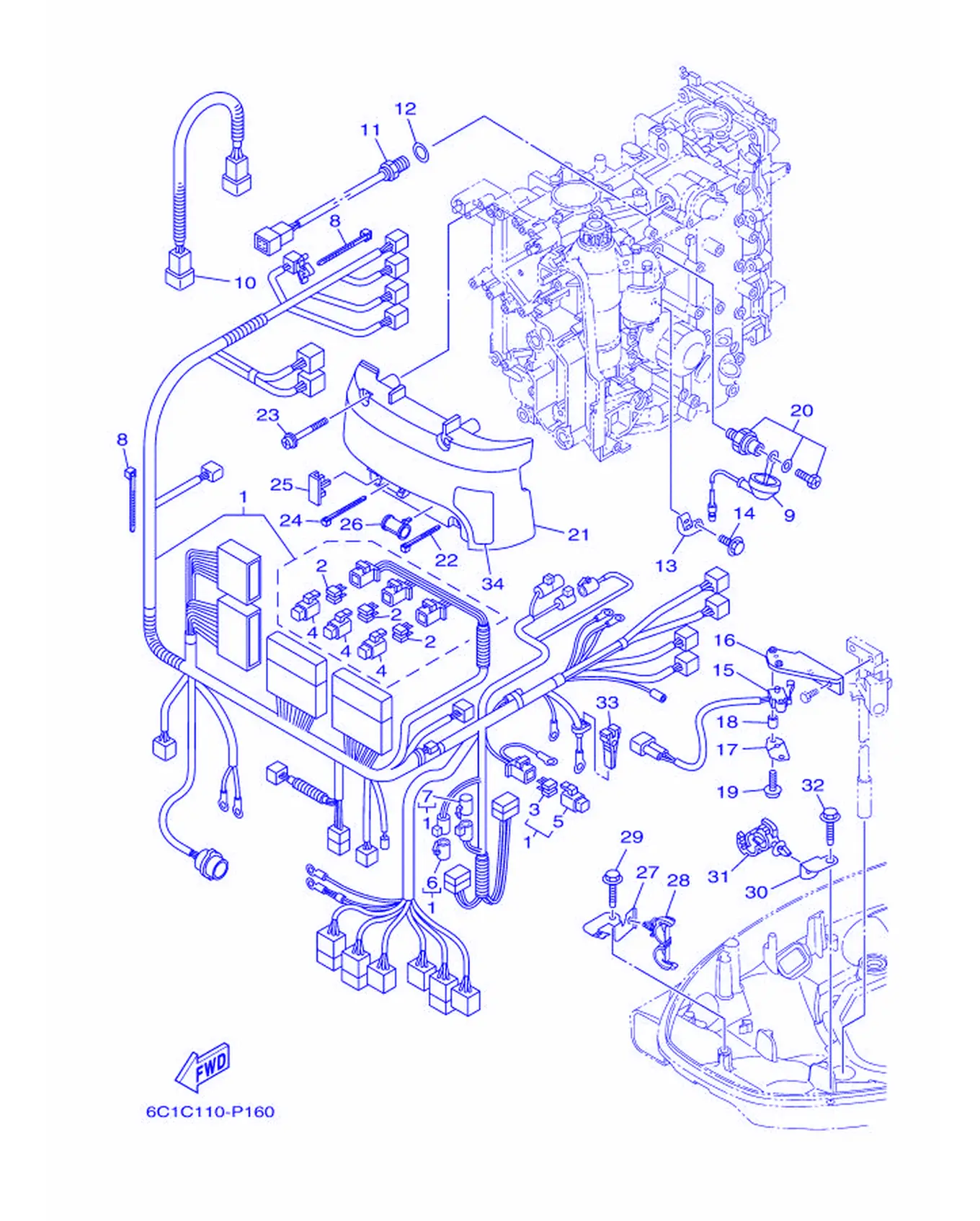

エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-82590-B0	电缆总成	Wire Harness Assembly	1
2	67F-82151-00	保险丝	Fuse (20A)	6
3	67F-82151-10	保险丝	Fuse (30A)	2
4	67F-8215B-10	断路器盖	Cap (Yellow)	3
5	67F-8215B-20	断路器盖	Cap (Green)	1
8	90465-13M11	线夹	Clamp	2
9	68V-81315-01	导线组合	Lead Wire Assembly	1
10	6C5-82553-00	导线延伸部分	Extension, Wire Lead	1
11	6CJ-85790-00	温控传感件组合	Thermo Sensor Assembly	1
12	90430-14115	垫片	Gasket	1
13	6C5-82388-10	面板	Plate	1
14	97E95-06514	螺栓	Bolt, Hexagon with Washer Deep Recess	1
15	60V-8259F-01	开关组合	Switch Assembly	1
16	6CJ-82554-00	空挡开关支承	Stay, Neutral Switch	1
17	61A-82588-01	面板	Plate	1
18	90387-04001	衬套	Color	1
19	97985-04116	带垫圈螺钉	Screw, With Washer	2
20	64J-82504-00	油压开关组合	Oil Pressure Switch Assembly	1
21	6C5-81942-00	盖，罩	Cover	1
22	90465-13M39	固定环	Clamp	1
23	90159-06M14	带垫螺栓	Screw, With Washer	4
24	90465-13M24	固定	Clamp	1
25	6C5-82176-01	减震器	Damper	2
26	6C5-8252R-00	减震器	Damper	1
27	6BG-42811-01	支承	Stay	1
28	90464-18205	固定	Clamp	1
29	90109-06M86	螺栓	Bolt	1
30	63P-42756-00	夹箍支承	Stay, Clamp	1
31	90464-12183	线夹	Clamp	1
32	90109-06M86	螺栓	Bolt	1
33	67F-2812A-00	小夹子	Puller, Fuse	1
34	6C5-81919-00	调压器图样	Graphic, Regulator	1

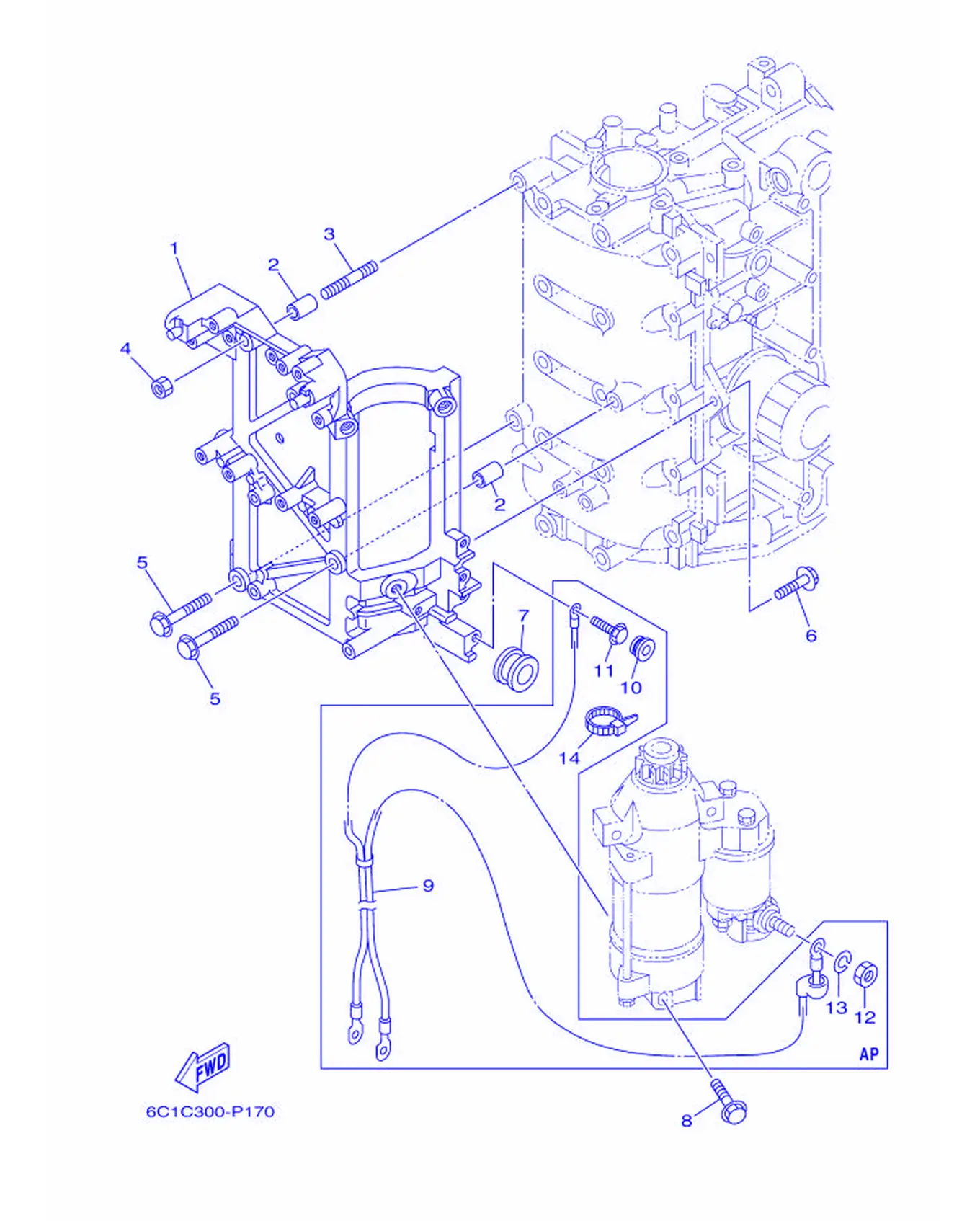

エレクトリカル 4

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-81822-00	起动电动机托架	Bracket, Starting Motor	1
2	99530-10114	定位销	Pin, Dowel	2
3	95680-08330	自锁螺母	Stud Bolt	1
4	95380-08600	有槽螺母	Nut	1
5	97E95-08535	螺栓	Bolt, Hexagon with Washer Deep Recess	2
6	97E95-08525	螺栓	Bolt, Hexagon with Washer Deep Recess	2
7	90480-24003	固定	Grommet	1
8	97513-08545	带垫圈螺栓	Bolt, with Washer	3
9	6C5-82105-J2	电缆	Battery Cable	1
10	90480-12072	固定	Grommet	1
11	97E95-06620	螺栓	Bolt, Hexagon with Washer Deep Recess	1
12	95333-08600	有槽螺母	Nut	1
13	92903-08100	盘形垫	Washer,Spring	1
14	90465-13M18	固定	Clamp	1

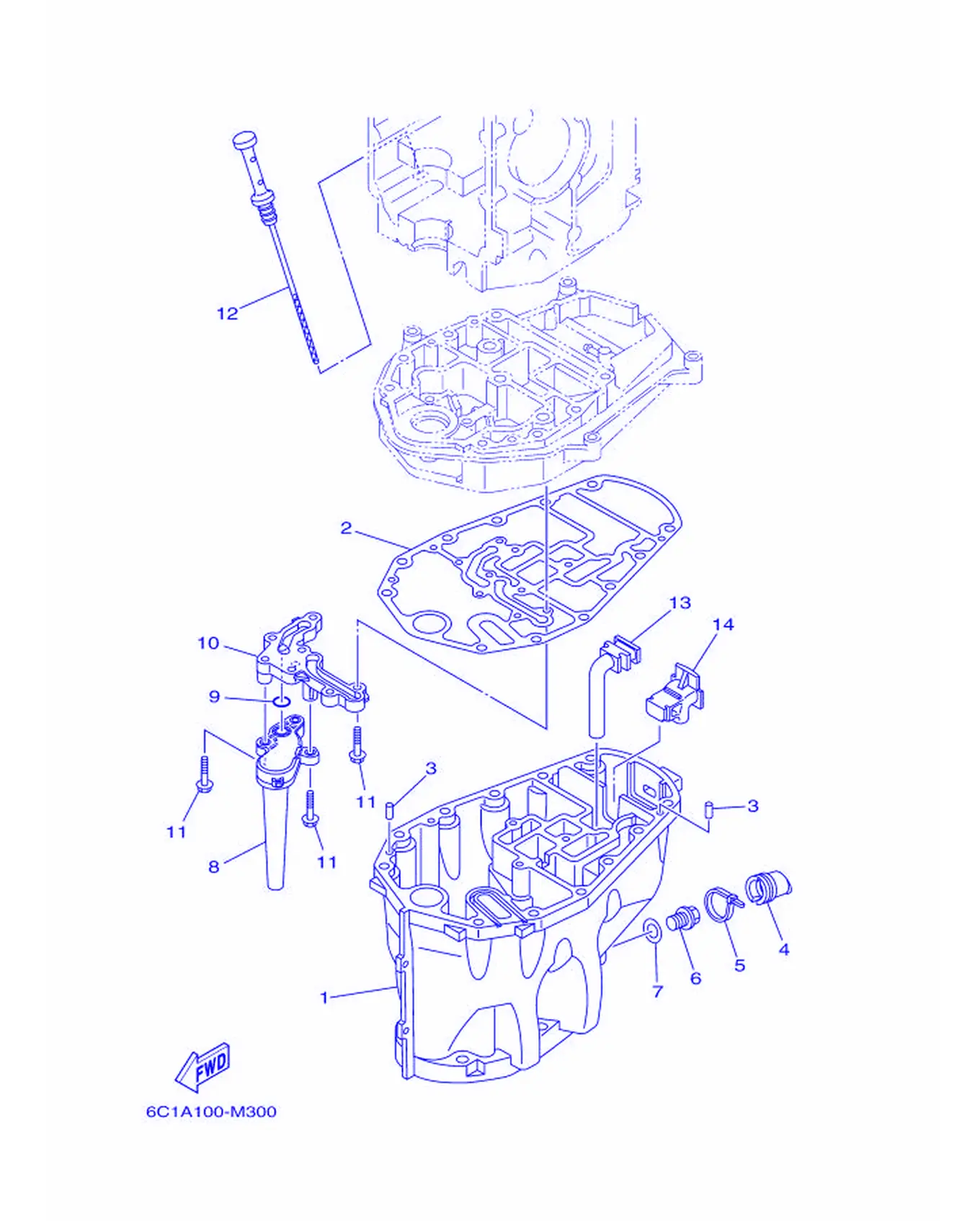

オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-15311-02	油槽	Oil Pan	1
2	6C5-15312-01	油槽衬垫	Gasket, Oil Pan	1
3	93606-12019	定位销	Pin, Dowel	2
4	6CJ-15316-01	减震垫1	Damper 1	1
5	90465-11M59	固定	Clamp	1
6	90340-14M06	塞	Plug, Straight Screw	1
7	90430-14M09	衬垫	Gasket	1
8	6CJ-13411-10	机油过滤网	Strainer, Oil	1
9	93210-12790	O型圈	O-ring	1
10	6CJ-15333-10	盖	Cover	1
11	95812-06025	螺栓	Bolt, Flange	9
12	6C5-15362-00	齿轮溢油孔	Plug, Oil Level	1
13	6C5-45135-10	管	Pipe	1
14	6C5-45136-10	管	Pipe	1

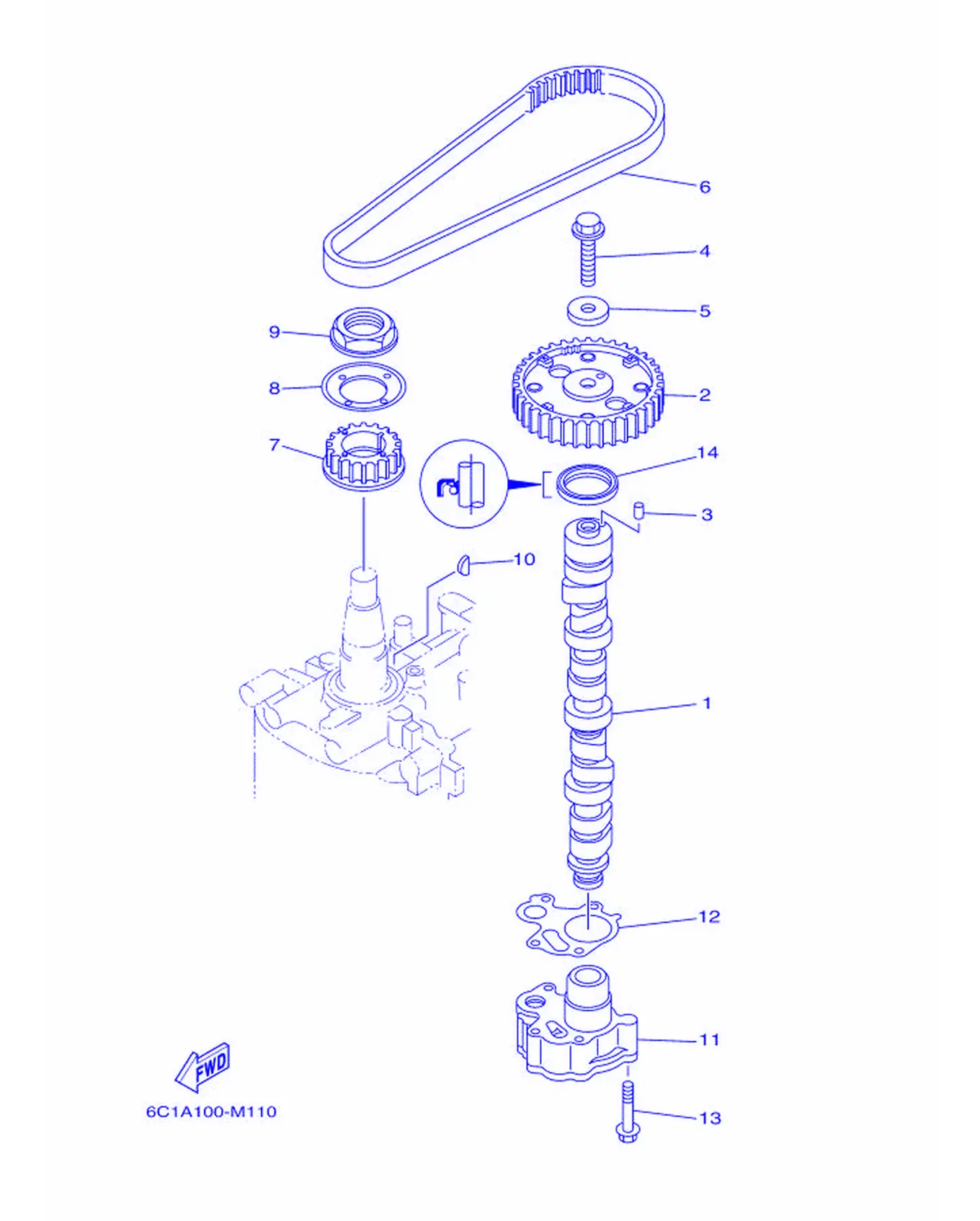

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-12171-00	凸轮轴1	CamShaft 1	1
2	6C5-11537-10	从动齿轮	Gear, Driven	1
3	93605-17002	定位销	Pin, Dowel	1
4	95817-10035	螺栓	Bolt, Flange	1
5	90201-10144	固定	Washer,Plate	1
6	6C5-46241-00	V型皮带	Belt	1
7	6C5-11536-00	主动齿轮	Gear, Drive	1
8	62Y-11557-00	垫圈1	Washer 1	1
9	90179-35001	螺母	Nut	1
10	90280-03017	半圆键	Key, Withdraw	1
11	6C5-13300-01	机油泵总成	Oil PumpAssembly	1
12	6C5-13329-00	泵盖衬垫	Gasket,PumpCover	1
13	90119-06025	带垫螺栓	Bolt, With Washer	4
14	93102-37M40	油封	OilSeal	1

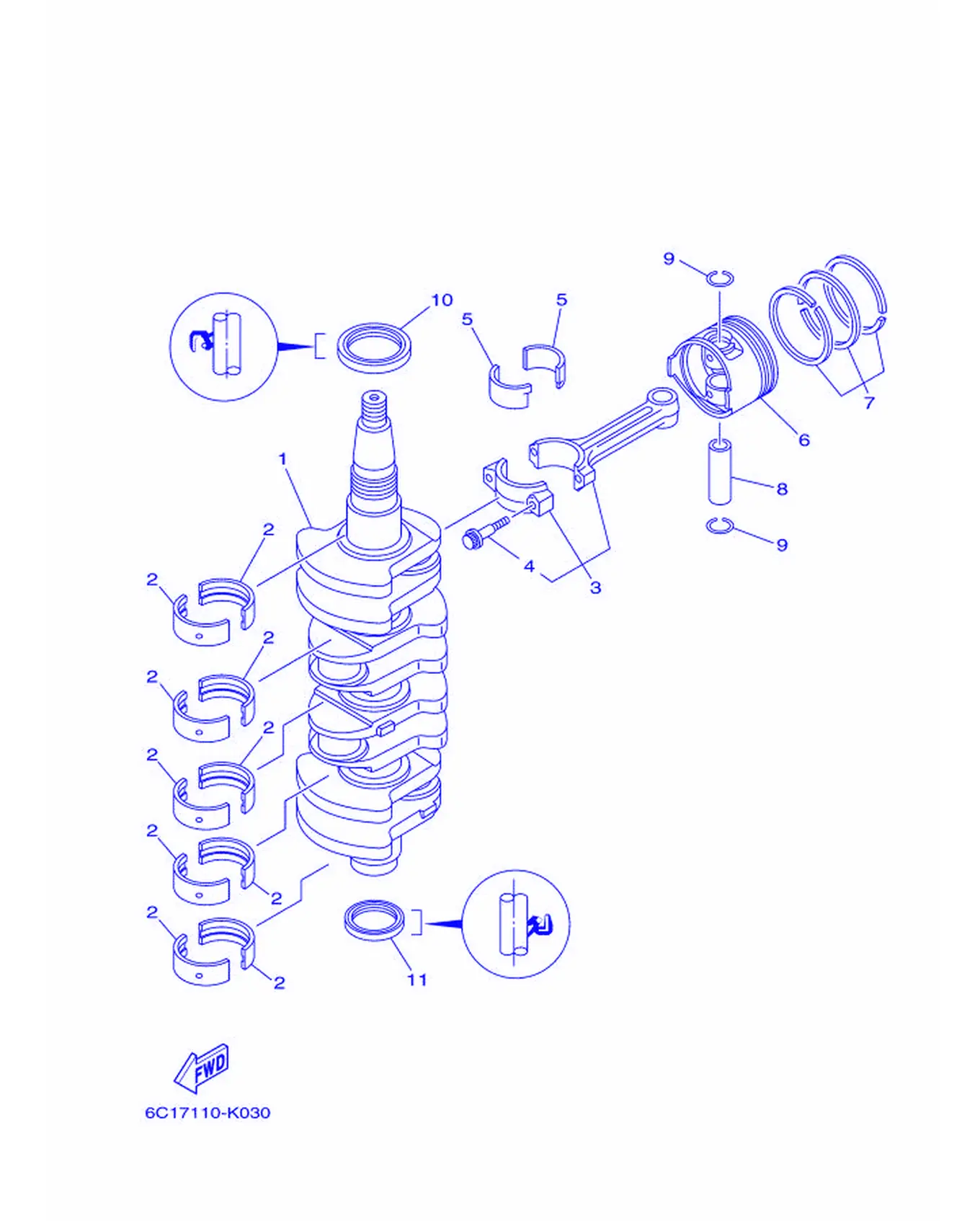

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-11411-10	曲轴	Crankshaft	1
2	6BG-11416-00	轴瓦1黄色	Plain Bearing, Crankshaft	10
2	6BG-11416-10	轴瓦1红色	Plain Bearing, Crankshaft	10
2	6BG-11416-20	轴瓦1粉红	Plain Bearing, Crankshaft	10
2	6BG-11416-30	轴瓦1绿色	Plain Bearing, Crankshaft	10
3	6C5-11650-10	连杆组合	Connecting Rod Assembly	4
4	6C5-11654-00	连杆螺栓	Bolt, Connecting Rod	2
5	6CJ-11656-00	轴瓦	Plain Bearing, Connecting Rod	8
5	6CJ-11656-10	轴瓦	Plain Bearing, Connecting Rod	8
5	6CJ-11656-20	轴瓦	Plain Bearing, Connecting Rod	8
5	6CJ-11656-30	轴瓦	Plain Bearing, Connecting Rod	8
6	69W-11631-01-97	活塞	Piston (STD)	4
6	69W-11635-01	活塞	Piston (0.25MM O/S)	4
6	69W-11636-01	活塞	Piston (0.50MM O/S)	4
7	67C-11603-01	活塞环套件	Piston Ring Set (STD)	4
8	62Y-11633-00	活塞销	Pin,Piston	4
9	93450-17129	卡环	Circlip	8
10	93102-43M42	油封	OilSeal	1
11	93101-35002	油封	OilSeal	1

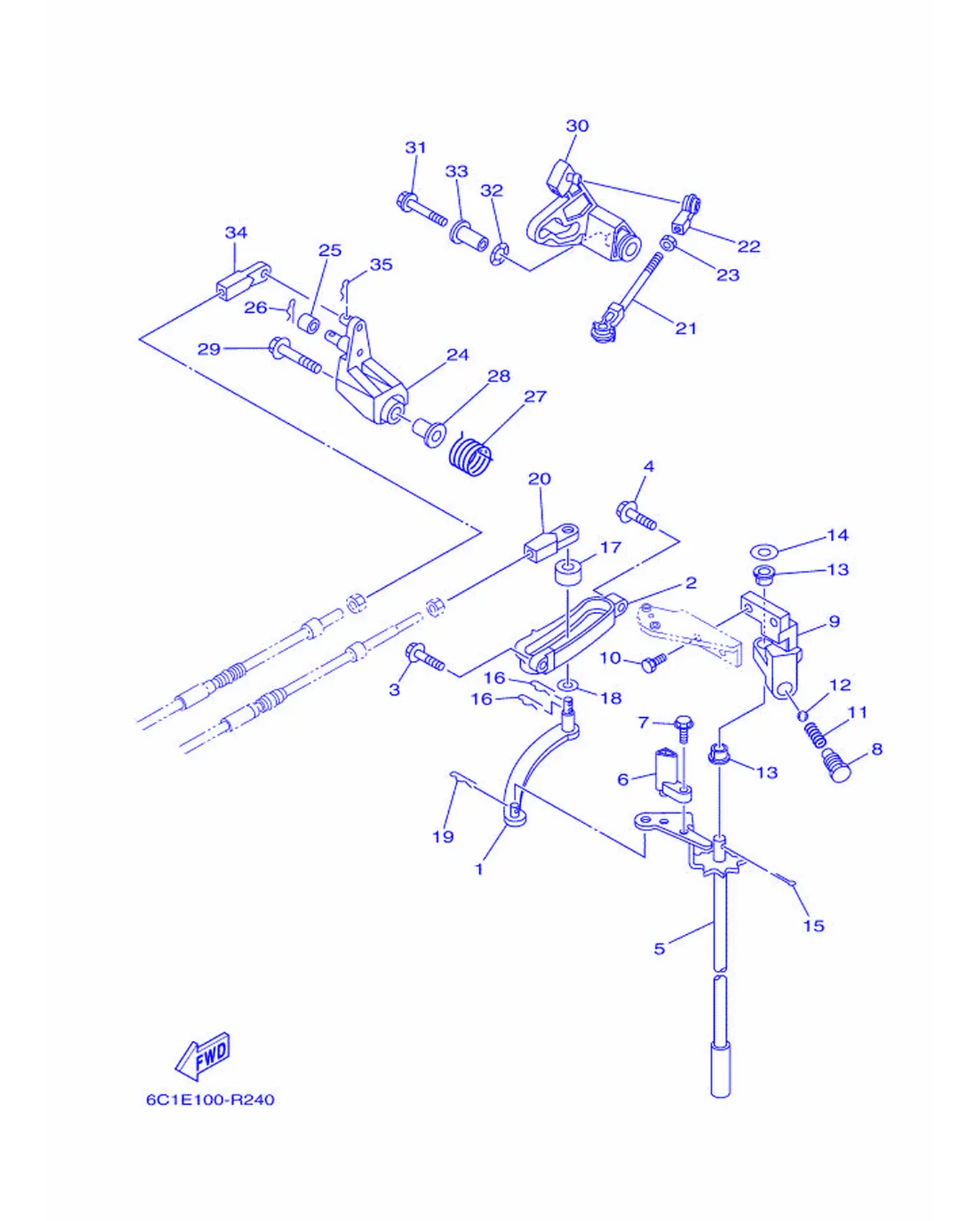

コントロ-ル

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-44121-00	变挡杆杠杆	Lever, Shift Rod	1
2	62Y-44117-01	托架	Bracket	1
3	97E95-06520	螺栓	Bolt, Hexagon with Washer Deep Recess	1
4	97E95-06525	螺栓	Bolt, Hexagon with Washer Deep Recess	1
5	6C5-44120-03	变挡手柄组合	Handle Gear Shift Assembly	1
5	6C5-44120-13	变挡手柄组合	Handle Gear Shift Assembly	1
6	6C5-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
7	97595-05514	螺栓	Bolt, With Washer	1
8	62Y-42715-01	衬套	Bushing	1
9	62Y-44118-00-94	托架	Bracket	1
10	90101-06063	六角螺栓	Bolt, Hexagon	2
11	90501-12082	压簧	Spring, Compression	1
12	93501-04M02	滚珠	Ball	1
13	90386-90M90	衬套	Bushing	2
14	90201-10M20	面板垫圈	Washer,Plate	1
15	91490-20015	开口销	Pin, Cotter	1
16	90468-18008	钢夹	Clip	2
17	688-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
18	90202-07M07	平垫圈	Washer,Plate	1
19	90468-18008	钢夹	Clip	1
20	69W-48344-00	遥控钢索端部	Cable End, Remote Control	1
21	688-41211-01	加速器连杆	Link, Accelerator	1
22	6H4-41237-00	连杆接头	Joint, Link	1
23	95380-05700	有槽螺母	Nut	1
24	62Y-42154-A0	油门控制杆	Lever Throttle Control	1
25	6C5-42171-00	衬套	Bushing	1
26	91490-16010	开口销	Pin, Cotter	1
27	62Y-44135-00	弹簧	Spring	1
28	90387-06M45	衬套	Color	1
29	90119-06297	带垫圈六角头螺栓	Bolt, with Washer	1
30	6C5-42335-00	加速器控制杆	Lever, AcceleratorControl	1
31	95D95-06035	凸缘螺栓	Bolt, Flange Deep Recess	1
32	90206-10M04	波形垫圈	Washer, Wave	1
33	90387-06M82	衬套	Color	1
34	69W-48344-00	遥控钢索端部	Cable End, Remote Control	1
35	90468-18008	钢夹	Clip	1

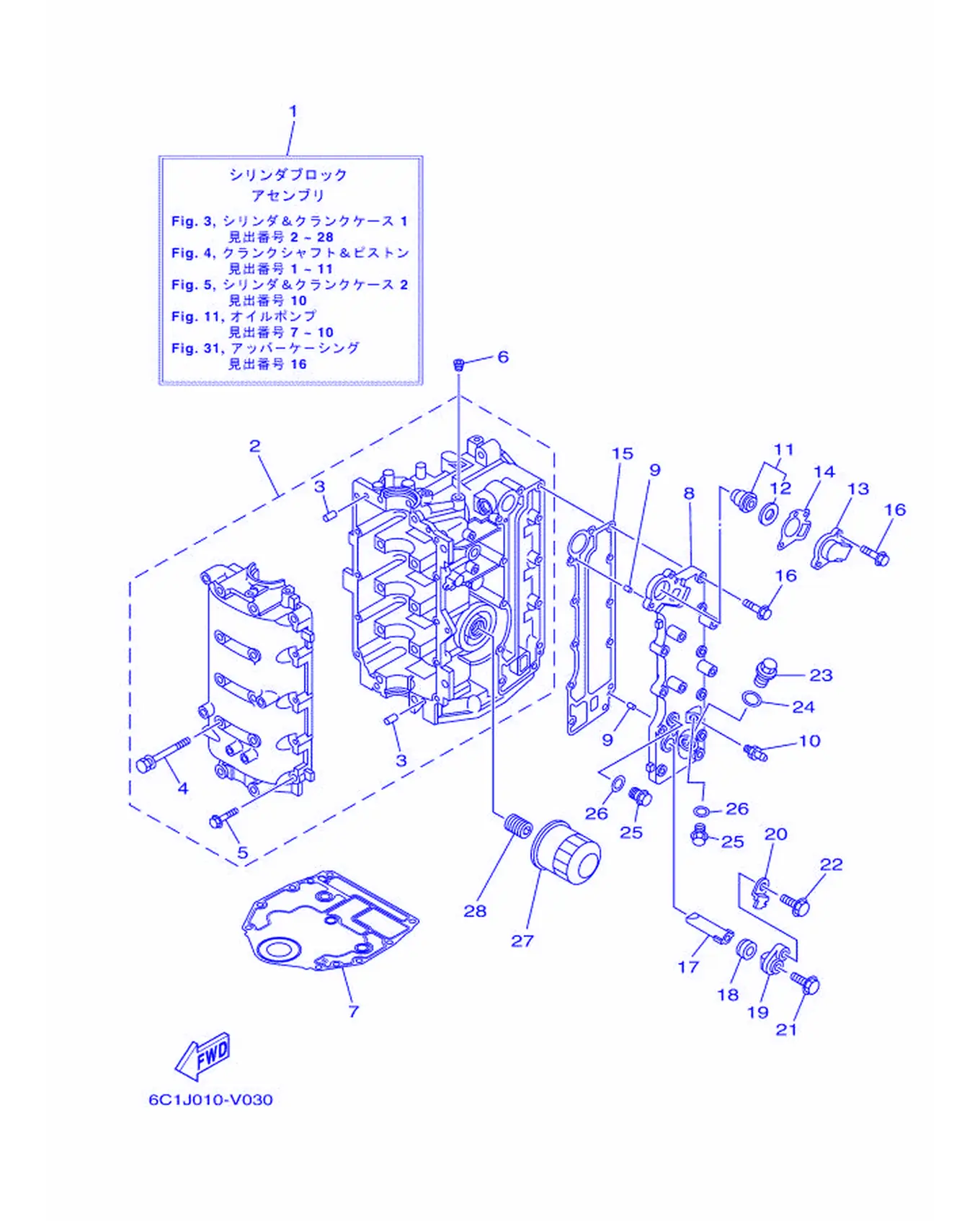

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-W009B-07-9S	汽缸头总成	Cylinder Block Assembly	1
2	6C5-15100-12	曲轴箱组合	Crankcase Assembly	1
3	93606-12019	定位销	Pin, Dowel	4
4	90119-08154	带垫圈六角头螺栓	Bolt, With Washer	10
5	97513-06535	带垫圈螺	Bolt, With Washer	10
6	90344-51003	衬套	Plug, Taper Screw	1
7	6BG-11351-02	气缸垫片1	Gasket, Cylinder	1
8	6C5-41113-11-9S	排气管外盖	Outer Cover, Exhaust	1
9	93604-10M03	定位销	Pin, Dowel	2
10	62Y-12481-10	管1	Pipe 1	1
11	6G8-12411-03	温控器	Thermostat	1
12	688-12412-00	温控器密封	Seal,Thermostat	1
13	6C5-12413-00-9S	温控器盖	Cover,Thermostat	1
14	62Y-12414-01	盖衬垫	Gasket, Cover	1
15	6C5-41114-10	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
16	90119-06MA5	带垫螺栓	Bolt, With Washer	12
17	62Y-11325-00	阳极	Anode	1
18	66M-11328-01	阳极固定	Grommet	1
19	66M-11327-00-94	阳极盖	Cover, Anode	1
20	66M-12535-00	面板	Plate	1
21	97595-05512	带垫圈螺	Bolt, With Washer	1
22	97E95-06520	螺栓	Bolt, Hexagon with Washer Deep Recess	1
23	90340-18M09	衬套	Plug, Straight Screw	1
24	90201-186F1	平垫圈	Washer,Plate	1
25	90340-14M06	塞	Plug, Straight Screw	2
26	90430-14115	垫片	Gasket	2
27	5GH-13440-80	滤油器滤芯组合	Element Assembly, Oil Cleaner	1
28	6C5-12858-A0	管接螺栓2	Bolt, Union	1

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-W009A-13-9S	气缸头组件	Cylinder Head Complete	1
2	6C5-11111-20-9S	气缸头1	Head, Cylinder 1	1
3	62Y-11133-31	进气门导管	Guide,Valve 1	8
4	6G8-11325-00	阳极	Anode	4
5	98980-05025	十字槽盘头螺钉	Screw, Bind	4
6	6G8-11197-A0	绝缘插头	Blind Plug	4
7	93210-13M63	O型圈	O-ring	4
8	90109-06M65	螺栓	Bolt	1
9	90430-06014	螺栓	Gasket	1
10	6C5-11181-01	气缸头垫片1	Gasket, Cylinder Head 1	1
11	99530-08012	螺栓	Pin, Dowel	2
12	90105-09009	六角法兰面螺栓	Bolt, Flange	10
13	90119-06MA3	带垫螺栓	Bolt, With Washer	5
14	6C5-11191-02-9S	气缸盖罩1	Cover, Cylinder Head 1	1
15	62Y-14485-00	连接管	Pipe, Joint	1
16	6C5-11168-00	通气管盖	Cover, Breather	1
17	97607-04210	带垫圈十字槽盘头螺钉	Screw, Pan Head Washer	6
18	62Y-11356-00	气缸密封圈2	Seal,Cylinder 2	1
19	97E95-06520	螺栓	Bolt, Hexagon with Washer Deep Recess	7
20	6CJ-11119-00	发动机悬挂架	Hanger, Engine	1
21	97E95-06520	螺栓	Bolt, Hexagon with Washer Deep Recess	2
22	6G8-15363-00	机油塞子	Plug,Oil	1
23	93210-24M79	O型圈	O-ring	1
24	6C5-1531A-10	通气软管1	Hose, Breather 1	1
25	6C5-15378-00	支架	Holder	1
26	97E95-06514	螺栓	Bolt, Hexagon with Washer Deep Recess	1
27	6C5-15378-11	支架	Holder	1
28	97E95-06514	螺栓	Bolt, Hexagon with Washer Deep Recess	1
29	62Y-11119-00	发动机悬挂架	Hanger, Engine	1
30	97E95-06520	螺栓	Bolt, Hexagon with Washer Deep Recess	2
31	94709-00418	火花塞	Plug, Spark (NGK DPR6EB-9)	4

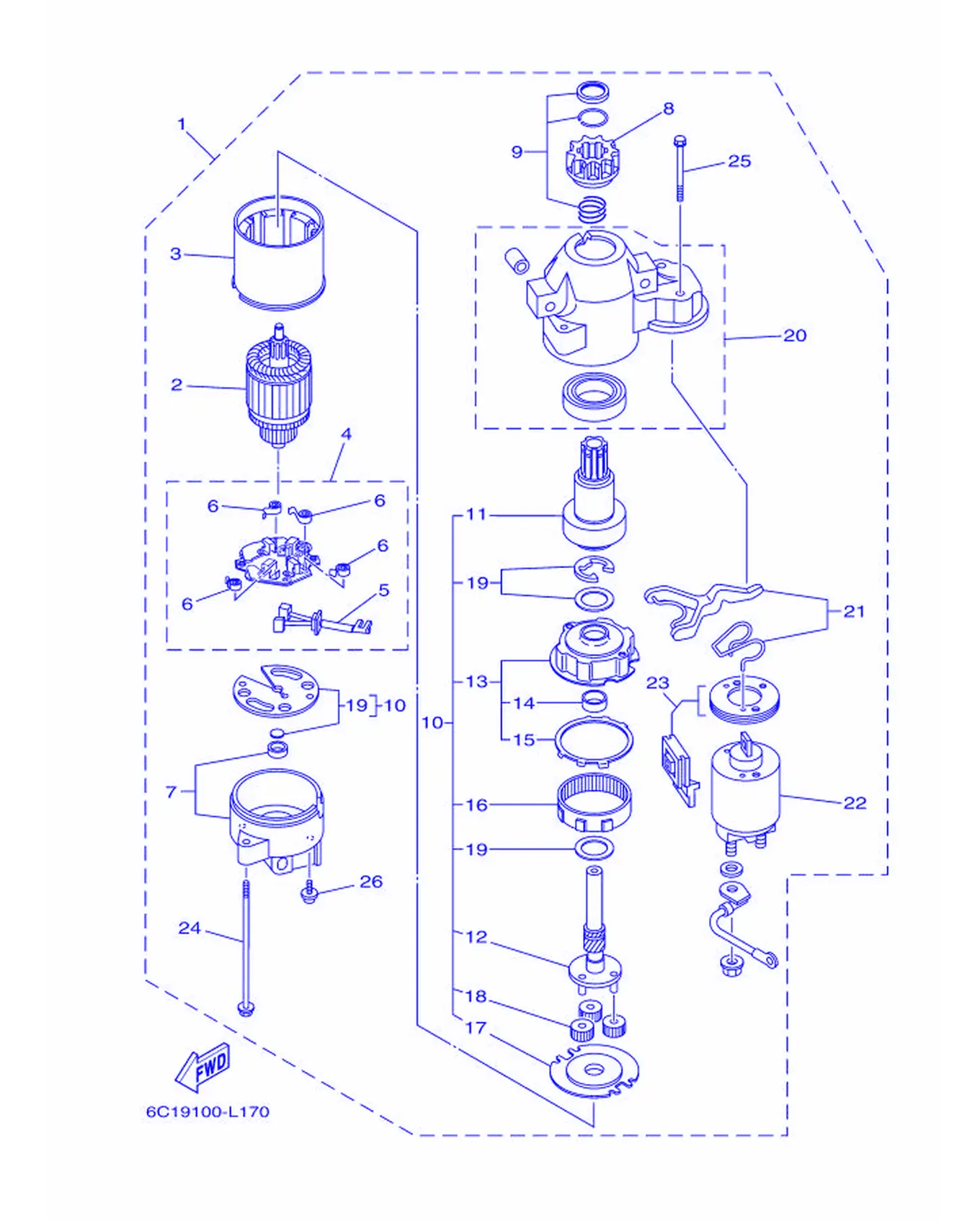

スタ-テイングモ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6CJ-81800-01	起动电动机总成	Starting Motor Assembly	1
2	67F-81850-00	电枢组合	Armature Assembly	1
3	67F-81810-00	定子组合	Stator Assembly	1
4	69J-81840-11	电刷架组合	Brush Holder Assembly	1
5	69J-81801-11	碳刷组件	Brush Set	1
6	67F-81813-00	电刷弹簧	Spring, Brush	4
7	68F-81820-00	后托架组合	Rear Bracket Assembly	1
8	67F-81808-00	环形齿轮支承	Pinion Assembly	1
9	67F-81857-00	小齿轮组件	Pinion Stopper Set	1
10	67F-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
11	67F-81832-00	越转离合器	Clutch, Overrun	1
12	67F-81836-00	杠杆弹簧	Shaft, Pinion	1
13	67F-81821-00	开关盖	Bracket, Center 1	1
14	67F-81841-00	环形齿轮支承	Bearing	1
15	67F-8183R-00	环形齿轮支承	Gasket	1
16	67F-81891-00	环形齿轮	Gear, Ring	1
17	67F-81830-00	前托架组合	Bracket, Center 2	1
18	60V-8183T-00	环形齿轮支承	Gear, Idler	3
19	67F-81809-00	垫圈套	Washer Kit	1
20	60X-81842-00	盖	Cover	1
21	6C5-81839-00	杠杆组合	LeverAssembly	1
22	6C5-81941-00	起动继电器组合	StarterRelayAssembly	1
23	6C5-81869-00	防尘盖	Cover, Dust	1
24	6K7-81826-11	螺栓	Bolt	2
25	69J-81828-00	螺栓2	Bolt 2	2
26	67F-81846-00	螺钉	Screw	2

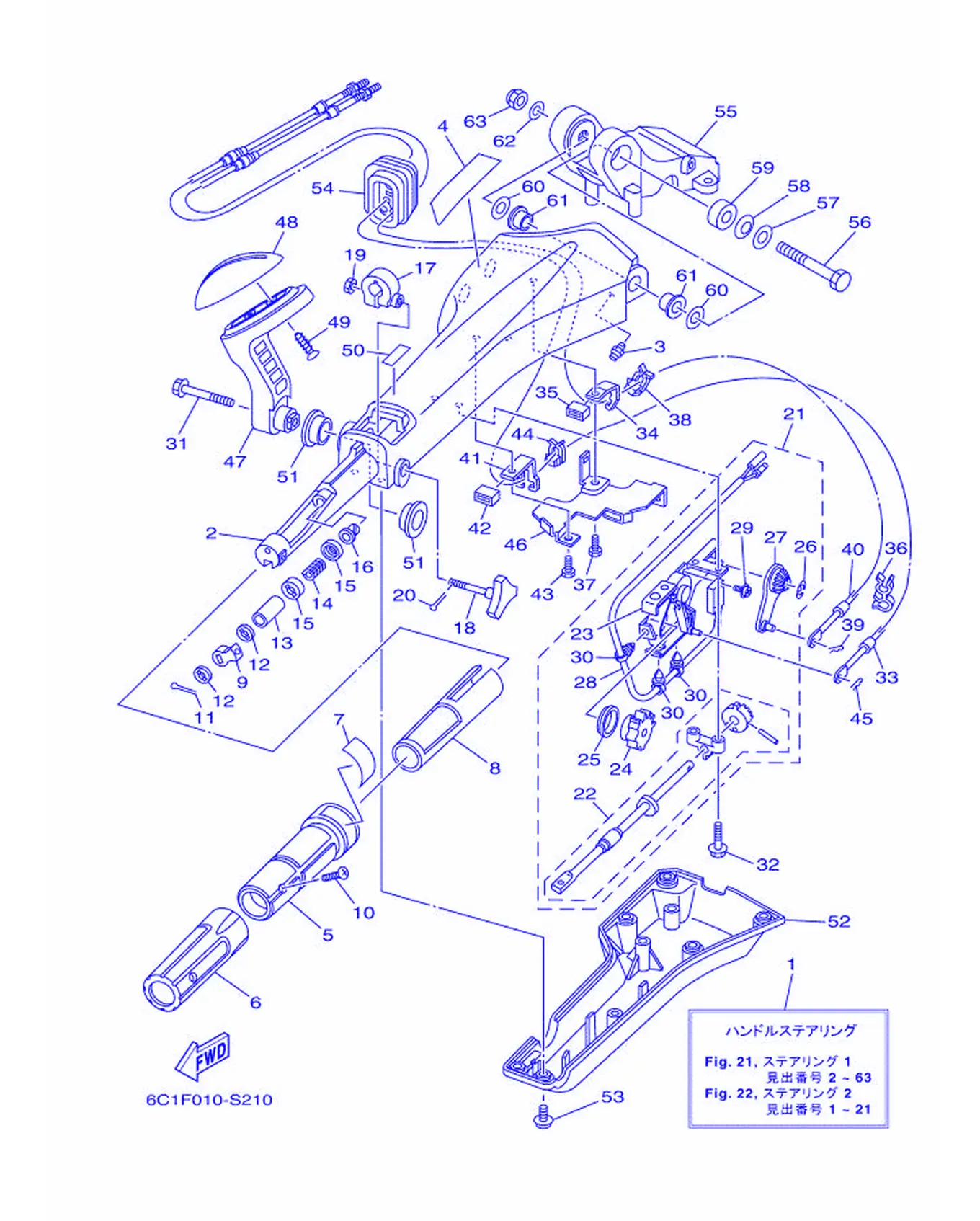

ステアリング 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6X4-42101-L7	操舵手柄	Handle, Steering	1
2	6X4-42111-02-8D	方向手	Handle,Steering	1
3	93700-06002	油脂嘴	Nipple, Grease	1
4	6X4-48215-00	图样	Graphic	1
5	6X4-42119-01	方向手把握	Grip,SteeringHandle	1
6	6X4-42177-01	手把橡皮	Rubber, Handle	1
7	6X4-42137-00	油门指示器	Indicator, Throttle	1
8	6X4-41291-00	衬套	Bushing	1
9	6X4-44139-01	轴套	Color	1
10	90152-05007	沉头螺钉	Screw, Countersunk	1
11	91490-20010	开口销	Pin, Cotter	1
12	6X4-44177-00	垫圈	Washer	2
13	6X4-42128-00	间隔安装环 1	Collar, Distance 1	1
14	90501-23215	接头	Spring, Compression	1
15	6X4-44188-00	垫圈	Washer	2
16	90386-08032	衬套	Bushing	1
17	63D-42126-00	方向手把握把摩擦	Friction, Steering Handle	1
18	6X4-48154-00	油门旋钮	Knob, Throttle	1
19	95380-06600	有槽螺母	Nut, Hexagon	1
20	91490-20010	开口销	Pin, Cotter	1
21	6X4-44100-01	变档连杆组合	Shift Link Assembly	1
22	6X4-42115-00	方向手把轴	Shaft, Steering Handle	1
23	6X4-44102-00	变档辅助组合	Shift Assist Assembly	1
24	6X4-47731-01	驱动齿轮	Gear, Drive	1
25	6X4-44132-00	衬套	Bushing	1
26	6X4-14137-00	钢夹	Clip	1
27	6X4-48261-00	油门臂	Arm,Throttle	1
28	6X4-82540-00	空挡开关组合	Neutral Switch Assembly	1
29	703-48129-00	螺钉3	Screw 3	2
30	6X4-42821-00	夹紧盖	Band, Clamp	3
31	97E95-08540	连杆螺栓	Bolt, Hexagon with Washer Deep Recess	1
32	97E95-06530	螺栓	Bolt, Hexagon with Washer Deep Recess	2
33	67C-48321-11	钢索	Cable	1
34	6X4-48538-00	钢索夹1	Clamp,Cable 1	1
35	6X4-26367-01	保护罩	Protector	1
36	90464-09M42	固定	Clamp	1
37	97D95-06014	连杆螺栓	Bolt, Hexagon Deep Recess	1
38	63D-48538-00	钢索夹1	Clamp,Cable 1	1
39	90468-10005	线夹	Clip	1
40	69W-26301-00	油门钢索组合	ThrottleCableAssembly	1
41	6X4-48538-10	钢索夹1	Clamp,Cable 1	1
42	6X4-26367-01	保护罩	Protector	1
43	97D95-06014	连杆螺栓	Bolt, Hexagon Deep Recess	1
44	63D-48538-00	钢索夹1	Clamp,Cable 1	1
45	90468-10005	线夹	Clip	1
46	6X4-42159-00	支承	Stay	1
47	6X4-44159-A0-8D	变挡手柄	Handle, Gear Shift	1
48	6X4-44173-00	变挡控制杆	Lever, Shift Control	1
49	97780-60920	自攻螺钉	Screw, Tapping	2
50	6X3-44191-00	变挡指示器	Indicator, Shift	1
51	90386-26MA3	衬套	Bushing	2
52	6X4-42131-11	方向手把盖	Cover,HandleSteering	1
53	97985-06216	带垫圈螺丝	Screw, With Washer	6
54	6X4-42725-01	固定	Grommet	1
55	63D-42121-22-8D	托架	Bracket, Carling	1
56	90101-12014	螺栓	Bolt, Hexagon	1
57	92990-12200	平垫圈	Washer, Plain	1
58	90206-12M22	平垫圈	Washer, Wave	1
59	90387-12M02	衬套	Color	1
60	90201-12035	平垫圈	Washer,Plate	2
61	90386-12003	衬套	Bushing	2
62	92990-12600	盘形垫	Washer,Plate	1
63	90185-12M12	自锁螺母	Nut, Self-Locking	1

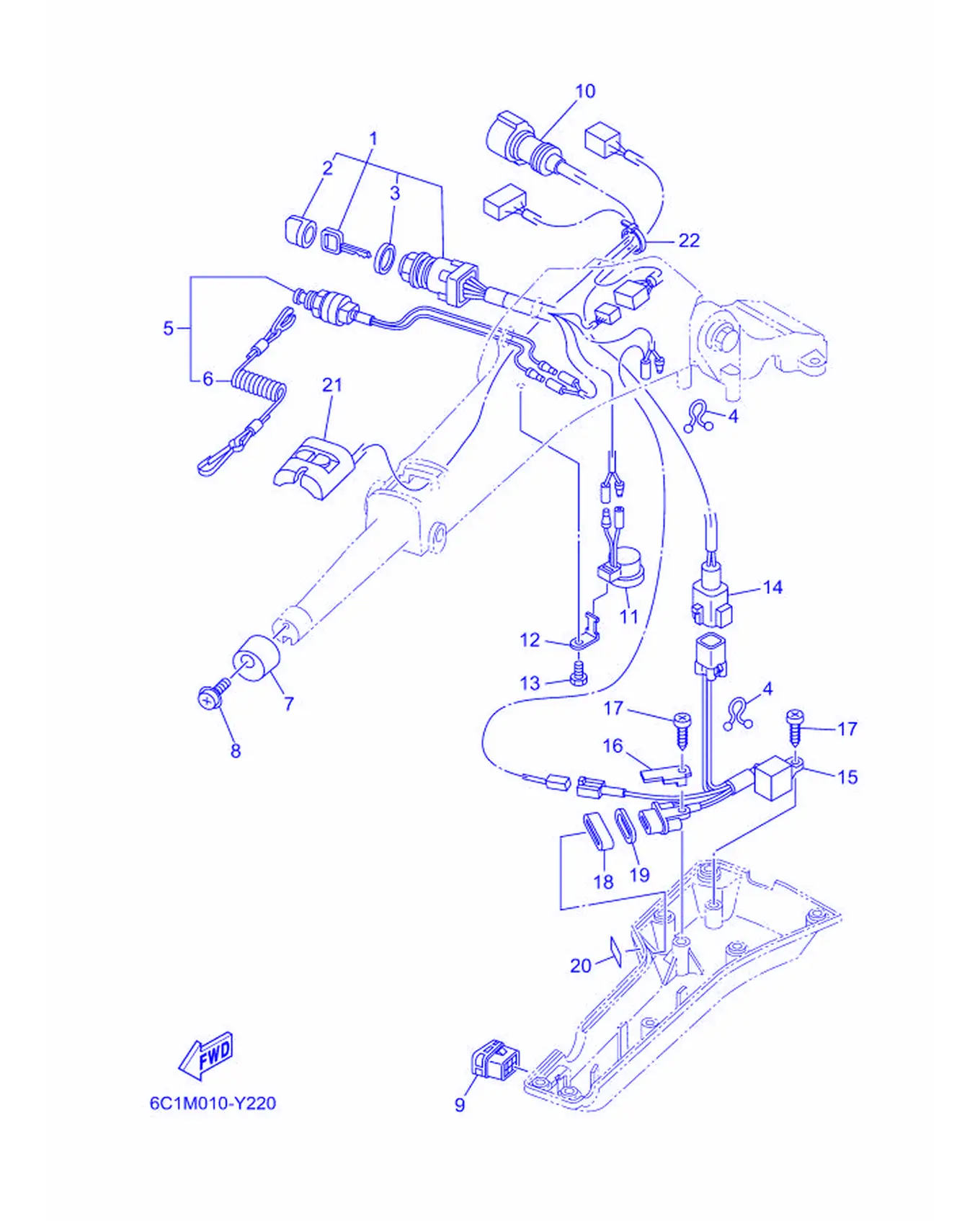

ステアリング 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6X4-82510-21	主开关总成	Main Switch Assembly	1
2	676-82577-01	键盖	Cap, Key	1
3	703-82532-00	盖	Cap	1
4	90464-08M07	固定	Clamp	2
5	688-82575-02	发动机止动开关组合	Engine Stop Switch Assembly	1
6	682-82556-00	止动拉索	Stopper	1
7	6X4-42728-00	盖	Cap	1
8	97980-06216	带垫圈螺钉	Screw, With Washer	1
9	6X4-42728-10	盖	Cap	1
10	6X4-82586-11	电线束延伸部分	Extension, Wire Harness (L:950MM)	1
11	6X4-83383-00	蜂鸣器	Buzzer	1
12	6X4-83386-00	蜂鸣器支承	Stay, Buzzer	1
13	97D95-06014	连杆螺栓	Bolt, Hexagon Deep Recess	1
14	6X4-83653-20	导线	Wire,Lead (L: 700MM)	1
15	6C5-84301-10	导向灯总成1	Pilot Light Assembly 1	1
16	6X4-44114-00	限位板	Stopper	1
17	97780-60620	自攻螺钉	Screw, Tapping	2
18	6X4-42727-01	固定	Grommet	1
19	6FM-83589-00	衬垫	Gasket	1
20	6X4-85415-00	信号灯标志	Mark	1
21	6X4-81860-00	开关组合	SwitchAssembly	1
22	90465-13M36	固定环	Clamp	1

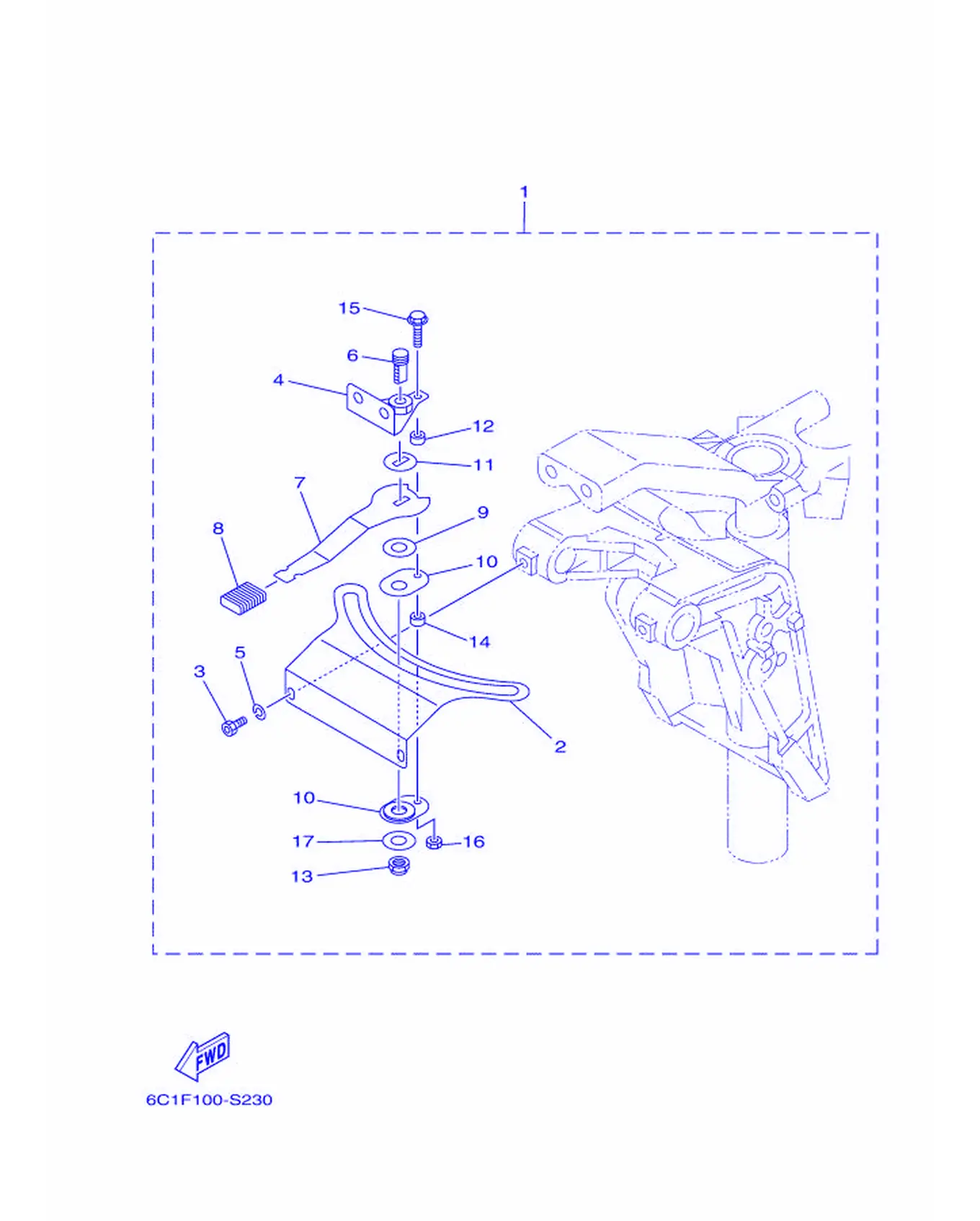

ステアリングフリクシヨン

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-42508-02	方向阻力块组合	Steering Friction Assembly	1
2	6C5-42527-00	阻力板	Plate, Friction	1
3	90109-06M88	卡环	Bolt	2
4	67C-42525-00	阻力板	Plate, Friction	1
5	92990-06100	盘形垫	Washer,Spring	2
6	67C-42562-A0	操舵锁紧轴	ShaftSteeringLockAssembly	1
7	67C-42561-00	方向锁紧旋钮	Knob	1
8	689-43633-01	角度定位杆盖	Cover,TiltLever	1
9	90202-10M56	平垫圈	Washer, Plate	1
10	65W-42528-00	阻力板	Plate, Friction	2
11	90209-10M26	平垫圈	Washer	1
12	90387-05053	轴套	Collar	1
13	90185-10M14	螺帽	Nut, Self-Locking	1
14	90387-05054	轴套	Collar	1
15	97595-05520	带垫圈螺栓	Bolt, with Washer	1
16	95380-05600	螺母	Nut	1
17	90201-106M5	平垫圈	Washer, Plate	1

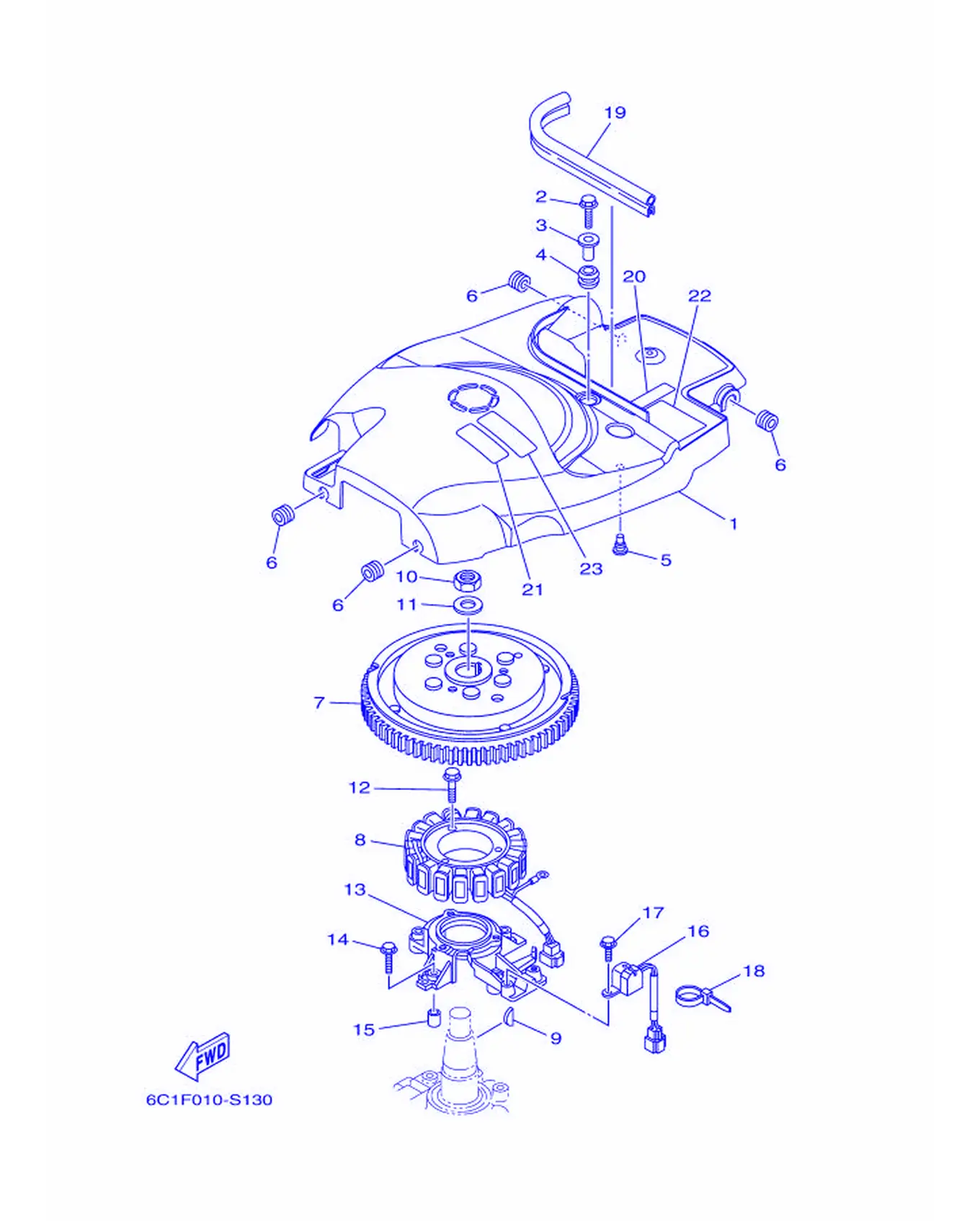

ゼネレ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-81337-11	飞轮盖	Cover, Flywheel	1
2	95D95-06020	连杆螺栓	Bolt, Flange Deep Recess	1
3	90387-06285	带垫圈六角头螺栓	Collar	1
4	90480-15M31	固定	Grommet	1
5	90480-06M19	固定	Grommet	1
6	90480-12314	固定	Grommet	4
7	6C5-81450-00	转子组合	Rotor Assembly	1
8	6C5-81410-01	定子总成	Stator Assembly	1
9	6H4-11545-00	半圆键	Key, Woodruff	1
10	90170-20137	螺母	Nut	1
11	90201-21M18	平垫圈	Washer,Plate	1
12	95023-06030	凸缘螺	Bolt, Flange	3
13	6C5-85561-00	磁体底座	Base,Magnet	1
14	95023-06030	凸缘螺	Bolt, Flange	4
15	99530-08012	螺栓	Pin, Dowel	2
16	62Y-85580-00	脉冲线	Coil, Pulser	1
17	97595-05512	带垫圈螺	Bolt, With Washer	2
18	90465-13M97	固定	Clamp	1
19	6CB-42617-00	形成减震	Damper, Foam	1
20	6C5-13437-02	MARK,	Mark, Corrosion	1
21	6EE-81995-00	警告标签	Label, Warning	1
22	62Y-83626-00	标志 6	Mark 6	1
23	6EE-81994-00	警告标签	Label, Safety	1

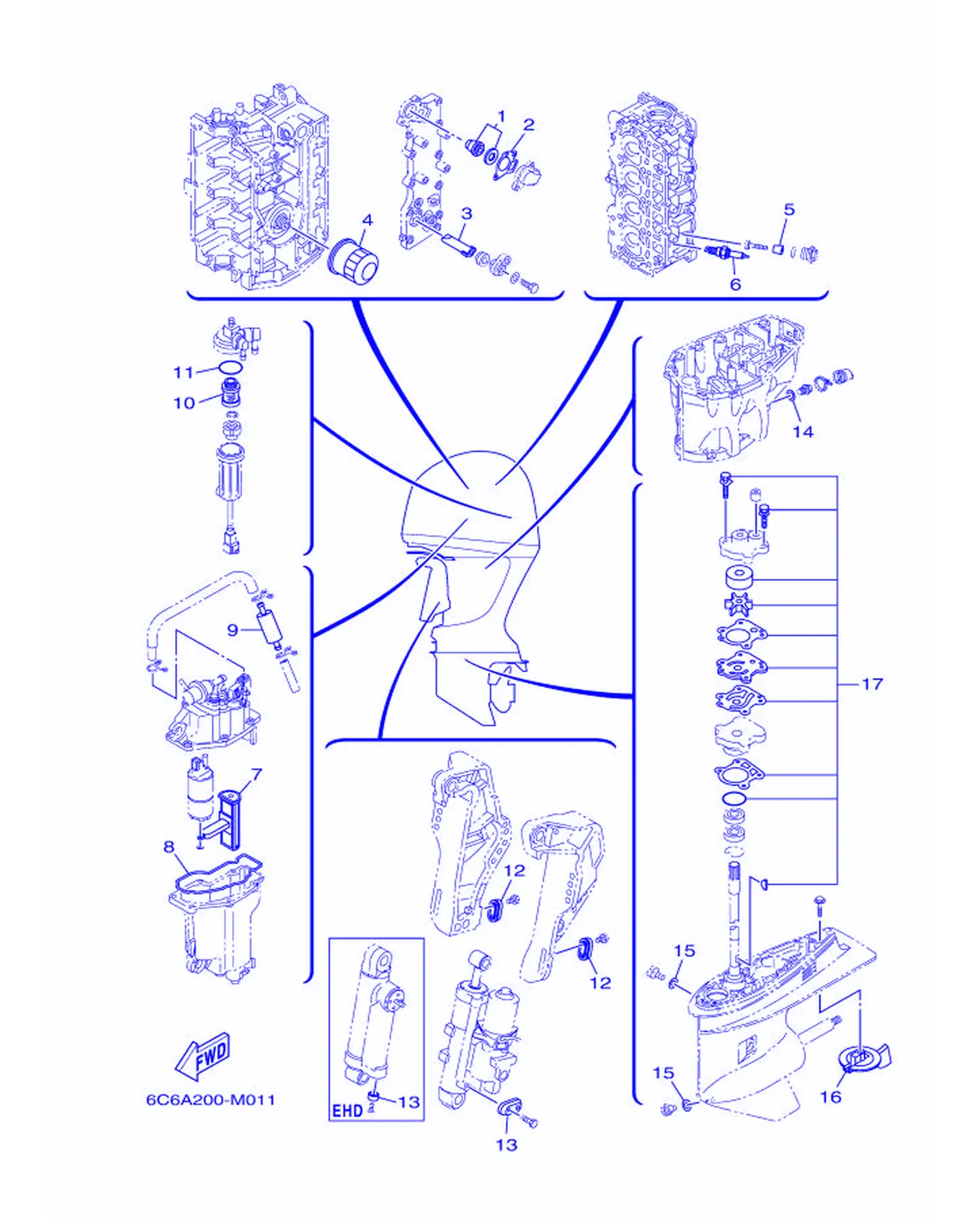

テイキコウカンブヒン

REF	雅马哈编码	中文名称	英文名称	用量
1	6G8-12411-03	温控器	Thermostat	1
2	62Y-12414-01	盖衬垫	Gasket, Cover	1
3	62Y-11325-00	阳极	Anode	1
4	5GH-13440-80	滤油器滤芯组合	Element Assembly, Oil Cleaner	1
5	6G8-11325-00	阳极	Anode	4
6	94709-00418	火花塞	Plug, Spark (NGK DPR6EB-9)	4
7	6C5-13915-00	过滤器	Filter	1
8	6C5-14984-10	浮子室衬垫	Gasket, Float Chamber	1
9	6C5-24251-01	滤网1	Strainer 1	1
10	6D8-24563-00	过滤器滤芯(07 F115A)68V-	Element, Filter	1
11	6D8-24564-00	衬垫	Gasket	1
12	65W-45251-00	阳极	Anode	2
13	663-45251-00	阳极	Anode	1
14	90430-14M09	衬垫	Gasket	1
15	90430-08003	垫片	Gasket	2
16	67F-45371-00	航向调整	Tab Trim	1
17	6H3-W0078-02	水泵修理套	Water PumpRepair Kit	1

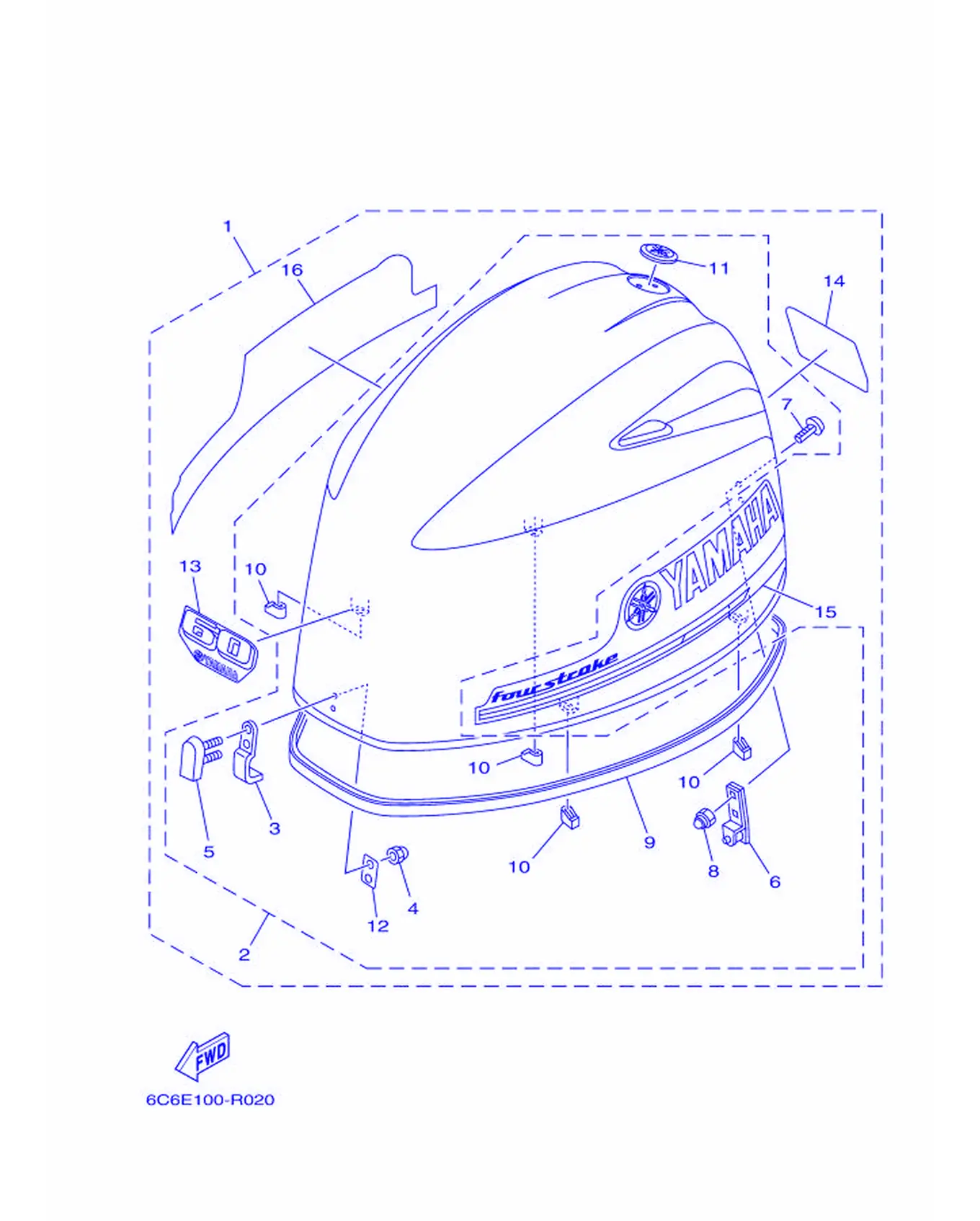

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6C2-42610-31	顶罩组合	Top Coupling Assembly	1
1	6C6-42610-31	顶罩组合	Top Coupling Assembly	1
2	6CJ-4261A-01	顶罩组合	Top Cowling (Graphic)	1
3	6BG-42651-00	钩	Fook	1
4	95380-05800	六角螺母	Nut	2
5	6BG-42851-00	夹紧盖	Cover, Clamp	1
6	6BG-42652-00	钩	Fook	1
7	90109-06047	螺栓	Bolt	2
8	90185-06M05	螺帽	Nut, Self-Locking	2
9	6CJ-42615-00	密封	Seal	1
10	6BG-42662-01	减震器	Damper	4
11	6AH-42697-10	音叉标志	Tuning Fork Mark	1
12	6BG-42649-00	夹带支架	Holder, Clamp Band	1
13	60A-42677-00	前图样	Graphic, Front	1
13	6C5-42677-10	前图样	Graphic, Front	1
14	61S-42678-10	后图样	Graphic, Rear	1
14	6C6-42678-20	后图样	Graphic, Rear	1
15	6CJ-42675-00	侧面图样1	Graphic, Side 1	1
16	6CJ-42676-00	侧面图样2	Graphic, Side 2	1

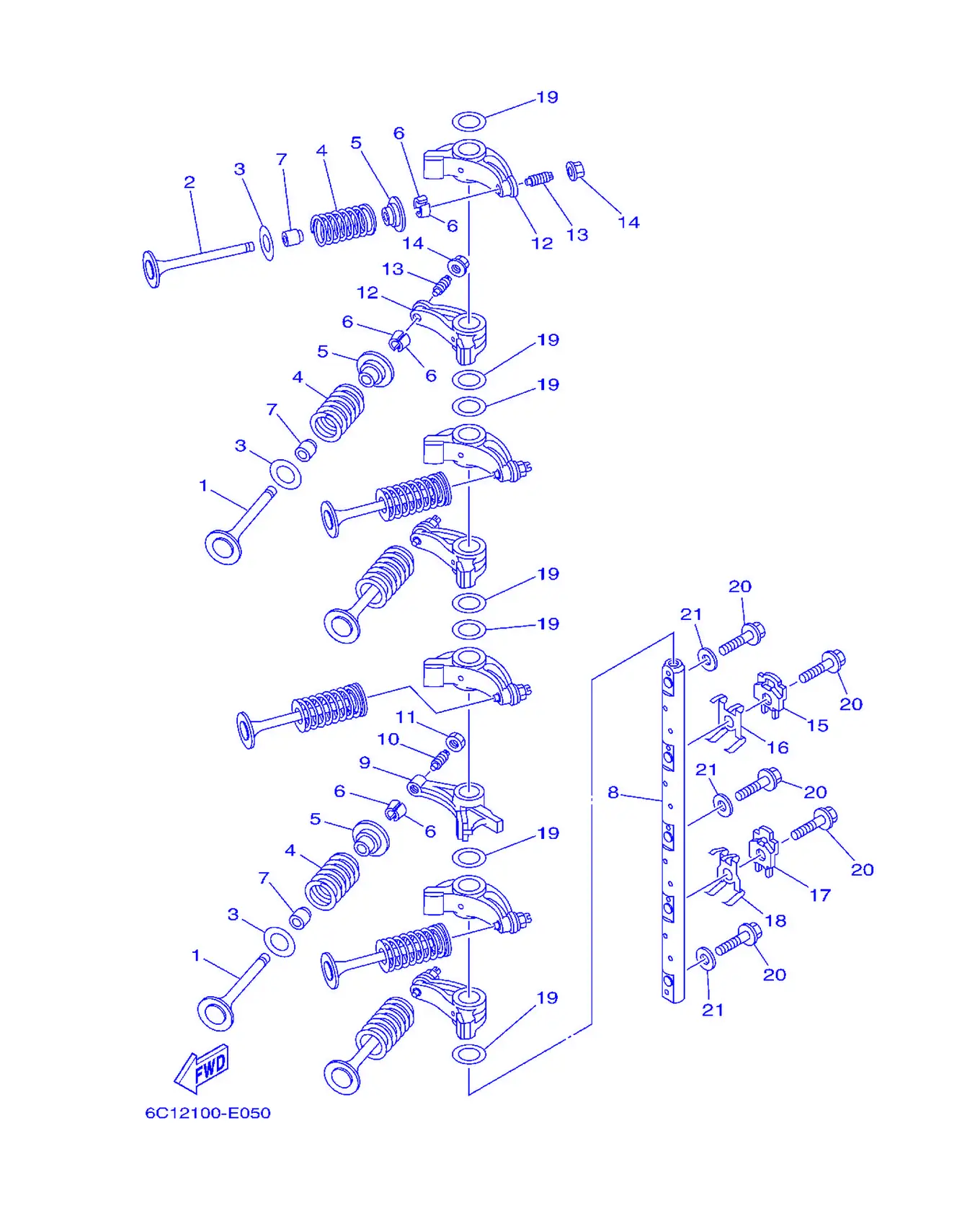

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-12111-00	进气门	Valve,Intake	4
2	69W-12121-10	气门2	Valve, Exhaust	4
3	62Y-12116-00	气门簧座	Seat,ValveSpring	8
4	51Y-12114-00	气门外弹簧	Spring, Valve Outer	8
5	30X-12117-00	气门弹簧座	Retainer,ValveSpring	8
6	30X-12118-00	气门锁销	Cotter, Valve	16
7	51Y-12119-00	气门杆密封	Seal, Valve Stem	8
8	6C5-12146-00	摇臂轴	Shaft, Rocker	1
9	62Y-12151-00	气门摇臂	Arm, Valve Rocker	1
10	64J-12159-00	气门调整螺钉	Screw, Valve Adjusting	1
11	62Y-12158-00	锁紧螺母	Nut,Lock	1
12	6C5-12151-00	气门摇臂	Arm, Valve Rocker	7
13	6C5-12159-00	气门调整螺钉	Screw, Valve Adjusting	7
14	6C5-12158-00	锁紧螺母	Nut,Lock	7
15	6C5-12231-00	导向限位板1	Guide, Stopper 1	1
16	6C5-12233-00	导向限位板面板1	Plate, Guide Stopper 1	1
17	6C5-12241-00	导向限位板2	Guide, Stopper 2	1
18	6C5-12243-00	导向限位板面板2	Plate, Guide Stopper 2	1
19	90201-16014	面板垫圈	Washer,Plate	7
20	90105-08060	螺栓	Bolt, Flange	5
21	92990-08200	垫圈	Washer, Plain	3

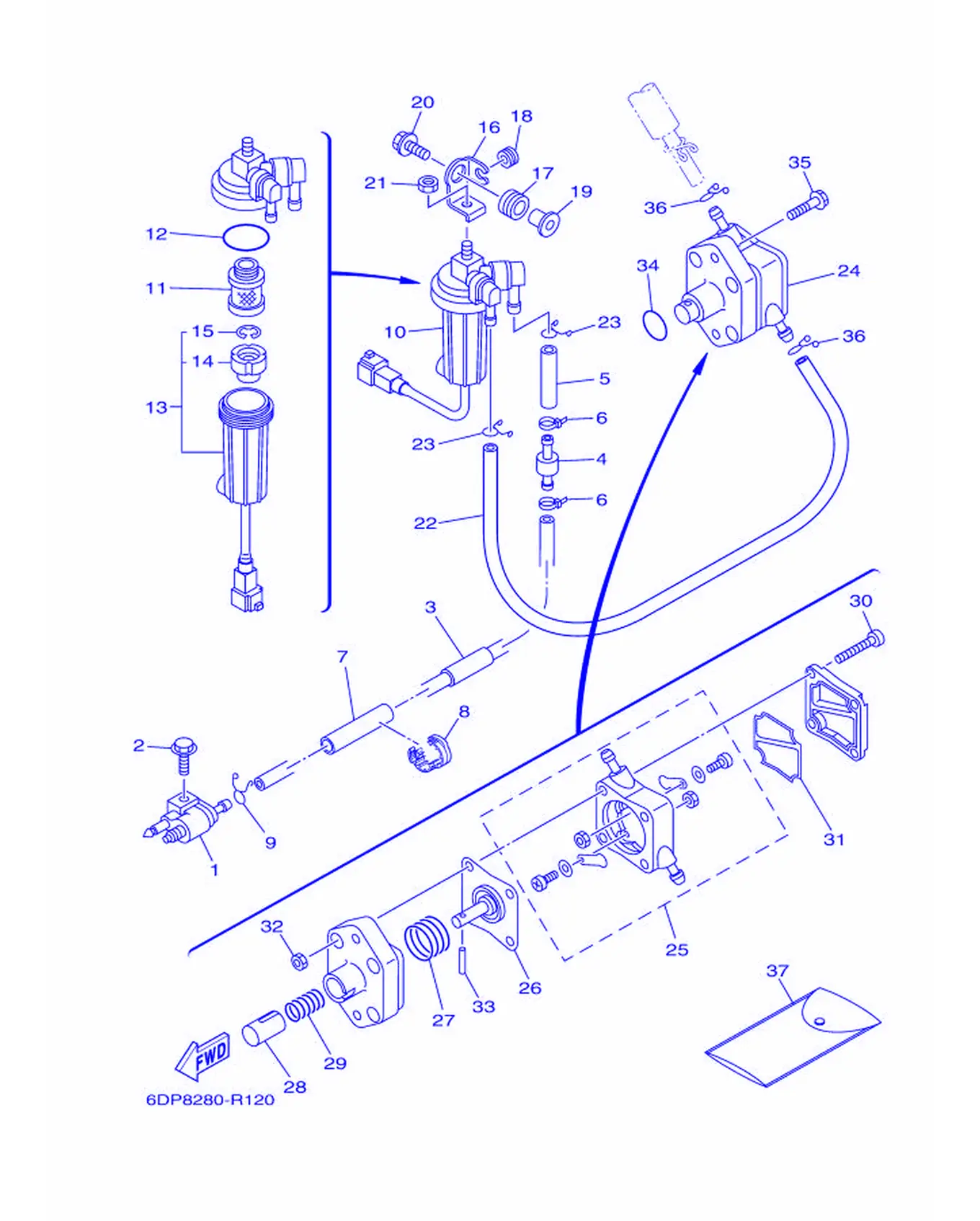

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-10	燃油管接头组件1	Fuel Pipe Joint Complete 1	1
2	97E95-06525	螺栓	Bolt, Hexagon with Washer Deep Recess	1
3	6C5-24313-10	管3	Pipe 3	1
4	67F-24377-00	连接管3	Pipe,Joint 2	1
5	90445-13M02	固定	Hose (L40)	1
6	90465-11M10	固定	Clamp	2
7	90446-13M11	软管	Hose (L65)	1
8	90464-13227	线夹	Clamp	1
9	90467-09M17	固定	Clip	1
10	6D8-24560-01	过滤器总成	Filter Assembly	1
11	6D8-24563-00	过滤器滤芯(07 F115A)68V-	Element, Filter	1
12	6D8-24564-00	衬垫	Gasket	1
13	6D8-24562-00	滤杯	Cup, Filter	1
14	6D8-24469-00	水位浮标	Float, Water Level	1
15	6D8-24519-00	钢夹	Clip	1
16	6C5-24566-11	过滤器支架	Bracket, Filter	1
17	90480-16013	橡胶垫	Grommet	1
18	90480-10M58	固定	Grommet	1
19	90387-08095	轴套	Color	1
20	90119-08148	带垫圈六角头螺栓	Bolt, With Washer	1
21	95380-08600	有槽螺母	Nut	1
22	90445-13M36	软管	Hose (L350)	1
23	90467-10M04	带垫螺栓	Clip	2
24	6C5-24410-01	燃油泵组合	Fuel Pump Assembly	1
25	6C5-24415-00	燃油泵本体4	Body 4	1
26	62Y-24411-03	隔膜，隔板	Diaphragm	1
27	62Y-24423-00	隔膜弹	Spring,Diaphragm	1
28	62Y-13131-00	活塞	Plunger	1
29	62Y-24454-00	弹簧	Spring	1
30	62Y-24444-01	螺钉	Screw	4
31	6C5-24471-01	隔膜	Diaphragm	1
32	95380-05600	螺母	Nut	4
33	62Y-24374-01	销	Pin	1
34	93210-24M79	O型圈	O-ring	1
35	97E95-06530	螺栓	Bolt, Hexagon with Washer Deep Recess	2
36	90467-10M04	带垫螺栓	Clip	2
37	6C5-28100-01	随车工具	Tool Kit	1

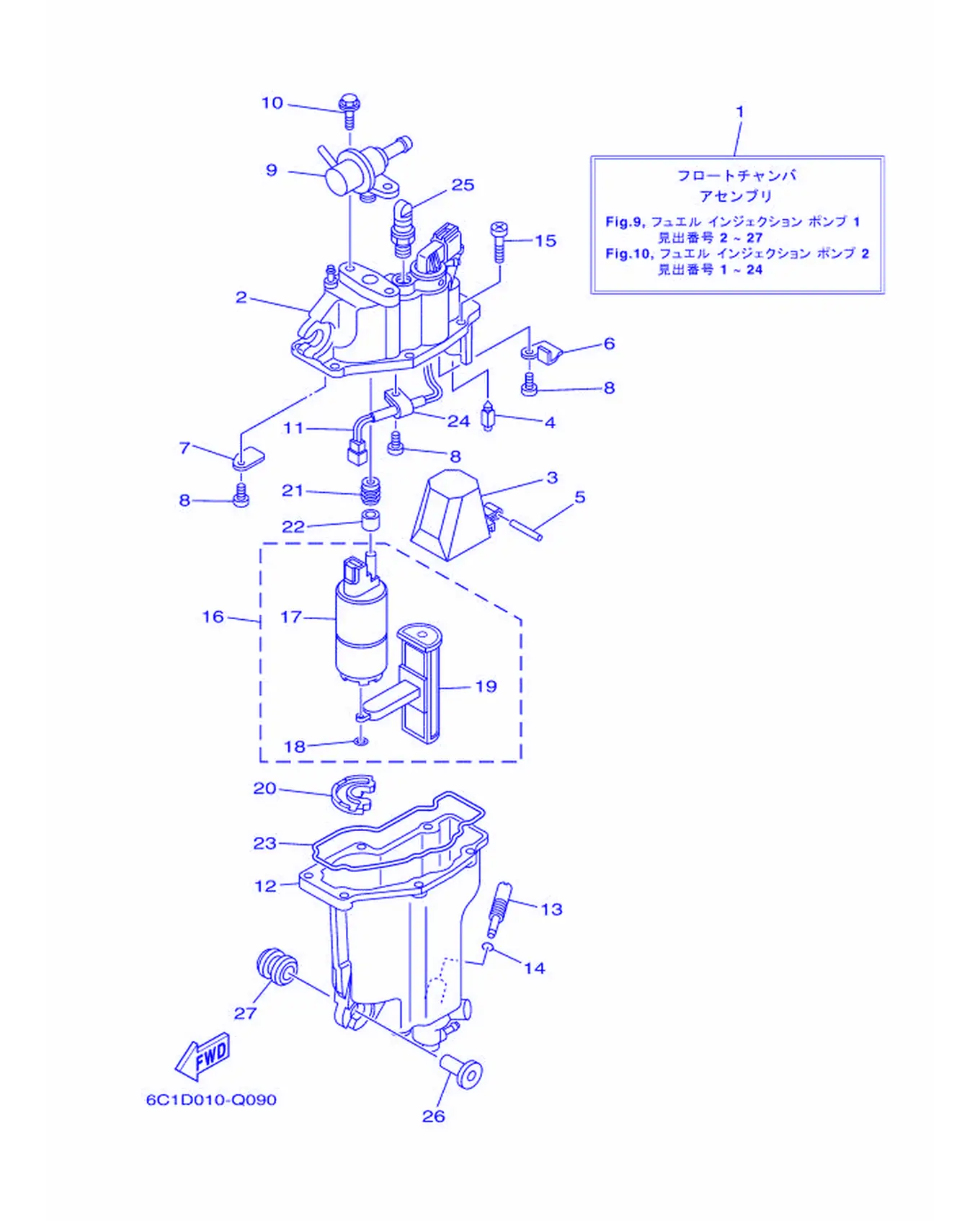

フユエルインジエクシヨンポン

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-14180-04	浮子室组合	Float Chamber Assembly	1
2	6C5-14182-20	浮子室盖	Cover, Float Chamber	1
3	6C5-14985-00	浮子	Float	1
4	6C5-14546-10	针阀	Valve,Needle	1
5	6C5-14386-00	浮子销	Pin,Float	1
6	6C5-2441R-10	档位板1	Plate, Baffle 1	1
7	6C5-2441T-10	挡板 2	Plate, Baffle 2	1
8	6C5-24453-00	螺钉	Screw	3
9	6C5-13906-02	调压器	Regulator, Pressure	1
10	6C5-24592-00	螺栓	Bolt	2
11	6C5-87226-00	电线束组合	WireHarnessAssembly	1
12	6C5-14960-20	浮子室本体	Body Assembly	1
13	6C5-14191-00	放油旋	Plug, Drain	1
14	6C5-14397-00	O型圈	O-ring	1
15	6C5-14567-00	螺钉	Screw	6
16	6C5-13910-10	燃油泵总成	FuelPumpAssembly	1
17	6C5-13907-00	燃油泵组	Fuel Pump Complete	1
18	6C5-14127-10	钢夹	Clip	1
19	6C5-13915-00	过滤器	Filter	1
20	6C5-13593-01	减震器	Damper	1
21	6C5-13781-00	泵减震器	Damper,Pump	1
22	6C5-13716-00	衬套	Color	1
23	6C5-14984-10	浮子室衬垫	Gasket, Float Chamber	1
24	6C5-21337-10	钢索夹	Clamp,Cable	1
25	6C5-14225-00	盖	Cap	1
26	90387-06M69	六角螺栓	Color	3
27	90480-09M12	固定	Grommet	3

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J3	燃油箱组合	Fuel Tank Assembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-30	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-01	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y1-24306-56	燃油管组件1	Fuel Pipe Complete 1	1
9	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
10	93210-08287	O型圈	O-ring	1
11	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	90445-11M58	油管	Hose (L2050)	1
14	650-24351-51	带1	Band 1	4
15	90445-11M57	软管	Hose (L850)	1
16	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1

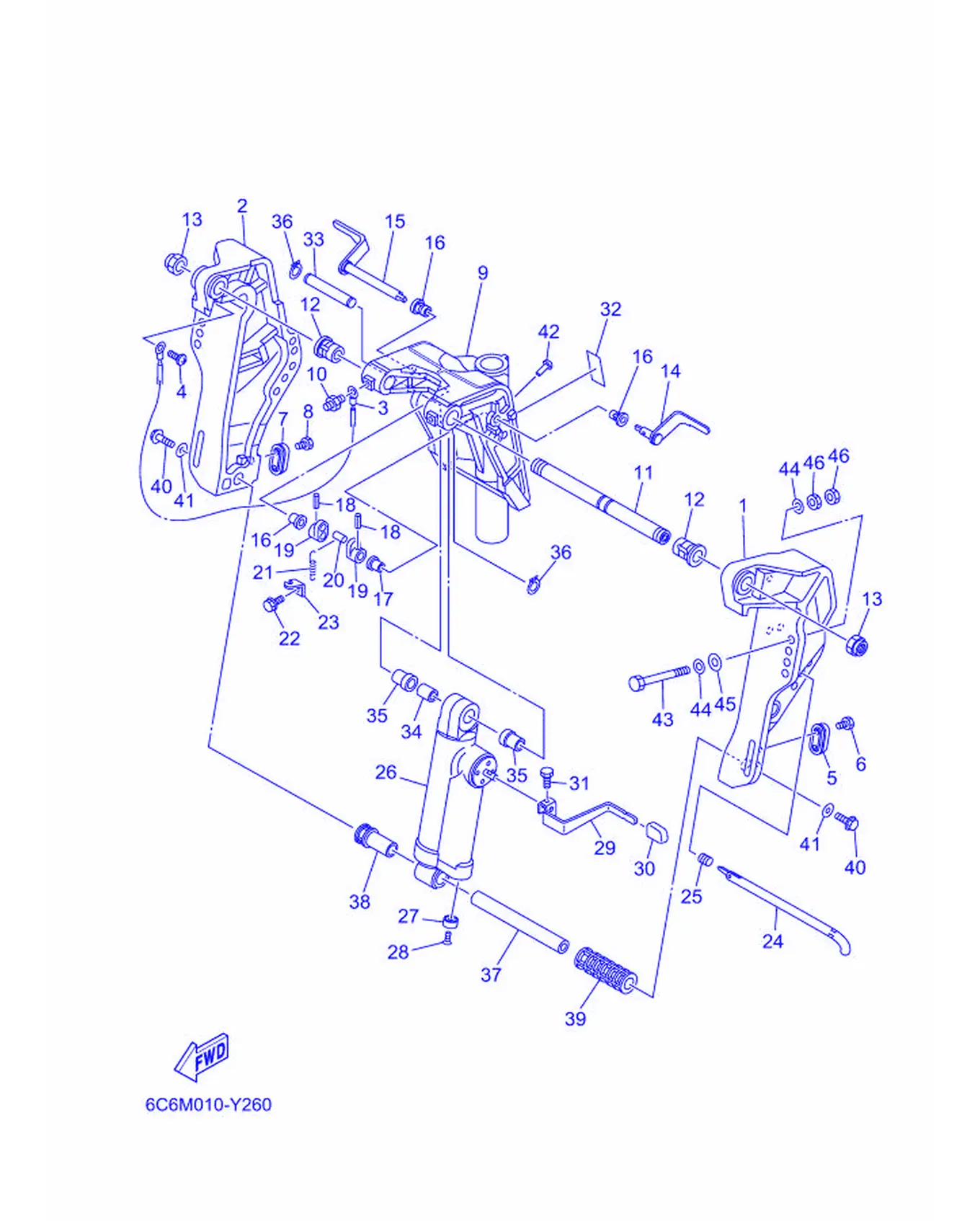

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C1-43111-00-8D	夹紧托架	Bracket,Clamp 1	1
2	6C1-43112-00-8D	夹紧托架	Bracket,Clamp 2	1
3	6E5-82148-00	导线4	Wire,Lead 4	1
4	97885-06008	大柱头螺钉	Screw, Pan Head	1
5	65W-45251-00	阳极	Anode	1
6	90101-06020	螺栓	Bolt, Hexagon	2
7	65W-45251-00	阳极	Anode	1
8	90101-06020	螺栓	Bolt, Hexagon	2
9	6C5-43311-01-8D	旋转支架	Bracket, Swivel 1	1
10	93700-06002	油脂嘴	Nipple, Grease	1
11	63D-43131-01	夹紧托架螺	Bolt,ClampBracket	1
12	90386-22MA4	衬套	Bushing	2
13	90185-22M11	自锁螺母	Nut, Self-Locking	2
14	6C5-43181-00	顶位销杆	Lever, Tilt Stop 1	1
15	6C5-43185-00	顶位销杆	Lever, Tilt Stop 2	1
16	90386-10M16	衬套	Bushing	3
17	90386-10025	衬套	Bushing	1
18	91690-30020	弹簧销	Pin,Spring	2
19	6G5-43148-00	间隔轴	Collar, Distance	2
20	90249-06M19	螺丝	Pin	1
21	90506-14M24	拉簧	Spring, Tension	1
22	97E95-06512	螺栓	Bolt, Hexagon with Washer Deep Recess	1
23	6G5-43144-00	弹簧	Hook,Spring	1
24	688-43160-01	角度定位杆组合	TiltRodAssembly	1
25	90502-16M02	锥形弹簧	Spring, Conical	1
26	6C6-43107-00-8D	减震器组合	Shock Absorber Sub-assembly	1
27	663-45251-00	阳极	Anode	1
28	90152-06M01	卡环	Screw, Countersunk	1
29	6C1-43631-00	角度定位杆	Lever,Tilt	1
30	682-43318-01	盖	Cover	1
31	97D95-06010	螺栓	Bolt, Hexagon Deep Recess	1
32	63D-43691-00	角度定位指示器	Indicator, Tilt	1
33	69D-43126-01	上侧防震销	Pin, Upper Shock Mount	1
34	90387-16003	衬套	Color	1
35	90387-16004	衬套	Color	2
36	93410-16097	弹性挡圈	Circlip	2
37	6CJ-43818-00	下侧防震销	Pin, Lower Shock Mount	1
38	6C5-43833-00	管	Pipe	1
39	6C5-43834-00	管	Pipe	1
40	90119-10054	带垫圈六角头螺栓	Bolt, with Washer	2
41	90201-10060	平垫圈	Washer,Plate	2
42	90269-02M08	螺丝	Rivet	2
43	90101-12063	螺栓	Bolt (L:105MM)	4
44	90201-12062	平垫圈	Washer,Plate	8
45	90201-12426	平垫圈	Washer,Plate	4
46	95380-12600	有槽螺母	Nut	8

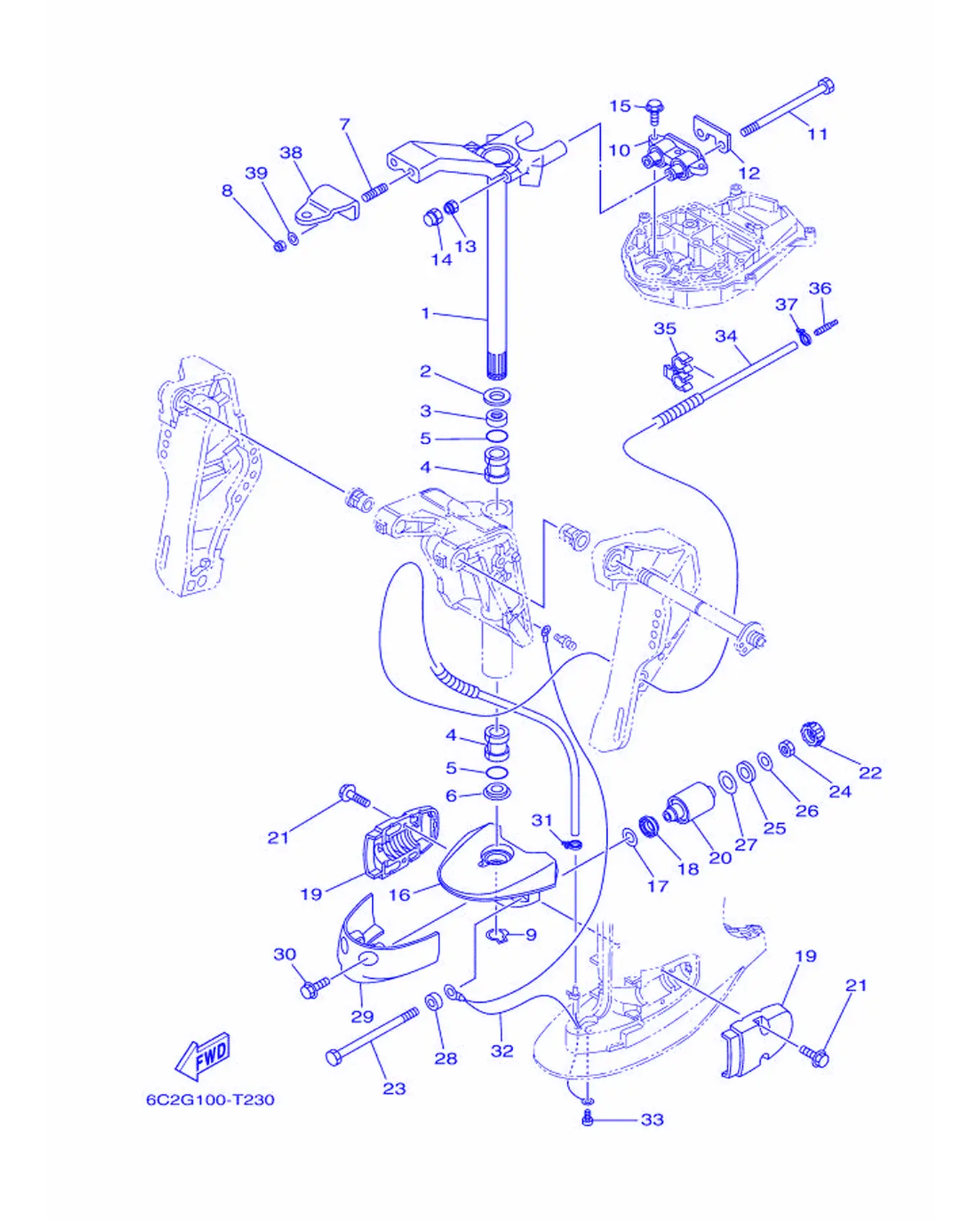

ブラケツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-42510-01-8D	方向托架组合	SteeringBracketAssembly	1
2	90201-30M00	平垫圈	Washer,Plate	1
3	90386-30M78	衬套	Bushing	1
4	90386-30M77	衬套	Bushing	2
5	93210-29M94	O型圈	O-ring	2
6	90386-30M60	衬套	Bushing	1
7	90116-10063	双头螺栓	Bolt, Stud	2
8	90185-10027	锁紧螺母	Nut, Self-Locking	2
9	93410-28M06	卡环	Circlip	1
10	64J-44514-00	上侧减震胶垫	Mount Damper, Upper Side	1
11	90109-08229	螺栓	Bolt	2
12	69W-44526-01	面板	Plate	1
13	90185-08018	锁紧螺母	Nut, Self-Locking	2
14	6C5-44194-00	盖	Cap	2
15	97E75-08530	螺栓	Bolt, Hexagon with Washer Deep Recess	3
16	69W-44551-00-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber 1	1
17	90201-12M16	平垫圈	Washer,Plate	2
18	6C5-43885-01	固定	Grommet	2
19	6C5-44552-00-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber 2	2
20	69W-44555-00	下侧减震胶垫	Mount Damper, Lower Side	2
21	90119-08094	带垫圈六角头螺栓	Bolt, with Washer	4
22	6C5-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
23	90109-12MA3	螺栓	Bolt	2
24	95380-12700	盘形垫	Nut	2
25	90202-21100	平垫圈	Washer,Plate	2
26	90201-13M19	平垫圈	Washer,Plate	2
27	90201-22M05	平垫圈	Washer,Plate	2
28	90387-12057	轴套	Collar	2
29	67C-44553-00-8D	下侧减震胶垫盖	Cover, Lower Mount	1
30	97E95-08520	螺栓	Bolt, Hexagon with Washer Deep Recess	2
32	67C-82127-10	导线2	Wire,Lead 2	1
33	97885-06008	大柱头螺钉	Screw, Pan Head	1

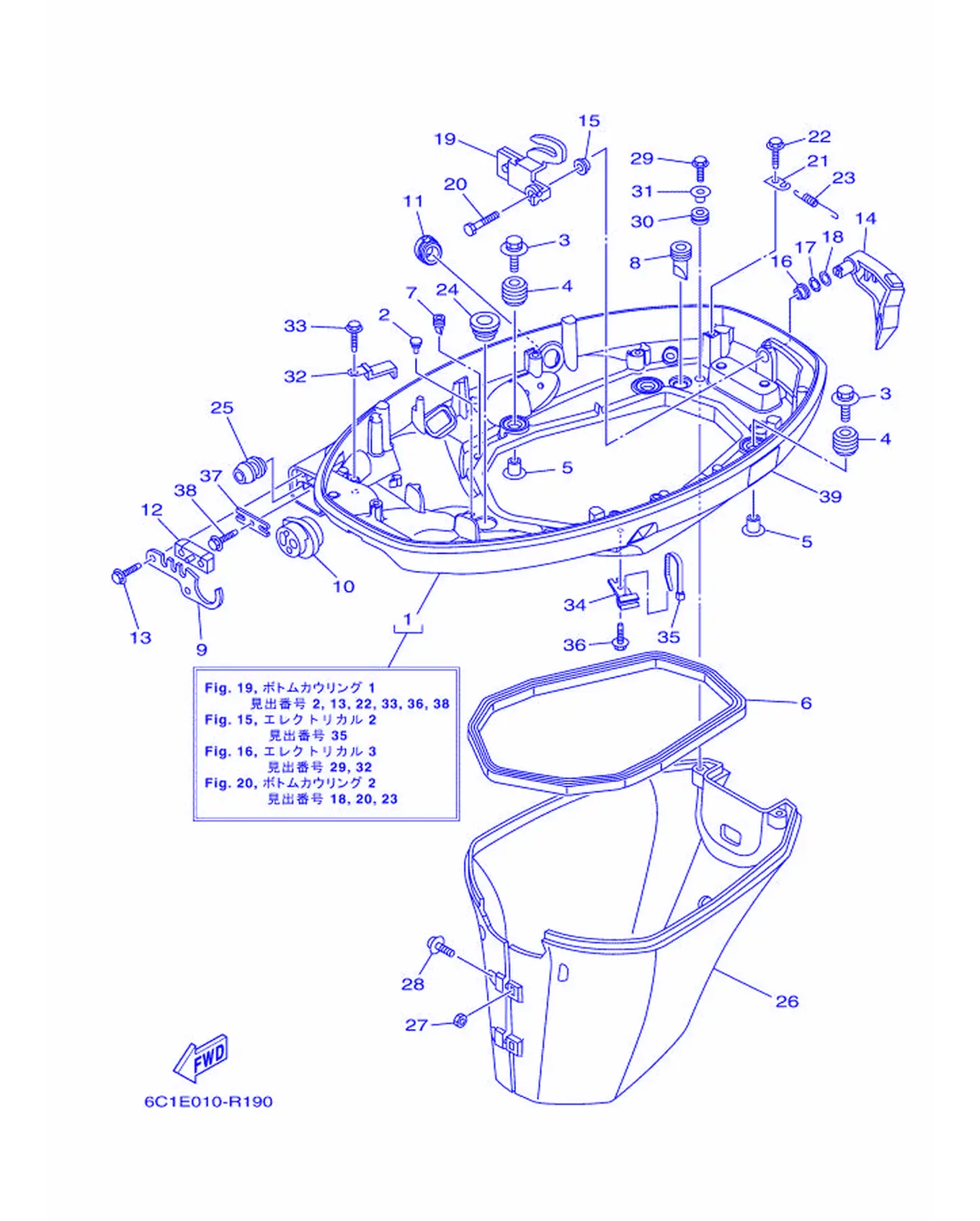

ボトムカウリング 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CJ-42710-02-8D	底罩组合	Bottom Cowling Assembly	1
2	6H4-42748-01	固定	Grommet	3
3	90119-06291	带垫圈六角头螺栓	Bolt, with Washer	4
4	6BG-42748-01	固定	Grommet	4
5	90387-06M69	六角螺栓	Color	4
6	62Y-42716-01	密封橡皮块1	Rubber Seal 1	1
7	65W-42717-00	密封橡皮块2	Rubber,Seal 2	2
8	61A-42717-00	密封橡皮块2	Rubber,Seal 2	2
9	6BG-42761-00	限位板	Stopper	1
10	6CJ-42725-01	固定	Grommet	1
11	6CJ-42726-10	固定	Grommet	1
12	6BG-42727-01	固定	Grommet	1
13	90109-06M86	螺栓	Bolt	2
14	6BG-42815-00-8D	夹杆	Lever, Clamp 1	1
15	90386-12M37	衬套	Bushing	1
16	90386-12MA2	衬套	Bushing	1
17	90206-12052	平垫圈	Washer, Wave	1
18	90201-12M07	平垫圈	Washer,Plate	1
19	6BG-42816-00	夹杆	Lever, Clamp 2	1
20	97D95-06014	连杆螺栓	Bolt, Hexagon Deep Recess	1
21	66T-43144-00	弹簧	Hook,Spring	1
22	90109-06M86	螺栓	Bolt	1
23	90506-18023	拉簧	Spring, Tension	1
24	68U-42727-01	固定	Grommet	1
25	6BG-24329-01	密封	Seal	1
26	6BG-42741-10-8D	挡板	Apron 1	1
27	95380-06600	有槽螺母	Nut, Hexagon	2
28	97980-06325	带垫螺钉	Screw, Washer	2
29	90109-06M80	螺栓	Bolt	2
30	90480-13M24	固定	Grommet	2
31	90387-06M43	衬套	Color	2
32	90462-20005	线夹	Clamp	1
33	90109-06M86	螺栓	Bolt	1
37	6BG-48538-00	钢索夹1	Clamp, Cable 1	1
38	90109-06M86	螺栓	Bolt	1
39	6EE-42794-00	警告标志	Label, Warning (General)	1

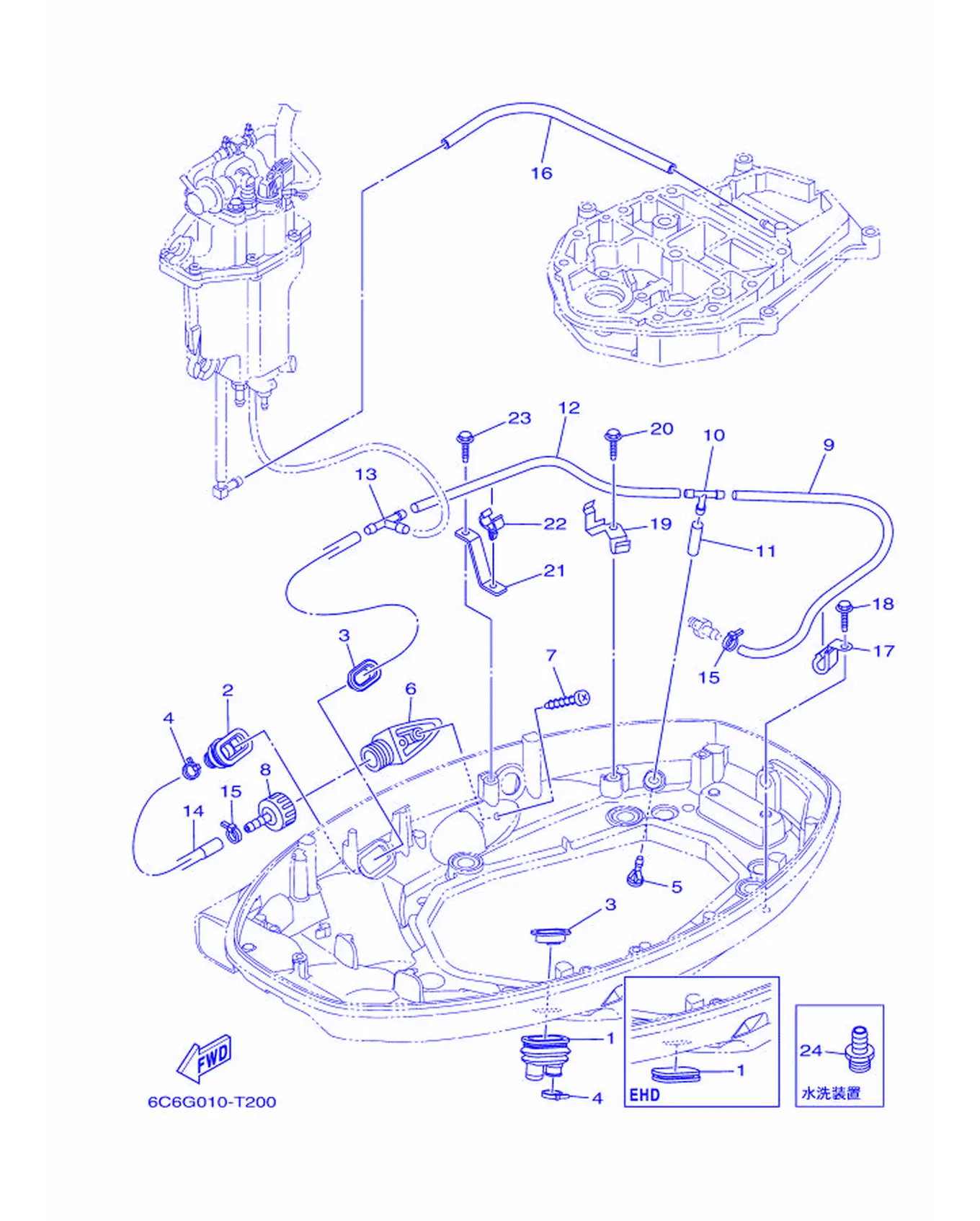

ボトムカウリング 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-42726-01	固定	Grommet	1
2	6BG-42724-01	固定	Grommet	1
3	6BG-42384-00	密封	Seal, Cap	1
4	90465-11M10	固定	Clamp	1
5	6BL-44391-00	软管管嘴	Nipple,Hose	1
6	6AW-12572-00	联接器	Adapter	1
7	97780-60520	自攻螺钉	Screw, Tapping	2
8	6R3-12580-00	软管接头5	JointAssembly	1
9	90445-09036	软管	Hose (L400)	1
10	688-24378-00	连接管4	Pipe,Joint	1
11	90445-09220	固定	Hose (L30)	1
12	90445-096H2	软管	Hose (L280)	1
13	688-24378-00	连接管4	Pipe,Joint	1
14	6BG-12481-00	管1	Pipe 1	1
15	90465-11M10	固定	Clamp	2
16	90445-09304	软管	Hose (L310)	1
17	90462-08067	线夹	Clamp	1
18	90109-06M86	螺栓	Bolt	1
19	6BG-24136-01	线夹2	Clamp 2	1
20	90109-06M86	螺栓	Bolt	1
21	6CJ-24135-00	线夹1	Clamp 1	1
22	90464-09130	线夹	Clamp	1
23	90109-06M86	螺栓	Bolt	1
24	69J-12584-00	软管接头	Joint,Hose 3	1

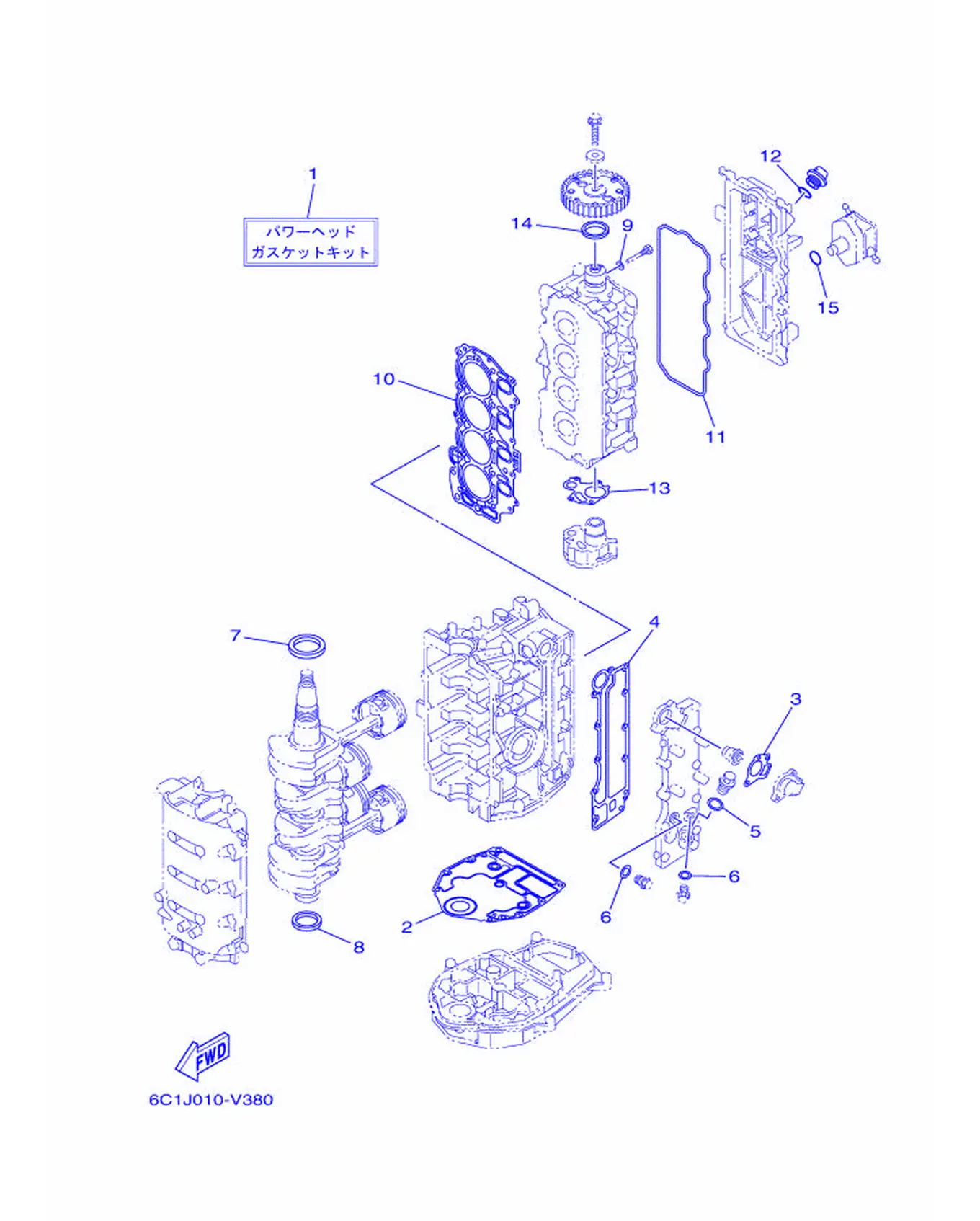

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-W0001-05	衬垫套	Power Head Gasket Kit	1
2	6BG-11351-02	气缸垫片1	Gasket, Cylinder	1
3	62Y-12414-01	盖衬垫	Gasket, Cover	1
4	6C5-41114-10	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
5	90201-186F1	平垫圈	Washer,Plate	1
6	90430-14115	垫片	Gasket	2
7	93102-43M42	油封	OilSeal	1
8	93101-35002	油封	OilSeal	1
9	90430-06014	螺栓	Gasket	1
10	6C5-11181-01	气缸头垫片1	Gasket, Cylinder Head 1	1
11	62Y-11356-00	气缸密封圈2	Seal,Cylinder 2	1
12	93210-24M79	O型圈	O-ring	1
13	6C5-13329-00	泵盖衬垫	Gasket,PumpCover	1
14	93102-37M40	油封	OilSeal	1
15	93210-24M79	O型圈	O-ring	1

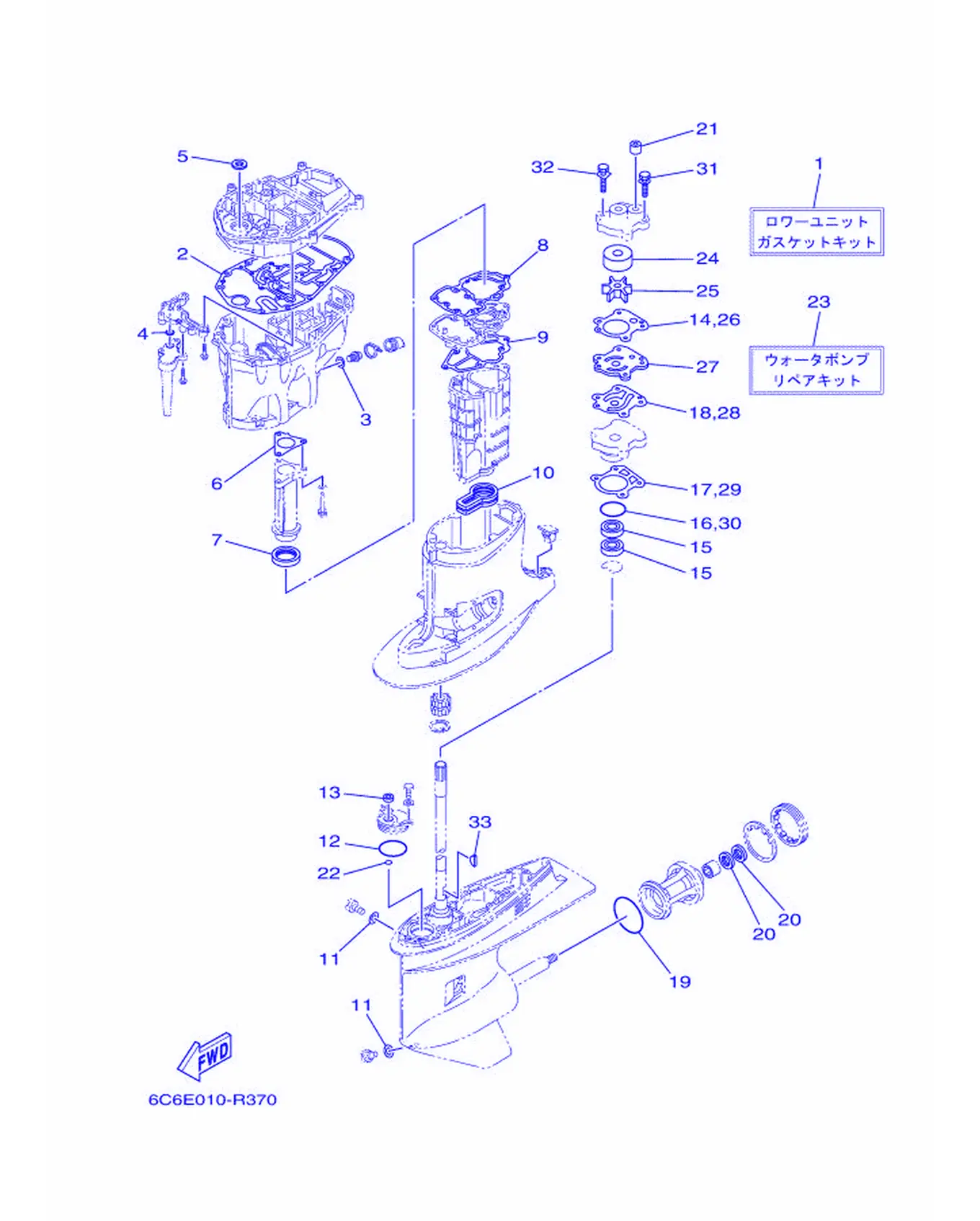

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6C6-W0001-22	衬垫套	Lower Unit Gasket Kit	1
2	6C5-15312-01	油槽衬垫	Gasket, Oil Pan	1
3	90430-14M09	衬垫	Gasket	1
4	93210-12790	O型圈	O-ring	1
5	93103-18011	油封	OilSeal	1
6	6C5-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
7	6C5-46132-00	通风管组	Gasket 1	1
8	6C5-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
9	6C5-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
10	6C5-45123-00	消音器衬垫	Gasket,Muffler	1
11	90430-08003	垫片	Gasket	2
12	93210-49046	O型圈	O-ring	1
13	93106-09014	油封	OilSeal	1
14	6H3-44315-A0	水泵衬垫	Gasket,Water Pump	1
15	93101-23070	油封	OilSeal	2
16	93210-46044	O型圈	O-ring	1
17	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
18	6H3-44324-A0	芯子衬垫	Gasket, Cartridge	1
19	93210-86M39	O型圈	O-ring	1
20	93101-25M03	油封	OilSeal	2
21	663-44366-01	水封减震器	Damper, Water Seal 2	1
22	93210-07003	O型圈	O-ring	1
23	6H3-W0078-02	水泵修理套	Water PumpRepair Kit	1
24	663-44322-00	芯子	Insert, Cartridge	1
25	6H3-44352-00	叶轮	Impeller	1
26	6H3-44315-A0	水泵衬垫	Gasket,Water Pump	1
27	6H3-44323-00	外挡板	Outer Plate, Cartridge	1
28	6H3-44324-A0	芯子衬垫	Gasket, Cartridge	1
29	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
30	93210-46044	O型圈	O-ring	1
31	90119-08191	带垫圈六角头螺栓	Bolt, with Washer	2
32	90119-08194	带垫圈六角头螺栓	Bolt, with Washer	2
33	90280-03M03	半圆键	Key, Woodruff	1

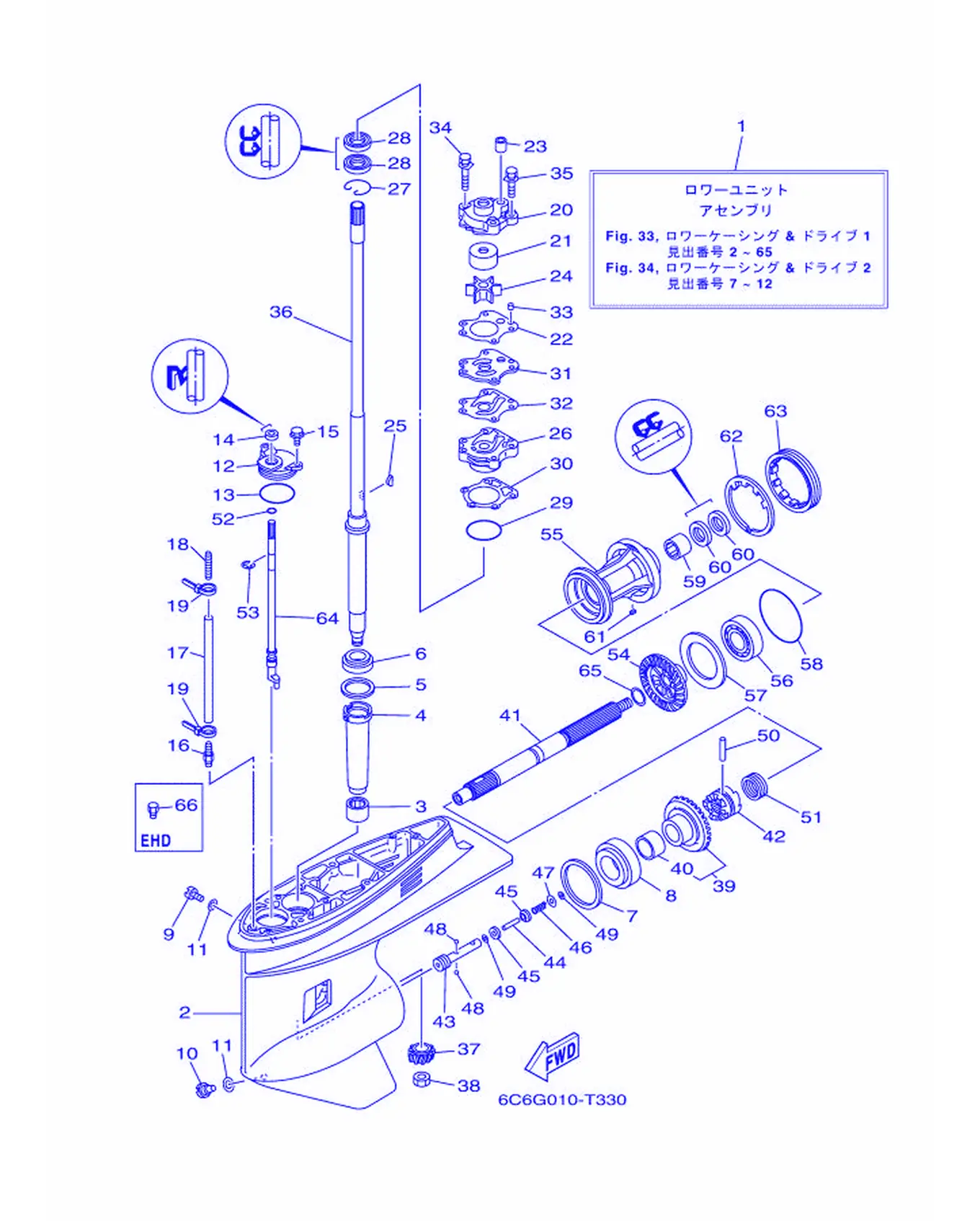

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	68S-45300-34-8D	水下装置总成	Lower Unit Assembly	1
1	68S-45300-44-8D	水下装置总成FT50GET	Lower Unit Assembly	1
2	67F-45301-00-8D	水下装置壳	Casing,Lower	1
3	93315-52563	轴承	Bearing	1
4	688-45536-01	驱动轴套	Sleeve,Drive Shaft	1
5	688-45587-01	填隙	Shim (T:0.10MM)	1
5	688-45587-10	填隙	Shim (T:0.12MM)	1
5	688-45587-20	填隙	Shim (T:0.15MM)	1
5	688-45587-30	填隙	Shim (T:0.18MM)	1
5	688-45587-40	填隙	Shim (T:0.30MM)	1
5	688-45587-50	填隙	Shim (T:0.40MM)	1
5	688-45587-60	填隙	Shim (T:0.50MM)	1
6	93332-000U3	轴承	Bearing	1
7	688-45567-01	填隙	Shim (T:0.10MM)	1
7	688-45567-10	填隙	Shim (T:0.12MM)	1
8	93332-00095	轴承	Bearing	1
9	90340-08002	螺丝	Plug, Straight Screw	1
10	688-45341-10	放油塞	Plug, Drain	1
11	90430-08003	垫片	Gasket	2
12	688-45321-00	面板	Plate	1
13	93210-49046	O型圈	O-ring	1
14	93106-09014	油封	OilSeal	1
15	97E95-06516	螺栓	Bolt, Hexagon with Washer Deep Recess	2
20	6H3-44311-00	水泵壳	Housing,Water Pump	1
21	663-44322-00	芯子	Insert, Cartridge	1
22	6H3-44315-A0	水泵衬垫	Gasket,Water Pump	1
23	663-44366-01	水封减震器	Damper, Water Seal 2	1
24	6H3-44352-00	叶轮	Impeller	1
25	90280-03M03	半圆键	Key, Woodruff	1
26	6H3-44341-01-CA	水泵壳	Housing,Water Pump	1
27	93450-40165	弹性挡圈	Circlip	1
28	93101-23070	油封	OilSeal	2
29	93210-46044	O型圈	O-ring	1
30	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
31	6H3-44323-00	外挡板	Outer Plate, Cartridge	1
32	6H3-44324-A0	芯子衬垫	Gasket, Cartridge	1
33	93604-10M03	定位销	Pin, Dowel	2
34	90119-08194	带垫圈六角头螺栓	Bolt, with Washer	2
35	90119-08191	带垫圈六角头螺栓	Bolt, with Washer	2
36	64J-45501-30	驱动轴组	Drive ShaftComplete	1
37	6K5-45551-00	小齿轮	Pinion (12T)	1
38	90170-16M01	螺帽	Nut	1
39	68S-45560-00	齿轮	Gear 1 (28T)	1
40	93317-322V0	轴承	Bearing	1
41	67F-45611-01	螺旋浆轴	Shaft,Propeller	1
42	6D8-45631-00	爪形离合器	Clutch, Dog	1
43	67F-45634-00	变挡滑	Slide, Shift	1
44	6H1-45668-00	自由轴	Shaft, Free	1
45	6H1-45635-00	变挡柱	Plunger, Shift	2
46	90501-12M48	压簧	Spring, Compression	1
47	90201-03313	平垫圈	Washer,Plate	1
48	93503-16003	滚珠	Ball	2
49	90183-02M03	螺帽	Nut,Spring	2
50	90250-07M02	圆柱销	Pin, Straight	1
51	688-45633-00	固定环	Ring, Cross Pin	1
52	93210-07003	O型圈	O-ring	1
53	99001-08600	卡环	Circlip	1
54	68S-45571-00	齿轮	Gear 2 (28T)	1
55	67F-45331-00-CA	轴承壳	Housing,Bearing	1
56	93306-207U0	轴承	Bearing	1
57	67F-45576-00	推力垫	Washer, Thrust	1
58	93210-86M39	O型圈	O-ring	1
59	93317-325U0	轴承	Bearing	1
60	93101-25M03	油封	OilSeal	2
61	90282-04010	平键	Key, Straight	1
62	688-45383-02	爪形垫	Washer, Claw	1
63	688-45384-02	螺母	Nut	1
64	64J-44150-01	变挡凸轮组合	Shift Cam Assembly	1
65	90201-25M05	平垫圈	Washer,Plate	1
66	6J8-45378-00	软管嘴	Nipple,Hose	1

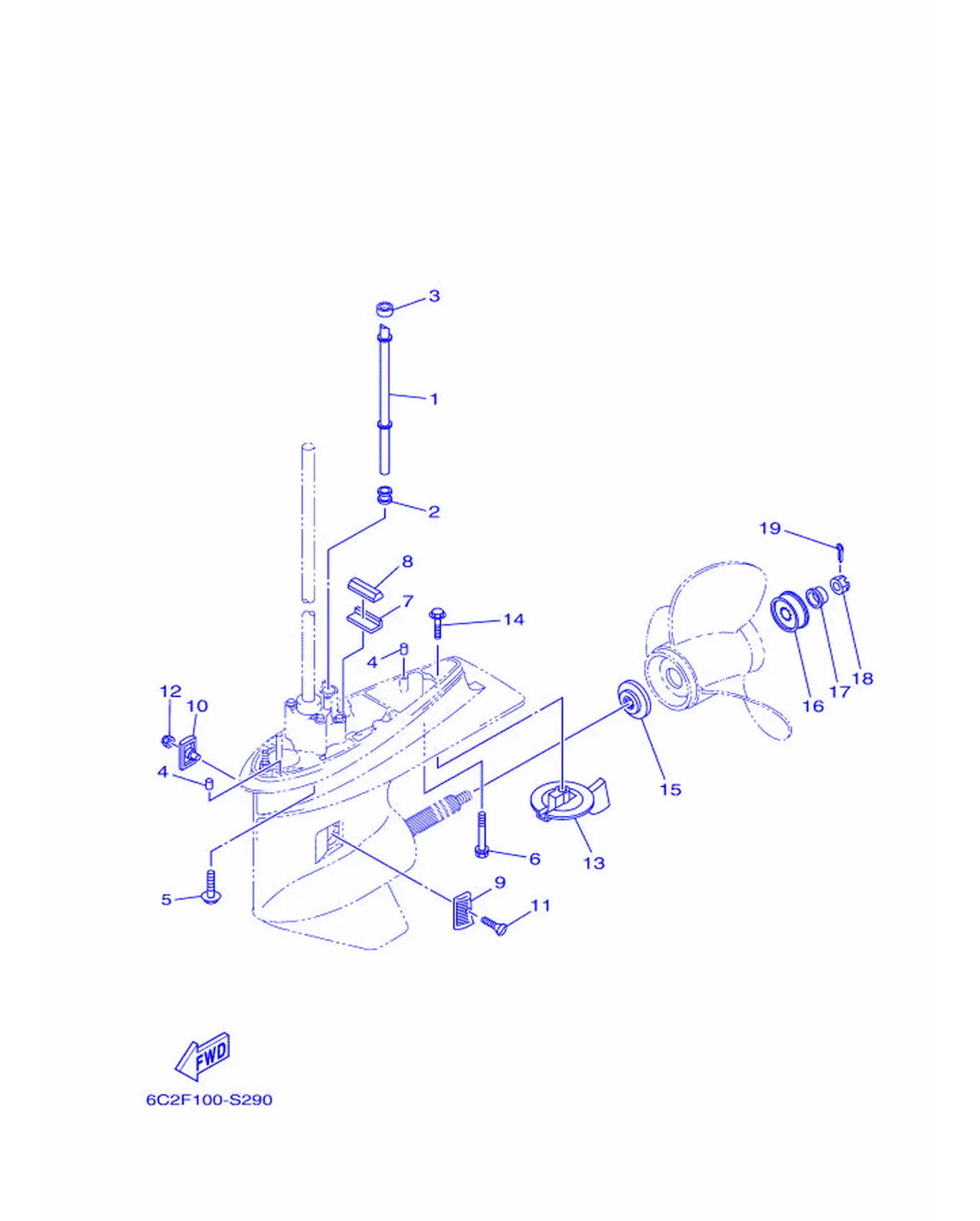

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-44361-00	水管	Tube, Water 1	1
1	6C5-44361-10	水管	Tube, Water 1	1
2	663-44367-01	水封减震器	Damper, Water Seal 3	1
3	663-44366-01	水封减震器	Damper, Water Seal 2	1
4	93606-12019	定位销	Pin, Dowel	2
5	90119-10068	带垫圈六角头螺栓	Bolt, with Washer	4
6	90119-08195	带垫圈六角头螺栓	Bolt, with Washer	1
7	663-45376-00	密封圈减震块导承	Guide,SealDamper	1
8	688-45375-00	密封圈减震	Damper,Seal	1
9	6H1-45214-00	进水口盖	Cover, Water Inlet	1
10	6H1-45215-00	进水口盖	Cover, Water Inlet	1
11	90151-05M00	螺钉	Screw, Countersunk	1
12	90185-05002	螺母	Nut, Self-Locking	1
13	67F-45371-00	航向调整	Tab Trim	1
14	90105-10M67	螺栓	Bolt, Washer Based Head	1
15	688-45987-01	衬套	Spacer	1
16	67F-45997-00	衬套	Spacer	1
17	90389-25M00	衬套	Bushing	1
18	90171-16011	螺母	Nut, Castle	1
19	91490-30025	开口销	Pin, Cotter	1
