雅马哈 FL115A - FL115AETX

共 36 个部位，点击零件编码查看详情，或搜索本页零件。

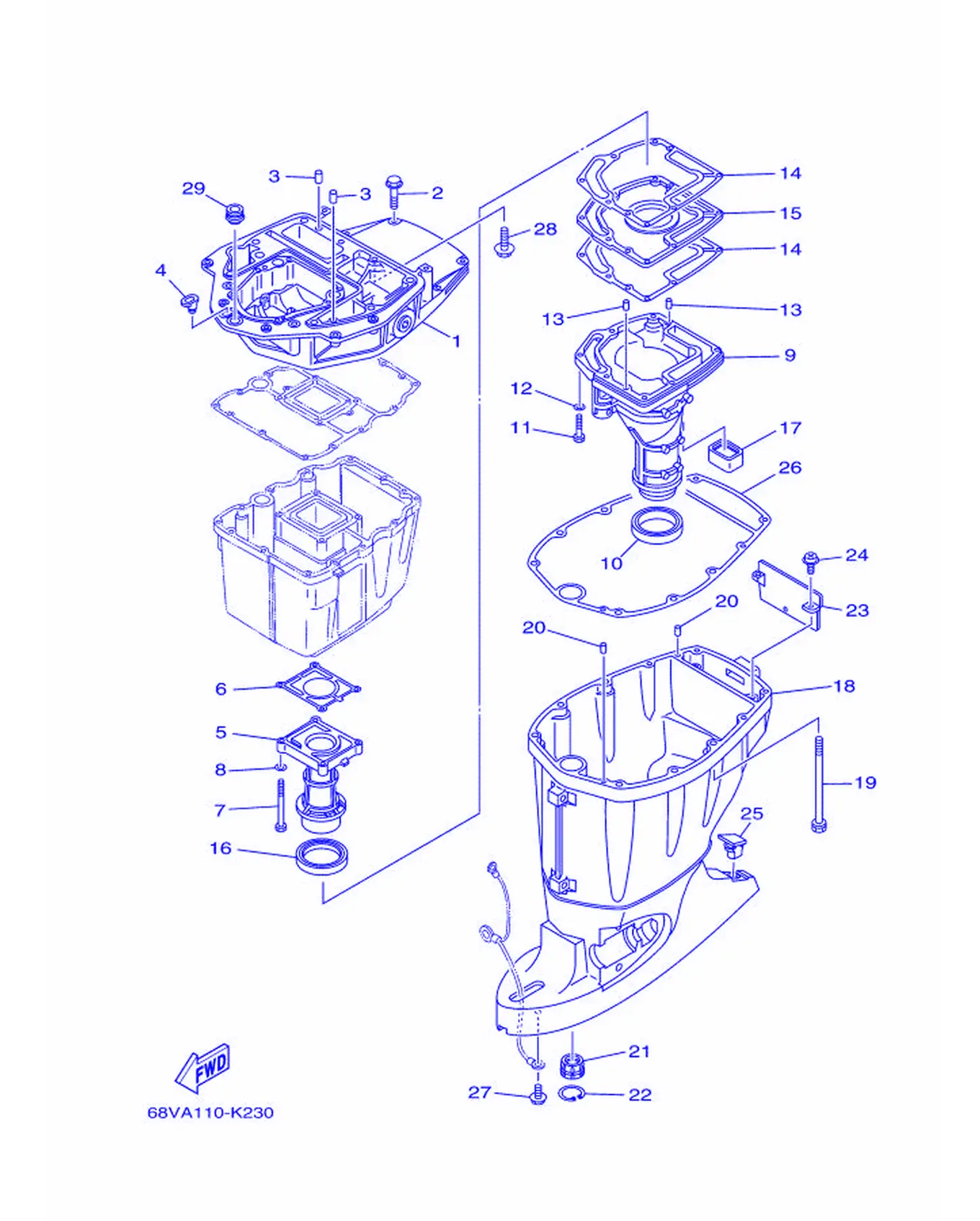

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-41137-02-CA	排气导管	Guide,Exhaust	1
2	97575-08540	带垫圈螺	Bolt, With Washer	4
3	93608-16M16	定位销	Pin, Dowel	2
4	6G1-42727-00	固定	Grommet	1
5	67F-41131-01-CA	排气岐管1	Manifold,Exhaust 1	1
6	67F-41133-A1	排气岐管衬垫1	Gasket, Exhaust Manifold	1
7	97075-06070	螺栓	Bolt	4
8	92995-06600	盘形垫	Washer	4
9	68V-14711-30-CA	消声器1	Muffler 1	1
10	68V-45123-00	消音器衬垫	Gasket,Muffler	1
11	97075-06030	螺栓	Bolt	7
12	92995-06600	盘形垫	Washer	7
13	93606-19M23	定位销	Pin, Dowel	2
14	67F-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	2
15	67F-45181-00-CA	面板	Plate	1
16	67F-41138-00	排气管密封圈1	Seal, Exhaust 1	1
17	67F-45127-00	密封	Seal	1
18	68V-45111-31-8D	水上装置壳	Casing,Upper	1
19	90119-10M08	带垫螺栓	Bolt, With Washer	6
20	93608-16M16	定位销	Pin, Dowel	2
21	6E5-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
22	93420-36M01	卡环	Circlip	1
23	67F-45151-00	水上装置壳体盖	Cover,UpperCasing	1
24	97980-06216	带垫圈螺钉	Screw, With Washer	2
25	6C5-45155-00	盖	Cap	1
26	67F-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1
27	95895-06010	凸缘螺栓	Bolt, Flange	1
28	90119-08M58	带垫螺栓	Bolt, With Washer	2
29	67F-42724-00	固定	Grommet	1

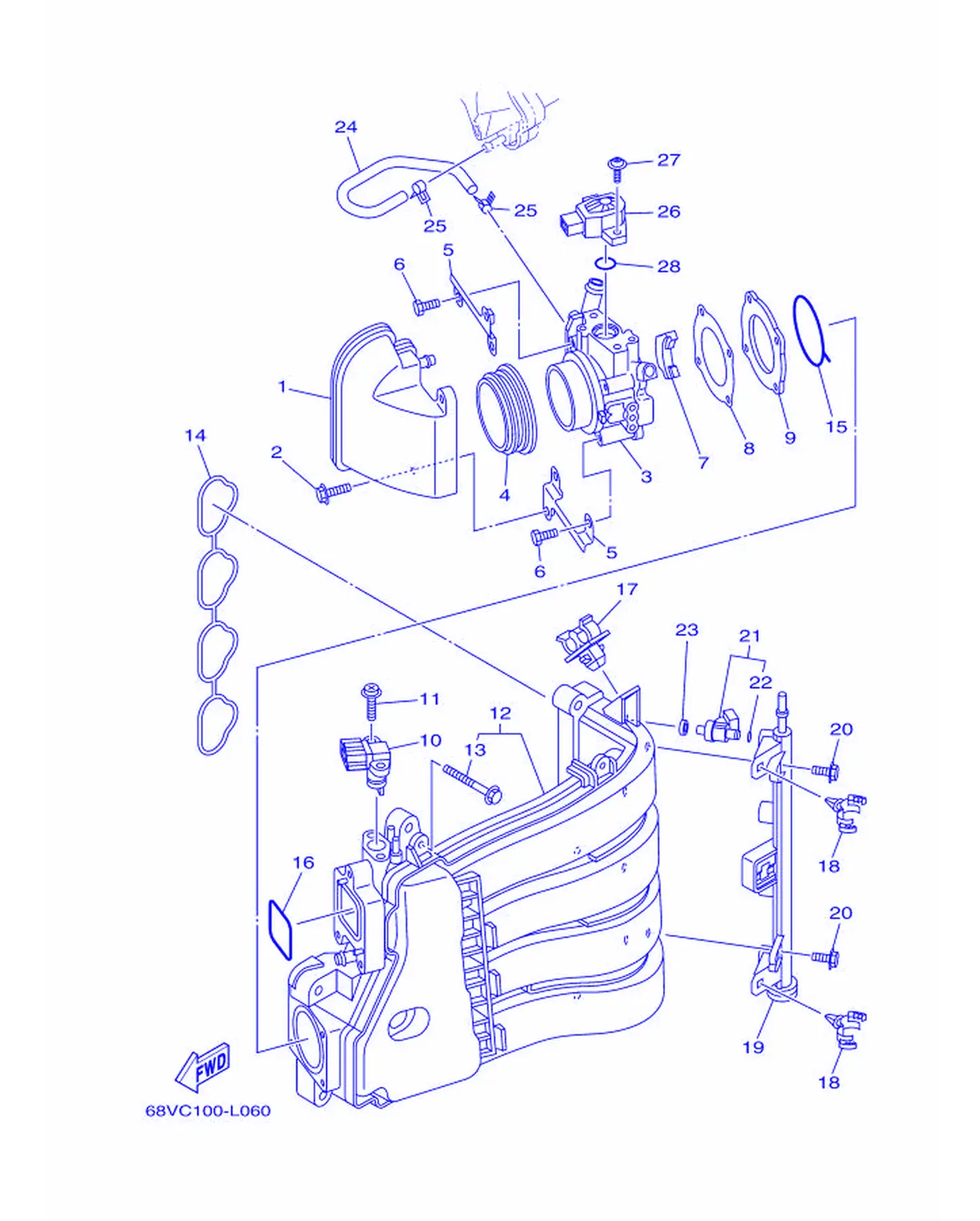

インテーク 1

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-14440-10	进气消声器组合	SilencerAssembly,Intake	1
2	95895-06020	凸缘螺	Bolt, Flange	2
3	68V-13751-20	节流器本体	Body, Throttle 1	1
4	68V-1441J-10	消声器管	Pipe,Silencer	1
5	68V-13898-00	支架	Holder	2
6	68V-14496-10	螺栓	Bolt	4
7	68V-14271-00	绝缘体，绝缘器	Insulator	1
8	68V-13556-00	歧管衬垫	Gasket,Manifold	1
9	68V-13635-00	进气管接头1	Joint, Intake 1	1
10	68F-83688-10	传感器组合	SensorAssembly	1
11	68V-81147-00	螺钉3	Screw 3	2
12	68V-W1364-10	歧管	Manifold,Intake 1	1
13	90119-06266	带垫圈六角头螺栓	Bolt, with Washer	3
14	68V-13645-10	岐管衬垫1	Gasket,Manifold 1	1
15	68V-13646-00	岐管衬垫2	Gasket,Manifold 2	1
16	68V-13647-00	岐管衬垫3	Gasket,Manifold 3	1
17	90464-11012	固定	Clamp	1
18	90464-20181	固定夹	Clamp	2
19	68V-13161-10	管1	Pipe, Delivery 1	1
20	6P2-14446-00	螺栓	Bolt	2
21	68V-13761-10	喷射器	Injector Assembly	4
22	68V-1416A-00	O型圈	O-ring	1
23	68V-13766-10	喷射器橡皮	Rubber, Injector	4
24	68V-13584-00	岐管	Pipe,IntakeManifold	1
25	68V-13577-10	卡环	Clip	2
26	68V-85885-10	节流传感件组合	ThrottleSensorAssembly	1
27	68V-81145-01	螺钉1	Screw 1	2
28	68V-8182L-00	O型圈	O-ring 1	1

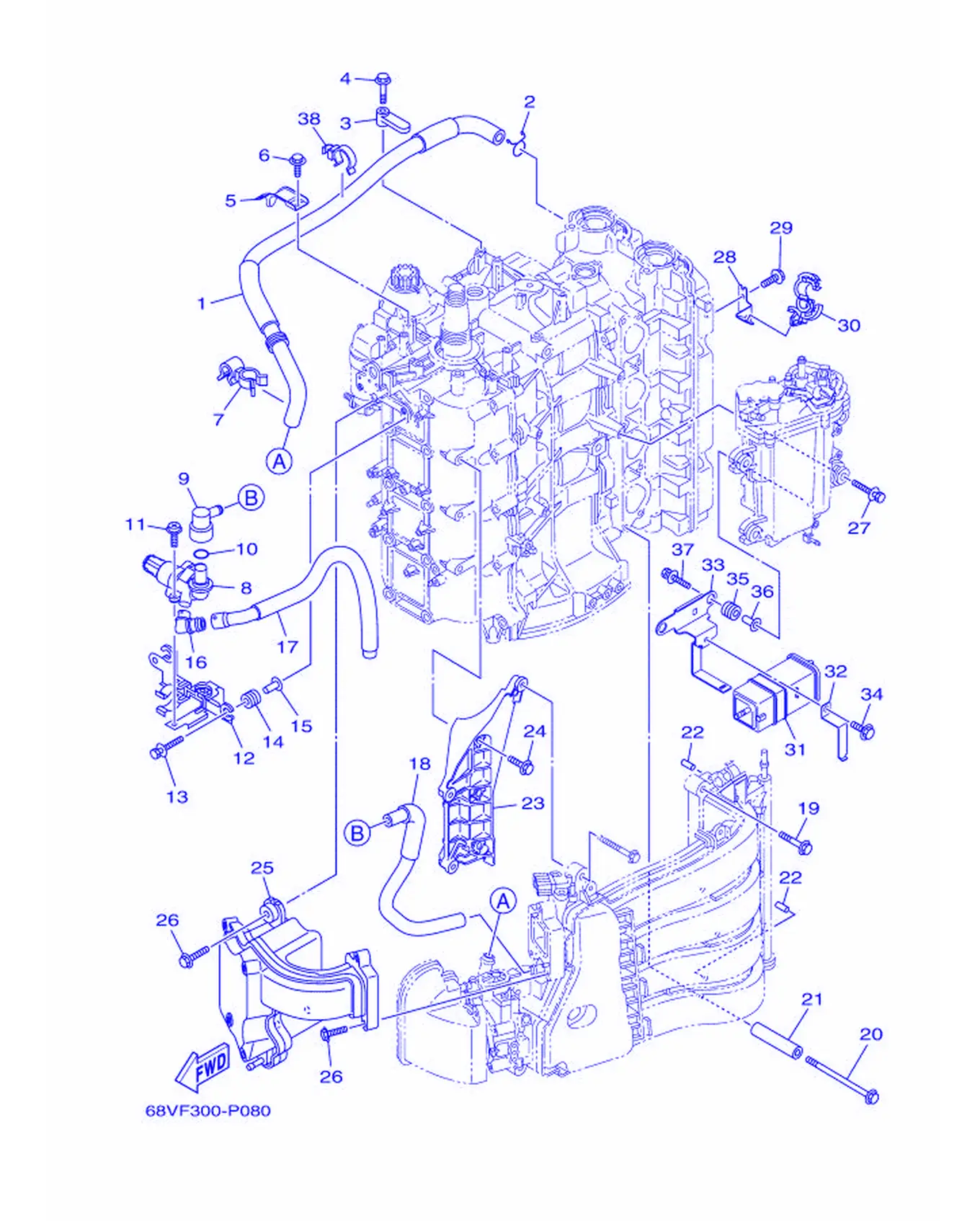

インテーク 2

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-15373-00	通气管	Pipe, Breather	1
2	90467-20M15	固定	Clip	1
3	6D8-82544-00	夹子	Clamp	1
4	95875-06025	螺栓	Bolt, Flange	1
5	68V-82389-00	面板2	Plate 2	1
6	97595-06512	带垫圈螺	Bolt, With Washer	1
7	90464-20011	固定夹	Clamp	1
8	6C5-13713-00	怠速控制阀	Valve, Idle Speed Control	1
9	6CJ-11372-00	软管接头	Nipple,Hose	1
10	93210-33003	O型圈	O-ring	1
11	97980-05214	螺丝	Screw, With Washer	2
12	68V-13152-00	支架2	Stay 2	1
13	90119-06M17	卡环	Bolt, With Washer	2
14	90480-10M23	固定	Grommet	2
15	90387-06289	轴套	Color	2
16	68V-13897-00	空气管	Pipe, Air	1
17	68V-13892-00	空气软管2	Hose, Air 2	1
18	68V-13543-10	空气软管	Hose,Air	1
19	90105-08M87	螺母	Bolt, Flange	4
20	90105-08242	六角法兰面螺栓	Bolt, Flange	1
21	90387-09017	轴套	Color	1
22	91690-50014	弹簧销	Pin,Spring	2
23	68V-14291-10	支承 1	Bracket 1	1
24	95895-08020	凸缘螺	Bolt, Flange	3
25	68V-13642-00	岐管2	Manifold 2	1
26	95895-06030	凸缘螺	Bolt, Flange	6
27	90119-06M24	带垫螺栓	Bolt, With Washer	4
28	68V-21457-00	面板	Plate, PipeGuide	1
29	97595-06512	带垫圈螺	Bolt, With Washer	1
30	90464-18246	固定	Clamp	1
31	6P2-24170-00	过滤器总成	Canister Assembly	1
32	68V-2419A-00	支架	Holder	1
33	68V-2134X-00	金属箱托架	Bracket, Canister	1
34	97595-06516	带垫圈螺	Bolt, With Washer	1
35	90480-10M23	固定	Grommet	2
36	90387-06289	轴套	Color	2
37	90119-06M17	卡环	Bolt, With Washer	2
38	90464-26002	线夹	Clamp	1

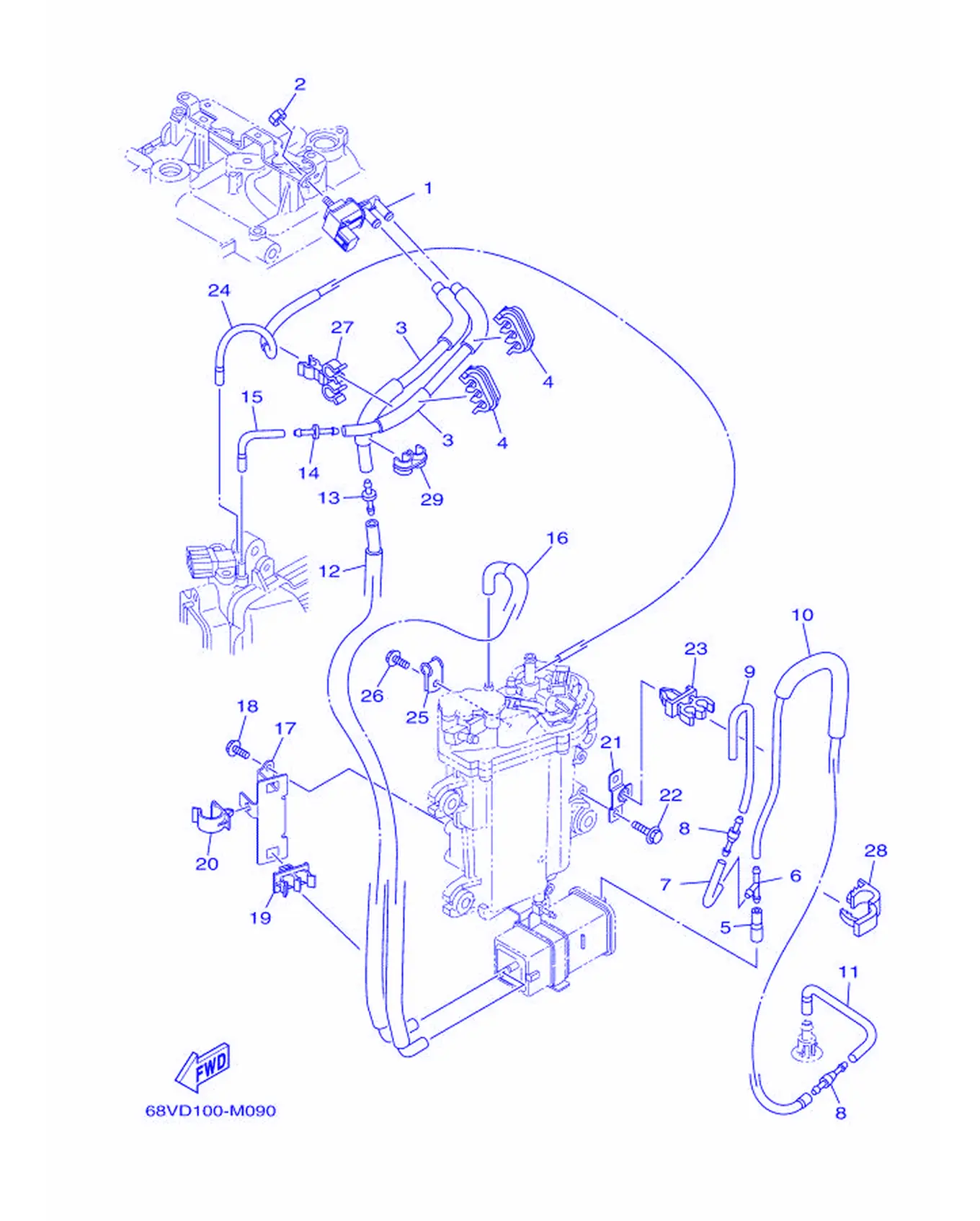

インテーク 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-86120-00	电磁阀组合	SolenoidValveAssembly	1
2	95380-06600	有槽螺母	Nut, Hexagon	1
3	68V-2416A-00	软管	Hose	2
4	90464-10011	线夹	Clamp	2
5	6AW-13545-10	软管1	Hose 1	1
6	688-24378-00	连接管4	Pipe,Joint	1
7	68V-13546-10	软管2	Hose 2	1
8	6E5-21744-00	通气管	Breather	2
9	6CB-13547-00	软管3	Hose 3	1
10	68V-13548-00	空气软管	Hose,Air 4	1
11	68V-12483-00	管3	Pipe 3	1
12	68V-1475F-00	管3	Pipe 3	1
13	6G8-24376-00	连接管1	Pipe,Joint 1	1
14	6CB-14989-00	通气孔	Orifice, Air Vent	1
15	68V-1475G-01	管4	Pipe 4	1
16	68V-1475A-00	管1	Pipe 1	1
17	68V-2475H-00	支承1	Bracket,SeatLever 1	1
18	95895-06010	凸缘螺栓	Bolt, Flange	2
19	90464-11012	固定	Clamp	2
20	90464-20006	固定	Clamp	1
21	68V-2475J-00	支承2	Bracket,SeatLever 2	1
22	95895-06010	凸缘螺栓	Bolt, Flange	2
23	90464-07009	线夹	Clamp	1
24	68V-13532-11	负压传感软管3	Hose, Vacuum Sensing 3	1
25	90461-04011	固定	Clamp	1
26	95895-06010	凸缘螺栓	Bolt, Flange	1
27	90464-10006	固定	Clamp	1
28	90464-18004	固定夹	Clamp	1
29	90464-12224	线夹	Clamp	1

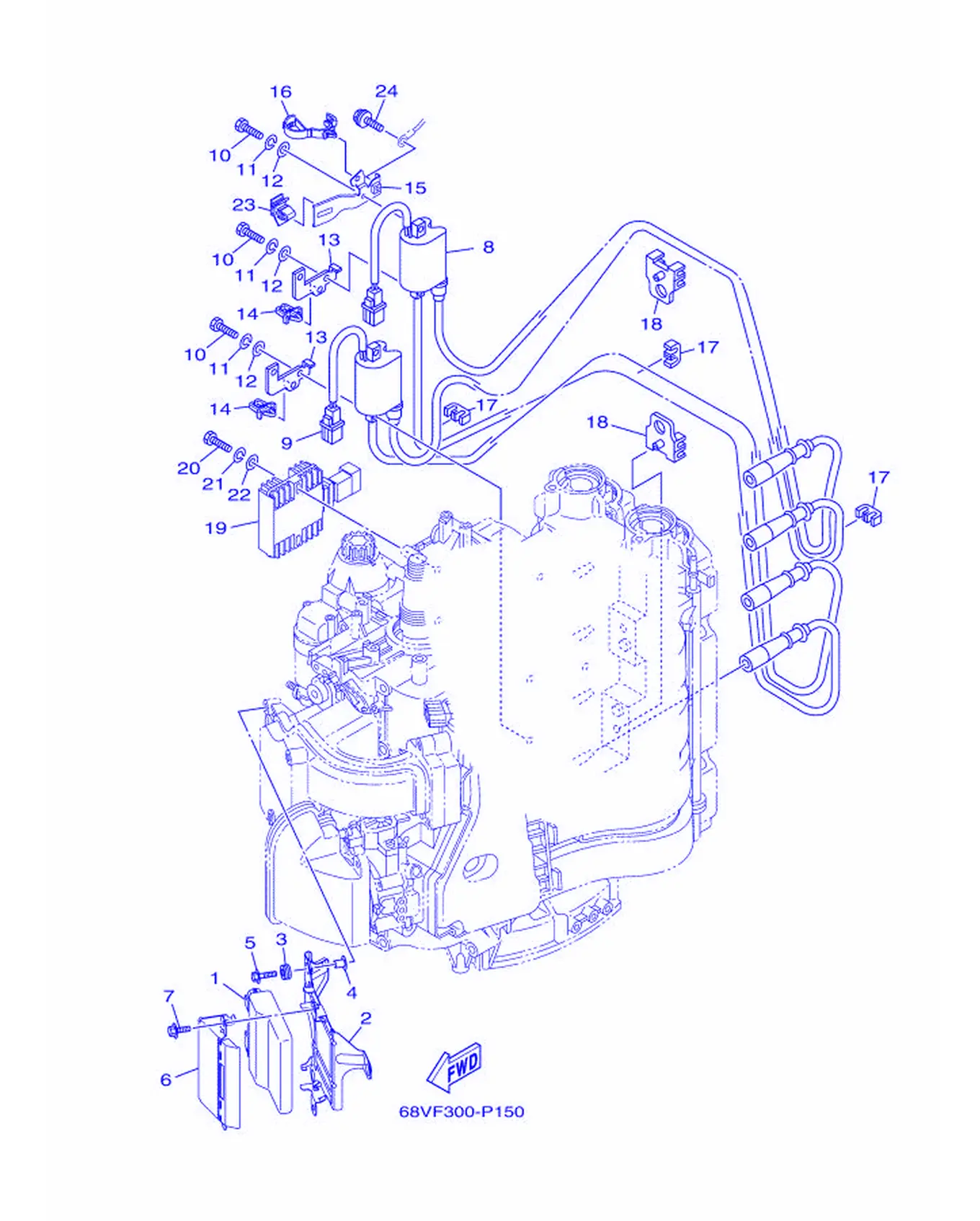

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-8591A-72	发动机控制装置F115A'	Engine Control Unit Assembly	1
2	68V-8253B-00	面板	Plate,Lock	1
3	60V-85516-00	衬套	Spacer	3
4	90387-06289	轴套	Color	3
5	90119-06071	带垫圈螺栓	Bolt, With Washer	3
6	68V-8253C-00	面板锁弹簧	Spring, PlateLock	1
7	97595-06512	带垫圈螺	Bolt, With Washer	2
8	68V-82310-00	点火线圈组合	Ignition Coil Assembly	1
9	68V-82310-10	点火线圈组合	Ignition Coil Assembly	1
10	97095-06025	螺栓	Bolt	4
11	92995-06100	垫圈	Washer,Spring	4
12	92995-06600	盘形垫	Washer	4
13	68V-82388-00	面板	Plate	2
14	90464-06001	固定	Clamp	2
15	68V-82388-10	面板	Plate	1
16	90464-12183	线夹	Clamp	1
17	67F-82361-00	线夹	Clamp, Cord	3
18	67F-82362-00	线夹2	Clamp, Cord 2	2
19	68V-81960-10	整流调节器	Rectifier and Regulator	1
20	97095-06025	螺栓	Bolt	2
21	92995-06100	垫圈	Washer,Spring	2
22	92995-06600	盘形垫	Washer	2
23	90464-09M47	固定	Clamp	1
24	97595-06616	带垫圈螺	Bolt, With Washer	1

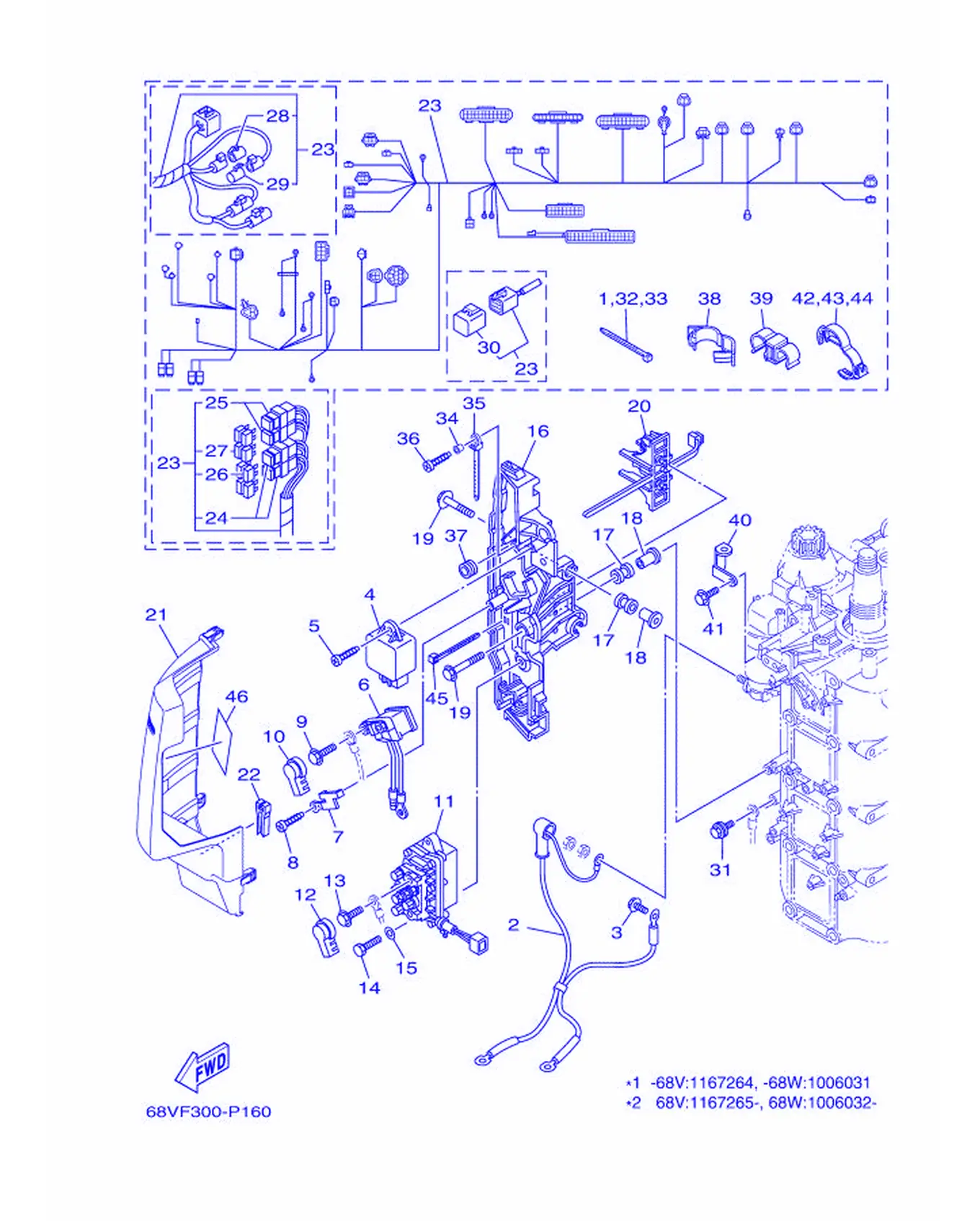

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	90465-13M18	固定	Clamp	1
2	68V-82105-J1	电缆	Battery Cable	1
3	90105-06M14	螺栓	Bolt, Washer Based Head	1
4	60E-81950-00	继电器组合	RelayAssembly	1
5	97780-60625	自攻螺钉	Screw, Tapping	1
6	68V-8194A-00	继电器	Relay	1
7	68F-81953-00	继电器支架	Stay, Relay	1
8	97780-60620	自攻螺钉	Screw, Tapping	1
9	97595-06610	带垫圈螺栓	Bolt, With Washer	2
10	6P2-8183X-00	电极盖	Cap, Terminal	2
11	63P-81950-00	继电器组合	RelayAssembly	1
12	6P2-8183X-00	电极盖	Cap, Terminal	2
13	97595-06610	带垫圈螺栓	Bolt, With Washer	2
14	97095-06020	螺栓	Bolt	2
15	92995-06600	盘形垫	Washer	2
16	68V-81948-03	托架	Bracket	1
17	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	5
18	90387-06119	环	Color	5
19	90119-06M59	带垫螺栓	Bolt, With Washer	5
20	68V-82594-00	夹箍	Clamp	1
21	68V-81942-11	护板	Cover	1
22	67F-2812A-00	小夹子	Puller, Fuse	1
23	68V-82590-71	电线束组合	WireHarnessAssembly	1
23	68V-82590-90	电线束组合	WireHarnessAssembly	1
24	67F-8215B-10	断路器盖	Cap (Yellow)	2
25	67F-8215B-20	断路器盖	Cap (Green)	2
26	67F-82151-00	保险丝	Fuse (20A)	4
27	67F-82151-10	保险丝	Fuse (30A)	4
28	6DA-82582-00	电线束盖	Cap 1 (Female)	1
29	6DA-82582-10	电线束盖	Cap 1 (Male)	1
30	6Y8-82582-11	电线束盖	Cap 1 (4 Pin)	1
31	97595-06616	带垫圈螺	Bolt, With Washer	1
32	90465-13M18	固定	Clamp	1
33	90465-13M18	固定	Clamp	1
34	90387-06M05	衬套	Color	1
35	90465-12M53	固定	Clamp	1
36	97780-60625	自攻螺钉	Screw, Tapping	1
37	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	1
38	90464-18004	固定夹	Clamp	1
39	90464-12010	固定夹	Clamp	1
40	6D8-82581-01	线夹支承	Stay, Code Clamp	1
41	97595-06514	带垫圈螺	Bolt, With Washer	1
42	90464-30003	固定	Clamp	2
43	90464-30003	固定	Clamp	1
44	90464-30003	固定	Clamp	1
45	90465-13M11	线夹	Clamp	2
46	68V-81919-10	调压器图样	Graphic, Regulator	1

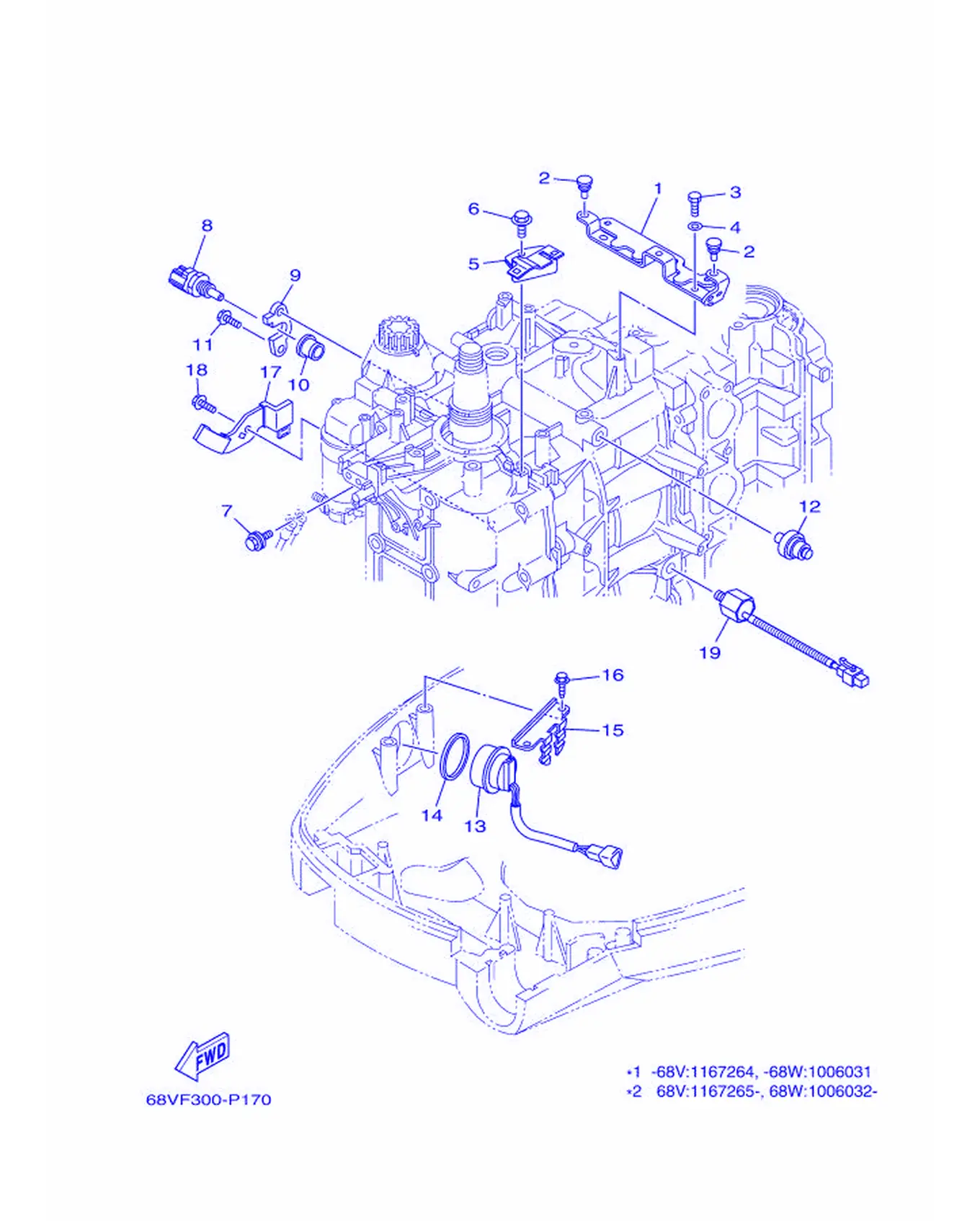

エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-8132G-00	面板	Plate	1
2	90480-06M19	固定	Grommet	2
3	97095-06016	螺栓	Bolt	2
4	92995-06600	盘形垫	Washer	2
5	68V-82588-20	面板	Plate	1
6	97595-06512	带垫圈螺	Bolt, With Washer	1
7	97595-06616	带垫圈螺	Bolt, With Washer	1
8	67F-85790-00	温控传感件组合	Thermo Sensor Assembly	1
8	6D8-85790-00	温控传感件组合	Thermo Sensor Assembly	1
9	67F-85757-00	挡圈	Retainer	1
10	68V-85753-00	传感件装置衬垫	Gasket,SensorUnit	1
11	97595-06516	带垫圈螺	Bolt, With Washer	2
12	68V-82504-00	油压开关组合	Oil Pressure Switch Assembly	1
13	63D-82563-11	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
14	6E5-82587-00	衬垫	Gasket	1
15	67F-83614-00	托架	Bracket	1
16	90109-06M86	螺栓	Bolt	2
17	6D8-8252H-01	夹持器	Plate,Holder	1
18	97595-06512	带垫圈螺	Bolt, With Washer	1
19	6CJ-85780-00	传感器	Sensor, Knock	1

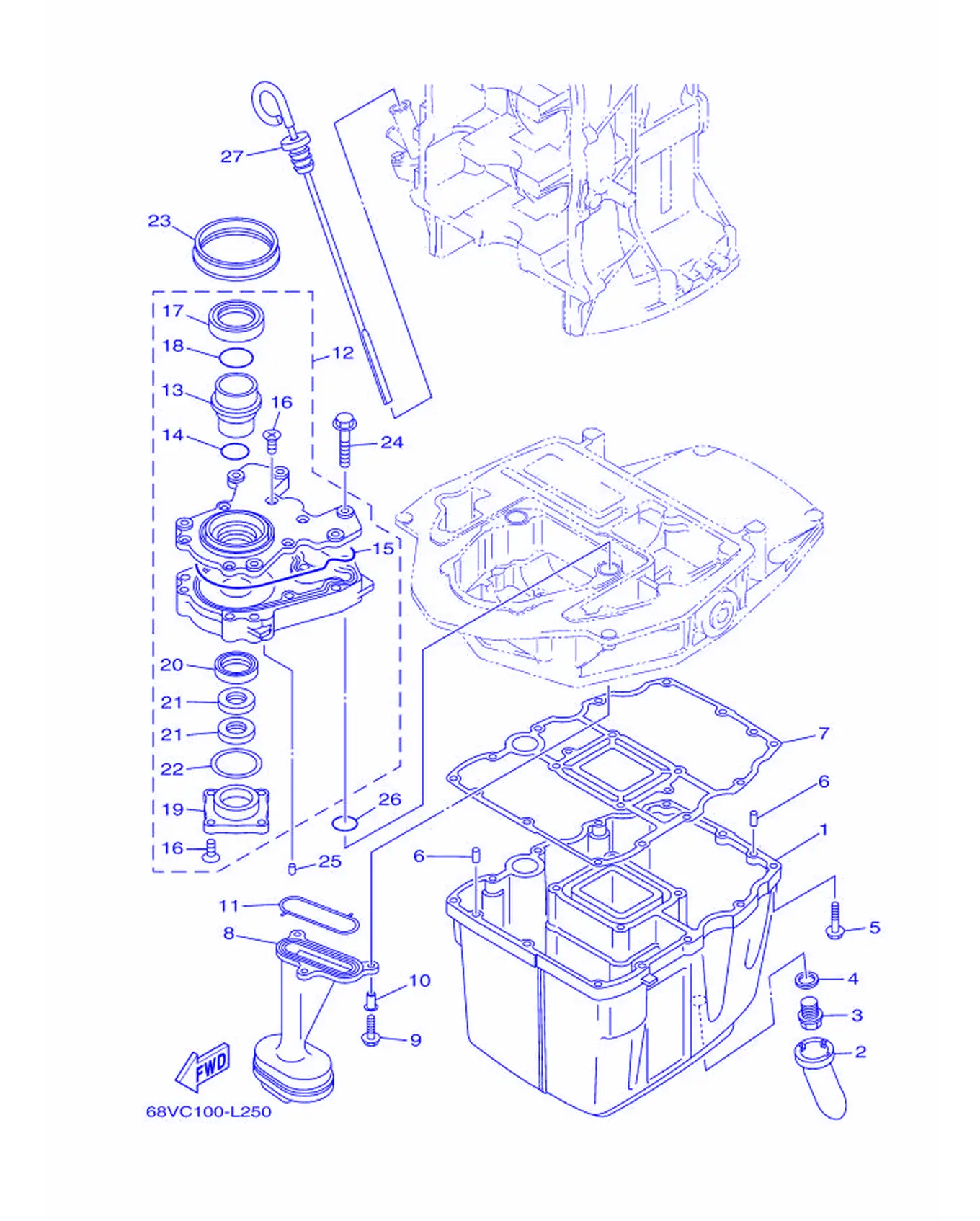

オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-15311-00-CA	油槽	Oil Pan	1
2	63P-15316-00	发动机架减震器1	Damper 1	1
3	90340-14M06	塞	Plug, Straight Screw	1
4	90430-14M09	衬垫	Gasket	1
5	97575-06525	带垫圈螺	Bolt, With Washer	12
6	93606-12019	定位销	Pin, Dowel	2
7	68V-15312-00	油槽衬垫	Gasket, Oil Pan	1
8	67F-13411-00	机油滤网	Strainer,Oil	1
9	95812-06025	螺栓	Bolt, Flange	3
10	90387-06263	轴套	Color	3
11	67F-13415-00	机油滤网密封	Seal,OilStrainer	1
12	67F-13300-10	机油泵总成	Oil PumpAssembly	1
13	67F-13314-02	泵轴	Shaft,Pump	1
14	67F-13473-01	O型圈	O-ring	1
15	67F-13329-00	泵盖衬垫	Gasket, Pump Cover	1
16	67F-13495-00	螺钉	Screw	10
17	67F-13119-01	油封	Oil Seal	1
18	67F-13769-00	O型圈	O-ring	1
19	67F-13914-00	机油泵壳体	Housing, Pump	1
20	67F-13631-03	橡皮密封	Oil Seal	1
21	67F-13149-00	油封	Oil Seal	2
22	67F-13339-00	泵盖衬垫	Gasket, Pump Cover	1
23	67F-13338-00	密封圈	Seal	1
24	97595-06545	带垫螺栓	Bolt, With Washer	6
25	93604-12M07	定位销	Pin, Dowel	2
26	93210-19MJ1	O型圈	O-ring	2
27	6D8-15362-00	油标塞	Plug, Oil Level	1

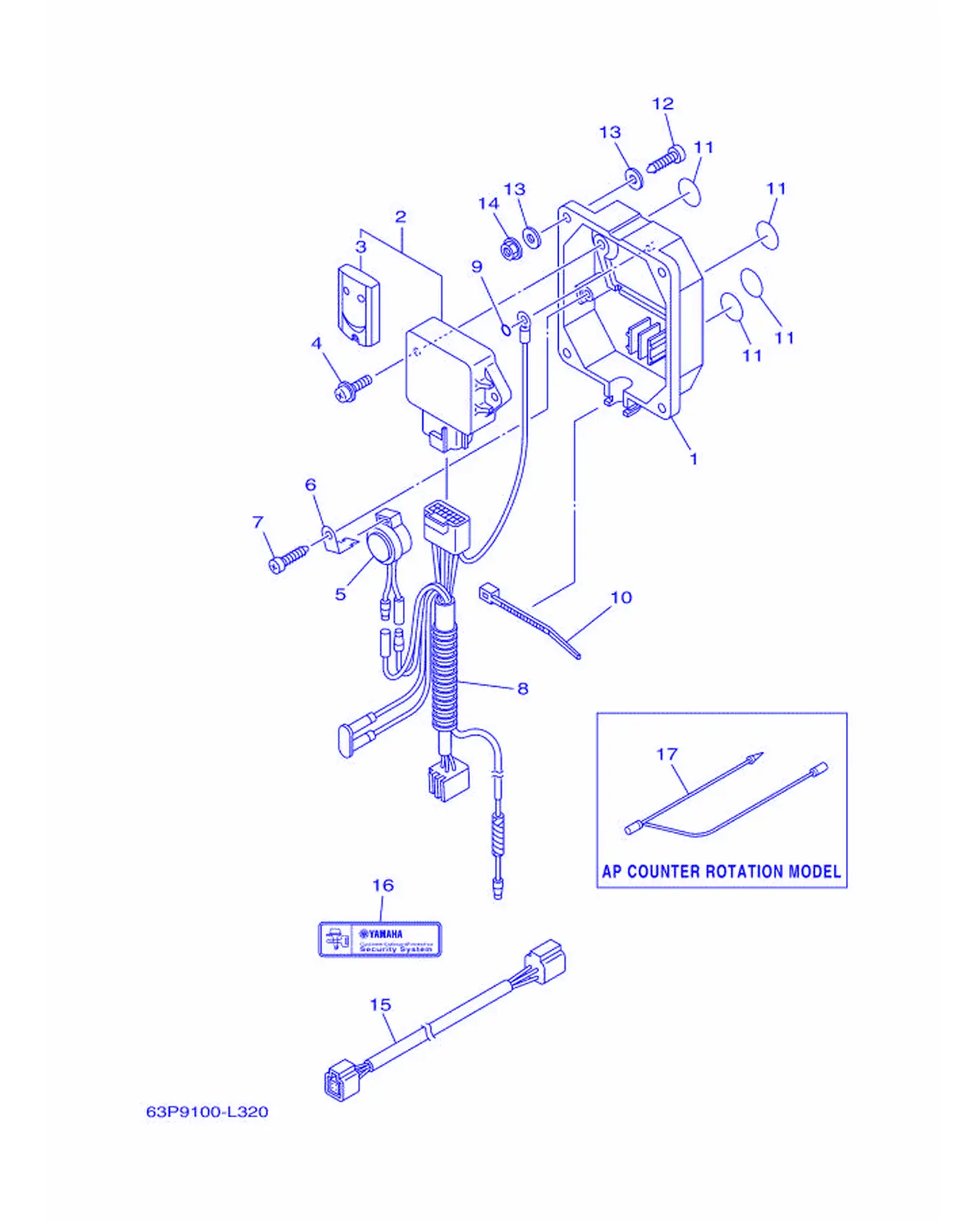

オプシヨナルパ-ツ 2

REF	雅马哈编码	中文名称	英文名称	用量
17	6H5-81315-00	导线组合	LeadWireAssembly	1

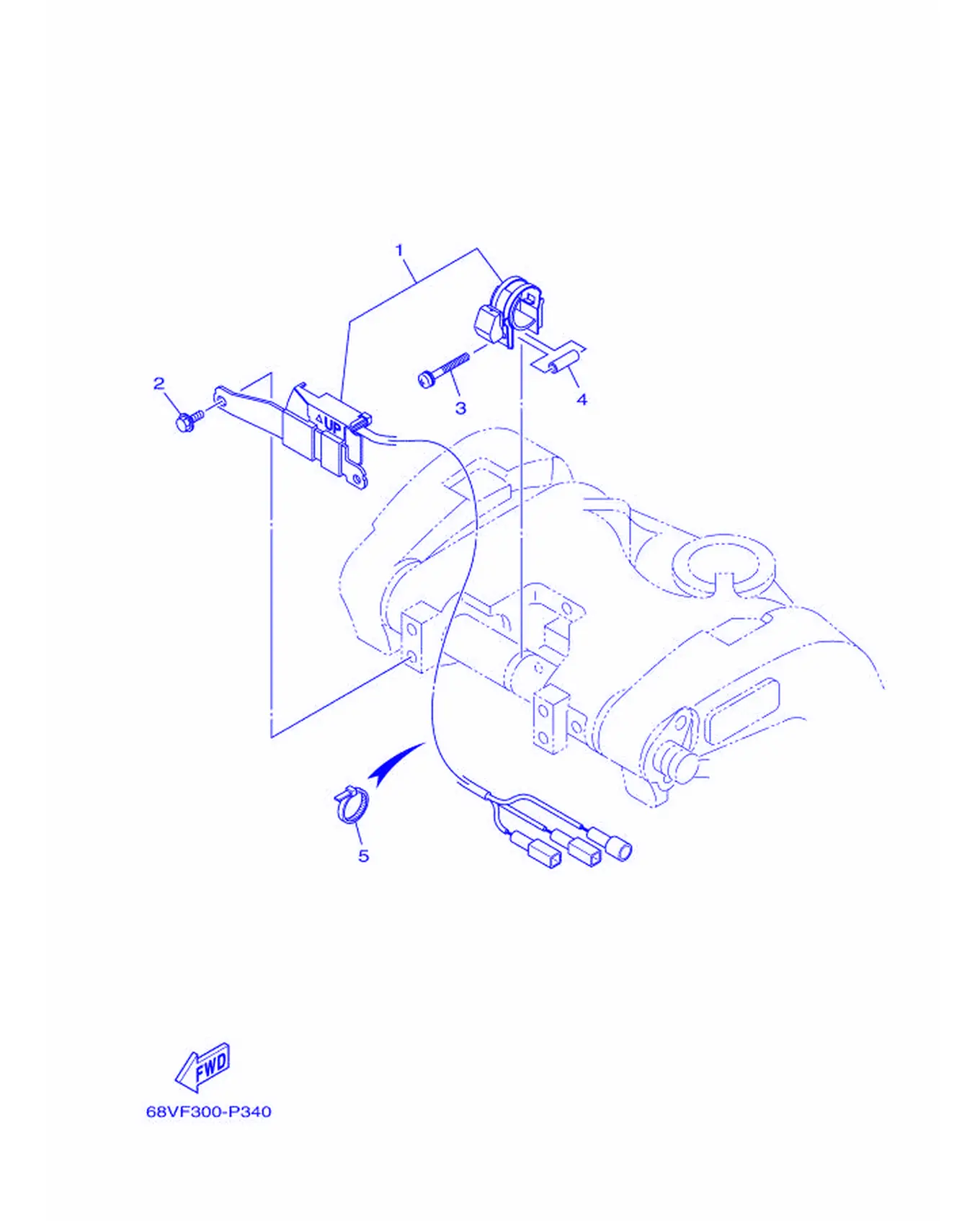

オプシヨナルパ-ツ 3

REF	雅马哈编码	中文名称	英文名称	用量
1	63P-825E0-01	倾斜限位开关总成	Tilt Limit Switch Assembly	1
2	97595-06516	带垫圈螺	Bolt, With Washer	2
3	90159-05059	带垫圈螺丝	Screw, With Washer	1
4	90387-05004	轴套	Color	1
5	90465-11M10	固定	Clamp	5

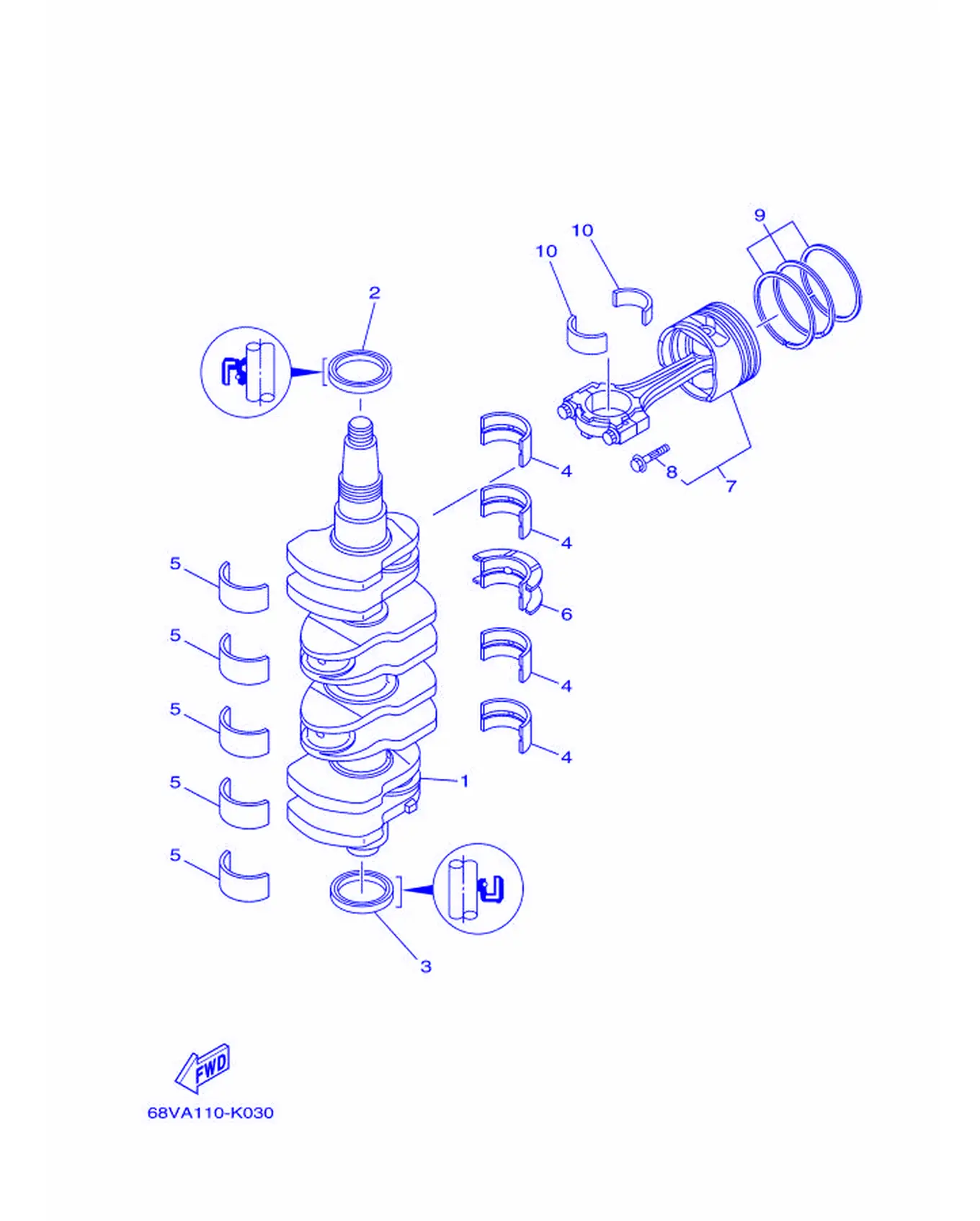

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-11411-01	曲轴	Crankshaft	1
2	93102-48017	油封	OilSeal	1
3	93101-48002	油封	OilSeal	1
4	6D8-11416-00	轴瓦1	Plain Bearing, Crankshaft	4
4	6D8-11416-10	轴瓦1	Plain Bearing, Crankshaft	4
4	6D8-11416-20	轴瓦1	Plain Bearing, Crankshaft	4
5	6D8-11417-00	轴瓦2	Plain Bearing, Crankshaft	5
5	6D8-11417-10	轴瓦2	Plain Bearing, Crankshaft	5
5	6D8-11417-20	轴瓦2	Plain Bearing, Crankshaft	5
5	6D8-11417-30	轴瓦2	Plain Bearing, Crankshaft	5
6	6D8-11418-00	轴瓦3	Plain Bearing, Crankshaft	1
6	6D8-11418-10	轴瓦3	Plain Bearing, Crankshaft	1
6	6D8-11418-20	轴瓦3	Plain Bearing, Crankshaft	1
7	68V-W1164-02	带连杆活塞	Piston/Connecting Rod Assembly	4
7	68V-W1164-12	活塞带连杆组合	Piston/Connecting RodAssembly	4
8	K1C-A3275-00	螺栓	Bolt, Connecting Rod	2
9	6D8-11603-10	活塞环套件	PistonRingSet (STD)	4
9	6D8-11604-10	活塞环套件	Piston Ring Set (0.25MM O/S)	4
10	68V-11656-00	轴瓦-黄色	Plain Bearing, Connecting Rod	8
10	68V-11656-10	轴瓦	Plain Bearing, Connecting Rod	8
10	68V-11656-20	轴瓦	Plain Bearing, Connecting Rod	8
10	68V-11656-30	轴瓦	Plain Bearing, Connecting Rod	8

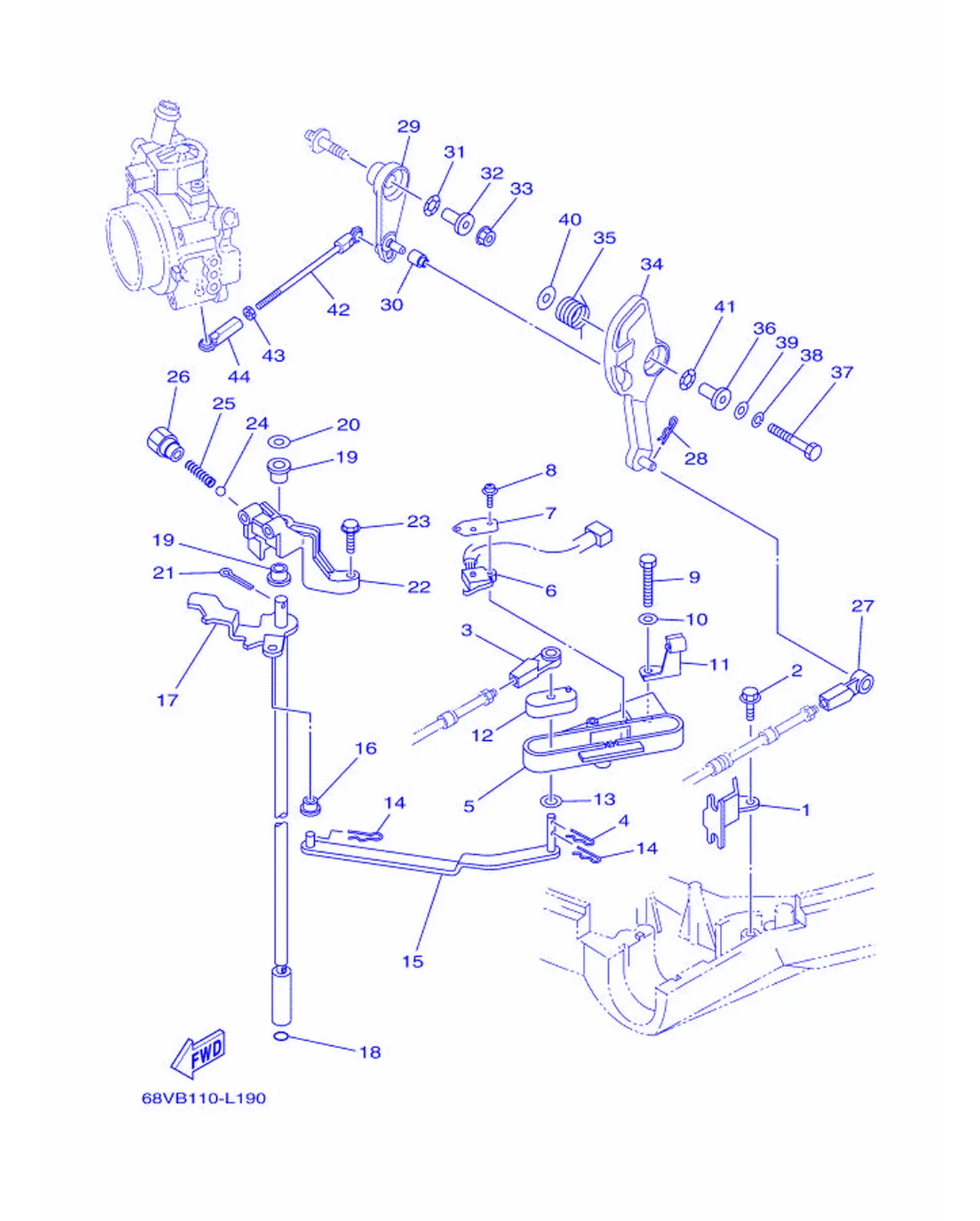

コントロ-ル

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-48538-00	钢索夹1	Clamp,Cable 1	1
2	90109-06M86	螺栓	Bolt	1
3	663-48344-00	遥控钢索端部	Cable End, Remote Control	1
4	90468-18008	钢夹	Clip	1
5	68V-44117-02	托架	Bracket	1
6	60V-8259F-00	开关组合	SwitchAssembly	1
7	61A-82588-01	面板	Plate	1
8	97985-04116	带垫圈螺钉	Screw, With Washer	2
9	97095-06040	螺栓	Bolt	2
10	92995-06600	盘形垫	Washer	2
11	90462-10027	固定	Clamp	1
12	68V-44122-01	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
13	90202-07M07	平垫圈	Washer,Plate	1
14	90468-18008	钢夹	Clip	2
15	68V-44121-00	变挡杆杠杆	Lever, Shift Rod	1
16	90386-06M12	衬套	Bushing	1
17	68V-44120-31	变挡手柄组合	Handle Gear Shift Assembly	1
18	93210-09165	O型圈	O-ring	1
19	90386-90M90	衬套	Bushing	2
20	90201-09M02	面板垫圈	Washer,Plate	1
21	91490-20015	开口销	Pin, Cotter	1
22	68V-44118-00	托架	Bracket	1
23	97575-06525	带垫圈螺	Bolt, With Washer	2
24	93501-04M02	滚珠	Ball	1
25	90501-12082	压簧	Spring, Compression	1
26	648-42715-00	衬套	Bushing	1
27	663-48344-00	遥控钢索端部	Cable End, Remote Control	1
28	90468-18008	钢夹	Clip	1
29	68V-42154-10	油门控制杆	LeverThrottleControl	1
30	68V-42171-00	衬套	Bushing	1
31	90206-10M04	波形垫圈	Washer, Wave	1
32	90387-06M21	衬套	Color	1
33	90179-06M28	螺帽	Nut	1
34	68V-41213-00	加速器凸轮	Cam,Accelerator	1
35	67F-44135-00	弹簧	Spring	1
36	90387-06M21	衬套	Color	1
37	97095-06035	螺栓	Bolt	1
38	92995-06100	垫圈	Washer,Spring	1
39	92995-06600	盘形垫	Washer	1
40	90201-06M62	平垫圈	Washer,Plate	1
41	90206-10M04	波形垫圈	Washer, Wave	1
42	688-41211-01	加速器连杆	Link, Accelerator	1
43	95380-05600	螺母	Nut	1
44	682-41237-00	连杆接头	Joint, Link	1

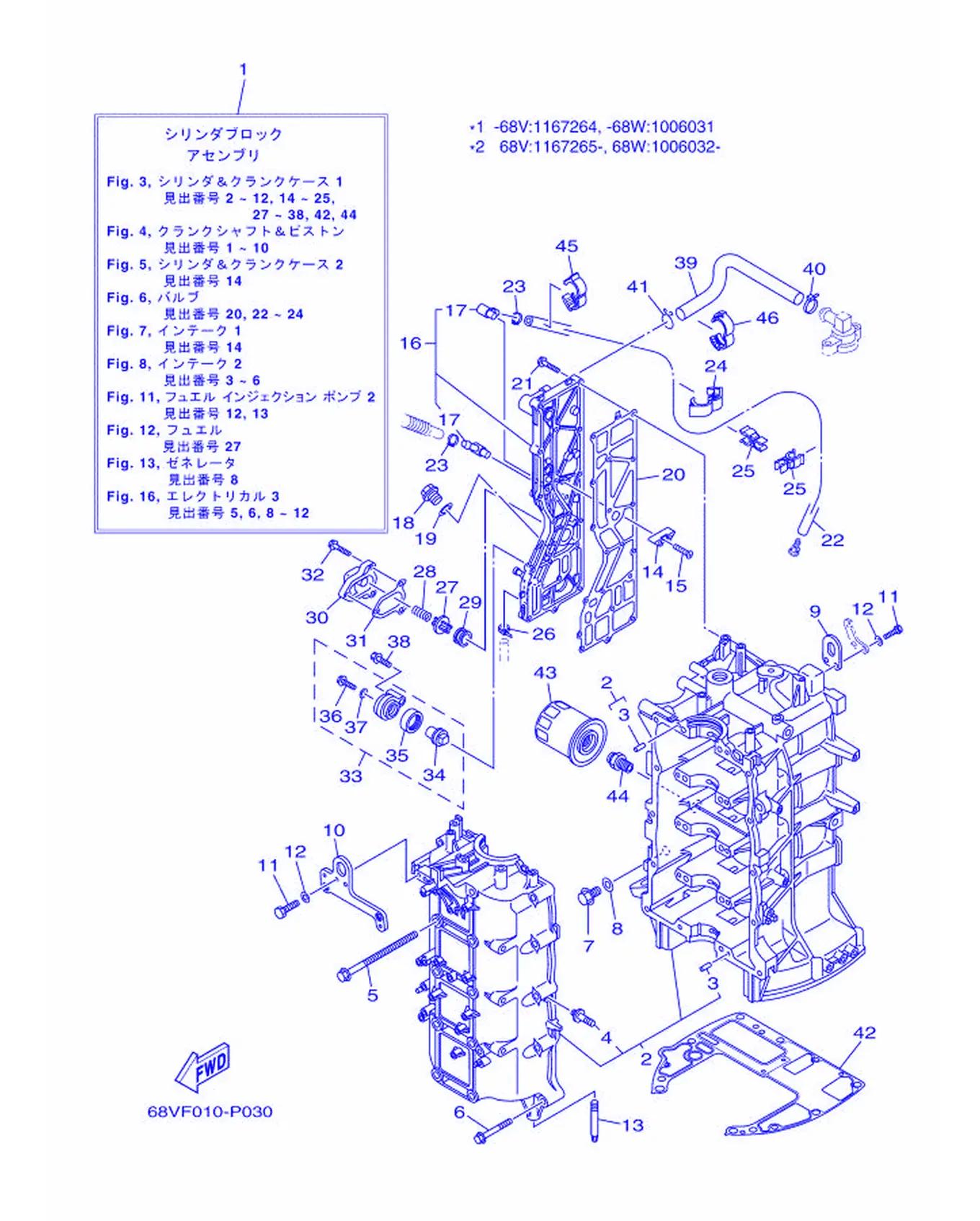

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-W009B-13-9S	主气缸总成F	Cylinder Block Assembly	1
1	68V-W009B-14-9S	气缸体组合	Cylinder Block Assembly	1
2	68V-15100-11	曲轴箱组合	Crankcase Assembly	1
3	93606-12019	定位销	Pin, Dowel	10
4	68V-44581-01	螺栓	Bolt	1
5	90119-10M88	带垫螺栓	Bolt, With Washer	10
6	90119-08M66	带垫螺栓	Bolt, With Washer	10
7	90340-14M06	塞	Plug, Straight Screw	1
8	90430-14115	垫片	Gasket	1
9	62Y-11119-00	发动机悬挂架	Hanger, Engine	1
10	68V-11119-00	发动机悬挂架	Hanger, Engine	1
11	97095-06020	螺栓	Bolt	4
12	92995-06600	盘形垫	Washer	4
13	67F-15142-00	托架	Guide 1	2
14	6E5-11325-00	阳极	Anode	3
15	98780-04016	大柱头螺钉	Screw, Flat Head	3
16	68V-41113-21-9S	排气管外盖	Outer Cover, Exhaust	1
17	676-11372-00	软管接头	Nipple,Hose	2
18	90340-18M09	衬套	Plug, Straight Screw	1
19	90201-186F1	平垫圈	Washer,Plate	1
20	67F-41114-A2	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
21	90119-06MA4	带垫螺栓	Bolt, With Washer	18
22	68V-42541-20	减震器	Pipe 1	1
23	90465-11M10	固定	Clamp	2
24	90464-18004	固定夹	Clamp	1
25	90464-10010	线夹	Clamp	2
26	90465-11M10	固定	Clamp	1
27	6G5-12416-00	压力控制阀	Valve, Pressure Control	1
28	90501-16M11	接头	Spring, Compression	1
29	90480-20M05	固定	Grommet	1
30	67F-1246A-A0-9S	盖1	Cover 1	1
31	67F-12435-A0	衬垫	Gasket	1
32	90119-06MA2	卡环	Bolt, With Washer	3
33	69J-11301-00	锌块垫组合	Anode Cover Assembly	1
34	67F-11325-01	阳极	Anode	1
35	67F-11328-00	阳极固定	Grommet	1
36	90105-06M07	螺栓	Bolt, Flange	1
37	90430-06M03	平垫圈	Gasket	1
38	97575-08540	带垫圈螺	Bolt, With Washer	1
39	67F-1243A-00	软管1	Hose 1	1
40	90465-11M59	固定	Clamp	1
41	90467-20M15	固定	Clip	1
42	68V-11351-00	气缸衬垫	Gasket,Cylinder	1
43	5GH-13440-30	滤油器滤芯组合	Element Assembly, Oil Cleaner	1
44	90401-20007	螺栓	Bolt, Union	1
45	90464-18004	固定夹	Clamp	1
46	90464-16001	夹子	Clamp	1

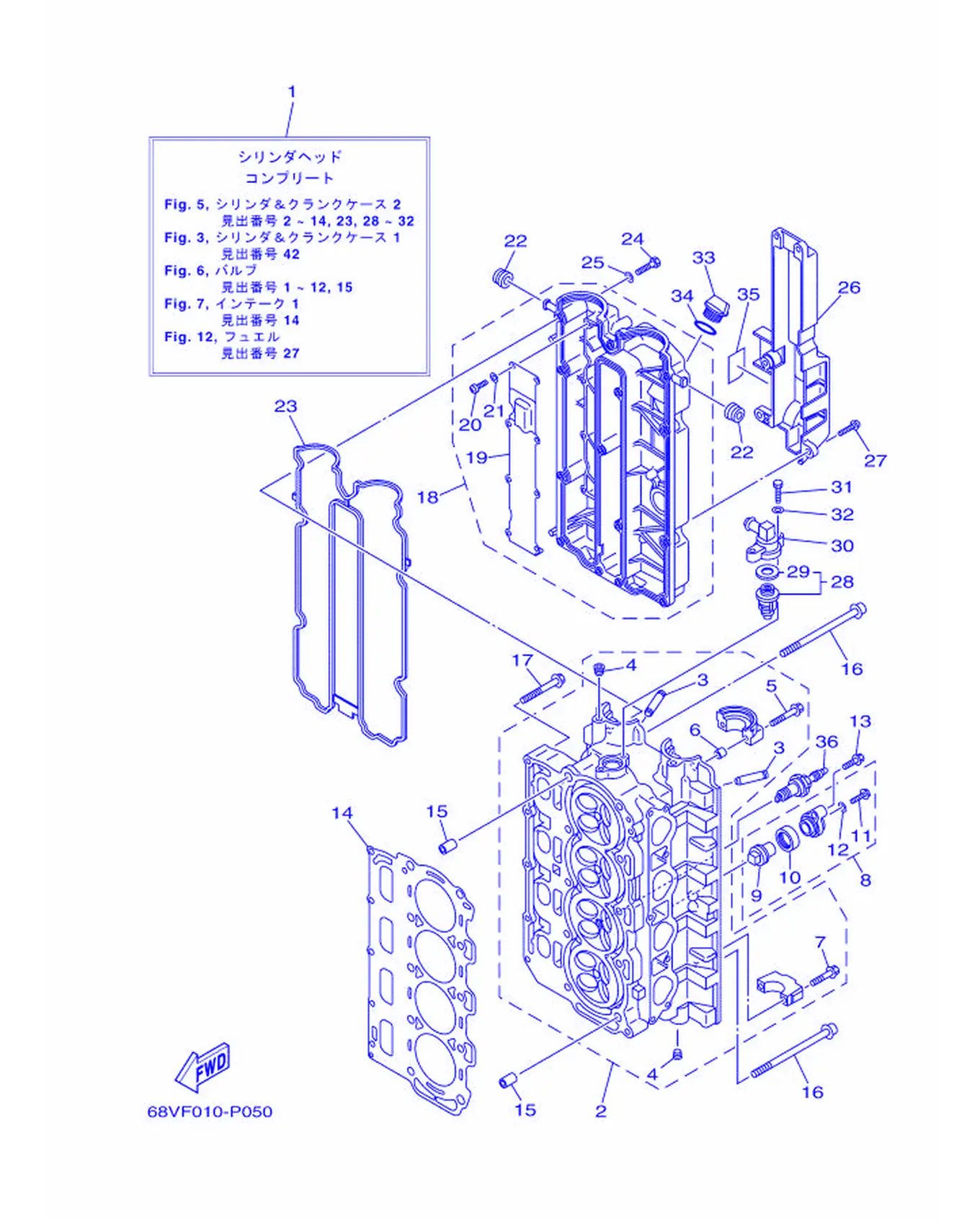

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-W009A-08-9S	气缸头组件	Cylinder Head Complete	1
2	68V-11110-30-9S	气缸头总成	Cylinder Head Assembly	1
3	67F-11133-10	进气门导管	Guide,Valve 1	16
4	90344-51019	衬套	Plug, Taper Screw	4
5	90119-07235	带垫螺栓	Bolt, Washer Cam Caps	4
6	91809-08006	定位销	Sleeve Guide Dowel	4
7	90119-07234	带垫螺栓	Bolt, with Washer	16
8	69J-11301-00	锌块垫组合	Anode Cover Assembly	2
9	67F-11325-01	阳极	Anode	1
10	67F-11328-00	阳极固定	Grommet	1
11	90105-06M07	螺栓	Bolt, Flange	1
12	90430-06M03	平垫圈	Gasket	1
13	97575-08540	带垫圈螺	Bolt, With Washer	2
14	67F-11181-03	气缸头垫片1	Gasket, Cylinder Head 1	1
15	99530-14016	定位销	Pin, Dowel	2
16	90155-10005	十字槽螺钉	Screw, Flat Fillister	10
17	90119-08M91	卡环	Bolt, With Washer	5
18	6D8-11191-01-9S	气缸盖罩1	Cover, Cylinder Head 1	1
19	67F-11168-00	通气管盖	Cover, Breather	1
20	98507-04008	大柱头螺钉	Screw, Pan Head	8
21	92907-04600	有槽螺母	Washer	8
22	90480-12072	固定	Grommet	2
23	6D8-11356-01	气缸密封圈2	Seal,Cylinder 2	1
24	97095-06030	螺栓	Bolt	14
25	92995-06600	盘形垫	Washer	14
26	67F-11192-01	气缸盖罩2	Cover, Cylinder Head 2	1
27	90119-06M79	带垫圈六角头螺栓	Bolt, With Washer	5
28	60V-12411-00	温控器	Thermostat	1
29	67F-12412-00	温控器密封	Seal,Thermostat	1
30	68V-12413-00-9S	温控器盖	Cover,Thermostat	1
31	97095-06025	螺栓	Bolt	2
32	92995-06600	盘形垫	Washer	2
33	6G8-15363-00	机油塞子	Plug,Oil	1
34	93210-24M79	O型圈	O-ring	1
35	68V-83626-00	盖	Mark 6	1
36	94709-00400	火花塞	Plug, Spark (NGK LFR6A-11)	4

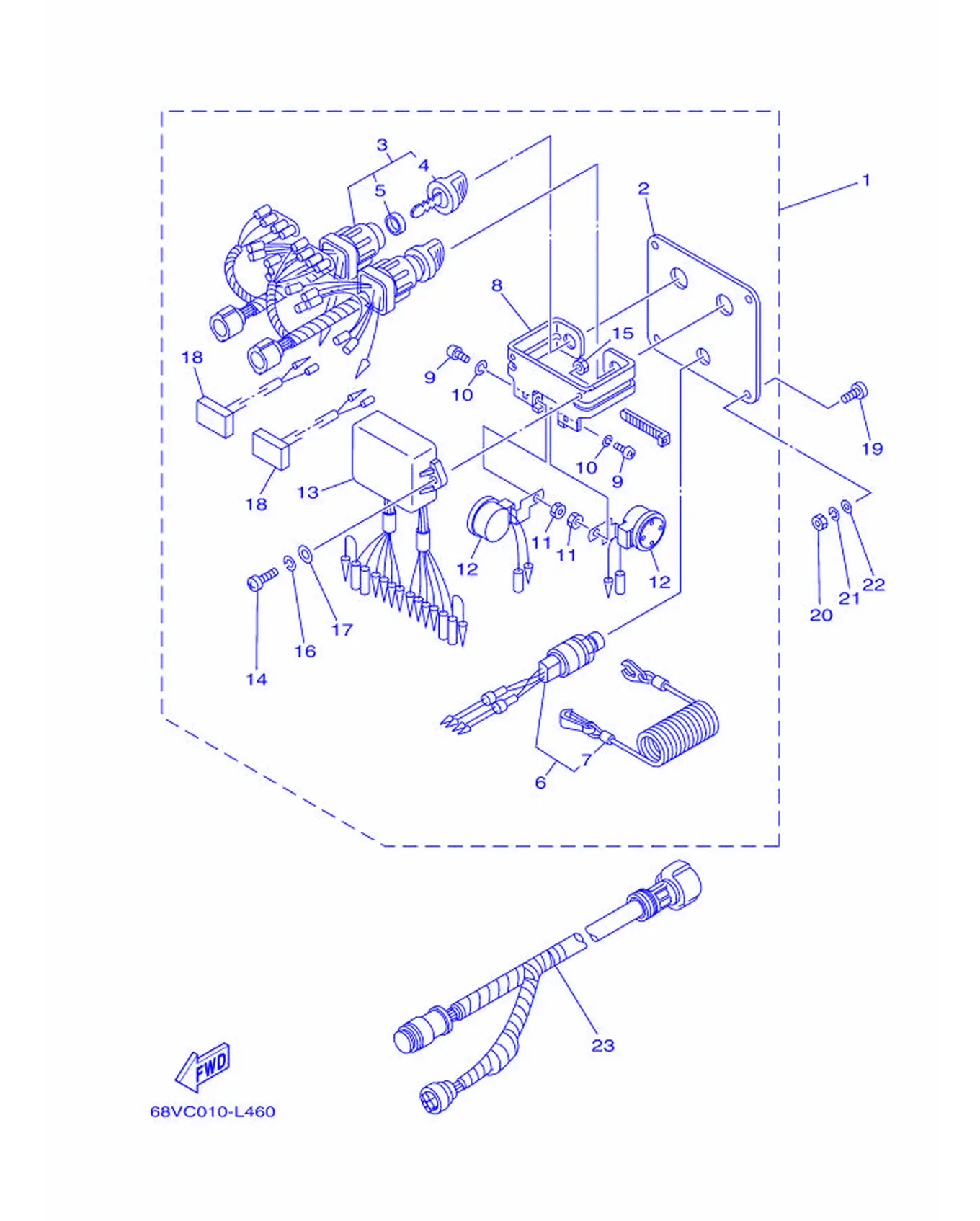

スイツチ & パネル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6K1-82570-13	开关仪表板组合	Panel Switch Assembly	1
2	6K1-82571-02	开关仪表板	Plate, Panel Switch	1
3	6K1-82510-07	主开关总成	Main Switch Assembly	2
4	703-82577-00	旋钮	Cap, Key	1
5	6K1-82532-00	盖	Cap	1
6	6K1-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
7	682-82556-00	止动拉索	Stopper	1
8	6K1-83614-01	托架	Bracket	1
9	98980-05010	接线螺钉，夹紧螺钉	Screw, Blind	2
10	92990-05100	盘形垫	Washer,Spring	2
11	95380-05600	螺母	Nut	2
12	688-83383-12	蜂鸣器	Buzzer	2
13	6K1-85830-02	控制器组合	Control Unit Assembly	1
14	98980-06020	螺栓	Screw, Blind	2
15	95380-06600	有槽螺母	Nut, Hexagon	2
16	92990-06100	盘形垫	Washer,Spring	2
17	92990-06600	面板垫圈	Washer,Plate	2
18	6K1-81980-00	整流器2	Diode Assembly	2
19	90149-05M05	螺钉	Screw	4
20	95380-05600	螺母	Nut	4
21	92990-05100	盘形垫	Washer,Spring	4
22	92990-05600	盘形垫	Washer,Plate	4
23	688-8258A-70	电线束延伸部分	Extension, Wire Harness	1

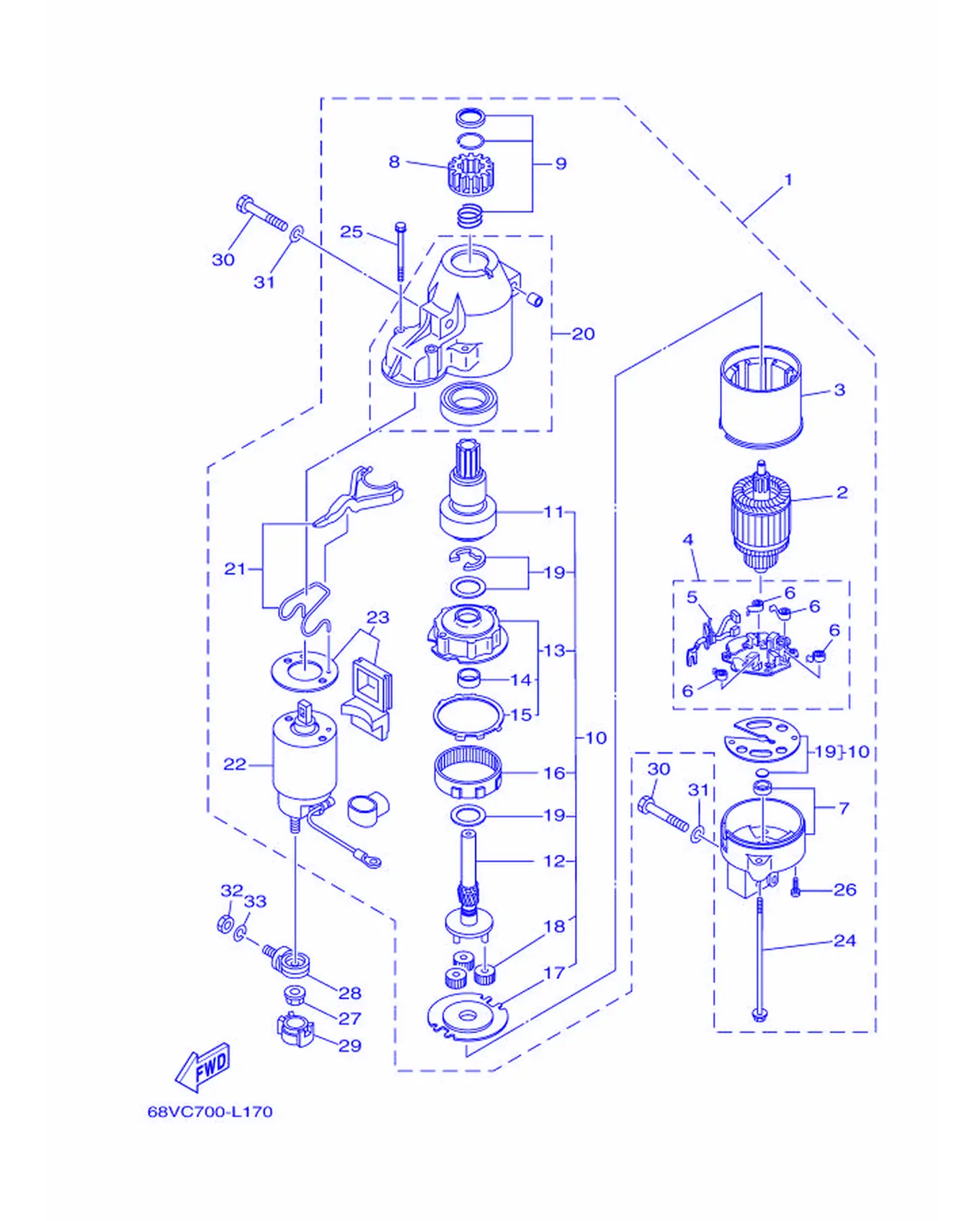

スタ-テイングモ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-81800-02	起动电动机总成	Starting Motor Assembly	1
2	67F-81850-00	电枢组合	Armature Assembly	1
3	67F-81810-00	定子组合	Stator Assembly	1
4	69J-81840-00	电刷架组合	Brush Holder Assembly	1
5	69J-81801-00	电刷套	Brush Set	1
6	67F-81813-00	电刷弹簧	Spring, Brush	4
7	68F-81820-00	后托架组合	Rear Bracket Assembly	1
8	67F-81808-00	环形齿轮支承	Pinion Assembly	1
9	67F-81857-00	小齿轮组件	Pinion Stopper Set	1
10	67F-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
11	67F-81832-00	越转离合器	Clutch, Overrun	1
12	67F-81836-00	杠杆弹簧	Shaft, Pinion	1
13	67F-81821-00	开关盖	Bracket, Center 1	1
14	67F-81841-00	环形齿轮支承	Bearing	1
15	67F-8183R-00	环形齿轮支承	Gasket	1
16	67F-81891-00	环形齿轮	Gear, Ring	1
17	67F-81830-00	前托架组合	Bracket, Center 2	1
18	60V-8183T-00	环形齿轮支承	Gear, Idler	3
19	67F-81809-00	垫圈套	Washer Kit	1
20	60X-81842-00	盖	Cover	1
21	6C5-81839-00	杠杆组合	LeverAssembly	1
22	68V-81941-02	起动继电器组合	Starter Relay Assembly	1
23	6C5-81869-00	防尘盖	Cover, Dust	1
24	6K7-81826-11	螺栓	Bolt	2
25	69J-81828-00	螺栓2	Bolt 2	2
26	67F-81846-00	螺钉	Screw	2
27	90179-08003	螺母	Nut	1
28	60V-81925-00	接头	Terminal	1
29	68F-82582-00	电线束盖	Cover,WireHarness	1
30	97013-08045	螺栓	Bolt	3
31	92903-08600	有槽螺母	Washer,Plate	3
32	95333-08600	有槽螺母	Nut	1
33	92903-08100	盘形垫	Washer,Spring	1

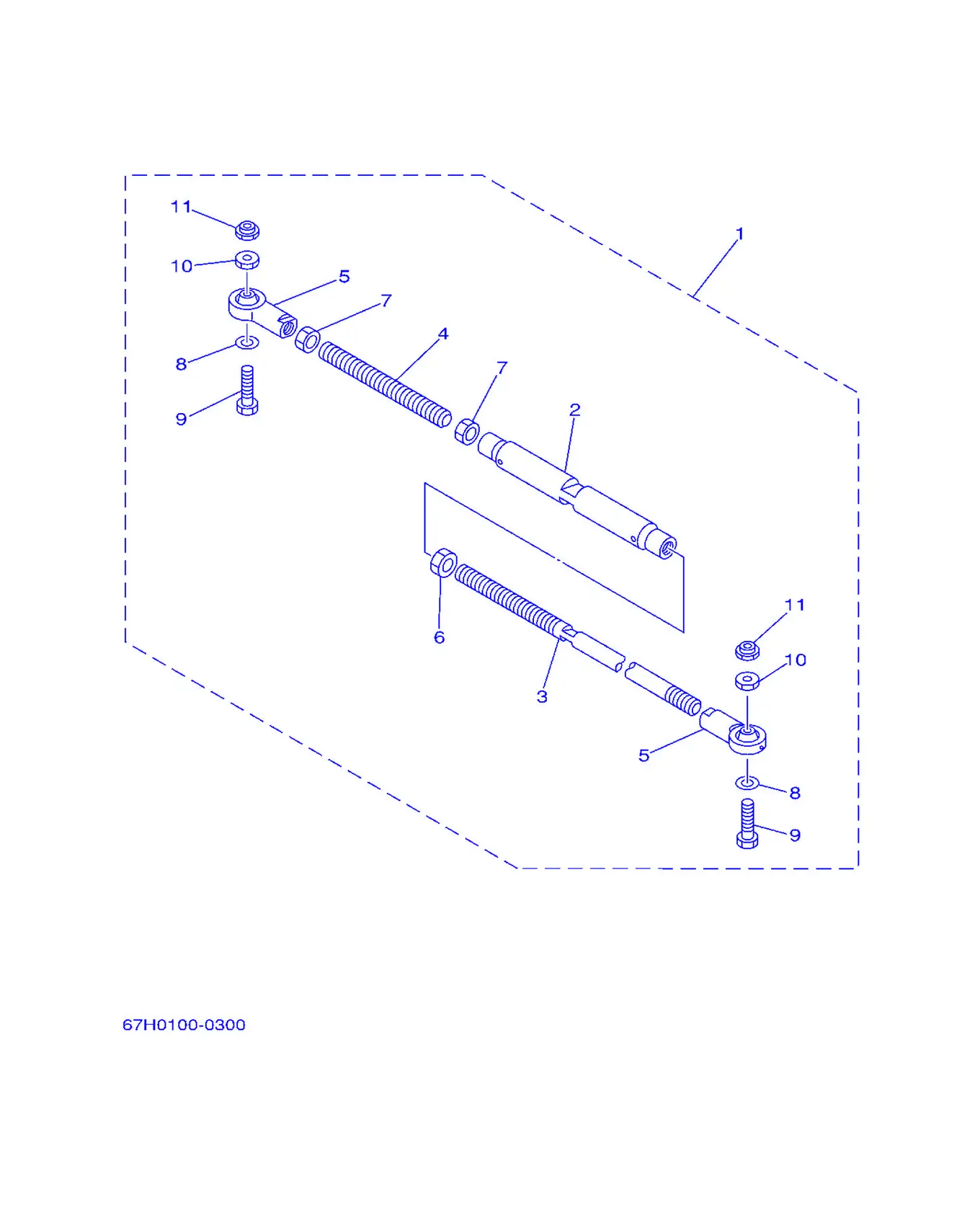

ステアリングガイドアタツチメン

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-61301-01	双机安装用套	Twin Kit	1
2	6E5-61313-00	调整器	Adjuster	1
3	6E5-61311-11	系杆	Tie Bar 1	1
4	6E5-61315-00	系杆	Tie Bar 2	1
5	6E5-61303-00	操舵扣组	Steering Eye Complete	2
6	90170-14M06	螺帽	Nut	1
7	95380-14700	有槽螺母	Nut	2
8	90201-10M76	平垫圈	Washer	2
9	90101-09M70	螺栓	Bolt	2
10	90170-09M05	螺帽	Nut	2
11	90185-09M01	螺帽	Nut, Self-Locking	2

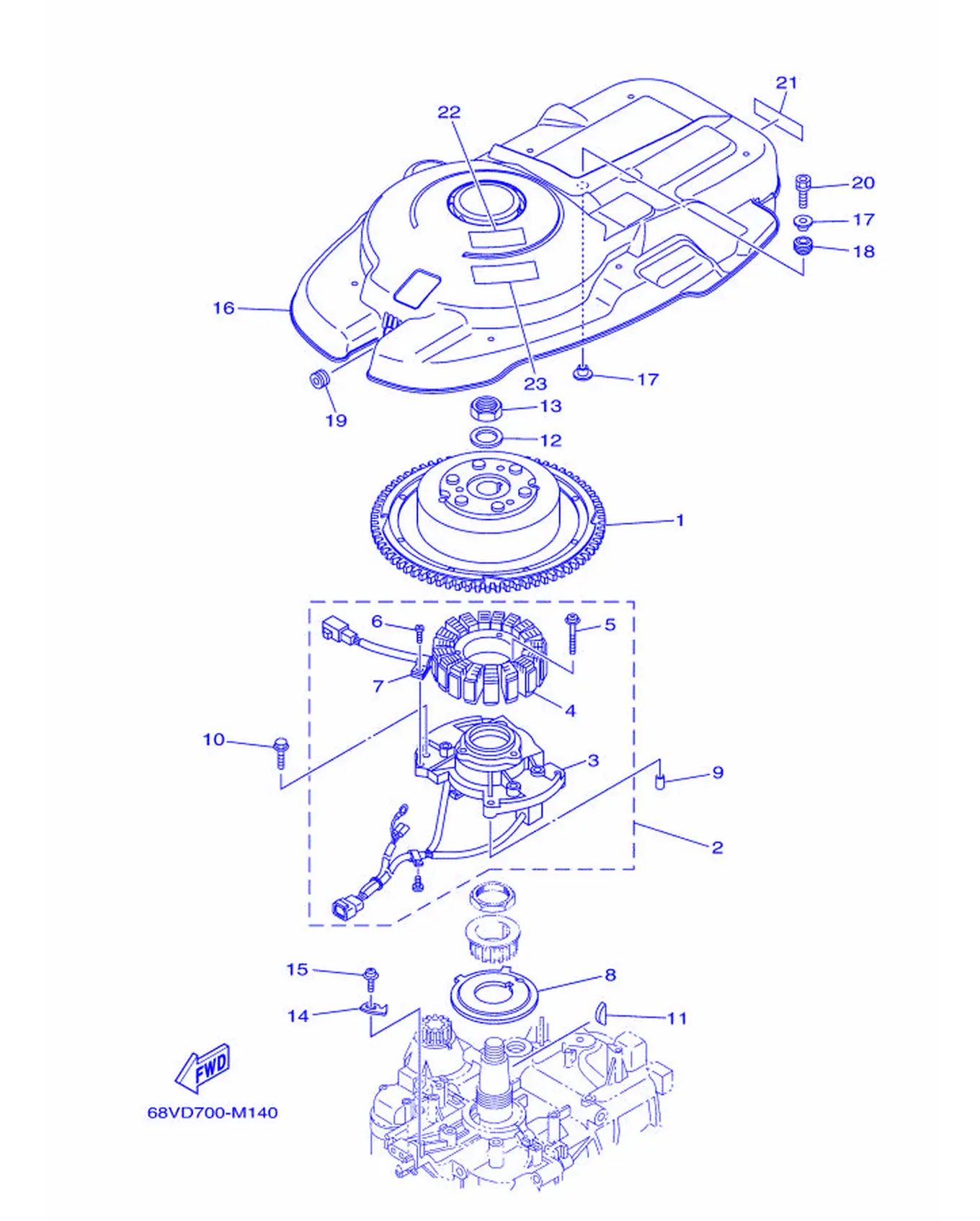

ゼネレ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-81450-00	转子组合	Rotor Assembly	1
2	68V-81460-00	基座组合	BaseAssembly	1
3	68V-85580-00	脉冲线	Coil, Pulser	1
4	68V-81410-00	定子组合	Stator Assembly	1
5	63D-81345-20	大柱头螺钉	Screw, With Washer (M6X30)	3
6	97607-04110	自攻螺钉	Screw, Pan Head With Washer	1
7	445-81328-20	夹箍	Clamp	1
8	68V-81673-10	转子	Rotor	1
9	99530-08012	螺栓	Pin, Dowel	2
10	97595-06630	带垫螺栓	Bolt, With Washer	4
11	90280-04M08	半圆键	Key, Woodruff	1
12	90201-24014	平垫圈	Washer,Plate	1
13	90179-24002	螺母	Nut	1
14	6D8-81332-00	正时面板	Plate, Timing	1
15	97985-06210	带垫圈螺钉	Screw, With Washer	1
16	68V-81337-00	飞轮盖	Cover,Flywheel	1
17	90387-06M71	衬套	Color	2
18	90480-15M31	固定	Grommet	1
19	90480-12314	固定	Grommet	1
20	90119-06M92	带垫螺栓	Bolt, With Washer	1
21	68V-13437-02	警告标签	Mark, Corrosion	1
22	6EE-81995-00	警告标签	Label, Warning	1
23	6EE-81994-00	警告标签	Label, Safety	1

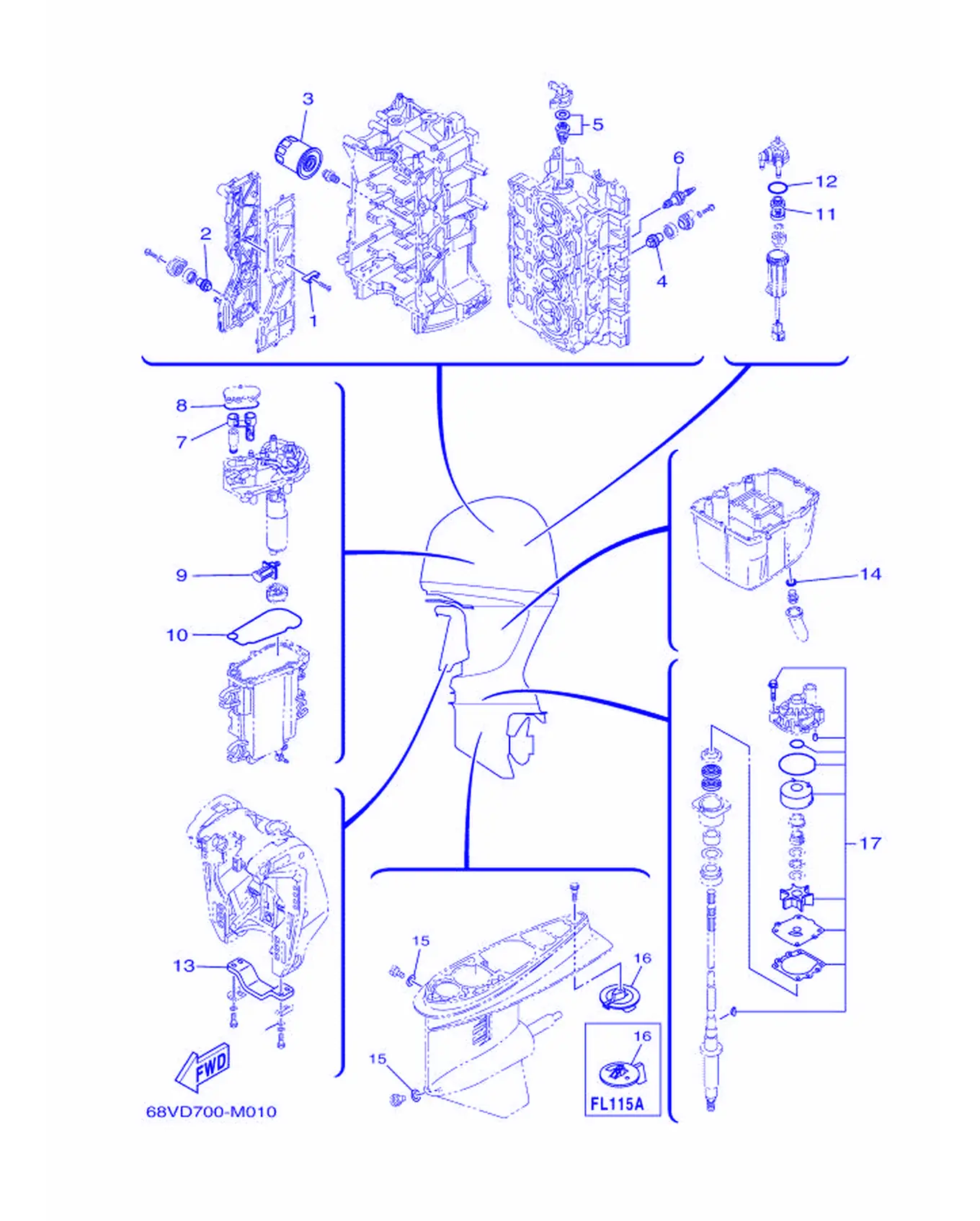

テイキコウカンブヒン

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-11325-00	阳极	Anode	3
2	67F-11325-01	阳极	Anode	1
3	5GH-13440-30	滤油器滤芯组合	Element Assembly, Oil Cleaner	1
4	67F-11325-01	阳极	Anode	2
5	60V-12411-00	温控器	Thermostat	1
6	94709-00400	火花塞	Plug, Spark (NGK LFR6A-11)	4
7	6CB-24501-01	燃油过滤器	Filter, Fuel	1
8	6CB-13016-00	O型圈	O-ring	1
9	63P-13915-00	过滤器	Filter	1
10	6CB-14984-00	浮子室衬垫	Gasket,FloatChamber	1
11	6D8-24563-00	过滤器滤芯(07 F115A)68V-	Element, Filter	1
12	6D8-24564-00	衬垫	Gasket	1
13	6G5-45251-02	阳极	Anode	1
14	90430-14M09	衬垫	Gasket	1
15	90430-08020	固定	Gasket	2
16	6L6-45371-00	航向调整片	Tab Trim	1
17	68V-W0078-00	水泵修理套	Water PumpRepair Kit	1

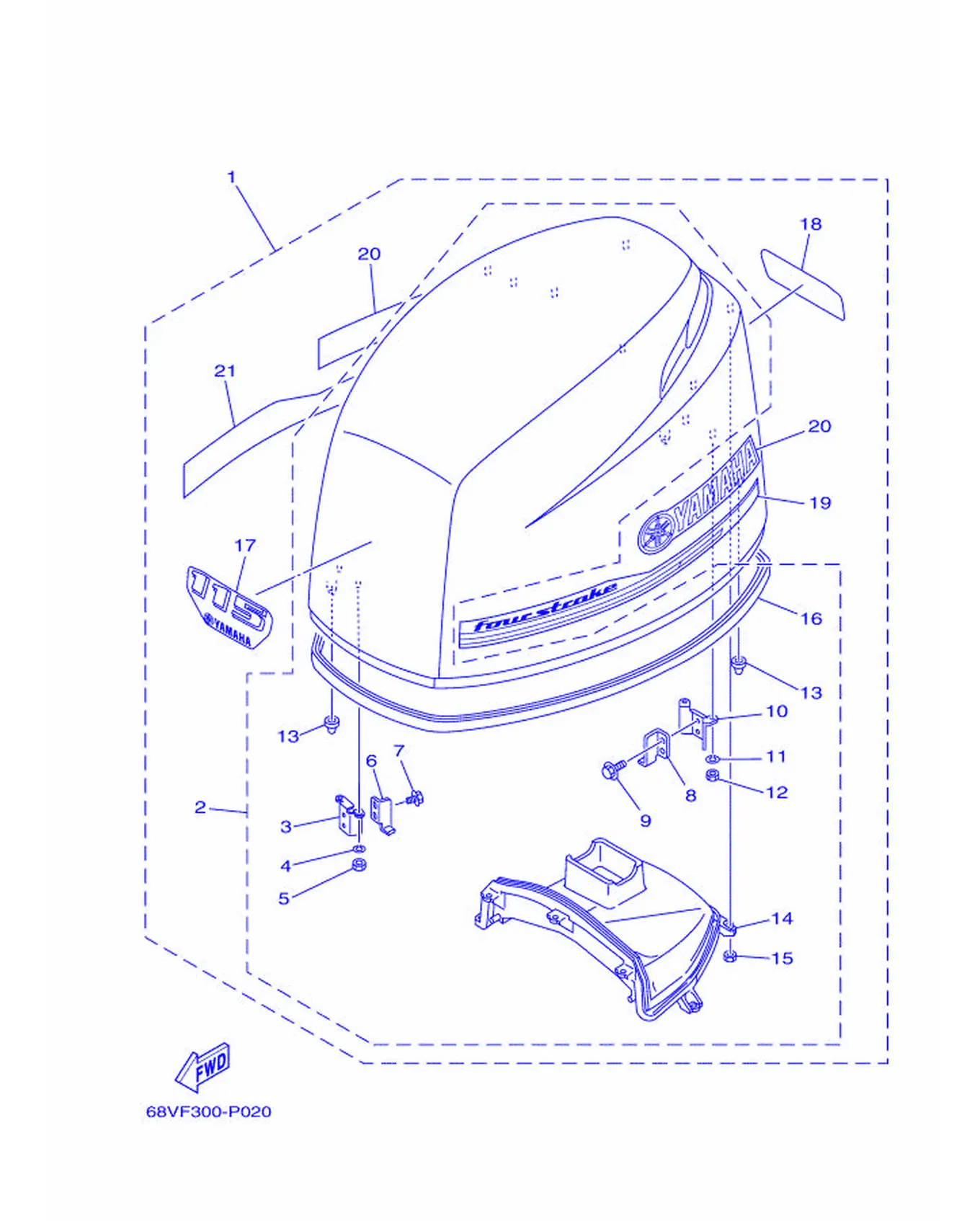

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-42610-51	顶罩组合	Top Cowling Assembly	1
2	68V-4261A-10	顶罩组合	Top Cowling (Graphic)	1
3	68V-42647-10	夹带支架	Holder, Clamp Band	1
4	92990-06100	盘形垫	Washer,Spring	2
5	95380-06600	有槽螺母	Nut, Hexagon	2
6	68V-42652-00	钩	Fook	1
7	97595-06512	带垫圈螺	Bolt, With Washer	2
8	68V-42652-00	钩	Fook	1
9	97595-06512	带垫圈螺	Bolt, With Washer	2
10	67F-42649-00	夹带支架	Holder, Clamp Band	1
11	92990-06100	盘形垫	Washer,Spring	2
12	95380-06600	有槽螺母	Nut, Hexagon	2
13	67F-42662-00	减震器	Damper	3
14	68V-42613-10	空气导管嵌	Molding, Air Duct	1
15	95380-06600	有槽螺母	Nut, Hexagon	7
16	68V-42615-00	密封	Seal	1
17	68V-42677-30	前图样	Graphic, Front	1
18	68V-42678-41	后图样	Graphic, Rear	1
19	6D6-42675-00	侧面图样1	Graphic, Side 1	1
20	6D6-42681-00	罩标志	Mark, Cowling	2
21	6D6-42676-00	侧面图样2	Graphic, Side 2	1

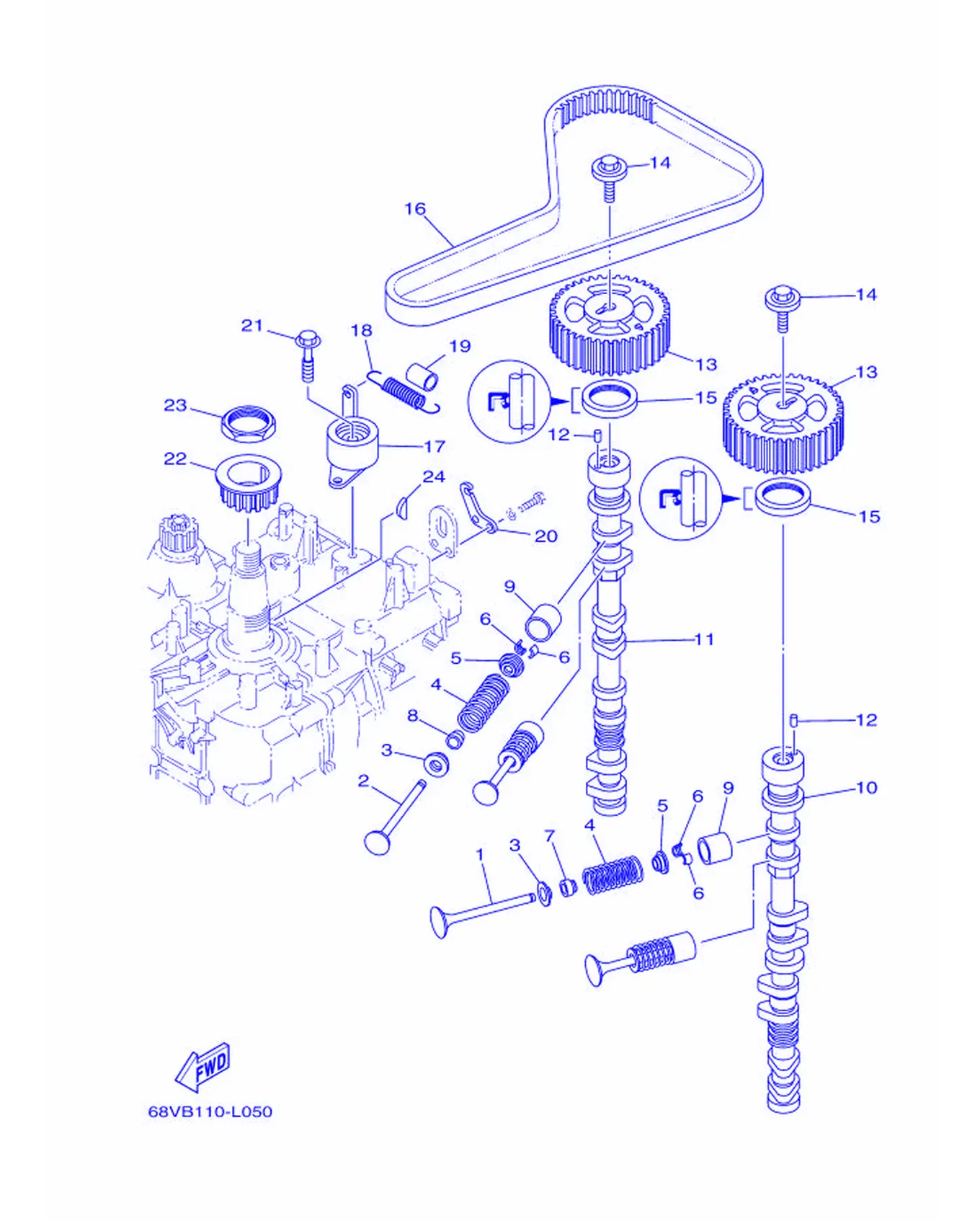

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	6D8-12111-00	气门1	Valve,Intake	8
2	6D8-12121-10	气门2	Valve,Exhaust	8
3	6D8-12116-00	气门弹簧座	Seat,ValveSpring	16
4	6D8-12113-00	弹簧1	Spring, Valve Inner	16
5	26H-12117-00	气门弹簧座	Retainer,ValveSpring	16
6	4G0-12118-00	气门锁夹	Cotter, Valve	32
7	K0A-A3721-00	阻风门密封	Seal, Valve Stem	8
8	K0A-A3722-00	阻风门密封	Seal, Valve Stem 2	8
9	6D8-12153-00	气门挺杆	Lifter, Valve (12)	16
9	6D8-12153-10	气门挺杆	Lifter, Valve (14)	16
9	6D8-12153-20	气门挺杆	Lifter, Valve (16)	16
9	6D8-12153-30	气门挺杆	Lifter, Valve (18)	16
9	6D8-12153-40	气门挺杆	Lifter, Valve (20)	16
9	6D8-12153-50	气门挺杆	Lifter, Valve (22)	16
9	6D8-12153-60	气门挺杆	Lifter, Valve (24)	16
10	6D9-12171-00	凸轮轴1	CamShaft 1	1
11	68V-12181-00	凸轮轴2	CamShaft 2	1
12	93605-10108	定位销	Pin, Dowel	2
13	67F-11537-00	从动齿轮	Gear, Driven	2
14	90119-10050	带垫圈六角头螺栓	Bolt, With Washer	2
15	93102-38008	油封	OilSeal	2
16	67F-46241-00	V型皮带	Belt	1
17	67F-11590-00	张紧轮柱	Tensioner Assembly	1
18	90506-16M39	接头	Spring, Tension	1
19	90445-15M03	固定	Hose (L23)	1
20	67F-11595-00	张紧轮柱	Plate,Valve	1
21	90119-10M72	带垫螺栓	Bolt, With Washer	1
22	6D8-11536-01	驱动齿轮	Gear, Drive	1
23	90170-40008	六角螺母	Nut	1
24	90280-04008	半圆键	Key, Woodruff	1

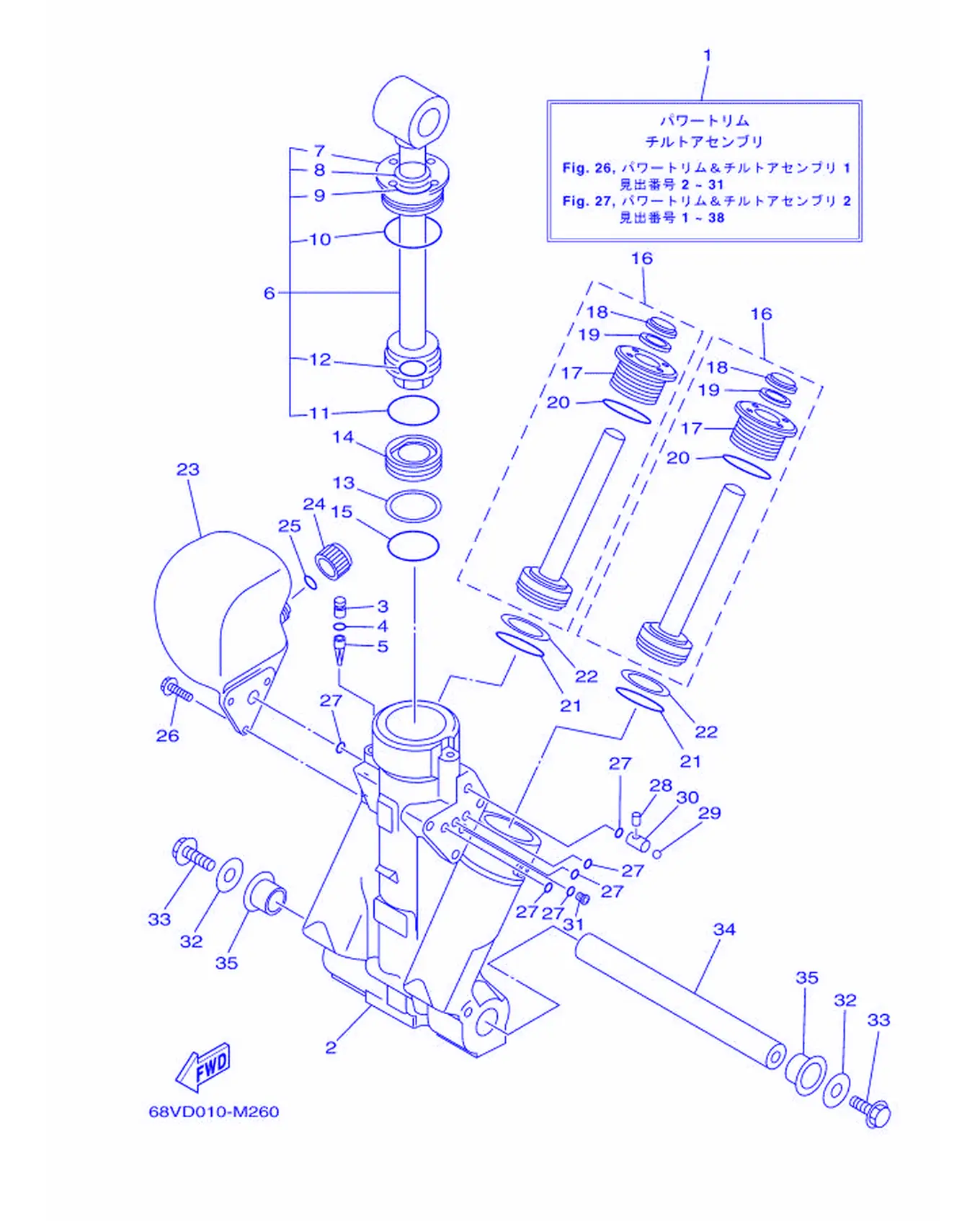

パワートリム & チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-43800-07	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	64E-43825-03	纵倾角调整和角度定位装置壳	Housing,Trim & Tilt	1
3	6AW-4388J-00	塞 2	Plug 2	1
4	93210-10M74	O型圈	O-ring	1
5	64E-43817-00	过滤器2	Filter 2	1
6	64E-43810-02	活塞分组合	Tilt Piston Sub Assembly	1
7	64E-43811-02	气缸端部螺钉	Screw, Cylinder End	1
8	64E-43898-00	张力安装	SealDust 2	1
9	64E-43867-00	O型圈	O-ring	1
10	64E-43866-00	O型圈	O-ring	1
11	6E5-43862-00	O型圈	O-ring	1
12	64E-43883-00	O型圈	O-ring	1
13	6E5-43872-00	支承	Ring, Back Up	1
14	6E5-43814-02	自由活塞	Piston, Free	1
15	6E5-43862-00	O型圈	O-ring	1
16	64E-43820-03	活塞分组合	Trim Piston Sub-Assembly	2
17	64E-43821-03	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	1
18	64E-43822-00	纵倾角调整防尘密封	Seal, Trim Dust	1
19	64E-4384J-00	向下纵倾角密封	Seal, Trim Down	1
20	6G5-43864-00	O型圈	O-ring	1
21	6E5-43864-00	O型圈	O-ring	2
22	6E5-43874-01	塑料垫圈	Ring, Back Up	2
23	64E-43828-01	储油箱	Body, Reservoir	1
24	64E-43829-01	储油箱盖	Plug,Reservoir	1
25	64E-43897-00	O型圈	O-ring	1
26	64E-4388E-01	锥形螺钉	Bolt Screw (L:14MM)	3
27	64E-43869-00	O型圈	O-ring	6
28	64E-4381G-00	销1	Pin	1
29	6E5-43858-00	滚珠	Ball	1
30	64E-4382G-00	波形垫	ValveSeat	1
31	64E-4384N-00	节流塞	Plug, Orifice	1
32	90201-10060	平垫圈	Washer,Plate	2
33	97575-10530	螺栓	Bolt, With Washer	2
34	6BC-43818-00	下侧防震销	Pin, Lower Shock Mount	1
35	90386-22M98	衬套	Bushing	2

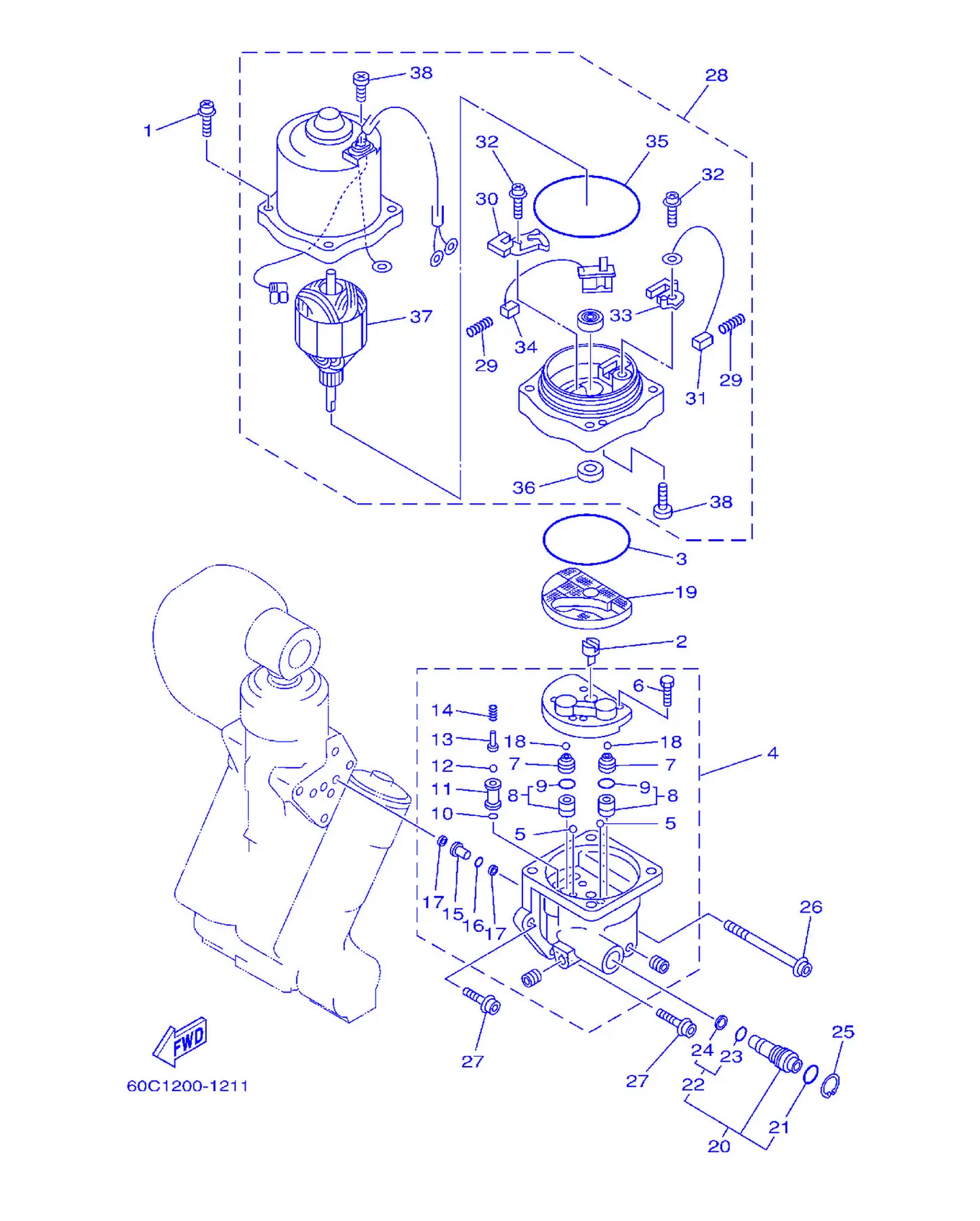

パワートリム & チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-4388E-11	锥形螺钉	Bolt Screw (L:34.7MM)	4
2	64E-43831-00	轴连接器	Connector,Shaft	1
3	64E-43868-00	O型圈	O-ring	1
4	68V-43830-01	齿轮泵组合	GearPumpAssembly	1
5	72X-43858-00	滚珠	Ball	2
6	64E-43843-00	阀门锁紧螺钉	Screw, Valve Lock	4
7	6AW-43841-00	滑梭活塞	Piston, Shuttle	2
8	64E-43802-00	阀门分组合	Valve Sub-Assembly	2
9	6E5-43896-00	O型圈	O-ring	1
10	6G5-43863-00	O型圈	O-ring	1
11	66Y-43851-00	安全阀座	Seat, Relief Valve	1
12	64E-43858-00	滚珠	Ball	1
13	64E-43859-00	阀门支销	Pin, Valve Support	1
14	68V-43855-00	上减压弹簧	Spring	1
15	64E-43850-00	阀门分组合	Valve Sub-Assembly	1
16	64E-43865-00	O型圈	O-ring	1
17	64E-43816-00	过滤器1	Filter 1	2
18	6AW-43858-00	滚珠	Ball	2
19	64E-43817-11	过滤器2	Filter 2	1
20	64E-43860-01	手控阀门分组合	Manual Valve Sub Assembly	1
21	72X-85075-L0	O型圈	O-ring	1
22	64E-43827-00	环	RingSet	1
23	64E-4387A-00	O型圈	O-ring	1
24	64E-43873-00	支承	Ring, Back Up	1
25	6AW-43875-00	环	Ring, Snap	1
26	64E-43879-11	带垫螺钉	Screw, With Washer	1
27	64E-43879-01	带垫螺钉	Screw, With Washer	2
28	68V-43880-04	电动机总成	Motor Assembly	1
29	6H1-4386K-10	电刷弹簧	Spring, Brush	2
30	64E-4380J-00	电刷架	Holder, Brush	1
31	64E-43891-00	电刷 1	Brush 1	1
32	97607-04310	带垫圈平面螺钉	Screw, Pan Head With Washer	2
33	64E-4380F-00	电刷架 2	Holder,Brush 2	1
34	64E-43892-00	电刷	Brush 2	1
35	6G5-43865-01	O型圈	O-ring	1
36	93102-08M43	油封	Oil Seal	1
37	64E-43805-01	电枢组合	Armature Assembly	1
38	64E-43843-10	阀门锁紧螺钉	Screw, Valve Lock	3

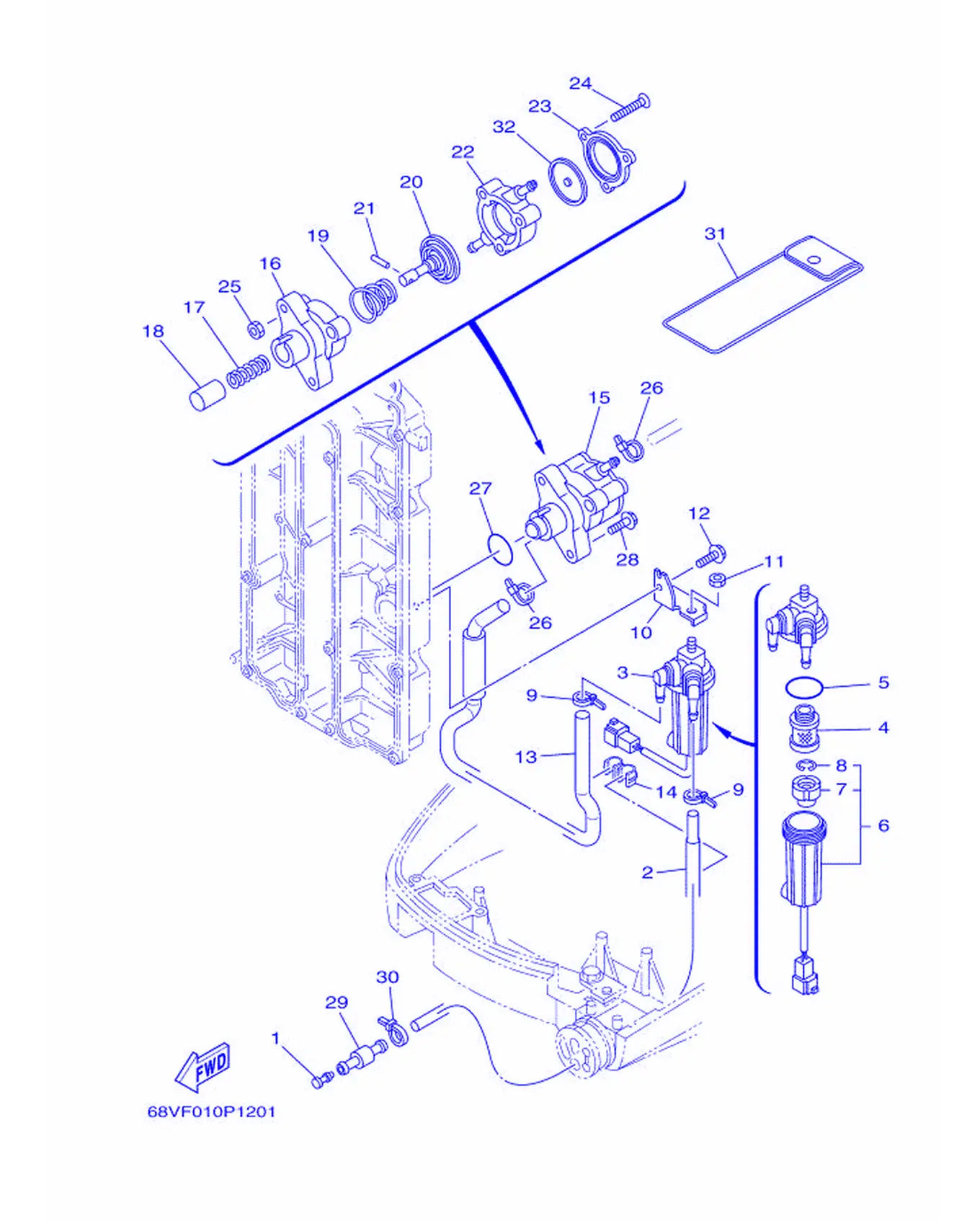

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	689-85547-00	减震器	Damper	1
2	68V-24314-20	管4	Pipe 4	1
3	6D8-24560-01	过滤器总成	Filter Assembly	1
4	6D8-24563-00	过滤器滤芯(07 F115A)68V-	Element, Filter	1
5	6D8-24564-00	衬垫	Gasket	1
6	6D8-24562-00	滤杯	Cup, Filter	1
7	6D8-24469-00	水位浮标	Float, Water Level	1
8	6D8-24519-00	钢夹	Clip	1
9	90465-11M10	固定	Clamp	2
10	60C-24566-00	过滤器支架	Bracket, Filter	1
11	95380-08600	有槽螺母	Nut	1
12	97595-06516	带垫圈螺	Bolt, With Washer	1
13	68V-24311-10	油管	Pipe, Fuel 1	1
14	90464-12224	线夹	Clamp	1
15	6D8-24410-10	燃油泵组合	Fuel Pump Assembly	1
16	68V-24412-00	燃油泵本体1	Body 1	1
17	68V-24454-00	弹簧	Spring	1
18	63P-13131-00	柱	Plunger	1
19	68V-24423-00	隔膜弹	Spring,Diaphragm	1
20	68V-24411-00	隔板	Diaphragm	1
21	68V-24374-00	销	Pin	1
22	68V-24413-10	燃油泵本体2	Body 2	1
23	6D8-24414-00	燃油泵本体3	Body 3	1
24	68V-24444-00	螺钉	Screw	3
25	68V-24149-00	螺母	Nut	3
26	90465-11M10	固定	Clamp	2
27	93210-30682	O型圈	O-ring	1
28	90119-06M83	带垫螺栓	Bolt, With Washer	2
29	6R3-24377-00	连接管3	Pipe,Joint 3	1
30	90465-11M10	固定	Clamp	1
31	67F-28100-01	工具套	ToolKit	1
32	68V-24471-10	隔膜	Diaphragm	1

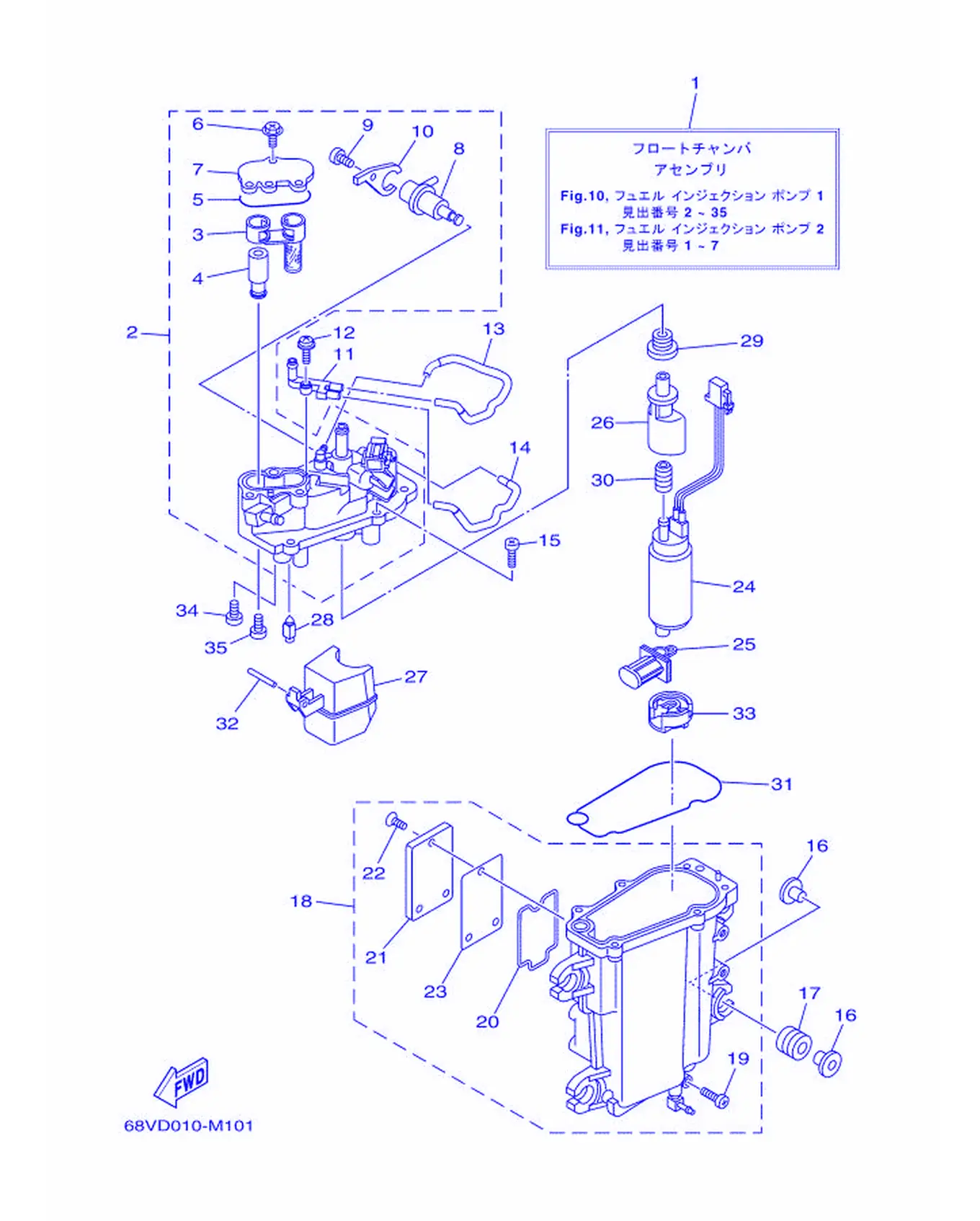

フユエルインジエクシヨンポン

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-14180-22	浮子室组合	FloatChamberAssembly	1
2	68V-14182-21	浮子室盖	Cover,FloatChamber	1
3	6CB-24501-01	燃油过滤器	Filter, Fuel	1
4	68V-24481-00	塞	Plug	1
5	6CB-13016-00	O型圈	O-ring	1
6	6CB-14216-00	螺钉	Screw	3
7	6CB-24217-00	盖	Cover	1
8	6CB-13906-01	调压器	Regulator, Pressure	1
9	6CB-14564-00	螺钉	Screw	1
10	6CB-14146-00	面板	Plate	1
11	68V-24379-10	连接管4	Pipe,Joint 4	1
12	68V-14216-00	螺钉	Screw	1
13	68V-1475H-00	管5	Pipe 5	1
14	68V-1475J-00	管6	Pipe 6	1
15	63P-14567-00	螺钉	Screw	6
16	69J-13716-00	轴套	Color	8
17	6CB-13593-00	隔板	Damper	4
18	68V-14181-21	浮子室本体1	Body, Float Chamber 1	1
19	6P2-14191-00	放油旋	Drain Plug	1
20	6CB-14239-00	密封	Seal	1
21	6CB-24452-10	盖	Cover	1
22	6CB-14429-01	螺钉	Screw	3
23	6CB-24482-00	衬垫1	Gasket 1	1
24	68V-13907-20	油泵组合	FuelPumpComplete	1
25	63P-13915-00	过滤器	Filter	1
26	6AW-13132-00	接头	Joint	1
27	6CB-14985-00	浮子	Float	1
28	6CB-14546-00	针阀	Valve,Needle	1
29	6CB-1447B-00	衬套 1	Bushing 1	1
30	6AW-13781-00	泵减震器	Damper,Pump	1
31	6CB-14984-00	浮子室衬垫	Gasket,FloatChamber	1
32	6P2-14386-00	浮子销	Pin,Float	1
33	6AW-13784-00	泵盖	Cover,Pump	1
34	4SV-24453-00	螺钉	Screw	1
35	98507-04008	大柱头螺钉	Screw, Pan Head	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-13	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y2-24306-56	燃油管组件1	FuelPipeComplete 1	1
9	6E5-24305-06	油管接头2	Fuel Pipe Joint Complete	1
10	93210-08287	O型圈	O-ring	1
11	6Y2-24305-06	燃油管接头组件2(85以上油箱侧D:13M	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	90445-13M01	油管	Hose (L2050)	1
14	6E5-24351-51	带1	Band 1	4
15	90445-13M00	固定	Hose(L850)	1
16	6Y2-24360-60	起动注油泵组合	Primer Pump Assembly	1

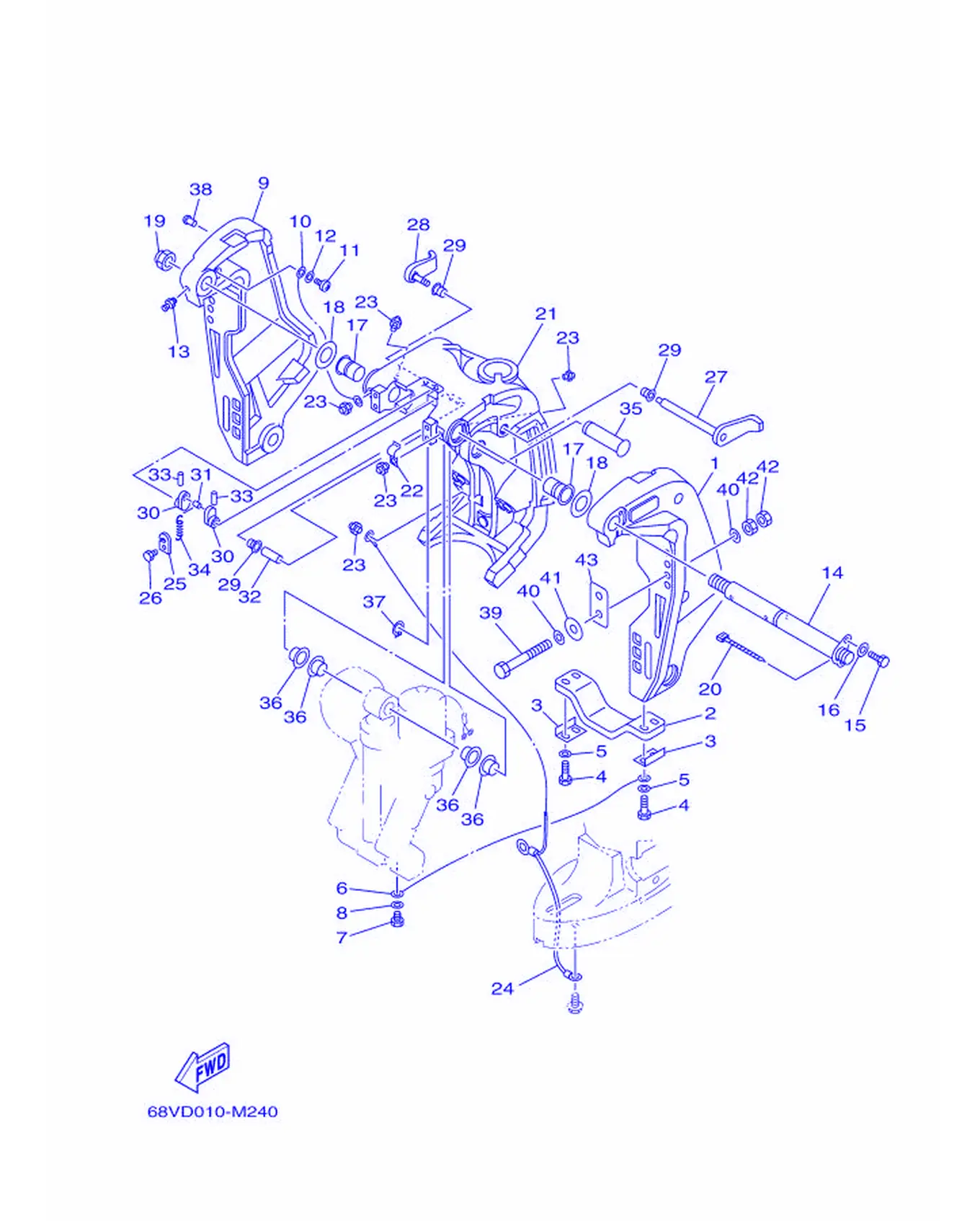

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-43111-01-8D	夹紧托架	Bracket,Clamp 1	1
2	6G5-45251-02	阳极	Anode	1
3	6G5-44526-00	面板	Plate	2
4	97095-06030	螺栓	Bolt	4
5	92995-06600	盘形垫	Washer	4
6	6E5-82148-00	导线4	Wire,Lead 4	1
7	97095-06010	螺栓	Bolt	1
8	92995-06600	盘形垫	Washer	1
9	68V-43112-01-8D	夹紧托架	Bracket,Clamp 2	1
10	6E5-82148-00	导线4	Wire,Lead 4	1
11	97885-06012	大柱头螺钉	Screw, Pan Head	1
12	92995-06600	盘形垫	Washer	1
13	93700-06M03	润滑油管嘴	Nipple, Grease	1
14	64E-43131-30	夹紧托架螺	Bolt,ClampBracket	1
15	97095-08020	螺栓	Bolt	1
16	92995-08600	盘形垫	Washer	1
17	90386-25M31	衬套	Bushing	2
18	90201-26M59	面板垫圈	Washer,Plate	2
19	90185-22M11	自锁螺母	Nut, Self-Locking	1
20	90465-11M10	固定	Clamp	1
21	64E-43311-20-8D	旋转支架	Bracket, Swivel 1	1
22	90465-08M63	固定	Clamp	1
23	93700-06M03	润滑油管嘴	Nipple, Grease	5
24	68V-82149-30	导线3	Wire,Lead 3	1
25	66T-43144-00	弹簧	Hook,Spring	1
26	97095-06010	螺栓	Bolt	1
27	6G5-43181-02	顶位销杆	Lever, Tilt Stop	1
28	6G5-43185-02	顶位销杆	Lever, Tilt Stop	1
29	90386-10M16	衬套	Bushing	3
30	6G5-43148-00	间隔轴	Collar, Distance	2
31	90249-06M19	螺丝	Pin	1
32	90387-10M05	衬套	Color	1
33	91690-30020	弹簧销	Pin,Spring	2
34	90506-14M24	拉簧	Spring, Tension	1
35	64E-43126-00	上侧防震销	Pin, Upper Shock Mount	1
36	90386-22M98	衬套	Bushing	4
37	93410-22M11	卡环	Circlip	1
38	90269-02M08	螺丝	Rivet	2
39	90101-12M05	螺栓	Bolt (L:130MM)	6
40	90201-13M01	面板垫圈	Washer,Plate	12
41	90201-12426	平垫圈	Washer,Plate	4
42	95380-12600	有槽螺母	Nut	12
43	6G5-43119-00	艉板	Plate, Transom	2

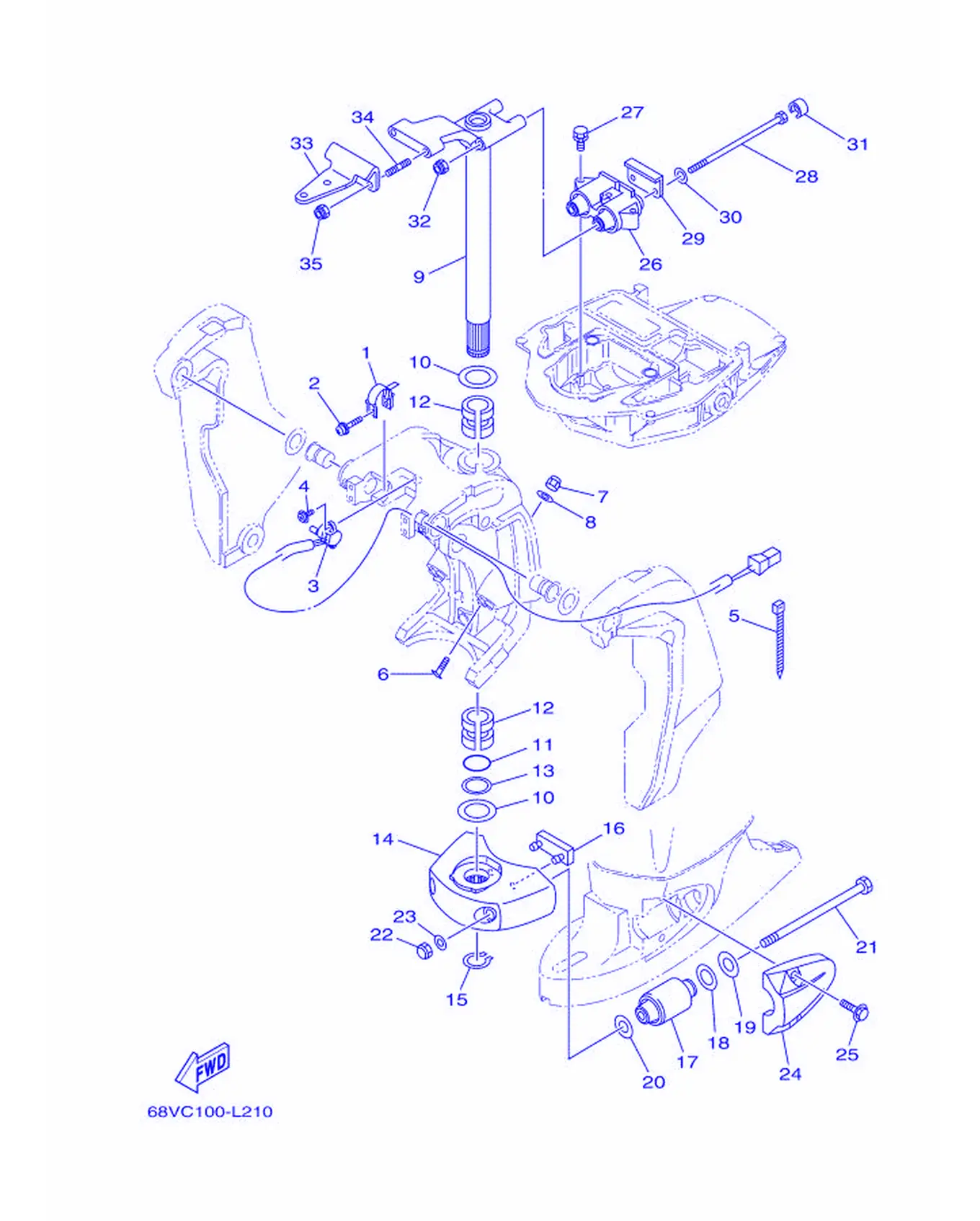

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-43139-10	纵倾角传感器凸轮	Cam,TrimSensor	1
2	90159-05059	带垫圈螺丝	Screw, With Washer	1
3	67H-83672-01	纵倾角传感	TrimSensor	1
4	97985-06216	带垫圈螺丝	Screw, With Washer	2
5	90465-11M10	固定	Clamp	3
6	63P-43376-00	推力接收器螺栓	Bolt, Thrust Receiver	2
7	95780-10300	螺母	Nut, Flange	2
8	92995-10600	盘形垫	Washer	2
9	68V-42510-31-8D	方向托架组合	SteeringBracketAssembly	1
10	90201-38M60	平垫圈	Washer,Plate	2
11	93210-37MH7	O型圈	O-ring	1
12	90386-38M32	衬套	Bushing	2
13	90202-40M47	垫圈	Washer,Plate	1
14	68V-44551-00-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber 1	1
15	93410-37M04	卡环	Circlip	1
16	61A-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
17	61A-44555-01	下侧减震胶垫	Mount Damper, Lower Side	2
18	90202-32M19	面板垫圈	Washer,Plate	2
19	90201-16M55	面板垫圈	Washer,Plate	2
20	90201-15M58	面板垫圈	Washer,Plate	2
21	90109-14007	螺栓	Bolt	2
22	95380-14600	有槽螺母	Nut	2
23	92995-14600	盘形垫	Washer	2
24	68V-44553-00-8D	下侧减震胶垫盖	Cover, Lower Mount	2
25	97575-10540	带垫螺栓	Bolt, With Washer	4
26	67F-44514-01	上侧减震胶垫	Mount Damper, Upper Side	1
27	90119-08091	螺栓	Bolt, With Washer	3
28	90109-12007	螺栓	Bolt	2
29	67F-44526-00	面板	Plate	1
30	90201-12M09	面板垫圈	Washer,Plate	2
31	67F-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	2
32	90185-12M12	自锁螺母	Nut, Self-Locking	2
33	68V-48511-01	操舵连接板	Hook,Steering	1
34	90116-10062	双头螺栓	Bolt, Stud	2
35	90185-10027	锁紧螺母	Nut, Self-Locking	2

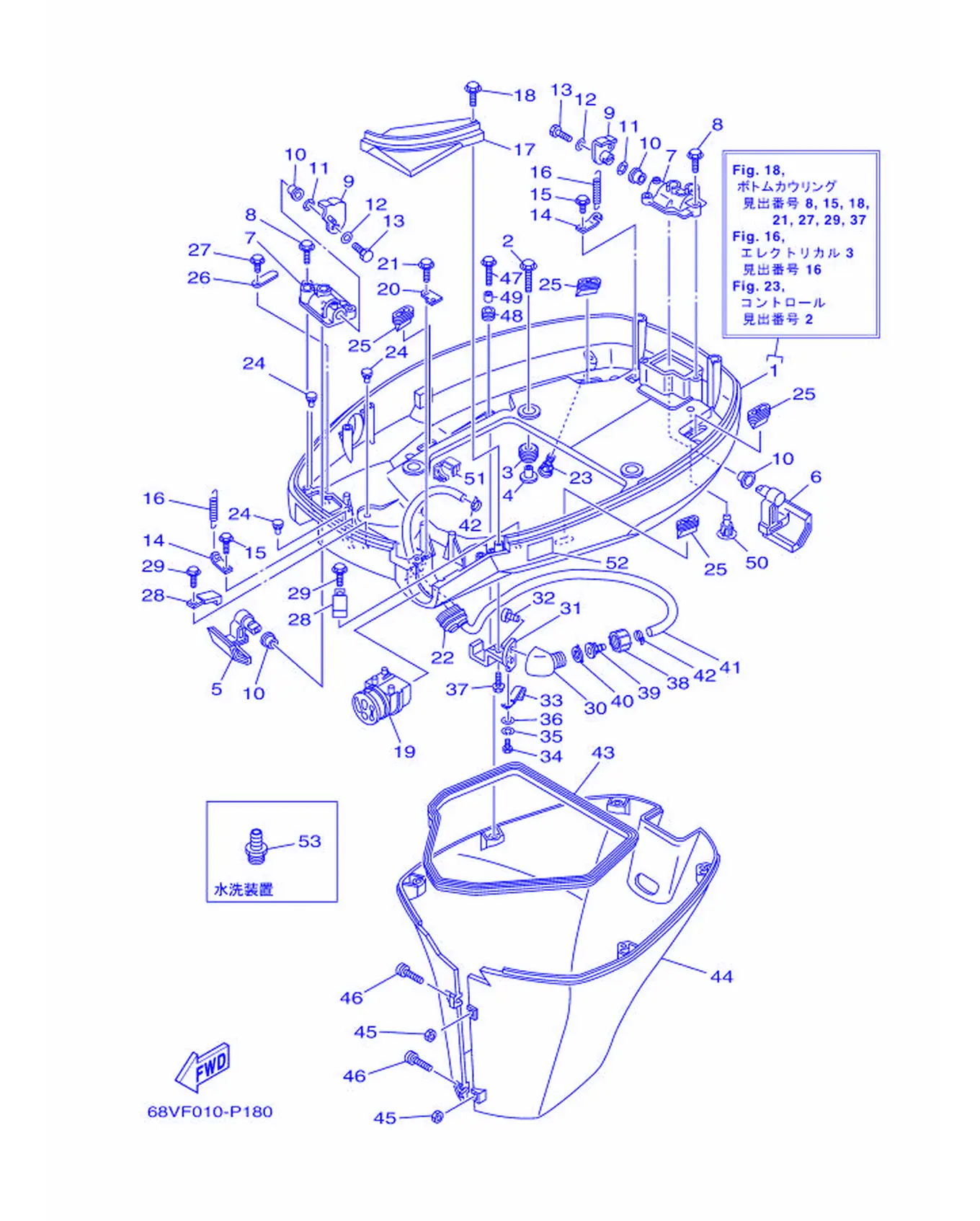

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-42710-02-8D	底罩组合	Bottom Cowling Assembly	1
2	90119-08M22	带垫螺栓	Bolt, With Washer	4
3	90480-22M15	固定	Grommet	4
4	90387-08M37	衬套	Color	4
5	67F-42815-00-8D	夹杆	Lever,Clamp	1
6	67F-42816-00-8D	夹杆	Lever,Clamp	1
7	67F-42828-00-9S	夹箍面板	Plate,Clamp	2
8	90109-06M82	螺栓	Bolt	4
9	68V-42818-01	夹杆	Lever,Clamp	2
10	90386-15M73	衬套	Bushing	4
11	90206-15M18	波形垫圈	Washer, Wave	2
12	90201-06068	平垫圈	Washer,Plate	2
13	97095-06016	螺栓	Bolt	2
14	64D-43144-00	弹簧	Hook,Spring	2
15	90109-06M80	螺栓	Bolt	2
16	90506-16M34	拉力弹簧	Spring, Tension	2
17	68V-42738-00-8D	装配面板	Plate, Fitting	1
18	90109-06M82	螺栓	Bolt	2
19	68V-42725-00	固定	Grommet	1
20	67F-42756-01	夹箍支承	Stay, Clamp	1
21	90109-06M86	螺栓	Bolt	1
22	6H1-42726-21	固定	Grommet	1
23	6BL-44391-00	软管管嘴	Nipple,Hose	1
24	6H4-42748-00	固定	Grommet	3
25	67F-42717-00	密封橡皮块2	Rubber,Seal 2	4
26	6E5-82588-00	面板	Plate	1
27	90109-06M81	螺栓	Bolt	1
28	90465-08M23	固定	Clamp	2
29	90109-06M80	螺栓	Bolt	2
30	6DR-12572-00	适配器	Adapter	1
31	67F-12535-01	面板	Plate	1
32	90167-06002	卡环	Screw, Tapping	2
33	90462-06018	线夹	Clamp	1
34	97095-06008	螺栓	Bolt	1
35	92995-06100	垫圈	Washer,Spring	1
36	92995-06200	盘形垫	Washer	1
37	90109-06M86	螺栓	Bolt	1
38	6R3-12581-00	软管接头1	Joint,Hose 1	1
39	6R3-12582-00	软管接头2	Joint,Hose 2	1
40	6R3-12583-00	软管接头衬垫	Gasket,HoseJoint	1
41	68V-24312-00	管2	Pipe 2	1
42	90465-11M10	固定	Clamp	2
43	61A-42716-00	密封橡皮块1	Rubber,Seal 1	1
44	67F-42741-01-8D	挡板	Apron	1
45	95380-06600	有槽螺母	Nut, Hexagon	2
46	90159-06M28	带垫螺钉	Screw, With Washer	2
47	90109-06M80	螺栓	Bolt	5
48	90480-13M24	固定	Grommet	5
49	90387-06M43	衬套	Color	5
50	6P2-44391-00	软管管嘴	Nipple,Hose	1
51	90464-18004	固定夹	Clamp	1
52	6EE-42794-00	警告标志	Label, Warning (General)	1
53	69J-12584-00	软管接头	Joint,Hose 3	1

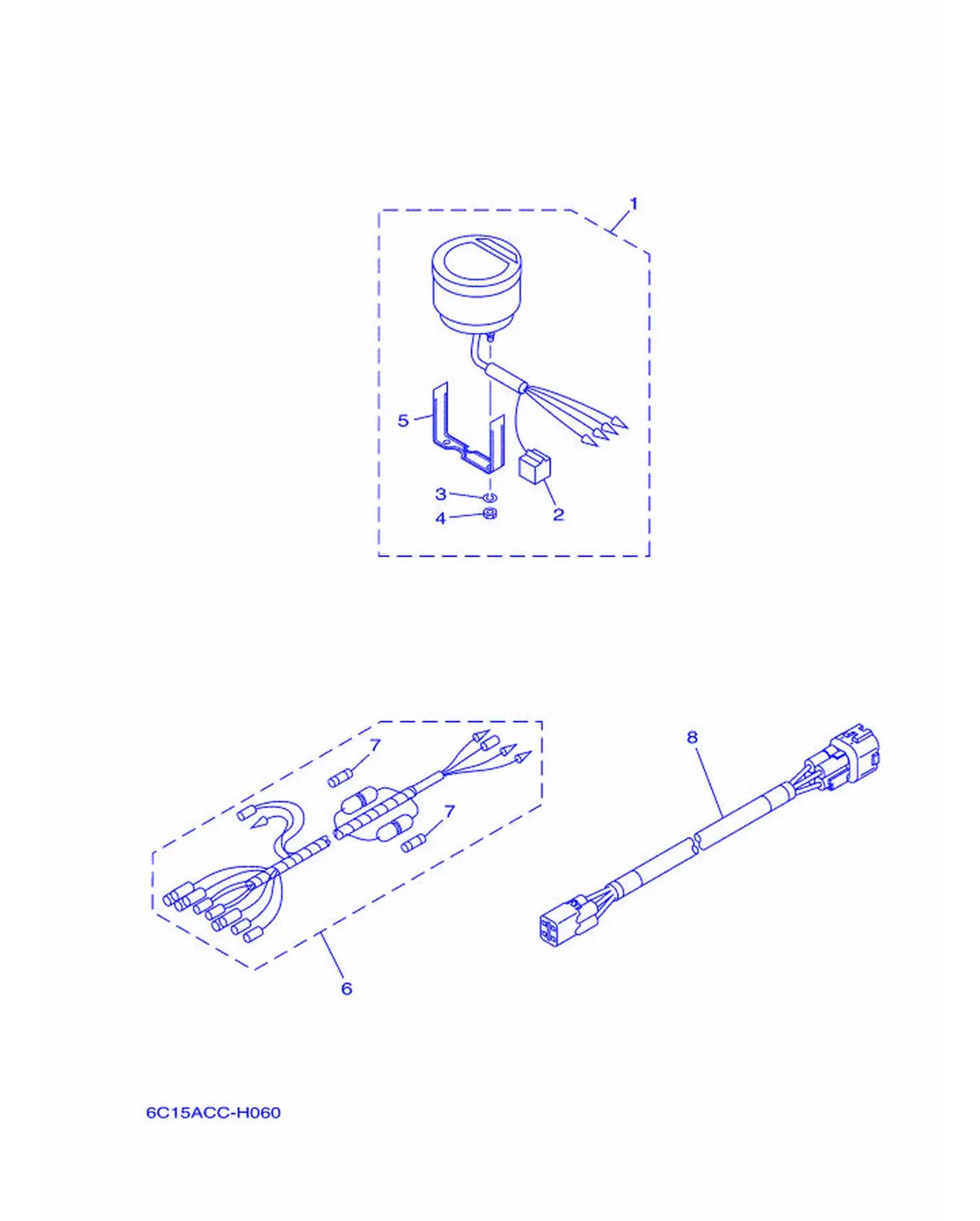

メ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-91	数字转速表	Digital Tachometer Assembly	1
2	9E450-04533	联接器	Connector	1
3	92990-04100	盘形垫	Washer, Spring	2
4	95380-04600	有槽螺母	Nut	2
5	6Y5-8355X-T1	仪表托架1	Bracket, Meter 1	1
6	6Y5-83553-M0	导线	Wire,Lead	1
7	1E6-82151-00	保险丝	Fuse (10A)	2
8	6Y5-83653-20	导线	Wire, Lead (L=7.0M)	1

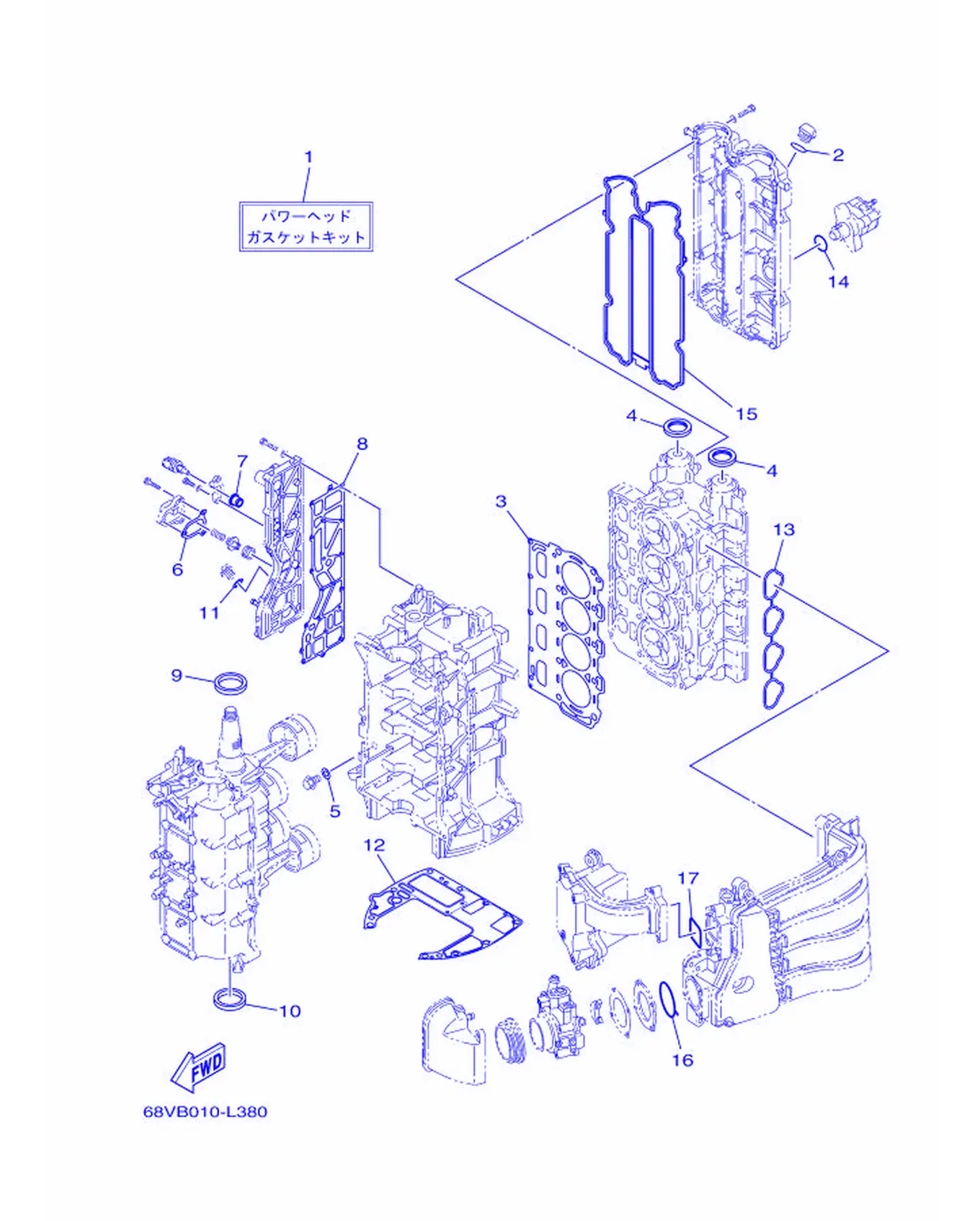

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-W0001-07	衬垫套	Power Head Gasket Kit	1
2	93210-24M79	O型圈	O-ring	1
3	67F-11181-03	气缸头垫片1	Gasket, Cylinder Head 1	1
4	93102-38008	油封	OilSeal	2
5	90430-14115	垫片	Gasket	1
6	67F-12435-A0	衬垫	Gasket	1
7	68V-85753-00	传感件装置衬垫	Gasket,SensorUnit	1
8	67F-41114-A2	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
9	93102-48017	油封	OilSeal	1
10	93101-48002	油封	OilSeal	1
11	90201-186F1	平垫圈	Washer,Plate	1
12	68V-11351-00	气缸衬垫	Gasket,Cylinder	1
13	68V-13645-10	岐管衬垫1	Gasket,Manifold 1	1
14	93210-30682	O型圈	O-ring	1
15	6D8-11356-01	气缸密封圈2	Seal,Cylinder 2	1
16	68V-13646-00	岐管衬垫2	Gasket,Manifold 2	1
17	68V-13647-00	岐管衬垫3	Gasket,Manifold 3	1

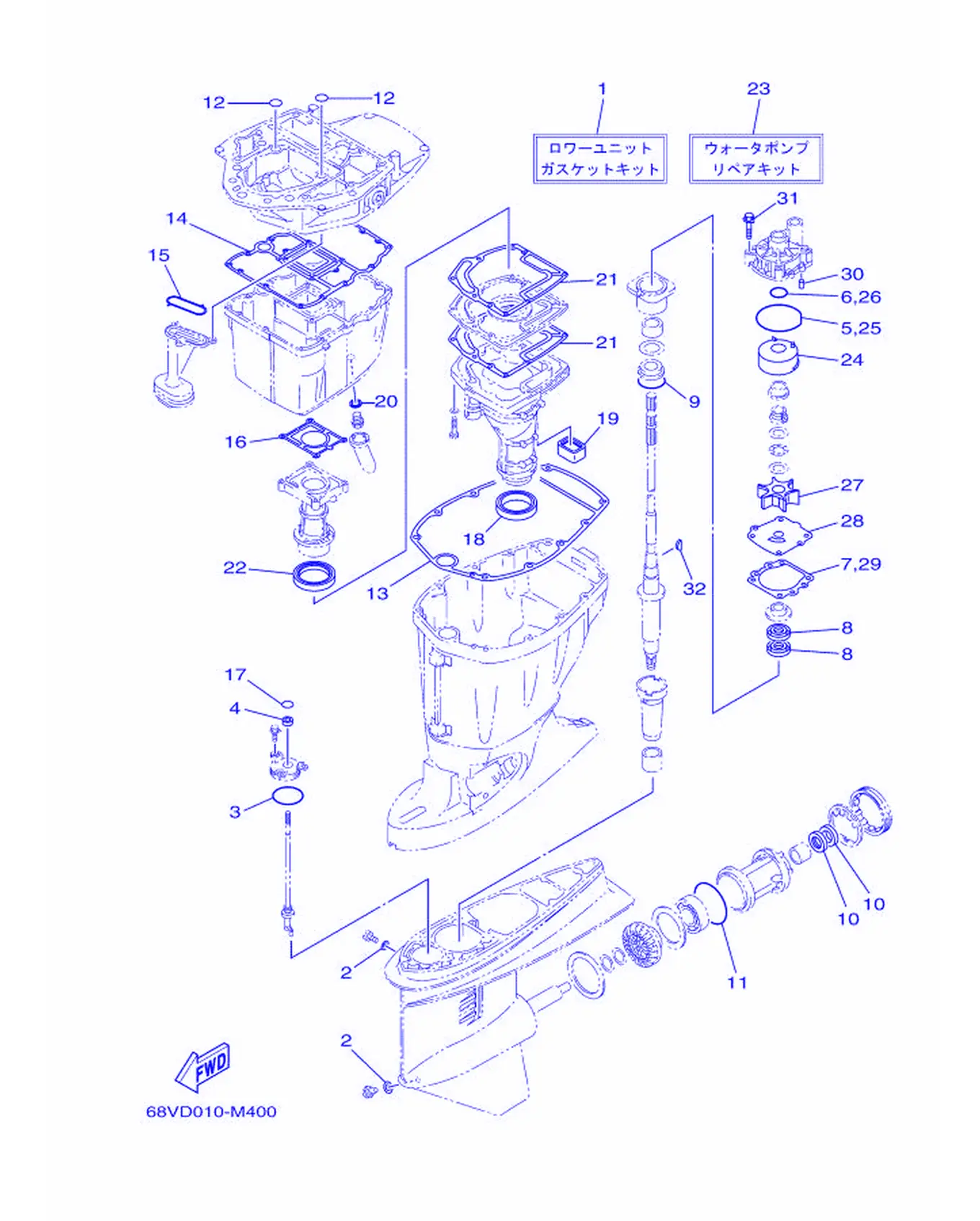

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-W0001-21	衬垫套	LowerUnitGasket Kit	1
2	90430-08020	固定	Gasket	2
3	93210-58144	O型圈	O-ring	1
4	93106-09014	油封	OilSeal	1
5	93210-86M38	O型圈	O-ring	1
6	93210-37160	O型圈	O-ring	1
7	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
8	93101-28M16	油封	OilSeal	2
9	93210-55M14	O型圈	O-ring	1
10	93101-30M17	油封	OilSeal	2
11	93210-86M39	O型圈	O-ring	1
12	93210-19MJ1	O型圈	O-ring	2
13	67F-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1
14	68V-15312-00	油槽衬垫	Gasket, Oil Pan	1
15	67F-13415-00	机油滤网密封	Seal,OilStrainer	1
16	67F-41133-A1	排气岐管衬垫1	Gasket, Exhaust Manifold	1
17	93210-09165	O型圈	O-ring	1
18	68V-45123-00	消音器衬垫	Gasket,Muffler	1
19	67F-45127-00	密封	Seal	1
20	90430-14M09	衬垫	Gasket	1
21	67F-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	2
22	67F-41138-00	排气管密封圈1	Seal, Exhaust 1	1
23	68V-W0078-00	水泵修理套	Water PumpRepair Kit	1
24	61A-44322-02	芯子	Insert, Cartridge	1
25	93210-86M38	O型圈	O-ring	1
26	93210-37160	O型圈	O-ring	1
27	6E5-44352-01	叶轮	Impeller	1
28	6EK-44323-00	外挡板	Outer Plate, Cartridge	1
29	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
30	93606-12019	定位销	Pin, Dowel	2
31	90119-08M14	带垫螺栓	Bolt, With Washer	4
32	90280-04M05	半圆键	Key, Woodruff	1

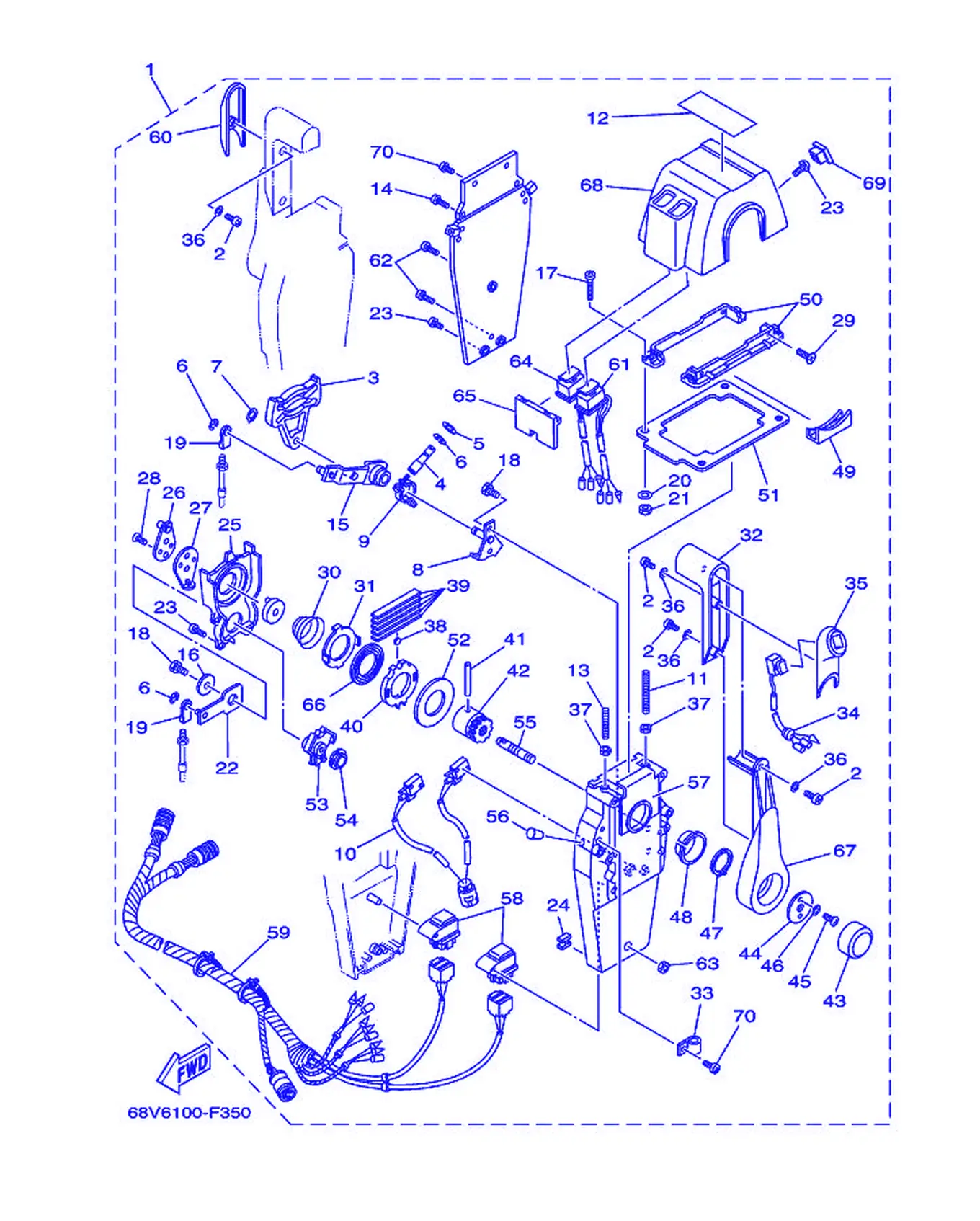

リモ-トコントロ-ルアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	704-48207-P1	遥控装置组合	Remote Control Assembly	1
2	704-48129-00	螺钉3	Screw 3	6
3	EL8-48251-00	凸轮面板	Plate,Cam	2
4	704-48265-00	摩擦轴	Shaft, Friction	2
5	701-48246-00	衬套	Spacer	2
6	93430-06024	卡环	Circlip	8
7	EL8-48259-00	开口簧环，卡	Circlip 1	2
8	704-48262-00	油门轴	Shaft,Throttle	2
9	704-48264-00	带阻力油	Throttle, Friction	2
10	704-82540-30	空挡开关总成	Neutral Switch Assembly	1
11	EL8-48281-00	螺钉	Screw	2
12	704-48215-30	图样	Graphic	1
13	704-48281-00	螺钉	Screw	2
14	97890-05025	大柱头螺钉	Screw, Pan Head	4
15	704-48261-00	油门臂	Arm,Throttle	2
16	EL8-48191-00	垫圈1	Washer 1	2
17	704-48283-00	螺钉	Screw	4
18	97380-06018	螺栓	Bolt	6
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	4
20	704-48287-00	垫	Washer	4
21	95380-05600	螺母	Nut	4
22	704-48271-00	变挡臂	Arm, Shift	2
23	EL8-48127-00	螺钉1	Screw 1	18
24	703-48358-00	钢索固定装置	Anchor, Cable	2
25	704-48231-00	齿轮壳	Housing, Cap	2
26	EL8-48241-00	驱动臂	Arm, Drive	2
27	EL8-48254-00	油门调整限位板	Stopper, Throttle	2
28	92780-06020	平头螺钉	Screw, Flat Head	4
29	98780-05018	平头螺钉	Screw, Flat Head	4
30	EL8-48244-00	发动机空转弹簧	Spring, Free Axel	2
31	EL8-48245-00	锁紧面板	Plate, Lock	2
32	704-48222-P0	控制杠杆握柄	Grip,ControlLever	2
33	704-82594-00	夹箍	Clamp	1
34	704-82563-51	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
35	704-48229-P1	控制杠杆握柄	Grip,ControlLever	1
36	92990-05300	盘形垫	Washer, Internal Tooth	6
37	95380-06600	有槽螺母	Nut, Hexagon	4
38	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	2
39	704-48238-00	延迟簧	Spring, Detent	10
40	704-48232-P1	齿	Gear	2
41	EL8-48164-00	销2	Pin 2	2
42	704-48242-10	驱动轴	Shaft, Drive	2
43	6X3-48225-20	盖	Cover	2
44	704-48192-00	垫圈2	Washer 2	2
45	97890-06018	大柱头螺钉	Screw, Pan Head	4
46	92990-06300	盘形垫	Washer, Internal Tooth	4
47	EL8-48279-00	卡环 2	Circlip 2	2
48	704-48234-00	衬套1	Bushing 1	2
49	704-48219-P0	导线盖	Cover,Lead	2
50	704-48144-20	限位板面板2	Plate, Stopper 2	2
51	704-48176-10	固定	Grommet	1
52	704-48192-P0	垫圈2	Washer 2	2
53	704-48233-00	齿轮2	Gear 2	2
54	704-48235-00	衬套	Bushing	2
55	704-48153-00	发动机空转轴	Shaft, Free Axel	2
56	704-48166-00	塞	Plug	2
57	704-48284-P0	固定	Grommet	2
58	704-81950-10	继电器总成	Relay Assembly	2
59	704-82590-10	电线束组合	Wire Harness Assembly	1
60	704-48229-R0	控制杠杆握柄	Grip,ControlLever	1
61	704-82563-H1	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
62	704-48128-00	螺钉2	Screw 2	3
63	704-48156-00	螺母1	Nut 1	1
64	704-82563-J1	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
65	704-48285-10	固定环2	Grommet 2	1
66	704-48178-00	轴面板	Plate, Shift	2
67	704-48221-P0	控制杠杆	Lever, Control	2
68	704-48119-41	盖	Cover	1
69	704-48167-11	塞	Plug	1
70	97890-05016	大柱头螺钉	Screw, Pan Head	5

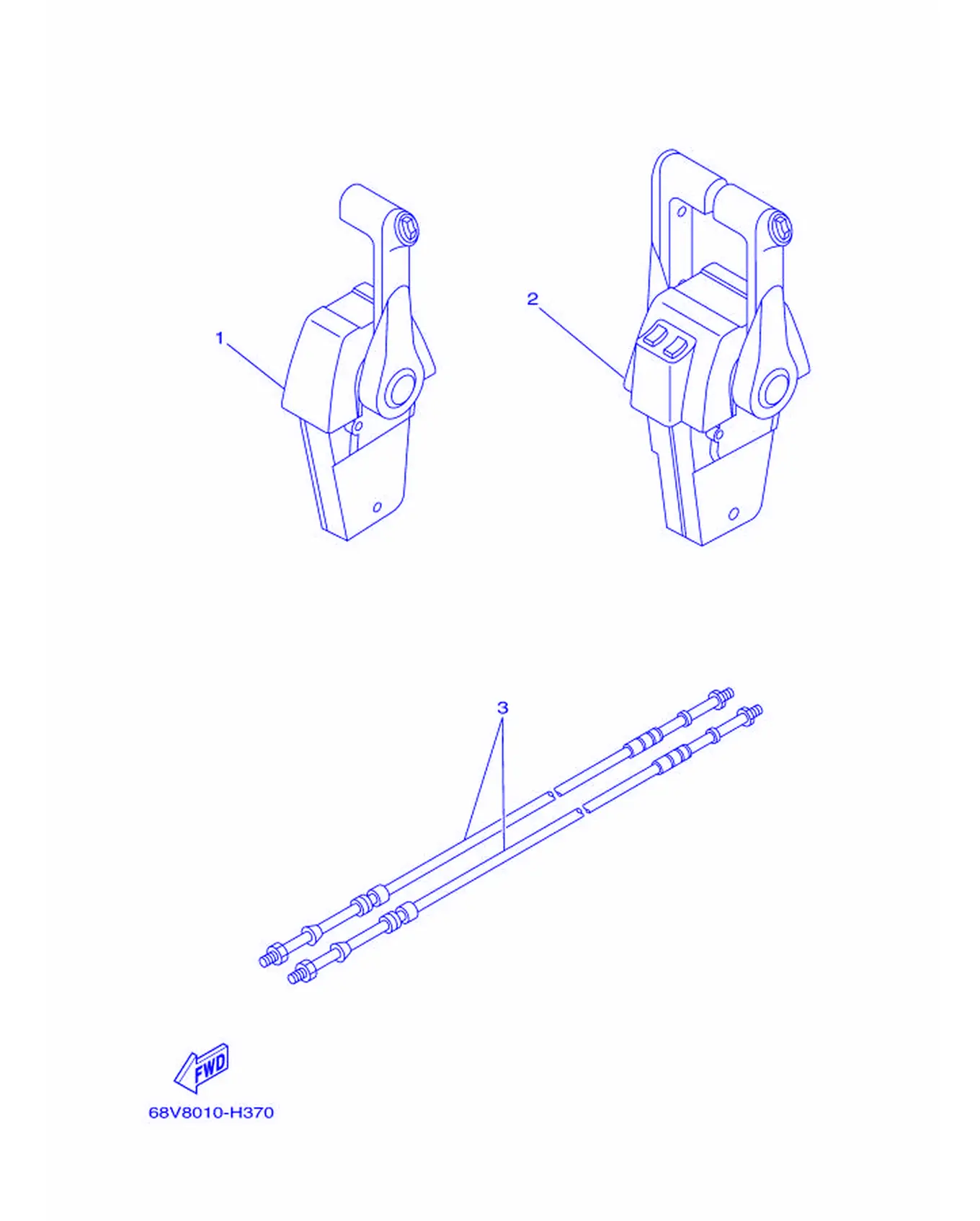

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
2	704-48207-P1	遥控装置组合	Remote Control Assembly	1
3	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
3	701-48320-60	遥控钢索 (4.88m)	Cable, Remote Control	2
3	701-48320-80	遥控钢索 (5.18m)	Cable, Remote Control	2
3	701-48320-40	遥控钢索 (5.79m)	Cable, Remote Control	2
3	701-48350-00	遥控钢索 (6.40m)	Cable, Remote Control	2

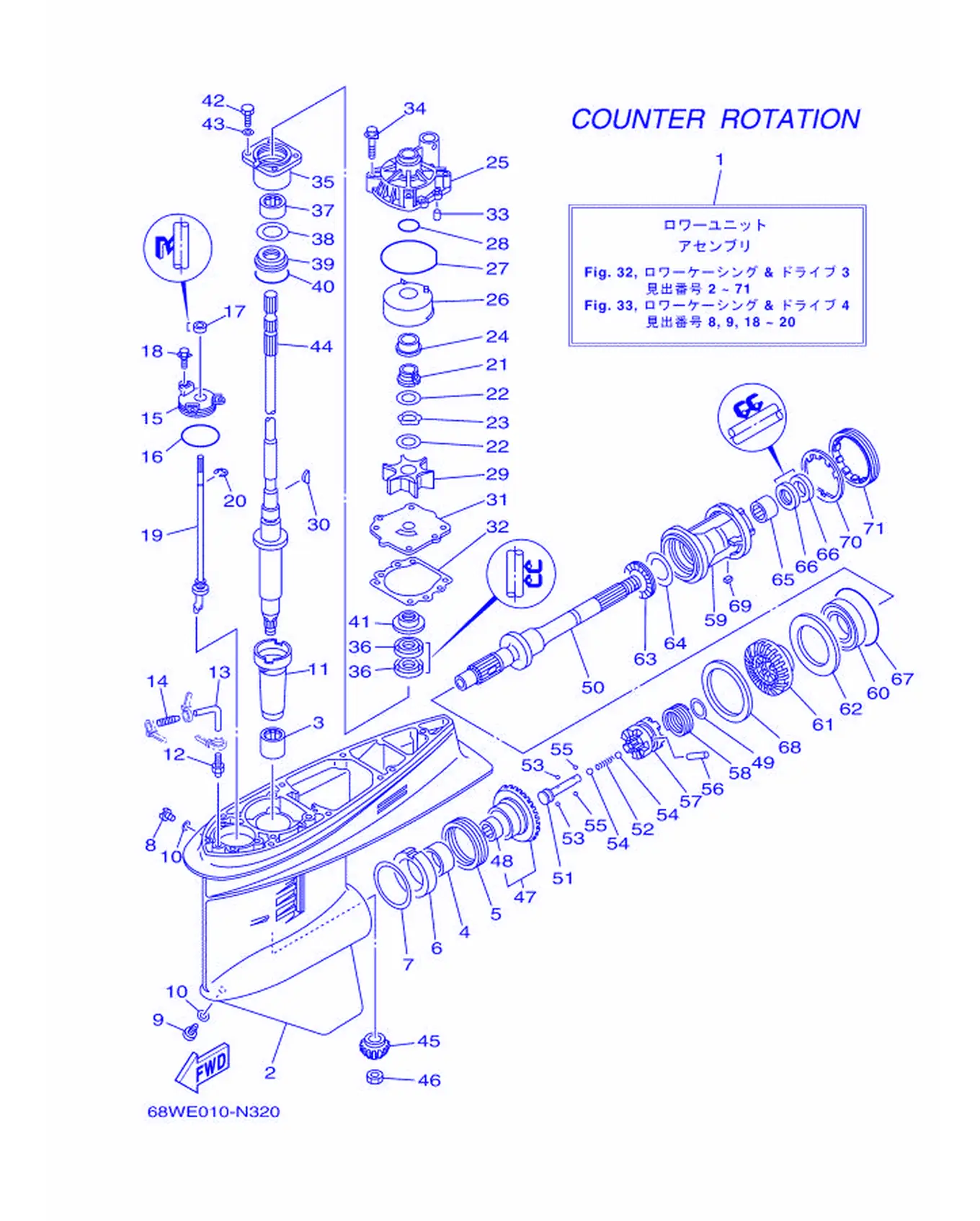

ロワーケーシング & ドライブ 3

REF	雅马哈编码	中文名称	英文名称	用量
1	68W-45300-33-8D	水下装置总成	LowerUnitAssembly	1
2	6E5-45301-07-8D	水下装置壳	Casing,Lower	1
3	93315-628U9	轴承	Bearing	1
4	93315-345W0	轴承	Bearing	1
5	93341-360U8	轴承	Bearing	1
6	6L6-45538-00	衬套1	Spacer 1	1
7	6E5-45567-01	填隙	Shim (T:0.10MM)	1
7	6E5-45567-10	填隙	Shim (T:0.12MM)	1
7	6E5-45567-20	填隙	Shim (T:0.15MM)	1
7	6E5-45567-30	填隙	Shim (T:0.18MM)	1
7	6E5-45567-40	填隙	Shim (T:0.30MM)	1
7	6E5-45567-50	填隙	Shim (T:0.40MM)	1
7	6E5-45567-60	填隙	Shim (T:0.50MM)	1
8	90340-08002	螺丝	Plug, Straight Screw	1
9	688-45341-10	放油塞	Plug, Drain	1
10	90430-08020	固定	Gasket	2
11	6E5-45536-00	驱动轴套	Sleeve,Drive Shaft	1
12	6E5-45378-00	软管嘴	Nipple,Hose	1
13	90445-07ME9	固定	Hose (L120)	1
14	6E5-83558-10	管嘴端部	End, Nipple	1
15	6E5-45321-00	面板	Plate	1
16	93210-58144	O型圈	O-ring	1
17	93106-09014	油封	OilSeal	1
18	90119-06M10	带垫螺栓	Bolt, With Washer	3
19	6E5-44150-03	变挡凸轮组合	Shift Cam Assembly	1
20	99001-08600	卡环	Circlip	1
21	61A-45538-00	衬套1	Spacer 1	1
22	90201-22M01	平垫圈	Washer,Plate	2
23	90206-22M19	波形垫圈	Washer, Wave	1
24	61A-45527-00	驱动轴安装	Color,Drive Shaft	1
25	61A-44311-01	水泵壳	Housing,Water Pump	1
26	61A-44322-02	芯子	Insert, Cartridge	1
27	93210-86M38	O型圈	O-ring	1
28	93210-37160	O型圈	O-ring	1
29	6E5-44352-01	叶轮	Impeller	1
30	90280-04M05	半圆键	Key, Woodruff	1
31	6EK-44323-00	外挡板	Outer Plate, Cartridge	1
32	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
33	93606-12019	定位销	Pin, Dowel	2
34	90119-08M14	带垫螺栓	Bolt, With Washer	4
35	6E5-45331-00-9S	轴承壳	Housing,Bearing	1
36	93101-28M16	油封	OilSeal	2
37	93317-330U2	轴承	Bearing	1
38	6E5-45587-01	填隙	Shim (T:0.10MM)	1
38	6E5-45587-10	填隙	Shim (T:0.12MM)	1
39	93341-930V2	轴承	Bearing	1
40	93210-55M14	O型圈	O-ring	1
41	6E5-45344-00	油封盖	Cover,OilSeal	1
42	97095-08025	螺栓	Bolt	4
43	92995-08600	盘形垫	Washer	4
44	68V-45501-30	驱动轴组UL	Drive ShaftComplete	1
45	68V-45551-00	小齿轮	Pinion (13T)	1
46	90170-16M01	螺帽	Nut	1
47	68W-45560-00	齿轮	Gear 1 (28T)	1
48	93315-425U7	轴承	Bearing	1
49	90201-26M00	平垫圈	Washer,Plate	1
50	68W-45611-00	螺旋浆轴	Shaft,Propeller	1
51	6E5-45634-02	变挡滑	Slide, Shift	1
52	90501-16M37	压簧	Spring, Compression	1
53	93507-32009	滚珠	Ball	2
54	93511-32017	滚珠	Ball	2
55	93503-16003	滚珠	Ball	2
56	90250-08M07	圆柱销	Pin, Straight	1
57	68V-45631-01	爪形离合器	Clutch, Dog	1
58	6E5-45633-01	固定环	Ring, Cross Pin	1
59	6L6-45332-00-CA	轴承壳	Housing,Bearing	1
60	93332-000V7	轴承	Bearing	1
61	68W-45570-10	齿轮	Gear 2 (28T)	1
62	6L6-45576-00	推力垫	Washer, Thrust 2	1
63	93341-440U5	轴承	Bearing	1
64	6K1-45578-01	填隙	Shim (T:0.10MM)	1
64	6K1-45578-10	填隙	Shim (T:0.12MM)	1
64	6K1-45578-20	填隙	Shim (T:0.15MM)	1
64	6K1-45578-30	填隙	Shim (T:0.18MM)	1
64	6K1-45578-40	填隙	Shim (T:0.30MM)	1
64	6K1-45578-50	填隙	Shim (T:0.40MM)	1
64	6K1-45578-60	填隙	Shim (T:0.50MM)	1
65	93315-43061	滚针轴承	Bearing	1
66	93101-30M17	油封	OilSeal	2
67	93210-86M39	O型圈	O-ring	1
68	6L6-45577-00	填隙	Shim (T:0.10MM)	1
68	6L6-45577-10	填隙	Shim (T:0.12MM)	1
68	6L6-45577-20	填隙	Shim (T:0.15MM)	1
68	6L6-45577-30	填隙	Shim (T:0.18MM)	1
68	6L6-45577-40	填隙	Shim (T:0.30MM)	1
69	90282-04010	平键	Key, Straight	1
70	688-45383-02	爪形垫	Washer, Claw	1
71	688-45384-02	螺母	Nut	1

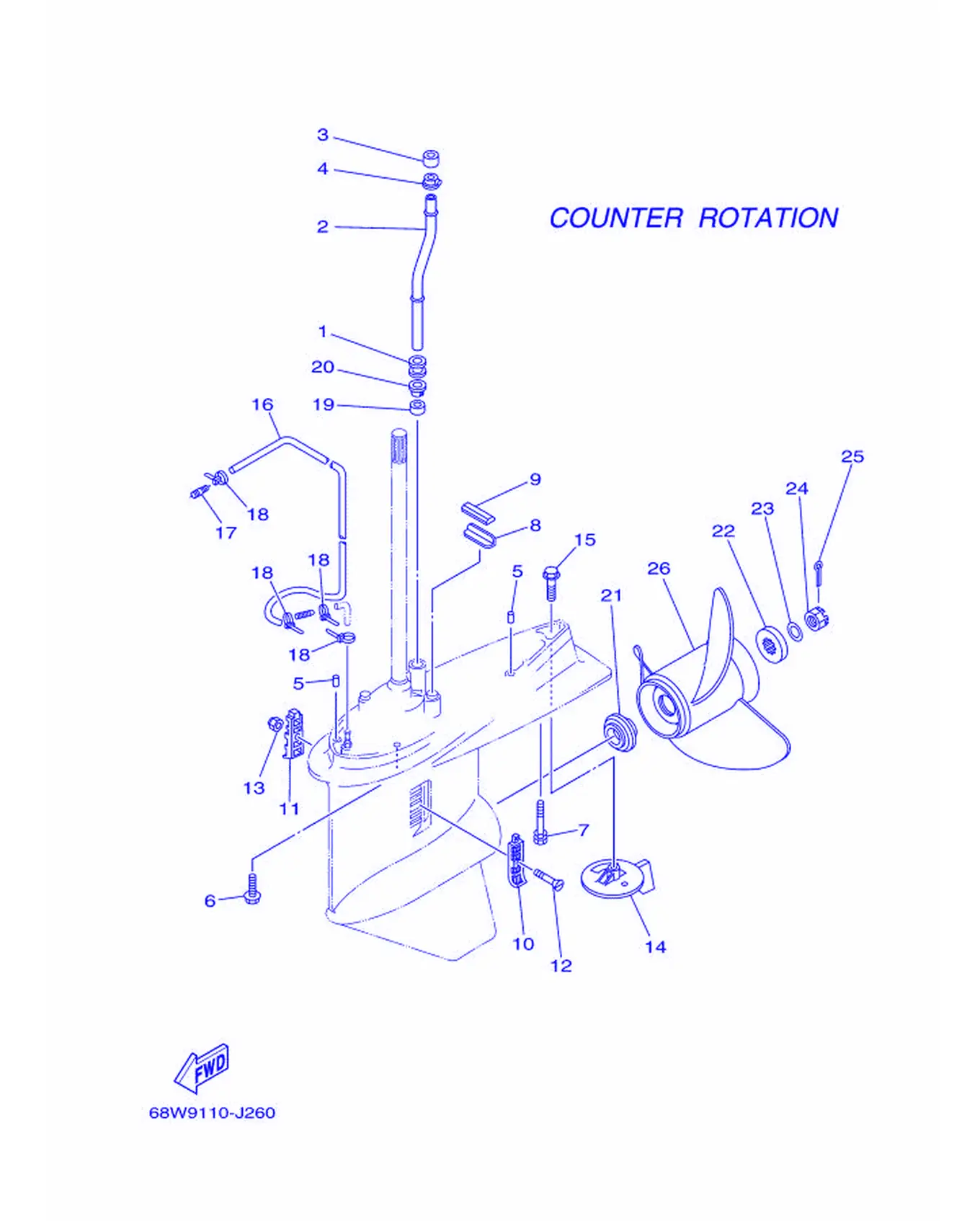

ロワーケーシング & ドライブ 4

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-44366-00	水封减震器	Damper,WaterSeal	1
2	68V-44361-30	水管	Tube, Water 1	1
3	6E5-44365-00	水封减震器	Damper,WaterSeal	1
4	6E5-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
5	93608-12M05	定位销	Pin, Dowel	2
6	97575-10545	带垫圈螺	Bolt, With Washer	6
7	90119-10M89	螺栓	Bolt, With Washer	1
8	663-45376-00	密封圈减震块导承	Guide,SealDamper	1
9	688-45375-00	密封圈减震	Damper,Seal	1
10	688-45214-02	进水口盖	Cover, Water Inlet 1	1
11	688-45215-02	进水口盖	Cover, Water Inlet 2	1
12	90152-05M07	沉头螺钉	Screw, Countersunk	1
13	90185-05002	螺母	Nut, Self-Locking	1
14	6L6-45371-00	航向调整片	Tab Trim	1
15	90105-10M00	螺栓	Bolt, Flange	1
16	90445-076K2	固定	Hose (L1550)	1
17	6E5-83558-00	管嘴端部	End, Nipple	1
18	90465-11M10	固定	Clamp	4
19	6E5-44365-00	水封减震器	Damper,WaterSeal	1
20	6E5-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
21	63P-45987-00	衬套	Spacer 1	1
22	688-45997-01	衬套	Spacer	1
23	92990-18200	盘形垫	Washer	1
24	90171-18M04	螺母	Nut, Castle	1
25	91490-40030	开口销	Pin, Cotter	1
26	6L6-45930-01	螺旋浆组合	Propeller (3X13X17-KL)	1
26	6L6-45970-00	螺旋浆组合	Propeller (3X13X19-KL)	1
26	6L6-45972-00	螺旋浆组合	Propeller (3X13X21-KL)	1
