雅马哈 F80A - F80AETX

共 34 个部位，点击零件编码查看详情，或搜索本页零件。

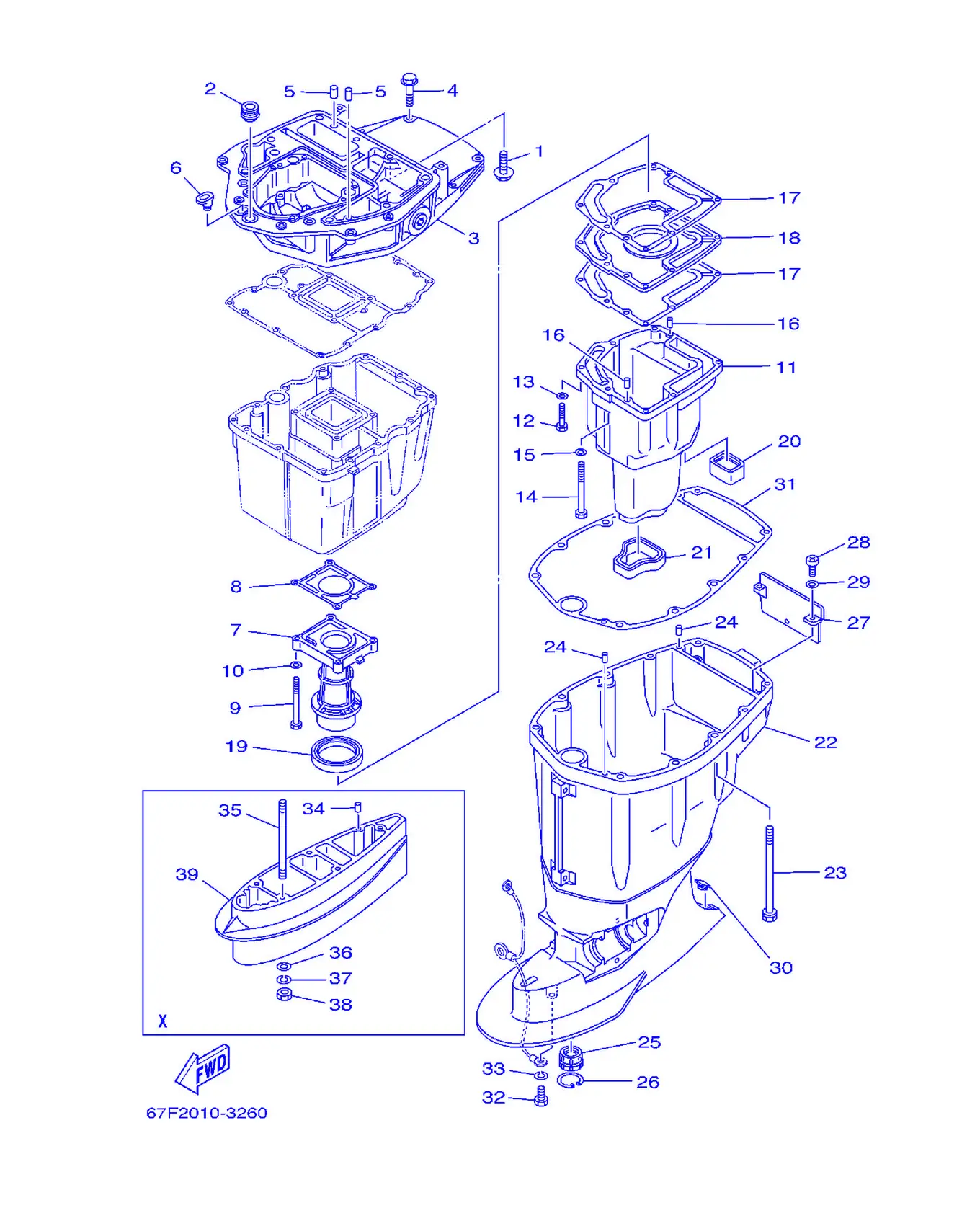

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	90119-08M58	带垫螺栓	Bolt, With Washer	2
2	67F-42724-00	固定	Grommet	1
3	6D8-41137-00-94	排气导管	Guide,Exhaust	1
4	97575-08540	带垫圈螺	Bolt, With Washer	4
5	93608-16M16	定位销	Pin, Dowel	2
6	6G1-42727-00	固定	Grommet	1
7	67F-41131-01-5B	排气岐管1	Manifold,Exhaust 1	1
8	67F-41133-A1	排气岐管衬垫1	Gasket, Exhaust Manifold	1
9	97075-06070	螺栓	Bolt	4
10	92995-06600	盘形垫	Washer	4
11	67F-14711-00-5B	消音器1	Muffler 1	1
12	97075-06030	螺栓	Bolt	6
13	92995-06600	盘形垫	Washer	6
14	97075-06050	螺栓	Bolt	1
15	92995-06600	盘形垫	Washer	1
16	93606-19M23	定位销	Pin, Dowel	2
17	67F-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	2
18	67F-45181-00-5B	面板	Plate	1
19	67F-41138-00	排气管密封圈1	Seal, Exhaust 1	1
20	67F-45127-00	密封	Seal	1
21	67F-45123-00	消音器衬垫	Gasket,Muffler	1
22	67F-45111-11-4D	水上装置壳	Casing,Upper	1
23	90119-10M08	带垫螺栓	Bolt, With Washer	6
24	93608-16M16	定位销	Pin, Dowel	2
25	67F-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
26	93420-36M01	卡环	Circlip	1
27	67F-45151-00	水上装置壳体盖	Cover,UpperCasing	1
28	97880-06016	大柱头螺钉	Screw, Pan Head	2
29	92990-06600	面板垫圈	Washer,Plate	2
30	67F-45155-00	盖	Cap	1
31	67F-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1
32	97095-08016	螺栓	Bolt	1
33	92995-08100	盘形垫	Washer	1
34	93606-12019	定位销	Pin, Dowel	2
35	90116-10M05	卡环	Bolt, Stud	4
36	92990-10600	垫圈	Washer,Plate	4
37	92990-10100	弹簧垫圈	Washer,Spring	4
38	95380-10600	有槽螺母	Nut	4
39	688-45211-01-4D	延伸部分	Extension	1

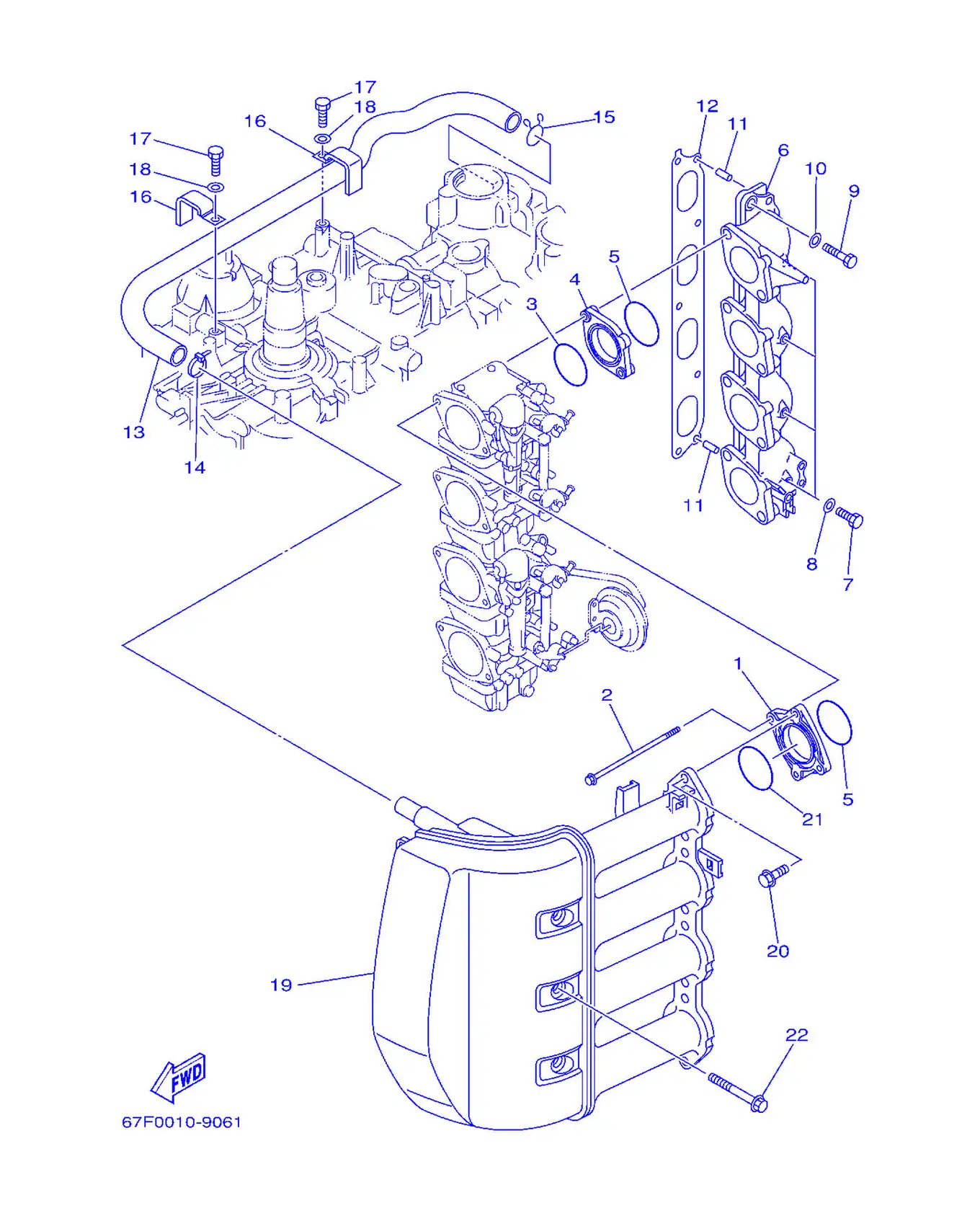

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-14243-00	面板	Plate	4
2	67F-14216-00	螺钉	Bolt	8
3	67F-14239-00	密封	Seal	4
4	67F-14271-00	绝缘体，绝缘器	Insulator	4
5	93210-40M10	O型圈	O-ring	8
6	67F-13641-00-94	岐管1	Manifold 1	1
7	97095-06010	螺栓	Bolt	4
8	90430-06014	螺栓	Gasket	4
9	97075-08035	螺栓	Bolt	5
10	92995-08600	盘形垫	Washer	5
11	91690-50014	弹簧销	Pin,Spring	2
12	67F-13645-00	岐管衬垫1	Gasket,Manifold 1	1
13	67F-15373-00	通气管	Pipe, Breather	1
14	90465-11M10	固定	Clamp	1
15	90467-20M15	固定	Clip	1
16	90465-12M03	固定	Clamp	2
17	97095-06012	螺栓	Bolt	2
18	92995-06600	盘形垫	Washer	2
19	67F-14440-00	进气消声器组合	SilencerAssembly,Intake	1
20	90119-06M82	带垫螺栓	Bolt, With Washer	8
21	93210-41MJ2	O型圈	O-ring	4
22	90119-08M59	带垫螺栓	Bolt, With Washer	3

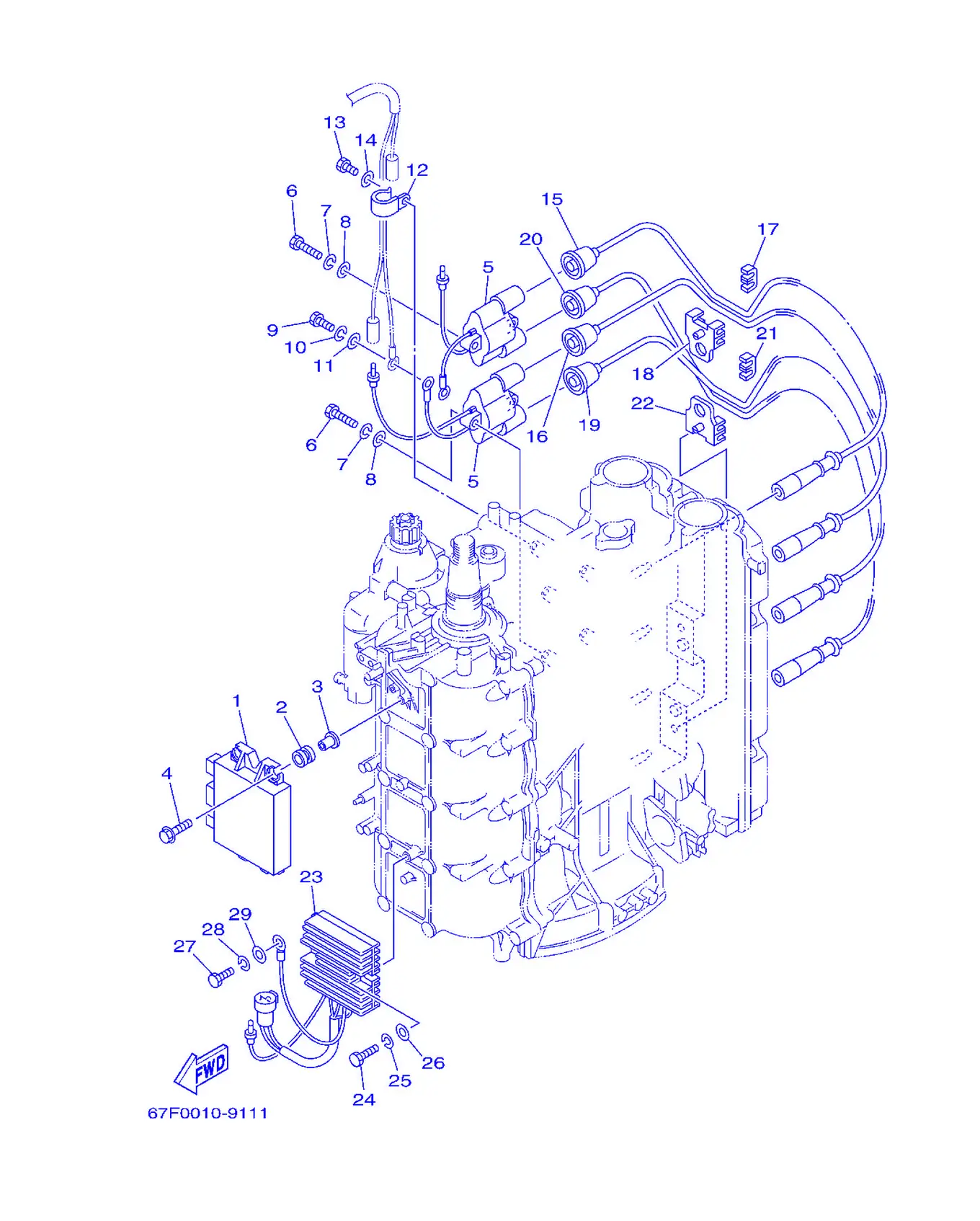

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-85540-03	电子点火器总成	C.D.I. Unit Assembly	1
2	68V-82317-00	点火线圈减震器	Damper, Ignition Coil	4
3	90387-06119	环	Color	4
4	90119-06M59	带垫螺栓	Bolt, With Washer	4
5	67F-85570-00	点火线圈组合	Ignition Coil Assembly	2
6	97095-06030	螺栓	Bolt	4
7	92995-06100	垫圈	Washer,Spring	4
8	92995-06600	盘形垫	Washer	4
9	97095-06020	螺栓	Bolt	1
10	92995-06100	垫圈	Washer,Spring	1
11	92995-06600	盘形垫	Washer	1
12	90465-06M86	夹箍	Clamp	1
13	97095-06012	螺栓	Bolt	1
14	92995-06600	盘形垫	Washer	1
15	67F-82341-00	高压缆索1	Cord, High Tension 1	1
16	67F-82342-00	高压缆索2	Cord, High Tension 2	1
17	67F-82361-00	线夹	Clamp, Cord	1
18	67F-82362-00	线夹2	Clamp, Cord 2	1
19	67F-82343-00	高压缆索3	Cord, High Tension 3	1
20	67F-82344-00	高压缆索4	Cord, High Tension 4	1
21	67F-82361-00	线夹	Clamp, Cord	1
22	67F-82362-00	线夹2	Clamp, Cord 2	1
23	67F-81960-12	整流调压器组合	Rectifier and Regulator	1
24	97095-06025	螺栓	Bolt	2
25	92995-06100	垫圈	Washer,Spring	2
26	92995-06600	盘形垫	Washer	2
27	97095-06020	螺栓	Bolt	1
28	92995-06100	垫圈	Washer,Spring	1
29	92995-06600	盘形垫	Washer	1

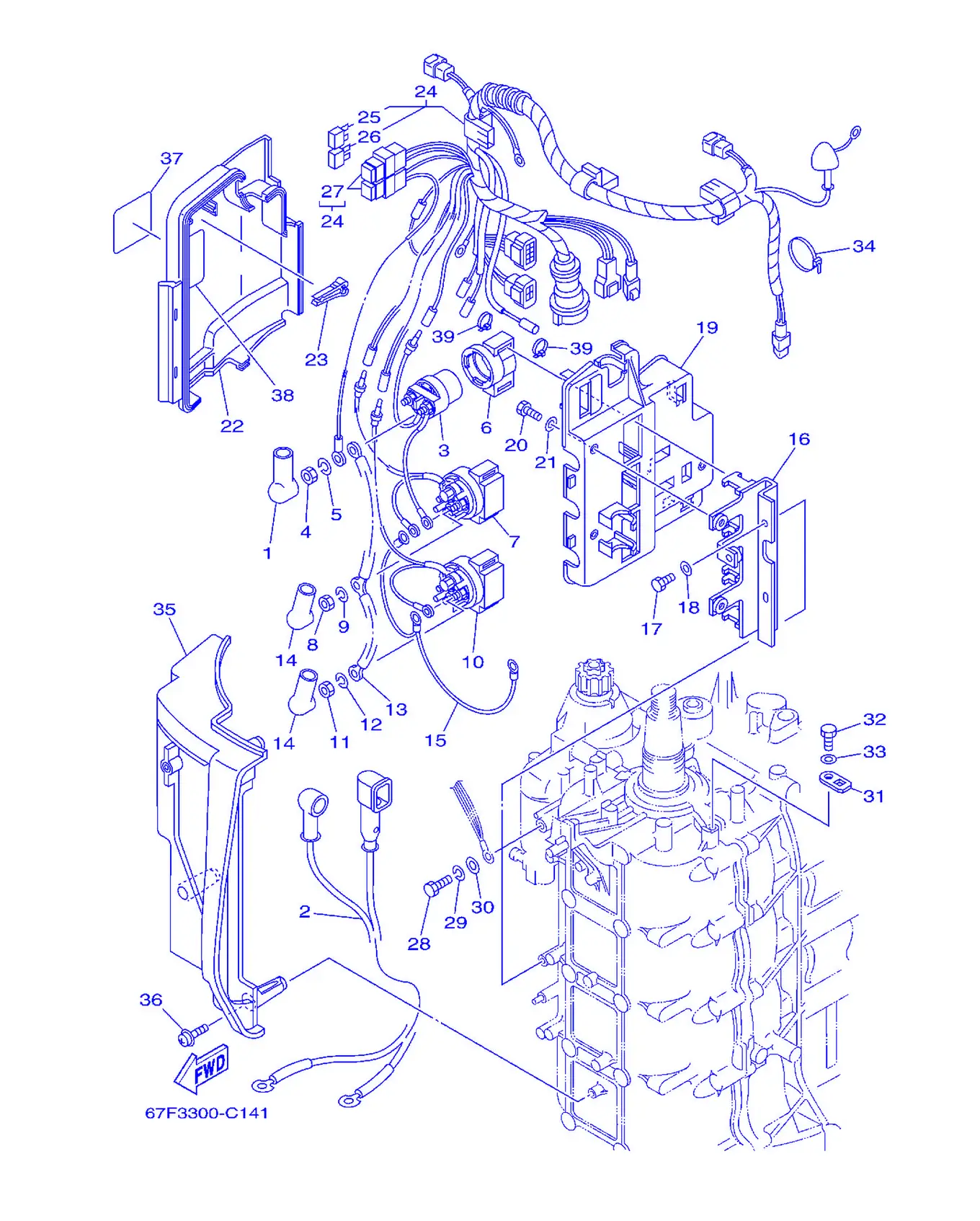

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	682-82119-01	导线盖	Cover,LeadWire	2
2	67F-82105-J0	电缆	WireHarness	1
3	6G1-8194A-10	副导线	Relay	1
4	90170-06M30	螺母	Nut	2
5	90204-06M00	弹簧垫圈	Washer,Spring	2
6	6G1-81952-00	继电器支架	Holder, Relay	1
7	6E5-8195B-01	继电器总成	RelayAssembly	1
8	90170-06M30	螺母	Nut	3
9	90204-06M00	弹簧垫圈	Washer,Spring	3
10	6E5-8195C-01	副导线	RelayAssembly	1
11	90170-06M30	螺母	Nut	3
12	90204-06M00	弹簧垫圈	Washer,Spring	3
13	66T-87149-00	连接器	Connector	1
14	6G5-82119-00	导线盖	Cover,LeadWire	2
15	67F-82116-00	负极导线	Wire, Minus Lead	1
16	67F-81953-00	继电器支承	Stay, Relay	1
17	97095-06016	螺栓	Bolt	2
18	92995-06600	盘形垫	Washer	2
19	67F-81948-00	托架	Bracket	1
20	97095-06016	螺栓	Bolt	3
21	92995-06600	盘形垫	Washer	3
22	67F-81942-00	盖，罩	Cover	1
23	67F-2812A-00	小夹子	Puller, Fuse	1
24	67F-82590-04	电缆总成	WireHarnessAssembly	1
25	67F-82151-00	保险丝	Fuse (20A)	2
26	67F-82151-10	保险丝	Fuse (30A)	2
27	67F-8215B-00	断路器盖	Cap (Black)	2
28	97095-06020	螺栓	Bolt	1
29	92995-06100	垫圈	Washer,Spring	1
30	92995-06600	盘形垫	Washer	1
31	67F-82588-00	面板	Plate	3
32	97095-06012	螺栓	Bolt	3
33	92995-06600	盘形垫	Washer	3
34	90465-13M11	线夹	Clamp	1
35	67F-81916-02	接头盖	Cover, Terminal	1
36	90159-06M29	带垫螺钉	Screw, With Washer	3
37	67F-83626-00	盖	Mark 6	1
38	67F-81919-00	调压器图样	Graphic, Regulator	1
39	90465-13M97	固定	Clamp	2

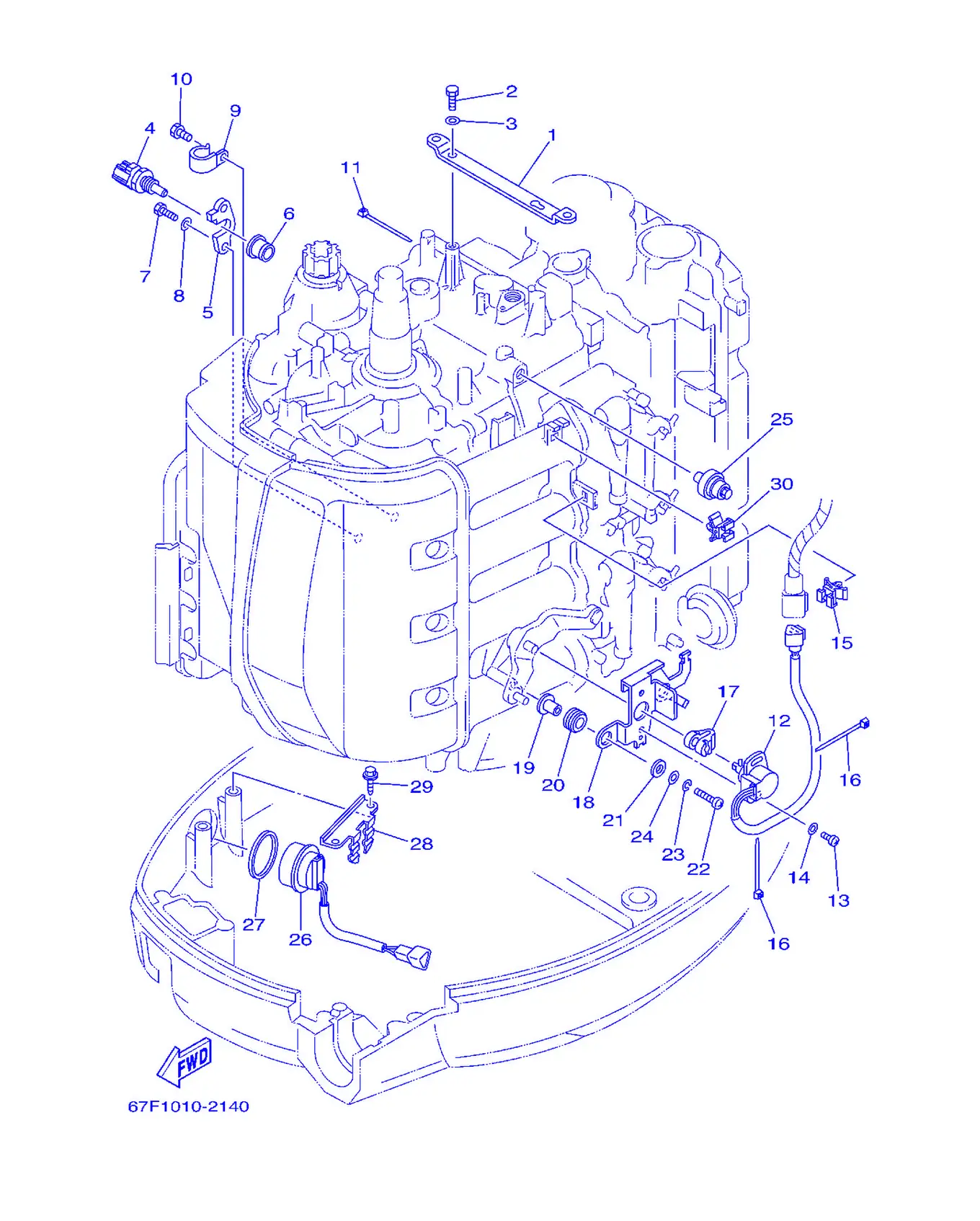

エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-8132G-01	飞轮磁电机组合	Plate	1
2	97095-06016	螺栓	Bolt	2
3	92995-06600	盘形垫	Washer	2
4	67F-85790-00	温控传感件组合	Thermo Sensor Assembly	1
5	67F-85757-00	挡圈	Retainer	1
6	68V-85753-00	传感件装置衬垫	Gasket,SensorUnit	1
7	97095-06016	螺栓	Bolt	2
8	92995-06600	盘形垫	Washer	2
9	90465-06M86	夹箍	Clamp	1
10	97095-06010	螺栓	Bolt	1
11	90465-11M10	固定	Clamp	1
12	61A-85885-00	节流传感件组合	Throttle Sensor Assembly	1
13	97885-05010	大柱头螺钉	Screw, Pan Head	2
14	92995-05600	盘形垫	Washer	2
15	90464-09M47	固定	Clamp	1
16	90465-11M10	固定	Clamp	2
17	6K7-14573-00	杠杆	Lever	1
18	67F-83635-00	托架3	Bracket	1
19	90387-05M00	衬套	Color	2
20	90480-10M23	固定	Grommet	2
21	90201-05M03	面板垫圈	Washer,Plate	2
22	97885-05025	大柱头螺钉	Screw, Pan Head	2
23	92995-05100	盘形垫	Washer	2
24	92995-05600	盘形垫	Washer	2
25	68V-82504-00	油压开关组合	Oil Pressure Switch Assembly	1
26	63D-82563-10	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
27	6E5-82587-00	衬垫	Gasket	1
28	67F-83614-00	托架	Bracket	1
29	90109-06M86	螺栓	Bolt	2
30	90464-09M47	固定	Clamp	1

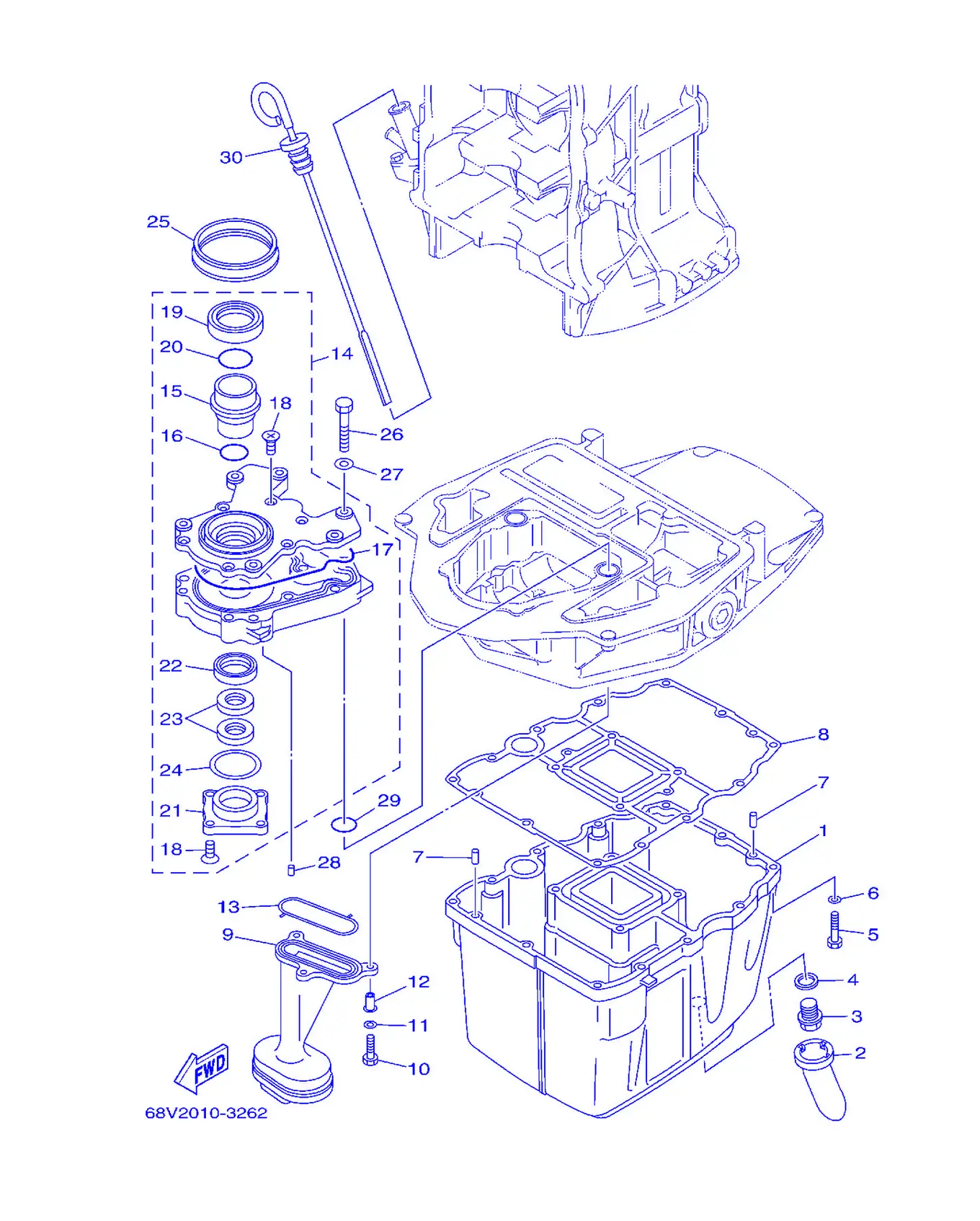

オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-15311-03-5B	油槽	Oil Pan	1
2	63P-15316-00	发动机架减震器1	Damper 1	1
3	90340-14M06	塞	Plug, Straight Screw	1
4	90430-14M09	衬垫	Gasket	1
5	97075-06025	螺栓	Bolt	12
6	92995-06600	盘形垫	Washer	12
7	93606-12019	定位销	Pin, Dowel	2
8	68V-15312-00	油槽衬垫	Gasket, Oil Pan	1
9	67F-13411-00	机油滤网	Strainer,Oil	1
10	97027-06025	螺栓	Bolt	3
11	92907-06600	有槽螺母	Washer,Plate	3
12	90387-06M64	衬套	Color	3
13	67F-13415-00	机油滤网密封	Seal,OilStrainer	1
14	67F-13300-10	机油泵总成	Oil PumpAssembly	1
15	67F-13314-02	泵轴	Shaft,Pump	1
16	67F-13473-01	O型圈	O-ring	1
17	67F-13329-00	泵盖衬垫	Gasket, Pump Cover	1
18	67F-13495-00	螺钉	Screw	10
19	67F-13119-01	油封	Oil Seal	1
20	67F-13769-00	O型圈	O-ring	1
21	67F-13914-00	机油泵壳体	Housing, Pump	1
22	67F-13631-03	橡皮密封	Oil Seal	1
23	67F-13149-00	油封	Oil Seal	2
24	67F-13339-00	泵盖衬垫	Gasket, Pump Cover	1
25	67F-13338-00	密封圈	Seal	1
26	97095-06045	螺栓	Bolt	6
27	92995-06600	盘形垫	Washer	6
28	93604-12M07	定位销	Pin, Dowel	2
29	93210-19MJ1	O型圈	O-ring	2
30	6D8-15362-00	油标塞	Plug, Oil Level	1

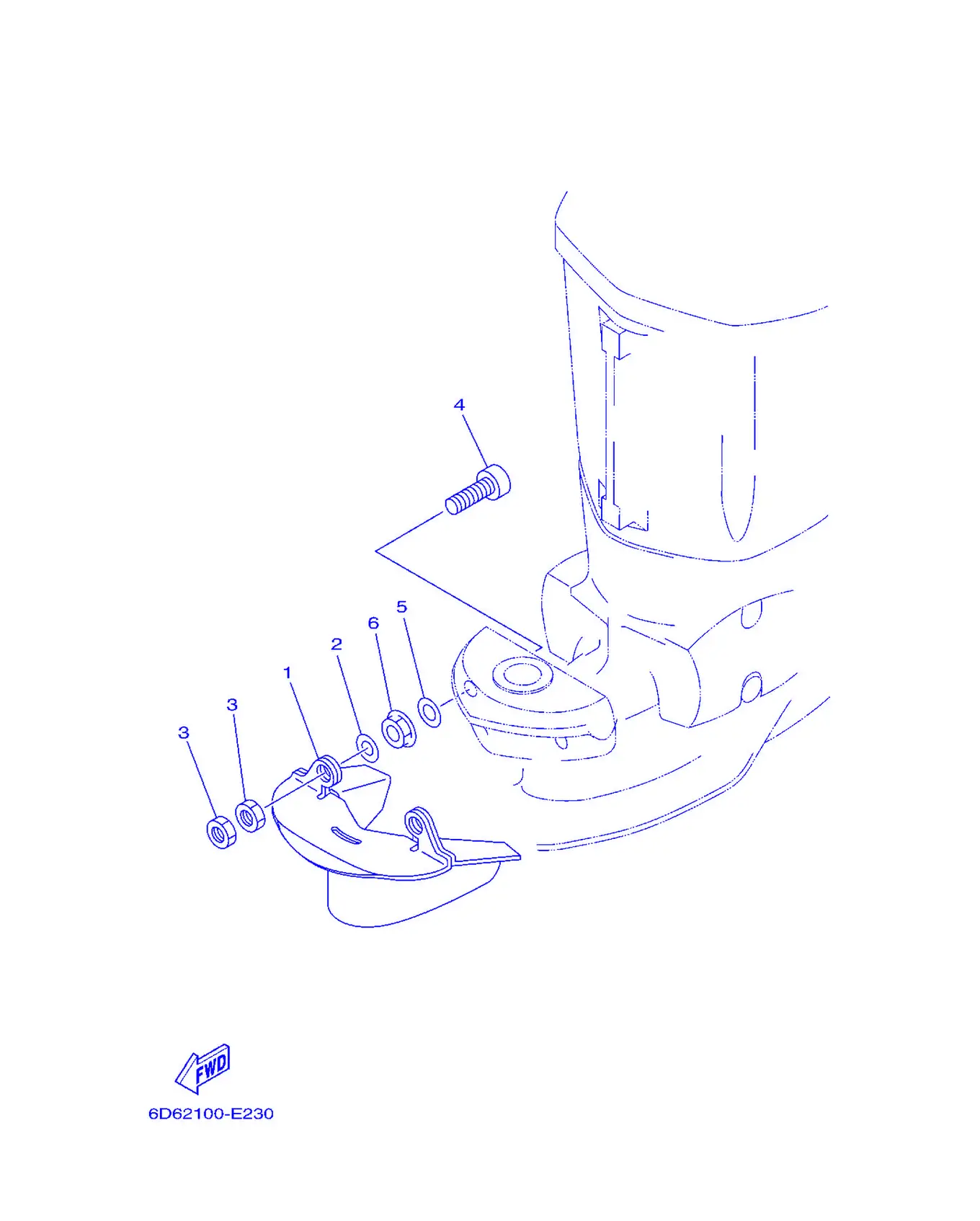

オプシヨナルパーツ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-45180-00-4D	面板	Plate, Splash	1
2	90201-12M01	平垫圈	Washer,Plate	2
3	95380-12700	盘形垫	Nut	4
4	90110-12M00	卡环	Bolt, Hexagon Socket Head	2
5	90201-12M16	平垫圈	Washer,Plate	2
6	95780-12300	带垫螺母	Nut, Flange	2

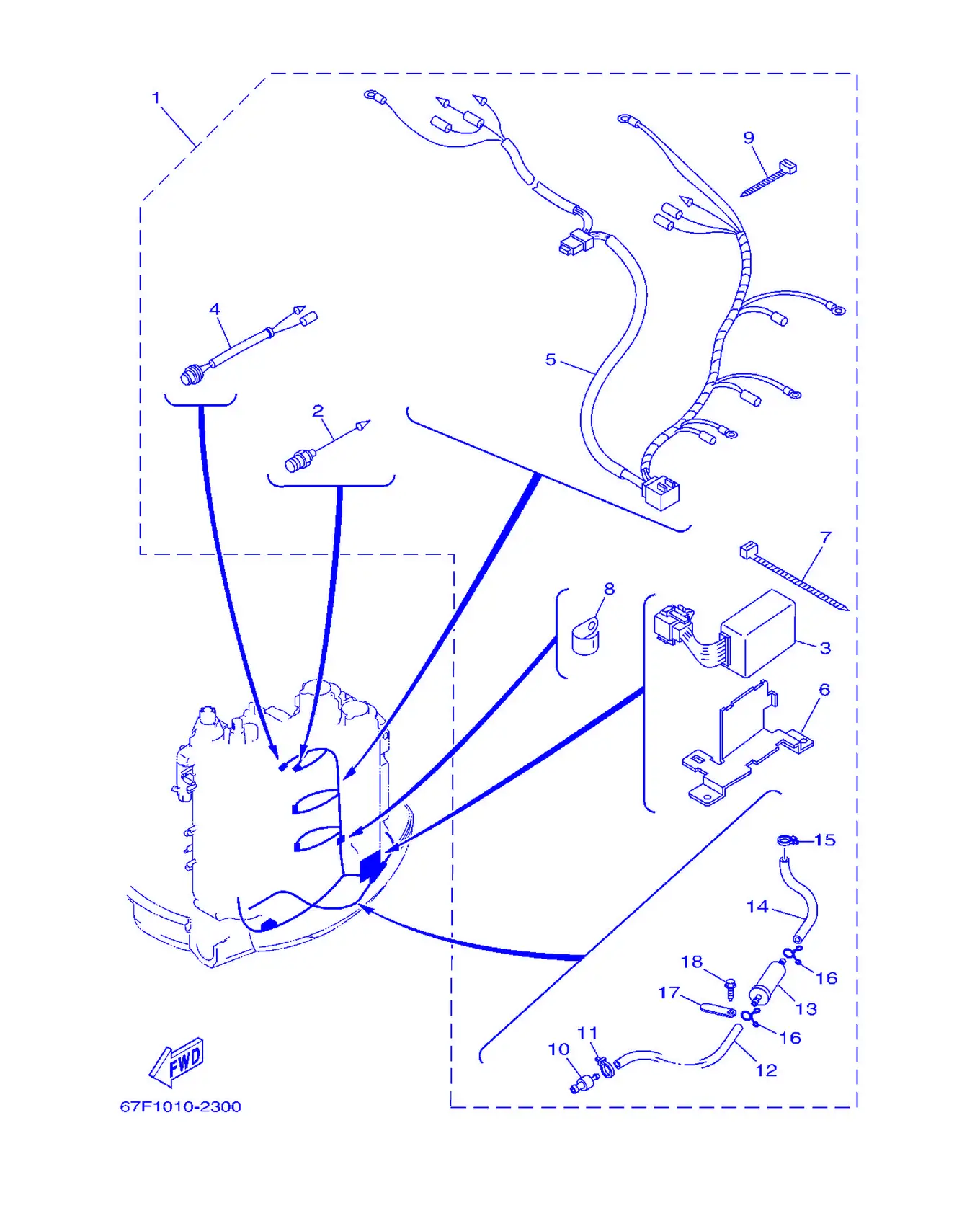

オプシヨナルパーツ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-83790-11	保暖器组合	HeaterAssembly	1
2	67F-83792-00	保暖器组合	Heater	4
3	67F-81930-00	控制装置组合	Control Unit Assembly	1
4	67F-82560-00	温控开关组合	Thermo Switch Assembly	1
5	67F-81971-00	导线	Wire, Lead	1
6	67F-14291-00	托架1	Bracket 1	1
7	90465-13M60	固定	Clamp	3
8	90465-08028	固定	Clamp	2
9	90465-13M36	固定环	Clamp	4
10	67F-24377-00	连接管3	Pipe,Joint 2	1
11	90465-11M10	固定	Clamp	1
12	90445-11M49	固定	Hose (L700)	1
13	67F-24251-01	滤网1	Strainer 1	1
14	67F-2451B-00	杠杆开	Hose, Fuel Inlet	1
15	90465-11M10	固定	Clamp	1
16	90467-10M04	带垫螺栓	Clip	2
17	6E5-82588-00	面板	Plate	2
18	90109-06M81	螺栓	Bolt	2

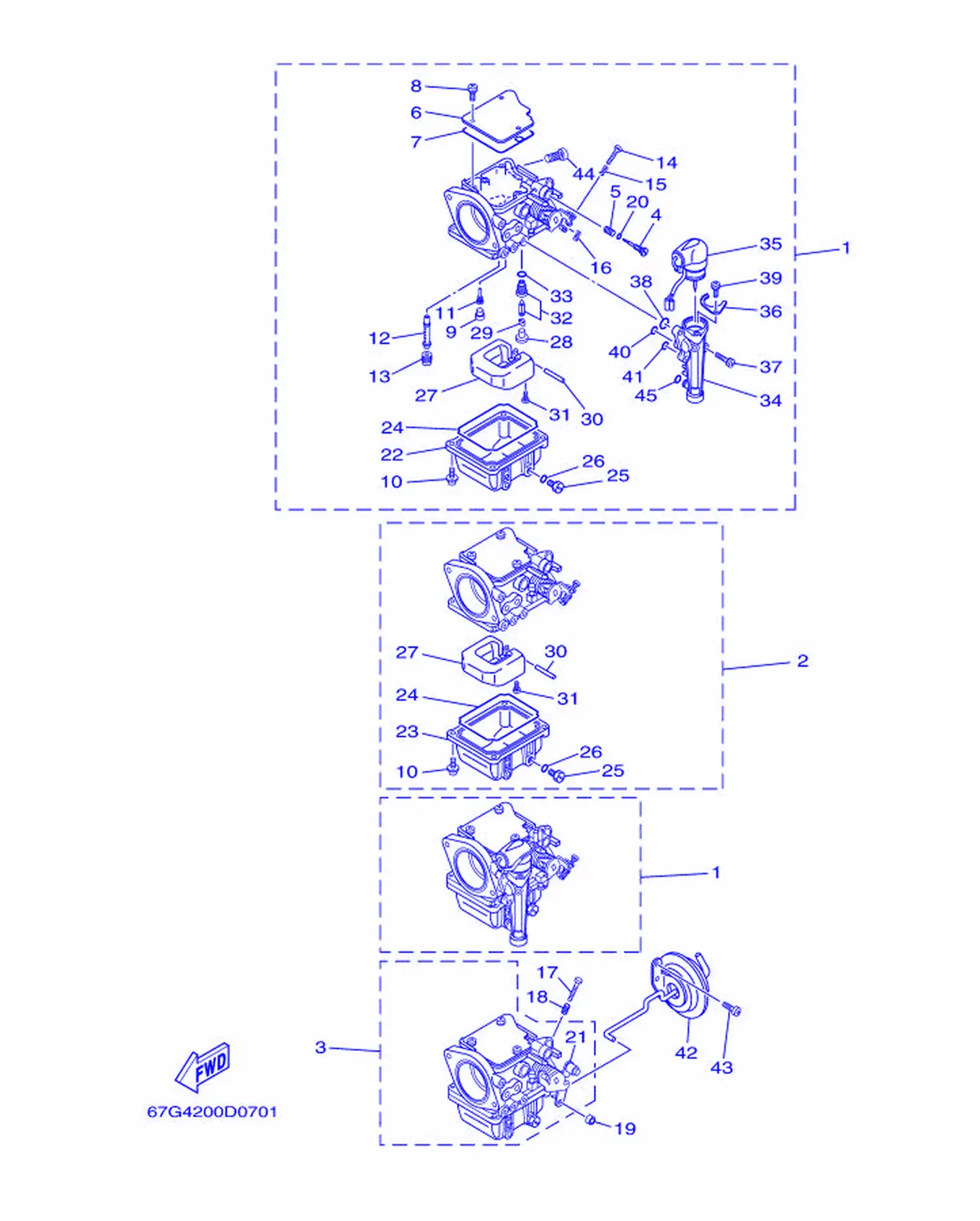

キヤブレタ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67G-14901-30	化油器总成1	CarburetorAssembly 1	2
2	67G-14902-30	化油器总成2	CarburetorAssembly 2	1
3	67G-14904-30	化油器总成4	CarburetorAssembly 4	1
4	67F-14923-00	低速螺钉	Screw,Pilot	4
5	697-14555-00	弹簧	Spring	4
6	67F-14146-00	面板	Plate	4
7	67F-14147-00	O型圈	O-ring	4
8	97803-04010	大柱头螺钉	Screw, Pan Head	12
9	676-14966-00	起动杆	Cap	4
10	97980-04114	带垫圈螺钉	Screw, Washer	16
11	67G-14948-05	量孔	Jet (#45)	4
12	67G-14947-00	针形量孔	Jet,Needle	4
13	67G-14943-80	主量孔	Jet,Main (#112)	4
14	67F-14567-00	螺钉	Screw	3
15	67F-14555-00	弹簧	Spring	3
16	67F-14556-00	弹簧	Spring	3
17	63V-14523-00	止动螺钉	Screw, Stop	1
18	90501-10326	接头	Spring, Compression	1
19	67F-14998-00	衬套	Bushing	1
20	67F-14397-00	O型圈	O-ring	4
21	6H2-14578-00	轴套	Collar	1
22	67F-14980-00	浮子室本	Body, Float Chamber	2
23	67F-14980-10	浮子室本体	Body, Float Chamber	2
24	67F-14984-00	浮子室衬垫	Gasket, Float Chamber	4
25	6H3-14992-00	连杆	Screw, Drain	4
26	93210-04230	O型圈	O-ring	4
27	6H4-14985-01	浮子	Float	4
28	676-14186-00	浮子销	Pin, Float	4
29	67F-14159-00	钢夹	Clip	4
30	6H4-14548-00	浮子臂销	Pin, Float Arm	4
31	98580-04008	大柱头螺钉	Screw, Pan Head	4
32	60C-14590-02	针阀组合	NeedleValveAssembly	4
33	93210-04228	O型圈	O-ring	4
34	67F-14378-00	起动器杠杆面板1	Body, Starter	2
35	67F-14380-01	双金属阀	Prime Starter Assembly	2
36	67F-14178-00	起动器杠杆面板	Plate,StarterLever	2
37	67F-14592-00	螺钉	Screw	6
38	67F-14398-00	衬垫	O-ring	2
39	67F-14565-00	螺钉	Screw	2
40	67F-14398-10	衬垫	O-ring	2
41	67F-14398-20	衬垫	O-ring	2
42	67F-14369-00	隔膜组合2	DiaphragmAssembly 2	1
43	67F-14325-00	扁头螺钉	Screw, Pan Head	2
44	67F-14371-01	起动器柱	Element, Filter	4
45	67F-14398-30	衬垫	O-ring	2

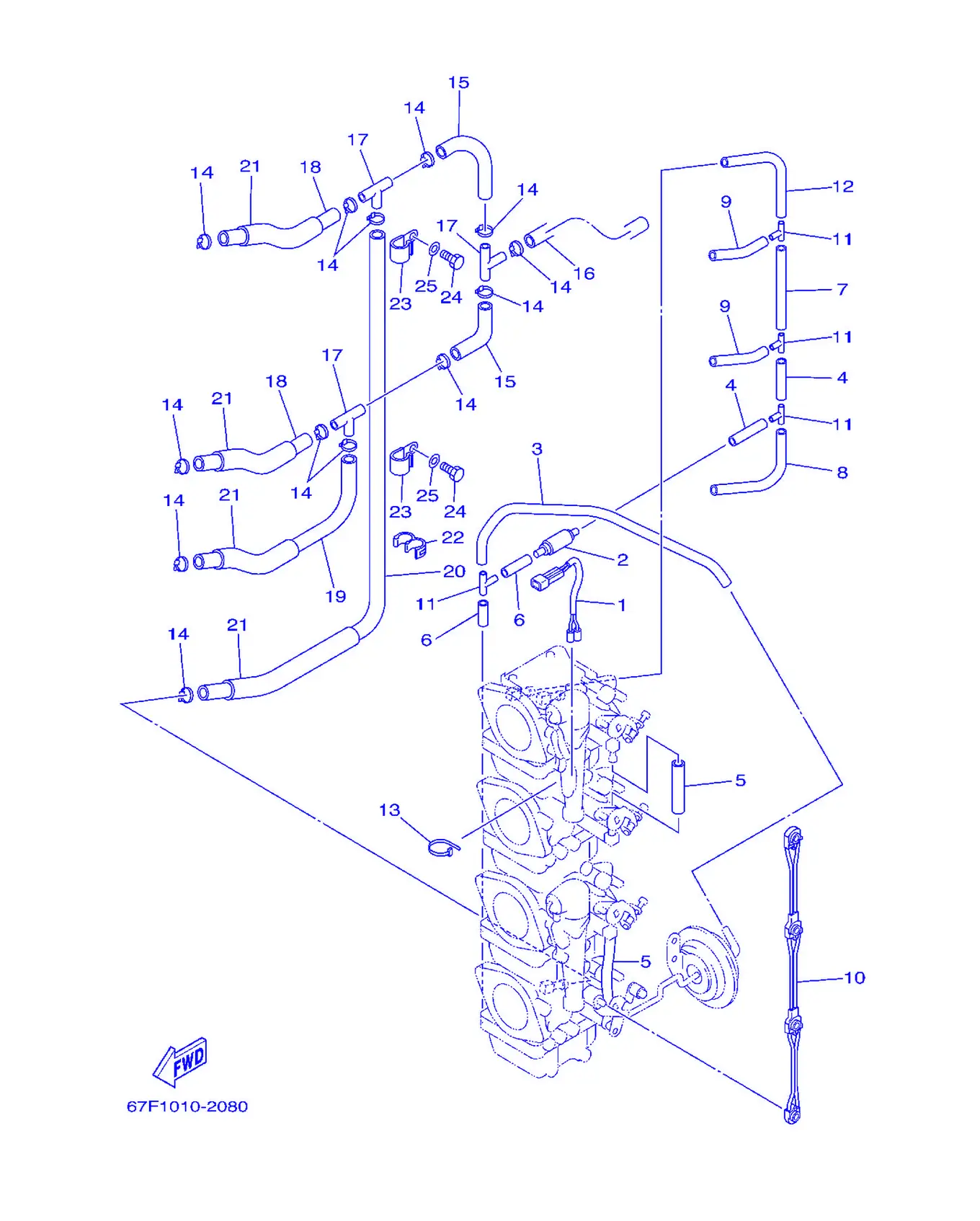

キヤブレタ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-1412A-00	起动器钢索1	WireHarnessAssembly	1
2	67F-13183-00	单向阀	Valve, Check	1
3	67F-14349-00	管	Pipe	1
4	67F-14349-10	管	Pipe	2
5	67F-14349-20	管	Pipe	2
6	67F-14349-30	管	Pipe	2
7	67F-14349-40	管	Pipe	1
8	67F-14349-50	管	Pipe	1
9	67F-14349-60	管	Pipe	2
10	67F-14585-00	阻风门连杆	Rod, Choke	1
11	67F-14189-00	连接器	Connector	4
12	67F-14349-70	管	Pipe	1
13	90465-11M59	固定	Clamp	1
14	68F-24356-00	管钢夹1	Clip,Pipe 1	13
15	60C-14294-00	软管	Hose	2
16	60C-14298-00	管	Pipe	1
17	688-24378-00	连接管4	Pipe,Joint	3
18	90445-10M16	固定	Hose	2
19	90445-10MG6	固定	Hose (L180)	1
20	90445-10MG7	软管	Hose (L350)	1
21	90445-16M07	固定	Hose (L80)	4
22	90464-10M57	固定	Clamp	1
23	90465-08M83	固定	Clamp	2
24	97095-06012	螺栓	Bolt	2
25	92995-06600	盘形垫	Washer	2

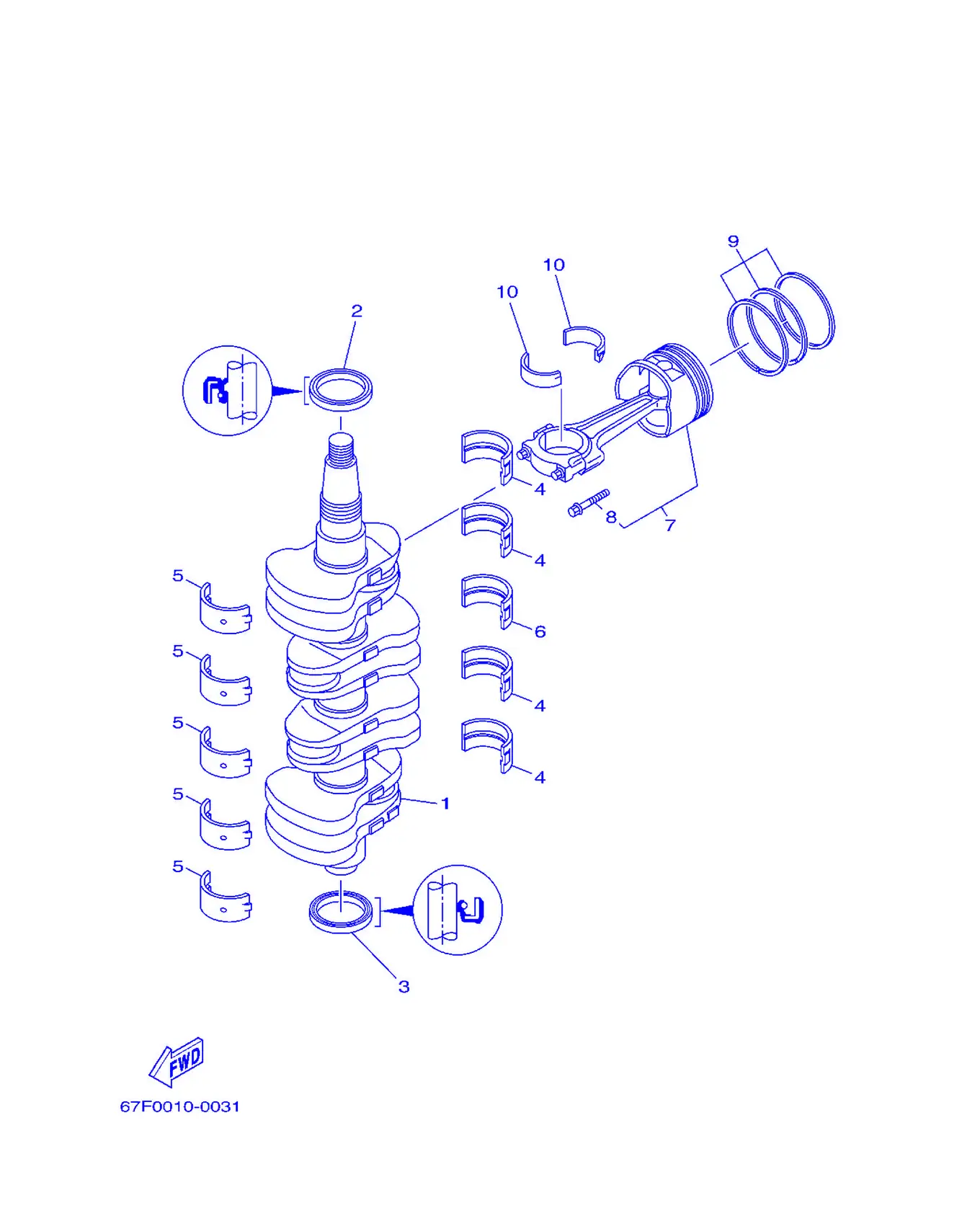

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-11411-00	曲轴	Crankshaft	1
2	93102-48009	油封	OilSeal	1
3	93101-48002	油封	OilSeal	1
4	67F-11416-00	轴瓦1	Plain Bearing, Crankshaft	4
4	67F-11416-10	轴瓦1	Plain Bearing, Crankshaft	4
4	67F-11416-20	轴瓦1	Plain Bearing, Crankshaft	4
5	67F-11417-00	轴瓦2	Plain Bearing, Crankshaft	5
5	67F-11417-10	轴瓦2	Plain Bearing, Crankshaft	5
5	67F-11417-20	轴瓦2	Plain Bearing, Crankshaft	5
5	67F-11417-30	轴瓦2	Plain Bearing, Crankshaft	5
6	67F-11418-00	轴瓦3	Plain Bearing, Crankshaft	1
6	67F-11418-10	轴瓦3	Plain Bearing, Crankshaft	1
6	67F-11418-20	轴瓦3	Plain Bearing, Crankshaft	1
7	6D8-W1164-00	调速器套	Piston/Connecting RodAssembly	4
7	6D8-W1164-10	调速器套	Piston/Connecting RodAssembly	4
8	67F-11654-00	连杆螺栓	Bolt, Connecting Rod	2
9	6D8-11603-01	活塞环套件	PistonRingSet (STD)	4
9	6D8-11604-01	活塞环套件	Piston Ring Set (0.25MM O/S)	4
10	6D8-11656-00	轴瓦	Plain Bearing, Connecting Rod	8
10	6D8-11656-10	轴瓦	Plain Bearing, Connecting Rod	8
10	6D8-11656-20	轴瓦	Plain Bearing, Connecting Rod	8
10	6D8-11656-30	轴瓦	Plain Bearing, Connecting Rod	8

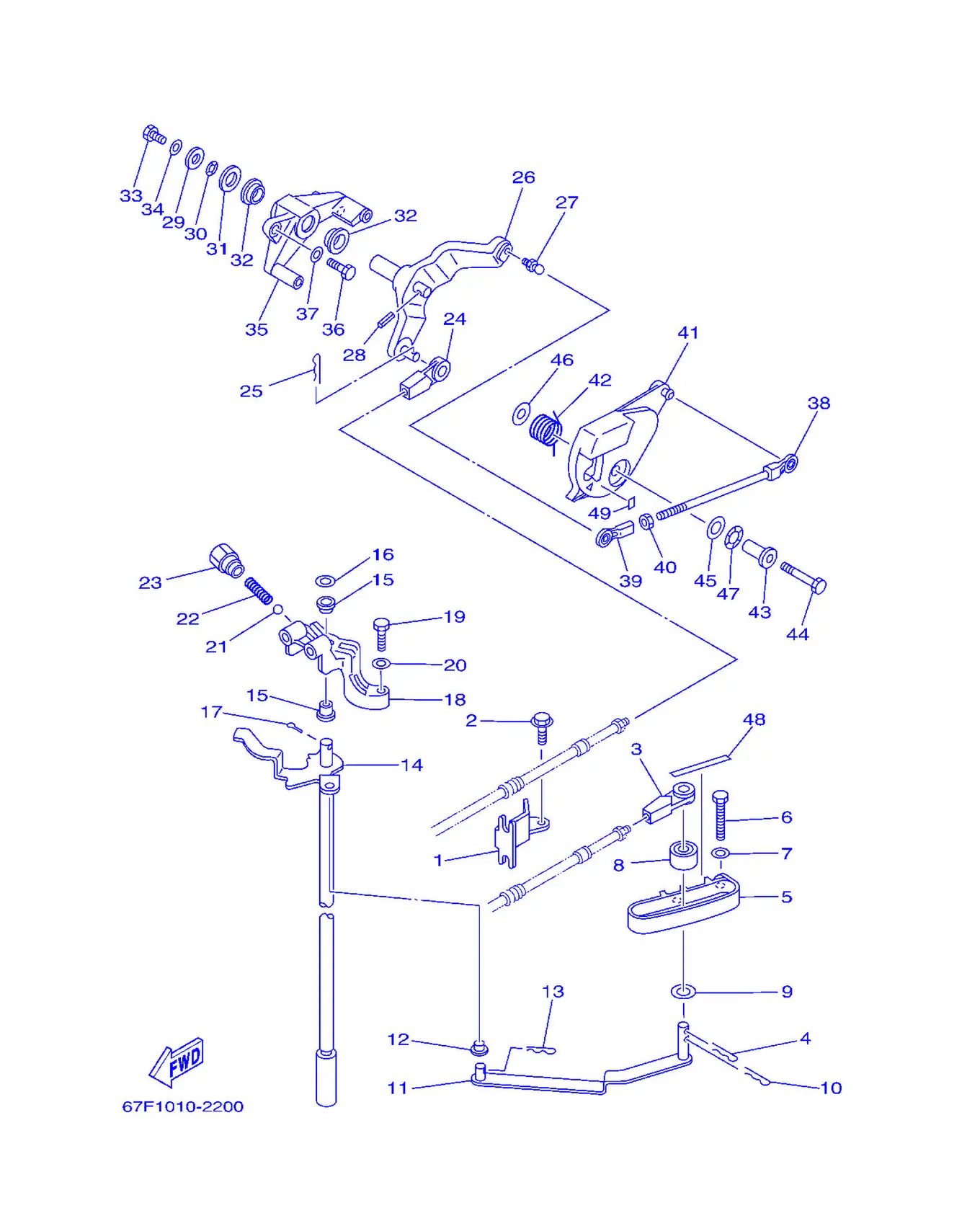

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-48538-00	钢索夹1	Clamp,Cable 1	1
2	90109-06M86	螺栓	Bolt	1
3	663-48344-00	遥控钢索端部	Cable End, Remote Control	1
4	90468-18008	钢夹	Clip	1
5	67F-44117-00	托架	Bracket	1
6	97095-06040	螺栓	Bolt	2
7	92995-06600	盘形垫	Washer	2
8	688-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
9	90202-07M07	平垫圈	Washer,Plate	1
10	90468-18008	钢夹	Clip	1
11	67F-44121-00	变挡杆杠杆	Lever, Shift Rod	1
12	90386-06M12	衬套	Bushing	1
13	90468-18008	钢夹	Clip	1
14	67F-44120-10	变挡手柄组合	Handle Gear Shift Assembly	1
14	67F-44120-30	变挡手柄组合	Handle Gear Shift Assembly	1
15	90386-90M90	衬套	Bushing	2
16	90201-09M02	面板垫圈	Washer,Plate	1
17	91490-20015	开口销	Pin, Cotter	1
18	67F-44118-00	托架	Bracket	1
19	97075-06025	螺栓	Bolt	2
20	92995-06600	盘形垫	Washer	2
21	93501-04M02	滚珠	Ball	1
22	90501-12082	压簧	Spring, Compression	1
23	648-42715-00	衬套	Bushing	1
24	663-48344-00	遥控钢索端部	Cable End, Remote Control	1
25	90468-18008	钢夹	Clip	1
26	67F-42154-00-94	油门控制杆	LeverThrottleControl	1
27	663-85518-00	滚珠接头	Joint, Ball	1
28	91690-30018	弹簧销	Pin,Spring	1
29	90201-06068	平垫圈	Washer,Plate	1
30	90206-12M00	波形垫圈	Washer, Wave	1
31	92990-12600	盘形垫	Washer,Plate	1
32	90386-12069	衬套	Bushing	2
33	97095-06012	螺栓	Bolt	1
34	92995-06600	盘形垫	Washer	1
35	67F-41661-00-94	托架	Bracket	1
36	97095-06025	螺栓	Bolt	2
37	92995-06600	盘形垫	Washer	2
38	67F-41237-00	连杆接头	Joint, Link	1
39	682-41237-00	连杆接头	Joint, Link	1
40	95380-05600	螺母	Nut	1
41	67F-41213-01	加速器凸	Cam,Accelerator	1
42	67F-44135-00	弹簧	Spring	1
43	90387-06M82	衬套	Color	1
44	97095-06035	螺栓	Bolt	1
45	90201-10M02	面板垫圈	Washer,Plate	1
46	90201-06M31	面板垫圈	Washer,Plate	1
47	90206-10M04	波形垫圈	Washer, Wave	1
48	6E0-44191-11	变挡指示器	Indicator, Shift	1
49	6F5-42137-11	油门指示器	Indicator, Throttle	1

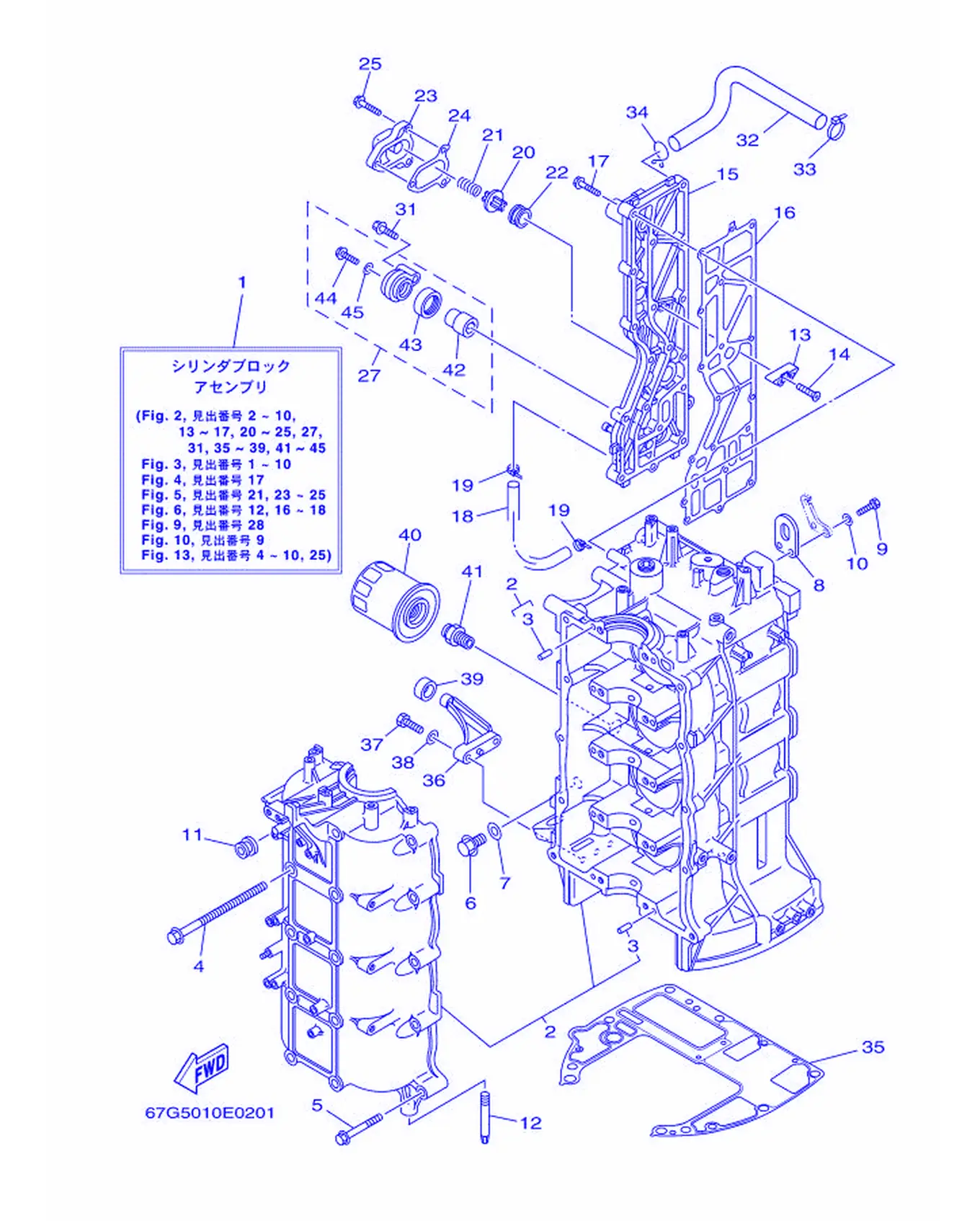

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-W009B-08-1S	主气缸套件	Cylinder Block Assembly	1
2	67F-15100-03-1S	曲轴箱组合	Crankcase Assembly	1
3	93606-12019	定位销	Pin, Dowel	10
4	90119-10M88	带垫螺栓	Bolt, With Washer	10
5	90119-08M66	带垫螺栓	Bolt, With Washer	10
6	90340-14M06	塞	Plug, Straight Screw	1
7	90430-14115	垫片	Gasket	1
8	62Y-11119-00	发动机悬挂架	Hanger, Engine	2
9	97095-06020	螺栓	Bolt	4
10	92995-06600	盘形垫	Washer	4
11	90480-12072	固定	Grommet	1
12	67F-15142-00	托架	Guide 1	2
13	6E5-11325-00	阳极	Anode	3
14	98780-04016	大柱头螺钉	Screw, Flat Head	3
15	67F-41113-10-1S	排气管外盖	Outer Cover, Exhaust	1
16	6D8-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
17	90119-06MA4	带垫螺栓	Bolt, With Washer	18
18	90445-10M40	固定	Hose	1
19	90465-11M10	固定	Clamp	2
20	6G5-12416-00	压力控制阀	Valve, Pressure Control	1
21	90501-16M11	接头	Spring, Compression	1
22	90480-20M05	固定	Grommet	1
23	67F-1246A-01-1S	盖1	Cover 1	1
24	67F-12435-A0	衬垫	Gasket	1
25	90119-06MA2	卡环	Bolt, With Washer	3
27	69J-11301-10	阳极盖	Anode Cover Assembly	1
31	97575-08540	带垫圈螺	Bolt, With Washer	1
32	67F-1243A-00	软管1	Hose 1	1
33	90465-11M10	固定	Clamp	1
34	90467-20M15	固定	Clip	1
35	68V-11351-00	气缸衬垫	Gasket,Cylinder	1
36	67F-42761-00-94	限位板	Stopper	2
37	97095-06025	螺栓	Bolt	4
38	92995-06600	盘形垫	Washer	4
39	68F-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	2
40	5GH-13440-00	滤油器滤芯组合	Element Assembly, Oil Cleaner	1
41	90401-20145	固定	Bolt, Union	1
42	68V-11325-02	阳极	Anode	1
43	67F-11328-00	阳极固定	Grommet	1
44	90105-06M07	螺栓	Bolt, Flange	1
45	90430-06M03	平垫圈	Gasket	1

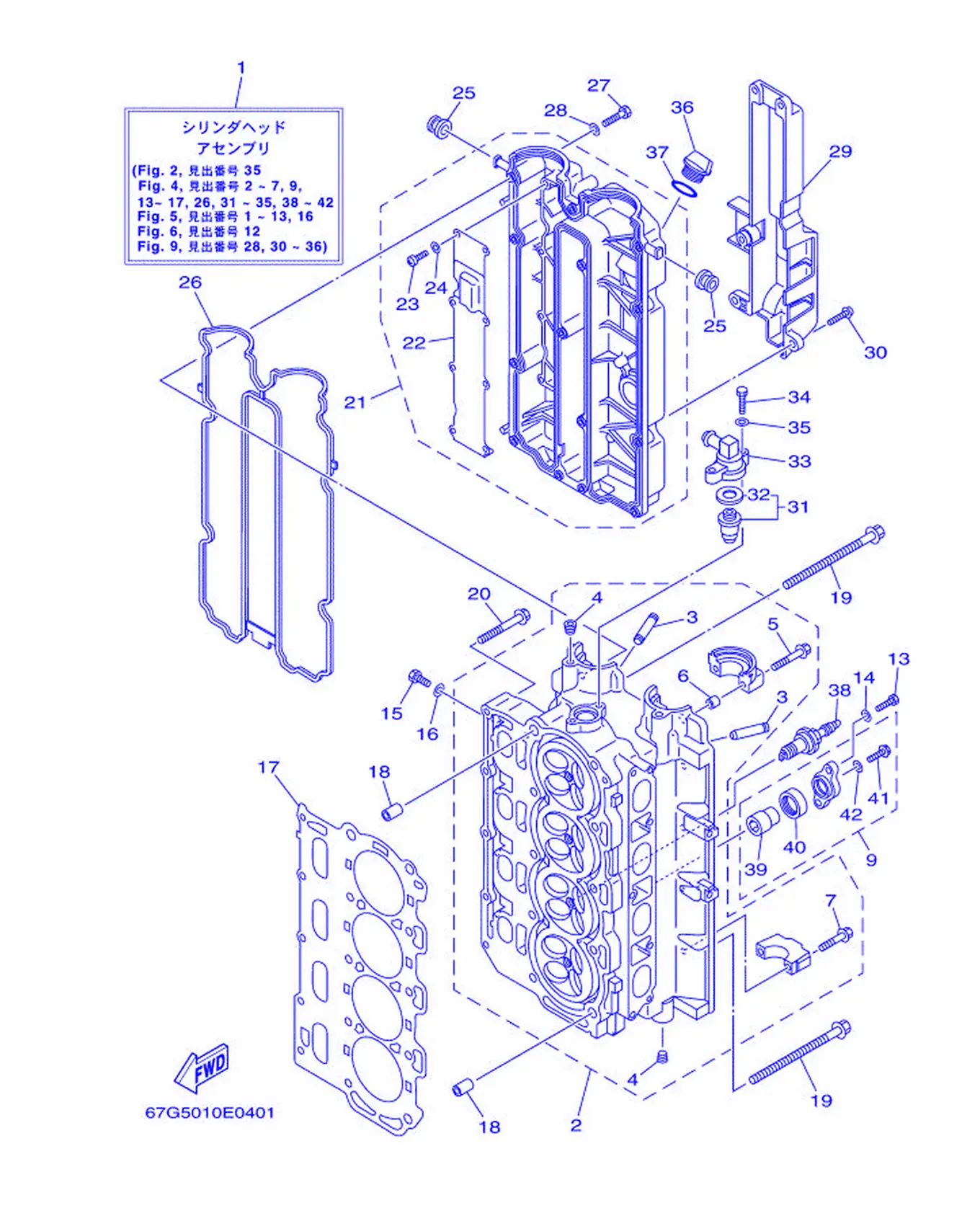

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-W009A-23-1S	主气缸套件	Cylinder Head Assembly	1
2	67F-11110-13-94	气缸头总成	Cylinder Head Assembly	1
3	67F-11133-10	进气门导管	Guide,Valve 1	16
4	90344-51019	衬套	Plug, Taper Screw	4
5	90119-07235	带垫螺栓	Bolt, Washer Cam Caps	4
6	91809-08006	定位销	Sleeve Guide Dowel	4
7	90119-07234	带垫螺栓	Bolt, with Washer	16
9	67F-11301-10	锌块垫组合	Anode Cover Assembly	2
13	97075-08025	螺栓	Bolt	4
14	92995-08600	盘形垫	Washer	4
15	97095-08014	螺栓	Bolt	4
16	90430-08143	衬垫	Gasket	4
17	67F-11181-02	气缸头垫片1	Gasket, Cylinder Head 1	1
18	90387-10M08	衬套	Color	2
19	90105-10M89	螺栓	Bolt, Flange	10
20	90119-08M91	卡环	Bolt, With Washer	5
21	68V-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
22	67F-11168-00	通气管盖	Cover, Breather	1
23	98507-04008	大柱头螺钉	Screw, Pan Head	8
24	92907-04600	有槽螺母	Washer	8
25	90480-12072	固定	Grommet	2
26	6D8-11356-01	气缸密封圈2	Seal,Cylinder 2	1
27	97095-06030	螺栓	Bolt	14
28	92995-06600	盘形垫	Washer	14
29	67F-11192-01	气缸盖罩2	Cover, Cylinder Head 2	1
30	90159-06M29	带垫螺钉	Screw, With Washer	5
31	67F-12411-01	温控器	Thermostat	1
32	67F-12412-00	温控器密封	Seal,Thermostat	1
33	68V-12413-00-1S	温控器盖	Cover,Thermostat	1
34	97095-06025	螺栓	Bolt	2
35	92995-06600	盘形垫	Washer	2
36	6G8-15363-00	机油塞子	Plug,Oil	1
37	93210-24M79	O型圈	O-ring	1
38	94709-00391	火花塞	Plug, Spark (NGK LFR5A-11)	4
39	68V-11325-02	阳极	Anode	1
40	67F-11328-00	阳极固定	Grommet	1
41	90105-06M07	螺栓	Bolt, Flange	1
42	90430-06M03	平垫圈	Gasket	1

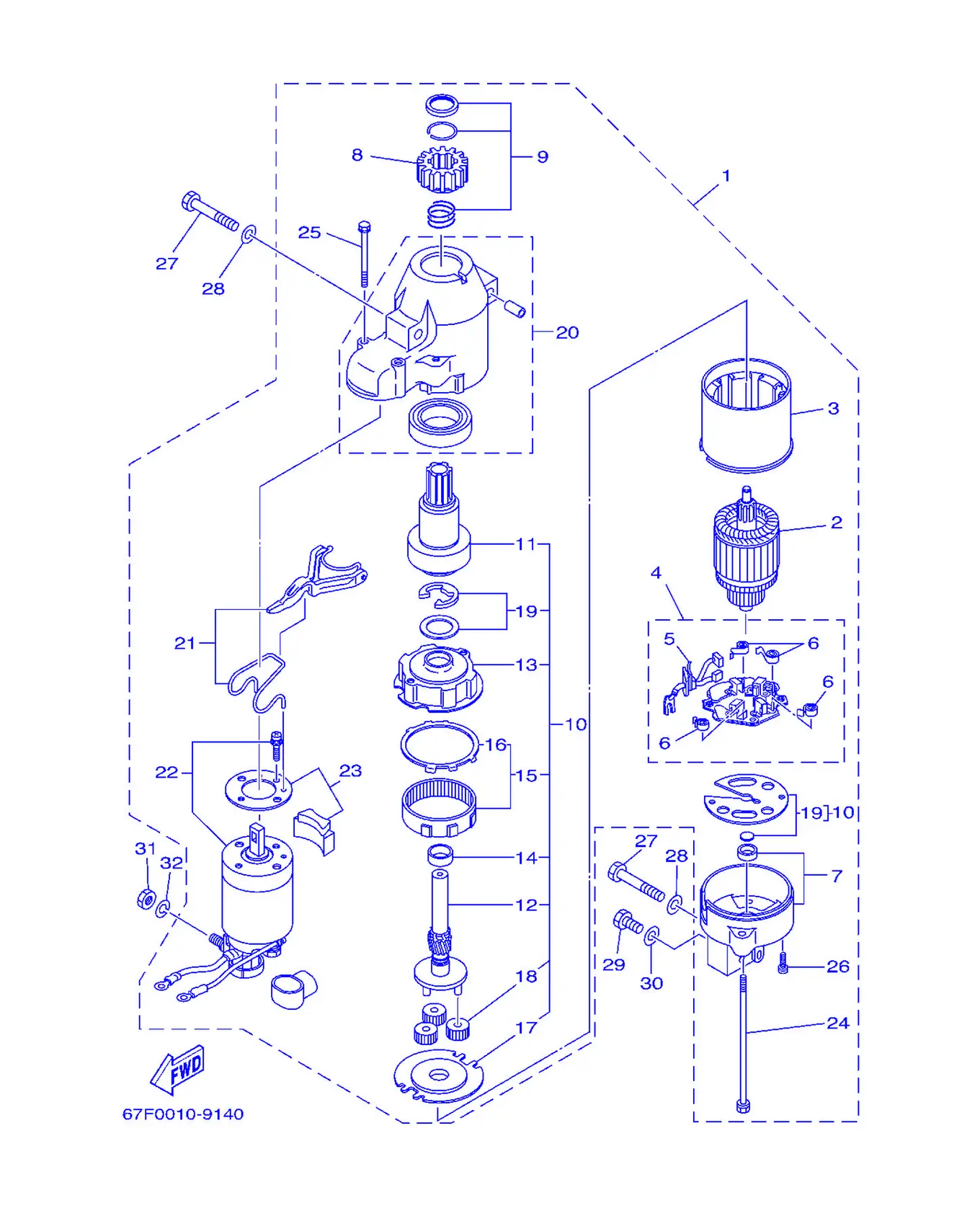

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-81800-02	起动电动机组合	Starting Motor Assembly	1
2	67F-81850-00	电枢组合	Armature Assembly	1
3	67F-81810-00	定子组合	Stator Assembly	1
4	68F-81840-00	电刷架组合	Brush Holder Assembly	1
5	67F-81801-00	电刷套	Brush Set	1
6	67F-81813-00	电刷弹簧	Spring, Brush	4
7	67F-81820-00	后托架组合	Rear Bracket Assembly	1
8	67F-81808-00	环形齿轮支承	Pinion Assembly	1
9	67F-81857-00	小齿轮组件	Pinion Stopper Set	1
10	67F-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
11	67F-81832-00	越转离合器	Clutch, Overrun	1
12	67F-81836-00	杠杆弹簧	Shaft, Pinion	1
13	67F-81821-00	开关盖	Bracket, Center 1	1
14	67F-81841-00	环形齿轮支承	Bearing	1
15	67F-81891-00	环形齿轮	Gear, Ring	1
16	67F-8183R-00	环形齿轮支承	Gasket	1
17	67F-81830-00	前托架组合	Bracket, Center 2	1
18	60V-8183T-00	环形齿轮支承	Gear, Idler	3
19	67F-81809-00	垫圈套	Washer Kit	1
20	67F-81842-00	盖	Cover	1
21	67F-81839-00	杠杆组合	LeverAssembly	1
22	67F-81941-01	起动继电器组合	Starter Relay Assembly	1
23	67F-81869-00	防尘盖	Cover, Dust	1
24	6K7-81826-10	螺	Bolt	2
25	67F-81828-00	螺栓2	Bolt 2	2
26	67F-81846-00	螺钉	Screw	2
27	97013-08045	螺栓	Bolt	3
28	92903-08600	有槽螺母	Washer,Plate	3
29	97013-08016	螺栓	Bolt	1
30	92903-08600	有槽螺母	Washer,Plate	1
31	95333-08600	有槽螺母	Nut	1
32	92903-08100	盘形垫	Washer,Spring	1

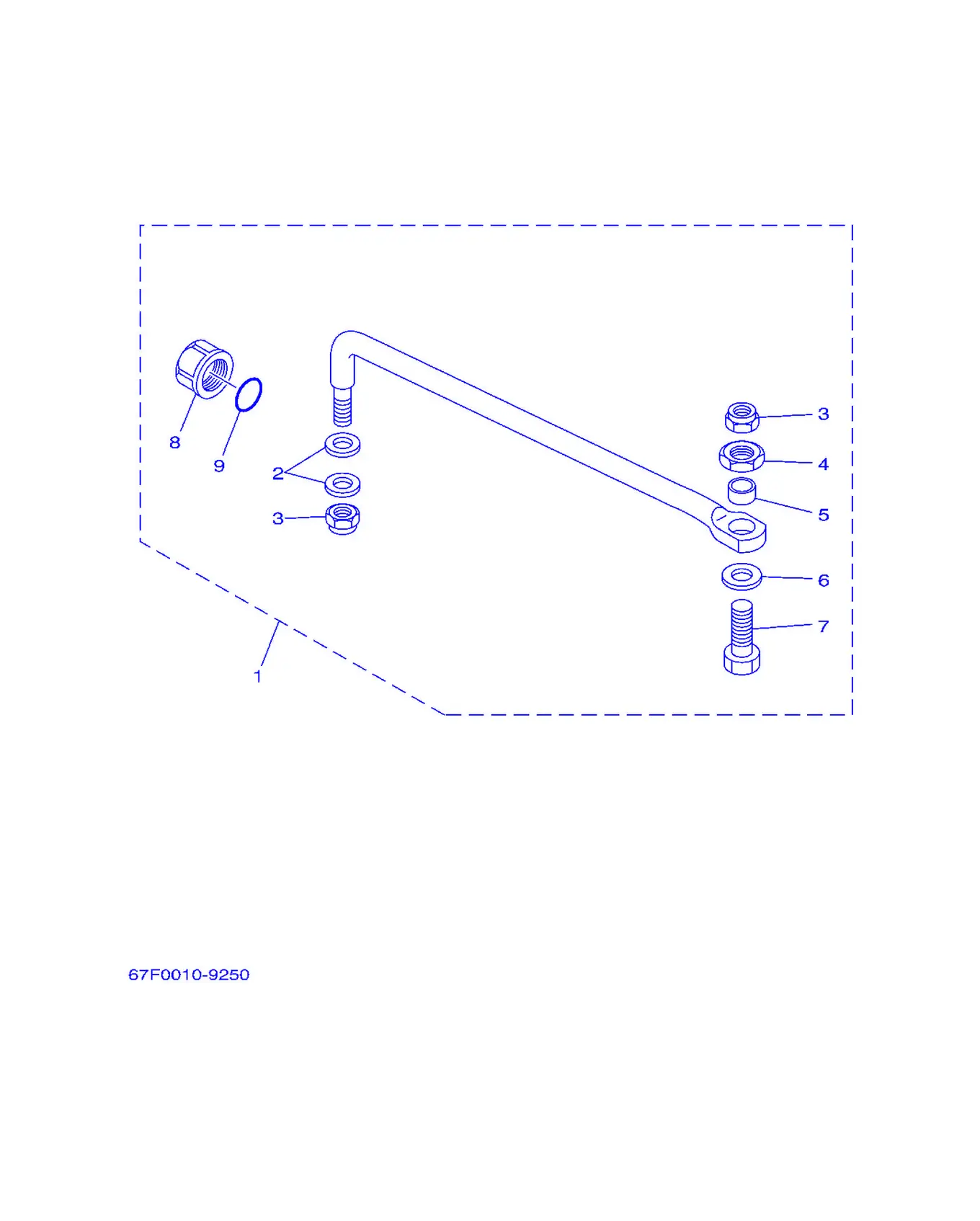

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-61350-00	操舵连接板套	SteeringGuideAttachment	1
2	90201-10M20	面板垫圈	Washer,Plate	2
3	90185-09M01	螺帽	Nut, Self-Locking	2
4	90170-09M03	螺帽	Nut	1
5	90387-10M42	衬套	Collar	1
6	90201-10M63	平垫圈	Washer, Plate	1
7	90101-09M01	卡环	Bolt	1
8	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
9	93210-16275	O型圈	O-ring	1

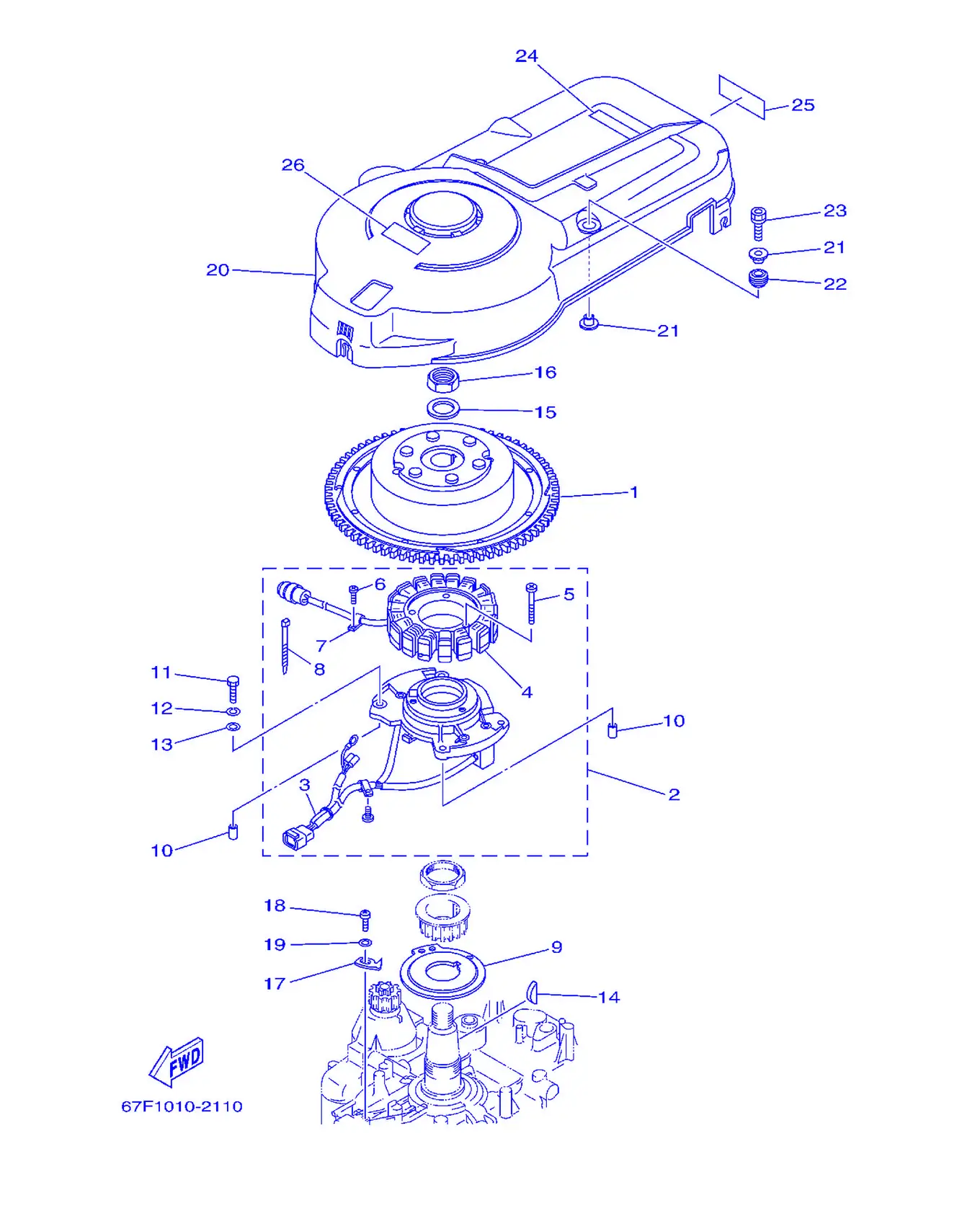

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-85550-00	转子组合	Rotor Assembly	1
2	67F-85560-01	基座组合	BaseAssembly	1
3	67F-85580-00	脉冲线圈	Coil, Pulser	1
4	67F-85510-01	定子组合	Stator Assembly	1
5	63D-81345-20	大柱头螺钉	Screw, With Washer (M6X30)	3
6	97607-04110	自攻螺钉	Screw, Pan Head With Washer	1
7	445-81328-20	夹箍	Clamp	1
8	66T-81328-00	夹箍	Clamp	1
9	67F-81673-00	转子	Rotor	1
10	99530-08012	螺栓	Pin, Dowel	2
11	97095-06030	螺栓	Bolt	4
12	92995-06100	垫圈	Washer,Spring	4
13	92995-06600	盘形垫	Washer	4
14	90280-05015	螺丝	Key, Woodruff	1
15	90201-24014	平垫圈	Washer,Plate	1
16	90179-24002	螺母	Nut	1
17	6D8-81332-00	正时面板	Plate, Timing	1
18	97885-06010	大柱头螺钉	Screw, Pan Head	1
19	92995-06600	盘形垫	Washer	1
20	67F-81337-01	飞轮盖	Cover,Flywheel	1
21	90387-06M71	衬套	Color	4
22	90480-15M31	固定	Grommet	2
23	90119-06M92	带垫螺栓	Bolt, With Washer	2
24	67F-12138-01	凸轮轴盖3	Mark, Corrosion	1
25	68V-13437-01	警告标签	Mark, Corrosion	1
26	6A1-83625-01	商标，标志5	Mark 5	1

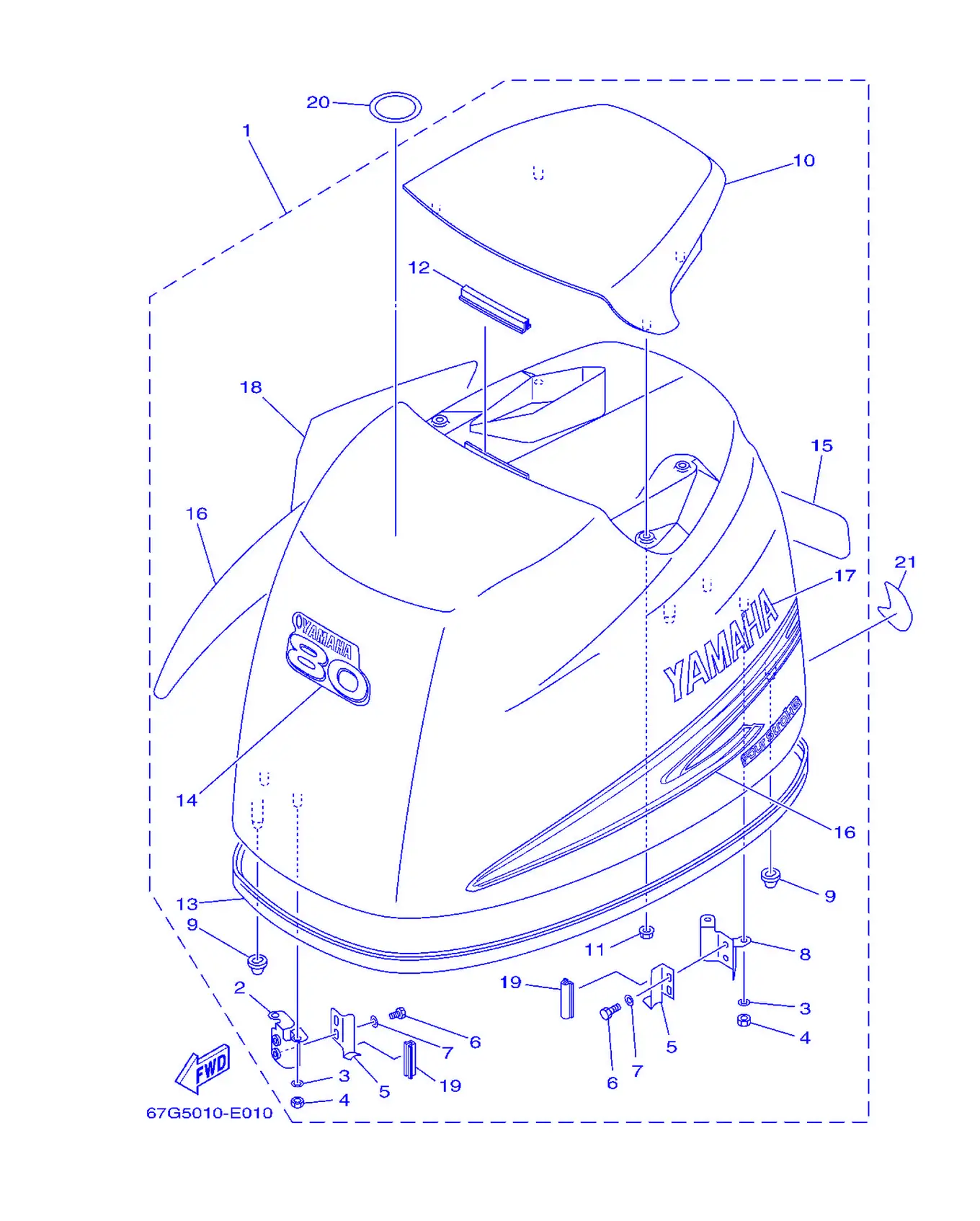

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	67G-42610-11-4D	顶罩组合F	Top Cowling Assembly	1
2	67F-42647-00	夹带支架	Holder, Clamp Band	1
3	92990-06100	盘形垫	Washer,Spring	4
4	95380-06600	有槽螺母	Nut, Hexagon	4
5	68V-42652-00	钩	Fook	2
6	97095-06012	螺栓	Bolt	4
7	92995-06600	盘形垫	Washer	4
8	67F-42649-00	夹带支架	Holder, Clamp Band	1
9	67F-42662-00	减震器	Damper	3
10	67F-42613-00-4D	空气导管嵌	Molding, Air Duct	1
11	90179-06M24	螺母	Nut	4
12	61N-42628-00	密封	Seal	1
13	67F-42615-00	密封	Seal	1
14	67G-42677-10	前图样	Graphic, Front	1
15	67G-42678-10	后图样	Graphic, Rear	1
16	67F-W0070-10	图样套	Graphic Set	1
17	67F-42681-10	罩标志	Mark, Cowling	1
18	67F-42682-10	罩标志	Mark, Cowling	1
19	67F-42628-00	密封	Seal	2
20	67F-13434-03	告诫标记	Label, Corrosion	1
21	6C5-24239-00	标志 5	Mark 5	1

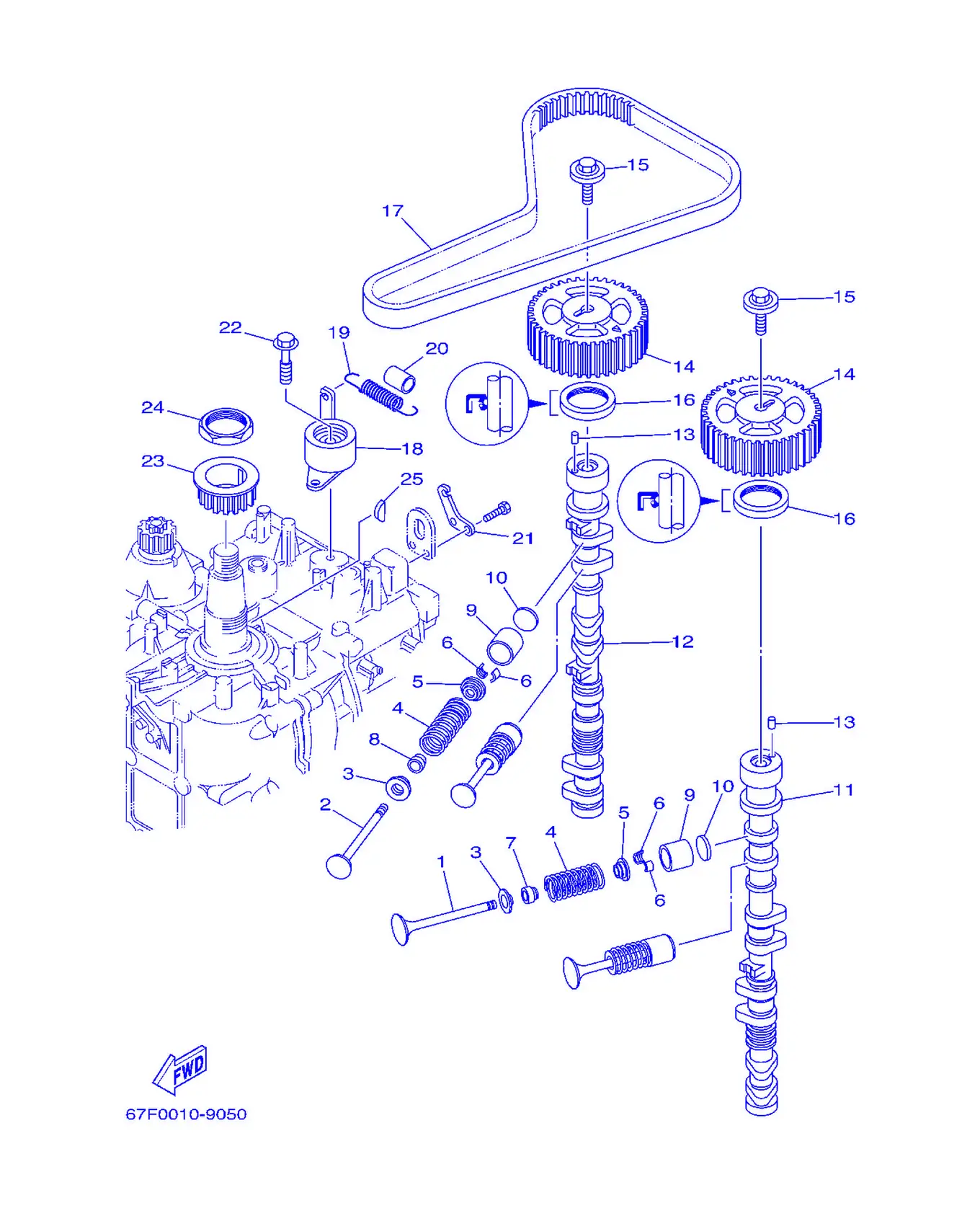

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	68V-12111-00	进气门	Valve,Intake	8
2	68V-12121-00	排气门	Valve,Exhaust	8
3	67F-12116-00	气门簧座	Seat,ValveSpring	16
4	67F-12114-00	气门外弹簧	Spring, Valve Outer	16
5	67F-12117-00	气门簧挡	Retainer,ValveSpring	16
6	67F-12118-00	气门锁销	Cotter, Valve	32
7	K0A-A3721-00	阻风门密封	Seal, Valve Stem	8
8	K0A-A3722-00	阻风门密封	Seal, Valve Stem 2	8
9	67F-12153-00	气门挺杆	Lifter, Valve	16
10	67F-12168-00	调整衬垫	Pad, Adjusting (2.000)	16
10	67F-12168-10	调整衬垫	Pad, Adjusting (2.025)	16
10	67F-12168-20	调整衬垫	Pad, Adjusting (2.050)	16
10	67F-12168-30	调整衬垫	Pad, Adjusting (2.075)	16
10	67F-12168-40	调整衬垫	Pad, Adjusting (2.100)	16
10	67F-12168-50	调整衬垫	Pad, Adjusting (2.125)	16
11	67F-12171-00	凸轮轴1	CamShaft 1	1
12	67F-12181-00	凸轮轴2	CamShaft 2	1
13	93605-10108	定位销	Pin, Dowel	2
14	67F-11537-00	从动齿轮	Gear, Driven	2
15	90119-10M06	带垫螺栓	Bolt, With Washer	2
16	93102-38M59	油封	OilSeal	2
17	67F-46241-00	V型皮带	Belt	1
18	67F-11590-00	张紧轮柱	Tensioner Assembly	1
19	90506-16M39	接头	Spring, Tension	1
20	90445-15M03	固定	Hose (L23)	1
21	67F-11595-00	张紧轮柱	Plate,Valve	1
22	90119-10M72	带垫螺栓	Bolt, With Washer	1
23	6D8-11536-00	主动齿轮	Gear, Drive	1
24	90170-40003	卡环	Nut	1
25	90280-04008	半圆键	Key, Woodruff	1

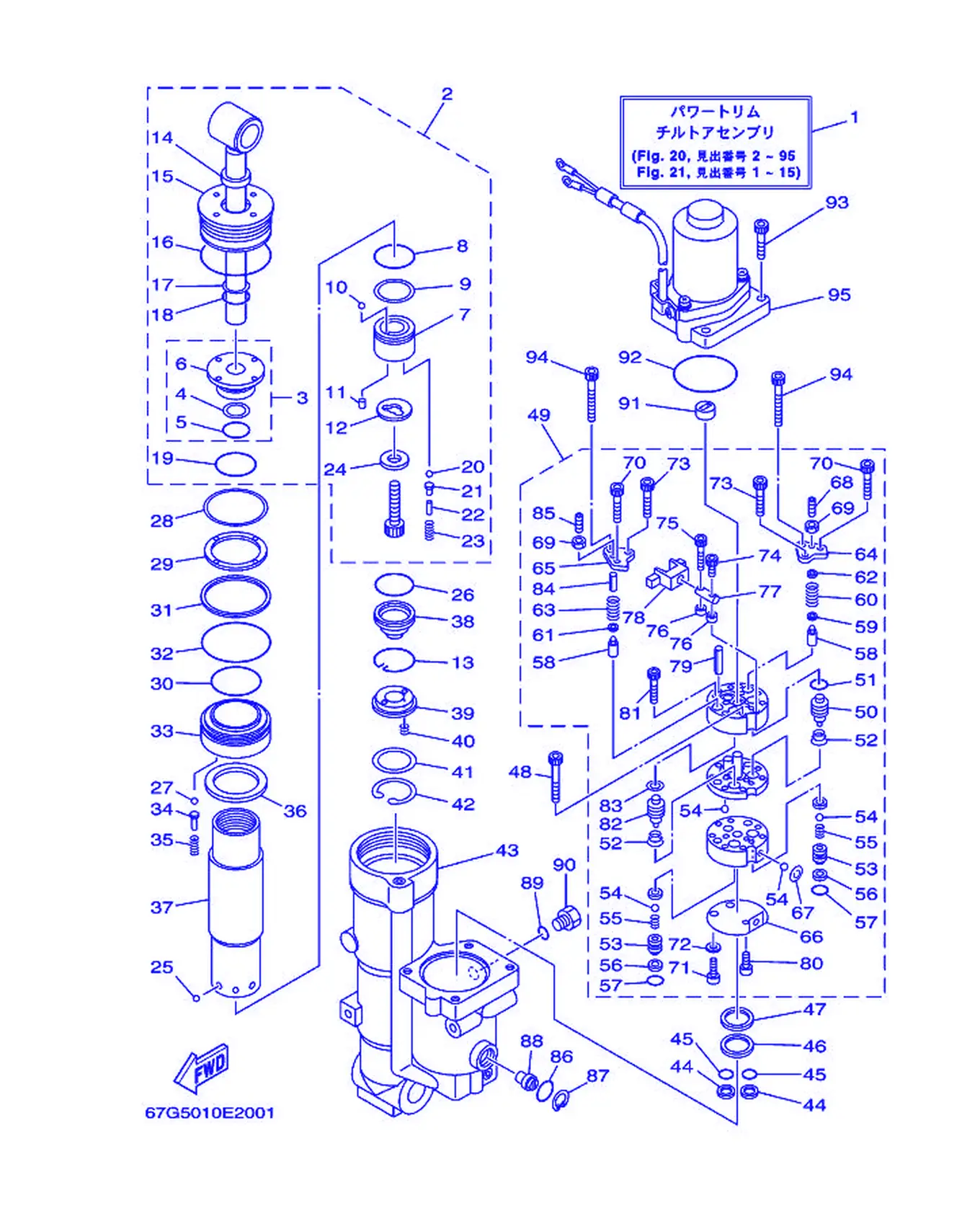

パワートリム & チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6D8-43800-00-4D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	67F-43810-01	活塞分组合	Tilt Piston Sub Assembly	1
3	67F-4380R-00	气缸端部次组合	Cylinder End Sub-assembly	1
4	6H1-43872-10	支承	Ring, Back Up	1
5	93210-18397	O型圈	O-ring	1
6	67F-43811-00	气缸端部螺钉	Screw, Cylinder End	1
7	67F-4385A-01	角度定位活	Piston	1
8	93210-29375	O型圈	O-ring	1
9	62X-43871-00	环	Ring, Back Up	1
10	93501-08001	滚珠	Ball	1
11	93602-07244	定位销	Pin, Dowel	2
12	67F-22435-00	阀门面板2	Plate, Valve 2	1
13	67F-43875-00	开口	Ring, Snap	1
14	6H1-43812-00	防尘密封	Seal Dust	1
15	67F-43821-00	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	1
16	67F-43861-00	O型圈	O-ring	1
17	6H1-43872-10	支承	Ring, Back Up	1
18	93210-18397	O型圈	O-ring	1
19	62X-43862-00	O型圈	O-ring	1
20	93501-08001	滚珠	Ball	2
21	65W-4386A-00	吸收器阀销	Pin, Absorber Valve	2
22	688-4386F-00	直	Pin Straight	2
23	65W-43853-00	主阀门弹簧	Spring	2
24	67F-43893-00	垫	Washer	1
25	93503-16003	滚珠	Ball	6
26	67F-43863-00	O型圈	O-ring	1
27	93501-08001	滚珠	Ball	5
28	67F-43899-00	面板限位板	Plate Stopper	1
29	67F-43816-00	过滤器1	Filter 1	1
30	67F-43862-00	O型圈	O-ring	1
31	67F-43871-00	环	Ring, Back Up	1
32	62X-43865-00	O型圈	O-ring	1
33	67F-4388A-00	螺栓	Piston,Trim	1
34	6T4-4386A-00	吸收器阀销	Pin, Absorber Valve	5
35	67F-43857-00	阀门减震器弹簧	Spring	5
36	67F-4381J-00	面板	Plate	1
37	67F-22471-01	减震器气	Cylinder, Shock Absorber	1
38	67F-4381B-00	自由定位活塞次组合	Free Piston Sub-Assembly	1
39	62X-43899-00	面板限位板	Plate Stopper	1
40	62X-4384H-00	弹簧	Spring	2
41	1UF-22434-00	阀门面板1	Plate,Valve 1	1
42	62X-43875-00	开口	Ring, Snap	1
43	6D8-4380K-00	角度定位气缸	Cylinder, Tilt Sub Assembly	1
44	6C6-43817-00	过滤器2	Filter 2	2
45	69J-4389J-00	O型圈	O-ring	2
46	6C5-43816-00	过滤器1	Filter 1	1
47	6C5-4380G-00	面板	Plate	1
48	91317-05045	螺栓	Bolt	2
49	6D8-43830-00	齿轮泵组合	GearPumpAssembly	1
50	6C6-43841-00	滑梭活	Piston, Shuttle	1
51	6H1-43883-00	O型圈	O-ring	1
52	6C6-43894-00	滑梭回位弹簧	Spring, Shuttle Return	2
53	6C6-4382E-00	联接器2	Adapter 2	2
54	93505-32038	滚珠	Ball	6
55	6C6-43853-00	主阀门弹簧	Spring	2
56	6C6-4387G-00	垫圈	Washer	2
57	69J-4389J-00	O型圈	O-ring	2
58	6C5-43851-00	安全阀座	Seat, Relief Valve	2
59	6C5-43893-00	垫圈	Washer	1
60	6D8-43855-00	上减压弹簧	Spring	1
61	6C6-43893-00	垫圈	Washer	1
62	6C5-4381K-00	支架	Holder	1
63	6D8-43856-00	下减压弹簧	Spring, Down Relief	1
64	6C5-4382K-00	安全阀盖	Cap, Relief Valve	1
65	6C5-4382L-00	安全阀盖	Cap Relief Valve	1
66	6C5-43895-00	安全阀座	Seat, Relief Valve	1
67	6C5-43854-00	手控释放弹簧	Spring, Manual Release	1
68	92A08-03110	螺丝	ScrewSet	1
69	95307-03600	有槽螺母	Nut	2
70	91317-05030	螺栓	Bolt	2
71	6C6-43878-00	座螺栓	Bolt, Socket	2
72	62Y-4387G-00	O型圈	Washer	2
73	91317-04030	螺栓	Bolt	2
74	91317-03016	螺栓	Bolt	1
75	6C6-4388E-00	锥形螺钉	Plug, Taper Screw	1
76	6C6-4388F-00	衬套	Spacer	2
77	6C6-4386G-00	销	Pin Straight 2	1
78	6C6-4386E-00	杠杆	Lever 1	1
79	91609-50028	弹簧销	Pin, Spring	2
80	91317-03005	螺栓	Bolt	1
81	91317-05025	大柱头螺钉	Bolt	2
82	6C5-43841-00	滑梭活塞	Piston, Shuttle	1
83	6C5-43872-00	支承	Ring, Back Up	1
84	6D8-4381G-00	销1	Pin 1	1
85	92A08-03012	螺丝	ScrewSet	1
86	93210-18397	O型圈	O-ring	1
87	6H1-43875-00	卡环	Ring, Snap	1
88	6D8-43845-00	手控释放螺钉	Screw, Manual Release	1
89	93210-09165	O型圈	O-ring	1
90	6H1-43829-00	塞	Plug,Reservoir	1
91	6C5-43831-00	轴连接器	Connector,Shaft	1
92	93210-64488	O型圈	O-ring	1
93	65W-43888-00	座螺	Bolt, Socket	4
94	91317-05050	螺栓	Bolt	2
95	6D8-43880-00	电动机总成	Motor Assembly	1

パワートリム & チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6D8-43880-00	电动机总成	Motor Assembly	1
2	6D8-43805-00	电枢组合	Armature Assembly	1
3	6D8-43804-00	定子组合	Stator Assembly	1
4	6H1-43891-11	电刷 1	Brush 1	1
5	6H1-43892-11	电刷 2	Brush 2	1
6	6H1-82181-10	断路器组件	Circuit Breaker Complete	1
7	62X-43807-00	导线分组合	Wire Sub Assembly	1
8	6H1-4380F-11	电刷支架面板	Plate, Brush Holder	1
9	62X-4386K-00	电刷弹簧	Spring, Brush	2
10	97980-05225	带垫圈螺钉	Screw, With Washer	3
11	97607-04216	带垫圈大柱头螺钉	Screw, Pan Head With Washer	2
13	6H1-43882-11	油封	Oil Seal	1
14	90201-121J9	平垫圈	Washer,Plate	1
15	93210-554A9	O型圈	O-ring	1
16	6D8-43880-08	电动机总成	Motor Assembly	1
17	6D8-43805-02	电枢组合	Armature Assembly	1
18	6EK-43804-11	定子组合	Starter Assembly	1
19	6EK-43892-00	电刷	Brush 2	1
20	63P-82181-20	断路器组	Circuit Breaker Complete	1
21	6EK-4380F-00	支架	Plate, Brush Holder	1
22	62X-4386K-00	电刷弹簧	Spring, Brush	2
23	63P-43879-10	带垫螺钉	Screw, Washer	3
24	97602-04316	螺丝	Screw, Pan Head Washer	2
25	6D8-43881-09	端部框架	Frame, End	1
26	6LH-43882-00	油封	Oil Seal	1
27	90206-14086	平垫圈	Washer, Wave	2
28	6EK-43862-01	O型圈	O-ring	1

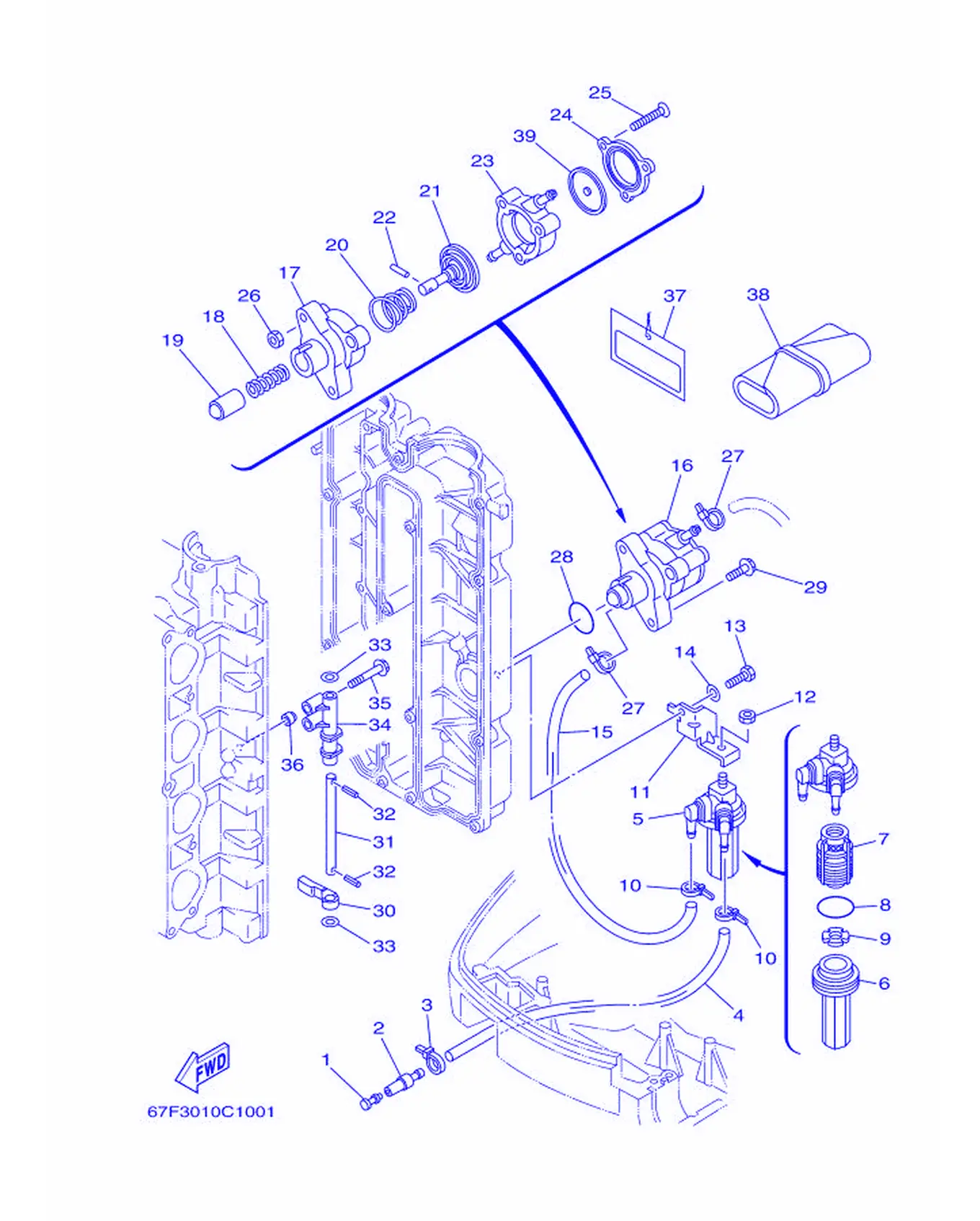

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	689-85547-00	减震器	Damper	1
2	6R3-24377-00	连接管3	Pipe,Joint 3	1
3	90465-11M10	固定	Clamp	1
4	90445-13M27	固定	Hose (L950)	1
5	60C-24560-00	过滤器组合	Filter Assembly	1
6	68V-24521-01	滤杯	Cup, Filter	1
7	61N-24563-00	过滤器滤芯	Element, Filter	1
8	93210-32738	O型圈	O-ring	1
9	68V-24469-01	水位浮标	Float, Water Level	1
10	90465-11M10	固定	Clamp	2
11	68V-24566-00	过滤器托架	Bracket, Filter	1
12	95380-08600	有槽螺母	Nut	1
13	97095-06016	螺栓	Bolt	1
14	92995-06600	盘形垫	Washer	1
15	90445-13M11	固定	Hose (L300)	1
16	68V-24410-00	燃油泵组合	FuelPumpAssembly	1
17	68V-24412-00	燃油泵本体1	Body 1	1
18	68V-24454-00	弹簧	Spring	1
19	68V-13131-00	柱	Plunger	1
20	68V-24423-00	隔膜弹	Spring,Diaphragm	1
21	68V-24411-00	隔板	Diaphragm	1
22	68V-24374-00	销	Pin	1
23	68V-24413-00	燃油泵本体2	Body 2	1
24	68V-24414-00	燃油泵本体3	Body 3	1
25	68V-24444-00	螺钉	Screw	3
26	68V-24149-00	螺母	Nut	3
27	90465-11M10	固定	Clamp	2
28	93210-30682	O型圈	O-ring	1
29	90119-06M83	带垫螺栓	Bolt, With Washer	2
30	67F-24575-00	加油杆	Lever, Fuel Change	1
31	68V-24495-00	旋钮	Shaft	1
32	91609-25014	弹簧销	Pin,Spring	2
33	90201-08M12	面板垫圈	Washer,Plate	2
34	67F-24491-00	燃油泵托架	Bracket,FuelPump	1
35	90119-07235	带垫螺栓	Bolt, Washer Cam Caps	2
36	91809-08006	定位销	Sleeve Guide Dowel	2
37	61H-2819R-01	警告标签	Tag, Warning	1
38	67F-28100-01	工具套	ToolKit	1
39	68V-24471-10	隔膜	Diaphragm	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	98586-05016	大柱头螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y2-24306-56	燃油管组件1	FuelPipeComplete 1	1
9	6E5-24305-06	油管接头2	Fuel Pipe Joint Complete	1
10	93210-08287	O型圈	O-ring	1
11	6Y2-24305-06	燃油管接头组件2(85以上油箱侧D:13M	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	90445-13M01	油管	Hose (L2050)	1
14	6E5-24351-51	带1	Band 1	4
15	90445-13M00	固定	Hose(L850)	1
16	6Y2-24360-60	起动注油泵组合	Primer Pump Assembly	1

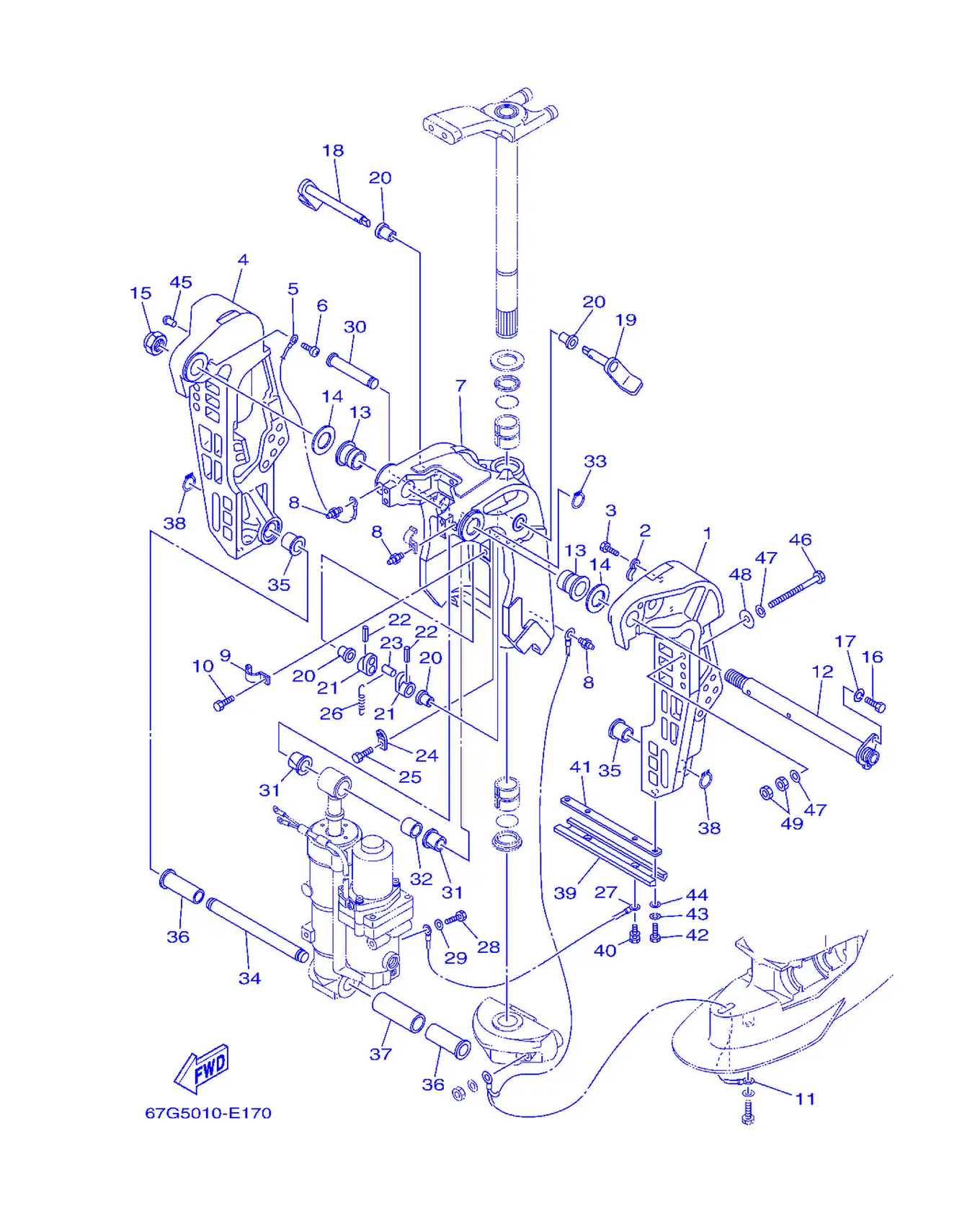

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-43111-00-4D	夹紧托架	Bracket,Clamp	1
2	90465-10M77	固定	Clamp	2
3	97095-06010	螺栓	Bolt	2
4	67F-43112-00-4D	夹紧托架	Bracket,Clamp	1
5	6E5-82148-00	导线4	Wire,Lead 4	1
6	97880-06012	大柱头螺钉	Screw, Pan Head	1
7	6D8-43311-00-4D	旋转支架	Bracket, Swivel 1	1
8	93700-06M03	润滑油管嘴	Nipple, Grease	3
9	90465-08M63	固定	Clamp	1
10	97095-06010	螺栓	Bolt	1
11	67F-82127-00	导线2	Wire,Lead 2	1
12	64E-43131-01	夹紧托架螺	Bolt,ClampBracket	1
13	90386-25M31	衬套	Bushing	2
14	90201-26M59	面板垫圈	Washer,Plate	2
15	90185-22M11	自锁螺母	Nut, Self-Locking	1
16	97095-08020	螺栓	Bolt	1
17	92995-08100	盘形垫	Washer	1
18	6D8-43181-00	顶位销杆	Lever, Tilt Stop	1
19	6D8-43185-00	顶位销杆	Lever, Tilt Stop	1
20	90386-10M16	衬套	Bushing	4
21	6G5-43148-00	间隔轴	Collar, Distance	2
22	91690-30020	弹簧销	Pin,Spring	2
23	90249-06M19	螺丝	Pin	1
24	66T-43144-00	弹簧	Hook,Spring	1
25	97095-06010	螺栓	Bolt	1
26	90506-14M24	拉簧	Spring, Tension	1
27	6D8-82148-00	导线4	Wire,Lead 4	1
28	97095-06010	螺栓	Bolt	1
29	92995-06600	盘形垫	Washer	1
30	6D8-43126-00	上侧防震销	Pin, Upper Shock Mount	1
31	90386-18M35	衬套	Bushing	2
32	90386-18001	衬套	Bushing	1
33	93410-18M05	卡环	Circlip	1
34	67F-43818-00	下侧防震销	Pin, Lower Shock Mount	1
35	90387-18M01	衬套	Color	2
36	90386-18MA0	衬套	Bushing	2
37	90387-22M01	衬套	Color	1
38	93410-18M05	卡环	Circlip	2
39	6H1-45251-03	阳极	Anode	1
40	90119-06M81	带垫螺栓	Bolt, With Washer	2
41	6H1-44526-00	面板	Plate	1
42	97095-06016	螺栓	Bolt	2
43	92995-06100	垫圈	Washer,Spring	2
44	92995-06600	盘形垫	Washer	2
45	90269-02M08	螺丝	Rivet	2
46	90101-12M03	卡环	Bolt (L:115MM)	4
47	90201-13M01	面板垫圈	Washer,Plate	8
48	90201-12M05	面板垫圈	Washer,Plate	4
49	95380-12600	有槽螺母	Nut	8

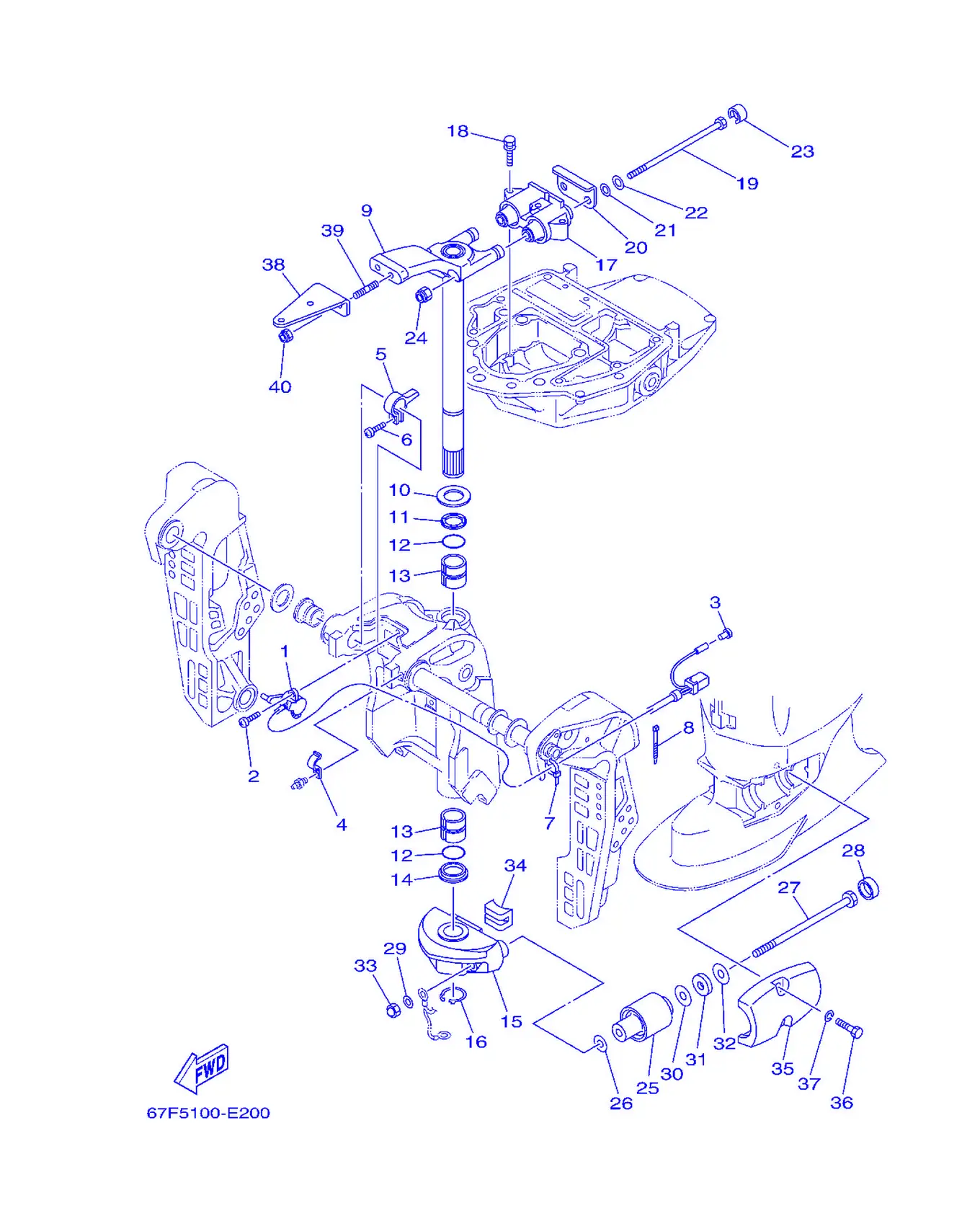

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-83672-02	纵倾角传感	TrimSensor	1
2	97885-06016	大柱头螺钉	Screw, Pan Head	2
3	703-82119-00	导线盖	Cover,LeadWire	1
4	90465-08M63	固定	Clamp	1
5	64E-43139-02	弹簧2	Cam,TrimSensor	1
6	97780-60525	自攻螺钉	Screw, Tapping	1
7	90465-11M10	固定	Clamp	1
8	90465-11M10	固定	Clamp	3
9	67F-42510-11-4D	方向托架组合	SteeringBracketAssembly	1
10	90201-30M00	平垫圈	Washer,Plate	1
11	90386-30M78	衬套	Bushing	1
12	93210-29M94	O型圈	O-ring	2
13	90386-30M77	衬套	Bushing	2
14	90386-30M60	衬套	Bushing	1
15	67F-44551-00-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
16	93410-28M06	卡环	Circlip	1
17	67F-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	1
18	97575-08445	带垫圈螺	Bolt, With Washer	3
19	90109-12007	螺栓	Bolt	2
20	67F-44526-00	面板	Plate	1
21	90201-12M16	平垫圈	Washer,Plate	2
22	90201-13M01	面板垫圈	Washer,Plate	2
23	67F-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	2
24	95780-12300	带垫螺母	Nut, Flange	2
25	67F-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
26	90201-13M03	平垫圈	Washer,Plate	2
27	90109-12012	螺栓	Bolt	2
28	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
29	90201-12M16	平垫圈	Washer,Plate	2
30	90201-24M02	平垫圈	Washer,Plate	2
31	90202-25M04	平垫圈	Washer,Plate	2
32	90201-13M19	平垫圈	Washer,Plate	2
33	95380-12800	有槽螺母	Nut, Crown	2
34	67F-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
35	67F-44553-00-4D	下侧减震胶垫盖	Cover, Lower Mount	2
36	97075-10040	螺栓	Bolt	4
37	92995-10100	盘形垫	Washer	4
38	67F-48511-00-4D	操舵连接板	Hook,Steering	1
39	90116-10175	螺栓	Bolt, Stud	2
40	90185-10051	螺母	Nut, Self-Locking	2

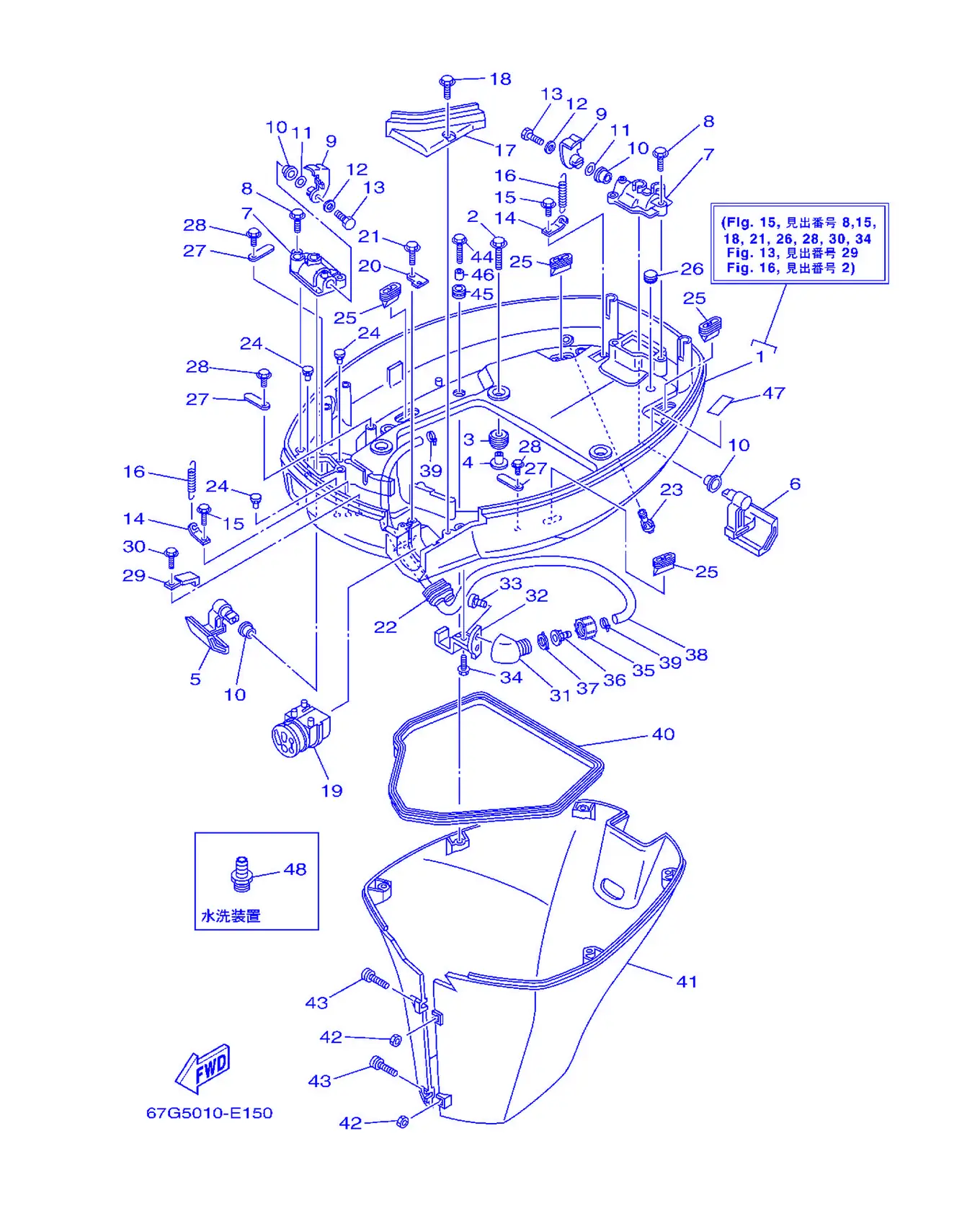

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-42710-03-4D	底罩组合	Bottom Cowling Assembly	1
2	90119-08M22	带垫螺栓	Bolt, With Washer	4
3	90480-22M15	固定	Grommet	4
4	90387-08M37	衬套	Color	4
5	67F-42815-00-4D	夹杆	Lever,Clamp	1
6	67F-42816-00-4D	夹杆	Lever,Clamp	1
7	67F-42828-00-5B	夹箍面板	Plate,Clamp	2
8	90109-06M82	螺栓	Bolt	4
9	68V-42818-01	夹杆	Lever,Clamp	2
10	90386-15M73	衬套	Bushing	4
11	90206-15M18	波形垫圈	Washer, Wave	2
12	90201-06068	平垫圈	Washer,Plate	2
13	97095-06016	螺栓	Bolt	2
14	64D-43144-00	弹簧	Hook,Spring	2
15	90109-06M86	螺栓	Bolt	2
16	90506-16M34	拉力弹簧	Spring, Tension	2
17	67F-42738-00-5B	装配面板	Plate, Fitting	1
18	90109-06M96	螺栓	Bolt	2
19	68V-42725-00	固定	Grommet	1
20	67F-42756-00	夹箍支承	Stay, Clamp	1
21	90109-06M86	螺栓	Bolt	1
22	6H1-42726-21	固定	Grommet	1
23	6H3-44391-01	软管管嘴	Nipple,Hose	1
24	6H4-42748-00	固定	Grommet	3
25	67F-42717-00	密封橡皮块2	Rubber,Seal 2	4
26	90338-11007	塞	Plug	1
27	6E5-82588-00	面板	Plate	3
28	90109-06M81	螺栓	Bolt	3
29	90465-08M23	固定	Clamp	1
30	90109-06M86	螺栓	Bolt	1
31	68T-12572-00	软管接头5	Adapter	1
32	67F-12535-00	面板	Plate	1
33	90167-06002	卡环	Screw, Tapping	2
34	90109-06M86	螺栓	Bolt	1
35	6R3-12581-00	软管接头1	Joint,Hose 1	1
36	6R3-12582-00	软管接头2	Joint,Hose 2	1
37	6R3-12583-00	软管接头衬垫	Gasket,HoseJoint	1
38	67F-24312-00	管2	Pipe 2	1
39	90465-11M10	固定	Clamp	2
40	61A-42716-00	密封橡皮块1	Rubber,Seal 1	1
41	67F-42741-01-8D	挡板	Apron	1
42	95380-06600	有槽螺母	Nut, Hexagon	2
43	90159-06M28	带垫螺钉	Screw, With Washer	2
44	90109-06M80	螺栓	Bolt	5
45	90480-13M24	固定	Grommet	5
46	90387-06M43	衬套	Color	5
47	67F-82377-00	铭牌	Label	1
48	69J-12584-00	软管接头	Joint,Hose 3	1

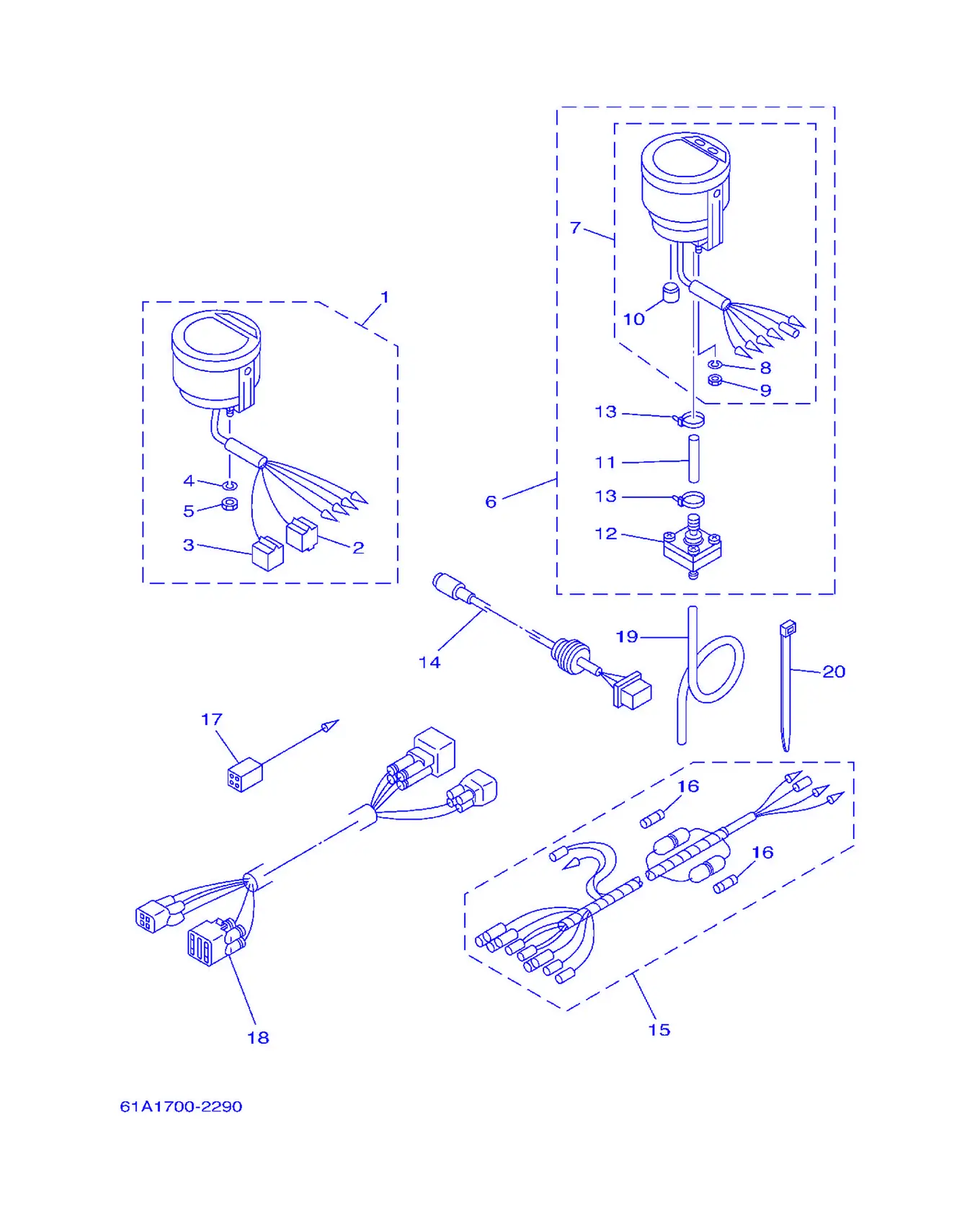

メータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-03	数字转速表	Digital Tachometer Assembly	1
2	9E450-04433	联接器	Connector	1
3	9E450-04533	联接器	Connector	1
4	92990-04100	盘形垫	Washer, Spring	2
5	95380-04600	有槽螺母	Nut	2
6	6Y5-83500-S5	测速计组合	Digital Speedometer Assembly	1
7	6Y5-83570-S5	测速计组合	Speed Meter Assembly	1
8	92990-04100	盘形垫	Washer, Spring	2
9	95380-04600	有槽螺母	Nut	2
10	6Y5-83533-T2	固定	Grommet	1
11	6Y5-83557-31	管	Tube	1
12	6Y5-83728-00	保暖器组合	Connector Assembly	1
13	90465-11M10	固定	Clamp	2
14	6Y5-87122-S0	缆索组合1	Cord Assembly 1	1
15	6Y5-83553-M0	导线	Wire,Lead	1
16	1E6-82151-00	保险丝	Fuse (10A)	2
17	6Y5-82117-00	导线	Wire, Lead (Black) (L=300)	1
18	68F-82553-70	导线延伸部分	Extension, Wire Lead	1
19	6Y5-83557-10	管	Tube (8M)	1
20	90465-13M39	固定环	Clamp	2

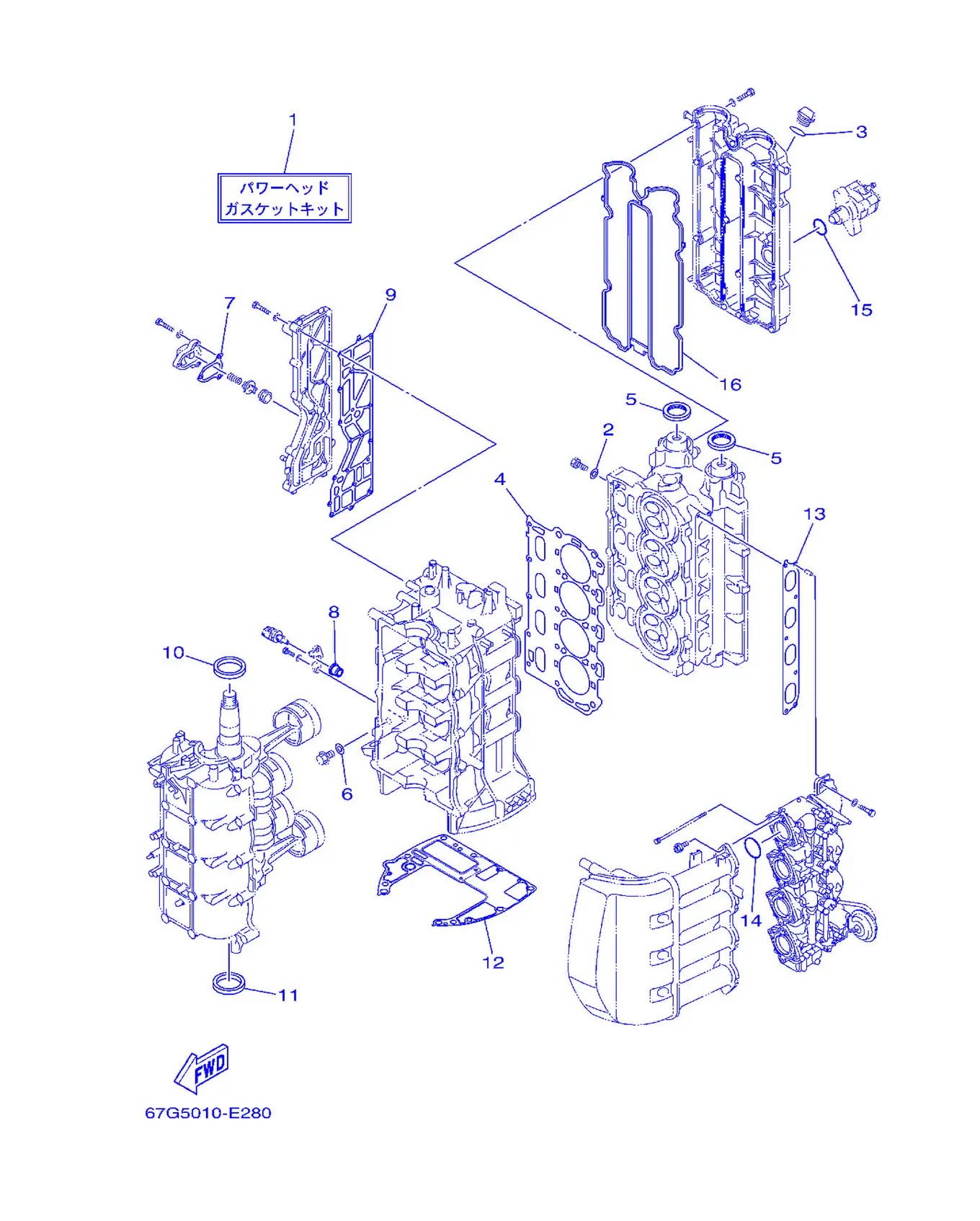

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-W0001-04	衬垫套件	Power Head Gasket Kit	1
2	90430-08143	衬垫	Gasket	4
3	93210-24M79	O型圈	O-ring	1
4	67F-11181-02	气缸头垫片1	Gasket, Cylinder Head 1	1
5	93102-38M59	油封	OilSeal	2
6	90430-14115	垫片	Gasket	1
7	67F-12435-A0	衬垫	Gasket	1
8	68V-85753-00	传感件装置衬垫	Gasket,SensorUnit	1
9	6D8-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
10	93102-48009	油封	OilSeal	1
11	93101-48002	油封	OilSeal	1
12	68V-11351-00	气缸衬垫	Gasket,Cylinder	1
13	67F-13645-00	岐管衬垫1	Gasket,Manifold 1	1
14	93210-41MJ2	O型圈	O-ring	4
15	93210-30682	O型圈	O-ring	1
16	6D8-11356-01	气缸密封圈2	Seal,Cylinder 2	1

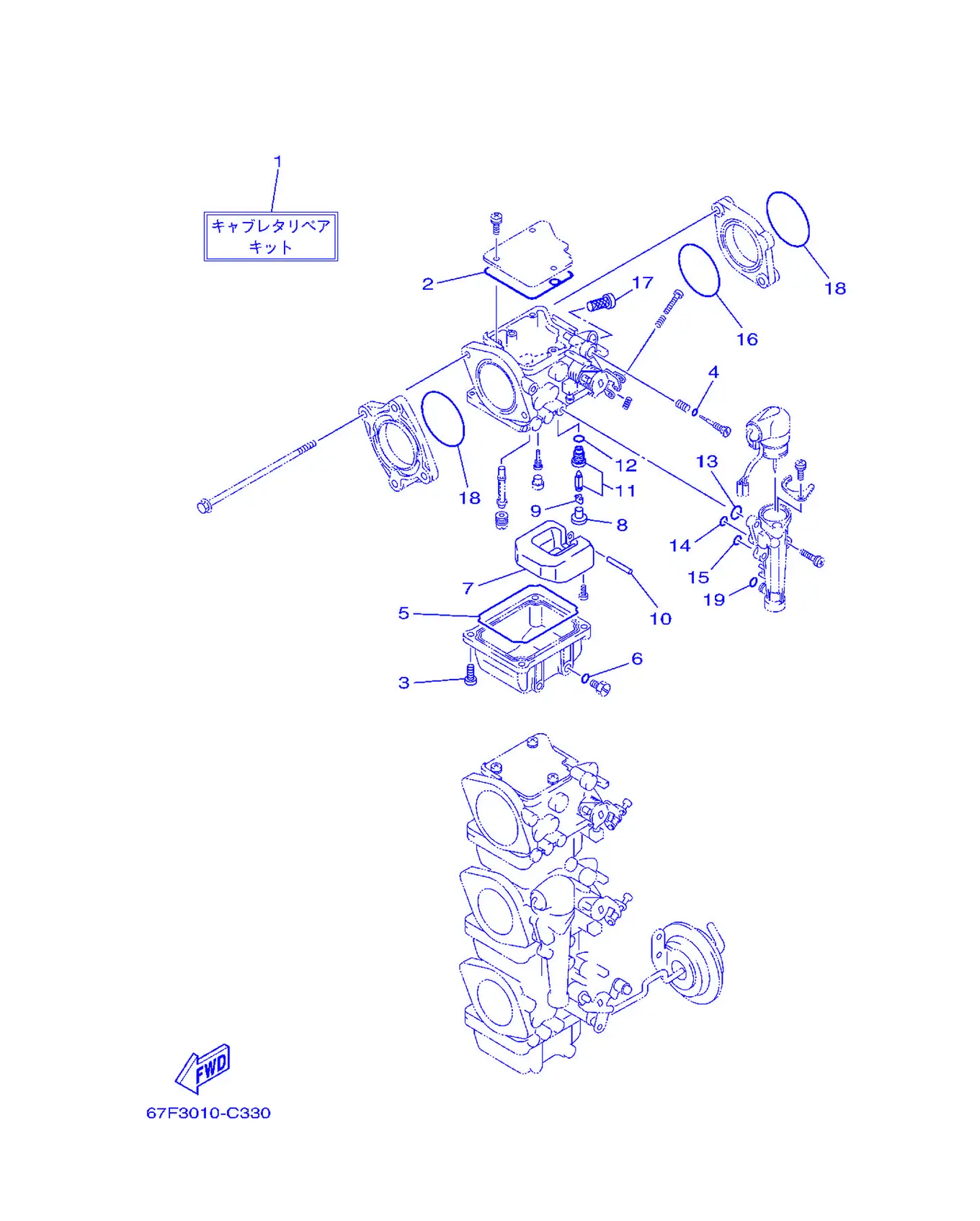

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-W0093-02	化油器修理套	CarburetorRepair Kit	1
2	67F-14147-00	O型圈	O-ring	1
3	97980-04114	带垫圈螺钉	Screw, Washer	4
4	67F-14397-00	O型圈	O-ring	1
5	67F-14984-00	浮子室衬垫	Gasket, Float Chamber	1
6	93210-04230	O型圈	O-ring	1
7	6H4-14985-01	浮子	Float	1
8	676-14186-00	浮子销	Pin, Float	1
9	67F-14159-00	钢夹	Clip	1
10	6H4-14548-00	浮子臂销	Pin, Float Arm	1
11	60C-14590-02	针阀组合	NeedleValveAssembly	1
12	93210-04228	O型圈	O-ring	1
13	67F-14398-00	衬垫	O-ring	1
14	67F-14398-10	衬垫	O-ring	1
15	67F-14398-20	衬垫	O-ring	1
16	67F-14239-00	密封	Seal	1
17	67F-14371-01	起动器柱	Element, Filter	1
18	93210-40M10	O型圈	O-ring	2
19	67F-14398-30	衬垫	O-ring	1

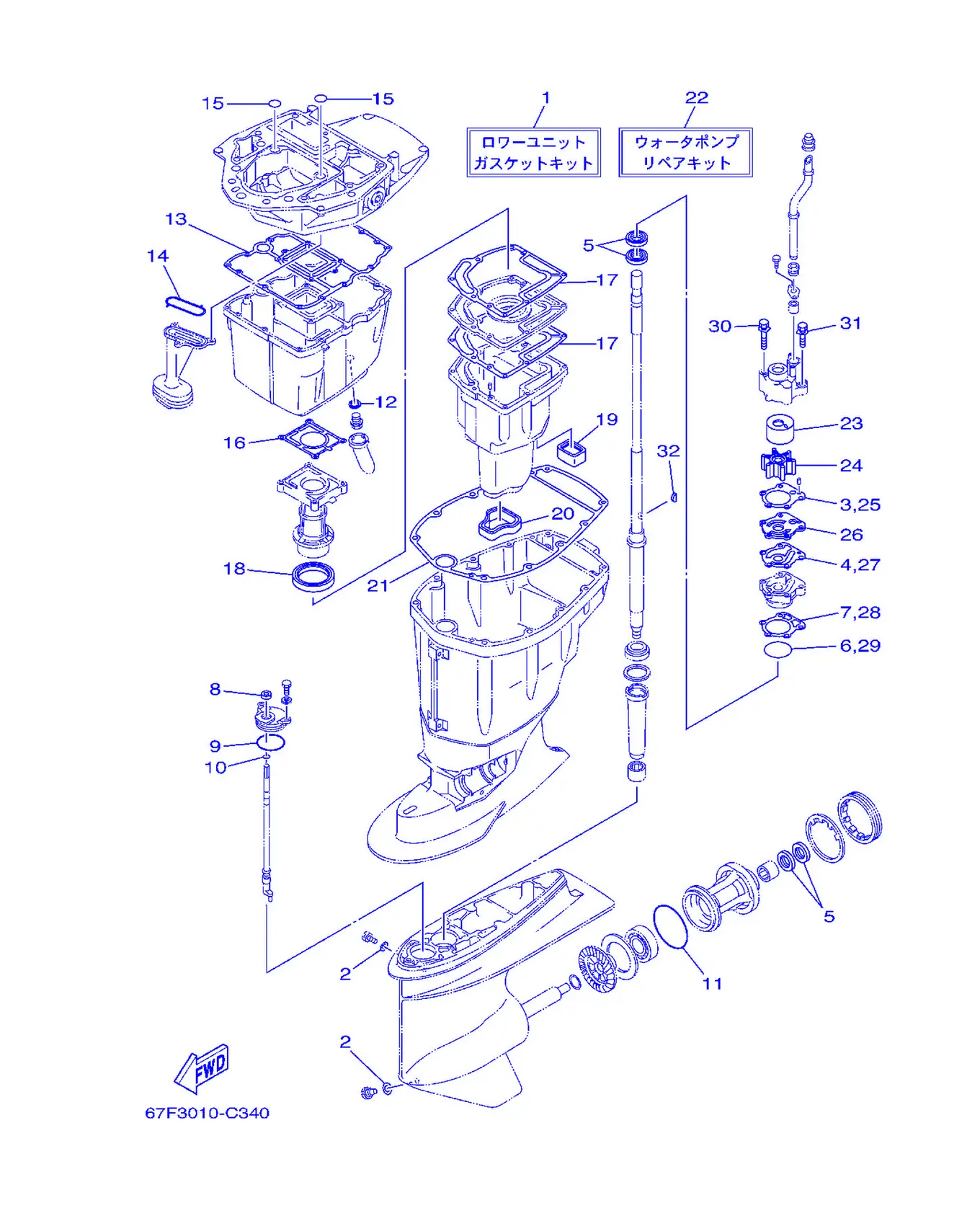

リペアキツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	67F-W0001-21	衬垫套件	LowerUnitGasket Kit	1
2	90430-08020	固定	Gasket	2
3	688-44315-A0	水泵衬垫	Gasket,Water Pump	1
4	688-44324-A0	芯子衬垫	Gasket, Cartridge	1
5	93101-25M03	油封	OilSeal	4
6	93210-46044	O型圈	O-ring	1
7	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
8	93106-09014	油封	OilSeal	1
9	93210-49046	O型圈	O-ring	1
10	93210-07003	O型圈	O-ring	1
11	93210-86M39	O型圈	O-ring	1
12	90430-14M09	衬垫	Gasket	1
13	68V-15312-00	油槽衬垫	Gasket, Oil Pan	1
14	67F-13415-00	机油滤网密封	Seal,OilStrainer	1
15	93210-19MJ1	O型圈	O-ring	2
16	67F-41133-A1	排气岐管衬垫1	Gasket, Exhaust Manifold	1
17	67F-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	2
18	67F-41138-00	排气管密封圈1	Seal, Exhaust 1	1
19	67F-45127-00	密封	Seal	1
20	67F-45123-00	消音器衬垫	Gasket,Muffler	1
21	67F-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1
22	67F-W0078-00	水泵修理套	Water PumpRepair Kit	1
23	67F-44322-00	芯子	Insert, Cartridge	1
24	67F-44352-00	叶轮	Impeller	1
25	688-44315-A0	水泵衬垫	Gasket,Water Pump	1
26	67F-44323-00	外挡板	Outer Plate, Cartridge	1
27	688-44324-A0	芯子衬垫	Gasket, Cartridge	1
28	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
29	93210-46044	O型圈	O-ring	1
30	90119-08M87	带垫螺栓	Bolt, With Washer	2
31	90119-08M13	带垫螺栓	Bolt, With Washer	2
32	90280-04M04	半圆键	Key, Woodruff	1

リモートコントロールアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	703-48261-01	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97380-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-43	主开关组合	Main Switch Assembly	1
45	703-82577-00	旋钮	Cap, Key	1
46	703-82531-00	导线	Wire, Lead	1
47	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
48	682-82556-00	止动拉索	Stopper	1
49	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
50	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
51	703-83383-02	蜂鸣器	Buzzer	1
52	703-48284-00	固定	Grommet	1
53	703-82591-00	带	Band	1
54	703-82592-00	带	Band	1
55	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
56	703-48221-00	控制杠杆	Lever, Control	1
57	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
58	703-48212-00	遥控装置衬套	Back Plate 1	1
59	703-48213-00	面板	Back Plate 2	1
60	703-48271-00	变挡臂	Arm, Shift	1
61	703-48211-01	壳体1	Housing 1	1
62	703-48232-00	齿轮	Gear	1

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-60	遥控钢索 (4.88m)	Cable, Remote Control	2
2	701-48320-80	遥控钢索 (5.18m)	Cable, Remote Control	2
2	701-48320-40	遥控钢索 (5.79m)	Cable, Remote Control	2
2	701-48350-00	遥控钢索 (6.40m)	Cable, Remote Control	2

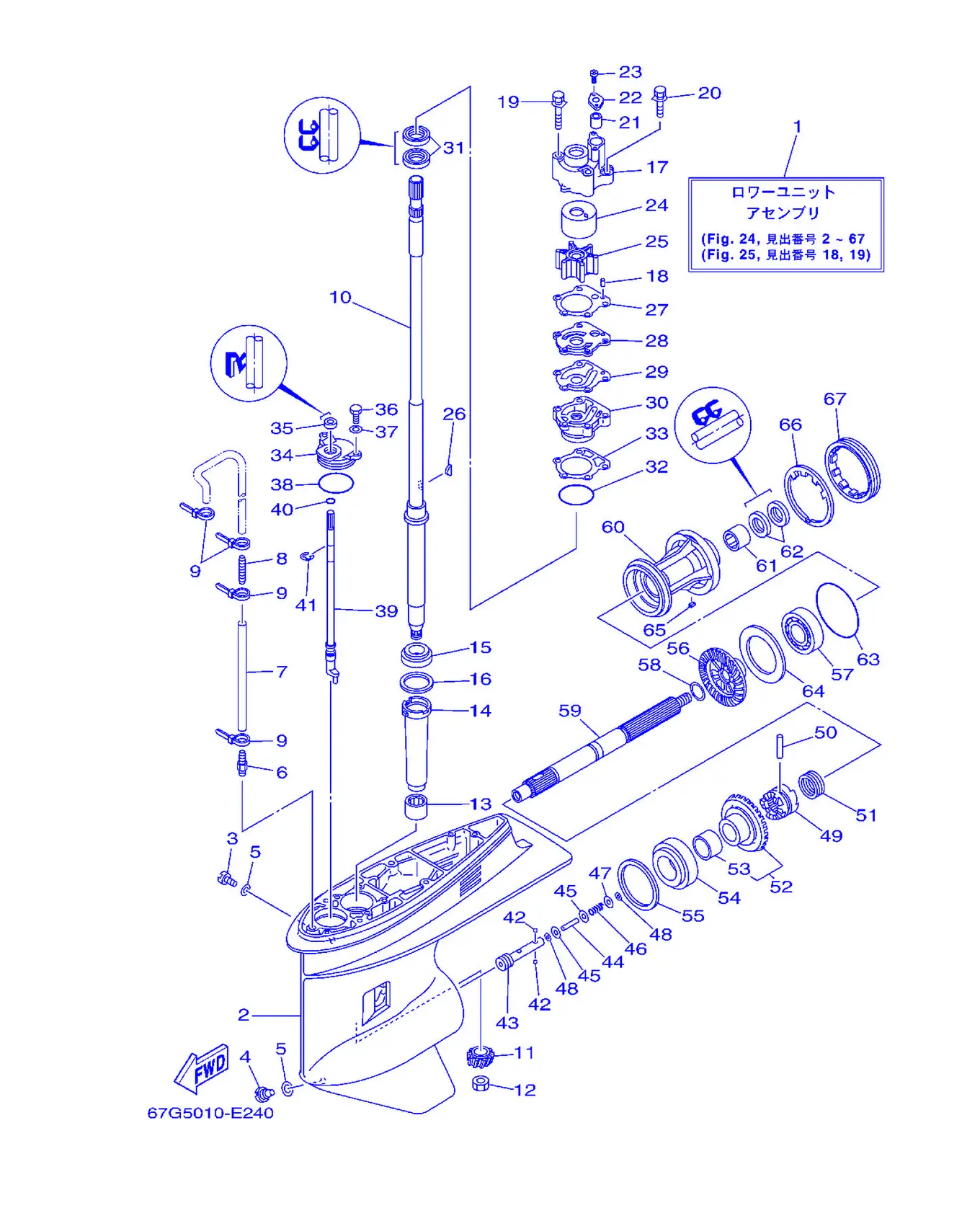

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6D9-45300-10-4D	水下装置总成	LowerUnitAssembly	1
1	6D9-45300-30-4D	水下装置总成	LowerUnitAssembly	1
2	67F-45301-00-4D	水下装置壳	Casing,Lower	1
3	90340-08002	螺丝	Plug, Straight Screw	1
4	688-45341-10	放油塞	Plug, Drain	1
5	90430-08020	固定	Gasket	2
6	6E5-45378-00	软管嘴	Nipple,Hose	1
7	90445-07M31	固定	Hose (L200)	1
7	90445-07M38	固定	Hose	1
8	6E5-83558-10	管嘴端部	End, Nipple	1
9	90465-11M10	固定	Clamp	4
10	67F-45501-10	驱动轴组	Drive ShaftComplete	1
10	67F-45501-30	驱动轴组件	Drive ShaftComplete	1
11	6D9-45551-00	小齿轮	Pinion (13T)	1
12	90170-16M01	螺帽	Nut	1
13	93315-52563	轴承	Bearing	1
14	688-45536-01	驱动轴套	Sleeve,Drive Shaft	1
15	93332-000U3	轴承	Bearing	1
16	688-45587-01	填隙	Shim (T:0.10MM)	1
16	688-45587-10	填隙	Shim (T:0.12MM)	1
16	688-45587-20	填隙	Shim (T:0.15MM)	1
16	688-45587-30	填隙	Shim (T:0.18MM)	1
16	688-45587-40	填隙	Shim (T:0.30MM)	1
16	688-45587-50	填隙	Shim (T:0.40MM)	1
16	688-45587-60	填隙	Shim (T:0.50MM)	1
17	67F-44311-00	水泵壳	Housing,Water Pump	1
18	93604-10M03	定位销	Pin, Dowel	2
19	90119-08M87	带垫螺栓	Bolt, With Washer	2
20	90119-08M13	带垫螺栓	Bolt, With Washer	2
21	663-44366-00	水封减震器	Damper,WaterSeal	1
22	90480-19M06	橡胶垫	Grommet	1
23	97780-40512	自攻螺钉	Screw, Tapping	2
24	67F-44322-00	芯子	Insert, Cartridge	1
25	67F-44352-00	叶轮	Impeller	1
26	90280-04M04	半圆键	Key, Woodruff	1
27	688-44315-A0	水泵衬垫	Gasket,Water Pump	1
28	67F-44323-00	外挡板	Outer Plate, Cartridge	1
29	688-44324-A0	芯子衬垫	Gasket, Cartridge	1
30	6D8-44341-00-94	水泵壳	Housing,Water Pump	1
31	93101-25M03	油封	OilSeal	2
32	93210-46044	O型圈	O-ring	1
33	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
34	688-45321-00	面板	Plate	1
35	93106-09014	油封	OilSeal	1
36	97095-06016	螺栓	Bolt	2
37	92995-06600	盘形垫	Washer	2
38	93210-49046	O型圈	O-ring	1
39	67F-44150-00	变挡凸轮组合	Shift Cam Assembly	1
40	93210-07003	O型圈	O-ring	1
41	99001-08600	卡环	Circlip	1
42	93503-16003	滚珠	Ball	2
43	67F-45634-00	变挡滑	Slide, Shift	1
44	6H1-45668-00	自由轴	Shaft, Free	1
45	6H1-45635-00	变挡柱	Plunger, Shift	2
46	90501-12M48	压簧	Spring, Compression	1
47	90201-03313	平垫圈	Washer,Plate	1
48	90183-02M03	螺帽	Nut,Spring	2
49	67F-45631-00	爪形离合器	Clutch, Dog	1
50	90250-07M02	圆柱销	Pin, Straight	1
51	688-45633-00	固定环	Ring, Cross Pin	1
52	67F-45560-00	齿	Gear 1 (30T)	1
53	93317-322V0	轴承	Bearing	1
54	93332-000UD	轴承	Bearing	1
55	688-45567-01	填隙	Shim (T:0.10MM)	1
55	688-45567-10	填隙	Shim (T:0.12MM)	1
55	688-45567-20	填隙	Shim (T:0.15MM)	1
55	688-45567-30	填隙	Shim (T:0.18MM)	1
55	688-45567-40	填隙	Shim (T:0.30MM)	1
55	688-45567-50	填隙	Shim (T:0.40MM)	1
55	688-45567-60	填隙	Shim (T:0.50MM)	1
56	6D9-45571-00	齿	Gear 2 (30T)	1
57	93306-207U0	轴承	Bearing	1
58	90201-25M05	平垫圈	Washer,Plate	1
59	67F-45611-01	螺旋浆轴	Shaft,Propeller	1
60	67F-45331-00-94	轴承壳	Housing,Bearing	1
61	93317-325U0	轴承	Bearing	1
62	93101-25M03	油封	OilSeal	2
63	93210-86M39	O型圈	O-ring	1
64	67F-45576-00	推力垫	Washer, Thrust	1
65	90282-04010	平键	Key, Straight	1
66	688-45383-02	爪形垫	Washer, Claw	1
67	688-45384-00	螺母	Nut	1

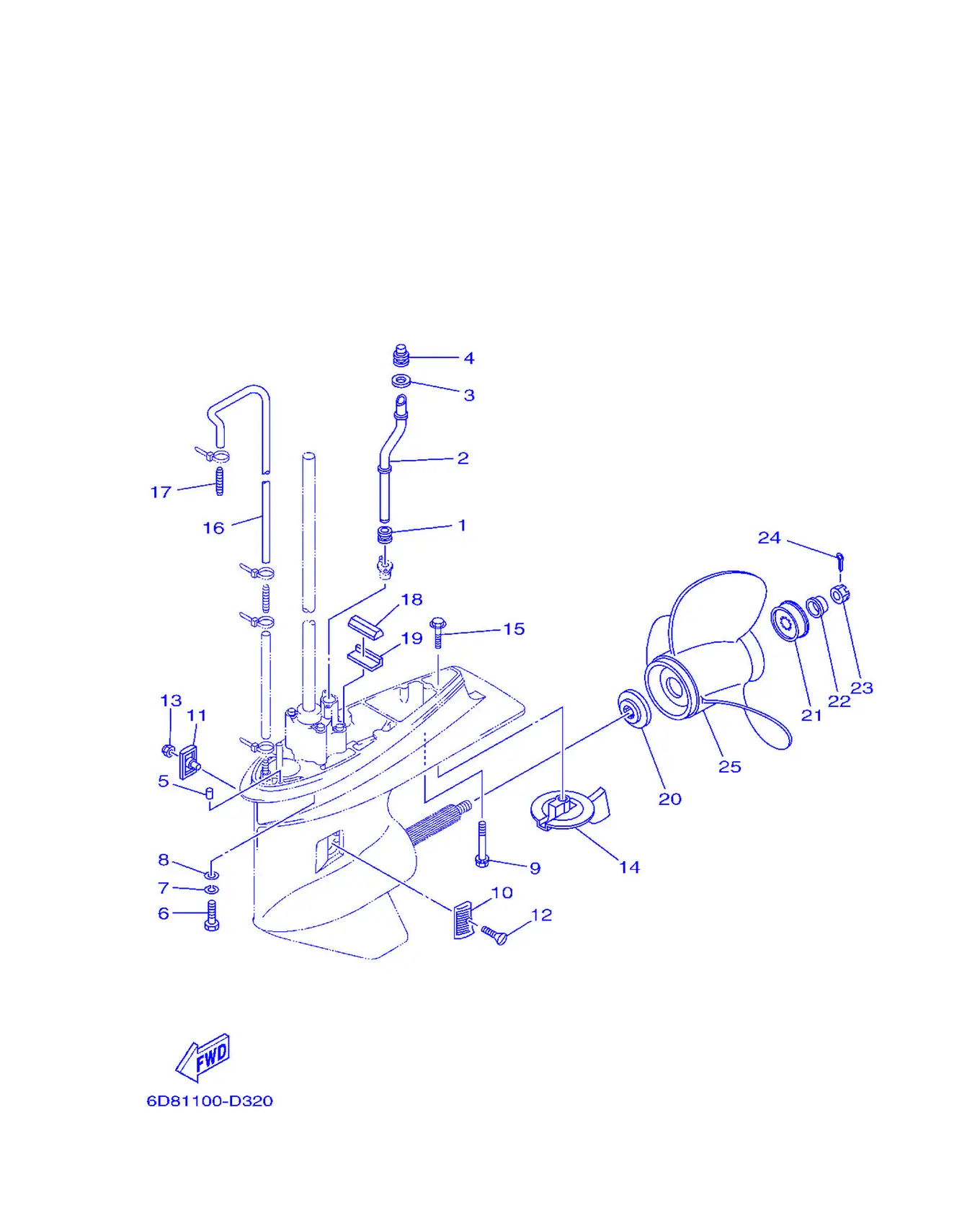

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	663-44367-00	水封减震器	Damper,WaterSeal	1
2	6D8-44361-00	水管	Tube, Water	1
2	6D8-44361-10	水管	Tube, Water	1
3	6D8-44314-00	衬套	Spacer	1
4	67F-44365-00	水封减震器	Damper,WaterSeal	1
5	93606-12019	定位销	Pin, Dowel	2
6	97075-10040	螺栓	Bolt	4
7	92995-10100	盘形垫	Washer	4
8	92995-10600	盘形垫	Washer	4
9	90119-08M84	带垫螺栓	Bolt, With Washer	1
9	90119-08M86	卡环	Bolt, With Washer	1
10	6H1-45214-00	进水口盖	Cover, Water Inlet	1
11	6H1-45215-00	进水口盖	Cover, Water Inlet	1
12	90151-05M00	螺钉	Screw, Countersunk	1
13	90185-05002	螺母	Nut, Self-Locking	1
14	67F-45371-00	航向调整	Tab Trim	1
15	90105-10M67	螺栓	Bolt, Washer Based Head	1
16	90445-07ME0	固定	Hose (L1220)	1
17	6E5-83558-00	管嘴端部	End, Nipple	1
18	688-45375-00	密封圈减震	Damper,Seal	1
19	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
20	688-45987-01	衬套	Spacer	1
21	67F-45997-00	衬套	Spacer	1
22	90389-25M00	衬套	Bushing	1
23	90171-16011	螺母	Nut, Castle	1
24	91490-40025	开口销	Pin, Cotter	1
25	6E5-45941-00-EL	螺旋浆组合	Propeller (3X13X19-K)	1
25	6E5-45943-00-EL	螺旋浆组合	Propeller (3X12-5/8X21-K)	1
25	6E5-45945-01-EL	螺旋浆组合	Propeller (3X13-1/4X17-K)	1
25	6E5-45947-00-EL	螺旋浆组合	Propeller (3X13-1/2X15-K)	1
