雅马哈 F30A - F30AETL

共 37 个部位，点击零件编码查看详情，或搜索本页零件。

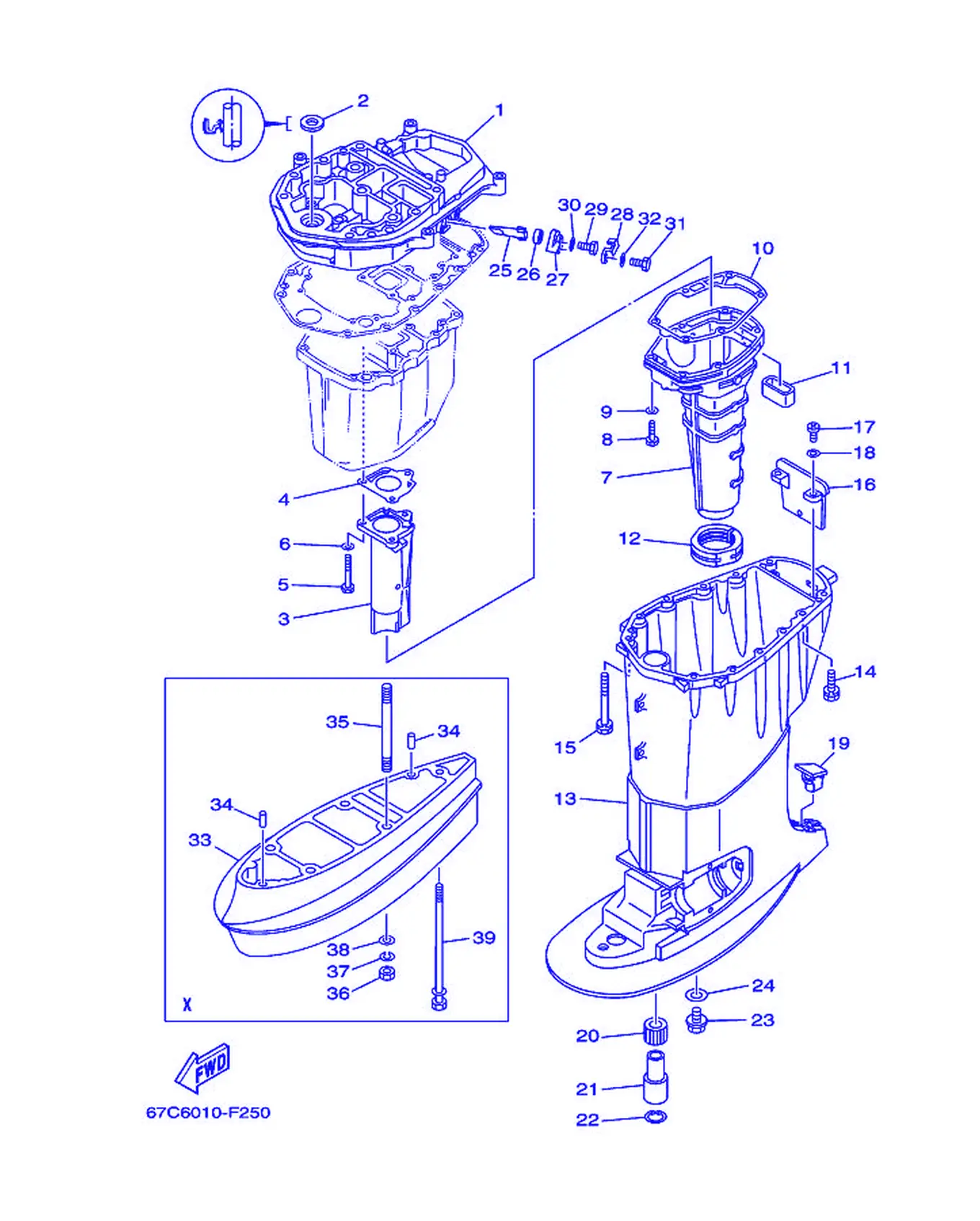

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-41137-12-94	排气导管	Guide,Exhaust	1
2	93110-16004	油封	OilSeal	1
3	67C-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
4	67C-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
5	97075-06050	螺栓	Bolt	3
6	92995-06600	盘形垫	Washer	3
7	67C-14711-12-5B	消声器1	Muffler 1	1
8	97075-06025	螺栓	Bolt	6
9	92995-06600	盘形垫	Washer	6
10	62Y-41134-01	排气岐管衬垫	Gasket, Exhaust Manifold	1
11	62Y-45127-00	密封	Seal	1
12	67C-45123-00	消音器衬垫	Gasket,Muffler	1
13	67C-45111-21-4D	水上装置壳	Casing,Upper	1
14	90119-08M79	卡环	Bolt, With Washer	4
15	90119-08M82	带垫螺栓	Bolt, With Washer	8
16	67C-45151-00	水上装置壳体盖	Cover,UpperCasing	1
17	97880-05016	大柱头螺钉	Screw, Pan Head	2
18	92990-05600	盘形垫	Washer,Plate	2
19	6C5-45155-00	盖	Cap	1
20	679-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
21	90387-23002	轴套	Color	1
22	93420-36M01	卡环	Circlip	1
23	90340-14M06	塞	Plug, Straight Screw	1
24	90430-14M09	衬垫	Gasket	1
25	62Y-11325-00	阳极	Anode	1
26	66M-11328-00	阳极固定	Grommet	1
27	66M-11327-00-94	阳极盖	Cover, Anode	1
28	66M-12535-00	面板	Plate	1
29	97095-05012	螺栓	Bolt	1
30	92995-05600	盘形垫	Washer	1
31	97013-06020	螺栓	Bolt	1
32	92903-06600	盘形垫	Washer,Plate	1
33	63D-45211-02-4D	延伸部分	Extension	1
34	93606-12019	定位销	Pin, Dowel	2
35	90116-10M53	固定	Bolt, Stud	4
36	95380-10600	有槽螺母	Nut	4
37	92990-10100	弹簧垫圈	Washer,Spring	4
38	92990-10600	垫圈	Washer,Plate	4
39	90119-08M00	带垫螺栓	Bolt, With Washer	1

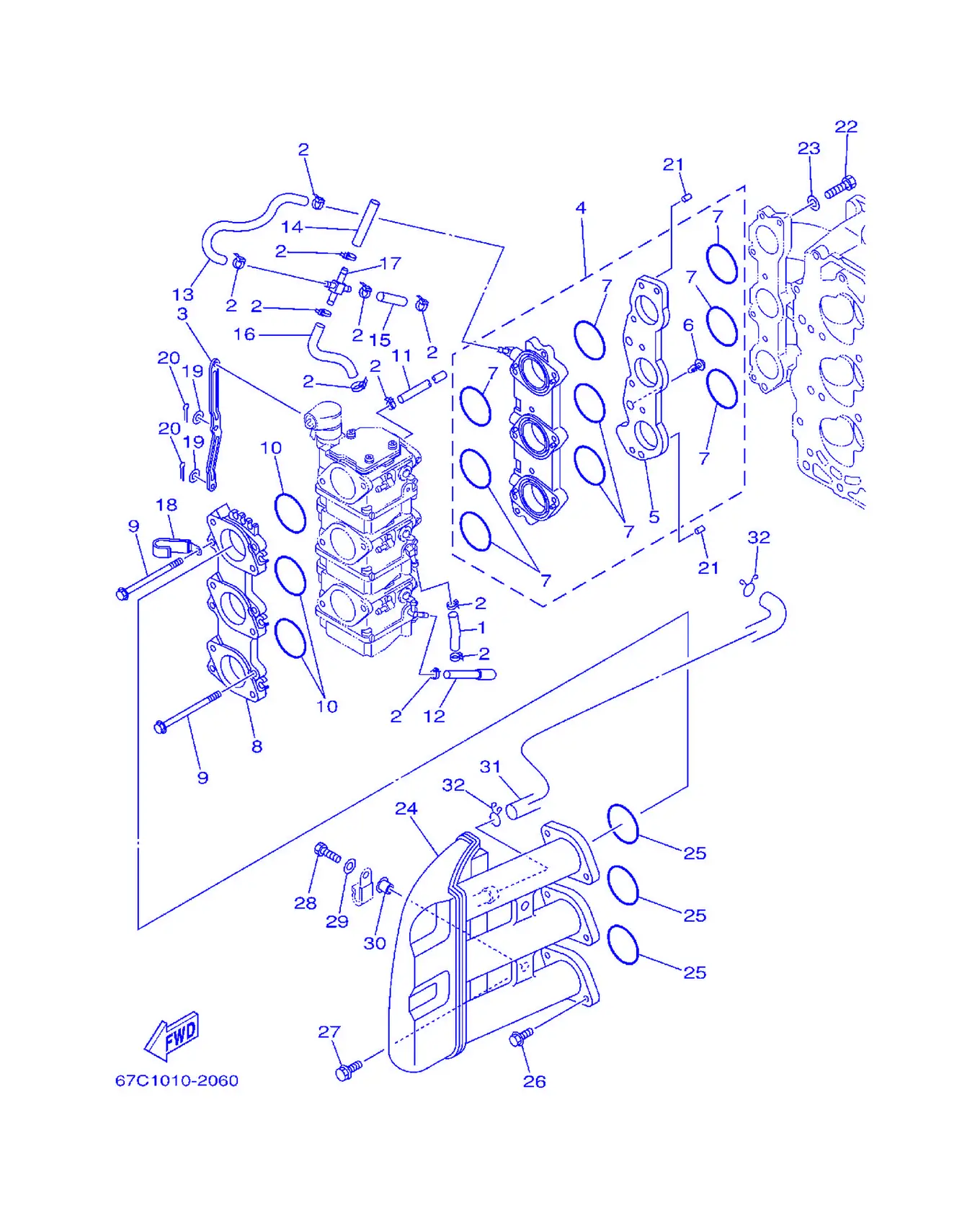

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	90445-09M34	固定	Hose	1
2	90465-11M10	固定	Clamp	11
3	67C-14585-00	阻风门连杆	Link, Accelerator	1
4	67C-13589-00	化油器接头总成	CarburetorJointComplete	1
5	67C-14271-00	绝缘体，绝缘器	Insulator	1
6	90338-04M17	衬套	Plug	2
7	67C-14561-00	O型圈	O-ring	9
8	67C-14243-01-94	面板	Plate	1
9	97595-06590	带垫圈螺	Bolt, With Washer	6
10	67C-14562-00	O型圈	O-ring	3
11	67C-13971-00	燃油管1	Pipe,Fuel 1	1
12	67C-13972-00	燃油管2	Pipe,Fuel 2	1
13	67C-13973-00	燃油管3	Pipe,Fuel 3	1
14	67C-14294-00	燃油管	Hose	1
15	67C-13975-00	燃油管5	Pipe,Fuel 5	1
16	67C-13976-00	燃油管6	Pipe,Fuel 6	1
17	67C-14318-00	连接管4	Pipe,Joint 4	1
18	67C-14255-00	面板	Clamp	1
19	92990-04600	平垫圈	Washer,Plate	2
20	91490-06012	螺栓	Pin, Cotter	2
21	93608-16M16	定位销	Pin, Dowel	2
22	97095-06025	螺栓	Bolt	6
23	92995-06600	盘形垫	Washer	6
24	67C-14440-00	进气消声器组合	SilencerAssembly,Intake	1
25	93210-34MJ6	O型圈	O-ring	3
26	90119-06M82	带垫螺栓	Bolt, With Washer	5
27	90119-06M86	螺栓	Bolt, With Washer	1
28	97095-06020	螺栓	Bolt	2
29	92995-06600	盘形垫	Washer	2
30	90387-06M70	衬套	Color	2
31	67C-15373-00	通气管	Pipe, Breather	1
32	90467-15M14	固定	Clip	2

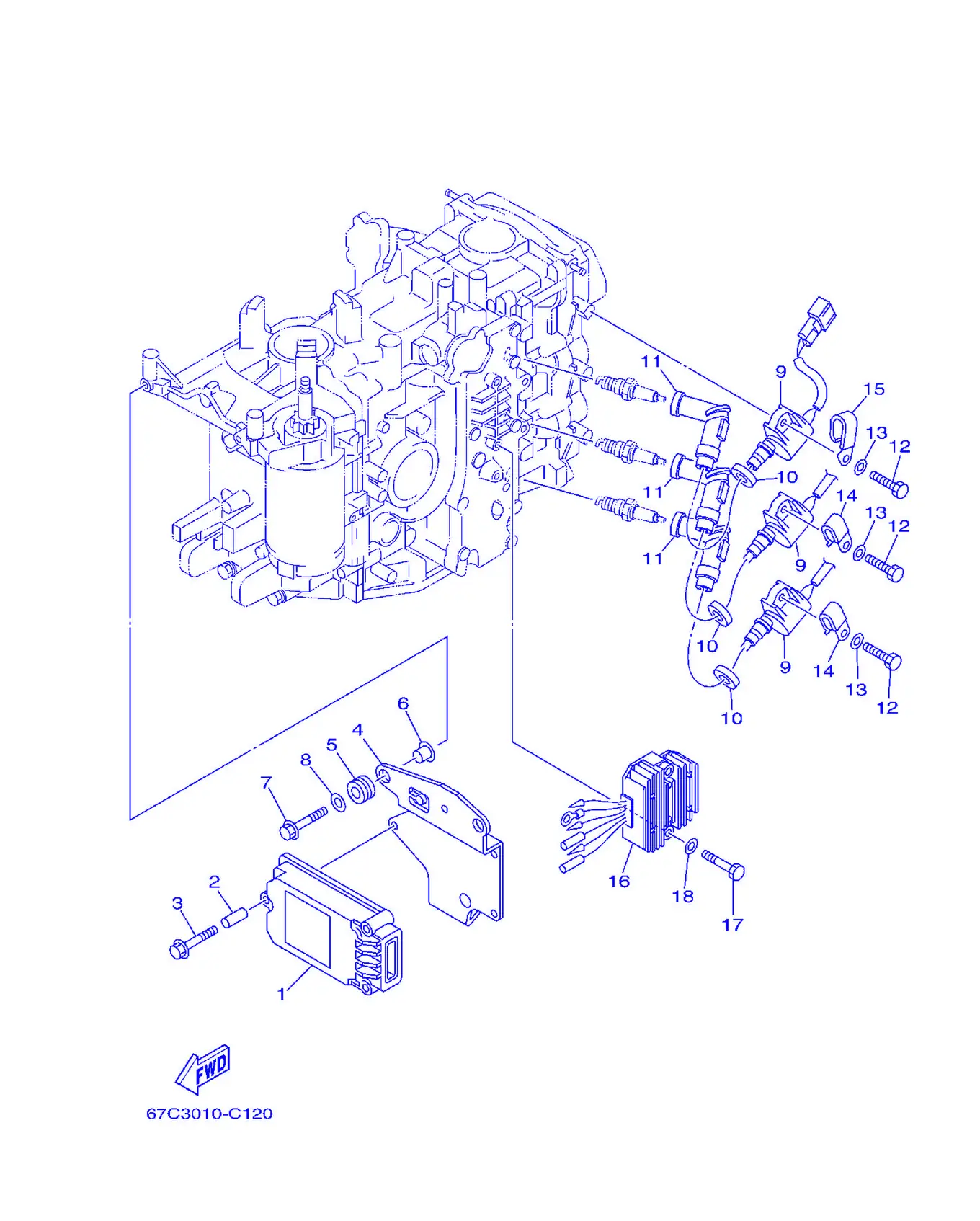

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-85540-01	电子点火器总成	C.D.I. Unit Assembly	1
2	65W-86129-00	容器支承	Color	3
3	65W-8252V-00	倾斜限动螺丝带螺帽	Screw, Special	3
4	67C-85542-00	托架	Bracket	1
5	65W-85547-00	减震器	Damper	3
6	65W-86129-10	容器支承	Color	3
7	67C-8252V-00	倾斜限动螺丝带螺帽	Bolt, Flange (M6X25)	3
8	67C-85554-00	转子垫圈	Washer, Rotor	3
9	67C-85570-00	点火线圈组合	Ignition Coil Assembly	3
10	90480-25161	固定	Grommet	3
11	6G8-82370-30	塞帽组合	PlugCapAssembly	3
12	97095-06020	螺栓	Bolt	3
13	92995-06600	盘形垫	Washer	3
14	90465-06M90	固定	Clamp	2
15	90465-06M88	固定	Clamp	1
16	65W-81960-10	整流调压器组合	Rectifier and Regulator	1
17	97095-06040	螺栓	Bolt	2
18	92995-06600	盘形垫	Washer	2

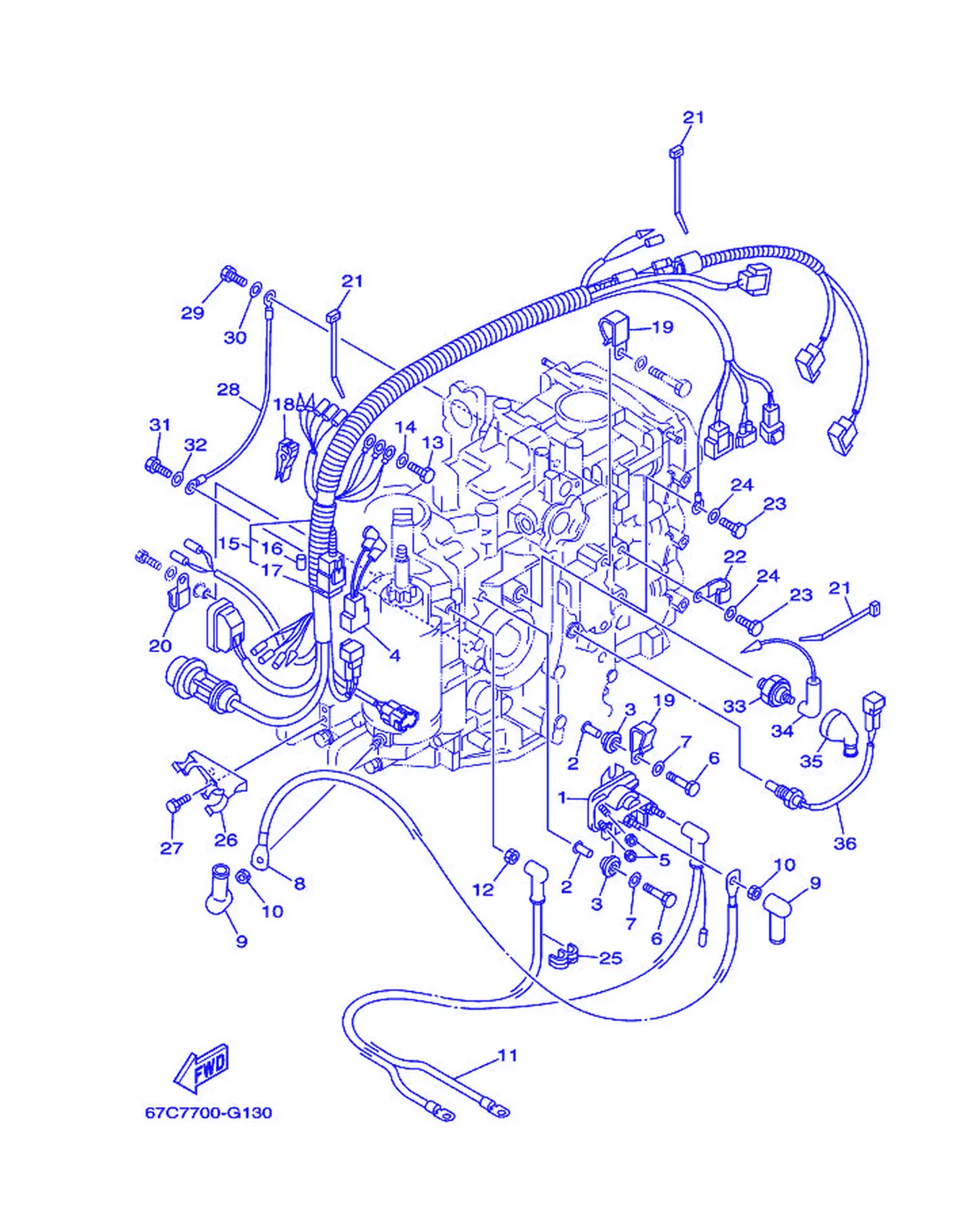

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	65W-81941-00	起动继电器组合	StarterRelayAssembly	1
2	65W-8191C-00	副导线	Color	2
3	65W-81922-00	固定	Grommet	2
4	67C-82509-00	副导线	Wire, Sub Lead	1
5	65W-8182A-00	螺母	Nut	2
6	97095-06030	螺栓	Bolt	2
7	92995-06600	盘形垫	Washer	2
8	65W-82117-00	导线	Wire,Lead	1
9	6G5-82119-10	导线盖	Cover,LeadWire	2
10	65W-8182B-00	环形齿轮支承	Nut, Special	2
11	67C-82105-J0	电缆	WireHarness	1
12	65W-8182B-00	环形齿轮支承	Nut, Special	1
13	97095-06012	螺栓	Bolt	1
14	92995-06600	盘形垫	Washer	1
15	67C-82590-50	电缆总成	WireHarnessAssembly	1
16	67F-82151-00	保险丝	Fuse (20A)	2
17	67F-8215B-00	断路器盖	Cap (Black)	1
18	67F-2812A-00	小夹子	Puller, Fuse	1
19	90465-05M87	固定	Clamp	2
20	90465-06M90	固定	Clamp	1
21	90465-13M18	固定	Clamp	3
22	90465-08M75	固定	Clamp	1
23	97095-06012	螺栓	Bolt	3
24	92995-06600	盘形垫	Washer	3
25	90464-10M57	固定	Clamp	1
26	67C-82594-00	夹箍	Clamp	1
27	97095-05012	螺栓	Bolt	2
28	67C-82519-00	接地线	Wire, Earth Lead	1
29	97095-08012	螺栓	Bolt	1
30	92995-08600	盘形垫	Washer	1
31	97095-06012	螺栓	Bolt	1
32	92995-06600	盘形垫	Washer	1
33	65W-82504-00	油压开关组合	Oil Pressure Switch Assembly	1
34	65W-82127-00	导线2	Wire,Lead 2	1
35	65W-82532-00	盖	Cap	1
36	67C-85790-00	温控传感件组合	Thermo Sensor Assembly	1

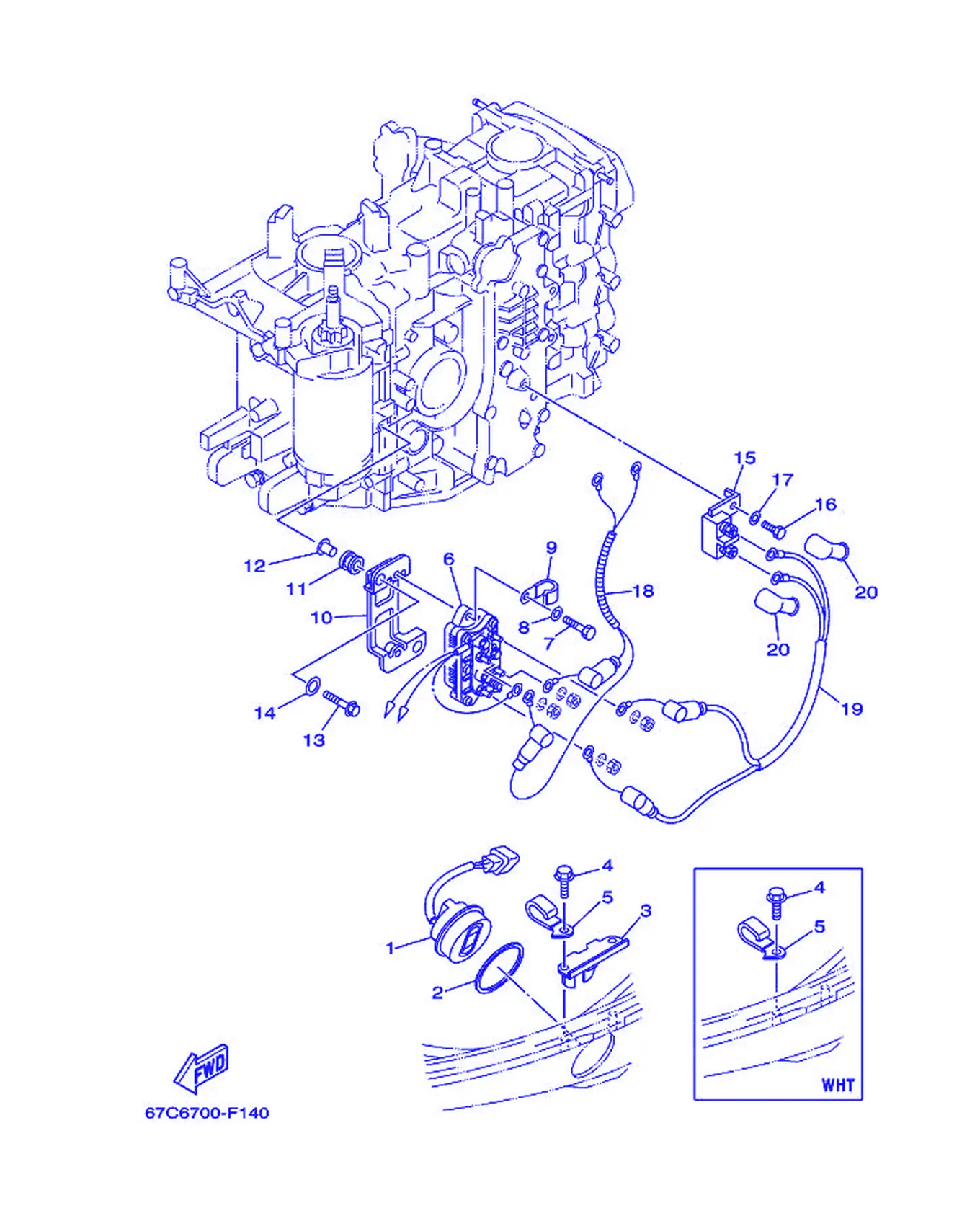

エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-82563-10	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
2	6E5-82587-00	衬垫	Gasket	1
3	62Y-83614-00	托架	Bracket	1
4	90109-06M86	螺栓	Bolt	2
4	90109-06M86	螺栓	Bolt	1
5	90465-06M88	固定	Clamp	1
6	6H1-81950-00	继电器组合	RelayAssembly	1
7	97095-06020	螺栓	Bolt	2
8	92995-06600	盘形垫	Washer	2
9	90465-08M75	固定	Clamp	1
10	67C-81948-00	托架	Bracket	1
11	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	2
12	90387-06119	环	Color	2
13	95895-06030	凸缘螺	Bolt, Flange	2
14	90201-12M16	平垫圈	Washer,Plate	2
15	6H5-81920-00	接头组合	Terminal Assembly	1
16	97095-06012	螺栓	Bolt	1
17	92995-06600	盘形垫	Washer	1
18	67C-81949-00	导线	Wire,Lead	1
19	67C-81949-10	导线	Wire,Lead	1
20	6G5-82119-00	导线盖	Cover,LeadWire	2

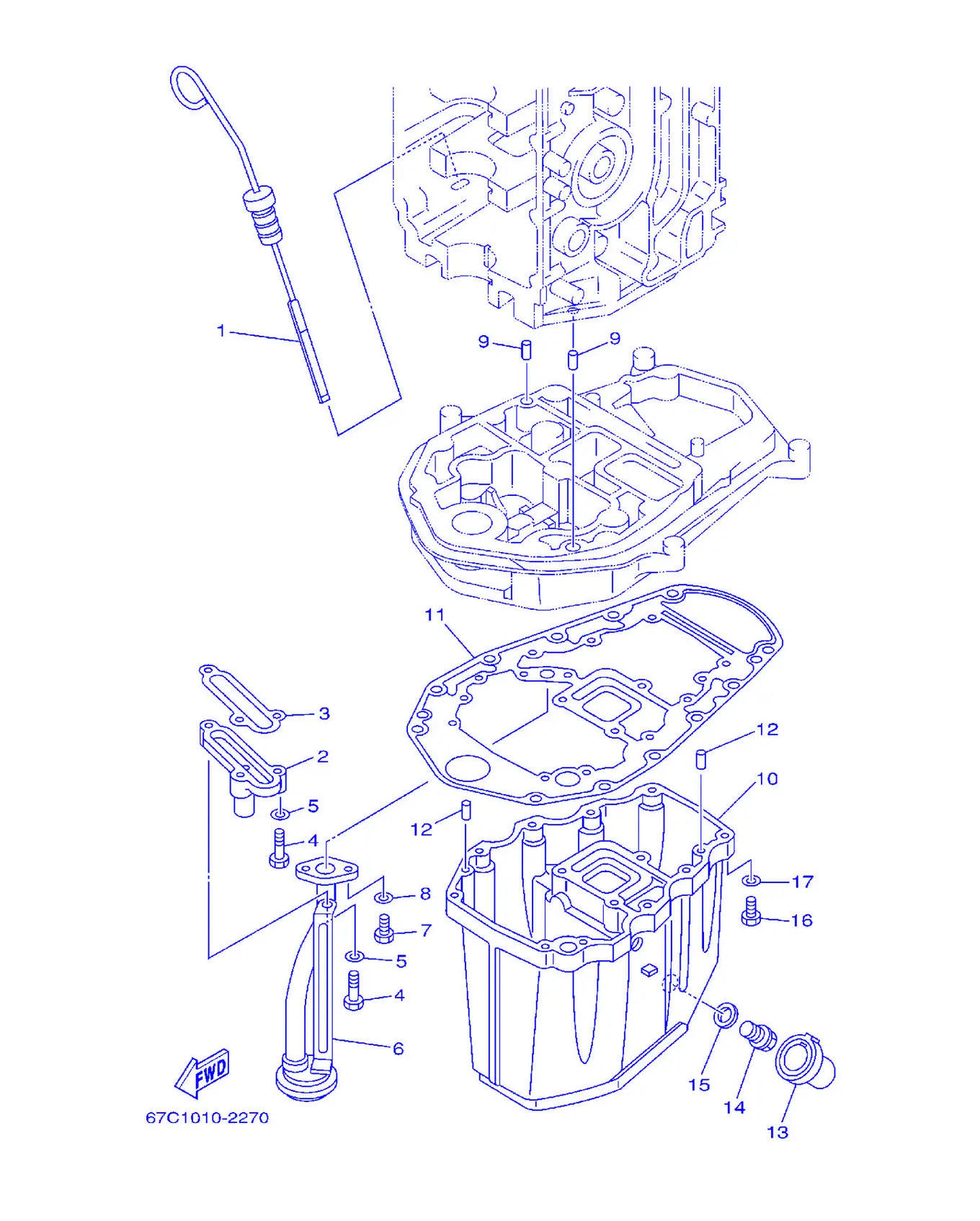

オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-15362-00	齿轮溢油孔	Plug, Oil Level	1
2	62Y-11575-00	安全阀组合	Relief Valve Assembly	1
3	62Y-13475-00	衬垫	Gasket	1
4	97013-06025	螺栓	Bolt	3
5	92903-06600	盘形垫	Washer,Plate	3
6	62Y-13411-00	机油滤芯	Strainer,Oil	1
7	97013-06016	螺栓	Bolt	2
8	92903-06600	盘形垫	Washer,Plate	2
9	93608-12M05	定位销	Pin, Dowel	2
10	62Y-15311-02-5B	油槽	Oil Pan	1
11	69W-15312-00	油槽衬垫	Gasket, Oil Pan	1
12	93606-12019	定位销	Pin, Dowel	4
13	67C-15316-00	发动机架减震器1	Damper 1	1
14	90340-14M06	塞	Plug, Straight Screw	1
15	90430-14M09	衬垫	Gasket	1
16	97075-06025	螺栓	Bolt	10
17	92995-06600	盘形垫	Washer	10

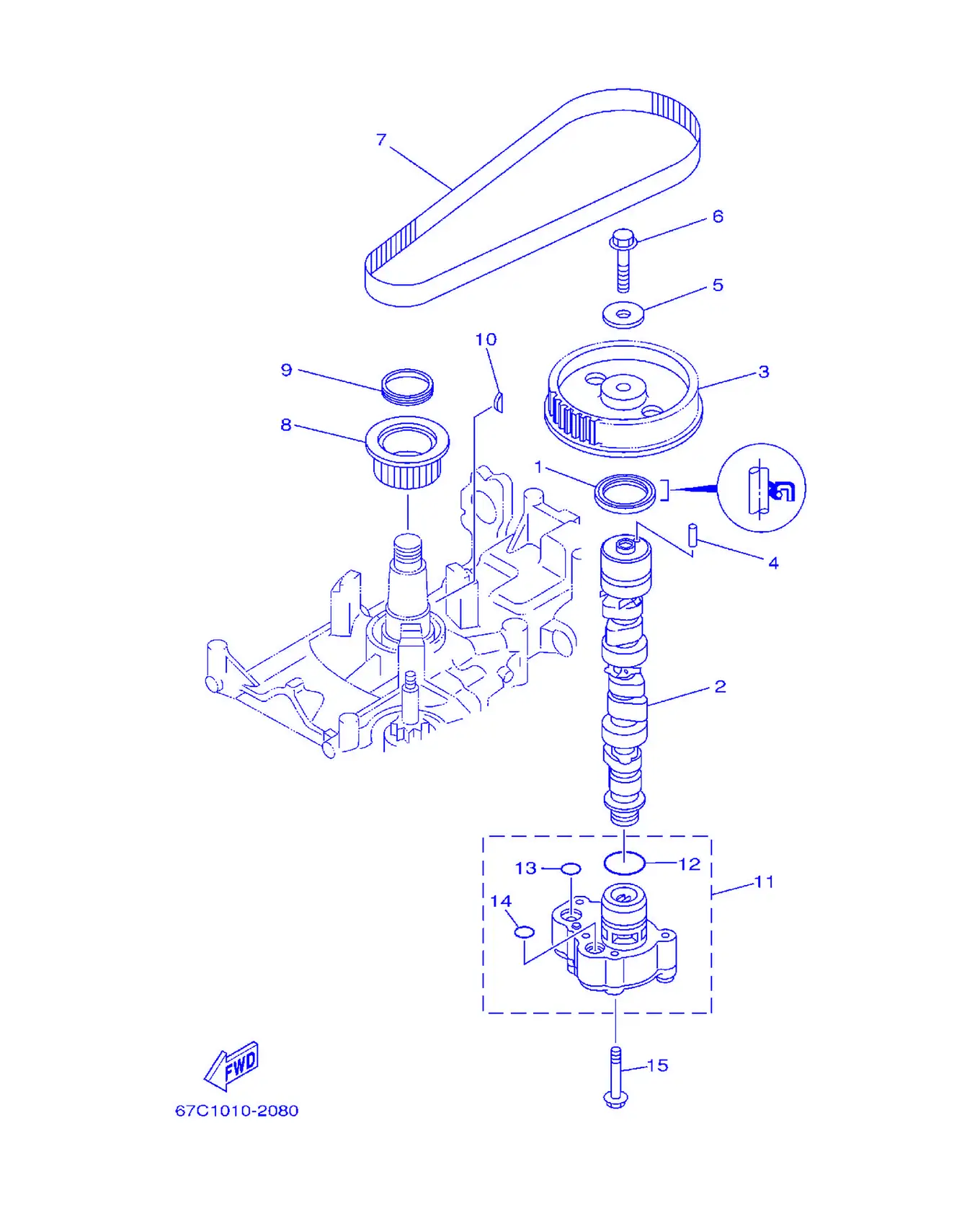

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	93102-37M40	油封	OilSeal	1
2	67C-12171-00	凸轮轴1	CamShaft 1	1
2	67C-12170-12	凸轮轴组合1	CamShaftAssembly 1	1
3	67C-11537-01	从动齿	Gear, Driven	1
4	93605-14143	定位销	Pin, Dowel	1
5	90201-10M06	平垫圈	Washer,Plate	1
6	95895-10040	凸缘螺	Bolt, Flange	1
7	65W-46241-00	V型皮带	V-Belt	1
8	65W-11536-10	主动齿	Gear, Drive	1
9	65W-11476-00	张紧轮轴	Spring	1
10	90280-04M06	半圆键	Key, Woodruff	1
11	69W-13300-00	机油泵总成	Oil PumpAssembly	1
12	93210-33MH2	O型圈	O-ring	1
13	93210-12MG9	O型圈	O-ring	1
14	93210-14515	O型圈	O-ring	1
15	90119-06025	带垫螺栓	Bolt, With Washer	4

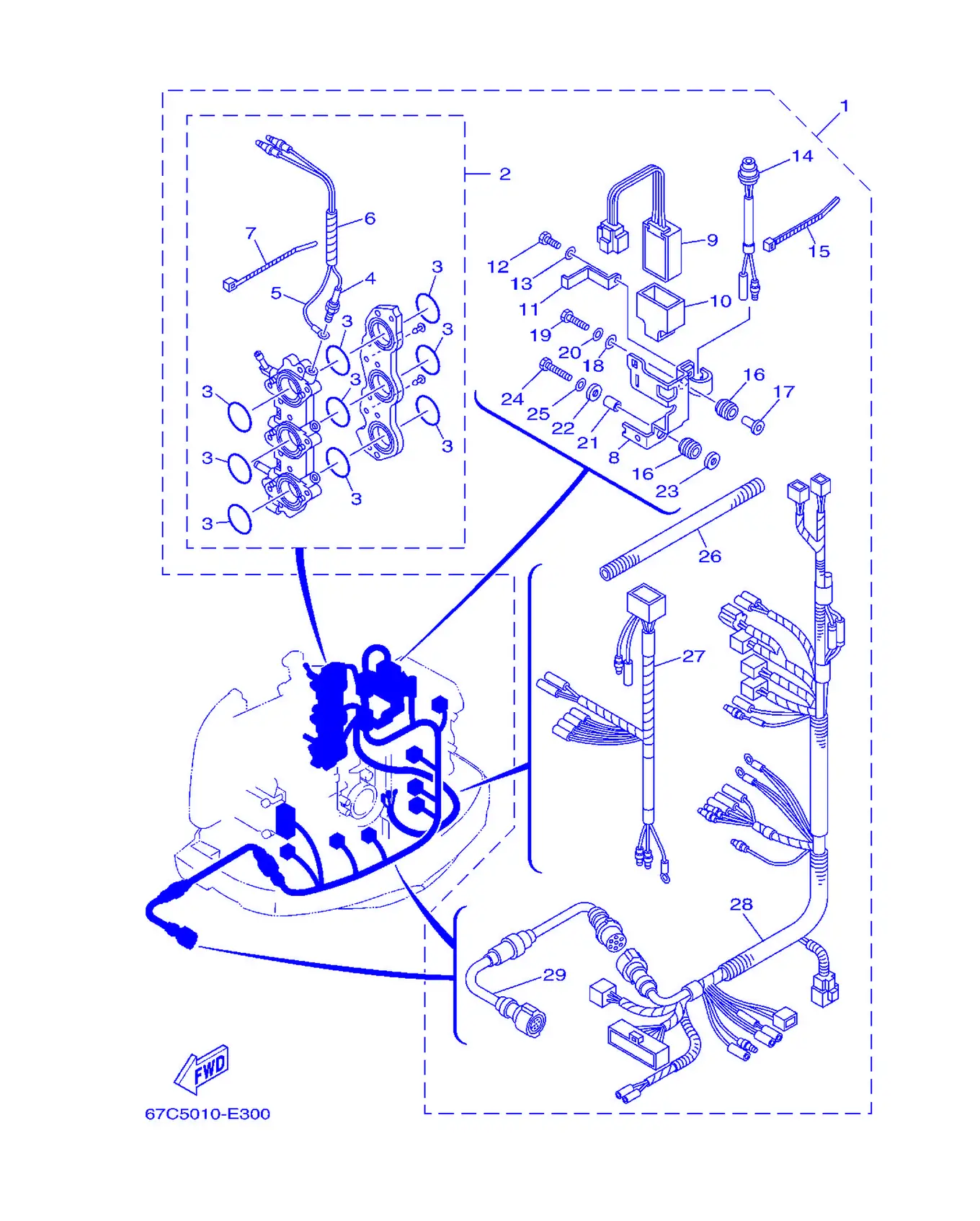

オプシヨナルパーツ

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-83790-01	保暖器组合	HeaterAssembly	1
2	67C-13589-10	化油器接头总成	Carburetor Joint Complete	1
3	67C-14561-00	O型圈	O-ring	9
4	69W-83792-00	保暖器组合	Heater	3
5	69W-83354-00	接地线1	Wire, Earth Lead 1	3
6	90446-06M90	固定	Hose (L120)	3
7	90465-11M10	固定	Clamp	3
8	67C-14291-00	托架1	Bracket 1	1
9	67F-81930-00	控制装置组合	Control Unit Assembly	1
10	69W-85546-00	带	Band	1
11	69W-14292-00	托架2	Bracket 2	1
12	97095-06016	螺栓	Bolt	1
13	92995-06600	盘形垫	Washer	1
14	67F-82560-00	温控开关组合	Thermo Switch Assembly	1
15	90465-13M18	固定	Clamp	2
16	90480-10M23	固定	Grommet	2
17	90387-06M60	衬套	Color	1
18	90201-06M31	面板垫圈	Washer,Plate	1
19	97095-06025	螺栓	Bolt	1
20	92995-06600	盘形垫	Washer	1
21	90380-08M05	衬套	Bushing, Solid	1
22	90201-08M05	平垫圈	Washer, Plate	1
23	90201-08M07	平垫圈	Washer,Plate	1
24	97095-08030	螺栓	Bolt	1
25	92995-08600	盘形垫	Washer	1
26	90446-14M58	固定	Hose	1
27	67C-81971-00	导线	Wire, Lead	1
28	67C-82590-A0	电缆总成	Wire Harness Assembly	1
29	67C-8258A-00	电线束延伸部分	Extension, Wire Harness	1

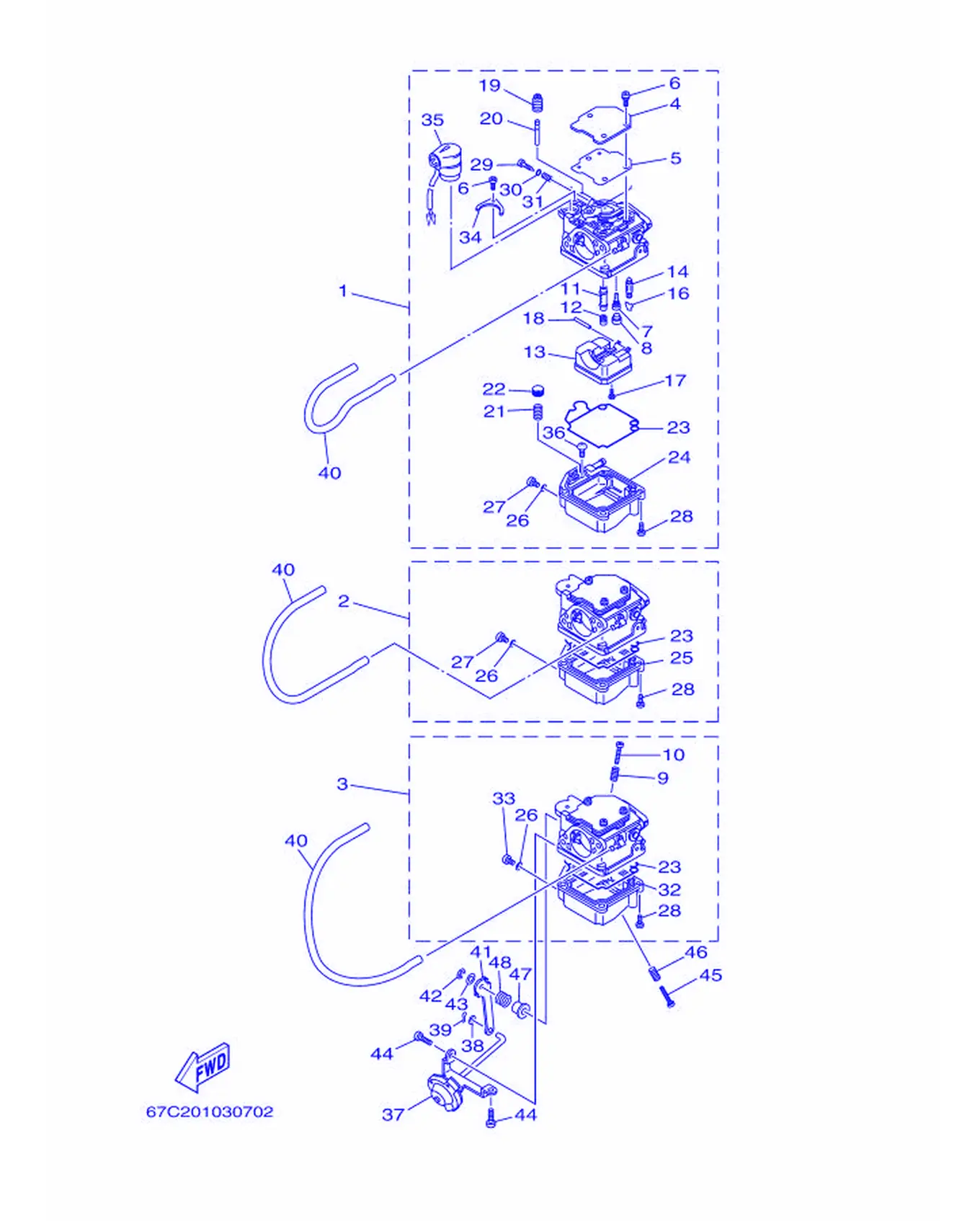

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	69H-14901-32	化油器总成1	CarburetorAssembly 1	1
2	69H-14902-32	化油器总成2	CarburetorAssembly 2	1
3	69H-14903-32	化油器总成3	CarburetorAssembly 3	1
4	65W-14572-00	密封	Plate	3
5	65W-14126-10	衬垫	Gasket	3
6	97803-04010	大柱头螺钉	Screw, Pan Head	13
7	67C-14948-00	量孔	Jet (#40)	3
8	679-14966-00	量孔盖	RubberCap	3
9	90501-10326	接头	Spring, Compression	1
10	63V-14523-00	止动螺钉	Screw, Stop	1
11	69H-14947-00	针形量孔	Jet,Needle	3
12	69H-14943-22	主量孔	Jet,Main (#88)	3
13	63V-14985-00	浮子	Float	3
14	6AH-14546-00	阀门	Valve, Needle	3
16	663-14159-00	钢夹	Clip	3
17	98580-04008	大柱头螺钉	Screw, Pan Head	3
18	6H4-14548-00	浮子臂销	Pin, Float Arm	3
19	65W-14373-01	柱塞盖罩	Cover, Plunger Clip	3
20	67C-14379-00	起动器连杆	Rod,Starter	3
21	65W-14335-00	柱塞弹簧	Spring, Plunger	3
22	67C-14371-00	起动器柱	Plunger, Starter	3
23	65W-14384-00	浮子室衬垫	Gasket, Float Chamber	3
24	69H-14980-00	浮子室本	Body, Float Chamber	1
25	69H-14981-00	浮子室本	Body, Float Chamber	1
26	65W-14398-00	衬垫	Gasket	3
27	65W-14992-00	连杆	Screw, Drain	2
28	97980-04114	带垫圈螺钉	Screw, Washer	12
29	67C-14923-00	低速螺钉	Screw,Pilot	3
30	67C-14397-00	O型圈	O-ring	3
31	67C-14555-00	弹簧	Spring	3
32	69H-14982-00	支架	Body, Float Chamber	1
33	67C-14992-00	连杆	Screw, Drain	1
34	65W-14346-00	面板	Plate	1
35	67C-14380-00	双金属阀	Prime Starter Assembly	1
36	67C-14567-00	螺钉	Screw	3
37	67C-14369-00	隔膜组合2	DiaphragmAssembly 2	1
38	92990-04600	平垫圈	Washer,Plate	1
39	91490-06012	螺栓	Pin, Cotter	1
40	67C-13974-00	燃油管4	Pipe,Fuel 4	3
41	67C-14974-00	连接杠杆	Lever, Connect	1
42	67C-14356-00	弹簧垫	Clip	1
43	67C-14398-00	衬垫	Washer	1
44	67C-14325-00	扁头螺钉	Screw, Pan Head	2
45	67C-14245-00	止动螺钉	Screw, Stop	1
46	67C-14242-00	弹簧	Spring	1
47	67C-14264-00	轴套	Color	1
48	67C-14275-00	弹簧	Spring	1

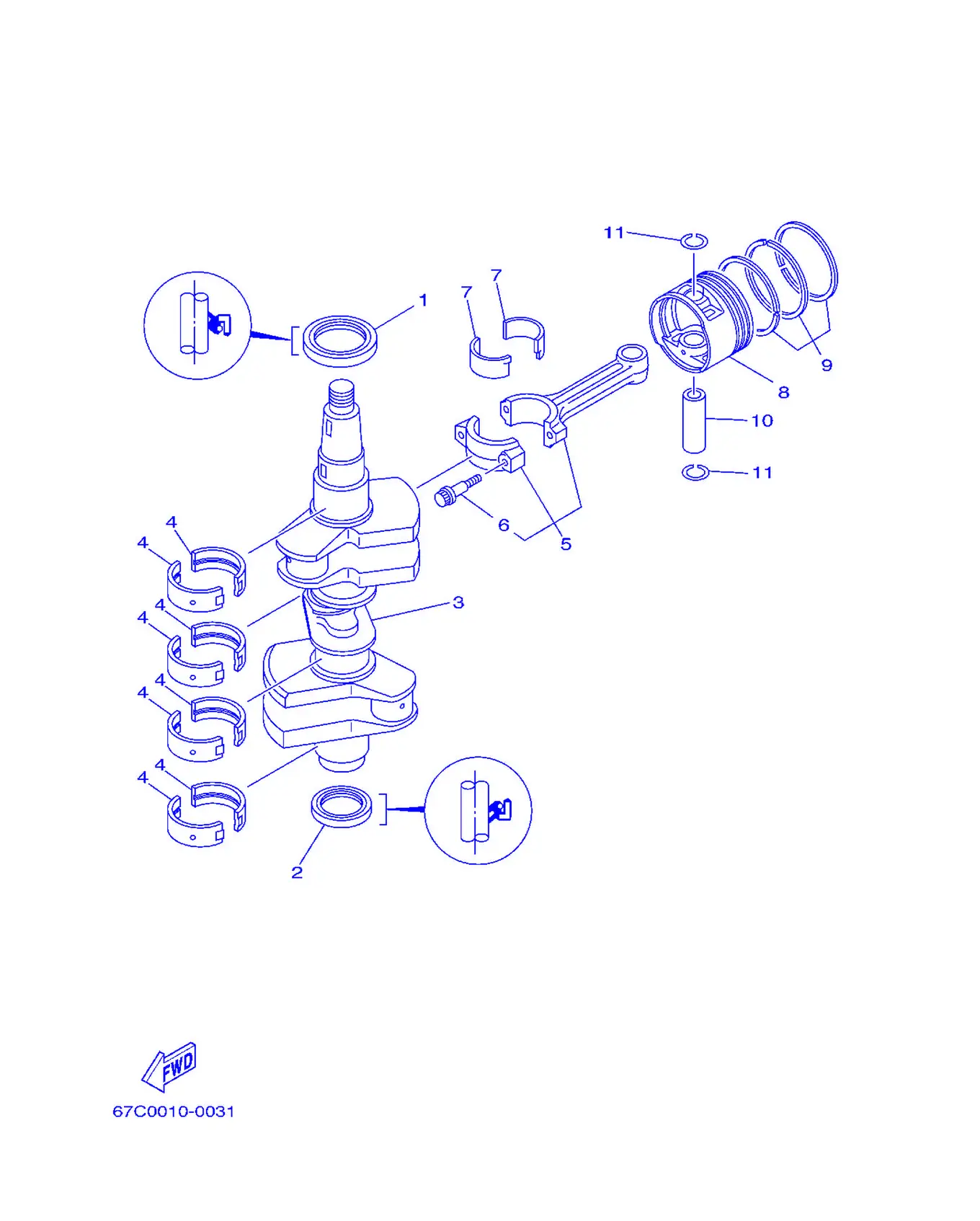

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	93102-43M42	油封	OilSeal	1
2	93102-35M47	油封	OilSeal	1
3	67C-11411-00	曲轴	Crankshaft	1
4	62Y-11416-00	轴瓦1	Plain Bearing, Crankshaft	8
4	62Y-11416-10	轴瓦1	Plain Bearing, Crankshaft	8
4	62Y-11416-20	轴瓦1	Plain Bearing, Crankshaft	8
5	62Y-11650-10	连杆组合	Connecting Rod Assembly	3
6	62Y-11654-00	连杆螺栓	Bolt, Connecting Rod	2
7	62Y-11656-00	轴瓦	Plain Bearing, Connecting Rod	6
7	62Y-11656-10	轴瓦	Plain Bearing, Connecting Rod	6
7	62Y-11656-20	轴瓦	Plain Bearing, Connecting Rod	6
8	65W-11631-00-96	活塞	Piston (STD)	3
8	65W-11635-00	活塞	Piston (0.25MM O/S)	3
8	65W-11636-00	活塞	Piston (0.50MM O/S)	3
9	67C-11603-00	活塞环套件	PistonRingSet (STD)	3
10	62Y-11633-00	活塞销	Pin,Piston	3
11	93450-17129	卡环	Circlip	6

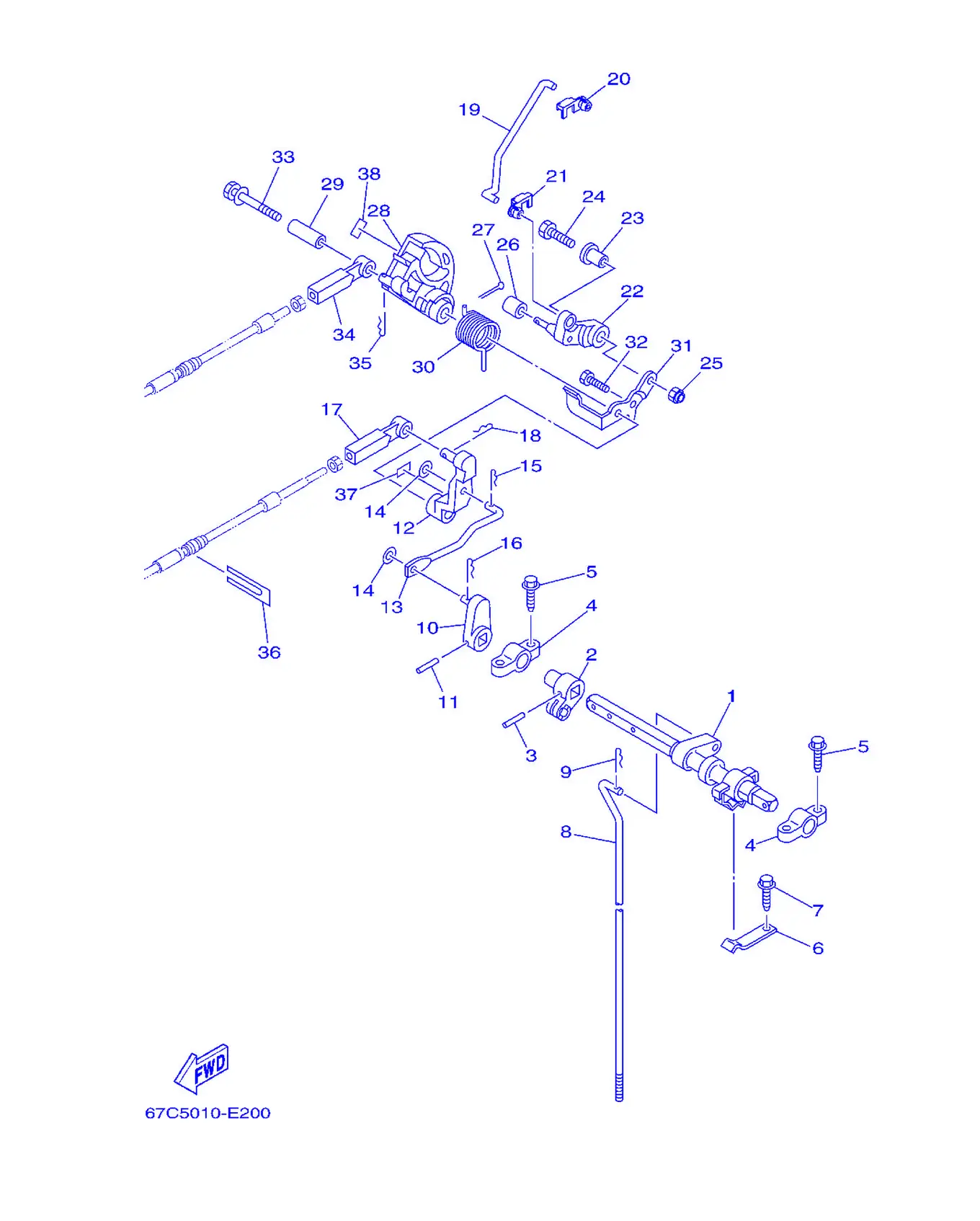

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-44121-00	变挡杆杠杆	Lever, Shift Rod	1
2	66M-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
3	90254-03M05	弹簧销	Pin,Spring	1
4	6F5-41662-00	托架	Bracket	2
5	90109-06M81	螺栓	Bolt	4
6	67C-44116-00	弹簧	Spring	1
7	90109-06M86	螺栓	Bolt	1
8	67C-44143-10	变挡连杆	Rod, Shift	1
9	90468-18008	钢夹	Clip	1
10	65W-44142-00	密封	Joint	1
11	90254-03M05	弹簧销	Pin,Spring	1
12	67C-44125-00	变挡杆杠杆手柄	Lever, Shift Rod	1
13	67C-44192-00	指示器4	Link, Shift Rod	1
14	90201-05M06	平垫圈	Washer,Plate	2
15	90468-10005	线夹	Clip	1
16	90468-18008	钢夹	Clip	1
17	67C-48344-00	遥控钢索端部	Cable End, Remote Control	1
18	90468-18008	钢夹	Clip	1
19	67C-41241-00	连杆	Rod, Link	1
20	6E9-41237-00	连杆接头	Joint, Link	1
21	6F5-41237-00	连杆接头	Joint, Link	1
22	67C-41212-00	加速器臂	Arm,Accelerator	1
23	90387-06M29	衬套	Color	1
24	97095-06025	螺栓	Bolt	1
25	95780-06300	带垫螺母	Nut, Flange	1
26	62Y-42171-00	衬套	Bushing	1
27	91490-12010	开口销	Pin, Cotter	1
28	67C-41213-20	加速器凸轮	Cam,Accelerator	1
29	90387-06M88	卡环	Color	1
30	90508-20M44	扭簧	Spring, Torsion	1
31	67C-44117-00	托架	Bracket	1
32	97095-06014	螺栓	Bolt	1
33	90119-06M91	带垫螺栓	Bolt, With Washer	1
34	67C-48344-10	遥控钢索端部	Cable End, Remote Control	1
35	90468-18008	钢夹	Clip	1
36	62Y-48538-00	钢索夹1	Clamp,Cable 1	1
37	6F5-44191-01	变挡指示器	Indicator, Shift	1
38	6F5-42137-11	油门指示器	Indicator, Throttle	1

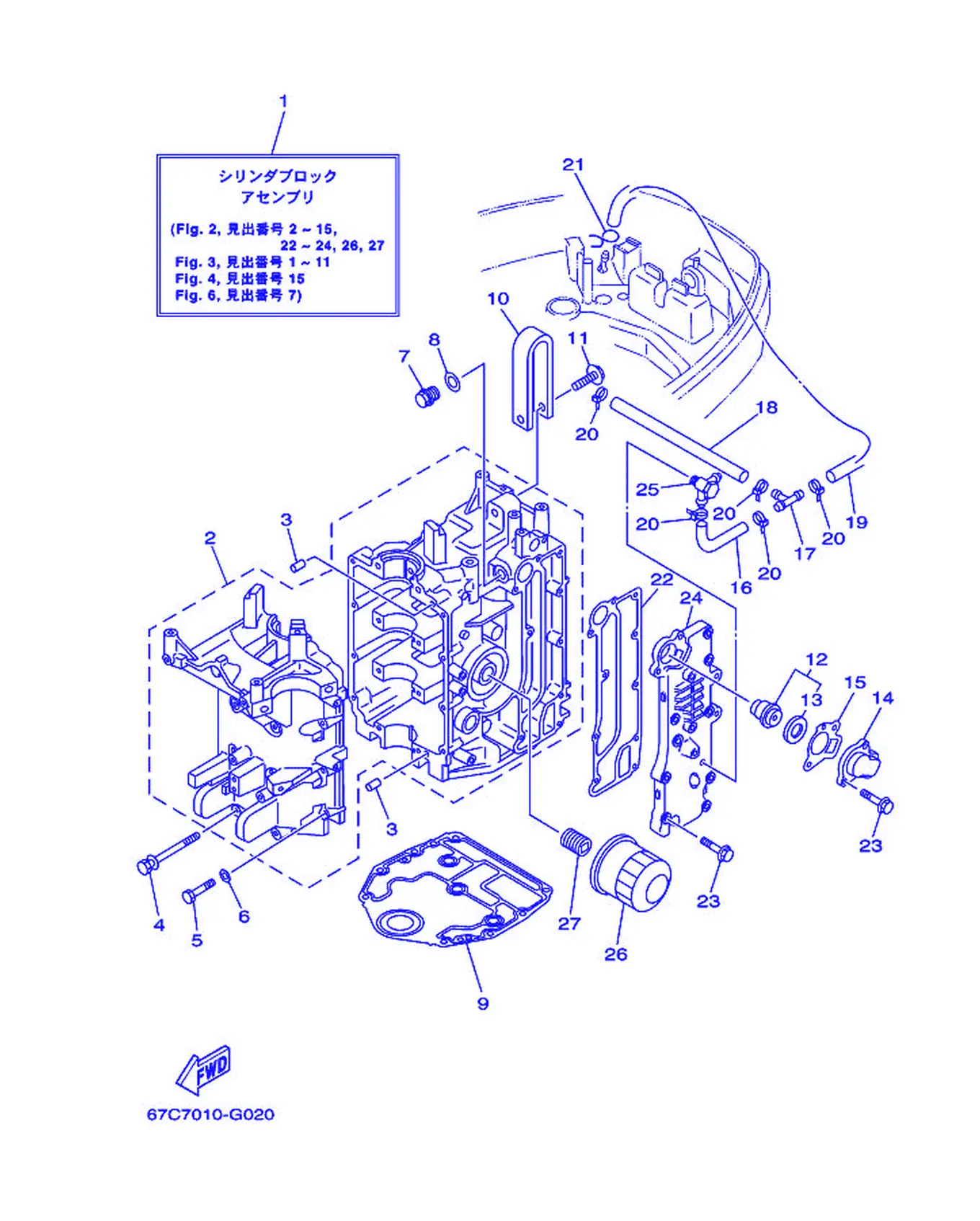

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-W009B-02-1S	主气缸套件	Cylinder Block Assembly	1
2	67C-15100-01-1S	曲轴箱组合	Crankcase Assembly	1
3	99530-08012	螺栓	Pin, Dowel	2
4	90119-08M01	带垫螺栓	Bolt, With Washer	8
5	97013-06035	螺栓	Bolt	8
6	92903-06600	盘形垫	Washer,Plate	8
7	90340-14M06	塞	Plug, Straight Screw	1
8	90430-14115	垫片	Gasket	1
9	67C-11351-01	气缸衬垫	Gasket,Cylinder	1
10	65W-11119-00	发动机悬挂架	Hanger, Engine	1
11	90105-08M87	螺母	Bolt, Flange	1
12	6G8-12411-03	温控器	Thermostat	1
13	688-12412-00	温控器密封	Seal,Thermostat	1
14	6H3-12413-00-1S	温控器盖	Cover,Thermostat	1
15	62Y-12414-00	盖衬垫	Gasket,Cover	1
16	90445-09068	固定	Hose	1
17	688-24378-00	连接管4	Pipe,Joint	1
18	90445-09095	固定	Hose	1
19	90445-09104	软管	Hose (L300)	1
20	90465-11M10	固定	Clamp	5
21	90467-08004	卡环	Clip	1
22	67C-41114-10	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
23	90119-06MA5	带垫螺栓	Bolt, With Washer	10
24	67C-41113-01-1S	排气管外盖	Outer Cover, Exhaust	1
25	62Y-11372-01	软管接头	Nipple,Hose	1
26	5GH-13440-00	滤油器滤芯组合	Element Assembly, Oil Cleaner	1
27	90401-20M00	固定	Bolt, Union	1

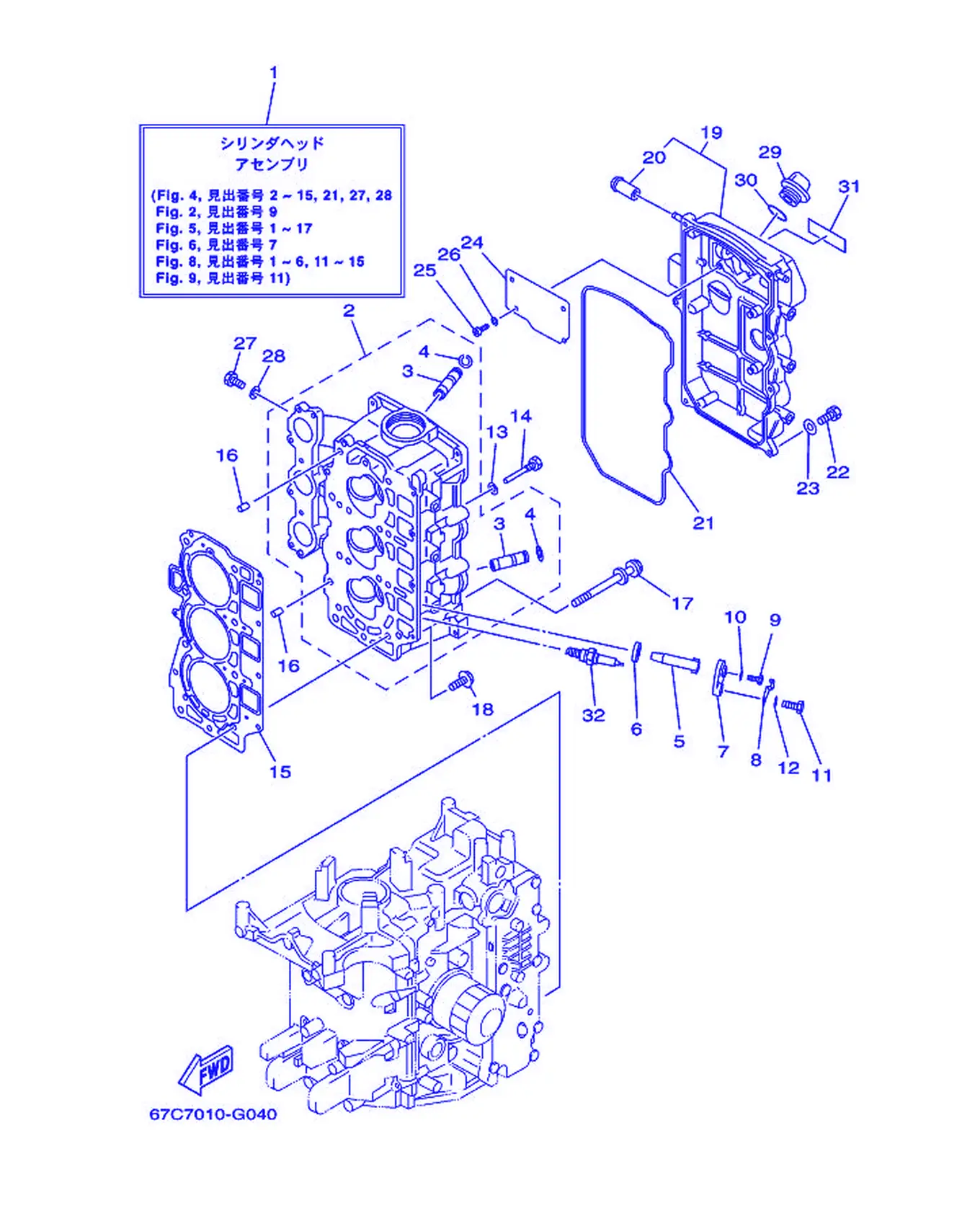

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-W009A-13-1S	气缸头总成	Cylinder Head Assembly	1
2	67C-11111-20-1S	气缸头1	Head, Cylinder 1	1
3	62Y-11133-30	进气门导管	Guide,Valve 1	6
4	93450-09M01	开口簧环，卡	Circlip	6
5	62Y-11325-00	阳极	Anode	3
6	66M-11328-00	阳极固定	Grommet	3
7	66M-11327-00-94	阳极盖	Cover, Anode	3
8	66M-12535-00	面板	Plate	3
9	97095-05012	螺栓	Bolt	3
10	92995-05600	盘形垫	Washer	3
11	97095-06020	螺栓	Bolt	3
12	92995-06600	盘形垫	Washer	3
13	90430-06014	螺栓	Gasket	1
14	90109-06M65	螺栓	Bolt	1
15	67C-11181-01	气缸头垫片1	Gasket, Cylinder Head 1	1
16	99530-08012	螺栓	Pin, Dowel	2
17	90119-09M00	带垫螺栓	Bolt, With Washer	8
18	90119-06MA3	带垫螺栓	Bolt, With Washer	4
19	67C-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
20	62Y-14485-00	连接管	Pipe, Joint	1
21	67C-11356-00	气缸密封圈2	Seal,Cylinder 2	1
22	97095-06020	螺栓	Bolt	7
23	92995-06600	盘形垫	Washer	7
24	67C-11168-00	通气管盖	Cover, Breather	1
25	98507-04010	大柱头螺钉	Screw, Pan Head	4
26	92907-04600	有槽螺母	Washer	4
27	97095-06010	螺栓	Bolt	3
28	90430-06014	螺栓	Gasket	3
29	6G8-15363-00	机油塞子	Plug,Oil	1
30	93210-24M79	O型圈	O-ring	1
31	62Y-12138-00	凸轮轴盖3	Mark, Corrosion	1
32	94703-00375	火花塞	Plug, Spark (NGK DPR6EA-9)	3

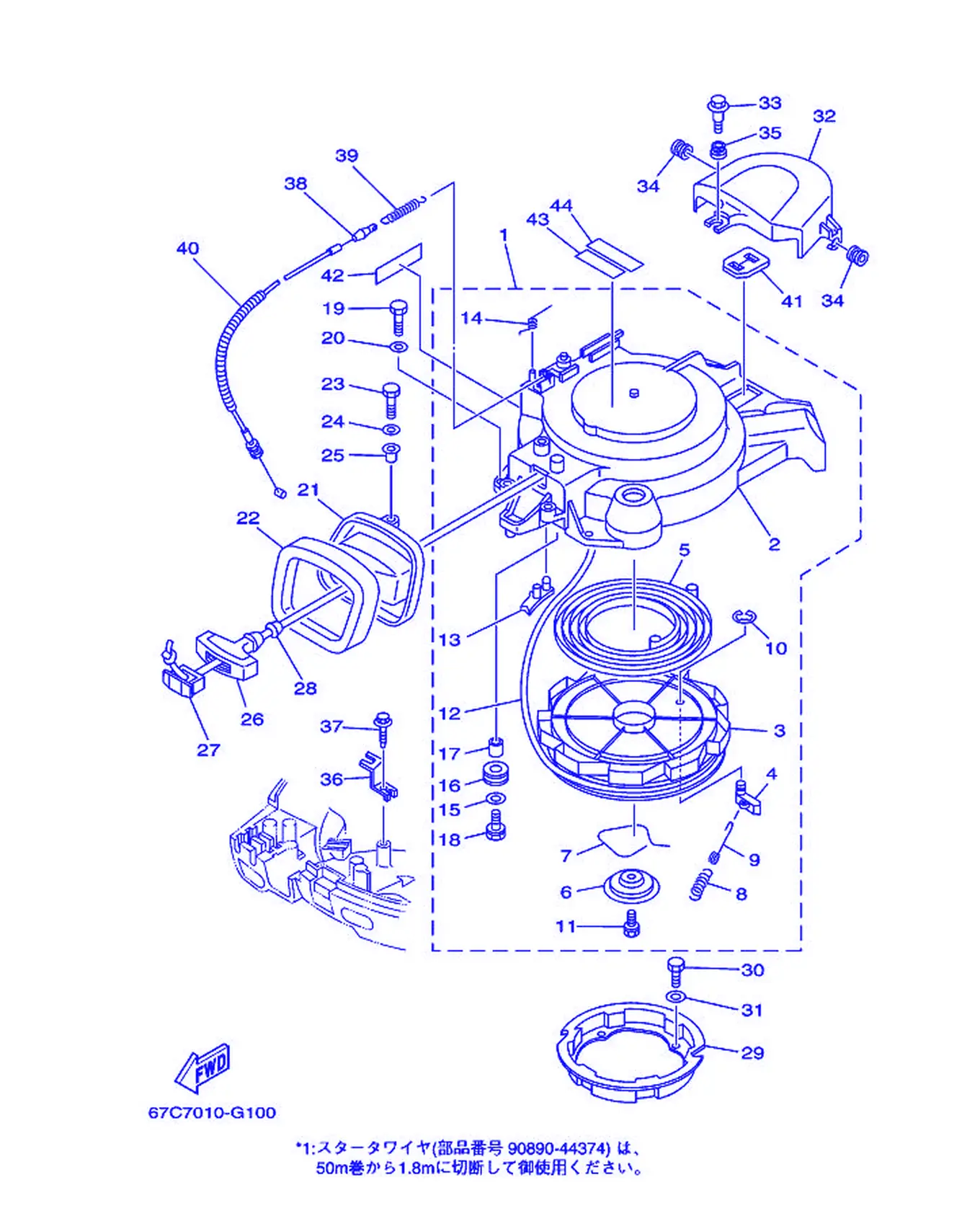

スタータ (WHT_WHDシヨウ)

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-15710-00	起动器组合	StarterAssembly	1
2	67C-15711-00	起动器箱	Case,Starter	1
3	66T-15714-00	拉索卷	Drum, Sheave	1
4	63V-15741-00	驱动爪	Pawl, Drive	1
5	66T-15713-00	起动器弹簧	Spring,Starter	1
6	66T-15716-00	驱动板	Plate, Drive	1
7	66T-15705-00	驱动爪弹簧	Spring, Drive Pole	1
8	66T-15767-00	弹簧	Spring	1
9	66T-15784-00	回位弹簧	Spring, Return	1
10	63V-15744-00	卡环	Circlip	1
11	63V-15768-00	螺栓	Bolt	1
13	66T-15794-00	限位板	Stopper	1
14	66T-15734-00	回位弹簧	Spring, Return	1
15	6F5-15791-00	锁紧垫	Washer, Lock	1
16	6F5-15752-00	拉索卷轴	Roller, Wire	1
17	6F5-15753-00	衬套	Bushing	1
18	97523-06425	内六角圆柱头螺钉	Bolt, with Washer	1
19	97095-06025	螺栓	Bolt	4
20	92995-06600	盘形垫	Washer	4
21	67C-15758-00	导向绳索	Guide, Rope	1
22	67C-15762-00	橡皮密封圈2	Seal,Rubber 2	1
23	97095-06025	螺栓	Bolt	3
24	92995-06600	盘形垫	Washer	3
25	90387-06M89	衬套	Color	3
26	689-15755-01	起动器手	Handle,Starter	1
27	6F5-15779-02	盖	Cover	1
28	6A0-15789-00	减震器	Damper	1
29	67C-15723-00	起动器滑	Pulley, Starter	1
30	97095-06010	螺栓	Bolt	4
31	92995-06600	盘形垫	Washer	4
32	67C-46297-00	防尘盖	Cover,Dust	1
33	90109-06MA1	螺栓	Bolt	1
34	90480-10M16	固定	Grommet	2
35	90480-12072	固定	Grommet	1
36	66M-15774-00	支承4	Stay 4	1
37	90109-06M86	螺栓	Bolt	1
38	67C-15770-00	起动器止动钢索组	Cable Complete, Starter Stop	1
39	66T-15731-00	弹簧挡	Spring, Return	1
40	90446-10M86	固定	Hose (L140)	1
41	65W-81639-10	电枢装配面板	Plate, Armature Fitting	1
42	62Y-13437-02	警告标签	Mark, Corrosion	1
43	6AH-81995-00	标签	Label, Warning	1
44	6AH-81994-00	标签	Label, Safety	1

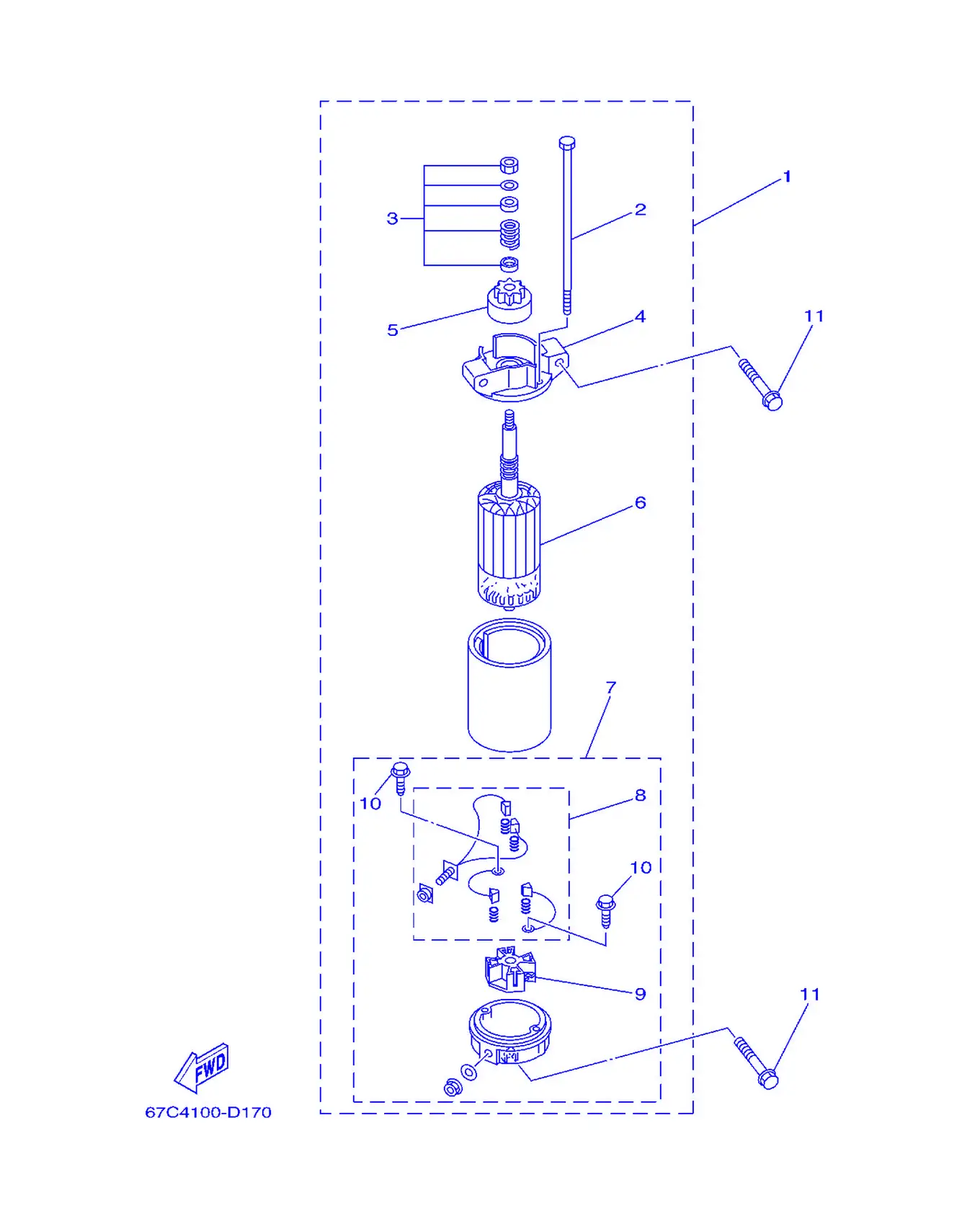

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-81800-02	起动电动机总成	Starting Motor Assembly	1
2	67C-81826-00	螺栓	Bolt	2
3	65W-81857-03	小齿轮止动套件	Retainer	1
4	65W-81830-00	前托架组合	FrontBracketAssembly	1
5	65W-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
6	67C-81850-01	电枢组合	Armature Assembly	1
7	65W-81820-00	后托架组合	Rear Bracket Assembly	1
8	65W-81801-00	电刷套	Brush Set	1
9	65W-81840-00	电刷架组合	Brush Holder Assembly	1
10	65W-8182S-00	环形齿轮支承	Screw	2
11	90119-08M39	带垫螺栓	Bolt, With Washer	3

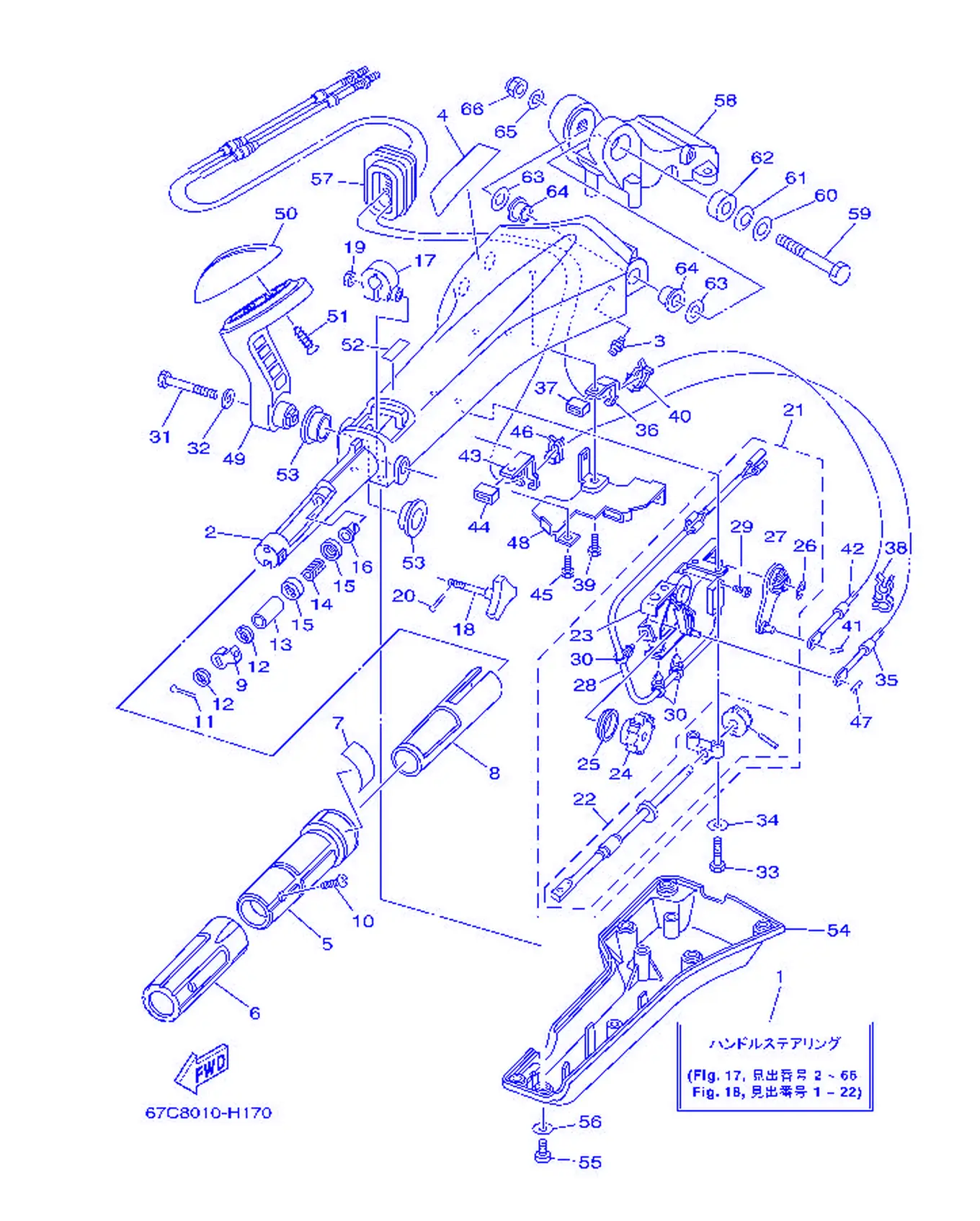

ステアリング 1 (WHT_WHDシヨウ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6X4-42101-42-4D	操舵手柄	Handle,Steering	1
1	6X4-42101-E2-4D	操舵手柄	Handle,Steering	1
2	6X4-42111-01-4D	方向手把	Handle,Steering	1
3	93700-06M03	润滑油管嘴	Nipple, Grease	1
4	6X4-48215-00	图样	Graphic	1
5	6X4-42119-00	方向手把握	Grip,SteeringHandle	1
6	6X4-42177-00	手把橡皮	Rubber,Handle	1
7	6X4-42137-00	油门指示器	Indicator, Throttle	1
8	6X4-41291-00	衬套	Bushing	1
9	6X4-44139-00	轴套	Color	1
10	90142-05001	螺丝	Screw, Countersunk	1
11	91490-20010	开口销	Pin, Cotter	1
12	6X4-44177-00	垫圈	Washer	2
13	6X4-42128-00	间隔安装环 1	Collar, Distance 1	1
14	90501-23215	接头	Spring, Compression	1
15	6X4-44188-00	垫圈	Washer	2
16	90386-08032	衬套	Bushing	1
17	63D-42126-00	方向手把握把摩擦	Friction, Steering Handle	1
18	6X4-48154-00	油门旋钮	Knob, Throttle	1
19	95380-06600	有槽螺母	Nut, Hexagon	1
20	91490-20010	开口销	Pin, Cotter	1
21	6X4-44100-00	变档连杆组合	Shift Link Assembly	1
22	6X4-42115-00	方向手把轴	Shaft, Steering Handle	1
23	6X4-44102-00	变档辅助组合	Shift Assist Assembly	1
24	6X4-47731-00	驱动齿	Gear, Drive	1
25	6X4-44132-00	衬套	Bushing	1
26	6X4-14137-00	钢夹	Clip	1
27	6X4-48261-00	油门臂	Arm,Throttle	1
28	6X4-82540-00	空挡开关组合	Neutral Switch Assembly	1
29	6A5-48129-10	螺钉3	Screw 3	2
30	6X4-42821-00	夹紧盖	Band, Clamp	3
31	97095-08040	螺栓	Bolt	1
32	92995-08600	盘形垫	Washer	1
33	97095-06030	螺栓	Bolt	2
34	92995-06600	盘形垫	Washer	2
35	67C-48321-11	钢索	Cable	1
36	6X4-48538-00	钢索夹1	Clamp,Cable 1	1
37	6X4-26367-00	保护套	Protector	1
38	90464-09M42	固定	Clamp	1
39	97095-06014	螺栓	Bolt	1
40	63D-48538-00	钢索夹1	Clamp,Cable 1	1
41	90468-10005	线夹	Clip	1
42	69W-26301-00	油门钢索组合	ThrottleCableAssembly	1
43	6X4-48538-10	钢索夹1	Clamp,Cable 1	1
44	6X4-26367-00	保护套	Protector	1
45	97095-06014	螺栓	Bolt	1
46	63D-48538-00	钢索夹1	Clamp,Cable 1	1
47	90468-10005	线夹	Clip	1
48	6X4-42159-00	支承	Stay	1
49	6X4-44159-00-4D	变挡手柄	Handle, Gear Shift	1
50	6X4-44173-00	变挡控制杆	Lever, Shift Control	1
51	97780-60920	自攻螺钉	Screw, Tapping	2
52	6G8-44191-00	变挡指示器	Indicator, Shift	1
53	90386-26MA3	衬套	Bushing	2
54	6X4-42131-11	方向手把盖	Cover,HandleSteering	1
55	97885-06016	大柱头螺钉	Screw, Pan Head	6
56	92995-06600	盘形垫	Washer	6
57	6X4-42725-00	固定	Grommet	1
58	63D-42121-22-4D	托架	Bracket, Carling	1
59	90101-12014	螺栓	Bolt, Hexagon	1
60	92990-12200	平垫圈	Washer, Plain	1
61	90206-12M22	平垫圈	Washer, Wave	1
62	90387-12M02	衬套	Color	1
63	90201-12035	平垫圈	Washer,Plate	2
64	90386-12003	衬套	Bushing	2
65	92990-12600	盘形垫	Washer,Plate	1
66	90185-12M12	自锁螺母	Nut, Self-Locking	1

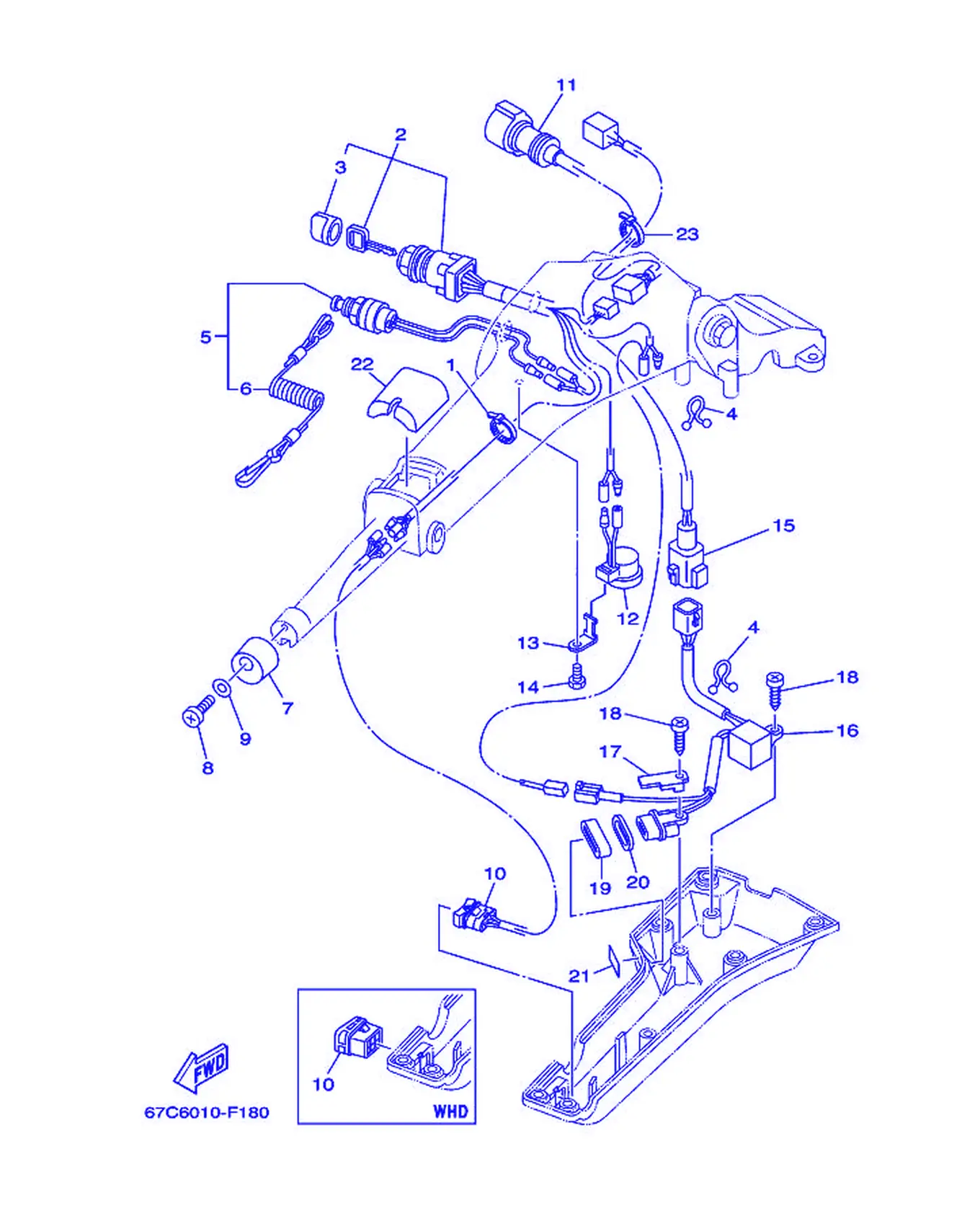

ステアリング 2 (WHT_WHDシヨウ)

REF	雅马哈编码	中文名称	英文名称	用量
1	90465-11M10	固定	Clamp	1
2	6X4-82510-10	主开关组合	MainSwitchAssembly	1
2	6X4-82510-20	主开关组合	MainSwitchAssembly	1
3	676-82577-00	倾斜限动电	Cap, Key	1
4	90464-08M07	固定	Clamp	2
5	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
6	682-82556-00	止动拉索	Stopper	1
7	6X4-42728-00	盖	Cap	1
8	97880-06016	大柱头螺钉	Screw, Pan Head	1
9	92990-06600	面板垫圈	Washer,Plate	1
10	6X4-82563-10	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
10	6X4-42728-10	盖	Cap	1
11	6X4-82586-00	电线束延伸部分	Extension, Wire Harness	1
12	6X4-83383-00	蜂鸣器	Buzzer	1
13	6X4-83386-00	蜂鸣器支承	Stay, Buzzer	1
14	97095-06014	螺栓	Bolt	1
15	6X4-83653-20	导线	Wire,Lead (L: 700MM)	1
16	6C5-84301-00	导向灯组合1	Pilot Light Assembly 1	1
17	6X4-44114-00	限位板	Stopper	1
18	97780-60620	自攻螺钉	Screw, Tapping	2
19	6X4-42727-00	固定	Grommet	1
20	6H4-83589-00	衬垫	Gasket	1
21	6X4-85415-00	信号灯标志	Mark	1
22	6X4-81942-00	盖，罩	Cover	1
23	90465-13M36	固定环	Clamp	1

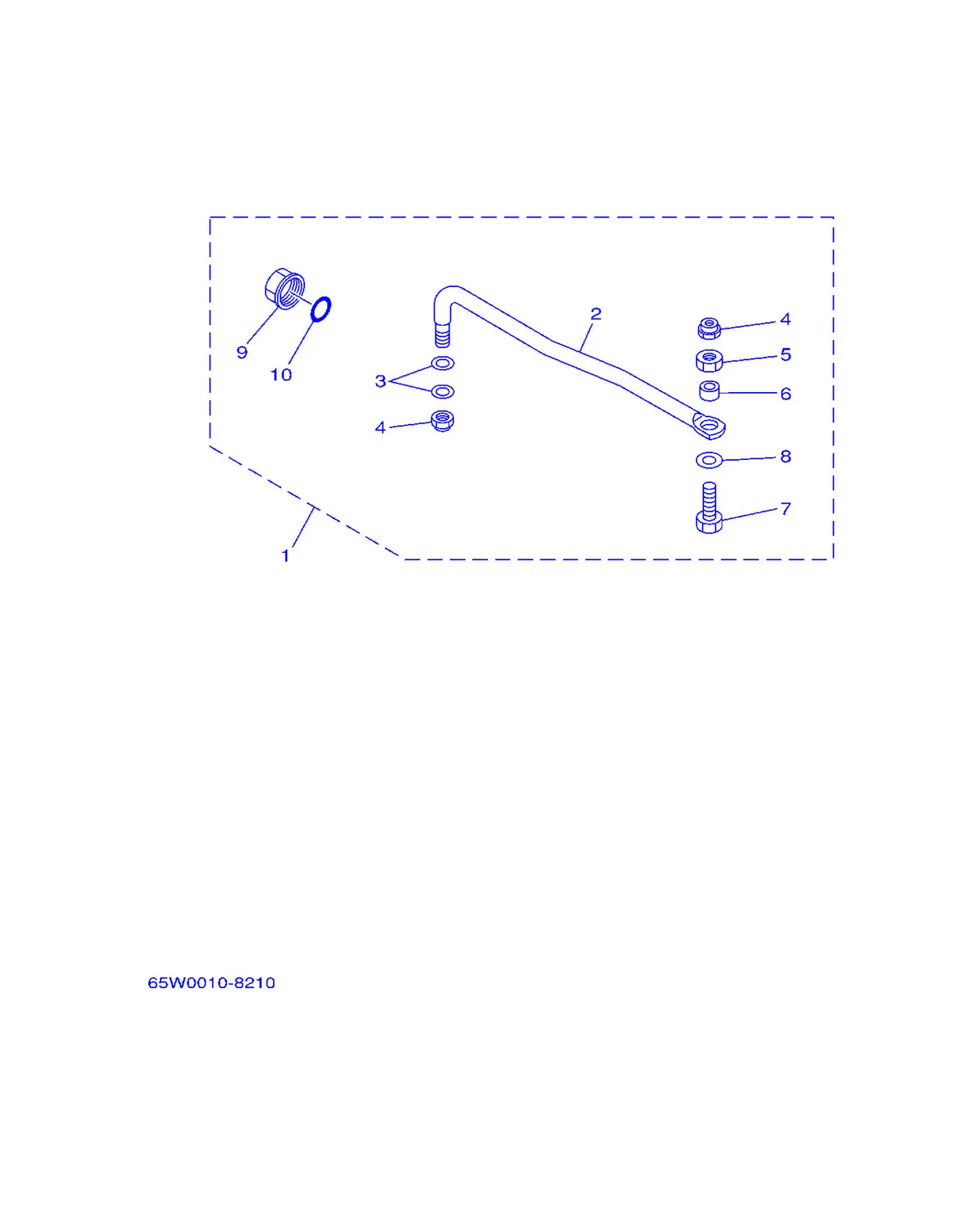

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	65W-61350-00	操舵连接板套	SteeringGuideAttachment	1
2	65W-61351-00	操舵连杆	Rod, Steering Link	1
3	90201-10M20	面板垫圈	Washer,Plate	2
4	90185-09M01	螺帽	Nut, Self-Locking	2
5	90170-09M03	螺帽	Nut	1
6	90387-10M42	衬套	Collar	1
7	90101-09M01	卡环	Bolt	1
8	90201-10M63	平垫圈	Washer, Plate	1
9	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
10	93210-16275	O型圈	O-ring	1

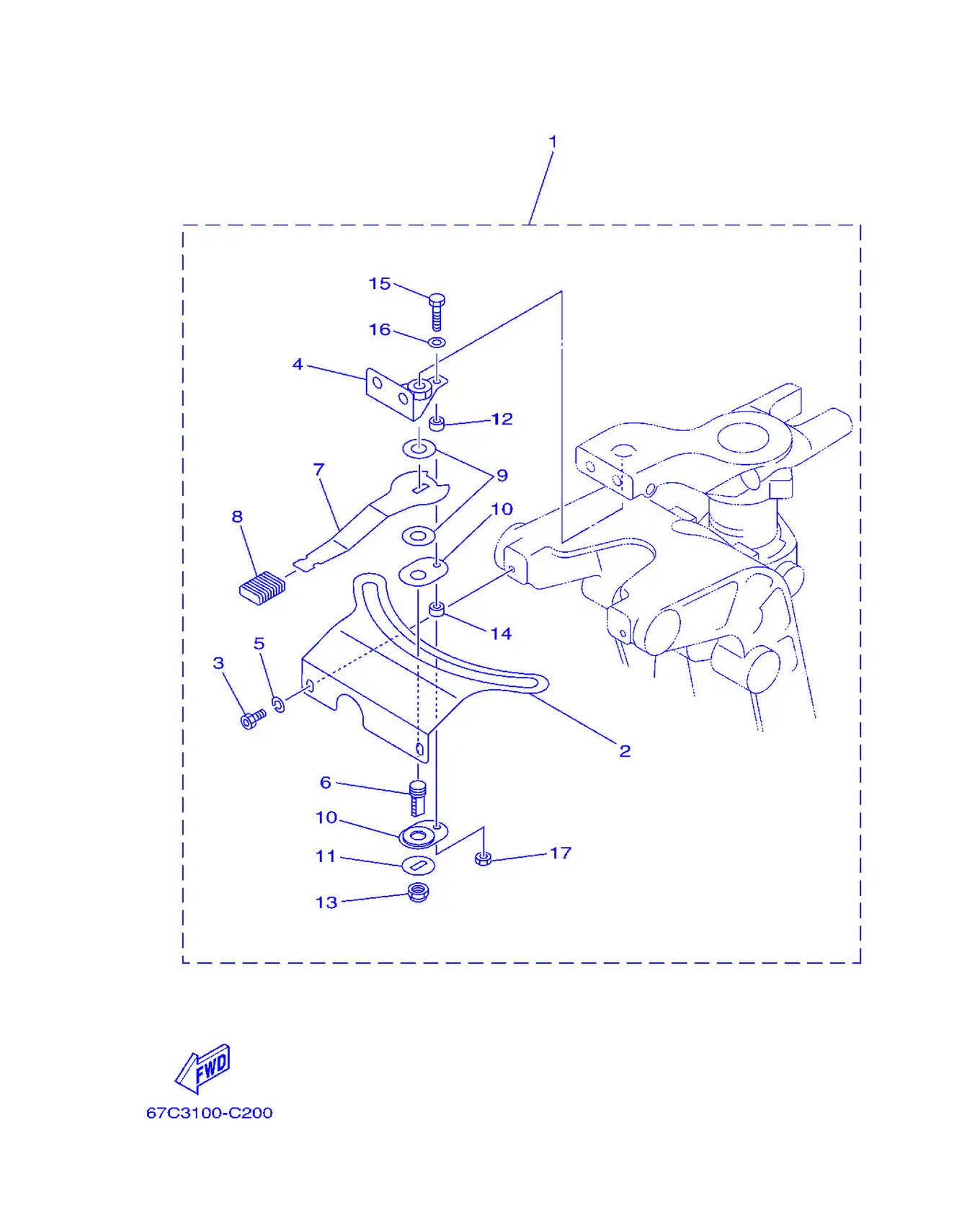

ステアリングフリクシヨン

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-42508-03	方向阻力块组合	Steering Friction Assembly	1
2	67C-42527-03	阻力板	Plate, Friction	1
3	90109-06M88	卡环	Bolt	2
4	67C-42525-00	阻力板	Plate, Friction	1
5	92990-06100	盘形垫	Washer,Spring	2
6	67C-42562-00	操舵锁紧轴	Shaft Steering Lock Assembly	1
7	67C-42561-00	方向锁紧旋钮	Knob	1
8	689-43633-00	角度定位杆盖	Cover,TiltLever	1
9	90202-10M56	平垫圈	Washer, Plate	2
10	65W-42528-00	阻力板	Plate, Friction	2
11	90209-10M26	平垫圈	Washer	1
12	90387-05M05	衬套	Collar	1
13	90185-10M14	螺帽	Nut, Self-Locking	1
14	90387-05M11	衬套	Collar	1
15	97095-05020	螺栓	Bolt	1
16	92995-05600	盘形垫	Washer	1
17	95380-05600	螺母	Nut	1

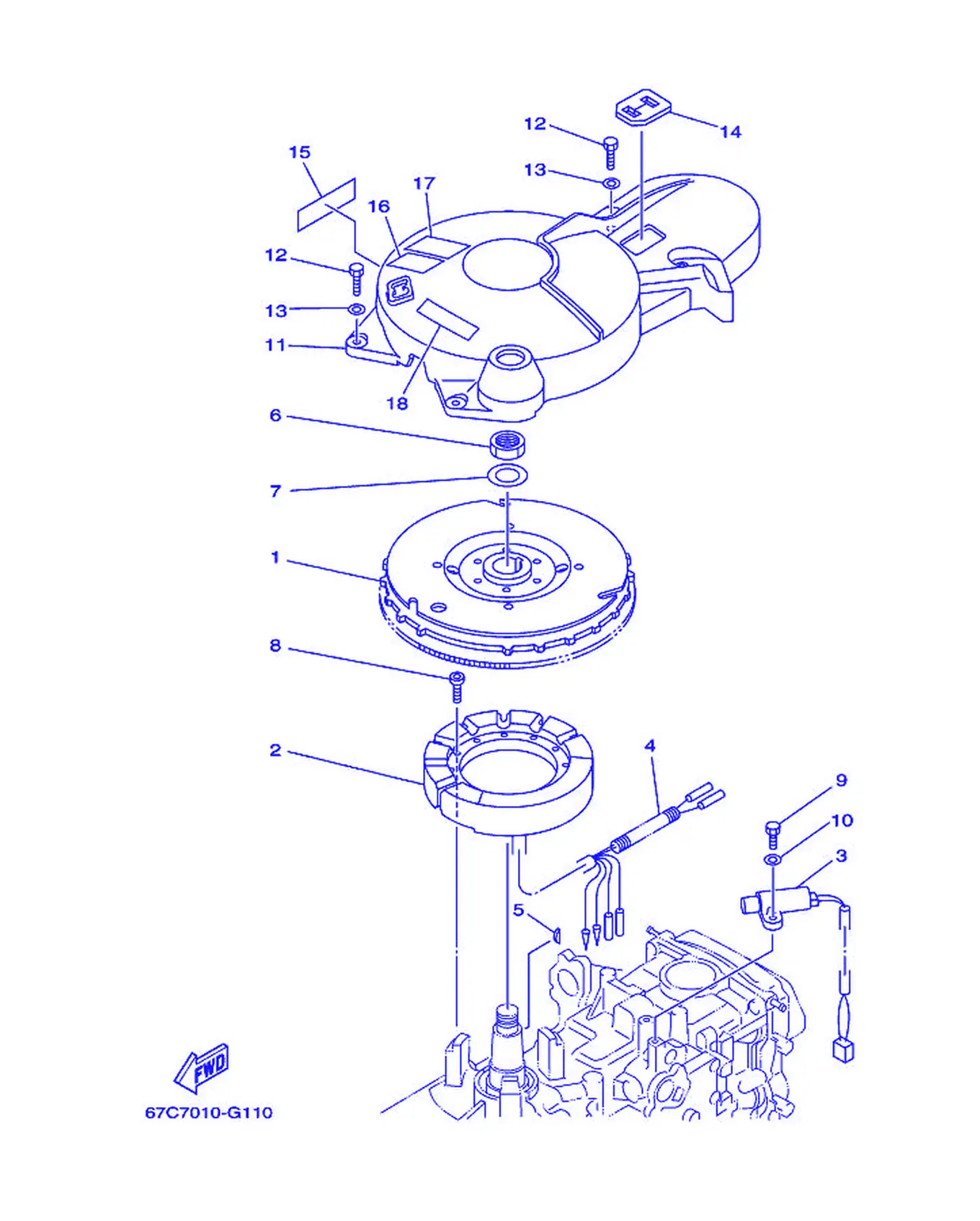

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	65W-85550-01	转子组合	Rotor Assembly	1
2	65W-85510-10	定子组合	Stator Assembly	1
3	65W-85580-00	脉冲线	Coil, Pulser	1
4	90446-10M82	固定	Hose	1
5	65W-11545-00	半圆	Key, Woodruff	1
6	90170-20137	螺母	Nut	1
7	90201-21M18	平垫圈	Washer,Plate	1
8	91380-05030	螺栓	Bolt	3
9	97095-05016	螺栓	Bolt	2
10	92995-05600	盘形垫	Washer	2
11	67C-81337-00	飞轮盖	Cover,Flywheel	1
12	97095-06025	螺栓	Bolt	4
13	92995-06600	盘形垫	Washer	4
14	65W-81639-10	电枢装配面板	Plate, Armature Fitting	1
15	62Y-13437-02	警告标签	Mark, Corrosion	1
16	6AH-81995-00	标签	Label, Warning	1
17	6AH-81994-00	标签	Label, Safety	1
18	6AG-81996-00	标志	Mark	1

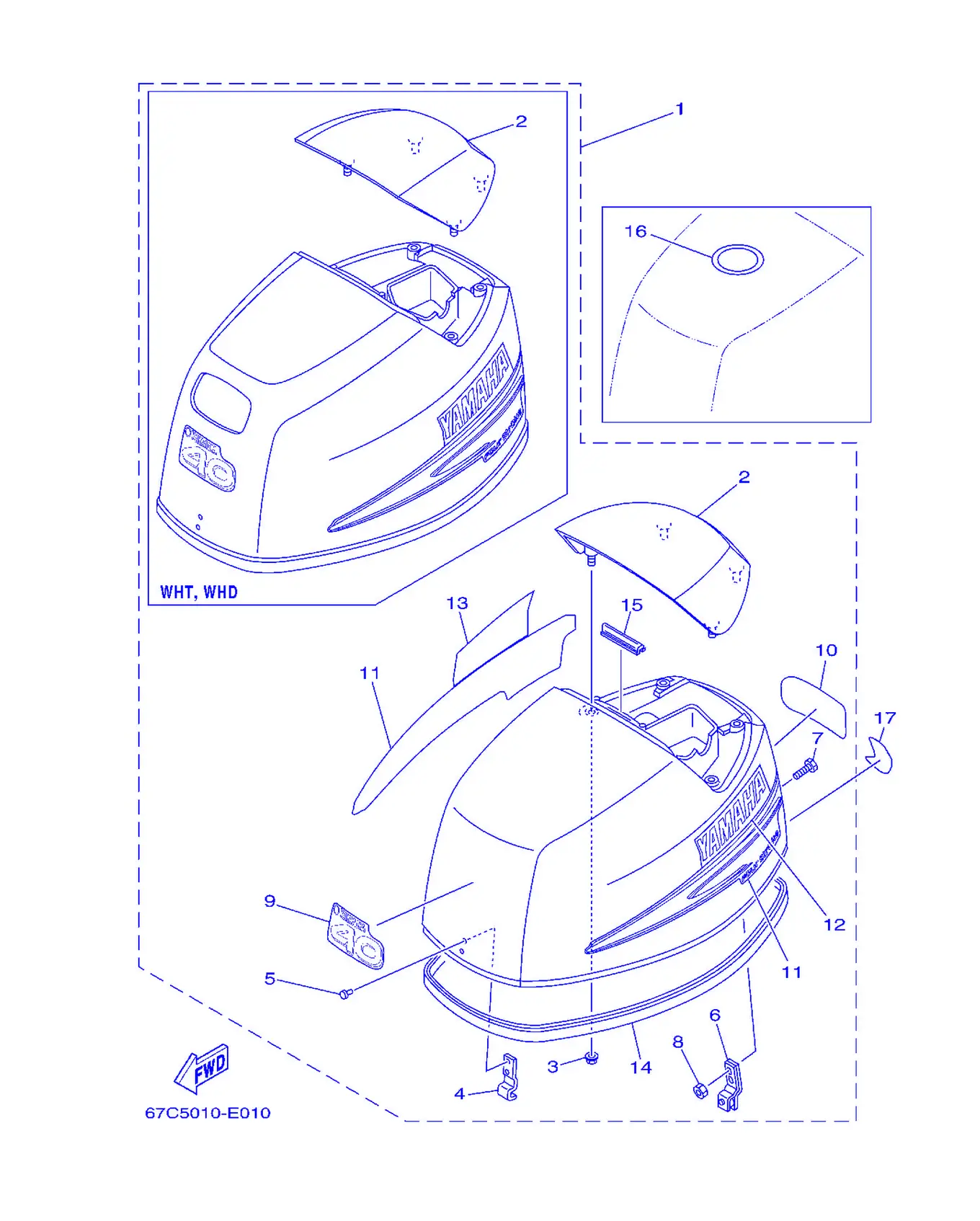

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	69H-42610-20-4D	顶罩组合	Top Cowling Assembly	1
1	69H-42610-30-4D	顶罩组合	Top Cowling Assembly	1
2	67C-42613-00-4D	空气导管嵌	Molding, Air Duct	1
2	67C-42613-10-4D	空气导管嵌	Molding, Air Duct	1
3	90179-06M24	螺母	Nut	4
4	62Y-42651-00	钩	Fook	1
5	90266-06M02	螺丝	Rivet	2
6	67C-42652-02	钩	Fook	1
7	90109-06MA4	卡环	Bolt	2
8	95380-06700	有槽螺母	Nut	2
9	69H-42677-10	前图样	Graphic, Front	1
10	69H-42678-10	后图样	Graphic, Rear	1
11	67C-W0070-10	图样套	Graphic Set	1
12	67C-42681-10	罩标志	Mark, Cowling	1
13	67C-42682-10	罩标志	Mark, Cowling	1
14	67C-42615-00	密封	Seal	1
15	61N-42628-00	密封	Seal	1
16	67F-13434-10	告诫标记	Label, Corrosion	1
17	6C5-24239-00	标志 5	Mark 5	1

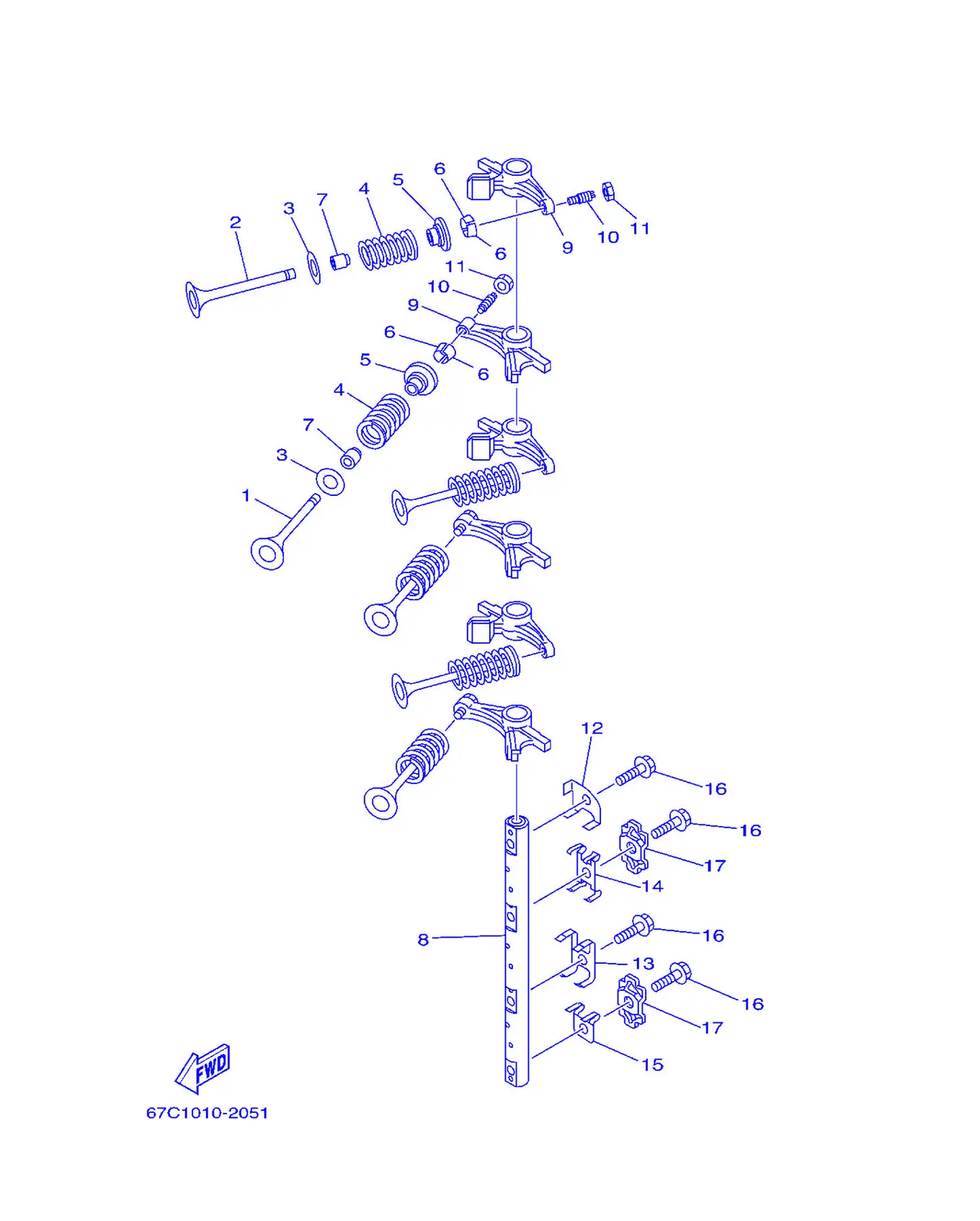

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-12111-00	进气门	Valve,Intake	3
2	62Y-12121-00	排气	Valve,Exhaust	3
3	62Y-12116-00	气门簧座	Seat,ValveSpring	6
4	51Y-12114-00	气门外弹簧	Spring, Valve Outer	6
5	30X-12117-00	气门弹簧座	Retainer,ValveSpring	6
6	30X-12118-00	气门锁销	Cotter, Valve	12
7	51Y-12119-00	气门杆密封	Seal, Valve Stem	6
8	67C-12146-00	摇臂轴	Shaft, Rocker	1
9	65W-12151-00	气门摇臂	Arm, Valve Rocker	6
10	62Y-12159-00	气门调整螺钉	Screw, Valve Adjusting	6
11	62Y-12158-00	锁紧螺母	Nut,Lock	6
12	62Y-12238-00	螺栓限位板面板	Plate, Bolt Stopper	1
12	64J-12238-00	螺栓限位板面板	Plate, Bolt Stopper	1
13	62Y-12279-00	面板	Plate	1
13	64J-12279-00	面板	Plate	1
14	62Y-12216-00	弹簧	Spring	1
15	67C-12113-00	弹簧1	Spring, Valve Inner	1
16	90109-08M63	卡环	Bolt	4
17	62Y-12231-00	导向限位板1	Guide, Stopper 1	2

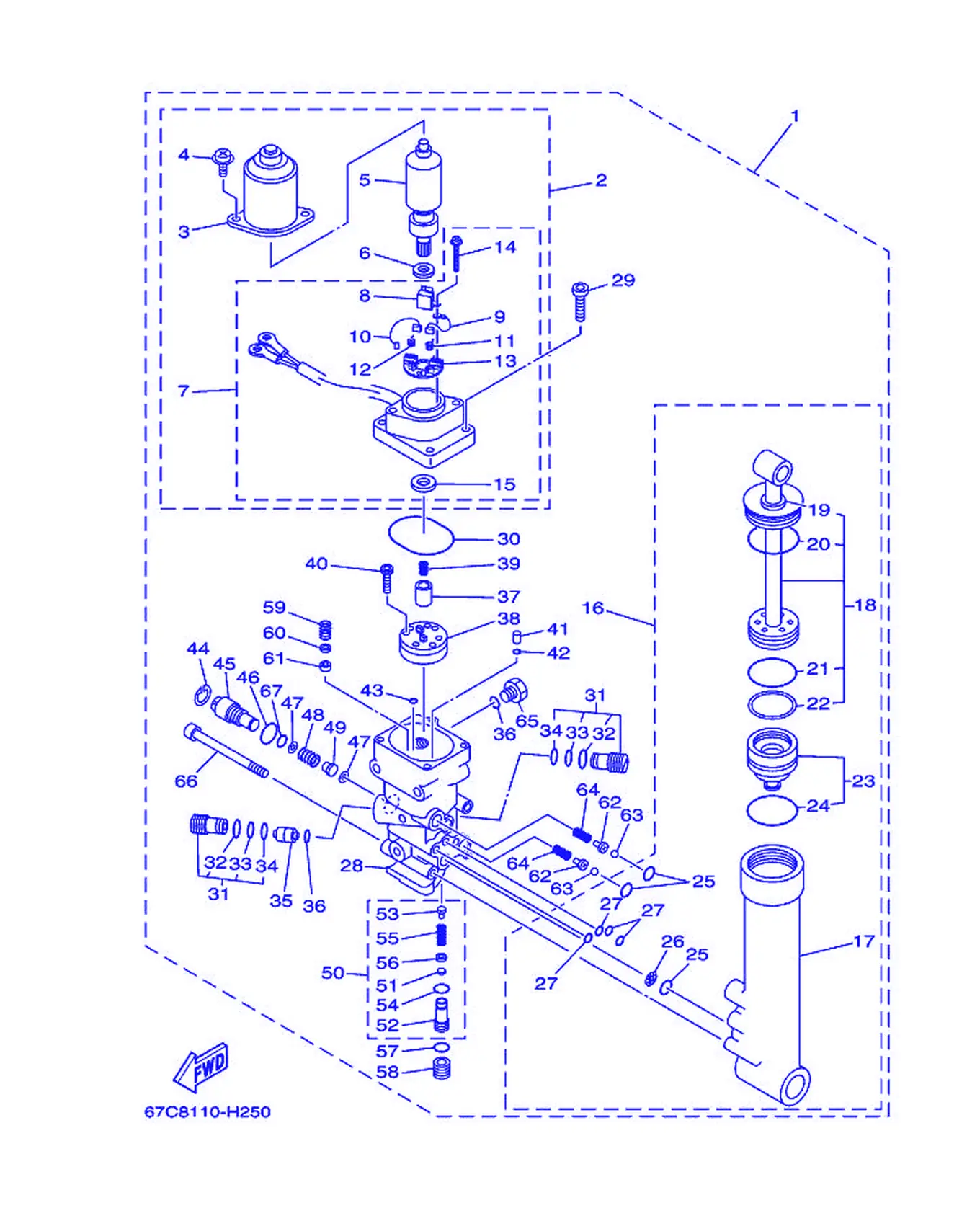

パワートリム & チルトアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-43800-01-4D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	67C-43880-01	电动机总成	Motor Assembly	1
3	65W-43804-01	定子组合	Stator Assembly	1
4	65W-43887-01	螺栓	Bolt	2
5	65W-43805-01	电枢组合	Armature Assembly	1
6	65W-4387G-00	垫圈	Washer	1
7	67C-43881-01	端部框架	Frame, End	1
8	65W-82181-00	断路器	Circuit Breaker Complete	1
9	65W-43892-01	电刷2	Brush 2	1
10	65W-43891-01	电刷1	Brush 1	1
11	65W-4386K-01	弹簧	Spring, Brush	1
12	65W-4386L-00	弹簧	Spring, Brush 2	1
13	65W-4380F-01	电刷支架面板	Plate, Brush Holder	1
14	65W-43879-01	带垫圈螺丝	Screw, Washer	2
15	65W-43882-01	油封	Oil Seal	1
16	67C-43840-00	电动角度定位装置组合	Power Tilt Assembly	1
17	65W-4380K-00	倾斜调整缸套	Cylinder, Tilt Sub-assembly	1
18	67C-43810-00	活塞分组合	Tilt Piston Sub-Assembly	1
19	65W-43812-00	防尘密封	Seal, Dust	1
20	65W-43865-00	O型圈	O-ring	1
21	6H1-43861-10	O型圈	O-ring	1
22	65W-43871-00	环	Ring, Back Up	1
23	65W-4381B-00	自由活塞组件	Free Piston Sub Assembly	1
24	6H1-43861-10	O型圈	O-ring	1
25	93210-11368	O型圈	O-ring	3
26	6H1-43816-00	过滤器1	Filter 1	1
27	93210-064A5	O型圈	O-ring	4
28	67C-4380L-00	壳体	Housing, Trim & Tilt Sub-Assembly	1
29	65W-43888-00	座螺	Bolt, Socket	4
30	93210-50768	O型圈	O-ring	1
31	6T4-43802-03	阀门分组合	Valve Sub-Assembly	2
32	6H1-43866-00	O型圈	O-ring	1
33	93210-10M74	O型圈	O-ring	1
34	93210-12N52	O型圈	O-ring	1
35	62X-43841-00	滑梭活塞	Piston, Shuttle	1
36	93210-09165	O型圈	O-ring	2
37	65W-43831-00	轴连接器	Connector, Shaft	1
38	65W-43830-00	齿轮泵组合	Gear Pump Assembly	1
39	6T4-43853-00	主阀门弹簧	Spring	1
40	91318-04025	螺栓	Bolt	4
41	65W-43817-00	过滤器2	Filter 2	2
42	93210-04N50	O型圈	O-ring	2
43	93210-04N51	O型圈	O-ring	2
44	6H1-43875-00	卡环	Ring, Snap	1
45	6H1-43845-00	手控释放螺钉	Screw, Manual Release	1
46	93210-18397	O型圈	O-ring	1
47	6H1-43847-00	手控阀座	Seat, Manual Valve	2
48	65W-43854-00	手控释放弹簧	Spring, Manual Release	1
49	65W-4382A-00	联接器1	Adapter 1	1
50	CS2-43803-81	阀门壳体组件	CaseValveComplete	1
51	6H1-4384G-11	安全阀密封	Seal, Relief Valve	1
52	67C-43851-00	安全阀座	Seat, Relief Valve	1
53	67F-43843-00	阀门锁紧螺钉	Screw, Valve Lock	1
54	93210-10M74	O型圈	O-ring	1
55	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
56	6H1-43844-10	阀门支销	Pin, Valve Support	1
57	93210-11073	O型圈	O-ring	1
58	65W-43843-00	阀门锁紧螺钉	Screw, Valve Lock	1
59	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
60	6H1-43844-10	阀门支销	Pin, Valve Support	1
61	6H1-4384F-10	主阀门密封	Seal,MainValve	1
62	65W-4386A-00	吸收器阀销	Pin, Absorber Valve	2
63	93501-08001	滚珠	Ball	2
64	65W-43853-00	主阀门弹簧	Spring	2
65	6H1-43829-00	塞	Plug,Reservoir	1
66	62X-43878-00	座螺	Bolt, Socket	3
67	93210-10M74	O型圈	O-ring	1

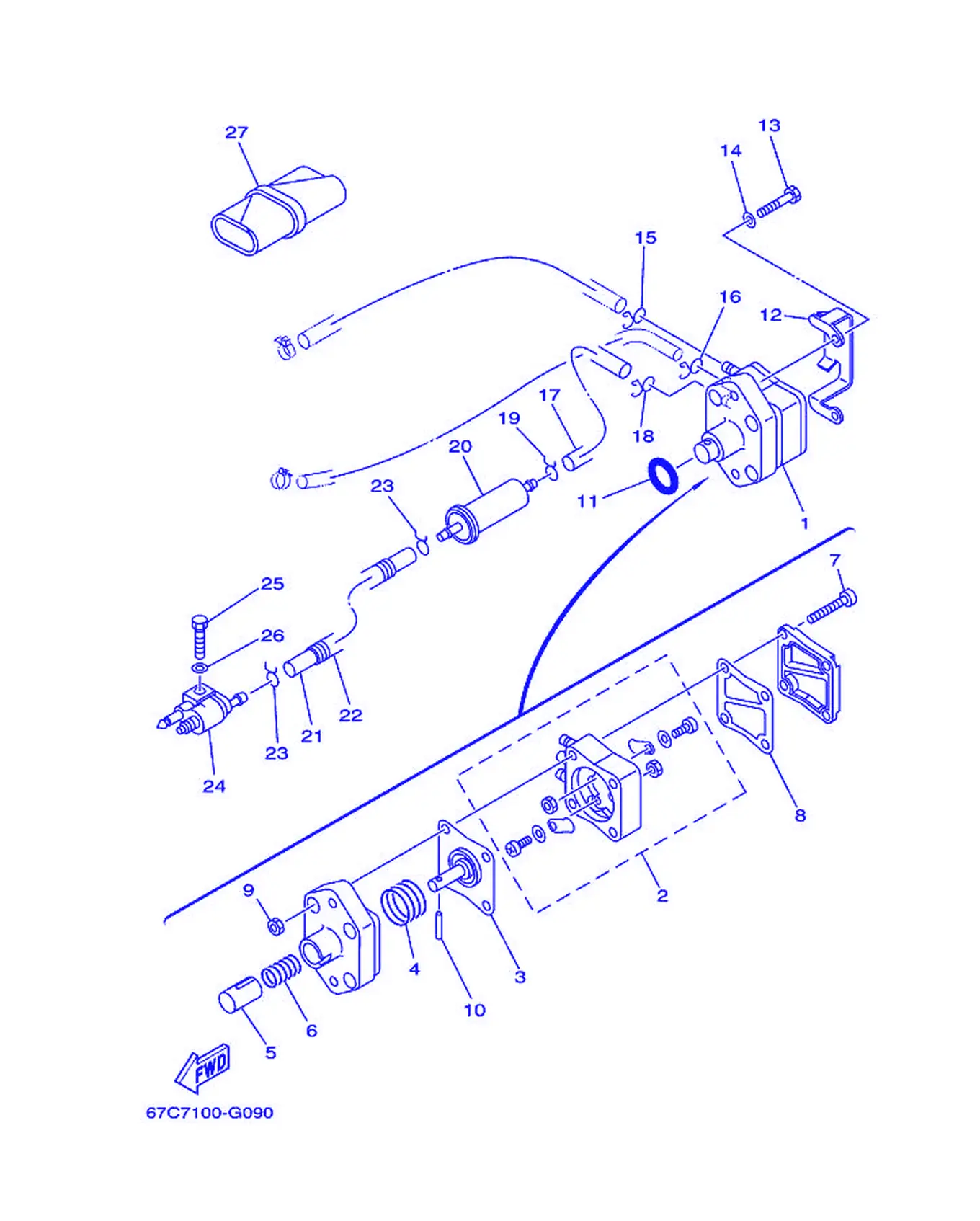

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-24410-04	燃油泵组合	FuelPumpAssembly	1
2	62Y-24415-01	燃油泵本体4	Body 4	1
3	62Y-24411-02	隔膜，隔板	Diaphragm	1
4	62Y-24423-00	隔膜弹	Spring,Diaphragm	1
5	62Y-13131-01	柱	Plunger	1
6	62Y-24454-00	弹簧	Spring	1
7	62Y-24444-01	螺钉	Screw	4
8	6C5-24471-00	隔膜	Diaphragm	1
9	95380-05600	螺母	Nut	4
10	62Y-24374-01	销	Pin	1
11	93210-24M79	O型圈	O-ring	1
12	65W-24474-00	盖	Cover	1
13	97095-06030	螺栓	Bolt	2
14	92995-06600	盘形垫	Washer	2
15	90467-10M04	带垫螺栓	Clip	1
16	90467-09M17	固定	Clip	1
17	90445-10MG6	固定	Hose (L180)	1
18	90467-10M04	带垫螺栓	Clip	1
19	90467-09M03	固定	Clip	1
20	65W-24251-10	滤网1	Strainer 1	1
21	90445-10MH8	软管	Hose (L430)	1
22	90446-14M12	软管	Hose	1
23	90467-09M03	固定	Clip	2
24	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
25	97095-06025	螺栓	Bolt	1
26	92995-06600	盘形垫	Washer	1
27	62Y-28100-00	工具套	ToolKit	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
10	6Y1-24306-55	燃油管组件1	FuelPipeComplete 1	1
11	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
14	93210-08287	O型圈	O-ring	1
15	90445-11M06	软管	Hose (L:2050MM)	1
16	650-24351-51	带1	Band 1	4
17	90445-11M05	固定	Hose (L:850MM)	1
18	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1

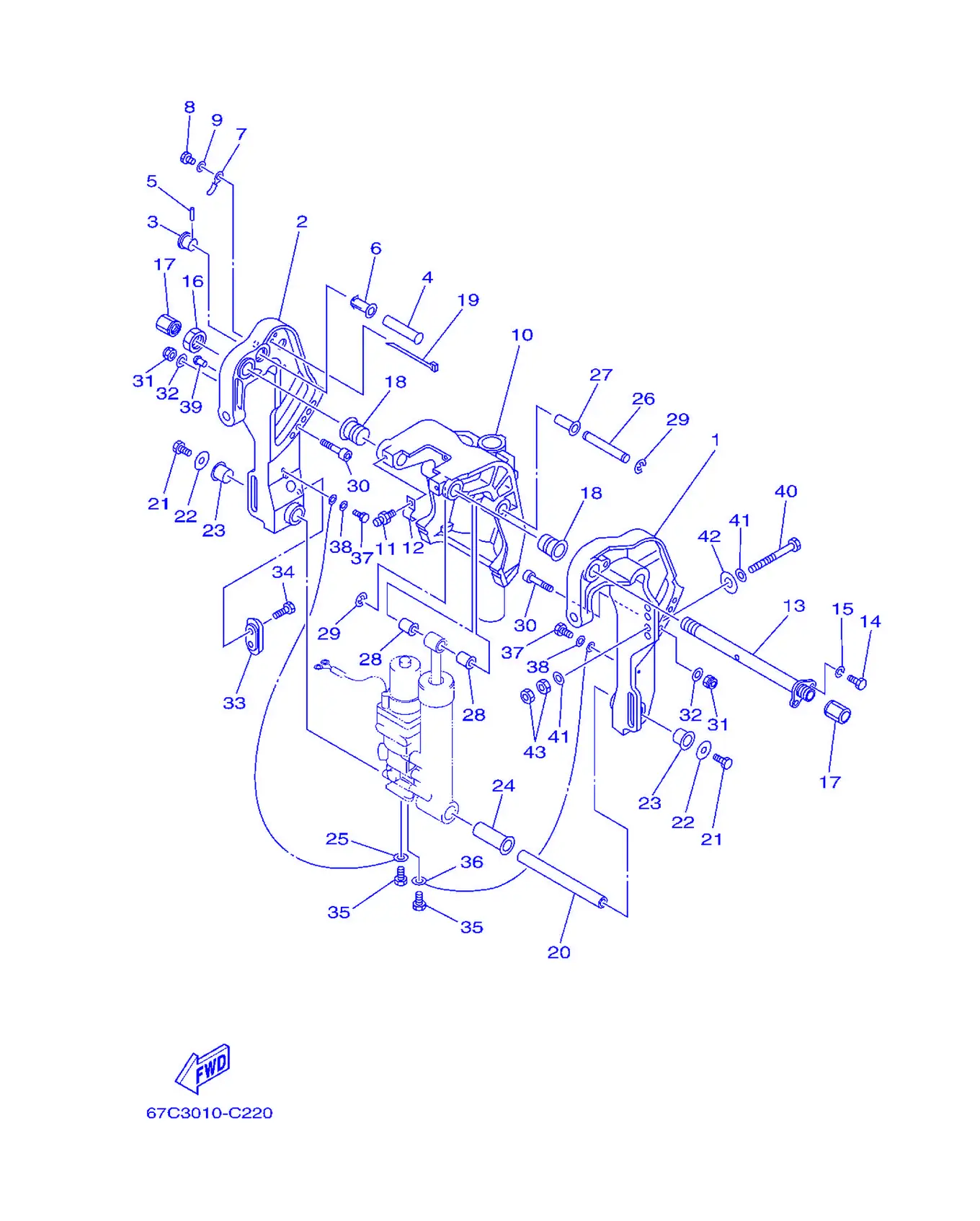

ブラケツト 1 (ET_WHTシヨウ)

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-43111-10-4D	夹紧托架	Bracket,Clamp 1	1
2	67C-43112-10-4D	夹紧托架	Bracket,Clamp 2	1
3	65W-43192-00	限位旋钮	Knob, Stopper	1
4	65W-43191-00	限位轴	Shaft, Stopper	1
5	91690-30018	弹簧销	Pin,Spring	1
6	90386-14MA1	衬套	Bushing	1
7	90465-10M77	固定	Clamp	1
8	97095-06014	螺栓	Bolt	1
9	92995-06600	盘形垫	Washer	1
10	67C-43311-10-4D	旋转支架	Bracket, Swivel 1	1
11	93700-06M03	润滑油管嘴	Nipple, Grease	3
11	93700-06M03	润滑油管嘴	Nipple, Grease	1
12	90465-08M63	固定	Clamp	1
13	6K9-43131-01	夹紧托架螺栓	Bolt,ClampBracket	1
14	97095-08020	螺栓	Bolt	1
15	92995-08100	盘形垫	Washer	1
16	90185-22M11	自锁螺母	Nut, Self-Locking	1
17	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
18	90386-22MA4	衬套	Bushing	2
19	90465-13M11	线夹	Clamp	2
20	90249-18M35	销	Pin	1
21	97080-08016	螺栓	Bolt	2
22	90201-08M00	垫圈	Washer,Plate	2
23	90386-18M44	衬套	Bushing	2
24	90386-18MA0	衬套	Bushing	1
25	6H1-82148-00	导线4	Wire,Lead 4	1
26	90249-12M38	销	Pin	1
27	90381-12M10	双金属衬套	Bush, Solid	1
28	90381-12M11	双金属衬套	Bush, Solid	2
29	99080-10600	卡环	Circlip	2
30	90110-10M02	螺栓	Bolt, Hexagon Socket Head	2
31	90185-10M13	螺母	Nut, Self-Locking	2
32	92995-10600	盘形垫	Washer	2
33	65W-45251-00	阳极	Anode	1
34	90101-06020	螺栓	Bolt, Hexagon	2
35	97085-06010	螺栓	Bolt	2
36	6U0-82127-00	导线2	Wire,Lead 2	1
37	97095-06014	螺栓	Bolt	2
38	92995-06600	盘形垫	Washer	2
39	90269-02M08	螺丝	Rivet	2
40	90101-12M65	卡环	Bolt, Hexagon	4
41	92995-12200	盘形垫	Washer	8
42	90201-12426	平垫圈	Washer,Plate	4
43	95380-12600	有槽螺母	Nut	8

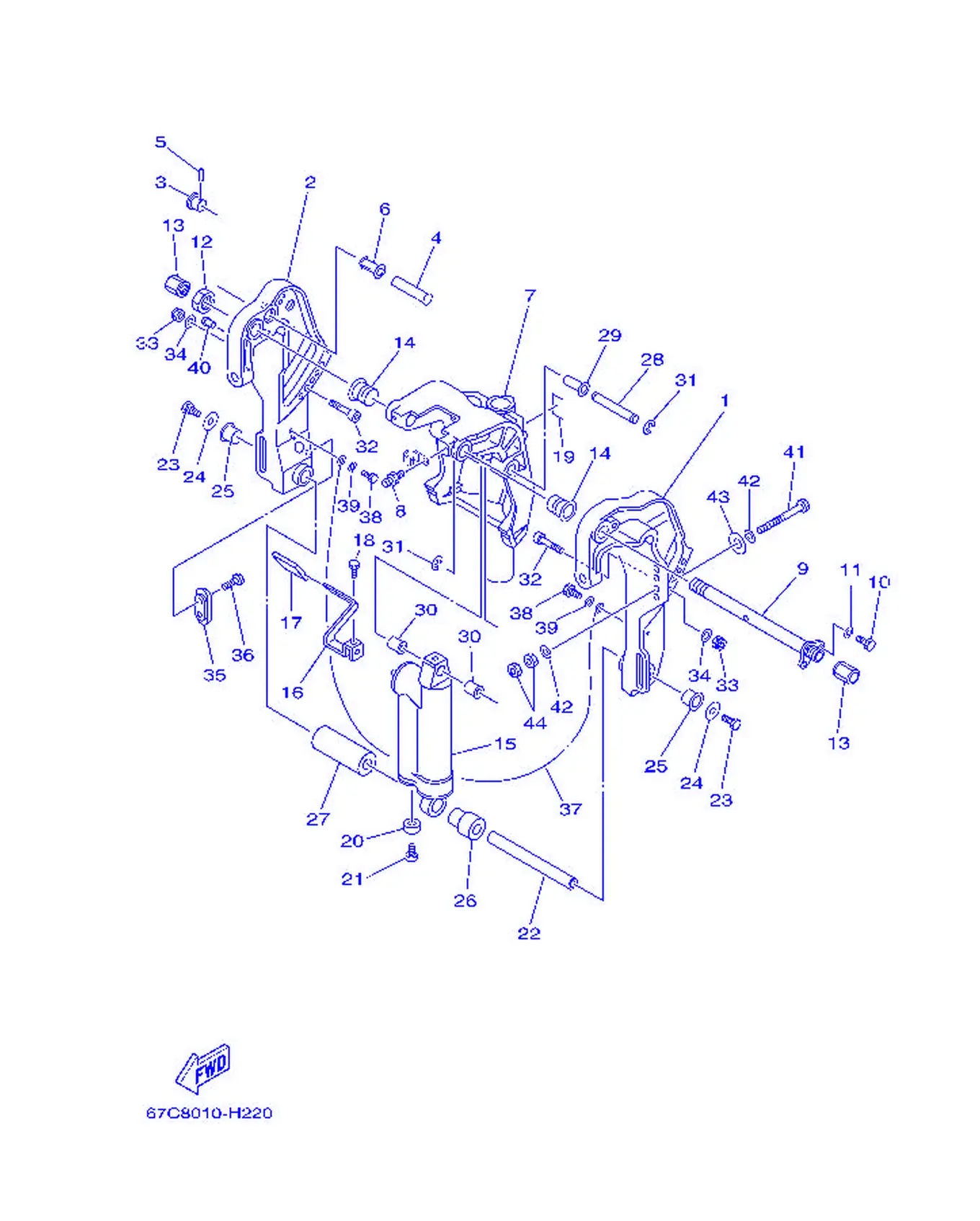

ブラケツト 2 (WHDシヨウ)

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-43111-10-4D	夹紧托架	Bracket,Clamp 1	1
2	67C-43112-10-4D	夹紧托架	Bracket,Clamp 2	1
3	65W-43192-00	限位旋钮	Knob, Stopper	1
4	65W-43191-00	限位轴	Shaft, Stopper	1
5	91690-30018	弹簧销	Pin,Spring	1
6	90386-14MA1	衬套	Bushing	1
7	67C-43311-10-4D	旋转支架	Bracket, Swivel 1	1
8	93700-06M03	润滑油管嘴	Nipple, Grease	1
9	6K9-43131-01	夹紧托架螺栓	Bolt,ClampBracket	1
10	97095-08020	螺栓	Bolt	1
11	92995-08100	盘形垫	Washer	1
12	90185-22M11	自锁螺母	Nut, Self-Locking	1
13	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
14	90386-22MA4	衬套	Bushing	2
15	67C-43107-10-4D	液压缸	Shock Absorber Sub Assembly	1
16	67C-43631-00	角度定位杆	Lever,Tilt	1
17	682-43318-01	盖	Cover	1
18	97095-06010	螺栓	Bolt	1
19	63D-43691-00	角度定位指示器	Indicator, Tilt	1
20	663-45251-00	阳极	Anode	1
21	98680-06525	椭圆头螺钉	Screw, Oval Head	1
22	90249-18M35	销	Pin	1
23	97080-08016	螺栓	Bolt	2
24	90201-08M00	垫圈	Washer,Plate	2
25	90386-18M44	衬套	Bushing	2
26	90386-18MA5	衬套	Bushing	1
27	90387-18M03	轴套	Color	1
28	90249-12M38	销	Pin	1
29	90381-12M10	双金属衬套	Bush, Solid	1
30	90381-12M11	双金属衬套	Bush, Solid	2
31	99080-10600	卡环	Circlip	2
32	90110-10M02	螺栓	Bolt, Hexagon Socket Head	2
33	90185-10M13	螺母	Nut, Self-Locking	2
34	92995-10600	盘形垫	Washer	2
35	65W-45251-00	阳极	Anode	1
36	90101-06020	螺栓	Bolt, Hexagon	2
37	67C-82127-20	导线2	Wire,Lead 2	1
38	97095-06014	螺栓	Bolt	2
39	92995-06600	盘形垫	Washer	2
40	90269-02M08	螺丝	Rivet	2
41	90101-12M65	卡环	Bolt, Hexagon	4
42	92995-12200	盘形垫	Washer	8
43	90201-12426	平垫圈	Washer,Plate	4
44	95380-12600	有槽螺母	Nut	8

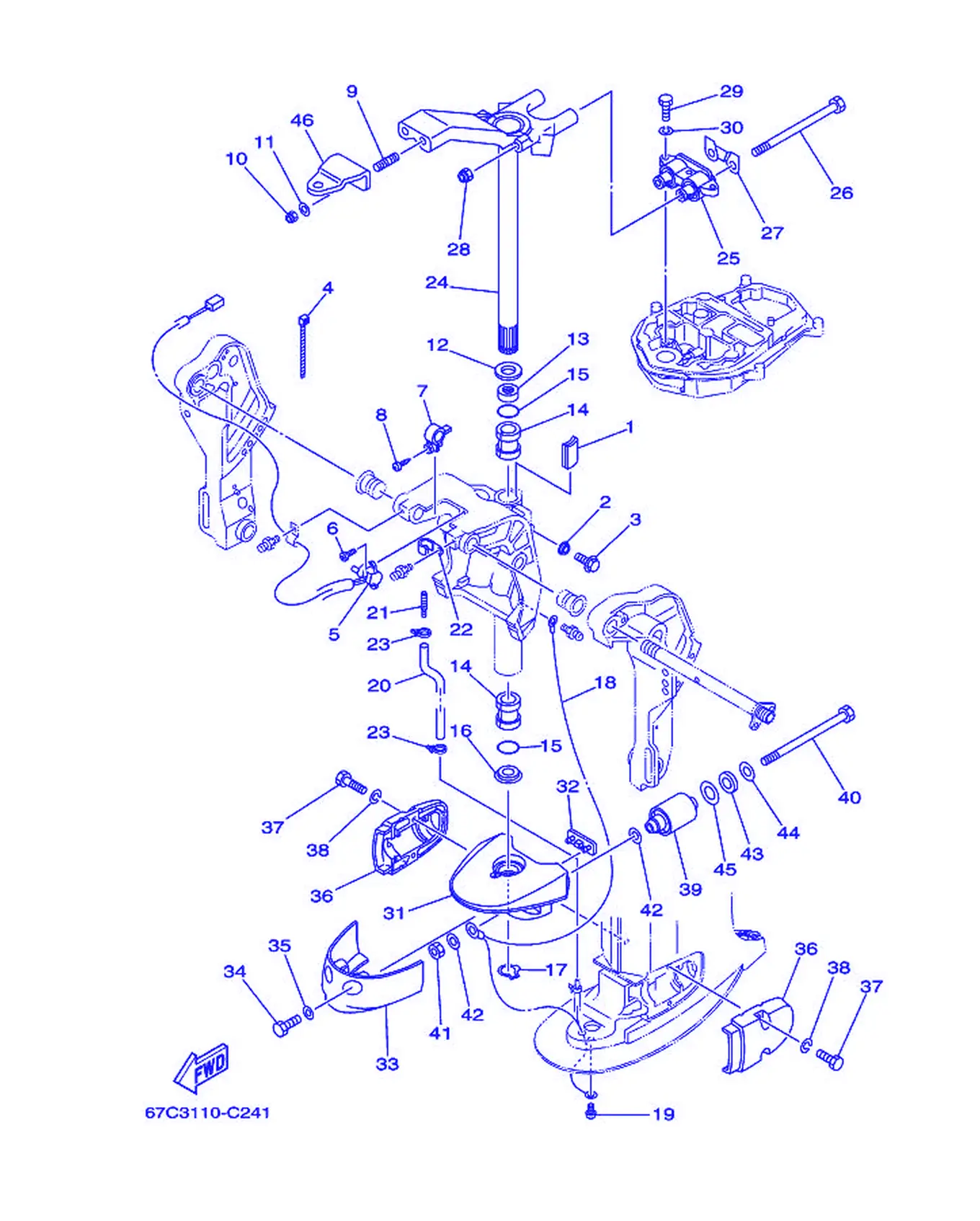

ブラケツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-42528-00	阻力板	Plate, Friction	1
2	689-43373-01	减震器密封	Seal,Damper	1
3	90105-06M18	螺栓	Bolt, Washer Based Head	1
4	90465-11M10	固定	Clamp	4
4	90465-11M10	固定	Clamp	1
5	67H-83672-00	纵倾角传感	TrimSensor	1
6	97885-06016	大柱头螺钉	Screw, Pan Head	2
7	6K9-43139-01	弹簧2	Cam,TrimSensor	1
8	97780-60525	自攻螺钉	Screw, Tapping	1
9	90116-10M28	卡环	Bolt, Stud	2
10	90185-10051	螺母	Nut, Self-Locking	2
11	90201-10120	平垫圈	Washer,Plate	2
12	90201-30M00	平垫圈	Washer,Plate	1
13	90386-30M78	衬套	Bushing	1
14	90386-30M77	衬套	Bushing	2
15	93210-29M94	O型圈	O-ring	2
16	90386-30M60	衬套	Bushing	1
17	93410-28M06	卡环	Circlip	1
18	67C-82127-10	导线2	Wire,Lead 2	1
19	97885-06008	大柱头螺钉	Screw, Pan Head	1
20	90445-07M53	固定	Hose (L700)	1
21	6E5-83558-00	管嘴端部	End, Nipple	1
22	90465-08M07	固定	Clamp	1
23	90465-11M10	固定	Clamp	2
24	67C-42510-11-4D	方向托架组合	SteeringBracketAssembly	1
25	67C-44514-10-4D	上侧减震胶垫	Mount Damper, Upper Side	1
25	67C-44514-20-4D	上侧减震胶垫	Mount Damper, Upper Side	1
26	90101-08M15	卡环	Bolt, Hexagon	2
27	66T-44526-30	面板	Plate	1
28	90185-08045	螺母	Nut, Self-Locking	2
29	97075-08030	螺栓	Bolt	3
30	92995-08100	盘形垫	Washer	3
31	67C-44551-10-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
32	67C-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
33	67C-44553-00-4D	下侧减震胶垫盖	Cover, Lower Mount	1
34	97095-08020	螺栓	Bolt	2
35	92995-08600	盘形垫	Washer	2
36	67C-44552-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
37	97075-08030	螺栓	Bolt	4
38	92995-08100	盘形垫	Washer	4
39	67C-44555-11-94	下侧减震胶垫	Mount Damper, Lower Side	2
39	67C-44555-21-94	下侧减震胶垫	Mount Damper, Lower Side	2
40	90109-12MA3	螺栓	Bolt	2
41	95380-12700	盘形垫	Nut	2
42	90201-12M16	平垫圈	Washer,Plate	4
43	90202-21100	平垫圈	Washer,Plate	2
44	90201-13M19	平垫圈	Washer,Plate	2
45	90201-22M05	平垫圈	Washer,Plate	2
46	65W-48511-00	操舵连接板	Hook,Steering	1

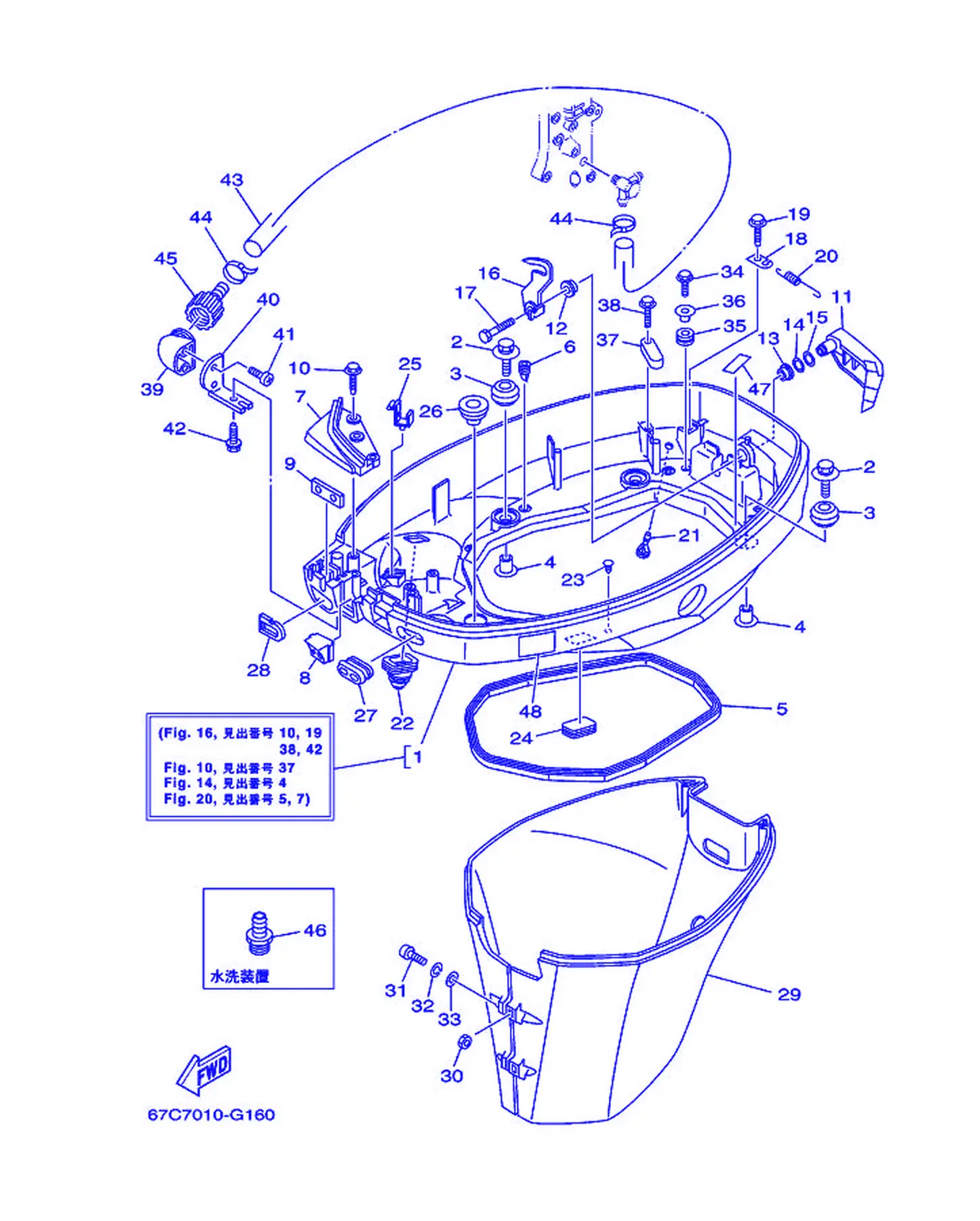

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-42710-12-4D	底罩组合	Bottom Cowling Assembly	1
1	67C-42710-02-4D	底罩组合	Bottom Cowling Assembly	1
2	90119-06M08	卡环	Bolt, With Washer	4
3	90480-09M12	固定	Grommet	4
4	90387-06060	衬套	Color	4
5	62Y-42716-00	密封橡皮块1	Rubber,Seal 1	1
6	65W-42717-00	密封橡皮块2	Rubber,Seal 2	4
7	67C-42738-00-4D	装配面板	Plate, Fitting	1
8	62Y-42725-00	固定	Grommet	1
8	62Y-42725-30	固定	Grommet	1
9	62Y-42727-00	固定	Grommet	1
10	90109-06M81	螺栓	Bolt	3
11	67C-42815-00-4D	夹杆	Lever,Clamp	1
12	90386-12M37	衬套	Bushing	1
13	90386-12MA2	衬套	Bushing	1
14	90206-12052	平垫圈	Washer, Wave	1
15	90201-12M07	平垫圈	Washer,Plate	1
16	67C-42816-01	夹杆	Lever,Clamp	1
17	97095-06012	螺栓	Bolt	1
18	66T-43144-00	弹簧	Hook,Spring	1
19	90109-06M86	螺栓	Bolt	1
20	90506-18M40	接头	Spring, Tension	1
21	6H3-44391-01	软管管嘴	Nipple,Hose	1
22	6H1-42726-21	固定	Grommet	1
22	65W-42724-10	固定	Grommet	1
23	90338-07004	螺栓	Plug	1
24	6H4-42726-00	固定	Grommet	1
25	90464-09M13	固定	Clamp	1
26	676-42727-00	固定	Grommet	1
27	6H3-42727-00	固定	Grommet	1
28	61N-24329-00	密封	Seal	1
29	67C-42741-10-4D	挡板	Apron	1
30	95380-06600	有槽螺母	Nut, Hexagon	2
31	97880-06025	螺栓	Screw, Pan Head	2
32	92990-06100	盘形垫	Washer,Spring	2
33	92990-06600	面板垫圈	Washer,Plate	2
34	90109-06M80	螺栓	Bolt	2
35	90480-13M24	固定	Grommet	2
36	90387-06M43	衬套	Color	2
37	6E5-82588-00	面板	Plate	1
38	90109-06M81	螺栓	Bolt	1
39	68T-12572-00	软管接头5	Adapter	1
40	69W-12535-00	面板	Plate	1
41	90167-06002	卡环	Screw, Tapping	2
42	90109-06M80	螺栓	Bolt	1
43	67C-24312-00	管2	Pipe 2	1
44	90465-11M10	固定	Clamp	2
45	6R3-12580-00	软管接头5	JointAssembly	1
46	69J-12584-00	软管接头	Joint,Hose 3	1
47	62Y-82377-00	铭牌	Label	1
48	6AH-42794-00	标签	Label, Warning (General)	1

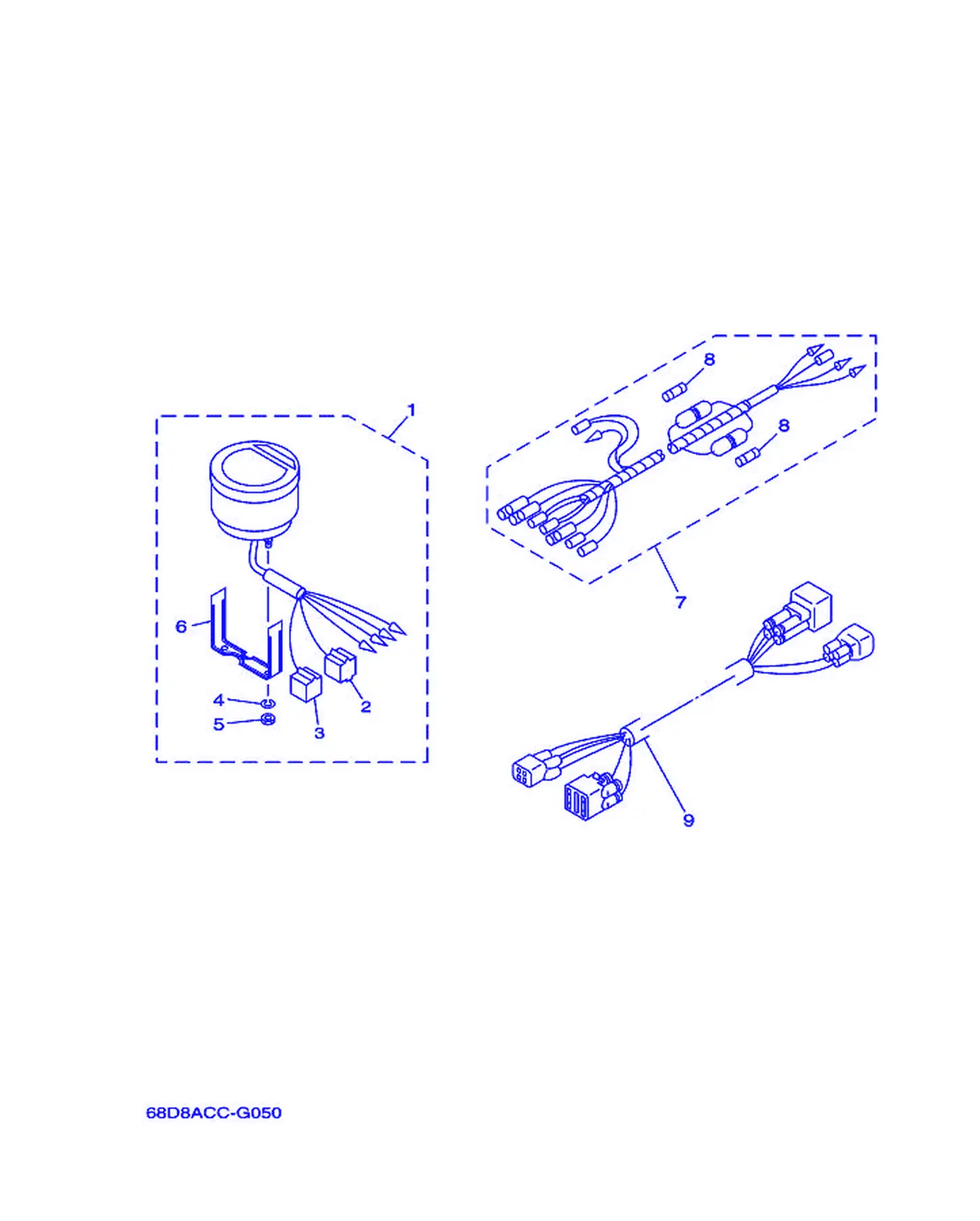

メータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-03	数字转速表	Digital Tachometer Assembly	1
2	9E450-04433	联接器	Connector	1
3	9E450-04533	联接器	Connector	1
4	92990-04100	盘形垫	Washer, Spring	2
5	95380-04600	有槽螺母	Nut	2
6	6Y5-8355X-T1	仪表托架1	Bracket, Meter 1	1
7	6Y5-83553-M0	导线	Wire,Lead	1
8	1E6-82151-00	保险丝	Fuse (10A)	2
9	68F-82553-70	导线延伸部分	Extension, Wire Lead	1

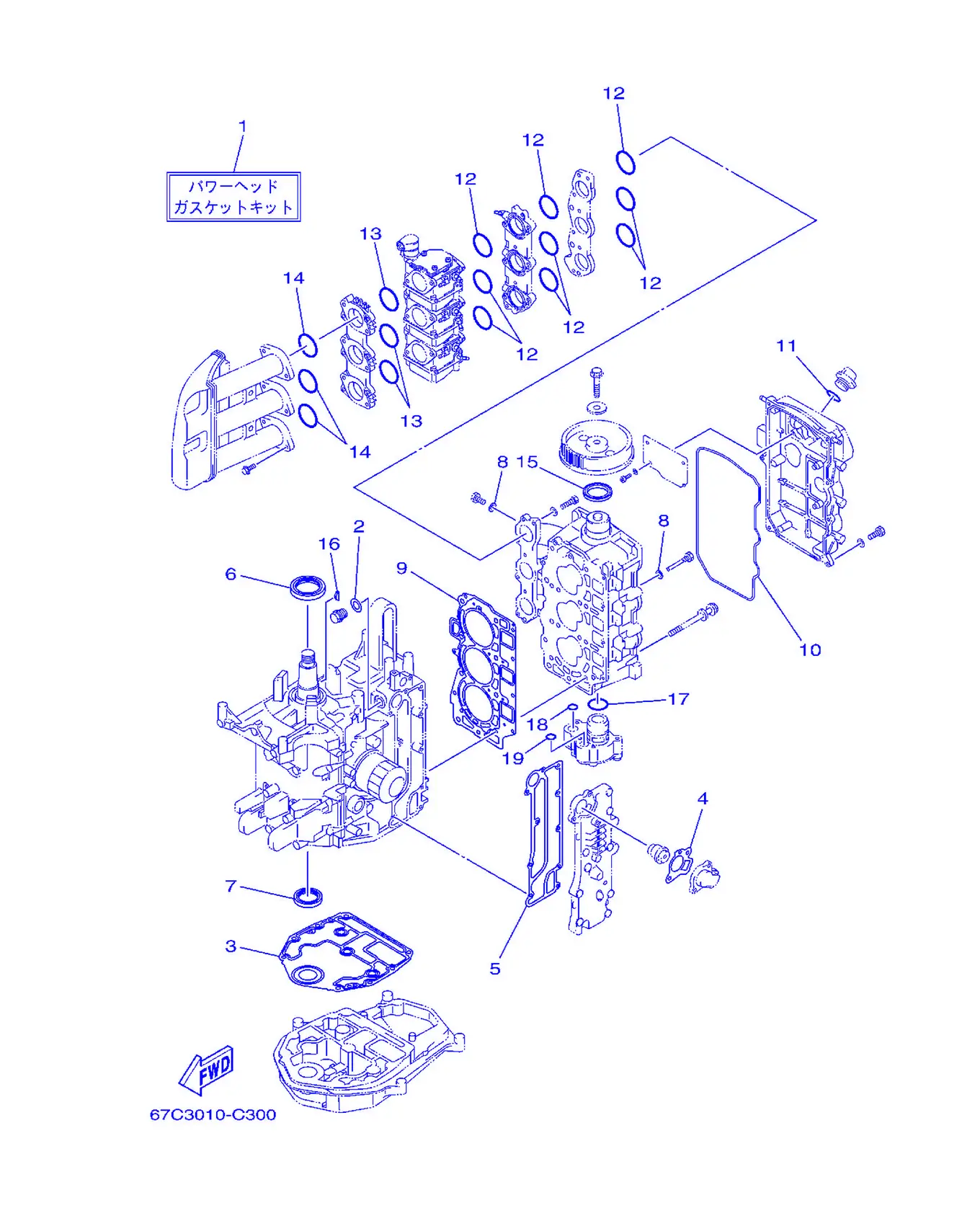

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-W0001-01	衬垫套	Power Head Gasket Kit	1
2	90430-14115	垫片	Gasket	1
3	67C-11351-01	气缸衬垫	Gasket,Cylinder	1
4	62Y-12414-00	盖衬垫	Gasket,Cover	1
5	67C-41114-10	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
6	93102-43M42	油封	OilSeal	1
7	93102-35M47	油封	OilSeal	1
8	90430-06014	螺栓	Gasket	4
9	67C-11181-01	气缸头垫片1	Gasket, Cylinder Head 1	1
10	67C-11356-00	气缸密封圈2	Seal,Cylinder 2	1
11	93210-24M79	O型圈	O-ring	2
12	67C-14561-00	O型圈	O-ring	9
13	67C-14562-00	O型圈	O-ring	3
14	93210-34MJ6	O型圈	O-ring	3
15	93102-37M40	油封	OilSeal	1
16	90280-04M06	半圆键	Key, Woodruff	1
17	93210-33MH2	O型圈	O-ring	1
18	93210-12MG9	O型圈	O-ring	1
19	93210-14515	O型圈	O-ring	1

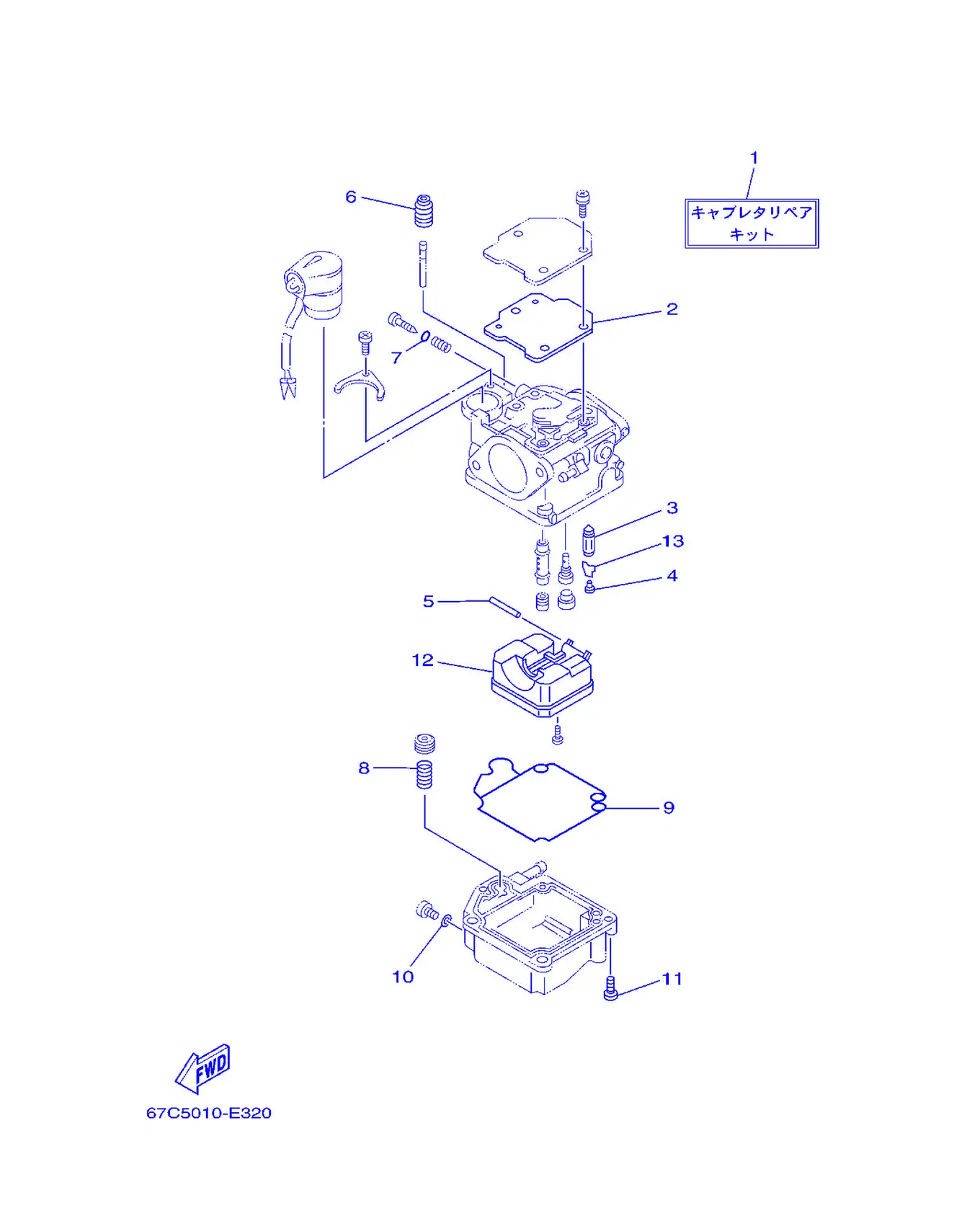

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	65W-W0093-02	化油器修理套	CarburetorRepair Kit	1
2	65W-14126-10	衬垫	Gasket	1
3	6G1-14546-01	针阀	Valve, Needle	1
4	676-14186-00	浮子销	Pin, Float	1
5	6H4-14548-00	浮子臂销	Pin, Float Arm	1
6	65W-14373-01	柱塞盖罩	Cover, Plunger Clip	1
7	67C-14397-00	O型圈	O-ring	1
8	65W-14335-00	柱塞弹簧	Spring, Plunger	1
9	65W-14384-00	浮子室衬垫	Gasket, Float Chamber	1
10	65W-14398-00	衬垫	Gasket	1
11	97980-04114	带垫圈螺钉	Screw, Washer	4
12	63V-14985-00	浮子	Float	1
13	663-14159-00	钢夹	Clip	1

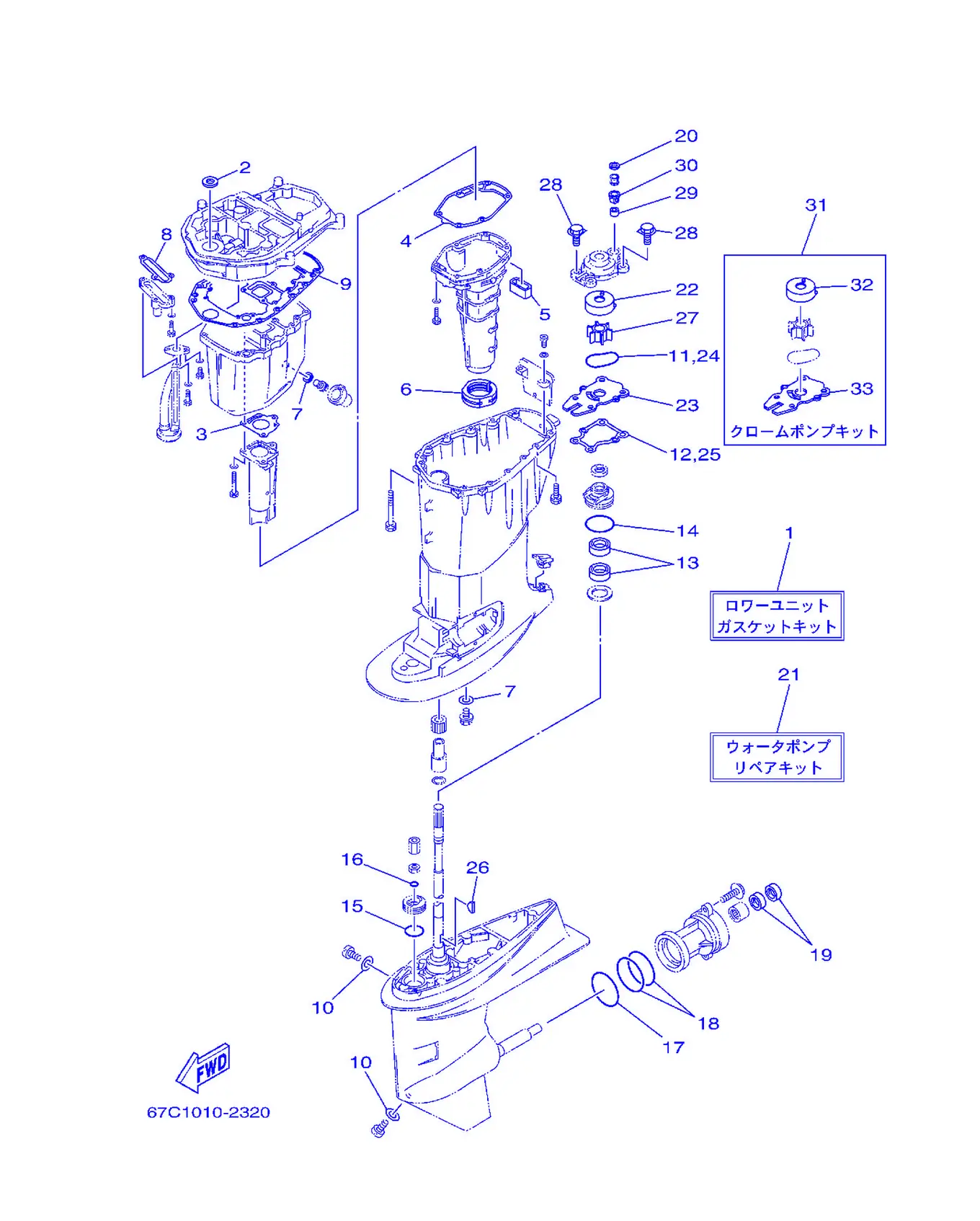

リペアキツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-W0001-22	衬垫套	LowerUnitGasket Kit	1
2	93110-16004	油封	OilSeal	1
3	67C-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
4	62Y-41134-01	排气岐管衬垫	Gasket, Exhaust Manifold	1
5	62Y-45127-00	密封	Seal	1
6	67C-45123-00	消音器衬垫	Gasket,Muffler	1
7	90430-14M09	衬垫	Gasket	2
8	62Y-13475-00	衬垫	Gasket	1
9	69W-15312-00	油槽衬垫	Gasket, Oil Pan	1
10	90430-08020	固定	Gasket	2
11	93210-59MG7	O型圈	O-ring	1
12	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
13	93101-22M60	油封	OilSeal	2
14	93210-48MG8	O型圈	O-ring	1
15	93210-33MG4	O型圈	O-ring	1
16	93210-06ME6	O型圈	O-ring	1
17	93210-69MG6	O型圈	O-ring	1
18	93210-74MG5	O型圈	O-ring	2
19	93101-22M00	油封	OilSeal	2
20	90430-12072	衬垫	Gasket	1
21	66T-W0078-00	水泵修理套	Water PumpRepair Kit	1
22	63D-44322-00	芯子	Insert, Cartridge	1
23	66T-44323-00	外挡板	Outer Plate, Cartridge	1
24	93210-59MG7	O型圈	O-ring	1
25	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
26	90280-03M03	半圆键	Key, Woodruff	1
27	6H4-44352-02	叶轮	Impeller	1
28	90119-08M15	带垫螺栓	Bolt, With Washer	4
29	663-44366-00	水封减震器	Damper,WaterSeal	1
30	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
31	66T-W0078-0A	水泵修理套	Chrome Pump Kit	1
32	63D-44322-40	芯子	Insert, Cartridge	1
33	66T-44323-40	外挡板	Outer Plate, Cartridge	1

リモートコントロールアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	703-48261-01	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97380-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-43	主开关组合	Main Switch Assembly	1
45	703-82577-00	旋钮	Cap, Key	1
46	703-82531-00	导线	Wire, Lead	1
47	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
48	682-82556-00	止动拉索	Stopper	1
49	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
50	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
51	703-83383-02	蜂鸣器	Buzzer	1
52	703-48284-00	固定	Grommet	1
53	703-82591-00	带	Band	1
54	703-82592-00	带	Band	1
55	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
56	703-48221-00	控制杠杆	Lever, Control	1
57	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
58	703-48212-00	遥控装置衬套	Back Plate 1	1
59	703-48213-00	面板	Back Plate 2	1
60	703-48271-00	变挡臂	Arm, Shift	1
61	703-48211-01	壳体1	Housing 1	1
62	703-48232-00	齿轮	Gear	1

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	701-48310-90	遥控钢索 (3.35m)	Cable, Remote Control	2
2	701-48320-00	遥控钢索 (3.66m)	Cable, Remote Control	2
2	701-48320-20	遥控钢索 (3.96m）	Cable, Remote Control	2
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2

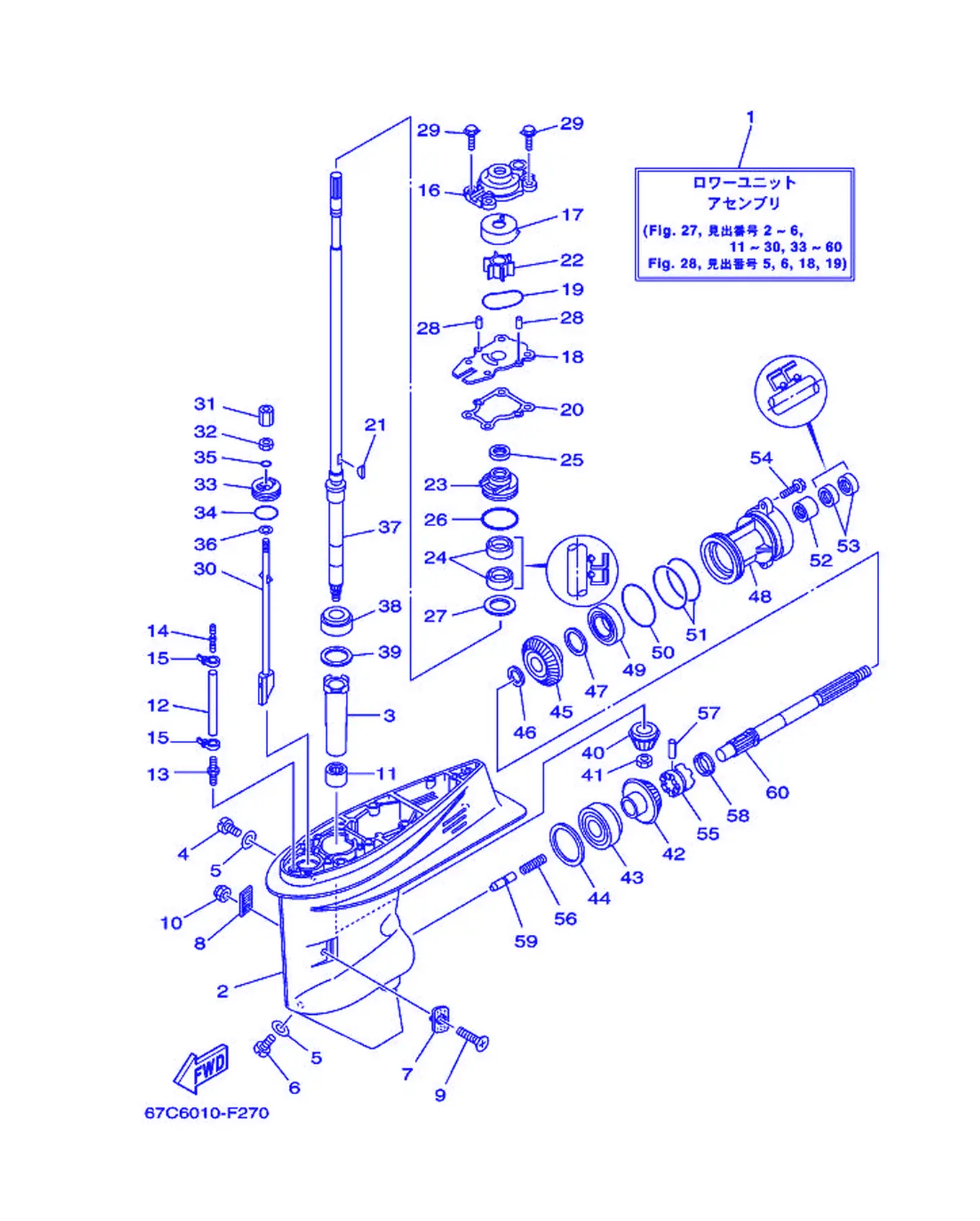

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	67C-45300-11-4D	水下装置总成	LowerUnitAssembly	1
1	67C-45300-21-4D	水下装置总成	LowerUnitAssembly	1
2	67C-45301-00-4D	水下装置壳	Casing,Lower	1
3	6H4-45536-00	驱动轴套	Sleeve,Drive Shaft	1
4	90340-08002	螺丝	Plug, Straight Screw	1
5	90430-08020	固定	Gasket	2
6	688-45341-10	放油塞	Plug, Drain	1
7	63D-45214-00	进水口盖	Cover, Water Inlet	1
8	63D-45215-00	进水口盖	Cover, Water Inlet	1
9	90142-05M06	螺丝	Screw, Countersunk	1
10	95380-05600	螺母	Nut	1
11	93315-32224	轴承	Bearing	1
12	90445-07ME8	固定	Hose (L80)	1
12	90445-07M31	固定	Hose (L200)	1
13	6E5-45378-00	软管嘴	Nipple,Hose	1
14	6E5-83558-10	管嘴端部	End, Nipple	1
15	90465-11M10	固定	Clamp	2
16	66T-44311-00	水泵壳	Housing,Water Pump	1
17	63D-44322-00	芯子	Insert, Cartridge	1
18	66T-44323-00	外挡板	Outer Plate, Cartridge	1
19	93210-59MG7	O型圈	O-ring	1
20	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
21	90280-03M03	半圆键	Key, Woodruff	1
22	6H4-44352-02	叶轮	Impeller	1
23	63D-44341-00	水泵壳	Housing,Water Pump	1
24	93101-22M60	油封	OilSeal	2
25	66T-45344-01	油封盖	Cover,OilSeal	1
26	93210-48MG8	O型圈	O-ring	1
27	90201-27M00	平垫圈	Washer,Plate	1
28	93604-08062	定位销	Pin, Dowel	2
29	90119-08M15	带垫螺栓	Bolt, With Washer	4
30	67C-44150-10	变挡凸轮组合	Shift Cam Assembly	1
30	67C-44150-20	变挡凸轮组合	Shift Cam Assembly	1
31	67C-44146-00	变挡连杆接头	Connector, Shift Rod	1
32	95380-06700	有槽螺母	Nut	1
33	66T-45321-00	面板	Plate	1
34	93210-33MG4	O型圈	O-ring	1
35	93210-06ME6	O型圈	O-ring	1
36	92990-06600	面板垫圈	Washer,Plate	1
37	67C-45501-10	驱动轴组	Drive ShaftComplete	1
37	67C-45501-20	驱动轴组	Drive ShaftComplete	1
38	93332-00001	轴承	Bearing	1
39	663-45587-01	填隙	Shim (T:0.10MM)	1
39	663-45587-10	填隙	Shim (T:0.12MM)	1
39	663-45587-20	填隙	Shim (T:0.15MM)	1
40	66T-45551-00	小齿轮	Pinion (13T)	1
41	90170-12138	螺帽	Nut	1
42	66T-45560-01	齿轮	Gear 1 (26T)	1
43	93332-00003	轴承	Bearing	1
44	663-45567-01	填隙	Shim (T:0.10MM)	1
44	663-45567-10	填隙	Shim (T:0.12MM)	1
44	663-45567-20	填隙	Shim (T:0.15MM)	1
44	663-45567-30	填隙	Shim (T:0.18MM)	1
44	663-45567-40	填隙	Shim (T:0.30MM)	1
44	663-45567-50	填隙	Shim (T:0.40MM)	1
44	663-45567-60	填隙	Shim (T:0.50MM)	1
45	66T-45571-00	齿轮	Gear 2 (26T)	1
46	90201-22429	平垫圈	Washer,Plate	1
47	63D-45577-00	填隙	Shim (T:0.10MM)	1
47	63D-45577-10	填隙	Shim (T:0.12MM)	1
47	63D-45577-20	填隙	Shim (T:0.15MM)	1
47	63D-45577-30	填隙	Shim (T:0.18MM)	1
47	63D-45577-40	填隙	Shim (T:0.30MM)	1
47	63D-45577-50	填隙	Shim (T:0.40MM)	1
47	63D-45577-60	填隙	Shim (T:0.50MM)	1
48	63D-45361-02-4D	水下装置壳体盖	Cap,Lower Casing	1
49	93306-001U1	轴承	Bearing	1
50	93210-69MG6	O型圈	O-ring	1
51	93210-74MG5	O型圈	O-ring	2
52	93317-22204	轴承	Bearing	1
53	93101-22M00	油封	OilSeal	2
54	90105-08M61	凸缘螺栓	Bolt, Washer Based Head	2
55	66T-45631-00	爪形离合器	Clutch, Dog	1
56	90501-18M01	螺丝	Spring, Compression	1
57	90250-06023	销	Pin, Straight	1
58	67C-45633-00	十字	Ring, Cross Pin	1
59	66T-45635-00	变挡柱	Plunger, Shift	1
60	66T-45611-00	螺旋浆轴	Shaft,Propeller	1

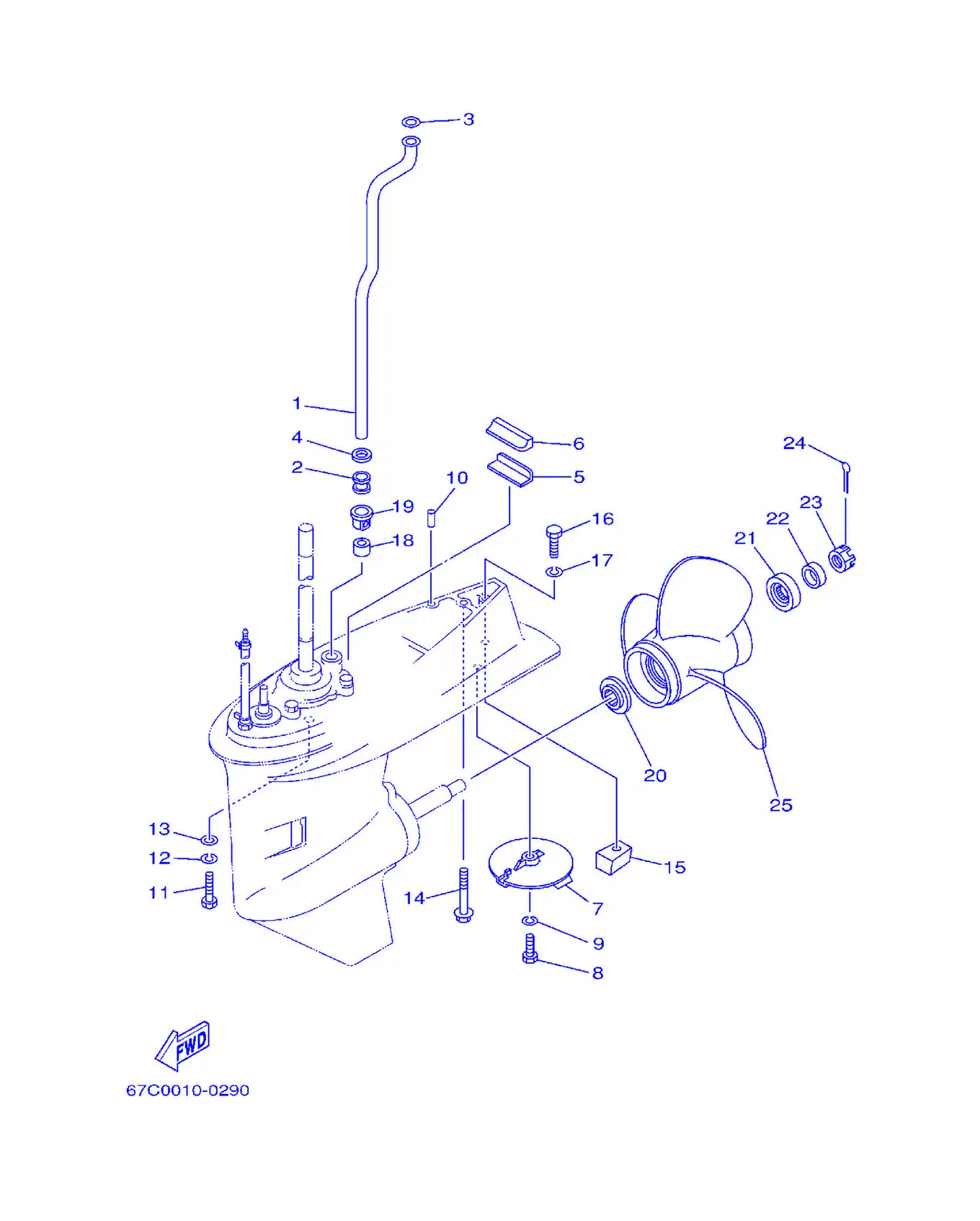

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-44361-00	水管	Tube, Water	1
1	62Y-44361-20	水管	Tube, Water	1
2	663-44367-00	水封减震器	Damper,WaterSeal	1
3	90202-12060	平垫圈	Washer,Plate	1
4	90430-12072	衬垫	Gasket	1
5	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
6	63D-45375-00	密封圈减震	Damper,Seal	1
7	67C-45371-00	航向调整	Tab Trim	1
8	97095-08025	螺栓	Bolt	1
9	92995-08100	盘形垫	Washer	1
10	93606-12019	定位销	Pin, Dowel	2
11	97075-10040	螺栓	Bolt	4
12	92995-10100	盘形垫	Washer	4
13	92995-10600	盘形垫	Washer	4
14	90119-08M44	带垫螺栓	Bolt, With Washer	1
15	67C-45251-00	阳极	Anode	1
16	97095-08035	螺栓	Bolt	1
17	92995-08100	盘形垫	Washer	1
18	663-44366-00	水封减震器	Damper,WaterSeal	1
19	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
20	663-45987-02	衬套	Spacer	1
21	66T-45997-00	衬套	Spacer	1
22	90389-22M01	衬套	Bushing	1
23	90171-16011	螺母	Nut, Castle	1
24	91490-30025	开口销	Pin, Cotter	1
25	69W-45945-00-EL	螺旋浆	Propeller (3X11-1/8X13-G)	1
25	69W-45947-00-EL	螺旋浆	Propeller (3X11-5/8X11-G)	1
25	69W-45952-00-EL	螺旋浆组合	Propeller (3X11-3/8X12-G)	1
25	663-45941-01-EL	螺旋浆	Propeller (3X10-3/4 X17 -G)	1
25	663-45949-01-EL	螺旋浆	Propeller (3X10-3/4 X16 -G)	1
