雅马哈 90A - 90AETOL

共 26 个部位，点击零件编码查看详情，或搜索本页零件。

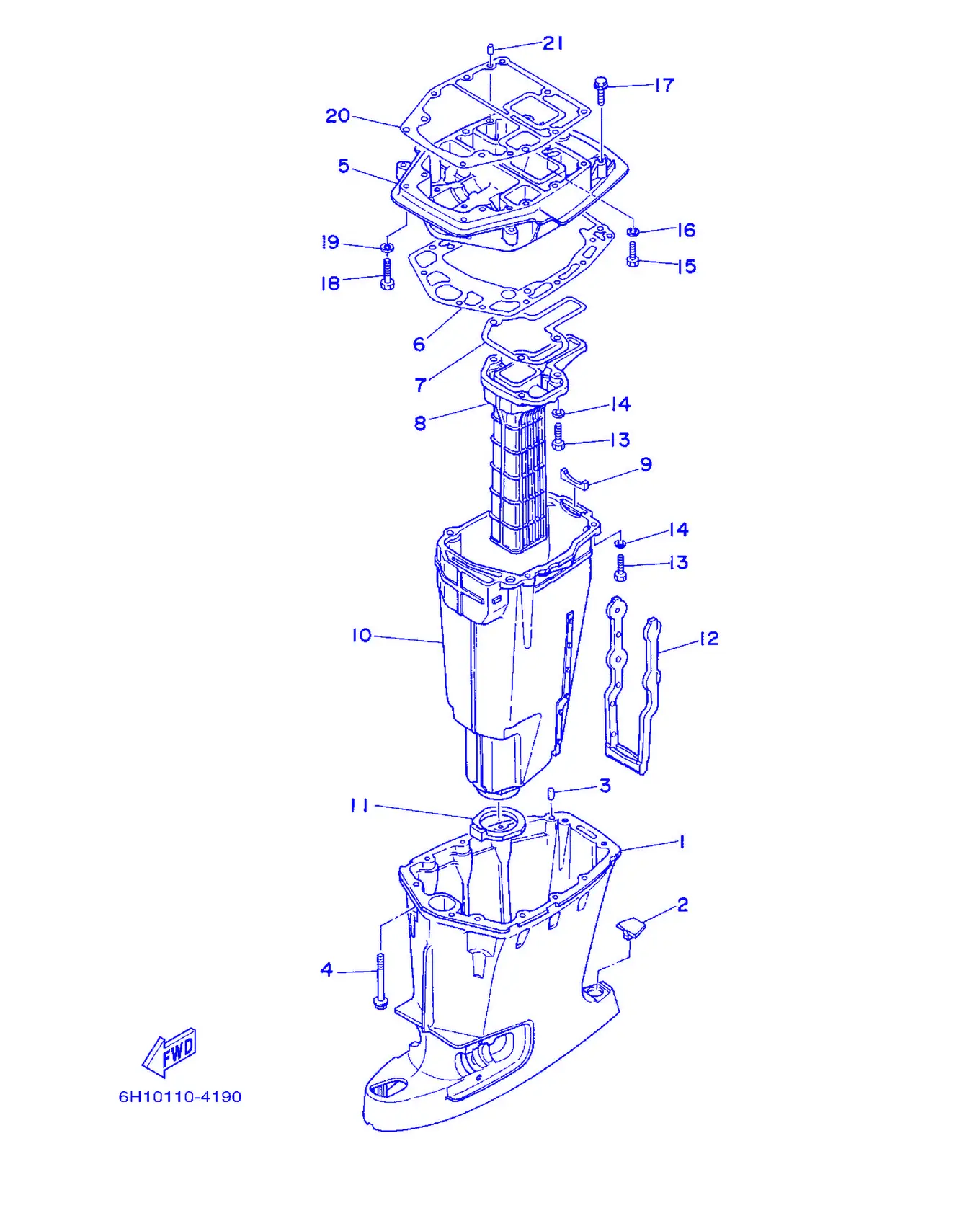

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	688-45111-04-4D	水上装置壳	Casing,Upper	1
2	663-45155-10	盖	Cap	1
3	93606-12019	定位销	Pin, Dowel	2
4	90119-08M80	带垫螺栓	Bolt, With Washer	8
5	688-41137-03-94	排气导管	Guide,Exhaust	1
6	688-45114-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
7	688-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
8	688-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
9	688-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
10	688-14711-01-5B	消音器1	Muffler 1	1
11	688-45123-00	消音器衬垫	Gasket,Muffler	1
12	663-14737-10	消音器减震器	Damper,Muffler	1
13	97075-08030	螺栓	Bolt	7
14	92995-08100	盘形垫	Washer	7
15	97075-08025	螺栓	Bolt	1
16	92995-08100	盘形垫	Washer	1
17	90119-08M79	卡环	Bolt, With Washer	2
18	97075-08035	螺栓	Bolt	2
19	92995-08100	盘形垫	Washer	2
20	688-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
21	93606-12019	定位销	Pin, Dowel	2

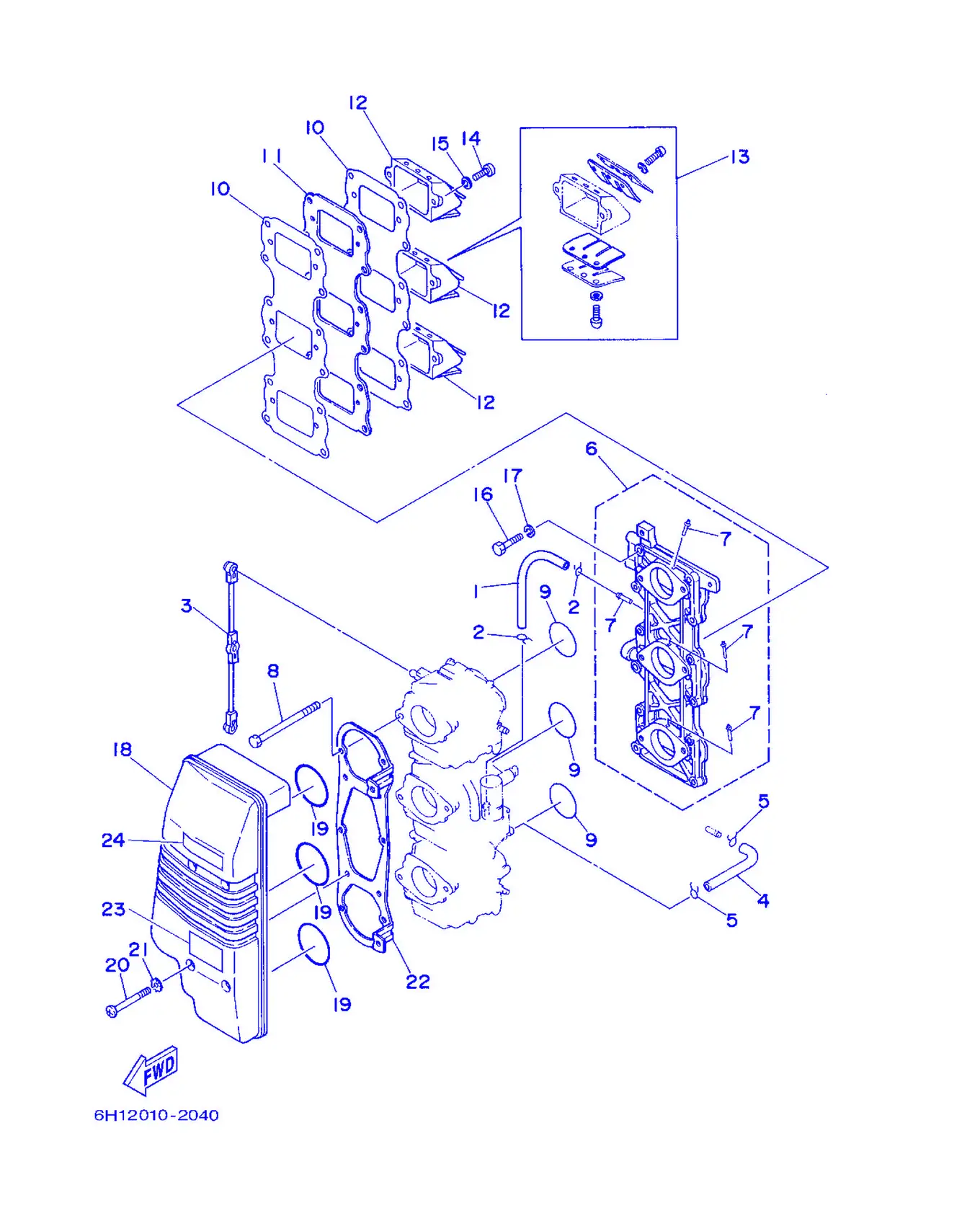

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	90445-07M23	固定	Hose (L408)	1
2	90467-06016	固定	Clip	2
3	688-41217-01	加速器杠杆连杆	Rod,AcceleratorLever	1
4	6H3-14349-00	管	Pipe	1
5	90467-08004	卡环	Clip	2
6	6H1-13641-02-94	岐管1	Manifold 1	1
7	6H1-14485-00	连接管	Pipe, Joint	4
8	97095-06095	螺栓	Bolt	6
9	93210-39ME4	O型圈	O-ring	3
10	688-13621-A1	阀座衬垫	Gasket,ValveSeat	2
11	688-13624-00	簧片阀面板	Plate,Reed Valve	1
12	688-13610-00	簧片阀组合	Reed ValveAssembly	3
13	688-W0004-00	簧片套	LeadSet	1
14	97880-05020	大柱头螺钉	Screw, Pan Head	6
15	92990-05100	盘形垫	Washer,Spring	6
16	97013-06030	螺栓	Bolt	12
17	92903-06100	盘形垫	Washer,Spring	12
18	6H1-14440-02	进气消声器组合	SilencerAssembly,Intake	1
19	93210-46044	O型圈	O-ring	3
20	97885-06050	螺栓	Screw, Pan Head	4
21	90209-06M05	平垫圈	Washer	4
22	6H1-14413-02	支承	Stay	1
23	6H1-85711-60	警告标签	Mark, Corrosion	1
24	6A1-83625-01	商标，标志5	Mark 5	1

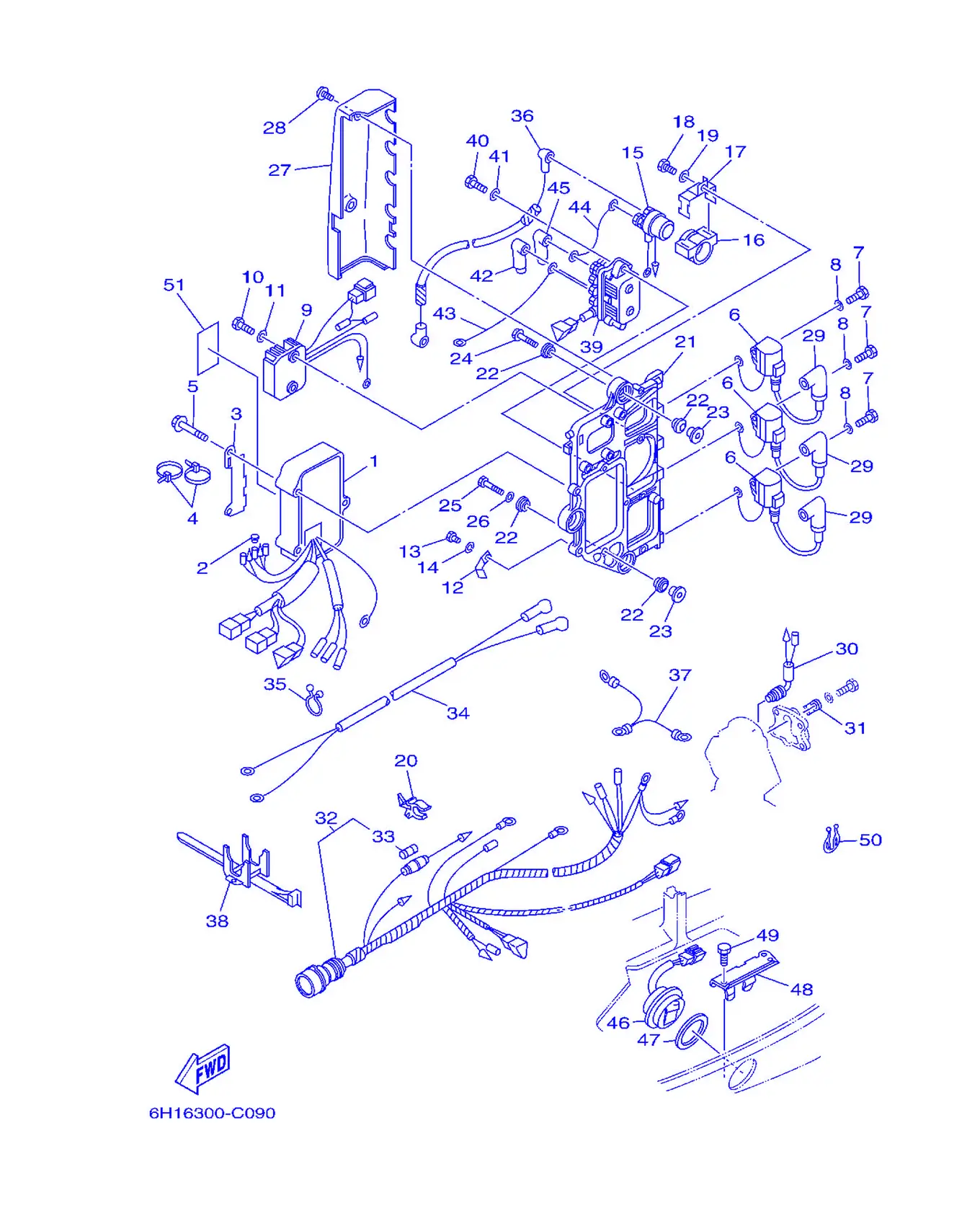

エレクトリカル

REF	雅马哈编码	中文名称	英文名称	用量
1	6H0-85540-06	电子点火器总成	C.D.I. Unit Assembly	1
2	703-82119-00	导线盖	Cover,LeadWire	1
3	6H1-85542-10	托架	Bracket	1
4	90465-13M11	线夹	Clamp	2
5	97595-06550	带垫圈螺	Bolt, With Washer	3
6	697-85570-00	点火线圈组合	Ignition Coil Assembly	3
7	97013-06020	螺栓	Bolt	3
8	92903-06600	盘形垫	Washer,Plate	3
9	6H0-81960-10	整流调压器组合	Rectifier and Regulator	1
10	97095-06020	螺栓	Bolt	2
11	92995-06600	盘形垫	Washer	2
12	90465-08M23	固定	Clamp	1
13	97095-06012	螺栓	Bolt	1
14	92995-06100	垫圈	Washer,Spring	1
15	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
16	6G1-81952-00	继电器支架	Holder, Relay	1
17	6E9-81945-70	开关装配面板	Plate, Switch Fitting	1
18	97013-06016	螺栓	Bolt	1
19	92903-06600	盘形垫	Washer,Plate	1
20	6G5-82152-00	保险丝管	Holder,Fuse	1
21	6H1-85542-00-94	托架	Bracket	1
22	90480-09M25	固定	Grommet	6
23	90387-06M03	衬套	Color	3
24	90119-06M75	卡环	Bolt, With Washer	2
25	90109-06M39	卡环	Bolt	1
26	90201-06M31	面板垫圈	Washer,Plate	1
27	6H1-81916-00	接头盖	Cover, Terminal	1
28	90159-06M11	带垫螺栓	Screw, With Washer	2
29	6E3-82370-21	塞帽组合	PlugCapAssembly	3
30	688-82560-10	温控开关组合	Thermo Switch Assembly	1
31	688-82588-01	面板	Plate	1
32	6H0-82590-12	电缆总成	WireHarnessAssembly (10P)	1
33	663-82151-00	保险丝	Fuse (12V-20A)	1
34	6H0-82105-J1	电缆	WireHarness	1
35	90464-23M22	固定夹	Clamp	1
36	6H0-82117-00	导线	Wire,Lead	1
37	697-82519-00	接地线	Wire, Earth Lead	1
38	688-82594-00	夹箍	Clamp	1
39	61A-81950-00	继电器组合	RelayAssembly	1
40	97095-06025	螺栓	Bolt	2
41	92995-06600	盘形垫	Washer	2
42	682-82119-01	导线盖	Cover,LeadWire	2
43	6H0-81949-10	导线	Wire,Lead	1
44	6H0-81949-01	导线	Wire,Lead	1
45	682-82119-01	导线盖	Cover,LeadWire	1
46	6H1-82563-10	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
47	6E5-82587-00	衬垫	Gasket	1
48	6H1-83614-00	托架	Bracket	1
49	97095-06016	螺栓	Bolt	1
50	90464-18M14	固定	Clamp	1
51	6R5-85711-60	警告标签	Mark, Corrosion	1

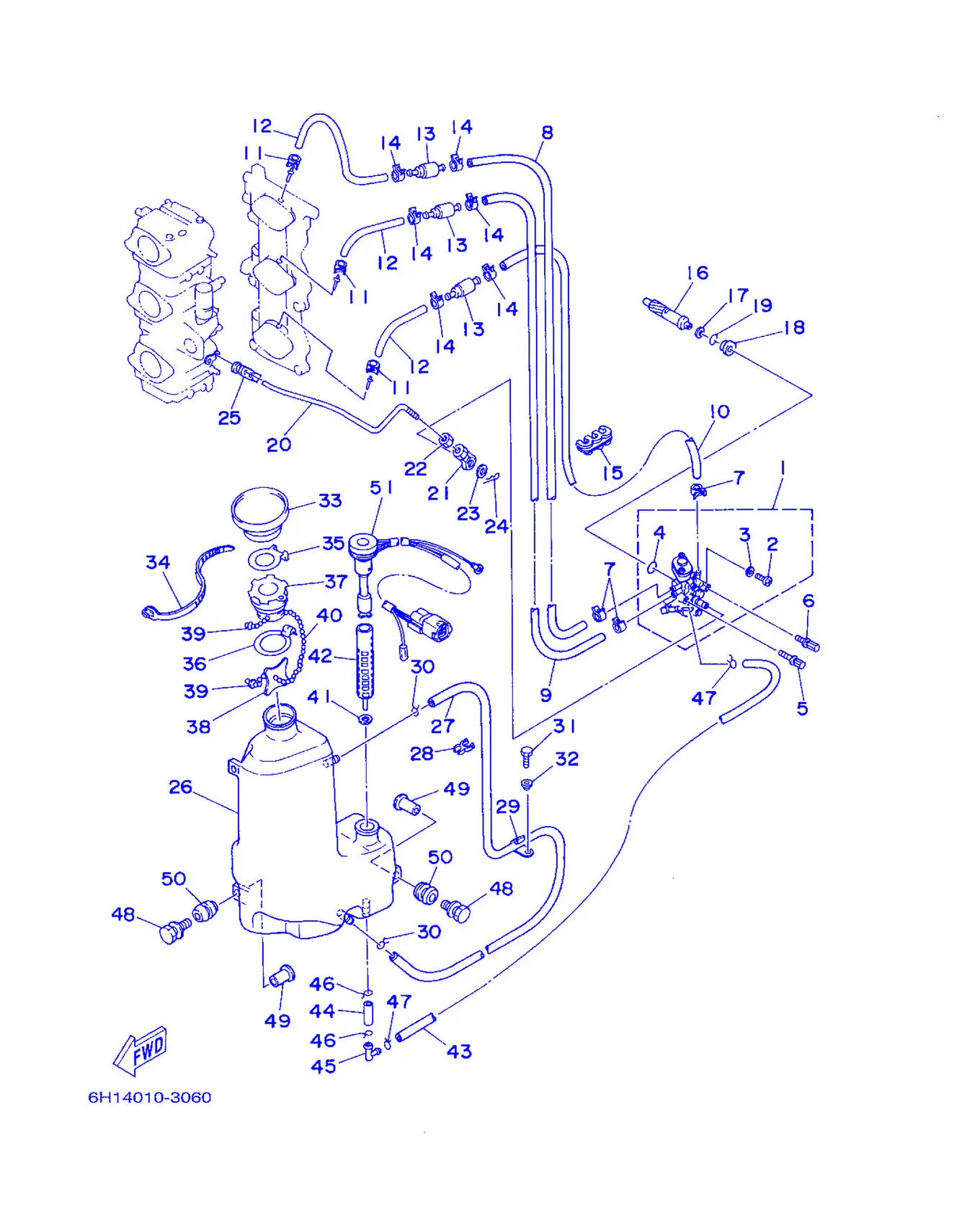

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-13200-11	注油泵总成	Oil Injection Pump Assembly	1
2	6R3-13471-00	放油塞	Drain Plug	1
3	6L2-13475-00	衬垫	Gasket	1
4	93210-19MA7	O型圈	O-ring	1
5	90109-06M39	卡环	Bolt	1
6	90109-06M40	卡环	Bolt	1
7	90468-07M02	固定	Clip	3
8	90445-07M90	软管	Hose (L390)	1
9	90445-07240	固定	Hose	1
10	90445-07M44	固定	Hose (L250)	1
11	90468-07M02	固定	Clip	3
12	90445-07M87	固定	Hose (L110)	3
13	6E9-13183-70	单向阀	Valve, Check	3
14	90468-07M02	固定	Clip	6
15	90464-07M05	固定	Clamp	1
16	6H1-11537-01	从动齿	Gear, Driven	1
17	90201-08M93	平垫圈	Washer,Plate	1
18	6H1-13117-01	间隔轴	Collar, Distance	1
19	93210-13M04	O型圈	O-ring	1
20	6H1-41241-02	连杆	Rod, Link	1
21	6H1-41237-00	连杆接头	Joint, Link	1
22	95380-05600	螺母	Nut	1
23	90202-05088	平垫圈	Washer,Plate	1
24	90468-05M03	固定	Clip	1
25	6E9-41237-00	连杆接头	Joint, Link	1
26	6H1-21707-07	油罐总成	OilTankComplete	1
27	90445-11M09	软管	Hose (L600)	1
28	90464-11M24	固定	Clamp	1
29	90465-11M27	软管	Clamp	1
30	90467-11M08	钢夹	Clip	2
31	97095-06016	螺栓	Bolt	1
32	90387-06M31	卡环	Color	1
33	6H1-21752-00	加油管1	Tube, Filler 1	1
34	90465-13M30	固定	Clamp	1
35	63D-2176M-00	钩	Hook	1
36	63D-2175R-00	带钩	Hook, Band	1
37	6H4-21770-00	机油箱盖组合	OilTankCapAssembly	1
38	6J8-21758-00	特制垫圈2	Washer, Special 2	1
39	6H1-21757-00	特制垫圈1	Washer, Special 1	2
40	6H1-24633-00	滚珠链	Chain, Ball	1
41	6J8-13414-00	滤网盖衬垫	Gasket,StrainerCover	1
42	6H1-13411-00	机油过滤网	Strainer,Oil	1
43	6H1-21766-01	机油管	Pipe,Oil	1
44	90445-08M01	螺栓	Hose (L30)	1
45	6H1-13435-00	喷嘴	Nipple	1
46	90467-12M11	双金属衬套	Clip	2
47	90467-08004	卡环	Clip	2
48	90119-06M88	螺栓	Bolt, With Washer	3
49	90387-06119	环	Color	3
50	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
51	6H1-85720-15	机油液位计组合	Oil Level Gauge Assembly	1

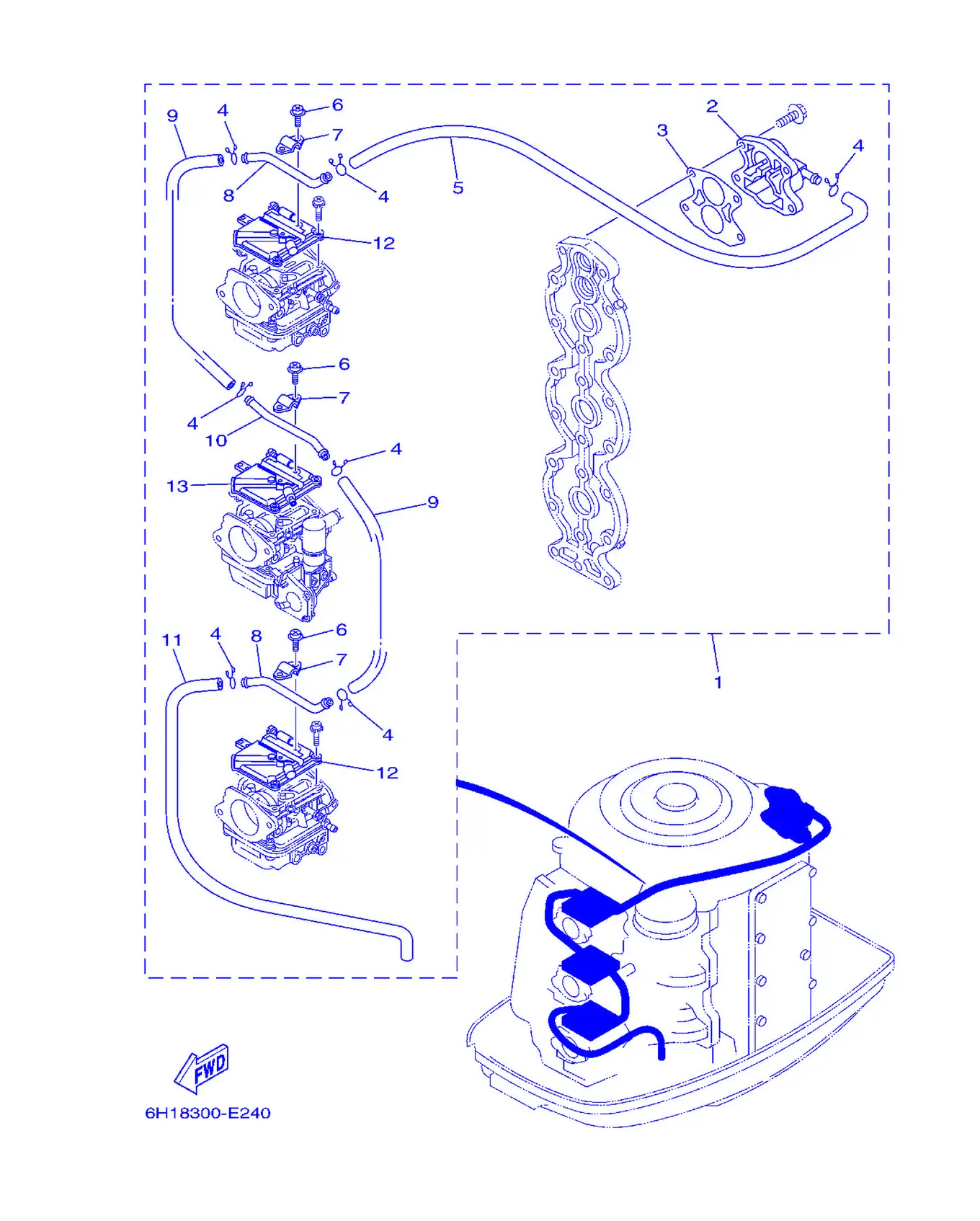

オプシヨナルパーツ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-12440-52	热交换器组合	Heat Exchanger Assembly	1
2	6H1-12413-50	温控器盖	Cover, Thermostat	1
3	6H1-12414-50	盖衬垫	Gasket, Cover	1
4	90467-10M04	带垫螺栓	Clip	7
5	6H1-14348-51	管1	Pipe 1	1
6	97880-04006	大柱头螺钉	Screw, Pan Head	6
7	6H1-12443-50	支承	Stay	3
8	6H1-12466-A0	热交换器	Exchanger, Heat	2
9	6H1-14349-50	管	Pipe	2
10	6H1-12466-B0	热交换器	Exchanger, Heat	1
11	6E5-12481-00	管1	Pipe 1	1
12	6H4-14146-50	面板	Plate	2
13	6H3-14146-50	面板	Plate	1

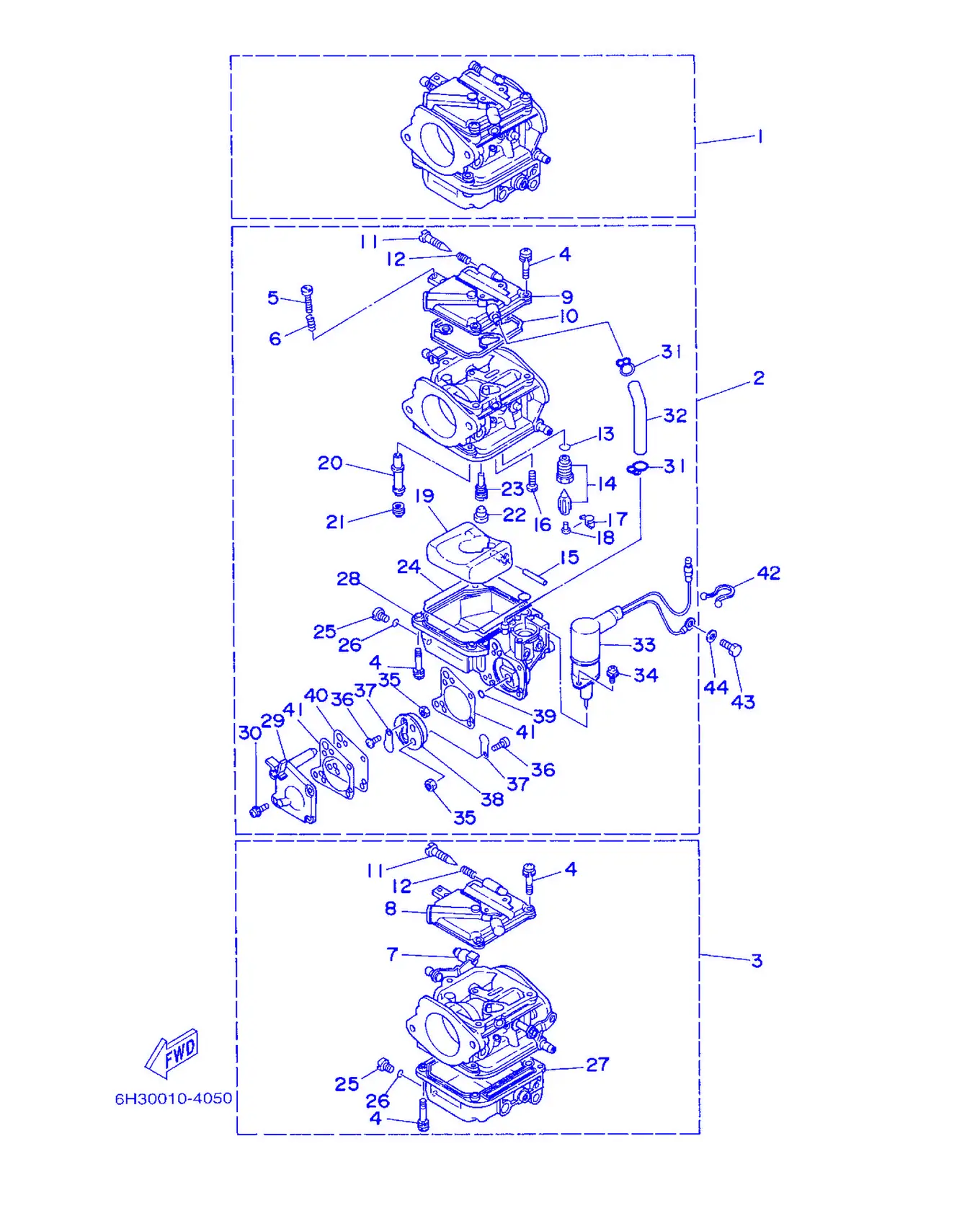

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-14301-07	化油器总成1	CarburetorAssembly 1	1
2	6H1-14302-07	化油器总成2	CarburetorAssembly 2	1
3	6H1-14303-07	化油器总成3	CarburetorAssembly 3	1
4	97980-04114	带垫圈螺钉	Screw, Washer	21
5	63V-14523-00	止动螺钉	Screw, Stop	1
6	90501-10326	接头	Spring, Compression	1
7	6H2-14578-00	轴套	Collar	1
8	6H4-14146-00	面板	Plate	2
9	6H3-14146-10	面板	Plate	1
10	6H4-14147-00	O型圈	0-Ring	3
11	692-14923-00	低速螺钉	Screw,Pilot	3
12	697-14555-00	弹簧	Spring	3
13	93210-04228	O型圈	O-ring	3
14	692-14590-01	针阀组合	NeedleValveAssembly	3
15	6H4-14548-00	浮子臂销	Pin, Float Arm	3
16	98580-04008	大柱头螺钉	Screw, Pan Head	3
17	663-14159-00	钢夹	Clip	3
18	676-14186-00	浮子销	Pin, Float	3
19	6H4-14985-01	浮子	Float	3
20	6H1-14947-75	针形量孔	Jet,Needle	3
21	6H1-14943-39	主量孔	Jet,Main (#160)	3
22	676-14966-00	起动杆	Cap	3
23	6H1-14948-18	量孔	Jet (#78)	3
24	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
25	6H3-14992-00	连杆	Screw, Drain	3
26	93210-04230	O型圈	O-ring	3
27	6H4-14980-00	浮子室本	Body, Float Chamber	2
28	6H3-14980-10	浮子室本	Body, Float Chamber	1
29	6H3-24452-10	盖	Cover	1
30	6H4-14567-00	螺钉	Screw	4
31	6H3-14137-00	钢夹	Clip	2
32	6H3-14349-00	管	Pipe	1
33	6H3-14380-00	双金属阀	Starter Assembly	1
34	97803-04010	大柱头螺钉	Screw, Pan Head	2
35	95380-03600	有槽螺母	Nut	2
36	98980-03006	接线螺钉，夹紧螺钉	Screw, Blind	2
37	6L5-24421-00	单向阀	Valve, Check	2
38	6H4-24413-00	燃油泵本体2	Body 2	1
39	6H4-24486-00	O型圈	O-ring	1
40	6H3-24411-10	隔膜，隔板	Diaphragm	1
41	6H3-24434-10	本体衬垫	Gasket, Body	2
42	90465-18147	固定	Clamp	1
43	97013-06012	螺栓	Bolt	1
44	92903-06600	盘形垫	Washer,Plate	1

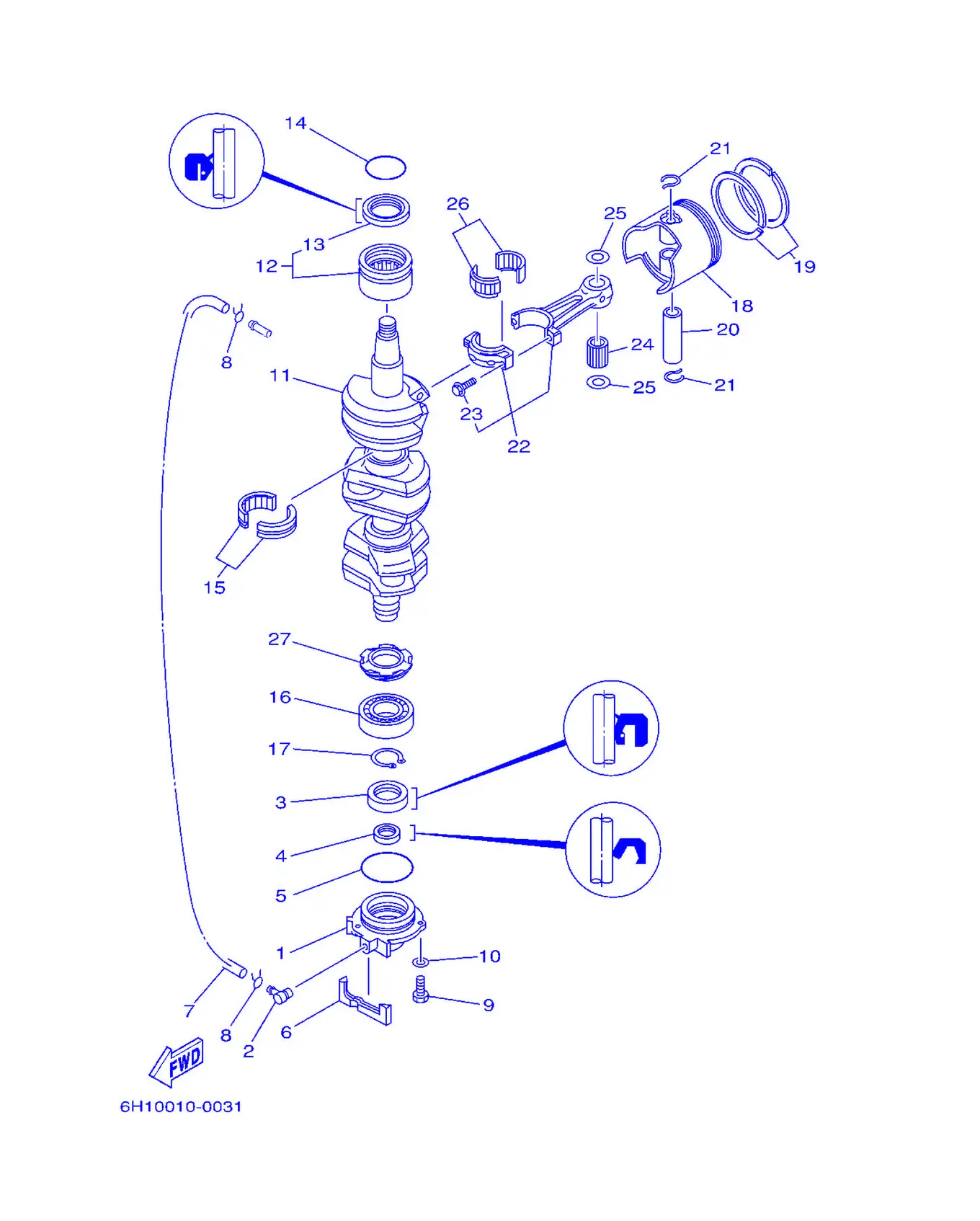

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-15359-01-94	油封壳	Housing,OilSeal	1
2	688-11370-01	单向阀组合	Check Valve Assembly	1
3	93102-30M05	油封	OilSeal	1
4	93104-20M02	油封	OilSeal	1
5	93210-62269	O型圈	O-ring	1
6	688-15379-00	曲轴箱密封	Seal, Crankcase	1
7	90445-07M86	固定	Hose (L460)	1
8	90467-06016	固定	Clip	2
9	97095-06020	螺栓	Bolt	3
10	92995-06600	盘形垫	Washer	3
11	688-11411-01	曲轴	Crankshaft	1
12	93310-636U4	轴承	Bearing	1
13	93102-36M02	油封	Oil Seal	1
14	93210-46M16	O型圈	O-ring	1
15	93310-835U8	轴承	Bearing	2
16	93306-206U5	轴承	Bearing	1
17	93410-32M00	开口簧环，卡	Circlip	1
18	6H1-11631-03-95	活塞	Piston (STD)	3
18	6H1-11635-03	活塞	Piston (0.25MM O/S)	3
18	6H1-11636-03	活塞	Piston (0.50MM O/S)	3
19	688-11603-A0	活塞环套件	PistonRingSet (STD)	3
19	688-11604-A0	活塞环套件	Piston Ring Set (0.25MM O/S)	3
19	688-11605-A0	活塞环套件	Piston Ring Set (0.50MM O/S)	3
20	663-11633-00	活塞销	Pin,Piston	3
21	688-11634-10	活塞销卡	Clip,Piston Pin	6
22	688-11650-03	连杆组合	Connecting Rod Assembly	3
23	90109-08022	螺栓	Bolt	2
24	93603-21111	定位销	Pin, Dowel	84
25	90201-20417	平垫圈	Washer,Plate	6
26	93310-730V8	轴承	Bearing	3
27	6H1-11536-00	主动齿	Gear, Drive	1

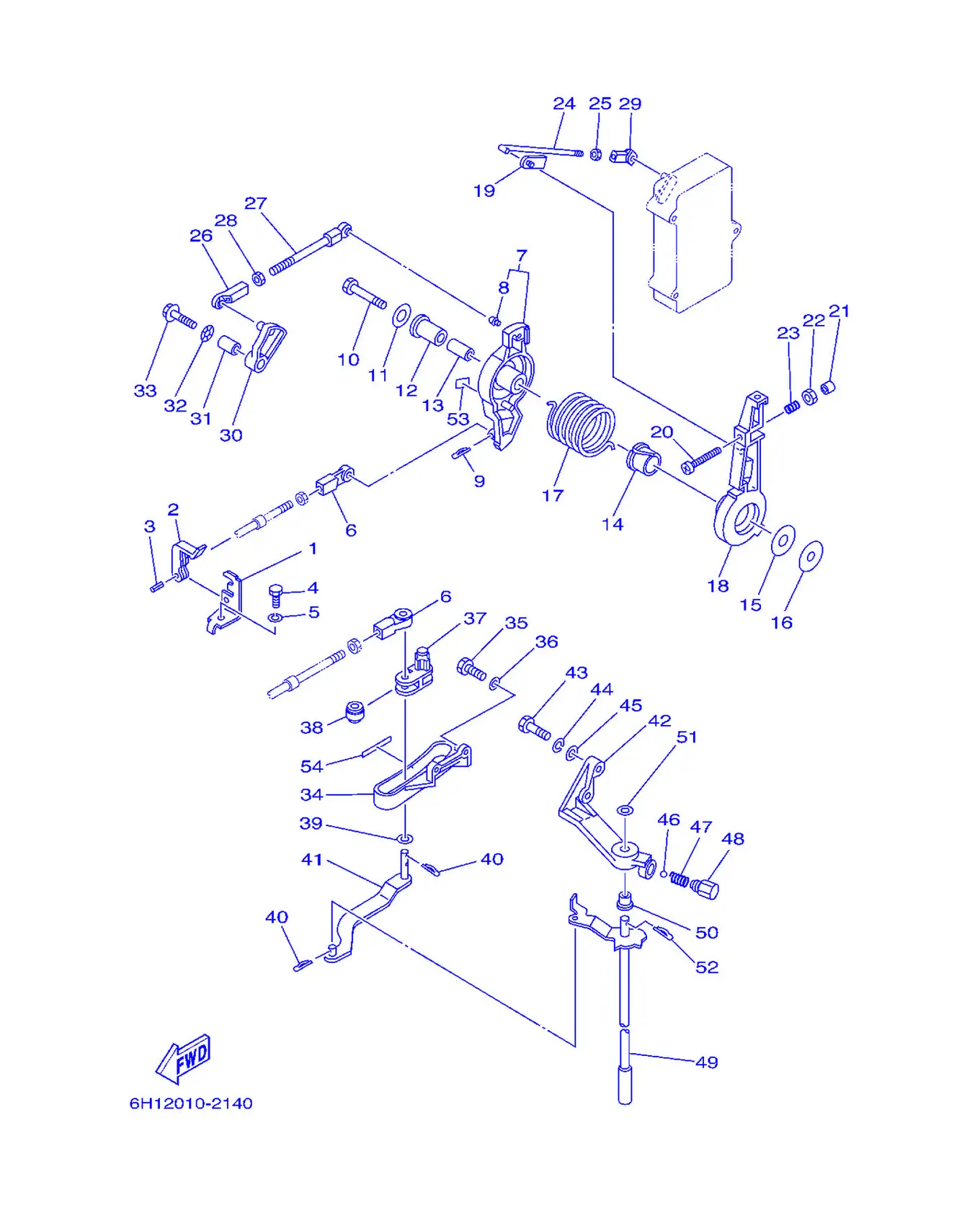

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	663-48531-00	遥控装置托架1	Bracket, Remote Control 1	1
2	663-48538-00	钢索夹1	Clamp, Cable 1	1
3	91690-30012	弹簧销	Pin,Spring	1
4	97095-08016	螺栓	Bolt	1
5	92995-08100	盘形垫	Washer	1
6	663-48344-00	遥控钢索端部	Cable End, Remote Control	2
7	688-41632-01-94	磁电机控制杠杆	Lever, Magnet Control	1
8	662-41214-01	接头1	Joint 1	1
9	90468-18008	钢夹	Clip	1
10	97095-08045	螺栓	Bolt	1
11	90201-08M23	平垫圈	Washer,Plate	1
12	90386-12089	衬套	Bushing	1
13	90387-08M16	衬套	Color	1
14	90386-22M13	衬套	Bushing	1
15	90202-12092	平垫圈	Washer,Plate	1
16	90201-08M13	平垫圈	Washer,Plate	1
17	90508-29M05	接头	Spring, Torsion	1
18	688-41631-01-94	磁电机控制杠杆	Lever, Magnet Control	1
19	6F5-41237-00	连杆接头	Joint, Link	1
20	90157-06013	卡环	Screw, Pan Head	1
21	688-44194-00	盖	Cap	1
22	95303-06600	有槽螺母	Nut	1
23	90501-16M12	接头	Spring, Compression	1
24	6H1-41636-00	磁电机控制杆	Rod, Magnet Control	1
25	95380-05600	螺母	Nut	1
26	662-41237-01	连杆接头	Joint, Link	1
27	688-41211-01	加速器连杆	Link, Accelerator	1
28	95380-05600	螺母	Nut	1
29	682-41237-00	连杆接头	Joint, Link	1
30	6H1-41213-00	加速器凸轮	Cam,Accelerator	1
31	90387-06M17	衬套	Color	1
32	90206-10M04	波形垫圈	Washer, Wave	1
33	90119-06M24	带垫螺栓	Bolt, With Washer	1
34	688-44117-00-94	托架	Bracket	1
35	97013-06020	螺栓	Bolt	2
36	92903-06600	盘形垫	Washer,Plate	2
37	688-44124-00	变挡杆杠杆连接	Link, Shift Rod	1
38	688-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
39	90202-07M07	平垫圈	Washer,Plate	1
40	90468-18008	钢夹	Clip	3
41	6H1-44121-00	变挡杆杠杆	Lever, Shift Rod	1
42	688-44118-01-94	托架	Bracket	1
43	97013-08030	螺栓	Bolt	2
44	92903-08100	盘形垫	Washer,Spring	2
45	92903-08600	有槽螺母	Washer,Plate	2
46	93501-04M02	滚珠	Ball	1
47	90501-12082	压簧	Spring, Compression	1
48	648-42715-00	衬套	Bushing	1
49	6H1-44120-12	变挡手柄组合	Handle Gear Shift Assembly	1
50	90386-07M58	衬套	Bushing	1
51	92990-08200	垫圈	Washer, Plain	1
52	90468-18008	钢夹	Clip	1
53	6E5-42137-10	油门指示器	Indicator, Throttle	1
54	6E0-44191-11	变挡指示器	Indicator, Shift	1

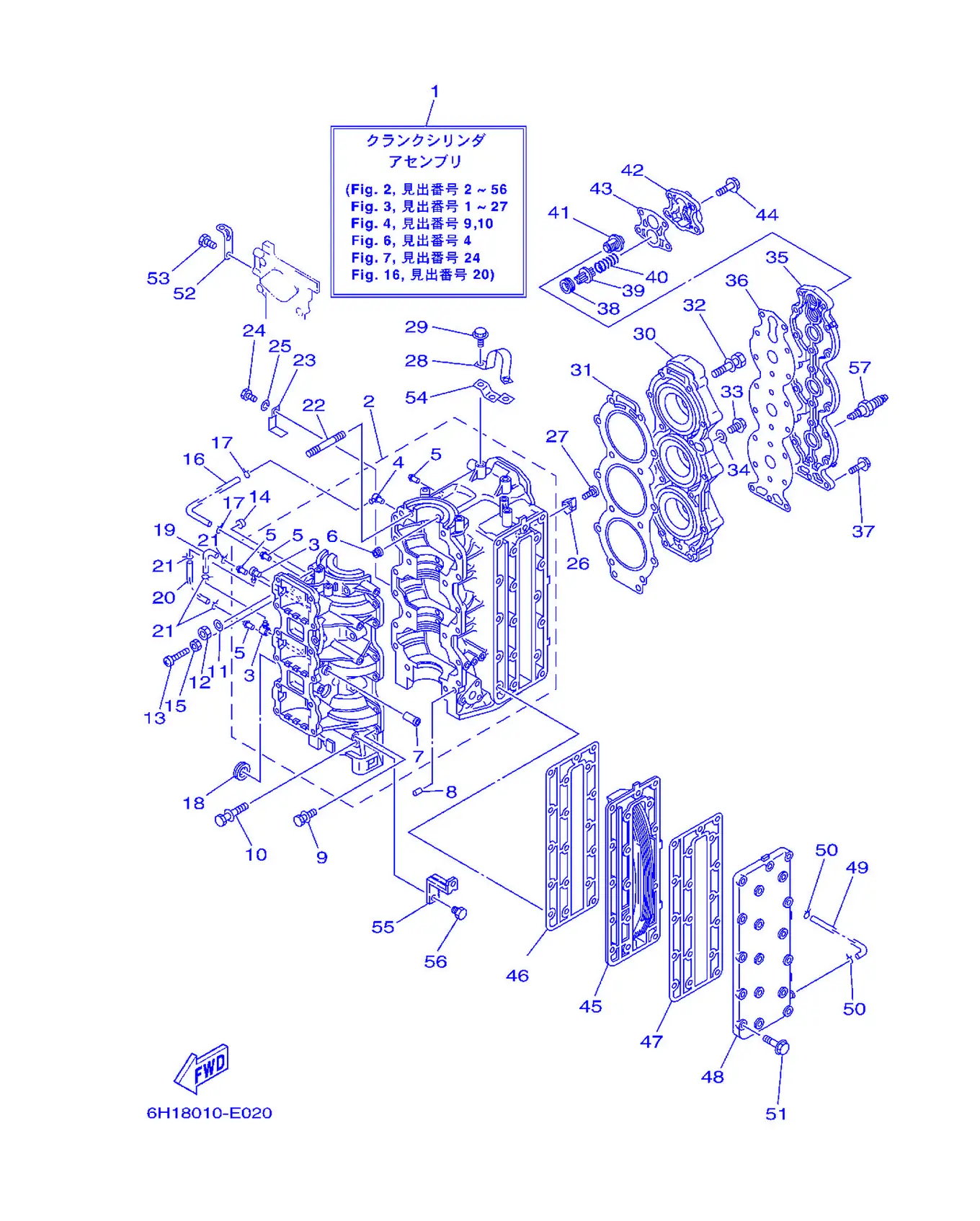

シリンダ & クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-W0090-44-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	6H1-15100-02-1S	曲轴箱组合	Crankcase Assembly	1
3	688-11370-01	单向阀组合	Check Valve Assembly	2
4	650-11370-01	单向阀组合	Check Valve Assembly	1
5	624-14485-00	连接管	Pipe,Joint	4
6	663-11518-01	轴承罩	Lock,Bearing	3
7	650-24378-00	连接管4	Pipe,Joint 4	1
8	93608-12063	定位销	Pin, Dowel	2
9	90119-06M12	带垫螺栓	Bolt, With Washer	12
10	90119-10005	螺栓	Bolt, With Washer	6
11	90201-10008	垫圈	Washer,Plate	2
12	95313-10600	有槽螺母	Nut	2
13	90157-06014	卡环	Screw, Pan Head	1
14	688-44194-00	盖	Cap	1
15	95303-06700	有槽螺母	Nut	1
16	90445-07260	固定	Hose (L276)	1
17	90467-06016	固定	Clip	2
18	90480-24M04	固定	Grommet	1
19	90445-07M00	固定	Hose (L100)	1
20	90445-07M23	固定	Hose (L408)	1
21	90467-06016	固定	Clip	4
22	90116-10M06	卡环	Bolt, Stud	2
23	90465-12M03	固定	Clamp	1
24	97095-06014	螺栓	Bolt	1
25	92995-06100	垫圈	Washer,Spring	1
26	688-11325-00	阳极	Anode	2
27	98780-04015	平头螺钉	Screw, Flat Head	2
28	688-11119-01	发动机悬挂架	Hanger, Engine	1
29	90119-08MA3	带垫螺栓	Bolt, With Washer	2
30	6H1-11111-01-1S	气缸头1	Head, Cylinder 1	1
31	688-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
32	90119-08MA8	带垫螺栓	Bolt, With Washer	14
33	90340-14M00	衬套	Plug, Straight Screw	1
34	90430-14115	垫片	Gasket	1
35	688-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
36	688-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
37	90119-06MA3	带垫螺栓	Bolt, With Washer	18
38	90480-20M05	固定	Grommet	1
39	688-12416-00	塑料压力控制阀	Valve, Pressure Control	1
40	90501-16M11	接头	Spring, Compression	1
41	688-12411-11	温控器	Thermostat	1
42	688-12413-00-1S	温控器盖	Cover,Thermostat	1
43	688-12414-A1	盖衬垫	Gasket,Cover	1
44	90119-06MA5	带垫螺栓	Bolt, With Washer	4
45	688-41111-00-1S	排气管内盖	Inner Cover, Exhaust	1
46	688-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
47	688-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
48	688-41113-00-1S	排气管外盖	Outer Cover, Exhaust	1
49	663-24312-01	管2	Pipe 2	1
50	90467-08004	卡环	Clip	2
51	90119-08020	带垫螺栓	Bolt, With Washer	18
52	6H1-15772-00	支承2	Stay 2	1
53	97095-06012	螺栓	Bolt	2
54	6H1-15773-01	支承3	Stay 3	1
55	6H1-21796-00	铰链	Hinge	1
56	97095-08012	螺栓	Bolt	1
57	94703-00160	火花塞	Plug, Spark (NGK B8HS-10)	3

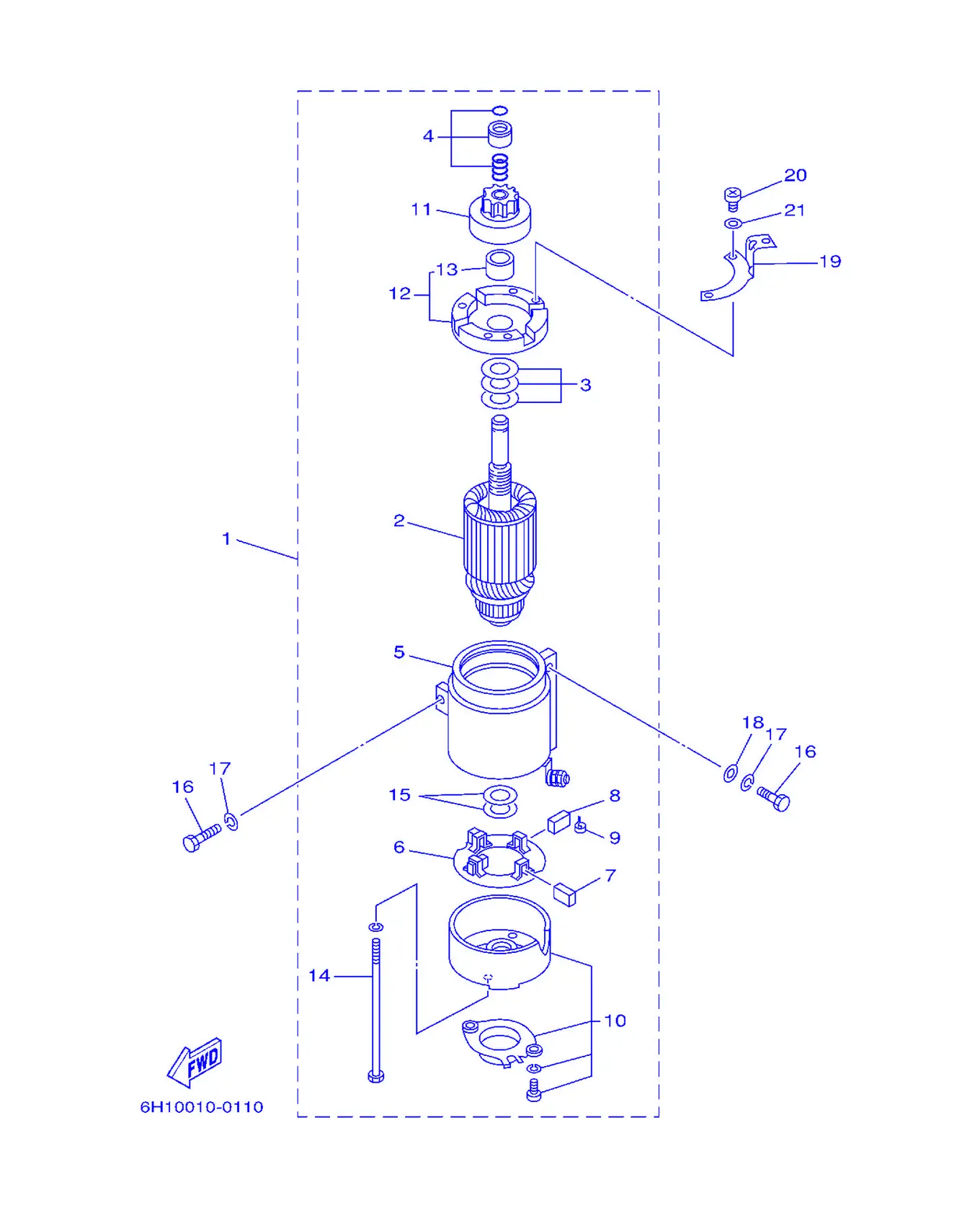

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	688-81800-12	起动电动机组合	Starting Motor Assembly	1
2	676-81850-11	电枢组合	Armature Assembly	1
3	676-81809-10	垫圈套	Washer Kit	1
4	676-81857-10	齿轮挡座	Pinion Stopper Set	1
5	688-81810-11	定子组合	Stator Assembly	1
6	663-81840-11	电刷架组合	Brush Holder Assembly	1
7	663-81811-11	电刷1	Brush 1	2
8	663-81812-11	电刷2	Brush 2	2
9	663-81813-10	电刷弹簧	Spring, Brush	4
10	663-81820-12	后托架组合	Rear Bracket Assembly	1
11	663-81832-11	小齿轮组合	Pinion Assembly	1
12	688-81830-11	前托架组合	FrontBracketAssembly	1
13	688-81831-00	前金属	Metal, Front	1
14	663-81826-10	螺栓	Bolt	2
15	688-81824-00	垫圈2	Washer 2	2
16	97013-08030	螺栓	Bolt	3
17	92903-08100	盘形垫	Washer,Spring	3
18	92990-08600	盘形垫	Washer,Plate	2
19	6H1-15771-00	支承1	Stay 1	1
20	97885-04010	大柱头螺钉	Screw, Pan Head	3
21	92995-04600	有槽螺母	Washer	3

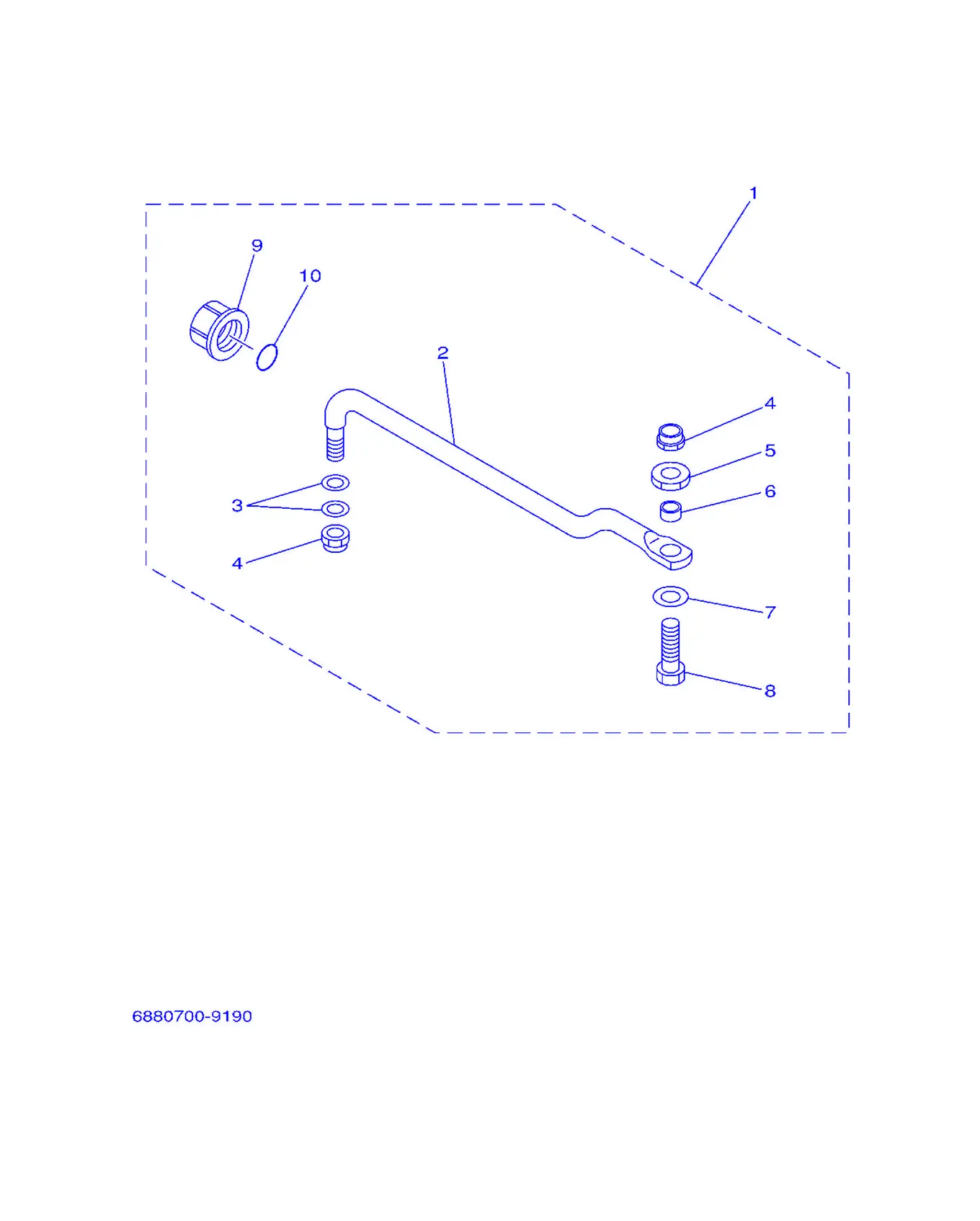

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	688-61350-10	操舵连接板套	SteeringGuideAttachment	1
2	688-61351-10	操舵连杆	Rod, Steering Link	1
3	90201-10M20	面板垫圈	Washer,Plate	2
4	90185-09M01	螺帽	Nut, Self-Locking	2
5	90170-09M03	螺帽	Nut	1
6	90387-10M42	衬套	Collar	1
7	90201-10M63	平垫圈	Washer, Plate	1
8	6E5-61355-00	螺栓	Bolt	1
9	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
10	93210-16275	O型圈	O-ring	1

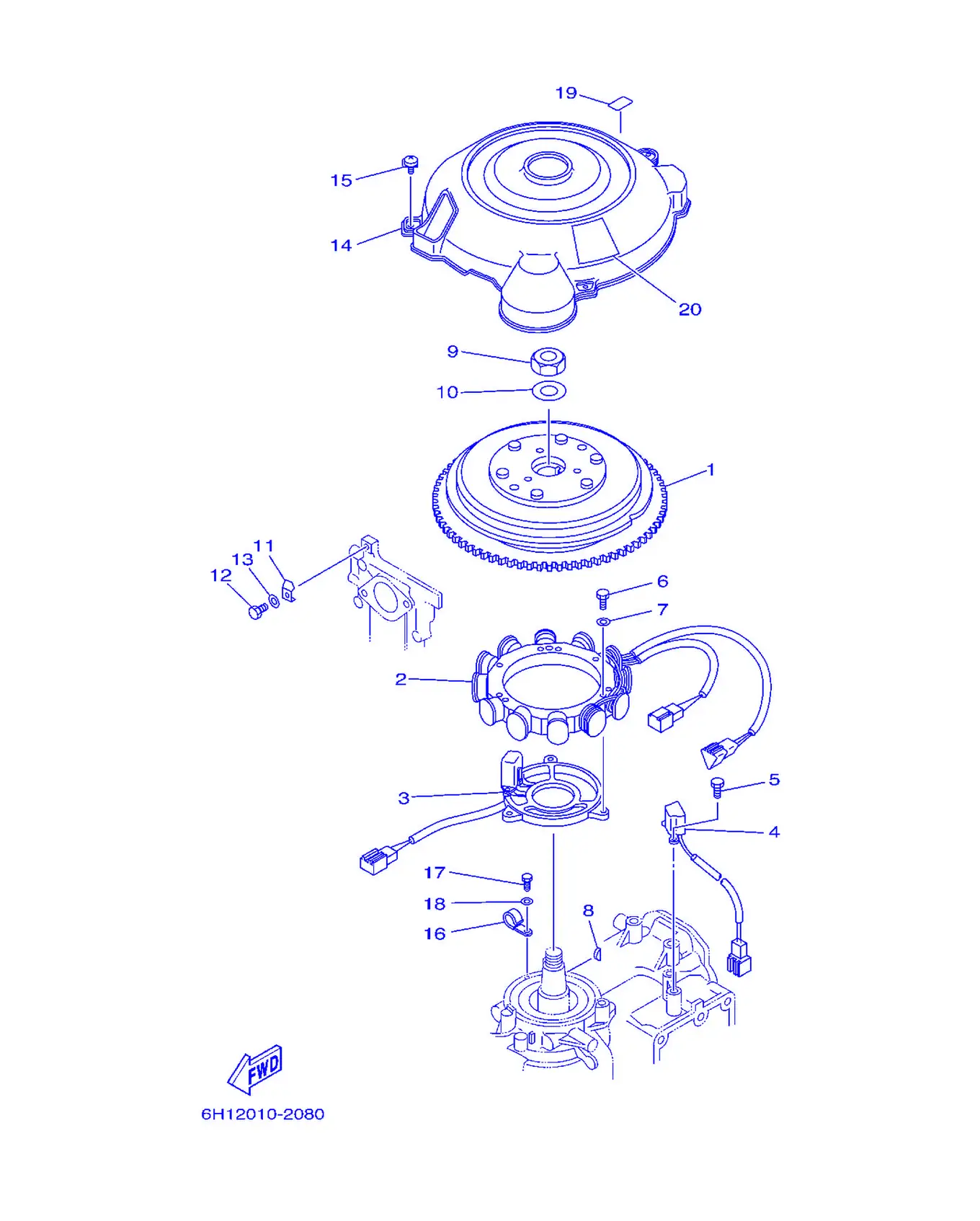

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H0-85550-00	转子总成	Rotor Assembly	1
2	6H0-85510-03	定子组合	Stator Assembly	1
3	6H0-85580-01	脉冲线	Coil, Pulser	1
4	6H2-85895-01	曲柄位置传感	Crank Position Sensor	1
5	97095-05012	螺栓	Bolt	2
6	97095-06040	螺栓	Bolt	3
7	92995-06600	盘形垫	Washer	3
8	90280-05015	螺丝	Key, Woodruff	1
9	90170-20137	螺母	Nut	1
10	90201-21M18	平垫圈	Washer,Plate	1
11	688-81332-01	正时面板	Plate, Timing	1
12	97095-06010	螺栓	Bolt	1
13	92995-06600	盘形垫	Washer	1
14	6H1-81337-01	飞轮盖	Cover,Flywheel	1
15	90159-06M20	衬套	Screw, With Washer	3
16	90465-06M90	固定	Clamp	1
17	97095-06012	螺栓	Bolt	1
18	92995-06600	盘形垫	Washer	1
19	6H1-14488-00	告诫牌	Label, Corrosion	1
20	6H1-13437-00	警告标签	Mark, Corrosion	1

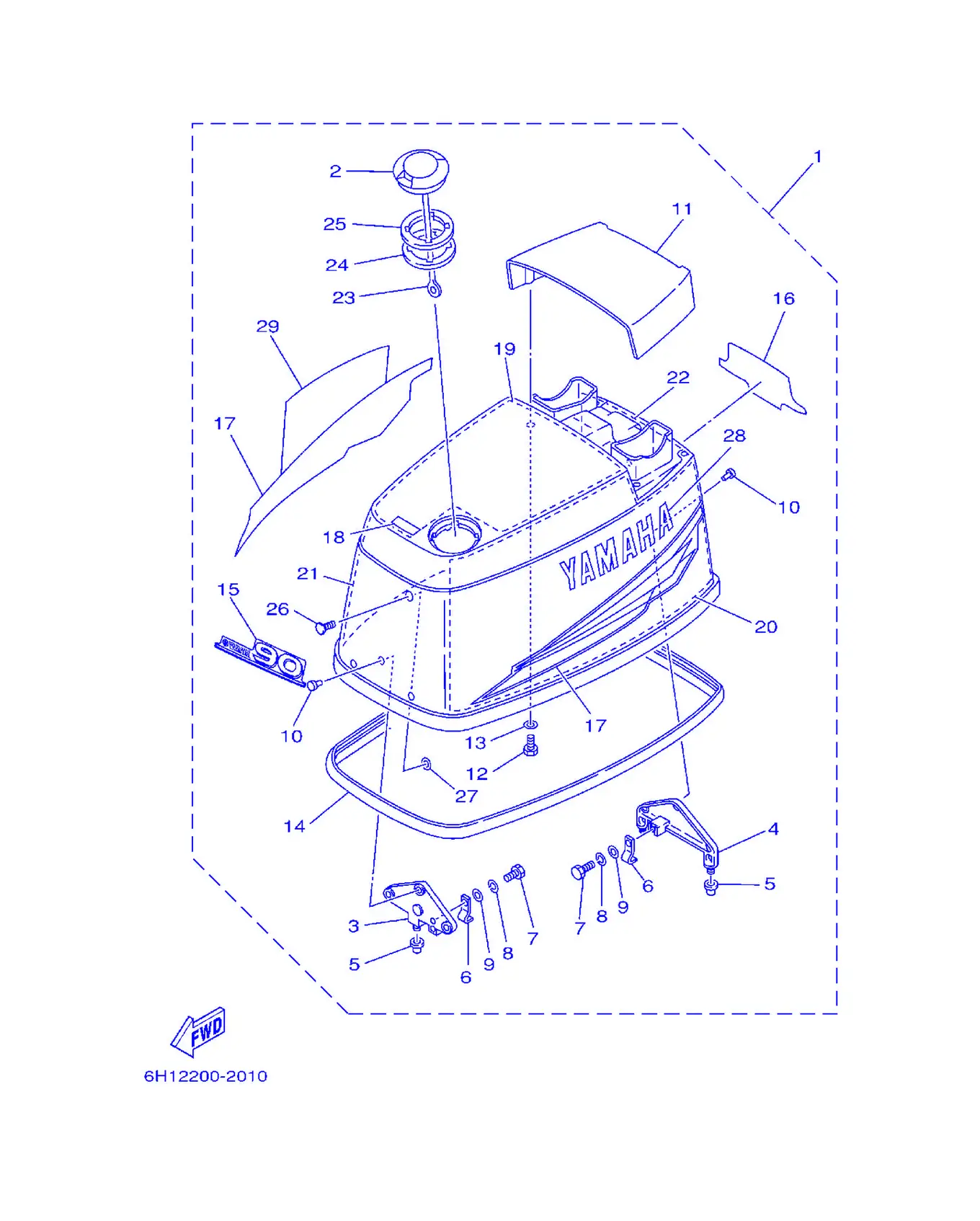

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-42610-60-4D	顶罩组合	Top Cowling Assembly	1
2	63D-2177H-00	圆盘盖2	Disc Cap 2	1
3	6H1-42647-00-94	夹带支架	Holder, Clamp Band	1
4	6H1-42649-00-94	夹带支架	Holder, Clamp Band	1
5	663-42662-00	减震器	Damper	3
6	688-42652-10	钩	Fook	2
7	97095-06016	螺栓	Bolt	2
8	92995-06100	垫圈	Washer,Spring	2
9	92995-06600	盘形垫	Washer	2
10	90266-06009	螺丝	Rivet	6
11	6H1-42613-01-4D	空气导管嵌	Molding, Air Duct	1
12	97095-06016	螺栓	Bolt	4
13	92995-06600	盘形垫	Washer	4
14	688-42615-00	密封	Seal	1
15	6H1-42677-60	前图样	Graphic, Front	1
16	6H1-42678-30	后图样	Graphic, Rear	1
17	6H1-W0070-30	图样套	Graphic Set	1
18	6H1-13436-00	信号灯标志	Mark	1
19	6H1-42617-10	形成减震	Damper, Foam	1
20	6H1-42619-00	形成减震器	Damper, Foam	1
21	6H1-42627-00	形成减震	Damper, Foam	1
22	6H1-42637-00	形成减震器	Damper, Foam	1
23	6H1-42694-00	带箍	Band	1
24	6H3-21732-00	水混合弯管	Seal 1	1
25	6H3-21735-00	密封圈2	Seal 2	1
26	90338-05M12	带垫螺栓	Plug	1
27	90183-05M06	螺丝	Nut, Spring	1
28	6H1-42681-30	罩标志	Mark, Cowling	1
29	6H1-42682-30	罩标志	Mark, Cowling	1

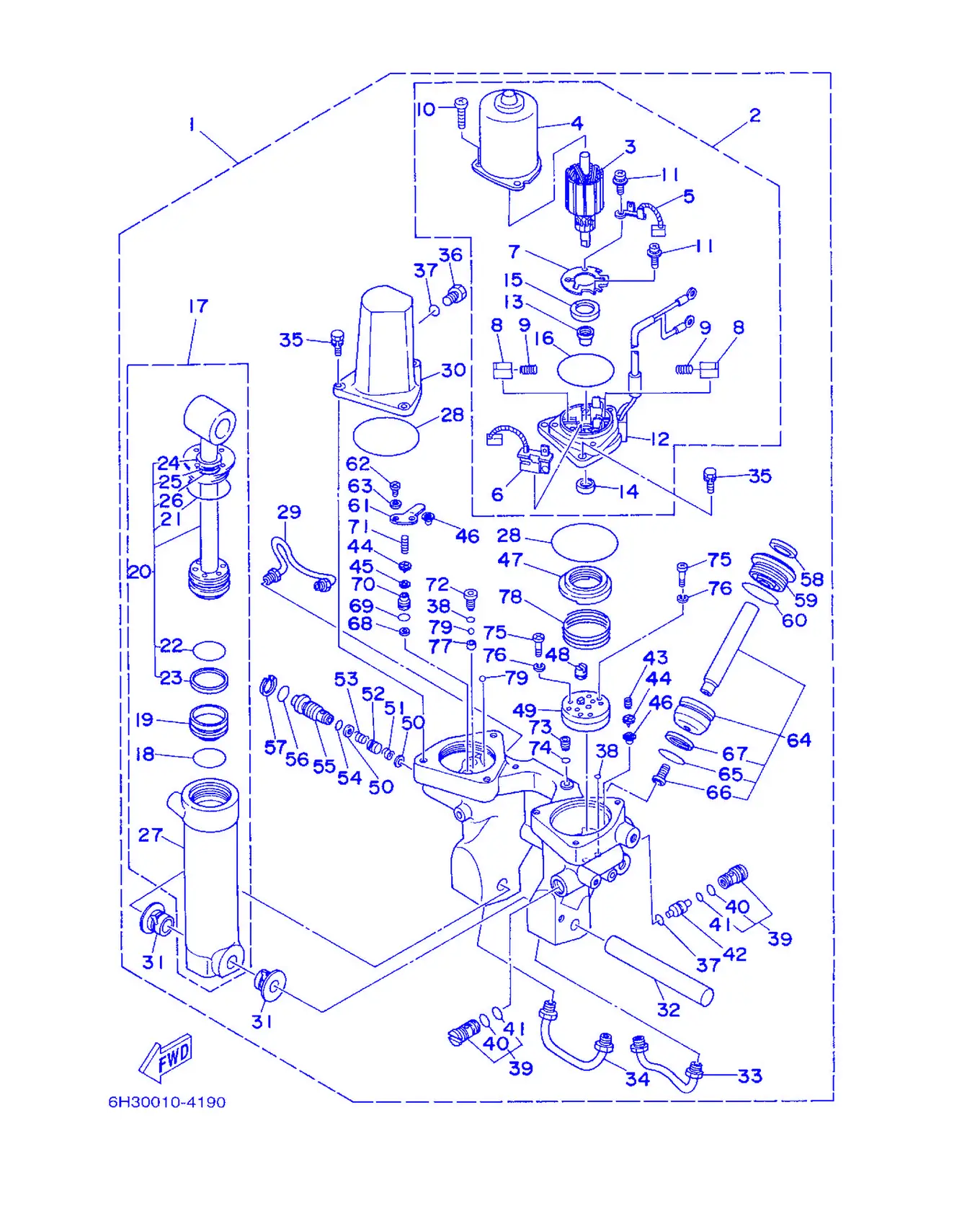

パワートリム & チルトアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-43800-17-4D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	6H1-43880-02	电动机总成	Motor Assembly	1
3	6H1-43805-10	电枢组合	Armature Assembly	1
4	6H1-43804-10	定子组合	Stator Assembly	1
5	6H1-43891-10	电刷	Brush 1	1
6	6H1-43892-10	断路器组件2	Brush 2	1
7	6H1-4380F-10	电刷架板	Plate, Brush Holder	1
8	6H1-4380J-10	电刷支架	Holder, Brush	2
9	6H1-4386K-10	电刷弹簧	Spring, Brush	2
10	97885-05016	大柱头螺钉	Screw, Pan Head	3
11	97607-04310	带垫圈平面螺钉	Screw, Pan Head With Washer	2
12	6H1-43881-10	端部框架	Frame, End	1
13	6H1-4380H-10	轴连接器	Metal	1
14	93102-08M43	油封	Oil Seal	1
15	6H1-4380G-10	面板	Plate	1
16	6H1-43865-10	O型圈	O-ring	1
17	6H1-43840-11	电动角度定位装置组合	Power Tilt Assembly	1
18	6H1-43861-10	O型圈	O-ring	1
19	6H1-43814-11	自由活	Piston, Free	1
20	6H1-43810-11	活塞分组合	Piston Sub Assembly	1
21	6H1-43861-00	O型圈	O-ring	1
22	6H1-43861-10	O型圈	O-ring	1
23	6H1-43871-10	环	Ring, Back Up	1
24	6H1-43812-00	防尘密封	Seal Dust	1
25	6H1-43872-10	支承	Ring, Back Up	1
26	93210-18397	O型圈	O-ring	1
27	6H1-43813-10	角度定位气	Cylinder, Tilt	1
28	93210-68N50	O型圈	O-ring	2
29	6H1-43835-10	管	Pipe	1
30	6H1-43828-10	储油箱	Body, Reservoir	1
31	90386-18M14	衬套	Bushing	2
32	6E5-43818-00	下侧防震销	Pin, Lower Shock Mount	1
33	6H1-43833-10	管	Pipe	1
34	6H1-43834-00	管	Pipe	1
35	97595-06420	带垫圈螺	Bolt, With Washer	6
36	6H1-43829-00	塞	Plug,Reservoir	1
37	93210-09165	O型圈	O-ring	2
38	93210-064A5	O型圈	O-ring	1
39	67F-43802-00	阀门分组合	Valve Sub-Assembly	2
40	6H1-43866-00	O型圈	O-ring	1
41	6H1-43867-00	O型圈	O-ring	1
42	6H1-43841-11	滑梭活	Piston, Shuttle	1
43	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
44	6H1-43844-10	阀门支销	Pin, Valve Support	2
45	6H1-4384G-11	安全阀密封	Seal, Relief Valve	1
46	6H1-4384F-10	主阀门密封	Seal,MainValve	2
47	6H1-43817-01	过滤器2	Filter 2	1
48	6H1-43831-10	轴连接器	Connector,Shaft	1
49	6H1-43830-11	齿轮泵组合	Gear Pump Assembly	1
50	6H1-43847-00	手控阀座	Seat, Manual Valve	2
51	6H1-43899-00	面板限位板	Spring, Manual Release	1
52	6H1-4382A-10	联接器1	Adapter 1	1
53	6H1-43854-00	手控释放弹簧	Spring, Manual Release	1
54	93210-10M74	O型圈	O-ring	1
55	6H1-43845-00	手控释放螺钉	Screw, Manual Release	1
56	93210-18M75	O型圈	O-ring	1
57	6H1-43875-00	卡环	Ring, Snap	1
58	6H1-43822-10	纵倾角调整防尘密封	Seal,TrimDust	2
59	6H1-43821-11	纵倾角调整气缸端部螺钉	Screw	2
60	6H1-43861-10	O型圈	O-ring	2
61	6H1-4384E-20	纵倾角弹簧	Spring,Trim	1
62	98501-05010	大柱头螺钉	Screw, Pan Head	2
63	92901-05200	盘形垫	Washer, Plain	2
64	6H1-43820-11	活塞分组合	Piston Sub Assembly	2
65	6H1-43864-00	O型圈	O-ring	1
66	91318-08016	螺栓	Bolt	1
67	6H1-43874-00	支承	Ring, Back Up	1
68	6H1-43816-00	过滤器1	Filter 1	1
69	6H1-43896-00	O型圈	O-ring	1
70	6H1-43895-12	安全阀座	Seat, Relief Valve	1
71	6H1-43855-11	上减压弹簧	Spring	1
72	6H1-43843-11	阀门锁紧螺钉	Screw, Valve Lock	1
73	6H1-4388E-11	锥形螺钉	Plug, Taper Screw	1
74	6H1-43868-00	O型圈	O-ring	1
75	98501-04025	大柱头螺钉	Screw, Pan Head	4
76	92901-04100	盘形垫	Washer, Spring	4
77	6H1-4387J-00	特制垫圈2	Washer, Special 2	1
78	6H1-4385H-00	弹簧密封	Spring, Seal	1
79	93505-32038	滚珠	Ball	2

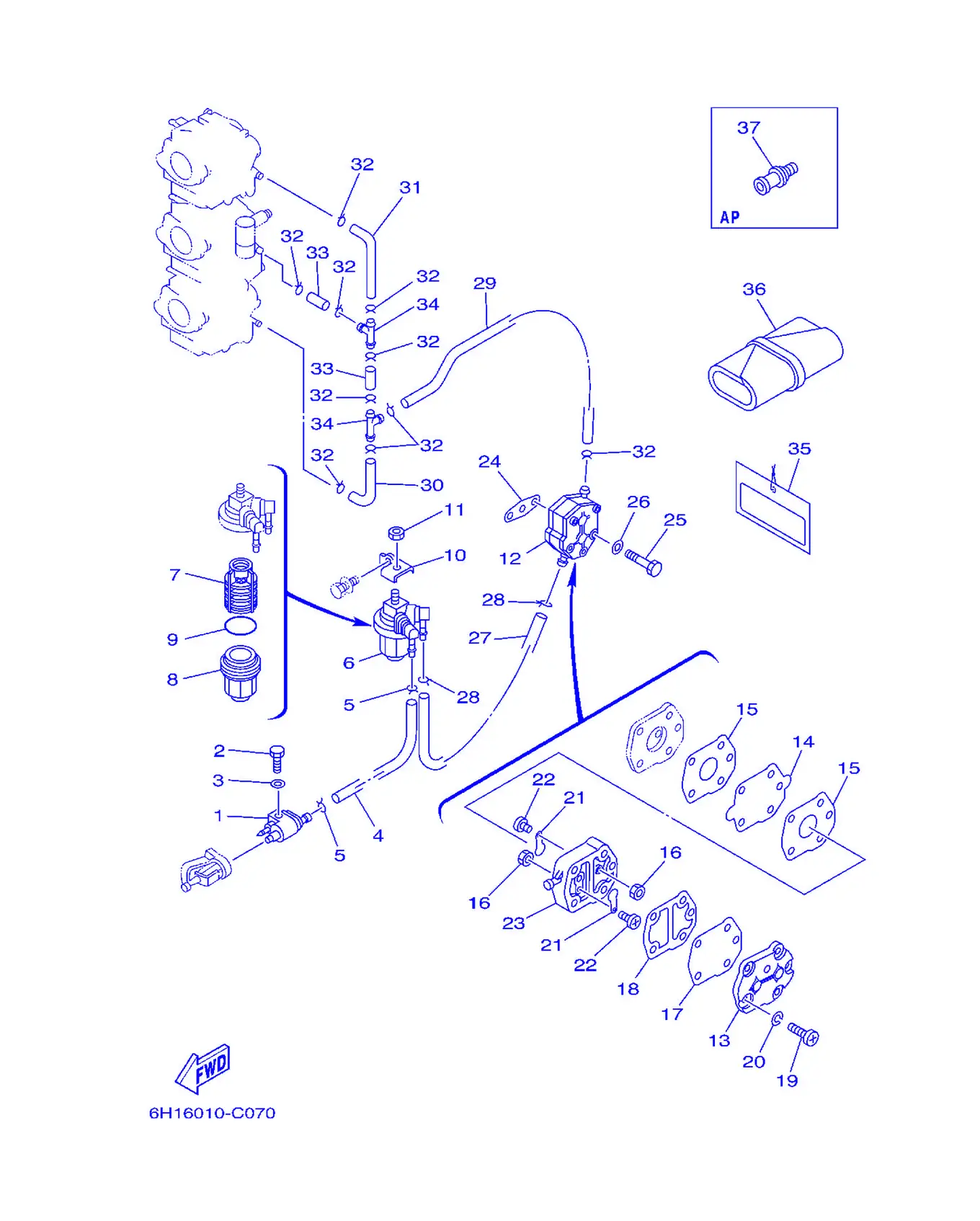

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06020	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	90445-09104	软管	Hose (L300)	1
5	90467-08004	卡环	Clip	2
6	61N-24560-00	机油过滤器组合	Filter Assembly	1
7	61N-24563-00	过滤器滤芯	Element, Filter	1
8	61N-24521-00	滤杯	Cup, Filter	1
9	93210-32738	O型圈	O-ring	1
10	6H1-24566-01	过滤器托架	Bracket, Filter	1
11	95380-08600	有槽螺母	Nut	1
12	692-24410-00	燃油泵组合	FuelPumpAssembly	1
13	6A0-24413-00	燃油泵本体2	Body 2	1
14	692-24411-00	隔板	Diaphragm	1
15	648-24434-01	本体衬垫	Gasket, Body	2
16	95380-03600	有槽螺母	Nut	2
17	663-24411-00	隔板	Diaphragm	1
18	648-24435-02	本体衬垫2	Gasket, Body 2	1
19	98503-05028	大柱头螺钉	Screw, Pan Head	3
20	92990-05100	盘形垫	Washer,Spring	3
21	6A0-24421-01	单向阀	Valve, Check	2
22	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
23	6A0-24412-02	燃油泵本体1	Body 1	1
24	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
25	97095-06040	螺栓	Bolt	2
26	92995-06600	盘形垫	Washer	2
27	6H1-24314-00	管4	Pipe 4	1
28	90467-08004	卡环	Clip	2
29	90445-09097	固定	Hose	1
30	688-24313-00	管3	Pipe 3	1
31	688-24314-00	管4	Pipe 4	1
32	90467-08004	卡环	Clip	10
33	90445-09220	固定	Hose (L30)	2
34	688-24378-00	连接管4	Pipe,Joint	2
35	61H-2819R-01	警告标签	Tag, Warning	1
36	656-W2810-02	工具套	ToolKit	1
37	6E0-28193-00-94	单向放水	Plug, Water Check	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	98586-05016	大柱头螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y1-24306-55	燃油管组件1	FuelPipeComplete 1	1
9	90445-11M06	软管	Hose (L:2050MM)	1
10	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
11	90445-11M05	固定	Hose (L:850MM)	1
12	650-24351-51	带1	Band 1	4
13	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
14	93210-08287	O型圈	O-ring	1
15	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1

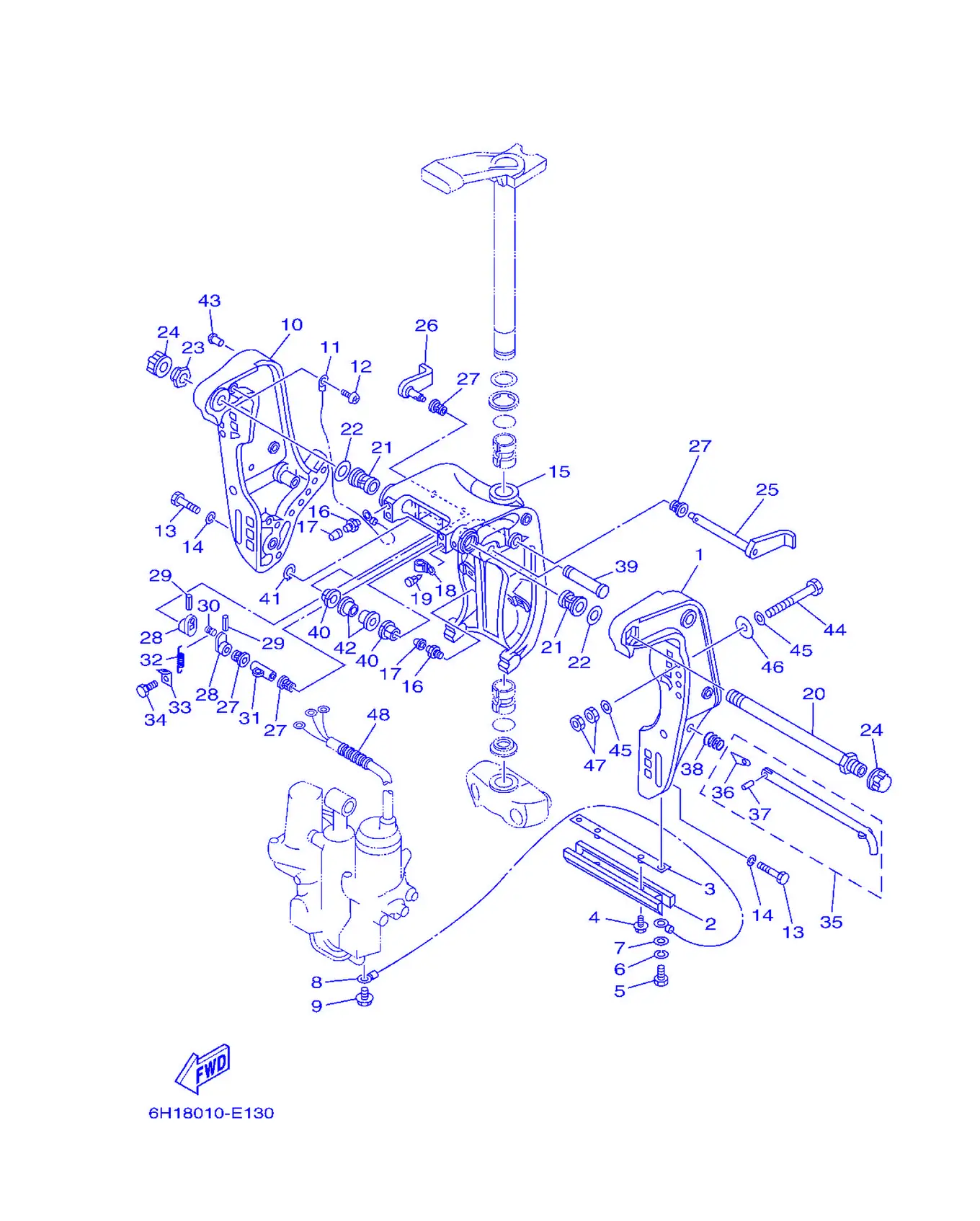

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-43111-01-4D	夹紧托架	Bracket,Clamp	1
2	6H1-45251-03	阳极	Anode	1
3	6H1-44526-00	面板	Plate	1
4	90119-06M29	带垫螺栓	Bolt, With Washer	2
5	97095-06016	螺栓	Bolt	2
6	92995-06100	垫圈	Washer,Spring	2
7	92995-06600	盘形垫	Washer	2
8	6H1-82148-00	导线4	Wire,Lead 4	1
9	97595-06510	带垫圈螺	Bolt, With Washer	1
10	6H1-43112-00-4D	夹紧托架	Bracket,Clamp	1
11	6E5-82148-00	导线4	Wire,Lead 4	1
12	97880-06012	大柱头螺钉	Screw, Pan Head	1
13	97095-10045	螺栓	Bolt	6
14	92995-10100	盘形垫	Washer	6
15	6H1-43311-02-4D	旋转支架	Bracket, Swivel 1	1
16	93700-06M03	润滑油管嘴	Nipple, Grease	3
17	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
18	90464-11M18	固定	Clamp	1
19	90338-05M03	衬套	Plug	1
20	688-43131-03	夹紧托架螺	Bolt,ClampBracket	1
21	90386-22M15	衬套	Bushing	2
22	90201-22M67	平垫圈	Washer,Plate	2
23	90185-22043	卡环	Nut, Self-Locking	1
24	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
25	6H1-43181-01	顶位销杆	Lever, Tilt Stop	1
26	6H1-43185-01	顶位销杆	Lever, Tilt Stop	1
27	90386-10M16	衬套	Bushing	4
28	6G5-43148-00	间隔轴	Collar, Distance	2
29	91690-30020	弹簧销	Pin,Spring	2
30	90249-06M19	螺丝	Pin	1
31	90387-10M02	衬套	Color	1
32	90506-14M24	拉簧	Spring, Tension	1
33	6G5-43144-00	弹簧	Hook,Spring	1
34	97095-06010	螺栓	Bolt	1
35	688-43160-01	角度定位杆组合	TiltRodAssembly	1
36	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
37	91690-30012	弹簧销	Pin,Spring	1
38	90502-16M02	锥形弹簧	Spring, Conical	1
39	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
40	90386-18M35	衬套	Bushing	2
41	93410-18M02	开口簧环，卡	Circlip	1
42	90386-18M63	衬套	Bushing	2
43	90269-02M08	螺丝	Rivet	2
44	90101-12M65	卡环	Bolt, Hexagon	4
45	92995-12200	盘形垫	Washer	8
46	90201-12426	平垫圈	Washer,Plate	4
47	95380-12600	有槽螺母	Nut	8
48	90440-14M00	固定	Pipe	1

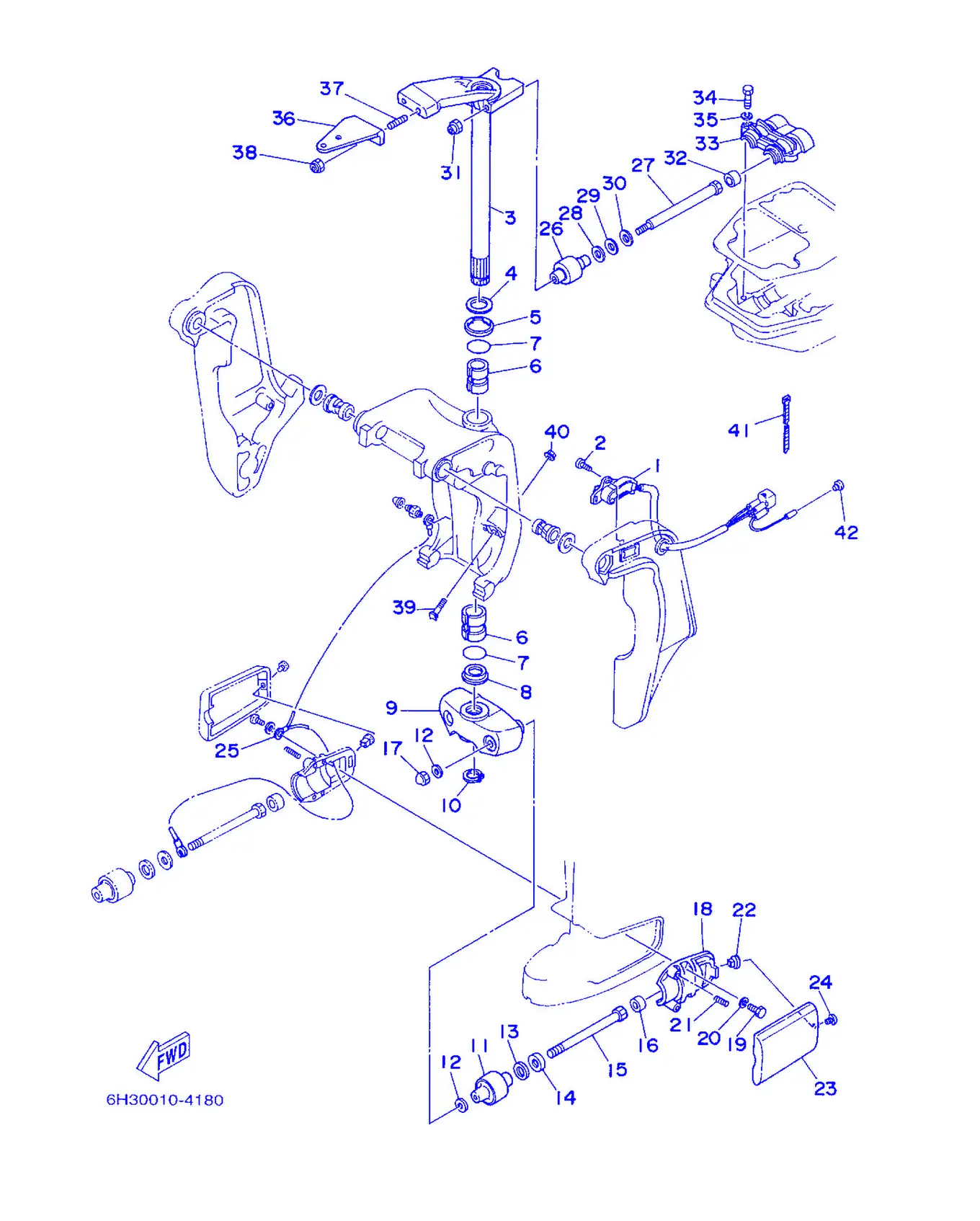

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-83672-12	纵倾角传感	TrimSensor	1
2	97885-06016	大柱头螺钉	Screw, Pan Head	2
3	688-42510-03-4D	方向托架组合	SteeringBracketAssembly	1
4	90201-30M00	平垫圈	Washer,Plate	1
5	90386-30M78	衬套	Bushing	1
6	90386-30M77	衬套	Bushing	2
7	93210-29M94	O型圈	O-ring	2
8	90386-30M60	衬套	Bushing	1
9	663-44551-02-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
10	93410-28M06	卡环	Circlip	1
11	687-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
12	90201-12M16	平垫圈	Washer,Plate	4
13	90202-25M04	平垫圈	Washer,Plate	2
14	90201-13M19	平垫圈	Washer,Plate	2
15	90109-12261	螺栓	Bolt	2
16	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
17	95380-12800	有槽螺母	Nut, Crown	2
18	687-44552-02-94	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
19	97075-08025	螺栓	Bolt	4
20	92995-08100	盘形垫	Washer	4
21	90501-14M08	接头	Spring, Compression	4
22	90179-06066	螺帽	Nut	2
23	663-44553-01-4D	下侧减震胶垫盖	Cover, Lower Mount	2
24	97885-06016	大柱头螺钉	Screw, Pan Head	2
25	688-82127-02	导线2	Wire,Lead 2	1
26	688-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
27	90101-10M49	螺栓	Bolt, Hexagon	2
28	90201-20M21	平垫圈	Washer,Plate	2
29	90202-20M06	平垫圈	Washer,Plate	2
30	90201-11M22	平垫圈	Washer,Plate	2
31	90185-10051	螺母	Nut, Self-Locking	2
32	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
33	688-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
34	97075-08035	螺栓	Bolt	3
35	92995-08100	盘形垫	Washer	3
36	688-48511-11-4D	操舵连接板	Hook,Steering	1
37	90116-10175	螺栓	Bolt, Stud	2
38	90185-10051	螺母	Nut, Self-Locking	2
39	6H1-43376-00	推力接收器螺	Bolt, Thrust Receiver	2
40	90185-08057	卡环	Nut, Self-Locking	2
41	90465-11M10	固定	Clamp	3
42	703-82119-00	导线盖	Cover,LeadWire	1

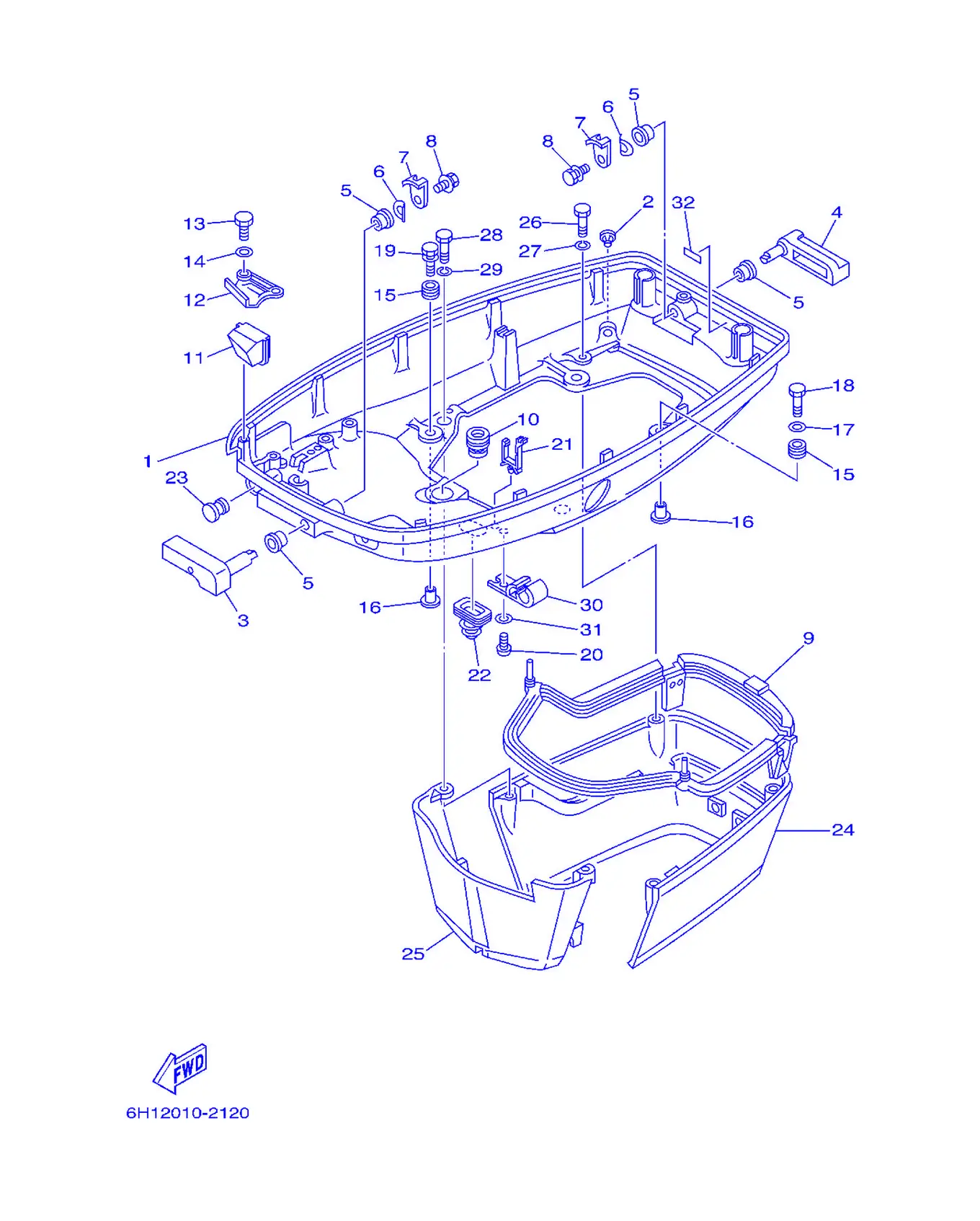

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-42711-01-4D	底罩	Cowling, Bottom	1
2	6H3-44391-01	软管管嘴	Nipple,Hose	1
3	688-42815-01-4D	夹杆	Lever,Clamp	1
4	688-42817-01-4D	夹杆	Lever,Clamp	1
5	90386-13M38	衬套	Bushing	4
6	90206-13019	平垫圈	Washer, Wave	2
7	688-42816-00	夹杆	Lever,Clamp	2
8	90119-06M09	带垫螺栓	Bolt, With Washer	2
9	688-42716-02	密封橡皮块1	Rubber,Seal 1	1
10	663-42724-00	固定	Grommet	1
11	688-42725-10	固定	Grommet	1
12	688-42738-01-94	装配面板	Plate, Fitting	1
13	97095-06016	螺栓	Bolt	2
14	92995-06600	盘形垫	Washer	2
15	90480-09M12	固定	Grommet	4
16	90387-06M69	六角螺栓	Color	4
17	90201-06416	平垫圈	Washer,Plate	1
18	97095-06030	螺栓	Bolt	1
19	90119-06M61	卡环	Bolt, With Washer	3
20	90157-06M01	卡环	Screw, Pan Head	1
21	90464-15M08	固定	Clamp	1
22	688-42726-10	固定	Grommet	1
23	6G1-42748-00	固定	Grommet	1
24	688-42741-01-4D	挡板	Apron	1
25	688-42771-01-4D	挡板	Apron	1
26	97095-06020	螺栓	Bolt	2
27	92995-06100	垫圈	Washer,Spring	2
28	97095-06030	螺栓	Bolt	2
29	92995-06100	垫圈	Washer,Spring	2
30	6E5-24367-01	燃油管夹2	Clamp,FuelPipe 2	1
31	92990-06600	面板垫圈	Washer,Plate	1
32	6G5-42791-00	标志，商标1	Mark 1	1

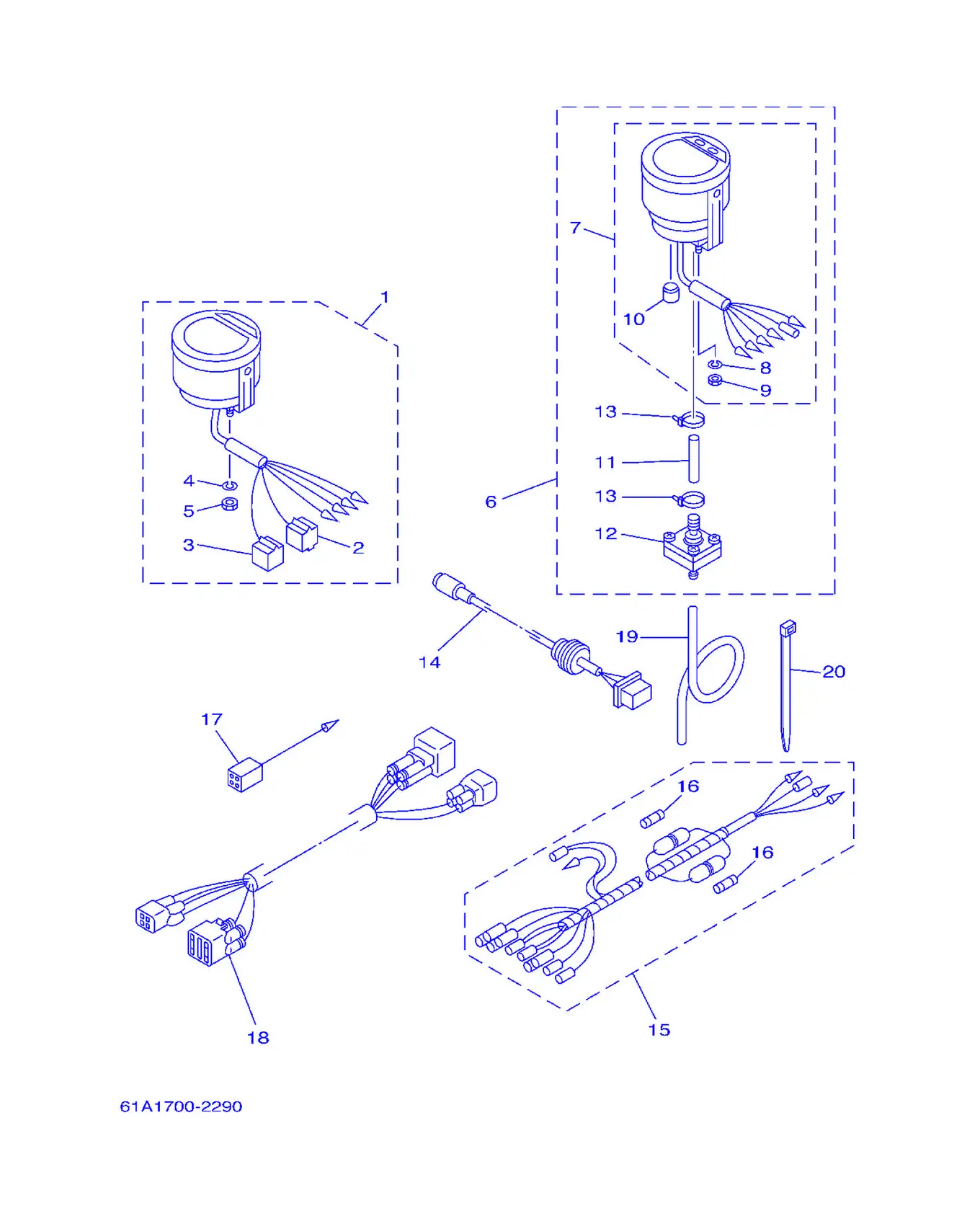

メータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-03	数字转速表	Digital Tachometer Assembly	1
2	9E450-04433	联接器	Connector	1
3	9E450-04533	联接器	Connector	1
4	92990-04100	盘形垫	Washer, Spring	2
5	95380-04600	有槽螺母	Nut	2
6	6Y5-83500-S5	测速计组合	Digital Speedometer Assembly	1
7	6Y5-83570-S5	测速计组合	Speed Meter Assembly	1
8	92990-04100	盘形垫	Washer, Spring	2
9	95380-04600	有槽螺母	Nut	2
10	6Y5-83533-T2	固定	Grommet	1
11	6Y5-83557-31	管	Tube	1
12	6Y5-83728-00	保暖器组合	Connector Assembly	1
13	90465-11M10	固定	Clamp	2
14	6Y5-87122-S0	缆索组合1	Cord Assembly 1	1
15	6Y5-83553-M0	导线	Wire,Lead	1
16	1E6-82151-00	保险丝	Fuse (10A)	2
17	6Y5-82117-00	导线	Wire, Lead (Black) (L=300)	1
18	68F-82553-70	导线延伸部分	Extension, Wire Lead	1
19	6Y5-83557-10	管	Tube (8M)	1
20	90465-13M39	固定环	Clamp	2

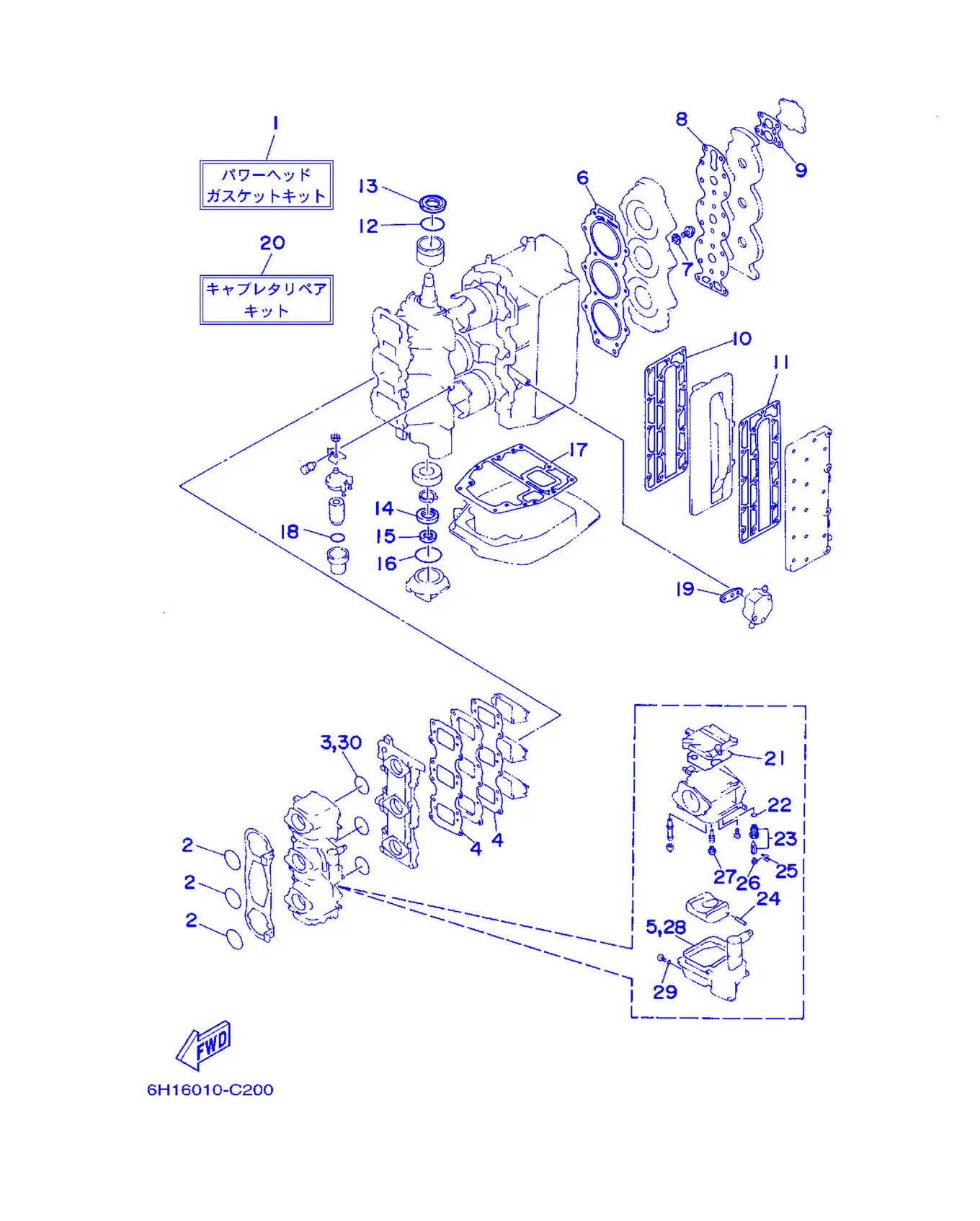

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-W0001-02	衬垫套	Power Head Gasket Kit	1
2	93210-46044	O型圈	O-ring	3
3	93210-39ME4	O型圈	O-ring	3
4	688-13621-A1	阀座衬垫	Gasket,ValveSeat	2
5	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
6	688-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
7	90430-14115	垫片	Gasket	1
8	688-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
9	688-12414-A1	盖衬垫	Gasket,Cover	1
10	688-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
11	688-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
12	93210-46M16	O型圈	O-ring	1
13	93102-36M02	油封	Oil Seal	1
14	93102-30M05	油封	OilSeal	1
15	93104-20M02	油封	OilSeal	1
16	93210-62269	O型圈	O-ring	1
17	688-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
18	93210-32738	O型圈	O-ring	1
19	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
20	6H1-W0093-10	化油器修理套	CarburetorRepair Kit	1
21	6H4-14147-00	O型圈	0-Ring	1
22	93210-04228	O型圈	O-ring	1
23	692-14590-01	针阀组合	NeedleValveAssembly	1
24	6H4-14548-00	浮子臂销	Pin, Float Arm	1
25	663-14159-00	钢夹	Clip	1
26	676-14186-00	浮子销	Pin, Float	1
27	676-14966-00	起动杆	Cap	1
28	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	1
29	93210-04230	O型圈	O-ring	1
30	93210-39ME4	O型圈	O-ring	1

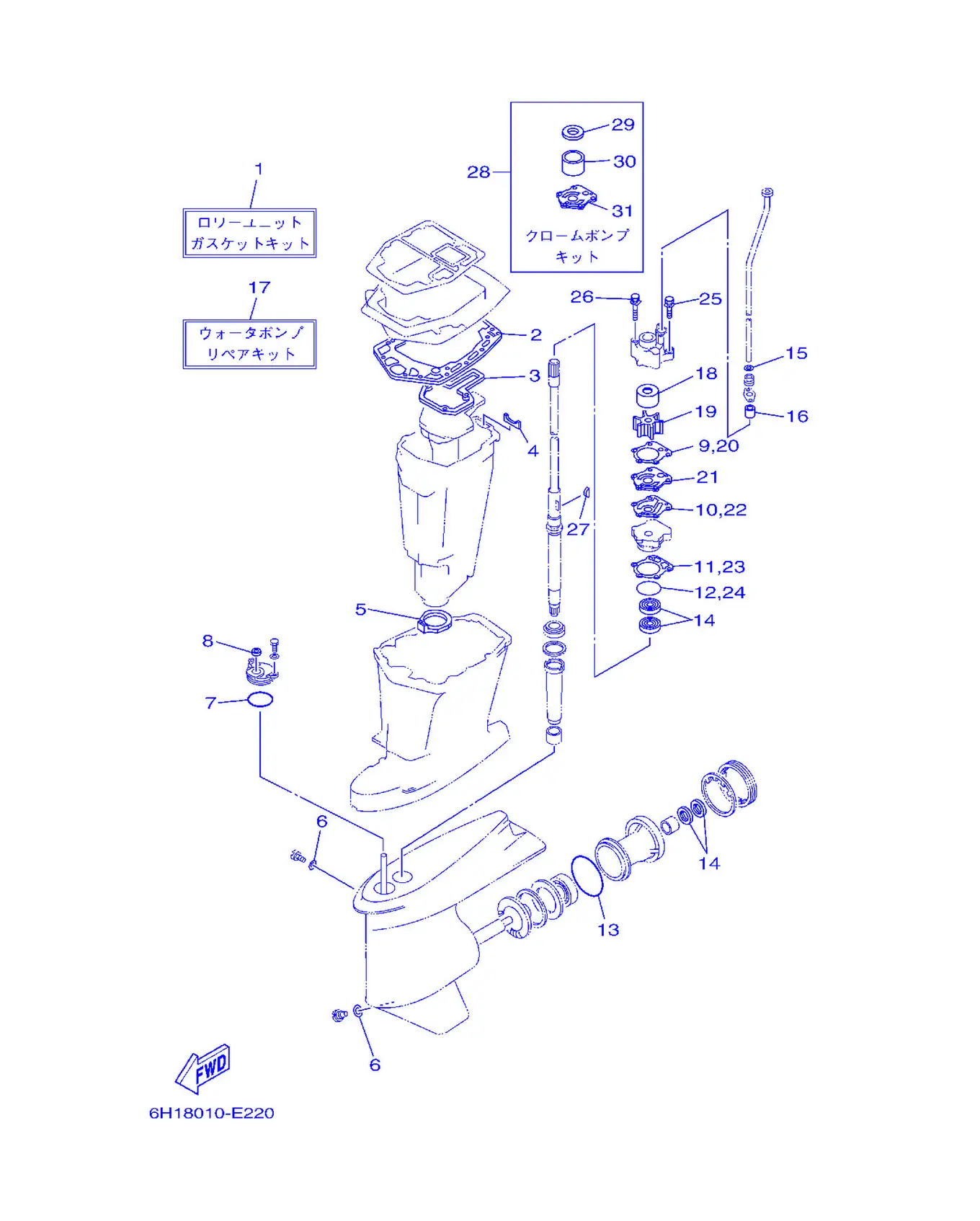

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	688-W0001-21	衬垫套	LowerUnitGasket Kit	1
2	688-45114-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
3	688-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
4	688-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
5	688-45123-00	消音器衬垫	Gasket,Muffler	1
6	90430-08020	固定	Gasket	2
7	93210-49046	O型圈	O-ring	1
8	93106-09014	油封	OilSeal	1
9	688-44315-A0	水泵衬垫	Gasket,Water Pump	1
10	688-44324-A0	芯子衬垫	Gasket, Cartridge	1
11	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
12	93210-46044	O型圈	O-ring	1
13	93210-85M97	O型圈	O-ring	1
14	93101-25M03	油封	OilSeal	4
15	90430-12072	衬垫	Gasket	1
16	663-44366-00	水封减震器	Damper,WaterSeal	1
17	692-W0078-02	水泵修理套	Water PumpRepair Kit	1
18	688-44322-00	芯子	Insert, Cartridge	1
19	688-44352-03	水泵叶轮	Impeller	1
20	688-44315-A0	水泵衬垫	Gasket,Water Pump	1
21	688-44323-00	外挡板	Outer Plate, Cartridge	1
22	688-44324-A0	芯子衬垫	Gasket, Cartridge	1
23	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
24	93210-46044	O型圈	O-ring	1
25	90119-08M13	带垫螺栓	Bolt, With Washer	2
26	90119-08M16	带垫螺栓	Bolt, With Washer	2
27	90280-04M04	半圆键	Key, Woodruff	1
28	688-W0078-1A	水泵修理套	Chrome Pump Kit	1
29	688-44321-41	内部面板	Inner Plate, Cartridge	1
30	688-44322-41	芯子	Insert, Cartridge	1
31	688-44323-40	外挡板	Outer Plate, Cartridge	1

リモートコントロールアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	703-48261-01	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97380-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-43	主开关组合	Main Switch Assembly	1
45	703-82577-00	旋钮	Cap, Key	1
46	703-82531-00	导线	Wire, Lead	1
47	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
48	682-82556-00	止动拉索	Stopper	1
49	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
50	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
51	703-83383-02	蜂鸣器	Buzzer	1
52	703-48284-00	固定	Grommet	1
53	703-82591-00	带	Band	1
54	703-82592-00	带	Band	1
55	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
56	703-48221-00	控制杠杆	Lever, Control	1
57	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
58	703-48212-00	遥控装置衬套	Back Plate 1	1
59	703-48213-00	面板	Back Plate 2	1
60	703-48271-00	变挡臂	Arm, Shift	1
61	703-48211-01	壳体1	Housing 1	1
62	703-48232-00	齿轮	Gear	1

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	701-48320-00	遥控钢索 (3.66m)	Cable, Remote Control	2
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-90	遥控钢索 (5.49m)	Cable, Remote Control	2

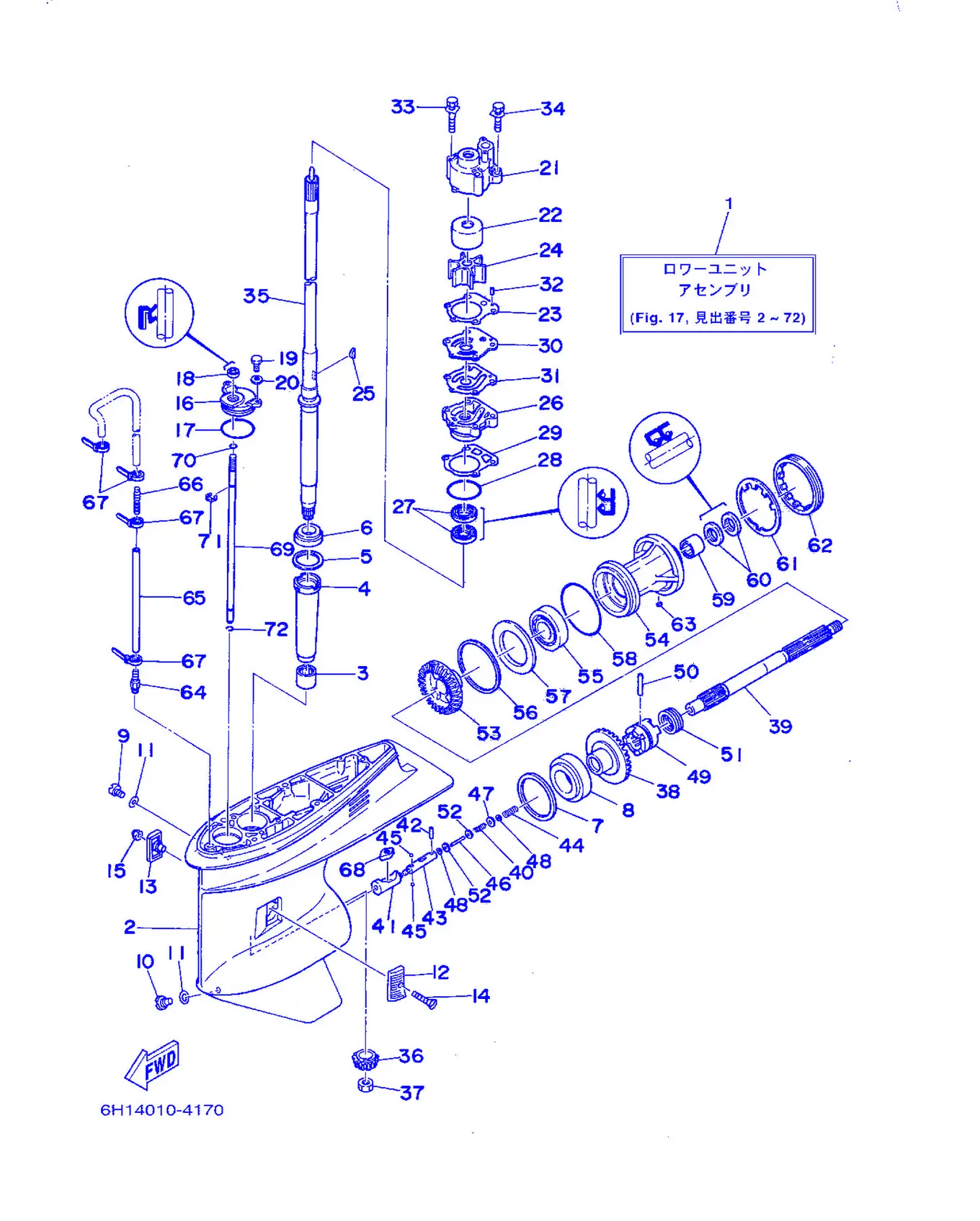

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-45300-15-4D	水下装置总成	LowerUnitAssembly	1
2	6H1-45301-03-4D	水下装置壳体	Casing,Lower	1
3	93315-325V1	轴承	Bearing	1
4	688-45536-01	驱动轴套	Sleeve,Drive Shaft	1
5	688-45587-01	填隙	Shim (T:0.10MM)	1
5	688-45587-10	填隙	Shim (T:0.12MM)	1
5	688-45587-20	填隙	Shim (T:0.15MM)	1
5	688-45587-30	填隙	Shim (T:0.18MM)	1
5	688-45587-40	填隙	Shim (T:0.30MM)	1
5	688-45587-50	填隙	Shim (T:0.40MM)	1
5	688-45587-60	填隙	Shim (T:0.50MM)	1
6	93332-000U3	轴承	Bearing	1
7	688-45567-01	填隙	Shim (T:0.10MM)	1
7	688-45567-10	填隙	Shim (T:0.12MM)	1
7	688-45567-20	填隙	Shim (T:0.15MM)	1
8	93332-000W7	轴承	Bearing	1
9	90340-08002	螺丝	Plug, Straight Screw	1
10	688-45341-10	放油塞	Plug, Drain	1
11	90430-08020	固定	Gasket	2
12	6H1-45214-00	进水口盖	Cover, Water Inlet	1
13	6H1-45215-00	进水口盖	Cover, Water Inlet	1
14	90151-05M00	螺钉	Screw, Countersunk	1
15	90185-05002	螺母	Nut, Self-Locking	1
16	688-45321-00	面板	Plate	1
17	93210-49046	O型圈	O-ring	1
18	93106-09014	油封	OilSeal	1
19	97095-06016	螺栓	Bolt	2
20	92995-06600	盘形垫	Washer	2
21	688-44311-01	水泵壳	Housing,Water Pump	1
22	688-44322-00	芯子	Insert, Cartridge	1
23	688-44315-A0	水泵衬垫	Gasket,Water Pump	1
24	688-44352-03	水泵叶轮	Impeller	1
25	90280-04M04	半圆键	Key, Woodruff	1
26	688-44341-01-94	水泵壳	Housing,Water Pump	1
27	93101-25M03	油封	OilSeal	2
28	93210-46044	O型圈	O-ring	1
29	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
30	688-44323-00	外挡板	Outer Plate, Cartridge	1
31	688-44324-A0	芯子衬垫	Gasket, Cartridge	1
32	93604-10M03	定位销	Pin, Dowel	2
33	90119-08M16	带垫螺栓	Bolt, With Washer	2
34	90119-08M13	带垫螺栓	Bolt, With Washer	2
35	6H1-45501-11	驱动轴组	Drive ShaftComplete	1
36	688-45551-01	小齿轮	Pinion	1
37	90170-16M01	螺帽	Nut	1
38	688-45560-00	齿轮	Gear	1
39	6H1-45611-01	螺旋浆轴	Shaft,Propeller	1
40	90501-12M48	压簧	Spring, Compression	1
41	6H1-45641-01	变挡装置	Shifter	1
42	93603-12M11	定位销	Pin, Dowel	1
43	6H1-45634-02	变挡滑	Slide, Shift	1
44	90501-16M65	接头	Spring, Compression	1
45	93503-16003	滚珠	Ball	2
46	6H1-45668-00	自由轴	Shaft, Free	1
47	90201-03313	平垫圈	Washer,Plate	1
48	90183-02M03	螺帽	Nut,Spring	2
49	6H1-45631-01	爪形离合器	Clutch, Dog	1
50	90250-07M02	圆柱销	Pin, Straight	1
51	688-45633-00	固定环	Ring, Cross Pin	1
52	6H1-45635-00	变挡柱	Plunger, Shift	2
53	6H1-45571-00	齿轮	Gear	1
54	688-45331-00-94	轴承壳	Housing,Bearing	1
55	93306-207U0	轴承	Bearing	1
56	688-45577-01	填隙	Shim (T:0.10MM)	1
56	688-45577-10	填隙	Shim (T:0.12MM)	1
56	688-45577-20	填隙	Shim (T:0.15MM)	1
56	688-45577-30	填隙	Shim (T:0.18MM)	1
56	688-45577-40	填隙	Shim (T:0.30MM)	1
56	688-45577-50	填隙	Shim (T:0.40MM)	1
56	688-45577-60	填隙	Shim (T:0.50MM)	1
57	688-45576-00	推力垫	Washer, Thrust	1
58	93210-85M97	O型圈	O-ring	1
59	93317-325U0	轴承	Bearing	1
60	93101-25M03	油封	OilSeal	2
61	688-45383-02	爪形垫	Washer, Claw	1
62	688-45384-00	螺母	Nut	1
63	90282-04010	平键	Key, Straight	1
64	6E5-45378-00	软管嘴	Nipple,Hose	1
65	90445-07ME9	固定	Hose (L120)	1
66	6E5-83558-10	管嘴端部	End, Nipple	1
67	90465-11M10	固定	Clamp	4
68	6H1-44151-00	变挡凸轮	Cam, Shift	1
69	6H1-44144-00	变挡连杆	Rod, Shift	1
70	93210-07003	O型圈	O-ring	1
71	99001-08600	卡环	Circlip	1
72	93450-07M00	卡环	Circlip	1

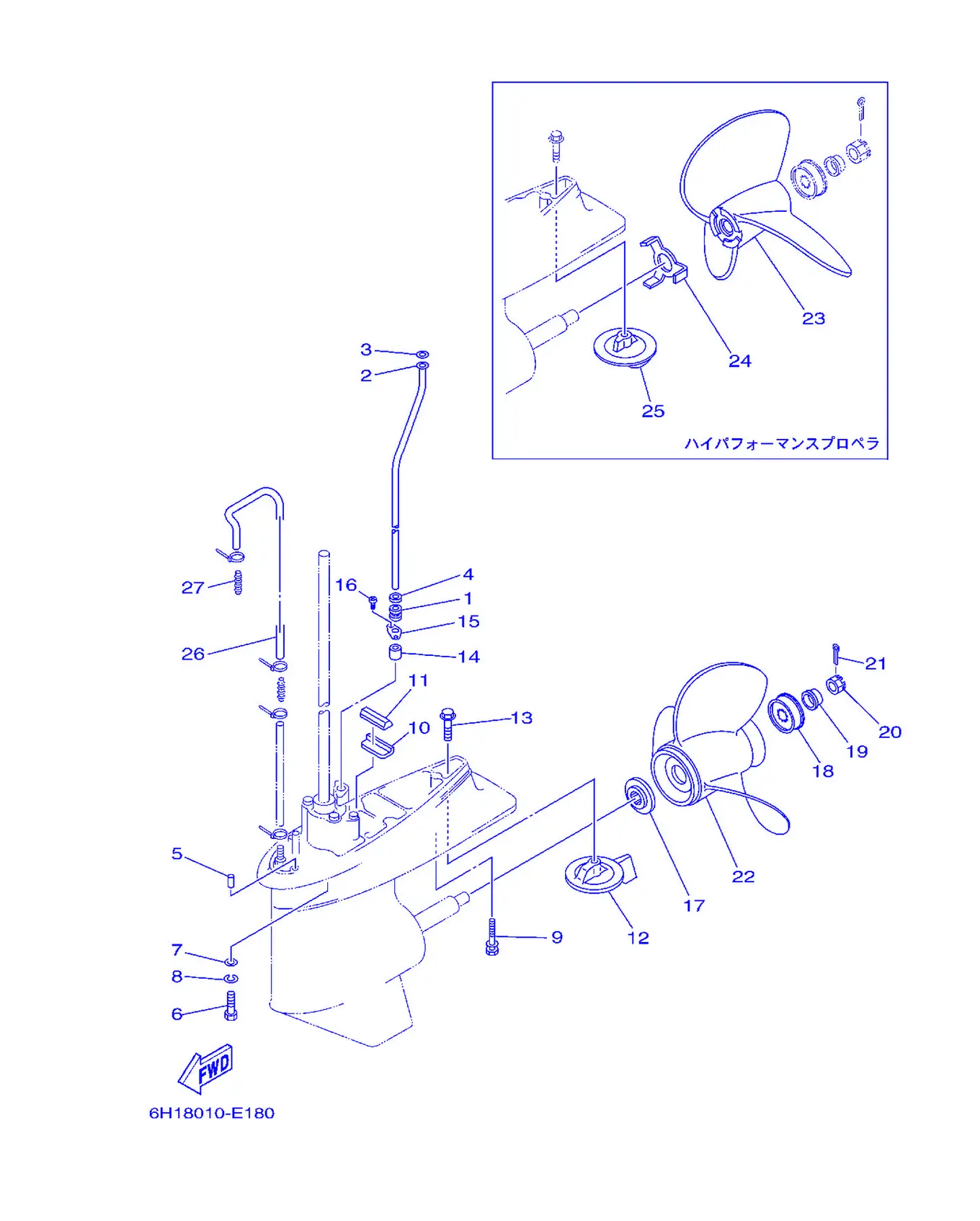

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	663-44367-00	水封减震器	Damper,WaterSeal	1
2	688-44361-10	水管	Tube, Water	1
3	90202-12060	平垫圈	Washer,Plate	1
4	90430-12072	衬垫	Gasket	1
5	93606-12019	定位销	Pin, Dowel	2
6	97075-10040	螺栓	Bolt	4
7	92990-10600	垫圈	Washer,Plate	4
8	92990-10100	弹簧垫圈	Washer,Spring	4
9	90119-08M84	带垫螺栓	Bolt, With Washer	1
10	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
11	688-45375-00	密封圈减震	Damper,Seal	1
12	688-45371-02	航向调整	Tab Trim	1
13	90105-10M67	螺栓	Bolt, Washer Based Head	1
14	663-44366-00	水封减震器	Damper,WaterSeal	1
15	90480-19M06	橡胶垫	Grommet	1
16	97780-40512	自攻螺钉	Screw, Tapping	2
17	688-45987-01	衬套	Spacer	1
18	67F-45997-00	衬套	Spacer	1
19	90389-25M00	衬套	Bushing	1
20	90171-16011	螺母	Nut, Castle	1
21	91490-40025	开口销	Pin, Cotter	1
22	6E5-45941-00-EL	螺旋浆组合	Propeller (3X13X19-K)	1
22	6E5-45943-00-EL	螺旋浆组合	Propeller (3X12-5/8X21-K)	1
22	6E5-45945-01-EL	螺旋浆组合	Propeller (3X13-1/4X17-K)	1
22	6E5-45947-00-EL	螺旋浆组合	Propeller (3X13-1/2X15-K)	1
22	6E5-45949-00-EL	螺旋浆	Propeller (3X13-5/8X13-K)	1
22	6E5-45952-00-EL	螺旋浆组合	Propeller (3X13 X23 -K)	1
22	6E5-45954-00-EL	螺旋浆	Propeller (3X14X11-K)	1
22	6E5-45956-00-EL	螺旋浆	Propeller (3X13X25-K)	1
22	688-45930-02-98	螺旋浆组合	Propeller (3X13X17-K)	1
23	6E5-45970-10	螺旋浆组合	Propeller (3X14X20-P)	1
23	6E5-45972-10	螺旋浆组合	Propeller (3X14X24-P)	1
23	6E5-45974-10	螺旋浆组合	Propeller (3X14X28-P)	1
23	6E5-45976-10	螺旋浆组合	Propeller (3X14X22-P)	1
23	6E5-45978-10	螺旋浆	Propeller (3X14X26-P)	1
24	6E5-45994-10	齿板	Plate, Tooth	1
25	6E5-45371-10	航向调整	Tab Trim	1
26	90445-07MF1	固定	Hose	1
27	6E5-83558-00	管嘴端部	End, Nipple	1
