雅马哈 30D - 30DMH

共 25 个部位，点击零件编码查看详情，或搜索本页零件。

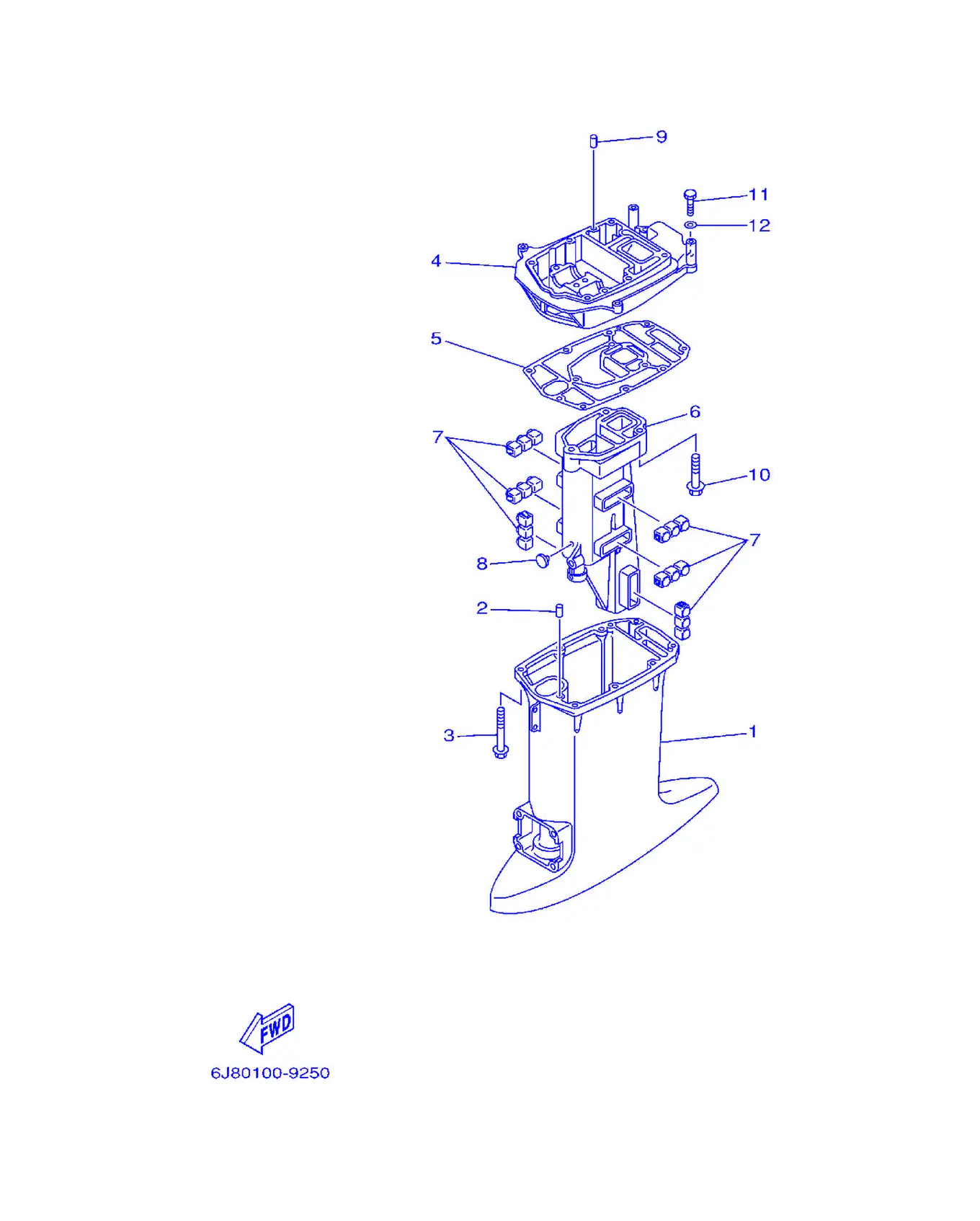

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-45111-11-4D	水上装置壳	Casing,Upper	1
2	93606-12019	定位销	Pin, Dowel	2
3	90119-08M31	轴套	Bolt, With Washer	6
4	6J8-41137-01-94	排气导管	Guide,Exhaust	1
5	6J8-45114-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
6	6J8-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
7	6J8-14737-00	消音器减震器	Damper,Muffler	6
8	90338-07M00	衬套	Plug	1
9	93606-12019	定位销	Pin, Dowel	2
10	97575-08550	螺栓	Bolt, With Washer	3
11	97075-08030	螺栓	Bolt	2
12	92995-08600	盘形垫	Washer	2

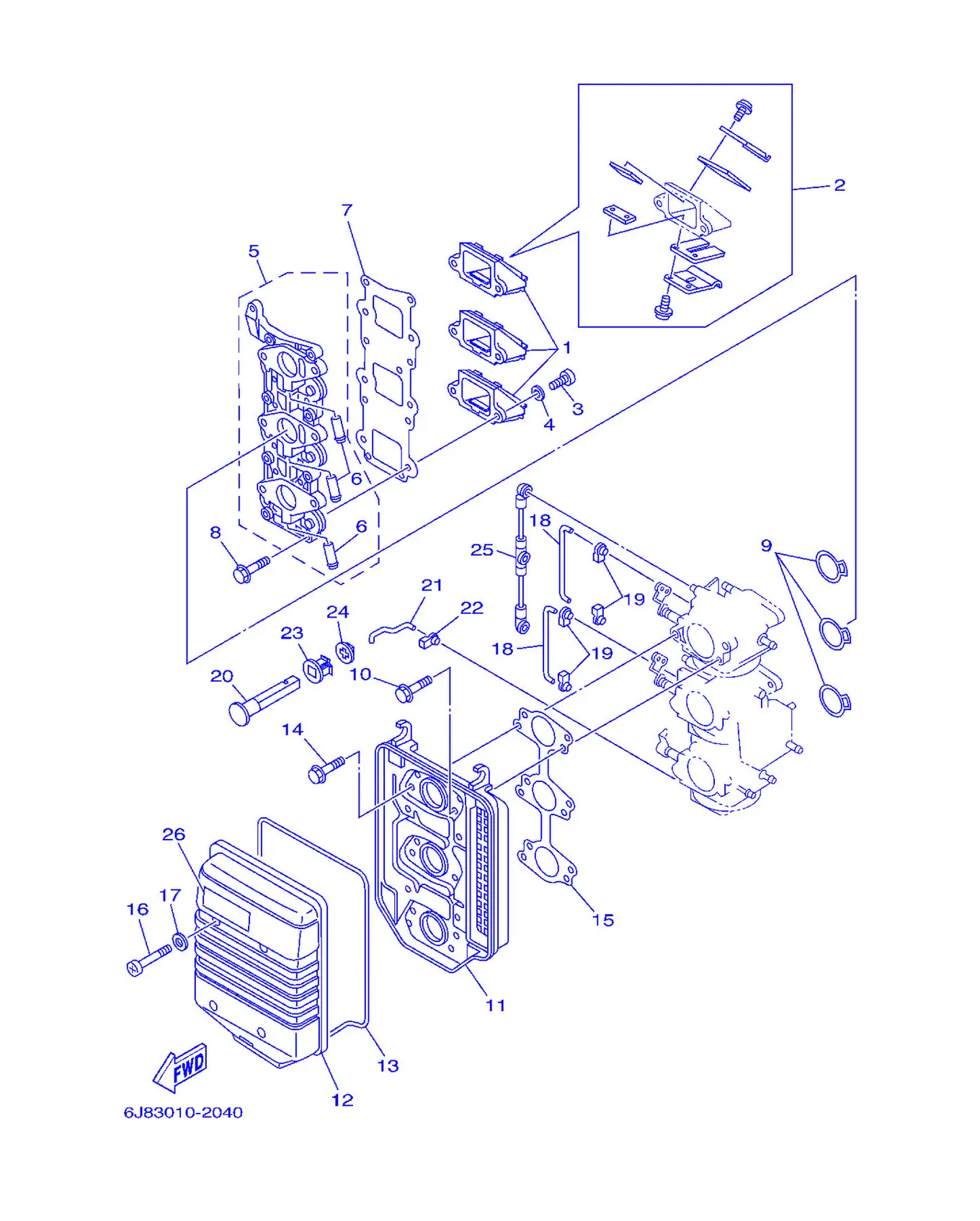

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-13610-00	簧片阀组合	Reed ValveAssembly	3
2	6J8-W0004-00	簧片套	LeadSet	1
3	97880-05016	大柱头螺钉	Screw, Pan Head	6
4	92990-05600	盘形垫	Washer,Plate	6
5	6J8-13641-00-94	岐管1	Manifold 1	1
7	6J8-13621-00	阀座衬垫	Gasket,ValveSeat	1
8	90119-06MA3	带垫螺栓	Bolt, With Washer	8
9	6J8-14198-00	衬垫	Gasket	3
10	90119-06M32	带垫螺栓	Bolt, With Washer	6
11	6J8-14417-00	盖1	Cover 1	1
12	6J8-14418-00	盖2	Cover 2	1
13	6J8-14476-00	密封	Seal	1
14	90119-05M31	带垫螺栓	Bolt, With Washer	6
15	6J8-14483-A1	衬垫	Gasket	1
16	97880-05040	带垫螺栓	Screw, Pan Head	4
17	92990-05600	盘形垫	Washer,Plate	4
18	6J8-41259-00	阻风门杆3	Rod, Choke 3	2
19	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	4
20	6J8-41271-01	阻风门旋钮	Knob, Choke	1
21	6J8-41257-00	阻风门杆2	Rod, Choke 2	1
22	6J8-41262-00	阻风门杠杆接头	Joint, Choke Lever	1
23	689-41273-00	固定	Grommet	1
24	6J8-41274-00	固定环2	Grommet 2	1
25	6J8-41217-00	加速器杠杆连杆	Rod,AcceleratorLever	1
26	6A1-83625-01	商标，标志5	Mark 5	1

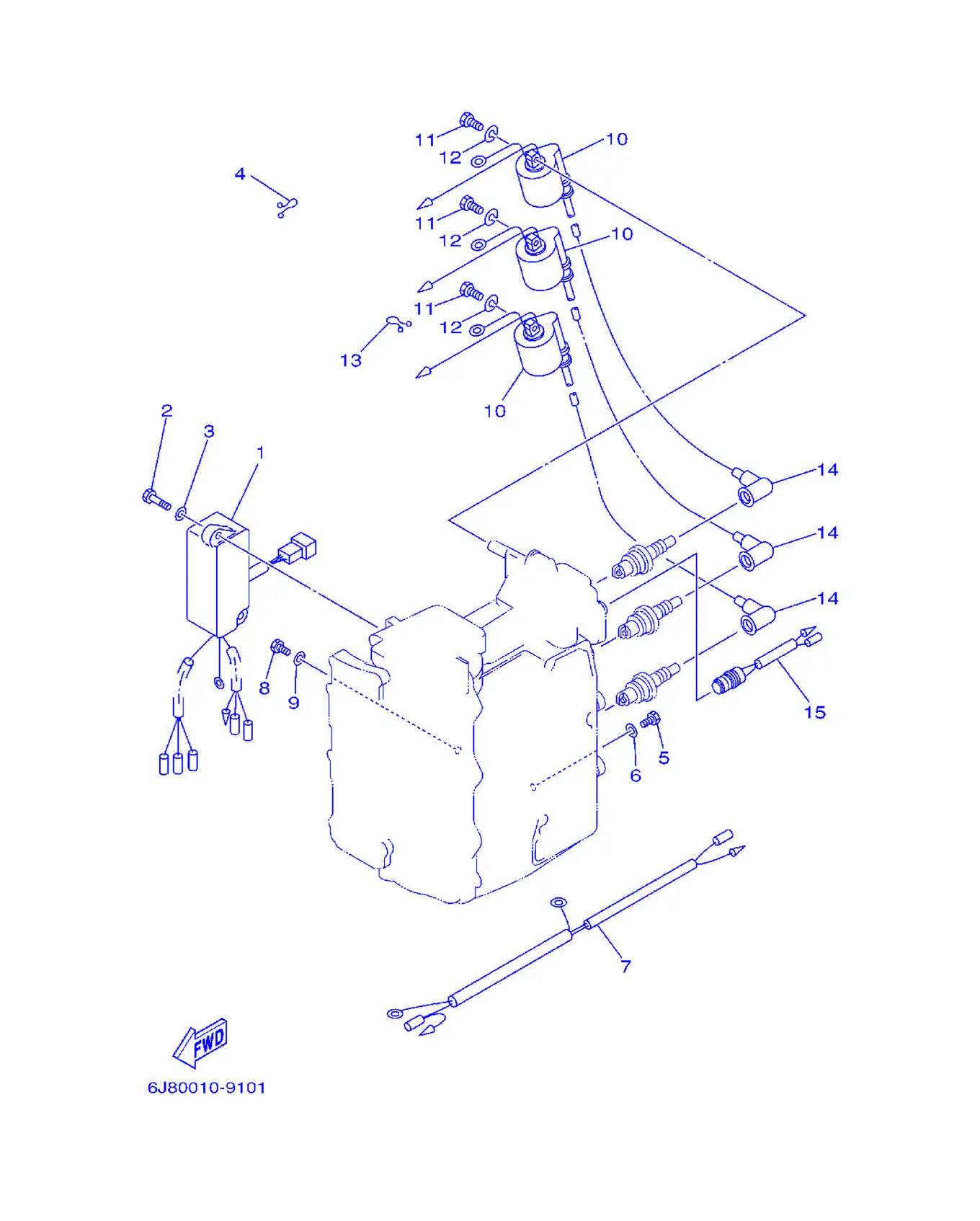

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-85540-H2	电子点火器总成	C.D.I. Unit Assembly	1
2	97095-06025	螺栓	Bolt	2
3	92995-06600	盘形垫	Washer	2
4	90464-15M11	固定	Clamp	1
5	97095-06012	螺栓	Bolt	1
6	92995-06600	盘形垫	Washer	1
7	6J8-82531-00	导线	Wire,Lead	1
8	97095-06012	螺栓	Bolt	1
9	92995-06600	盘形垫	Washer	1
10	6J8-85570-21	点火线圈组合	Ignition Coil Assembly	3
11	97095-06020	螺栓	Bolt	6
12	92995-06100	垫圈	Washer,Spring	6
14	663-82370-01	塞帽组合	PlugCapAssembly	3
15	689-82560-00	温控开关组合	Thermo Switch Assembly	1

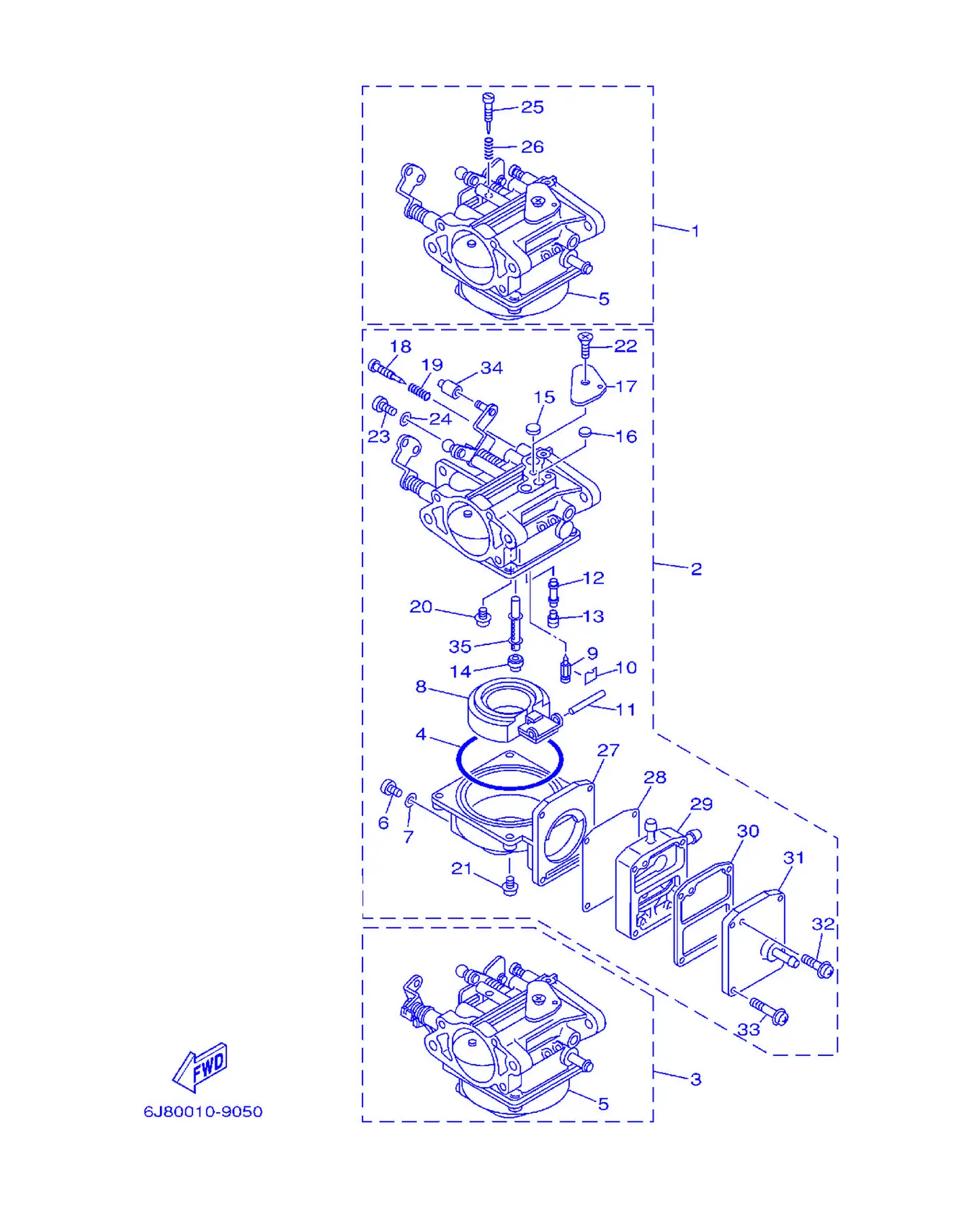

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-14301-01	化油器总成1	CarburetorAssembly 1	1
2	6J8-14302-01	化油器总成2	CarburetorAssembly 2	1
3	6J8-14303-01	化油器总成3	CarburetorAssembly 3	1
4	6J8-14984-00	浮子室衬垫	Gasket, Float Chamber	3
5	6J8-14980-00	浮子室本	Body, Float Chamber	2
6	6J8-14991-00	螺钉	Screw	3
7	6J8-14995-00	托架	Gasket	3
8	6J8-14985-00	浮子	Float	3
9	6J8-14546-00	针阀	Valve, Needle	3
10	6J8-14159-00	钢夹	Clip	3
11	6J8-14548-00	浮子臂销	Pin, Float Arm	3
12	6J8-1492F-26	低速空气量孔	Jet, Air Slow (#50)	3
13	6J8-14966-00	起动杆	Plug	3
14	6J8-1492E-51	主量孔	Jet,Main (#102)	3
15	6J8-14126-00	衬垫	Plug	3
16	6J8-14118-00	盖	Plug	3
17	6J8-14527-01	面板	Plate	3
18	6J8-14923-00	低速螺钉	Screw,Pilot	3
19	6J8-14555-00	弹簧	Spring	3
20	97980-04110	带垫圈螺钉	Screw, Washer	3
21	97980-04112	带垫圈螺钉	Screw	12
22	98780-05008	大柱头螺钉	Screw, Flat Head	3
23	6J8-14592-01	螺钉	Screw	3
24	92990-05600	盘形垫	Washer,Plate	3
25	6J8-14523-00	止动螺钉	Screw, Stop	1
26	6J8-14334-00	空气调整弹簧	Spring,Throttle	1
27	6J8-14981-00	浮子室本	Body, Float Chamber	1
28	6J8-24471-00	隔膜	Diaphragm	1
29	6J8-24415-00	燃油泵本体4	Body 4	1
30	6J8-24432-00	燃油泵衬垫2	Gasket,FuelPump 2	1
31	6J8-24452-00	盖	Cover	1
32	97980-03122	带垫圈螺钉	Screw, Washer	1
33	97980-04124	带垫圈螺钉	Screw, Washer	4
34	6J8-14578-00	轴套	Collar	1
35	6J8-1492A-00	主喷管	Nozzle,Main	3

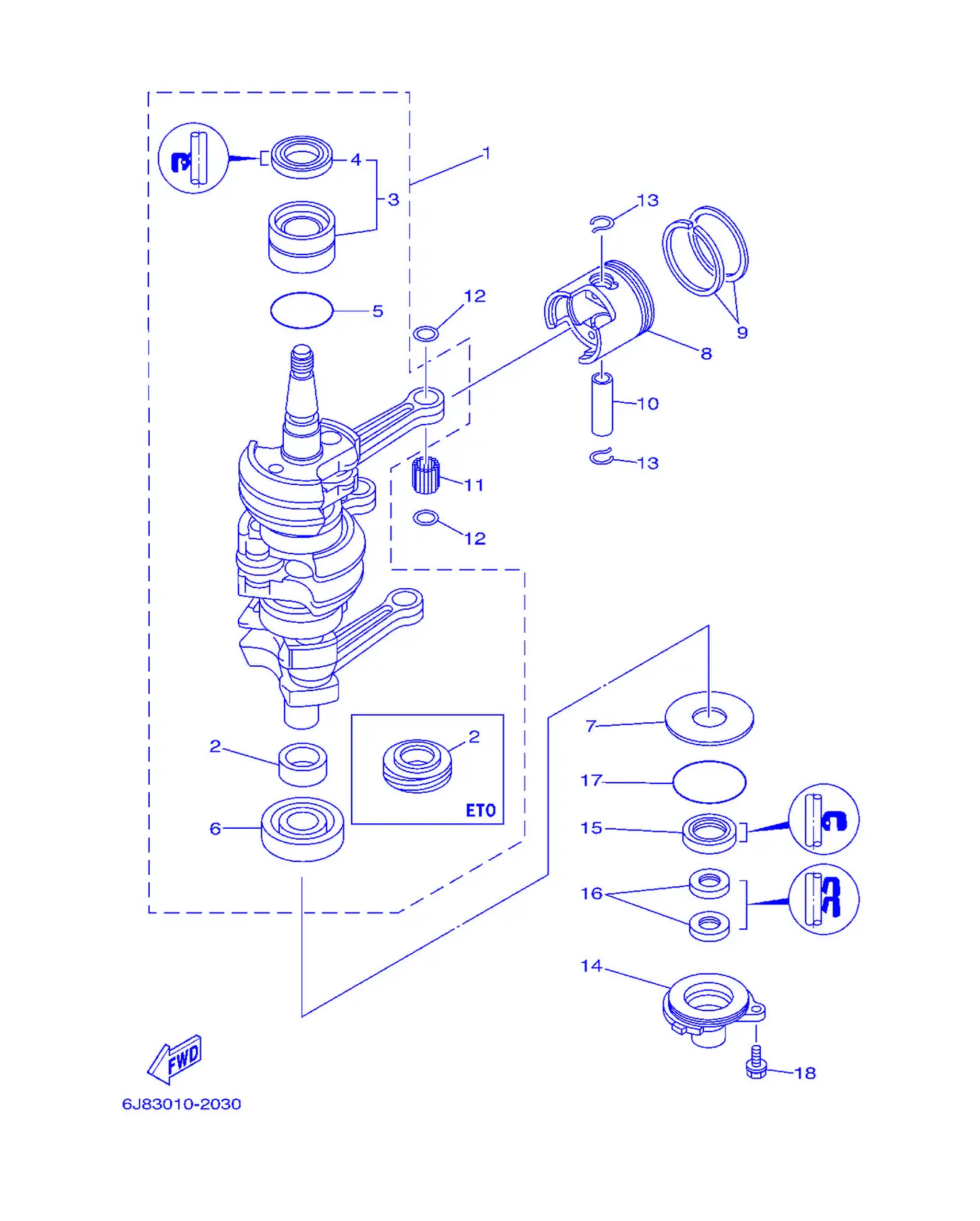

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-11400-01	曲轴组合	CrankshaftAssembly	1
2	6J8-11445-00	隔套	Spacer	1
3	93311-632U7	轴承	Bearing	1
4	93102-26M27	油封	Oil Seal	1
5	93210-42159	O型圈	O-ring	1
6	93306-305U3	轴承	Bearing	1
7	90201-50306	平垫圈	Washer,Plate	1
8	6J8-11631-02-97	活塞	Piston (STD)	3
8	6J8-11635-02	活塞	Piston (0.25MM O/S)	3
8	6J8-11636-02	活塞	Piston (0.50MM O/S)	3
9	6J8-11601-01	活塞环套件	PistonRingSet (STD)	3
9	6J8-11601-11	活塞环套件	Piston Ring Set (0.25MM O/S)	3
9	6J8-11601-21	活塞环套件	Piston Ring Set (0.50MM O/S)	3
10	6J8-11633-00	活塞销	Pin,Piston	3
11	93602-16M10	定位销	Pin, Dowel	84
12	90201-16379	平垫圈	Washer,Plate	6
13	93450-17129	卡环	Circlip	6
14	6J8-15396-00-5B	油封壳	Housing,OilSeal	1
15	93101-25M28	油封	OilSeal	1
16	93104-16M04	油封	OilSeal	2
17	93210-56M80	O型圈	O-ring	1
18	90119-06023	螺栓	Bolt, With Washer	2

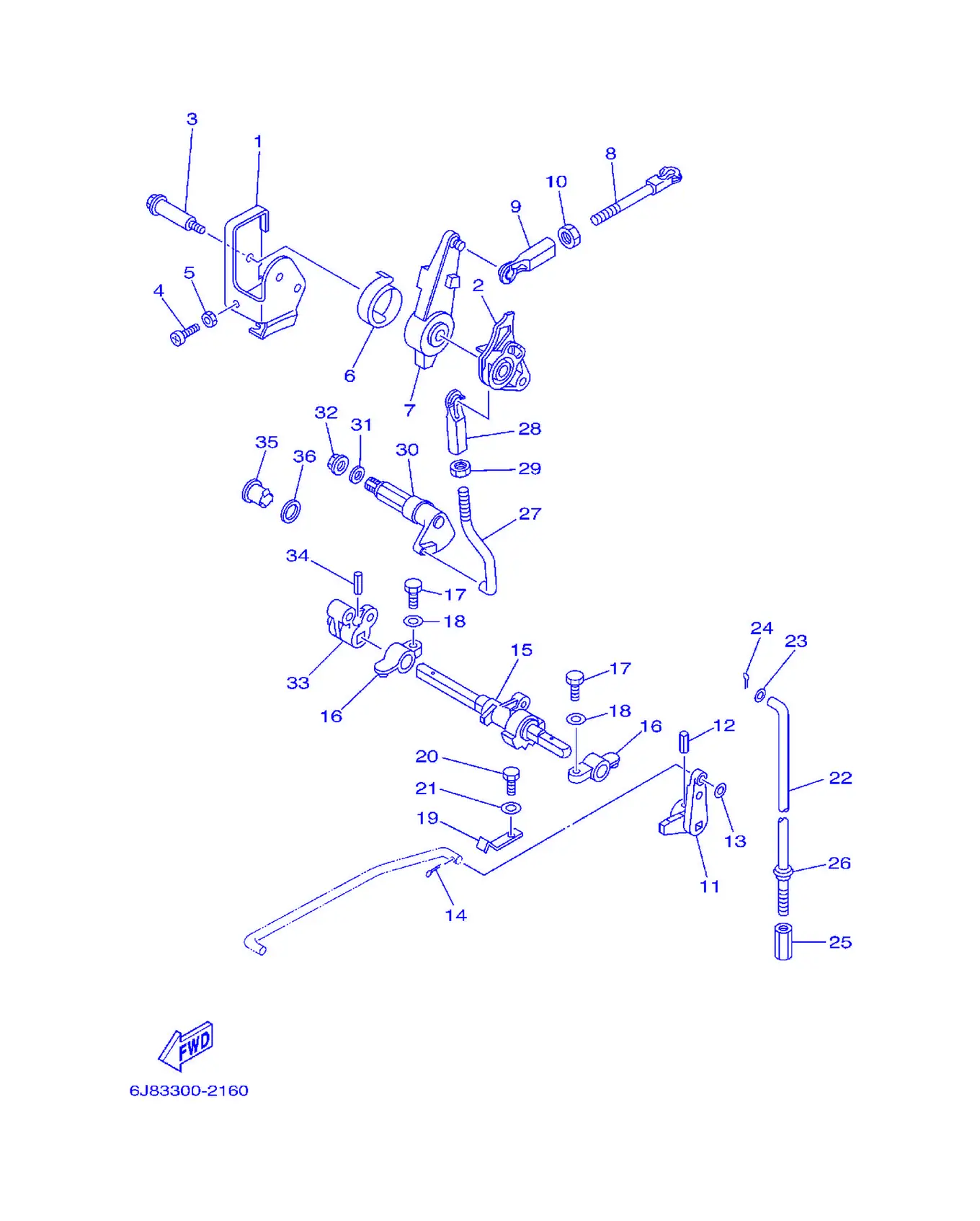

コントロール 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-14497-00	油门钢索支承	Stay, Throttle Wire	1
2	6J8-41213-00	加速器凸轮	Cam,Accelerator	1
3	90109-06M28	螺栓	Bolt	1
4	97880-06025	螺栓	Screw, Pan Head	1
5	95303-06600	有槽螺母	Nut	1
6	6J8-42167-00	弹簧1	Spring1	1
7	6J8-41631-02	磁电机控制杠杆	Lever, Magnet Control	1
8	689-42169-01	接头	Joint	1
9	682-41237-00	连杆接头	Joint, Link	1
10	95380-05600	螺母	Nut	1
11	6J8-44123-00	变挡杆杠杆臂	Arm, Shift Rod	1
12	90254-03M04	弹簧销	Pin,Spring	1
13	92990-06200	盘形垫	Washer, Plain	1
14	91490-20012	开口销	Pin, Cotter	1
15	6J8-44121-00	变挡杆杠杆	Lever, Shift Rod	1
16	6G1-41662-01-94	托架	Bracket	2
17	97013-06020	螺栓	Bolt	2
18	92903-06600	盘形垫	Washer,Plate	2
19	6J8-44116-00	弹簧	Spring	1
20	97095-06012	螺栓	Bolt	1
21	92995-06600	盘形垫	Washer	1
22	6J8-44143-00	变挡连杆	Rod, Shift	1
23	92990-05600	盘形垫	Washer,Plate	1
24	91490-16010	开口销	Pin, Cotter	1
25	90170-06015	螺母	Nut	1
26	689-43373-01	减震器密封	Seal,Damper	1
27	6J8-42192-00	杆2	Rod 2	1
28	682-41237-00	连杆接头	Joint, Link	1
29	95380-05600	螺母	Nut	1
30	6J8-42154-01	油门控制杆	LeverThrottleControl	1
31	90202-10024	带垫面板	Washer,Plate	1
32	95780-08300	带垫螺母	Nut, Flange	1
33	6J8-44142-00	密封	Joint	1
34	90254-03M04	弹簧销	Pin,Spring	1
35	682-42726-00	固定	Grommet	1
36	90202-12M17	平垫圈	Washer,Plate	1

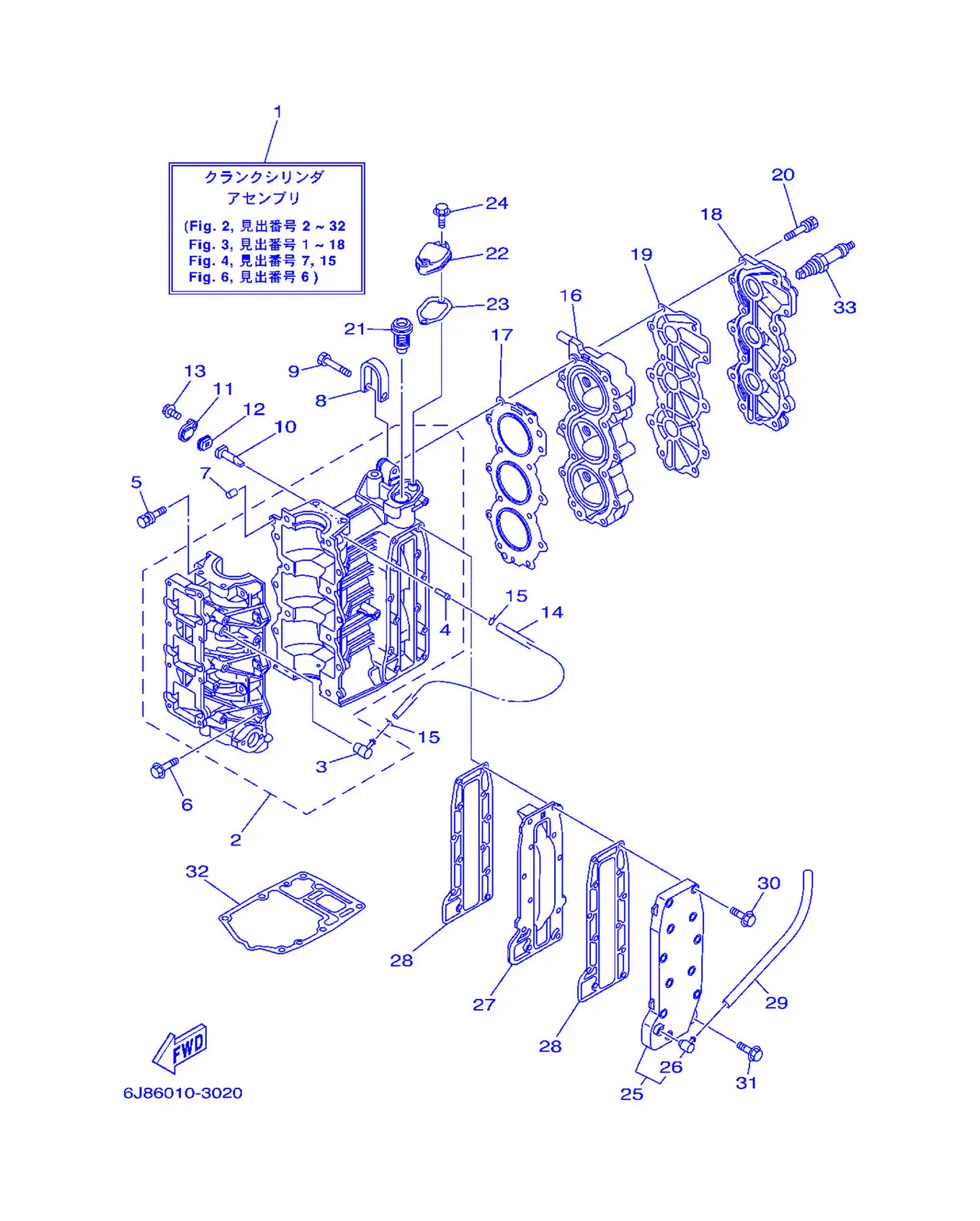

シリンダ & クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-W0090-06-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	6J8-15100-01-1S	曲轴箱组合	Crankcase Assembly	1
3	650-11370-01	单向阀组合	Check Valve Assembly	1
4	624-14485-00	连接管	Pipe,Joint	1
5	90119-08019	卡环	Bolt, With Washer	8
6	90119-06MA4	带垫螺栓	Bolt, With Washer	6
7	93606-12019	定位销	Pin, Dowel	2
8	6F5-11119-00	发动机悬挂架	Hanger, Engine	1
9	90101-08001	螺栓	Bolt, Hexagon	1
10	6J8-11325-00	阳极	Anode	2
11	6H3-11327-00-1S	阳极盖	Cover, Anode	2
12	6H3-11328-00	阳极固定	Grommet	2
13	90119-06023	螺栓	Bolt, With Washer	2
14	90445-07M29	固定	Hose (L135)	1
15	90467-06016	固定	Clip	2
16	6J8-11111-00-1S	气缸头1	Head, Cylinder 1	1
17	6J8-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
18	6J8-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
19	6J8-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
20	90119-08MA8	带垫螺栓	Bolt, With Washer	14
21	688-12411-11	温控器	Thermostat	1
22	6H4-12413-00-1S	温控器盖	Cover,Thermostat	1
23	6J8-12414-A0	盖衬垫	Gasket,Cover	1
24	90119-06MA3	带垫螺栓	Bolt, With Washer	2
25	6J8-41113-00-1S	排气管外盖	Outer Cover, Exhaust	1
26	676-11372-00	软管接头	Nipple,Hose	1
27	6J8-41111-00-1S	排气管内盖	Inner Cover, Exhaust	1
28	6J8-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	2
29	6J8-1111J-00	管1	Pipe 1	1
30	90119-06MA5	带垫螺栓	Bolt, With Washer	11
31	90119-06MA3	带垫螺栓	Bolt, With Washer	1
32	6J8-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
33	94703-00217	火花塞	Plug, Spark (NGK B7HS-10)	3

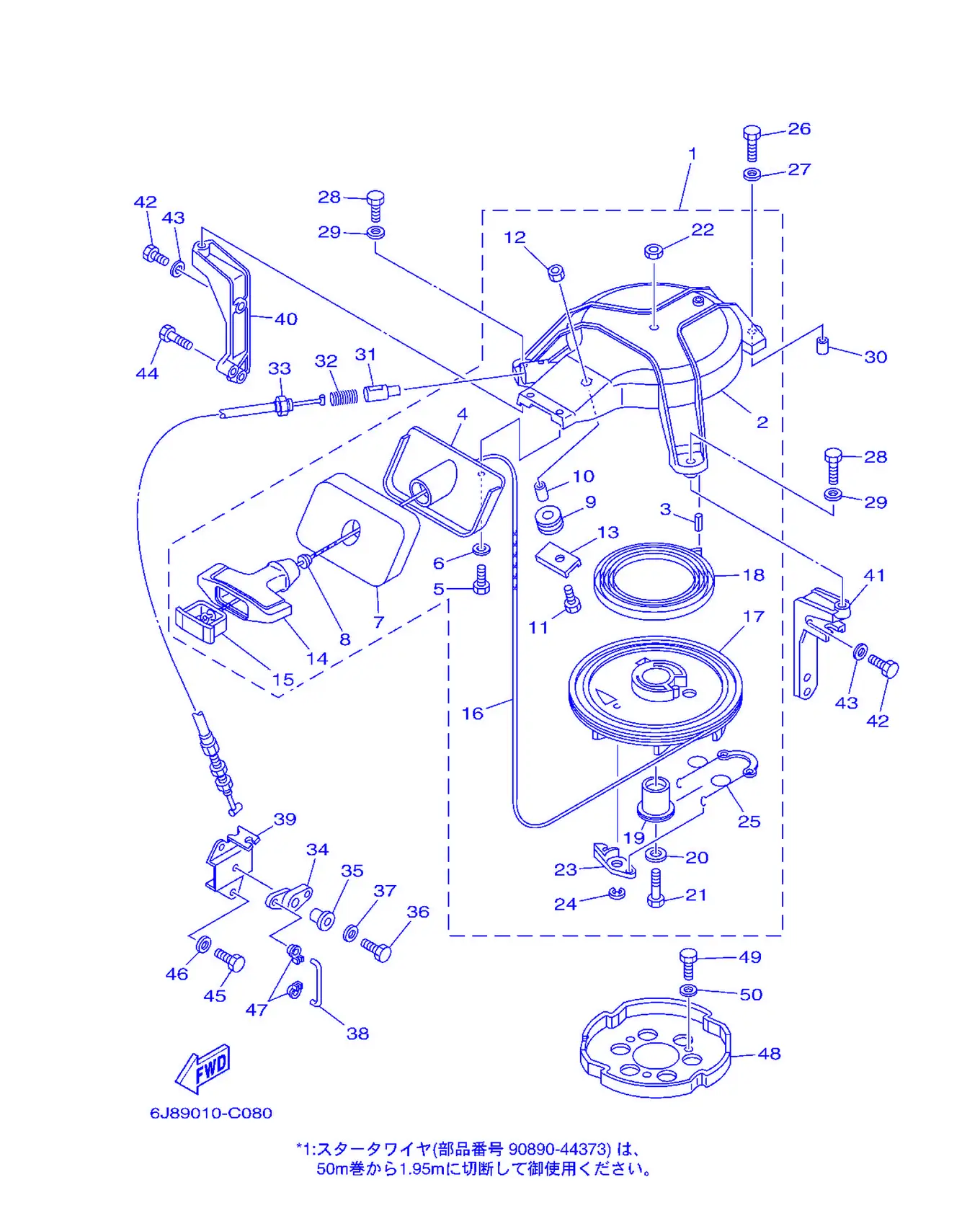

スタータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-15710-02-4D	起动器组合	StarterAssembly	1
2	6J8-15711-00-94	起动器箱	Case,Starter	1
3	91690-40014	弹簧销	Pin, Spring	1
4	6J8-15758-01-94	导向绳索	Guide, Rope	1
5	97095-06016	螺栓	Bolt	2
6	92995-06600	盘形垫	Washer	2
7	6J8-15762-00	橡皮密封圈2	Seal, Rubber 2	1
8	6A0-15789-00	减震器	Damper	1
9	6F5-15752-00	拉索卷轴	Roller, Wire	1
10	6F5-15753-00	衬套	Bushing	1
11	97095-06025	螺栓	Bolt	1
12	95380-06600	有槽螺母	Nut, Hexagon	1
13	6J8-15787-00	联接器	Adapter	1
14	689-15755-01	起动器手	Handle,Starter	1
15	6F5-15779-02	盖	Cover	1
17	6J8-15714-00	拉索卷	Drum, Sheave	1
18	90510-08M04	盘簧	Spring, Spiral	1
19	677-15717-01	起动器轴	Shaft,Starter	1
20	90201-06060	平垫圈	Washer, Plate	1
21	97095-06025	螺栓	Bolt	1
22	95380-06700	有槽螺母	Nut	1
23	676-15741-03	驱动	Pawl, Drive	1
24	93430-06M02	卡环	Circlip	1
25	6J8-15705-00	驱动爪弹簧	Spring, Drive Pole	1
26	97095-06035	螺栓	Bolt	1
27	92995-06600	盘形垫	Washer	1
28	97095-06025	螺栓	Bolt	2
29	92995-06600	盘形垫	Washer	2
30	99530-10014	定位销A	Pin, Dowel	1
31	656-15748-00	起动器止动柱	Plunger, Starter Stop	1
32	90501-10227	压簧	Spring, Compression	1
33	6J8-15770-00	起动器止动钢索组	Cable Complete, Starter Stop	1
34	6J8-15746-01	臂	Arm	1
35	90387-06M29	衬套	Color	1
36	97095-06025	螺栓	Bolt	1
37	92995-06600	盘形垫	Washer	1
38	6J8-15747-00	连杆	Link	1
39	6J8-15774-01	支承4	Stay 4	1
40	6J8-15771-00-94	支承1	Stay 1	1
41	6J8-15772-00-94	支承2	Stay 2	1
42	97013-06020	螺栓	Bolt	3
43	92903-06600	盘形垫	Washer,Plate	3
44	90101-06024	带垫螺栓	Bolt, Hexagon	1
45	97095-06016	螺栓	Bolt	2
46	92995-06600	盘形垫	Washer	2
47	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	2
48	6J8-15723-00	起动器滑	Pulley, Starter	1
49	97013-08014	螺栓	Bolt	3
50	92903-08600	有槽螺母	Washer,Plate	3

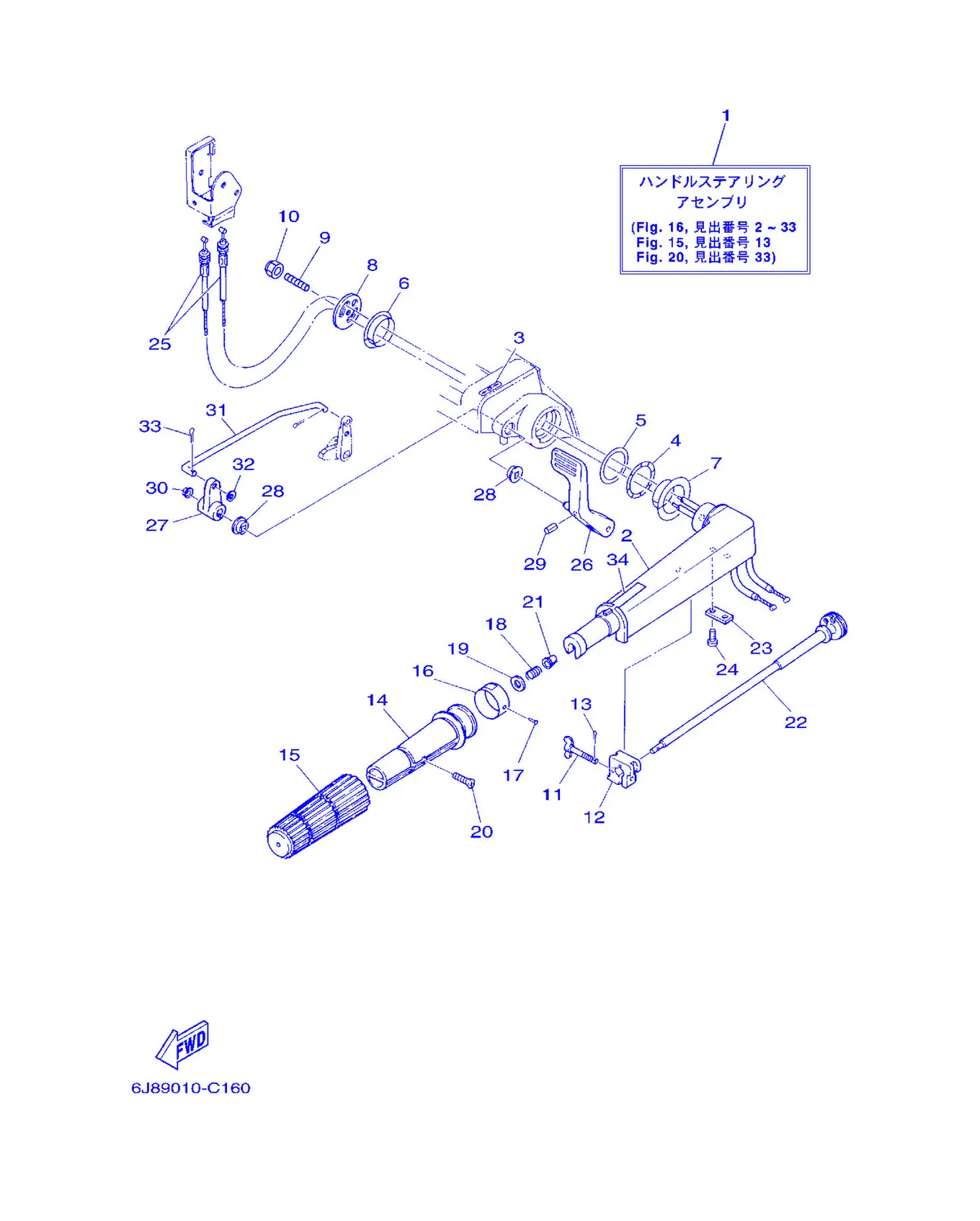

ステアリング (MH,WHシヨウ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-W0084-11-4D	手把方向装置组合	HandleSteeringAssembly	1
2	6G1-42111-12-4D	操舵手柄	Handle,Steering	1
3	6E0-44191-11	变挡指示器	Indicator, Shift	1
4	90206-36M21	平垫圈	Washer, Wave	1
5	90202-36M55	平垫圈	Washer,Plate	1
6	90386-33M96	衬套	Bushing	1
7	90386-34M97	衬套	Bushing	1
8	6G1-42131-02	方向手把盖	Cover,HandleSteering	1
9	90116-08016	螺栓	Bolt, Stud	1
10	90185-08057	卡环	Nut, Self-Locking	1
11	6G1-42125-01	阻力调整螺	Bolt, Friction Adjust	1
12	6G1-42126-00	方向手把握把摩擦	Friction, Steering Handle	1
13	91490-16010	开口销	Pin, Cotter	1
14	664-42119-00	方向手把握	Grip,SteeringHandle	1
15	6F6-42177-A0	手把橡皮	Rubber,Handle	1
16	6J8-42137-00	油门指示器	Indicator, Throttle	1
17	90269-02M09	螺丝	Rivet	1
18	90501-23215	接头	Spring, Compression	1
19	92903-10600	盘形垫	Washer,Plate	1
20	90149-05M13	螺钉	Screw	1
21	90386-08032	衬套	Bushing	1
22	6G1-42138-01	油门杆	Lever,Throttle	1
23	6E0-42159-02	支承	Stay	1
24	97885-05012	大柱头螺钉	Screw, Pan Head	2
25	6J8-26301-00	油门钢索组合	ThrottleCableAssembly	2
26	6J8-44111-01-4D	变挡手柄	Handle, Gear Shift	1
27	6J8-44125-00	变挡杆杠杆手柄	Lever, Shift Rod	1
28	682-44132-00	衬套	Bushing	2
29	90254-03M04	弹簧销	Pin,Spring	1
30	90386-06M12	衬套	Bushing	1
31	6J8-44124-00	变挡杆杠杆连接	Link, Shift Rod	1
32	92990-06200	盘形垫	Washer, Plain	1
33	91490-20012	开口销	Pin, Cotter	1
34	6E0-83627-01	警告标签	Label, Corrosion 7	1

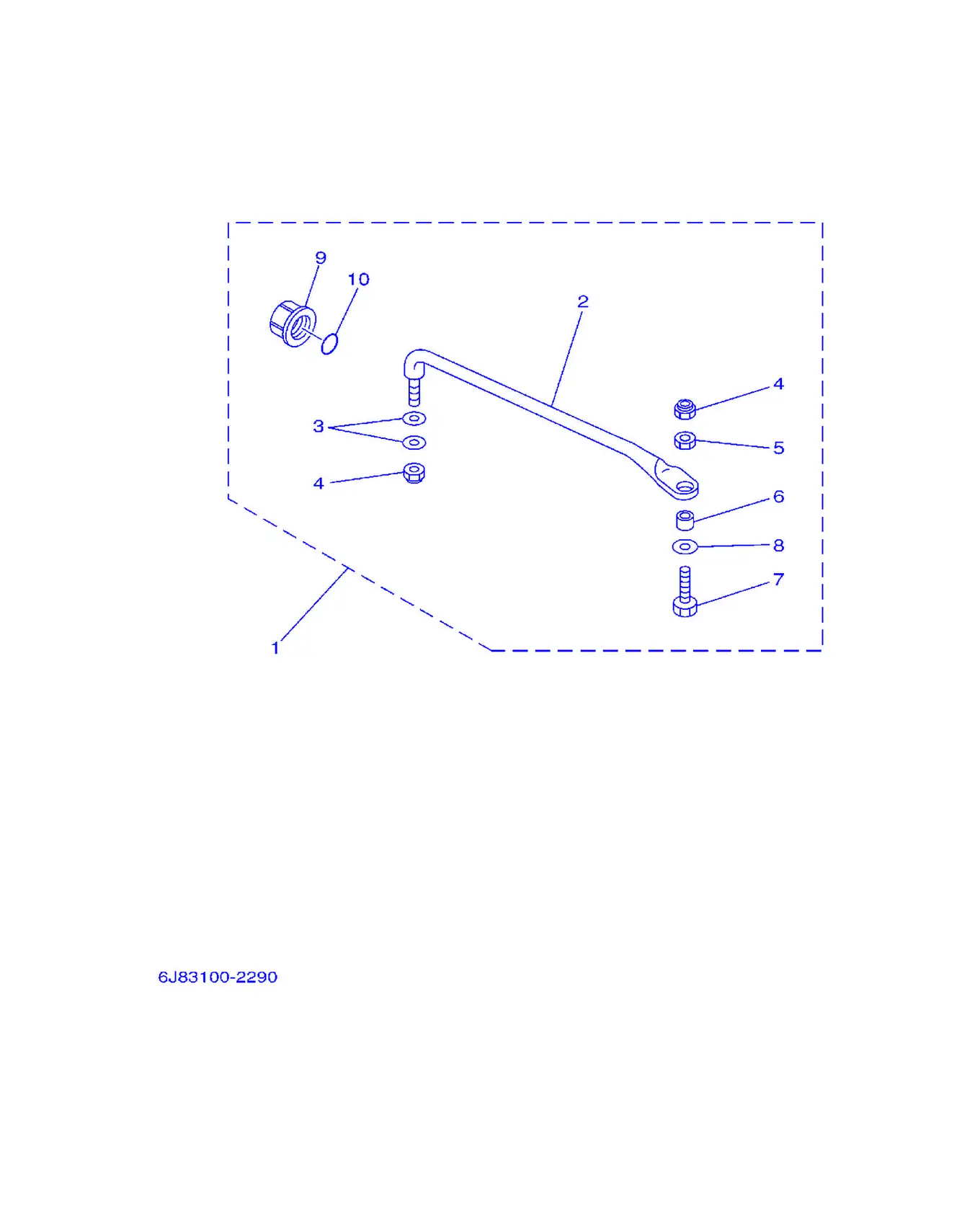

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	689-61350-02	操舵连接板套	SteeringGuideAttachment	1
2	689-61351-01	操舵连杆	Rod, Steering Link	1
3	90201-10M20	面板垫圈	Washer,Plate	2
4	90185-09M01	螺帽	Nut, Self-Locking	2
5	90170-09M03	螺帽	Nut	1
6	90387-10M42	衬套	Collar	1
7	6E5-61355-00	螺栓	Bolt	1
8	90201-10M63	平垫圈	Washer, Plate	1
9	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
10	93210-16275	O型圈	O-ring	1

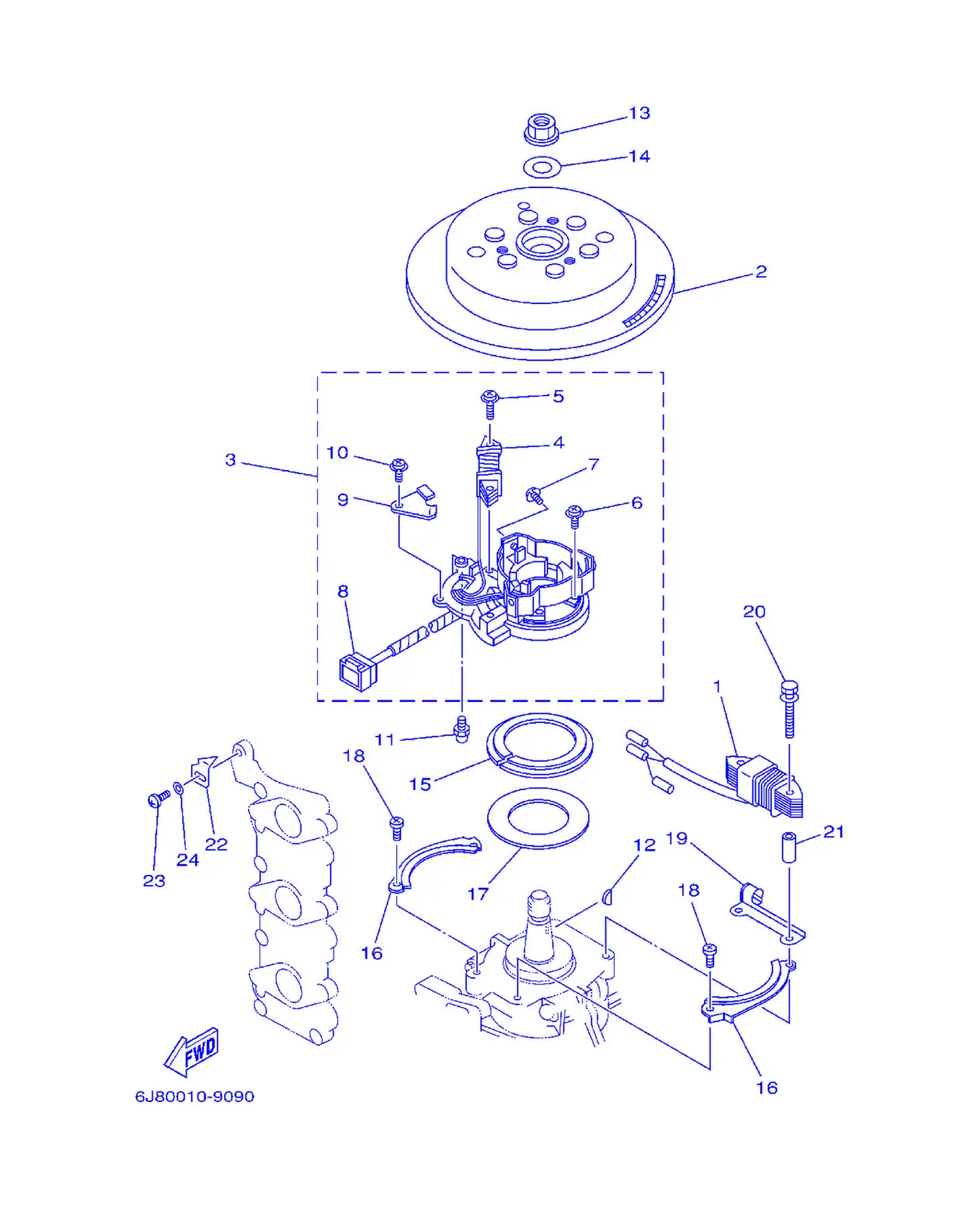

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-85533-A1	照明线	Coil, Lighting	1
2	6J8-85550-F1	转子组合	Rotor Assembly	1
3	6H4-85510-F1	定子组合	Stator Assembly	1
4	6H4-85520-01	充电线	Coil, Charge	1
5	97902-06120	螺栓	Screw, Washer	2
6	97902-04112	带垫圈大柱头螺钉	Screw, Washer	6
7	97902-04106	气缸头套件	Screw, Washer	3
8	9E471-09205	连接器(6P, 公)	Connector (6P, Male)	1
9	6H4-85548-00	支架	Holder	1
10	97902-05408	带垫圈螺钉	Screw, Washer	1
11	663-85518-00	滚珠接头	Joint, Ball	1
12	90280-05013	螺丝	Key, Woodruff	1
13	90179-16M05	螺母	Nut	1
14	90201-16M44	带垫面板	Washer,Plate	1
15	6H4-41611-10	磁电机座挡	Retainer, Magnet Base	1
16	6J8-41615-00	磁电机座限位板	Stopper, Magnet Base	2
17	6J8-41618-00	磁电机垫	Washer, Magnet	1
18	97880-06012	大柱头螺钉	Screw, Pan Head	2
19	6J8-85548-00	支架	Holder	1
20	90101-06M00	卡环	Bolt, Hexagon	2
21	90387-06M81	螺栓	Color	2
22	6J8-81332-00	正时面板	Plate, Timing	1
23	97885-05010	大柱头螺钉	Screw, Pan Head	1
24	92995-05600	盘形垫	Washer	1

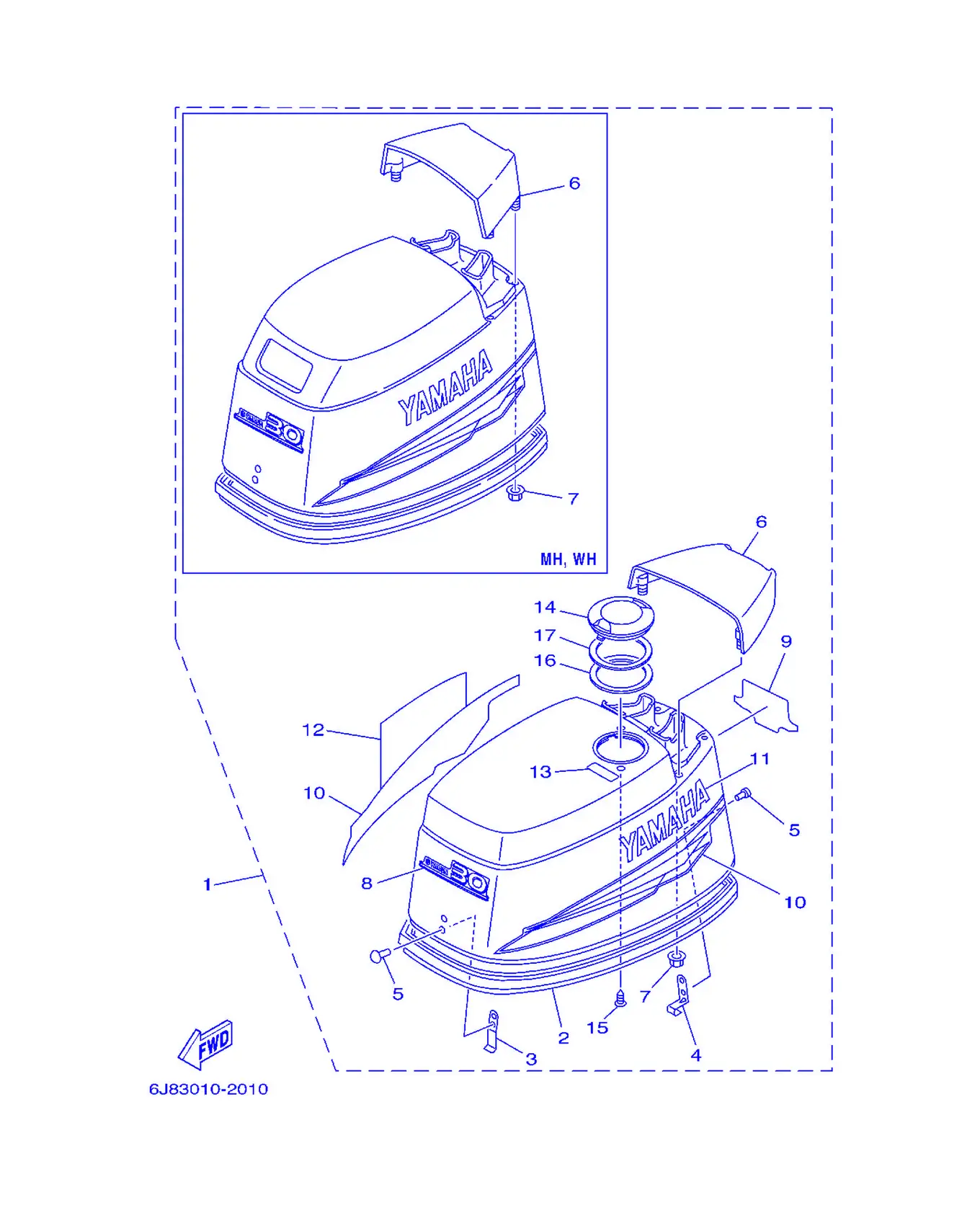

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-42610-D0-4D	顶罩组合	Top Cowling Assembly	1
2	6J8-42615-00	密封	Seal	1
3	6J8-42651-03	钩	Fook	1
4	6J8-42652-00	钩	Fook	1
5	90266-04M00	螺丝	Rivet	4
6	6J8-42613-00-4D	空气导管嵌	Molding, Air Duct	1
7	90179-06M24	螺母	Nut	4
8	6J8-42677-40	前图样	Graphic, Front	1
9	6J8-42678-10	后图样	Graphic, Rear	1
10	6J8-W0070-14	图样套	Graphic Set	1
11	6J8-42681-11	罩标志	Mark, Cowling	1
12	6J8-42682-12	罩标志	Mark, Cowling	1

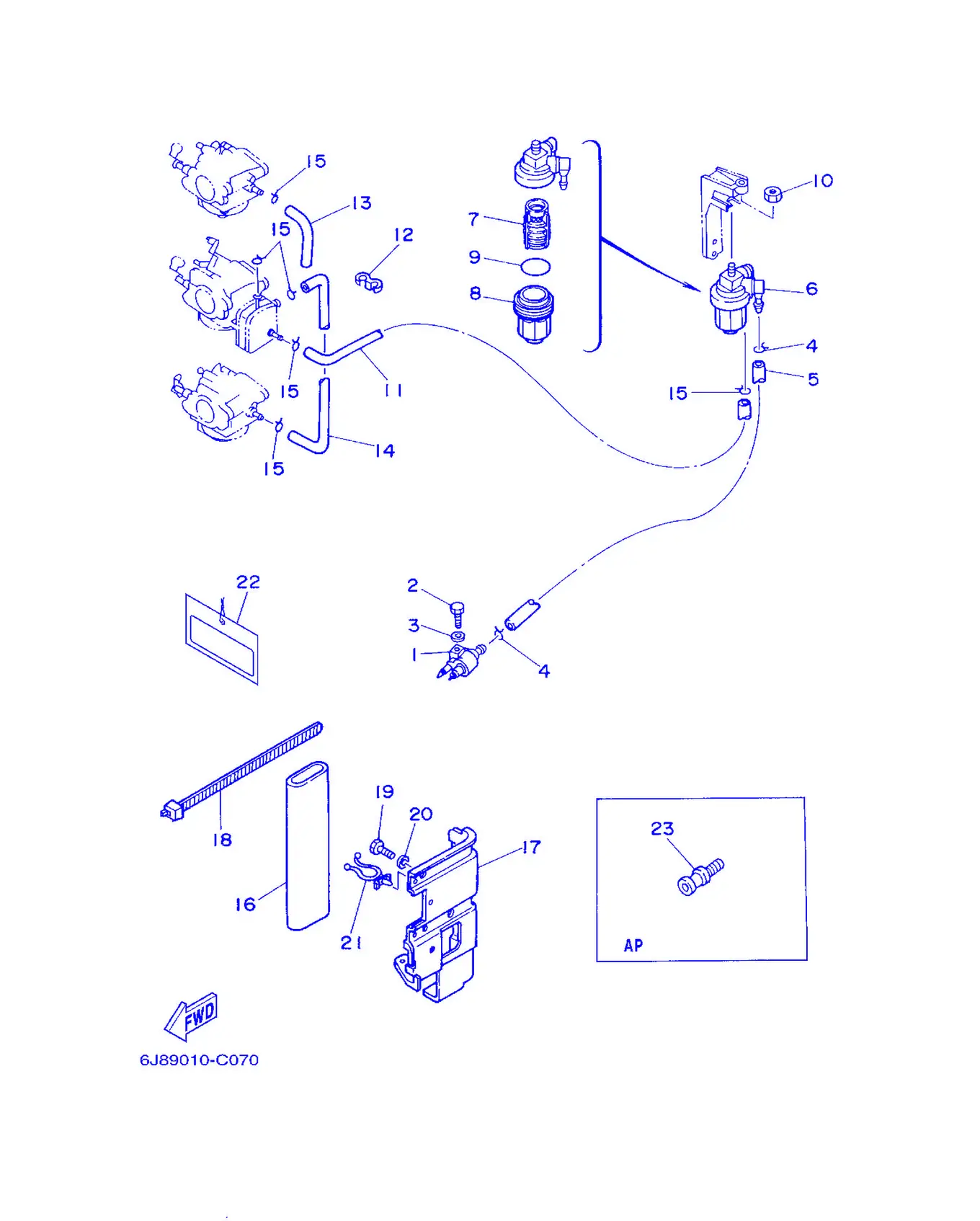

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06025	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	90467-08004	卡环	Clip	2
5	90445-09M00	固定	Hose (L180)	1
6	61N-24560-00	机油过滤器组合	Filter Assembly	1
7	61N-24563-00	过滤器滤芯	Element, Filter	1
8	61N-24521-00	滤杯	Cup, Filter	1
9	93210-32738	O型圈	O-ring	1
10	90179-08M15	螺帽	Nut	1
11	6E5-24312-00	管2	Pipe 2	1
12	90464-09M21	固定夹	Clamp	1
13	688-24313-00	管3	Pipe 3	1
14	6J8-24311-00	油管	Pipe,Fuel 1	1
15	90467-08004	卡环	Clip	6
16	656-W2810-02	工具套	ToolKit	1
17	6J8-28170-00	工具支架	Tool,Holder	1
18	6G1-2811G-00	带	Band	1
19	97095-08016	螺栓	Bolt	2
20	92995-08600	盘形垫	Washer	2
21	90464-12M17	固定	Clamp	6
22	61H-2819R-01	警告标签	Tag, Warning	1
23	626-28193-01-94	单向放水	Plug, Water Check	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	98586-05016	大柱头螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y1-24306-54	燃油管组件1	FuelPipeComplete 1	1
9	90445-11M06	软管	Hose (L:2050MM)	1
10	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
11	90445-11M05	固定	Hose (L:850MM)	1
12	650-24351-51	带1	Band 1	4
13	6G1-24305-04	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
14	93210-08287	O型圈	O-ring	1
15	6Y1-24305-05	燃油管接头2	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1

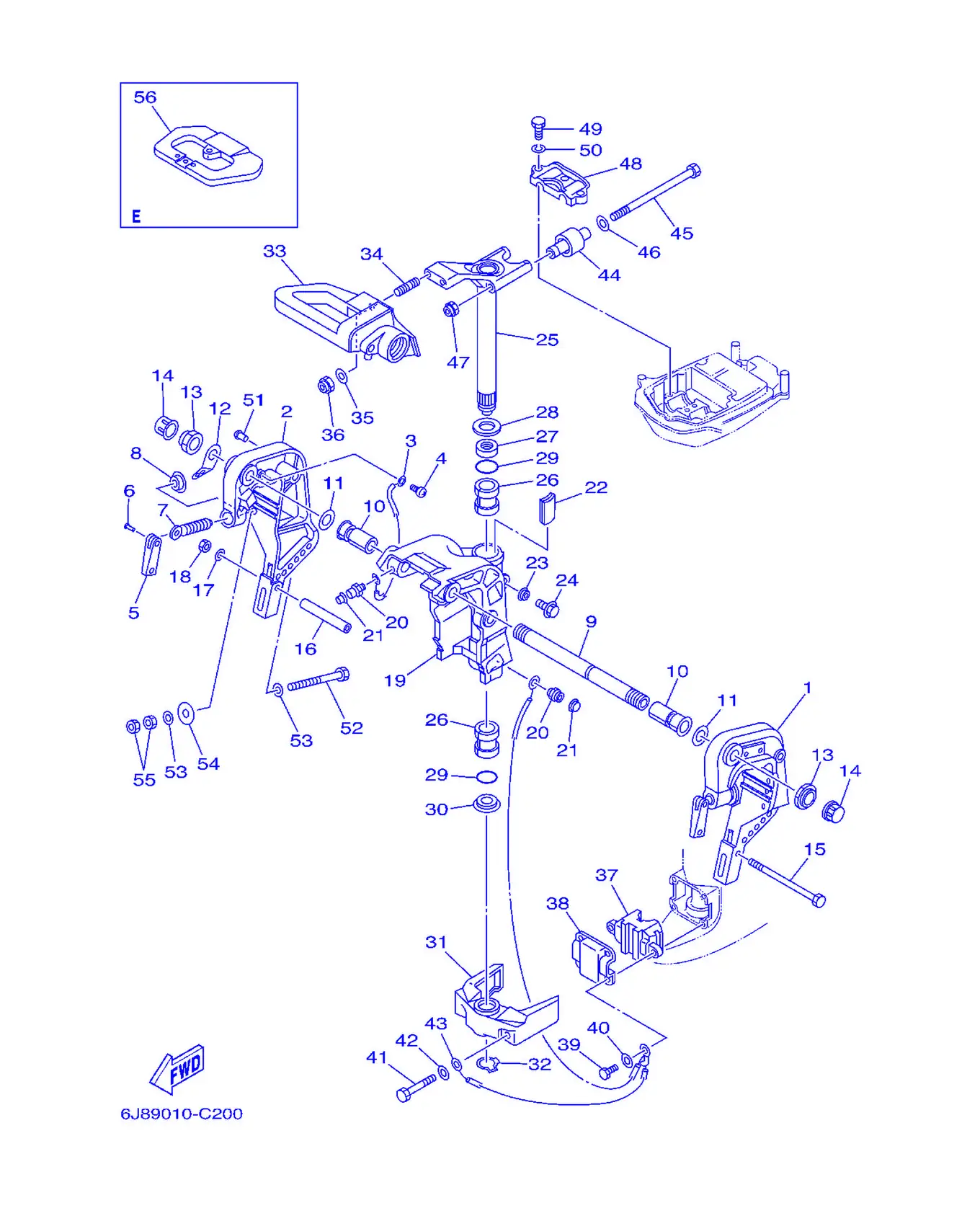

ブラケツト 1 (MH,WH,Eシヨウ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-43111-05-4D	夹紧托架	Bracket,Clamp 1	1
2	6H4-43112-04-4D	夹紧托架	Bracket,Clamp 2	1
3	6E5-82148-00	导线4	Wire,Lead 4	1
4	97885-06008	大柱头螺钉	Screw, Pan Head	1
5	6E0-43118-01	艉板夹紧手柄	Handle, Transom Clamp	2
6	90243-04M01	销	Pin	2
7	90149-14M12	螺钉	Screw	2
8	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	2
9	6J8-43131-01	夹紧托架螺	Bolt,ClampBracket	1
10	90386-22M69	衬套	Bushing	2
11	90201-22M03	平垫圈	Washer,Plate	2
12	6J8-43113-01	夹紧托架面板	Plate,ClampBracket	1
13	90185-22043	卡环	Nut, Self-Locking	2
14	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
15	90101-08339	卡环	Bolt, Hexagon	1
16	90387-08M03	衬套	Color	1
17	92990-08600	盘形垫	Washer,Plate	1
18	95380-08600	有槽螺母	Nut	1
19	6J8-43311-04-4D	旋转支架	Bracket, Swivel 1	1
20	93700-06M03	润滑油管嘴	Nipple, Grease	3
21	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
22	6J8-42528-00	阻力板	Plate, Friction	1
23	689-43373-01	减震器密封	Seal,Damper	1
24	90105-06M18	螺栓	Bolt, Washer Based Head	1
25	6J8-42510-03-4D	方向托架组合	SteeringBracketAssembly	1
26	90386-30M77	衬套	Bushing	2
27	90386-30M78	衬套	Bushing	1
28	90201-30M00	平垫圈	Washer,Plate	1
29	93210-29M94	O型圈	O-ring	2
30	90386-30M60	衬套	Bushing	1
31	6H4-44551-02-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
32	93410-28M06	卡环	Circlip	1
33	6J8-42121-03-4D	托架	Bracket, Carling	1
34	90116-10M28	卡环	Bolt, Stud	2
35	92995-10600	盘形垫	Washer	2
36	90185-10051	螺母	Nut, Self-Locking	2
37	6H4-44557-10	前下侧减震胶垫	Mount Damper, Lower Front	1
38	6H4-44553-01	下侧减震胶垫盖	Cover, Lower Mount	1
39	97095-08025	螺栓	Bolt	4
40	92995-08600	盘形垫	Washer	4
41	97095-10060	螺栓	Bolt	2
42	92995-10600	盘形垫	Washer	2
43	6H4-82127-00	导线2	Wire,Lead 2	1
44	6H4-44514-00	上侧减震胶垫	Mount Damper, Upper Side	2
45	90109-08M26	卡环	Bolt	2
46	90201-09425	平垫圈	Washer,Plate	2
47	90185-08045	螺母	Nut, Self-Locking	2
48	6J8-44511-00-4D	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
49	97075-08035	螺栓	Bolt	3
50	92995-08100	盘形垫	Washer	3
51	90269-02M08	螺丝	Rivet	2
52	90101-10M58	卡环	Bolt, Hexagon	4
53	92995-10600	盘形垫	Washer	8
54	90201-12426	平垫圈	Washer,Plate	4
55	95380-10600	有槽螺母	Nut	8

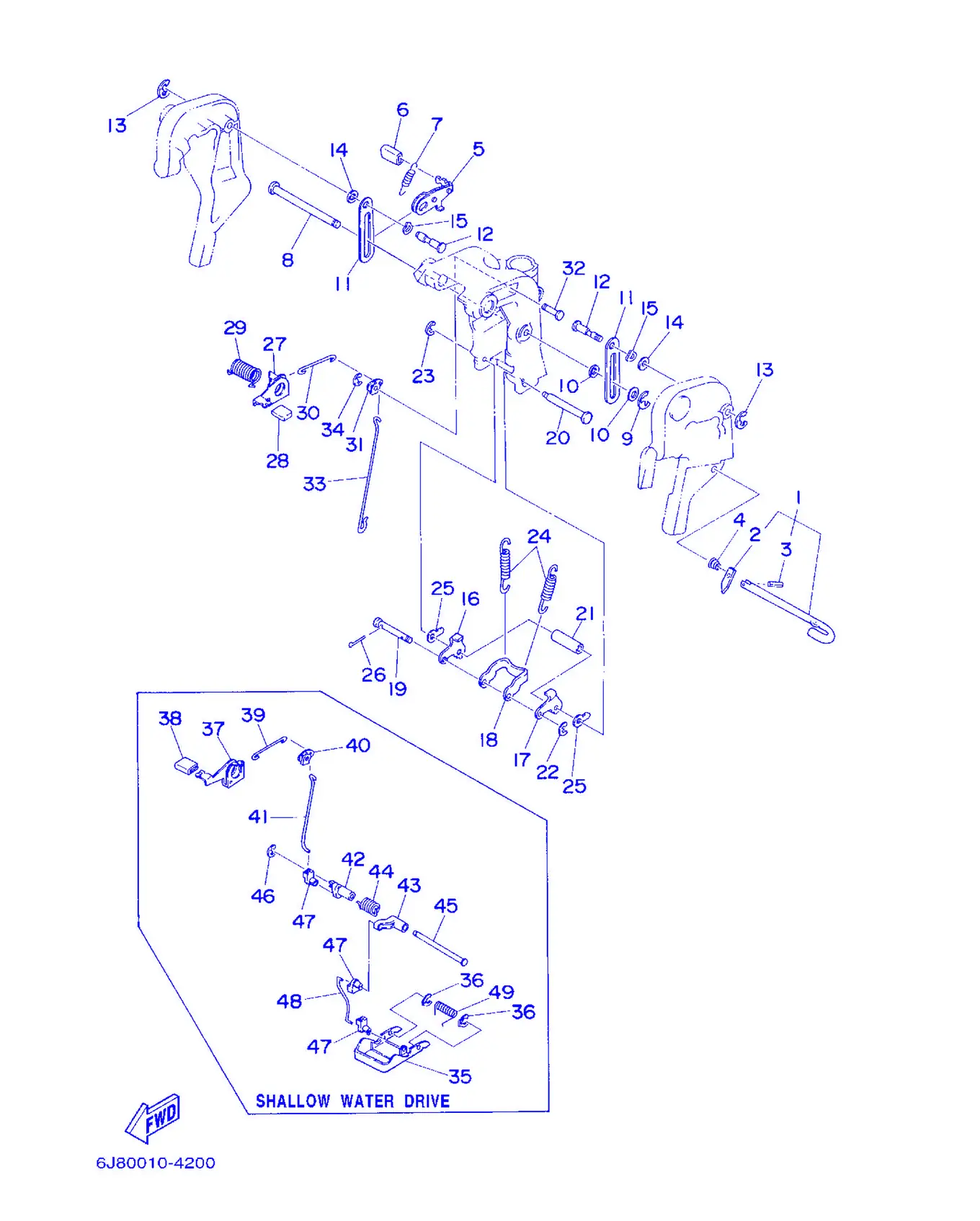

ブラケツト 2 (MH,WH,Eシヨウ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-43160-01	角度定位杆组合	TiltRodAssembly	1
2	676-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
3	91690-30010	弹簧销	Pin,Spring	1
4	90502-10M04	接头	Spring, Conical	1
5	6J8-43181-01	顶位销杆	Lever, Tilt Stop	1
6	682-43318-01	盖	Cover	1
7	90506-12M25	固定	Spring, Tension	1
8	90249-12M28	螺栓	Pin	1
9	93430-10M00	开口簧环，卡	Circlip	1
10	90202-12031	平垫圈	Washer,Plate	2
11	6J8-43627-00	限位板	Stopper	2
12	90249-12M27	螺丝	Pin	2
13	93430-10M00	开口簧环，卡	Circlip	2
14	90202-12031	平垫圈	Washer,Plate	2
15	90206-12M16	平垫圈	Washer, Wave	2
16	6J8-43614-00	角度定位锁紧面板	Plate,TiltLock	1
17	6J8-43615-00	角度定位锁紧面板	Plate,TiltLock	1
18	6J8-43613-01	角度定位锁紧臂	Arm,TiltLock	1
19	6H4-43659-00	倒挡锁紧轴	Shaft, Reverse Lock	1
20	6J8-43611-01	角度定位锁紧轴	Shaft,TiltLock	1
21	90387-07M64	衬套	Color	1
22	93430-06M02	卡环	Circlip	1
23	99080-05600	卡环	Circlip	1
24	90506-32M22	接头	Spring, Tension	2
26	91490-20010	开口销	Pin, Cotter	2
27	6J8-43631-00	角度定位杆	Lever,Tilt	1
28	6J8-43633-00	角度定位杆盖	Cover,TiltLever	1
29	90508-18M23	接头	Spring, Torsion	1
30	6H4-43616-00	角度定位锁紧杆	Rod,TiltLock	1
31	6J8-43641-00	角度定位杆	Lever,Tilt	1
32	90249-06M24	螺栓	Pin	1
33	6J8-43617-00	角度定位锁紧杆	Rod,TiltLock	1
34	99080-05600	卡环	Circlip	1
35	6J8-43681-01	浅水航行杆	Lever, Shallow Water Drive 1	1
36	6J8-43673-00	垫圈1	Washer 1	2
37	6J8-43631-10	角度定位杆	Lever,Tilt	1
38	6J8-43633-00	角度定位杆盖	Cover,TiltLever	1
39	6H4-43616-00	角度定位锁紧杆	Rod,TiltLock	1
40	6J8-43641-00	角度定位杆	Lever,Tilt	1
41	6J8-43617-10	角度定位锁紧杆	Rod,TiltLock	1
42	6J8-43186-00	杠杆	Lever	1
43	6J8-43187-00	杠杆2	Lever2	1
44	90508-25M21	接头	Spring, Torsion	1
45	90249-07M25	固定	Pin	1
46	99080-05600	卡环	Circlip	1
47	6J8-41262-00	阻风门杠杆接头	Joint, Choke Lever	3
48	6J8-43616-10	角度定位锁紧杆	Rod,TiltLock	1
49	90508-20M22	接头	Spring, Torsion	1

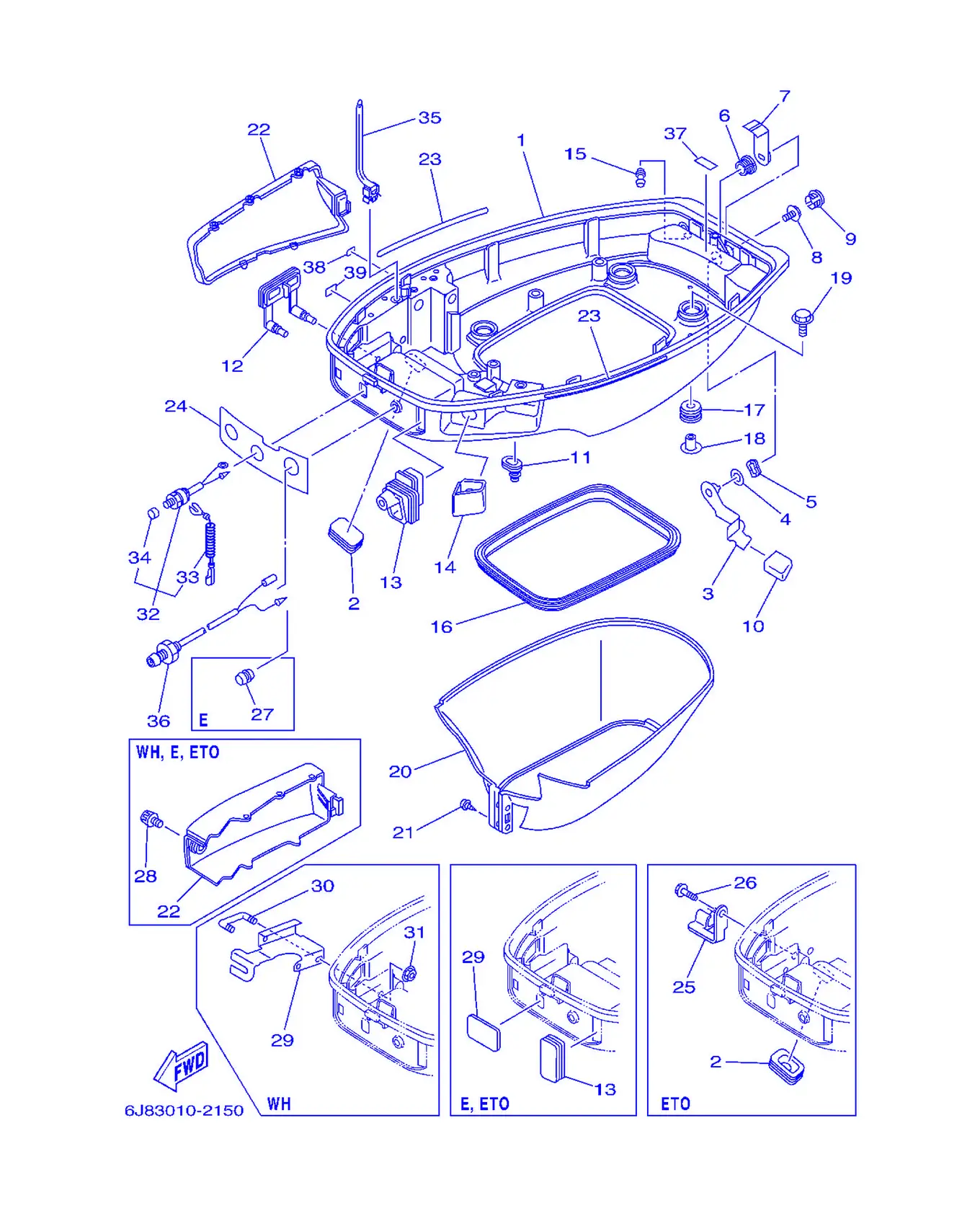

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-42711-03-4D	底罩	Cowling, Bottom	1
2	6H4-42726-00	固定	Grommet	1
3	6J8-42815-00-4D	夹杆	Lever,Clamp	1
4	90202-12M25	固定	Washer,Plate	1
5	90206-12052	平垫圈	Washer, Wave	1
6	90386-12M61	衬套	Bushing	1
7	6J8-42816-00	夹杆	Lever,Clamp	1
8	95895-06012	凸缘螺	Bolt, Flange	1
9	6J8-42728-01	盖	Cap	1
10	6J8-42831-00	衬套	Bushing	1
11	6G1-42727-00	固定	Grommet	1
12	6J8-42724-00	固定	Grommet	1
13	6J8-42726-00	固定	Grommet	1
14	6J8-42725-01	固定	Grommet	1
15	6H3-44391-01	软管管嘴	Nipple,Hose	1
16	6J8-42716-00	密封橡皮块1	Rubber,Seal 1	1
17	90480-09M21	固定	Grommet	4
18	90387-06M41	衬套	Color	4
19	90119-06M61	卡环	Bolt, With Washer	4
20	6J8-42741-01	挡板	Apron	1
21	90164-06M01	卡环	Screw, Tapping	2
22	6J8-42723-01	底盖	Cover, Bottom	1
23	6J8-42735-00	保护	Protector	2
24	6J8-42719-10	前下板	Panel, Front Lower	1
32	689-82575-04	发动机止动开关组合	Engine Stop Switch Assembly	1
33	682-82556-00	止动拉索	Stopper	1
34	689-8257Y-00	盖	Cap	1
36	6J8-85410-00	紧急信号灯组合	Emergency Signal Light Assembly	1
37	6E7-42791-00	标志，商标1	Mark 1	1

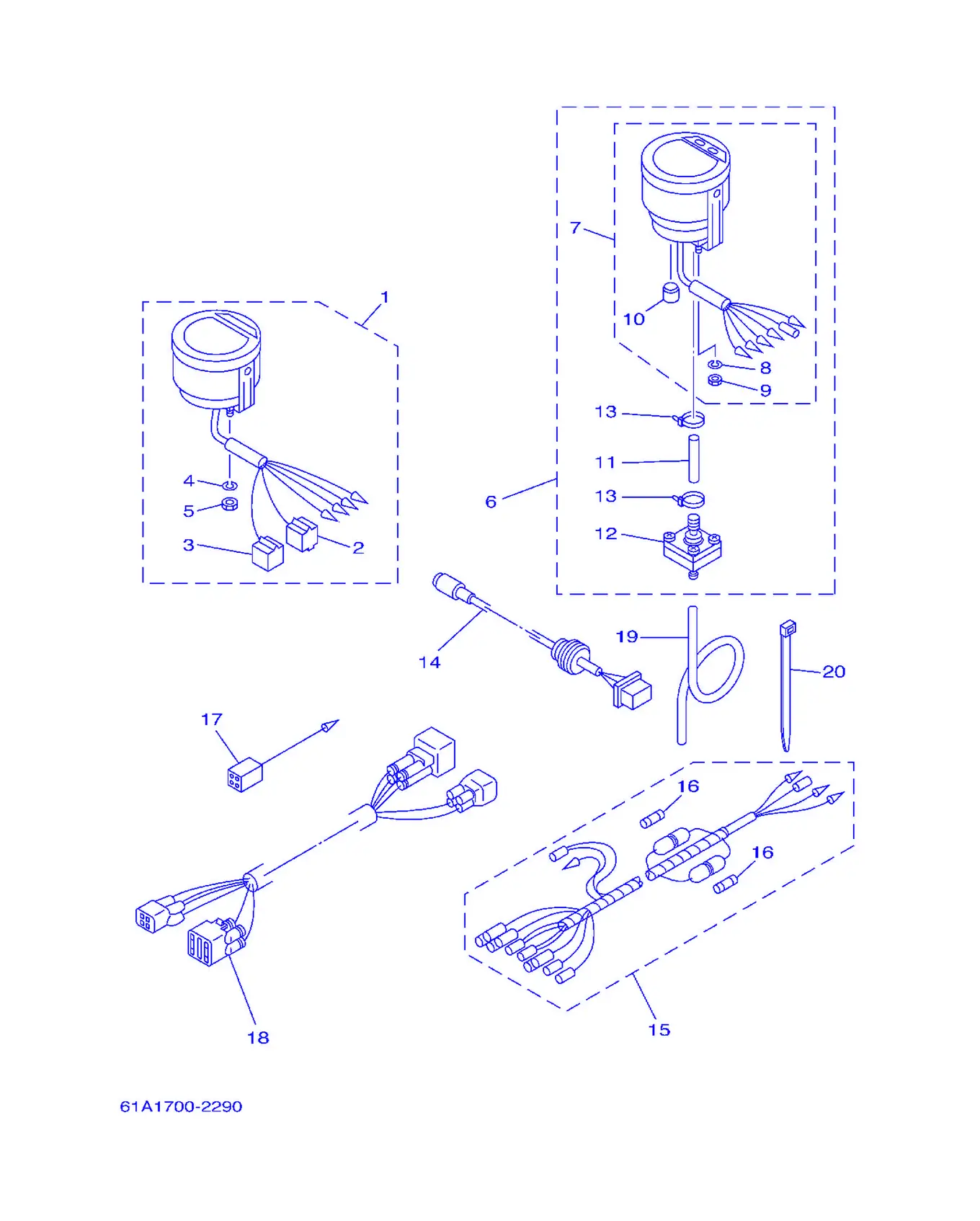

メータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-03	数字转速表	Digital Tachometer Assembly	1
2	9E450-04433	联接器	Connector	1
3	9E450-04533	联接器	Connector	1
4	92990-04100	盘形垫	Washer, Spring	2
5	95380-04600	有槽螺母	Nut	2
6	6Y5-83500-S5	测速计组合	Digital Speedometer Assembly	1
7	6Y5-83570-S5	测速计组合	Speed Meter Assembly	1
8	92990-04100	盘形垫	Washer, Spring	2
9	95380-04600	有槽螺母	Nut	2
10	6Y5-83533-T2	固定	Grommet	1
11	6Y5-83557-31	管	Tube	1
12	6Y5-83728-00	保暖器组合	Connector Assembly	1
13	90465-11M10	固定	Clamp	2
14	6Y5-87122-S0	缆索组合1	Cord Assembly 1	1
15	6Y5-83553-M0	导线	Wire,Lead	1
16	1E6-82151-00	保险丝	Fuse (10A)	2
17	6Y5-82117-00	导线	Wire, Lead (Black) (L=300)	1
18	68F-82553-70	导线延伸部分	Extension, Wire Lead	1
19	6Y5-83557-10	管	Tube (8M)	1
20	90465-13M39	固定环	Clamp	2

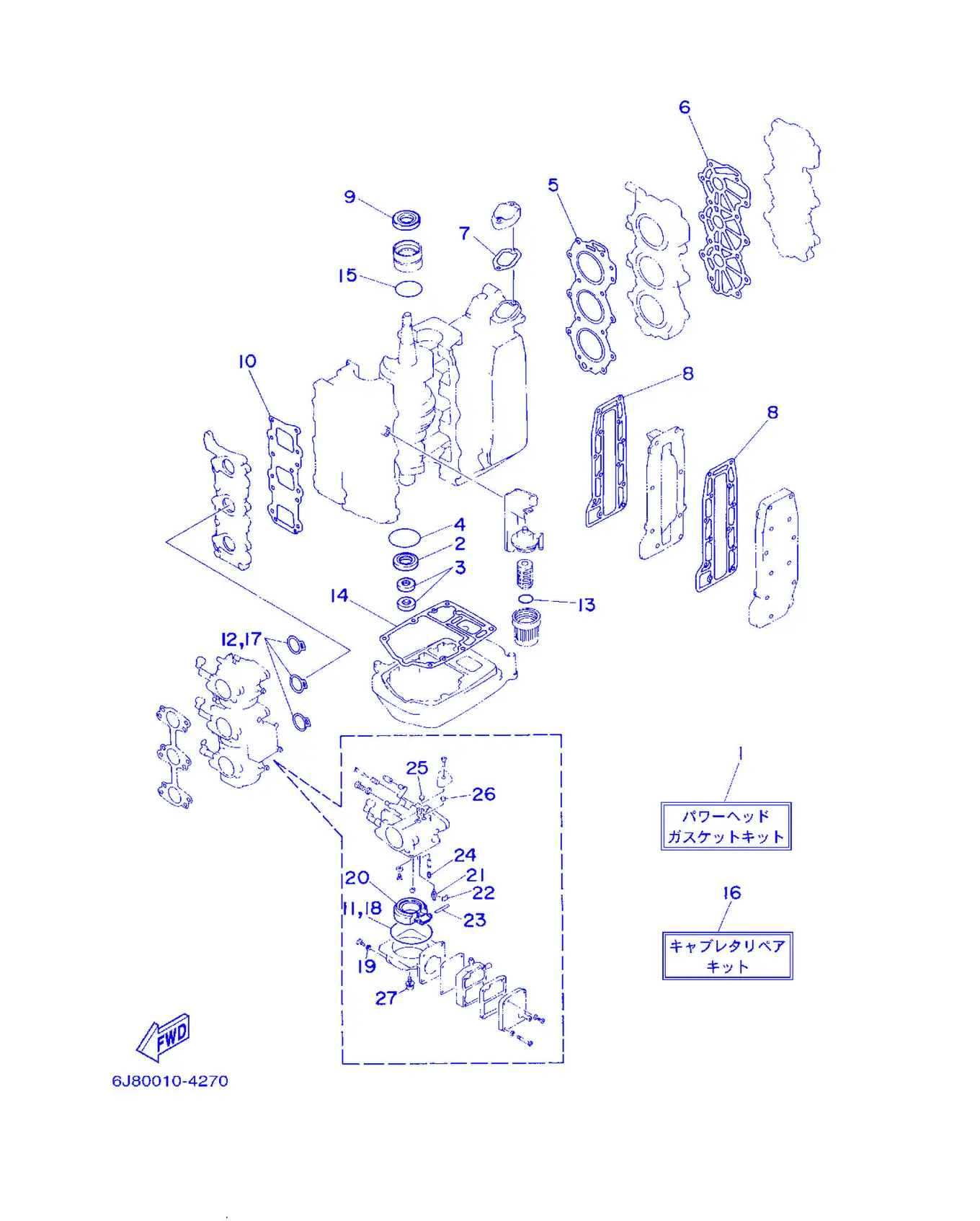

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-W0001-03	衬垫套	Power Head Gasket Kit	1
2	93101-25M28	油封	OilSeal	1
3	93104-16M04	油封	OilSeal	2
4	93210-56M80	O型圈	O-ring	1
5	6J8-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
6	6J8-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
7	6J8-12414-A0	盖衬垫	Gasket,Cover	1
8	6J8-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	2
9	93102-26M27	油封	Oil Seal	1
10	6J8-13621-00	阀座衬垫	Gasket,ValveSeat	1
11	6J8-14984-00	浮子室衬垫	Gasket, Float Chamber	3
12	6J8-14198-00	衬垫	Gasket	3
13	93210-32738	O型圈	O-ring	1
14	6J8-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
15	93210-42159	O型圈	O-ring	1
16	6J8-W0093-00	化油器修理套	CarburetorRepair Kit	1
17	6J8-14198-00	衬垫	Gasket	3
18	6J8-14984-00	浮子室衬垫	Gasket, Float Chamber	3
19	6J8-14995-00	托架	Gasket	3
20	6J8-14985-00	浮子	Float	3
21	6J8-14546-00	针阀	Valve, Needle	3
22	6J8-14159-00	钢夹	Clip	3
23	6J8-14548-00	浮子臂销	Pin, Float Arm	3
24	6J8-14966-00	起动杆	Plug	3
25	6J8-14126-00	衬垫	Plug	3
26	6J8-14118-00	盖	Plug	3
27	97980-04112	带垫圈螺钉	Screw	3

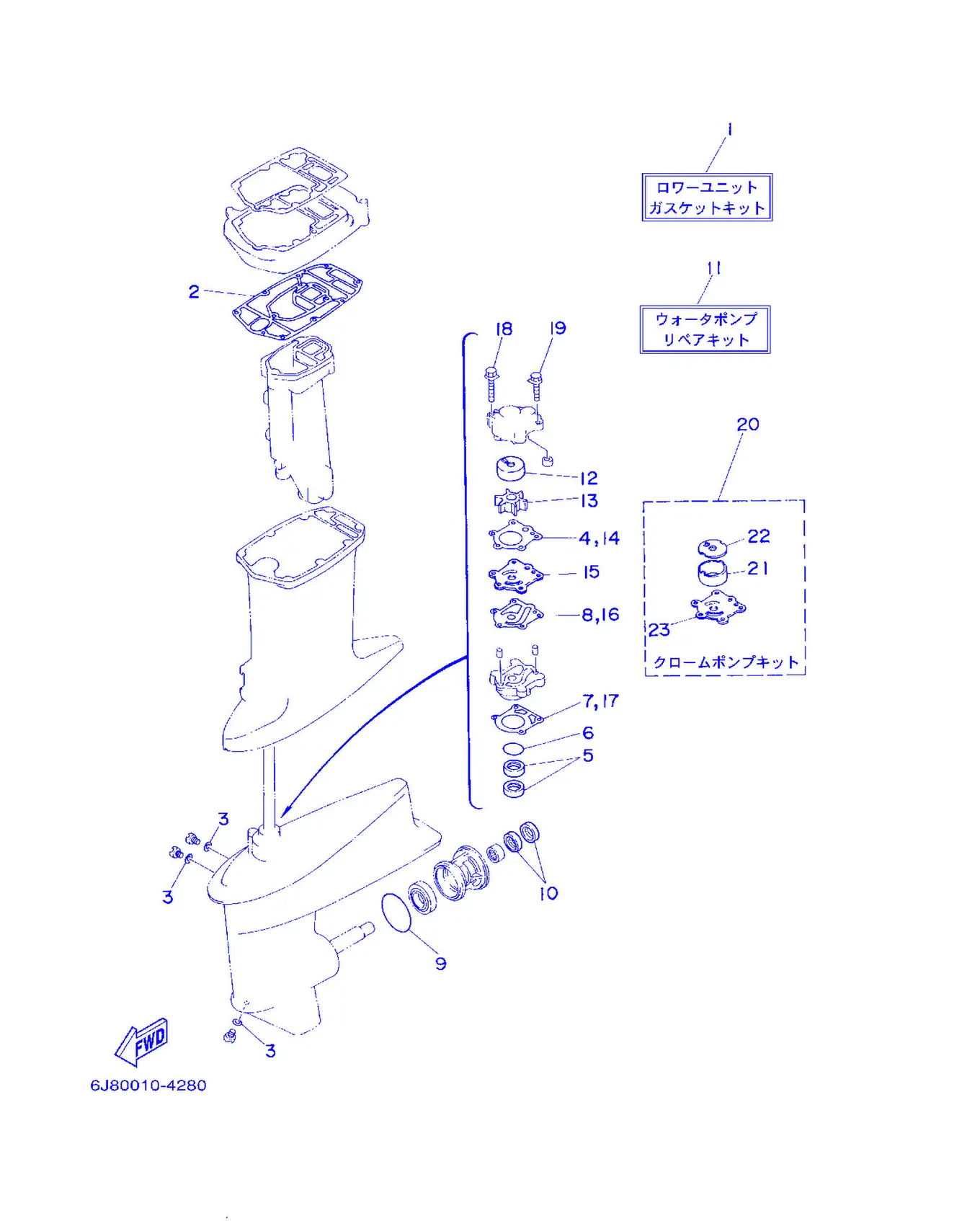

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-W0001-C2	衬垫套	LowerUnitGasket Kit	1
2	6J8-45114-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
3	90430-08020	固定	Gasket	3
4	663-44315-A0	水泵衬垫	Gasket,Water Pump	1
5	93101-23070	油封	OilSeal	2
6	93210-41042	O型圈	O-ring	1
7	663-44316-A0	水泵衬垫	Gasket,Water Pump	1
8	663-44324-A0	芯子衬垫	Gasket, Cartridge	1
9	93210-60MA3	O型圈	O-ring	1
10	93101-20M07	油封	OilSeal	2
11	6J8-W0078-A2	水泵修理套	Water PumpRepair Kit	1
12	663-44322-00	芯子	Insert, Cartridge	1
13	6H4-44352-02	叶轮	Impeller	1
14	663-44315-A0	水泵衬垫	Gasket,Water Pump	1
15	663-44323-00	外挡板	Outer Plate, Cartridge	1
16	663-44324-A0	芯子衬垫	Gasket, Cartridge	1
17	663-44316-A0	水泵衬垫	Gasket,Water Pump	1
18	90119-08M13	带垫螺栓	Bolt, With Washer	2
19	90119-08M34	螺帽	Bolt, With Washer	2
20	6H4-W0078-0A	水泵修理套	Chrome Pump Kit	1
21	670-44322-01	芯子	Insert, Cartridge	1
22	670-44321-00	内部面板	Inner Plate, Cartridge	1
23	670-44323-00	外挡板	Outer Plate, Cartridge	1

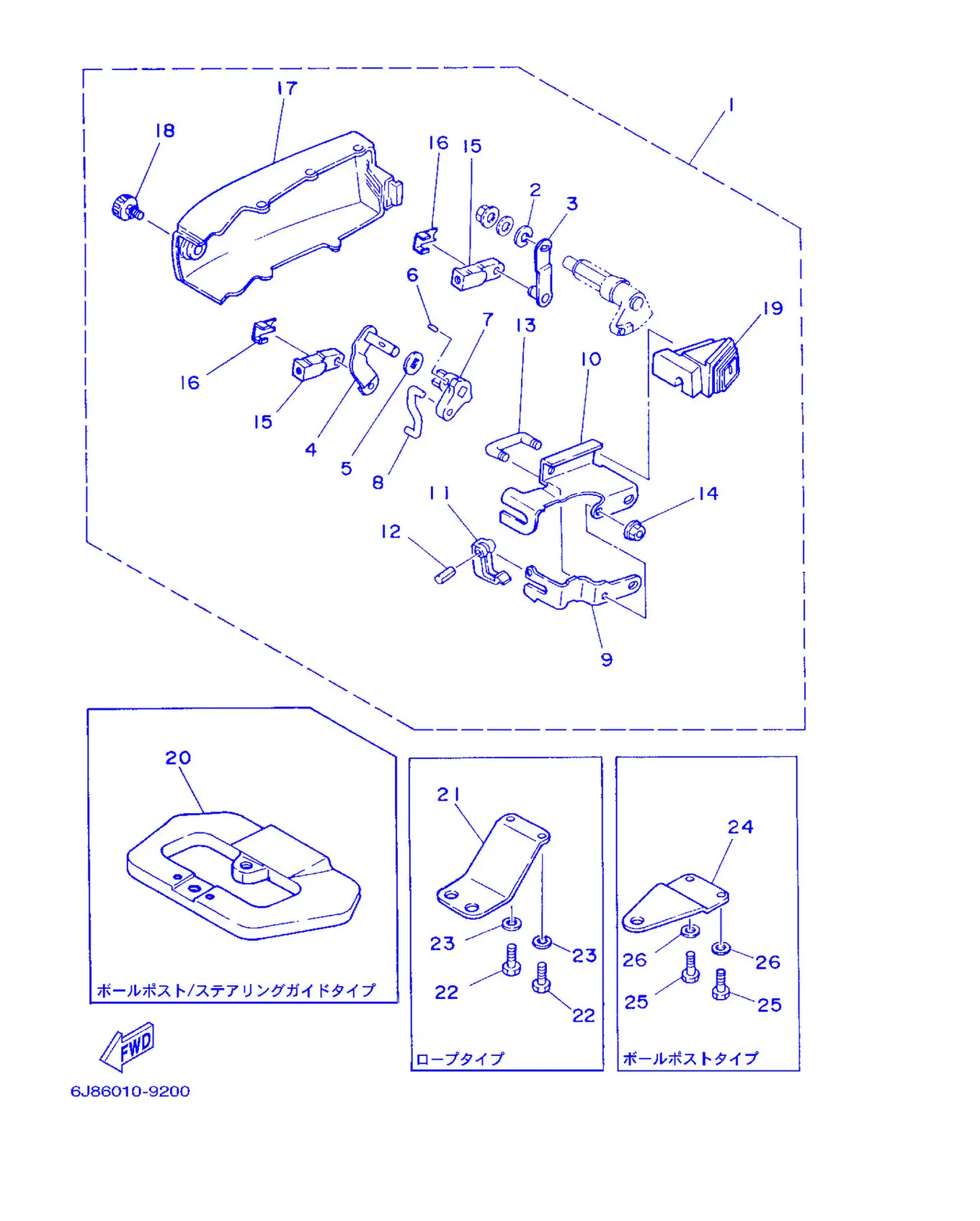

リモコンアタツチメント

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-48501-03-4D	遥控附件组合	Remote Control Attachment	1
1	6J8-48501-11	遥控附件组合	Remote Control Attachment	1
2	92990-08100	盘形垫	Washer,Spring	1
3	6J8-48534-00	油门控制杆	ThrottleLever,Control	1
4	6J8-48544-01	变挡控制杆	Lever, Shift Control	1
5	6J8-44177-00	垫圈	Washer	1
6	90254-03M03	半圆键	Pin,Spring	1
7	6J8-44173-02	变挡控制杆	Lever, Shift Control	1
8	6J8-42169-01	接头	Joint	1
9	6J8-48531-00	遥控装置托架1	Bracket, Remote Control 1	1
10	6J8-48532-00	遥控装置托架2	Bracket, Remote Control 2	1
11	682-48538-50	钢索夹1	Clamp,Cable 1	1
12	91690-30012	弹簧销	Pin,Spring	1
13	90109-06M29	螺栓	Bolt	1
14	90179-06M24	螺母	Nut	2
15	6G8-26363-00	钢索端部	End, Cable	2
16	6G8-26364-00	钢丝绳接头2	End, Cable 2	2
17	6J8-42723-51	底盖	Cover, Bottom	1
18	6J8-42846-00	螺钉	Screw	1
19	6J8-42724-10	固定	Grommet	1
20	6J8-48511-01-4D	操舵连接板	Hook,Steering	1
21	6G8-48511-00	操舵连接板	Hook,Steering	1
22	97095-06016	螺栓	Bolt	2
23	92995-06600	盘形垫	Washer	2
24	6G8-48511-10	操舵连接板	Hook,Steering	1
25	97095-06016	螺栓	Bolt	2
26	92995-06600	盘形垫	Washer	2

リモートコントロールアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48250-17	遥控装置组合	Remote Control Assembly	1
1	703-48230-15	遥控装置组合	Remote Control Assembly	1
2	703-48261-11	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97380-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-43	主开关组合	Main Switch Assembly	1
45	703-82577-00	旋钮	Cap, Key	1
46	703-82531-00	导线	Wire, Lead	1
47	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
48	682-82556-00	止动拉索	Stopper	1
49	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
49	688-82586-21	电线束延伸部分(L:5M 7P)703拉开型	Extension, Wire Harness	1
50	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
51	703-83383-02	蜂鸣器	Buzzer	1
52	703-48284-00	固定	Grommet	1
53	703-82591-00	带	Band	1
54	703-82592-00	带	Band	1
55	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
55	703-48224-00	控制杠杆盖	Cover,ControlLever	1
56	703-48221-00	控制杠杆	Lever, Control	1
57	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
58	703-48212-00	遥控装置衬套	Back Plate 1	1
59	703-48213-00	面板	Back Plate 2	1
60	703-48271-00	变挡臂	Arm, Shift	1
61	703-48211-01	壳体1	Housing 1	1
62	703-48232-00	齿轮	Gear	1

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48250-17	遥控装置组合	Remote Control Assembly	1
1	703-48230-15	遥控装置组合	Remote Control Assembly	1
2	701-48320-00	遥控钢索 (3.66m)	Cable, Remote Control	2
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-90	遥控钢索 (5.49m)	Cable, Remote Control	2

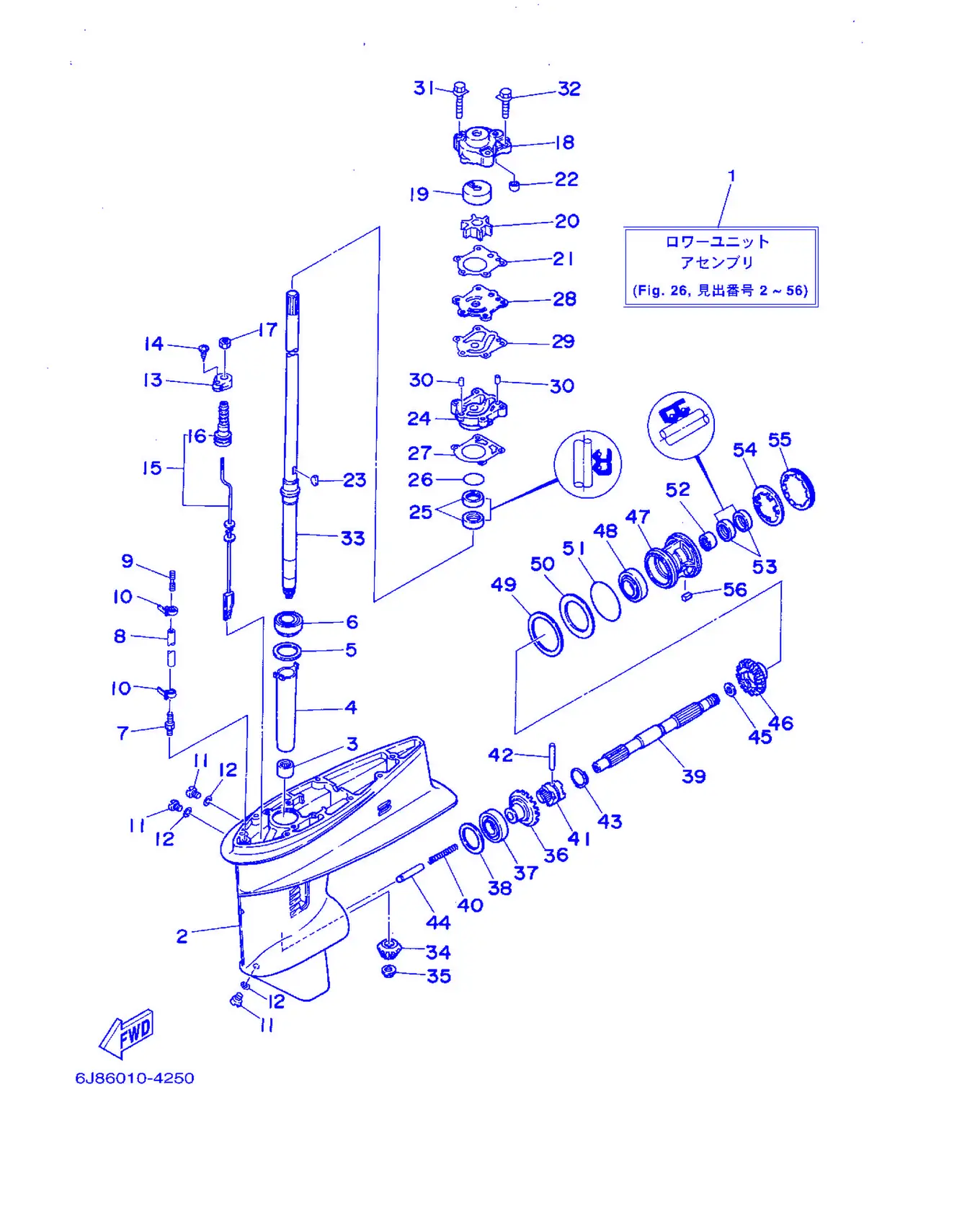

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-45300-E2-4D	水下装置总成	LowerUnitAssembly	1
2	6J8-45301-11-4D	水下装置壳	Casing,Lower	1
3	93315-220V7	轴承	Bearing	1
4	6J8-45536-00	驱动轴套	Sleeve,Drive Shaft	1
5	663-45587-01	填隙	Shim (T:0.10MM)	1
5	663-45587-10	填隙	Shim (T:0.12MM)	1
5	663-45587-20	填隙	Shim (T:0.15MM)	1
5	663-45587-30	填隙	Shim (T:0.18MM)	1
5	663-45587-40	填隙	Shim (T:0.30MM)	1
5	663-45587-50	填隙	Shim (T:0.40MM)	1
5	663-45587-60	填隙	Shim (T:0.50MM)	1
6	93332-00001	轴承	Bearing	1
7	6E5-45378-00	软管嘴	Nipple,Hose	1
8	90445-07M31	固定	Hose (L200)	1
9	6E5-83558-00	管嘴端部	End, Nipple	1
10	90465-11M10	固定	Clamp	2
11	90340-08002	螺丝	Plug, Straight Screw	3
12	90430-08020	固定	Gasket	3
13	682-44176-00	托架	Bracket	1
14	97780-50510	自攻螺钉	Screw, Tapping	1
15	6J8-44150-10	变挡凸轮组合	Shift Cam Assembly	1
16	682-44147-00	变挡连杆衬套	Boot, Shift Rod	1
17	95380-06700	有槽螺母	Nut	1
18	6J8-44311-00	水泵壳	Housing,Water Pump	1
19	663-44322-00	芯子	Insert, Cartridge	1
20	6H4-44352-02	叶轮	Impeller	1
21	663-44315-A0	水泵衬垫	Gasket,Water Pump	1
22	663-44366-00	水封减震器	Damper,WaterSeal	1
23	90280-03024	半圆键	Key, Woodruff	1
24	663-44341-00-94	水泵壳	Housing,Water Pump	1
25	93101-23070	油封	OilSeal	2
26	93210-41042	O型圈	O-ring	1
27	663-44316-A0	水泵衬垫	Gasket,Water Pump	1
28	663-44323-00	外挡板	Outer Plate, Cartridge	1
29	663-44324-A0	芯子衬垫	Gasket, Cartridge	1
30	93604-08062	定位销	Pin, Dowel	2
31	90119-08M13	带垫螺栓	Bolt, With Washer	2
32	90119-08M34	螺帽	Bolt, With Washer	2
33	6J8-45501-10	驱动轴组	Drive ShaftComplete	1
34	6J8-45551-00	小齿轮	Pinion (13T)	1
35	90179-10M14	螺帽	Nut	1
36	6J8-45560-00	齿轮	Gear 1 (24T)	1
37	93332-000V6	轴承	Bearing	1
38	6J8-45567-01	填隙	Shim (T:0.10MM)	1
38	6J8-45567-10	填隙	Shim (T:0.12MM)	1
39	6J8-45611-00	螺旋浆轴	Shaft,Propeller	1
40	90501-10065	弹簧	Spring, Compression	1
41	6J8-45631-00	爪形离合器	Clutch, Dog	1
42	90250-05010	圆柱销	Pin, Straight	1
43	648-45633-00	十字	Ring, Cross Pin	1
44	6J8-45635-00	变挡柱	Plunger, Shift	1
45	90201-20417	平垫圈	Washer,Plate	1
46	6J8-45571-00	齿轮	Gear 2 (24T)	1
47	689-45331-01-94	轴承壳	Housing,Bearing	1
48	93306-00612	轴承	Bearing	1
49	664-45577-01	填隙	Shim (T:0.10MM)	1
49	664-45577-10	填隙	Shim (T:0.12MM)	1
49	664-45577-20	填隙	Shim (T:0.15MM)	1
49	664-45577-30	填隙	Shim (T:0.18MM)	1
49	664-45577-40	填隙	Shim (T:0.30MM)	1
49	664-45577-50	填隙	Shim (T:0.40MM)	1
49	664-45577-60	填隙	Shim (T:0.50MM)	1
50	664-45576-00	推力垫	Washer, Thrust	1
51	93210-60MA3	O型圈	O-ring	1
52	93315-22004	轴承	Bearing	1
53	93101-20M07	油封	OilSeal	2
54	90214-45M02	平垫圈	Washer, Claw	1
55	664-45384-00	螺母	Nut	1
56	90282-04010	平键	Key, Straight	1

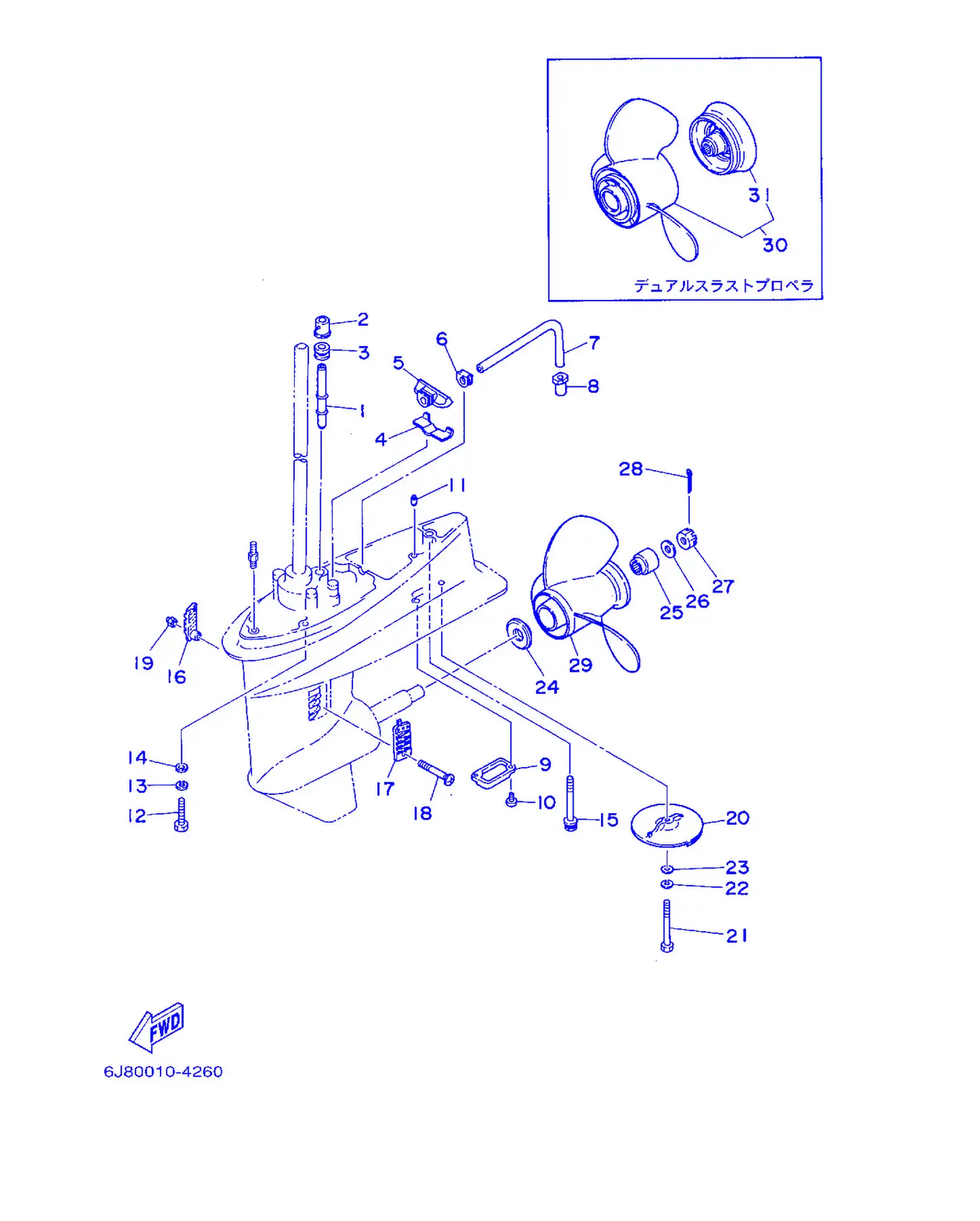

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6J8-44361-10	水管	Tube, Water	1
2	6J8-44366-00	水封减震器	Damper,WaterSeal	1
3	663-44367-00	水封减震器	Damper,WaterSeal	1
4	6H9-45376-00	密封圈减震块导承	Guide,SealDamper	1
5	6H9-45375-00	密封圈减震	Damper,Seal	1
6	6H4-44365-00	水封减震器	Damper,WaterSeal	1
7	6J8-44362-00	水管	Tube, Water	1
8	6E7-44366-00	水封减震器	Damper,WaterSeal	1
9	6J8-45224-00	进水口盖3	Cover, Water Inlet 3	1
10	97880-06012	大柱头螺钉	Screw, Pan Head	2
11	93606-12019	定位销	Pin, Dowel	2
12	97075-10040	螺栓	Bolt	4
13	92995-10100	盘形垫	Washer	4
14	92995-10600	盘形垫	Washer	4
15	90119-08M92	螺栓	Bolt, With Washer	1
16	689-45214-01	进水口盖	Cover, Water Inlet	1
17	6J8-45215-00	进水口盖	Cover, Water Inlet	1
18	90152-05M04	卡环	Screw, Countersunk	1
19	90185-05002	螺母	Nut, Self-Locking	1
20	664-45371-01	航向调整	Tab Trim	1
21	97075-08020	螺栓	Bolt	1
22	92995-08100	盘形垫	Washer	1
23	92995-08600	盘形垫	Washer	1
24	6L2-45987-01	衬套	Spacer	1
25	689-45997-00	衬套	Spacer	1
26	92990-14200	平垫圈	Washer, Plain	1
27	90171-14013	螺母	Nut, Castle	1
28	91490-30022	开口销	Pin, Cotter	1
29	664-45941-01-EL	螺旋浆	Propeller (3X9-7/8 X9 -F)	1
29	664-45943-01-EL	螺旋浆	Propeller (3X9-7/8 X8 -F)	1
30	6J8-W4591-00-EL	螺旋桨组合	Propeller (3X10-5/8 X8-1/4 -F)	1
31	6J8-45986-10-98	偏向器	Ring, Deflector	1
