雅马哈 20D - 20DWHL

共 25 个部位，点击零件编码查看详情，或搜索本页零件。

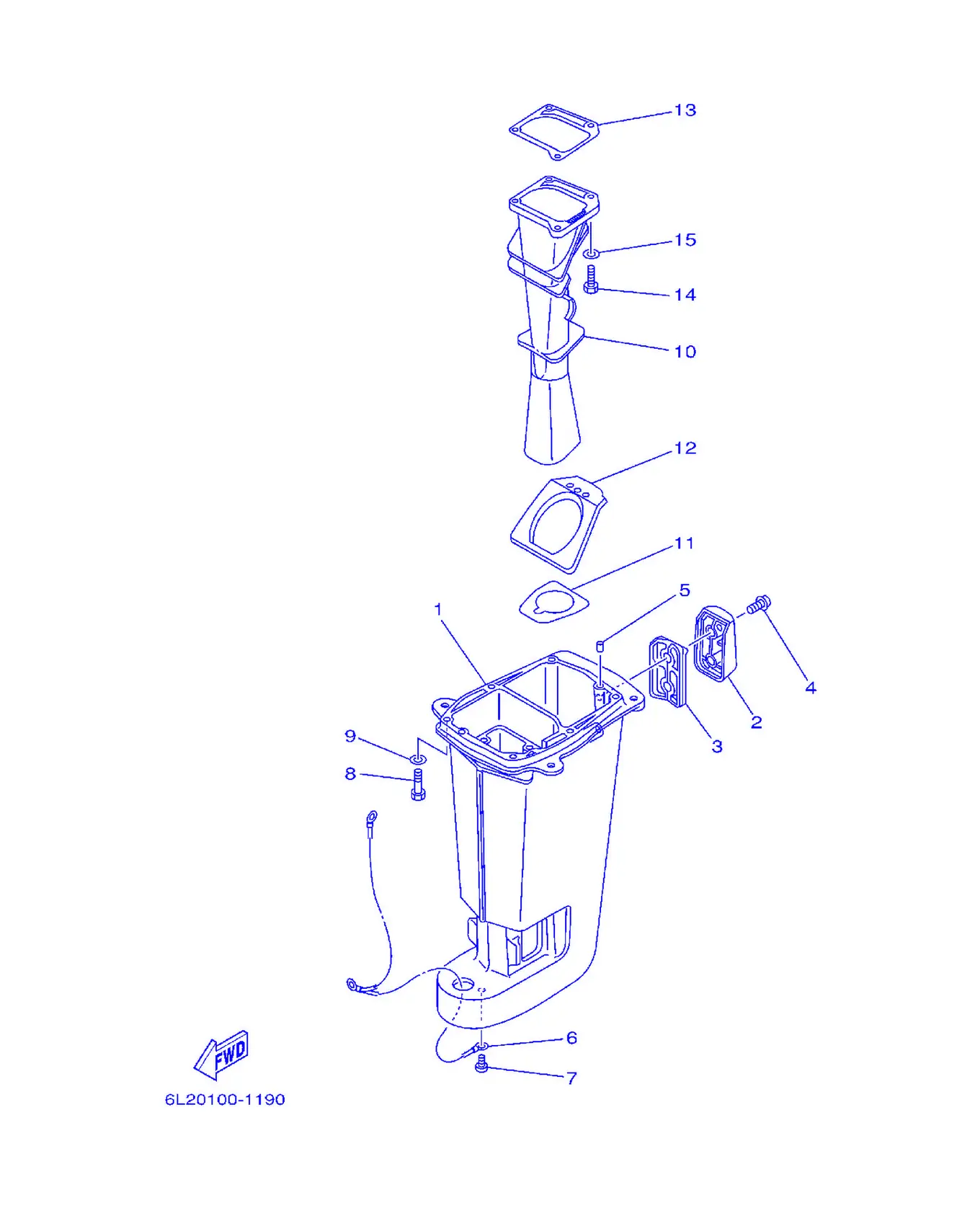

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-45111-12-4D	水上装置壳	Casing,Upper	1
2	6L2-45151-01-4D	水上装置壳体盖	Cover,UpperCasing	1
3	6L2-45115-00	水上装置壳体衬垫	Gasket,UpperCasing	1
4	90159-06M11	带垫螺栓	Screw, With Washer	2
5	93604-12M07	定位销	Pin, Dowel	2
6	6L2-82127-00	导线2	Wire,Lead 2	1
7	90157-06M06	卡环	Screw, Pan Head	1
8	97075-08030	螺栓	Bolt	6
9	92995-08600	盘形垫	Washer	6
10	6L3-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
11	6L2-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
12	6L2-45123-01	消音器衬垫	Gasket,Muffler	1
13	6L2-41133-A2	排气岐管衬垫1	Gasket, Exhaust Manifold	1
14	97095-06020	螺栓	Bolt	4
15	92995-06600	盘形垫	Washer	4

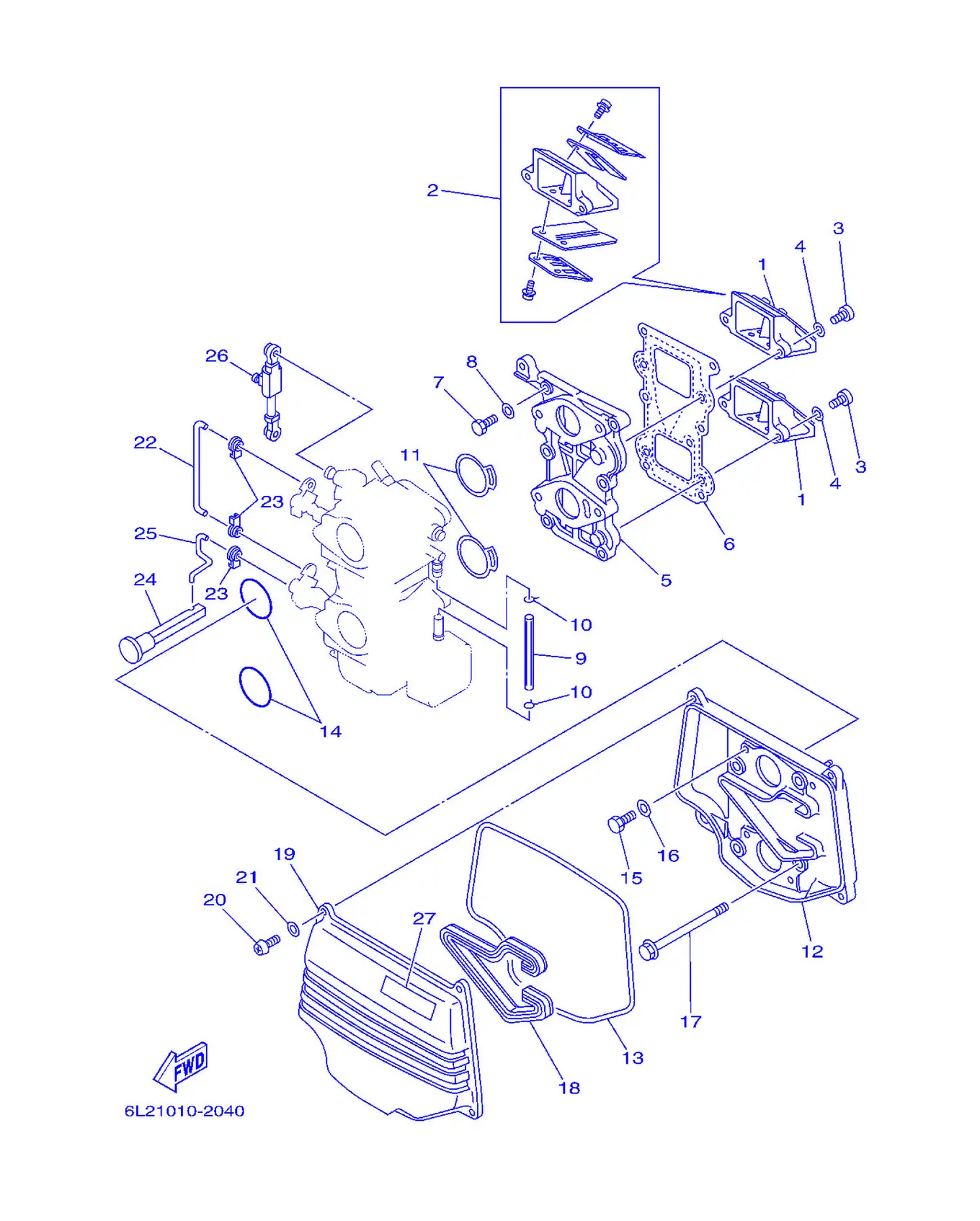

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-13610-00	簧片阀组合	Reed ValveAssembly	2
2	6L2-W0004-00	簧片套	LeadSet	1
3	97880-05016	大柱头螺钉	Screw, Pan Head	4
4	92990-05600	盘形垫	Washer,Plate	4
5	6L2-13641-00-94	岐管1	Manifold 1	1
6	6L2-13621-00	阀座衬垫	Packing,ValveSeat	1
7	97013-06025	螺栓	Bolt	6
8	92903-06600	盘形垫	Washer,Plate	6
9	90445-09012	固定	Hose (L70)	1
10	90467-08004	卡环	Clip	2
11	6L2-14198-00	衬垫	Gasket	2
12	6L2-14417-00-94	盖1	Cover 1	1
13	6L2-14476-00	密封	Seal	1
14	93210-35M86	O型圈	O-ring	2
15	97013-05012	螺栓	Bolt	4
16	92903-05600	盘形垫	Washer,Plate	4
17	97513-06585	表盘量架套装	Bolt, With Washer	4
18	6L2-14476-11	密封	Seal	1
19	6L2-14418-00	盖2	Cover 2	1
20	97880-05016	大柱头螺钉	Screw, Pan Head	4
21	92990-05600	盘形垫	Washer,Plate	4
22	6J8-41259-00	阻风门杆3	Rod, Choke 3	1
23	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	3
24	6J8-41271-01	阻风门旋钮	Knob, Choke	1
25	6L2-41257-00	阻风门杆2	Rod, Choke 2	1
26	6L2-41217-00	加速器杠杆连杆	Rod,AcceleratorLever	1
27	6A1-83625-01	商标，标志5	Mark 5	1

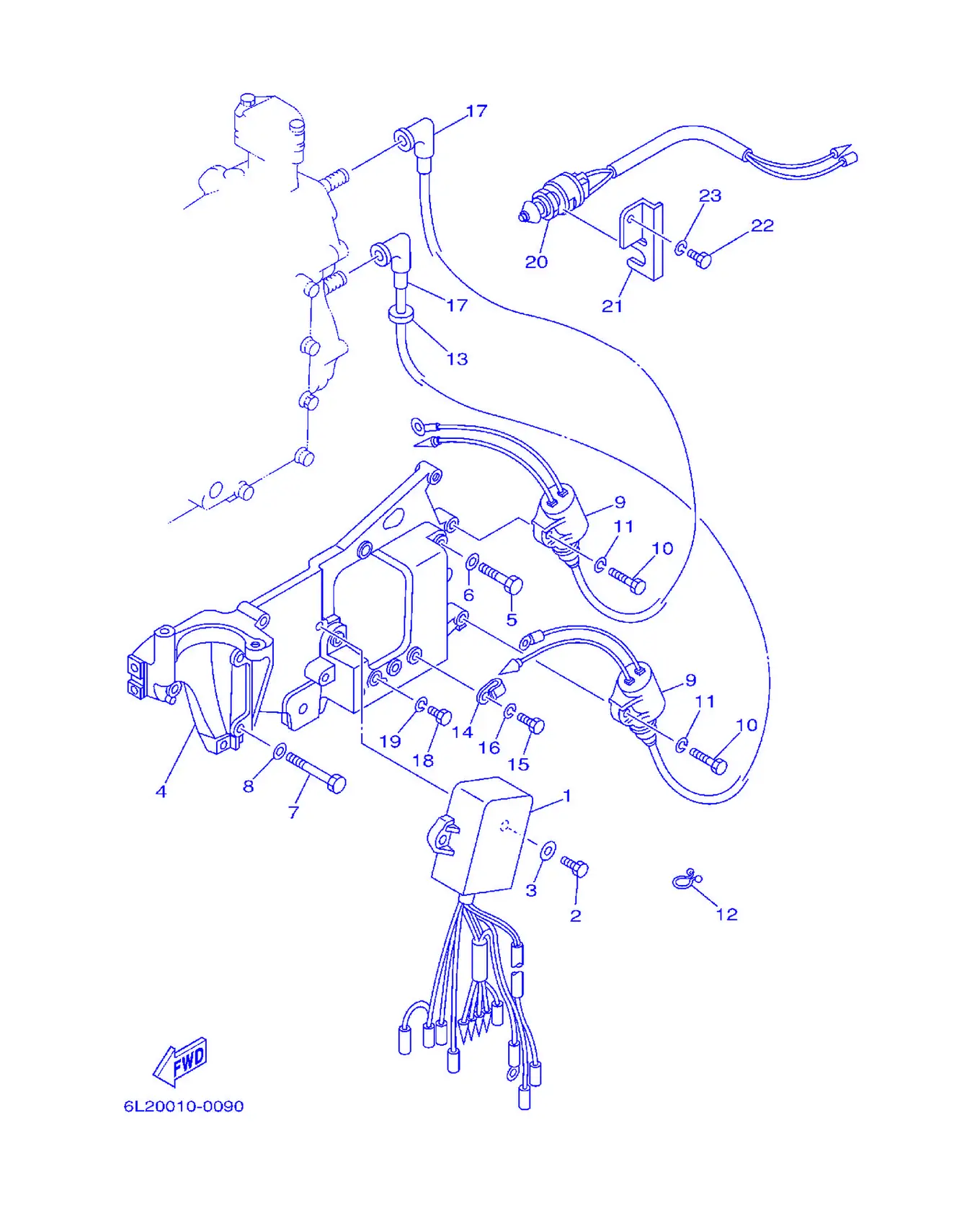

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-85540-23	电子点火器总成	C.D.I. Unit Assembly	1
2	97095-06020	螺栓	Bolt	2
3	92995-06600	盘形垫	Washer	2
4	6L2-85542-02-94	托架	Bracket	1
5	97075-06030	螺栓	Bolt	3
6	92995-06600	盘形垫	Washer	3
7	90101-06M16	螺栓	Bolt, Hexagon	2
8	92903-06600	盘形垫	Washer,Plate	2
9	61N-85570-00	点火线圈组合	Ignition Coil Assembly	2
10	97095-06020	螺栓	Bolt	2
11	92995-06100	垫圈	Washer,Spring	2
12	90464-05M16	固定	Clamp	1
13	90480-25161	固定	Grommet	1
14	90465-06M90	固定	Clamp	1
15	97095-06012	螺栓	Bolt	1
16	92995-06100	垫圈	Washer,Spring	1
17	663-82370-01	塞帽组合	PlugCapAssembly	2
18	97095-06012	螺栓	Bolt	2
19	92995-06100	垫圈	Washer,Spring	2
20	6H3-82540-00	空挡开关组合	Neutral Switch Assembly	1
21	6L2-82554-00	空挡开关支承	Stay, Neutral Switch	1
22	97095-06012	螺栓	Bolt	1
23	92995-06100	垫圈	Washer,Spring	1

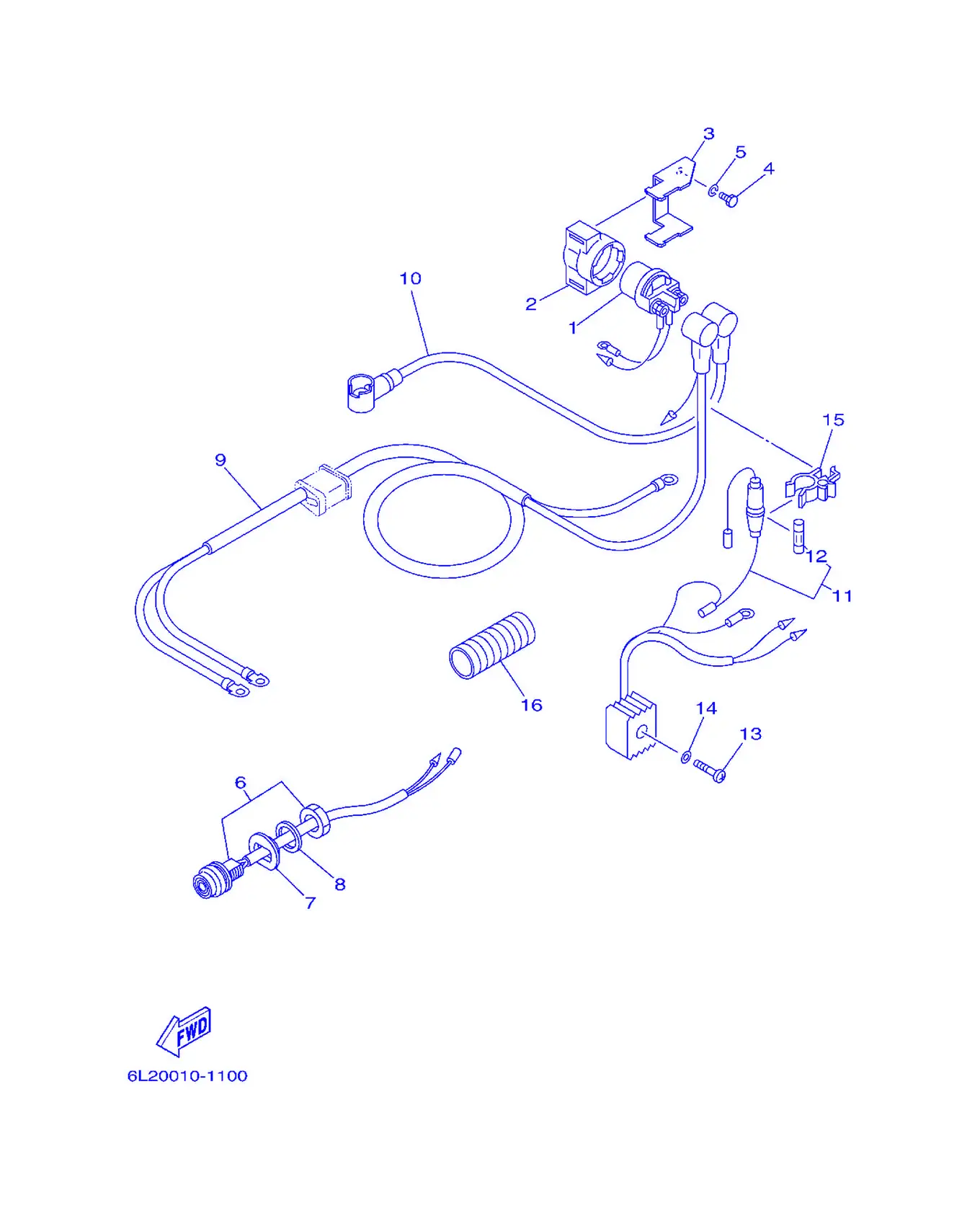

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
2	6G1-81952-00	继电器支架	Holder, Relay	1
3	6L2-81945-00	开关装配面板	Plate, Switch Fitting	1
4	97095-06012	螺栓	Bolt	1
5	92995-06100	垫圈	Washer,Spring	1
6	689-81870-00	起动开关组合	Starting Switch Assembly	1
7	6L2-84387-00	支架	Holder	1
8	90202-17M35	平垫圈	Washer,Plate	1
9	6G1-82105-01	电缆	WireHarness	1
10	6G1-82117-00	导线	Wire,Lead	1
11	6G1-81970-61	整流器组合	Rectifier Assembly	1
12	6G1-82151-00	保险丝	Fuse	1
13	97880-05025	大柱头螺钉	Screw, Pan Head	1
14	92990-05600	盘形垫	Washer,Plate	1
15	6G5-82152-00	保险丝管	Holder,Fuse	1
16	6K3-83557-00	管	Tube	1

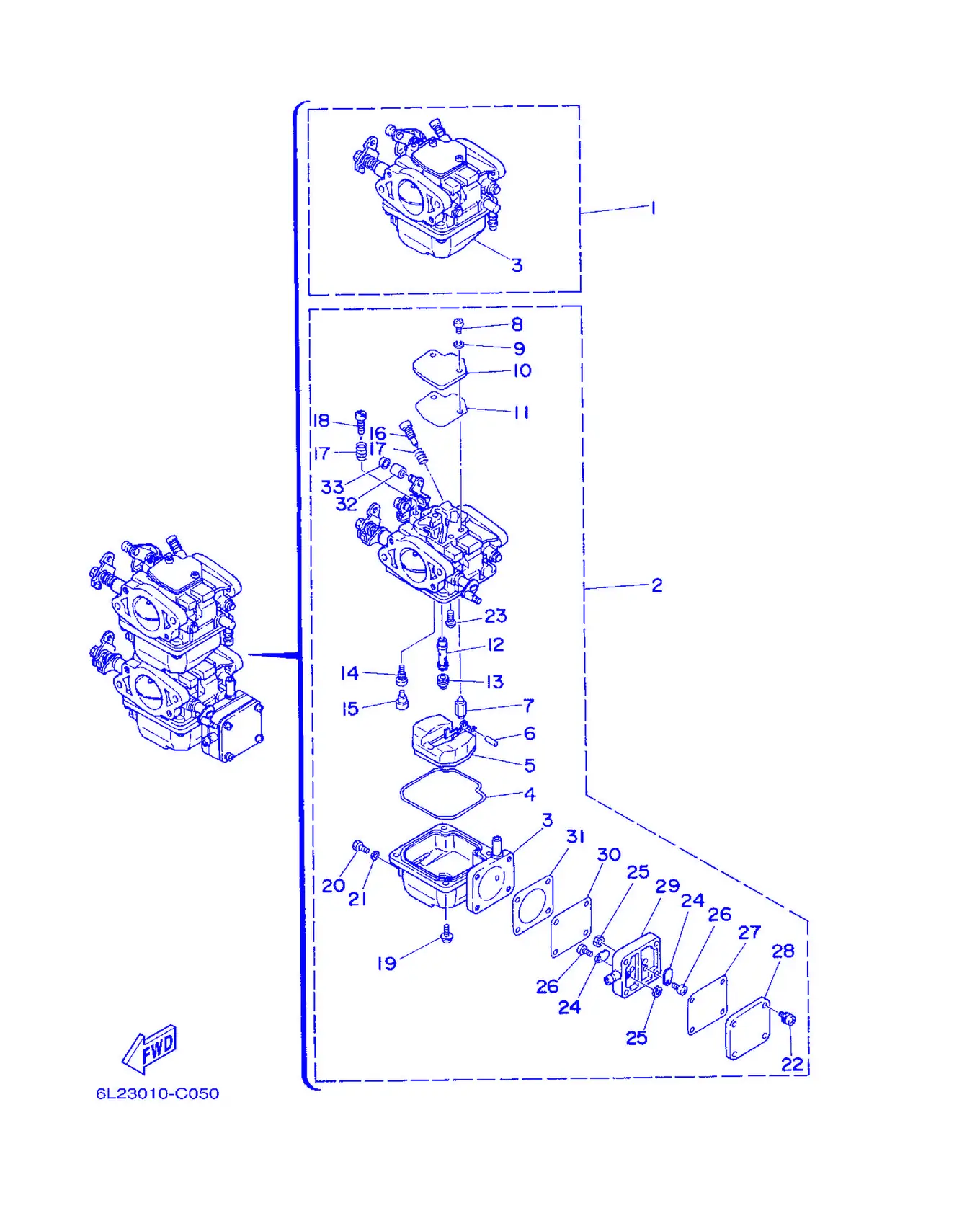

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	6L3-14301-01	化油器总成1	CarburetorAssembly 1	1
2	6L3-14302-01	化油器总成2	CarburetorAssembly 2	1
3	6L2-14381-00	浮子室本	Body, Float Chamber 1	1
3	6L2-14383-00	排放螺钉	Body, Float Chamber 2	1
4	6L2-14384-00	浮子室衬垫	Gasket, Float Chamber	2
5	6L2-14385-00	浮子	Float	2
6	6E5-14386-01	浮子销	Pin, Float	2
7	6L2-14392-00	针阀	Valve, Needle	2
8	97880-04010	大柱头螺钉	Screw, Pan Head	4
9	92900-04100	盘形垫	Washer	4
10	6L2-14157-00	混合器盖	Cover, Mixing	2
11	6L2-14399-00	双金属阀	Gasket	2
12	6L2-14341-00	主喷管	Nozzle,Main	2
13	30X-14343-63	主量孔	Jet,Main (#125)	2
14	6L2-14342-30	低速量孔	Jet,Pilot (# 60)	2
15	50M-14355-00	主喷管2	Plug	2
16	6L2-14323-00	空气调整螺钉	Screw, Air Adjusting	2
17	646-14212-01	混合气调整弹簧	Spring, Pilot Adjusting	4
18	664-14321-01	节气门螺钉	Screw, Throttle	2
19	97980-04112	带垫圈螺钉	Screw	8
20	677-14383-01	排放螺钉	Screw, Drain	2
21	6L2-14398-00	衬垫	Gasket	2
22	677-24444-01	螺钉	Screw	4
23	98980-04006	大柱头螺钉	Screw, Blind	2
24	6A0-24421-01	单向阀	Valve, Check	2
25	95380-03600	有槽螺母	Nut	2
26	6E7-14325-00	扁头螺钉	Screw, Pan Head	2
27	6L2-24435-00	本体衬垫2	Gasket, Body 2	1
28	6L2-24413-00	燃油泵本体2	Body 2	1
29	682-24412-01	燃油泵本体1	Body 1	1
30	677-24411-02	隔膜，隔板	Diaphragm	1
31	677-24434-02	本体衬垫	Gasket, Body	1
32	6L2-14578-01	轴套	Collar	1
33	6L2-14584-00	塞子	Stopper	1

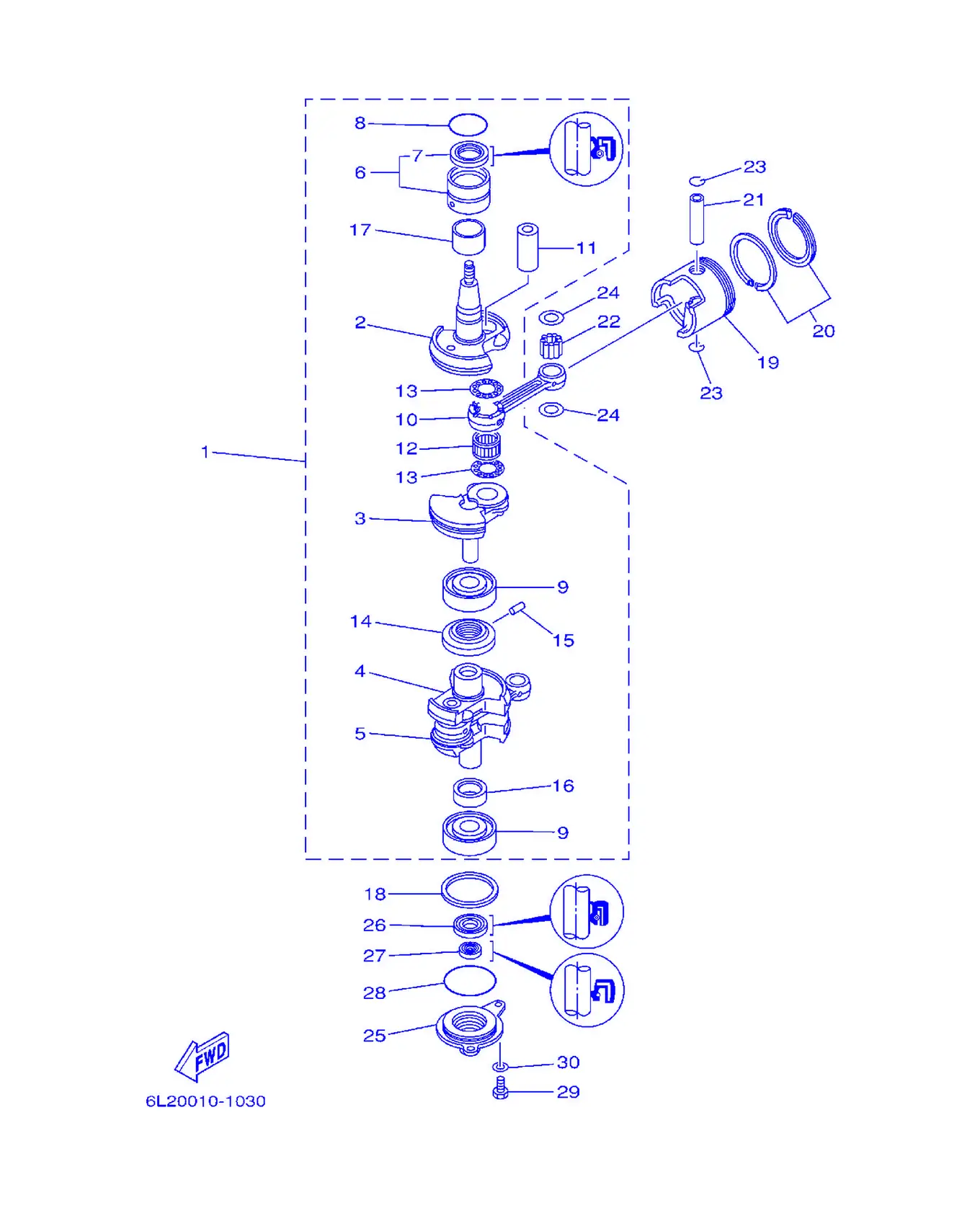

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-11400-00	曲轴组合	CrankshaftAssembly	1
2	6L2-11412-00	曲柄1	Crank 1	1
3	6L2-11422-00	曲柄2	Crank 2	1
4	6L2-11432-00	曲柄3	Crank 3	1
5	6L2-11442-00	曲柄4	Crank 4	1
6	93311-632U7	轴承	Bearing	1
7	93102-26M27	油封	Oil Seal	1
8	93210-42159	O型圈	O-ring	1
9	93306-305U3	轴承	Bearing	2
10	6L2-11651-00	连杆	Rod, Connecting	2
11	6L2-11681-00	曲柄销1	Pin, Crank 1	2
12	93310-424W9	轴承	Bearing	2
13	90209-24M15	垫圈	Washer	4
14	6L2-11515-00	曲折环式密封	Seal, Labyrinth 1	1
15	91690-30010	弹簧销	Pin,Spring	1
16	6J8-11445-00	隔套	Spacer	1
17	90387-28M00	平垫圈	Collar	1
18	90201-50306	平垫圈	Washer,Plate	1
19	6L2-11631-00-97	活塞	Piston (STD)	2
19	6L2-11635-00	活塞	Piston (0.25MM O/S)	2
19	6L2-11636-00	活塞	Piston (0.50MM O/S)	2
20	6L2-11610-00	活塞环套	PistonRingSet (STD)	2
20	6L2-11610-10	活塞环套	Piston Ring Set (0.25MM O/S)	2
20	6L2-11610-20	活塞环套	Piston Ring Set (0.50MM O/S)	2
21	648-11633-00	活塞销	Pin,Piston	2
22	93602-18M12	定位销	Pin, Dowel	62
23	93450-20026	开口簧环，卡	Circlip	4
24	90201-18522	平垫圈	Washer,Plate	4
25	6L2-15396-00-1S	油封壳	Housing,OilSeal	1
26	93102-25142	油封	OilSeal	1
27	93101-13M37	油封E25F	OilSeal	1
28	93210-56M80	O型圈	O-ring	1
29	97095-06016	螺栓	Bolt	2
30	92995-06600	盘形垫	Washer	2

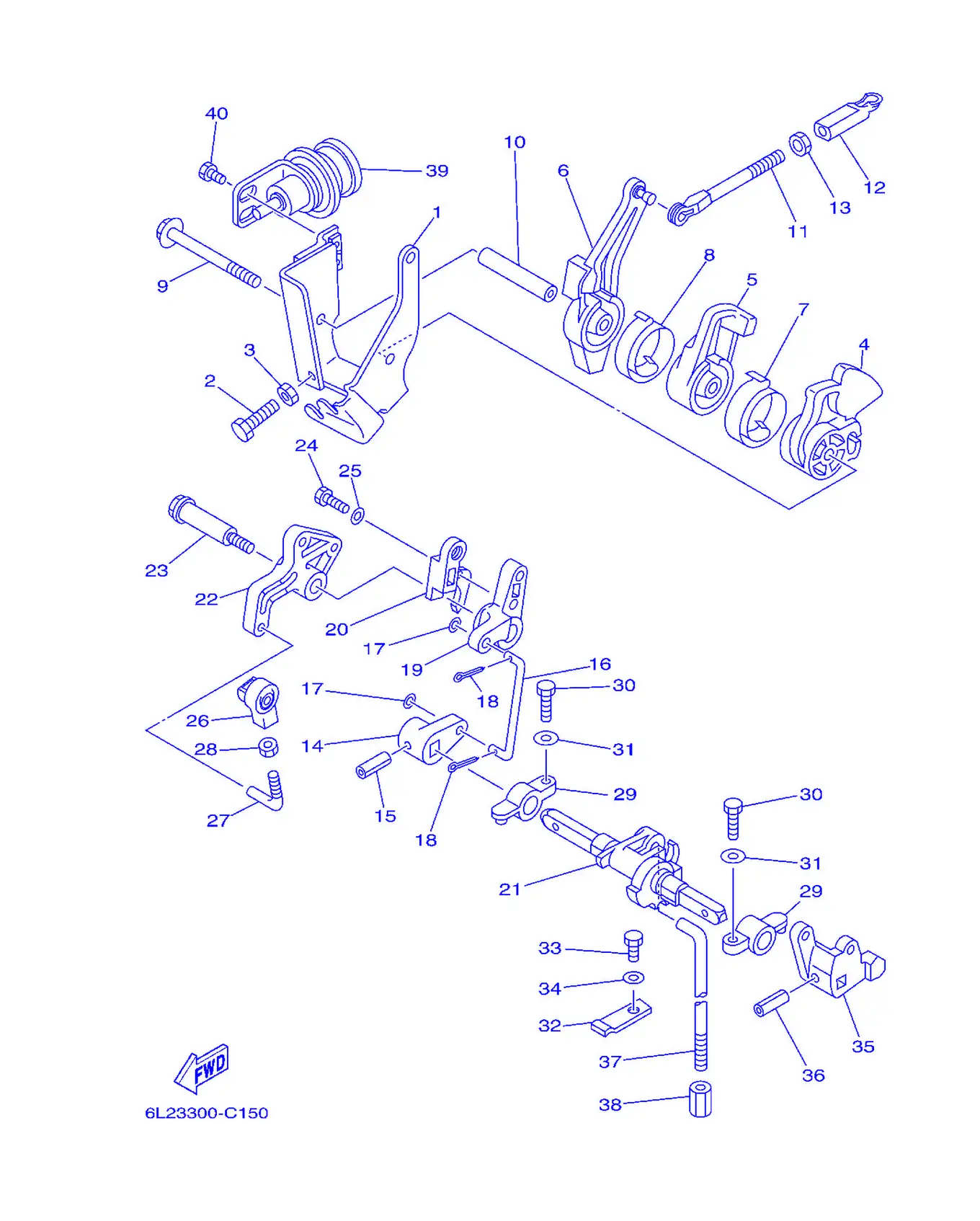

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-14497-00	油门钢索支承	Stay, Throttle Wire	1
2	97095-06020	螺栓	Bolt	1
3	95380-06700	有槽螺母	Nut	1
4	6L2-41213-00	加速器凸轮	Cam,Accelerator	1
5	6L2-41283-00	空转油门杠杆	Lever, Free Accelerator	1
6	6L2-41631-00	磁电机控制杠杆	Lever, Magnet Control	1
7	6J8-42167-00	弹簧1	Spring1	1
8	6L2-42167-00	弹簧1	Spring1	1
9	97595-06575	带垫圈螺栓	Bolt, With Washer	1
10	90387-06M18	卡环	Color	1
11	689-42169-01	接头	Joint	1
12	662-41237-01	连杆接头	Joint, Link	1
13	95380-05600	螺母	Nut	1
14	6L2-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
15	90254-03M04	弹簧销	Pin,Spring	1
16	6L2-42192-00	杆2	Rod 2	1
17	90202-05088	平垫圈	Washer,Plate	2
18	91490-20010	开口销	Pin, Cotter	2
19	6L2-44141-02	变挡杆杠杆连接	Link, Shift Rod	1
20	6L2-44141-10-94	变挡杆杠杆连接	Link, Shift Rod	1
21	6L2-44121-00	变挡杆杠杆	Lever, Shift Rod	1
22	6L2-41212-00	加速器臂	Arm,Accelerator	1
23	90109-06M28	螺栓	Bolt	1
24	97013-05016	大柱头螺钉	Bolt	1
25	92903-05600	盘形垫	Washer,Plate	1
26	6L2-41237-00	连杆接头	Joint, Link	1
27	6L2-41238-00	连杆接头	Joint, Link	1
28	95380-05700	有槽螺母	Nut	1
29	6G1-41662-01-94	托架	Bracket	2
30	97013-06020	螺栓	Bolt	2
31	92903-06600	盘形垫	Washer,Plate	2
32	6J8-44116-00	弹簧	Spring	1
33	97095-06012	螺栓	Bolt	1
34	92995-06600	盘形垫	Washer	1
35	6L2-44123-00	变挡杆杠杆臂	Arm, Shift Rod	1
36	90254-03M04	弹簧销	Pin,Spring	1
37	6L2-44143-00	变挡连杆	Rod, Shift	1
38	90170-06015	螺母	Nut	1
39	6L2-14368-00	隔膜组合1	DiaphragmAssembly 1	1
40	97095-06008	螺栓	Bolt	2

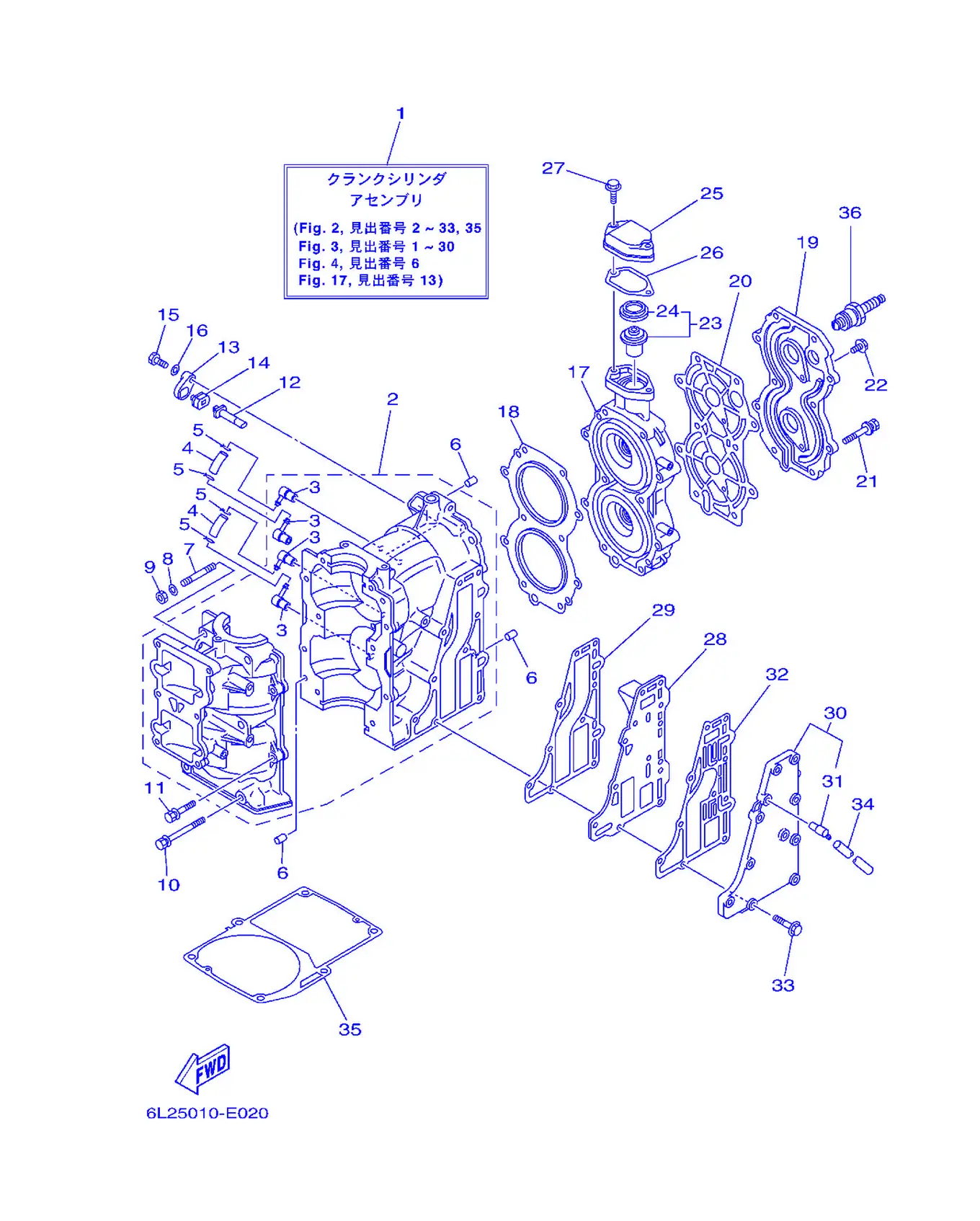

シリンダ & クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-W0090-04-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	6L2-15100-00-1S	曲轴箱组合	Crankcase Assembly	1
3	6E5-11372-01	软管接头	Nipple, Hose	4
4	90445-07M15	固定	Hose	2
5	90467-06016	固定	Clip	4
6	93604-12M07	定位销	Pin, Dowel	4
7	95617-08645	卡环	Bolt, Stud	2
8	90201-08086	平垫圈	Washer,Plate	2
9	95333-08600	有槽螺母	Nut	2
10	90119-08M65	带垫螺栓	Bolt, With Washer	4
11	90119-06M14	带垫螺栓	Bolt, With Washer	4
12	6J8-11325-00	阳极	Anode	1
13	6H3-11327-00-1S	阳极盖	Cover, Anode	1
14	6H3-11328-00	阳极固定	Grommet	1
15	97013-06016	螺栓	Bolt	1
16	92903-06600	盘形垫	Washer,Plate	1
17	6L2-11111-01-1S	气缸头1	Head, Cylinder 1	1
18	6L2-11181-A2	气缸头垫片1	Gasket, Cylinder Head 1	1
19	6L2-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
20	6L2-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
21	90119-08M91	卡环	Bolt, With Washer	10
22	90119-06023	螺栓	Bolt, With Washer	2
23	6E5-12411-30	温控器	Thermostat	1
24	688-12412-00	温控器密封	Seal,Thermostat	1
25	6H4-12413-00-1S	温控器盖	Cover,Thermostat	1
26	6J8-12414-A0	盖衬垫	Gasket,Cover	1
27	90119-06MA3	带垫螺栓	Bolt, With Washer	2
28	6L2-41111-00-1S	排气管内盖	Inner Cover, Exhaust	1
29	6L2-41112-A2	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
30	6L2-41113-00-1S	排气管外盖	Outer Cover, Exhaust	1
31	676-11372-00	软管接头	Nipple,Hose	1
32	6L2-41114-A1	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
33	90119-06MA4	带垫螺栓	Bolt, With Washer	10
34	90445-10M40	固定	Hose	1
35	6L2-45113-A2	水上装置壳体衬垫	Gasket,UpperCasing	1
36	94703-00217	火花塞	Plug, Spark (NGK B7HS-10)	2

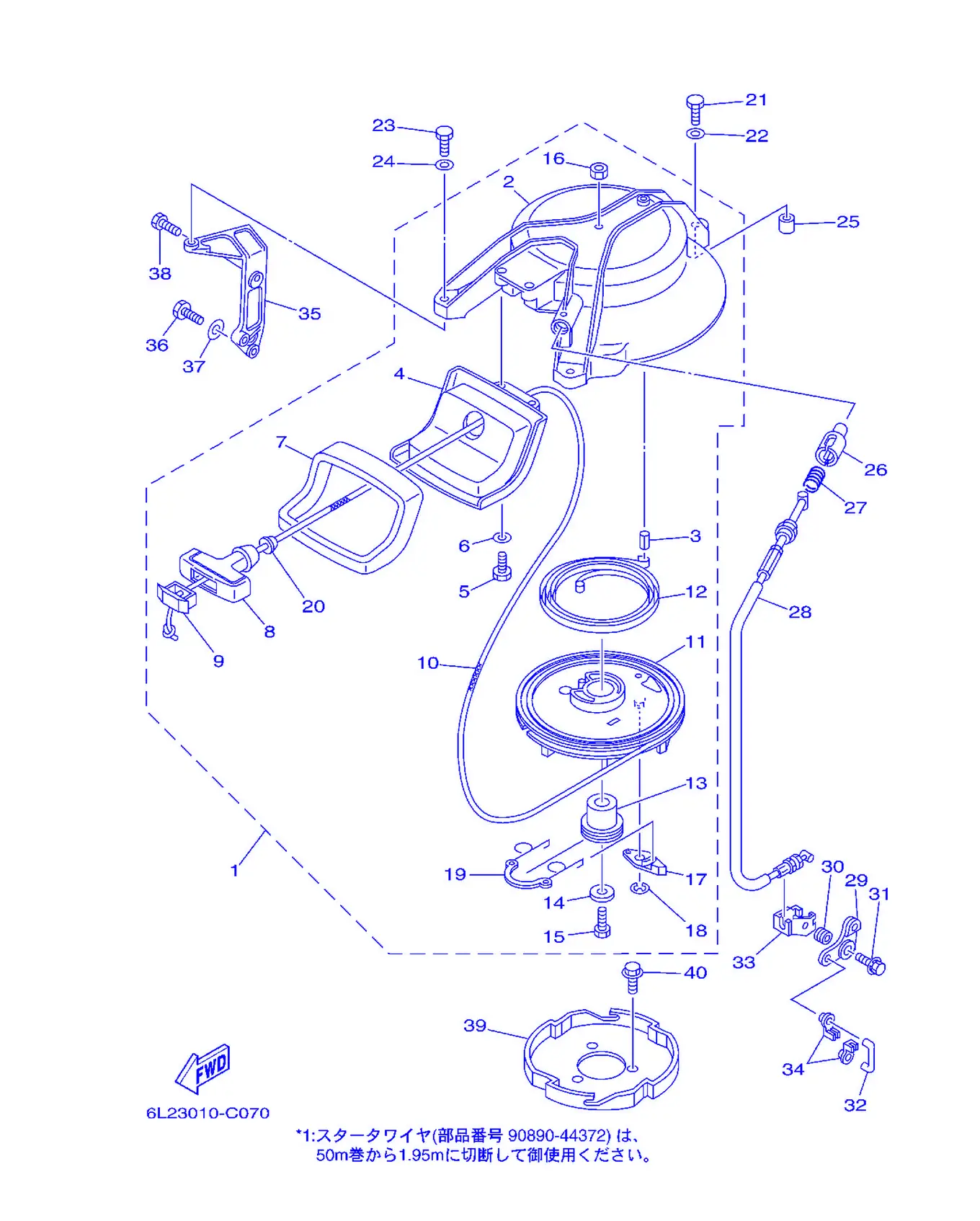

スタータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-15710-02	起动器组合	StarterAssembly	1
2	6L2-15711-00-94	起动器箱	Case,Starter	1
3	91690-40014	弹簧销	Pin, Spring	1
4	6L2-15758-01-94	导向绳索	Guide, Rope	1
5	97095-06016	螺栓	Bolt	2
6	92995-06600	盘形垫	Washer	2
7	6L2-15762-00	橡皮密封圈2	Seal, Rubber 2	1
8	689-15755-01	起动器手	Handle,Starter	1
9	6F5-15779-02	盖	Cover	1
11	6J8-15714-00	拉索卷	Drum, Sheave	1
12	90510-08M04	盘簧	Spring, Spiral	1
13	677-15717-01	起动器轴	Shaft,Starter	1
14	90201-06060	平垫圈	Washer, Plate	1
15	97013-06025	螺栓	Bolt	1
16	95303-06700	有槽螺母	Nut	1
17	676-15741-03	驱动	Pawl, Drive	1
18	93430-06M02	卡环	Circlip	1
19	6J8-15705-00	驱动爪弹簧	Spring, Drive Pole	1
20	6A0-15789-00	减震器	Damper	1
21	97095-06035	螺栓	Bolt	1
22	92995-06600	盘形垫	Washer	1
23	97095-06025	螺栓	Bolt	2
24	92995-06600	盘形垫	Washer	2
25	99530-10014	定位销A	Pin, Dowel	1
26	656-15748-00	起动器止动柱	Plunger, Starter Stop	1
27	90501-10227	压簧	Spring, Compression	1
28	6L2-15770-00	起动器止动钢索组	Cable Complete, Starter Stop	1
29	6L2-15746-00	臂	Arm	1
30	90387-06M51	衬套	Color	1
31	90119-06M53	衬套	Bolt, With Washer	1
32	6L2-15747-00	连杆	Link	1
33	6L2-15774-00	支承4	Stay 4	1
34	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	2
35	6L2-15772-00-94	支承2	Stay 2	1
36	97013-06020	螺栓	Bolt	1
37	92903-06600	盘形垫	Washer,Plate	1
38	97095-06020	螺栓	Bolt	1
39	6L2-15723-01	起动器滑	Pulley, Starter	1
40	90105-08M10	螺栓	Bolt, Washer Based Head	3

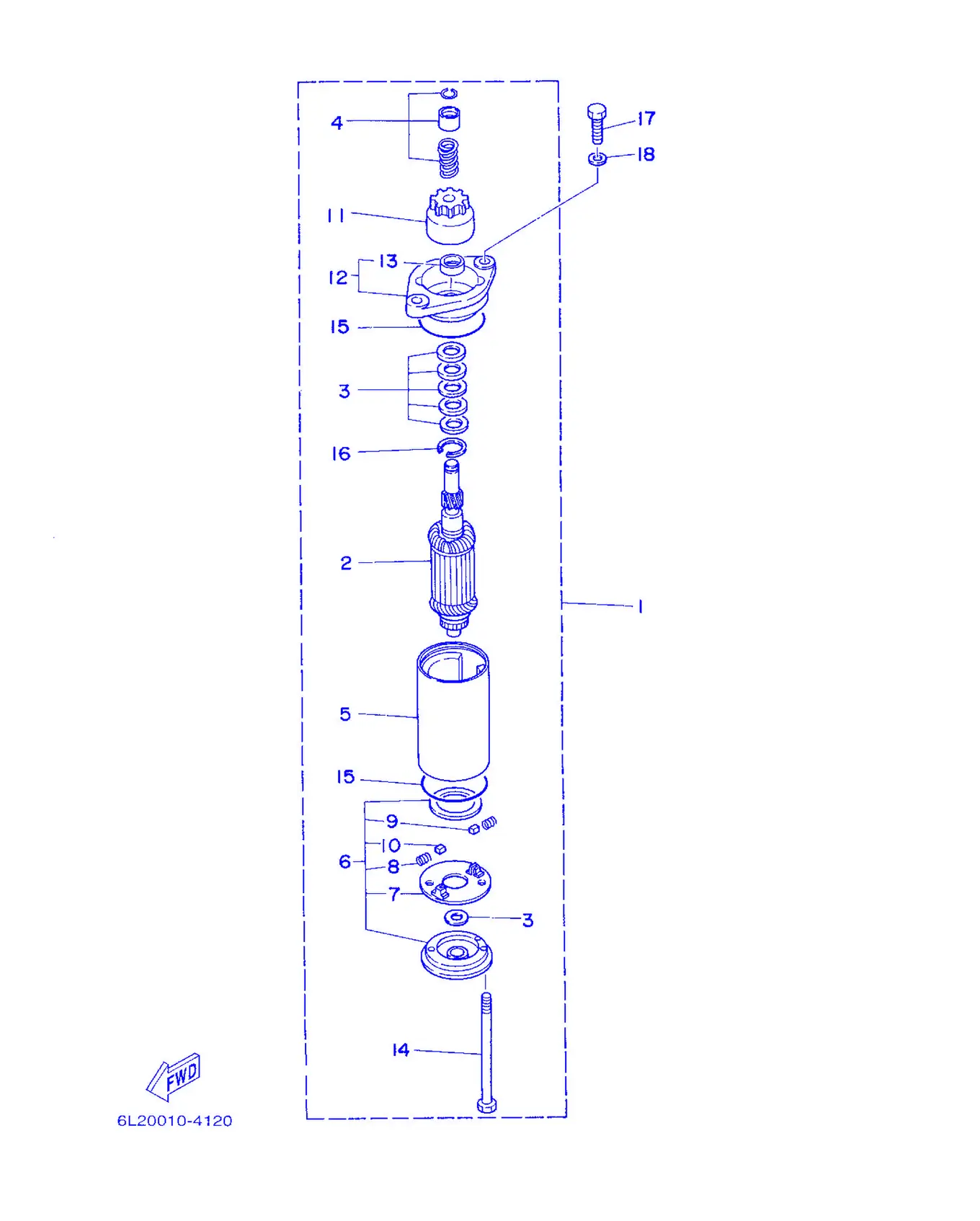

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-81800-20	起动电动机总成	Starting Motor Assembly	1
2	6L2-81850-20	电枢组合	Armature Assembly	1
3	682-81809-10	垫圈套	Washer Kit	1
4	6L2-81833-10	止动环	Ring, Stop	1
5	682-81810-11	定子组合	Stator Assembly	1
6	6L2-81820-20	后托架组合	Rear Bracket Assembly	1
7	6L2-81840-20	电刷架组合	Brush Holder Assembly	1
8	682-81813-10	电刷弹簧	Spring, Brush	2
9	6L2-81811-20	电刷1	Brush 1	1
10	6L2-81812-20	电刷2	Brush 2	1
11	682-81832-20	越转离合器	Clutch, Overrun	1
12	682-81830-11	前托架组合	FrontBracketAssembly	1
13	682-81831-00	前金属	Metal, Front	1
14	682-81826-10	螺栓	Bolt	2
15	682-81847-10	O型圈	O-ring	2
16	682-81834-10	弹簧座	Ring	1
17	97013-08025	螺栓	Bolt	2
18	92903-08600	有槽螺母	Washer,Plate	2

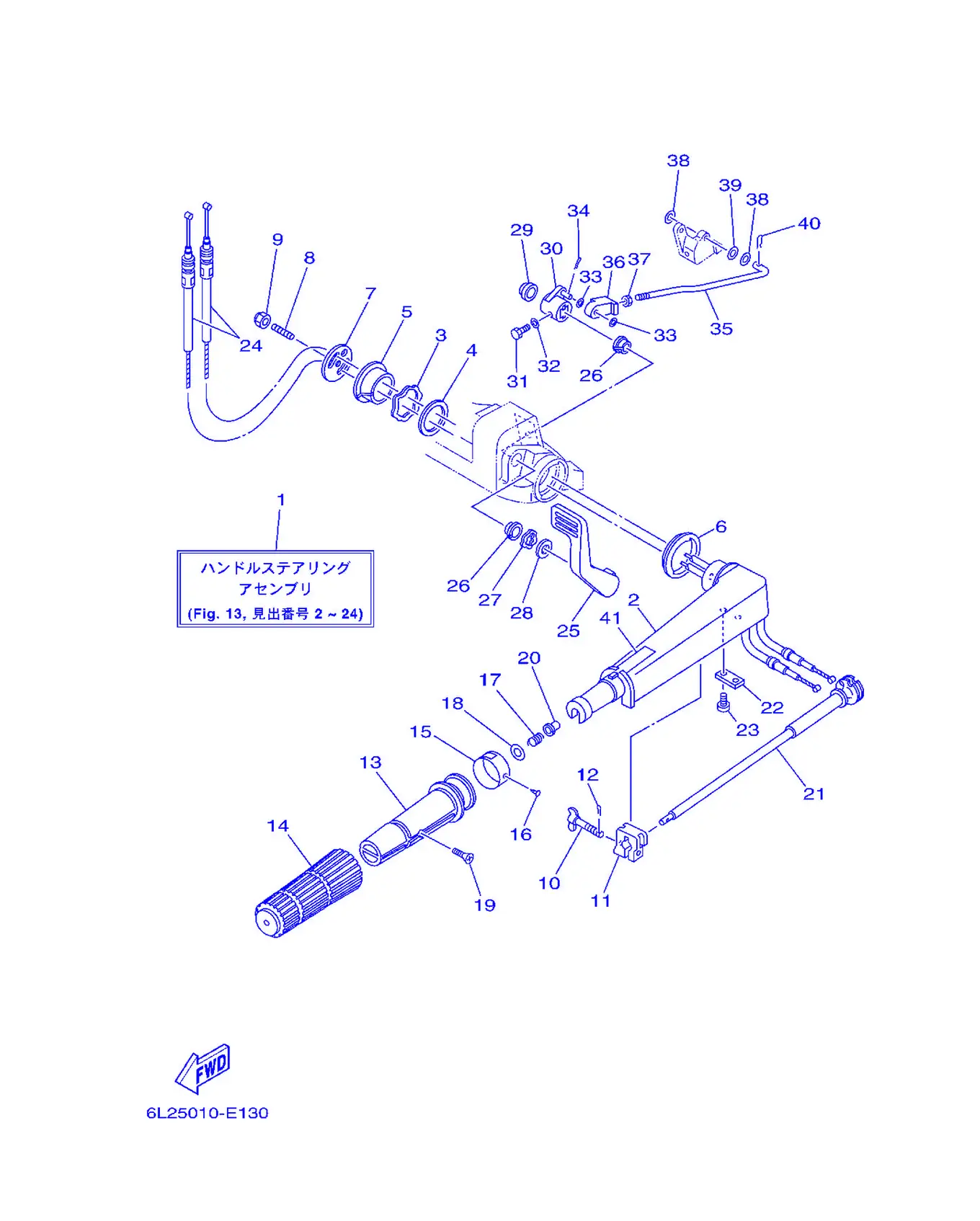

ステアリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-W0084-11-4D	手把方向装置组合	HandleSteeringAssembly	1
2	6G1-42111-12-4D	操舵手柄	Handle,Steering	1
3	90206-36M21	平垫圈	Washer, Wave	1
4	90202-36M55	平垫圈	Washer,Plate	1
5	90386-33M96	衬套	Bushing	1
6	90386-34M97	衬套	Bushing	1
7	6G1-42131-02	方向手把盖	Cover,HandleSteering	1
8	90116-08016	螺栓	Bolt, Stud	1
9	90185-08057	卡环	Nut, Self-Locking	1
10	6G1-42125-01	阻力调整螺	Bolt, Friction Adjust	1
11	6G1-42126-00	方向手把握把摩擦	Friction, Steering Handle	1
12	91490-16010	开口销	Pin, Cotter	1
13	664-42119-00	方向手把握	Grip,SteeringHandle	1
14	6F6-42177-A0	手把橡皮	Rubber,Handle	1
15	6L2-42137-00	油门指示器	Indicator, Throttle	1
16	90269-02M09	螺丝	Rivet	1
17	90501-23215	接头	Spring, Compression	1
18	92903-10600	盘形垫	Washer,Plate	1
19	90149-05M13	螺钉	Screw	1
20	90386-08032	衬套	Bushing	1
21	6G1-42138-01	油门杆	Lever,Throttle	1
22	6E0-42159-02	支承	Stay	1
23	97885-05012	大柱头螺钉	Screw, Pan Head	2
24	6L2-26301-00	油门钢索组合	ThrottleCableAssembly	2
25	6L2-44111-01-94	变挡手柄	Handle, Gear Shift	1
26	90386-15M73	衬套	Bushing	2
27	90206-15M18	波形垫圈	Washer, Wave	1
28	90202-15M37	平垫圈	Washer,Plate	1
29	90386-12M72	衬套	Bushing	1
30	6L2-44125-00-94	变挡杆杠杆手柄	Lever, Shift Rod	1
31	97095-06020	螺栓	Bolt	1
32	92995-06600	盘形垫	Washer	1
33	90202-06009	平垫圈	Washer,Plate	2
34	91490-20010	开口销	Pin, Cotter	1
35	6L2-44124-00	变挡杆杠杆连接	Link, Shift Rod	1
36	6L2-26363-00	钢索端部	End, Cable	1
37	95380-06700	有槽螺母	Nut	1
38	90202-05088	平垫圈	Washer,Plate	2
39	90202-05M38	平垫圈	Washer,Plate	1
40	90468-05M03	固定	Clip	1
41	6E0-83627-01	警告标签	Label, Corrosion 7	1

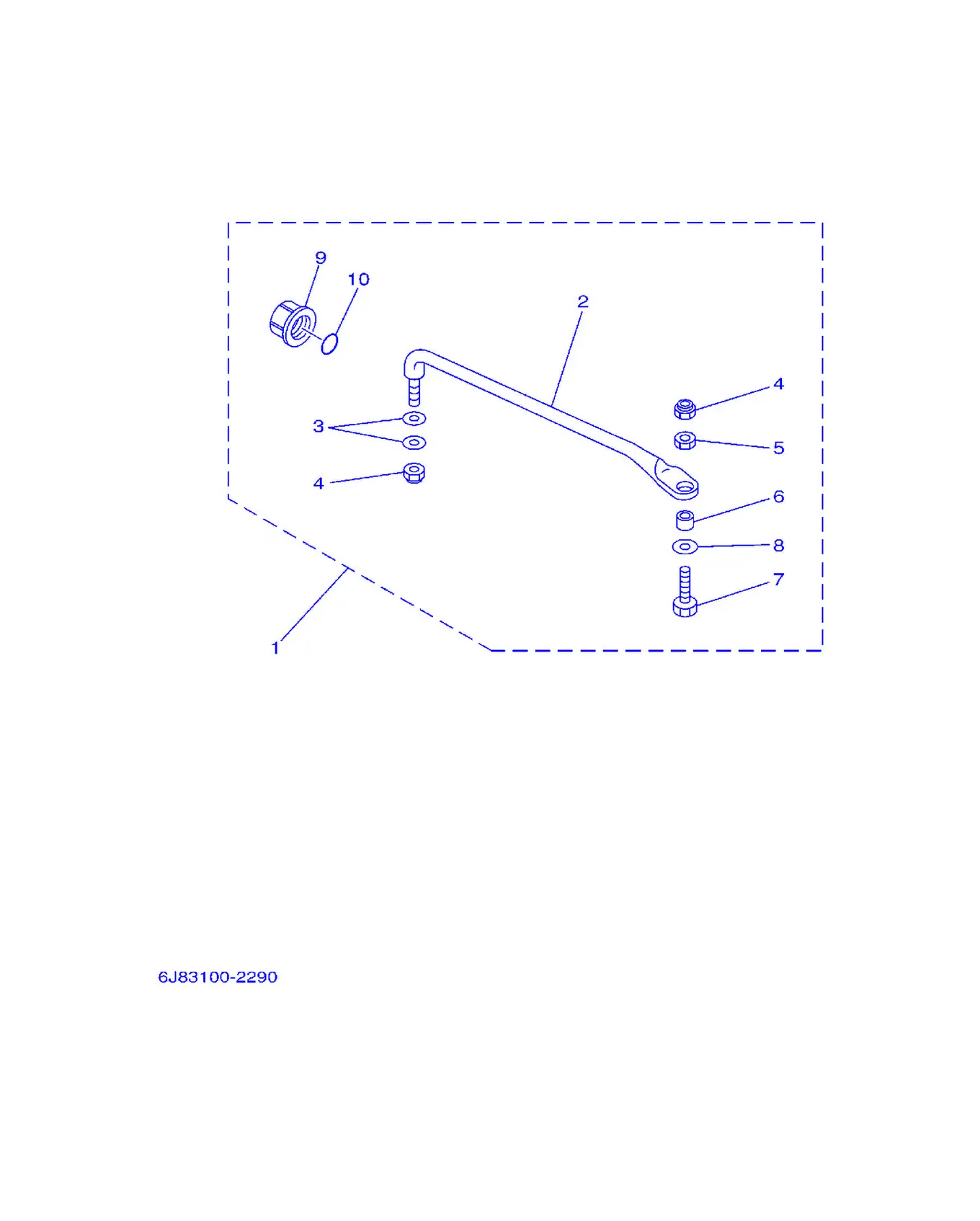

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	689-61350-02	操舵连接板套	SteeringGuideAttachment	1
2	689-61351-01	操舵连杆	Rod, Steering Link	1
3	90201-10M20	面板垫圈	Washer,Plate	2
4	90185-09M01	螺帽	Nut, Self-Locking	2
5	90170-09M03	螺帽	Nut	1
6	90387-10M42	衬套	Collar	1
7	6E5-61355-00	螺栓	Bolt	1
8	90201-10M63	平垫圈	Washer, Plate	1
9	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
10	93210-16275	O型圈	O-ring	1

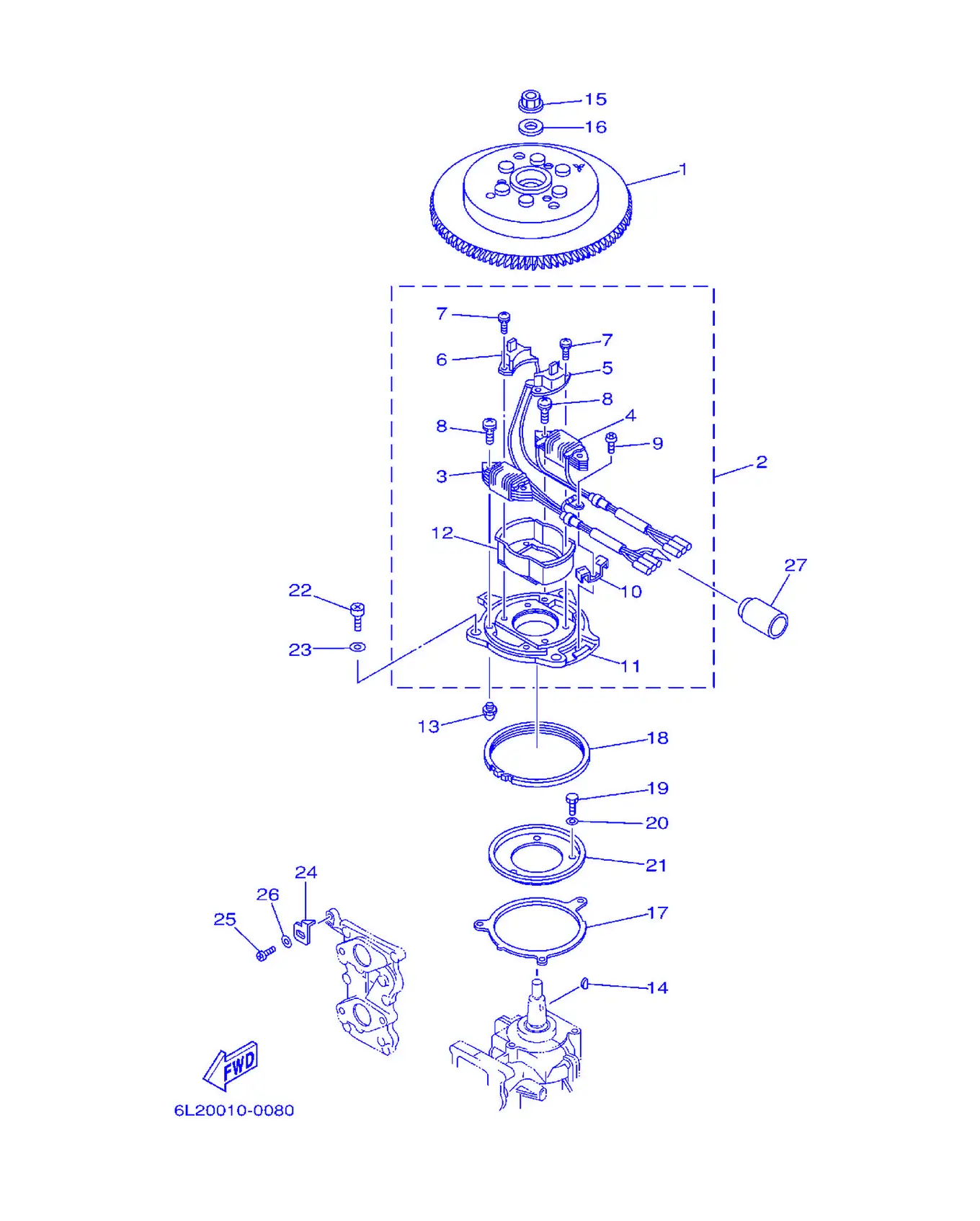

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-85550-10	转子组合	Rotor Assembly	1
2	6L2-85560-10	基座组合	BaseAssembly	1
3	6L2-85520-11	充电线	Coil, Charge	1
4	6L2-85533-10	照明线	Lighting Coil Assembly	1
5	6L2-85580-10	脉冲线	Coil Pulser	1
6	6L2-85580-20	脉冲线	Coil Pulser	1
7	97607-04110	自攻螺钉	Screw, Pan Head With Washer	4
8	97607-06125	带垫圈螺钉	Screw, Pan Head With Washer	4
9	97802-04006	大柱头螺钉	Screw, Pan Head	1
10	6E9-81328-70	夹箍	Clamp	1
11	6L2-85561-10	磁体底座	Base, Magnet	1
12	61N-85537-00	盖	Cover	1
13	663-85518-00	滚珠接头	Joint, Ball	1
14	90280-05013	螺丝	Key, Woodruff	1
15	90179-12M04	螺帽	Nut	1
16	90201-13M42	平垫圈	Washer,Plate	1
17	6G1-41611-00	磁电机座挡	Retainer, Magnet Base	1
18	695-41613-00	座摩擦板	Plate, Base Friction	1
19	97095-06012	螺栓	Bolt	3
20	92995-06600	盘形垫	Washer	3
21	6G1-41612-00	磁电机座挡	Retainer, Magnet Base	1
22	97885-05010	大柱头螺钉	Screw, Pan Head	3
23	92995-05600	盘形垫	Washer	3
24	6L2-81332-00	正时面板	Plate, Timing	1
25	97885-05010	大柱头螺钉	Screw, Pan Head	1
26	92995-05600	盘形垫	Washer	1
27	6L2-82599-01	连接套	Cover, Connector	1

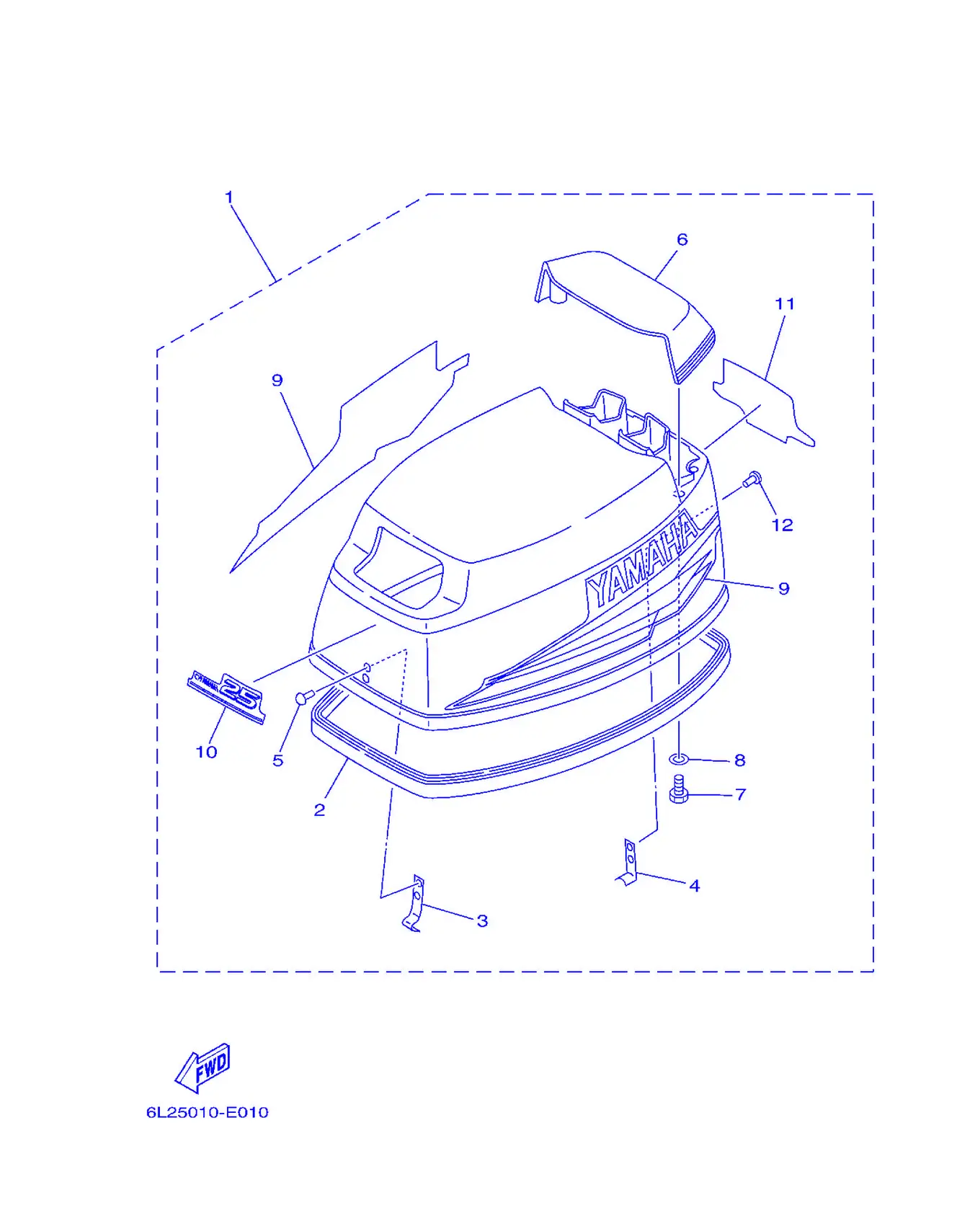

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6L3-42610-70-4D	顶罩组合	Top Cowling Assembly	1
2	6L2-42615-00	密封	Seal	1
3	6G1-42651-71	钩子	Fook	1
4	6L2-42647-00	夹带支架	Holder, Clamp Band	1
5	90266-04M00	螺丝	Rivet	2
6	6L2-42613-01-4D	空气导管嵌	Molding, Air Duct	1
7	97095-06016	螺栓	Bolt	4
8	92995-06600	盘形垫	Washer	4
9	6L2-W0070-13	图样套	Graphic Set	1
10	6L3-42677-20	前图样	Graphic, Front	1
11	6L3-42678-11	后图样	Graphic, Rear	1
12	90266-04M04	螺丝	Rivet	2

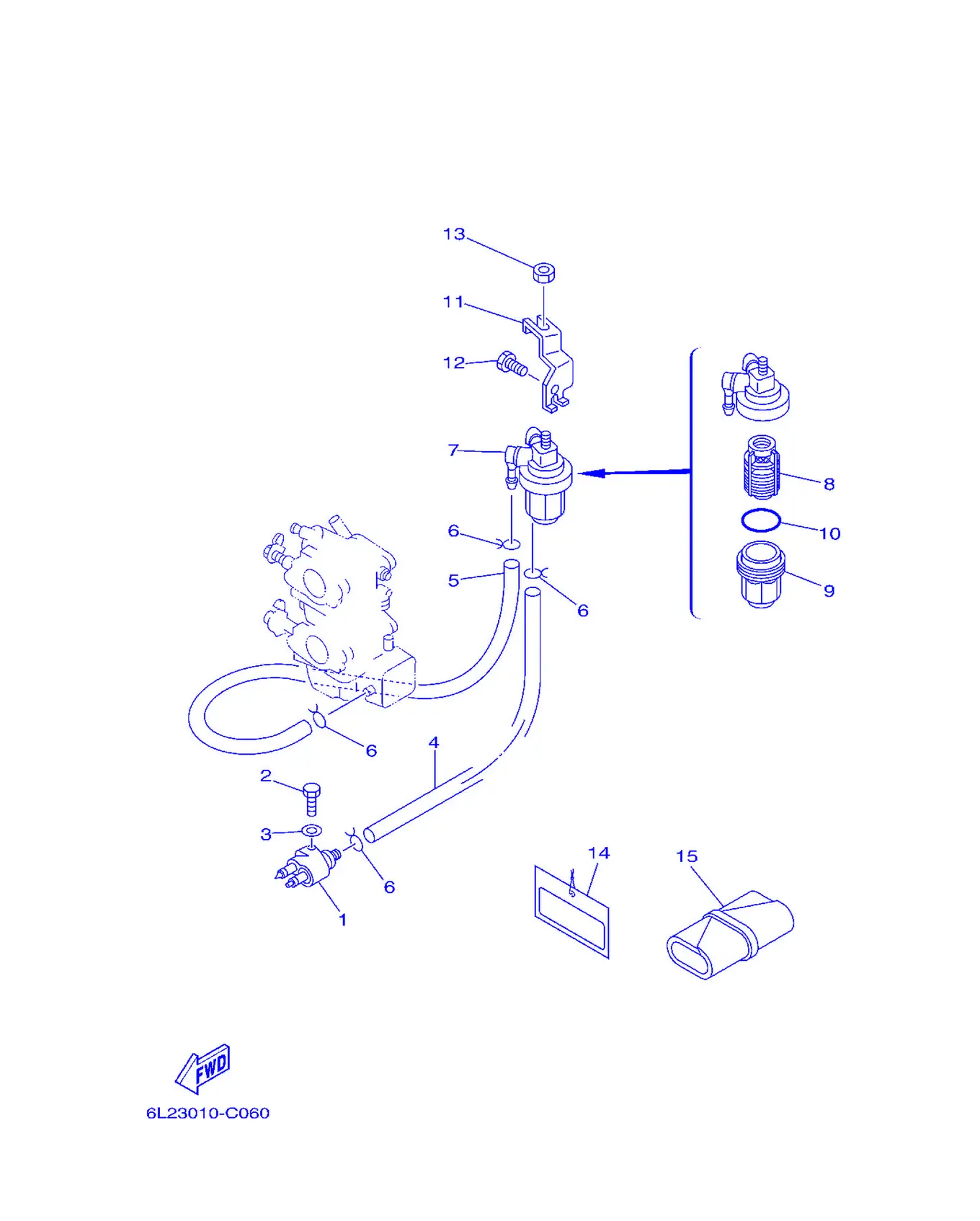

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06020	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	6H4-24311-00	燃油管1	Pipe,Fuel 1	1
5	6L2-24311-00	油管	Pipe,Fuel 1	1
6	90467-08004	卡环	Clip	4
7	61N-24560-00	机油过滤器组合	Filter Assembly	1
8	61N-24563-00	过滤器滤芯	Element, Filter	1
9	61N-24521-00	滤杯	Cup, Filter	1
10	93210-32738	O型圈	O-ring	1
11	6L2-24566-00	过滤器托架	Bracket, Filter	1
12	97013-06014	螺栓	Bolt	1
13	95380-08600	有槽螺母	Nut	1
14	61H-2819R-01	警告标签	Tag, Warning	1
15	656-W2810-02	工具套	ToolKit	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	98586-05016	大柱头螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y1-24306-55	燃油管组件1	FuelPipeComplete 1	1
9	90445-11M06	软管	Hose (L:2050MM)	1
10	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
11	90445-11M05	固定	Hose (L:850MM)	1
12	650-24351-51	带1	Band 1	4
13	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
14	93210-08287	O型圈	O-ring	1
15	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1

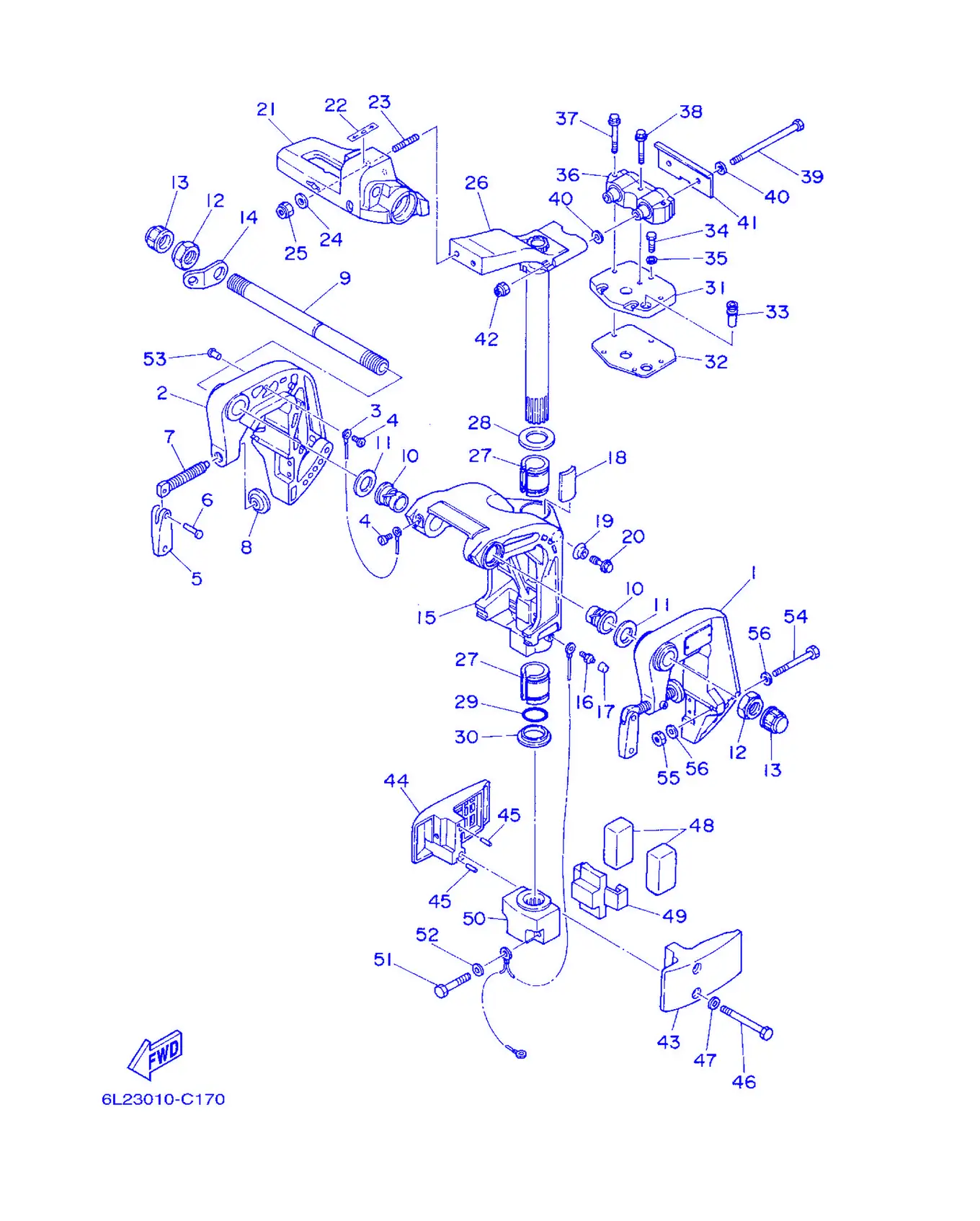

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-43111-05-4D	夹紧托架	Bracket,Clamp 1	1
2	6L2-43112-06-4D	夹紧托架	Bracket,Clamp 2	1
3	6E5-82148-00	导线4	Wire,Lead 4	1
4	97885-06008	大柱头螺钉	Screw, Pan Head	2
5	6E0-43118-01	艉板夹紧手柄	Handle, Transom Clamp	2
6	90243-04M01	销	Pin	2
7	6L2-43116-00	艉板夹紧螺钉	Screw, Transom Clamp	2
8	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	2
9	6J8-43131-01	夹紧托架螺	Bolt,ClampBracket	1
10	90386-22M67	衬套	Bushing	2
11	90201-22M03	平垫圈	Washer,Plate	2
12	90185-22043	卡环	Nut, Self-Locking	2
13	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
14	6J8-43113-01	夹紧托架面板	Plate,ClampBracket	1
15	6L2-43311-05-4D	旋转支架	Bracket, Swivel	1
16	93700-06M03	润滑油管嘴	Nipple, Grease	1
17	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	1
18	6H4-42528-00	阻力板	Plate, Friction	1
19	689-43373-01	减震器密封	Seal,Damper	1
20	90105-06M18	螺栓	Bolt, Washer Based Head	1
21	6L2-42121-03-4D	托架	Bracket, Carling	1
22	6E0-44191-11	变挡指示器	Indicator, Shift	1
23	90116-10M28	卡环	Bolt, Stud	2
24	92995-10600	盘形垫	Washer	2
25	90185-10051	螺母	Nut, Self-Locking	2
26	6L2-42510-01-4D	方向托架组合	SteeringBracketAssembly	1
27	90386-30M75	衬套	Bushing	2
28	90201-30M00	平垫圈	Washer,Plate	1
29	93210-29375	O型圈	O-ring	1
30	90386-30M60	衬套	Bushing	1
31	6L2-44512-00-4D	上侧减震胶垫盖	Cover	1
32	6L2-45114-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
33	6L2-44365-00	水封减震器	Damper,WaterSeal	1
34	97095-06020	螺栓	Bolt	3
35	92995-06600	盘形垫	Washer	3
36	6L2-44514-01	上侧减震胶垫	Mount Damper, Upper Side	1
37	90119-06M04	螺栓	Bolt, With Washer	2
38	90119-06M05	带垫螺栓	Bolt, With Washer	1
39	90101-08M09	螺栓	Bolt, Hexagon	2
40	90201-08M01	平垫圈	Washer,Plate	4
41	6L2-44526-00	面板	Plate	1
42	90185-08057	卡环	Nut, Self-Locking	2
43	6L2-44551-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
44	6L2-44552-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
45	93604-12M07	定位销	Pin, Dowel	2
46	97095-08085	内六角圆柱头螺钉	Bolt	2
47	92995-08600	盘形垫	Washer	2
48	6L2-44555-00	下侧减震胶垫	Mount Damper, Lower Side	2
49	6L2-44557-00	前下侧减震胶垫	Mount Damper, Lower Front	1
50	6L2-44553-01-4D	下侧减震胶垫盖	Cover, Lower Mount	1
51	97095-08045	螺栓	Bolt	2
52	92995-08600	盘形垫	Washer	2
53	90269-02M08	螺丝	Rivet	2
54	97095-08070	卡环	Bolt	2
55	95380-08600	有槽螺母	Nut	4
56	92995-08600	盘形垫	Washer	4

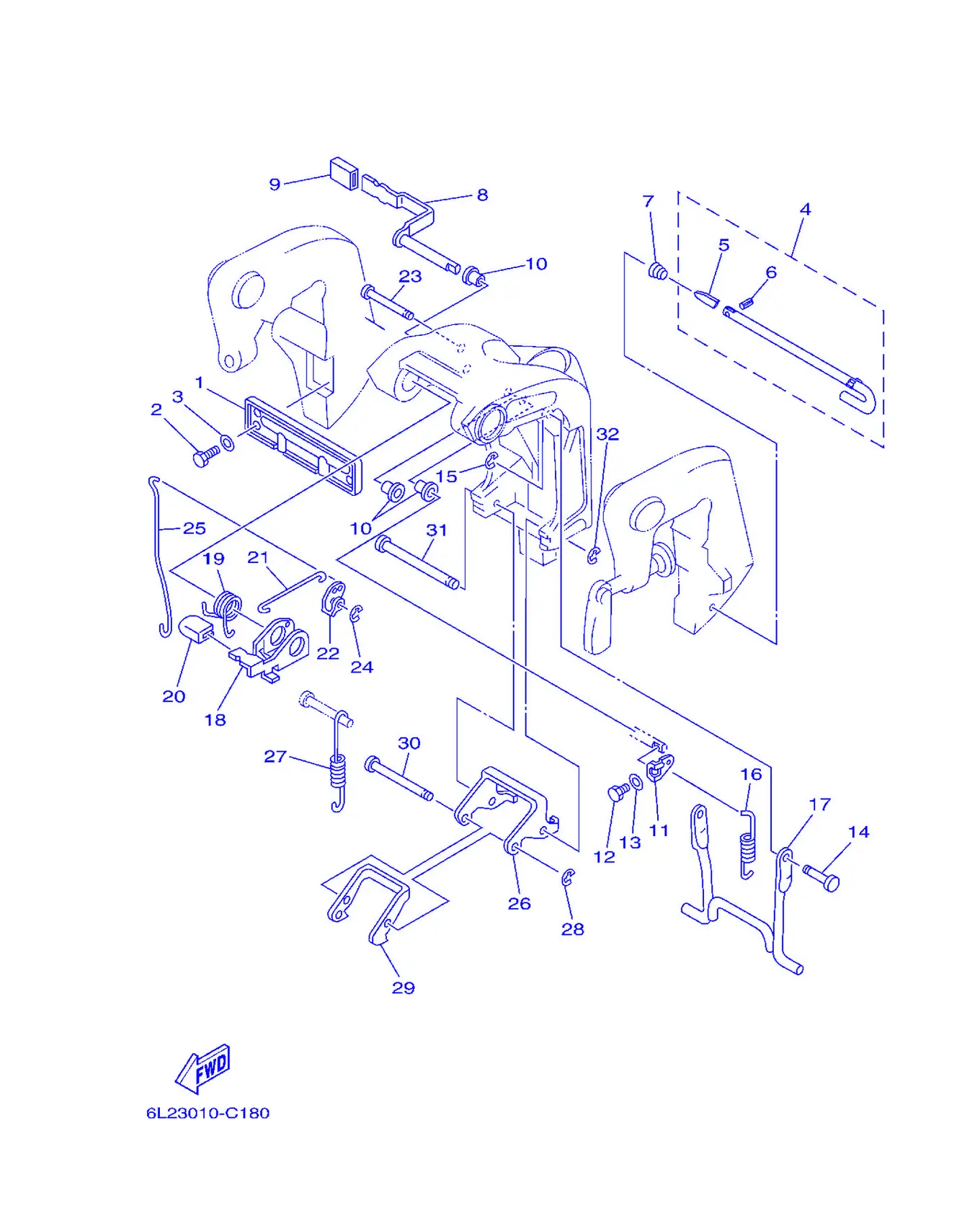

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-43165-01	角度定位锁紧面板	Plate,TiltLock	1
2	97090-06010	螺栓	Bolt	4
3	92990-06600	面板垫圈	Washer,Plate	4
4	6L2-43160-01	角度定位杆组合	TiltRodAssembly	1
5	689-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
6	91690-30008	弹簧销	Pin,Spring	1
7	90502-10M07	接头	Spring, Conical	1
8	6L2-43630-01	角度定位杆组合	TiltLeverAssembly	1
9	682-43318-01	盖	Cover	1
10	90386-08032	衬套	Bushing	3
11	6L2-43682-01	浅水驱动杆2	Lever, Shallow Water Drive 2	1
12	97095-05010	螺栓	Bolt	1
13	92995-05600	盘形垫	Washer	1
14	6L2-43191-01	限位轴	Shaft, Stopper	1
15	99080-05600	卡环	Circlip	1
16	90506-20M27	平垫圈	Spring, Tension	1
17	6L2-43350-02	接收器组合	Receiver Assembly	1
18	6L2-43631-00	角度定位杆	Lever,Tilt	1
19	6L2-43188-00	弹簧	Spring	1
20	6L2-43633-10	角度定位杆盖	Cover,TiltLever	1
21	6L2-43611-00	角度定位锁紧轴	Shaft,TiltLock	1
22	6L2-43641-00	角度定位杆	Lever,Tilt	1
23	6L2-43659-00	倒挡锁紧轴	Shaft, Reverse Lock	1
24	99080-05600	卡环	Circlip	1
25	6L2-43617-00	角度定位锁紧杆	Rod,TiltLock	1
26	6L2-43613-10	角度定位锁紧臂	Arm,TiltLock	1
27	90506-23M33	接头	Spring, Tension	1
28	99080-05600	卡环	Circlip	1
29	6L2-43624-10	角度定位锁紧面板	Plate,TiltLock	1
30	6L2-43336-10	螺丝	Pin	1
31	6J8-43611-01	角度定位锁紧轴	Shaft,TiltLock	1
32	99080-05600	卡环	Circlip	1

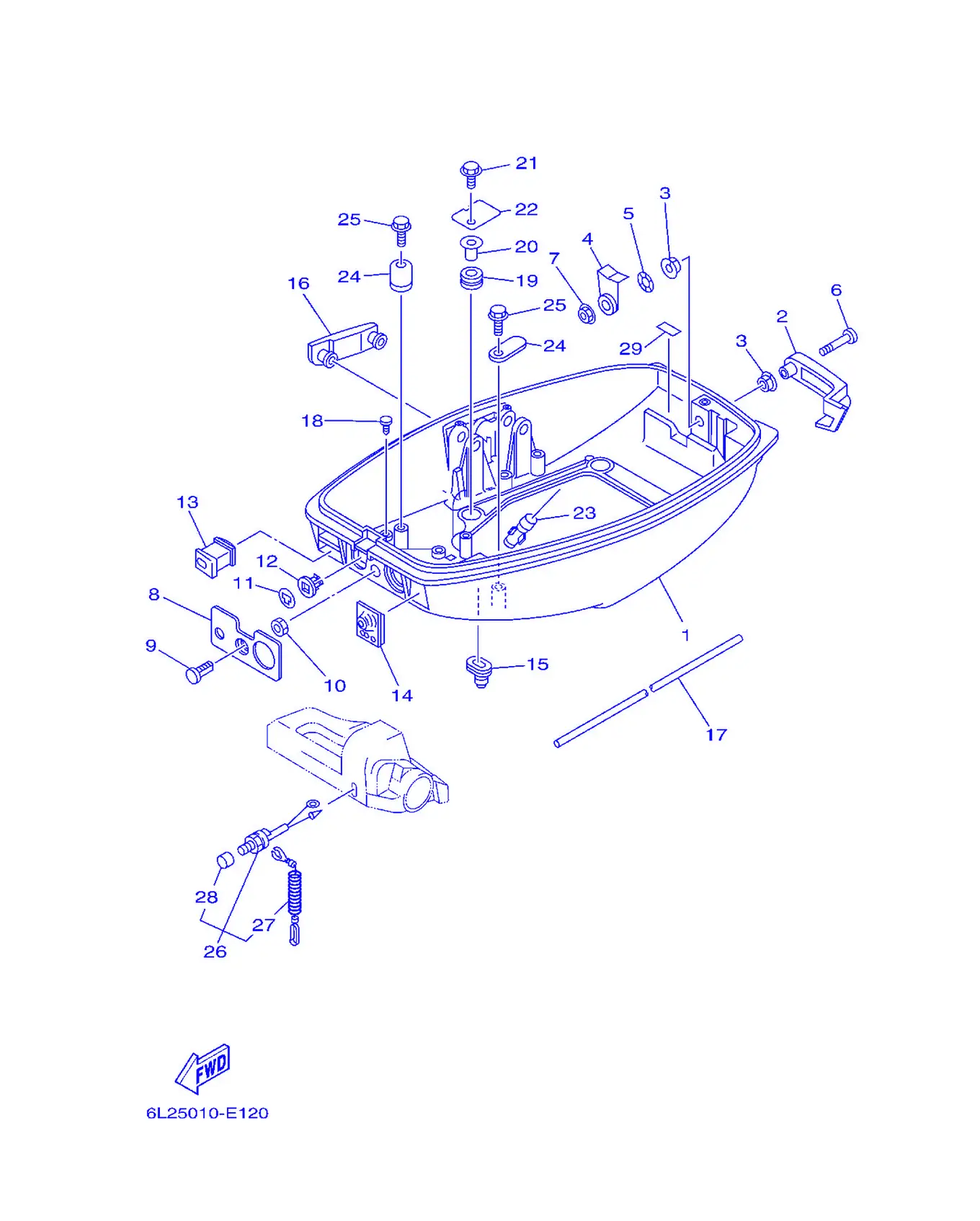

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-42711-03-4D	底罩	Cowling, Bottom	1
2	6L2-42815-01-4D	夹杆	Lever,Clamp	1
3	90386-12M45	衬套	Bushing	2
4	6L2-42816-00	夹杆	Lever,Clamp	1
5	90206-12052	平垫圈	Washer, Wave	1
6	97880-06035	大柱头螺钉	Screw, Pan Head	1
7	95780-06300	带垫螺母	Nut, Flange	1
8	6L2-42719-10	前下板	Panel, Front Lower	1
9	6L2-42724-00	固定	Grommet	1
10	90170-12M13	螺丝	Nut	1
11	689-41273-00	固定	Grommet	1
12	6J8-41274-00	固定环2	Grommet 2	1
13	6L2-42725-40	固定	Grommet	1
14	6L2-42726-01	固定	Grommet	1
15	6G1-42727-00	固定	Grommet	1
16	6L2-42748-01	固定	Grommet	1
17	6L2-42716-00	密封橡皮块1	Rubber,Seal 1	1
18	90338-05M03	衬套	Plug	2
19	90480-15M31	固定	Grommet	4
20	90387-06M52	衬套	Color	4
21	95895-06020	凸缘螺	Bolt, Flange	4
22	6L2-42738-01	装配面板	Plate, Fitting	2
23	6H3-44391-01	软管管嘴	Nipple,Hose	1
24	6E5-82588-00	面板	Plate	2
25	95895-06016	凸缘螺	Bolt, Flange	2
26	6L2-82575-00	发动机止动开关组合	Engine Stop Switch Assembly	1
27	682-82556-00	止动拉索	Stopper	1
28	689-8257Y-00	盖	Cap	1
29	6E7-42791-00	标志，商标1	Mark 1	1

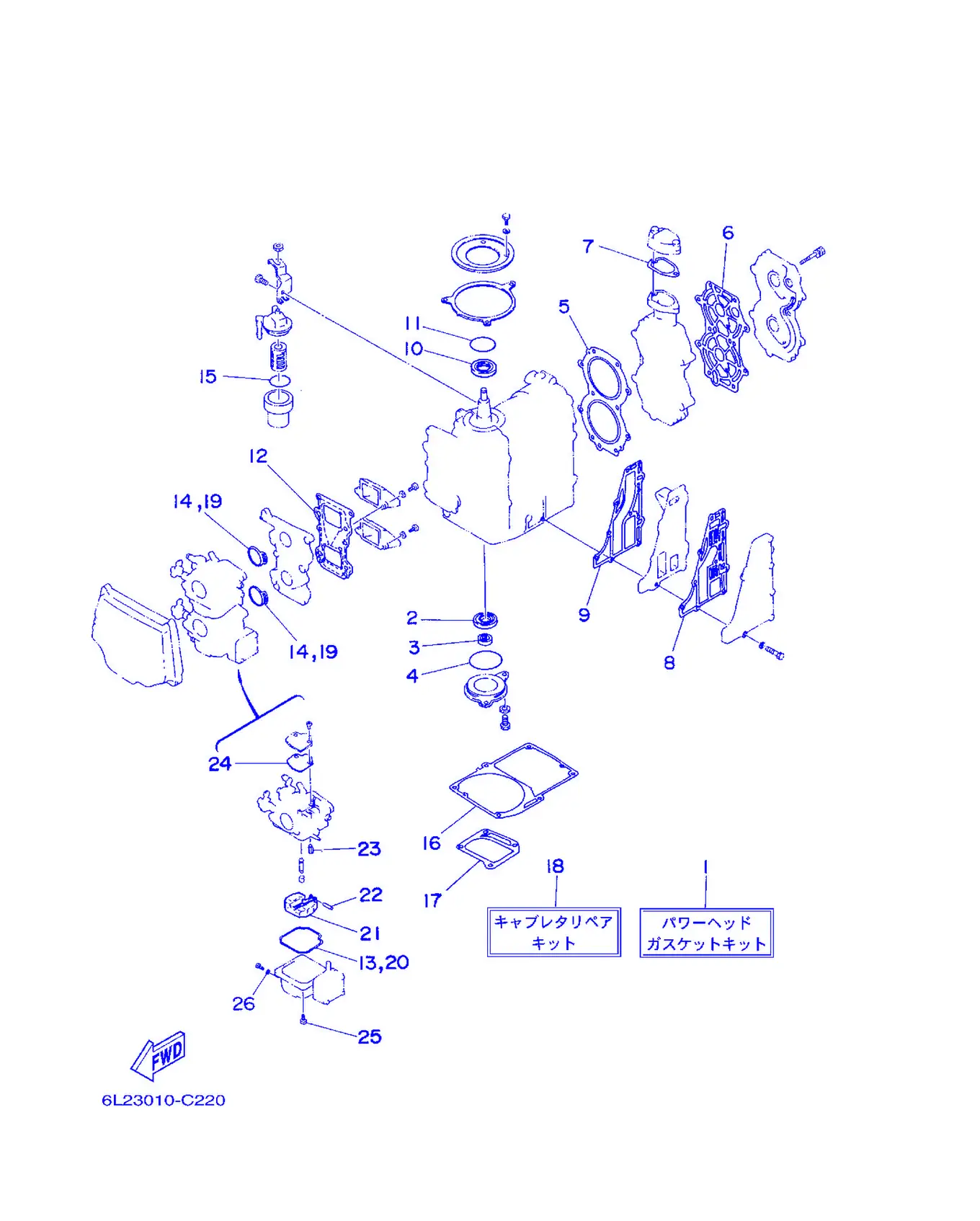

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-W0001-03	衬垫套	Power Head Gasket Kit	1
2	93102-25142	油封	OilSeal	1
3	93101-13M37	油封E25F	OilSeal	1
4	93210-56M80	O型圈	O-ring	1
5	6L2-11181-A2	气缸头垫片1	Gasket, Cylinder Head 1	1
6	6L2-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
7	6J8-12414-A0	盖衬垫	Gasket,Cover	1
8	6L2-41114-A1	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
9	6L2-41112-A2	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
10	93102-26M27	油封	Oil Seal	1
11	93210-42159	O型圈	O-ring	1
12	6L2-13621-00	阀座衬垫	Packing,ValveSeat	1
13	6L2-14384-00	浮子室衬垫	Gasket, Float Chamber	2
14	6L2-14198-00	衬垫	Gasket	2
15	93210-32738	O型圈	O-ring	1
16	6L2-45113-A2	水上装置壳体衬垫	Gasket,UpperCasing	1
17	6L2-41133-A2	排气岐管衬垫1	Gasket, Exhaust Manifold	1
18	6L2-W0093-00	化油器修理套	Carburetor Repair Kit	1
19	6L2-14198-00	衬垫	Gasket	2
20	6L2-14384-00	浮子室衬垫	Gasket, Float Chamber	2
21	6L2-14385-00	浮子	Float	2
22	6E5-14386-01	浮子销	Pin, Float	2
23	6L2-14392-00	针阀	Valve, Needle	2
24	6L2-14399-00	双金属阀	Gasket	2
25	97980-04112	带垫圈螺钉	Screw	2
26	6L2-14398-00	衬垫	Gasket	2

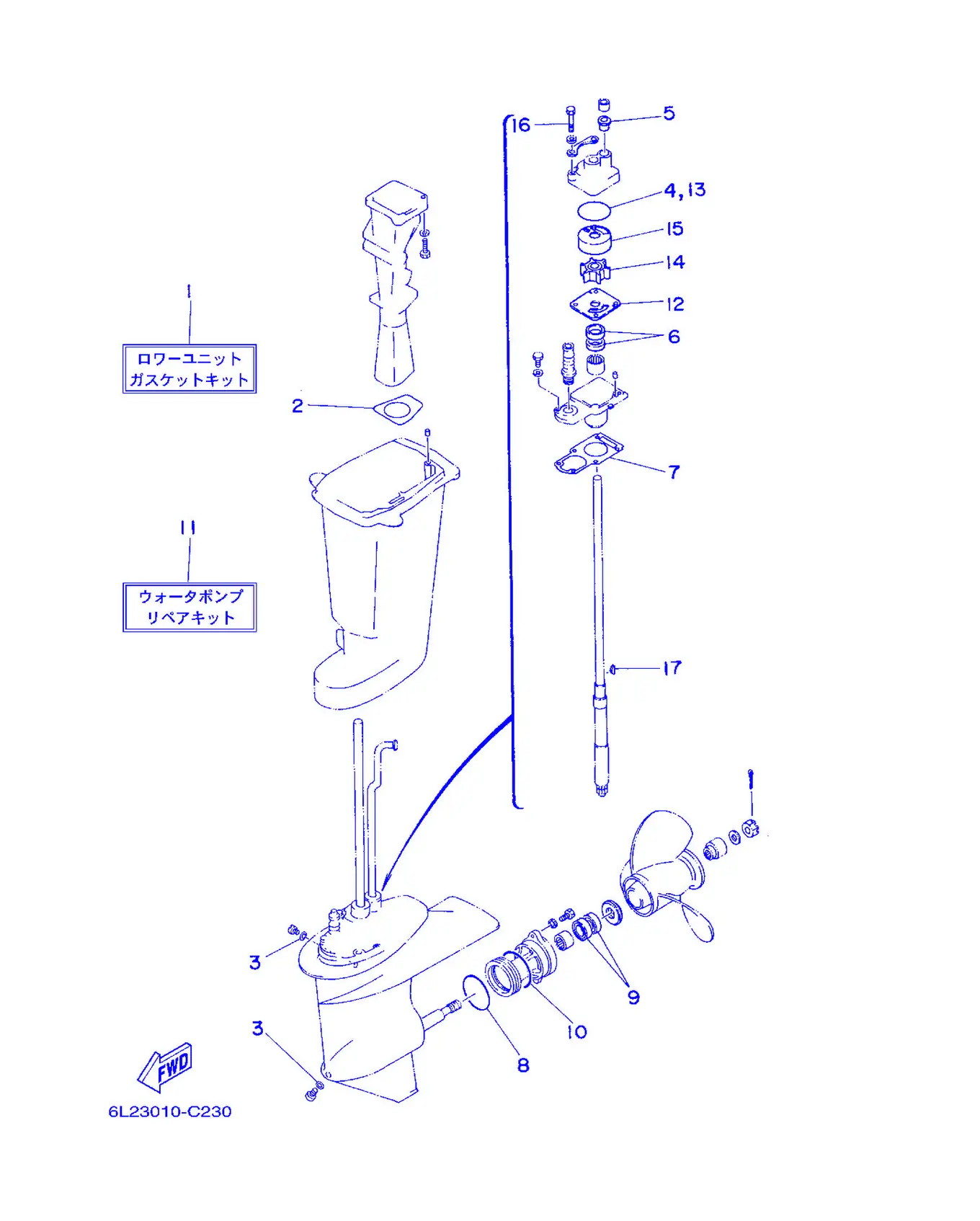

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-W0001-C3	衬垫套	LowerUnitGasket Kit	1
2	6L2-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
3	90430-08020	固定	Gasket	2
4	93210-45161	O型圈	O-ring	1
5	6L2-44367-00	水封减震器	Damper,WaterSeal	1
6	93101-20048	油封	OilSeal	2
7	6L2-45315-A0	水下装置壳体密封垫	Packing, Lower Casing	1
8	93210-60MA3	O型圈	O-ring	1
9	93101-20M07	油封	OilSeal	2
10	93210-60M99	O型圈	O-ring	1
11	6L2-W0078-00	水泵修理套	Water PumpRepair Kit	1
12	6L2-44323-00	外挡板	Outer Plate, Cartridge	1
13	93210-45161	O型圈	O-ring	1
14	6L2-44352-00	叶轮	Impeller	1
15	6L2-44322-00	芯子	Insert, Cartridge	1
16	97095-06040	螺栓	Bolt	4
17	90280-03024	半圆键	Key, Woodruff	1

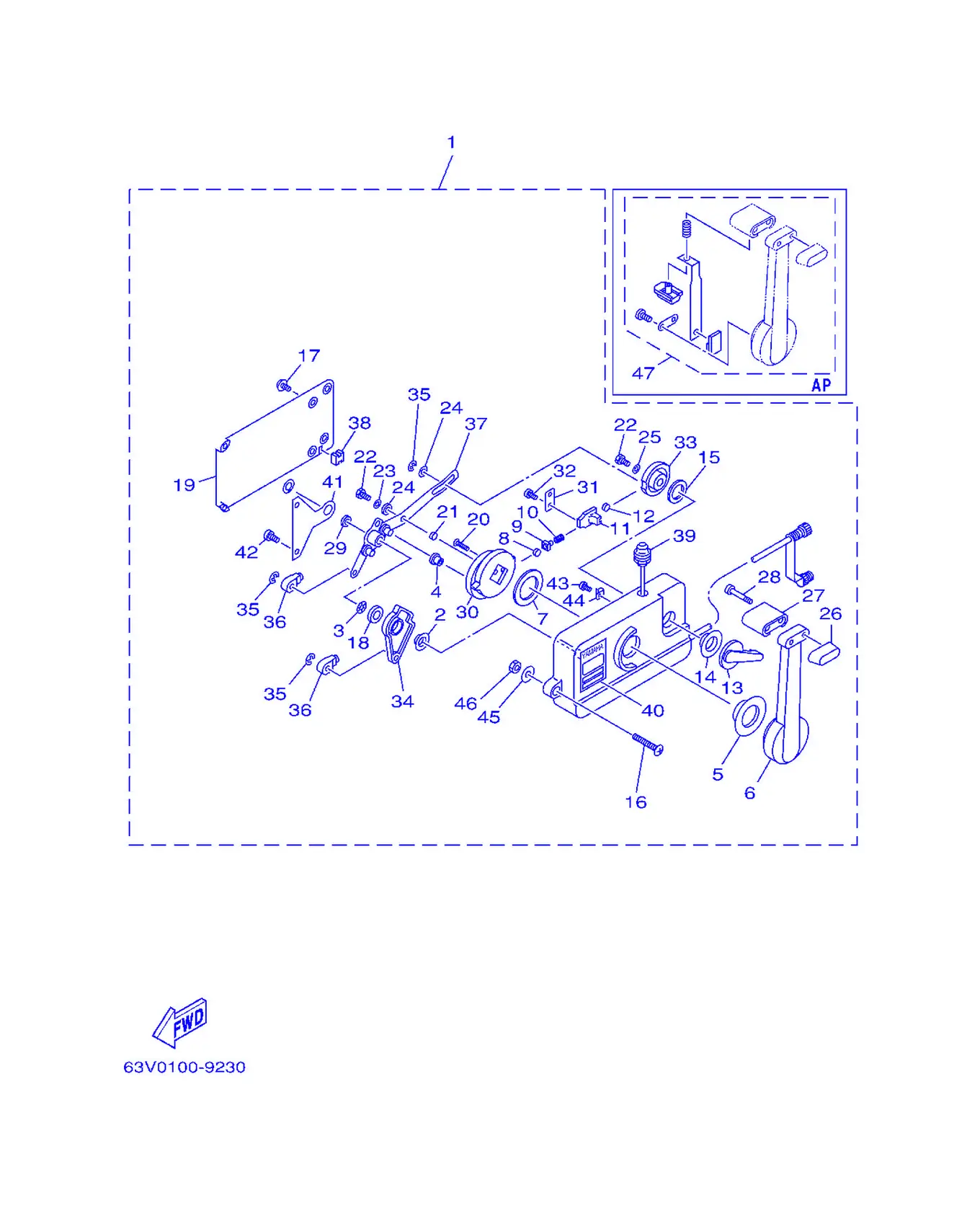

リモートコントロールアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	701-48101-11	遥控装置组合	Remote Control Assembly	1
2	701-48235-00	衬套	Bushing	1
3	701-48197-10	平垫圈	Washer, Wave	1
4	701-48252-00	凸轮卷轴	Roller, Cam	1
5	701-48234-00	衬套1	Bushing 1	1
6	701-48221-00	控制杠杆	Lever, Control	1
7	701-48196-11	平垫圈	Washer, Wave	1
8	701-48236-00	延迟器卷轴	Roller, Detent	1
9	702-48237-00	联接器	Adapter	1
10	702-48238-00	延迟簧	Spring, Detent	1
11	701-48249-00	弹簧适配器	Adapter,Spring	1
12	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
13	701-48152-11	发动机空转旋钮	Knob, Free Accelerator	1
14	701-48243-00	衬套	Bushing	1
15	701-48198-10	波形垫	Washer, Wave	1
16	701-48281-10	螺钉	Screw	3
17	701-48289-00	螺钉	Screw	4
18	701-48268-00	衬套	Spacer	1
19	701-48213-00	面板	Back Plate 2	1
20	92780-06025	螺栓	Screw, Flat Head	2
21	701-48255-00	轴套	Collar	1
22	97390-06018	螺栓	Bolt	2
23	702-48288-00	平垫	Washer, Plain	1
24	701-48246-00	衬套	Spacer	2
25	92990-06300	盘形垫	Washer, Internal Tooth	1
26	701-48229-00	控制杠杆握柄	Grip,ControlLever	1
27	701-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	701-48282-00	螺钉	Screw	2
29	701-48266-00	衬套	Spacer	1
30	701-48232-00	齿	Gear	1
31	701-48189-11	挡圈	Retainer	1
32	98580-05010	大柱头螺钉	Screw, Pan Head	2
33	701-48153-12	发动机空转轴	Shaft, Free Axel	1
34	701-48271-00	变挡臂	Arm, Shift	1
35	93430-06024	卡环	Circlip	3
36	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
37	701-48261-00	油门臂	Arm,Throttle	1
38	701-48358-00	钢索固定装置	Anchor, Cable	1
39	701-82550-51	发动机止动开关组合	Engine Stop Switch Assembly	1
40	701-48126-00	图样	Graphic	1
41	701-48133-00	面板	Link Plate	1
42	98580-05020	大柱头螺钉	Screw, Pan Head	2
43	701-48283-00	螺钉	Screw	1
44	701-82594-00	夹箍	Clamp	1
45	701-48287-00	垫圈	Washer	3
46	95380-06600	有槽螺母	Nut, Hexagon	3
47	701-48280-00	遥控装置组合	Neutral Lock Kit	1

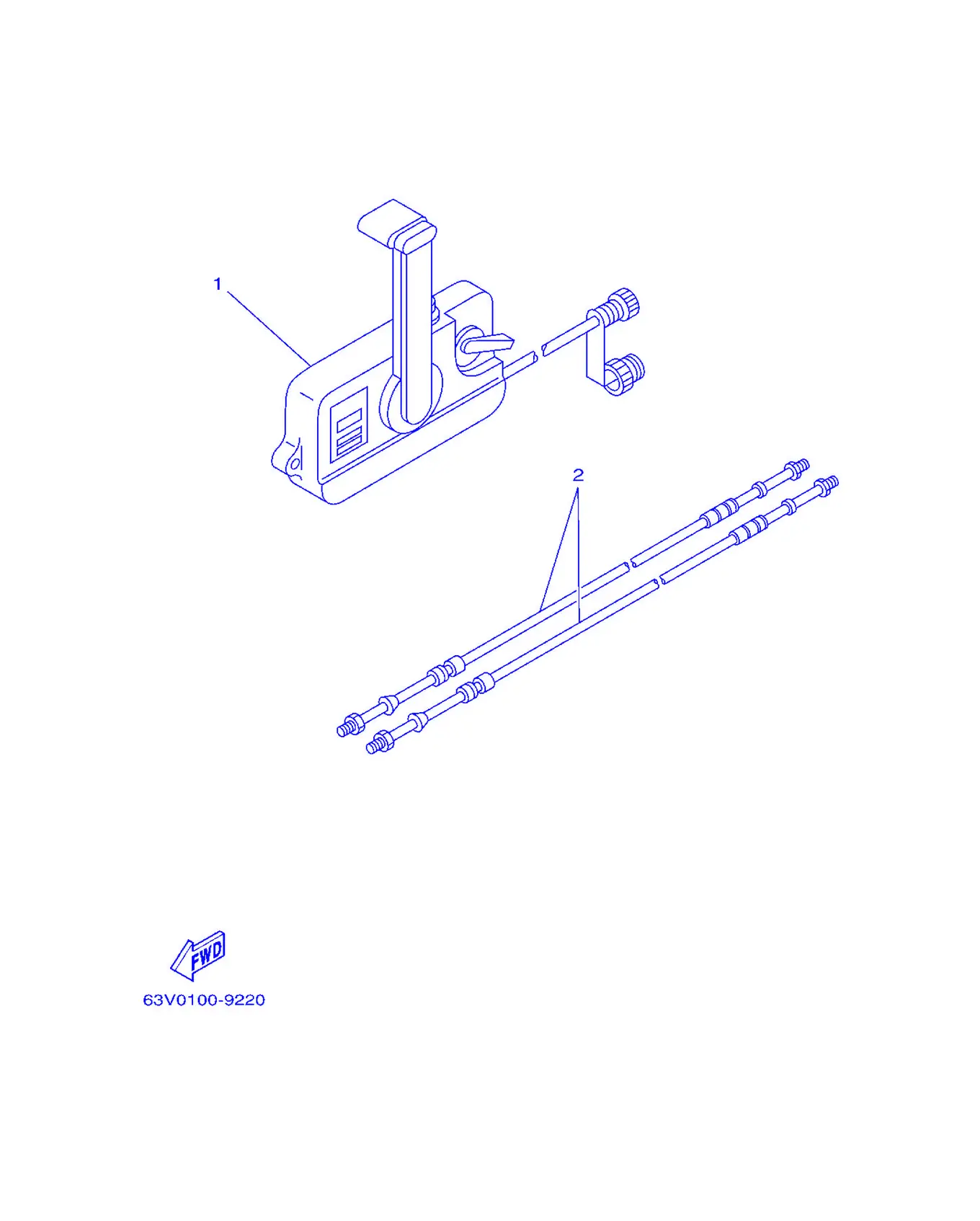

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	701-48101-11	遥控装置组合	Remote Control Assembly	1
2	701-48310-90	遥控钢索 (3.35m)	Cable, Remote Control	2
2	701-48320-00	遥控钢索 (3.66m)	Cable, Remote Control	2
2	701-48320-20	遥控钢索 (3.96m）	Cable, Remote Control	2
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2

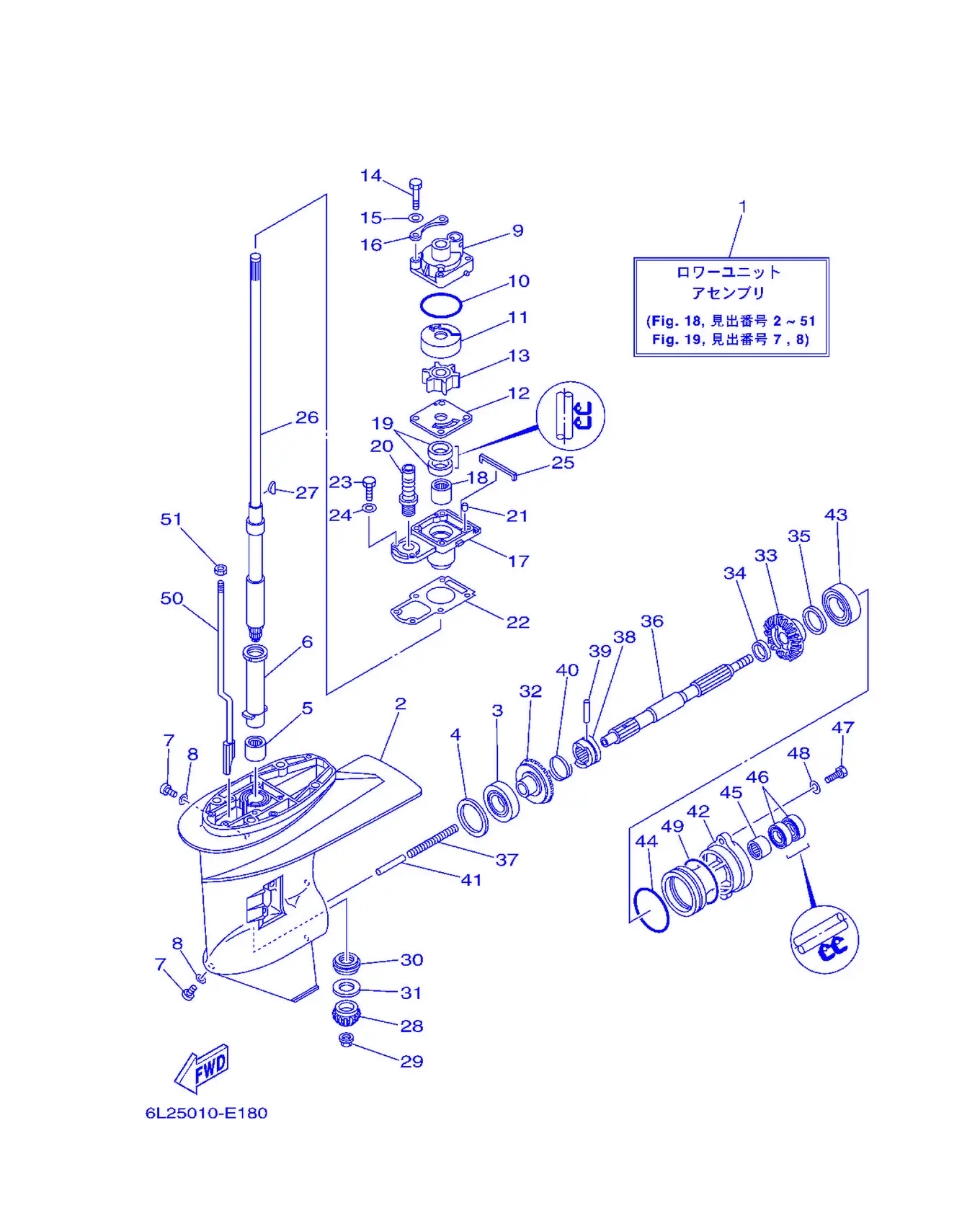

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-45300-13-4D	水下装置总成	LowerUnitAssembly	1
2	6L2-45311-02-4D	水下装置壳	Casing,Lower	1
3	93332-00005	轴承	Bearing	1
4	6L2-45567-00	填隙	Shim(T:1.0MM)	1
4	6L2-45567-10	填隙	Shim(T:1.1MM)	1
4	6L2-45567-20	填隙	Shim(T:1.2MM)	1
4	6L2-45567-30	填隙	Shim (T:1.3MM)	1
4	6L2-45567-40	填隙	Shim (T:1.4MM)	1
5	93315-220V9	轴承	Bearing	1
6	6L2-45536-00	驱动轴套	Sleeve,Drive Shaft	1
7	90340-08002	螺丝	Plug, Straight Screw	2
8	90430-08020	固定	Gasket	2
9	6L2-44311-00	水泵壳	Housing,Water Pump	1
10	93210-45161	O型圈	O-ring	1
11	6L2-44322-00	芯子	Insert, Cartridge	1
12	6L2-44323-00	外挡板	Outer Plate, Cartridge	1
13	6L2-44352-00	叶轮	Impeller	1
14	97095-06040	螺栓	Bolt	4
15	92995-06600	盘形垫	Washer	4
16	6L2-44328-00	面板	Plate	2
17	6L2-45331-00-5B	轴承壳	Housing,Bearing	1
18	93315-22004	轴承	Bearing	1
19	93101-20048	油封	OilSeal	2
20	6L2-44147-00	变挡连杆衬套	Boot, Shift Rod	1
21	93604-12M07	定位销	Pin, Dowel	2
22	6L2-45315-A0	水下装置壳体密封垫	Packing, Lower Casing	1
23	97095-06020	螺栓	Bolt	2
24	92995-06600	盘形垫	Washer	2
25	6L2-45375-00	密封圈减震	Damper,Seal	1
26	6L2-45510-10	驱动轴组合	Drive ShaftAssembly	1
27	90280-03024	半圆键	Key, Woodruff	1
28	6L2-45551-01	小齿轮	Pinion	1
29	90179-10M14	螺帽	Nut	1
30	93341-320U0	轴承	Bearing, Thrust	1
31	6L2-45587-00	填隙	Shim (T:1.5MM)	1
31	6L2-45587-10	填隙	Shim (T:1.6MM)	1
32	6L2-45560-10	齿轮	Gear 1 (27T)	1
33	6L2-45571-00	齿轮	Gear	1
34	90201-20417	平垫圈	Washer,Plate	1
35	6L2-45577-00	填隙	Shim(T:1.0MM)	1
35	6L2-45577-10	填隙	Shim(T:1.1MM)	1
35	6L2-45577-20	填隙	Shim(T:1.2MM)	1
35	6L2-45577-30	填隙	Shim (T:1.3MM)	1
36	65W-45611-00	螺旋浆轴30H'	Shaft,Propeller	1
37	90501-10065	弹簧	Spring, Compression	1
38	6L2-45631-00	爪形离合器	Clutch, Dog	1
39	90250-05010	圆柱销	Pin, Straight	1
40	648-45633-00	十字	Ring, Cross Pin	1
41	648-45635-00	变挡柱	Plunger, Shift	1
42	6L2-45361-03-4D	水下装置壳体盖	Cap,Lower Casing	1
43	93306-00612	轴承	Bearing	1
44	93210-60MA3	O型圈	O-ring	1
45	93315-22004	轴承	Bearing	1
46	93101-20M07	油封	OilSeal	2
47	97095-06020	螺栓	Bolt	2
48	92995-06600	盘形垫	Washer	2
49	93210-60M99	O型圈	O-ring	1
50	6L2-44150-10	变挡凸轮组合	Shift Cam Assembly	1
51	95380-06600	有槽螺母	Nut, Hexagon	1

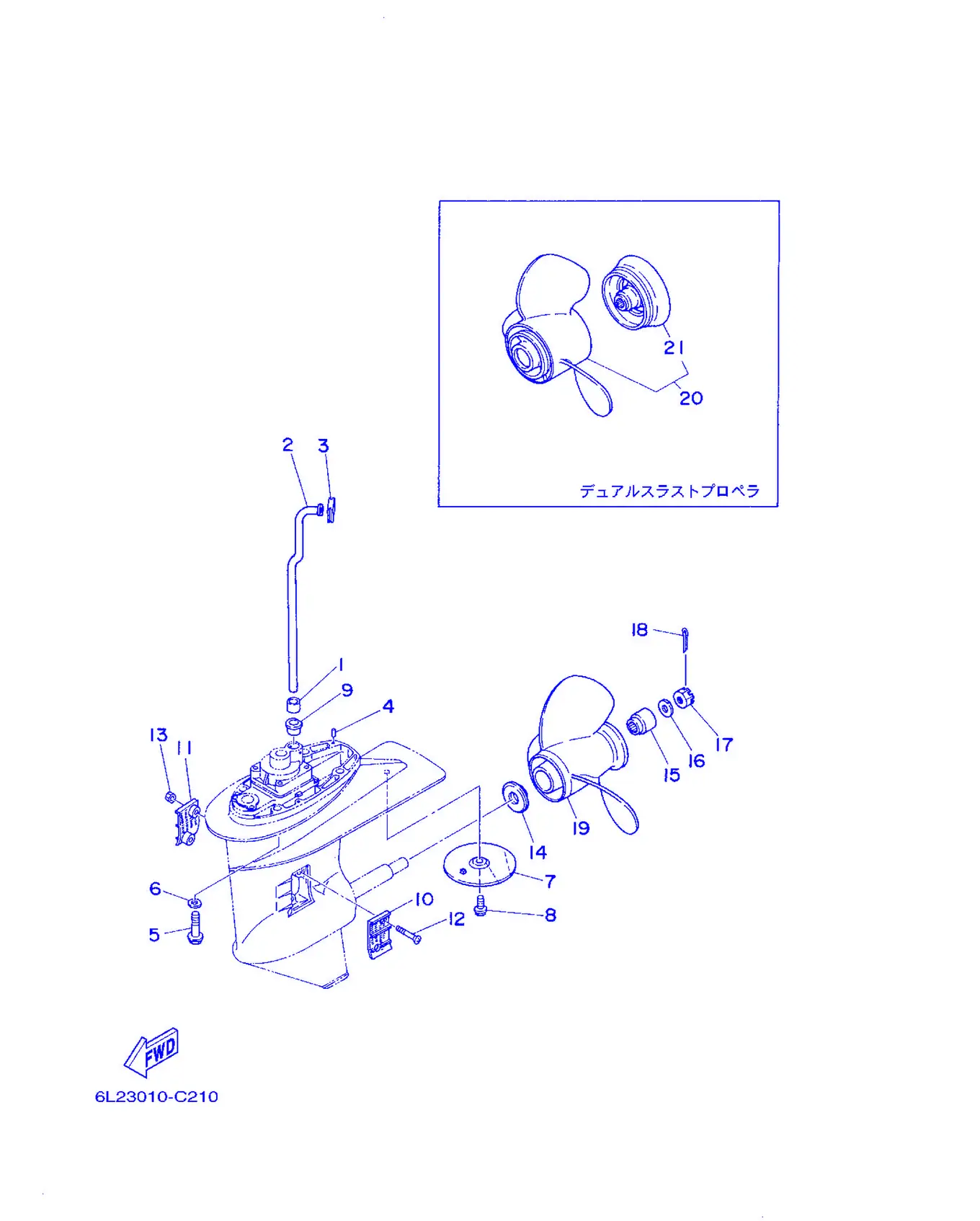

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6L2-44368-00	橡皮水封4	Rubber,WaterSeal 4	1
2	6L2-44361-10	水管	Tube, Water	1
3	6L2-44366-00	水封减震器	Damper,WaterSeal	1
4	93604-12M07	定位销	Pin, Dowel	2
5	90105-10M12	螺栓	Bolt, Washer Based Head	4
6	92995-10600	盘形垫	Washer	4
7	664-45371-01	航向调整	Tab Trim	1
8	90105-08M02	螺栓	Bolt, Washer Based Head	1
9	6L2-44367-00	水封减震器	Damper,WaterSeal	1
10	6L2-45214-00	进水口盖	Cover, Water Inlet	1
11	6L2-45215-00	进水口盖	Cover, Water Inlet	1
12	90151-05M05	卡环	Screw, Countersunk	2
13	90185-05002	螺母	Nut, Self-Locking	2
14	6L2-45987-01	衬套	Spacer	1
15	689-45997-00	衬套	Spacer	1
16	92990-14200	平垫圈	Washer, Plain	1
17	90171-14013	螺母	Nut, Castle	1
18	91490-30022	开口销	Pin, Cotter	1
19	664-45941-01-EL	螺旋浆	Propeller (3X9-7/8 X9 -F)	1
19	664-45943-01-EL	螺旋浆	Propeller (3X9-7/8 X8 -F)	1
19	664-45945-00-EL	螺旋浆	Propeller (3X9-7/8 X10-1/2 -F)	1
19	664-45947-01-EL	螺旋浆	Propeller (3X9-7/8 X11-1/4 -F)	1
19	664-45949-02-EL	螺旋浆	Propeller (3X9-7/8 X13 -F)	1
19	664-45952-00-EL	螺旋浆	Propeller (3X9-7/8 X14 -F)	1
19	664-45954-01-EL	螺旋浆	Propeller (3X9-7/8X12-F)	1
19	664-45970-00-98	螺旋浆	Propeller (3X9-1/8 X13 -F)	1
19	664-45972-00-98	螺旋浆	Propeller (3X9-1/8 X12 -F)	1
20	6J8-W4591-00-EL	螺旋桨组合	Propeller (3X10-5/8 X8-1/4 -F)	1
21	6J8-45986-10-98	偏向器	Ring, Deflector	1
