雅马哈 150A - 150AETX

共 28 个部位，点击零件编码查看详情，或搜索本页零件。

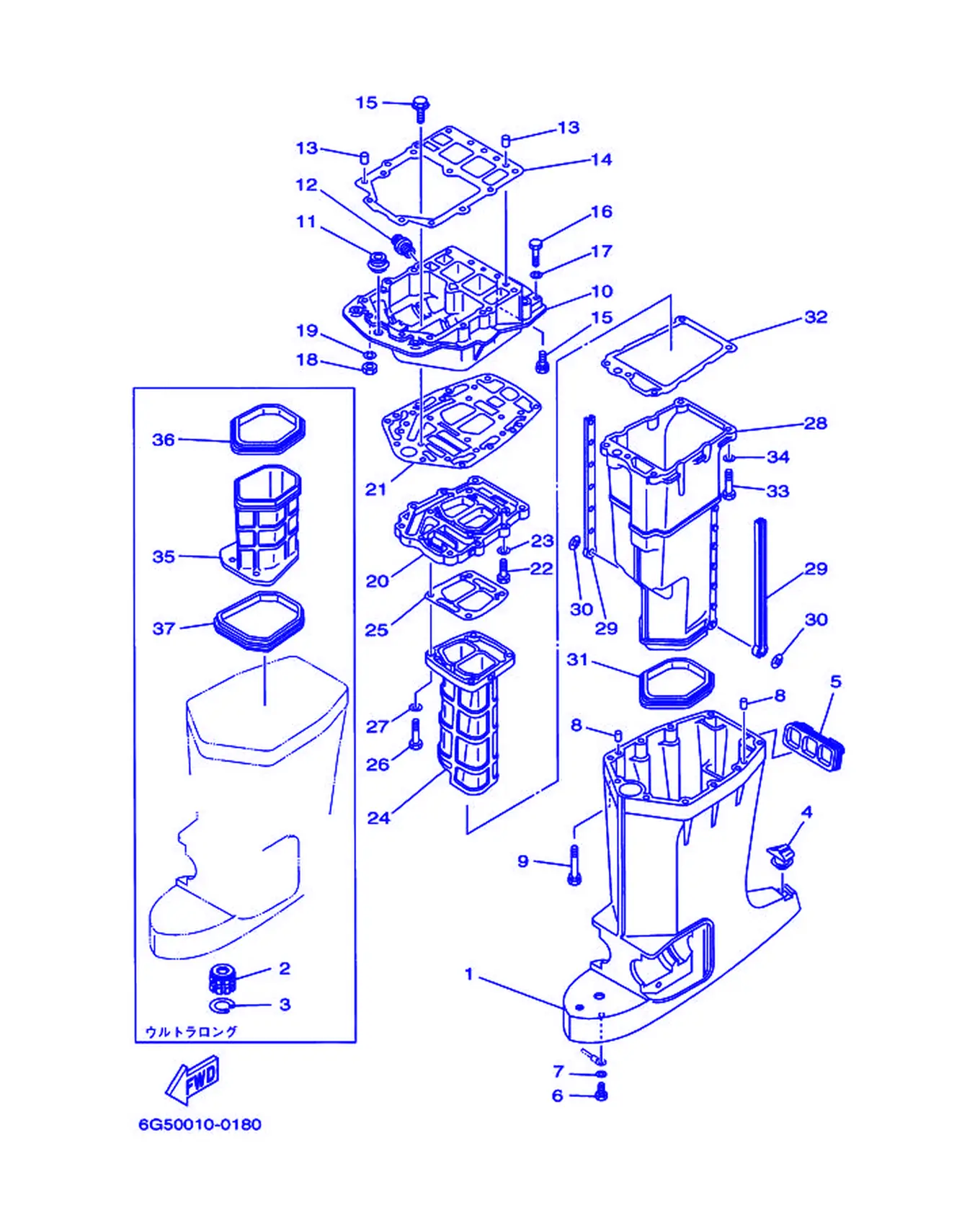

アツパケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-45111-02-8D	水上装置壳	Casing,Upper	1
1	6E5-45111-23-8D	水上装置壳	Casing,Upper	1
2	6E5-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
3	93420-36M01	卡环	Circlip	1
4	6E5-45155-00	盖	Cap	1
5	6E5-42769-00	橡皮密封	Seal,Rubber	1
6	97095-06010	螺栓	Bolt	1
7	92995-06600	盘形垫	Washer	1
8	93608-12M05	定位销	Pin, Dowel	2
9	90119-08M78	带垫螺栓	Bolt, With Washer	6
10	6G5-41137-02-94	排气导管	Guide,Exhaust	1
11	6E5-42724-00	固定	Grommet	1
12	6G5-12581-00	软管接头1	Joint,Hose 1	1
13	93608-12M05	定位销	Pin, Dowel	2
14	6G5-45113-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
15	90119-08M79	卡环	Bolt, With Washer	6
16	97095-08045	螺栓	Bolt	2
17	92995-08100	盘形垫	Washer	2
18	95380-08700	有槽螺母	Nut	2
19	92995-08100	盘形垫	Washer	2
20	6G5-41131-01-5B	排气岐管1	Manifold,Exhaust 1	1
21	6G5-45114-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
22	97095-08030	螺栓	Bolt	4
23	92995-08600	盘形垫	Washer	4
24	64D-41132-00-5B	排气岐管	Manifold,Exhaust	1
25	6G5-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
26	97095-08045	螺栓	Bolt	4
27	92995-08600	盘形垫	Washer	4
28	6E5-14711-01-5B	消音器1	Muffler 1	1
29	6E5-14737-00	消音器减震器	Damper,Muffler	2
30	90183-05M02	固定	Nut,Spring	2
31	6E5-45123-00	消音器衬垫	Gasket,Muffler	1
32	6E5-41135-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
33	97095-08045	螺栓	Bolt	5
34	92995-08600	盘形垫	Washer	5
35	64D-14721-20-5B	消音器2	Muffler 2	1
36	64D-45123-00	消音器衬垫	Gasket,Muffler	1
37	64D-45375-00	密封圈减震	Damper,Seal	1

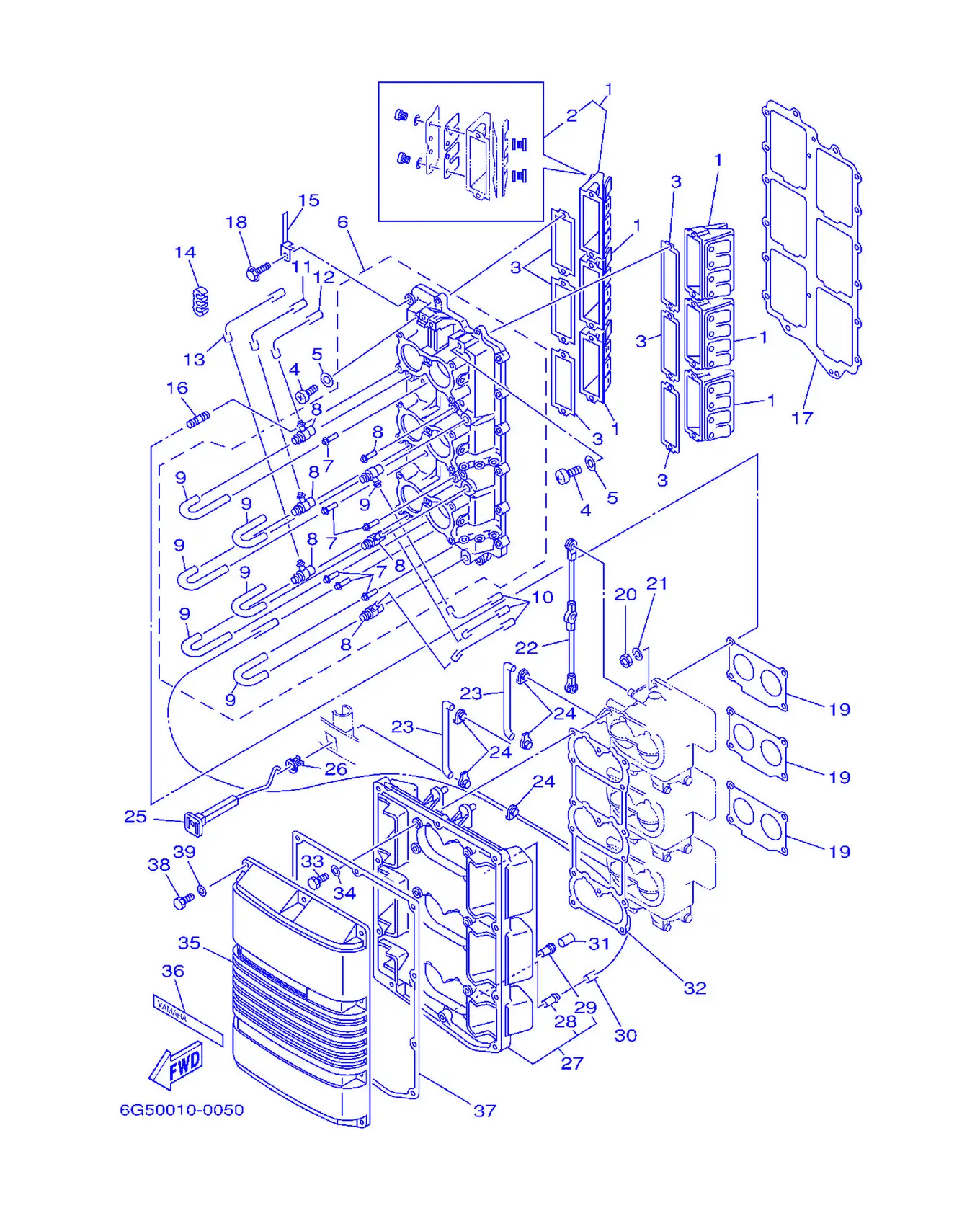

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	6G5-13610-00	簧片阀组合	Reed ValveAssembly	6
1	6E5-13610-00	簧片阀组合	Reed ValveAssembly	6
2	6E5-W0004-00	簧片套	LeadSet	1
3	6E5-13621-A1	阀座衬垫	Gasket,ValveSeat	6
4	97880-05016	大柱头螺钉	Screw, Pan Head	12
5	92990-05600	盘形垫	Washer,Plate	12
6	6G5-13641-00-1S	岐管1	Manifold 1	1
7	624-14485-00	连接管	Pipe,Joint	7
8	6E5-11370-00	单向阀组合	Check Valve Assembly	6
9	90445-07M28	固定	Hose (L70)	6
10	90445-07M45	固定	Hose (L340)	3
11	90445-07M46	固定	Hose (L360)	1
12	90445-07M09	固定	Hose (L380)	1
13	90445-07M59	固定	Hose (L1160)	1
14	90464-07M05	固定	Clamp	2
15	90465-10M91	固定	Clamp	2
16	90116-06M30	卡环	Bolt, Stud	12
17	6G5-13645-A1	岐管衬垫1	Gasket,Manifold 1	1
18	90119-06MA3	带垫螺栓	Bolt, With Washer	16
19	6E5-14198-A2	衬垫	Gasket	3
20	95380-06600	有槽螺母	Nut, Hexagon	12
21	92995-06100	垫圈	Washer,Spring	12
22	6G5-41217-01	加速器杠杆连杆	Rod,AcceleratorLever	1
23	6E5-41256-01	阻风门杆1	Rod, Choke 1	2
24	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	5
25	6E5-41271-02	阻风门旋钮	Knob, Choke	1
26	689-41273-00	固定	Grommet	1
27	6G5-14417-10-94	盖1	Cover 1	1
28	624-14485-00	连接管	Pipe,Joint	1
29	6E5-14485-00	连接管	Pipe, Joint	1
30	90445-07M23	固定	Hose (L408)	1
31	647-14395-60	溢流管盖	Cap, Overflow Pipe	1
32	6G5-14483-A1	衬垫	Gasket	1
33	97013-06020	螺栓	Bolt	12
34	92903-06600	盘形垫	Washer,Plate	12
35	6G5-14418-00	盖2	Cover 2	1
36	6G5-1441K-00	嵌入块，标记	Emblem	1
37	6G5-14416-A1	空气净化器衬垫	Gasket,AirCleaner	1
38	97095-06020	螺栓	Bolt	10
39	92995-06600	盘形垫	Washer	10

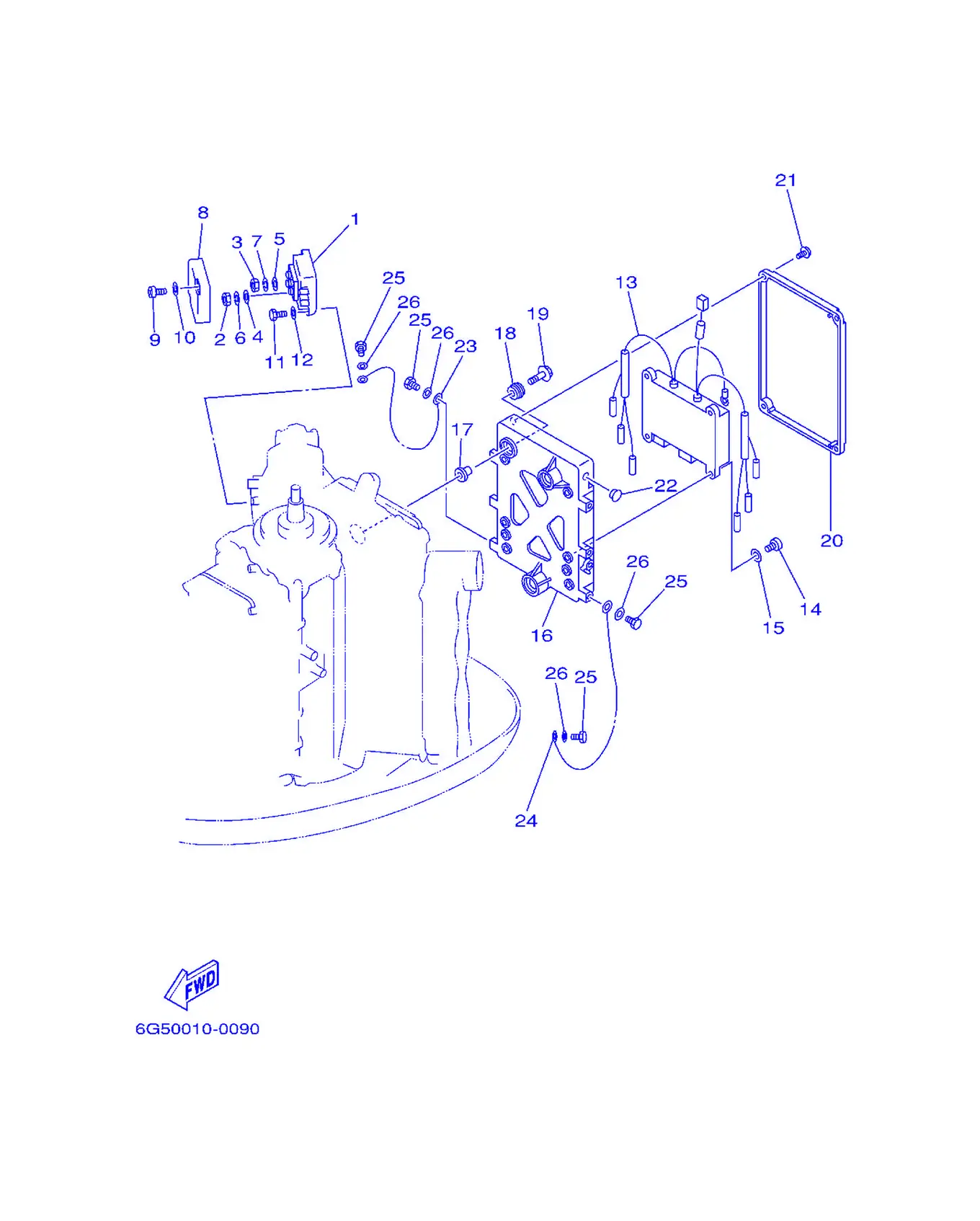

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6G5-81960-A0	整流调压器组合	Rectifier and Regulator	1
2	95380-05600	螺母	Nut	3
3	95380-06600	有槽螺母	Nut, Hexagon	1
4	92990-05200	盘形垫	Washer, Plain	3
5	92990-06200	盘形垫	Washer, Plain	1
6	92903-05100	盘形垫	Washer,Spring	3
7	92903-06100	盘形垫	Washer,Spring	1
8	688-81961-01	盖罩	Cover	1
9	97885-05025	大柱头螺钉	Screw, Pan Head	2
10	92995-05600	盘形垫	Washer	2
11	97013-06020	螺栓	Bolt	2
12	92903-06600	盘形垫	Washer,Plate	2
13	6G6-85540-00	电子点火器总成	C.D.I. Unit Assembly	1
14	97880-06020	大柱头螺钉	Screw, Pan Head	4
15	92990-06600	面板垫圈	Washer,Plate	4
16	6R3-85542-03-1S	托架	Bracket	1
17	90387-06M03	衬套	Color	3
18	90480-09M12	固定	Grommet	3
19	90119-06M61	卡环	Bolt, With Washer	3
20	6R3-85537-00	盖	Cover	1
21	90159-06M11	带垫螺栓	Screw, With Washer	4
22	90480-12M25	固定	Grommet	1
23	662-82519-00	接地线	Wire, Earth Lead	1
24	6R3-82519-00	接地线	Wire, Earth Lead	1
25	97095-06012	螺栓	Bolt	4
26	92995-06600	盘形垫	Washer	4

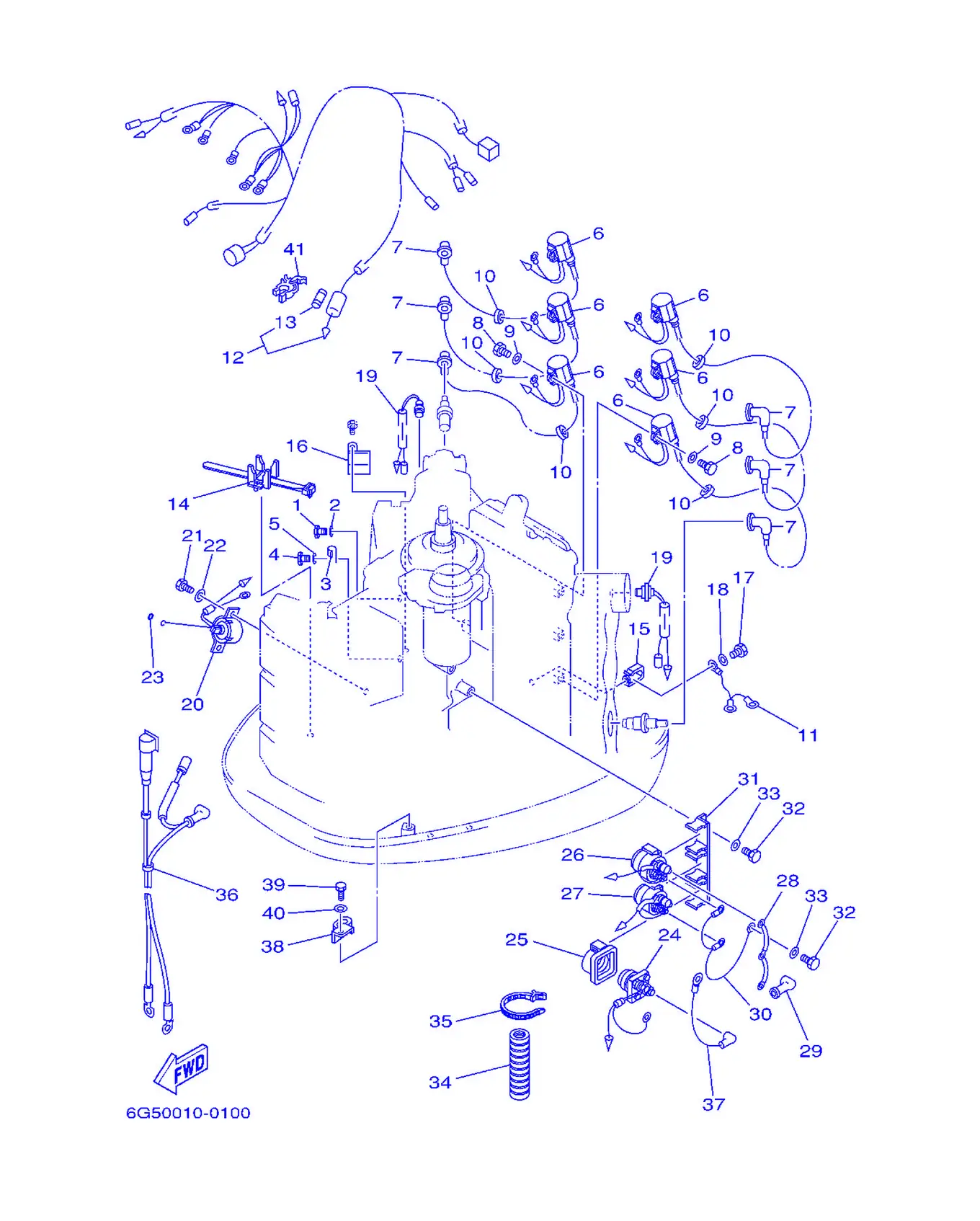

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	97095-06012	螺栓	Bolt	1
2	92995-06600	盘形垫	Washer	1
3	90465-06M86	夹箍	Clamp	1
4	97095-06012	螺栓	Bolt	1
5	92995-06600	盘形垫	Washer	1
6	6R3-85570-01	点火线圈组合	Ignition Coil Assembly	6
7	663-82370-01	塞帽组合	PlugCapAssembly	6
8	97095-06020	螺栓	Bolt	6
9	92995-06600	盘形垫	Washer	6
10	90480-25161	固定	Grommet	6
11	6E5-82531-10	导线	Wire,Lead	1
12	6G6-82590-00	电线束组合	WireHarnessAssembly	1
13	682-82151-00	保险丝	Fuse(20A)	1
14	688-82594-00	夹箍	Clamp	1
15	90465-05M87	固定	Clamp	1
16	90465-08M89	固定	Clamp	1
17	97095-06012	螺栓	Bolt	1
18	92995-06600	盘形垫	Washer	1
19	688-82560-10	温控开关组合	Thermo Switch Assembly	2
20	64D-86110-00	螺线管	Solenoid	1
21	97095-06016	螺栓	Bolt	2
22	92995-06600	盘形垫	Washer	2
23	93210-03261	O型圈	O-ring	1
24	61A-81941-00	起动继电器组合	StarterRelayAssembly	1
25	689-81952-10	继电器支架	Holder, Relay	1
26	6E5-81950-00	继电器组合	RelayAssembly	1
27	6E5-8195A-00	继电器组合	RelayAssembly	1
28	6G5-87149-10	连接器	Connector	1
29	6G5-82119-00	导线盖	Cover,LeadWire	2
30	6E5-82116-00	负极导线	Wire, Minus Lead	1
31	6G5-81948-11	托架	Bracket	1
32	97095-06016	螺栓	Bolt	2
33	92995-06600	盘形垫	Washer	2
34	6E9-83557-70	管	Tube	1
35	90465-13M18	固定	Clamp	1
36	6G5-82105-02	电缆	WireHarness	1
37	6E5-82117-01	导线	Wire,Lead	1
38	90465-12M25	固定	Clamp	1
39	97095-06012	螺栓	Bolt	1
40	92995-06600	盘形垫	Washer	1
41	6G5-82152-00	保险丝管	Holder,Fuse	1

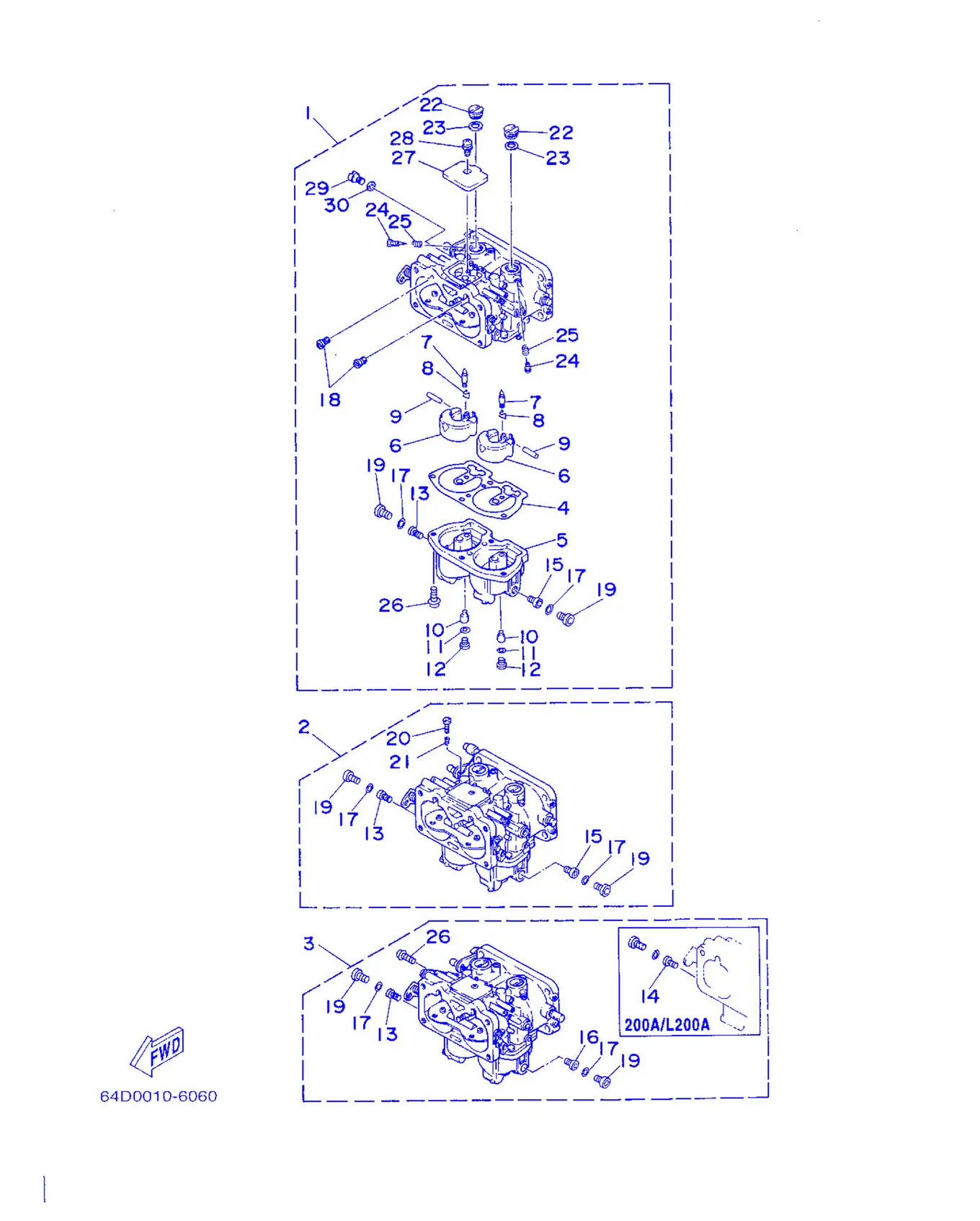

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	64C-14301-01	化油器总成1	CarburetorAssembly 1	1
1	64D-14301-01	化油器总成1	CarburetorAssembly 1	1
1	64E-14301-01	化油器总成1	CarburetorAssembly 1	1
2	64C-14302-01	化油器总成2	CarburetorAssembly 2	1
2	64D-14302-01	化油器总成2	CarburetorAssembly 2	1
2	64E-14302-01	化油器总成2	CarburetorAssembly 2	1
3	64C-14303-01	化油器总成3	CarburetorAssembly 3	1
3	64D-14303-01	化油器总成3	CarburetorAssembly 3	1
3	64E-14303-01	化油器总成3	CarburetorAssembly 3	1
4	64D-14384-01	浮子室衬垫	Gasket, Float Chamber	3
5	64D-14381-00	浮子室本	Body, Float Chamber	3
6	6E5-14385-02	浮子	Float	6
7	6E5-14546-00	针阀	Valve, Needle	6
8	6E5-14159-00	钢夹	Clip	6
9	6E5-14386-02	浮子销	Pin, Float	6
10	64D-1492F-42	低速空气量孔	Jet, Air Slow (#84)	6
11	61U-14959-00	衬垫	Gasket	6
12	64D-14394-00	排放阀	Valve, Drain	6
13	64D-1492E-75	主量孔	Jet,Main (#150)	3
13	64D-1492E-75	主量孔	Jet,Main (#150)	2
14	64D-1492E-76	主量孔	Jet,Main (#152)	1
15	64D-1492E-77	主量孔	Jet,Main (#154)	2
16	64D-1492E-79	主量孔	Jet,Main (#158)	1
17	6E5-14398-01	衬垫	Gasket	6
18	61A-1492H-12	低速空气量孔	Jet, Slow Air Bleed	6
19	61A-14383-01	排放螺钉	Screw, Drain	6
20	6E5-14321-00	节气门螺钉	Screw, Throttle	1
21	6J8-14334-00	空气调整弹簧	Spring,Throttle	1
22	6E5-14328-01	低速量孔止动螺钉	Plug	6
23	6E5-14979-00	起动器衬垫	Gasket	6
24	6E5-14323-03	空气调整螺钉	Screw, Air Adjusting	6
25	6E5-14223-00	排放阀弹簧	Spring, Air Adjusting	6
26	97980-05116	带垫圈螺钉	Screw, Washer	13
26	97980-05116	带垫圈螺钉	Screw, Washer	12
27	6E5-14527-01	面板	Plate	3
28	97980-05108	带垫圈螺钉	Screw, With Washer	3
29	6E5-14324-00	平头螺钉	Screw, Flat Head	3
30	6J8-14959-00	衬垫	Gasket	3

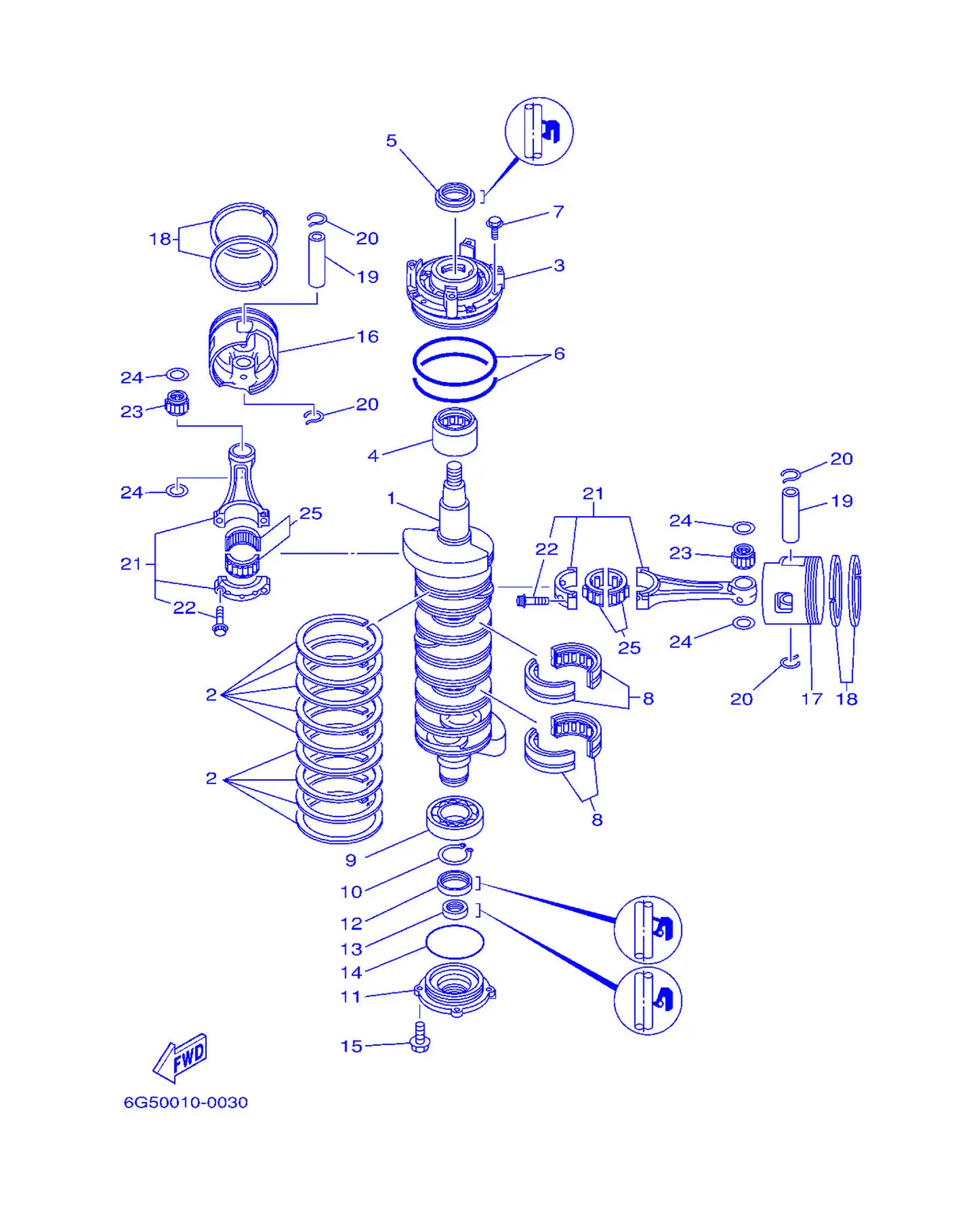

クランクシャフト. ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6G5-11411-02	曲轴	Crankshaft	1
2	6E5-11447-00	曲柄密封	Seal, Crank	9
3	6E5-15163-00-1S	轴承壳体1	Housing,Bearing 1	1
4	93311-940U3	轴承	Bearing	1
5	93102-40M14	油封	OilSeal	1
6	93211-04001	O型圈	O-ring	2
7	90119-06MA2	卡环	Bolt, With Washer	4
8	93310-954U1	轴承	Bearing	2
9	93306-208U0	轴承	Bearing	1
10	93410-40M03	开口簧环，卡	Circlip	1
11	6G5-15359-00-94	油封壳	Housing,OilSeal	1
12	93102-35M13	油封	OilSeal	1
13	93101-22M15	油封	OilSeal	1
14	93210-74M35	O型圈	O-ring	1
15	90119-06MA2	卡环	Bolt, With Washer	4
16	64D-11631-02-90	活塞	Piston (STD)	3
16	64D-11635-02	活塞	Piston (0.25MM O/S)	3
16	64D-11636-02	活塞	Piston (0.50MM O/S)	3
17	64D-11642-02-90	活塞2	Piston 2 (STD)	3
17	64D-11645-02	活塞2	Piston 2 (0.25MM O/S)	3
17	64D-11646-02	活塞2	Piston 2 (0.50MM O/S)	3
18	64D-11603-01	活塞环套件	PistonRingSet (STD)	6
18	64D-11604-01	活塞环套件	Piston Ring Set (0.25MM O/S)	6
18	64D-11605-01	活塞环套件	Piston Ring Set (0.50MM O/S)	6
19	6R5-11633-10	活塞销	Pin,Piston	6
20	6R5-11634-10	活塞销卡环	Clip,Piston Pin	12
21	6R5-11650-10	连杆组合***!	Connecting Rod Assembly	6
22	90109-08M71	螺栓	Bolt	2
23	93310-323V6	轴承	Bearing	6
24	90201-23M01	平垫圈	Washer,Plate	12
25	93310-836V2	轴承	Bearing	6

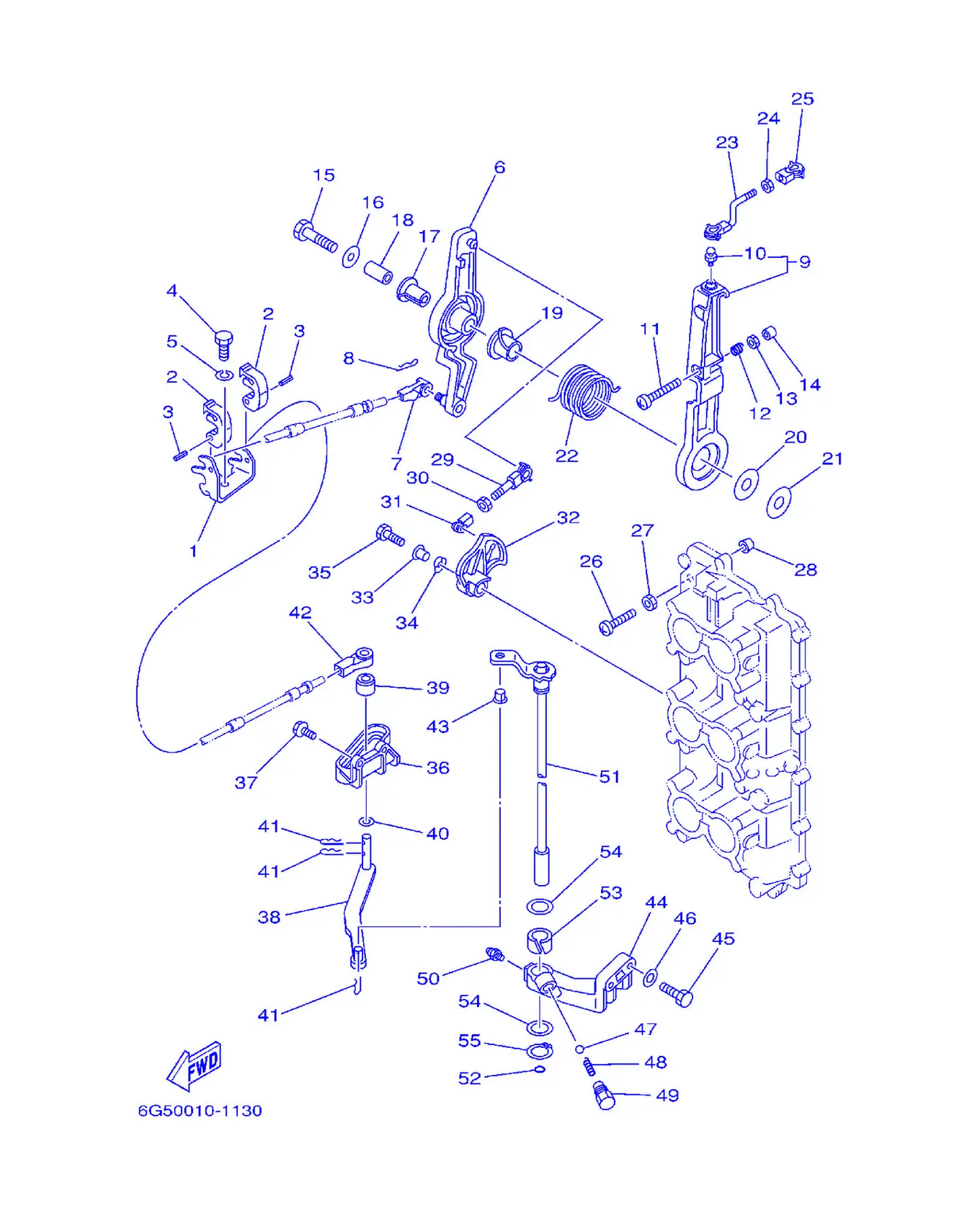

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-48531-00	遥控装置托架1	Bracket, Remote Control 1	1
2	6E5-48538-00	钢索夹1	Clamp, Cable 1	2
3	91690-30012	弹簧销	Pin,Spring	2
4	97095-08020	螺栓	Bolt	1
5	92995-08100	盘形垫	Washer	1
6	61H-41632-02-1S	磁电机控制杠杆	Lever, Magnet Control	1
7	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
8	90468-18008	钢夹	Clip	1
9	6G5-41631-01-1S	磁电机控制杠杆	Lever, Magnet Control	1
10	663-85518-00	滚珠接头	Joint, Ball	1
11	90157-06013	卡环	Screw, Pan Head	1
12	90501-16M12	接头	Spring, Compression	1
13	95303-06600	有槽螺母	Nut	1
14	688-44194-00	盖	Cap	1
15	97013-08045	螺栓	Bolt	1
16	90201-08M23	平垫圈	Washer,Plate	1
17	90386-12089	衬套	Bushing	1
18	90387-08M16	衬套	Color	1
19	90386-22M13	衬套	Bushing	1
20	90202-12092	平垫圈	Washer,Plate	1
21	90201-08M13	平垫圈	Washer,Plate	1
22	90508-29M12	接头	Spring, Torsion	1
23	6G5-41636-01	磁电机控制杆	Rod, Magnet Control	1
24	95380-05600	螺母	Nut	1
25	662-41237-01	连杆接头	Joint, Link	1
26	90157-06M00	卡环	Screw, Pan Head	1
27	95303-06600	有槽螺母	Nut	1
28	688-44194-00	盖	Cap	1
29	6G5-41211-01	加速器连杆	Link, Accelerator	1
30	95380-05600	螺母	Nut	1
31	662-41237-01	连杆接头	Joint, Link	1
32	6G5-41213-00	加速器凸轮	Cam,Accelerator	1
33	90387-06M29	衬套	Color	1
34	90206-10M04	波形垫圈	Washer, Wave	1
35	97095-06025	螺栓	Bolt	1
36	6E5-44117-00-1S	托架	Bracket	1
37	90119-06MA2	卡环	Bolt, With Washer	2
38	68F-44121-00	变挡杆杠杆	Lever, Shift Rod	1
39	6E5-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
40	90202-08M20	平垫圈	Washer,Plate	1
41	90468-18008	钢夹	Clip	3
42	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
43	90386-06M12	衬套	Bushing	1
44	6E5-44118-01-94	托架	Bracket	1
45	97013-08030	螺栓	Bolt	2
46	92903-08600	有槽螺母	Washer,Plate	2
47	93501-04M02	滚珠	Ball	1
48	90501-12082	压簧	Spring, Compression	1
49	648-42715-00	衬套	Bushing	1
50	93700-06M03	润滑油管嘴	Nipple, Grease	1
51	6E5-44120-03	变挡手柄组合	Handle Gear Shift Assembly	1
51	6E5-44120-23	变挡手柄组合	Handle Gear Shift Assembly	1
52	93210-09165	O型圈	O-ring	1
53	90386-16M66	衬套	Bushing	1
54	90202-16061	平垫圈	Washer,Plate	2
55	93410-16006	开口簧环，卡	Circlip	1

シリンダ. クランクケース 1

爆炸图生成中

REF	雅马哈编码	中文名称	英文名称	用量
1	64C-W0090-02-1S	气缸曲柄组合	Crank Cylinder Assembly	1
1	64D-W0090-02-1S	气缸曲柄组合	Crank Cylinder Assembly	1
1	64E-W0090-03-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	64C-15100-21-1S	曲轴箱组合	Crankcase Assembly	1
2	64D-15100-21-1S	曲轴箱组合	Crankcase Assembly	1
2	64E-15100-21-1S	曲轴箱组合	Crankcase Assembly	1
3	624-11379-00	单向阀	Valve, Check	2
4	663-11518-01	轴承罩	Lock,Bearing	2
5	646-11370-00	单向阀组合	Check Valve Assembly	6
6	90340-14M00	衬套	Plug, Straight Screw	2
7	90430-14115	垫片	Gasket	2
8	93608-12063	定位销	Pin, Dowel	2
9	90105-10M20	螺栓	Bolt, Flange	8
10	90119-08M94	带垫螺栓	Bolt, With Washer	12
11	90116-08M45	卡环	Bolt, Stud	2
12	6E5-11325-00	阳极	Anode	8
13	98780-04015	平头螺钉	Screw, Flat Head	8
14	6R3-1131M-01	罩	Cover	1
15	6R3-11397-A0	衬垫	Gasket	1
16	97013-06016	螺栓	Bolt	2
17	92903-06600	盘形垫	Washer,Plate	2
18	6E5-11119-01	发动机悬挂架	Hanger, Engine	1
19	90119-08MA3	带垫螺栓	Bolt, With Washer	2
20	6E5-11371-00-1S	罩	Cover	1
21	6E5-11381-A2	衬垫1	Gasket 1	1
22	90119-06MA2	卡环	Bolt, With Washer	7
23	6E5-42761-00-1S	限位板	Stopper	1
24	6E5-42762-00-1S	限位板	Stopper	1
25	68F-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	2
26	90119-06MA2	卡环	Bolt, With Washer	4

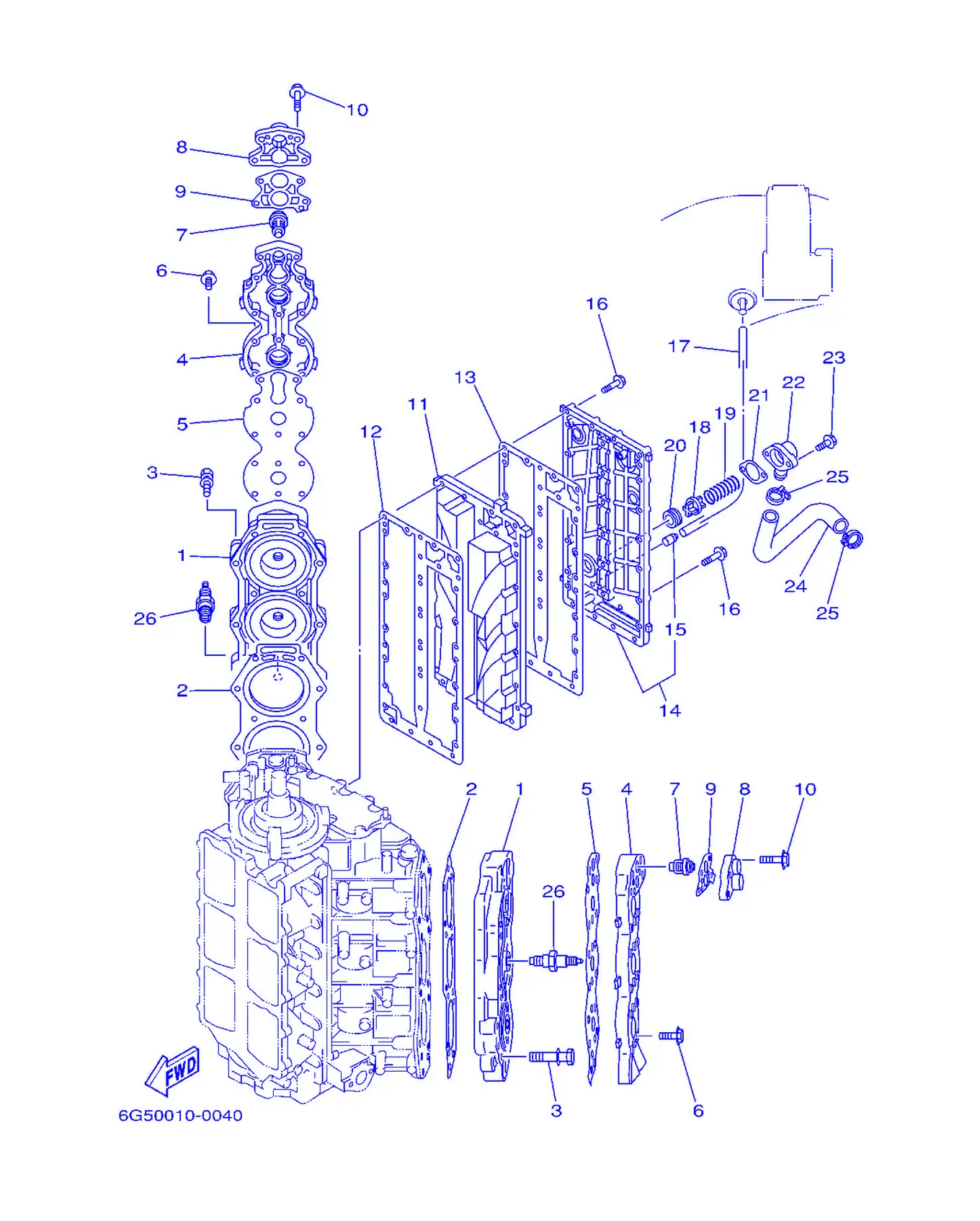

シリンダ. クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6G5-11111-04-1S	气缸头1	Head, Cylinder 1	2
2	6G5-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	2
3	90119-08MA8	带垫螺栓	Bolt, With Washer	28
4	6G5-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	2
5	6G5-11193-A0	气缸盖罩衬垫1	Gasket, Head Cover 1	2
6	90119-06MA4	带垫螺栓	Bolt, With Washer	36
7	6E5-12411-20	温控器	Thermostat	2
8	688-12413-00-1S	温控器盖	Cover,Thermostat	2
9	688-12414-A1	盖衬垫	Gasket,Cover	2
10	90119-06MA6	带垫螺栓	Bolt, With Washer	8
11	64D-41111-00-1S	排气管内盖	Inner Cover, Exhaust	1
12	6G5-41112-A1	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
13	6G5-41112-A1	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
14	6R3-41113-00-1S	排气管外盖	Outer Cover, Exhaust	1
15	652-24461-00	连接管	Pipe,Joint	1
16	90119-06MA5	带垫螺栓	Bolt, With Washer	29
17	90445-09097	固定	Hose	1
18	6G5-12416-00	压力控制阀	Valve, Pressure Control	1
19	90501-16M11	接头	Spring, Compression	1
20	90480-20M05	固定	Grommet	1
21	6G5-11382-A1	衬垫2	Gasket 2	1
22	6G5-11372-00-1S	软管接头	Cover, Bypass 2	1
23	90119-06MA2	卡环	Bolt, With Washer	2
24	6G5-12576-00	软管1	Hose 1	1
25	90465-13M18	固定	Clamp	2
26	94703-00160	火花塞	Plug, Spark (NGK B8HS-10)	6

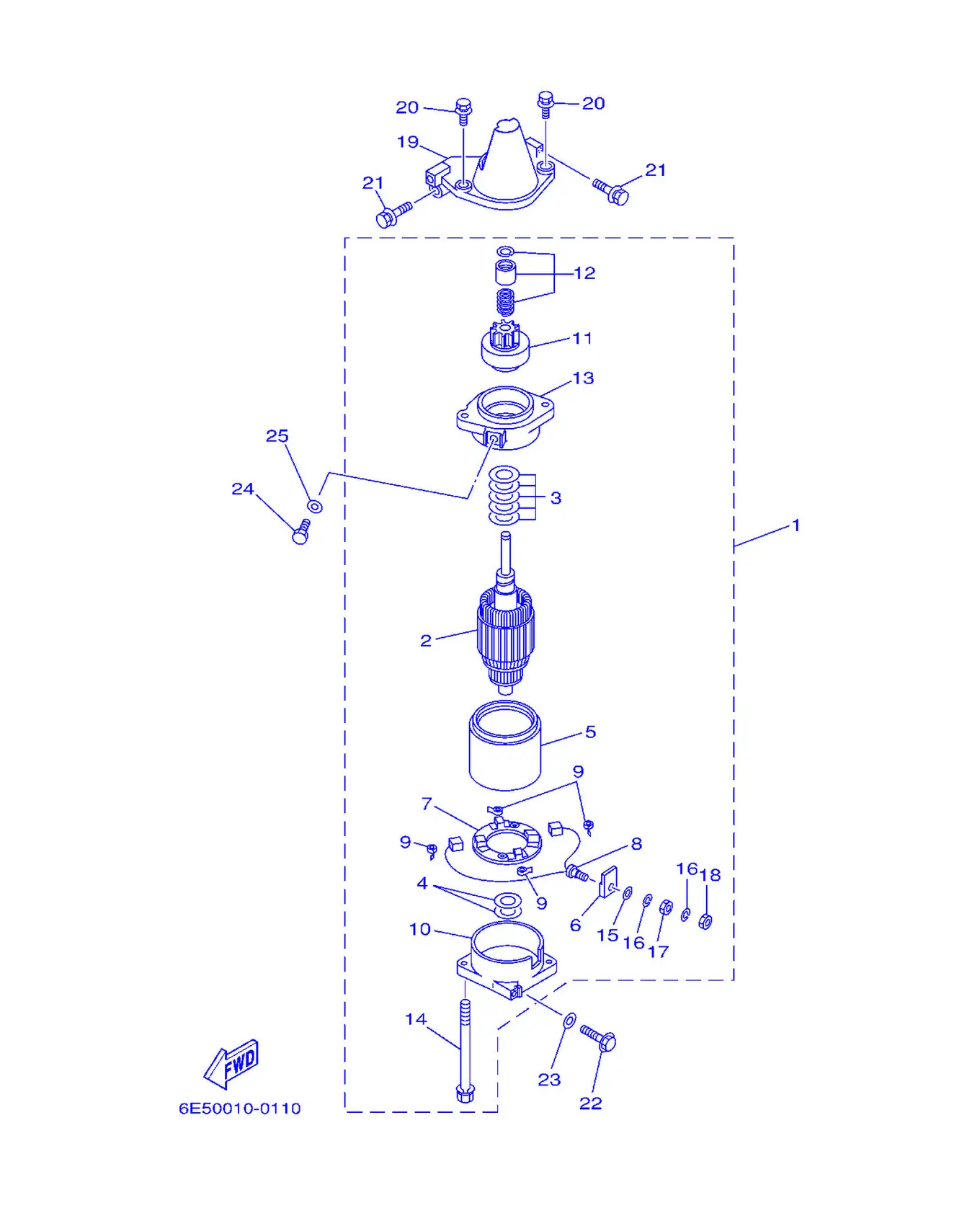

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6N7-81800-10	起动电动机组合	Starting Motor Assembly	1
2	6N7-81850-10	电枢组合	Armature Assembly	1
3	61A-81809-00	垫圈套	Washer Kit	1
4	61A-81824-00	垫圈2	Washer 2	2
5	6N7-81810-00	定子组合	Stator Assembly	1
6	6K7-8182G-10	环形齿轮支承	Bush Terminal	1
7	6N7-81840-00	电刷架组合	Brush Holder Assembly	1
8	6N7-81801-00	电刷套	Brush Set	1
9	6N7-81813-00	电刷弹簧	Spring, Brush	4
10	6N7-81820-10	后托架组合	Rear Bracket Assembly	1
11	6N7-81807-00	起动电动机齿轮	Gear Assembly, Starting Motor	1
12	6N7-81857-00	齿轮止动套件	Retainer	1
13	6N7-81830-00	前托架组合	FrontBracketAssembly	1
14	6K7-81826-10	螺	Bolt	2
15	6E5-8182E-10	垫	Washer	1
16	6E5-8182F-10	垫	Washer	2
17	6E5-8182A-10	螺母	Nut	1
18	6E5-8182K-10	螺母	Nut	1
19	6E5-81822-02-98	起动电动机托架	Bracket, Starting Motor	1
20	90119-08M76	带垫螺栓	Bolt, With Washer	2
21	90119-08M77	带垫螺栓	Bolt, With Washer	2
22	90119-08M57	带垫螺栓	Bolt, With Washer	1
23	92990-08600	盘形垫	Washer,Plate	1
24	97095-08016	螺栓	Bolt	1
25	92995-08600	盘形垫	Washer	1

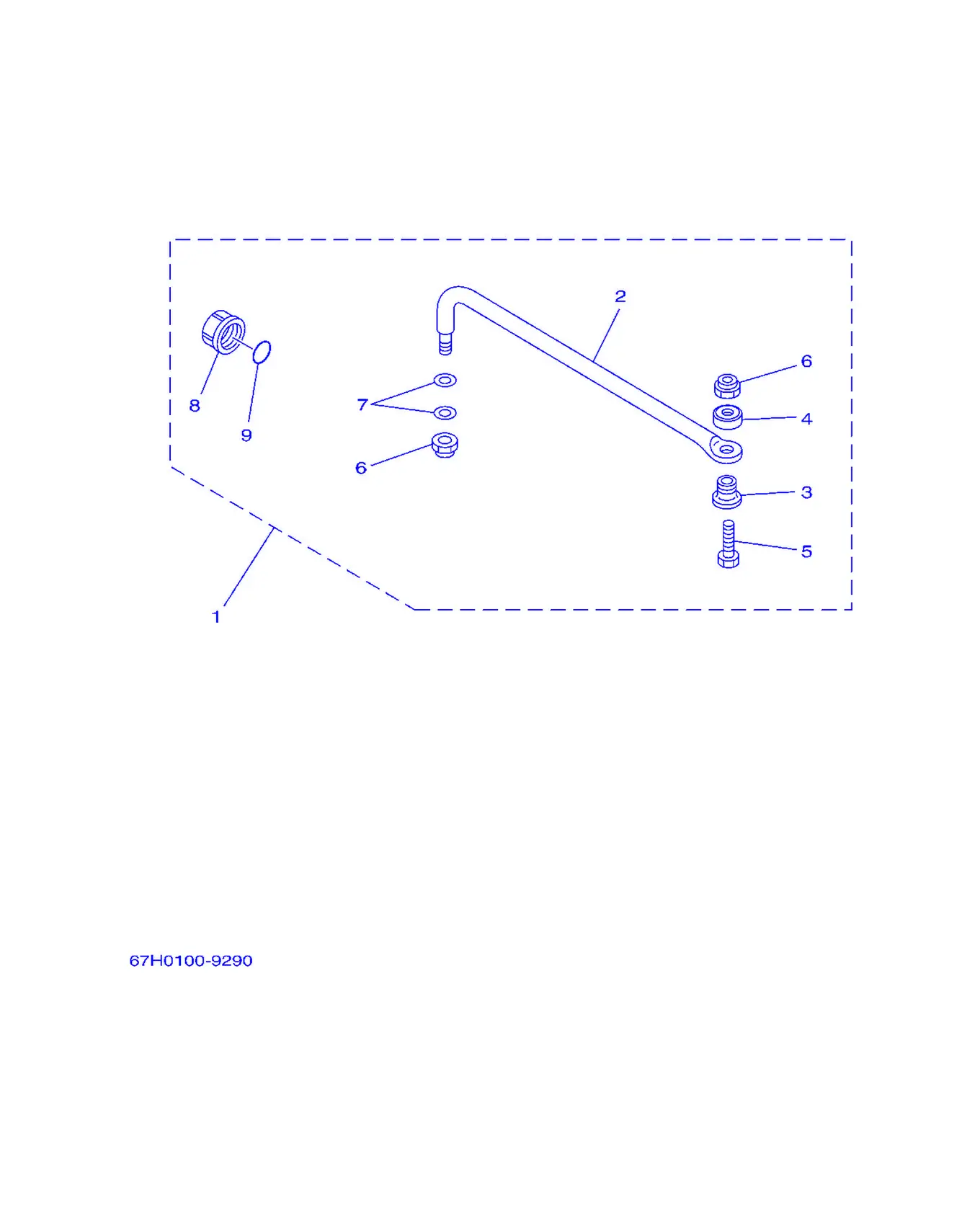

ステアリングガイド3(115B_150A-200A)

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-61350-02	操舵连接板套	SteeringGuideAttachment	1
2	6E5-61351-01	操舵连杆	Rod, Steering Link	1
3	90387-10M61	衬套	Collar	1
4	90560-12M01	接头	Spacer	1
5	6E5-61355-00	螺栓	Bolt	1
6	90185-09M01	螺帽	Nut, Self-Locking	2
7	90201-10M20	面板垫圈	Washer,Plate	2
8	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
9	93210-16275	O型圈	O-ring	1

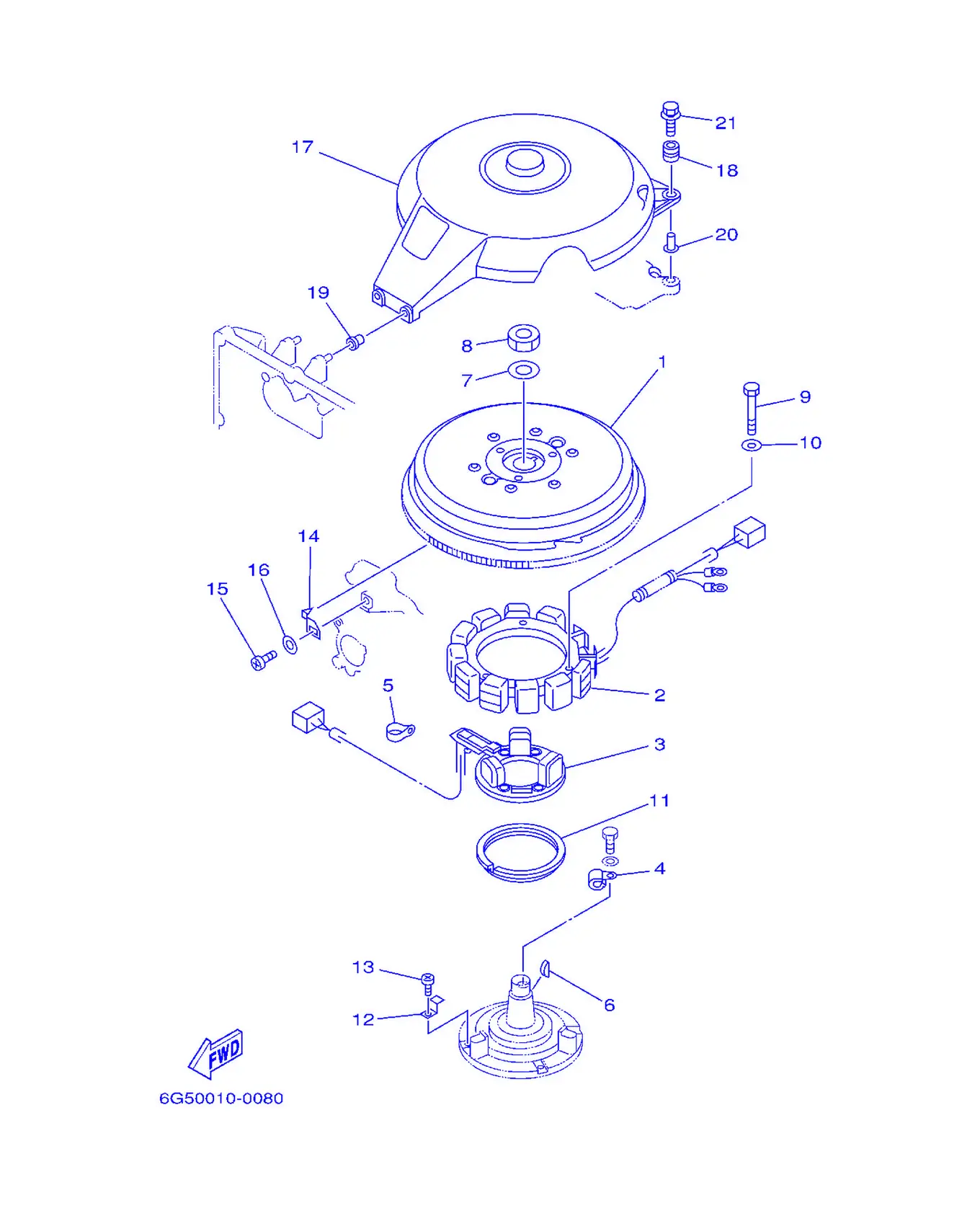

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6G6-85550-02	转子组合	Rotor Assembly	1
2	6G6-85510-01	定子组合	Stator Assembly	1
3	6G6-85580-00	脉冲线	Coil, Pulser	1
4	90465-06M86	夹箍	Clamp	1
5	90464-12M00	固定	Clamp	1
6	90280-05015	螺丝	Key, Woodruff	1
7	90201-21M18	平垫圈	Washer,Plate	1
8	90170-20137	螺母	Nut	1
9	97013-06060	螺栓	Bolt	3
10	92903-06600	盘形垫	Washer,Plate	3
11	688-41611-00	磁电机座挡	Retainer, Magnet Base	1
12	688-41612-00	磁电机座挡	Retainer, Magnet Base	4
13	97880-06018	大柱头螺钉	Screw, Pan Head	4
14	6E5-81332-00	正时面板	Plate, Timing	1
15	97885-06010	大柱头螺钉	Screw, Pan Head	1
16	92995-06600	盘形垫	Washer	1
17	6G5-81337-00	飞轮盖	Cover,Flywheel	1
18	6G5-82317-00	点火线圈减震器	Damper, Ignition Coil	2
19	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	2
20	624-42542-00	管	Pipe	2
21	90119-06M65	卡环	Bolt, With Washer	2

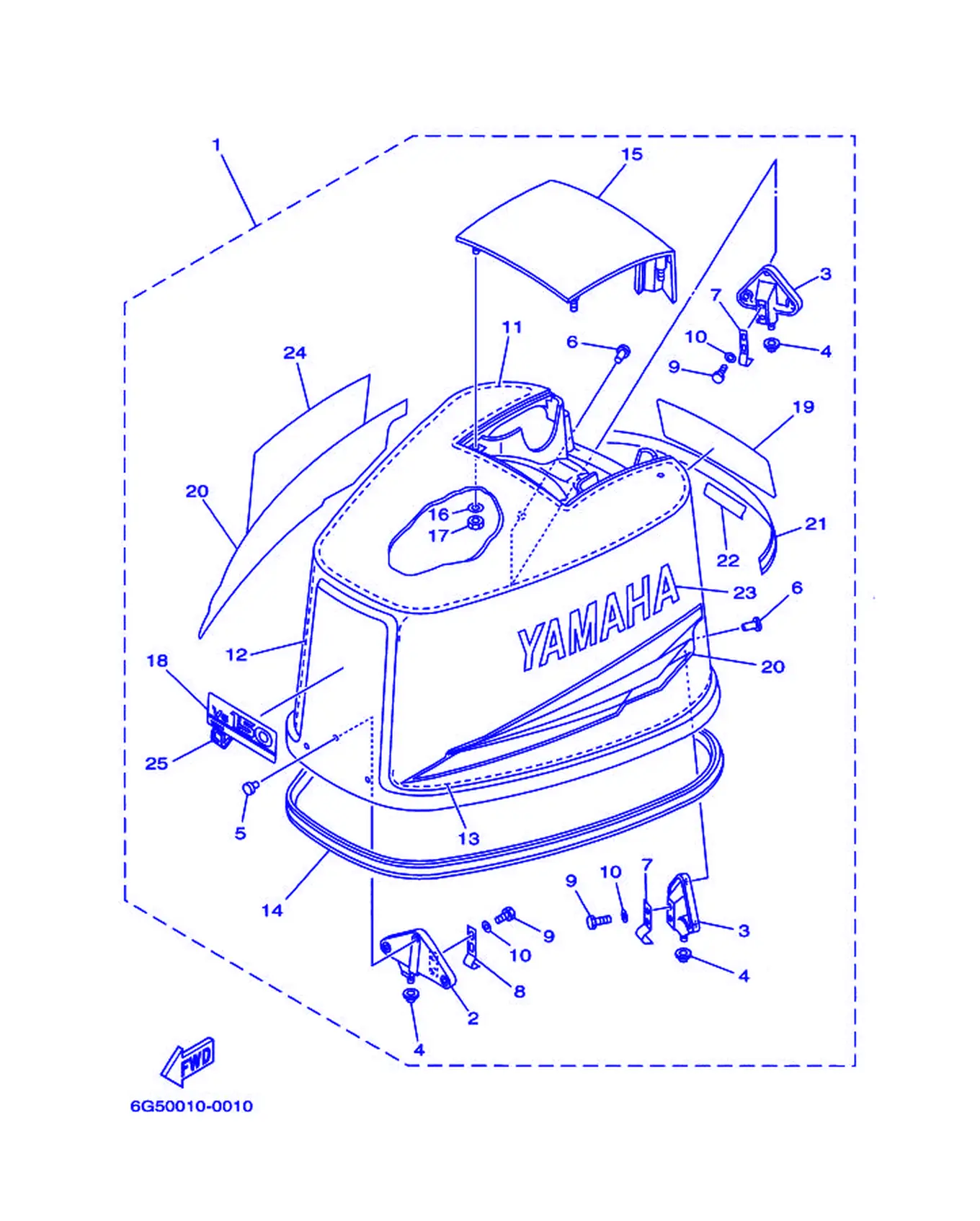

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6G4-42610-G3-4D	顶罩组合	Top Cowling Assembly	1
1	6G5-42610-G3-4D	顶罩组合	Top Cowling Assembly	1
1	6G6-42610-G3-4D	顶罩组合	Top Cowling Assembly	1
2	6E5-42647-00-94	夹带支架	Holder, Clamp Band	1
3	6E5-42649-01-94	夹带支架	Holder, Clamp Band	2
4	663-42662-00	减震器	Damper	3
5	90266-06009	螺丝	Rivet	3
6	90266-06M02	螺丝	Rivet	6
7	6E5-42652-00	钩	Fook	2
8	688-42652-00	钩	Fook	1
9	97095-06016	螺栓	Bolt	6
10	92995-06600	盘形垫	Washer	6
11	6E5-42617-00	形成减震	Damper, Foam	1
12	6G5-42619-00	形成减震器	Damper, Foam	1
13	6G5-42627-00	形成减震	Damper, Foam	1
14	6E5-42615-00	密封	Seal	1
15	6G5-42613-00-4D	空气导管嵌	Molding, Air Duct	1
16	92990-06600	面板垫圈	Washer,Plate	4
17	95380-06600	有槽螺母	Nut, Hexagon	4
18	6G4-42677-31	前图样	Graphic, Front	1
18	6G5-42677-31	前图样	Graphic, Front	1
18	6G6-42677-31	前图样	Graphic, Front	1
19	6G4-42678-31	后图样	Graphic, Rear	1
19	6G5-42678-31	后图样	Graphic, Rear	1
19	6G6-42678-31	后图样	Graphic, Rear	1
20	6G5-W0070-31	图样套	Graphic Set	1
21	6G5-4267A-31	带箍	Graphic, Rear 2	1
22	64D-42678-30	后图样	Graphic, Rear	1
23	6G5-42681-31	罩标志	Mark, Cowling	1
24	6G5-42682-31	罩标志	Mark, Cowling	1
25	61R-42683-F0	罩标志	Mark, Cowling	1

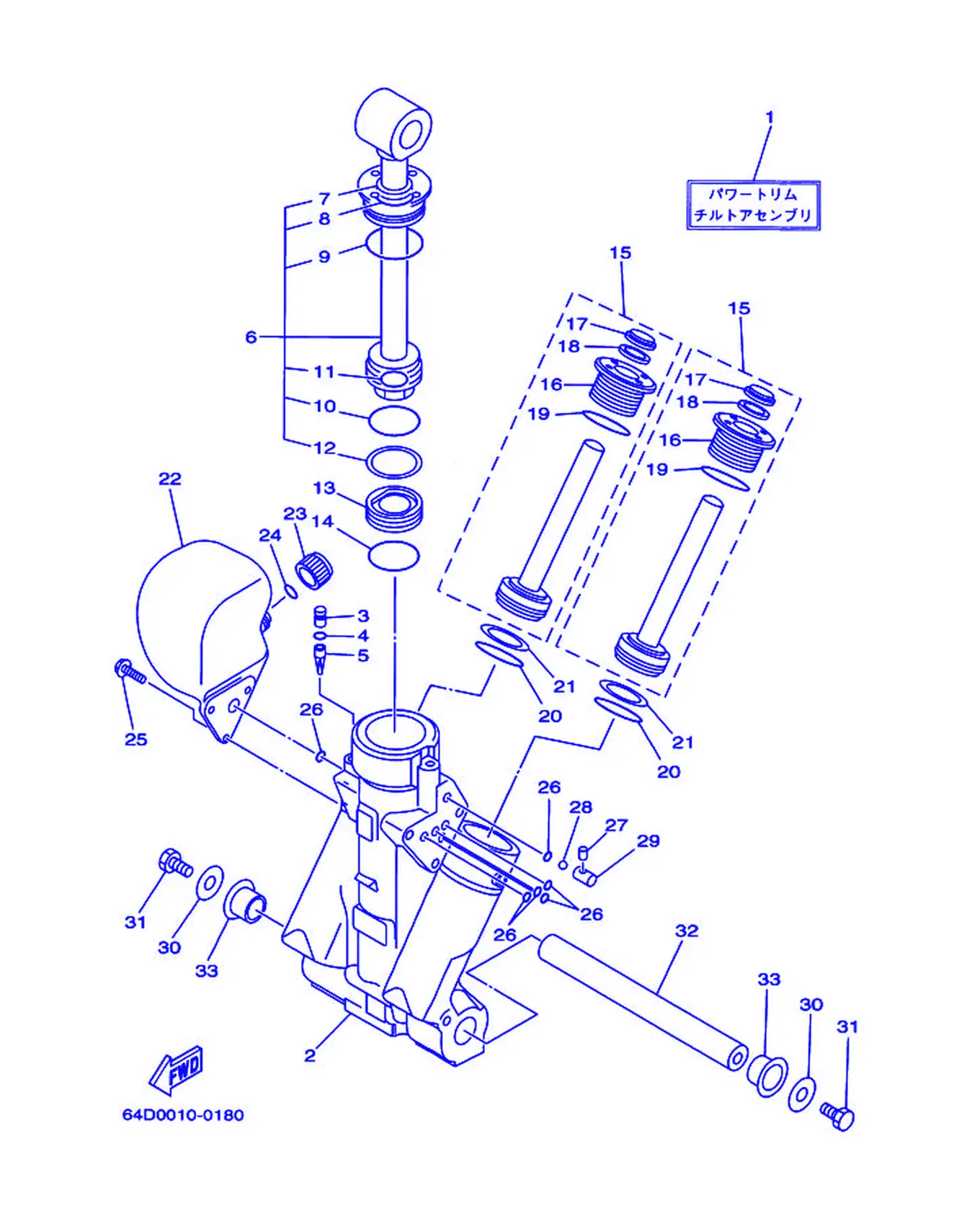

パワートリム. チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-43800-01-4D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	64E-43825-01	纵倾角调整和角度定位装置壳	Housing, Trim & Tilt	1
3	64E-4388J-00	塞 2	Plug 2	1
4	93210-10M74	O型圈	O-ring	1
5	64E-43817-00	过滤器2	Filter 2	1
6	64E-43810-00	活塞分组合	Tilt Piston Sub Assembly	1
7	64E-43898-00	张力安装	SealDust 2	1
8	64E-43867-00	O型圈	O-ring	1
9	64E-43866-00	O型圈	O-ring	1
10	6E5-43862-00	O型圈	O-ring	1
11	64E-43883-00	O型圈	O-ring	1
12	6E5-43872-00	支承	Ring, Back Up	1
13	6E5-43814-02	自由活塞	Piston, Free	1
14	6E5-43862-00	O型圈	O-ring	1
15	64E-43820-00	活塞分组合	Trim Piston Sub-Assembly	2
16	64E-43821-00	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	1
17	64E-43822-00	纵倾角调整防尘密封	Seal, Trim Dust	1
18	64E-4384J-00	向下纵倾角密封	Seal, Trim Down	1
19	6G5-43864-00	O型圈	O-ring	1
20	6E5-43864-00	O型圈	O-ring	2
21	6E5-43874-01	塑料垫圈	Ring, Back Up	2
22	64E-43828-00	储油箱	Body, Reservoir	1
23	64E-43829-00	储油箱盖	Plug,Reservoir	1
24	64E-43897-00	O型圈	O-ring	1
25	64E-4388E-00	锥形螺钉	Bolt Screw (L:14MM)	3
26	64E-43869-00	O型圈	O-ring	6
27	64E-4381G-00	销1	Pin	1
28	6E5-43858-00	滚珠	Ball	1
29	6E5-4382G-00	波形垫	ValveSeat	1
30	90201-08M14	面板垫圈	Washer,Plate	2
31	97080-08016	螺栓	Bolt	2
32	64E-43818-01	下侧防震销	Pin, Lower Shock Mount	1
33	90386-22M98	衬套	Bushing	2

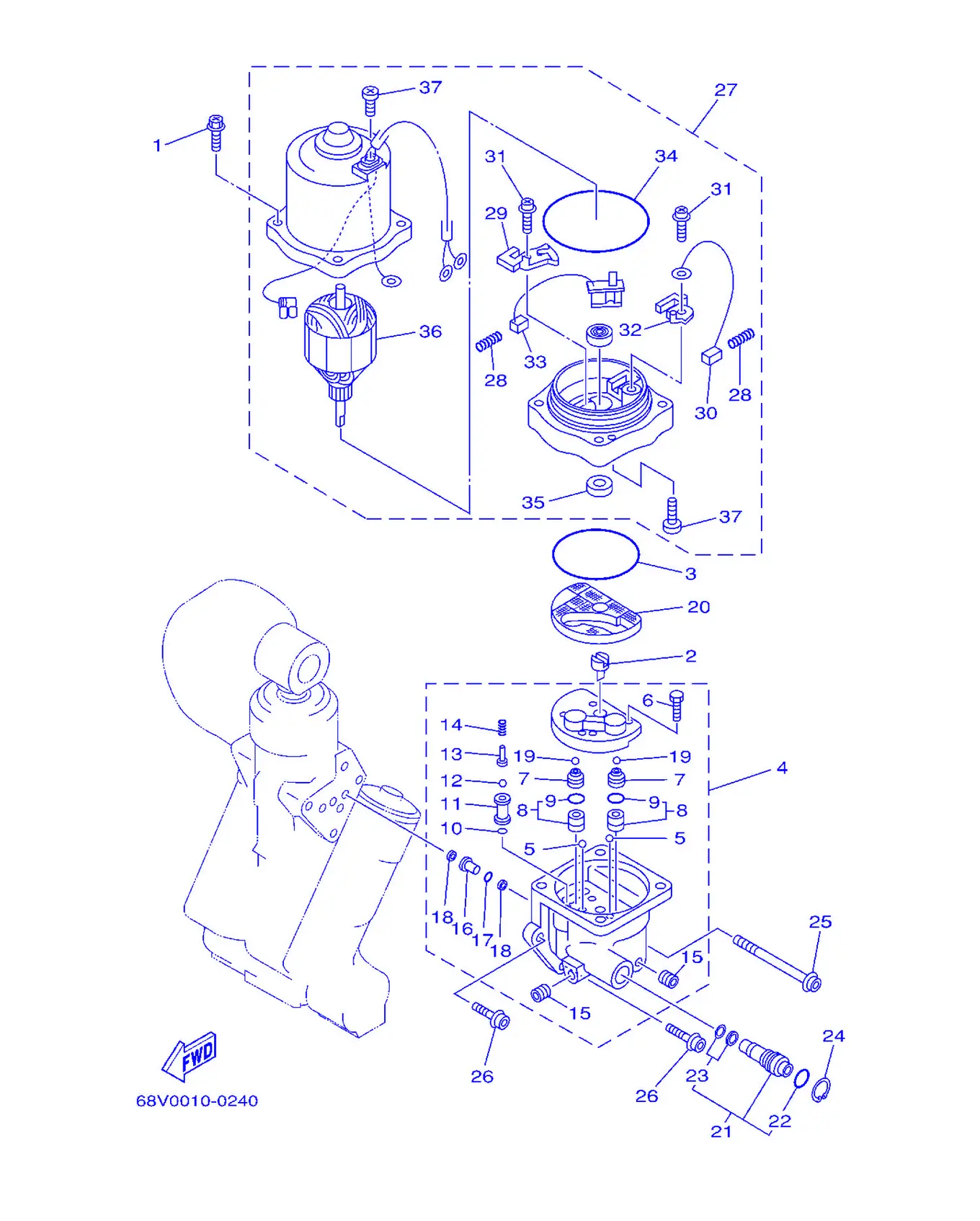

パワートリム. チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-4388E-10	锥形螺钉	Bolt, Screw	4
2	64E-43831-00	轴连接器	Connector,Shaft	1
3	64E-43868-00	O型圈	O-ring	1
4	64E-43830-00	齿轮泵组合	GearPumpAssembly	1
5	72X-43858-00	滚珠	Ball	2
6	64E-43843-00	阀门锁紧螺钉	Screw, Valve Lock	4
7	64E-43841-00	滑梭活	Piston, Shuttle	2
8	64E-43802-00	阀门分组合	Valve Sub-Assembly	2
9	6E5-43896-00	O型圈	O-ring	1
10	6G5-43863-00	O型圈	O-ring	1
11	64E-43851-00	安全阀座	Seat, Relief Valve	1
12	64E-43858-00	滚珠	Ball	1
13	64E-43859-00	阀门支销	Pin, Valve Support	1
14	64E-43855-00	上减压弹簧	Spring	1
15	6E5-43826-01	锥形螺钉	Plug, Taper Screw	2
16	64E-43850-00	阀门分组合	Valve Sub-Assembly	1
17	64E-43865-00	O型圈	O-ring	1
18	64E-43816-00	过滤器1	Filter 1	2
19	64E-43858-00	滚珠	Ball	2
20	64E-43817-10	过滤器2	Filter 2	1
21	64E-43860-00	手控阀门分组合	Manual Valve Sub Assembly	1
22	72X-85075-L0	O型圈	O-ring	1
23	64E-43827-00	环	RingSet	1
24	64E-43875-00	开口	Ring, Snap	1
25	64E-43879-10	带垫螺钉	Screw, With Washer	1
26	64E-43879-00	带垫螺钉	Screw, With Washer	2
27	64E-43880-00	电动机总成	Motor Assembly	1
28	6H1-4386K-10	电刷弹簧	Spring, Brush	2
29	64E-4380J-00	电刷架	Holder, Brush	1
30	64E-43891-00	电刷 1	Brush 1	1
31	98507-04010	大柱头螺钉	Screw, Pan Head	2
32	64E-4380F-00	电刷架 2	Holder,Brush 2	1
33	64E-43892-00	电刷	Brush 2	1
34	6G5-43865-00	O型圈	O-ring	1
35	93102-08M43	油封	Oil Seal	1
36	64E-43805-00	电枢组合	Armature Assembly	1
37	64E-43843-10	阀门锁紧螺钉	Screw, Valve Lock	3

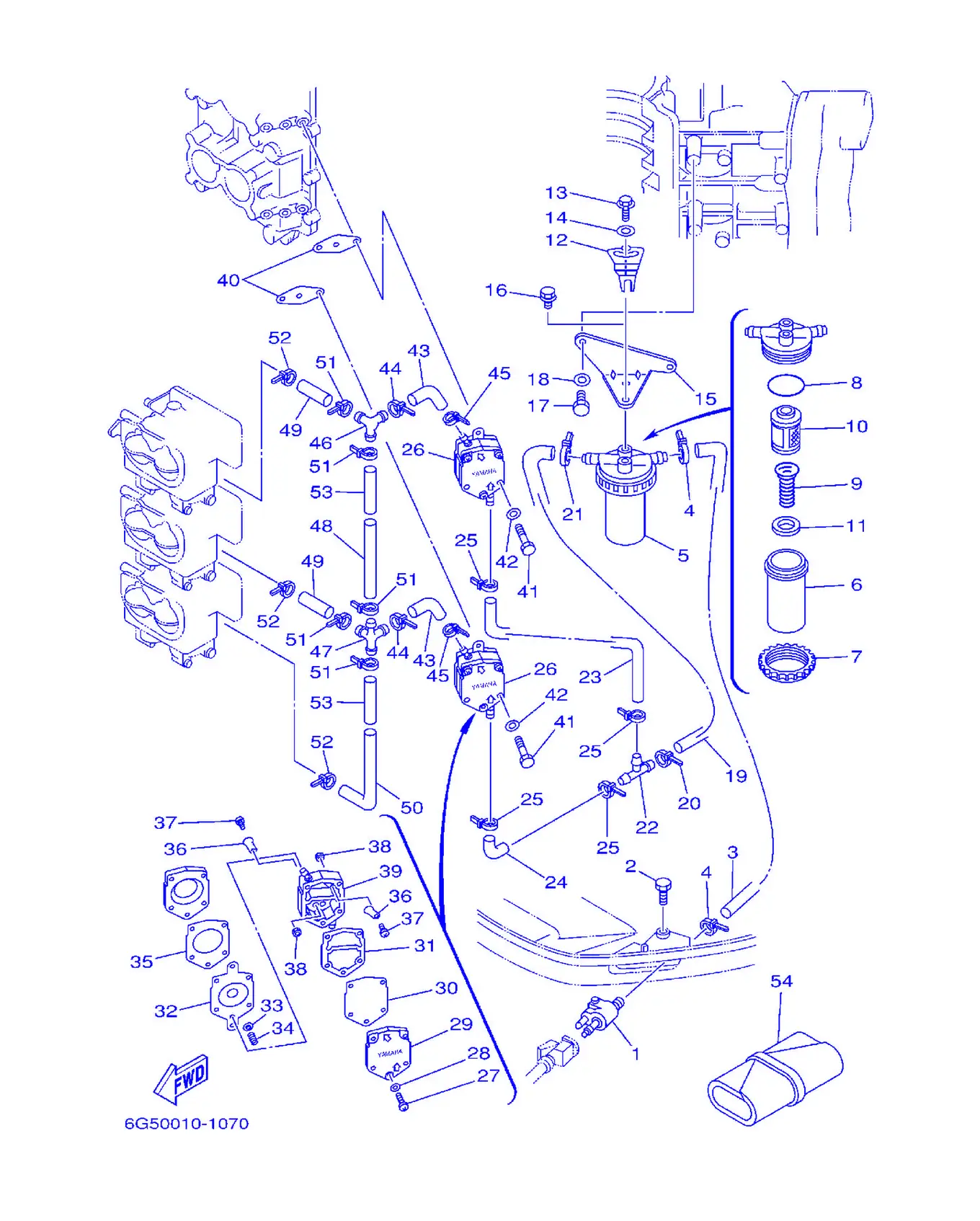

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-24304-10	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06028	螺栓	Bolt	1
3	6G5-24313-01	管3	Pipe 3	1
4	90465-11M10	固定	Clamp	2
5	61A-24560-04	过滤器组合	Filter Assembly	1
6	61A-24521-00	滤杯	Cup, Filter	1
7	65L-24531-00	螺母	Nut	1
8	61A-24564-00	O型圈	O-ring	1
9	61A-24577-01	弹簧	Spring	1
10	61A-24563-00	过滤器滤芯	Element, Filter	1
11	61A-24469-00	水位浮标	Float, Water Level	1
12	65L-24558-00	过滤器支架	Holder, Filter	1
13	97595-06416	带垫圈螺	Bolt, With Washer	1
14	90201-06068	平垫圈	Washer,Plate	1
15	61U-24566-00	过滤器托架	Bracket, Filter	1
16	97595-06514	带垫圈螺	Bolt, With Washer	2
17	97095-06016	螺栓	Bolt	2
18	92995-06600	盘形垫	Washer	2
19	6G5-24314-10	管4	Pipe 4	1
20	90465-11M10	固定	Clamp	1
21	90465-11M10	固定	Clamp	1
22	6E5-24378-00	连接管4	Pipe,Joint 4	1
23	6G5-24315-00	管5	Pipe 5	1
24	6E5-24315-00	管5	Pipe 5	1
25	90465-11M10	固定	Clamp	4
26	6E5-24410-03	燃油泵组合	FuelPumpAssembly	2
27	98503-05035	大柱头螺钉	Screw, Pan Head	3
28	92903-05600	盘形垫	Washer,Plate	3
29	6E5-24413-00	燃油泵本体2	Body 2	1
30	6E5-24471-00	隔膜	Diaphragm	1
31	6E5-24435-00	本体衬垫2	Gasket, Body 2	1
32	6E5-24411-00	隔膜，隔板	Diaphragm	1
33	648-24424-00	弹簧座	Seat,Spring	1
34	6E5-24423-00	隔膜弹	Spring,Diaphragm	1
35	6E5-24434-02	本体衬垫	Gasket, Body	1
36	6A0-24421-01	单向阀	Valve, Check	4
37	6A0-14325-00	扁头螺钉	Screw, Pan Head	4
38	95380-03600	有槽螺母	Nut	4
39	6E5-24412-10	燃油泵本体1	Body 1	1
40	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	2
41	97095-06050	螺栓	Bolt	4
42	92995-06600	盘形垫	Washer	4
43	6G5-24316-10	管6	Pipe 6	2
44	90465-11M10	固定	Clamp	2
45	90465-11M10	固定	Clamp	2
46	6G5-24376-00	连接管1	Pipe,Joint 1	1
47	6G5-24377-00	连接管3	Pipe,Joint 3	1
48	6G5-24317-01	管7	Pipe 7	1
49	6G5-24318-10	溢流管	Pipe, Overflow	2
50	6G5-24319-10	机油管	Pipe,Oil	1
51	90465-11M10	固定	Clamp	5
52	90465-11M10	固定	Clamp	3
53	90446-15M07	固定	Hose (L60)	2
54	656-W2810-02	工具套	ToolKit	1

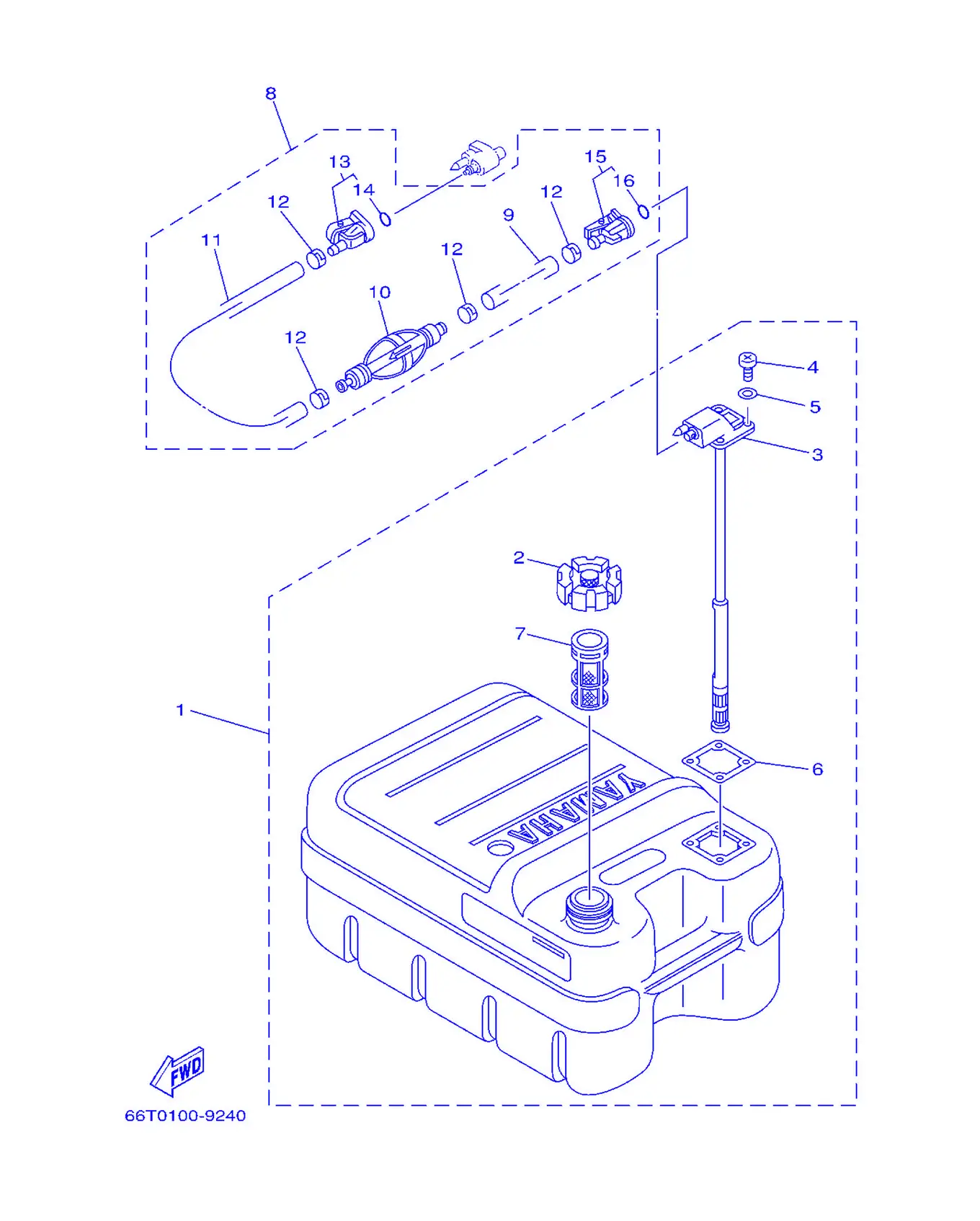

フユエルタンク 1 (プラスチツクタイプ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J0	燃油箱组合	FuelTankAssembly	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	98586-05016	大柱头螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y1-24306-53	燃油管组件1	FuelPipeComplete 1	1
9	90445-11M06	软管	Hose (L:2050MM)	1
10	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
11	90445-11M05	固定	Hose (L:850MM)	1
12	650-24351-51	带1	Band 1	4
13	6G1-24305-03	燃油管接头2	Fuel Pipe Joint Complete	1
14	93210-08287	O型圈	O-ring	1
15	6Y1-24305-04	燃油管接头组件2	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1

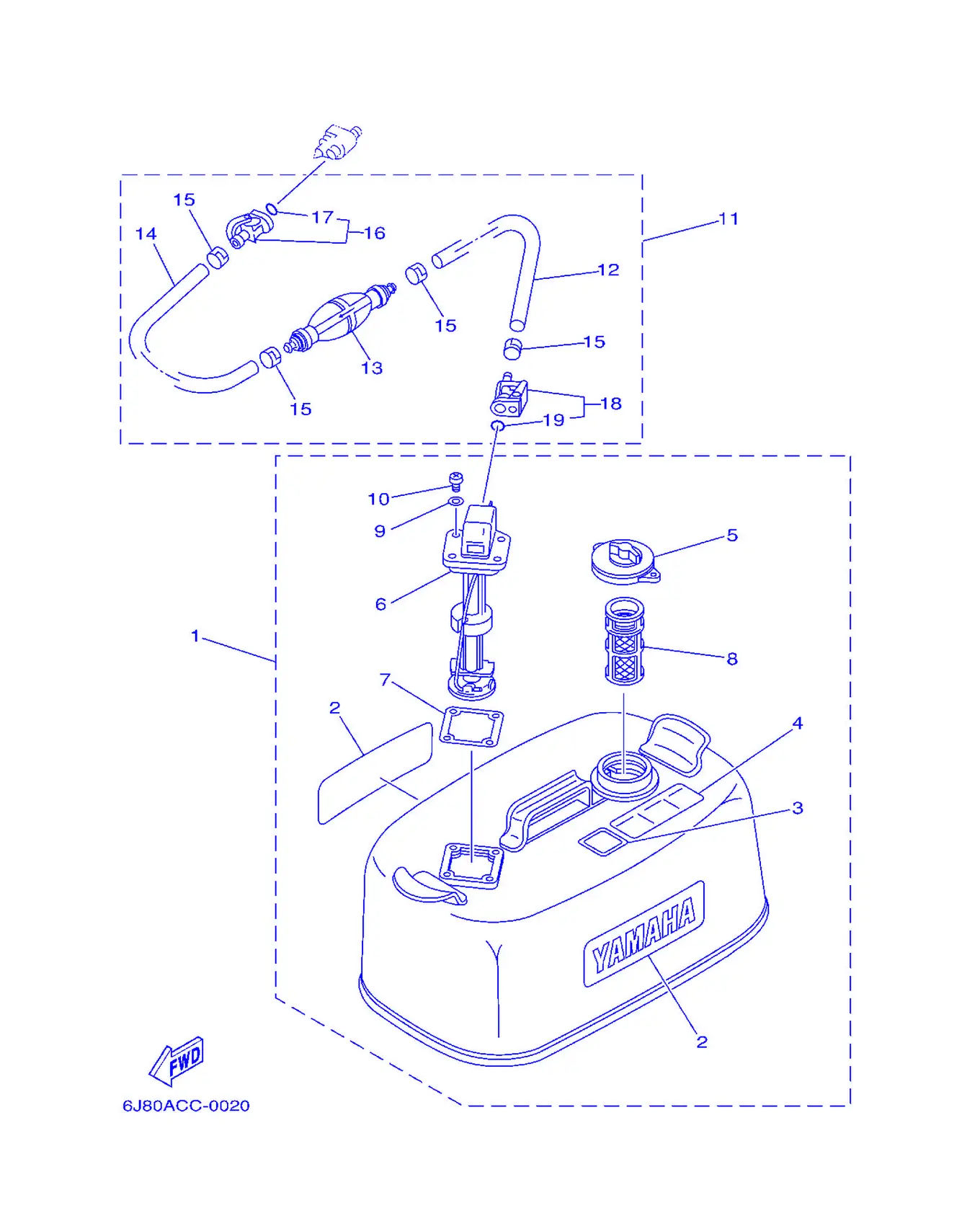

フユエルタンク 2 (スチールタイプ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y1-W2420-04-24	燃油箱组合	FuelTankAssembly	1
2	6Y1-24246-00	燃油箱图样3	Graphic, Side	2
3	6Y1-24257-00	燃油箱图样	Graphic	1
4	6Y1-24258-00	燃油箱图样	Graphic, Fuel Tank 11	1
5	6Y1-24610-12	盖组合	Cap Assembly	1
6	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
7	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
8	6Y1-24167-00	滤	Strainer	1
9	6Y1-24329-00	密封	Seal	4
10	98586-05016	大柱头螺钉	Screw, Pan Head	4
11	6Y1-24306-53	燃油管组件1	FuelPipeComplete 1	1
11	6Y2-24306-53	燃油管组件1	FuelPipeComplete 1	1
12	90445-11M06	软管	Hose (L:2050MM)	1
12	90445-13M01	油管	Hose (L2050)	1
13	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
14	90445-11M05	固定	Hose (L:850MM)	1
14	90445-13M00	固定	Hose(L850)	1
15	650-24351-51	带1	Band 1	4
15	6E5-24351-51	带1	Band 1	4
16	6G1-24305-03	燃油管接头2	Fuel Pipe Joint Complete	1
16	6E5-24305-04	燃油管接头2（85以上机器侧D:	Fuel Pipe Joint Complete	1
17	93210-08287	O型圈	O-ring	1
18	6Y1-24305-04	燃油管接头组件2	Fuel Pipe Joint Complete	1
18	6Y2-24305-04	燃油管接头2	Fuel Pipe Joint Complete	1
19	93210-08287	O型圈	O-ring	1

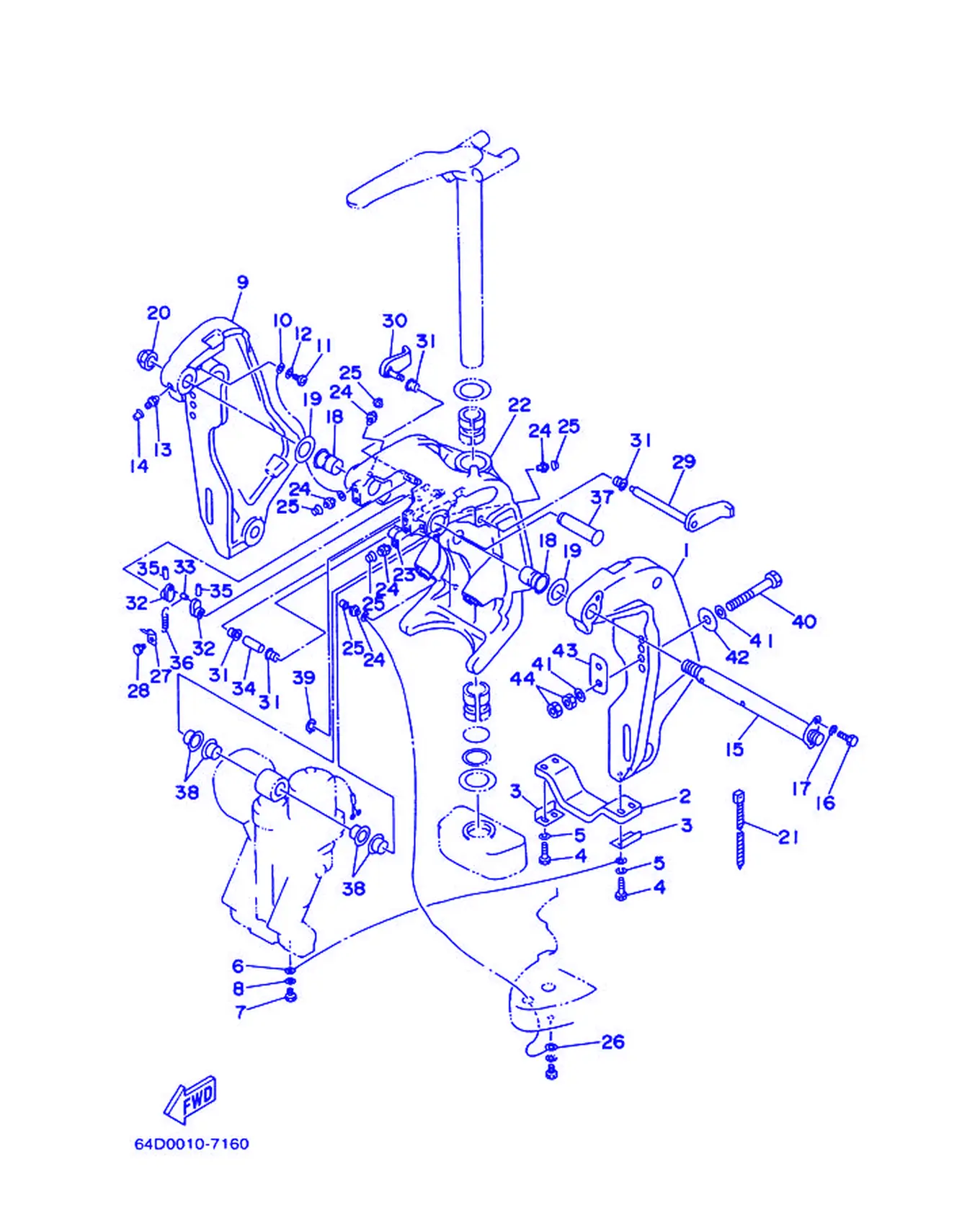

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-43111-02-8D	夹紧托架	Bracket,Clamp 1	1
2	6G5-45251-01	阳极	Anode	1
3	6G5-44526-00	面板	Plate	2
4	97095-06030	螺栓	Bolt	4
5	92995-06100	垫圈	Washer,Spring	4
6	6E5-82148-00	导线4	Wire,Lead 4	1
7	97095-06010	螺栓	Bolt	1
8	92995-06600	盘形垫	Washer	1
9	64E-43112-02-8D	夹紧托架	Bracket,Clamp 2	1
10	6E5-82148-00	导线4	Wire,Lead 4	1
11	97880-06012	大柱头螺钉	Screw, Pan Head	1
12	92990-06600	面板垫圈	Washer,Plate	1
13	93700-06M03	润滑油管嘴	Nipple, Grease	1
14	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	1
15	64E-43131-01	夹紧托架螺	Bolt,ClampBracket	1
16	97095-08020	螺栓	Bolt	1
17	92995-08100	盘形垫	Washer	1
18	90386-25M31	衬套	Bushing	2
19	90201-26M59	面板垫圈	Washer,Plate	2
20	90185-22M11	自锁螺母	Nut, Self-Locking	1
21	90465-11M10	固定	Clamp	1
22	64E-43311-10-8D	旋转支架	Bracket, Swivel 1	1
22	64E-43311-20-8D	旋转支架	Bracket, Swivel 1	1
23	90465-08M63	固定	Clamp	1
24	93700-06M03	润滑油管嘴	Nipple, Grease	5
25	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	5
26	6E5-82147-00	导线4	Wire,Lead 4	1
26	6E5-82147-20	导线4	Wire,Lead 4	1
27	6G5-43144-00	弹簧	Hook,Spring	1
28	97095-06010	螺栓	Bolt	1
29	6G5-43181-02	顶位销杆	Lever, Tilt Stop	1
30	6G5-43185-02	顶位销杆	Lever, Tilt Stop	1
31	90386-10M16	衬套	Bushing	4
32	6G5-43148-00	间隔轴	Collar, Distance	2
33	90249-06M19	螺丝	Pin	1
34	90387-10M05	衬套	Color	1
35	91690-30020	弹簧销	Pin,Spring	2
36	90506-14M24	拉簧	Spring, Tension	1
37	64E-43126-00	上侧防震销	Pin, Upper Shock Mount	1
38	90386-22M98	衬套	Bushing	4
39	93410-22M11	卡环	Circlip	1
40	90101-12M03	卡环	Bolt (L:115MM)	6
41	90201-13M01	面板垫圈	Washer,Plate	12
42	90201-12M05	面板垫圈	Washer,Plate	4
43	6G5-43119-00	艉板	Plate, Transom	2
44	95380-12600	有槽螺母	Nut	12

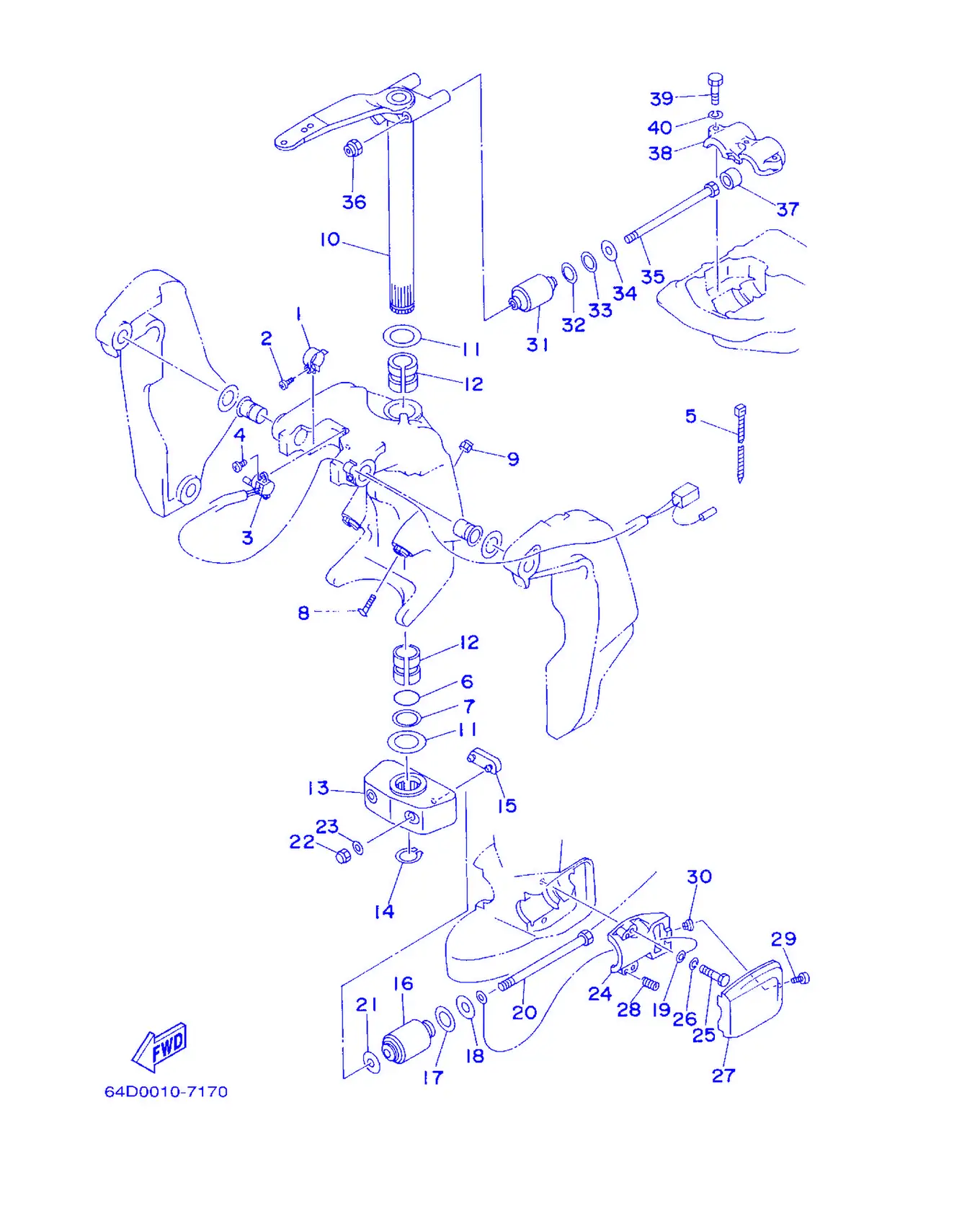

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-43139-01	纵倾角传感器凸轮	Cam,TrimSensor	1
2	97780-60525	自攻螺钉	Screw, Tapping	1
3	64E-83672-02	纵倾角传感	TrimSensor	1
4	97885-06016	大柱头螺钉	Screw, Pan Head	2
5	90465-11M10	固定	Clamp	3
6	93210-37MH7	O型圈	O-ring	1
7	90202-40M47	垫圈	Washer,Plate	1
8	61A-43376-00	推力接收器螺	Bolt, Thrust Receiver	2
9	95780-10300	螺母	Nut, Flange	2
10	6E5-42510-05-8D	方向托架组合	SteeringBracketAssembly	1
10	6E5-42510-25-8D	方向托架组合	SteeringBracketAssembly	1
11	90201-38M60	平垫圈	Washer,Plate	2
12	90386-38M32	衬套	Bushing	2
13	6G5-44551-01-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
14	93410-37M04	卡环	Circlip	1
15	6E5-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
16	6G5-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
17	90202-32M19	面板垫圈	Washer,Plate	2
18	90201-16M55	面板垫圈	Washer,Plate	2
19	6E5-82149-00	导线3	Wire,Lead 3	1
20	90109-14M34	卡环	Bolt	2
21	90201-15M58	面板垫圈	Washer,Plate	2
22	95380-14800	有槽螺母	Nut	2
23	92995-14600	盘形垫	Washer	2
24	6E5-44552-01-94	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
25	97095-10045	螺栓	Bolt	4
26	92995-10100	盘形垫	Washer	4
27	6E5-44553-01-8D	下侧减震胶垫盖	Cover, Lower Mount	2
28	90501-16M28	接头	Spring, Compression	4
29	97885-06016	大柱头螺钉	Screw, Pan Head	2
30	90179-06066	螺帽	Nut	2
31	6G5-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
32	90201-26M57	平垫圈	Washer,Plate	2
33	90202-26M18	平垫圈	Washer,Plate	2
34	90201-14M56	平垫圈	Washer,Plate	2
35	90109-12M37	螺栓	Bolt	2
36	90185-12M12	自锁螺母	Nut, Self-Locking	2
37	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
38	6E5-44511-00-5B	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
39	97095-10045	螺栓	Bolt	3
40	92995-10100	盘形垫	Washer	3

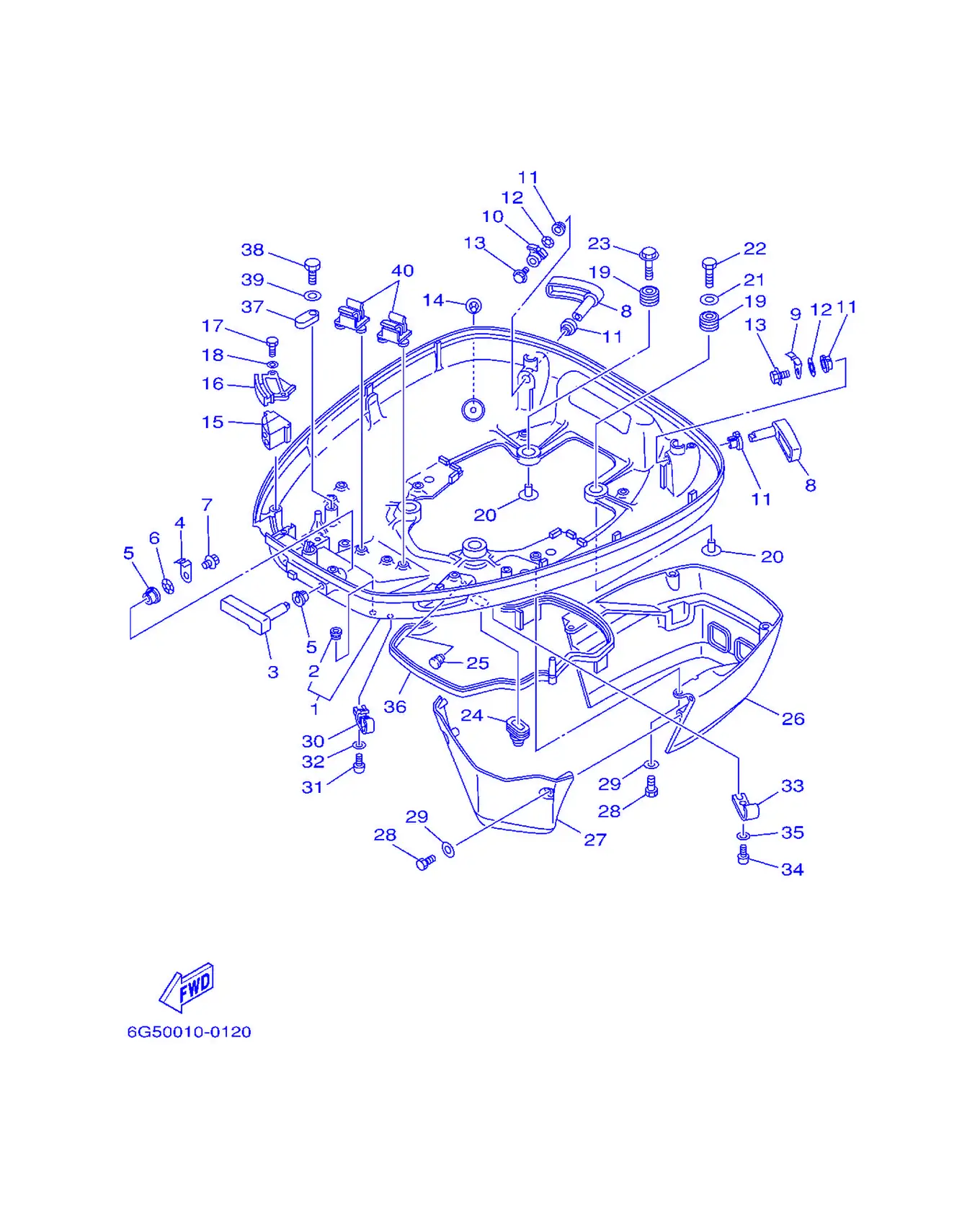

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-W4271-05-4D	底罩	Cowling, Bottom	1
2	6H4-42748-00	固定	Grommet	1
3	688-42815-01-4D	夹杆	Lever,Clamp	1
4	688-42816-00	夹杆	Lever,Clamp	1
5	90386-13M38	衬套	Bushing	2
6	90206-13M10	平垫圈	Washer, Wave	1
7	90119-06M09	带垫螺栓	Bolt, With Washer	1
8	6E5-42817-01-4D	夹杆	Lever,Clamp	2
9	6G5-42816-00	夹杆	Lever,Clamp	1
10	6E5-42816-01	夹杆	Lever,Clamp	1
11	90386-13M38	衬套	Bushing	4
12	90206-13M10	平垫圈	Washer, Wave	2
13	90119-06M09	带垫螺栓	Bolt, With Washer	2
14	6E5-44391-00	软管管嘴	Nipple,Hose	1
15	6E5-42725-00	固定	Grommet	1
16	6E5-42738-01-5B	装配面板	Plate, Fitting	1
17	97095-06016	螺栓	Bolt	2
18	92995-06600	盘形垫	Washer	2
19	90480-22M15	固定	Grommet	4
20	90387-08M37	衬套	Color	4
21	90201-08M54	平垫圈	Washer,Plate	1
22	97075-08035	螺栓	Bolt	1
23	90119-08M22	带垫螺栓	Bolt, With Washer	3
24	688-42726-10	固定	Grommet	1
25	90480-10M36	固定	Grommet	1
26	6E5-42741-01-4D	挡板	Apron	1
27	6E5-42771-01-4D	挡板	Apron	1
28	97095-06020	螺栓	Bolt	6
29	92995-06600	盘形垫	Washer	6
30	6E5-24367-01	燃油管夹2	Clamp,FuelPipe 2	2
31	90157-06M01	卡环	Screw, Pan Head	2
32	92990-06600	面板垫圈	Washer,Plate	2
33	6E5-24367-10	燃油管夹2	Clamp,FuelPipe 2	1
34	90157-06M01	卡环	Screw, Pan Head	1
35	92990-06600	面板垫圈	Washer,Plate	1
36	6E5-42716-00	密封橡皮块1	Rubber,Seal 1	1
37	6E5-82588-00	面板	Plate	1
38	97095-06020	螺栓	Bolt	1
39	92995-06600	盘形垫	Washer	1
40	6E5-82594-00	夹箍	Clamp	2

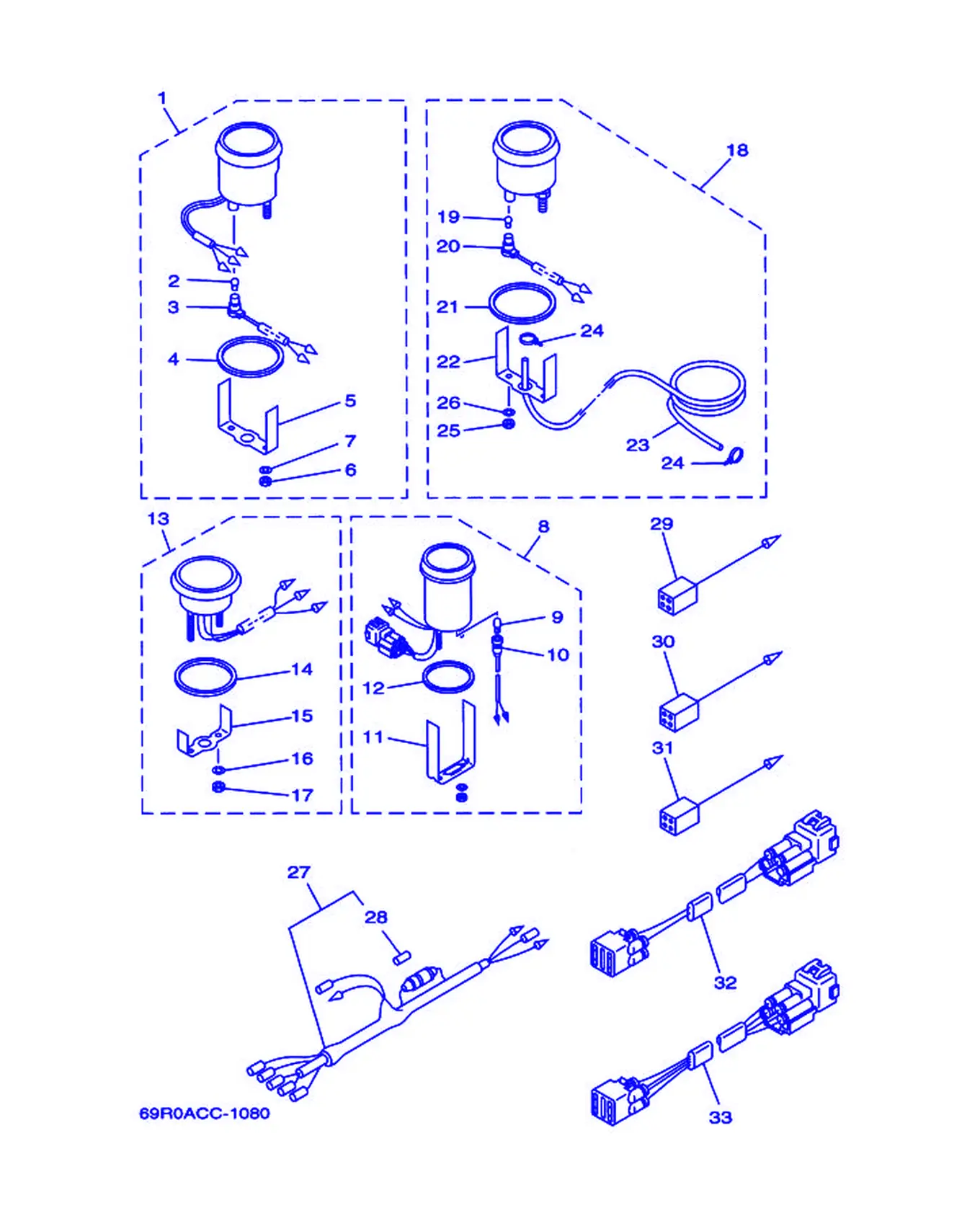

メータ (アナログタイプ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-83540-14	转速计组合	Tacho Meter Assembly	1
2	6Y5-83517-00	灯泡	Valve (12V-1.7W, T10)	1
3	6Y5-83536-10	仪表座	Socket, Meter	1
4	6Y5-83523-00	减震器	Damper	1
5	6Y5-83514-00	装配面板	Plate, Fitting	1
6	95303-05600	有槽螺母	Nut	2
7	92903-05100	盘形垫	Washer,Spring	2
8	6Y5-83670-12	纵倾角计	TrimMeterAssembly	1
9	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
10	6Y5-83536-00	仪表座	Socket, Meter	1
11	6Y5-83544-00	装配面板	Plate, Fitting	1
12	688-83664-00	减震器	Damper	1
13	6Y5-83504-11	计时表组合	Hour Meter Assembly (Digital)	1
14	6Y5-8353J-H0	上侧衬垫	Gasket, Upper	1
15	6Y5-8355X-H0	仪表托架1	Bracket, Meter 1	1
16	92990-04100	盘形垫	Washer, Spring	2
17	95380-04600	有槽螺母	Nut	2
18	6Y5-83510-10	测速计组合	Speed Meter Assembly (50MPH)	1
19	6Y5-83517-00	灯泡	Valve (12V-1.7W, T10)	1
20	6Y5-83536-10	仪表座	Socket, Meter	1
21	6Y5-83523-00	减震器	Damper	1
22	6Y5-83514-00	装配面板	Plate, Fitting	1
23	688-83557-00	管	Tube	1
24	90465-11M10	固定	Clamp	2
25	95303-05600	有槽螺母	Nut	2
26	92903-05100	盘形垫	Washer,Spring	2
27	6Y5-83553-00	导线	Wire,Lead	1
28	1E6-82151-00	保险丝	Fuse (10A)	1
29	6Y5-82117-00	导线	Wire, Lead (Black) (L=300)	3
30	6Y5-82521-00	导线	Wire, Lead (Yellow)	1
31	6Y5-82149-00	导线3	Wire, Lead (Blue)	1
32	6R3-82521-70	导线	Wire,Lead	1
33	6R3-82553-70	导线延伸部分	Extension, Wire Lead	1

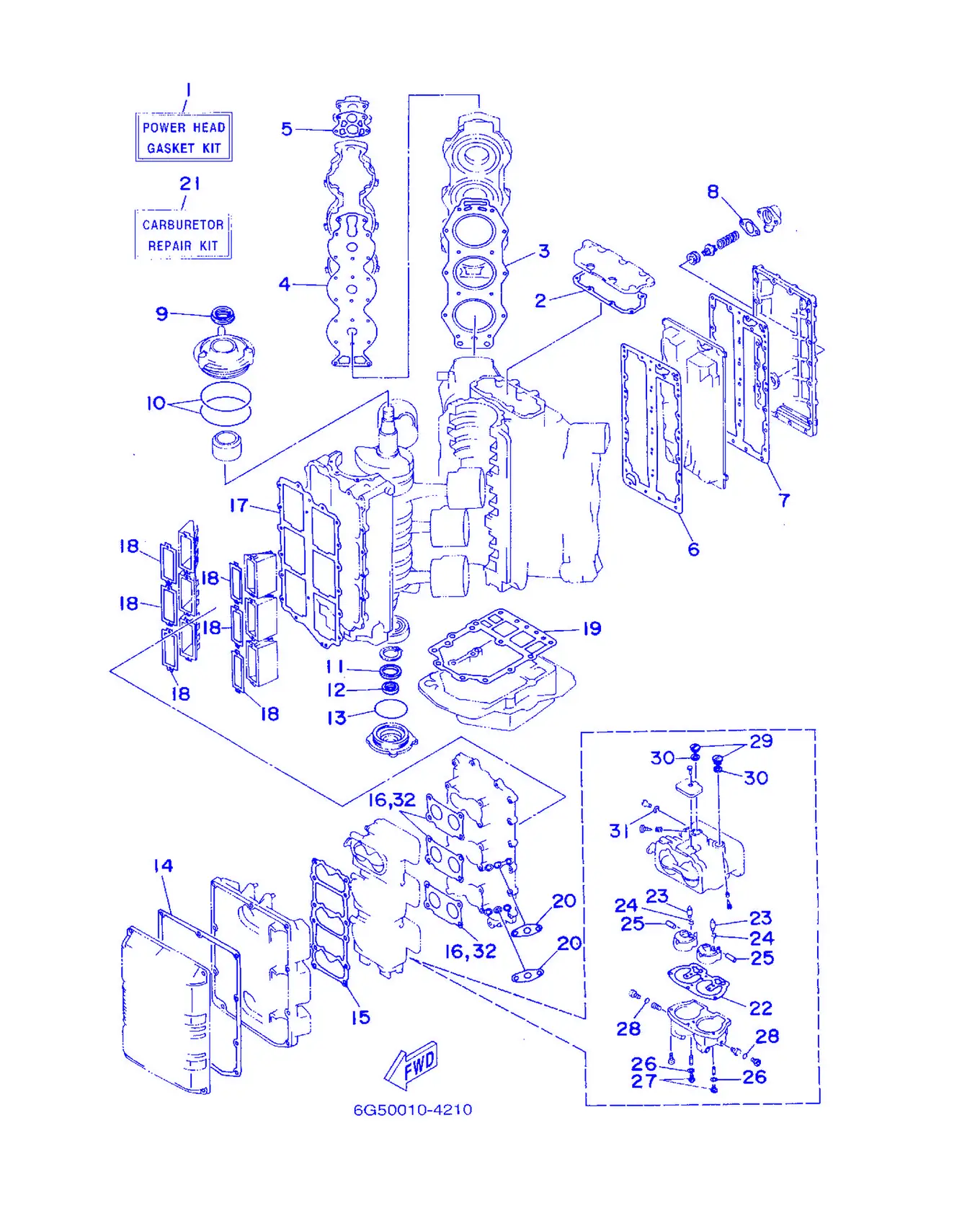

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6G5-W0001-A3	衬垫套	Power Head Gasket Kit	1
2	6E5-11381-A2	衬垫1	Gasket 1	1
3	6G5-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	2
4	6G5-11193-A0	气缸盖罩衬垫1	Gasket, Head Cover 1	2
5	688-12414-A1	盖衬垫	Gasket,Cover	2
6	6G5-41112-A1	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
7	6G5-41112-A1	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
8	6G5-11382-A1	衬垫2	Gasket 2	1
9	93102-40M14	油封	OilSeal	1
10	93211-04001	O型圈	O-ring	2
11	93102-35M13	油封	OilSeal	1
12	93101-22M15	油封	OilSeal	1
13	93210-74M35	O型圈	O-ring	1
14	6G5-14416-A1	空气净化器衬垫	Gasket,AirCleaner	1
15	6G5-14483-A1	衬垫	Gasket	1
16	6E5-14198-A2	衬垫	Gasket	3
17	6G5-13645-A1	岐管衬垫1	Gasket,Manifold 1	1
18	6E5-13621-A1	阀座衬垫	Gasket,ValveSeat	6
19	6G5-45113-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
20	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	2
21	64D-W0093-01	化油器修理套	CarburetorRepair Kit	1
22	64D-14384-01	浮子室衬垫	Gasket, Float Chamber	1
23	6E5-14546-00	针阀	Valve, Needle	2
24	6E5-14159-00	钢夹	Clip	2
25	6E5-14386-02	浮子销	Pin, Float	2
26	61U-14959-00	衬垫	Gasket	2
27	64D-14394-00	排放阀	Valve, Drain	2
28	6E5-14398-01	衬垫	Gasket	2
29	6E5-14328-01	低速量孔止动螺钉	Plug	2
30	6E5-14979-00	起动器衬垫	Gasket	2
31	6J8-14959-00	衬垫	Gasket	1
32	6E5-14198-A2	衬垫	Gasket	1

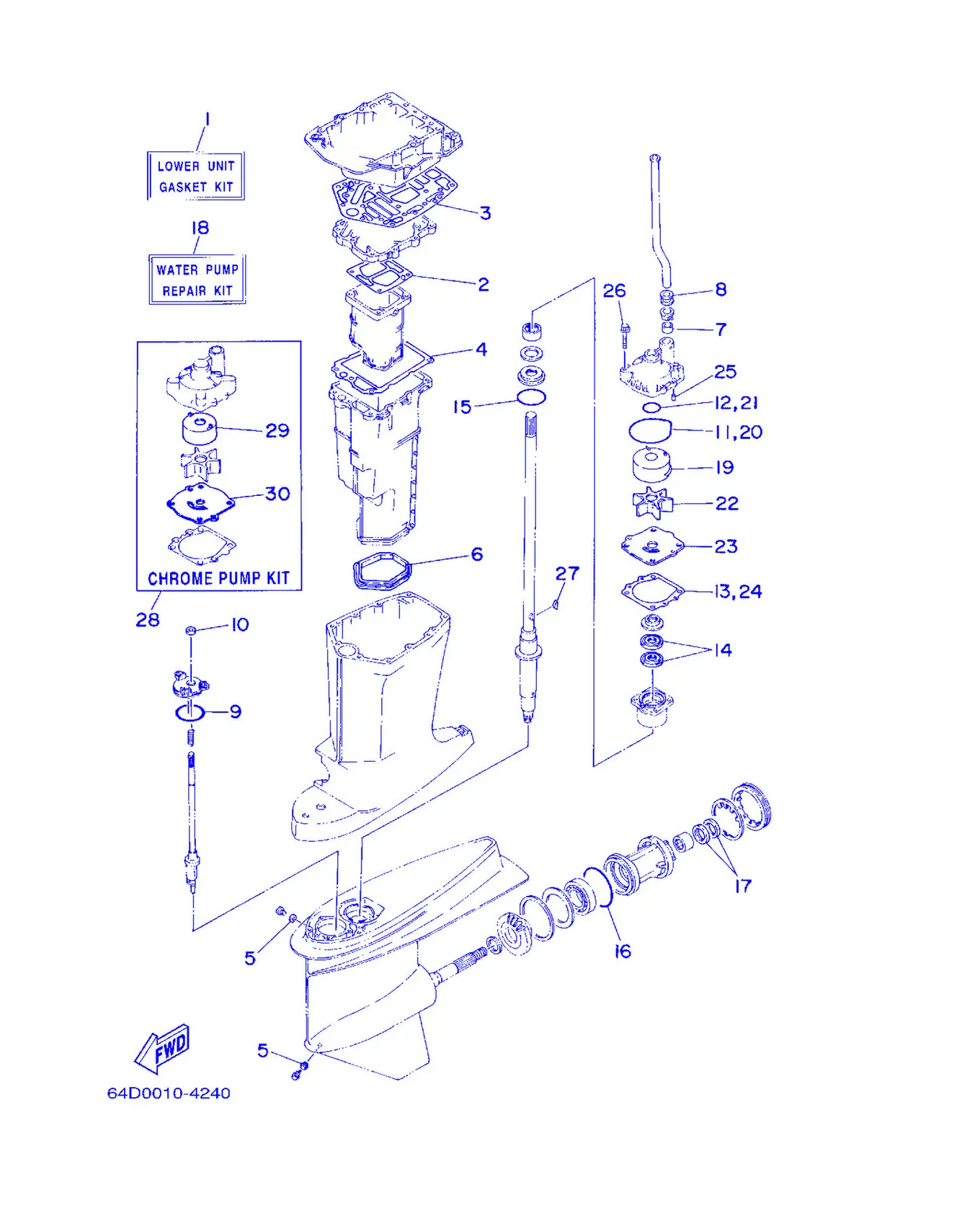

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6G5-W0001-C1	衬垫套	LowerUnitGasket Kit	1
2	6G5-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
3	6G5-45114-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
4	6E5-41135-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
5	90430-08020	固定	Gasket	2
6	6E5-45123-00	消音器衬垫	Gasket,Muffler	1
7	6E5-44365-00	水封减震器	Damper,WaterSeal	1
8	6E5-44366-00	水封减震器	Damper,WaterSeal	1
9	93210-58144	O型圈	O-ring	1
10	93106-09014	油封	OilSeal	1
11	93210-86M38	O型圈	O-ring	1
12	93210-37160	O型圈	O-ring	1
13	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
14	93101-28M16	油封	OilSeal	2
15	93210-55M14	O型圈	O-ring	1
16	93210-97M55	O型圈	O-ring	1
17	93101-30M17	油封	OilSeal	2
18	61A-W0078-A3	水泵修理套	Water PumpRepair Kit	1
19	61A-44322-03	芯子	Insert, Cartridge	1
20	93210-86M38	O型圈	O-ring	1
21	93210-37160	O型圈	O-ring	1
22	6E5-44352-01	叶轮	Impeller	1
23	6G5-44323-00	外挡板	Outer Plate, Cartridge	1
24	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
25	93606-12019	定位销	Pin, Dowel	2
26	90119-08M14	带垫螺栓	Bolt, With Washer	4
27	90280-04M05	半圆键	Key, Woodruff	1
28	61A-W0078-2A	水泵修理套	Chrome Pump Kit	1
29	6R3-44322-42	芯子	Insert, Cartridge	1
30	6G5-44323-40	外挡板	Outer Plate, Cartridge	1

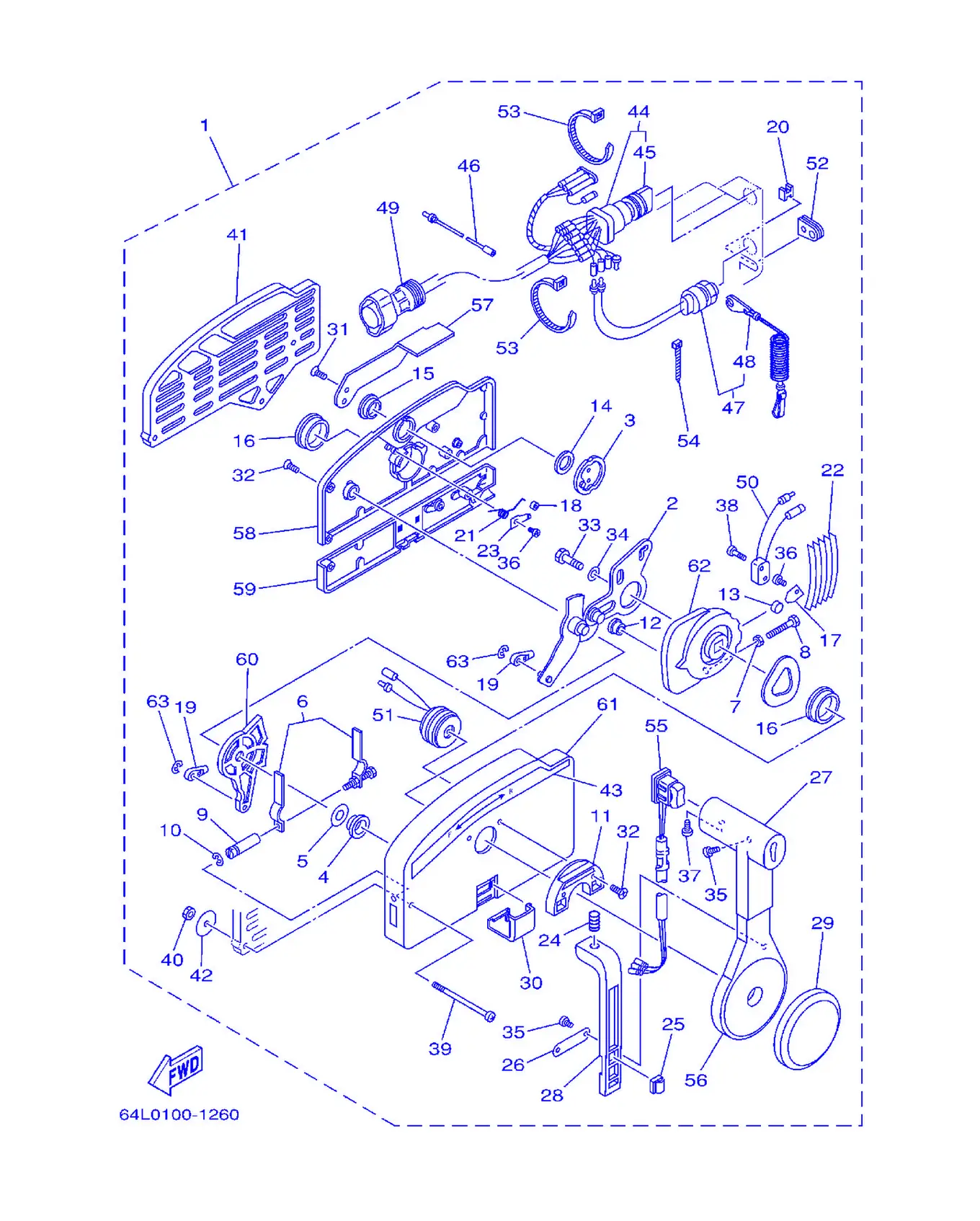

リモートコントロールアセンブリ (703タイプ)

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-16	遥控装置组合	Remote Control Assembly	1
2	703-48261-01	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97095-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-42	主开关组合	MainSwitchAssembly (10P)	1
45	676-82577-00	倾斜限动电	Cap, Key	1
46	703-82531-00	导线	Wire, Lead	1
47	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
48	682-82556-00	止动拉索	Stopper	1
49	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
50	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
51	703-83383-02	蜂鸣器	Buzzer	1
52	703-48284-00	固定	Grommet	1
53	703-82591-00	带	Band	2
54	703-82592-00	带	Band	1
55	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
56	703-48221-00	控制杠杆	Lever, Control	1
57	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
58	703-48212-00	遥控装置衬套	Back Plate 1	1
59	703-48213-00	面板	Back Plate 2	1
60	703-48271-00	变挡臂	Arm, Shift	1
61	703-48211-01	壳体1	Housing 1	1
62	703-48232-00	齿轮	Gear	1
63	93430-06024	卡环	Circlip	2

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-16	遥控装置组合	Remote Control Assembly	1
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-90	遥控钢索 (5.49m)	Cable, Remote Control	2
2	701-48320-40	遥控钢索 (5.79m)	Cable, Remote Control	2

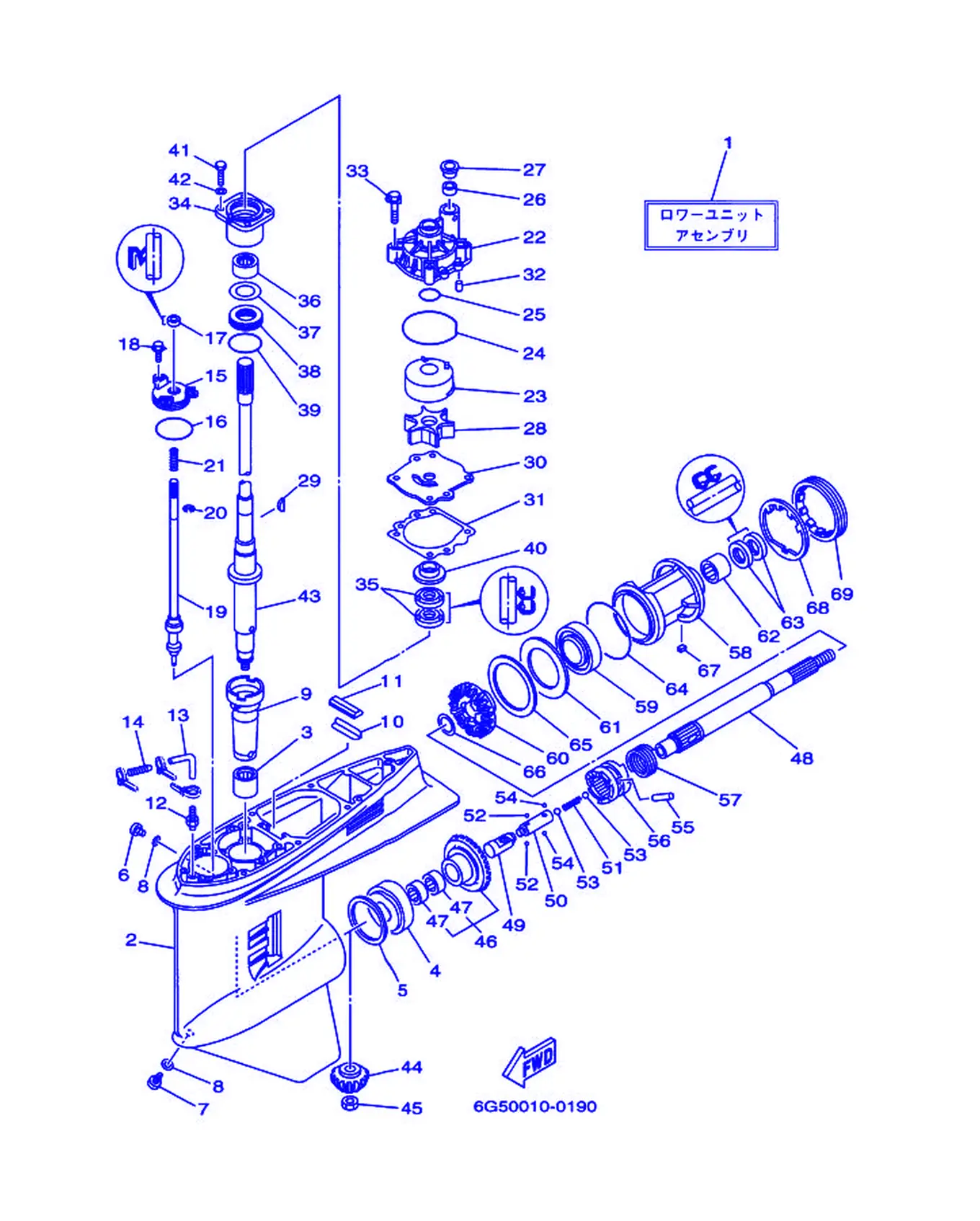

ロワーケーシング. ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6G5-45300-15-8D	水下装置总成	LowerUnitAssembly	1
1	6G5-45300-25-8D	水下装置总成	LowerUnitAssembly	1
2	6J9-45301-04-8D	水下装置壳	Casing,Lower	1
3	93311-928U5	轴承	Bearing	1
4	93332-000V3	轴承	Bearing	1
5	6G5-45567-01-10	填隙	Shim (T:0.10MM)	1
5	6G5-45567-01-12	填隙	Shim (T:0.12MM)	1
5	6G5-45567-01-15	填隙	Shim (T:0.15MM)	1
5	6G5-45567-01-18	填隙	Shim (T:0.18MM)	1
5	6G5-45567-01-30	填隙	Shim (T:0.30MM)	1
5	6G5-45567-01-40	填隙	Shim (T:0.40MM)	1
5	6G5-45567-01-50	填隙	Shim (T:0.50MM)	1
6	90340-08M04	衬套	Plug, Straight Screw	1
7	688-45341-00	放油	Plug, Drain	1
8	90430-08020	固定	Gasket	2
9	6G5-45536-01	驱动轴套	Sleeve,Drive Shaft	1
10	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
10	64D-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
11	688-45375-00	密封圈减震	Damper,Seal	1
12	6E5-45378-00	软管嘴	Nipple,Hose	1
13	90445-07ME8	固定	Hose (L80)	1
13	90445-07ME9	固定	Hose (L120)	1
14	6E5-83558-10	管嘴端部	End, Nipple	1
15	6E5-45321-00	面板	Plate	1
16	93210-58144	O型圈	O-ring	1
17	93106-09014	油封	OilSeal	1
18	90119-06M10	带垫螺栓	Bolt, With Washer	3
19	6G5-44150-02	变挡凸轮组合	Shift Cam Assembly	1
20	93430-08006	开口簧环，卡	Circlip	1
21	90501-11M10	接头	Spring, Compression	1
22	61A-44311-01	水泵壳	Housing,Water Pump	1
23	61A-44322-02	芯子	Insert, Cartridge	1
24	93210-86M38	O型圈	O-ring	1
25	93210-37160	O型圈	O-ring	1
26	6E5-44365-00	水封减震器	Damper,WaterSeal	1
27	6E5-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
28	6E5-44352-01	叶轮	Impeller	1
29	90280-04M05	半圆键	Key, Woodruff	1
30	6G5-44323-00	外挡板	Outer Plate, Cartridge	1
31	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
32	93606-12019	定位销	Pin, Dowel	2
33	90119-08M14	带垫螺栓	Bolt, With Washer	4
34	6E5-45331-00-94	轴承壳	Housing,Bearing	1
35	93101-28M16	油封	OilSeal	2
36	93317-330U2	轴承	Bearing	1
37	6E5-45587-01-10	填隙	Shim (T:0.10MM)	1
37	6E5-45587-01-12	填隙	Shim (T:0.12MM)	1
37	6E5-45587-01-15	填隙	Shim (T:0.15MM)	1
37	6E5-45587-01-18	填隙	Shim (T:0.18MM)	1
37	6E5-45587-01-30	填隙	Shim (T:0.30MM)	1
37	6E5-45587-01-40	填隙	Shim (T:0.40MM)	1
37	6E5-45587-01-50	填隙	Shim (T:0.50MM)	1
38	93341-930V2	轴承	Bearing	1
39	93210-55M14	O型圈	O-ring	1
40	6E5-45344-00	油封盖	Cover,OilSeal	1
41	97095-08025	螺栓	Bolt	4
42	92995-08600	盘形垫	Washer	4
43	6G5-45501-01	驱动轴组	Drive ShaftComplete	1
43	6G5-45501-21	驱动轴组	Drive ShaftComplete	1
44	6G5-45551-01	小齿轮	Pinion	1
45	90170-16M01	螺帽	Nut	1
46	6G5-45560-01	齿	Gear	1
47	93315-425V3	轴承	Bearing	2
48	6J9-45611-01	螺旋浆轴	Shaft,Propeller	1
49	6E5-45641-02	变挡装置	Shifter	1
50	6E5-45634-01	变挡滑	Slide, Shift	1
51	90501-16M37	压簧	Spring, Compression	1
52	93507-32009	滚珠	Ball	2
53	93511-32017	滚珠	Ball	2
54	93503-16003	滚珠	Ball	2
55	90250-08M07	圆柱销	Pin, Straight	1
56	6G5-45631-00	爪形离合器	Clutch, Dog	1
57	6E5-45633-01	固定环	Ring, Cross Pin	1
58	6J9-45332-00-94	轴承壳	Housing,Bearing	1
59	93306-209U0	轴承	Bearing	1
60	6G5-45571-02	齿轮	Gear	1
61	6G5-45576-00	推力垫	Washer, Thrust	1
62	93315-430U8	轴承	Bearing	1
63	93101-30M17	油封	OilSeal	2
64	93210-97M55	O型圈	O-ring	1
65	6G5-45577-02-10	填隙	Shim (T:0.10MM)	1
65	6G5-45577-02-12	填隙	Shim (T:0.12MM)	1
65	6G5-45577-02-15	填隙	Shim (T:0.15MM)	1
65	6G5-45577-02-18	填隙	Shim (T:0.18MM)	1
65	6G5-45577-02-30	填隙	Shim (T:0.30MM)	1
65	6G5-45577-02-40	填隙	Shim (T:0.40MM)	1
65	6G5-45577-02-50	填隙	Shim (T:0.50MM)	1
66	90201-30M92	平垫圈	Washer,Plate	1
67	90282-04M00	直键	Key, Straight	1
68	6G5-45383-01	爪形垫	Washer, Claw	1
69	6G5-45384-00	螺母	Nut	1

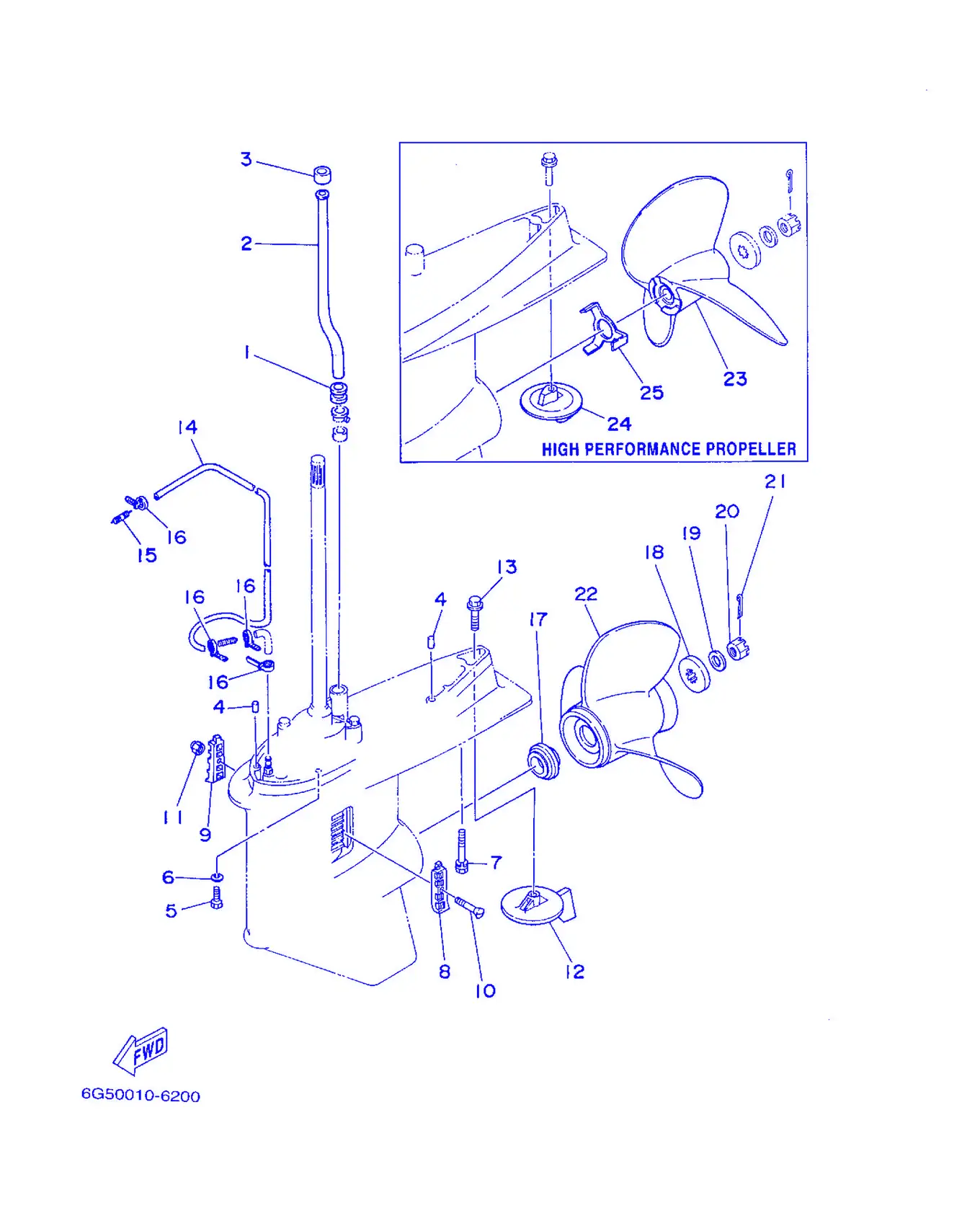

ロワーケーシング. ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-44366-00	水封减震器	Damper,WaterSeal	1
2	6E5-44361-00	水管	Tube, Water	1
2	6E5-44361-20	水管	Tube, Water	1
3	6E5-44365-00	水封减震器	Damper,WaterSeal	1
4	93608-12M05	定位销	Pin, Dowel	2
5	97075-10045	螺栓	Bolt	6
6	92995-10100	盘形垫	Washer	6
7	90119-10M89	螺栓	Bolt, With Washer	1
8	6J9-45214-00	进水口盖	Cover, Water Inlet	1
9	6J9-45215-00	进水口盖	Cover, Water Inlet	1
10	90152-05M08	沉头螺钉	Screw, Countersunk	1
11	90185-05002	螺母	Nut, Self-Locking	1
12	6J9-45371-01	航向调整	Tab Trim	1
13	90105-10M00	螺栓	Bolt, Flange	1
14	90445-07MF0	固定	Hose (L1030)	1
15	6E5-83558-00	管嘴端部	End, Nipple	1
16	90465-11M10	固定	Clamp	4
17	6E5-45987-01	衬套	Spacer	1
18	688-45997-01	衬套	Spacer	1
19	92990-18200	盘形垫	Washer	1
20	90171-18M04	螺母	Nut, Castle	1
21	91490-40030	开口销	Pin, Cotter	1
22	6G5-45941-01-98	螺旋浆组合	Propeller (3X15-1/4 X15 -M)	1
22	6G5-45945-01-98	螺旋浆	Propeller (3X14 X19 -M)	1
22	6G5-45947-01-98	螺旋浆	Propeller (3X14-1/2 X17 -M)	1
22	6G5-45949-00-98	螺旋浆	Propeller (3X13-1/2 X23 -M)	1
22	6G5-45952-00-98	螺旋浆	Propeller (3X14-5/8 X16 -M)	1
22	6G5-45930-00-98	螺旋浆	Propeller (3X13-3/8 X25 -M)	1
22	6G5-45932-00-98	螺旋浆	Propeller (3X15-3/4 X13 -M)	1
22	6G5-45970-02-98	螺旋浆组合	Propeller (3X15-1/4 X15 -M)	1
23	6E5-45970-10	螺旋浆组合	Propeller (3X14X20-P)	1
23	6E5-45972-10	螺旋浆组合	Propeller (3X14X24-P)	1
23	6E5-45974-10	螺旋浆组合	Propeller (3X14X28-P)	1
23	6E5-45976-10	螺旋浆组合	Propeller (3X14X22-P)	1
23	6E5-45978-10	螺旋浆	Propeller (3X14X26-P)	1
24	6E5-45371-10	航向调整	Tab Trim	1
25	6E5-45994-10	齿板	Plate, Tooth	1
