水星 Mercury 5 HP 0P017000 THRU 0P400999 - 爆炸图零件明细

Sears 系列 · Belgium - Cat.# 90-804067 · 共 16 个部位 · 709 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0221496	存储罩 200-300马力	COVER-STORAGE 200-300HP	1
-	8M0228537	存储罩 200-300马力 白色	COVER-STORAGE 200-300HP White	1
-	8M0228520	通风罩 250马力 黑色	COVER-VENTED 250HP Black	1
-	8M0228521	通风罩 250马力 白色	COVER-VENTED 250HP White	1
-	8M0228522	通风罩 300马力 黑色	COVER-VENTED 300HP Black	1
-	8M0228523	通风罩 300马力 白色	COVER-VENTED 300HP White	1
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0133491	舵柄总成 大舵柄机械/动力转向	TILLER HANDLE ASSEMBLY Big Tiller Mechanical/Power Steer	1
-	8M0151561	BT机械臂总成	BT ARM ASY-MECH	1
-	8M0133492	舵柄总成 大舵柄-DTS带动力转向	TILLER HANDLE ASSEMBLY Big Tiller - DTS with Power Steer	1
-	8M0151560	BT臂总成-DTS	BT ARM ASSY-DTS	1
-	8M0141907	油门换挡二代电缆套件	CABLE KIT - THROTTLE AND SHIFT GEN II	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0143359	高级消音套件	SOUND CONTROL KIT Advanced	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件 舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1
-	8M0176702	发电机升级套件	UPGRADE KIT Alternator	1

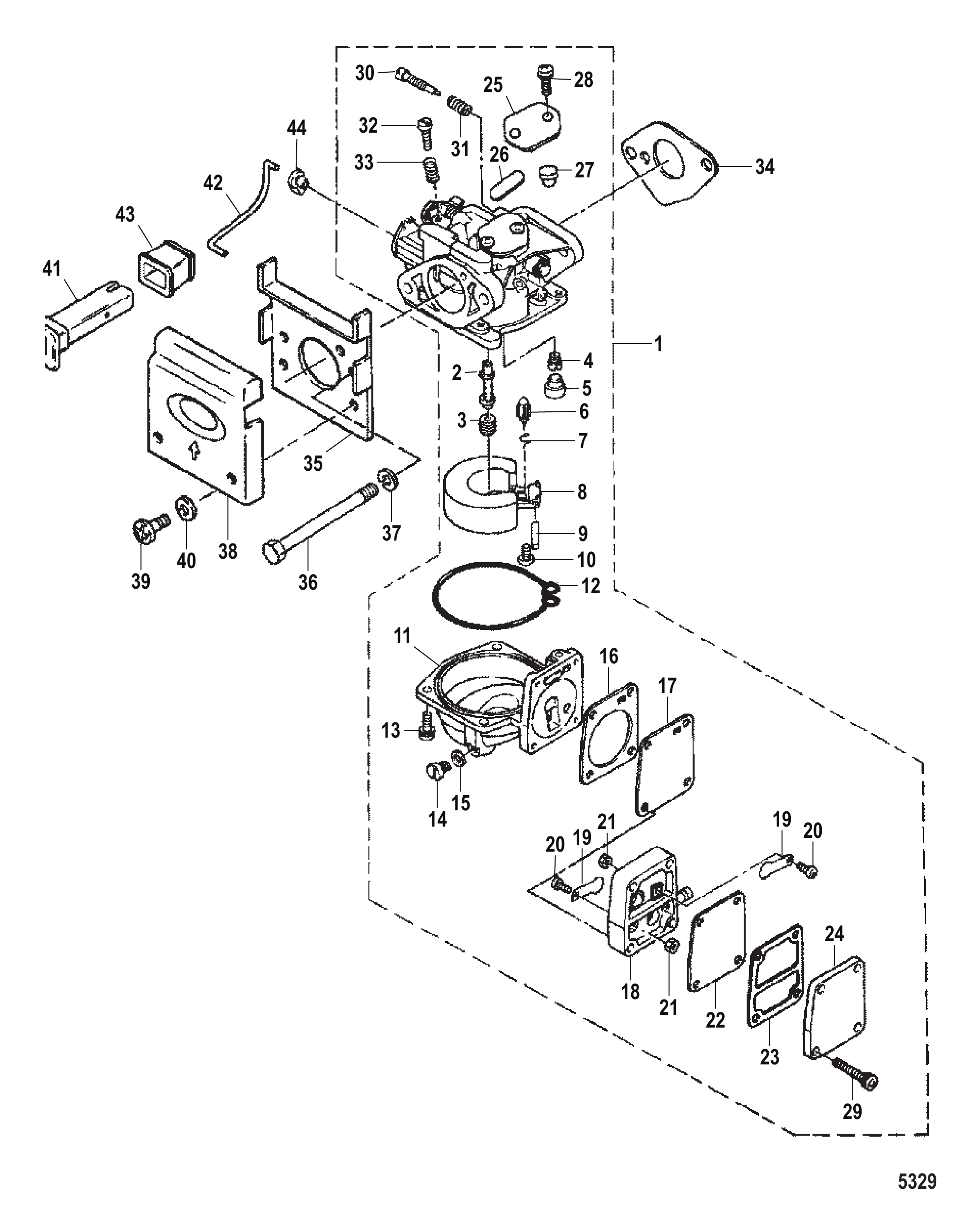

图 2化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	812647T1	化油器	CARBURETOR	1
1	812648T	化油器	CARBURETOR	1
2	812650	主喷管	MAIN NOZZLE	1
3	19249	主量孔(#80)	JET Main (#80)	1
4	162512	引导量孔(#55)	JET Pilot (#55)	1
4	16251	喷口导流器(#52)	JET Pilot (#52)	1
5	16252	盖帽	CAP	1
6	16254	浮子阀	FLOAT VALVE	1
7	16255	卡扣	CLIP	1
8	16253	浮子	FLOAT	1
9	16256	销	PIN	1
10	16257	螺钉	SCREW	1
11	16258	浮子室	FLOAT BOWL	1
12	16259	O型圈	O-RING	1
13	16260	螺钉(M4 x 12)	SCREW (M4 x 12)	4
14	16261	放油螺钉	SCREW Drain	1
15	16262	衬垫	GASKET	1
16	16326	衬垫	GASKET	1
17	16325	隔膜	DIAPHRAGM	1
18	16268	泵体	BODY Pump	1
19	16269	止回阀	CHECK VALVE	2
20	16270	螺钉	SCREW	2
21	16271	螺母	NUT	2
22	16275	隔膜	DIAPHRAGM	1
23	16274	衬垫	GASKET	1
24	16272	泵盖	COVER Pump	1
25	855540	化油器盖	COVER Carburetor	1
26	855541	衬垫	GASKET	1
27	8555411	衬垫	GASKET	1
28	855542	螺钉	SCREW	2
29	16273	螺钉	SCREW	4
29	162606	螺钉	SCREW	4
29	162606	螺钉	SCREW	4
30	16265	调节螺钉	SCREW Adjusting	1
30	812935	调节螺钉	SCREW Adjusting	1
31	16266	弹簧	SPRING	1
32	16263	螺钉	SCREW	1
33	16264	弹簧	SPRING	1
34	16327	衬垫	GASKET	1
35	16328	支架	BRACKET	1
35	8M0207654	支架	BRACKET	1
36	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	2
36	855809003	螺栓	BOLT	2
36	16329002	螺栓	BOLT	2
36	855809003	螺栓	BOLT	2
37	16818	锁紧垫圈	LOCKWASHER	2
38	812936	挡板	PLATE Baffle	1
39	16334	螺钉	SCREW	2
40	16335	垫圈	WASHER	2
41	163312	阻风门拉杆	ROD Choke	1
41	8M0155123	阻风门拉杆	ROD CHOKE	1
42	827662	阻风门连杆	LINK Choke	1
43	163321	护孔环	GROMMET	1
44	16333	卡扣拉杆	ROD Snap	1
-	855546A1	化油器维修套件	REPAIR KIT Carburetor	1
-	16115A1	动力头衬垫套件	GASKET SET Powerhead	1
-	16115A03	衬垫套件	GASKET SET	1

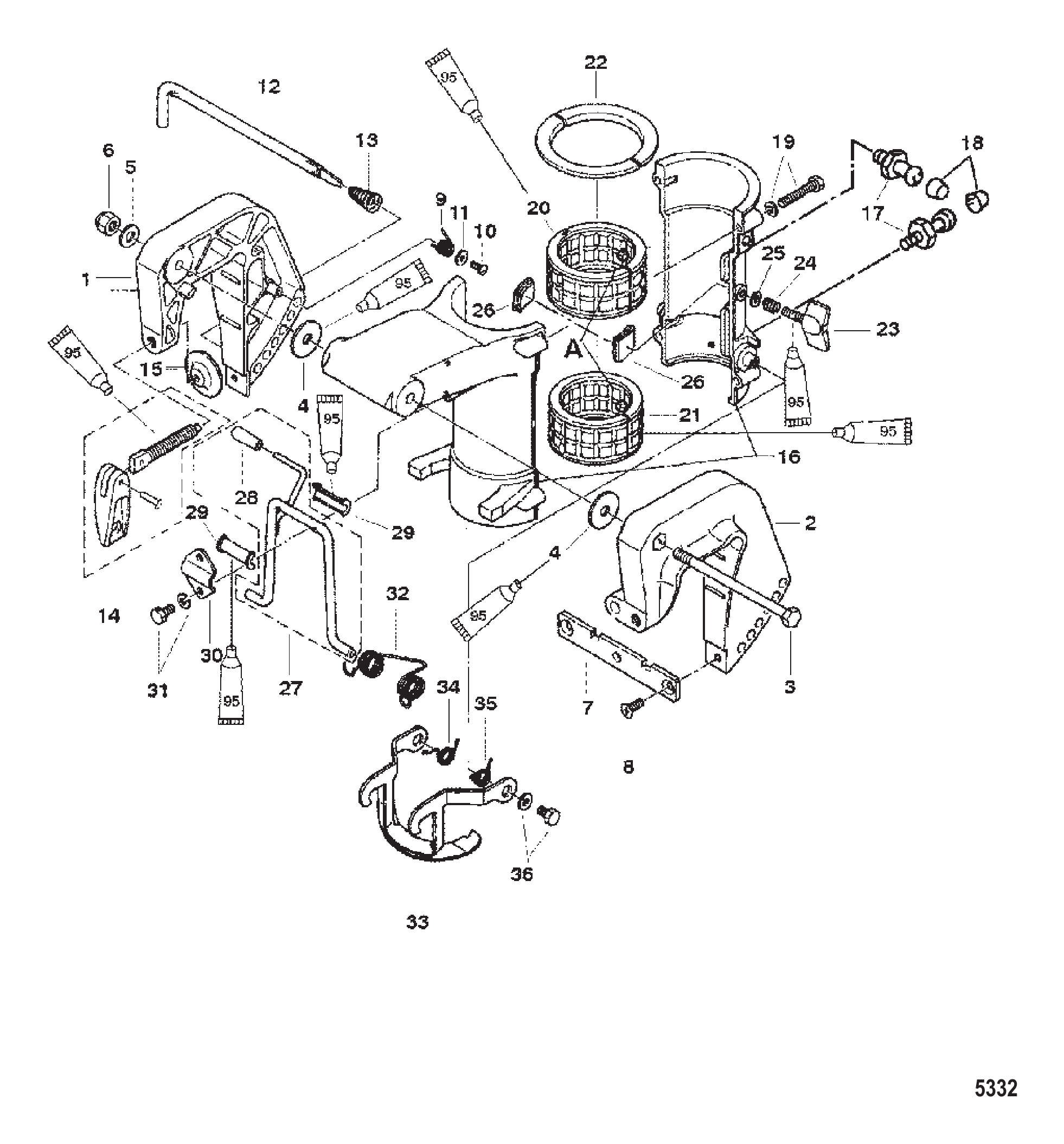

图 3夹紧与旋转支架 Clamp and Swivel Brackets

REF	零件编号	中文名称	英文名称	数量
1	9622T6	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	96231	左舷夹紧支架	CLAMP BRACKET Port	1
3	95373	螺栓	BOLT	1
3	898101337	螺钉	SCREW	1
4	95375	垫圈	WASHER	2
5	16192	垫圈	WASHER	1
6	815088	螺母 (M8)	NUT (M8)	1
6	95374	尼龙螺母	NUT Nylon	1
7	16193	间隔板	DISTANCE PLATE	1
8	16194	螺钉	SCREW	2
9	161951	弹簧	SPRING	1
10	16196	螺钉	SCREW	1
11	16197	垫圈	WASHER	1
12	16198	推力杆	THRUST ROD	1
12	16198004	推力杆	THRUST ROD	1
13	8150931	弹簧	SPRING	1
13	815093003	弹簧	SPRING	1
14	16200	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
14	8M0059063	螺钉	SCREW	2
15	95379	垫	PAD	2
16	813029T1	旋转支架	SWIVEL BRACKET	1
17	824969	润滑脂接头	FITTING Grease	2
18	808599	盖帽	CAP	2
19	82304230	螺栓	BOLT	4
19	8M0147119	螺栓	BOLT	4
20	824966	衬套 (上部)	BUSHING (UPPER)	1
20	8M0057473	衬套	BUSHING	1
21	824967	衬套（下部）	BUSHING (LOWER)	1
21	8M0057474	衬套	BUSHING	1
22	16204	推力板	THRUST PLATE	2
23	162061	调节螺钉	SCREW Adjusting	1
23	8M0155324	螺钉垫片套件	SCREW WASHER KIT	1
24	953838	弹簧	SPRING	1
25	16826	不锈钢垫圈	WASHER Stainless Steel	1
26	162051	摩擦片	FRICTION PLATE	2
27	825112A2	倾斜止动总成	STOP ASSEMBLY Tilt	1
27	8M0045584	倾斜止动块	STOP-TILT	1
28	162081	握把	GRIP	1
28	8M0090337	握把	GRIP	1
29	825113	衬套	BUSHING	2
30	16210	定位板	SET PLATE	1
30	16210002	定位板	SET PLATE	1
31	162111	螺栓	BOLT	2
31	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
32	16212	弹簧	SPRING	1
33	16213	倒车锁臂	ARM Reverse Lock	1
34	16215	弹簧	SPRING	1
35	16216	弹簧	SPRING	1
36	82304223	螺栓	BOLT	2

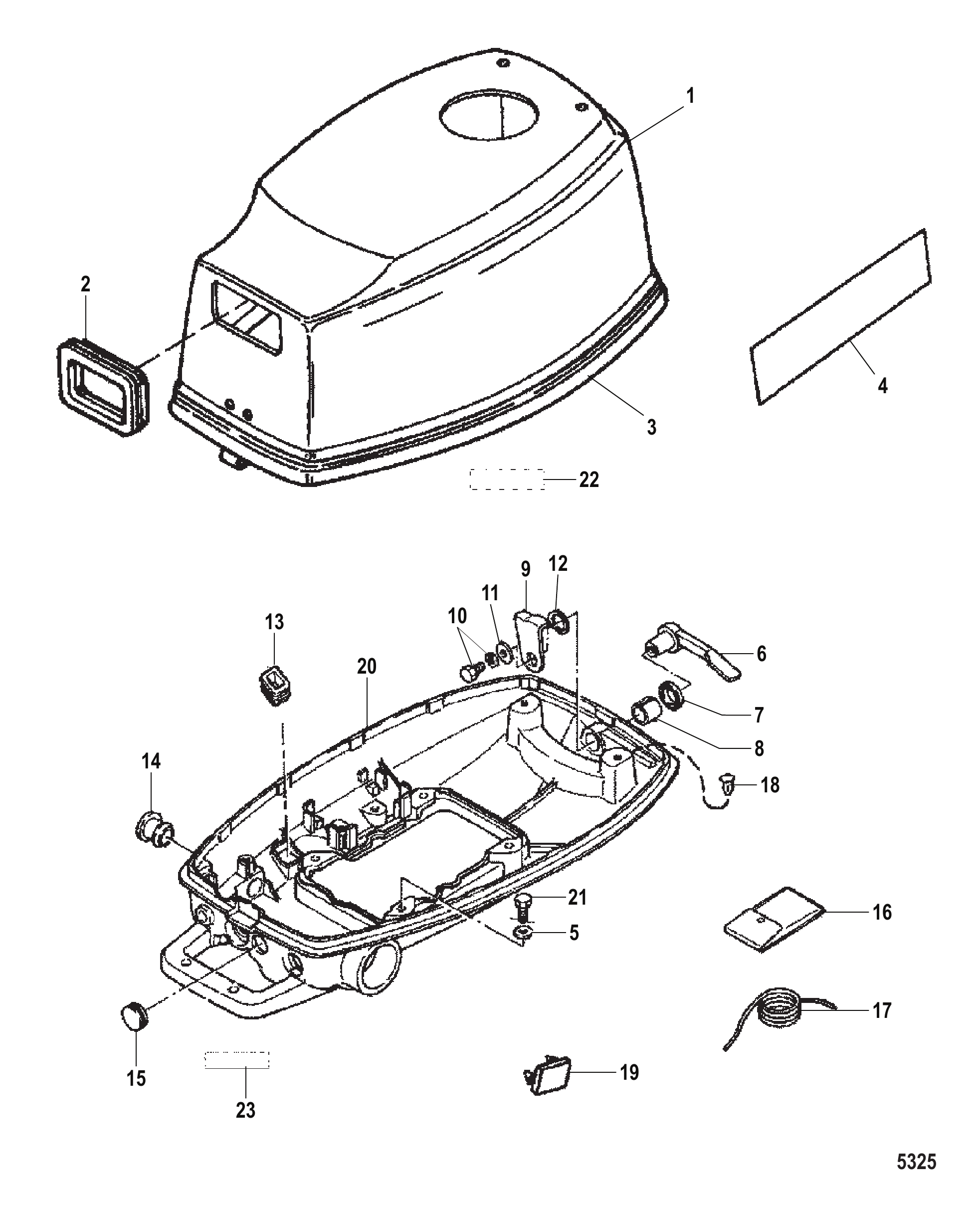

图 4外罩 Cowling

REF	零件编号	中文名称	英文名称	数量
1	9626A1	顶盖总成	TOP COWL ASSEMBLY	1
1	815038A2	顶盖总成	TOP COWL ASSEMBLY	1
1	815038A06	顶部上罩总成(无贴花)	TOP COWL ASSEMBLY No decals	1
2	162282	橡胶密封件	SEAL Rubber	1
3	810751	橡胶密封件	SEAL Rubber	1
3	8M0130233	上罩壳密封件	SEAL Top Cowl	1
4	810780	消音挡板	BAFFLE Sound	1
5	16826	不锈钢垫圈	WASHER Stainless Steel	4
6	162181	挂钩杆	HOOK LEVER	1
7	16219	密封件	SEAL	1
8	16220	衬套	BUSHING	1
9	16222	盖钩	COVER HOOK	1
10	162111	螺栓	BOLT	1
10	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
11	953921	不锈钢垫圈	WASHER Stainless Steel	1
12	16221	波形垫圈	WAVE WASHER	1
13	16231	护孔环	GROMMET	1
14	16225	护孔环	GROMMET	1
15	16226	护孔环	GROMMET	1
16	16229	工具包	TOOL KIT	1
17	16230	安全绳	SAFETY ROPE	1
18	18670	堵头	PLUG	2
19	815037	堵头	PLUG	1
20	825984A2	下机罩	BOTTOM COWL	1
21	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	4
22	856985A2	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A00	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A01	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A02	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A03	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A04	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A05	EPA标签信息贴花	DECAL EPA Label Information	1
23	16227	燃油旋钮标贴	DECAL Fuel Cock	1

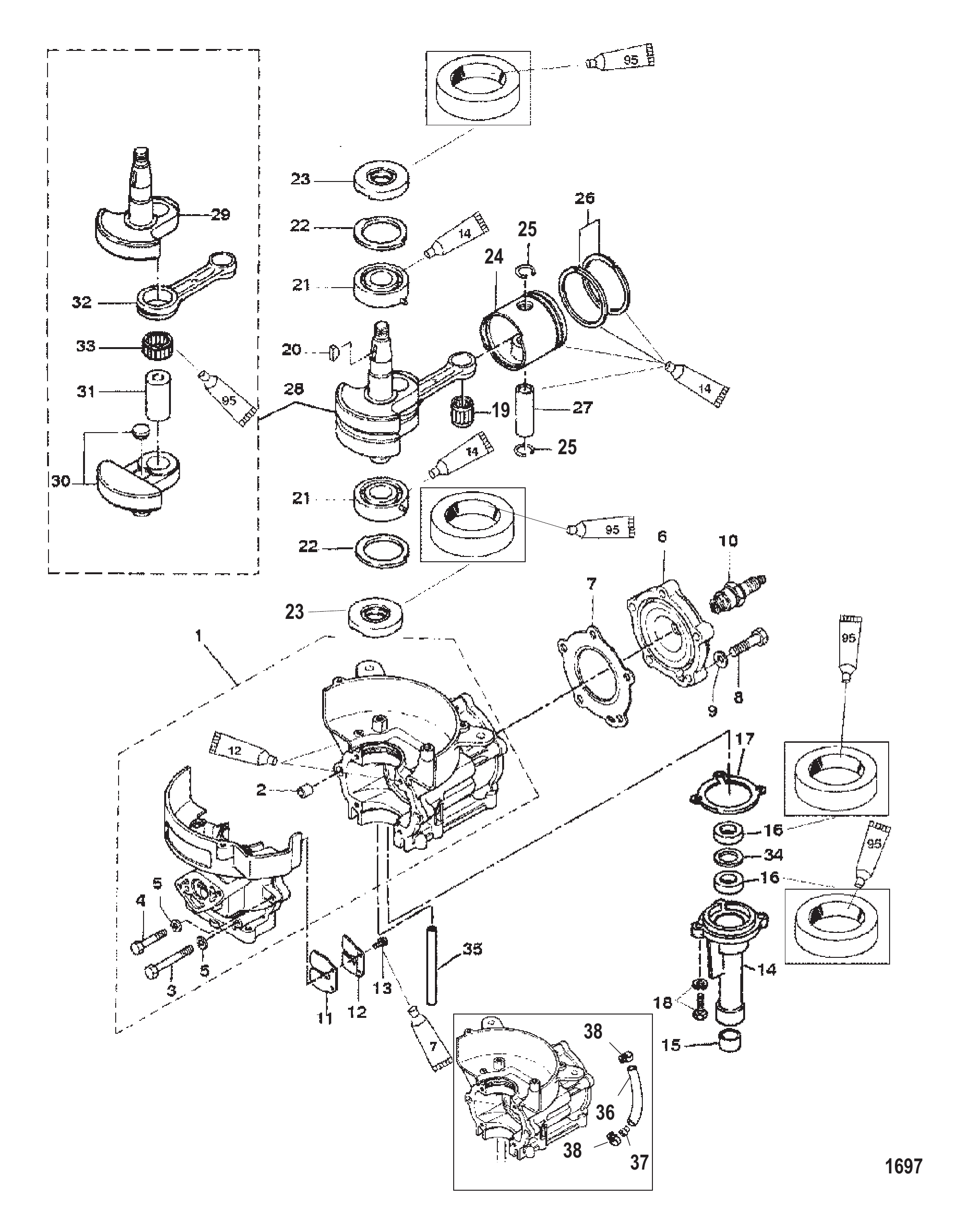

图 5气缸体/曲轴/活塞 Cylinder Block/Crankshaft/Piston

REF	零件编号	中文名称	英文名称	数量
1	8150131	气缸体	CYLINDER BLOCK	1
1	815013A5	气缸体	CYLINDER BLOCK	1
1	815013A5	气缸体	CYLINDER BLOCK	1
2	16119	定位销	PIN Dowel	2
3	16695	螺栓	BOLT	4
4	815063	螺钉	SCREW	2
5	16818	锁紧垫圈	LOCKWASHER	6
6	96301	气缸盖	CYLINDER HEAD	1
7	812939	衬垫	GASKET	1
7	812939015	衬垫	GASKET	1
8	16698	螺栓	BOLT	5
8	16126	螺栓	BOLT	5
8	16126	螺栓	BOLT	5
9	4002217	垫圈	WASHER	5
10	17719547	火花塞 (NGK#BPR7HS-10)	SPARK PLUG (NGK#BPR7HS-10)	1
10	97184	火花塞(NGK#BP7HS-10)	SPARK PLUG (NGK#BP7HS-10)	1
10	8M0114744	SP BP7HS-10 @4	SP BP7HS-10 @4	1
11	16706	簧片阀	REED VALVE	1
12	16707	停机开关	STOP	1
12	17666	停机开关	STOP	1
13	16820	螺钉	SCREW	2
14	8150162	壳体	HOUSING	1
15	815017	衬套	BUSHING	1
16	16703	油封	SEAL Oil	2
16	8M0101649	密封件	SEAL	2
17	16704	衬垫	GASKET	1
17	8M0152378	曲轴箱衬垫	GASKET Crankcase	1
18	82304217	螺栓	BOLT	2
18	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
19	16052	滚柱轴承	BEARING Roller	1
20	16053	键	KEY	1
21	16049	滚珠轴承	BEARING Ball	2
22	16050	推力板	THRUST PLATE	2
22	8537122	推力板	THRUST PLATE	2
23	16051	油封	SEAL Oil	2
-	9615A01	活塞总成	PISTON ASSEMBLY	2
-	8M0103755	活塞总成	PISTON ASSY	2
-	9616A01	活塞总成	PISTON ASSEMBLY	AR
-	8M0103756	活塞总成	PISTON ASSY	AR
24	9615T	活塞	PISTON	1
24	9615A01	活塞总成	PISTON ASSEMBLY	1
24	9616T	活塞	PISTON	AR
24	9616A01	活塞总成	PISTON ASSEMBLY	AR
25	16057	卡扣	CLIP	2
26	16054	活塞环	RING Piston	2
26	8M0080357	活塞环组	PISTON RING SET	2
26	16055	活塞环	RING Piston	AR
26	8M0080356	活塞环组	PISTON RING SET	AR
27	16056	活塞销	PIN Piston	1
27	898101918	活塞销	PIN-PISTON	1
28	9614	曲轴总成	CRANKSHAFT ASSEMBLY	1
28	879147T15	曲轴	CRANKSHAFT	1
29	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
30	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
31	813046	曲轴销	PIN Crank	1
31	813046002	曲柄销	CRANK PIN	1
32	813047	连杆	CONNECTING ROD	1
33	813048	轴承	BEARING	1
34	815018	隔套	SPACER	1
35	823976	示流软管	HOSE Tell-Tale	1
36	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
36	8M0057112	软管	HOSE	1
37	42657A3	止回阀	CHECK VALVE	1
38	95224	卡扣	CLIP	2
-	16115A1	动力头衬垫套件	GASKET SET Powerhead	1
-	16115A03	衬垫套件	GASKET SET	1
-	815040T1	动力头总成	POWERHEAD ASSEMBLY	1
-	815040T05	PH 4 2S	PH 4 2S	1
-	815040T03	动力头总成	POWERHEAD ASSEMBLY	1
-	815040T05	PH 4 2S	PH 4 2S	1
-	815042T1	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145945	短缸体	SHORT BLOCK	1
-	815042T03	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145945	短缸体	SHORT BLOCK	1

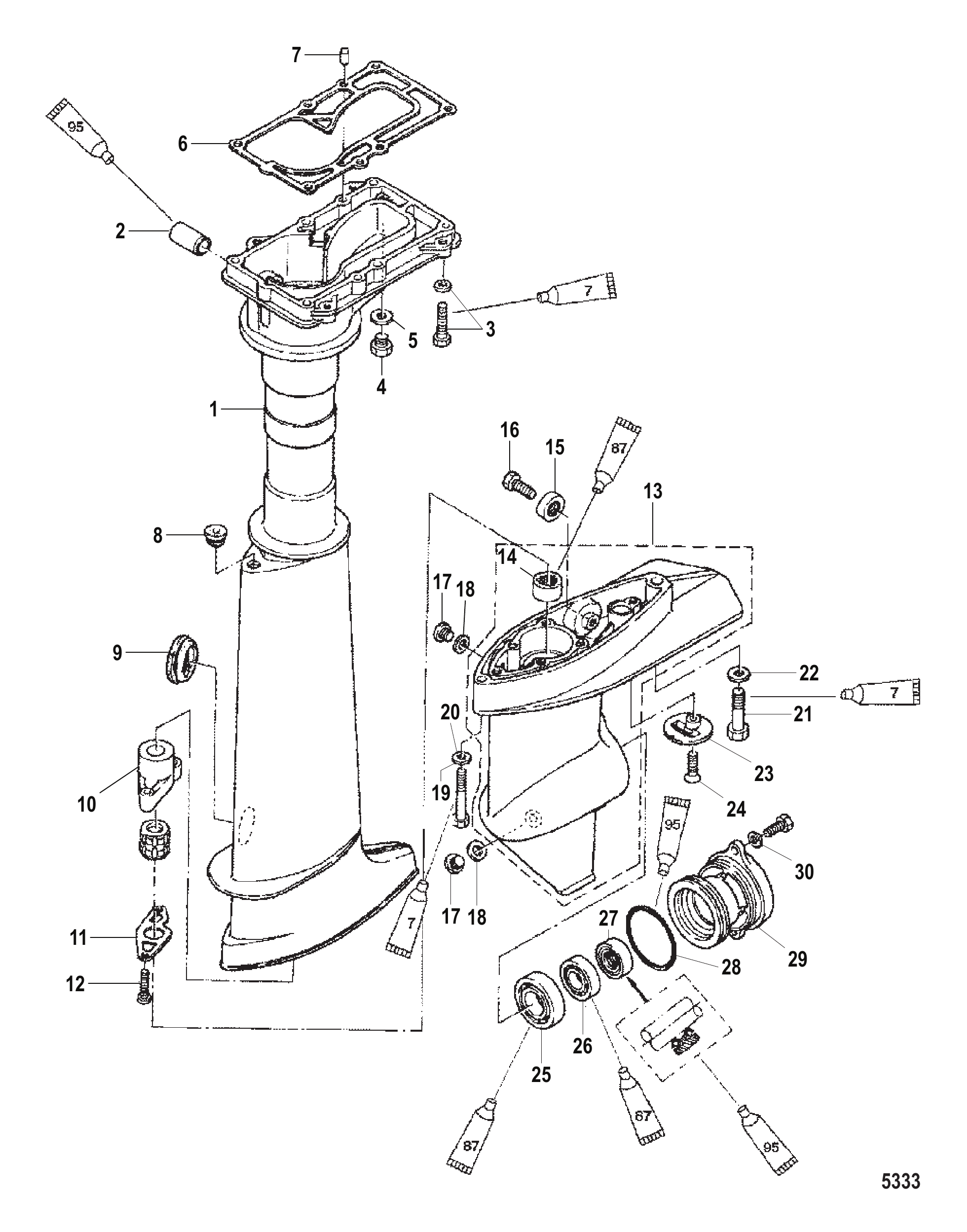

图 6驱动轴壳体/齿轮箱 Driveshaft Housing/Gear Housing

REF	零件编号	中文名称	英文名称	数量
1	825134A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	8M0089103	DSH短款黑色	DSH SHORT BLACK	1
1	825136A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	8M0089106	长驱动轴壳体	HSG D/S LONG	1
2	16114	衬套	BUSHING	1
3	82304224	螺栓	BOLT	6
3	879194264	螺栓	BOLT	6
4	16116	水堵	PLUG Water	1
4	879194296	水堵	PLUG Water	1
4	803592	冲洗塞	FLUSH PLUG	1
4	879194296	水堵	PLUG Water	1
5	95220	衬垫	GASKET	1
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
6	16115	衬垫	GASKET	1
6	812947001	衬垫	GASKET	1
7	16119	定位销	PIN Dowel	2
8	161181	护孔环	GROMMET	1
9	16117	护孔环	GROMMET	1
10	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	16121	固定座	RETAINER	1
12	16122	螺钉	SCREW	2
12	823042067	螺钉	SCREW	2
12	16123	螺钉(25毫米)	SCREW (25 mm)	2
13	825132T17	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
13	825132T30	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
13	9621T6	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
14	16124	衬套	BUSHING	1
15	823912	阳极块	ANODE	1
15	875208	阳极块	ANODE	1
16	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
17	953683	堵头	PLUG	2
17	8M0229353	堵头	PLUG	2
18	95220	衬垫	GASKET	2
18	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
19	161251	螺栓 (前部)	BOLT (FRONT)	1
19	8M0063198	螺栓	BOLT	1
20	16826	不锈钢垫圈	WASHER Stainless Steel	1
21	16126	螺栓 (后部)	BOLT (REAR)	1
22	16192	垫圈	WASHER	1
23	16133	滤水器	STRAINER Water	1
24	16134	螺钉	SCREW	1
25	16128	滚珠轴承	BEARING Ball	1
26	16132	滚珠轴承	BEARING Ball	1
27	16130	油封	SEAL Oil	1
28	16131	O型圈	O-RING	1
29	825118T	壳体	HOUSING	1
30	82304213	螺栓	BOLT	2
30	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
-	825132T15	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155375	齿轮箱 B SH	GEAR HOUSING B SH	1
-	825132T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155373	GC 4-5 2S B L	GC 4-5 2S B L	1
-	9621T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122308	GC 4-5-6 2S 4S L	GC 4-5-6 2S 4S L	1
-	16115A1	动力头衬垫套件	GASKET SET Powerhead	1
-	16115A03	衬垫套件	GASKET SET	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0188431	衬垫套件	GASKET SET	1

图 7发动机衬垫套件 Engine Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	16115A1	动力头衬垫套件	GASKET SET Powerhead	1
-	16115A03	衬垫套件	GASKET SET	1
0	16259	化油器浮子室O型圈	O-RING Carburetor Float Bowl	1
0	16262	化油器放油螺钉垫片	GASKET Carburetor Drain Screw	1
0	16327	化油器衬垫	GASKET Carburetor	1
0	812939	气缸盖衬垫	GASKET Cylinder Head	1
0	812939015	衬垫	GASKET	1
0	16703	油壳密封件	SEAL Oil Housing	2
0	8M0101649	密封件	SEAL	2
0	16704	壳体衬垫	GASKET Housing	1
0	8M0152378	曲轴箱衬垫	GASKET Crankcase	1
0	16051	曲轴油封	SEAL Oil Crankshaft	2
0	16115	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
0	812947001	衬垫	GASKET	1

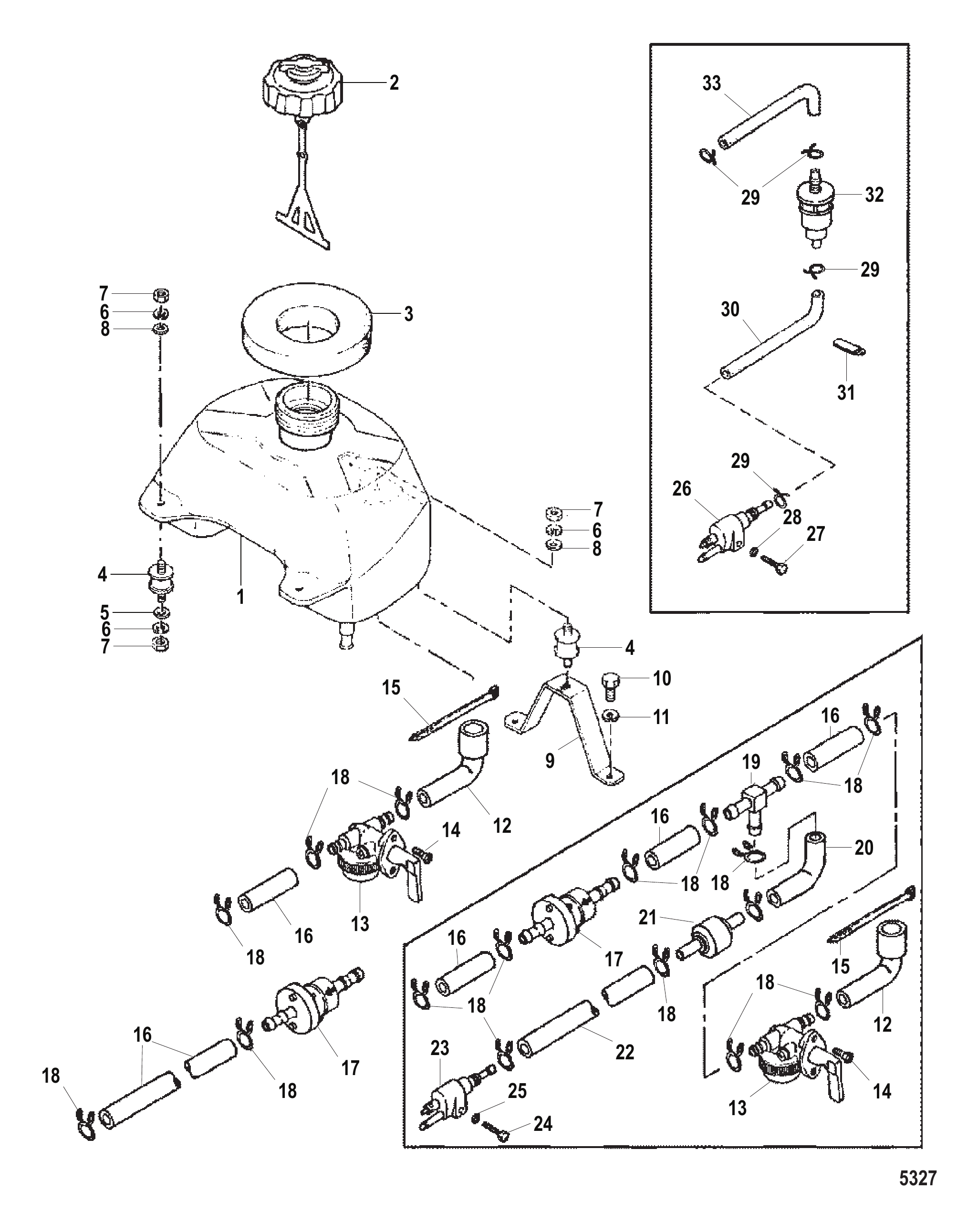

图 8燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	824964A2	燃油箱总成	TANK ASSEMBLY Fuel	1
1	824964A03	REF SOB 13-18	REF SOB 13-18	1
2	824962A2	盖帽	CAP	1
2	8M0060029	燃油箱盖总成	FUEL CAP ASSY	1
3	162352	密封件	SEAL	1
3	8M0099393	密封件	SEAL	1
4	16236	支架	MOUNT	3
5	953921	不锈钢垫圈	WASHER Stainless Steel	2
6	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	5
7	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	5
8	16238	垫圈	WASHER	3
8	898101937	垫圈	WASHER	3
9	16239	支架	BRACKET	1
9	8M0046049	支架	BRACKET	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
11	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
12	815043	异径弯头	REDUCER ELBOW	1
13	815045	燃油旋塞总成	FUEL COCK ASSEMBLY	1
14	815046	不锈钢螺钉	SCREW Stainless Steel	2
15	815044	塑料卡箍	CLAMP Plastic	1
15	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
16	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	2
16	8M0057113	油管	TUBING	2
17	16248	燃油滤清器	FILTER Fuel	1
17	8M0157133	燃油滤清器	FILTER Fuel	1
18	95395	不锈钢卡扣	CLIP Stainless Steel	5
12	815043	异径弯头	REDUCER ELBOW	1
13	815045	燃油旋塞总成	FUEL COCK ASSEMBLY	1
14	815046	不锈钢螺钉	SCREW Stainless Steel	2
15	815044	塑料卡箍	CLAMP Plastic	1
15	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
16	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	3
16	8M0057113	油管	TUBING	3
17	16248	燃油滤清器	FILTER Fuel	1
17	8M0157133	燃油滤清器	FILTER Fuel	1
18	95395	不锈钢卡扣	CLIP Stainless Steel	11
19	73318	塑料三通	TEE Plastic	1
20	815049	橡胶软管	HOSE Rubber	1
20	8M0168427	软管	HOSE	1
21	815048	塑料接头	CONNECTOR Plastic	1
22	815041	橡胶软管 (110毫米)	HOSE Rubber (110 mm)	1
22	851848032	橡胶软管 (110毫米)	HOSE Rubber (110 mm)	1
23	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
23	8M0182334	燃油接头	CONNECTOR FUEL	1
24	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
25	16826	不锈钢垫圈	WASHER Stainless Steel	1
26	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
26	8M0182334	燃油接头	CONNECTOR FUEL	1
27	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
28	16826	不锈钢垫圈	WASHER Stainless Steel	1
29	95395	不锈钢卡扣	CLIP Stainless Steel	4
30	17668	软管	HOSE	1
31	813275	卡箍	CLAMP	2
32	16248	燃油滤清器	FILTER Fuel	1
32	8M0157133	燃油滤清器	FILTER Fuel	1
33	17669	软管	HOSE	1

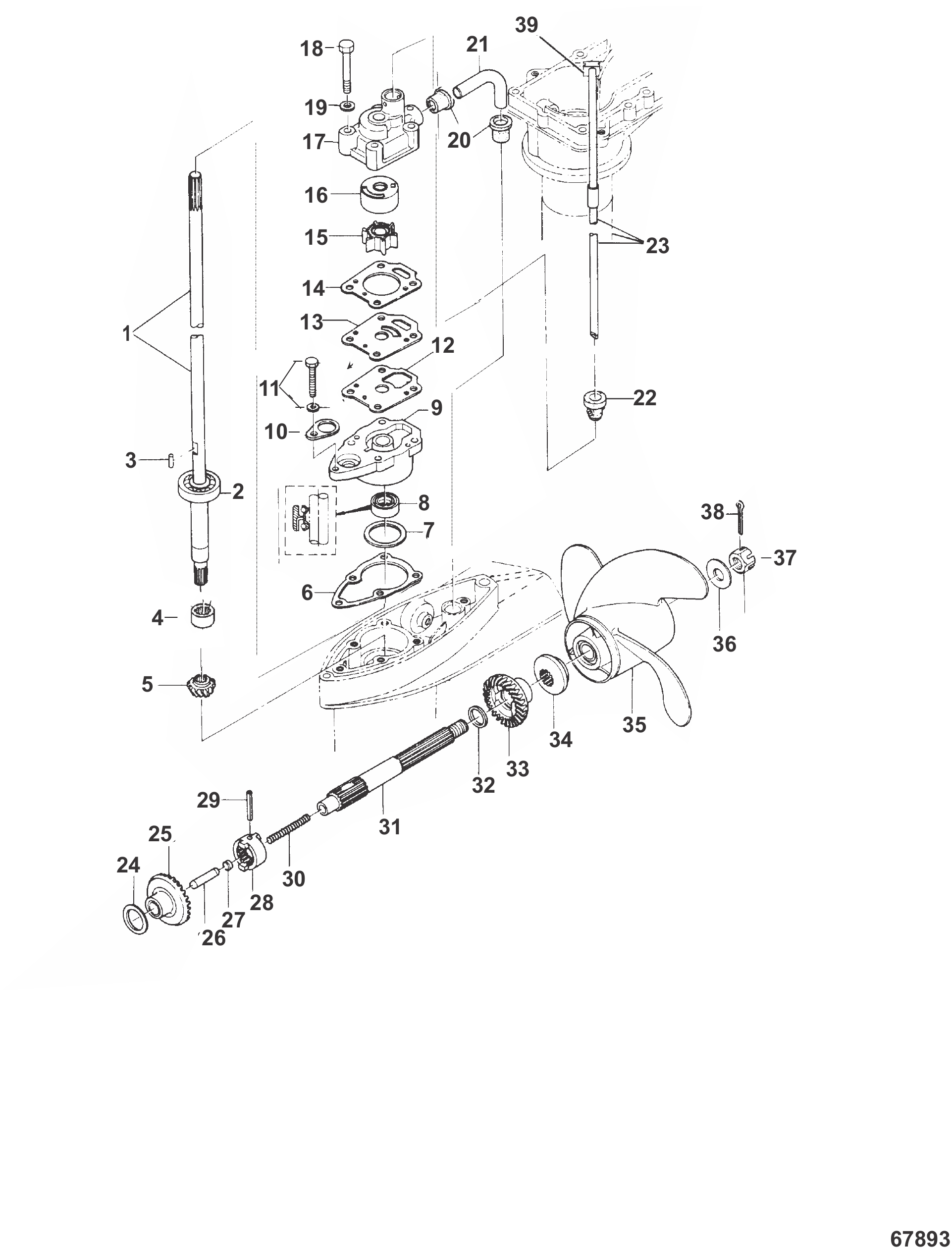

图 9齿轮箱组件 Gear Housing Components

REF	零件编号	中文名称	英文名称	数量
1	161351	驱动轴	DRIVESHAFT	1
1	8M0076367	驱动轴	DRIVESHAFT	1
1	161361	驱动轴	DRIVESHAFT	1
1	8M0076368	驱动轴	DRIVESHAFT	1
2	95347	轴承	BEARING	1
3	16155	键	KEY	1
4	16124	间隔衬套	BUSHING Spacer	1
5	16138	齿轮	GEAR	1
5	8M0122680	齿轮总成	GEAR ASSEMBLY	1
6	16164	衬垫	GASKET	1
6	16164003	衬垫	GASKET	1
6	16164003	衬垫	GASKET	1
7	161631	垫片(0.1)	SHIM (0.1)	AR
7	8132761	垫片(0.15)	SHIM (0.15)	AR
8	16162	油封	SEAL Oil	1
9	826053T	下壳体	HOUSING (LOWER)	1
10	16165	固定座	RETAINER	1
11	823042	螺栓	BOLT	1
12	16160	衬垫	GASKET	1
12	16160004	衬垫	GASKET	1
12	16160004	衬垫	GASKET	1
13	16159	安装板	PLATE	1
14	16158	衬垫	GASKET	1
14	8M0155369	衬垫	GASKET	1
14	16158009	衬垫	GASKET	1
14	8M0155369	衬垫	GASKET	1
15	161543	叶轮	IMPELLER	1
15	8M0204676	叶轮	IMPELLER	1
16	16157	衬套	LINER	1
17	16156	上水泵壳体 (上部)	HOUSING Upper Water Pump (UPPER)	1
17	8M0188429	水泵	PUMP WATER	1
18	161251	螺栓	BOLT	4
18	8M0063198	螺栓	BOLT	4
19	16826	不锈钢垫圈	WASHER Stainless Steel	4
20	16168	密封件	SEAL	2
21	16167	软管	HOSE	1
21	8M0188428	下水管	WATER PIPE LOWER	1
22	16171	密封件	SEAL	1
23	16169	水管	TUBE Water	1
23	16170	水管	TUBE Water	1
24	16141	垫片(0.1)	SHIM (0.1)	AR
24	813277	垫片(0.15)	SHIM (0.15)	AR
25	812944	齿轮	GEAR	1
25	8M0122680	齿轮总成	GEAR ASSEMBLY	1
26	16152	凸轮从动件	FOLLOWER Cam	1
27	16153	固定座	RETAINER	1
28	812946	离合器	CLUTCH	1
29	16150	离合器销	PIN Clutch	1
30	17667	弹簧	SPRING	1
31	195133	螺旋桨轴	PROPELLER SHAFT	1
32	16140	垫圈	WASHER	1
33	8129451	倒挡齿轮	GEAR Reverse	1
33	8M0122680	齿轮总成	GEAR ASSEMBLY	1
34	161451	推力座	THRUST HOLDER	1
34	16145Q01	止推垫片	THRUST WASHER	1
34	16145Q01	止推垫片	THRUST WASHER	1
35	812949	螺旋桨	PROPELLER	1
35	812949A02	Black Max螺旋桨7.8×7右旋铝3叶	BLACK MAX PROPELLER 7.8 X 7 RH AL 3 BL	1
35	812949002	螺旋桨	PROPELLER	1
35	812949A02	Black Max螺旋桨7.8×7右旋铝3叶	BLACK MAX PROPELLER 7.8 X 7 RH AL 3 BL	1
35	812950	螺旋桨	PROPELLER	OPT
35	812950A02	Black Max螺旋桨7.8×8右旋铝3叶	BLACK MAX PROPELLER 7.8 X 8 RH AL 3 BL	OPT
35	812950002	螺旋桨	PROPELLER	OPT
35	812950A02	Black Max螺旋桨7.8×8右旋铝3叶	BLACK MAX PROPELLER 7.8 X 8 RH AL 3 BL	OPT
35	16144	螺旋桨	PROPELLER	OPT
35	16144A01	螺旋桨	PROPELLER	OPT
35	812951A1	螺旋桨	PROPELLER	1
35	812951A02	Black Max螺旋桨8.4×6右旋铝3叶-高推力	BLACK MAX PROPELLER 8.4 X 6 RH AL 3 BL - High Thrust	1
36	16146	垫圈	WASHER	1
37	16147	螺旋桨螺母	PROP NUT	1
38	815026	开口销	COTTER PIN	1
39	810753	导套	GUIDE	1
-	825132T15	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155375	齿轮箱 B SH	GEAR HOUSING B SH	1
-	825132T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155373	GC 4-5 2S B L	GC 4-5 2S B L	1
-	9621T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122308	GC 4-5-6 2S 4S L	GC 4-5-6 2S 4S L	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0188431	衬垫套件	GASKET SET	1
-	16159A1	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0155395	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1

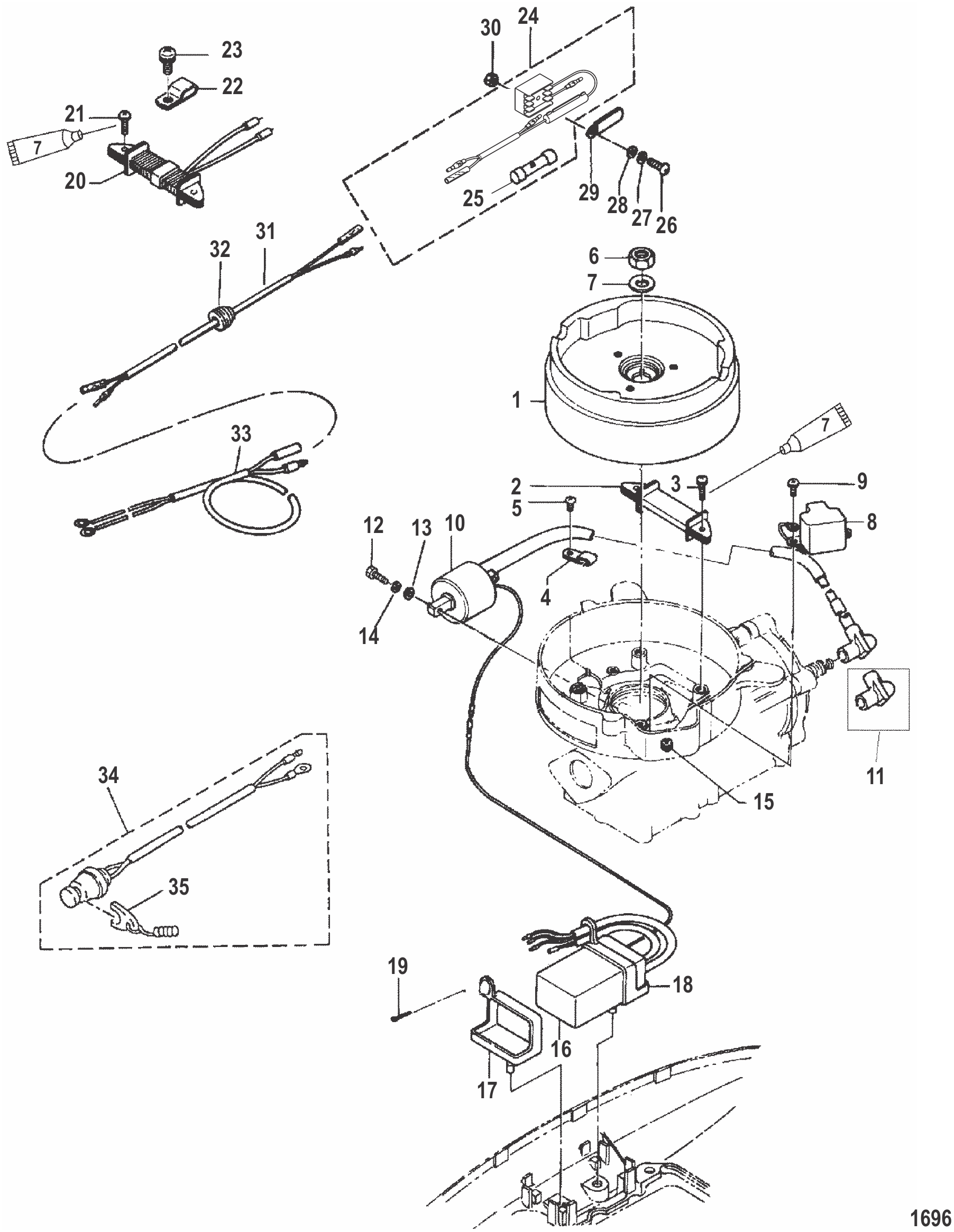

图 10磁电机与点火组件 Magneto and Ignition Components

REF	零件编号	中文名称	英文名称	数量
1	815024	飞轮	FLYWHEEL	1
1	8M0110989	飞轮	FLYWHEEL	1
2	16058T	励磁线圈	COIL Exciter	1
3	16059	螺钉	SCREW	2
4	16060	卡箍	CLAMP	1
5	16821	螺钉	SCREW	1
6	16071	螺母	NUT	1
7	16072	垫圈	WASHER	1
8	160661	脉冲线圈	COIL Pulser	1
9	16067	螺钉	SCREW	2
10	16064A1	点火线圈总成	COIL ASSEMBLY Ignition	1
10	815113T02	点火线圈	IGNITION COIL	1
11	855543	带电阻护套	BOOT With Resistance	1
12	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
13	16818	锁紧垫圈	LOCKWASHER	2
14	809931044	垫圈	WASHER	2
15	16068	护孔环	GROMMET	1
16	16061T	CD单元	CD UNIT	1
16	16061T04	CD单元	CD UNIT	1
16	16061T04	CD单元	CD UNIT	1
17	16062	减震器 (前部)	DAMPER (FRONT)	1
17	878061	前减震器	FRONT DAMPER	1
17	878061	前减震器	FRONT DAMPER	1
18	878062	减震器 (后部)	DAMPER (REAR)	1
19	815026	开口销	COTTER PIN	1
20	16074T	交流发电机	ALTERNATOR	1
21	16059	螺钉	SCREW	2
22	16060	卡箍	CLAMP	1
23	16821	螺钉	SCREW	1
24	16076	整流器	RECTIFIER	1
24	16076A1	整流器套装	RECTIFIER KIT	1
24	16076A1	整流器套装	RECTIFIER KIT	1
25	16077	保险丝	FUSE	1
26	16123	螺钉(25毫米)	SCREW (25 mm)	1
26	16078	螺钉	SCREW	1
27	16079	锁紧垫圈	LOCKWASHER	1
28	16080	不锈钢垫圈	WASHER Stainless Steel	1
28	8M0108373	垫圈	WASHER	1
29	813275	卡箍	CLAMP	1
30	16081	不锈钢螺母	NUT Stainless Steel	1
31	16822	延长线束	HARNESS Extension	1
32	16823	护孔环	GROMMET	1
33	16082	蓄电池电缆	CABLE Battery	1
34	823037A1	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
34	823037A04	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
34	823037A04	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
35	823054	拉绳	LANYARD	1

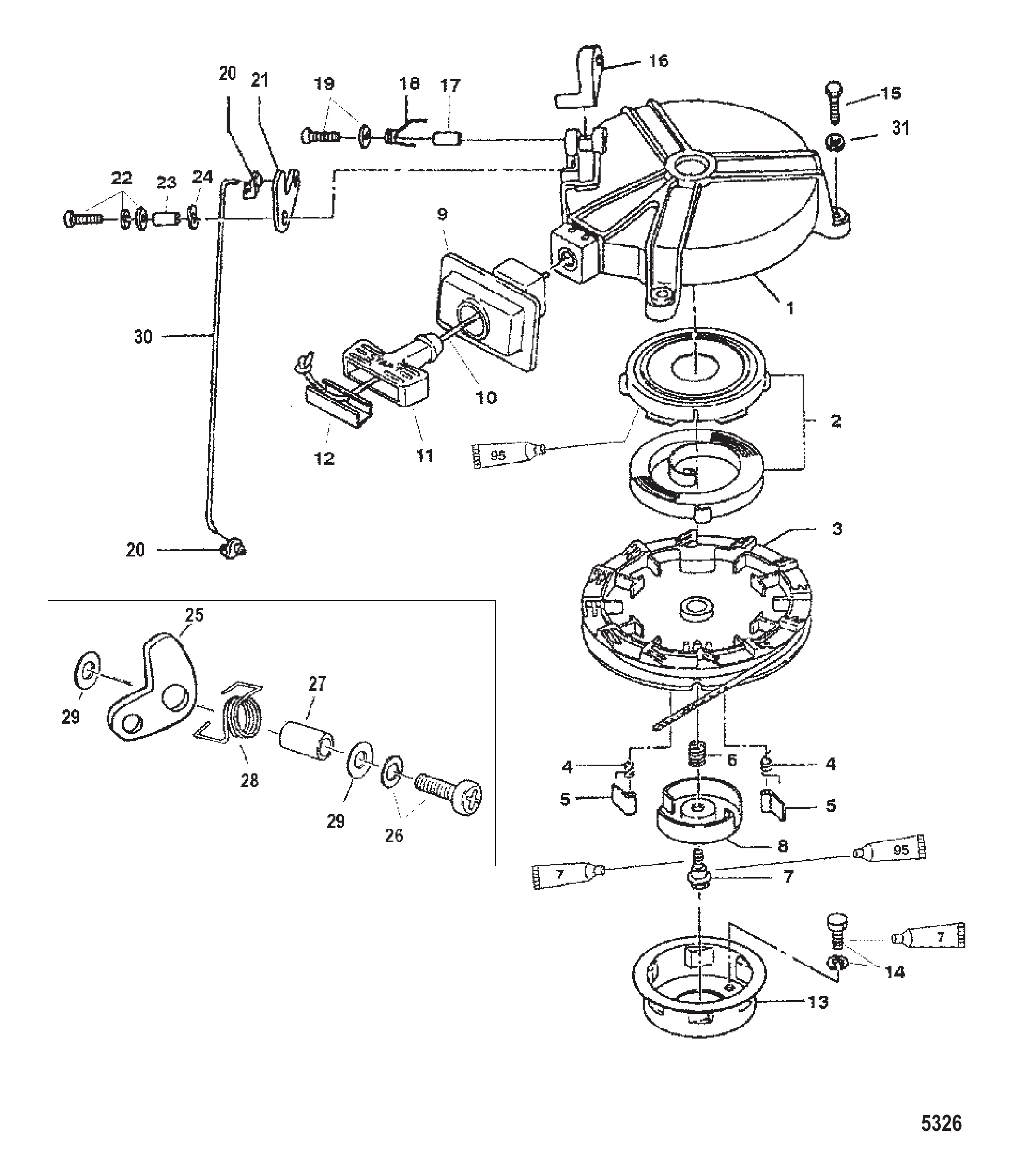

图 11反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	812632A3	手拉启动器总成	STARTER ASSEMBLY Recoil	1
-	8M0227446	反冲启动器	RECOIL STARTER	1
1	812632	启动器壳体	HOUSING Starter	1
1	8M0227442	启动器壳体	STARTER CASE	1
2	812645T	启动器弹簧组	SPRING SET Starter	1
3	812633	启动器滑轮	SHEEVE Starter	1
4	812634	回位弹簧	SPRING Return	2
5	812635	棘轮	RATCHET	2
5	8M0060217	棘轮	RATCHET	2
6	812636	摩擦弹簧	SPRING Friction	1
7	812637	螺栓	BOLT	1
7	8M0060218	螺栓	BOLT	1
8	812638	摩擦片	FRICTION PLATE	1
9	161101	密封板	PLATE Seal	1
10	12066Q9	绳索	ROPE	1
10	12066Q10	启动绳@2	ROPE-STARTER@2	1
11	812640	启动绳手柄	HANDLE Starter Rope	1
12	812641	固定座	RETAINER	1
13	812642	启动器滑轮	PULLEY Starter	1
14	168281	螺钉与锁紧垫圈	SCREW AND LOCKWASHER	3
15	810755	螺钉	SCREW	3
16	17634	启动锁	LOCK Starter	1
17	17637	轴环	COLLAR	1
17	895130	轴环	COLLAR	1
18	17638	弹簧	SPRING	1
18	812645007	弹簧	SPRING	1
19	8555449	螺钉总成	SCREW ASSEMBLY	1
20	176431	快拆连杆	SNAP Link Rod	2
20	8M0169412	卡扣杆	SNAP ROD	2
21	812643	凸轮	CAM	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
23	855545	轴环	COLLAR	1
24	17641	波形垫圈	WAVE WASHER	1
25	8126431	启动器锁定凸轮	LOCK CAM Starter	1
26	804364	螺钉	SCREW	1
27	804365	轴环	COLLAR	1
28	804366	弹簧	SPRING	1
28	804366001	启动锁凸轮弹簧	SPRING Starter Lock Cam	1
29	16826	不锈钢垫圈	WASHER Stainless Steel	2
30	17642001	杆	ROD	1
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3

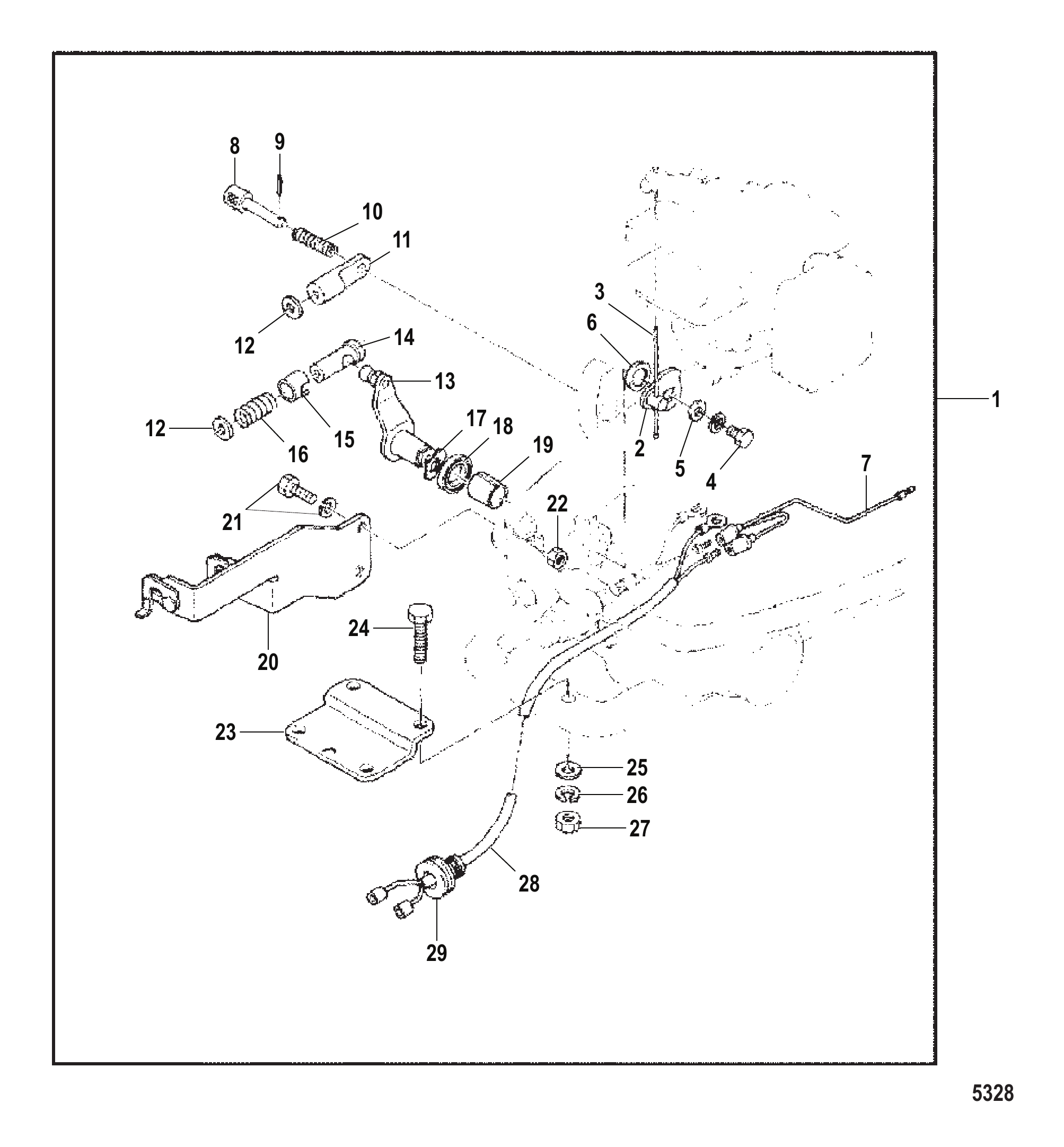

图 12遥控安装套件 Remote Control Attaching Kit

REF	零件编号	中文名称	英文名称	数量
1	16840A2	遥控器安装套件	ATTACHING KIT Remote Control	1
2	16848	杠杆	LEVER	1
3	17034	油门拉线	WIRE Throttle	1
4	162111	螺栓	BOLT	1
4	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
5	953921	不锈钢垫圈	WASHER Stainless Steel	1
6	16849	轴环	COLLAR	1
7	17035	线束总成 (双停止开关)	HARNESS ASSEMBLY (DUAL STOP SWITCH)	1
8	17031	锁止销	PIN Lock	1
9	17033	销	PIN	1
10	17032	弹簧	SPRING	1
11	17030	套筒	SLEEVE	1
12	17029	垫圈	WASHER	2
13	16847	油门杆	LEVER Throttle	1
14	17026	支架	BRACKET	1
15	17027	盖帽	CAP	1
16	17028	弹簧	SPRING	1
17	16221	波形垫圈	WAVE WASHER	1
18	16219	密封件	SEAL	1
19	16220	衬套	BUSHING	1
20	17023	支架	BRACKET	1
21	162233	螺钉	SCREW	2
22	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
23	17024	转向钩板	PLATE Steering Hook	1
24	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
25	16192	垫圈	WASHER	2
26	17025	锁紧垫圈	LOCKWASHER	2
27	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
28	17162	线束总成(5.9M)	HARNESS ASSEMBLY (5.9M)	1
29	16823	护孔环	GROMMET	1

图 13维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0145606	零件手册 250/300 4.6L V8 四冲程 VERADO/300 4.6L V8 四冲程 SEAPRO VERADO	PARTS MANUAL 250/300 4.6L V8 4 Stroke VERADO/300 4.6L V8 4 Stroke SEAPRO VERADO	1
-	8M0142590	维修手册 4.6L V8 SeaPro	SERVICE MANUAL 4.6L V8 SeaPro	1
-	8M0182077	维修手册	SERVICE MANUAL	1
-	8M0145935	安装手册 V8 AMS	INSTALLATION MANUAL V8 AMS	1
-	8M0156798	安装手册	MANUAL-INSTALL	1
-	8M0145543	操作手册 V8 AMS DTS	OPERATION MANUAL V8 AMS DTS	1
-	8M0175493	操作手册	MANUAL-OPERATION	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

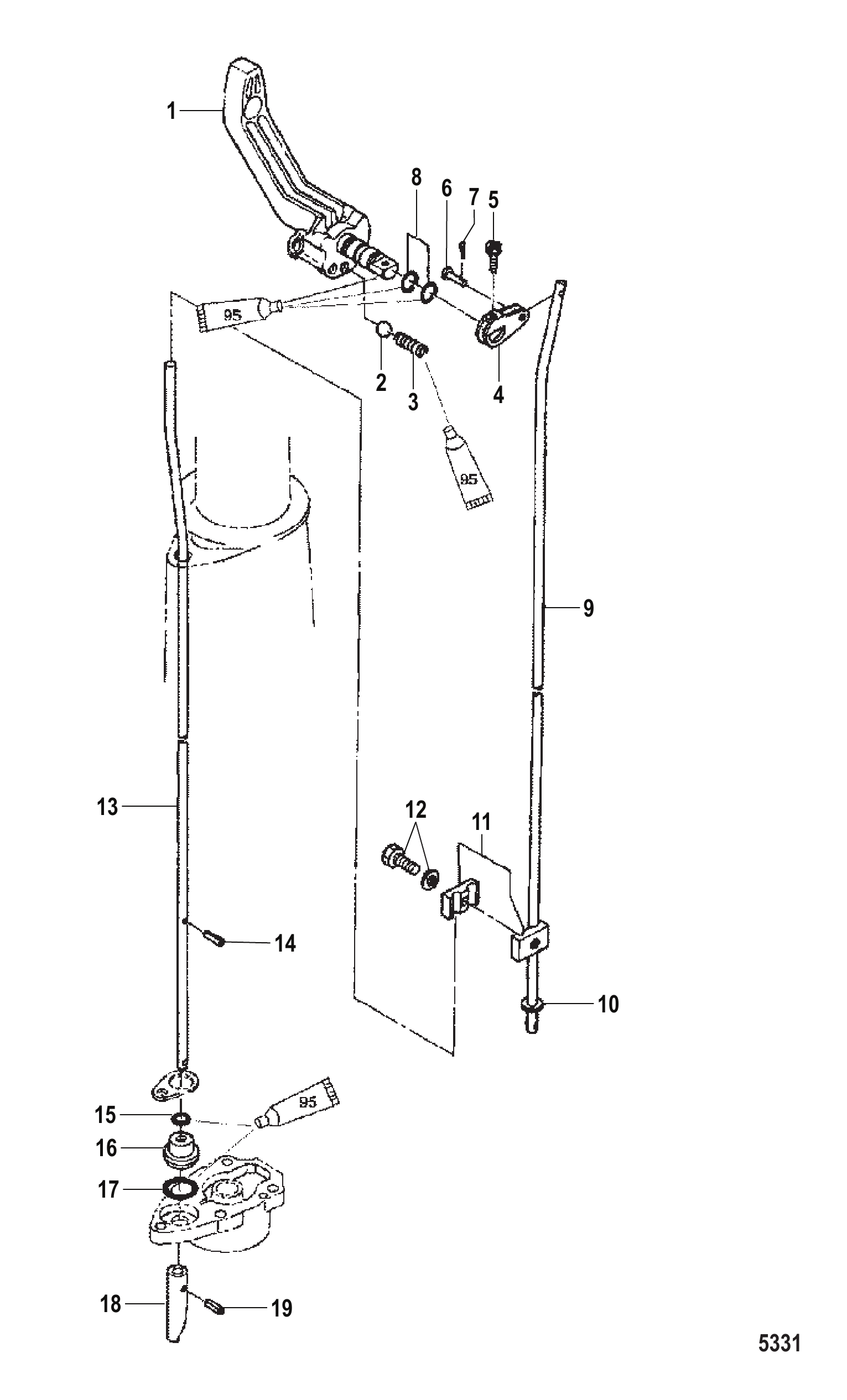

图 14换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	8130275	换挡杆	LEVER Shift	1
2	812937	止动器	STOPPER	1
3	813028	弹簧	SPRING	1
4	16184	杠杆	LEVER	1
5	16185	螺栓	BOLT	1
6	16188	销	PIN	1
7	16189	开口销	COTTER PIN	1
8	16181	O型圈	O-RING	2
9	16186	换挡连杆	SHIFT ROD	1
9	16187	换挡连杆	SHIFT ROD	1
10	16826	不锈钢垫圈	WASHER Stainless Steel	1
11	16190	接头	JOINT	1
12	82304213	螺栓	BOLT	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
13	16173	凸轮杆	CAM ROD	1
13	8M0044705	换挡连杆	SHIFT ROD	1
13	16174	凸轮杆	CAM ROD	1
13	8M0058365	换挡连杆	SHIFT ROD	1
14	16179	销	PIN	1
15	161771	O型圈	O-RING	1
16	16176	衬套	BUSHING	1
16	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
17	16178	O型圈	O-RING	1
18	16172	凸轮	CAM	1
18	8M0090459	离合器凸轮	CLUTCH CAM	1
19	16175	销	PIN	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0188431	衬垫套件	GASKET SET	1

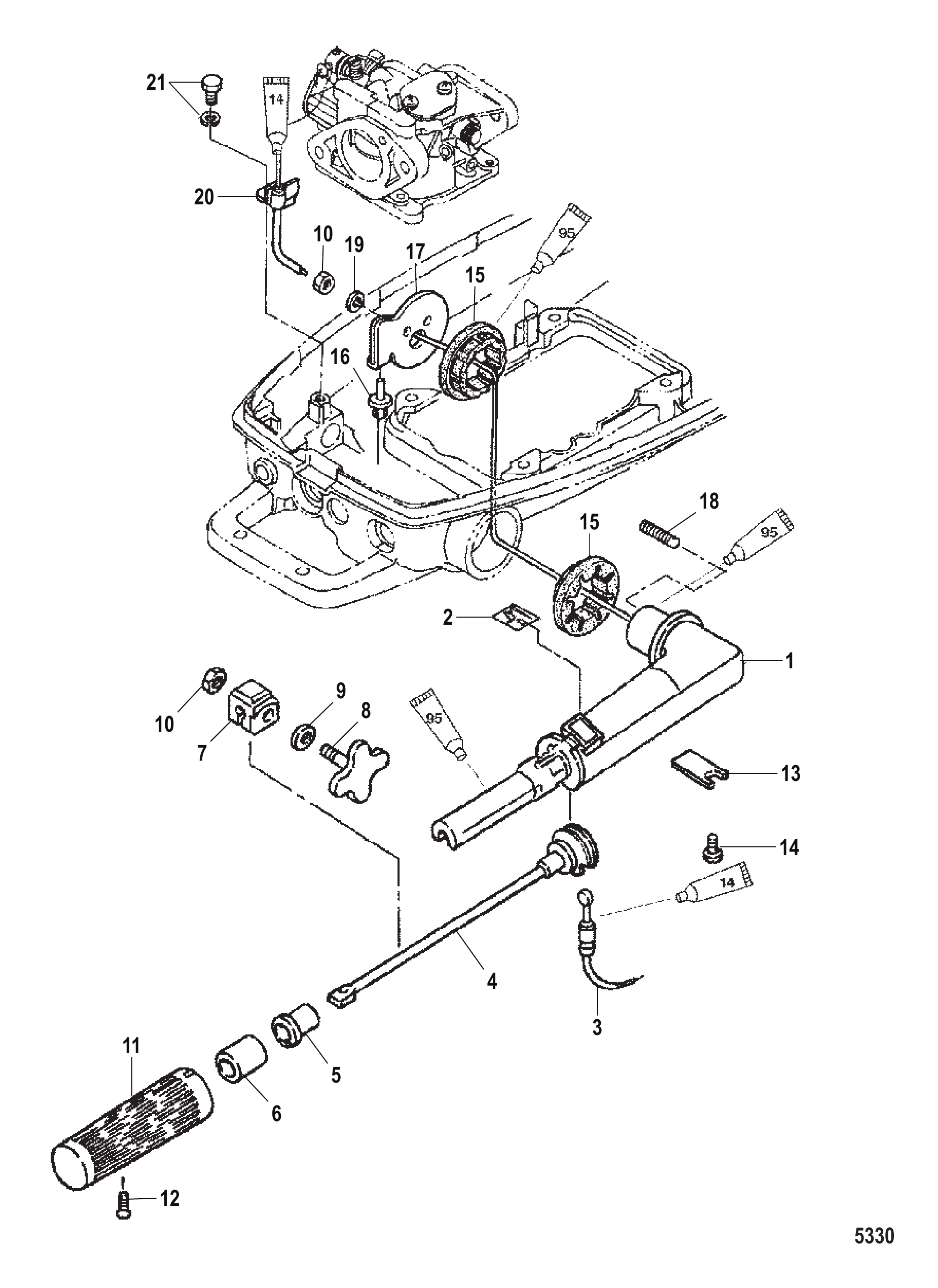

图 15油门组件 Throttle Components

REF	零件编号	中文名称	英文名称	数量
1	16075T4	转向手柄	HANDLE Steering	1
2	16090	贴花	DECAL	1
2	8M0097201	舵柄贴花	DECAL Tiller	1
3	16088	油门拉线	WIRE Throttle	1
4	16093	油门轴	SHAFT Throttle	1
5	16336	衬套	BUSHING	1
6	16191	隔套	SPACER	1
7	813026	摩擦片	FRICTION PIECE	1
8	16087	调节螺钉	SCREW Adjusting	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	1
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
11	16086	握把	GRIP	1
12	16094	螺钉	SCREW	1
13	16338	支架	BRACKET	1
14	16827	螺钉	SCREW	1
15	160831	衬套	BUSHING	2
15	16083005	衬套	BUSHING	2
16	16085	销	PIN	1
17	16084	固定座	RETAINER	1
17	8M0207656	固定座	RETAINER	1
18	815028	双头螺栓	STUD BOLT	2
19	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
20	16089	支架	BRACKET	1
21	168281	螺钉与锁紧垫圈 (含锁紧垫圈)	SCREW AND LOCKWASHER (WITH LOCKWASHER)	1

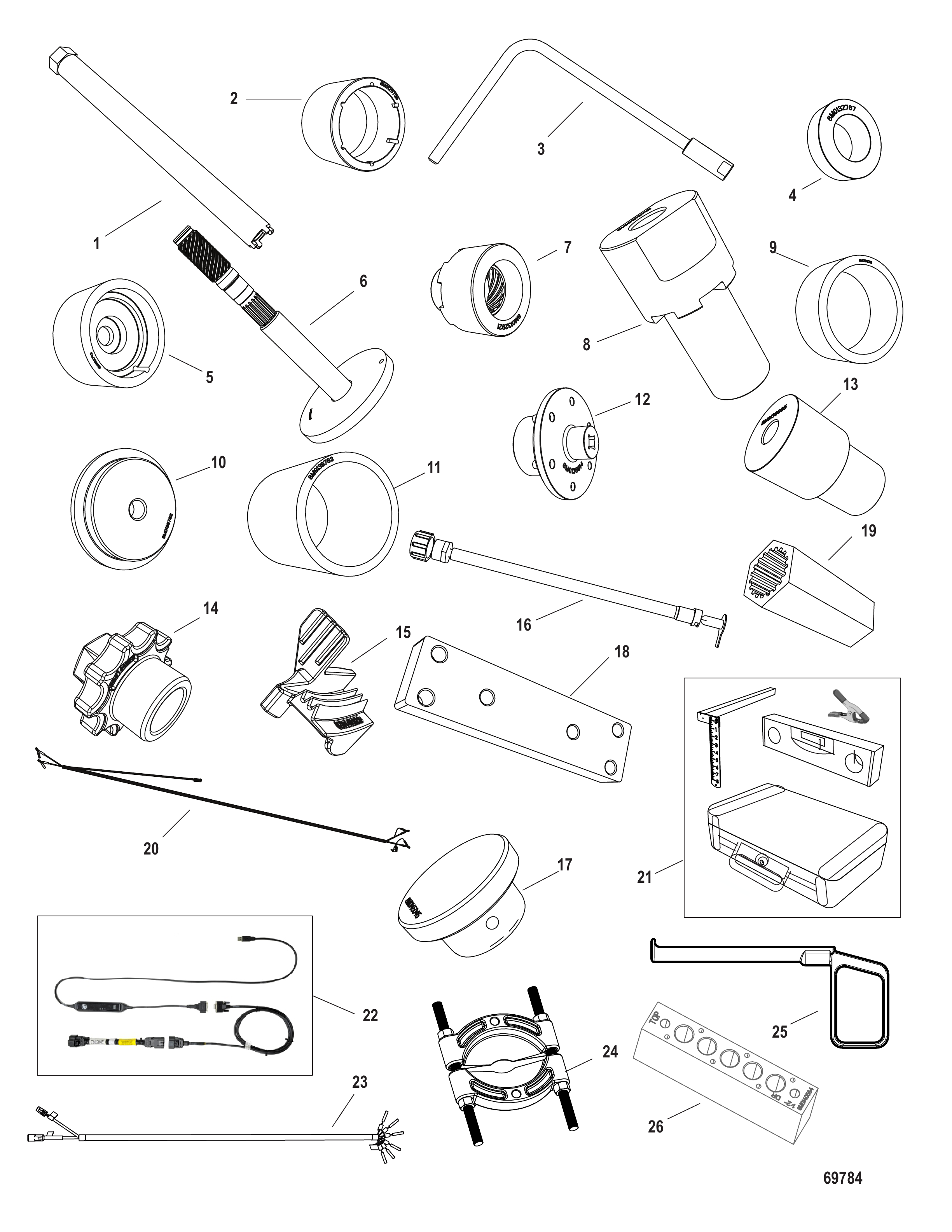

图 16工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0142969	换挡轴工具	SHIFT SHAFT TOOL	1
2	8M0142970	对正工具-预载驱动器	ALIGNMENT TOOL Preload Driver	1
3	8M0142973	换挡轴手柄工具	SHIFT SHAFT HANDLE TOOL	1
4	8M0142974	保持器压装夹具	RETAINER PRESS FIXTURE	1
5	8M0142976	工具-压装夹具底座	TOOL Press Fixture Base	1
6	8M0142983	轴工具-轴承座总成	SHAFT TOOL Bearing Carrier Assembly	1
7	8M0145393	工具-螺纹离合器总成	TOOL Threaded Clutch Assembly	1
8	8M0142559	齿轮总成固定夹具	HOLDING FIXTURE Gear Assembly	1
9	8M0142615	心轴-压装垫片	MANDREL Press Spacer	1
10	8M0142624	导板-轴承座	GUIDE PLATE Bearing Carrier	1
11	8M0142413	心轴-后齿轮轴承锥	MANDREL Rear Gear Bearing Cone	1
12	8M0142414	工具-齿轮总成驱动器	TOOL Gear Assembly Driver	1
13	8M0142636	轴承心轴	BEARING MANDREL	1
14	8M0146861	工具-飞轮	TOOL Flywheel	1
15	8M0146862	工具-张紧皮带	TOOL Stretch Belt	1
16	8M0129230	软管-放油	HOSE Oil Drain	1
17	8M0146935	安装工具-轴承卷轴	INSTALLATION TOOL Bearing Spool	1
18	8M0146936	拉拔器-上部支架	BAR MOUNT PULLER Upper	1
19	8M0147118	工具-推进轴	TOOL Propshaft	1
20	8M0147078	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
20	8M0193581	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
21	8M0130705	齿轮箱高度工具套件	GEARCASE HEIGHT TOOL KIT	1
22	8M0138392	CDS-G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS -G3	1
22	8M0153916	CDS G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS G3	1
23	8M0150597	工具-换挡执行器测试TEE线束	TOOL-SHIFT ACTUATOR Test TEE Harness	1
24	8M0160428	拉拔器板	PULLER PLATE	1
25	8M0163293	碎屑收集工具	TOOL Chip Catcher	1
26	8M0149526	钻模-2英寸5孔	DRILL BLOCK 2 Inch, 5 Hole	1
NS	883705T01	工具-发动机吊装带	STRAP TOOL Engine Lifting	1
NS	98234A2	钻孔夹具套件-艉板	DRILL FIXTURE KIT Transom	1
NS	8M0147671	工具-对正销上部支架	TOOL ALIGNMENT PIN UPPER MOUNT	1
NS	8M0145607	工具-拉杆器	TOOL Bar Puller	1
NS	8M0147116	工具-导向密封驱动器	TOOL GUIDE SEAL DRIVER	1
NS	8M0149553	工具-上部支架杆安装	TOOL Upper Mount Rod Installation	1
NS	8M0148868	扳手-AMS支架	WRENCH AMS Mount	1
NS	8M0148865	工具-齿轮安装	TOOL Install Gear	1
NS	8M0182653	工具-驱动对正	TOOL Drive Alignment	1
-	8M0235704	工具-动力输出轴套安装	TOOL SLEEVE INSTALLATION PTO	1
-	8M0235705	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235706	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235707	耐磨轴套安装	INSTALL WEAR SLEEVE	1
