水星 Mercury 9.9 HP Carb (232 cc) 0H000058 THRU 0H016909 - 爆炸图零件明细

四冲程 化油器 · USA - Cat.# 90-80913195 · 共 24 个部位 · 1007 条零件

图 1附件 ACCESSORIES

REF	零件编号	中文名称	英文名称	数量
-	828000A12	机油（箱）	OIL (CASE)	A/R
-	828030A3	舵柄套件	TILLER HANDLE KIT	A/R
-	828030A4	舵柄套件	TILL HANDLE KIT	A/R
-	828003A1	电启动改装套件	CONVERSION KIT Electric Start	A/R
-	828038A1	充电套件-电池（整流器）	CHARGING KIT Battery (RECTIFIER)	A/R
-	828004A1	舵柄转换套件	CONVERSION KIT Tiller Handle	A/R
-	828022A2	线束总成 遥控装置	HARNESS ASSEMBLY Remote Control	A/R
-	831257A1	副驾驶套件	CO-PILOT KIT	A/R
-	828020A1	遥控器安装套件	ATTACHING KIT Remote Control	A/R
-	831259A1	转换套件	CONVERSION KIT	A/R
-	828032A1	延长套件	EXTENSION KIT	A/R
-	828032A2	延长套件	EXTENSION KIT	A/R
-	827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	A/R
-	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R

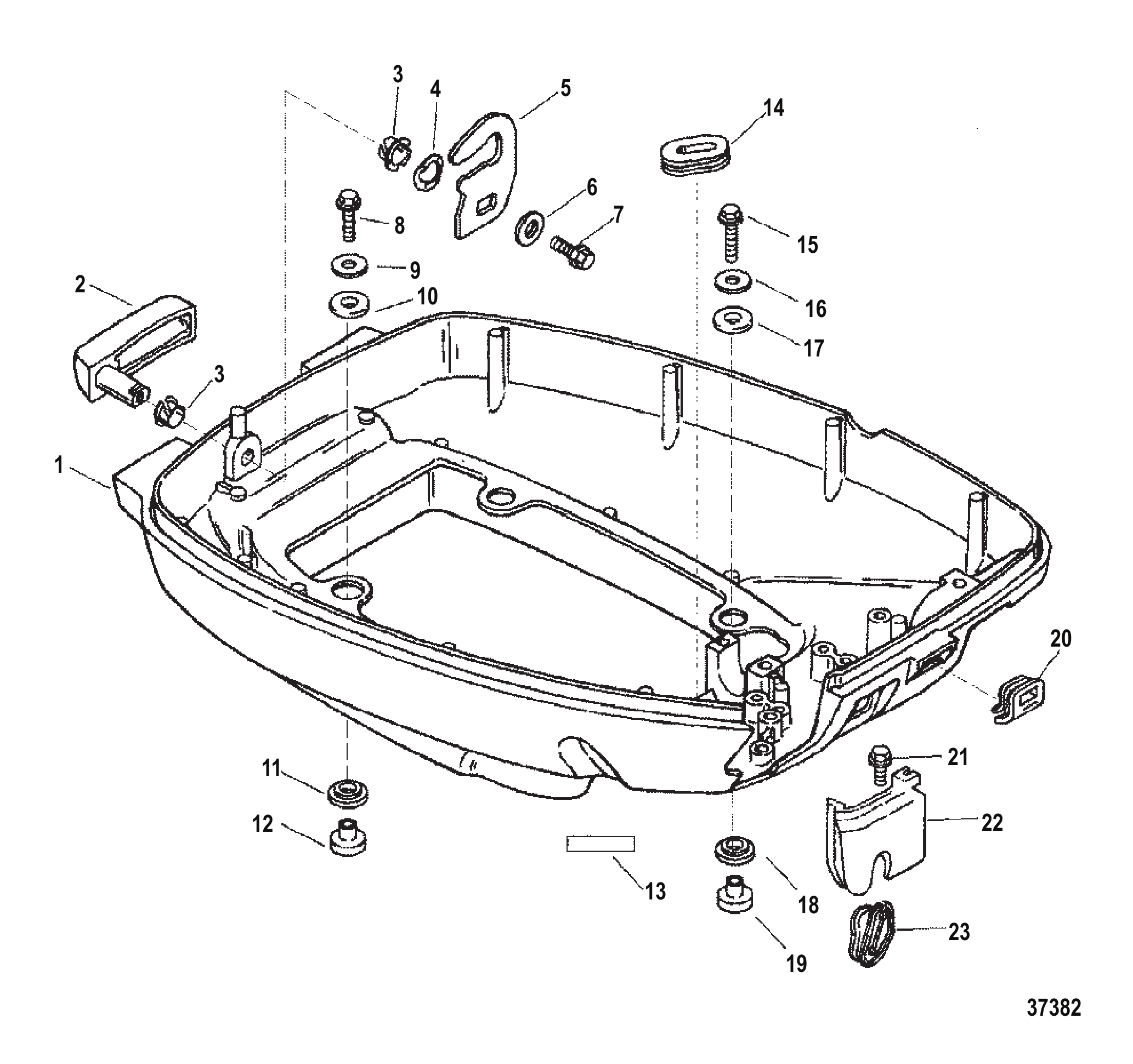

图 2下机罩 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	825780F1	下机罩	BOTTOM COWL	1
1	825780F2	下机罩	BOTTOM COWL	1
2	825782F1	罩壳锁杆	LEVER Cowl Latch	1
2	825782F2	罩壳锁杆	LEVER Cowl Latch	1
2	825782F1	罩壳锁杆	LEVER Cowl Latch	1
3	812707	衬套	BUSHING	2
4	12134	波形垫圈	WASHER Wave	1
5	825783	锁钩	LATCH HOOK	1
5	893766	锁钩	HOOK Latch	1
6	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
6	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
7	40011127	螺钉 (M6 x 16) 不锈钢	SCREW (M6 x 16) Stainless Steel	1
7	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
8	40011131	螺钉(M6 x 35) 不锈钢	SCREW (M6 x 35) Stainless Steel	2
9	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	2
10	828129	护孔环	GROMMET	2
11	828129	护孔环	GROMMET	2
12	826618	衬套	BUSHING	2
13	111851	换挡贴花	SHIFT DECAL	1
14	826849	护孔环	GROMMET	1
15	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
16	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	2
17	828129	护孔环	GROMMET	2
18	828129	护孔环	GROMMET	2
19	826618	衬套	BUSHING	2
20	826808	护孔环	GROMMET	1
20	857002	盖板	COVER	1
20	827403	堵头	PLUG	1
21	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
21	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
22	825569	盖板	COVER	1
23	825784	护孔环	GROMMET	1

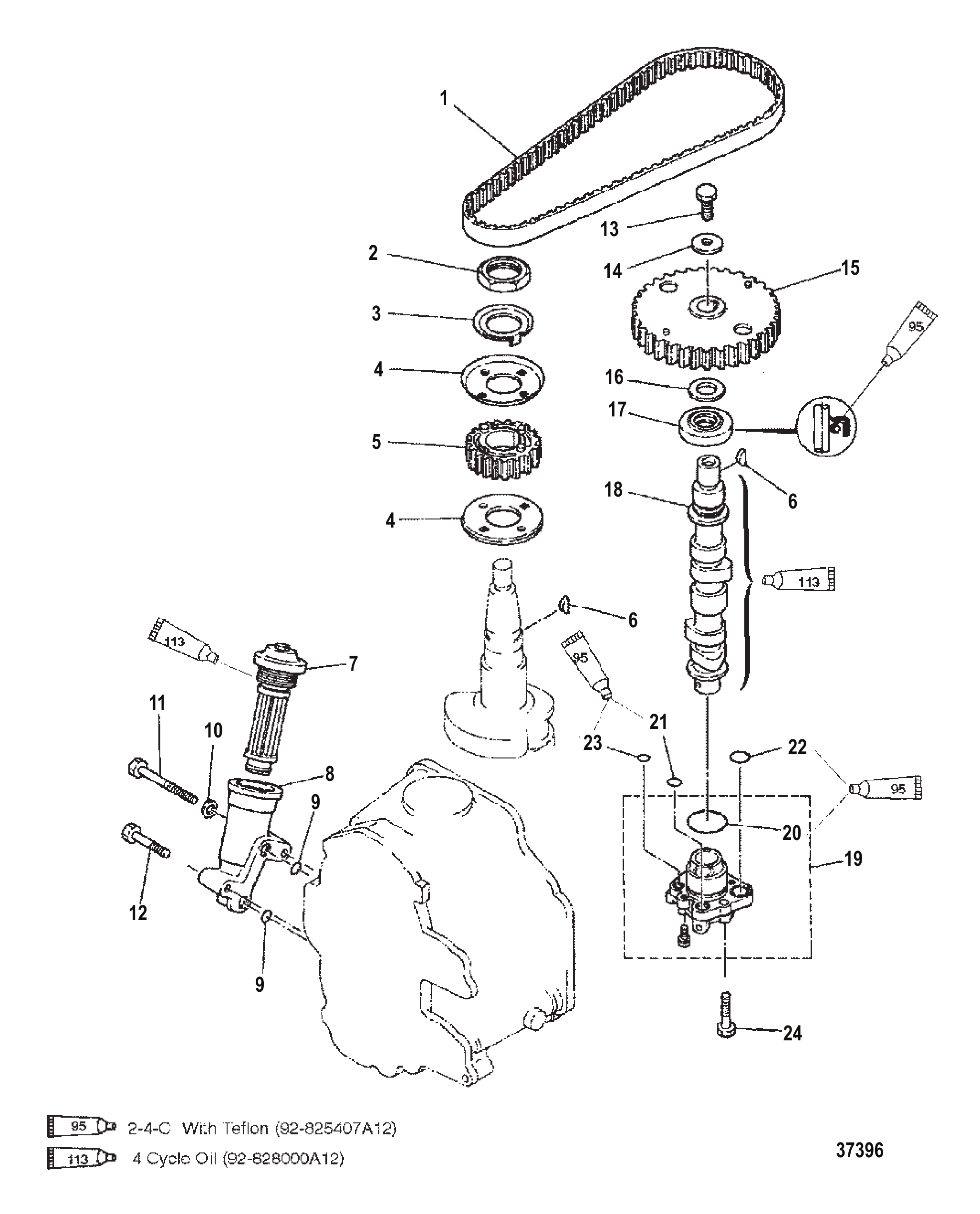

图 3凸轮轴/油泵 CAMSHAFT/OIL PUMP

REF	零件编号	中文名称	英文名称	数量
1	825657	皮带	BELT	1
2	825717	螺母	NUT	1
3	825718	垫圈	WASHER	1
4	825716	垫圈	WASHER	2
5	825715	驱动齿轮	GEAR Drive	1
6	84403M	键	KEY	2
6	8M0084803	键@2	KEY @2	2
7	825467A1	机油滤网总成	FILTER ASSEMBLY Oil/Screen	1
7	825467T02	机油滤清器	FILTER-OIL	1
8	825499	壳体	HOUSING	1
9	84464M	O型圈	O-RING	2
10	82214M	垫圈	WASHER	1
11	84931M	螺栓	BOLT	1
12	82500930	螺栓 (M6 x 30)	BOLT (M6 x 30)	1
13	826957M	螺栓	BOLT	1
14	825498	垫圈	WASHER	1
15	825494	从动齿轮	GEAR Driven	1
15	825494T	齿轮驱动	GEAR-DRIVEN	1
16	82710M	垫圈	WASHER	1
17	825455	油封	SEAL Oil	1
18	825454	凸轮轴	CAMSHAFT	1
19	825456A1	油泵总成	PUMP ASSEMBLY Oil	1
19	825456T1	机油泵	OIL PUMP	1
20	825462	O型圈	O-RING	1
21	827016	O型圈	O-RING	1
22	825438	O型圈	O-RING	2
23	84464M	O型圈	O-RING	1
24	825501	螺栓(M6x25)	BOLT (M6 x 25)	3
24	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
-	822775A7	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T7	PH 9.9	PH 9.9	1
-	825847A95	衬垫套件	GASKET SET	1

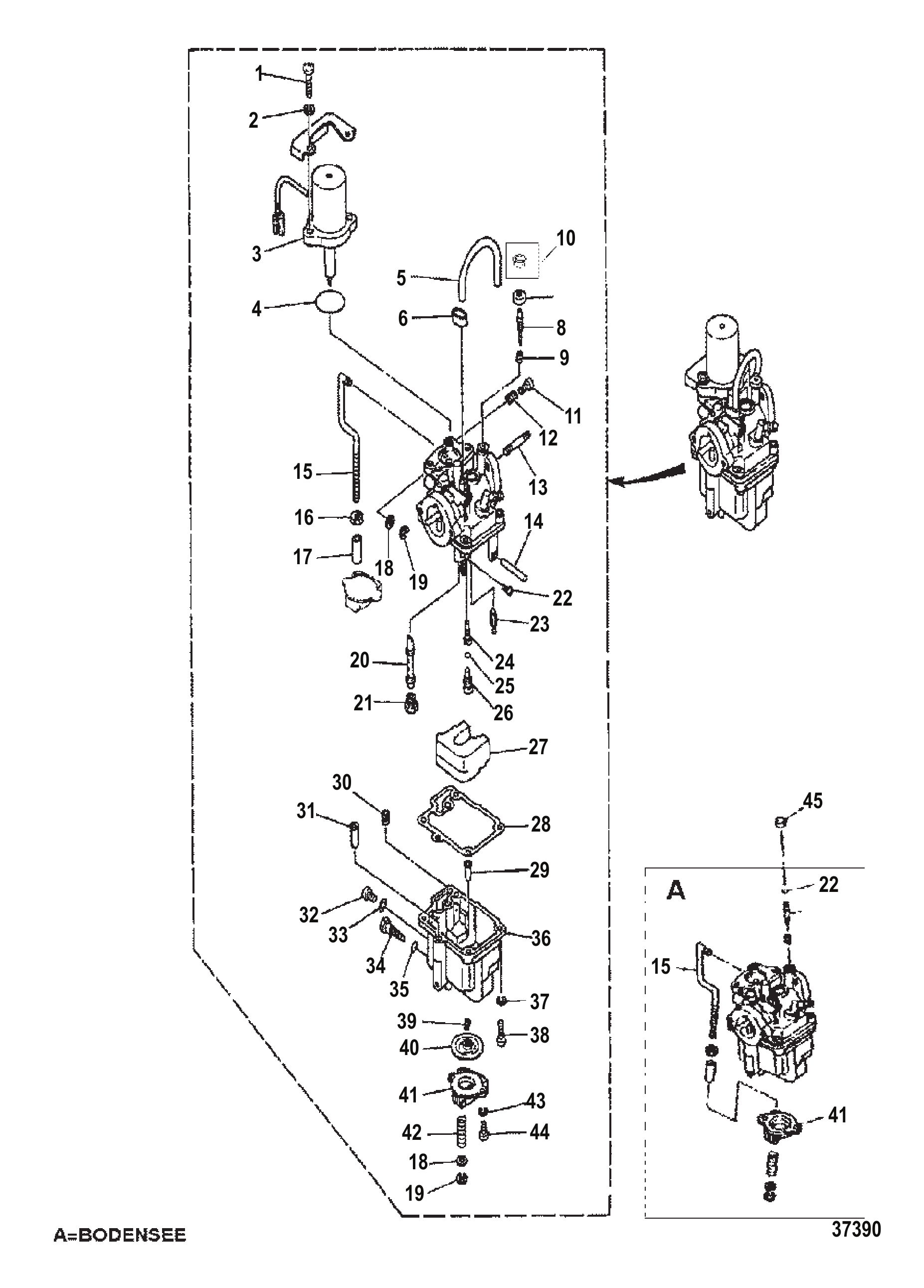

图 4化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
-	825601A1	化油器	CARBURETOR	1
-	827973A1	化油器	CARBURETOR	1
-	827973T1	化油器	CARBURETOR	1
-	855107A1	化油器	CARBURETOR	1
-	855107T02	化油器	CARBURETOR	1
1	82980M	螺钉	SCREW	2
2	82212M	锁紧垫圈	LOCKWASHER	2
3	827473M	化油器启动器总成	PRIMER ASSEMBLY Carburetor	1
3	827473T	启动器总成	STARTER ASSY	1
4	827472M	O型圈	O-RING	1
4	827472T	O型圈	O RING	1
5	827471M	管道	PIPE	1
6	827482M	卡箍	CLAMP	1
7	827468M	密封件	SEAL	1
8	827469M	空气调节螺钉	SCREW Air Adjusting	1
8	809125M	空气调节螺钉	SCREW Air Adjusting	1
9	80437M	弹簧	SPRING	1
10	855237	堵头	PLUG	1
11	826931M	螺钉	SCREW	1
12	82596M	导向调节弹簧	SPRING Pilot Adjusting	1
13	825522	螺柱	STUD	2
14	80451M	销	PIN	1
15	827485M	加速泵杆	ROD Accelerator Pump	1
15	809127M	加速泵杆	ROD Accelerator Pump	1
16	82537M	螺母	NUT	1
17	827486M	阻风门轴	SHAFT Choke	1
18	827488M	垫圈	WASHER	2
19	827489M	卡扣	CLIP	2
20	827467M	主喷管	MAIN NOZZLE	1
21	91741M	喷气口	JET	1
22	809128M	螺钉	SCREW	1
19	809123M	主喷管	MAIN NOZZLE	1
20	82625M	主量孔	MAIN JET	1
21	809124M	O型圈	O-RING	1
23	14182M	阀门	VALVE	1
24	827465M	导向喷口	JET Pilot	1
25	80960M	衬垫	GASKET	1
26	827466M	主喷嘴塞	PLUG Main Nozzle	1
27	827470M	浮子	FLOAT	1
28	827463M	浮子室衬垫	GASKET Float Chamber	1
29	827474M	滤清器	FILTER	1
30	827475M	启动喷口	JET Starting	1
31	827483M	阻风门阀	VALVE Choke	1
32	827480M	螺钉	SCREW	1
33	827481M	衬垫	GASKET	1
34	827477M	放油螺钉	SCREW Drain	1
35	827476M	O型圈	O-RING	1
36	827464M	浮子室	FLOAT BOWL	1
37	82206M	锁紧垫圈	LOCKWASHER	4
38	91738M	螺钉	SCREW	4
39	827479M	弹簧	SPRING	1
40	827478M	隔膜	DIAPHRAGM	1
41	827484M	盖板	COVER	1
41	809126M	盖板	COVER	1
42	827487M	弹簧	SPRING
43	82206M	锁紧垫圈	LOCKWASHER	2
44	83509M	螺钉（M4×10）	SCREW (M4 x 10)	2
45	827737	橡胶密封件	SEAL Rubber	1
-	828099	节气门止动块	STOP Throttle	1
-	821285	压入式螺母	PUSH NUT	1
-	827493M	化油器维修套件	REPAIR KIT Carburetor	1

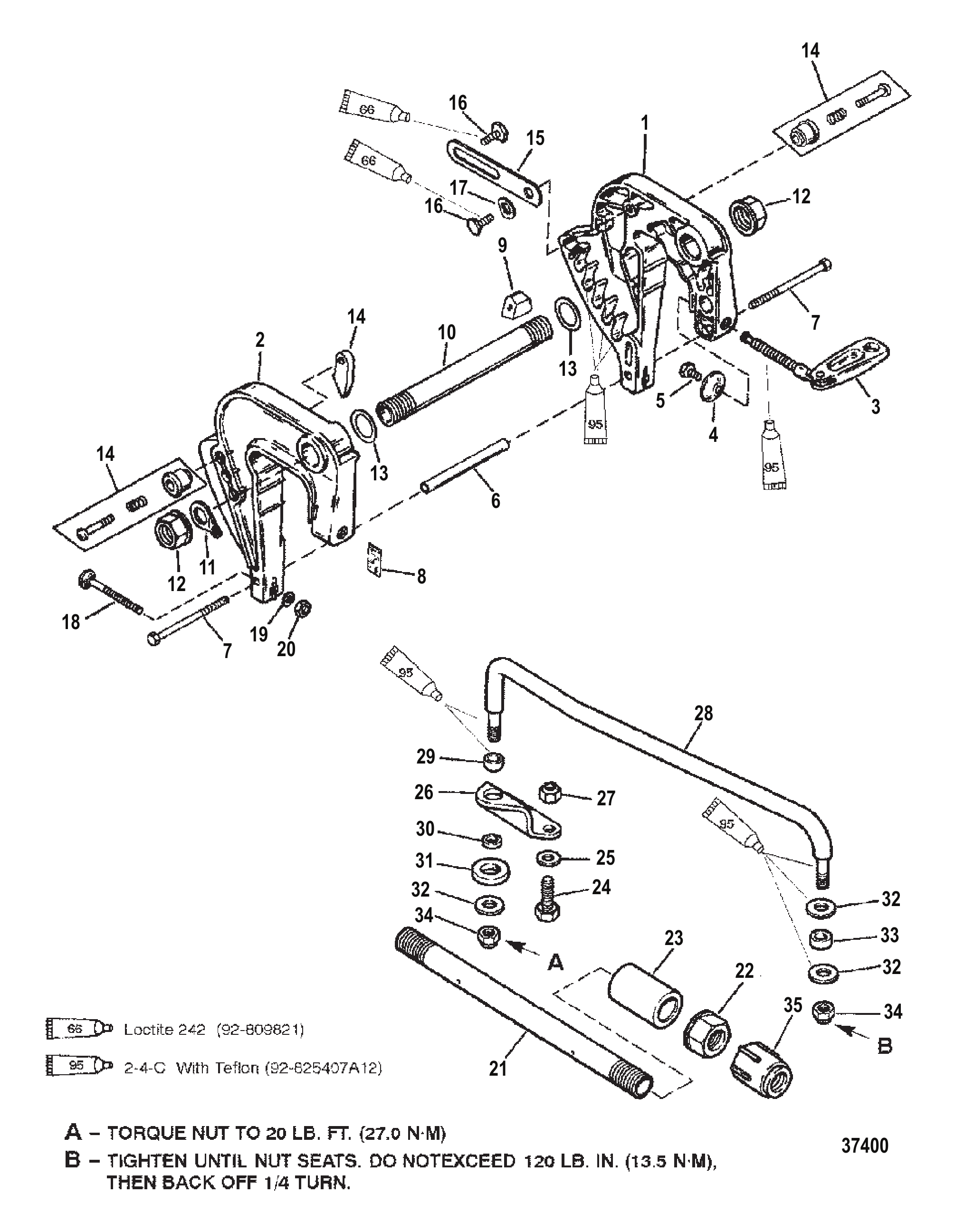

图 5夹箍支架 CLAMP BRACKET

REF	零件编号	中文名称	英文名称	数量
1	8894A8	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8894A9	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8894A8	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A6	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A7	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A6	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
3	92767A3	蝶形螺丝总成 (16 mm)	THUMB SCREW ASSEMBLY (16 mm)	2
4	73719	垫圈	WASHER	2
4	818884	垫圈	WASHER	2
5	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
6	818539	隔套	SPACER	1
6	8M0084719	隔套	SPACER	1
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	2
8	12869	倾斜位置标贴	DECAL Tilt Position	1
9	814427	梭子	SHUTTLE	1
10	42078	倾斜管（手动）	TILT TUBE (MANUAL)	1
11	30954	卡扣	CLIP	1
11	8M0085928	卡扣	CLIP	1
12	93164	螺母 (0.875)	NUT (.875)	2
13	71421	尼龙垫圈	WASHER Nylon	2
14	42390A1	倾斜回位杆总成	LEVER ASSEMBLY Tilt Return	2
15	90901		STRAP PORT SIDE	1
16	42498	螺钉 (M6 x 1.0)	SCREW (M6 x 1.0)	2
17	31030	波形垫圈	WAVE WASHER	1
18	43216	螺栓 (0.250-20 x 3.50)	BOLT (.250-20 x 3.50)	2
19	67983	垫圈	WASHER	2
20	13855	螺母 (.250-20)	NUT (.250-20)	2
20	8267118	螺母 (.250-20)	NUT (.250-20)	2
21	30664	管	TUBE	1
21	8M0041936	倾斜管	TILT TUBE	1
22	93164	螺母 (0.875)	NUT (.875)	2
23	113841	隔套	SPACER	1
24	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
25	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	2
26	11607	支架	BRACKET	1
27	400635	螺母 (M8)	NUT (M8)	2
27	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
28	11606	拉杆	TIE ROD	1
28	11606T	ORD 11606A 1	ORD 11606A 1	1
29	29698	球头关节	BALL JOINT	1
30	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
30	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
31	30521	垫圈(0.97×0.56×0.19)	WASHER (.97 x .56 x .19)	1
32	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	3
33	66751	垫片(0.250x0.390x0.630)不锈钢	SPACER (.250 x .390 x .630) Stainless Steel	1
33	8M0151156	隔套	SPACER	1
34	34863	螺母 (.375-24)	NUT (.375-24)	2
34	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
35	78862A2	密封套件	SEAL KIT	1
35	19624A1	密封套件	SEAL KIT	1

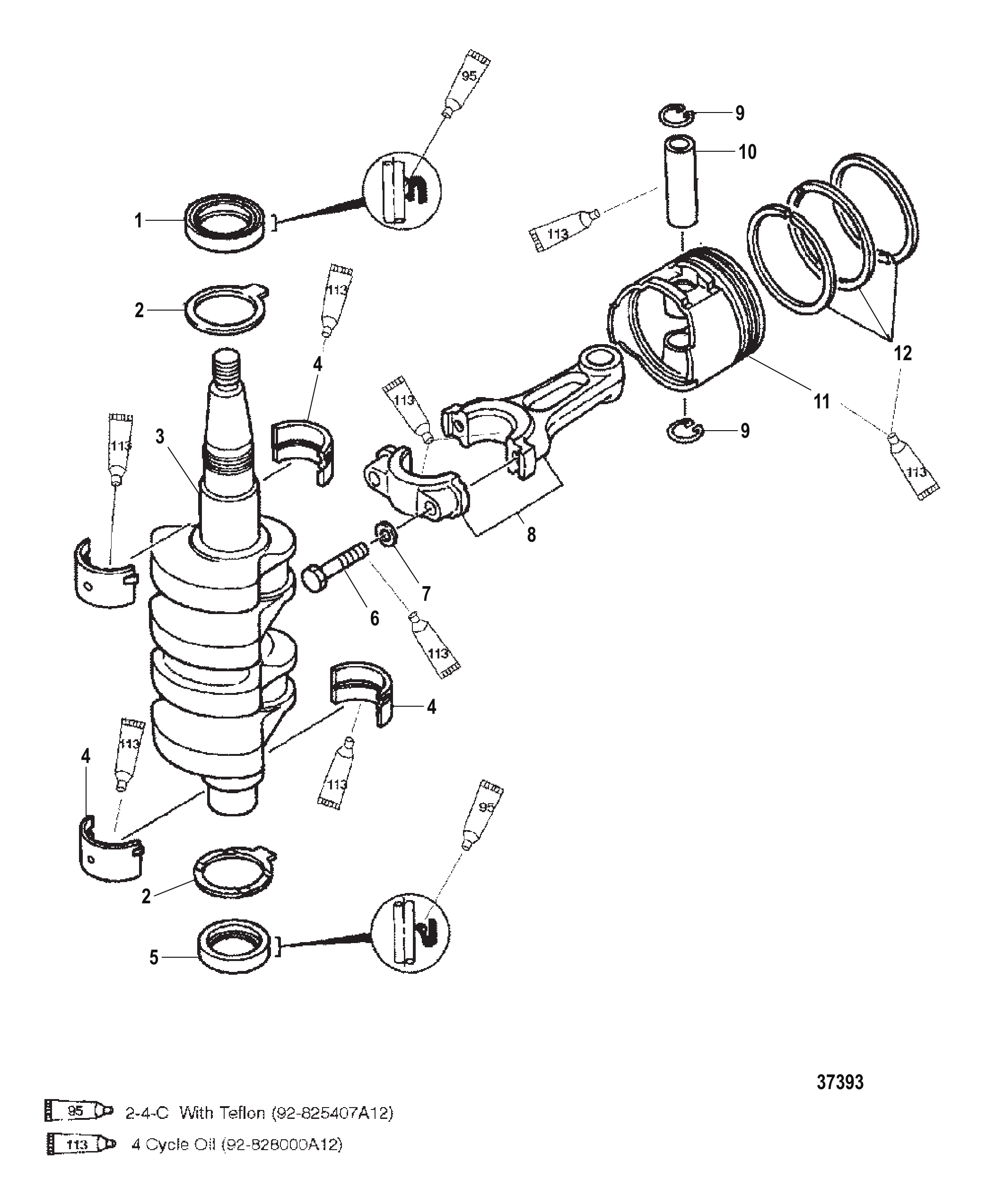

图 6曲轴、活塞及连杆 CRANKSHAFT PISTONS AND CONNECTING RODS

REF	零件编号	中文名称	英文名称	数量
1	825704	油封	SEAL Oil	1
2	825710	推力轴承	BEARING Thrust	2
3	825703	曲轴	CRANKSHAFT	1
4	825706	主轴承 (棕色)	BEARING Main (Brown)	AR
4	825706T	轴承 @2	BEARING @2	AR
4	82570610	主轴承 (黑色)	BEARING Main (Black)	AR
4	825706T10	轴承 @2	BEARING @2	AR
4	82570620	主轴承 (蓝色)	BEARING Main (Blue)	AR
4	825706T20	轴承 @2	BEARING @2	AR
5	825705	油封	SEAL Oil	1
6	825708	螺栓	BOLT	4
7	825709	垫圈	WASHER	4
8	825707A2	连杆	CONNECTING ROD	2
9	82343M	卡扣	CLIP	4
10	825713	活塞销	PIN Piston	2
11	825711	活塞	PISTON	2
11	825711T	活塞-标准	PISTON-STD	2
11	8257112	活塞	PISTON	AR
11	8257111	活塞	PISTON	AR
11	825711T1	活塞 加大尺寸	PISTON O/S	AR
12	8257121	活塞环	RING Piston	2
12	825712T1	标准活塞环	RING PISTON STD	2
12	8257123	活塞环	RING Piston	AR
12	8257122	活塞环	RING Piston	AR
12	825712T2	加大活塞环	RING PISTON O/S	AR
-	822775A7	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T7	PH 9.9	PH 9.9	1
-	825847A95	衬垫套件	GASKET SET	1

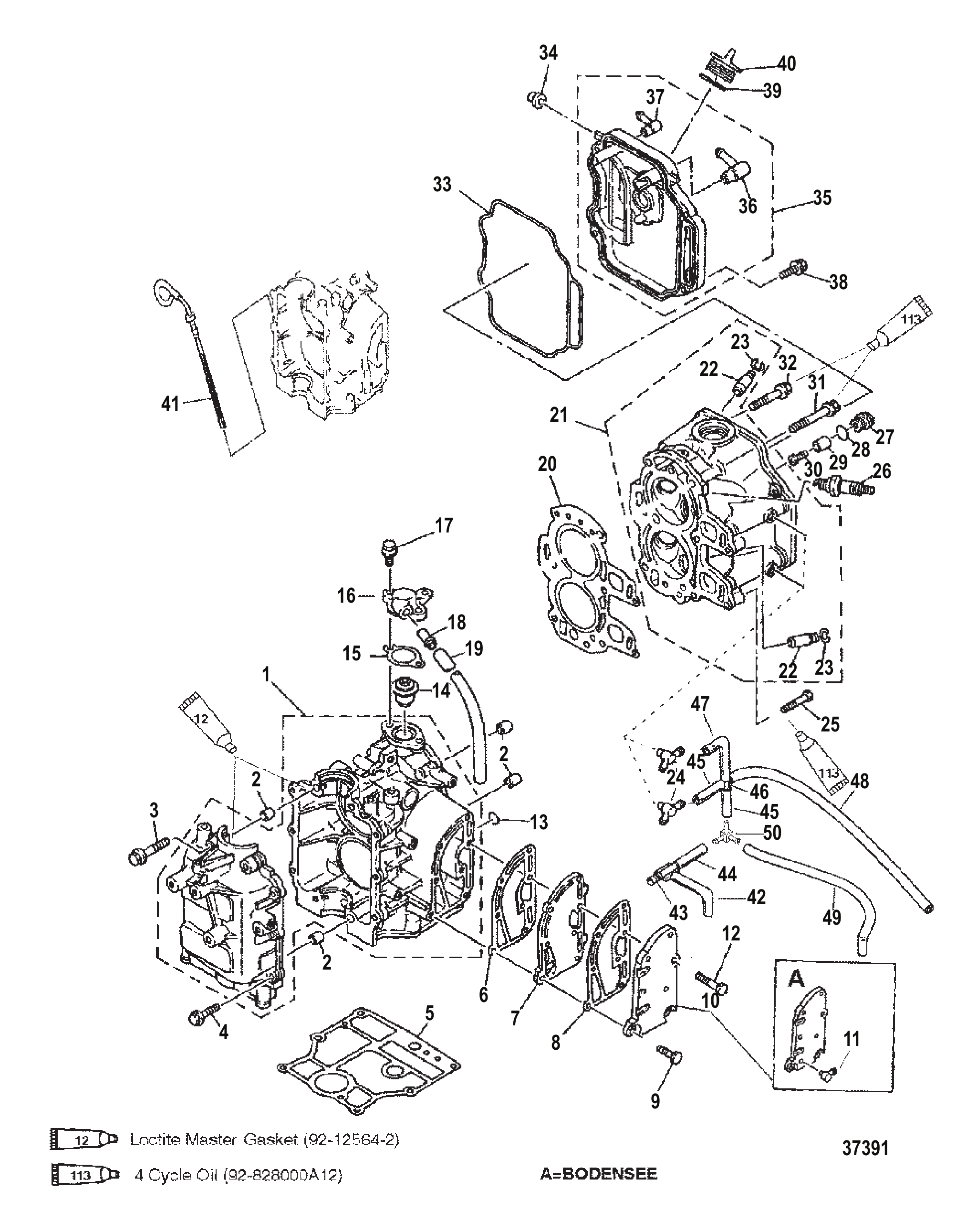

图 7气缸体与曲轴箱 CYLINDER BLOCK AND CRANKCASE

REF	零件编号	中文名称	英文名称	数量
1	825688A1	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	825689	定位销	PIN Dowel	4
3	41885M	螺栓	BOLT	4
4	41837M	螺栓	BOLT	6
5	825847	气缸体衬垫	GASKET Cylinder Block	1
6	825693	内排气盖衬垫	GASKET Inner Exhaust Cover	1
7	825692	内排气盖	COVER Inner Exhaust	1
8	825694	外排气盖衬垫	GASKET Outer Exhaust Cover	1
9	82500925	螺钉(M6x25)	SCREW (M6 x 25)	2
9	893745025	螺钉(M6x25)	SCREW (M6 x 25)	2
10	825695	外排气罩	COVER Outer Exhaust	1
10	827736A1	外排气盖总成	COVER ASSEMBLY Outer Exhaust	1
11	83326M	接头	FITTING	1
12	82500930	螺栓 (M6 x 30)	BOLT (M6 x 30)	5
13	825483	O型圈	O-RING	1
14	825212	节温器	THERMOSTAT	1
14	855676003	节温器 (60C/140F)	THERMOSTAT (60C/140F)	1
15	825701	盖衬垫	GASKET Cover	1
16	825700	节温器盖	COVER Thermostat	1
17	825702	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
17	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
18	825837	管接头	PIPE JOINT	1
18	8830591	管接头	PIPE JOINT	1
19	830756109	软管（57英寸散装，切至16英寸）	HOSE (57.00 Inches Bulk) (Cut to 16 IN.)	1
19	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
20	825482	气缸盖衬垫	GASKET Cylinder Head	1
20	8254821	气缸盖衬垫	GASKET Cylinder Head	1
21	825720A1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
22	825721	导套	GUIDE	4
23	825038	卡簧	CIRCLIP	4
24	83326M	接头	FITTING	2
25	82500935	螺钉(M6x35)	SCREW (M6 x 35)	2
25	8M0241960	螺钉	SCREW	2
26	827859	火花塞	SPARK PLUG	2
27	825437	堵头	PLUG	1
28	825438	O型圈	O-RING	1
29	825435	阳极块	ANODE	1
30	825436	螺钉	SCREW	1
31	825480	螺栓	BOLT	3
32	825479	螺栓	BOLT	3
33	825488	密封件	SEAL	1
34	825485	护孔环	GROMMET	2
35	825484	气缸盖罩	COVER Cylinder Head	1
36	825486	通气管	PIPE Breather	1
37	83326M	接头	FITTING	1
38	825702	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
38	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
39	825492	O型圈	O-RING	1
39	8M0052669	O型圈	O-RING	1
40	825490	堵头	PLUG	1
40	8M0240831	油塞	OIL PLUG	1
41	825795	量油尺	DIPSTICK	1
42	826864	软管	HOSE	1
43	818993	三通接头	CONNECTOR Tee	1
44	83075780	管材(28英寸整卷)(裁切为2英寸)	TUBING (28.00 Inches Bulk) (Cut to 2 IN.)	1
44	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
45	9912878	软管(.187)(26英寸整料)(裁切至1-1/2英寸)	HOSE (.187) (26.00 Inches Bulk) (Cut to 1-1/2 IN.)	2
46	827335	连接器	CONNECTOR	1
46	733181	三通	TEE	1
47	825434	软管	HOSE	1
48	830756109	软管（57英寸散装，切至10英寸）	HOSE (57.00 Inches Bulk) (Cut to 10 IN.)	1
48	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
49	826863	软管	HOSE	1
50	826861	接头	FITTING	1
-	822775A7	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T7	PH 9.9	PH 9.9	1
-	825847A95	衬垫套件	GASKET SET	1

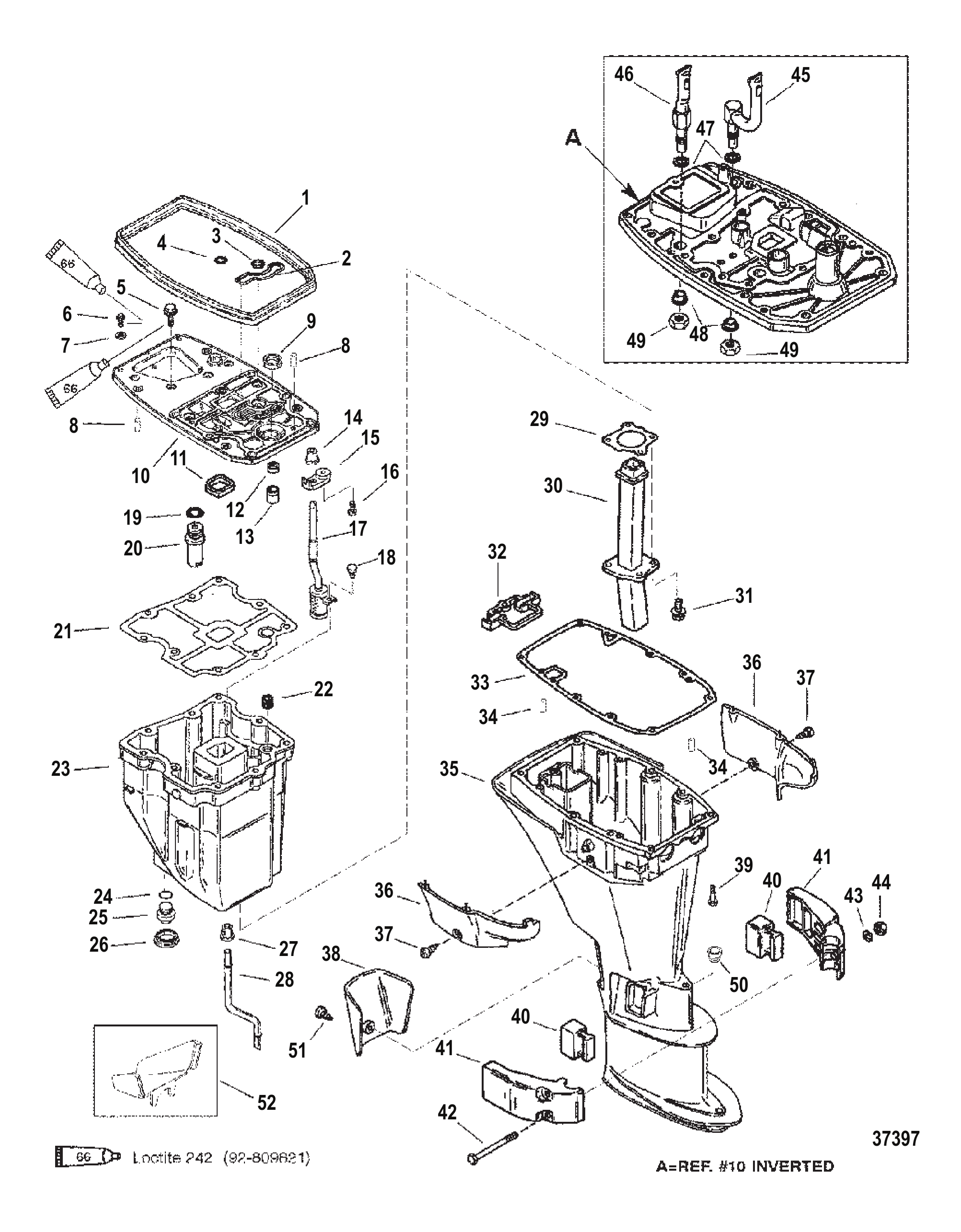

图 8驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	825807	橡胶密封件	SEAL Rubber	1
2	825806	密封件	SEAL	1
3	825805	减震器	DAMPER	1
4	825804	O型圈	O-RING	1
5	825773	螺栓	BOLT	9
6	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
6	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
7	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
7	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
8	82364M	定位销	PIN Dowel	2
9	827406	油封	SEAL Oil	1
10	825574A2	排气导板总成	GUIDE ASSEMBLY Exhaust	1
11	825771	密封件	SEAL	1
12	85023	油封	SEAL Oil	2
13	827395	密封壳体	HOUSING Seal	1
14	825580	密封件	SEAL	1
15	825581	导套	GUIDE	1
16	825582	螺钉	SCREW	1
17	825766	滤网	STRAINER	1
18	825767	螺栓	BOLT	1
19	825579	O型圈	O-RING	1
20	825578A1	安全阀总成	RELIEF VALVE ASSEMBLY	1
21	8257741	油底壳衬垫	GASKET Oil Pan	1
22	825765	密封件	SEAL	1
23	825764	油底壳	PAN Oil	1
24	825770	O型圈	O-RING	1
25	825769	放油塞	PLUG Drain	1
26	825768	减震器	DAMPER	1
27	827241	密封件	SEAL	1
28	825775	水管	TUBE Water	1
28	826035	水管	TUBE Water	1
29	825828	衬垫	GASKET	1
29	8258281	衬垫	GASKET	1
30	825772	排气歧管	MANIFOLD Exhaust	1
30	825772T	排气歧管	MANIFOLD-EXH.	1
31	825773	螺栓	BOLT	4
32	825777	盖板	COVER	1
33	8257781	衬垫	GASKET	1
34	82364M	定位销	PIN Dowel	2
35	825538F1	壳体总成	HOUSING ASSEMBLY	1
35	825835F1	壳体总成	HOUSING ASSEMBLY	1
35	825538F2	壳体总成	HOUSING ASSEMBLY	1
35	825835F2	壳体总成	HOUSING ASSEMBLY	1
36	825796F1	盖板	COVER	1
36	825797F1	盖板	COVER	1
36	825796F2	盖板	COVER	1
36	825797F2	盖板	COVER	1
37	4007841	自攻螺丝	SCREW Self-Tapping	2
38	825798F1	放油盖	COVER Oil Drain	1
38	825798F2	放油盖	COVER Oil Drain	1
38	825798F1	放油盖	COVER Oil Drain	1
39	830106	螺钉 (M8 x 40)	SCREW (M8 x 40)	6
40	421892	支架	MOUNT	2
40	8M0039074	支架	MOUNT	2
41	42374F6	安装盖	COVER Mount	2
41	42374F5	盖板	COVER	2
41	42374F6	安装盖	COVER Mount	2
42	4009238	螺丝(M6 x 80)	SCREW (M6 x 80)	2
43	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
44	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
45	826682	管道	PIPE	1
46	825575	管道	PIPE	1
47	84273M	垫圈	WASHER	2
48	827336	衬套	BUSHING	2
49	84282M	螺母	NUT	2
50	827947	密封件	SEAL	1
51	40056105	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
52	828364	放油漏斗	FUNNEL Oil Drain	1
-	825847A95	衬垫套件	GASKET SET	1

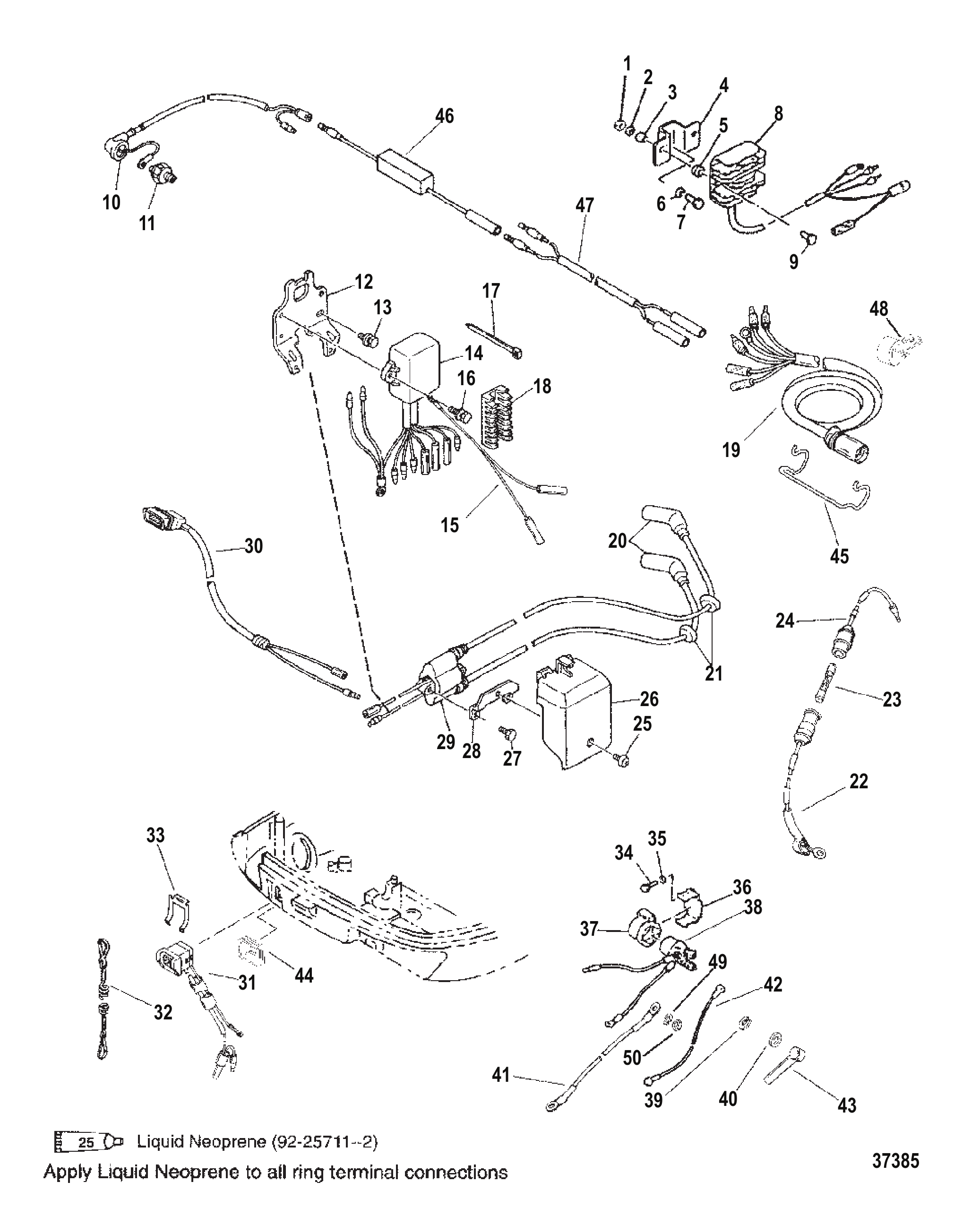

图 9电气组件 ELECTRICAL COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	82390M	螺母 (M6)	NUT (M6)	2
2	82214M	垫圈	WASHER	2
3	17044M	衬套	BUSHING	2
4	825682	支架	BRACKET	1
4	825682T	支架	BRACKET	1
5	97687M	护孔环	GROMMET	2
6	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
6	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
7	4000329	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
7	8M0206596	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
8	825680	整流器/调节器总成	RECTIFIER/REGULATOR ASSEMBLY	1
8	825680T	整流器/调节器总成	RECT/REG ASSY	1
9	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
10	825679	电线	WIRE	1
11	825678	油压开关	SWITCH Oil Pressure	1
12	825671	支架	BRACKET	1
13	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
14	825667	CDI单元	CDI UNIT	1
14	825667T	CDI单元	CDI UNIT	1
15	824912A6	电缆总成(手动)	CABLE ASSEMBLY (MANUAL)	1
16	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
17	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
17	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
18	825674	卡箍	CLAMP	1
19	827630A4	发动机线束总成（电动）	HARNESS ASSEMBLY Engine (ELECTRIC)	1
20	825102A1	高压线	HIGH TENSION LEAD	2
21	82069M	护孔环	GROMMET	2
22	95084A21	保险丝线束总成	CABLE ASSEMBLY Fuse	1
22	859451A1	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
23	79091	保险丝20安培	FUSE 20 Ampere	1
23	8M0207796	保险丝20安培	FUSE 20 AMP	1
24	95084A19	保险丝线束总成	CABLE ASSEMBLY Fuse	1
25	825502	螺钉	SCREW	1
26	825673	盖板	COVER	1
27	825501	螺栓(M6x25)	BOLT (M6 x 25)	2
27	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
28	825672	安装板	PLATE	1
29	825668	点火线圈总成	COIL ASSEMBLY Ignition	1
29	825668T	点火线圈总成	COIL ASSY-IGN	1
30	825656	指示灯（手动）	PILOT LIGHT (MANUAL)	1
31	11083A30	开关总成	SWITCH ASSEMBLY	1
32	15920A54	拉绳总成	LANYARD ASSEMBLY	1
32	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
33	120441	黄铜固定座	RETAINER Brass	1
33	8M0032846	黄铜固定座	RETAINER Brass	1
34	4000326	螺钉（M6 x 12）	SCREW (M6 x 12)	1
35	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
35	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
36	826011	支架	BRACKET	1
37	95643M	支架	BRACKET	1
37	8M0010250	支架	BRACKET	1
38	826009A1	启动继电器总成	RELAY ASSEMBLY Starter	1
38	826009T1	启动继电器	RELAY-STARTER	1
39	827205	垫圈	WASHER	3
40	827204	螺母 (M6)	NUT (M6)	3
41	88439A29	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
42	826012	电线	WIRE	1
43	826574	护套	BOOT	1
43	804284001	护套	BOOT	1
44	828114	护孔环	GROMMET	1
45	92753	固定座	RETAINER	1
46	42551A3	二极管总成	DIODE ASSEMBLY	1
47	824372A1	拉线总成	CABLE ASSEMBLY	1
48	805625	油尺管卡扣	CLIP Dipstick Tube	1
49	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
50	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
-	822775A7	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T7	PH 9.9	PH 9.9	1

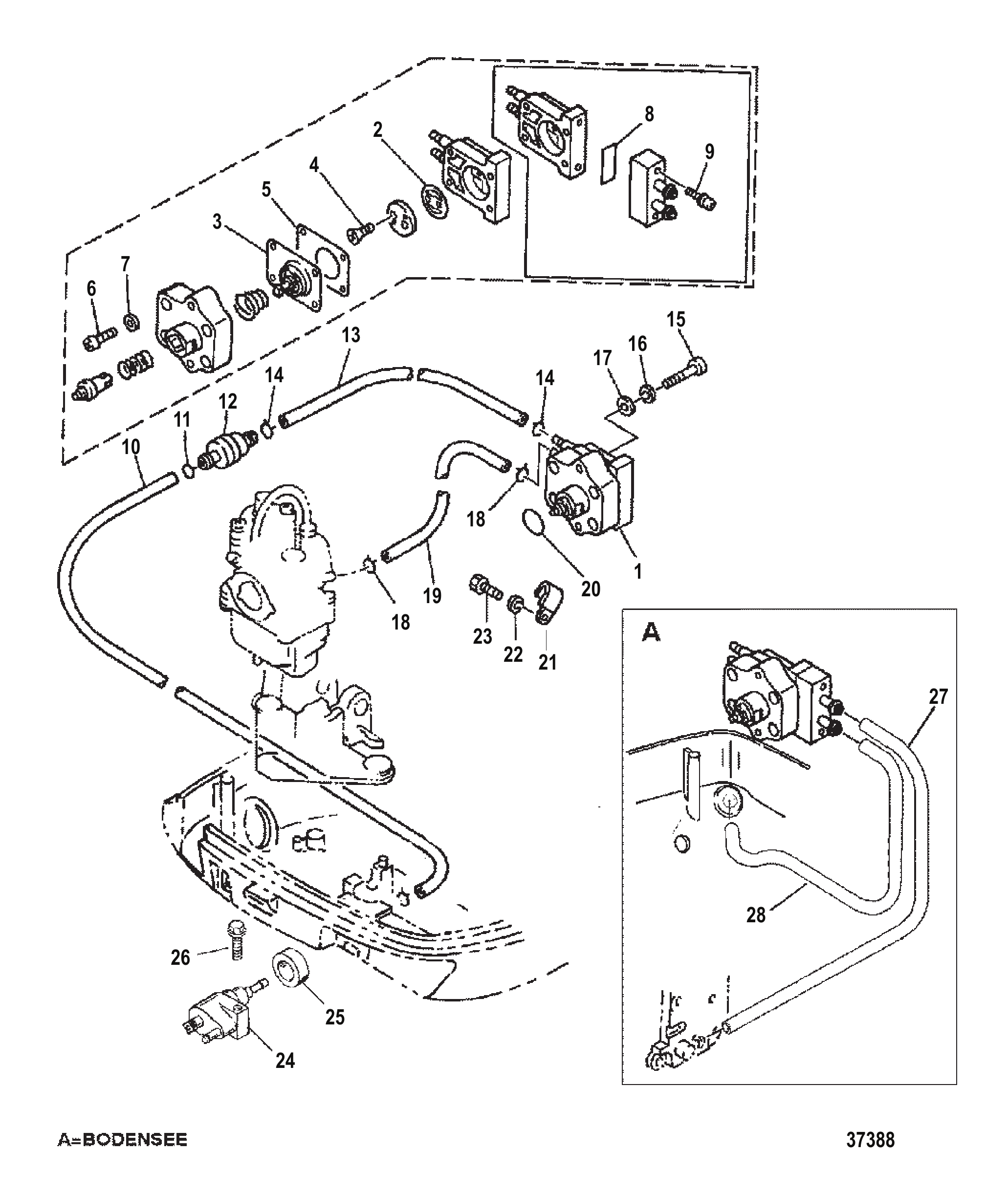

图 10燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	825470	燃油泵	PUMP Fuel	1
1	827742	燃油泵	PUMP Fuel	1
1	825470T	燃油泵总成	PUMP ASSY-FUEL	1
2	827441M	止回阀	CHECK VALVE	1
3	827442M	隔膜	DIAPHRAGM	1
4	827443M	螺钉	SCREW	2
5	809129M	隔膜	DIAPHRAGM	1
6	814463M	怠速螺钉	SCREW Idle Speed	4
6	83509M	螺钉（M4×10）	SCREW (M4 x 10)	4
7	82847M	垫圈	WASHER	4
8	809130M	密封件	SEAL	1
9	80954M	螺钉	SCREW	2
10	9912878	软管 (0.187) (26.00英寸整卷) (裁切至21英寸)	HOSE (.187) (26.00 Inches Bulk) (Cut to 21 IN.)	1
11	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
12	80365M	滤清器	FILTER	1
13	825632	软管	HOSE	1
14	82047M	卡箍	CLAMP	2
15	40019130	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
16	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
18	82047M	卡箍	CLAMP	2
19	82012M	软管	HOSE	1
20	825478	O型圈	O-RING	1
21	54457	J型卡扣	J CLIP	1
22	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
22	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
23	4000326	螺钉（M6 x 12）	SCREW (M6 x 12)	1
24	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
24	8M0182334	燃油接头	CONNECTOR FUEL	1
25	18202	护孔环	GROMMET	1
26	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
26	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
27	9912878	软管 (0.187) (26.00英寸整卷) (裁切至10英寸)	HOSE (.187) (26.00 Inches Bulk) (Cut to 10 IN.)	1
28	830756109	软管（57英寸散装，切至10英寸）	HOSE (57.00 Inches Bulk) (Cut to 10 IN.)	1
28	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1

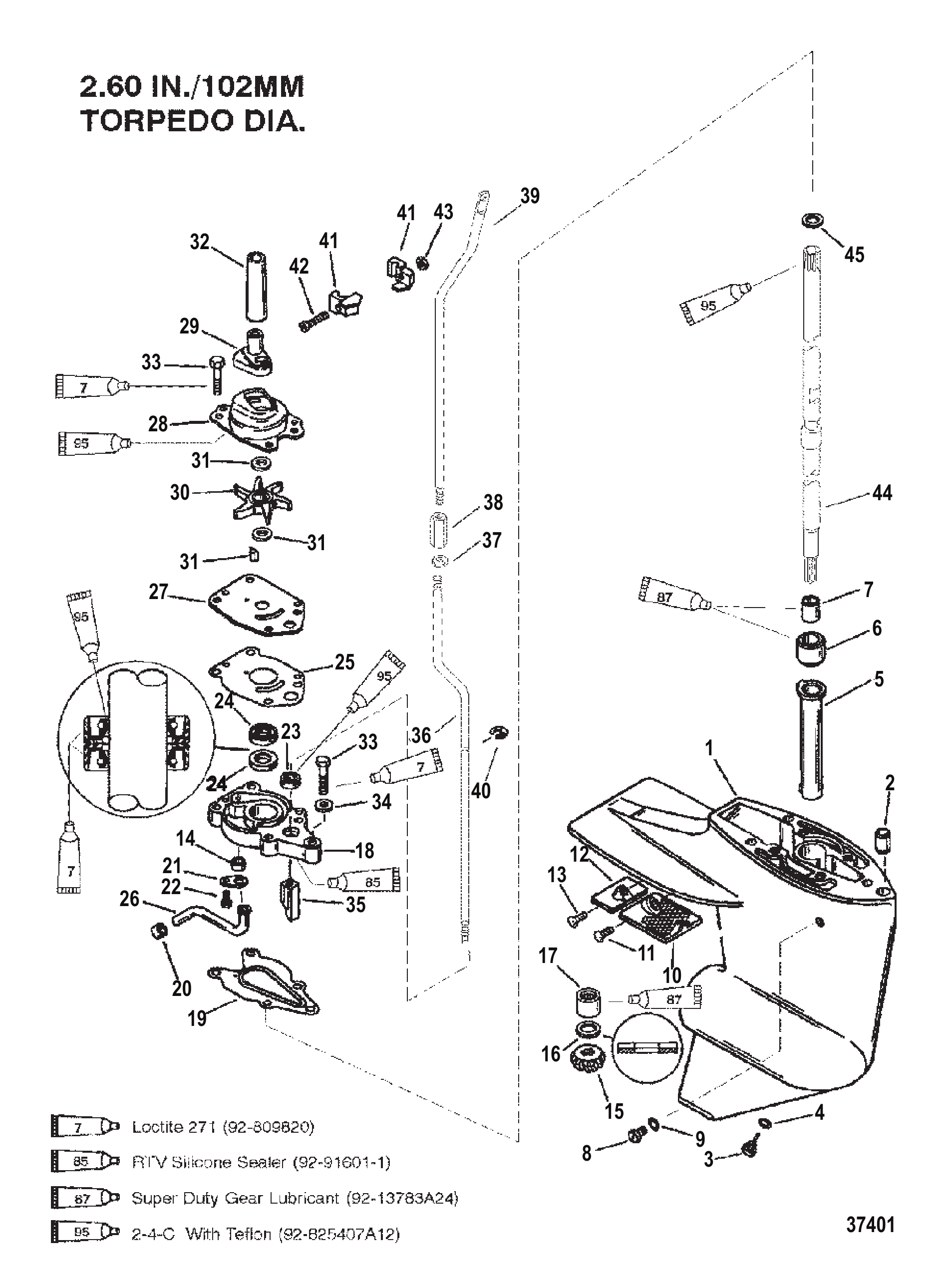

图 11齿轮箱(驱动轴)(2.00:1齿轮比) GEAR HOUSING (DRIVESHAFT)(2.00:1 GEAR RATIO)

REF	零件编号	中文名称	英文名称	数量
-	8833A25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833A27	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833T27	齿轮长壳体-黑色	GEAR HSG-LONG-BLK	1
-	8833A26	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833T26	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A28	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833T28	长型齿轮箱外壳-GR	GEAR HSG-LONG-GR	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
1	8833A18	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
2	12009	衬套 (0.31 x 0.45 x 0.50)	BUSHING (.31 x .45 x .50)	1
3	67892	磁性螺钉	SCREW Magnetic	1
3	8M0058389	放油螺钉套件	SCREW KIT Drain	1
4	19183	纤维垫圈	WASHER Fiber	1
4	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
5	822244A1	衬套总成	SLEEVE ASSEMBLY	1
6	823944	套筒	SLEEVE	1
7	823943	衬套	BUSHING	1
8	79953	螺钉(0.375-16x0.250)	SCREW (.375-16 x .250)	1
8	79953Q04	放油螺钉套件	SCREW KIT Drain	1
9	19183	纤维垫圈	WASHER Fiber	1
9	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
10	421991	滤网	SCREEN	1
11	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	1
12	42121A2	阳极总成	ANODE ASSEMBLY	1
12	42121Q02	铝阳极@2	ANODE(ALUM) @2	1
13	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	1
14	42133	密封件	SEAL	1
15	8219251	小齿轮-13-26	GEAR Pinion - 13-26	1
16	41369	垫圈	WASHER	1
17	22756	滚柱轴承	BEARING Roller	1
18	42040A5	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	42040T5	水泵底座总成	BASE ASSEMBLY Water Pump	1
19	192042	衬垫	GASKET	1
19	192043	衬垫	GASKET	1
20	33613	密封件	SEAL	1
21	42375	固定座	RETAINER	1
22	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	822236	四角密封环	QUAD RING	1
24	413651	油封	SEAL Oil	2
25	19202	水泵板衬垫	GASKET Water Pump Plate	1
25	19202001	衬垫	GASKET	1
26	42185A1	水管总成	TUBE ASSEMBLY Water	1
27	42200	面板	FACE PLATE	1
28	42089A2	盖总成	COVER ASSEMBLY	1
29	421021	密封件	SEAL	1
30	420382	叶轮	IMPELLER	1
30	42038Q02	叶轮	IMPELLER	1
31	42376A2	键总成	KEY ASSEMBLY	1
31	8M0173458	叶轮键	KEY IMPELLER	1
32	444671	导套	GUIDE	1
33	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	5
34	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
34	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
35	42039	凸轮	CAM	1
36	825536	换档轴	SHIFT SHAFT	1
36	826873	换档轴	SHIFT SHAFT	1
37	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
38	822419	联轴器	COUPLER	1
39	826875	换挡轴(上部)	SHIFT SHAFT (UPPER)	1
40	42389	E型卡环	E RING	1
41	42126	导套	GUIDE	2
41	8M0036770	导套	GUIDE	2
42	40011109	螺钉 (M5 x 25) 不锈钢	SCREW (M5 x 25) Stainless Steel	1
43	400633	螺母 (M5)	NUT (M5)	1
43	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
44	825537	驱动轴	DRIVESHAFT	1
44	825843	驱动轴	DRIVESHAFT	1
45	822248	止推垫片	THRUST WASHER	1
-	41365A3	密封套件	SEAL KIT	1
-	42089A5	水泵套件	PUMP KIT Water	1
-	825847A95	衬垫套件	GASKET SET	1

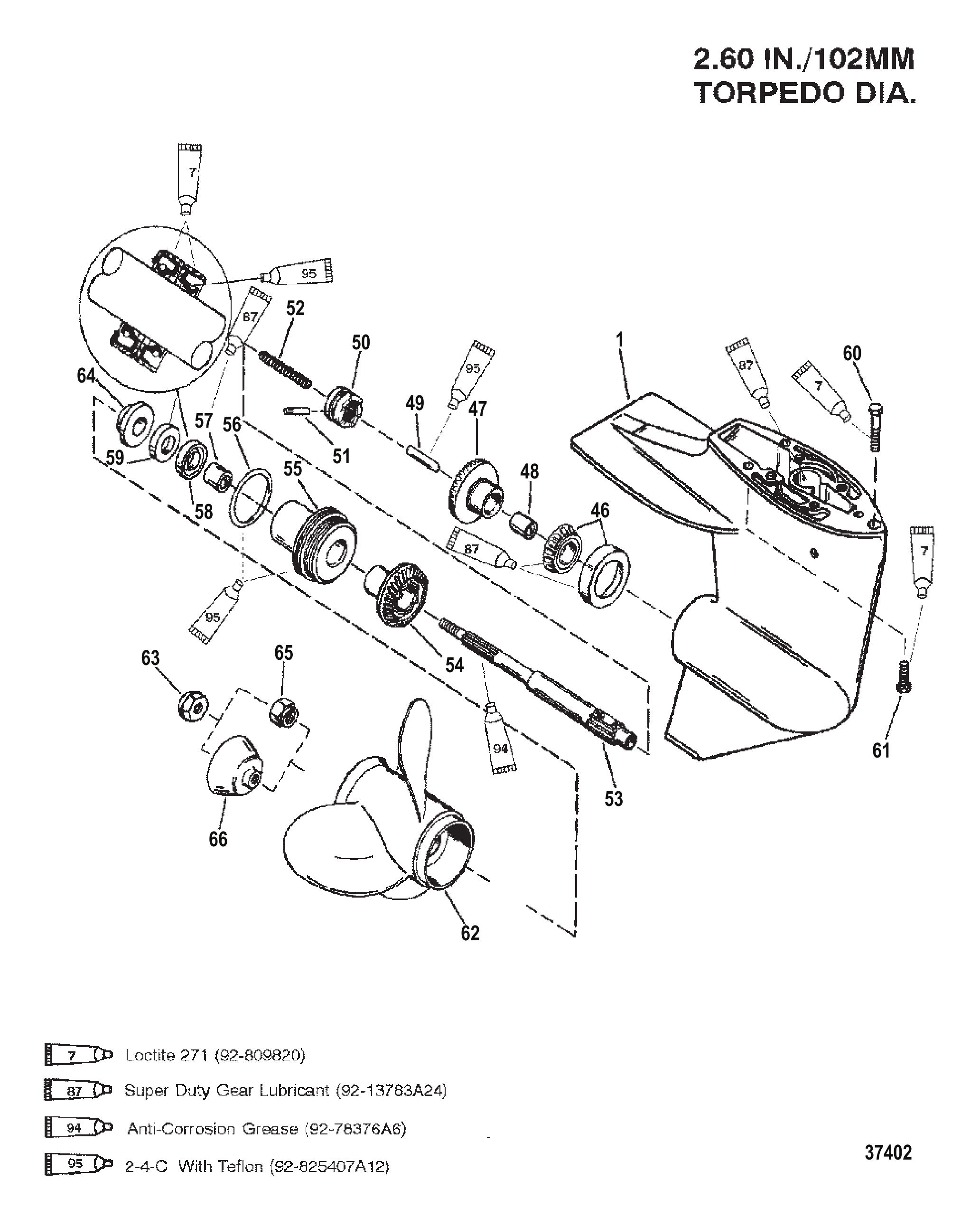

图 12齿轮箱(螺旋桨轴)(2.00:1齿轮比) GEAR HOUSING (PROPELLER SHAFT)(2.00:1 GEAR RATIO)

REF	零件编号	中文名称	英文名称	数量
-	8833A25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833A27	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833T27	齿轮长壳体-黑色	GEAR HSG-LONG-BLK	1
-	8833A26	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833T26	齿轮箱-短型-灰	GEAR HSG-SHORT-GR	1
-	8833A28	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8833T28	长型齿轮箱外壳-GR	GEAR HSG-LONG-GR	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
1	8833A18	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
46	821321A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
47	821924A1	前进齿轮总成 (26齿)	GEAR ASSEMBLY Forward (26 TEETH)	1
48	41367	衬套	BUSHING	1
49	813139	凸轮从动件	FOLLOWER Cam	1
50	821930A1	离合器总成	CLUTCH ASSEMBLY	1
51	823951	十字销	PIN Cross	1
52	42204	弹簧	SPRING	1
53	821929	螺旋桨轴	PROPELLER SHAFT	1
54	8219261	倒档齿轮-13/26	GEAR Reverse - 13/26	1
54	821926T1	倒档齿轮-13/26	GEAR Reverse - 13/26	1
55	42144A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
55	42144T3	轴承座	CARRIER Bearing	1
56	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
56	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	1
57	821927	衬套	BUSHING	1
58	99325	密封件	SEAL	1
59	821928	油封	SEAL Oil	1
60	82407110	螺钉(M8 x 50)	SCREW (M8 x 50)	1
61	8240717	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
62	828156A12	黑色MAX螺旋桨9x9右旋铝3叶	BLACK MAX PROPELLER 9 X 9 RH AL 3 BL	1
62	828154A12	黑色MAX螺旋桨 9×8 右旋 铝制3叶	BLACK MAX PROPELLER 9 X 8 RH AL 3 BL	1
62	828148A12	螺旋桨 Black Max	PROPELLER Black Max	1
62	828150A12	黑色MAX螺旋桨 9.8 x 6.5 右旋铝3叶	BLACK MAX PROPELLER 9.8 X 6.5 RH AL 3 BL	1
62	828152A12	黑色MAX螺旋桨9.3x7右旋铝3叶	BLACK MAX PROPELLER 9.3 X 7 RH AL 3 BL	1
63	13914	螺母(M10)	NUT (M10)	1
63	40140	螺母(M10)	NUT (M10)	1
64	8219321	推力毂	THRUST HUB	1
65	420911	隔套	SPACER	1
66	822559A1	倒挡排气块杯总成	CUP ASSEMBLY Reverse Exhaust Block	1
66	822559Q01	杯套	CUP	1
-	41365A3	密封套件	SEAL KIT	1
-	825847A95	衬垫套件	GASKET SET	1

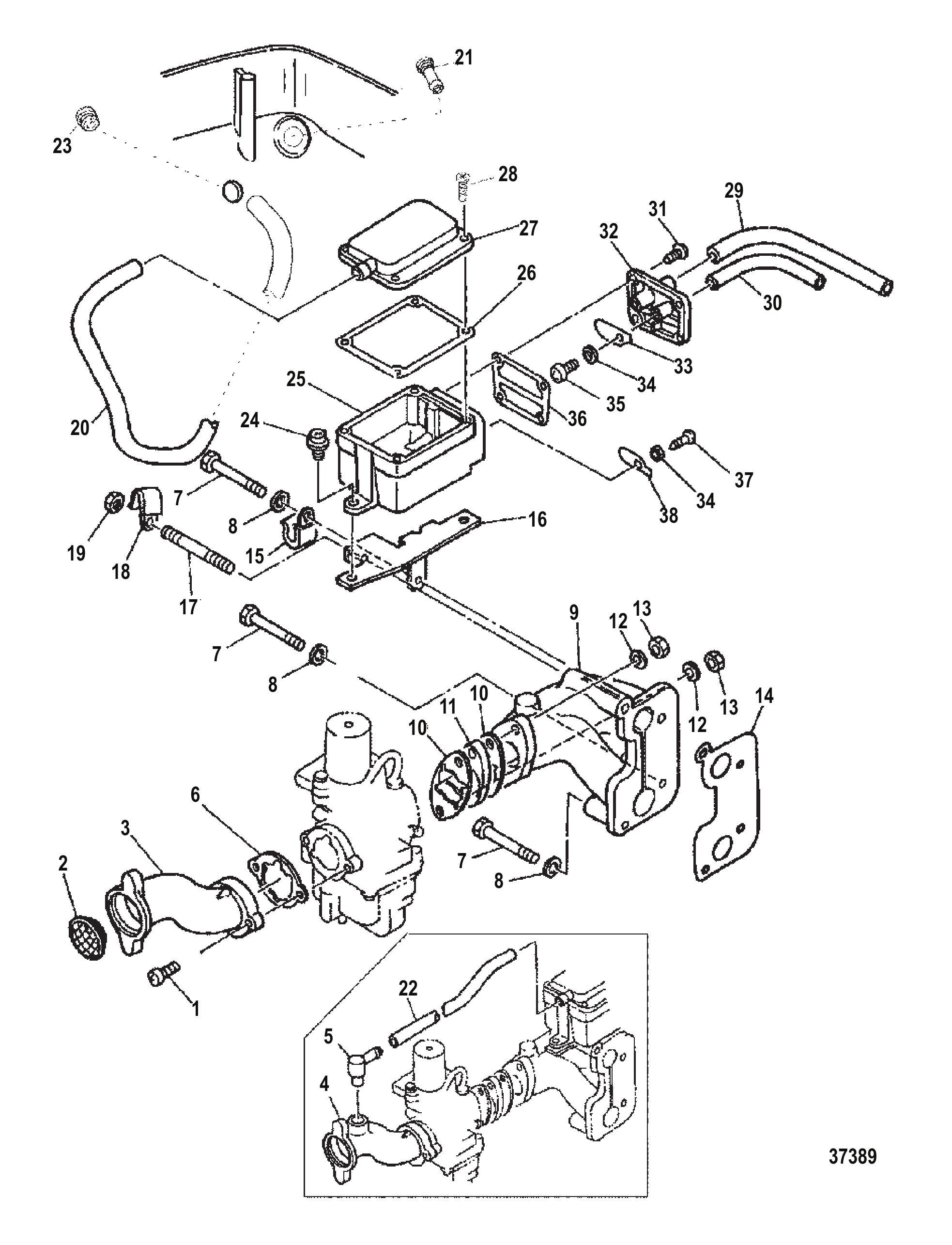

图 13进气口 INTAKE

REF	零件编号	中文名称	英文名称	数量
1	826679	螺钉	SCREW	2
2	825588	百叶窗	LOUVER	1
3	825826	漏斗	FUNNEL	1
4	827739	漏斗	FUNNEL	1
5	825486	通气管	PIPE Breather	1
6	825589	衬垫	GASKET	1
7	4000334	螺钉（M6 x 45）	SCREW (M6 x 45)	3
8	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
8	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
9	825584	歧管	MANIFOLD	1
10	825586	歧管垫片	GASKET Manifold	2
11	825587	歧管垫片	GASKET Manifold	1
12	82214M	垫圈	WASHER	2
13	82390M	螺母 (M6)	NUT (M6)	2
14	825585	歧管垫片	GASKET Manifold	1
15	28700	卡箍	CLAMP	1
16	825600	导向支架	HOLDER Guide	1
17	827317	螺柱	STUD	1
18	55098	J型卡扣(按需使用)	J CLIP (USE WHERE APPLICABLE)	1
18	8M0024808	J型夹	J-CLIP	1
19	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	825597	通气管	PIPE Breather	1
21	813613	接头	FITTING	2
21	813613	接头	FITTING	1
22	827734	通气管	PIPE Breather	1
23	824473	堵头	PLUG	1
24	825511	螺钉	SCREW	2
25	825590	机油分离器	SEPARATOR Oil	1
26	825592	油封座垫片	GASKET Oil Seal Housing	1
27	825591	机油分离器	SEPARATOR Oil	1
28	84272M	螺钉	SCREW	4
29	825598	软管	HOSE	1
30	825632	软管	HOSE	1
31	84272M	螺钉	SCREW	4
32	825593	通气阀	BREATHER	1
33	825594	通气阀	BREATHER	1
34	82847M	垫圈	WASHER	2
35	825515	螺钉	SCREW	1
36	825596	通气阀垫片	GASKET Breather	1
37	84272M	螺钉	SCREW	1
38	825595	通气阀	BREATHER	1
-	825847A95	衬垫套件	GASKET SET	1

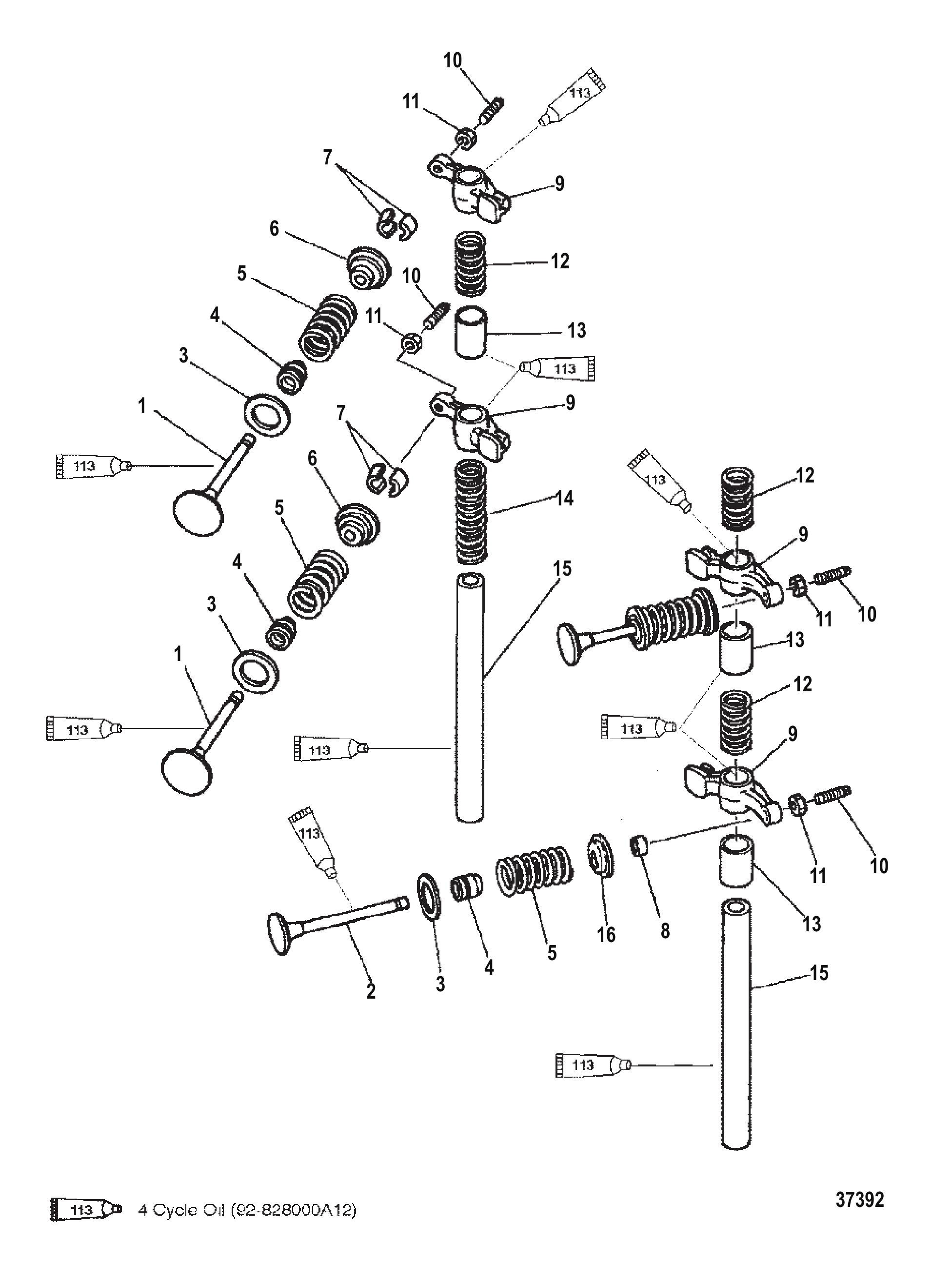

图 14进/排气阀 INTAKE/EXHAUST VALVE

REF	零件编号	中文名称	英文名称	数量
1	825439	进气阀	VALVE Intake	2
2	825440	排气阀	VALVE Exhaust	2
3	825441	垫圈	WASHER	4
4	822647	气门杆油封	SEAL Valve Stem	4
5	825442	内弹簧	SPRING Inner	4
6	827747	固定座	RETAINER	2
7	822651	键	KEY	4
7	893554	键	KEY	4
8	825445	气门挺杆	LIFTER Valve	2
9	825447A1	气门摇臂总成	ARM ASSEMBLY Rocker Valve	4
10	825448	螺钉	SCREW	4
11	825449	螺母	NUT	4
12	825452	弹簧	SPRING	3
13	825451	轴环	COLLAR	3
14	825453	弹簧	SPRING	1
15	825450	摇臂轴	SHAFT Rocker	2
16	825443	固定座	RETAINER	2
-	822775A7	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T7	PH 9.9	PH 9.9	1
-	825847A95	衬垫套件	GASKET SET	1

图 15维修与支撑材料 SERVICE AND SUPPORT MATERIAL

REF	零件编号	中文名称	英文名称	数量
0	80913195	零件手册 8/9.9 博登湖四冲程	PARTS MANUAL 8/9.9 Bodensee 4-Stroke	1
0	827857R1	维修手册	SERVICE MANUAL	1
0	826335A96	贴花套件	DECAL SET	1
0	826335A00	贴花套件	DECAL SET	1
0	809727A96	贴花套件	DECAL SET	1
0	809727A00	贴花套件	DECAL SET	1
0	826335A98	贴花套件	DECAL SET	1
0	826335A00	贴花套件	DECAL SET	1
0	809727A98	贴花套件	DECAL SET	1
0	809727A00	贴花套件	DECAL SET	1
0	826336A95	贴花套件	DECAL SET	1
0	826336A03	贴花套件	DECAL SET	1
0	809710A96	贴花套件	DECAL SET	1
0	809710A98	贴花套件	DECAL SET	1
0	826336A97	贴花套件	DECAL SET	1
0	826336A03	贴花套件	DECAL SET	1
0	809710A97	贴花套件	DECAL SET	1
0	809710A98	贴花套件	DECAL SET	1
0	826336A98	贴花套件	DECAL SET	1
0	826336A03	贴花套件	DECAL SET	1
0	809710A98	贴花套件	DECAL SET	1
0	853556A97	贴花套件	DECAL SET	1
0	10108980	用户手册	OWNERS MANUAL	1
0	10192980	用户手册	OWNERS MANUAL	1
0	827857R1	维修手册	SERVICE MANUAL	1

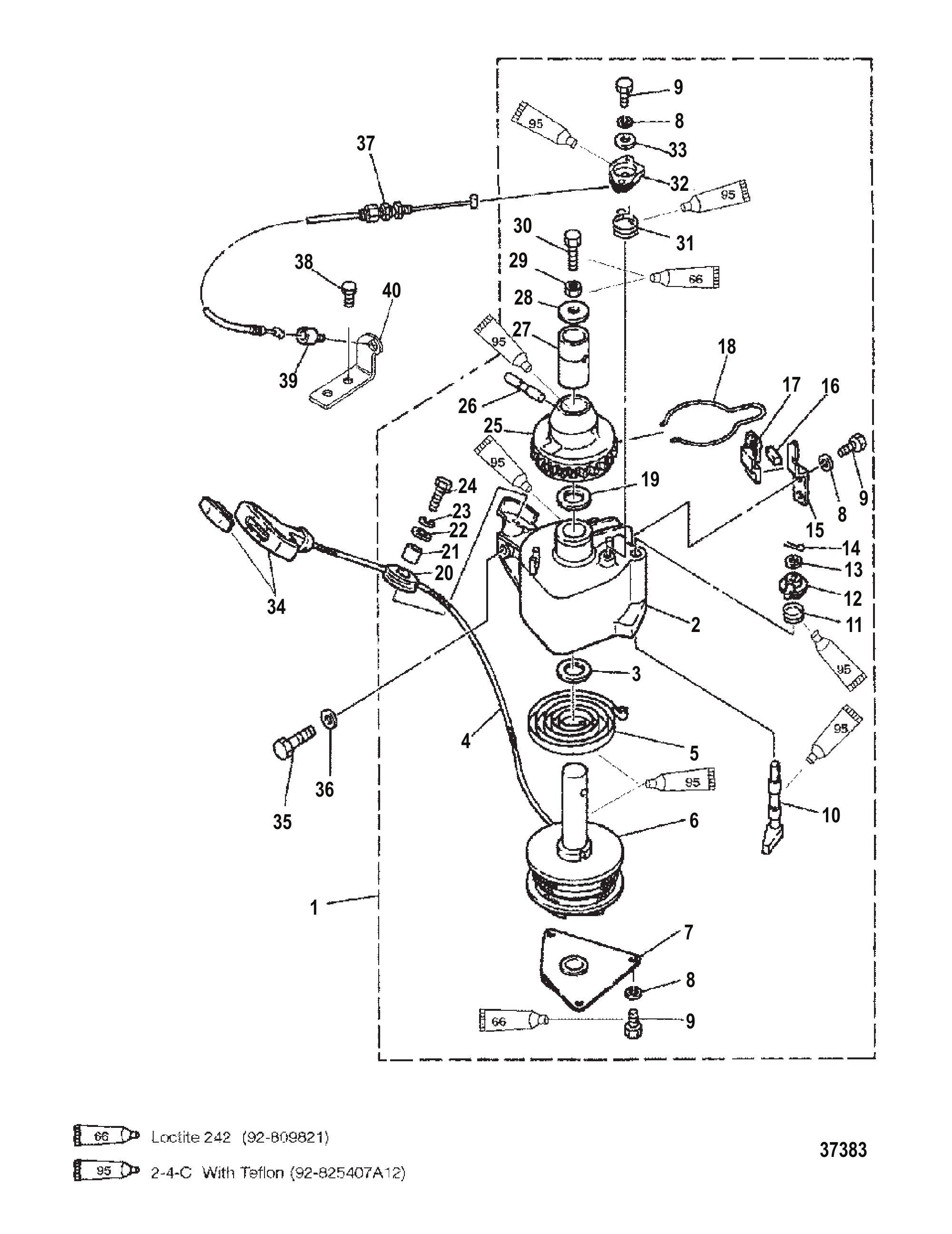

图 16启动器总成(手动) STARTER ASSEMBLY (MANUAL)

REF	零件编号	中文名称	英文名称	数量
1	825635A1	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	827444M	壳体	HOUSING	1
3	827451M	止推垫片	THRUST WASHER	1
4	12066A9	绳索	ROPE	1
4	12066Q10	启动绳@2	ROPE-STARTER@2	1
5	827446M	启动弹簧	SPRING Starter	1
6	827445M	鼓轮滑轮	DRUM Sheave	1
7	827459M	启动机外壳盖	COVER Starter Housing	1
8	82186M	垫圈	WASHER	6
9	82417M	螺栓	BOLT	6
10	827453M	止动器	STOPPER	1
11	827456M	弹簧	SPRING	1
12	827457M	连接杆	LINK	1
13	82213M	垫圈	WASHER	1
14	43089M	开口销	COTTER PIN	1
15	827458M	驱动盘	PLATE Drive	1
16	827461M	减震器	DAMPER	1
17	827460M	盖板	COVER	1
18	827449M	驱动盘弹簧	SPRING Drive Plate	1
19	827447M	止推垫片	THRUST WASHER	1
20	11704M	滚轮	ROLLER	1
21	11705M	衬套	BUSHING	1
22	11706M	锁紧垫圈	LOCKWASHER	1
23	82212M	锁紧垫圈	LOCKWASHER	1
24	82405M	螺栓	BOLT	1
25	827448M	滑轮	PULLEY	1
26	825527	销	PIN	1
27	827450M	衬套	BUSHING	1
28	827462M	驱动棘爪垫片	WASHER Drive Pawl	1
29	82383M	螺母	NUT	1
30	825528	螺栓	BOLT	1
31	827455M	回位弹簧	SPRING Return	1
32	827454M	臂	ARM	1
33	827452M	垫圈	WASHER	1
34	85174A1	手柄总成	HANDLE ASSEMBLY	1
35	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	3
36	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	3
37	825650	转向拉索	CABLE Steering	1
38	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	2
39	825651	撑杆	STAY	1
40	825801	撑杆	STAY	1

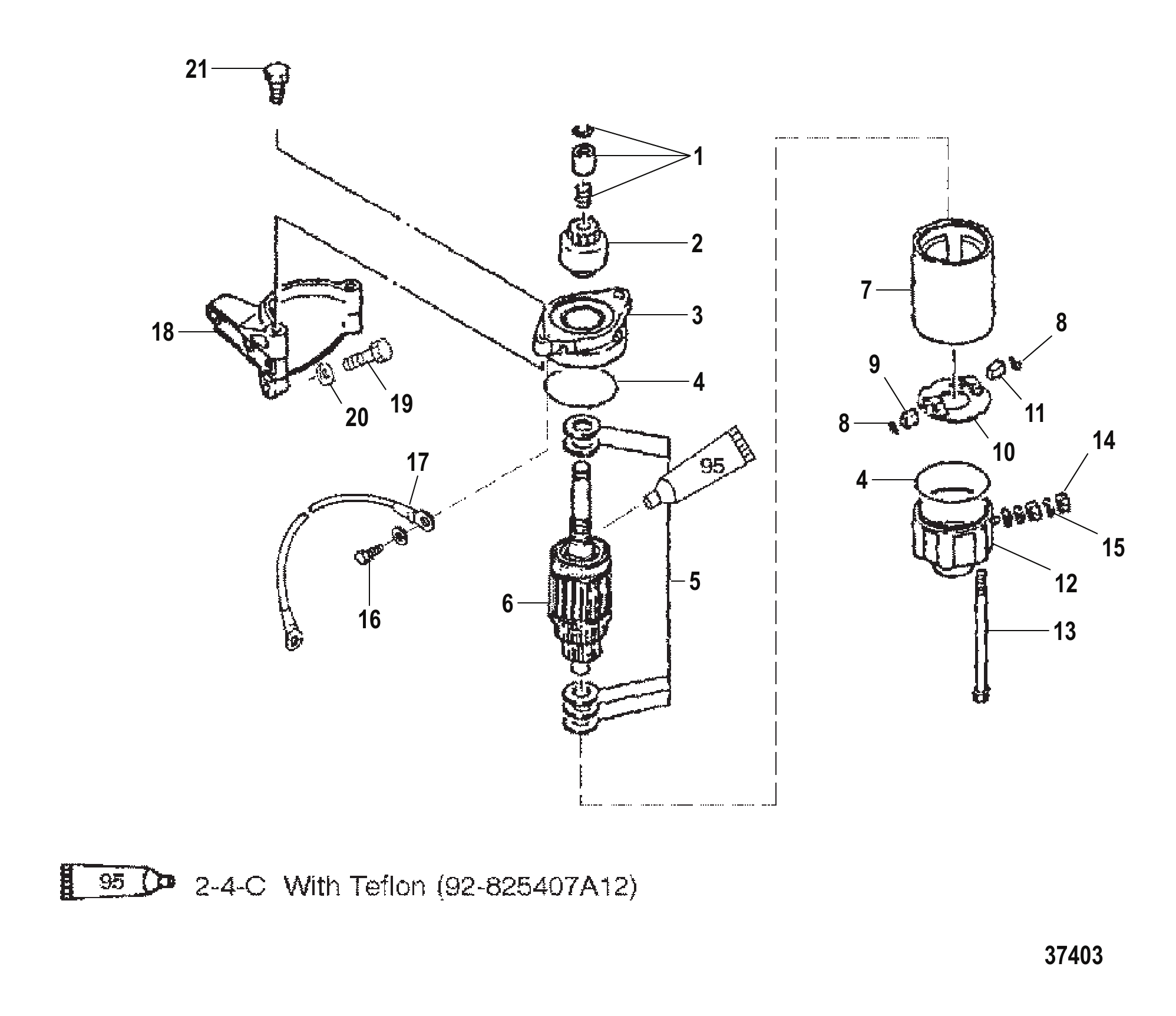

图 17启动电机总成 STARTER MOTOR ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
-	825991A2	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
2	97694M	小齿轮	PINION	1
2	97694T	小齿轮	PINION	1
3	814981M	支架	BRACKET	1
4	814982M	O型圈	O-RING	2
5	96364M	垫圈套件	WASHER KIT	1
6	96365M	电枢	ARMATURE	1
7	96366M	定子	STATOR	1
8	84927M	弹簧	SPRING	2
9	96368M	电刷	BRUSH	1
10	96367M	电刷架	HOLDER Brush	1
11	96369M	电刷	BRUSH	1
12	96370M	盖板	COVER	1
13	84929M	螺栓	BOLT	2
14	827204	螺母 (M6)	NUT (M6)	1
15	827205	垫圈	WASHER	1
16	827208	螺钉	SCREW	1
17	88439A30	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
18	826008	支架	BRACKET	1
18	826008T	支架	BRACKET	1
19	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	3
20	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	3
21	827207	螺栓 (M8 x 25)	BOLT (M8 x 25)	2

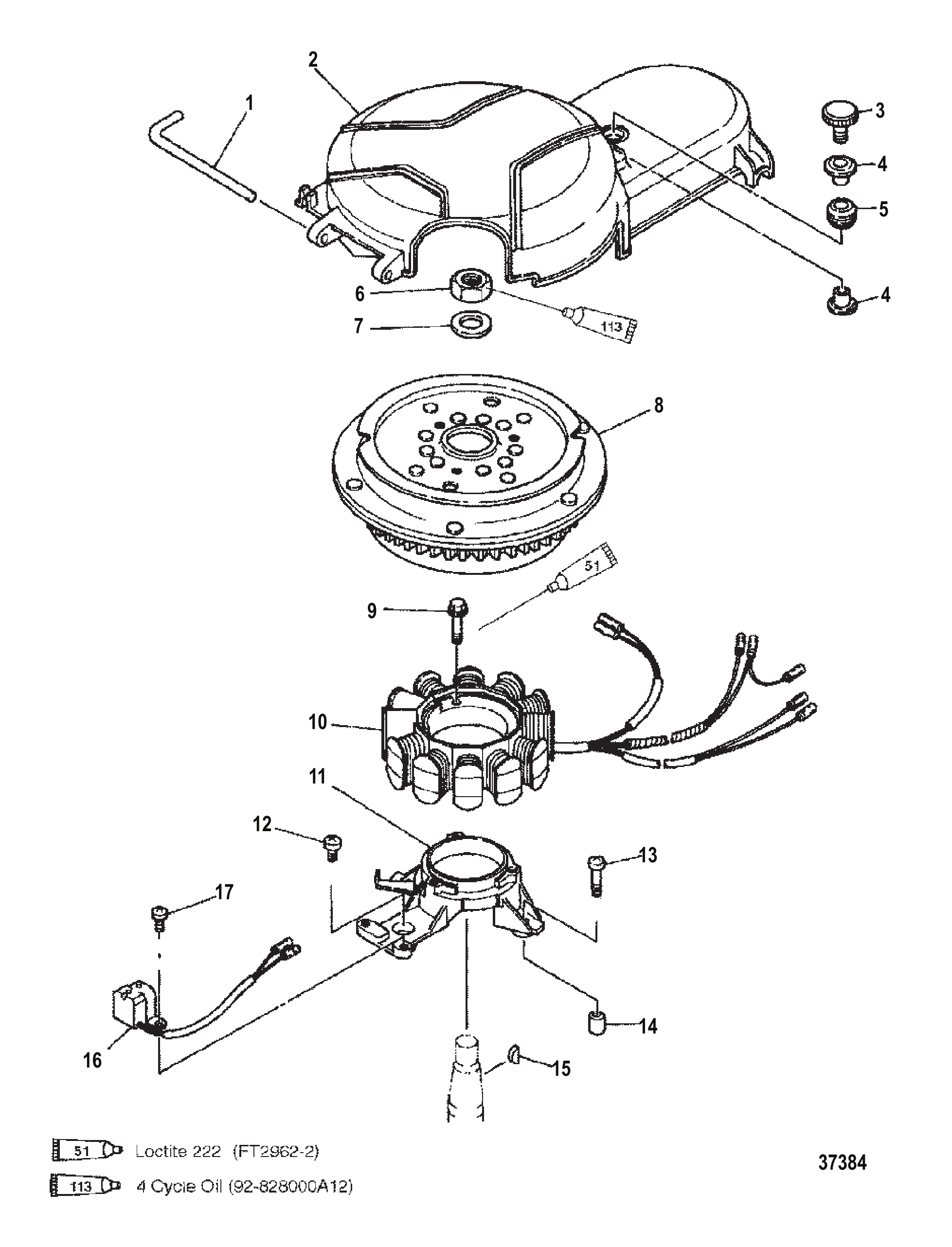

图 18定子/转子 STATOR/ROTOR

REF	零件编号	中文名称	英文名称	数量
1	825663	轴	SHAFT	1
2	825662	飞轮盖	COVER Flywheel	1
2	825662T	盖板	COVER	1
3	825510	螺钉	SCREW	1
4	825665	轴环	COLLAR	2
5	11416M	护孔环	GROMMET	1
5	11416T	护孔环	GROMMET	1
6	81770M	螺母	NUT	1
7	81814M	垫圈	WASHER	1
8	825658	转子	ROTOR	1
8	826016	转子	ROTOR	1
9	827029	螺栓	BOLT	3
10	827399	定子	STATOR	1
10	825659	定子	STATOR	1
11	825660	磁电机底座	MAGNETO BASE	1
11	825660T	磁电机底座	BASE-MAGNETO	1
12	827027	螺钉	SCREW	1
13	827026	螺钉	SCREW	2
14	825010	定位销	PIN Dowel	2
15	825666	键	KEY	1
15	8M0057164	键@2	KEY @2	1
16	825661	脉冲发生器	PULSER	1
17	82104510	螺钉 (M5 x 10)	SCREW (M5 x 10)	2

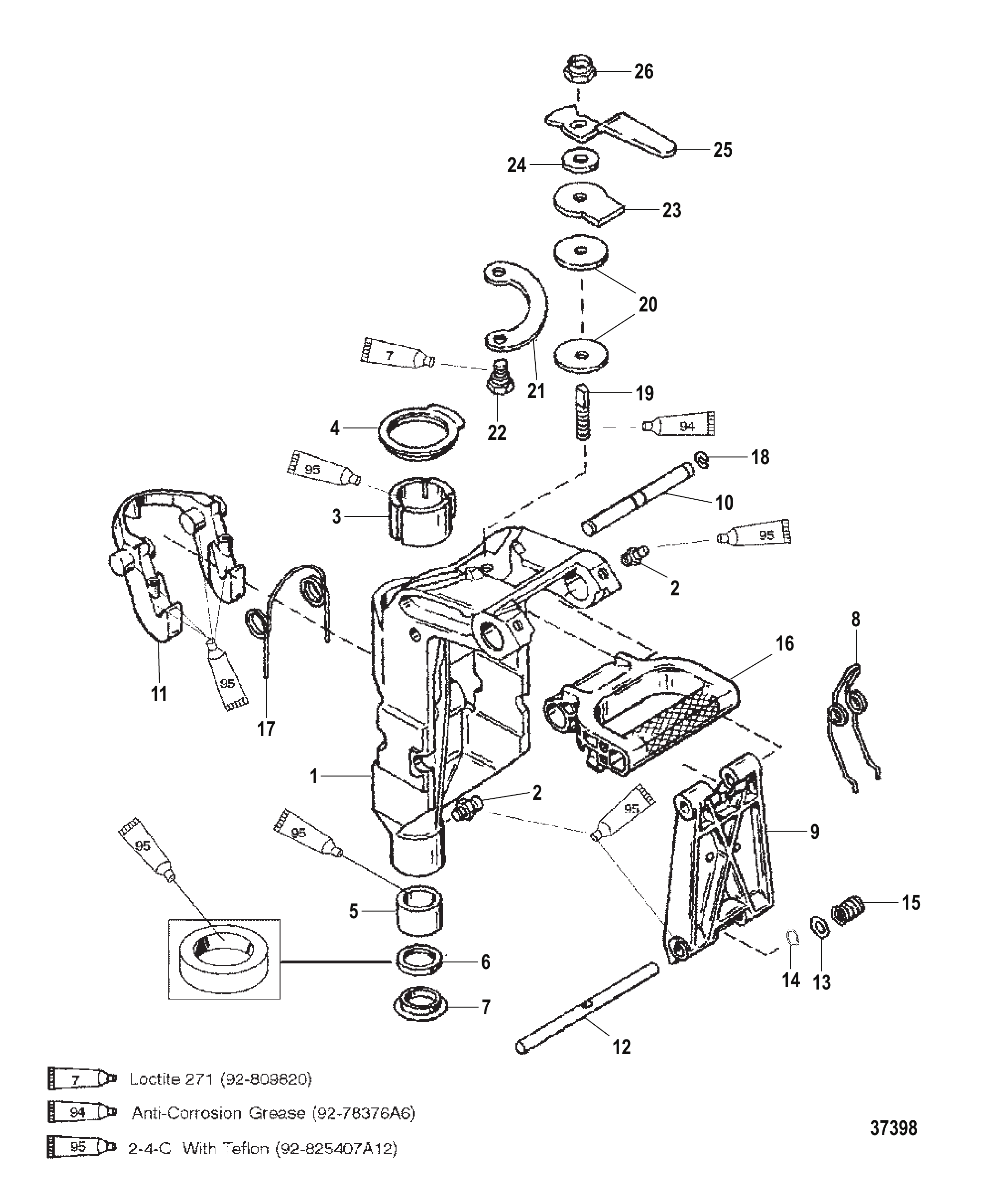

图 19旋转支架 SWIVEL BRACKET

REF	零件编号	中文名称	英文名称	数量
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A9	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	74036	润滑脂接头	FITTING Grease	4
2	8M0169589	润滑脂接头	FITTING Grease	4
3	421402	轴承	BEARING	1
4	420801	推力轴承-上	BEARING Thrust - Upper	1
4	42080T01	轴承	BEARING	1
5	42139	衬套	BUSHING	1
6	42077	密封件	SEAL	1
7	42373	止推垫片	THRUST WASHER	1
8	421301	弹簧	SPRING	1
9	420824	支架	BRACKET	1
9	42082T04	支架	BRACKET	1
10	420811	销	PIN	1
11	421411	倒挡锁钩	HOOK Reverse Lock	1
11	8M0075731	倒挡钩	HOOK Reverse	1
12	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
13	8M0027716	垫圈 (0.390 x 0.600 x 0.032) 不锈钢	WASHER (.390 x .600 x .032) Stainless Steel	1
14	832720	挡圈	RING Retaining	1
15	42128	弹簧	SPRING	1
16	42085F1	提手	CARRYING HANDLE	1
16	420852	手柄-黑色	HANDLE-BLACK	1
16	42085F2	提手	CARRYING HANDLE	1
16	42085F5	提手	CARRYING HANDLE	1
17	42127	弹簧	SPRING	1
18	13194	挡圈	RING Retaining	2
19	821961	杆	ROD	1
20	8165621	圆盘	DISC	2
21	821958A1	板组件套件	PLATE KIT	1
22	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
23	821957	制动板	BRAKE PLATE	1
24	29330	垫圈	WASHER	1
25	821959	手柄	HANDLE	1
26	34863	螺母 (.375-24)	NUT (.375-24)	1
26	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
-	8237011	副驾驶贴花	DECAL Co-Pilot	1

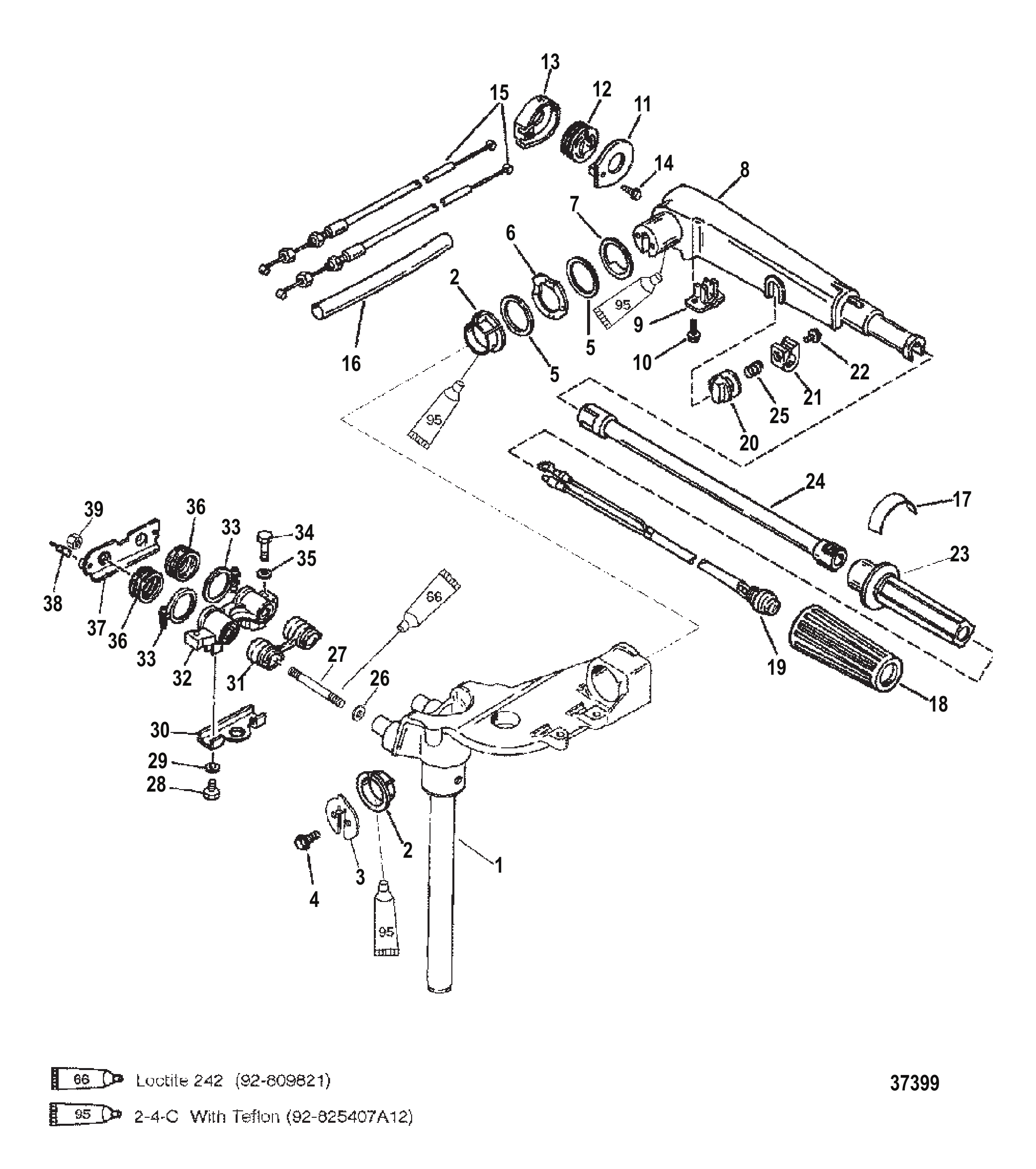

图 20旋转头与转向手柄 SWIVEL HEAD AND STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	825551A2	旋转头	SWIVEL HEAD	1
1	825551A3	旋转头	SWIVEL HEAD	1
2	823939	衬套	BUSHING	2
3	826648	安装板	PLATE	1
4	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
5	822145	垫圈	WASHER	2
6	826792	波形垫圈	WAVE WASHER	1
7	822146	垫圈	WASHER	1
-	821468A10	舵柄总成	TILLER ASSEMBLY	1
-	821468T65	舵柄总成	TILLER HANDLE ASSEMBLY	1
-	821468A11	舵柄总成	TILLER ASSEMBLY	1
-	821468T11	舵柄-灰色	TILLER HANDLE-GR	1
-	821468A12	舵柄把手总成(完整)	TILLER HANDLE ASSEMBLY Complete	1
-	821468T12	舵柄把手-BL	TILLER HANDLE-BL	1
-	821468A13	舵柄把手总成(完整)	TILLER HANDLE ASSEMBLY Complete	1
-	821468T13	舵柄-灰色	TILLER HANDLE-GR	1
-	821463A84	舵柄把手总成(完整)	TILLER HANDLE ASSEMBLY Complete	1
-	821463T84	舵柄把手-BL	TILLER HANDLE-BL	1
-	821463A85	舵柄把手总成(完整)	TILLER HANDLE ASSEMBLY Complete	1
8	821468A8	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	821468A66	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	821468A9	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	821468T9	ORD 821468A66	ORD 821468A66	1
9	822441	固定座	RETAINER	1
10	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
11	822148A5	盖板	COVER	1
11	822148A3	盖板套件	COVER KIT	1
12	822150	滑轮	PULLEY	1
13	NSS		NOT SOLD SEPARATE PULLEY CASE (PART OF REF. #11)	1
14	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
14	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
15	432428	节气门拉索	CABLE Throttle	2
15	43242T09	节气门拉索	CABLE-THROTTLE	2
15	432429	节气门拉索	CABLE Throttle	2
15	43242T09	节气门拉索	CABLE-THROTTLE	2
16	9600910	套筒	SLEEVE	1
17	8242001	贴花	DECAL	1
17	8242004	贴花	DECAL	1
17	8242002	贴花	DECAL	1
18	99589	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	823609A9	停机开关总成	SWITCH ASSEMBLY Stop	1
19	8M0104613	开关总成	SWITCH ASSY	1
20	821972	节气门旋钮	KNOB Throttle	1
20	821972T	节气门旋钮	KNOB Throttle	1
21	821971	节气门锁	LOCK Throttle	1
21	892995	节气门锁	LOCK Throttle	1
22	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
22	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
23	821465	节气门手柄	HANDLE Throttle	1
23	822429	节气门手柄	HANDLE Throttle	1
23	831853	节气门手柄	HANDLE Throttle	1
24	821463A1	舵柄管	TILLER TUBE	1
24	821463T01	舵柄管	TUBE-TILLER	1
25	96203	弹簧	SPRING	1
26	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	2
27	825552	螺柱	STUD	2
28	4000326	螺钉（M6 x 12）	SCREW (M6 x 12)	2
29	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
29	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
30	825541	安装板	PLATE	1
31	825547	密封件	SEAL	1
32	825540	支架	MOUNT	1
33	825544	卡箍	CLAMP	2
34	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
35	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	2
36	825543	密封件	SEAL	2
37	825545	支架	BRACKET	1
38	825546	减震器	DAMPER	2
39	400265	螺母 (M8)	NUT (M8)	2
39	401368	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
-	828133	停机开关	STOP	1

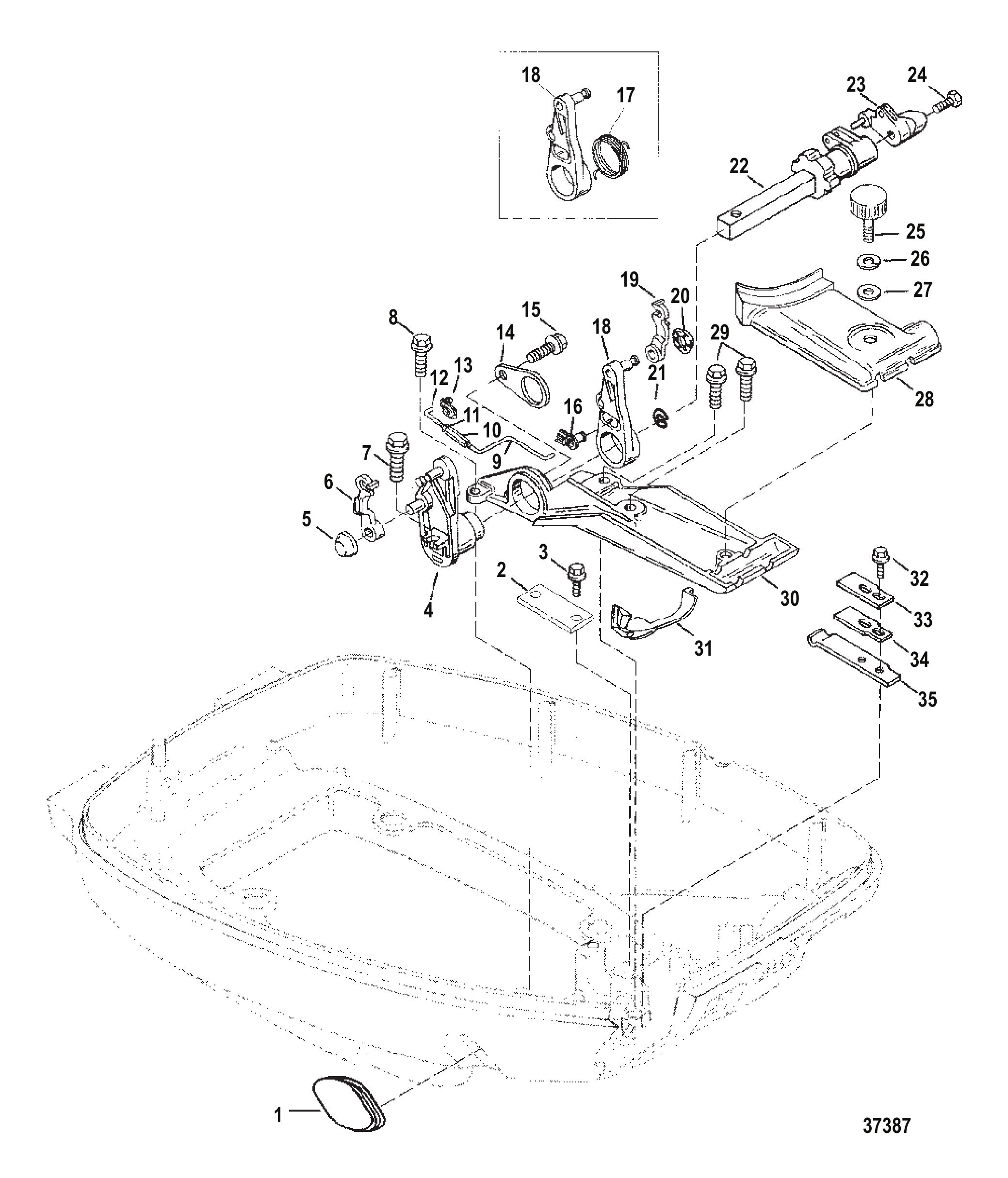

图 21油门联动装置(电动遥控) THROTTLE LINKAGE (ELECTRIC-REMOTE CONTROL)

REF	零件编号	中文名称	英文名称	数量
1	826037	堵头	PLUG	1
2	8280471	绑带	STRAP	1
3	40011127	螺钉 (M6 x 16) 不锈钢	SCREW (M6 x 16) Stainless Steel	2
3	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
4	826025A1	换挡臂	SHIFT ARM	1
5	825677	压入式螺母	PUSH NUT	1
6	822459	固定座	RETAINER	1
7	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
8	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
8	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
9	828050	连接杆	LINK	1
9	828050001	连接杆	LINK	1
10	826065	关节连杆	LINK Joint	1
11	8237515	螺母(M4)	NUT (M4)	1
12	825790	油门连杆	LINK Throttle	1
13	826137	关节连杆	LINK Joint	1
14	826034	安装板	PLATE	1
15	40011127	螺钉 (M6 x 16) 不锈钢	SCREW (M6 x 16) Stainless Steel	1
15	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
16	828049	滑块	SLIDE	1
17	NLA		No Longer Available SPRING	1
18	826028A2	油门臂总成	ARM ASSEMBLY Throttle	1
19	822459	固定座	RETAINER	1
20	825677	压入式螺母	PUSH NUT	1
21	8237951	挡圈	RING Retaining	1
22	825793A1	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
22	852494A5	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
23	826063	联锁杆	LEVER Interlock	1
24	40011111	不锈钢螺钉(M5 x 35)	SCREW (M5 x 35) Stainless Steel	1
25	825510	螺钉	SCREW	1
26	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
27	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
27	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
28	826031	盖板	COVER	1
29	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
29	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
30	826024	平台	PLATFORM	1
30	8260241	平台	PLATFORM	1
31	828007	密封件	SEAL	1
32	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	2
33	824994	板簧	SPRING Plate	1
34	824993	背衬弹簧	SPRING Backing	1
35	824992	定位弹簧	SPRING Detent	1

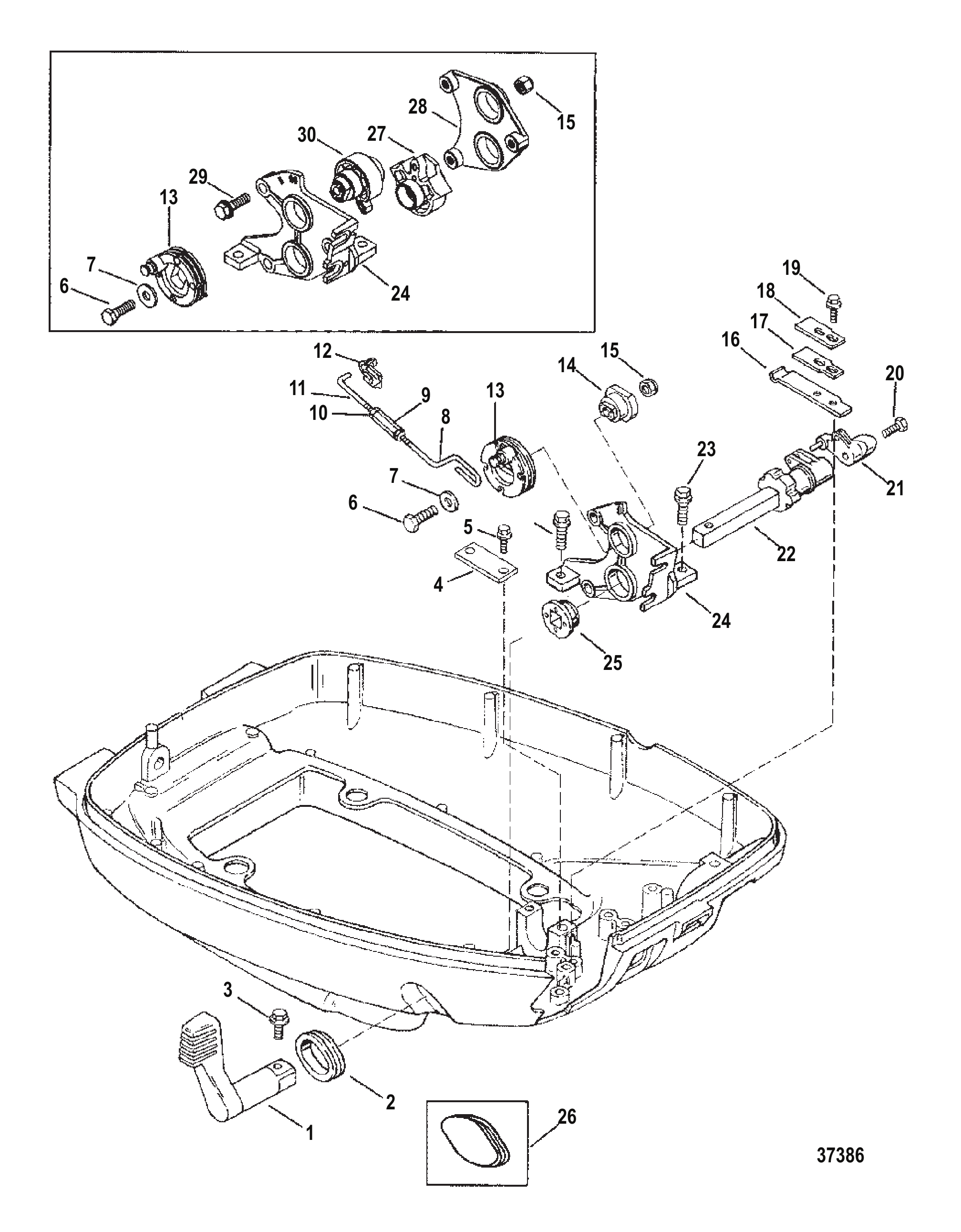

图 22油门联动装置(手动) THROTTLE LINKAGE (MANUAL)

REF	零件编号	中文名称	英文名称	数量
1	825792	手柄	HANDLE	1
2	825781	护孔环	GROMMET	1
3	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
4	8280471	绑带	STRAP	1
5	40011127	螺钉 (M6 x 16) 不锈钢	SCREW (M6 x 16) Stainless Steel	2
5	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
6	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
6	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
7	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
7	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
8	830880	滑动连杆	LINK Sliding	1
9	826065	关节连杆	LINK Joint	1
10	8237515	螺母(M4)	NUT (M4)	1
11	825790	油门连杆	LINK Throttle	1
12	826137	关节连杆	LINK Joint	1
13	825787A1	滑轮	PULLEY	1
13	825787A2	皮带轮总成	PULLEY ASSEMBLY	1
14	825788	衬套(侧移式)	BUSHING (SIDE SHIFT)	1
15	401196	螺母 (M6)	NUT (M6)	1
16	824992	定位弹簧	SPRING Detent	1
17	824993	背衬弹簧	SPRING Backing	1
18	824994	板簧	SPRING Plate	1
19	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	2
20	40011111	不锈钢螺钉(M5 x 35)	SCREW (M5 x 35) Stainless Steel	1
21	826063	联锁杆	LEVER Interlock	1
22	825793A1	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
22	852494A5	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
23	40011128	螺丝(M6×20)不锈钢(侧移式)	SCREW (M6 x 20) Stainless Steel (SIDE SHIFT)	2
23	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
24	8257861	控制平台	CONTROL PLATFORM	1
24	8257863	平台	PLATFORM	1
25	825789	衬套(侧移式)	BUSHING (SIDE SHIFT)	1
26	826037	堵头	PLUG	1
27	826021	从动齿轮	GEAR Driven	1
28	826022	盖板	COVER	1
29	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	5
29	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	5
30	826019	驱动齿轮	GEAR Driver	1

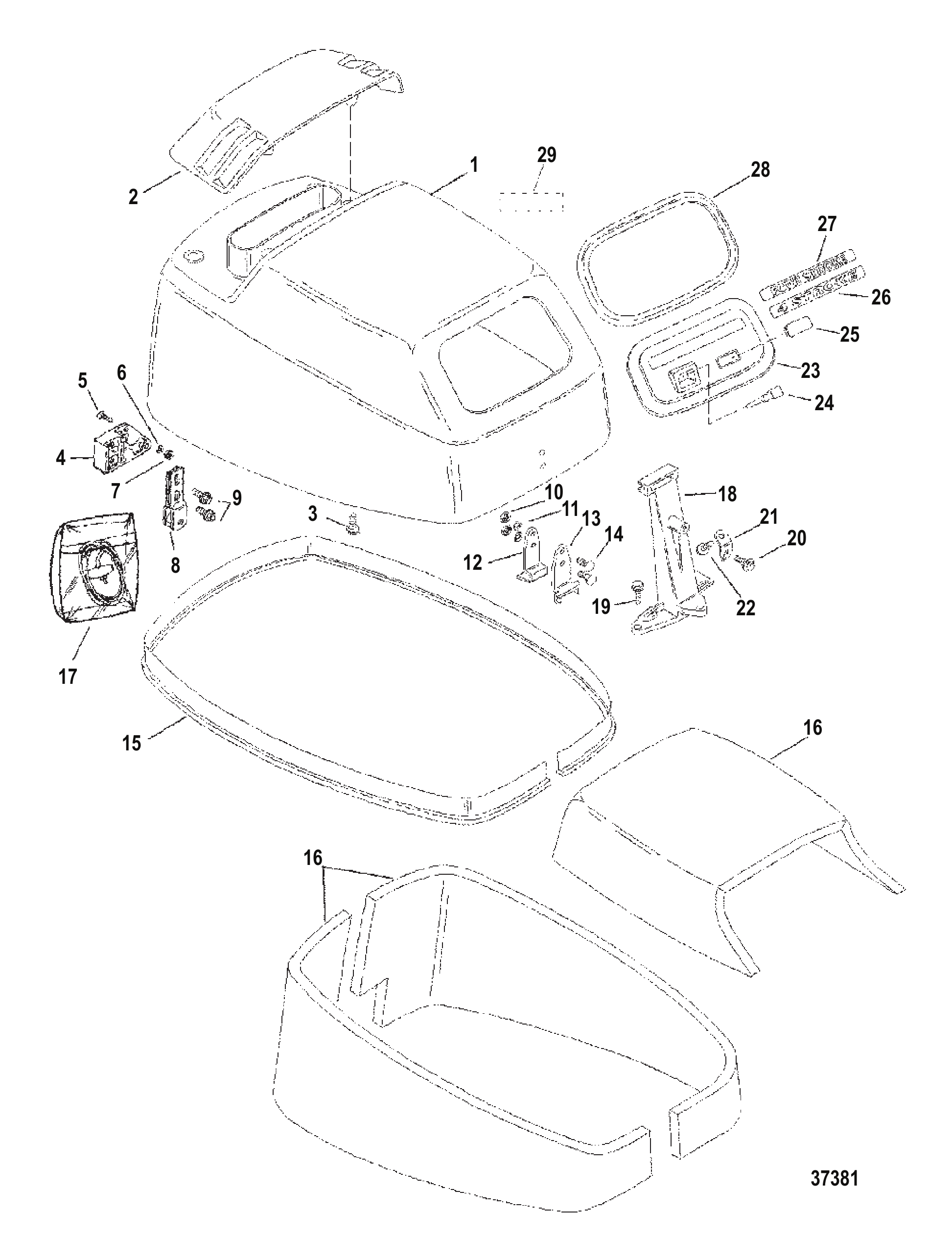

图 23顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	854654A3	顶盖总成	TOP COWL ASSEMBLY	1
1	854654A4	顶盖总成	TOP COWL ASSEMBLY	1
1	854654T4	顶罩-银色	COWL-TOP-SILVER	1
1	825553A4	顶盖总成	TOP COWL ASSEMBLY	1
1	854654T3	顶罩-黑色	COWL-TOP-BLACK	1
1	825553A5	顶盖总成	TOP COWL ASSEMBLY	1
1	854654T4	顶罩-银色	COWL-TOP-SILVER	1
2	825554F1	进气口护罩	SHIELD Air Inlet	1
2	825554F2	进气口护罩	SHIELD Air Inlet	1
3	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	4
4	8224261	支架(后部)	BRACKET (REAR)	1
4	8M0038412	外罩支架	BRACKET-COWL	1
5	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
6	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
7	8237515	螺母(M4)	NUT (M4)	3
8	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
8	893763	滚轮锁扣支架	BRACKET Roller Latch	1
9	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
10	8237515	螺母(M4)	NUT (M4)	2
11	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
12	826649	闩锁	LATCH	1
13	827702	盖板	COVER	1
13	827702T	盖板	COVER	1
14	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
15	8282371	罩盖密封件	SEAL Cowl	1
15	8M0043391	罩盖密封条	SEAL-COWL	1
16	825567A1	隔音毯	SOUND BLANKET	1
17	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
17	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
18	8258271	支架	SUPPORT	1
19	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
19	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
20	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
21	827501	支架	BRACKET	1
22	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
23	825655	手柄托	HANDLE REST	1
23	825655A5	手柄托	HANDLE REST	1
24	822513	启动把手堵头(遥控装置)	PLUG Starter Handle (REMOTE CONTROL)	1
23	825655A5	手柄托	HANDLE REST	1
24	8225131	堵头	PLUG	1
24	822513002	堵头	PLUG	1
25	827870	灯饰堵头(遥控装置)	PLUG Light (REMOTE CONTROL)	1
26	8302584	贴花	DECAL	1
27	8500534	贴花	DECAL	1
27	8500534	贴花	DECAL	1
27	8263367	贴花	DECAL	1
28	8249952	密封件	SEAL	1
29	85557723	EPA标签信息贴花	DECAL EPA Label Information	1
29	855577A23	REF SOB 09-18	REF SOB 09-18	1

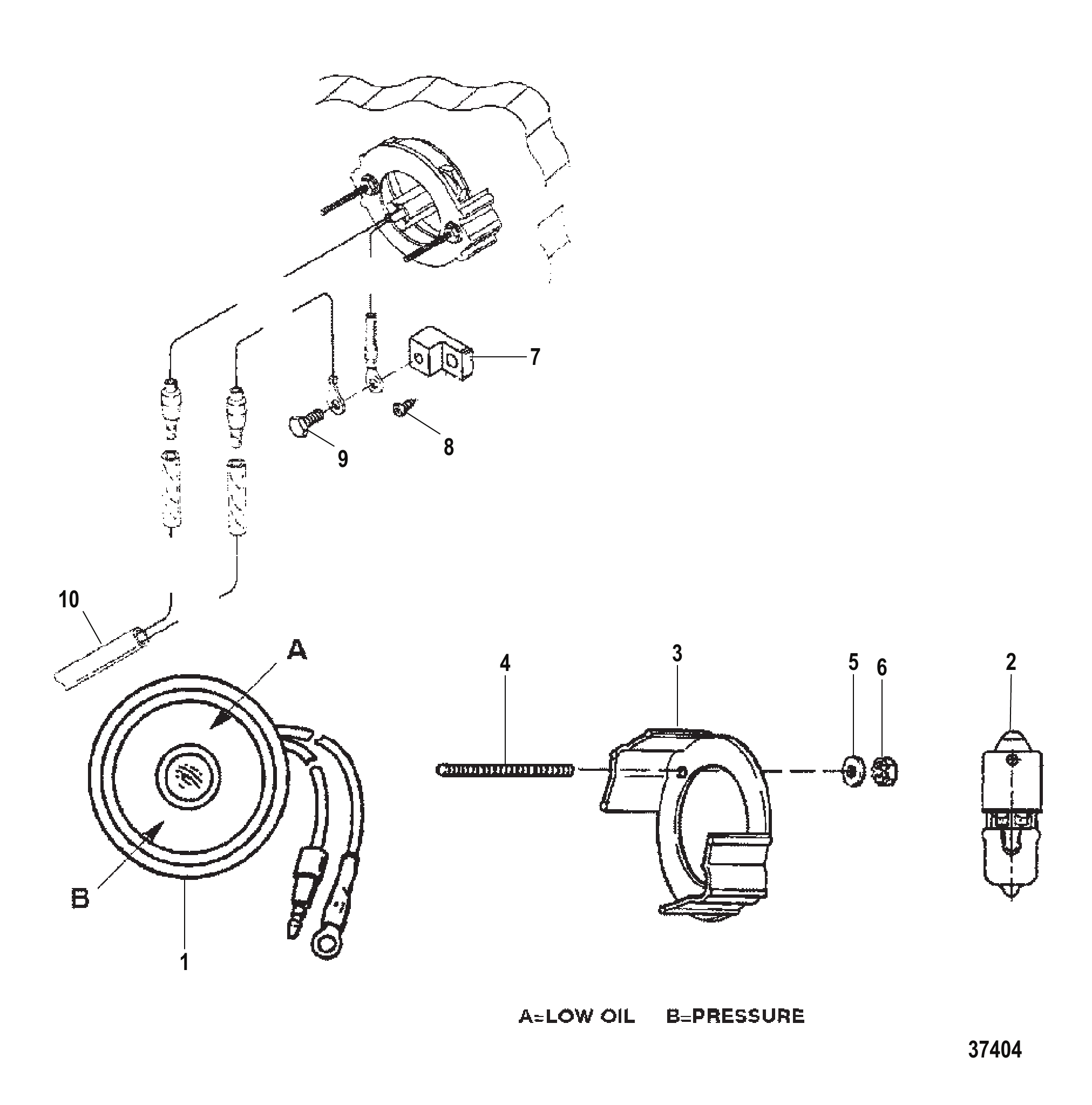

图 24视觉警示套件 VISUAL WARNING KIT

REF	零件编号	中文名称	英文名称	数量
1	17334A4	灯架板总成	PLATE ASSEMBLY Lamp Mounting	1
2	17429	灯	LAMP	1
3	76424	支架	BRACKET	3
4	55422	双头螺柱 (#10-32 x 2.00)	STUD (#10-32 x 2.00)	2
5	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
6	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
7	45915	端子排	TERMINAL BLOCK	1
8	16324	螺丝 (#8 x .625)	SCREW (#8 x .625)	1
9	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	1
9	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
10	11149A3	拉线总成	CABLE ASSEMBLY	1
