水星 Mercury 75 HP Carb 0T801000 THRU 1B226999 - 爆炸图零件明细

四冲程化油器 · USA - Cat.# 90-804851004 · 共 31 个部位 · 1214 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	877680Q8	燃油软管总成(8英尺)(带快速接头)	HOSE ASSEMBLY Fuel (8 Feet) (With Quick disconnect)	A/R
-	877680Q12	燃油软管总成(12英尺)(带快速接头)	HOSE ASSEMBLY Fuel (12 Feet) (With Quick disconnect)	A/R
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	A/R
-	877681Q8	燃油软管总成(8英尺)(仅发动机端带快速接头)	HOSE ASSEMBLY Fuel (8 Feet) (With Quick disconnect Engine End Only)	A/R
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	A/R
-	877681Q12	燃油软管总成(12英尺)(仅发动机端带快速接头)	HOSE ASSEMBLY Fuel (12 Feet) (With Quick disconnect Engine End Only)	A/R
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	A/R
-	877683Q12	燃油软管总成(12英尺)(无接头)	HOSE ASSEMBLY Fuel (12 Feet) (No Fittings)	A/R
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	A/R
-	858697A4	燃油管路总成(原厂设备)	LINE ASSEMBLY Fuel (Original Equipment)	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	824072A5	延长套件(22.5)	EXTENSION KIT (22.5)	A/R
-	852387A6	高输出交流发电机套件	HIGH OUTPUT ALTERNATOR KIT	A/R
-	852387A11	交流发电机套件	ALTERNATOR KIT	A/R
-	828019A1	油压传感器套件	SENDER KIT Oil Pressure	A/R
-	8M0068785	油压适配器套件	ADPT KIT-OIL PRES	A/R
-	859185A1	遥控器安装套件	ATTACHING KIT Remote Control	A/R
-	830150A7	动力调整套件	POWER TRIM KIT	A/R
-	8M0055001	动力调整套件	POWER TRIM KIT	A/R
-	830150A8	动力调整套件	POWER TRIM KIT	A/R
-	8M0055002	动力调整套件	POWER TRIM KIT	A/R
-	855654A5	动力调整套件	POWER TRIM KIT	A/R
-	8M0055008	动力调整套件	POWER TRIM KIT	A/R
-	855654A6	动力调整套件	POWER TRIM KIT	A/R
-	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	A/R
-	8M0074845	ORD 8M0098264	ORD 8M0098264	A/R
-	15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	A/R
-	816667A2	转向支架总成(不带提手)	BRACKET ASSEMBLY Steering (Without Carrying Handle)	A/R
-	821455A11	舵柄手柄套件30/40四冲程电启动	TILLER HANDLE KIT 30/40 4-Stroke Electric Start	A/R
-	821455A22	舵柄手柄套件30/40四冲程	TILLER HANDLE KIT 30/40 4-Stroke	A/R

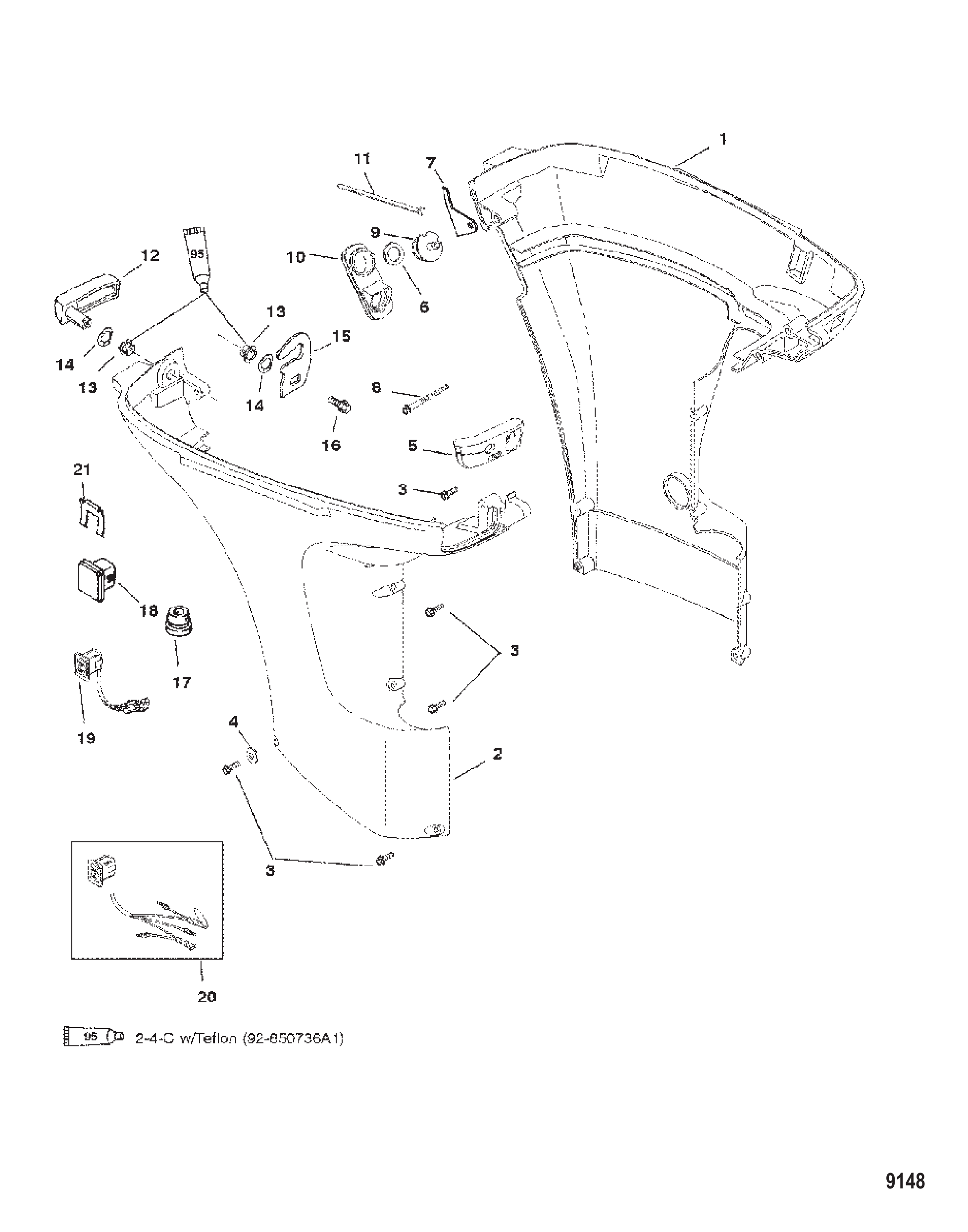

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	852554T1	下机罩	BOTTOM COWL	1
1	826277T1	下机罩	BOTTOM COWL	1
2	852555T1	下机罩	BOTTOM COWL	1
2	852555T5	下机罩	BOTTOM COWL	1
2	826278T3	下机罩	BOTTOM COWL	1
2	826278T7	下机罩	BOTTOM COWL	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	6
4	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
5	825238	密封件	SEAL	1
5	825238002	密封件	SEAL	1
6	855576	垫圈	WASHER	1
7	855627	衬垫	GASKET	1
8	82684460	螺钉(M6 x 60)	SCREW (M6 x 60)	1
9	827948	接头	FITTING	1
10	826273	护套	BOOT	1
10	826273001	护套	BOOT	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
12	825782F1	罩壳锁杆	LEVER Cowl Latch	1
13	812707	衬套	BUSHING	2
14	12134	波形垫圈	WASHER Wave	2
15	825783	锁钩	LATCH HOOK	1
15	893766	锁钩	HOOK Latch	1
16	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	19564	护孔环	GROMMET	1
17	8M0179867	护孔环	GROMMET	1
17	19565	护孔环	GROMMET	1
17	19565002	护孔环	GROMMET	1
18	8128301	堵头	PLUG	1
18	812830T01	堵头	PLUG	1
19	8569901	升降倾斜开关	SWITCH Trim	1
19	8M0235191	升降倾斜开关	SWITCH Trim	1
20	856990	开关总成	SWITCH ASSEMBLY	1
20	8M0235192	微调开关	SWITCH TRIM	1
21	8124431	固定座	RETAINER	1
21	8M0032848	开关固定座	RETAINER Switch	1

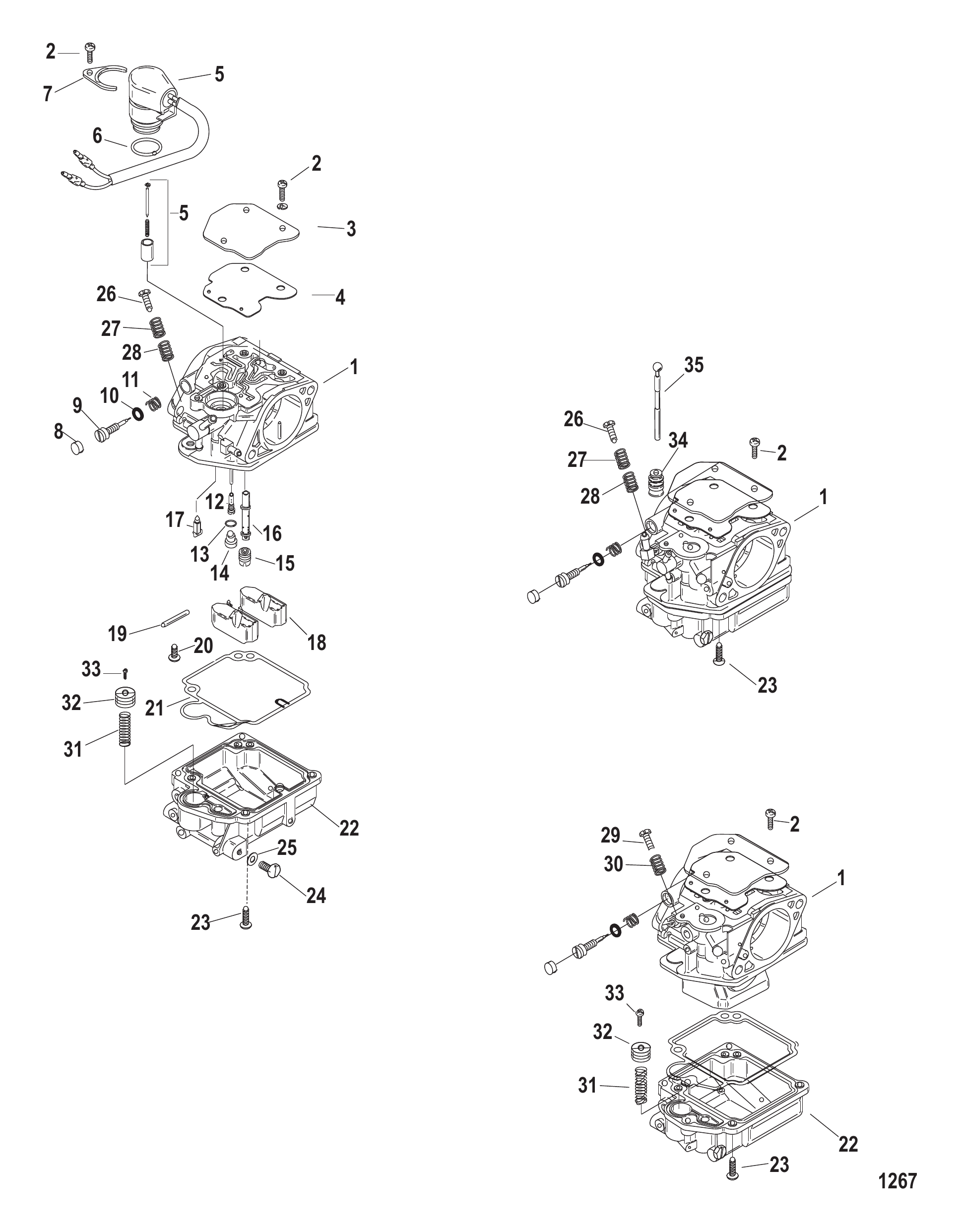

图 3化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	883313T2	化油器	CARBURETOR	1
1	883313T3	化油器	CARBURETOR	1
1	883313T4	化油器	CARBURETOR	1
2	854246	螺钉	SCREW	16
3	854245	安装板	PLATE	3
4	8542572	衬垫	GASKET	3
5	854254T2	加浓装置	ENRICHENER	1
6	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
7	854255	安装板	PLATE	1
8	880814	盖帽	CAP	3
9	880841	调节螺钉	SCREW Adjusting	3
10	880842	O型圈	O-RING	3
11	880815	弹簧	SPRING	3
12	80391242	导向喷口	JET Pilot	3
13	880843	O型圈	O-RING	3
14	880844	堵头	PLUG	3
15	80391595	主喷口	JET Main	3
16	8039143	主喷管	MAIN NOZZLE	3
17	854247	浮子阀	VALVE Float	3
18	8542531	浮子	FLOAT	3
19	8542581	浮子销	PIN Float	3
20	880845	螺钉	SCREW	3
21	8542573	衬垫	GASKET	3
22	8039161	浮子室	FLOAT BOWL	1
22	8039171	浮子室	FLOAT BOWL	2
23	8542463	螺钉	SCREW	12
24	8542464	放油螺钉	SCREW Drain	3
25	8542591	垫圈	WASHER	3
26	803925	同步调节螺丝	SCREW Synchronization	2
27	880846	弹簧	SPRING	2
28	803923	弹簧	SPRING	2
29	803913	螺钉	SCREW	1
30	854249	弹簧	SPRING	1
31	880847	弹簧	SPRING	1
32	8542511	柱塞	PLUNGER	1
33	880848	螺钉	SCREW	3
34	NSS	不单独销售橡胶波纹管	NOT SOLD SEPARATE Rubber Bellows	3
35	880849	柱塞杆	PLUNGER ROD	3
-	8542561	化油器维修套件	REPAIR KIT Carburetor	1

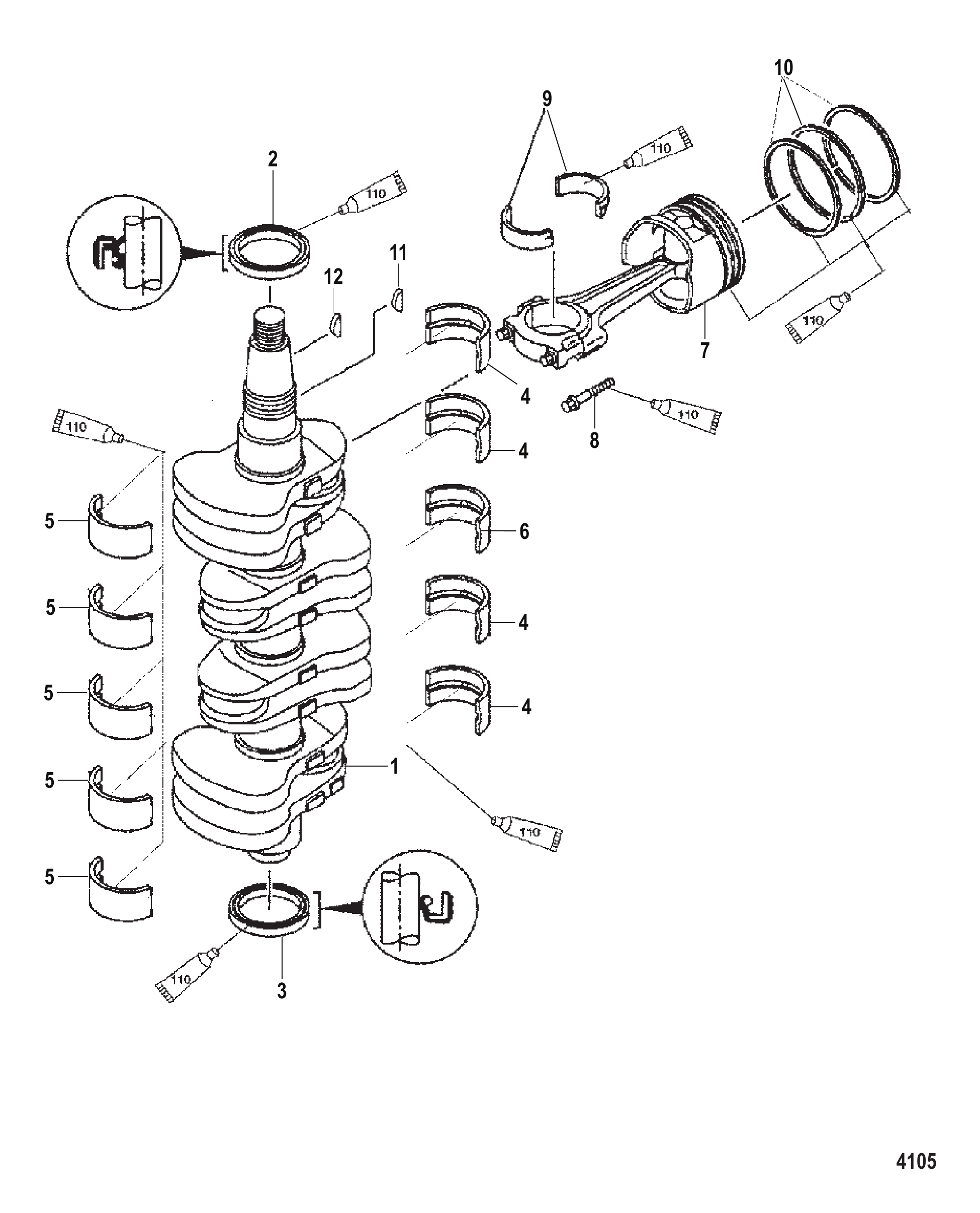

图 4曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	804098T	曲轴	CRANKSHAFT	1
2	8040992	油封	SEAL Oil	1
3	8041002	油封	SEAL Oil	1
4	804101T	轴承	BEARING	4
4	804101T10	轴承	BEARING	4
4	804101T20	轴承	BEARING	4
5	804102T	轴承	BEARING	5
5	804102T10	轴承	BEARING	5
5	804102T20	轴承	BEARING	5
5	804102T30	轴承	BEARING	5
6	804103T	轴承	BEARING	1
6	804103T10	轴承	BEARING	1
6	804103T20	轴承	BEARING	1
7	804104T1	活塞总成	PISTON ASSEMBLY	4
7	880895T02	活塞总成	PISTON ASSEMBLY	4
7	804104T10	活塞总成	PISTON ASSEMBLY	AR
7	880895T03	活塞总成	PISTON ASSEMBLY	AR
8	804105	螺栓	BOLT	2
9	804106T	轴承	BEARING	8
9	804106T01	轴承	BEARING	8
9	804106T10	轴承	BEARING	8
9	804106T11	轴承	BEARING	8
9	804106T20	轴承	BEARING	8
9	804106T21	轴承	BEARING	8
9	804106T30	轴承	BEARING	8
9	804106T31	轴承	BEARING	8
10	880897T1	活塞环组	RING SET Piston	4
10	880897T02	活塞环组	RING SET Piston	4
10	880898T1	活塞环组	RING SET Piston	AR
10	880898T02	活塞环组	RING SET Piston	AR
11	804153	键	KEY	1
12	8261001	键	KEY	1
-	804070T02	动力头总成	POWERHEAD ASSEMBLY	1
-	804070T05	PH 75/90 4S	PH 75/90 4S	1
-	804345A02	动力头衬垫套件	GASKET SET Powerhead	1

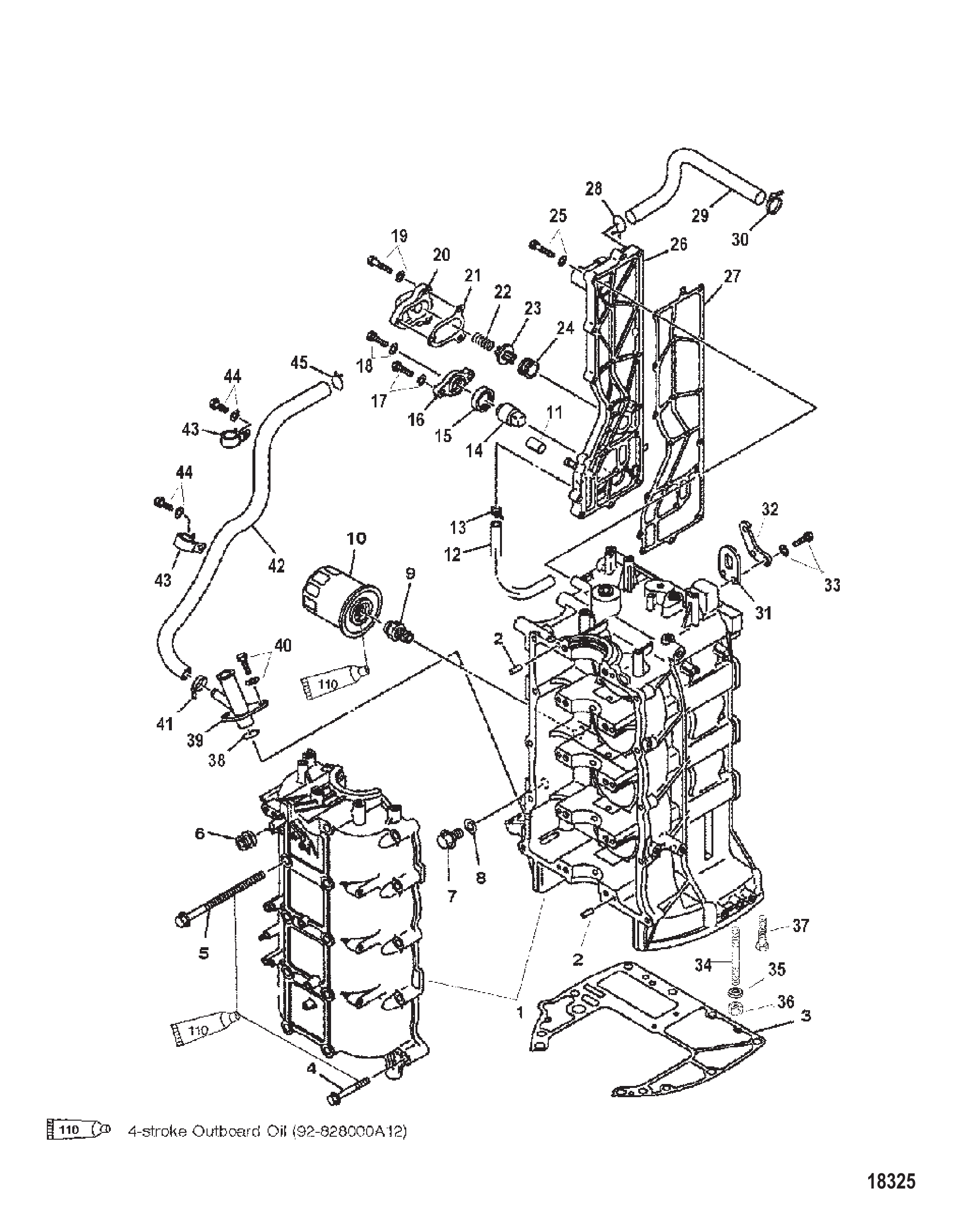

图 5气缸体与曲轴箱 Cylinder Block and Crankcase

REF	零件编号	中文名称	英文名称	数量
1	804071T2	气缸体	CYLINDER BLOCK	1
2	82364M	定位销	PIN Dowel	10
3	8587321	衬垫	GASKET	1
3	858732002	气缸体衬垫	GASKET Cylinder Block	1
4	41884M	螺栓(M8×55)	BOLT (M8 x 55)	10
4	8M0101617	螺栓	BOLT	10
5	804072	螺栓 (M10 x 135)	BOLT (M10 x 135)	10
6	855690	护孔环	GROMMET	1
7	825953	塞子 (M14 x 12)	PLUG (M14 x 12)	1
8	81990M	衬垫	GASKET	1
9	804097	螺栓	BOLT	1
10	822626Q2	机油滤清器	FILTER Oil	1
10	8M0162830	机油滤清器	FILTER OIL	1
11	881600	橡胶盖	CAP Rubber	1
12	804078	软管	HOSE	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
14	NSS	阳极 (不单独销售)	NOT SOLD SEPARATE Anode	1
15	804086	护孔环	GROMMET	1
16	804085	盖板	COVER	1
16	804085A01	罩盖/阳极套件	COVER/ANODE KIT	1
17	827207	螺栓 (M8 x 25)	BOLT (M8 x 25)	2
18	8524741	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
19	881428	螺栓(M6 x 16)	BOLT (M6 x 16)	3
20	804083	盖板	COVER	1
20	804083001	盖板	COVER	1
21	804084	衬垫	GASKET	1
22	804081	弹簧	SPRING	1
23	804080	压力控制阀	VALVE Pressure Control	1
23	804080001	阀门	VALVE	1
24	804082	护孔环	GROMMET	1
25	881427	螺栓 (M6 x 30)	BOLT (M6 x 30)	18
26	804075T1	外排气罩	COVER Outer Exhaust	1
26	804075T02	排气盖	COVER-EXHAUST	1
27	804076	衬垫	GASKET	1
27	804076003	衬垫	GASKET	1
28	804089	卡扣	CLIP	1
29	804088	软管	HOSE	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
31	804073	吊环	LIFTING EYE	2
32	804149	阀板	PLATE Valve	1
33	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
34	8587331	螺柱	STUD	6
35	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
35	8M0214963	垫圈	WASHER	6
36	40140	螺母(M10)	NUT (M10)	6
37	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
37	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
38	804093	O型圈	O-RING	1
39	804092	支架	BRACKET	1
40	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	2
40	811188T	螺栓	BOLT	2
41	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
42	804094	通气管	BREATHER PIPE	1
43	804095	卡箍	CLAMP	2
44	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	2
45	804096	卡扣	CLIP	1
-	804070T2	动力头总成	POWERHEAD ASSEMBLY	1
-	804070T05	PH 75/90 4S	PH 75/90 4S	1
-	883548T02	动力头总成	POWERHEAD ASSEMBLY	1
-	804345A02	动力头衬垫套件	GASKET SET Powerhead	1

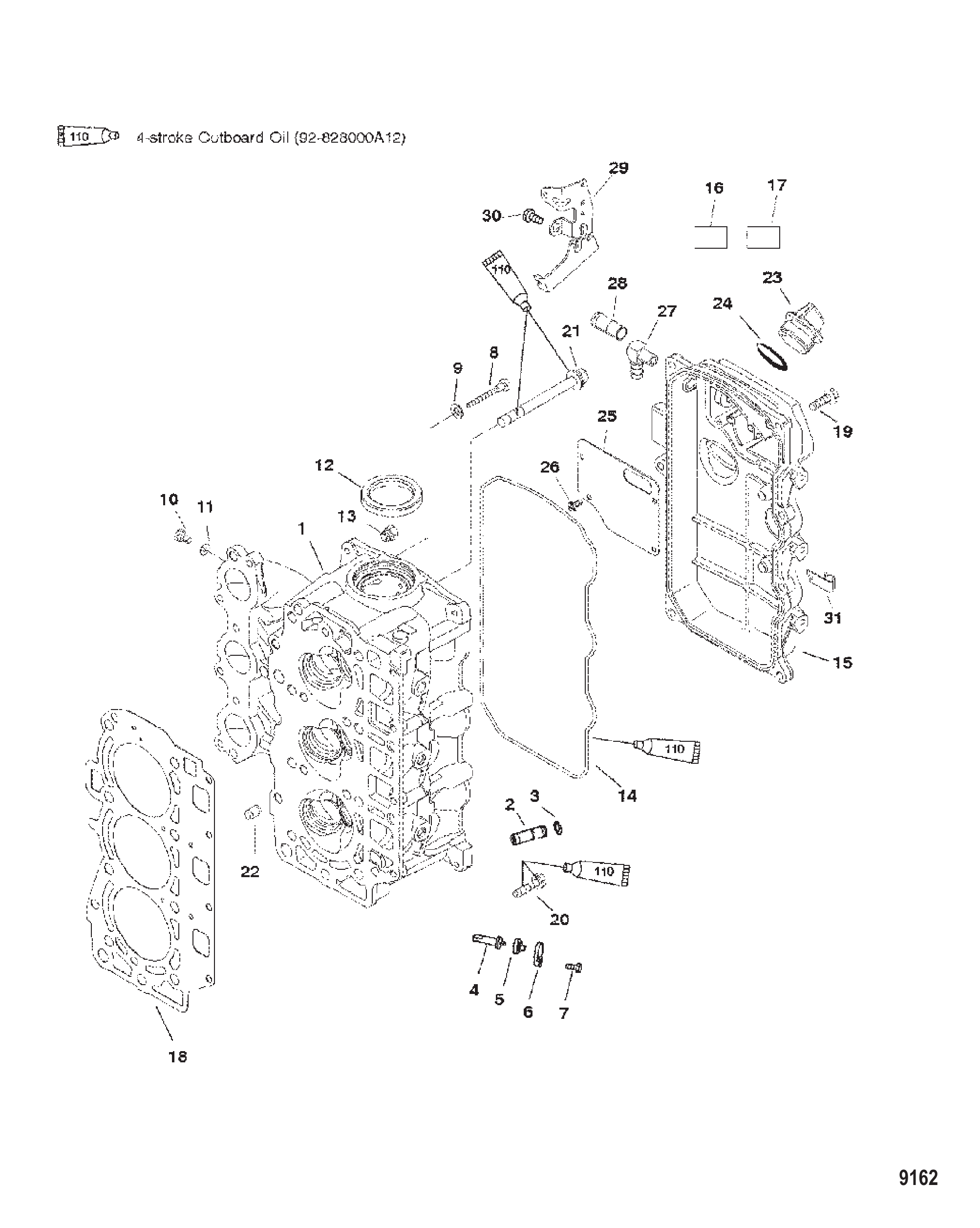

图 6气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	834778T5	气缸盖	CYLINDER HEAD	1
-	834778T6	气缸盖	CYLINDER HEAD	1
-	893504T02	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	834778T	气缸盖	CYLINDER HEAD	1
1	834778T2	气缸盖	CYLINDER HEAD	1
2	825037	导套	GUIDE	6
2	8M0054272	气门导管	GUIDE - VALVE	6
3	825038	卡簧	CIRCLIP	6
4	826887M	阳极块	ANODE	3
5	825040	护孔环	GROMMET	3
6	826888M	盖板	COVER	3
7	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
8	827607	螺栓	BOLT	1
9	827610	衬垫	GASKET	1
10	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	3
11	827610	衬垫	GASKET	3
12	825048	油封	SEAL Oil	1
13	822644	管塞	PIPE PLUG	5
14	854341	O型圈	O-RING	1
14	8M0162934	密封件	SEAL	1
15	834779A1	盖板	COVER	1
15	8M0174399	罩盖总成	COVER ASSY	1
16	NSS	不单独销售贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
17	NSS	不单独销售贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
18	834777	衬垫	GASKET	1
18	8M0118180	缸盖垫片	HEAD GASKET	1
19	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	7
19	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	7
20	82500925	螺钉(M6x25)	SCREW (M6 x 25)	4
20	893745025	螺钉(M6x25)	SCREW (M6 x 25)	4
21	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	8
21	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	8
22	825010	定位销	PIN Dowel	2
23	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
23	8M0240831	油塞	OIL PLUG	1
24	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
25	855236	挡板	PLATE Baffle	1
26	4005785	螺钉（M4×10）	SCREW (M4 x 10)	4
27	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
28	825054	通气管	BREATHER PIPE	1
29	830294T1	支架	BRACKET	1
30	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
31	65292	J型卡扣	J CLIP	1
31	8M0024808	J型夹	J-CLIP	1
-	825231A99	发动机垫片组	GASKET SET Engine	1
-	803017T99	动力头总成	POWERHEAD ASSEMBLY	1
-	803017T01	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T99	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T01	动力头总成	POWERHEAD ASSEMBLY	1

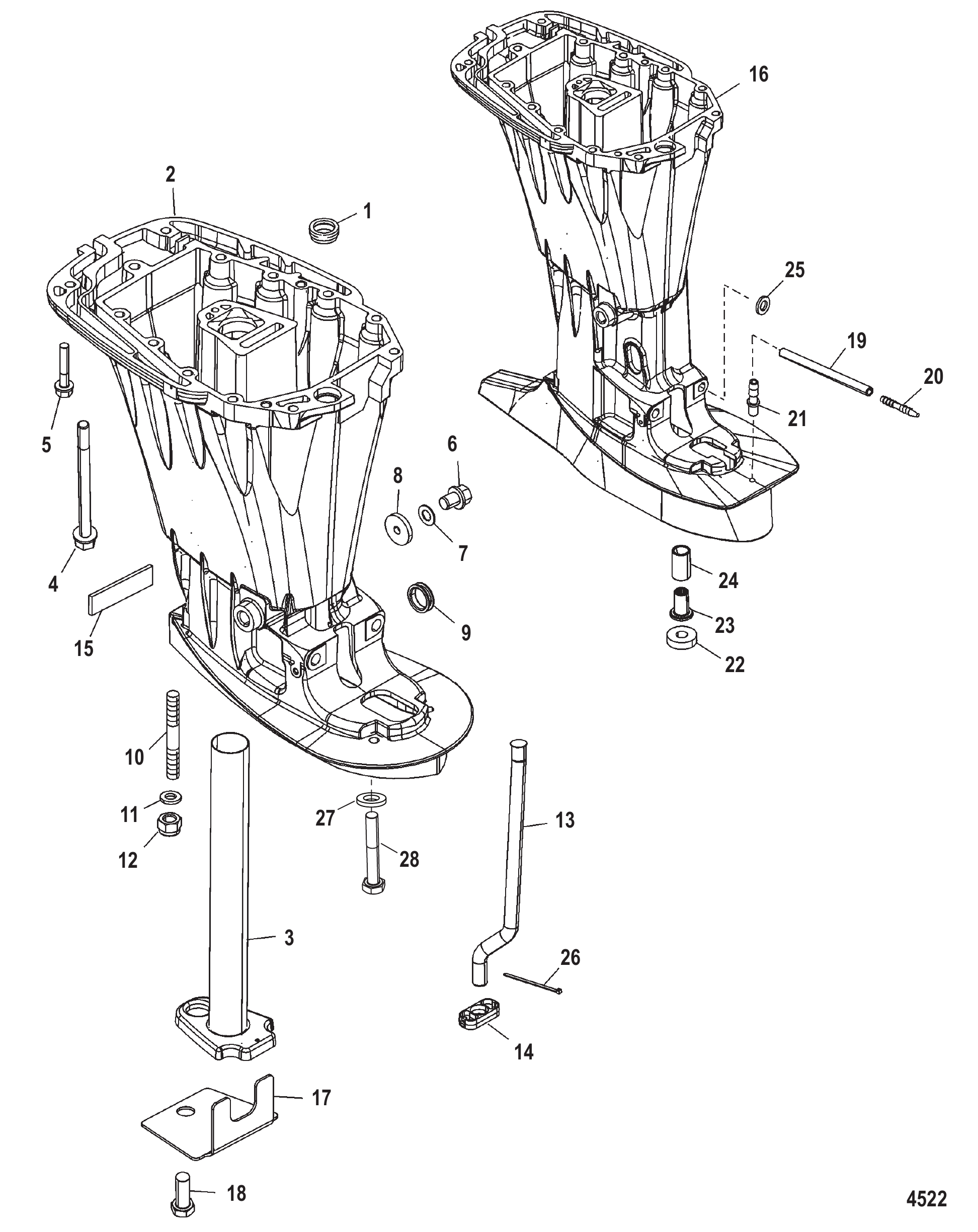

图 7驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	42941	水管密封件	SEAL Water Tube	1
2	850168T5	驱动轴壳体	HOUSING Driveshaft	1
2	825218T7	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	850168T3	驱动轴壳体	HOUSING Driveshaft	1
2	825218T5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
3	NSS	排气管(不单独销售)	NOT SOLD SEPARATE Exhaust Pipe	1
3	825220T06	排气管	PIPE Exhaust	1
4	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
5	85467845	螺丝(M8 x 45)	SCREW (M8 x 45) (M8 X 45)	5
5	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
6	8288181	放油塞	PLUG Drain	1
7	828816	衬垫	GASKET	1
7	8M0204692	衬垫@5	GASKET @5	1
8	826276	缓冲垫	BUMPER	2
9	828817	护孔环	GROMMET	1
9	8M0151042	护孔环	GROMMET	1
10	823984	螺柱（M10×50）	STUD (M10 x 50)	1
10	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
11	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
11	8M0214963	垫圈	WASHER	1
12	13914	螺母(M10)	NUT (M10)	1
12	40140	螺母(M10)	NUT (M10)	1
13	850169	水管	TUBE Water	1
13	897970A01	水管/密封件套件-短型	TUBE/SEAL KIT Water - Short	1
13	8252501	水管	TUBE Water	1
13	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
14	828529	导套	GUIDE	1
15	828706	缓冲垫	BUMPER	1
15	8M0043364	缓冲垫	BUMPER	1
16	852421T5	驱动轴壳体	HOUSING Driveshaft	1
16	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
16	852421T3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
17	854471	安装板	PLATE	1
17	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
18	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
19	85822A7	速度计传感器	SPEEDOMETER PICK UP	1
20	85822	直通接头	CONNECTOR Straight	1
20	85822T	直通接头	CONNECTOR Straight	1
21	13035	接头	FITTING	1
21	8M0181450	接头	FITTING	1
22	813745	隔套	SPACER	1
23	43585	联轴器	COUPLING	1
24	855623	衬套	BUSHING	1
25	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
26	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
27	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
27	8M0214963	垫圈	WASHER	4
28	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

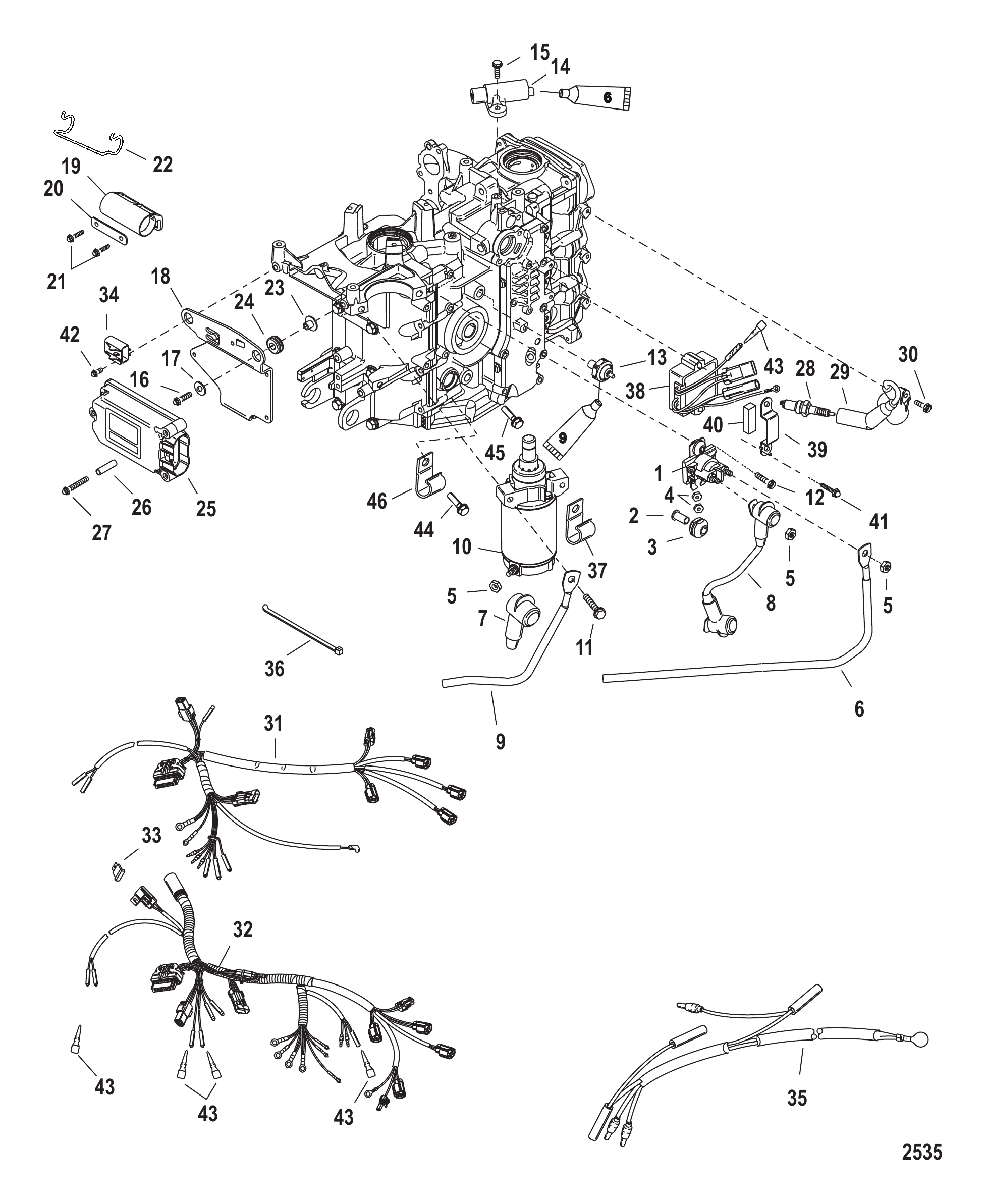

图 8电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	850187T1	电磁阀总成	SOLENOID ASSEMBLY	1
2	818968	衬套	BUSHING	2
2	8M0214955	衬套	BUSHING	2
3	818967	护孔环	GROMMET	2
3	8M0207785	护孔环	GROMMET	2
4	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
5	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	3
6	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
7	880786	红色绝缘护套	BOOT Insulator - Red	1
8	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
9	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
10	884045T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
10	888160T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
11	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
11	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
12	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
13	8280401	压力开关	PRESSURE SWITCH	1
13	8M0098207	油压开关	SWITCH Oil Pressure	1
14	8283582	传感器	SENSOR	1
14	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
15	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
16	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
17	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
17	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
18	859224	安装板	PLATE	1
19	856836	固定座	RETAINER	1
19	856836001	固定座	RETAINER	1
20	856040	支架	BRACKET	1
21	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
22	92753	固定座	RETAINER	1
23	856954	衬套	BUSHING	3
24	834985	护孔环	GROMMET	3
24	8M0190980	护孔环	GROMMET	3
25	87843302S	发动机控制模块ECM	ECM Engine Control Module	1
26	8539201	衬套	BUSHING	3
27	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	3
28	827858	火花塞 NGK-DPR6EA-9	SPARK PLUG NGK-DPR6EA-9	3
28	827858Q	PG DPR6EA-9 @10	PG DPR6EA-9 @10	3
29	858942T1	点火线圈总成	COIL ASSEMBLY Ignition	3
30	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
30	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
31	859196T1	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
32	859197T3	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
33	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
34	828054	保险丝盖	COVER Fuse	1
35	852375A6	延长线束总成	HARNESS ASSEMBLY Extension	1
36	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
37	55098	J型卡扣	J CLIP	1
37	8M0024808	J型夹	J-CLIP	1
38	883071T1	电压调节器	REGULATOR Voltage	1
39	858413	支架	BRACKET	1
39	893771	连接器支架	BRACKET Connector	1
40	8308971	泡沫垫	FOAM PAD	1
41	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
41	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
42	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
43	13541	公插头	PLUG Male	AR
44	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
45	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
46	65292	J型卡扣	J CLIP	1
46	8M0024808	J型夹	J-CLIP	1
-	803017T01	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T01	动力头总成	POWERHEAD ASSEMBLY	1

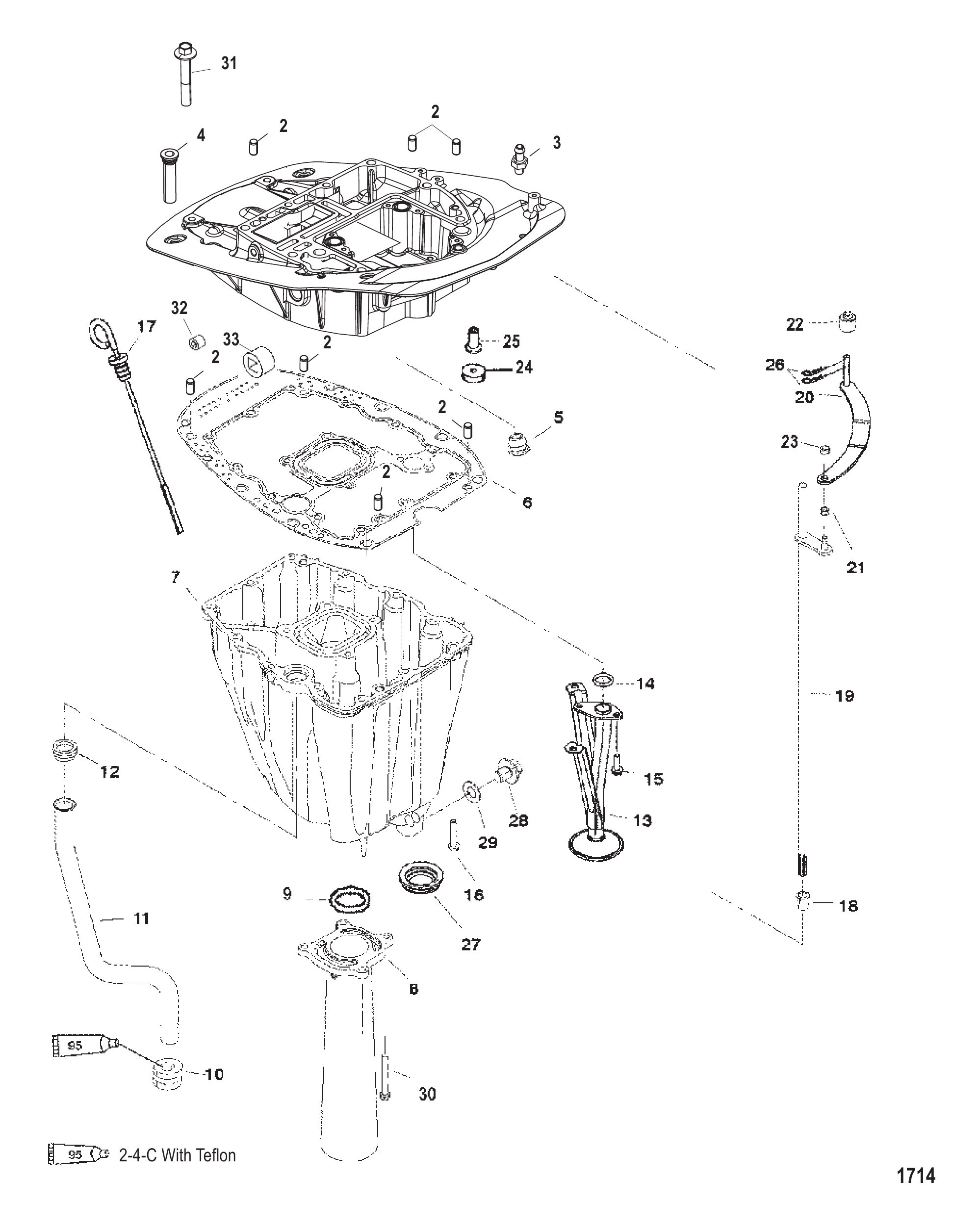

图 9排气板 Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	858582T	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	7
3	291112	接头	FITTING	1
4	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
5	126021	护孔环	GROMMET	1
5	12602002	护孔环	GROMMET	1
6	8585831	衬垫	GASKET	1
7	858572T	油底壳	SUMP Oil	1
7	858572T01	油底壳	SUMP Oil	1
8	858584A1	排气管总成	TUBE ASSEMBLY Exhaust	1
9	881295	O型圈	O-RING	1
10	894171	护孔环	GROMMET	1
10	89417004	护孔环	GROMMET	1
11	858575	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	8585751	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
12	814080		SEAL (Upper)	1
12	814080001	密封件	SEAL	1
13	858571T	机油吸油管	TUBE Oil Pick Up	1
14	859082	O型圈	O-RING	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
16	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
16	8M0214957	螺钉	SCREW	12
17	859602	量油尺	DIPSTICK	1
17	8596021	量油尺	DIPSTICK	1
18	48237	衬套	BUSHING	1
19	858577A2	换档轴	SHIFT SHAFT	1
19	858577A3	换档杆总成	LEVER ASSY-SHIFT	1
20	859177A3	换挡连杆	SHIFT LINK	1
21	NSS	不单独销售衬套	NOT SOLD SEPARATE Bushing	1
22	NSS	滚轮(不单独销售)	NOT SOLD SEPARATE Roller	1
23	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
24	813745	隔套	SPACER	1
24	11289	隔套	SPACER	1
25	43585	联轴器	COUPLING	1
26	859746	开口销	COTTER PIN	2
27	858573	密封件	SEAL	1
27	8M0039073	密封件	SEAL	1
28	8288181	放油塞	PLUG Drain	1
29	828816	衬垫	GASKET	1
29	8M0204692	衬垫@5	GASKET @5	1
30	82483213	螺钉(M6 x 60)	SCREW (M6 x 60)	4
31	4010750	螺钉(M8 x 50)	SCREW (M8 x 50)	4
32	479452	堵头	PLUG	1
33	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1

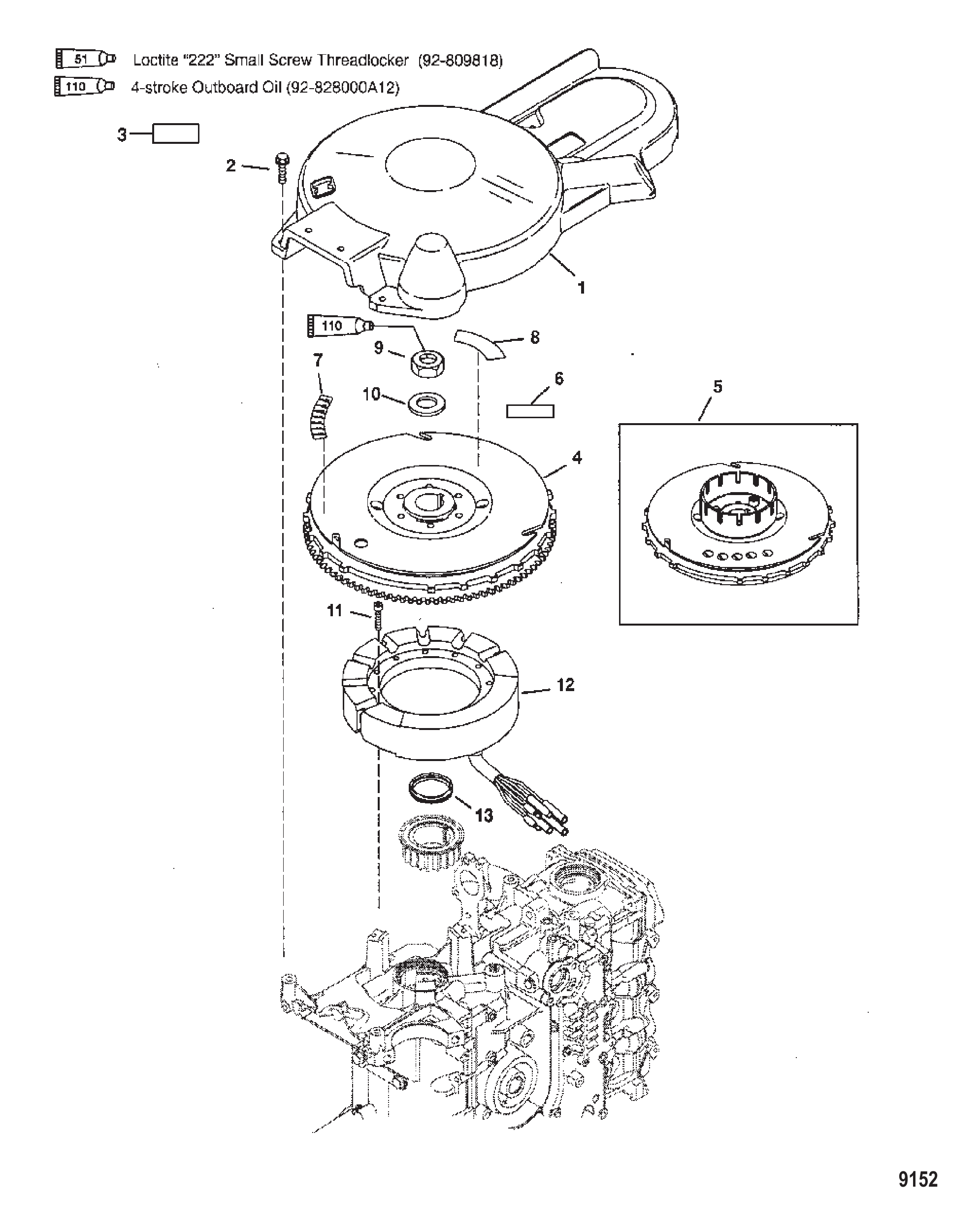

图 10飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8552231	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	856985A22	EPA标签信息贴花	DECAL EPA Label Information	1
3	804654A00	EPA标签信息贴花	DECAL EPA Label Information	1
3	804654A01	EPA标签信息贴花	DECAL EPA Label Information	1
4	832010T14	飞轮	FLYWHEEL	1
4	832010T32	飞轮总成	FLYWHEEL ASY	1
5	832010T16	飞轮	FLYWHEEL	1
5	832010T27	飞轮	FLYWHEEL	1
6	NSS	不单独销售贴花-飞轮旋转警告	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	螺母	NUT	1
9	893789	螺母	NUT	1
10	84436M	垫圈	WASHER	1
10	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
11	4007325	螺丝(M5 x 25)	SCREW (M5 x 25)	3
11	4007325	螺丝(M5 x 25)	SCREW (M5 x 25)	3
11	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
12	852387T7	定子	STATOR	1
12	852386T6	定子	STATOR	1
12	852387A4	定子	STATOR	1
12	852387T9	定子总成	STATOR ASSY	1
12	852386A4	定子	STATOR	1
12	852386T8	定子总成	STATOR ASSY	1
13	834838	负荷环	LOAD RING	1

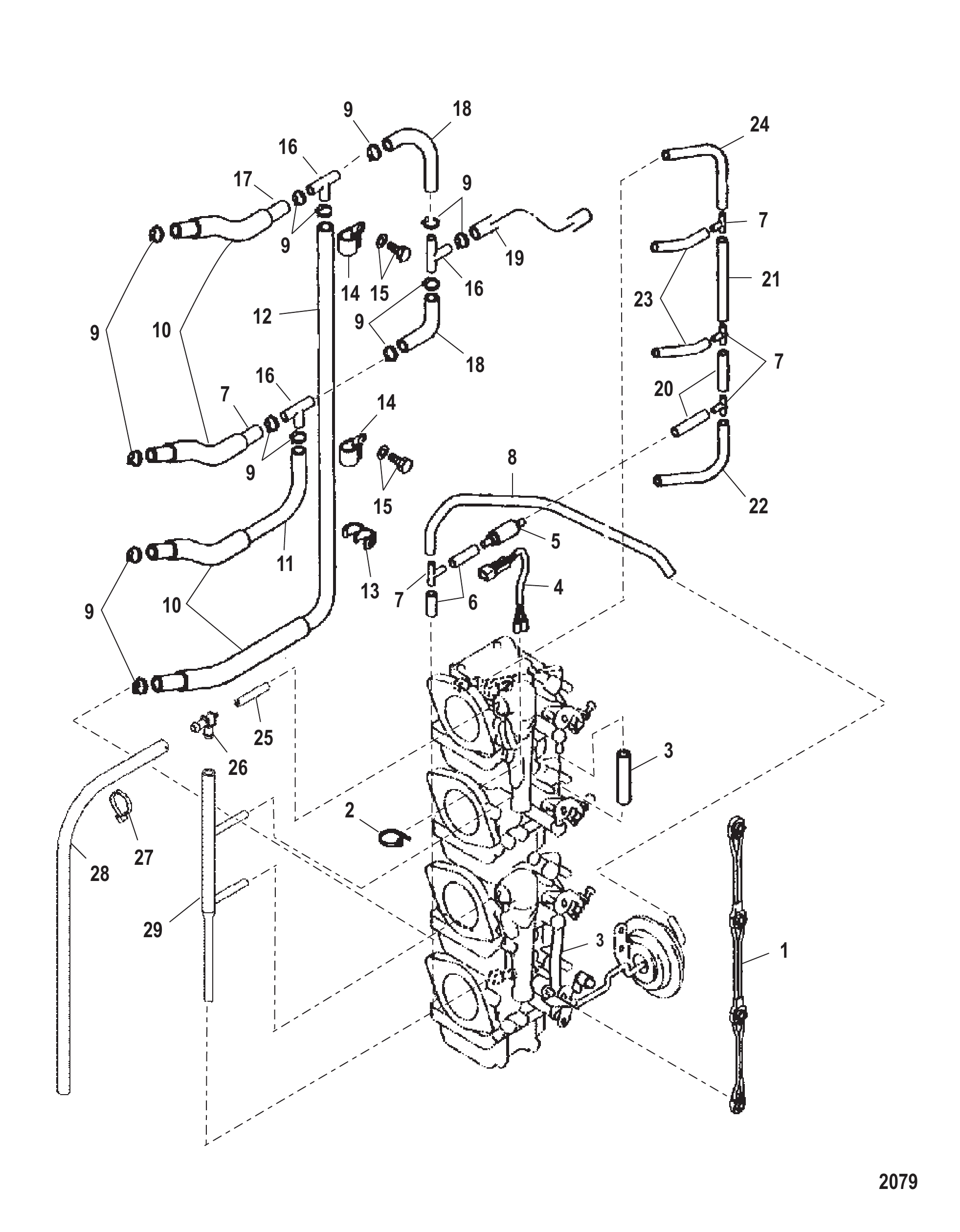

图 11燃油与通风管路 Fuel and Vent Lines

REF	零件编号	中文名称	英文名称	数量
1	804230	阻风门拉杆	ROD Choke	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
3	804236	软管	HOSE	2
4	804197	线束总成	HARNESS ASSEMBLY	1
5	804198	止回阀	CHECK VALVE	1
6	804229	软管	HOSE	2
7	804231	连接器	CONNECTOR	4
8	804229	软管	HOSE	1
9	885196	卡扣	CLIP	13
9	8M0099240	卡扣	CLIP	13
10	804237	软管	HOSE	4
11	804236	软管	HOSE	1
12	804236	软管	HOSE	1
13	804239	卡箍	CLAMP	1
14	8556961	卡箍	CLAMP	2
15	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	2
16	97083M	三通接头	TEE FITTING	3
17	804236	软管	HOSE	2
18	885197	软管	HOSE	2
19	885198	管道	PIPE	1
20	804229	软管	HOSE	2
21	804229	软管	HOSE	1
22	804229	软管	HOSE	1
23	804229	软管	HOSE	2
24	804229	软管	HOSE	1
25	9912688	管材(36英寸散装)(裁切至1-3/4英寸)	TUBING (36.00 Inches Bulk) (Cut to 1-3/4 IN.)	1
26	875268	三通接头	TEE FITTING	1
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
28	830757130	管材(.312)(70英寸散装)(裁切至22英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 22 IN.)	1
28	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
29	8752481	化油器通风管	TUBE Carburetor Vent	1

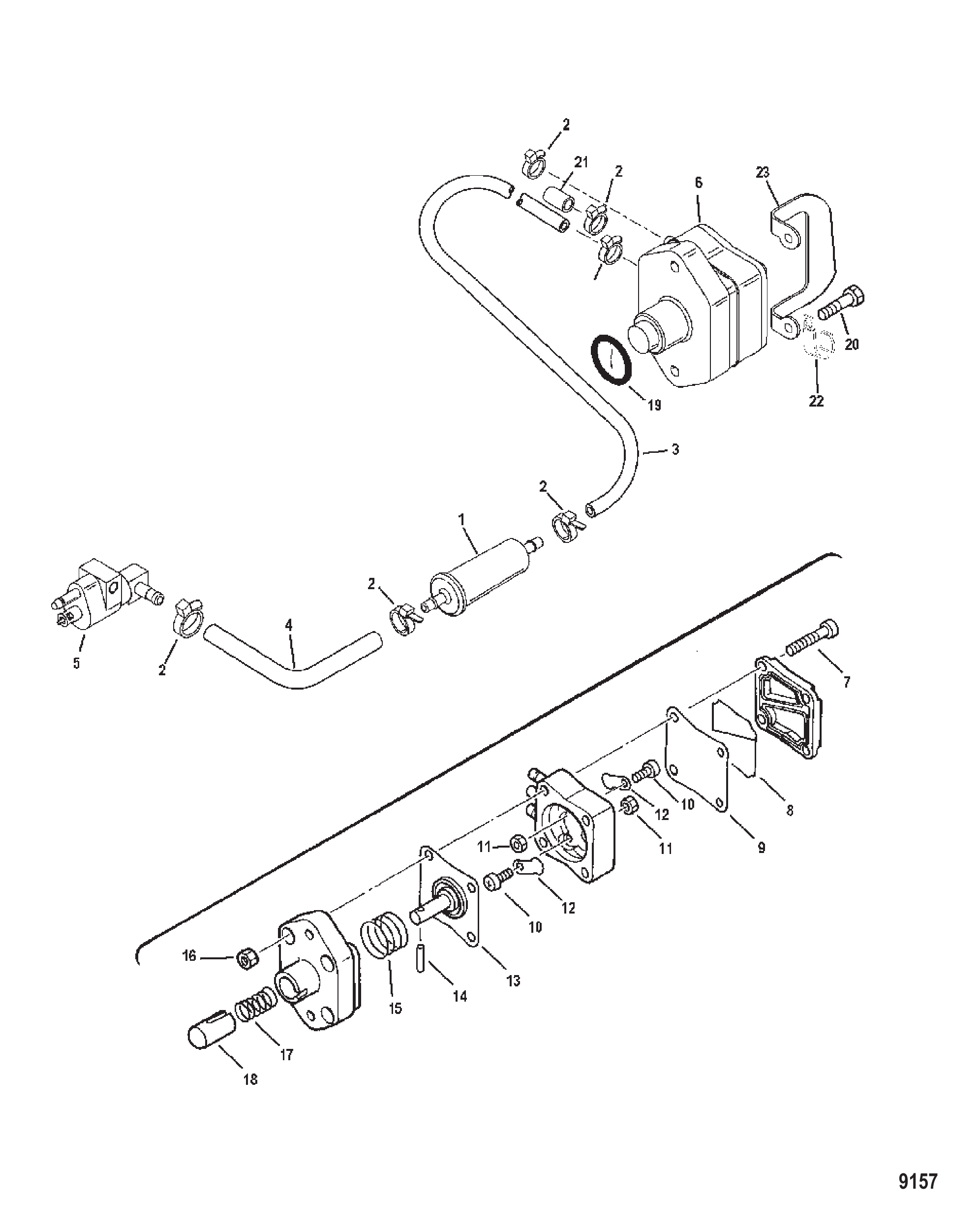

图 12燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	877565T1	燃油滤清器	FILTER Fuel	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
3	830756109	软管(57英寸整卷)(裁切至14英寸)	HOSE (57.00 Inches Bulk) (Cut to 14 Inches)	1
3	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
4	830756109	软管(57英寸整卷)(裁切至19英寸)	HOSE (57.00 Inches Bulk) (Cut to 19 Inches)	1
4	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
5	816856A4	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
5	8M0148585	连接器总成	CONNECTOR ASY	1
-	16524	燃油接头O型圈	O-RING Fuel Connector	1
6	826398T3	燃油泵	PUMP Fuel	1
7	809564	螺钉 (M5 x 35)	SCREW (M5 x 35)	4
8	809565	盖板	COVER	1
9	8095611	隔膜	DIAPHRAGM	1
10	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
11	82537M	螺母	NUT	2
12	41888M	止回阀	CHECK VALVE	2
13	8095612	隔膜	DIAPHRAGM	1
14	8095661	销	PIN	1
15	809562	弹簧	SPRING	1
16	82388M	螺母 (M5)	NUT (M5)	4
17	8095621	弹簧	SPRING	1
18	8095631	柱塞	PLUNGER	1
19	825492	O型圈	O-RING	1
19	8M0052669	O型圈	O-RING	1
20	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
21	854310	堵头	PLUG	1
22	55098	J型卡扣	J CLIP	1
22	8M0024808	J型夹	J-CLIP	1
23	8566031	导流罩	DEFLECTOR Cowl	1
23	8M0007776	导流罩	DEFLECTOR Cowl	1
-	825231A99	发动机垫片组	GASKET SET Engine	1

图 13齿轮箱（驱动轴）（2.33:1减速比） Gear Housing (Driveshaft)(2.33:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
0	888845T03	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
0	888845T04	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	888845T	齿轮箱总成(基础)	GEAR HOUSING ASSEMBLY Basic (Basic)	1
2	43043		PIN Dowel - With Hole (.375 x .625) (Front)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191833	密封件	SEAL	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044		PIN Dowel - Without Hole (.375 x .625) (Rear)	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS		NOT SOLD SEPARATE Pinion Gear (12 TEETH)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
18	44492A1	垫片组	SHIM SET	1
18	8M0063265	垫片组	SHIM SET	1
19	858765T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
19	878575T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	42461A1	套筒/环套件	SLEEVE/RING KIT	1
21	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
22	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	430331	衬垫	GASKET	1
24	430472	衬垫	GASKET	1
24	8M0214931	衬垫	GASKET	1
25	43035		SEAL Oil (Upper)	1
25	8M0245495	油封	OIL SEAL	1
26	43036		SEAL Oil (Lower)	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
29	8172761	面板	FACEPLATE	1
29	8M0204709	面板	FACEPLATE	1
30	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	430232	密封件	SEAL	1
32	43037	键	KEY	1
32	8M0204723	键	KEY	1
33	43026T2	叶轮	IMPELLER	1
34	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
35	816575	端面密封	FACE SEAL	1
35	861415	端面密封	SEAL Face	1
36	884563A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	891637	衬套	BUSHING	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

图 14齿轮箱螺旋桨轴 2.33:1 传动比 Gear Housing Propeller Shaft - 2.33:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
0	888845T03	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
0	888845T04	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	888845T	齿轮箱总成(基础)	GEAR HOUSING ASSEMBLY Basic (Basic)	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	888807	凸轮从动件总成	FOLLOWER ASSEMBLY Cam	1
4	892250	换挡凸轮	SHIFT CAM	1
4	8M4504018	换档凸轮	CAM SHIFT	1
4	75771	换挡凸轮	SHIFT CAM	1
4	8M4504018	换档凸轮	CAM SHIFT	1
5	888806	离合器作动杆	ROD Clutch Actuator	1
6	78905	十字销	PIN Cross	1
6	8M0084243	十字销	PIN Cross	1
7	78906	弹簧定位销	PIN Spring Locator	1
7	8M0084245	弹簧定位销	PIN Spring Locator	1
8	79910	弹簧	SPRING	1
9	78910	垫圈	WASHER	1
10	44491A1	垫片组	SHIM SET	1
10	8M0063266	垫片组	SHIM SET	1
11	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
12	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
13	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
14	30895T	滚针轴承	BEARING Needle	1
15	856823	挡圈	RING Retaining	1
16	888805T	离合器	CLUTCH	1
17	888804	螺旋桨轴	PROPELLER SHAFT	1
17	8M0140444	螺旋桨轴	SHAFT Propeller	1
18	30893	弹簧	SPRING	1
19	889990T	倒车齿轮(28齿)	GEAR Reverse (28 Teeth)	1
20	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
20	8M0168901	轴承座总成	CARRIER ASSY.	1
21	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
21	8M0214974	O型圈	O RING	1
22	30956T	滚针轴承	BEARING Needle	1
23	70080	油封(内)	SEAL Oil (INNER)	1
23	8M0205728	密封件	SEAL	1
24	70081	油封(外)	SEAL Oil (OUTER)	1
24	8M0205729	密封件	SEAL	1
25	12578T	滚柱轴承	BEARING Roller	1
26	12577	止推垫片	THRUST WASHER	1
27	12576	推力轴承	BEARING Thrust	1
28	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
28	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
29	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
30	401378	螺母 (M8)	NUT (M8)	2
31	NSS	不单独销售小齿轮标识贴纸	NOT SOLD SEPARATE Decal-G/H Pinion Ident.	1
-	888805A00	离合器与凸轮从动件维修套件	REPAIR KIT Clutch And Cam Follower	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

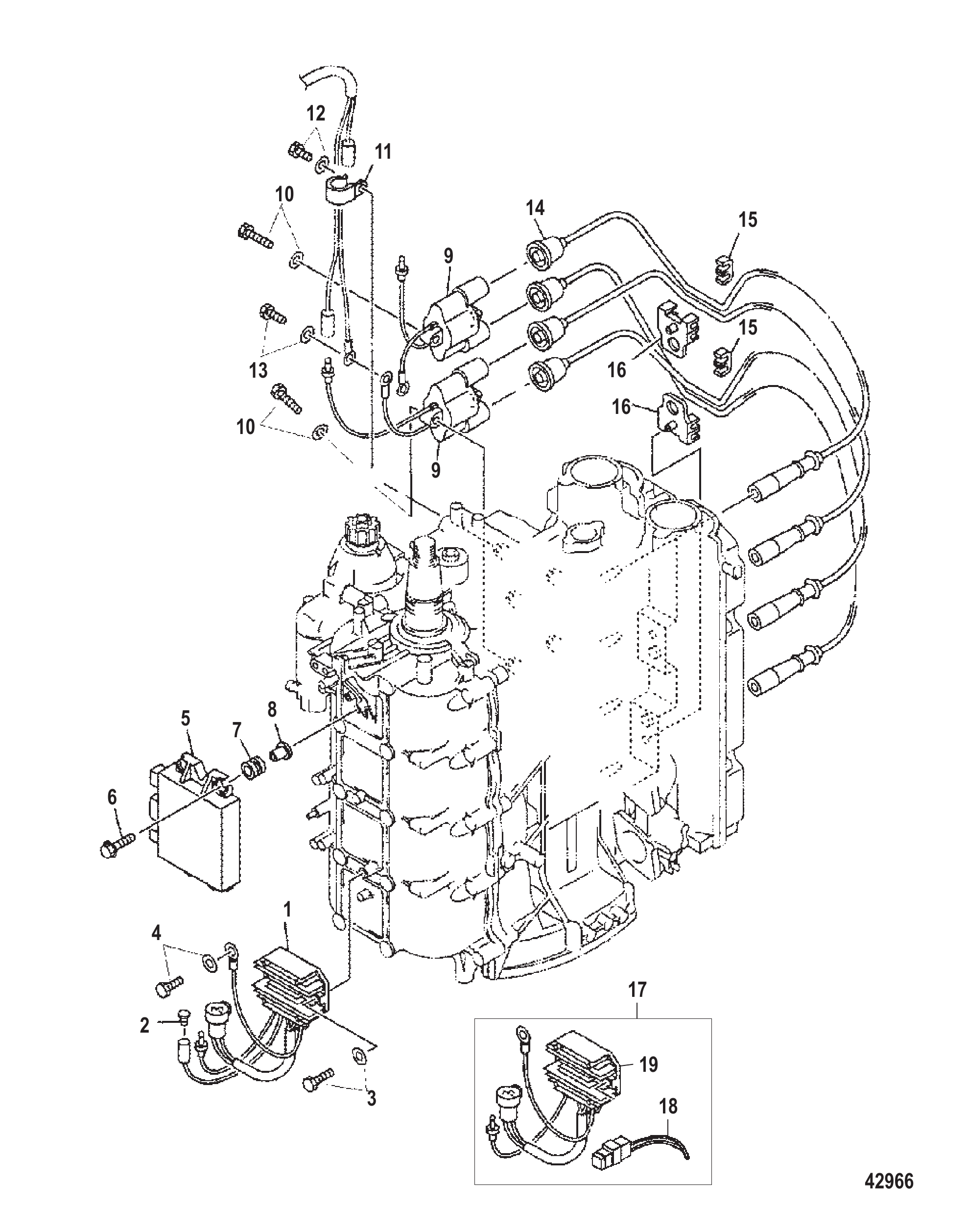

图 15点火组件 Ignition Components

REF	零件编号	中文名称	英文名称	数量
1	804278T11	整流器/调节器	RECTIFIER/REGULATOR	1
1	804278A12	整流器/调节器	RECTIFIER/REGULATOR	1
1	804278T	整流器/调节器	RECTIFIER/REGULATOR	1
1	804278T11	整流器/调节器	RECTIFIER/REGULATOR	1
2	804279	盖板	COVER	1
3	853536	螺栓(M6x25)	BOLT (M6 x 25)	2
4	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
5	804269T1	CDI单元	CDI UNIT	1
5	804269T2	CDI单元	CDI UNIT	1
5	804269T2	CDI单元	CDI UNIT	1
6	804270	螺栓(M6×28)	BOLT (M6 x 28)	4
7	881304	护孔环	GROMMET	4
8	82851M	衬套	BUSHING	4
8	804344003	轴环	COLLAR	4
9	804271T	点火线圈	COIL Ignition	2
10	804603	螺栓 (M6 x 30)	BOLT (M6 x 30)	4
11	83577M	卡箍	CLAMP	1
12	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
13	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
14	804272A1	高压电缆组	CABLE SET Hi Tension	1
15	804276	卡箍	CLAMP	2
16	804277	卡箍	CLAMP	2
17	804278A12	整流器/调节器	RECTIFIER/REGULATOR	1
18	8042903	线束总成	HARNESS ASSEMBLY	1
19	804278T12	电压调节器	REGULATOR Voltage	1
NS	NSS		NOT SOLD SEPARATE CLAMP	1

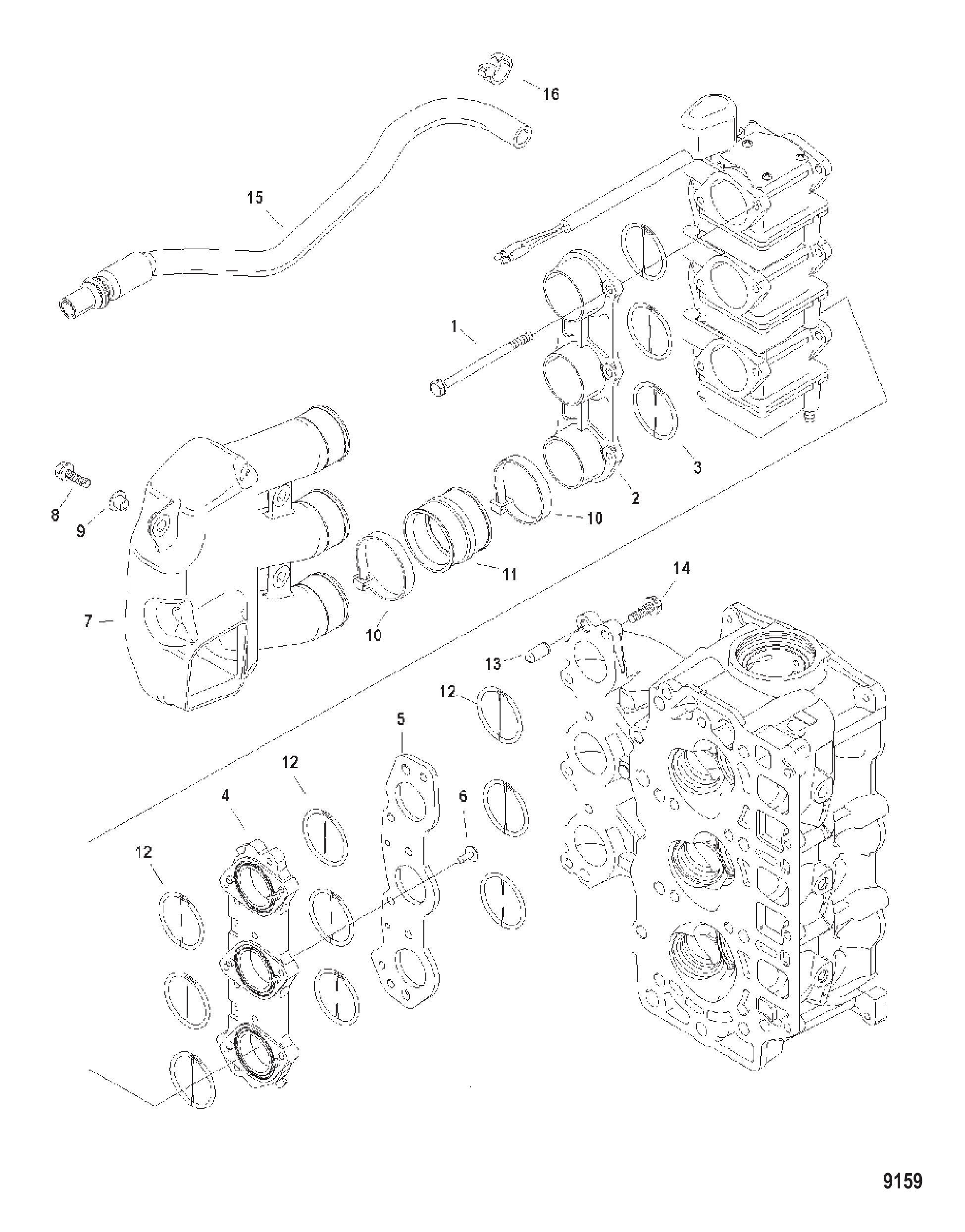

图 16进气系统 Intake

REF	零件编号	中文名称	英文名称	数量
1	82615890	螺丝(M6 x 90)	SCREW (M6 x 90)	6
2	856126T	进气口	INTAKE Air	1
3	856525	O型圈	O-RING	3
4	834783T	安装板	PLATE	1
5	834784T	隔离器	ISOLATOR	1
5	834784T1	隔离器	ISOLATOR	1
6	827633	堵头	PLUG	2
7	856127T	消音器	ATTENUATOR Sound	1
7	856127A2	消音器总成	ATTENUATOR ASSEMBLY Sound	1
8	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
8	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
9	17044M	衬套	BUSHING	2
10	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	6
11	856128	密封件	SEAL	3
11	856128001	密封件	SEAL	3
12	825057	O型圈	O-RING	9
12	8M0188456	O型圈	O RING	9
13	23784	定位销	PIN Dowel	2
14	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
15	856174A2	呼吸软管	BREATHER HOSE	1
15	8M0182223	呼吸软管	HOSE BREATHER	1
16	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
-	825231A99	发动机垫片组	GASKET SET Engine	1

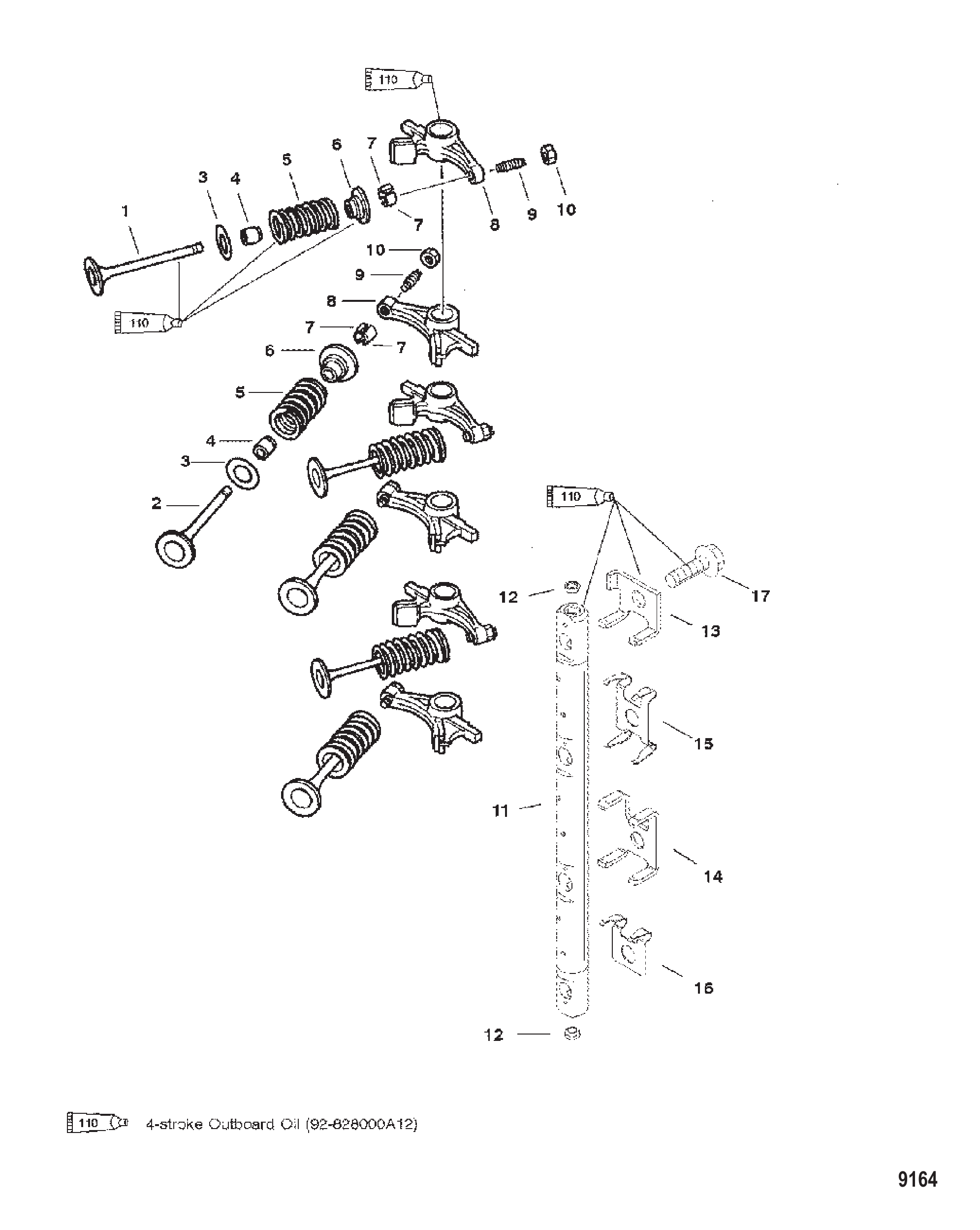

图 17进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	832991T	排气阀	VALVE Exhaust	3
2	832990T1	进气阀	VALVE Intake	3
3	825044	气门弹簧垫圈	WASHER Valve Spring	6
4	822647	气门杆油封	SEAL Valve Stem	6
5	823678	外气门弹簧	SPRING Valve Outer	6
6	822650	固定座	RETAINER	6
6	893553	固定座	RETAINER	6
7	822651	键	KEY	12
7	893554	键	KEY	12
8	825045A2	摇臂	ROCKER ARM	6
8	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	6
9	825046	螺钉	SCREW	6
9	825045A2	摇臂	ROCKER ARM	6
10	826150	螺母	NUT	6
11	834780T	摇臂轴	SHAFT Rocker	1
11	834780T1	摇臂轴	SHAFT Rocker	1
12	825042	堵头	PLUG	2
13	825050	支架	BRACKET	1
14	825051	安装板	PLATE	1
15	825052	弹簧	SPRING	1
16	854713	弹簧	SPRING	1
17	82641030	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
-	825231A99	发动机垫片组	GASKET SET Engine	1

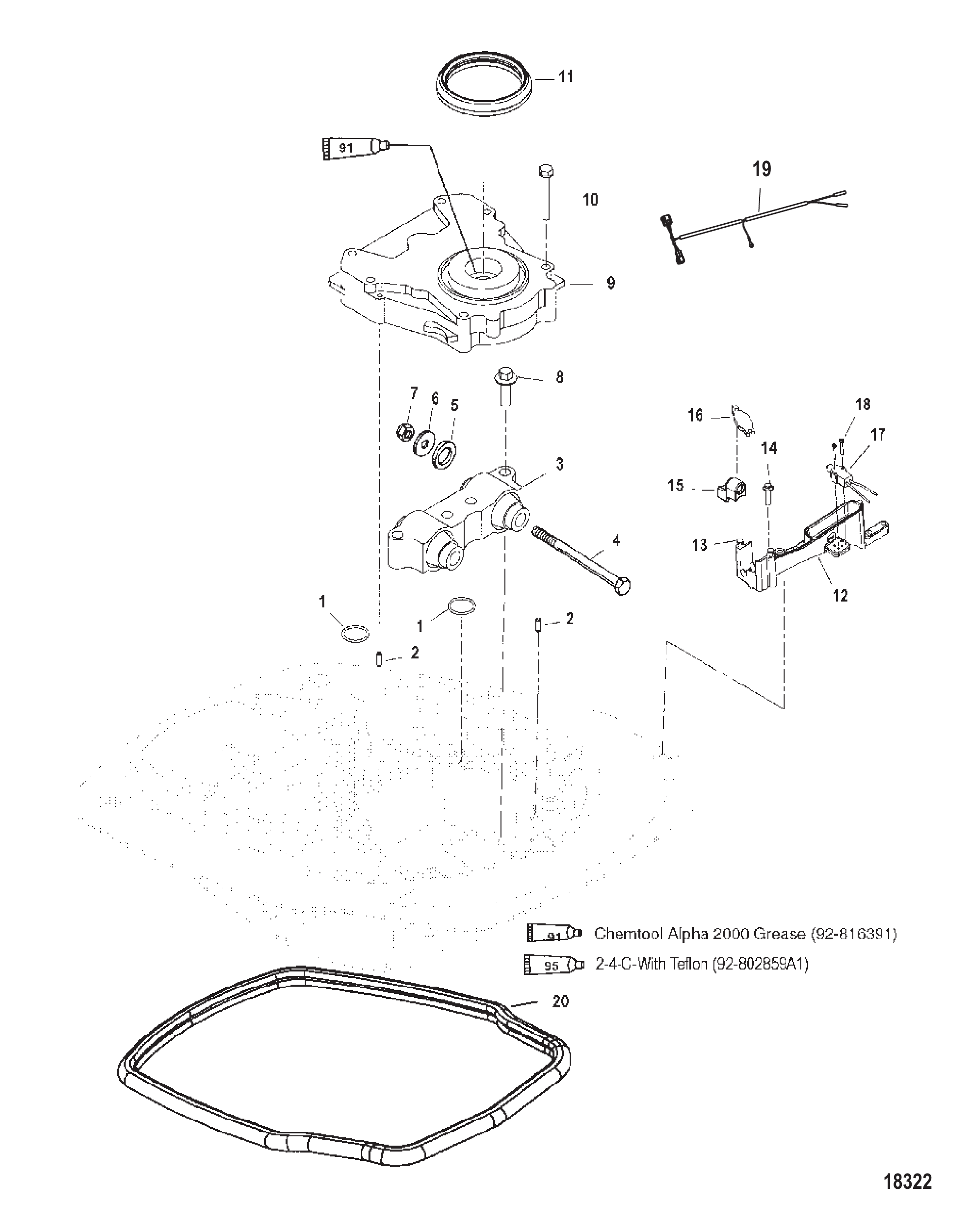

图 18机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	858581	O型圈	O-RING	2
2	858580	定位销	PIN Dowel	2
2	41275M	定位销	PIN Dowel	2
3	881900T	支架	MOUNT	1
3	881900T03	支架	MOUNT	1
4	42974	螺栓(M12×175)	BOLT (M12 x 175)	2
4	8M0238139	螺钉	SCREW	2
5	934161	氯丁橡胶垫圈	WASHER Neoprene	2
5	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
6	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
6	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
7	859129	螺母(M12)	NUT (M12)	2
7	896963	螺母(M12)	NUT (M12)	2
8	4010750	螺钉(M8 x 50)	SCREW (M8 x 50)	4
9	858579T3	油泵	PUMP Oil	1
10	858719	螺栓(M6 x 45)	BOLT (M6 x 45)	6
10	8M0052670	螺钉	SCREW	6
11	804349	密封件	SEAL	1
12	858793T10	换挡连杆支架	BRACKET Shift Linkage	1
13	42975	传动螺钉	DRIVE SCREW	2
14	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
15	8591761	固定座	RETAINER	1
16	98889	闩锁	LATCH	1
17	813960A3	开关	SWITCH	1
17	8M0052927	开关总成	SWITCH ASSY	1
18	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
19	878178A1	换挡中断线束总成	HARNESS ASSEMBLY Shift Interrupt	1
20	8238053	密封件	SEAL	1
20	8M0043168	密封件	SEAL	1

图 19动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	825231A02	发动机垫片组	GASKET SET Engine	1
0	856525	O型圈-进气口	O-RING Air Intake	3
0	8250572	O型圈-隔离器	O-RING Isolator	9
0	8M0188456	O型圈	O RING	9
0	858271	气门杆油封	SEAL Valve Stem	6
0	859352	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	892319001	衬垫	GASKET	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	834775004	排气盖衬垫	GASKET Exhaust Cover	1
0	8M4500244	排气盖衬垫	GASKET Exhaust Cover	1
0	834775005	衬垫	GASKET	1
0	8M4500244	排气盖衬垫	GASKET Exhaust Cover	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	854341	O型圈-气缸盖	O-RING Cylinder Head	1
0	8M0162934	密封件	SEAL	1
0	90196	O型圈(.921 x .139)气缸盖罩塞	O-RING (.921 x .139) Cylinder Head Cover Plug	1
0	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
0	834777	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0118180	缸盖垫片	HEAD GASKET	1
0	857096	油泵O型圈	O-RING Oil Pump	1
0	857094	油泵O型圈	O-RING Oil Pump	1
0	857093	油泵O型圈	O-RING Oil Pump	1
0	825027	曲轴上密封	SEAL Crankshaft-Top	1
0	8M0151047	油封	SEAL Oil	1
0	832013	曲轴下密封	SEAL Crankshaft-Bottom	1
0	8M0151048	油封	SEAL Oil	1

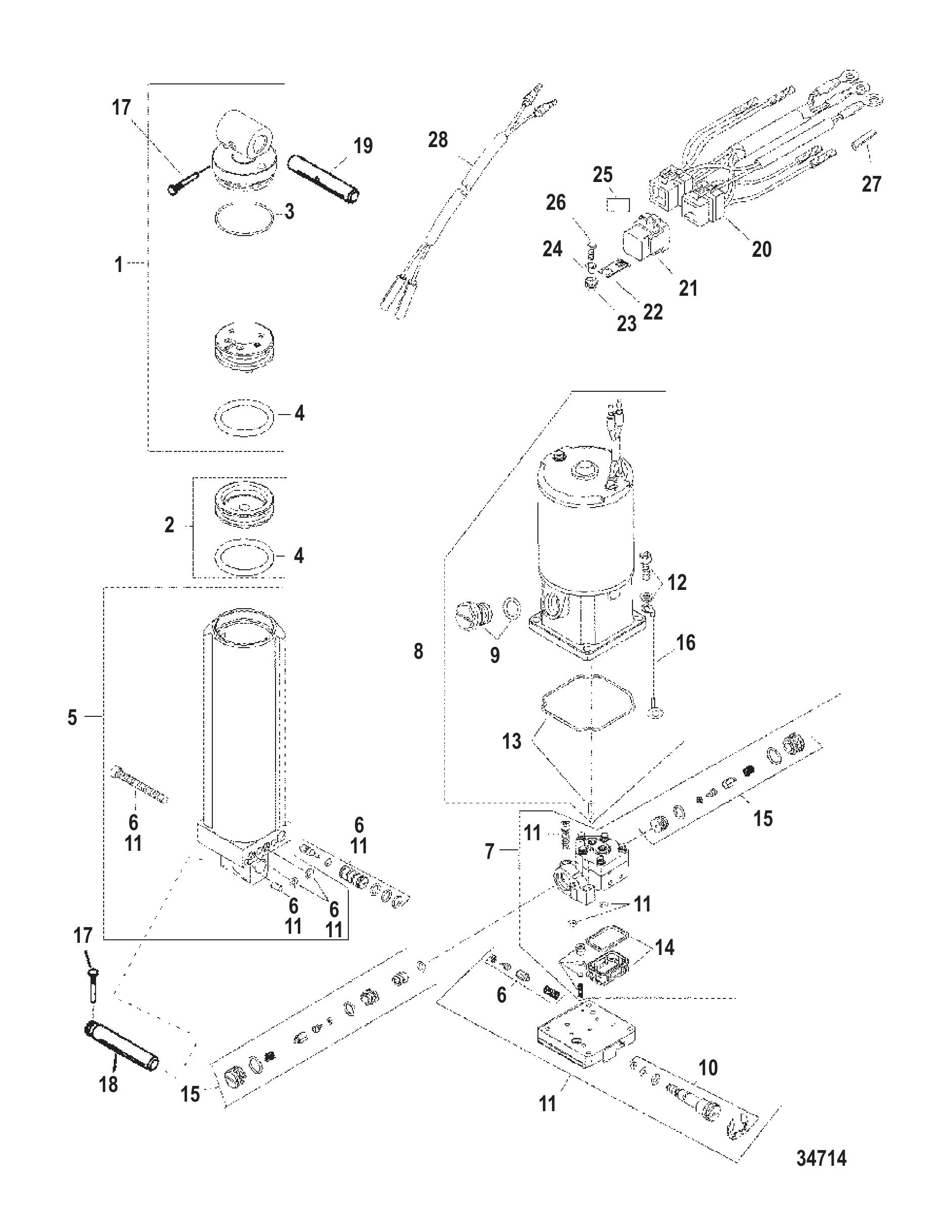

图 20动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	830150T4	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
-	8M0055006	动力调整套件	POWER TRIM KIT	1
-	830150T2	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	855654T2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
-	8M0055011	动力调整套件	POWER TRIM KIT	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	813427A3	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	813427A3	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	879194064	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	879194064	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	N.S.S.	O型圈(不单独销售)	Not Sold Separate O-Ring	2
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
6	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
6	893905A02	阀套件	VALVE KIT	1
6	809873A2	配平限位阀套件	VALVE KIT Trim Limit	1
6	893944A01	配平限位阀套件	VALVE KIT Trim Limit	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
8	809885A2	电机套件	MOTOR KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	809875A1	歧管套件	MANIFOLD KIT	1
11	893909A02	歧管套件	MANIFOLD KIT	1
12	809876A1	电机螺钉套件	SCREW KIT Motor	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1	完整配平O型圈套件	O-RING KIT Complete Trim	1
-	893914A02	O型圈套件	O-RING KIT	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869	销	PIN	1
19	822869001	锚销	PIN Anchor	1
-	826802A15	线束/继电器总成	HARNESS/RELAY ASSEMBLY	1
20	826802A12	线束总成	HARNESS ASSEMBLY	1
21	828151A1	继电器总成	RELAY ASSEMBLY	2
21	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
22	828102	支架	BRACKET	2
22	8M0207771	安装支架	BRACKET Mounting	2
23	818967	护孔环	GROMMET	2
23	8M0207785	护孔环	GROMMET	2
24	818968	衬套	BUSHING	2
24	8M0214955	衬套	BUSHING	2
25	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	2
26	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
27	13541	公插头	PLUG Male	2
28	852539A1	适配器线束总成	HARNESS ASSEMBLY Adaptor	1

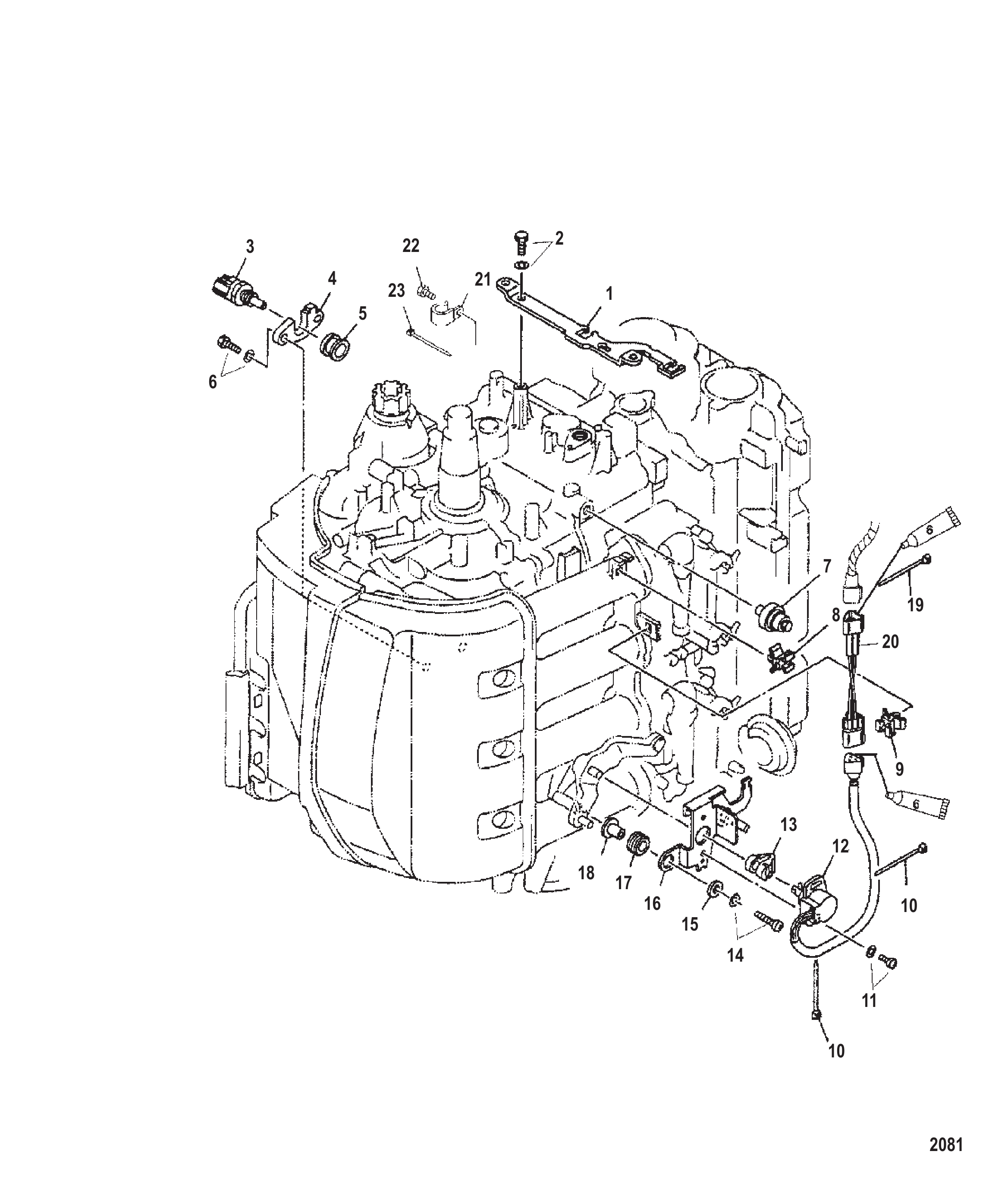

图 21传感器 Sensors

REF	零件编号	中文名称	英文名称	数量
1	804294	安装板	PLATE	1
2	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	2
2	811188T	螺栓	BOLT	2
3	804295T	温度传感器	THERMOSENSOR	1
4	804296	固定座	RETAINER	1
5	804297	衬垫	GASKET	1
5	8042971	衬垫	GASKET	1
6	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	2
6	811188T	螺栓	BOLT	2
7	804307	油压开关	SWITCH Oil Pressure	1
7	8043071	油压开关	SWITCH Oil Pressure	1
8	804300	卡箍	CLAMP	1
9	804300	卡箍	CLAMP	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
11	827160M	螺钉 (M5 x 10)	SCREW (M5 x 10)	2
12	804298T	节气门传感器	SENSOR Throttle	1
13	804301	杠杆	LEVER	1
14	804306	螺丝(M5 x 25)	SCREW (M5 x 25)	2
15	804305	垫圈	WASHER	2
16	804302	支架	BRACKET	1
17	804304	护孔环	GROMMET	2
18	804303	轴环	COLLAR	2
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
20	859295T1	线束总成	HARNESS ASSEMBLY	1
21	83577M	卡箍	CLAMP	1
22	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
23	879650	卡箍	CLAMP	1
23	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
-	804070T2	动力头总成	POWERHEAD ASSEMBLY	1
-	804070T05	PH 75/90 4S	PH 75/90 4S	1
-	883548T02	动力头总成	POWERHEAD ASSEMBLY	1
-	804345A02	动力头衬垫套件	GASKET SET Powerhead	1

图 22维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
80394102	零件手册30/40化油器四冲程(3缸)	PARTS MANUAL 30/40 Carb 4-Stroke (3 Cylinder)	1
10212020	用户手册	OWNERS MANUAL	1
10212030	用户手册	OWNERS MANUAL	1
10212040	用户手册	OWNERS MANUAL	1
10212050	用户手册	OWNERS MANUAL	1
10214020	用户手册	OWNERS MANUAL	1
857046R1	维修手册	SERVICE MANUAL	1
803640A00	贴花套件	DECAL SET	1
803640A05	贴花套件	DECAL SET	1
8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
803641A00	贴花套件	DECAL SET	1
803641A05	贴花套件	DECAL SET	1
8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
803644A00	贴花套件	DECAL SET	1
8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
803642A01	贴花套件	DECAL SET	1
803642A03	贴花套件	DECAL SET	1
803642A03	贴花套件	DECAL SET	1
803643A01	贴花套件	DECAL SET	1
803643A03	贴花套件	DECAL SET	1
803643A03	贴花套件	DECAL SET	1
803645A01	贴花套件	DECAL SET	1
803946A99	贴花套件	DECAL SET	1
803947A99	贴花套件	DECAL SET	1
88343312	加州超低排放贴纸	DECAL California Ultra Low Emissions	1
804654A02	EPA标签信息贴花	DECAL EPA Label Information	1
804654A03	EPA标签信息贴花	DECAL EPA Label Information	1
804654A04	EPA标签信息贴花	DECAL EPA Label Information	1
804654A05	EPA标签信息贴花	DECAL EPA Label Information	1

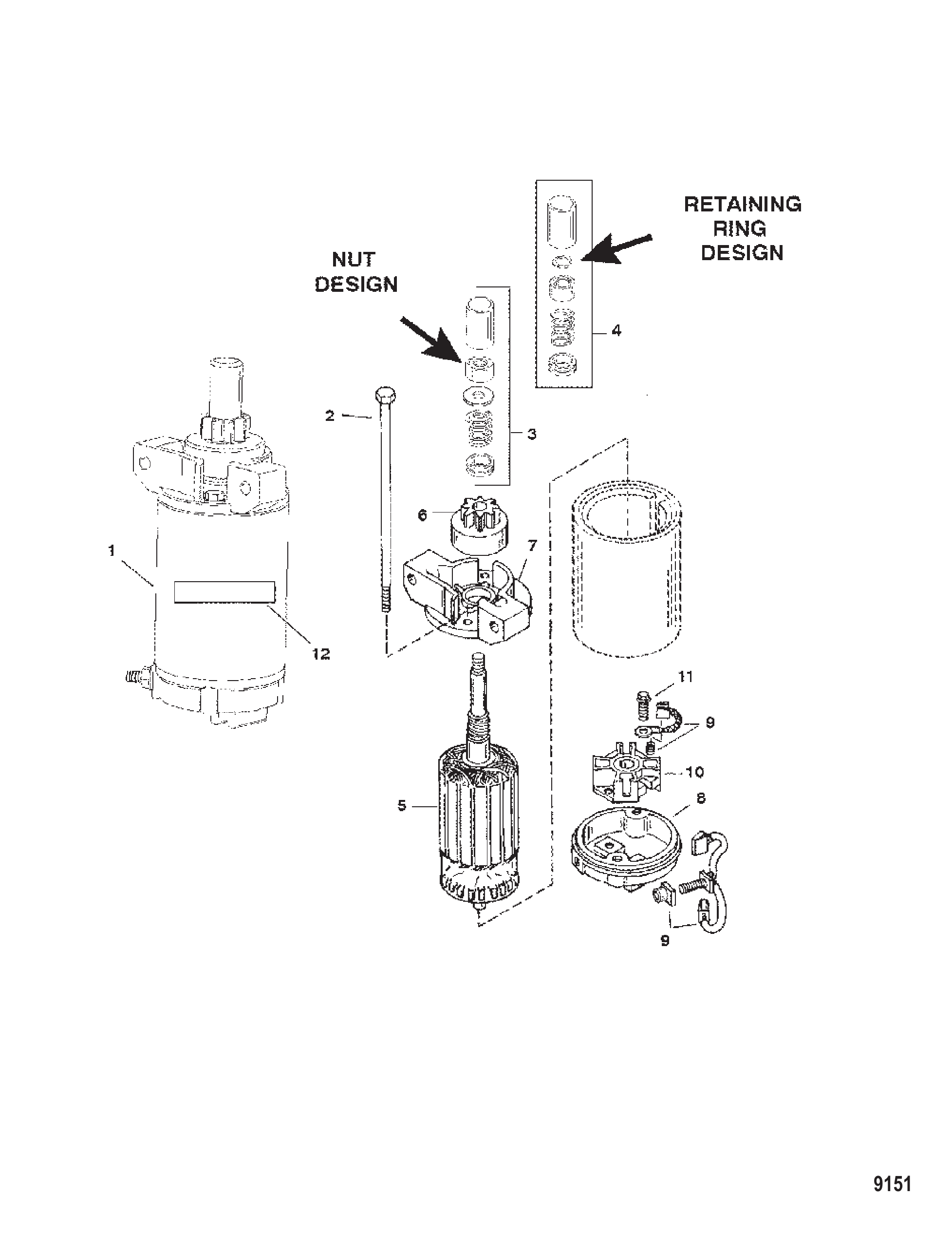

图 23启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	859170T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	854636T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
2	965661	贯穿螺栓	THRU BOLT	2
3	906433	驱动套件	DRIVE KIT	1
3	891752	驱动套件	DRIVE KIT	1
4	803945	驱动套件	DRIVE KIT	1
5	8236382	电枢	ARMATURE	1
5	8236384	电枢	ARMATURE	1
6	68575T2	小齿轮	PINION	1
7	8236392	驱动端盖	DRIVE CAP	1
8	8119011	换向器端盖	CAP Commutator	1
9	753841	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
10	61787	支架	HOLDER	1
10	898265014	电刷支架	HOLDER-BRUSH	1
11	F15158	螺钉	SCREW	2
12	8272822	高压警告标贴	DECAL Warning High Voltage	1

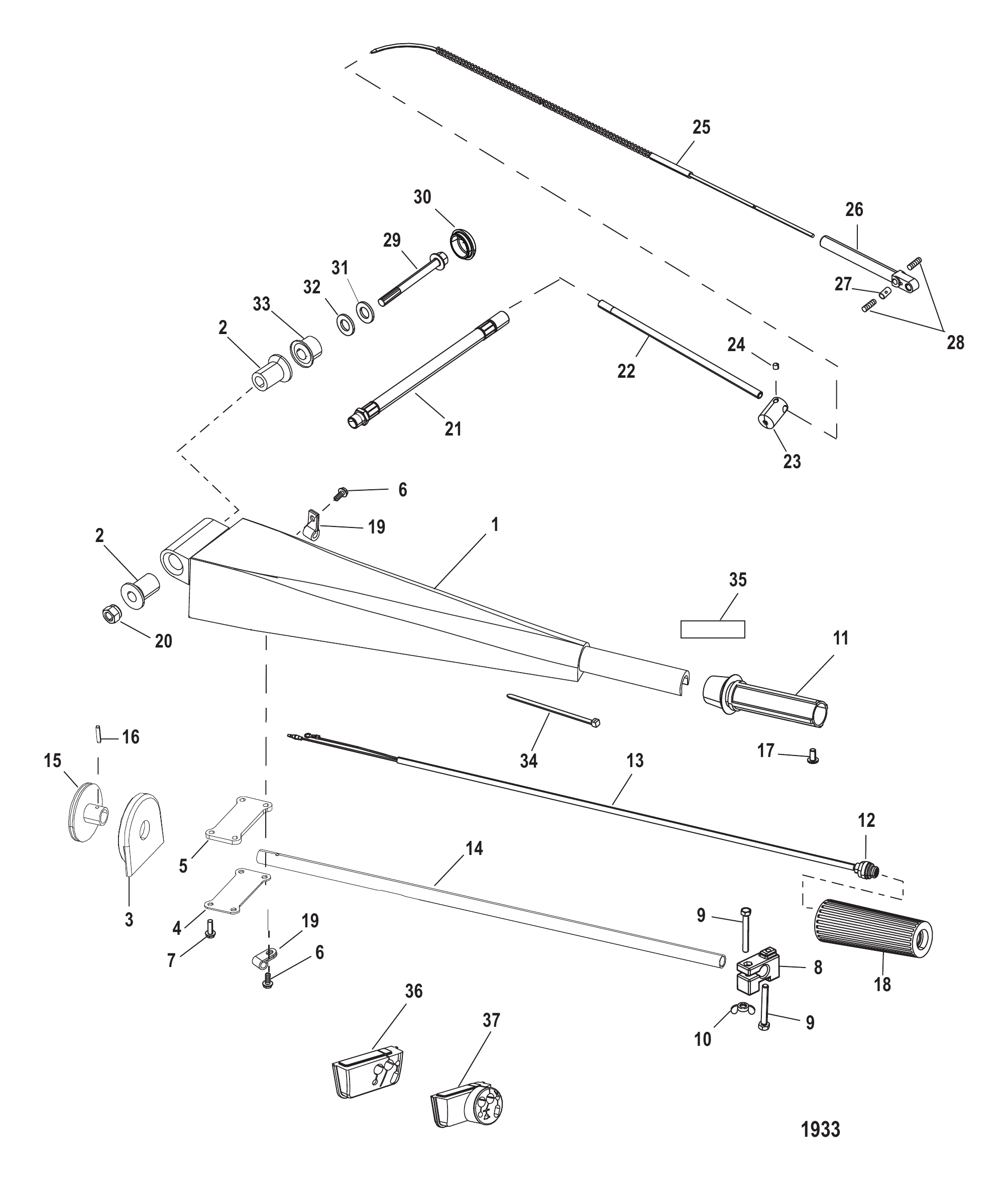

图 24转向手柄套件 Steering Handle Kit

REF	零件编号	中文名称	英文名称	数量
-	816366A30	转向手柄套件	STEERING HANDLE KIT	1
-	816366A42	转向手柄套件	STEERING HANDLE KIT	1
-	816366A31	转向手柄套件	STEERING HANDLE KIT	1
-	816366A42	转向手柄套件	STEERING HANDLE KIT	1
-	816366A32	转向手柄套件	STEERING HANDLE KIT	1
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
NS	74036	润滑脂接头	FITTING Grease	1
NS	8M0169589	润滑脂接头	FITTING Grease	1
2	429922	衬套	BUSHING	2
2	42992T02	衬套	BUSHING	2
3	48414	壳体	HOUSING	1
4	48519	安装板	PLATE	1
5	48518	衬垫	GASKET	1
6	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1 or 2
7	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	3 or 4
8	12013	卡箍	CLAMP	1
8	889729	卡箍	CLAMP	1
9	40007112	螺钉(M5 x 40)	SCREW (M5 x 40)	2
10	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	1
11	823609A15	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	823609A5	停机开关总成	SWITCH ASSEMBLY Stop	1
12	8M0104612	开关总成	SWITCH ASSY	1
13	NSS	绝缘件(不单独销售)	NOT SOLD SEPARATE Insulator	1
14	12018A4	油门拉线管总成	TUBE ASSEMBLY Throttle	1
15	NSS	驱动轮(不单独销售)	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	弹性销(不单独销售)	NOT SOLD SEPARATE Roll Pin	1
17	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
18	99589	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	648552	卡扣	CLIP	2
20	40140	螺母(M10)	NUT (M10)	1
21	8885242	导管（7.63）	CONDUIT (7.63)	1
21	8885241	导管 (9.03 英寸)	CONDUIT (9.03 Inches)	1
22	895665	导向管	GUIDE TUBE	1
23	89578	节流阀执行器筒	BARREL Throttle Actuator	1
24	824081	紧定螺钉(#10-32)	SET SCREW (#10-32)	1
25	12019003	拉线总成	CABLE ASSEMBLY	1
26	43433	电缆导向器	GUIDE Cable	1
26	8M0204660	导套	GUIDE	1
27	20007	电缆端锚	ANCHOR Cable End	1
28	20518	紧定螺钉(#8-32)	SET SCREW (#8-32)	2
28	8M0204644	螺钉组	SCREW SET	2
29	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
30	48416	盖帽	CAP	1
31	4002319	垫圈	WASHER	1
32	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
33	146011	隔套	SPACER	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
35	NSS	节气门标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Throttle	1
36	881240	软管电缆护圈	GROMMET Hose Cable	1
37	889724	软管电缆护圈	GROMMET Hose Cable	1

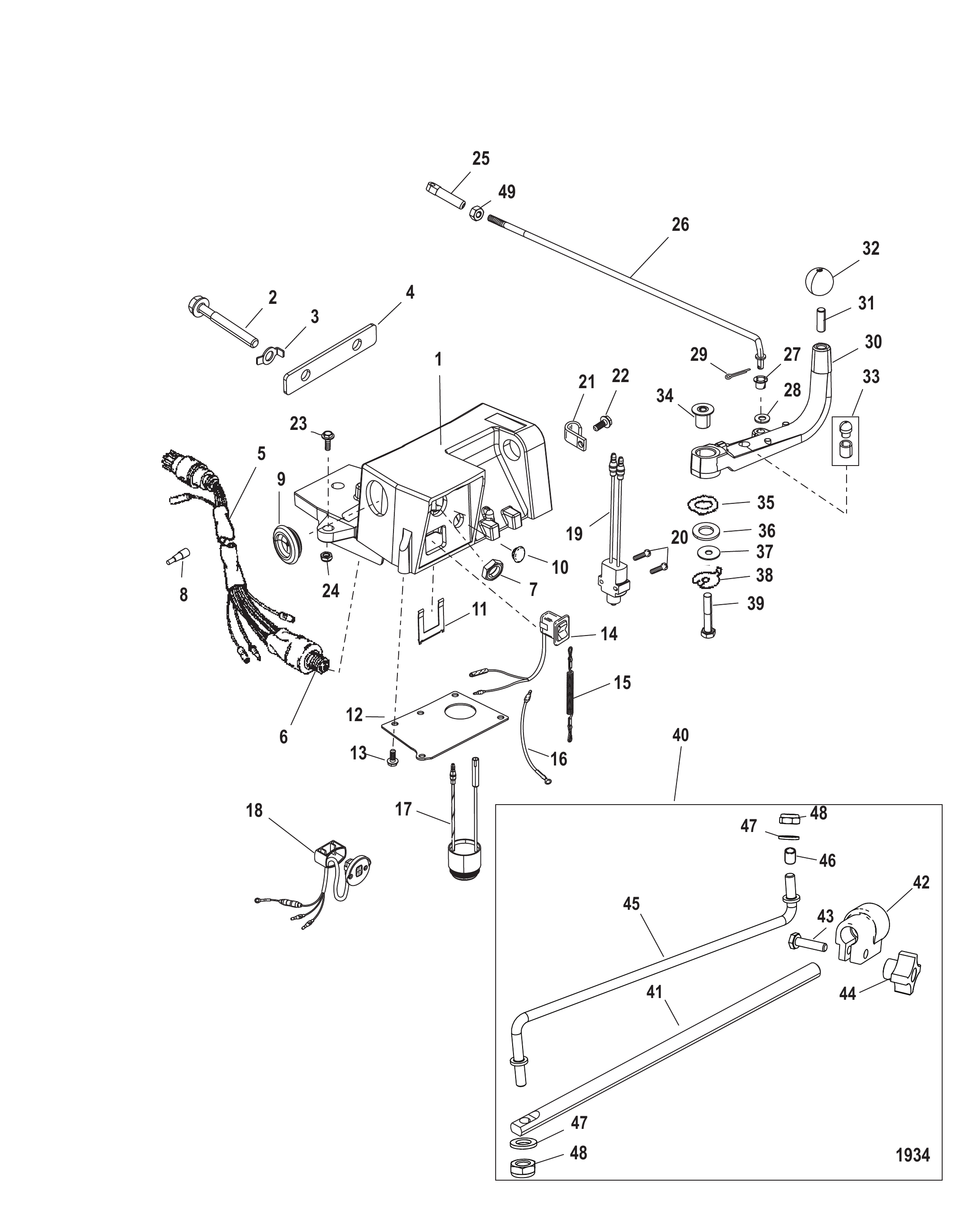

图 25转向手柄套件组件 Steering Handle Kit Components

REF	零件编号	中文名称	英文名称	数量
-	816366A30	转向手柄套件	STEERING HANDLE KIT	1
-	816366A42	转向手柄套件	STEERING HANDLE KIT	1
-	816366A31	转向手柄套件	STEERING HANDLE KIT	1
-	816366A42	转向手柄套件	STEERING HANDLE KIT	1
-	816366T10	手柄	HANDLE	1
1	816366T5	手柄支架	HANDLE Bracket	1
1	816366T08	手柄支架	HANDLE Bracket	1
1	816366T10	手柄支架	HANDLE Bracket	1
2	881261	螺钉（.313-24 x 3.50）	SCREW (.313-24 x 3.50)	2
3	42981	锁紧垫圈	TAB WASHER	2
4	822263	隔套	SPACER	1
5	12649A4	线束总成	HARNESS ASSEMBLY	1
6	88107A5	钥匙开关套件	SWITCH KIT Key	1
7	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
8	13541	公插头	PLUG Male	1
9	121051	护孔环	GROMMET	1
10	12014	堵头	PLUG	1
10	889730	堵头	PLUG	1
11	120441	黄铜固定座	RETAINER Brass	1
11	8M0032846	黄铜固定座	RETAINER Brass	1
12	8158041	盖板	COVER	1
13	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	5
14	11083A4	停机开关总成	SWITCH ASSEMBLY Stop	1
15	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
16	11149A3	拉线总成	CABLE ASSEMBLY	1
17	816051A2	喇叭总成	HORN ASSEMBLY	1
17	889528T01	喇叭总成	HORN ASSEMBLY	1
18	18286A19	配平开关套件（25英尺）	SWITCH KIT Trim (25.00 Feet)	1
19	813960A3	开关	SWITCH	1
19	8M0052927	开关总成	SWITCH ASSY	1
20	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	2
21	648551	卡箍	CLAMP	1
22	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
24	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
24	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
25	48419	拉杆端头	ROD END	1
25	48419T	杆端-2.16英寸	ROD END-2.16 IN	1
25	48419001	拉杆端头	ROD END	1
25	48419T01	杆端接头（2.66英寸）	ROD END (2.66 Inches)	1
26	495637	换挡杆	ROD Shift	1
27	26856	衬套	BUSHING	1
28	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	1
29	25191	开口销	COTTER PIN Cotter	1
30	8163677	换挡拨杆	LEVER Shift Shift	1
31	58152	双头螺柱(0.375-24×1.125)	STUD (.375-24 x 1.125)	1
31	8M0034452	螺柱	STUD	1
32	98530	旋钮	KNOB	1
33	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
34	8159831	衬套	BUSHING	1
35	823970	垫圈	WASHER	1
36	824610	塑料垫圈	WASHER Plastic	1
37	814803	垫圈	WASHER	1
38	8158051	锁紧垫圈	TAB WASHER	1
39	4000357	螺钉 (M8 x 45)	SCREW (M8 x 45)	1
40	52148A7	副驾驶装置总成	CO-PILOT ASSEMBLY	1
40	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
41	521481	导向杆	PILOT ROD	1
41	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
42	52155A1	螺母总成	NUT ASSEMBLY	1
42	8M0103848	螺母总成	NUT ASSEMBLY	1
43	36137	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	1
44	821621	叉形旋钮	KNOB Prong	1
45	873491	连杆	ROD Link	1
46	521512	衬套	BUSHING	1
46	26841	衬套	BUSHING	1
47	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
47	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
48	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
49	64015	螺母 (.250-20)	NUT (.250-20)	1

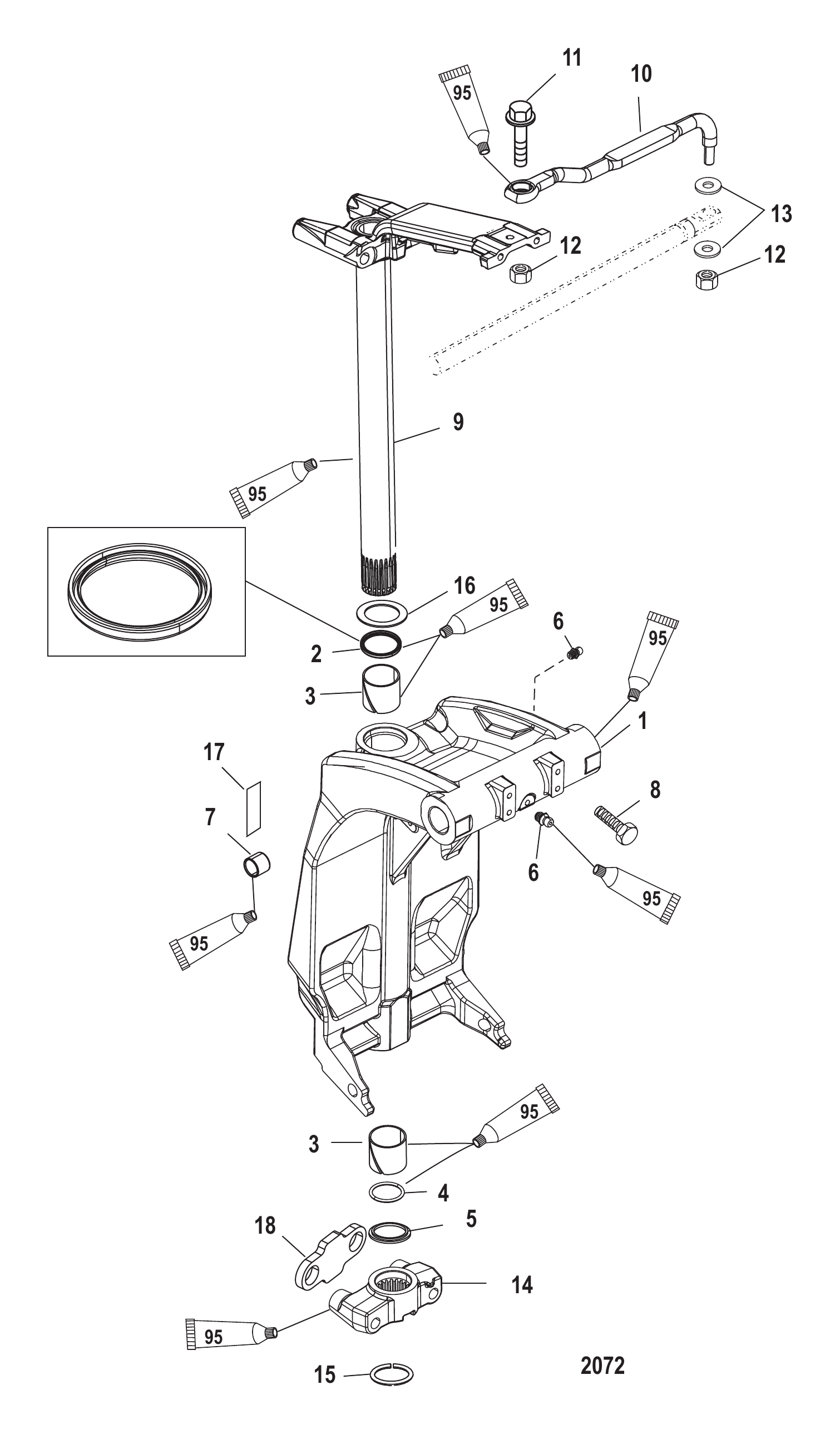

图 26旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	818904T1	旋转支架	SWIVEL BRACKET	1
2	87735		SEAL Oil (Lower)	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A26	旋转销总成	SWIVEL PIN ASSEMBLY	1
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A10	连杆总成	LINK ROD ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
13	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
14	42961A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
14	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
15	67684	挡圈	RING Retaining	1
16	816432	止推垫片	THRUST WASHER	1
17	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
18	11288	下轭缓冲垫	BUMPER Bottom Yoke	1
18	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1

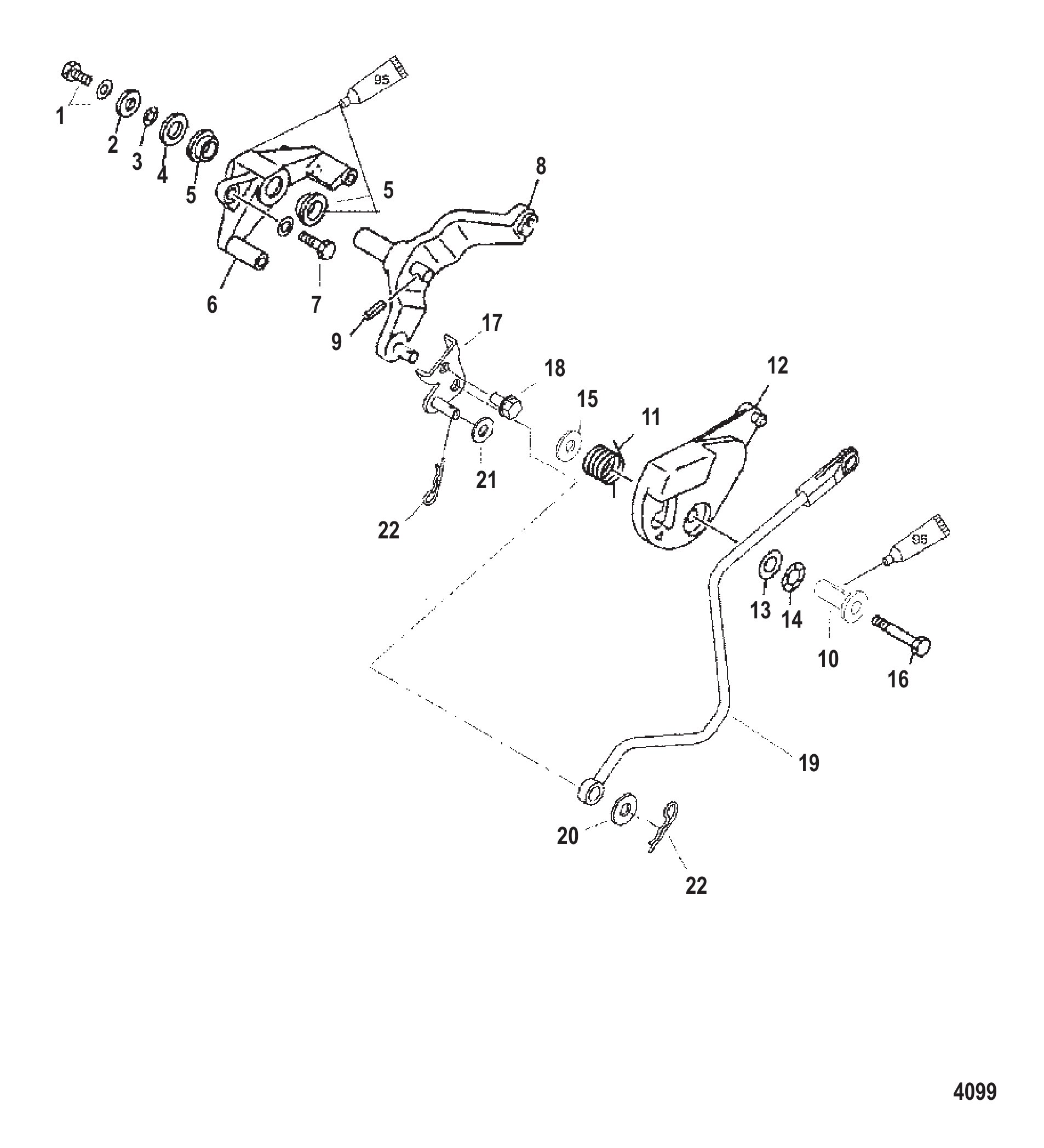

图 27油门杆及联动装置 Throttle Lever and Linkage

REF	零件编号	中文名称	英文名称	数量
1	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
2	804339	垫圈	WASHER	1
2	81794M	垫圈	WASHER	1
3	83457M	波形垫圈	WAVE WASHER	1
4	82221M	安装板	PLATE	1
5	81949M	衬套	BUSHING	2
6	804340	支架	BRACKET	1
7	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
8	804338	节气门控制杆	LEVER Throttle Control	1
9	82149M	销(18.5毫米)	PIN (18.5 mm)	1
10	804344	轴环	COLLAR	1
11	804343	弹簧	SPRING	1
12	804342	凸轮	CAM	1
12	8043421	凸轮	CAM	1
13	84974M	垫圈	WASHER	1
14	81868M	波形垫圈	WAVE WASHER	1
15	94524M	垫圈	WASHER	1
16	826958M	螺栓(M6×35)	BOLT (M6 x 35)	1
17	8587951	节气门杆支架	BRACKET Throttle Lever	1
18	85593912	螺钉（M6 x 12）	SCREW (M6 x 12)	1
19	8587961	油门连杆	LINK Throttle	1
20	71055	垫圈	WASHER	1
21	35459	垫圈	WASHER	1
22	859746	开口销	COTTER PIN	2

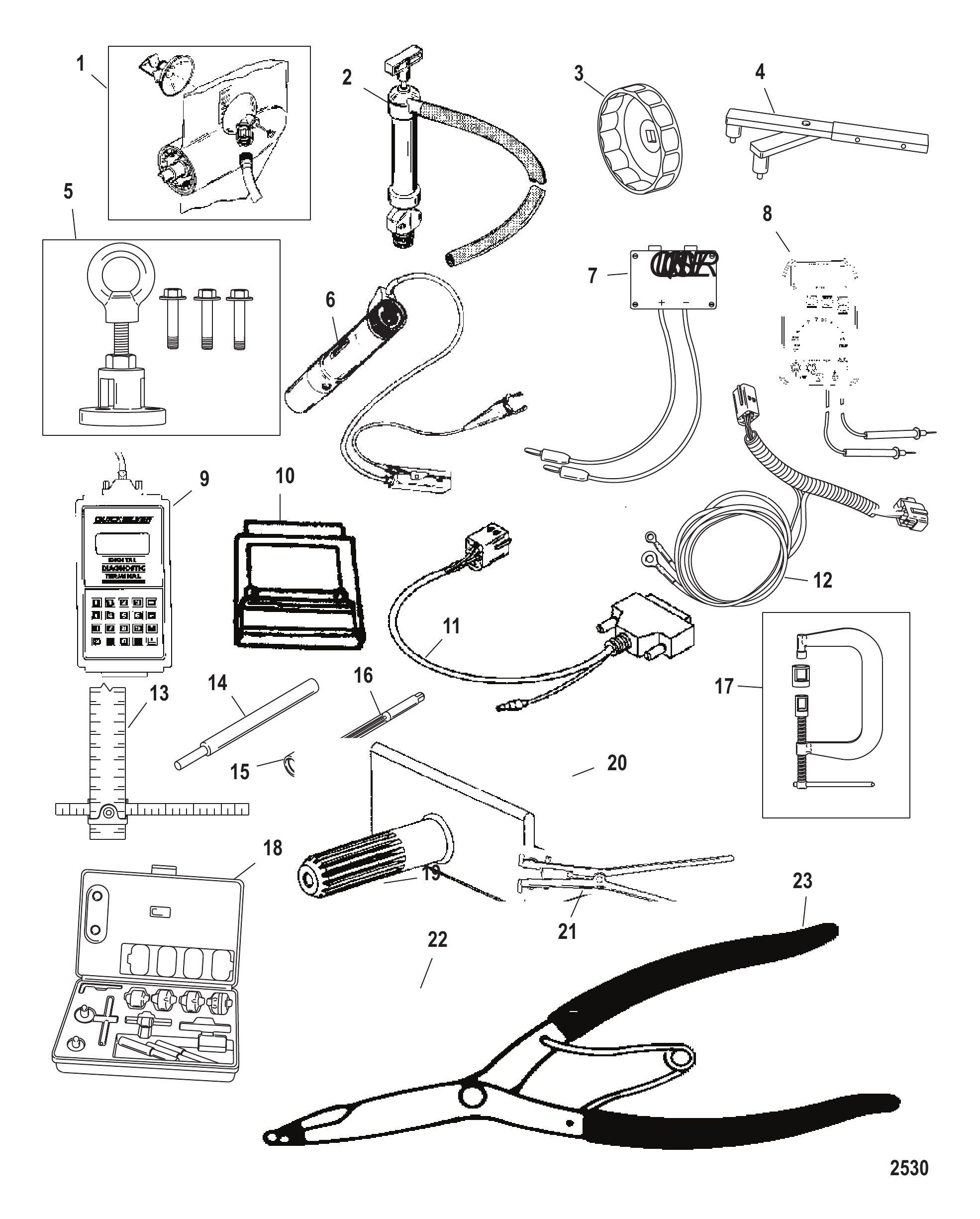

图 28工具1 Tools 1

REF	零件编号	中文名称	英文名称
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil
3	802653Q1	机油滤清器扳手	WRENCH Oil Filter
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel
4	8M0161873	固定工具	HOLDER TOOL
5	83164M	飞轮拉拔器	FLYWHEEL PULLER
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER
6	99379	正时灯	TIMING LIGHT
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage
8	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER
10	8226086	模块	CARTRIDGE
11	822560A7	适配器线束总成	HARNESS ASSEMBLY Adaptor
12	822560A10	适配器线束总成	HARNESS ASSEMBLY Adaptor
13	36392	化油器量具	GAUGE TOOL Carburetor
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide
14	809495001	气门导管工具	TOOL Valve Guide
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring
18	NSS		NOT SOLD SEPARATE Valve Seat cutter Kit
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring
20	827001A1	动力头支架工具	STAND TOOL Powerhead
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring
22	74951	扳手	SPANNER WRENCH
23	822778A3	下压力套件	DOWN PRESSURE KIT

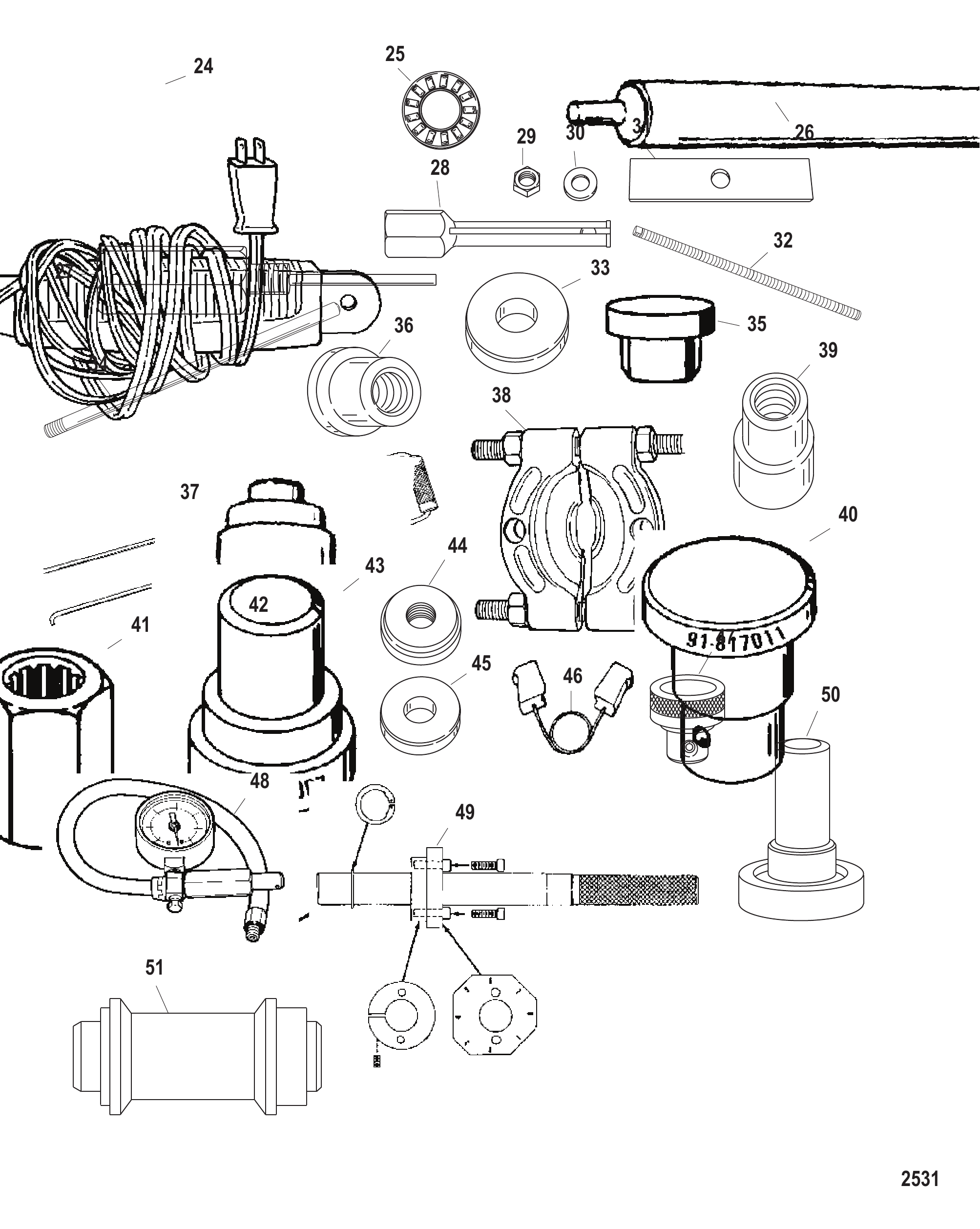

图 29工具2 Tools 2

REF	零件编号	中文名称	英文名称
24	63209	加热灯	HEAT LAMP
25	85560	推力轴承	BEARING Thrust
26	13779	轴承拆卸工具	REMOVER TOOL Bearing
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing
27	NSS	不单独销售膨胀杆(P/N-CG-41-11)	NOT SOLD SEPARATE Expanding rod (P/N-CG-41-11)
28	NSS	不单独销售夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)
29	24156	螺母(0.625-18)	NUT (.625-18)
30	34961	垫圈	WASHER
31	29310	安装板	PLATE
32	31229	轴	SHAFT
33	36571T	导向垫圈	PILOT WASHER
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER
36	36569T	驱动头工具	DRIVE HEAD TOOL
37	27780	拉拔器	PULLER
38	37241	通用拉拔板	PULLER PLATE Universal
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing
41	83180M	传动轴固定工具	HOLDING TOOL Driveshaft
42	825197T	油封安装工具	INSTALLER TOOL Oil Seal
43	817007T	密封安装工具	INSTALLER TOOL Seal
44	825198	心轴	MANDREL
45	825199	导向器	PILOT
46	825200A1	弹簧钩具	HOOK TOOL Spring
47	826872	轴承安装工具	INSTALLER TOOL Bearing
48	FT8950	测试套件	TESTER KIT
49	12349A2	小齿轮定位工具	LOCATION TOOL Pinion
49	12349A05	小齿轮定位工具	TOOL Pinion Locating
49	12349A05	小齿轮定位工具	TOOL Pinion Locating
50	13945	轴承安装工具	INSTALLATION TOOL Bearing
51	13949	油封安装工具	DRIVER TOOL Oil Seal

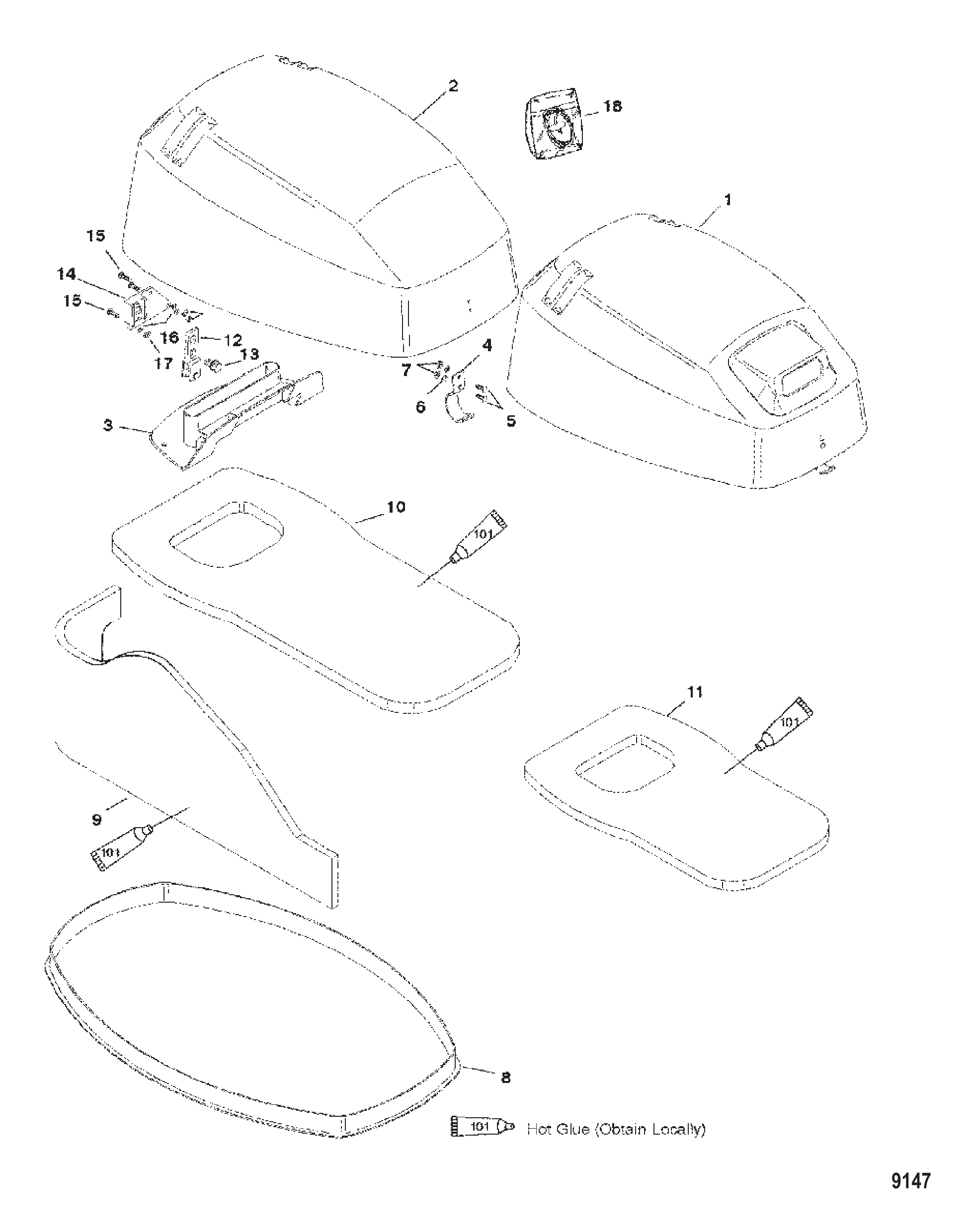

图 30顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	834785T5	顶盖总成	TOP COWL ASSEMBLY	1
1	834785T6	顶盖总成	TOP COWL ASSEMBLY	1
2	834785T7	顶盖总成	TOP COWL ASSEMBLY	1
2	834785T22	顶罩总成(黑色)	TOP COWL ASSEMBLY Black	1
2	834785T8	顶盖总成	TOP COWL ASSEMBLY	1
3	NSS	不单独销售进气插入件	NOT SOLD SEPARATE Induction Insert	1
4	826291F1	闩锁	LATCH	1
4	826291F2	闩锁	LATCH	1
4	826291F1	闩锁	LATCH	1
5	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
6	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
7	8237515	螺母(M4)	NUT (M4)	2
8	8255662	密封件	SEAL	1
8	8M0153618	整流罩密封件	SEAL COWL	1
9	834786A1	隔音毯套装	SOUND BLANKET KIT	1
9	834786A04	隔音毯套装	SOUND BLANKET KIT	1
10	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
11	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
12	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
12	893763	滚轮锁扣支架	BRACKET Roller Latch	1
13	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8224261	支架	BRACKET	1
14	8M0038412	外罩支架	BRACKET-COWL	1
15	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
16	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
17	8237515	螺母(M4)	NUT (M4)	3
18	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

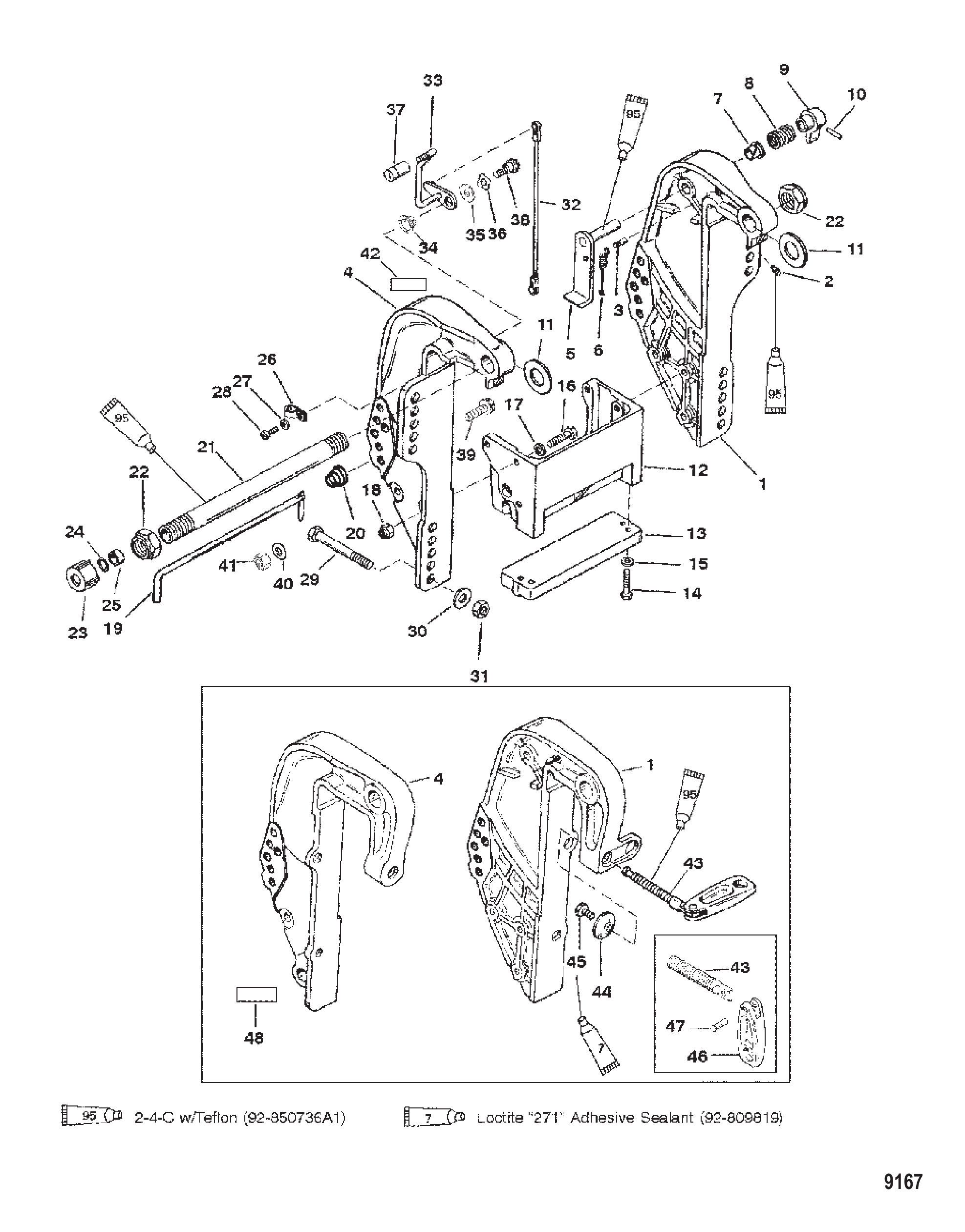

图 31艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	822868A1	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8M0084195	支架-卡箍-黑色	BRACKET-CLAMP-BLK	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865F2	艉板支架	BRACKET Transom	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
4	822867F1	夹箍支架	CLAMP BRACKET	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
9	812709	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486F5	锚支架	BRACKET Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298A1	阳极套件	ANODE KIT	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
17	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
18	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
19	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
19	8M0026068	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
20	821461	弹簧	SPRING	1
21	19614	倾斜管	TILT TUBE	1
21	8M0041938	倾斜管	TILT TUBE	1
22	30499	螺母(7/8-14)	NUT (7/8-14)	2
22	858869	螺母 (.875-14)	NUT (.875-14)	2
23	19624A1	密封套件	SEAL KIT	1
24	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
25	78861	隔套	SPACER	1
26	22740	卡扣	CLIP	2
27	69205	C形垫圈	C WASHER	1
27	8M0084613	C形垫圈	C-WASHER	1
28	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
29	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
30	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
30	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
31	82671117	螺母(.500-20)	NUT (.500-20)	4
32	1938525	连接杆	LINK	1
32	8M0084737	连接杆	LINK	1
33	19615A4	倾斜杆总成	LEVER ASSEMBLY Tilt	1
33	19615A05	倾斜杆总成	LEVER ASSEMBLY Tilt	1
34	812707	衬套	BUSHING	1
35	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	1
35	8M0042643	垫圈(.520 x .850 x .060) 尼龙黑色	WASHER (.520 x .850 x .060) Nylon, Black	1
36	99611	波形垫圈	WAVE WASHER	1
37	19621	倾斜旋钮	TILT KNOB	1
37	8M0007469	倾斜旋钮	KNOB Tilt	1
38	19611	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	1
39	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
40	4002319	垫圈	WASHER	2
41	13914	螺母(M10)	NUT (M10)	2
41	40140	螺母(M10)	NUT (M10)	2
42	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
43	818883A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	1
44	818884	垫圈	WASHER	1
45	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
46	NSS	不单独销售手柄	NOT SOLD SEPARATE Handle	1
47	NSS	不单独销售铆钉	NOT SOLD SEPARATE Rivet	1
48	NSS	警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Warning	1
