水星 Mercury 50 HP Carb BIGFOOT 0P017000 THRU 0P094499 - 爆炸图零件明细

四冲程化油器 · Belgium - Cat.# 90-803013 · 共 33 个部位 · 1337 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	877680Q8	燃油软管总成(8英尺)(带快速接头)	HOSE ASSEMBLY Fuel (8 Feet) (With Quick disconnect)	A/R
-	877680Q12	燃油软管总成(12英尺)(带快速接头)	HOSE ASSEMBLY Fuel (12 Feet) (With Quick disconnect)	A/R
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	A/R
-	877681Q8	燃油软管总成(8英尺)(仅发动机端带快速接头)	HOSE ASSEMBLY Fuel (8 Feet) (With Quick disconnect Engine End Only)	A/R
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	A/R
-	877681Q12	燃油软管总成(12英尺)(仅发动机端带快速接头)	HOSE ASSEMBLY Fuel (12 Feet) (With Quick disconnect Engine End Only)	A/R
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	A/R
-	877683Q12	燃油软管总成(12英尺)(无接头)	HOSE ASSEMBLY Fuel (12 Feet) (No Fittings)	A/R
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	A/R
-	858697A4	燃油管路总成(原厂设备)	LINE ASSEMBLY Fuel (Original Equipment)	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	824072A5	延长套件(22.5)	EXTENSION KIT (22.5)	A/R
-	852387A6	高输出交流发电机套件	HIGH OUTPUT ALTERNATOR KIT	A/R
-	852387A11	交流发电机套件	ALTERNATOR KIT	A/R
-	828019A1	油压传感器套件	SENDER KIT Oil Pressure	A/R
-	8M0068785	油压适配器套件	ADPT KIT-OIL PRES	A/R
-	859185A1	遥控器安装套件	ATTACHING KIT Remote Control	A/R
-	830150A7	动力调整套件	POWER TRIM KIT	A/R
-	8M0055001	动力调整套件	POWER TRIM KIT	A/R
-	830150A8	动力调整套件	POWER TRIM KIT	A/R
-	8M0055002	动力调整套件	POWER TRIM KIT	A/R
-	855654A5	动力调整套件	POWER TRIM KIT	A/R
-	8M0055008	动力调整套件	POWER TRIM KIT	A/R
-	855654A6	动力调整套件	POWER TRIM KIT	A/R
-	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	A/R
-	8M0074845	ORD 8M0098264	ORD 8M0098264	A/R
-	15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	A/R
-	816667A2	转向支架总成(不带提手)	BRACKET ASSEMBLY Steering (Without Carrying Handle)	A/R
-	821455A11	舵柄手柄套件30/40四冲程电启动	TILLER HANDLE KIT 30/40 4-Stroke Electric Start	A/R
-	821455A22	舵柄手柄套件30/40四冲程	TILLER HANDLE KIT 30/40 4-Stroke	A/R

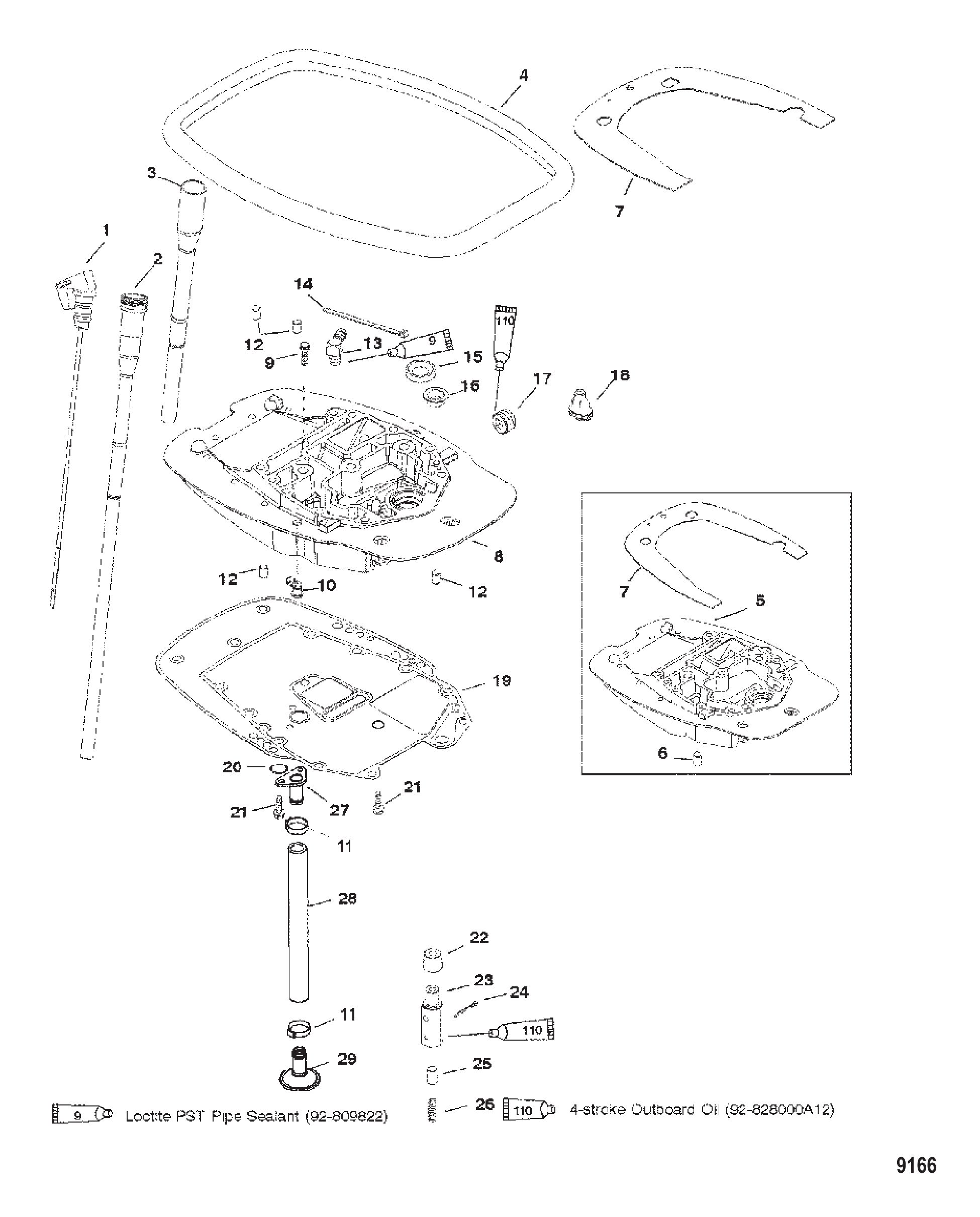

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	825990	量油尺	DIPSTICK	1
2	825989	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
3	8259892	油尺管	DIPSTICK TUBE	1
3	825989003	油尺管	DIPSTICK TUBE	1
4	8560552	密封件	SEAL	1
5	8252284	适配板	ADAPTER PLATE	1
5	825228A24	适配板套件	ADAPTOR PLATE KIT	1
6	23784	定位销	PIN Dowel	1
7	8289151	隔热罩	HEAT SHIELD	1
8	825228T6	适配板	ADAPTER PLATE	1
8	825228A17	适配板总成	ADAPTER PLATE ASSEMBLY	1
9	822464	堵头	PLUG	1
10	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
11	855228	卡箍	CLAMP	2
12	23784	定位销	PIN Dowel	4
13	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
15	828932	油封	SEAL Oil	1
15	16977	油封	SEAL Oil	1
16	856743	衬套	BUSHING	1
17	384072	管塞	PLUG Pipe	1
17	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
18	822408	护孔环	GROMMET	1
18	822408001	护孔环	GROMMET	1
19	8252513	衬垫	GASKET	1
19	8M0213113	适配板垫片	GASKET Adaptor Plate	1
20	845746	O型圈	O-RING	1
21	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
21	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
22	856592	导油板	DEFLECTOR Oil	1
23	825295A1	机油减压阀体总成	BODY ASSEMBLY Oil Pressure Relief	1
23	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
24	45882	开口销	COTTER PIN	1
25	8252151	柱塞	PLUNGER	1
26	825216	弹簧	SPRING	1
27	854789	机油集滤器顶板	PLATE Oil Pickup-Top	1
27	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
28	854793	机油集滤器软管	HOSE Oil Pickup	1
29	854791	挡板	BAFFLE	1
29	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1

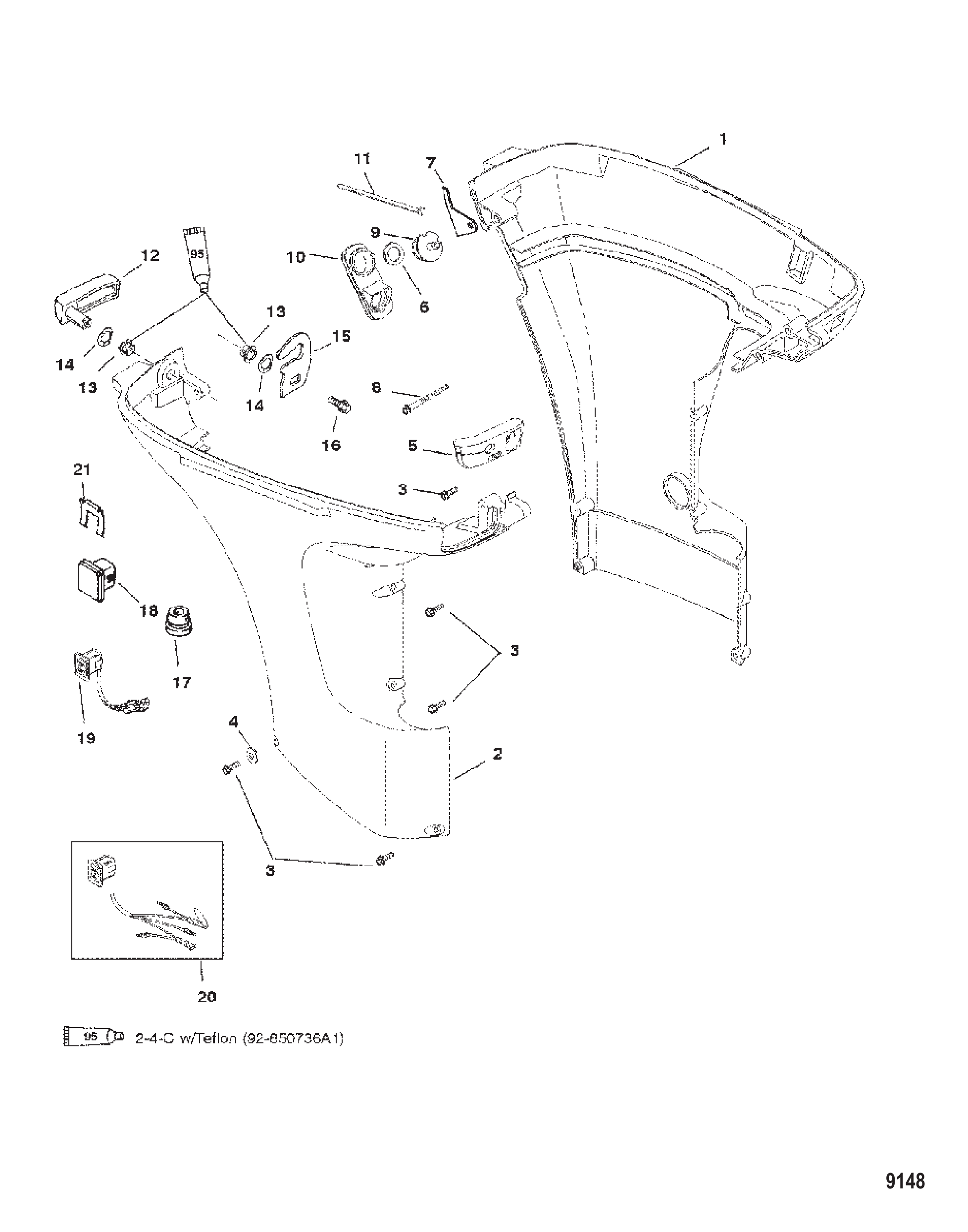

图 3下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	852554T1	下机罩	BOTTOM COWL	1
1	826277T1	下机罩	BOTTOM COWL	1
2	852555T1	下机罩	BOTTOM COWL	1
2	852555T5	下机罩	BOTTOM COWL	1
2	826278T3	下机罩	BOTTOM COWL	1
2	826278T7	下机罩	BOTTOM COWL	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	6
4	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
5	825238	密封件	SEAL	1
5	825238002	密封件	SEAL	1
6	855576	垫圈	WASHER	1
7	855627	衬垫	GASKET	1
8	82684460	螺钉(M6 x 60)	SCREW (M6 x 60)	1
9	827948	接头	FITTING	1
10	826273	护套	BOOT	1
10	826273001	护套	BOOT	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
12	825782F1	罩壳锁杆	LEVER Cowl Latch	1
13	812707	衬套	BUSHING	2
14	12134	波形垫圈	WASHER Wave	2
15	825783	锁钩	LATCH HOOK	1
15	893766	锁钩	HOOK Latch	1
16	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	19564	护孔环	GROMMET	1
17	8M0179867	护孔环	GROMMET	1
17	19565	护孔环	GROMMET	1
17	19565002	护孔环	GROMMET	1
18	8128301	堵头	PLUG	1
18	812830T01	堵头	PLUG	1
19	8569901	升降倾斜开关	SWITCH Trim	1
19	8M0235191	升降倾斜开关	SWITCH Trim	1
20	856990	开关总成	SWITCH ASSEMBLY	1
20	8M0235192	微调开关	SWITCH TRIM	1
21	8124431	固定座	RETAINER	1
21	8M0032848	开关固定座	RETAINER Switch	1

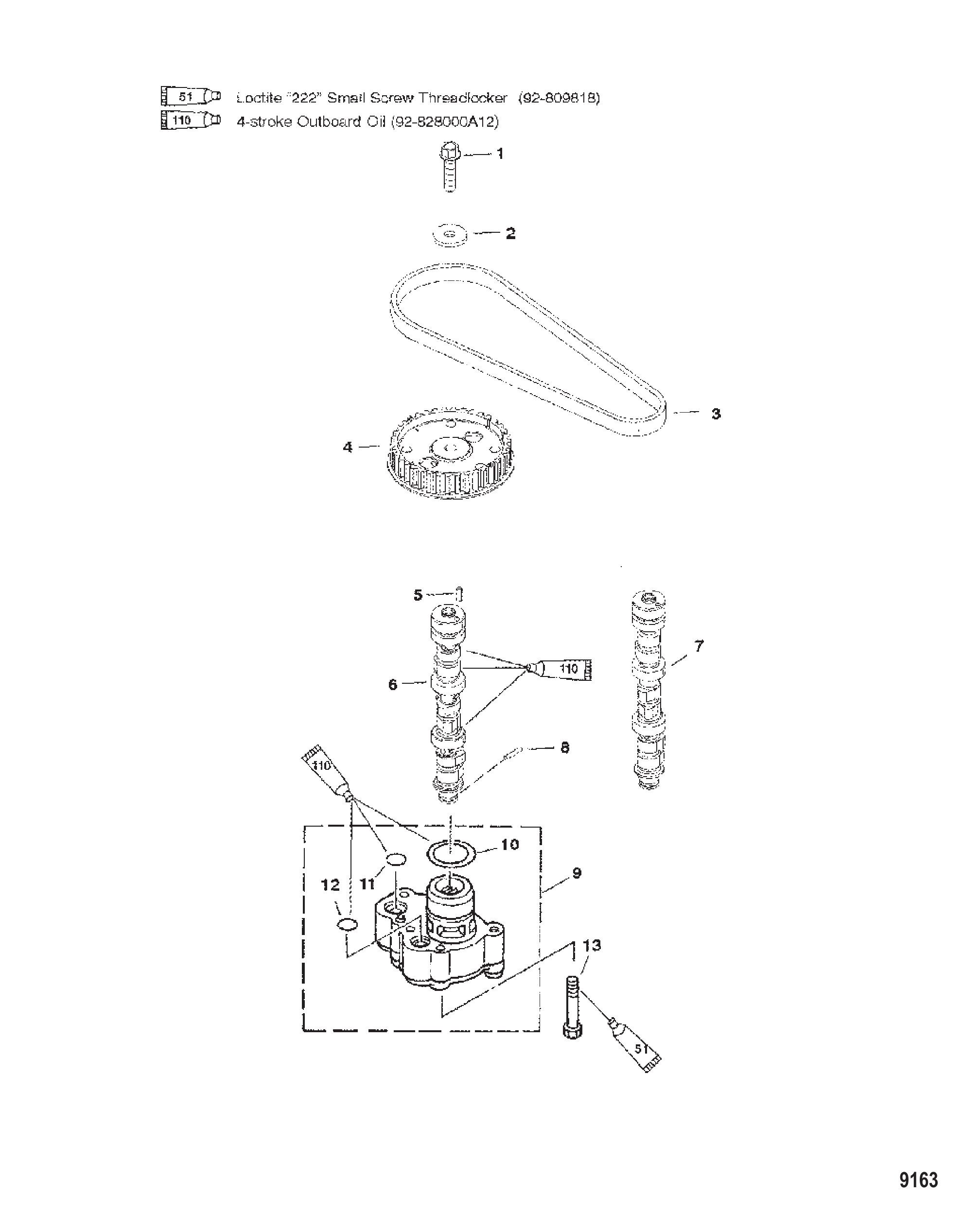

图 4凸轮轴/油泵 Camshaft/Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
2	4002319	垫圈	WASHER	1
3	831294	皮带	BELT	1
3	8M0151040	正时皮带	BELT Timing	1
4	833104T1	从动齿轮	GEAR Driven	1
4	833104T6	从动齿轮	GEAR Driven	1
5	825956	定位销	PIN Dowel	1
6	854778T1	凸轮轴	CAMSHAFT	1
6	8M0183249	凸轮轴总成	CAMSHAFT ASSEMBLY	1
7	834781T	凸轮轴	CAMSHAFT	1
7	834781T1	凸轮轴	CAMSHAFT	1
8	826149	销	PIN	1
9	825058A1	油泵总成	PUMP ASSEMBLY Oil	1
10	826152	O型圈	O-RING	1
11	826154	O型圈	O-RING	1
12	826153	O型圈	O-RING	1
13	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	4
-	825231A99	发动机垫片组	GASKET SET Engine	1

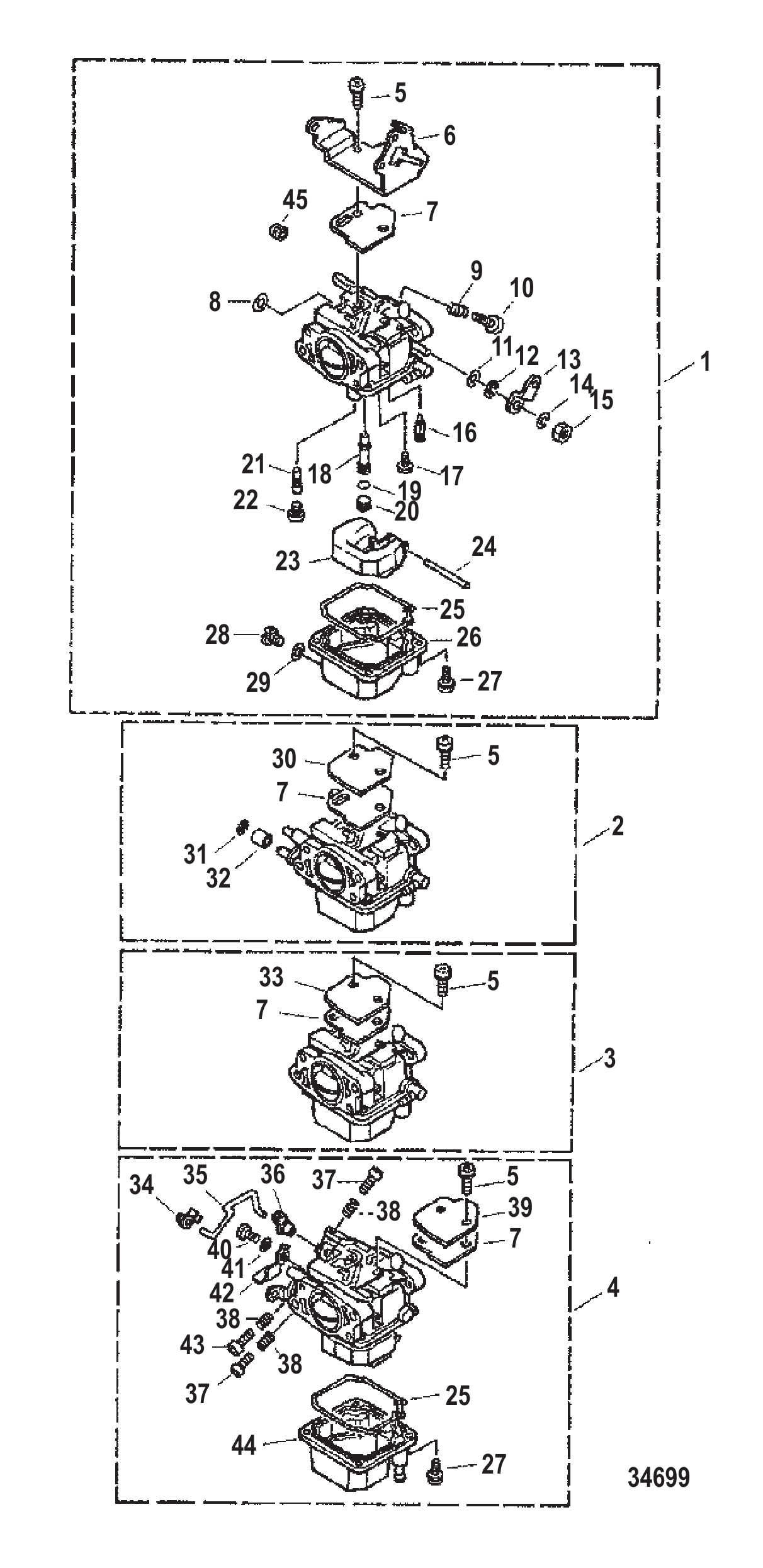

图 5化油器（40/50） Carburetor (40/50)

REF	零件编号	中文名称	英文名称	数量
1	825073T11	化油器(1)	CARBURETOR (1)	1
2	825073T12	化油器(2)	CARBURETOR (2)	1
3	825073A13	化油器(3)	CARBURETOR (3)	1
3	825073T13	化油器	CARBURETOR	1
4	825073A14	化油器(4)	CARBURETOR (4)	1
4	8M0059473	化油器	CARBURETOR	1
5	809571	螺钉（M4×10）	SCREW (M4 x 10)	8
6	809572	盖板(1)	COVER (1)	1
7	809573	衬垫	GASKET	4
8	826943M	垫圈(1/2/3)	WASHER (1/2/3)	3
9	8095791	弹簧(1/2/3)	SPRING (1/2/3)	3
10	8095781	节气门螺钉(1/2/3)	SCREW Throttle (1/2/3)	3
11	809580	垫圈	WASHER	4
12	94722M	挡圈	RING Retaining	4
13	809582	杠杆(1)	LEVER (1)	1
14	92515M	锁紧垫圈(1)	LOCKWASHER (1)	1
15	809581	螺母(1)	NUT (1)	1
16	809570	针阀	NEEDLE VALVE	4
17	8095711	螺钉 (M4 x 5)	SCREW (M4 x 5)	4
18	809574	主喷管	MAIN NOZZLE	4
19	11802M	O型圈	O-RING	4
20	809577	主喷管	MAIN NOZZLE	4
21	809576	怠速量孔(#44)	JET Pilot (#44)	4
21	8095761	怠速量孔(#42)	JET Pilot (#42)	4
22	809575	主量孔(#112)	JET Main (#112)	4
23	809569	浮子	FLOAT	4
24	11794M	销	PIN	4
25	809568	衬垫	GASKET	4
26	809567	阀体(1/2/3)	BODY (1/2/3)	3
27	81758M	螺钉(M4 x 12)	SCREW (M4 x 12)	16
28	8095783	放油螺钉(M5×6)	SCREW Drain (M5 x 6)	4
29	8095681	衬垫	GASKET	4
30	8095721	盖板(2)	COVER (2)	1
31	809584	卡箍(2)	CLIP (2)	1
32	809585	滚轮(2)	ROLLER (2)	1
33	8095721	盖板(3)	COVER (3)	1
34	11829M	固定座(4)	RETAINER (4)	1
35	809586	启动杆(4)	ROD Starter (4)	1
36	809587	接头(4)	JOINT (4)	1
37	8095781	节气门螺钉(4)	SCREW Throttle (4)	2
38	8095791	弹簧(4)	SPRING (4)	3
39	8095721	盖板(4)	COVER (4)	1
40	8095712	螺钉(4)	SCREW (4)	1
41	8095801	垫圈(4)	WASHER (4)	1
42	8095821	杠杆(4)	LEVER (4)	1
43	826931M	螺钉(4)	SCREW (4)	1
44	8095671	阀体(4)	BODY (4)	1
45	809583	金属塞	PLUG Metal	1
45	855237	堵头	PLUG	1
-	809594A1	化油器维修套件	REPAIR KIT Carburetor	1

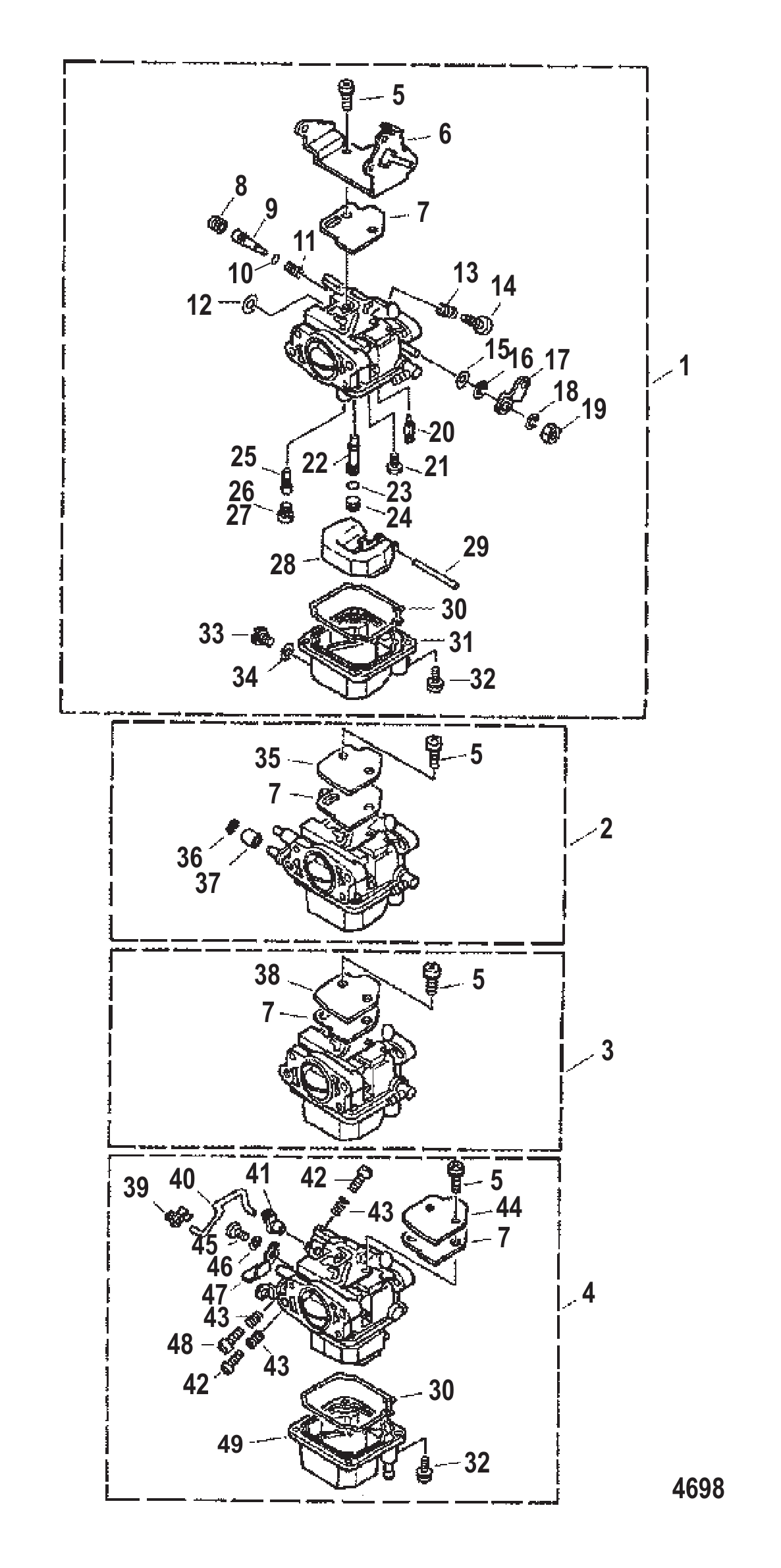

图 6化油器（45） Carburetor (45)

REF	零件编号	中文名称	英文名称	数量
1	825073A6	化油器(1)	CARBURETOR (1)	1
2	825073A7	化油器(2)	CARBURETOR (2)	1
3	825073A8	化油器(3)	CARBURETOR (3)	1
4	825073A9	化油器(4)	CARBURETOR (4)	1
4	825073T9	化油器	CARBURETOR	1
5	809571	螺钉（M4×10）	SCREW (M4 x 10)	8
6	809572	盖板(1)	COVER (1)	1
7	809573	衬垫	GASKET	4
8	827737	橡胶密封件	SEAL Rubber	4
9	8095784	导向螺钉组	SCREW SET Pilot	4
10	809124M	O型圈	O-RING	4
11	809579	空气调节弹簧	SPRING Air Adjusting	4
12	826943M	垫圈(1/2/3)	WASHER (1/2/3)	3
13	8095791	弹簧(1/2/3)	SPRING (1/2/3)	3
14	8095781	节气门螺钉(1/2/3)	SCREW Throttle (1/2/3)	3
15	809580	垫圈	WASHER	4
16	94722M	挡圈	RING Retaining	4
17	809582	杠杆(1)	LEVER (1)	1
18	92515M	锁紧垫圈(1)	LOCKWASHER (1)	1
19	809581	螺母(1)	NUT (1)	1
20	8095701	针阀	VALVE Needle	4
21	8095711	螺钉 (M4 x 5)	SCREW (M4 x 5)	4
22	8095741	主喷管	MAIN NOZZLE	4
23	11802M	O型圈	O-RING	4
24	809577	主喷管	MAIN NOZZLE	4
25	8095761	怠速量孔(#42)	JET Pilot (#42)	4
26	8095751	主量孔(#104)(1/2)	JET Main (#104) (1/2)	2
27	8095752	主量孔(#103)(3/4)	JET Main (#103) (3/4)	2
28	809569	浮子	FLOAT	4
29	11794M	销	PIN	4
30	809568	衬垫	GASKET	4
31	809567	阀体(1/2/3)	BODY (1/2/3)	3
32	81758M	螺钉(M4 x 12)	SCREW (M4 x 12)	16
33	8095783	放油螺钉(M5×6)	SCREW Drain (M5 x 6)	4
34	8095681	衬垫	GASKET	4
35	8095721	盖板(2)	COVER (2)	1
36	809584	卡箍(2)	CLIP (2)	1
37	809585	滚轮(2)	ROLLER (2)	1
38	8095721	盖板(3)	COVER (3)	1
39	11829M	固定座(4)	RETAINER (4)	1
40	809586	启动杆(4)	ROD Starter (4)	1
41	809587	接头(4)	JOINT (4)	1
42	8095781	节气门螺钉(4)	SCREW Throttle (4)	2
43	8095791	弹簧(4)	SPRING (4)	3
44	8095721	盖板(4)	COVER (4)	1
45	8095712	螺钉(4)	SCREW (4)	1
46	8095801	垫圈(4)	WASHER (4)	1
47	8095821	杠杆(4)	LEVER (4)	1
48	826931M	螺钉(4)	SCREW (4)	1
49	8095671	阀体(4)	BODY (4)	1
-	809594A1	化油器维修套件	REPAIR KIT Carburetor	1

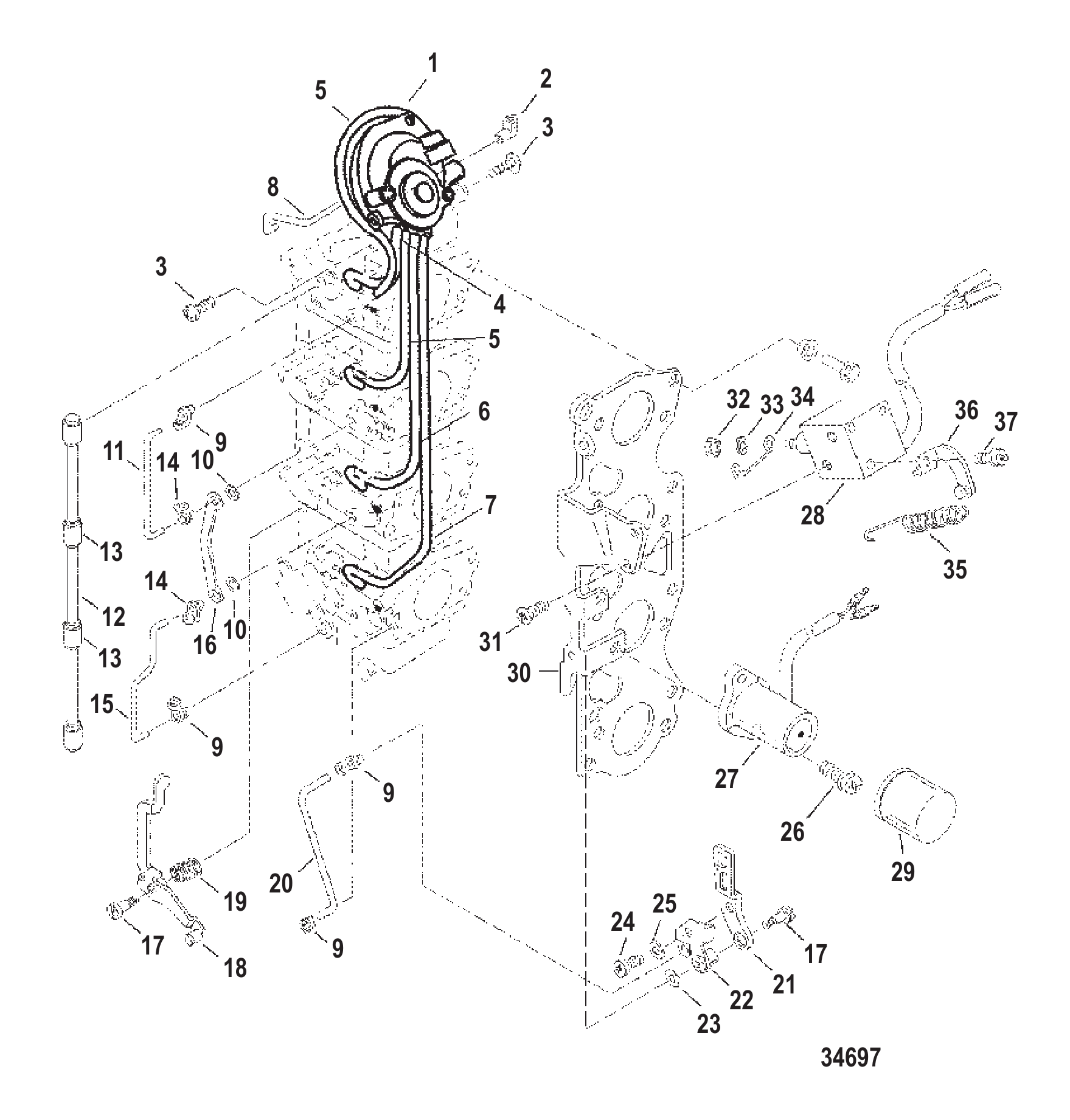

图 7化油器联动装置 Carburetor Linkage

REF	零件编号	中文名称	英文名称	数量
1	828524	隔膜	DIAPHRAGM	1
2	809587	接头	JOINT	1
3	827480M	螺钉	SCREW	3
4	80960110	管道	PIPE	1
5	80960120	管道	PIPE	1/2
6	809601	管道	PIPE	1
7	80960130	管道	PIPE	1
8	8095975	阻风门拉杆	ROD Choke	1
9	11829M	固定座	RETAINER	4
10	809606	垫圈	WASHER	2
11	809597	阻风门拉杆	ROD Choke	1
12	8095974	阻风门拉杆	ROD Choke	1
13	809608	轴环	COLLAR	2
14	8095981	接头	JOINT	2
15	8095972	阻风门拉杆	ROD Choke	1
16	8095971	阻风门拉杆	ROD Choke	1
17	80959910	螺钉	SCREW	2
18	809607	节气门缓冲器	DAMPER Throttle	1
19	8096021	弹簧	SPRING	1
20	8095973	阻风门拉杆	ROD Choke	1
21	8096001	启动杆	LEVER Starter	1
22	809600	启动杆	LEVER Starter	1
23	82207M	垫圈	WASHER	1
24	8095992	螺钉	SCREW	1
25	82211M	垫圈	WASHER	1
26	8095991	螺钉	SCREW	2
27	825106T	自动启动总成	AUTO START ASSEMBLY	1
28	97685T	电磁阀	SOLENOID	1
29	855531	盖板	COVER	1
30	827631	支架	BRACKET	1
31	809599	螺钉	SCREW	2
32	809604	螺母	NUT	1
33	80960610	垫圈	WASHER	1
34	809605	拉线	WIRE PULL	1
35	8096022	弹簧	SPRING	1
36	809603	安装板	PLATE	1
37	8095993	螺钉	SCREW	1

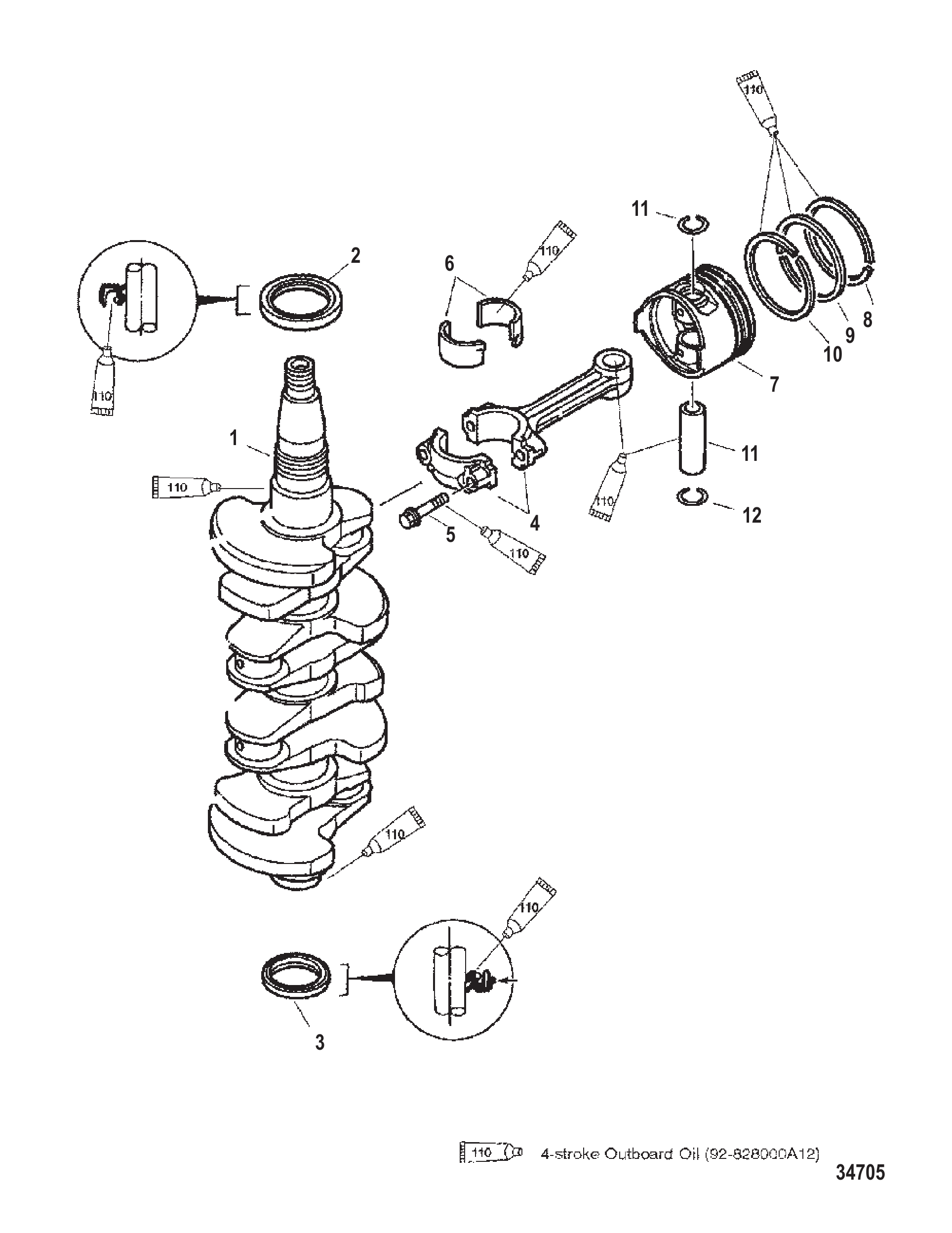

图 8曲轴/活塞和连杆 Crankshaft/Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	831279A1	曲轴	CRANKSHAFT	1
1	831279A2	曲轴	CRANKSHAFT	1
2	825027	密封件	SEAL	1
2	8M0151047	油封	SEAL Oil	1
3	832013	密封件	SEAL	1
3	8M0151048	油封	SEAL Oil	1
4	825018T1	连杆	CONNECTING ROD	4
4	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	4
5	825019	螺栓	BOLT	8
5	8M0049884	螺栓	BOLT	8
6	825021	棕色轴承	BEARING Brown	8
6	893630	棕色轴承	BEARING Brown	8
6	8250211	黑色轴承	BEARING Black	8
6	893630001	黑色轴承	BEARING Black	8
6	8250212	蓝色轴承	BEARING Blue	8
6	893630002	蓝色轴承	BEARING Blue	8
7	825011A1	活塞总成	PISTON ASSEMBLY	4
7	825011A2	活塞总成	PISTON ASSEMBLY	4
8	825012A1	活塞顶环组	RING SET Piston Top	4
8	8250121	活塞顶环	RING Piston Top	4
9	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	4
10	825015	油环	RING Oil	4
11	825016	活塞销	PIN Piston	4
11	893863	活塞销	PIN Piston	4
12	825017	固定座	RETAINER	8
12	893529	活塞销挡圈	RETAINER Piston Pin	8
-	822775T97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T98	动力头总成(Bigfoot)	POWERHEAD ASSEMBLY Bigfoot	1
-	832013A96	衬垫套件	GASKET SET	1

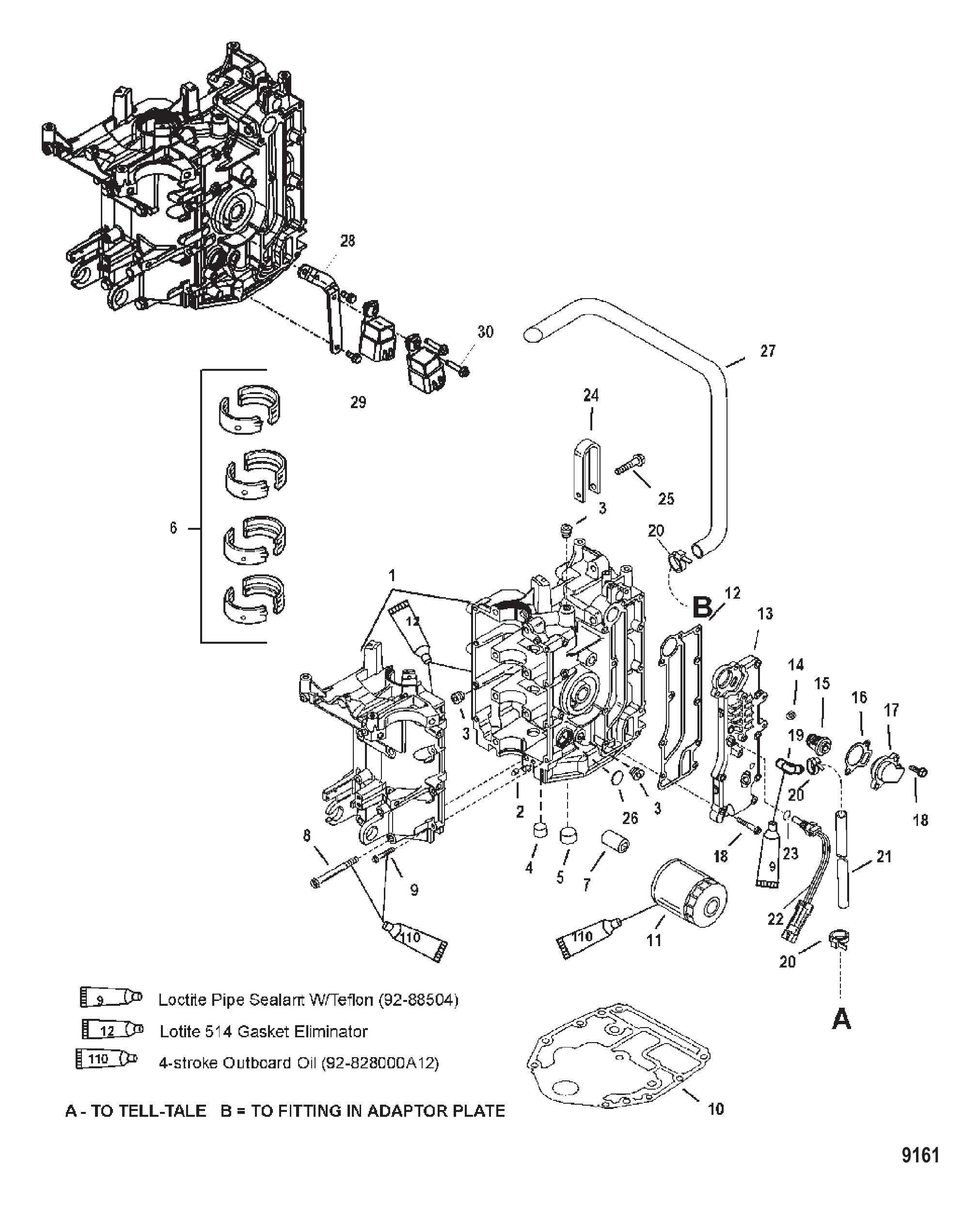

图 9气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	850082T5	气缸体	CYLINDER BLOCK	1
1	850082T6	气缸体	CYLINDER BLOCK	1
1	893500T02	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	384072	管塞(1/2-14)	PLUG Pipe (1/2-14)	1
4	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
5	416222	管塞(3/4-14)	PIPE PLUG (3/4-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	825024	棕色轴承	BEARING Brown	8
6	893631	主轴承-棕色	BEARING Main - Brown	8
6	8250241	黑色轴承	BEARING Black	8
6	893631001	主轴承-黑色	BEARING Main - Black	8
6	8250242	蓝色轴承	BEARING Blue	8
6	893631002	主轴承-蓝色	BEARING Main - Blue	8
7	822625	管接头(M20)	NIPPLE (M20)	1
8	82506182	螺钉(M8×82)	SCREW (M8 x 82)	8
9	82500935	螺钉(M6x35)	SCREW (M6 x 35)	8
9	8M0241960	螺钉	SCREW	8
10	825231	衬垫	GASKET	1
10	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
11	822626A2	机油滤清器总成	FILTER ASSEMBLY Oil	1
11	8M0162830	机油滤清器	FILTER OIL	1
12	8347751	衬垫	GASKET	1
12	8M4500244	排气盖衬垫	GASKET Exhaust Cover	1
13	834776T4	排气罩	COVER Exhaust	1
13	8M0183025	排气盖	COVER EXHAUST	1
14	479452	堵头	PLUG	1
15	825212	节温器	THERMOSTAT	1
15	855676003	节温器 (60C/140F)	THERMOSTAT (60C/140F)	1
16	824853	衬垫	GASKET	1
16	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
17	825031C	盖板	COVER	1
17	8M0188835	节温器盖	COVER Thermostat	1
18	82500935	螺钉(M6x35)	SCREW (M6 x 35)	10
18	8M0241960	螺钉	SCREW	10
19	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
21	83075780	管材(28.00英寸整料)(裁切至11英寸)	TUBING (28.00 Inches Bulk) (Cut to 11 Inches)	1
21	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
22	858535	温度传感器总成	SENSOR ASSEMBLY Temperature	1
22	8M0214984	温度传感器	SENSOR Temperature	1
23	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
24	8525601	吊环	LIFTING EYE	1
24	893697	吊环	LIFTING EYE	1
25	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
26	NSS	不单独销售序列号塞	NOT SOLD SEPARATE Plug-Serial Number	1
27	77653101	软管(48.00英寸整料)(裁切至19英寸)	HOSE (48.00 Inches Bulk) (Cut to 19 Inches)	1
27	77653101	软管(48.00英寸整料)(裁切至18英寸)	HOSE (48.00 Inches Bulk) (Cut to 18 Inches)	1
28	882831	微调继电器支架	BRACKET Trim Relay	1
29	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
30	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
-	825231A99	发动机垫片组	GASKET SET Engine	1
-	803017T99	动力头总成	POWERHEAD ASSEMBLY	1
-	803017T01	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T99	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T01	动力头总成	POWERHEAD ASSEMBLY	1

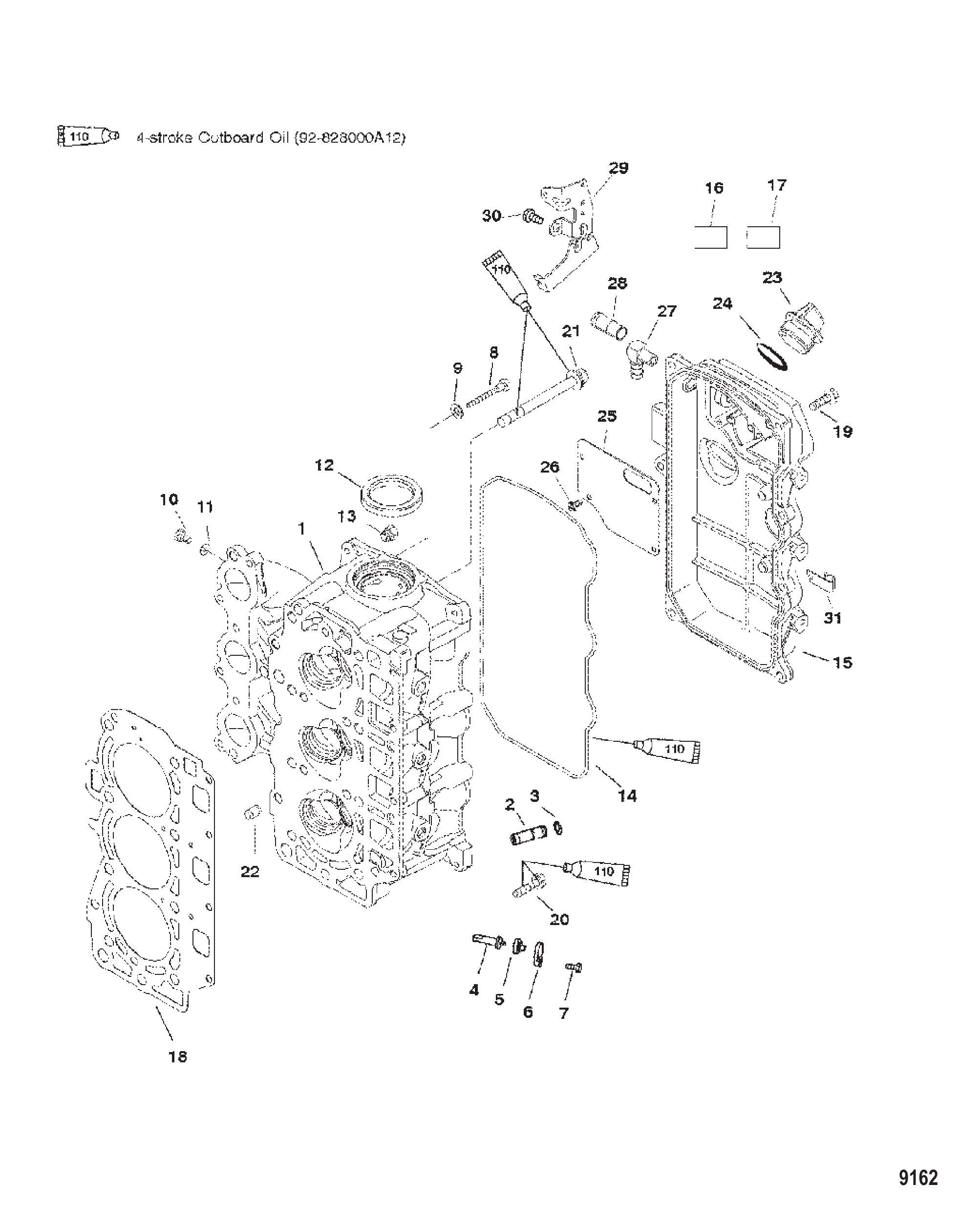

图 10气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	834778T5	气缸盖	CYLINDER HEAD	1
-	834778T6	气缸盖	CYLINDER HEAD	1
-	893504T02	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	834778T	气缸盖	CYLINDER HEAD	1
1	834778T2	气缸盖	CYLINDER HEAD	1
2	825037	导套	GUIDE	6
2	8M0054272	气门导管	GUIDE - VALVE	6
3	825038	卡簧	CIRCLIP	6
4	826887M	阳极块	ANODE	3
5	825040	护孔环	GROMMET	3
6	826888M	盖板	COVER	3
7	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
8	827607	螺栓	BOLT	1
9	827610	衬垫	GASKET	1
10	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	3
11	827610	衬垫	GASKET	3
12	825048	油封	SEAL Oil	1
13	822644	管塞	PIPE PLUG	5
14	854341	O型圈	O-RING	1
14	8M0162934	密封件	SEAL	1
15	834779A1	盖板	COVER	1
15	8M0174399	罩盖总成	COVER ASSY	1
16	NSS	不单独销售贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
17	NSS	不单独销售贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
18	834777	衬垫	GASKET	1
18	8M0118180	缸盖垫片	HEAD GASKET	1
19	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	7
19	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	7
20	82500925	螺钉(M6x25)	SCREW (M6 x 25)	4
20	893745025	螺钉(M6x25)	SCREW (M6 x 25)	4
21	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	8
21	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	8
22	825010	定位销	PIN Dowel	2
23	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
23	8M0240831	油塞	OIL PLUG	1
24	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
25	855236	挡板	PLATE Baffle	1
26	4005785	螺钉（M4×10）	SCREW (M4 x 10)	4
27	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
28	825054	通气管	BREATHER PIPE	1
29	830294T1	支架	BRACKET	1
30	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
31	65292	J型卡扣	J CLIP	1
31	8M0024808	J型夹	J-CLIP	1
-	825231A99	发动机垫片组	GASKET SET Engine	1
-	803017T99	动力头总成	POWERHEAD ASSEMBLY	1
-	803017T01	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T99	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T01	动力头总成	POWERHEAD ASSEMBLY	1

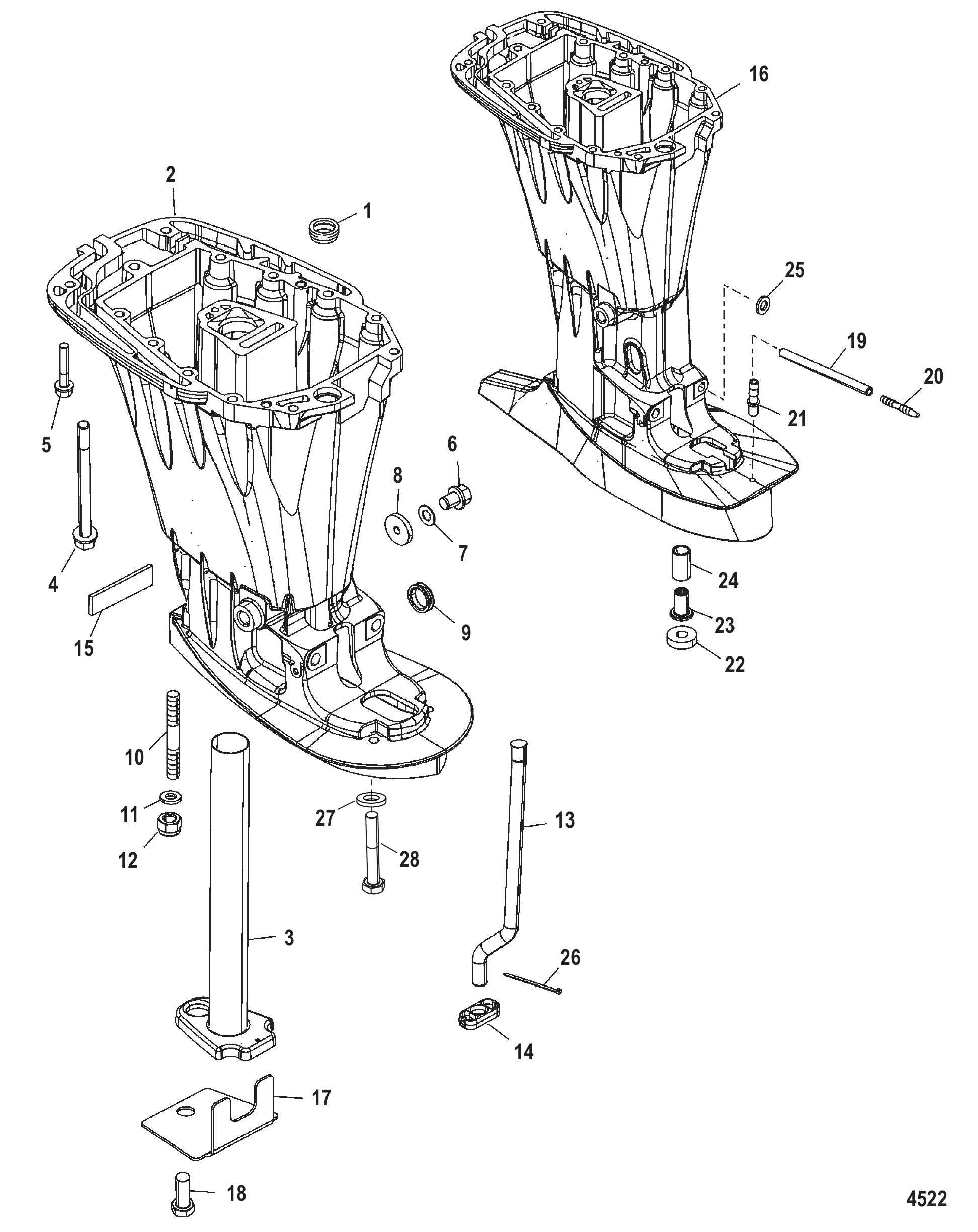

图 11驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	42941	水管密封件	SEAL Water Tube	1
2	850168T5	驱动轴壳体	HOUSING Driveshaft	1
2	825218T7	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	850168T3	驱动轴壳体	HOUSING Driveshaft	1
2	825218T5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
3	NSS	排气管(不单独销售)	NOT SOLD SEPARATE Exhaust Pipe	1
3	825220T06	排气管	PIPE Exhaust	1
4	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
5	85467845	螺丝(M8 x 45)	SCREW (M8 x 45) (M8 X 45)	5
5	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
6	8288181	放油塞	PLUG Drain	1
7	828816	衬垫	GASKET	1
7	8M0204692	衬垫@5	GASKET @5	1
8	826276	缓冲垫	BUMPER	2
9	828817	护孔环	GROMMET	1
9	8M0151042	护孔环	GROMMET	1
10	823984	螺柱（M10×50）	STUD (M10 x 50)	1
10	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
11	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
11	8M0214963	垫圈	WASHER	1
12	13914	螺母(M10)	NUT (M10)	1
12	40140	螺母(M10)	NUT (M10)	1
13	850169	水管	TUBE Water	1
13	897970A01	水管/密封件套件-短型	TUBE/SEAL KIT Water - Short	1
13	8252501	水管	TUBE Water	1
13	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
14	828529	导套	GUIDE	1
15	828706	缓冲垫	BUMPER	1
15	8M0043364	缓冲垫	BUMPER	1
16	852421T5	驱动轴壳体	HOUSING Driveshaft	1
16	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
16	852421T3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
17	854471	安装板	PLATE	1
17	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
18	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
19	85822A7	速度计传感器	SPEEDOMETER PICK UP	1
20	85822	直通接头	CONNECTOR Straight	1
20	85822T	直通接头	CONNECTOR Straight	1
21	13035	接头	FITTING	1
21	8M0181450	接头	FITTING	1
22	813745	隔套	SPACER	1
23	43585	联轴器	COUPLING	1
24	855623	衬套	BUSHING	1
25	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
26	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
27	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
27	8M0214963	垫圈	WASHER	4
28	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

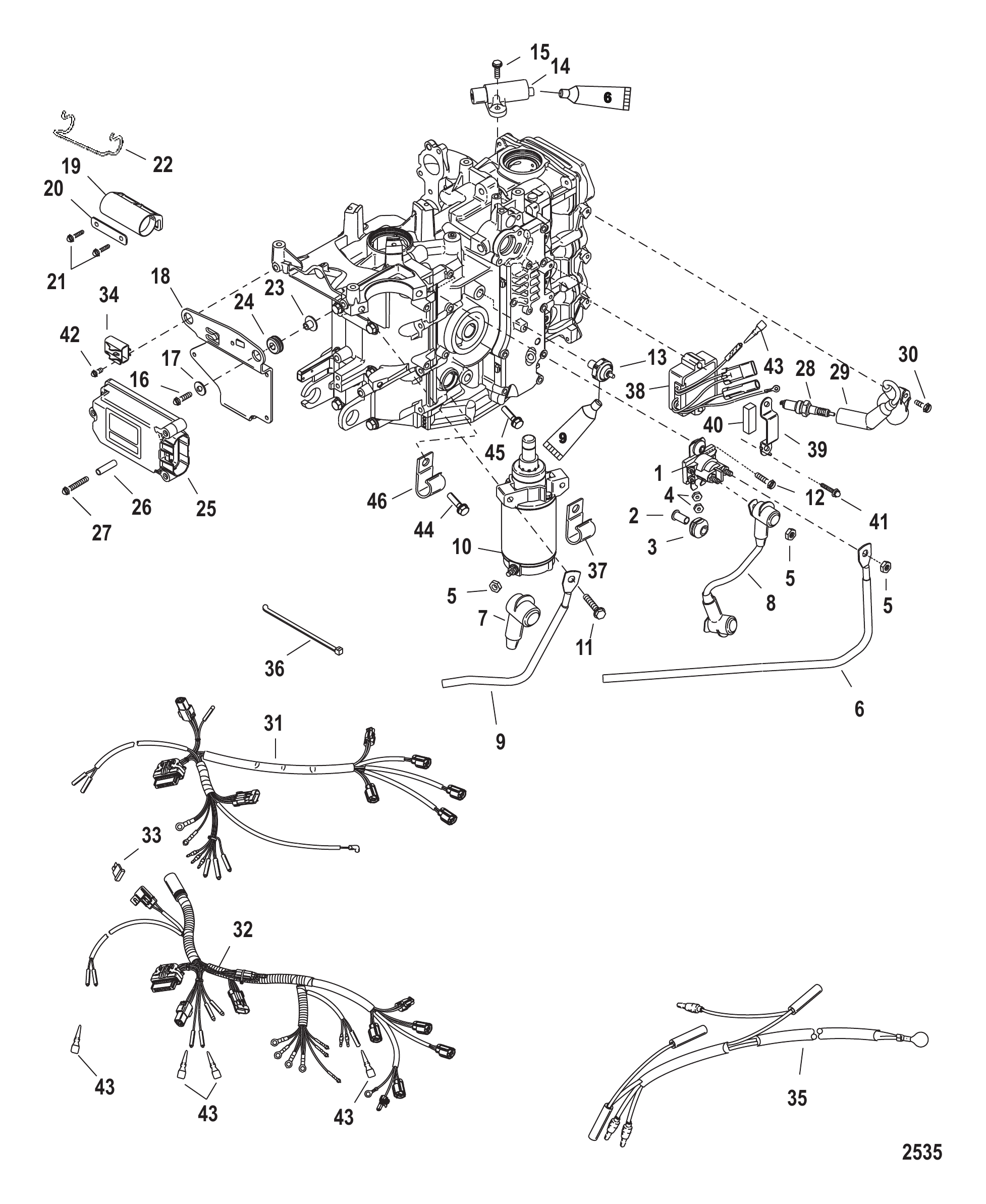

图 12电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	850187T1	电磁阀总成	SOLENOID ASSEMBLY	1
2	818968	衬套	BUSHING	2
2	8M0214955	衬套	BUSHING	2
3	818967	护孔环	GROMMET	2
3	8M0207785	护孔环	GROMMET	2
4	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
5	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	3
6	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
7	880786	红色绝缘护套	BOOT Insulator - Red	1
8	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
9	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
10	884045T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
10	888160T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
11	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
11	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
12	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
13	8280401	压力开关	PRESSURE SWITCH	1
13	8M0098207	油压开关	SWITCH Oil Pressure	1
14	8283582	传感器	SENSOR	1
14	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
15	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
16	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
17	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
17	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
18	859224	安装板	PLATE	1
19	856836	固定座	RETAINER	1
19	856836001	固定座	RETAINER	1
20	856040	支架	BRACKET	1
21	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
22	92753	固定座	RETAINER	1
23	856954	衬套	BUSHING	3
24	834985	护孔环	GROMMET	3
24	8M0190980	护孔环	GROMMET	3
25	87843302S	发动机控制模块ECM	ECM Engine Control Module	1
26	8539201	衬套	BUSHING	3
27	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	3
28	827858	火花塞 NGK-DPR6EA-9	SPARK PLUG NGK-DPR6EA-9	3
28	827858Q	PG DPR6EA-9 @10	PG DPR6EA-9 @10	3
29	858942T1	点火线圈总成	COIL ASSEMBLY Ignition	3
30	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
30	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
31	859196T1	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
32	859197T3	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
33	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
34	828054	保险丝盖	COVER Fuse	1
35	852375A6	延长线束总成	HARNESS ASSEMBLY Extension	1
36	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
37	55098	J型卡扣	J CLIP	1
37	8M0024808	J型夹	J-CLIP	1
38	883071T1	电压调节器	REGULATOR Voltage	1
39	858413	支架	BRACKET	1
39	893771	连接器支架	BRACKET Connector	1
40	8308971	泡沫垫	FOAM PAD	1
41	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
41	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
42	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
43	13541	公插头	PLUG Male	AR
44	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
45	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
46	65292	J型卡扣	J CLIP	1
46	8M0024808	J型夹	J-CLIP	1
-	803017T01	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T01	动力头总成	POWERHEAD ASSEMBLY	1

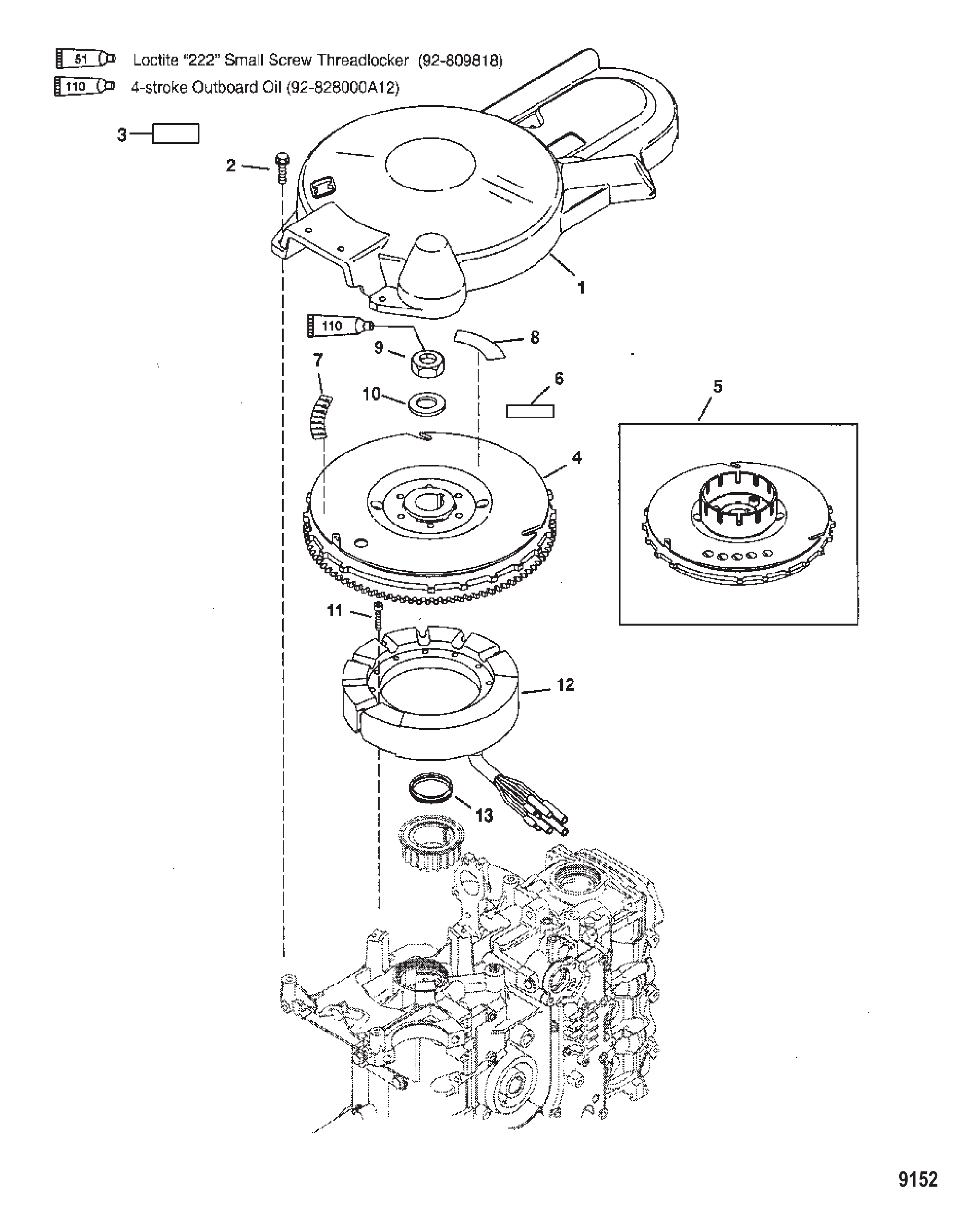

图 13飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8552231	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	856985A22	EPA标签信息贴花	DECAL EPA Label Information	1
3	804654A00	EPA标签信息贴花	DECAL EPA Label Information	1
3	804654A01	EPA标签信息贴花	DECAL EPA Label Information	1
4	832010T14	飞轮	FLYWHEEL	1
4	832010T32	飞轮总成	FLYWHEEL ASY	1
5	832010T16	飞轮	FLYWHEEL	1
5	832010T27	飞轮	FLYWHEEL	1
6	NSS	不单独销售贴花-飞轮旋转警告	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	螺母	NUT	1
9	893789	螺母	NUT	1
10	84436M	垫圈	WASHER	1
10	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
11	4007325	螺丝(M5 x 25)	SCREW (M5 x 25)	3
11	4007325	螺丝(M5 x 25)	SCREW (M5 x 25)	3
11	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
12	852387T7	定子	STATOR	1
12	852386T6	定子	STATOR	1
12	852387A4	定子	STATOR	1
12	852387T9	定子总成	STATOR ASSY	1
12	852386A4	定子	STATOR	1
12	852386T8	定子总成	STATOR ASSY	1
13	834838	负荷环	LOAD RING	1

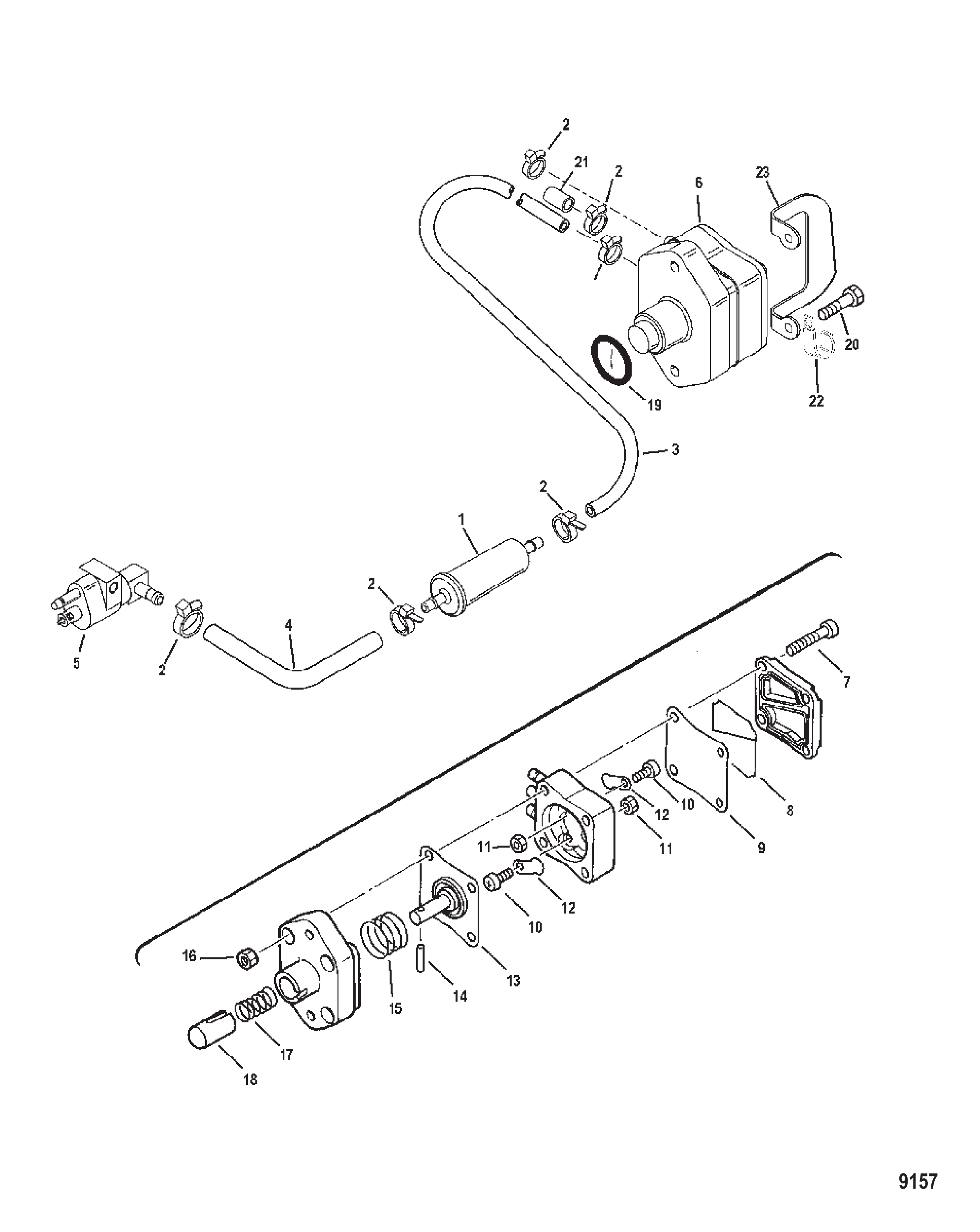

图 14燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	877565T1	燃油滤清器	FILTER Fuel	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
3	830756109	软管(57英寸整卷)(裁切至14英寸)	HOSE (57.00 Inches Bulk) (Cut to 14 Inches)	1
3	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
4	830756109	软管(57英寸整卷)(裁切至19英寸)	HOSE (57.00 Inches Bulk) (Cut to 19 Inches)	1
4	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
5	816856A4	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
5	8M0148585	连接器总成	CONNECTOR ASY	1
-	16524	燃油接头O型圈	O-RING Fuel Connector	1
6	826398T3	燃油泵	PUMP Fuel	1
7	809564	螺钉 (M5 x 35)	SCREW (M5 x 35)	4
8	809565	盖板	COVER	1
9	8095611	隔膜	DIAPHRAGM	1
10	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
11	82537M	螺母	NUT	2
12	41888M	止回阀	CHECK VALVE	2
13	8095612	隔膜	DIAPHRAGM	1
14	8095661	销	PIN	1
15	809562	弹簧	SPRING	1
16	82388M	螺母 (M5)	NUT (M5)	4
17	8095621	弹簧	SPRING	1
18	8095631	柱塞	PLUNGER	1
19	825492	O型圈	O-RING	1
19	8M0052669	O型圈	O-RING	1
20	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
21	854310	堵头	PLUG	1
22	55098	J型卡扣	J CLIP	1
22	8M0024808	J型夹	J-CLIP	1
23	8566031	导流罩	DEFLECTOR Cowl	1
23	8M0007776	导流罩	DEFLECTOR Cowl	1
-	825231A99	发动机垫片组	GASKET SET Engine	1

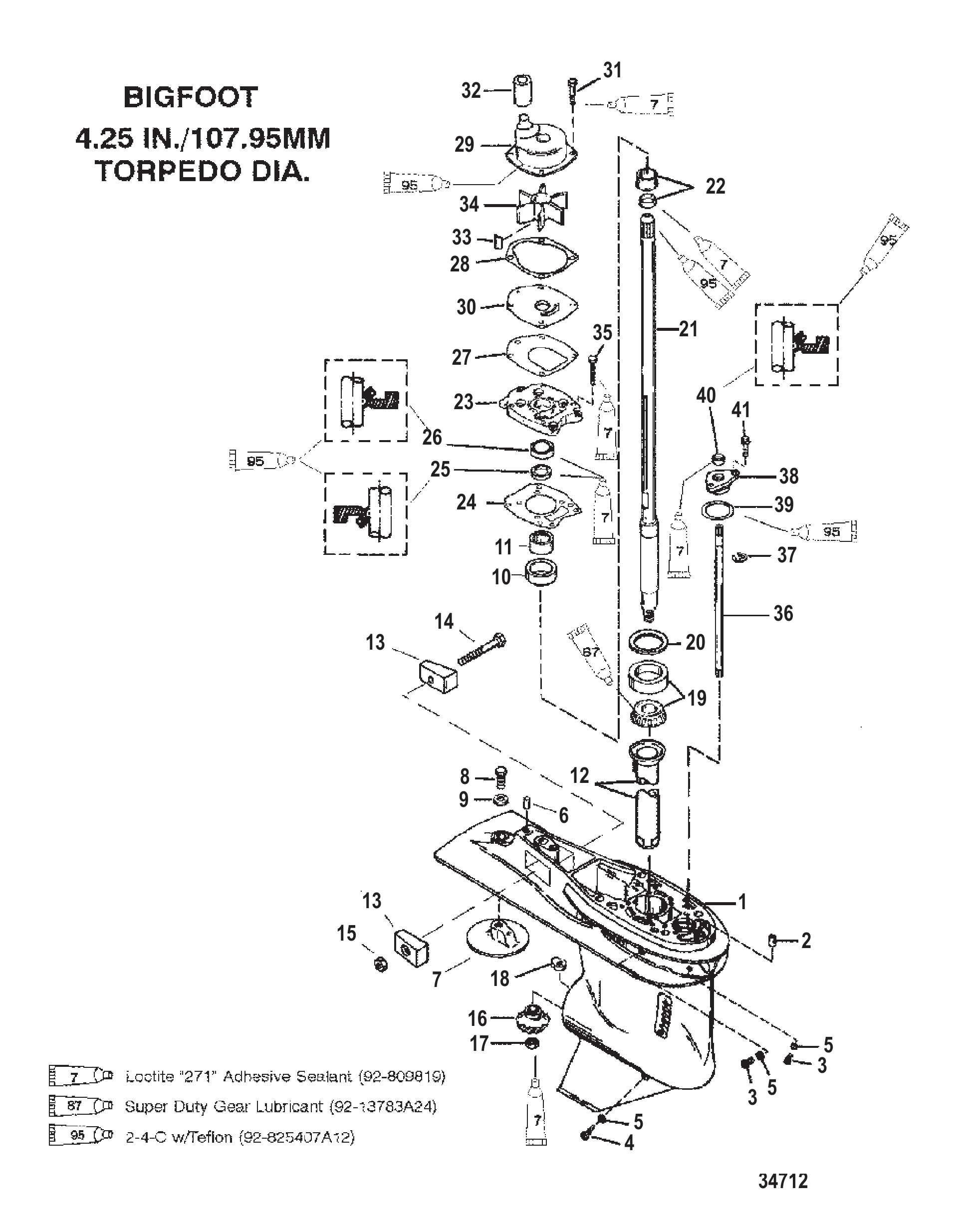

图 15齿轮箱驱动轴 - 2.31:1传动比 - 大脚型 Gearhousing Driveshaft - 2.31:1 Gear Ratio - Bigfoot

REF	零件编号	中文名称	英文名称	数量
-	9011G43	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011G44	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011G88	ORD 1667-9011G86	ORD 1667-9011G86	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011G60	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(0.375x0.625)前部	PIN Dowel - With Hole (.375 x .625) Front	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	2
3	79953Q04	放油螺钉套件	SCREW KIT Drain	2
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	316405	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Bearing-Needle	1
12	43046	注油管	TUBE Oiler	1
13	826134	阳极块	ANODE	2
13	826134Q	阳极块	ANODE	2
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	8268336	螺母 (M6)	NUT (M6)	1
15	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	44484	小齿轮(13齿)	GEAR Pinion (13 Teeth)	1
16	44484T	小齿轮(13齿)	GEAR Pinion (13 Teeth)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	850307	换挡凸轮控制	CAM Shift Control	1
19	42677A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
20	44492A1	垫片组	SHIM SET	AR
20	8M0063265	垫片组	SHIM SET	AR
21	854808A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
22	42461A1	套筒/环套件	SLEEVE/RING KIT	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430472	衬垫	GASKET	1
24	8M0214931	衬垫	GASKET	1
25	43036	下油封	SEAL Oil Lower	1
26	43035	上部油封	SEAL Oil Upper	1
26	8M0245495	油封	OIL SEAL	1
27	430331	衬垫	GASKET	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817277	衬垫	GASKET	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	8M0214957	螺钉	SCREW	4
32	43023	密封件	SEAL	1
32	8M0204658	密封件	SEAL	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	430262	叶轮	IMPELLER	1
34	43026T2	叶轮	IMPELLER	1
35	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	45710	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1

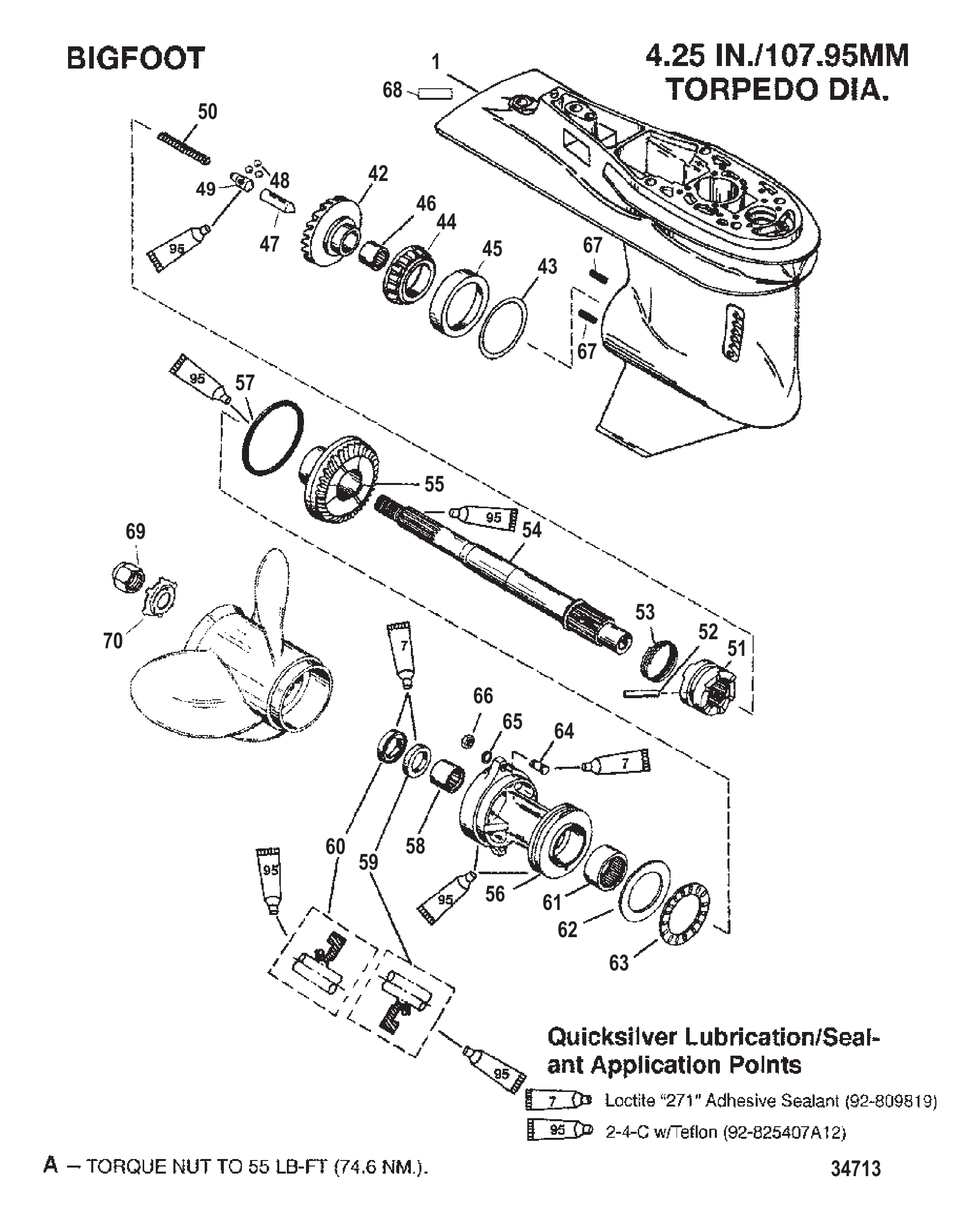

图 16齿轮箱螺旋桨轴 - 2.31:1传动比-大脚型 Gearhousing Propeller Shaft - 2.31:1 Gear Ratio-Bigfoot

REF	零件编号	中文名称	英文名称	数量
-	9011G43	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011G44	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011G88	ORD 1667-9011G86	ORD 1667-9011G86	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011G60	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
42	850033A2	前进齿轮套件(30齿)	GEAR KIT Forward 30 Teeth	1
42	859472A3	前进齿轮总成-30齿	GEAR ASSEMBLY Forward - 30 Teeth	1
43	44491A1	垫片组	SHIM SET	AR
43	8M0063266	垫片组	SHIM SET	AR
44	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
45	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
46	30895	滚针轴承	BEARING Needle	1
46	30895T	滚针轴承	BEARING Needle	1
47	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
48	44530	钢球	BALL	3
49	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide	1
50	850327	弹簧	SPRING	1
51	850048	离合器	CLUTCH	1
51	850048T	离合器	CLUTCH	1
52	30632	十字销	PIN Cross	1
52	8M0100263	十字销	PIN Cross	1
53	30893	弹簧	SPRING	1
54	850308	螺旋桨轴	PROPELLER SHAFT	1
54	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
55	850034T	倒车齿轮(30齿)	GEAR Reverse (30 Teeth)	1
56	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
56	8M0168901	轴承座总成	CARRIER ASSY.	1
57	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
57	8M0214974	O型圈	O RING	1
58	30956	滚针轴承	BEARING Needle	1
58	30956T	滚针轴承	BEARING Needle	1
59	70080	内部油封	SEAL Oil Inner	1
59	8M0205728	密封件	SEAL	1
60	70081	外油封	SEAL Oil Outer	1
60	8M0205729	密封件	SEAL	1
61	12578	滚针轴承	BEARING Needle	1
61	12578T	滚柱轴承	BEARING Roller	1
62	12577	止推垫片	THRUST WASHER	1
63	12576	推力轴承	BEARING Thrust	1
64	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
64	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
65	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
66	401198	螺母 (M8)	NUT (M8)	2
66	401378	螺母 (M8)	NUT (M8)	2
67	NSS	螺纹嵌件(不单独销售)	NOT SOLD SEPARATE Insert-Threaded	2
68	NSS	不单独出售齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
69	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
69	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
70	816629	锁紧垫圈	TAB WASHER	1
70	816629Q	锁紧垫圈	TAB WASHER	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 17齿轮箱驱动轴 - 1.83:1传动比 - 非大脚型 Gear Housing Driveshaft - 1.83:1 Gear Ratio - Non Bigfoot

REF	零件编号	中文名称	英文名称	数量
-	821306T24	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T25	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	821306T13	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	818226A1	密封/板套件	SEAL/PLATE KIT	1
3	NSS		NOT SOLD SEPARATE Plate	1
4	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
4	79953Q04	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
6	8M0058389	放油螺钉套件	SCREW KIT Drain	1
7	19183	纤维垫圈	WASHER Fiber	1
7	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
8	55910	螺母(.437-20)	NUT (.437-20)	1
9	8221612	小齿轮(12齿)	GEAR Pinion (12 Teeth	1
9	822161T2	小齿轮	GEAR Pinion	1
10	821321A2	轴承总成	BEARING ASSEMBLY	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
13	821351A3	水泵上壳体总成	HOUSING ASSEMBLY Water Pump Upper	1
14	8235471	密封件	SEAL	1
15	8M0027721	垫圈	WASHER	1
15	8M0204722	垫圈	WASHER	1
16	85119	键	KEY	1
16	8M0214993	键@5	KEY @5	1
17	8M0027721	垫圈	WASHER	1
17	8M0204722	垫圈	WASHER	1
18	822189	水泵上衬垫	GASKET Upper Water Pump	1
19	822217	水泵下衬垫	GASKET Lower Water Pump	1
19	8M0214956	衬垫	GASKET	1
20	8213542	面板	FACE PLATE	1
21	850893	叶轮	IMPELLER	1
21	8M0204712	叶轮	IMPELLER	1
22	821307A2	水泵底座总成	BASE ASSEMBLY Water Pump	1
23	821309	密封件	SEAL	1
23	8M0248704	油封	SEAL OIL	1
24	821310	密封件	SEAL	1
25	821308	O型圈(1.421 x 0.139)	O-RING (1.421 x .139)	1
26	826194A1	驱动轴	DRIVESHAFT	1
27	821311	滚珠轴承	BEARING Ball	1
28	823548	扎带	TIE STRAP	1
28	823548T	扎带	TIE STRAP	1
29	822158	护套	BOOT	1
30	821827	固定座	RETAINER	1
31	26855	O型圈(1.609 x 0.139)	O-RING (1.609 x .139)	1
32	85594	O型圈(.239 x .174)	O-RING (.239 x .174)	1
33	814803	垫圈	WASHER	1
34	827865A1	换档轴	SHIFT SHAFT	1
35	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
35	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
36	85593	销(.078 x .437)	PIN (.078 x .437)	1
37	8213161	换档凸轮	CAM Shift	1
38	822369	销(0.125 x 0.625)	PIN (.125 x .625)	1
-	823547A2	密封套件	SEAL KIT	1
-	821354A2	水泵维修套件	REPAIR KIT Water Pump	1

图 18齿轮箱螺旋桨轴 - 1.83:1传动比-非大脚型 Gear Housing Propeller Shaft - 1.83:1 GearRatio-Non Bigfoot

REF	零件编号	中文名称	英文名称	数量
-	821306T24	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T25	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	821306T13	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
39	821327	定位销	PIN Dowel	2
40	823942	衬垫	GASKET	1
41	821828	管	TUBE	1
41	8M0026108	管	TUBE	1
42	824928	橡胶塞	PLUG Rubber	1
42	824928001	橡胶塞	PLUG Rubber	1
43	821829	滤网	SCREEN	1
44	822157T2	平衡鳍板	TRIM TAB	1
45	82497020	螺钉(M8 x 20)	SCREW (M8 x 20)	1
46	72397	垫圈	WASHER	1
47	822162T2	前进齿轮(22齿)	GEAR Forward 22 Teeth	1
48	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
48	8M0103470	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
49	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
50	41326	滚柱轴承	BEARING Roller	1
51	821578	凸轮从动件	FOLLOWER Cam	1
52	8261991	弹簧	SPRING	1
53	85093	销	PIN	1
53	8M0020999	十字销	PIN CROSS	1
54	821314T	离合器	CLUTCH	1
55	38114	弹簧	SPRING	1
56	8215772	螺旋桨轴	PROPELLER SHAFT	1
56	8M0140441	螺旋桨轴	PROP SHAFT	1
57	822163T1	倒车齿轮(22齿)	GEAR Reverse 22 Teeth	1
58	20839	滚珠轴承	BEARING Ball	1
58	20839T	滚珠轴承	BEARING Ball	1
59	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
59	8M0168900	轴承座	BEARING CARRIER	1
60	815460	O型圈	O-RING	1
61	21700	滚针轴承	BEARING Needle	1
62	69188	油封	SEAL Oil	1
62	8M0205511	油封	SEAL Oil	1
63	69189	油封	SEAL Oil	1
63	8M0203757	油封	SEAL Oil	1
64	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
65	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
66	8227731	螺纹嵌件	INSERT Threaded	2
67	NSS	不单独出售齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
68	73345A1	止推垫片	THRUST WASHER	1
69	69578A1	螺旋桨螺母套件	PROP NUT KIT	1
69	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
70	76281	锁紧垫圈	TAB WASHER	1
70	8M0214942	锁紧垫片	WASHER Tab	1
71	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
72	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
72	8M0214963	垫圈	WASHER	4
73	95925	堵头	PLUG	1
-	823547A2	密封套件	SEAL KIT	1

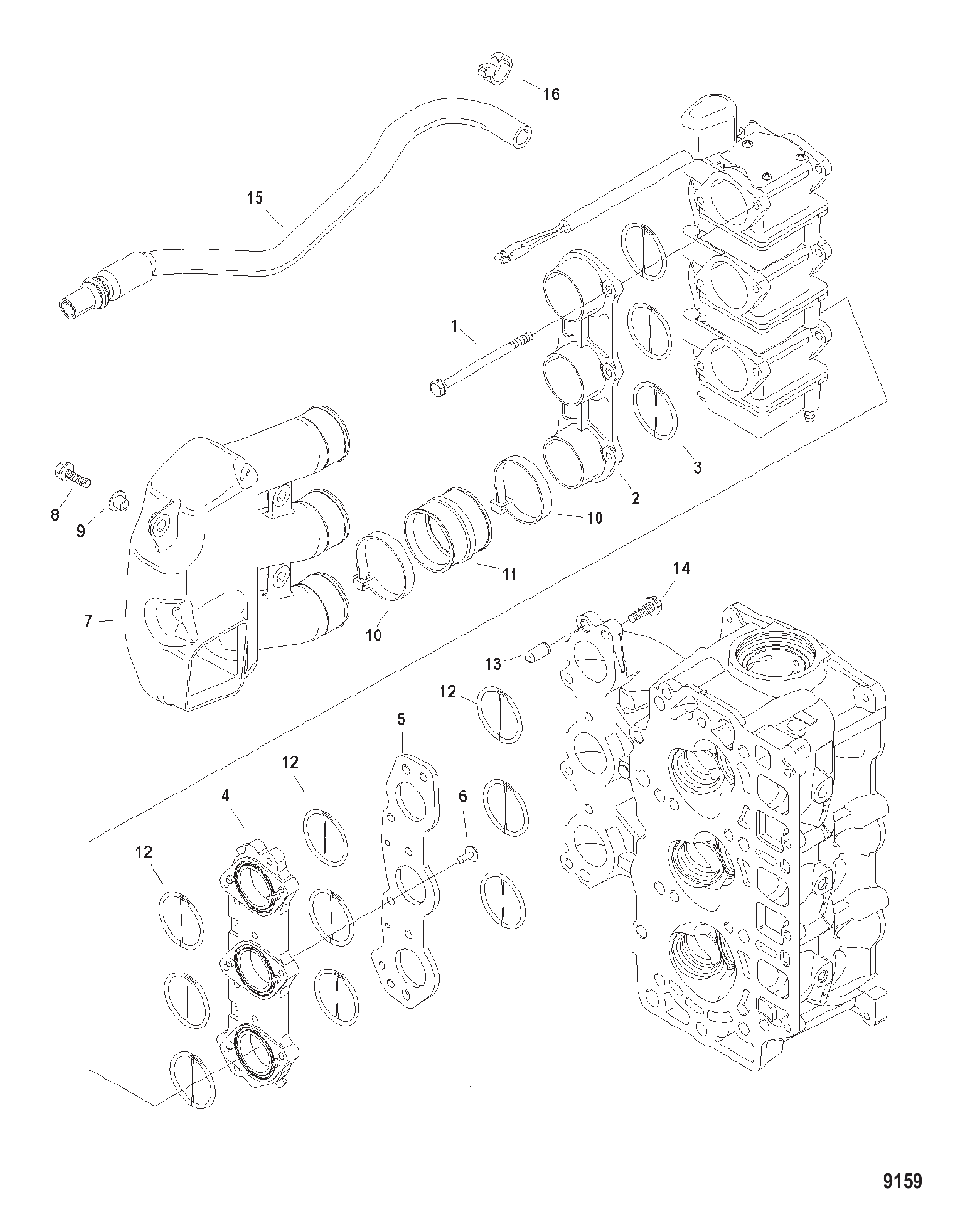

图 19进气系统 Intake

REF	零件编号	中文名称	英文名称	数量
1	82615890	螺丝(M6 x 90)	SCREW (M6 x 90)	6
2	856126T	进气口	INTAKE Air	1
3	856525	O型圈	O-RING	3
4	834783T	安装板	PLATE	1
5	834784T	隔离器	ISOLATOR	1
5	834784T1	隔离器	ISOLATOR	1
6	827633	堵头	PLUG	2
7	856127T	消音器	ATTENUATOR Sound	1
7	856127A2	消音器总成	ATTENUATOR ASSEMBLY Sound	1
8	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
8	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
9	17044M	衬套	BUSHING	2
10	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	6
11	856128	密封件	SEAL	3
11	856128001	密封件	SEAL	3
12	825057	O型圈	O-RING	9
12	8M0188456	O型圈	O RING	9
13	23784	定位销	PIN Dowel	2
14	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
15	856174A2	呼吸软管	BREATHER HOSE	1
15	8M0182223	呼吸软管	HOSE BREATHER	1
16	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
-	825231A99	发动机垫片组	GASKET SET Engine	1

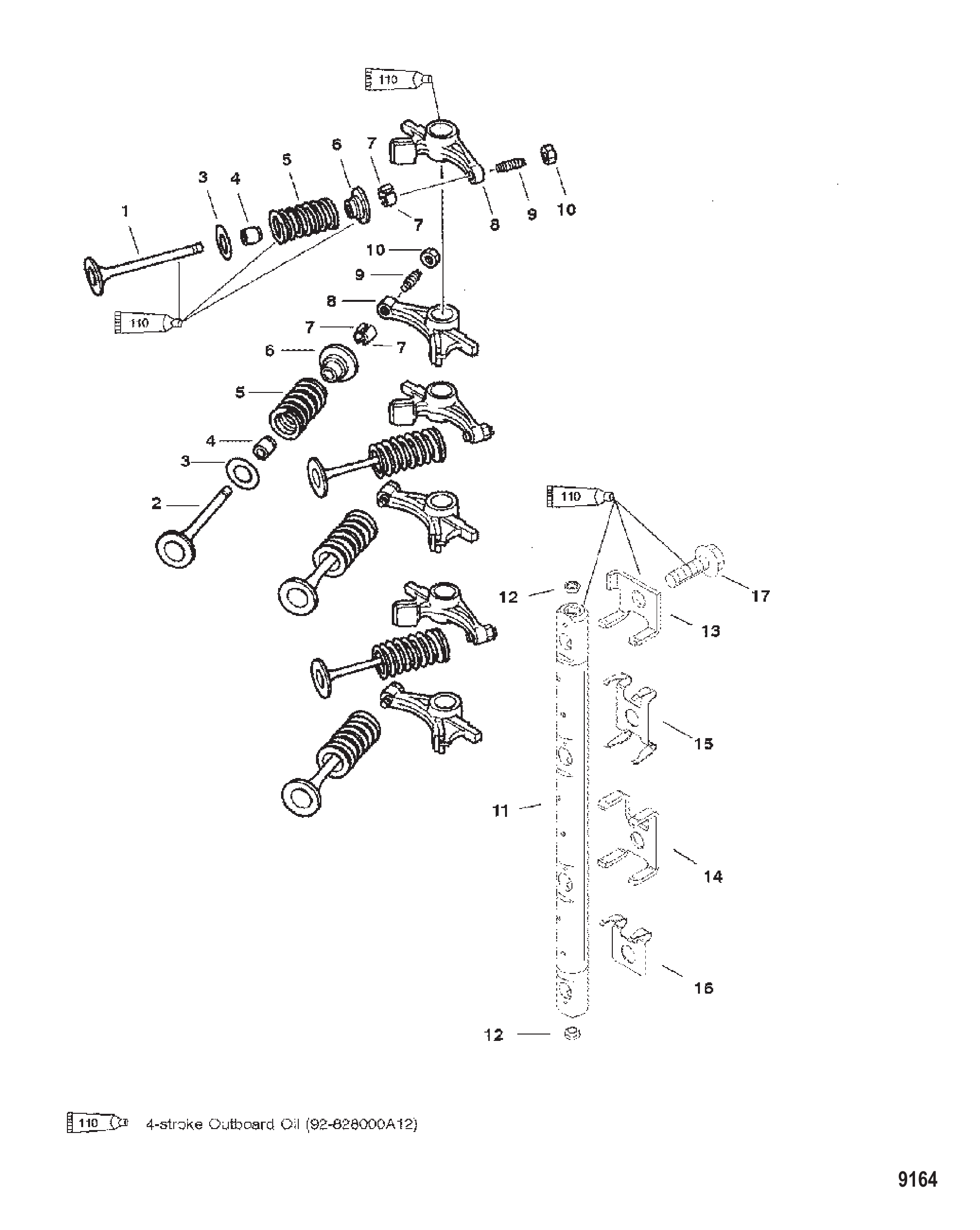

图 20进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	832991T	排气阀	VALVE Exhaust	3
2	832990T1	进气阀	VALVE Intake	3
3	825044	气门弹簧垫圈	WASHER Valve Spring	6
4	822647	气门杆油封	SEAL Valve Stem	6
5	823678	外气门弹簧	SPRING Valve Outer	6
6	822650	固定座	RETAINER	6
6	893553	固定座	RETAINER	6
7	822651	键	KEY	12
7	893554	键	KEY	12
8	825045A2	摇臂	ROCKER ARM	6
8	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	6
9	825046	螺钉	SCREW	6
9	825045A2	摇臂	ROCKER ARM	6
10	826150	螺母	NUT	6
11	834780T	摇臂轴	SHAFT Rocker	1
11	834780T1	摇臂轴	SHAFT Rocker	1
12	825042	堵头	PLUG	2
13	825050	支架	BRACKET	1
14	825051	安装板	PLATE	1
15	825052	弹簧	SPRING	1
16	854713	弹簧	SPRING	1
17	82641030	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
-	825231A99	发动机垫片组	GASKET SET Engine	1

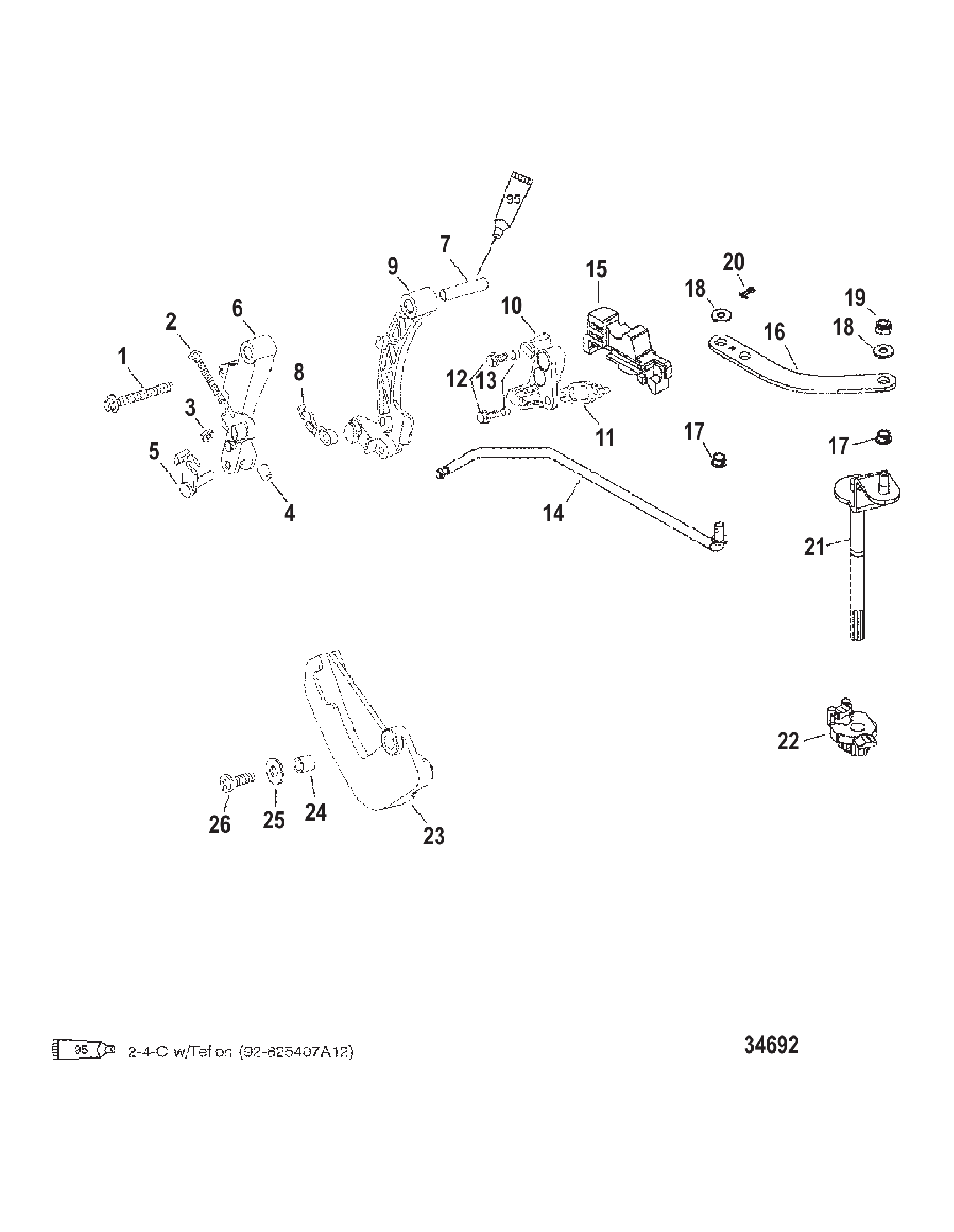

图 21连杆机构大脚型 Linkage Bigfoot

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	826587	固定座	RETAINER	1
6	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
7	825078	衬套	BUSHING	1
8	822459	固定座	RETAINER	1
9	8259571	换挡杆	LEVER Shift	1
10	827706	支架	BRACKET	1
10	827706A4	支架	BRACKET	1
11	98889	闩锁	LATCH	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
13	15885	套筒	SLEEVE	2
14	850162	换挡连杆	SHIFT ROD	1
14	893777	换挡杆	ROD Shift	1
15	8501631	换挡杆导套	GUIDE Shift Rod	1
15	827706A4	支架	BRACKET	1
16	850255A1	换挡连杆	SHIFT LINK	1
16	893769A01	换挡连杆套件	LINK KIT Shift	1
17	48475	衬套	BUSHING	2
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
19	8268336	螺母 (M6)	NUT (M6)	1
19	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	21071	开口销	COTTER PIN	1
20	210711	开口销	COTTER PIN	1
21	850166T2	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
21	850166A1	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
21	850166T2	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
22	850165	衬套	BUSHING	1
23	8262311	凸轮	CAM	1
24	309772	隔套	SPACER	1
25	4002314	垫圈	WASHER	1
26	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1

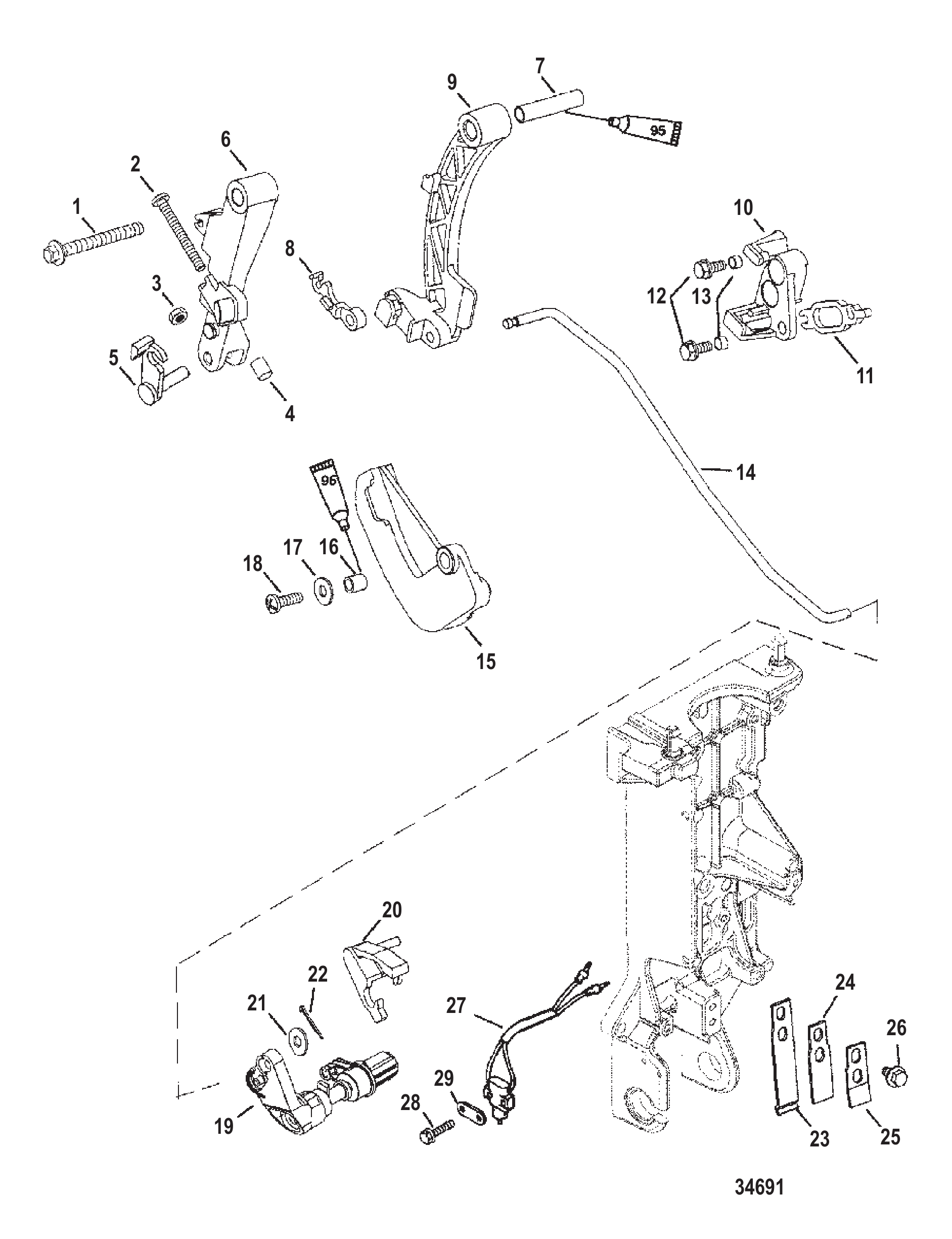

图 22连杆机构非大脚型 Linkage Non-Bigfoot

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	826587	固定座	RETAINER	1
6	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
7	825078	衬套	BUSHING	1
8	822459	固定座	RETAINER	1
9	8259571	换挡杆	LEVER Shift	1
10	827706	支架	BRACKET	1
10	827706A4	支架	BRACKET	1
11	98889	闩锁	LATCH	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
13	15885	套筒	SLEEVE	2
14	826271	换挡连杆	SHIFT ROD	1
14	882820	换挡连杆	SHIFT ROD	1
15	8262311	凸轮	CAM	1
15	8262312	节气门凸轮	CAM Throttle	1
16	309772	隔套	SPACER	1
17	4002314	垫圈	WASHER	1
18	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1
19	826588A4	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
20	8277071	固定座	RETAINER	1
21	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
21	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
22	21071	开口销	COTTER PIN	1
22	210711	开口销	COTTER PIN	1
23	826077	定位弹簧	SPRING Detent	1
24	824993	背衬弹簧	SPRING Backing	2
25	824994	板簧	SPRING Plate	1
26	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
27	813960A3	开关	SWITCH	1
27	8M0052927	开关总成	SWITCH ASSY	1
28	4001168	不锈钢螺丝(M3.5 x 20)	SCREW (M3.5 x 20) Stainless Steel	2
28	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
29	824923	安装板	PLATE	1

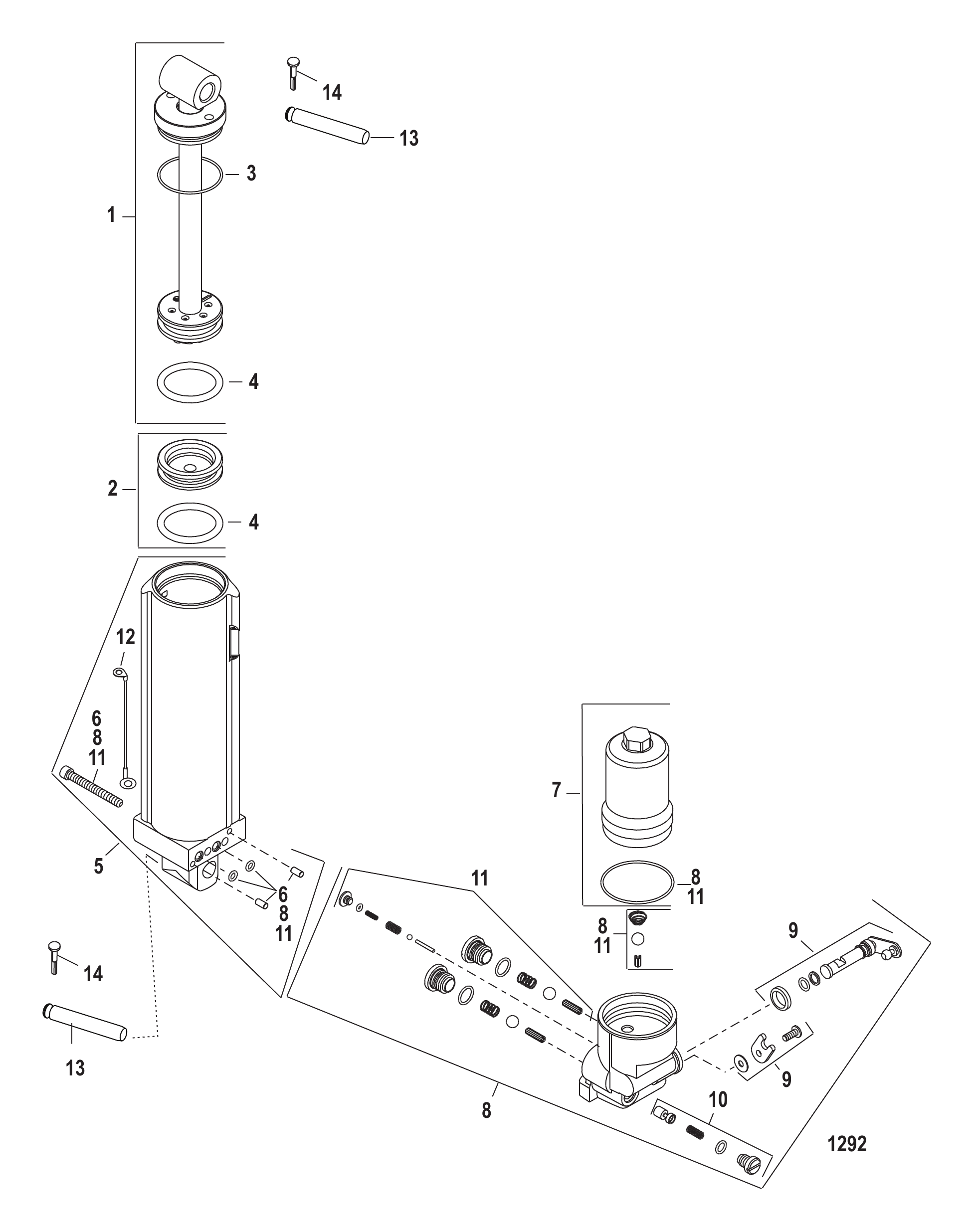

图 23手动倾斜装置组件 Manual Tilt Components

REF	零件编号	中文名称	英文名称	数量
-	830050T3	手动配平总成	MANUAL TRIM ASSEMBLY	1
-	8M0118570	手动配平总成	MANUAL TRIM ASSEMBLY	1
-	830050A2	手动配平总成	MANUAL TRIM ASSEMBLY	1
-	8M0118570	手动配平总成	MANUAL TRIM ASSEMBLY	1
1	813427A4	减震杆总成	SHOCK ROD ASSEMBLY	1
1	8M0118572	减震杆套件	SHOCK ROD KIT	1
2	813430A1	配平记忆活塞总成	PISTON ASSEMBLY Trim Memory	1
2	893903A01	活塞套件	PISTON KIT	1
3	809872A1	气缸O型圈套件	O-RING KIT Cylinder	1
3	893917A01	O型圈修理包	REBUILD KIT O-Ring	1
4	N.S.S.	O型圈(不单独销售)	Not Sold Separate O-Ring	2
5	811224A1	气缸总成	CYLINDER ASSEMBLY	1
5	893918A01	气缸套件	CYLINDER KIT	1
6	813433A2	螺钉与密封套件	SCREW AND SEAL KIT	1
6	893919A01	螺丝/密封套件	SCREW/SEAL KIT	1
7	813454A2	蓄能器总成	ACCUMULATOR ASSEMBLY	1
7	893920A01	蓄能器套件	ACCUMULATOR KIT	1
8	813455T4	阀体总成	VALVE BODY ASSEMBLY	1
8	8M0118574	阀体总成	VALVE BODY ASSEMBLY	1
9	813457A3	凸轮套件	CAM KIT	1
9	893923A01	凸轮套件	CAM KIT	1
10	809881A1	速度阀套件	VALVE KIT Velocity	1
10	893924A01	阀套件	VALVE KIT	1
11	809882A1	维修套件	REPAIR KIT	1
11	893925A01	维修套件	REPAIR KIT	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
-	809880A2	O型圈套件	O-RING KIT	1
-	893922A01	O型圈套件	O-RING KIT	1
13	19607	销	PIN	2
14	821539	三叶销	PIN Trilobe	2

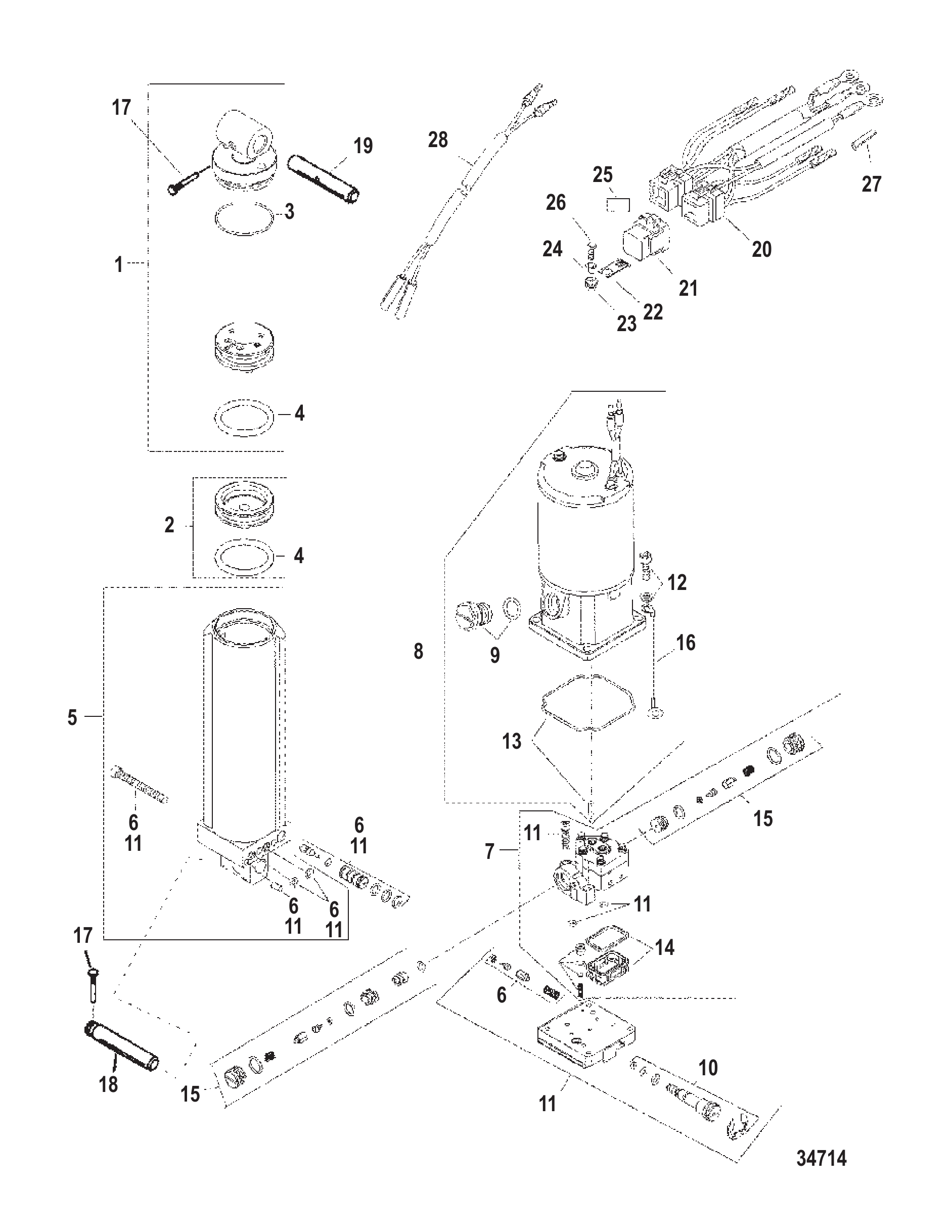

图 24动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	830150T4	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
-	8M0055006	动力调整套件	POWER TRIM KIT	1
-	830150T2	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	855654T2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
-	8M0055011	动力调整套件	POWER TRIM KIT	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	813427A3	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	813427A3	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	879194064	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	879194064	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	N.S.S.	O型圈(不单独销售)	Not Sold Separate O-Ring	2
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
6	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
6	893905A02	阀套件	VALVE KIT	1
6	809873A2	配平限位阀套件	VALVE KIT Trim Limit	1
6	893944A01	配平限位阀套件	VALVE KIT Trim Limit	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
8	809885A2	电机套件	MOTOR KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	809875A1	歧管套件	MANIFOLD KIT	1
11	893909A02	歧管套件	MANIFOLD KIT	1
12	809876A1	电机螺钉套件	SCREW KIT Motor	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1	完整配平O型圈套件	O-RING KIT Complete Trim	1
-	893914A02	O型圈套件	O-RING KIT	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869	销	PIN	1
19	822869001	锚销	PIN Anchor	1
-	826802A15	线束/继电器总成	HARNESS/RELAY ASSEMBLY	1
20	826802A12	线束总成	HARNESS ASSEMBLY	1
21	828151A1	继电器总成	RELAY ASSEMBLY	2
21	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
22	828102	支架	BRACKET	2
22	8M0207771	安装支架	BRACKET Mounting	2
23	818967	护孔环	GROMMET	2
23	8M0207785	护孔环	GROMMET	2
24	818968	衬套	BUSHING	2
24	8M0214955	衬套	BUSHING	2
25	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	2
26	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
27	13541	公插头	PLUG Male	2
28	852539A1	适配器线束总成	HARNESS ASSEMBLY Adaptor	1

图 25维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
80394102	零件手册30/40化油器四冲程(3缸)	PARTS MANUAL 30/40 Carb 4-Stroke (3 Cylinder)	1
10212020	用户手册	OWNERS MANUAL	1
10212030	用户手册	OWNERS MANUAL	1
10212040	用户手册	OWNERS MANUAL	1
10212050	用户手册	OWNERS MANUAL	1
10214020	用户手册	OWNERS MANUAL	1
857046R1	维修手册	SERVICE MANUAL	1
803640A00	贴花套件	DECAL SET	1
803640A05	贴花套件	DECAL SET	1
8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
803641A00	贴花套件	DECAL SET	1
803641A05	贴花套件	DECAL SET	1
8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
803644A00	贴花套件	DECAL SET	1
8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
803642A01	贴花套件	DECAL SET	1
803642A03	贴花套件	DECAL SET	1
803642A03	贴花套件	DECAL SET	1
803643A01	贴花套件	DECAL SET	1
803643A03	贴花套件	DECAL SET	1
803643A03	贴花套件	DECAL SET	1
803645A01	贴花套件	DECAL SET	1
803946A99	贴花套件	DECAL SET	1
803947A99	贴花套件	DECAL SET	1
88343312	加州超低排放贴纸	DECAL California Ultra Low Emissions	1
804654A02	EPA标签信息贴花	DECAL EPA Label Information	1
804654A03	EPA标签信息贴花	DECAL EPA Label Information	1
804654A04	EPA标签信息贴花	DECAL EPA Label Information	1
804654A05	EPA标签信息贴花	DECAL EPA Label Information	1

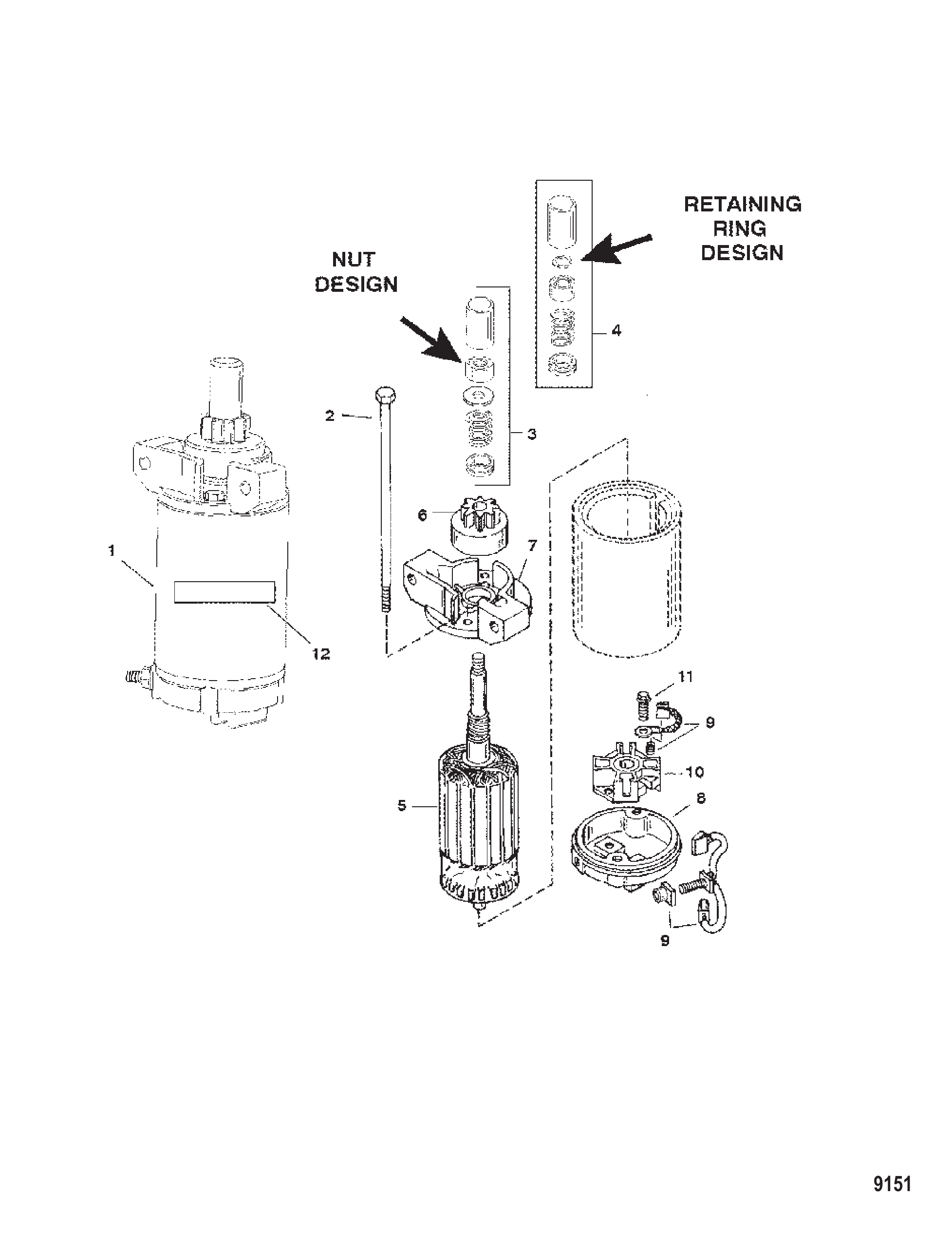

图 26启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	859170T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	854636T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
2	965661	贯穿螺栓	THRU BOLT	2
3	906433	驱动套件	DRIVE KIT	1
3	891752	驱动套件	DRIVE KIT	1
4	803945	驱动套件	DRIVE KIT	1
5	8236382	电枢	ARMATURE	1
5	8236384	电枢	ARMATURE	1
6	68575T2	小齿轮	PINION	1
7	8236392	驱动端盖	DRIVE CAP	1
8	8119011	换向器端盖	CAP Commutator	1
9	753841	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
10	61787	支架	HOLDER	1
10	898265014	电刷支架	HOLDER-BRUSH	1
11	F15158	螺钉	SCREW	2
12	8272822	高压警告标贴	DECAL Warning High Voltage	1

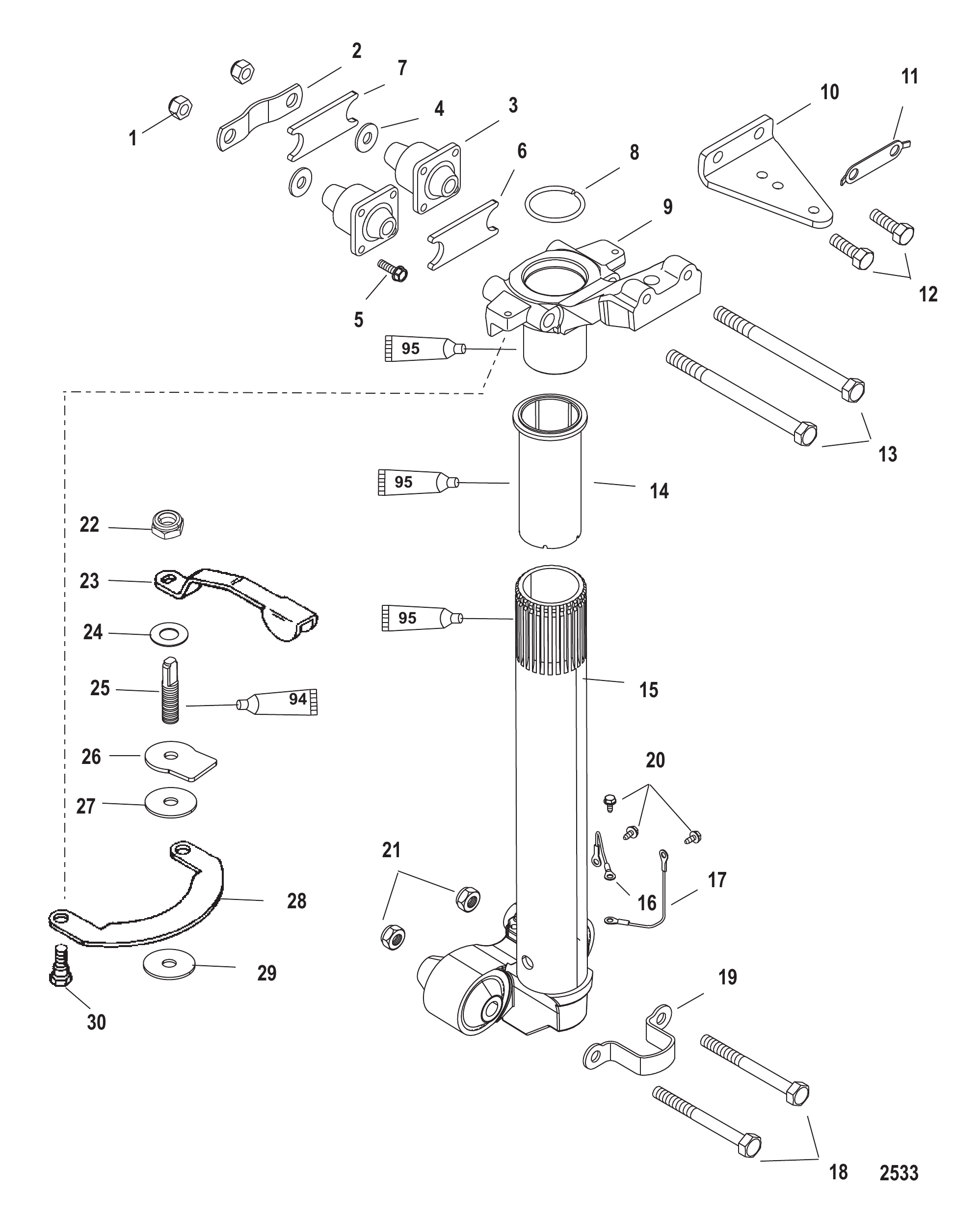

图 27转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	859129	螺母(M12)	NUT (M12)	2
2	8279231	绑带	STRAP	1
2	893773002	上安装带	STRAP Upper Mount	1
3	826267T2	支架	MOUNT	2
3	8M0224385	支架	MOUNT	2
4	4002321	垫圈(12.80 mm x 24.0 mm x 2.4 mm)不锈钢	WASHER (12.80 mm x 24.0 mm x 2.4 mm) Stainless Steel	2
5	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	8
5	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	8
6	826658	缓冲垫	BUMPER	1
6	8M0156878	缓冲垫	BUMPER	1
7	826658	缓冲垫	BUMPER	1
7	8M0156878	缓冲垫	BUMPER	1
8	89531	挡圈	RING Retaining	1
9	825222F3	转向臂	ARM Steering	1
9	8M0118183	转向臂	ARM Steering	1
10	816667F3	支架	BRACKET	1
10	8M0184092	支架	BRACKET	1
11	816669F1	锁紧垫圈	TAB WASHER	1
11	8M0009820	锁紧垫圈	TAB WASHER	1
12	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	2
13	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
13	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
14	8279973	隔套	SPACER	1
14	8279971	隔套	SPACER	1
15	850175T2	旋转管	SWIVEL TUBE	1
15	8M0219910	旋转管	SWIVEL TUBE	1
15	826233T4	旋转管	SWIVEL TUBE	1
15	893590T01	旋转管(长型)	SWIVEL TUBE (Long)	1
16	88238A4	拉线总成	CABLE ASSEMBLY	1
16	88238T01	拉线总成	CABLE ASSEMBLY	1
17	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
17	8M0207768	拉线总成	CABLE ASSEMBLY	1
18	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	2
19	828985	支架	BRACKET	1
19	893703	下安装带	STRAP Lower Mount	1
20	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	3
20	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
21	13914	螺母(M10)	NUT (M10)	2
21	40140	螺母(M10)	NUT (M10)	2
22	34863	螺母 (.375-24)	NUT (.375-24)	1
22	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
23	823792	杠杆	LEVER	1
24	29330	垫圈	WASHER	1
25	821961	螺纹杆	ROD (THREADED)	1
26	821957	制动板	BRAKE PLATE	1
27	8165621	圆盘	DISC	1
28	823791	安装板	PLATE	1
28	8M0007471	旋转头板	PLATE Swivel Head	1
29	8165621	圆盘	DISC	1
30	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2

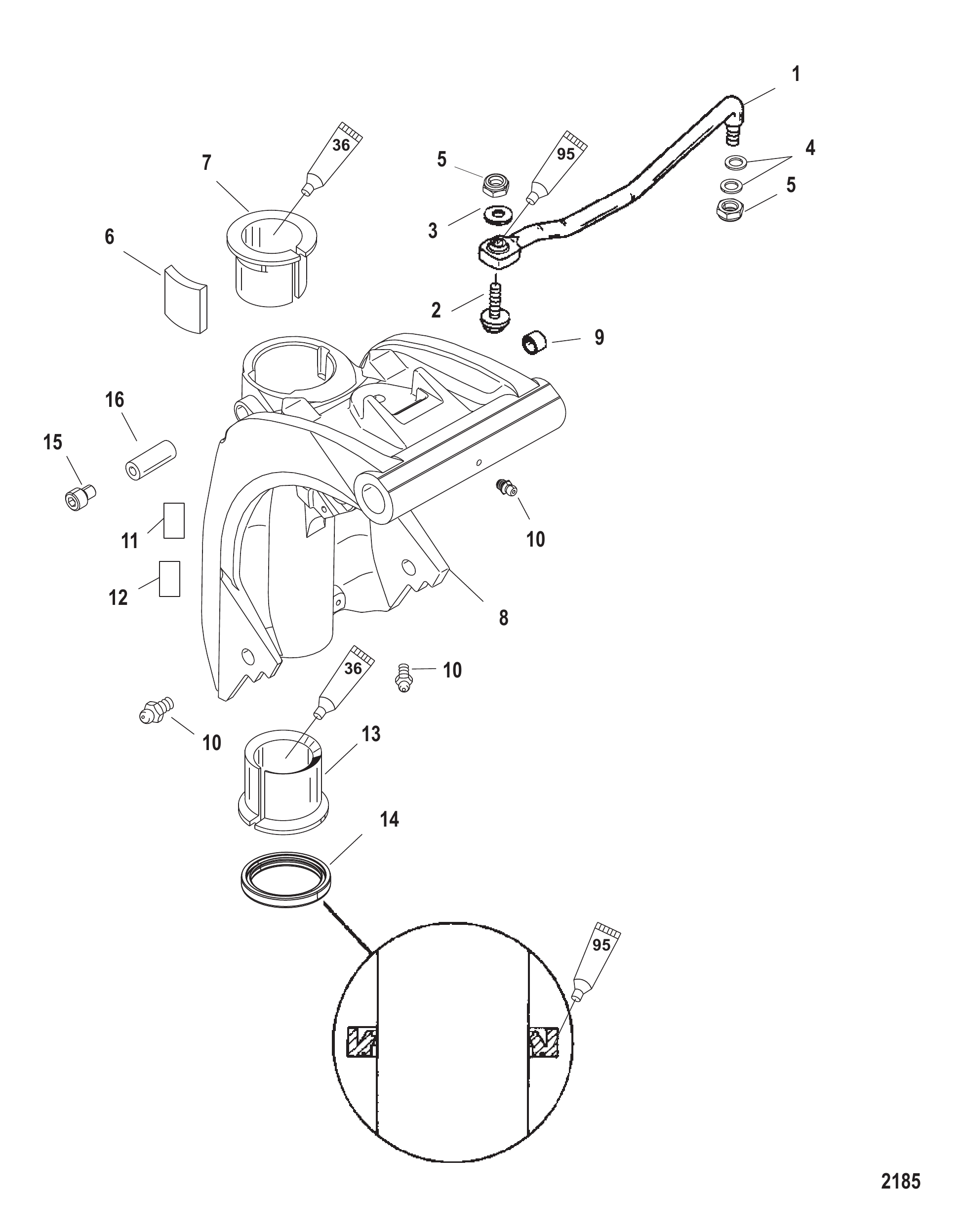

图 28旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
3	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
6	822397	滑块	PUCK	1
7	8217711	衬套	BUSHING	1
8	850066A1	旋转支架	SWIVEL BRACKET	1
8	850066T01	旋转支架	SWIVEL BRACKET	1
9	19606	轴承	BEARING	2
10	74036	润滑脂接头	FITTING Grease	2
10	8M0169589	润滑脂接头	FITTING Grease	2
11	8237011	副驾驶贴花	DECAL Co-Pilot	1
12	NSS	不单独销售-序列号覆膜贴花	NOT SOLD SEPARATE Decal-Serail Overlaminate	1
13	821777	衬套（下部）	BUSHING (LOWER)	1
14	822404	密封件	SEAL	1
14	8M0205512	密封件	SEAL	1
15	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
15	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
16	8282451	密封件	SEAL	1

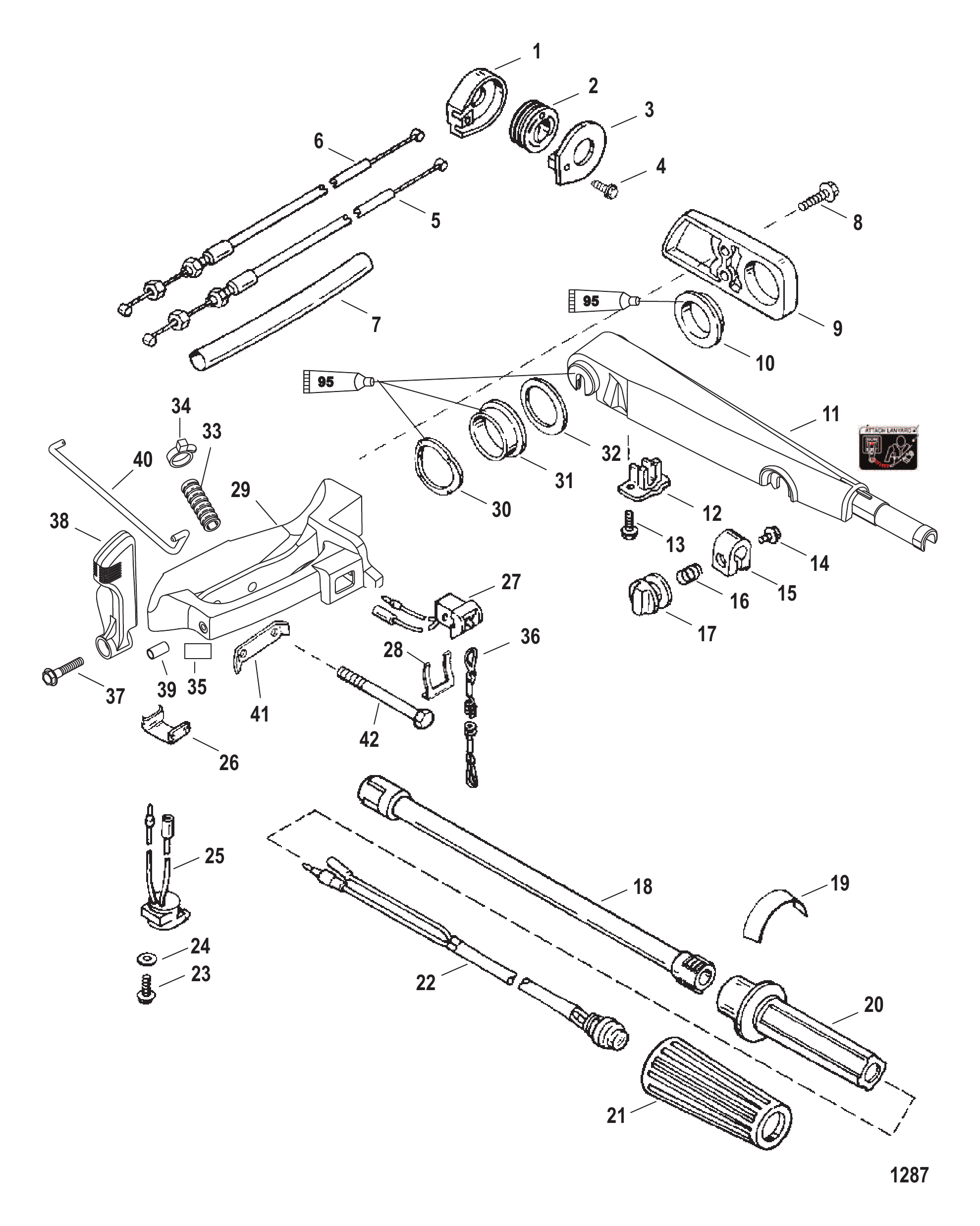

图 29舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	822148A6	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	4324210	油门线总成(30.50英寸)	CABLE ASSEMBLY Throttle (30.50 Inches)	1
6	4324211	油门线总成(41.50英寸)	CABLE ASSEMBLY Throttle (41.50 Inches)	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	82526225	螺钉 (M8 x 25毫米)	SCREW (M8 x 25 mm)	2
9	822407F1	盖板	COVER	1
9	8M0072298	盖板	COVER	1
10	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
12	822441	固定座	RETAINER	1
13	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	821971	节气门锁	LOCK Throttle	1
15	892995	节气门锁	LOCK Throttle	1
16	96203	弹簧	SPRING	1
17	821972	节气门旋钮	KNOB Throttle	1
17	821972T	节气门旋钮	KNOB Throttle	1
18	821463A2	舵柄管	TILLER TUBE	1
18	8M0138696	舵柄管	TILLER TUBE	1
19	8242004	贴花	DECAL	1
20	821465	节气门手柄	HANDLE Throttle	1
21	99589	握把	GRIP	1
21	8M0221732	外握把	GRIP OUTER	1
22	823609A14	停止开关	SWITCH Stop	1
22	8M0104614	停止开关	SWITCH Stop	1
23	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
24	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
24	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
25	816492A8	报警器	ALARM	1
25	8M0088388	警报器总成	ALARM ASSY	1
26	823687	卡扣	CLIP	2
27	11083A31	停止开关	SWITCH Stop	1
28	120441	黄铜固定座	RETAINER Brass	1
28	8M0032846	黄铜固定座	RETAINER Brass	1
29	821455A4	舵柄支架	BRACKET Tiller	1
30	826792	波形垫圈	WAVE WASHER	1
31	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
32	827314	垫圈	WASHER	1
33	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	NSS	不单独出售-换挡贴纸（前进-空挡-倒车）	NOT SOLD SEPARATE Decal-Shift (F-N-R)	1
36	15920A54	拉绳总成	LANYARD ASSEMBLY	1
36	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
37	40011151	不锈钢螺钉(M8×35)	SCREW (M8 x 35) Stainless Steel	1
38	830180	手柄	HANDLE	1
38	830180A01	换挡手柄套件	HANDLE KIT Shift	1
39	830181	衬套	BUSHING	1
40	8301821	换挡连杆	SHIFT ROD	1
41	816669F1	锁紧垫圈	TAB WASHER	1
41	8M0009820	锁紧垫圈	TAB WASHER	1
42	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2

图 30专用工具 Tools Special

零件编号	中文名称	英文名称	数量
36392	化油器量具	GAUGE TOOL Carburetor	1
809641A1	化油器调校套件	TUNER KIT Carburetor	1
8098712	化油器真空调校工具	VACUUMMATE TOOL Carburetor Tuner	1
83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
8M0161873	固定工具	HOLDER TOOL	1
99750A1	万用表	MULTI METER	1
52024A1	开关总成	SWITCH ASSEMBLY	1
850439T1	八腔测试仪	TESTER Eight Chamber	1
63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
850439T	检测仪	TESTER	1
850439T1	八腔测试仪	TESTER Eight Chamber	1
99379	正时灯	TIMING LIGHT	1
85560	推力轴承	BEARING Thrust	1
817007T	密封安装工具	INSTALLER TOOL Seal	1
825199	导向器	PILOT	1
14308T1	轴承座圈工具	RACE TOOL Bearing	1
14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
24156	螺母(0.625-18)	NUT (.625-18)	1
29310	安装板	PLATE	1
34961	垫圈	WASHER	1
31229	轴	SHAFT	1
36571	导向垫圈	PILOT WASHER	1
36571T	导向垫圈	PILOT WASHER	1
37312	驱动头工具	DRIVER HEAD TOOL	1
37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
825200A1	弹簧钩具	HOOK TOOL Spring	1
13779	轴承拆卸工具	REMOVER TOOL Bearing	1
83180M	传动轴固定工具	HOLDING TOOL Driveshaft	1
826872	轴承安装工具	INSTALLER TOOL Bearing	1
817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
825197T	油封安装工具	INSTALLER TOOL Oil Seal	1
825198	心轴	MANDREL	1
27780	水泵拉拔器	PULLER WATER PUMP	1
37241	通用拉拔板	PULLER PLATE Universal	1
66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1

图 31顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	834785T5	顶盖总成	TOP COWL ASSEMBLY	1
1	834785T6	顶盖总成	TOP COWL ASSEMBLY	1
2	834785T7	顶盖总成	TOP COWL ASSEMBLY	1
2	834785T22	顶罩总成(黑色)	TOP COWL ASSEMBLY Black	1
2	834785T8	顶盖总成	TOP COWL ASSEMBLY	1
3	NSS	不单独销售进气插入件	NOT SOLD SEPARATE Induction Insert	1
4	826291F1	闩锁	LATCH	1
4	826291F2	闩锁	LATCH	1
4	826291F1	闩锁	LATCH	1
5	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
6	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
7	8237515	螺母(M4)	NUT (M4)	2
8	8255662	密封件	SEAL	1
8	8M0153618	整流罩密封件	SEAL COWL	1
9	834786A1	隔音毯套装	SOUND BLANKET KIT	1
9	834786A04	隔音毯套装	SOUND BLANKET KIT	1
10	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
11	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
12	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
12	893763	滚轮锁扣支架	BRACKET Roller Latch	1
13	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8224261	支架	BRACKET	1
14	8M0038412	外罩支架	BRACKET-COWL	1
15	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
16	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
17	8237515	螺母(M4)	NUT (M4)	3
18	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 32艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	822868A1	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8M0084195	支架-卡箍-黑色	BRACKET-CLAMP-BLK	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865F2	艉板支架	BRACKET Transom	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
4	822867F1	夹箍支架	CLAMP BRACKET	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
9	812709	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486F5	锚支架	BRACKET Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298A1	阳极套件	ANODE KIT	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
17	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
18	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
19	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
19	8M0026068	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
20	821461	弹簧	SPRING	1
21	19614	倾斜管	TILT TUBE	1
21	8M0041938	倾斜管	TILT TUBE	1
22	30499	螺母(7/8-14)	NUT (7/8-14)	2
22	858869	螺母 (.875-14)	NUT (.875-14)	2
23	19624A1	密封套件	SEAL KIT	1
24	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
25	78861	隔套	SPACER	1
26	22740	卡扣	CLIP	2
27	69205	C形垫圈	C WASHER	1
27	8M0084613	C形垫圈	C-WASHER	1
28	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
29	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
30	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
30	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
31	82671117	螺母(.500-20)	NUT (.500-20)	4
32	1938525	连接杆	LINK	1
32	8M0084737	连接杆	LINK	1
33	19615A4	倾斜杆总成	LEVER ASSEMBLY Tilt	1
33	19615A05	倾斜杆总成	LEVER ASSEMBLY Tilt	1
34	812707	衬套	BUSHING	1
35	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	1
35	8M0042643	垫圈(.520 x .850 x .060) 尼龙黑色	WASHER (.520 x .850 x .060) Nylon, Black	1
36	99611	波形垫圈	WAVE WASHER	1
37	19621	倾斜旋钮	TILT KNOB	1
37	8M0007469	倾斜旋钮	KNOB Tilt	1
38	19611	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	1
39	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
40	4002319	垫圈	WASHER	2
41	13914	螺母(M10)	NUT (M10)	2
41	40140	螺母(M10)	NUT (M10)	2
42	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
43	818883A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	1
44	818884	垫圈	WASHER	1
45	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
46	NSS	不单独销售手柄	NOT SOLD SEPARATE Handle	1
47	NSS	不单独销售铆钉	NOT SOLD SEPARATE Rivet	1
48	NSS	警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Warning	1

图 33升降开关套件 Trim Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch	1
4	79091	保险丝20安培	FUSE 20 Ampere	1
4	8M0207796	保险丝20安培	FUSE 20 AMP	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2
