水星 Mercury 40 HP Carb 9944807 THRU 0P016999 - 爆炸图零件明细

四冲程化油器 · Belgium - Cat.# 90-80955995 · 共 37 个部位 · 1524 条零件

1附件 2适配板 3下机罩 4凸轮轴/油泵 5化油器（可调导向螺丝）6化油器（不可调导向螺丝）7化油器连杆 8夹紧支架（非大脚型）9曲轴、活塞与连杆 10气缸体 11气缸盖 12驱动轴壳体 13电气组件 14延伸组件（非大脚型）15飞轮 16燃油泵 17齿轮箱（驱动轴）（1.83:1/2:1传动比）18齿轮箱（螺旋桨轴）（1.83:1/2:1传动比）19齿轮箱（驱动轴）（2.31:1传动比）20齿轮箱（螺旋桨轴）（2.31:1传动比）21进气口 22进/排气阀 23连杆机构（大脚型）24连杆机构（非大脚型）25杂项信息 26动力配平（非大脚型）27动力配平组件（大脚型）28动力配平安装件（非大脚型）29启动马达（序列号0G472132及以下）30启动马达（序列号0G472133及以上）31转向臂 32旋转支架 33舵柄 34专用工具 35顶罩 36艉板支架（大脚型）37升降开关套件

图 1附件 ACCESSORIES

零件编号	中文名称	英文名称	数量
824072A5	延长套件(22.5)	EXTENSION KIT (22.5)	1
824072A6	延长套件(22.5)	EXTENSION KIT (22.5)	1
824072A5	延长套件(22.5)	EXTENSION KIT (22.5)	1
8278652	换挡轴(22.5英寸)	SHIFT SHAFT (22-1/2 IN.)	1
826195A1	驱动轴(22.5英寸)	DRIVESHAFT (22-1/2 IN.)	1
828813A2	舵柄套件	TILLER HANDLE KIT	1
828813A33	舵柄套件	TILLER HANDLE KIT	1
828813A3	舵柄套件	TILLER HANDLE KIT	1
828813A2	舵柄套件	TILLER HANDLE KIT	1
822573A11	动力升降仪表传感器套件	SENDER KIT Power Trim Gauge	1
822573A12	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
828813A10	舵柄套件	TILLER HANDLE KIT	1
828813A31	舵柄套件	TILLER HANDLE KIT	1
828813A11	舵柄套件	TILLER HANDLE KIT	1
828813A31	舵柄套件	TILLER HANDLE KIT	1
830893A1	马力限制套件	HORSEPOWER RESTRICTOR KIT	1
828019A1	油压传感器套件	SENDER KIT Oil Pressure	1
8M0068785	油压适配器套件	ADPT KIT-OIL PRES	1
816667A2	转向支架总成（不带提手）	BRACKET ASSEMBLY Steering (W/O CARRYING HANDLE)	1
827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
831248A1	排放检测探头工具	PROBE TOOL Emissions	1

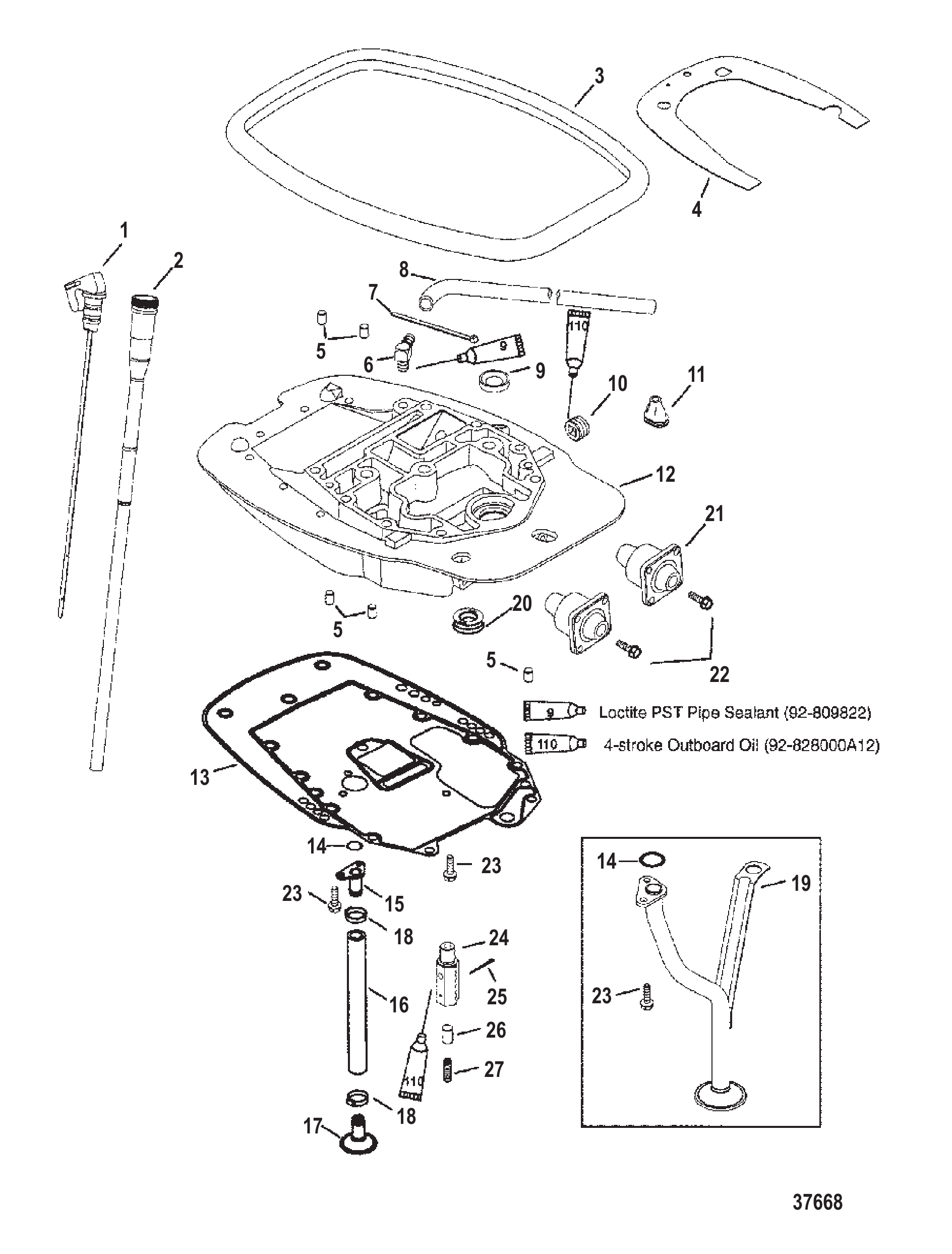

图 2适配板 ADAPTOR PLATE

REF	零件编号	中文名称	英文名称	数量
1	825990	量油尺	DIPSTICK	1
2	825989	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
3	8238052	下罩密封条	SEAL Lower Cowl	1
4	828915	隔热罩	HEAT SHIELD	1
4	8289151	隔热罩	HEAT SHIELD	1
5	23784	定位销	PIN Dowel	5
6	62910	弯头(0.125-27)	ELBOW (.125-27)	1
6	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
7	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
8	7765377	软管(24.500英寸散装)(20英寸)	HOSE (24.500 Inches Bulk) (20 IN.)	1
8	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	1
9	828932	油封	SEAL Oil	1
9	16977	油封	SEAL Oil	1
10	384072	管塞	PLUG Pipe	1
10	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
11	822408	护孔环	GROMMET	1
11	822408001	护孔环	GROMMET	1
12	8252285	适配板	ADAPTER PLATE	1
12	825228A25	适配板套件	ADAPTOR PLATE KIT	1
12	8252284	适配板	ADAPTER PLATE	1
12	825228A24	适配板套件	ADAPTOR PLATE KIT	1
12	825228A5	适配板总成	ADAPTER PLATE ASSEMBLY	1
12	825228A15	适配板套件	ADAPTOR PLATE KIT	1
12	8252281	适配板	ADAPTER PLATE	1
12	825228A15	适配板套件	ADAPTOR PLATE KIT	1
13	8252513	衬垫	GASKET	1
13	8M0213113	适配板垫片	GASKET Adaptor Plate	1
13	8252513	衬垫	GASKET	1
13	8M0213113	适配板垫片	GASKET Adaptor Plate	1
13	825251	衬垫	GASKET	1
13	825228A5	适配板总成	ADAPTER PLATE ASSEMBLY	1
14	845746	O型圈	O-RING	1
15	854789	机油集滤器顶板	PLATE Oil Pickup-Top	1
15	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
16	854793	机油集滤器软管	HOSE Oil Pickup	1
17	854791	挡板	BAFFLE	1
17	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
18	855228	卡箍	CLAMP	2
19	8252141	机油收集器	PICK UP Oil	1
19	825214	机油收集器	PICK UP Oil	1
20	19565	护孔环	GROMMET	1
20	19565002	护孔环	GROMMET	1
21	8262672	支架	MOUNT	2
21	8M0224385	支架	MOUNT	2
22	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	8
22	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	8
23	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2/3
23	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2/3
24	825295	机油减压阀体	BODY Oil Pressure Relief	1
24	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
25	45882	开口销	COTTER PIN	1
26	825215	柱塞	PLUNGER	1
26	8252151	柱塞	PLUNGER	1
27	825216	弹簧	SPRING	1

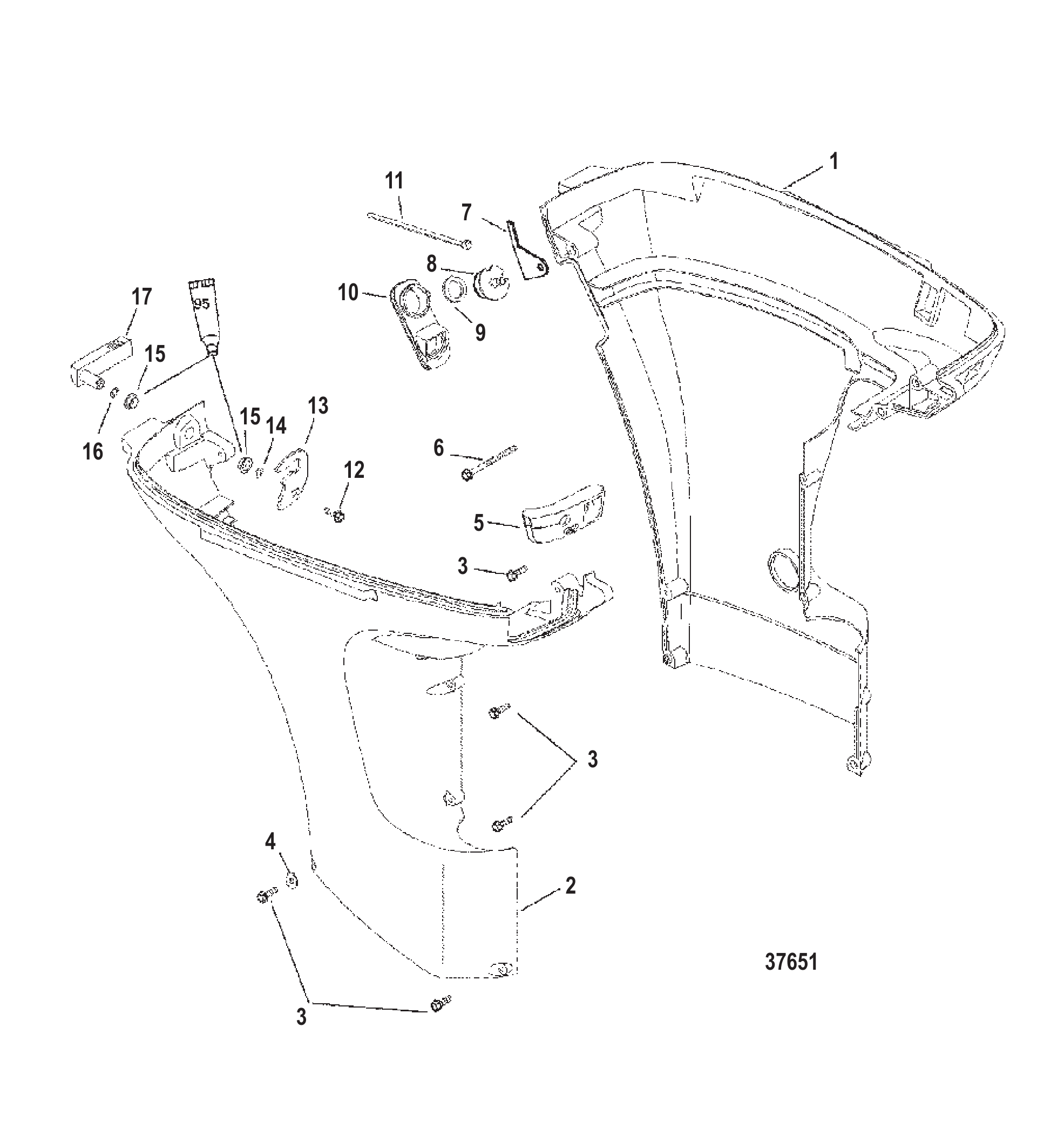

图 3下机罩 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	826277F1	下机罩	BOTTOM COWL	1
1	826277F2	下机罩	BOTTOM COWL	1
1	826277T2	下机罩	BOTTOM COWL	1
2	826278F3	下机罩	BOTTOM COWL	1
2	826278T7	下机罩	BOTTOM COWL	1
2	826278F4	下机罩	BOTTOM COWL	1
2	826278T4	下机罩	BOTTOM COWL	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	6
4	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
5	825238	密封件	SEAL	1
5	825238002	密封件	SEAL	1
6	82684460	螺钉(M6 x 60)	SCREW (M6 x 60)	1
7	855627	衬垫	GASKET	1
8	827948	接头	FITTING	1
9	855576	垫圈	WASHER	1
10	826273	护套	BOOT	1
10	826273001	护套	BOOT	1
11	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
12	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
13	825783	锁钩	LATCH HOOK	1
13	893766	锁钩	HOOK Latch	1
14	12134	波形垫圈	WASHER Wave	1
15	812707	衬套	BUSHING	2
16	12134	波形垫圈	WASHER Wave	1
17	825782F1	罩壳锁杆	LEVER Cowl Latch	1
17	825782F2	罩壳锁杆	LEVER Cowl Latch	1
17	825782F1	罩壳锁杆	LEVER Cowl Latch	1

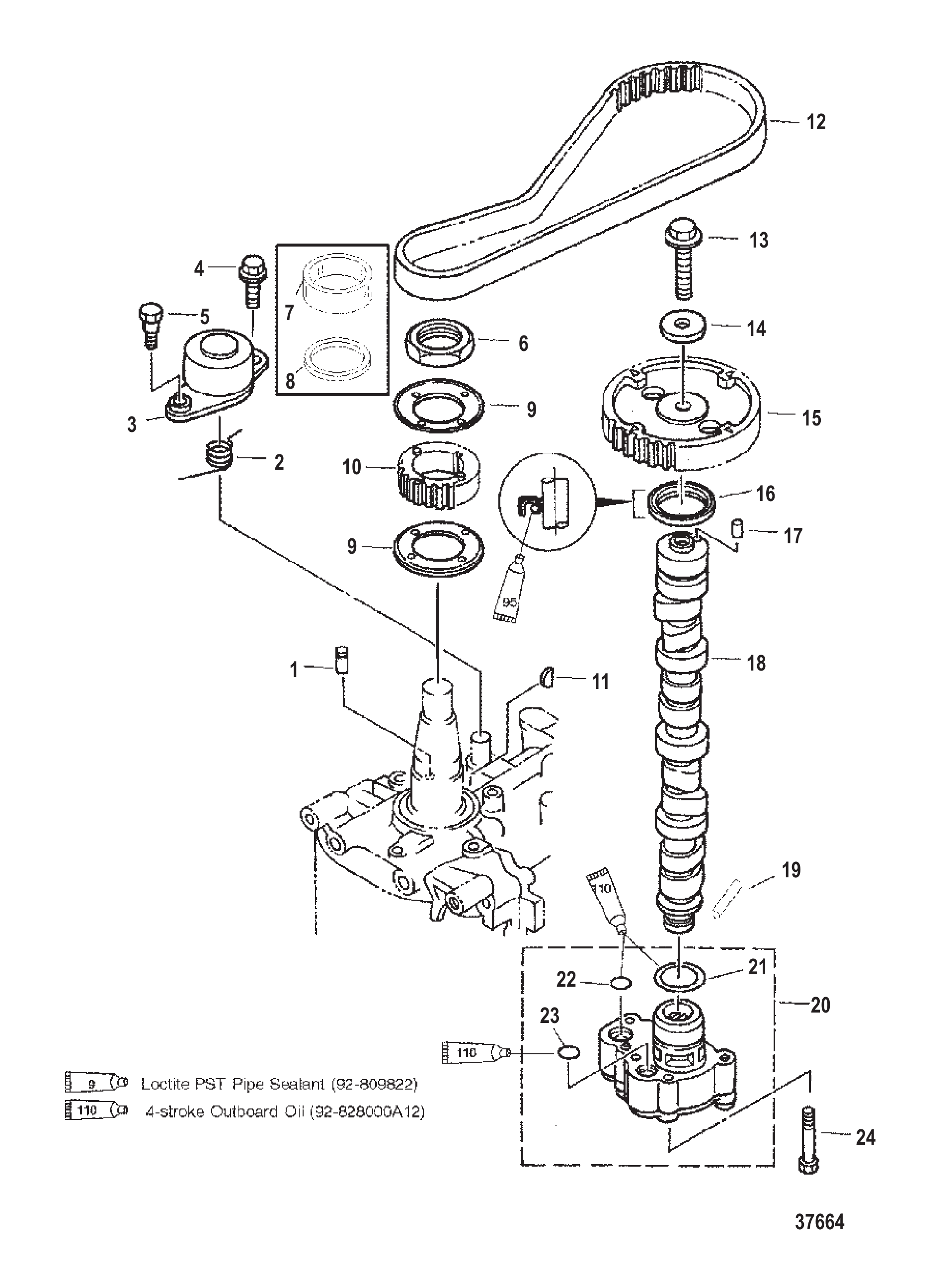

图 4凸轮轴/油泵 CAMSHAFT/OIL PUMP

REF	零件编号	中文名称	英文名称	数量
1	825087	销(随气缸体提供)	PIN (INCLUDED WITH CYL. BLOCK)	1
2	825088	弹簧	SPRING	1
3	824796A1	张紧器总成	TENSIONER ASSEMBLY	1
4	81893420	螺钉(M8 x 20)	SCREW (M8 x 20)	1
5	826165	螺钉	SCREW	1
6	825085	螺母	NUT	1
7	850522	隔套	SPACER	1
8	834838	负荷环	LOAD RING	1
9	825082	垫圈	WASHER	2
10	825083	驱动齿轮	GEAR Drive	1
10	825083T	驱动齿轮	GEAR Drive	1
11	18856M	键	KEY	1
11	893761	键	KEY	1
12	825109	皮带	BELT	1
13	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
14	4002319	垫圈	WASHER	1
15	825108	从动齿轮	GEAR Driven	1
16	825048	油封	SEAL Oil	1
17	825956	定位销	PIN Dowel	1
18	825047	凸轮轴	CAMSHAFT	1
18	8250471	凸轮轴	CAMSHAFT	1
19	826149	销	PIN	1
20	825058A1	油泵总成	PUMP ASSEMBLY Oil	1
21	826152	O型圈	O-RING	1
22	826154	O型圈	O-RING	1
23	826153	O型圈	O-RING	1
24	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	4
-	832013A96	衬垫套件	GASKET SET	1
-	822775A97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775A98	动力头总成	POWERHEAD ASSEMBLY	1
-	825034A8	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	825034A17	气缸盖套件	HEAD KIT-CYLINDER	1

图 5化油器（可调导向螺丝） CARBURETOR (ADJUSTABLE PILOT SCREW)

REF	零件编号	中文名称	英文名称	数量
1	825073A1	化油器	CARBURETOR	1
1	825073T1	化油器	CARBURETOR	1
1	825073A6	化油器	CARBURETOR	1
2	825073A2	化油器	CARBURETOR	1
2	8M0128511	化油器	CARBURETOR	1
2	825073A7	化油器	CARBURETOR	1
3	825073A3	化油器	CARBURETOR	1
3	825073A8	化油器	CARBURETOR	1
4	825073A4	化油器	CARBURETOR	1
4	825073A9	化油器	CARBURETOR	1
4	825073T9	化油器	CARBURETOR	1
5	809571	螺钉（M4×10）	SCREW (M4 x 10)	8
6	809572	盖板	COVER	1
7	809573	衬垫	GASKET	4
8	809583	金属塞	PLUG Metal	4
8	855237	堵头	PLUG	4
8	827737	橡胶密封件	SEAL Rubber	4
9	809578	导向螺钉	SCREW Pilot	4
9	8095784	导向螺钉组	SCREW SET Pilot	4
10	809124M	O型圈	O-RING	4
11	809579	空气调节弹簧	SPRING Air Adjusting	4
12	826943M	垫圈	WASHER	3
13	8095791	弹簧	SPRING	3
14	8095781	节气门螺钉	SCREW Throttle	3
15	809580	垫圈	WASHER	4
16	94722M	挡圈	RING Retaining	4
17	809582	杠杆	LEVER	1
18	92515M	锁紧垫圈	LOCKWASHER	1
19	809581	螺母	NUT	1
20	809570	针阀	NEEDLE VALVE	4
20	8095701	针阀	VALVE Needle	4
21	8095711	螺钉 (M4 x 5)	SCREW (M4 x 5)	4
22	809574	主喷管	MAIN NOZZLE	4
22	8095741	主喷管	MAIN NOZZLE	4
23	11802M	O型圈	O-RING	4
24	809577	主喷管	MAIN NOZZLE	4
25	809576	怠速量孔(#44)	JET Pilot (#44)	4
25	8095761	怠速量孔(#42)	JET Pilot (#42)	4
25	8095761	怠速量孔(#42)	JET Pilot (#42)	4
26	809575	主量孔(#112)	JET Main (#112)	4
26	8095751	主量孔(#104)	JET Main (#104)	2
26	8095752	主量孔(#103)	JET Main (#103)	2
27	809569	浮子	FLOAT	4
28	11794M	销	PIN	4
29	809568	衬垫	GASKET	4
30	809567	本体	BODY	3
31	81758M	螺钉(M4 x 12)	SCREW (M4 x 12)	16
32	8095783	放油螺钉(M5×6)	SCREW Drain (M5 x 6)	4
33	8095681	衬垫	GASKET	4
34	8095721	盖板	COVER	1
35	809584	卡扣	CLIP	1
36	809585	滚轮	ROLLER	1
37	8095721	盖板	COVER	1
38	11829M	固定座	RETAINER	1
39	809586	启动杆	ROD Starter	1
40	809587	接头	JOINT	1
41	8095781	节气门螺钉	SCREW Throttle	2
42	8095792	导向调节弹簧	SPRING Pilot Adjusting	3
42	8095791	弹簧	SPRING	3
43	8095721	盖板	COVER	1
44	8095712	螺钉	SCREW	1
45	8095801	垫圈	WASHER	1
46	8095821	杠杆	LEVER	1
47	826931M	螺钉	SCREW	1
48	8095671	本体	BODY	1
-	809594A1	化油器维修套件	REPAIR KIT Carburetor	1

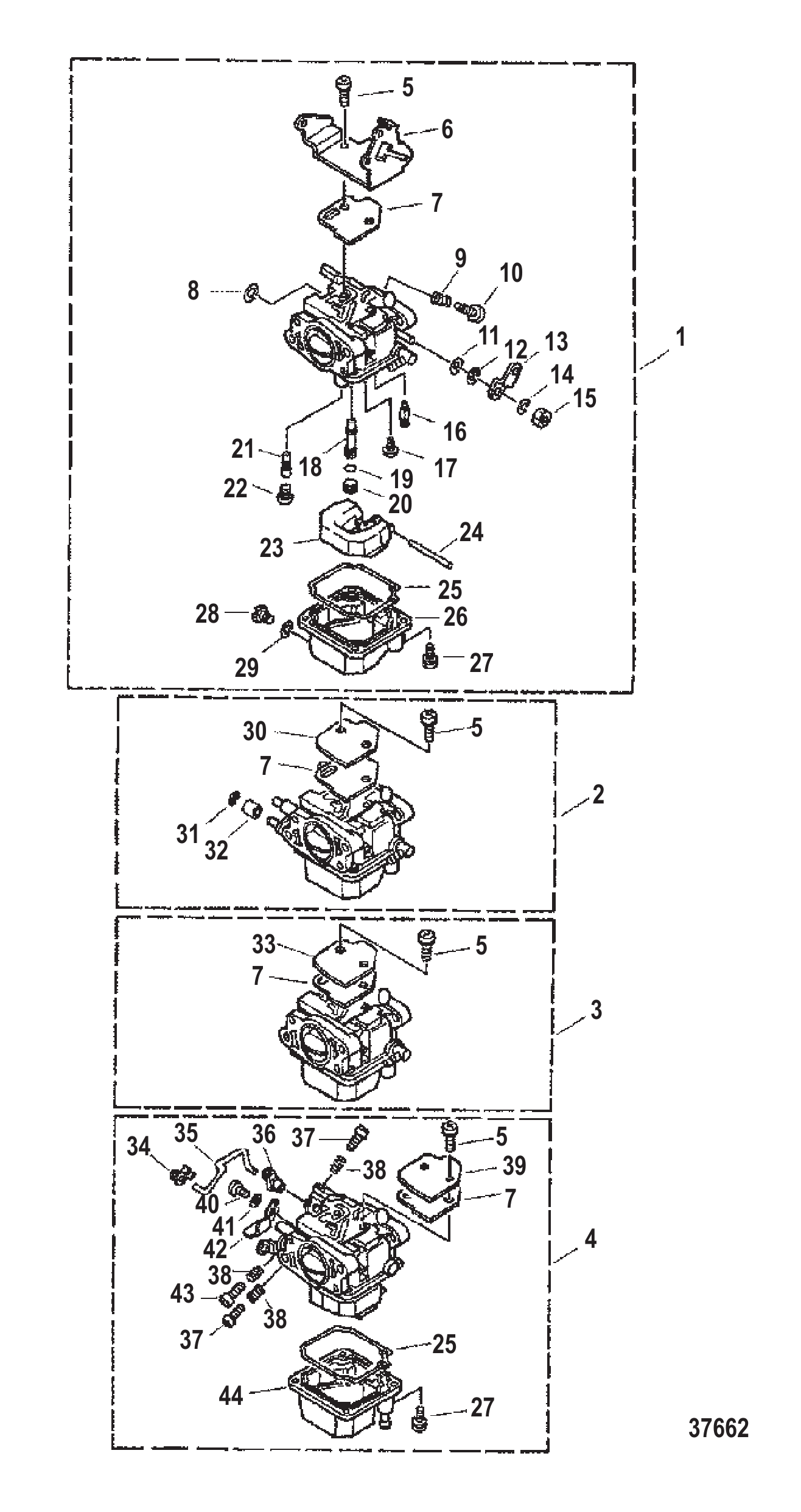

图 6化油器（不可调导向螺丝） CARBURETOR (NON-ADJUSTABLE PILOT SCREW)

REF	零件编号	中文名称	英文名称	数量
1	825073A11	化油器	CARBURETOR	1
1	825073T11	化油器	CARBURETOR	1
2	825073A12	化油器	CARBURETOR	1
2	825073T12	化油器	CARBURETOR	1
3	825073A13	化油器	CARBURETOR	1
3	825073T13	化油器	CARBURETOR	1
4	825073A14	化油器	CARBURETOR	1
4	8M0059473	化油器	CARBURETOR	1
5	809571	螺钉（M4×10）	SCREW (M4 x 10)	8
6	809572	盖板	COVER	1
7	809573	衬垫	GASKET	4
8	826943M	垫圈	WASHER	3
9	8095791	弹簧	SPRING	3
10	8095781	节气门螺钉	SCREW Throttle	3
11	809580	垫圈	WASHER	4
12	94722M	挡圈	RING Retaining	4
13	809582	杠杆	LEVER	1
14	92515M	锁紧垫圈	LOCKWASHER	1
15	809581	螺母	NUT	1
16	809570	针阀	NEEDLE VALVE	4
17	8095711	螺钉 (M4 x 5)	SCREW (M4 x 5)	4
18	809574	主喷管	MAIN NOZZLE	4
19	11802M	O型圈	O-RING	4
20	809577	主喷管	MAIN NOZZLE	4
21	809576	怠速量孔(#44)	JET Pilot (#44)	4
21	8095761	怠速量孔(#42)	JET Pilot (#42)	4
22	809575	主量孔(#112)	JET Main (#112)	4
23	809569	浮子	FLOAT	4
24	11794M	销	PIN	4
25	809568	衬垫	GASKET	4
26	809567	本体	BODY	3
27	81758M	螺钉(M4 x 12)	SCREW (M4 x 12)	16
28	8095783	放油螺钉(M5×6)	SCREW Drain (M5 x 6)	4
29	8095681	衬垫	GASKET	4
30	8095721	盖板	COVER	1
31	809584	卡扣	CLIP	1
32	809585	滚轮	ROLLER	1
33	8095721	盖板	COVER	1
34	11829M	固定座	RETAINER	1
35	809586	启动杆	ROD Starter	1
36	809587	接头	JOINT	1
37	8095781	节气门螺钉	SCREW Throttle	2
38	8095792	导向调节弹簧	SPRING Pilot Adjusting	3
38	8095791	弹簧	SPRING	3
39	8095721	盖板	COVER	1
40	8095712	螺钉	SCREW	1
41	8095801	垫圈	WASHER	1
42	8095821	杠杆	LEVER	1
43	826931M	螺钉	SCREW	1
44	8095671	本体	BODY	1
-	809594A1	化油器维修套件	REPAIR KIT Carburetor	1

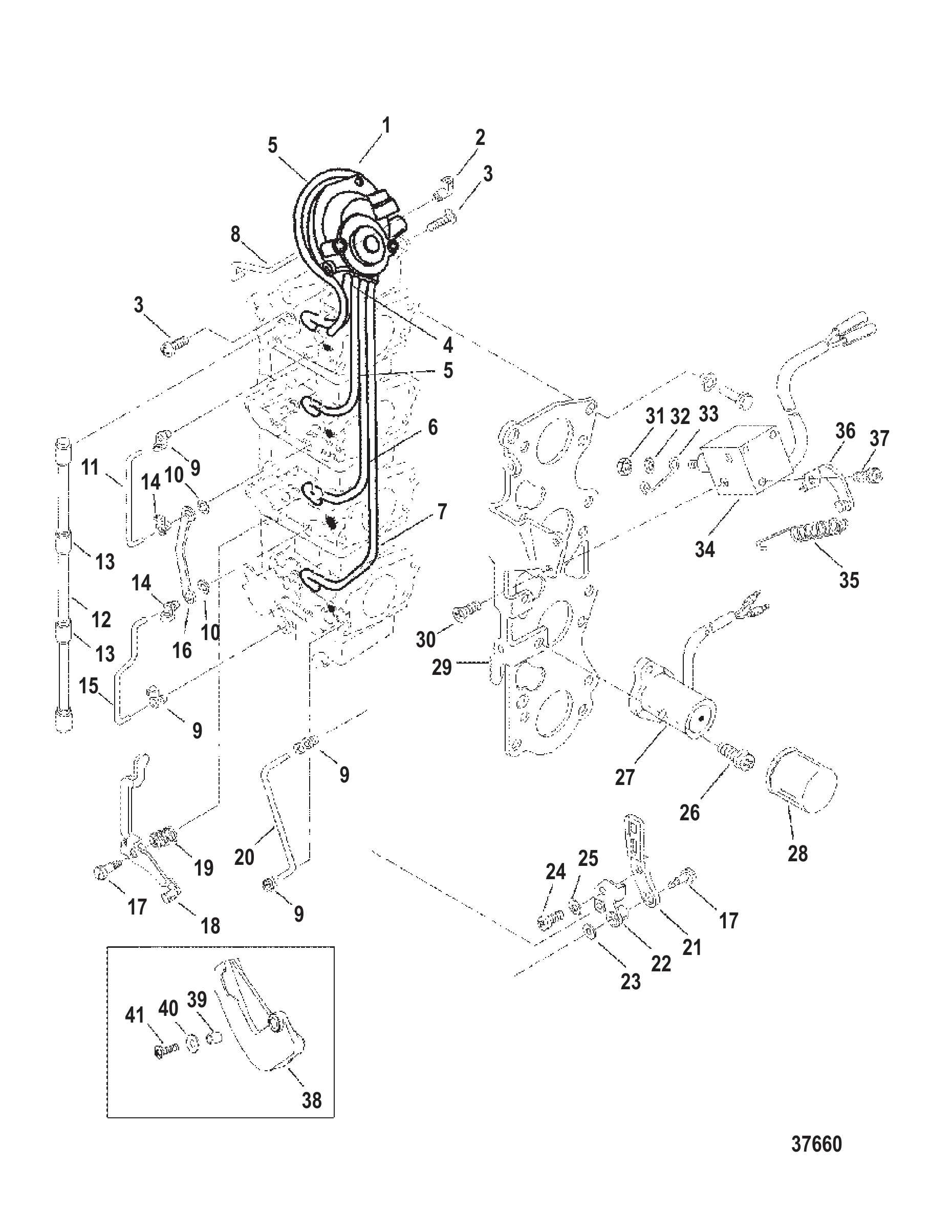

图 7化油器连杆 CARBURETOR LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	828524	隔膜	DIAPHRAGM	1
2	809587	接头	JOINT	1
3	827480M	螺钉	SCREW	3
4	80960110	管道	PIPE	1
5	80960120	管道	PIPE	1/2
6	809601	管道	PIPE	1
7	80960130	管道	PIPE	1
8	8095975	阻风门拉杆	ROD Choke	1
9	11829M	固定座	RETAINER	4
10	809606	垫圈	WASHER	2
11	809597	阻风门拉杆	ROD Choke	1
12	8095974	阻风门拉杆	ROD Choke	1
13	809608	轴环	COLLAR	2
14	8095981	接头	JOINT	2
15	8095972	阻风门拉杆	ROD Choke	1
16	8095971	阻风门拉杆	ROD Choke	1
17	80959910	螺钉	SCREW	2
18	809607	节气门缓冲器	DAMPER Throttle	1
19	8096021	弹簧	SPRING	1
20	8095973	阻风门拉杆	ROD Choke	1
21	8096001	启动杆	LEVER Starter	1
22	809600	启动杆	LEVER Starter	1
23	82207M	垫圈	WASHER	1
24	8095992	螺钉	SCREW	1
25	82211M	垫圈	WASHER	1
26	8095991	螺钉	SCREW	2
27	825106	自动启动总成	AUTO START ASSEMBLY	1
27	825106T	自动启动总成	AUTO START ASSEMBLY	1
28	855531	盖板	COVER	1
29	827631	支架	BRACKET	1
30	809599	螺钉	SCREW	2
31	809604	螺母	NUT	1
32	80960610	垫圈	WASHER	1
33	809605	拉线	WIRE PULL	1
34	97685M	电磁阀总成	SOLENOID ASSEMBLY	1
34	97685T	电磁阀	SOLENOID	1
35	8096022	弹簧	SPRING	1
36	809603	安装板	PLATE	1
37	8095993	螺钉	SCREW	1
38	8262311	凸轮	CAM	1
39	309772	隔套	SPACER	1
40	4002314	垫圈	WASHER	1
41	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1

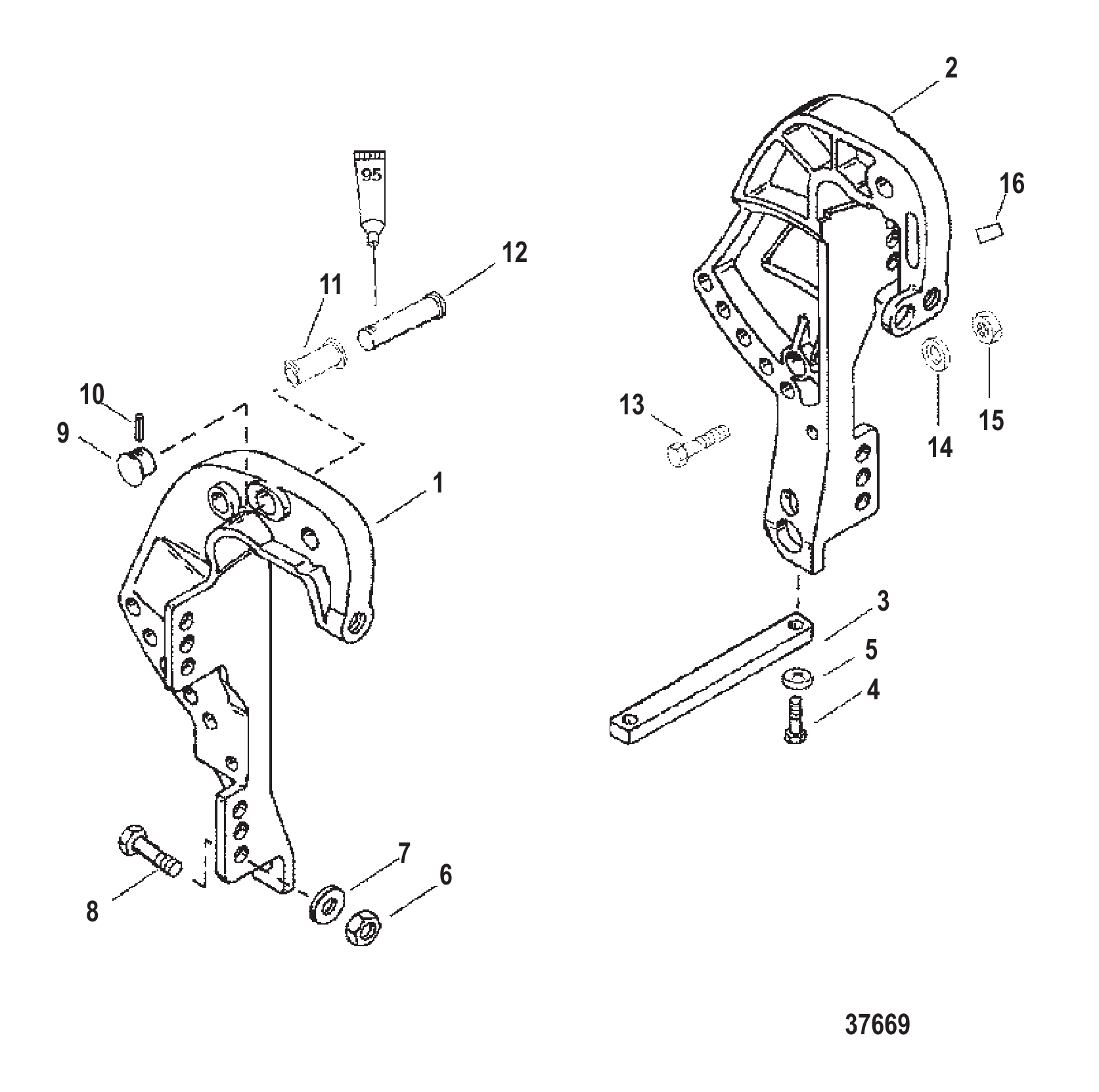

图 8夹紧支架（非大脚型） CLAMP BRACKET (NON BIGFOOT)

REF	零件编号	中文名称	英文名称	数量
1	821774A1	夹箍支架	CLAMP BRACKET	1
1	821774A2	夹箍支架	CLAMP BRACKET	1
1	821774T9	夹箍支架	CLAMP BRACKET	1
2	821773A1	夹箍支架	CLAMP BRACKET	1
2	821773T1	夹箍支架	CLAMP BRACKET	1
2	821773A2	夹箍支架	CLAMP BRACKET	1
3	825271	阳极块	ANODE	1
3	8252711	阳极块	ANODE	1
4	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
4	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
5	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
5	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
6	8M0027784	螺母	NUT	4
6	82671117	螺母(.500-20)	NUT (.500-20)	4
7	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
7	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
8	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
9	822401	盖帽	CAP	1
10	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
11	823589	衬套	BUSHING	1
12	8224001	销	PIN	1
13	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
14	4002319	垫圈	WASHER	2
15	13914	螺母(M10)	NUT (M10)	2
15	40140	螺母(M10)	NUT (M10)	2
16	8237011	副驾驶贴花	DECAL Co-Pilot	1

图 9曲轴、活塞与连杆 CRANKSHAFT, PISTON AND CONNECTING ROD

REF	零件编号	中文名称	英文名称	数量
1	831279A1	曲轴	CRANKSHAFT	1
1	831279A2	曲轴	CRANKSHAFT	1
2	825027	密封件	SEAL	1
2	8M0151047	油封	SEAL Oil	1
3	825028	油封	SEAL Oil	1
4	832013	密封件	SEAL	1
4	8M0151048	油封	SEAL Oil	1
5	825018A1	连杆	CONNECTING ROD	4
5	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	4
6	825019	螺栓	BOLT	8
6	8M0049884	螺栓	BOLT	8
7	825021	棕色轴承	BEARING Brown	8
7	893630	棕色轴承	BEARING Brown	8
7	8250211	黑色轴承	BEARING Black	8
7	893630001	黑色轴承	BEARING Black	8
7	8250212	蓝色轴承	BEARING Blue	8
7	893630002	蓝色轴承	BEARING Blue	8
8	825011A1	活塞总成	PISTON ASSEMBLY	4
8	825011A2	活塞总成	PISTON ASSEMBLY	OPT
9	825012A1	活塞环组	RING SET Piston	4
9	8250121	活塞环	RING Piston	OPT
10	825015	油环	RING Oil	4
11	825016	活塞销	PIN Piston	4
11	893863	活塞销	PIN Piston	4
12	825017	固定座	RETAINER	8
12	893529	活塞销挡圈	RETAINER Piston Pin	8
-	822775A97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775A98	动力头总成	POWERHEAD ASSEMBLY	1
-	832013A96	衬垫套件	GASKET SET	1

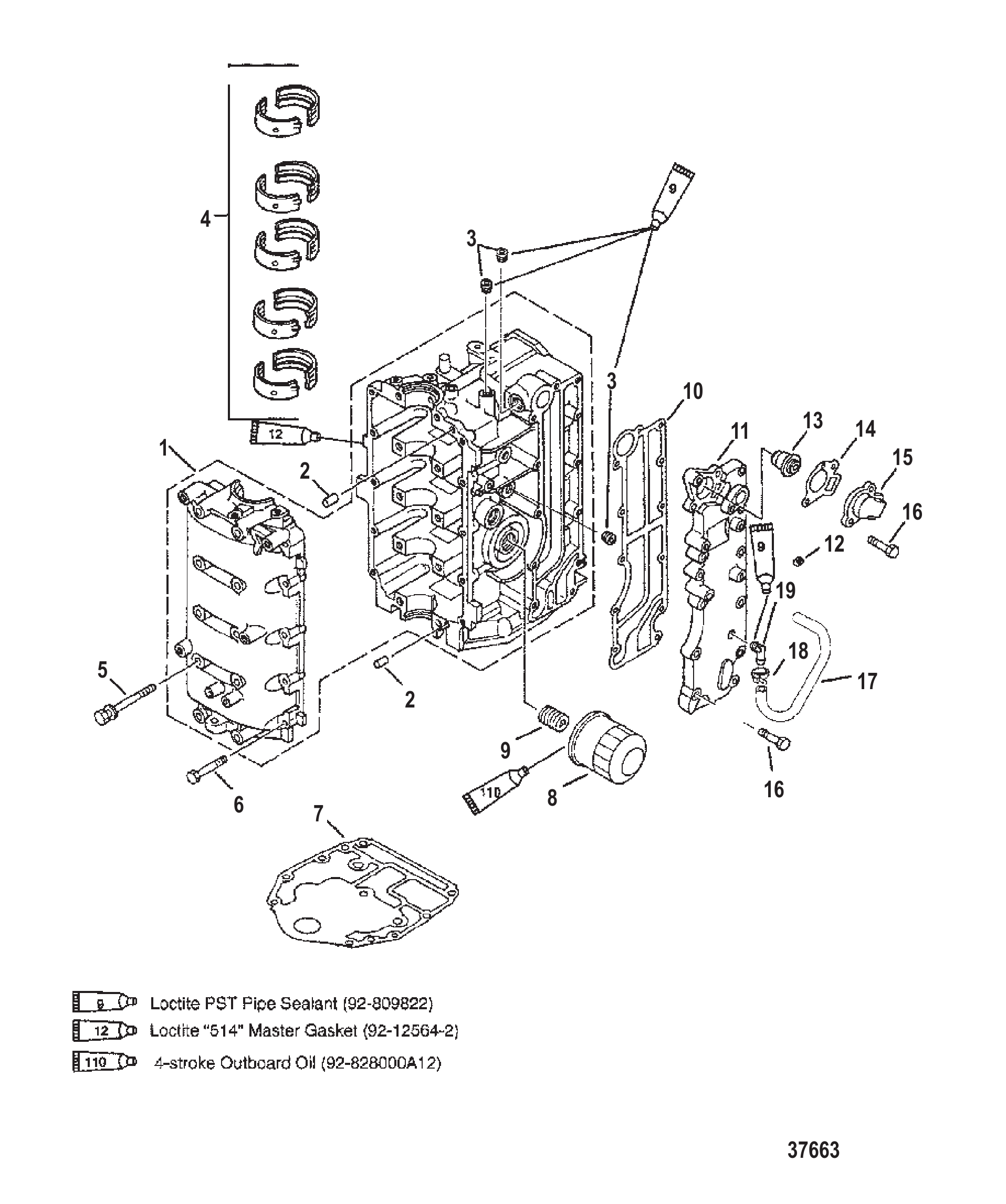

图 10气缸体 CYLINDER BLOCK

REF	零件编号	中文名称	英文名称	数量
1	824955A4	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	824955T8	气缸体	CYLINDER BLOCK	1
1	824955A8	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	824955T8	气缸体	CYLINDER BLOCK	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	825024	棕色轴承	BEARING Brown	10
4	893631	主轴承-棕色	BEARING Main - Brown	10
4	8250241	黑色轴承	BEARING Black	10
4	893631001	主轴承-黑色	BEARING Main - Black	10
4	8250242	蓝色轴承	BEARING Blue	10
4	893631002	主轴承-蓝色	BEARING Main - Blue	10
5	82506182	螺钉(M8×82)	SCREW (M8 x 82)	10
6	82500935	螺钉(M6x35)	SCREW (M6 x 35)	10
6	8M0241960	螺钉	SCREW	10
7	825231	衬垫	GASKET	1
7	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
8	822626A2	机油滤清器总成	FILTER ASSEMBLY Oil	1
8	8M0162830	机油滤清器	FILTER OIL	1
9	822625	管接头(M20)	NIPPLE (M20)	1
10	825029	衬垫	GASKET	1
10	8M0058361	衬垫	GASKET	1
11	8250301	排气罩	COVER Exhaust	1
11	825030A1	排气盖总成	COVER ASSEMBLY Exhaust	1
11	825030A1	排气盖总成	COVER ASSEMBLY Exhaust	1
12	479452	堵头	PLUG	1
13	825212	节温器	THERMOSTAT	1
13	855676003	节温器 (60C/140F)	THERMOSTAT (60C/140F)	1
14	824853	衬垫	GASKET	1
14	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
14	8248531	衬垫	GASKET	1
14	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
15	825031C	盖板	COVER	1
15	8M0188835	节温器盖	COVER Thermostat	1
16	82500935	螺钉(M6x35)	SCREW (M6 x 35)	12
16	8M0241960	螺钉	SCREW	12
17	83075780	管材(28英寸散装)(11英寸)	TUBING (28.00 Inches Bulk) (11 IN.)	1
17	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
18	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
19	99664	弯头	ELBOW	1
19	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
-	822775A97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775A98	动力头总成	POWERHEAD ASSEMBLY	1
-	832013A96	衬垫套件	GASKET SET	1

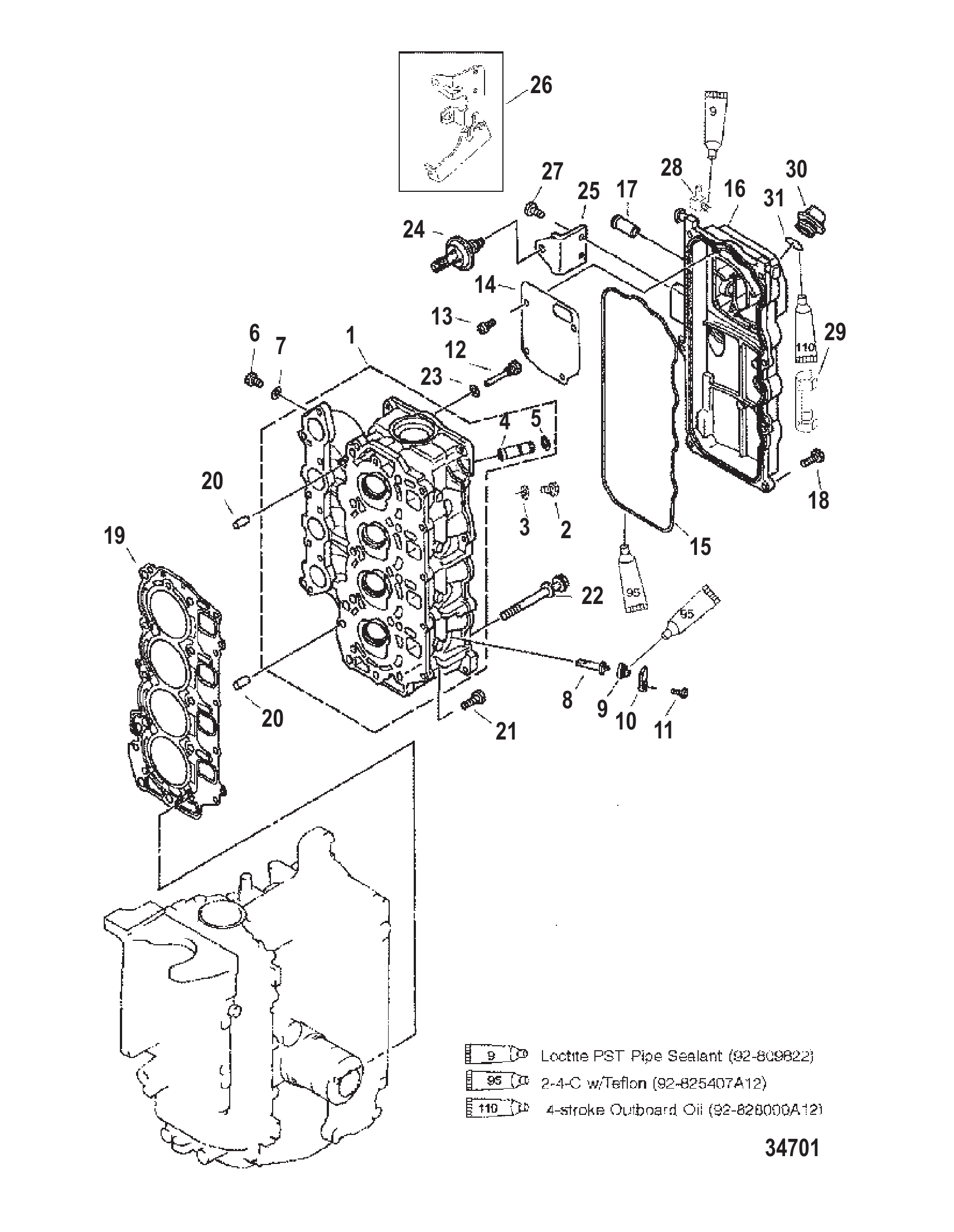

图 11气缸盖 CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
-	825034A8	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	825034A9	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	83124714	螺栓	BOLT	4
3	831246	密封垫圈	WASHER Sealing	4
4	825037	导套	GUIDE	8
4	8M0054272	气门导管	GUIDE - VALVE	8
5	825038	卡簧	CIRCLIP	8
6	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	4
7	827610	衬垫	GASKET	4
8	826887M	阳极块	ANODE	4
9	825040	护孔环	GROMMET	4
10	826888M	盖板	COVER	4
11	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
11	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
12	827607	螺栓	BOLT	1
13	4005785	螺钉（M4×10）	SCREW (M4 x 10)	4
14	825055	盖板	COVER	1
15	825056	O型圈	O-RING	1
16	8250534	盖板	COVER	1
16	8250532	盖板	COVER	1
16	8250534	盖板	COVER	1
17	825054	通气管	BREATHER PIPE	1
18	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	7
18	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	7
19	825032	衬垫	GASKET	1
20	825010	定位销	PIN Dowel	2
21	82500925	螺钉(M6x25)	SCREW (M6 x 25)	5
21	893745025	螺钉(M6x25)	SCREW (M6 x 25)	5
22	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	10
22	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	10
23	827610	衬垫	GASKET	1
24	826060	隔膜	DIAPHRAGM	1
25	828528	支架	BRACKET	1
26	830294	支架	BRACKET	1
26	830294T1	支架	BRACKET	1
27	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
28	62910	弯头(0.125-27)	ELBOW (.125-27)	1
28	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
29	8266241	卡箍	CLAMP	1
30	825490	堵头	PLUG	1
30	8M0240831	油塞	OIL PLUG	1
31	825492	O型圈	O-RING	1
31	8M0052669	O型圈	O-RING	1
-	832013A96	衬垫套件	GASKET SET	1
-	822775A97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775A98	动力头总成	POWERHEAD ASSEMBLY	1

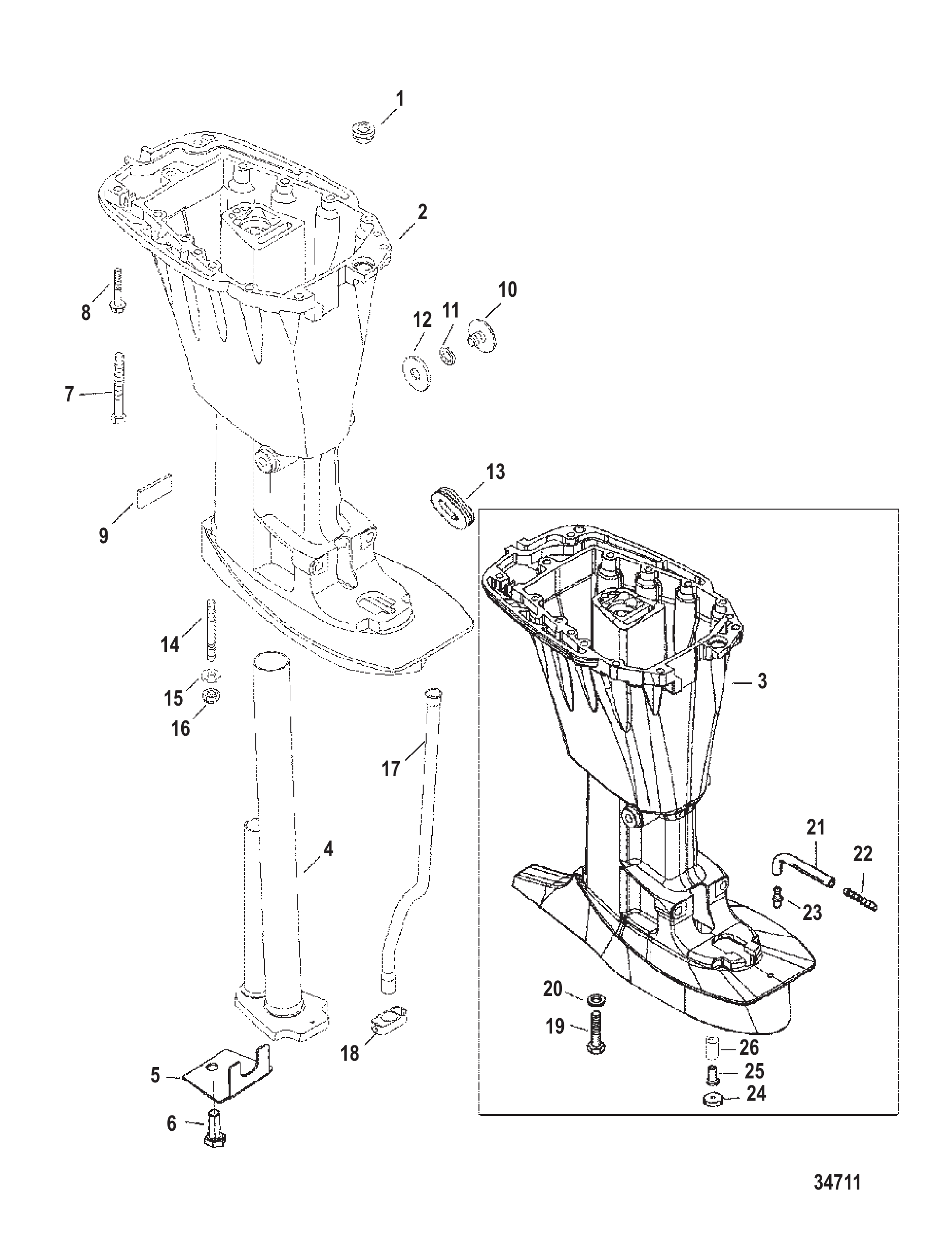

图 12驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	42941	水管密封件	SEAL Water Tube	1
2	825218A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T6	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
3	852421A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
3	852421T3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
3	852421A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
3	852421T4	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
4	825220T06	排气管	PIPE Exhaust	1
5	854471	安装板	PLATE	1
5	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
6	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
7	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
8	85467845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
8	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
9	828706	缓冲垫	BUMPER	1
9	8M0043364	缓冲垫	BUMPER	1
10	828818	放油塞	PLUG Drain	1
10	8288181	放油塞	PLUG Drain	1
11	828816	衬垫	GASKET	1
11	8M0204692	衬垫@5	GASKET @5	1
12	826276	缓冲垫	BUMPER	2
13	828817	护孔环	GROMMET	1
13	8M0151042	护孔环	GROMMET	1
14	823984	螺柱（M10×50）	STUD (M10 x 50)	1
14	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
15	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	1
15	8M0214963	垫圈	WASHER	1
16	13914	螺母(M10)	NUT (M10)	1
16	40140	螺母(M10)	NUT (M10)	1
17	8252501	水管	TUBE Water	1
17	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
18	828529	导套	GUIDE	1
19	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
20	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	4
21	85822A7	速度计传感器	SPEEDOMETER PICK UP	1
22	85822	直通接头	CONNECTOR Straight	1
22	85822T	直通接头	CONNECTOR Straight	1
23	13035	接头	FITTING	1
23	8M0181450	接头	FITTING	1
24	813745	隔套	SPACER	1
25	43585	联轴器	COUPLING	1
26	855623	衬套	BUSHING	1
-	832013A96	衬垫套件	GASKET SET	1

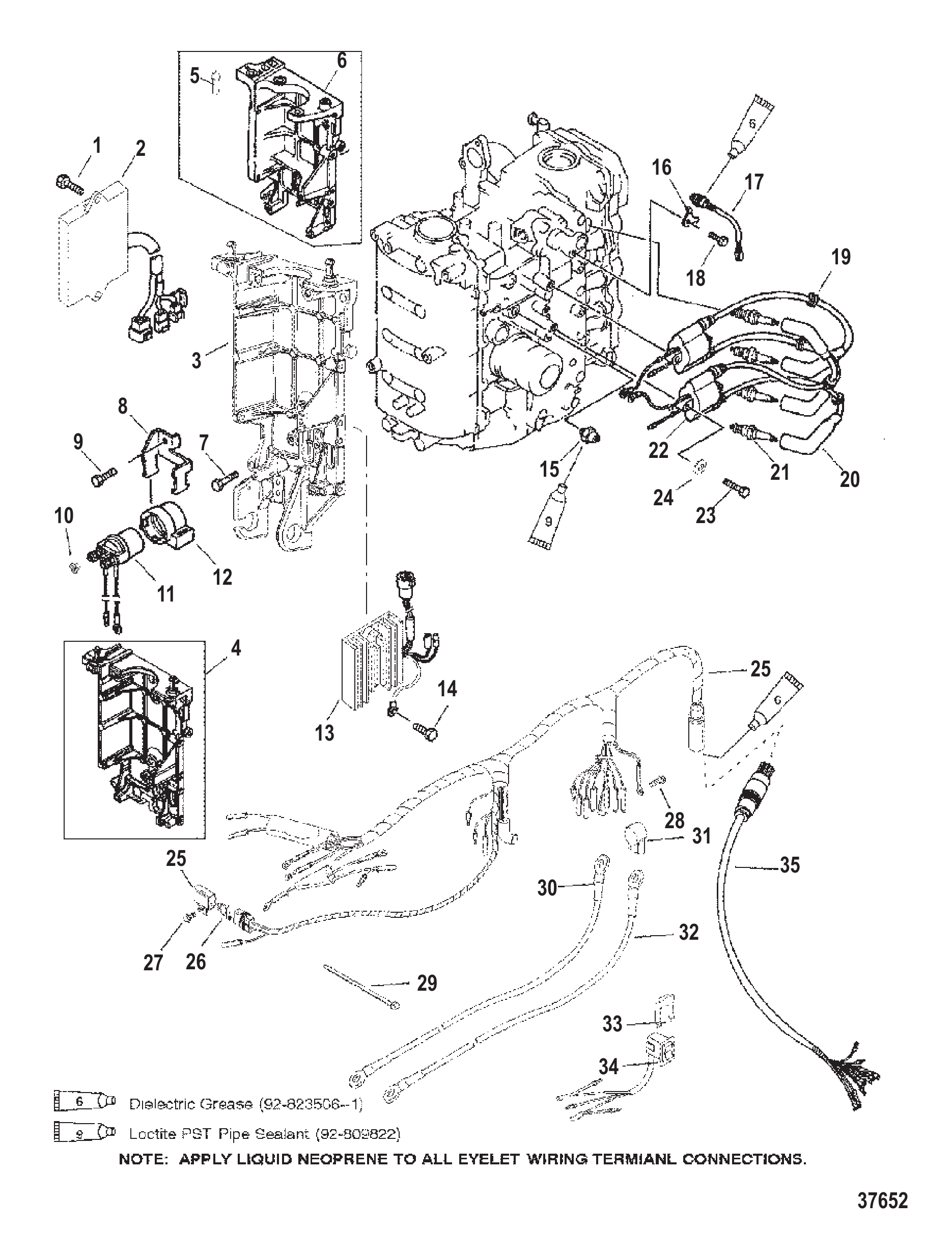

图 13电气组件 ELECTRICAL COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
2	825098	电动控制器总成	CONTROLLER ASSEMBLY Electric	1
2	8250981	电动控制器总成	CONTROLLER ASSEMBLY Electric	1
2	8250982	电动控制器总成	CONTROLLER ASSEMBLY Electric	1
2	8250983	电动控制器总成	CONTROLLER ASSEMBLY Electric	1
3	834791	支架	BRACKET	1
3	8347912	支架	BRACKET	1
4	8347911	支架	BRACKET	1
4	8347913	支架	BRACKET	1
5	825092	撑杆	STAY	2
6	825094	启动机支架	BRACKET Starter	1
7	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
7	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
8	825074	电磁阀板	SOLENOID PLATE	1
9	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
10	8268336	螺母 (M6)	NUT (M6)	2
10	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	825096	电磁阀	SOLENOID	1
11	825096T01	启动电磁阀	SOLENOID Starter	1
12	95643M	支架	BRACKET	1
12	8M0010250	支架	BRACKET	1
13	825076	电压调节器	REGULATOR Voltage	1
14	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
15	828040	压力开关	PRESSURE SWITCH	1
15	8M0098207	油压开关	SWITCH Oil Pressure	1
16	815004M	安装板	PLATE	1
17	828039	温度开关	TEMPERATURE SWITCH	1
17	8280391	温度开关	TEMPERATURE SWITCH	1
18	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
19	82069M	护孔环	GROMMET	4
20	825102A1	高压线	HIGH TENSION LEAD	4
21	827858	火花塞 NGK-DPR6EA-9	SPARK PLUG NGK-DPR6EA-9	4
21	827858Q	PG DPR6EA-9 @10	PG DPR6EA-9 @10	4
22	825101	点火线圈总成	COIL ASSEMBLY Ignition	2
22	825101T	点火线圈总成	COIL ASSEMBLY Ignition	2
23	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
24	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	4
24	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	4
25	827350A3	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
26	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
27	82104510	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
27	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
28	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
29	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
30	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
31	79695	绝缘套-黑色	BOOT Insulator - Black	1
31	79695T	绝缘套(黑色)	BOOT Insulator (Black)	1
32	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive
33	8124431	固定座	RETAINER	1
33	8M0032848	开关固定座	RETAINER Switch	1
34	850691	开关	SWITCH	1
34	8M0235192	微调开关	SWITCH TRIM	1
35	86232A4	辅助线束总成	HARNESS ASSEMBLY Auxiliary	1
-	822775A97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775A98	动力头总成	POWERHEAD ASSEMBLY	1

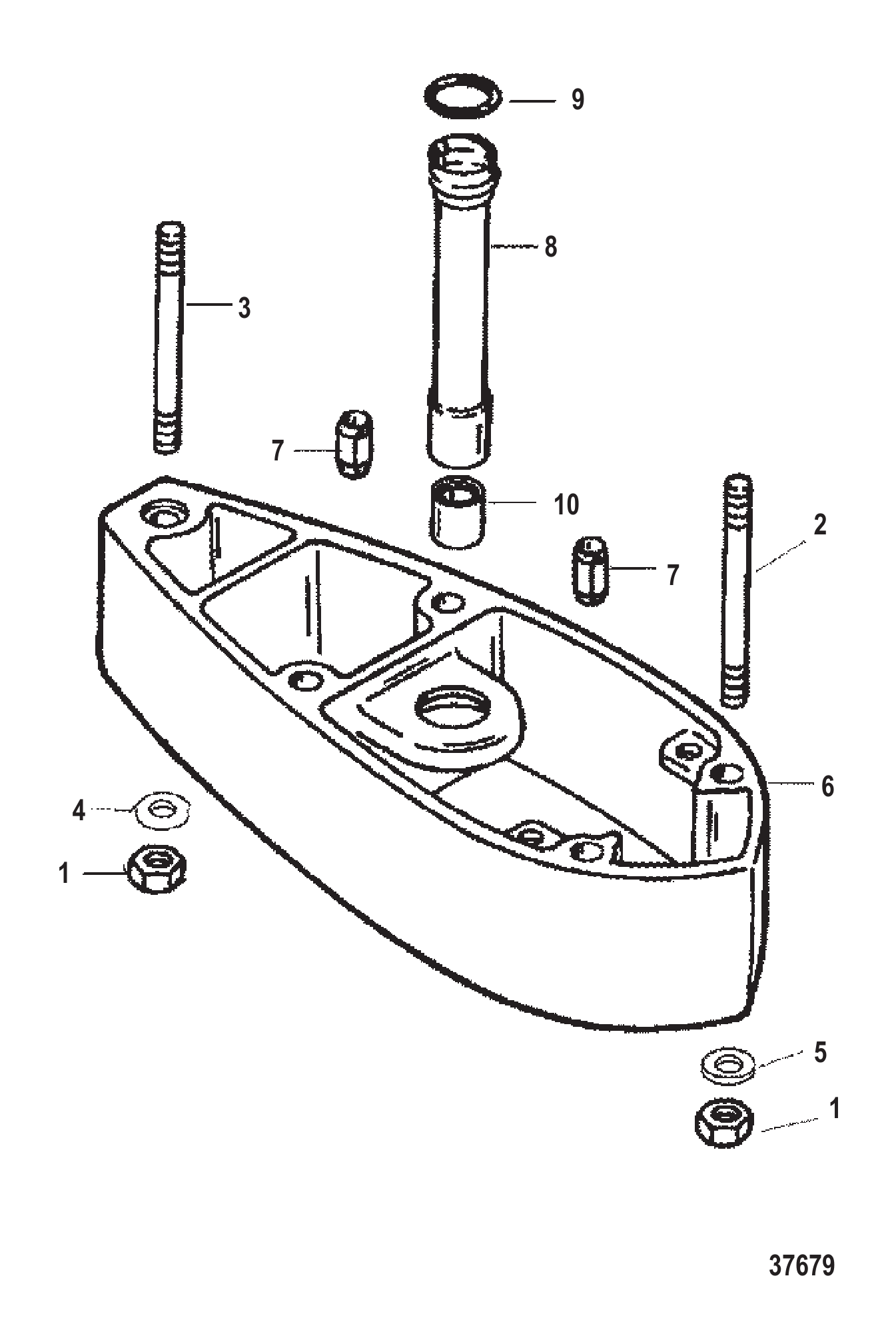

图 14延伸组件（非大脚型） EXTENSION COMPONENTS (NON BIGFOOT)

REF	零件编号	中文名称	英文名称	数量
1	13914	螺母(M10)	NUT (M10)	5
2	8168665	双头螺柱（M10 x 130）	STUD (M10 x 130)	4
3	824083	螺柱（M10×114）	STUD (M10 x 114)	1
4	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	1
4	8M0214963	垫圈	WASHER	1
5	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	4
6	824072A1	驱动轴壳体延长垫片	SPACER Driveshaft Housing Extension	1
6	824072A2	驱动轴壳体延长垫片	SPACER Driveshaft Housing Extension	1
7	821327	定位销	PIN Dowel	2
8	824082A1	延长型水管总成	TUBE ASSEMBLY Water - Extension	1
9	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
9	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
10	824084	密封件	SEAL	1

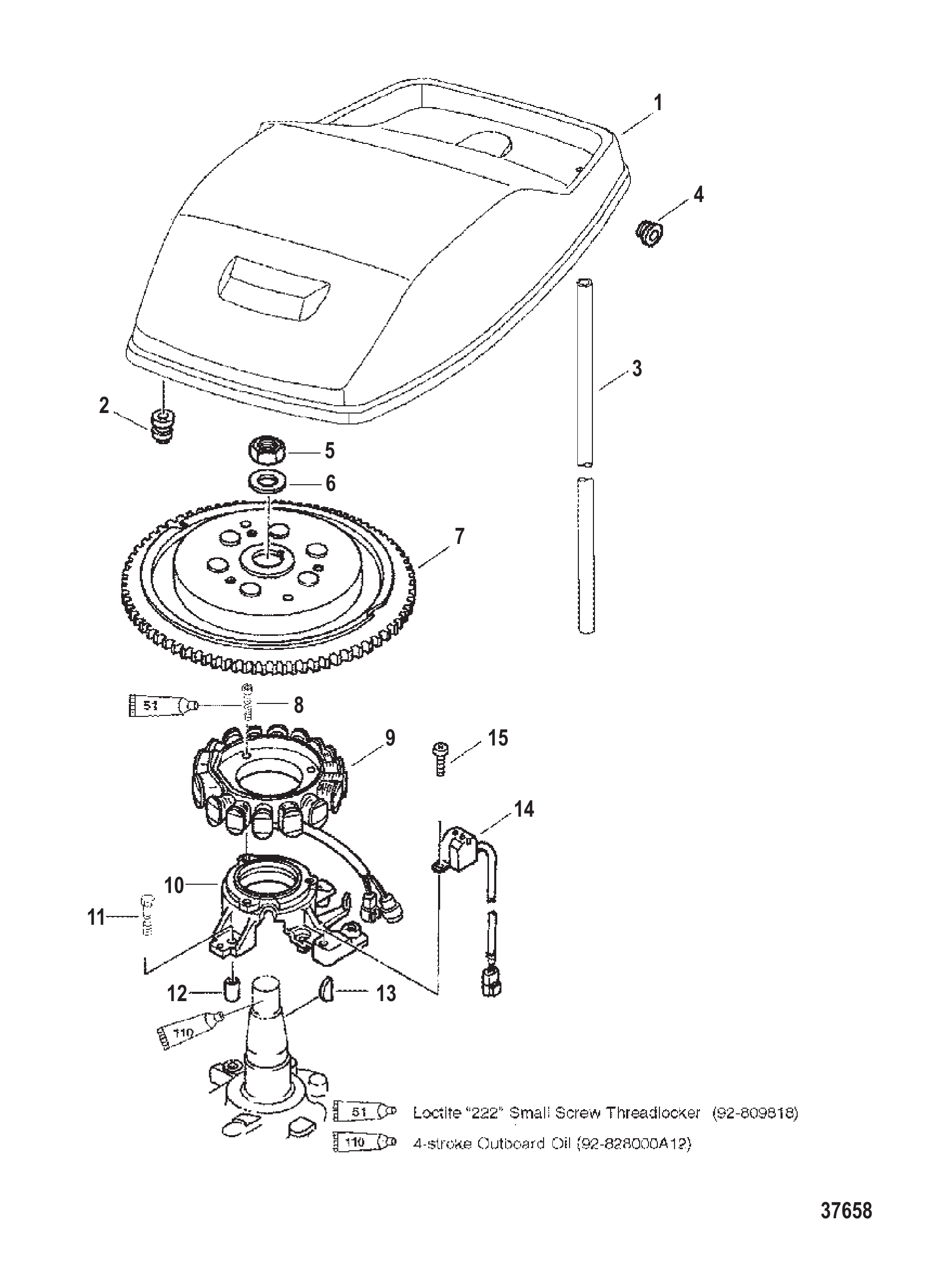

图 15飞轮 FLYWHEEL

REF	零件编号	中文名称	英文名称	数量
1	825093	盖板	COVER	1
2	821555	护孔环	GROMMET	2
2	8M0153609	护孔环	GROMMET	2
3	9912878	软管(0.187)(26.00英寸散装)(19英寸)	HOSE (.187) (26.00 Inches Bulk) (19 IN.)	1
4	45507	护孔环	GROMMET	2
4	42117	护孔环	GROMMET	2
5	81773M	螺母	NUT	1
5	893789	螺母	NUT	1
6	84436M	垫圈	WASHER	1
6	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
7	825090A1	飞轮	FLYWHEEL	1
7	825090A2	飞轮	FLYWHEEL	1
7	825090A2	飞轮	FLYWHEEL	1
8	82494825	螺钉(M6x25)	SCREW (M6 x 25)	3
9	825089	定子	STATOR	1
9	8250891	定子	STATOR	1
9	8250891	定子	STATOR	1
10	825110	定子底座	BASE Stator	1
11	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
12	825010	定位销	PIN Dowel	2
13	826100	键	KEY	1
13	8261001	键	KEY	1
14	826061	脉冲线圈	COIL Pulser	1
15	82104510	螺钉 (M5 x 10)	SCREW (M5 x 10)	2
-	822775A97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T97	动力头总成	POWERHEAD ASSEMBLY	1
-	822775A98	动力头总成	POWERHEAD ASSEMBLY	1

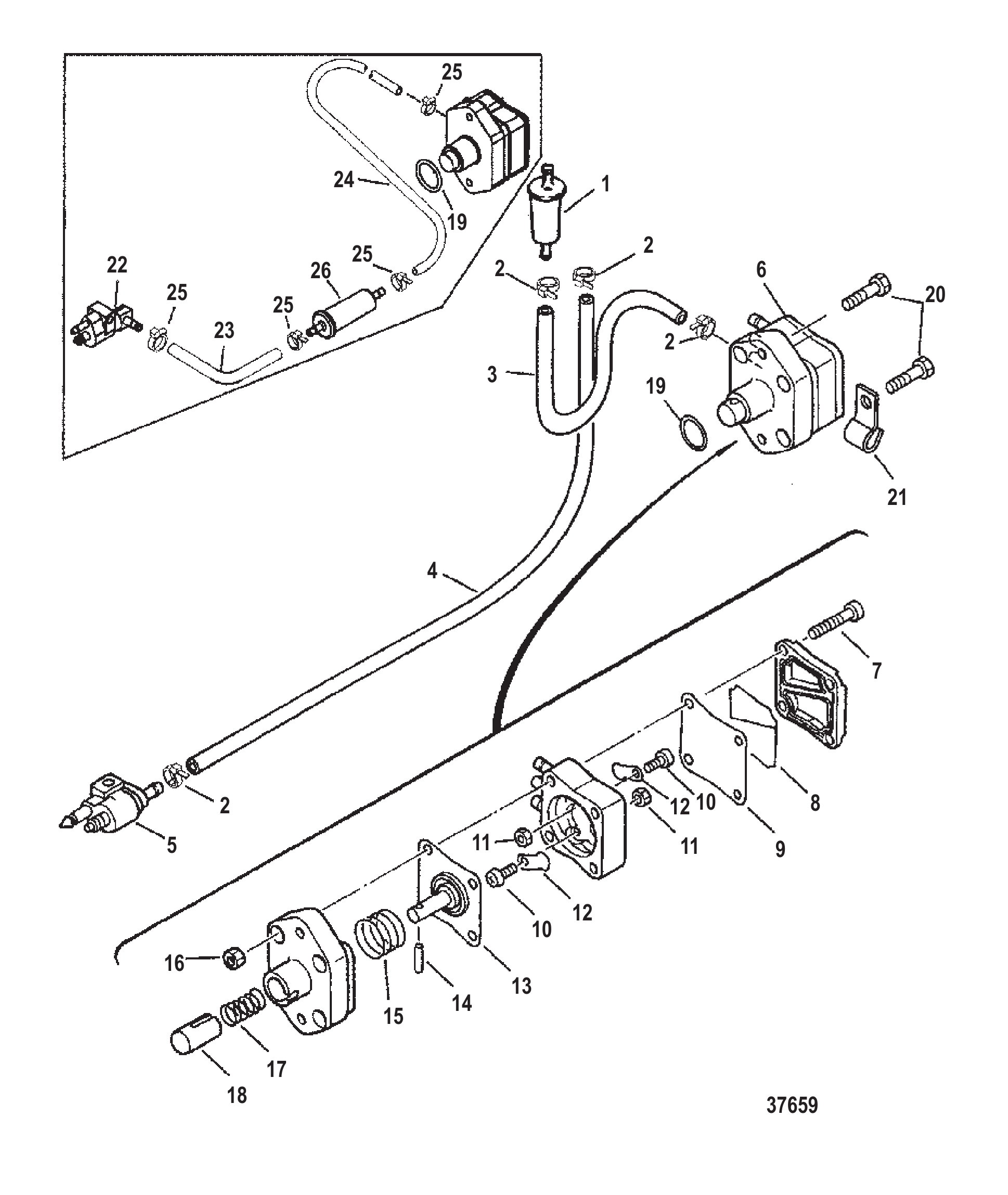

图 16燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	8162961	燃油滤清器	FILTER Fuel	1
2	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
3	830756109	软管(57英寸整卷)(10英寸段)	HOSE (57.00 Inches Bulk) (10 IN.)	1
3	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
4	83075780	管材(28.00英寸散装)	TUBING (28.00 Inches Bulk)	1
4	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
5	816856A3	燃油接头总成-塑料	CONNECTOR ASSEMBLY Fuel - Plastic	1
5	816856Q3	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
-	16524	燃油接头O型圈	O-RING Fuel Connector	1
6	826398A3	燃油泵总成	PUMP ASSEMBLY Fuel	1
6	826398T3	燃油泵	PUMP Fuel	1
7	809564	螺钉 (M5 x 35)	SCREW (M5 x 35)	4
8	809565	盖板	COVER	1
9	8095611	隔膜	DIAPHRAGM	1
10	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
11	82537M	螺母	NUT	2
12	809560	止回阀	CHECK VALVE	2
12	41888M	止回阀	CHECK VALVE	2
13	8095612	隔膜	DIAPHRAGM	1
14	8095661	销	PIN	1
15	809562	弹簧	SPRING	1
16	82388M	螺母 (M5)	NUT (M5)	4
17	8095621	弹簧	SPRING	1
18	8095631	柱塞	PLUNGER	1
19	825492	O型圈	O-RING	1
19	8M0052669	O型圈	O-RING	1
20	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
21	55098	J型卡扣	J CLIP	1
21	8M0024808	J型夹	J-CLIP	1
22	816856A4	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
22	8M0148585	连接器总成	CONNECTOR ASY	1
-	16524	燃油接头O型圈	O-RING Fuel Connector	1
23	830756109	软管(57英寸整卷)(19英寸)	HOSE (57.00 Inches Bulk) (19 IN.)	1
23	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
24	830756109	软管(57英寸整卷)(16英寸段)	HOSE (57.00 Inches Bulk) (16 IN.)	1
24	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
25	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
26	816296	燃油滤清器	FILTER Fuel	1
26	816296Q03	燃油滤清器@3	FILTER-FUEL @3	1
-	832013A96	衬垫套件	GASKET SET	1

图 17齿轮箱（驱动轴）（1.83:1/2:1传动比） GEARHOUSING (DRIVESHAFT)(1.83:1/2:1 GEAR RATIO)

REF	零件编号	中文名称	英文名称	数量
-	821306A24	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T24	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306A25	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T25	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306A17	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T17	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	821306A18	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T18	齿轮壳体-L-灰色	GEAR HSG-L-GRAY	1
1	821306A12	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	821306A13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	821306T13	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	818226A1	密封/板套件	SEAL/PLATE KIT	1
3	NSS		NOT SOLD SEPARATE Plate	1
4	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
4	79953Q04	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
6	8M0058389	放油螺钉套件	SCREW KIT Drain	1
7	19183	纤维垫圈	WASHER Fiber	1
7	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
8	55910	螺母(.437-20)	NUT (.437-20)	1
9	822161	齿轮小齿轮 (12齿)	GEAR Pinion (12 TEETH)	1
9	822161T2	小齿轮	GEAR Pinion	1
9	821326	小齿轮(13齿)	GEAR Pinion (13 TEETH)	1
9	821326T1	小齿轮-13齿	GEAR Pinion - 13 Teeth	1
10	821321A2	轴承总成	BEARING ASSEMBLY	1
11	NSS	杯座(不单独销售)(属于31-821321A2部件)	NOT SOLD SEPARATE Cup (PART OF 31-821321A2)	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
13	821351A2	水泵总成	PUMP ASSEMBLY Water	1
13	821351A3	水泵上壳体总成	HOUSING ASSEMBLY Water Pump Upper	1
14	8235471	密封件	SEAL	1
15	8M0027721	垫圈	WASHER	1
15	8M0204722	垫圈	WASHER	1
16	85119	键	KEY	1
16	8M0214993	键@5	KEY @5	1
17	8M0027721	垫圈	WASHER	1
17	8M0204722	垫圈	WASHER	1
18	822189	水泵上衬垫	GASKET Upper Water Pump	1
19	822217	水泵下衬垫	GASKET Lower Water Pump	1
19	8M0214956	衬垫	GASKET	1
20	8213541	面板	FACE PLATE	1
20	8213542	面板	FACE PLATE	1
21	850893	叶轮	IMPELLER	1
21	8M0204712	叶轮	IMPELLER	1
22	821307A2	水泵底座总成	BASE ASSEMBLY Water Pump	1
23	821309	密封件	SEAL	1
23	8M0248704	油封	SEAL OIL	1
24	821310	密封件	SEAL	1
25	821308	O型圈(1.421 x 0.139)	O-RING (1.421 x .139)	1
26	826194A1	驱动轴	DRIVESHAFT	1
26	826195A1	驱动轴	DRIVESHAFT	1
27	821311	滚珠轴承	BEARING Ball	1
28	823548	扎带	TIE STRAP	1
28	823548T	扎带	TIE STRAP	1
29	822158	护套	BOOT	1
30	821827	固定座	RETAINER	1
31	26855	O型圈(1.609 x 0.139)	O-RING (1.609 x .139)	1
32	85594	O型圈(.239 x .174)	O-RING (.239 x .174)	1
33	814803	垫圈	WASHER	1
34	827865A1	换档轴	SHIFT SHAFT	1
34	8278652	换档轴	SHIFT SHAFT	1
35	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
35	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
36	85593	销(.078 x .437)	PIN (.078 x .437)	1
37	8213161	换档凸轮	CAM Shift	1
38	822369	销(0.125 x 0.625)	PIN (.125 x .625)	1
-	823547A1	密封套件	SEAL KIT	1
-	823547A2	密封套件	SEAL KIT	1
-	821354A1	水泵维修套件	REPAIR KIT Water Pump	1
-	821354A2	水泵维修套件	REPAIR KIT Water Pump	1

图 18齿轮箱（螺旋桨轴）（1.83:1/2:1传动比） GEARHOUSING (PROPSHAFT)(1.83:1/2:1 GEAR RATIO)

REF	零件编号	中文名称	英文名称	数量
-	821306A24	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T24	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306A25	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T25	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306A17	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T17	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	821306A18	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T18	齿轮壳体-L-灰色	GEAR HSG-L-GRAY	1
1	821306A12	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	821306A13	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	821306T13	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
39	821327	定位销	PIN Dowel	2
40	823942	衬垫	GASKET	1
41	821828	管	TUBE	1
41	8M0026108	管	TUBE	1
42	824928	橡胶塞	PLUG Rubber	1
42	824928001	橡胶塞	PLUG Rubber	1
43	821829	滤网	SCREEN	1
44	822157C2	平衡鳍板	TRIM TAB	1
44	822157T2	平衡鳍板	TRIM TAB	1
45	82497020	螺钉(M8 x 20)	SCREW (M8 x 20)	1
46	72397	垫圈	WASHER	1
47	822162A2	齿轮总成前进挡 (22齿)	GEAR ASSEMBLY Forward (22 TEETH)	1
47	822162T2	前进齿轮	GEAR Forward	1
47	821315A1	前进齿轮总成 (26齿)	GEAR ASSEMBLY Forward (26 TEETH)	1
47	821315T1	前进齿轮总成-26齿	GEAR ASSEMBLY Forward - 26 Teeth	1
48	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
48	8M0103470	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
49	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
50	41326	滚柱轴承	BEARING Roller	1
51	821578	凸轮从动件	FOLLOWER Cam	1
52	8261991	弹簧	SPRING	1
53	85093	销	PIN	1
53	8M0020999	十字销	PIN CROSS	1
54	821314	离合器	CLUTCH	1
54	821314T	离合器	CLUTCH	1
55	38114	弹簧	SPRING	1
56	8215772	螺旋桨轴	PROPELLER SHAFT	1
56	8M0140441	螺旋桨轴	PROP SHAFT	1
57	822163	齿轮倒挡 (22齿)	GEAR Reverse (22 TEETH)	1
57	822163T1	倒挡齿轮	GEAR Reverse	1
57	821312	倒车齿轮(26齿)	GEAR Reverse (26 TEETH)	1
57	821312T1	倒档齿轮-26齿	GEAR Reverse - 26 Teeth	1
58	20839	滚珠轴承	BEARING Ball	1
58	20839T	滚珠轴承	BEARING Ball	1
59	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
59	8M0168900	轴承座	BEARING CARRIER	1
60	815460	O型圈	O-RING	1
61	21700	滚针轴承	BEARING Needle	1
62	69188	油封	SEAL Oil	1
62	8M0205511	油封	SEAL Oil	1
63	69189	油封	SEAL Oil	1
63	8M0203757	油封	SEAL Oil	1
64	826613	锁紧垫圈	TAB WASHER	2
64	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
65	4000353	螺钉 (M8 x 25)	SCREW (M8 x 25)	2
65	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
66	8227731	螺纹嵌件	INSERT Threaded	2
67	NSS	不单独出售齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
68	73345A1	止推垫片	THRUST WASHER	1
69	69578A1	螺旋桨螺母套件	PROP NUT KIT	1
69	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
70	76281	锁紧垫圈	TAB WASHER	1
70	8M0214942	锁紧垫片	WASHER Tab	1
71	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
72	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	4
73	95925	堵头	PLUG	1
-	823547A1	密封套件	SEAL KIT	1
-	823547A2	密封套件	SEAL KIT	1

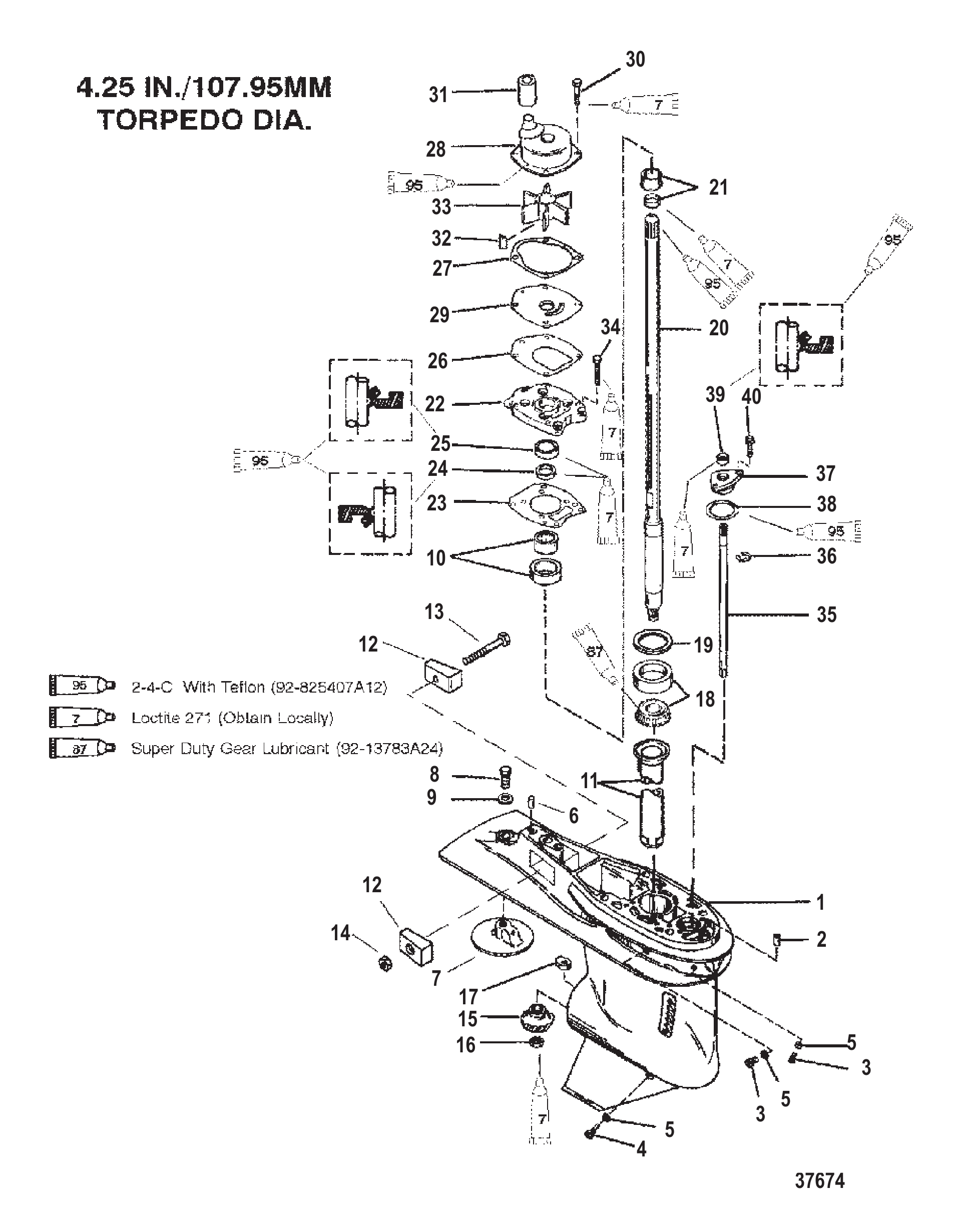

图 19齿轮箱（驱动轴）（2.31:1传动比） GEAR HOUSING (DRIVESHAFT)(2.31:1 GEAR RATIO)

REF	零件编号	中文名称	英文名称	数量
-	9011G18	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G19	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G88	ORD 1667-9011G86	ORD 1667-9011G86	1
1	9011G8	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011G9	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G60	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(.375 x .625)(前)	PIN Dowel - With Hole (.375 x .625) (FRONT)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	2
3	79953Q04	放油螺钉套件	SCREW KIT Drain	2
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(.375 x .625)(后)	PIN Dowel - Without Hole (.375 x .625) (REAR)	1
7	316405	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	1
10	43040A1	托架总成	CARRIER ASSEMBLY	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	43046	注油管	TUBE Oiler	1
12	826134	阳极块	ANODE	2
12	826134Q	阳极块	ANODE	2
13	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
14	8268336	螺母 (M6)	NUT (M6)	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	44484	小齿轮(13齿)(也属于43-850033A2)	GEAR Pinion (13 Teeth) (ALSO PART OF 43-850033A2)	1
15	44484T	小齿轮(13齿)	GEAR Pinion (13 Teeth)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	42677A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	1
19	8M0063265	垫片组	SHIM SET	1
20	854808A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
22	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	430472	衬垫	GASKET	1
23	8M0214931	衬垫	GASKET	1
24	43036	油封(下)	SEAL Oil (LOWER)	1
25	43035	油封(上)	SEAL Oil (UPPER)	1
25	8M0245495	油封	OIL SEAL	1
26	430331	衬垫	GASKET	1
27	817277	衬垫	GASKET	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
29	817276	面板	FACEPLATE	1
29	8M0204709	面板	FACEPLATE	1
30	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
30	8M0214957	螺钉	SCREW	4
31	43023	密封件	SEAL	1
31	8M0204658	密封件	SEAL	1
32	43037	键	KEY	1
32	8M0204723	键	KEY	1
33	430262	叶轮	IMPELLER	1
33	43026T2	叶轮	IMPELLER	1
34	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
35	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	29641	E型卡环	E RING	1
37	43052A4	衬套总成	BUSHING ASSEMBLY	1
38	45710	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
38	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
39	8164641	油封	SEAL Oil	1
39	8M0246145	油封	OIL SEAL	1
40	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1

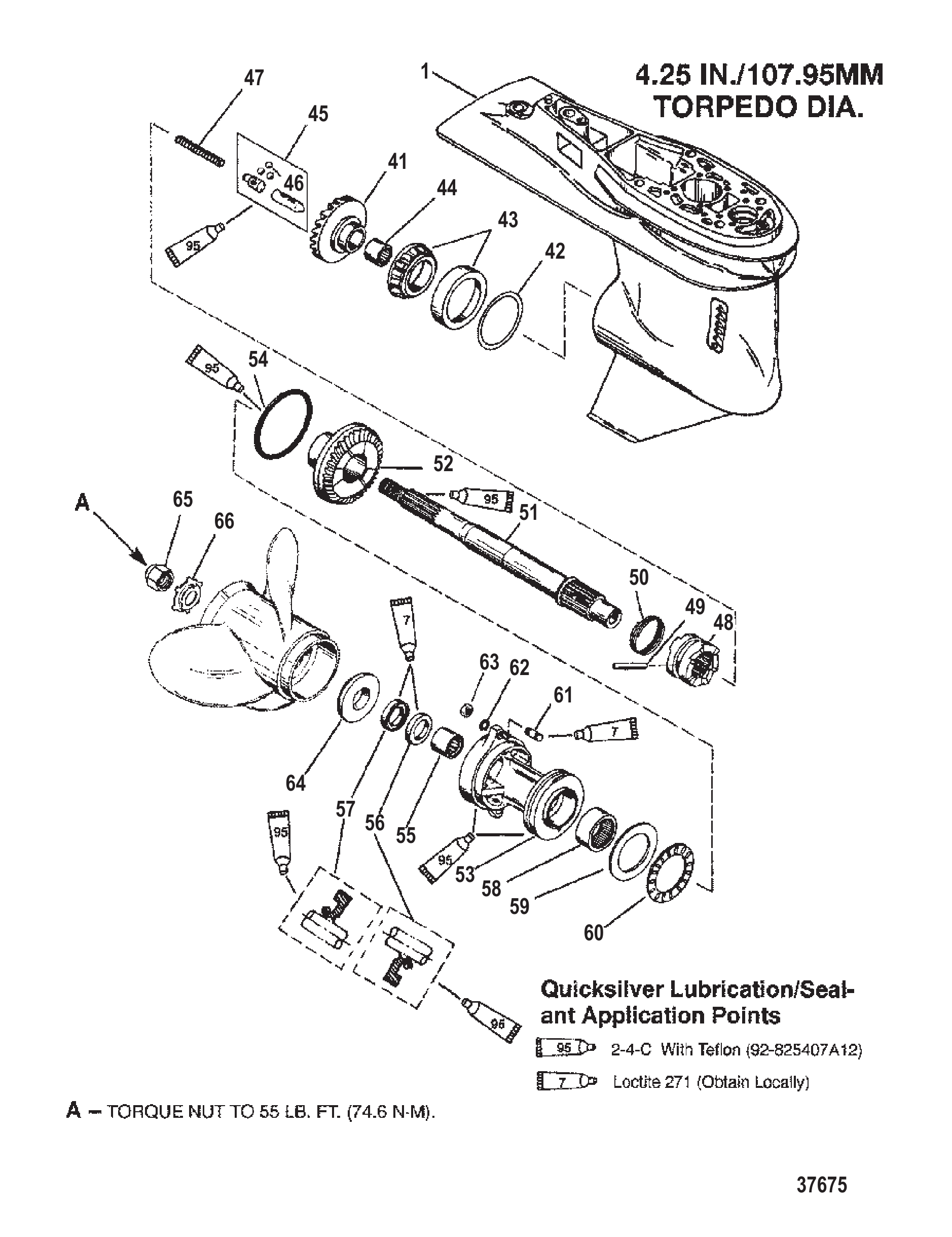

图 20齿轮箱（螺旋桨轴）（2.31:1传动比） GEAR HOUSING (PROPELLER SHAFT)(2.31:1 GEAR RATIO)

REF	零件编号	中文名称	英文名称	数量
-	9011G18	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G19	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G88	ORD 1667-9011G86	ORD 1667-9011G86	1
1	9011G8	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011G9	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G60	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
41	850033A2	前进齿轮套件(30齿)	GEAR KIT Forward (30 TEETH)	1
41	859472A3	前进齿轮总成-30齿	GEAR ASSEMBLY Forward - 30 Teeth	1
42	44491A1	垫片组	SHIM SET	1
42	8M0063266	垫片组	SHIM SET	1
43	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
44	30895	滚针轴承	BEARING Needle	1
44	30895T	滚针轴承	BEARING Needle	1
45	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
46	44530	钢球	BALL	3
47	850327	弹簧	SPRING	1
48	850048	离合器	CLUTCH	1
48	850048T	离合器	CLUTCH	1
49	30632	十字销	PIN Cross	1
49	8M0100263	十字销	PIN Cross	1
50	30893	弹簧	SPRING	1
51	850308	螺旋桨轴	PROPELLER SHAFT	1
51	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
52	850034	倒车齿轮(30齿)	GEAR Reverse (30 Teeth)	1
52	850034T	倒车齿轮(30齿)	GEAR Reverse (30 Teeth)	1
53	12596A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
53	8M0168901	轴承座总成	CARRIER ASSY.	1
54	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
54	8M0214974	O型圈	O RING	1
55	30956	滚针轴承	BEARING Needle	1
55	30956T	滚针轴承	BEARING Needle	1
56	70080	油封(内)	SEAL Oil (INNER)	1
56	8M0205728	密封件	SEAL	1
57	70081	油封(外)	SEAL Oil (OUTER)	1
57	8M0205729	密封件	SEAL	1
58	12578	滚针轴承	BEARING Needle	1
58	12578T	滚柱轴承	BEARING Roller	1
59	12577	止推垫片	THRUST WASHER	1
60	12576	推力轴承	BEARING Thrust	1
61	429174	双头螺栓(M8×1.25×48)(M8×48)	STUD (M8 x 1.25 x 48) (M8 X 48)	2
61	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
62	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
63	401198	螺母 (M8)	NUT (M8)	2
63	401378	螺母 (M8)	NUT (M8)	2
64	13191A1	止推垫片	THRUST WASHER	1
64	13191Q01	止推垫片	THRUST WASHER	1
65	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
65	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
66	816629	锁紧垫圈	TAB WASHER	1
66	816629Q	锁紧垫圈	TAB WASHER	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

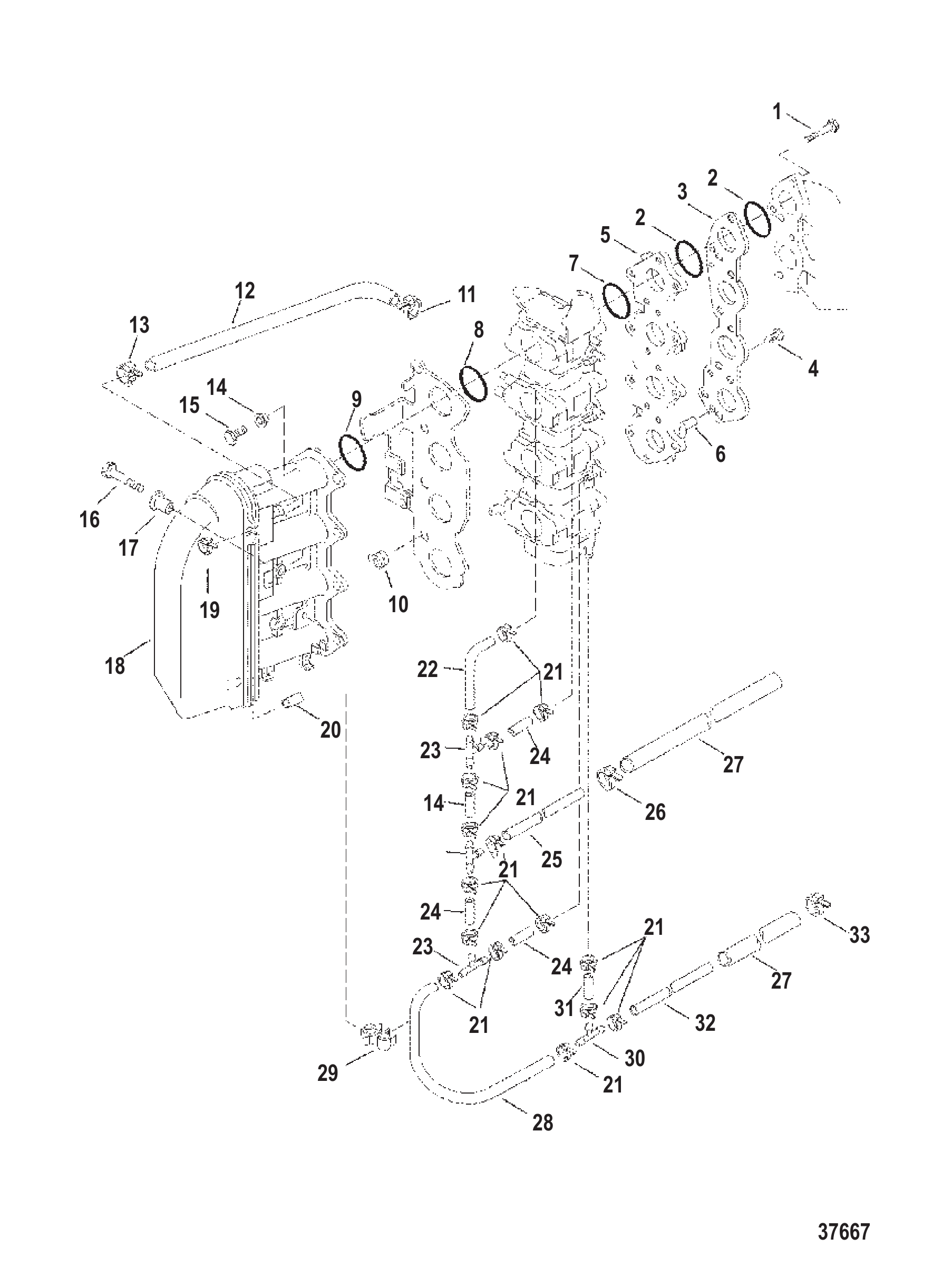

图 21进气口 INTAKE

REF	零件编号	中文名称	英文名称	数量
1	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	8
2	825057	O型圈	O-RING	8
2	8M0188456	O型圈	O RING	8
3	827579	绝缘体	INSULATOR	1
4	827633	堵头	PLUG	2
5	825077	化油器接头	JOINT Carburetor	1
6	23784	定位销	PIN Dowel	2
7	826156	O型圈	O-RING	4
8	825057	O型圈	O-RING	4
8	8M0188456	O型圈	O RING	4
9	826157	O型圈	O-RING	4
10	809596	护孔环	GROMMET	4
11	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
12	822674	通气管	BREATHER PIPE	1
13	827612	卡箍	CLAMP	1
14	17044M	衬套	BUSHING	8
15	82615890	螺丝(M6 x 90)	SCREW (M6 x 90)	8
16	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
17	827578	轴环	COLLAR	2
18	825105A1	进气消声器总成	SILENCER ASSEMBLY Intake	1
19	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
20	13540	母头护帽	CAP Female	1
21	98974M	卡扣	CLIP	16
22	826568	软管	HOSE	1
23	97083M	三通接头	TEE FITTING	3
24	826562	软管	HOSE	4
24	11840M	软管	HOSE	4
25	826563	软管	HOSE	1
26	98974M	卡扣	CLIP	1
27	826565	软管	HOSE	2
28	826566	燃油管	HOSE Fuel	1
29	811261M	卡箍	CLAMP	1
30	828527	连接器	CONNECTOR	1
31	828526	软管	HOSE	1
31	11840M	软管	HOSE	1
32	828525	软管	HOSE	1
33	814967M	卡扣	CLIP	1
-	832013A96	衬垫套件	GASKET SET	1
-	809594A1	化油器维修套件	REPAIR KIT Carburetor	1

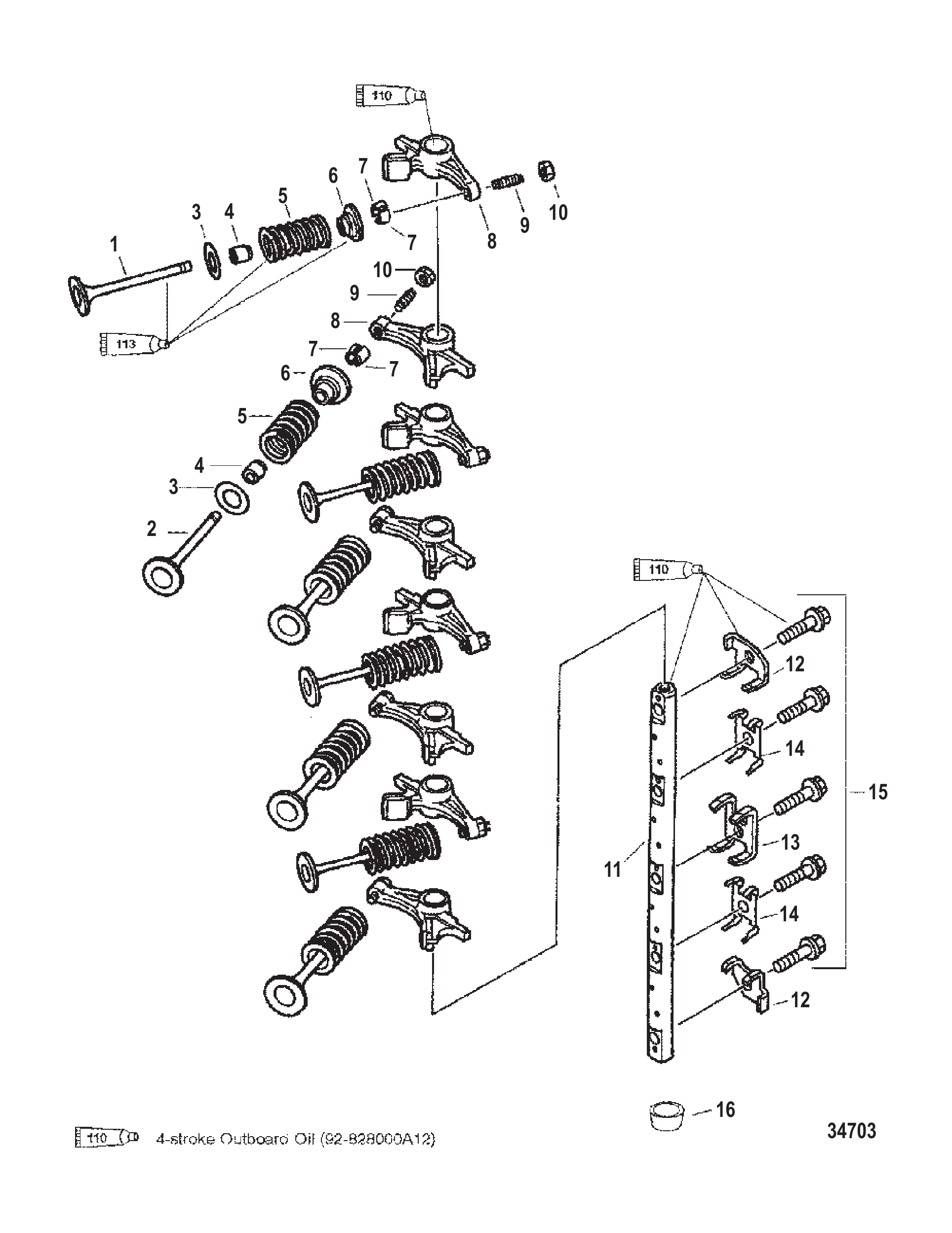

图 22进/排气阀 INTAKE/EXHAUST VALVES

REF	零件编号	中文名称	英文名称	数量
1	822649	排气阀	VALVE Exhaust	4
2	822648	进气阀	VALVE Intake	4
3	825044	气门弹簧垫圈	WASHER Valve Spring	8
4	822647	气门杆油封	SEAL Valve Stem	8
5	823678	外气门弹簧	SPRING Valve Outer	8
6	822650	固定座	RETAINER	8
6	893553	固定座	RETAINER	8
7	822651	键	KEY	16
7	893554	键	KEY	16
8	825045A1	摇臂	ROCKER ARM	8
8	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	8
9	825046	螺钉	SCREW	8
9	825045A2	摇臂	ROCKER ARM	8
10	826150	螺母	NUT	8
11	825049	摇臂轴	SHAFT Rocker	1
12	825050	支架	BRACKET	2
13	825051	安装板	PLATE	1
14	825052	弹簧	SPRING	2
15	82641030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	825042	堵头	PLUG	2
-	832013A96	衬垫套件	GASKET SET	1
-	825034A8	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	825034A17	气缸盖套件	HEAD KIT-CYLINDER	1

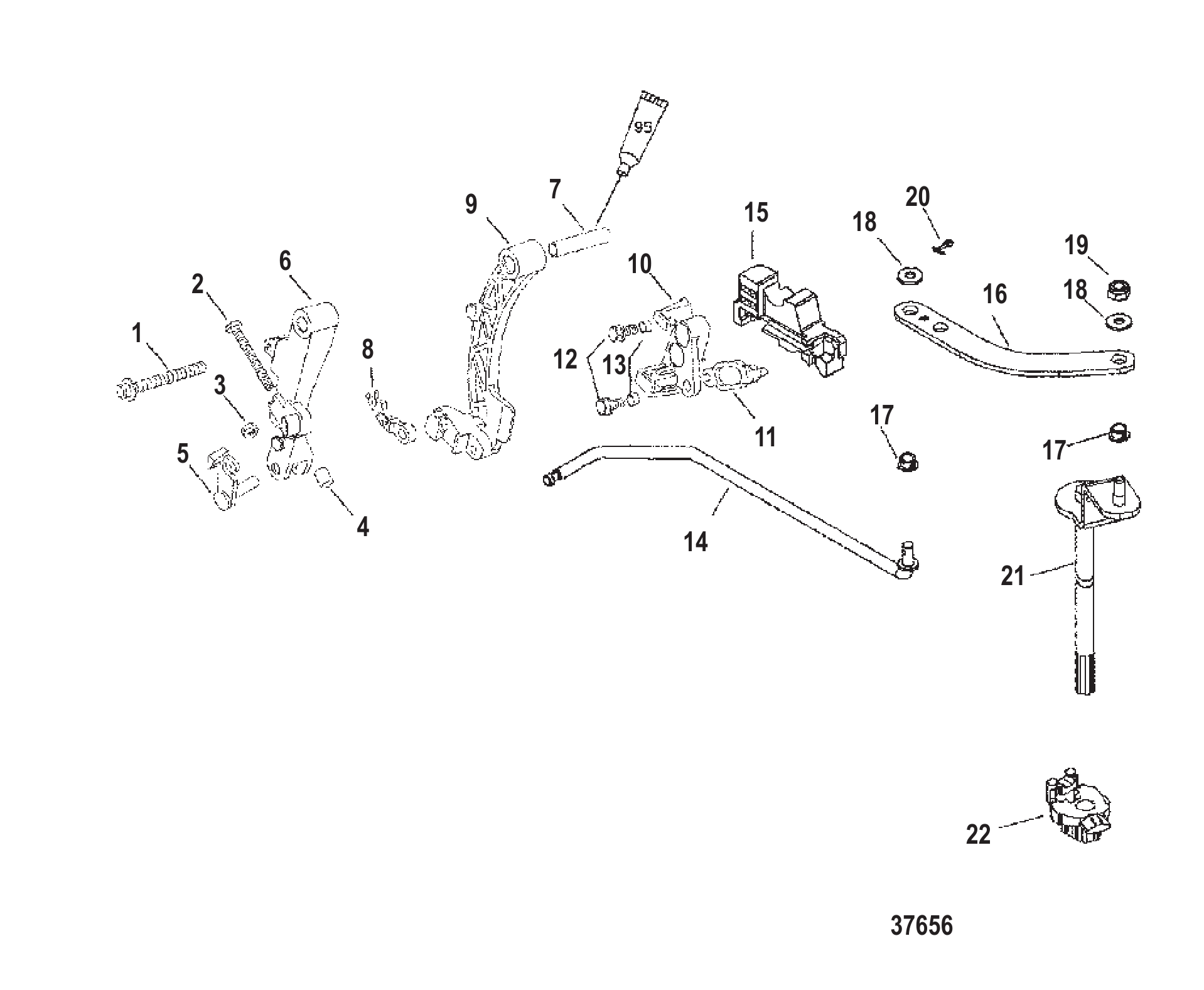

图 23连杆机构（大脚型） LINKAGE (BIGFOOT)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	826587	固定座	RETAINER	1
6	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
7	825078	衬套	BUSHING	1
8	822459	固定座	RETAINER	1
9	8259571	换挡杆	LEVER Shift	1
10	827706	支架	BRACKET	1
10	827706A4	支架	BRACKET	1
11	98889	闩锁	LATCH	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
13	15885	套筒	SLEEVE	2
14	850162	换挡连杆	SHIFT ROD	1
14	893777	换挡杆	ROD Shift	1
15	850163	导套	GUIDE	1
15	8501631	换挡杆导套	GUIDE Shift Rod	1
16	850255A1	换挡连杆	SHIFT LINK	1
16	893769A01	换挡连杆套件	LINK KIT Shift	1
17	48475	衬套	BUSHING	2
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
19	8268336	螺母 (M6)	NUT (M6)	1
19	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	25191	开口销	COTTER PIN	1
21	850166A1	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
21	850166T2	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
22	850165	衬套	BUSHING	1

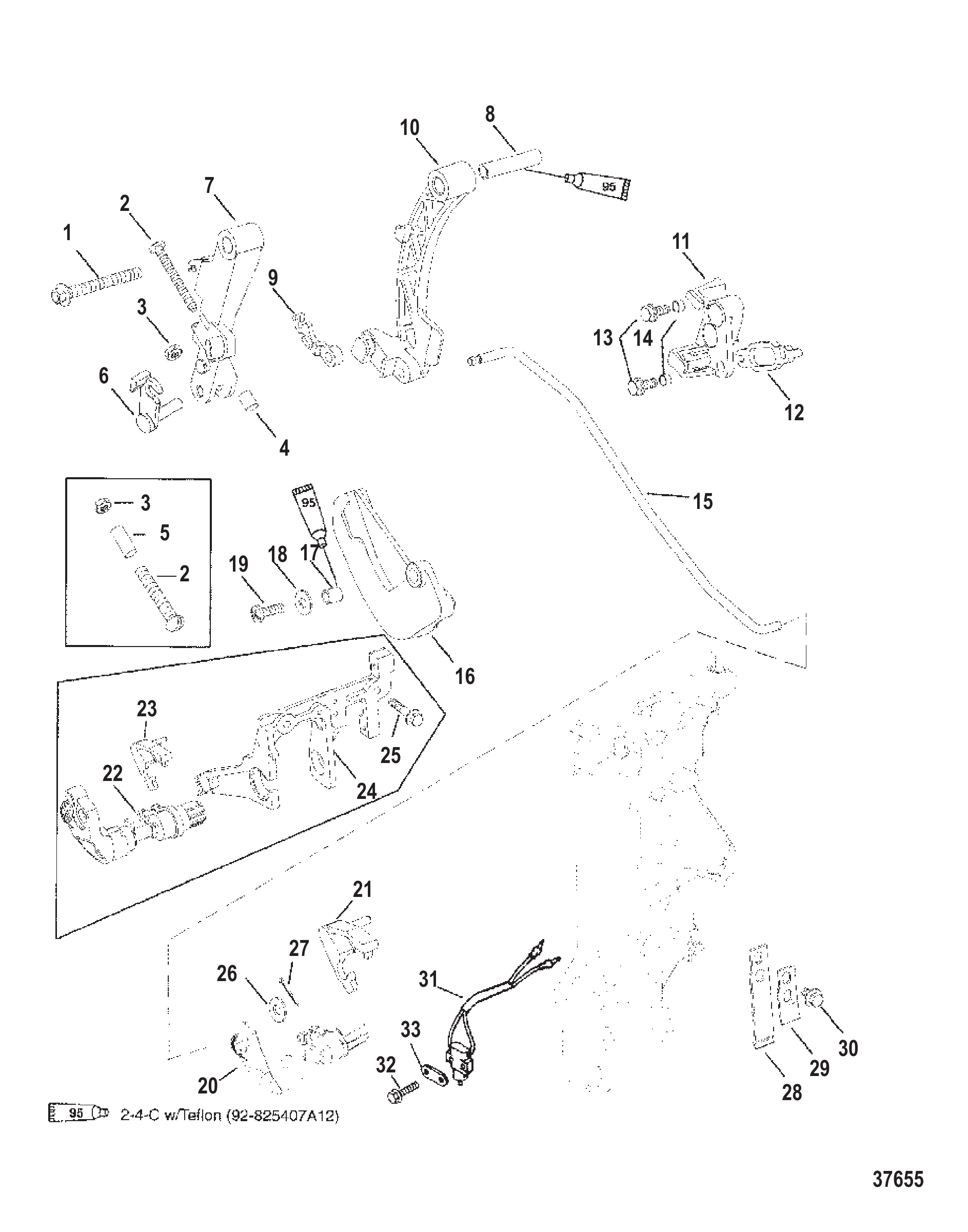

图 24连杆机构（非大脚型） LINKAGE (NON BIGFOOT)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	830181	衬套	BUSHING	1
6	826587	固定座	RETAINER	1
7	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
8	825078	衬套	BUSHING	1
9	822459	固定座	RETAINER	1
10	8259571	换挡杆	LEVER Shift	1
10	825957	换挡杆	LEVER Shift	1
10	8259571	换挡杆	LEVER Shift	1
11	827706	支架	BRACKET	1
11	827706A4	支架	BRACKET	1
12	98889	闩锁	LATCH	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	15885	套筒	SLEEVE	2
15	826271	换挡连杆	SHIFT ROD	1
15	882820	换挡连杆	SHIFT ROD	1
16	8262311	凸轮	CAM	1
16	8262312	节气门凸轮	CAM Throttle	1
17	309772	隔套	SPACER	1
18	4002314	垫圈	WASHER	1
19	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1
20	826588A4	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
21	8277071	固定座	RETAINER	1
22	826588A1	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
23	827707	固定座	RETAINER	1
23	8277071	固定座	RETAINER	1
24	8030072	支架	BRACKET	1
25	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
26	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
26	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
27	269531	开口销	COTTER PIN	1
27	210711	开口销	COTTER PIN	1
28	826077	定位弹簧	SPRING Detent	1
29	824994	板簧	SPRING Plate	1
30	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
31	813960A3	开关	SWITCH	1
31	8M0052927	开关总成	SWITCH ASSY	1
32	4001168	不锈钢螺丝(M3.5 x 20)	SCREW (M3.5 x 20) Stainless Steel	2
32	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
33	824923	安装板	PLATE	1

图 25杂项信息 MISCELLANEOUS INFORMATION

零件编号	中文名称	英文名称	数量
80955995	零件手册40/50/45 Bodensee/50 Bigfoot四冲程	PARTS MANUAL 40/50 /45 Bodensee/50 Bigfoot 4-Stroke	1
828631R1	维修手册	SERVICE MANUAL	1
828631R3	SM O/B 40-50 4S	SM O/B 40-50 4S	1
10120980	用户手册	OWNERS MANUAL	1
10193980	用户手册	OWNERS MANUAL	1
828999	扳手	WRENCH	1
826337A95	贴花套件	DECAL SET	1
826337A00	贴花套件	DECAL SET	1
826337A96	贴花套件	DECAL SET	1
826337A00	贴花套件	DECAL SET	1
826337A98	贴花套件	DECAL SET	1
826337A00	贴花套件	DECAL SET	1
826338A97	贴花套件	DECAL SET	1
826338A01	贴花套件	DECAL SET	1
826338A98	贴花套件	DECAL SET	1
826338A01	贴花套件	DECAL SET	1
830259A96	贴花套件	DECAL SET	1
830259A00	贴花套件	DECAL SET	1
830259A98	贴花套件	DECAL SET	1
830259A00	贴花套件	DECAL SET	1
828786A96	贴花套件	DECAL SET	1
828786A98	贴花套件	DECAL SET	1
828786A97	贴花套件	DECAL SET	1
828786A98	贴花套件	DECAL SET	1
828786A98	贴花套件	DECAL SET	1
850482A97	贴花套件	DECAL SET	1
854695A98	贴花套件	DECAL SET	1
854695A00	贴花套件	DECAL SET	1
854694A98	贴花套件	DECAL SET	1
85557739	EPA信息标签贴花(1998)	DECAL EPA Label Information (1998)	1
855577A45	REF SOB 09-18	REF SOB 09-18	1

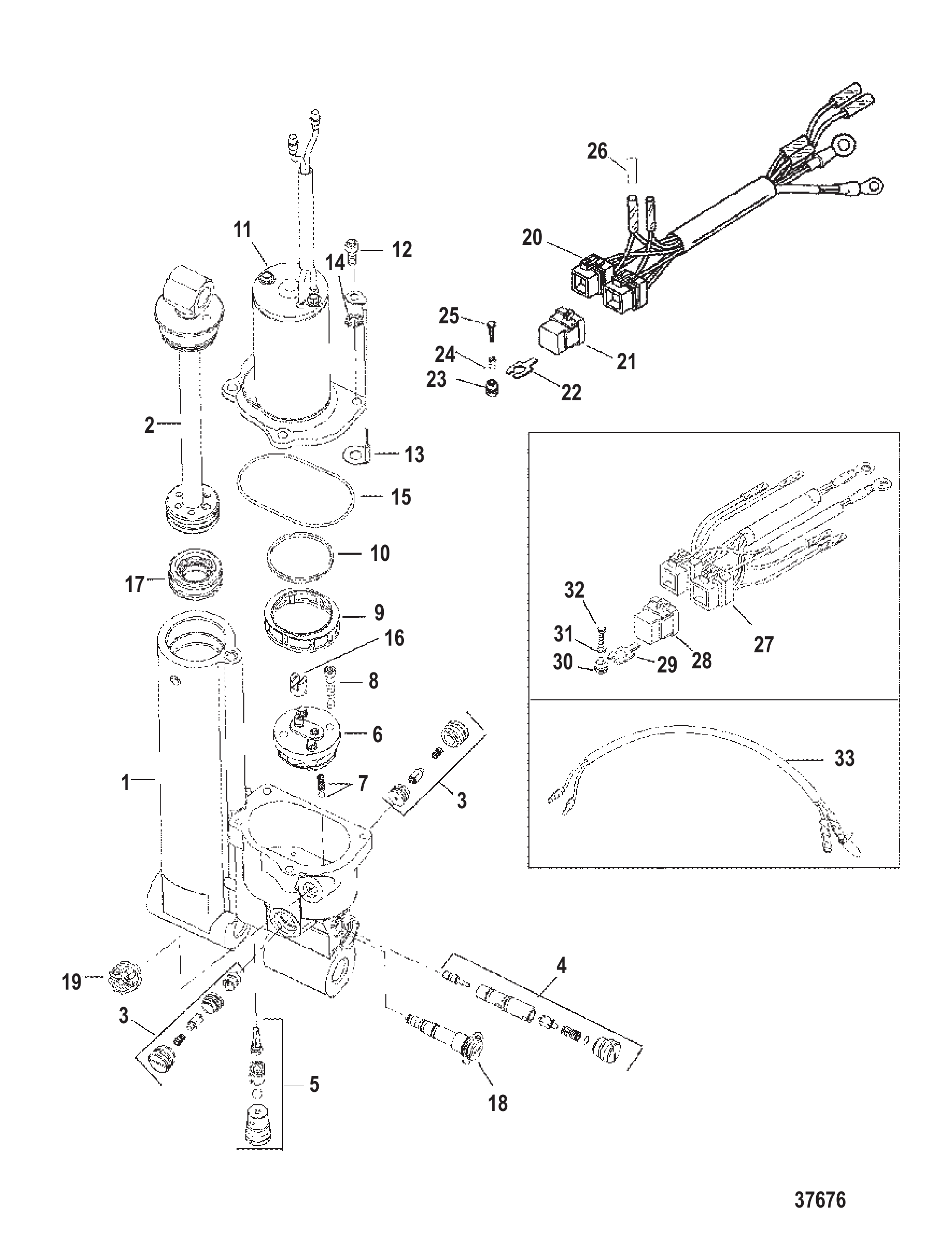

图 26动力配平（非大脚型） POWER TRIM (NON BIGFOOT)

REF	零件编号	中文名称	英文名称	数量
1	822344A5	动力微调	POWER TRIM	1
-	827668A1	O型圈套件	O-RING KIT	1
2	827670A2	减震杆总成	SHOCK ROD ASSEMBLY	1
2	893931A01	减震杆总成	SHOCK ROD ASSY	1
3	827671A1	先导止回阀总成	PILOT CHECK ASSEMBLY	1
4	827672A1	倾斜泄压阀总成	TILT RELIEF VALVE ASSEMBLY	1
5	827673A1	吸入阀座总成	SEAT ASSEMBLY Suction	1
6	827674A1	泵总成	PUMP ASSEMBLY	1
7	NSS	不单独出售-弹簧/减压球	NOT SOLD SEPARATE Spring/down Relief Ball	1
8	NSS	螺钉(10-32×1-1/4英寸)(不单独销售)	NOT SOLD SEPARATE Screw (10-32 x 1-1/4 IN.)	2
9	NSS		NOT SOLD SEPARATE Filter	1
10	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
11	827675A1	电机总成	MOTOR ASSEMBLY	1
12	NSS	螺钉(1/4-28×5/8英寸)(不单独销售)	NOT SOLD SEPARATE Screw (1/4-28 x 5/8 IN.)	4
13	88238A15	拉线总成	CABLE ASSEMBLY	1
14	NSS	非单独销售锁紧垫圈	NOT SOLD SEPARATE Lockwasher	1
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
16	NSS		NOT SOLD SEPARATE Coupler	1
17	827676	活塞记忆	PISTON Memory	1
18	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
18	893929A01	安全阀套件	VALVE KIT Relief	1
19	811613	塞子总成	PLUG ASSEMBLY	1
-	819514A57	升降线束总成	HARNESS ASSEMBLY Trim	1
20	819514A58	升降线束总成	HARNESS ASSEMBLY Trim	1
21	821509	继电器	RELAY	2
21	821509T01	继电器	RELAY	2
22	821382	支架	BRACKET	2
22	828151A1	继电器总成	RELAY ASSEMBLY	2
23	818967	护孔环	GROMMET	2
23	8M0207785	护孔环	GROMMET	2
24	818968	衬套	BUSHING	2
24	8M0214955	衬套	BUSHING	2
25	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
26	13541	公插头	PLUG Male	2
-	826802A14	线束/继电器总成-升降	HARNESS/RELAY ASSEMBLY Trim	1
27	826802A9	升降线束总成	HARNESS ASSEMBLY Trim	1
28	828151A1	继电器总成	RELAY ASSEMBLY	2
28	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
29	828102	支架	BRACKET	2
29	8M0207771	安装支架	BRACKET Mounting	2
30	818967	护孔环	GROMMET	2
30	8M0207785	护孔环	GROMMET	2
31	818968	衬套	BUSHING	2
31	8M0214955	衬套	BUSHING	2
32	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
33	852539A1	适配器线束总成	HARNESS ASSEMBLY Adaptor	1

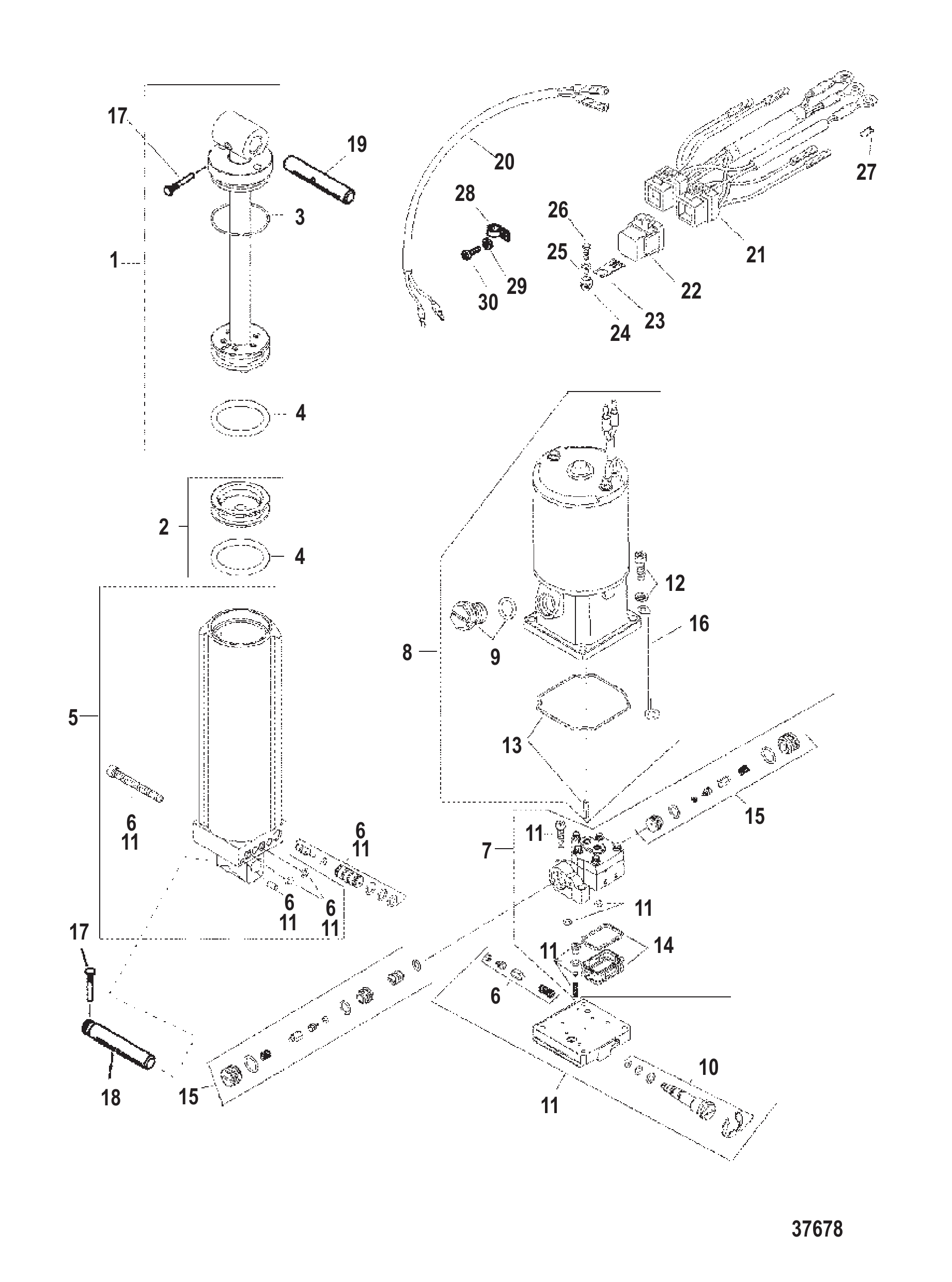

图 27动力配平组件（大脚型） POWER TRIM COMPONENTS (BIGFOOT)

REF	零件编号	中文名称	英文名称	数量
-	855654A1	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	879194064	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	N.S.S.	O型圈(不单独销售)	Not Sold Separate O-Ring	2
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
6	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
6	893905A02	阀套件	VALVE KIT	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
8	809885A1	电机套件	MOTOR KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	809875A1	歧管套件	MANIFOLD KIT	1
11	893909A02	歧管套件	MANIFOLD KIT	1
12	809876A1	螺丝套件(电机)	SCREW KIT (MOTOR)	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1	O型圈套件	O-RING KIT	1
-	893914A02	O型圈套件	O-RING KIT	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869	销	PIN	1
19	822869001	锚销	PIN Anchor	1
20	852539A1	适配器线束总成	HARNESS ASSEMBLY Adaptor	1
-	826802A15	线束/继电器总成	HARNESS/RELAY ASSEMBLY	1
21	826802A12	线束总成	HARNESS ASSEMBLY	1
22	828151A1	继电器总成	RELAY ASSEMBLY	2
22	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
23	828102	支架	BRACKET	2
23	8M0207771	安装支架	BRACKET Mounting	2
24	818967	护孔环	GROMMET	2
24	8M0207785	护孔环	GROMMET	2
25	818968	衬套	BUSHING	2
25	8M0214955	衬套	BUSHING	2
26	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
27	13541	公插头	PLUG Male	2
28	22740	卡扣	CLIP	2
29	69205	C形垫圈	C WASHER	1
29	8M0084613	C形垫圈	C-WASHER	1
30	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
30	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1

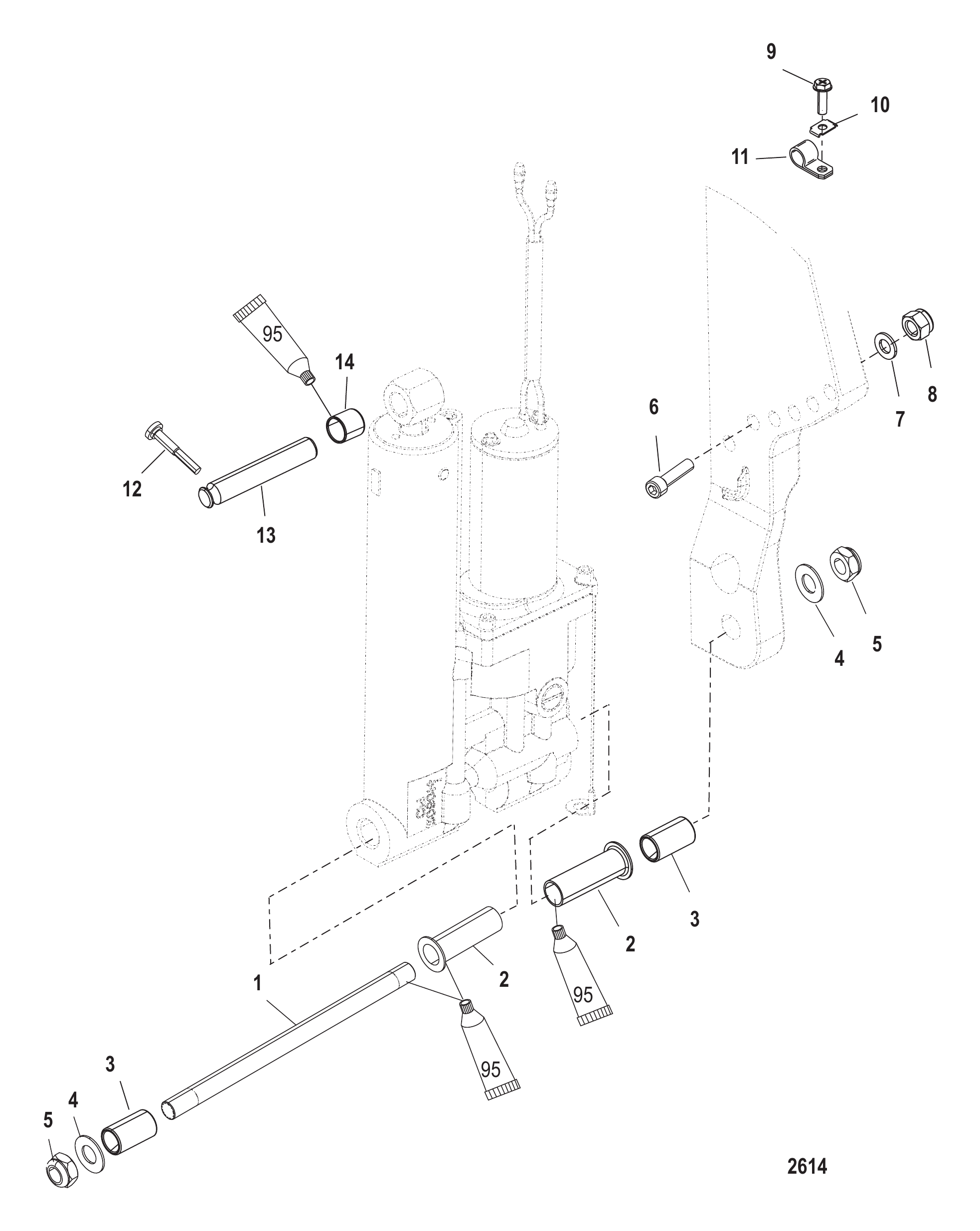

图 28动力配平安装件（非大脚型） Power Trim Mounting (Non-Bigfoot)

REF	零件编号	中文名称	英文名称	数量
1	822481	锚定销(14毫米)	PIN Anchor (14 mm)	1
2	822482	衬套	BUSHING	2
3	822484	衬套	BUSHING	2
4	825190	垫圈	WASHER	2
5	4013414	螺母(M14)	NUT (M14)	2
5	826712	螺母	NUT	2
6	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
7	4002319	垫圈	WASHER	2
8	13914	螺母(M10)	NUT (M10)	2
8	40140	螺母(M10)	NUT (M10)	2
9	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
9	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
10	69205	C形垫圈	C WASHER	1
10	8M0084613	C形垫圈	C-WASHER	1
11	22740	卡扣	CLIP	2
12	821539	三叶销	PIN Trilobe	1
13	822480	枢轴销	PIN Pivot	1
14	823507	衬套	BUSHING	1

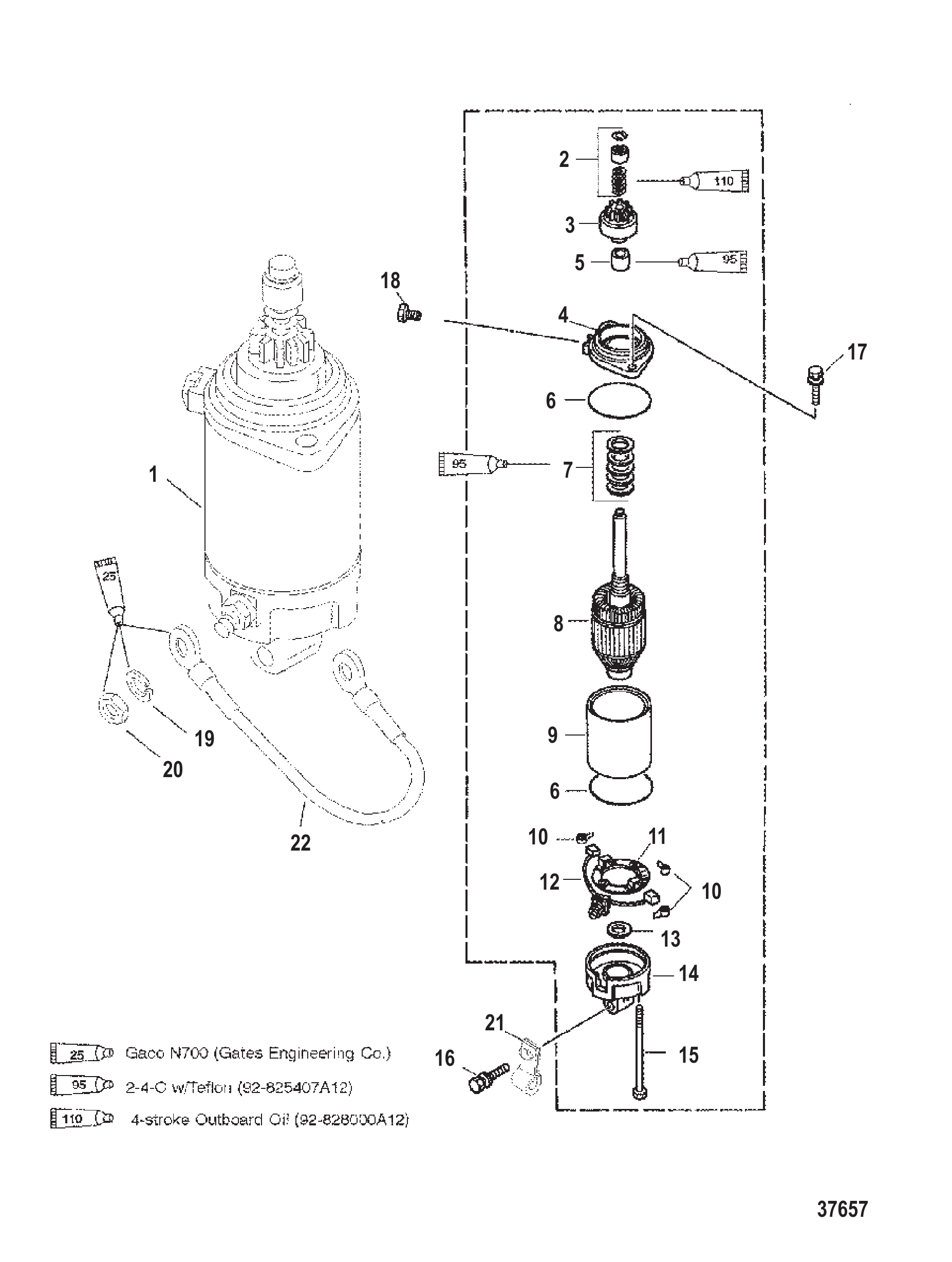

图 29启动马达（序列号0G472132及以下） STARTER MOTOR (S/N-0G472132 AND BELOW)

REF	零件编号	中文名称	英文名称	数量
1	825095	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	809556	固定座	RETAINER	1
3	809555	齿轮	GEAR	1
3	809555T	齿轮	GEAR	1
4	809557	前支架	BRACKET Front	1
5	809588	金属件	METAL	1
6	809550	O型圈	O-RING	2
7	809548	垫圈套件	WASHER KIT	1
8	809547	电枢	ARMATURE	1
9	809549	定子	STATOR	1
10	809553	弹簧	SPRING	3
11	809552	电刷支架总成	HOLDER ASSEMBLY Brush	1
12	809551	电刷组	BRUSH SET	1
13	8095481	垫圈	WASHER	1
14	809554	后支架	BRACKET Rear	1
15	809558	螺栓	BOLT	2
16	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	1
17	8240717	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
18	81893420	螺钉(M8 x 20)	SCREW (M8 x 20)	1
19	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
20	64015	螺母 (.250-20)	NUT (.250-20)	1
21	814634	卡箍	CLAMP	1
22	93388A6	线缆总成(5.500英寸)	CABLE ASSEMBLY (5.500 Inches)	1

图 30启动马达（序列号0G472133及以上） STARTER MOTOR (S/N-0G472133 AND UP)

REF	零件编号	中文名称	英文名称	数量
1	834749	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	965661	贯穿螺栓	THRU BOLT	1
3	906431	驱动套件	DRIVE KIT	1
4	685751	驱动总成	DRIVE ASSEMBLY	1
5	823639	驱动端盖	DRIVE CAP	1
5	8236392	驱动端盖	DRIVE CAP	1
6	8236382	电枢	ARMATURE	1
7	8119011	换向器端盖	CAP Commutator	1
8	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	61787	支架	HOLDER	1
9	898265014	电刷支架	HOLDER-BRUSH	1
10	F15158	螺钉	SCREW	2
11	81893450	螺钉(M8 x 50)	SCREW (M8 x 50)	3
12	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
13	64015	螺母 (.250-20)	NUT (.250-20)	1
14	814634	卡箍(适用时使用)	CLAMP (USE WHERE APPLICABLE)	1
15	93388A7	拉线总成	CABLE ASSEMBLY	1
15	93388A14	线缆总成(黄/黑)	CABLE ASSEMBLY Yellow/Black	1

图 31转向臂 STEERING ARM

REF	零件编号	中文名称	英文名称	数量
1	90099	螺母(M12)	NUT (M12)	2
2	8279231	绑带	STRAP	1
2	893773002	上安装带	STRAP Upper Mount	1
3	8262672	支架	MOUNT	2
3	8M0224385	支架	MOUNT	2
4	826658	缓冲垫	BUMPER	2
4	8M0156878	缓冲垫	BUMPER	2
5	89531	挡圈	RING Retaining	1
6	825222F3	转向臂	ARM Steering	1
6	8M0118183	转向臂	ARM Steering	1
6	825222F4	转向臂	ARM Steering	1
6	8M0118183	转向臂	ARM Steering	1
7	816667F3	支架	BRACKET	1
7	8M0184092	支架	BRACKET	1
8	816669F1	锁紧垫圈	TAB WASHER	1
8	8M0009820	锁紧垫圈	TAB WASHER	1
9	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	4002321	垫圈(12.80 mm x 24.0 mm x 2.4 mm)不锈钢	WASHER (12.80 mm x 24.0 mm x 2.4 mm) Stainless Steel	2
12	8279971	隔套	SPACER	1
13	826233A4	转轴管总成	SWIVEL TUBE ASSEMBLY	1
13	893590T01	旋转管(长型)	SWIVEL TUBE (Long)	1
13	826233F1	旋转管	SWIVEL TUBE	1
13	893590T01	旋转管(长型)	SWIVEL TUBE (Long)	1
13	826233F2	旋转管	SWIVEL TUBE	1
13	893590T01	旋转管(长型)	SWIVEL TUBE (Long)	1
13	826233A2	旋转管	SWIVEL TUBE	1
13	8M0219909	旋转管	SWIVEL TUBE	1
14	88238A4	拉线总成	CABLE ASSEMBLY	1
14	88238T01	拉线总成	CABLE ASSEMBLY	1
15	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
15	8M0207768	拉线总成	CABLE ASSEMBLY	1
16	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	2
17	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
18	828985	支架	BRACKET	1
18	893703	下安装带	STRAP Lower Mount	1
19	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	3
19	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
20	13914	螺母(M10)	NUT (M10)	2
20	40140	螺母(M10)	NUT (M10)	2
21	34863	螺母 (.375-24)	NUT (.375-24)	1
21	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
22	823792	杠杆	LEVER	1
23	29330	垫圈	WASHER	1
24	821961	螺纹杆	ROD (THREADED)	1
25	821957	制动板	BRAKE PLATE	1
26	8165621	圆盘	DISC	1
27	823791	安装板	PLATE	1
27	8M0007471	旋转头板	PLATE Swivel Head	1
28	8165621	圆盘	DISC	1
29	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2

图 32旋转支架 SWIVEL BRACKET

REF	零件编号	中文名称	英文名称	数量
1	196081	连杆	LINK ROD	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
3	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	34863	螺母 (.375-24)	NUT (.375-24)	2
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
6	822397	滑块	PUCK	1
7	8217711	衬套	BUSHING	1
8	850066A1	旋转支架	SWIVEL BRACKET	1
8	850066T01	旋转支架	SWIVEL BRACKET	1
8	850066A2	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
8	850066T01	旋转支架	SWIVEL BRACKET	1
9	19606	轴承	BEARING	2
10	74036	润滑脂接头	FITTING Grease	2
10	8M0169589	润滑脂接头	FITTING Grease	2
11	827402A1	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
11	827402T5	旋转支架	SWIVEL BRACKET	1
11	827402A2	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
11	827402T6	ORD 3410-827402T5	ORD 3410-827402T5	1
11	827402F1	旋转支架	SWIVEL BRACKET	1
11	827402T5	旋转支架	SWIVEL BRACKET	1
11	827402F2	旋转支架	SWIVEL BRACKET	1
11	827402T6	ORD 3410-827402T5	ORD 3410-827402T5	1
12	821777	衬套（下部）	BUSHING (LOWER)	1
12	821777	衬套（下部）	BUSHING (LOWER)	1
12	8217771	衬套（下部）	BUSHING (LOWER)	1
12	821777T1	衬套	BUSHING	1
13	74036	润滑脂接头	FITTING Grease	AR
13	8M0169589	润滑脂接头	FITTING Grease	AR
14	19624A1	密封套件	SEAL KIT	1
15	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
16	78861	隔套	SPACER	1
17	822404	密封件	SEAL	1
17	8M0205512	密封件	SEAL	1
18	19619	垫圈	WASHER	1
19	30499	螺母(7/8-14)	NUT (7/8-14)	1
19	858869	螺母 (.875-14)	NUT (.875-14)	1
20	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
20	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
21	8282451	密封件	SEAL	1
22	19619	垫圈	WASHER	1
23	19614	倾斜管	TILT TUBE	1
23	8M0041938	倾斜管	TILT TUBE	1
24	30499	螺母(7/8-14)	NUT (7/8-14)	1
24	858869	螺母 (.875-14)	NUT (.875-14)	1
25	821539	三叶销	PIN Trilobe	1
26	823507	衬套	BUSHING	2
27	822480	枢轴销（上部）	PIN Pivot (UPPER)	1
28	822869	销	PIN	1
28	822869001	锚销	PIN Anchor	1

图 33舵柄 TILLER HANDLE

REF	零件编号	中文名称	英文名称	数量
1	822148A6	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	4324210	油门线总成(30.50英寸)	CABLE ASSEMBLY Throttle (30.50 Inches)	1
6	4324211	油门线总成(41.50英寸)	CABLE ASSEMBLY Throttle (41.50 Inches)	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	82526225	螺钉 (M8 x 25毫米)	SCREW (M8 x 25 mm)	2
9	822407F1	盖板	COVER	1
9	8M0072298	盖板	COVER	1
9	822407F2	盖板	COVER	1
10	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
11	828813F1	臂	ARM	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
11	828813F2	转向手柄臂	ARM Steering Handle	1
11	828813T2	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
12	822441	固定座	RETAINER	1
13	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	821971	节气门锁	LOCK Throttle	1
15	892995	节气门锁	LOCK Throttle	1
16	96203	弹簧	SPRING	1
17	821972	节气门旋钮	KNOB Throttle	1
17	821972T	节气门旋钮	KNOB Throttle	1
18	824918	卡扣	CLIP	1
19	823609A12	开关总成	SWITCH ASSEMBLY	1
20	8239171	开关壳体	HOUSING Switch	1
20	889734	开关壳体	HOUSING Switch	1
21	NSS	启动贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Start	1
22	821463A2	舵柄管	TILLER TUBE	1
22	8M0138696	舵柄管	TILLER TUBE	1
23	8242001	贴花	DECAL	1
23	8242004	贴花	DECAL	1
24	821465	节气门手柄	HANDLE Throttle	1
25	99589	握把	GRIP	1
25	8M0221732	外握把	GRIP OUTER	1
26	823609A13	开关总成	SWITCH ASSEMBLY	1
26	8M0104614	停止开关	SWITCH Stop	1
27	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
28	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
28	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
29	816492A7	报警器总成	ALARM ASSEMBLY	1
29	8M0088388	警报器总成	ALARM ASSY	1
30	823687	卡扣	CLIP	2
31	816669F1	锁紧垫圈	TAB WASHER	1
31	8M0009820	锁紧垫圈	TAB WASHER	1
32	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2
33	11083A15	开关	SWITCH	1
33	11083A31	停止开关	SWITCH Stop	1
34	15920A54	拉绳总成	LANYARD ASSEMBLY	1
34	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
35	120441	黄铜固定座	RETAINER Brass	1
35	8M0032846	黄铜固定座	RETAINER Brass	1
36	40011151	不锈钢螺钉(M8×35)	SCREW (M8 x 35) Stainless Steel	1
37	12134	波形垫圈	WASHER Wave	1
38	830180	手柄	HANDLE	1
38	830180A01	换挡手柄套件	HANDLE KIT Shift	1
39	830181	衬套	BUSHING	1
40	8301821	换挡连杆	SHIFT ROD	1
41	821455A4	舵柄支架	BRACKET Tiller	1
41	821455A5	舵柄支架	BRACKET Tiller	1
41	821455A4	舵柄支架	BRACKET Tiller	1
42	826792	波形垫圈	WAVE WASHER	1
43	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
44	827314	垫圈	WASHER	1
45	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1

图 34专用工具 TOOLS SPECIAL

REF	零件编号	中文名称	英文名称	数量
-	36392	化油器量具	GAUGE TOOL Carburetor	1
-	809641A1	化油器调校套件	TUNER KIT Carburetor	1
-	8098712	化油器真空调校工具	VACUUMMATE TOOL Carburetor Tuner	1
-	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
-	8M0161873	固定工具	HOLDER TOOL	1
-	99750A1	万用表	MULTI METER	1
-	52024A1	开关总成	SWITCH ASSEMBLY	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
-	850439	火花测试器	SPARK TESTER	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	99379	正时灯	TIMING LIGHT	1
-	85560	推力轴承	BEARING Thrust	1
-	817007	轴承座密封安装工具	INSTALLER TOOL Bearing Carrier Seal	1
-	817007T	密封安装工具	INSTALLER TOOL Seal	1
-	825199	导向器	PILOT	1
-	14308A1	轴承座圈工具	RACE TOOL Bearing	1
-	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
-	24156	螺母(0.625-18)	NUT (.625-18)	1
-	29310	安装板	PLATE	1
-	34961	垫圈	WASHER	1
-	31229	轴	SHAFT	1
-	36571	导向垫圈	PILOT WASHER	1
-	36571T	导向垫圈	PILOT WASHER	1
-	37312	驱动头工具	DRIVER HEAD TOOL	1
-	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
-	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
-	825200A1	弹簧钩具	HOOK TOOL Spring	1
-	13779	轴承拆卸工具	REMOVER TOOL Bearing	1
-	83180M	传动轴固定工具	HOLDING TOOL Driveshaft	1
-	826872	轴承安装工具	INSTALLER TOOL Bearing	1
-	817011	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
-	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
-	825197	心轴	MANDREL	1
-	825197T	油封安装工具	INSTALLER TOOL Oil Seal	1
-	825198	心轴	MANDREL	1
-	27780	水泵拉拔器	PULLER WATER PUMP	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	32610	扭矩扳手(0-200磅英尺)	TORQUE WRENCH (0-200 lb ft)	1

图 35顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	825239A3	顶盖总成	TOP COWL ASSEMBLY	1
1	825239A4	顶盖总成	TOP COWL ASSEMBLY	1
1	825239T4	顶盖总成	TOP COWL ASSEMBLY	1
2	826291F1	闩锁	LATCH	1
2	826291F2	闩锁	LATCH	1
2	826291F1	闩锁	LATCH	1
3	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
4	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
5	8237515	螺母(M4)	NUT (M4)	2
6	8255662	密封件	SEAL	1
6	8M0153618	整流罩密封件	SEAL COWL	1
7	825243A1	隔音毯套装	SOUND BLANKET KIT	1
7	825243A03	隔音毯套装	SOUND BLANKET KIT	1
8	NSS	不单独销售隔音毯	NOT SOLD SEPARATE Sound Blanket	1
9	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
9	893763	滚轮锁扣支架	BRACKET Roller Latch	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
11	8224261	支架	BRACKET	1
11	8M0038412	外罩支架	BRACKET-COWL	1
12	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
13	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
14	8237515	螺母(M4)	NUT (M4)	3
15	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
15	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 36艉板支架（大脚型） TRANSOM BRACKET (BIGFOOT)

REF	零件编号	中文名称	英文名称	数量
1	822866A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	822866A2	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	74036	润滑脂接头	FITTING Grease	1
2	8M0169589	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865F2	艉板支架	BRACKET Transom	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
4	822865F3	艉板支架	BRACKET Transom	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
5	19618A3	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
9	812709	旋钮	KNOB	1
9	812709T6	旋钮	KNOB	1
9	812709	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486F5	锚支架	BRACKET Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
12	18486F6	锚支架	BRACKET Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298A1	阳极套件	ANODE KIT	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
17	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
18	400635	螺母 (M8)	NUT (M8)	2
18	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
19	N.S.S.	不单独销售贴纸-倾斜锁定	Not Sold Separate DECAL-TILT LOCK	1
20	19614	倾斜管	TILT TUBE	1
20	8M0041938	倾斜管	TILT TUBE	1
21	30499	螺母(7/8-14)	NUT (7/8-14)	2
21	858869	螺母 (.875-14)	NUT (.875-14)	2
22	19624A1	密封套件	SEAL KIT	1
23	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
24	78861	隔套	SPACER	1
25	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
26	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
26	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
27	8M0027784	螺母	NUT	4
27	82671117	螺母(.500-20)	NUT (.500-20)	4

图 37升降开关套件 Trim Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch	1
4	79091	保险丝20安培	FUSE 20 Ampere	1
4	8M0207796	保险丝20安培	FUSE 20 AMP	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2
