水星 Mercury 9.9 2 CYL (International) 0N059858 & Up - 爆炸图零件明细

两冲程 化油器 · Cat.# 90-803827006 · 共 27 个部位 · 1012 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	853799A4	黄色线缆总成	CABLE ASSEMBLY Yellow	1
2	853799A3	白色线缆总成	CABLE ASSEMBLY White	1
3	803799A1	点火检测器	IGNITION CHECKER	1
4	804977A1	交流发电机总成	ALTERNATOR SET	1
4	804977T01	交流发电机套件	ALTERNATOR KIT	1
5	82303115	螺钉	SCREW	2
6	17175	线束总成	HARNESS ASSEMBLY	1
7	803798A1	整流器套装	RECTIFIER KIT	1
7	8M0123939	整流器套装	RECTIFIER KIT	1
8	803583A05	遥控器安装套件	ATTACHING KIT Remote Control	1
8	8M0059840	遥控安装套件	ATTACHING KIT R/C	1

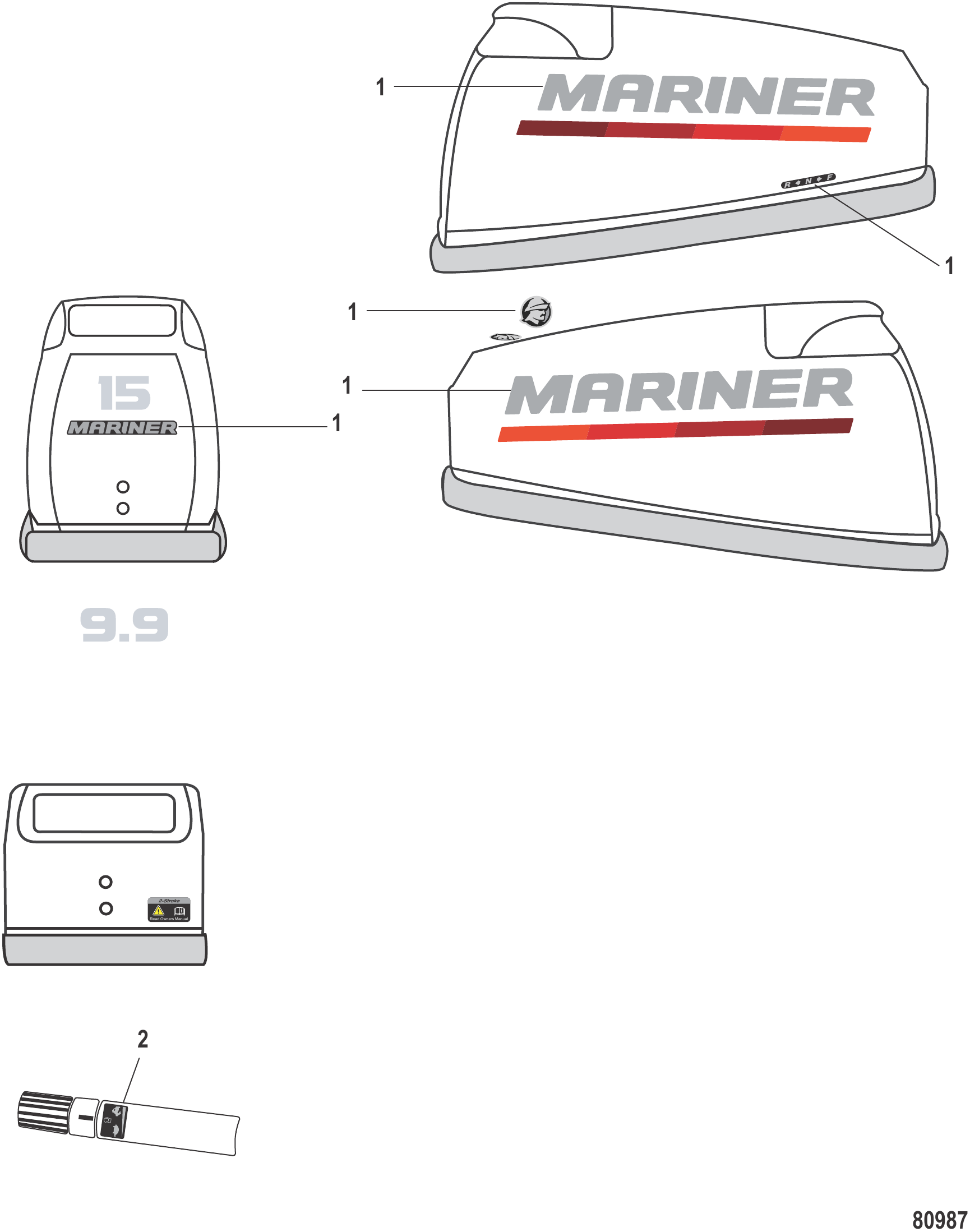

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242338	水手15-30贴花套装	DECAL SET Mariner 15 - 30	1
2	8M0097201	舵柄贴花	DECAL Tiller	1

图 3空气消声器与燃油管路 Air Silencer and Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	803687A1	化油器	CARBURETOR	1
1	803687T01	化油器	CARBURETOR	1
2	803694	快拆连杆	SNAP Link Rod	1
3	803699	衬垫	GASKET	1
3	803699001	衬垫	GASKET	1
4	803697	空气消声器	SILENCER Air	1
5	163291	螺栓	BOLT	2
6	16826	不锈钢垫圈	WASHER Stainless Steel	2
7	803698	螺钉	SCREW	2
8	16226	护孔环	GROMMET	2
9	803696	阻风门杆	LEVER Choke	1
10	16085	塑料销	PIN (Plastic)	2
11	803695	阻风门拉杆	ROD Choke	1
11	8M0155125	阻风门拉杆	ROD CHOKE	1
12	853733A2	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
12	8M0088825	燃油滤清器套件	FUEL FILTER KIT	1
12	853733T03	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
12	8M0088825	燃油滤清器套件	FUEL FILTER KIT	1
13	8518151	O型圈	O-RING	1
14	8537331	燃油滤清器	FILTER Fuel	1
14	853733002	滤清器	FILTER	1
15	851815	O型圈	O-RING	1
15	851815006	O型圈	O-RING	1
16	8537351	杯套	CUP	1
16	853735002	杯套	CUP	1
17	853701	垫圈	WASHER	2
17	8M0135942	垫圈	WASHER	2
18	8537223	螺母	NUT	1
18	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
19	95394010	油管(185 mm)	TUBING (185 mm)	1
19	879194470	软管	HOSE	1
20	95394010	油管(185 mm)	TUBING (185 mm)	1
20	879194470	软管	HOSE	1
21	95395	不锈钢卡扣	CLIP Stainless Steel	4
22	163362	衬套	BUSHING	1
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1

图 4化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	803687A2	化油器	CARBURETOR	1
1	803687T02	化油器	CARBURETOR	1
1	803687A3	化油器	CARBURETOR	1
1	803687T03	化油器	CARBURETOR	1
2	8036921	主喷管	MAIN NOZZLE	1
2	8036922	主喷管	MAIN NOZZLE	1
3	8036881	主量孔(#95)	JET Main (#95)	1
3	8036882	主量孔(#98)	JET Main (#98)	1
4	8036891	怠速量孔(#50)	JET Pilot (#50)	1
4	8036892	怠速量孔(#48)	JET Pilot (#48)	1
5	16252	盖帽	CAP	1
6	16253	浮子	FLOAT	1
7	162544	浮子阀	FLOAT VALVE	1
7	898101063	浮子阀	FLOAT VALVE	1
8	853721	阀门销	PIN Valve	1
9	16255	卡扣	CLIP	1
10	16256	销	PIN	1
11	162571	螺钉	SCREW	1
12	8036911	浮子室	FLOAT BOWL	1
12	803691T01	浮子室	FLOAT BOWL	1
13	16259	O型圈	O-RING	1
14	162601	螺钉	SCREW	4
15	16261	放油螺钉	SCREW Drain	1
16	16262	衬垫	GASKET	1
17	16263	螺钉	SCREW	1
18	16264	弹簧	SPRING	1
19	8129351	引导调节螺钉	SCREW Pilot Adjust	1
20	16266	弹簧	SPRING	1
21	16268	泵体	BODY Pump	1
22	16269	止回阀	CHECK VALVE	2
23	8518131	螺钉	SCREW	2
24	8518141	螺母	NUT	2
25	16272	泵盖	COVER Pump	1
26	162606	螺钉	SCREW	4
27	16274	衬垫	GASKET	1
28	16275	隔膜	DIAPHRAGM	1
29	16325	隔膜	DIAPHRAGM	1
30	16326	衬垫	GASKET	1
31	855540	化油器盖	COVER Carburetor	1
32	855541	衬垫	GASKET	1
33	8555411	衬垫	GASKET	1
34	855542	螺钉	SCREW	2
35	16327	衬垫	GASKET	1
36	8537151	隔套	SPACER	2
37	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	2
37	855809003	螺栓	BOLT	2
38	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
39	953921	不锈钢垫圈	WASHER Stainless Steel	2
40	8036971	空气消声器	SILENCER Air	1
41	16248	燃油滤清器	FILTER Fuel	1
41	8M0157133	燃油滤清器	FILTER Fuel	1
42	804889130	油管	TUBING	1
43	804889130	油管	TUBING	1
44	162262	护孔环	GROMMET	1
45	95395	不锈钢卡扣	CLIP Stainless Steel	4
46	853736	燃油连接器	CONNECTOR Fuel	1
47	17480	螺母	NUT	1
48	8036951	阻风门拉杆	ROD Choke	1
48	8M0155129	阻风门拉杆	ROD CHOKE	1
49	16332	护孔环	GROMMET	1
50	16333	卡扣拉杆	ROD Snap	1
-	803826A2	化油器维修套件	REPAIR KIT Carburetor	1
-	804907A00	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146273	衬垫套件	GASKET SET	1
-	883274A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146271	衬垫套件	GASKET SET	1

图 5夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	8894A5	夹具支架总成 (左舷) (黑色)	CLAMP BRACKET ASSEMBLY (PORT) (BLACK)	1
1	8894A11	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8894A6	夹具支架总成 (左舷) (灰色)	CLAMP BRACKET ASSEMBLY (PORT) (GRAY)	1
1	8894A12	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A3	夹具支架总成 (右舷) (黑色)	CLAMP BRACKET ASSEMBLY (STARBOARD) (BLACK)	1
2	8894A11	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A4	夹具支架总成 (右舷) (灰色)	CLAMP BRACKET ASSEMBLY (STARBOARD) (GRAY)	1
2	8894A12	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
3	92767A1	蝶形螺丝总成 (14 mm)	THUMB SCREW ASSEMBLY (14 mm)	2
3	92767A3	蝶形螺丝总成 (16 mm)	THUMB SCREW ASSEMBLY (16 mm)	2
4	73719	蝶形螺丝垫圈	WASHER THUMB SCREW	2
4	818884	垫圈	WASHER	2
5	768041	垫圈固定螺丝	SCREW WASHER ATTACHING	2
5	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
6	43431	夹紧支架螺柱隔套	SPACER CLAMP BRACKET STUD	1
6	818539	隔套	SPACER	1
6	8M0084719	隔套	SPACER	1
7	42129	夹紧支架螺柱	STUD CLAMP BRACKET	1
7A	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	2
8	400256	夹紧支架螺柱防松垫圈(M6)	LOCKWASHER (M6) CLAMP BRACKET STUD	2
9	400212	夹紧支架螺柱不锈钢螺母(M6)	NUT (M6) Stainless Steel CLAMP BRACKET STUD	2
10	42078	倾斜管	TILT TUBE	1
11	30954	安全卡扣	CLIP SAFETY	1
11	8M0085928	卡扣	CLIP	1
12	93164	倾斜管螺母(.875)	NUT (.875) TILT TUBE	2
13	71421	倾斜管尼龙垫圈	WASHER Nylon TILT TUBE	2
14	42390A1	倾斜回位杆总成	LEVER ASSEMBLY Tilt Return	2
15	90901	倾斜限位带-左舷侧	STRAP TILT STOP - PORT SIDE	1
16	42498	限位带至夹紧支架螺钉(M6x1.0)	SCREW (M6 x 1.0) STRAP TO CLAMP BRACKET	2
17	31030	倾斜限位带螺钉波形垫圈	WAVE WASHER TILT STOP STRAT SCREW	1
18	43216	夹紧支架至艉板螺栓(.250-20x3.50)	BOLT (.250-20 x 3.50) CLAMP TO TRANSOM	2
19	67983	夹紧支架螺栓垫圈	WASHER CLAMP BRACKET BOLT	2
21	814427	倾斜锁定滑块(新设计)	SHUTTLE TILT LOCK (NEW DESIGN)	1
22	12869	倾斜位置标贴	DECAL Tilt Position	1

图 6外罩0N159949及以下 Cowling 0N159949 and below

REF	零件编号	中文名称	英文名称	数量
1	803792A10	顶罩总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without Decals	1
1	8M0073908	ORD 100-8M0074337	ORD 100-8M0074337	1
1	803792A11	顶罩总成银色-无贴花	TOP COWL ASSEMBLY Silver - Without Decals	1
1	8M0073909	银色顶罩	TOP COWL-SILVER	1
1	8M0073910	顶盖总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without decals	1
1	8M0074285	顶罩总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without Decals	1
2	803793	顶罩盖	CAP Cowl	1
2	8M0129134	倾斜手柄	TILT HANDLE	1
2	8037931	顶罩盖	CAP Cowl	1
2	8M0128843	倾斜手柄	TILT HANDLE	1
3	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
4	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
5	953921	不锈钢垫圈	WASHER Stainless Steel	1
6	851851004	橡胶密封件	SEAL Rubber	1
6	8M0094876	密封件	SEAL	1
7	162281	橡胶密封件	SEAL Rubber	1
7	8M0065066	密封件	SEAL	1
8	803791002	下机罩	BOTTOM COWL	1
8	8M0129289	下机罩	BOTTOM COWL	1
9	162311	护孔环	GROMMET	1
10	162312	护孔环	GROMMET	1
11	8036675	油封	SEAL Oil	1
12	162221	挂钩	HOOK	1
13	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
14	953921	不锈钢垫圈	WASHER Stainless Steel	1
15	16221	波形垫圈	WAVE WASHER	1
16	953922	垫圈	WASHER	1
17	162186	挂钩杆	HOOK LEVER	1
18	16219	密封件	SEAL	1
19	163365	衬套	BUSHING	1
20	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1

图 7外罩0N159950及以上 Cowling 0N159950 and up

REF	零件编号	中文名称	英文名称	数量
1	8M0074337	顶罩总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without Decals	1
1	8M0073651	ORD 8M0128851	ORD 8M0128851	1
1	8M0074339	顶罩总成银色-无贴花	TOP COWL ASSEMBLY Silver - Without Decals	1
1	8M0128852	顶盖银色	TOP COWL SILVER	1
1	8M0074285	顶罩总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without Decals	1
1	8M0132366	顶盖黑色	TOP COWL-BLACK	1
2	803793	顶罩盖	CAP Cowl	1
2	8M0129134	倾斜手柄	TILT HANDLE	1
2	8037931	顶罩盖	CAP Cowl	1
2	8M0128843	倾斜手柄	TILT HANDLE	1
3	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
4	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
5	953921	不锈钢垫圈	WASHER Stainless Steel	1
6	851851004	橡胶密封件	SEAL Rubber	1
6	8M0094876	密封件	SEAL	1
8	803791002	下机罩	BOTTOM COWL	1
8	8M0129289	下机罩	BOTTOM COWL	1
9	162311	护孔环	GROMMET	1
10	162312	护孔环	GROMMET	1
11	8036675	油封	SEAL Oil	1
12	162221	挂钩	HOOK	1
13	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
14	953921	不锈钢垫圈	WASHER Stainless Steel	1
15	16221	波形垫圈	WAVE WASHER	1
16	953922	垫圈	WASHER	1
17	162186	挂钩杆	HOOK LEVER	1
18	16219	密封件	SEAL	1
19	163365	衬套	BUSHING	1
20	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1

图 8曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	804885A1	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	8M0047721	曲轴总成	CRANKSHAFT ASSY	1
2	8048851	曲轴	CRANKSHAFT	1
2	804885T01	曲轴	CRANKSHAFT	1
3	8048852	曲轴	CRANKSHAFT	1
3	804885T02	曲轴	CRANKSHAFT	1
4	8048853	曲轴	CRANKSHAFT	1
4	804885T03	曲轴	CRANKSHAFT	1
5	8048854	曲轴	CRANKSHAFT	1
5	804885T04	曲轴	CRANKSHAFT	1
6	8036731	曲轴销	PIN Crank	2
7	8036741	连杆	CONNECTING ROD	2
7	803674T01	连杆	CONNECTING ROD	2
8	8036751	滚针轴承	BEARING Needle	2
9	16049	滚珠轴承	BEARING Ball	1
10	85370711	油封	SEAL Oil	1
11	8537122	推力板	THRUST PLATE	1
12	16049	滚珠轴承	BEARING Ball	2
13	803514	油封	SEAL Oil	1
13	898101285	油封	SEAL Oil	1
14	8036752	滚针轴承	BEARING Needle	2
15	804886	活塞	PISTON	2
15	804886T	ORD 700-8M0103785	ORD 700-8M0103785	2
15	8048865	活塞	PISTON	AR
15	804886T05	ORD 8M0103786	ORD 8M0103786	AR
16	803678A3	活塞环	RING Piston	1
16	8M0080355	活塞环	RING Piston	1
16	803678A4	活塞环	RING Piston	AR
16	8M0080355	活塞环	RING Piston	2
16	8M0080354	活塞环	RING Piston	AR
17	8036801	活塞销	PIN Piston	2
18	16057	卡扣	CLIP	4
19	16053	键	KEY	1
-	804907A00	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146273	衬垫套件	GASKET SET	1
-	883274A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146271	衬垫套件	GASKET SET	1
-	803679A2	短缸体总成	SHORT BLOCK ASSEMBLY	1
-	8M0222185	短缸体	SHORT BLOCK	1
-	803679A3	短缸体总成	SHORT BLOCK ASSEMBLY	1

图 9气缸体0N233234及以下 Cylinder Block 0N233234 and below

REF	零件编号	中文名称	英文名称	数量
1	803660A1	气缸体	CYLINDER BLOCK	1
1	8M0147033	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	803660A06	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8M0114620	气缸体	CYLINDER BLOCK	1
2	8129601	管接头	NIPPLE	2
3	812960	连接器	CONNECTOR	1
3	8M0064617	管接头	NIPPLE	1
4	16119	定位销	PIN Dowel	2
5	8150686	螺栓	BOLT	10
5	166951	螺栓	BOLT	10
6	8M0074853	垫圈	WASHER	10
6	16826	不锈钢垫圈	WASHER Stainless Steel	10
7	16700	止回阀	CHECK VALVE	1
8	8130282	弹簧	SPRING	1
9	803661	堵头	PLUG	1
10	812960006	管接头	NIPPLE	1
11	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
12	823913Q	阳极块	ANODE	1
13	803662	气缸盖	CYLINDER HEAD	1
13	8M0069700	气缸盖	CYLINDER HEAD	1
13	803662003	气缸盖	CYLINDER HEAD	1
13	8M0069700	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	AR
14	803663	衬垫	GASKET	1
14	8M0245737	衬垫	GASKET	1
14	803663018	衬垫	GASKET	1
14	803663034	衬垫	GASKET	1
15	16830A1	螺钉套件	SCREW KIT	2
16	8537052	节温器盖	CAP Thermostat	1
17	8035631	卡箍	CLAMP	1
17	803563005	卡箍	CLAMP	1
18	853702005	衬垫	GASKET	1
18	8M0214960	衬垫	GASKET	1
19	803665	节温器	THERMOSTAT	1
19	8M0228411	节温器	THERMOSTAT	1
20	41263M	火花塞	SPARK PLUG	2
20	8M0181925	火花塞	SPARK PLUG	2
20	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	AR
20	8M0181925	火花塞	SPARK PLUG	AR
21	803664	螺栓	BOLT	10
21	8M0065483	螺栓	BOLT	10
21	8M0106721	螺栓	BOLT	10
22	4002217	垫圈	WASHER	10
22	879194339	垫圈	WASHER	10
22	16192	垫圈	WASHER	10
23	803666	排气外罩	COVER Exhaust - Outer	1
23	8M0073135	罩盖总成	COVER ASSY	1
24	8036631	衬垫	GASKET	1
24	803663024	衬垫	GASKET	1
25	8036661	排气内罩	COVER Exhaust - Inner	1
25	8M0065485	排气罩	EXHAUST COVER	1
26	8036632	衬垫	GASKET	1
26	803663025	衬垫	GASKET	1
27	4000330	螺钉(M6x25)	SCREW (M6 x 25)	11
27	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	11
28	879194338	垫圈	WASHER	11
28	16826	不锈钢垫圈	WASHER Stainless Steel	11
29	803671	上推力板	THRUST PLATE Upper	1
30	8036711	下部推力板	THRUST PLATE Lower	1
31	803670	O型圈	O-RING	1
32	8036671	油封	SEAL Oil	1
32	8M0065585	油封	OIL SEAL	1
33	8036636	衬垫	GASKET	1
33	803663020	衬垫	GASKET	1
34	16119	定位销	PIN Dowel	2
35	95224	卡扣	CLIP	2
36	95223008	管材(280毫米)	TUBING (280 mm)	1
36	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
37	95223009	管材(220毫米)	TUBING (220 mm)	1
37	879194473	油管	TUBING	1
38	95332002	卡扣	CLIP	2
39	853709	O型圈	O-RING	1
40	803667	油封	SEAL Oil	1
41	803668	上端盖	END CAP Upper	1
42	803669	定位环	SET RING	1
43	853711	导板	GUIDE PLATE	1
43	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
44	166953	螺栓	BOLT	2
45	42657A3	止回阀	CHECK VALVE	1
-	8M0075401	地线/缸头螺栓/垫片套件	KIT Ground wire/Head bolt/Washer	1
46	853740	接地线	GROUND WIRE	1
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1
-	803679A10	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0046405	ORD 8M0069509	ORD 8M0069509	1
-	803679A08	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0047750	ORD 8M0133075	ORD 8M0133075	1

图 10气缸体0N233235及以上 Cylinder Block 0N233235 and above

REF	零件编号	中文名称	英文名称	数量
1	803660A06	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8M0114620	气缸体	CYLINDER BLOCK	1
1	8M0147033	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8M0148782	气缸体总成	CYLINDER BLK ASSY	1
2	8129601	管接头	NIPPLE	2
3	812960	连接器	CONNECTOR	1
3	8M0064617	管接头	NIPPLE	1
4	16119	定位销	PIN Dowel	2
5	8150686	螺栓	BOLT	10
5	166951	螺栓	BOLT	10
6	8M0074853	垫圈	WASHER	10
6	16826	不锈钢垫圈	WASHER Stainless Steel	10
7	16700	止回阀	CHECK VALVE	1
8	8130282	弹簧	SPRING	1
9	803661	堵头	PLUG	1
10	812960006	管接头	NIPPLE	1
-	8M0135965	阳极塞总成	ANODE PLUG ASSEMBLY	1
11	888786	螺钉	SCREW	1
12	8M0065073	阳极块	ANODE	1
13	804840010	O型圈	O-RING	1
14	8M0065071	阳极塞	ANODE PLUG	1
15	16830A1	螺钉套件	SCREW KIT	2
16	8537052	节温器盖	CAP Thermostat	1
17	8035631	卡箍	CLAMP	1
17	803563005	卡箍	CLAMP	1
18	853702005	衬垫	GASKET	1
18	8M0214960	衬垫	GASKET	1
19	803665	节温器	THERMOSTAT	1
19	8M0228411	节温器	THERMOSTAT	1
20	41263M	火花塞	SPARK PLUG	2
20	8M0181925	火花塞	SPARK PLUG	2
20	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	OPT
20	8M0181925	火花塞	SPARK PLUG	OPT
21	803664	螺栓	BOLT	10
21	8M0065483	螺栓	BOLT	10
21	8M0106721	螺栓	BOLT	10
22	4002217	垫圈	WASHER	10
22	879194339	垫圈	WASHER	10
22	16192	垫圈	WASHER	10
23	803666	排气外罩	COVER Exhaust - Outer	1
23	8M0073135	罩盖总成	COVER ASSY	1
24	8036631	衬垫	GASKET	1
24	803663024	衬垫	GASKET	1
25	8036661	排气内罩	COVER Exhaust - Inner	1
25	8M0065485	排气罩	EXHAUST COVER	1
26	8036632	衬垫	GASKET	1
26	803663025	衬垫	GASKET	1
27	4000330	螺钉(M6x25)	SCREW (M6 x 25)	11
27	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	11
28	879194338	垫圈	WASHER	11
28	16826	不锈钢垫圈	WASHER Stainless Steel	11
29	803671	上推力板	THRUST PLATE Upper	1
30	8036711	下部推力板	THRUST PLATE Lower	1
31	803670	O型圈	O-RING	1
32	8036671	油封	SEAL Oil	1
32	8M0065585	油封	OIL SEAL	1
33	8036636	衬垫	GASKET	1
33	803663020	衬垫	GASKET	1
34	16119	定位销	PIN Dowel	2
35	95224	卡扣	CLIP	2
36	95223008	管材(280毫米)	TUBING (280 mm)	1
36	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
37	95223009	管材(220毫米)	TUBING (220 mm)	1
37	879194473	油管	TUBING	1
38	95332002	卡扣	CLIP	2
39	853709	O型圈	O-RING	1
40	803667	油封	SEAL Oil	1
41	803668	上端盖	END CAP Upper	1
42	803669	定位环	SET RING	1
43	853711	导板	GUIDE PLATE	1
43	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
44	166953	螺栓	BOLT	2
45	42657A3	止回阀	CHECK VALVE	1
-	8M0075401	地线/缸头螺栓/垫片套件	KIT Ground wire/Head bolt/Washer	1
46	853740	接地线	GROUND WIRE	1
47	803662	气缸盖	CYLINDER HEAD	1
47	8M0069700	气缸盖	CYLINDER HEAD	1
47	803662003	气缸盖	CYLINDER HEAD	1
47	8M0069700	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	AR
48	803663	衬垫	GASKET	1
48	8M0245737	衬垫	GASKET	1
48	803663018	衬垫	GASKET	1
48	803663034	衬垫	GASKET	1
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1
-	803679A10	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0046405	ORD 8M0069509	ORD 8M0069509	1
-	803679A08	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0047750	ORD 8M0133075	ORD 8M0133075	1

图 11驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	804901	驱动轴壳体（短）	HOUSING Driveshaft (Short)	1
1	804901T	驱动轴壳体	HOUSING-DSH	1
1	804902	驱动轴壳体（长）	HOUSING Driveshaft (Long)	1
1	804902T	驱动轴壳体	HOUSING-DSH	1
2	82304230	螺栓	BOLT	6
2	8M0147119	螺栓	BOLT	6
3	80366313	衬垫	GASKET	1
3	803663028	衬垫	GASKET	1
4	161191	定位销	PIN Dowel	2
5	161181	护孔环	GROMMET	1
6	8037271	排气管	PIPE Exhaust	1
7	8037281	衬垫	GASKET	1
7	803728002	衬垫	GASKET	1
8	82304231	螺栓	BOLT	4
9	878357	接地线总成	CABLE ASSEMBLY Ground	1
9	898101091	接地线	WIRE Ground	1
10	82304234	螺栓	BOLT	1
10	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1

图 12电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8049761	飞轮杯	FLYWHEEL CUP	1
1	804976T01	飞轮杯	FLYWHEEL CUP	1
2	804987A1	线圈板总成	PLATE ASSEMBLY Coil	1
2	8M0135298	线圈板	COIL PLATE	1
3	804988	励磁线圈	COIL Exciter	1
3	804988T	励磁线圈	EXCITER COIL	1
4	804989	螺钉	SCREW	2
4	82303115	螺钉	SCREW	2
5	804990	支架	HOLDER	1
6	8230314	螺钉	SCREW	1
7	8037041	CD单元	CD UNIT	1
7	803704T01	CD单元	CD UNIT	1
8	8555431	盖帽	CAP	2
8	855543	带电阻护套	BOOT With Resistance	2
9	NSS	端子（不单独销售）	NOT SOLD SEPARATE Terminal	2
10	8537156	隔套	SPACER	1
11	16705	螺栓	BOLT	1
12	168308	螺栓	BOLT	1
13	16826	不锈钢垫圈	WASHER Stainless Steel	2
14	804890	定位板	SET PLATE	2
14	804890T	定位板	SET PLATE	2
15	16194	螺钉	SCREW	4
16	804891	线圈板止动块	STOPPER Coil Plate	1
16	804891T	止动器	STOPPER	1
16	8048911	止动器	STOPPER	1
17	8555441	螺钉	SCREW	2
18	16071	螺母	NUT	1
19	16072	垫圈	WASHER	1
20	823037A2	停机开关总成-拉绳式	SWITCH ASSEMBLY Stop - Lanyard	1
21	823054	拉绳	LANYARD	1
22	804976	飞轮杯	FLYWHEEL CUP	1
22	804976T	飞轮杯	FLYWHEEL CUP	1
23	804977A1	交流发电机总成	ALTERNATOR SET	1
23	804977T01	交流发电机套件	ALTERNATOR KIT	1

图 13电动启动组件 Electric Start Components

REF	零件编号	中文名称	英文名称	数量
-	884017A1	电动起动机套件	STARTER MOTOR KIT Electric	1
-	8M0095390	电启动套件	START KIT-ELECT	1
1	803835A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	803835T01	启动马达	STARTER MOTOR	1
2	803836	小齿轮	PINION	1
3	803837	电刷组(正极)	BRUSH SET (Positive)	1
4	8038371	电刷组(负极)	BRUSH SET (Negative)	1
5	803838	电刷架	HOLDER Brush	1
6	161267	螺栓	BOLT	4
7	17025	锁紧垫圈	LOCKWASHER	4
8	8538151	启动机电缆总成	CABLE ASSEMBLY Starter	1
8	8M0069818	接地电缆	CABLE Ground	1
9	8538161	盖帽	CAP	2
10	853820A1	主开关	MAIN SWITCH	1
11	853821	保护器	PROTECTOR	1
12	8035631	卡箍	CLAMP	4
12	803563005	卡箍	CLAMP	4
13	8037001	飞轮(配线齿轮)	FLYWHEEL (Wiring Gear)	1
13	8M0119848	飞轮	FLYWHEEL	1
14	803839	支架	BRACKET	1
15	853816	盖帽	CAP	1
16	853813A1	保险丝线束总成	WIRE ASSEMBLY Fuse	1
17	853814	保险丝	FUSE	1
18	853809	启动电磁阀	SOLENOID Starter	1
18	853809T	电磁阀	SOLENOID	1
19	162235	螺栓	BOLT	1
20	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
21	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
22	803840	空档开关	SWITCH Neutral	1
22	8M0127937	空档开关	SWITCH Neutral	1
23	803842	隔套	SPACER	1
24	85554411	螺钉	SCREW	2
25	8037151	支架	BRACKET	1
26	803841	执行器	ACTUATOR	1
27	803820	接地线	GROUND WIRE	1
28	8538116	整流器	RECTIFIER	1
29	16123	螺钉(25毫米)	SCREW (25 mm)	1
30	16079	锁紧垫圈	LOCKWASHER	1
31	853815	蓄电池线	WIRE Battery	1
31	8M0069793	蓄电池电缆	BATTERY CABLE	1

图 14燃油箱（塑料-6.6加仑） Fuel Tank (Plastic- 6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	859063A1	燃油箱总成(螺纹连接)	TANK ASSEMBLY Fuel (Threaded Connection)	1
1	859063A2	燃油箱总成(快速连接)	TANK ASSEMBLY Fuel (Quick Connect)	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	859059A2	燃油吸油总成(螺纹连接)	PICK UP ASSEMBLY Fuel (Threaded Connection)	1
5	859066A2	燃油吸油总成(快速连接)	PICK UP ASSEMBLY Fuel (Quick Connect)
5	8M0084089	吸油总成	PICK UP ASSY
6	859056	浮子	FLOAT	1
7	40056107	螺钉(M5×16)	SCREW (M5 x 16)	4
8	859080	垫圈	WASHER	4
9	859072	衬垫	GASKET	1
10	881807	燃油管路总成	FUEL LINE ASSEMBLY	1
10	8M0126969	燃油管	FUEL LINE	1
11	13330Q5	注油泵总成	BULB ASSEMBLY Primer	1
11	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
12	13331A3	止回阀总成	CHECK VALVE ASSEMBLY	1
13	13331A4	止回阀总成	CHECK VALVE ASSEMBLY	1
14	4158210	尼龙卡箍	CLAMP Nylon	2
15	41582Q7	卡箍	CLAMP	2
16	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
17	8537361	燃油连接器	CONNECTOR Fuel	1
17	8M0120628	燃油接头	FUEL CONNECTOR	1
18	853798	卡箍	CLAMP	1
19	41582Q7	卡箍	CLAMP	1

图 15齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	803729A1	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8M0070903	GC 9.9-18 2S SH	GC 9.9-18 2S SH	1
-	803729A2	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8M0070904	GC 9.9-15-18 2S L	GC 9.9-15-18 2S L	1
1	803729A3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	895154T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	160521	滚针轴承	BEARING Needle	1
3	953683	堵头	PLUG	1
3	8M0229353	堵头	PLUG	1
4	95220	衬垫	GASKET	1
4	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
5	803731	阳极块	ANODE	1
5	853762T01	平衡鳍板	TRIM TAB	1
6	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
7	16133	滤水器	STRAINER Water	1
8	16134	螺钉	SCREW	1
9	803730	滤水器	STRAINER Water	2
9	803730002	滤水器	STRAINER Water	2
10	17635	螺钉	SCREW	1
11	85372216	螺母	NUT	1
11	85372210	螺母	NUT	1
12	953683	堵头	PLUG	2
12	8M0229353	堵头	PLUG	2
13	95220	衬垫	GASKET	2
13	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
14	853701	垫圈	WASHER	4
14	8M0135942	垫圈	WASHER	4
15	853722023	螺母	NUT	4
15	879194337	螺母	NUT	4
16	803758	导套	GUIDE	1
17	803755	水管	TUBE Water	1
17	8037551	水管	TUBE Water	1
18	8036673	密封件	SEAL	1
19	803756	止动器	STOPPER	1
20	803754	防护管	GUARD PIPE	1
21	803759	护孔环	GROMMET	1
21	8M0065492	护孔环	GROMMET	1
22	803750	水泵上壳体	HOUSING Water Pump Upper	1
22	803750A05	水泵上壳体总成	HOUSING ASSEMBLY Upper Water Pump	1
23	8036674	密封件	SEAL	1
24	823042046	螺栓	BOLT	3
24	879194269	螺栓	BOLT	3
25	803751	水泵衬套	LINER Water Pump	1
26	803748	叶轮	IMPELLER	1
26	8M0214944	叶轮	IMPELLER	1
27	803753	导板	GUIDE PLATE	1
28	8037501	水泵下壳体	HOUSING Water Pump Lower	1
28	803750A04	水泵底座总成	BASE ASSEMBLY Water Pump	1
29	8537096	O型圈	O-RING	1
30	803752	油封	SEAL Oil	1
31	813276001	垫片(0.1)	SHIM (0.1)	AR
31	813276015	垫片(0.15)	SHIM (0.15)	AR
31	813276003	垫片(0.3)	SHIM (0.3)	AR
31	813276005	垫片(0.5)	SHIM (0.5)	AR
32	161325	滚珠轴承	BEARING Ball	1
32	16132T05	滚珠轴承	BEARING Ball	1
33	803738	驱动轴	DRIVESHAFT	1
33	8037381	驱动轴	DRIVESHAFT	1
34	803749	键	KEY	1
34	8M0173418	键	KEY	1
35	803740	小齿轮	GEAR Pinion	1
35	8M0183193	小齿轮	PINION GEAR	1
36	85372211	螺母	NUT	1
37	8M0075040	导板衬垫	GASKET Guide Plate	1
-	853792A4	齿轮箱水泵修理包	REPAIR KIT Gear Housing Water Pump	1
-	8M0070780	泵修理包	REPAIR KIT-PUMP	1
-	803728A99	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082884	衬垫套件	GASKET SET	1

图 16齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	803729A5	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete (Short)	1
-	8M0172380	GC 6-9.8 2S SH	GC 6-9.8 2S SH	1
-	803729A6	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete (Long)	1
-	8M0070902	GC 6-9.8 2S LG	GC 6-9.8 2S LG	1
1	803729A4	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	803729T04	ORD1668-803729A14	ORD1668-803729A14	1
30	8037331	滚珠轴承	BEARING Ball	1
31	8037391	前进齿轮	GEAR Forward	1
31	8M0156174	锥齿轮总成	BEVEL GEAR ASSEMBLY	1
32	8037411	倒挡齿轮	GEAR Reverse	1
32	8M0156178	锥齿轮C	BEVEL GEAR C	1
33	16140	垫圈	WASHER	1
34	16141	垫片(0.1)	SHIM (0.1)	AR
34	813277	垫片(0.15)	SHIM (0.15)	AR
35	8037441	螺旋桨轴	PROPELLER SHAFT	1
35	8M0070782	螺旋桨轴	PROPELLER SHAFT	1
36	8037451	离合器	CLUTCH	1
37	16150	离合器销	PIN Clutch	1
38	176674	弹簧(51毫米)	SPRING (51 mm)	1
38	892777002	弹簧(58毫米)	SPRING (58 mm)	1
39	16152	凸轮从动件	FOLLOWER Cam	1
40	8537642	固定座	RETAINER	1
41	803732A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
41	803732T03	轴承座总成	CARRIER ASSEMBLY Bearing	1
42	16131	O型圈	O-RING	1
43	16130	油封	SEAL Oil	1
44	16128	滚珠轴承	BEARING Ball	1
45	82304233	螺栓	BOLT	2
45	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
46	8037431	推力座	THRUST HOLDER	1
46	8M0131240	推力座	THRUST HOLDER	1
47	804974	螺旋桨(8.5)	PROPELLER (8.5)	1
47	897618A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
47	804974003	螺旋桨(6.5)	PROPELLER (6.5)	1
47	897610A10	BLMX 8.9X6.5	BLMX 8.9X6.5	1
47	804974002	螺旋桨(7)	PROPELLER (7)	1
47	897614A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
48	16147	螺旋桨螺母	PROP NUT	1
49	815026	开口销	COTTER PIN	1
50	16146	垫圈	WASHER	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1

图 17换挡机构 Gear Shift

REF	零件编号	中文名称	英文名称	数量
1	16172	凸轮	CAM	1
1	8M0090459	离合器凸轮	CLUTCH CAM	1
2	8150263	开口销	COTTER PIN	1
3	8037602	凸轮杆	CAM ROD	1
3	8037603	凸轮杆	CAM ROD	1
4	16176	衬套	BUSHING	1
4	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
5	161771	O型圈	O-RING	1
6	16178	O型圈	O-RING	1
7	8037631	换挡杆	LEVER Shift	1
8	8037591	护孔环	GROMMET	1
9	804904	启动机锁杆	LOCK LEVER Starter	1
10	163361	衬套	BUSHING	2
11	8037681	换挡杆	LEVER Shift Rod	1
12	851863	卡扣	CLIP	1
13	851864	止动器	STOPPER	1
13	8M0138736	换挡定位弹簧	SPRING SHIFT DETE	1
14	8107551	螺栓	BOLT	1
15	8518641	卡箍	CLAMP	1
15	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
16	8037662	换挡连杆	SHIFT ROD	1
17	8037671	接头	JOINT	1
18	8150263	开口销	COTTER PIN	2
19	953182	E型卡环	E RING	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1

图 18进气歧管 Inlet Manifold

REF	零件编号	中文名称	英文名称	数量
1	804887	进气歧管	MANIFOLD Inlet	1
1	804887T	进气歧管	MANIFOLD INLET	1
2	80366311	内衬垫	GASKET Inner	1
2	803663032	衬垫	GASKET	1
3	80366312	外衬垫	GASKET Outer	1
3	803663026	衬垫	GASKET	1
4	803686A2	簧片阀总成	VALVE ASSEMBLY Reed	1
4	803686T02	簧片阀	REED VALVE	1
5	804888A1	簧片阀组	REED VALVE SET	1
5	803686T02	簧片阀	REED VALVE	1
-	804907A00	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146273	衬垫套件	GASKET SET	1
-	883274A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146271	衬垫套件	GASKET SET	1
-	803679A2	短缸体总成	SHORT BLOCK ASSEMBLY	1
-	8M0222185	短缸体	SHORT BLOCK	1
-	803679A3	短缸体总成	SHORT BLOCK ASSEMBLY	1

图 19反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	803716A2	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T02	反冲启动器	RECOIL STARTER	1
2	8037162	启动器壳体	HOUSING Starter	1
2	803716T	启动器壳体	HOUSING-STARTER	1
3	812645T	启动器弹簧组	SPRING SET Starter	1
4	812633	启动器滑轮	SHEEVE Starter	1
5	812634	回位弹簧	SPRING Return	2
6	812635	棘轮	RATCHET	2
6	8M0060217	棘轮	RATCHET	2
7	812636	摩擦弹簧	SPRING Friction	1
8	812637	螺栓	BOLT	1
8	8M0060218	螺栓	BOLT	1
9	812638	摩擦片	FRICTION PLATE	1
10	12066A9	绳索	ROPE	1
10	12066Q10	启动绳@2	ROPE-STARTER@2	1
11	812640	启动绳手柄	HANDLE Starter Rope	1
12	812641	固定座	RETAINER	1
13	161101	密封板	PLATE Seal	1
14	812642	启动器滑轮	PULLEY Starter	1
15	168281	螺钉与锁紧垫圈	SCREW AND LOCKWASHER	3
16	17634	启动锁	LOCK Starter	1
17	8555449	螺钉总成	SCREW ASSEMBLY	1
18	17637	轴环	COLLAR	1
18	895130	轴环	COLLAR	1
19	17638	弹簧	SPRING	1
19	812645007	弹簧	SPRING	1
20	8037211	凸轮	CAM	1
21	17641	波形垫圈	WAVE WASHER	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
23	898101933	卡扣拉杆	ROD Snap	2
24	8036815	启动机锁杆	LOCK ROD Starter	1
25	16705	螺栓	BOLT	3
26	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
27	8049001	启动机支架	BRACKET Starter	1
28	8049002	启动机支架	BRACKET Starter	1
29	168282	螺栓	BOLT	4
30	813275	卡箍	CLAMP	1
31	855545	轴环	COLLAR	1

图 20遥控装置-4000侧装（非动力升降） Remote Control-4000 Side Mount (Non Power Trim)

REF	零件编号	中文名称	英文名称	数量
-	881170A9	遥控器电启动-无动力升降	REMOTE CONTROL Electric Start - Non Power Trim	1
-	8M0178532	遥控装置	REMOTE CONTROL	1
1	NSS	不单独出售前壳体	NOT SOLD SEPARATE Housing, Front	1
2	170622	贴花(前进-空档-倒档)	DECAL (F-N-R)	1
3	NSS	不单独出售油门摩擦贴花	NOT SOLD SEPARATE Decal, Throttle Friction	1
4	NSS	不单独出售运行/关闭贴花	NOT SOLD SEPARATE Decal, Run/Off	1
5	850731A2	线束总成	HARNESS ASSEMBLY	1
6	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
7	11023	堵头	PLUG	1
8	881148T04	手柄套件	HANDLE KIT	1
8	8M0205858	非升降手柄套件	HDL KIT-NON-TRIM	1
9	NSS	不单独出售手柄轮毂	NOT SOLD SEPARATE Hub, Handle	1
10	4007154	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
11	12038	垫圈	WASHER	1
11	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
12	40118107	螺钉（M5×18）	SCREW (M5 x 18)	5
13	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
14	16921	锁杆支架	BRACKET Lock Bar Support	1
15	87775510	螺钉（M4×10）	SCREW (M4 x 10)	1
16	881138	红色锁杆	LOCK BAR Red	1
16	8M0207317	黑色锁杆	LOCK BAR-BLACK	1
17	16924	弹簧	SPRING	1
18	8811411	握把	GRIP	1
19	881146	堵头	PLUG	1
20	881137A1	盖/贴花总成	CAP/DECAL ASSEMBLY	1
21	40118107	螺钉（M5×18）	SCREW (M5 x 18)	2
22	16923	外锁紧垫圈	LOCKWASHER External	2
23	16899	空档锁支架	HOLDER Neutral Lock	1
23	16899T	空档锁支架	HOLDER Neutral Lock	1
24	16917	盖板	COVER	1
25	40116110	螺钉（M6×110）	SCREW (M6 x 110)	3
25	40116110T	螺钉（M6×110）	SCREW (M6 x 110)	3
26	881145	油门摩擦旋钮	KNOB Throttle Friction	1
27	16896	垫圈	WASHER	1
28	13194	挡圈	RING Retaining	1
29	16895	制动臂总成	ARM ASSEMBLY Brake	1
30	16875	轴承(内径1.750)	BEARING (1.750 Inside Diameter)	2
31	16874	垫圈	WASHER	1
32	13541	公插头	PLUG Male	AR
32	13540	母头护帽	CAP Female	AR
33	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
34	85899A1	卡箍总成	CLIP ASSEMBLY	2
35	NSS	不单独出售换挡总成	NOT SOLD SEPARATE Gear Shift Assembly	1
36	16868	轴承(内径0.750)	BEARING (.750 Inside Diameter)	1
37	16870	垫圈	WASHER	1
38	16873	凸轮滚轮	ROLLER Cam	1
39	NSS	不单独出售驱动齿轮	NOT SOLD SEPARATE Drive Gear	1
40	NSS	不单独出售螺柱总成板	NOT SOLD SEPARATE Plate, Stud Assembly	1
41	4005683	螺钉（M4×6）	SCREW (M4 x 6)	2
42	16886	卡扣	CLIP	1
43	16888	弹簧	SPRING	1
44	16884	滚轮	ROLLER	1
45	16883	鼓轮总成	DRUM ASSEMBLY	1
46	16922	波形垫圈	WAVE WASHER	1
47	NSS	不单独出售底盖	NOT SOLD SEPARATE Cover, Bottom	1
48	NSS	不单独出售顶盖	NOT SOLD SEPARATE Cover, Top	1
49	16887	轴承(内径0.810)	BEARING (.810 Inside Diameter)	1
50	40118106	螺钉(M5 x 12)	SCREW (M5 x 12)	2
51	16919A1	带贴花杆总成	LEVER ASSEMBLY With Decal	1
52	NSS	不单独出售快速怠速提升贴花	NOT SOLD SEPARATE Decal, Lift for Fast Idle	1
53	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
54	401196	螺母 (M6)	NUT (M6)	3
55	17063T	隔套	SPACER	1
56	71942	衬套	BUSHING	1
57	17009A5	点火开关总成	SWITCH ASSEMBLY Ignition	1
58	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
59	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2
60	40056105	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
61	16879	定位滚轮	ROLLER Detent	1
62	16880	卡扣	CLIP	1
63	16882	弹簧	SPRING	5
64	4005647	螺钉（M3×16）	SCREW (M3 x 16)	2
65	17277	开关总成	SWITCH ASSEMBLY	1
65	17277T	空档安全开关	SWITCH Neutral Safety	1
66	91941A8	开关总成	SWITCH ASSEMBLY	1
67	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
68	850753A1	索具垫片套件	SPACER KIT Rigging	1
69	4008820	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
70	892542A01	换挡负载指示工具	INDICATOR Shift Load Tool	1

图 21遥控安装套件 Remote Control Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	803874A1	遥控器安装套件	ATTACHING KIT Remote Control	1
1	8538022	转向钩板	PLATE Steering Hook	1
2	8230428	螺栓	BOLT	2
3	853803	护孔环	GROMMET	1
4	16192	垫圈	WASHER	2
5	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
6	803877	支架	BRACKET	1
7	162233	螺钉	SCREW	2
8	853804	换挡连接套件	CONNECTOR SHIFT KIT	1
9	17029	垫圈	WASHER	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	803876	螺栓	BOLT	2
11	898103179	螺钉	SCREW	2
12	803875	支架	BRACKET	1
13	16079	锁紧垫圈	LOCKWASHER	2
14	16081	不锈钢螺母	NUT Stainless Steel	2
15	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
17	853801	球头关节	BALL JOINT	1
18	17026	支架	BRACKET	1
19	17027	盖帽	CAP	1
20	17028	弹簧	SPRING	1
21	853799A1	电缆总成（3.9米）	CABLE ASSEMBLY (3.9M)	1
21	853799A2	电缆总成（5.9米）	CABLE ASSEMBLY (5.9M)	1
22	162262	护孔环	GROMMET	1

图 22倒挡锁 Reverse Lock

REF	零件编号	中文名称	英文名称	数量
1	803780	倾斜挡块	STOP Tilt	1
1	8M0239649	倾斜止动器	TILT STOPPER	1
2	168307	螺栓	BOLT	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	803781001	定位板	SET PLATE	1
4	8M0157137	定位板	SET PLATE	1
5	163364	衬套	BUSHING	1
6	853774	停机开关	STOP	1
7	953832	弹簧	SPRING	1
8	170331	弹簧销	PIN Spring	1
9	8037841	倒车锁杆	ROD Reverse Lock	1
10	8150261	开口销	COTTER PIN	1
11	803783001	倒车锁臂	ARM Reverse Lock	1
12	803782	倒车锁	LOCK Reverse	1
13	8037461	弹簧	SPRING	1
14	803788	弹簧	SPRING	2
15	803787	倒车锁连杆	LINK Reverse Lock	2
15	8M0073131	锁连杆	LOCK LINK	2
16	803784002	倒挡锁定轴	SHAFT Reverse Lock	1
17	160572	E型卡环	E RING	2
18	803789	倒车锁杆	LEVER Reverse Lock	1
18	8M0073129	杠杆	LEVER	1
19	895118002	垫圈	WASHER	1
19	953921	不锈钢垫圈	WASHER Stainless Steel	1
20	803790	螺栓	BOLT	1
21	17641	波形垫圈	WAVE WASHER	1
22	853775	握把	GRIP	1
22	8M0183798	握把	GRIP	1
23	853776	按钮	BUTTON	1
23	8M0245322	止动器	STOPPER	1
24	953925	垫圈	WASHER	1
25	8M0073129	倒车锁杆	LEVER Reverse Lock	1
26	898103107	衬套	BUSHING	1
27	16192	垫圈	WASHER	1
28	803790001	肩螺栓	BOLT Shoulder	1

图 23维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	889473006	零件手册 6/8/9.8/9.9 二冲程 (International)	PARTS MANUAL 6/8/9.8/9.9 2-Stroke (International)	1
-	10265081	操作手册	OPERATION MANUAL	1

图 24旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	803773	转向轴	SHAFT Steering	1
1	8M0149919	转向轴	STEERING SHAFT	1
2	803777	螺栓	BOLT	2
3	895141	不锈钢垫圈	WASHER Stainless Steel	2
3	879194340	垫圈	WASHER	2
4	8538221	垫圈	WASHER	2
4	8M0056392	垫圈	WASHER	2
5	8037752	橡胶支架（上）	MOUNT Rubber (Upper)	2
5	8M0153613	支架	MOUNT	2
6	803778	减震橡胶	DAMPER RUBBER	1
7	803774	推力板	THRUST PLATE	2
8	163363	衬套	BUSHING	2
9	161091	O型圈	O-RING	1
10	803772	旋转支架	SWIVEL BRACKET	1
10	8M0099819	旋转支架套件	SWIVEL BRACKET KT	1
10	8M0073132	旋转支架	SWIVEL BRACKET	1
11	824969	润滑脂接头	FITTING Grease	3
12	878357	接地线总成	CABLE ASSEMBLY Ground	1
12	898101091	接地线	WIRE Ground	1
13	8537435	衬套	BUSHING	2
14	162052	摩擦片	FRICTION PLATE	1
15	953831	弹簧	SPRING	1
16	823042045	螺栓	BOLT	1
16	879194254	螺栓	BOLT	1

图 25节气门联动/转向手柄 Throttle Linkage/Steering Handle

REF	零件编号	中文名称	英文名称	数量
-	16075A3	手柄总成	HANDLE ASSEMBLY	1
-	8M0059950	ORD 8M0130149	ORD 8M0130149	1
-	16075A2	手柄总成	HANDLE ASSEMBLY	1
-	8M0133194	手柄总成	HANDLE ASSY	1
-	8M0055714	带摩擦控制的手柄总成	HANDLE ASSEMBLY With Friction Control	1
-	8M0133194	手柄总成	HANDLE ASSY	1
1	160861	握把	GRIP	1
2	8150461	螺钉	SCREW	1
3	160752	转向手柄	HANDLE Steering	1
3	8M0055716	转向手柄	HANDLE Steering	1
3	8M0055716	带摩擦控制的转向手柄	HANDLE Steering With Friction Control	1
3	8M0130149	黑色手柄	HANDLE BLK	1
4	16090	贴花	DECAL	1
4	8M0097201	舵柄贴花	DECAL Tiller	1
5	8230422	螺栓	BOLT	1
5	8M0050498	螺栓	BOLT	1
6	8537227	尼龙螺母	NUT Nylon	1
7	8129352	螺栓	BOLT	2
7	8M0111108	螺栓	BOLT	2
8	8150263	开口销	COTTER PIN	1
9	8537152	隔套	SPACER	1
10	16191	隔套	SPACER	1
11	16336	衬套	BUSHING	1
11	16336	衬套	BUSHING	1
11	8M0130166	衬套	BUSHING	1
12	803710	连杆	LINK ROD	1
12	803710001	连杆	LINK ROD	1
13	8150262	开口销	COTTER PIN	1
14	953925	垫圈	WASHER	1
15	8537451	连杆接头	ROD JOINT	1
16	853749	销	PIN	1
16	853749001	销	PIN	1
17	8537226	螺母	NUT	1
17	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
18	803712	油门轴	SHAFT Throttle	1
19	82304227	螺栓	BOLT	1
20	803715	支架	BRACKET	2
21	160572	E型卡环	E RING	1
22	16823	护孔环	GROMMET	1
23	952869	轴环	COLLAR	2
23	8M0149796	轴环	COLLAR	1
24	803711	小齿轮	GEAR Pinion	1
24	8M0182337	小齿轮	PINION	1
25	16226	护孔环	GROMMET	1
26	8537232	波形垫圈	WAVE WASHER	1
27	160931	油门轴	SHAFT Throttle	1
28	803709	提前臂	ARM Advancer	1
29	853748	快拆连杆	SNAP Link Rod	2
30	8036811	提前连杆	LINK ROD ADVANCER	1
30	803681006	连杆	LINK ROD	1
31	8537225	螺母	NUT	4
31	16081	不锈钢螺母	NUT Stainless Steel	4
32	853699	螺钉	SCREW	1
32	16123	螺钉(25毫米)	SCREW (25 mm)	1
33	853699	螺钉	SCREW	1
33	16123	螺钉(25毫米)	SCREW (25 mm)	1
34	853744	球头关节	BALL JOINT	1
34	853744001	球头关节	BALL JOINT	1
35	853745	盖帽	CAP	1
36	853743	衬套	BUSHING	2
37	8537181	螺柱	STUD	1
37	879194297	螺柱	STUD	1
38	853701	垫圈	WASHER	1
38	8M0135942	垫圈	WASHER	1
39	815088	螺母 (M8)	NUT (M8)	1
39	95374	尼龙螺母	NUT Nylon	1
40	892776	螺母	NUT	1
40	8M0051383	螺母	NUT	1
41	892777	不锈钢弹簧	SPRING Stainless Steel	1
41	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
42	813026001	油门摩擦夹	CLAMP Friction - Throttle	1
42	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
43	823042039	螺栓	BOLT	1
43	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1

图 26工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	85399620	滚针轴承拉拔器套件	PULLER KIT Needle Roller Bearing	1
1	895195A01	轴承拉拔器套件	PULLER KIT-BRG	1
2	8031332	法兰	FLANGE	1
3	8031333	轴	SHAFT	1
4	1614010	垫圈	WASHER	1
5	85372220	螺母	NUT	1
6	8031336	法兰	FLANGE	1
0	895216A01	背隙测量工具子组件	TOOL Backlash Measuring Sub-Assembly	1
0	895216002	背隙测量臂工具	TOOL Backlash Measuring Arm	1
0	804552001	飞轮拉拔器工具	TOOL Flywheel Puller	1
0	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
0	895220	飞轮剥离工具	TOOL Flywheel Stripper	1
0	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1

图 27超长延伸组件 Ultra Long Extension Components

REF	零件编号	中文名称	英文名称	数量
1	853783T08	延伸壳体	HOUSING Extension	1
2	879194299	螺柱	STUD	4
2	879194301	双头螺栓	STUD BOLT	4
3	853701	垫圈	WASHER	4
3	8M0135942	垫圈	WASHER	4
4	17172	螺母	NUT	4
4	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	4
5	803738021	驱动轴	DRIVESHAFT	1
6	803760019	凸轮杆	CAM ROD	1
7	803755015	水管	WATER TUBE	1
