水星 Mercury 8K HP 680-348706 & Up - 爆炸图零件明细

两冲程 化油器 · USA - Cat.# 90-804373 · 共 38 个部位 · 1348 条零件

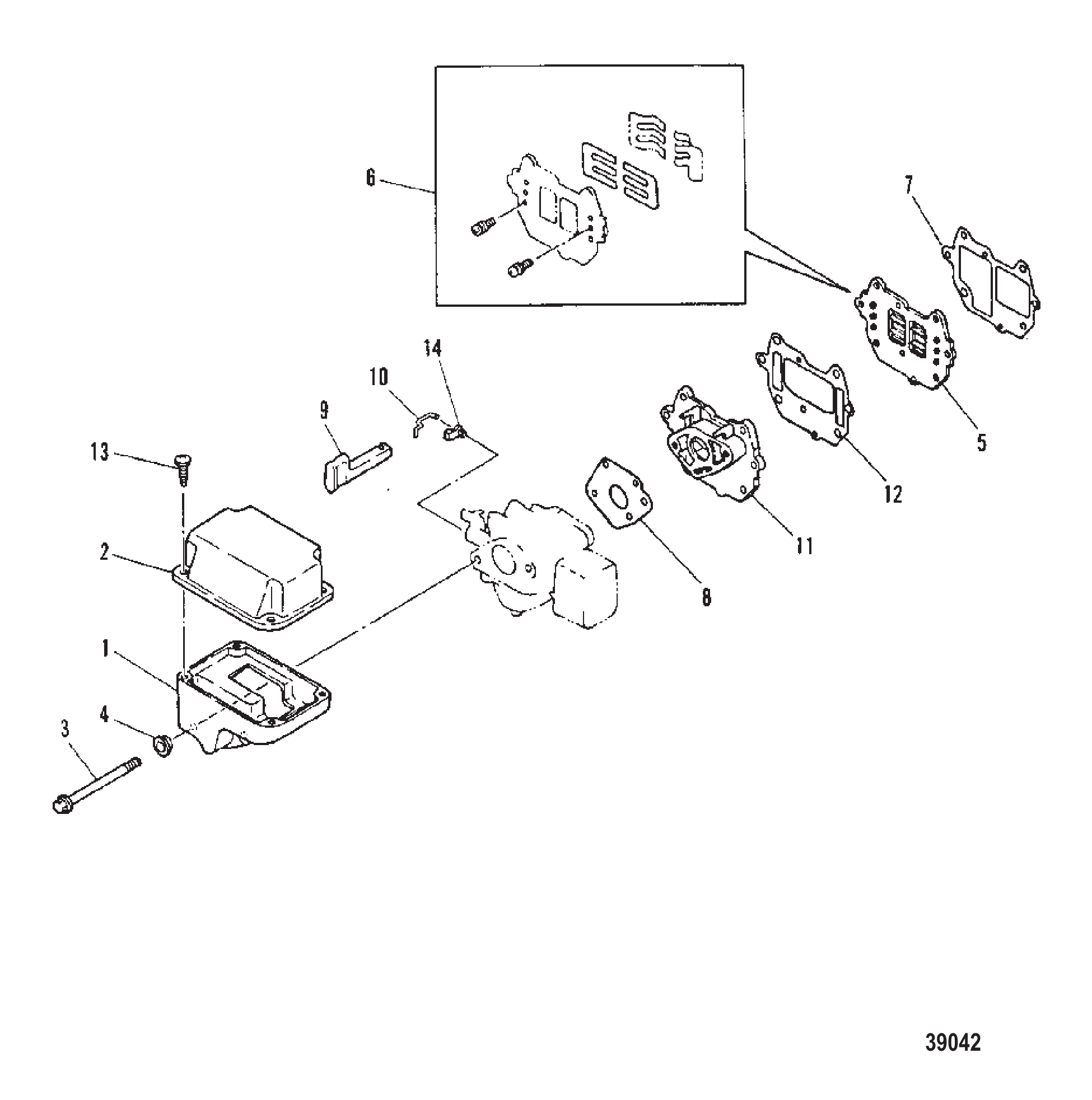

图 1进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	11465M	进气盖(外)	COVER AIR INTAKE (OUTER)	1
2	11466M	进气盖(内)	COVER AIR INTAKE (INNER)	1
3	11467M	螺钉	SCREW	2
4	17044M	衬套	BUSHING	2
5	11469M	簧片阀总成	REED VALVE ASSEMBLY	1
6	11470M	簧片组(不含止动片)	REED SET (REED STOPS NOT INCLUDED)	1
7	11471M	簧片阀垫片	GASKET REED VALVE	1
8	11472M	化油器衬垫	GASKET CARBURETOR	1
9	11473M	阻风门旋钮	KNOB CHOKE	1
10	11474M	阻风门连杆	ROD CHOKE LINK	1
11	11475M	进气歧管	MANIFOLD INTAKE	1
12	11476M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
13	96610M	螺钉	SCREW	4
14	81191M	阻风门杆支架	BRACKET CHOKE ROD	1
14	16333	卡扣拉杆	ROD Snap	1
-	11434M	衬垫套件	GASKET SET	1

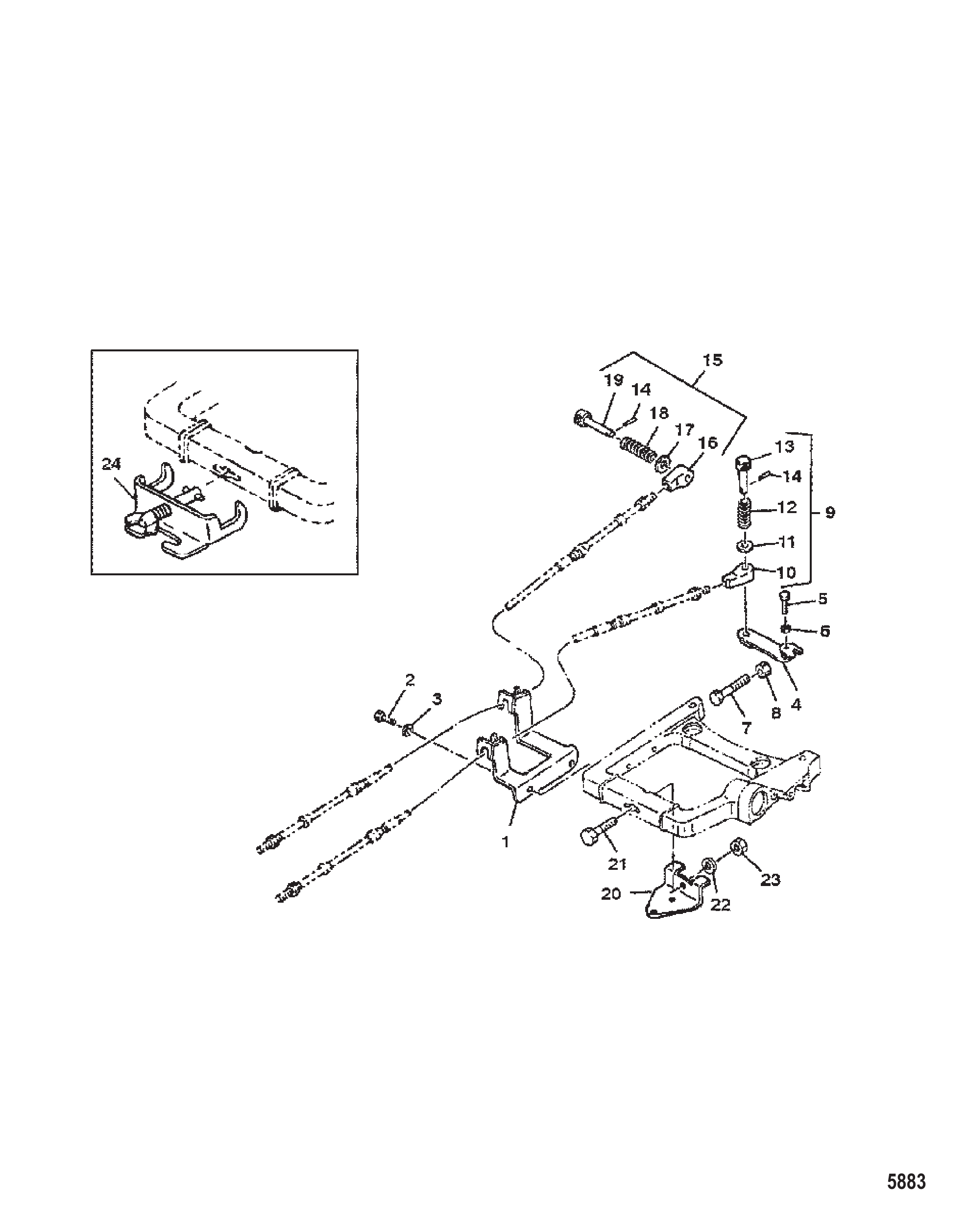

图 2遥控安装套件（可选） REMOTE CONTROL ATTACHING KIT OPTIONAL

REF	零件编号	中文名称	英文名称	数量
-	43986A1	遥控器安装套件	ATTACHING KIT Remote Control	1
1	84224M	支架	BRACKET	1
2	852776	螺栓	BOLT	2
3	881379	垫圈	WASHER	2
3	82214M	垫圈	WASHER	2
4	84225M	杠杆	LEVER	1
5	82447M	螺栓	BOLT	1
6	82211M	垫圈	WASHER	1
7	84657M	螺栓	BOLT	1
8	8528163	螺母	NUT	1
9	814502M	拉索端头	END Cable	1
10	83724M	拉索端头	END Cable	1
11	82217M	垫圈	WASHER	1
12	83721M	弹簧	SPRING	1
13	814500M	挂钩	HOOK	1
14	82146M	销	PIN	2
15	814501M	拉索端头	END Cable	1
16	84227M	拉索端头	END Cable	1
17	82217M	垫圈	WASHER	1
18	83725M	弹簧	SPRING	1
19	814499M	挂钩	HOOK	1
20	11670M	支架	BRACKET	1
20	11670T	支架	BRACKET	1
21	91636M	螺栓	BOLT	1
22	82220M	垫圈	WASHER	1
23	81785M	锁紧螺母	LOCKNUT	1
24	83727M	支架	BRACKET	1

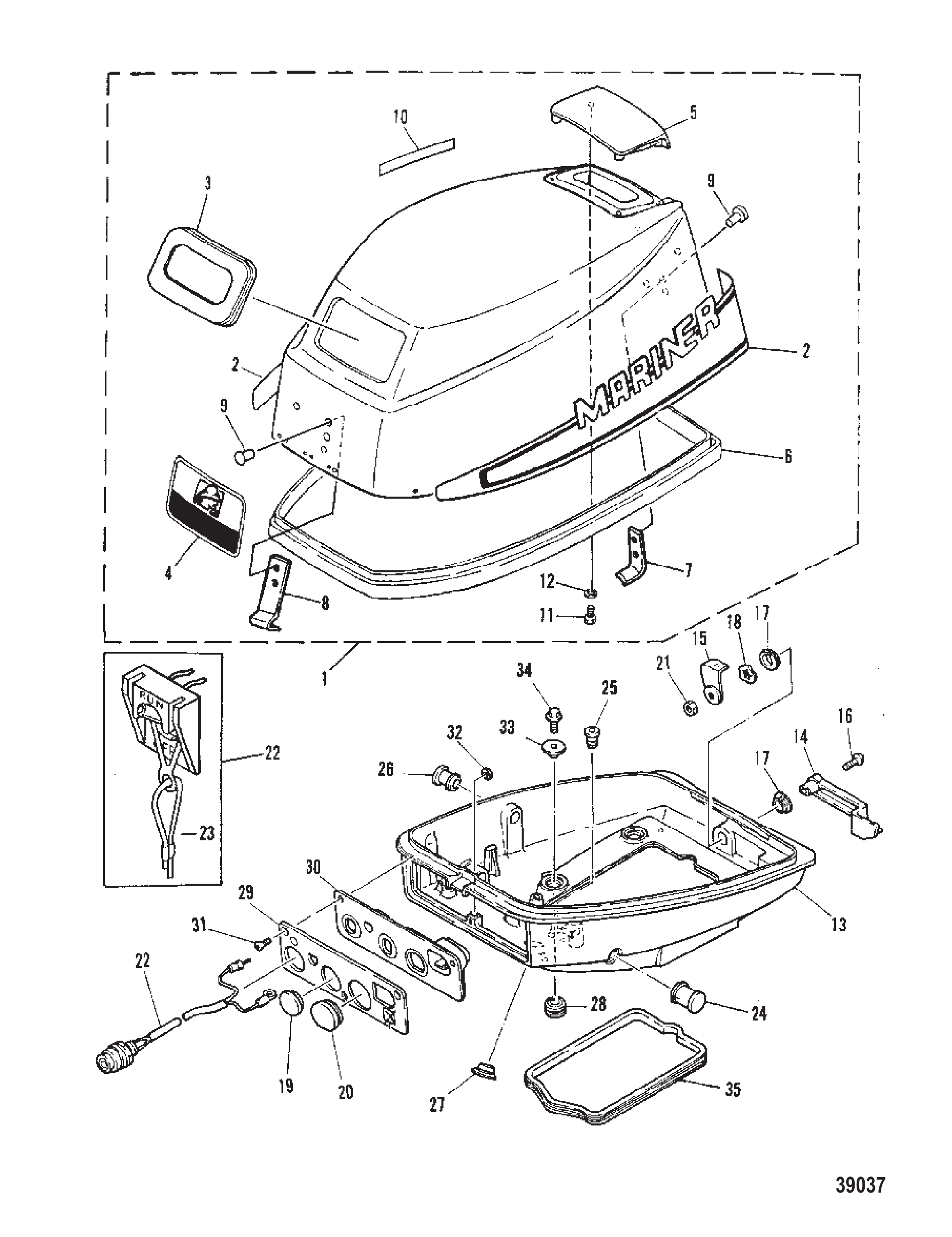

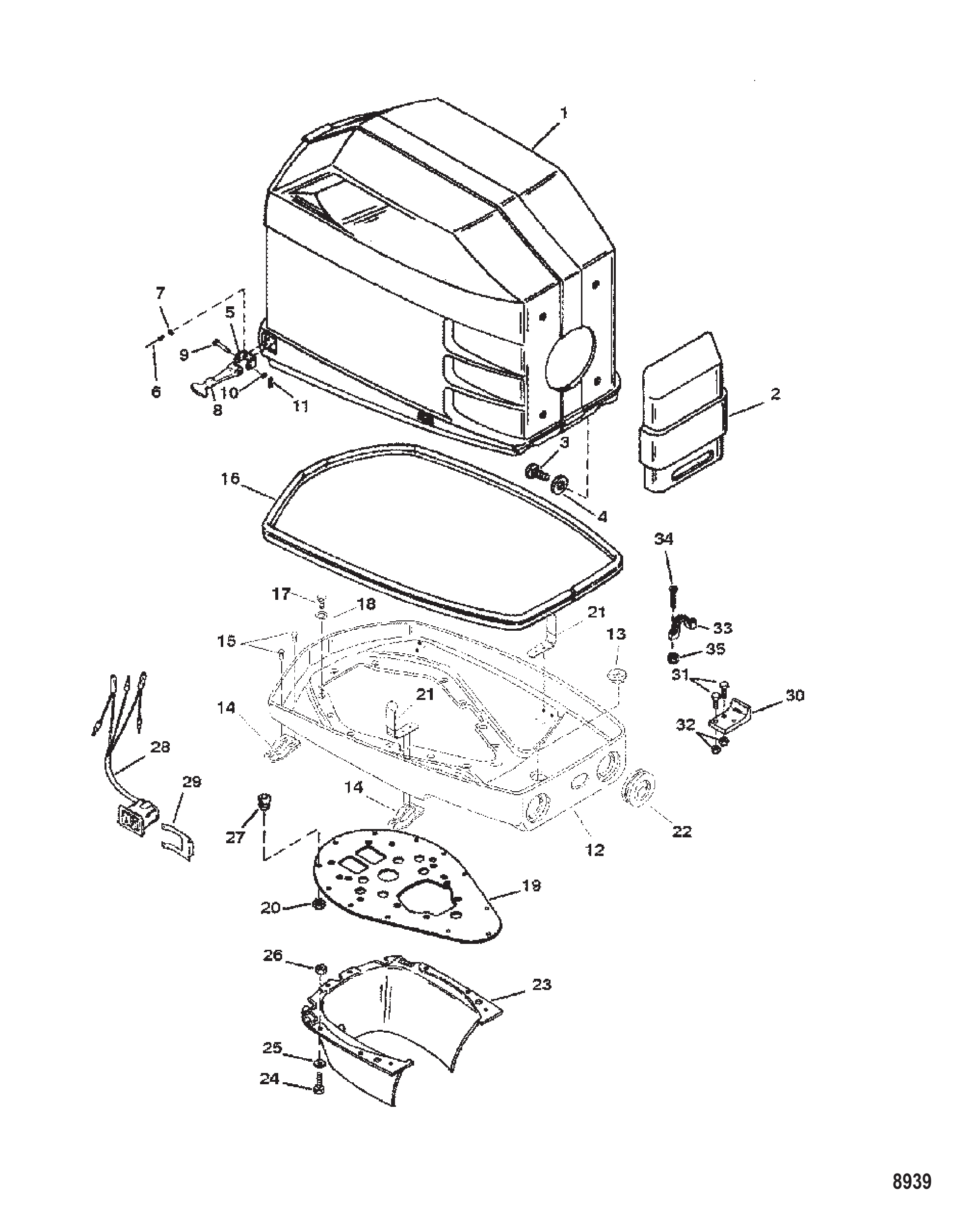

图 3外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	9372M	顶盖总成	TOP COWL ASSEMBLY	1
1	9373M	顶盖总成	TOP COWL ASSEMBLY	1
2	11938M	侧面贴花套装	DECAL SIDE SET	1
2	11939M	侧面贴花套装	DECAL SIDE SET	1
3	11403M	密封件	SEAL	1
4	11940M	前标牌	DECAL FRONT	1
5	11937M	空气导管成型件	MOLDING AIR DUCT	1
6	95587M	密封件	SEAL	1
7	11406M	卡箍固定架	HOLDER CLAMP BAND	1
8	11407M	挂钩	HOOK	1
9	83140M	铆钉	RIVET	4
10	81202M	换挡指示贴花	DECAL Shift Indicator	1
11	84303M	螺栓	BOLT	4
11	91772M	螺栓	BOLT	4
12	82214M	垫圈	WASHER	4
13	9509M	底部罩壳	COWLING BOTTOM	1
14	11408M	杠杆夹	LEVER CLAMP	1
15	91660M	挂钩夹	HOOK CLAMP	1
16	91661M	螺栓	BOLT	1
16	8527876	螺钉	SCREW	1
17	F11409	衬套	BUSHING	2
17	F12146	弹簧	SPRING	2
18	81869M	波形垫圈	WASHER WAVE	1
19	11410M	堵头	PLUG	1
20	11411M	堵头	PLUG	1
21	82381M	螺母	NUT	1
21	82390M	螺母 (M6)	NUT (M6)	1
22	14222M	点火开关总成(带安全绳)	SWITCH ASSEMBLY Ignition - With Lanyard	1
22	93102M	停机开关总成	SWITCH ASSEMBLY Stop	1
23	97756M	止动器	STOPPER	1
24	11412M	堵头	PLUG	1
25	11413M	护孔环	GROMMET	1
26	11414M	护孔环	GROMMET	1
27	11415M	堵头	PLUG	1
28	11416M	护孔环	GROMMET	4
28	11416T	护孔环	GROMMET	4
29	11417M	面板	PANEL	1
30	11418M	支架	BRACKET	1
31	11419M	螺钉	SCREW	3
32	82378M	螺母	NUT	1
32	82388M	螺母 (M5)	NUT (M5)	1
33	11420M	轴环	COLLAR	4
34	91674M	螺栓	BOLT	4
35	11421M	密封件	SEAL	1

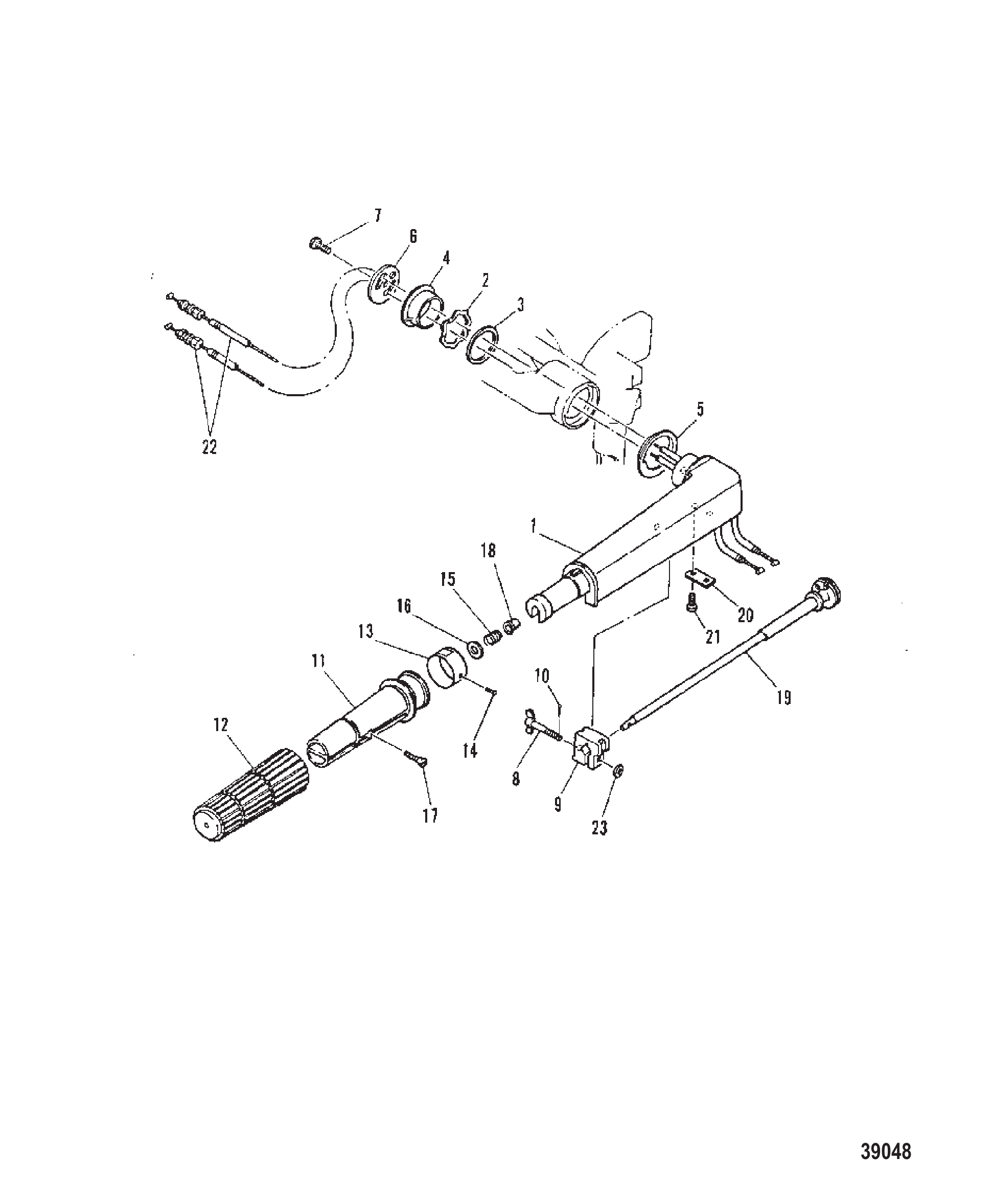

图 4转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	14204M	转向手柄	HANDLE STEERING	1
2	11550M	波形垫圈	WASHER WAVE	1
3	11551M	平板垫圈	WASHER PLATE	1
4	11552M	衬套	BUSHING	1
5	11953M	衬套	BUSHING	1
6	11554M	转向手柄罩	COVER STEERING HANDLE	1
7	91725M	螺栓	BOLT	1
7	826957M	螺栓	BOLT	1
8	17363M	摩擦调节螺栓	BOLT FRICTION ADJUSTING	1
9	11556M	摩擦片	PIECE FRICTION	1
10	82125M	开口销	COTTER PIN	1
11	81585M	转向手柄握把	GRIP STEERING HANDLE	1
12	95497M	橡胶手柄	HANDLE RUBBER	1
12	8M0080456	握把	GRIP	1
13	11557M	节气门指示器	INDICATOR THROTTLE	1
14	81907M	铆钉	RIVET	1
15	82095M	弹簧	SPRING	1
17	8400M	气缸盖	HEAD	1
18	81945M	衬套	BUSHING	1
19	11558M	节流阀杆	LEVER THROTTLE	1
20	91769M	支架	BRACKET	1
20	18848M	支架	BRACKET	1
21	83570M	螺钉	SCREW	2
21	14232M	螺钉	SCREW	2
22	11954M	油门拉线	WIRE Throttle	2
22	8M0121334	油门拉线	THROTTLE WIRE	2
23	83768M	垫圈	WASHER	1

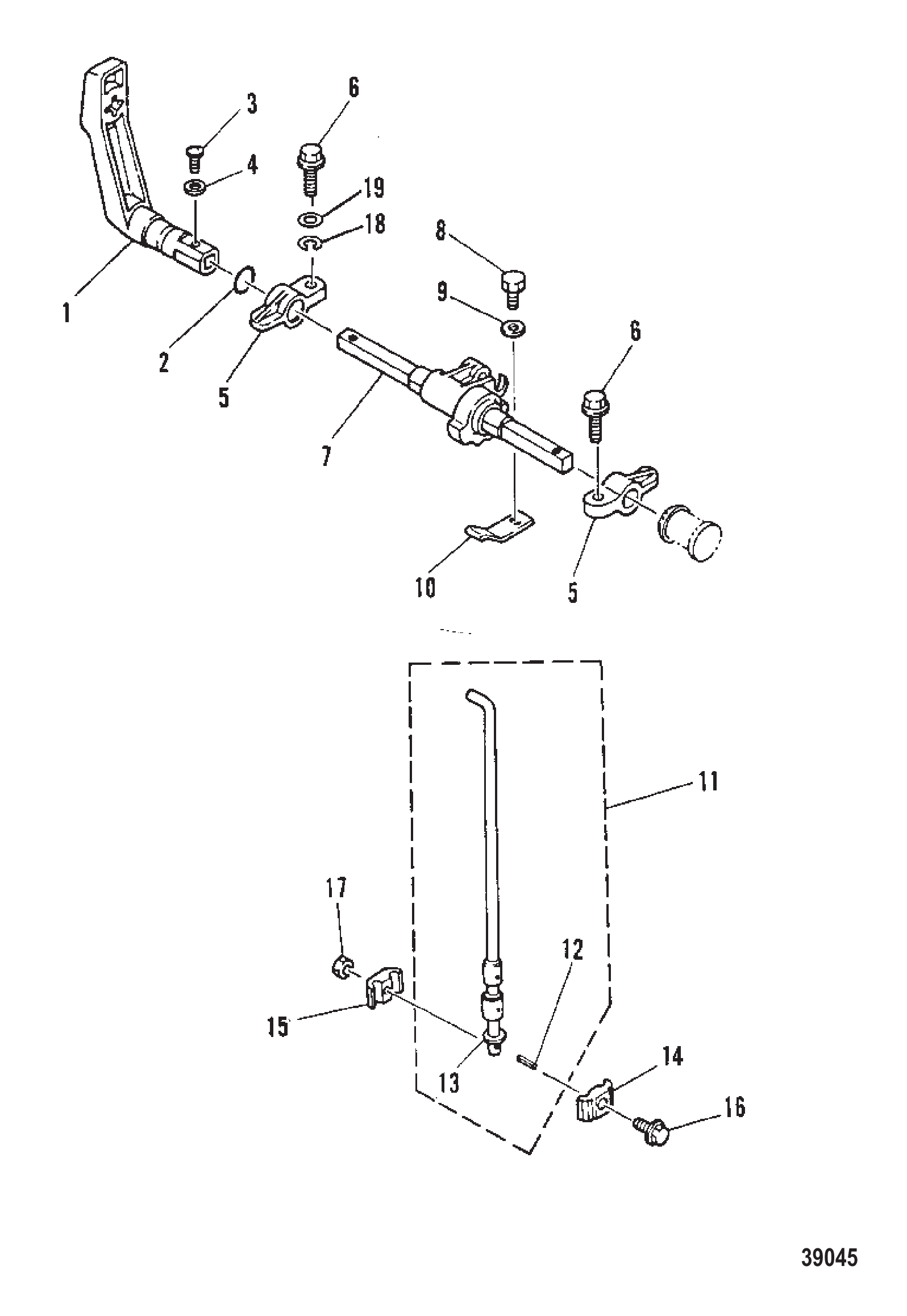

图 5换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	11510M	换挡手柄	HANDLE GEAR SHIFT	1
2	91774M	O型圈	O-RING	1
3	83356M	螺钉	SCREW	1
4	82211M	垫圈	WASHER	1
5	17366M	支架	BRACKET	2
6	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
6	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
7	11512M	换挡拉杆	LEVER SHIFT ROD	1
8	91772M	螺栓	BOLT	1
9	82214M	垫圈	WASHER	1
10	11513M	弹簧	SPRING	1
11	11514M	换挡杆总成	SHIFT ROD ASSEMBLY	1
12	91793M	弹簧销	PIN SPRING	1
13	82211M	垫圈	WASHER	1
14	11515M	换挡杆连接器	CONNECTOR SHIFT ROD	1
15	11516M	换挡杆连接器	CONNECTOR SHIFT ROD	1
16	11517M	螺栓	BOLT	1
17	82389M	螺母	NUT	1
18	82212M	锁紧垫圈	LOCKWASHER	1
19	82213M	垫圈	WASHER	1

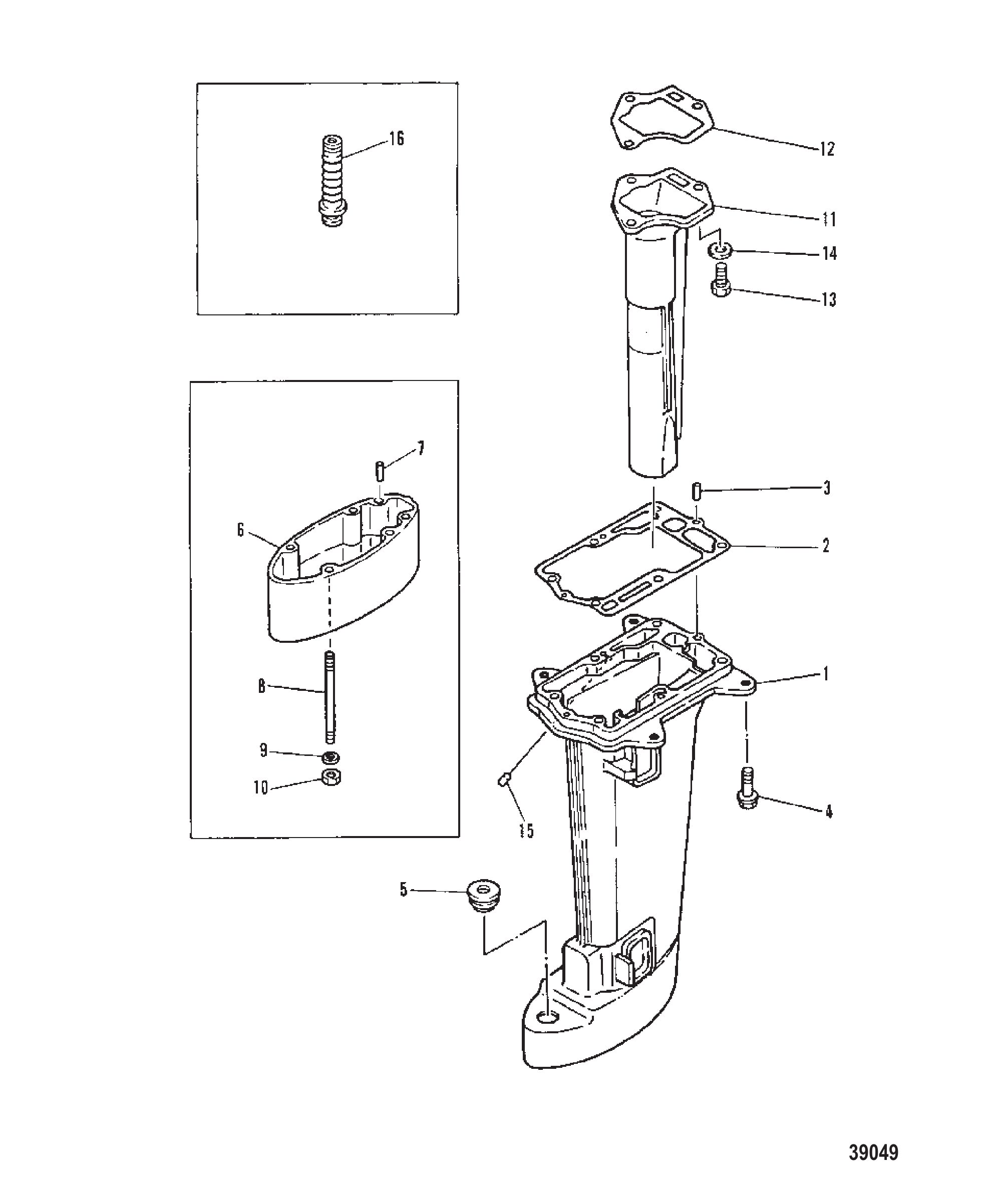

图 6驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	9312M	驱动轴壳体	HOUSING Driveshaft	1
1	9313M	驱动轴壳体	HOUSING Driveshaft	1
2	11560M	衬垫	GASKET	1
3	82354M	定位销	PIN DOWEL	2
4	11561M	螺栓	BOLT	6
5	11562M	护孔环	GROMMET	1
6	11563M	延长件	EXTENSION	1
7	82354M	定位销	PIN DOWEL	2
8	11564M	螺柱	STUD	4
9	82214M	垫圈	WASHER	4
10	11565M	螺母	NUT	4
11	11566M	排气歧管	MANIFOLD EXHAUST	1
11	11567M	排气歧管	MANIFOLD EXHAUST	1
11	17364M	排气歧管	MANIFOLD EXHAUST	1
12	11568M	排气歧管衬垫	GASKET EXHAUST MANIFOLD	1
13	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
14	82214M	垫圈	WASHER	3
15	11569M	管道	PIPE	1

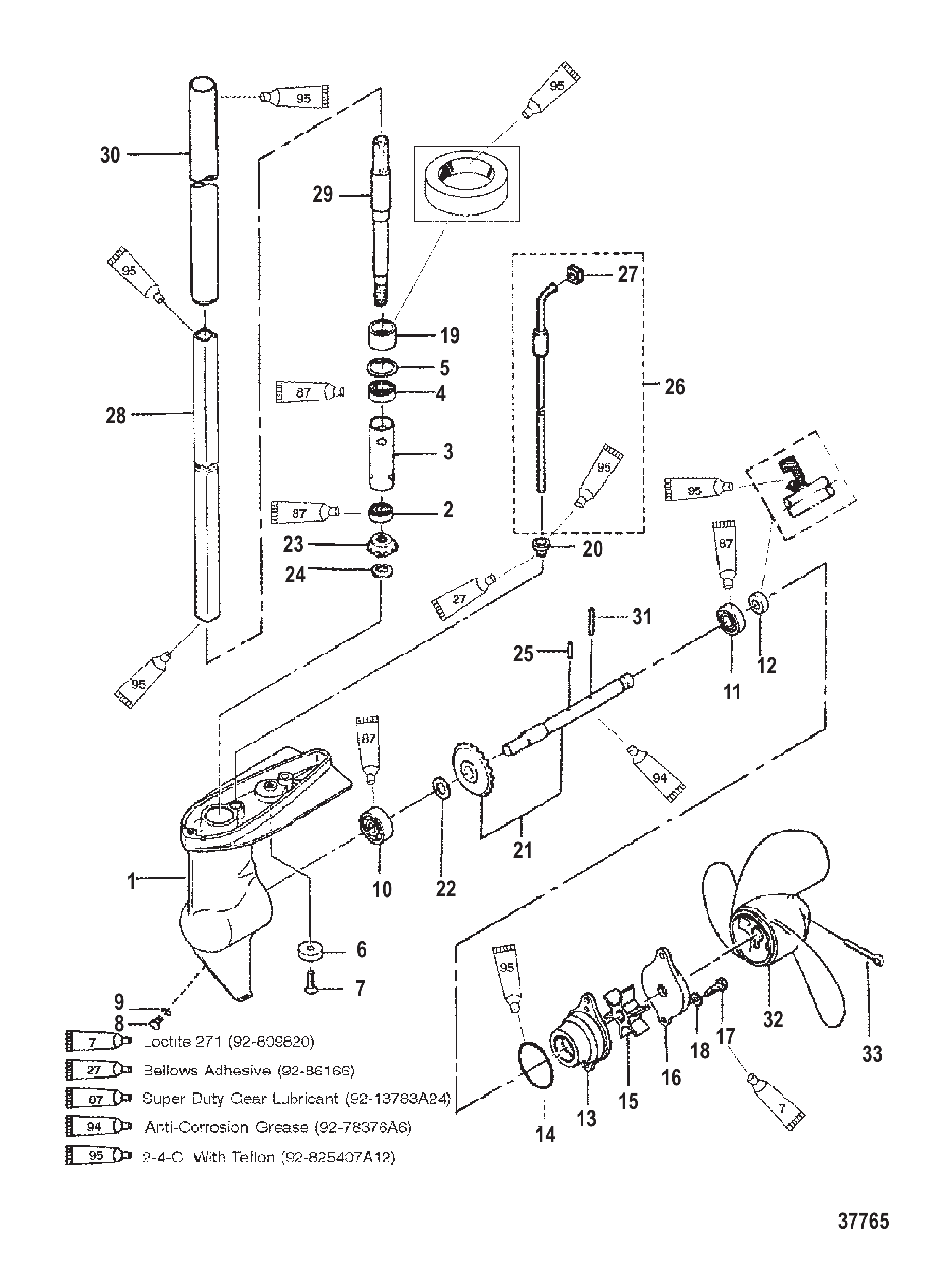

16	15304M	换挡杆护套	BOOT SHIFT ROD	1

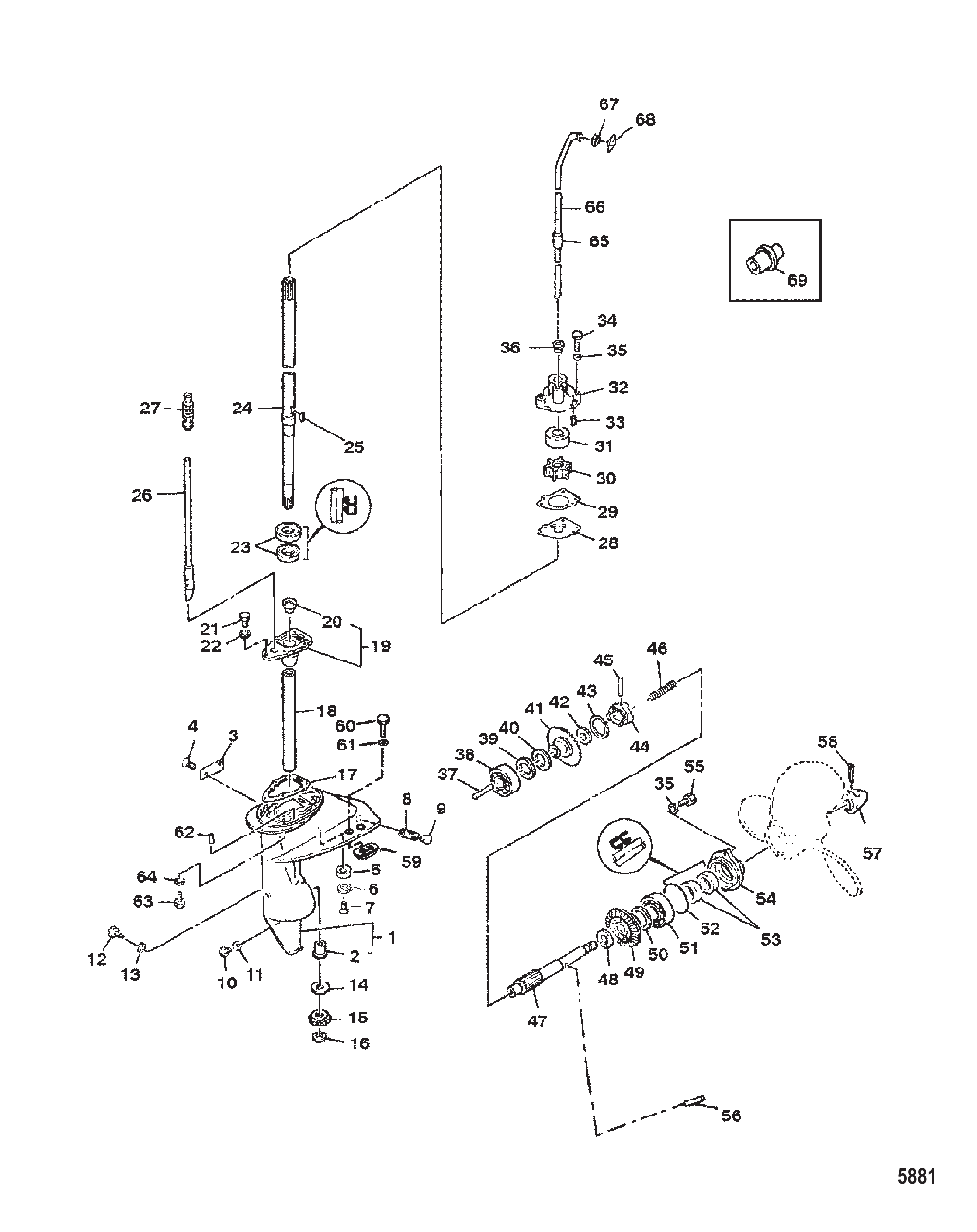

图 7齿轮箱总成 GEAR HOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
-	9835M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9836M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9837M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	80536M	衬套	BUSHING	1
3	83091M	盖板	COVER	1
4	95467M	螺钉	SCREW	2
5	95609M	阳极块	ANODE	1
6	827055M	垫圈	WASHER	1
7	91772M	螺栓	BOLT	1
8	80246M	卡箍	CLAMP	1
9	81920M	堵头	PLUG	1
10	81924M	堵头	PLUG	3
11	81987	衬垫	GASKET	3
12	81752M	螺钉	SCREW	1
13	95610	衬垫	GASKET	1
14	80538M	止推垫片	THRUST WASHER	1
14	80539M	止推垫片	THRUST WASHER	1
14	80540M	止推垫片	THRUST WASHER	1
14	80541M	止推垫片	THRUST WASHER	1
15	82542M	小齿轮	GEAR Pinion	1
16	82332M	卡环	RING Snap	1
17	80535M	衬垫	GASKET	1
18	81983M	套筒	SLEEVE	1
19	805377T	壳体	HOUSING	1
20	80536M	衬套	BUSHING	1
21	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
22	881379	垫圈	WASHER	2
22	82214M	垫圈	WASHER	2
23	82228M	油封	SEAL Oil	2
24	81086M	驱动轴	DRIVESHAFT	1
24	81087M	驱动轴	DRIVESHAFT	1
25	81912M	键	KEY	1
26	81071M	换挡凸轮	SHIFT CAM	1
26	81072M	换挡凸轮	SHIFT CAM	1
27	15304M	护套	BOOT	1
28	81077M	外板	OUTER PLATE	1
28	81078M	外板	OUTER PLATE	1
29	81075	衬垫	GASKET	1
30	95611M	叶轮	IMPELLER	1
31	80902M	嵌件	INSERT	1
31	81076M	嵌件	INSERT	1
32	81074T	水泵壳体	HOUSING Water Pump	1
33	82357M	定位销	PIN Dowel	2
34	827043M	螺栓	BOLT	3
35	881379	垫圈	WASHER	5
35	82214M	垫圈	WASHER	5
36	80532M	橡胶件	RUBBER	1
37	81014M	柱塞	PLUNGER	1
38	82291T	轴承	BEARING	1
38	82291001	轴承	BEARING	1
39	80543M	垫片	SHIM	AR
40	80174M	垫片	SHIM	AR
40	80175M	垫片	SHIM	AR
40	81809M	垫圈	WASHER	AR
41	80542M	前进齿轮	GEAR Forward	1
42	82560M	垫圈	WASHER	1
43	82339M	环	RING	1
44	81089M	离合器	CLUTCH	1
45	82362M	定位销	PIN Dowel	1
46	82077M	弹簧	SPRING	1
46	82077001	弹簧	SPRING	1
47	95406M	螺旋桨轴	PROPELLER SHAFT	1
48	81824M	止推垫片	THRUST WASHER	1
49	80544M	倒挡齿轮	GEAR Reverse	1
50	80258M	垫片	SHIM	AR
50	19148005	垫片 @2	SHIM @2	AR
50	80259M	垫片	SHIM	AR
50	80260M	垫片	SHIM	AR
50	879172251	垫片 @5	SHIM @5	AR
51	8528001	轴承	BEARING	1
52	15377M	O型圈	O-RING	1
53	82226M	油封	SEAL Oil	2
54	82548M	盖帽	CAP	1
55	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
56	81901M	驱动销	PIN Drive	1
57	80545M	螺旋桨螺母	PROP NUT	1
57	859931	螺旋桨螺母	PROP NUT	1
58	82132M	开口销	COTTER PIN	1
58	89961	销	PIN	1
59	18852M	阳极块	ANODE	1
60	91686M	螺栓	BOLT	2
61	827055M	垫圈	WASHER	2
62	82354M	销	PIN	2
63	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
64	881379	垫圈	WASHER	4
64	82214M	垫圈	WASHER	4
65	82021M	套筒	SLEEVE	1
66	82547M	水管	TUBE Water	1
66	81079M	水管	TUBE Water	1
67	81080M	橡胶件	RUBBER	1
68	81081M	定位板	SET PLATE	1
69	95633M	堵头	PLUG	OPT
69	8M0121335	堵头	PLUG	OPT
-	84181T	水泵维修套件	REPAIR KIT Water Pump	1
-	95615M	水泵套件-镀铬	PUMP KIT Water Pump - Chrome	OPT
-	84172M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1

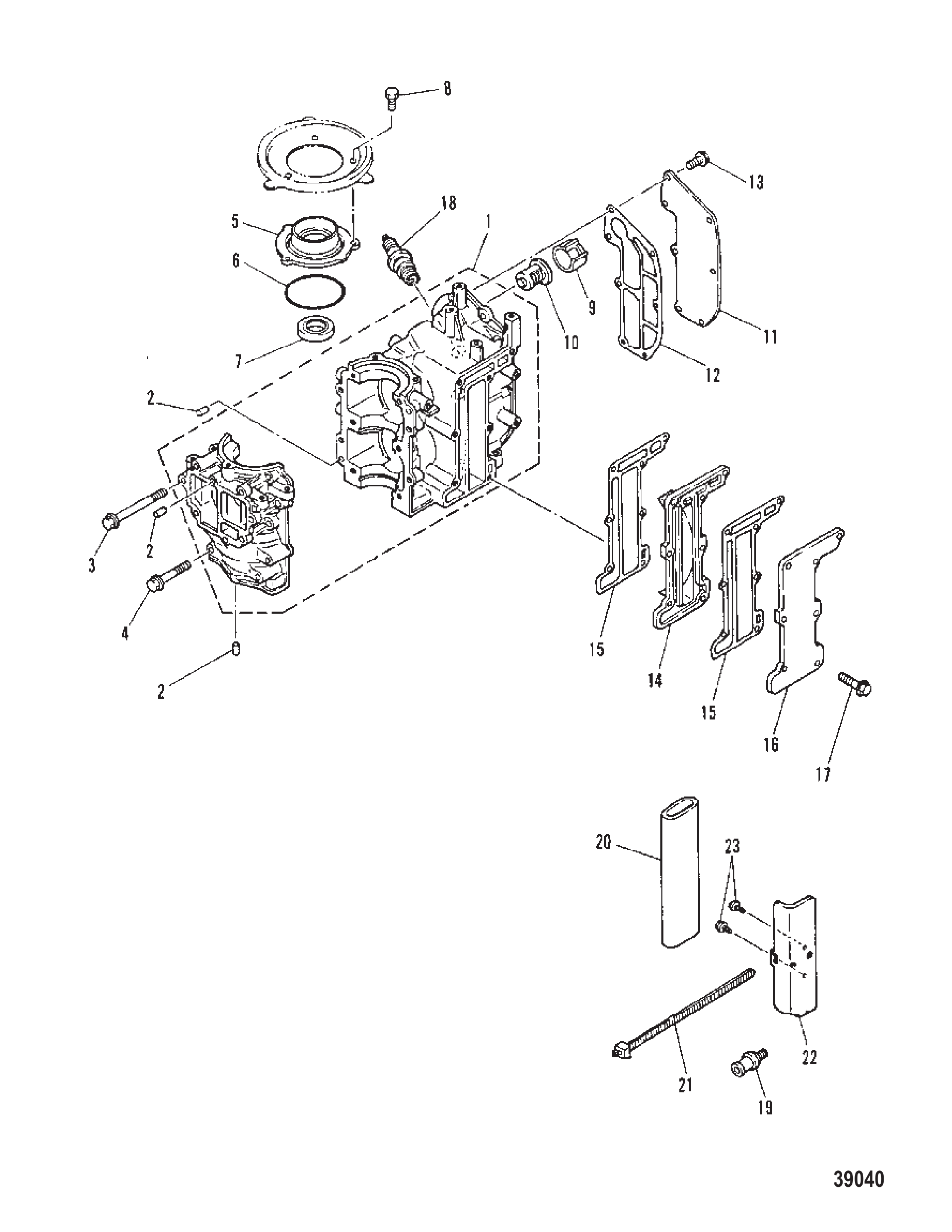

图 8曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	9304M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	82354M	定位销	PIN DOWEL	4
3	11448M	带垫圈螺栓	BOLT WITH WASHER	6
4	11449M	带垫圈螺栓	BOLT WITH WASHER	4
5	14201M	油封壳体	HOUSING OIL SEAL	1
6	11451M	O型圈	O-RING	1
7	14195M	油封	SEAL Oil	1
8	84247M	螺栓	BOLT	3
8	826957M	螺栓	BOLT	3
9	11452M	轴环	COLLAR	1
10	11919M	节温器	THERMOSTAT	1
10	11919001	节温器	THERMOSTAT	1
11	11453M	气缸盖罩	COVER CYLINDER HEAD	1
12	11454M	缸盖罩垫片	GASKET HEAD COVER	1
13	91686M	带垫圈螺栓	BOLT WITH WASHER	7
14	11455M	排气内罩	INNER COVER EXHAUST	1
15	11456M	排气内盖衬垫	GASKET EXHAUST INNER COVER	2
15	11456	衬垫	GASKET	2
16	11457M	排气外罩	OUTER COVER EXHAUST	1
17	11945M	带垫圈螺栓	BOLT WITH WASHER	7
18	41263M	火花塞 (NGK # B7HS10)	SPARK PLUG (NGK # B7HS10)	2
18	8M0181925	火花塞	SPARK PLUG	2
18	11458M	火花塞 (NGK # B6HS10)	SPARK PLUG (NGK # B6HS10)	2
18	8M0114738	SP B6HS-10 @4	SP B6HS-10 @4	2
19	95633M	检水塞	PLUG WATER CHECK	1
19	8M0121335	堵头	PLUG	1
20	80277M	工具包	TOOL KIT	1
20	803581	工具包	TOOL KIT	1
21	95485M	绑带	STRAP	1
21	61990	扎带(14.00英寸)	TIE STRAP (14.00 Inches)	1
22	11459M	工具架	BRACKET TOOL KIT	1
23	95456M	螺栓	BOLT	2
-	11434M	衬垫套件	GASKET SET	1
-	11948M	动力头总成	POWERHEAD ASSEMBLY	1
-	11949M	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	11948M	动力头总成	POWERHEAD ASSEMBLY	1

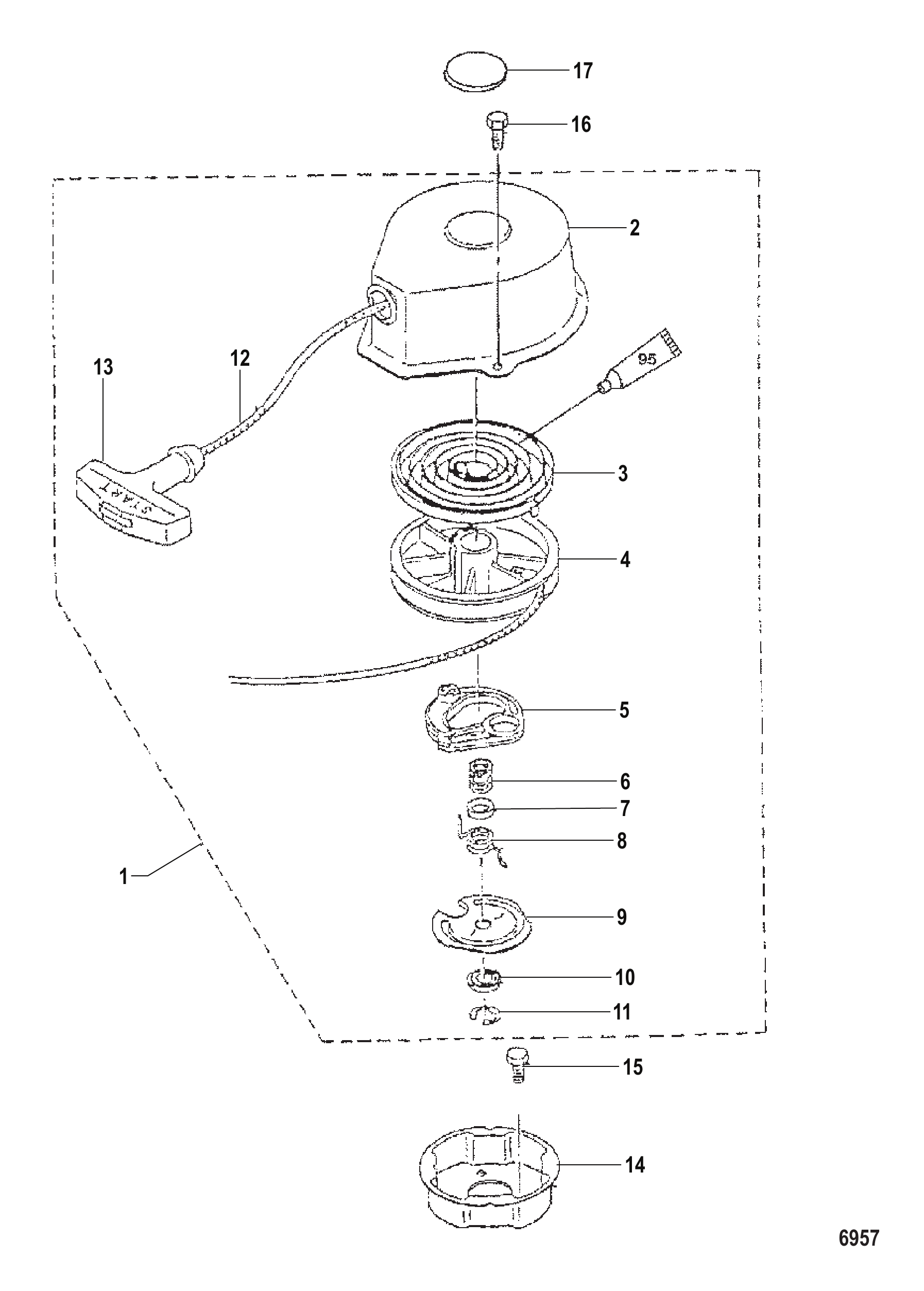

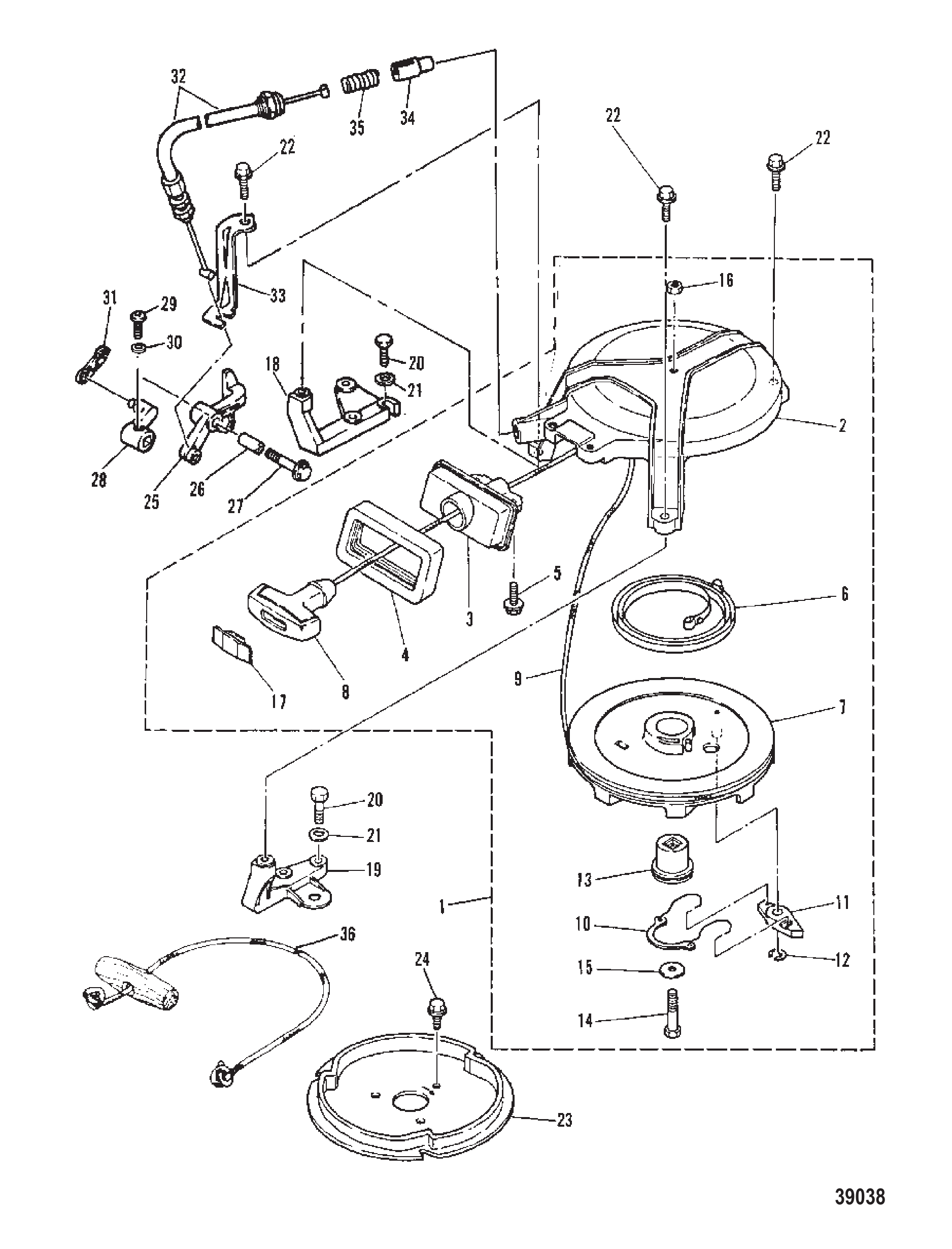

图 9反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	9300M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	9301M	启动器壳体	CASE STARTER	1
3	11422M	启动绳导向器	GUIDE STARTER ROPE	1
4	11423M	密封件	SEAL	1
5	91686M	螺栓	BOLT	2
6	95484M	弹簧	SPRING	1
7	11424M	鼓轮	DRUM SHEAVE	1
8	95468M	启动手柄	HANDLE STARTER	1
9	79629A1	启动绳	ROPE Starter	1
9	12066Q10	启动绳@2	ROPE-STARTER@2	1
10	11425M	驱动爪弹簧	SPRING PAWL DRIVE	1
11	83252M	驱动爪	PAWL DRIVE	1
12	84895M	卡环	RING Snap	1
13	11426M	衬套	BUSHING	1
14	83285M	螺栓	BOLT	1
15	92564M	垫圈	WASHER	1
16	82380M	螺母	NUT	1
16	82389M	螺母	NUT	1
17	41882M	盖板	COVER	1
17	814491A1	手柄	HANDLE	1
18	11427M	支架	BRACKET	1
19	11428M	支架	BRACKET	1
20	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
20	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
21	82214M	垫圈	WASHER	4
22	91674M	螺栓	BOLT	3
23	11429M	启动器滑轮	PULLEY STARTER	1
24	11430M	螺栓	BOLT	3
25	17365M	臂	ARM	1
25	11943M	臂	ARM	1
26	11944M	轴环	COLLAR	1
27	11945M	螺栓	BOLT	1
28	11946M	换挡杆	LEVER Shift Rod	1
29	83356M	螺钉	SCREW	1
30	82211M	垫圈	WASHER	1
31	11947M	连接杆	LINK	1
32	11941M	启动停止拉线	CABLE STARTER STOP	1
33	11942M	支架	BRACKET	1
34	81106M	启动停止柱塞	PLUNGER STARTER STOP	1
35	82079M	压缩弹簧	SPRING COMPRESSION	1
36	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
36	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

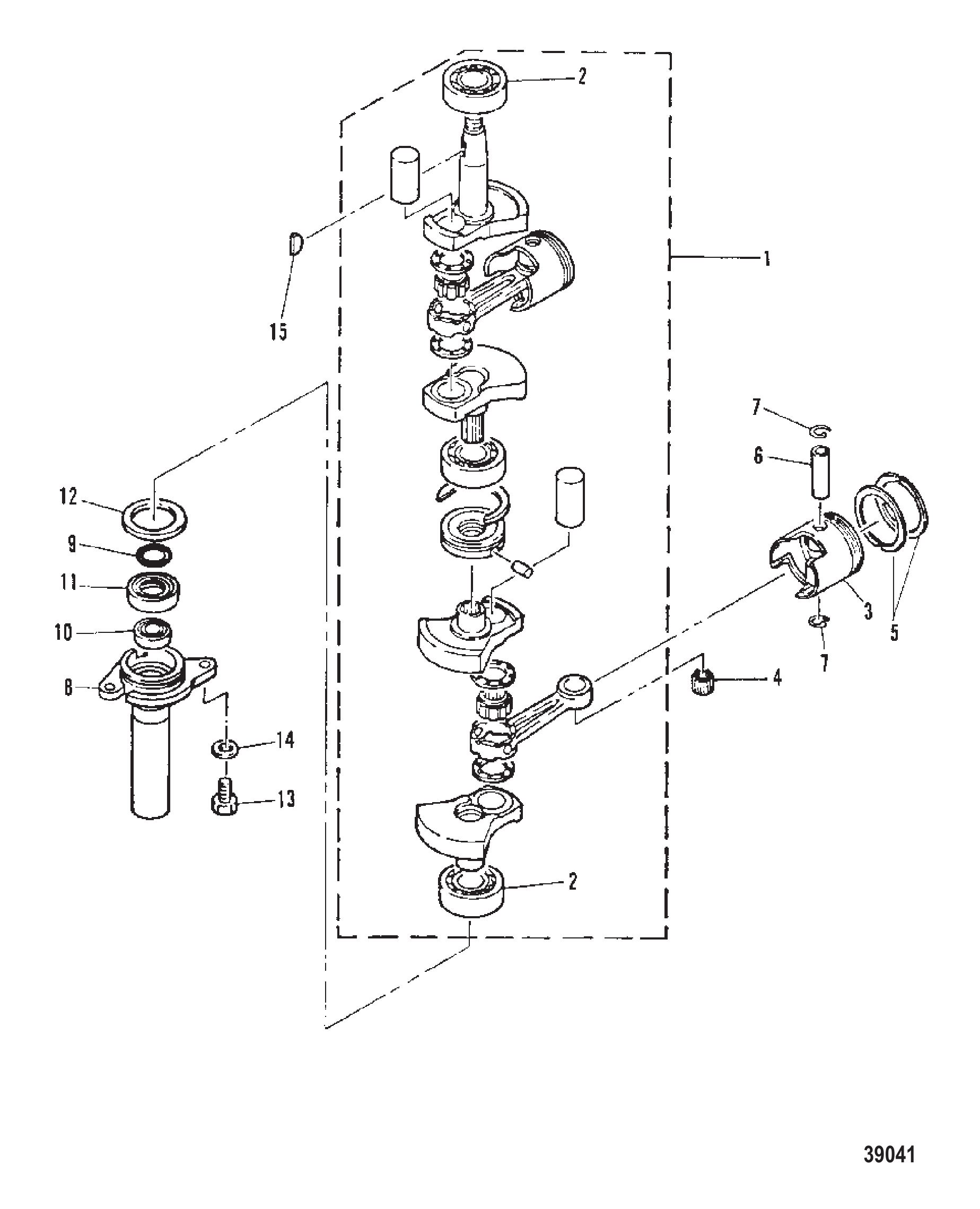

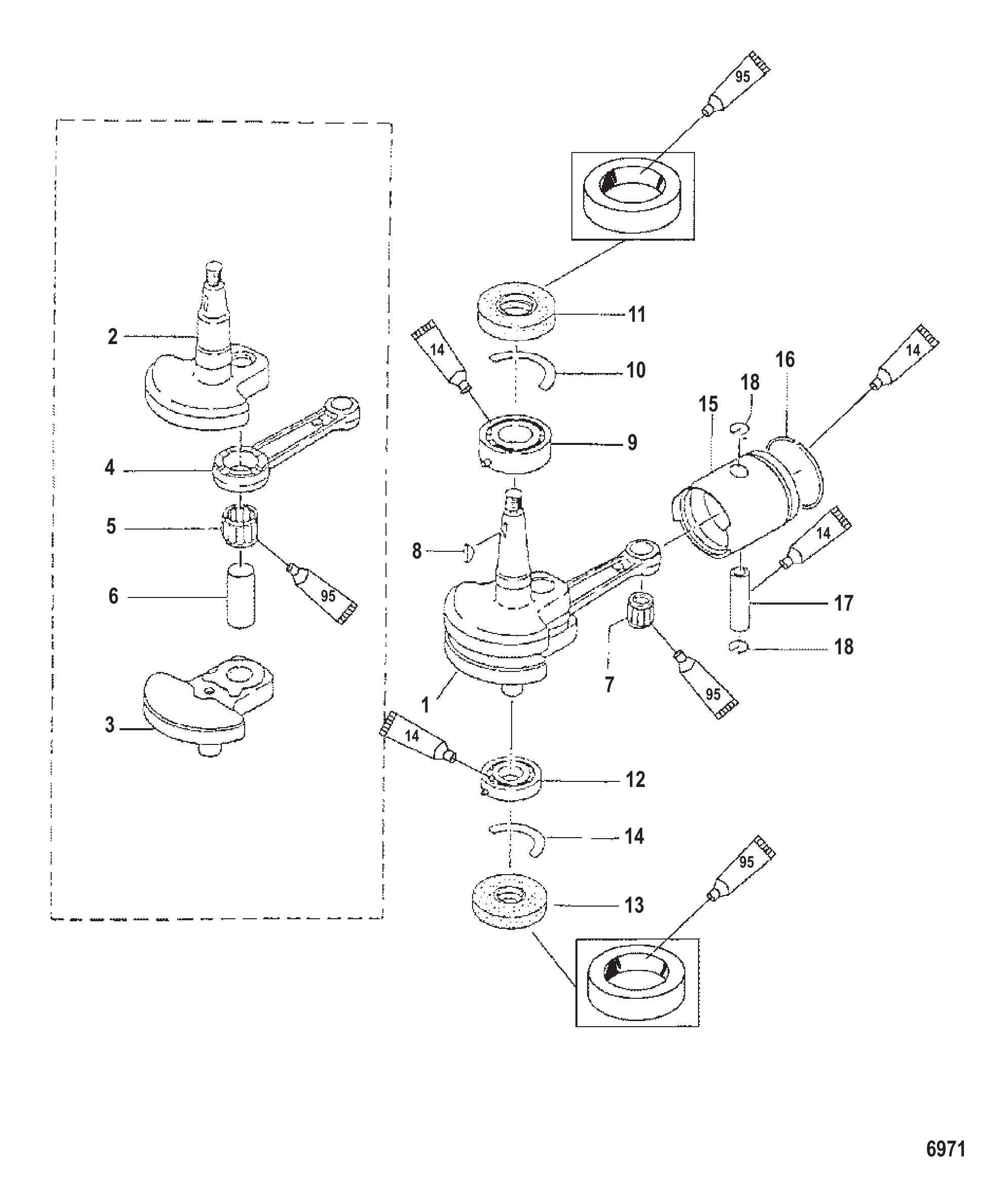

图 10曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	9305M	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	82299M	轴承	BEARING	2
2	18859T	轴承	BEARING	2
3	9306M	活塞	PISTON	2
4	91721M	轴承	BEARING	2
5	11462M	活塞环组(标准)	RING SET Piston (STD)	2
5	11462T	活塞环组	PISTON RING SET	2
6	95601M	活塞销	PIN PISTON	2
6	80005M	活塞销	PIN Piston	2
7	82342M	活塞销卡簧	CLIP PISTON PIN	4
8	11463M	下部油封壳体	HOUSING OIL SEAL LOWER	1
9	82276M	O型圈	O-RING	1
10	14202M	油封	SEAL Oil	1
11	94663M	下部油封	SEAL Oil LOWER	1
11	18843M	油封	SEAL Oil	1
12	81841M	垫圈	WASHER	1
13	91725M	螺栓	BOLT	1
13	826957M	螺栓	BOLT	1
14	82214M	垫圈	WASHER	1
15	81913M	飞轮键	KEY FLYWHEEL	1
15	893761	键	KEY	1
-	11434M	衬垫套件	GASKET SET	1

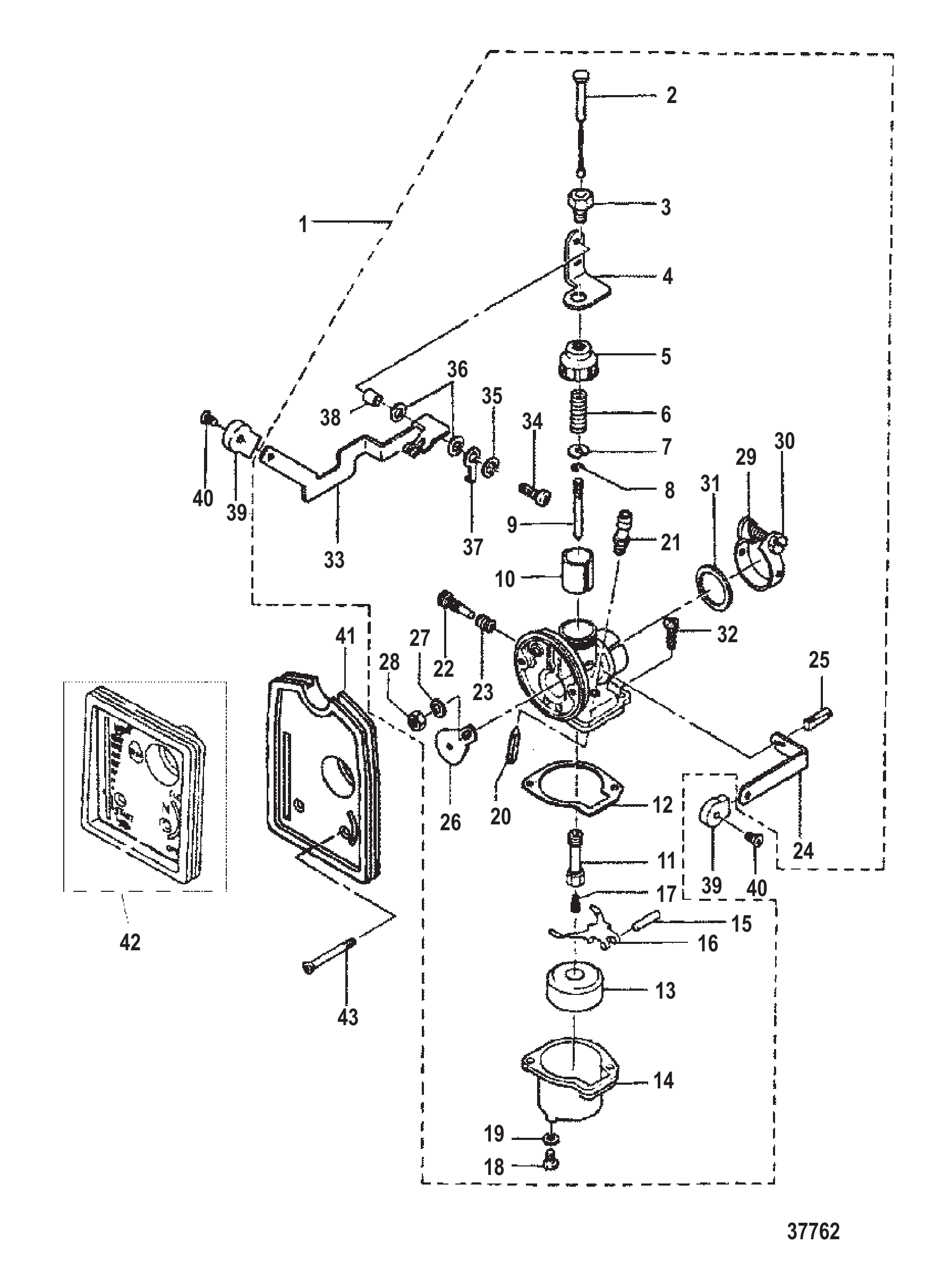

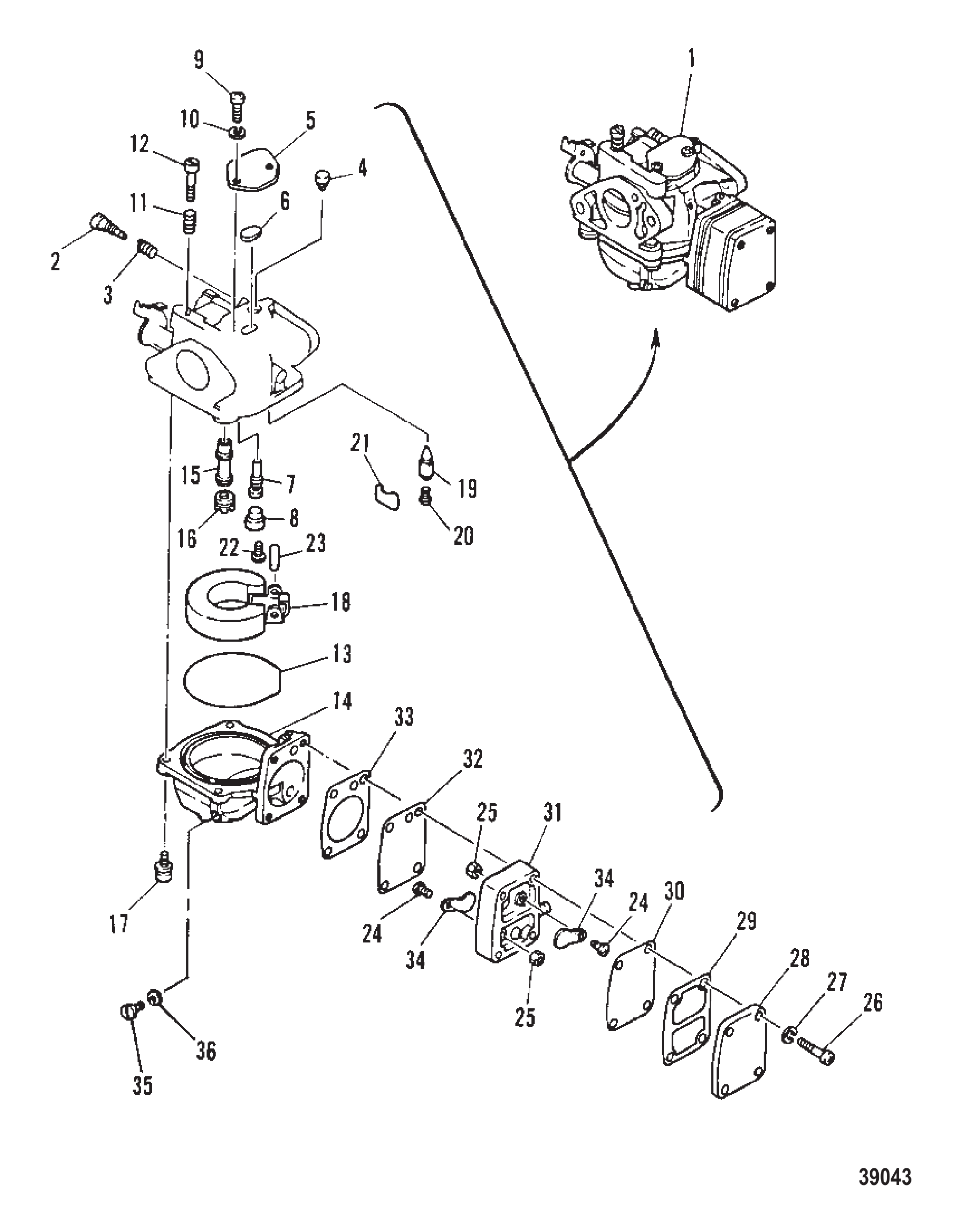

图 11化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	9692M	化油器总成	CARBURETOR ASSEMBLY	1
1	9693M	化油器总成	CARBURETOR ASSEMBLY	1
1	9694M	化油器总成	CARBURETOR ASSEMBLY	1
2	83889M	调节螺钉	SCREW ADJUSTING	1
3	94499M	弹簧	SPRING	1
4	11477M	盖帽	CAP	1
5	11478M	安装板	PLATE	1
6	11479M	填料	PACKING	1
7	11480M	低速量孔(#45)	JET SLOW (#45)	1
8	83369M	盖帽	CAP	1
8	8M0080455	堵头	PLUG	1
9	82509M	螺钉	SCREW	2
9	82568M	螺栓@2	BOLT @2	2
10	82184M	锁紧垫圈	LOCKWASHER	2
10	82206M	锁紧垫圈	LOCKWASHER	2
11	82080M	弹簧	SPRING	1
12	81277M	止动螺丝	SCREW STOP	1
13	11483M	浮子室衬垫	GASKET FLAOT CHAMBER	1
14	17358M	浮子室本体	BODY FLOAT CHAMBER	1
15	11485M	主喷嘴	NOZZLE MAIN	1
15	11486M	主喷嘴	NOZZLE MAIN	1
15	17359M	主喷嘴	NOZZLE MAIN	1
16	11487M	主量孔(#98)	JET MAIN (#98)	1
16	11488M	主量孔(#100)	JET MAIN (#100)	1
16	17360M	主量孔(#98)	JET MAIN (#98)	1
17	83373M	带垫片螺钉	SCREW WITH WASHER	4
17	11796M	螺钉(M4 x 14)	SCREW (M4 x 14)	4
18	11489M	浮子	FLOAT	1
19	11490M	浮子阀	VALVE FLOAT	1
20	92639M	浮子阀销	PIN Float VALVE	1
21	82781M	卡扣	CLIP	1
21	8M0120624	卡箍@2	CLIP @2	1
22	82500M	螺钉(M4 x 8)	SCREW (M4 x 8)	1
23	97730M	摇臂销	PIN ARM	1
24	11492M	螺钉	SCREW	2
25	11493M	螺母	NUT	2
26	11494M	螺钉	SCREW	4
27	82184M	锁紧垫圈	LOCKWASHER	4
27	82206M	锁紧垫圈	LOCKWASHER	4
28	11495M	泵盖	COVER PUMP	1
29	11496M	衬垫	GASKET	1
29	11496T	衬垫	GASKET	1
30	11497M	隔膜	DIAPHRAGM	1
31	11498M	泵体	BODY PUMP	1
32	11499M	隔膜	DIAPHRAGM	1
32	11499T	隔膜	DIAPHRAGM	1
33	11500M	衬垫	GASKET	1
34	11501M	止回阀	VALVE CHECK	2
35	17361M	放油螺丝	SCREW DRAIN	1
36	17362M	垫圈	WASHER	1
-	11502M	维修套件	REPAIR KIT	1

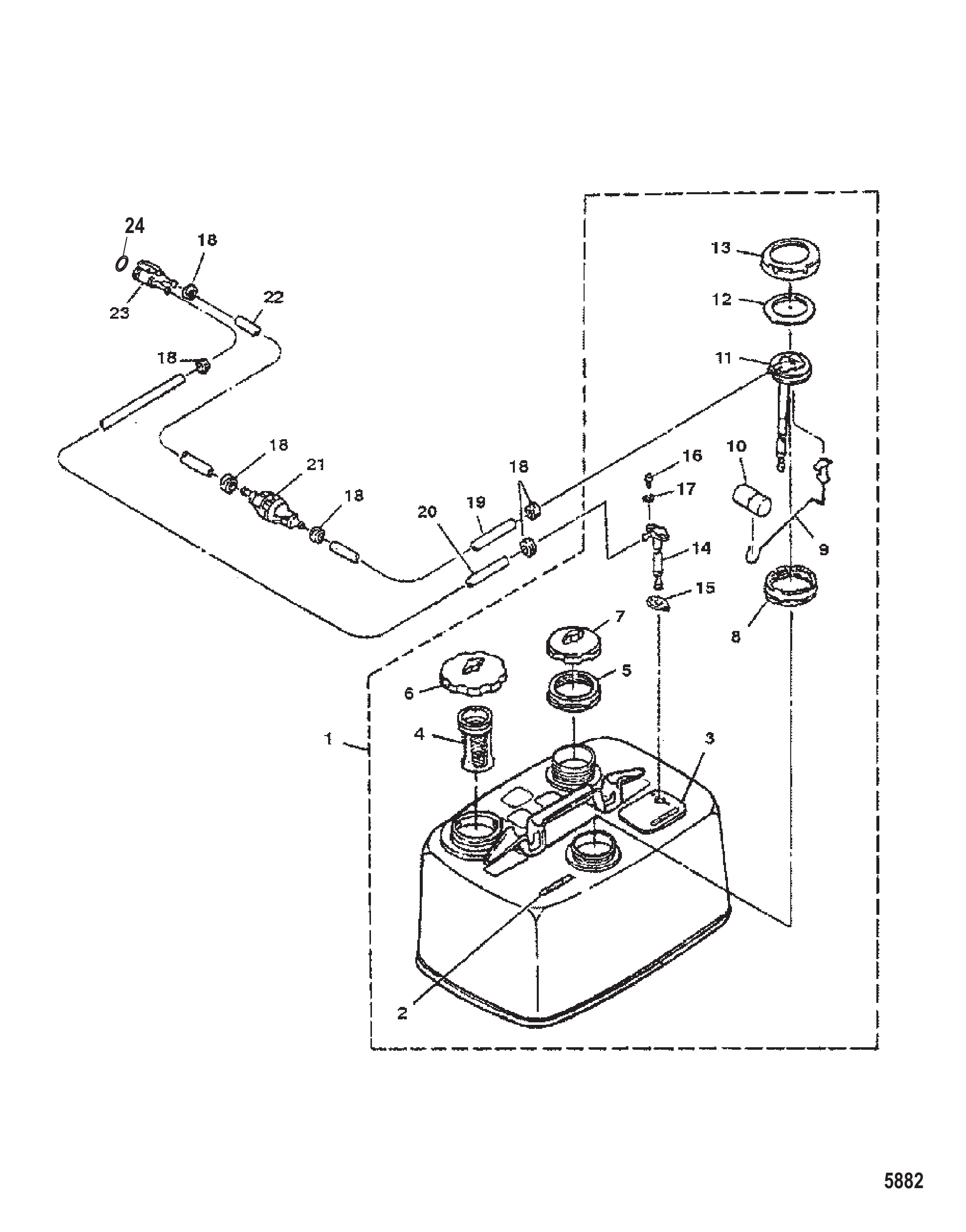

图 12燃油箱 FUEL TANK

REF	零件编号	中文名称	英文名称	数量
1	9522M	燃油箱总成	TANK ASSEMBLY Fuel	1
2	94703M	顶部贴纸	DECAL (TOP)	1
3	94704M	顶部贴纸	DECAL (TOP)	1
4	95568M	滤网	STRAINER	1
5	97620M	螺母	NUT	1
6	814497M	盖帽	CAP	1
7	814498M	盖帽	CAP	1
8	97622M	螺母	NUT	1
9	14274M	指示器	INDICTOR	1
10	81319M	浮子	FLOAT	1
11	95616M	燃油表	METER Fuel	1
12	97623M	衬垫	GASKET	1
13	97624M	支架	SUPPORT	1
14	99954M	连接器壳体	HOUSING Connector	1
15	16720M	衬垫	GASKET	1
16	95502M	螺钉	SCREW	2
17	95501M	密封件	SEAL	2
18	16725M	卡箍	CLAMP	6
19	94727M	软管	HOSE	1
20	16571M	软管	HOSE	1
21	89396Q38	注油球	PRIMER BULB	1
21	89396Q01	注油球@4	PRIMER BULB @4	1
22	94727M	软管	HOSE	1
23	95569M	燃油连接器	CONNECTOR Fuel	1
24	82789M	O型圈	O-RING	1

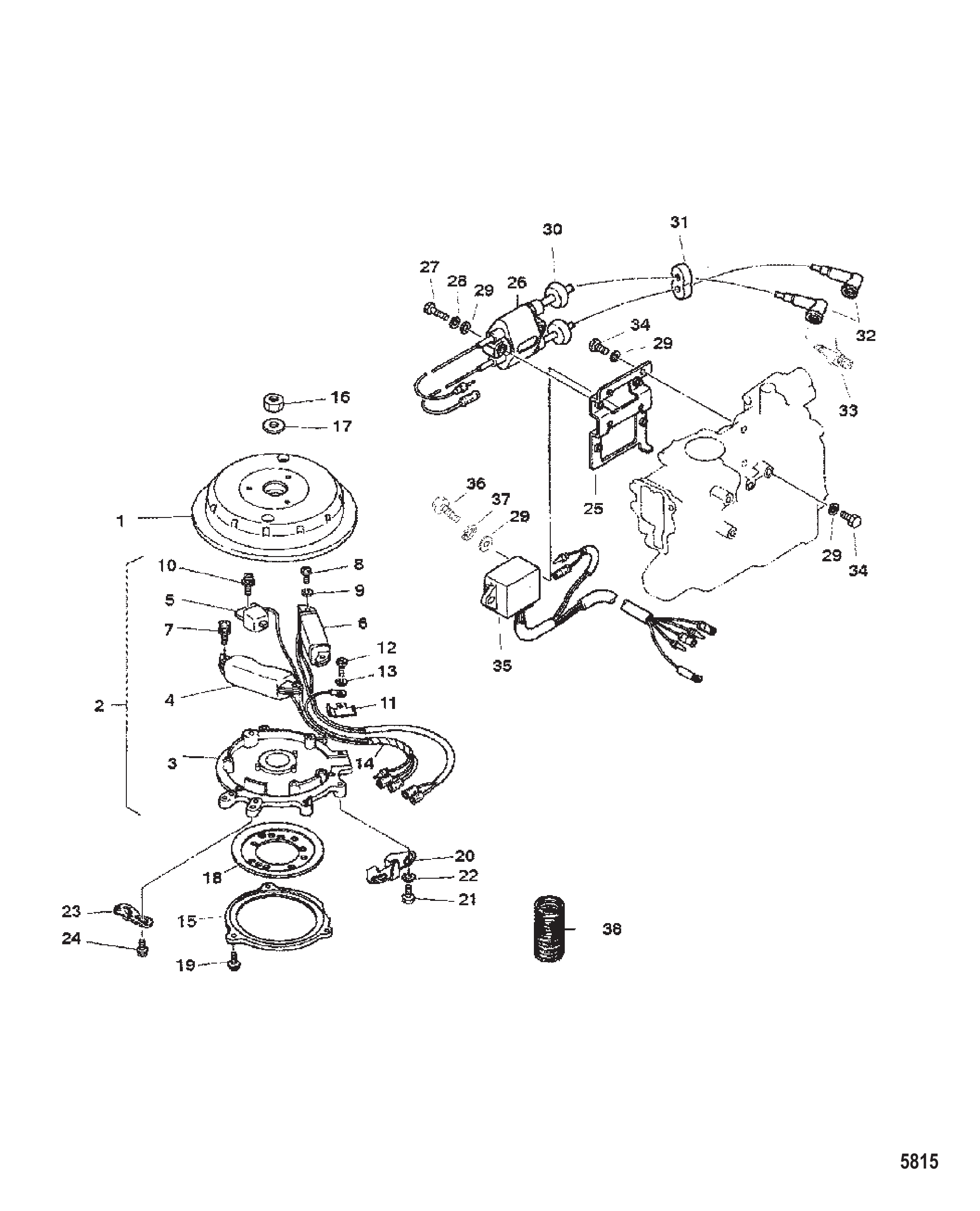

图 13飞轮磁电机 FLYWHEEL MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	9303M	转子总成	ROTOR ASSEMBLY	1
2	827157M	底座总成	BASE ASSEMBLY	1
3	827158M	底座	BASE	1
4	41829M	充电线圈总成	COIL ASSEMBLY Charge	1
4	41829T	线圈	COIL	1
5	41830M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
6	15313M	照明线圈	COIL Lighting	1
7	96346M	螺钉	SCREW	2
8	83108M	螺钉	SCREW	2
9	82186M	垫圈	WASHER	2
10	91691M	螺钉	SCREW	1
11	11437M	卡箍	CLAMP	1
12	82500M	螺钉(M4 x 8)	SCREW (M4 x 8)	1
13	82206M	锁紧垫圈	LOCKWASHER	1
14	11439M	电线	WIRE	1
15	84667M	固定座	RETAINER	1
16	81769M	螺母	NUT	1
17	81805M	垫圈	WASHER	1
18	84668M	固定座	RETAINER	1
19	827160M	螺钉 (M5 x 10)	SCREW (M5 x 10)	3
20	827161M	止动器	STOPPER	1
21	826957M	螺栓	BOLT	2
22	881379	垫圈	WASHER	2
22	82214M	垫圈	WASHER	2
23	94731M	凸轮	CAM	1
24	827162M	螺栓	BOLT	2
25	827163M	支架	BRACKET	1
26	95188T	点火线圈	COIL Ignition	1
27	82405M	螺栓	BOLT	2
28	82212M	锁紧垫圈	LOCKWASHER	2
29	881379	垫圈	WASHER	7
29	82214M	垫圈	WASHER	7
30	82069M	护孔环	GROMMET	2
31	827164M	护孔环	GROMMET	1
32	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
33	82370M1	火花塞	SPARK PLUG	2
33	813472	NGK BR6HS @10	NGK BR6HS @10	2
34	84368M	螺栓	BOLT	5
35	827165M	CDI单元	CDI UNIT	1
36	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
37	82213M	垫圈	WASHER	2
38	827166M	管	TUBE	1

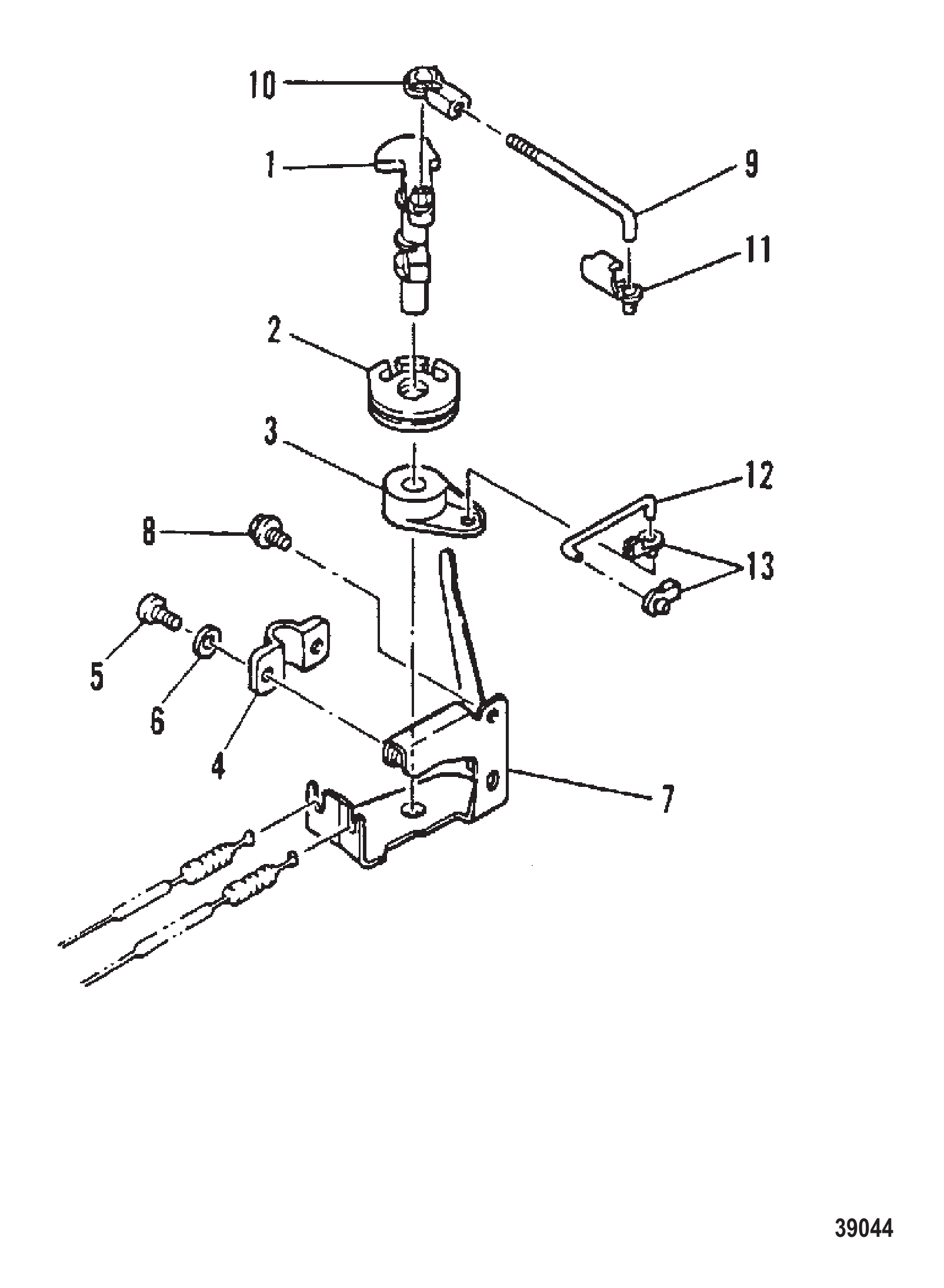

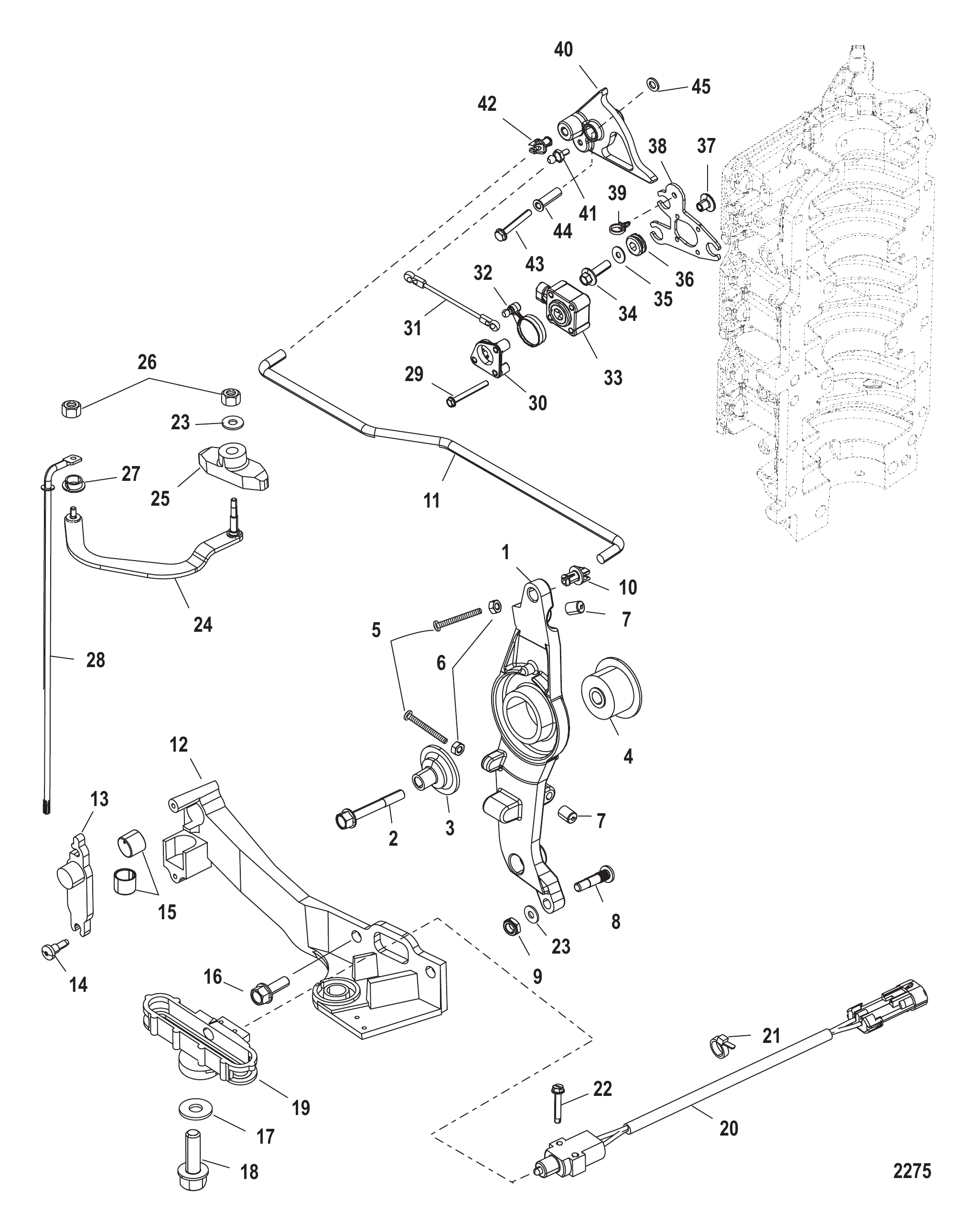

图 14节气门联动装置 THROTTLE LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	11503M	磁电机控制杆	LEVER MAGNETO CONTROL	1
2	11504M	滑轮	PULLEY	1
3	11950M	自由加速杆	LEVER FREE ACCEL.	1
4	11506M	支架	BRACKET	1
5	83523M	螺钉	SCREW	2
6	82211M	垫圈	WASHER	2
7	11951M	节气门拉线支架	BRACKET THROTTLE WIRE	1
8	95456M	螺栓	BOLT	2
9	11508M	杆	ROD	1
10	16715M	连接杆	JOINT ROD	1
11	97742M	连接杆	LINK	1
12	11509M	加速杆	ROD ACCEL.	1
13	81191M	阻风门杆支架	BRACKET CHOKE LEVER	2
13	16333	卡扣拉杆	ROD Snap	2

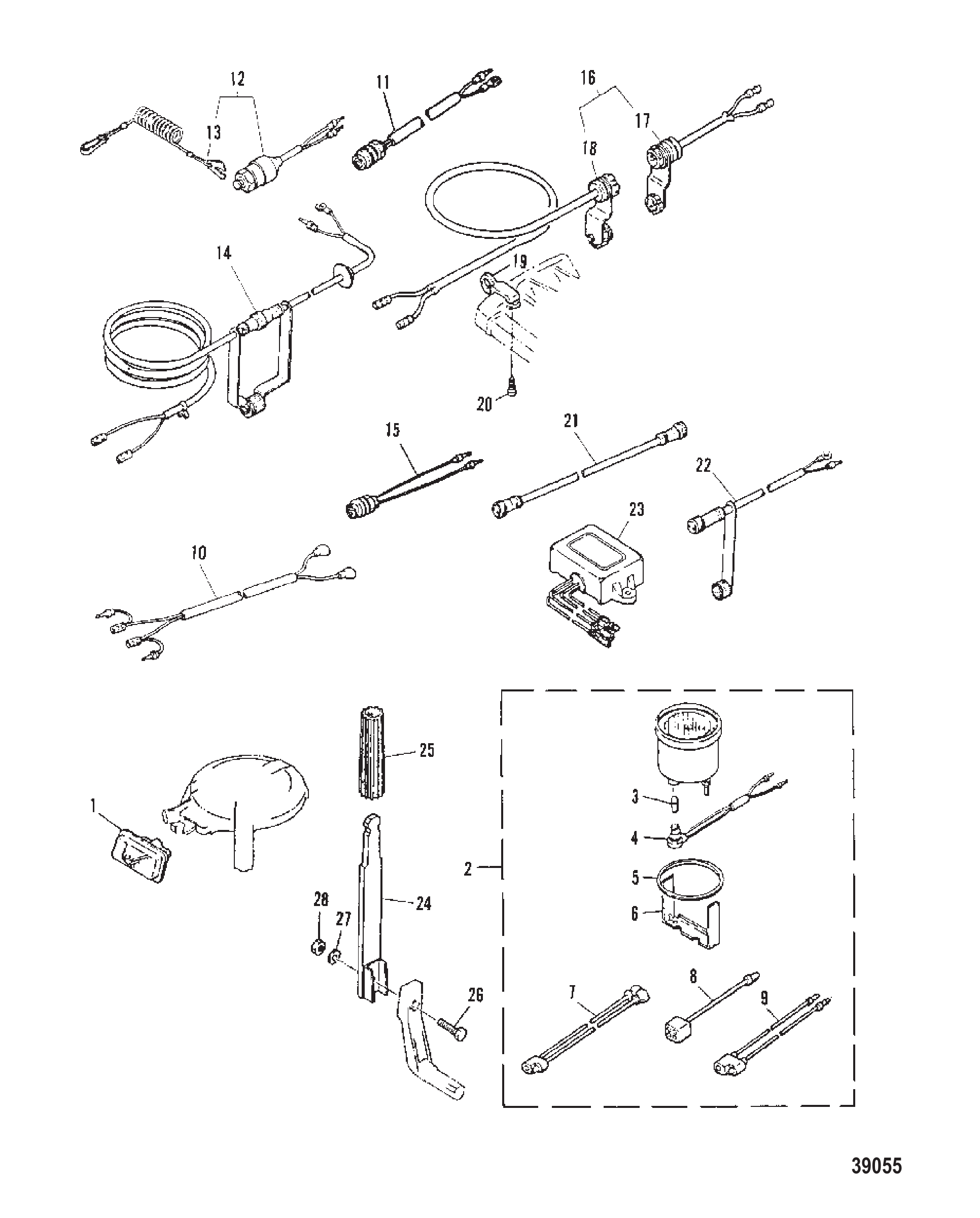

图 15可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	11903M	启动绳导向器	GUIDE STARTER ROPE	1
2	43984A1	转速表套件	TACHOMETER KIT	1
3	99055M	灯泡	BULB	1
4	99056M	灯泡插座	SOCKET BULB	1
4	99056A1	故障指示灯	MALFUNCTION INDICATOR LAMP	1
5	99057M	减震器	DAMPER	1
6	99058M	安装板	PLATE	1
7	99059M	电线	WIRE	1
8	84353M	连接器	CONNECTOR	2
9	84352M	延长导线	EXTENSION LEAD	1
10	99060M	延长导线	EXTENSION LEAD	1
11	97754M	停机开关总成	SWITCH ASSEMBLY Stop	1
12	97755M	停机开关总成	SWITCH ASSEMBLY Stop	1
12	97765M	停机开关总成	SWITCH ASSEMBLY Stop	1
13	97756M	止动器	STOPPER	1
14	84964M	延长导线	EXTENSION LEAD	1
15	93102M	停机开关总成	SWITCH ASSEMBLY Stop	1
16	84124M	连接器	CONNECTOR	1
17	99051M	连接器	CONNECTOR	1
18	99052M	连接器	CONNECTOR	1
19	84327M	支架	HOLDER	1
20	84328M	螺钉	SCREW	1
21	84959M	延长件	EXTENSION	1
22	99053M	插座线束总成	SOCKET CORD ASSEMBLY	1
23	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
23	84125T	电压调节器	REGULATOR Voltage	1
24	11902M	换档手柄-顶置式换档	HANDLE GEAR SHIFT - TOP MOUNT SHIFT	1
25	80380M	转向手柄握把-顶置式换档	GRIP STEERING HANDLE - TOP MOUNT SHIFT	1
26	83285M	顶置换档螺栓	BOLT TOP MOUNT SHIFT	1
27	82214M	顶置换档垫圈	WASHER TOP MOUNT SHIFT	1
28	82389M	顶置换档螺母	NUT TOP MOUNT SHIFT	1

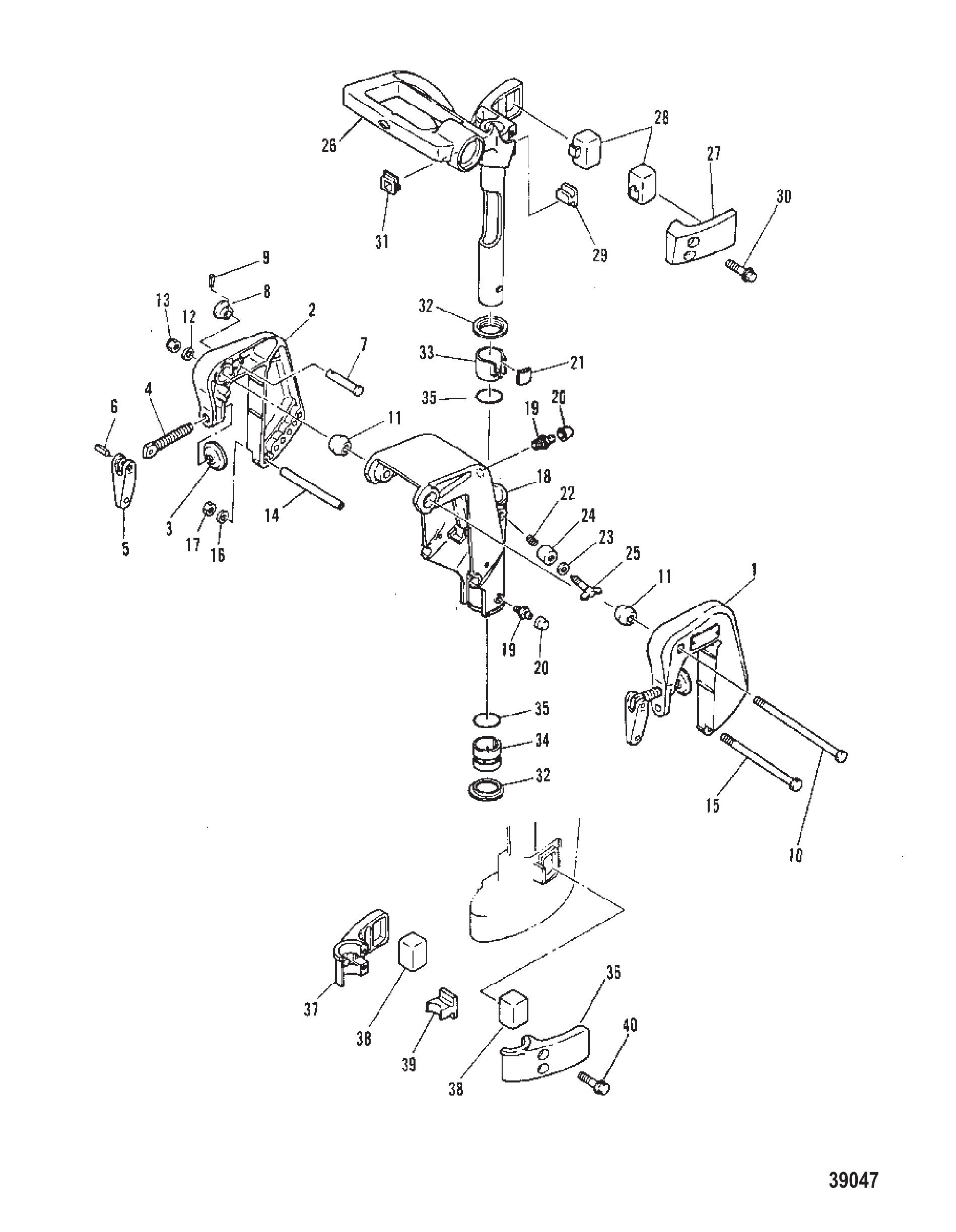

图 16夹紧旋转支架 CLAMP AND SWIVEL BRACKET

REF	零件编号	中文名称	英文名称	数量
1	9309M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
2	9310M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
3	80638M	艉板夹垫	PAD TRANSOM CLAMP	2
4	11529M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
4	81755M	螺钉	SCREW	2
5	91784M	艉板夹手柄	HANDLE TRANSOM CLAMP	2
6	41267M	销	PIN	2
6	852812	销	PIN	2
7	84835M	轴挡块	SHAFT STOPPER	1
8	95650M	旋钮挡块	KNOB STOPPER	1
9	82148M	弹簧销	PIN SPRING	1
10	11530M	螺栓	BOLT	1
11	11531M	摩擦片	PIECE FRICTION	2
12	82217M	垫圈	WASHER	1
13	84295M	自锁螺母	NUT SELF-LOCKING	1
14	94568M	轴环	COLLAR	1
15	11532M	螺栓	BOLT	1
16	82214M	垫圈	WASHER	1
17	82389M	螺母	NUT	1
18	9311M	旋转支架	BRACKET SWIVEL	1
19	82369M	黄油嘴	FITTING GREASE	2
20	81439M	黄油嘴盖	CAP GREASE FITTING	2
21	11533M	摩擦片	PLATE FRICTION	1
22	83488M	压缩弹簧	SPRING COMPRESSION	1
23	82217M	垫圈	WASHER	1
24	11534M	密封件	SEAL	1
25	11535M	摩擦片螺钉	SCREW FRICTION PIECE	1
26	15437M	转向支架	BRACKET STEERING	1
27	11537M	上支座盖	COVER UPPER MOUNT	1
28	11538M	上部侧支架	MOUNT UPPER SIDE	2
29	11539M	上部前支架	MOUNT UPPER FRONT	1
30	91788M	螺栓	BOLT	2
31	11540M	护孔环	GROMMET	1
32	11541M	止推垫圈	WASHER THRUST	2
33	11542M	枢轴衬套	BUSHING PIVOT SHAFT	1
34	11543M	枢轴衬套	BUSHING PIVOT SHAFT	1
35	11544M	O型圈	O-RING	2
36	11545M	下部安装壳体	HOUSING LOWER MOUNT	1
37	11546M	下部安装壳体	HOUSING LOWER MOUNT	1
38	11547M	下部侧支架	MOUNT LOWER SIDE	2
39	11548M	下部侧支架	MOUNT LOWER SIDE	1
40	91788M	螺栓	BOLT	2

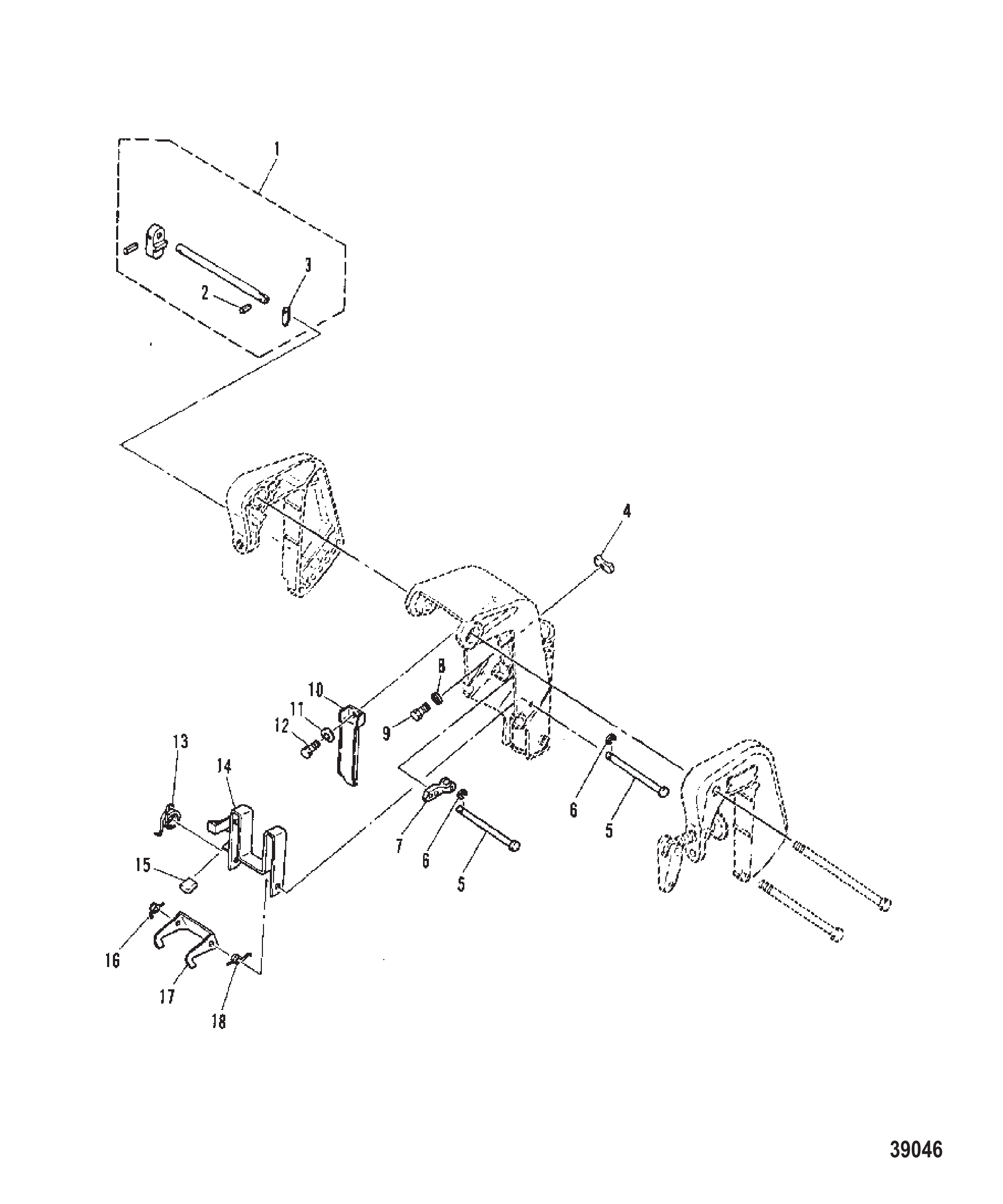

图 17倒挡锁 REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	11518M	倾斜杆总成	TILT ROD ASSEMBLY	1
2	82144M	弹簧销	PIN SPRING	1
3	82857M	倾斜锁止挡板	PLATE Stopper TILT LOCK	1
4	11519M	上部安装止动块	STOPPER UPPER MOUNT	1
5	11520M	倒档锁止轴	SHAFT REVERSE LOCK	2
6	82330M	卡环	RING Snap	2
7	11521M	倾斜锁止板	PLATE TILT LOCK	1
8	82214M	垫圈	WASHER	1
9	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
10	11522M	搬运手柄	CARRING HANDLE	1
11	82217M	垫圈	WASHER	1
12	95546M	螺栓	BOLT	1
13	11523M	弹簧	SPRING	1
14	11524M	浅水驱动杆	LEVER SHALLOW WATER DRIVE	1
15	11525M	盖板	COVER	1
16	11526M	弹簧	SPRING	1
17	11527M	倾斜锁止板	PLATE TILT LOCK	1
18	11528M	弹簧	SPRING	1

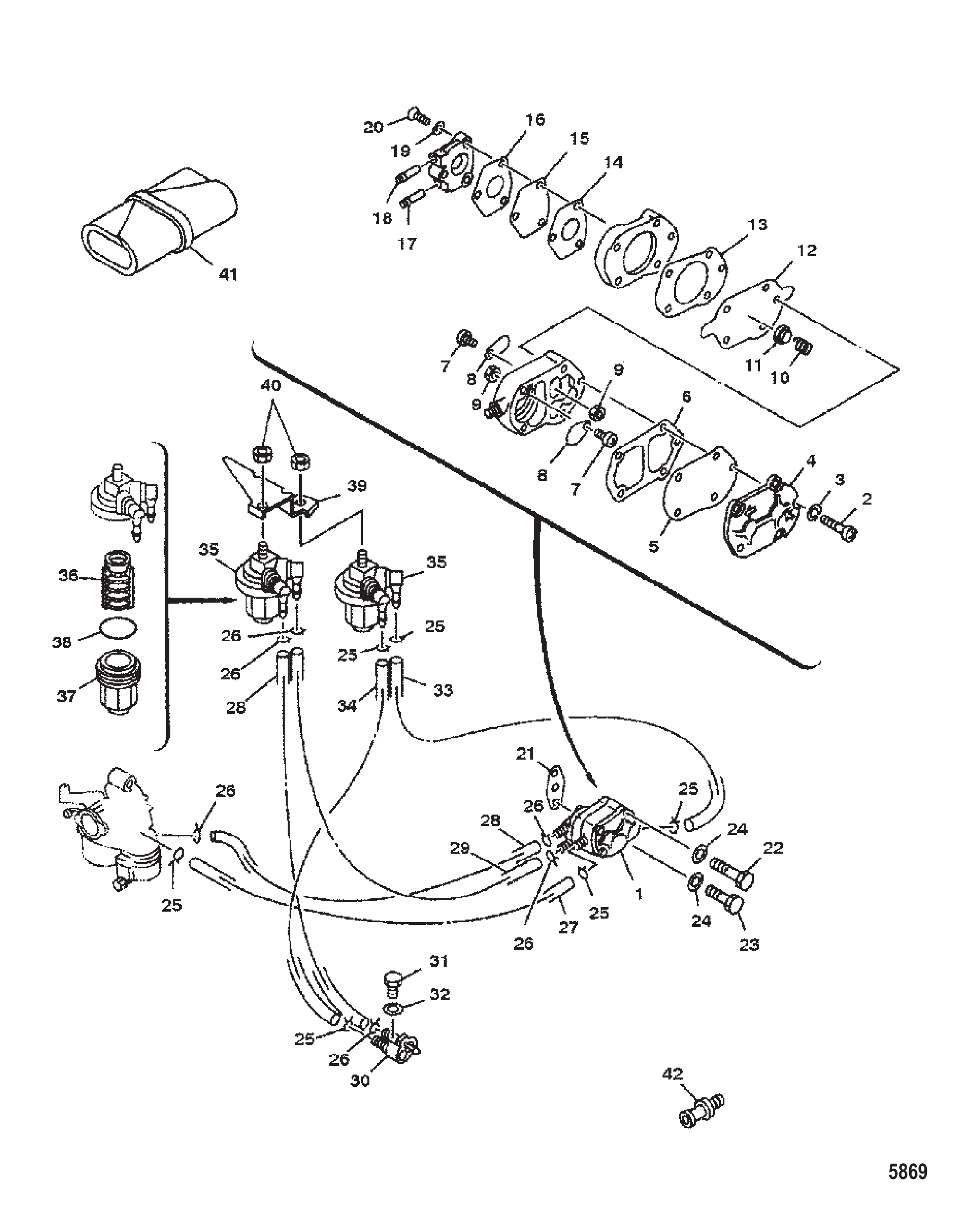

图 18燃油泵/燃油管路 FUEL PUMP/FUEL LINES

REF	零件编号	中文名称	英文名称	数量
1	804358T1	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	804362	螺钉	SCREW	3
2	82522M	螺钉	SCREW	3
3	82186M	垫圈	WASHER	3
4	804361	壳体	HOUSING	1
4	80607M	盖板	COVER	1
5	84141M	隔膜	DIAPHRAGM	1
6	80614	衬垫	GASKET	1
7	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
8	41888M	止回阀	CHECK VALVE	2
9	82537M	螺母	NUT	2
10	80610M	弹簧	SPRING	1
11	80611M	安装板	PLATE	1
12	80606M	隔膜	DIAPHRAGM	1
13	80613	衬垫	GASKET	1
14	94718M	衬垫	GASKET	1
15	804359	隔膜	DIAPHRAGM	1
16	804360	隔膜	DIAPHRAGM	1
17	94716M	连接器	CONNECTOR	1
18	826971M	连接器	CONNECTOR	1
19	94725M	锁紧垫圈	LOCKWASHER	3
20	94724M	螺钉	SCREW	3
21	80757	衬垫	GASKET	1
22	84931M	螺栓	BOLT	1
23	858719	螺栓(M6 x 45)	BOLT (M6 x 45)	1
23	8M0052670	螺钉	SCREW	1
24	82214M	垫圈	WASHER	2
25	98974M	卡扣	CLIP	6
26	82047M	卡箍	CLAMP	6
27	82012M	软管	HOSE	1
28	82012M	软管	HOSE	2
29	94759M	软管	HOSE	1
30	95604M	连接器	CONNECTOR	1
31	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
32	881379	垫圈	WASHER	1
32	82214M	垫圈	WASHER	1
33	804078	软管	HOSE	1
34	82012M	软管	HOSE	1
35	826964T	燃油滤清器	FILTER Fuel	2
36	826965M	滤清器	FILTER	2
36	826965T	燃油滤清器	FILTER-FUEL	2
37	826967M	杯套	CUP	2
38	826966M	O型圈	O-RING	2
38	826966T	O型圈	O RING	2
39	804374	支架	BRACKET	1
40	82382M	螺母	NUT	2
41	81669M	工具包	TOOL KIT	1
41	803581	工具包	TOOL KIT	1
42	95633M	堵头	PLUG	1
42	8M0121335	堵头	PLUG	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1

图 19螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
-	11672M	3叶铝制螺旋桨(8.5螺距)	PROPELLER 3-Aluminum (8-1/2 Pitch)	1
-	11673M	3叶铝制螺旋桨(7.5螺距)	PROPELLER 3-Aluminum (7-1/2 Pitch)	1
-	11896M	3叶铝制螺旋桨(7螺距)	PROPELLER 3-Aluminum (7 Pitch)	1
-	11674M	3叶铝制螺旋桨(6.5螺距)	PROPELLER 3-Aluminum (6-1/2 Pitch)	1
-	11897M	3叶铝制螺旋桨(5螺距)	PROPELLER 3-Aluminum (5 Pitch)	1

图 20化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	8231752	化油器总成	CARBURETOR ASSEMBLY	1
1	8230402	化油器总成	CARBURETOR ASSEMBLY	1
1	823040A2	化油器	CARBURETOR	1
1	8M0203718	化油器	CARBURETOR	1
2	95252	油门拉线	WIRE Throttle	1
3	95321	螺栓	BOLT	1
4	95253	支架	BRACKET	1
5	95254	盖帽	CAP	1
6	95322	弹簧	SPRING	1
7	95255	安装板	PLATE	1
8	95323	E型卡环	E RING	1
9	815126A1	量孔针阀	JET NEEDLE	1
9	823041	量孔针阀	JET NEEDLE	1
9	8151262	量孔针阀	JET NEEDLE	1
9	8151263	量孔针阀	JET NEEDLE	1
9	8151261	量孔针阀	JET NEEDLE	1
10	95257	油门阀	VALVE Throttle	1
10	952573	油门阀	VALVE Throttle	1
11	815126A1	量孔针阀	JET NEEDLE	1
12	95324	衬垫	GASKET	1
13	95259	浮子	FLOAT	1
14	95260	浮子室	FLOAT BOWL	1
15	95327	铰链销	PIN Hinge	1
16	952621	铰链	HINGE	1
17	815029	主量孔(#92)	MAIN JET (#92)	1
17	8150291	主量孔(#80)	MAIN JET (#80)	1
18	95325	螺钉	SCREW	1
18	953251	放油螺钉	SCREW Drain	1
19	95326	衬垫	GASKET	1
19	953261	衬垫	GASKET	1
19	95326	衬垫	GASKET	1
20	95263	针阀	VALVE Needle	1
20	95263A1	针阀套件	NEEDLE VALVE KIT	1
20	952631	针阀	NEEDLE VALVE	1
21	95264	阀座	SEAT	1
21	95263A1	针阀套件	NEEDLE VALVE KIT	1
21	952641	针阀座	SEAT Needle Valve	1
21	8M0171808	阀座	SEAT VALVE	1
22	95328	螺钉	SCREW	1
23	95329	弹簧	SPRING	1
24	95266	阻风门杠杆	LEVER Shutter	1
25	95331	螺钉	SCREW	1
26	95265	阻风门板	PLATE Choke	1
27	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
28	95330	螺母	NUT	1
29	95332	卡箍	CLAMP	1
30	95333	螺钉	SCREW	1
31	811601	O型圈	O-RING	1
32	815071	螺钉	SCREW	2
33	95268	油门杆	LEVER Throttle	1
34	815072	螺钉	SCREW	1
35	95238	锁紧垫圈	LOCKWASHER	1
36	95336	衬垫	GASKET	2
37	95286	轴环	COLLAR	1
37	952672	支架	BRACKET	1
37	952867	轴环	COLLAR	1
38	95267	支架	BRACKET	1
38	952867	轴环	COLLAR	1
38	952672	支架	BRACKET	1
39	95269	旋钮	KNOB	2
40	95338	螺钉	SCREW	2
41	815073	盖板	COVER	1
41	815132	盖板	COVER	1
41	8151321	盖板	COVER	1
41	815073	盖板	COVER	1
42	8150731	盖板	COVER	1
42	8150732	盖板	COVER	1
43	95339	螺钉	SCREW	1
-	95263A1	针阀套件	NEEDLE VALVE KIT	1
-	855546A2	化油器维修套件	REPAIR KIT Carburetor	1
-	8M0171816	化油器修理包	CARB REPAIR KIT	1
-	815076A1	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1

图 21夹紧旋转支架 CLAMP AND SWIVEL BRACKET

REF	零件编号	中文名称	英文名称	数量
1	9309M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
2	9310M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
3	80638M	艉板夹垫	PAD TRANSOM CLAMP	2
4	11529M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
4	81755M	螺钉	SCREW	2
5	91784M	艉板夹手柄	HANDLE TRANSOM CLAMP	2
6	41267M	销	PIN	2
6	852812	销	PIN	2
7	84835M	轴挡块	SHAFT STOPPER	1
8	95650M	旋钮挡块	KNOB STOPPER	1
9	82148M	弹簧销	PIN SPRING	1
10	11530M	螺栓	BOLT	1
11	11531M	摩擦片	PIECE FRICTION	2
12	82217M	垫圈	WASHER	1
13	84295M	自锁螺母	NUT SELF-LOCKING	1
14	94568M	轴环	COLLAR	1
15	11532M	螺栓	BOLT	1
16	82214M	垫圈	WASHER	1
17	82389M	螺母	NUT	1
18	9311M	旋转支架	BRACKET SWIVEL	1
19	82369M	黄油嘴	FITTING GREASE	2
20	81439M	黄油嘴盖	CAP GREASE FITTING	2
21	11533M	摩擦片	PLATE FRICTION	1
22	83488M	压缩弹簧	SPRING COMPRESSION	1
23	82217M	垫圈	WASHER	1
24	11534M	密封件	SEAL	1
25	11535M	摩擦片螺钉	SCREW FRICTION PIECE	1
26	15437M	转向支架	BRACKET STEERING	1
27	11537M	上支座盖	COVER UPPER MOUNT	1
28	11538M	上部侧支架	MOUNT UPPER SIDE	2
29	11539M	上部前支架	MOUNT UPPER FRONT	1
30	91788M	螺栓	BOLT	2
31	11540M	护孔环	GROMMET	1
32	11541M	止推垫圈	WASHER THRUST	2
33	11542M	枢轴衬套	BUSHING PIVOT SHAFT	1
34	11543M	枢轴衬套	BUSHING PIVOT SHAFT	1
35	11544M	O型圈	O-RING	2
36	11545M	下部安装壳体	HOUSING LOWER MOUNT	1
37	11546M	下部安装壳体	HOUSING LOWER MOUNT	1
38	11547M	下部侧支架	MOUNT LOWER SIDE	2
39	11548M	下部侧支架	MOUNT LOWER SIDE	1
40	91788M	螺栓	BOLT	2

图 22外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	817704A22	顶盖总成	TOP COWL ASSEMBLY	1
1	817704A23	顶盖总成	TOP COWL ASSEMBLY	1
1	817704T23	灰色顶罩	COWL-TOP-GRAY	1
2	817706A3	前盖	FRONT COVER	1
2	817706A4	前盖	FRONT COVER	1
3	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	4
4	22887	垫圈	WASHER	4
5	71602	轭架	YOKE	4
5	8M0192198	轭架	YOKE	4
5	716021	轭架	YOKE	4
6	816771	铆钉	RIVET	12
7	847883	垫圈(0.192x0.375x0.033)	WASHER (.192 x .375 x .033)	12
8	817708	压紧件	HOLD DOWN	4
9	58712	U型销	PIN Clevis	4
10	847883	垫圈(0.192x0.375x0.033)	WASHER (.192 x .375 x .033)	4
11	21071	开口销	COTTER PIN	4
11	210711	开口销	COTTER PIN	4
12	848164A7	底壳	BOTTOM PAN	1
12	848164T7	黑色底罩	COWL-BOTTOM-BLACK	1
12	817709A13	底壳	BOTTOM PAN	1
12	848164T8	灰色底罩	COWL-BOTTOM-GRAY	1
13	815784	盖帽	CAP	2
14	13734	固定座	RETAINER	4
14	8M0192190	固定座	RETAINER	4
14	137341	固定座	RETAINER	4
15	848172	开口铆钉	RIVET (POP-OPEN)	16
16	8177121	密封条(6.79英尺大卷)	SEAL (6.79 Feet Bulk)	1
16	817712003	密封条(6.79英尺)	SEAL (6.79 Feet)	1
17	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	11
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	11
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	11
19	8221882	安装板	PLATE	1
19	822188T2	安装板	PLATE	1
20	35045	螺母(.250-28)	NUT (.250-28)	11
20	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	11
21	848165	支撑架	BRACE	2
22	8177131	护孔环	GROMMET	2
22	8177133	护孔环	GROMMET	2
23	847894A1	围板	SKIRT	1
23	847894T1	黑色围板	SKIRT-BLACK	1
23	847894A2	围板	SKIRT	1
24	69028	螺钉（.250-28 x .750）不锈钢	SCREW (.250-28 x .750) Stainless Steel	8
25	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	16
26	35045	螺母(.250-28)	NUT (.250-28)	8
26	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	8
27	126021	护孔环	GROMMET	1
27	12602002	护孔环	GROMMET	1
28	18286A40	开关总成	SWITCH ASSEMBLY	1
28	8M0235192	微调开关	SWITCH TRIM	1
29	8124431	固定座	RETAINER	1
29	8M0032848	开关固定座	RETAINER Switch	1
30	847897	燃油接头支架	BRACKET Fuel Connector	1
31	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	2
32	814101	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
32	8M0207776	螺母	NUT	2
33	88621	固定座(按需使用)	RETAINER (Use where Applicable)	1
34	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
34	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
35	29488	螺母 (#10-32)	NUT (#10-32)	2
35	8M0204718	螺母	NUT	2

图 23曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	9304M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	82354M	定位销	PIN DOWEL	4
3	11448M	带垫圈螺栓	BOLT WITH WASHER	6
4	11449M	带垫圈螺栓	BOLT WITH WASHER	4
5	14201M	油封壳体	HOUSING OIL SEAL	1
6	11451M	O型圈	O-RING	1
7	14195M	油封	SEAL Oil	1
8	84247M	螺栓	BOLT	3
8	826957M	螺栓	BOLT	3
9	11452M	轴环	COLLAR	1
10	11919M	节温器	THERMOSTAT	1
10	11919001	节温器	THERMOSTAT	1
11	11453M	气缸盖罩	COVER CYLINDER HEAD	1
12	11454M	缸盖罩垫片	GASKET HEAD COVER	1
13	91686M	带垫圈螺栓	BOLT WITH WASHER	7
14	11455M	排气内罩	INNER COVER EXHAUST	1
15	11456M	排气内盖衬垫	GASKET EXHAUST INNER COVER	2
15	11456	衬垫	GASKET	2
16	11457M	排气外罩	OUTER COVER EXHAUST	1
17	11945M	带垫圈螺栓	BOLT WITH WASHER	7
18	41263M	火花塞 (NGK # B7HS10)	SPARK PLUG (NGK # B7HS10)	2
18	8M0181925	火花塞	SPARK PLUG	2
18	11458M	火花塞 (NGK # B6HS10)	SPARK PLUG (NGK # B6HS10)	2
18	8M0114738	SP B6HS-10 @4	SP B6HS-10 @4	2
19	95633M	检水塞	PLUG WATER CHECK	1
19	8M0121335	堵头	PLUG	1
20	80277M	工具包	TOOL KIT	1
20	803581	工具包	TOOL KIT	1
21	95485M	绑带	STRAP	1
21	61990	扎带(14.00英寸)	TIE STRAP (14.00 Inches)	1
22	11459M	工具架	BRACKET TOOL KIT	1
23	95456M	螺栓	BOLT	2
-	11434M	衬垫套件	GASKET SET	1
-	11948M	动力头总成	POWERHEAD ASSEMBLY	1
-	11949M	动力头总成(完整)	POWERHEAD ASSEMBLY Complete	1
-	11948M	动力头总成	POWERHEAD ASSEMBLY	1

图 24曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	879147T16	曲轴总成	CRANKSHAFT ASSY	1
1	822892	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	822892T02	曲轴总成	CRANKSHAFT ASSY	1
2	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
3	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
4	813269	连杆	CONNECTING ROD	1
5	813270	轴承	BEARING	1
6	813271	曲轴销	PIN Crank	1
6	813271001	曲轴销-TH	CRANK PIN-TH	1
7	95227	滚柱轴承	BEARING Roller	1
8	95229	键	KEY	1
9	95228	滚珠轴承	BEARING Ball	1
9	898101936	轴承	BEARING	1
10	95230	安装板	PLATE	1
11	95232	油封	SEAL Oil	1
12	95307	滚珠轴承	BEARING Ball	1
12	95307	滚珠轴承	BEARING Ball	1
12	822894	滚珠轴承	BEARING Ball	1
13	95308	油封	SEAL Oil	1
13	95308	油封	SEAL Oil	1
13	822897	油封	SEAL Oil	1
14	822896	下部推力板	THRUST PLATE Lower	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103754	活塞总成	PISTON ASSY	1
15	9183A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103753	活塞总成	PISTON ASSY	1
15	9154	活塞	PISTON	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	9183	活塞	PISTON	AR
16	95234	活塞环	RING Piston	1
16	95309	活塞环	RING Piston	AR
17	95235	活塞销	PIN Piston	1
17	898101917	活塞销	PIN-PISTON	1
18	952366	卡扣	CLIP	2
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	815076A2	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0203727	衬垫套件 P/H	GASKET SET P/H	1

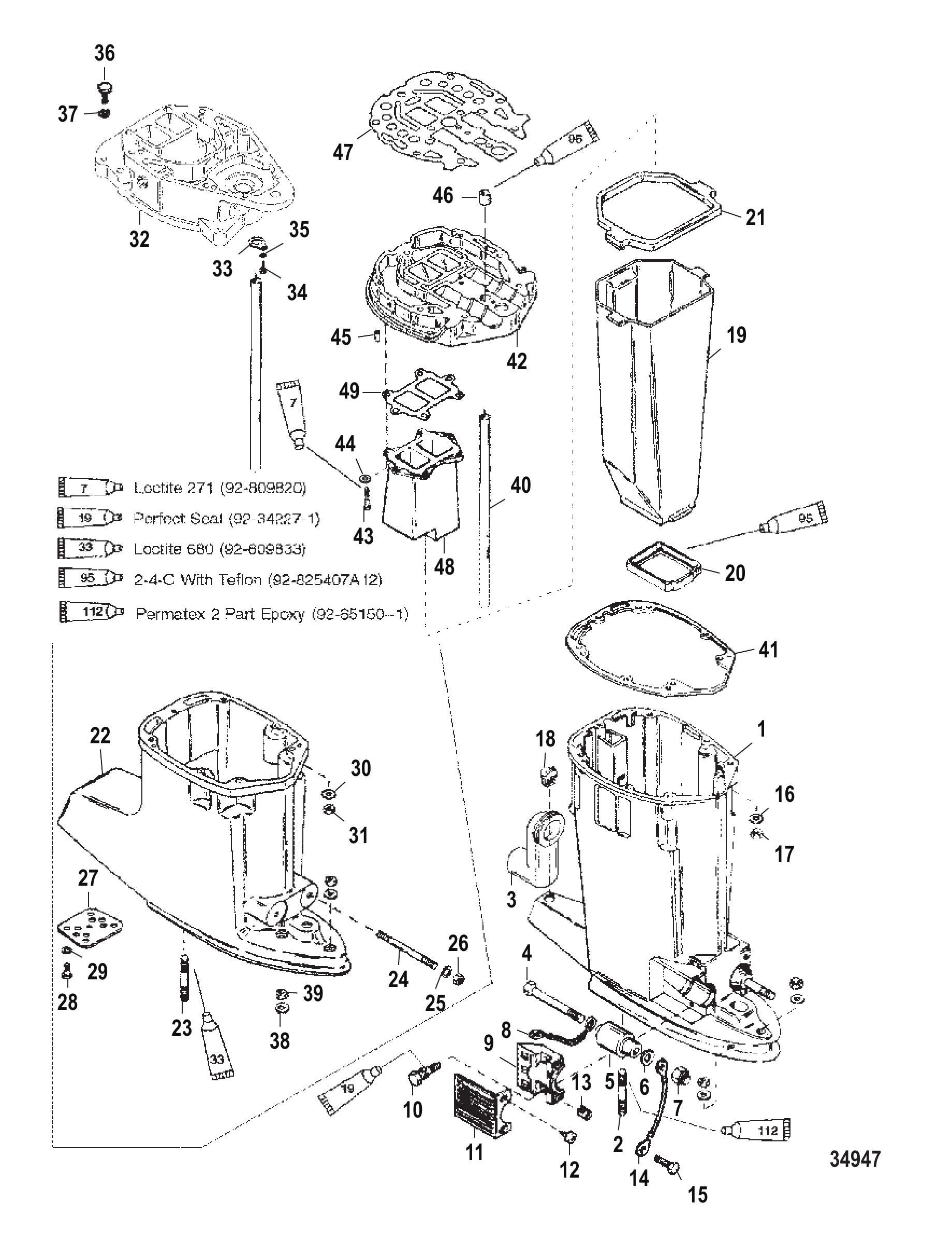

图 25驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	8343T15	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	59579	双头螺柱(.437-14/.437-20 x 2.812)	STUD (.437-14/.437-20 x 2.812)	2
3	849330	怠速排气套	BOOT Idle Exhaust	1
4	63474	螺钉(.500-20 x 6.00)	SCREW (.500-20 x 6.00)	2
4	898831	螺钉(.500-20 x 6.220)	SCREW (.500-20 x 6.220)	2
5	816054T1	下支架	MOUNT Lower	2
6	816056	垫圈	WASHER	4
7	82670817	螺母(.500-20)	NUT (.500-20)	2
7	898832	螺母(.500-20)	NUT (.500-20)	2
8	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
9	67076	卡箍	CLAMP	2
9	8M0036782	卡箍	CLAMP	2
10	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	4
11	67077T	黑色盖	COVER Black	2
11	8M4500752	盖板	COVER	2
12	88417	螺钉(#12-24×0.620)	SCREW (#12-24 x .620)	4
13	35521	螺母	NUT	4
14	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
15	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
16	822838	垫圈 (.401 x .745 x .097)	WASHER (.401 x .745 x .097)	10
17	46335	螺母 (.375-24)	NUT (.375-24)	10
18	64649	堵头	PLUG	1
19	18276	排气管	TUBE Exhaust	1
19	18276T	排气管	EXHAUST TUBE	1
20	66350	下密封件	SEAL (LOWER)	1
20	66350001	密封件	SEAL	1
21	177261	上密封件	SEAL (UPPER)	1
21	8M0039076	密封件	SEAL	1
22	818900T8	驱动轴壳体	HOUSING Driveshaft	1
22	818900T24	驱动轴壳体	HOUSING Driveshaft	1
23	59579	双头螺柱(.437-14/.437-20 x 2.812)	STUD (.437-14/.437-20 x 2.812)	2
24	818908	双头螺柱 (.500-13/.500-20 x 4.120)	STUD (.500-13/.500-20 x 4.120)	2
25	816056	垫圈	WASHER	2
26	28040	螺母(.500-20)	NUT (.500-20)	2
26	898832	螺母(.500-20)	NUT (.500-20)	2
27	818909	排气挡板	PLATE Exhaust Blockoff	1
28	39349	螺钉(.312-18×0.75)不锈钢	SCREW (.312-18 x .750) Stainless Steel	1
29	847539	垫圈	WASHER	1
30	822838	垫圈 (.401 x .745 x .097)	WASHER (.401 x .745 x .097)	10
31	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
31	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
31	34932	螺母 (.375-24)	NUT (.375-24)	8
31	82671013	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	8
32	848284T11	排气延伸板总成	PLATE ASSEMBLY Extension - Exhaust	1
33	8476581	固定座	RETAINER	1
34	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	1
35	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
36	91903	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	3
37	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	3
38	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	3
39	134391	螺母 (.4375-20)	NUT (.4375-20)	3
39	859116	螺母(.437-20)	NUT (.437-20)	3
40	8476503	水管	TUBE Water	1
40	67295	水管	TUBE Water	1
40	8M0042788	长型水管	TUBE-WATER-LONG	1
41	991734	衬垫	GASKET	1
42	18233A5	隔板总成	PLATE ASSEMBLY	1
43	90192	螺钉(.250-20 x .750)不锈钢	SCREW (.250-20 x .750) Stainless Steel	6
43	823258	螺钉 (.312-18 x 1.250) (.312-18 X 1-1/4)	SCREW (.312-18 x 1.250) (.312-18 X 1-1/4)	6
44	822714	垫圈	WASHER	6
45	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
45	823106	定位销 (.875)	PIN Dowel (.875)	2
45	8M0043826	定位销	PIN Dowel	2
46	88397	密封件	SEAL	1
46	38970	密封件	SEAL	1
47	183074	衬垫	GASKET	1
48	848545T1	排气管延长段	EXTENSION Exhaust	1
48	41942F3	排气管延长段	EXTENSION Exhaust	1
48	879288T71	排气管延长段	EXTENSION Exhaust	1
49	782461	衬垫	GASKET	1
-	813859A95	衬垫套件	GASKET SET	1

图 26飞轮磁电机 FLYWHEEL MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	9303M	转子总成	ROTOR ASSEMBLY	1
2	827157M	底座总成	BASE ASSEMBLY	1
3	827158M	底座	BASE	1
4	41829M	充电线圈总成	COIL ASSEMBLY Charge	1
4	41829T	线圈	COIL	1
5	41830M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
6	15313M	照明线圈	COIL Lighting	1
7	96346M	螺钉	SCREW	2
8	83108M	螺钉	SCREW	2
9	82186M	垫圈	WASHER	2
10	91691M	螺钉	SCREW	1
11	11437M	卡箍	CLAMP	1
12	82500M	螺钉(M4 x 8)	SCREW (M4 x 8)	1
13	82206M	锁紧垫圈	LOCKWASHER	1
14	11439M	电线	WIRE	1
15	84667M	固定座	RETAINER	1
16	81769M	螺母	NUT	1
17	81805M	垫圈	WASHER	1
18	84668M	固定座	RETAINER	1
19	827160M	螺钉 (M5 x 10)	SCREW (M5 x 10)	3
20	827161M	止动器	STOPPER	1
21	826957M	螺栓	BOLT	2
22	881379	垫圈	WASHER	2
22	82214M	垫圈	WASHER	2
23	94731M	凸轮	CAM	1
24	827162M	螺栓	BOLT	2
25	827163M	支架	BRACKET	1
26	95188T	点火线圈	COIL Ignition	1
27	82405M	螺栓	BOLT	2
28	82212M	锁紧垫圈	LOCKWASHER	2
29	881379	垫圈	WASHER	7
29	82214M	垫圈	WASHER	7
30	82069M	护孔环	GROMMET	2
31	827164M	护孔环	GROMMET	1
32	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
33	82370M1	火花塞	SPARK PLUG	2
33	813472	NGK BR6HS @10	NGK BR6HS @10	2
34	84368M	螺栓	BOLT	5
35	827165M	CDI单元	CDI UNIT	1
36	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
37	82213M	垫圈	WASHER	2
38	827166M	管	TUBE	1

图 27燃油泵/燃油管路 FUEL PUMP/FUEL LINES

REF	零件编号	中文名称	英文名称	数量
1	804358T1	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	804362	螺钉	SCREW	3
2	82522M	螺钉	SCREW	3
3	82186M	垫圈	WASHER	3
4	804361	壳体	HOUSING	1
4	80607M	盖板	COVER	1
5	84141M	隔膜	DIAPHRAGM	1
6	80614	衬垫	GASKET	1
7	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
8	41888M	止回阀	CHECK VALVE	2
9	82537M	螺母	NUT	2
10	80610M	弹簧	SPRING	1
11	80611M	安装板	PLATE	1
12	80606M	隔膜	DIAPHRAGM	1
13	80613	衬垫	GASKET	1
14	94718M	衬垫	GASKET	1
15	804359	隔膜	DIAPHRAGM	1
16	804360	隔膜	DIAPHRAGM	1
17	94716M	连接器	CONNECTOR	1
18	826971M	连接器	CONNECTOR	1
19	94725M	锁紧垫圈	LOCKWASHER	3
20	94724M	螺钉	SCREW	3
21	80757	衬垫	GASKET	1
22	84931M	螺栓	BOLT	1
23	858719	螺栓(M6 x 45)	BOLT (M6 x 45)	1
23	8M0052670	螺钉	SCREW	1
24	82214M	垫圈	WASHER	2
25	98974M	卡扣	CLIP	6
26	82047M	卡箍	CLAMP	6
27	82012M	软管	HOSE	1
28	82012M	软管	HOSE	2
29	94759M	软管	HOSE	1
30	95604M	连接器	CONNECTOR	1
31	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
32	881379	垫圈	WASHER	1
32	82214M	垫圈	WASHER	1
33	804078	软管	HOSE	1
34	82012M	软管	HOSE	1
35	826964T	燃油滤清器	FILTER Fuel	2
36	826965M	滤清器	FILTER	2
36	826965T	燃油滤清器	FILTER-FUEL	2
37	826967M	杯套	CUP	2
38	826966M	O型圈	O-RING	2
38	826966T	O型圈	O RING	2
39	804374	支架	BRACKET	1
40	82382M	螺母	NUT	2
41	81669M	工具包	TOOL KIT	1
41	803581	工具包	TOOL KIT	1
42	95633M	堵头	PLUG	1
42	8M0121335	堵头	PLUG	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1

图 28燃油箱 FUEL TANK

REF	零件编号	中文名称	英文名称	数量
1	9522M	燃油箱总成	TANK ASSEMBLY Fuel	1
2	94703M	顶部贴纸	DECAL (TOP)	1
3	94704M	顶部贴纸	DECAL (TOP)	1
4	95568M	滤网	STRAINER	1
5	97620M	螺母	NUT	1
6	814497M	盖帽	CAP	1
7	814498M	盖帽	CAP	1
8	97622M	螺母	NUT	1
9	14274M	指示器	INDICTOR	1
10	81319M	浮子	FLOAT	1
11	95616M	燃油表	METER Fuel	1
12	97623M	衬垫	GASKET	1
13	97624M	支架	SUPPORT	1
14	99954M	连接器壳体	HOUSING Connector	1
15	16720M	衬垫	GASKET	1
16	95502M	螺钉	SCREW	2
17	95501M	密封件	SEAL	2
18	16725M	卡箍	CLAMP	6
19	94727M	软管	HOSE	1
20	16571M	软管	HOSE	1
21	89396Q38	注油球	PRIMER BULB	1
21	89396Q01	注油球@4	PRIMER BULB @4	1
22	94727M	软管	HOSE	1
23	95569M	燃油连接器	CONNECTOR Fuel	1
24	82789M	O型圈	O-RING	1
