水星 Mercury 6 2 CYL (International) 0N055110 THRU 0N392391 - 爆炸图零件明细

两冲程 化油器 · International - Cat.# 90-889473006 · 共 21 个部位 · 641 条零件

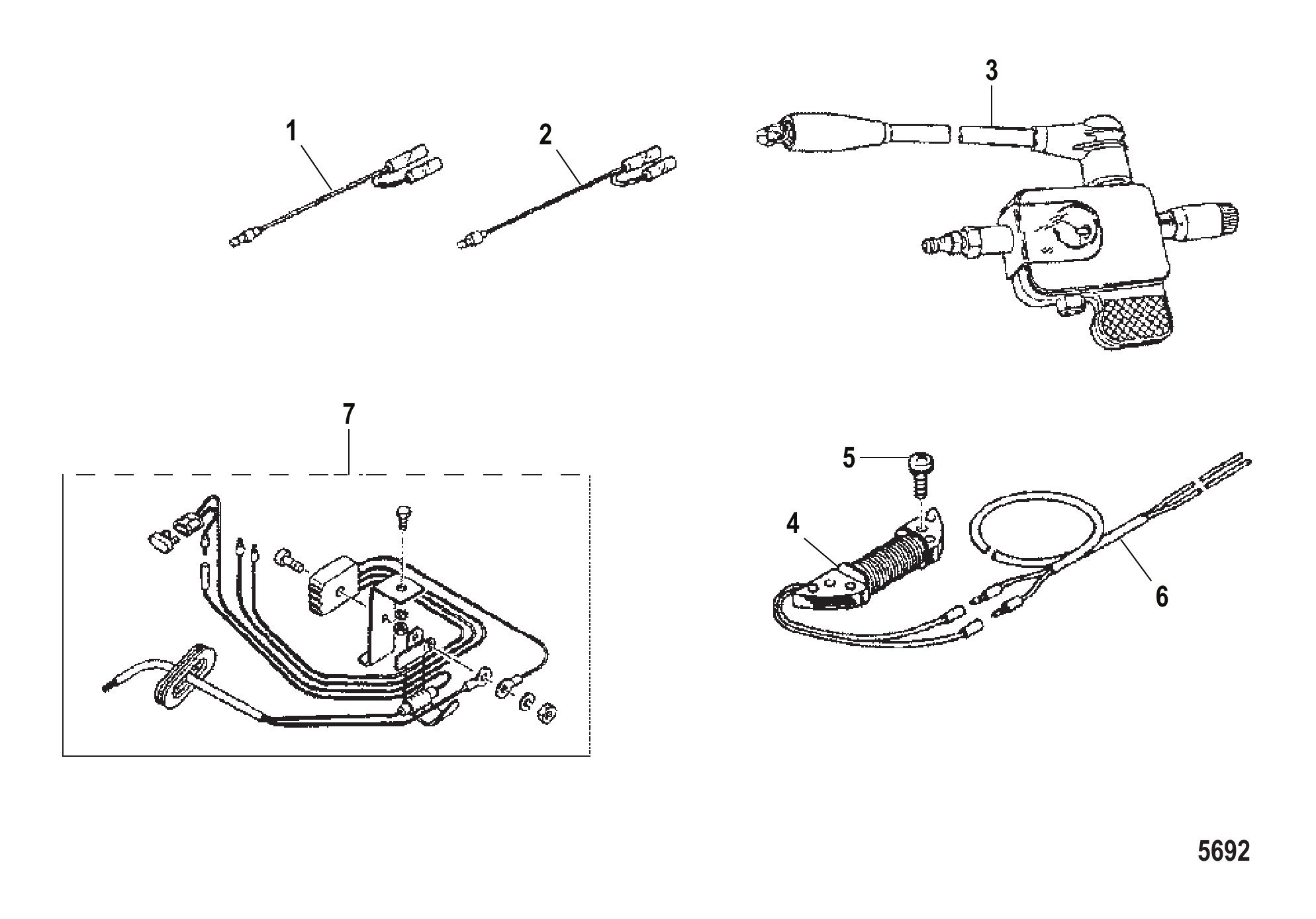

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	853799A4	黄色线缆总成	CABLE ASSEMBLY Yellow	1
2	853799A3	白色线缆总成	CABLE ASSEMBLY White	1
3	803799A1	点火检测器	IGNITION CHECKER	1
4	804977A1	交流发电机总成	ALTERNATOR SET	1
4	804977T01	交流发电机套件	ALTERNATOR KIT	1
5	82303115	螺钉	SCREW	2
6	17175	线束总成	HARNESS ASSEMBLY	1
7	803798A1	整流器套装	RECTIFIER KIT	1
7	8M0123939	整流器套装	RECTIFIER KIT	1

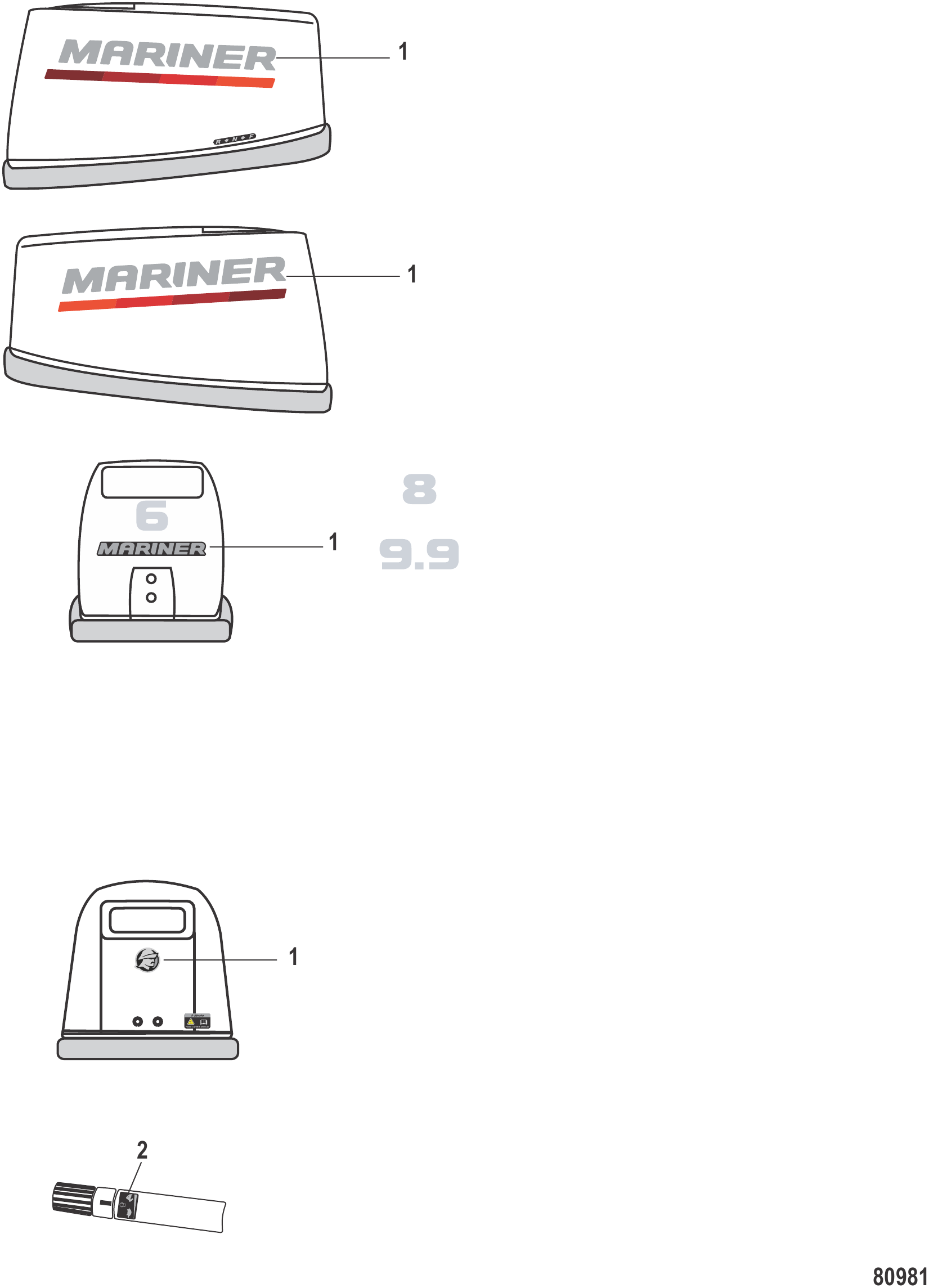

图 2配件贴纸 Mariner Accessories Decal Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242337	贴花套装 Mariner 2 - 9.9 马力	DECAL SET Mariner 2 - 9.9 HP	1
2	8M0097201	舵柄贴花	DECAL Tiller	1

图 3化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	803687A04	化油器	CARBURETOR	1
1	803687T04	化油器	CARBURETOR	1
1	803687A3	化油器	CARBURETOR	1
1	803687T03	化油器	CARBURETOR	1
2	803692003	主喷管	MAIN NOZZLE	1
2	8036922	主喷管	MAIN NOZZLE	1
3	803688003	主量孔(#80)(#80)	JET Main (#80) (#80)	1
3	8036882	主量孔(#98)(#98)	JET Main (#98) (#98)	1
4	8036892	怠速量孔(#48)	JET Pilot (#48)	1
5	16252	盖帽	CAP	1
6	16253	浮子	FLOAT	1
7	162544	浮子阀	FLOAT VALVE	1
7	898101063	浮子阀	FLOAT VALVE	1
8	853721	阀门销	PIN Valve	1
9	16255	卡扣	CLIP	1
10	16256	销	PIN	1
11	162571	螺钉	SCREW	1
12	8036911	浮子室	FLOAT BOWL	1
12	803691T01	浮子室	FLOAT BOWL	1
13	16259	O型圈	O-RING	1
14	162601	螺钉	SCREW	4
15	16261	放油螺钉	SCREW Drain	1
16	16262	衬垫	GASKET	1
17	16263	螺钉	SCREW	1
18	16264	弹簧	SPRING	1
19	8129351	引导调节螺钉	SCREW Pilot Adjust	1
20	16266	弹簧	SPRING	1
21	16268	泵体	BODY Pump	1
22	16269	止回阀	CHECK VALVE	2
23	8518131	螺钉	SCREW	2
24	8518141	螺母	NUT	2
25	16272	泵盖	COVER Pump	1
26	162606	螺钉	SCREW	4
27	16274	衬垫	GASKET	1
28	16275	隔膜	DIAPHRAGM	1
29	16325	隔膜	DIAPHRAGM	1
30	16326	衬垫	GASKET	1
31	855540	化油器盖	COVER Carburetor	1
32	855541	衬垫	GASKET	1
33	8555411	衬垫	GASKET	1
34	855542	螺钉	SCREW	2
35	16327	衬垫	GASKET	1
36	8537151	隔套	SPACER	2
37	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	2
37	855809003	螺栓	BOLT	2
38	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
39	953921	不锈钢垫圈	WASHER Stainless Steel	2
40	8036971	空气消声器	SILENCER Air	1
41	16248	燃油滤清器	FILTER Fuel	1
41	8M0157133	燃油滤清器	FILTER Fuel	1
42	804889130	油管	TUBING	1
43	804889130	油管	TUBING	1
44	162262	护孔环	GROMMET	1
45	95395	不锈钢卡扣	CLIP Stainless Steel	4
46	853736	燃油连接器	CONNECTOR Fuel	1
47	17480	螺母	NUT	1
48	8036951	阻风门拉杆	ROD Choke	1
48	8M0155129	阻风门拉杆	ROD CHOKE	1
49	16332	护孔环	GROMMET	1
50	16333	卡扣拉杆	ROD Snap	1
51	42657A3	止回阀	CHECK VALVE	2
-	803826A2	化油器维修套件	REPAIR KIT Carburetor	1
-	883274A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146271	衬垫套件	GASKET SET	1

图 4夹紧与旋转支架 Clamp and Swivel Brackets

REF	零件编号	中文名称	英文名称	数量
1	9622T6	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	96231	左舷夹紧支架	CLAMP BRACKET Port	1
3	95373	螺栓	BOLT	1
3	898101337	螺钉	SCREW	1
4	815088	螺母 (M8)	NUT (M8)	1
4	95374	尼龙螺母	NUT Nylon	1
5	16192	垫圈	WASHER	1
6	95375	垫圈	WASHER	2
7	161931	间隔板	DISTANCE PLATE	1
8	16194	螺钉	SCREW	2
9	161951	弹簧	SPRING	1
10	16196	螺钉	SCREW	1
11	16197	垫圈	WASHER	1
12	16198	推力杆	THRUST ROD	1
12	16198004	推力杆	THRUST ROD	1
13	8150931	弹簧	SPRING	1
13	815093003	弹簧	SPRING	1
14	16200	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
14	8M0059063	螺钉	SCREW	2
15	NSS	夹紧螺丝(不单独销售)	NOT SOLD SEPARATE Clamp Screw	2
16	NSS		NOT SOLD SEPARATE Pin	2
17	95379	垫	PAD	2
18	8037721	旋转支架	SWIVEL BRACKET	1
18	803772T01	NLA ORD 8M0192162	NLA ORD 8M0192162	1
19	8037731	转向轴	SHAFT Steering	1
19	803773T01	转向轴	SHAFT-STEERING	1
20	8037741	推力板	THRUST PLATE	2
21	8126412	O型圈	O-RING	2
22	163366	衬套	BUSHING	2
23	162052	摩擦片	FRICTION PLATE	1
24	953831	弹簧	SPRING	1
25	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
26	8037753	橡胶支座	RUBBER Mount	2
27	8037781	橡胶减震器	RUBBER Damper	1
28	8037762	支架座（右舷）	BRACKET Mount (Starboard)	1
28	803776T08	支架	BRACKET	1
29	8037763	支架座（左舷）	BRACKET Mount (Port)	1
29	803776T09	支架	BRACKET	1
30	82304222	不锈钢螺栓	BOLT Stainless Steel	2
30	8M0102279	螺栓	BOLT	2
31	8037754	橡胶支座	RUBBER Mount	2
32	8037755	橡胶支座	RUBBER Mount	1
33	815094A1	倾斜止动器总成	STOPPER ASSEMBLY Tilt	1
33	815094A04	倾斜止动器总成	TILT STOP ASSY	1
34	NSS	握把（不单独销售）	NOT SOLD SEPARATE Grip	1
35	825113	衬套	BUSHING	2
36	813028	弹簧	SPRING	1
37	16210	定位板	SET PLATE	1
37	16210002	定位板	SET PLATE	1
38	162111	螺栓	BOLT	2
38	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
39	824969	润滑脂接头	FITTING Grease	2
40	808599	盖帽	CAP	2
41	8040451	倒车锁	LOCK Reverse	1
42	8040461	倒挡锁定轴	SHAFT Reverse Lock	1
43	953181	E型卡环	E RING	2
44	804905	弹簧	SPRING	1
45	8037871	倒车锁连杆	LINK Reverse Lock	1
46	853748	快拆连杆	SNAP Link Rod	1
47	804906	接头	JOINT	1
48	81502612	开口销	COTTER PIN	1
48	8150267	开口销	COTTER PIN	1

图 5外罩 Cowling

REF	零件编号	中文名称	英文名称	数量
1	8037911	下机罩	BOTTOM COWL	1
1	803791T01	下罩壳	COWL-BOTTOM	1
2	16705	螺栓	BOLT	2
3	16826	不锈钢垫圈	WASHER Stainless Steel	2
4	162188	挂钩杆	HOOK LEVER	1
4	162181	挂钩杆	HOOK LEVER	1
5	16219	密封件	SEAL	1
6	16220	衬套	BUSHING	1
7	16221	波形垫圈	WAVE WASHER	1
8	16222	盖钩	COVER HOOK	1
9	162111	螺栓	BOLT	1
9	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
10	953921	不锈钢垫圈	WASHER Stainless Steel	1
11	953922	垫圈	WASHER	1
12	16226	护孔环	GROMMET	1
13	162312	护孔环	GROMMET	1
14	162284	护孔环	GROMMET	1
15	16823	护孔环	GROMMET	1
16	803792A06	顶盖总成	TOP COWL ASSEMBLY	1
16	8M0062861	顶盖黑色	TOP COWL-BLACK	1
16	803792A07	顶盖总成	TOP COWL ASSEMBLY	1
16	8M0062862	银色顶罩	TOP COWL-SILVER	1
16	803792A4	顶盖总成	TOP COWL ASSEMBLY	1
16	8M0062861	顶盖黑色	TOP COWL-BLACK	1
16	803792A05	顶盖总成	TOP COWL ASSEMBLY	1
16	8M0062862	银色顶罩	TOP COWL-SILVER	1
17	162282	橡胶密封件	SEAL Rubber	1
18	8037932	倾斜手柄	TILT HANDLE	1
18	803793T02	倾斜手柄	HANDLE-TILT	1
19	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
20	16826	不锈钢垫圈	WASHER Stainless Steel	4
21	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
22	810751	橡胶密封件	SEAL Rubber	1
22	8M0130233	上罩壳密封件	SEAL Top Cowl	1

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	804885A1	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	8M0047721	曲轴总成	CRANKSHAFT ASSY	1
2	8048851	曲轴	CRANKSHAFT	1
2	804885T01	曲轴	CRANKSHAFT	1
3	8048852	曲轴	CRANKSHAFT	1
3	804885T02	曲轴	CRANKSHAFT	1
4	8048853	曲轴	CRANKSHAFT	1
4	804885T03	曲轴	CRANKSHAFT	1
5	8048854	曲轴	CRANKSHAFT	1
5	804885T04	曲轴	CRANKSHAFT	1
6	8036731	曲轴销	PIN Crank	2
7	8036741	连杆	CONNECTING ROD	2
7	803674T01	连杆	CONNECTING ROD	2
8	8036751	滚针轴承	BEARING Needle	2
9	16049	滚珠轴承	BEARING Ball	1
10	85370711	油封	SEAL Oil	1
11	8537122	推力板	THRUST PLATE	1
12	16049	滚珠轴承	BEARING Ball	2
13	803514	油封	SEAL Oil	1
13	898101285	油封	SEAL Oil	1
14	8036752	滚针轴承	BEARING Needle	2
15	804886	活塞	PISTON	2
15	804886T	ORD 700-8M0103785	ORD 700-8M0103785	2
15	8048865	活塞	PISTON	AR
15	804886T05	ORD 8M0103786	ORD 8M0103786	AR
16	803678A3	活塞环	RING Piston	1
16	8M0080355	活塞环	RING Piston	1
16	803678A4	活塞环	RING Piston	AR
16	8M0080355	活塞环	RING Piston	2
16	8M0080354	活塞环	RING Piston	AR
17	8036801	活塞销	PIN Piston	2
18	16057	卡扣	CLIP	4
19	16053	键	KEY	1
-	883274A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146271	衬垫套件	GASKET SET	1
-	803679A3	短缸体总成	SHORT BLOCK ASSEMBLY	1

图 7气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	803660A3	气缸体	CYLINDER BLOCK	1
1	803660T04	气缸体	CYLINDER BLOCK	1
2	16119	定位销	PIN Dowel	2
3	8129601	管接头	NIPPLE	2
4	853696	泄放阀	BLEED VALVE	2
4	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	2
5	166983	螺栓	BOLT	4
6	166984	螺栓	BOLT	2
7	166985	螺栓	BOLT	2
8	809931044	垫圈	WASHER	8
9	8150687	螺栓	BOLT	2
10	4002217	垫圈	WASHER	2
11	8129405	润滑油管（230毫米）	LUBRICATION PIPE (230 mm)	1
11	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
12	8129405	润滑油管（230毫米）	LUBRICATION PIPE (230 mm)	1
12	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
13	95224	卡扣	CLIP	4
14	8036622	气缸盖	CYLINDER HEAD	1
14	803662T02	气缸盖	CYLINDER HEAD	1
15	8036637	衬垫	GASKET	1
15	8M0146268	衬垫	GASKET	1
16	166985	螺栓	BOLT	11
17	809931044	垫圈	WASHER	11
18	803665	节温器	THERMOSTAT	1
18	8M0228411	节温器	THERMOSTAT	1
19	97184	火花塞(NGK#BP7HS-10)	SPARK PLUG (NGK#BP7HS-10)	2
19	8M0114744	SP BP7HS-10 @4	SP BP7HS-10 @4	2
19	17719547	火花塞 (NGK#BPR7HS-10)	SPARK PLUG (NGK#BPR7HS-10)	OPT
20	8036662	排气外盖	COVER Exhaust Outer	1
21	8036664	排气内盖	COVER Exhaust Inner	1
22	80366314	衬垫	GASKET	1
22	803663027	衬垫	GASKET	1
23	8150683	螺栓	BOLT	7
24	809931044	垫圈	WASHER	7
25	8537132	曲轴箱盖	HEAD Crank Case	1
25	853713T02	曲轴头	CRANK HEAD	1
26	8036639	衬垫	GASKET	1
26	8M0147008	衬垫	GASKET	1
27	85370712	油封	SEAL Oil	2
28	85370710	油封	SEAL Oil	1
29	8537155	隔套	SPACER	1
30	82304217	螺栓	BOLT	2
30	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
31	80366310	衬垫	GASKET	1
31	8M0151533	衬垫	GASKET	1
32	813275	卡箍	CLAMP	2
-	883274A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146271	衬垫套件	GASKET SET	1
-	803679A3	短缸体总成	SHORT BLOCK ASSEMBLY	1

图 8顶罩贴花 Decals Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0097222	贴花套件（水星6/8/9.9马力）	DECAL SET Mercury 6/8/9.9 HP	1
-	8592711	M图标贴花	DECAL M-Icon	1
-	8M0085745	M图标贴花	DECAL-M-ICON	1
-	8M0055007	水星贴花（左舷）	DECAL Mercury, Port	1
-	8M0055010	水星贴花（右舷）	DECAL Mercury, Starboard	1
-	897505002	后贴花6英寸	DECAL Rear 6	1
-	897505003	后贴花8英寸	DECAL Rear 8	1
-	804994A00	贴花套件	DECAL SET	1
-	8M0098708	SeaPro系列贴花套装	DECAL SET SeaPro	1
-	889471A03	贴花套件	DECAL SET	1
-	889472A03	贴花套件	DECAL SET	1

图 9驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8827A3	壳体总成(短型)(黑色)	HOUSING ASSEMBLY (SHORT) (BLACK)	1
1	822154A1	壳体总成	HOUSING ASSEMBLY	1
1	8829A3	壳体总成(长型)(黑色)	HOUSING ASSEMBLY (LONG) (BLACK)	1
1	822155A1	壳体总成	HOUSING ASSEMBLY	1
1	8827A4	壳体总成(短型)(灰色)	HOUSING ASSEMBLY (SHORT) (GRAY)	1
1	822154A2	壳体总成	HOUSING ASSEMBLY	1
1	8829A4	壳体总成(长型)(灰色)	HOUSING ASSEMBLY (LONG) (GRAY)	1
1	822155A2	壳体总成	HOUSING ASSEMBLY	1
2	195991	驱动轴壳体衬垫	GASKET DRIVESHAFT HOUSING	1
2	195992	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
3	421891	支架	MOUNT	4
3	8M0039074	支架	MOUNT	4
4	N.L.A.	已停产的安装盖(见备注)	NO LONGER AVAILABLE COVER-MOUNT (SEE NOTE)	2
4	42374F6	安装盖(黑色)	COVER Mount (BLACK)	2
4	42374F5	安装盖(灰色)	COVER MOUNT (GRAY)	2
4	42374F6	安装盖	COVER Mount	2
5	4009238	螺钉(M6x80)安装盖	SCREW (M6 x 80) MOUNT COVER	2
6	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
7	400212	螺母(M6)不锈钢盖螺钉	NUT (M6) Stainless Steel COVER SCREW	2
8	40011131	螺钉(M6x35)不锈钢驱动轴壳体至安装板	SCREW (M6 x 35) Stainless Steel DRIVESHAFT HOUSING TO PLATE	4
9	413448	适配板(无管)(6/8)	ADAPTER PLATE (NO TUBE) (6/8)	1
9	41344A4	适配板总成(1英寸内径管)	ADAPTER PLATE ASSEMBLY (1"I.D. TUBE)	1
9	41344A3	适配板总成(1-1/8英寸内径管)(15)	ADAPTER PLATE ASSEMBLY (1-1/8"I.D. TUBE) (15)	1
10	11287	适配板密封件	SEAL Adapter Plate	1
10	11287001	适配板密封件	SEAL Adapter Plate	1
11	42123	水管(短型)	TUBE Water (SHORT)	1
11	42122	水管(长型)	TUBE Water (LONG)	1
11	421231	水管(加长型)	TUBE Water (X-LONG)	1
12	42371	水管固定座	HOLDER WATER TUBE	1
13	192012	水管壳体衬垫	GASKET WATER TUBE HOUSING	1
14	42380	水管密封件	SEAL WATER TUBE	1
14	42380001	水管密封件	SEAL Water Tube	1
15	42465	水管隔套	SPACER WATER TUBE	1
16	40011107	螺钉(M5x16)不锈钢壳体至适配板	SCREW (M5 x 16) Stainless Steel HOUSING TO ADAPTOR PLATE	2
17	445551	轴承座(长型)	BLOCK Bearing (LONG)	1
18	124262	驱动轴延长壳体(加长型)	HOUSING Drive Shaft Extension (X-LONG)	1
19	123691	衬套(加长型)	BUSHING X-LONG	1
20	123702	轴承壳体(加长型)	HOUSING BEARING (X-LONG)	1
21	14107	轴承护圈(加长型)	RETAINER BEARING (X-LONG)	1
21	14107001	固定座	RETAINER	1
22	14094	卡环(加长型)	RING Snap X-LONG	1
-	42213A14	旋转管更换总成(黑色)	SWIVEL TUBE REPLACEMENT COMPLETE (BLACK)	1
-	42213A15	旋转管更换总成(灰色)	SWIVEL TUBE REPLACEMENT COMPLETE (GRAY)	1
-	42213A14	旋转管更换件	SWIVEL TUBE REPLACEMENT	1

图 10电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	8049761	飞轮杯	FLYWHEEL CUP	1
1	804976T01	飞轮杯	FLYWHEEL CUP	1
2	804987A1	线圈板总成	PLATE ASSEMBLY Coil	1
2	8M0135298	线圈板	COIL PLATE	1
3	804988	励磁线圈	COIL Exciter	1
3	804988T	励磁线圈	EXCITER COIL	1
4	804989	螺钉	SCREW	2
4	82303115	螺钉	SCREW	2
5	804990	支架	HOLDER	1
6	8230314	螺钉	SCREW	1
7	8037041	CD单元	CD UNIT	1
7	803704T01	CD单元	CD UNIT	1
8	8555431	盖帽	CAP	2
8	855543	带电阻护套	BOOT With Resistance	2
9	NSS	端子（不单独销售）	NOT SOLD SEPARATE Terminal	2
10	8537156	隔套	SPACER	1
11	16705	螺栓	BOLT	1
12	168308	螺栓	BOLT	1
13	16826	不锈钢垫圈	WASHER Stainless Steel	2
14	804890	定位板	SET PLATE	2
14	804890T	定位板	SET PLATE	2
15	16194	螺钉	SCREW	4
16	8048911	止动器	STOPPER	1
17	8555441	螺钉	SCREW	2
18	16071	螺母	NUT	1
19	16072	垫圈	WASHER	1
20	823037A2	停机开关总成-拉绳式	SWITCH ASSEMBLY Stop - Lanyard	1
21	823054	拉绳	LANYARD	1
22	804976	飞轮杯（电动）	FLYWHEEL CUP (Electric)	1
22	804976T	飞轮杯	FLYWHEEL CUP	1
23	804977A1	交流发电机总成（电动）	ALTERNATOR SET (Electric)	1
23	804977T01	交流发电机套件	ALTERNATOR KIT	1

图 11电启动套件 Electric Start Kit

REF	零件编号	中文名称	英文名称	数量
-	804975A1	启动电机套件	STARTER MOTOR KIT	1
-	804975T01	电动启动套件	START KIT ELECTRI	1
-	804976	飞轮杯	FLYWHEEL CUP	1
-	804976T	飞轮杯	FLYWHEEL CUP	1
-	804977A1	交流发电机总成	ALTERNATOR SET	1
-	804977T01	交流发电机套件	ALTERNATOR KIT	1
-	803835A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	803835T01	启动马达	STARTER MOTOR	1
-	804978	螺栓	BOLT	2
-	161267	螺栓	BOLT	2
-	804979	锁紧垫圈	LOCKWASHER	2
-	17025	锁紧垫圈	LOCKWASHER	2
-	803839	启动马达支架	BRACKET Starter Motor	1
-	8049781	螺栓	BOLT	2
-	823042073	螺钉	SCREW	2
-	804979	锁紧垫圈	LOCKWASHER	2
-	853809	启动电磁阀	SOLENOID Starter	1
-	853809T	电磁阀	SOLENOID	1
-	82304212	螺栓	BOLT	1
-	879194274	螺栓	BOLT	1
-	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
-	803840	空档开关	SWITCH Neutral	1
-	8M0127937	空档开关	SWITCH Neutral	1
-	803841	空档开关执行器	ACTUATOR Neutral Switch	1
-	9539211	垫圈	WASHER	1
-	804980A1	整流器总成	RECTIFIER COMPLETE	1
-	804980T01	整流器套装	RECTIFIER KIT	1
-	16123	螺钉(25毫米)	SCREW (25 mm)	1
-	16079	锁紧垫圈	LOCKWASHER	1
-	16081	不锈钢螺母	NUT Stainless Steel	1
-	803563	卡箍	CLAMP	1
-	803563005	卡箍	CLAMP	1
-	813275	卡箍	CLAMP	1
-	8107551	螺栓	BOLT	1
-	853815	蓄电池线	WIRE Battery	1
-	8M0069793	蓄电池电缆	BATTERY CABLE	1
-	853813A1	保险丝线束总成	WIRE ASSEMBLY Fuse	1
-	8538151	启动机电缆总成	CABLE ASSEMBLY Starter	1
-	8M0069818	接地电缆	CABLE Ground	1
-	8538161	启动端子盖	CAP Starter Terminal	2
-	853816	线缆盖	CAP Cord	1
-	953952	卡箍	CLAMP	1
-	804981	主开关总成	MAIN SWITCH ASSEMBLY	1

图 12燃油箱(塑料-3.2加仑) Fuel Tank (Plastic - 3.2 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	859061A1	燃油箱总成	TANK ASSEMBLY Fuel	1
2	823535	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
NS	8169771	燃油盖衬垫	GASKET Fuel Cap	1
3	823531A1	燃油连接套件	CONNECTOR KIT Fuel	1
3	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
4	823533	O型圈	O-RING	1
5	823534	滤网	SCREEN	1
6	881807	燃油管路总成	FUEL LINE ASSEMBLY	1
6	8M0126969	燃油管	FUEL LINE	1
7	853798	卡箍	CLAMP	1
8	8537361	燃油发动机端接头	CONNECTOR Fuel Engine End	1
8	8M0120628	燃油接头	FUEL CONNECTOR	1
9	13330Q5	注油泵总成	BULB ASSEMBLY Primer	1
9	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
10	13331A3	止回阀总成(进口)	CHECK VALVE ASSEMBLY (Inlet)	1
11	13331A4	止回阀总成(出口)	CHECK VALVE ASSEMBLY (Outlet)	1
12	4158210	尼龙卡箍(大)	CLAMP Nylon (Large)	2
13	41582Q7	卡箍（小）	CLAMP (Small)	2
14	89771Q2	燃油箱接头（0.250-18）	CONNECTOR (.250-18) Fuel Tank	1
15	41582Q7	卡箍	CLAMP	1

图 13齿轮箱（驱动轴） Gear Housing (Driveshaft)

REF	零件编号	中文名称	英文名称	数量
-	803729A5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0172380	GC 6-9.8 2S SH	GC 6-9.8 2S SH	1
-	803729A6	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070902	GC 6-9.8 2S LG	GC 6-9.8 2S LG	1
1	803729A4	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	803729T04	ORD1668-803729A14	ORD1668-803729A14	1
2	8036753	滚针轴承	BEARING Needle	1
3	82304230	螺栓	BOLT	4
3	8M0147119	螺栓	BOLT	4
4	953683	堵头	PLUG	2
4	8M0229353	堵头	PLUG	2
5	953683	堵头	PLUG	1
5	8M0229353	堵头	PLUG	1
6	95220	衬垫	GASKET	3
6	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	3
7	823913	阳极块	ANODE	1
7	823913Q	阳极块	ANODE	1
8	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
9	8037382	驱动轴	DRIVESHAFT	1
9	803738T15	ORD 45-8M0065069	ORD 45-8M0065069	1
9	8037383	驱动轴	DRIVESHAFT	1
9	803738T16	长驱动轴	DRIVESHAFT Long	1
10	161326	滚珠轴承	BEARING Ball	1
11	8037401	小齿轮	GEAR Pinion	1
11	8M0156176	锥齿轮B	BEVEL GEAR B	1
12	8037481	叶轮	IMPELLER	1
12	8M0214945	叶轮	IMPELLER	1
13	9521811	滚柱销-不锈钢	PIN Roll - Stainless Steel	1
14	8037502	水泵壳体-上部	HOUSING Water Pump - Upper	1
14	803750A02	水泵上壳体总成	HOUSING ASSEMBLY Upper Water Pump	1
15	8037511	不锈钢衬套	LINER Stainless Steel	1
16	8037531	不锈钢导板	GUIDE PLATE Stainless Steel	1
17	161585	衬垫	GASKET	1
17	8M0072137	泵壳衬垫	GASKET Pump Case	1
18	161586	衬垫	GASKET	1
18	8M0072138	导板衬垫	GASKET Guide Plate	1
19	161268	不锈钢螺栓	BOLT Stainless Steel	4
19	879194305	螺栓	BOLT	4
20	16826	不锈钢垫圈	WASHER Stainless Steel	4
21	8037503	水泵壳体-下部	HOUSING Water Pump - Lower	1
21	803750A01	水泵底座总成	BASE ASSEMBLY Water Pump	1
22	161587	衬垫	GASKET	1
22	8M0072139	衬垫	GASKET	1
23	95348	油封	SEAL Oil	1
24	8537955	垫片	SHIM	AR
25	8037552	水管	PIPE Water	1
25	8037553	水管	PIPE Water	1
26	8048991	护孔环	GROMMET	1
27	804903	护孔环	GROMMET	1
28	16165	固定座	RETAINER	1
29	823042	螺栓	BOLT	1
-	853792A5	水泵维修套件	REPAIR KIT Water Pump	1
-	803750A03	水泵套件-完整	PUMP KIT Water - Complete	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1

图 14齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	803729A5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0172380	GC 6-9.8 2S SH	GC 6-9.8 2S SH	1
-	803729A6	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070902	GC 6-9.8 2S LG	GC 6-9.8 2S LG	1
1	803729A4	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	803729T04	ORD1668-803729A14	ORD1668-803729A14	1
30	8037331	滚珠轴承	BEARING Ball	1
31	8037391	前进齿轮	GEAR Forward	1
31	8M0156174	锥齿轮总成	BEVEL GEAR ASSEMBLY	1
32	8037411	倒挡齿轮	GEAR Reverse	1
32	8M0156178	锥齿轮C	BEVEL GEAR C	1
33	16140	垫圈	WASHER	1
34	16141	垫片(0.1)	SHIM (0.1)	AR
34	813277	垫片(0.15)	SHIM (0.15)	AR
35	8037441	螺旋桨轴	PROPELLER SHAFT	1
35	8M0070782	螺旋桨轴	PROPELLER SHAFT	1
36	8037451	离合器	CLUTCH	1
37	16150	离合器销	PIN Clutch	1
38	176674	弹簧(51毫米)	SPRING (51 mm)	1
38	892777002	弹簧(58毫米)	SPRING (58 mm)	1
39	16152	凸轮从动件	FOLLOWER Cam	1
40	8537642	固定座	RETAINER	1
41	803732A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
41	803732T03	轴承座总成	CARRIER ASSEMBLY Bearing	1
42	16131	O型圈	O-RING	1
43	16130	油封	SEAL Oil	1
44	16128	滚珠轴承	BEARING Ball	1
45	82304233	螺栓	BOLT	2
45	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
46	8037431	推力座	THRUST HOLDER	1
46	8M0131240	推力座	THRUST HOLDER	1
47	804974	螺旋桨(8.5)	PROPELLER (8.5)	1
47	897618A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
47	804974003	螺旋桨(6.5)	PROPELLER (6.5)	1
47	897610A10	BLMX 8.9X6.5	BLMX 8.9X6.5	1
47	804974002	螺旋桨(7)	PROPELLER (7)	1
47	897614A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
48	16147	螺旋桨螺母	PROP NUT	1
49	815026	开口销	COTTER PIN	1
50	16146	垫圈	WASHER	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1

图 15换挡机构 Gear Shift

REF	零件编号	中文名称	英文名称	数量
1	16172	凸轮	CAM	1
1	8M0090459	离合器凸轮	CLUTCH CAM	1
2	8150263	开口销	COTTER PIN	1
3	8037602	凸轮杆	CAM ROD	1
3	8037603	凸轮杆	CAM ROD	1
4	16176	衬套	BUSHING	1
4	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
5	161771	O型圈	O-RING	1
6	16178	O型圈	O-RING	1
7	8037631	换挡杆	LEVER Shift	1
8	8037591	护孔环	GROMMET	1
9	804904	启动机锁杆	LOCK LEVER Starter	1
10	163361	衬套	BUSHING	2
11	8037681	换挡杆	LEVER Shift Rod	1
12	851863	卡扣	CLIP	1
13	851864	止动器	STOPPER	1
13	8M0138736	换挡定位弹簧	SPRING SHIFT DETE	1
14	8107551	螺栓	BOLT	1
15	8518641	卡箍	CLAMP	1
15	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
16	8037662	换挡连杆	SHIFT ROD	1
17	8037671	接头	JOINT	1
18	8150263	开口销	COTTER PIN	2
19	953182	E型卡环	E RING	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1

图 16进气歧管 Inlet Manifold

REF	零件编号	中文名称	英文名称	数量
1	804887	进气歧管	MANIFOLD Inlet	1
1	804887T	进气歧管	MANIFOLD INLET	1
2	80366311	内衬垫	GASKET Inner	1
2	803663032	衬垫	GASKET	1
3	80366312	外衬垫	GASKET Outer	1
3	803663026	衬垫	GASKET	1
4	803686A2	簧片阀总成	VALVE ASSEMBLY Reed	1
4	803686T02	簧片阀	REED VALVE	1
5	804888A1	簧片阀组	REED VALVE SET	1
5	803686T02	簧片阀	REED VALVE	1
-	883274A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0146271	衬垫套件	GASKET SET	1
-	803679A3	短缸体总成	SHORT BLOCK ASSEMBLY	1

图 17反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	803716A2	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T02	反冲启动器	RECOIL STARTER	1
2	8037162	启动器壳体	HOUSING Starter	1
2	803716T	启动器壳体	HOUSING-STARTER	1
3	812645T	启动器弹簧组	SPRING SET Starter	1
4	812633	启动器滑轮	SHEEVE Starter	1
5	812634	回位弹簧	SPRING Return	2
6	812635	棘轮	RATCHET	2
6	8M0060217	棘轮	RATCHET	2
7	812636	摩擦弹簧	SPRING Friction	1
8	812637	螺栓	BOLT	1
8	8M0060218	螺栓	BOLT	1
9	812638	摩擦片	FRICTION PLATE	1
10	12066Q9	绳索	ROPE	1
10	12066Q10	启动绳@2	ROPE-STARTER@2	1
11	812640	启动绳手柄	HANDLE Starter Rope	1
12	16109	O型圈	O-RING	1
13	161101	密封板	PLATE Seal	1
14	812642	启动器滑轮	PULLEY Starter	1
15	168281	螺钉与锁紧垫圈	SCREW AND LOCKWASHER	3
16	17634	启动锁	LOCK Starter	1
17	8555449	螺钉总成	SCREW ASSEMBLY	1
18	17637	轴环	COLLAR	1
18	895130	轴环	COLLAR	1
19	17638	弹簧	SPRING	1
19	812645007	弹簧	SPRING	1
20	8037211	凸轮	CAM	1
21	17641	波形垫圈	WAVE WASHER	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
23	898101933	卡扣拉杆	ROD Snap	2
24	8036815	启动机锁杆	LOCK ROD Starter	1
25	16705	螺栓	BOLT	3
26	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
27	8049001	启动支架（左舷）	BRACKET Starter (Port)	1
28	8049002	启动支架（右舷）	BRACKET Starter (Starboard)	1
29	168282	螺栓	BOLT	4
30	813275	卡箍	CLAMP	1
31	855545	轴环	COLLAR	1

图 18维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
0	889473003	零件手册（6/8马力国际版）	PARTS MANUAL 6/8 HP International	1
0	10236030	用户手册	OWNERS MANUAL	1
0	10265081	操作手册	OPERATION MANUAL	1
0	889469A03	贴花套件	DECAL SET	1
0	8M0098707	服务套件贴纸	DECAL-SERVICE KIT	1
0	889470A03	贴花套件	DECAL SET	1
0	8M0098707	服务套件贴纸	DECAL-SERVICE KIT	1
0	889471A03	贴花套件	DECAL SET	1
0	889472A03	贴花套件	DECAL SET	1

图 19转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
1	16075T4	转向手柄	HANDLE Steering	1
2	8518584	衬套	BUSHING	1
3	804508	垫圈	WASHER	1
4	804017	波形垫圈	WAVE WASHER	1
5	804896	止动器	STOPPER	1
6	815028	双头螺栓	STUD BOLT	2
7	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
8	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
9	160862	握把	GRIP	1
9	8M0065582	握把	GRIP	1
10	160933	油门轴	SHAFT Throttle	1
10	16093	油门轴	SHAFT Throttle	1
11	16191	隔套	SPACER	1
12	16336	衬套	BUSHING	1
13	16094	螺钉	SCREW	1
14	8037152	支架	BRACKET	1
14	16338	支架	BRACKET	1
15	16827	螺钉	SCREW	1
16	813026	摩擦片	FRICTION PIECE	1
17	804897	调节螺钉	SCREW Adjusting	1
17	16087	调节螺钉	SCREW Adjusting	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1
19	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	804898	油门拉线	WIRE Throttle	2
21	804899	护孔环	GROMMET	1
22	16090	贴花	DECAL	1
22	8M0097201	舵柄贴花	DECAL Tiller	1

图 20节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	8037091	提前角调节杆	LEVER Advancer	1
2	804892	节流鼓	DRUM Throttle	1
3	804893	支架	HOLDER	2
3	8M0102999	支架	HOLDER	2
4	16059	螺钉	SCREW	2
5	804894	节气门臂	ARM Throttle	1
6	853744	球头关节	BALL JOINT	1
6	853744001	球头关节	BALL JOINT	1
7	853745	盖帽	CAP	1
8	8537225	螺母	NUT	1
8	16081	不锈钢螺母	NUT Stainless Steel	1
9	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	8036814	提前连杆	LINK ROD Advancer	1
11	853748	快拆连杆	SNAP Link Rod	1
12	804895	油门连杆	ROD Throttle Link	1
12	8M0102314	连杆	LINK ROD	1
13	16333	卡扣拉杆	ROD Snap	2

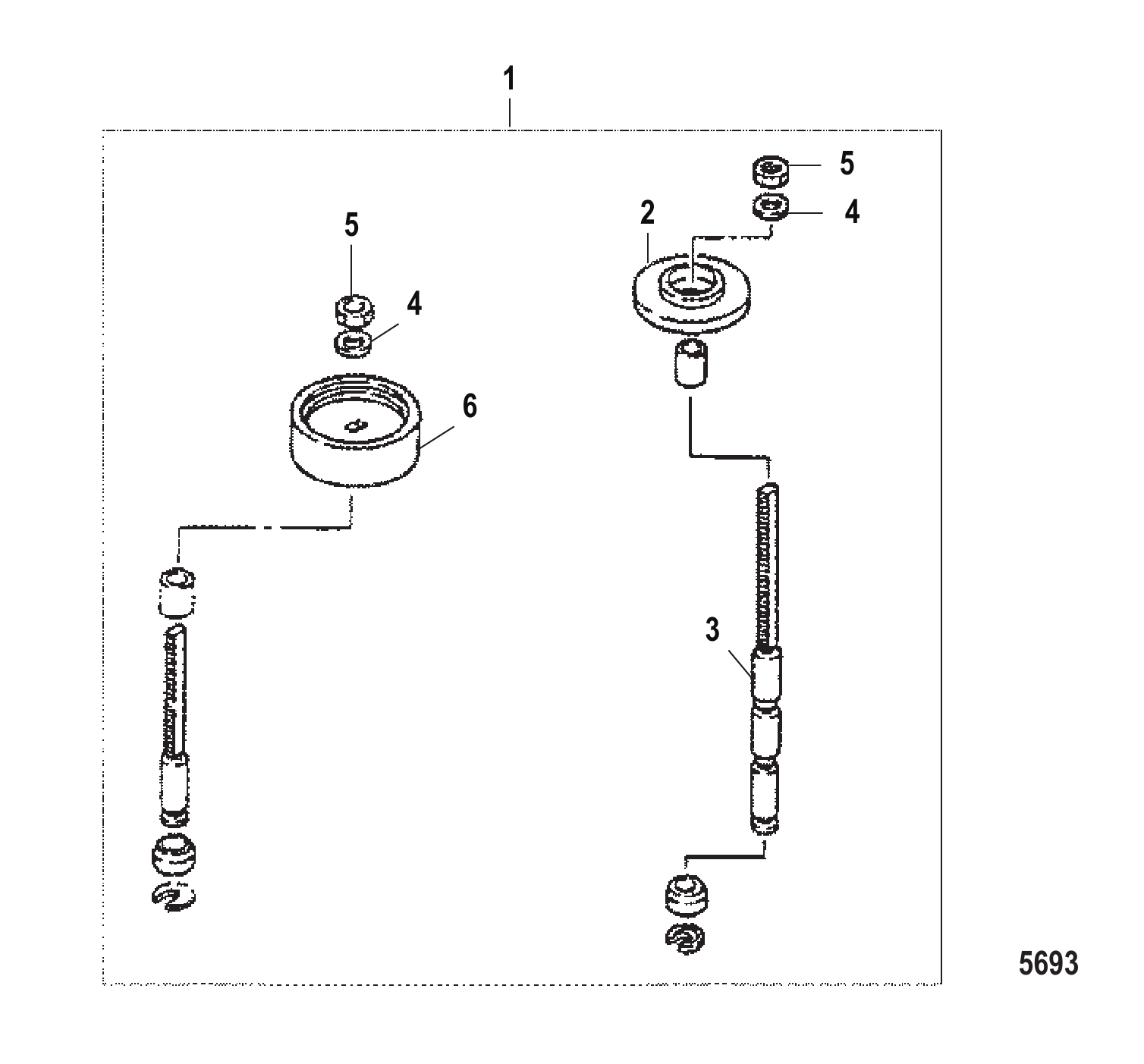

图 21工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	85399620	滚针轴承拉拔器套件	PULLER KIT Needle Roller Bearing	1
1	895195A01	轴承拉拔器套件	PULLER KIT-BRG	1
2	8031332	法兰	FLANGE	1
3	8031333	轴	SHAFT	1
4	1614010	垫圈	WASHER	1
5	85372220	螺母	NUT	1
6	8031336	法兰	FLANGE	1
