水星 Mercury 50MH 0N056165 & Up - 爆炸图零件明细

两冲程化油器 · Cat.# 90-802638006 · 共 83 个部位 · 3640 条零件

1附件 2水星配件贴花 3空气消声器 4下罩 5底罩0N134078及以下 6底罩0N134079及以上 7化油器 8曲轴、活塞及连杆 9气缸体 10气缸体序列号0N495904及以下 11气缸体序列号0N495905及以上 12驱动轴壳体 13电气组件 14电气部件(电动型号)15飞轮 16燃油管 17燃油箱（塑料-6.6加仑）18齿轮箱（驱动轴）19齿轮箱驱动轴序列号0N116270及以下 20齿轮箱驱动轴序列号0N116271及以上 21齿轮箱螺旋桨轴序列号0N116270及以下 22齿轮箱螺旋桨轴序列号0N116271及以上 23齿轮箱螺旋桨轴 24进气歧管及簧片阀组 25手动倾斜装置 26手动倾斜装置序列号0N096057及以下 27手动倾斜装置序列号0N096058及以上 28机油喷射组件 29动力升降 30动力升降倾斜组件 31反冲启动器 32反冲启动器序列号0N252805及以下 33反冲启动器序列号0N252806至0N468474 34反冲启动器序列号0N468475及以上 35遥控组件 36维修/支撑材料 37换挡部件 38启动电机 39转向拉杆部件 40转向手柄 41节气门联动装置 42工具 43顶罩 44艉板转轴支架(手动)45艉板转轴支架(动力升降)46附件 47水星配件贴花 48空气消声器 49底罩0N134078及以下 50底罩0N134079及以上 51化油器 52曲轴、活塞及连杆 53气缸体序列号0N495904及以下 54气缸体序列号0N495905及以上 55驱动轴壳体 56电气组件 57电气部件(电动型号)58飞轮 59燃油管 60燃油箱（塑料-6.6加仑）61齿轮箱驱动轴序列号0N116270及以下 62齿轮箱驱动轴序列号0N116271及以上 63齿轮箱螺旋桨轴序列号0N116270及以下 64齿轮箱螺旋桨轴序列号0N116271及以上 65进气歧管及簧片阀组 66手动倾斜装置序列号0N096057及以下 67手动倾斜装置序列号0N096058及以上 68机油喷射组件 69动力升降 70动力升降倾斜组件 71反冲启动器序列号0N252805及以下 72反冲启动器序列号0N252806至0N468474 73反冲启动器序列号0N468475及以上 74维修/支撑材料 75换挡部件 76启动电机 77转向拉杆部件 78转向手柄 79节气门联动装置 80工具 81顶罩 82艉板转轴支架(手动)83艉板转轴支架(动力升降)

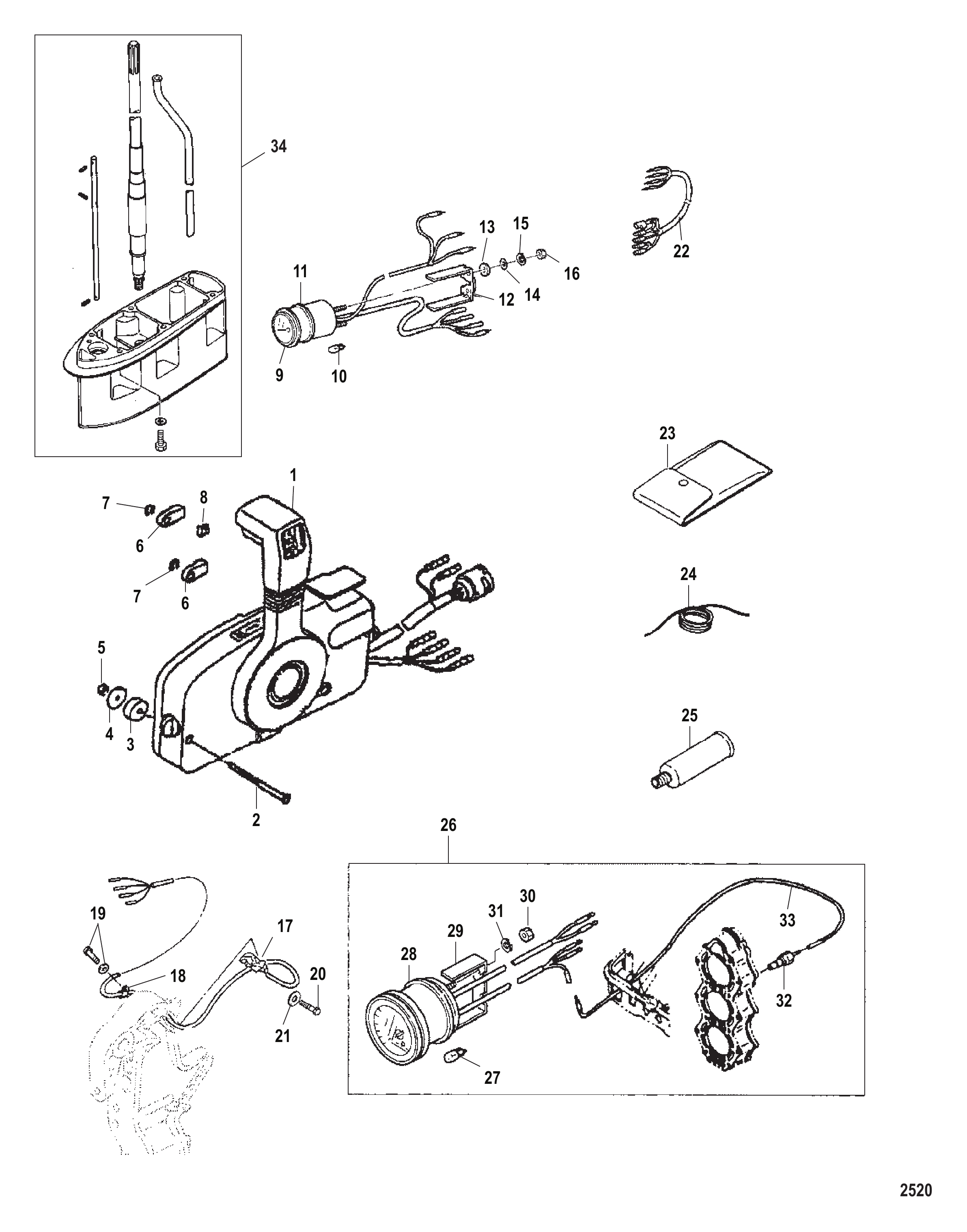

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

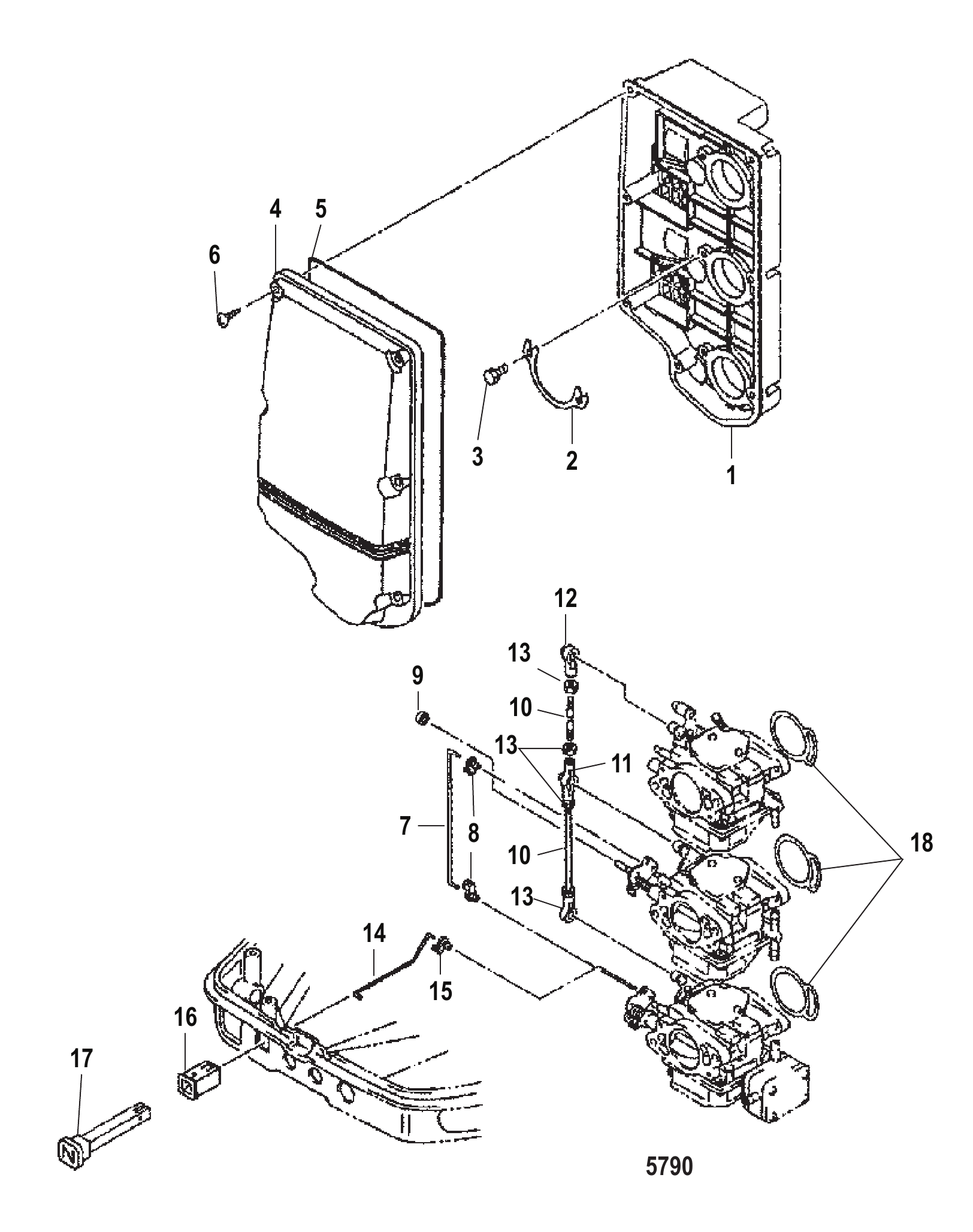

图 3空气消声器 Air Silencer

REF	零件编号	中文名称	英文名称	数量
1	855556	空气消声器	AIR SILENCER	1
1	8555561	空气消声器	AIR SILENCER	1
2	855557	锁紧板	LOCK PLATE	3
3	855558	螺钉(M5×16)	SCREW (M5 x 16)	6
4	855559	盖板	COVER	1
5	855560	橡胶密封件	SEAL Rubber	1
6	162572	自攻螺钉	SCREW Tapping	7
7	855561	C型连接环	C-LINK	1
7	8M0163143	C型连接环	C LINK	1
8	16333	卡扣拉杆	ROD Snap	2
9	855562	止动器(电动)	STOPPER (Electric)	1
10	855563	连杆	LINK ROD	2
10	855563001	连杆	LINK ROD	2
11	855564	盖帽	CAP	1
12	853745	盖帽	CAP	2
13	8537225	螺母	NUT	4
13	16081	不锈钢螺母	NUT Stainless Steel	4
14	8555611	杆	ROD	1
15	16333	卡扣拉杆	ROD Snap	1
16	161763	衬套	BUSHING	1
16	8M0231329	衬套	BUSHING	1
17	855565	阻风门旋钮	KNOB Choke	1
17	8M0155127	阻风门拉杆	ROD CHOKE	1
18	161783	O型圈	O-RING	3
18	802807	衬垫	GASKET	3
-	853780A2	化油器维修套件	REPAIR KIT Carburetor	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

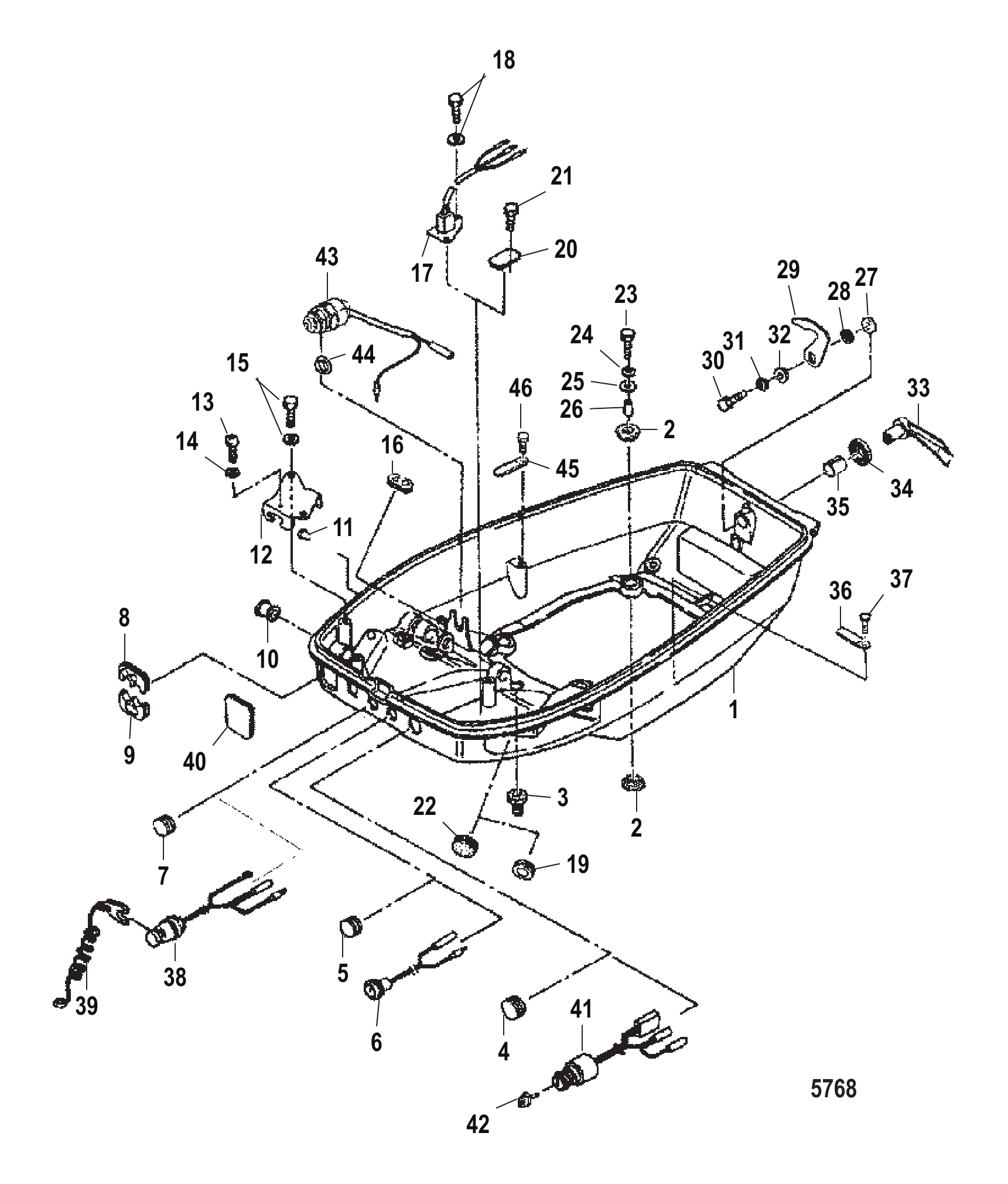

图 4下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	8537773	下机罩	BOTTOM COWL	1
1	8M0085711	整流罩改装套件	KIT-COWL,BACKFIT	1
1	8537774	下机罩	BOTTOM COWL	1
2	8537437	橡胶支座	MOUNT Rubber	8
3	16823	护孔环	GROMMET	1
4	162263	衬套(手动)	GROMMET (Manual)	1
5	16226	衬套(非喷油型)	GROMMET (Non-Oil Injection)	1
6	804057	指示灯(喷油型)	PILOT LAMP (Oil Injection)	1
7	16226	护孔环	GROMMET	1
8	8518502	护孔环	GROMMET	1
9	8518503	护孔环	GROMMET	1
10	162284	护孔环	GROMMET	1
11	855549	堵头	PLUG	1
12	8518364	支架	BRACKET	1
13	8518665	螺钉	SCREW	1
13	823042075	螺钉	SCREW	1
14	168181	锁紧垫圈	LOCKWASHER	1
15	82304213	螺栓	BOLT	2
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	8518506	衬套(手柄)	GROMMET (Handle)	1
16	8518504	衬套(遥控)	GROMMET (Remote Control)	1
17	851883	开关(动力升降)	SWITCH (Power Trim)	1
18	8230427	螺栓组件(M6×12)(动力升降)	BOLT ASSEMBLY (M6 x 12) (Power Trim)	2
19	953871	衬套(动力升降)	GROMMET (Power Trim)	1
20	8518507	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
21	168288	螺栓(手动倾斜)	BOLT (Manual Tilt)	2
22	16226	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
23	16830	螺栓	BOLT	4
24	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
25	161404	垫圈	WASHER	4
26	8537154	隔套	SPACER	4
26	853715007	隔套	SPACER	4
27	953922	垫圈	WASHER	1
28	16221	波形垫圈	WAVE WASHER	1
29	162222	盖钩	COVER HOOK	1
29	8M0146267	盖钩	COVER HOOK	1
30	8107552	螺栓	BOLT	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
32	953921	不锈钢垫圈	WASHER Stainless Steel	1
33	162184	挂钩杆	HOOK LEVER	1
33	162185	挂钩杆	HOOK LEVER	1
34	16219	密封件	SEAL	1
35	16220	衬套	BUSHING	1
36	813275	卡箍(动力升降)	CLAMP (Power Trim)	1
37	162231	螺栓(动力升降)	BOLT (Power Trim)	1
38	804051A1	拉绳开关(手柄)	LANYARD SWITCH (Handle)	1
39	823054	拉绳(手柄)	LANYARD (Handle)	1
40	8518505	护孔环	GROMMET	1
41	804052A1	主开关(电动)	MAIN SWITCH (Electric)	1
42	802989	钥匙(电动)	KEY (Electric)	1
42	8029891	钥匙(电动)	KEY (Electric)	1
42	8029892	钥匙(电动)	KEY (Electric)	1
43	804054	空档开关(电动)	NEUTRAL SWITCH (Electric)	1
43	8M0127937	空档开关	SWITCH Neutral	1
44	9539211	垫片(电动)	WASHER (Electric)	1
45	813275	线夹(电动)	CLAMP (Electric)	1
46	162231	螺栓(手柄)	BOLT (Handle)	1

图 5底罩0N134078及以下 Bottom Cowl 0N134078 and below

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

图 6底罩0N134079及以上 Bottom Cowl 0N134079 and up

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

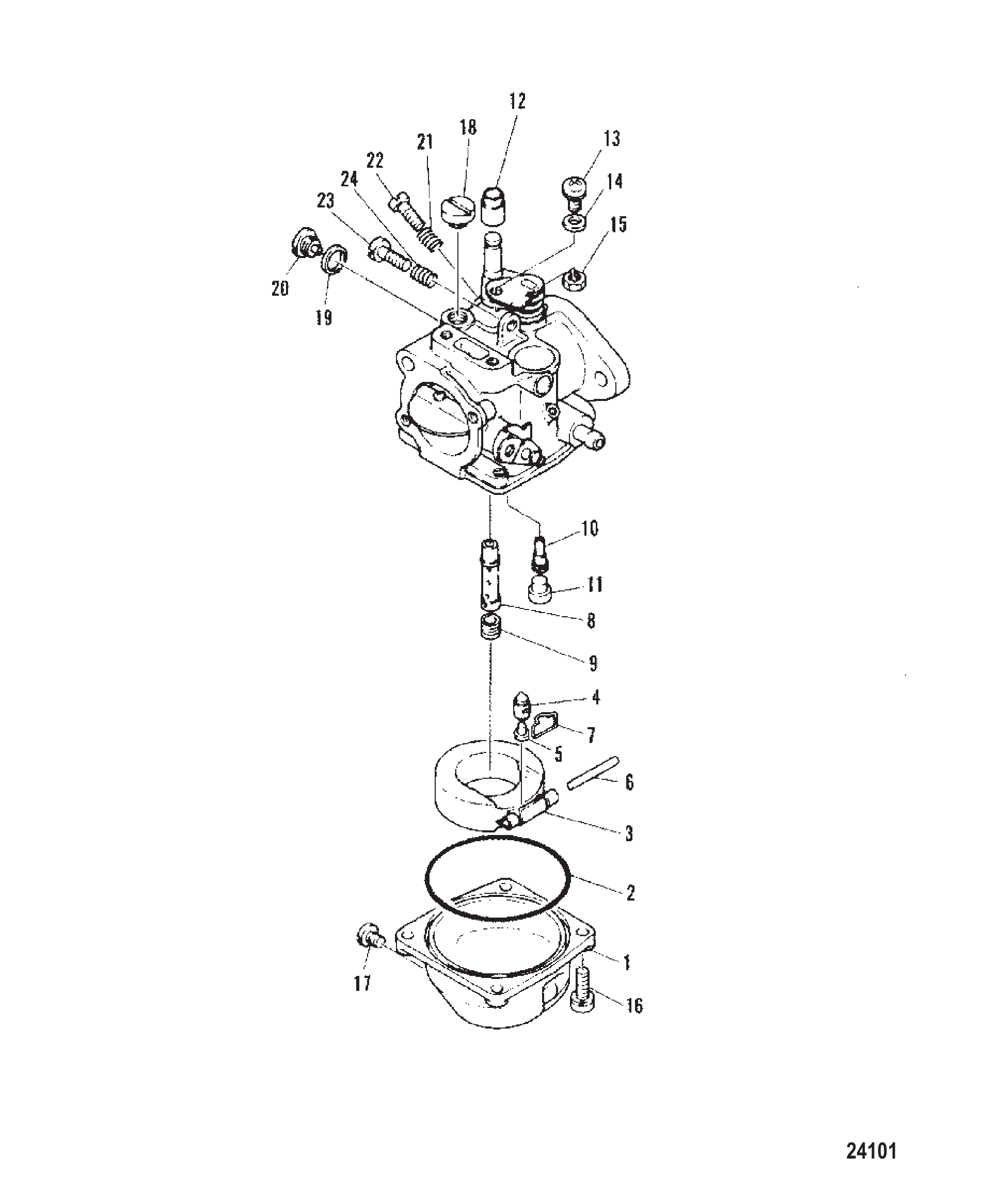

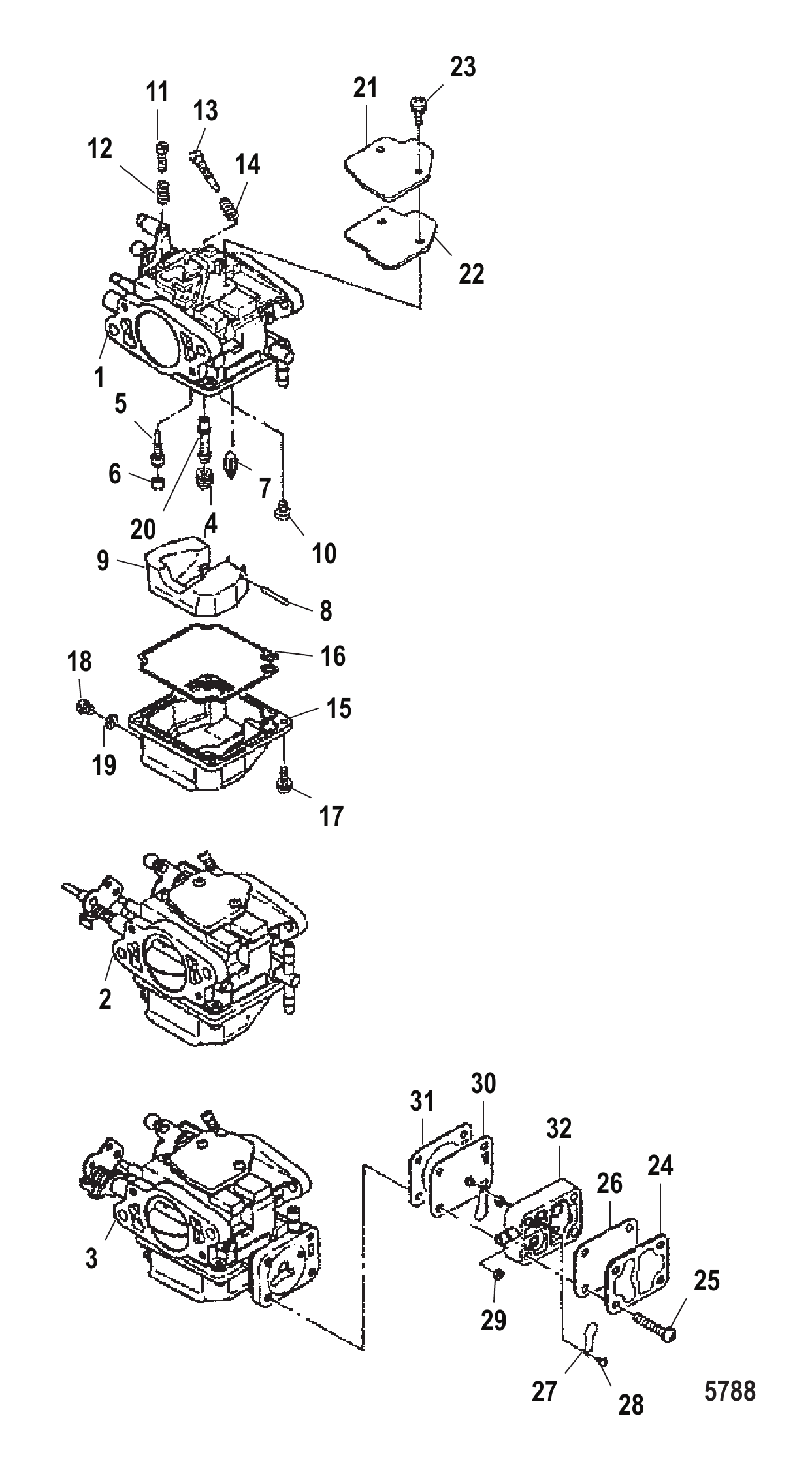

图 7化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	853720A2	化油器	CARBURETOR	1
1	853720A10	化油器	CARBURETOR	1
1	853720A5	化油器	CARBURETOR	1
1	853720A09	化油器	CARBURETOR	1
2	853720A3	化油器	CARBURETOR	1
2	853720A11	化油器	CARBURETOR	1
2	853720A6	化油器	CARBURETOR	1
3	853720A4	化油器	CARBURETOR	1
3	853720A13	化油器	CARBURETOR	1
3	853720A7	化油器	CARBURETOR	1
3	853720T12	化油器	CARBURETOR	1
4	162503	主量孔(#122)	JET Main (#122)	3
4	803883	主量孔(#132)	JET Main (#132)	2
4	162504	主量孔(#135)	JET Main (#135)	1
5	162513	怠速量孔(#66)	JET Pilot (#66)	3
5	162514	怠速量孔(#80)	JET Pilot (#80)	3
5	803689	怠速量孔(#80)	JET Pilot (#80)	3
6	855566	堵头	PLUG	3
7	162542	浮子针阀	FLOAT NEEDLE	3
7	162545	浮子针阀	FLOAT NEEDLE	3
8	162561	销	PIN	3
9	162532	浮子	FLOAT	3
10	8536981	螺钉	SCREW	3
11	162631	螺钉(上化油器)	SCREW (Upper Carburetor)	1
11	8M0054702	螺钉	SCREW	1
12	162641	弹簧(11毫米)(上化油器)	SPRING (11 mm) (Upper Carburetor)	1
12	803509A17	螺钉弹簧套装(18毫米)	SCREW AND SPRING KIT (18 mm)	1
13	8129355	怠速调节螺钉	SCREW Idle Adjusting	3
14	162641	弹簧(11毫米)	SPRING (11 mm)	3
14	803509A17	螺钉弹簧套装(18毫米)	SCREW AND SPRING KIT (18 mm)	3
15	162583	浮子室(上/中化油器)	FLOAT BOWL (Upper/Center Carburetor)	2
15	162584	浮子室(下化油器)	FLOAT BOWL (Lower Carburetor)	1
16	855567	衬垫	GASKET	3
17	162603	螺钉	SCREW	12
18	162613	放油螺钉	SCREW Drain	3
18	803509013	放油螺钉	SCREW Drain	3
19	8555671	衬垫	GASKET	3
19	8M0224378	衬垫	GASKET	3
20	8126502	主喷管	MAIN NOZZLE	3
20	8126503	主喷管	MAIN NOZZLE	3
20	812650018	主喷管	MAIN NOZZLE	3
21	8555401	化油器盖	COVER Carburetor	3
22	8555412	衬垫	GASKET	3
23	8555421	螺钉	SCREW	6
23	809571003	螺钉	SCREW	6
24	855568	盖(下化油器)	COVER (Lower Carburetor)	1
25	162604	螺钉(下化油器)	SCREW (Lower Carburetor)	4
25	8M0062252	螺钉	SCREW	4
26	855569	衬垫(下化油器)	GASKET (Lower Carburetor)	1
27	851812	止回阀(下化油器)	CHECK VALVE (Lower Carburetor)	2
28	851813	螺钉(下化油器)	SCREW (Lower Carburetor)	2
29	851814	螺母(下化油器)	NUT (Lower Carburetor)	2
30	8537312	膜片(下化油器)	DIAPHRAGM (Lower Carburetor)	1
31	8555691	衬垫(下化油器)	GASKET (Lower Carburetor)	1
32	8537291	泵壳(下化油器)	HOUSING Pump (Lower Carburetor)	1
-	853780A2	化油器维修套件	REPAIR KIT Carburetor	1

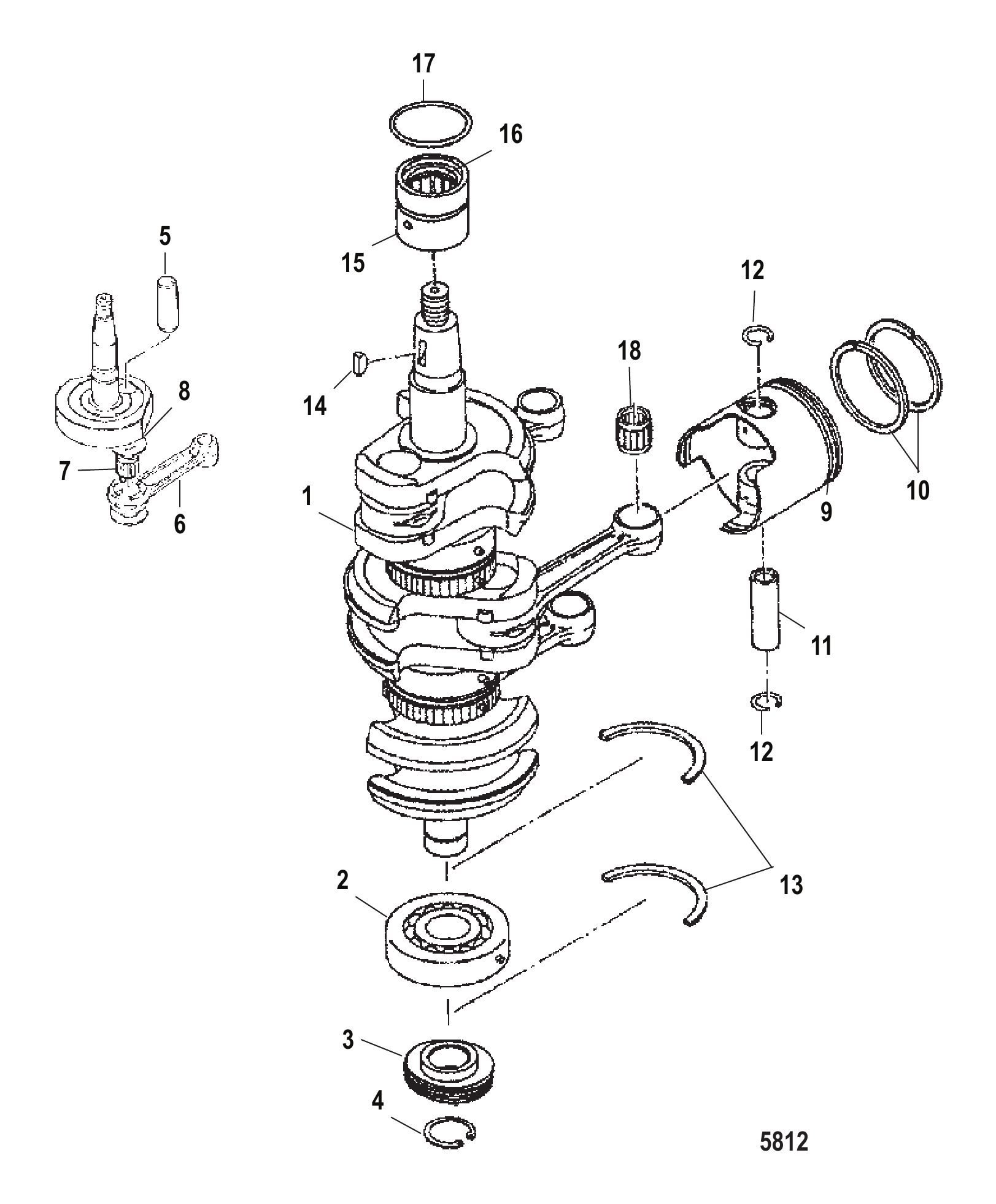

图 8曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9614A2	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	160492	滚珠轴承	BEARING Ball	1
2	16049T02	滚珠轴承	BEARING-BALL	1
3	855552	驱动齿轮	GEAR Drive	1
4	853714	C形卡环	C CLIP	1
5	880810	活塞销	PIN Piston	2
6	880855	连杆	CONNECTING ROD	2
7	880856	滚针轴承	BEARING Needle	2
8	880857	垫圈	WASHER	4
9	96152	活塞	PISTON	3
9	9615T02	活塞-标准	PISTON-STD	3
9	879194	活塞	PISTON	AR
10	16054A5	活塞环组	RING SET Piston	3
10	16055A5	活塞环组	RING SET Piston	AR
10	8M0080348	活塞环组	RING SET Piston	AR
11	160561	活塞销	PIN Piston	3
11	803680003	活塞销	PIN-PISTON	3
12	160571	卡扣	CLIP	6
13	853712	推力环	THRUST RING	2
14	160531	键	KEY	1
15	855553	主轴承(上)	BEARING Main (Upper)	1
16	803879	油封	SEAL Oil	1
17	855554	O型圈	O-RING	1
17	855554004	O型圈	O RING	1
18	8130483	滚针轴承	BEARING Needle	3
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

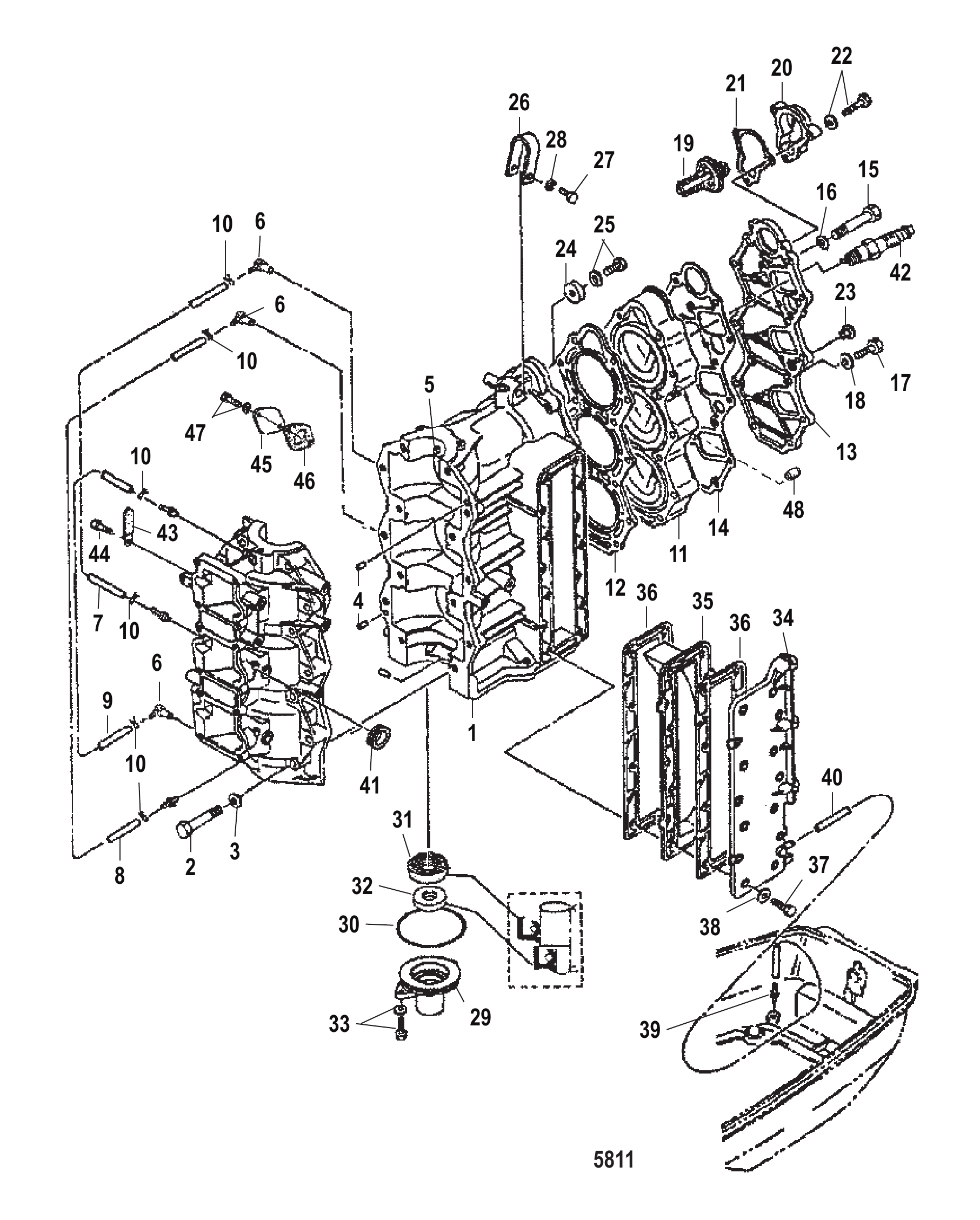

图 9气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	815013A3	气缸体	CYLINDER BLOCK	1
1	8M0082197	气缸体	CYLINDER BLOCK	1
1	815013A4	气缸体	CYLINDER BLOCK	1
1	8M0082198	气缸体	CYLINDER BLOCK	1
2	166951	螺栓	BOLT	14
3	4002217	垫圈	WASHER	14
4	16119	定位销	PIN Dowel	2
5	9521812	定位销	PIN Dowel	1
6	853696	泄放阀	BLEED VALVE	3
6	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	3
6	812960006	管接头	NIPPLE	3
7	812940	软管(160毫米)	HOSE (160 mm)	1
7	8M0057112	软管	HOSE	1
7	898101272	橡胶软管带箭头(730毫米)	HOSE Rubber with Arrow (730mm)	1
7	879194473	油管	TUBING	1
8	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
8	8M0057112	软管	HOSE	1
8	898101272	橡胶软管带箭头(730毫米)	HOSE Rubber with Arrow (730mm)	1
8	879194473	油管	TUBING	1
9	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
9	8M0057112	软管	HOSE	1
9	898101272	橡胶软管带箭头(730毫米)	HOSE Rubber with Arrow (730mm)	1
9	879194473	油管	TUBING	1
10	95224	卡扣	CLIP	6
11	96305	气缸盖	CYLINDER HEAD	1
11	96303	气缸盖	CYLINDER HEAD	1
11	96305	气缸盖	CYLINDER HEAD	1
12	81293910	衬垫	GASKET	1
12	8M0062091	衬垫	GASKET	1
12	8129393	衬垫	GASKET	1
12	8M0062091	衬垫	GASKET	1
13	855548	盖板	COVER	1
13	8M0231776	盖板	COVER	1
14	81293911	衬垫	GASKET	1
14	8M0115016	衬垫	GASKET	1
14	8129394	衬垫	GASKET	1
15	166982	螺栓	BOLT	14
15	8M0106717	螺栓	BOLT	14
16	162381	垫圈	WASHER	14
16	8M0106725	垫圈	WASHER	14
17	166953	螺栓	BOLT	4
18	809931044	垫圈	WASHER	4
19	8537041	节温器	THERMOSTAT	1
20	8537051	盖板	COVER	1
21	8537024	衬垫	GASKET	1
22	823042	螺栓	BOLT	3
23	855549	堵头	PLUG	1
24	823913	阳极块	ANODE	1
24	823913Q	阳极块	ANODE	1
25	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
26	855550	吊环	LIFTING EYE	1
26	8M0137792	吊环	LIFTING EYE	1
27	168304	螺栓	BOLT	1
28	4002217	垫圈	WASHER	1
29	8537131	下端盖	END CAP Lower	1
30	8537091	O型圈	O-RING	1
31	8537077	油封	SEAL Oil	1
31	8M0056308	油封	OIL SEAL	1
32	8537078	油封	SEAL Oil	1
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
34	8537061	排气罩	COVER Exhaust	1
34	8M0081401	排气罩	COVER Exhaust	1
35	8537062	排气罩	COVER Exhaust	1
36	8129395	衬垫	GASKET	2
36	812939020	衬垫	GASKET	2
37	8150683	螺栓	BOLT	14
38	809931044	垫圈	WASHER	14
39	8129603	管接头	NIPPLE	1
39	898101961	管接头	NIPPLE	1
40	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
40	8M0057113	油管	TUBING	1
41	855551	电线护圈	GROMMET (Electric)	1
42	41263M	火花塞	SPARK PLUG	3
42	8M0181925	火花塞	SPARK PLUG	3
42	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	Opt.
42	8M0181925	火花塞	SPARK PLUG	Opt.
42	84409M	堵头	PLUG	3
42	8M0181926	火花塞	SPARK PLUG	3
42	8244068	火花塞	SPARK PLUG	Opt.
42	8M0181926	火花塞	SPARK PLUG	Opt.
43	813275	卡箍	CLAMP	1
44	162231	螺栓	BOLT	1
45	803992	盖板(手动)	COVER PLATE (Manual)	1
46	8555692	垫片(手动)	GASKET (Manual)	1
46	8M0081613	衬垫	GASKET	1
47	162233	螺钉(手动)	SCREW (Manual)	2
48	16119	定位销	PIN Dowel	2
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 10气缸体序列号0N495904及以下 Cylinder Block Serial 0N495904 and Below

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

图 11气缸体序列号0N495905及以上 Cylinder Block Serial 0N495905 and Up

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

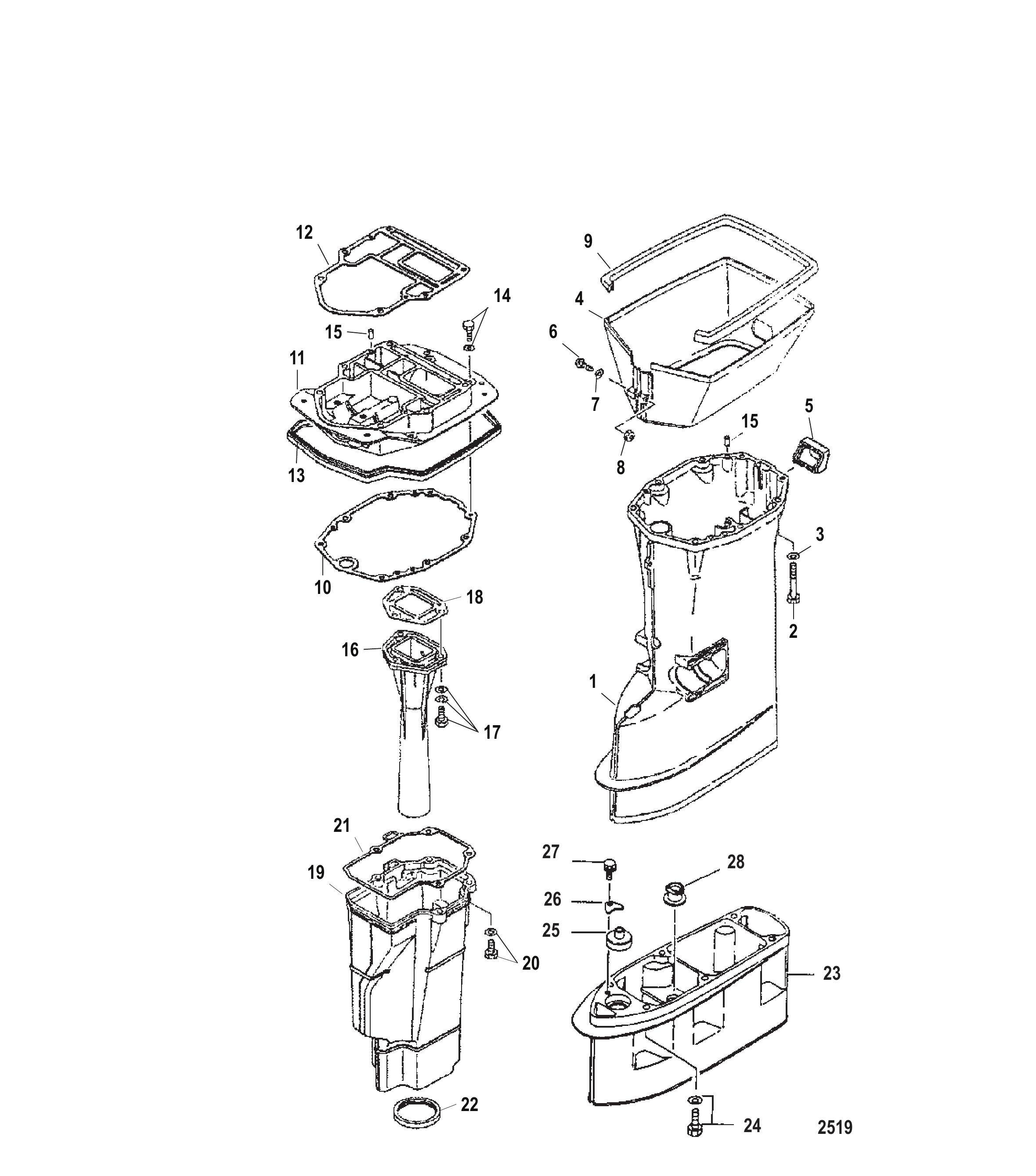

图 12驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8129435	驱动轴壳体（长型）	HOUSING Driveshaft, Long	1
1	8M0077334	短驱动轴壳体	D/S HOUSING,SHORT	1
1	8129433	驱动轴壳体（短型）	HOUSING Driveshaft, Short	1
1	8M0090843	长驱动轴壳体	D/S HSG, LONG	1
1	8129434	驱动轴壳体	HOUSING Driveshaft	1
1	8129433	驱动轴壳体（短型）	HOUSING Driveshaft, Short	1
2	161264	螺栓	BOLT	6
2	8M0106714	螺栓	BOLT	6
3	16192	垫圈	WASHER	6
4	8518561	防溅板	SPLASH PLATE	1
4	8M0237253	防溅板	SPLASH PLATE	1
4	8518562	防溅板	SPLASH PLATE	1
5	851850	护孔环	GROMMET	1
6	162605	螺钉	SCREW	1
6	898103237	螺钉	SCREW	1
7	16080	不锈钢垫圈	WASHER Stainless Steel	1
7	8M0108373	垫圈	WASHER	1
8	815057	螺母	NUT	1
9	851851	橡胶密封件	SEAL Rubber	1
9	8M0147035	密封件	SEAL	1
10	8129396	衬垫	GASKET	1
10	812939022	衬垫	GASKET	1
11	851852	排气板	PLATE Exhaust	1
11	8518521	排气板	PLATE Exhaust	1
11	851852	排气板	PLATE Exhaust	1
12	8129397	衬垫	GASKET	1
12	812939024	衬垫	GASKET	1
13	8518511	橡胶密封件	SEAL Rubber	1
14	823042	螺栓	BOLT	4
15	16119	定位销	PIN Dowel	4
16	851853	排气管延长段	EXTENSION Exhaust	1
17	82304210	螺栓	BOLT	3
17	82304211	螺栓	BOLT	3
18	8129398	衬垫	GASKET	1
18	812939019	衬垫	GASKET	1
19	851854	排气管	TUBE Exhaust	1
20	82304211	螺栓	BOLT	4
21	8129399	衬垫	GASKET	1
21	812939023	衬垫	GASKET	1
22	8518501	护孔环	GROMMET	1
23	853783003	延长壳体（加长型）	HOUSING Extension (X-Long)	1
24	82304212	螺栓（加长型）	BOLT (X-Long)	6
24	879194274	螺栓	BOLT	6
25	853794	固定件（加长型）	RETAINER (X-Long)	1
26	8107532	止动件（加长型）	STOPPER (X-Long)	1
27	162111	螺栓（加长型）	BOLT (X-Long)	1
27	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
28	8537074	密封件（加长型）	SEAL (X-Long)	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1

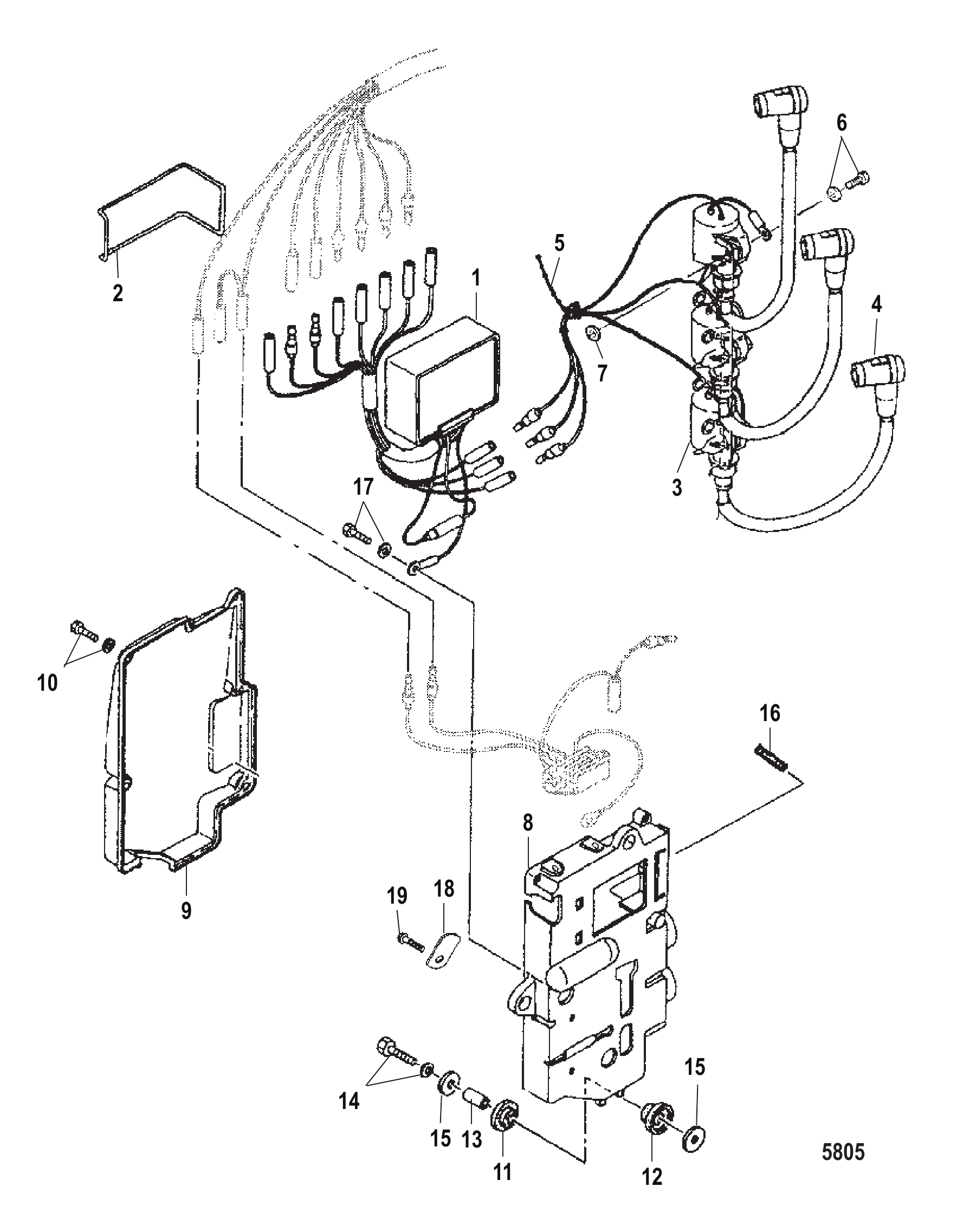

图 13电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	160612	CD单元	CD UNIT	1
1	16061005	CD单元	CD UNIT	1
2	8518152	O型圈	O-RING	1
2	8M0127927	O型圈	O RING	1
3	160644	点火线圈	COIL Ignition	3
3	8M0235232	点火线圈	COIL-IGNITION	3
4	855543	带电阻护套	BOOT With Resistance	3
5	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
5	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
6	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
7	851834	衬垫	GASKET	3
8	8537391	电气支架	BRACKET Electrical	1
8	8M0237251	支架	BRACKET	1
9	851835	盖板	COVER	1
10	8555442	螺钉	SCREW	5
11	8537437	橡胶支座	MOUNT Rubber	3
12	8518153	护孔环	GROMMET	3
13	8537154	隔套	SPACER	3
13	853715007	隔套	SPACER	3
14	162232	螺栓	BOLT	3
15	161404	垫圈	WASHER	6
16	8538141	保险丝	FUSE	1
17	953965	螺栓	BOLT	1
18	813275	线夹(电动)	CLAMP (Electric)	1
19	95396	螺栓（电气用）	BOLT (Electric)	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 14电气部件(电动型号) Electrical Components (Electric Models)

REF	零件编号	中文名称	英文名称	数量
1	8538112	整流器	RECTIFIER	1
2	8555443	螺钉	SCREW	2
3	853829A1	阻风门电磁阀总成	SOLENOID ASSEMBLY Choke	1
4	853830	柱塞	PLUNGER	1
5	162454	螺钉	SCREW	3
6	8518363	支架	BRACKET	1
6	8M0098603	支架	BRACKET	1
7	162233	螺钉	SCREW	2
8	8555615	挂钩	HOOK	1
9	952189	定位销	PIN Dowel	1
10	85374011	线束总成	HARNESS ASSEMBLY	1
11	8537406	保险丝线	WIRE Fuse	1
12	851839	电磁开关	SOLENOID SWITCH	1
13	8518391	电磁开关	SOLENOID SWITCH	1
14	8537407	电缆	CABLE	1
15	8537408	黑色电缆	CABLE Black	1
16	8537409	电缆	CABLE	1
17	85374010	电缆	CABLE	1
18	8538161	盖帽	CAP	6
19	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
20	802808A1	过热蜂鸣器总成	BUZZER ASSEMBLY Overheat	1
21	802809A1	过热传感器总成	SENSOR ASSEMBLY Overheat	1
21	8M0235301	过热传感器	SENSOR OVERHEAT	1
22	8107532	止动器	STOPPER	1
23	82304217	螺栓	BOLT	1
23	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
24	85374012	线束总成（手柄）	HARNESS ASSEMBLY (Handle)	1

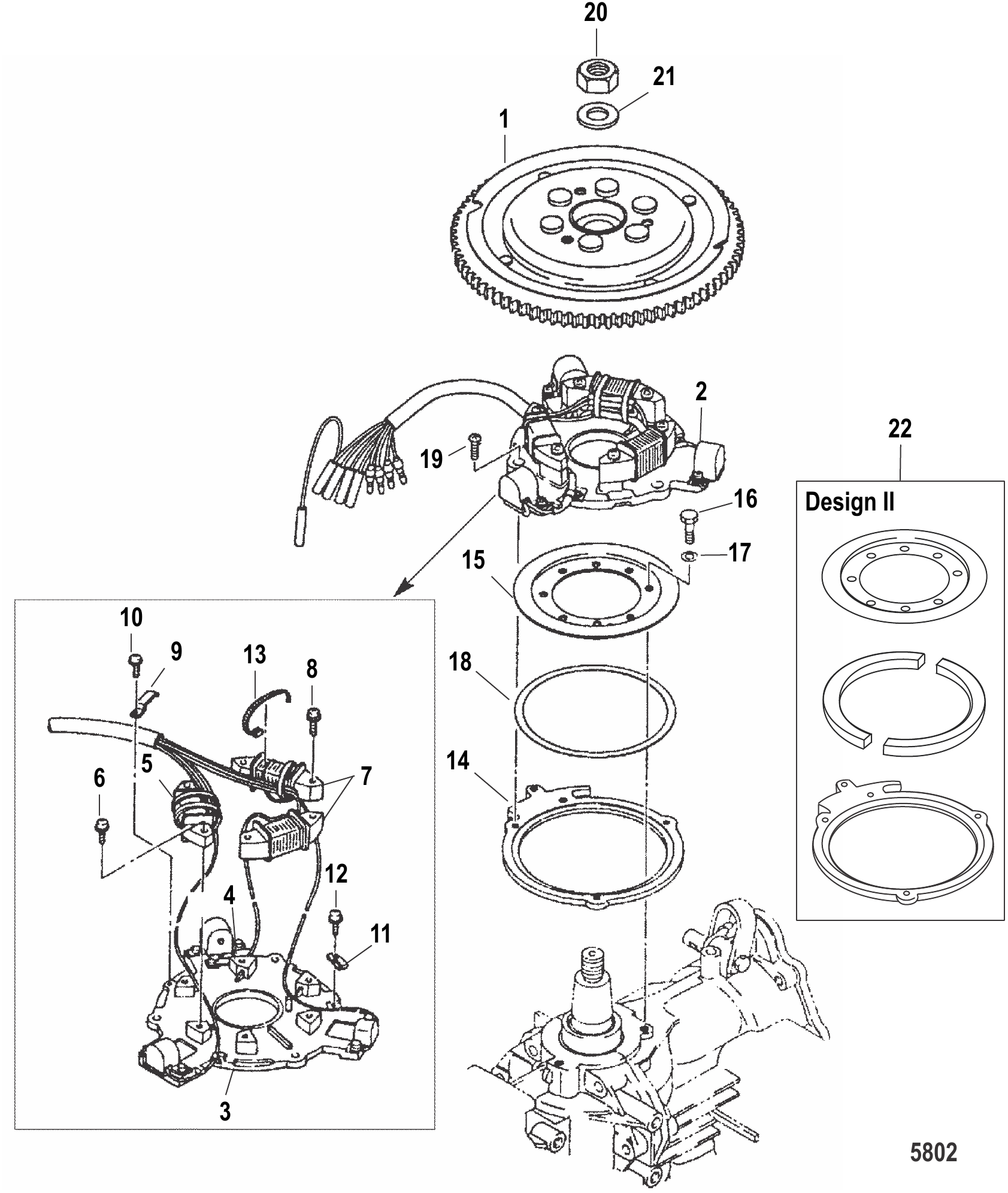

图 15飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8150242	飞轮	FLYWHEEL	1
2	853737A2	线圈板总成	PLATE ASSEMBLY Coil	1
2	8M0109038	集电板盒	COL PLATE BOX	1
3	160663	触发器	TRIGGER	1
4	8537381	脉冲支架	PULSE HOLDER	1
5	160582	定子	STATOR	1
6	8230318	螺钉	SCREW	2
7	160742	线圈充电器（套）	COIL Charger (Set)	1
8	8230318	螺钉	SCREW	4
9	8537382	导线导向器	WIRE GUIDE	1
10	851816	螺钉	SCREW	2
10	8M0135299	螺钉	SCREW	2
11	851817	卡箍	CLAMP	2
12	8518161	螺钉	SCREW	2
12	8230314	螺钉	SCREW	2
13	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
14	8537101	正时板	TIMING PLATE	1
14	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
15	853711	导板	GUIDE PLATE	1
15	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
16	166954	螺栓	BOLT	3
17	16818	锁紧垫圈	LOCKWASHER	3
18	8537951	垫片	SHIM	AR
18	8537952	垫片	SHIM	AR
18	8537953	垫片	SHIM	AR
19	8555441	螺钉	SCREW	3
20	851832	螺母	NUT	1
21	8539911	垫圈	WASHER	1
22	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1

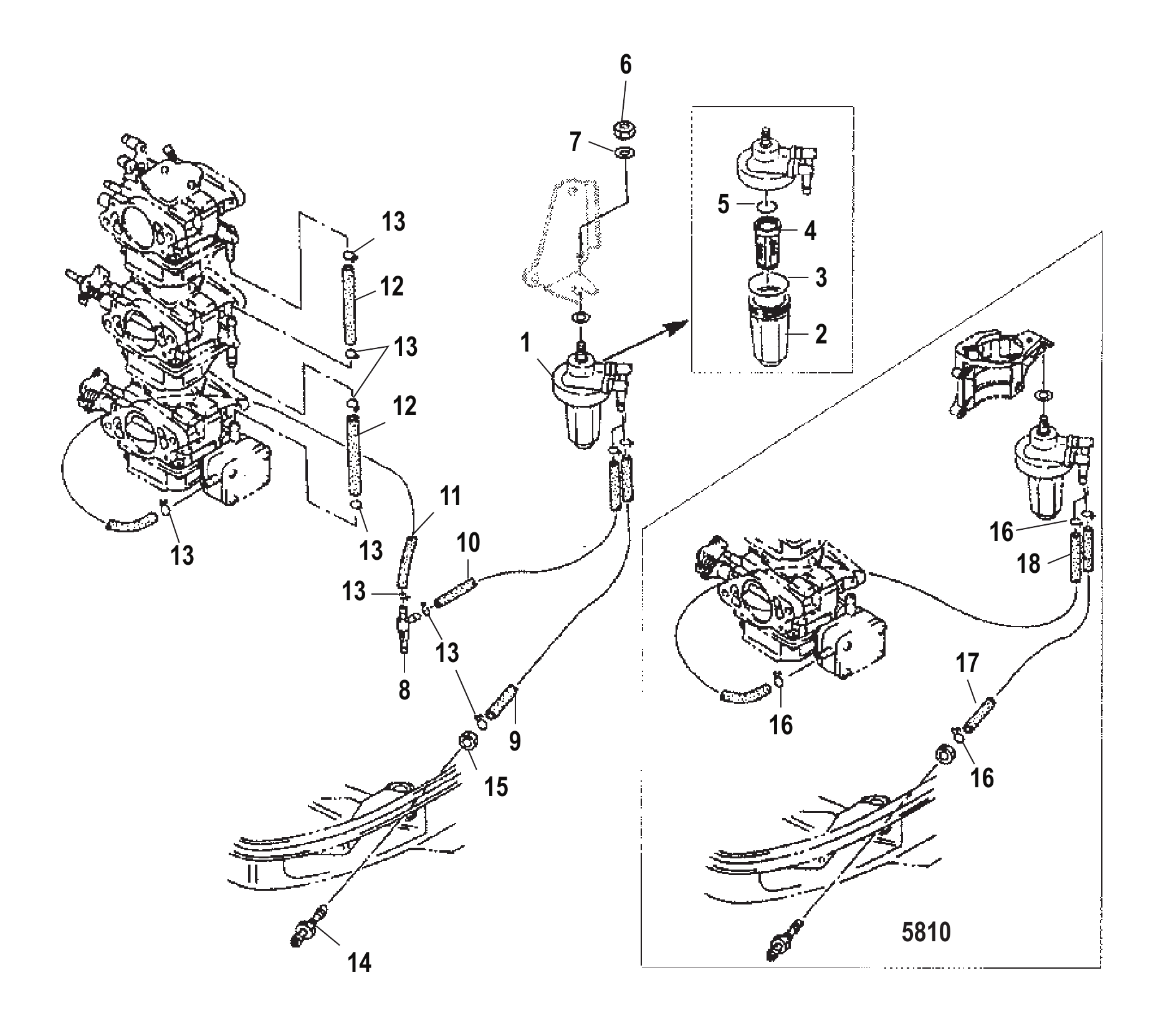

图 16燃油管 Fuel Line

REF	零件编号	中文名称	英文名称	数量
1	853733A2	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
2	8537351	杯套	CUP	1
3	851815	O型圈	O-RING	1
4	8537331	燃油滤清器	FILTER Fuel	1
5	8518151	O型圈	O-RING	1
6	8537223	螺母	NUT	1
6	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
7	16192	垫圈	WASHER	2
8	8518121	止回阀（喷油）	CHECK VALVE (Oil Injection)	1
9	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
9	8M0057113	油管	TUBING	1
10	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
10	8M0057113	油管	TUBING	1
11	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
11	8M0057113	油管	TUBING	1
12	824965	软管(80毫米)(机油喷射)	HOSE (80 mm) (Oil Injection)	2
12	8M0057113	油管	TUBING	2
13	95395	不锈钢卡箍（喷油）	CLIP Stainless Steel (Oil Injection)	10
14	853736	燃油连接器	CONNECTOR Fuel	1
15	17480	螺母	NUT	1
16	95395	不锈钢卡箍（非喷油）	CLIP Stainless Steel (Non-Oil Injection)	8
17	953949	燃油管路(1000毫米)(非机油喷射)	LINE Fuel (1000 mm) (Non-Oil Injection)	1
17	8M0057113	油管	TUBING	1
18	953949	燃油管路(1000毫米)(非机油喷射)	LINE Fuel (1000 mm) (Non-Oil Injection)	1
18	8M0057113	油管	TUBING	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

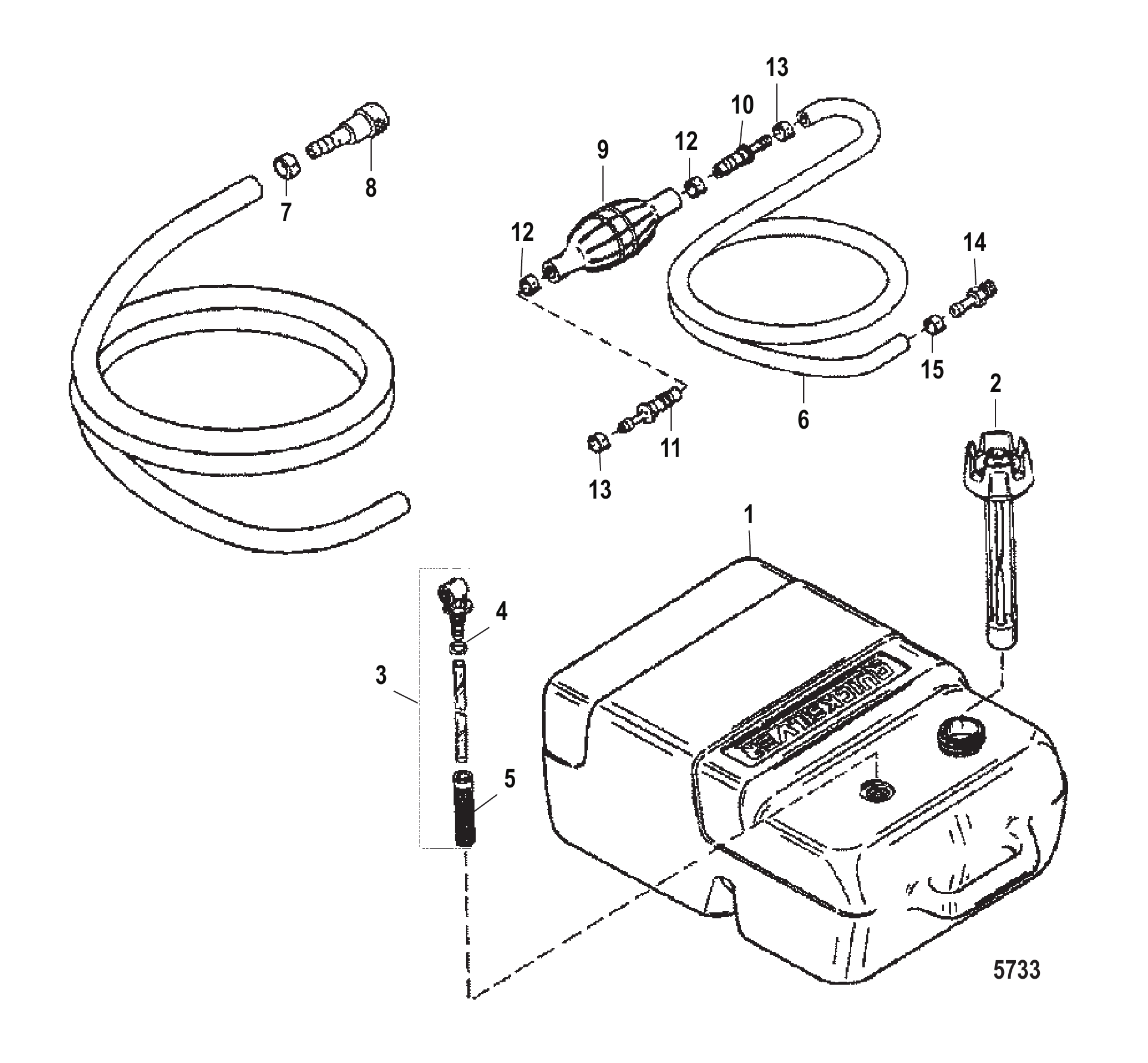

图 17燃油箱（塑料-6.6加仑） Fuel Tank (Plastic- 6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	823504A1	燃油箱总成-塑料6.6加仑	TANK ASSEMBLY Fuel - Plastic 6.6 Gallon	1
2	823536	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	823532A1	燃油连接套件	CONNECTOR KIT Fuel	1
3	8M0175545	燃油连接套件 6.6	CONN KIT FUEL 6.6	1
4	823533	O型圈	O-RING	1
5	823534	滤网	SCREEN	1
6	16789A42	燃油软管总成	HOSE ASSEMBLY Fuel	1
6	858610A37	燃油软管总成	HOSE ASSEMBLY Fuel	1
7	853798	卡箍	CLAMP	1
8	8537361	燃油连接器	CONNECTOR Fuel	1
8	8M0120628	燃油接头	FUEL CONNECTOR	1
9	13330A3	注油泵总成	BULB ASSEMBLY Primer	1
9	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
10	13331A1	止回阀总成(进口)	CHECK VALVE ASSEMBLY (Inlet)	1
10	13331A3	止回阀总成	CHECK VALVE ASSEMBLY	1
11	13331A2	止回阀总成(出口)	CHECK VALVE ASSEMBLY (Outlet)	1
11	13331A4	止回阀总成	CHECK VALVE ASSEMBLY	1
12	4158210	尼龙卡箍(大)	CLAMP Nylon (Large)	2
13	415827	尼龙卡箍(小)	CLAMP Nylon (Small)	2
13	41582Q7	卡箍	CLAMP	2
14	897711	连接器(.250-18)	CONNECTOR (.250-18)	1
14	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
15	415827	尼龙卡箍	CLAMP Nylon	1
15	41582Q7	卡箍	CLAMP	1

图 18齿轮箱（驱动轴） Gear Housing (Driveshaft)

REF	零件编号	中文名称	英文名称	数量
-	825132A14	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A12	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A13	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A12	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	825132A18	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A11	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
2	8130487	滚针轴承	BEARING Needle	1
3	82304212	螺栓	BOLT	6
3	879194274	螺栓	BOLT	6
4	953681	放油螺钉	SCREW Drain	2
4	8M0229353	堵头	PLUG	2
5	95220	衬垫	GASKET	2
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
6	8537631	滤水器(套)	STRAINER Water (Set)	1
6	853763003	滤清器套件	STRAINER SET	1
7	8555444	螺丝（2件装）	SCREW 2 Pack	1
8	85372216	螺母	NUT	1
8	85372210	螺母	NUT	1
9	8537632	滤水器	STRAINER Water	1
10	82304213	螺栓	BOLT	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	953682	放油螺钉	SCREW Drain	1
11	8M0242591	水塞	PLUG-WATER	1
12	952209	衬垫	GASKET	1
12	95220011	衬垫	GASKET	1
13	161366	驱动轴	DRIVESHAFT	1
13	161365	驱动轴	DRIVESHAFT	1
13	16136007	驱动轴	DRIVESHAFT	1
14	161283	滚珠轴承	BEARING Ball	2
15	953836	弹簧	SPRING	1
16	161382	小齿轮	GEAR Pinion	1
16	16138004	小齿轮	GEAR Pinion	1
17	85372217	螺母	NUT	1
18	851855001	垫片	SHIM	AR
18	8M0224379	垫片	SHIM	AR
18	851855003	垫片	SHIM	AR
18	851855005	垫片	SHIM	AR
19	161542	叶轮	IMPELLER	1
20	161551	键	KEY	1
21	161563	水泵上壳体	HOUSING Upper Water Pump	1
21	8M0048865	水泵壳体修理套件	W/P HOUSE REPR KT	1
22	161573	嵌件	INSERT	1
23	161583	衬垫	GASKET	1
23	16158017	衬垫	GASKET	1
24	851857	导板	GUIDE PLATE	1
25	161584	衬垫	GASKET	1
25	8M0155405	衬垫	GASKET	1
26	8260532	水泵下壳体	HOUSING Water Pump Lower	1
27	952188	定位销	PIN Dowel	2
28	8537079	油封	SEAL Oil	2
29	8537954	垫片	SHIM	1
30	16131	O型圈	O-RING	1
31	82304214	螺栓	BOLT	4
31	879194276	螺栓	BOLT	4
32	161682	密封件	SEAL	1
33	161705	水管	TUBE Water	1
33	161704	水管	TUBE Water	1
33	16170007	水管	TUBE Water	1
34	161712	密封件	SEAL	1
35	9528615	轴环	COLLAR	1
36	8537074	密封件	SEAL	1
37	161722	凸轮	CAM	1
37	8M0172382	离合器凸轮	CLUTCH CAM	1
38	16179	销	PIN	2
39	161865	凸轮杆	CAM ROD	1
39	161863	凸轮杆	CAM ROD	1
39	16186006	凸轮杆	CAM ROD	1
40	161762	衬套	BUSHING	1
41	161772	O型圈	O-RING	1
42	161782	O型圈	O-RING	1
43	8107532	止动器	STOPPER	1
44	162111	螺栓	BOLT	1
44	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
45	851859	连接器	CONNECTOR	1
46	952189	定位销	PIN Dowel	2
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1
-	853792A3	水泵维修套件	REPAIR KIT Water Pump	1
-	853792A10	维修套件	REPAIR KIT	1

图 19齿轮箱驱动轴序列号0N116270及以下 Gear Housing Driveshaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

图 20齿轮箱驱动轴序列号0N116271及以上 Gear Housing Driveshaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

图 21齿轮箱螺旋桨轴序列号0N116270及以下 Gear Housing Propeller Shaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

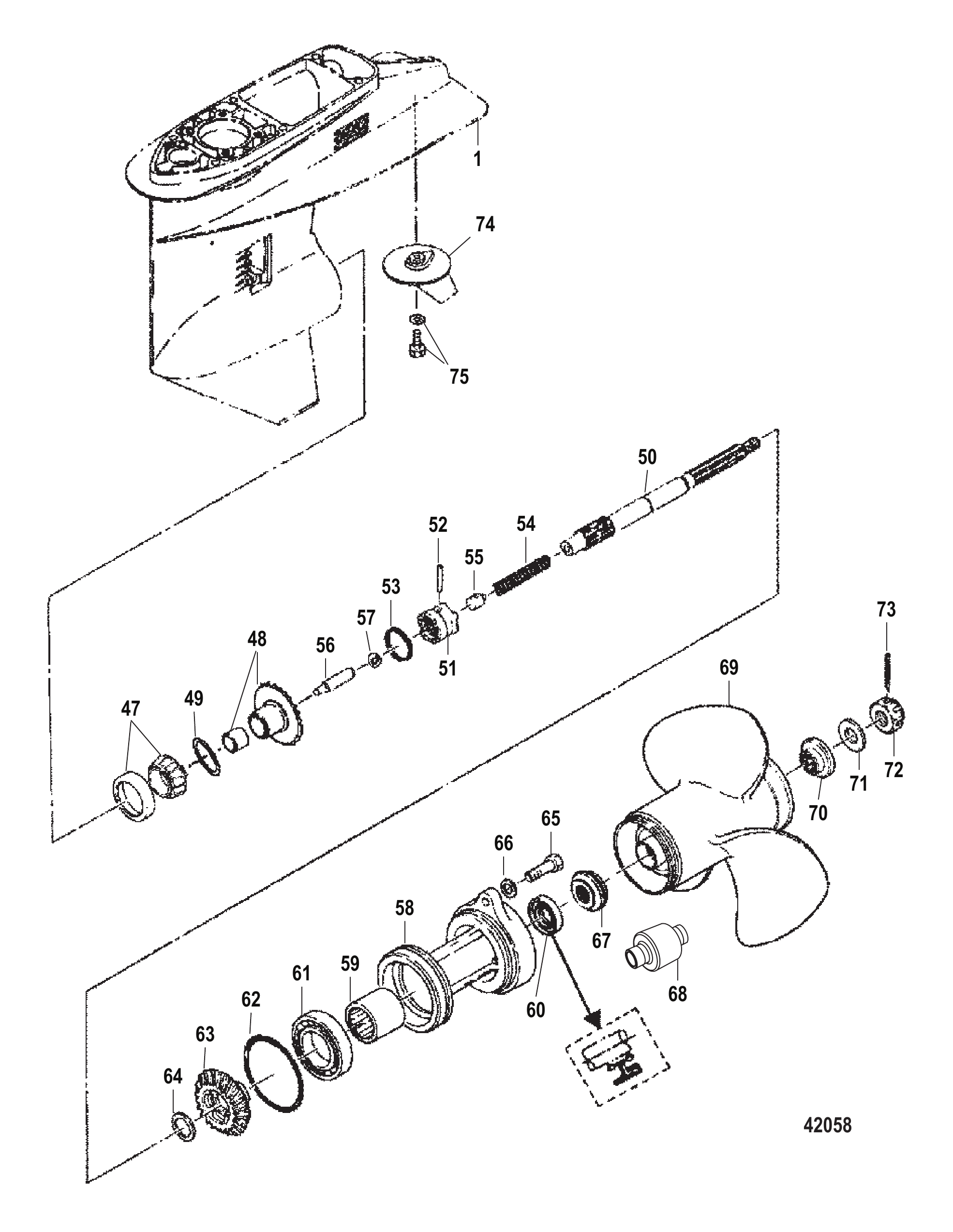

图 22齿轮箱螺旋桨轴序列号0N116271及以上 Gear Housing Propeller Shaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0119566	ORD 8M0127365	ORD 8M0127365	1
-	8M0046099	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161521	凸轮从动件	FOLLOWER Cam	1
57	161322	钢球	BALL Steel	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	895106	不锈钢垫圈	WASHER Stainless Steel	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
68	879150151	轮毂	HUB	1
69	802628003	螺旋桨（10）	PROPELLER (10)	OPT
69	QA2064X	BLKDIA 11.25X10R	BLKDIA 11.25X10R	OPT
69	802628002	螺旋桨（11）	PROPELLER (11)	OPT
69	802628T04	ORD QA2070X	ORD QA2070X	OPT
69	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
69	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
69	802621T06	ORD QA2080X	ORD QA2080X	OPT
69	802621T08	螺旋桨（12）	PROPELLER (12)	OPT
69	816702A45	BLMX 10.8X12	BLMX 10.8X12	OPT
69	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
69	802621T08	螺旋桨（12）	PROPELLER (12)	1
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
70	851861	推力毂（后）	THRUST HUB (Rear)	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
71	161409	垫圈	WASHER	1
72	161472	螺旋桨螺母	PROP NUT	1
73	8150265	开口销	COTTER PIN	1
74	853762	平衡鳍板	TRIM TAB	1
75	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	8M0046095	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0243083	衬垫套件	GASKET SET	1

图 23齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	825132A14	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A12	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A13	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A12	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A18	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A11	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	8129462	离合器	CLUTCH	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161322	钢球	BALL Steel	1
57	161521	凸轮从动件	FOLLOWER Cam	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
58	825119A4	轴承座总成	CARRIER ASSEMBLY Bearing	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
68	8026212	螺旋桨	PROPELLER	1
68	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
68	802621	螺旋桨	PROPELLER	OPT
68	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
68	8026211	螺旋桨	PROPELLER	1
68	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
68	802628	螺旋桨	PROPELLER	OPT
68	802628002	螺旋桨（11）	PROPELLER (11)	OPT
68	8026281	螺旋桨	PROPELLER	OPT
68	802628003	螺旋桨（10）	PROPELLER (10)	OPT
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
69	851861	推力毂（后）	THRUST HUB (Rear)	1
70	161409	垫圈	WASHER	1
71	161472	螺旋桨螺母	PROP NUT	1
72	8150265	开口销	COTTER PIN	1
73	853762	平衡鳍板	TRIM TAB	1
74	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1

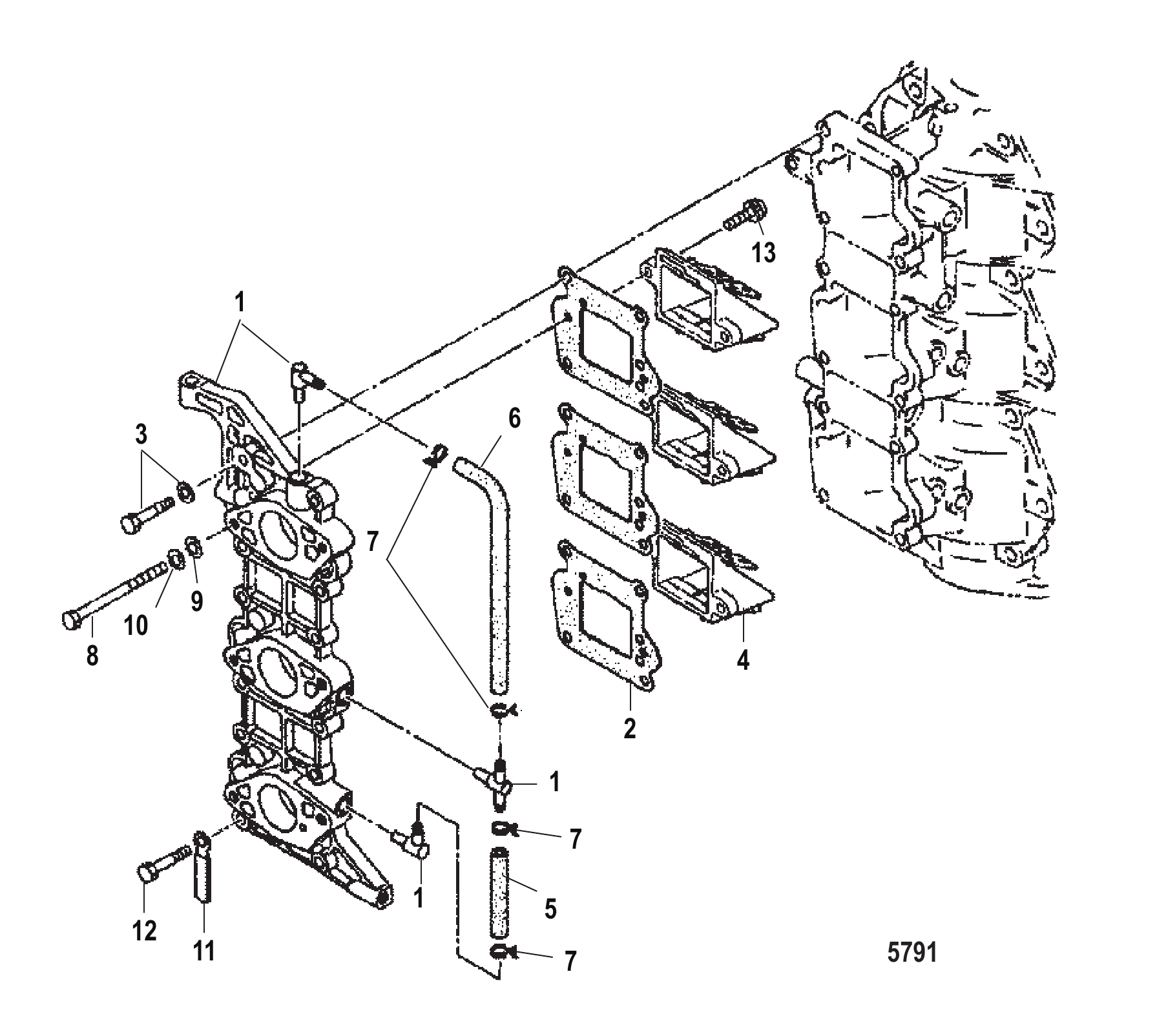

图 24进气歧管及簧片阀组 Inlet Manifold and Reed Block

REF	零件编号	中文名称	英文名称	数量
1	853717A2	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
1	853717A3	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
2	855555	衬垫	GASKET	3
2	8M0047033	衬垫	GASKET	3
3	168286	螺栓	BOLT	11
4	8537191	簧片阀组	REED BLOCK	3
4	8537192	簧片阀组	REED BLOCK	3
5	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
5	8M0057113	油管	TUBING	1
6	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
6	8M0057113	油管	TUBING	1
7	95395	不锈钢卡扣	CLIP Stainless Steel	4
8	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	6
8	855809003	螺栓	BOLT	6
9	809931044	垫圈	WASHER	6
10	16818	锁紧垫圈	LOCKWASHER	6
11	813275	卡箍	CLAMP	1
12	95314	螺钉	SCREW	1
13	8230317	螺钉	SCREW	6
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

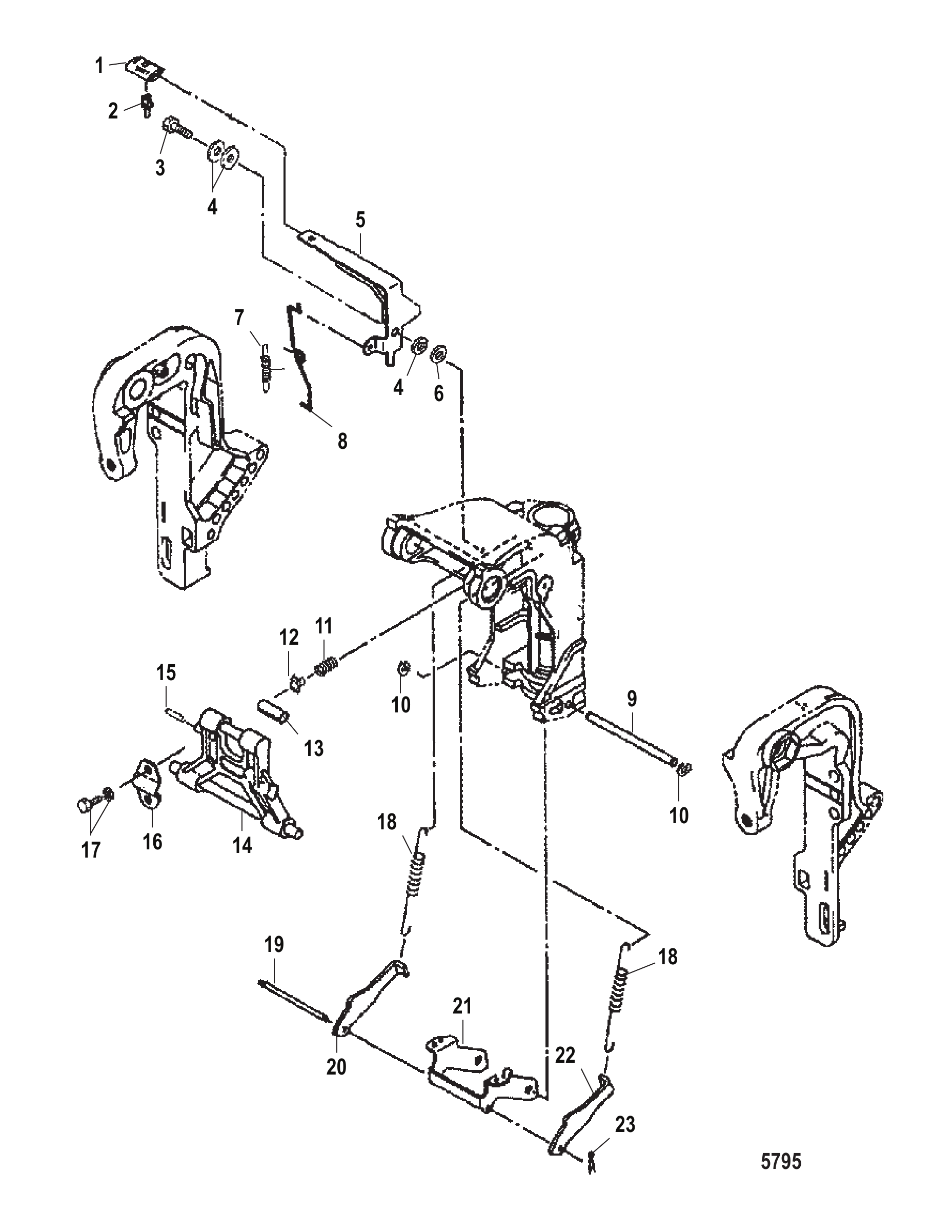

图 25手动倾斜装置 Manual Tilt

REF	零件编号	中文名称	英文名称	数量
1	853775	握把	GRIP	1
1	8M0183798	握把	GRIP	1
2	853776	按钮	BUTTON	1
2	8M0245322	止动器	STOPPER	1
3	804049	轴/螺栓倒车锁杆	SHAFT/BOLT Reverse Lock Lever	1
3	803790001	肩螺栓	BOLT Shoulder	1
4	16192	垫圈	WASHER	3
5	804048	倾斜止动杆	LEVER Tilt Stopper	1
5	8M0059835	倾斜止动杆	LEVER TILT STOP	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	8040246	弹簧	SPRING	1
8	804050	连接杆	LINK	1
9	804046	倒挡锁定轴	SHAFT Reverse Lock	1
10	160572	E型卡环	E RING	2
11	953832	弹簧	SPRING	1
12	853774	停机开关	STOP	1
13	8251131	支架	BRACKET	1
14	8251125	倾斜止动块	STOPPER Tilt	1
14	8M0230676	倾斜止动器	TILT STOPPER	1
15	9521813	弹簧销	PIN Spring	1
16	162101	定位板	SET PLATE	1
16	879194006	定位板	SET PLATE	1
17	8230426	螺栓	BOLT	2
18	8040244	弹簧	SPRING	2
18	8040245	弹簧	SPRING	2
19	804047	倒车锁杆	ROD Reverse Lock	1
20	804044	倒车锁（右舷）	LOCK Reverse (Starboard)	1
21	804045	倒车锁臂	ARM Reverse Lock	1
21	804045004	倒车锁臂	ARM Reverse Lock	1
22	8040441	倒车锁（左舷）	LOCK Reverse (Port)	1
23	8150261	开口销	COTTER PIN	1

图 26手动倾斜装置序列号0N096057及以下 Manual Tilt Serial Number 0N096057 and Below

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

图 27手动倾斜装置序列号0N096058及以上 Manual Tilt Serial Number 0N096058 and Up

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

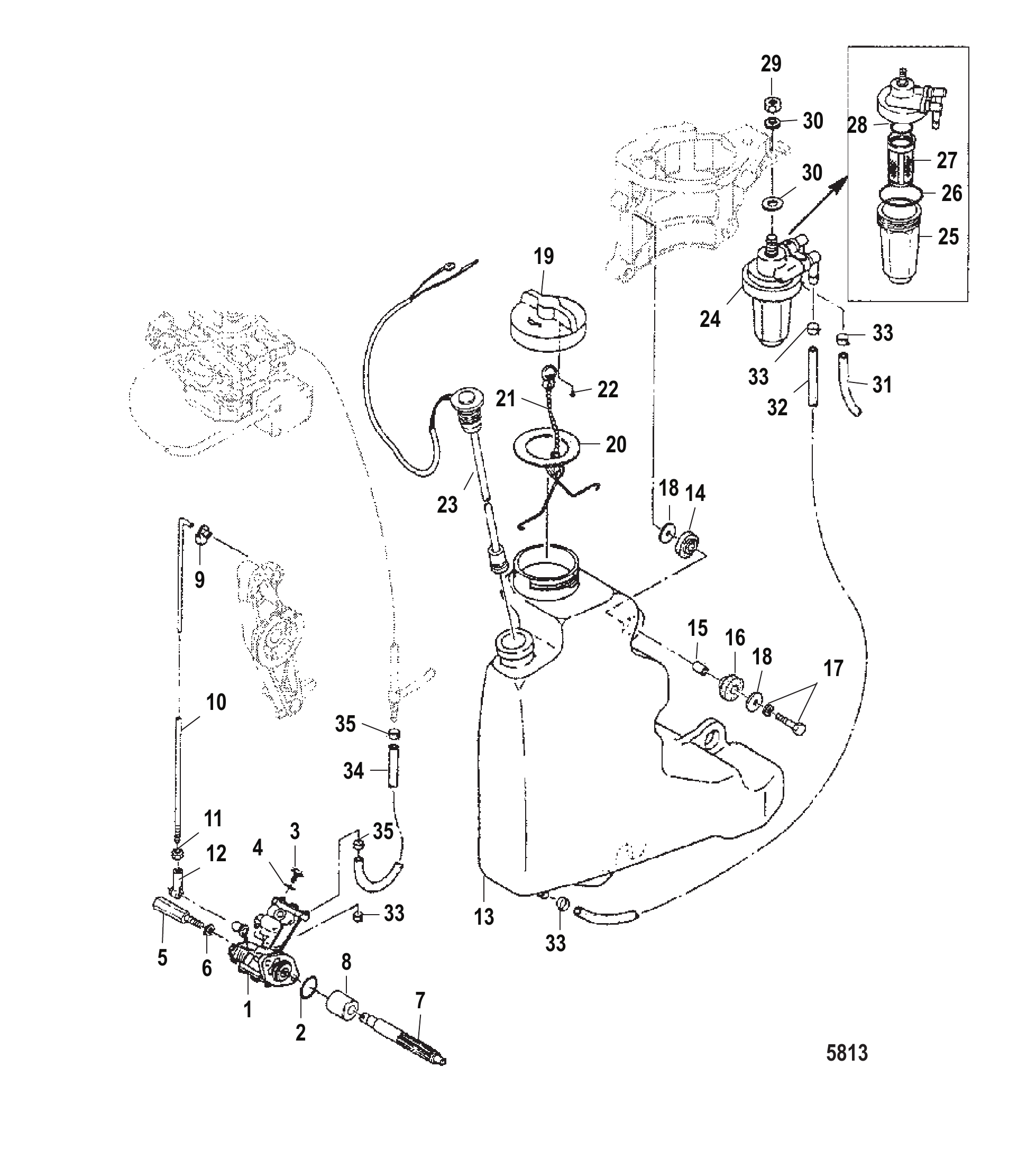

图 28机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	851840A1	油泵总成	PUMP ASSEMBLY Oil	1
2	8518154	O型圈	O-RING	1
3	851841	螺栓	BOLT	1
4	953927	垫圈	WASHER	1
5	162633	螺栓	BOLT	2
5	8M0098600	螺栓	BOLT	2
6	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
7	8555521	从动齿轮	GEAR Driven	1
8	851858	衬套	BUSHING	1
9	163332	快拆连杆	SNAP Link Rod	1
10	8555614	连杆	LINK ROD	1
10	8M0079379	连杆	LINK ROD	1
11	8537225	螺母	NUT	1
11	16081	不锈钢螺母	NUT Stainless Steel	1
12	853745	盖帽	CAP	1
13	851842	机油箱	TANK Oil	1
14	8518153	护孔环	GROMMET	3
15	8537154	隔套	SPACER	3
15	853715007	隔套	SPACER	3
16	8537437	橡胶支座	MOUNT Rubber	3
17	162232	螺栓	BOLT	3
18	161404	垫圈	WASHER	6
19	851843	盖帽	CAP	1
20	851844	衬垫	GASKET	1
21	851845	挂钩	HOOK	1
21	8M0126977	燃油箱盖	CAP-FUEL TANK	1
22	8518122	止回阀	CHECK VALVE	1
23	851846	传感器	SENSOR	1
24	851847A1	机油滤清器总成	FILTER ASSEMBLY Oil	1
25	8537351	杯套	CUP	1
26	851815	O型圈	O-RING	1
27	8518471	滤清器	FILTER	1
28	8518151	O型圈	O-RING	1
29	8537223	螺母	NUT	1
29	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
30	16192	垫圈	WASHER	2
31	851848	油管	TUBING	1
31	8518481	管材(1米)	TUBING (1 Meter)	1
32	8518481	管材(1米)	TUBING (1 Meter)	1
33	8518171	卡扣	CLIP	4
33	8M0129429	软管夹	HOSE CLAMP	4
34	8518482	管件（230毫米）	TUBING (230 mm)	1
34	879194474	软管	HOSE	1
35	851849	卡扣	CLIP	2
35	803525005	卡扣	CLIP	2

图 29动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
1	8251123	倾斜挡块	STOP Tilt	1
1	8251124	倾斜挡块	STOP Tilt	1
1	8251123	倾斜挡块	STOP Tilt	1
2	16208	握把	GRIP	1
2	16207A3	倾斜止动套件	TILT STOP KIT	1
3	9528616	轴环	COLLAR	2
4	82304216	螺栓	BOLT	2
4	8M0062251	螺栓	BOLT	2
5	168261	垫圈	WASHER	2
6	953837	弹簧	SPRING	1
7	851873A1	动力升降总成	POWER TRIM ASSEMBLY	1
8	851874	上气缸销	PIN Upper Cylinder	1
8	8M0115482	气缸销	PIN-CYLINDER	1
9	8113682	套筒	SLEEVE	2
10	161765	衬套	BUSHING	2
11	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
12	16238	垫圈	WASHER	1
12	898101937	垫圈	WASHER	1
13	8518741	下气缸销	PIN Lower Cylinder	1
14	9528617	轴环	COLLAR	1
15	8113682	套筒	SLEEVE	2
16	161766	衬套	BUSHING	2
16	16176011	衬套	BUSHING	2
17	85372219	螺母	NUT	2
18	8518681	垫圈	WASHER	4
18	8M0060184	垫圈	WASHER	4
19	17169	卡箍	CLAMP	1
20	8555445	螺钉	SCREW	1

图 30动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	851873A1	动力升降总成	POWER TRIM ASSEMBLY	1
1	8276751	马达	MOTOR	1
2	8518662	螺栓	BOLT	3
3	9528620	轴环	COLLAR	3
4	827672A2	泄压阀（下）	RELIEF VALVE (Down)	1
5	161314	O型圈	O-RING	1
6	8276741	泵	PUMP	1
7	161314	O型圈	O-RING	2
8	8518663	螺栓	BOLT	1
9	8518664	螺栓	BOLT	2
10	851876	滤清器	FILTER	1
11	851877	驱动接头	DRIVE JOINT	1
12	161315	O型圈	O-RING	1
13	827672A3	泄压阀（上）	RELIEF VALVE (Up)	1
14	8555541	O型圈	O-RING	1
15	161316	O型圈	O-RING	1
16	851878	滤清器	FILTER	1
17	851879A1	阀座总成	VALVE SEAT ASSEMBLY	1
18	161317	O型圈	O-RING	1
19	161318	O型圈	O-RING	1
20	851879A2	阀密封总成	VALVE SEAL ASSEMBLY	1
21	161317	O型圈	O-RING	1
22	161318	O型圈	O-RING	1
23	851880	阀芯	SPOOL	1
24	851881	挡圈	BACKUP RING	1
25	851882	弹簧	SPRING	1
26	827670A3	升降活塞杆总成	ROD ASSEMBLY Trim Piston	1
26	827670T03	减震杆	SHOCK ROD	1
27	8555542	O型圈	O-RING	1
28	8555543	O型圈	O-RING	1
29	8518811	挡圈	BACKUP RING	1
30	8276761	活塞	PISTON	1
31	8555543	O型圈	O-RING	1
32	8518811	挡圈	BACKUP RING	1
33	953929	垫圈	WASHER	2
34	9528618	轴环	COLLAR	1
35	8518821	弹簧	SPRING	2
36	161319	O型圈	O-RING	1
37	8126411	O型圈	O-RING	1
38	8134421	手动阀	MANUAL VALVE	1
39	953451	C形环	C RING	1
40	8555491	堵头	PLUG	1
41	1613110	O型圈	O-RING	1

图 31反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	804021A1	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0225922	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	8518583	衬套	BUSHING	1
3	804026	滑动板	SLIDING PLATE	1
4	804024	启动弹簧	SPRING Starter	1
5	804022	卷轴	REEL	1
6	9539212	垫圈	WASHER	1
7	804027	C形环	C RING	1
8	8040242	回位弹簧	SPRING Return	1
9	804023	棘轮	RATCHET	1
10	8040241	摩擦弹簧	SPRING Friction	1
11	8040261	滑动板	SLIDING PLATE	1
12	804025	摩擦片	FRICTION PLATE	1
13	162637	螺栓	BOLT	1
14	804028	启动绳	ROPE Starter	1
15	804029	起动手柄	HANDLE Starter	1
16	804030	导套	GUIDE	1
16	8M0054758	导套	GUIDE	1
17	162636	螺栓	BOLT	2
18	804031	卷轴挡块	STOPPER Reel	1
19	804032	臂挡块	ARM Stopper	1
20	8040243	弹簧挡块	SPRING Stopper	1
21	9539213	垫圈	WASHER	1
22	81502611	开口销	COTTER PIN	1
23	85374013	电线	WIRE	1
24	804033	电缆固定座	HOLDER Cable	1
25	804034	螺钉	SCREW	1
26	8113683	套筒	SLEEVE	1
27	4000330	螺钉(M6x25)	SCREW (M6 x 25)	3
27	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3
28	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
29	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
29	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
30	16826	不锈钢垫圈	WASHER Stainless Steel	2
31	9528624	轴环(9.3 mm)	COLLAR (9.3 mm)	1
31	8M0021168	轴环	COLLAR	1
32	804036	启动器锁臂	LOCK ARM Starter	1
33	804035	启动器滑轮	PULLEY Starter	1
33	8M0231222	启动器滑轮	PULLEY Starter	1
34	168307	螺栓	BOLT	3
35	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3

图 32反冲启动器序列号0N252805及以下 Recoil Starter Serial 0N252805 and Below

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

图 33反冲启动器序列号0N252806至0N468474 Recoil Starter Serial 0N252806 to 0N468474

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

图 34反冲启动器序列号0N468475及以上 Recoil Starter Serial 0N468475 and Up

REF	零件编号	中文名称	英文名称	数量
1	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
1	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802616A02	遥控装置	REMOTE CONTROL	1
1	8M0046402	遥控装置	REMOTE CONTROL	1
2	853989	螺钉	SCREW	3
3	853990	隔套	SPACER	3
4	853991	垫圈	WASHER	3
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
6	8539921	接线端子	TERMINAL EYE	2
7	160572	E型卡环	E RING	2
8	853993	护孔环	GROMMET	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2
-	802611A2	升降仪表/传感器套件	METER/SENDER KIT Trim	1
9	802611A1	升降仪表套件	TRIM METER KIT	1
10	802612	灯泡	BULB	1
11	802613	减震器	DAMPER	1
12	802614	支架	BRACKET	1
13	802615	绝缘垫圈	INSULATED WASHER	2
14	16335	垫圈	WASHER	2
15	168181	锁紧垫圈	LOCKWASHER	2
16	802617	螺母	NUT	2
17	851875	升降传感器	SENDER Trim	1
18	17169	卡箍	CLAMP	1
19	8555445	螺钉	SCREW	1
20	16705	螺栓	BOLT	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	2
22	802998A2	引线	LEAD WIRE	1
22	8M0078284	引线	LEAD WIRE	1
23	802618	工具包	TOOL KIT	1
24	12066A9	绳索	ROPE	1
24	12066Q10	启动绳@2	ROPE-STARTER@2	1
25	168411	冲洗塞	FLUSH PLUG	1
26	804632A1	水温表	TEMPERATURE GAUGE Water	1
26	804632T01	温度表	GAUGE-TEMP	1
27	804634	灯泡	BULB	1
28	802613	减震器	DAMPER	1
29	804635	支架	BRACKET	1
30	802617	螺母	NUT	2
31	168181	锁紧垫圈	LOCKWASHER	2
32	804636	水温传感器	SENSOR Water Temperature	1
33	804637	引线	LEAD WIRE	1
34	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
34	8M0127367	延长套件	EXTENSION KIT	1
-	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1
-	804375A1	转速表	TACHOMETER	1
-	888768	整流器套装	RECTIFIER KIT	1
-	853741	盖帽（无升降功能）	CAP (No Trim)	2

图 35遥控组件 Remote Control Components

REF	零件编号	中文名称	英文名称	数量
-	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
-	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802977	盖帽	CAP	1
2	802978	堵头	PLUG	2
3	802974	握把	GRIP	1
4	802973	控制杆	LEVER Control	1
5	16122	螺钉	SCREW	1
5	823042067	螺钉	SCREW	1
6	802975	空挡锁止臂	NEUTRAL LOCK ARM	1
7	802976	弹簧	SPRING	1
8	16122	螺钉	SCREW	1
8	823042067	螺钉	SCREW	1
9	8029651	垫圈	WASHER	1
10	802987	贴花	DECAL	1
11	802986	调节螺钉	SCREW Adjusting	1
12	8029652	垫圈	WASHER	1
13	160572	E型卡环	E RING	1
14	802985	盖板	COVER	1
15	802971	定位板	DETENT PLATE	5
16	8029691	滚轮	ROLLER	1
17	802972	固定座	RETAINER	1
18	163341	螺钉	SCREW	2
19	8029633	衬套	BUSHING	2
20	802968	推力板	THRUST PLATE	1
21	802967	驱动齿轮	GEAR Drive	1
22	171741	螺栓	BOLT	1
23	16081	不锈钢螺母	NUT Stainless Steel	1
24	802969	滚轮	ROLLER	1
25	802970	节气门臂	ARM Throttle	1
25	8M0135304	节气门摇臂	THROTTLE ARM	1
26	8029631	衬套	BUSHING	2
27	802982	鼓轮	DRUM	1
28	8029661	波形垫圈	WAVE WASHER	1
29	953861	螺钉	SCREW	5
30	802979	螺栓	BOLT	1
31	16192	垫圈	WASHER	1
32	802984	后盖板	REAR PANEL	1
33	802980	后壳体	HOUSING Rear	1
34	8029761	弹簧	SPRING	1
35	802983	固定座	RETAINER	1
36	8029692	滚轮	ROLLER	1
37	163341	螺钉	SCREW	1
38	8029632	衬套	BUSHING	1
39	802964	油门摩擦臂	FRICTION ARM Throttle	1
40	802966	波形垫圈	WAVE WASHER	1
41	802965	垫圈	WASHER	1
42	802962	换挡齿轮	SHIFT GEAR	1
43	802963	衬套	BUSHING	1
44	95386	螺栓	BOLT	2
44	8M0038337	螺钉	SCREW	2
45	802981	杠杆	LEVER	1
45	8M0085508	杠杆	LEVER	1
46	8029634	衬套	BUSHING	1

图 36维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
80263898	零件手册 40 Lightning/40 Lightning XR40 Seapro/Marathon/50 International	PARTS MANUAL 40 Lightning/40 Lightning XR40 Seapro/Marathon/50 International	1
855973A98	贴花套件	DECAL SET	1
855975A98	贴花套件	DECAL SET	1
855975A01	贴花套件	DECAL SET	1
856927	贴花套件	DECAL SET	1
856926	贴花套件	DECAL SET	1
855975A01	贴花套件	DECAL SET	1
877864A00	贴花套件	DECAL SET	1
855975A01	贴花套件	DECAL SET	1
855975A03	贴花套件	DECAL SET	1
888722A03	贴花套件	DECAL SET	1
892639A04	贴花套件	DECAL SET	1
8M0114990	服务套件贴纸	DECAL-SERVICE KIT	1
858842001	标识贴纸（批量）	DECAL Gang Run	1
8M0161491	贴花套件	DECAL SET	1
87819110	换挡标识贴纸（前进-空挡-倒车）	DECAL Shift (F-N-R)	1
85926610	换挡标识贴纸（前进-空挡-倒车）	DECAL Shift (F-N-R)	1

图 37换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	161864	换挡连杆	SHIFT ROD	1
2	161843	换挡杆	LEVER Shift Rod	1
3	851862	换挡臂	SHIFT ARM	1
4	163361	衬套	BUSHING	2
5	8537234	波形垫圈	WAVE WASHER	1
6	851863	卡扣	CLIP	1
7	851864	止动器	STOPPER	1
7	8M0138736	换挡定位弹簧	SPRING SHIFT DETE	1
8	8107551	螺栓	BOLT	1
9	8518641	卡箍	CLAMP	1
9	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
10	851865	换档轴	SHIFT SHAFT	1
11	953925	垫圈	WASHER	1
12	851863	卡扣	CLIP	1
13	8537452	电缆接头座	SOCKET Cable Joint	1
13	8M0079131	插座	SOCKET	1
14	953925	垫圈	WASHER	1
15	8150262	开口销	COTTER PIN	1
16	804037	换挡杆(手柄)	LEVER Shift (Handle)	1
17	16219	手柄密封件	SEAL (Handle)	1

图 38启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	853805A3	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	8538061	小齿轮	PINION	1
2	8M0188338	小齿轮	PINION	1
3	953926	垫圈	WASHER	1
4	8538072	电刷架	HOLDER Brush	1
4	8M0135544	电刷架	HOLDER Brush	1
5	16821	螺钉	SCREW	2
6	9528614	衬套	BUSHING	1
6	8M0135546	衬套	BUSHING	1
7	161784	O型圈	O-RING	1
8	9528619	衬套	BUSHING	1
8	8M0135545	衬套	BUSHING	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
11	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
12	162632	螺栓	BOLT	2
13	16079	锁紧垫圈	LOCKWASHER	2
14	160721	垫圈	WASHER	2
15	853809	启动电磁阀	SOLENOID Starter	1
15	853809T	电磁阀	SOLENOID	1
16	162233	螺钉	SCREW	1
17	8518362	支架	BRACKET	1
18	162234	螺栓	BOLT	2
19	851838	盖板	COVER	1
20	8230429	螺栓	BOLT	2
20	823042073	螺钉	SCREW	2
21	851836	支架	BRACKET	1
22	8518361	支架	BRACKET	1
23	8230429	螺栓	BOLT	4
23	823042073	螺钉	SCREW	4
24	8230426	螺栓	BOLT	1
25	4000330	螺钉(M6x25)	SCREW (M6 x 25)	3
25	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3
26	953921	不锈钢垫圈	WASHER Stainless Steel	3
27	9528613	轴环	COLLAR	3
28	953923	橡胶垫圈	WASHER Rubber	3
29	851837	橡胶支座	MOUNT Rubber	1
30	8537403	电缆	CABLE	1
31	8538161	盖帽	CAP	2
32	8537404	蓄电池线	WIRE Battery	1
32	8M0069792	ORD 84-8M0086098	ORD 84-8M0086098	1
33	853816	盖帽	CAP	1
34	162111	螺栓	BOLT	1
34	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
35	813275	卡箍	CLAMP	1
36	162231	螺栓	BOLT	1

图 39转向拉杆部件 Steering Drag Link Components

REF	零件编号	中文名称	英文名称	数量
-	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
1	853825	盖帽	CAP	1
2	8538241	拉杆	ROD Drag Link	1
2	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
3	9528621	轴环	COLLAR	1
4	9539210	垫圈	WASHER	2
5	161473	尼龙螺母	NUT Nylon	1
6	9528622	轴环	COLLAR	1
7	8518666	螺栓	BOLT	1
8	8150267	开口销	COTTER PIN	1
9	8537452	电缆接头座	SOCKET Cable Joint	2
9	8M0079131	插座	SOCKET	2
10	953925	垫圈	WASHER	2
11	8150262	开口销	COTTER PIN	2

图 40转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
1	803996	转向手柄	HANDLE Steering	1
2	804020	油门标识贴纸	DECAL Throttle	1
3	160861	握把	GRIP	1
4	8150461	螺钉	SCREW	1
5	8518582	衬套	BUSHING	1
6	8518581	衬套	BUSHING	1
7	804017	波形垫圈	WAVE WASHER	1
8	804508	垫圈	WASHER	1
9	803997A1	转向手柄固定座总成	HOLDER ASSEMBLY Steering Handle	1
9	8M0077708	舵柄固定座	HOLDER, TILLER	1
10	8116533	螺柱	STUD	1
10	879194300	螺柱	STUD	1
11	168261	垫圈	WASHER	1
12	85372215	螺母	NUT	1
13	804018	油门拉线	WIRE Throttle	2
13	804018001	节气门拉索	CABLE-THROTTLE	2
14	813026	摩擦片	FRICTION PIECE	1
15	16087	调节螺钉	SCREW Adjusting	1
16	16826	不锈钢垫圈	WASHER Stainless Steel	1
17	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
18	803998	油门轴	SHAFT Throttle	1
19	16336	衬套	BUSHING	1
20	16191	隔套	SPACER	1
21	8537152	隔套	SPACER	1
22	8150263	开口销	COTTER PIN	1
23	804055	支撑托架	BRACKET Support	1
24	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
25	8116541	螺柱	STUD	2
26	16192	垫圈	WASHER	2
27	95374	尼龙螺母	NUT Nylon	2
28	804019	转向支架	BRACKET Steering	1
28	804019005	转向支架	BRACKET Steering	1
29	162636	螺栓	BOLT	1
30	85554410	螺钉	SCREW	1
31	953921	不锈钢垫圈	WASHER Stainless Steel	1
32	953951	卡箍	CLAMP	1
33	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
34	8537392	油门连杆支架	BRACKET Throttle Link	1
35	16214	螺栓	BOLT	2
35	16223	螺栓(M6x14)	BOLT (M6 x 14)	2
36	16826	不锈钢垫圈	WASHER Stainless Steel	2
-	803996A1	手柄套件	HANDLE KIT	1
-	8M0133053	手柄套件	HANDLE KIT	1

图 41节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	8537421	执行器臂	ARM Actuator	1
1	853742003	执行器臂	ARM Actuator	1
2	16201	螺栓	BOLT	1
3	161404	垫圈	WASHER	2
4	9528612	轴环	COLLAR	1
5	16830	螺栓	BOLT	1
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	8537501	节气门凸轮	CAM Throttle	1
7	8537502	节气门凸轮	CAM Throttle	1
8	803156	提前角调节杆	LEVER Advancer	1
9	82304218	螺栓	BOLT	1
9	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
10	803157	油门凸轮弹簧	SPRING Throttle Cam	1
11	953921	不锈钢垫圈	WASHER Stainless Steel	2
12	9528613	轴环	COLLAR	1
13	853744	球头关节	BALL JOINT	2
13	853744001	球头关节	BALL JOINT	2
14	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
15	8555612	L型连杆	L-LINK	1
15	8M0054756	L型连接杆	LINK-L	1
16	8555616	L型连杆	L-LINK	1
17	853745	盖帽	CAP	2
18	8537225	螺母	NUT	2
18	16081	不锈钢螺母	NUT Stainless Steel	2
19	163332	快拆连杆	SNAP Link Rod	2
20	8537452	电缆接头座	SOCKET Cable Joint	1
20	8M0079131	插座	SOCKET	1
21	953925	垫圈	WASHER	1
22	8150262	开口销	COTTER PIN	1
23	803993	油门限位臂(手柄)	ARM Throttle Stop (Handle)	1
24	4000330	螺钉(M6×25)(手柄)	SCREW (M6 x 25) (Handle)	1
24	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
25	16826	不锈钢垫圈(手柄)	WASHER Stainless Steel (Handle)	2
26	9528624	轴套(9.3毫米)(手柄)	COLLAR (9.3 mm) (Handle)	1
26	8M0021168	轴环	COLLAR	1
27	803994	S型连杆(手柄)	S-LINK (Handle)	2
28	8M0148747	快拆杆(手柄)	ROD Snap (Handle)	4

图 42工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8539966	弹簧销工具	TOOL Spring Pin	1
2	8539968	弹簧销工具	TOOL Spring Pin	1
3	80313314	离合器销卡扣工具	SNAP TOOL Clutch Pin	1
4	9528623	轴环	COLLAR	1
5	161773	O型圈	O-RING	1
6	80313310	轴测量工具	MEASURING TOOL SHAFT	1
7	80313311	轴承拉拔器	PULLER TOOL Bearing	1
7	8M0050354	工具	TOOL	1
8	1614011	垫圈	WASHER	1
9	85372221	螺母	NUT	1
10	80313312	背隙测量夹具	CLAMP TOOL Backlash Measuring	1
11	803134	螺栓	BOLT	4
12	80313313	百分表安装板	PLATE TOOL Dial Gauge	1
13	8539964	轴承拉拔器	PULLER TOOL Bearing	1
13	8M0060180	锥齿轮轴承	BEVEL GEAR BRG	1
14	85372220	螺母	NUT	1
15	1614010	垫圈	WASHER	1
16	8031332	法兰	FLANGE	1
17	8031338	轴止动工具	STOPPER TOOL Shaft	1
18	8031333	轴	SHAFT	1
19	8031334	导向工具	GUIDE TOOL	1
20	8031335	固定工具	RETAINER TOOL	1
21	8031336	法兰	FLANGE	1
22	8031339	轴止动工具	STOPPER TOOL Shaft	1
23	8031337	导向工具	GUIDE TOOL	1
24	85399612	扳手工具	WRENCH TOOL	1
25	8031331	套筒工具	SOCKET TOOL	1
26	80313315	扳手工具	WRENCH TOOL	1
26	8M0101491	扳手工具	WRENCH TOOL	1
27	8539962	活塞销拆装工具	INSTALL/REMOVER TOOL Piston Pin	1
28	803133	活塞环安装工具	INSTALLER TOOL Piston Ring	1
29	804761	飞轮拉拔器套件	FLYWHEEL PULLER KIT	1
-	895212	轴承外圈压杆工具	TOOL Bearing Outer Press Rod	1
-	895213	轴承外圈压板工具	TOOL Bearing Outer Press Plate	1
-	895214	轴承外压导具	TOOL Bearing Outer Press Guide	1
-	895215001	锥齿轮A组套	TOOL Bevel Gear A Set	1
-	895217	锥形弹簧工具, D=12	TOOL Conedisk Spring, D=12	1
-	895218001	垫片规	TOOL Shimming Gauge	1
-	895219	厚度规	TOOL Thickness Gauge	1
-	804552001	工具	TOOL	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
-	895220	飞轮剥离工具	TOOL Flywheel Stripper	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1

图 43顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	853778A3	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0069515	顶盖(黑色)	TOP COWL, BLK	1
1	853778A4	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0069534	顶盖(银色)	TOP COWL, SILVER	1
1	853778A13	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0069515	顶盖(黑色)	TOP COWL, BLK	1
1	853778A14	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0069534	顶盖(银色)	TOP COWL, SILVER	1
2	853778A7	顶盖总成	TOP COWL ASSEMBLY	1
2	8M0128853	水星顶盖	TOP COWL MERCURY	1
2	853778A8	顶盖总成	TOP COWL ASSEMBLY	1
2	8M0128854	马林纳顶盖	TOP COWL-MARINER	1
2	853778A11	顶盖总成	TOP COWL ASSEMBLY	1
2	8M0128853	水星顶盖	TOP COWL MERCURY	1
2	853778A12	顶盖总成	TOP COWL ASSEMBLY	1
2	8M0128854	马林纳顶盖	TOP COWL-MARINER	1
3	8518512	密封件	SEAL	1
3	8M0094876	密封件	SEAL	1
4	8537793	顶罩盖	CAP Cowl	1
4	8M0071851	倾斜手柄	TILT HANDLE	1
4	8537794	顶罩盖	CAP Cowl	1
4	8537795	顶罩盖	CAP Cowl	1
4	8M0129135	倾斜手柄	TILT HANDLE	1
4	8537796	顶罩盖	CAP Cowl	1
4	8M0129136	倾斜手柄	TILT HANDLE	1
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
6	953921	不锈钢垫圈	WASHER Stainless Steel	4
7	8518513	密封件(电动)	SEAL (Electric)	1
8	851884	加注口盖	COVER Fill	1
8	8518841	加注口盖	COVER Fill	1
9	8151051	铰链(电动)	HINGE (Electric)	1
10	851885	弹簧板(电动)	PLATE Spring (Electric)	1
11	16223	螺栓(M6×14)(电动)	BOLT (M6 x 14) (Electric)	2
12	400212	不锈钢螺母(M6)(电动)	NUT (M6) Stainless Steel (Electric)	2
13	162281	橡胶密封件(手动)	SEAL Rubber (Manual)	1
13	8M0065066	密封件	SEAL	1

图 44艉板转轴支架(手动) Transom and Swivel Brackets (Manual)

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

图 45艉板转轴支架(动力升降) Transom and Swivel Brackets (Power Trim)

REF	零件编号	中文名称	英文名称	数量
1	96224	艉板支架-右舷	BRACKET Transom - Starboard	1
1	879194029	艉板支架	BRACKET-TRANSOM	1
2	96234	艉板支架-左舷	BRACKET Transom - Port	1
2	803856	艉板支架-左舷	BRACKET Transom - Port	1
2	96234	艉板支架-左舷	BRACKET Transom - Port	1
3	851866	螺栓	BOLT	1
4	85372213	螺母	NUT	1
4	853722029	尼龙螺母	NUT Nylon	1
5	85372214	盖形螺母	CAP NUT	1
6	161764	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	161982	推力杆	THRUST ROD	1
9	162635	夹具螺丝	CLAMP SCREW	2
9	8M0060119	夹紧螺钉套件	CLAMP SCREW KIT	2
10	95379	垫	PAD	2
11	8130295	旋转支架	SWIVEL BRACKET	1
11	8130296	旋转支架	SWIVEL BRACKET	1
12	853770	旋转管	SWIVEL TUBE	1
12	8M0075036	旋转管	SWIVEL TUBE	1
12	8537701	旋转管	SWIVEL TUBE	1
12	853770	旋转管	SWIVEL TUBE	1
13	8537436	衬套	BUSHING	2
14	162052	摩擦片	FRICTION PLATE	1
15	8230423	螺栓	BOLT	1
16	953831	弹簧	SPRING	1
17	162041	上推力板	THRUST PLATE Upper	1
18	162042	下部推力板	THRUST PLATE Lower	1
18	16204004	推力板	THRUST PLATE	1
19	161313	O型圈	O-RING	1
19	16109003	O型圈	O-RING	1
20	8537142	C形环	C-RING	1
21	824969	润滑脂接头	FITTING Grease	1
22	16826	不锈钢垫圈	WASHER Stainless Steel	1
23	808599	盖帽	CAP	1
24	8537712	支架	MOUNT	2
24	8M0075315	支架	MOUNT	2
25	8537862	支架	BRACKET	1
25	8M0064214	下轭架	BOTTOM YOKE	1
25	8537863	下轭架	YOKE Bottom	1
25	8537862	支架	BRACKET	1
26	8537732	橡胶减震器	RUBBER DAMPER	1
27	8518661	螺栓	BOLT	2
27	851866012	螺钉	SCREW	2
28	953928	垫圈	WASHER	2
29	851867	垫圈	WASHER	2
30	85372218	螺母	NUT	2
31	851868	垫圈	WASHER	4
31	879194343	垫圈	WASHER	4
32	851869	盖板	COVER	2
32	8518691	盖板	COVER	2
32	851869	盖板	COVER	2
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
34	8537405	接地线	GROUND WIRE	1
35	8537401	接地线	GROUND WIRE	1
35	898101089	接地线	WIRE Ground	1
36	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
37	16705	螺栓(动力升降)	BOLT (Power Trim)	2
37	8230427	螺栓组件(M6×12)(手柄)	BOLT ASSEMBLY (M6 x 12) (Handle)	2
38	953921	不锈钢垫圈	WASHER Stainless Steel	2
39	8537713	橡胶件	RUBBER	2
39	8M0079616	支架	MOUNT	2
40	8129356	螺栓	BOLT	2
41	851870	护孔环	GROMMET	2
42	879194012	锁紧板	PLATE-LOCKING	1
43	851872	盖帽	CAP	1
43	8M0222196	黑色端盖	CAP BLACK	1
43	8518721	盖板	COVER	1
43	851872	盖帽	CAP	1
44	82304215	螺栓	BOLT	3
45	8239121	阳极块	ANODE	1
46	162232	螺栓	BOLT	2
47	8150266	开口销	COTTER PIN	1
48	802619	螺栓	BOLT	4
49	953928	垫圈	WASHER	4
50	168262	垫圈	WASHER	4
51	802620	螺母	NUT	4

图 46附件 Accessories

零件编号	中文名称	英文名称	数量
827927A8	燃油管路总成（8英尺）	LINE ASSEMBLY Fuel (8 Feet) (8 FT.)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
90983A3	电动起动机套件	STARTER MOTOR KIT Electric	1
90983A5	起动机转换套件	CONVERSION KIT Starter Motor	1
823609A7	舵柄启动开关转换套件	CONVERSION KIT Tiller Handle Start Switch	1
12334A2	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
42805A6	遥控安装套件(6/8/9/9/15马力)	ATTACHING KIT Remote Control (6/8/9/9/15 Hp)	1
821190A3	侧移转换套件	CONVERSION KIT Side Shift	1
12426A7	延长套件	EXTENSION KIT	1
12426A8	延长套件	EXTENSION KIT	1
830578A1	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
828517A1	化油器防冰套件	ANTI-ICING KIT Carburetor	1
14586A3	节温器套件	THERMOSTAT KIT	1
7370A40	高能点火套件	HIGH ENERGY IGNITION KIT	1
42282A3	照明线圈套件	COIL KIT Lighting	1
42282A4	照明线圈套件	COIL KIT Lighting	1
95845A5	照明调节器套件	REGULATOR KIT Lighting	1
62351A10	蓄电池充电套件	CHARGING KIT Battery	1
12612A2	冲洗附件	FLUSHING ATTACHMENT	1
12612Q2	冲洗附件	FLUSHING ATTACHMENT	1
14171A2	电机锁	MOTOR LOCK	1
14171Q2	电机锁	MOTOR LOCK	1
11606A1	右舷安装套件	ATTACHING KIT Starboard	1
11606A2	左舷安装套件	ATTACHING KIT Port	1
12569A1	线缆滑轮安装套件	ATTACHING KIT Cable And Pulley	1

图 47水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242339	水手40-50贴花套装	DECAL SET Mariner 40-50	1
2	8M0097201	舵柄贴花	DECAL Tiller	1

图 48空气消声器 Air Silencer

REF	零件编号	中文名称	英文名称	数量
1	855556	空气消声器	AIR SILENCER	1
1	8555561	空气消声器	AIR SILENCER	1
2	855557	锁紧板	LOCK PLATE	3
3	855558	螺钉(M5×16)	SCREW (M5 x 16)	6
4	855559	盖板	COVER	1
5	855560	橡胶密封件	SEAL Rubber	1
6	162572	自攻螺钉	SCREW Tapping	7
7	855561	C型连接环	C-LINK	1
7	8M0163143	C型连接环	C LINK	1
8	16333	卡扣拉杆	ROD Snap	2
9	855562	止动器(电动)	STOPPER (Electric)	1
10	855563	连杆	LINK ROD	2
10	855563001	连杆	LINK ROD	2
11	855564	盖帽	CAP	1
12	853745	盖帽	CAP	2
13	8537225	螺母	NUT	4
13	16081	不锈钢螺母	NUT Stainless Steel	4
14	8555611	杆	ROD	1
15	16333	卡扣拉杆	ROD Snap	1
16	161763	衬套	BUSHING	1
16	8M0231329	衬套	BUSHING	1
17	855565	阻风门旋钮	KNOB Choke	1
17	8M0155127	阻风门拉杆	ROD CHOKE	1
18	161783	O型圈	O-RING	3
18	802807	衬垫	GASKET	3
-	853780A2	化油器维修套件	REPAIR KIT Carburetor	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 49底罩0N134078及以下 Bottom Cowl 0N134078 and below

REF	零件编号	中文名称	英文名称	数量
1	8537773	下机罩	BOTTOM COWL	1
2	8537437	橡胶支座	MOUNT Rubber	8
3	16823	护孔环	GROMMET	1
4	162263	衬套(手动)	GROMMET (Manual)	1
5	16226	衬套(非喷油型)	GROMMET (Non-Oil Injection)	1
6	804057	指示灯(喷油型)	PILOT LAMP (Oil Injection)	1
7	16226	护孔环	GROMMET	1
8	8518502	护孔环	GROMMET	1
9	8518503	护孔环	GROMMET	1
10	162284	护孔环	GROMMET	1
11	855549	堵头	PLUG	1
12	8518364	支架	BRACKET	1
13	823042075	螺钉	SCREW	1
14	168181	锁紧垫圈	LOCKWASHER	1
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	8518506	衬套(手柄)	GROMMET (Handle)	1
16	8518504	衬套(遥控)	GROMMET (Remote Control)	1
17	851883	开关(动力升降)	SWITCH (Power Trim)	1
18	82304234	螺栓(动力升降)	BOLT (Power Trim)	2
18	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
19	953871	衬套(动力升降)	GROMMET (Power Trim)	1
20	8518507	衬套(动力升降)	GROMMET (Power Trim)	1
21	168288	螺栓(手动倾斜)	BOLT (Manual Tilt)	2
22	16226	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
23	823042044	螺栓	BOLT	4
23	16830	螺栓	BOLT	4
24	161404	垫圈	WASHER	4
25	162231	螺栓(手柄)	BOLT (Handle)	1
26	8537154	隔套	SPACER	4
26	853715007	隔套	SPACER	4
27	953922	垫圈	WASHER	1
28	16221	波形垫圈	WAVE WASHER	1
29	162222	盖钩	COVER HOOK	1
29	8M0146267	盖钩	COVER HOOK	1
30	8107552	螺栓	BOLT	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
32	895118002	垫圈	WASHER	1
32	953921	不锈钢垫圈	WASHER Stainless Steel	1
33	162184	挂钩杆	HOOK LEVER	1
34	16219	密封件	SEAL	1
35	16220	衬套	BUSHING	1
36	95306	卡箍(动力升降)	CLAMP (Power Trim)	1
36	8M0130961	卡箍	CLAMP	1
37	823042064	螺钉(动力升降)	SCREW (Power Trim)	1
37	879194247	螺钉	SCREW	1
38	804051A1	拉绳开关(手柄)	LANYARD SWITCH (Handle)	1
39	823054	拉绳(手柄)	LANYARD (Handle)	1
40	8518505	护孔环	GROMMET	1
41	804052A1	主开关(电动)	MAIN SWITCH (Electric)	1
42	802989	钥匙(电动)	KEY (Electric)	1
42	8029891	钥匙(电动)	KEY (Electric)	1
42	8029892	钥匙(电动)	KEY (Electric)	1
43	804054	空档开关(电动)	NEUTRAL SWITCH (Electric)	1
43	8M0127937	空档开关	SWITCH Neutral	1
44	9539211	垫片(电动)	WASHER (Electric)	1
45	95306	卡箍(手柄)	CLAMP (Handle)	1
45	8M0130961	卡箍	CLAMP	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

图 50底罩0N134079及以上 Bottom Cowl 0N134079 and up

REF	零件编号	中文名称	英文名称	数量
1	8M0057107	下机罩	BOTTOM COWL	1
1	8M0143843	下罩总成	BOTTOM COWL ASSEMBLY	1
1	8M0143845	下罩总成	BOTTOM COWL ASSEMBLY	1
2	8M0143846	放油塞	PLUG Drain	4
3	8537437	橡胶支座	MOUNT Rubber	8
4	16823	护孔环	GROMMET	1
5	162263	衬套(手动)	GROMMET (Manual)	1
6	16226	衬套(非喷油型)	GROMMET (Non-Oil Injection)	1
7	804057	指示灯(喷油型)	PILOT LAMP (Oil Injection)	1
8	16226	护孔环	GROMMET	1
9	8518502	护孔环	GROMMET	1
10	8518503	护孔环	GROMMET	1
11	162284	护孔环	GROMMET	1
12	855549	堵头	PLUG	1
13	8M0085709	支架	BRACKET	1
13	8M0056387	支架	BRACKET	1
14	823042075	螺钉	SCREW	1
15	8M0085710	卡箍	CLAMP	1
16	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	8518506	衬套(手柄)	GROMMET (Handle)	1
17	8518504	衬套(遥控)	GROMMET (Remote Control)	1
18	8M0057108	开关(动力升降)	SWITCH Power Trim	1
19	162234	螺栓(动力升降)	BOLT (Power Trim)	2
20	953871	衬套(动力升降)	GROMMET (Power Trim)	1
21	898101145	O型圈(动力升降)	O-RING (Power Trim)	1
22	8M0057109	支架(动力升降)	BRACKET (Power Trim)	2
23	16226	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
24	823042044	螺栓	BOLT	4
24	16830	螺栓	BOLT	4
25	161404	垫圈	WASHER	4
26	8M0085706	衬套(动力升降)	GROMMET (Power Trim)	1
26	898101088	护孔环	GROMMET	1
27	8537154	隔套	SPACER	4
27	853715007	隔套	SPACER	4
28	953922	垫圈	WASHER	1
29	16221	波形垫圈	WAVE WASHER	1
30	162222	盖钩	COVER HOOK	1
30	8M0146267	盖钩	COVER HOOK	1
31	8107552	螺栓	BOLT	1
31	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
33	895118002	垫圈	WASHER	1
33	953921	不锈钢垫圈	WASHER Stainless Steel	1
34	162184	挂钩杆	HOOK LEVER	1
35	16219	密封件	SEAL	1
36	16220	衬套	BUSHING	1
37	95306	卡箍(动力升降)	CLAMP (Power Trim)	1
37	8M0130961	卡箍	CLAMP	1
38	823042064	螺钉(动力升降)	SCREW (Power Trim)	1
38	879194247	螺钉	SCREW	1
39	804051A1	拉绳开关(手柄)	LANYARD SWITCH (Handle)	1
40	823054	拉绳(手柄)	LANYARD (Handle)	1
41	8518505	护孔环	GROMMET	1
42	804052A1	主开关(电动)	MAIN SWITCH (Electric)	1
43	802989	钥匙(电动)	KEY (Electric)	1
43	8029891	钥匙(电动)	KEY (Electric)	1
43	8029892	钥匙(电动)	KEY (Electric)	1
44	804054	空档开关(电动)	NEUTRAL SWITCH (Electric)	1
44	8M0127937	空档开关	SWITCH Neutral	1
45	9539211	垫片(电动)	WASHER (Electric)	1
46	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
47	8M0057111	管接头	NIPPLE	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

图 51化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
0-1	7132M	化油器总成	CARBURETOR ASSEMBLY	1
0-1	7996M	化油器	CARBURETOR	1
1	83361M	浮子室	FLOAT BOWL	1
2	83362M	O型圈	O-RING	1
3	83363M	浮子	FLOAT	1
3	891730A01	浮子套件	FLOAT KIT	1
4	83364M	进油针阀组件	NEEDLE/SEAT KIT Inlet	1
5	81698M	进油针销	PIN INLET NEEDLE	1
5	92639M	浮子销	PIN Float	1
6	83365M	销	PIN	1
6	81278M	销	PIN	1
7	82781M	卡扣	CLIP	1
7	8M0120624	卡箍@2	CLIP @2	1
8	83887M	主喷嘴	NOZZLE MAIN	1
9	83367M	主量孔(#155)	JET MAIN (# 155)	1
10	83888M	低速量孔(#55)	JET SLOW (# 55)	1
11	83369M	盖帽	CAP	1
11	8M0080455	堵头	PLUG	1
12	83370M	轴环	COLLAR	1
13	83371M	螺钉	SCREW	1
14	83372M	垫圈	WASHER	1
15	82378M	螺母	NUT	1
15	82388M	螺母 (M5)	NUT (M5)	1
16	83373M	螺钉	SCREW	4
16	11796M	螺钉(M4 x 14)	SCREW (M4 x 14)	4
17	83374M	螺钉	SCREW	1
18	83375M	螺钉	SCREW	1
19	83376M	垫圈	WASHER	1
20	81292M	螺钉	SCREW	1
21	82073M	弹簧	SPRING	1
22	83889M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
23	81277M	怠速调节螺钉	SCREW IDLE SPEED	1
24	82080M	弹簧	SPRING	1
-	84167M	衬垫套件	GASKET SET	1
-	94483M	衬垫套件	GASKET SET	1
-	84475M	维修套件	REPAIR KIT	1

图 52曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9614A2	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	160492	滚珠轴承	BEARING Ball	1
2	16049T02	滚珠轴承	BEARING-BALL	1
3	855552	驱动齿轮	GEAR Drive	1
4	853714	C形卡环	C CLIP	1
5	880810	活塞销	PIN Piston	2
6	880855	连杆	CONNECTING ROD	2
7	880856	滚针轴承	BEARING Needle	2
8	880857	垫圈	WASHER	4
9	96152	活塞	PISTON	3
9	9615T02	活塞-标准	PISTON-STD	3
9	879194	活塞	PISTON	AR
10	16054A5	活塞环组	RING SET Piston	3
10	16055A5	活塞环组	RING SET Piston	AR
10	8M0080348	活塞环组	RING SET Piston	AR
11	160561	活塞销	PIN Piston	3
11	803680003	活塞销	PIN-PISTON	3
12	160571	卡扣	CLIP	6
13	853712	推力环	THRUST RING	2
14	160531	键	KEY	1
15	855553	主轴承(上)	BEARING Main (Upper)	1
16	803879	油封	SEAL Oil	1
17	855554	O型圈	O-RING	1
17	855554004	O型圈	O RING	1
18	8130483	滚针轴承	BEARING Needle	3
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 53气缸体序列号0N495904及以下 Cylinder Block Serial 0N495904 and Below

REF	零件编号	中文名称	英文名称	数量
1	815013A11	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	815013A4	气缸体	CYLINDER BLOCK	1
1	8M0082198	气缸体	CYLINDER BLOCK	1
2	166951	螺栓	BOLT	14
3	4002217	垫圈	WASHER	14
4	16119	定位销	PIN Dowel	2
5	9521812	定位销	PIN Dowel	1
6	853696	泄放阀	BLEED VALVE	3
6	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	3
7	812960	连接器	CONNECTOR	3
7	8M0064617	管接头	NIPPLE	3
8	95223009	管材(220毫米)	TUBING (220 mm)	1
8	879194473	油管	TUBING	1
9	898101227	橡胶软管(330毫米)	HOSE Rubber (330 mm)	1
10	95332002	卡扣	CLIP	6
11	96305	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	1
12	81293910	衬垫	GASKET	1
12	8M0062091	衬垫	GASKET	1
13	855548	盖板	COVER	1
13	8M0231776	盖板	COVER	1
14	81293911	衬垫	GASKET	1
14	8M0115016	衬垫	GASKET	1
15	166982	螺栓	BOLT	14
15	8M0106717	螺栓	BOLT	14
16	162381	垫圈	WASHER	14
16	8M0106725	垫圈	WASHER	14
17	16695007	螺钉	SCREW	4
17	898101953	螺栓	BOLT	4
18	812940010	管(160毫米)	TUBING (160 mm)	1
18	879194473	油管	TUBING	1
19	8537041	节温器	THERMOSTAT	1
20	8537051	盖板	COVER	1
21	8537024	衬垫	GASKET	1
22	825702002	不锈钢螺栓	BOLT Stainless Steel	3
22	823042	螺栓	BOLT	3
23	855549	堵头	PLUG	1
24	823913Q	阳极块	ANODE	1
25	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
26	855550	吊环	LIFTING EYE	1
26	8M0137792	吊环	LIFTING EYE	1
27	168304	螺栓	BOLT	1
28	4002217	垫圈	WASHER	1
29	8537131	下端盖	END CAP Lower	1
30	8537091	O型圈	O-RING	1
31	8537077	油封	SEAL Oil	1
31	8M0056308	油封	OIL SEAL	1
32	8537078	油封	SEAL Oil	1
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
34	8537061	排气罩	COVER Exhaust	1
34	8M0081401	排气罩	COVER Exhaust	1
35	8537062	排气罩	COVER Exhaust	1
36	8129395	衬垫	GASKET	2
36	812939020	衬垫	GASKET	2
37	825009026	螺栓	BOLT	14
38	42657A3	止回阀	CHECK VALVE	3
39	8129603	管接头	NIPPLE	1
39	898101961	管接头	NIPPLE	1
40	851848005	软管(260毫米)	HOSE (260 mm)	1
40	879194470	软管	HOSE	1
41	855551	电线护圈	GROMMET (Electric)	1
42	41263M	火花塞	SPARK PLUG	3
42	8M0181925	火花塞	SPARK PLUG	3
42	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	Opt.
42	8M0181925	火花塞	SPARK PLUG	Opt.
42	84409M	堵头	PLUG	3
42	8M0181926	火花塞	SPARK PLUG	3
42	8244068	火花塞	SPARK PLUG	Opt.
42	8M0181926	火花塞	SPARK PLUG	Opt.
43	95306	卡箍	CLAMP	1
43	8M0130961	卡箍	CLAMP	1
44	823042064	螺钉	SCREW	1
44	879194247	螺钉	SCREW	1
45	803992	盖板(手动)	COVER PLATE (Manual)	1
46	8555692	垫片(手动)	GASKET (Manual)	1
46	8M0081613	衬垫	GASKET	1
47	162233	螺钉(手动)	SCREW (Manual)	2
48	16119	定位销	PIN Dowel	2
49	879194338	垫圈	WASHER	14
49	16826	不锈钢垫圈	WASHER Stainless Steel	14
-	851886A06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

图 54气缸体序列号0N495905及以上 Cylinder Block Serial 0N495905 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0242292	气缸体	CYLINDER BLOCK	1
1	8M0242294	气缸体	CYLINDER BLOCK	1
2	166951	螺栓	BOLT	14
3	4002217	垫圈	WASHER	14
4	16119	定位销	PIN Dowel	2
5	9521812	定位销	PIN Dowel	1
6	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	3
NS	812960006	管接头	NIPPLE	1
7	8M0064617	管接头	NIPPLE	1
8	879194473	油管	TUBING	1
9	NSS	不单独销售	NOT SOLD SEPARATE	1
10	95332002	卡扣	CLIP	6
11	96305	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	1
12	8M0062091	衬垫	GASKET	1
13	8M0231776	盖板	COVER	1
14	8M0115016	衬垫	GASKET	1
15	8M0106717	螺栓	BOLT	14
16	8M0106725	垫圈	WASHER	14
17	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
18	879194473	油管	TUBING	1
19	8537041	节温器	THERMOSTAT	1
20	8537051	盖板	COVER	1
21	8537024	衬垫	GASKET	1
22	823042	螺栓	BOLT	3
23	855549	堵头	PLUG	1
24	8M0135965	阳极塞总成	ANODE PLUG ASSEMBLY	1
25	8M0065071	阳极塞	ANODE PLUG	1
26	804840010	O型圈	O-RING	1
27	8M0065073	阳极块	ANODE	1
28	888786	螺钉	SCREW	1
29	8M0137792	吊环	LIFTING EYE	1
30	168304	螺栓	BOLT	1
31	4002217	垫圈	WASHER	1
32	8537131	下端盖	END CAP Lower	1
33	8537091	O型圈	O-RING	1
34	8M0101648	密封件	SEAL	1
35	8537078	油封	SEAL Oil	1
36	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
37	8M0081401	排气罩	COVER Exhaust	1
38	8537062	排气罩	COVER Exhaust	1
39	812939020	衬垫	GASKET	2
40	825009026	螺栓	BOLT	14
41	42657A3	止回阀	CHECK VALVE	3
42	898101961	管接头	NIPPLE	1
43	8M0057113	油管	TUBING	1
44	855551	电线护圈	GROMMET (Electric)	1
45	8M0181925	火花塞	SPARK PLUG	3
45	8M0181926	火花塞	SPARK PLUG	3
46	8M0130961	卡箍	CLAMP	1
47	879194247	螺钉	SCREW	1
48	803992	盖板(手动)	COVER PLATE (Manual)	1
49	8M0081613	垫片(手动)	GASKET (Manual)	1
50	162233	螺钉(手动)	SCREW (Manual)	2
51	16119	定位销	PIN Dowel	2
52	16826	不锈钢垫圈	WASHER Stainless Steel	14
-	8M0242296	短缸体	SHORT BLOCK	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	8M0081614	衬垫套件	GASKET SET	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

图 55驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	822154A1	壳体总成 (短) 黑色	HOUSING ASSEMBLY (SHORT) BLACK	1
1	822155A1	壳体总成 (长) 黑色	HOUSING ASSEMBLY (LONG) BLACK	1
1	822154A2	壳体总成 (短) 灰色	HOUSING ASSEMBLY (SHORT) GRAY	1
1	822155A2	壳体总成 (长) 灰色	HOUSING ASSEMBLY (LONG) GRAY	1
2	195992	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
3	421891	支架	MOUNT	4
3	8M0039074	支架	MOUNT	4
4	42374F6	安装盖	COVER Mount	2
4	42374F5	安装盖	COVER Mount	2
4	42374F6	安装盖	COVER Mount	2
5	4009238	螺钉(M6x80)安装盖	SCREW (M6 x 80) MOUNT COVER	2
6	400256	锁紧垫圈 (M6) 盖螺钉	LOCKWASHER (M6) COVER SCREW	2
7	400212	螺母(M6)不锈钢盖螺钉	NUT (M6) Stainless Steel COVER SCREW	2
8	40011131	螺钉 (M6 x 35) 不锈钢驱动轴壳体至板	SCREW (M6 x 35) Stainless Steel DRIVE SHAFT HOUSING TO PLATE	4
9	413448	适配板 (无管)	ADAPTER PLATE (NO TUBE)	1
9	41344A3	适配板总成 (1-1/8"内径管)	ADAPTER PLATE ASSEMBLY (1-1/8"I.D.TUBE)	1
10	11287	适配板密封件	SEAL Adapter Plate	1
10	11287001	适配板密封件	SEAL Adapter Plate	1
11	42123	水管(短型)	TUBE Water (SHORT)	1
11	42122	水管(长型)	TUBE Water (LONG)	1
12	42371	水管固定座	HOLDER WATER TUBE	1
13	192012	衬垫	GASKET	1
14	42380	密封件	SEAL	1
14	42380001	水管密封件	SEAL Water Tube	1
15	42465	水管隔套	SPACER WATER TUBE	1
16	400035	螺钉 (M5 x 16) 壳体至适配板	SCREW (M5 x 16) HOUSING TO ADAPTOR PLATE	2
17	445551	轴承座(长型)	BLOCK Bearing (LONG)	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

图 56电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	8302351	电气板	PLATE Electrical	1
2	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
3	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	1
4	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
5	821889A49	转速限制器	REV LIMITER	1
5	821889A50	转速限制器	REV LIMITER	1
6	8266241	卡箍	CLAMP	1
7	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	3
8	850187A1	电磁阀总成	SOLENOID ASSEMBLY	1
8	8M0185146	电磁阀总成	SOLENOID ASSEMBLY	1
9	818968	衬套	BUSHING	2
9	8M0214955	衬套	BUSHING	2
10	818967	护孔环	GROMMET	2
10	8M0207785	护孔环	GROMMET	2
11	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
12	64015	螺母 (.250-20)	NUT (.250-20)	2
13	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
14	88807A33	拉线总成	CABLE ASSEMBLY	1
15	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
16	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
17	854515	电压调节器	REGULATOR Voltage	1
17	8M0084173	电压调节器	VOLTAGE REGULATOR	1
18	82129135	螺钉(M6x35)	SCREW (M6 x 35)	2
19	55098	J型卡扣	J CLIP	1
19	8M0024808	J型夹	J-CLIP	1
20	830233	红色绝缘护套	BOOT Insulator - Red	1
21	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
22	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
22	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
25	88807A31	拉线总成	CABLE ASSEMBLY	1
26	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
27	54457	J型卡扣(手动需2个)	J CLIP (QTY. OF 2 REQUIRED ON MANUAL)	3
28	850220A2	发动机线束总成	HARNESS ASSEMBLY Engine	1
29	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
30	13541	公插头	PLUG Male	1
31	822002	护孔环	GROMMET	3
32	822003	衬套	BUSHING	3
33	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
33	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
34	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	3
35	850221A2	点火线束总成	HARNESS ASSEMBLY Ignition	1
36	827509A7	CDM总成	CDM ASSEMBLY	3
36	827509T7	CDM模块总成	CDM MODULE ASSEMBLY	3
37	821945A61	高压电缆总成	CABLE ASSEMBLY Hi Tension	3
38	63709A1	护套/端子套件	BOOT/TERMINAL KIT	3
39	8167372	火花塞(NGK# BP8H-N-10)	SPARK PLUG (NGK# BP8H-N-10)	3
39	816737Q	NGK BP8HN-10@10	NGK BP8HN-10@10	3
39	8168372	火花塞(NGK#BPZ-8H-N-10)	SPARK PLUG (NGK#BPZ-8H-N-10)	3
39	938	SP #QL78YC @4	SP #QL78YC @4	3
39	14103568	火花塞(NGK#BUZ8H)	SPARK PLUG (NGK#BUZ8H)	3
39	896329885	SP #L6VC @4	SP #L6VC @4	3
39	12343	火花塞(NGK#BP8HS-10)	SPARK PLUG (NGK#BP8HS-10)	3
39	8M0114745	SP BP8HS-10 @4	SP BP8HS-10 @4	3
40	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	6
41	850052A1	电源线束总成	HARNESS ASSEMBLY Power	1
42	11149A31	线束总成	HARNESS ASSEMBLY	1
42	11149T31	线束总成	HARNESS ASSY	1

图 57电气部件(电动型号) Electrical Components (Electric Models)

REF	零件编号	中文名称	英文名称	数量
1	8538112	整流器	RECTIFIER	1
2	8555443	螺钉	SCREW	2
3	853829A1	阻风门电磁阀总成	SOLENOID ASSEMBLY Choke	1
4	853830	柱塞	PLUNGER	1
5	162454	螺钉	SCREW	3
6	8518363	支架	BRACKET	1
6	8M0098603	支架	BRACKET	1
7	162233	螺钉	SCREW	2
8	8555615	挂钩	HOOK	1
9	952189	定位销	PIN Dowel	1
10	85374011	线束总成	HARNESS ASSEMBLY	1
11	8537406	保险丝线	WIRE Fuse	1
12	851839	电磁开关	SOLENOID SWITCH	1
13	8518391	电磁开关	SOLENOID SWITCH	1
14	8537407	电缆	CABLE	1
15	8537408	黑色电缆	CABLE Black	1
16	8537409	电缆	CABLE	1
17	85374010	电缆	CABLE	1
18	8538161	盖帽	CAP	6
19	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
20	802808A1	过热蜂鸣器总成	BUZZER ASSEMBLY Overheat	1
21	802809A1	过热传感器总成	SENSOR ASSEMBLY Overheat	1
21	8M0235301	过热传感器	SENSOR OVERHEAT	1
22	8107532	止动器	STOPPER	1
23	82304217	螺栓	BOLT	1
23	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
24	85374012	线束总成（手柄）	HARNESS ASSEMBLY (Handle)	1

图 58飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8150242	飞轮	FLYWHEEL	1
2	853737A2	线圈板总成	PLATE ASSEMBLY Coil	1
2	8M0109038	集电板盒	COL PLATE BOX	1
3	160663	触发器	TRIGGER	1
4	8537381	脉冲支架	PULSE HOLDER	1
5	160582	定子	STATOR	1
6	8230318	螺钉	SCREW	2
7	160742	线圈充电器（套）	COIL Charger (Set)	1
8	8230318	螺钉	SCREW	4
9	8537382	导线导向器	WIRE GUIDE	1
10	851816	螺钉	SCREW	2
10	8M0135299	螺钉	SCREW	2
11	851817	卡箍	CLAMP	2
12	8518161	螺钉	SCREW	2
12	8230314	螺钉	SCREW	2
13	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
14	8537101	正时板	TIMING PLATE	1
14	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
15	853711	导板	GUIDE PLATE	1
15	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
16	166954	螺栓	BOLT	3
17	16818	锁紧垫圈	LOCKWASHER	3
18	8537951	垫片	SHIM	AR
18	8537952	垫片	SHIM	AR
18	8537953	垫片	SHIM	AR
19	8555441	螺钉	SCREW	3
20	851832	螺母	NUT	1
21	8539911	垫圈	WASHER	1
22	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1

图 59燃油管 Fuel Line

REF	零件编号	中文名称	英文名称	数量
1	853733A2	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
2	8537351	杯套	CUP	1
3	851815	O型圈	O-RING	1
4	8537331	燃油滤清器	FILTER Fuel	1
5	8518151	O型圈	O-RING	1
6	8537223	螺母	NUT	1
6	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
7	16192	垫圈	WASHER	2
8	8518121	止回阀（喷油）	CHECK VALVE (Oil Injection)	1
9	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
9	8M0057113	油管	TUBING	1
10	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
10	8M0057113	油管	TUBING	1
11	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
11	8M0057113	油管	TUBING	1
12	824965	软管(80毫米)(机油喷射)	HOSE (80 mm) (Oil Injection)	2
12	8M0057113	油管	TUBING	2
13	95395	不锈钢卡箍（喷油）	CLIP Stainless Steel (Oil Injection)	10
14	853736	燃油连接器	CONNECTOR Fuel	1
15	17480	螺母	NUT	1
16	95395	不锈钢卡箍（非喷油）	CLIP Stainless Steel (Non-Oil Injection)	8
17	953949	燃油管路(1000毫米)(非机油喷射)	LINE Fuel (1000 mm) (Non-Oil Injection)	1
17	8M0057113	油管	TUBING	1
18	953949	燃油管路(1000毫米)(非机油喷射)	LINE Fuel (1000 mm) (Non-Oil Injection)	1
18	8M0057113	油管	TUBING	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 60燃油箱（塑料-6.6加仑） Fuel Tank (Plastic- 6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	823504A1	燃油箱总成-塑料6.6加仑	TANK ASSEMBLY Fuel - Plastic 6.6 Gallon	1
2	823536	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	823532A1	燃油连接套件	CONNECTOR KIT Fuel	1
3	8M0175545	燃油连接套件 6.6	CONN KIT FUEL 6.6	1
4	823533	O型圈	O-RING	1
5	823534	滤网	SCREEN	1
6	16789A42	燃油软管总成	HOSE ASSEMBLY Fuel	1
6	858610A37	燃油软管总成	HOSE ASSEMBLY Fuel	1
7	853798	卡箍	CLAMP	1
8	8537361	燃油连接器	CONNECTOR Fuel	1
8	8M0120628	燃油接头	FUEL CONNECTOR	1
9	13330A3	注油泵总成	BULB ASSEMBLY Primer	1
9	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
10	13331A1	止回阀总成(进口)	CHECK VALVE ASSEMBLY (Inlet)	1
10	13331A3	止回阀总成	CHECK VALVE ASSEMBLY	1
11	13331A2	止回阀总成(出口)	CHECK VALVE ASSEMBLY (Outlet)	1
11	13331A4	止回阀总成	CHECK VALVE ASSEMBLY	1
12	4158210	尼龙卡箍(大)	CLAMP Nylon (Large)	2
13	415827	尼龙卡箍(小)	CLAMP Nylon (Small)	2
13	41582Q7	卡箍	CLAMP	2
14	897711	连接器(.250-18)	CONNECTOR (.250-18)	1
14	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
15	415827	尼龙卡箍	CLAMP Nylon	1
15	41582Q7	卡箍	CLAMP	1

图 61齿轮箱驱动轴序列号0N116270及以下 Gear Housing Driveshaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
-	825132A24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A26	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
2	8130487	滚针轴承	BEARING Needle	1
3	82304212	螺栓	BOLT	6
3	879194274	螺栓	BOLT	6
4	953683	堵头	PLUG	2
4	8M0229353	堵头	PLUG	2
5	95220	衬垫	GASKET	2
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
6	8537631	滤水器套件	STRAINER Water Set	1
6	853763003	滤清器套件	STRAINER SET	1
7	8555444	螺丝（2件装）	SCREW 2 Pack	1
8	85372216	螺母	NUT	1
8	85372210	螺母	NUT	1
9	8537632	滤水器	STRAINER Water	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	953682	放油螺钉	SCREW Drain	1
11	8M0242591	水塞	PLUG-WATER	1
12	952209	衬垫	GASKET	1
12	95220011	衬垫	GASKET	1
13	161366	驱动轴	DRIVESHAFT	1
13	161365	驱动轴	DRIVESHAFT	1
13	16136007	驱动轴	DRIVESHAFT	1
14	161283	滚珠轴承	BEARING Ball	2
15	953836	弹簧	SPRING	1
16	16138004	小齿轮	GEAR Pinion	1
17	85372217	螺母	NUT	1
18	851855001	垫片	SHIM	AR
18	8M0224379	垫片	SHIM	AR
18	851855003	垫片	SHIM	AR
18	851855005	垫片	SHIM	AR
18	851855015	垫片	SHIM	AR
19	161542	叶轮	IMPELLER	1
20	161551	键	KEY	1
21	161563	水泵上壳体	HOUSING Upper Water Pump	1
21	8M0048865	水泵壳体修理套件	W/P HOUSE REPR KT	1
22	161573	嵌件	INSERT	1
23	161583	衬垫	GASKET	1
23	16158017	衬垫	GASKET	1
24	851857	导板	GUIDE PLATE	1
25	161584	衬垫	GASKET	1
25	8M0155405	衬垫	GASKET	1
26	8260532	水泵下壳体	HOUSING Water Pump Lower	1
27	952188	定位销	PIN Dowel	2
28	8537079	油封	SEAL Oil	2
29	8537954	垫片	SHIM	1
30	16131	O型圈	O-RING	1
31	82304214	螺栓	BOLT	4
31	879194276	螺栓	BOLT	4
32	161682	密封件	SEAL	1
33	161705	水管	TUBE Water	1
33	161704	水管	TUBE Water	1
33	16170007	水管	TUBE Water	1
34	161712	密封件	SEAL	1
35	9528615	轴环	COLLAR	1
36	8537074	密封件	SEAL	1
37	161722	凸轮	CAM	1
37	8M0172382	离合器凸轮	CLUTCH CAM	1
38	16179	销	PIN	2
39	161865	凸轮杆	CAM ROD	1
39	161863	凸轮杆	CAM ROD	1
39	16186006	凸轮杆	CAM ROD	1
40	161762	衬套	BUSHING	1
41	161772	O型圈	O-RING	1
42	161782	O型圈	O-RING	1
43	8107532	止动器	STOPPER	1
44	162111	螺栓	BOLT	1
44	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
45	851859	连接器	CONNECTOR	1
46	952189	定位销	PIN Dowel	2
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1
-	853792A3	水泵维修套件	REPAIR KIT Water Pump	1
-	853792A10	维修套件	REPAIR KIT	1
-	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
-	8M0127367	延长套件	EXTENSION KIT	1

图 62齿轮箱驱动轴序列号0N116271及以上 Gear Housing Driveshaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0119566	ORD 8M0127365	ORD 8M0127365	1
-	8M0046099	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
2	8130487	滚针轴承	BEARING Needle	1
3	82304212	螺栓	BOLT	6
3	879194274	螺栓	BOLT	6
4	953683	堵头	PLUG	2
4	8M0229353	堵头	PLUG	2
5	95220	衬垫	GASKET	2
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
6	8537631	滤水器套件	STRAINER Water Set	1
6	853763003	滤清器套件	STRAINER SET	1
7	8555444	螺丝（2件装）	SCREW 2 Pack	1
8	85372216	螺母	NUT	1
8	85372210	螺母	NUT	1
9	8537632	滤水器	STRAINER Water	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	953682	放油螺钉	SCREW Drain	1
11	8M0242591	水塞	PLUG-WATER	1
12	952209	衬垫	GASKET	1
12	95220011	衬垫	GASKET	1
13	161366	驱动轴	DRIVESHAFT	1
13	161365	驱动轴	DRIVESHAFT	1
13	16136007	驱动轴	DRIVESHAFT	1
14	161283	滚珠轴承	BEARING Ball	2
15	953836	弹簧	SPRING	1
16	16138004	小齿轮	GEAR Pinion	1
17	85372217	螺母	NUT	1
18	851855001	垫片	SHIM	AR
18	8M0224379	垫片	SHIM	AR
18	851855003	垫片	SHIM	AR
18	851855005	垫片	SHIM	AR
18	851855015	垫片	SHIM	AR
19	161542	叶轮	IMPELLER	1
20	161551	键	KEY	1
21	16156004	水泵上壳体	HOUSING Upper Water Pump	1
22	16157005	水泵衬套	INSERT Water Pump	1
23	16158011	衬垫	GASKET	1
24	851857	导板	GUIDE PLATE	1
25	161584	衬垫	GASKET	1
25	8M0155405	衬垫	GASKET	1
26	8260532	水泵下壳体	HOUSING Water Pump Lower	1
27	952188	定位销	PIN Dowel	2
28	8537079	油封	SEAL Oil	2
29	8537954	垫片	SHIM	1
30	16131	O型圈	O-RING	1
31	82304214	螺栓	BOLT	4
31	879194276	螺栓	BOLT	4
32	161682	密封件	SEAL	1
33	161705	水管	TUBE Water	1
33	161704	水管	TUBE Water	1
33	16170007	水管	TUBE Water	1
34	161712	密封件	SEAL	1
35	9528615	轴环	COLLAR	1
36	8537074	密封件	SEAL	1
37	161722	凸轮	CAM	1
37	8M0172382	离合器凸轮	CLUTCH CAM	1
38	16179	销	PIN	2
39	161865	凸轮杆	CAM ROD	1
39	161863	凸轮杆	CAM ROD	1
39	16186006	凸轮杆	CAM ROD	1
40	161762	衬套	BUSHING	1
41	161772	O型圈	O-RING	1
42	161782	O型圈	O-RING	1
43	8107532	止动器	STOPPER	1
44	162111	螺栓	BOLT	1
44	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
45	851859	连接器	CONNECTOR	1
46	952189	定位销	PIN Dowel	2
-	8M0046095	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0243083	衬垫套件	GASKET SET	1
-	8M0046094	水泵维修套件	REPAIR KIT Water Pump	1
-	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
-	8M0127367	延长套件	EXTENSION KIT	1

图 63齿轮箱螺旋桨轴序列号0N116270及以下 Gear Housing Propeller Shaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
-	825132A24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A26	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161521	凸轮从动件	FOLLOWER Cam	1
57	161322	钢球	BALL Steel	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	895106	不锈钢垫圈	WASHER Stainless Steel	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
68	879150151	轮毂	HUB	1
69	802628003	螺旋桨（10）	PROPELLER (10)	OPT
69	QA2064X	BLKDIA 11.25X10R	BLKDIA 11.25X10R	OPT
69	802628002	螺旋桨（11）	PROPELLER (11)	OPT
69	802628T04	ORD QA2070X	ORD QA2070X	OPT
69	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
69	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
69	802621T06	ORD QA2080X	ORD QA2080X	OPT
69	802621T08	螺旋桨（12）	PROPELLER (12)	OPT
69	816702A45	BLMX 10.8X12	BLMX 10.8X12	OPT
69	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
69	802621T08	螺旋桨（12）	PROPELLER (12)	1
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
70	851861	推力毂（后）	THRUST HUB (Rear)	1
71	161409	垫圈	WASHER	1
72	161472	螺旋桨螺母	PROP NUT	1
73	8150265	开口销	COTTER PIN	1
74	853762	平衡鳍板	TRIM TAB	1
75	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1

图 64齿轮箱螺旋桨轴序列号0N116271及以上 Gear Housing Propeller Shaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0119566	ORD 8M0127365	ORD 8M0127365	1
-	8M0046099	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161521	凸轮从动件	FOLLOWER Cam	1
57	161322	钢球	BALL Steel	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	895106	不锈钢垫圈	WASHER Stainless Steel	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
68	879150151	轮毂	HUB	1
69	802628003	螺旋桨（10）	PROPELLER (10)	OPT
69	QA2064X	BLKDIA 11.25X10R	BLKDIA 11.25X10R	OPT
69	802628002	螺旋桨（11）	PROPELLER (11)	OPT
69	802628T04	ORD QA2070X	ORD QA2070X	OPT
69	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
69	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
69	802621T06	ORD QA2080X	ORD QA2080X	OPT
69	802621T08	螺旋桨（12）	PROPELLER (12)	OPT
69	816702A45	BLMX 10.8X12	BLMX 10.8X12	OPT
69	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
69	802621T08	螺旋桨（12）	PROPELLER (12)	1
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
70	851861	推力毂（后）	THRUST HUB (Rear)	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
71	161409	垫圈	WASHER	1
72	161472	螺旋桨螺母	PROP NUT	1
73	8150265	开口销	COTTER PIN	1
74	853762	平衡鳍板	TRIM TAB	1
75	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	8M0046095	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0243083	衬垫套件	GASKET SET	1

图 65进气歧管及簧片阀组 Inlet Manifold and Reed Block

REF	零件编号	中文名称	英文名称	数量
1	853717A2	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
1	853717A3	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
2	855555	衬垫	GASKET	3
2	8M0047033	衬垫	GASKET	3
3	168286	螺栓	BOLT	11
4	8537191	簧片阀组	REED BLOCK	3
4	8537192	簧片阀组	REED BLOCK	3
5	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
5	8M0057113	油管	TUBING	1
6	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
6	8M0057113	油管	TUBING	1
7	95395	不锈钢卡扣	CLIP Stainless Steel	4
8	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	6
8	855809003	螺栓	BOLT	6
9	809931044	垫圈	WASHER	6
10	16818	锁紧垫圈	LOCKWASHER	6
11	813275	卡箍	CLAMP	1
12	95314	螺钉	SCREW	1
13	8230317	螺钉	SCREW	6
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 66手动倾斜装置序列号0N096057及以下 Manual Tilt Serial Number 0N096057 and Below

REF	零件编号	中文名称	英文名称	数量
1	853775	握把	GRIP	1
2	853776	按钮	BUTTON	1
2	8M0245322	止动器	STOPPER	1
3	804049	轴/螺栓倒车锁杆	SHAFT/BOLT Reverse Lock Lever	1
3	803790001	肩螺栓	BOLT Shoulder	1
4	16826	不锈钢垫圈	WASHER Stainless Steel	3
5	804048	倾斜止动杆	LEVER Tilt Stopper	1
5	8M0059835	倾斜止动杆	LEVER TILT STOP	1
6	895118002	垫圈	WASHER	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	8040246	弹簧	SPRING	1
8	804050	连接杆	LINK	1
9	804046003	倒挡锁定轴	SHAFT Reverse Lock	1
10	160572	E型卡环	E RING	2
11	953832	弹簧	SPRING	1
12	853774	停机开关	STOP	1
13	8251131	支架	BRACKET	1
14	825112006	倾斜止动块	STOPPER Tilt	1
14	8M0230676	倾斜止动器	TILT STOPPER	1
15	9521813	弹簧销	PIN Spring	1
16	162101	定位板	SET PLATE	1
16	879194006	定位板	SET PLATE	1
17	823042052	螺栓	BOLT	2
17	8M0098607	螺栓	BOLT	2
18	8040244	弹簧	SPRING	2
18	8040245	弹簧	SPRING	2
19	804047	倒车锁杆	ROD Reverse Lock	1
20	804044	倒车锁（右舷）	LOCK Reverse (Starboard)	1
21	804045004	倒车锁臂	ARM Reverse Lock	1
22	8040441	倒车锁（左舷）	LOCK Reverse (Port)	1
23	8150261	开口销	COTTER PIN	1
24	804049001	轴	SHAFT	1
25	804024009	弹簧	SPRING	1
25	824024012	弹簧	SPRING	1
26	804024010	弹簧	SPRING	1
26	824024011	弹簧	SPRING	1

图 67手动倾斜装置序列号0N096058及以上 Manual Tilt Serial Number 0N096058 and Up

REF	零件编号	中文名称	英文名称	数量
1	853775	握把	GRIP	1
2	853776	按钮	BUTTON	1
2	8M0245322	止动器	STOPPER	1
3	803790001	肩螺栓	BOLT Shoulder	1
4	16826	不锈钢垫圈	WASHER Stainless Steel	1
5	879288263	倾斜止动杆	LEVER Tilt Stopper	1
6	895118002	垫圈	WASHER	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	953925	垫圈	WASHER	1
8	898103107	衬套	BUSHING	1
9	8040246	弹簧	SPRING	1
10	804050	连接杆	LINK	1
11	804046003	倒挡锁定轴	SHAFT Reverse Lock	1
12	160572	E型卡环	E RING	2
13	953832	弹簧	SPRING	1
14	853774	停机开关	STOP	1
15	8251131	支架	BRACKET	1
16	825112008	倾斜止动块	STOPPER Tilt	1
16	8M0230676	倾斜止动器	TILT STOPPER	1
17	162101	定位板	SET PLATE	1
17	879194006	定位板	SET PLATE	1
18	823042052	螺栓	BOLT	2
18	8M0098607	螺栓	BOLT	2
19	8040244	弹簧	SPRING	2
19	8040245	弹簧	SPRING	2
20	804047	倒车锁杆	ROD Reverse Lock	1
21	804044	倒车锁（右舷）	LOCK Reverse (Starboard)	1
22	804045004	倒车锁臂	ARM Reverse Lock	1
23	8040441	倒车锁（左舷）	LOCK Reverse (Port)	1
24	8150261	开口销	COTTER PIN	1
25	804049001	轴	SHAFT	1
26	804024009	弹簧	SPRING	1
26	824024012	弹簧	SPRING	1
27	804024010	弹簧	SPRING	1
27	824024011	弹簧	SPRING	1

图 68机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	8127181	机油箱	TANK Oil	1
1	812718T1	油箱总成	TANK ASSEMBLY Oil	1
2	19070A2	盖总成	CAP ASSEMBLY	1
3	90186	O型圈	O-RING	1
4	8160661	密封件	SEAL	1
1	812718A1	油箱总成	TANK ASSEMBLY Oil	1
1	812718T1	油箱总成	TANK ASSEMBLY Oil	1
2	828765A2	盖总成	CAP ASSEMBLY	1
4	8160662	密封件	SEAL	1
4	8M0039080	密封件-油箱	SEAL-OIL TANK	1
5	19299A1	通风组件	VENT ASSEMBLY	1
6	64871	阀门	VALVE	1
7	813644	护孔环	GROMMET	1
8	813649	护套	BOOT	1
9	812890	护套	BOOT	1
9	8M0039085	护套	BOOT	1
10	12886A6	开关总成	SWITCH ASSEMBLY	1
11	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
12	812690A1	机油喷射泵总成	PUMP ASSEMBLY Oil Injection	1
12	818902A1	机油喷射泵总成	PUMP ASSEMBLY Oil Injection	1
13	62705	O型圈	O-RING	1
13	8M0204667	O型圈×2	O RING @2	1
14	36390	O型圈	O-RING	1
15	40011108	不锈钢螺钉 (M5 x 20)	SCREW (M5 x 20) Stainless Steel	2
16	19277	从动齿轮	GEAR Driven	1
17	19278A2	轴承总成	BEARING ASSEMBLY	1
18	82381325	管材(10.00英寸散装)	TUBING (10.00 Inches Bulk)	2
18	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	2
19	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
20	821287	连接杆	LINK	1

图 69动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
1	822344A5	动力微调	POWER TRIM	1
1	822344T14	动力升降总成	POWER TRIM ASSEMBLY	1
-	827668A1	O型圈套件	O-RING KIT	1
2	827670A2	减震杆总成	SHOCK ROD ASSEMBLY	1
2	893931A01	减震杆总成	SHOCK ROD ASSY	1
3	827671A1	先导止回阀总成	PILOT CHECK ASSEMBLY	1
4	827672A1	倾斜泄压阀总成	TILT RELIEF VALVE ASSEMBLY	1
5	827673A1	吸入阀座总成	SEAT ASSEMBLY Suction	1
6	827674A1	泵总成	PUMP ASSEMBLY	1
7	NSS	不单独销售球/弹簧	NOT SOLD SEPARATE Ball/Spring	1
8	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	1
9	NSS		NOT SOLD SEPARATE Filter	1
10	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
11	827675A1	电机总成	MOTOR ASSEMBLY	1
12	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	4
13	NSS	不单独销售垫圈	NOT SOLD SEPARATE Washer	4
14	88238A15	拉线总成	CABLE ASSEMBLY	1
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
16	NSS		NOT SOLD SEPARATE Coupler	1
17	827676	活塞记忆	PISTON Memory	1
18	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
18	893929A01	安全阀套件	VALVE KIT Relief	1
19	811613	塞子总成	PLUG ASSEMBLY	1
20	831276T	支架	BRACKET	1
21	826802A9	升降线束总成	HARNESS ASSEMBLY Trim	1
22	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
23	828151A1	继电器总成	RELAY ASSEMBLY	2
23	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
24	828102	支架	BRACKET	2
24	8M0207771	安装支架	BRACKET Mounting	2
25	818967	护孔环	GROMMET	2
25	8M0207785	护孔环	GROMMET	2
26	818968	衬套	BUSHING	2
26	8M0214955	衬套	BUSHING	2
27	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
27	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	69205	C形垫圈	C WASHER	1
28	8M0084613	C形垫圈	C-WASHER	1
29	22740	卡扣	CLIP	2

图 70动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
1	99659A21	歧管总成	MANIFOLD ASSEMBLY	1
1	99659A22	歧管总成	MANIFOLD ASSEMBLY	1
2	99616		PIPE PLUG Manifold	11
2	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	11
3	41493A9	升降油缸总成	TRIM CYLINDER ASSEMBLY	1
3	41493A6	升降油缸总成	TRIM CYLINDER ASSEMBLY	1
4	41492A1	导向器总成	GUIDE ASSEMBLY	1
5	41478A1	维修套件	REPAIR KIT	1
6	41482A3	止回阀套件	CHECK VALVE KIT	1
7	99638A1		GUIDE ASSEMBLY Trim Rod	2
7	8M0021648	端盖总成	END CAP ASSEMBLY	2
8	43397A7	活塞总成左舷	PISTON ASSEMBLY Port	1
9	12184A1	升降过滤器总成	TRIM FILTER ASSEMBLY	1
10	43398A3	右舷动力升降活塞/连杆总成	PISTON/ROD ASSEMBLY Power Trim Starboard	1
10	878414T01	活塞总成	PISTON ASSEMBLY	1
11	13794	槽式配平缸销-上部	PIN Groove Trim Cylinder - Upper	1
11	821539	三叶销	PIN Trilobe	1
12	812843A1	阀门总成	VALVE ASSEMBLY	1
12	893929A01	安全阀套件	VALVE KIT Relief	1
12A	812844	E型卡环	E RING	1
12A	815949001	E形环	E-RING	1
13	4000327		SCREW (M6 x 14) Cover	4
14	43450		WASHER Cover Screw	4
14	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
15	99642		COVER Manifold	1
16	48462A2	O型圈套件	O-RING KIT	1
16	48462A4	O型圈套件	O RING KIT	1
17	99609A1	塞子总成	PLUG ASSEMBLY	1
18	99641A1	轴总成	SHAFT ASSEMBLY	1
18	99641A02	轴总成	SHAFT ASSY	1
19	99616		PIPE PLUG Shaft	2
19	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	2
20	4008820		SCREW (M6 x 20) Pump and Motor	2
21	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
22	99186T	泵与电机总成	PUMP AND MOTOR	1
22	826729A10	ORD 8M0143217	ORD 8M0143217	1
23	99625	上轴	SHAFT Upper	1
23	99625002	轴	SHAFT	1
24	43396A2	阳极总成	ANODE ASSEMBLY	1
24	818298Q1	阳极套件	ANODE KIT	1
25	4000332		SCREW (M6 x 35) Anode	2
26	29245		WASHER (.281 x .500 x .060) Stainless Steel Anode Screw	2
26	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
27	996301		STRIKER PLATE Trim Shaft	2
27	8M0045383	冲击板	STRIKER PLATE	2
28	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
29	46335	螺母 (.375-24)	NUT (.375-24)	2
30	99695A1	控制动力配平线束总成	HARNESS ASSEMBLY Control Power Trim	1
30	17201A3	控制动力配平线束总成	HARNESS ASSEMBLY Control Power Trim	1
31	79139A23	红色线束总成	WIRE ASSEMBLY Red	1
31	87379A14	电线总成 (2.750英寸) 红色	WIRE ASSEMBLY (2.750 Inches) Red	1
32	96158	启动电磁阀	SOLENOID Starter	3
32	8M0185622	电磁阀	SOLENOID	3
33	41508		SCREW (.250-20 x .500) Stainless Steel Starter Solenoid	6
34	26419	螺母 (#8-32) 黄铜电磁阀端子	NUT (#8-32) Brass Solnoid Terminal	2
35	44431		PIN Groove Trim Cylinder (Lower)	1
35	878267	销	PIN	1
36	94330		NUT (.250-20) Brass Solenoid Terminal	4
37	97861		INSULATOR Starter Solenoid	3
38	22875	泵线夹	CLIP Pump Wire	1
39	69205		C WASHER Clip Screw	1
39	8M0084613	C形垫圈	C-WASHER	1
40	69079		SCREW (#10-16 x .440) Clip to Transom Bracket	1
41	4000377	歧管螺钉(M10x30)	SCREW (M10 x 30) Manifold	6
42	400258		LOCKWASHER (M10) Stainless Steel Manifold Screw	6

图 71反冲启动器序列号0N252805及以下 Recoil Starter Serial 0N252805 and Below

REF	零件编号	中文名称	英文名称	数量
1	804021A1	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	8518583	衬套	BUSHING	1
3	804026	滑动板	SLIDING PLATE	1
4	804024	启动弹簧	SPRING Starter	1
5	804022	卷轴	REEL	1
6	9539212	垫圈	WASHER	1
7	804027	C形环	C RING	1
8	8040242	回位弹簧	SPRING Return	1
9	804023	棘轮	RATCHET	1
10	8040241	摩擦弹簧	SPRING Friction	1
11	8040261	滑动板	SLIDING PLATE	1
12	804025	摩擦片	FRICTION PLATE	1
13	162637	螺栓	BOLT	1
14	804028	启动绳	ROPE Starter	1
15	804029	起动手柄	HANDLE Starter	1
16	804030	导套	GUIDE	1
16	8M0054758	导套	GUIDE	1
17	162637	螺栓	BOLT	2
18	804031	卷轴挡块	STOPPER Reel	1
19	804032	臂挡块	ARM Stopper	1
20	8040243	弹簧挡块	SPRING Stopper	1
21	9539213	垫圈	WASHER	1
22	81502611	开口销	COTTER PIN	1
23	85374013	电线	WIRE	1
24	804033	电缆固定座	HOLDER Cable	1
25	804034	螺钉	SCREW	1
26	8113683	套筒	SLEEVE	1
27	853755002	启动手柄盖	CAP Starter Handle	1
28	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
29	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
29	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
30	16826	不锈钢垫圈	WASHER Stainless Steel	2
31	9528624	轴环(9.3 mm)	COLLAR (9.3 mm)	1
31	8M0021168	轴环	COLLAR	1
32	804036	启动器锁臂	LOCK ARM Starter	1
33	804035	启动器滑轮	PULLEY Starter	1
33	8M0231222	启动器滑轮	PULLEY Starter	1
34	168307	螺栓	BOLT	3
35	17025	锁紧垫圈	LOCKWASHER	3
36	4000330	螺钉(M6x25)	SCREW (M6 x 25)	3
36	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3

图 72反冲启动器序列号0N252806至0N468474 Recoil Starter Serial 0N252806 to 0N468474

REF	零件编号	中文名称	英文名称	数量
-	8M0129212	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0129194	启动器壳体	STARTER CASE	1
2	8M0129206	启动弹簧	SPRING Starter	1
3	8M0129197	卷轴	REEL	1
4	8M0129207	摩擦弹簧	SPRING Friction	1
5	8M0129210	摩擦片	PLATE Friction	1
6	8M0129201	螺钉	SCREW	3
7	812635T03	棘轮	RATCHET	1
8	8M0129198	回位弹簧	SPRING Return	1
9	8M0129209	回位弹簧	SPRING Return	1
10	85374013	电线	WIRE	1
11	8113683	套筒	SLEEVE	1
12	81502611	开口销	COTTER PIN	1
13	9539213	垫圈	WASHER	1
14	804032	臂挡块	ARM Stopper	1
15	8040243	弹簧挡块	SPRING Stopper	1
16	8M0129205	导绳器	GUIDE Rope	1
17	8M0129200	螺钉	SCREW	3
18	804031	卷轴挡块	STOPPER Reel	1
19	8M0129202	盖板	COVER	1
20	8M0129199	螺钉	SCREW	1
21	804029	起动手柄	HANDLE Starter	1
22	8M0129204	启动绳	ROPE Starter	1
23	853755002	启动手柄盖	CAP Starter Handle	1
24	4000330	螺钉(M6x25)	SCREW (M6 x 25)	4
24	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	4
25	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
26	8M0129216	启动器滑轮	PULLEY Starter	1
26	8M0231222	启动器滑轮	PULLEY Starter	1
27	168307	螺栓	BOLT	3
28	17025	锁紧垫圈	LOCKWASHER	3
29	16826	不锈钢垫圈	WASHER Stainless Steel	2
30	8M0021168	轴环	COLLAR	1
31	804036	启动器锁臂	LOCK ARM Starter	1

图 73反冲启动器序列号0N468475及以上 Recoil Starter Serial 0N468475 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0225922	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0129194	启动器壳体	STARTER CASE	1
2	8M0129206	启动弹簧	SPRING Starter	1
3	8M0129197	卷轴	REEL	1
4	8M0129207	摩擦弹簧	SPRING Friction	1
5	8M0129210	摩擦片	PLATE Friction	1
6	8M0129199	螺钉	SCREW	4
7	812635T03	棘轮	RATCHET	1
8	8M0129198	回位弹簧	SPRING Return	1
9	8M0129209	回位弹簧	SPRING Return	1
10	85374013	电线	WIRE	1
11	8113683	套筒	SLEEVE	1
12	81502611	开口销	COTTER PIN	1
13	9539213	垫圈	WASHER	1
14	804032	臂挡块	ARM Stopper	1
15	8040243	弹簧挡块	SPRING Stopper	1
16	8M0129205	导绳器	GUIDE Rope	1
17	8M0129200	螺钉	SCREW	3
18	804031	卷轴挡块	STOPPER Reel	1
19	804029	起动手柄	HANDLE Starter	1
20	8M0129204	启动绳	ROPE Starter	1
21	853755002	启动手柄盖	CAP Starter Handle	1
22	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	4
23	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
-	8M0231227	启动器滑轮	STARTER PULLEY	1
24	8M0231222	启动器滑轮	PULLEY Starter	1
24	8M0231227	启动器滑轮	STARTER PULLEY	1
25	8M0231224	螺栓	BOLT	3
26	8M0231226	启动器滑轮板	PLATE Starter Pulley	3
26	8M0231227	启动器滑轮	STARTER PULLEY	3
27	16826	不锈钢垫圈	WASHER Stainless Steel	2
28	8M0021168	轴环	COLLAR	1
29	804036	启动器锁臂	LOCK ARM Starter	1

图 74维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称
-	81639990	零件手册 XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10	PARTS MANUAL XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10
-	816290A90	标贴套装(XR10)	DECAL SET (XR10)
-	816291A92	标贴套装(MAGNUM 10)	DECAL SET (MAGNUM 10)
-	817633A91	标贴套装(SEA PRO 10)	DECAL SET (SEA PRO 10)
-	13361A91	标贴套装(MARATHON 10)	DECAL SET (MARATHON 10)
-	12048930	用户指南(XR 10)	OWNERS GUIDE (XR 10)
-	14138930	用户指南(MAGNUM 10)	OWNERS GUIDE (MAGNUM 10)
-	816755930	用户指南(SEA PRO 10)	OWNERS GUIDE (SEA PRO 10)
-	816757930	使用手册（马拉松10）	OWNERS GUIDE (MARATHON 10)

图 75换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	161864	换挡连杆	SHIFT ROD	1
2	161843	换挡杆	LEVER Shift Rod	1
3	851862	换挡臂	SHIFT ARM	1
4	163361	衬套	BUSHING	2
5	8537234	波形垫圈	WAVE WASHER	1
6	851863	卡扣	CLIP	1
7	851864	止动器	STOPPER	1
7	8M0138736	换挡定位弹簧	SPRING SHIFT DETE	1
8	8107551	螺栓	BOLT	1
9	8518641	卡箍	CLAMP	1
9	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
10	851865	换档轴	SHIFT SHAFT	1
11	953925	垫圈	WASHER	1
12	851863	卡扣	CLIP	1
13	8537452	电缆接头座	SOCKET Cable Joint	1
13	8M0079131	插座	SOCKET	1
14	953925	垫圈	WASHER	1
15	8150262	开口销	COTTER PIN	1
16	804037	换挡杆(手柄)	LEVER Shift (Handle)	1
17	16219	手柄密封件	SEAL (Handle)	1

图 76启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	822462	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	965661	贯穿螺栓	THRU BOLT	1
3	90643	驱动套件	DRIVE KIT	1
4	68575	驱动总成	DRIVE ASSEMBLY	1
4	685753	驱动总成	DRIVE ASSEMBLY	1
5	823639	驱动端盖	DRIVE CAP	1
5	8236392	驱动端盖	DRIVE CAP	1
6	965651	电枢	ARMATURE	1
7	8119011	换向器端盖	CAP Commutator	1
8	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	61787	支架	HOLDER	1
9	898265014	电刷支架	HOLDER-BRUSH	1
10	F15158	螺钉	SCREW	2
11	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
12	64015	螺母 (.250-20)	NUT (.250-20)	1
13	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
14	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
15	NSS	警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Warning	1
16	823989	油箱支架	BRACKET Oil Tank	1

图 77转向拉杆部件 Steering Drag Link Components

REF	零件编号	中文名称	英文名称	数量
-	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
1	853825	盖帽	CAP	1
2	8538241	拉杆	ROD Drag Link	1
2	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
3	9528621	轴环	COLLAR	1
4	9539210	垫圈	WASHER	2
5	161473	尼龙螺母	NUT Nylon	1
6	9528622	轴环	COLLAR	1
7	8518666	螺栓	BOLT	1
8	8150267	开口销	COTTER PIN	1
9	8537452	电缆接头座	SOCKET Cable Joint	2
9	8M0079131	插座	SOCKET	2
10	953925	垫圈	WASHER	2
11	8150262	开口销	COTTER PIN	2

图 78转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
0-1	95419M	转向手柄总成(遥控不可用)	HANDLE ASSEMBLY Steering (NOT USED WITH REMOTE CONTROL)	1
0-1	95419A1	转向手柄总成	HANDLE ASSEMBLY Steering	1
0-1	97746M	转向手柄总成(遥控不可用)	HANDLE ASSEMBLY Steering (NOT USED WITH REMOTE CONTROL)	1
0-1	95419A1	转向手柄总成	HANDLE ASSEMBLY Steering	1
1	84971M	转向手柄	HANDLE STEERING	1
2	81585M	转向手柄握把	GRIP STEERING HANDLE	1
3	95497M	橡胶手柄	HANDLE RUBBER	1
3	8M0080456	握把	GRIP	1
4	97747M	节气门指示器	INDICATOR THROTTLE	1
5	81907M	铆钉	RIVET	1
6	84300M	螺钉	SCREW	1
6	811916M	螺钉	SCREW	1
7	82204M	垫圈	WASHER	1
7	82220M	垫圈	WASHER	1
8	82095M	弹簧	SPRING	1
9	81945M	衬套	BUSHING	1
10	83516M	转向手柄轴	SHAFT STEERING HANDLE	1
11	83517M	支架	BRACKET	1
12	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
13	82214M	垫圈	WASHER	2
14	80778M	齿轮	GEAR	1
15	82151M	滚销	PIN ROLL	1
16	83518M	小齿轮	PINION	1
16	94512M	小齿轮	GEAR Pinion	1
17	82389M	螺母	NUT	1
18	82212M	锁紧垫圈	LOCKWASHER	1
19	97748M	油门拉线	WIRE Throttle	2
20	83521M	线夹	HOLDER WIRE	1
21	83522M	线夹	HOLDER WIRE	1
22	83523M	螺钉	SCREW	2
23	81950M	衬套	BUSHING	1
24	94514M	螺栓	BOLT	1
25	83524M	垫圈	WASHER	1
26	81853M	垫圈	WASHER	2
27	81815M	垫圈	WASHER	2
28	81870M	波形垫圈	WASHER WAVE	1
29	81786M	尼龙螺母	NUT NYLON	1
30	83519M	衬套	BUSHING	1
31	82895M	摩擦片	FRICTION PIECE	1
32	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
33	83056M	螺母	NUT	1

图 79节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	76864	节流阀执行器尼龙壳体	HOUSING NYLON-THROTTLE ACTUATOR	1
2	77025	节流阀执行器尼龙凸轮	CAM NYLON-THROTTLE ACTUATOR	1
3	37571	壳体螺钉(0.190-32x0.500)	SCREW (.190-32 x .500) HOUSING	1
4	26996	壳体螺钉用#10不锈钢锁紧垫圈	LOCKWASHER (#10) Stainless Steel HOUSING SREW	1
5	60570	执行器壳体固定板	PLATE RETAINER-ACTUATOR HOUSING	1
6	74213	节流连杆尼龙套筒	BARREL NYLON-THROTTLE LINK ROD	1
7	74164	节流连杆	ROD LINK-THROTTLE	1
8	77013A1	节流控制杆万向接头	SWIVEL LINK TO THROTTLE CONTROL LEVER	1
9	29402	连杆万向接头波形垫圈	WAVE WASHER LINK ROD SWIVEL	2
10	26856		BUSHING LINK ROD SWIVEL	2
11	33786		WASHER LINK ROD SWIVEL	2
11	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	2
12	45774		NUT LINK ROD SWIVEL	2
13	77032A2	节流控制杆总成	LEVER ASSEMBLY THROTTLE CONTROL	1
14	73655	节流杆调节螺钉(2英寸)	SCREW THROTTLE LEVER ADJUSTING (2")	2
14	67916	螺钉(0.250-28x2.00)	SCREW (.250-28 x 2.00)	2
15	29598	调节螺钉用0.250-28不锈钢防松螺母	NUT (.250-28) Stainless Steel JAM-ADJUSTING SCREW	3
16	52023	调节螺钉帽	CAP ADJUSTINTG SCREW	3
17	55337	节流控制杆螺钉(0.375-16x1.75)	SCREW (.375-16 x 1.75) THROTTLE CONTROL LEVER	1
17	818165	螺钉 (.375-16 x 1.75)	SCREW (.375-16 x 1.75)	1
18	55164	节气门控制杆螺钉衬套	BUSHING THROTTLE CONTROL LEVER SCREW	1
19	55171	节气门控制杆螺钉衬套	BUSHING THROTTLE CONTROL LEVER SCREW	1
20	55162	弹簧	SPRING	1
21	77031A2	点火提前杆总成	LEVER ASSEMBLY SPARK ADVANCE	1
22	68410	节气门控制杆螺钉垫圈	WASHER THROTTLE CONTROL LEVER SCREW	1
22	46765	垫圈 (.390 x 1.50 x .120)	WASHER (.390 x 1.50 x .120)	1
23	32627	点火提前调节螺钉(0.190-32x1.50)	SCREW (.190-32 x 1.50) SPARK ADVANCE ADJUSTING	1
24	68219		NUT (#10-32) Stainless Steel ADJUSTING SCREW	1
25	48039	调节螺钉帽	CAP ADJUSTING SCREW	1
26	77650	点火提前杆调节螺钉	SCREW SPARK ADVANCE LEVER ADJUSTING	1
27	29598	调节螺钉用0.250-28不锈钢防松螺母	NUT (.250-28) Stainless Steel JAM-ADUSTING SCREW	1
28	52023	调节螺钉帽	CAP ADJUSTING SCREW	1
29	39483	节气门控制杆锁扣	LATCH THROTTLE CONTROL LEVER	1
30	22486	节流控制杆锁扣螺钉(0.250-28x0.880)	SCREW (.250-28 x .880) LATCH TO THROTTLE CONTROL LEVER	1
30	69026	螺钉 (.250-28 x .880)	SCREW (.250-28 x .880)	1
31	20099	锁扣螺钉压缩弹簧	SPRING COMPRESSION-LATCH SCREW	1
32	20586	锁扣安装螺钉用0.250-28螺母	NUT (.250-28) LATCH ATTACHING SCREW	1
32	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
33	74897	定子连杆枢轴	PIVOT LINK ROD TO STATOR	1
33	74897T	枢轴	PIVOT	1
34	74212	点火提前连杆	ROD LINK-SPARK ADVANCE	1
35	77013A1		SWIVEL LINK ROD TO SPARK ADVANCE LEVER	1

图 80工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8539966	弹簧销工具	TOOL Spring Pin	1
2	8539968	弹簧销工具	TOOL Spring Pin	1
3	80313314	离合器销卡扣工具	SNAP TOOL Clutch Pin	1
4	9528623	轴环	COLLAR	1
5	161773	O型圈	O-RING	1
6	80313310	轴测量工具	MEASURING TOOL SHAFT	1
7	80313311	轴承拉拔器	PULLER TOOL Bearing	1
7	8M0050354	工具	TOOL	1
8	1614011	垫圈	WASHER	1
9	85372221	螺母	NUT	1
10	80313312	背隙测量夹具	CLAMP TOOL Backlash Measuring	1
11	803134	螺栓	BOLT	4
12	80313313	百分表安装板	PLATE TOOL Dial Gauge	1
13	8539964	轴承拉拔器	PULLER TOOL Bearing	1
13	8M0060180	锥齿轮轴承	BEVEL GEAR BRG	1
14	85372220	螺母	NUT	1
15	1614010	垫圈	WASHER	1
16	8031332	法兰	FLANGE	1
17	8031338	轴止动工具	STOPPER TOOL Shaft	1
18	8031333	轴	SHAFT	1
19	8031334	导向工具	GUIDE TOOL	1
20	8031335	固定工具	RETAINER TOOL	1
21	8031336	法兰	FLANGE	1
22	8031339	轴止动工具	STOPPER TOOL Shaft	1
23	8031337	导向工具	GUIDE TOOL	1
24	85399612	扳手工具	WRENCH TOOL	1
25	8031331	套筒工具	SOCKET TOOL	1
26	80313315	扳手工具	WRENCH TOOL	1
26	8M0101491	扳手工具	WRENCH TOOL	1
27	8539962	活塞销拆装工具	INSTALL/REMOVER TOOL Piston Pin	1
28	803133	活塞环安装工具	INSTALLER TOOL Piston Ring	1
29	804761	飞轮拉拔器套件	FLYWHEEL PULLER KIT	1
-	895212	轴承外圈压杆工具	TOOL Bearing Outer Press Rod	1
-	895213	轴承外圈压板工具	TOOL Bearing Outer Press Plate	1
-	895214	轴承外压导具	TOOL Bearing Outer Press Guide	1
-	895215001	锥齿轮A组套	TOOL Bevel Gear A Set	1
-	895217	锥形弹簧工具, D=12	TOOL Conedisk Spring, D=12	1
-	895218001	垫片规	TOOL Shimming Gauge	1
-	895219	厚度规	TOOL Thickness Gauge	1
-	804552001	工具	TOOL	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
-	895220	飞轮剥离工具	TOOL Flywheel Stripper	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1

图 81顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	825239A13	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0107150	罩盖-顶部, 黑色	COWL-TOP, BLACK	1
1	825239A14	顶盖总成	TOP COWL ASSEMBLY	1
1	825239T14	顶盖总成	TOP COWL ASSEMBLY	1
2	825239A11	顶盖总成	TOP COWL ASSEMBLY	1
2	825239T11	顶盖总成	TOP COWL ASSEMBLY	1
2	825239A12	顶盖总成	TOP COWL ASSEMBLY	1
2	825239T12	顶盖总成	TOP COWL ASSEMBLY	1
3	813549F3	支架罩盖支撑	BRACKET Cowl Support	1
3	8M0041044	支架	BRACKET	1
4	828433	垫片支架	SPACER Bracket	1
4	828433T	隔套	SPACER	1
5	83208630	螺钉	SCREW	3
6	400632	螺母	NUT	3
7	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
7	893763	滚轮锁扣支架	BRACKET Roller Latch	1
8	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
9	8135462	支架	MOUNT	3
9	813546003	支架	MOUNT	3
10	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
10	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
11	828468	支架罩盖支撑-前部	BRACKET Cowl Support - Front	1
11	8M0041646	支架	BRACKET	1
12	828503	锁扣保持器	LATCH KEEPER	1
13	83208616	螺钉	SCREW	3
14	400632	螺母	NUT	1
15	828178	导管进气口	DUCT Air Inlet	1
15	8M0038217	导管-进气口	DUCT-AIR INLET	1
16	NSS	不单独销售进气插入件	NOT SOLD SEPARATE Induction Insert	1
17	F2317	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	2
18	831905	密封件	SEAL	1
18	8M0043404	密封件	SEAL	1
19	813504A1	油位表套件	GAUGE KIT Oil Level	1
20	813505	护孔环	GROMMET	1
21	113171	固定座	RETAINER	1
22	113161	螺母	NUT	1
22	65110	螺母	NUT	1
23	828180A1	隔音套件(全套)	SOUND BLANKET KIT (ALL)	1
23	828180A02	隔音毯套装(预涂压敏胶)	SOUND BLANKET KIT (Pre-Applied Pressure Sensitive Adhesive)	1
24	NSS	不单独销售隔音毯	NOT SOLD SEPARATE Sound Blanket	1
25	NSS	不单独销售隔音毯	NOT SOLD SEPARATE Sound Blanket	1
26	NSS	胶带(不单独销售)	NOT SOLD SEPARATE Tape	1
27	NSS	不单独出售信封袋	NOT SOLD SEPARATE Envelope	1
28	82409316	前进-空档-倒档换挡贴纸	DECAL F-N-R Shift	1
29	8555778	EPA标签贴花(顶罩进气管)	DECAL EPA Label Information (TOP COWL INLET DUCT)	1
29	855577A8	REF SOB 09-18	REF SOB 09-18	1

图 82艉板转轴支架(手动) Transom and Swivel Brackets (Manual)

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

图 83艉板转轴支架(动力升降) Transom and Swivel Brackets (Power Trim)

REF	零件编号	中文名称	英文名称	数量
1	96224	艉板支架-右舷	BRACKET Transom - Starboard	1
1	879194029	艉板支架	BRACKET-TRANSOM	1
2	96234	艉板支架-左舷	BRACKET Transom - Port	1
2	803856	艉板支架-左舷	BRACKET Transom - Port	1
2	96234	艉板支架-左舷	BRACKET Transom - Port	1
3	851866	螺栓	BOLT	1
4	85372213	螺母	NUT	1
4	853722029	尼龙螺母	NUT Nylon	1
5	85372214	盖形螺母	CAP NUT	1
6	161764	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	161982	推力杆	THRUST ROD	1
9	162635	夹具螺丝	CLAMP SCREW	2
9	8M0060119	夹紧螺钉套件	CLAMP SCREW KIT	2
10	95379	垫	PAD	2
11	8130295	旋转支架	SWIVEL BRACKET	1
11	8130296	旋转支架	SWIVEL BRACKET	1
12	853770	旋转管	SWIVEL TUBE	1
12	8M0075036	旋转管	SWIVEL TUBE	1
12	8537701	旋转管	SWIVEL TUBE	1
12	853770	旋转管	SWIVEL TUBE	1
13	8537436	衬套	BUSHING	2
14	162052	摩擦片	FRICTION PLATE	1
15	8230423	螺栓	BOLT	1
16	953831	弹簧	SPRING	1
17	162041	上推力板	THRUST PLATE Upper	1
18	162042	下部推力板	THRUST PLATE Lower	1
18	16204004	推力板	THRUST PLATE	1
19	161313	O型圈	O-RING	1
19	16109003	O型圈	O-RING	1
20	8537142	C形环	C-RING	1
21	824969	润滑脂接头	FITTING Grease	1
22	16826	不锈钢垫圈	WASHER Stainless Steel	1
23	808599	盖帽	CAP	1
24	8537712	支架	MOUNT	2
24	8M0075315	支架	MOUNT	2
25	8537862	支架	BRACKET	1
25	8M0064214	下轭架	BOTTOM YOKE	1
25	8537863	下轭架	YOKE Bottom	1
25	8537862	支架	BRACKET	1
26	8537732	橡胶减震器	RUBBER DAMPER	1
27	8518661	螺栓	BOLT	2
27	851866012	螺钉	SCREW	2
28	953928	垫圈	WASHER	2
29	851867	垫圈	WASHER	2
30	85372218	螺母	NUT	2
31	851868	垫圈	WASHER	4
31	879194343	垫圈	WASHER	4
32	851869	盖板	COVER	2
32	8518691	盖板	COVER	2
32	851869	盖板	COVER	2
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
34	8537405	接地线	GROUND WIRE	1
35	8537401	接地线	GROUND WIRE	1
35	898101089	接地线	WIRE Ground	1
36	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
37	16705	螺栓(动力升降)	BOLT (Power Trim)	2
37	8230427	螺栓组件(M6×12)(手柄)	BOLT ASSEMBLY (M6 x 12) (Handle)	2
38	953921	不锈钢垫圈	WASHER Stainless Steel	2
39	8537713	橡胶件	RUBBER	2
39	8M0079616	支架	MOUNT	2
40	8129356	螺栓	BOLT	2
41	851870	护孔环	GROMMET	2
42	879194012	锁紧板	PLATE-LOCKING	1
43	851872	盖帽	CAP	1
43	8M0222196	黑色端盖	CAP BLACK	1
43	8518721	盖板	COVER	1
43	851872	盖帽	CAP	1
44	82304215	螺栓	BOLT	3
45	8239121	阳极块	ANODE	1
46	162232	螺栓	BOLT	2
47	8150266	开口销	COTTER PIN	1
48	802619	螺栓	BOLT	4
49	953928	垫圈	WASHER	4
50	168262	垫圈	WASHER	4
51	802620	螺母	NUT	4
