水星 Mercury 40C (TWIN CARB) (W/AUTO-BLEND) 6E9-105014 THRU 6E9-150000 - 爆炸图零件明细

两冲程化油器 · USA - Cat.# 90-16643 · 共 52 个部位 · 2261 条零件

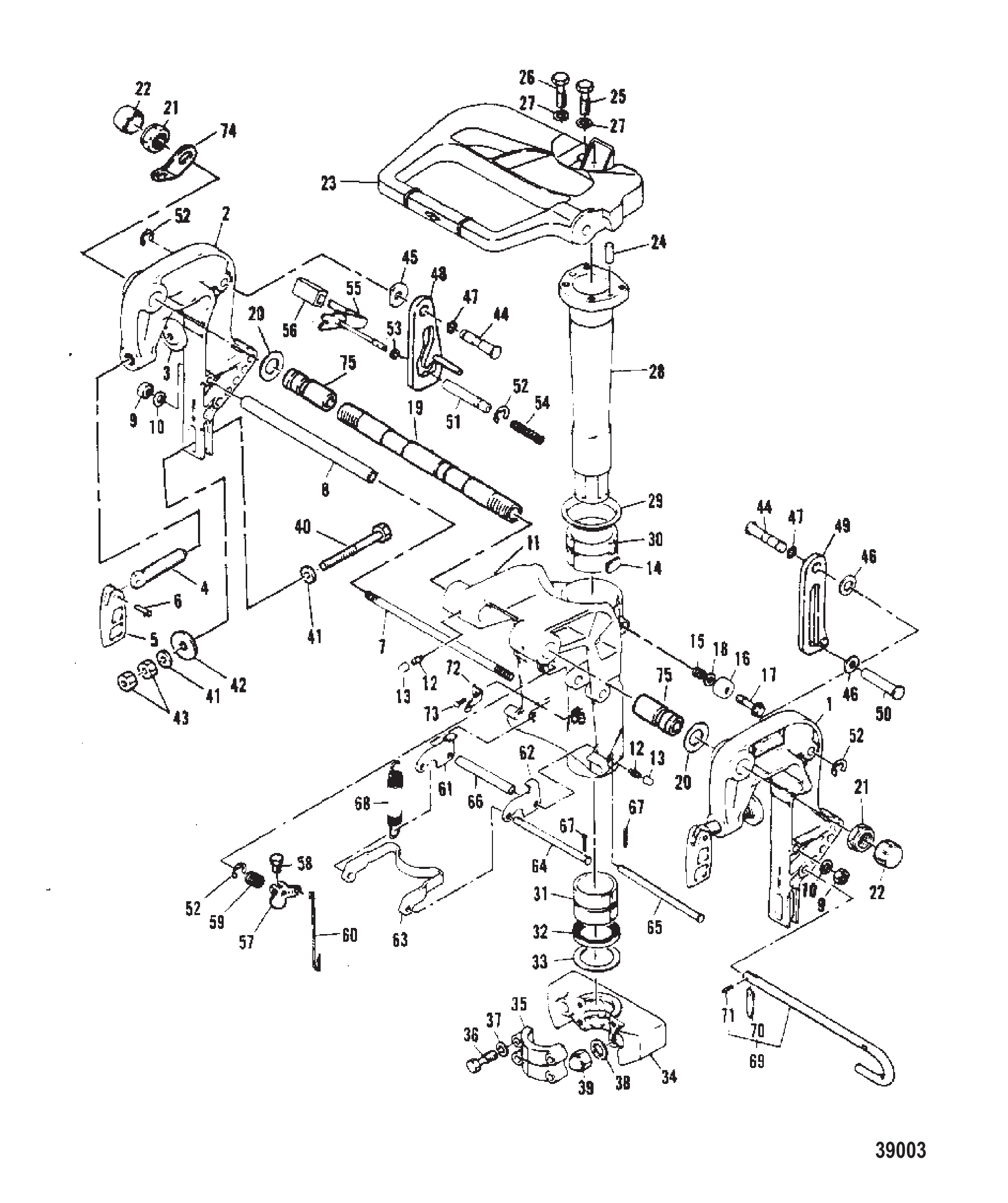

1自动混合器 2曲轴与活塞 3电容放电磁电机点火系统 4驱动轴壳体 5电动启动组件 6原装燃油箱及油管 7齿轮箱总成 8夹紧转轴支架(手动/电动)9螺旋桨图表 10遥控附件套件 11进气歧管 12曲轴箱和气缸盖 13换挡联动装置 14节气门控制器 15非原装燃油箱 16外罩 17电动倾斜装置及支架 18可选零件 19电动启动电机 20反冲启动器 21燃油管路和滤清器 22转向手柄 23化油器 24夹紧转轴支架(电动倾斜)25安装系统 26燃油泵 27自动混合器 28电容放电磁电机点火系统 29化油器 30夹紧转轴支架(电动倾斜)31夹紧转轴支架(手动/电动)32外罩 33曲轴箱和气缸盖 34曲轴与活塞 35驱动轴壳体 36电动启动电机 37电动启动组件 38电动倾斜装置及支架 39燃油管路和滤清器 40燃油泵 41原装燃油箱及油管 42非原装燃油箱 43齿轮箱总成 44换挡联动装置 45进气歧管 46安装系统 47可选零件 48螺旋桨图表 49反冲启动器 50遥控附件套件 51转向手柄 52节气门控制器

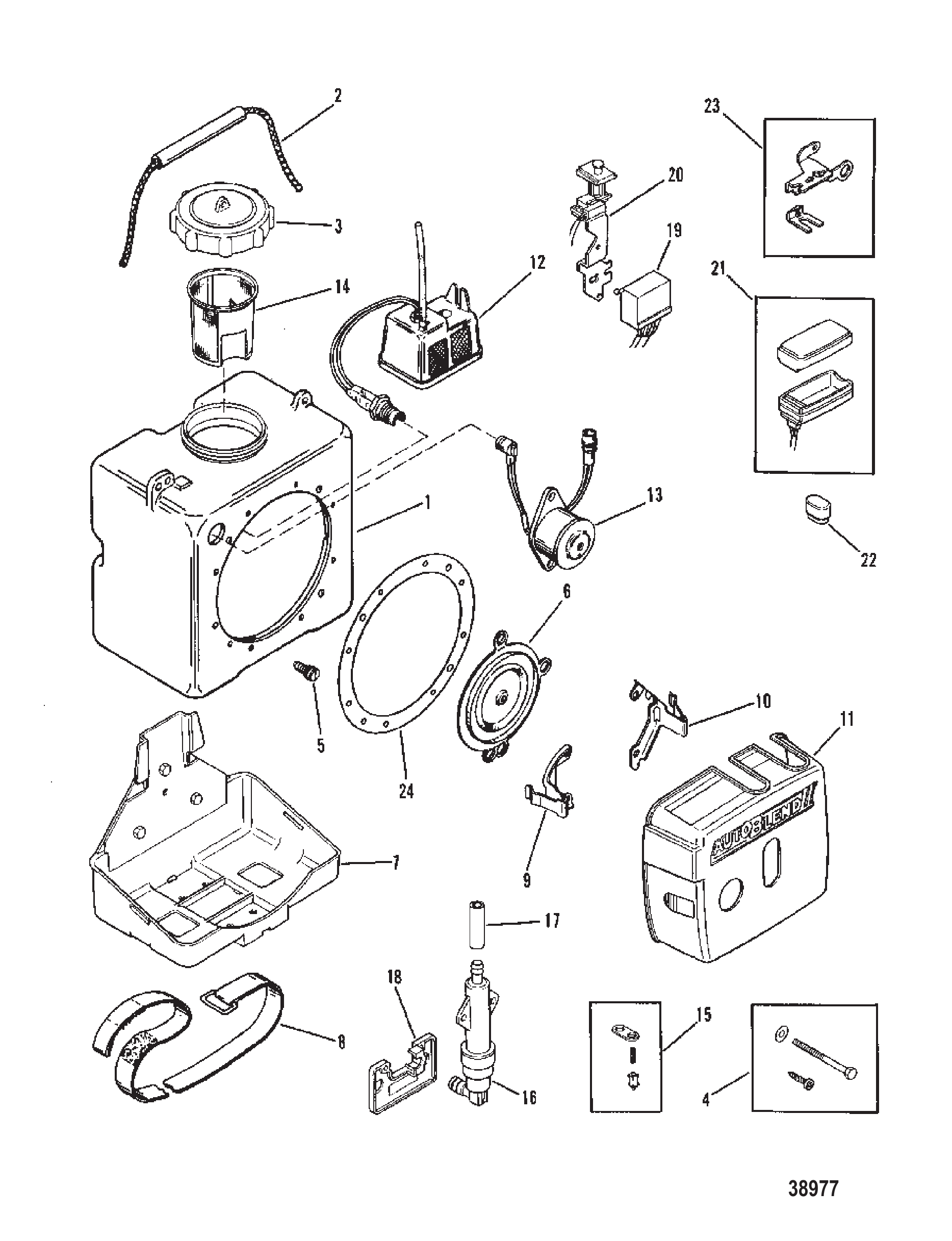

图 1自动混合器 AUTO-BLEND

REF	零件编号	中文名称	英文名称	数量
-	130195	自动混合装置	AUTO BLEND ASSEMBLY	1
1	16612	油箱套件机油	TANK KIT Oil	1
2	13996	手柄套件	HANDLE KIT	1
3	16619	机油箱盖	CAP OIL TANK	1
4	16614	五金件套件	HARDWARE KIT	1
5	13979	放油塞套件	PLUG KIT Drain	1
6	16611	膜片组件	DIAPHRAGM KIT	1
7	16620	安装支架套件	BRACKET KIT Mounting	1
8	13993	箍带	BAND	1
9	13983	支架(左)	BRACKET (LEFT)	1
10	13984	支架(右)	BRACKET (RIGHT)	1
11	16626	盖板	COVER	1
12	16624	机油滤清器及液位传感器套件	SENSOR KIT Oil Filter And Level	1
13	16625	喇叭套件	HORN KIT	1
14	16618	机油滤网	STRAINER Oil	1
15	16615	止回阀套件	CHECK VALVE KIT	1
16	18576	燃油滤清器套件	FILTER KIT Fuel	1
17	13992	乙烯基软管	VINYL TUBE	1
18	16621	安装板	PLATE	1
19	16627	模块套件	MODULE KIT	1
20	16628	测试按钮套件	TEST BUTTON KIT	1
21	16629	电池盒套件(使用9伏电池)	CASE KIT Battery (USE 9 VOLT BATTERY)	1
22	16630	密封圈套件	GROMMET KIT	1
23	16631	支架套件	BRACKET KIT	1
24	16616	衬垫套件	GASKET KIT	1

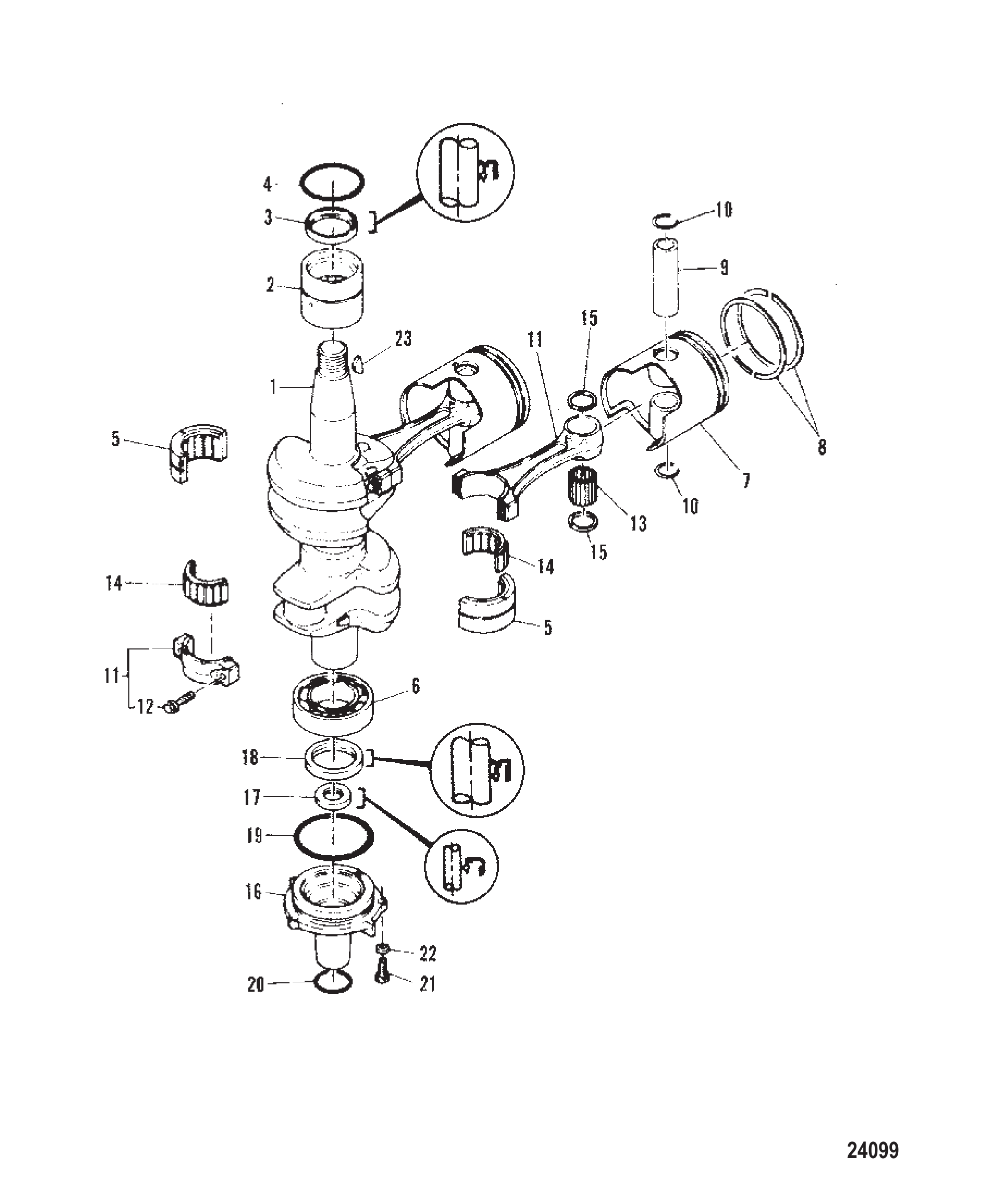

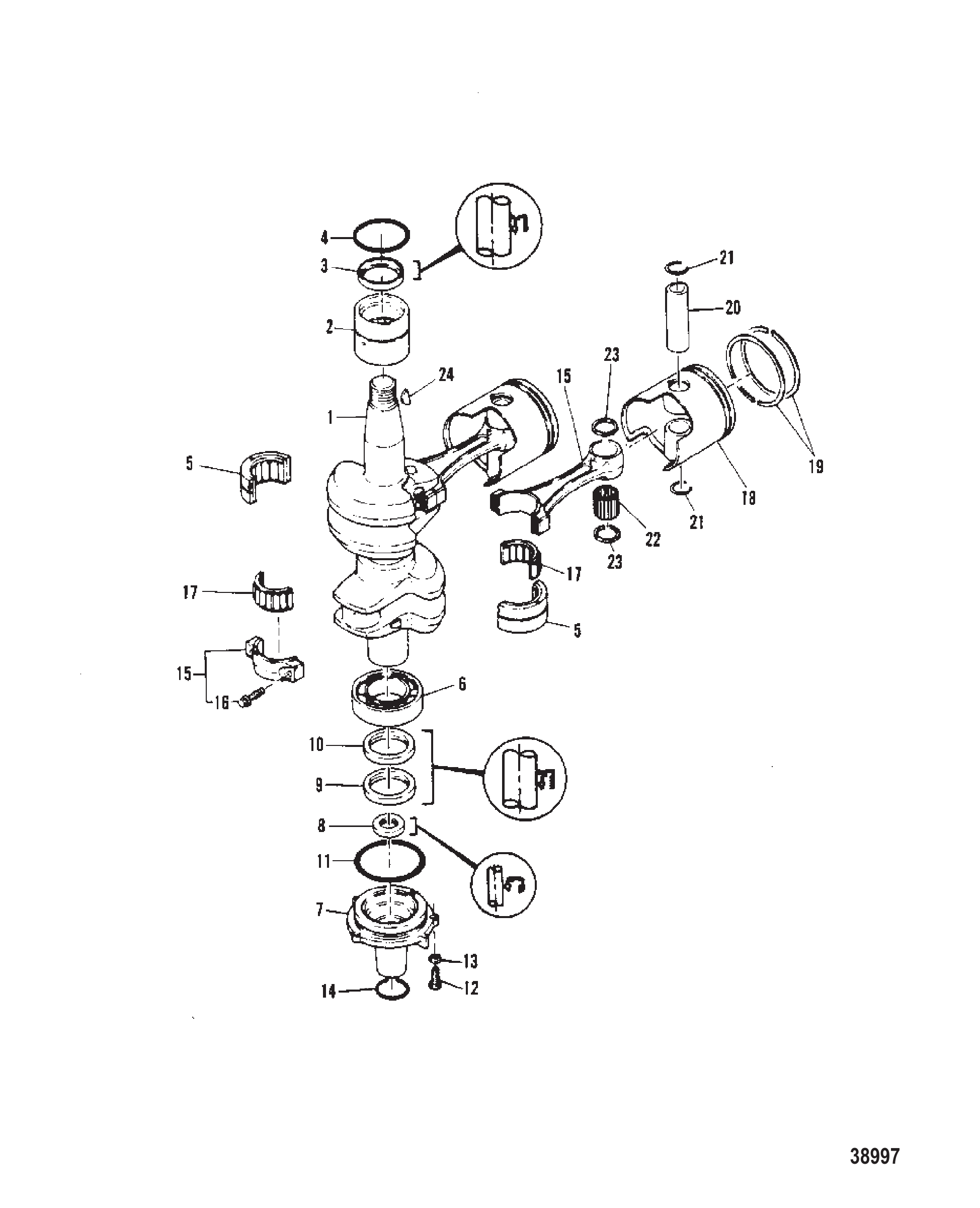

图 2曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	6984M	曲轴	CRANKSHAFT	1
2	83341M	滚针轴承	BEARING NEEDLE	1
2	83341T	轴承	BEARING	1
3	82249M	油封	SEAL Oil	1
4	82276M	O型圈	O-RING	1
5	97837M	滚针轴承	BEARING NEEDLE	1
5	97837T	轴承	BEARING	1
6	41296M	轴承	BEARING	1
6	814560T	滚珠轴承	BALL BEARING	1
7	19232M	油封壳体	HOUSING OIL SEAL	1
7	97711M	油封壳体	HOUSING OIL SEAL	1
7	19232M	壳体	HOUSING	1
8	83347M	油封	SEAL Oil	1
9	97712M	油封	SEAL Oil	1
10	97069M	油封	SEAL Oil	1
11	82286M	O型圈	O-RING	1
12	84247M	螺栓	BOLT	3
12	826957M	螺栓	BOLT	3
13	82214M	垫圈	WASHER	3
14	83348M	O型圈	O-RING	1
15	8808M	连杆总成	CONNECTING ROD ASSEMBLY	2
15	8808T	连杆总成	CONN ROD ASSY	2
16	81715M	螺栓	BOLT	4
17	97710M	滚针轴承	BEARING NEEDLE	2
18	8563M	活塞(标准)	PISTON (STD)	2
18	8564M	活塞(一级加大-75.25mm)	PISTON (1ST O.S. - 75.25MM)	AR
18	8564T	活塞	PISTON	AR
18	8565M	活塞(二级加大-75.50mm)	PISTON (2ND O.S. - 75.50MM)	AR
18	8565T	活塞	PISTON	AR
19	83896M	活塞环组(标准)	RING SET Piston (STD)	2
19	83896T	活塞环组	PISTON RING SET	2
19	83897M	活塞环组(一级加大-75.25mm)	RING SET Piston (1ST O.S. - 75.25MM)	AR
19	83897T	活塞环组	PISTON RING SET	AR
19	83898M	活塞环组(二级加大-75.50mm)	RING SET Piston (2ND O.S. - 75.50MM)	AR
19	83898T	活塞环组	PISTON RING SET	AR
20	83345M	活塞销	PIN PISTON	2
20	83345T	活塞销	PIN-PISTON	2
21	81264M	活塞销卡簧	CLIP PISTON PIN	4
22	82353M	滚针轴承	BEARING NEEDLE	56
23	81831M	垫圈	WASHER	4
24	81915M	飞轮键	KEY FLYWHEEL	1
-	97666M	衬垫套件	GASKET SET	1

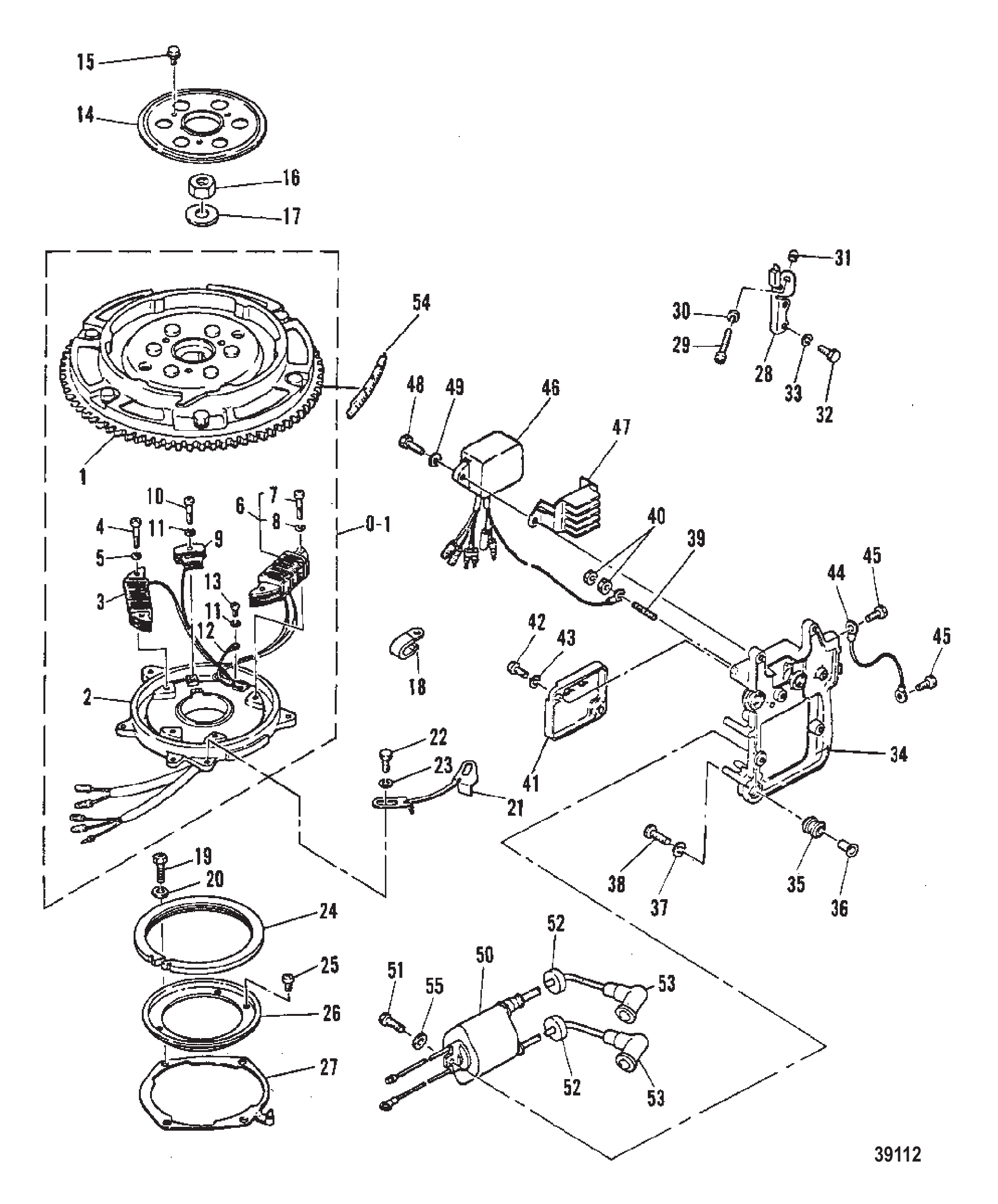

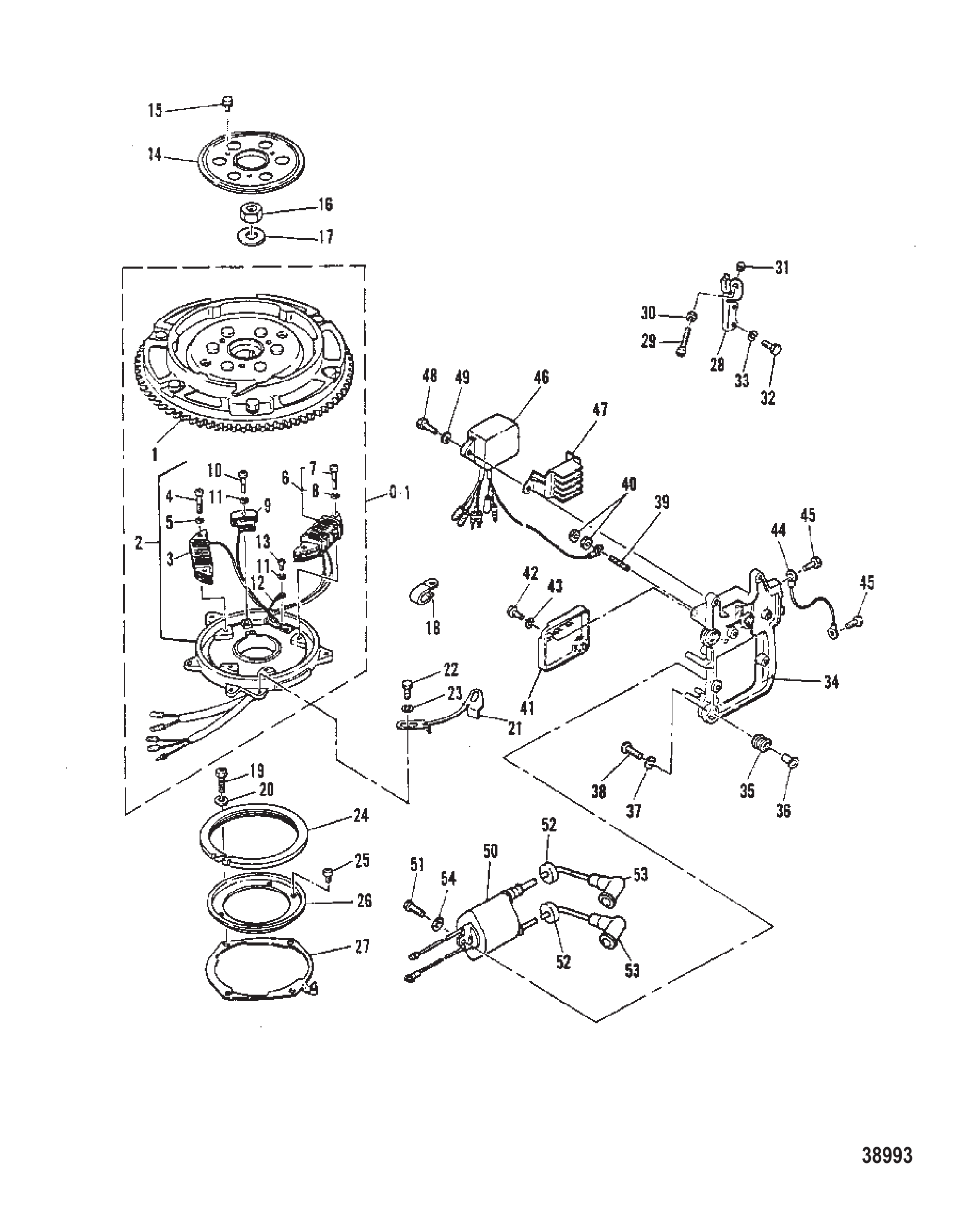

图 3电容放电磁电机点火系统 C.D.I. MAGNETO IGNITION

REF	零件编号	中文名称	英文名称	数量
0-1	7985M	CDI磁电机总成	CDI MAGNETO ASSEMBLY	1
1	7987M	飞轮总成(E/EL/ET型)	FLYWHEEL ASSEMBLY (E, EL AND ET)	1
1	7988M	飞轮总成(M和ML型)	FLYWHEEL ASSEMBLY (M AND ML)	1
2	93108M	飞轮底座总成	BASE ASSEMBLY FLYWHEEL	1
3	84879M	点火线圈	COIL IGNITION	1
3	84879T	线圈	COIL	1
4	84480M	螺钉	SCREW	2
5	82186M	垫圈	WASHER	2
6	93049M	照明线圈总成	COIL ASSEMBLY LIGHTING	1
7	84880M	螺钉	SCREW	2
7	83108M	螺钉	SCREW	2
8	82186M	垫圈	WASHER	2
9	84877M	脉冲发生器	PULSER	1
10	84882M	螺钉	SCREW	2
11	82184M	锁紧垫圈	LOCKWASHER	3
11	82206M	锁紧垫圈	LOCKWASHER	3
12	84883M	电线	WIRE	1
13	82499M	螺钉	SCREW	1
14	93109M	盖板	COVER	1
15	93110M	螺栓	BOLT	3
16	81773M	螺母	NUT	1
16	893789	螺母	NUT	1
17	84436M	垫圈	WASHER	1
17	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
18	82042M	卡箍	CLAMP	2
19	14232M	螺钉	SCREW	4
20	82208M	垫圈	WASHER	4
20	82186M	垫圈	WASHER	4
21	97679M	磁电机底座止动件	STOP MAGNETO BASE	1
22	84315M	螺栓	BOLT	2
22	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
23	82214M	垫圈	WASHER	2
24	83566M	磁电机底座护圈	RETAINER MAGNETO BASE	1
25	42761M	螺钉	SCREW	4
25	11832M	螺钉	SCREW	4
26	19139M	磁电机底座护圈	RETAINER MAGNETO BASE	1
26	83567M	磁电机底座护圈	RETAINER MAGNETO BASE	1
26	19139M	固定座	RETAINER	1
27	83569M	摩擦底板	PLATE BASE FRICTION	1
28	83579M	磁电机底座止动件	STOP MAGNETO BASE	1
29	83924M	螺钉	SCREW	1
30	82381M	螺母	NUT	1
30	82390M	螺母 (M6)	NUT (M6)	1
31	81415M	盖帽	CAP	1
32	84247M	螺栓	BOLT	2
32	826957M	螺栓	BOLT	2
33	82212M	锁紧垫圈	LOCKWASHER	2
34	93113M	支架	BRACKET	1
35	93114M	减震器	DAMPER	3
35	881304	护孔环	GROMMET	3
36	82851M	衬套	BUSHING	3
36	804344003	轴环	COLLAR	3
37	82979M	垫圈	WASHER	3
37	83769M	垫圈	WASHER	3
38	82405M	螺栓	BOLT	3
39	84870M	螺柱	STUD	1
40	82380M	螺母	NUT	2
40	82389M	螺母	NUT	2
41	93115M	盖板	COVER	1
42	83356M	螺钉	SCREW	2
43	82211M	垫圈	WASHER	2
44	81250M	接地线	WIRE GROUND	1
45	84303M	螺栓	BOLT	2
45	91772M	螺栓	BOLT	2
46	84872M	CDI单元总成	CDI UNIT ASSEMBLY	1
46	84872T	开关盒	SWITCH BOX	1
47	93116M	支架	HOLDER	1
48	82405M	螺栓	BOLT	2
49	82214M	垫圈	WASHER	2
50	84874M	点火线圈	COIL Ignition	1
50	84874T	点火线圈	IGNITION COIL	1
51	82405M	螺栓	BOLT	2
52	82069M	护孔环	GROMMET	2
53	84319M	火花塞帽(标准)	CAP Spark Plug (STD)	2
53	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
53	82788M	火花塞帽总成(选配)	CAP ASSEMBLY Spark Plug (OPT)	2
53	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
54	82214M	垫圈	WASHER	2

图 4驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

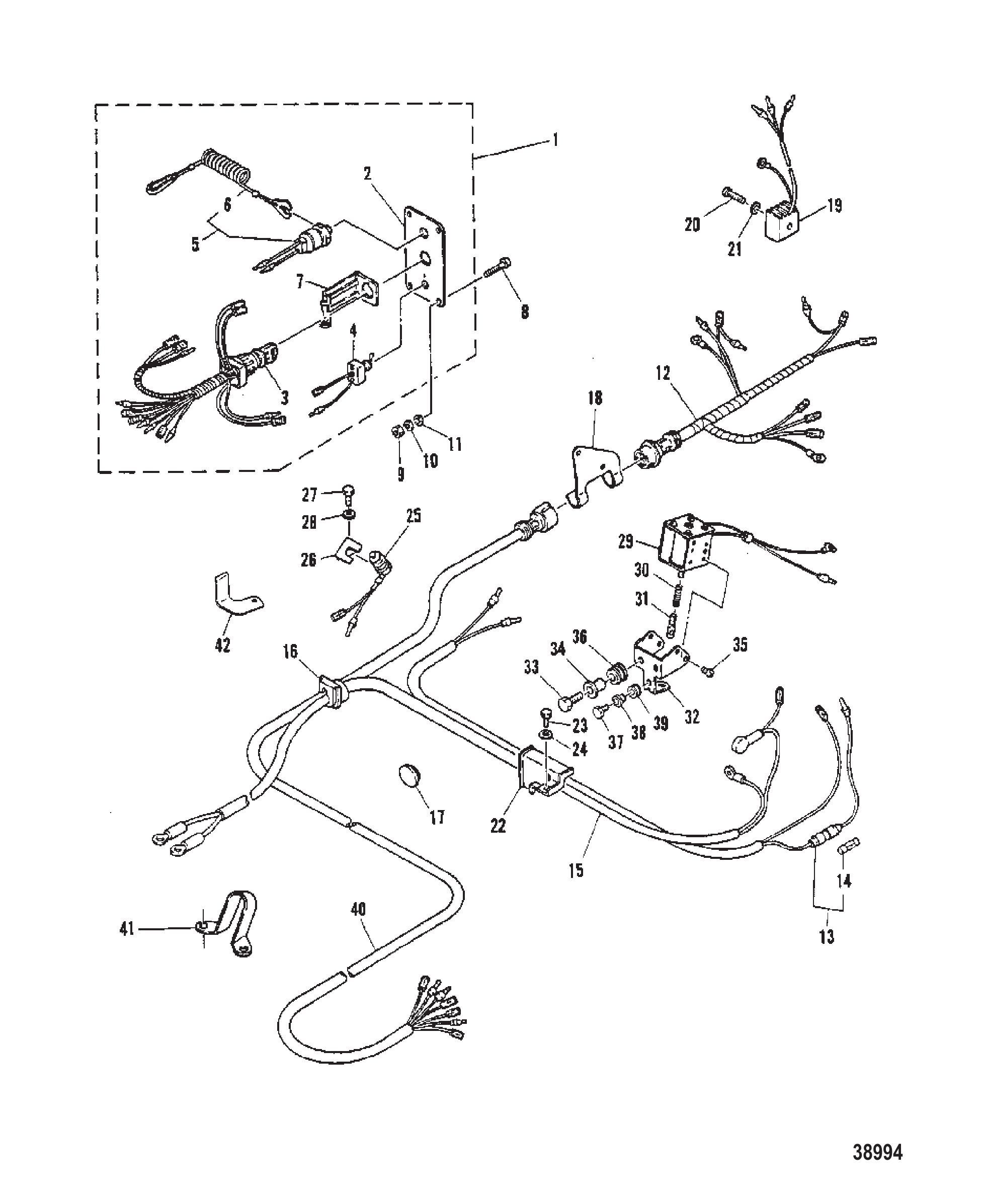

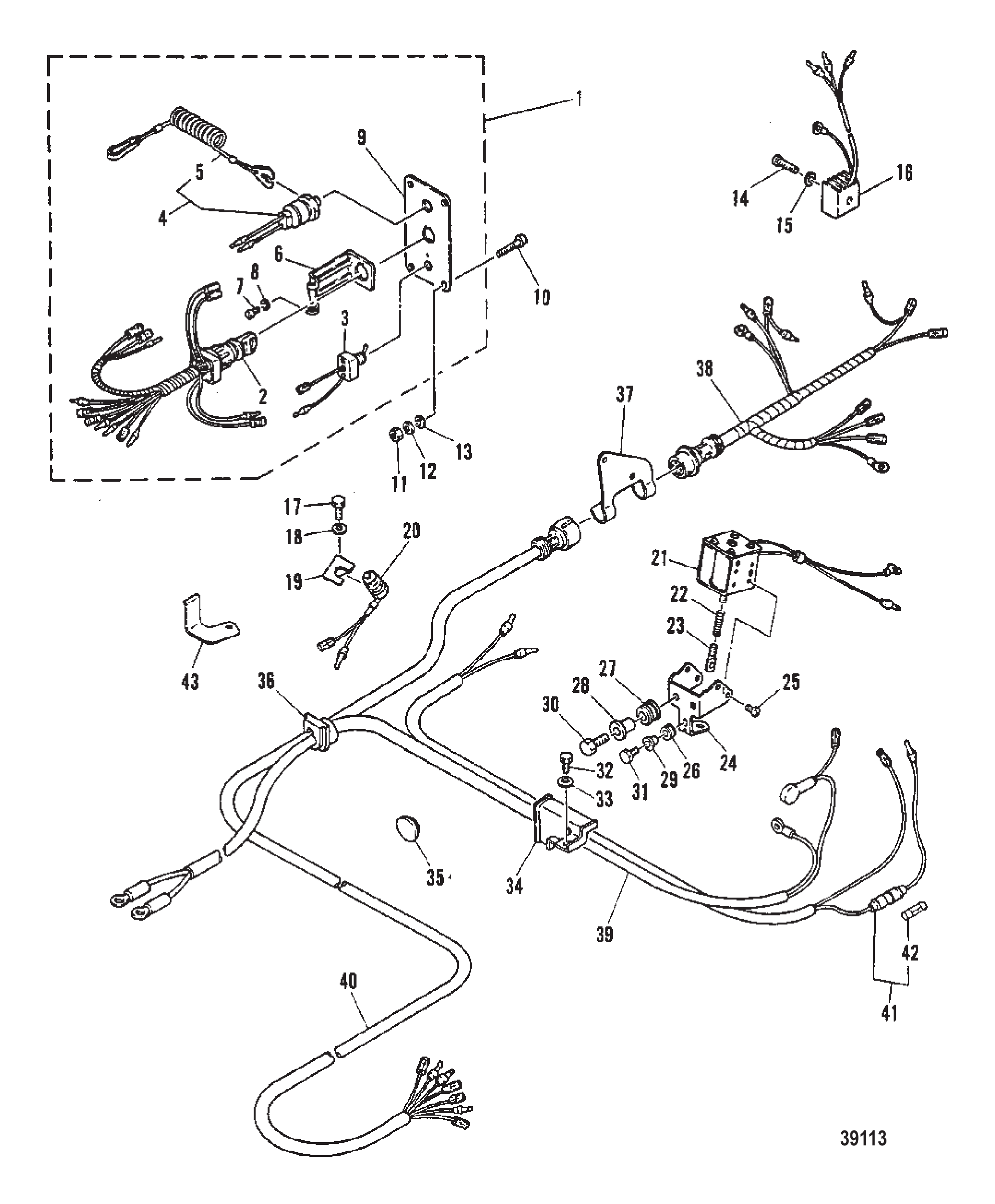

图 5电动启动组件 ELECTRIC START COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	16709M	开关面板总成	PANEL ASSEMBLY Switch	1
2	16711M	面板	PANEL	1
3	95645M	钥匙开关	KEY SWITCH	1
3	8M0078321	开关	SWITCH	1
4	84944M	阻风门开关	SWITCH Choke	1
5	16710M	停机开关总成	SWITCH ASSEMBLY Stop	1
6	97756M	止动器	STOPPER	1
7	16712M	线夹支架	BRACKET CORD CLAMP	1
8	16713M	螺钉	SCREW	4
8	84946M	螺钉	SCREW	4
9	82388M	螺母 (M5)	NUT (M5)	4
10	82208M	垫圈	WASHER	4
10	82186M	垫圈	WASHER	4
11	82211M	垫圈	WASHER	4
12	95412M	线束总成(E/EL型)	HARNESS ASSEMBLY (E AND EL)	1
12	17038M	线束总成(ET型)	HARNESS ASSEMBLY (ET)	1
13	97692M	线束总成(E/EL型)	HARNESS ASSEMBLY (E AND EL)	1
14	81522M	保险丝(12V-20A)	FUSE (12V - 20A)	1
15	97691M	线束总成	HARNESS ASSEMBLY	1
16	94476M	护线套(E/EL型)	GROMMET (E AND EL)	1
16	17039M	护线套(ET型)	GROMMET (ET)	1
17	82066M	护孔环	GROMMET	1
18	95411M	线束支架(E/EL型)	BRACKET HARNESS (E AND EL)	1
18	17040M	线束支架(ET型)	BRACKET HARNESS (ET)	1
19	81652M	整流器	RECTIFIER	1
19	8M0091976	整流器	RECTIFIER	1
20	83108M	螺钉	SCREW	1
21	82211M	垫圈	WASHER	1
22	97066M	卡箍	CLAMP	1
23	84303M	螺栓	BOLT	1
23	91772M	螺栓	BOLT	1
24	82214M	垫圈	WASHER	1
25	97684M	空挡启动开关总成	SWITCH ASSEMBLY Neutral Start	1
26	97683M	支架	BRACKET	1
27	84247M	螺栓	BOLT	1
27	826957M	螺栓	BOLT	1
28	82212M	锁紧垫圈	LOCKWASHER	1
29	97685M	电磁阀总成	SOLENOID ASSEMBLY	1
29	97685T	电磁阀	SOLENOID	1
30	84701M	拉线	WIRE PULL	1
31	84702M	拉线钩	HOOK PULL WIRE	1
32	97686M	电磁阀支架	BRACKET SOLENOID	1
33	82405M	螺栓	BOLT	2
34	82851M	衬套	BUSHING	2
34	804344003	轴环	COLLAR	2
35	84312M	螺钉	SCREW	4
35	17661M	螺钉	SCREW	4
36	93114M	减震器	DAMPER	2
36	881304	护孔环	GROMMET	2
37	91686M	螺栓	BOLT	1
38	97688M	轴环	COLLAR	1
39	97687M	护孔环	GROMMET	1
40	84711M	延长线(5米)(7针)	EXTENSION (5M)(7P)	1
40	14738M	延长线束总成(5米)(10针)	HARNESS ASSEMBLY Extension (5M)(10P)	1
41	97701M	发动机吊环	EYE ENGINE LIFTING	1
42	42436M	支架	BRACKET	1

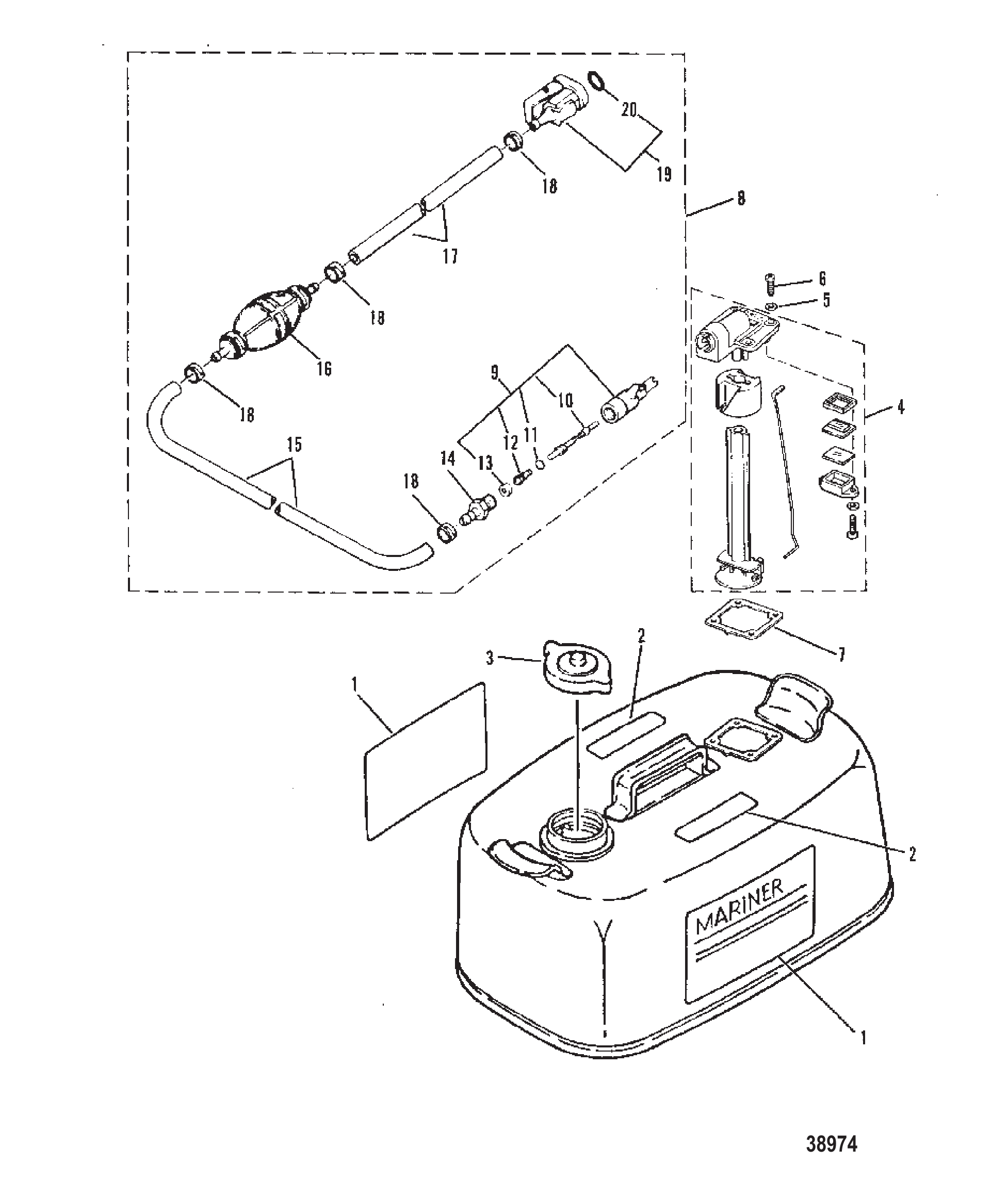

图 6原装燃油箱及油管 Fuel Tank and Fuel Line Original Equipment

REF	零件编号	中文名称	英文名称	数量
1	14617M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	1
1	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
3	14223M	油箱盖总成	CAP ASSEMBLY Fuel Tank	1
4	95449M	销	PIN	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	燃油表衬垫总成	GASKET FUEL METER ASS'Y	1
8	16570M	燃油管路总成	LINE ASSEMBLY Fuel	1
9	30185A3	燃油卡口总成	BAYONET ASSEMBLY Fuel	1
10	30187	卡口阀体阀杆	STEM BAYONET BODY	1
11	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
12	30189	卡口阀体弹簧总成	SPRING BAYONET BODY ASS'Y	1
13	30188	盖垫圈	WASHER CAP	1
14	63187	倒刺接头(0.250-18)燃油管	FITTING Barb (.250-18) FUEL LINE	1
15	16571M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
16	17149M	注油泵球	BULB PRIMER	1
16	16572M	注油泵球	BULB PRIMER	1
17	16573M	手泵至发动机连接软管	HOSE BULB TO ENGINE CONNECTOR	1
18	16574M	软管卡箍	CLAMP HOSE	4
19	16609M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
20	82789M	O型圈	O-RING	1

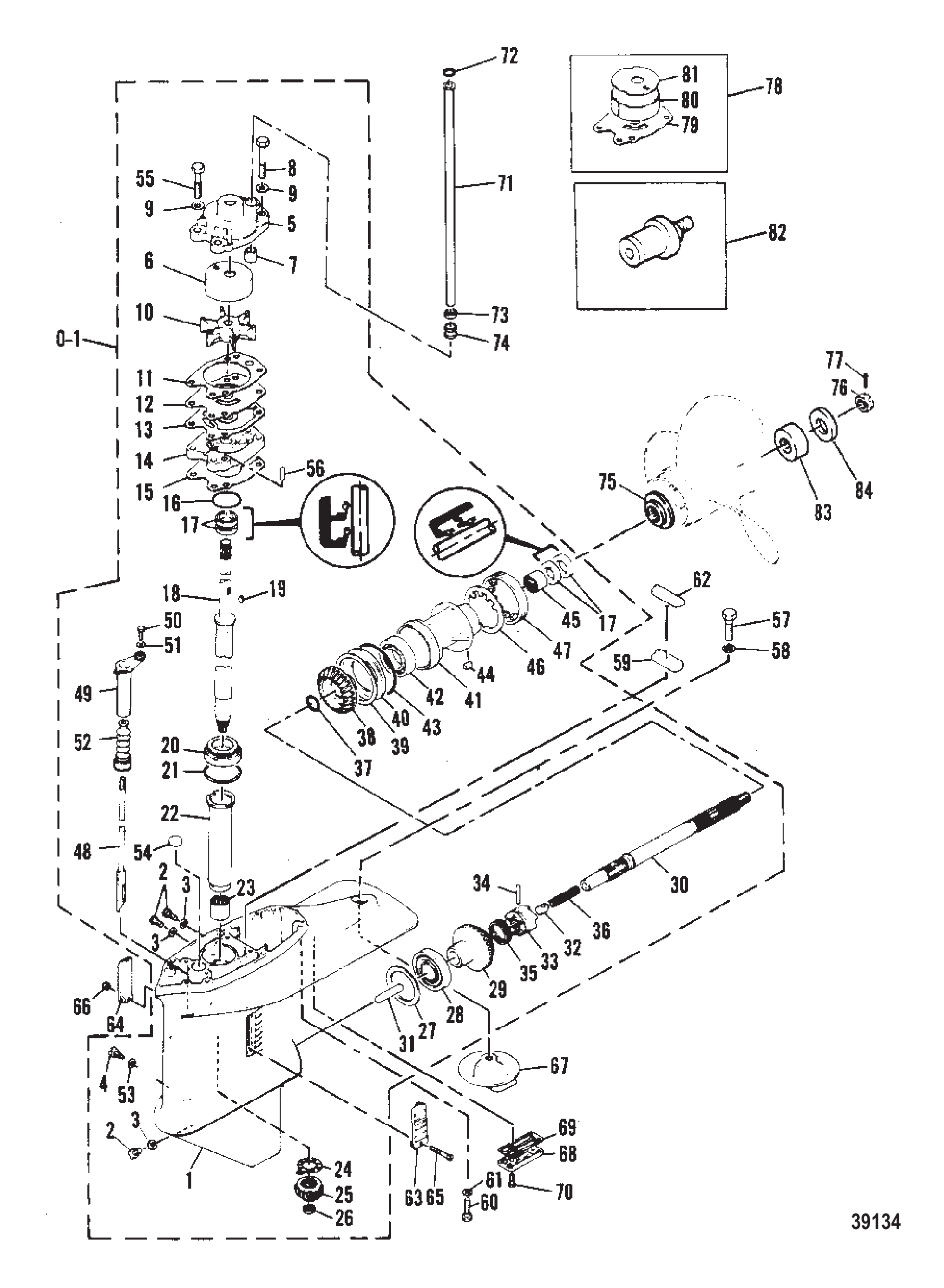

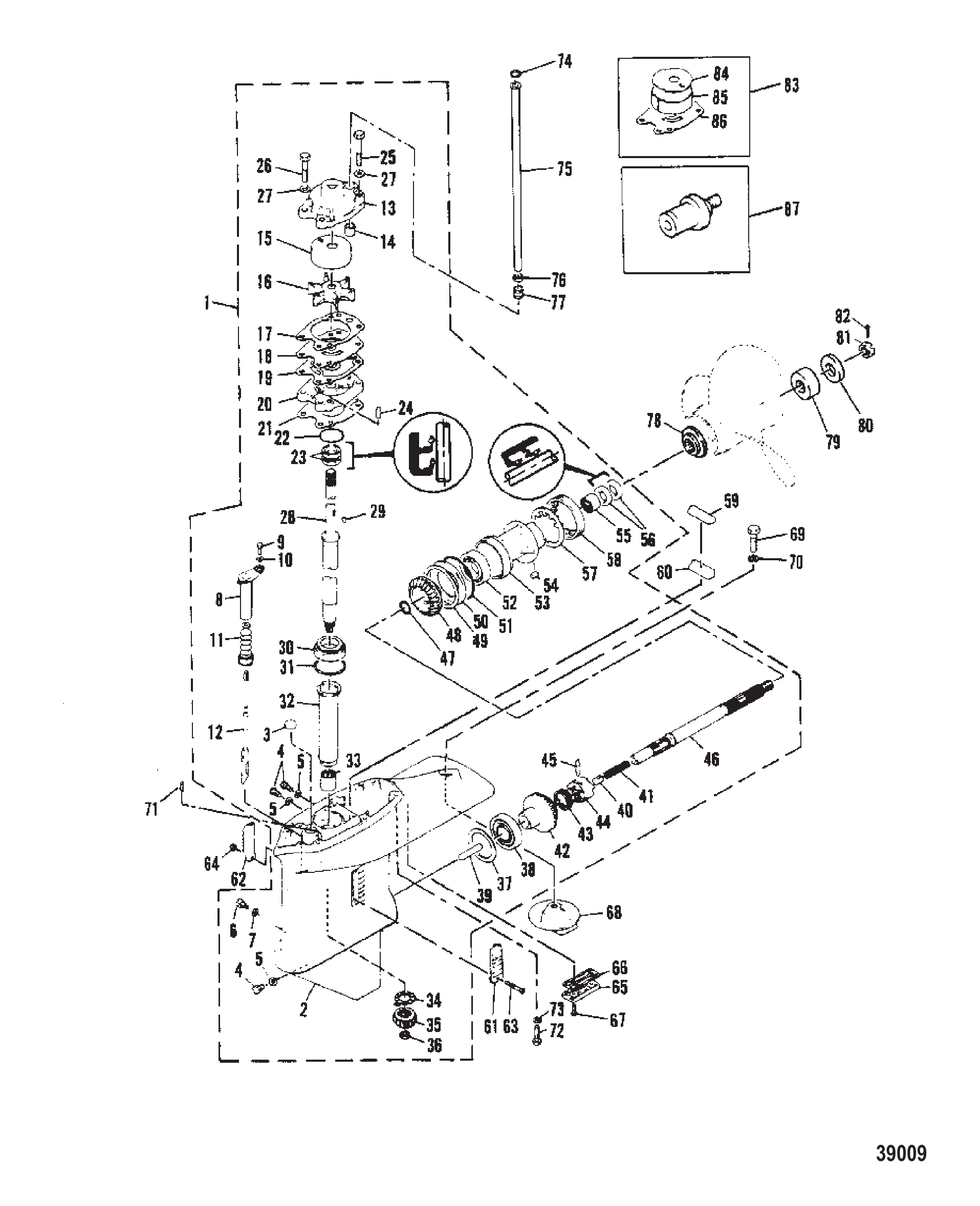

图 7齿轮箱总成 GEARHOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	9680M	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY (SHORT)	1
1	9681M	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY (LONG)	1
2	9573M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
3	83857M	堵头	PLUG	1
4	81924M	堵头	PLUG	3
5	81987M	衬垫	GASKET	3
5	81987	衬垫	GASKET	3
6	83392M	螺钉	SCREW	1
7	95610M	衬垫	GASKET	1
7	95610	衬垫	GASKET	1
8	83883M	换挡凸轮衬套	BUSHING SHIFT CAM	1
9	82451M	螺栓	BOLT	1
9	82423M	螺栓	BOLT	1
10	82214M	垫圈	WASHER	1
11	82881M	换挡杆护套	BOOT SHIFT ROD	1
12	83881M	换档凸轮(短型)	SHIFT CAM (SHORT)	1
12	83882M	换档凸轮(长型)	SHIFT CAM (LONG)	1
13	83396M	水泵盖	COVER WATER PUMP	1
14	81426M	橡胶密封件	SEAL RUBBER	1
15	83403M	嵌件	INSERT	1
16	99971M	叶轮	IMPELLER	1
17	83398M	水泵衬垫	GASKET WATER PUMP	1
17	83398	衬垫	GASKET	1
18	83400M	面板	FACE PLATE	1
19	83399M	水泵衬垫	GASKET WATER PUMP	1
19	83399	衬垫@2	GASKET @2	1
20	83864M	水泵底座	BASE WATER PUMP	1
20	8M0070508	水泵	WATER PUMP	1
21	83865M	水泵衬垫	GASKET WATER PUMP	1
21	83865	衬垫	GASKET	1
22	82275M	O型圈	O-RING	1
23	83406M	油封	SEAL Oil	2
23	854017	油封	SEAL Oil	2
24	82354M	定位销	PIN DOWEL	2
25	84057M	螺栓	BOLT	2
26	82468M	螺栓	BOLT	2
26	85277614	螺栓	BOLT	2
27	82217M	垫圈	WASHER	4
28	83866M	驱动轴(短)	DRIVESHAFT (SHORT)	1
28	83867M	驱动轴(长型)	DRIVESHAFT (LONG)	1
29	83444M	水泵键	KEY WATER PUMP	1
30	98933M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
30	82319T	轴承	BEARING	1
31	81467M	小齿轮调整垫片(0.05mm)	SHIM PINION GEAR ADJUSTING (0.05MM)	AR
31	81468M	小齿轮调整垫片(0.08mm)	SHIM PINION GEAR ADJUSTING (0.08MM)	AR
31	19148M	小齿轮调整垫片(0.10mm)	SHIM PINION GEAR ADJUSTING (0.10MM)	AR
31	81469M	小齿轮调整垫片(0.12mm)	SHIM PINION GEAR ADJUSTING (0.12MM)	AR
31	19148002	垫片 @5	SHIM @5	AR
31	19149M	小齿轮调整垫片(0.15mm)	SHIM PINION GEAR ADJUSTING (0.15MM)	AR
31	19150M	小齿轮调整垫片(0.18mm)	SHIM PINION GEAR ADJUSTING (0.18MM)	AR
31	19151M	小齿轮调整垫片(0.30mm)	SHIM PINION GEAR ADJUSTING (0.30MM)	AR
31	19148004	垫片 @5	SHIM @5	AR
31	81470M	小齿轮调整垫片(0.30mm)	SHIM PINION GEAR ADJUSTING (0.30MM)	AR
31	19148004	垫片 @5	SHIM @5	AR
31	19152M	小齿轮调整垫片(0.40mm)	SHIM PINION GEAR ADJUSTING (0.40MM)	AR
31	19153M	小齿轮调整垫片(0.50mm)	SHIM PINION GEAR ADJUSTING (0.50MM)	AR
31	81471M	小齿轮调整垫片(0.50mm)	SHIM PINION GEAR ADJUSTING (0.50MM)	AR
31	19153M	垫片	SHIM	AR
32	83868M	驱动轴套	SLEEVE DRIVESHAFT	1
33	82316M	滚针轴承	BEARING NEEDLE	1
33	82316T	轴承	BEARING	1
34	81455M	推力轴承	BEARING THRUST	1
35	83869M	小齿轮	GEAR Pinion	1
35	83869T	小齿轮	PINION GEAR	1
36	81772M	小齿轮螺母	NUT PINION	1
37	81456M	前进档调整垫片(0.05mm)	SHIM FORWARD GEAR ADJUSTING (0.05MM)	AR
37	81457M	前进档调整垫片(0.08mm)	SHIM FORWARD GEAR ADJUSTING (0.08MM)	AR
37	19154M	前进档调整垫片(0.10mm)	SHIM FORWARD GEAR ADJUSTING (0.10MM)	AR
37	19155M	前进档调整垫片(0.12mm)	SHIM FORWARD GEAR ADJUSTING (0.12MM)	AR
37	19148003	垫片 @5	SHIM @5	AR
37	81458M	前进档调整垫片(0.12mm)	SHIM FORWARD GEAR ADJUSTING (0.12MM)	AR
37	19148003	垫片 @5	SHIM @5	AR
37	19156M	前进档调整垫片(0.15mm)	SHIM FORWARD GEAR ADJUSTING (0.15MM)	AR
37	19157M	前进档调整垫片(0.18mm)	SHIM FORWARD GEAR ADJUSTING (0.18MM)	AR
37	81459M	前进档调整垫片(0.30mm)	SHIM FORWARD GEAR ADJUSTING (0.30MM)	AR
37	19158M	垫片	SHIM	AR
37	81459M	前进档调整垫片(0.30mm)	SHIM FORWARD GEAR ADJUSTING (0.30MM)	AR
37	19158M	垫片	SHIM	AR
37	19159M	前进档调整垫片(0.40mm)	SHIM FORWARD GEAR ADJUSTING (0.40MM)	AR
37	81460M	前进档调整垫片(0.50mm)	SHIM FORWARD GEAR ADJUSTING (0.50MM)	AR
38	82320M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
38	82320T	轴承	BEARING	1
39	83419M	凸轮从动件	FOLLOWER Cam	1
40	81475M	换挡滑套	SLIDE SHIFT	1
41	83429M	压缩弹簧	SPRING COMPRESSION	1
42	83877M	前进齿轮	GEAR FORWARD	1
42	83877T	齿轮	GEAR	1
43	81474M	十字销环	RING CROSS PIN	1
44	81473M	滑动离合器	CLUTCH SLIDING	1
44	81473T	离合器	CLUTCH	1
45	81903M	十字销	PIN CROSS	1
46	94531M	螺旋桨轴	SHAFT PROPELLER	1
47	81837M	垫圈	WASHER	1
48	83879M	倒车齿轮	GEAR REVERSE	1
48	83879T	齿轮	GEAR	1
49	81462M	倒档调整垫片(0.05mm)	SHIM REVERSE GEAR ADJUSTING (0.05MM)	AR
49	81463M	倒档调整垫片(0.08mm)	SHIM REVERSE GEAR ADJUSTING (0.08MM)	AR
49	19160M	倒档调整垫片(0.10mm)	SHIM REVERSE GEAR ADJUSTING (0.10MM)	AR
49	81464M	倒档调整垫片(0.12mm)	SHIM REVERSE GEAR ADJUSTING (0.12MM)	AR
49	19163002	垫片 @5	SHIM @5	AR
49	19161M	倒档调整垫片(0.15mm)	SHIM REVERSE GEAR ADJUSTING (0.15MM)	AR
49	19162M	倒档调整垫片(0.18mm)	SHIM REVERSE GEAR ADJUSTING (0.18MM)	AR
49	81465M	倒档调整垫片(0.30mm)	SHIM REVERSE GEAR ADJUSTING (0.30MM)	AR
49	19163001	垫片 @5	SHIM @5	AR
49	81465M	倒档调整垫片(0.30mm)	SHIM REVERSE GEAR ADJUSTING (0.30MM)	AR
49	19163001	垫片 @5	SHIM @5	AR
49	19164M	倒档调整垫片(0.40mm)	SHIM REVERSE GEAR ADJUSTING (0.40MM)	AR
49	81466M	倒档调整垫片(0.50mm)	SHIM REVERSE GEAR ADJUSTING (0.50MM)	AR
49	19165M	垫片	SHIM	AR
49	81466M	倒档调整垫片(0.50mm)	SHIM REVERSE GEAR ADJUSTING (0.50MM)	AR
49	19165M	垫片	SHIM	AR
50	81461M	止推垫圈	WASHER THRUST	1
51	82289M	O型圈	O-RING	1
52	82296M	球轴承	BEARING BALL	1
52	82296T	滚珠轴承	BALL BEARING	1
53	83880M	轴承座	CARRIER Bearing	1
53	8M0121494	壳体	HOUSING	1
54	81916M	键	KEY	1
55	82317M	滚针轴承	BEARING NEEDLE	1
56	83406M	油封	SEAL Oil	2
56	854017	油封	SEAL Oil	2
57	81877M	爪形垫圈	WASHER CLAW	1
58	81450M	螺母	NUT	1
58	8M0059031	螺母	NUT	1
59	81448M	橡胶密封件	SEAL RUBBER	1
60	81449M	导向密封件	GUIDE SEAL	1
61	19166M	进水口盖(右舷)	COVER WATER INLET (STARBOARD)	1
61	97091M	进水口盖(右舷)	COVER WATER INLET (STARBOARD)	1
61	19166M	盖板	COVER	1
62	19167M	进水口盖(左舷)	COVER WATER INLET (PORT)	1
62	97092M	进水口盖(左舷)	COVER WATER INLET (PORT)	1
62	19167M	盖板	COVER	1
63	83858M	螺钉	SCREW	1
64	81781M	螺母	NUT	1
64	8528165	螺母	NUT	1
65	95417M	安装板	PLATE	1
66	95418M	衬垫	GASKET	1
67	83870M	螺钉	SCREW	2
68	83859M	平衡鳍板	TRIM TAB	1
68	83859T	平衡鳍板	TRIM TAB	1
69	94532M	螺栓	BOLT	1
70	82218M	锁紧垫圈	LOCKWASHER	1
71	82364M	定位销	PIN Dowel	2
72	95416M	螺栓	BOLT	6
73	82215M	锁紧垫圈	LOCKWASHER	6
74	81852M	垫圈	WASHER	1
75	83451M	水管(短型)	TUBE WATER (SHORT)	1
75	83452M	水管(长型)	TUBE WATER (LONG)	1
76	81989M	O型圈	O-RING	1
77	81427M	水封(橡胶)	SEAL WATER (RUBBER)	1
78	81477M	推力毂	THRUST HUB	1
79	84445M	隔套	SPACER	1
79	84445T	隔套	SPACER	1
80	83700M	垫圈	WASHER	1
81	81775M	螺旋桨螺母	NUT PROPELLER	1
81	859935	螺旋桨螺母	PROP NUT	1
82	82132M	开口销	COTTER PIN	1
82	89961	销	PIN	1
83	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	OPT
84	83449M	滤芯(选配)	INSERT CARTRIDGE (OPT)	1
85	83450M	内板(选配)	INNER PLATE (OPT)	1
86	83448M	面板(选配)	FACE PLATE (OPT)	1
87	95633M	堵头(选配)	PLUG (OPT)	1
87	8M0121335	堵头	PLUG	1
-	94533M	衬垫套件	GASKET SET	1
-	84363M	维修套件	REPAIR KIT	1
-	84363T	维修套件	REPAIR KIT	1

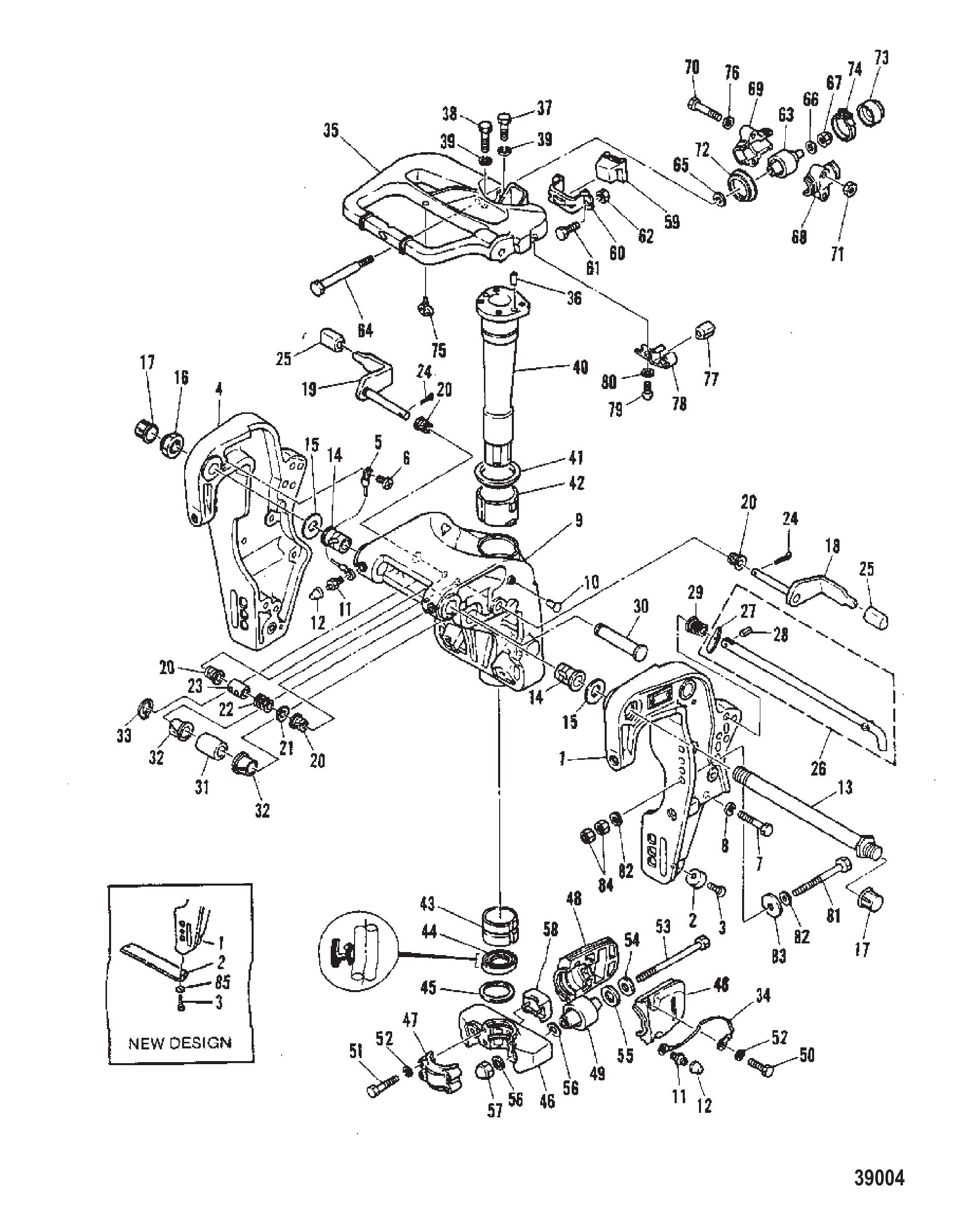

图 8夹紧转轴支架(手动/电动) CLAMP AND SWIVEL BRACKET (MANUAL AND ELECTRIC)

REF	零件编号	中文名称	英文名称	数量
1	9822M	左舷夹紧支架	CLAMP BRACKET Port CLAMP (PORT)	1
1	8928M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
2	9823M	右舷夹紧支架	CLAMP BRACKET Starboard CLAMP (STARBOARD)	1
2	9684M	右舷夹紧支架	CLAMP BRACKET Starboard CLAMP (STARBOARD)	1
3	80638M	艉板夹垫	PAD TRANSOM CLAMP	2
4	83481M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
5	11868M	艉板夹手柄	HANDLE TRANSOM CLAMP	2
6	81889M	销	PIN	2
7	83472M	螺柱	STUD	1
8	83471M	隔套	SPACER	1
9	82392M	螺母	NUT	2
10	82215M	锁紧垫圈	LOCKWASHER	2
11	9821M	旋转支架	BRACKET SWIVEL	1
11	6996M	旋转支架	BRACKET SWIVEL	1
12	82369M	黄油嘴	FITTING GREASE	4
13	81439M	黄油嘴盖	CAP GREASE FITTING	4
14	80633M	摩擦片	PLATE FRICTION	1
15	83488M	弹簧	SPRING	1
16	83490M	橡胶密封件	SEAL RUBBER	1
17	43106M	螺栓	BOLT	1
18	82217M	垫圈	WASHER	1
19	18974M	夹紧支架螺栓	BOLT CLAMP BRACKET	1
19	41312M	夹紧支架螺栓	BOLT CLAMP BRACKET	1
20	81836M	垫圈	WASHER	2
21	81787M	尼龙螺母	NUT NYLON	2
22	81388M	盖帽	CAP	2
23	83513M	转向支架	BRACKET STEERING	1
24	82368M	定位销	PIN DOWEL	2
25	95416M	螺栓	BOLT	2
26	82466M	螺栓	BOLT	2
27	82215M	锁紧垫圈	LOCKWASHER	4
28	83907M	转向枢轴	SHAFT STEERING PIVOT	1
29	83482M	垫圈	WASHER	1
30	83483M	衬套	BUSHING	1
31	83485M	衬套	BUSHING	1
32	83486M	油封	SEAL Oil	1
33	83487M	垫圈	WASHER	1
34	83492M	下部安装壳体	HOUSING LOWER MOUNT	1
35	83491M	下部安装壳体	HOUSING LOWER MOUNT	1
36	82468M	螺栓	BOLT	4
37	82215M	锁紧垫圈	LOCKWASHER	8
38	84429M	垫圈	WASHER	4
39	82397M	冠形螺母	NUT CROWN	2
40	84970M	螺栓	BOLT	4
41	82220M	垫圈	WASHER	8
42	81812M	垫圈	WASHER	4
43	82395M	螺母	NUT	8
44	83460M	销	PIN	2
45	83458M	垫圈	WASHER	1
46	83462M	垫圈	WASHER	2
47	83457M	波形垫圈	WAVE WASHER	2
48	14278M	倾斜止动器	STOP TILT	1
48	42440M	倾斜止动器	STOP TILT	OPT
49	42441M	倾斜止动器	STOP TILT	1
49	42442M	倾斜止动器	STOP TILT	OPT
50	83463M	销	PIN	1
51	83464M	轴	SHAFT	1
52	83461M	卡环	RING Snap	5
53	83493M	垫圈	WASHER	1
54	83909M	压缩弹簧	SPRING COMPRESSION	1
55	14260M	倾斜杆总成	LEVER ASSEMBLY Tilt	1
56	81395M	盖板	COVER	1
57	83467M	倾斜杆	LEVER TILT	1
58	82444M	螺栓	BOLT	1
59	83465M	弹簧	SPRING	1
60	83468M	锁定杆	ROD LOCK	1
61	83905M	倾斜锁定支架	BRACKET TILT LOCK	1
62	83906M	倾斜锁定支架	BRACKET TILT LOCK	1
63	83479M	倾斜锁定装置	TILT LOCK	1
64	83477M	销	PIN	1
65	83478M	销	PIN	1
66	83480M	隔套	SPACER	1
67	82128M	开口销	PIN COTTER	4
68	83476M	弹簧	SPRING	2
69	83904M	倾斜销总成	PIN ASSEMBLY Tilt	1
70	84044M	倾斜锁定止动块	STOPPER TILT LOCK	1
71	82146M	滚销	PIN ROLL	1
72	83494M	弹簧	SPRING	1
73	83495M	铆钉	RIVET	1
74	19111M	夹具支架板	PLATE CLAMP BRACKET	1
75	41313M	衬套	BUSHING	2

图 9螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
-	73146A4	螺旋桨(铝制)(螺距19英寸)	PROPELLER (ALUMINUM)(PITCH 19")	1
-	73144A4	螺旋桨(铝制)(螺距17英寸)	PROPELLER (ALUMINUM)(PITCH 17")	1
-	73142A4	螺旋桨(铝制)(螺距16英寸)	PROPELLER (ALUMINUM)(PITCH 16")	1
-	91818A4	螺旋桨(钢制)(螺距16英寸)	PROPELLER (STEEL)(PITCH 16")	1
-	73140A4	螺旋桨(铝制)(螺距15英寸)	PROPELLER (ALUMINUM)(PITCH 15")	1
-	76232A4	螺旋桨(钢制)(螺距15英寸)	PROPELLER (STEEL)(PITCH 15")	1
-	73138A4	螺旋桨(铝制)(螺距14英寸)	PROPELLER (ALUMINUM)(PITCH 14")	1
-	76230A4	螺旋桨(钢制)(螺距14英寸)	PROPELLER (STEEL)(PITCH 14")	1
-	73136A4	螺旋桨(铝制)(螺距13英寸)	PROPELLER (ALUMINUM)(PITCH 13")	1
-	76228A4	螺旋桨(钢制)(螺距13英寸)	PROPELLER (STEEL)(PITCH 13")	1
-	73134A4	螺旋桨(铝制)(螺距12英寸)	PROPELLER (ALUMINUM)(PITCH 12")	1
-	79792A4	螺旋桨(钢制)(螺距12英寸)	PROPELLER (STEEL)(PITCH 12")	1
-	85632A4	螺旋桨(铝制)(螺距11英寸)	PROPELLER (ALUMINUM)(PITCH 11")	1
-	73132A4	螺旋桨(铝制)(螺距10英寸)	PROPELLER (ALUMINUM)(PITCH 10")	1
-	87818A1	螺旋桨(铝制)(螺距9英寸)	PROPELLER (ALUMINUM)(PITCH 9")	1
-	97868A1	螺旋桨(钢制)(螺距9英寸)	PROPELLER (STEEL)(PITCH 9")	1

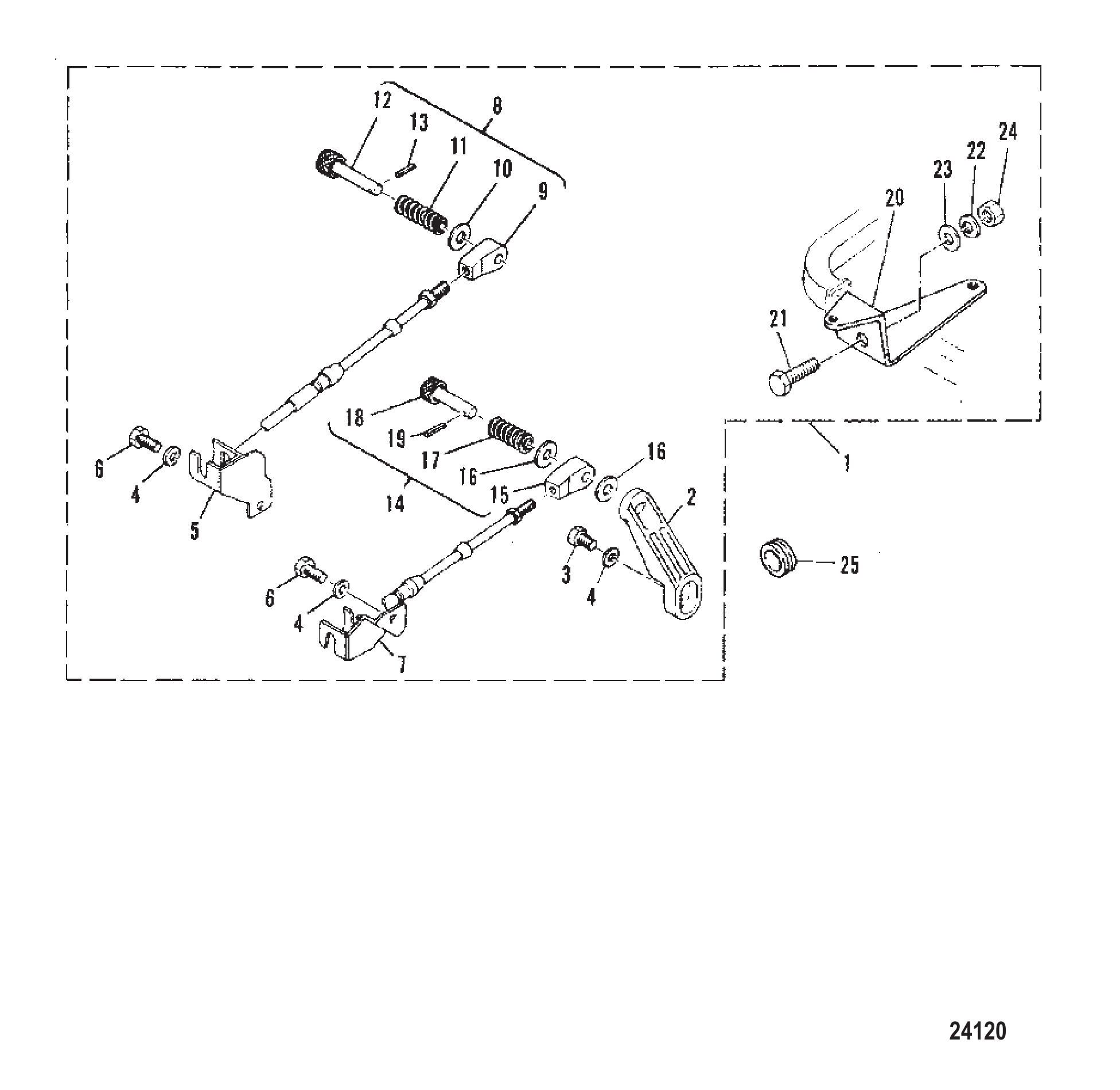

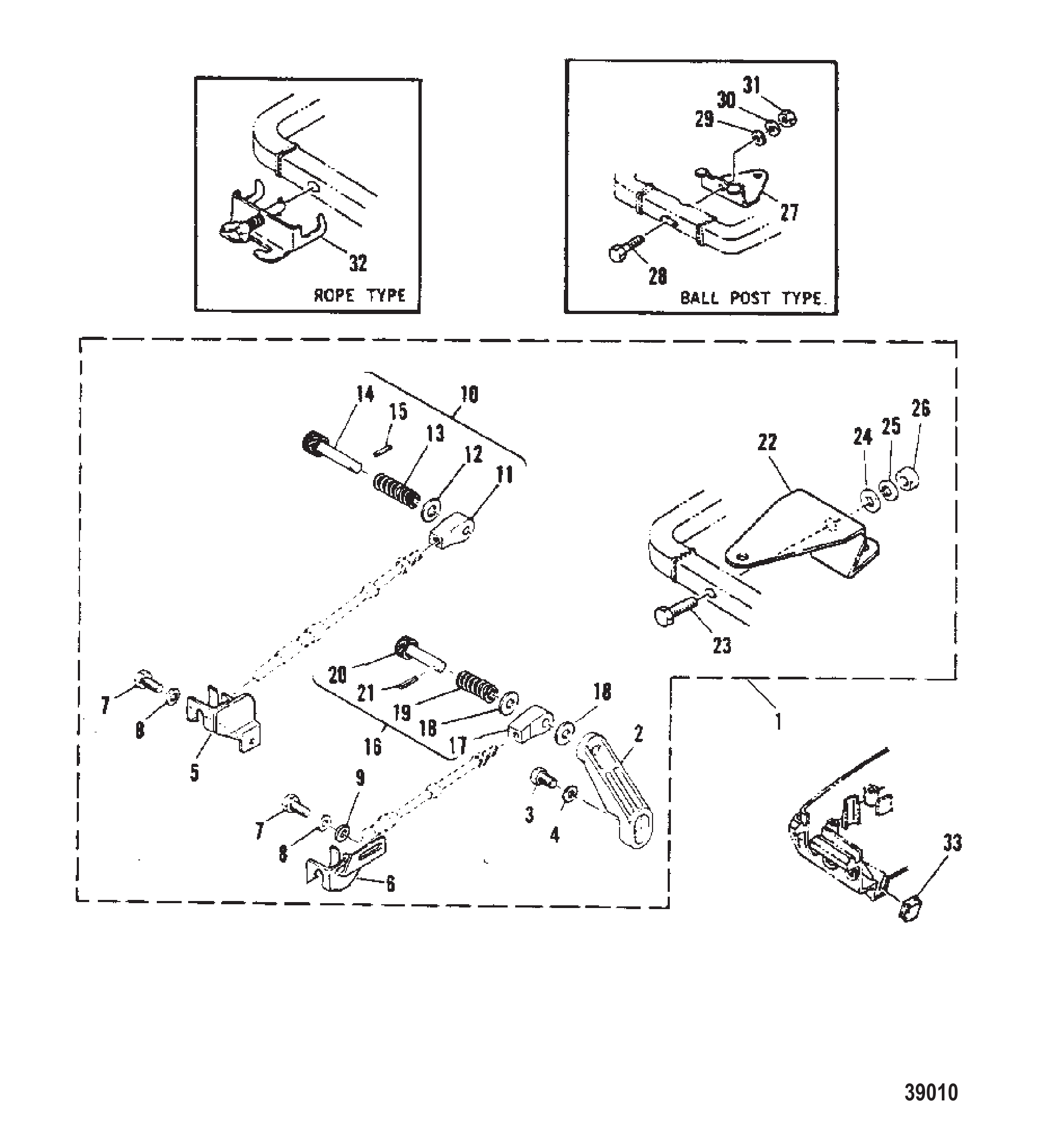

图 10遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
1	43992A1	遥控器安装套件	ATTACHING KIT Remote Control	1
2	83716M	油门杆	LEVER Throttle	1
3	91772M	螺栓	BOLT	1
4	82212M	锁紧垫圈	LOCKWASHER	1
5	83718M	螺栓	BOLT	1
6	83932M	遥控支架	BRACKET REMOTE CONTROL	1
7	91725M	螺栓	BOLT	2
7	826957M	螺栓	BOLT	2
8	82212M	锁紧垫圈	LOCKWASHER	2
9	82213M	垫圈	WASHER	1
10	83719M	换挡拉索端头	END Cable (SHIFT)	1
11	83720M	拉索端头	END Cable	1
12	82216M	垫圈	WASHER	1
13	83721M	弹簧	SPRING	1
14	83722M	电缆挂钩	HOOK CABLE	1
14	814500M	挂钩	HOOK	1
15	82146M	滚销	PIN ROLL	1
16	83933M	油门拉索端头	END Cable (THROTTLE)	1
17	83934M	拉索端头	END Cable	1
18	82216M	垫圈	WASHER	2
19	83725M	弹簧	SPRING	1
20	83726M	电缆挂钩	HOOK CABLE	1
20	814499M	挂钩	HOOK	1
21	82146M	滚销	PIN ROLL	1
22	83698M	转向导杆挂钩	HOOK STEERING (STEERING GUIDE TYPE)	1
23	91636M	螺栓	BOLT	1
24	82220M	垫圈	WASHER	1
25	82218M	锁紧垫圈	LOCKWASHER	1
26	82395M	螺母	NUT	1
27	11670M	转向支架(球柱式)	BRACKET STEERING (BALL POST TYPE)	1
27	11670T	支架	BRACKET	1
28	91636M	螺栓	BOLT	1
29	82220M	垫圈	WASHER	1
30	82218M	锁紧垫圈	LOCKWASHER	1
31	81785M	尼龙锁紧螺母	LOCKNUT NYLON	1
32	83727M	支架(绳索式)	BRACKET (ROPE TYPE)	1
33	83728M	护孔环	GROMMET	1

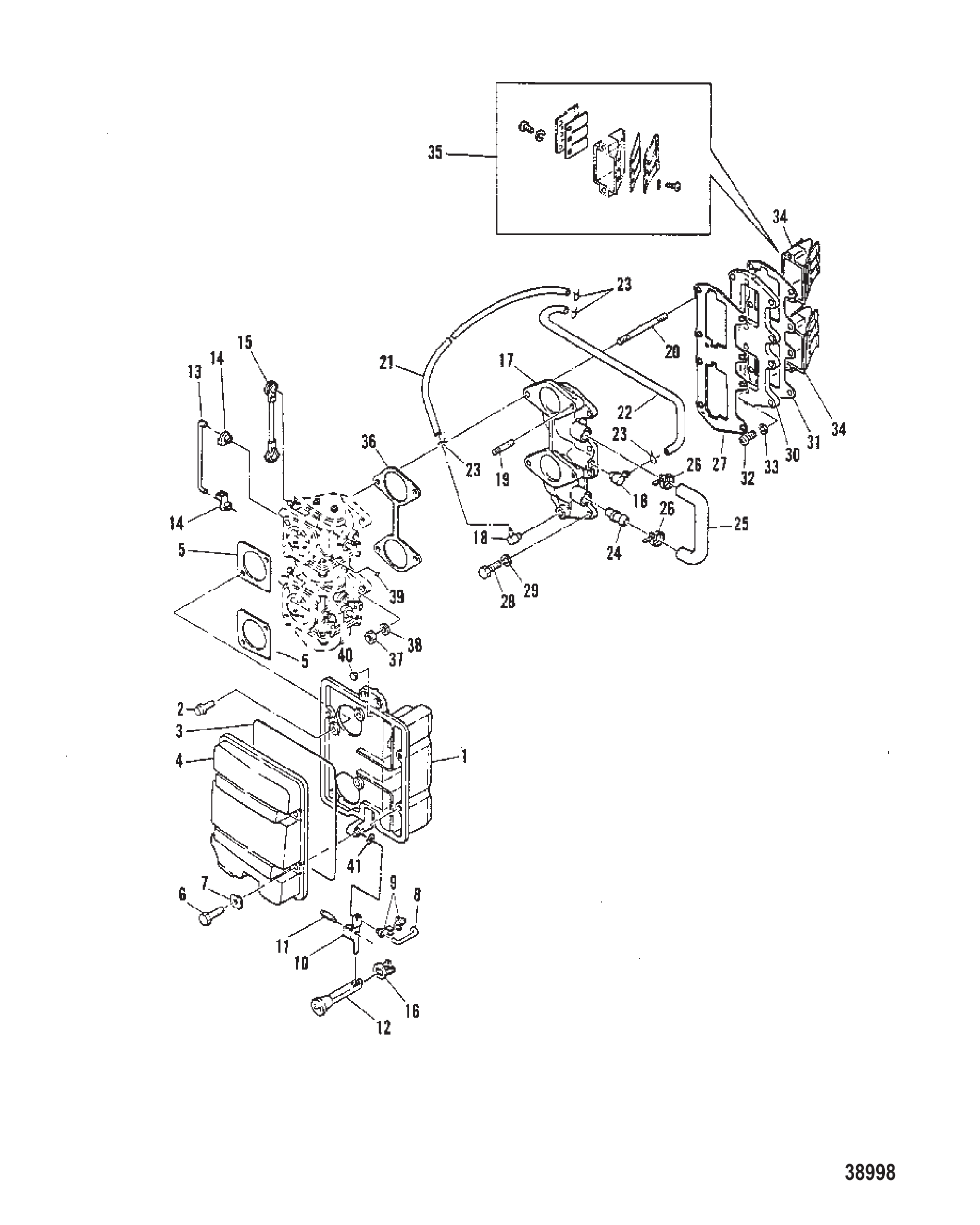

图 11进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	97713M	内盖	COVER INNER	1
2	91686M	螺栓	BOLT	4
3	97714M	密封件	SEAL	1
4	97715M	外盖	COVER OUTER	1
5	97716M	板衬垫	GASKET PLATE	2
5	97716	衬垫	GASKET	2
6	84247M	螺栓	BOLT	4
6	826957M	螺栓	BOLT	4
7	97717M	垫圈	WASHER	4
8	97718M	阻风门连杆	ROD CHOKE LINK	1
9	81191M	阻风门杆支架	BRACKET CHOKE LEVER	2
9	16333	卡扣拉杆	ROD Snap	2
10	97719M	阻风门杠杆	LEVER CHOKE	1
11	82155M	弹簧销	PIN SPRING	1
12	83960M	阻风门旋钮	KNOB CHOKE	1
13	82988M	阻风门连杆	ROD CHOKE LINK	1
13	810938M	杆	ROD	1
14	81191M	阻风门杆支架	BRACKET CHOKE LEVER	2
14	16333	卡扣拉杆	ROD Snap	2
15	97844M	杠杆杆	ROD LEVER	1
15	810939M	杆	ROD	1
16	84760M	护孔环	GROMMET	1
17	97720M	进气歧管	MANIFOLD INTAKE	1
18	80727M	止回阀总成	CHECK VALVE ASSEMBLY	2
19	81728M	螺柱	STUD	2
19	811028M	螺柱	STUD	2
20	97721M	螺柱	STUD	2
21	97699M	软管	HOSE	1
21	811045M	软管	HOSE	1
22	97700M	软管	HOSE	1
22	811045M	软管	HOSE	1
23	82046M	卡箍	CLAMP	4
24	97722M	管接头	PIPE JOINT	2
25	97723M	软管	HOSE	1
26	97724M	卡扣	CLIP	2
26	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
27	83355M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
27	83355	衬垫@2	GASKET @2	1
28	82405M	螺栓	BOLT	6
29	82212M	锁紧垫圈	LOCKWASHER	6
30	83354M	进气歧管	MANIFOLD INTAKE	1
31	83355M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
31	83355	衬垫@2	GASKET @2	1
32	83356M	螺钉	SCREW	4
33	82208M	垫圈	WASHER	4
33	82186M	垫圈	WASHER	4
34	94493M	簧片阀总成	REED VALVE ASSEMBLY	2
35	84954M	簧片组	REED SET	2
36	97725M	衬垫	GASKET	1
36	97725	衬垫	GASKET	1
37	82380M	螺母	NUT	4
37	82389M	螺母	NUT	4
38	82214M	垫圈	WASHER	4
39	82258M	O型圈	O-RING	1
40	97726M	护孔环	GROMMET	1
41	81865M	垫圈	WASHER	1
-	97666M	衬垫套件	GASKET SET	1
-	17068M	化油器维修套件	REPAIR KIT Carburetor	1

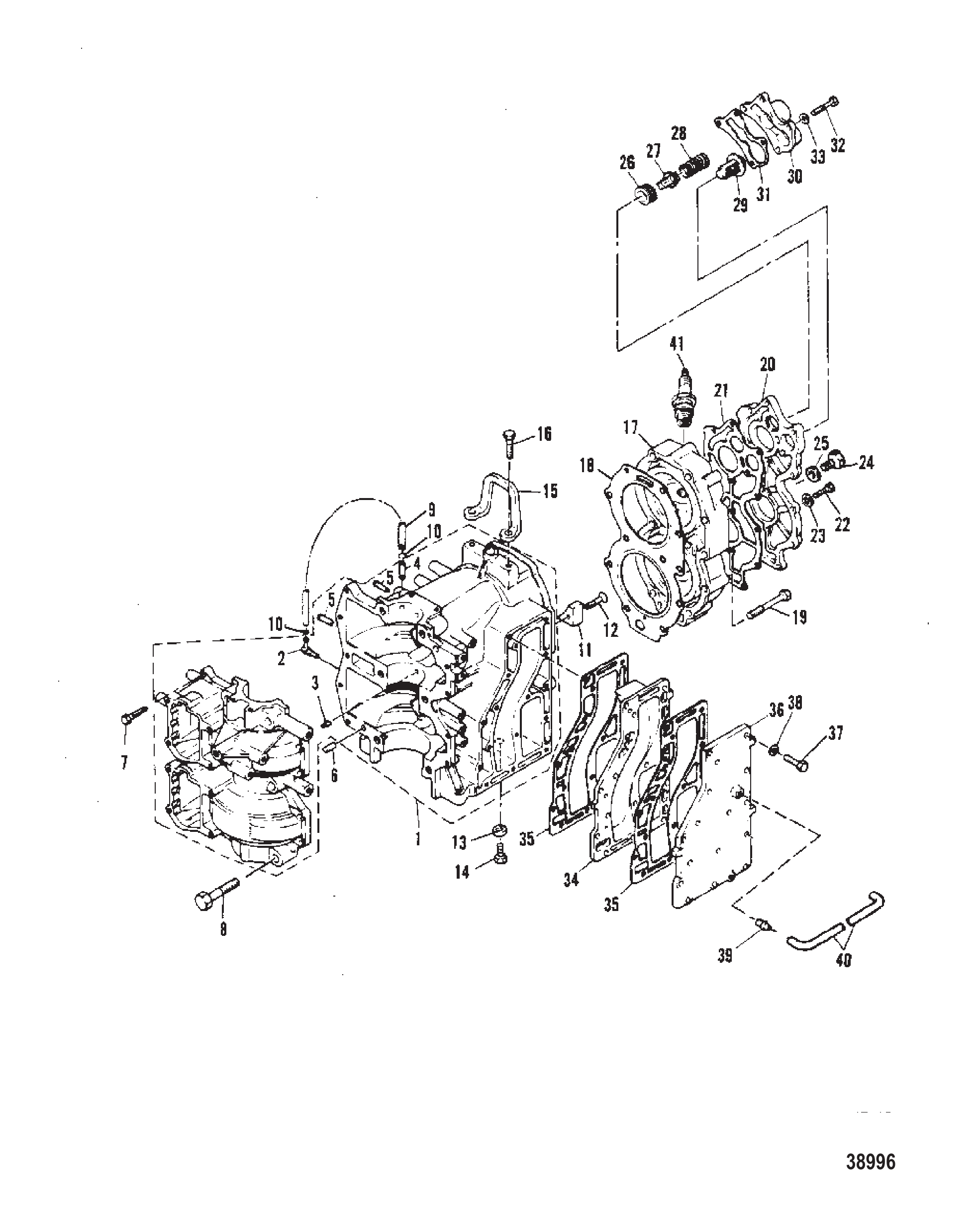

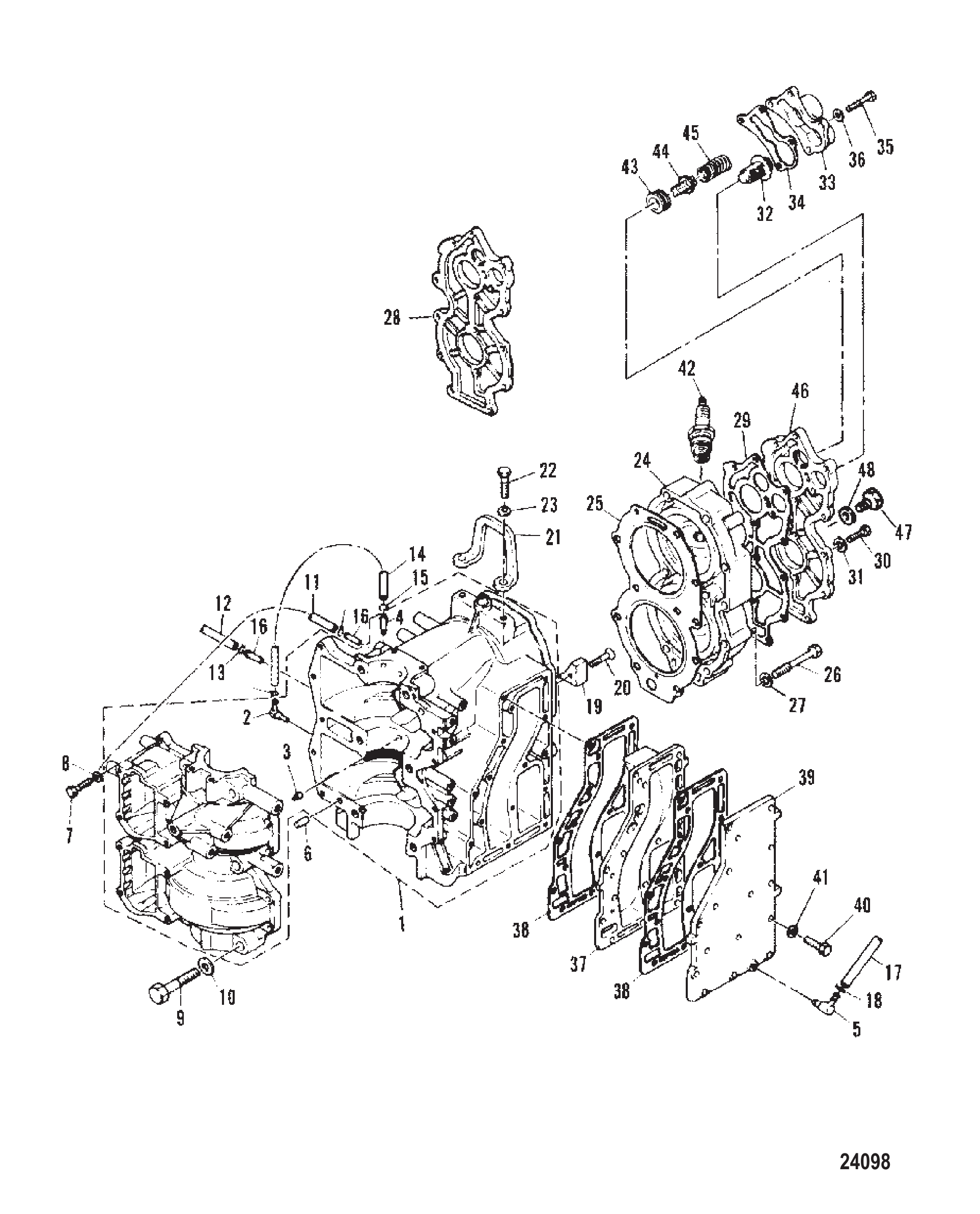

图 12曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	8561M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
3	81258M	定位销	PIN DOWEL	2
4	80122M	排水管接头	FITTING DRAIN	1
5	83329M	排水管接头	FITTING DRAIN	2
6	82368M	定位销	PIN DOWEL	2
7	41837M	带垫圈螺栓	BOLT WITH WASHER	9
8	95413M	螺栓	BOLT	6
9	83328M	软管	HOSE	1
10	80246M	卡箍	CLAMP	2
11	83330M	阳极块	ANODE	1
12	82168M	螺钉	SCREW	1
13	14277M	阳极块	ANODE	1
13	83394M	阳极块	ANODE	1
14	91725M	螺栓	BOLT	1
14	826957M	螺栓	BOLT	1
15	83331M	发动机吊环	EYE ENGINE LIFTING	1
15	814553M	支架	BRACKET	1
16	82438M	螺栓	BOLT	2
17	8562M	气缸盖	HEAD Cylinder	1
18	95414M	气缸盖衬垫	GASKET CYLINDER HEAD	1
18	95414	衬垫	GASKET	1
19	41884M	带垫圈螺栓(M8 x 55)	BOLT (M8 x 55) WITH WASHER	11
19	8M0101617	螺栓	BOLT	11
20	97703M	气缸盖罩	COVER CYLINDER HEAD	1
21	97704M	缸盖罩垫片	GASKET HEAD COVER	1
22	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
22	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
23	82214M	垫圈	WASHER	11
24	81926M	堵头	PLUG	1
25	81990M	塞衬垫	GASKET PLUG	1
26	82067M	护孔环	GROMMET	1
27	81267M	压力控制阀	VALVE PRESSURE CONTROL	1
28	83340M	弹簧	SPRING	1
29	11752M	节温器	THERMOSTAT	1
29	814554T01	节温器	THERMOSTAT	1
30	97705M	节温器盖	COVER THERMOSTAT	1
31	97706M	节温器衬垫	GASKET THERMOSTAT	1
31	814555	衬垫	GASKET	1
32	84237M	螺栓	BOLT	4
32	83285M	螺栓	BOLT	4
33	82214M	垫圈	WASHER	4
34	97707M	排气内罩	INNER COVER EXHAUST	1
35	83338M	排气盖衬垫	GASKET EXHAUST COVER	2
35	83338	衬垫@2	GASKET @2	2
36	97708M	排气外罩	OUTER COVER EXHAUST	1
37	82405M	螺栓	BOLT	16
38	82214M	垫圈	WASHER	16
39	80756M	水管接头	FITTING WATER	1
39	94716M	连接器	CONNECTOR	1
40	94479M	软管	HOSE	1
41	82372M	火花塞	SPARK PLUG	2
41	8M0157387	火花塞BR8HS @4	PLUG BR8HS @4	2
-	97666M	动力头衬垫套件	GASKET SET POWERHEAD	1
-	95415M	动力头总成	POWERHEAD ASSEMBLY	1

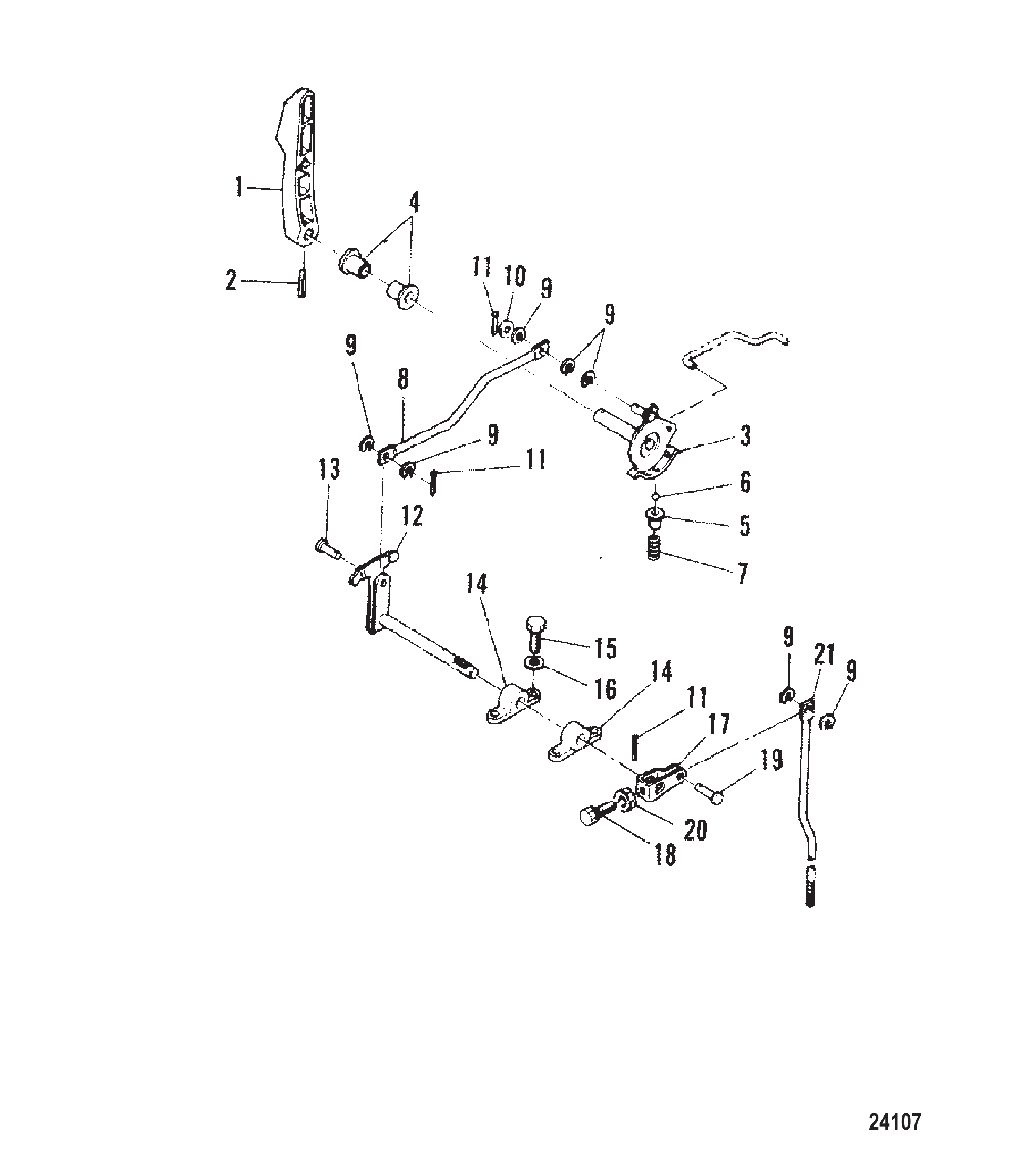

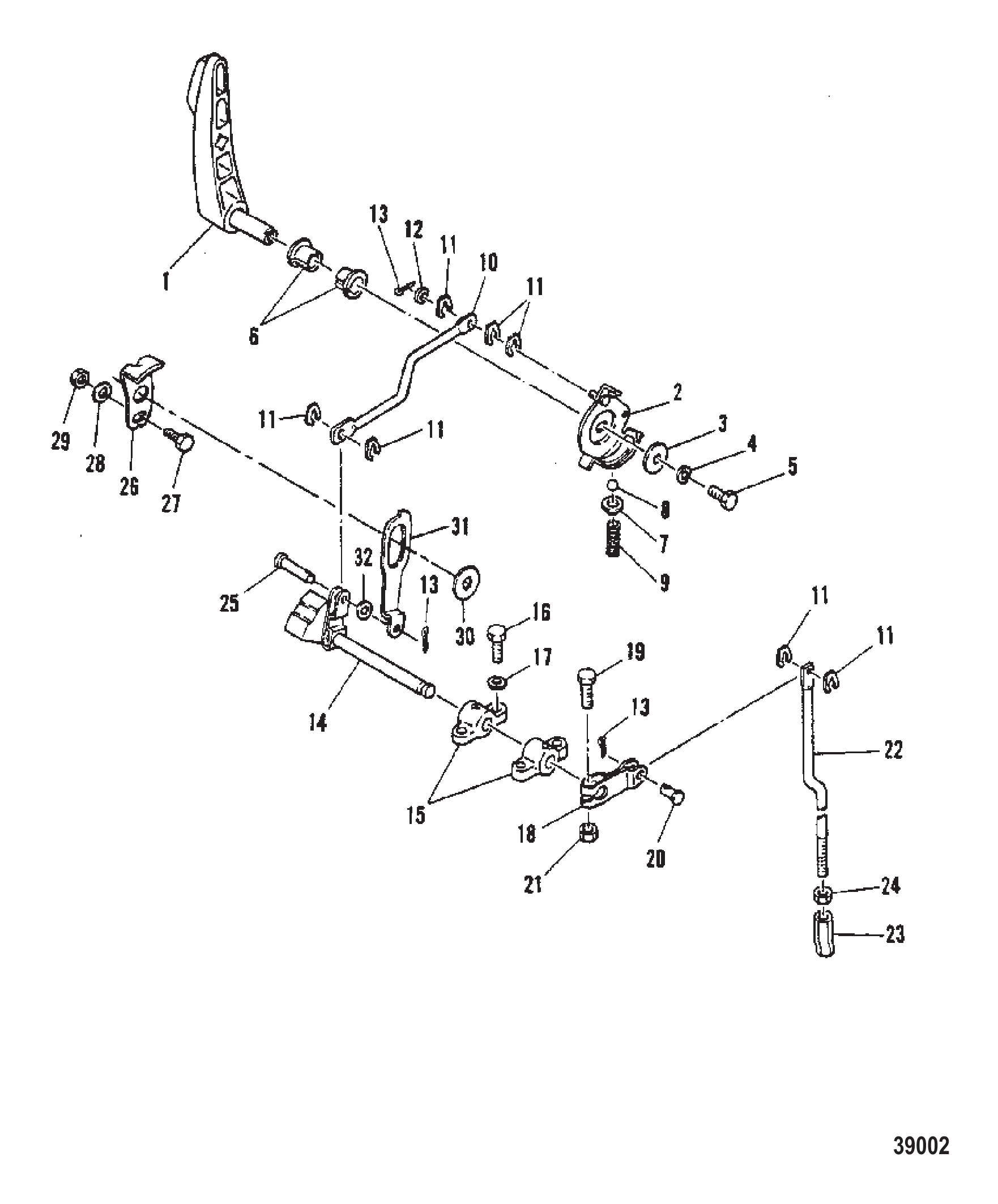

图 13换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	94506M	换挡手柄	HANDLE GEAR SHIFT	1
2	94507M	凸轮板手柄	CAM PLATE HANDLE	1
3	81794M	垫圈	WASHER	1
4	82212M	锁紧垫圈	LOCKWASHER	1
5	91772M	螺栓	BOLT	1
6	41823M	衬套	BUSHING	2
7	83531M	衬套	BUSHING	1
8	82348M	钢球	BALL STEEL	1
9	82084M	压缩弹簧	SPRING COMPRESSION	1
10	97743M	杆	ROD	1
11	83533M	垫圈	WASHER	7
12	82211M	垫圈	WASHER	1
13	82125M	开口销	COTTER PIN	3
14	97744M	轴	SHAFT	1
15	83537M	支架	BRACKET	2
16	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
16	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
17	82214M	垫圈	WASHER	4
18	83538M	换挡拉杆	LEVER SHIFT ROD	1
19	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
19	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
20	83540M	U型销	PIN CLEVIS	1
21	97745M	螺母	NUT	1
22	83542M	换挡杆	ROD SHIFT	1
23	80652M	连接器	CONNECTOR	1
24	81767M	螺母	NUT	1
25	97116M	U型销(手动)	PIN CLEVIS (MANUAL)	1
25	83540M	U型销(电动)	PIN CLEVIS (ELECTRIC)	1
26	97758M	油门限位器	LIMITER Throttle	1
27	82417M	螺栓	BOLT	1
28	82211M	垫圈	WASHER	1
29	82388M	螺母 (M5)	NUT (M5)	1
30	81796M	垫圈	WASHER	1
31	97753M	油门限位挡块	STOP THROTTLE LIMITER	1
32	82208M	垫圈	WASHER	1
32	82186M	垫圈	WASHER	1

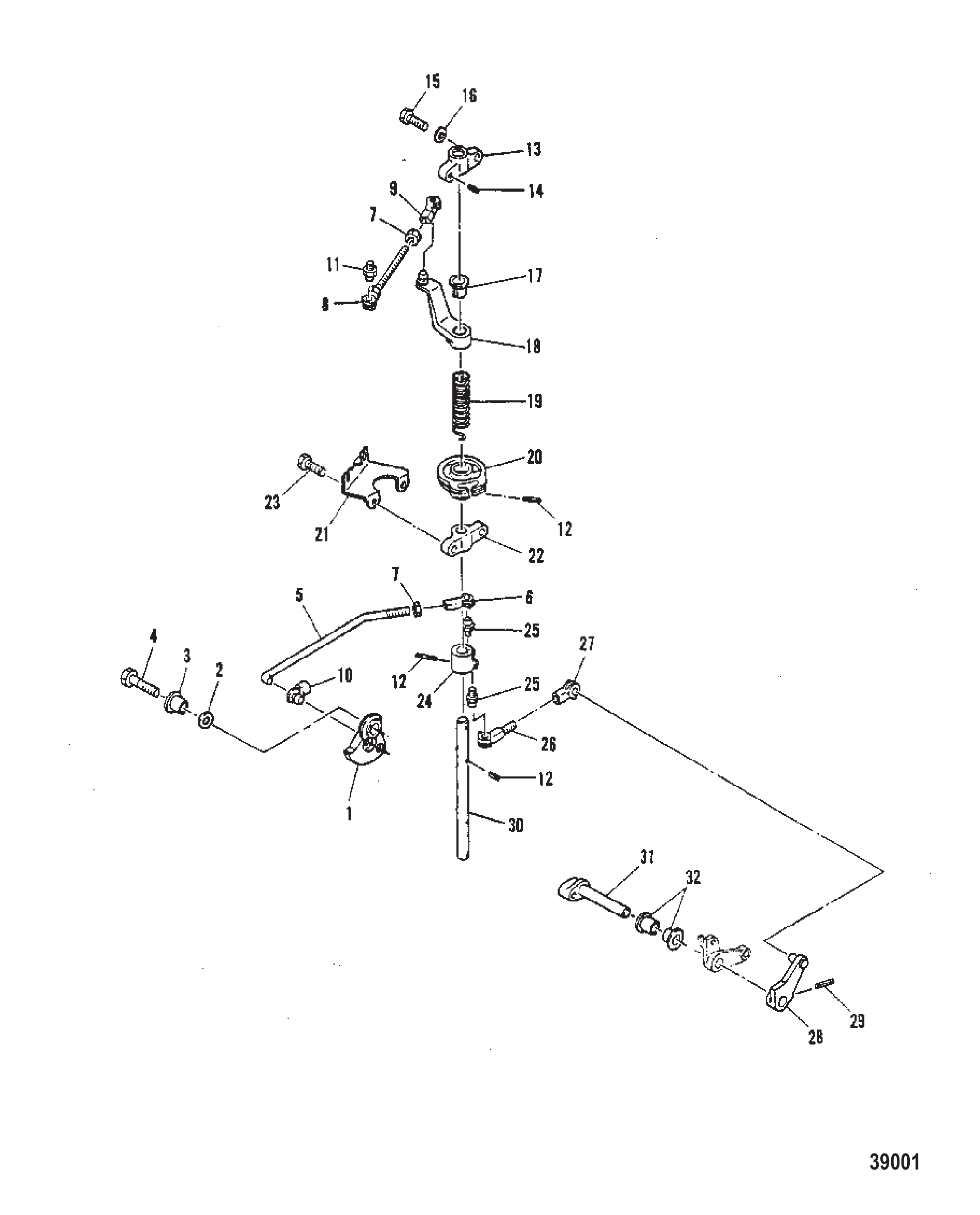

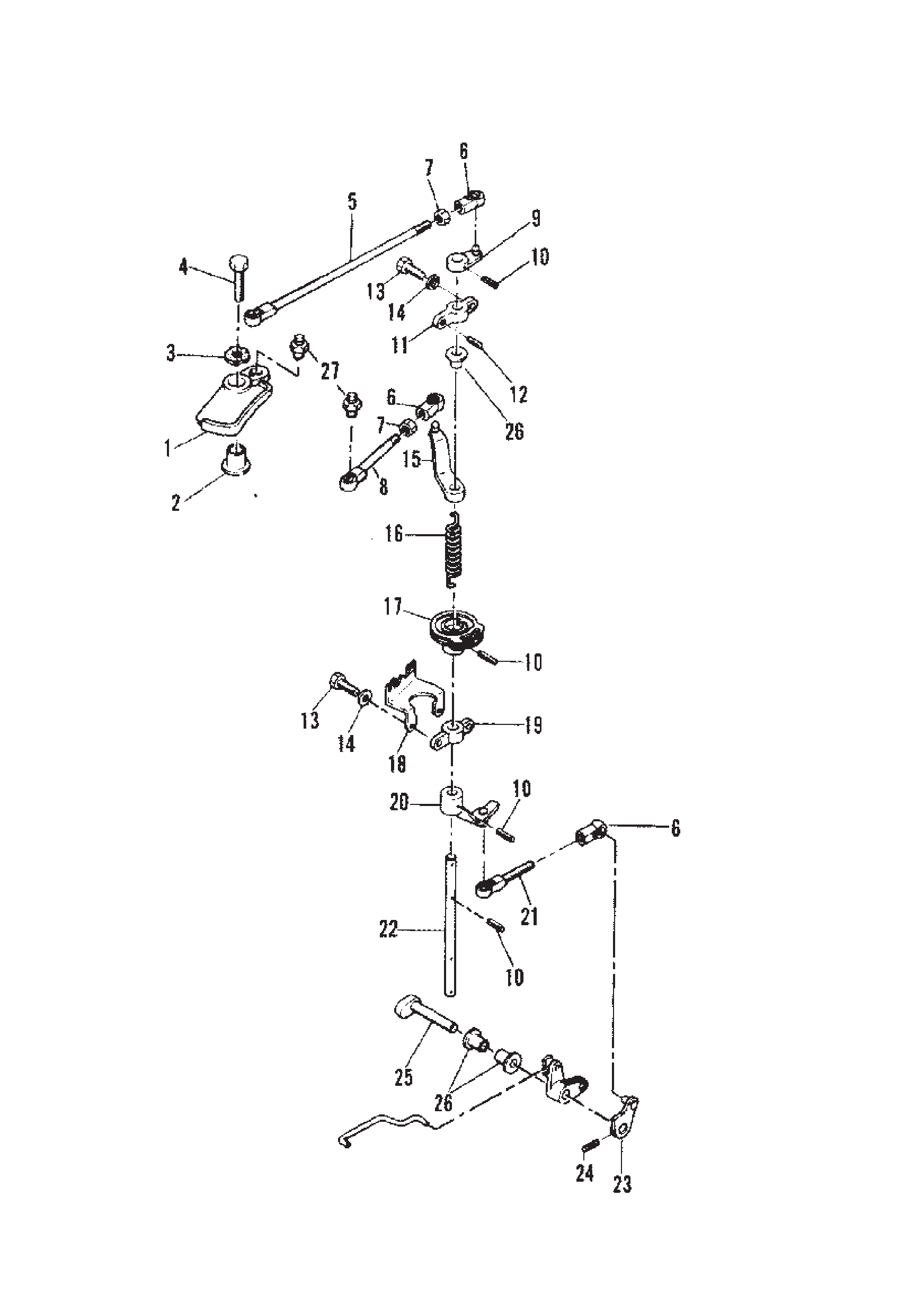

图 14节气门控制器 THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	97740M	加速凸轮	CAM ACCELERATOR	1
2	81868M	波形垫圈	WAVE WASHER	1
3	94503M	轴环	COLLAR	1
4	84237M	螺栓	BOLT	1
4	83285M	螺栓	BOLT	1
5	97741M	加速连杆	LINK ACCELERATOR	1
6	81225M	端盖	END	1
6	16715M	接头	JOINT	1
7	82378M	螺母	NUT	2
7	82388M	螺母 (M5)	NUT (M5)	2
8	84101M	磁电机控制杆	ROD MAGNETO CONTROL	1
9	84100M	连杆固定座	RETAINER LINK ROD	1
10	97742M	连接杆	LINK	1
11	84305M	接头	JOINT	1
12	82149M	滚销(18.5毫米)	PIN (18.5 mm) ROLL	3
13	83547M	支架	BRACKET	1
14	82154M	滚销	PIN ROLL	1
15	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
15	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
16	82214M	垫圈	WASHER	1
17	81946M	衬套	BUSHING	1
18	83548M	磁电机控制杆	LEVER MAGNETO CONTROL	1
19	83549M	弹簧	SPRING	1
20	83919M	滑轮	PULLEY	1
21	83551M	支架	BRACKET	1
22	83537M	支架	BRACKET	1
23	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
23	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
24	97739M	磁电机控制杆	LEVER MAGNETO CONTROL	1
25	84305M	接头	JOINT	4
26	83921M	杆	ROD	1
27	81225M	连杆端头	END LINK ROD	1
27	16715M	接头	JOINT	1
28	83526M	油门控制杆	LEVER THROTTLE CONTROL	1
29	82158M	滚销	PIN ROLL	1
30	83555M	连接连杆轴	SHAFT LINK CONNECTING	1
31	83527M	油门控制轴	SHAFT THROTTLE CONTROL	1
31	83527T	轴	SHAFT	1
32	81946M	衬套	BUSHING	2

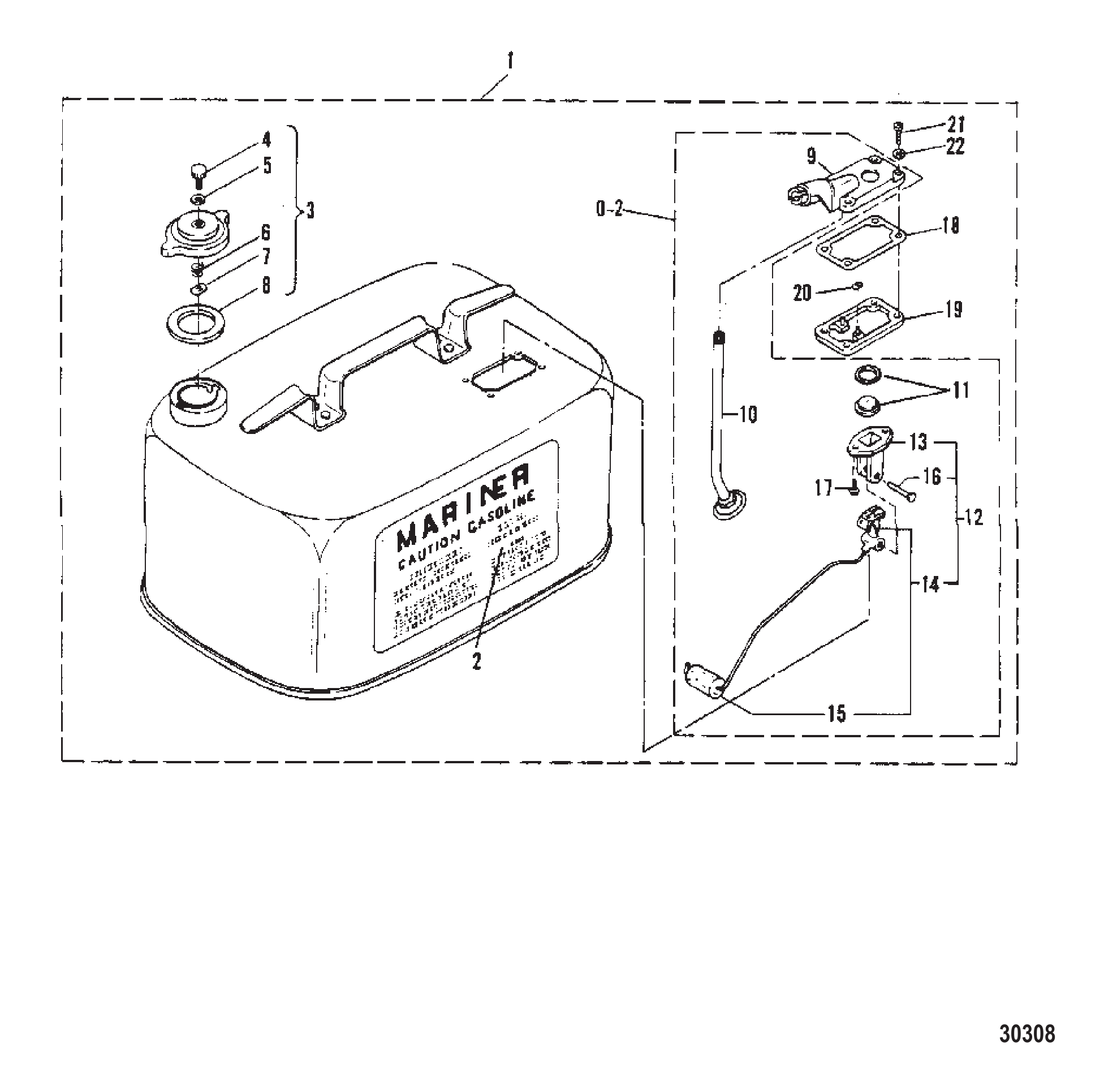

图 15非原装燃油箱 FUEL TANK Not Original Equipment

REF	零件编号	中文名称	英文名称	数量
1	1529A26	燃油箱总成(6加仑)	TANK ASSEMBLY Fuel COMPLETE (6 GALLON)	1
1	812410A1	燃油箱总成	TANK ASSEMBLY Fuel	1
2	99734A1	燃油箱贴花	DECAL FUEL TANK	1
2	13921	贴花	DECAL	1
3	41098A1	加注口盖总成	CAP ASSEMBLY Filler	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
4	25575	螺钉通气-加注口盖	SCREW VENT-FILLER CAP	1
5	492211	通气螺钉垫圈	WASHER VENT SCREW	1
5	8M0204663	垫片@5	WASHER @5	1
6	22227	张力弹簧-通气螺钉	SPRING TENSION-VENT SCREW	1
7	28587	螺母调速弹簧固定器	NUT SPEED-SPRING RETAINER	1
8	41065	衬垫加注口盖至燃油箱	GASKET FILLER CAP TO FUEL TANK	1
0-2	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COMPLETE	1
9	64841A3	燃油箱盖	COVER FUEL TANK	1
9	17792A1	浮子组件总成	BODY ASSEMBLY PickUp	1
10	75239	管	TUBE	1
11	98542A1	燃油表视窗总成	WINDOW ASSEMBLY FUEL GAUGE	1
12	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel COMPLETE	1
13	20430	燃油表固定架	RETAINER FUEL GAUGE	1
14	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
15	99274	燃油表浮子	FLOAT FUEL GAUGE	1
16	20426	铆钉指针至固定架	RIVET INDICATOR TO RETAINER	1
17	62568	螺钉(#10-16 x .375) 固定架至燃油箱盖	SCREW (#10-16 x .375) RETAINER TO FUEL TANK COVER	2
18	28862	衬垫盖总成至框架	GASKET COVER ASSEMBLY TO FRAME	1
19	28860	框架固定件-燃油箱盖	FRAME RETAINING-FUEL TANK COVER	1
20	28903	螺母固定框架至燃油箱	NUT RETAINING FRAME TO FUEL TANK	2
21	20411	螺钉(.190-24 x .62) 燃油箱盖至燃油箱	SCREW (.190-24 x .62) FUEL TANK COVER TO FUEL TANK	4
22	29070	燃油箱盖紧固螺钉垫圈	WASHER FUEL TANK COVER FASTENING SCREW	4

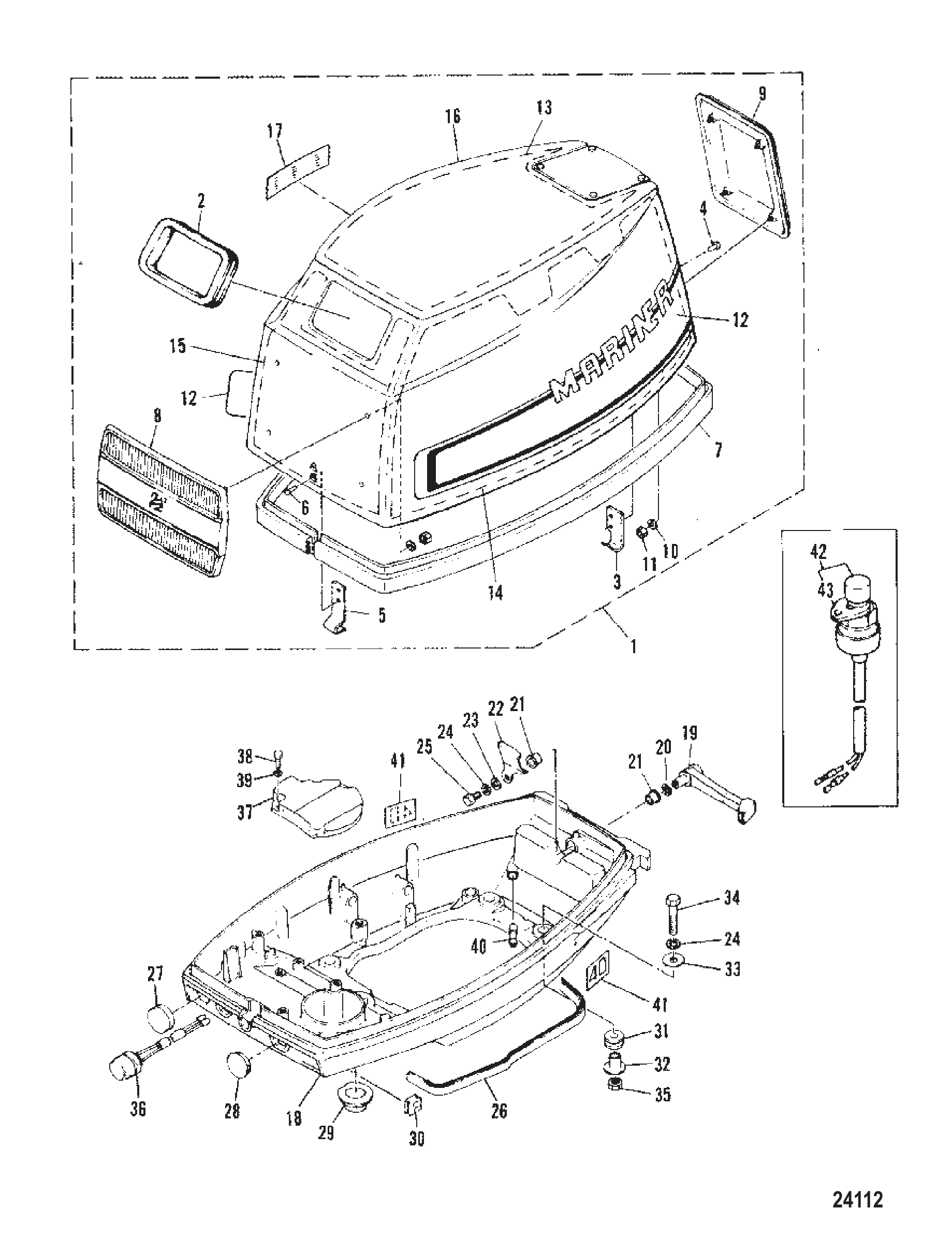

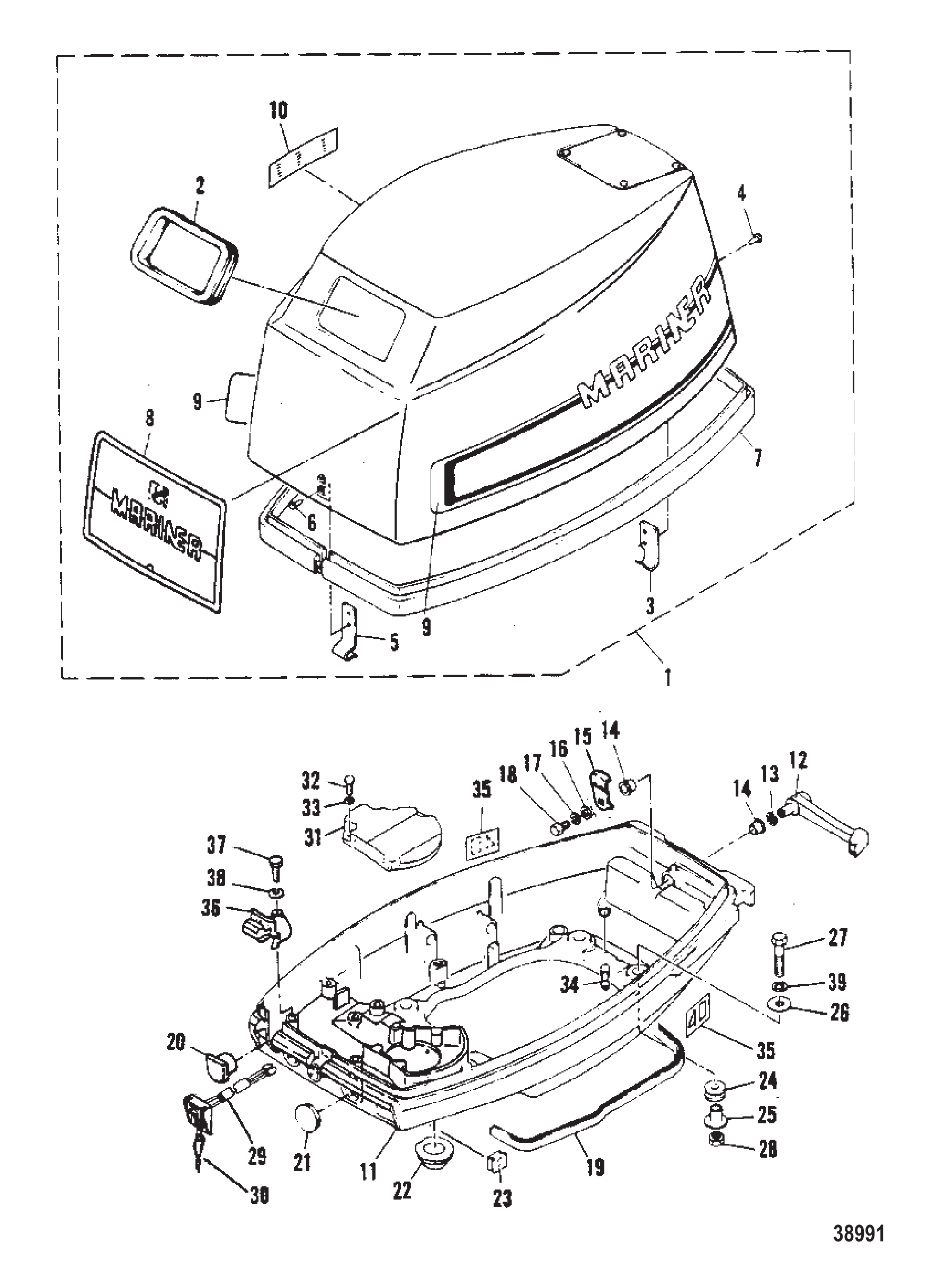

图 16外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	9381M	顶盖总成	TOP COWL ASSEMBLY	1
2	80601M	橡胶密封件	SEAL RUBBER	1
3	83212M	支架	HOLDER	1
4	84903M	铆钉	RIVET	1
5	83137M	挂钩	HOOK	1
6	83599M	铆钉	RIVET	2
6	814489M	铆钉	RIVET	2
7	83600M	密封件	SEAL	1
8	95407M	前贴标(M, ML, E, EL型)	DECAL FRONT (M, ML, E AND EL)	1
8	95446M	前贴花	DECAL Front	1
8	17037M	前贴标(ET型)	DECAL FRONT (ET)	1
9	95408M	侧贴标组	DECAL SET SIDE	1
9	95445M	侧贴标组	DECAL SET Side	1
10	81202M	换挡指示贴标	DECAL Shift Indicator SHIFT	1
11	9382M	底罩(M, ML, E, EL型)	COWLING BOTTOM (M, ML, E, AND EL)	1
11	9659M	底罩(ET型)	COWLING BOTTOM (ET)	1
12	95409M	杠杆夹	LEVER CLAMP	1
13	81869M	波形垫圈	WASHER WAVE	1
14	81949M	衬套	BUSHING	2
15	84914M	卡箍	CLAMP	1
16	81794M	垫圈	WASHER	1
17	82212M	锁紧垫圈	LOCKWASHER	1
18	84315M	螺栓	BOLT	1
18	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
19	97674M	密封件	SEAL	1
20	93100M	护孔环(M, ML, E, EL型)	GROMMET (M, ML, E AND EL)	1
21	83607M	护孔环	GROMMET	1
22	83608M	护孔环	GROMMET	1
23	83609M	护孔环	GROMMET	1
24	97675M	护孔环(遥控型禁用)	GROMMET (NOT USED WITH REMOTE CONTROL)	4
25	97676M	衬套	BUSHING	4
26	81796M	垫圈	WASHER	4
27	84237M	螺栓	BOLT	4
27	83285M	螺栓	BOLT	4
28	82389M	螺母	NUT	4
29	14222M	点火开关总成(带安全绳)	SWITCH ASSEMBLY Ignition - With Lanyard	1
30	97756M	止动器	STOPPER	1
31	97677M	盖板	COVER	1
32	82405M	螺栓	BOLT	3
33	82214M	垫圈	WASHER	3
34	83616M	接头	FITTING	1
35	83761M	马力贴标	DECAL (HP)	2
36	93104M	安装板	PLATE	1
37	82405M	螺栓	BOLT	1
38	82212M	锁紧垫圈	LOCKWASHER	1
39	82214M	垫圈	WASHER	4

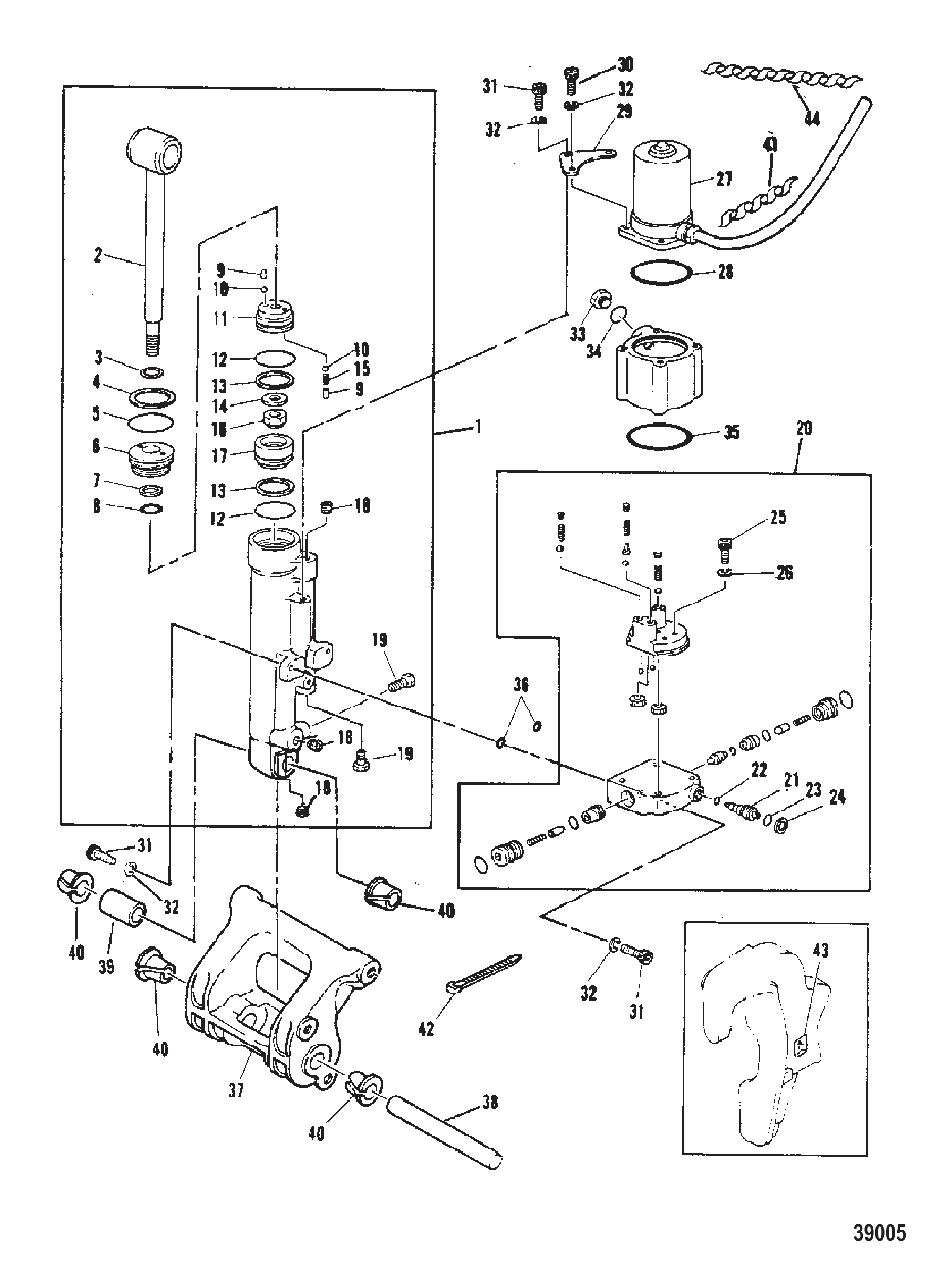

图 17电动倾斜装置及支架 ELECTRIC TILT ASSEMBLY AND BRACKET

REF	零件编号	中文名称	英文名称	数量
0-1	17091M	动力倾斜装置总成	POWER TILT ASSEMBLY	1
1	17444M	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
2	17119M	杆	ROD	1
3	17129M	密封件	SEAL	1
4	17137M	环	RING	1
5	17130M	O型圈	O-RING	1
6	17125M	支架	BRACKET	1
7	17127M	环	RING	1
8	17126M	O型圈	O-RING	1
9	17128M	轴	SHAFT	5
10	17118M	钢球	BALL	5
11	17117M	倾斜活塞	PISTON TILT	1
12	17123M	O型圈	O-RING	2
13	17124M	环	RING	2
14	17121M	垫圈	WASHER	1
15	17120M	弹簧	SPRING	5
16	17139M	螺母	NUT	1
17	17122M	活塞	PISTON	1
18	17132M	堵头	PLUG	3
19	17133M	螺钉	SCREW	2
20	17445M	主阀总成	MAIN VALVE ASSEMBLY	1
21	17100M	手动阀座螺钉	SCREW MANUAL VALVE SEAT	1
22	17101M	O型圈	O-RING	1
23	17102M	O型圈	O-RING	1
24	17103M	卡环	RING Snap	1
25	17138M	螺栓	BOLT	4
26	82212M	锁紧垫圈	LOCKWASHER	4
27	17131M	电机总成	MOTOR ASSEMBLY	1
28	17111M	O型圈	O-RING	1
29	17134M	支架	BRACKET	1
30	17135M	螺栓	BOLT	4
31	17136M	螺栓	BOLT	4
32	82212M	锁紧垫圈	LOCKWASHER	8
33	17116M	堵头	PLUG	1
34	17102M	O型圈	O-RING	1
35	17110M	O型圈	O-RING	1
36	17104M	O型圈	O-RING	1
37	17140M	夹紧支架垫片	SPACER CLAMP BRACKET	1
38	17141M	销	PIN	1
39	17081M	轴环	COLLAR	1
40	17082M	衬套	BUSHING	4
41	98915M	绝缘套(短)	INSULATOR WRAP (SHORT)	1
42	97724M	卡扣	CLIP	1
43	17142M	电动倾斜标识	DECAL (ELECTRIC TILT)	1
44	17450M	绝缘套(长)	INSULATOR WRAP (LONG)	1

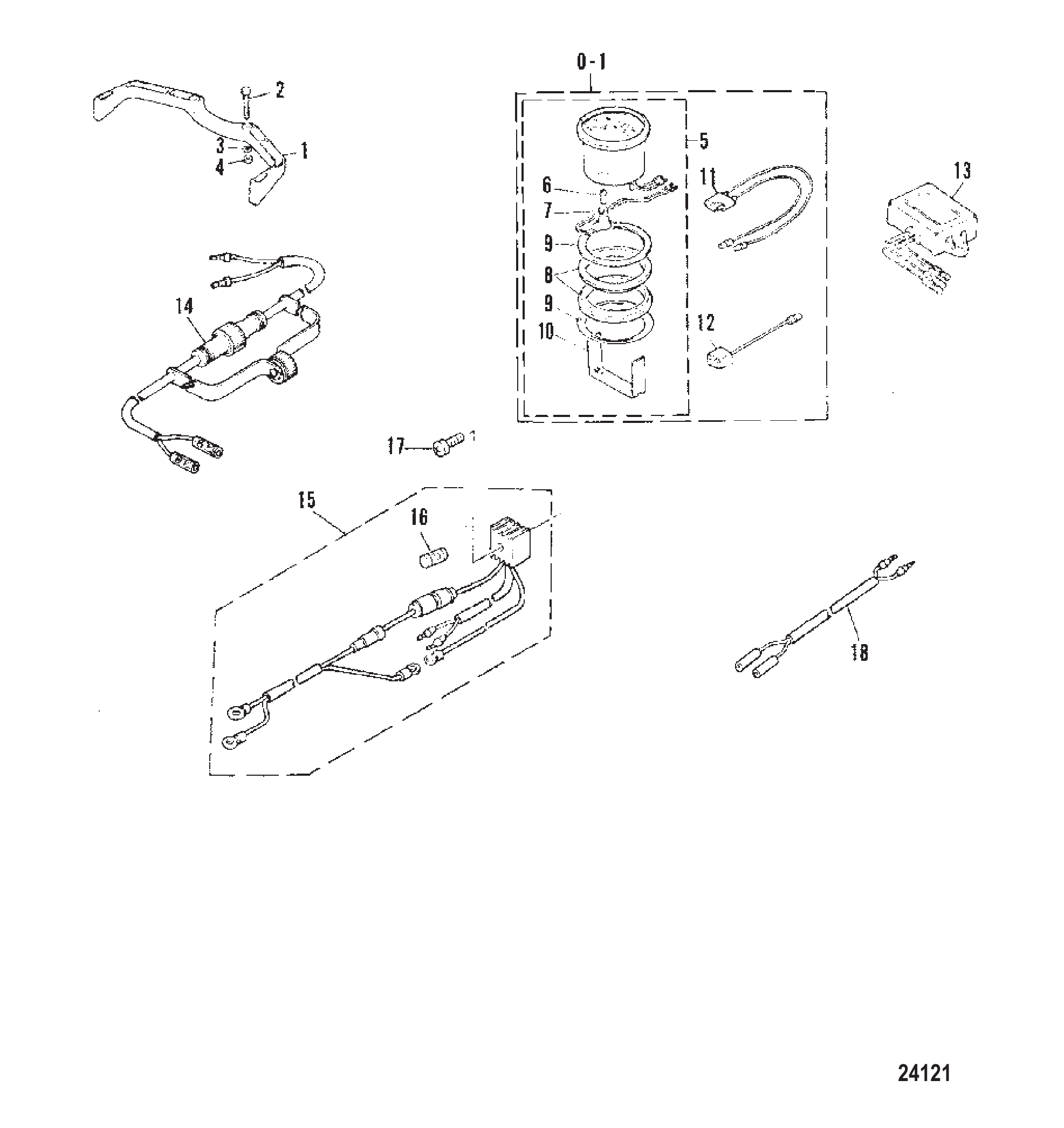

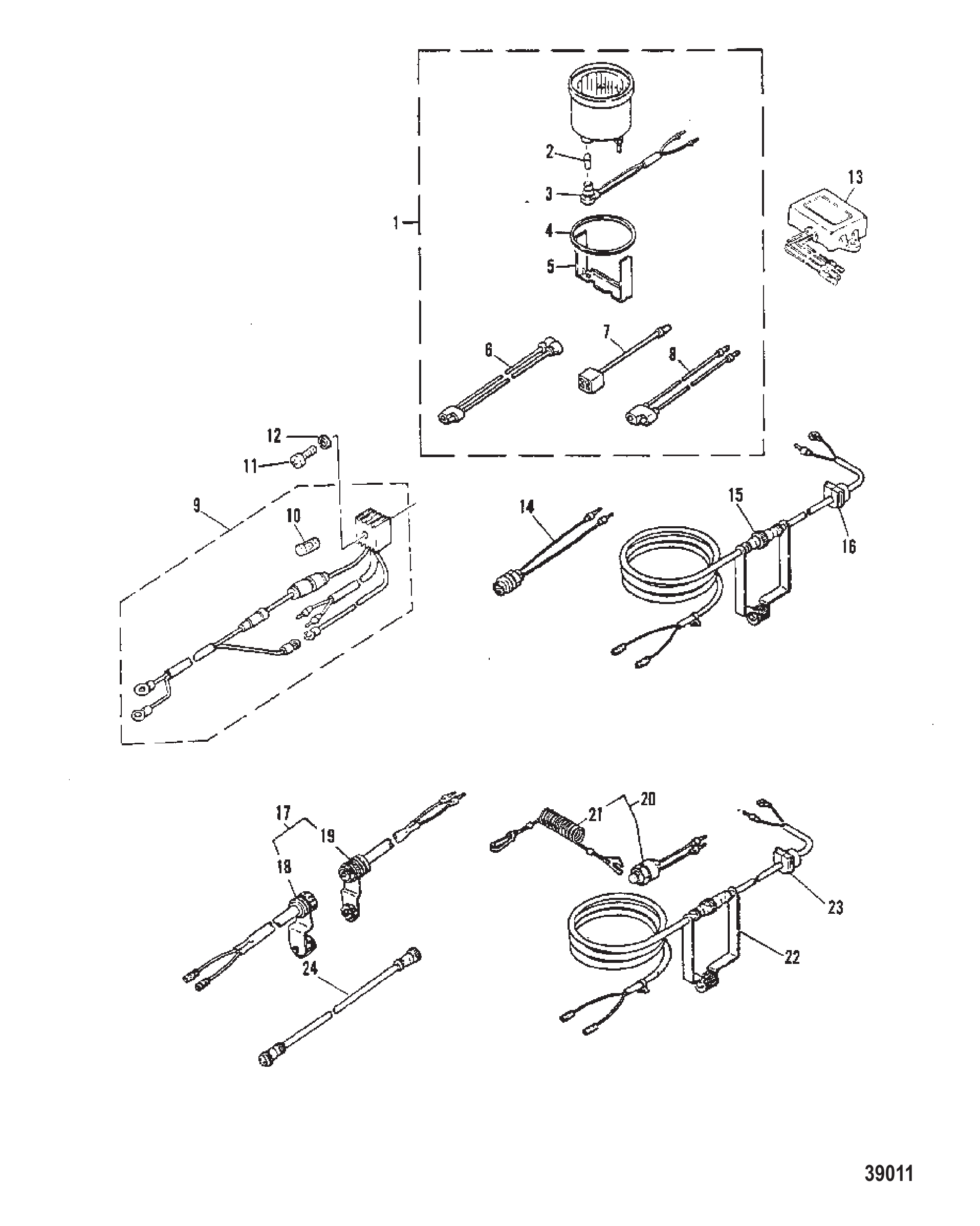

图 18可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	43984A1	转速表套件	TACHOMETER KIT	1
2	99055M	灯泡(12V-1.7W)	BULB (12V - 1.7W)	1
3	99056M	灯泡插座	SOCKET BULB	1
3	99056A1	故障指示灯	MALFUNCTION INDICATOR LAMP	1
4	99057M	减震器	DAMPER	1
5	99058M	安装板	PLATE	1
6	99059M	电线	WIRE	1
7	84352M	延长导线	EXTENSION LEAD	1
8	84353M	连接器	CONNECTOR	2
9	84329M	整流器总成	RECTIFIER ASSEMBLY	1
9	8M0060278	整流器	RECTIFIER	1
10	81522M	保险丝(12V-20A)	FUSE (12V - 20A)	1
11	82521M	螺钉	SCREW	1
11	83108M	螺钉	SCREW	1
12	82211M	垫圈	WASHER	1
13	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
13	84125T	电压调节器	REGULATOR Voltage	1
14	97754M	停机开关总成(5M)	SWITCH ASSEMBLY Stop (5M)	1
15	93053M	停机开关延长线	EXTENSION STOP SWITCH	1
16	94536M	护孔环	GROMMET	1
17	84124M	连接器	CONNECTOR	1
18	99051M	连接器	CONNECTOR	1
19	99052M	连接器	CONNECTOR	1
20	97755M	停机开关总成(5M)	SWITCH ASSEMBLY Stop (5M)	1
20	97765M	停机开关总成	SWITCH ASSEMBLY Stop	1
21	97756M	止动器	STOPPER	1
22	93053M	紧急停机开关延长线	EXTENSION KILL SWITCH	1
23	94536M	护孔环	GROMMET	1
24	84959M	延长件	EXTENSION	1

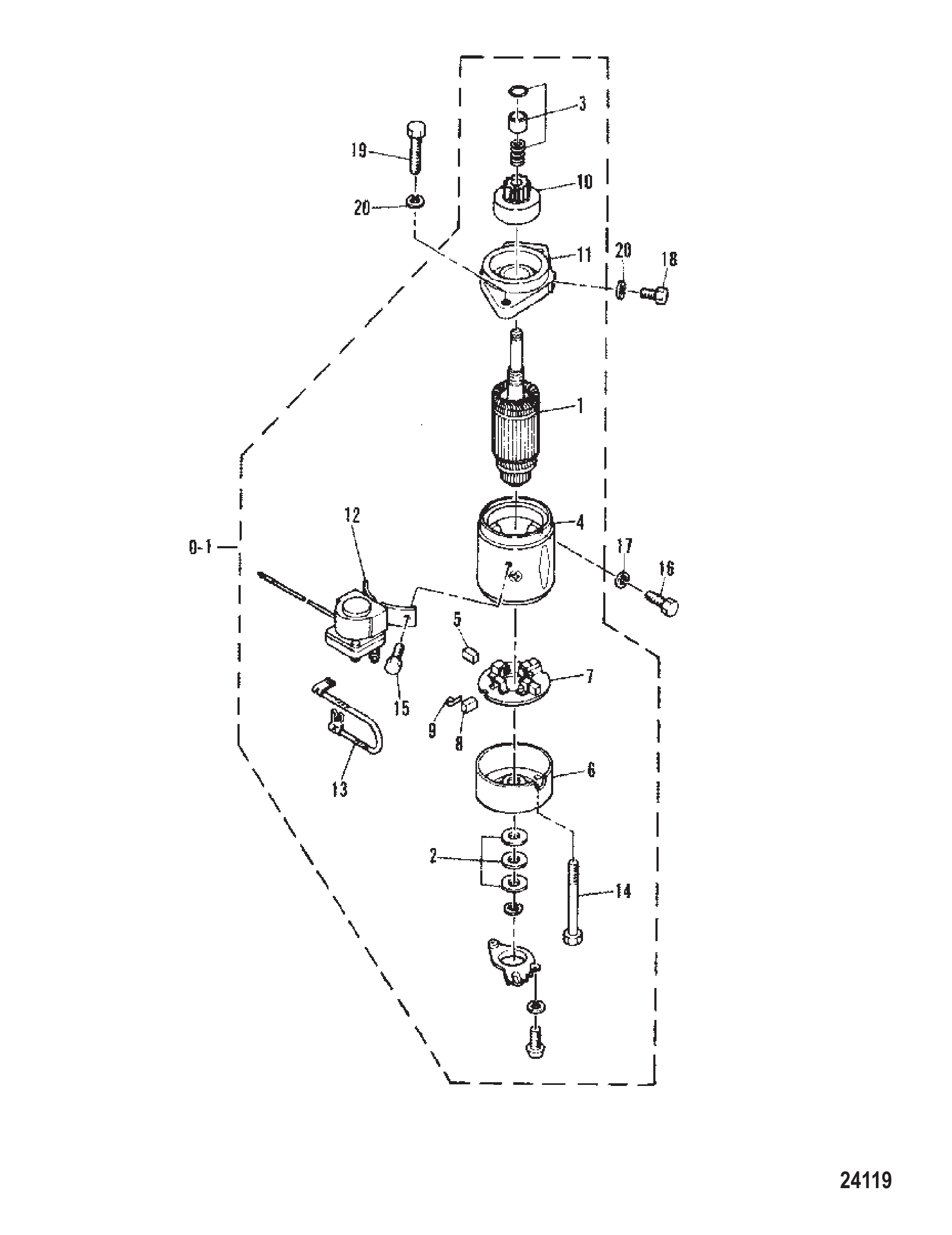

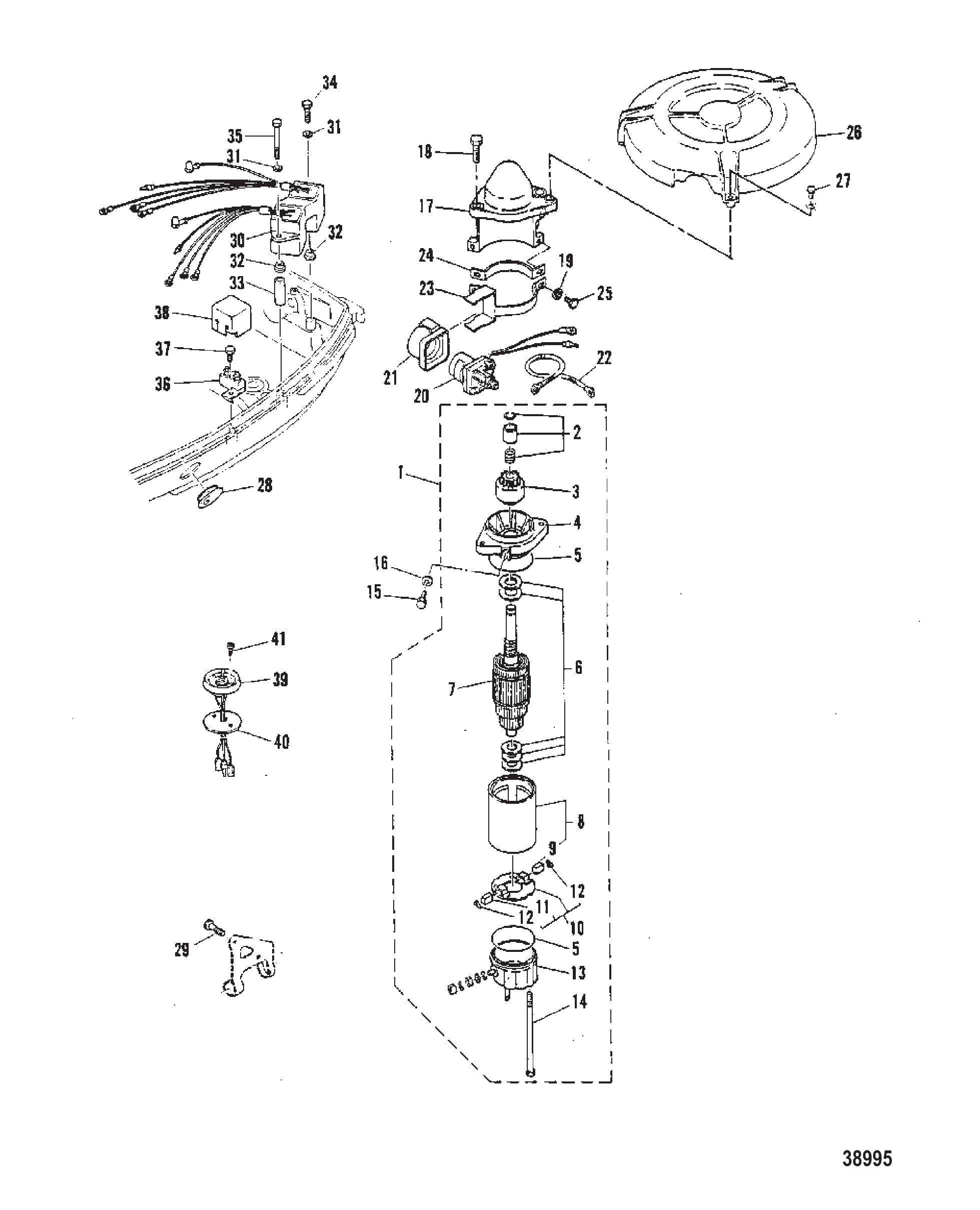

图 19电动启动电机 ELECTRIC STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	97693M	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	96362M	盖板	COVER	1
5	96363M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96366M	定子	STATOR	1
9	96368M	电刷(+)	BRUSH (+)	1
10	96367M	电刷架	HOLDER Brush	1
11	96369M	电刷(-)	BRUSH (-)	1
12	84927M	电刷弹簧	SPRING BRUSH	2
13	96370M	盖板	COVER	1
14	84929M	螺栓	BOLT	2
15	96371M	螺栓	BOLT	1
16	82217M	垫圈	WASHER	1
17	97695M	支架	BRACKET	1
17	97695T	支架	BRACKET	1
18	42762M	螺栓	BOLT	2
19	82214M	垫圈	WASHER	2
20	95642M	电磁阀	SOLENOID	1
20	825096T01	启动电磁阀	SOLENOID Starter	1
21	95643M	继电器支架	BRACKET RELAY	1
21	8M0010250	支架	BRACKET	1
22	97696M	导线	WIRE LEAD	1
23	97697M	开关安装板	PLATE SWITCH FITTING	1
24	97698M	继电器支架	BRACKET RELAY	1
25	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
25	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
26	17041M	飞轮盖	COVER FLYWHEEL	1
27	83285M	螺栓	BOLT	2
28	17042M	护孔环	GROMMET	1
29	82405M	螺栓	BOLT	2
30	17043M	继电器总成	RELAY ASSEMBLY	1
31	82213M	垫圈	WASHER	2
32	17044M	衬套	BUSHING	2
33	17045M	轴环	COLLAR	1
34	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
34	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
35	84658M	螺栓	BOLT	1
36	17046M	端子总成	TERMINAL ASSEMBLY	1
37	84303M	螺栓	BOLT	1
37	91772M	螺栓	BOLT	1
38	17049M	端子盖	COVER TERMINAL	1
39	15301A1	倾斜开关总成	TILT SWITCH ASSEMBLY	1
40	17047M	安装板	PLATE	1
41	17048M	螺钉	SCREW	2

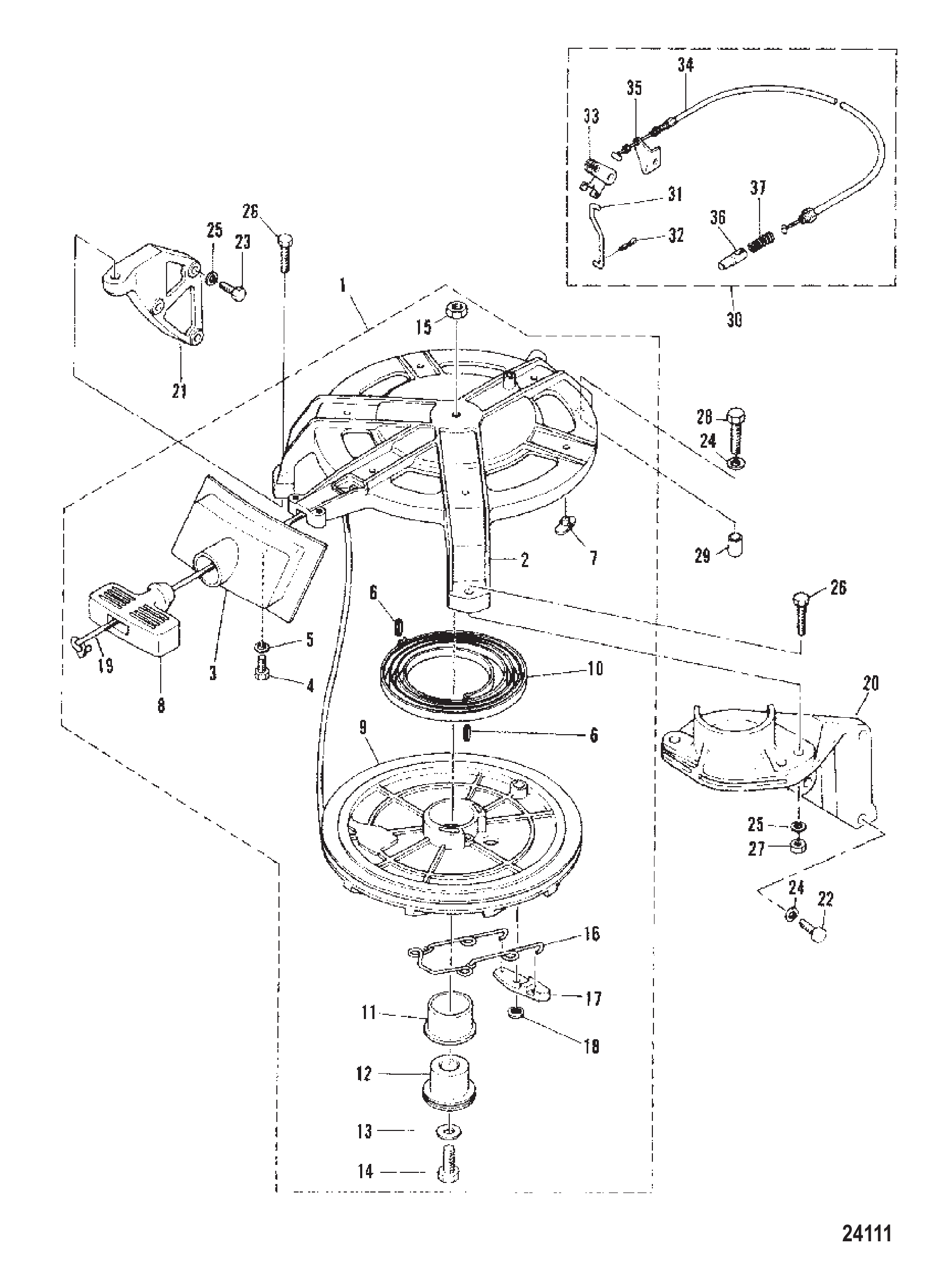

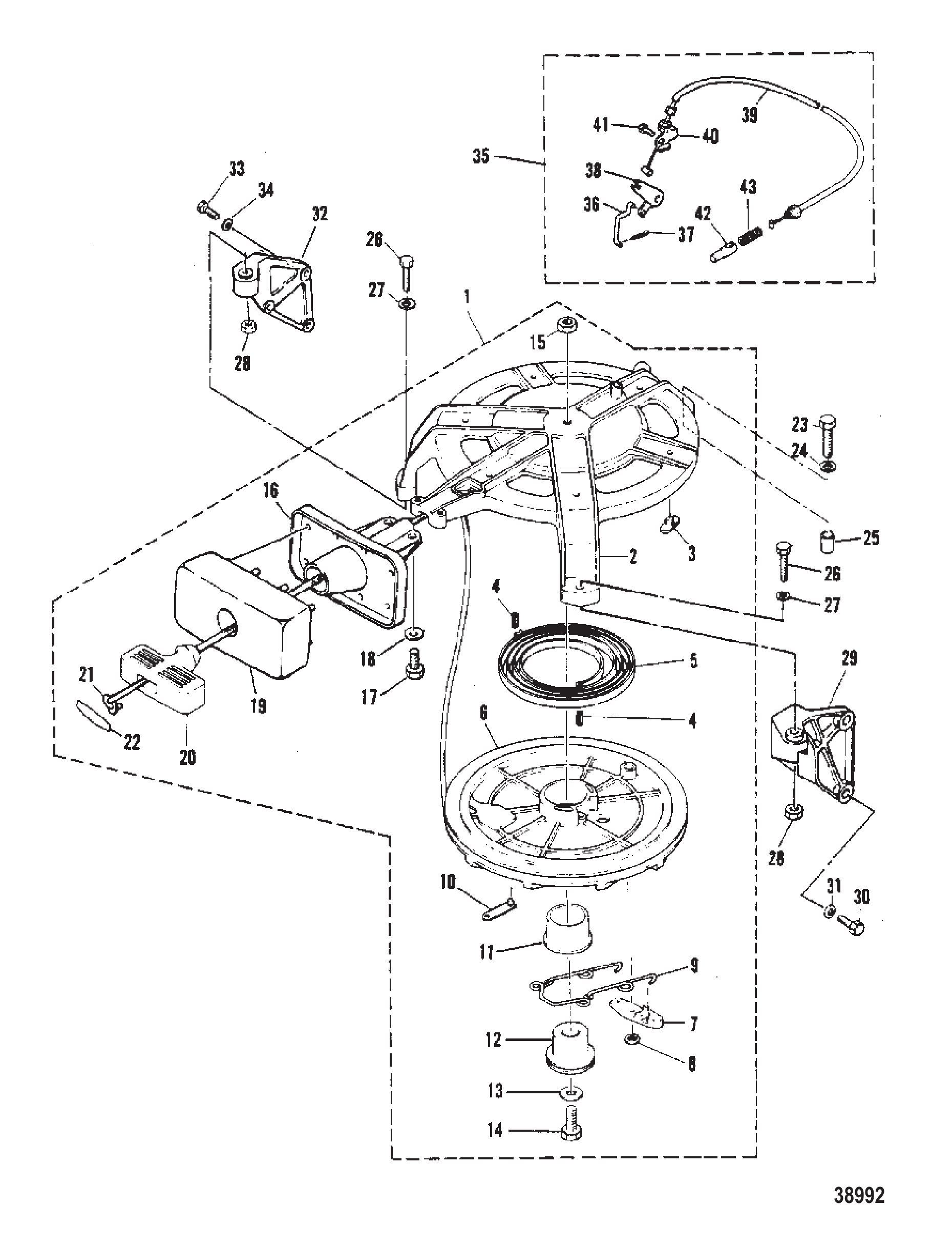

图 20反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	7101M	手拉启动器总成(M, ML型)	STARTER ASSEMBLY Recoil (M AND ML)	1
2	7102M	启动器外壳	HOUSING STARTER	1
2	811912M	壳体	HOUSING	1
3	83585M	堵头	PLUG	6
4	82157M	滚销	PIN ROLL	2
5	83588M	启动器弹簧	SPRING STARTER	1
6	83587M	启动滑轮	SHEAVE Starter	1
7	84894M	驱动爪	PAWL DRIVE	1
8	84895M	卡环	RING Snap	1
9	83591M	驱动爪弹簧	SPRING DRIVE PAWL	1
10	84893M	卡扣	CLIP	1
11	83589M	衬套	BUSHING	1
12	83590M	轴	SHAFT	1
13	81801M	垫圈	WASHER	1
14	84342M	螺栓	BOLT	1
15	82382M	螺母	NUT	1
16	83583M	启动绳导向器	GUIDE STARTER ROPE	1
17	84247M	螺栓	BOLT	2
17	826957M	螺栓	BOLT	2
18	82212M	锁紧垫圈	LOCKWASHER	2
19	93107M	密封件	SEAL	1
20	80063M	启动手柄	HANDLE STARTER	1
20	814491A1	手柄	HANDLE	1
21	79629A1	启动绳	ROPE Starter	1
21	12066Q10	启动绳@2	ROPE-STARTER@2	1
22	41882M	盖板	COVER	1
22	814491A1	手柄	HANDLE	1
23	84236M	螺栓	BOLT	1
24	82215M	锁紧垫圈	LOCKWASHER	1
25	14229M	销	PIN	1
26	84237M	螺栓(M, ML型)	BOLT (M AND ML)	2
26	83285M	螺栓	BOLT	2
27	82212M	锁紧垫圈	LOCKWASHER	2
28	82380M	螺母(M, ML型)	NUT (M AND ML)	2
28	82389M	螺母	NUT	2
29	97678M	左舷支架	BRACKET (PORT)	1
30	82441M	螺栓	BOLT	3
31	82215M	锁紧垫圈	LOCKWASHER	3
32	83593M	右舷支架	BRACKET (STARBOARD)	1
33	82405M	螺栓	BOLT	3
34	82212M	锁紧垫圈	LOCKWASHER	3
35	93105M	安全锁止总成	LOCKOUT ASSEMBLY Safety	1
36	83595M	杆	ROD	1
37	82125M	开口销	COTTER PIN	1
38	83596M	杠杆	LEVER	1
39	83597M	启动停止拉线	CABLE STARTER STOP	1
40	93106M	支架	BRACKET	1
41	84303M	螺栓	BOLT	1
41	91772M	螺栓	BOLT	1
42	81106M	启动停止柱塞	PLUNGER STARTER STOP	1
43	82079M	弹簧	SPRING	1

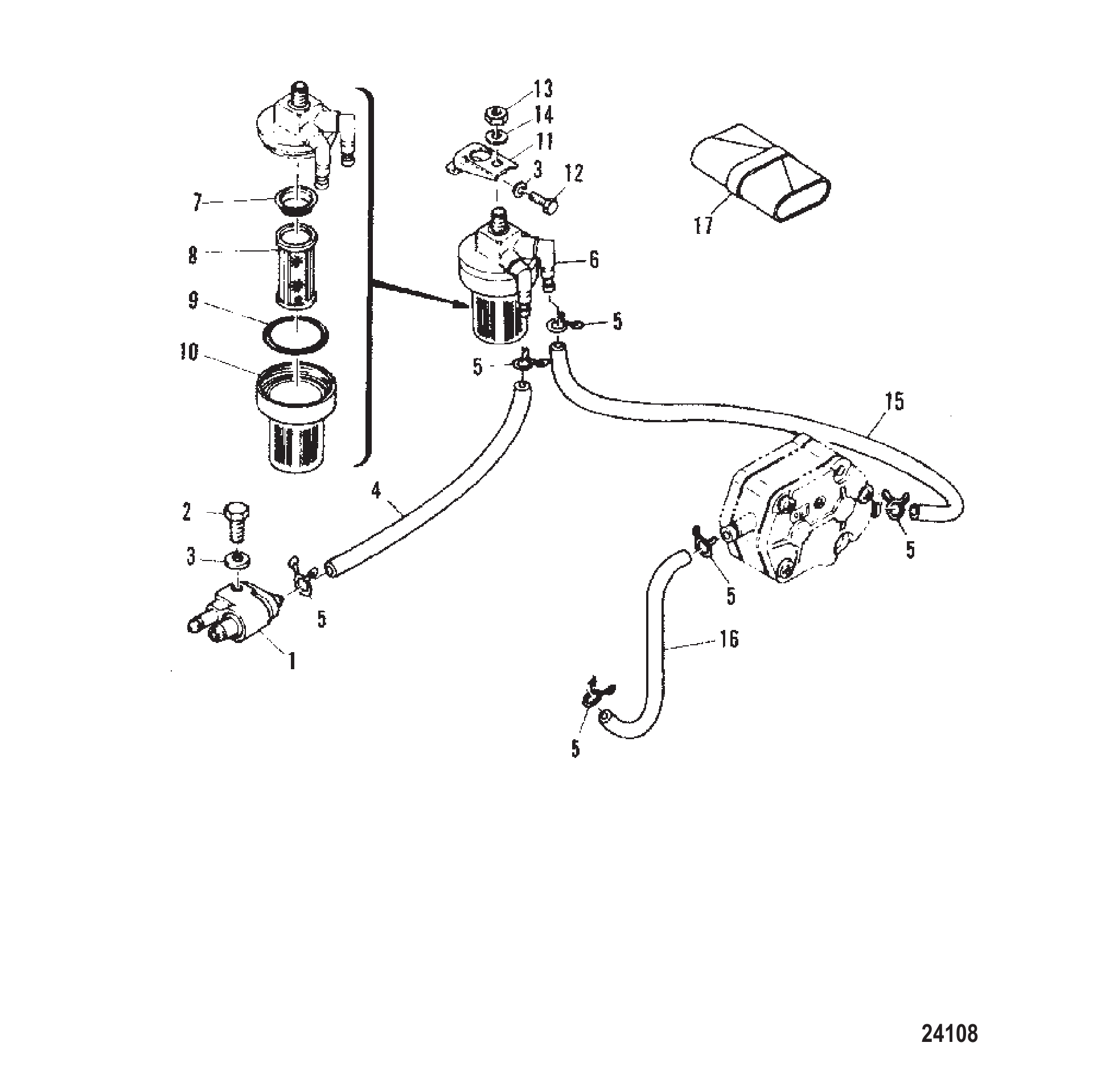

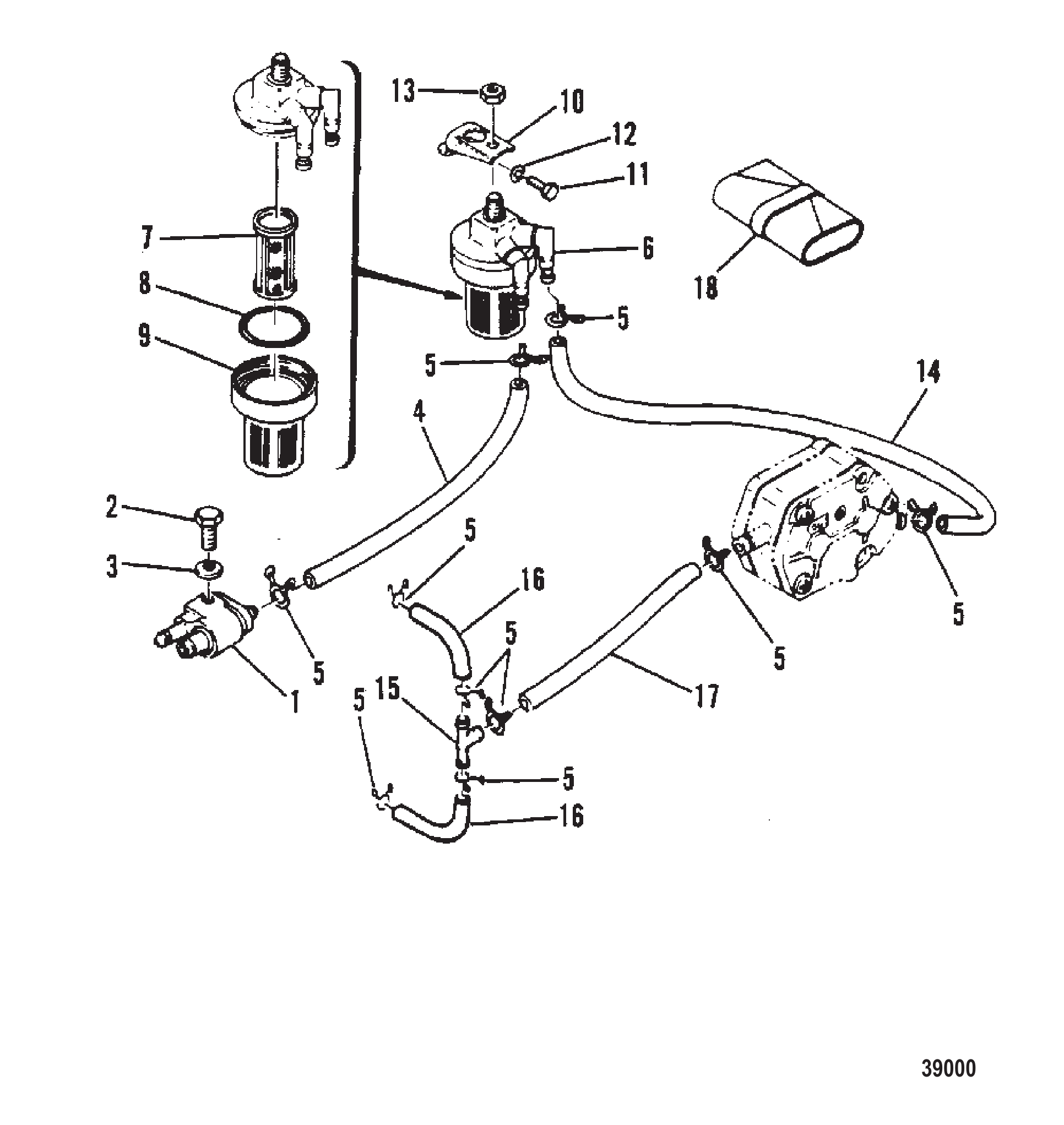

图 21燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	14187M	连接器	CONNECTOR	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
2	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82212M	锁紧垫圈	LOCKWASHER	1
4	84972M	软管	HOSE	1
4	82012M	软管	HOSE	1
5	82047M	卡箍	CLAMP	10
6	11931M	滤清器总成	FILTER ASSEMBLY	1
6	826964T	燃油滤清器	FILTER Fuel	1
7	11934M	滤清器	FILTER	1
7	826965T	燃油滤清器	FILTER-FUEL	1
8	84957M	O型圈	O-RING	1
9	11935M	滤杯	CUP FILTER	1
10	80620M	滤清器支架	BRACKET FILTER	1
11	84247M	螺栓	BOLT	1
11	826957M	螺栓	BOLT	1
12	82212M	锁紧垫圈	LOCKWASHER	1
13	82382M	螺母	NUT	1
14	84973M	软管	HOSE	1
15	97083M	三通接头	TEE FITTING	1
16	97737M	软管	HOSE	2
16	82012M	软管	HOSE	2
17	97738M	软管	HOSE	1
17	81324M	软管	HOSE	1
18	81669M	工具包	TOOL KIT	1
18	803581	工具包	TOOL KIT	1
-	97666M	衬垫套件	GASKET SET	1

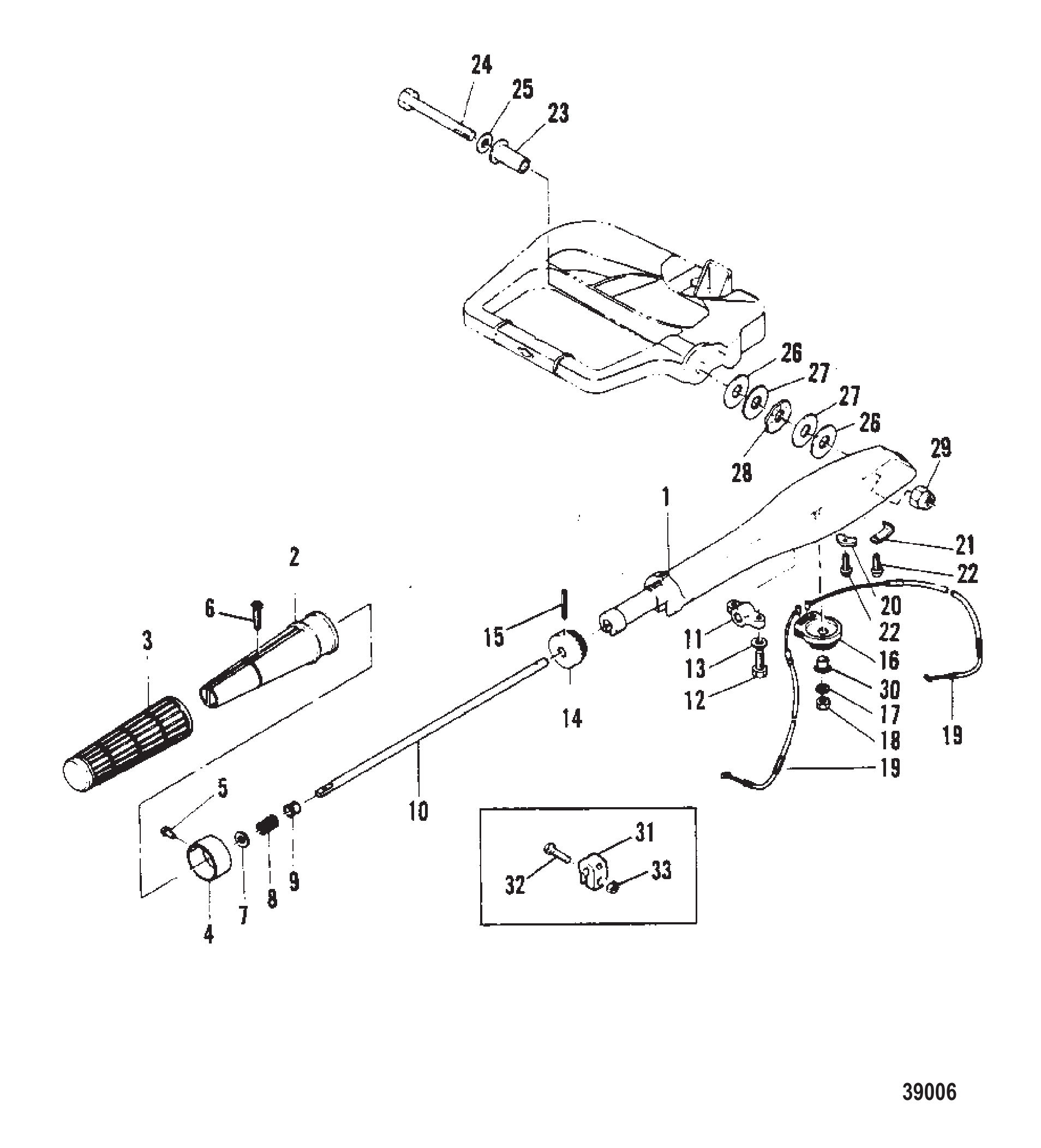

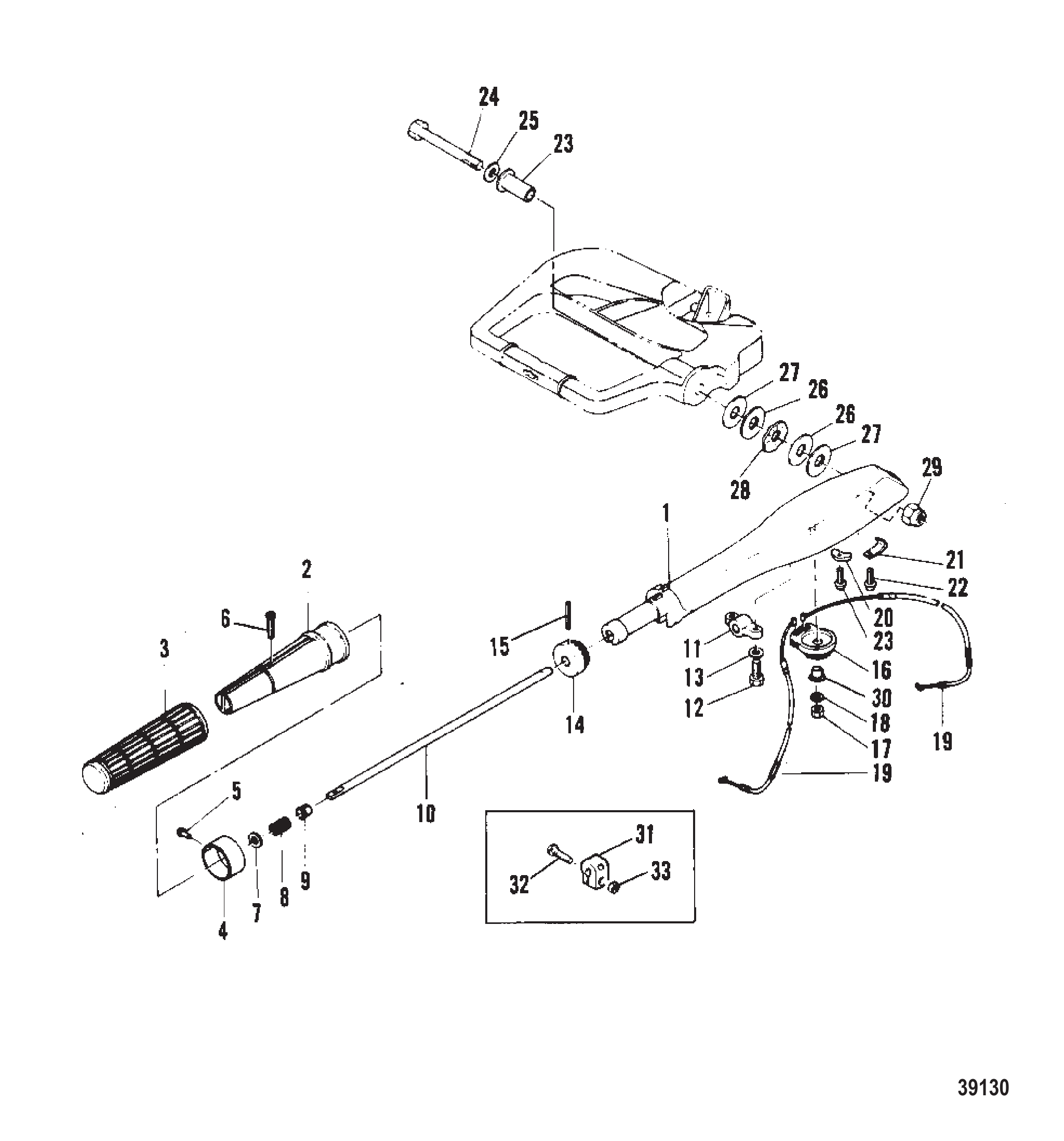

图 22转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
0-1	95419M	转向手柄总成	HANDLE ASSEMBLY Steering	1
0-1	95419A1	转向手柄总成	HANDLE ASSEMBLY Steering	1
1	84971M	转向手柄	HANDLE STEERING	1
2	81585M	转向手柄握把	GRIP STEERING HANDLE	1
3	95497M	橡胶手柄握把	HANDLE RUBBER HADLE GRIP	1
3	8M0080456	握把	GRIP	1
4	97747M	节气门指示器	INDICATOR THROTTLE	1
5	81907M	铆钉	RIVET	1
6	18847M	螺钉	SCREW	1
6	811916M	螺钉	SCREW	1
7	82220M	垫圈	WASHER	1
8	82095M	弹簧	SPRING	1
9	81945M	衬套	BUSHING	1
10	83516M	转向手柄轴	SHAFT STEERING HANDLE	1
11	83517M	支架	BRACKET	1
12	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
13	82214M	垫圈	WASHER	2
14	80778M	齿轮	GEAR	1
15	82151M	滚销	PIN ROLL	1
16	83518M	小齿轮	PINION	1
17	82212M	锁紧垫圈	LOCKWASHER	1
18	82389M	螺母	NUT	1
19	97748M	油门线总成	WIRE Throttle COMPLETE	2
20	83521M	线夹	HOLDER WIRE	1
21	83522M	线夹	HOLDER WIRE	1
22	83523M	螺钉	SCREW	2
23	81950M	衬套	BUSHING	1
24	94514M	螺栓	BOLT	1
25	83524M	垫圈	WASHER	1
26	81853M	垫圈	WASHER	2
27	81815M	垫圈	WASHER	2
28	81870M	波形垫圈	WASHER WAVE	1
29	81786M	尼龙螺母	NUT NYLON	1
30	83519M	衬套	BUSHING	1
31	82895M	摩擦片	FRICTION PIECE	1
32	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
33	83056M	尼龙螺母	NUT NYLON	1

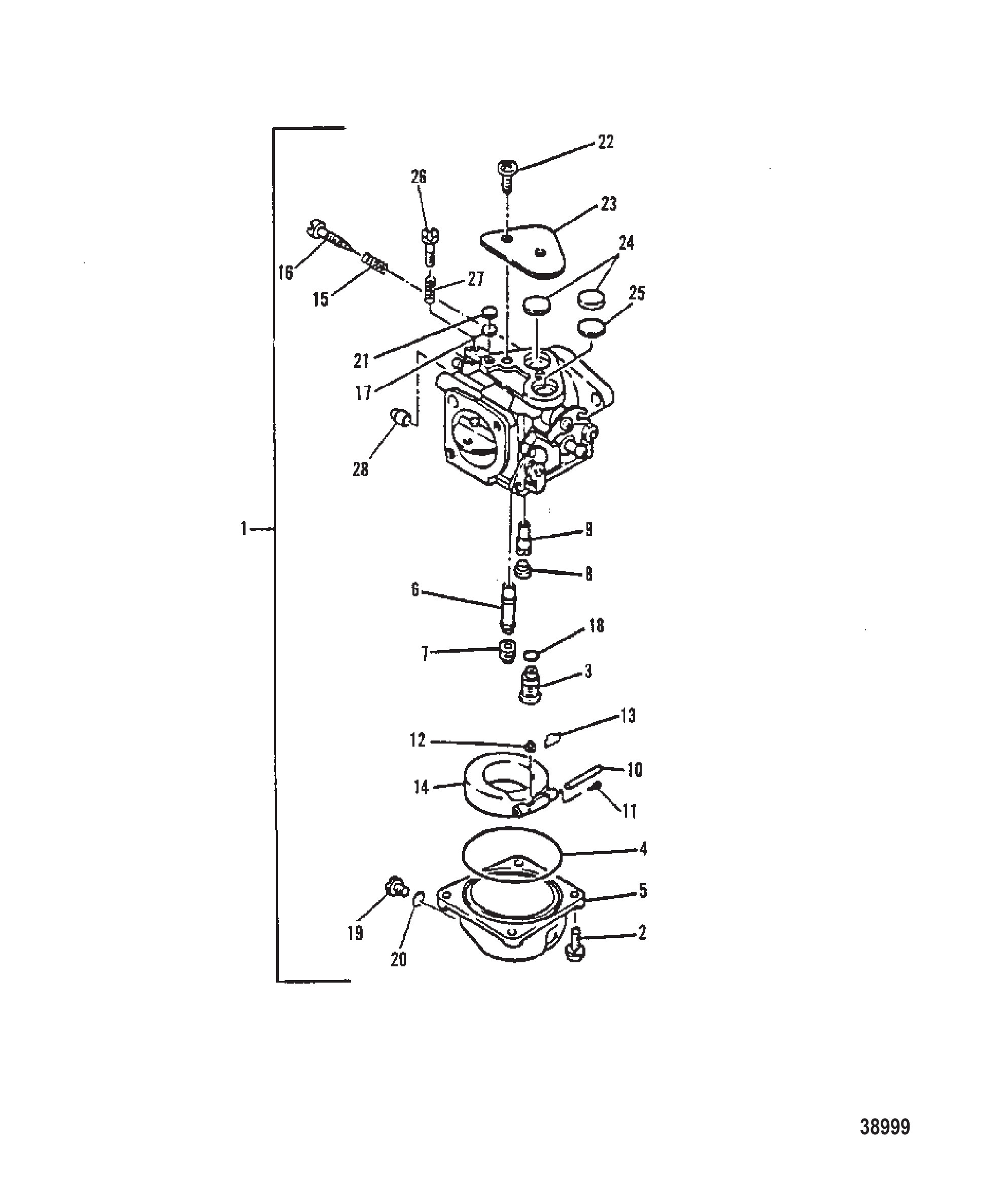

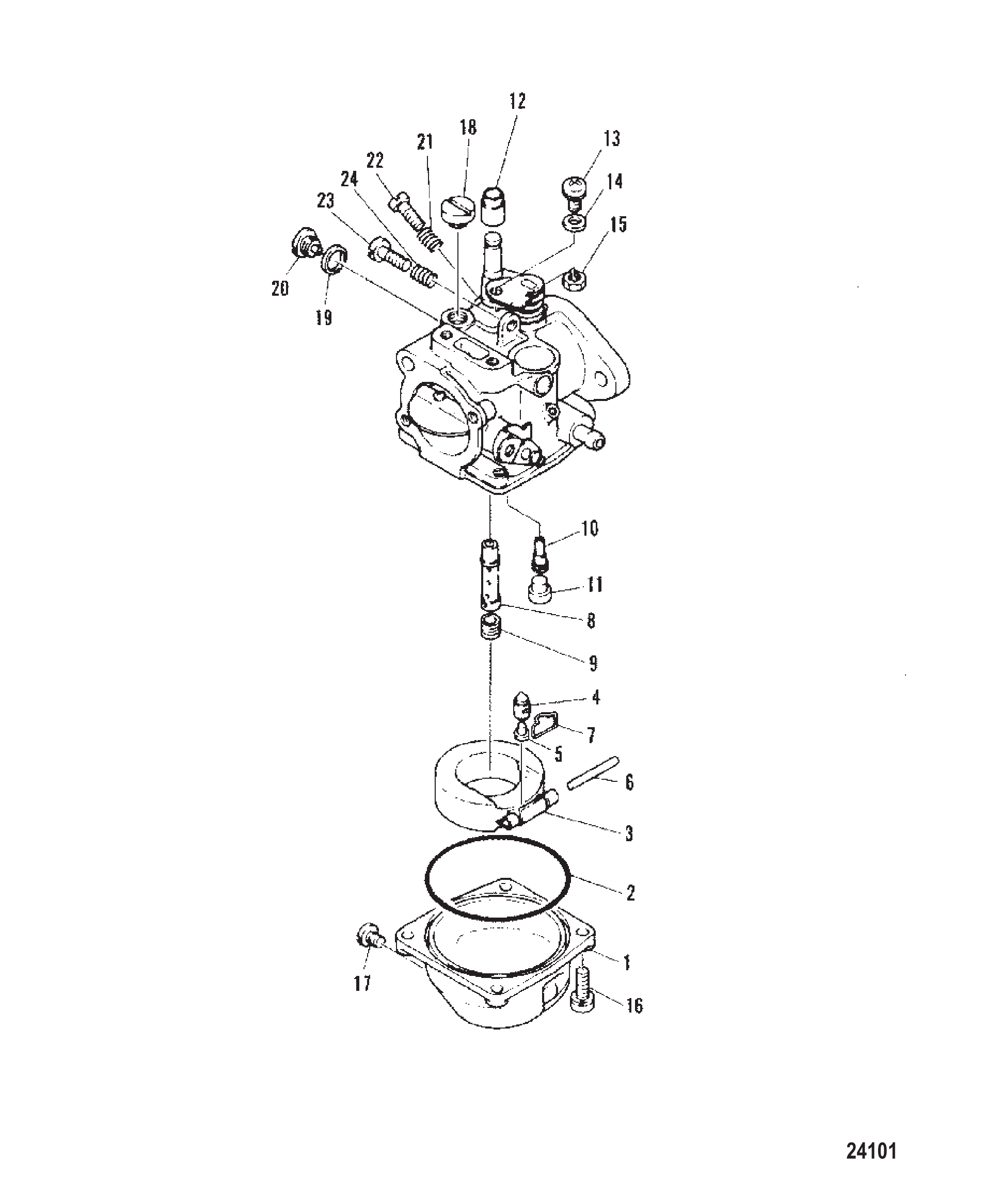

图 23化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	9660M	化油器总成(上部)	CARBURETOR ASSEMBLY (UPPER)	1
1	9676M	化油器总成(下部)	CARBURETOR ASSEMBLY (LOWER)	1
2	83373M	带垫片螺钉	SCREW WITH WASHER	8
2	11796M	螺钉(M4 x 14)	SCREW (M4 x 14)	8
3	17050M	针阀组	NEEDLE VALVE SET	2
4	83362M	O型圈	O-RING	2
5	94495M	浮子室本体	BODY FLOAT CHAMBER	2
6	97727M	主喷嘴	NOZZLE MAIN	2
7	42437M	主量孔(#170)	JET MAIN (# 170)	2
8	83369M	盖帽	CAP	2
8	8M0080455	堵头	PLUG	2
9	42438M	怠速量孔(#75)	JET SLOW (# 75)	2
10	97730M	摇臂销	PIN ARM	2
11	97731M	螺钉	SCREW	2
11	82500M	螺钉(M4 x 8)	SCREW (M4 x 8)	2
12	92639M	浮子阀销	PIN Float VALVE	2
13	82781M	卡扣	CLIP	2
13	8M0120624	卡箍@2	CLIP @2	2
14	83363M	浮子	FLOAT	2
14	891730A01	浮子套件	FLOAT KIT	2
15	94499M	弹簧	SPRING	2
16	17067M	调节螺钉	SCREW ADJUSTING	2
17	97732M	安装板	PLATE	2
18	97070M	O型圈	O-RING	2
19	81293M	放油螺钉	SCREW Drain	2
20	94498M	O型圈	O-RING	2
21	97733M	填料	PACKING	2
22	19147M	螺钉	SCREW	4
22	83371M	螺钉	SCREW	4
23	97734M	安装板	PLATE	2
24	97735M	衬垫	GASKET	4
25	97736M	安装板	PLATE	2
26	81277M	止动螺钉(下部)	SCREW STOP (LOWER)	1
27	82080M	弹簧(下部)	SPRING (LOWER)	1
28	19233M	轴套(下部)	COLLAR (LOWER)	1
28	83370M	下环(M-008625 ML-311888 E-105663 EL-428357 ETL-5)	COLLAR (LOWER) (M-008625 ML-311888 E-105663 EL-428357 ETL-5	1
-	17068M	化油器维修套件	REPAIR KIT Carburetor	1

图 24夹紧转轴支架(电动倾斜) CLAMP AND SWIVEL BRACKET (ELECTRIC TILT)

REF	零件编号	中文名称	英文名称	数量
1	9827M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
1	9677M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
2	19235M	阳极块	ANODE	1
2	41843M	阳极块	ANODE	1
3	84237M	螺栓	BOLT	2
3	92679M	螺钉	SCREW	1
4	9828M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
4	9678M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
5	41846M	导线	WIRE LEAD	1
6	11832M	螺钉	SCREW	1
7	17069M	螺栓	BOLT	6
8	82218M	锁紧垫圈	LOCKWASHER	6
9	9679M	旋转支架	BRACKET SWIVEL	1
10	81909M	铆钉	RIVET	1
11	82369M	黄油嘴	FITTING GREASE	3
12	81439M	黄油嘴盖	CAP GREASE FITTING	3
13	19236M	螺栓	BOLT	1
13	17070M	螺栓	BOLT	1
14	41313M	衬套	BUSHING	2
15	17071M	垫圈	WASHER	2
16	81787M	螺母	NUT	1
17	81388M	盖夹支架	CAP CLAMP BRACKET	2
18	19237M	倾斜止动杆(左舷)	LEVER TILT STOP (PORT)	1
18	17072M	倾斜止动杆(左舷)	LEVER TILT STOP (PORT)	1
19	19238M	倾斜止动杆(右舷)	LEVER TILT STOP (STARBOARD)	1
19	17073M	倾斜止动杆(右舷)	LEVER TILT STOP (STARBOARD)	1
20	17074M	衬套	BUSHING	4
21	82219M	垫圈	WASHER	1
22	17075M	弹簧	SPRING	1
23	17076M	轴环	COLLAR	1
24	82131M	开口销	COTTER PIN	2
25	81395M	盖板	COVER	2
26	17077M	倾斜杆总成	TILT ROD ASSEMBLY	1
27	17078M	倾斜锁定止动块	STOPPER TILT LOCK	1
28	82146M	滚销	PIN ROLL	1
29	17079M	弹簧	SPRING	1
30	19239M	上部减震器销	PIN UPPER SHOCK MOUNT	1
30	17080M	上部减震器销	PIN UPPER SHOCK MOUNT	1
31	17081M	轴环	COLLAR	1
32	17082M	衬套	BUSHING	2
33	17083M	卡环	RING Snap	1
34	17084M	导线	WIRE LEAD	1
35	17085M	转向支架	BRACKET STEERING	1
36	82368M	定位销	PIN DOWEL	2
37	95416M	螺栓	BOLT	2
38	82466M	螺栓	BOLT	2
39	82215M	锁紧垫圈	LOCKWASHER	4
40	83907M	转向枢轴	SHAFT STEERING PIVOT	1
41	83482M	垫圈	WASHER	1
42	83483M	衬套	BUSHING	1
43	83485M	衬套	BUSHING	1
44	83486M	油封	SEAL Oil	1
45	83487M	垫圈	WASHER	1
46	83492M	下部安装壳体	HOUSING LOWER MOUNT	1
47	83491M	下部安装壳体	HOUSING LOWER MOUNT	1
48	83512M	下部安装盖	COVER LOWR MOUNT	2
49	83914M	安装减震器	MOUNT DAMPER	2
50	95416M	螺栓	BOLT	4
51	82468M	螺栓	BOLT	4
52	82215M	锁紧垫圈	LOCKWASHER	4
53	83510M	螺栓	BOLT	2
54	83915M	垫圈	WASHER	2
55	81860M	垫圈	WASHER	2
56	84429M	垫圈	WASHER	2
57	82397M	冠形螺母	NUT CROWN	2
58	83511M	下部减震器	DAMPER LOWER MOUNT	1
59	83496M	上部减震器	DAMPER UPPER MOUNT	1
60	83497M	支架	BRACKET	1
61	82453M	螺栓	BOLT	2
62	82389M	螺母	NUT	2
63	83910M	上部减震器支架	MOUNT DAMPER UPPER	2
64	83501M	螺栓	BOLT	2
65	83911M	垫圈	WASHER	2
66	83504M	垫圈	WASHER	2
67	84295M	尼龙螺母	NUT NYLON	2
68	83498M	上支座盖	COVER UPPER MOUNT	2
69	83499M	上支座盖	COVER UPPER MOUNT	2
70	83506M	螺栓	BOLT	4
71	82392M	螺母	NUT	4
72	83505M	橡胶密封件	SEAL RUBBER	2
73	83912M	盖帽	CAP	2
74	83507M	软管卡箍	CLAMP HOSE	2
75	92619M	剪切销固定座	HOLDER SHEAR PIN	1
76	82217M	垫圈	WASHER	4
77	17086M	护孔环	GROMMET	1
78	17087M	卡箍	CLAMP	1
79	17088M	螺钉	SCREW	1
80	82214M	垫圈	WASHER	1
81	17089M	螺栓	BOLT	4
82	83524M	垫圈	WASHER	8
83	81812M	垫圈	WASHER	4
84	17090M	螺母	NUT	8
85	82212M	锁紧垫圈	LOCKWASHER	2

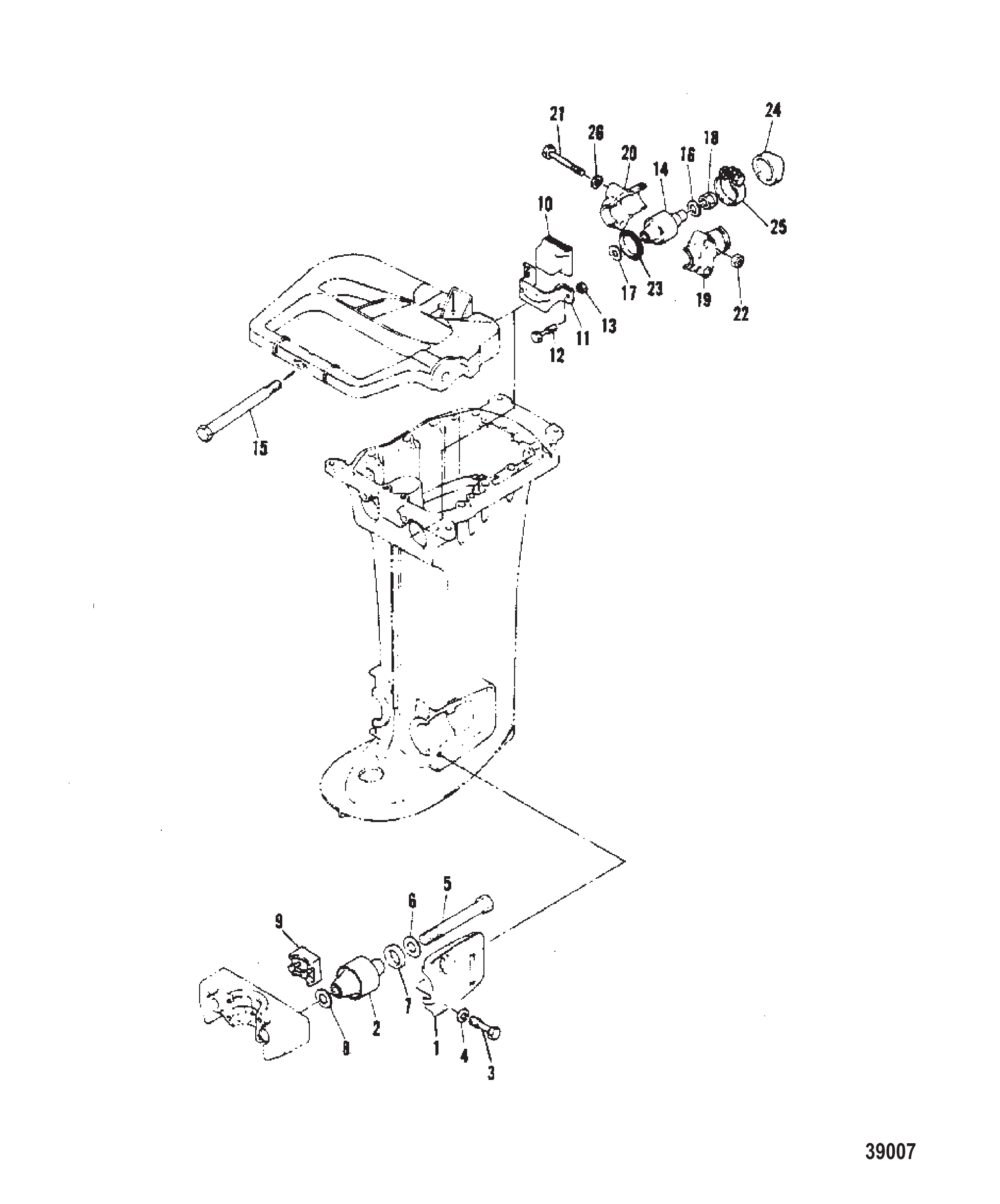

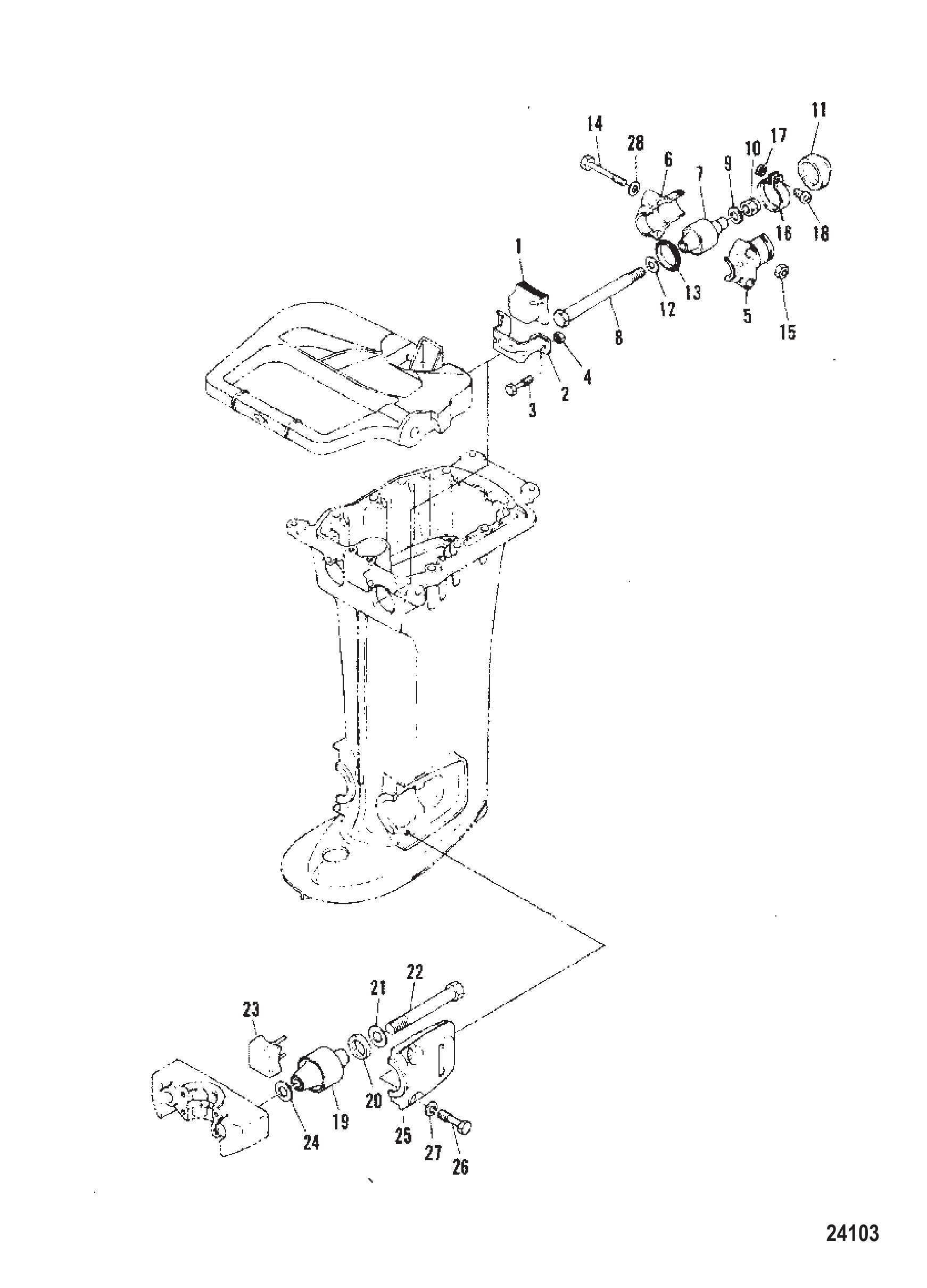

图 25安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	83512M	下安装盖	COVER LOWER MOUNT	2
2	83914M	下侧减震器座	MOUNT DAMPER LOWER SIDE	2
2	8M0050006	支架	MOUNT	2
3	95416M	螺栓	BOLT	4
4	82215M	锁紧垫圈	LOCKWASHER	4
5	83510M	螺栓	BOLT	4
6	83915M	垫圈	WASHER	2
7	81860M	垫圈	WASHER	2
8	84429M	垫圈	WASHER	2
9	83511M	下减震器橡胶座	DAMPER LOWER MOUNT RUBBER	1
10	83496M	上减震器橡胶座	DAMPER UPPER MOUNT RUBBER	1
11	83497M	支架	BRACKET	1
12	82453M	螺栓	BOLT	2
12	82405M	螺栓	BOLT	2
13	82389M	螺母	NUT	2
14	83910M	上侧减震器座	MOUNT DAMPER UPPER SIDE	2
14	8M0121495	支架	MOUNT	2
15	83501M	螺栓	BOLT	2
16	83911M	垫圈	WASHER	2
17	83504M	垫圈	WASHER	2
18	84295M	尼龙螺母	NUT NYLON	2
19	83498M	上橡胶座盖	COVER UPPER MOUNT RUBBER	2
20	83499M	上橡胶座盖	COVER UPPER MOUNT RUBBER	2
21	83506M	螺栓	BOLT	4
22	82392M	螺母	NUT	4
22	82382M	螺母	NUT	4
23	83505M	橡胶密封件	SEAL RUBBER	2
24	83912M	盖帽	CAP	2
25	83507M	卡箍	CLAMP	2
26	82217M	垫圈	WASHER	4
-	94533M	衬垫套件	GASKET SET	1

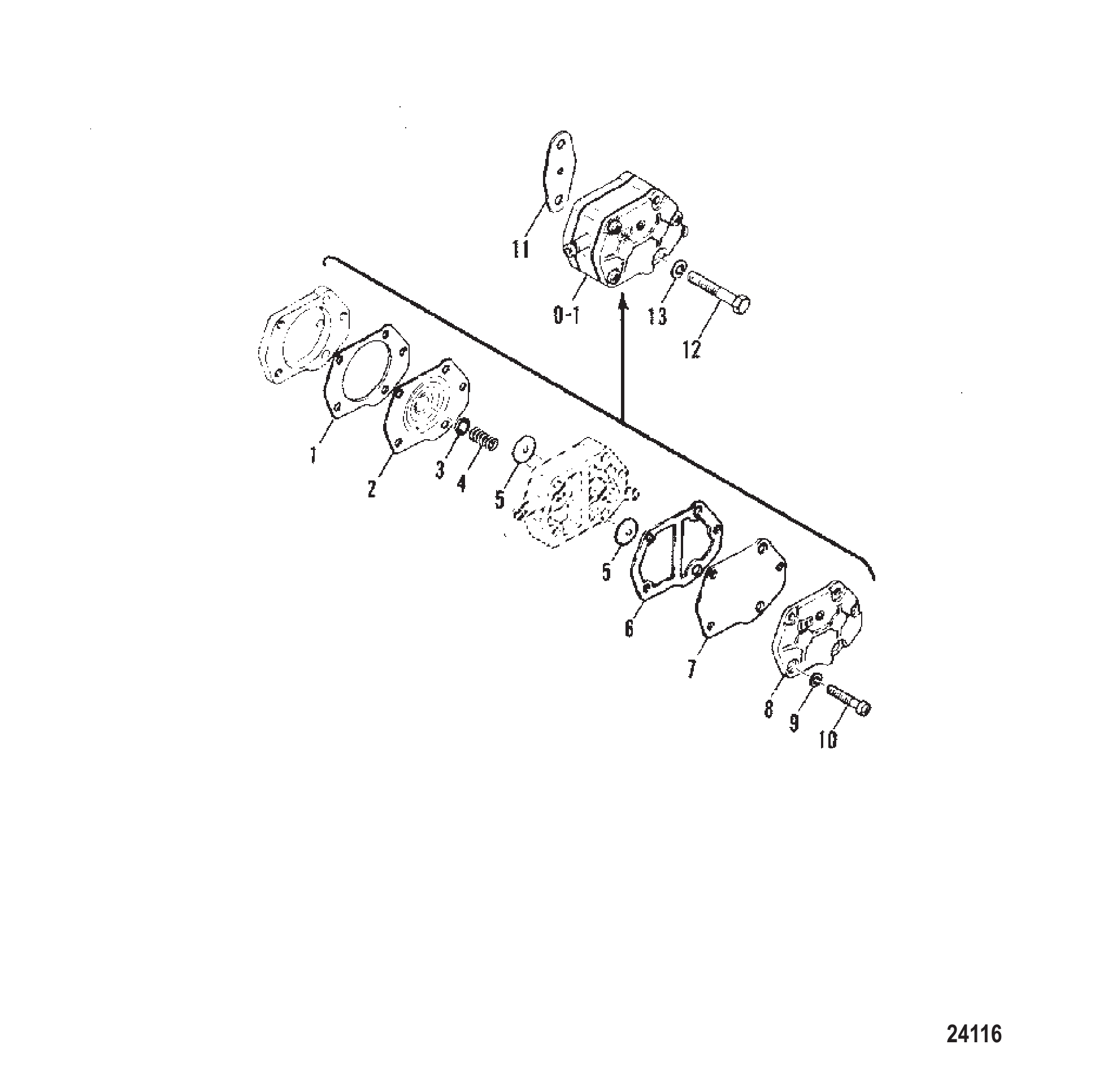

图 26燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	880890T1	燃油泵	PUMP Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	879650	卡箍	CLAMP	2
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543	软管	HOSE	1
16	881543002	油管	TUBING	1
17	881542	支架	BRACKET	1
18	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	8528161	螺母	NUT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	879650	卡箍	CLAMP	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	804260	支架	BRACKET	1
27	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	2
28	804113	定位销	PIN Dowel	2
29	84292M	垫圈	WASHER	2
30	804257	燃油转换杆	LEVER Fuel Change	1
31	881334	轴	SHAFT	1
32	804259	销	PIN	2
32	82738M	滚销	PIN-ROLL	2
33	830757130	管材(.312)(70英寸整卷)裁切至55英寸长度	TUBING (.312) (70.00 Inches Bulk) Cut to 55.00 Inch Length.	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	822769	连接器	CONNECTOR	1
36	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
37	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1

图 27自动混合器 AUTO-BLEND

REF	零件编号	中文名称	英文名称	数量
-	130195	自动混合装置	AUTO BLEND ASSEMBLY	1
1	16612	油箱套件机油	TANK KIT Oil	1
2	13996	手柄套件	HANDLE KIT	1
3	16619	机油箱盖	CAP OIL TANK	1
4	16614	五金件套件	HARDWARE KIT	1
5	13979	放油塞套件	PLUG KIT Drain	1
6	16611	膜片组件	DIAPHRAGM KIT	1
7	16620	安装支架套件	BRACKET KIT Mounting	1
8	13993	箍带	BAND	1
9	13983	支架(左)	BRACKET (LEFT)	1
10	13984	支架(右)	BRACKET (RIGHT)	1
11	16626	盖板	COVER	1
12	16624	机油滤清器及液位传感器套件	SENSOR KIT Oil Filter And Level	1
13	16625	喇叭套件	HORN KIT	1
14	16618	机油滤网	STRAINER Oil	1
15	16615	止回阀套件	CHECK VALVE KIT	1
16	18576	燃油滤清器套件	FILTER KIT Fuel	1
17	13992	乙烯基软管	VINYL TUBE	1
18	16621	安装板	PLATE	1
19	16627	模块套件	MODULE KIT	1
20	16628	测试按钮套件	TEST BUTTON KIT	1
21	16629	电池盒套件(使用9伏电池)	CASE KIT Battery (USE 9 VOLT BATTERY)	1
22	16630	密封圈套件	GROMMET KIT	1
23	16631	支架套件	BRACKET KIT	1
24	16616	衬垫套件	GASKET KIT	1

图 28电容放电磁电机点火系统 C.D.I. MAGNETO IGNITION

REF	零件编号	中文名称	英文名称	数量
0-1	7985M	CDI磁电机总成(E和EL型)	CDI MAGNETO ASSEMBLY (E AND EL)	1
0-1	7986M	飞轮磁电机总成(M和ML型)	FLYWHEEL MAGNETO ASSEMBLY (M AND ML)	1
1	7987M	飞轮总成(E和EL型)	FLYWHEEL ASSEMBLY (E AND EL)	1
1	7988M	飞轮总成(M和ML型)	FLYWHEEL ASSEMBLY (M AND ML)	1
2	93108M	磁电机底座总成	BASE ASSEMBLY MAGNETO	1
3	84879M	点火线圈	COIL IGNITION	1
4	84880M	螺钉	SCREW	2
5	82186M	垫圈	WASHER	2
6	93049M	照明线圈总成	COIL ASSEMBLY LIGHTING	1
7	84880M	螺钉	SCREW	2
8	82186M	垫圈	WASHER	2
9	84877M	脉冲发生器	PULSER	1
10	84882M	螺钉	SCREW	2
11	82184M	锁紧垫圈	LOCKWASHER	3
12	84883M	电线	WIRE	1
13	82499M	螺钉	SCREW	1
14	93109M	盖板	COVER	1
15	93110M	螺栓	BOLT	3
16	81773M	螺母	NUT	1
17	84436M	垫圈	WASHER	1
18	82042M	卡箍	CLAMP	2
19	84655M	螺钉	SCREW	4
20	82193M	垫圈	WASHER	4
21	97679M	磁电机底座止动件	STOP MAGNETO BASE	1
22	84315M	螺栓	BOLT	2
23	82212M	锁紧垫圈	LOCKWASHER	2
23	82212M	锁紧垫圈	LOCKWASHER	2
24	83566M	磁电机底座护圈	RETAINER MAGNETO BASE	1
25	42761M	螺钉	SCREW	4
26	83567M	磁电机底座护圈	RETAINER MAGNETO BASE	1
27	83569M	摩擦底板	PLATE BASE FRICTION	1
28	83579M	磁电机底座止动件	STOP MAGNETO BASE	1
29	83924M	螺钉	SCREW	1
30	82381M	螺母	NUT	1
31	81415M	盖帽	CAP	1
32	84247M	螺栓	BOLT	2
33	82212M	锁紧垫圈	LOCKWASHER	2
34	93113M	支架	BRACKET	1
35	93114M	减震器	DAMPER	3
36	82851M	衬套	BUSHING	3
37	82979M	垫圈	WASHER	3
38	82405M	螺栓	BOLT	3
39	84870M	螺柱	STUD	1
40	82380M	螺母	NUT	2
41	93115M	盖板	COVER	1
42	83356M	螺钉	SCREW	2
43	82211M	垫圈	WASHER	2
44	81250M	接地线	WIRE GROUND	1
45	84303M	螺栓	BOLT	2
46	84872M	CDI单元总成	CDI UNIT ASSEMBLY	1
47	93116M	支架	HOLDER	1
48	82405M	螺栓	BOLT	2
49	82214M	垫圈	WASHER	2
50	84874M	点火线圈	COIL Ignition	1
51	82405M	螺栓	BOLT	2
52	82069M	护孔环	GROMMET	2
53	80935M	防噪保护器	PROTECTER NOISE SUPPRESSOR	2
54	84888M	正时标记	DECAL TIMING	1
55	82214M	垫圈	WASHER	2

图 29化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
0-1	7132M	化油器总成	CARBURETOR ASSEMBLY	1
1	83361M	浮子室	FLOAT BOWL	1
2	83362M	O型圈	O-RING	1
3	83363M	浮子	FLOAT	1
4	83364M	进油针阀组件	NEEDLE/SEAT KIT Inlet	1
5	81698M	进油针销	PIN INLET NEEDLE	1
6	83365M	销	PIN	1
7	82781M	卡扣	CLIP	1
8	83887M	主喷嘴	NOZZLE MAIN	1
9	83367M	主量孔(#155)	JET MAIN (# 155)	1
10	83888M	低速量孔(#55)	JET SLOW (# 55)	1
11	83369M	盖帽	CAP	1
12	83370M	轴环	COLLAR	1
13	83371M	螺钉	SCREW	1
14	83372M	垫圈	WASHER	1
15	82378M	螺母	NUT	1
16	83373M	螺钉	SCREW	4
17	83374M	螺钉	SCREW	1
18	83375M	螺钉	SCREW	1
19	83376M	垫圈	WASHER	1
20	81292M	螺钉	SCREW	1
21	82073M	弹簧	SPRING	1
22	83889M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
23	81277M	怠速调节螺钉	SCREW IDLE SPEED	1
24	82080M	弹簧	SPRING	1
-	84167M	衬垫套件	GASKET SET	1
-	84475M	维修套件	REPAIR KIT	1

图 30夹紧转轴支架(电动倾斜) CLAMP AND SWIVEL BRACKET (ELECTRIC TILT)

REF	零件编号	中文名称	英文名称	数量
1	9827M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
1	9677M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
2	19235M	阳极块	ANODE	1
2	41843M	阳极块	ANODE	1
3	84237M	螺栓	BOLT	2
3	92679M	螺钉	SCREW	1
4	9828M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
4	9678M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
5	41846M	导线	WIRE LEAD	1
6	11832M	螺钉	SCREW	1
7	17069M	螺栓	BOLT	6
8	82218M	锁紧垫圈	LOCKWASHER	6
9	9679M	旋转支架	BRACKET SWIVEL	1
10	81909M	铆钉	RIVET	1
11	82369M	黄油嘴	FITTING GREASE	3
12	81439M	黄油嘴盖	CAP GREASE FITTING	3
13	19236M	螺栓	BOLT	1
13	17070M	螺栓	BOLT	1
14	41313M	衬套	BUSHING	2
15	17071M	垫圈	WASHER	2
16	81787M	螺母	NUT	1
17	81388M	盖夹支架	CAP CLAMP BRACKET	2
18	19237M	倾斜止动杆(左舷)	LEVER TILT STOP (PORT)	1
18	17072M	倾斜止动杆(左舷)	LEVER TILT STOP (PORT)	1
19	19238M	倾斜止动杆(右舷)	LEVER TILT STOP (STARBOARD)	1
19	17073M	倾斜止动杆(右舷)	LEVER TILT STOP (STARBOARD)	1
20	17074M	衬套	BUSHING	4
21	82219M	垫圈	WASHER	1
22	17075M	弹簧	SPRING	1
23	17076M	轴环	COLLAR	1
24	82131M	开口销	COTTER PIN	2
25	81395M	盖板	COVER	2
26	17077M	倾斜杆总成	TILT ROD ASSEMBLY	1
27	17078M	倾斜锁定止动块	STOPPER TILT LOCK	1
28	82146M	滚销	PIN ROLL	1
29	17079M	弹簧	SPRING	1
30	19239M	上部减震器销	PIN UPPER SHOCK MOUNT	1
30	17080M	上部减震器销	PIN UPPER SHOCK MOUNT	1
31	17081M	轴环	COLLAR	1
32	17082M	衬套	BUSHING	2
33	17083M	卡环	RING Snap	1
34	17084M	导线	WIRE LEAD	1
35	17085M	转向支架	BRACKET STEERING	1
36	82368M	定位销	PIN DOWEL	2
37	95416M	螺栓	BOLT	2
38	82466M	螺栓	BOLT	2
39	82215M	锁紧垫圈	LOCKWASHER	4
40	83907M	转向枢轴	SHAFT STEERING PIVOT	1
41	83482M	垫圈	WASHER	1
42	83483M	衬套	BUSHING	1
43	83485M	衬套	BUSHING	1
44	83486M	油封	SEAL Oil	1
45	83487M	垫圈	WASHER	1
46	83492M	下部安装壳体	HOUSING LOWER MOUNT	1
47	83491M	下部安装壳体	HOUSING LOWER MOUNT	1
48	83512M	下部安装盖	COVER LOWR MOUNT	2
49	83914M	安装减震器	MOUNT DAMPER	2
50	95416M	螺栓	BOLT	4
51	82468M	螺栓	BOLT	4
52	82215M	锁紧垫圈	LOCKWASHER	4
53	83510M	螺栓	BOLT	2
54	83915M	垫圈	WASHER	2
55	81860M	垫圈	WASHER	2
56	84429M	垫圈	WASHER	2
57	82397M	冠形螺母	NUT CROWN	2
58	83511M	下部减震器	DAMPER LOWER MOUNT	1
59	83496M	上部减震器	DAMPER UPPER MOUNT	1
60	83497M	支架	BRACKET	1
61	82453M	螺栓	BOLT	2
62	82389M	螺母	NUT	2
63	83910M	上部减震器支架	MOUNT DAMPER UPPER	2
64	83501M	螺栓	BOLT	2
65	83911M	垫圈	WASHER	2
66	83504M	垫圈	WASHER	2
67	84295M	尼龙螺母	NUT NYLON	2
68	83498M	上支座盖	COVER UPPER MOUNT	2
69	83499M	上支座盖	COVER UPPER MOUNT	2
70	83506M	螺栓	BOLT	4
71	82392M	螺母	NUT	4
72	83505M	橡胶密封件	SEAL RUBBER	2
73	83912M	盖帽	CAP	2
74	83507M	软管卡箍	CLAMP HOSE	2
75	92619M	剪切销固定座	HOLDER SHEAR PIN	1
76	82217M	垫圈	WASHER	4
77	17086M	护孔环	GROMMET	1
78	17087M	卡箍	CLAMP	1
79	17088M	螺钉	SCREW	1
80	82214M	垫圈	WASHER	1
81	17089M	螺栓	BOLT	4
82	83524M	垫圈	WASHER	8
83	81812M	垫圈	WASHER	4
84	17090M	螺母	NUT	8
85	82212M	锁紧垫圈	LOCKWASHER	2

图 31夹紧转轴支架(手动/电动) CLAMP AND SWIVEL BRACKET (MANUAL AND ELECTRIC)

REF	零件编号	中文名称	英文名称	数量
1	9822M	左舷夹紧支架	CLAMP BRACKET Port CLAMP (PORT)	1
1	8928M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
2	9823M	右舷夹紧支架	CLAMP BRACKET Starboard CLAMP (STARBOARD)	1
2	9684M	右舷夹紧支架	CLAMP BRACKET Starboard CLAMP (STARBOARD)	1
3	80638M	艉板夹垫	PAD TRANSOM CLAMP	2
4	83481M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
5	11868M	艉板夹手柄	HANDLE TRANSOM CLAMP	2
6	81889M	销	PIN	2
7	83472M	螺柱	STUD	1
8	83471M	隔套	SPACER	1
9	82392M	螺母	NUT	2
10	82215M	锁紧垫圈	LOCKWASHER	2
11	9821M	旋转支架	BRACKET SWIVEL	1
11	6996M	旋转支架	BRACKET SWIVEL	1
12	82369M	黄油嘴	FITTING GREASE	4
13	81439M	黄油嘴盖	CAP GREASE FITTING	4
14	80633M	摩擦片	PLATE FRICTION	1
15	83488M	弹簧	SPRING	1
16	83490M	橡胶密封件	SEAL RUBBER	1
17	43106M	螺栓	BOLT	1
18	82217M	垫圈	WASHER	1
19	18974M	夹紧支架螺栓	BOLT CLAMP BRACKET	1
19	41312M	夹紧支架螺栓	BOLT CLAMP BRACKET	1
20	81836M	垫圈	WASHER	2
21	81787M	尼龙螺母	NUT NYLON	2
22	81388M	盖帽	CAP	2
23	83513M	转向支架	BRACKET STEERING	1
24	82368M	定位销	PIN DOWEL	2
25	95416M	螺栓	BOLT	2
26	82466M	螺栓	BOLT	2
27	82215M	锁紧垫圈	LOCKWASHER	4
28	83907M	转向枢轴	SHAFT STEERING PIVOT	1
29	83482M	垫圈	WASHER	1
30	83483M	衬套	BUSHING	1
31	83485M	衬套	BUSHING	1
32	83486M	油封	SEAL Oil	1
33	83487M	垫圈	WASHER	1
34	83492M	下部安装壳体	HOUSING LOWER MOUNT	1
35	83491M	下部安装壳体	HOUSING LOWER MOUNT	1
36	82468M	螺栓	BOLT	4
37	82215M	锁紧垫圈	LOCKWASHER	8
38	84429M	垫圈	WASHER	4
39	82397M	冠形螺母	NUT CROWN	2
40	84970M	螺栓	BOLT	4
41	82220M	垫圈	WASHER	8
42	81812M	垫圈	WASHER	4
43	82395M	螺母	NUT	8
44	83460M	销	PIN	2
45	83458M	垫圈	WASHER	1
46	83462M	垫圈	WASHER	2
47	83457M	波形垫圈	WAVE WASHER	2
48	14278M	倾斜止动器	STOP TILT	1
48	42440M	倾斜止动器	STOP TILT	OPT
49	42441M	倾斜止动器	STOP TILT	1
49	42442M	倾斜止动器	STOP TILT	OPT
50	83463M	销	PIN	1
51	83464M	轴	SHAFT	1
52	83461M	卡环	RING Snap	5
53	83493M	垫圈	WASHER	1
54	83909M	压缩弹簧	SPRING COMPRESSION	1
55	14260M	倾斜杆总成	LEVER ASSEMBLY Tilt	1
56	81395M	盖板	COVER	1
57	83467M	倾斜杆	LEVER TILT	1
58	82444M	螺栓	BOLT	1
59	83465M	弹簧	SPRING	1
60	83468M	锁定杆	ROD LOCK	1
61	83905M	倾斜锁定支架	BRACKET TILT LOCK	1
62	83906M	倾斜锁定支架	BRACKET TILT LOCK	1
63	83479M	倾斜锁定装置	TILT LOCK	1
64	83477M	销	PIN	1
65	83478M	销	PIN	1
66	83480M	隔套	SPACER	1
67	82128M	开口销	PIN COTTER	4
68	83476M	弹簧	SPRING	2
69	83904M	倾斜销总成	PIN ASSEMBLY Tilt	1
70	84044M	倾斜锁定止动块	STOPPER TILT LOCK	1
71	82146M	滚销	PIN ROLL	1
72	83494M	弹簧	SPRING	1
73	83495M	铆钉	RIVET	1
74	19111M	夹具支架板	PLATE CLAMP BRACKET	1
75	41313M	衬套	BUSHING	2

图 32外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	7103M	顶盖总成	TOP COWL ASSEMBLY	1
2	80601M	橡胶密封件	SEAL RUBBER	1
3	83212M	支架	HOLDER	1
4	83599M	铆钉	RIVET	2
5	83137M	挂钩	HOOK	1
6	83143M	铆钉	RIVET	2
7	83600M	密封件	SEAL	1
8	83601M	前徽标	EMBLEM FRONT	1
9	83602M	后徽标	EMBLEM REAR	1
10	82196M	垫圈	WASHER	8
11	82388M	螺母 (M5)	NUT (M5)	8
12	82866M	贴花	DECAL	1
13	83926M	隔音毯	SOUND BLANKET	1
14	83927M	隔音毯	SOUND BLANCKET	2
15	83928M	隔音毯	SOUND BLANKET	1
16	83929M	隔音毯	SOUND BLANKET	1
17	81202M	换挡指示贴花	DECAL Shift Indicator	1
18	7104M	下罩底部	BOTTOM COWL BOTTOM	1
19	83605M	杠杆夹	LEVER CLAMP	1
20	81869M	波形垫圈	WASHER WAVE	1
21	81949M	衬套	BUSHING	2
22	81145M	卡箍	CLAMP	1
23	81794M	垫圈	WASHER	1
24	82197M	锁紧垫圈	WASHER LOCK	5
25	84315M	螺栓	BOLT	1
26	83606M	密封件	SEAL	1
27	81589M	护孔圈(手动启动型号)	GROMMET (MANUEL START MODEL)	1
28	83607M	护孔环	GROMMET	1
29	83608M	护孔环	GROMMET	1
30	83609M	护孔环	GROMMET	1
31	82065M	护孔环	GROMMET	4
32	83610M	轴环	COLLAR	4
33	81796M	垫圈	WASHER	4
34	84237M	螺栓	BOLT	4
35	83611M	螺母	NUT	4
36	83612M	停止开关总成(手动型号)	SWITCH ASSEMBLY Stop (MANUAL MODEL)	1
37	83613M	盖板	COVER	1
38	84247M	螺栓	BOLT	3
39	82199M	锁紧垫圈	WASHER LOCK	3
40	83616M	接头	FITTING	1
41	83761M	马力标贴	DECAL HP	2
42	83615M	停机开关总成	SWITCH ASSEMBLY Stop	1
43	81531M	止动器	STOPPER	1

图 33曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	6982M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
3	81258M	定位销	PIN DOWEL	2
4	80122M	排水管接头	FITTING DRAIN	1
5	83326M	水管接头	FITTING WATER	1
6	82368M	定位销	PIN DOWEL	2
7	82405M	螺栓	BOLT	9
8	81792M	垫圈	WASHER	9
9	83327M	螺栓	BOLT	6
10	81807M	垫圈	WASHER	6
11	82000M	软管	HOSE	1
12	81999M	软管	HOSE	1
13	82046M	卡箍	CLAMP	4
14	83328M	软管	HOSE	1
15	82046M	卡箍	CLAMP	2
16	83329M	排水管接头	FITTING DRAIN	2
17	81323M	软管	HOSE	1
18	82047M	卡箍	CLAMP	2
19	83330M	阳极块	ANODE	1
20	82168M	螺钉	SCREW	1
21	83331M	发动机吊环	EYE ENGINE	1
22	82439M	螺栓	BOLT	2
23	82200M	锁紧垫圈	WASHER LOCK	2
24	6983M	气缸盖	HEAD CYLINDER	1
25	83332M	气缸盖衬垫	GASKET CYLINDER HEAD	1
26	82408M	螺栓	BOLT	11
27	80564M	垫圈	WASHER	11
28	83333M	气缸盖罩	COVER CYLINDER HEAD	1
29	83334M	缸盖罩垫片	GASKET HEAD COVER	1
30	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
31	82199M	锁紧垫圈	WASHER LOCK	11
32	81098M	节温器	THERMOSTAT	1
33	83335M	节温器盖	COVER THERMOSTAT	1
34	83336M	节温器衬垫	GASKET THERMOSTAT	1
35	84237M	螺栓	BOLT	4
36	82199M	锁紧垫圈	WASHER LOCK	4
37	83337M	排气内罩	INNER COVER EXHAUST	1
38	83338M	排气盖衬垫	GASKET EXHAUST COVER	2
39	83339M	排气外罩	OUTER COVER EXHAUST	1
40	82405M	螺栓	BOLT	16
41	82199M	垫圈	WASHER	16
42	82372M	火花塞(B-8HS)NGK	SPARK PLUG (B-8HS) NGK	2
43	82067M	护孔环	GROMMET	1
44	81267M	压力控制阀	VALVE PRESSURE CONTROL	1
45	83340M	弹簧	SPRING	1
46	84953M	气缸盖罩	COVER CYLINDER HEAD	1
47	81926M	堵头	PLUG	1
48	81990M	塞衬垫	GASKET PLUG	1
-	84133M	动力头总成	POWERHEAD ASSEMBLY	1
-	84167M	衬垫套件	GASKET SET	1

图 34曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	6984M	曲轴	CRANKSHAFT	1
2	83341M	滚针轴承	BEARING NEEDLE	1
3	82249M	油封	SEAL Oil	1
4	82276M	O型圈	O-RING	1
5	82313M	滚针轴承	BEARING NEEDLE	1
6	82304M	轴承	BEARING	1
7	7124M	活塞(标准74.96毫米)	PISTON (STANDARD 74.96 MM)	2
7	7125M	活塞(标准74.97毫米)	PISTON (STANDARD 74.97 MM)	2
7	7126M	活塞(标准74.98毫米)	PISTON (STANDARD 74.98 MM)	2
7	7127M	活塞(第一加大75.25毫米)	PISTON (1ST OVER SIZE 75.25 MM)	2
7	7128M	活塞(第二加大75.50毫米)	PISTON (2ND OVER SIZE 75.50 MM)	2
8	83896M	活塞环组(标准)	RING SET Piston (STANDARD)	2
8	83897M	活塞环组(第一加大)	RING SET Piston (1ST OVER SIZE)	2
8	83898M	活塞环组(第二加大)	RING SET Piston (2ND OVER SIZE)	2
9	83345M	活塞销	PIN PISTON	2
10	81264M	活塞销卡簧	CLIP PISTON PIN	4
11	6860M	连杆总成	CONNECTING ROD ASSEMBLY	2
12	81715M	螺栓	BOLT	4
13	82353M	滚针轴承	BEARING NEEDLE	56
14	82311M	滚针轴承	BEARING NEEDLE	2
15	81831M	垫圈	WASHER	4
16	83346M	油封壳体	HOUSING OIL SEAL	1
17	83347M	油封	SEAL Oil	1
18	82248M	油封	SEAL Oil	1
19	82286M	O型圈	O-RING	1
20	83348M	O型圈	O-RING	1
21	84247M	螺栓	BOLT	3
22	82214M	垫圈	WASHER	3
23	81915M	飞轮键	KEY FLYWHEEL	1
-	84167M	衬垫套件	GASKET SET	1

图 35驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	822154A1	壳体总成 (短) 黑色	HOUSING ASSEMBLY (SHORT) BLACK	1
1	822155A1	壳体总成 (长) 黑色	HOUSING ASSEMBLY (LONG) BLACK	1
1	822154A2	壳体总成 (短) 灰色	HOUSING ASSEMBLY (SHORT) GRAY	1
1	822155A2	壳体总成 (长) 灰色	HOUSING ASSEMBLY (LONG) GRAY	1
2	195992	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
3	421891	支架	MOUNT	4
4	42374F6	安装盖	COVER Mount	2
4	42374F5	安装盖	COVER Mount	2
5	4009238	螺钉(M6x80)安装盖	SCREW (M6 x 80) MOUNT COVER	2
6	400256	锁紧垫圈 (M6) 盖螺钉	LOCKWASHER (M6) COVER SCREW	2
7	400212	螺母(M6)不锈钢盖螺钉	NUT (M6) Stainless Steel COVER SCREW	2
8	40011131	螺钉 (M6 x 35) 不锈钢驱动轴壳体至板	SCREW (M6 x 35) Stainless Steel DRIVE SHAFT HOUSING TO PLATE	4
9	413448	适配板 (无管)	ADAPTER PLATE (NO TUBE)	1
9	41344A3	适配板总成 (1-1/8"内径管)	ADAPTER PLATE ASSEMBLY (1-1/8"I.D.TUBE)	1
10	11287	适配板密封件	SEAL Adapter Plate	1
11	42123	水管(短型)	TUBE Water (SHORT)	1
11	42122	水管(长型)	TUBE Water (LONG)	1
12	42371	水管固定座	HOLDER WATER TUBE	1
13	192012	衬垫	GASKET	1
14	42380	密封件	SEAL	1
15	42465	水管隔套	SPACER WATER TUBE	1
16	400035	螺钉 (M5 x 16) 壳体至适配板	SCREW (M5 x 16) HOUSING TO ADAPTOR PLATE	2
17	445551	轴承座(长型)	BLOCK Bearing (LONG)	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

图 36电动启动电机 ELECTRIC STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
0-1	81490M	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	83651M	电枢	ARMATURE	1
2	83652M	垫圈套件	WASHER KIT	1
3	81505M	环	RING	1
4	81493M	定子	STATOR	1
5	81494M	电刷(+)	BRUSH (+)	2
6	81499M	后盖	REAR COVER	1
7	81507M	电刷架	HOLDER Brush	1
8	81495M	电刷(-)	BRUSH (-)	2
9	81496M	电刷弹簧	SPRING BRUSH	4
10	81504M	齿轮	GEAR	1
11	83654M	前支架	BRACKET Front	1
12	81513M	开关	SWITCH	1
13	81497M	导线	WIRE LEAD	1
14	81500M	螺栓	BOLT	1
15	82420M	螺栓	BOLT	2
16	82436M	螺栓	BOLT	1
17	82215M	锁紧垫圈	LOCKWASHER	1
18	84342M	螺栓	BOLT	1
19	82441M	螺栓	BOLT	2
20	82200M	锁紧垫圈	WASHER LOCK	3

图 37电动启动组件 ELECTRIC START COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	95644M	开关面板总成	PANEL ASSEMBLY Switch	1
2	95645M	钥匙开关	KEY SWITCH	1
2	95410M	主开关	MAIN SWITCH	1
2	84943M	钥匙开关	KEY SWITCH	1
3	84944M	阻风门开关	SWITCH Choke	1
4	97682M	停机开关总成	SWITCH ASSEMBLY Stop	1
5	97756M	止动器	STOPPER	1
6	81537M	线夹支架	BRACKET CORD CLAMP	1
7	82487M	螺钉	SCREW	1
8	82184M	锁紧垫圈	LOCKWASHER	1
9	42435M	面板	PANEL	1
10	84946M	螺钉	SCREW	4
10	80164M	螺钉	SCREW	4
11	82377M	螺母	NUT	4
12	82184M	锁紧垫圈	LOCKWASHER	4
12	82208M	锁紧垫圈	WASHER LOCK	4
13	82847M	垫圈	WASHER	4
14	83108M	螺钉	SCREW	1
14	82521M	螺钉	SCREW	1
15	82211M	垫圈	WASHER	1
16	81652M	整流器	RECTIFIER	1
17	84247M	螺栓	BOLT	1
18	82212M	锁紧垫圈	LOCKWASHER	1
19	97683M	支架	BRACKET	1
20	97684M	空挡启动开关总成	SWITCH ASSEMBLY Neutral Start	1
21	97685M	电磁阀总成	SOLENOID ASSEMBLY	1
22	84701M	拉线	WIRE PULL	1
23	84702M	拉线钩	HOOK PULL WIRE	1
24	97686M	电磁阀支架	BRACKET SOLENOID	1
25	84312M	螺钉	SCREW	4
26	97687M	护孔环	GROMMET	1
27	93114M	减震器	DAMPER	2
28	82851M	衬套	BUSHING	2
29	97688M	轴环	COLLAR	1
30	82405M	螺栓	BOLT	2
31	91686M	螺栓	BOLT	1
32	84303M	螺栓	BOLT	1
33	82214M	垫圈	WASHER	1
34	97066M	卡箍	CLAMP	1
35	82066M	护孔环	GROMMET	1
36	94476M	护孔环	GROMMET	1
37	95411M	线束支架	BRACKET HARNESS	1
37	94477M	线束支架	BRACKET HARNESS	1
38	95412M	线束总成	HARNESS ASSEMBLY	1
38	97690M	线束总成	HARNESS ASSEMBLY	1
39	97691M	线束总成	HARNESS ASSEMBLY	1
40	84711M	延长件	EXTENSION	1
41	97692M	线束总成	HARNESS ASSEMBLY	1
42	81522M	保险丝(12V-20A)	FUSE (12V-20 A)	1
43	42436M	支架	BRACKET	1

图 38电动倾斜装置及支架 ELECTRIC TILT ASSEMBLY AND BRACKET

REF	零件编号	中文名称	英文名称	数量
0-1	17091M	动力倾斜装置总成	POWER TILT ASSEMBLY	1
1	17444M	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
2	17119M	杆	ROD	1
3	17129M	密封件	SEAL	1
4	17137M	环	RING	1
5	17130M	O型圈	O-RING	1
6	17125M	支架	BRACKET	1
7	17127M	环	RING	1
8	17126M	O型圈	O-RING	1
9	17128M	轴	SHAFT	5
10	17118M	钢球	BALL	5
11	17117M	倾斜活塞	PISTON TILT	1
12	17123M	O型圈	O-RING	2
13	17124M	环	RING	2
14	17121M	垫圈	WASHER	1
15	17120M	弹簧	SPRING	5
16	17139M	螺母	NUT	1
17	17122M	活塞	PISTON	1
18	17132M	堵头	PLUG	3
19	17133M	螺钉	SCREW	2
20	17445M	主阀总成	MAIN VALVE ASSEMBLY	1
21	17100M	手动阀座螺钉	SCREW MANUAL VALVE SEAT	1
22	17101M	O型圈	O-RING	1
23	17102M	O型圈	O-RING	1
24	17103M	卡环	RING Snap	1
25	17138M	螺栓	BOLT	4
26	82212M	锁紧垫圈	LOCKWASHER	4
27	17131M	电机总成	MOTOR ASSEMBLY	1
28	17111M	O型圈	O-RING	1
29	17134M	支架	BRACKET	1
30	17135M	螺栓	BOLT	4
31	17136M	螺栓	BOLT	4
32	82212M	锁紧垫圈	LOCKWASHER	8
33	17116M	堵头	PLUG	1
34	17102M	O型圈	O-RING	1
35	17110M	O型圈	O-RING	1
36	17104M	O型圈	O-RING	1
37	17140M	夹紧支架垫片	SPACER CLAMP BRACKET	1
38	17141M	销	PIN	1
39	17081M	轴环	COLLAR	1
40	17082M	衬套	BUSHING	4
41	98915M	绝缘套(短)	INSULATOR WRAP (SHORT)	1
42	97724M	卡扣	CLIP	1
43	17142M	电动倾斜标识	DECAL (ELECTRIC TILT)	1
44	17450M	绝缘套(长)	INSULATOR WRAP (LONG)	1

图 39燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	81041M	燃油管接头	CONNECTOR Fuel Pipe Joint	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82197M	锁紧垫圈	WASHER LOCK	2
4	84972M	软管	HOSE	1
4	83619M	软管	HOSE	1
5	82047M	卡箍	CLAMP	6
6	80617M	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
7	82790M	衬垫	GASKET	1
8	82783M	滤芯	ELEMENT FILTER	1
9	82792M	O型圈	O-RING	1
10	82784M	燃油滤清器杯	BOWL Fuel FILTER	1
11	80620M	滤清器支架	BRACKET FILTER	1
12	84247M	螺栓	BOLT	1
13	82382M	螺母	NUT	1
14	82200M	锁紧垫圈	WASHER LOCK	1
15	84973M	软管	HOSE	1
15	83621M	软管	HOSE	1
16	82010M	燃油管	LINE Fuel	1
17	80277M	工具包	TOOL KIT	1
-	84167M	衬垫套件	GASKET SET	1

图 40燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
0-1	84139M	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	80613M	衬垫	GASKET	1
2	80606M	隔膜泵	DIAPHRAGM PUMP	1
3	80611M	板簧导板	PLATE SPRING GUIDE	1
4	80610M	隔膜泵弹簧	SPRING PUMP DIAPHRAGM	1
5	84650M	止回阀	CHECK VALVE	2
6	80614M	衬垫	GASKET	1
7	84141M	隔膜泵	DIAPHRAGM PUMP	1
8	80607M	泵盖	COVER PUMP	1
9	82208M	锁紧垫圈	WASHER LOCK	3
10	82522M	螺钉	SCREW	3
11	80757M	衬垫	GASKET	1
12	82428M	螺栓	BOLT	2
13	82199M	锁紧垫圈	WASHER LOCK	2
-	84167M	衬垫套件	GASKET SET	1

图 41原装燃油箱及油管 Fuel Tank and Fuel Line Original Equipment

REF	零件编号	中文名称	英文名称	数量
1	14617M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	1
1	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
3	14223M	油箱盖总成	CAP ASSEMBLY Fuel Tank	1
4	95449M	销	PIN	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	燃油表衬垫总成	GASKET FUEL METER ASS'Y	1
8	16570M	燃油管路总成	LINE ASSEMBLY Fuel	1
9	30185A3	燃油卡口总成	BAYONET ASSEMBLY Fuel	1
10	30187	卡口阀体阀杆	STEM BAYONET BODY	1
11	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
12	30189	卡口阀体弹簧总成	SPRING BAYONET BODY ASS'Y	1
13	30188	盖垫圈	WASHER CAP	1
14	63187	倒刺接头(0.250-18)燃油管	FITTING Barb (.250-18) FUEL LINE	1
15	16571M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
16	17149M	注油泵球	BULB PRIMER	1
16	16572M	注油泵球	BULB PRIMER	1
17	16573M	手泵至发动机连接软管	HOSE BULB TO ENGINE CONNECTOR	1
18	16574M	软管卡箍	CLAMP HOSE	4
19	16609M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
20	82789M	O型圈	O-RING	1

图 42非原装燃油箱 FUEL TANK Not Original Equipment

REF	零件编号	中文名称	英文名称	数量
1	1529A26	燃油箱总成(6加仑)	TANK ASSEMBLY Fuel COMPLETE (6 GALLON)	1
1	812410A1	燃油箱总成	TANK ASSEMBLY Fuel	1
2	99734A1	燃油箱贴花	DECAL FUEL TANK	1
2	13921	贴花	DECAL	1
3	41098A1	加注口盖总成	CAP ASSEMBLY Filler	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
4	25575	螺钉通气-加注口盖	SCREW VENT-FILLER CAP	1
5	492211	通气螺钉垫圈	WASHER VENT SCREW	1
5	8M0204663	垫片@5	WASHER @5	1
6	22227	张力弹簧-通气螺钉	SPRING TENSION-VENT SCREW	1
7	28587	螺母调速弹簧固定器	NUT SPEED-SPRING RETAINER	1
8	41065	衬垫加注口盖至燃油箱	GASKET FILLER CAP TO FUEL TANK	1
0-2	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COMPLETE	1
9	64841A3	燃油箱盖	COVER FUEL TANK	1
9	17792A1	浮子组件总成	BODY ASSEMBLY PickUp	1
10	75239	管	TUBE	1
11	98542A1	燃油表视窗总成	WINDOW ASSEMBLY FUEL GAUGE	1
12	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel COMPLETE	1
13	20430	燃油表固定架	RETAINER FUEL GAUGE	1
14	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
15	99274	燃油表浮子	FLOAT FUEL GAUGE	1
16	20426	铆钉指针至固定架	RIVET INDICATOR TO RETAINER	1
17	62568	螺钉(#10-16 x .375) 固定架至燃油箱盖	SCREW (#10-16 x .375) RETAINER TO FUEL TANK COVER	2
18	28862	衬垫盖总成至框架	GASKET COVER ASSEMBLY TO FRAME	1
19	28860	框架固定件-燃油箱盖	FRAME RETAINING-FUEL TANK COVER	1
20	28903	螺母固定框架至燃油箱	NUT RETAINING FRAME TO FUEL TANK	2
21	20411	螺钉(.190-24 x .62) 燃油箱盖至燃油箱	SCREW (.190-24 x .62) FUEL TANK COVER TO FUEL TANK	4
22	29070	燃油箱盖紧固螺钉垫圈	WASHER FUEL TANK COVER FASTENING SCREW	4

图 43齿轮箱总成 GEARHOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	7994M	齿轮箱总成(M和E型)(见备注)	GEAR HOUSING ASSEMBLY (M AND E) (SEE NOTE)	1
1	7995M	齿轮箱总成(ML和EL型)(见备注)	GEAR HOUSING ASSEMBLY (ML AND EL) (SEE NOTE)	1
1	9383M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	7121M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	衬垫	GASKET	3
4	83392M	螺钉	SCREW	1
5	83396M	水泵盖	COVER WATER PUMP	1
6	83403M	嵌件	INSERT	1
7	81426M	水封	SEAL WATER SEAL	1
8	84057M	螺栓	BOLT	2
9	82217M	垫圈	WASHER	4
10	99971M	叶轮	IMPELLER	1
11	83398M	水泵衬垫	GASKET WATER PUMP	1
12	83400M	面板	FACE PLATE	1
13	83399M	水泵衬垫	GASKET WATER PUMP	1
14	83864M	水泵底座	BASE WATER PUMP	1
15	83865M	水泵衬垫	GASKET WATER PUMP	1
16	82275M	O型圈	O-RING	1
17	83406M	油封	SEAL Oil	4
18	83866M	驱动轴(M和E型)	DRIVESHAFT (M AND E)	1
18	83867M	驱动轴(ML和EL型)	DRIVESHAFT (ML AND EL)	1
18	83895M	驱动轴(SUL型)	DRIVESHAFT (SUL)	1
19	83444M	水泵键	KEY WATER PUMP	1
20	98933M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
21	81467M	小齿轮调整垫片（0.05毫米）	SHIM PINION GEAR ADJUST (0.05 MM)	AR
21	81468M	小齿轮调整垫片（0.08毫米）	SHIM PINION GEAR ADJUST (0.08 MM)	AR
21	81469M	小齿轮调整垫片(0.12mm)	SHIM PINION GEAR ADJUST (0.12MM)	AR
21	81470M	小齿轮调整垫片(0.30mm)	SHIM PINION GEAR ADJUST (0.30 MM)	AR
21	81471M	小齿轮调整垫片（0.50毫米）	SHIM PINION GEAR ADJUST (0.50 MM)	AR
22	83868M	驱动轴套筒	SLEEVE DRIVE SHAFT	1
23	82316M	滚针轴承	BEARING NEEDLE	1
24	81455M	推力轴承	BEARING THRUST	1
25	83869M	小齿轮	GEAR Pinion	1
26	81772M	小齿轮螺母	NUT PINION	1
27	81456M	前进齿轮调整垫片（0.05毫米）	SHIM FORWARD GEAR ADJUST (0.05 MM)	AR
27	81457M	前进齿轮调整垫片（0.08毫米）	SHIM FORWARD GEAR ADJUST (0.08 MM)	AR
27	81458M	前进齿轮调整垫片(0.12mm)	SHIM FORRWARD GEAR ADJUST (0.12 MM)	AR
27	81459M	前进齿轮调整垫片（0.30毫米）	SHIM FORWARD GEAR ADJUST (0.30 MM)	AR
27	81460M	前进齿轮调整垫片(0.50mm)	SHIM FORWARD GEAR ADJUT (0.50 MM)	AR
28	82320M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
29	83877M	前进齿轮	GEAR FORWARD	1
30	94531M	螺旋桨轴	SHAFT PROPELLER	1
31	83419M	凸轮从动件	FOLLOWER Cam	1
32	81475M	换挡滑套	SLIDE SHIFT	1
33	81473M	滑动离合器	CLUTCH SLIDING	1
34	81903M	十字销	PIN CROSS	1
35	81474M	十字销环	RING CROSS PIN	1
36	83429M	压缩弹簧	SPRING COMPRESSION	1
37	81837M	垫圈	WASHER	1
38	83879M	倒车齿轮	GEAR REVERSE	1
39	81462M	倒车齿轮调整垫片（0.05毫米）	SHIM REVERSE GEAR ADJUST (0.05 MM)	AR
39	81463M	倒车齿轮调整垫片（0.08毫米）	SHIM REVERSE GEAR ADJUST (0.08 MM)	AR
39	81464M	倒车齿轮调整垫片（0.12毫米）	SHIM REVERSE GEAR ADJUST (0.12 MM)	AR
39	81465M	倒车齿轮调整垫片（0.30毫米）	SHIM REVERSE GEAR ADJUST (0.30 MM)	AR
39	81466M	倒车齿轮调整垫片(0.50mm)	SHIM REVERSE GEAR ADJUST (0.50 MM)	AR
40	81461M	止推垫圈	WASHER THRUST	1
41	83880M	轴承座	CARRIER Bearing	1
42	82296M	球轴承	BEARING BALL	1
43	82289M	O型圈	O-RING	1
44	81916M	键	KEY	1
45	82317M	滚针轴承	BEARING NEEDLE	1
46	81877M	爪形垫圈	WASHER CLAW	1
47	81450M	螺母	NUT	1
48	83881M	换档凸轮(M和E型)	SHIFT CAM (M AND E)	1
48	83882M	换挡凸轮	SHIFT CAM	1
48	83902M	换档凸轮(SUL型)	SHIFT CAM (SUL)	1
49	83883M	换挡凸轮衬套	BUSHING SHIFT CAM	1
50	82451M	螺栓	BOLT	1
51	82214M	垫圈	WASHER	1
52	82881M	换挡杆护套	BOOT SHIFT ROD	1
53	95610M	衬垫	GASKET	1
54	83857M	堵头	PLUG	1
55	82468M	螺栓	BOLT	2
56	82354M	定位销	PIN DOWEL	2
57	94532M	螺栓	BOLT	1
58	82218M	锁紧垫圈	LOCKWASHER	1
59	81449M	导向密封件	GUIDE SEAL	1
60	95416M	螺栓	BOLT	6
61	82215M	锁紧垫圈	LOCKWASHER	6
62	81448M	密封件	SEAL	1
63	97091M	进水口盖	COVER WATER INLET	1
64	97092M	进水口盖	COVER WATER INLET	1
65	83858M	螺钉	SCREW	1
66	81781M	螺母	NUT	1
67	83859M	平衡鳍板	TRIM TAB	1
68	95417M	安装板	PLATE	1
68	83862M	安装板	PLATE	1
69	95418M	衬垫	GASKET	1
69	83861M	衬垫	GASKET	1
70	83870M	螺钉	SCREW	2
71	83451M	水管(M和E型)	TUBE WATER (M AND E)	1
71	83452M	水管(ML和EL型)	TUBE WATER (ML AND EL)	1
71	83903M	水管(SUL型)	TUBE Water (SUL)	1
72	81852M	垫圈	WASHER	1
73	81989M	O型圈	O-RING	1
74	81427M	水封	SEAL WATER	1
75	73345A1	止推垫片	THRUST WASHER	1
76	81775M	螺旋桨螺母	NUT PROPELLER	1
77	82131M	开口销	COTTER PIN	1
78	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	1
79	83448M	面板	FACE PLATE	1
80	83449M	嵌件	INSERT	1
81	83450M	滤芯内板	INNER PLATE CARTRIDGE	1
82	95633M	堵头	PLUG	1
82	80218M	堵头	PLUG	1
83	84445M	隔套	SPACER	1
84	83700M	垫圈	WASHER	1
-	94533M	下部单元垫片组	GASKET SET LOWER UNIT	1
-	84363M	水泵维修套件	REPAIR KIT WATER PUMP	1

图 44换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	83528M	换挡手柄	HANDLE GEAR SHIFT	1
2	83529M	滚销	PIN ROLL	1
3	83530M	凸轮板手柄	CAM PLATE HANDLE	1
4	81946M	衬套	BUSHING	2
5	83531M	衬套	BUSHING	1
6	82348M	钢球	BALL STEEL	1
7	82084M	压缩弹簧	SPRING COMPRESSION	1
8	83532M	杆	ROD	1
9	83533M	垫圈	WASHER	7
10	82196M	垫圈	WASHER	1
11	82125M	开口销	COTTER PIN	3
12	83534M	轴	SHAFT	1
13	83536M	U型销	PIN CLEVIS	1
14	83537M	支架	BRACKET	2
15	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
16	82199M	锁紧垫圈	WASHER LOCK	4
17	83538M	换挡拉杆	LEVER SHIFT ROD	1
18	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
19	83540M	U型销	PIN CLEVIS	1
20	82380M	螺母	NUT	1
21	83542M	换挡杆	ROD SHIFT	1

图 45进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	83350M	盖板	COVER	1
2	83351M	螺钉	SCREW	2
3	82195M	垫圈	WASHER	2
4	83352M	化油器衬垫	GASKET CARBURETOR	1
5	82197M	锁紧垫圈	WASHER LOCK	2
6	82380M	螺母	NUT	2
7	83353M	进气歧管	MANIFOLD INTAKE	1
8	80727M	止回阀总成	CHECK VALVE ASSEMBLY	2
9	81728M	螺柱	STUD	2
10	82405M	螺栓	BOLT	8
11	82197M	锁紧垫圈	WASHER LOCK	8
12	83354M	进气歧管	MANIFOLD INTAKE	1
13	83355M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
14	83356M	螺钉	SCREW	4
15	82193M	锁紧垫圈	WASHER LOCK	4
16	83357M	簧片阀总成	REED VALVE ASSEMBLY	2
17	84954M	簧片组(不含止动片)	REED SET (REED STOPS NOT INCLUDED)	1
18	83358M	阻风门连杆	ROD CHOKE LINK	1
19	81191M	阻风门杆支架	BRACKET CHOKE LEVER	2
20	83359M	阻风门杠杆	LEVER CHOKE	1
21	82155M	滚销	PIN ROLL	1
22	81578M	阻风门旋钮	KNOB CHOKE	1
23	82063M	护孔环	GROMMET	1
24	81880M	销	PIN	1
25	81865M	波形垫圈	WASHER WAVE	1
26	82051M	开口销	COTTER PIN	1
27	83360M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
-	84167M	衬垫套件	GASKET SET	1

图 46安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	83496M	上减震器橡胶座	DAMPER UPPER MOUNT RUBBER	1
2	83497M	支架	BRACKET	1
3	82453M	螺栓	BOLT	2
4	82389M	螺母	NUT	2
5	83498M	上橡胶座盖	COVER UPPER MOUNT RUBBER	2
6	83499M	上橡胶座盖	COVER UPPER MOUNT RUBBER	2
7	83910M	上侧减震器座	MOUNT DAMPER UPPER SIDE	2
8	83501M	螺栓	BOLT	2
9	83911M	垫圈	WASHER	2
10	83502M	尼龙螺母	NUT NYLON	2
11	83912M	盖帽	CAP	2
12	83504M	垫圈	WASHER	2
13	83505M	橡胶密封件	SEAL RUBBER	2
14	83506M	螺栓	BOLT	4
15	82400M	螺母	NUT	4
16	83507M	卡箍	CLAMP	2
17	83508M	螺母	NUT	2
18	83913M	螺钉	SCREW	2
19	83914M	下侧减震器座	MOUNT DAMPER LOWER SIDE	2
20	81860M	垫圈	WASHER	2
21	83915M	垫圈	WASHER	2
22	83510M	螺栓	BOLT	2
23	83511M	下减震器橡胶座	DAMPER LOWER MOUNT RUBBER	1
24	84429M	垫圈	WASHER	2
25	83512M	下安装盖	COVER LOWER MOUNT	2
26	82465M	螺栓	BOLT	4
27	82215M	锁紧垫圈	LOCKWASHER	4
28	82217M	垫圈	WASHER	4
-	84362M	衬垫套件	GASKET SET	1

图 47可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	93057M	提手	HANDLE CARRYING	1
2	83327M	螺栓	BOLT	2
3	82204M	垫圈	WASHER	2
4	82384M	螺母	NUT	2
0-1	84311M	转速表套件	TACHOMETER KIT	1
5	84476M	转速表总成	TACHOMETER ASSEMBLY	1
6	80007M	灯泡	BULB	1
7	84348M	灯泡插座	SOCKET BULB	1
8	84349M	减震器	DAMPER	2
9	84350M	垫圈	WASHER	2
10	84351M	安装板	PLATE	1
11	84352M	延长导线	EXTENSION LEAD	1
12	84353M	连接器	CONNECTOR	2
13	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
14	80052M	线束总成	HARNESS ASSEMBLY	1
15	84329M	整流器总成	RECTIFIER ASSEMBLY	1
16	81522M	保险丝	FUSE	1
17	82492M	螺钉	SCREW	1
18	84470M	导线延长线	WIRE LEAD EXTENSION	1

图 48螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
-	73146A4	螺旋桨(铝制)(螺距19英寸)	PROPELLER (ALUMINUM)(PITCH 19")	1
-	73144A4	螺旋桨(铝制)(螺距17英寸)	PROPELLER (ALUMINUM)(PITCH 17")	1
-	73142A4	螺旋桨(铝制)(螺距16英寸)	PROPELLER (ALUMINUM)(PITCH 16")	1
-	91818A4	螺旋桨(钢制)(螺距16英寸)	PROPELLER (STEEL)(PITCH 16")	1
-	73140A4	螺旋桨(铝制)(螺距15英寸)	PROPELLER (ALUMINUM)(PITCH 15")	1
-	76232A4	螺旋桨(钢制)(螺距15英寸)	PROPELLER (STEEL)(PITCH 15")	1
-	73138A4	螺旋桨(铝制)(螺距14英寸)	PROPELLER (ALUMINUM)(PITCH 14")	1
-	76230A4	螺旋桨(钢制)(螺距14英寸)	PROPELLER (STEEL)(PITCH 14")	1
-	73136A4	螺旋桨(铝制)(螺距13英寸)	PROPELLER (ALUMINUM)(PITCH 13")	1
-	76228A4	螺旋桨(钢制)(螺距13英寸)	PROPELLER (STEEL)(PITCH 13")	1
-	73134A4	螺旋桨(铝制)(螺距12英寸)	PROPELLER (ALUMINUM)(PITCH 12")	1
-	79792A4	螺旋桨(钢制)(螺距12英寸)	PROPELLER (STEEL)(PITCH 12")	1
-	85632A4	螺旋桨(铝制)(螺距11英寸)	PROPELLER (ALUMINUM)(PITCH 11")	1
-	73132A4	螺旋桨(铝制)(螺距10英寸)	PROPELLER (ALUMINUM)(PITCH 10")	1
-	87818A1	螺旋桨(铝制)(螺距9英寸)	PROPELLER (ALUMINUM)(PITCH 9")	1
-	97868A1	螺旋桨(钢制)(螺距9英寸)	PROPELLER (STEEL)(PITCH 9")	1

图 49反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	7101M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	7102M	壳体	HOUSING	1
3	83583M	启动绳导向器	GUIDE STARTER ROPE	1
4	84247M	螺栓	BOLT	2
5	82197M	锁紧垫圈	WASHER LOCK	2
6	82157M	滚销	PIN ROLL	2
7	83585M	堵头	PLUG	6
8	80063M	启动手柄	HANDLE STARTER	1
9	83587M	启动滑轮	SHEAVE Starter SHEAVE	1
10	83588M	启动器弹簧	SPRING STARTER	1
11	83589M	衬套	BUSHING	1
12	83590M	轴	SHAFT	1
13	81801M	垫圈	WASHER	1
14	84342M	螺栓	BOLT	1
15	82382M	螺母	NUT	1
16	83591M	弹簧	SPRING	1
17	84894M	驱动爪	PAWL DRIVE	1
18	82331M	卡环	RING Snap	1
19	79629A1	启动绳	ROPE Starter	1
20	83629M	左舷支架	BRACKET (PORT)	1
21	83593M	右舷支架	BRACKET (STARBOARD)	1
22	82441M	螺栓	BOLT	4
23	82405M	螺栓	BOLT	3
24	82200M	锁紧垫圈	WASHER LOCK	5
25	82197M	锁紧垫圈	WASHER LOCK	5
26	84237M	螺栓	BOLT	2
27	82380M	螺母	NUT	2
28	84236M	螺栓	BOLT	1
29	82162M	销	PIN	1
30	83594M	启动锁定总成	LOCKOUT ASSEMBLY Starter	1
31	83595M	杆	ROD	1
32	82125M	开口销	COTTER PIN	1
33	83596M	杠杆	LEVER	1
34	83597M	启动停止拉线	CABLE STARTER STOP	1
35	83598M	支架	BRACKET	1
36	81106M	启动停止柱塞	PLUNGER STARTER STOP	1
37	82079M	弹簧	SPRING	1

图 50遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
1	83635M	遥控器安装套件	ATTACHING KIT Remote Control	1
2	83716M	油门杆	LEVER Throttle	1
3	82448M	螺栓	BOLT	1
4	82212M	锁紧垫圈	LOCKWASHER	3
5	83718M	遥控螺栓	BOLT REMOTE CONTROL	1
6	83395M	螺栓	BOLT	2
7	83932M	遥控支架	BRACKET REMOTE CONTROL	1
8	83719M	拉索端头	END Cable	1
9	83720M	拉索端头	END Cable	1
10	82216M	垫圈	WASHER	1
11	83721M	弹簧	SPRING	1
12	83722M	电缆挂钩	HOOK CABLE	1
13	82146M	滚销	PIN ROLL	1
14	83933M	拉索端头	END Cable	1
15	83934M	拉索端头	END Cable	1
16	82216M	垫圈	WASHER	2
17	83725M	弹簧	SPRING	1
18	83726M	电缆挂钩	HOOK CABLE	1
19	82146M	滚销	PIN ROLL	1
20	83698M	机械转向挂钩	HOOK MECHANICAL STEERING	1
21	82474M	螺栓	BOLT	1
22	82218M	锁紧垫圈	LOCKWASHER	1
23	82220M	垫圈	WASHER	1
24	82395M	螺母	NUT	1
25	83728M	护孔环	GROMMET	1

图 51转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
0-1	95419M	转向手柄总成(遥控不可用)	HANDLE ASSEMBLY Steering (NOT USED WITH REMOTE CONTROL)	1
0-1	97746M	转向手柄总成(遥控不可用)	HANDLE ASSEMBLY Steering (NOT USED WITH REMOTE CONTROL)	1
1	84971M	转向手柄	HANDLE STEERING	1
2	81585M	转向手柄握把	GRIP STEERING HANDLE	1
3	95497M	橡胶手柄	HANDLE RUBBER	1
4	97747M	节气门指示器	INDICATOR THROTTLE	1
5	81907M	铆钉	RIVET	1
6	84300M	螺钉	SCREW	1
7	82204M	垫圈	WASHER	1
8	82095M	弹簧	SPRING	1
9	81945M	衬套	BUSHING	1
10	83516M	转向手柄轴	SHAFT STEERING HANDLE	1
11	83517M	支架	BRACKET	1
12	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
13	82214M	垫圈	WASHER	2
14	80778M	齿轮	GEAR	1
15	82151M	滚销	PIN ROLL	1
16	83518M	小齿轮	PINION	1
16	94512M	小齿轮	GEAR Pinion	1
17	82389M	螺母	NUT	1
18	82212M	锁紧垫圈	LOCKWASHER	1
19	97748M	油门拉线	WIRE Throttle	2
20	83521M	线夹	HOLDER WIRE	1
21	83522M	线夹	HOLDER WIRE	1
22	83523M	螺钉	SCREW	2
23	81950M	衬套	BUSHING	1
24	94514M	螺栓	BOLT	1
25	83524M	垫圈	WASHER	1
26	81853M	垫圈	WASHER	2
27	81815M	垫圈	WASHER	2
28	81870M	波形垫圈	WASHER WAVE	1
29	81786M	尼龙螺母	NUT NYLON	1
30	83519M	衬套	BUSHING	1
31	82895M	摩擦片	FRICTION PIECE	1
32	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
33	83056M	螺母	NUT	1

图 52节气门控制器 THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	83917M	凸轮	CAM	1
2	81946M	衬套	BUSHING	1
3	81868M	波形垫圈	WAVE WASHER	1
4	81713M	螺栓	BOLT	1
5	83544M	连杆	LINK ROD	1
6	81225M	连杆端头	END LINK ROD	3
7	82378M	螺母	NUT	2
8	83918M	磁电机控制杆	LEVER MAGNETO CONTROL	1
9	83546M	磁电机控制杆	LEVER MAGNETO CONTROL	1
10	82149M	滚销(18.5毫米)	PIN (18.5 mm) ROLL	4
11	83547M	支架	BRACKET	1
12	82154M	滚销	PIN ROLL	1
13	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
14	82199M	锁紧垫圈	WASHER LOCK	3
15	83548M	磁电机控制杆	LEVER MAGNETO CONTROL	1
16	83549M	弹簧	SPRING	1
17	83919M	滑轮	PULLEY	1
18	83551M	支架	BRACKET	1
19	83537M	支架	BRACKET	1
20	83920M	磁电机控制杆	LEVER MAGNETO CONTROL	1
21	83921M	杆	ROD	1
22	83555M	连接连杆轴	SHAFT LINK CONNECTING	1
23	83526M	油门控制杆	LEVER THROTTLE CONTROL	1
24	82158M	滚销	PIN ROLL	1
25	83527M	油门控制轴	SHAFT THROTTLE CONTROL	1
26	81946M	衬套	BUSHING	3
27	84305M	接头	JOINT	2
