水星 Mercury 40 LIGHTNING XR (International) 0N056165 & Up - 爆炸图零件明细

两冲程化油器 · Cat.# 90-802638006 · 共 83 个部位 · 3727 条零件

1附件 2水星配件贴花 3空气消声器 4下罩 5底罩0N134078及以下 6底罩0N134079及以上 7化油器 8曲轴、活塞及连杆 9气缸体 10气缸体序列号0N495904及以下 11气缸体序列号0N495905及以上 12驱动轴壳体 13电气组件 14电气部件(电动型号)15飞轮 16燃油管 17燃油箱（塑料-6.6加仑）18齿轮箱（驱动轴）19齿轮箱驱动轴序列号0N116270及以下 20齿轮箱螺旋桨轴 21齿轮箱螺旋桨轴序列号0N116270及以下 22齿轮箱驱动轴序列号0N116271及以上 23齿轮箱螺旋桨轴序列号0N116271及以上 24进气歧管及簧片阀组 25手动倾斜装置 26手动倾斜装置序列号0N096057及以下 27手动倾斜装置序列号0N096058及以上 28机油喷射组件 29动力升降 30动力升降倾斜组件 31反冲启动器 32反冲启动器序列号0N252805及以下 33反冲启动器序列号0N252806至0N468474 34反冲启动器序列号0N468475及以上 35遥控组件 36维修/支撑材料 37换挡部件 38启动电机 39转向拉杆部件 40转向手柄 41节气门联动装置 42工具 43顶罩 44艉板转轴支架(手动)45艉板转轴支架(动力升降)46附件 47水星配件贴花 48空气消声器 49底罩0N134078及以下 50底罩0N134079及以上 51化油器 52曲轴、活塞及连杆 53气缸体序列号0N495904及以下 54气缸体序列号0N495905及以上 55驱动轴壳体 56电气组件 57电气部件(电动型号)58飞轮 59燃油管 60燃油箱（塑料-6.6加仑）61齿轮箱驱动轴序列号0N116270及以下 62齿轮箱驱动轴序列号0N116271及以上 63齿轮箱螺旋桨轴序列号0N116270及以下 64齿轮箱螺旋桨轴序列号0N116271及以上 65进气歧管及簧片阀组 66手动倾斜装置序列号0N096057及以下 67手动倾斜装置序列号0N096058及以上 68机油喷射组件 69动力升降 70动力升降倾斜组件 71反冲启动器序列号0N252805及以下 72反冲启动器序列号0N252806至0N468474 73反冲启动器序列号0N468475及以上 74维修/支撑材料 75换挡部件 76启动电机 77转向拉杆部件 78转向手柄 79节气门联动装置 80工具 81顶罩 82艉板转轴支架(手动)83艉板转轴支架(动力升降)

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	62351A10	充电套件电池整流器	CHARGING KIT Battery Rectifier	1
-	828155A3	化油器防冰套件	ANTI-ICING KIT Carburetor	1
-	43393A1	提手	CARRYING HANDLE	1
-	44369A3	电动起动机套件	STARTER MOTOR KIT Electric	1
-	822462A2	起动机转换套件	CONVERSION KIT Starter Motor	1
-	816696A1	延长套件 (2.5英寸/64毫米)	EXTENSION KIT (2.5 Inches/64mm) (64 MM) Extension Kit	1
-	816696A6	延长套件 (2.5英寸/64毫米)	EXTENSION KIT (2.5 Inches/64mm) (64 MM) Extension Kit)	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	1
-	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	1
-	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	1
-	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	1
-	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	1
-	95845A5	照明调节器套件	REGULATOR KIT Lighting	1
-	88334A2	防腐电极套件	MERCATHODE KIT	1
-	8M0180081	防腐电极套件	MERCATHODE KIT	1
-	855654A5	动力调整套件	POWER TRIM KIT	1
-	8M0055008	动力调整套件	POWER TRIM KIT	1
-	830150A7	动力调整套件	POWER TRIM KIT	1
-	8M0055001	动力调整套件	POWER TRIM KIT	1
-	14645A4	微调开关 (舵柄安装)	TRIM SWITCH (Tiller Mounted)	1
-	812718A2	油箱套件外置机油	TANK KIT Remote Oil	1
-	18286A18	微调开关套件 (10英尺/3米)	SWITCH KIT Trim (10.00 Feet) (3 M) Long	1
-	815548A4	35马力限速套件	35 HP HORSE POWER RESTRICTOR KIT	1
-	850000A2	转接套件 45号喷口	ADAPTER KIT 45 JET	1
-	14586A4	节温器套件	THERMOSTAT KIT	1
-	850055A2	节温器套件	THERMOSTAT KIT	1
-	816366A27	转向手柄套件	STEERING HANDLE KIT	1
-	816366A48	转向手柄套件	STEERING HANDLE KIT	1
-	17334A2	视觉警报系统 (低机油/过热)	VISUAL WARNING SYSTEM (Low Oil/Overhear)	1
-	802893Q	燃油水分分离器 - Quicksilver品牌	FILTER Fuel/Water Separating - Quicksilver Brand	1
-	802893Q01	燃油水分分离器	FILTER Fuel/Water Separating	1
-	802893T	燃油水分分离器 - Mercury品牌	FILTER Fuel/Water Separating - Mercury Brand	1
-	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
-	19609A6	转向安装套件	ATTACHING KIT Steering	1
-	97933A6	转向套件双机连接	STEERING KIT Dual Engine Attaching Kit	1
-	816667A2	转向支架总成	BRACKET ASSEMBLY Steering	1

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
1	8M0151529	右舷夹紧支架	CLAMP BRKT STBD	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

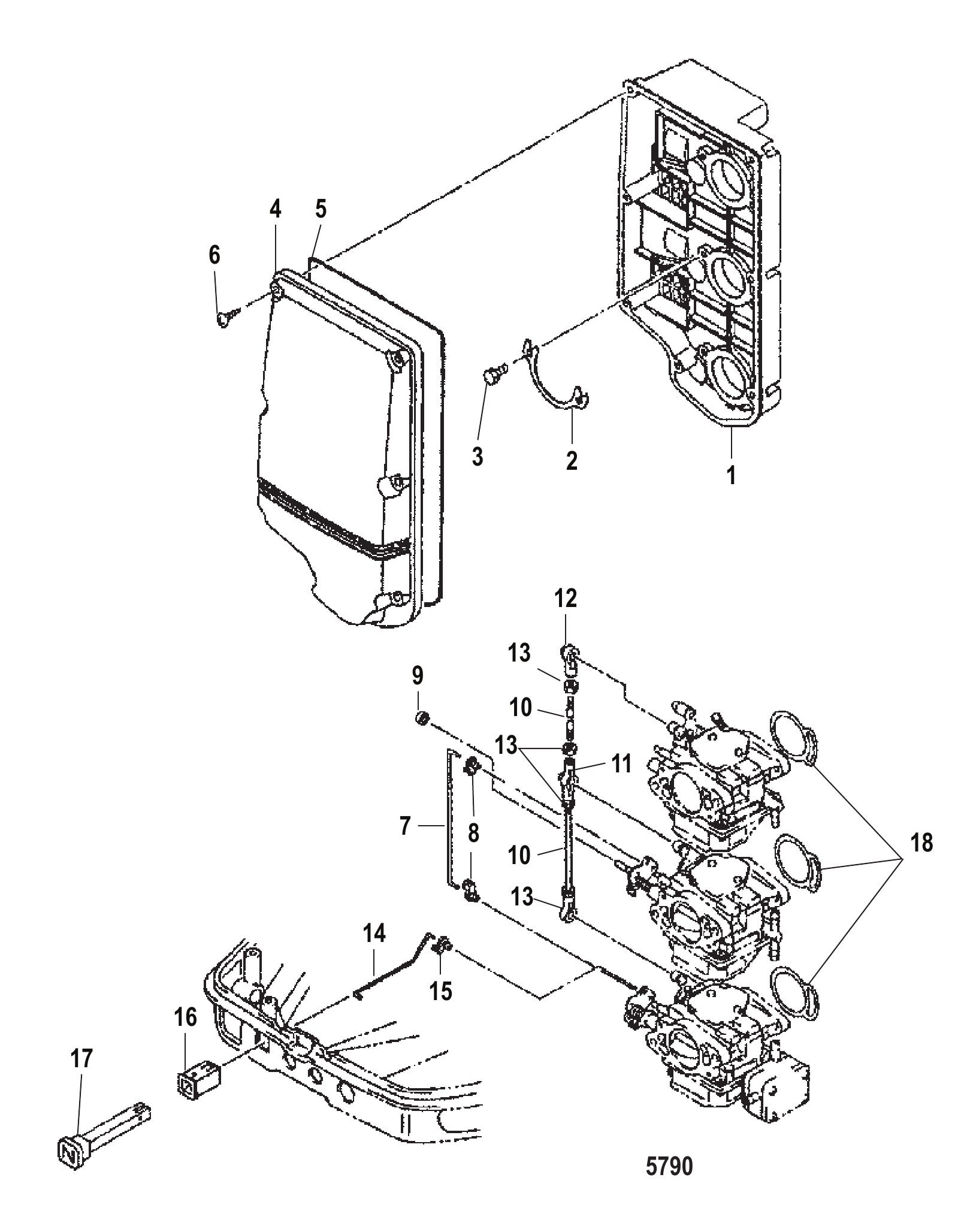

图 3空气消声器 Air Silencer

REF	零件编号	中文名称	英文名称	数量
1	855556	空气消声器	AIR SILENCER	1
1	8555561	空气消声器	AIR SILENCER	1
2	855557	锁紧板	LOCK PLATE	3
3	855558	螺钉(M5×16)	SCREW (M5 x 16)	6
4	855559	盖板	COVER	1
5	855560	橡胶密封件	SEAL Rubber	1
6	162572	自攻螺钉	SCREW Tapping	7
7	855561	C型连接环	C-LINK	1
7	8M0163143	C型连接环	C LINK	1
8	16333	卡扣拉杆	ROD Snap	2
9	855562	止动器(电动)	STOPPER (Electric)	1
10	855563	连杆	LINK ROD	2
10	855563001	连杆	LINK ROD	2
11	855564	盖帽	CAP	1
12	853745	盖帽	CAP	2
13	8537225	螺母	NUT	4
13	16081	不锈钢螺母	NUT Stainless Steel	4
14	8555611	杆	ROD	1
15	16333	卡扣拉杆	ROD Snap	1
16	161763	衬套	BUSHING	1
16	8M0231329	衬套	BUSHING	1
17	855565	阻风门旋钮	KNOB Choke	1
17	8M0155127	阻风门拉杆	ROD CHOKE	1
18	161783	O型圈	O-RING	3
18	802807	衬垫	GASKET	3
-	853780A2	化油器维修套件	REPAIR KIT Carburetor	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

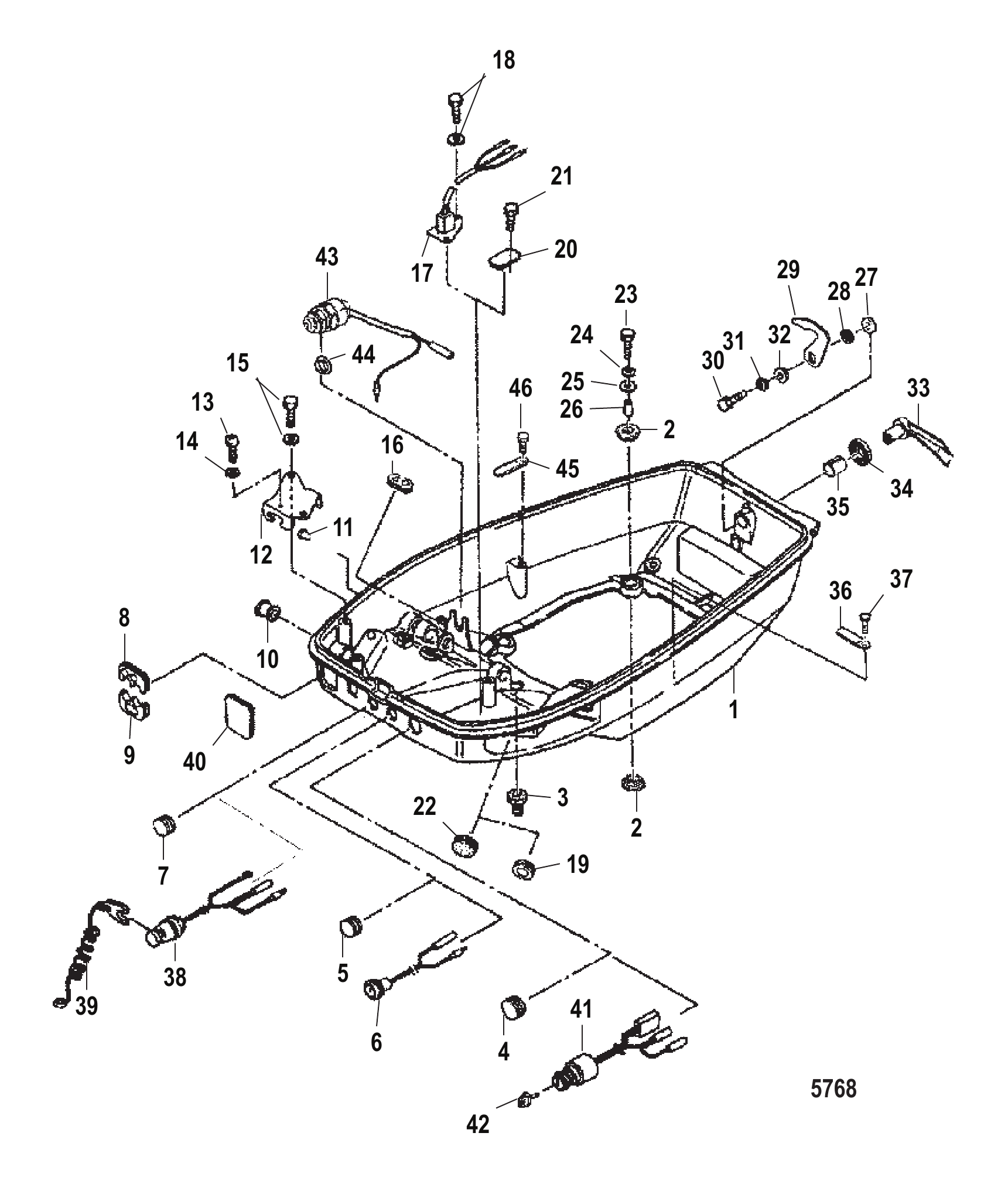

图 4下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	8537773	下机罩	BOTTOM COWL	1
1	8M0085711	整流罩改装套件	KIT-COWL,BACKFIT	1
1	8537774	下机罩	BOTTOM COWL	1
2	8537437	橡胶支座	MOUNT Rubber	8
3	16823	护孔环	GROMMET	1
4	162263	衬套(手动)	GROMMET (Manual)	1
5	16226	衬套(非喷油型)	GROMMET (Non-Oil Injection)	1
6	804057	指示灯(喷油型)	PILOT LAMP (Oil Injection)	1
7	16226	护孔环	GROMMET	1
8	8518502	护孔环	GROMMET	1
9	8518503	护孔环	GROMMET	1
10	162284	护孔环	GROMMET	1
11	855549	堵头	PLUG	1
12	8518364	支架	BRACKET	1
13	8518665	螺钉	SCREW	1
13	823042075	螺钉	SCREW	1
14	168181	锁紧垫圈	LOCKWASHER	1
15	82304213	螺栓	BOLT	2
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	8518506	衬套(手柄)	GROMMET (Handle)	1
16	8518504	衬套(遥控)	GROMMET (Remote Control)	1
17	851883	开关(动力升降)	SWITCH (Power Trim)	1
18	8230427	螺栓组件(M6×12)(动力升降)	BOLT ASSEMBLY (M6 x 12) (Power Trim)	2
19	953871	衬套(动力升降)	GROMMET (Power Trim)	1
20	8518507	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
21	168288	螺栓(手动倾斜)	BOLT (Manual Tilt)	2
22	16226	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
23	16830	螺栓	BOLT	4
24	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
25	161404	垫圈	WASHER	4
26	8537154	隔套	SPACER	4
26	853715007	隔套	SPACER	4
27	953922	垫圈	WASHER	1
28	16221	波形垫圈	WAVE WASHER	1
29	162222	盖钩	COVER HOOK	1
29	8M0146267	盖钩	COVER HOOK	1
30	8107552	螺栓	BOLT	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
32	953921	不锈钢垫圈	WASHER Stainless Steel	1
33	162184	挂钩杆	HOOK LEVER	1
33	162185	挂钩杆	HOOK LEVER	1
34	16219	密封件	SEAL	1
35	16220	衬套	BUSHING	1
36	813275	卡箍(动力升降)	CLAMP (Power Trim)	1
37	162231	螺栓(动力升降)	BOLT (Power Trim)	1
38	804051A1	拉绳开关(手柄)	LANYARD SWITCH (Handle)	1
39	823054	拉绳(手柄)	LANYARD (Handle)	1
40	8518505	护孔环	GROMMET	1
41	804052A1	主开关(电动)	MAIN SWITCH (Electric)	1
42	802989	钥匙(电动)	KEY (Electric)	1
42	8029891	钥匙(电动)	KEY (Electric)	1
42	8029892	钥匙(电动)	KEY (Electric)	1
43	804054	空档开关(电动)	NEUTRAL SWITCH (Electric)	1
43	8M0127937	空档开关	SWITCH Neutral	1
44	9539211	垫片(电动)	WASHER (Electric)	1
45	813275	线夹(电动)	CLAMP (Electric)	1
46	162231	螺栓(手柄)	BOLT (Handle)	1

图 5底罩0N134078及以下 Bottom Cowl 0N134078 and below

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
1	8M0151529	右舷夹紧支架	CLAMP BRKT STBD	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

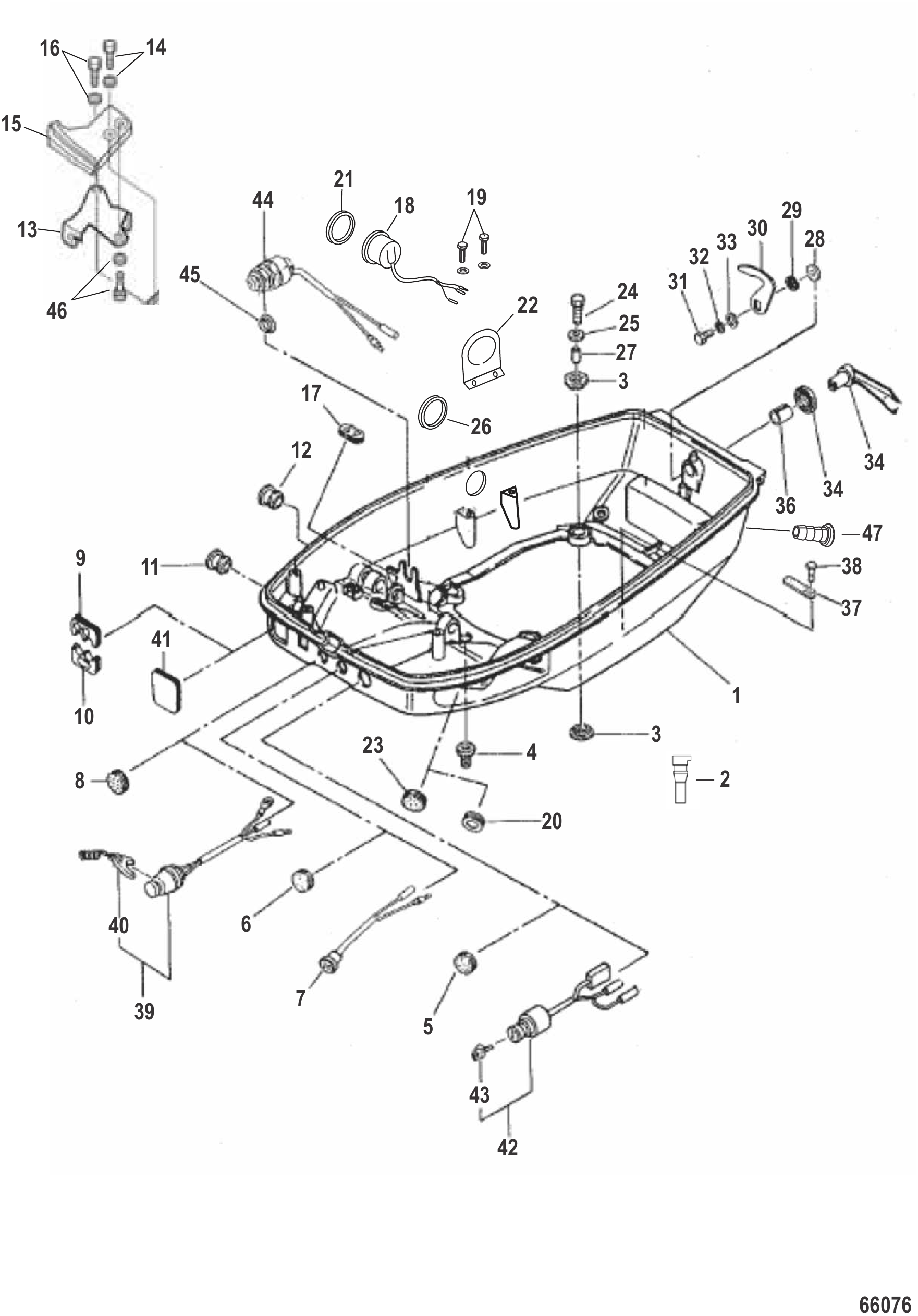

图 6底罩0N134079及以上 Bottom Cowl 0N134079 and up

REF	零件编号	中文名称	英文名称	数量
1	8M0057107	下机罩	BOTTOM COWL	1
1	8M0143843	下罩总成	BOTTOM COWL ASSEMBLY	1
1	8M0143845	下罩总成	BOTTOM COWL ASSEMBLY	1
2	8M0143846	放油塞	PLUG Drain	4
3	8537437	橡胶支座	MOUNT Rubber	8
4	16823	护孔环	GROMMET	1
5	162263	衬套(手动)	GROMMET (Manual)	1
6	16226	衬套(非喷油型)	GROMMET (Non-Oil Injection)	1
7	804057	指示灯(喷油型)	PILOT LAMP (Oil Injection)	1
8	16226	护孔环	GROMMET	1
9	8518502	护孔环	GROMMET	1
10	8518503	护孔环	GROMMET	1
11	162284	护孔环	GROMMET	1
12	855549	堵头	PLUG	1
13	8M0085709	支架	BRACKET	1
13	8M0056387	支架	BRACKET	1
14	823042075	螺钉	SCREW	1
15	8M0085710	卡箍	CLAMP	1
16	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	8518506	衬套(手柄)	GROMMET (Handle)	1
17	8518504	衬套(遥控)	GROMMET (Remote Control)	1
18	8M0057108	开关(动力升降)	SWITCH Power Trim	1
19	162234	螺栓(动力升降)	BOLT (Power Trim)	2
20	953871	衬套(动力升降)	GROMMET (Power Trim)	1
21	898101145	O型圈(动力升降)	O-RING (Power Trim)	1
22	8M0057109	支架(动力升降)	BRACKET (Power Trim)	2
23	16226	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
24	823042044	螺栓	BOLT	4
24	16830	螺栓	BOLT	4
25	161404	垫圈	WASHER	4
26	8M0085706	衬套(动力升降)	GROMMET (Power Trim)	1
26	898101088	护孔环	GROMMET	1
27	8537154	隔套	SPACER	4
27	853715007	隔套	SPACER	4
28	953922	垫圈	WASHER	1
29	16221	波形垫圈	WAVE WASHER	1
30	162222	盖钩	COVER HOOK	1
30	8M0146267	盖钩	COVER HOOK	1
31	8107552	螺栓	BOLT	1
31	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
33	895118002	垫圈	WASHER	1
33	953921	不锈钢垫圈	WASHER Stainless Steel	1
34	162184	挂钩杆	HOOK LEVER	1
35	16219	密封件	SEAL	1
36	16220	衬套	BUSHING	1
37	95306	卡箍(动力升降)	CLAMP (Power Trim)	1
37	8M0130961	卡箍	CLAMP	1
38	823042064	螺钉(动力升降)	SCREW (Power Trim)	1
38	879194247	螺钉	SCREW	1
39	804051A1	拉绳开关(手柄)	LANYARD SWITCH (Handle)	1
40	823054	拉绳(手柄)	LANYARD (Handle)	1
41	8518505	护孔环	GROMMET	1
42	804052A1	主开关(电动)	MAIN SWITCH (Electric)	1
43	802989	钥匙(电动)	KEY (Electric)	1
43	8029891	钥匙(电动)	KEY (Electric)	1
43	8029892	钥匙(电动)	KEY (Electric)	1
44	804054	空档开关(电动)	NEUTRAL SWITCH (Electric)	1
44	8M0127937	空档开关	SWITCH Neutral	1
45	9539211	垫片(电动)	WASHER (Electric)	1
46	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
47	8M0057111	管接头	NIPPLE	1

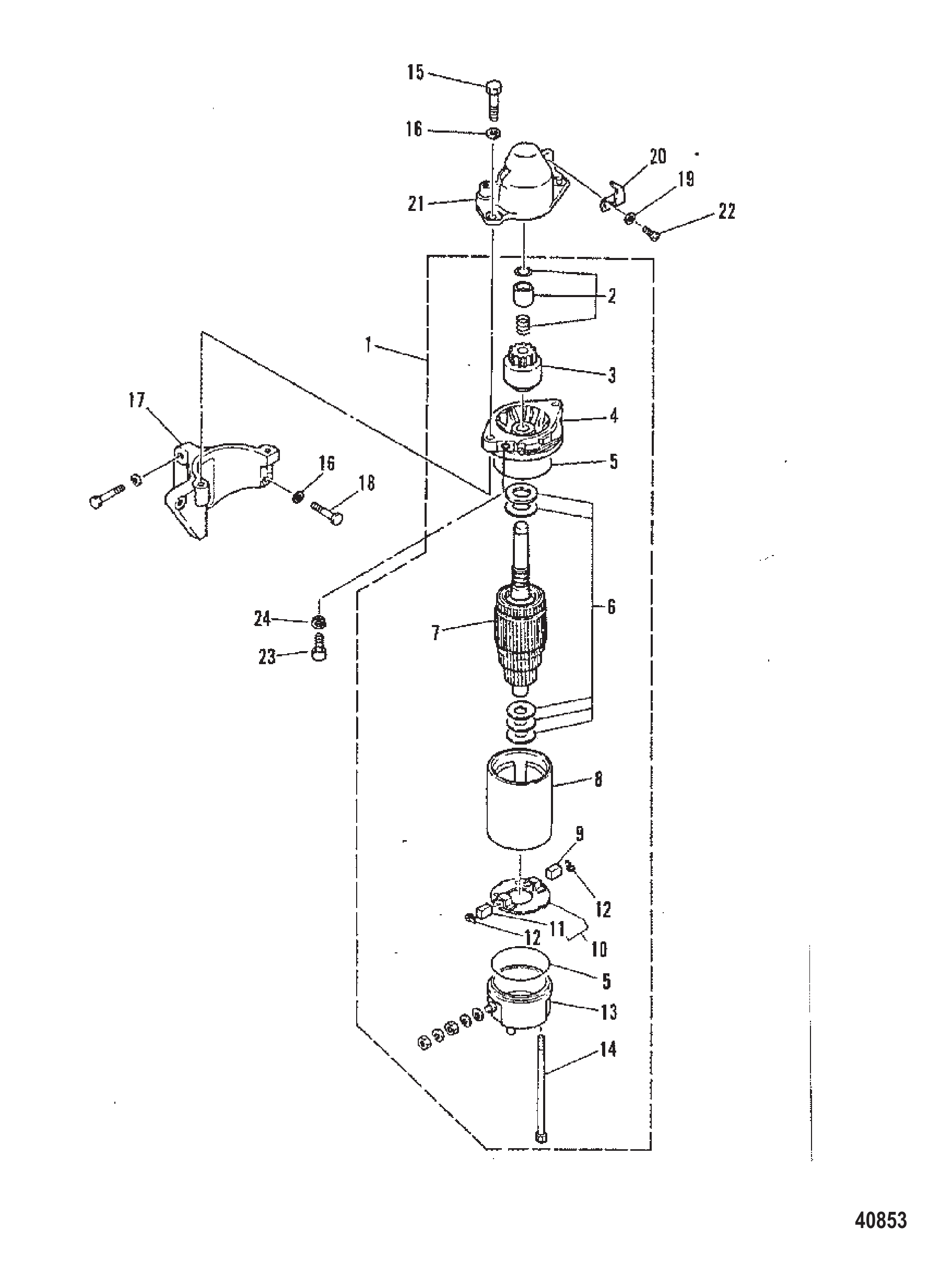

-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

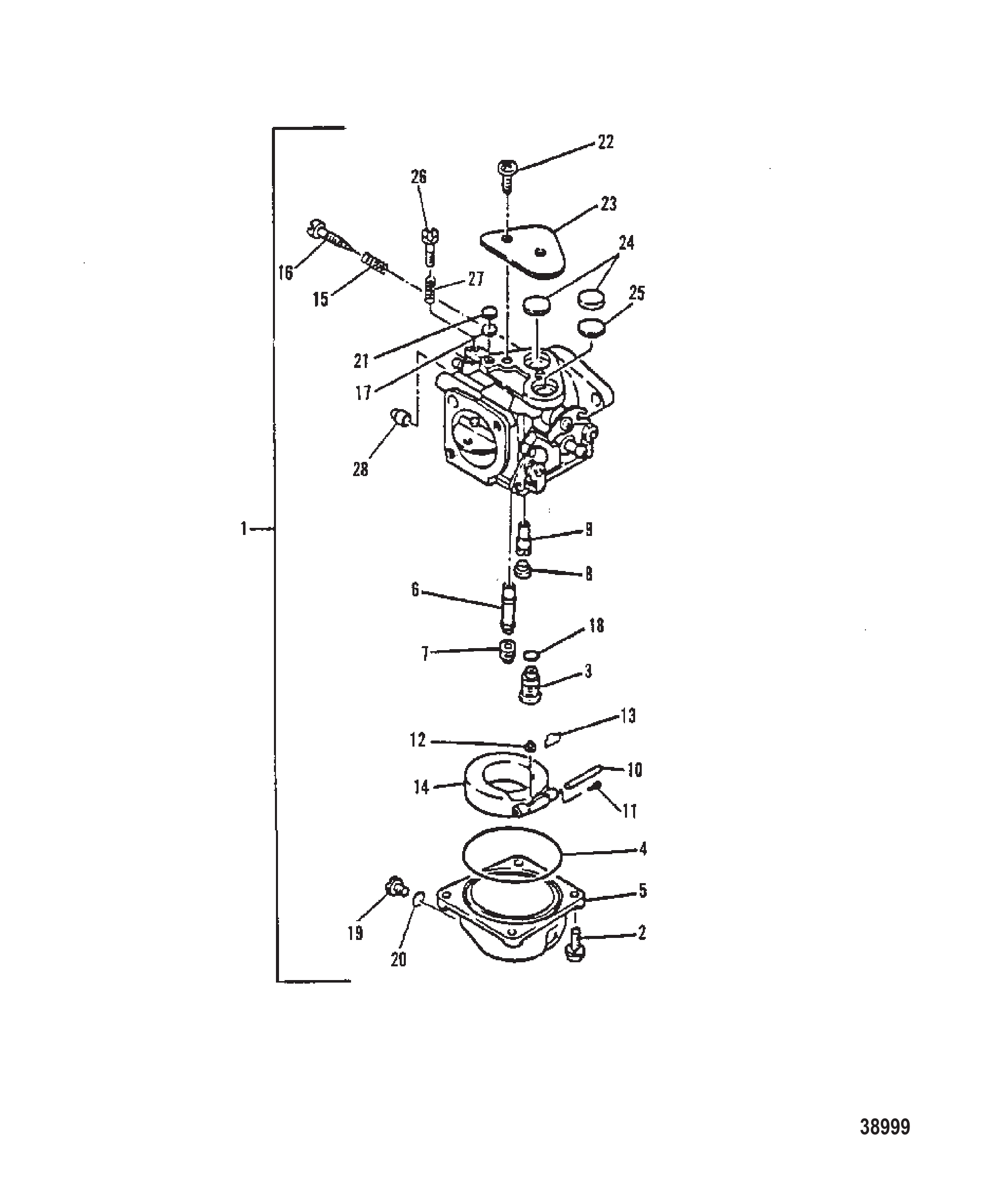

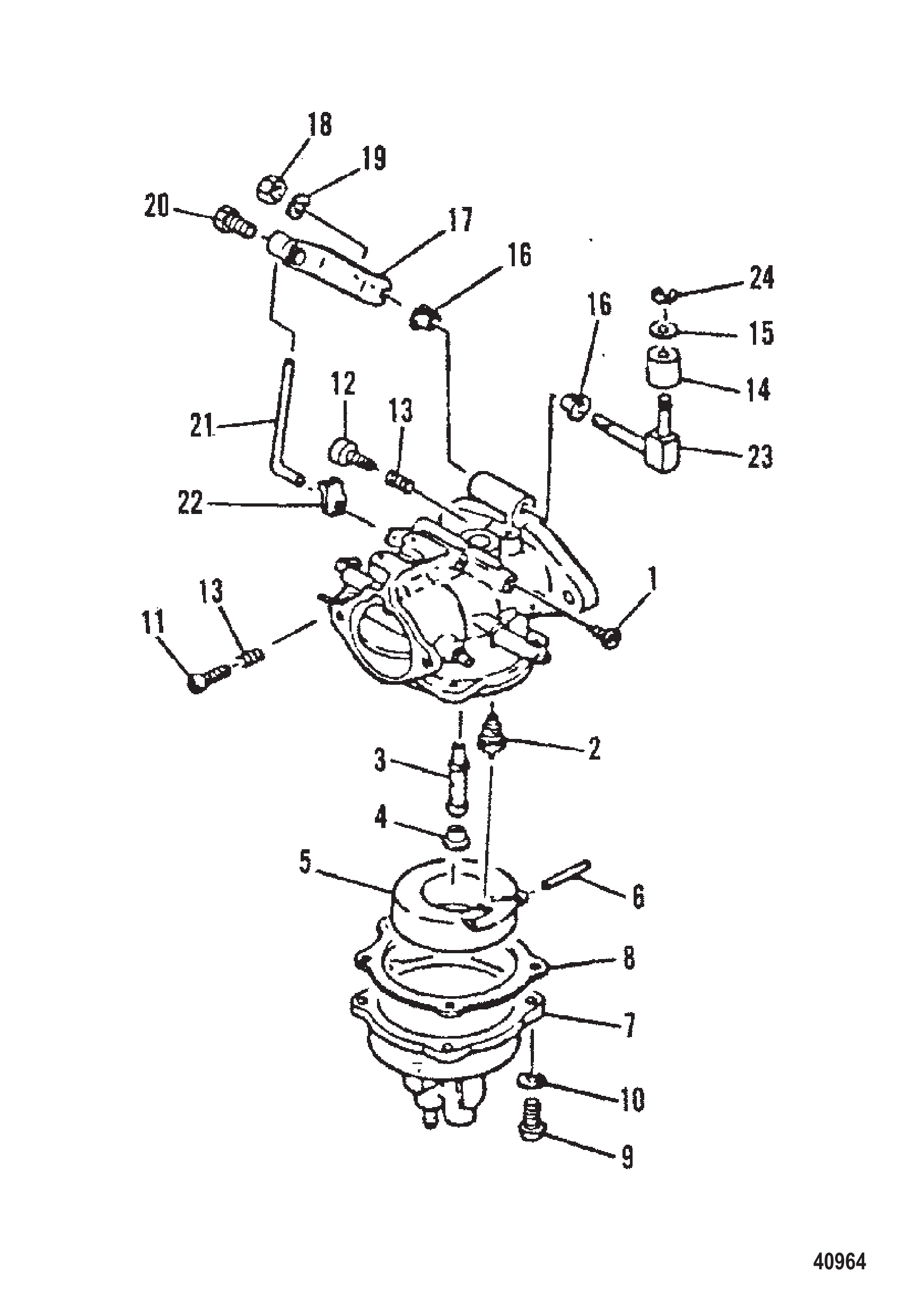

图 7化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	9660M	化油器总成	CARBURETOR ASSEMBLY	1
1	9676M	化油器总成	CARBURETOR ASSEMBLY	1
1	814564M	化油器	CARBURETOR	1
1	814565M	化油器	CARBURETOR	1
1	811361M	化油器	CARBURETOR	1
1	811363M	化油器	CARBURETOR	1
1	811362M	化油器	CARBURETOR	1
1	811364M	化油器	CARBURETOR	1
2	814566M	螺钉	SCREW	8
2	11796M	螺钉(M4 x 14)	SCREW (M4 x 14)	8
3	17050M	针阀组	NEEDLE VALVE SET	2
4	83362M	O型圈	O-RING	2
5	94495M	本体	BODY	2
6	97727M	喷嘴	NOZZLE	2
7	42437M	量孔(#170)	JET (#170)	2
8	83369M	盖帽	CAP	2
8	8M0080455	堵头	PLUG	2
9	42438M	量孔(#75)	JET (#75)	2
10	97730M	销	PIN	2
11	82500M	螺钉(M4 x 8)	SCREW (M4 x 8)	2
12	92639M	浮子销	PIN Float	2
13	82781M	卡扣	CLIP	2
13	8M0120624	卡箍@2	CLIP @2	2
14	83363M	浮子	FLOAT	2
14	891730A01	浮子套件	FLOAT KIT	2
15	94499M	弹簧	SPRING	2
16	17067M	螺钉	SCREW	2
17	97732M	安装板	PLATE	2
18	97070M	O型圈	O-RING	2
19	81293M	放油螺钉	SCREW Drain	2
20	94498M	O型圈	O-RING	2
21	97733M	填料	PACKING	2
22	19147M	螺钉	SCREW	4
23	97734M	安装板	PLATE	2
24	97735M	衬垫	GASKET	4
25	97736M	安装板	PLATE	2
26	81277M	螺钉(下部)	SCREW (LOWER)	1
27	82080M	弹簧(下部)	SPRING (LOWER)	1
28	19233M	轴套(下部)	COLLAR (LOWER)	1
-	17068M	化油器维修套件	REPAIR KIT Carburetor	1

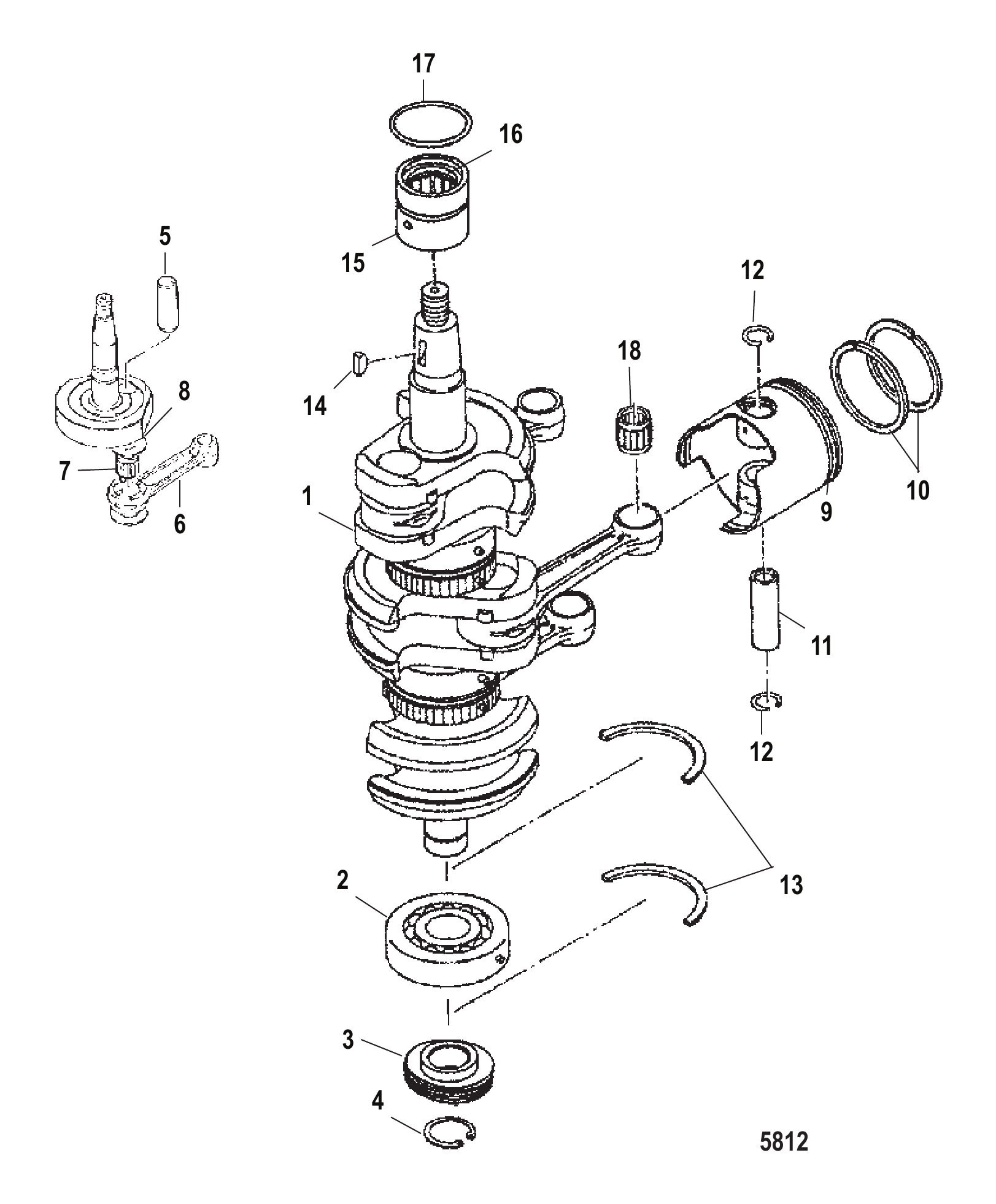

图 8曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9614A2	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	160492	滚珠轴承	BEARING Ball	1
2	16049T02	滚珠轴承	BEARING-BALL	1
3	855552	驱动齿轮	GEAR Drive	1
4	853714	C形卡环	C CLIP	1
5	880810	活塞销	PIN Piston	2
6	880855	连杆	CONNECTING ROD	2
7	880856	滚针轴承	BEARING Needle	2
8	880857	垫圈	WASHER	4
9	96152	活塞	PISTON	3
9	9615T02	活塞-标准	PISTON-STD	3
9	879194	活塞	PISTON	AR
10	16054A5	活塞环组	RING SET Piston	3
10	16055A5	活塞环组	RING SET Piston	AR
10	8M0080348	活塞环组	RING SET Piston	AR
11	160561	活塞销	PIN Piston	3
11	803680003	活塞销	PIN-PISTON	3
12	160571	卡扣	CLIP	6
13	853712	推力环	THRUST RING	2
14	160531	键	KEY	1
15	855553	主轴承(上)	BEARING Main (Upper)	1
16	803879	油封	SEAL Oil	1
17	855554	O型圈	O-RING	1
17	855554004	O型圈	O RING	1
18	8130483	滚针轴承	BEARING Needle	3
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

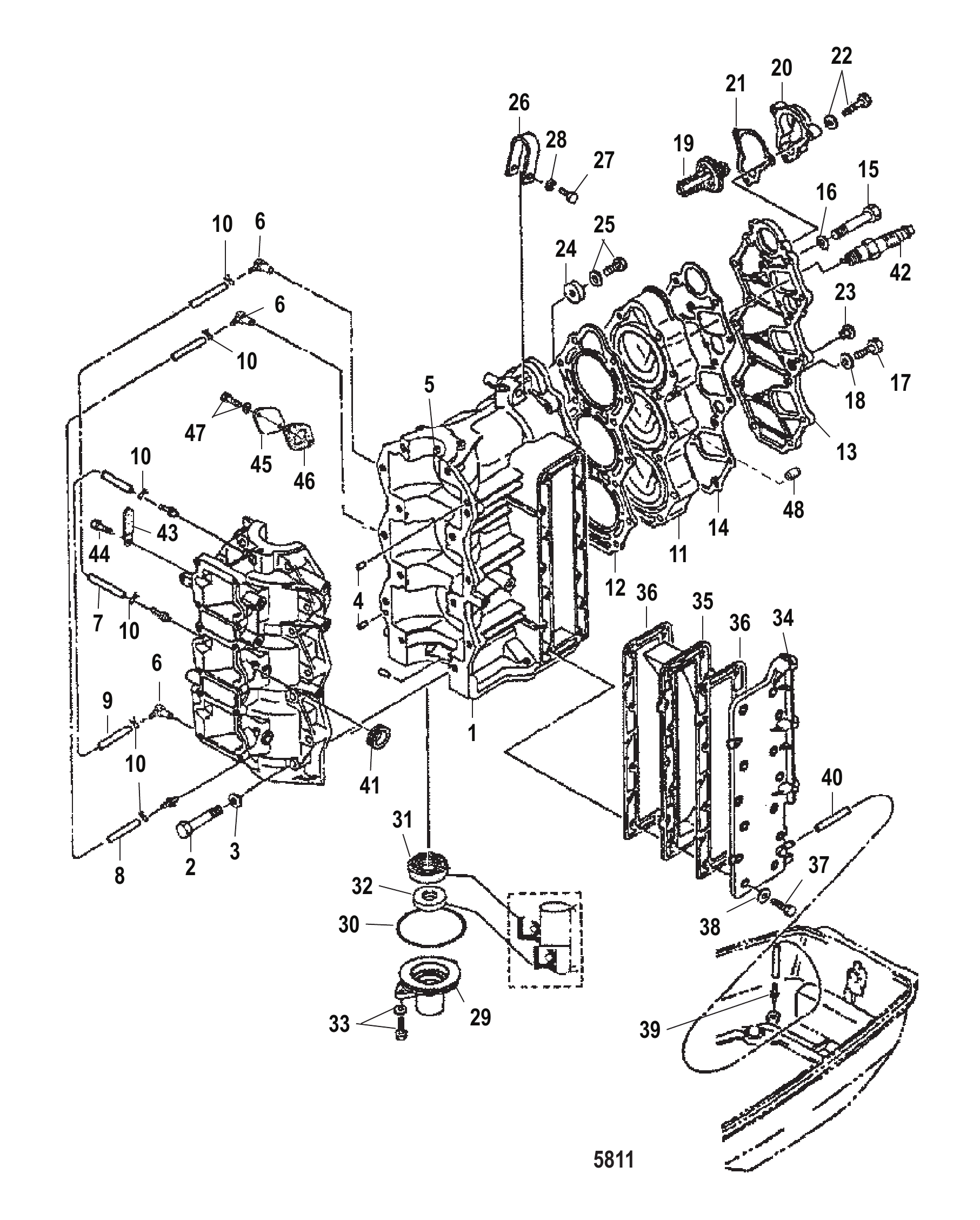

图 9气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	815013A3	气缸体	CYLINDER BLOCK	1
1	8M0082197	气缸体	CYLINDER BLOCK	1
1	815013A4	气缸体	CYLINDER BLOCK	1
1	8M0082198	气缸体	CYLINDER BLOCK	1
2	166951	螺栓	BOLT	14
3	4002217	垫圈	WASHER	14
4	16119	定位销	PIN Dowel	2
5	9521812	定位销	PIN Dowel	1
6	853696	泄放阀	BLEED VALVE	3
6	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	3
6	812960006	管接头	NIPPLE	3
7	812940	软管(160毫米)	HOSE (160 mm)	1
7	8M0057112	软管	HOSE	1
7	898101272	橡胶软管带箭头(730毫米)	HOSE Rubber with Arrow (730mm)	1
7	879194473	油管	TUBING	1
8	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
8	8M0057112	软管	HOSE	1
8	898101272	橡胶软管带箭头(730毫米)	HOSE Rubber with Arrow (730mm)	1
8	879194473	油管	TUBING	1
9	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
9	8M0057112	软管	HOSE	1
9	898101272	橡胶软管带箭头(730毫米)	HOSE Rubber with Arrow (730mm)	1
9	879194473	油管	TUBING	1
10	95224	卡扣	CLIP	6
11	96305	气缸盖	CYLINDER HEAD	1
11	96303	气缸盖	CYLINDER HEAD	1
11	96305	气缸盖	CYLINDER HEAD	1
12	81293910	衬垫	GASKET	1
12	8M0062091	衬垫	GASKET	1
12	8129393	衬垫	GASKET	1
12	8M0062091	衬垫	GASKET	1
13	855548	盖板	COVER	1
13	8M0231776	盖板	COVER	1
14	81293911	衬垫	GASKET	1
14	8M0115016	衬垫	GASKET	1
14	8129394	衬垫	GASKET	1
15	166982	螺栓	BOLT	14
15	8M0106717	螺栓	BOLT	14
16	162381	垫圈	WASHER	14
16	8M0106725	垫圈	WASHER	14
17	166953	螺栓	BOLT	4
18	809931044	垫圈	WASHER	4
19	8537041	节温器	THERMOSTAT	1
20	8537051	盖板	COVER	1
21	8537024	衬垫	GASKET	1
22	823042	螺栓	BOLT	3
23	855549	堵头	PLUG	1
24	823913	阳极块	ANODE	1
24	823913Q	阳极块	ANODE	1
25	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
26	855550	吊环	LIFTING EYE	1
26	8M0137792	吊环	LIFTING EYE	1
27	168304	螺栓	BOLT	1
28	4002217	垫圈	WASHER	1
29	8537131	下端盖	END CAP Lower	1
30	8537091	O型圈	O-RING	1
31	8537077	油封	SEAL Oil	1
31	8M0056308	油封	OIL SEAL	1
32	8537078	油封	SEAL Oil	1
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
34	8537061	排气罩	COVER Exhaust	1
34	8M0081401	排气罩	COVER Exhaust	1
35	8537062	排气罩	COVER Exhaust	1
36	8129395	衬垫	GASKET	2
36	812939020	衬垫	GASKET	2
37	8150683	螺栓	BOLT	14
38	809931044	垫圈	WASHER	14
39	8129603	管接头	NIPPLE	1
39	898101961	管接头	NIPPLE	1
40	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
40	8M0057113	油管	TUBING	1
41	855551	电线护圈	GROMMET (Electric)	1
42	41263M	火花塞	SPARK PLUG	3
42	8M0181925	火花塞	SPARK PLUG	3
42	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	Opt.
42	8M0181925	火花塞	SPARK PLUG	Opt.
42	84409M	堵头	PLUG	3
42	8M0181926	火花塞	SPARK PLUG	3
42	8244068	火花塞	SPARK PLUG	Opt.
42	8M0181926	火花塞	SPARK PLUG	Opt.
43	813275	卡箍	CLAMP	1
44	162231	螺栓	BOLT	1
45	803992	盖板(手动)	COVER PLATE (Manual)	1
46	8555692	垫片(手动)	GASKET (Manual)	1
46	8M0081613	衬垫	GASKET	1
47	162233	螺钉(手动)	SCREW (Manual)	2
48	16119	定位销	PIN Dowel	2
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 10气缸体序列号0N495904及以下 Cylinder Block Serial 0N495904 and Below

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
1	8M0151529	右舷夹紧支架	CLAMP BRKT STBD	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

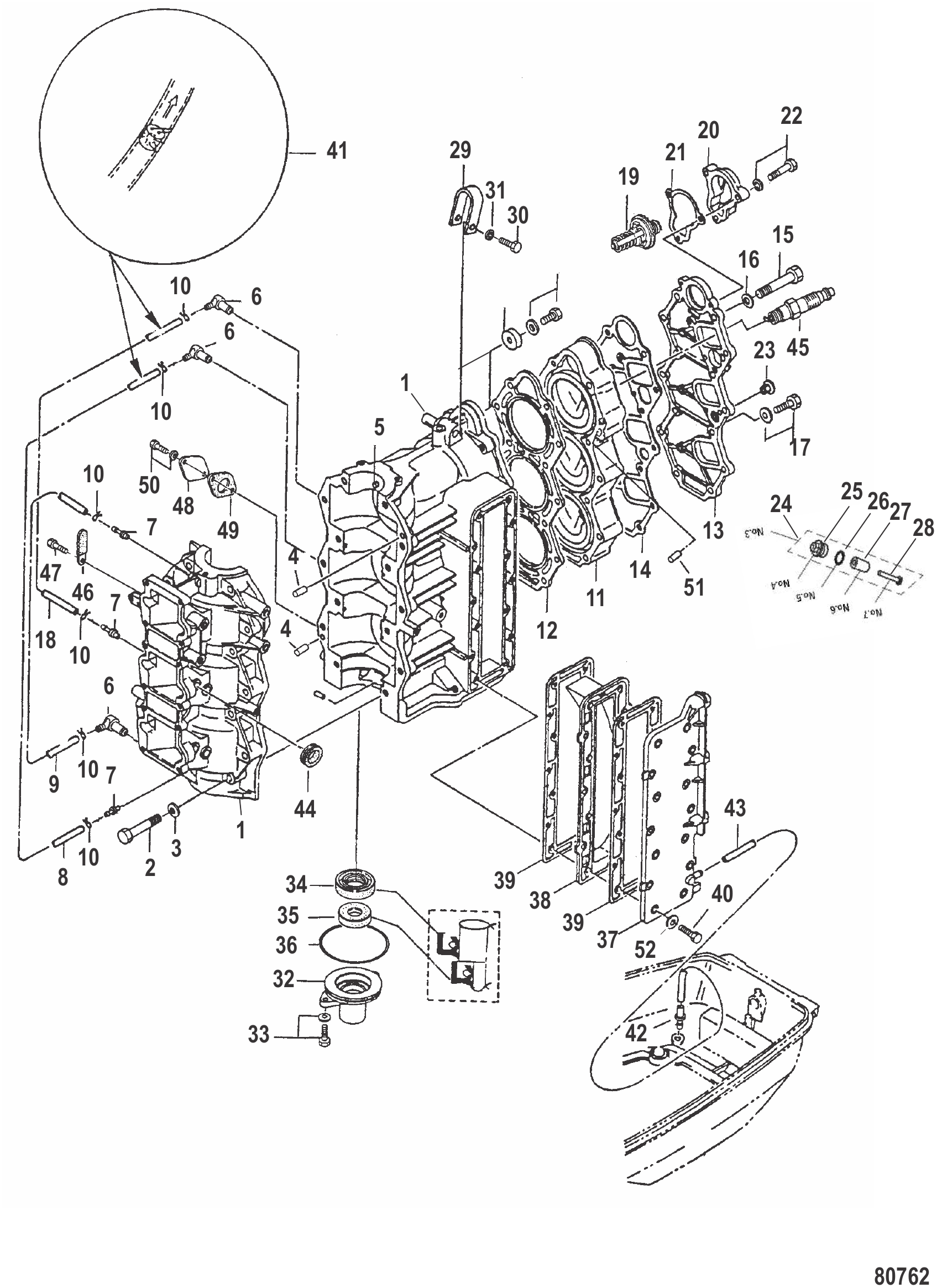

图 11气缸体序列号0N495905及以上 Cylinder Block Serial 0N495905 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0242292	气缸体	CYLINDER BLOCK	1
1	8M0242294	气缸体	CYLINDER BLOCK	1
2	166951	螺栓	BOLT	14
3	4002217	垫圈	WASHER	14
4	16119	定位销	PIN Dowel	2
5	9521812	定位销	PIN Dowel	1
6	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	3
NS	812960006	管接头	NIPPLE	1
7	8M0064617	管接头	NIPPLE	1
8	879194473	油管	TUBING	1
9	NSS	不单独销售	NOT SOLD SEPARATE	1
10	95332002	卡扣	CLIP	6
11	96305	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	1
12	8M0062091	衬垫	GASKET	1
13	8M0231776	盖板	COVER	1
14	8M0115016	衬垫	GASKET	1
15	8M0106717	螺栓	BOLT	14
16	8M0106725	垫圈	WASHER	14
17	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
18	879194473	油管	TUBING	1
19	8537041	节温器	THERMOSTAT	1
20	8537051	盖板	COVER	1
21	8537024	衬垫	GASKET	1
22	823042	螺栓	BOLT	3
23	855549	堵头	PLUG	1
24	8M0135965	阳极塞总成	ANODE PLUG ASSEMBLY	1
25	8M0065071	阳极塞	ANODE PLUG	1
26	804840010	O型圈	O-RING	1
27	8M0065073	阳极块	ANODE	1
28	888786	螺钉	SCREW	1
29	8M0137792	吊环	LIFTING EYE	1
30	168304	螺栓	BOLT	1
31	4002217	垫圈	WASHER	1
32	8537131	下端盖	END CAP Lower	1
33	8537091	O型圈	O-RING	1
34	8M0101648	密封件	SEAL	1
35	8537078	油封	SEAL Oil	1
36	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
37	8M0081401	排气罩	COVER Exhaust	1
38	8537062	排气罩	COVER Exhaust	1
39	812939020	衬垫	GASKET	2
40	825009026	螺栓	BOLT	14
41	42657A3	止回阀	CHECK VALVE	3
42	898101961	管接头	NIPPLE	1
43	8M0057113	油管	TUBING	1
44	855551	电线护圈	GROMMET (Electric)	1
45	8M0181925	火花塞	SPARK PLUG	3
45	8M0181926	火花塞	SPARK PLUG	3
46	8M0130961	卡箍	CLAMP	1
47	879194247	螺钉	SCREW	1
48	803992	盖板(手动)	COVER PLATE (Manual)	1
49	8M0081613	垫片(手动)	GASKET (Manual)	1
50	162233	螺钉(手动)	SCREW (Manual)	2
51	16119	定位销	PIN Dowel	2
52	16826	不锈钢垫圈	WASHER Stainless Steel	14
-	8M0242296	短缸体	SHORT BLOCK	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	8M0081614	衬垫套件	GASKET SET	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

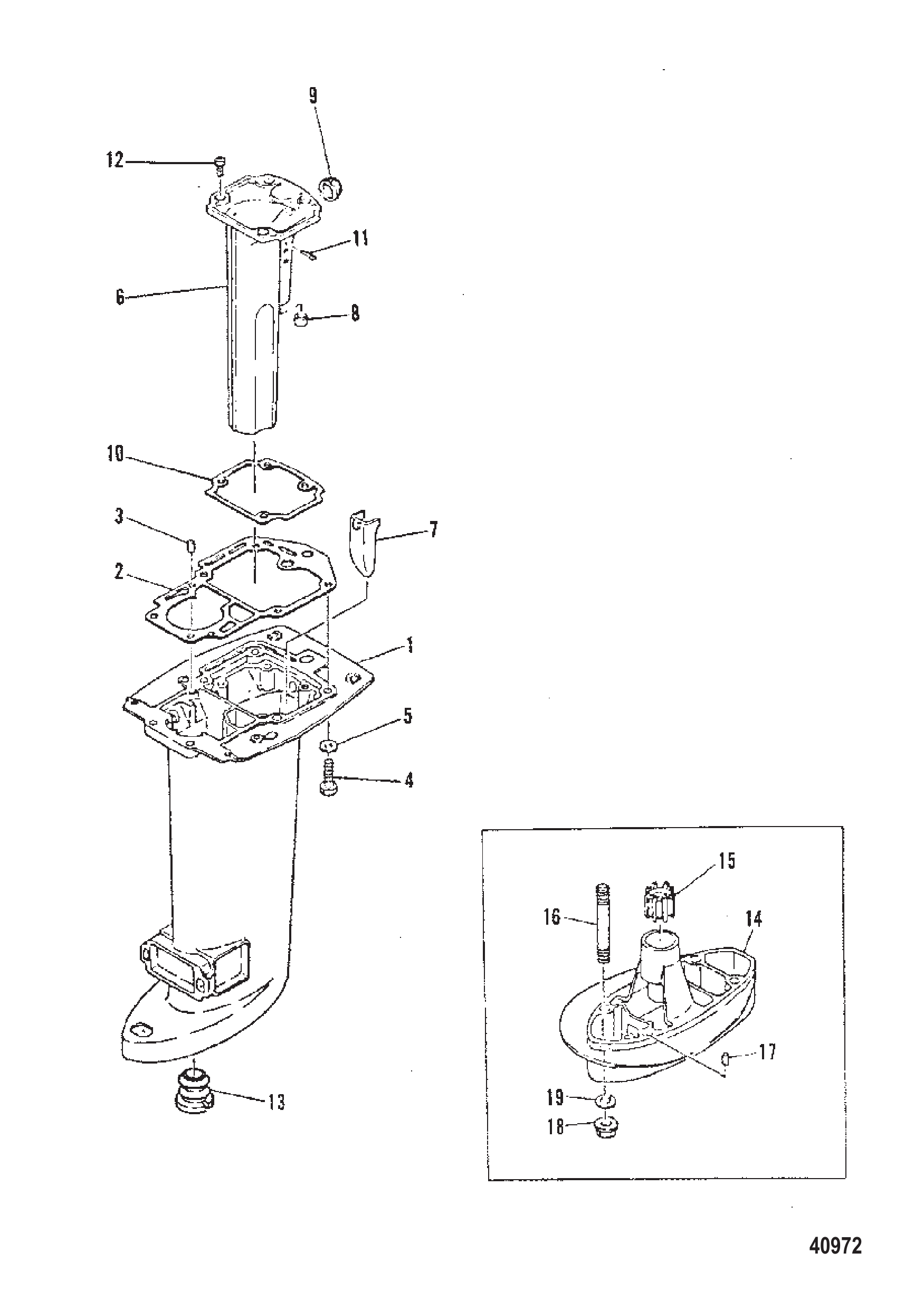

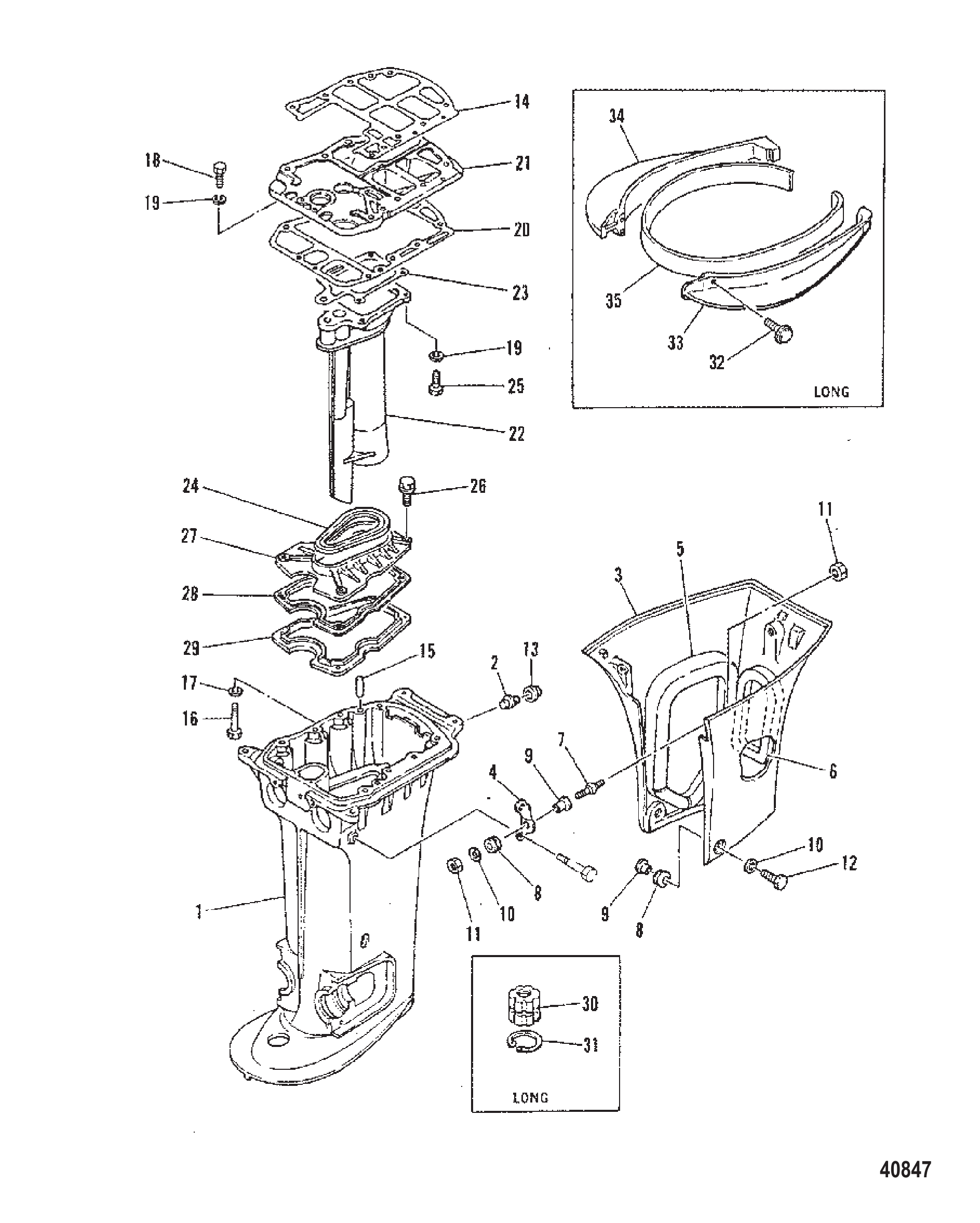

图 12驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8569M	驱动轴壳体	HOUSING Driveshaft	1
1	8570M	驱动轴壳体	HOUSING Driveshaft	1
2	94520M	停机开关	STOP	1
3	94517M	挡板	APRON	1
4	94521M	支架	BRACKET	2
5	94518M	减震器	DAMPER	2
6	94519M	密封件	SEAL	1
7	94523M	螺栓	BOLT	2
8	94525M	护孔环	GROMMET	4
9	94522M	轴环	COLLAR	4
10	94524M	垫圈	WASHER	4
11	82389M	螺母	NUT	4
12	94526M	螺栓	BOLT	2
13	83042M	减震器	DAMPER	1
14	83378M	衬垫	GASKET	1
14	11885	衬垫	GASKET	1
15	83379M	销	PIN	2
16	97749M	螺栓	BOLT	8
17	82215M	锁紧垫圈	LOCKWASHER	8
18	82405M	螺栓	BOLT	3
19	82212M	锁紧垫圈	LOCKWASHER	7
20	19175M	衬垫	GASKET	1
20	19175	衬垫	GASKET	1
21	814969M	排气板	PLATE Exhaust	1
22	97750M	排气管	TUBE Exhaust	1
23	83383M	衬垫	GASKET	1
24	83384M	密封件	SEAL	1
25	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
26	82476M	螺栓	BOLT	4
27	814970M	安装板	PLATE	1
28	83386M	密封件	SEAL	1
29	814971M	安装板	PLATE	1
30	94529M	衬套	BUSHING	1
31	94530M	卡簧	CIRCLIP	1
32	82476M	螺栓	BOLT	3
33	93046M	防溅板	SPLASH PLATE	1
34	93047M	防溅板	SPLASH PLATE	1
35	93048M	密封件	SEAL	1
-	814556M	动力头衬垫套件	GASKET SET Powerhead	1
-	94533M	衬垫套件	GASKET SET	1

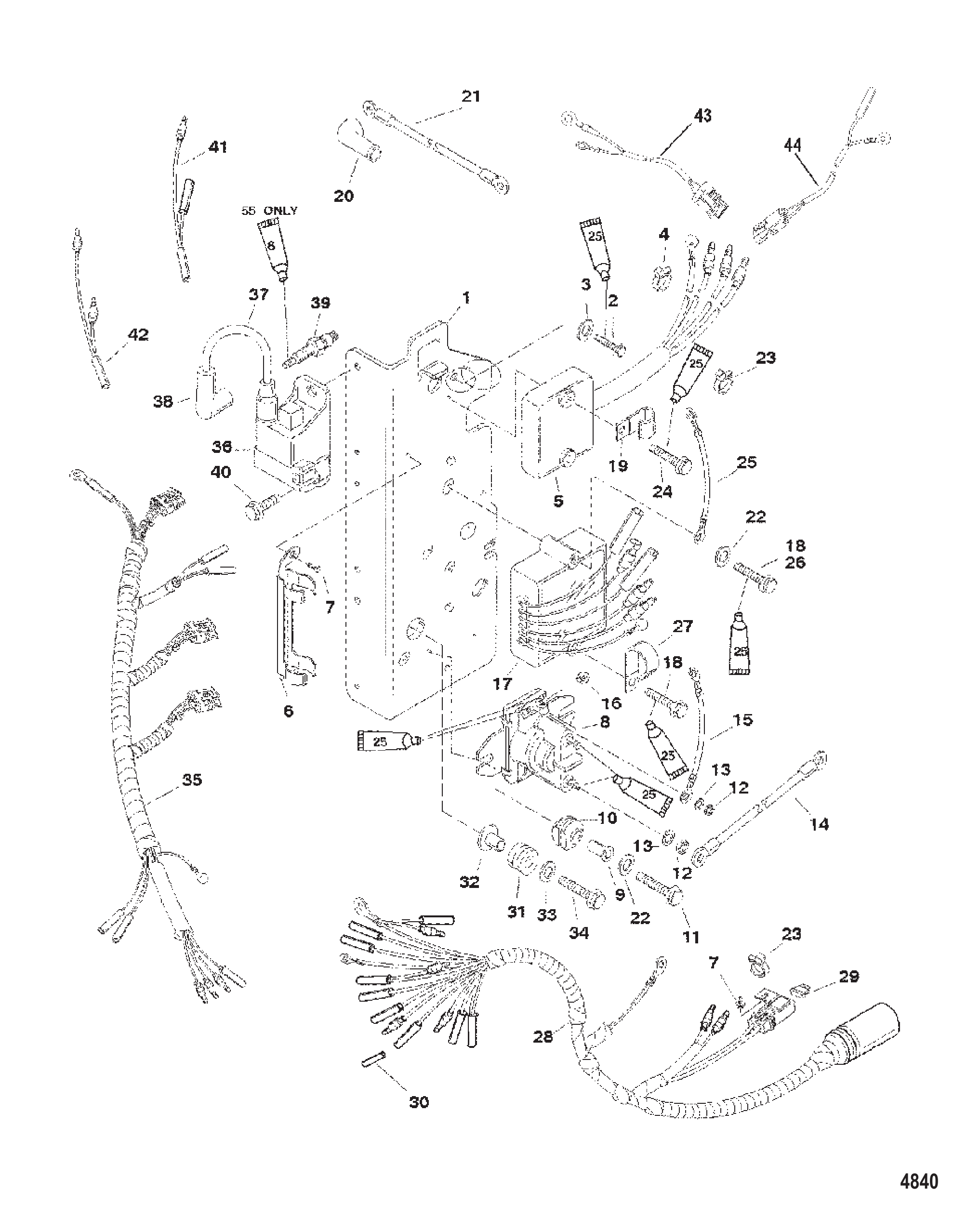

图 13电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	8302351	电气板	PLATE Electrical	1
2	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
3	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	1
4	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
5	821889A49	转速限制器	REV LIMITER	1
5	821889A50	转速限制器	REV LIMITER	1
6	8266241	卡箍	CLAMP	1
7	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	3
8	850187T1	电磁阀总成	SOLENOID ASSEMBLY	1
8	8M0185146	电磁阀总成	SOLENOID ASSEMBLY	1
9	818968	衬套	BUSHING	2
9	8M0214955	衬套	BUSHING	2
10	818967	护孔环	GROMMET	2
10	8M0207785	护孔环	GROMMET	2
11	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
12	64015	螺母 (.250-20)	NUT (.250-20)	2
13	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
14	88807A33	拉线总成	CABLE ASSEMBLY	1
15	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
16	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
17	883072T	电压调节器	REGULATOR Voltage	1
17	8M0084173	电压调节器	VOLTAGE REGULATOR	1
17	883071T	电压调节器	REGULATOR Voltage	1
18	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	2
19	55098	J型卡扣	J CLIP	1
19	8M0024808	J型夹	J-CLIP	1
20	830233	红色绝缘护套	BOOT Insulator - Red	1
21	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
22	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
22	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
25	88807A31	拉线总成	CABLE ASSEMBLY	1
26	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	1
27	54457	J型卡扣	J CLIP	2
28	850220A2	发动机线束总成	HARNESS ASSEMBLY Engine	1
29	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
30	13541	公插头	PLUG Male	1
31	822002	护孔环	GROMMET	3
32	822003	衬套	BUSHING	3
33	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
33	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
34	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	3
35	850221A2	点火线束总成	HARNESS ASSEMBLY Ignition	1
36	827509T7	CDM模块总成	CDM MODULE ASSEMBLY	2
36	827509A10	CDM模块总成	CDM MODULE ASSEMBLY	1
37	857124A1	高压线总成	CABLE ASSEMBLY Hi-Tension	3
38	857074A1	护套/端子套件	BOOT/TERMINAL KIT	3
39	8167372	火花塞	SPARK PLUG	3
39	816737Q	NGK BP8HN-10@10	NGK BP8HN-10@10	3
39	8168372	火花塞	SPARK PLUG	3
39	938	SP #QL78YC @4	SP #QL78YC @4	3
39	14103568	火花塞	SPARK PLUG	3
39	896329885	SP #L6VC @4	SP #L6VC @4	3
39	12343	火花塞	SPARK PLUG	3
39	8M0114745	SP BP8HS-10 @4	SP BP8HS-10 @4	3
40	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	6
41	850052A1	电源线束总成	HARNESS ASSEMBLY Power	1
42	11149A31	线束总成	HARNESS ASSEMBLY	1
42	11149T31	线束总成	HARNESS ASSY	1
43	65017A27	线束总成	HARNESS ASSEMBLY	1
44	74725A3	线束总成避雷型	HARNESS ASSEMBLY Lightning	1

图 14电气部件(电动型号) Electrical Components (Electric Models)

REF	零件编号	中文名称	英文名称	数量
1	8538112	整流器	RECTIFIER	1
2	8555443	螺钉	SCREW	2
3	853829A1	阻风门电磁阀总成	SOLENOID ASSEMBLY Choke	1
4	853830	柱塞	PLUNGER	1
5	162454	螺钉	SCREW	3
6	8518363	支架	BRACKET	1
6	8M0098603	支架	BRACKET	1
7	162233	螺钉	SCREW	2
8	8555615	挂钩	HOOK	1
9	952189	定位销	PIN Dowel	1
10	85374011	线束总成	HARNESS ASSEMBLY	1
11	8537406	保险丝线	WIRE Fuse	1
12	851839	电磁开关	SOLENOID SWITCH	1
13	8518391	电磁开关	SOLENOID SWITCH	1
14	8537407	电缆	CABLE	1
15	8537408	黑色电缆	CABLE Black	1
16	8537409	电缆	CABLE	1
17	85374010	电缆	CABLE	1
18	8538161	盖帽	CAP	6
19	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
20	802808A1	过热蜂鸣器总成	BUZZER ASSEMBLY Overheat	1
21	802809A1	过热传感器总成	SENSOR ASSEMBLY Overheat	1
21	8M0235301	过热传感器	SENSOR OVERHEAT	1
22	8107532	止动器	STOPPER	1
23	82304217	螺栓	BOLT	1
23	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
24	85374012	线束总成（手柄）	HARNESS ASSEMBLY (Handle)	1

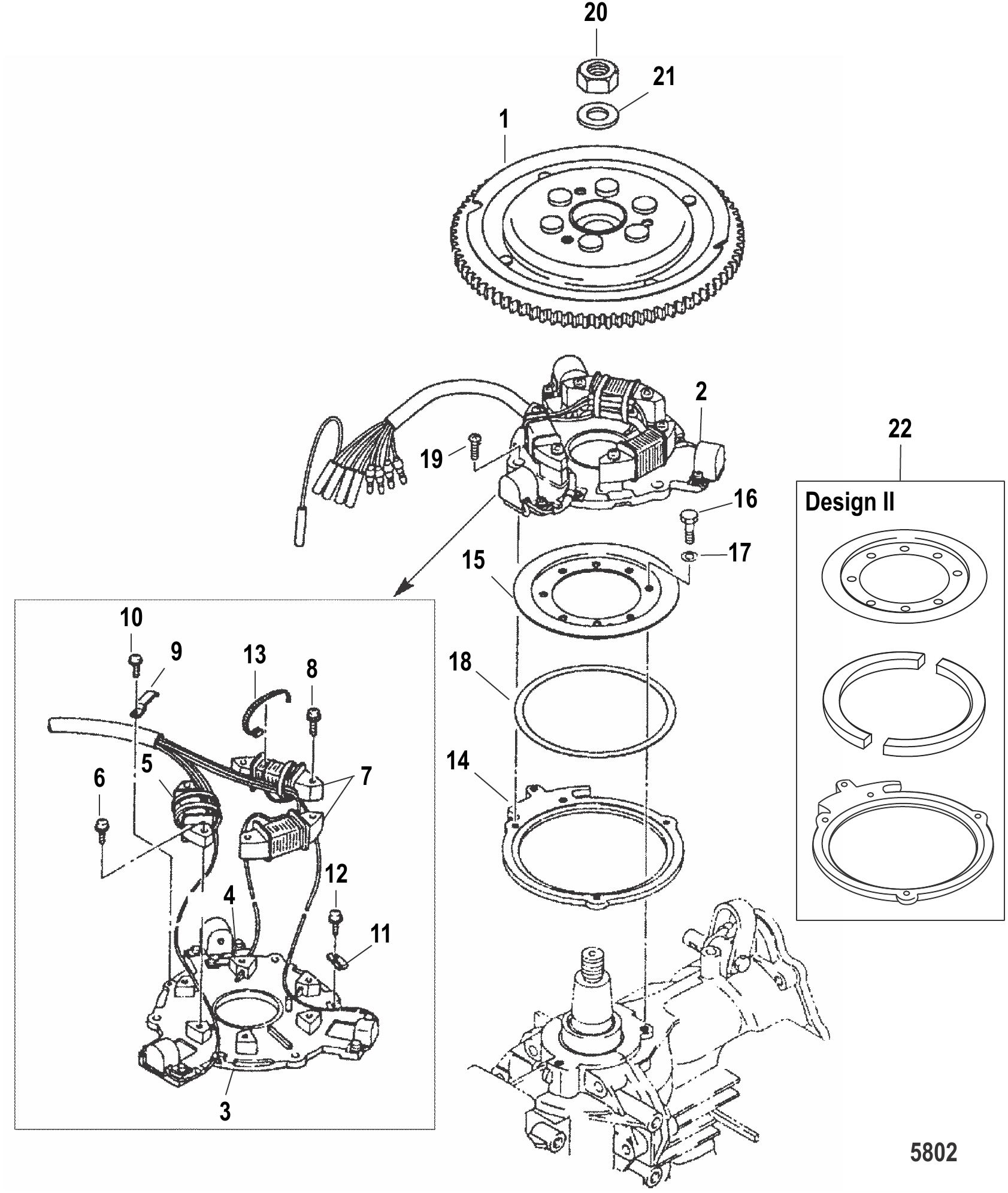

图 15飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8150242	飞轮	FLYWHEEL	1
2	853737A2	线圈板总成	PLATE ASSEMBLY Coil	1
2	8M0109038	集电板盒	COL PLATE BOX	1
3	160663	触发器	TRIGGER	1
4	8537381	脉冲支架	PULSE HOLDER	1
5	160582	定子	STATOR	1
6	8230318	螺钉	SCREW	2
7	160742	线圈充电器（套）	COIL Charger (Set)	1
8	8230318	螺钉	SCREW	4
9	8537382	导线导向器	WIRE GUIDE	1
10	851816	螺钉	SCREW	2
10	8M0135299	螺钉	SCREW	2
11	851817	卡箍	CLAMP	2
12	8518161	螺钉	SCREW	2
12	8230314	螺钉	SCREW	2
13	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
14	8537101	正时板	TIMING PLATE	1
14	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
15	853711	导板	GUIDE PLATE	1
15	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
16	166954	螺栓	BOLT	3
17	16818	锁紧垫圈	LOCKWASHER	3
18	8537951	垫片	SHIM	AR
18	8537952	垫片	SHIM	AR
18	8537953	垫片	SHIM	AR
19	8555441	螺钉	SCREW	3
20	851832	螺母	NUT	1
21	8539911	垫圈	WASHER	1
22	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1

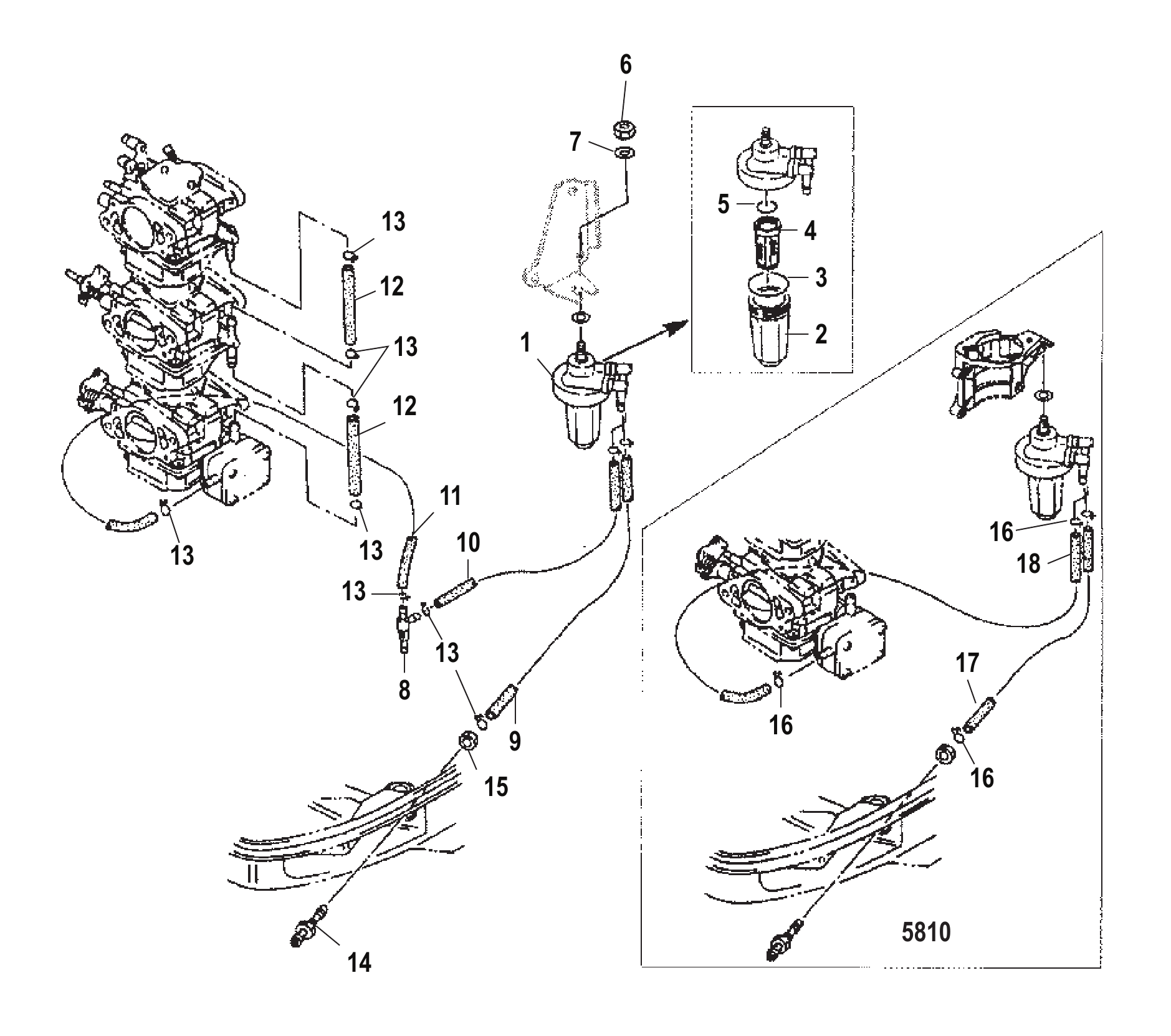

图 16燃油管 Fuel Line

REF	零件编号	中文名称	英文名称	数量
1	853733A2	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
2	8537351	杯套	CUP	1
3	851815	O型圈	O-RING	1
4	8537331	燃油滤清器	FILTER Fuel	1
5	8518151	O型圈	O-RING	1
6	8537223	螺母	NUT	1
6	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
7	16192	垫圈	WASHER	2
8	8518121	止回阀（喷油）	CHECK VALVE (Oil Injection)	1
9	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
9	8M0057113	油管	TUBING	1
10	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
10	8M0057113	油管	TUBING	1
11	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
11	8M0057113	油管	TUBING	1
12	824965	软管(80毫米)(机油喷射)	HOSE (80 mm) (Oil Injection)	2
12	8M0057113	油管	TUBING	2
13	95395	不锈钢卡箍（喷油）	CLIP Stainless Steel (Oil Injection)	10
14	853736	燃油连接器	CONNECTOR Fuel	1
15	17480	螺母	NUT	1
16	95395	不锈钢卡箍（非喷油）	CLIP Stainless Steel (Non-Oil Injection)	8
17	953949	燃油管路(1000毫米)(非机油喷射)	LINE Fuel (1000 mm) (Non-Oil Injection)	1
17	8M0057113	油管	TUBING	1
18	953949	燃油管路(1000毫米)(非机油喷射)	LINE Fuel (1000 mm) (Non-Oil Injection)	1
18	8M0057113	油管	TUBING	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

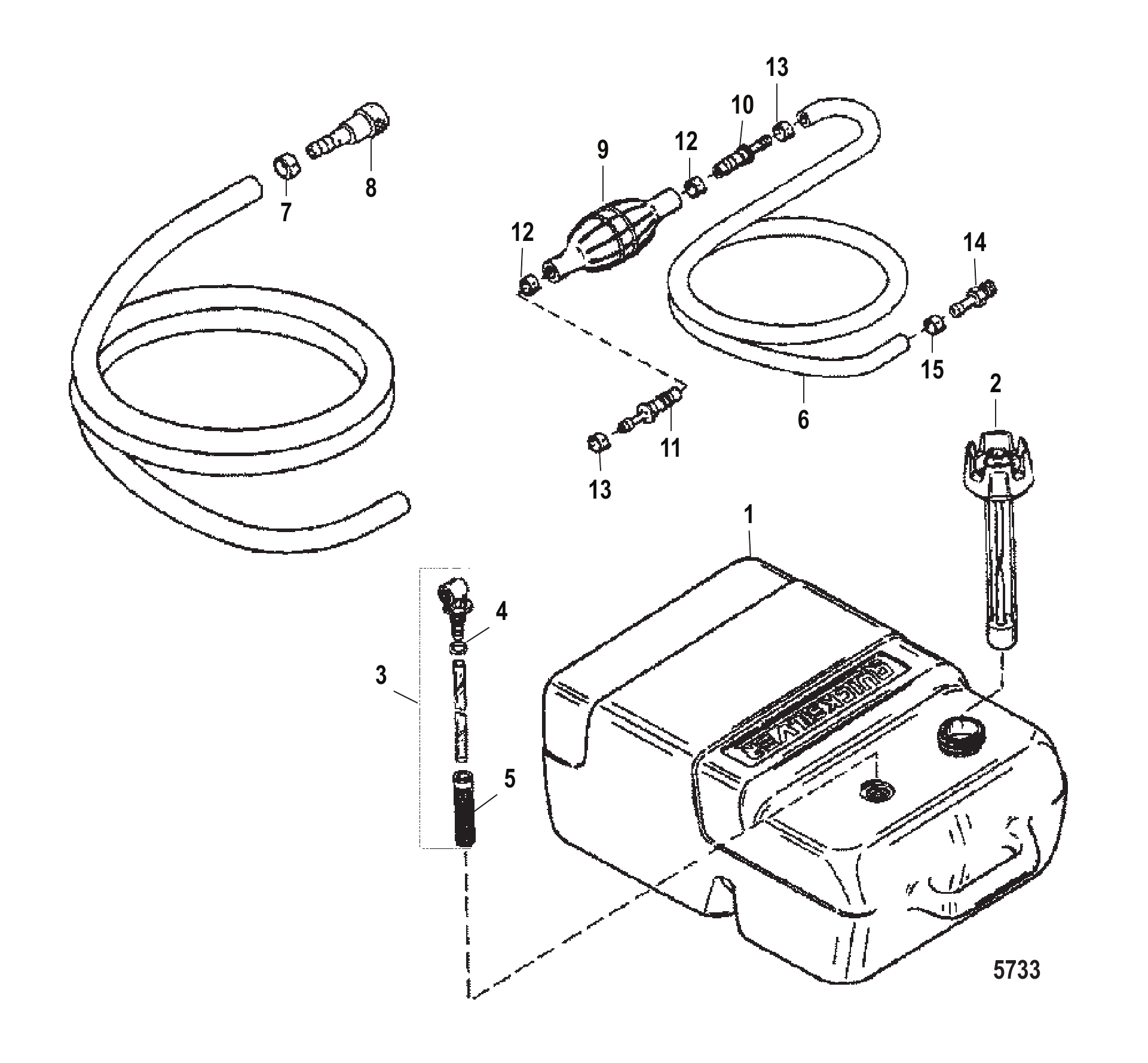

图 17燃油箱（塑料-6.6加仑） Fuel Tank (Plastic- 6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	823504A1	燃油箱总成-塑料6.6加仑	TANK ASSEMBLY Fuel - Plastic 6.6 Gallon	1
2	823536	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	823532A1	燃油连接套件	CONNECTOR KIT Fuel	1
3	8M0175545	燃油连接套件 6.6	CONN KIT FUEL 6.6	1
4	823533	O型圈	O-RING	1
5	823534	滤网	SCREEN	1
6	16789A42	燃油软管总成	HOSE ASSEMBLY Fuel	1
6	858610A37	燃油软管总成	HOSE ASSEMBLY Fuel	1
7	853798	卡箍	CLAMP	1
8	8537361	燃油连接器	CONNECTOR Fuel	1
8	8M0120628	燃油接头	FUEL CONNECTOR	1
9	13330A3	注油泵总成	BULB ASSEMBLY Primer	1
9	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
10	13331A1	止回阀总成(进口)	CHECK VALVE ASSEMBLY (Inlet)	1
10	13331A3	止回阀总成	CHECK VALVE ASSEMBLY	1
11	13331A2	止回阀总成(出口)	CHECK VALVE ASSEMBLY (Outlet)	1
11	13331A4	止回阀总成	CHECK VALVE ASSEMBLY	1
12	4158210	尼龙卡箍(大)	CLAMP Nylon (Large)	2
13	415827	尼龙卡箍(小)	CLAMP Nylon (Small)	2
13	41582Q7	卡箍	CLAMP	2
14	897711	连接器(.250-18)	CONNECTOR (.250-18)	1
14	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
15	415827	尼龙卡箍	CLAMP Nylon	1
15	41582Q7	卡箍	CLAMP	1

图 18齿轮箱（驱动轴） Gear Housing (Driveshaft)

REF	零件编号	中文名称	英文名称	数量
-	825132A14	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A12	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A13	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A12	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	825132A18	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A11	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
2	8130487	滚针轴承	BEARING Needle	1
3	82304212	螺栓	BOLT	6
3	879194274	螺栓	BOLT	6
4	953681	放油螺钉	SCREW Drain	2
4	8M0229353	堵头	PLUG	2
5	95220	衬垫	GASKET	2
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
6	8537631	滤水器(套)	STRAINER Water (Set)	1
6	853763003	滤清器套件	STRAINER SET	1
7	8555444	螺丝（2件装）	SCREW 2 Pack	1
8	85372216	螺母	NUT	1
8	85372210	螺母	NUT	1
9	8537632	滤水器	STRAINER Water	1
10	82304213	螺栓	BOLT	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	953682	放油螺钉	SCREW Drain	1
11	8M0242591	水塞	PLUG-WATER	1
12	952209	衬垫	GASKET	1
12	95220011	衬垫	GASKET	1
13	161366	驱动轴	DRIVESHAFT	1
13	161365	驱动轴	DRIVESHAFT	1
13	16136007	驱动轴	DRIVESHAFT	1
14	161283	滚珠轴承	BEARING Ball	2
15	953836	弹簧	SPRING	1
16	161382	小齿轮	GEAR Pinion	1
16	16138004	小齿轮	GEAR Pinion	1
17	85372217	螺母	NUT	1
18	851855001	垫片	SHIM	AR
18	8M0224379	垫片	SHIM	AR
18	851855003	垫片	SHIM	AR
18	851855005	垫片	SHIM	AR
19	161542	叶轮	IMPELLER	1
20	161551	键	KEY	1
21	161563	水泵上壳体	HOUSING Upper Water Pump	1
21	8M0048865	水泵壳体修理套件	W/P HOUSE REPR KT	1
22	161573	嵌件	INSERT	1
23	161583	衬垫	GASKET	1
23	16158017	衬垫	GASKET	1
24	851857	导板	GUIDE PLATE	1
25	161584	衬垫	GASKET	1
25	8M0155405	衬垫	GASKET	1
26	8260532	水泵下壳体	HOUSING Water Pump Lower	1
27	952188	定位销	PIN Dowel	2
28	8537079	油封	SEAL Oil	2
29	8537954	垫片	SHIM	1
30	16131	O型圈	O-RING	1
31	82304214	螺栓	BOLT	4
31	879194276	螺栓	BOLT	4
32	161682	密封件	SEAL	1
33	161705	水管	TUBE Water	1
33	161704	水管	TUBE Water	1
33	16170007	水管	TUBE Water	1
34	161712	密封件	SEAL	1
35	9528615	轴环	COLLAR	1
36	8537074	密封件	SEAL	1
37	161722	凸轮	CAM	1
37	8M0172382	离合器凸轮	CLUTCH CAM	1
38	16179	销	PIN	2
39	161865	凸轮杆	CAM ROD	1
39	161863	凸轮杆	CAM ROD	1
39	16186006	凸轮杆	CAM ROD	1
40	161762	衬套	BUSHING	1
41	161772	O型圈	O-RING	1
42	161782	O型圈	O-RING	1
43	8107532	止动器	STOPPER	1
44	162111	螺栓	BOLT	1
44	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
45	851859	连接器	CONNECTOR	1
46	952189	定位销	PIN Dowel	2
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1
-	853792A3	水泵维修套件	REPAIR KIT Water Pump	1
-	853792A10	维修套件	REPAIR KIT	1

图 19齿轮箱驱动轴序列号0N116270及以下 Gear Housing Driveshaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
1	8M0151529	右舷夹紧支架	CLAMP BRKT STBD	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

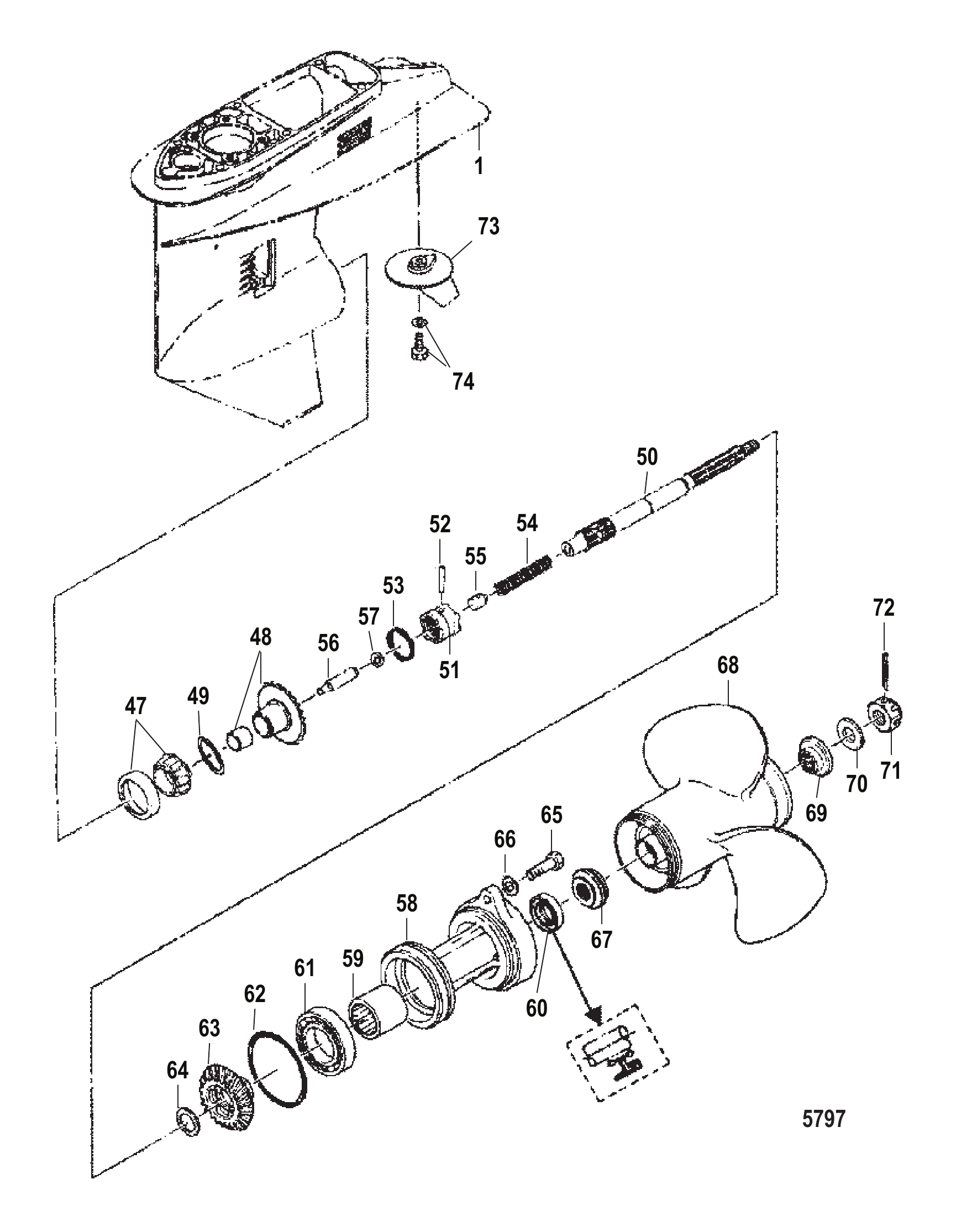

图 20齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	825132A14	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A12	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A13	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A12	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A18	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A11	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	8129462	离合器	CLUTCH	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161322	钢球	BALL Steel	1
57	161521	凸轮从动件	FOLLOWER Cam	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
58	825119A4	轴承座总成	CARRIER ASSEMBLY Bearing	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
68	8026212	螺旋桨	PROPELLER	1
68	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
68	802621	螺旋桨	PROPELLER	OPT
68	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
68	8026211	螺旋桨	PROPELLER	1
68	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
68	802628	螺旋桨	PROPELLER	OPT
68	802628002	螺旋桨（11）	PROPELLER (11)	OPT
68	8026281	螺旋桨	PROPELLER	OPT
68	802628003	螺旋桨（10）	PROPELLER (10)	OPT
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
69	851861	推力毂（后）	THRUST HUB (Rear)	1
70	161409	垫圈	WASHER	1
71	161472	螺旋桨螺母	PROP NUT	1
72	8150265	开口销	COTTER PIN	1
73	853762	平衡鳍板	TRIM TAB	1
74	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1

图 21齿轮箱螺旋桨轴序列号0N116270及以下 Gear Housing Propeller Shaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
-	825132A24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A26	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161521	凸轮从动件	FOLLOWER Cam	1
57	161322	钢球	BALL Steel	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	895106	不锈钢垫圈	WASHER Stainless Steel	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
68	879150151	轮毂	HUB	1
69	802628003	螺旋桨（10）	PROPELLER (10)	OPT
69	QA2064X	BLKDIA 11.25X10R	BLKDIA 11.25X10R	OPT
69	802628002	螺旋桨（11）	PROPELLER (11)	OPT
69	802628T04	ORD QA2070X	ORD QA2070X	OPT
69	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
69	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
69	802621T06	ORD QA2080X	ORD QA2080X	OPT
69	802621T08	螺旋桨（12）	PROPELLER (12)	OPT
69	816702A45	BLMX 10.8X12	BLMX 10.8X12	OPT
69	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
69	802621T08	螺旋桨（12）	PROPELLER (12)	1
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
70	851861	推力毂（后）	THRUST HUB (Rear)	1
71	161409	垫圈	WASHER	1
72	161472	螺旋桨螺母	PROP NUT	1
73	8150265	开口销	COTTER PIN	1
74	853762	平衡鳍板	TRIM TAB	1
75	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1

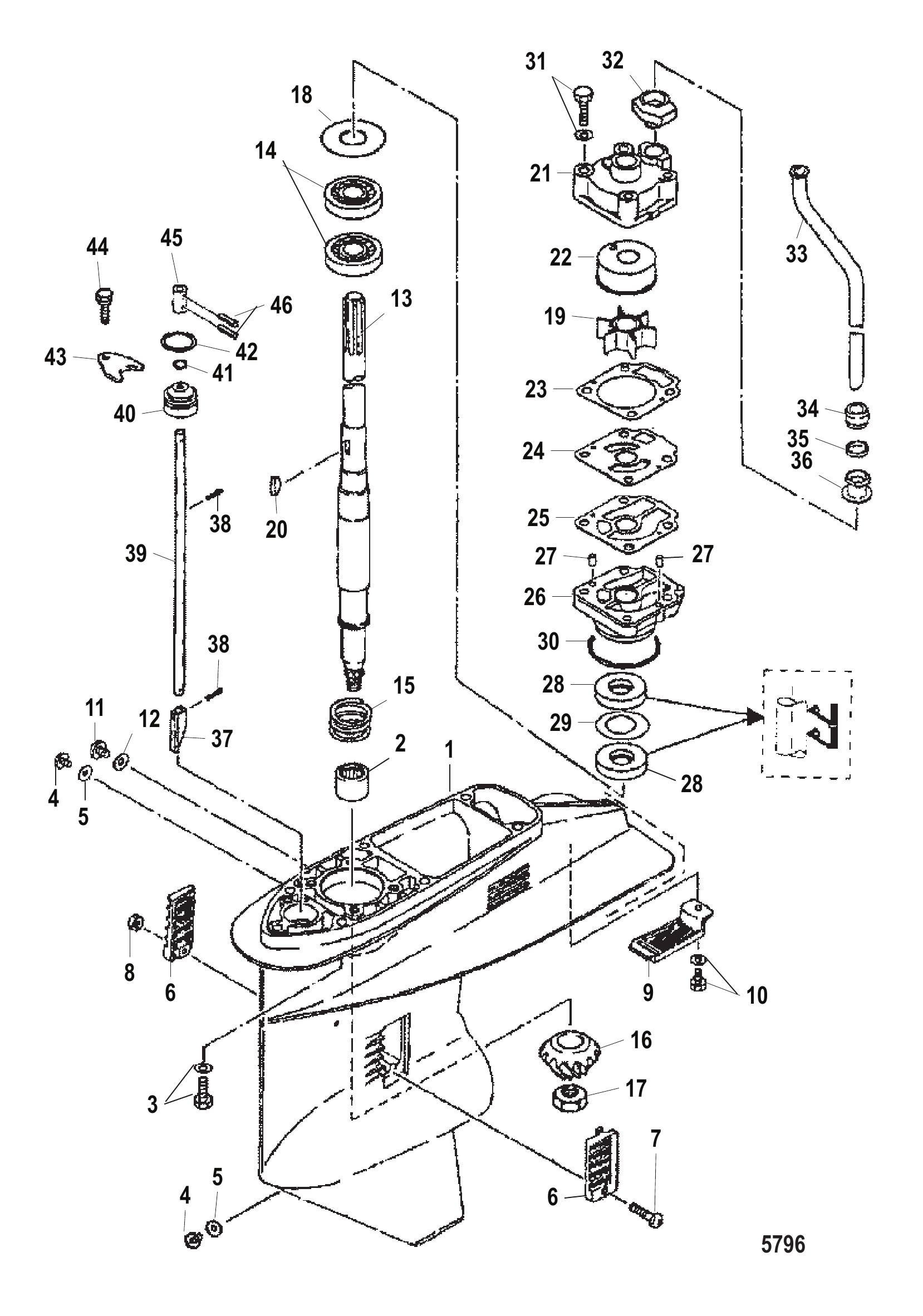

图 22齿轮箱驱动轴序列号0N116271及以上 Gear Housing Driveshaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0119566	ORD 8M0127365	ORD 8M0127365	1
-	8M0046099	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
2	8130487	滚针轴承	BEARING Needle	1
3	82304212	螺栓	BOLT	6
3	879194274	螺栓	BOLT	6
4	953683	堵头	PLUG	2
4	8M0229353	堵头	PLUG	2
5	95220	衬垫	GASKET	2
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
6	8537631	滤水器套件	STRAINER Water Set	1
6	853763003	滤清器套件	STRAINER SET	1
7	8555444	螺丝（2件装）	SCREW 2 Pack	1
8	85372216	螺母	NUT	1
8	85372210	螺母	NUT	1
9	8537632	滤水器	STRAINER Water	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	953682	放油螺钉	SCREW Drain	1
11	8M0242591	水塞	PLUG-WATER	1
12	952209	衬垫	GASKET	1
12	95220011	衬垫	GASKET	1
13	161366	驱动轴	DRIVESHAFT	1
13	161365	驱动轴	DRIVESHAFT	1
13	16136007	驱动轴	DRIVESHAFT	1
14	161283	滚珠轴承	BEARING Ball	2
15	953836	弹簧	SPRING	1
16	16138004	小齿轮	GEAR Pinion	1
17	85372217	螺母	NUT	1
18	851855001	垫片	SHIM	AR
18	8M0224379	垫片	SHIM	AR
18	851855003	垫片	SHIM	AR
18	851855005	垫片	SHIM	AR
18	851855015	垫片	SHIM	AR
19	161542	叶轮	IMPELLER	1
20	161551	键	KEY	1
21	16156004	水泵上壳体	HOUSING Upper Water Pump	1
22	16157005	水泵衬套	INSERT Water Pump	1
23	16158011	衬垫	GASKET	1
24	851857	导板	GUIDE PLATE	1
25	161584	衬垫	GASKET	1
25	8M0155405	衬垫	GASKET	1
26	8260532	水泵下壳体	HOUSING Water Pump Lower	1
27	952188	定位销	PIN Dowel	2
28	8537079	油封	SEAL Oil	2
29	8537954	垫片	SHIM	1
30	16131	O型圈	O-RING	1
31	82304214	螺栓	BOLT	4
31	879194276	螺栓	BOLT	4
32	161682	密封件	SEAL	1
33	161705	水管	TUBE Water	1
33	161704	水管	TUBE Water	1
33	16170007	水管	TUBE Water	1
34	161712	密封件	SEAL	1
35	9528615	轴环	COLLAR	1
36	8537074	密封件	SEAL	1
37	161722	凸轮	CAM	1
37	8M0172382	离合器凸轮	CLUTCH CAM	1
38	16179	销	PIN	2
39	161865	凸轮杆	CAM ROD	1
39	161863	凸轮杆	CAM ROD	1
39	16186006	凸轮杆	CAM ROD	1
40	161762	衬套	BUSHING	1
41	161772	O型圈	O-RING	1
42	161782	O型圈	O-RING	1
43	8107532	止动器	STOPPER	1
44	162111	螺栓	BOLT	1
44	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
45	851859	连接器	CONNECTOR	1
46	952189	定位销	PIN Dowel	2
-	8M0046095	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0243083	衬垫套件	GASKET SET	1
-	8M0046094	水泵维修套件	REPAIR KIT Water Pump	1
-	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
-	8M0127367	延长套件	EXTENSION KIT	1

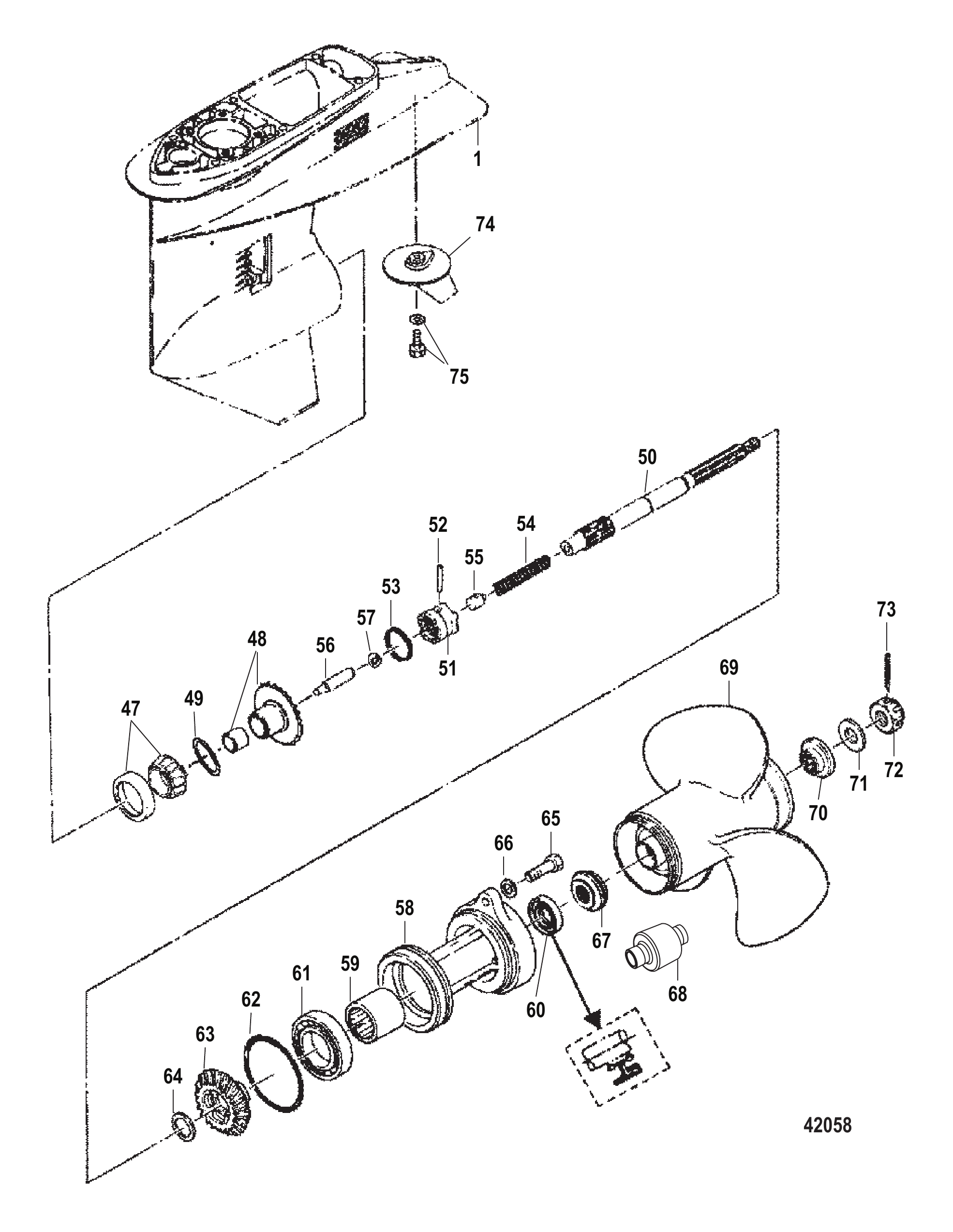

图 23齿轮箱螺旋桨轴序列号0N116271及以上 Gear Housing Propeller Shaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0119566	ORD 8M0127365	ORD 8M0127365	1
-	8M0046099	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161521	凸轮从动件	FOLLOWER Cam	1
57	161322	钢球	BALL Steel	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	895106	不锈钢垫圈	WASHER Stainless Steel	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
68	879150151	轮毂	HUB	1
69	802628003	螺旋桨（10）	PROPELLER (10)	OPT
69	QA2064X	BLKDIA 11.25X10R	BLKDIA 11.25X10R	OPT
69	802628002	螺旋桨（11）	PROPELLER (11)	OPT
69	802628T04	ORD QA2070X	ORD QA2070X	OPT
69	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
69	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
69	802621T06	ORD QA2080X	ORD QA2080X	OPT
69	802621T08	螺旋桨（12）	PROPELLER (12)	OPT
69	816702A45	BLMX 10.8X12	BLMX 10.8X12	OPT
69	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
69	802621T08	螺旋桨（12）	PROPELLER (12)	1
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
70	851861	推力毂（后）	THRUST HUB (Rear)	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
71	161409	垫圈	WASHER	1
72	161472	螺旋桨螺母	PROP NUT	1
73	8150265	开口销	COTTER PIN	1
74	853762	平衡鳍板	TRIM TAB	1
75	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	8M0046095	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0243083	衬垫套件	GASKET SET	1

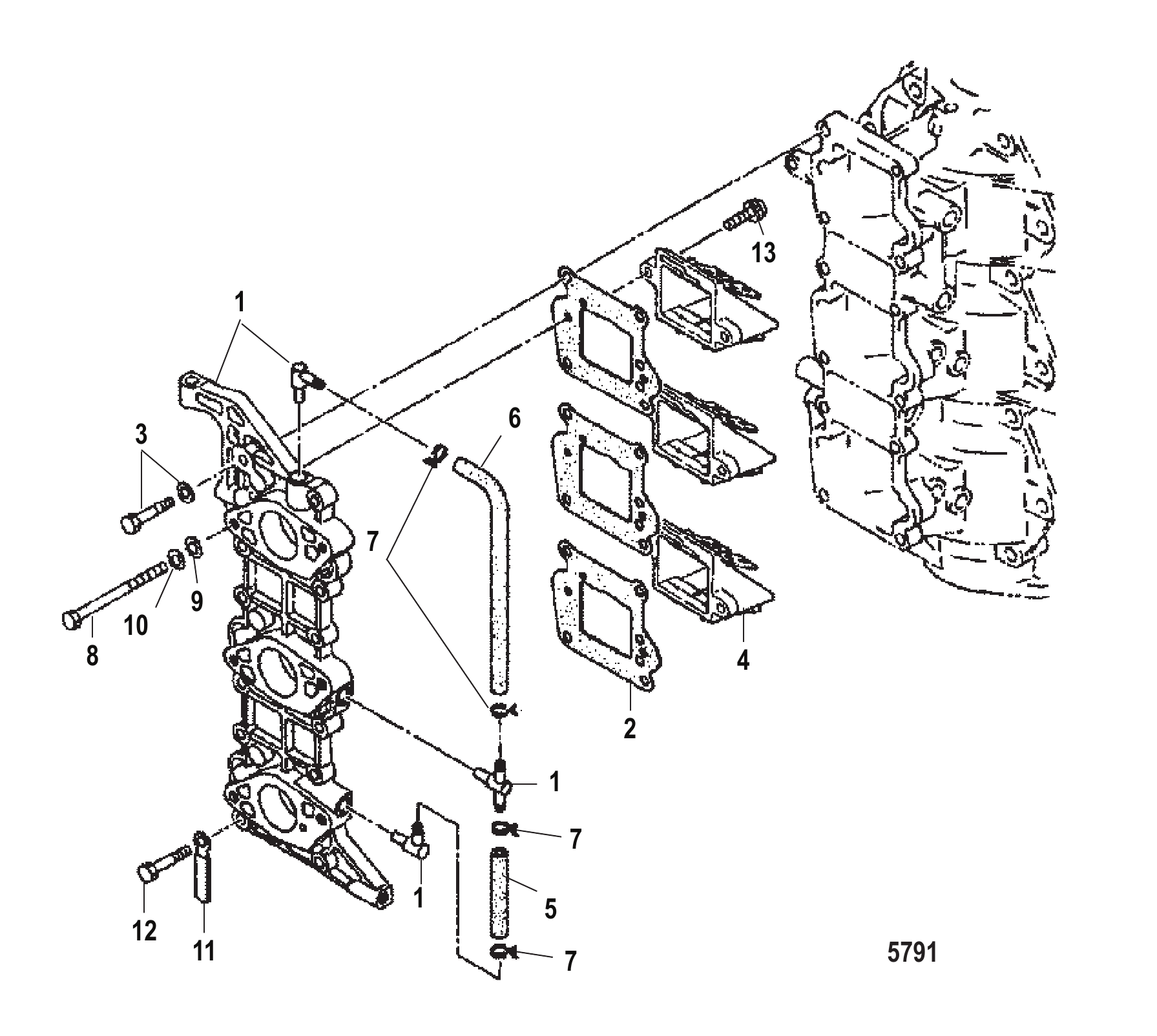

图 24进气歧管及簧片阀组 Inlet Manifold and Reed Block

REF	零件编号	中文名称	英文名称	数量
1	853717A2	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
1	853717A3	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
2	855555	衬垫	GASKET	3
2	8M0047033	衬垫	GASKET	3
3	168286	螺栓	BOLT	11
4	8537191	簧片阀组	REED BLOCK	3
4	8537192	簧片阀组	REED BLOCK	3
5	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
5	8M0057113	油管	TUBING	1
6	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
6	8M0057113	油管	TUBING	1
7	95395	不锈钢卡扣	CLIP Stainless Steel	4
8	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	6
8	855809003	螺栓	BOLT	6
9	809931044	垫圈	WASHER	6
10	16818	锁紧垫圈	LOCKWASHER	6
11	813275	卡箍	CLAMP	1
12	95314	螺钉	SCREW	1
13	8230317	螺钉	SCREW	6
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 25手动倾斜装置 Manual Tilt

REF	零件编号	中文名称	英文名称	数量
1	853775	握把	GRIP	1
1	8M0183798	握把	GRIP	1
2	853776	按钮	BUTTON	1
2	8M0245322	止动器	STOPPER	1
3	804049	轴/螺栓倒车锁杆	SHAFT/BOLT Reverse Lock Lever	1
3	803790001	肩螺栓	BOLT Shoulder	1
4	16192	垫圈	WASHER	3
5	804048	倾斜止动杆	LEVER Tilt Stopper	1
5	8M0059835	倾斜止动杆	LEVER TILT STOP	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	8040246	弹簧	SPRING	1
8	804050	连接杆	LINK	1
9	804046	倒挡锁定轴	SHAFT Reverse Lock	1
10	160572	E型卡环	E RING	2
11	953832	弹簧	SPRING	1
12	853774	停机开关	STOP	1
13	8251131	支架	BRACKET	1
14	8251125	倾斜止动块	STOPPER Tilt	1
14	8M0230676	倾斜止动器	TILT STOPPER	1
15	9521813	弹簧销	PIN Spring	1
16	162101	定位板	SET PLATE	1
16	879194006	定位板	SET PLATE	1
17	8230426	螺栓	BOLT	2
18	8040244	弹簧	SPRING	2
18	8040245	弹簧	SPRING	2
19	804047	倒车锁杆	ROD Reverse Lock	1
20	804044	倒车锁（右舷）	LOCK Reverse (Starboard)	1
21	804045	倒车锁臂	ARM Reverse Lock	1
21	804045004	倒车锁臂	ARM Reverse Lock	1
22	8040441	倒车锁（左舷）	LOCK Reverse (Port)	1
23	8150261	开口销	COTTER PIN	1

图 26手动倾斜装置序列号0N096057及以下 Manual Tilt Serial Number 0N096057 and Below

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
1	8M0151529	右舷夹紧支架	CLAMP BRKT STBD	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

图 27手动倾斜装置序列号0N096058及以上 Manual Tilt Serial Number 0N096058 and Up

REF	零件编号	中文名称	英文名称	数量
1	853775	握把	GRIP	1
2	853776	按钮	BUTTON	1
2	8M0245322	止动器	STOPPER	1
3	803790001	肩螺栓	BOLT Shoulder	1
4	16826	不锈钢垫圈	WASHER Stainless Steel	1
5	879288263	倾斜止动杆	LEVER Tilt Stopper	1
6	895118002	垫圈	WASHER	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	953925	垫圈	WASHER	1
8	898103107	衬套	BUSHING	1
9	8040246	弹簧	SPRING	1
10	804050	连接杆	LINK	1
11	804046003	倒挡锁定轴	SHAFT Reverse Lock	1
12	160572	E型卡环	E RING	2
13	953832	弹簧	SPRING	1
14	853774	停机开关	STOP	1
15	8251131	支架	BRACKET	1
16	825112008	倾斜止动块	STOPPER Tilt	1
16	8M0230676	倾斜止动器	TILT STOPPER	1
17	162101	定位板	SET PLATE	1
17	879194006	定位板	SET PLATE	1
18	823042052	螺栓	BOLT	2
18	8M0098607	螺栓	BOLT	2
19	8040244	弹簧	SPRING	2
19	8040245	弹簧	SPRING	2
20	804047	倒车锁杆	ROD Reverse Lock	1
21	804044	倒车锁（右舷）	LOCK Reverse (Starboard)	1
22	804045004	倒车锁臂	ARM Reverse Lock	1
23	8040441	倒车锁（左舷）	LOCK Reverse (Port)	1
24	8150261	开口销	COTTER PIN	1
25	804049001	轴	SHAFT	1
26	804024009	弹簧	SPRING	1
26	824024012	弹簧	SPRING	1
27	804024010	弹簧	SPRING	1
27	824024011	弹簧	SPRING	1

图 28机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	812718T1	油箱总成	TANK ASSEMBLY Oil	1
2	828765A2	盖总成	CAP ASSEMBLY	1
3	NSS	不单独销售系绳	NOT SOLD SEPARATE Tether	1
4	821285	压入式螺母	PUSH NUT	1
5	8160662	密封件	SEAL	1
5	8M0039080	密封件-油箱	SEAL-OIL TANK	1
6	19299A1	通风组件	VENT ASSEMBLY	1
7	64871	阀门	VALVE	1
8	8136441	护孔环	GROMMET	1
8	813644002	护孔环	GROMMET	1
9	99162	护套	BOOT	1
9	99162001	护套	BOOT	1
10	812890	护套	BOOT	1
10	8M0039085	护套	BOOT	1
11	12886A6	开关总成	SWITCH ASSEMBLY	1
12	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
13	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
14	818902A1	机油喷射泵总成	PUMP ASSEMBLY Oil Injection	1
15	62705	O型圈	O-RING	1
15	8M0204667	O型圈×2	O RING @2	1
16	36390	O型圈	O-RING	1
17	40011108	不锈钢螺钉 (M5 x 20)	SCREW (M5 x 20) Stainless Steel	2
18	19277	从动齿轮	GEAR Driven	1
19	19278A2	轴承总成	BEARING ASSEMBLY	1
20	17597		BUSHING (Flanged)	1
21	17596	衬套	BUSHING	1
22	82381335	管材 (15.00英寸散装) (裁切至6.00英寸)	TUBING (15.00 Inches Bulk) (Cut to 6.00 Inch Lengh)	1
23	826581A2	连接杆	LINK	1
23	8M0084729	连杆-油泵总成	LINK-OIL PUMP ASY	1

图 29动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
1	8251123	倾斜挡块	STOP Tilt	1
1	8251124	倾斜挡块	STOP Tilt	1
1	8251123	倾斜挡块	STOP Tilt	1
2	16208	握把	GRIP	1
2	16207A3	倾斜止动套件	TILT STOP KIT	1
3	9528616	轴环	COLLAR	2
4	82304216	螺栓	BOLT	2
4	8M0062251	螺栓	BOLT	2
5	168261	垫圈	WASHER	2
6	953837	弹簧	SPRING	1
7	851873A1	动力升降总成	POWER TRIM ASSEMBLY	1
8	851874	上气缸销	PIN Upper Cylinder	1
8	8M0115482	气缸销	PIN-CYLINDER	1
9	8113682	套筒	SLEEVE	2
10	161765	衬套	BUSHING	2
11	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
12	16238	垫圈	WASHER	1
12	898101937	垫圈	WASHER	1
13	8518741	下气缸销	PIN Lower Cylinder	1
14	9528617	轴环	COLLAR	1
15	8113682	套筒	SLEEVE	2
16	161766	衬套	BUSHING	2
16	16176011	衬套	BUSHING	2
17	85372219	螺母	NUT	2
18	8518681	垫圈	WASHER	4
18	8M0060184	垫圈	WASHER	4
19	17169	卡箍	CLAMP	1
20	8555445	螺钉	SCREW	1

图 30动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	830150T6	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	8M0055006	动力调整套件	POWER TRIM KIT	1
-	855654T4	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	8M0055011	动力调整套件	POWER TRIM KIT	1
-	855654T08	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	8M0055011	动力调整套件	POWER TRIM KIT	1
-	NSS	不单独销售动力调整泵 (全套)	NOT SOLD SEPARATE Power Trim Pump (All)	1
1	813427A3	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	855833A02	减震杆套件	SHOCK ROD KIT	1
1	8M0118573	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
6	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
6	893905A02	阀套件	VALVE KIT	1
6	809873A2	配平限位阀套件	VALVE KIT Trim Limit	1
6	893944A01	配平限位阀套件	VALVE KIT Trim Limit	1
6	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
6	893905A02	阀套件	VALVE KIT	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
8	809885A2	电机套件	MOTOR KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	809875A1	歧管套件	MANIFOLD KIT	1
11	893909A02	歧管套件	MANIFOLD KIT	1
12	809876A1		SCREW KIT (Motor)	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1		O-RING KIT (Complete Trim)	1
-	893914A02	O型圈套件	O-RING KIT	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869	销	PIN	1
19	822869001	锚销	PIN Anchor	1
20	831276T	支架	BRACKET	1
21	826802A12	线束总成	HARNESS ASSEMBLY	1
22	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
23	828151A1	继电器总成	RELAY ASSEMBLY	2
23	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
24	828102	支架	BRACKET	2
24	8M0207771	安装支架	BRACKET Mounting	2
25	818967	护孔环	GROMMET	2
25	8M0207785	护孔环	GROMMET	2
26	818968	衬套	BUSHING	2
26	8M0214955	衬套	BUSHING	2
27	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	2

图 31反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	814528M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	7102M	壳体	HOUSING	1
2	811912M	壳体	HOUSING	1
2	811912M	壳体	HOUSING	1
3	82157M	销	PIN	1
4	83585M	堵头	PLUG	6
5	83587M	启动滑轮	SHEAVE Starter	1
6	82157M	销	PIN	1
7	84893M	卡扣	CLIP	1
8	83588M	弹簧	SPRING	1
9	83590M	轴	SHAFT	1
10	83589M	衬套	BUSHING	1
11	81801M	垫圈	WASHER	1
12	84342M	螺栓	BOLT	1
13	82382M	螺母	NUT	1
14	84894M	棘爪	PAWL	1
15	84895M	卡环	RING Snap	1
16	83591M	弹簧	SPRING	1
17	12066A9	绳索	ROPE	1
17	12066Q10	启动绳@2	ROPE-STARTER@2	1
18	814491M	手柄	HANDLE	1
19	814492M	盖板	COVER	1
20	814531M	导套	GUIDE	1
21	84247M	螺栓	BOLT	2
21	826957M	螺栓	BOLT	2
22	82212M	锁紧垫圈	LOCKWASHER	2
23	814532M	密封件	SEAL	1
24	97749M	螺栓	BOLT	1
25	82215M	锁紧垫圈	LOCKWASHER	1
26	14229M	销	PIN	1
27	82405M	螺栓	BOLT	5
28	82212M	锁紧垫圈	LOCKWASHER	2
29	814533M	支架	BRACKET	1
30	82441M	螺栓	BOLT	2
31	82217M	垫圈	WASHER	2
32	814534M	臂	ARM	1
33	83523M	螺钉	SCREW	1
34	82211M	垫圈	WASHER	1
35	814535M	支架	BRACKET	1
36	82214M	垫圈	WASHER	3
37	814536M	滑轮	PULLEY	1
38	82438M	螺栓	BOLT	3
39	82217M	垫圈	WASHER	3
40	93105M	安全锁止总成	LOCKOUT ASSEMBLY Safety	1
41	83595M	杆	ROD	1
42	82125M	开口销	COTTER PIN	1
43	83596M	杠杆	LEVER	1
44	83597M	电缆	CABLE	1
45	93106M	支架	BRACKET	1
46	813477M	螺栓	BOLT	1
46	91772M	螺栓	BOLT	1
47	81106M	柱塞	PLUNGER	1
48	82079M	弹簧	SPRING	1

图 32反冲启动器序列号0N252805及以下 Recoil Starter Serial 0N252805 and Below

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
1	8M0151529	右舷夹紧支架	CLAMP BRKT STBD	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

图 33反冲启动器序列号0N252806至0N468474 Recoil Starter Serial 0N252806 to 0N468474

REF	零件编号	中文名称	英文名称	数量
-	8M0129212	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0129194	启动器壳体	STARTER CASE	1
2	8M0129206	启动弹簧	SPRING Starter	1
3	8M0129197	卷轴	REEL	1
4	8M0129207	摩擦弹簧	SPRING Friction	1
5	8M0129210	摩擦片	PLATE Friction	1
6	8M0129201	螺钉	SCREW	3
7	812635T03	棘轮	RATCHET	1
8	8M0129198	回位弹簧	SPRING Return	1
9	8M0129209	回位弹簧	SPRING Return	1
10	85374013	电线	WIRE	1
11	8113683	套筒	SLEEVE	1
12	81502611	开口销	COTTER PIN	1
13	9539213	垫圈	WASHER	1
14	804032	臂挡块	ARM Stopper	1
15	8040243	弹簧挡块	SPRING Stopper	1
16	8M0129205	导绳器	GUIDE Rope	1
17	8M0129200	螺钉	SCREW	3
18	804031	卷轴挡块	STOPPER Reel	1
19	8M0129202	盖板	COVER	1
20	8M0129199	螺钉	SCREW	1
21	804029	起动手柄	HANDLE Starter	1
22	8M0129204	启动绳	ROPE Starter	1
23	853755002	启动手柄盖	CAP Starter Handle	1
24	4000330	螺钉(M6x25)	SCREW (M6 x 25)	4
24	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	4
25	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
26	8M0129216	启动器滑轮	PULLEY Starter	1
26	8M0231222	启动器滑轮	PULLEY Starter	1
27	168307	螺栓	BOLT	3
28	17025	锁紧垫圈	LOCKWASHER	3
29	16826	不锈钢垫圈	WASHER Stainless Steel	2
30	8M0021168	轴环	COLLAR	1
31	804036	启动器锁臂	LOCK ARM Starter	1

图 34反冲启动器序列号0N468475及以上 Recoil Starter Serial 0N468475 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0225922	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0129194	启动器壳体	STARTER CASE	1
2	8M0129206	启动弹簧	SPRING Starter	1
3	8M0129197	卷轴	REEL	1
4	8M0129207	摩擦弹簧	SPRING Friction	1
5	8M0129210	摩擦片	PLATE Friction	1
6	8M0129199	螺钉	SCREW	4
7	812635T03	棘轮	RATCHET	1
8	8M0129198	回位弹簧	SPRING Return	1
9	8M0129209	回位弹簧	SPRING Return	1
10	85374013	电线	WIRE	1
11	8113683	套筒	SLEEVE	1
12	81502611	开口销	COTTER PIN	1
13	9539213	垫圈	WASHER	1
14	804032	臂挡块	ARM Stopper	1
15	8040243	弹簧挡块	SPRING Stopper	1
16	8M0129205	导绳器	GUIDE Rope	1
17	8M0129200	螺钉	SCREW	3
18	804031	卷轴挡块	STOPPER Reel	1
19	804029	起动手柄	HANDLE Starter	1
20	8M0129204	启动绳	ROPE Starter	1
21	853755002	启动手柄盖	CAP Starter Handle	1
22	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	4
23	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
-	8M0231227	启动器滑轮	STARTER PULLEY	1
24	8M0231222	启动器滑轮	PULLEY Starter	1
24	8M0231227	启动器滑轮	STARTER PULLEY	1
25	8M0231224	螺栓	BOLT	3
26	8M0231226	启动器滑轮板	PLATE Starter Pulley	3
26	8M0231227	启动器滑轮	STARTER PULLEY	3
27	16826	不锈钢垫圈	WASHER Stainless Steel	2
28	8M0021168	轴环	COLLAR	1
29	804036	启动器锁臂	LOCK ARM Starter	1

图 35遥控组件 Remote Control Components

REF	零件编号	中文名称	英文名称	数量
-	802616A1	单联遥控器	SINGLE REMOTE CONTROL	1
-	8M0223091	遥控头总成	RC HEAD ASSY	1
1	802977	盖帽	CAP	1
2	802978	堵头	PLUG	2
3	802974	握把	GRIP	1
4	802973	控制杆	LEVER Control	1
5	16122	螺钉	SCREW	1
5	823042067	螺钉	SCREW	1
6	802975	空挡锁止臂	NEUTRAL LOCK ARM	1
7	802976	弹簧	SPRING	1
8	16122	螺钉	SCREW	1
8	823042067	螺钉	SCREW	1
9	8029651	垫圈	WASHER	1
10	802987	贴花	DECAL	1
11	802986	调节螺钉	SCREW Adjusting	1
12	8029652	垫圈	WASHER	1
13	160572	E型卡环	E RING	1
14	802985	盖板	COVER	1
15	802971	定位板	DETENT PLATE	5
16	8029691	滚轮	ROLLER	1
17	802972	固定座	RETAINER	1
18	163341	螺钉	SCREW	2
19	8029633	衬套	BUSHING	2
20	802968	推力板	THRUST PLATE	1
21	802967	驱动齿轮	GEAR Drive	1
22	171741	螺栓	BOLT	1
23	16081	不锈钢螺母	NUT Stainless Steel	1
24	802969	滚轮	ROLLER	1
25	802970	节气门臂	ARM Throttle	1
25	8M0135304	节气门摇臂	THROTTLE ARM	1
26	8029631	衬套	BUSHING	2
27	802982	鼓轮	DRUM	1
28	8029661	波形垫圈	WAVE WASHER	1
29	953861	螺钉	SCREW	5
30	802979	螺栓	BOLT	1
31	16192	垫圈	WASHER	1
32	802984	后盖板	REAR PANEL	1
33	802980	后壳体	HOUSING Rear	1
34	8029761	弹簧	SPRING	1
35	802983	固定座	RETAINER	1
36	8029692	滚轮	ROLLER	1
37	163341	螺钉	SCREW	1
38	8029632	衬套	BUSHING	1
39	802964	油门摩擦臂	FRICTION ARM Throttle	1
40	802966	波形垫圈	WAVE WASHER	1
41	802965	垫圈	WASHER	1
42	802962	换挡齿轮	SHIFT GEAR	1
43	802963	衬套	BUSHING	1
44	95386	螺栓	BOLT	2
44	8M0038337	螺钉	SCREW	2
45	802981	杠杆	LEVER	1
45	8M0085508	杠杆	LEVER	1
46	8029634	衬套	BUSHING	1

图 36维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	814840	零件手册 Mariner 40	PARTS MANUAL Mariner 40	1

图 37换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	161864	换挡连杆	SHIFT ROD	1
2	161843	换挡杆	LEVER Shift Rod	1
3	851862	换挡臂	SHIFT ARM	1
4	163361	衬套	BUSHING	2
5	8537234	波形垫圈	WAVE WASHER	1
6	851863	卡扣	CLIP	1
7	851864	止动器	STOPPER	1
7	8M0138736	换挡定位弹簧	SPRING SHIFT DETE	1
8	8107551	螺栓	BOLT	1
9	8518641	卡箍	CLAMP	1
9	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
10	851865	换档轴	SHIFT SHAFT	1
11	953925	垫圈	WASHER	1
12	851863	卡扣	CLIP	1
13	8537452	电缆接头座	SOCKET Cable Joint	1
13	8M0079131	插座	SOCKET	1
14	953925	垫圈	WASHER	1
15	8150262	开口销	COTTER PIN	1
16	804037	换挡杆(手柄)	LEVER Shift (Handle)	1
17	16219	手柄密封件	SEAL (Handle)	1

图 38启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	814980M	启动电机总成	STARTING MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	814981M	支架(前)	BRACKET (FRONT)	1
5	814982M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96366M	定子	STATOR	1
9	96368M	电刷	BRUSH	1
10	96367M	电刷架	HOLDER Brush	1
11	96369M	电刷	BRUSH	1
12	84927M	弹簧	SPRING	2
13	96370M	后盖	COVER (REAR)	1
14	84929M	螺栓	BOLT	2
15	82442M	螺栓	BOLT	2
16	82217M	垫圈	WASHER	4
17	814983M	支架	BRACKET	1
18	82441M	螺栓	BOLT	2
19	82211M	垫圈	WASHER	1
20	814984M	正时板	TIMING PLATE	1
21	814985M	盖板	COVER	1
22	83523M	螺钉	SCREW	1
23	96371M	螺栓	BOLT	1
24	82215M	锁紧垫圈	LOCKWASHER	1

图 39转向拉杆部件 Steering Drag Link Components

REF	零件编号	中文名称	英文名称	数量
-	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
1	853825	盖帽	CAP	1
2	8538241	拉杆	ROD Drag Link	1
2	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
3	9528621	轴环	COLLAR	1
4	9539210	垫圈	WASHER	2
5	161473	尼龙螺母	NUT Nylon	1
6	9528622	轴环	COLLAR	1
7	8518666	螺栓	BOLT	1
8	8150267	开口销	COTTER PIN	1
9	8537452	电缆接头座	SOCKET Cable Joint	2
9	8M0079131	插座	SOCKET	2
10	953925	垫圈	WASHER	2
11	8150262	开口销	COTTER PIN	2

图 40转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
1	95419A1	转向手柄总成	HANDLE ASSEMBLY Steering	1
2	84971M	手柄	HANDLE	1
3	81585M	握把	GRIP	1
4	95497M	橡胶手柄	HANDLE RUBBER	1
4	8M0080456	握把	GRIP	1
5	97747M	指示器	INDICATOR	1
6	81907M	铆钉	RIVET	1
7	18847M	螺钉	SCREW	1
7	811916M	螺钉	SCREW	1
8	82220M	垫圈	WASHER	1
9	82095M	弹簧	SPRING	1
10	81945M	衬套	BUSHING	1
11	83516M	轴	SHAFT	1
12	83517M	支架	BRACKET	1
13	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
14	82214M	垫圈	WASHER	2
15	80778M	齿轮	GEAR	1
16	82151M	销	PIN	1
17	83518M	小齿轮	PINION	1
18	82389M	螺母	NUT	1
19	82212M	锁紧垫圈	LOCKWASHER	1
20	83519M	衬套	BUSHING	1
21	97748M	油门拉线	WIRE Throttle	2
22	83521M	支架	HOLDER	1
23	83522M	支架	HOLDER	1
24	84313M	螺栓	BOLT	2
25	81950M	衬套	BUSHING	1
26	94514M	螺栓	BOLT	1
27	83524M	垫圈	WASHER	1
28	81853M	垫圈	WASHER	2
29	81815M	垫圈	WASHER	2
30	81870M	垫圈	WASHER	1
31	81786M	螺母	NUT	1
32	82895M	摩擦片	FRICTION PIECE	1
33	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
34	83056M	螺母	NUT	1
35	82211M	垫圈	WASHER	2

图 41节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	8537421	执行器臂	ARM Actuator	1
1	853742003	执行器臂	ARM Actuator	1
2	16201	螺栓	BOLT	1
3	161404	垫圈	WASHER	2
4	9528612	轴环	COLLAR	1
5	16830	螺栓	BOLT	1
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	8537501	节气门凸轮	CAM Throttle	1
7	8537502	节气门凸轮	CAM Throttle	1
8	803156	提前角调节杆	LEVER Advancer	1
9	82304218	螺栓	BOLT	1
9	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
10	803157	油门凸轮弹簧	SPRING Throttle Cam	1
11	953921	不锈钢垫圈	WASHER Stainless Steel	2
12	9528613	轴环	COLLAR	1
13	853744	球头关节	BALL JOINT	2
13	853744001	球头关节	BALL JOINT	2
14	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
15	8555612	L型连杆	L-LINK	1
15	8M0054756	L型连接杆	LINK-L	1
16	8555616	L型连杆	L-LINK	1
17	853745	盖帽	CAP	2
18	8537225	螺母	NUT	2
18	16081	不锈钢螺母	NUT Stainless Steel	2
19	163332	快拆连杆	SNAP Link Rod	2
20	8537452	电缆接头座	SOCKET Cable Joint	1
20	8M0079131	插座	SOCKET	1
21	953925	垫圈	WASHER	1
22	8150262	开口销	COTTER PIN	1
23	803993	油门限位臂(手柄)	ARM Throttle Stop (Handle)	1
24	4000330	螺钉(M6×25)(手柄)	SCREW (M6 x 25) (Handle)	1
24	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
25	16826	不锈钢垫圈(手柄)	WASHER Stainless Steel (Handle)	2
26	9528624	轴套(9.3毫米)(手柄)	COLLAR (9.3 mm) (Handle)	1
26	8M0021168	轴环	COLLAR	1
27	803994	S型连杆(手柄)	S-LINK (Handle)	2
28	8M0148747	快拆杆(手柄)	ROD Snap (Handle)	4

图 42工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8539966	弹簧销工具	TOOL Spring Pin	1
2	8539968	弹簧销工具	TOOL Spring Pin	1
3	80313314	离合器销卡扣工具	SNAP TOOL Clutch Pin	1
4	9528623	轴环	COLLAR	1
5	161773	O型圈	O-RING	1
6	80313310	轴测量工具	MEASURING TOOL SHAFT	1
7	80313311	轴承拉拔器	PULLER TOOL Bearing	1
7	8M0050354	工具	TOOL	1
8	1614011	垫圈	WASHER	1
9	85372221	螺母	NUT	1
10	80313312	背隙测量夹具	CLAMP TOOL Backlash Measuring	1
11	803134	螺栓	BOLT	4
12	80313313	百分表安装板	PLATE TOOL Dial Gauge	1
13	8539964	轴承拉拔器	PULLER TOOL Bearing	1
13	8M0060180	锥齿轮轴承	BEVEL GEAR BRG	1
14	85372220	螺母	NUT	1
15	1614010	垫圈	WASHER	1
16	8031332	法兰	FLANGE	1
17	8031338	轴止动工具	STOPPER TOOL Shaft	1
18	8031333	轴	SHAFT	1
19	8031334	导向工具	GUIDE TOOL	1
20	8031335	固定工具	RETAINER TOOL	1
21	8031336	法兰	FLANGE	1
22	8031339	轴止动工具	STOPPER TOOL Shaft	1
23	8031337	导向工具	GUIDE TOOL	1
24	85399612	扳手工具	WRENCH TOOL	1
25	8031331	套筒工具	SOCKET TOOL	1
26	80313315	扳手工具	WRENCH TOOL	1
26	8M0101491	扳手工具	WRENCH TOOL	1
27	8539962	活塞销拆装工具	INSTALL/REMOVER TOOL Piston Pin	1
28	803133	活塞环安装工具	INSTALLER TOOL Piston Ring	1
29	804761	飞轮拉拔器套件	FLYWHEEL PULLER KIT	1
-	895212	轴承外圈压杆工具	TOOL Bearing Outer Press Rod	1
-	895213	轴承外圈压板工具	TOOL Bearing Outer Press Plate	1
-	895214	轴承外压导具	TOOL Bearing Outer Press Guide	1
-	895215001	锥齿轮A组套	TOOL Bevel Gear A Set	1
-	895217	锥形弹簧工具, D=12	TOOL Conedisk Spring, D=12	1
-	895218001	垫片规	TOOL Shimming Gauge	1
-	895219	厚度规	TOOL Thickness Gauge	1
-	804552001	工具	TOOL	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
-	895220	飞轮剥离工具	TOOL Flywheel Stripper	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1

图 43顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	853778A3	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0069515	顶盖(黑色)	TOP COWL, BLK	1
1	853778A4	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0069534	顶盖(银色)	TOP COWL, SILVER	1
1	853778A13	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0069515	顶盖(黑色)	TOP COWL, BLK	1
1	853778A14	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0069534	顶盖(银色)	TOP COWL, SILVER	1
2	853778A7	顶盖总成	TOP COWL ASSEMBLY	1
2	8M0128853	水星顶盖	TOP COWL MERCURY	1
2	853778A8	顶盖总成	TOP COWL ASSEMBLY	1
2	8M0128854	马林纳顶盖	TOP COWL-MARINER	1
2	853778A11	顶盖总成	TOP COWL ASSEMBLY	1
2	8M0128853	水星顶盖	TOP COWL MERCURY	1
2	853778A12	顶盖总成	TOP COWL ASSEMBLY	1
2	8M0128854	马林纳顶盖	TOP COWL-MARINER	1
3	8518512	密封件	SEAL	1
3	8M0094876	密封件	SEAL	1
4	8537793	顶罩盖	CAP Cowl	1
4	8M0071851	倾斜手柄	TILT HANDLE	1
4	8537794	顶罩盖	CAP Cowl	1
4	8537795	顶罩盖	CAP Cowl	1
4	8M0129135	倾斜手柄	TILT HANDLE	1
4	8537796	顶罩盖	CAP Cowl	1
4	8M0129136	倾斜手柄	TILT HANDLE	1
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
6	953921	不锈钢垫圈	WASHER Stainless Steel	4
7	8518513	密封件(电动)	SEAL (Electric)	1
8	851884	加注口盖	COVER Fill	1
8	8518841	加注口盖	COVER Fill	1
9	8151051	铰链(电动)	HINGE (Electric)	1
10	851885	弹簧板(电动)	PLATE Spring (Electric)	1
11	16223	螺栓(M6×14)(电动)	BOLT (M6 x 14) (Electric)	2
12	400212	不锈钢螺母(M6)(电动)	NUT (M6) Stainless Steel (Electric)	2
13	162281	橡胶密封件(手动)	SEAL Rubber (Manual)	1
13	8M0065066	密封件	SEAL	1

图 44艉板转轴支架(手动) Transom and Swivel Brackets (Manual)

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

图 45艉板转轴支架(动力升降) Transom and Swivel Brackets (Power Trim)

REF	零件编号	中文名称	英文名称	数量
1	96224	艉板支架-右舷	BRACKET Transom - Starboard	1
1	879194029	艉板支架	BRACKET-TRANSOM	1
2	96234	艉板支架-左舷	BRACKET Transom - Port	1
2	803856	艉板支架-左舷	BRACKET Transom - Port	1
2	96234	艉板支架-左舷	BRACKET Transom - Port	1
3	851866	螺栓	BOLT	1
4	85372213	螺母	NUT	1
4	853722029	尼龙螺母	NUT Nylon	1
5	85372214	盖形螺母	CAP NUT	1
6	161764	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	161982	推力杆	THRUST ROD	1
9	162635	夹具螺丝	CLAMP SCREW	2
9	8M0060119	夹紧螺钉套件	CLAMP SCREW KIT	2
10	95379	垫	PAD	2
11	8130295	旋转支架	SWIVEL BRACKET	1
11	8130296	旋转支架	SWIVEL BRACKET	1
12	853770	旋转管	SWIVEL TUBE	1
12	8M0075036	旋转管	SWIVEL TUBE	1
12	8537701	旋转管	SWIVEL TUBE	1
12	853770	旋转管	SWIVEL TUBE	1
13	8537436	衬套	BUSHING	2
14	162052	摩擦片	FRICTION PLATE	1
15	8230423	螺栓	BOLT	1
16	953831	弹簧	SPRING	1
17	162041	上推力板	THRUST PLATE Upper	1
18	162042	下部推力板	THRUST PLATE Lower	1
18	16204004	推力板	THRUST PLATE	1
19	161313	O型圈	O-RING	1
19	16109003	O型圈	O-RING	1
20	8537142	C形环	C-RING	1
21	824969	润滑脂接头	FITTING Grease	1
22	16826	不锈钢垫圈	WASHER Stainless Steel	1
23	808599	盖帽	CAP	1
24	8537712	支架	MOUNT	2
24	8M0075315	支架	MOUNT	2
25	8537862	支架	BRACKET	1
25	8M0064214	下轭架	BOTTOM YOKE	1
25	8537863	下轭架	YOKE Bottom	1
25	8537862	支架	BRACKET	1
26	8537732	橡胶减震器	RUBBER DAMPER	1
27	8518661	螺栓	BOLT	2
27	851866012	螺钉	SCREW	2
28	953928	垫圈	WASHER	2
29	851867	垫圈	WASHER	2
30	85372218	螺母	NUT	2
31	851868	垫圈	WASHER	4
31	879194343	垫圈	WASHER	4
32	851869	盖板	COVER	2
32	8518691	盖板	COVER	2
32	851869	盖板	COVER	2
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
34	8537405	接地线	GROUND WIRE	1
35	8537401	接地线	GROUND WIRE	1
35	898101089	接地线	WIRE Ground	1
36	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
37	16705	螺栓(动力升降)	BOLT (Power Trim)	2
37	8230427	螺栓组件(M6×12)(手柄)	BOLT ASSEMBLY (M6 x 12) (Handle)	2
38	953921	不锈钢垫圈	WASHER Stainless Steel	2
39	8537713	橡胶件	RUBBER	2
39	8M0079616	支架	MOUNT	2
40	8129356	螺栓	BOLT	2
41	851870	护孔环	GROMMET	2
42	879194012	锁紧板	PLATE-LOCKING	1
43	851872	盖帽	CAP	1
43	8M0222196	黑色端盖	CAP BLACK	1
43	8518721	盖板	COVER	1
43	851872	盖帽	CAP	1
44	82304215	螺栓	BOLT	3
45	8239121	阳极块	ANODE	1
46	162232	螺栓	BOLT	2
47	8150266	开口销	COTTER PIN	1
48	802619	螺栓	BOLT	4
49	953928	垫圈	WASHER	4
50	168262	垫圈	WASHER	4
51	802620	螺母	NUT	4

图 46附件 Accessories

零件编号	中文名称	英文名称	数量
62351A10	蓄电池充电套件	CHARGING KIT Battery	1
52992A2	线缆滑轮安装套件	ATTACHING KIT Cable And Pulley	1
90983A3	电动起动机套件	STARTER MOTOR KIT Electric	1
90983A5	起动机转换套件	CONVERSION KIT Starter Motor	1
44357A2	冲洗附件	FLUSHING ATTACHMENT	1
44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成 (12英尺)	LINE ASSEMBLY Fuel (12 Feet) (12 FT.)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
52148A1	副驾驶套件	CO-PILOT KIT	1
15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
42282A3	照明线圈套件	COIL KIT Lighting	1
42282A4	照明线圈套件	COIL KIT Lighting	1
95845A5	照明调节器套件	REGULATOR KIT Lighting	1
14171A2	电机锁	MOTOR LOCK	1
14171Q2	电机锁	MOTOR LOCK	1
828019A1	油压传感器套件	SENDER KIT Oil Pressure	1
8M0068785	油压适配器套件	ADPT KIT-OIL PRES	1
822344A8	动力调整套件	POWER TRIM KIT	1
822344A13	动力调整套件	POWER TRIM KIT	1
822573A12	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
826633A1	遥控器安装套件	ATTACHING KIT Remote Control	1
12756A1	浅水驱动套件	DRIVE KIT Shallow Water	1
821190A2	侧移转换套件	CONVERSION KIT Side Shift	1
816667A2	转向支架总成（不带提手）	BRACKET ASSEMBLY Steering (W/O CARRYING HANDLE)	1
41323A2	转向连杆安装套件	ATTACHING KIT Steering Link	1
41323A03	转向连杆安装套件	ATTACHING KIT Steering Link	1
14586A3	节温器套件	THERMOSTAT KIT	1
98571A3	舵柄支架总成（用于副驾驶套件）	BRACKET ASSEMBLY Tiller Handle (FOR USE W/ CO-PILOT KIT)	1
821468A7	舵柄套件	TILLER HANDLE KIT	1
821468A6	舵柄套件	TILLER HANDLE KIT	1
821468A7	舵柄套件	TILLER HANDLE KIT	1
823609A7	舵柄启动开关转换套件	CONVERSION KIT Tiller Handle Start Switch	1

图 47水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242338	水手15-30贴花套装	DECAL SET Mariner 15 - 30	1
2	8M0097201	舵柄贴花	DECAL Tiller	1

图 48空气消声器 Air Silencer

REF	零件编号	中文名称	英文名称	数量
1	855556	空气消声器	AIR SILENCER	1
1	8555561	空气消声器	AIR SILENCER	1
2	855557	锁紧板	LOCK PLATE	3
3	855558	螺钉(M5×16)	SCREW (M5 x 16)	6
4	855559	盖板	COVER	1
5	855560	橡胶密封件	SEAL Rubber	1
6	162572	自攻螺钉	SCREW Tapping	7
7	855561	C型连接环	C-LINK	1
7	8M0163143	C型连接环	C LINK	1
8	16333	卡扣拉杆	ROD Snap	2
9	855562	止动器(电动)	STOPPER (Electric)	1
10	855563	连杆	LINK ROD	2
10	855563001	连杆	LINK ROD	2
11	855564	盖帽	CAP	1
12	853745	盖帽	CAP	2
13	8537225	螺母	NUT	4
13	16081	不锈钢螺母	NUT Stainless Steel	4
14	8555611	杆	ROD	1
15	16333	卡扣拉杆	ROD Snap	1
16	161763	衬套	BUSHING	1
16	8M0231329	衬套	BUSHING	1
17	855565	阻风门旋钮	KNOB Choke	1
17	8M0155127	阻风门拉杆	ROD CHOKE	1
18	161783	O型圈	O-RING	3
18	802807	衬垫	GASKET	3
-	853780A2	化油器维修套件	REPAIR KIT Carburetor	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 49底罩0N134078及以下 Bottom Cowl 0N134078 and below

REF	零件编号	中文名称	英文名称	数量
1	8537773	下机罩	BOTTOM COWL	1
2	8537437	橡胶支座	MOUNT Rubber	8
3	16823	护孔环	GROMMET	1
4	162263	衬套(手动)	GROMMET (Manual)	1
5	16226	衬套(非喷油型)	GROMMET (Non-Oil Injection)	1
6	804057	指示灯(喷油型)	PILOT LAMP (Oil Injection)	1
7	16226	护孔环	GROMMET	1
8	8518502	护孔环	GROMMET	1
9	8518503	护孔环	GROMMET	1
10	162284	护孔环	GROMMET	1
11	855549	堵头	PLUG	1
12	8518364	支架	BRACKET	1
13	823042075	螺钉	SCREW	1
14	168181	锁紧垫圈	LOCKWASHER	1
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	8518506	衬套(手柄)	GROMMET (Handle)	1
16	8518504	衬套(遥控)	GROMMET (Remote Control)	1
17	851883	开关(动力升降)	SWITCH (Power Trim)	1
18	82304234	螺栓(动力升降)	BOLT (Power Trim)	2
18	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
19	953871	衬套(动力升降)	GROMMET (Power Trim)	1
20	8518507	衬套(动力升降)	GROMMET (Power Trim)	1
21	168288	螺栓(手动倾斜)	BOLT (Manual Tilt)	2
22	16226	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
23	823042044	螺栓	BOLT	4
23	16830	螺栓	BOLT	4
24	161404	垫圈	WASHER	4
25	162231	螺栓(手柄)	BOLT (Handle)	1
26	8537154	隔套	SPACER	4
26	853715007	隔套	SPACER	4
27	953922	垫圈	WASHER	1
28	16221	波形垫圈	WAVE WASHER	1
29	162222	盖钩	COVER HOOK	1
29	8M0146267	盖钩	COVER HOOK	1
30	8107552	螺栓	BOLT	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
32	895118002	垫圈	WASHER	1
32	953921	不锈钢垫圈	WASHER Stainless Steel	1
33	162184	挂钩杆	HOOK LEVER	1
34	16219	密封件	SEAL	1
35	16220	衬套	BUSHING	1
36	95306	卡箍(动力升降)	CLAMP (Power Trim)	1
36	8M0130961	卡箍	CLAMP	1
37	823042064	螺钉(动力升降)	SCREW (Power Trim)	1
37	879194247	螺钉	SCREW	1
38	804051A1	拉绳开关(手柄)	LANYARD SWITCH (Handle)	1
39	823054	拉绳(手柄)	LANYARD (Handle)	1
40	8518505	护孔环	GROMMET	1
41	804052A1	主开关(电动)	MAIN SWITCH (Electric)	1
42	802989	钥匙(电动)	KEY (Electric)	1
42	8029891	钥匙(电动)	KEY (Electric)	1
42	8029892	钥匙(电动)	KEY (Electric)	1
43	804054	空档开关(电动)	NEUTRAL SWITCH (Electric)	1
43	8M0127937	空档开关	SWITCH Neutral	1
44	9539211	垫片(电动)	WASHER (Electric)	1
45	95306	卡箍(手柄)	CLAMP (Handle)	1
45	8M0130961	卡箍	CLAMP	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

图 50底罩0N134079及以上 Bottom Cowl 0N134079 and up

REF	零件编号	中文名称	英文名称	数量
1	8M0057107	下机罩	BOTTOM COWL	1
1	8M0143843	下罩总成	BOTTOM COWL ASSEMBLY	1
1	8M0143845	下罩总成	BOTTOM COWL ASSEMBLY	1
2	8M0143846	放油塞	PLUG Drain	4
3	8537437	橡胶支座	MOUNT Rubber	8
4	16823	护孔环	GROMMET	1
5	162263	衬套(手动)	GROMMET (Manual)	1
6	16226	衬套(非喷油型)	GROMMET (Non-Oil Injection)	1
7	804057	指示灯(喷油型)	PILOT LAMP (Oil Injection)	1
8	16226	护孔环	GROMMET	1
9	8518502	护孔环	GROMMET	1
10	8518503	护孔环	GROMMET	1
11	162284	护孔环	GROMMET	1
12	855549	堵头	PLUG	1
13	8M0085709	支架	BRACKET	1
13	8M0056387	支架	BRACKET	1
14	823042075	螺钉	SCREW	1
15	8M0085710	卡箍	CLAMP	1
16	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	8518506	衬套(手柄)	GROMMET (Handle)	1
17	8518504	衬套(遥控)	GROMMET (Remote Control)	1
18	8M0057108	开关(动力升降)	SWITCH Power Trim	1
19	162234	螺栓(动力升降)	BOLT (Power Trim)	2
20	953871	衬套(动力升降)	GROMMET (Power Trim)	1
21	898101145	O型圈(动力升降)	O-RING (Power Trim)	1
22	8M0057109	支架(动力升降)	BRACKET (Power Trim)	2
23	16226	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
24	823042044	螺栓	BOLT	4
24	16830	螺栓	BOLT	4
25	161404	垫圈	WASHER	4
26	8M0085706	衬套(动力升降)	GROMMET (Power Trim)	1
26	898101088	护孔环	GROMMET	1
27	8537154	隔套	SPACER	4
27	853715007	隔套	SPACER	4
28	953922	垫圈	WASHER	1
29	16221	波形垫圈	WAVE WASHER	1
30	162222	盖钩	COVER HOOK	1
30	8M0146267	盖钩	COVER HOOK	1
31	8107552	螺栓	BOLT	1
31	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
33	895118002	垫圈	WASHER	1
33	953921	不锈钢垫圈	WASHER Stainless Steel	1
34	162184	挂钩杆	HOOK LEVER	1
35	16219	密封件	SEAL	1
36	16220	衬套	BUSHING	1
37	95306	卡箍(动力升降)	CLAMP (Power Trim)	1
37	8M0130961	卡箍	CLAMP	1
38	823042064	螺钉(动力升降)	SCREW (Power Trim)	1
38	879194247	螺钉	SCREW	1
39	804051A1	拉绳开关(手柄)	LANYARD SWITCH (Handle)	1
40	823054	拉绳(手柄)	LANYARD (Handle)	1
41	8518505	护孔环	GROMMET	1
42	804052A1	主开关(电动)	MAIN SWITCH (Electric)	1
43	802989	钥匙(电动)	KEY (Electric)	1
43	8029891	钥匙(电动)	KEY (Electric)	1
43	8029892	钥匙(电动)	KEY (Electric)	1
44	804054	空档开关(电动)	NEUTRAL SWITCH (Electric)	1
44	8M0127937	空档开关	SWITCH Neutral	1
45	9539211	垫片(电动)	WASHER (Electric)	1
46	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
47	8M0057111	管接头	NIPPLE	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

图 51化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
0-1	7952M	化油器总成	CARBURETOR ASSEMBLY	1
1	80578M	低速量孔(#60)	JET LOW SPEED (#60)	1
2	80593M	进油阀/阀座组件	VALVE/SEAT KIT Inlet	1
3	80576M	主喷嘴	NOZZLE MAIN	1
4	80582M	主量孔(#140)	JET MAIN (#140)	1
4	82580M	主量孔板(#145)	PLATE MAIN (#145)	1
5	80591M	浮子	FLOAT	1
6	80592M	浮子销	PIN FLOAT	1
6	84765M	浮子螺母	NUT FLOAT	1
6	11794M	销	PIN	1
7	83200M	浮子室	FLOAT BOWL
8	80590M	浮子室衬垫	GASKET FLOAT BOWL	1
9	82515M	螺钉	SCREW	4
10	82206M	锁紧垫圈	LOCKWASHER	4
11	82623M	怠速调节螺钉	SCREW IDLE SPEED	1
11	83509M	螺钉（M4×10）	SCREW (M4 x 10)	1
12	80573M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
13	80575M	弹簧	SPRING	2
14	84454M	节气门轴衬套	BUSHING THROTTLE SHAFT	1
15	82209M	垫圈	WASHER	1
16	81941M	节气门轴衬套	BUSHING THROTTLE SHAFT	2
17	80622M	节流阀杆	LEVER THROTTLE	1
18	82379M	螺母	NUT	1
18	83763M	螺母	NUT	1
19	82208M	锁紧垫圈	WASHER LOCK	1
19	82186M	垫圈	WASHER	1
20	81558M	节气门杆定位螺钉	SET SCREW THROTTLE LEVER	1
20	83112M	螺钉	SCREW	1
21	83160M	节气门连杆	LINK ROD THROTTLE LEVER	1
22	81191M	支架	BRACKET	1
22	16333	卡扣拉杆	ROD Snap	1
23	84772M	节气门臂	ARM Throttle	1
23	811037M	节气门摇臂	THROTTLE ARM	1
24	82328M	卡环	RING Snap	1
-	84773M	化油器维修套件	REPAIR KIT Carburetor	1
-	811038M	化油器修理包	REPAIR KIT-CARB	1
-	92575M	衬垫套件	GASKET SET	1

图 52曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9614A2	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	160492	滚珠轴承	BEARING Ball	1
2	16049T02	滚珠轴承	BEARING-BALL	1
3	855552	驱动齿轮	GEAR Drive	1
4	853714	C形卡环	C CLIP	1
5	880810	活塞销	PIN Piston	2
6	880855	连杆	CONNECTING ROD	2
7	880856	滚针轴承	BEARING Needle	2
8	880857	垫圈	WASHER	4
9	96152	活塞	PISTON	3
9	9615T02	活塞-标准	PISTON-STD	3
9	879194	活塞	PISTON	AR
10	16054A5	活塞环组	RING SET Piston	3
10	16055A5	活塞环组	RING SET Piston	AR
10	8M0080348	活塞环组	RING SET Piston	AR
11	160561	活塞销	PIN Piston	3
11	803680003	活塞销	PIN-PISTON	3
12	160571	卡扣	CLIP	6
13	853712	推力环	THRUST RING	2
14	160531	键	KEY	1
15	855553	主轴承(上)	BEARING Main (Upper)	1
16	803879	油封	SEAL Oil	1
17	855554	O型圈	O-RING	1
17	855554004	O型圈	O RING	1
18	8130483	滚针轴承	BEARING Needle	3
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 53气缸体序列号0N495904及以下 Cylinder Block Serial 0N495904 and Below

REF	零件编号	中文名称	英文名称	数量
1	815013A11	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	815013A4	气缸体	CYLINDER BLOCK	1
1	8M0082198	气缸体	CYLINDER BLOCK	1
2	166951	螺栓	BOLT	14
3	4002217	垫圈	WASHER	14
4	16119	定位销	PIN Dowel	2
5	9521812	定位销	PIN Dowel	1
6	853696	泄放阀	BLEED VALVE	3
6	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	3
7	812960	连接器	CONNECTOR	3
7	8M0064617	管接头	NIPPLE	3
8	95223009	管材(220毫米)	TUBING (220 mm)	1
8	879194473	油管	TUBING	1
9	898101227	橡胶软管(330毫米)	HOSE Rubber (330 mm)	1
10	95332002	卡扣	CLIP	6
11	96305	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	1
12	81293910	衬垫	GASKET	1
12	8M0062091	衬垫	GASKET	1
13	855548	盖板	COVER	1
13	8M0231776	盖板	COVER	1
14	81293911	衬垫	GASKET	1
14	8M0115016	衬垫	GASKET	1
15	166982	螺栓	BOLT	14
15	8M0106717	螺栓	BOLT	14
16	162381	垫圈	WASHER	14
16	8M0106725	垫圈	WASHER	14
17	16695007	螺钉	SCREW	4
17	898101953	螺栓	BOLT	4
18	812940010	管(160毫米)	TUBING (160 mm)	1
18	879194473	油管	TUBING	1
19	8537041	节温器	THERMOSTAT	1
20	8537051	盖板	COVER	1
21	8537024	衬垫	GASKET	1
22	825702002	不锈钢螺栓	BOLT Stainless Steel	3
22	823042	螺栓	BOLT	3
23	855549	堵头	PLUG	1
24	823913Q	阳极块	ANODE	1
25	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
26	855550	吊环	LIFTING EYE	1
26	8M0137792	吊环	LIFTING EYE	1
27	168304	螺栓	BOLT	1
28	4002217	垫圈	WASHER	1
29	8537131	下端盖	END CAP Lower	1
30	8537091	O型圈	O-RING	1
31	8537077	油封	SEAL Oil	1
31	8M0056308	油封	OIL SEAL	1
32	8537078	油封	SEAL Oil	1
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
34	8537061	排气罩	COVER Exhaust	1
34	8M0081401	排气罩	COVER Exhaust	1
35	8537062	排气罩	COVER Exhaust	1
36	8129395	衬垫	GASKET	2
36	812939020	衬垫	GASKET	2
37	825009026	螺栓	BOLT	14
38	42657A3	止回阀	CHECK VALVE	3
39	8129603	管接头	NIPPLE	1
39	898101961	管接头	NIPPLE	1
40	851848005	软管(260毫米)	HOSE (260 mm)	1
40	879194470	软管	HOSE	1
41	855551	电线护圈	GROMMET (Electric)	1
42	41263M	火花塞	SPARK PLUG	3
42	8M0181925	火花塞	SPARK PLUG	3
42	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	Opt.
42	8M0181925	火花塞	SPARK PLUG	Opt.
42	84409M	堵头	PLUG	3
42	8M0181926	火花塞	SPARK PLUG	3
42	8244068	火花塞	SPARK PLUG	Opt.
42	8M0181926	火花塞	SPARK PLUG	Opt.
43	95306	卡箍	CLAMP	1
43	8M0130961	卡箍	CLAMP	1
44	823042064	螺钉	SCREW	1
44	879194247	螺钉	SCREW	1
45	803992	盖板(手动)	COVER PLATE (Manual)	1
46	8555692	垫片(手动)	GASKET (Manual)	1
46	8M0081613	衬垫	GASKET	1
47	162233	螺钉(手动)	SCREW (Manual)	2
48	16119	定位销	PIN Dowel	2
49	879194338	垫圈	WASHER	14
49	16826	不锈钢垫圈	WASHER Stainless Steel	14
-	851886A06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

图 54气缸体序列号0N495905及以上 Cylinder Block Serial 0N495905 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0242292	气缸体	CYLINDER BLOCK	1
1	8M0242294	气缸体	CYLINDER BLOCK	1
2	166951	螺栓	BOLT	14
3	4002217	垫圈	WASHER	14
4	16119	定位销	PIN Dowel	2
5	9521812	定位销	PIN Dowel	1
6	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	3
NS	812960006	管接头	NIPPLE	1
7	8M0064617	管接头	NIPPLE	1
8	879194473	油管	TUBING	1
9	NSS	不单独销售	NOT SOLD SEPARATE	1
10	95332002	卡扣	CLIP	6
11	96305	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	1
12	8M0062091	衬垫	GASKET	1
13	8M0231776	盖板	COVER	1
14	8M0115016	衬垫	GASKET	1
15	8M0106717	螺栓	BOLT	14
16	8M0106725	垫圈	WASHER	14
17	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
18	879194473	油管	TUBING	1
19	8537041	节温器	THERMOSTAT	1
20	8537051	盖板	COVER	1
21	8537024	衬垫	GASKET	1
22	823042	螺栓	BOLT	3
23	855549	堵头	PLUG	1
24	8M0135965	阳极塞总成	ANODE PLUG ASSEMBLY	1
25	8M0065071	阳极塞	ANODE PLUG	1
26	804840010	O型圈	O-RING	1
27	8M0065073	阳极块	ANODE	1
28	888786	螺钉	SCREW	1
29	8M0137792	吊环	LIFTING EYE	1
30	168304	螺栓	BOLT	1
31	4002217	垫圈	WASHER	1
32	8537131	下端盖	END CAP Lower	1
33	8537091	O型圈	O-RING	1
34	8M0101648	密封件	SEAL	1
35	8537078	油封	SEAL Oil	1
36	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
37	8M0081401	排气罩	COVER Exhaust	1
38	8537062	排气罩	COVER Exhaust	1
39	812939020	衬垫	GASKET	2
40	825009026	螺栓	BOLT	14
41	42657A3	止回阀	CHECK VALVE	3
42	898101961	管接头	NIPPLE	1
43	8M0057113	油管	TUBING	1
44	855551	电线护圈	GROMMET (Electric)	1
45	8M0181925	火花塞	SPARK PLUG	3
45	8M0181926	火花塞	SPARK PLUG	3
46	8M0130961	卡箍	CLAMP	1
47	879194247	螺钉	SCREW	1
48	803992	盖板(手动)	COVER PLATE (Manual)	1
49	8M0081613	垫片(手动)	GASKET (Manual)	1
50	162233	螺钉(手动)	SCREW (Manual)	2
51	16119	定位销	PIN Dowel	2
52	16826	不锈钢垫圈	WASHER Stainless Steel	14
-	8M0242296	短缸体	SHORT BLOCK	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	8M0081614	衬垫套件	GASKET SET	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

图 55驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	9244M	驱动轴壳体	HOUSING Driveshaft	1
1	7842M	驱动轴壳体	HOUSING Driveshaft	1
1	7843M	驱动轴壳体	HOUSING Driveshaft	1
2	84775M	衬垫	GASKET	1
2	84775	衬垫	GASKET	1
3	82364M	定位销	PIN Dowel	2
4	82465M	螺栓	BOLT	6
4	95416M	螺栓	BOLT	6
5	82217M	垫圈	WASHER	6
6	83306M	歧管	MANIFOLD	1
7	84776M	排气导流管	GUIDE Exhaust	1
7	84777M	排气导流管	GUIDE Exhaust	1
8	81574M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
9	81572M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
10	81573M	排气歧管衬垫	GASKET EXHAUST MANIFOLD	1
10	826991M	衬垫	GASKET	1
11	82131M	开口销	COTTER PIN	1
11	82132M	开口销	COTTER PIN	1
12	83870M	螺钉	SCREW	4
13	43114M	密封件	SEAL	1
14	84783M	超长轴延伸件	EXTENSION (ULTRA LONG SHAFT)	1
15	84784M	衬套	BUSHING	1
16	84785M	螺柱	STUD	4
17	82364M	定位销	PIN Dowel	2
18	84786M	螺母	NUT	4
19	82220M	垫圈	WASHER	4
-	41899M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	84828M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	41899M	衬垫套件	GASKET SET	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 56电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	8150243	飞轮	FLYWHEEL	1
1	815024T05	飞轮	FLYWHEEL	1
1	815024T05	飞轮	FLYWHEEL	1
2	8537224	银色螺母	NUT Silver	1
2	851832001	金色螺母	NUT Gold	1
3	8537011	垫圈	WASHER	1
4	8230315	螺钉	SCREW	4
5	853737A3	线圈板总成	PLATE ASSEMBLY Coil	1
5	853737T03	线圈板总成	COIL PLATE ASSY	1
6	160743	充电线圈	COIL Charger	1
7	8230312	螺钉	SCREW	2
8	8230314	螺钉	SCREW	3
9	853738	导线导向器	GUIDE Wire	1
10	803702	励磁线圈	COIL Exciter Exciter	1
10	803702T	励磁线圈	EXCITER COIL	1
11	8230313	螺钉	SCREW	2
12	853711	导板	GUIDE PLATE	1
12	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
13	853710	定位环	SET RING	1
14	162602	螺钉	SCREW	1
14	8230315	螺钉	SCREW	1
15	813275	卡箍	CLAMP	6
16	953953	卡扣	CLIP	1
17	160642	点火线圈	COIL Ignition	1
17	8M0047311	点火线圈	COIL-IGNITION	1
17	160643	点火线圈	COIL Ignition	OPT
17	8M0047311	点火线圈	COIL-IGNITION	OPT
18	853740	接地线	GROUND WIRE	1
19	823042	螺栓	BOLT	2
20	8537151	隔套	SPACER	2
21	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
22	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
23	853739	电气安装板	PLATE Electrical Mounting	1
24	160613	CD单元	CD UNIT	1
24	8M0180178	CD单元	CD UNIT	1
25	8230421	螺栓	BOLT	4
26	953921	不锈钢垫圈	WASHER Stainless Steel	5
27	953923	橡胶垫圈	WASHER Rubber (Rubber)	3
28	952868	轴环	COLLAR	3
29	953924	橡胶垫圈	WASHER (Rubber) (Rubber)	3
30	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
31	853741	盖帽	CAP	1
32	160691	停机开关总成	SWITCH ASSEMBLY Stop	1
32	823037A2	停机开关总成-拉绳式	SWITCH ASSEMBLY Stop - Lanyard	1
33	16828	螺栓	BOLT	1
34	823037A2	停机开关总成-拉绳式	SWITCH ASSEMBLY Stop - Lanyard	1
35	823054	拉绳	LANYARD	1
36	8230316	螺钉	SCREW	2
37	953952	卡箍	CLAMP	1
38	168301	螺栓	BOLT	1
39	8537223	螺母	NUT	1
39	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1

图 57电气部件(电动型号) Electrical Components (Electric Models)

REF	零件编号	中文名称	英文名称	数量
1	8538112	整流器	RECTIFIER	1
2	8555443	螺钉	SCREW	2
3	853829A1	阻风门电磁阀总成	SOLENOID ASSEMBLY Choke	1
4	853830	柱塞	PLUNGER	1
5	162454	螺钉	SCREW	3
6	8518363	支架	BRACKET	1
6	8M0098603	支架	BRACKET	1
7	162233	螺钉	SCREW	2
8	8555615	挂钩	HOOK	1
9	952189	定位销	PIN Dowel	1
10	85374011	线束总成	HARNESS ASSEMBLY	1
11	8537406	保险丝线	WIRE Fuse	1
12	851839	电磁开关	SOLENOID SWITCH	1
13	8518391	电磁开关	SOLENOID SWITCH	1
14	8537407	电缆	CABLE	1
15	8537408	黑色电缆	CABLE Black	1
16	8537409	电缆	CABLE	1
17	85374010	电缆	CABLE	1
18	8538161	盖帽	CAP	6
19	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
20	802808A1	过热蜂鸣器总成	BUZZER ASSEMBLY Overheat	1
21	802809A1	过热传感器总成	SENSOR ASSEMBLY Overheat	1
21	8M0235301	过热传感器	SENSOR OVERHEAT	1
22	8107532	止动器	STOPPER	1
23	82304217	螺栓	BOLT	1
23	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
24	85374012	线束总成（手柄）	HARNESS ASSEMBLY (Handle)	1

图 58飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	96650M	螺母(M16)	NUT (M16)	1
2	96651M	垫圈	WASHER	1
3	8270841	飞轮总成	FLYWHEEL ASSEMBLY	1
4	827085A02	底座总成	BASE ASSEMBLY	1
5	827088M	脉冲线圈	COIL Pulser	1
6	827089M	脉冲线圈	COIL Pulser	1
7	827087M	照明线圈	COIL Lighting	1
8	82499M	螺钉	SCREW	1
9	814546M	卡箍	CLAMP	1
10	827086009	点火线圈	COIL Ignition	1
11	814545M	护孔环	GROMMET	2
12	96671M	螺钉	SCREW	4
13	19139M	固定座	RETAINER	1
14	83566M	固定座	RETAINER	1
15	83569M	安装板	PLATE	1
16	14232M	螺钉	SCREW	4
17	82211M	垫圈	WASHER	4

图 59燃油管 Fuel Line

REF	零件编号	中文名称	英文名称	数量
1	853733A2	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
2	8537351	杯套	CUP	1
3	851815	O型圈	O-RING	1
4	8537331	燃油滤清器	FILTER Fuel	1
5	8518151	O型圈	O-RING	1
6	8537223	螺母	NUT	1
6	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
7	16192	垫圈	WASHER	2
8	8518121	止回阀（喷油）	CHECK VALVE (Oil Injection)	1
9	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
9	8M0057113	油管	TUBING	1
10	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
10	8M0057113	油管	TUBING	1
11	953949	燃油管路(1000毫米)(机油喷射)	LINE Fuel (1000 mm) (Oil Injection)	1
11	8M0057113	油管	TUBING	1
12	824965	软管(80毫米)(机油喷射)	HOSE (80 mm) (Oil Injection)	2
12	8M0057113	油管	TUBING	2
13	95395	不锈钢卡箍（喷油）	CLIP Stainless Steel (Oil Injection)	10
14	853736	燃油连接器	CONNECTOR Fuel	1
15	17480	螺母	NUT	1
16	95395	不锈钢卡箍（非喷油）	CLIP Stainless Steel (Non-Oil Injection)	8
17	953949	燃油管路(1000毫米)(非机油喷射)	LINE Fuel (1000 mm) (Non-Oil Injection)	1
17	8M0057113	油管	TUBING	1
18	953949	燃油管路(1000毫米)(非机油喷射)	LINE Fuel (1000 mm) (Non-Oil Injection)	1
18	8M0057113	油管	TUBING	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 60燃油箱（塑料-6.6加仑） Fuel Tank (Plastic- 6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	823504A1	燃油箱总成-塑料6.6加仑	TANK ASSEMBLY Fuel - Plastic 6.6 Gallon	1
2	823536	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	823532A1	燃油连接套件	CONNECTOR KIT Fuel	1
3	8M0175545	燃油连接套件 6.6	CONN KIT FUEL 6.6	1
4	823533	O型圈	O-RING	1
5	823534	滤网	SCREEN	1
6	16789A42	燃油软管总成	HOSE ASSEMBLY Fuel	1
6	858610A37	燃油软管总成	HOSE ASSEMBLY Fuel	1
7	853798	卡箍	CLAMP	1
8	8537361	燃油连接器	CONNECTOR Fuel	1
8	8M0120628	燃油接头	FUEL CONNECTOR	1
9	13330A3	注油泵总成	BULB ASSEMBLY Primer	1
9	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
10	13331A1	止回阀总成(进口)	CHECK VALVE ASSEMBLY (Inlet)	1
10	13331A3	止回阀总成	CHECK VALVE ASSEMBLY	1
11	13331A2	止回阀总成(出口)	CHECK VALVE ASSEMBLY (Outlet)	1
11	13331A4	止回阀总成	CHECK VALVE ASSEMBLY	1
12	4158210	尼龙卡箍(大)	CLAMP Nylon (Large)	2
13	415827	尼龙卡箍(小)	CLAMP Nylon (Small)	2
13	41582Q7	卡箍	CLAMP	2
14	897711	连接器(.250-18)	CONNECTOR (.250-18)	1
14	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
15	415827	尼龙卡箍	CLAMP Nylon	1
15	41582Q7	卡箍	CLAMP	1

图 61齿轮箱驱动轴序列号0N116270及以下 Gear Housing Driveshaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
-	825132A24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A26	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
2	8130487	滚针轴承	BEARING Needle	1
3	82304212	螺栓	BOLT	6
3	879194274	螺栓	BOLT	6
4	953683	堵头	PLUG	2
4	8M0229353	堵头	PLUG	2
5	95220	衬垫	GASKET	2
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
6	8537631	滤水器套件	STRAINER Water Set	1
6	853763003	滤清器套件	STRAINER SET	1
7	8555444	螺丝（2件装）	SCREW 2 Pack	1
8	85372216	螺母	NUT	1
8	85372210	螺母	NUT	1
9	8537632	滤水器	STRAINER Water	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	953682	放油螺钉	SCREW Drain	1
11	8M0242591	水塞	PLUG-WATER	1
12	952209	衬垫	GASKET	1
12	95220011	衬垫	GASKET	1
13	161366	驱动轴	DRIVESHAFT	1
13	161365	驱动轴	DRIVESHAFT	1
13	16136007	驱动轴	DRIVESHAFT	1
14	161283	滚珠轴承	BEARING Ball	2
15	953836	弹簧	SPRING	1
16	16138004	小齿轮	GEAR Pinion	1
17	85372217	螺母	NUT	1
18	851855001	垫片	SHIM	AR
18	8M0224379	垫片	SHIM	AR
18	851855003	垫片	SHIM	AR
18	851855005	垫片	SHIM	AR
18	851855015	垫片	SHIM	AR
19	161542	叶轮	IMPELLER	1
20	161551	键	KEY	1
21	161563	水泵上壳体	HOUSING Upper Water Pump	1
21	8M0048865	水泵壳体修理套件	W/P HOUSE REPR KT	1
22	161573	嵌件	INSERT	1
23	161583	衬垫	GASKET	1
23	16158017	衬垫	GASKET	1
24	851857	导板	GUIDE PLATE	1
25	161584	衬垫	GASKET	1
25	8M0155405	衬垫	GASKET	1
26	8260532	水泵下壳体	HOUSING Water Pump Lower	1
27	952188	定位销	PIN Dowel	2
28	8537079	油封	SEAL Oil	2
29	8537954	垫片	SHIM	1
30	16131	O型圈	O-RING	1
31	82304214	螺栓	BOLT	4
31	879194276	螺栓	BOLT	4
32	161682	密封件	SEAL	1
33	161705	水管	TUBE Water	1
33	161704	水管	TUBE Water	1
33	16170007	水管	TUBE Water	1
34	161712	密封件	SEAL	1
35	9528615	轴环	COLLAR	1
36	8537074	密封件	SEAL	1
37	161722	凸轮	CAM	1
37	8M0172382	离合器凸轮	CLUTCH CAM	1
38	16179	销	PIN	2
39	161865	凸轮杆	CAM ROD	1
39	161863	凸轮杆	CAM ROD	1
39	16186006	凸轮杆	CAM ROD	1
40	161762	衬套	BUSHING	1
41	161772	O型圈	O-RING	1
42	161782	O型圈	O-RING	1
43	8107532	止动器	STOPPER	1
44	162111	螺栓	BOLT	1
44	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
45	851859	连接器	CONNECTOR	1
46	952189	定位销	PIN Dowel	2
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1
-	853792A3	水泵维修套件	REPAIR KIT Water Pump	1
-	853792A10	维修套件	REPAIR KIT	1
-	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
-	8M0127367	延长套件	EXTENSION KIT	1

图 62齿轮箱驱动轴序列号0N116271及以上 Gear Housing Driveshaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0119566	ORD 8M0127365	ORD 8M0127365	1
-	8M0046099	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
2	8130487	滚针轴承	BEARING Needle	1
3	82304212	螺栓	BOLT	6
3	879194274	螺栓	BOLT	6
4	953683	堵头	PLUG	2
4	8M0229353	堵头	PLUG	2
5	95220	衬垫	GASKET	2
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
6	8537631	滤水器套件	STRAINER Water Set	1
6	853763003	滤清器套件	STRAINER SET	1
7	8555444	螺丝（2件装）	SCREW 2 Pack	1
8	85372216	螺母	NUT	1
8	85372210	螺母	NUT	1
9	8537632	滤水器	STRAINER Water	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	953682	放油螺钉	SCREW Drain	1
11	8M0242591	水塞	PLUG-WATER	1
12	952209	衬垫	GASKET	1
12	95220011	衬垫	GASKET	1
13	161366	驱动轴	DRIVESHAFT	1
13	161365	驱动轴	DRIVESHAFT	1
13	16136007	驱动轴	DRIVESHAFT	1
14	161283	滚珠轴承	BEARING Ball	2
15	953836	弹簧	SPRING	1
16	16138004	小齿轮	GEAR Pinion	1
17	85372217	螺母	NUT	1
18	851855001	垫片	SHIM	AR
18	8M0224379	垫片	SHIM	AR
18	851855003	垫片	SHIM	AR
18	851855005	垫片	SHIM	AR
18	851855015	垫片	SHIM	AR
19	161542	叶轮	IMPELLER	1
20	161551	键	KEY	1
21	16156004	水泵上壳体	HOUSING Upper Water Pump	1
22	16157005	水泵衬套	INSERT Water Pump	1
23	16158011	衬垫	GASKET	1
24	851857	导板	GUIDE PLATE	1
25	161584	衬垫	GASKET	1
25	8M0155405	衬垫	GASKET	1
26	8260532	水泵下壳体	HOUSING Water Pump Lower	1
27	952188	定位销	PIN Dowel	2
28	8537079	油封	SEAL Oil	2
29	8537954	垫片	SHIM	1
30	16131	O型圈	O-RING	1
31	82304214	螺栓	BOLT	4
31	879194276	螺栓	BOLT	4
32	161682	密封件	SEAL	1
33	161705	水管	TUBE Water	1
33	161704	水管	TUBE Water	1
33	16170007	水管	TUBE Water	1
34	161712	密封件	SEAL	1
35	9528615	轴环	COLLAR	1
36	8537074	密封件	SEAL	1
37	161722	凸轮	CAM	1
37	8M0172382	离合器凸轮	CLUTCH CAM	1
38	16179	销	PIN	2
39	161865	凸轮杆	CAM ROD	1
39	161863	凸轮杆	CAM ROD	1
39	16186006	凸轮杆	CAM ROD	1
40	161762	衬套	BUSHING	1
41	161772	O型圈	O-RING	1
42	161782	O型圈	O-RING	1
43	8107532	止动器	STOPPER	1
44	162111	螺栓	BOLT	1
44	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
45	851859	连接器	CONNECTOR	1
46	952189	定位销	PIN Dowel	2
-	8M0046095	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0243083	衬垫套件	GASKET SET	1
-	8M0046094	水泵维修套件	REPAIR KIT Water Pump	1
-	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
-	8M0127367	延长套件	EXTENSION KIT	1

图 63齿轮箱螺旋桨轴序列号0N116270及以下 Gear Housing Propeller Shaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
-	825132A24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A26	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161521	凸轮从动件	FOLLOWER Cam	1
57	161322	钢球	BALL Steel	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	895106	不锈钢垫圈	WASHER Stainless Steel	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
68	879150151	轮毂	HUB	1
69	802628003	螺旋桨（10）	PROPELLER (10)	OPT
69	QA2064X	BLKDIA 11.25X10R	BLKDIA 11.25X10R	OPT
69	802628002	螺旋桨（11）	PROPELLER (11)	OPT
69	802628T04	ORD QA2070X	ORD QA2070X	OPT
69	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
69	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
69	802621T06	ORD QA2080X	ORD QA2080X	OPT
69	802621T08	螺旋桨（12）	PROPELLER (12)	OPT
69	816702A45	BLMX 10.8X12	BLMX 10.8X12	OPT
69	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
69	802621T08	螺旋桨（12）	PROPELLER (12)	1
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
70	851861	推力毂（后）	THRUST HUB (Rear)	1
71	161409	垫圈	WASHER	1
72	161472	螺旋桨螺母	PROP NUT	1
73	8150265	开口销	COTTER PIN	1
74	853762	平衡鳍板	TRIM TAB	1
75	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1

图 64齿轮箱螺旋桨轴序列号0N116271及以上 Gear Housing Propeller Shaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0119566	ORD 8M0127365	ORD 8M0127365	1
-	8M0046099	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161521	凸轮从动件	FOLLOWER Cam	1
57	161322	钢球	BALL Steel	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	895106	不锈钢垫圈	WASHER Stainless Steel	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
68	879150151	轮毂	HUB	1
69	802628003	螺旋桨（10）	PROPELLER (10)	OPT
69	QA2064X	BLKDIA 11.25X10R	BLKDIA 11.25X10R	OPT
69	802628002	螺旋桨（11）	PROPELLER (11)	OPT
69	802628T04	ORD QA2070X	ORD QA2070X	OPT
69	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
69	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
69	802621T06	ORD QA2080X	ORD QA2080X	OPT
69	802621T08	螺旋桨（12）	PROPELLER (12)	OPT
69	816702A45	BLMX 10.8X12	BLMX 10.8X12	OPT
69	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
69	802621T08	螺旋桨（12）	PROPELLER (12)	1
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
70	851861	推力毂（后）	THRUST HUB (Rear)	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
71	161409	垫圈	WASHER	1
72	161472	螺旋桨螺母	PROP NUT	1
73	8150265	开口销	COTTER PIN	1
74	853762	平衡鳍板	TRIM TAB	1
75	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	8M0046095	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0243083	衬垫套件	GASKET SET	1

图 65进气歧管及簧片阀组 Inlet Manifold and Reed Block

REF	零件编号	中文名称	英文名称	数量
1	853717A2	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
1	853717A3	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
2	855555	衬垫	GASKET	3
2	8M0047033	衬垫	GASKET	3
3	168286	螺栓	BOLT	11
4	8537191	簧片阀组	REED BLOCK	3
4	8537192	簧片阀组	REED BLOCK	3
5	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
5	8M0057113	油管	TUBING	1
6	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
6	8M0057113	油管	TUBING	1
7	95395	不锈钢卡扣	CLIP Stainless Steel	4
8	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	6
8	855809003	螺栓	BOLT	6
9	809931044	垫圈	WASHER	6
10	16818	锁紧垫圈	LOCKWASHER	6
11	813275	卡箍	CLAMP	1
12	95314	螺钉	SCREW	1
13	8230317	螺钉	SCREW	6
-	851886A98	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A98	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

图 66手动倾斜装置序列号0N096057及以下 Manual Tilt Serial Number 0N096057 and Below

REF	零件编号	中文名称	英文名称	数量
1	853775	握把	GRIP	1
2	853776	按钮	BUTTON	1
2	8M0245322	止动器	STOPPER	1
3	804049	轴/螺栓倒车锁杆	SHAFT/BOLT Reverse Lock Lever	1
3	803790001	肩螺栓	BOLT Shoulder	1
4	16826	不锈钢垫圈	WASHER Stainless Steel	3
5	804048	倾斜止动杆	LEVER Tilt Stopper	1
5	8M0059835	倾斜止动杆	LEVER TILT STOP	1
6	895118002	垫圈	WASHER	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	8040246	弹簧	SPRING	1
8	804050	连接杆	LINK	1
9	804046003	倒挡锁定轴	SHAFT Reverse Lock	1
10	160572	E型卡环	E RING	2
11	953832	弹簧	SPRING	1
12	853774	停机开关	STOP	1
13	8251131	支架	BRACKET	1
14	825112006	倾斜止动块	STOPPER Tilt	1
14	8M0230676	倾斜止动器	TILT STOPPER	1
15	9521813	弹簧销	PIN Spring	1
16	162101	定位板	SET PLATE	1
16	879194006	定位板	SET PLATE	1
17	823042052	螺栓	BOLT	2
17	8M0098607	螺栓	BOLT	2
18	8040244	弹簧	SPRING	2
18	8040245	弹簧	SPRING	2
19	804047	倒车锁杆	ROD Reverse Lock	1
20	804044	倒车锁（右舷）	LOCK Reverse (Starboard)	1
21	804045004	倒车锁臂	ARM Reverse Lock	1
22	8040441	倒车锁（左舷）	LOCK Reverse (Port)	1
23	8150261	开口销	COTTER PIN	1
24	804049001	轴	SHAFT	1
25	804024009	弹簧	SPRING	1
25	824024012	弹簧	SPRING	1
26	804024010	弹簧	SPRING	1
26	824024011	弹簧	SPRING	1

图 67手动倾斜装置序列号0N096058及以上 Manual Tilt Serial Number 0N096058 and Up

REF	零件编号	中文名称	英文名称	数量
1	853775	握把	GRIP	1
2	853776	按钮	BUTTON	1
2	8M0245322	止动器	STOPPER	1
3	803790001	肩螺栓	BOLT Shoulder	1
4	16826	不锈钢垫圈	WASHER Stainless Steel	1
5	879288263	倾斜止动杆	LEVER Tilt Stopper	1
6	895118002	垫圈	WASHER	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	953925	垫圈	WASHER	1
8	898103107	衬套	BUSHING	1
9	8040246	弹簧	SPRING	1
10	804050	连接杆	LINK	1
11	804046003	倒挡锁定轴	SHAFT Reverse Lock	1
12	160572	E型卡环	E RING	2
13	953832	弹簧	SPRING	1
14	853774	停机开关	STOP	1
15	8251131	支架	BRACKET	1
16	825112008	倾斜止动块	STOPPER Tilt	1
16	8M0230676	倾斜止动器	TILT STOPPER	1
17	162101	定位板	SET PLATE	1
17	879194006	定位板	SET PLATE	1
18	823042052	螺栓	BOLT	2
18	8M0098607	螺栓	BOLT	2
19	8040244	弹簧	SPRING	2
19	8040245	弹簧	SPRING	2
20	804047	倒车锁杆	ROD Reverse Lock	1
21	804044	倒车锁（右舷）	LOCK Reverse (Starboard)	1
22	804045004	倒车锁臂	ARM Reverse Lock	1
23	8040441	倒车锁（左舷）	LOCK Reverse (Port)	1
24	8150261	开口销	COTTER PIN	1
25	804049001	轴	SHAFT	1
26	804024009	弹簧	SPRING	1
26	824024012	弹簧	SPRING	1
27	804024010	弹簧	SPRING	1
27	824024011	弹簧	SPRING	1

图 68机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	812778A1	油箱总成	TANK ASSEMBLY Oil	1
1	8M0219214	油箱总成-机油	TANK ASSY-OIL	1
2	19299A1	通风组件	VENT ASSEMBLY	1
3	64871	阀门	VALVE	1
4	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
-	9004934	管材(14.50英寸散装)	TUBING (14.50 Inches Bulk)	1
-	82381455	油管（25.00英寸散装）	TUBING (25.00 Inches Bulk)	1
-	814200	卡箍	CLAMP	2
5	812988A1	机油盖插入组件	INSERT ASSEMBLY Oil Cap	1
6	813641	密封件	SEAL	1
7	19070A2	盖总成	CAP ASSEMBLY	1
8	90186	O型圈	O-RING	1
9	99161	护套	BOOT	1
10	12886A6	开关总成	SWITCH ASSEMBLY	1
11	12896	螺钉(#8-18 x .310)	SCREW (#8-18 x .310)	1
12	8126901	机油喷射泵	PUMP Oil Injection	1
12	812690T1	机油喷射泵	PUMP-OIL INJECT	1
13	55515	螺钉 (#10-32 x .750)	SCREW (#10-32 x .750)	2
14	19277	从动齿轮	GEAR Driven	1
15	82381325	管材(10.00英寸散装)	TUBING (10.00 Inches Bulk)	1
15	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1
16	62705	O型圈	O-RING	1
16	8M0204667	O型圈×2	O RING @2	1
17	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
18	19278A2	轴承总成	BEARING ASSEMBLY	1

图 69动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
1	8251123	倾斜挡块	STOP Tilt	1
1	8251124	倾斜挡块	STOP Tilt	1
1	8251123	倾斜挡块	STOP Tilt	1
2	16208	握把	GRIP	1
2	16207A3	倾斜止动套件	TILT STOP KIT	1
3	9528616	轴环	COLLAR	2
4	82304216	螺栓	BOLT	2
4	8M0062251	螺栓	BOLT	2
5	168261	垫圈	WASHER	2
6	953837	弹簧	SPRING	1
7	851873A1	动力升降总成	POWER TRIM ASSEMBLY	1
8	851874	上气缸销	PIN Upper Cylinder	1
8	8M0115482	气缸销	PIN-CYLINDER	1
9	8113682	套筒	SLEEVE	2
10	161765	衬套	BUSHING	2
11	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
12	16238	垫圈	WASHER	1
12	898101937	垫圈	WASHER	1
13	8518741	下气缸销	PIN Lower Cylinder	1
14	9528617	轴环	COLLAR	1
15	8113682	套筒	SLEEVE	2
16	161766	衬套	BUSHING	2
16	16176011	衬套	BUSHING	2
17	85372219	螺母	NUT	2
18	8518681	垫圈	WASHER	4
18	8M0060184	垫圈	WASHER	4
19	17169	卡箍	CLAMP	1
20	8555445	螺钉	SCREW	1

图 70动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
1	92975A6	液压泵总成 (塑料储液罐)	PUMP ASSEMBLY Hydraulic (PLASTIC RESERVOIR)	1
1	92975A32	泵套件-微调	PUMP KIT-TRIM	1
2	48171	O型圈 (.364 x 0.070) 歧管板	O-RING (.364. x .070) MANIFOLD PLATE	4
3	79953	螺钉 (.375-16 x 0.250) 注油口-液压泵	SCREW (.375-16 x .250) FILLER - HYDRAULIC PUMP	1
3	79953Q04	放油螺钉套件	SCREW KIT Drain	1
4	20260	密封垫圈-注油螺钉	WASHER SEALING - FILLER SCREW	1
4	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
5	62269	螺钉 (#10-32 x 0.437) 通气口-液压泵	SCREW (#10-32 x .437) VENT - HYDRAULIC PUMP	1
6	45336	歧管板	PLATE MANIFOLD	1
7	45197A2	控制阀总成	VALVE ASSEMBLY Control	1
-	48171	O型圈 (.364 x 0.070) 歧管板 (参见编号#2)	O-RING (.364. x .070) MANIFOLD PLATE (SEE REF. #2)	4
8	45254	O型圈控制阀 (3/4英寸外径)	O-RING CONTROL VALVE (3/4" O.D.)	1
9	48171	O型圈 (.364 x 0.070) 控制阀	O-RING (.364. x .070) CONTROL VALVE	1
10	45253	O型圈控制阀 (5/8英寸外径)	O-RING CONTROL VALVE (5/8" O.D.)	2
11	56500	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
12	46008	控制阀塞 (1/2-20)	PLUG CONTROL VALVE (1/2-20)	2
13	79147A3	线束总成	HARNESS ASSEMBLY	1
14	79091	保险丝20安培	FUSE 20 Ampere	1
14	8M0207796	保险丝20安培	FUSE 20 AMP	1
15	95084A3	电缆总成-保险丝	CABLE ASSEMBLY FUSE	1
16	45377	安装支架	BRACKET MOUNTING	2
16	45377T	支架	BRACKET	2
17	35386	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	4
18	39107	锁紧垫圈 (.312-24) 安装支架螺钉	LOCKWASHER (.312-24) MOUNTING BRACVKET SCREW	4
19	21908	螺母 (.312-18) 镀镉安装支架螺钉	NUT (.312-18) Cad Plated MOUNTING BRACKET SCREW	4
20	31830	螺栓 (.375-24 x 1.75) 液压泵至船体	BOLT (.375-24 x 1.75) HYDRAULIC PUMP TO BOAT	2
21	99405	液压泵螺栓螺母	NUT HYDRAULIC PUMP BOLT	2
21	82671112	螺母（.375-16）	NUT (.375-16)	2
22	94279	安装支架-启动电磁阀	BRACKET MOUNTING - STARTER SOLENOID	1
23	48063	螺钉	SCREW	2
23	28638	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
24	29488	螺母 (#10-32)	NUT (#10-32)	1
24	8M0204718	螺母	NUT	1
25	96158	启动电磁阀	SOLENOID Starter	2
25	8M0185622	电磁阀	SOLENOID	2
26	26995	锁紧垫圈 (#8) 不锈钢电磁阀端子	LOCKWASHER (#8) Stainless Steel SOLENOID TERMINAL	4
27	26419	螺母(#8-32)-黄铜电磁阀端子	NUT (#8-32) Brass SOLENOID TERMINAL	4
28	26992	锁紧垫圈 (.250) 不锈钢电磁阀端子	LOCKWASHER (.250) Stainless Steel SOLENOID TERMINAL	4
29	94330	螺母 (.250-20) 黄铜电磁阀端子	NUT (.250-20) Brass SOLENOID TERMINAL	4
30	96535	橡胶护套-启动电磁阀端子	BOOT RUBBER - STARTER SOLENOID TERMINAL	4
30	861680	绝缘体	INSULATOR	4
31	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	4
32	94275	电磁阀间连杆	LINK SOLENOID TO SOLENOID	1
33	79139A13	电缆总成蓄电池 (正极)	CABLE ASSEMBLY Battery (POSITIVE)	1
33	79138A1	负极电缆总成	CABLE ASSEMBLY (NEGATIVE)	1
34	61600A9	启动电磁阀导线(黑色)	WIRE STARTER SOLENOID (BLACK)	2
35	79023A90	90安培保险丝总成	FUSE ASSEMBLY 90 Ampere	1
35	79023T90	90安培保险丝总成	FUSE ASSEMBLY 90 Ampere	1
36	96457	酚醛垫圈(0.27x0.81x0.062)保险丝端子	WASHER Phenolic (.27 x .81 x .062) FUSE TERMINAL	1
37	21825	螺母(0.250-28)保险丝端子	NUT (.250-28) FUSE TERMINAL	1

图 71反冲启动器序列号0N252805及以下 Recoil Starter Serial 0N252805 and Below

REF	零件编号	中文名称	英文名称	数量
1	804021A1	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	8518583	衬套	BUSHING	1
3	804026	滑动板	SLIDING PLATE	1
4	804024	启动弹簧	SPRING Starter	1
5	804022	卷轴	REEL	1
6	9539212	垫圈	WASHER	1
7	804027	C形环	C RING	1
8	8040242	回位弹簧	SPRING Return	1
9	804023	棘轮	RATCHET	1
10	8040241	摩擦弹簧	SPRING Friction	1
11	8040261	滑动板	SLIDING PLATE	1
12	804025	摩擦片	FRICTION PLATE	1
13	162637	螺栓	BOLT	1
14	804028	启动绳	ROPE Starter	1
15	804029	起动手柄	HANDLE Starter	1
16	804030	导套	GUIDE	1
16	8M0054758	导套	GUIDE	1
17	162637	螺栓	BOLT	2
18	804031	卷轴挡块	STOPPER Reel	1
19	804032	臂挡块	ARM Stopper	1
20	8040243	弹簧挡块	SPRING Stopper	1
21	9539213	垫圈	WASHER	1
22	81502611	开口销	COTTER PIN	1
23	85374013	电线	WIRE	1
24	804033	电缆固定座	HOLDER Cable	1
25	804034	螺钉	SCREW	1
26	8113683	套筒	SLEEVE	1
27	853755002	启动手柄盖	CAP Starter Handle	1
28	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
29	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
29	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
30	16826	不锈钢垫圈	WASHER Stainless Steel	2
31	9528624	轴环(9.3 mm)	COLLAR (9.3 mm)	1
31	8M0021168	轴环	COLLAR	1
32	804036	启动器锁臂	LOCK ARM Starter	1
33	804035	启动器滑轮	PULLEY Starter	1
33	8M0231222	启动器滑轮	PULLEY Starter	1
34	168307	螺栓	BOLT	3
35	17025	锁紧垫圈	LOCKWASHER	3
36	4000330	螺钉(M6x25)	SCREW (M6 x 25)	3
36	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3

图 72反冲启动器序列号0N252806至0N468474 Recoil Starter Serial 0N252806 to 0N468474

REF	零件编号	中文名称	英文名称	数量
-	8M0129212	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0129194	启动器壳体	STARTER CASE	1
2	8M0129206	启动弹簧	SPRING Starter	1
3	8M0129197	卷轴	REEL	1
4	8M0129207	摩擦弹簧	SPRING Friction	1
5	8M0129210	摩擦片	PLATE Friction	1
6	8M0129201	螺钉	SCREW	3
7	812635T03	棘轮	RATCHET	1
8	8M0129198	回位弹簧	SPRING Return	1
9	8M0129209	回位弹簧	SPRING Return	1
10	85374013	电线	WIRE	1
11	8113683	套筒	SLEEVE	1
12	81502611	开口销	COTTER PIN	1
13	9539213	垫圈	WASHER	1
14	804032	臂挡块	ARM Stopper	1
15	8040243	弹簧挡块	SPRING Stopper	1
16	8M0129205	导绳器	GUIDE Rope	1
17	8M0129200	螺钉	SCREW	3
18	804031	卷轴挡块	STOPPER Reel	1
19	8M0129202	盖板	COVER	1
20	8M0129199	螺钉	SCREW	1
21	804029	起动手柄	HANDLE Starter	1
22	8M0129204	启动绳	ROPE Starter	1
23	853755002	启动手柄盖	CAP Starter Handle	1
24	4000330	螺钉(M6x25)	SCREW (M6 x 25)	4
24	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	4
25	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
26	8M0129216	启动器滑轮	PULLEY Starter	1
26	8M0231222	启动器滑轮	PULLEY Starter	1
27	168307	螺栓	BOLT	3
28	17025	锁紧垫圈	LOCKWASHER	3
29	16826	不锈钢垫圈	WASHER Stainless Steel	2
30	8M0021168	轴环	COLLAR	1
31	804036	启动器锁臂	LOCK ARM Starter	1

图 73反冲启动器序列号0N468475及以上 Recoil Starter Serial 0N468475 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0225922	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0129194	启动器壳体	STARTER CASE	1
2	8M0129206	启动弹簧	SPRING Starter	1
3	8M0129197	卷轴	REEL	1
4	8M0129207	摩擦弹簧	SPRING Friction	1
5	8M0129210	摩擦片	PLATE Friction	1
6	8M0129199	螺钉	SCREW	4
7	812635T03	棘轮	RATCHET	1
8	8M0129198	回位弹簧	SPRING Return	1
9	8M0129209	回位弹簧	SPRING Return	1
10	85374013	电线	WIRE	1
11	8113683	套筒	SLEEVE	1
12	81502611	开口销	COTTER PIN	1
13	9539213	垫圈	WASHER	1
14	804032	臂挡块	ARM Stopper	1
15	8040243	弹簧挡块	SPRING Stopper	1
16	8M0129205	导绳器	GUIDE Rope	1
17	8M0129200	螺钉	SCREW	3
18	804031	卷轴挡块	STOPPER Reel	1
19	804029	起动手柄	HANDLE Starter	1
20	8M0129204	启动绳	ROPE Starter	1
21	853755002	启动手柄盖	CAP Starter Handle	1
22	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	4
23	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
-	8M0231227	启动器滑轮	STARTER PULLEY	1
24	8M0231222	启动器滑轮	PULLEY Starter	1
24	8M0231227	启动器滑轮	STARTER PULLEY	1
25	8M0231224	螺栓	BOLT	3
26	8M0231226	启动器滑轮板	PLATE Starter Pulley	3
26	8M0231227	启动器滑轮	STARTER PULLEY	3
27	16826	不锈钢垫圈	WASHER Stainless Steel	2
28	8M0021168	轴环	COLLAR	1
29	804036	启动器锁臂	LOCK ARM Starter	1

图 74维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	18583	零件手册 20马力/25马力 SEA PRO/MARATHON 25 SUPER 15	PARTS MANUAL 20 H.P /25 H.P. SEA PRO /MARATHON 25 SUPER 15
-	11044940	用户指南(黑色)	OWNERS GUIDE (BLACK)
-	11046940	用户指南(灰色)	OWNERS GUIDE (GRAY)
-	816756940	用户指南（SEA PRO 25）	OWNERS GUIDE (SEA PRO 25)
-	816758940	用户指南（MARATHON 25）	OWNERS GUIDE (MARATHON 25)
-	13480A88	贴花套装(BLACK-20)设计I	DECAL SET (BLACK-20) DESIGN I
-	13239A88	贴花套装(BLACK-25)设计I	DECAL SET (BLACK-25) DESIGN I
-	811304A91	贴花套装(SeaPro 25)设计I	DECAL SET (SeaPro 25) DESIGN I
-	821574A92	贴花套装(Black-Super 15)	DECAL SET (Black-Super 15)
-	810461A92	贴花套装(Gray 20/25)	DECAL SET (Gray 20/25)	1
-	824091A94	贴花套装(BLACK-20)设计II	DECAL SET (BLACK-20) DESIGN II
-	824091A00	贴花套装(Black 20/Jet 20)	DECAL SET (Black 20/Jet 20)
-	808499A94	贴花套装(BLACK-25)设计II	DECAL SET (BLACK-25) DESIGN II
-	808499A00	贴花套装(Black 25)	DECAL SET (Black 25)
-	821574A94	贴花套装(BLACK-SUPER 15)设计II	DECAL SET (BLACK-SUPER 15) DESIGN II
-	826307A95	贴花套装 Black - Super 15/Seapro 15 XD	DECAL SET Black - Super 15/Seapro 15 XD
-	811304A94	贴花套装(BLACK SEA PRO 25)设计II	DECAL SET (BLACK SEA PRO 25) DESIGN II
-	811304A00	贴花套装(Black Seapro 25)	DECAL SET (Black Seapro 25)
-	824092A94	贴花套装(GRAY-20)设计II	DECAL SET (GRAY-20) DESIGN II
-	824092A03	贴花套装(Gray 20)	DECAL SET (Gray 20)
-	824088A94	贴花套装(GRAY-25)设计II	DECAL SET (GRAY-25) DESIGN II
-	824088A03	贴花套装(Gray 25)	DECAL SET (Gray 25)
-	811305A91	贴花套装(MARATHON 25)	DECAL SET (MARATHON 25)
-	8588361	贴花套装 Gray - Super 15/Marathon 15 XD/Marathon 25	DECAL SET Gray - Super 15/Marathon 15 XD/Marathon 25
-	821401A92	贴花套装(GRAY-SUPER 15)	DECAL SET (GRAY-SUPER 15)
-	8588361	贴花套装 Gray - Super 15/Marathon 15 XD/Marathon 25	DECAL SET Gray - Super 15/Marathon 15 XD/Marathon 25
-	13480A93	贴花套装(25 AMERICA)	DECAL SET (25 AMERICA)
-	824731A94	贴花套装(TRACKER 25)	DECAL SET (TRACKER 25)

图 75换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	161864	换挡连杆	SHIFT ROD	1
2	161843	换挡杆	LEVER Shift Rod	1
3	851862	换挡臂	SHIFT ARM	1
4	163361	衬套	BUSHING	2
5	8537234	波形垫圈	WAVE WASHER	1
6	851863	卡扣	CLIP	1
7	851864	止动器	STOPPER	1
7	8M0138736	换挡定位弹簧	SPRING SHIFT DETE	1
8	8107551	螺栓	BOLT	1
9	8518641	卡箍	CLAMP	1
9	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
10	851865	换档轴	SHIFT SHAFT	1
11	953925	垫圈	WASHER	1
12	851863	卡扣	CLIP	1
13	8537452	电缆接头座	SOCKET Cable Joint	1
13	8M0079131	插座	SOCKET	1
14	953925	垫圈	WASHER	1
15	8150262	开口销	COTTER PIN	1
16	804037	换挡杆(手柄)	LEVER Shift (Handle)	1
17	16219	手柄密封件	SEAL (Handle)	1

图 76启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	814980M	启动电机总成	STARTING MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	814981M	支架(前)	BRACKET (FRONT)	1
5	814982M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96366M	定子	STATOR	1
9	96368M	电刷	BRUSH	1
10	96367M	电刷架	HOLDER Brush	1
11	96369M	电刷	BRUSH	1
12	84927M	弹簧	SPRING	2
13	96370M	后盖	COVER (REAR)	1
14	84929M	螺栓	BOLT	2
15	82442M	螺栓	BOLT	2
16	82217M	垫圈	WASHER	4
17	814983M	支架	BRACKET	1
18	82441M	螺栓	BOLT	2
19	82211M	垫圈	WASHER	1
20	814984M	正时板	TIMING PLATE	1
21	814985M	盖板	COVER	1
22	83523M	螺钉	SCREW	1
23	96371M	螺栓	BOLT	1
24	82215M	锁紧垫圈	LOCKWASHER	1

图 77转向拉杆部件 Steering Drag Link Components

REF	零件编号	中文名称	英文名称	数量
-	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
1	853825	盖帽	CAP	1
2	8538241	拉杆	ROD Drag Link	1
2	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
3	9528621	轴环	COLLAR	1
4	9539210	垫圈	WASHER	2
5	161473	尼龙螺母	NUT Nylon	1
6	9528622	轴环	COLLAR	1
7	8518666	螺栓	BOLT	1
8	8150267	开口销	COTTER PIN	1
9	8537452	电缆接头座	SOCKET Cable Joint	2
9	8M0079131	插座	SOCKET	2
10	953925	垫圈	WASHER	2
11	8150262	开口销	COTTER PIN	2

图 78转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
1	81138M	转向支架	BRACKET STEERING	1
1	19113M	支架	BRACKET	1
2	84830M	螺栓	BOLT	4
0-1	92570M	转向手柄总成	HANDLE ASSEMBLY Steering	1
0-1	95673M	转向手柄	STEERING HANDLE	1
3	84849M	转向手柄	STEERIG HANDLE	1
3	96664M	手柄	HANDLE	1
4	81585M	节气门握把	GRIP THROTTLE	1
5	95497M	橡胶手柄	HANDLE RUBBER	1
5	8M0080456	握把	GRIP	1
5	84854M	橡胶手柄	RUBBER HANDLE	1
5	8M0080456	握把	GRIP	1
6	42432M	节气门指示器	INDICATOR THROTTLE	1
6	97773M	节气门指示器	INDICATOR THROTTLE	1
6	92586M	节气门指示器	INDICATOR THROTTLE	1
6	97773M	指示器	INDICATOR	1
7	81907M	铆钉	RIVET	1
8	82483M	螺钉	SCREW	1
8	811916M	螺钉	SCREW	1
9	84856M	节流阀杆	LEVER THROTTLE	1
10	82204M	节气门轴垫圈	WASHER THROTTLE SHAFT	1
10	82220M	垫圈	WASHER	1
11	82095M	弹簧	SPRING	1
12	81945M	转向臂衬套	BUSHING STEERING ARM	1
13	41892M	油门拉索总成	CABLE ASSEMBLY Throttle	2
14	81747M	线缆螺栓	BOLT CABLE	2
14	815139M	螺栓	BOLT	2
15	81765M	螺母	NUT	4
16	82064M	护孔环	GROMMET	1
17	82119M	隔套	SPACER	1
18	81861M	隔套	SPACER	1
19	84850M	垫圈	WASHER	2
20	84851M	波形垫圈	WASHER WAVE	1
21	84852M	固定座	RETAINER	1
22	84853M	螺栓	BOLT	1
22	84931M	螺栓	BOLT	1
23	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
24	82214M	垫圈	WASHER	2
25	82895M	摩擦片	FRICTION PIECE	OPT
26	83056M	螺母	NUT	OPT
27	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	OPT

图 79节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	84865M	手柄	HANDLE	1
2	84830M	螺栓	BOLT	1
3	84460M	柱塞	PLUNGER	1
4	84462M	弹簧	SPRING	1
5	84461M	弹簧	SPRING	1
6	84459M	固定座	RETAINER	1
7	84653M	凸轮	CAM	1
8	82125M	开口销	COTTER PIN	1
9	826988M	开口销	COTTER PIN	1
10	82211M	垫圈	WASHER	1
11	97139M	杠杆	LEVER	1
12	81843M	垫圈	WASHER	2
13	81595M	连杆	LINK ROD	1
14	82155M	销	PIN	1
15	84867M	杠杆	LEVER	1
16	97140M	弹簧	SPRING	1
17	81846M	垫圈	WASHER	2
18	81843M	垫圈	WASHER	2
19	82211M	垫圈	WASHER	1
20	82127M	开口销	COTTER PIN	1
21	826989M	换档轴	SHIFT SHAFT	1
22	804379	螺母	NUT	1
23	82389M	螺母	NUT	1
24	81134M	轴	SHAFT	1
25	81946M	衬套	BUSHING	2
26	14238M	接头	JOINT	1
27	84863M	节气门控制杆	LEVER Throttle Control	1
28	82156M	销	PIN	1
29	82388M	螺母 (M5)	NUT (M5)	1
30	16715M	接头	JOINT	1
31	91772M	螺栓	BOLT	1
32	84859M	固定座	RETAINER	1
33	826987M	杠杆	LEVER	1
34	83310M	轴环	COLLAR	1
35	881435	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
36	889481	凸轮	CAM	1
37	827162M	螺栓	BOLT	2
38	82211M	垫圈	WASHER	2
39	84305M	接头	JOINT	1
40	83921M	杆	ROD	1
41	83763M	螺母	NUT	1
42	16715M	接头	JOINT	1

图 80工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	853996	飞轮拉拔器工具总成	PULLER ASSEMBLY TOOL Flywheel	1
1	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
2	8539962	活塞销拆装工具	INSTALL/REMOVER TOOL Piston Pin	1
3	85399618	橡胶支座拉拔器套件	MOUNT RUBBER PULLER KIT	1
4	8539966	弹簧销拆卸工具	TOOL Spring Pin (For Removing)	1
5	8539968	弹簧销安装工具	TOOL Spring Pin (For Replacing)	1
6	85399612	扳手工具	WRENCH TOOL	1
7	85399614	锥齿轮B螺母套筒工具	SOCKET TOOL Bevel Gear B Nut	1
8	85399610	离合器销安装工具	INSTALL TOOL Clutch Pin	1
9	8539964	轴承拉拔器	PULLER TOOL Bearing	1
9	8M0060180	锥齿轮轴承	BEVEL GEAR BRG	1
10	85399616	间隙测量工具	BACKLASH MEASURING TOOL	1
11	85399620	滚针轴承拉拔器套件	PULLER KIT Needle Roller Bearing	1
11	895195A01	轴承拉拔器套件	PULLER KIT-BRG	1
12	8031332	法兰	FLANGE	1
13	8031333	轴	SHAFT	1
14	1614010	垫圈	WASHER	1
15	85372220	螺母	NUT	1
16	8031336	法兰	FLANGE	1
17	8031337	导向工具	GUIDE TOOL	1
-	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	895212	轴承外圈压杆工具	TOOL Bearing Outer Press Rod	1
-	895213001	轴承外圈压板工具	TOOL Bearing Outer Press Plate	1
-	895214	轴承外压导具	TOOL Bearing Outer Press Guide	1
-	895215	锥齿轮A组套	TOOL Bevel Gear A Set	1
-	895216004	背隙测量环工具	TOOL Backlash Measuring Collar	1
-	895217	锥形盘簧 D-12	TOOL Conedisk Spring, D-12	1
-	895218	垫片规	TOOL Shimming Gauge	1
-	895219	厚度规	TOOL Thickness Gauge	1
-	804552001	飞轮拉拔器工具	TOOL Flywheel Puller	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
-	895220	飞轮剥离工具	TOOL Flywheel Stripper	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1

图 81顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	NSS	不单独销售贴花-贴花套件组件	NOT SOLD SEPARATE Decal - Component of Decal Set	1
2	NSS	不单独销售贴花-贴花套件组件	NOT SOLD SEPARATE Decal - Component of Decal Set	1
3	9163A19	顶盖总成	TOP COWL ASSEMBLY	1
3	9163T19	顶盖总成	TOP COWL ASSEMBLY	1
3	9163A21	顶盖总成	TOP COWL ASSEMBLY	1
3	9163T21	顶盖总成	TOP COWL ASSEMBLY	1
3	9163A20	顶盖总成	TOP COWL ASSEMBLY	1
3	9163T20	顶盖总成-TRA	COWL ASSY-TOP-TRA	1
4	44311F3	护罩（后部）	SHIELD (REAR)	1
4	44311F2	护罩（后部）	SHIELD (REAR)	1
4	44311F3	护罩	SHIELD	1
4	44311F5	护罩（后部）	SHIELD (REAR)	1
4	44311F3	护罩	SHIELD	1
4	44311F4	护罩（后部）	SHIELD (REAR)	1
5	400018	螺钉(M5 x 12)	SCREW (M5 x 12)	2
6	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	2
7	17221	盖锁扣	LATCH Cowl	1
8	400033	螺钉(M5 x 12)	SCREW (M5 x 12)	2
9	17773A2	罩盖密封件	SEAL Cowl	1
9	8M0043411	罩盖密封条	SEAL-COWL	1
10	NSS	不单独销售隔音毯-顶部-参考编号12部件	NOT SOLD SEPARATE Sound Blanket-Top-Part of Reference #12	1
11	NSS	不单独销售隔音毯-左舷-参考编号12部件	NOT SOLD SEPARATE Sound Blanket-Port-Part of Reference #12	1
12	815625A1	隔音毯套装	SOUND BLANKET KIT	1
12	815625A02	隔音毯套装(预涂压敏胶)	SOUND BLANKET KIT (Pre-Applied Pressure Sensitive Adhesive)	1
13	400033	螺钉(M5 x 12)	SCREW (M5 x 12)	2
14	812413A1	滚轮支架总成	BRACKET ASSEMBLY Roller	1
15	18517	罩盖锁扣垫片	SHIM Cowl Latch	AR
16	111851	换挡贴花（适用时使用）	SHIFT DECAL (Use where Applicable)	1
16	82408812	换挡贴花（适用时使用）	DECAL Shift (Use where Applicable)	1
17	NSS	不单独销售贴花-贴花套件组件	NOT SOLD SEPARATE Decal - Component of Decal Set	1
18	NSS	不单独销售贴花-贴花套件组件	NOT SOLD SEPARATE Decal - Component of Decal Set	1
19	NSS	不单独销售贴花-底部条纹	NOT SOLD SEPARATE Decal-Bottom Stripe	1
20	NSS	不单独销售贴花-顶部条纹	NOT SOLD SEPARATE Decal-Top Stripe	1
21	8555775	EPA标签信息贴花（顶盖内侧）	DECAL EPA Label Information (INSIDE TOP COWL)	1
21	855577A5	REF SOB 09-18	REF SOB 09-18	1
21	855920	EPA标签信息贴花（顶盖内侧）	DECAL EPA Label Information (INSIDE TOP COWL)	1

图 82艉板转轴支架(手动) Transom and Swivel Brackets (Manual)

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	162638	螺栓	BOLT	1
9	804040	间隔块	DISTANCE PIECE	1
10	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304215	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	853770	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162043	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
26	81302911	旋转支架	SWIVEL BRACKET	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	8239121	阳极块	ANODE	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
33	16830	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	162042	下部推力板	THRUST PLATE Lower	1
35	16204004	推力板	THRUST PLATE	1
36	8518661	螺栓	BOLT	2
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	8537862	支架	BRACKET	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	808599	盖帽	CAP	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

图 83艉板转轴支架(动力升降) Transom and Swivel Brackets (Power Trim)

REF	零件编号	中文名称	英文名称	数量
1	96224	艉板支架-右舷	BRACKET Transom - Starboard	1
1	879194029	艉板支架	BRACKET-TRANSOM	1
2	96234	艉板支架-左舷	BRACKET Transom - Port	1
2	803856	艉板支架-左舷	BRACKET Transom - Port	1
2	96234	艉板支架-左舷	BRACKET Transom - Port	1
3	851866	螺栓	BOLT	1
4	85372213	螺母	NUT	1
4	853722029	尼龙螺母	NUT Nylon	1
5	85372214	盖形螺母	CAP NUT	1
6	161764	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	161982	推力杆	THRUST ROD	1
9	162635	夹具螺丝	CLAMP SCREW	2
9	8M0060119	夹紧螺钉套件	CLAMP SCREW KIT	2
10	95379	垫	PAD	2
11	8130295	旋转支架	SWIVEL BRACKET	1
11	8130296	旋转支架	SWIVEL BRACKET	1
12	853770	旋转管	SWIVEL TUBE	1
12	8M0075036	旋转管	SWIVEL TUBE	1
12	8537701	旋转管	SWIVEL TUBE	1
12	853770	旋转管	SWIVEL TUBE	1
13	8537436	衬套	BUSHING	2
14	162052	摩擦片	FRICTION PLATE	1
15	8230423	螺栓	BOLT	1
16	953831	弹簧	SPRING	1
17	162041	上推力板	THRUST PLATE Upper	1
18	162042	下部推力板	THRUST PLATE Lower	1
18	16204004	推力板	THRUST PLATE	1
19	161313	O型圈	O-RING	1
19	16109003	O型圈	O-RING	1
20	8537142	C形环	C-RING	1
21	824969	润滑脂接头	FITTING Grease	1
22	16826	不锈钢垫圈	WASHER Stainless Steel	1
23	808599	盖帽	CAP	1
24	8537712	支架	MOUNT	2
24	8M0075315	支架	MOUNT	2
25	8537862	支架	BRACKET	1
25	8M0064214	下轭架	BOTTOM YOKE	1
25	8537863	下轭架	YOKE Bottom	1
25	8537862	支架	BRACKET	1
26	8537732	橡胶减震器	RUBBER DAMPER	1
27	8518661	螺栓	BOLT	2
27	851866012	螺钉	SCREW	2
28	953928	垫圈	WASHER	2
29	851867	垫圈	WASHER	2
30	85372218	螺母	NUT	2
31	851868	垫圈	WASHER	4
31	879194343	垫圈	WASHER	4
32	851869	盖板	COVER	2
32	8518691	盖板	COVER	2
32	851869	盖板	COVER	2
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
34	8537405	接地线	GROUND WIRE	1
35	8537401	接地线	GROUND WIRE	1
35	898101089	接地线	WIRE Ground	1
36	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
37	16705	螺栓(动力升降)	BOLT (Power Trim)	2
37	8230427	螺栓组件(M6×12)(手柄)	BOLT ASSEMBLY (M6 x 12) (Handle)	2
38	953921	不锈钢垫圈	WASHER Stainless Steel	2
39	8537713	橡胶件	RUBBER	2
39	8M0079616	支架	MOUNT	2
40	8129356	螺栓	BOLT	2
41	851870	护孔环	GROMMET	2
42	879194012	锁紧板	PLATE-LOCKING	1
43	851872	盖帽	CAP	1
43	8M0222196	黑色端盖	CAP BLACK	1
43	8518721	盖板	COVER	1
43	851872	盖帽	CAP	1
44	82304215	螺栓	BOLT	3
45	8239121	阳极块	ANODE	1
46	162232	螺栓	BOLT	2
47	8150266	开口销	COTTER PIN	1
48	802619	螺栓	BOLT	4
49	953928	垫圈	WASHER	4
50	168262	垫圈	WASHER	4
51	802620	螺母	NUT	4
