水星 Mercury 4/5 HP 0A855097 THRU 0G710612 - 爆炸图零件明细

两冲程 化油器 · USA - Cat.# 90-815128 · 共 15 个部位 · 517 条零件

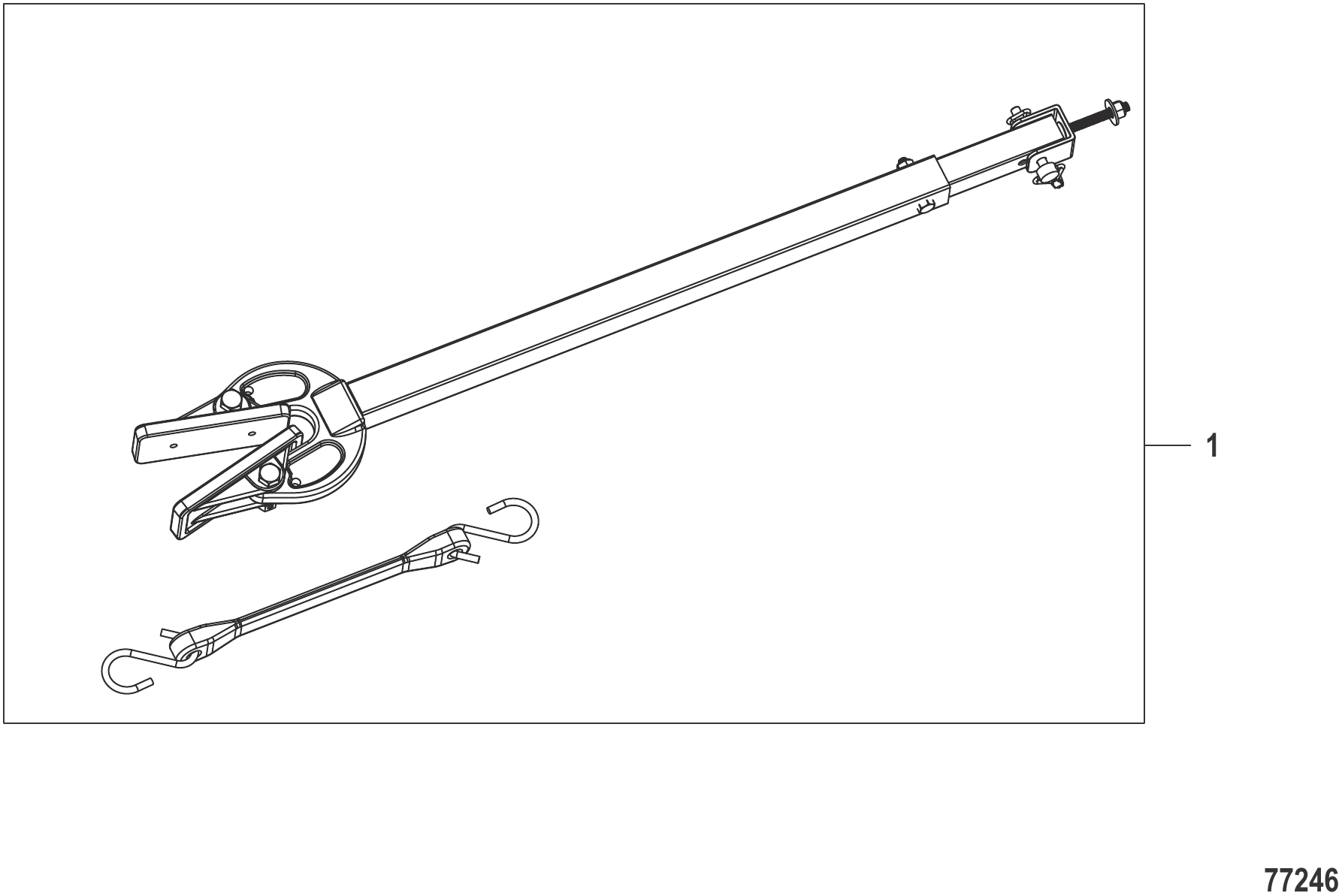

图 1附件 ACCESSORIES

REF	零件编号	中文名称	英文名称	数量
1	8M0219903	拖车支架	BRACKET Trailering	1
-	8M0214785	迷你保险丝套件 58V	FUSE KIT Mini, 58V	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1
-	8M6011383	N2K传感器	TRANSDUCER N2K	1
-	8M0219605	灰色油漆	PAINT Grey	1
-	8M0224318	线束延长线 1米	HARNESS Extension, 1M	1
-	8M0224319	线束延长线 2米	HARNESS Extension, 2M	1
-	8M0234879	楔形转向锁套件	STEERING LOCK KIT Wedge Style	1
-	8M0221374	螺钉 (M4 x 12) 大扁头	SCREW (M4 x 12) Truss Head	1
-	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
-	8M0240846	薄型船尾拇指螺钉套件	THUMBSCREW KIT Thin Transom	1
-	43430	垫圈	WASHER	2
-	8M0204931	垫圈 (M8 x 12.80 x 1.50)	WASHER (M8 x 12.80 x 1.50)	2
-	401378	螺母 (M8)	NUT (M8)	2

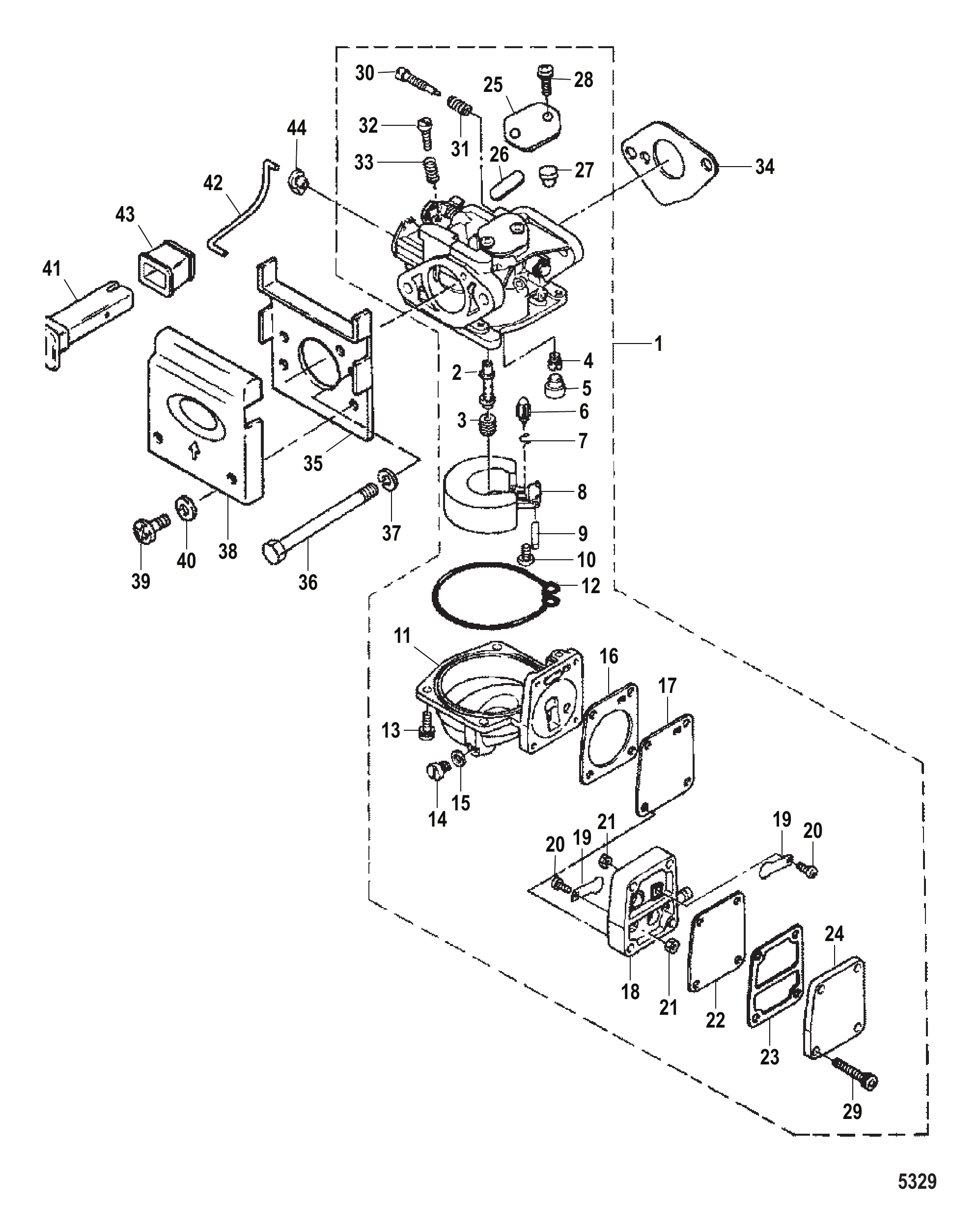

图 2化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	812647T1	化油器	CARBURETOR	1
1	812648T	化油器	CARBURETOR	1
2	812650	主喷管	MAIN NOZZLE	1
3	19249	主量孔(#80)	JET Main (#80)	1
4	162512	引导量孔(#55)	JET Pilot (#55)	1
4	16251	喷口导流器(#52)	JET Pilot (#52)	1
5	16252	盖帽	CAP	1
6	16254	浮子阀	FLOAT VALVE	1
7	16255	卡扣	CLIP	1
8	16253	浮子	FLOAT	1
9	16256	销	PIN	1
10	16257	螺钉	SCREW	1
11	16258	浮子室	FLOAT BOWL	1
12	16259	O型圈	O-RING	1
13	16260	螺钉(M4 x 12)	SCREW (M4 x 12)	4
14	16261	放油螺钉	SCREW Drain	1
15	16262	衬垫	GASKET	1
16	16326	衬垫	GASKET	1
17	16325	隔膜	DIAPHRAGM	1
18	16268	泵体	BODY Pump	1
19	16269	止回阀	CHECK VALVE	2
20	16270	螺钉	SCREW	2
21	16271	螺母	NUT	2
22	16275	隔膜	DIAPHRAGM	1
23	16274	衬垫	GASKET	1
24	16272	泵盖	COVER Pump	1
25	855540	化油器盖	COVER Carburetor	1
26	855541	衬垫	GASKET	1
27	8555411	衬垫	GASKET	1
28	855542	螺钉	SCREW	2
29	16273	螺钉	SCREW	4
29	162606	螺钉	SCREW	4
30	16265	调节螺钉	SCREW Adjusting	1
30	812935	调节螺钉	SCREW Adjusting	1
31	16266	弹簧	SPRING	1
32	16263	螺钉	SCREW	1
33	16264	弹簧	SPRING	1
34	16327	衬垫	GASKET	1
35	16328	支架	BRACKET	1
36	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	2
36	16329002	螺栓	BOLT	2
37	16818	锁紧垫圈	LOCKWASHER	2
38	812936	挡板	PLATE Baffle	1
39	16334	螺钉	SCREW	2
40	16335	垫圈	WASHER	2
41	163312	阻风门拉杆	ROD Choke	1
42	827662	阻风门连杆	LINK Choke	1
43	163321	护孔环	GROMMET	1
44	16333	卡扣拉杆	ROD Snap	1
-	855546A1	化油器维修套件	REPAIR KIT Carburetor	1
-	16115A1	动力头衬垫套件	GASKET SET Powerhead	1

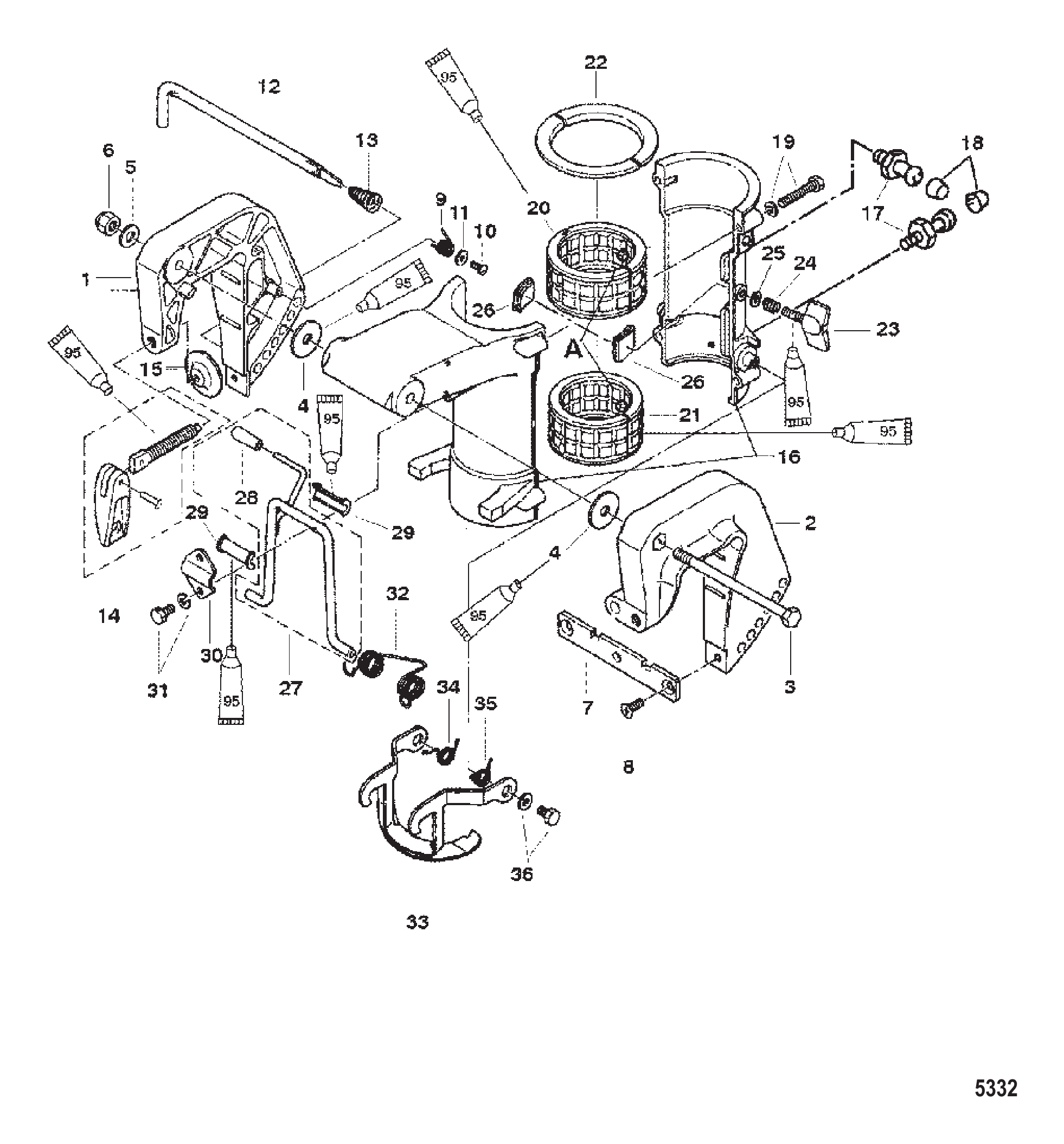

图 3夹紧与旋转支架 CLAMP AND SWIVEL BRACKETS

REF	零件编号	中文名称	英文名称	数量
1	9622T6	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	96231	左舷夹紧支架	CLAMP BRACKET Port	1
3	95373	螺栓	BOLT	1
4	95375	垫圈	WASHER	2
5	16192	垫圈	WASHER	1
6	815088	螺母 (M8)	NUT (M8)	1
7	16193	间隔板	DISTANCE PLATE	1
8	16194	螺钉	SCREW	2
9	161951	弹簧	SPRING	1
10	16196	螺钉	SCREW	1
11	16197	垫圈	WASHER	1
12	16198	推力杆	THRUST ROD	1
13	8150931	弹簧	SPRING	1
14	16200	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
15	95379	垫	PAD	2
16	813029T1	旋转支架	SWIVEL BRACKET	1
17	824969	润滑脂接头	FITTING Grease	2
18	808599	盖帽	CAP	2
19	82304230	螺栓	BOLT	4
20	824966	衬套 (上部)	BUSHING (UPPER)	1
21	824967	衬套（下部）	BUSHING (LOWER)	1
22	16204	推力板	THRUST PLATE	2
23	162061	调节螺钉	SCREW Adjusting	1
24	953838	弹簧	SPRING	1
25	16826	不锈钢垫圈	WASHER Stainless Steel	1
26	162051	摩擦片	FRICTION PLATE	2
27	825112A2	倾斜止动总成	STOP ASSEMBLY Tilt	1
28	162081	握把	GRIP	1
29	825113	衬套	BUSHING	2
30	16210	定位板	SET PLATE	1
31	162111	螺栓	BOLT	2
32	16212	弹簧	SPRING	1
33	16213	倒车锁臂	ARM Reverse Lock	1
34	16215	弹簧	SPRING	1
35	16216	弹簧	SPRING	1
36	82304223	螺栓	BOLT	2

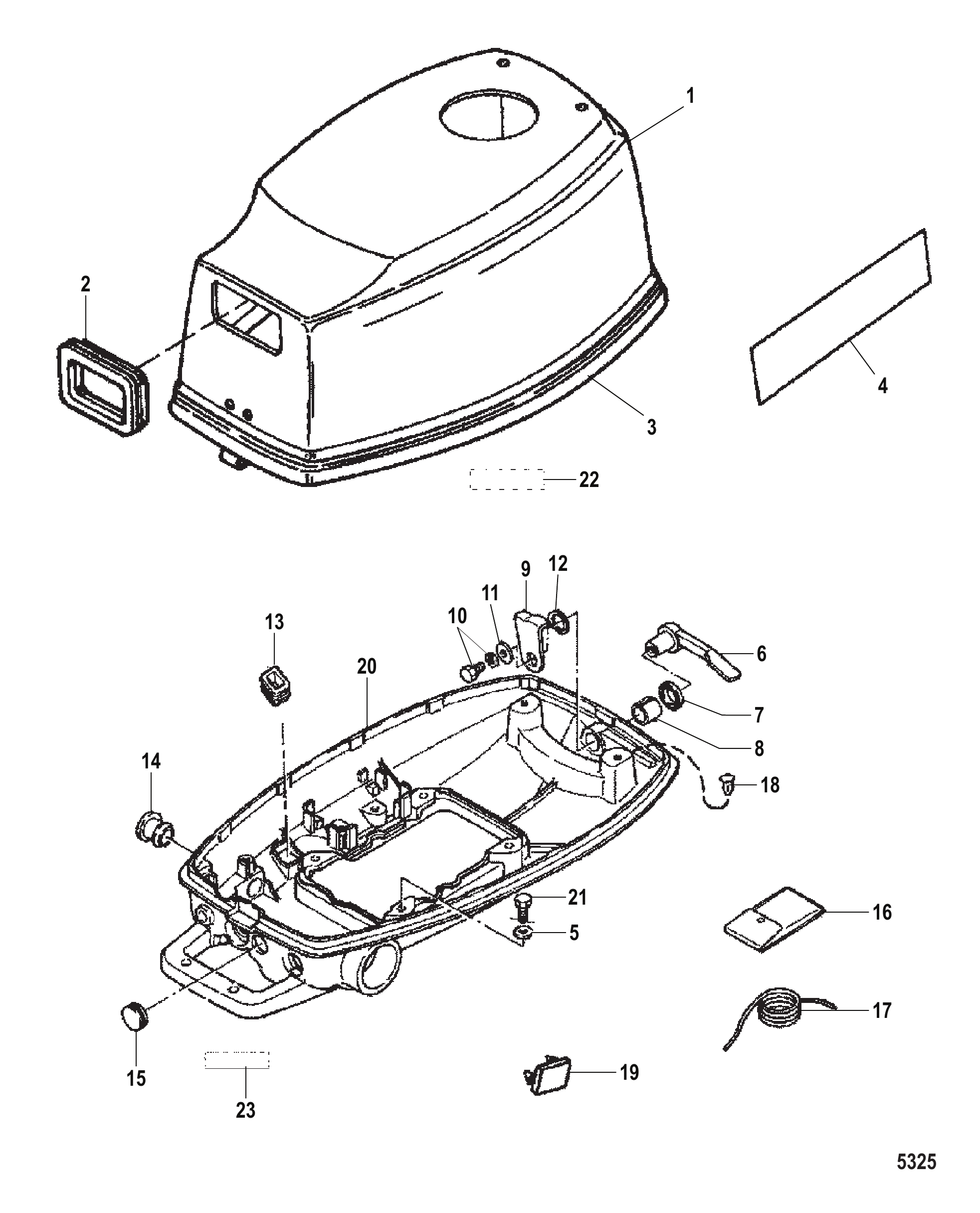

图 4外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	9626A1	顶盖总成	TOP COWL ASSEMBLY	1
1	815038A2	顶盖总成	TOP COWL ASSEMBLY	1
2	162282	橡胶密封件	SEAL Rubber	1
3	810751	橡胶密封件	SEAL Rubber	1
4	810780	消音挡板	BAFFLE Sound	1
5	16826	不锈钢垫圈	WASHER Stainless Steel	4
6	162181	挂钩杆	HOOK LEVER	1
7	16219	密封件	SEAL	1
8	16220	衬套	BUSHING	1
9	16222	盖钩	COVER HOOK	1
10	162111	螺栓	BOLT	1
11	953921	不锈钢垫圈	WASHER Stainless Steel	1
12	16221	波形垫圈	WAVE WASHER	1
13	16231	护孔环	GROMMET	1
14	16225	护孔环	GROMMET	1
15	16226	护孔环	GROMMET	1
16	16229	工具包	TOOL KIT	1
17	16230	安全绳	SAFETY ROPE	1
18	18670	堵头	PLUG	2
19	815037	堵头	PLUG	1
20	825984A2	下机罩	BOTTOM COWL	1
21	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	4
22	856985A2	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A00	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A01	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A02	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A03	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A04	EPA标签信息贴花	DECAL EPA Label Information	1
22	804661A05	EPA标签信息贴花	DECAL EPA Label Information	1
23	16227	燃油旋钮标贴	DECAL Fuel Cock	1

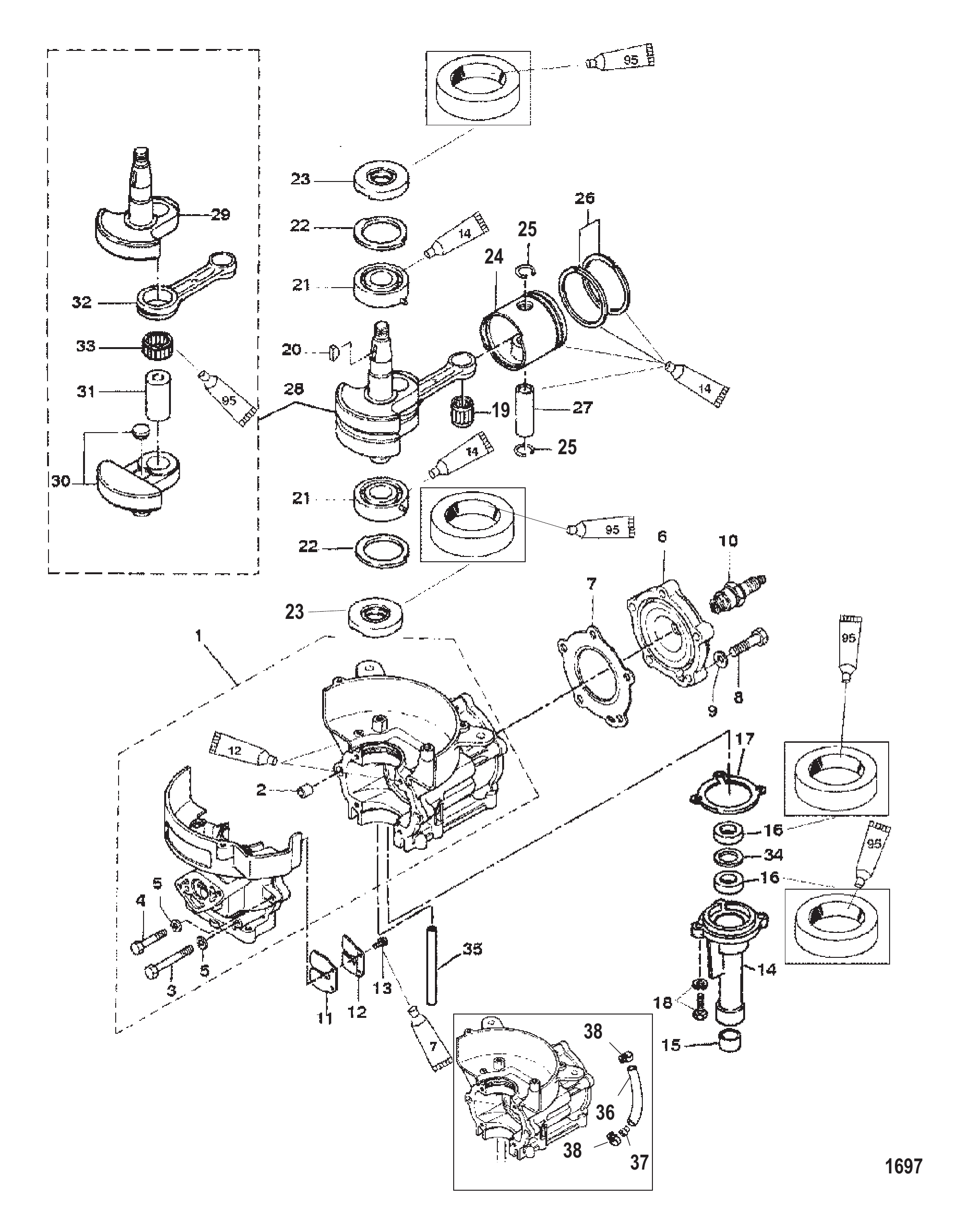

图 5气缸体/曲轴/活塞 CYLINDER BLOCK/CRANKSHAFT/PISTON

REF	零件编号	中文名称	英文名称	数量
1	8150131	气缸体	CYLINDER BLOCK	1
1	815013A5	气缸体	CYLINDER BLOCK	1
2	16119	定位销	PIN Dowel	2
3	16695	螺栓	BOLT	4
4	815063	螺钉	SCREW	2
5	16818	锁紧垫圈	LOCKWASHER	6
6	96301	气缸盖	CYLINDER HEAD	1
7	812939	衬垫	GASKET	1
8	16698	螺栓	BOLT	5
8	16126	螺栓	BOLT	5
9	4002217	垫圈	WASHER	5
10	17719547	火花塞 (NGK#BPR7HS-10)	SPARK PLUG (NGK#BPR7HS-10)	1
10	97184	火花塞(NGK#BP7HS-10)	SPARK PLUG (NGK#BP7HS-10)	1
11	16706	簧片阀	REED VALVE	1
12	16707	停机开关	STOP	1
12	17666	停机开关	STOP	1
13	16820	螺钉	SCREW	2
14	8150162	壳体	HOUSING	1
15	815017	衬套	BUSHING	1
16	16703	油封	SEAL Oil	2
17	16704	衬垫	GASKET	1
18	82304217	螺栓	BOLT	2
19	16052	滚柱轴承	BEARING Roller	1
20	16053	键	KEY	1
21	16049	滚珠轴承	BEARING Ball	2
22	16050	推力板	THRUST PLATE	2
23	16051	油封	SEAL Oil	2
-	9615A01	活塞总成	PISTON ASSEMBLY	2
-	9616A01	活塞总成	PISTON ASSEMBLY	AR
24	9615T	活塞	PISTON	1
24	9616T	活塞	PISTON	AR
25	16057	卡扣	CLIP	2
26	16054	活塞环	RING Piston	2
26	16055	活塞环	RING Piston	AR
27	16056	活塞销	PIN Piston	1
28	9614	曲轴总成	CRANKSHAFT ASSEMBLY	1
29	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
30	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
31	813046	曲轴销	PIN Crank	1
32	813047	连杆	CONNECTING ROD	1
33	813048	轴承	BEARING	1
34	815018	隔套	SPACER	1
35	823976	示流软管	HOSE Tell-Tale	1
36	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
37	42657A3	止回阀	CHECK VALVE	1
38	95224	卡扣	CLIP	2
-	16115A1	动力头衬垫套件	GASKET SET Powerhead	1
-	815040T1	动力头总成	POWERHEAD ASSEMBLY	1
-	815040T03	动力头总成	POWERHEAD ASSEMBLY	1
-	815042T1	动力头总成	POWERHEAD ASSEMBLY	1
-	815042T03	动力头总成	POWERHEAD ASSEMBLY	1

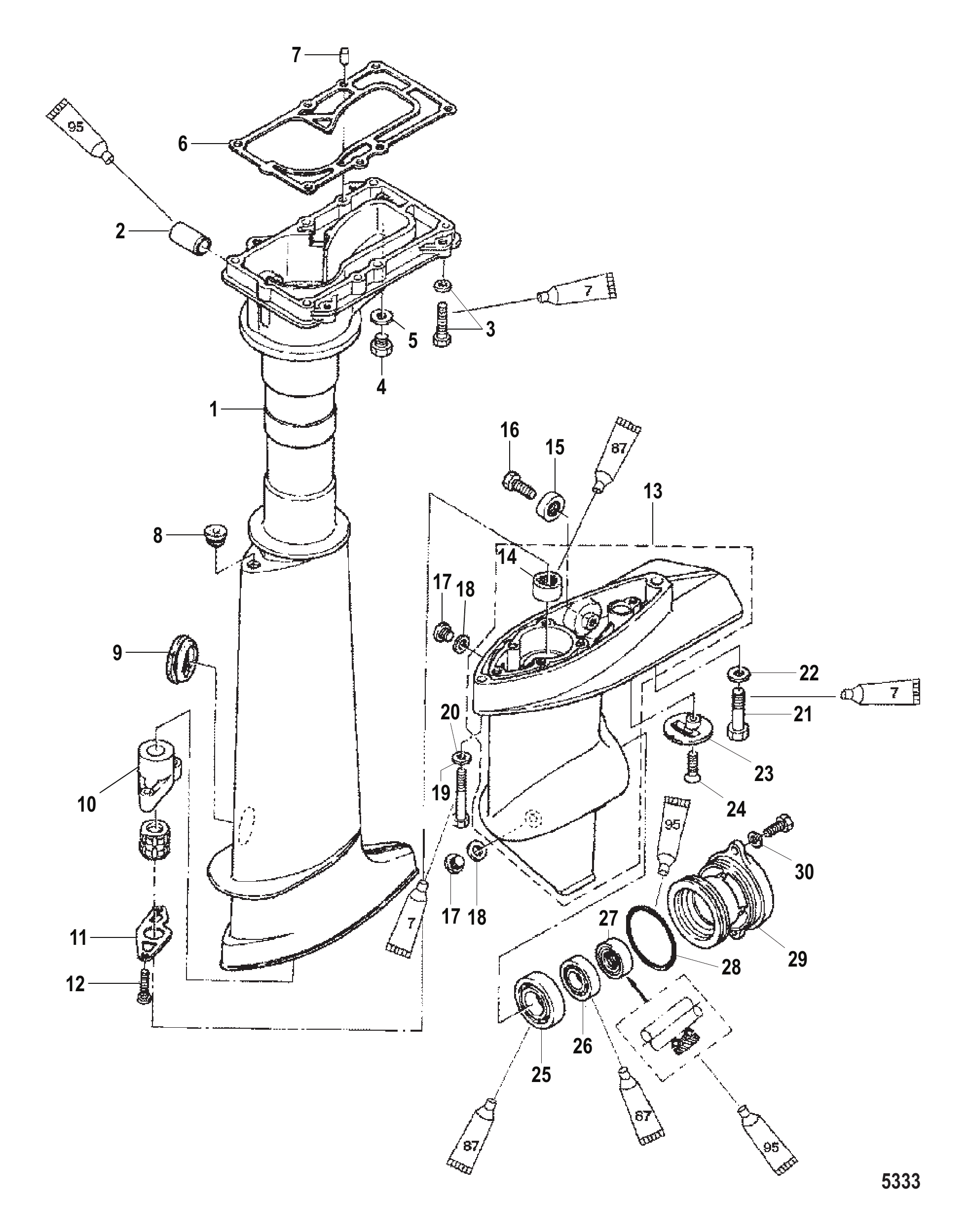

图 6驱动轴壳体/齿轮箱 DRIVESHAFT HOUSING/GEAR HOUSING

REF	零件编号	中文名称	英文名称	数量
1	825134A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	825136A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	16114	衬套	BUSHING	1
3	82304224	螺栓	BOLT	6
4	16116	水堵	PLUG Water	1
4	803592	冲洗塞	FLUSH PLUG	1
5	95220	衬垫	GASKET	1
6	16115	衬垫	GASKET	1
7	16119	定位销	PIN Dowel	2
8	161181	护孔环	GROMMET	1
9	16117	护孔环	GROMMET	1
10	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	16121	固定座	RETAINER	1
12	16122	螺钉	SCREW	2
12	16123	螺钉(25毫米)	SCREW (25 mm)	2
13	825132T17	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
13	9621T6	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
14	16124	衬套	BUSHING	1
15	823912	阳极块	ANODE	1
15	875208	阳极块	ANODE	1
16	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
17	953683	堵头	PLUG	2
18	95220	衬垫	GASKET	2
19	161251	螺栓 (前部)	BOLT (FRONT)	1
20	16826	不锈钢垫圈	WASHER Stainless Steel	1
21	16126	螺栓 (后部)	BOLT (REAR)	1
22	16192	垫圈	WASHER	1
23	16133	滤水器	STRAINER Water	1
24	16134	螺钉	SCREW	1
25	16128	滚珠轴承	BEARING Ball	1
26	16132	滚珠轴承	BEARING Ball	1
27	16130	油封	SEAL Oil	1
28	16131	O型圈	O-RING	1
29	825118T	壳体	HOUSING	1
30	82304213	螺栓	BOLT	2
-	825132T15	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9621T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	16115A1	动力头衬垫套件	GASKET SET Powerhead	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1

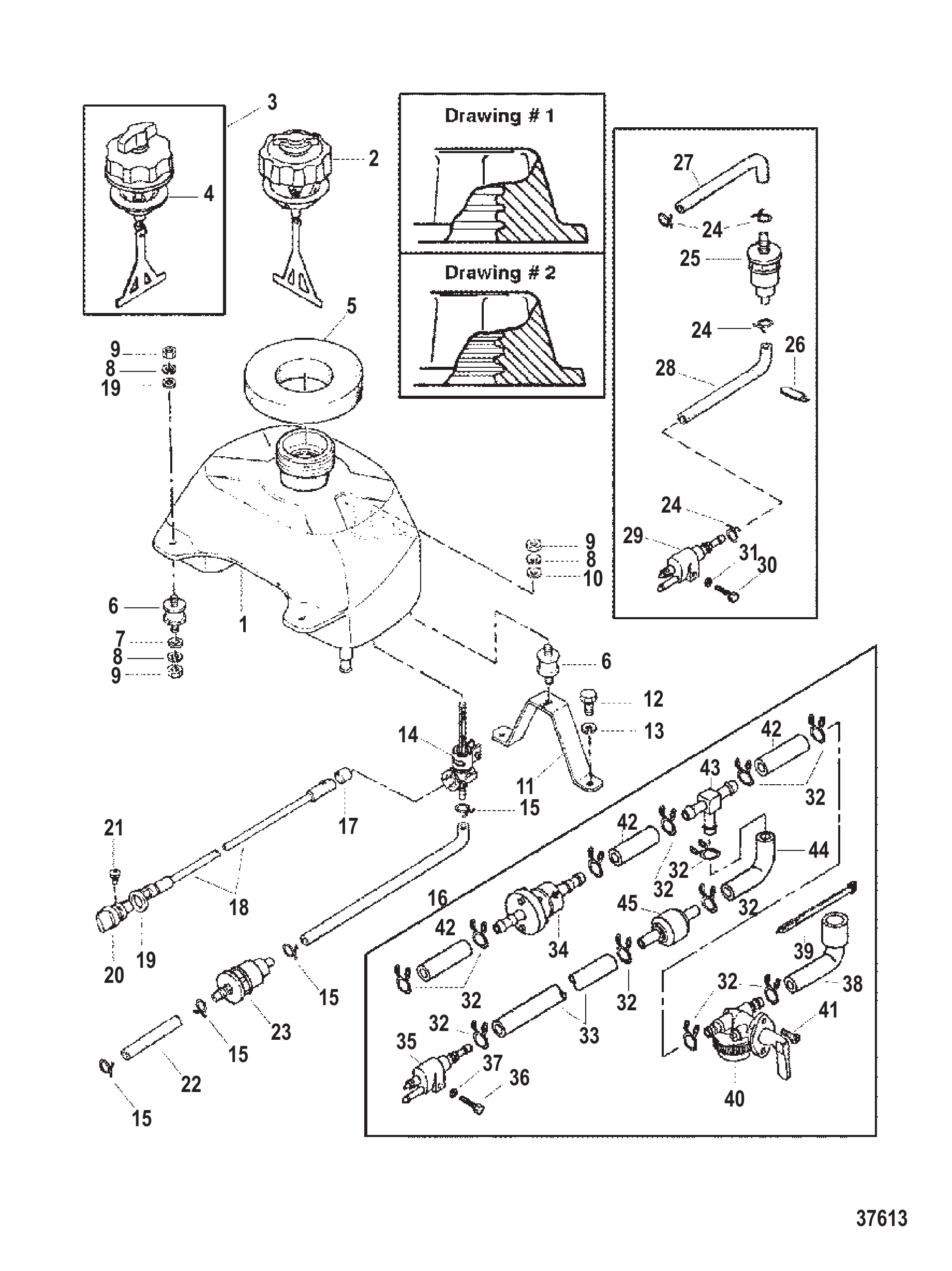

图 7燃油箱(序列组#1) FUEL TANK (SERIAL GROUP #1)

REF	零件编号	中文名称	英文名称	数量
1	824964A2	燃油箱总成	TANK ASSEMBLY Fuel	1
2	824962A2	盖帽	CAP	1
3	8129523	盖帽	CAP	1
3	812952	盖帽	CAP	1
4	815087	衬垫(按需使用)	GASKET (USE WHERE APPLICABLE)	1
5	16235	密封件	SEAL	1
6	16236	支架	MOUNT	3
7	953921	不锈钢垫圈	WASHER Stainless Steel	2
8	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	5
9	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	5
10	16238	垫圈	WASHER	1
11	16239	支架	BRACKET	1
12	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
13	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
14	16240	燃油旋塞总成	FUEL COCK ASSEMBLY	1
15	95395	不锈钢卡扣	CLIP Stainless Steel	4
16	16246	软管	HOSE	1
17	16242	管	TUBE	1
18	16241	杆	ROD	1
19	16244	橡胶件	RUBBER	1
20	16243	旋钮	KNOB	1
21	16245	螺钉	SCREW	1
22	16247	软管 (117毫米)	HOSE (117 mm)	1
23	16248	燃油滤清器	FILTER Fuel	1
24	95395	不锈钢卡扣	CLIP Stainless Steel	4
25	16248	燃油滤清器	FILTER Fuel	1
26	95306	卡箍	CLAMP	2
27	17669	软管	HOSE	1
28	17668	软管	HOSE	1
29	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
30	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
31	16826	不锈钢垫圈	WASHER Stainless Steel	1
32	95395	不锈钢卡扣	CLIP Stainless Steel	11
33	815041	橡胶软管 (110毫米)	HOSE Rubber (110 mm)	1
34	16248	燃油滤清器	FILTER Fuel	1
35	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
36	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
37	16826	不锈钢垫圈	WASHER Stainless Steel	1
38	815043	异径弯头	REDUCER ELBOW	1
39	815044	塑料卡箍	CLAMP Plastic	1
40	815045	燃油旋塞总成	FUEL COCK ASSEMBLY	1
41	815046	不锈钢螺钉	SCREW Stainless Steel	2
42	815047	橡胶软管 (30毫米)	HOSE Rubber (30 mm)	3
43	73318	塑料三通	TEE Plastic	1
44	815049	橡胶软管	HOSE Rubber	1
45	815048	塑料接头	CONNECTOR Plastic	1
-	815596A2	燃油箱转接套件	FUEL TANK ADAPTER KIT	1

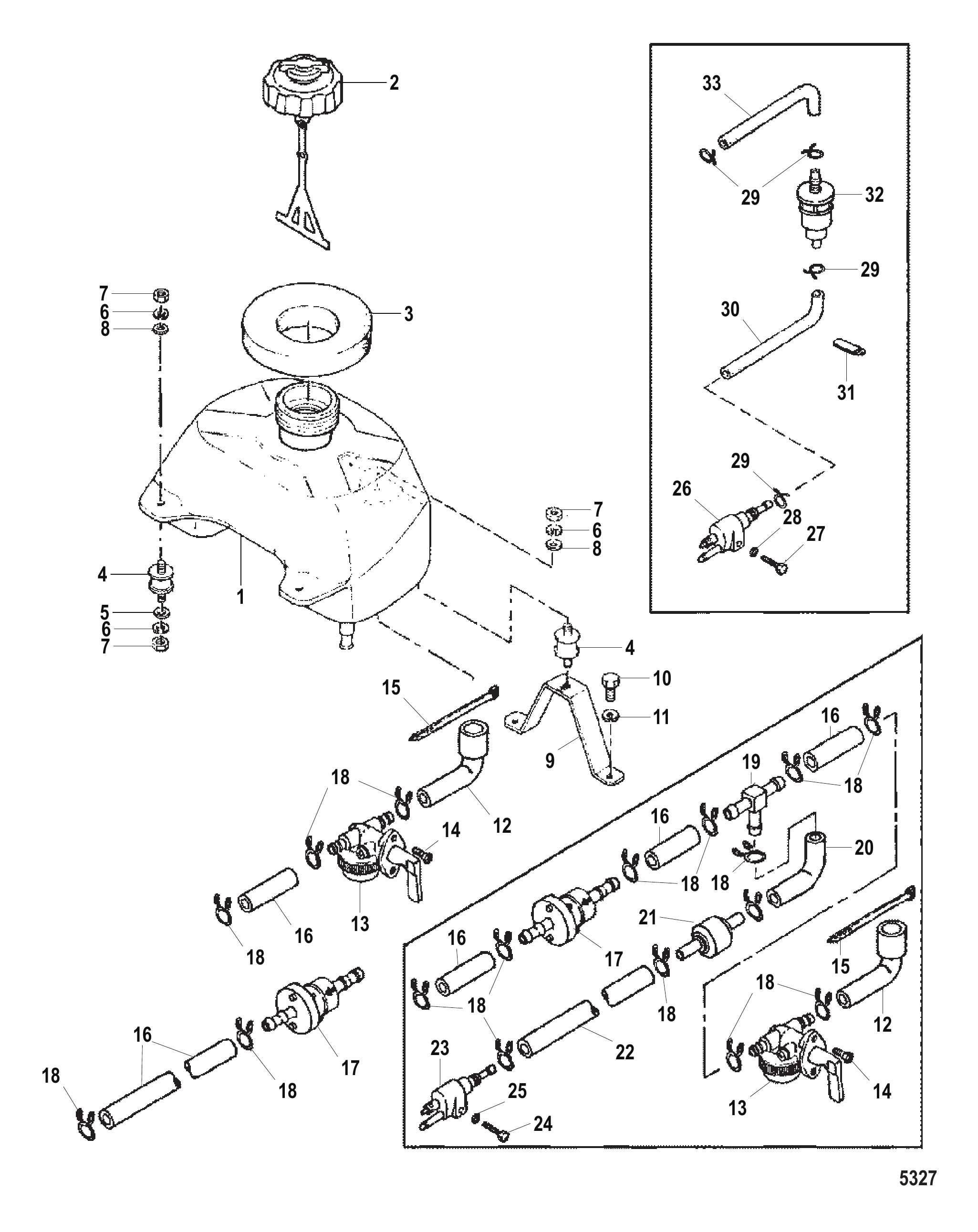

图 8燃油箱(序列组#2) FUEL TANK (SERIAL GROUP #2)

REF	零件编号	中文名称	英文名称	数量
1	824964A2	燃油箱总成	TANK ASSEMBLY Fuel	1
2	824962A2	盖帽	CAP	1
3	162352	密封件	SEAL	1
3	16235	密封件	SEAL	1
4	16236	支架	MOUNT	3
5	953921	不锈钢垫圈	WASHER Stainless Steel	2
6	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	5
7	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	5
8	16238	垫圈	WASHER	3
9	16239	支架	BRACKET	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
11	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
12	815043	异径弯头	REDUCER ELBOW	1
13	815045	燃油旋塞总成	FUEL COCK ASSEMBLY	1
14	815046	不锈钢螺钉	SCREW Stainless Steel	2
15	815044	塑料卡箍	CLAMP Plastic	1
16	824965	软管 (80毫米)	HOSE (80 mm)	2/3
17	16248	燃油滤清器	FILTER Fuel	1
18	95395	不锈钢卡扣	CLIP Stainless Steel	5/11
19	73318	塑料三通	TEE Plastic	1
20	815049	橡胶软管	HOSE Rubber	1
21	815048	塑料接头	CONNECTOR Plastic	1
22	815041	橡胶软管 (110毫米)	HOSE Rubber (110 mm)	1
23	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
24	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
25	16826	不锈钢垫圈	WASHER Stainless Steel	1
26	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
27	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
28	16826	不锈钢垫圈	WASHER Stainless Steel	1
29	95395	不锈钢卡扣	CLIP Stainless Steel	4
30	17668	软管	HOSE	1
31	95306	卡箍	CLAMP	2
32	16248	燃油滤清器	FILTER Fuel	1
33	17669	软管	HOSE	1

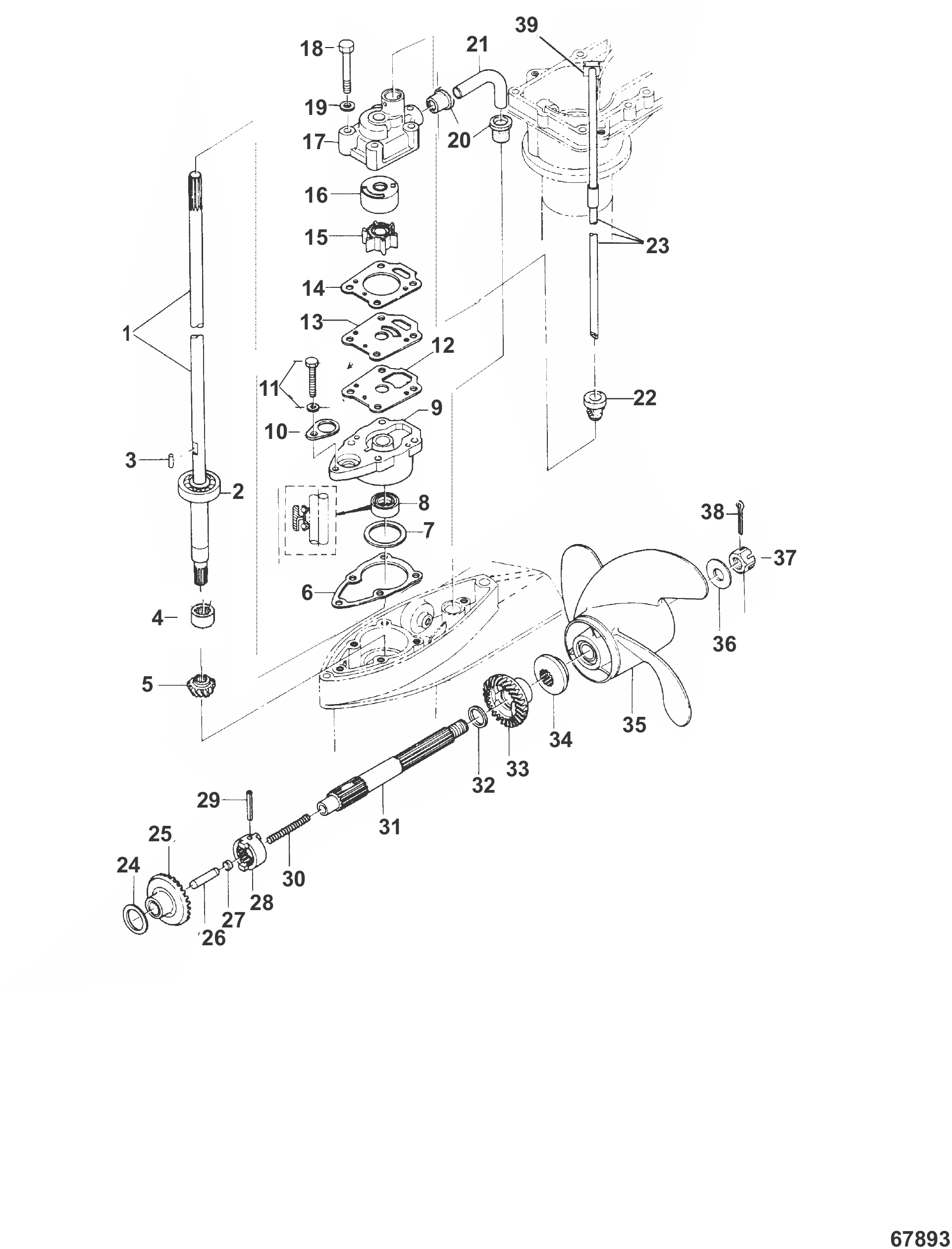

图 9齿轮箱组件 GEAR HOUSING COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	161351	驱动轴	DRIVESHAFT	1
1	161361	驱动轴	DRIVESHAFT	1
2	95347	轴承	BEARING	1
3	16155	键	KEY	1
4	16124	间隔衬套	BUSHING Spacer	1
5	16138	齿轮	GEAR	1
6	16164	衬垫	GASKET	1
6	16164003	衬垫	GASKET	1
7	161631	垫片(0.1)	SHIM (0.1)	AR
7	8132761	垫片(0.15)	SHIM (0.15)	AR
8	16162	油封	SEAL Oil	1
9	826053T	下壳体	HOUSING (LOWER)	1
10	16165	固定座	RETAINER	1
11	823042	螺栓	BOLT	1
12	16160	衬垫	GASKET	1
12	16160004	衬垫	GASKET	1
13	16159	安装板	PLATE	1
14	16158	衬垫	GASKET	1
14	16158009	衬垫	GASKET	1
15	161543	叶轮	IMPELLER	1
16	16157	衬套	LINER	1
17	16156	上水泵壳体 (上部)	HOUSING Upper Water Pump (UPPER)	1
18	161251	螺栓	BOLT	4
19	16826	不锈钢垫圈	WASHER Stainless Steel	4
20	16168	密封件	SEAL	2
21	16167	软管	HOSE	1
22	16171	密封件	SEAL	1
23	16169	水管	TUBE Water	1
23	16170	水管	TUBE Water	1
24	16141	垫片(0.1)	SHIM (0.1)	AR
24	813277	垫片(0.15)	SHIM (0.15)	AR
25	812944	齿轮	GEAR	1
26	16152	凸轮从动件	FOLLOWER Cam	1
27	16153	固定座	RETAINER	1
28	812946	离合器	CLUTCH	1
29	16150	离合器销	PIN Clutch	1
30	17667	弹簧	SPRING	1
31	195133	螺旋桨轴	PROPELLER SHAFT	1
32	16140	垫圈	WASHER	1
33	8129451	倒挡齿轮	GEAR Reverse	1
34	161451	推力座	THRUST HOLDER	1
34	16145Q01	止推垫片	THRUST WASHER	1
35	812949	螺旋桨	PROPELLER	1
35	812949002	螺旋桨	PROPELLER	1
35	812950	螺旋桨	PROPELLER	OPT
35	812950002	螺旋桨	PROPELLER	OPT
35	16144	螺旋桨	PROPELLER	OPT
35	812951A1	螺旋桨	PROPELLER	1
36	16146	垫圈	WASHER	1
37	16147	螺旋桨螺母	PROP NUT	1
38	815026	开口销	COTTER PIN	1
39	810753	导套	GUIDE	1
-	825132T15	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9621T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	16159A1	水泵维修套件	REPAIR KIT Water Pump	1

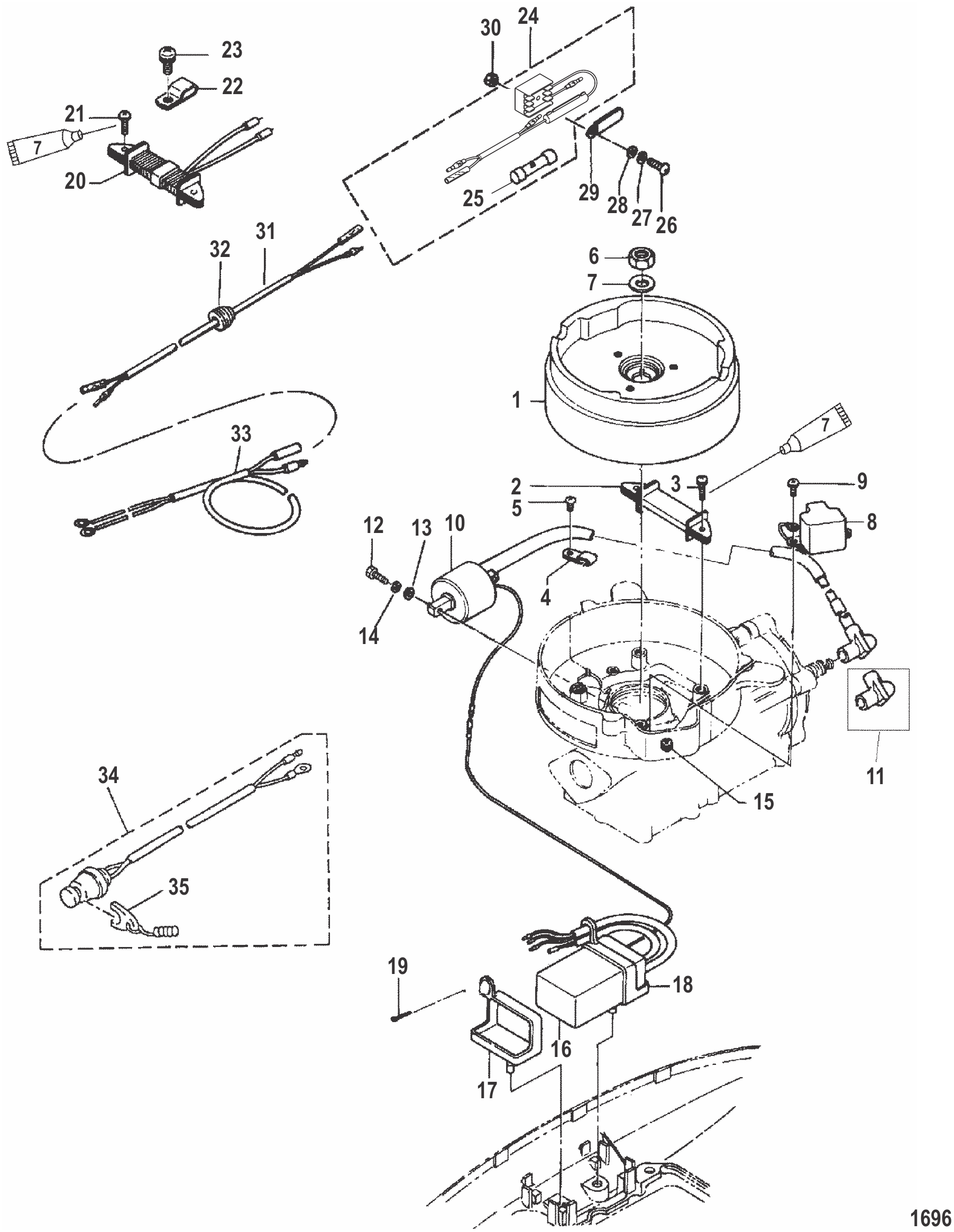

图 10磁电机与点火组件 MAGNETO AND IGNITION COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	815024	飞轮	FLYWHEEL	1
2	16058T	励磁线圈	COIL Exciter	1
3	16059	螺钉	SCREW	2
4	16060	卡箍	CLAMP	1
5	16821	螺钉	SCREW	1
6	16071	螺母	NUT	1
7	16072	垫圈	WASHER	1
8	160661	脉冲线圈	COIL Pulser	1
9	16067	螺钉	SCREW	2
10	16064A1	点火线圈总成	COIL ASSEMBLY Ignition	1
11	855543	带电阻护套	BOOT With Resistance	1
12	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
13	16818	锁紧垫圈	LOCKWASHER	2
14	809931044	垫圈	WASHER	2
15	16068	护孔环	GROMMET	1
16	16061T	CD单元	CD UNIT	1
16	16061T04	CD单元	CD UNIT	1
17	16062	减震器 (前部)	DAMPER (FRONT)	1
17	878061	前减震器	FRONT DAMPER	1
18	878062	减震器 (后部)	DAMPER (REAR)	1
19	815026	开口销	COTTER PIN	1
20	16074T	交流发电机	ALTERNATOR	1
21	16059	螺钉	SCREW	2
22	16060	卡箍	CLAMP	1
23	16821	螺钉	SCREW	1
24	16076	整流器	RECTIFIER	1
24	16076A1	整流器套装	RECTIFIER KIT	1
25	16077	保险丝	FUSE	1
26	16123	螺钉(25毫米)	SCREW (25 mm)	1
26	16078	螺钉	SCREW	1
27	16079	锁紧垫圈	LOCKWASHER	1
28	16080	不锈钢垫圈	WASHER Stainless Steel	1
29	813275	卡箍	CLAMP	1
30	16081	不锈钢螺母	NUT Stainless Steel	1
31	16822	延长线束	HARNESS Extension	1
32	16823	护孔环	GROMMET	1
33	16082	蓄电池电缆	CABLE Battery	1
34	823037A1	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
34	823037A04	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
35	823054	拉绳	LANYARD	1

图 11杂项信息 MISCELLANEOUS INFORMATION

REF	零件编号	中文名称	英文名称	数量
-	815128	零件手册4/5马力	PARTS MANUAL 4/5 Hp	1
-	15818A94	贴花套件	DECAL SET	1
-	15818A96	贴花套件	DECAL SET	1
-	830153A96	贴花套件	DECAL SET	1
-	13681A96	贴花套件	DECAL SET	1
-	815307A94	贴花套件	DECAL SET	1
-	815582A94	贴花套件	DECAL SET	1
-	815307A97	贴花套件	DECAL SET	1
-	850480A97	贴花套件	DECAL SET	1
-	815582A97	贴花套件	DECAL SET	1
-	10102980	用户手册	OWNERS MANUAL	1

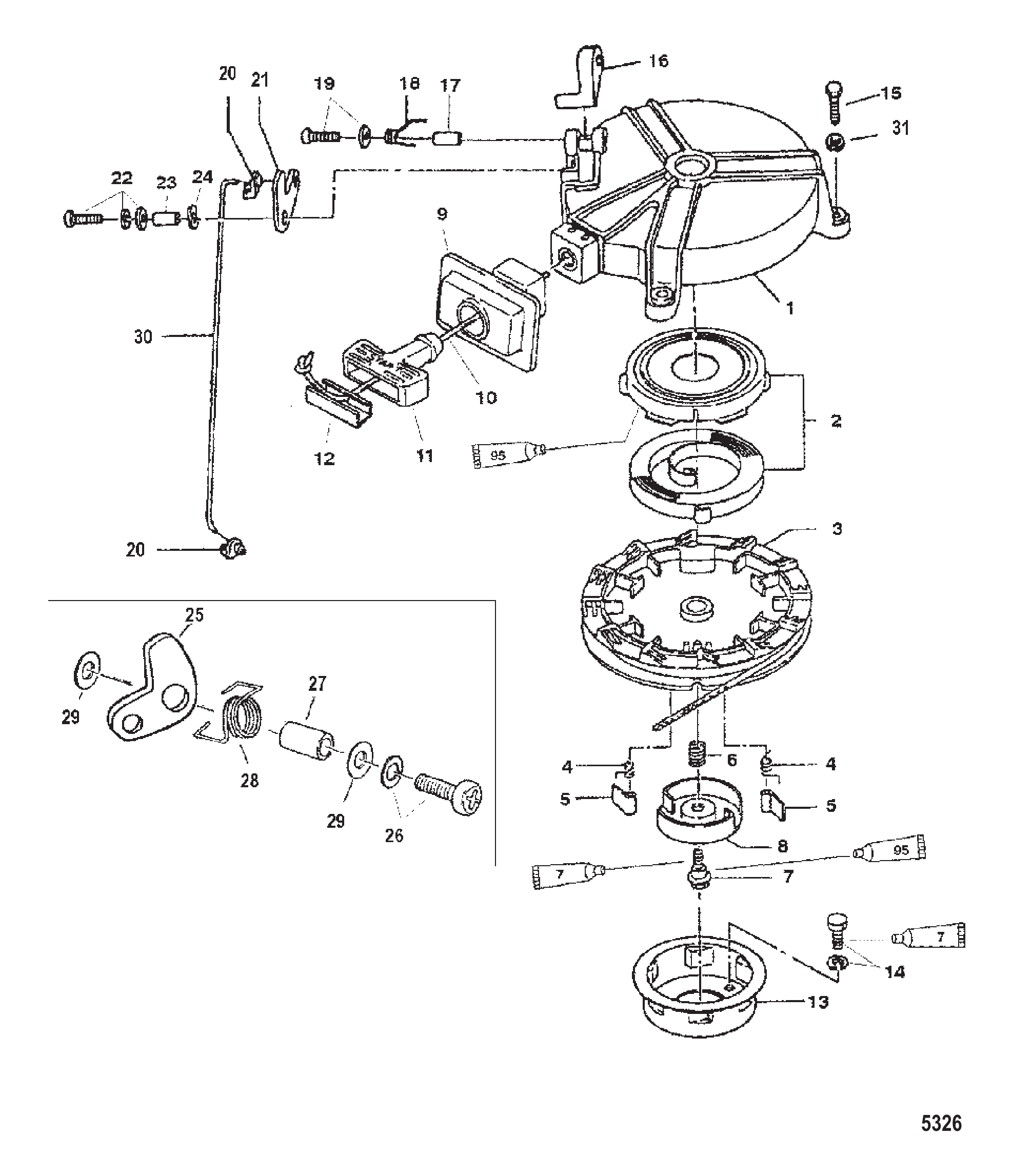

图 12反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
-	812632A3	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	812632	启动器壳体	HOUSING Starter	1
2	812645T	启动器弹簧组	SPRING SET Starter	1
3	812633	启动器滑轮	SHEEVE Starter	1
4	812634	回位弹簧	SPRING Return	2
5	812635	棘轮	RATCHET	2
6	812636	摩擦弹簧	SPRING Friction	1
7	812637	螺栓	BOLT	1
8	812638	摩擦片	FRICTION PLATE	1
9	161101	密封板	PLATE Seal	1
10	12066Q9	绳索	ROPE	1
11	812640	启动绳手柄	HANDLE Starter Rope	1
12	812641	固定座	RETAINER	1
13	812642	启动器滑轮	PULLEY Starter	1
14	168281	螺钉与锁紧垫圈	SCREW AND LOCKWASHER	3
15	810755	螺钉	SCREW	3
16	17634	启动锁	LOCK Starter	1
17	17637	轴环	COLLAR	1
18	17638	弹簧	SPRING	1
19	8555449	螺钉总成	SCREW ASSEMBLY	1
20	176431	快拆连杆	SNAP Link Rod	2
21	812643	凸轮	CAM	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
23	855545	轴环	COLLAR	1
24	17641	波形垫圈	WAVE WASHER	1
25	8126431	启动器锁定凸轮	LOCK CAM Starter	1
26	804364	螺钉	SCREW	1
27	804365	轴环	COLLAR	1
28	804366	弹簧	SPRING	1
29	16826	不锈钢垫圈	WASHER Stainless Steel	2
30	17642001	杆	ROD	1
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3

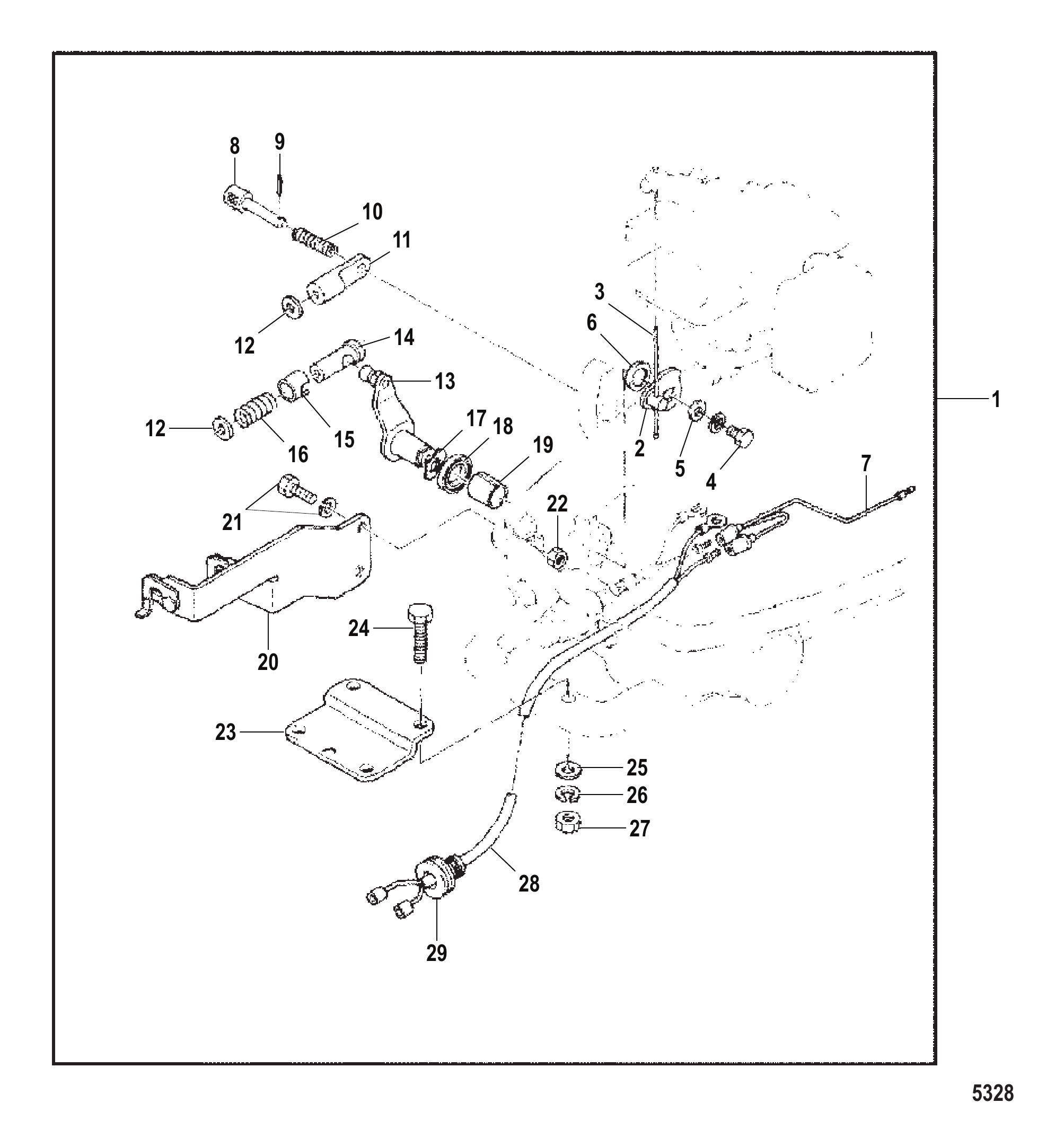

图 13遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
1	16840A2	遥控器安装套件	ATTACHING KIT Remote Control	1
2	16848	杠杆	LEVER	1
3	17034	油门拉线	WIRE Throttle	1
4	162111	螺栓	BOLT	1
5	953921	不锈钢垫圈	WASHER Stainless Steel	1
6	16849	轴环	COLLAR	1
7	17035	线束总成 (双停止开关)	HARNESS ASSEMBLY (DUAL STOP SWITCH)	1
8	17031	锁止销	PIN Lock	1
9	17033	销	PIN	1
10	17032	弹簧	SPRING	1
11	17030	套筒	SLEEVE	1
12	17029	垫圈	WASHER	2
13	16847	油门杆	LEVER Throttle	1
14	17026	支架	BRACKET	1
15	17027	盖帽	CAP	1
16	17028	弹簧	SPRING	1
17	16221	波形垫圈	WAVE WASHER	1
18	16219	密封件	SEAL	1
19	16220	衬套	BUSHING	1
20	17023	支架	BRACKET	1
21	162233	螺钉	SCREW	2
22	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
23	17024	转向钩板	PLATE Steering Hook	1
24	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
25	16192	垫圈	WASHER	2
26	17025	锁紧垫圈	LOCKWASHER	2
27	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
28	17162	线束总成(5.9M)	HARNESS ASSEMBLY (5.9M)	1
29	16823	护孔环	GROMMET	1

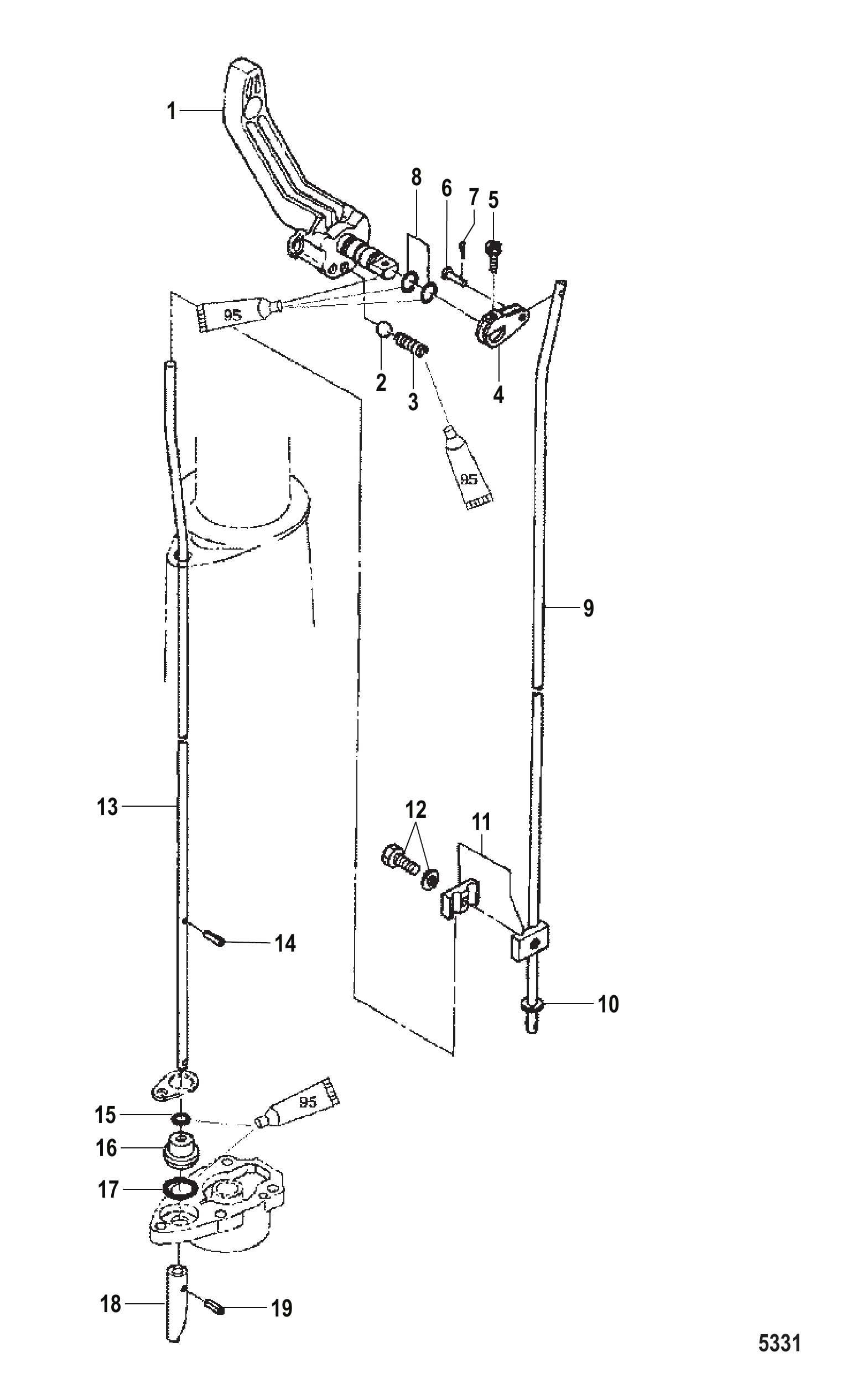

图 14换挡组件 SHIFT COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	8130275	换挡杆	LEVER Shift	1
2	812937	止动器	STOPPER	1
3	813028	弹簧	SPRING	1
4	16184	杠杆	LEVER	1
5	16185	螺栓	BOLT	1
6	16188	销	PIN	1
7	16189	开口销	COTTER PIN	1
8	16181	O型圈	O-RING	2
9	16186	换挡连杆	SHIFT ROD	1
9	16187	换挡连杆	SHIFT ROD	1
10	16826	不锈钢垫圈	WASHER Stainless Steel	1
11	16190	接头	JOINT	1
12	82304213	螺栓	BOLT	1
13	16173	凸轮杆	CAM ROD	1
13	16174	凸轮杆	CAM ROD	1
14	16179	销	PIN	1
15	161771	O型圈	O-RING	1
16	16176	衬套	BUSHING	1
17	16178	O型圈	O-RING	1
18	16172	凸轮	CAM	1
19	16175	销	PIN	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1

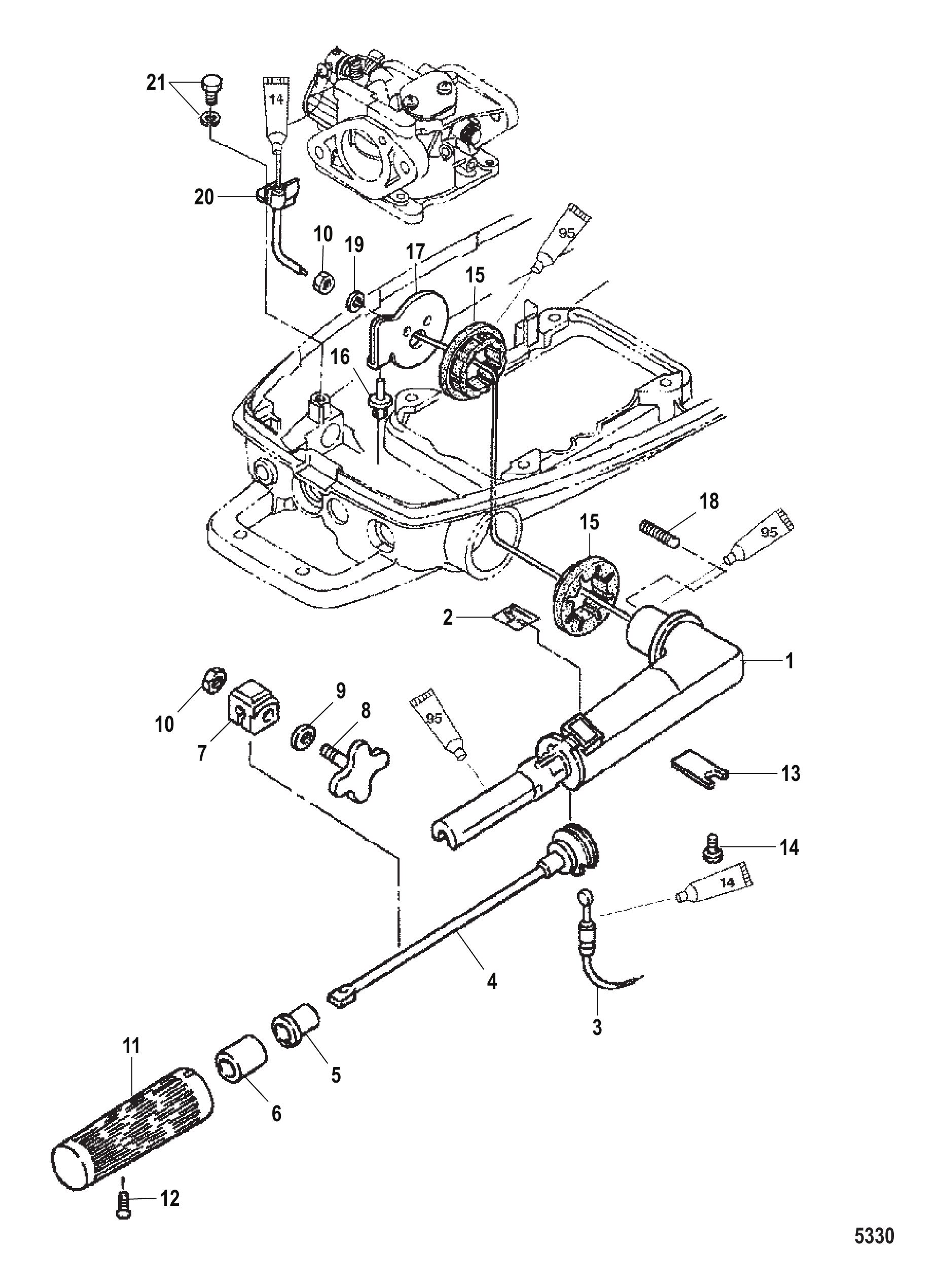

图 15油门组件 THROTTLE COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	16075T4	转向手柄	HANDLE Steering	1
2	16090	贴花	DECAL	1
3	16088	油门拉线	WIRE Throttle	1
4	16093	油门轴	SHAFT Throttle	1
5	16336	衬套	BUSHING	1
6	16191	隔套	SPACER	1
7	813026	摩擦片	FRICTION PIECE	1
8	16087	调节螺钉	SCREW Adjusting	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	1
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
11	16086	握把	GRIP	1
12	16094	螺钉	SCREW	1
13	16338	支架	BRACKET	1
14	16827	螺钉	SCREW	1
15	160831	衬套	BUSHING	2
16	16085	销	PIN	1
17	16084	固定座	RETAINER	1
18	815028	双头螺栓	STUD BOLT	2
19	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
20	16089	支架	BRACKET	1
21	168281	螺钉与锁紧垫圈 (含锁紧垫圈)	SCREW AND LOCKWASHER (WITH LOCKWASHER)	1
