水星 Mercury 30 2 CYL (International) 0N001875 THRU 0N055504 - 爆炸图零件明细

两冲程 化油器 · Belgium - Cat.# 90-803821 · 共 56 个部位 · 2380 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
0	62351A10	蓄电池充电套件	CHARGING KIT Battery	1
0	828155A2	化油器防冰套件	ANTI-ICING KIT Carburetor	1
0	828155A7	化油器防冰套件	ANTI-ICING KIT Carburetor	1
0	825294A2	罩装启动按钮改装套件	CONVERSION KIT Cowl Mounted Start Button	1
0	812497A2	二极管总成(双引擎)	DIODE ASSEMBLY (DUAL ENGINE)	1
0	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
0	822462A1	电启动改装套件	CONVERSION KIT Electric Start	1
0	822462A4	起动机转换套件	CONVERSION KIT Starter Motor	1
0	812432A5	发动机安装套件(夹紧螺钉安装)	ENGINE MOUNTING KIT (CLAMP SCREW MOUNTING)	1
0	812432T5	发动机安装套件	MOUNTING KIT Engine	1
0	824072A3	延长套件(22.5)	EXTENSION KIT (22.5)	1
0	824072A4	延长套件(22.5)	EXTENSION KIT (22.5)	1
0	824072A3	延长套件(22.5)	EXTENSION KIT (22.5)	1
0	44357A2	冲洗附件	FLUSHING ATTACHMENT	1
0	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
0	827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
0	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
0	827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
0	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
0	17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
0	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
0	17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
0	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
0	822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
0	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
0	827387A2	马力限制套件	HORSEPOWER RESTRICTOR KIT	1
0	827606A2	马力限制套件	HORSEPOWER RESTRICTOR KIT	1
0	15000A1	钥匙开关套件 远程点火	KEY SWITCH KIT Remote Ignition	1
0	15000A7	钥匙开关套件 远程点火	KEY SWITCH KIT Remote Ignition	1
0	19674A2	开关/拉绳套件	SWITCH/LANYARD KIT	1
0	19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
0	95845A5	照明调节器套件	REGULATOR KIT Lighting	1
0	88334A2	防腐电极套件	MERCATHODE KIT	1
0	8M0180081	防腐电极套件	MERCATHODE KIT	1
0	86300A5	防腐电极监测器	MERCATHODE MONITOR	1
0	813960A4	开关总成	SWITCH ASSEMBLY	1
0	822573A11	动力升降仪表传感器套件	SENDER KIT Power Trim Gauge	1
0	822573A12	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
0	822344A6	动力调整套件	POWER TRIM KIT	1
0	822344A11	动力调整套件	POWER TRIM KIT	1
0	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
0	826557A1	遥控器安装套件	ATTACHING KIT Remote Control	1
0	824477A3	遥控与加浓线束套件	HARNESS KIT Remote Control And Enrichener	1
0	822465A1	转向支架总成	BRACKET ASSEMBLY Steering	1
0	822465A2	转向支架总成	BRACKET ASSEMBLY Steering	1
0	816667A2	转向支架总成	BRACKET ASSEMBLY Steering	1
0	821455A8	30/40二冲程舵柄套件	TILLER HANDLE KIT 30/40 2-Stroke	1
0	821455T8	舵柄套件	TILLER HANDLE KIT	1
0	821455A9	30/40二冲程舵柄套件	TILLER HANDLE KIT 30/40 2-Stroke	1
0	821455T9	ORD 821455T 8	ORD 821455T 8	1

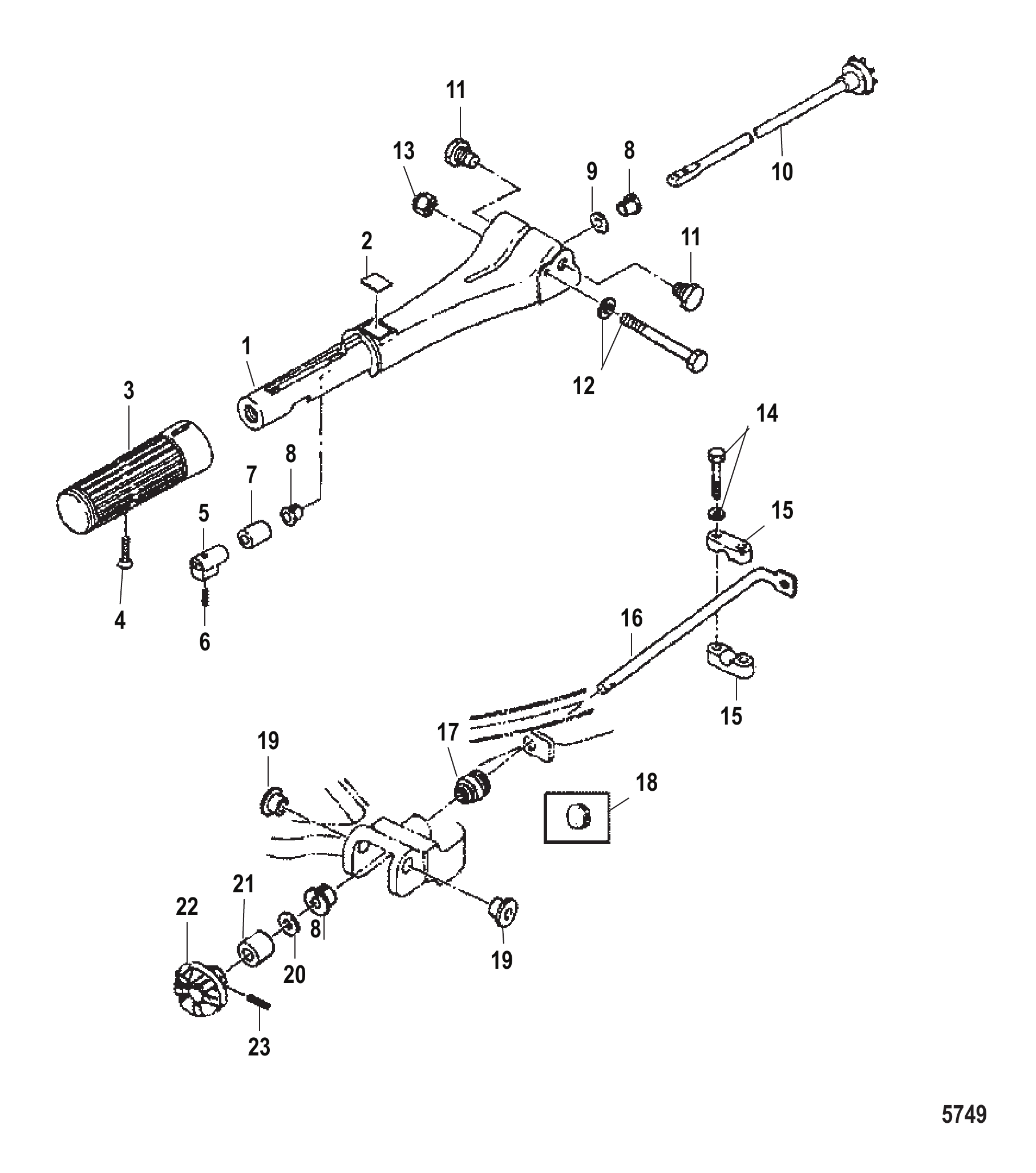

图 2舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	160752	转向手柄	HANDLE Steering	1
2	16090	贴花	DECAL	1
2	8M0097201	舵柄贴花	DECAL Tiller	1
3	160861	握把	GRIP	1
4	8150461	螺钉	SCREW	1
5	8537152	隔套	SPACER	1
6	8150263	开口销	COTTER PIN	1
7	16191	隔套	SPACER	1
8	16336	衬套	BUSHING	3
9	8537232	波形垫圈	WAVE WASHER	1
10	160931	油门轴	SHAFT Throttle	1
11	8129352	螺栓	BOLT	2
11	8M0111108	螺栓	BOLT	2
12	8230422	螺栓	BOLT	1
12	8M0050498	螺栓	BOLT	1
13	8537227	尼龙螺母	NUT Nylon	1
14	168302	螺栓	BOLT	2
14	879194264	螺栓	BOLT	2
15	853752	支架	BRACKET	2
16	160932	油门轴	SHAFT Throttle	1
17	16823	护孔环	GROMMET	1
18	16226	电线护圈	GROMMET (Electric)	1
19	952869	轴环	COLLAR	2
20	16192	垫圈	WASHER	1
21	9528610	轴环	COLLAR	1
22	853751	小齿轮	GEAR Pinion	1
23	952186	滚动销	PIN Roll	1

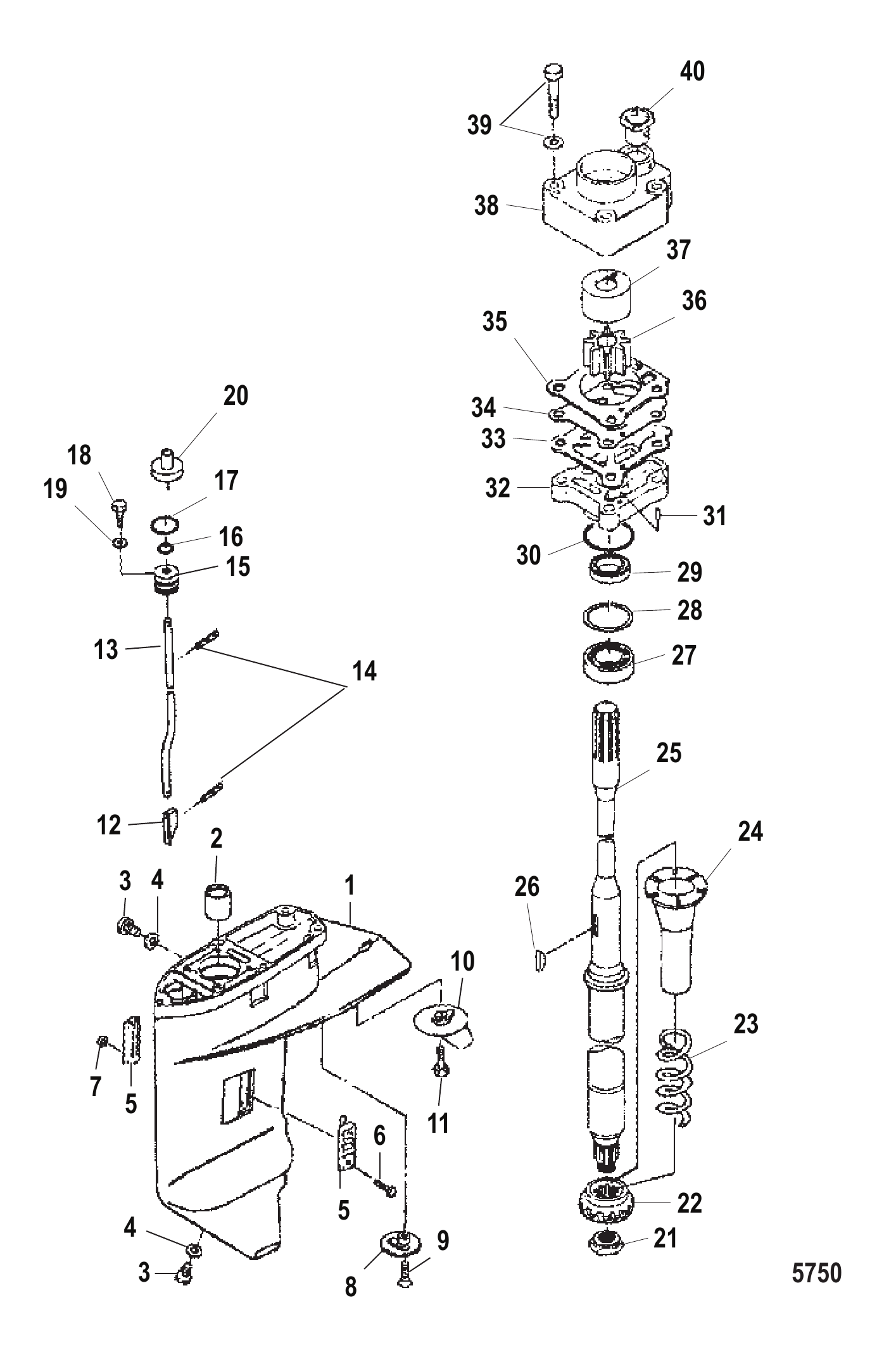

图 3齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	825132A6	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	825132A8	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8M0070908	GC 25/30 2S LG	GC 25/30 2S LG	1
1	825132A4	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0057242	GC BASIC 25/30 4S	GC BASIC 25/30 4S	1
2	8130484	滚针轴承	BEARING Needle	1
2	813048006	轴承	BEARING	1
3	953681	放油螺钉	SCREW Drain	2
3	8M0229353	堵头	PLUG	2
4	95220	衬垫	GASKET	2
4	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
5	853763	滤水器组	STRAINER SET Water	1
6	17635	螺钉	SCREW	1
7	85372210	螺母	NUT	1
8	16133	滤水器	STRAINER Water	1
9	160941	螺钉	SCREW	1
9	898101959	螺钉	SCREW	1
10	853762	平衡鳍板	TRIM TAB	1
11	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
12	161722	凸轮	CAM	1
12	8M0172382	离合器凸轮	CLUTCH CAM	1
13	161732	凸轮杆	CAM ROD	1
13	161742	凸轮杆	CAM ROD	1
13	161743	凸轮杆	CAM ROD	1
13	161744	凸轮杆	CAM ROD	1
14	16179	销	PIN	2
15	161762	衬套	BUSHING	1
16	161772	O型圈	O-RING	1
17	161782	O型圈	O-RING	1
18	162111	螺栓	BOLT	1
18	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
19	953921	不锈钢垫圈	WASHER Stainless Steel	1
20	853794	固定座	RETAINER	1
21	85372211	螺母	NUT	1
22	16138T01	小齿轮(12齿)	GEAR Pinion (12 Teeth)	1
23	8126454	弹簧	SPRING	1
24	853765	管道	PIPE	1
24	853765T	导套	GUIDE	1
25	161352	驱动轴	DRIVESHAFT	1
25	161362	驱动轴	DRIVESHAFT	1
25	16136T02	长驱动轴	DRIVESHAFT Long	1
25	161363	驱动轴	DRIVESHAFT	1
25	161364	驱动轴	DRIVESHAFT	1
26	161551	键	KEY	1
27	161282	圆锥滚子轴承	BEARING Tapered roller	1
27	16128T02	轴承总成	BEARING ASSEMBLY	1
28	813276001	垫片(0.1)	SHIM (0.1)	AR
28	813276015	垫片(0.15)	SHIM (0.15)	AR
28	813276003	垫片(0.3)	SHIM (0.3)	AR
28	813276005	垫片(0.5)	SHIM (0.5)	AR
29	161622	油封	SEAL Oil	1
30	8537096	O型圈	O-RING	1
31	952188	定位销	PIN Dowel	2
32	8260531	水泵壳体	HOUSING Water Pump	1
33	161602	衬垫	GASKET	1
34	161592	耐磨板	WEAR PLATE	1
35	161582	衬垫	GASKET	1
36	161541	叶轮	IMPELLER	1
36	8M0214912	叶轮	IMPELLER	1
37	161572	嵌件	INSERT	1
38	161562	水泵上壳体	HOUSING Upper Water Pump	1
39	8230425	螺栓	BOLT	4
39	879194269	螺栓	BOLT	4
40	161681	密封件	SEAL	1
-	853792A1	水泵维修套件	REPAIR KIT Water Pump	1
-	853792T01	水泵维修包	REPAIR KIT W/P	1
-	853792A2		REPAIR KIT Water Pump - Chrome	1
-	95220A1	齿轮箱垫片组	GASKET SET Gearcase	1
-	8M0089639	齿轮箱垫片组	GASKET SET Gearcase	1

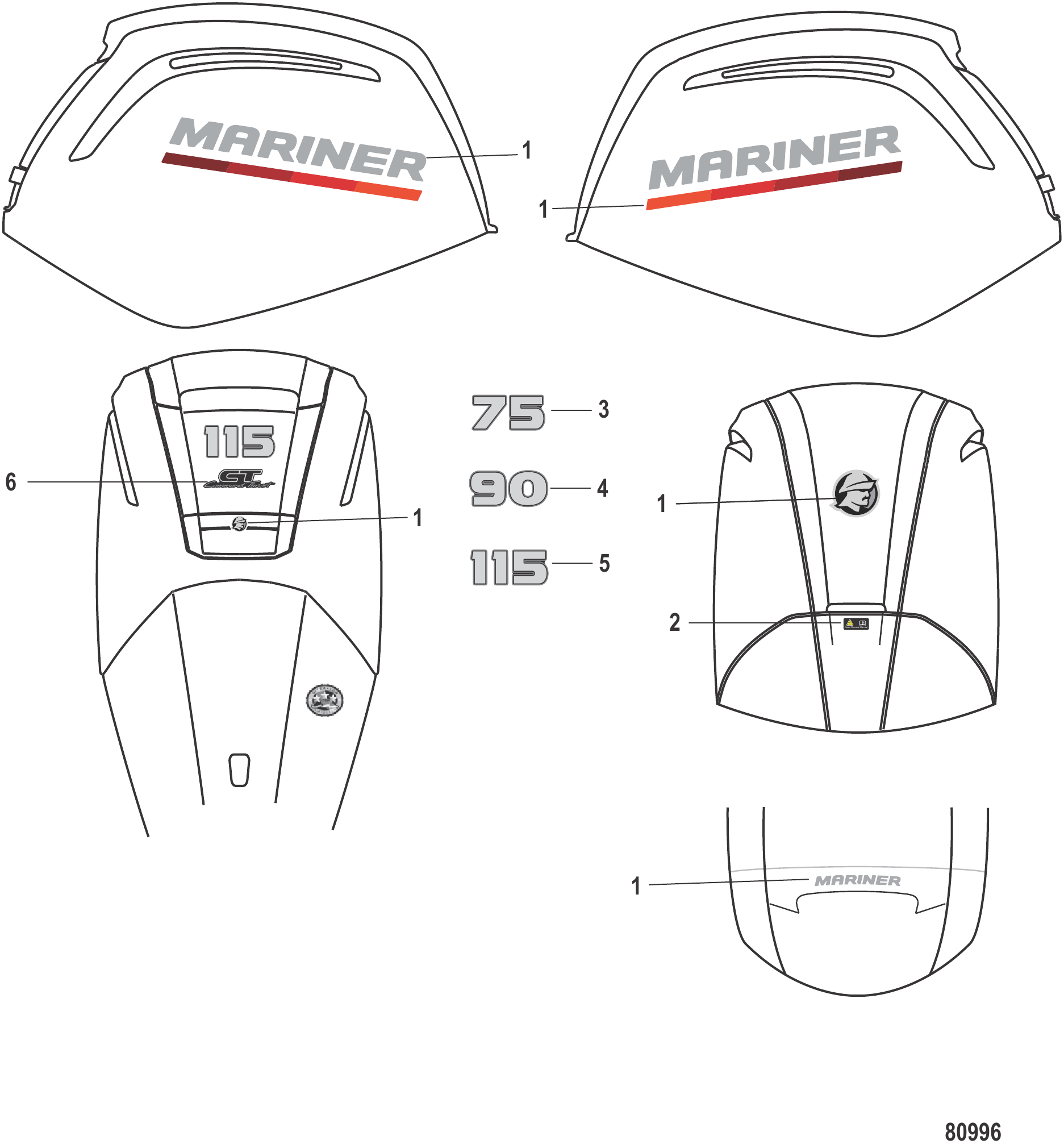

图 4水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242343	水星75-115四冲程贴花套装	DECAL SET Mariner 75-115 4S	1
2	8M0056643	阅读手册贴花	DECAL Read Manual	1
3	8M0080233	75马力尾部贴花	DECAL Rear, 75 HP	1
4	8M0080235	90马力尾部贴花	DECAL Rear, 90 HP	1
5	8M0080237	115马力尾部贴花	DECAL Rear, 115 HP	1
6	8M0088310	指令推力贴花	DECAL Command Thrust	1

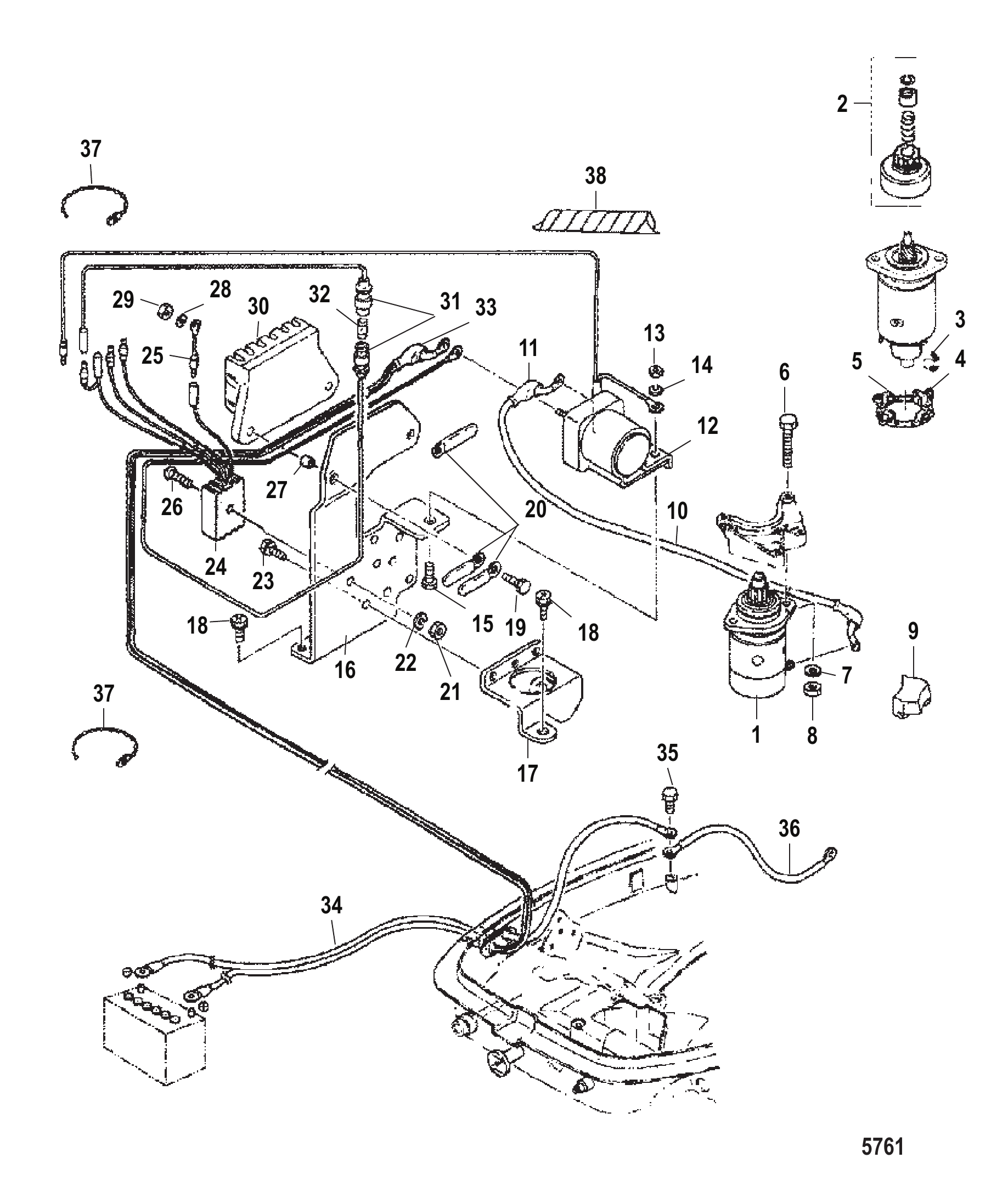

图 5电启动组件 Electric Starter Components

REF	零件编号	中文名称	英文名称	数量
-	853805A4	电动起动机套件	STARTER MOTOR KIT Electric	1
1	853805A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	8M0236367	启动马达	STARTER MOTOR	1
2	853806	驱动套件	DRIVE KIT	1
3	853807	正极电刷	BRUSH (Positive)	2
4	8538071	负极电刷	BRUSH (Negative)	1
5	853808	电刷架	HOLDER Brush	1
6	16126	螺栓	BOLT	2
7	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
8	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
9	853819	橡胶件	RUBBER	1
10	8538151	启动机电缆总成	CABLE ASSEMBLY Starter	1
10	8M0069818	接地电缆	CABLE Ground	1
11	8538161	盖帽	CAP	2
12	853809	启动电磁阀	SOLENOID Starter	1
12	853809T	电磁阀	SOLENOID	1
13	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
16	853810	电气安装板	PLATE Electrical Mounting	1
16	8M0103003	电气板	ELEC. PLATE	1
17	853817	支架	BRACKET	1
17	8M0103004	开关支架	BRACKET-SWITCH NE	1
18	953964	螺栓	BOLT	3
18	8M0047745	螺栓	BOLT	3
19	16705	螺栓	BOLT	2
20	813275	卡箍	CLAMP	3
21	16081	不锈钢螺母	NUT Stainless Steel	1
22	16079	锁紧垫圈	LOCKWASHER	1
23	953963	螺栓	BOLT	3
24	8538116	整流器	RECTIFIER	1
25	803820	接地线	GROUND WIRE	1
26	16123	螺钉(25毫米)	SCREW (25 mm)	1
27	9528611	轴环	COLLAR	2
28	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
29	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
30	853812	端子排	TERMINAL BLOCK	1
31	853813A1	保险丝线束总成	WIRE ASSEMBLY Fuse	1
32	853814	保险丝	FUSE	1
33	853816	盖帽	CAP	1
34	853815	蓄电池线	WIRE Battery	1
34	8M0069793	蓄电池电缆	BATTERY CABLE	1
35	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
36	8537402	接地线	GROUND WIRE	1
37	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
37	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
38	853818	螺旋护套	SPIRAL WRAP	1

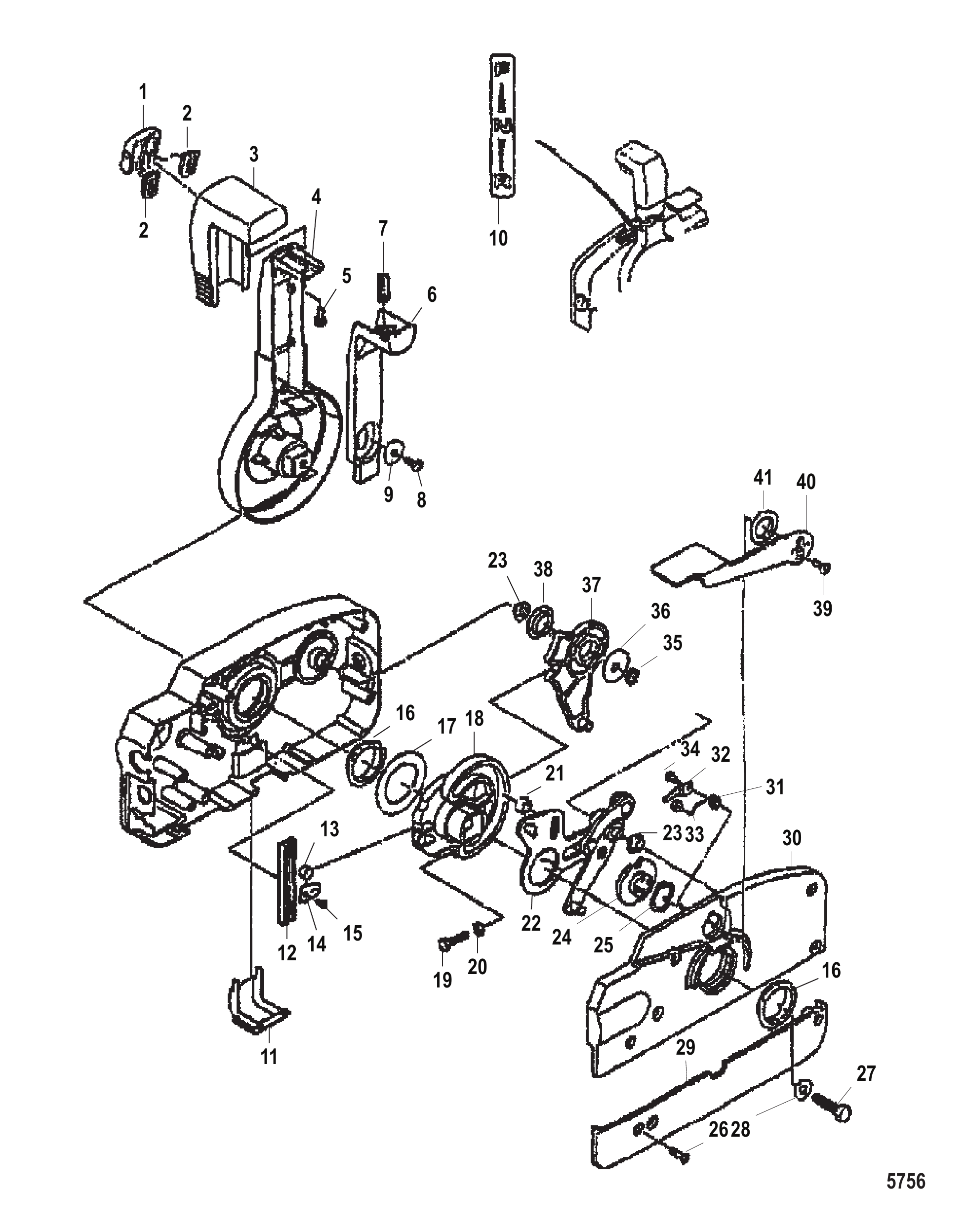

图 6遥控器(无Quicksilver标贴) Remote Control (Without Quicksilver Decal)

REF	零件编号	中文名称	英文名称	数量
-	853988A1	遥控装置	REMOTE CONTROL	1
-	8M0178532	遥控装置	REMOTE CONTROL	1
1	802977	盖帽	CAP	1
2	802978	堵头	PLUG	2
3	802974	握把	GRIP	1
4	802973	控制杆	LEVER Control	1
5	16122	螺钉	SCREW	1
5	823042067	螺钉	SCREW	1
6	802975	空挡锁止臂	NEUTRAL LOCK ARM	1
7	802976	弹簧	SPRING	1
8	16122	螺钉	SCREW	1
8	823042067	螺钉	SCREW	1
9	8029651	垫圈	WASHER	1
10	802987	贴花	DECAL	1
11	802985	盖板	COVER	1
12	802971	定位板	DETENT PLATE	5
13	8029691	滚轮	ROLLER	1
14	802972	固定座	RETAINER	1
15	163341	螺钉	SCREW	2
16	8029633	衬套	BUSHING	2
17	802968	推力板	THRUST PLATE	1
18	802967	驱动齿轮	GEAR Drive	1
19	171741	螺栓	BOLT	1
20	16081	不锈钢螺母	NUT Stainless Steel	1
21	802969	滚轮	ROLLER	1
22	802970	节气门臂	ARM Throttle	1
22	8M0135304	节气门摇臂	THROTTLE ARM	1
23	8029631	衬套	BUSHING	2
24	802982	鼓轮	DRUM	1
25	8029661	波形垫圈	WAVE WASHER	1
26	953861	螺钉	SCREW	5
27	802979	螺栓	BOLT	1
28	16192	垫圈	WASHER	1
29	802984	后盖板	REAR PANEL	1
30	802980	后壳体	HOUSING Rear	1
31	8029761	弹簧	SPRING	1
32	802983	固定座	RETAINER	1
33	8029692	滚轮	ROLLER	1
34	163341	螺钉	SCREW	1
35	802966	波形垫圈	WAVE WASHER	1
36	802965	垫圈	WASHER	1
37	802962	换挡齿轮	SHIFT GEAR	1
38	802963	衬套	BUSHING	1
39	95386	螺栓	BOLT	2
39	8M0038337	螺钉	SCREW	2
40	802981	杠杆	LEVER	1
40	8M0085508	杠杆	LEVER	1
41	8029634	衬套	BUSHING	1

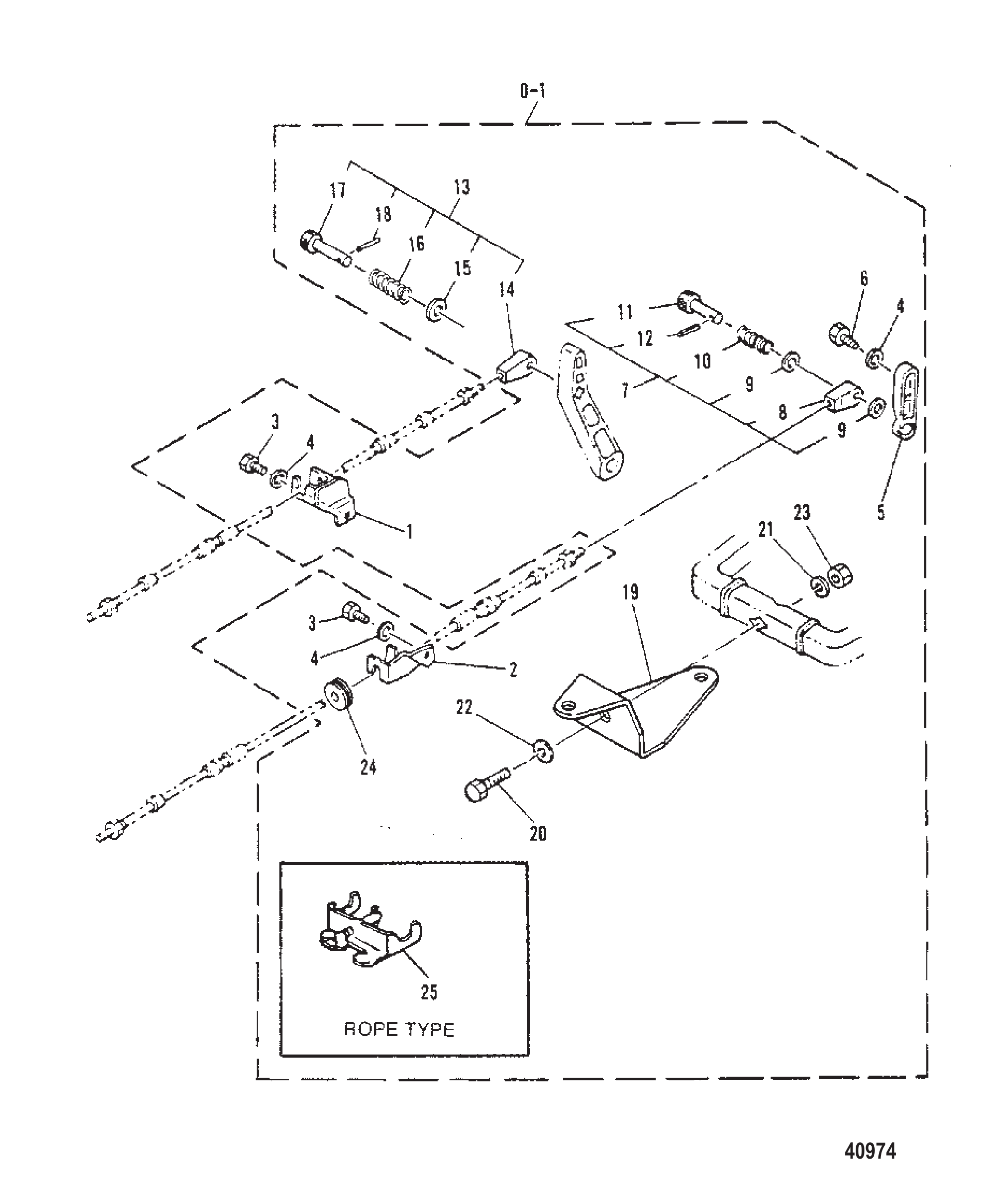

图 7遥控安装套件 Remote Control Attaching Kit

REF	零件编号	中文名称	英文名称	数量
0-1	43991A1	球柱式安装套件	ATTACHING KIT (BALL POST TYPE)	1
0-1	43990A1	遥控器安装套件	ATTACHING KIT Remote Control	1
0-1	8M0116998	遥控安装套件	R/C ATTACHING KIT	1
1	84221M	换挡支架	BRACKET GEAR SHIFT	1
2	83717M	节流阀支架	BRACKET THROTTLE	1
3	91725M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
3	83395M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
4	82214M	垫圈	WASHER	3
5	84222M	油门杆	LEVER Throttle	1
6	91772M	螺栓	BOLT	1
7	83933M	节流拉索端头	END Cable THROTTLE	1
7	83723M	节流拉索端头	END Cable THROTTLE	1
8	83934M	拉索端头	END Cable	1
8	83724M	拉索端头	END Cable	1
9	82216M	垫圈	WASHER	2
10	83725M	弹簧	SPRING	1
11	83726M	挂钩	HOOK	1
11	814499M	挂钩	HOOK	1
12	82146M	滚销	PIN ROLL	1
13	83719M	换挡拉索端头	END Cable SHIFT	1
14	83720M	拉索端头	END Cable	1
15	82216M	垫圈	WASHER	1
16	83721M	弹簧	SPRING	1
17	83722M	挂钩	HOOK	1
17	814500M	挂钩	HOOK	1
18	82146M	滚销	PIN ROLL	1
19	91635M	转向支架	BRACKET STEERING	1
19	84220M	转向支架	BRACKET STEERING	1
19	11670T	支架	BRACKET	1
20	82474M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
21	82248M	油封	SEAL Oil	1
22	82220M	垫圈	WASHER	1
23	81785M	锁紧螺母	LOCKNUT	1
23	82395M	螺母	NUT	1
24	97031M	护孔环	GROMMET	1
25	83727M	绳索式转向支架	BRACKET STEERING (ROPE TYPE)	1

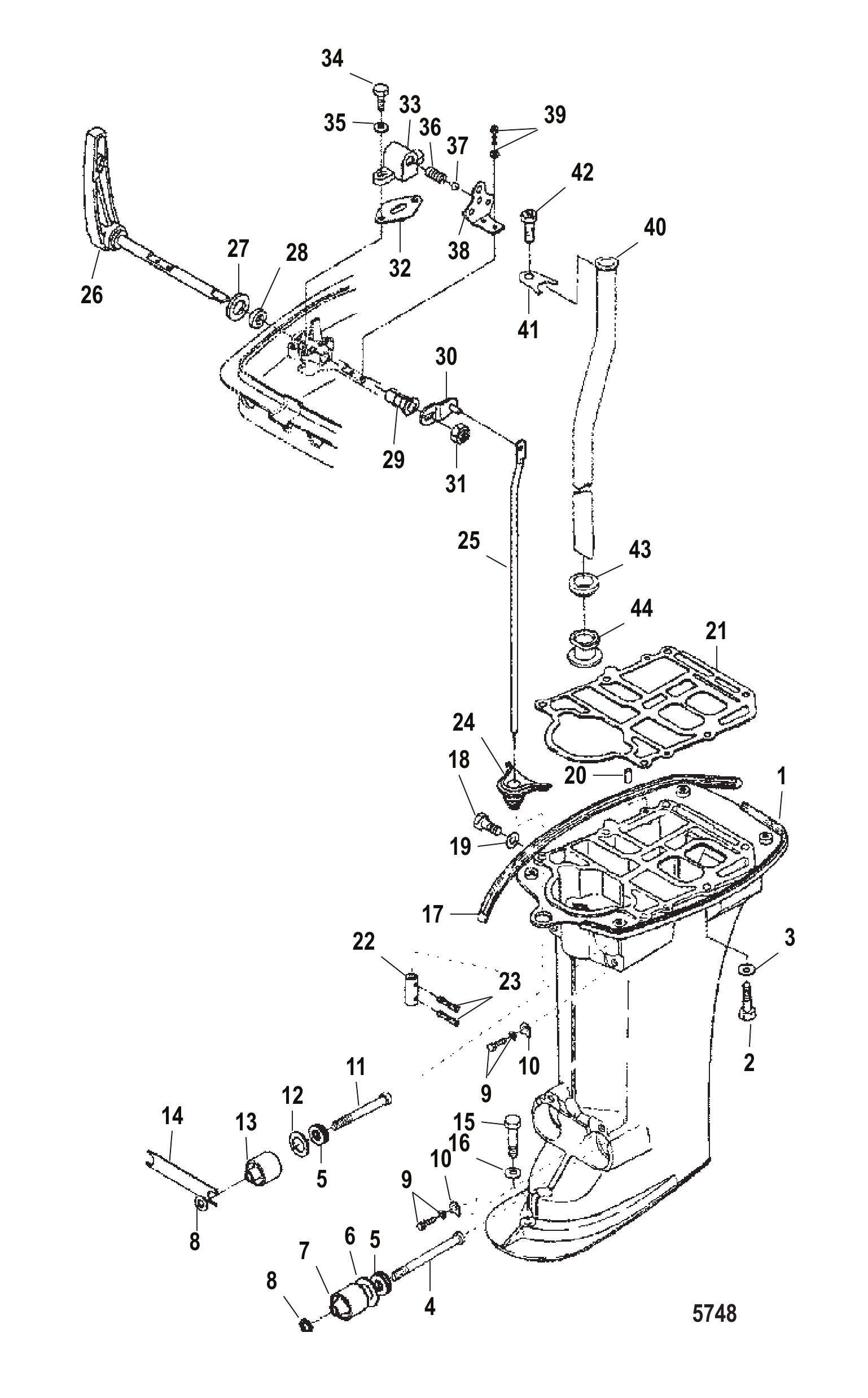

图 8驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	9244M	驱动轴壳体	HOUSING Driveshaft	1
1	7842M	驱动轴壳体	HOUSING Driveshaft	1
1	7843M	驱动轴壳体	HOUSING Driveshaft	1
2	84775M	衬垫	GASKET	1
2	84775	衬垫	GASKET	1
3	82364M	定位销	PIN Dowel	2
4	82465M	螺栓	BOLT	6
4	95416M	螺栓	BOLT	6
5	82217M	垫圈	WASHER	6
6	83306M	歧管	MANIFOLD	1
7	84776M	排气导流管	GUIDE Exhaust	1
7	84777M	排气导流管	GUIDE Exhaust	1
8	81574M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
9	81572M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
10	81573M	排气歧管衬垫	GASKET EXHAUST MANIFOLD	1
10	826991M	衬垫	GASKET	1
11	82131M	开口销	COTTER PIN	1
11	82132M	开口销	COTTER PIN	1
12	83870M	螺钉	SCREW	4
13	43114M	密封件	SEAL	1
14	84783M	超长轴延伸件	EXTENSION (ULTRA LONG SHAFT)	1
15	84784M	衬套	BUSHING	1
16	84785M	螺柱	STUD	4
17	82364M	定位销	PIN Dowel	2
18	84786M	螺母	NUT	4
19	82220M	垫圈	WASHER	4
-	41899M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	84828M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	41899M	衬垫套件	GASKET SET	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

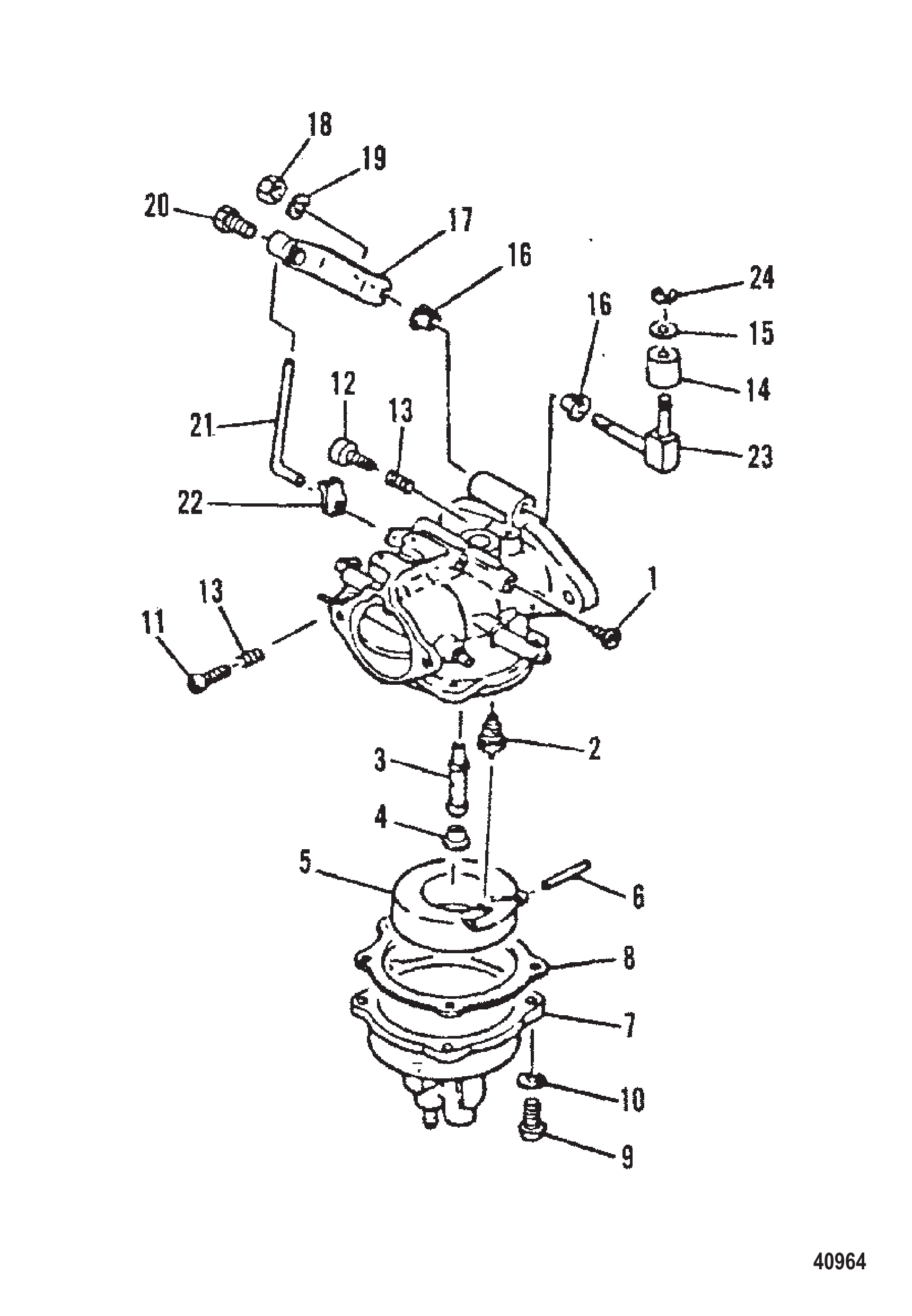

图 9化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
0-1	7952M	化油器总成	CARBURETOR ASSEMBLY	1
1	80578M	低速量孔(#60)	JET LOW SPEED (#60)	1
2	80593M	进油阀/阀座组件	VALVE/SEAT KIT Inlet	1
3	80576M	主喷嘴	NOZZLE MAIN	1
4	80582M	主量孔(#140)	JET MAIN (#140)	1
4	82580M	主量孔板(#145)	PLATE MAIN (#145)	1
5	80591M	浮子	FLOAT	1
6	80592M	浮子销	PIN FLOAT	1
6	84765M	浮子螺母	NUT FLOAT	1
6	11794M	销	PIN	1
7	83200M	浮子室	FLOAT BOWL
8	80590M	浮子室衬垫	GASKET FLOAT BOWL	1
9	82515M	螺钉	SCREW	4
10	82206M	锁紧垫圈	LOCKWASHER	4
11	82623M	怠速调节螺钉	SCREW IDLE SPEED	1
11	83509M	螺钉（M4×10）	SCREW (M4 x 10)	1
12	80573M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
13	80575M	弹簧	SPRING	2
14	84454M	节气门轴衬套	BUSHING THROTTLE SHAFT	1
15	82209M	垫圈	WASHER	1
16	81941M	节气门轴衬套	BUSHING THROTTLE SHAFT	2
17	80622M	节流阀杆	LEVER THROTTLE	1
18	82379M	螺母	NUT	1
18	83763M	螺母	NUT	1
19	82208M	锁紧垫圈	WASHER LOCK	1
19	82186M	垫圈	WASHER	1
20	81558M	节气门杆定位螺钉	SET SCREW THROTTLE LEVER	1
20	83112M	螺钉	SCREW	1
21	83160M	节气门连杆	LINK ROD THROTTLE LEVER	1
22	81191M	支架	BRACKET	1
22	16333	卡扣拉杆	ROD Snap	1
23	84772M	节气门臂	ARM Throttle	1
23	811037M	节气门摇臂	THROTTLE ARM	1
24	82328M	卡环	RING Snap	1
-	84773M	化油器维修套件	REPAIR KIT Carburetor	1
-	811038M	化油器修理包	REPAIR KIT-CARB	1
-	92575M	衬垫套件	GASKET SET	1

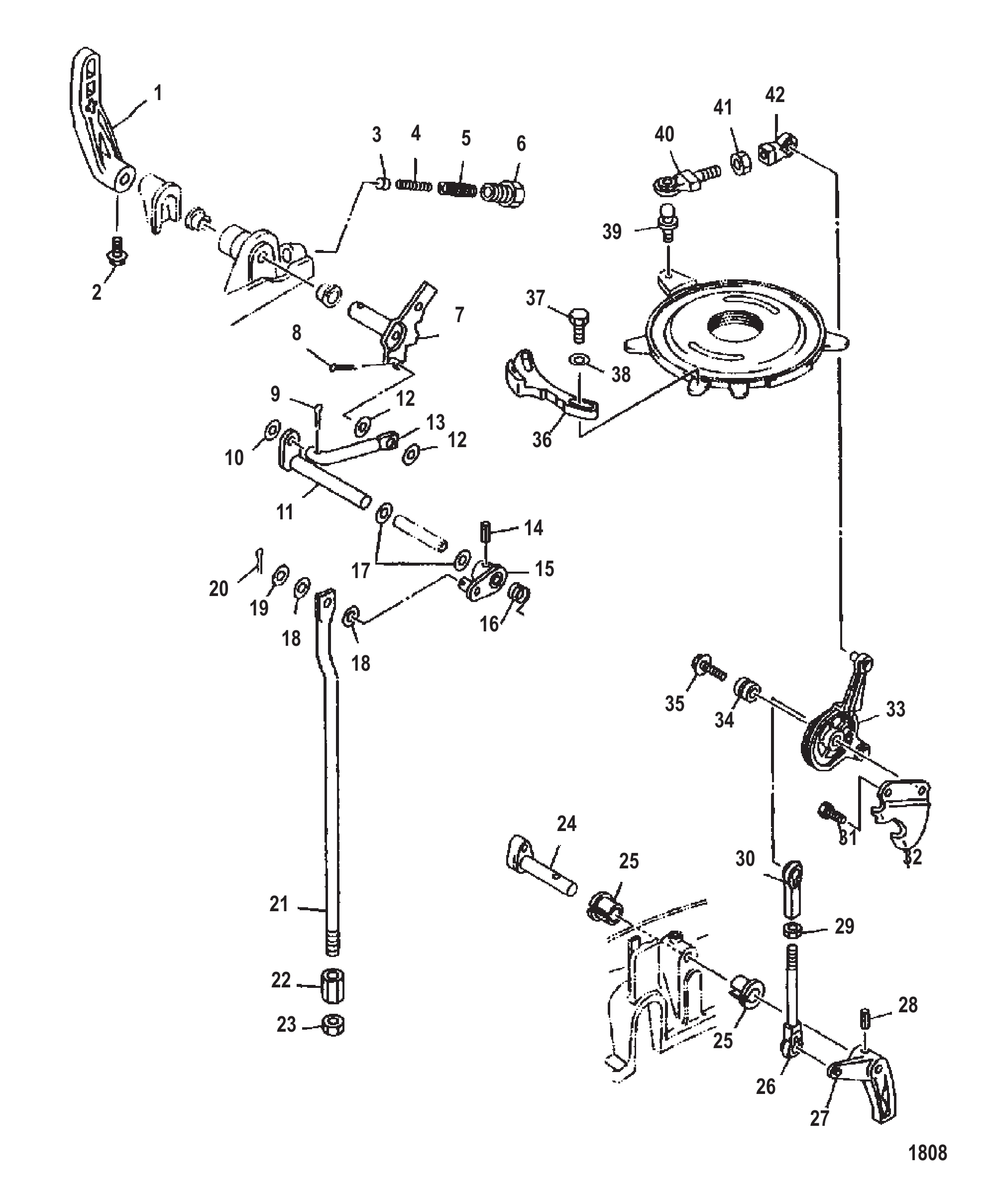

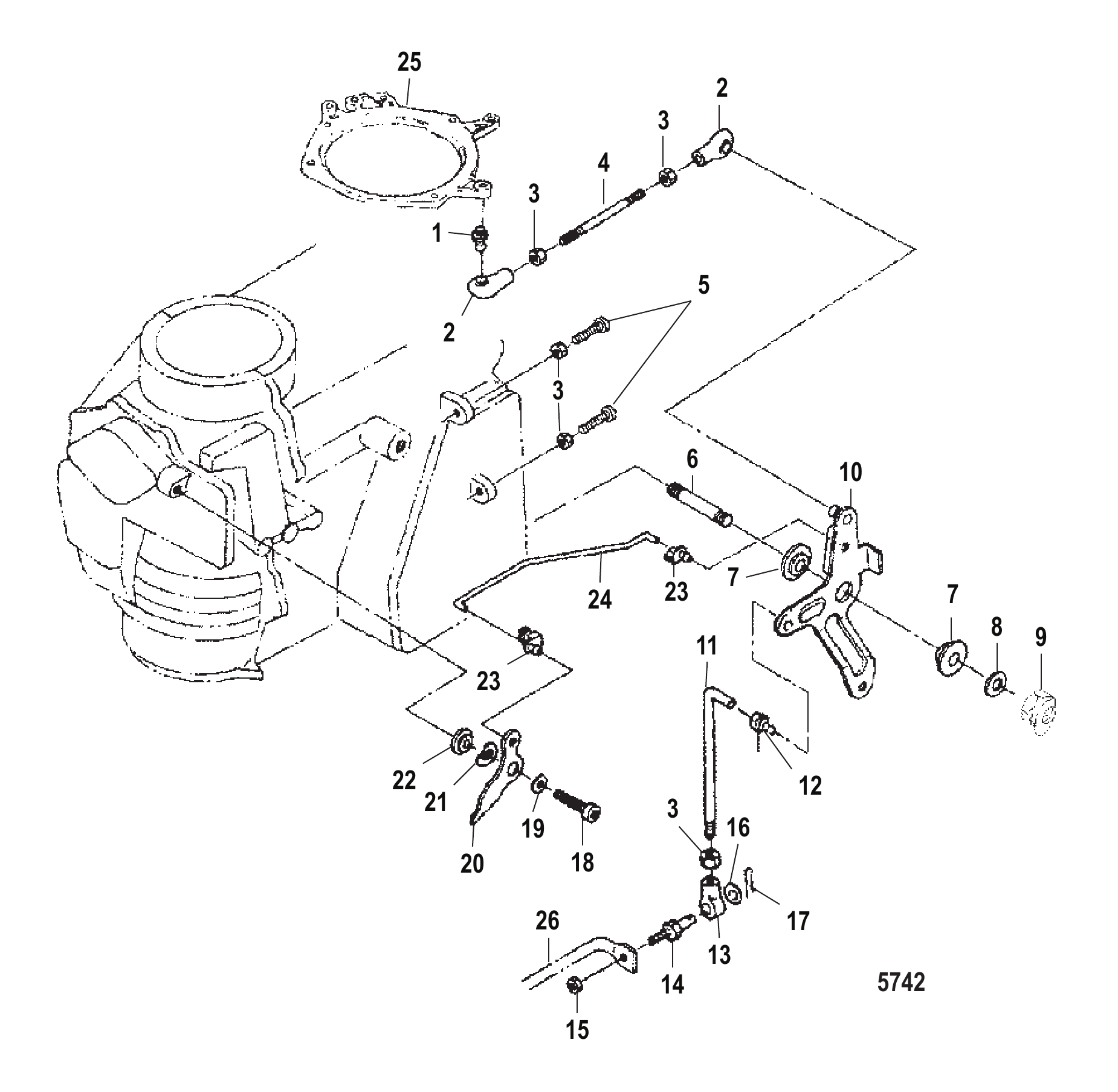

图 10节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	853744	球头关节	BALL JOINT	1
2	853745	盖帽	CAP	2
3	8537225	螺母	NUT	5
3	16081	不锈钢螺母	NUT Stainless Steel	5
4	8537462	连杆	LINK ROD	1
4	853746004	连杆	LINK ROD	1
5	853699	螺钉	SCREW	2
5	16123	螺钉(25毫米)	SCREW (25 mm)	2
6	8537181	螺柱	STUD	1
6	879194297	螺柱	STUD	1
7	853743	衬套	BUSHING	2
8	853701	垫圈	WASHER	1
8	8M0135942	垫圈	WASHER	1
9	815088	螺母 (M8)	NUT (M8)	1
9	95374	尼龙螺母	NUT Nylon	1
10	8537422	执行器臂	ARM Actuator	1
10	8M0103002	提前臂总成	ADVANCER ARM ASSY	1
11	8537476	连杆	LINK ROD	1
11	853747009	连杆	LINK ROD	1
12	853748	快拆连杆	SNAP Link Rod	1
13	8537451	连杆接头	ROD JOINT	1
14	853749	销	PIN	1
14	853749001	销	PIN	1
15	8537226	螺母	NUT	1
15	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	953925	垫圈	WASHER	1
17	8150262	开口销	COTTER PIN	1
18	162452	螺钉	SCREW	1
19	953921	不锈钢垫圈	WASHER Stainless Steel	1
20	8537503	节气门凸轮	CAM Throttle	1
21	8537232	波形垫圈	WAVE WASHER	1
22	8537431	衬套	BUSHING	1
23	176431	快拆连杆	SNAP Link Rod	2
23	8M0169412	卡扣杆	SNAP ROD	2
24	8537471	油门连杆	ROD Throttle Link	1
24	853747010	连杆	LINK ROD	1
25	853710	定位环	SET RING	1
26	160932	油门轴	SHAFT Throttle	1

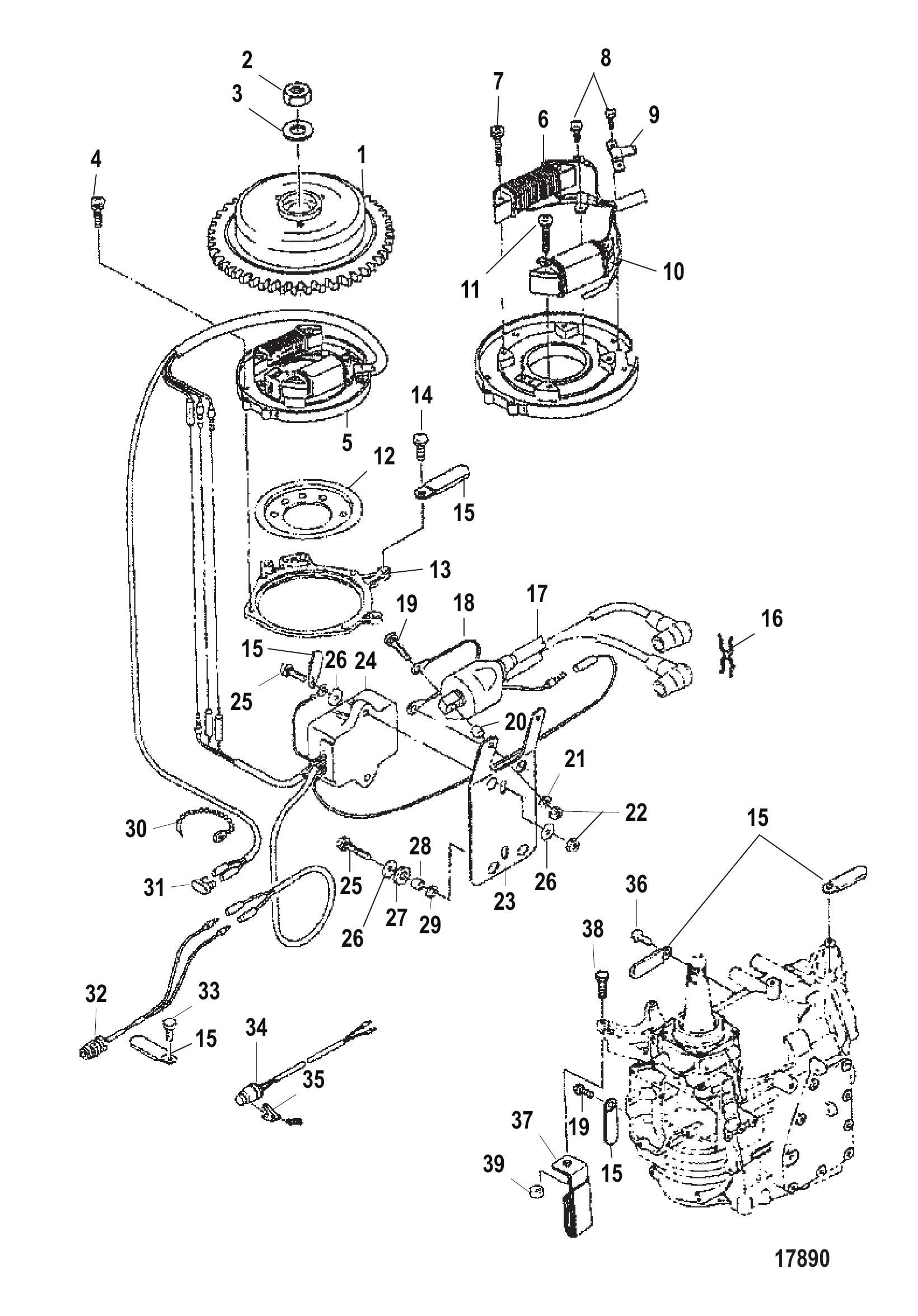

图 11电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	8150243	飞轮	FLYWHEEL	1
1	815024T05	飞轮	FLYWHEEL	1
1	815024T05	飞轮	FLYWHEEL	1
2	8537224	银色螺母	NUT Silver	1
2	851832001	金色螺母	NUT Gold	1
3	8537011	垫圈	WASHER	1
4	8230315	螺钉	SCREW	4
5	853737A3	线圈板总成	PLATE ASSEMBLY Coil	1
5	853737T03	线圈板总成	COIL PLATE ASSY	1
6	160743	充电线圈	COIL Charger	1
7	8230312	螺钉	SCREW	2
8	8230314	螺钉	SCREW	3
9	853738	导线导向器	GUIDE Wire	1
10	803702	励磁线圈	COIL Exciter Exciter	1
10	803702T	励磁线圈	EXCITER COIL	1
11	8230313	螺钉	SCREW	2
12	853711	导板	GUIDE PLATE	1
12	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
13	853710	定位环	SET RING	1
14	162602	螺钉	SCREW	1
14	8230315	螺钉	SCREW	1
15	813275	卡箍	CLAMP	6
16	953953	卡扣	CLIP	1
17	160642	点火线圈	COIL Ignition	1
17	8M0047311	点火线圈	COIL-IGNITION	1
17	160643	点火线圈	COIL Ignition	OPT
17	8M0047311	点火线圈	COIL-IGNITION	OPT
18	853740	接地线	GROUND WIRE	1
19	823042	螺栓	BOLT	2
20	8537151	隔套	SPACER	2
21	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
22	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
23	853739	电气安装板	PLATE Electrical Mounting	1
24	160613	CD单元	CD UNIT	1
24	8M0180178	CD单元	CD UNIT	1
25	8230421	螺栓	BOLT	4
26	953921	不锈钢垫圈	WASHER Stainless Steel	5
27	953923	橡胶垫圈	WASHER Rubber (Rubber)	3
28	952868	轴环	COLLAR	3
29	953924	橡胶垫圈	WASHER (Rubber) (Rubber)	3
30	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
31	853741	盖帽	CAP	1
32	160691	停机开关总成	SWITCH ASSEMBLY Stop	1
32	823037A2	停机开关总成-拉绳式	SWITCH ASSEMBLY Stop - Lanyard	1
33	16828	螺栓	BOLT	1
34	823037A2	停机开关总成-拉绳式	SWITCH ASSEMBLY Stop - Lanyard	1
35	823054	拉绳	LANYARD	1
36	8230316	螺钉	SCREW	2
37	953952	卡箍	CLAMP	1
38	168301	螺栓	BOLT	1
39	8537223	螺母	NUT	1
39	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1

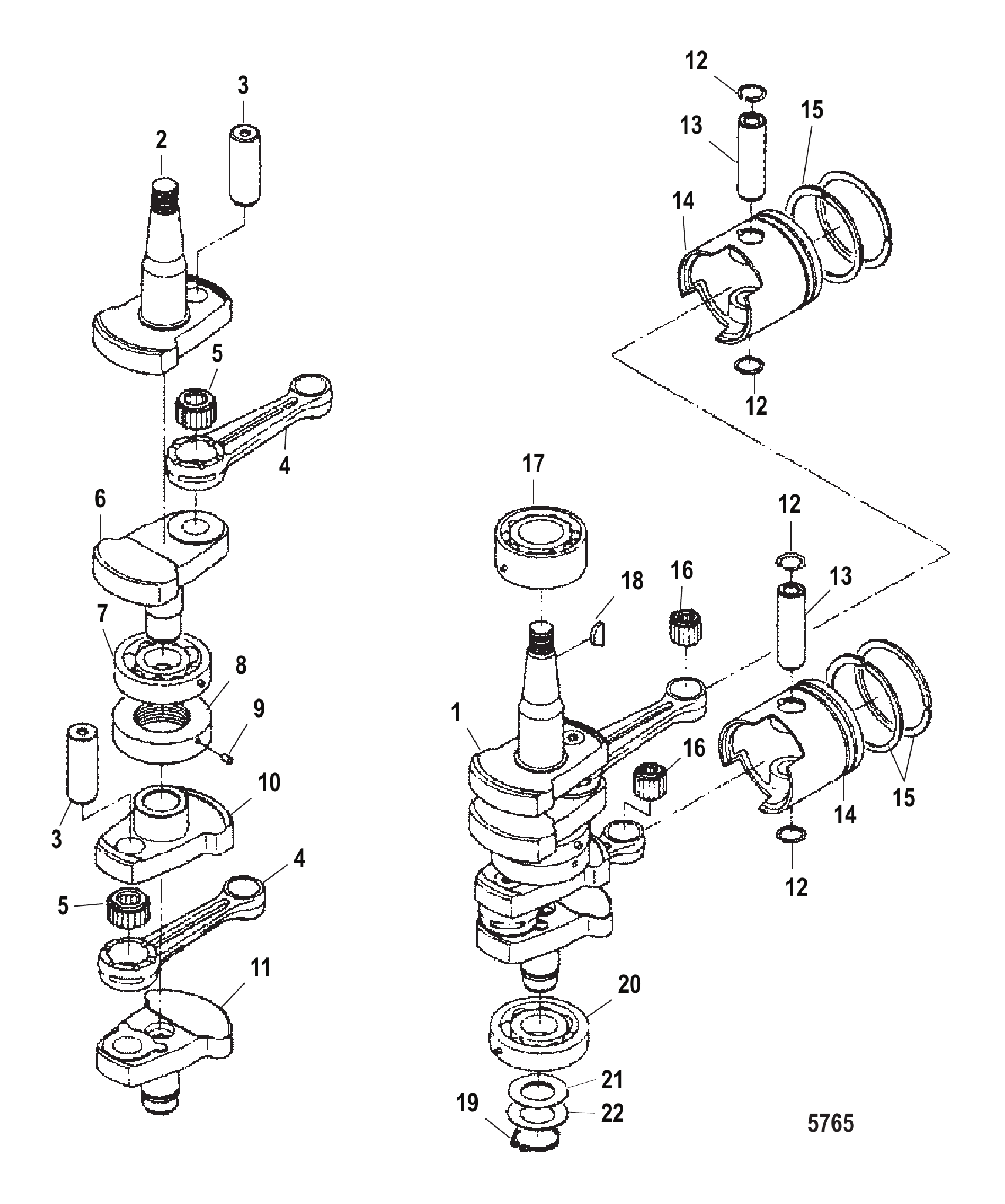

图 12曲轴、活塞与连杆 Crankshaft, Pistons and Connecting Rod

REF	零件编号	中文名称	英文名称	数量
1	9614A4	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	9614A07	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	803672A07	曲轴套装	CRANKSHAFT KIT	1
2	8130441	曲轴	CRANKSHAFT	1
2	813044A01	曲轴	CRANKSHAFT	1
2	813044A01	曲轴	CRANKSHAFT	1
3	8130461	曲轴销	PIN Crank	2
3	813046T01	活塞销	PIN-PISTON	2
4	8130471	连杆	CONNECTING ROD	2
4	813047T01	连杆	CONNECTING ROD	2
5	8130482	滚针轴承	BEARING Needle	2
6	8130442	曲轴	CRANKSHAFT	1
6	8M0090847	曲轴	CRANKSHAFT	1
7	160492	滚珠轴承	BEARING Ball	1
7	16049T02	滚珠轴承	BEARING-BALL	1
8	853707A1	密封套件	SEAL KIT	1
9	161791	销	PIN	1
10	8130452	曲轴	CRANKSHAFT	1
10	8M0090848	曲轴	CRANKSHAFT	1
11	8130451	曲轴	CRANKSHAFT	1
11	813045T01	曲轴	CRANKSHAFT	1
12	160571	卡扣	CLIP	4
13	160561	活塞销	PIN Piston	2
13	803680003	活塞销	PIN-PISTON	2
14	96151	活塞	PISTON	2
14	879194T01	标准活塞	PISTON Standard	2
14	96161	活塞	PISTON	2
15	16054A4	活塞环组	RING SET Piston	1
15	8M0080351	活塞环组	RING SET Piston	1
15	16055A4	活塞环组	RING SET Piston	1
15	8M0080350	活塞环组	RING SET Piston	1
16	8130483	滚针轴承	BEARING Needle	2
17	160491	滚珠轴承	BEARING Ball	1
17	8M0119217	滚珠轴承	BEARING-BALL	1
18	160531	键	KEY	1
19	853714	C形卡环	C CLIP	1
20	160492	滚珠轴承	BEARING Ball	1
20	16049T02	滚珠轴承	BEARING-BALL	1
21	853716	垫片	SHIM	AR
22	853715	隔套	SPACER	1
22	8M0233349	隔套	SPACER	1
-	853787A2	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1
-	853787A04	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1

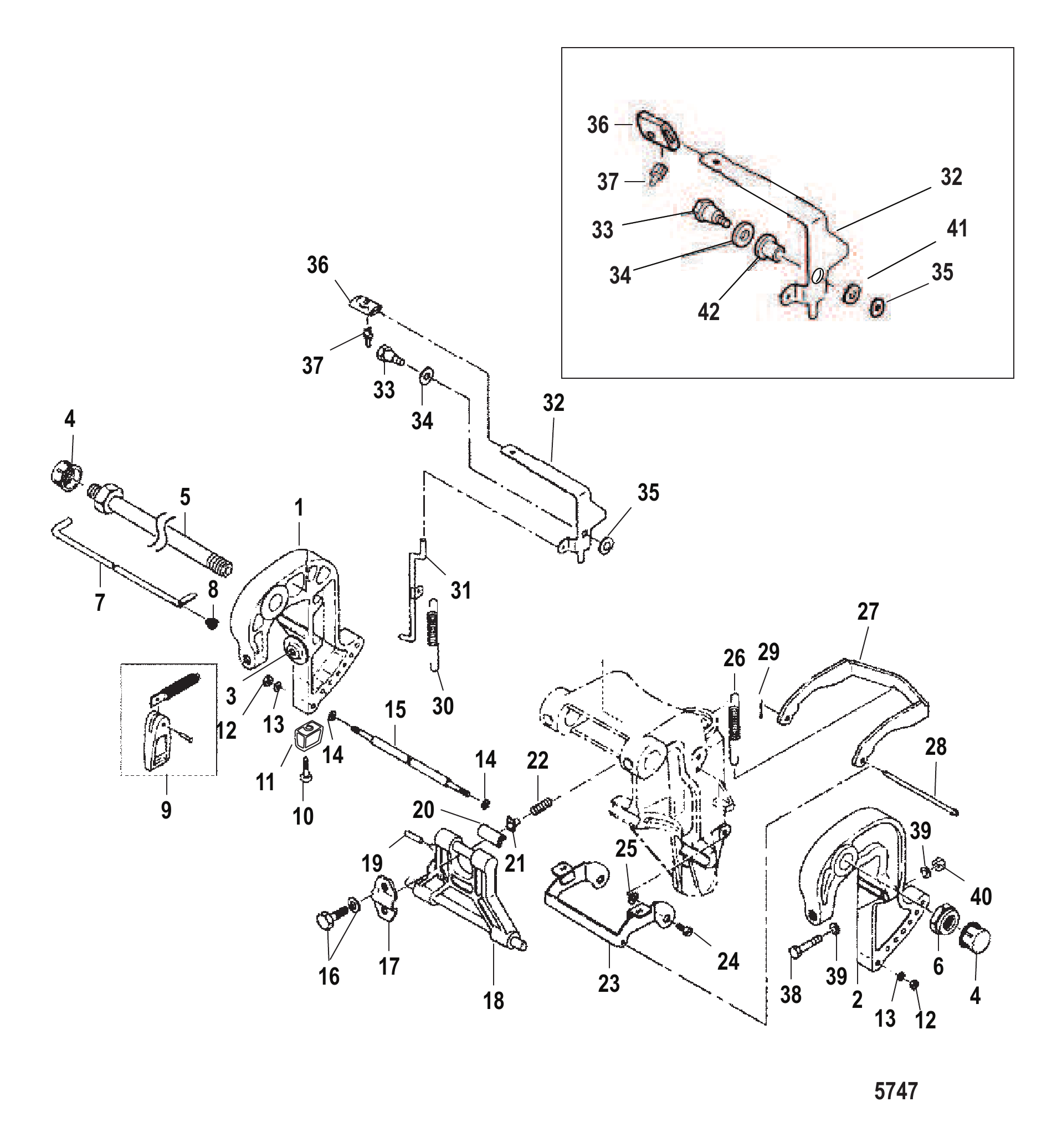

图 13夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	96222	右舷夹紧支架(黑色，1/2英寸螺纹)	CLAMP BRACKET Starboard, Black, 1/2 Inch Thread	1
2	96232	左舷夹紧支架(黑色，1/2英寸螺纹)	CLAMP BRACKET Port, Black, 1/2 Inch Thread	1
2	9623T02	ORD3406-8M0047051	ORD3406-8M0047051	1
3	95379	垫	PAD	2
4	85372214	盖形螺母	CAP NUT	2
5	853769	倾斜管	TILT TUBE	1
5	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
6	85372213	螺母	NUT	1
6	853722029	尼龙螺母	NUT Nylon	1
7	161981	倾斜销	PIN Tilt	1
7	898101207	推力杆	THRUST ROD	1
8	8126455	弹簧	SPRING	1
9	16200A1	蝶形螺丝总成1/2英寸螺纹尺寸	THUMB SCREW ASSEMBLY 1/2 Inch Thread Size	1
9	879194005	ORD 10-8M0060116	ORD 10-8M0060116	1
10	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
11	823913	阳极块	ANODE	1
11	823913Q	阳极块	ANODE	1
12	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
13	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
14	16826	不锈钢垫圈	WASHER Stainless Steel	2
15	853796	间隔销	PIN Spacer	1
15	898101044	定位销	PIN Space	1
16	8230426	螺栓	BOLT	2
17	162101	定位板	SET PLATE	1
17	879194006	定位板	SET PLATE	1
18	8251121	倾斜止动块	STOPPER Tilt	1
18	8M0157131	倾斜止动器	TILT STOPPER	1
18	898101208	倾斜止动块	STOPPER Tilt	1
18	8M0157131	倾斜止动器	TILT STOPPER	1
19	9521810	滚动销	PIN Roll	1
20	8251131	支架	BRACKET	1
21	853774	停机开关	STOP	1
22	953832	弹簧	SPRING	1
23	162132	倒车锁臂	ARM Reverse Lock	1
24	853700	螺钉	SCREW	2
24	879194007	螺钉	SCREW	2
24	879194007	螺钉	SCREW	2
25	953921	不锈钢垫圈	WASHER Stainless Steel	2
26	953834	弹簧	SPRING	1
26	953835	弹簧	SPRING	1
26	879194008	弹簧	SPRING	1
26	879194008	弹簧	SPRING	1
27	162131	倒车锁臂	ARM Reverse Lock	1
28	8537474	倒车锁杆	ROD Reverse Lock	1
29	8150261	开口销	COTTER PIN	1
30	953833	弹簧	SPRING	1
31	8537475	倒车锁连杆	LINK Reverse Lock	1
32	8537591	倒车锁杆	LEVER Reverse Lock	1
32	853759T01	ORD 8M0074784	ORD 8M0074784	1
33	162612	螺栓	BOLT	1
34	17641	波形垫圈	WAVE WASHER	1
35	953921	不锈钢垫圈	WASHER Stainless Steel	1
36	853775	握把	GRIP	1
36	8M0183798	握把	GRIP	1
37	853776	按钮	BUTTON	1
37	8M0245322	止动器	STOPPER	1
38	161263	螺栓	BOLT	2
38	879194310	螺栓	BOLT	2
39	16192	垫圈	WASHER	4
40	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2

图 14维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	13286	零件手册18/20/25马力(XD)	PARTS MANUAL 18/20/25 H.P. (XD)	1
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1
-	43170A84	贴花套件	DECAL SET	1
-	43477A85	贴花套件	DECAL SET	1
-	13480A86	贴花套件	DECAL SET	1
-	43173A84	贴花套件	DECAL SET	1
-	13239A86	贴花套件	DECAL SET	1
-	13480A86	贴花套件	DECAL SET	1
-	13239A86	贴花套件	DECAL SET	1
-	11181A85	贴花套件	DECAL SET	1
-	810461A92	贴花套件	DECAL SET	1
-	11627A85	贴花套件	DECAL SET	1
-	810461A92	贴花套件	DECAL SET	1
-	11044870	用户指南	OWNERS GUIDE	1
-	11046870	用户指南	OWNERS GUIDE	1
-	11046871	用户手册	MANUAL-OWNERS	1

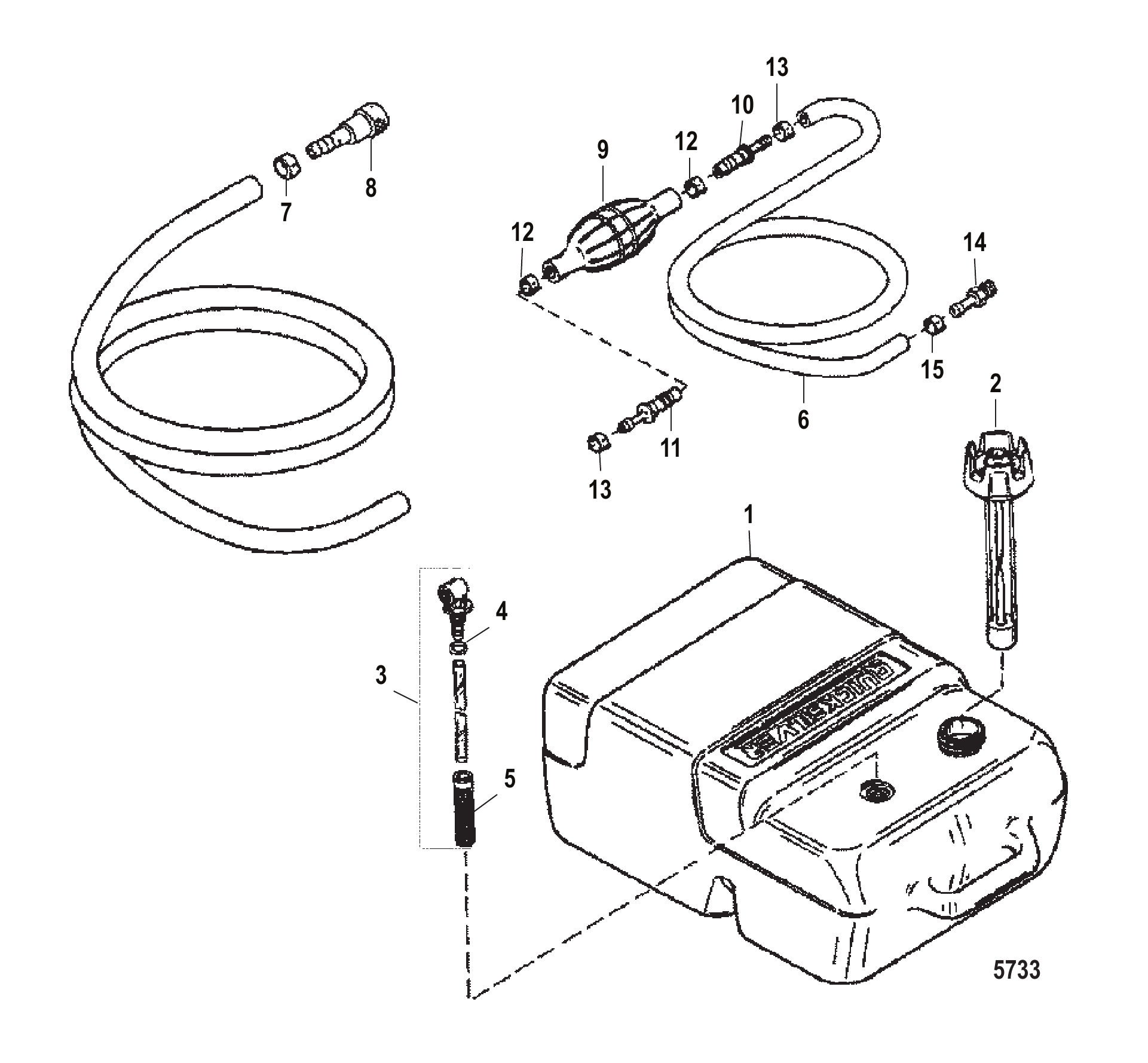

图 15燃油箱（塑料-6.6加仑） Fuel Tank (Plastic - 6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	823504A1	燃油箱总成-塑料6.6加仑	TANK ASSEMBLY Fuel - Plastic 6.6 Gallon	1
2	823536	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	823532A1	燃油连接套件	CONNECTOR KIT Fuel	1
3	8M0175545	燃油连接套件 6.6	CONN KIT FUEL 6.6	1
4	823533	O型圈	O-RING	1
5	823534	滤网	SCREEN	1
6	881807	燃油管路总成	FUEL LINE ASSEMBLY	1
6	8M0126969	燃油管	FUEL LINE	1
7	853798	卡箍	CLAMP	1
8	8537361	燃油连接器	CONNECTOR Fuel	1
8	8M0120628	燃油接头	FUEL CONNECTOR	1
9	13330A3	注油泵总成	BULB ASSEMBLY Primer	1
9	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
10	13331A1	止回阀总成(进口)	CHECK VALVE ASSEMBLY (Inlet)	1
10	13331A3	止回阀总成	CHECK VALVE ASSEMBLY	1
11	13331A2	止回阀总成(出口)	CHECK VALVE ASSEMBLY (Outlet)	1
11	13331A4	止回阀总成	CHECK VALVE ASSEMBLY	1
12	4158210	尼龙卡箍(大)	CLAMP Nylon (Large)	2
13	415827	尼龙卡箍(小)	CLAMP Nylon (Small)	2
13	41582Q7	卡箍	CLAMP	2
14	897711	连接器(.250-18)	CONNECTOR (.250-18)	1
14	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
15	415827	尼龙卡箍	CLAMP Nylon	1
15	41582Q7	卡箍	CLAMP	1

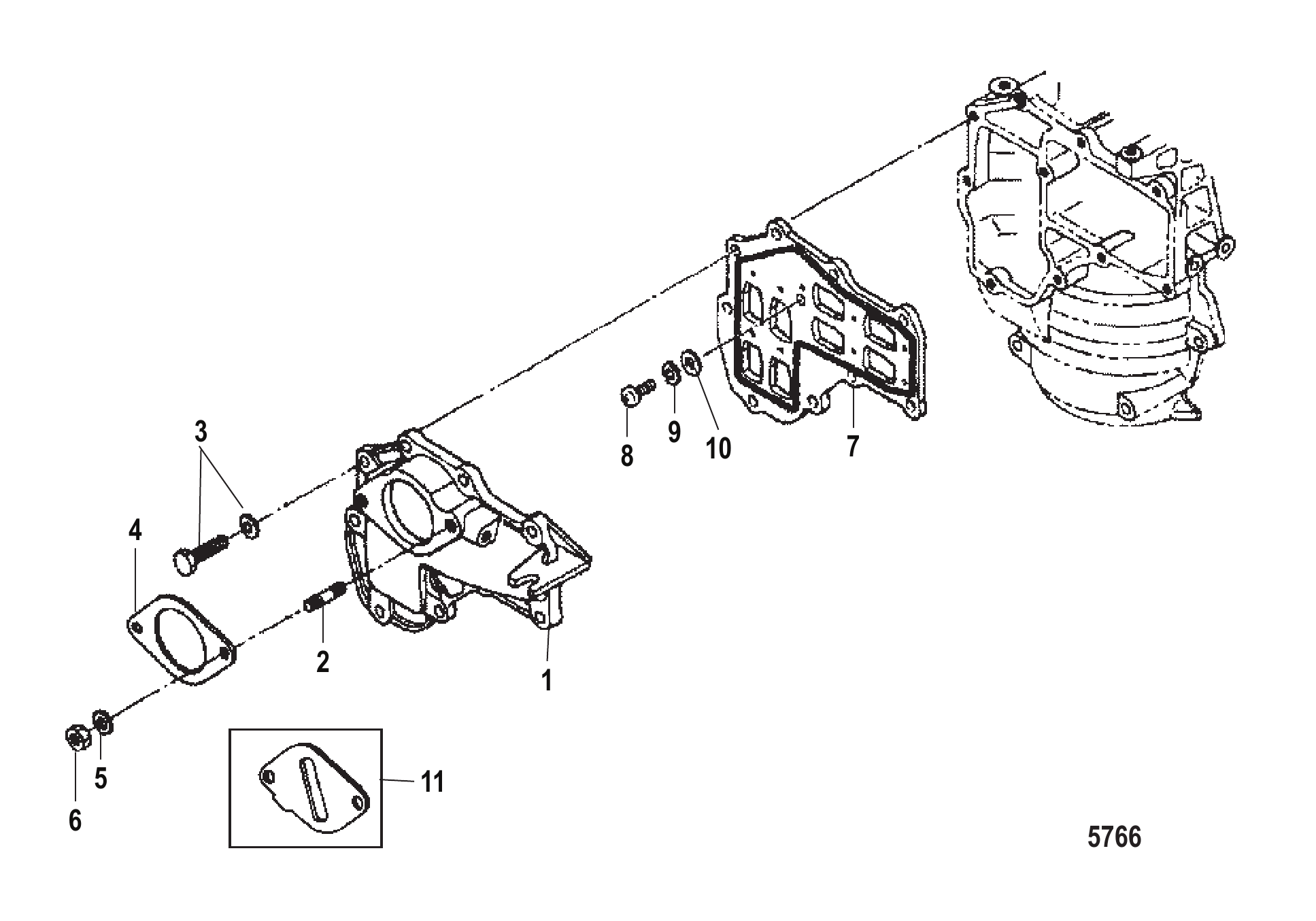

图 16歧管/簧片阀 Manifold/Reed

REF	零件编号	中文名称	英文名称	数量
1	853717A4	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
2	853718	螺柱	STUD	2
2	8M0106728	螺柱	STUD	2
3	168284	螺栓	BOLT	9
4	8537021	衬垫	GASKET	1
4	853702007	衬垫	GASKET	1
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
7	853719	簧片阀总成	REED BLOCK ASSEMBLY	1
7	853719T	簧片阀组	REED BLOCK	1
8	8230311	螺钉	SCREW	1
9	16818	锁紧垫圈	LOCKWASHER	1
10	809931044	垫圈	WASHER	1
11	885193	限流器	RESTRICTOR	1
-	853780A1	化油器维修套件	REPAIR KIT Carburetor	1
-	812939A1	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0119225	衬垫套件	GASKET SET	1
-	853787A2	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1
-	853787A04	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1

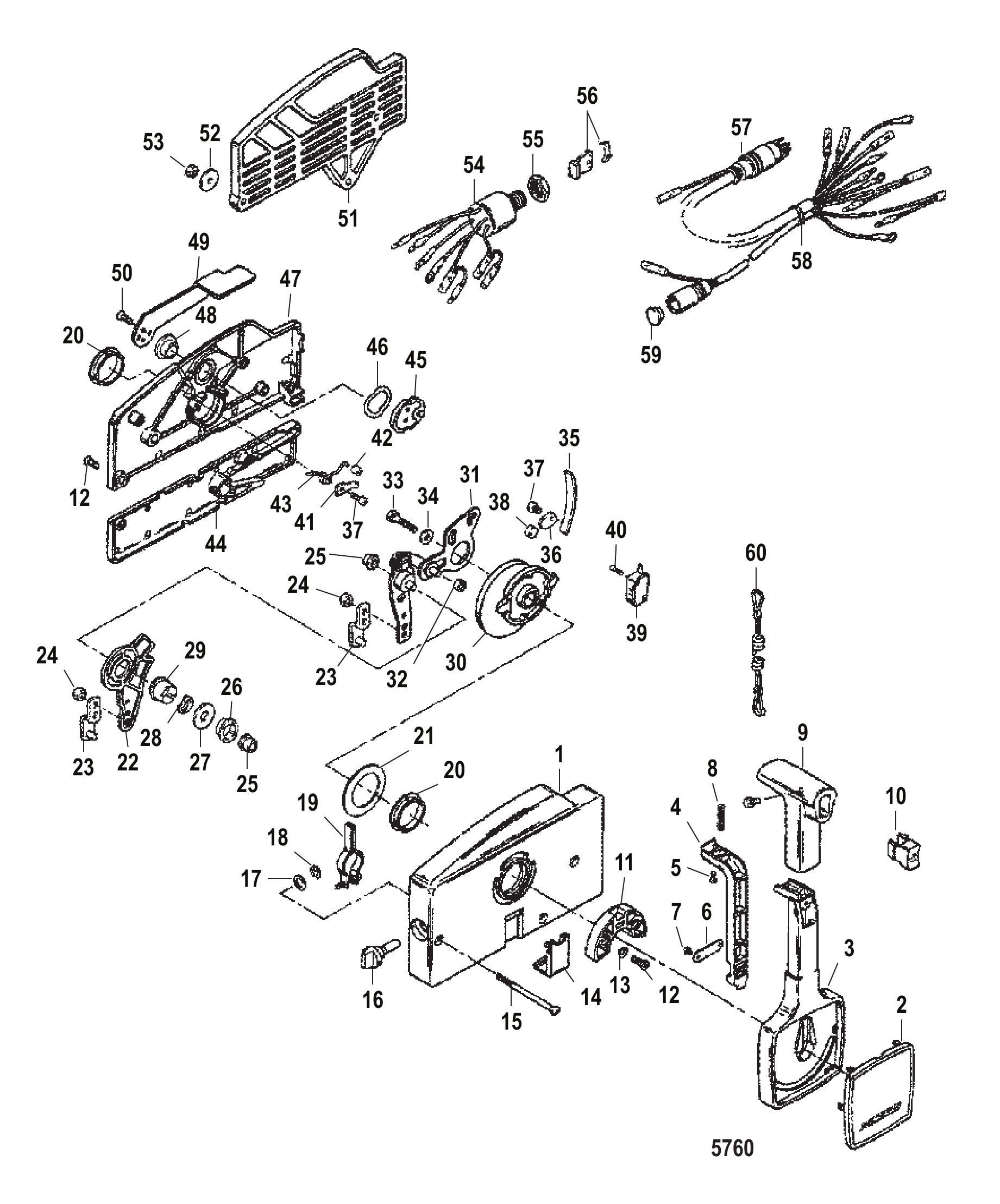

图 17遥控器(带Quicksilver标志) Remote Control (With Quicksilver Logo)

REF	零件编号	中文名称	英文名称	数量
-	16907A1	遥控装置	REMOTE CONTROL	1
-	8M0178532	遥控装置	REMOTE CONTROL	1
35	16882	弹簧	SPRING	5
36	16880	卡扣	CLIP	1
37	4005683	螺钉（M4×6）	SCREW (M4 x 6)	1
38	16879	定位滚轮	ROLLER Detent	1
39	17277	开关总成	SWITCH ASSEMBLY	1
39	17277T	空档安全开关	SWITCH Neutral Safety	1
40	4005647	螺钉（M3×16）	SCREW (M3 x 16)	2
41	16886	卡扣	CLIP	1
42	16884	滚轮	ROLLER	1
43	16888	弹簧	SPRING	1
44	16912T	底盖	COVER (Bottom)	1
44	881170A8	手动启动遥控器（无动力升降）	REMOTE CONTROL Manual Start - Non Power Trim	1
45	16883	鼓轮总成	DRUM ASSEMBLY	1
46	16922	波形垫圈	WAVE WASHER	1
47	16911T	顶盖	COVER (Top)	1
48	16887	轴承(内径0.81英寸)	BEARING (.810 Inside Diameter) (.81 Inches Inside Diameter)	1
49	16919A1	杠杆总成	LEVER ASSEMBLY	1
50	40118106	螺钉(M5 x 12)	SCREW (M5 x 12)	2
51	17063T	隔套	SPACER	1
52	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
53	401196	螺母 (M6)	NUT (M6)	3
54	17009A5		SWITCH ASSEMBLY Ignition (See Below For Keys)	1
55	93543	特殊螺母-镀铬黄铜	NUT Special - Chrome Brass	1
55	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
56	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2
57	850731A2	线束总成	HARNESS ASSEMBLY	1
58	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
58	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
59	11023	堵头	PLUG	1
60	15920A54	拉绳总成	LANYARD ASSEMBLY	1
60	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
-	894911	点火钥匙(1A)	KEY Ignition (1A)	1
-	894912	点火钥匙(1B)	KEY Ignition (1B)	1
-	894913	点火钥匙(1C)	KEY Ignition (1C)	1
-	894914	点火钥匙(1D)	KEY Ignition (1D)	1
-	894915	点火钥匙(1E)	KEY Ignition (1E)	1
-	894916	点火钥匙(1F)	KEY Ignition (1F)	1
-	894917	点火钥匙(2A)	KEY Ignition (2A)	1
-	894918	点火钥匙(2B)	KEY Ignition (2B)	1
-	894919	点火钥匙(2C)	KEY Ignition (2C)	1
-	8949110	点火钥匙(2D)	KEY Ignition (2D)	1
-	8949111	点火钥匙(2E)	KEY Ignition (2E)	1
-	8949112	点火钥匙(2F)	KEY Ignition (2F)	1

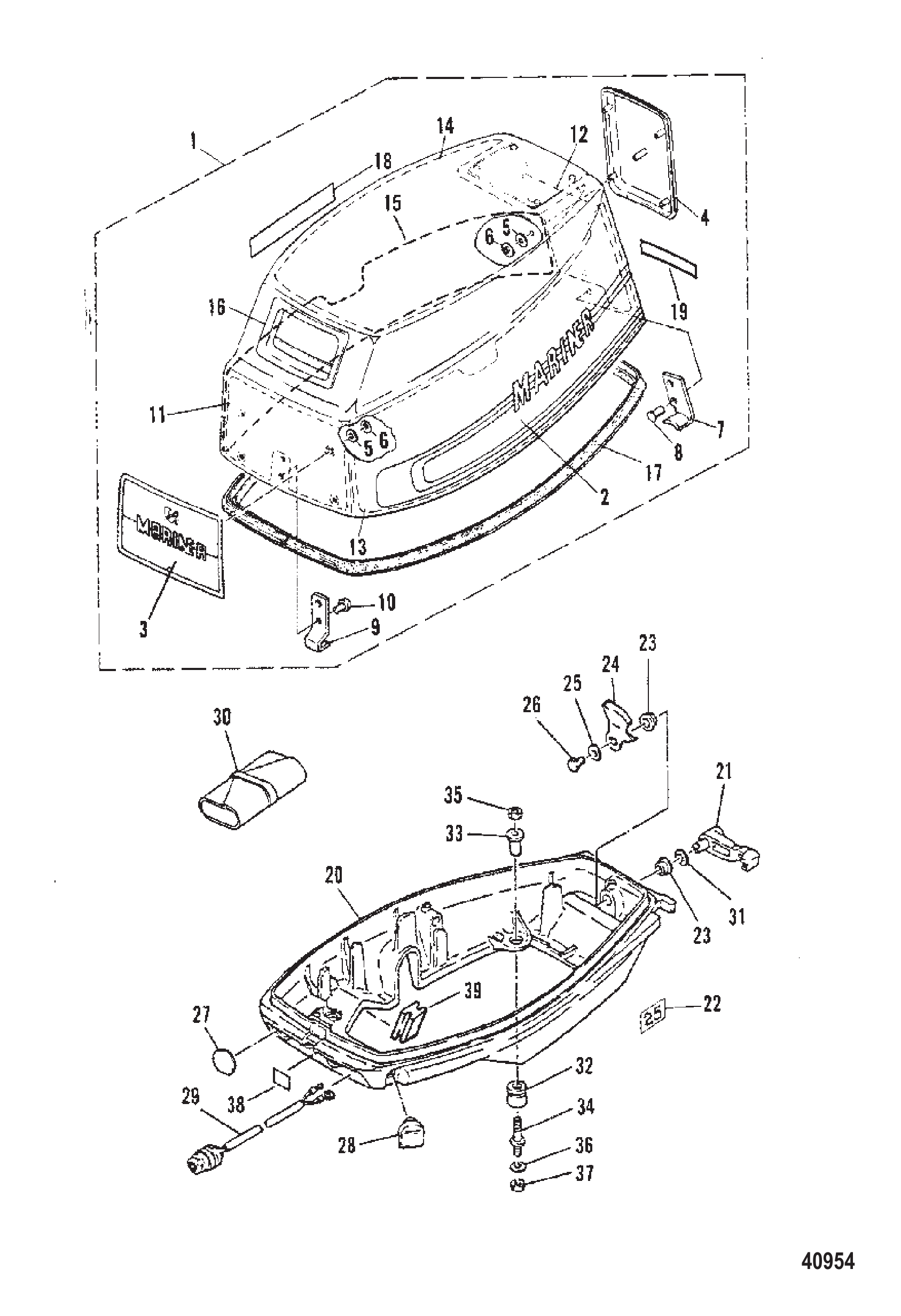

图 18外罩 Cowling

REF	零件编号	中文名称	英文名称	数量
1	8587M	顶盖总成	TOP COWL ASSEMBLY	1
1	9387M	顶罩	TOP COWL	1
1	6793M	顶盖总成	TOP COWL ASSEMBLY	1
1	9387M	顶罩	TOP COWL	1
2	97766M	侧后贴花套装	DECAL SIDE AND REAR SET	1
2	95670M	贴花套件	DECAL SET	1
2	81114M	侧面贴花套装	DECAL SIDE SET	1
3	97767M	前徽标	EMBLEM FRONT	1
3	95641M	徽标	EMBLEM	1
3	82898M	前饰板	APPLIQUE FRONT	1
4	82899M	后饰板	APPLIQUE REAR	1
5	80884M	饰板螺母垫圈	WASHER APPLIQUE NUT	10
6	82927M	饰板安装螺母	NUT APPLIQUE ATTACHING	10
7	83212M	卡箍固定架	HOLDER CLAMP BAND	1
8	84903M	铆钉	RIVET	2
9	83137M	挂钩	HOOK	1
10	83140M	铆钉	RIVET	2
11	83319M	隔音毯	SOUND BLANKET	1
11	84323M	隔音毯	SOUND BLANKET	1
12	83320M	后隔音毯	SOUND BLANKET REAR	1
12	84323M	隔音毯	SOUND BLANKET	1
13	83321M	右舷隔音毯	SOUND BLANKET STARBOARD	1
13	83125M	隔音毯	SOUND BLANKET	1
14	83322M	顶部隔音毯	SOUND BLANKET TOP	1
14	83232M	覆盖件	BLANKET	1
15	95506M	左舷隔音毯	SOUND BLANKET PORT	1
15	83125M	隔音毯	SOUND BLANKET	1
16	80601M	启动器橡胶密封	SEAL RUBBER-STARTER	1
17	84901M	顶罩密封	SEAL TOP COWL	1
18	81202M	换挡指示贴花	DECAL Shift Indicator	1
19	95547M	贴花	DECAL	1
20	7854M	下机罩	BOTTOM COWL	1
20	9349M	下机罩	BOTTOM COWL	1
21	84913M	顶罩夹杆	LEVER COWL CLAMP	1
22	82900M	侧边马力标识	GRAPHIC SIDE (HP)	2
23	81949M	顶罩夹杆衬套	BUSHING COWL CLAMP LEVER	2
24	84914M	顶罩夹	CLAMP COWL	1
25	81794M	垫圈	WASHER	1
26	84315M	螺栓	BOLT	1
26	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
27	83988M	底罩护孔圈	GROMMET BOTTOM COWL	1
28	84915M	底罩护孔圈	GROMMET BOTTOM COWL	1
28	826981M	护孔环	GROMMET	1
29	84916M	停机开关总成	SWITCH ASSEMBLY Stop	1
29	93102M	停机开关总成	SWITCH ASSEMBLY Stop	1
29	92600M	停机开关总成	SWITCH ASSEMBLY Stop	1
29	91622M	开关	SWITCH	1
30	81669M	工具包	TOOL KIT	1
30	803581	工具包	TOOL KIT	1
31	81869M	波形垫圈	WASHER WAVE	1
32	84910M	护孔环	GROMMET	4
33	84911M	轴环	COLLAR	4
34	84912M	专用螺柱	STUD SPECIAL	4
34	95505M	螺柱	STUD	4
35	82383M	螺母	NUT	4
36	82217M	垫圈	WASHER	4
37	82393M	螺母	NUT	4
37	82383M	螺母	NUT	4
38	95570M	贴花	DECAL	1
39	83728M	护孔环	GROMMET	OPT

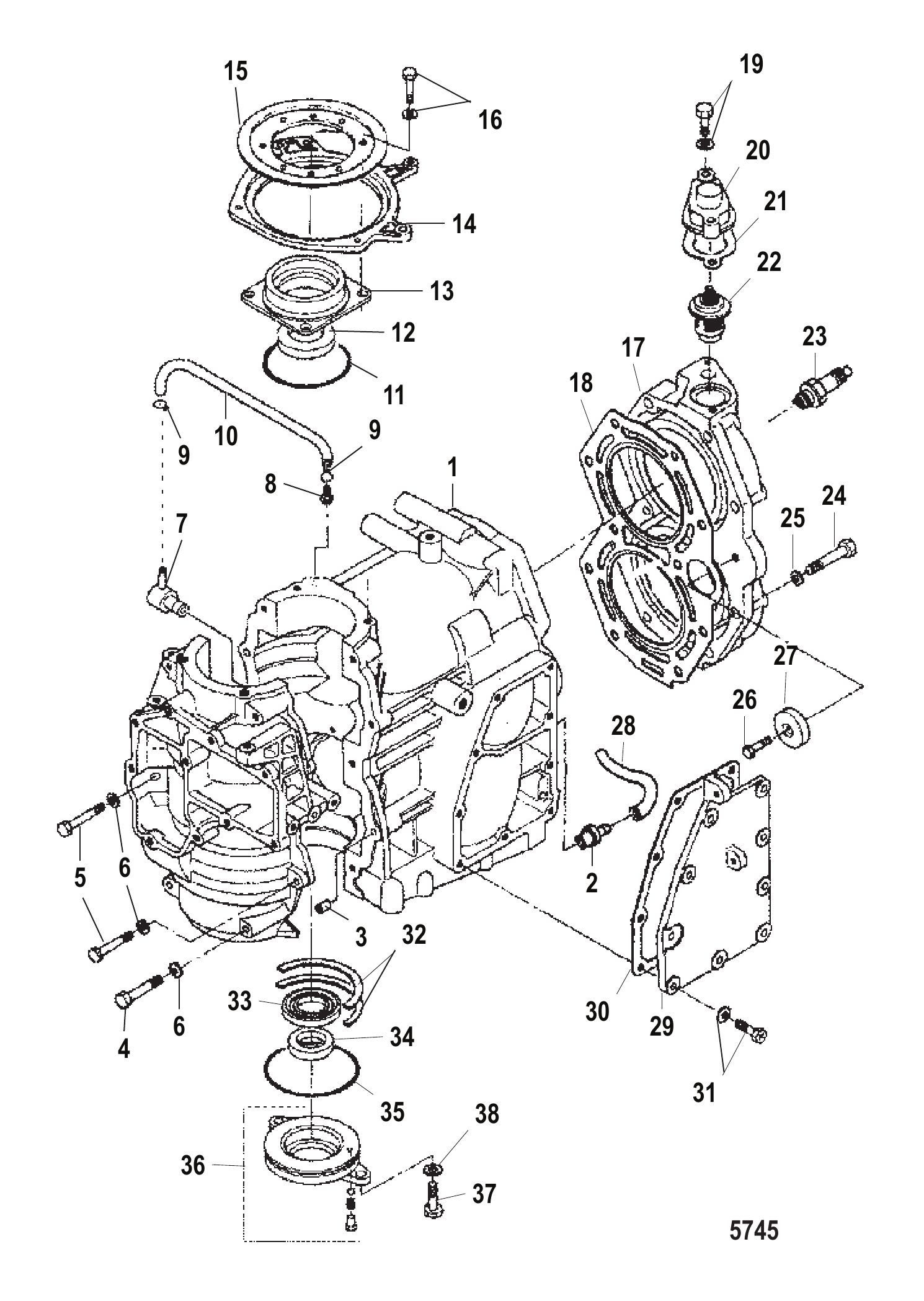

图 19气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	815013A1	气缸体	CYLINDER BLOCK	1
1	8M0190577	气缸体	CYLINDER BLOCK	1
2	8129602	接头	FITTING	1
3	952184	定位销	PIN Dowel	2
3	9521814	定位销	PIN Dowel	2
4	166951	螺栓	BOLT	8
5	166952	螺栓	BOLT	2
5	8M0106721	螺栓	BOLT	2
6	4002217	垫圈	WASHER	10
7	853696	泄放阀	BLEED VALVE	1
7	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	1
7	812960006	管接头	NIPPLE	1
8	8129601	管接头	NIPPLE	1
8	812960	连接器	CONNECTOR	1
8	8M0064617	管接头	NIPPLE	1
9	95224	卡扣	CLIP	2
10	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
10	8M0057112	软管	HOSE	1
10	898101272	橡胶软管带箭头(730毫米)	HOSE Rubber with Arrow (730mm)	1
10	879194473	油管	TUBING	1
11	853709	O型圈	O-RING	1
12	853707	上油封	SEAL Oil - Upper	1
13	853708	上端盖	END CAP Upper	1
14	853710	定位环	SET RING	1
15	853711	导板	GUIDE PLATE	1
15	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
16	168283	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
17	96302	气缸盖	CYLINDER HEAD	1
17	9630T02	ORD 979-8M0080094	ORD 979-8M0080094	1
18	8129391	衬垫	GASKET	1
18	8M0119224	衬垫	GASKET	1
19	168282	螺栓	BOLT	2
20	853705	盖板	COVER	1
20	853705A01	ORD零件分装	ORD PARTS SEPARAT	1
21	853702	衬垫	GASKET	1
21	8M0214960	衬垫	GASKET	1
22	804540	节温器	THERMOSTAT	1
22	8M0228409	节温器	THERMOSTAT	1
23	41263M	火花塞	SPARK PLUG	2
23	8M0181925	火花塞	SPARK PLUG	2
23	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	2
23	8M0181925	火花塞	SPARK PLUG	2
24	166981	螺栓	BOLT	10
24	8M0106720	螺栓	BOLT	10
25	162381	垫圈	WASHER	10
25	8M0106725	垫圈	WASHER	10
26	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
27	823913	阳极块	ANODE	1
27	823913Q	阳极块	ANODE	1
28	95394	燃油管(250毫米)	LINE Fuel (250 mm)	1
28	8M0057113	油管	TUBING	1
29	853706	排气罩	COVER Exhaust	1
30	8129392	衬垫	GASKET	1
30	812939018	衬垫	GASKET	1
31	8150681	电镀螺栓锁紧垫圈(M5×18)	BOLT AND LOCKWASHER Electroplated (M5 x 18)	9
31	898103A79	螺钉/垫圈套件	SCREW/WASHER KIT	9
32	853712	推力环	THRUST RING	2
33	8537071	下油封	SEAL Oil - Lower	1
34	8537072	油封	SEAL Oil	1
35	8537091	O型圈	O-RING	1
36	853713	下端盖	END CAP Lower	1
36	853713T	下端盖	END CAP-LOWER	1
37	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
38	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
-	812939A1	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0119225	衬垫套件	GASKET SET	1
-	853787A2	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1
-	853787A04	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1

图 20驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8129421	驱动轴壳体	HOUSING Driveshaft	1
1	8129431	驱动轴壳体	HOUSING Driveshaft	1
1	8M0065999	驱动轴壳体	D/S HOUSING	1
2	8230423	螺栓	BOLT	6
3	853701	垫圈	WASHER	6
3	8M0135942	垫圈	WASHER	6
4	8129354	螺栓	BOLT	2
5	161405	垫圈	WASHER	4
6	161407	垫圈	WASHER	2
7	8537711	下支架	MOUNT Lower	2
7	8M0074132	下支架	LOWER MOUNT	2
8	168261	垫圈	WASHER	4
9	8230426	螺栓	BOLT	4
10	853772	固定座	RETAINER	4
10	853772005	固定座	RETAINER	4
11	8129353	螺栓	BOLT	2
11	812935008	螺钉	SCREW	2
12	161406	垫圈	WASHER	2
13	853771	上部支架	MOUNT Upper	2
13	8M0074133	上部支架	UPPER MOUNT	2
14	853773	缓冲垫	BUMPER	1
15	161261	螺栓	BOLT	1
15	879194307	螺栓	BOLT	1
15	161262	螺栓	BOLT	1
15	879194308	螺栓	BOLT	1
16	853701	垫圈	WASHER	1
16	8M0135942	垫圈	WASHER	1
17	853986	密封件	SEAL	1
18	16116	水堵	PLUG Water	1
18	879194296	水堵	PLUG Water	1
19	95220	衬垫	GASKET	1
19	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
20	16119	定位销	PIN Dowel	2
21	853987	衬垫	GASKET	1
21	853987001	衬垫	GASKET	1
22	853768	换挡杆接头	SHIFT ROD JOINT	1
23	952189	定位销	PIN Dowel	2
24	8537094	护孔环	GROMMET	1
25	161862	换挡连杆	SHIFT ROD	1
26	8130273	换挡杆	LEVER Shift	1
26	813027008	换挡杆	SHIFT LEVER	1
27	8537153	隔套	SPACER	1
28	8537075	油封	SEAL Oil	1
29	8537434	衬套	BUSHING	1
30	161842	换挡杆	LEVER Shift Rod	1
31	85372212	尼龙螺母	NUT Nylon	1
32	853795	垫片	SHIM	AR
33	853767	支架	BRACKET	1
34	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
35	16826	不锈钢垫圈	WASHER Stainless Steel	2
36	8130281	弹簧	SPRING	1
37	812937	止动器	STOPPER	1
38	853766	止动板	PLATE Stopper	1
39	953962	螺钉	SCREW	2
39	898101354	螺钉	SCREW	2
40	161691	水管	TUBE Water	1
40	161701	水管	TUBE Water	1
40	161702	水管	TUBE Water	1
40	161703	水管	TUBE Water	1
41	8107531	锁紧板	LOCK PLATE	1
42	953961	螺栓	BOLT	1
42	162231	螺栓	BOLT	1
43	161711	密封件	SEAL	1
44	8537074	密封件	SEAL	1
-	95220A1	齿轮箱垫片组	GASKET SET Gearcase	1
-	8M0089639	齿轮箱垫片组	GASKET SET Gearcase	1
-	812939A1	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0119225	衬垫套件	GASKET SET	1
-	853787A2	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1
-	853787A04	动力头总成	POWERHEAD ASSEMBLY	1
-	853787A07	ORD 8M0074333	ORD 8M0074333	1

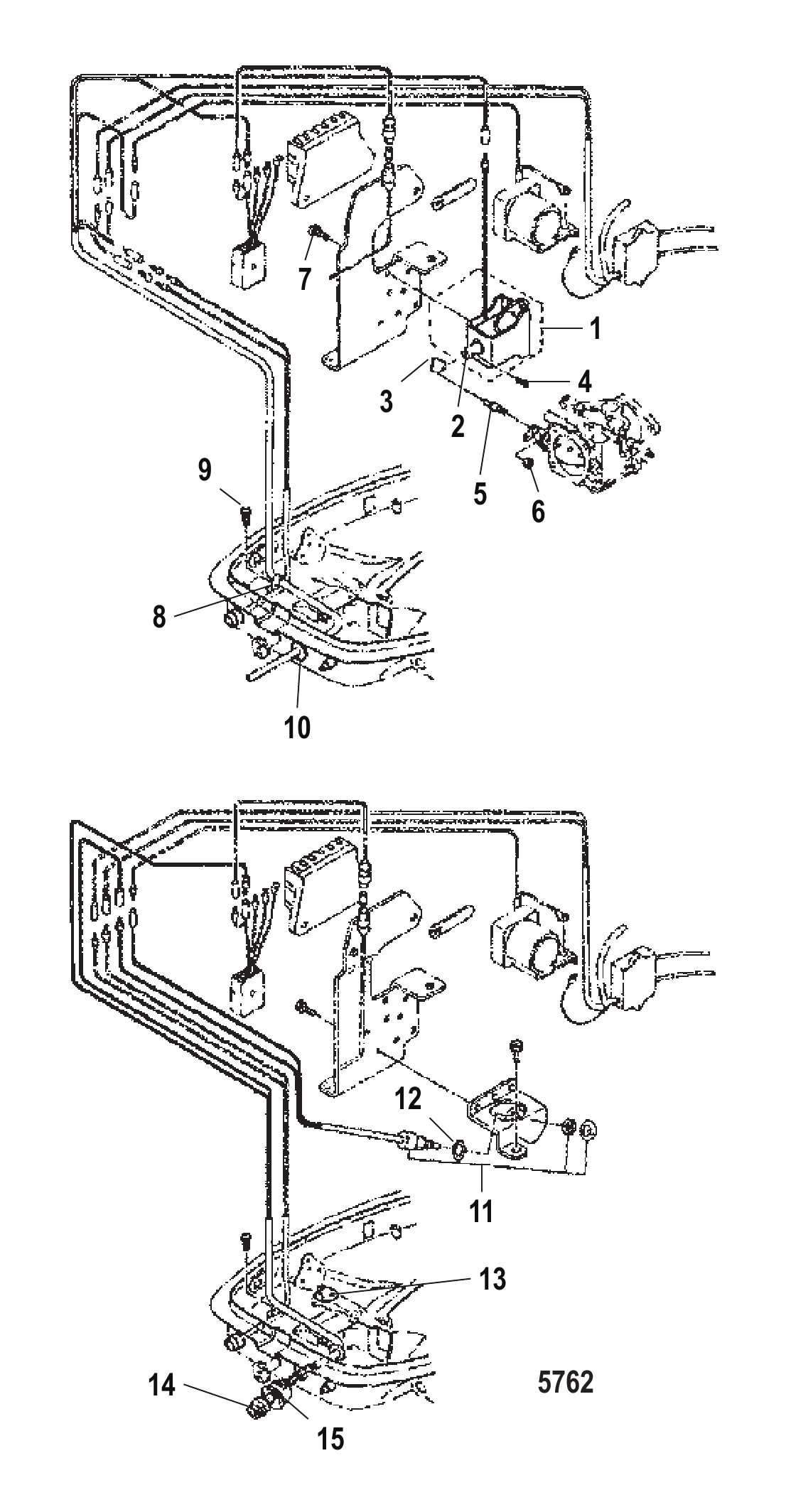

图 21电启动选装件 Electric Starter Optional Parts

REF	零件编号	中文名称	英文名称	数量
1	853829A1	阻风门电磁阀总成(电动遥控)	SOLENOID ASSEMBLY Choke (Electric Remote)	1
2	853830	柱塞(电动遥控)	PLUNGER (Electric Remote)	1
3	853831	挂钩(电动遥控)	HOOK (Electric Remote)	1
4	952189	定位销(电动遥控)	PIN Dowel (Electric Remote)	1
5	853832	阻风门轴杆(电动遥控)	ROD Choke Shaft (Electric Remote)	1
5	853832001	杆	ROD	1
6	85372216	螺母(电动遥控)	NUT (Electric Remote)	1
6	85372210	螺母	NUT	1
7	162454	螺钉(电动遥控)	SCREW (Electric Remote)	3
8	17169	卡箍(电动遥控)	CLAMP (Electric Remote)	1
9	16827	螺钉(电动遥控)	SCREW (Electric Remote)	1
10	162262	护孔环(电动遥控)	GROMMET (Electric Remote)	1
11	171711	空挡开关总成(电动舵柄)	SWITCH ASSEMBLY Neutral (Electric Tiller)	1
11	8M0127937	空档开关	SWITCH Neutral	1
12	853822	垫圈(电动舵柄)	WASHER (Electric Tiller)	1
12	803842A1	隔套套件	SPACER KIT	1
13	853823	挡板(电动舵柄)	PLATE (Electric Tiller)	1
14	853820A1	主开关(电动舵柄)	MAIN SWITCH (Electric Tiller)	1
15	853821	保护罩(电动舵柄)	PROTECTOR (Electric Tiller)	1
-	853805A4	电动起动机套件	STARTER MOTOR KIT Electric	1
-	853805T04	ORD 8M0073936	ORD 8M0073936	1

图 22遥控器(带Quicksilver标贴) Remote Control (With Quicksilver Decal)

REF	零件编号	中文名称	英文名称	数量
-	16907A1	遥控装置	REMOTE CONTROL	1
-	8M0178532	遥控装置	REMOTE CONTROL	1
1	16910A1	前壳套件	HOUSING KIT Front	1
2	16916A1	盖总成	CAP ASSEMBLY	1
3	16913T	杠杆	LEVER	1
4	16915	锁臂	LOCK ARM	1
5	40056105	螺钉 (M5 x 10)	SCREW (M5 x 10)	2
6	16921	锁杆支架	BRACKET Lock Bar Support	1
7	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
8	16924	弹簧	SPRING	1
9	16914	握把	GRIP	1
10	17016	堵头	PLUG	1
11	16899	空档锁支架	HOLDER Neutral Lock	1
11	16899T	空档锁支架	HOLDER Neutral Lock	1
12	40118107	螺钉（M5×18）	SCREW (M5 x 18)	7
13	16923	外锁紧垫圈	LOCKWASHER External	2
14	16917	盖板	COVER	1
15	40116110	螺钉（M6×110）	SCREW (M6 x 110)	3
15	40116110T	螺钉（M6×110）	SCREW (M6 x 110)	3
16	16920	制动调节器	BRAKE ADJUSTER	1
17	16896	垫圈	WASHER	1
18	13194	挡圈	RING Retaining	1
19	16895	制动臂总成	ARM ASSEMBLY Brake	1
20	16875	轴承(内径1.750)	BEARING (1.750 Inside Diameter)	2
21	16874	垫圈	WASHER	1
22	16918A3	换挡总成	GEAR SHIFT ASSEMBLY	1
23	85899A1	卡箍总成	CLIP ASSEMBLY	2
24	400633	螺母 (M5)	NUT (M5)	2
24	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
25	16871	轴承（内径0.36英寸）	BEARING (.36 Inches Inside Diameter)	2
26	16868	轴承(内径0.750)	BEARING (.750 Inside Diameter)	1
27	16870	垫圈	WASHER	1
28	16872	锁紧垫圈	LOCKWASHER	1
29	16869	轴承（内径0.87英寸）	BEARING (.87 Inches Inside Diameter)	1
30	16892T	驱动齿轮	GEAR Drive	1
31	850723A2	板/螺柱总成	PLATE/STUD ASSEMBLY	1
32	16873	凸轮滚轮	ROLLER Cam	1
33	4007154	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
34	12038	垫圈	WASHER	1
34	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1

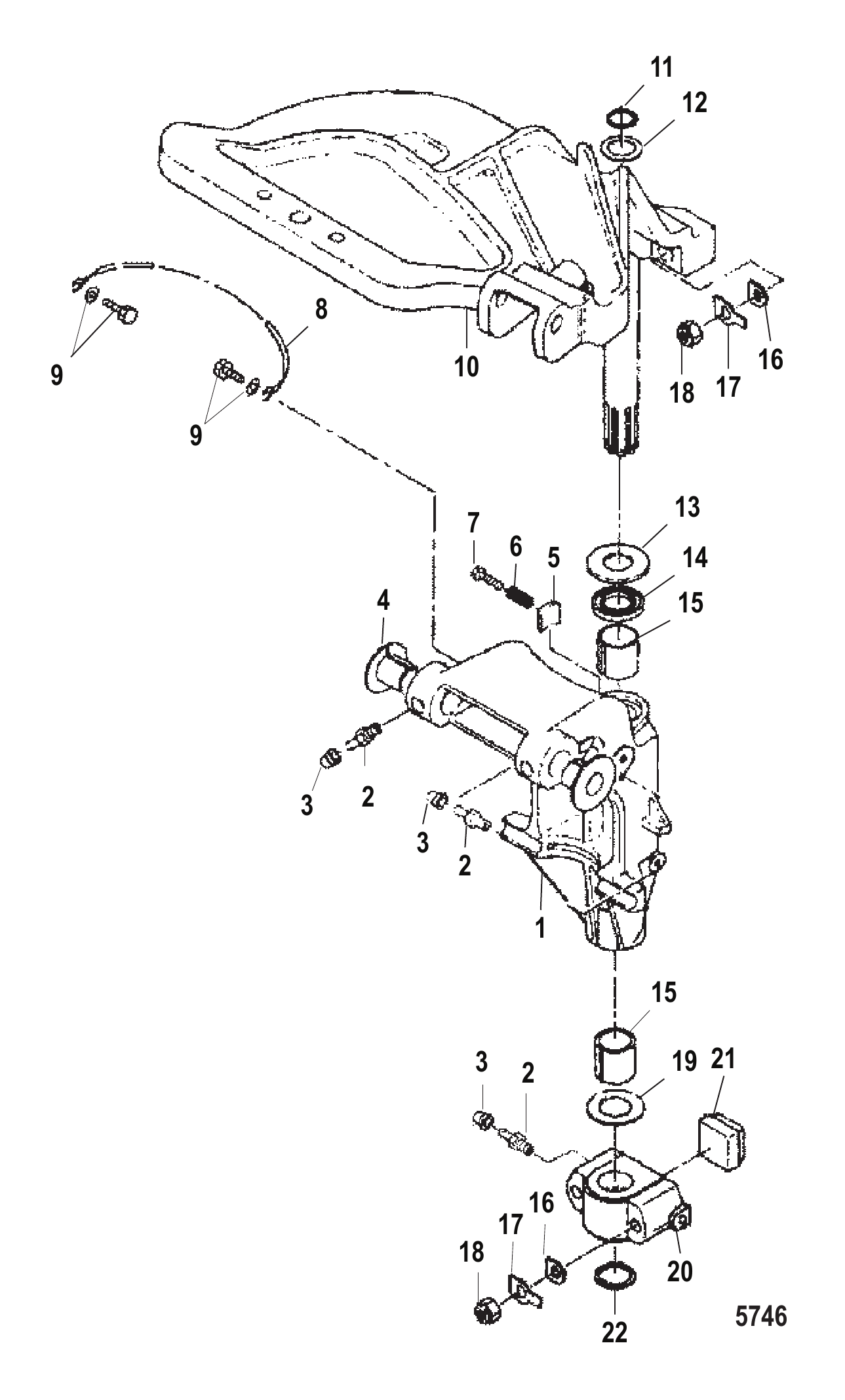

图 23旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	8130297	旋转支架	SWIVEL BRACKET	1
2	824969	润滑脂接头	FITTING Grease	5
3	808599	盖帽	CAP	5
4	8537435	衬套	BUSHING	2
5	162052	摩擦片	FRICTION PLATE	1
6	953831	弹簧	SPRING	1
7	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
8	8537401	接地线	GROUND WIRE	1
8	898101089	接地线	WIRE Ground	1
8	898101089	接地线	WIRE Ground	1
9	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
10	853770A1	转向轴总成	SHAFT ASSEMBLY Steering	1
10	853770T01	转向轴	SHAFT-STEERING	1
11	8537141	C形卡环	C CLIP	1
12	161403	垫圈	WASHER	1
12	879194002	垫圈	WASHER	1
13	162041	上推力板	THRUST PLATE Upper	1
14	8537076	油封	SEAL Oil	1
15	8537436	衬套	BUSHING	2
16	162382	垫圈	WASHER	4
17	8537721	锁紧板	LOCK PLATE	4
18	85372215	螺母	NUT	4
19	162042	下部推力板	THRUST PLATE Lower	1
19	16204004	推力板	THRUST PLATE	1
20	853786	下轭架	YOKE Bottom	1
21	8537731	缓冲垫	BUMPER	1
22	8537142	C形环	C-RING	1

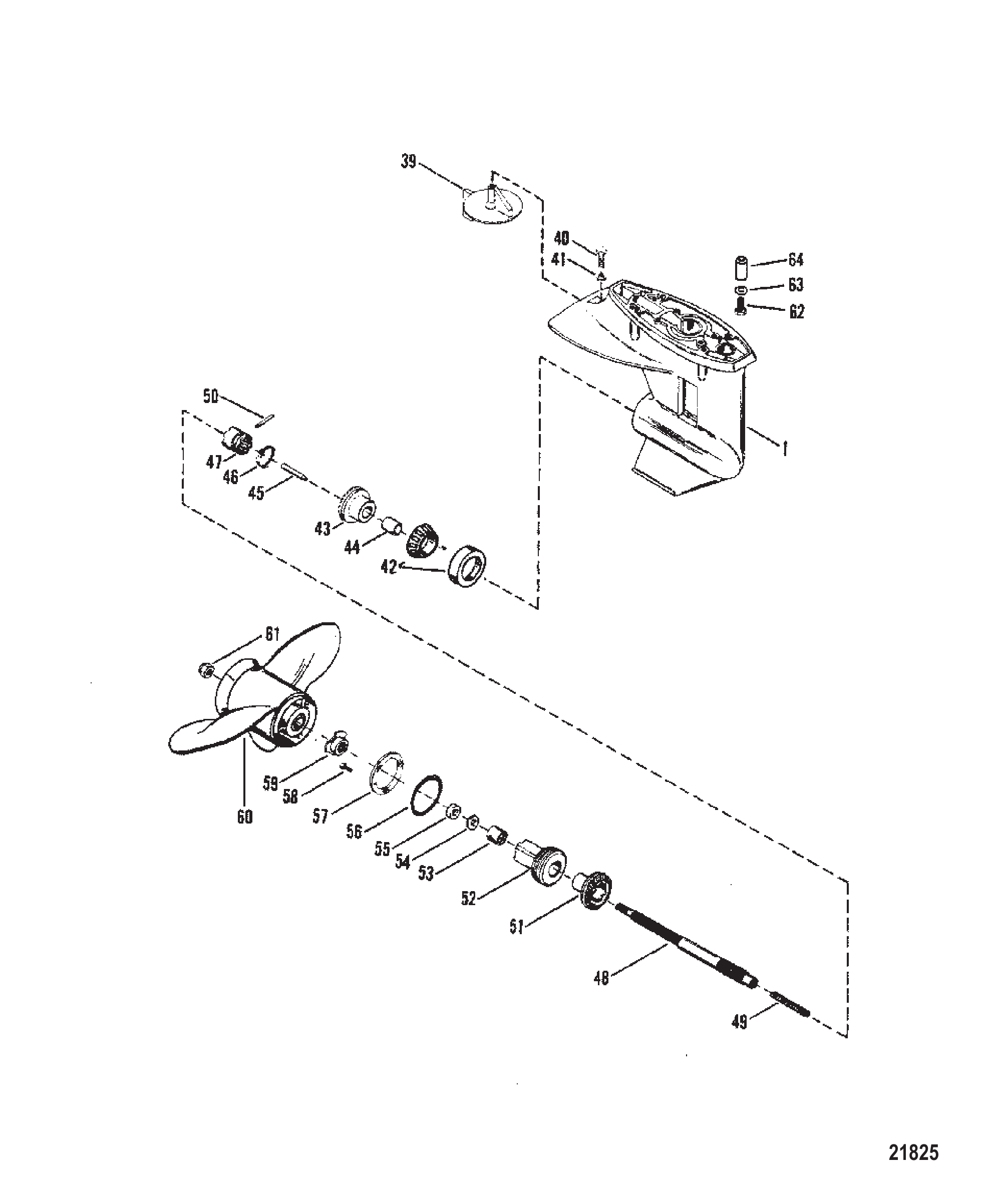

图 24齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	8669A13	齿轮箱总成(短型)(黑色)	GEAR HOUSING ASSEMBLY (SHORT) (BLACK)	1
-	8669T13	齿轮箱外壳SH-BLK	GEAR HSG. SH-BLK	1
-	8669A14	齿轮箱总成(长型)(黑色)	GEAR HOUSING ASSEMBLY (LONG) (BLACK)	1
-	8669T14	GC 20/25 2S LG	GC 20/25 2S LG	1
-	8669A15	齿轮箱总成(短型)(灰色)	GEAR HOUSING ASSEMBLY (SHORT) (GRAY)	1
-	8669T13	齿轮箱外壳SH-BLK	GEAR HSG. SH-BLK	1
-	8669A16	齿轮箱总成(长型)(灰色)	GEAR HOUSING ASSEMBLY (LONG) (GRAY)	1
-	8669T16	ORD 1665-8669T14	ORD 1665-8669T14	1
-	8669A23	齿轮箱总成(短型)(追踪者系列)	GEAR HOUSING ASSEMBLY (SHORT) (TRACKER)	1
-	8669A24	齿轮箱总成(长型)(追踪者系列)	GEAR HOUSING ASSEMBLY (LONG) (TRACKER)	1
1	8669A21	齿轮箱总成(基础黑色)	GEAR HOUSING ASSEMBLY Basic-Black (BLACK)	1
1	8M0083538	GC BASIC 25 2S	GC BASIC 25 2S	1
1	8669A22	齿轮箱总成(基础灰色)	GEAR HOUSING ASSEMBLY Basic-Gray (GRAY)	1
1	8669A21	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8669A25	齿轮箱总成(追踪者系列)	GEAR HOUSING ASSEMBLY (TRACKER)	1
1	8669A39	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
39	984325	平衡鳍板	TRIM TAB	1
39	98432Q6	平衡鳍板	TRIM TAB	1
40	4000354	螺钉(M8x30) 调整片	SCREW (M8 x 30) TRIM TAB	1
41	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	1
41	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	1
42	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
42	8M0103470	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
43	44213A1	前进齿轮总成	GEAR ASSEMBLY Forward	1
43	44213T1	前进齿轮	GEAR Forward	1
44	85557	衬套	BUSHING	1
45	85094	凸轮从动件	FOLLOWER Cam	1
46	38114	弹簧	SPRING	1
47	41040	离合器(无标记)	CLUTCH (NO STAMPING)	1
47	41040T	离合器	CLUTCH	1
47	410401	离合器(标记52-41040--1)	CLUTCH (STAMPED 52-41040--1)	1
47	41040T1	离合器	CLUTCH	1
48	816623	螺旋桨轴	PROPELLER SHAFT	1
48	8166231	螺旋桨轴	PROPELLER SHAFT	1
49	88680	弹簧	SPRING	1
50	85093	销	PIN	1
50	8M0020999	十字销	PIN CROSS	1
51	99542	倒挡齿轮	GEAR Reverse	1
51	99542T	倒挡齿轮	GEAR Reverse	1
52	99906A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
52	99906T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
53	21739	滚柱轴承	BEARING Roller	1
54	41132	油封(内)	SEAL Oil (INNER)	1
55	41131	油封(外)	SEAL Oil (OUTER)	1
55	8M0245761	油封	SEAL OIL	1
56	85549	O型圈	O-RING	1
57	87293	安装板	PLATE	1
58	90883	螺钉(M5×16)	SCREW (M5 x 16)	3
59	8M0027793	轮毂	HUB	1
59	858498	推力毂总成	THRUST HUB ASSEMBLY	1
60	19640A40	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
60	19638A40	黑金刚螺旋桨(海专业/马拉松25/超级15)	BLACK MAX PROPELLER (SEA PRO/MARATHON 25/SUPER 15)	1
61	88228	螺旋桨螺母	PROP NUT	1
61	821280	螺母(海专业/马拉松25/超级15)	NUT (SEA PRO/MARATHON 25/SUPER 15)	1
61	4013812	螺母(M12)不锈钢	NUT (M12) Stainless Steel	1
62	4000378	不锈钢螺钉(M10 x 35)	SCREW (M10 x 35) Stainless Steel	4
62	87810178	螺钉(M10 x 35)	SCREW (M10 x 35)	4
63	43328	垫圈	WASHER	4
64	41589	垫片(按需使用)	SPACER (USE WHERE APPLICABLE)	4
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1
-	85090A2	密封套件	SEAL KIT	1

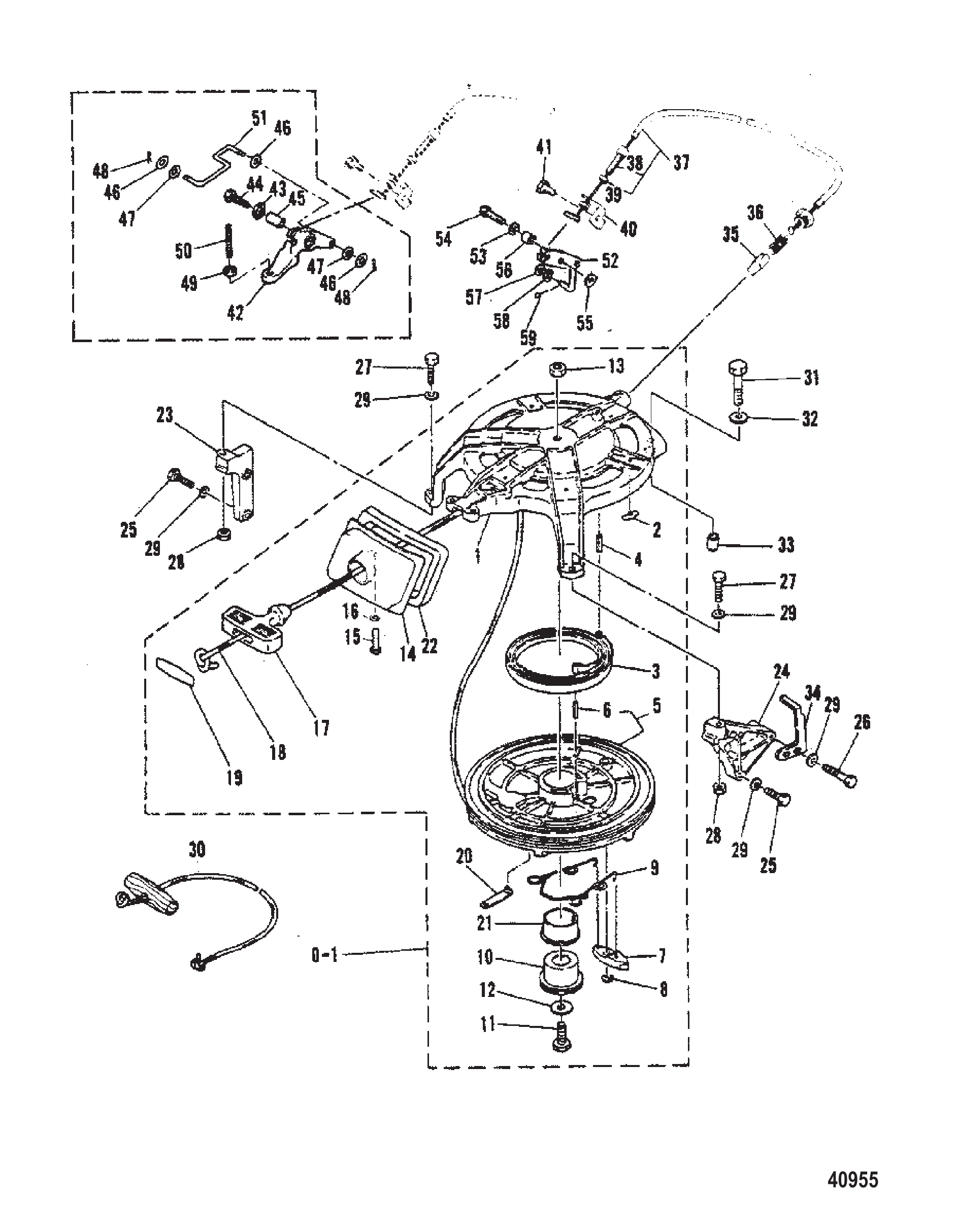

图 25反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
0-1	92597M	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	7102M	启动器外壳	HOUSING STARTER	1
1	811912M	壳体	HOUSING	1
2	83585M	启动器壳体塞	PLUG STARTER HOUSING	6
3	83588M	启动器弹簧	SPRING STARTER	1
4	82157M	销	PIN	1
5	83587M	启动滑轮	SHEAVE Starter	1
6	82157M	滚销	PIN ROLL	1
7	84894M	启动器棘爪	PAWL STARTER	1
8	84895M	卡环	RING Snap	1
9	83591M	棘爪弹簧	SPRING PAWL	1
10	83590M	滑轮轴	SHAFT SHEAVE	1
11	84342M	螺栓	BOLT	1
12	81801M	垫圈	WASHER	1
13	82382M	螺母	NUT	1
14	80600M	启动绳导向器	GUIDE STARTER ROPE	1
15	84247M	螺栓	BOLT	2
15	826957M	螺栓	BOLT	2
16	82199M	锁紧垫圈	WASHER LOCK	2
16	82214M	垫圈	WASHER	2
17	80063M	启动手柄	HANDLE STARTER	1
17	814491A1	手柄	HANDLE	1
18	79629A1	启动绳	ROPE Starter	1
18	12066Q10	启动绳@2	ROPE-STARTER@2	1
19	41882M	盖板	COVER	1
19	814491A1	手柄	HANDLE	1
19	84892M	盖板	COVER	1
19	41882M	盖板	COVER	1
20	84893M	卡扣	CLIP	1
21	83589M	衬套	BUSHING	1
22	93107M	密封件	SEAL	1
23	84465M	启动器壳体支架(右舷)	BRACKET STARTER HSG (STARBOARD)	1
24	84466M	启动器壳体支架(左舷手动)	BRACKET STARTER HSG (PORT MANUAL)	1
25	82405M	螺栓	BOLT	4
26	82428M	螺栓	BOLT	1
26	827043M	螺栓	BOLT	1
27	84237M	螺栓	BOLT	2
27	83285M	螺栓	BOLT	2
28	82380M	螺母	NUT	2
28	82389M	螺母	NUT	2
29	82199M	锁紧垫圈	WASHER LOCK	7
29	82214M	垫圈	WASHER	7
30	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
30	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
31	84236M	螺栓	BOLT	1
31	82442M	螺栓	BOLT	1
32	82202M	垫圈	WASHER	1
32	82217M	垫圈	WASHER	1
33	82162M	定位销	PIN DOWEL	1
33	14229M	销	PIN	1
34	96341M	正时板	PLATE TIMING	1
35	81106M	启动器锁定柱塞	PLUNGER STARTER LOCKOUT	1
36	82079M	启动器锁定弹簧	SPRING STARTER LOCKOUT	1
37	81108M	启动器锁定拉索	CABLE STARTER LOCKOUT	1
38	81746M	螺栓	BOLT	1
39	82380M	螺母	NUT	2
39	82389M	螺母	NUT	2
40	81109M	启动器锁定支架	BRACKET STARTER LOCKOUT	1
41	84315M	螺栓	BOLT	1
41	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
42	91648M	启动器锁定臂	ARM STARTER LOCKOUT	1
43	81969M	垫圈	WASHER	1
44	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
44	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
45	83310M	轴环	COLLAR	1
46	82196M	垫圈	WASHER	3
46	82211M	垫圈	WASHER	3
47	81865M	波形垫圈	WASHER WAVE	2
48	82125M	开口销	COTTER PIN	1
49	82378M	螺母	NUT	2
49	82388M	螺母 (M5)	NUT (M5)	2
50	41883M	螺柱	STUD	1
50	91649M	螺柱	STUD	1
51	91650M	连接杆	LINK	1
52	81107M	启动停止连杆	LINK STARTER STOP	1
53	81867M	波形垫圈	WASHER WAVE	1
54	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
54	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
55	82199M	垫圈	WASHER	1
55	82214M	垫圈	WASHER	1
56	82929M	轴环	COLLAR	1
57	82196M	垫圈	WASHER	1
57	82211M	垫圈	WASHER	1
58	81866M	垫圈	WASHER	1
59	82125M	开口销	COTTER PIN	1
