水星 Mercury 18 HP 2 CYL (International) 0N055285 & Up - 爆炸图零件明细

两冲程 化油器 · Cat.# 90-803827006 · 共 27 个部位 · 1084 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	803795A1	转向连杆套装	DRAG LINK KIT	1
2	8230423	螺栓	BOLT	1
3	16192	垫圈	WASHER	3
4	803796	轴环	COLLAR	1
5	95374	尼龙螺母	NUT Nylon	1
6	9539210	垫圈	WASHER	1
7	161473	尼龙螺母	NUT Nylon	1
8	853825	盖帽	CAP	1
9	853826	隔套	SPACER	1
10	803799A1	点火检测器	IGNITION CHECKER	1
11	803800	测试螺旋桨	TEST PROP	1
12	803797A1	倒挡锁止套装	LOCK KIT Reverse	1
13	803798A1	整流器套装	RECTIFIER KIT	1
13	8M0123939	整流器套装	RECTIFIER KIT	1
14	853799A4	黄色线缆总成	CABLE ASSEMBLY Yellow	1
15	853799A3	白色线缆总成	CABLE ASSEMBLY White	1
16	853828	手柄(0.8米)	HANDLE (0.8 Meters) (0.8M)	1
16	8538281	手柄(1.0米)	HANDLE (1.0 Meters) (1.0M)	1
17	804632A1	水温表	TEMPERATURE GAUGE Water	1
17	804632T01	温度表	GAUGE-TEMP	1
18	804634	灯泡	BULB	1
19	802613	减震器	DAMPER	1
20	804635	支架	BRACKET	1
21	802617	螺母	NUT	2
22	168181	锁紧垫圈	LOCKWASHER	2
23	804636	水温传感器	SENSOR Water Temperature	1
24	804637	引线	LEAD WIRE	1

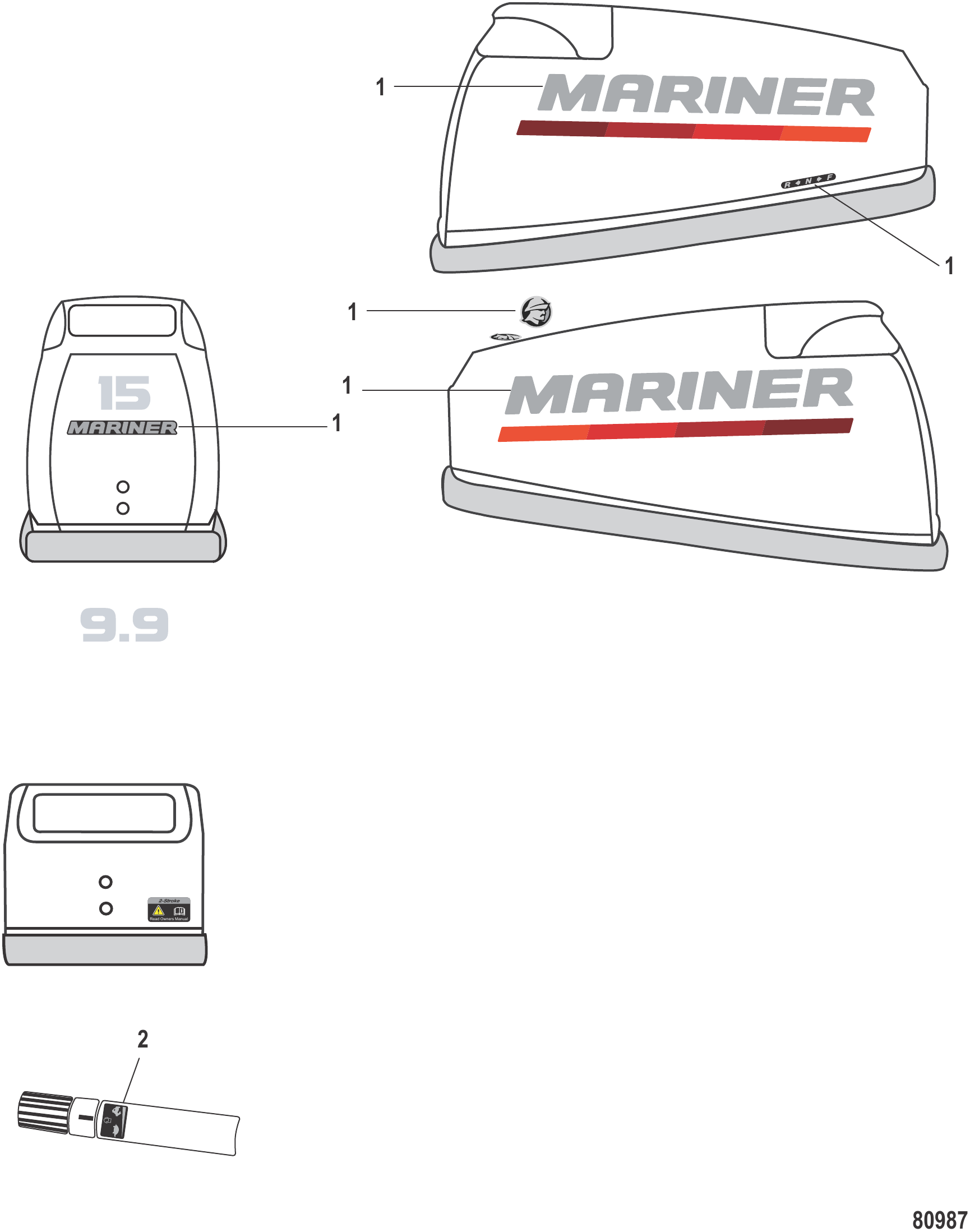

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242338	水手15-30贴花套装	DECAL SET Mariner 15 - 30	1
2	8M0097201	舵柄贴花	DECAL Tiller	1

图 3空气消声器与燃油管路 Air Silencer and Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	803687A1	化油器	CARBURETOR	1
2	803694	快拆连杆	SNAP Link Rod	1
3	803699	衬垫	GASKET	1
3	803699001	衬垫	GASKET	1
4	803697	空气消声器	SILENCER Air	1
5	163291	螺栓	BOLT	2
6	16826	不锈钢垫圈	WASHER Stainless Steel	2
7	803698	螺钉	SCREW	2
8	16226	护孔环	GROMMET	2
9	803696	阻风门杆	LEVER Choke	1
10	16085	塑料销	PIN (Plastic)	2
11	803695	阻风门拉杆	ROD Choke	1
11	8M0155125	阻风门拉杆	ROD CHOKE	1
12	853733A1	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
13	853734	滤网	SCREEN	1
14	8537023	衬垫	GASKET	1
15	853735	杯套	CUP	1
16	8537223	螺母	NUT	1
16	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
17	853701	垫圈	WASHER	2
17	8M0135942	垫圈	WASHER	2
18	95395	不锈钢卡扣	CLIP Stainless Steel	4
19	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
19	8M0057113	油管	TUBING	1
20	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
20	8M0057113	油管	TUBING	1
21	163362	衬套	BUSHING	1
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1

图 4化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	803687A1	化油器	CARBURETOR	1
2	162631	螺钉	SCREW	1
2	8M0054702	螺钉	SCREW	1
3	162641	弹簧(11毫米)	SPRING (11 mm)	2
3	803509A17	螺钉弹簧套装(18毫米)	SCREW AND SPRING KIT (18 mm)	2
4	803690	调节螺钉	SCREW Adjusting	1
5	161783	O型圈	O-RING
6	8555421	螺钉	SCREW	2
6	809571003	螺钉	SCREW	2
7	8555401	化油器盖	COVER Carburetor	1
8	8555412	衬垫	GASKET	1
9	803689	怠速量孔(#80)	JET Pilot (#80)	1
10	855566	堵头	PLUG	1
11	803692	主喷管	MAIN NOZZLE	1
12	803688	主量孔(#110)	JET Main (#110)	1
13	162542	浮子针阀	FLOAT NEEDLE	1
13	162545	浮子针阀	FLOAT NEEDLE	1
14	162532	浮子	FLOAT	1
15	162561	销	PIN	1
16	8536981	螺钉	SCREW	1
17	855567	衬垫	GASKET	1
18	803691	浮子室	FLOAT BOWL	1
19	162613	放油螺钉	SCREW Drain	1
19	803509013	放油螺钉	SCREW Drain	1
20	8555671	衬垫	GASKET	1
20	8M0224378	衬垫	GASKET	1
21	162603	螺钉	SCREW	4
22	8555691	衬垫	GASKET	1
23	8537312	隔膜	DIAPHRAGM	1
24	851813	螺钉	SCREW	2
25	851812	止回阀	CHECK VALVE	2
26	851814	螺母	NUT	2
27	8537291	泵壳	HOUSING Pump	1
28	855569	衬垫	GASKET	1
29	803693	盖板	COVER	1
29	855568	盖板	COVER	1
30	162604	螺钉	SCREW	4
30	8M0062252	螺钉	SCREW	4
-	803826A1	化油器维修套件	REPAIR KIT Carburetor	1
-	8M0039870	化油器修理包	REPAIR KIT-CARB	1
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1

图 5夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	803769	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	803770	左舷夹紧支架	CLAMP BRACKET Port	1
2	8M0059734	ORD 8M0059752	ORD 8M0059752	1
3	85372214	盖形螺母	CAP NUT	2
4	853769	倾斜管	TILT TUBE	1
4	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
5	85372213	螺母	NUT	1
5	853722029	尼龙螺母	NUT Nylon	1
6	16198	推力杆	THRUST ROD	1
6	16198004	推力杆	THRUST ROD	1
7	8150931	弹簧	SPRING	1
7	815093003	弹簧	SPRING	1
8	16200A1	蝶形螺丝总成1/2英寸螺纹尺寸	THUMB SCREW ASSEMBLY 1/2 Inch Thread Size	1
8	879194005	ORD 10-8M0060116	ORD 10-8M0060116	1
9	95379	垫	PAD	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	95320	垫圈	WASHER	2
12	16826	不锈钢垫圈	WASHER Stainless Steel	2
13	803771	间隔块	DISTANCE PIECE	1
13	898101938	间隔块	DISTANCE PIECE	1
14	82304229	螺栓	BOLT	2
15	16192	垫圈	WASHER	4
16	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
17	823913	阳极块	ANODE	1
17	823913Q	阳极块	ANODE	1
18	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1

图 6外罩0N159949及以下 Cowling 0N159949 and below

REF	零件编号	中文名称	英文名称	数量
1	803792A10	顶罩总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without Decals	1
1	8M0073908	ORD 100-8M0074337	ORD 100-8M0074337	1
1	803792A11	顶罩总成银色-无贴花	TOP COWL ASSEMBLY Silver - Without Decals	1
1	8M0073909	银色顶罩	TOP COWL-SILVER	1
1	8M0073910	顶盖总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without decals	1
1	8M0074285	顶罩总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without Decals	1
2	803793	顶罩盖	CAP Cowl	1
2	8M0129134	倾斜手柄	TILT HANDLE	1
2	8037931	顶罩盖	CAP Cowl	1
2	8M0128843	倾斜手柄	TILT HANDLE	1
3	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
4	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
5	953921	不锈钢垫圈	WASHER Stainless Steel	1
6	851851004	橡胶密封件	SEAL Rubber	1
6	8M0094876	密封件	SEAL	1
7	162281	橡胶密封件	SEAL Rubber	1
7	8M0065066	密封件	SEAL	1
8	803791002	下机罩	BOTTOM COWL	1
8	8M0129289	下机罩	BOTTOM COWL	1
9	162311	护孔环	GROMMET	1
10	162312	护孔环	GROMMET	1
11	8036675	油封	SEAL Oil	1
12	162221	挂钩	HOOK	1
13	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
14	953921	不锈钢垫圈	WASHER Stainless Steel	1
15	16221	波形垫圈	WAVE WASHER	1
16	953922	垫圈	WASHER	1
17	162186	挂钩杆	HOOK LEVER	1
18	16219	密封件	SEAL	1
19	163365	衬套	BUSHING	1
20	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1

图 7外罩0N159950及以上 Cowling 0N159950 and up

REF	零件编号	中文名称	英文名称	数量
1	8M0074337	顶罩总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without Decals	1
1	8M0073651	ORD 8M0128851	ORD 8M0128851	1
1	8M0074339	顶罩总成银色-无贴花	TOP COWL ASSEMBLY Silver - Without Decals	1
1	8M0128852	顶盖银色	TOP COWL SILVER	1
1	8M0074285	顶罩总成黑色-无贴花	TOP COWL ASSEMBLY Black - Without Decals	1
1	8M0132366	顶盖黑色	TOP COWL-BLACK	1
2	803793	顶罩盖	CAP Cowl	1
2	8M0129134	倾斜手柄	TILT HANDLE	1
2	8037931	顶罩盖	CAP Cowl	1
2	8M0128843	倾斜手柄	TILT HANDLE	1
3	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
4	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
5	953921	不锈钢垫圈	WASHER Stainless Steel	1
6	851851004	橡胶密封件	SEAL Rubber	1
6	8M0094876	密封件	SEAL	1
8	803791002	下机罩	BOTTOM COWL	1
8	8M0129289	下机罩	BOTTOM COWL	1
9	162311	护孔环	GROMMET	1
10	162312	护孔环	GROMMET	1
11	8036675	油封	SEAL Oil	1
12	162221	挂钩	HOOK	1
13	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
14	953921	不锈钢垫圈	WASHER Stainless Steel	1
15	16221	波形垫圈	WAVE WASHER	1
16	953922	垫圈	WASHER	1
17	162186	挂钩杆	HOOK LEVER	1
18	16219	密封件	SEAL	1
19	163365	衬套	BUSHING	1
20	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1

图 8曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	803672A04	曲轴套装	CRANKSHAFT KIT	1
2	803673	曲轴销	PIN Crank	2
2	8M0074253	曲柄销	CRANK PIN	2
3	8036721	曲轴A	CRANKSHAFT A	1
3	803672A02	曲轴套装	CRANKSHAFT KIT	1
4	803675	滚针轴承	BEARING Needle	2
5	803674	连杆	CONNECTING ROD	2
5	803674T	连杆	CONNECTING ROD	2
6	8036722	曲轴B	CRANKSHAFT B	1
6	8M0090845	曲轴B	CRANKSHAFT B	1
7	160494	滚珠轴承	BEARING Ball	1
8	8036672	密封件	SEAL	1
9	161791	销	PIN	1
10	8036723	曲轴C	CRANKSHAFT C	1
10	8M0090846	曲轴C	CRANKSHAFT C	1
11	8036724	曲轴D	CRANKSHAFT D	1
12	160494	滚珠轴承	BEARING Ball	2
13	853715	隔套	SPACER	1
13	8M0233349	隔套	SPACER	1
14	853714	C形卡环	C CLIP	1
15	160531	键	KEY	1
16	16052	滚柱轴承	BEARING Roller	2
17	8M0103788	活塞总成	PISTON ASSEMBLY	2
17	8M0103787	活塞总成	PISTON ASSEMBLY	A/R
17	8M0103789	活塞总成	PISTON ASSEMBLY	2
17	8M0103790	活塞总成	PISTON ASSEMBLY	A/R
17	803677002	活塞	PISTON	2
17	803677T04	ORDER 8M0103788	ORDER 8M0103788	2
17	803677003	活塞	PISTON	AR
17	8M0103787	活塞总成	PISTON ASSEMBLY	AR
17	803677	活塞	PISTON	2
17	803677T	ORD 8M0103789	ORD 8M0103789	2
17	8036771	活塞	PISTON	AR
17	803677T01	ORD 8M0065503	ORD 8M0065503	AR
18	803678A07	活塞环组	RING SET Piston	1
18	8M0065495	活塞环组	RING SET	1
18	8M0065495	活塞环组	RING SET	2
18	803678A08	活塞环组	RING SET Piston	AR
18	8M0080353	活塞环组	RING SET Piston	AR
18	8M0080353	活塞环组	RING SET Piston	AR
18	803678A1	活塞环组	RING SET Piston	1
18	8M0065496	活塞环组	RING SET	1
18	8M0065496	活塞环组	RING SET	2
18	803678A2	活塞环组	RING SET Piston	AR
18	8M0080352	活塞环组	RING SET Piston	AR
18	8M0080352	活塞环组	RING SET Piston	AR
19	16057	活塞总成卡扣	CLIP Component of Piston Assy	4
20	803680	活塞总成销	PIN Piston Component of Piston Assy	2
20	803680002	活塞销	PIN-PISTON	2
20	825713001	活塞总成销	PIN Piston Component of Piston Assy	2
20	825713002	活塞销	PIN Piston	2
-	803679A10	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0046405	ORD 8M0069509	ORD 8M0069509	1
-	803679A08	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0047750	ORD 8M0133075	ORD 8M0133075	1

图 9气缸体0N233234及以下 Cylinder Block 0N233234 and below

REF	零件编号	中文名称	英文名称	数量
1	803660A1	气缸体	CYLINDER BLOCK	1
1	8M0147033	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	803660A06	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8M0114620	气缸体	CYLINDER BLOCK	1
2	8129601	管接头	NIPPLE	2
3	812960	连接器	CONNECTOR	1
3	8M0064617	管接头	NIPPLE	1
4	16119	定位销	PIN Dowel	2
5	8150686	螺栓	BOLT	10
5	166951	螺栓	BOLT	10
6	8M0074853	垫圈	WASHER	10
6	16826	不锈钢垫圈	WASHER Stainless Steel	10
7	16700	止回阀	CHECK VALVE	1
8	8130282	弹簧	SPRING	1
9	803661	堵头	PLUG	1
10	812960006	管接头	NIPPLE	1
11	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
12	823913Q	阳极块	ANODE	1
13	803662	气缸盖	CYLINDER HEAD	1
13	8M0069700	气缸盖	CYLINDER HEAD	1
13	803662003	气缸盖	CYLINDER HEAD	1
13	8M0069700	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	AR
14	803663	衬垫	GASKET	1
14	8M0245737	衬垫	GASKET	1
14	803663018	衬垫	GASKET	1
14	803663034	衬垫	GASKET	1
15	16830A1	螺钉套件	SCREW KIT	2
16	8537052	节温器盖	CAP Thermostat	1
17	8035631	卡箍	CLAMP	1
17	803563005	卡箍	CLAMP	1
18	853702005	衬垫	GASKET	1
18	8M0214960	衬垫	GASKET	1
19	803665	节温器	THERMOSTAT	1
19	8M0228411	节温器	THERMOSTAT	1
20	41263M	火花塞	SPARK PLUG	2
20	8M0181925	火花塞	SPARK PLUG	2
20	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	AR
20	8M0181925	火花塞	SPARK PLUG	AR
21	803664	螺栓	BOLT	10
21	8M0065483	螺栓	BOLT	10
21	8M0106721	螺栓	BOLT	10
22	4002217	垫圈	WASHER	10
22	879194339	垫圈	WASHER	10
22	16192	垫圈	WASHER	10
23	803666	排气外罩	COVER Exhaust - Outer	1
23	8M0073135	罩盖总成	COVER ASSY	1
24	8036631	衬垫	GASKET	1
24	803663024	衬垫	GASKET	1
25	8036661	排气内罩	COVER Exhaust - Inner	1
25	8M0065485	排气罩	EXHAUST COVER	1
26	8036632	衬垫	GASKET	1
26	803663025	衬垫	GASKET	1
27	4000330	螺钉(M6x25)	SCREW (M6 x 25)	11
27	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	11
28	879194338	垫圈	WASHER	11
28	16826	不锈钢垫圈	WASHER Stainless Steel	11
29	803671	上推力板	THRUST PLATE Upper	1
30	8036711	下部推力板	THRUST PLATE Lower	1
31	803670	O型圈	O-RING	1
32	8036671	油封	SEAL Oil	1
32	8M0065585	油封	OIL SEAL	1
33	8036636	衬垫	GASKET	1
33	803663020	衬垫	GASKET	1
34	16119	定位销	PIN Dowel	2
35	95224	卡扣	CLIP	2
36	95223008	管材(280毫米)	TUBING (280 mm)	1
36	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
37	95223009	管材(220毫米)	TUBING (220 mm)	1
37	879194473	油管	TUBING	1
38	95332002	卡扣	CLIP	2
39	853709	O型圈	O-RING	1
40	803667	油封	SEAL Oil	1
41	803668	上端盖	END CAP Upper	1
42	803669	定位环	SET RING	1
43	853711	导板	GUIDE PLATE	1
43	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
44	166953	螺栓	BOLT	2
45	42657A3	止回阀	CHECK VALVE	1
-	8M0075401	地线/缸头螺栓/垫片套件	KIT Ground wire/Head bolt/Washer	1
46	853740	接地线	GROUND WIRE	1
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1
-	803679A10	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0046405	ORD 8M0069509	ORD 8M0069509	1
-	803679A08	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0047750	ORD 8M0133075	ORD 8M0133075	1

图 10气缸体0N233235及以上 Cylinder Block 0N233235 and above

REF	零件编号	中文名称	英文名称	数量
1	803660A06	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8M0114620	气缸体	CYLINDER BLOCK	1
1	8M0147033	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	8M0148782	气缸体总成	CYLINDER BLK ASSY	1
2	8129601	管接头	NIPPLE	2
3	812960	连接器	CONNECTOR	1
3	8M0064617	管接头	NIPPLE	1
4	16119	定位销	PIN Dowel	2
5	8150686	螺栓	BOLT	10
5	166951	螺栓	BOLT	10
6	8M0074853	垫圈	WASHER	10
6	16826	不锈钢垫圈	WASHER Stainless Steel	10
7	16700	止回阀	CHECK VALVE	1
8	8130282	弹簧	SPRING	1
9	803661	堵头	PLUG	1
10	812960006	管接头	NIPPLE	1
-	8M0135965	阳极塞总成	ANODE PLUG ASSEMBLY	1
11	888786	螺钉	SCREW	1
12	8M0065073	阳极块	ANODE	1
13	804840010	O型圈	O-RING	1
14	8M0065071	阳极塞	ANODE PLUG	1
15	16830A1	螺钉套件	SCREW KIT	2
16	8537052	节温器盖	CAP Thermostat	1
17	8035631	卡箍	CLAMP	1
17	803563005	卡箍	CLAMP	1
18	853702005	衬垫	GASKET	1
18	8M0214960	衬垫	GASKET	1
19	803665	节温器	THERMOSTAT	1
19	8M0228411	节温器	THERMOSTAT	1
20	41263M	火花塞	SPARK PLUG	2
20	8M0181925	火花塞	SPARK PLUG	2
20	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	OPT
20	8M0181925	火花塞	SPARK PLUG	OPT
21	803664	螺栓	BOLT	10
21	8M0065483	螺栓	BOLT	10
21	8M0106721	螺栓	BOLT	10
22	4002217	垫圈	WASHER	10
22	879194339	垫圈	WASHER	10
22	16192	垫圈	WASHER	10
23	803666	排气外罩	COVER Exhaust - Outer	1
23	8M0073135	罩盖总成	COVER ASSY	1
24	8036631	衬垫	GASKET	1
24	803663024	衬垫	GASKET	1
25	8036661	排气内罩	COVER Exhaust - Inner	1
25	8M0065485	排气罩	EXHAUST COVER	1
26	8036632	衬垫	GASKET	1
26	803663025	衬垫	GASKET	1
27	4000330	螺钉(M6x25)	SCREW (M6 x 25)	11
27	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	11
28	879194338	垫圈	WASHER	11
28	16826	不锈钢垫圈	WASHER Stainless Steel	11
29	803671	上推力板	THRUST PLATE Upper	1
30	8036711	下部推力板	THRUST PLATE Lower	1
31	803670	O型圈	O-RING	1
32	8036671	油封	SEAL Oil	1
32	8M0065585	油封	OIL SEAL	1
33	8036636	衬垫	GASKET	1
33	803663020	衬垫	GASKET	1
34	16119	定位销	PIN Dowel	2
35	95224	卡扣	CLIP	2
36	95223008	管材(280毫米)	TUBING (280 mm)	1
36	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
37	95223009	管材(220毫米)	TUBING (220 mm)	1
37	879194473	油管	TUBING	1
38	95332002	卡扣	CLIP	2
39	853709	O型圈	O-RING	1
40	803667	油封	SEAL Oil	1
41	803668	上端盖	END CAP Upper	1
42	803669	定位环	SET RING	1
43	853711	导板	GUIDE PLATE	1
43	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
44	166953	螺栓	BOLT	2
45	42657A3	止回阀	CHECK VALVE	1
-	8M0075401	地线/缸头螺栓/垫片套件	KIT Ground wire/Head bolt/Washer	1
46	853740	接地线	GROUND WIRE	1
47	803662	气缸盖	CYLINDER HEAD	1
47	8M0069700	气缸盖	CYLINDER HEAD	1
47	803662003	气缸盖	CYLINDER HEAD	1
47	8M0069700	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	AR
48	803663	衬垫	GASKET	1
48	8M0245737	衬垫	GASKET	1
48	803663018	衬垫	GASKET	1
48	803663034	衬垫	GASKET	1
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1
-	803679A10	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0046405	ORD 8M0069509	ORD 8M0069509	1
-	803679A08	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0047750	ORD 8M0133075	ORD 8M0133075	1

图 11驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	803724	驱动轴壳体	HOUSING Driveshaft	1
1	803725	驱动轴壳体	HOUSING Driveshaft	1
1	8M0121378	驱动轴壳体-长型	DRIVESHAFT HSG-LG	1
2	853718004	螺柱	STUD	4
2	879194301	双头螺栓	STUD BOLT	4
3	803726	螺栓	BOLT	4
3	8M0106720	螺栓	BOLT	4
4	853701	垫圈	WASHER	4
4	8M0135942	垫圈	WASHER	4
5	8036635	衬垫	GASKET	1
5	8M0231496	衬垫	GASKET	1
6	16119	定位销	PIN Dowel	2
7	803736	护孔环	GROMMET	1
8	803728	衬垫	GASKET	1
8	803728003	衬垫	GASKET	1
9	823042	螺栓	BOLT	5
10	803727	排气管	TUBE Exhaust	1
11	82304234	螺栓	BOLT	2
11	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
12	803779	接地线	GROUND WIRE	1
12	898101089	接地线	WIRE Ground	1
13	823042056	螺栓	BOLT	1
13	879194310	螺栓	BOLT	1
13	8M0152460	螺栓	BOLT	1
14	803775	侧橡胶支座	RUBBER MOUNT Side	2
15	8037751	前橡胶支座	RUBBER MOUNT Front	1
16	803776	盖板	COVER	1
16	8M0152459	左/右舷盖板	COVERS Port/Stbd	1
17	853701	垫圈	WASHER	2
17	8M0135942	垫圈	WASHER	2
18	853722023	螺母	NUT	2
18	879194337	螺母	NUT	2
19	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
20	823913Q	阳极块	ANODE	1
21	8037761	盖板	COVER	1
21	8M0152459	左/右舷盖板	COVERS Port/Stbd	1
22	823042057	螺栓	BOLT	1
22	879194309	螺栓	BOLT	1
22	8M0152461	螺栓	BOLT	1
-	803728A99	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082884	衬垫套件	GASKET SET	1
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1
-	8M0152459	左/右舷盖板	COVERS Port/Stbd	1
-	8M0190575	右舷盖	COVER STBD	1

图 12电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	803700	飞轮	FLYWHEEL	1
2	8537224	银色螺母	NUT Silver	1
2	851832001	金色螺母	NUT Gold	1
3	8537011	垫圈	WASHER	1
4	803701A1	线圈板总成	PLATE ASSEMBLY Coil	1
5	803702	励磁线圈	COIL Exciter	1
5	803702T	励磁线圈	EXCITER COIL	1
6	82303112	螺钉	SCREW	2
6	95313	螺钉	SCREW	2
7	803703	交流发电机总成	ALTERNATOR SET	1
8	82303113	螺钉	SCREW	2
9	853738	导线导向器	GUIDE Wire	1
10	8230314	螺钉	SCREW	3
11	803828	卡箍	CLAMP	1
12	8230315	螺钉	SCREW	4
13	803829	节气门凸轮	CAM Throttle	1
14	82304226	螺栓	BOLT	2
15	803708	螺钉	SCREW	1
15	855544024	螺栓	BOLT	1
16	813275	卡箍	CLAMP	3
17	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
17	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
18	853741	盖帽	CAP	1
19	853994	堵头	PLUG	1
20	17175	线束总成	HARNESS ASSEMBLY	1
21	823037A2	停机开关总成-拉绳式	SWITCH ASSEMBLY Stop - Lanyard	1
22	823054	拉绳	LANYARD	1
23	85554410	螺钉	SCREW	2
24	803563	卡箍	CLAMP	1
24	803563005	卡箍	CLAMP	1
25	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
26	803704	CD单元	CD UNIT	1
26	8M0180176	CD单元	CD UNIT	1
27	953921	不锈钢垫圈	WASHER Stainless Steel	1
28	803705	支架	BRACKET	1
29	82304219	螺栓	BOLT	1
30	82304225	螺栓	BOLT	1
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
32	16826	不锈钢垫圈	WASHER Stainless Steel	3
33	851834	衬垫	GASKET	2
34	803707	隔套	SPACER	1
35	803706A3	点火线圈总成	COIL ASSEMBLY Ignition	1
35	8M0235260	点火线圈	IGNITION COIL	1
35	803706A1	点火线圈总成	COIL ASSEMBLY Ignition	1
35	8M0235260	点火线圈	IGNITION COIL	1
36	855543	带电阻护套	BOOT With Resistance	2

图 13电动启动组件 Electric Start Components

REF	零件编号	中文名称	英文名称	数量
-	884017A1	电动起动机套件	STARTER MOTOR KIT Electric	1
1	803835A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	803835T01	启动马达	STARTER MOTOR	1
2	803836	小齿轮	PINION	1
3	803837	电刷组(正极)	BRUSH SET (Positive)	1
4	8038371	电刷组(负极)	BRUSH SET (Negative)	1
5	803838	电刷架	HOLDER Brush	1
6	161267	螺栓	BOLT	4
7	17025	锁紧垫圈	LOCKWASHER	4
8	8538151	启动机电缆总成	CABLE ASSEMBLY Starter	1
8	8M0069818	接地电缆	CABLE Ground	1
9	8538161	盖帽	CAP	2
10	853820A1	主开关	MAIN SWITCH	1
11	853821	保护器	PROTECTOR	1
12	803563	卡箍	CLAMP	4
12	803563005	卡箍	CLAMP	4
13	8037001	飞轮(配线齿轮)	FLYWHEEL (Wiring Gear)	1
13	8M0119848	飞轮	FLYWHEEL	1
14	803839	支架	BRACKET	1
15	853816	盖帽	CAP	1
16	853813A1	保险丝线束总成	WIRE ASSEMBLY Fuse	1
17	853814	保险丝	FUSE	1
18	853809	启动电磁阀	SOLENOID Starter	1
18	853809T	电磁阀	SOLENOID	1
19	162235	螺栓	BOLT	1
20	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
21	815044	塑料卡箍	CLAMP Plastic	AR
21	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
22	803840	空档开关	SWITCH Neutral	1
22	8M0127937	空档开关	SWITCH Neutral	1
23	803842	隔套	SPACER	1
24	85554411	螺钉	SCREW	2
25	8037151	支架	BRACKET	1
26	803841	执行器	ACTUATOR	1
27	803820	接地线	GROUND WIRE	1
28	8538116	整流器	RECTIFIER	1
29	16123	螺钉(25毫米)	SCREW (25 mm)	1
30	16079	锁紧垫圈	LOCKWASHER	1
31	853815	蓄电池线	WIRE Battery	1
31	8M0069793	蓄电池电缆	BATTERY CABLE	1

图 14燃油箱（塑料-6.6加仑） Fuel Tank (Plastic- 6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	859063A1	燃油箱总成(螺纹连接)	TANK ASSEMBLY Fuel (Threaded Connection)	1
1	859063A2	燃油箱总成(快速连接)	TANK ASSEMBLY Fuel (Quick Connect)	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	859059A2	燃油吸油总成(螺纹连接)	PICK UP ASSEMBLY Fuel (Threaded Connection)	1
5	859066A2	燃油吸油总成(快速连接)	PICK UP ASSEMBLY Fuel (Quick Connect)
5	8M0084089	吸油总成	PICK UP ASSY
6	859056	浮子	FLOAT	1
7	40056107	螺钉(M5×16)	SCREW (M5 x 16)	4
8	859080	垫圈	WASHER	4
9	859072	衬垫	GASKET	1
10	881807	燃油管路总成	FUEL LINE ASSEMBLY	1
10	8M0126969	燃油管	FUEL LINE	1
11	13330Q5	注油泵总成	BULB ASSEMBLY Primer	1
11	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
12	13331A3	止回阀总成	CHECK VALVE ASSEMBLY	1
13	13331A4	止回阀总成	CHECK VALVE ASSEMBLY	1
14	4158210	尼龙卡箍	CLAMP Nylon	2
15	41582Q7	卡箍	CLAMP	2
16	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
17	8537361	燃油连接器	CONNECTOR Fuel	1
17	8M0120628	燃油接头	FUEL CONNECTOR	1
18	853798	卡箍	CLAMP	1
19	41582Q7	卡箍	CLAMP	1

图 15齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	803729A1	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	803729A2	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8M0070904	GC 9.9-15-18 2S L	GC 9.9-15-18 2S L	1
1	803729A3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	895154T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	160521	滚针轴承	BEARING Needle	1
3	953681	放油螺钉	SCREW Drain	1
3	8M0229353	堵头	PLUG	1
4	95220	衬垫	GASKET	1
4	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
5	803731	阳极块	ANODE	1
5	853762T01	平衡鳍板	TRIM TAB	1
6	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
7	16133	滤水器	STRAINER Water	1
8	16134	螺钉	SCREW	1
9	803730	滤水器	STRAINER Water	2
9	803730002	滤水器	STRAINER Water	2
10	17635	螺钉	SCREW	1
11	85372216	螺母	NUT	1
11	85372210	螺母	NUT	1
12	953681	放油螺钉	SCREW Drain	2
12	8M0229353	堵头	PLUG	2
13	95220	衬垫	GASKET	2
13	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
14	853701	垫圈	WASHER	4
14	8M0135942	垫圈	WASHER	4
15	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	4
16	803758	导套	GUIDE	1
17	803755	水管	TUBE Water	1
17	8037551	水管	TUBE Water	1
18	8036673	密封件	SEAL	1
19	803756	止动器	STOPPER	1
20	803754	防护管	GUARD PIPE	1
21	803759	护孔环	GROMMET	1
21	8M0065492	护孔环	GROMMET	1
22	803750	水泵上壳体	HOUSING Water Pump Upper	1
22	803750A05	水泵上壳体总成	HOUSING ASSEMBLY Upper Water Pump	1
23	8036674	密封件	SEAL	1
24	8230425	螺栓	BOLT	3
24	879194269	螺栓	BOLT	3
25	803751	水泵衬套	LINER Water Pump	1
26	803748	叶轮	IMPELLER	1
26	8M0214944	叶轮	IMPELLER	1
27	803753	导板	GUIDE PLATE	1
28	8037501	水泵下壳体	HOUSING Water Pump Lower	1
28	803750A04	水泵底座总成	BASE ASSEMBLY Water Pump	1
29	8537096	O型圈	O-RING	1
30	803752	油封	SEAL Oil	1
31	813276001	垫片(0.1)	SHIM (0.1)	AR
31	813276015	垫片(0.15)	SHIM (0.15)	AR
31	813276003	垫片(0.3)	SHIM (0.3)	AR
31	813276005	垫片(0.5)	SHIM (0.5)	AR
32	161325	滚珠轴承	BEARING Ball	1
32	16132T05	滚珠轴承	BEARING Ball	1
33	803738	驱动轴	DRIVESHAFT	1
33	8037381	驱动轴	DRIVESHAFT	1
34	803749	键	KEY	1
34	8M0173418	键	KEY	1
35	803740	小齿轮	GEAR Pinion	1
35	8M0183193	小齿轮	PINION GEAR	1
36	85372211	螺母	NUT	1
-	853792A4	齿轮箱水泵修理包	REPAIR KIT Gear Housing Water Pump	1
-	8M0070780	泵修理包	REPAIR KIT-PUMP	1
-	803728A99	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082884	衬垫套件	GASKET SET	1

图 16齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	803729A1	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	803729A2	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8M0070904	GC 9.9-15-18 2S L	GC 9.9-15-18 2S L	1
1	803729A3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	895154T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
37	161321	滚珠轴承	BEARING Ball	1
37	16132T01	滚珠轴承	BEARING Ball	1
38	803739	前进齿轮	GEAR Forward	1
38	8M0183172	前进齿轮	FORWARD GEAR	1
39	803747	推杆	PUSH ROD	1
40	853764	支架	HOLDER	1
40	853764003	固定座	RETAINER	1
41	803746	弹簧	SPRING	1
42	803745	离合器	CLUTCH	1
43	160851	销	PIN	1
44	176672	弹簧	SPRING	1
45	803744	螺旋桨轴	PROPELLER SHAFT	1
45	8M0088568	螺旋桨轴	PROPELLER SHAFT	1
46	803742	垫圈	WASHER	1
47	803741	倒挡齿轮	GEAR Reverse	1
47	8M0183196	倒档齿轮	REVERSE GEAR	1
48	803732A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
48	8M0070877	轴承座	CARRIER-BEARING	1
49	803735	O型圈	O-RING	1
49	8M0087846	O型圈	O-RING	1
50	161321	滚珠轴承	BEARING Ball	1
50	16132T01	滚珠轴承	BEARING Ball	1
51	803734	滚针轴承	BEARING Needle	1
52	161622	油封	SEAL Oil	1
53	823042	螺栓	BOLT	2
54	803743	推力座	THRUST HOLDER	1
54	8M0143215	推力座	THRUST HOLDER	1
55	879781	螺旋桨6	PROPELLER 6	1
55	879781A10	BLACK MAX螺旋桨(6螺距)	BLACK MAX PROPELLER (6 Pitch)	1
55	879779	螺旋桨7	PROPELLER 7	1
55	8M0075313	BLMX 9.2X7	BLMX 9.2X7	1
55	879780	螺旋桨8	PROPELLER 8	1
55	897748A11	BLACK MAX螺旋桨9.5 x 8	BLACK MAX PROPELLER 9.5 x 8	1
55	803832	螺旋桨8.5	PROPELLER 8.5	1
55	803832A10	螺旋桨(8.5螺距)	PROPELLER (8.5 Pitch)	1
55	8038321	螺旋桨9	PROPELLER 9	1
55	897750A11	BLACK MAX螺旋桨9.25 x 9	BLACK MAX PROPELLER 9.25 x 9	1
-	879782	橡胶衬套	RUBBER HUB	1
-	8M0075314	橡胶衬套	HUB-RUBBER	1
56	161402	垫圈	WASHER	1
57	161471	螺旋桨螺母	PROP NUT	1
58	8150264	开口销	COTTER PIN	1
-	803728A99	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082884	衬垫套件	GASKET SET	1

图 17换挡机构 Gear Shift

REF	零件编号	中文名称	英文名称	数量
1	161722	凸轮	CAM	1
2	16179	销	PIN	2
3	803761	衬套	BUSHING	1
4	803762	卡箍	CLAMP	1
5	82304228	螺钉	SCREW	1
5	898103153	螺栓	BOLT	1
6	8537096	O型圈	O-RING	1
7	161772	O型圈	O-RING	2
8	803760	凸轮杆	CAM ROD	1
8	8037601	凸轮杆	CAM ROD	1
9	803767	换挡杆接头	SHIFT ROD JOINT	1
10	952189	定位销	PIN Dowel	2
11	8037591	护孔环	GROMMET	1
12	803763	换挡杆	LEVER Shift	1
13	8037561	止动器	STOPPER	1
13	8M0138738	换挡定位弹簧	SPRING SHIFT DETE	1
14	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
15	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
16	163361	衬套	BUSHING	2
17	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1
19	803764	止动板	PLATE Stopper	1
20	803765	换挡杆调节器	ADJUSTER Shift Lever	1
21	8150268	开口销	COTTER PIN	1
22	8537234	波形垫圈	WAVE WASHER	1
23	160852	销	PIN	1
24	81502610	开口销	COTTER PIN	1
25	803768	换挡杆	LEVER Shift Rod	1
26	8150269	开口销	COTTER PIN	1
27	803766	换挡连杆	SHIFT ROD	1
27	8037661	换挡连杆	SHIFT ROD	1
28	16823	护孔环	GROMMET	1

图 18进气歧管 Inlet Manifold

REF	零件编号	中文名称	英文名称	数量
1	803685A1	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
2	8129601	管接头	NIPPLE	1
3	82303111	螺钉	SCREW	1
4	95224	卡扣	CLIP	2
5	8129404	橡胶软管(1米)	HOSE Rubber (1 Meter)	1
5	8M0057112	软管	HOSE	1
6	803681	杆	ROD	1
7	803682	节气门杆端头	END Throttle Lever	1
8	803825	节气门摇臂(带滚轮)	ARM Throttle (With Roller)	1
8	879148022	节气门摇臂	THROTTLE ARM	1
9	803683	螺钉	SCREW	1
9	8M0050972	螺钉	SCREW	1
10	16696	螺栓	BOLT	1
11	809931044	垫圈	WASHER	7
12	8036633	衬垫	GASKET	1
12	803663030	衬垫	GASKET	1
13	803686A1	簧片阀板总成	REED PLATE ASSEMBLY	1
14	8036634	衬垫	GASKET	1
14	803663029	衬垫	GASKET	1
15	8036841	螺柱	STUD	1
16	803684	螺柱	STUD	1
17	161265	螺栓	BOLT	1
18	16079	锁紧垫圈	LOCKWASHER	1
19	8150631	螺栓	BOLT	4
20	162711	螺母	NUT	2
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1
-	803679A1	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0046405	ORD 8M0069509	ORD 8M0069509	1
-	803679A10	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0046405	ORD 8M0069509	ORD 8M0069509	1
-	803679A06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0047750	ORD 8M0133075	ORD 8M0133075	1
-	803679A08	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0047750	ORD 8M0133075	ORD 8M0133075	1

图 19反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	803716A1	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716	启动器壳体	HOUSING Starter	1
1	8M0121770	启动器壳体	HOUSING-STARTER	1
2	952187	滚动销	PIN Roll	1
3	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
4	16818	锁紧垫圈	LOCKWASHER	1
5	809931044	垫圈	WASHER	2
6	803720	密封板	PLATE Seal	1
6	8M0073654	密封板	SEAL PLATE	1
7	8126401	启动绳手柄	HANDLE Starter Rope	1
8	16109	O型圈	O-RING	1
9	853755	固定座	RETAINER	1
10	161081	启动绳	ROPE Starter	1
11	8126451	启动弹簧	SPRING Starter	1
12	803717	卷轴	REEL	1
13	8037181	导套	GUIDE	1
14	803718	导套	GUIDE	2
15	803719	启动轴	SHAFT Starter	1
16	16105	螺栓	BOLT	1
17	8537432	衬套	BUSHING	1
18	8126351	棘轮	RATCHET	1
18	812635T01	棘轮	RATCHET	1
19	161404	垫圈	WASHER	1
20	953181	E型卡环	E RING	1
21	176431	快拆连杆	SNAP Link Rod	4
21	8M0169412	卡扣杆	SNAP ROD	4
22	8036812	启动锁连杆	LOCK LINK Starter	1
23	8036813	节流限位连杆	LINK ROD Throttle Stop	1
24	803722	节流挡块	STOPPER Throttle	1
25	803723	节流限位轴	SHAFT Throttle Stop	1
25	8M0106723	轴	SHAFT	1
26	17641	波形垫圈	WAVE WASHER	2
27	853699	螺钉	SCREW	1
27	16123	螺钉(25毫米)	SCREW (25 mm)	1
28	8537225	螺母	NUT	1
28	16081	不锈钢螺母	NUT Stainless Steel	1
29	803721	凸轮	CAM	1
30	855545	轴环	COLLAR	1
31	855544	螺钉总成	SCREW ASSEMBLY	1
32	8555449	螺钉总成	SCREW ASSEMBLY	1
33	17638	弹簧	SPRING	1
33	812645007	弹簧	SPRING	1
34	17637	轴环	COLLAR	1
34	895130	轴环	COLLAR	1
35	17634	启动锁	LOCK Starter	1
36	16830	螺栓	BOLT	3
37	16826	不锈钢垫圈	WASHER Stainless Steel	3
38	813275	卡箍	CLAMP	1
-	803663A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0231500	衬垫套件	GASKET SET	1
-	803663A01	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0065497	衬垫套件	GASKET SET	1

图 20遥控装置-4000侧装（非动力升降） Remote Control-4000 Side Mount (Non Power Trim)

REF	零件编号	中文名称	英文名称	数量
-	881170A9	遥控器电启动-无动力升降	REMOTE CONTROL Electric Start - Non Power Trim	1
-	8M0178532	遥控装置	REMOTE CONTROL	1
1	NSS	不单独出售前壳体	NOT SOLD SEPARATE Housing, Front	1
2	170622	贴花(前进-空档-倒档)	DECAL (F-N-R)	1
3	NSS	不单独出售油门摩擦贴花	NOT SOLD SEPARATE Decal, Throttle Friction	1
4	NSS	不单独出售运行/关闭贴花	NOT SOLD SEPARATE Decal, Run/Off	1
5	850731A2	线束总成	HARNESS ASSEMBLY	1
6	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
7	11023	堵头	PLUG	1
8	881148T04	手柄套件	HANDLE KIT	1
8	8M0205858	非升降手柄套件	HDL KIT-NON-TRIM	1
9	NSS	不单独出售手柄轮毂	NOT SOLD SEPARATE Hub, Handle	1
10	4007154	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
11	12038	垫圈	WASHER	1
11	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
12	40118107	螺钉（M5×18）	SCREW (M5 x 18)	5
13	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
14	16921	锁杆支架	BRACKET Lock Bar Support	1
15	87775510	螺钉（M4×10）	SCREW (M4 x 10)	1
16	881138	红色锁杆	LOCK BAR Red	1
16	8M0207317	黑色锁杆	LOCK BAR-BLACK	1
17	16924	弹簧	SPRING	1
18	8811411	握把	GRIP	1
19	881146	堵头	PLUG	1
20	881137A1	盖/贴花总成	CAP/DECAL ASSEMBLY	1
21	40118107	螺钉（M5×18）	SCREW (M5 x 18)	2
22	16923	外锁紧垫圈	LOCKWASHER External	2
23	16899	空档锁支架	HOLDER Neutral Lock	1
23	16899T	空档锁支架	HOLDER Neutral Lock	1
24	16917	盖板	COVER	1
25	40116110	螺钉（M6×110）	SCREW (M6 x 110)	3
25	40116110T	螺钉（M6×110）	SCREW (M6 x 110)	3
26	881145	油门摩擦旋钮	KNOB Throttle Friction	1
27	16896	垫圈	WASHER	1
28	13194	挡圈	RING Retaining	1
29	16895	制动臂总成	ARM ASSEMBLY Brake	1
30	16875	轴承(内径1.750)	BEARING (1.750 Inside Diameter)	2
31	16874	垫圈	WASHER	1
32	13541	公插头	PLUG Male	AR
32	13540	母头护帽	CAP Female	AR
33	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
34	85899A1	卡箍总成	CLIP ASSEMBLY	2
35	NSS	不单独出售换挡总成	NOT SOLD SEPARATE Gear Shift Assembly	1
36	16868	轴承(内径0.750)	BEARING (.750 Inside Diameter)	1
37	16870	垫圈	WASHER	1
38	16873	凸轮滚轮	ROLLER Cam	1
39	NSS	不单独出售驱动齿轮	NOT SOLD SEPARATE Drive Gear	1
40	NSS	不单独出售螺柱总成板	NOT SOLD SEPARATE Plate, Stud Assembly	1
41	4005683	螺钉（M4×6）	SCREW (M4 x 6)	2
42	16886	卡扣	CLIP	1
43	16888	弹簧	SPRING	1
44	16884	滚轮	ROLLER	1
45	16883	鼓轮总成	DRUM ASSEMBLY	1
46	16922	波形垫圈	WAVE WASHER	1
47	NSS	不单独出售底盖	NOT SOLD SEPARATE Cover, Bottom	1
48	NSS	不单独出售顶盖	NOT SOLD SEPARATE Cover, Top	1
49	16887	轴承(内径0.810)	BEARING (.810 Inside Diameter)	1
50	40118106	螺钉(M5 x 12)	SCREW (M5 x 12)	2
51	16919A1	带贴花杆总成	LEVER ASSEMBLY With Decal	1
52	NSS	不单独出售快速怠速提升贴花	NOT SOLD SEPARATE Decal, Lift for Fast Idle	1
53	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
54	401196	螺母 (M6)	NUT (M6)	3
55	17063T	隔套	SPACER	1
56	71942	衬套	BUSHING	1
57	17009A5	点火开关总成	SWITCH ASSEMBLY Ignition	1
58	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
59	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2
60	40056105	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
61	16879	定位滚轮	ROLLER Detent	1
62	16880	卡扣	CLIP	1
63	16882	弹簧	SPRING	5
64	4005647	螺钉（M3×16）	SCREW (M3 x 16)	2
65	17277	开关总成	SWITCH ASSEMBLY	1
65	17277T	空档安全开关	SWITCH Neutral Safety	1
66	91941A8	开关总成	SWITCH ASSEMBLY	1
67	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
68	850753A1	索具垫片套件	SPACER KIT Rigging	1
69	4008820	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
70	892542A01	换挡负载指示工具	INDICATOR Shift Load Tool	1

图 21遥控安装套件 Remote Control Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	803874A1	遥控器安装套件	ATTACHING KIT Remote Control	1
1	8538022	转向钩板	PLATE Steering Hook	1
2	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	16192	垫圈	WASHER	2
5	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
6	803877	支架	BRACKET	1
7	162233	螺钉	SCREW	2
8	853804	换挡连接套件	CONNECTOR SHIFT KIT	1
9	17029	垫圈	WASHER	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	803876	螺栓	BOLT	2
11	898103179	螺钉	SCREW	2
12	803875	支架	BRACKET	1
13	16079	锁紧垫圈	LOCKWASHER	2
14	16081	不锈钢螺母	NUT Stainless Steel	2
15	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
17	853801	球头关节	BALL JOINT	1
18	17026	支架	BRACKET	1
19	17027	盖帽	CAP	1
20	17028	弹簧	SPRING	1
21	853803	护孔环	GROMMET	1
22	853799A1	电缆总成（3.9米）	CABLE ASSEMBLY (3.9M)	1
22	853799A2	电缆总成（5.9米）	CABLE ASSEMBLY (5.9M)	1
23	162262	护孔环	GROMMET	1

图 22倒挡锁 Reverse Lock

REF	零件编号	中文名称	英文名称	数量
1	803780	倾斜挡块	STOP Tilt	1
2	168307	螺栓	BOLT	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	803781	定位板	SET PLATE	1
4	8M0157137	定位板	SET PLATE	1
5	163364	衬套	BUSHING	1
6	853774	停机开关	STOP	1
7	953832	弹簧	SPRING	1
8	170331	弹簧销	PIN Spring	1
9	8037841	倒车锁杆	ROD Reverse Lock	1
10	8150261	开口销	COTTER PIN	1
11	803783	倒车锁臂	ARM Reverse Lock	1
11	803783001	倒车锁臂	ARM Reverse Lock	1
12	803782	倒车锁	LOCK Reverse	1
13	8037461	弹簧	SPRING	1
14	803788	弹簧	SPRING	2
15	803787	倒车锁连杆	LINK Reverse Lock	2
15	8M0073131	锁连杆	LOCK LINK	2
16	803784	倒挡锁定轴	SHAFT Reverse Lock	1
16	803784002	倒挡锁定轴	SHAFT Reverse Lock	1
17	160572	E型卡环	E RING	2
18	803789	倒车锁杆	LEVER Reverse Lock	1
18	8M0073129	杠杆	LEVER	1
19	953921	不锈钢垫圈	WASHER Stainless Steel	1
20	803790	螺栓	BOLT	1
21	17641	波形垫圈	WAVE WASHER	1
22	853775	握把	GRIP	1
22	8M0183798	握把	GRIP	1
23	853776	按钮	BUTTON	1
23	8M0245322	止动器	STOPPER	1

图 23维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	13286	零件手册18/20/25马力(XD)	PARTS MANUAL 18/20/25 H.P. (XD)	1
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1
-	43170A84	贴花套件	DECAL SET	1
-	43477A85	贴花套件	DECAL SET	1
-	13480A86	贴花套件	DECAL SET	1
-	43173A84	贴花套件	DECAL SET	1
-	13239A86	贴花套件	DECAL SET	1
-	13480A86	贴花套件	DECAL SET	1
-	13239A86	贴花套件	DECAL SET	1
-	11181A85	贴花套件	DECAL SET	1
-	810461A92	贴花套件	DECAL SET	1
-	11627A85	贴花套件	DECAL SET	1
-	810461A92	贴花套件	DECAL SET	1
-	11044870	用户指南	OWNERS GUIDE	1
-	11046870	用户指南	OWNERS GUIDE	1
-	11046871	用户手册	MANUAL-OWNERS	1

图 24旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	803773	转向轴	SHAFT Steering	1
2	803777	螺栓	BOLT	2
3	168261	垫圈	WASHER	2
4	8538221	垫圈	WASHER	2
4	8M0056392	垫圈	WASHER	2
5	8037752	橡胶支架（上）	MOUNT Rubber (Upper)	2
5	8M0153613	支架	MOUNT	2
6	803778	减震橡胶	DAMPER RUBBER	1
7	803774	推力板	THRUST PLATE	2
8	163363	衬套	BUSHING	2
9	161091	O型圈	O-RING	1
10	803772	旋转支架	SWIVEL BRACKET	1
10	8M0099819	旋转支架套件	SWIVEL BRACKET KT	1
11	824969	润滑脂接头	FITTING Grease	2
12	808599	盖帽	CAP	2
13	8537435	衬套	BUSHING	2
14	162052	摩擦片	FRICTION PLATE	1
15	953831	弹簧	SPRING	1
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1

图 25节气门联动/转向手柄 Throttle Linkage/Steering Handle

REF	零件编号	中文名称	英文名称	数量
-	16075A3	手柄总成	HANDLE ASSEMBLY	1
-	16075A2	手柄总成	HANDLE ASSEMBLY	1
-	8M0133194	手柄总成	HANDLE ASSY	1
1	160861	握把	GRIP	1
2	8150461	螺钉	SCREW	1
3	160752	转向手柄	HANDLE Steering	1
3	8M0055716	转向手柄	HANDLE Steering	1
4	16090	贴花	DECAL	1
4	8M0097201	舵柄贴花	DECAL Tiller	1
5	8230422	螺栓	BOLT	1
5	8M0050498	螺栓	BOLT	1
6	8537227	尼龙螺母	NUT Nylon	1
7	8129352	螺栓	BOLT	2
7	8M0111108	螺栓	BOLT	2
8	8150263	开口销	COTTER PIN	1
9	8537152	隔套	SPACER	1
10	16191	隔套	SPACER	1
11	16336	衬套	BUSHING	2
12	803710	连杆	LINK ROD	1
12	803710001	连杆	LINK ROD	1
13	8150262	开口销	COTTER PIN	1
14	953925	垫圈	WASHER	1
15	8537451	连杆接头	ROD JOINT	1
16	853749	销	PIN	1
16	853749001	销	PIN	1
17	8537226	螺母	NUT	1
17	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
18	803712	油门轴	SHAFT Throttle	1
19	82304227	螺栓	BOLT	1
20	803715	支架	BRACKET	2
21	160572	E型卡环	E RING	1
22	16823	护孔环	GROMMET	1
23	952869	轴环	COLLAR	2
24	803711	小齿轮	GEAR Pinion	1
24	8M0182337	小齿轮	PINION	1
25	16226	护孔环	GROMMET	1
26	8537232	波形垫圈	WAVE WASHER	1
27	160931	油门轴	SHAFT Throttle	1
28	803709	提前臂	ARM Advancer	1
29	853748	快拆连杆	SNAP Link Rod	2
30	8036811	提前连杆	LINK ROD ADVANCER	1
30	803681006	连杆	LINK ROD	1
31	8537225	螺母	NUT	4
31	16081	不锈钢螺母	NUT Stainless Steel	4
32	8536991	螺钉	SCREW	1
32	888786	螺钉	SCREW	1
33	853699	螺钉	SCREW	1
33	16123	螺钉(25毫米)	SCREW (25 mm)	1
34	853744	球头关节	BALL JOINT	1
34	853744001	球头关节	BALL JOINT	1
35	853745	盖帽	CAP	1
36	853743	衬套	BUSHING	2
37	8537181	螺柱	STUD	1
37	879194297	螺柱	STUD	1
38	853701	垫圈	WASHER	1
38	8M0135942	垫圈	WASHER	1
39	815088	螺母 (M8)	NUT (M8)	1
39	95374	尼龙螺母	NUT Nylon	1

图 26工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	853996	飞轮拉拔器工具总成	PULLER ASSEMBLY TOOL Flywheel	1
2	804764	活塞销拆装工具	INSTALLER/REMOVER TOOL Piston Pin	1
3	804762	插座	SOCKET	1
4	85399612	扳手工具	WRENCH TOOL	1
5	85399620	滚针轴承拉拔器套件	PULLER KIT Needle Roller Bearing	1
5	895195A01	轴承拉拔器套件	PULLER KIT-BRG	1
6	8031332	法兰	FLANGE	1
7	8031333	轴	SHAFT	1
8	1614010	垫圈	WASHER	1
9	85372220	螺母	NUT	1
10	8031336	法兰	FLANGE	1
11	8539966	弹簧销工具	TOOL Spring Pin	1
12	8539968	弹簧销工具	TOOL Spring Pin	1
13	804763	离合器销卡扣工具	SNAP TOOL Clutch Pin	1
-	895216003	背隙测量环工具	TOOL Backlash Measuring Collar	1
-	804552001	飞轮拉拔器工具	TOOL Flywheel Puller	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
-	895220	飞轮剥离工具	TOOL Flywheel Stripper	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
