Yamaha Z150Q z150qetol — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha Z150Q. 35 схем.

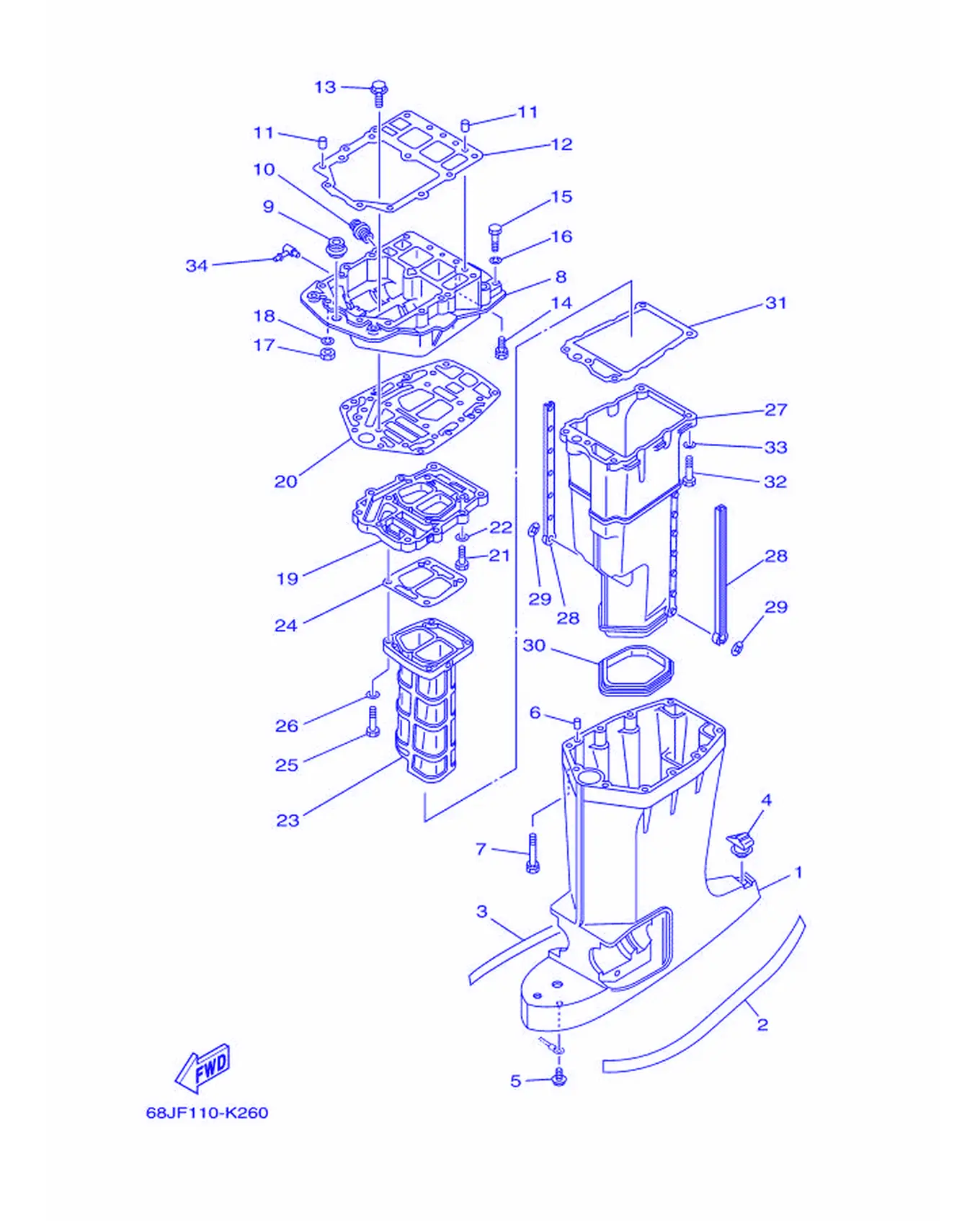

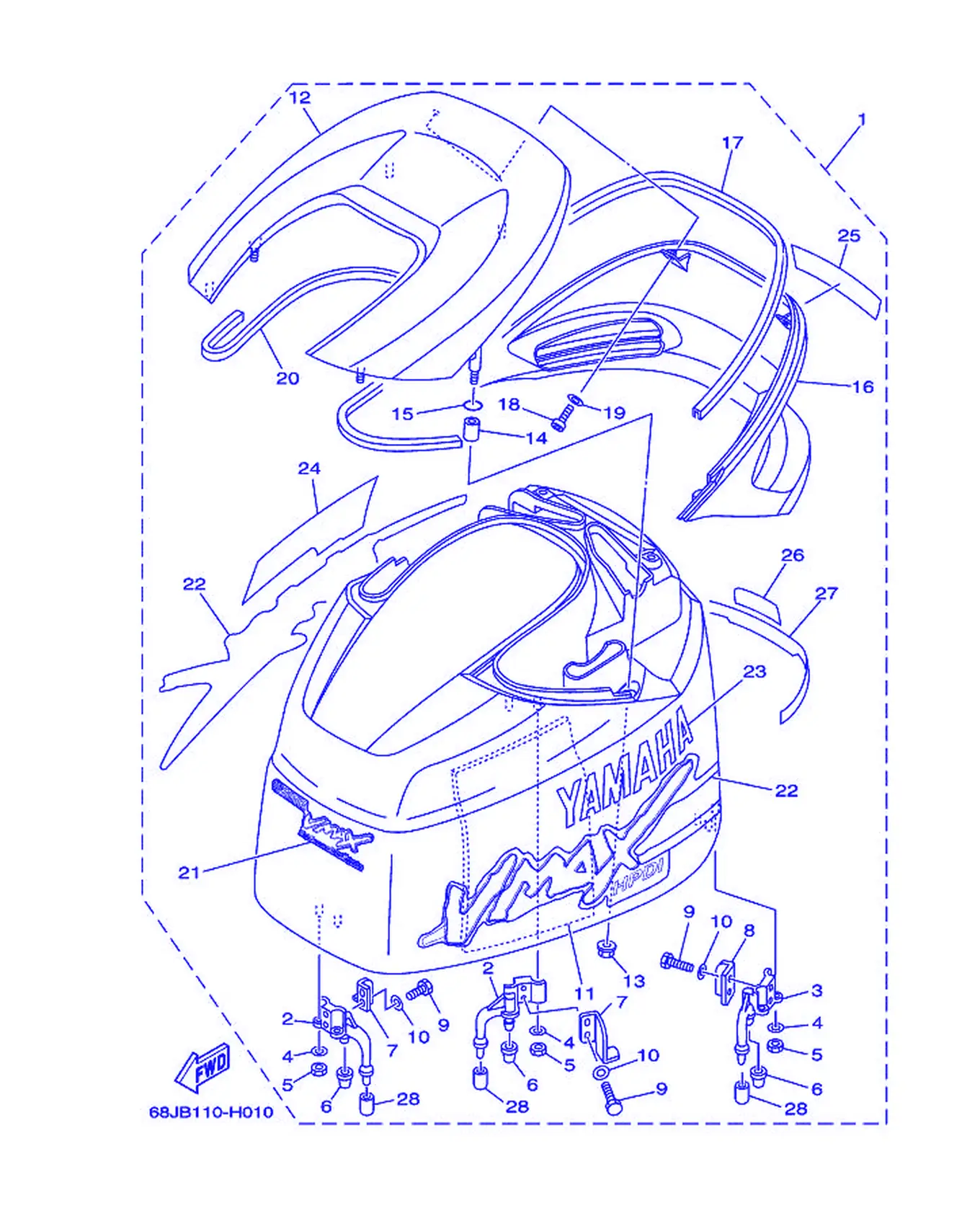

Рис. 1 — Корпус верхней части 34 дет.

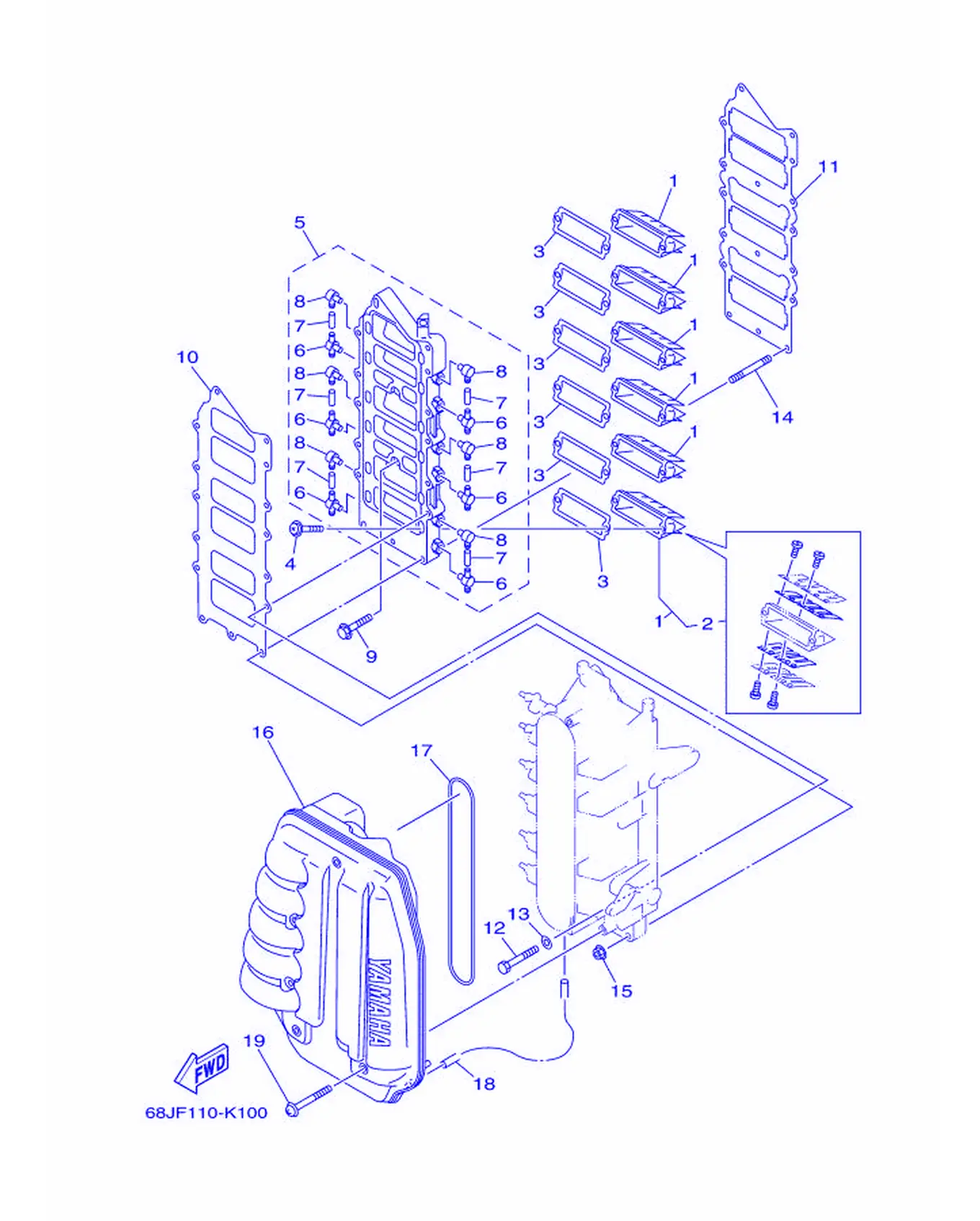

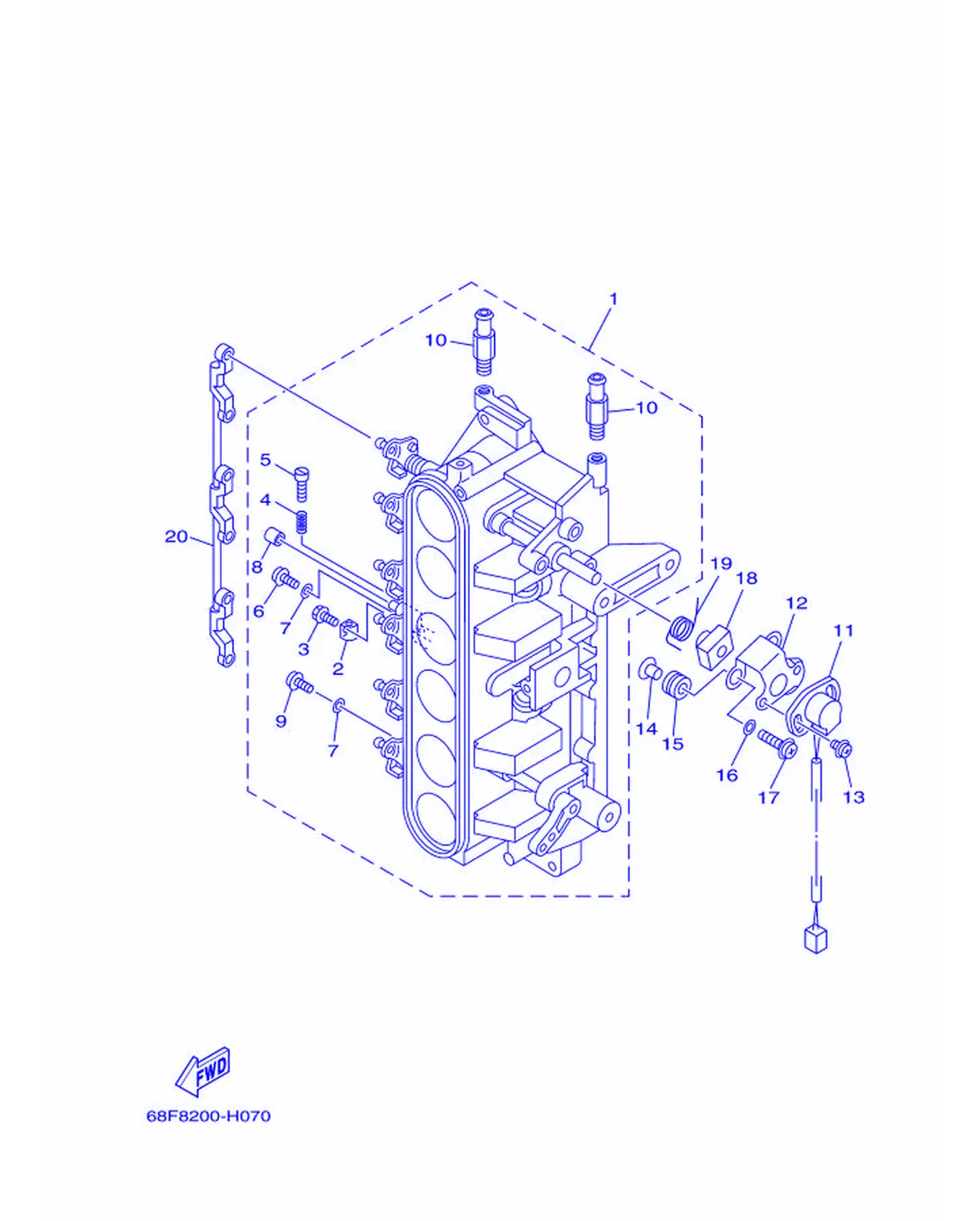

Рис. 2 — Впускная система 19 дет.

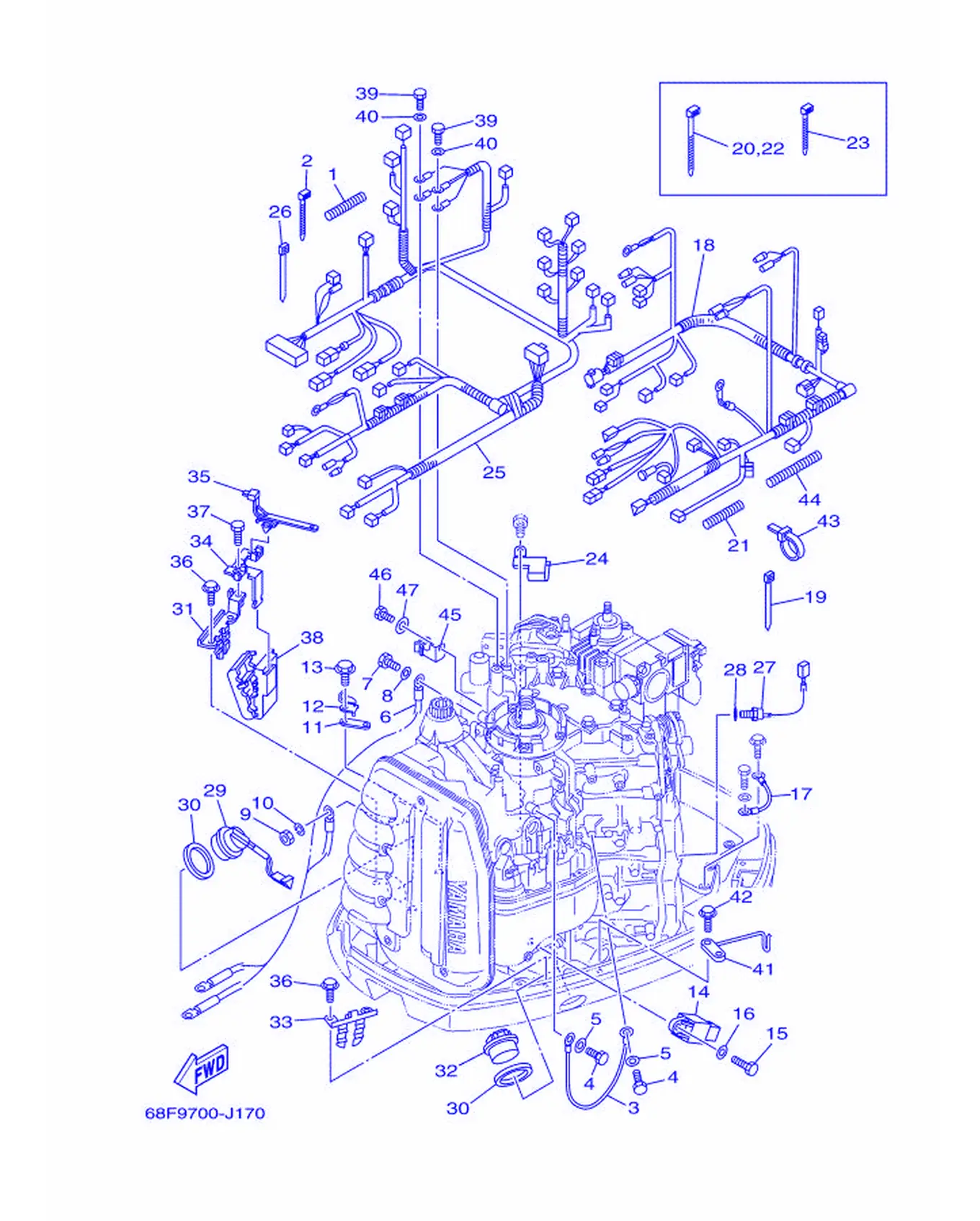

Рис. 3 — Электрическая система 1 Электрическая 1 44 дет.

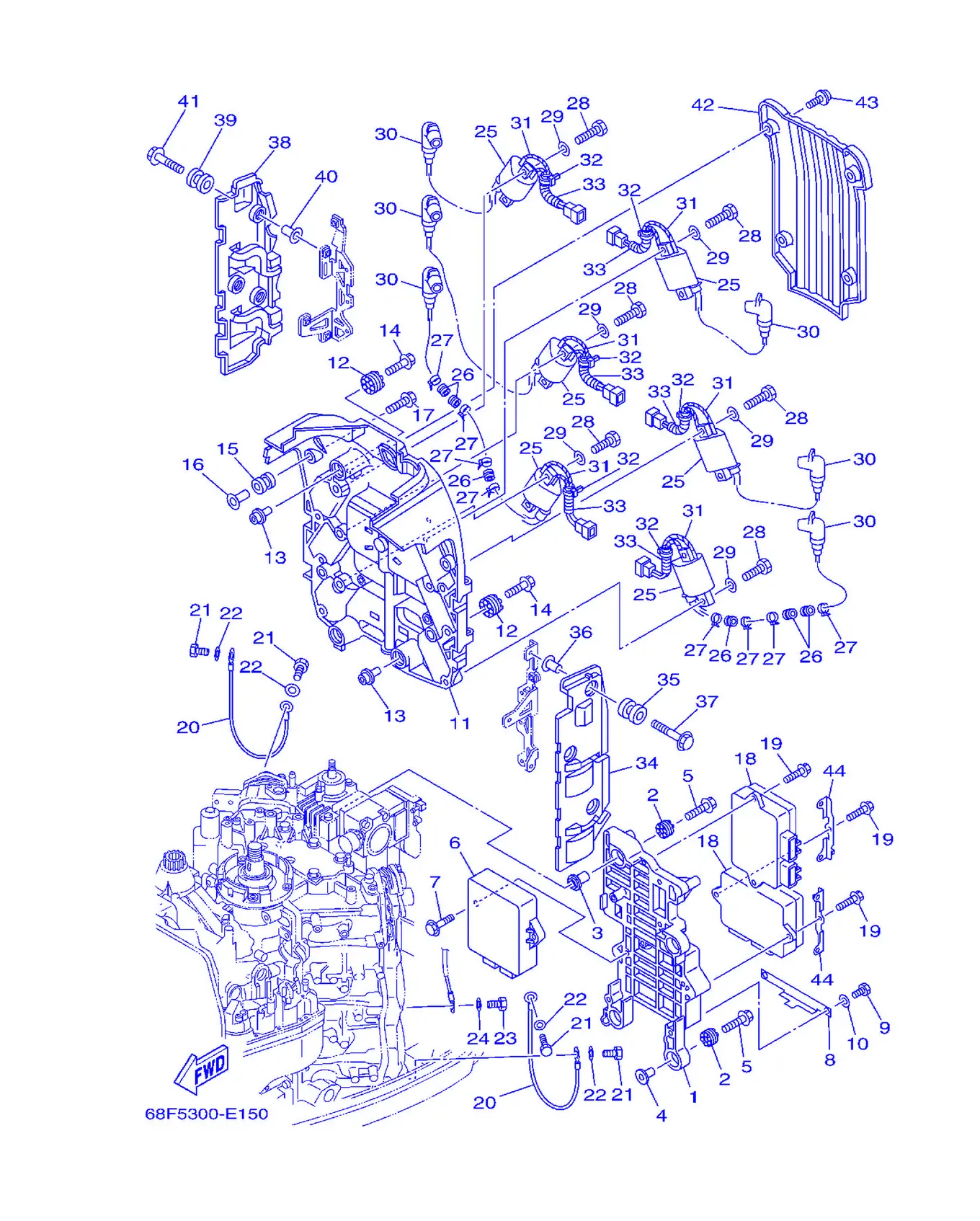

Рис. 4 — Электрическая система 2 47 дет.

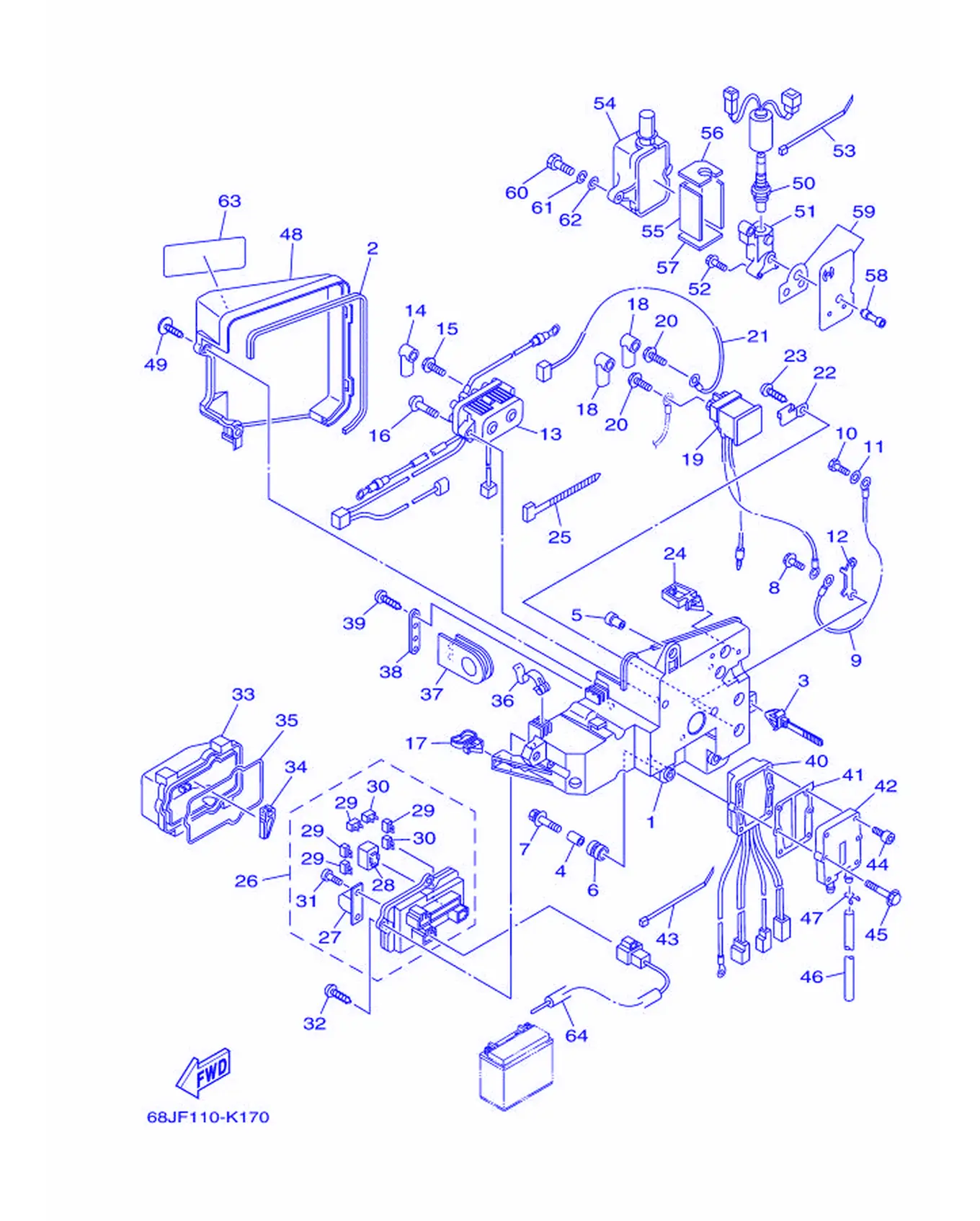

Рис. 5 — Электрическая система 3 Электрическая 3 64 дет.

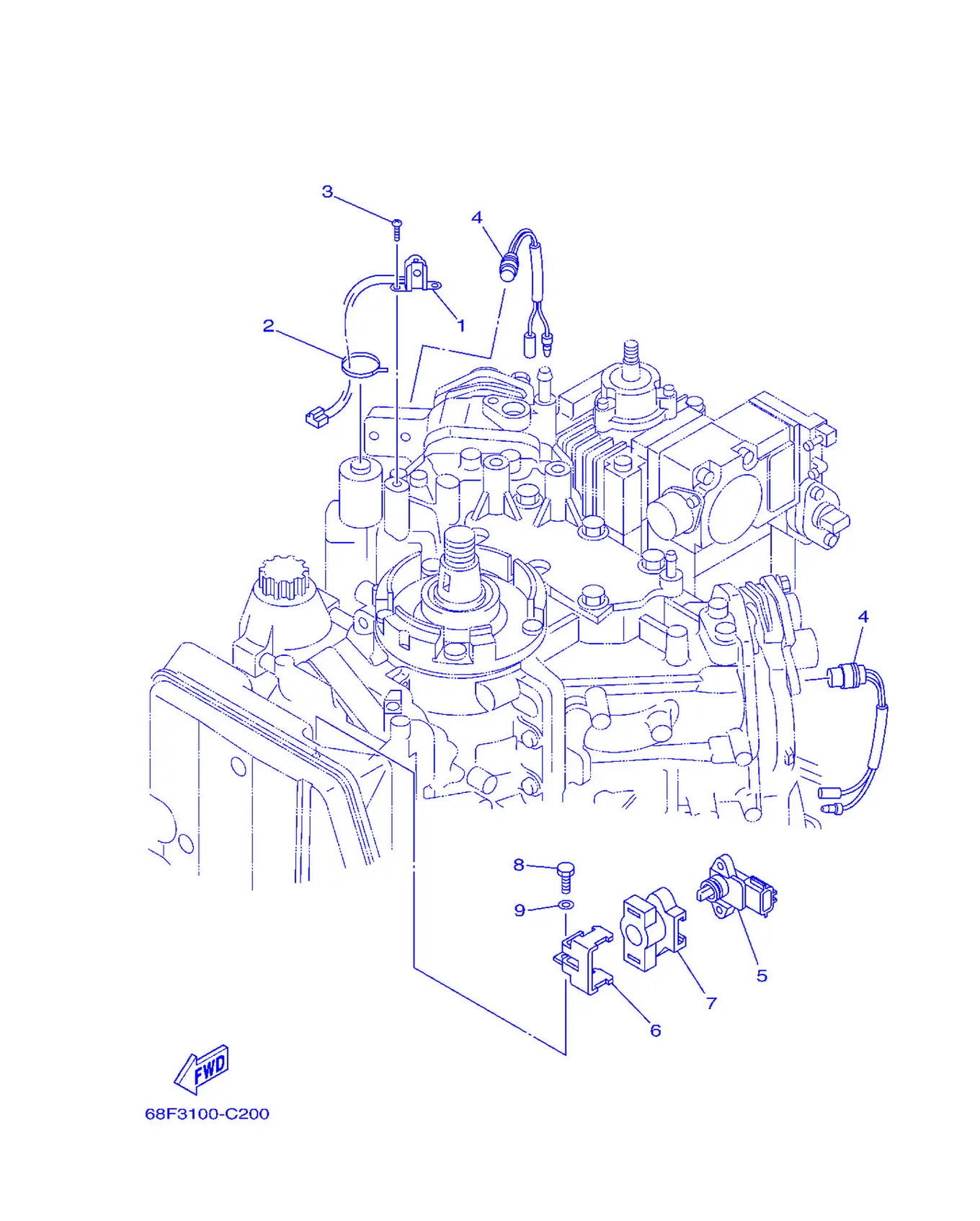

Рис. 6 — Электрическая система, рис. 4 9 дет.

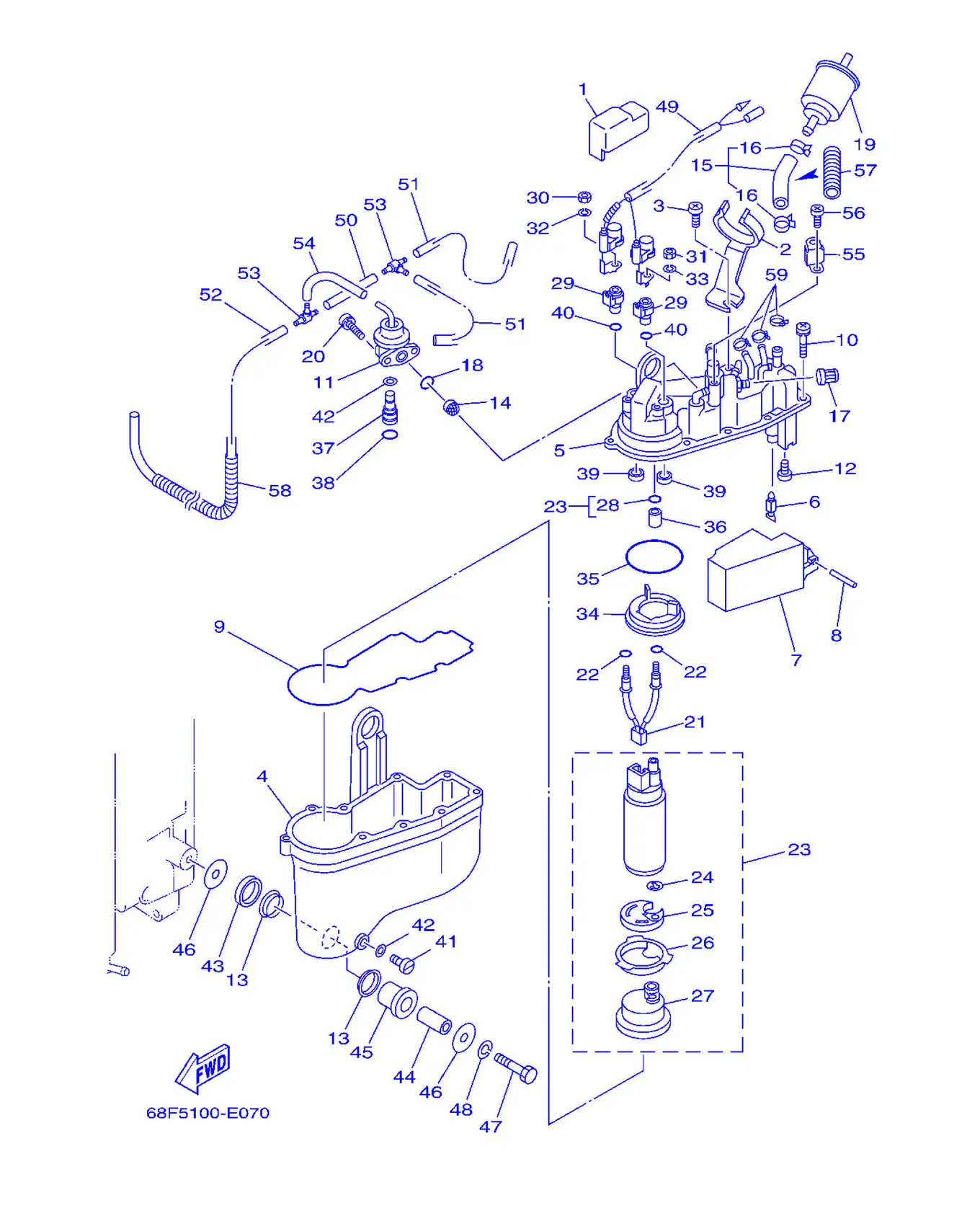

Рис. 7 — Топливный бак 44 дет.

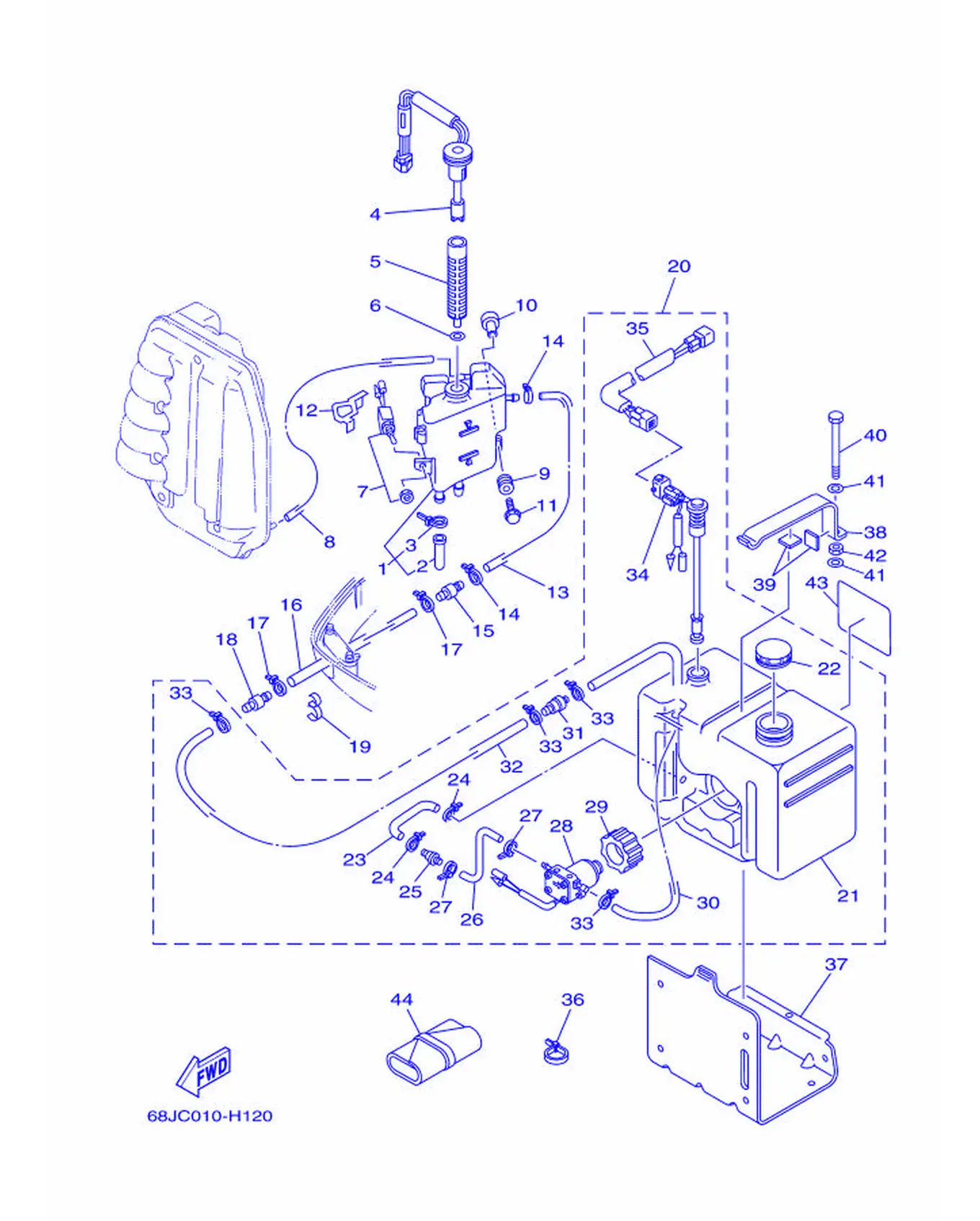

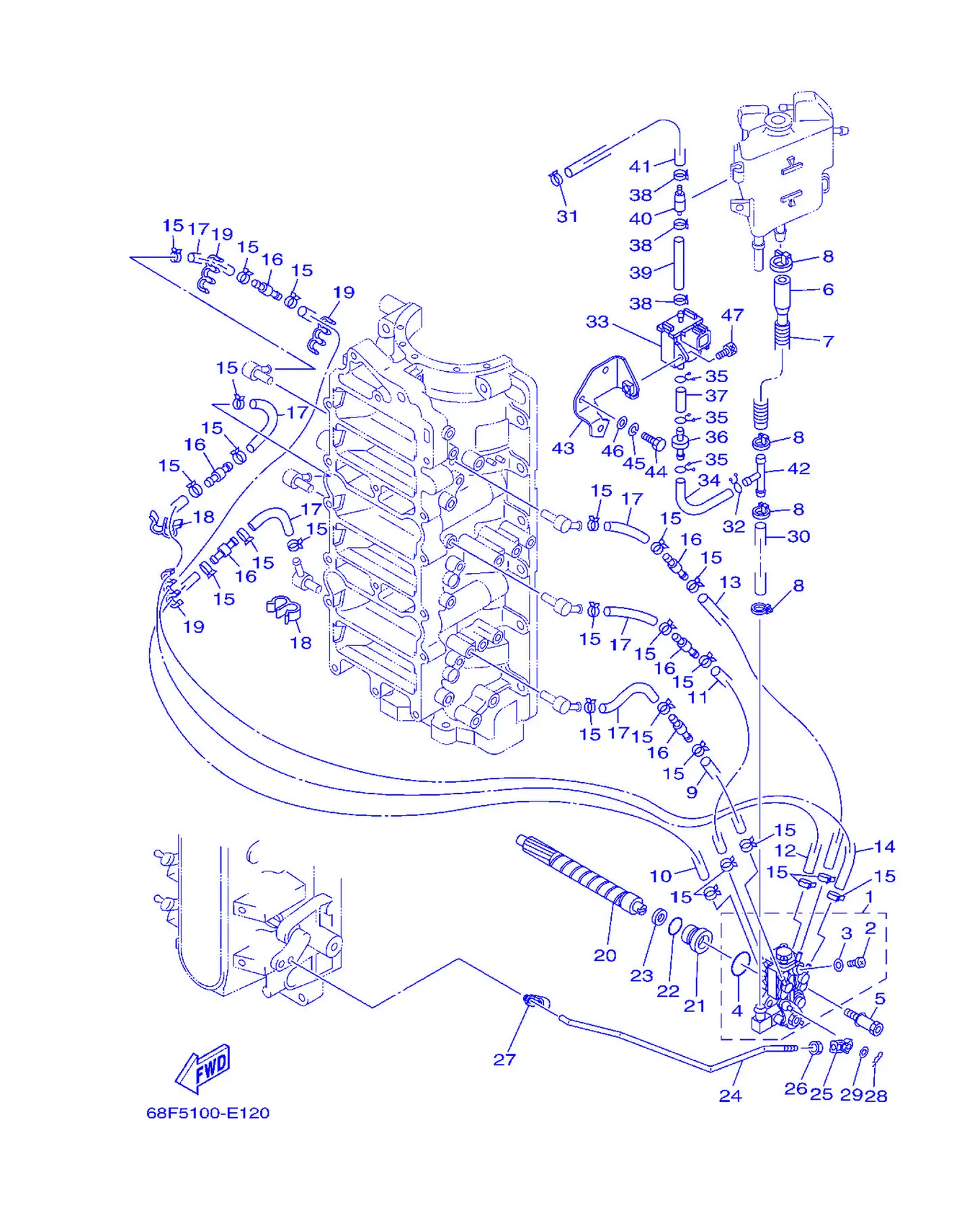

Рис. 8 — Масляный насос 47 дет.

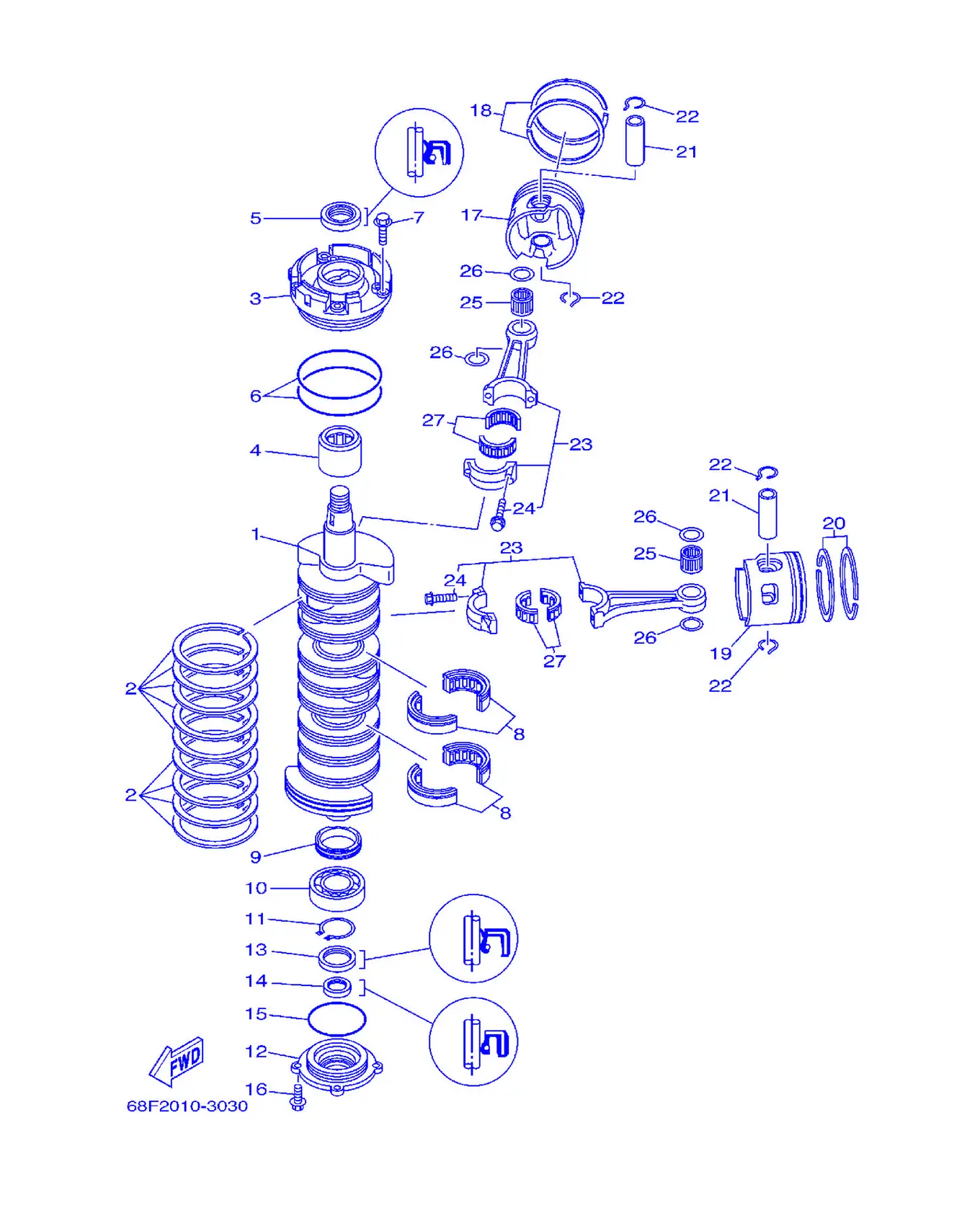

Рис. 9 — Коленчатый вал и поршень 35 дет.

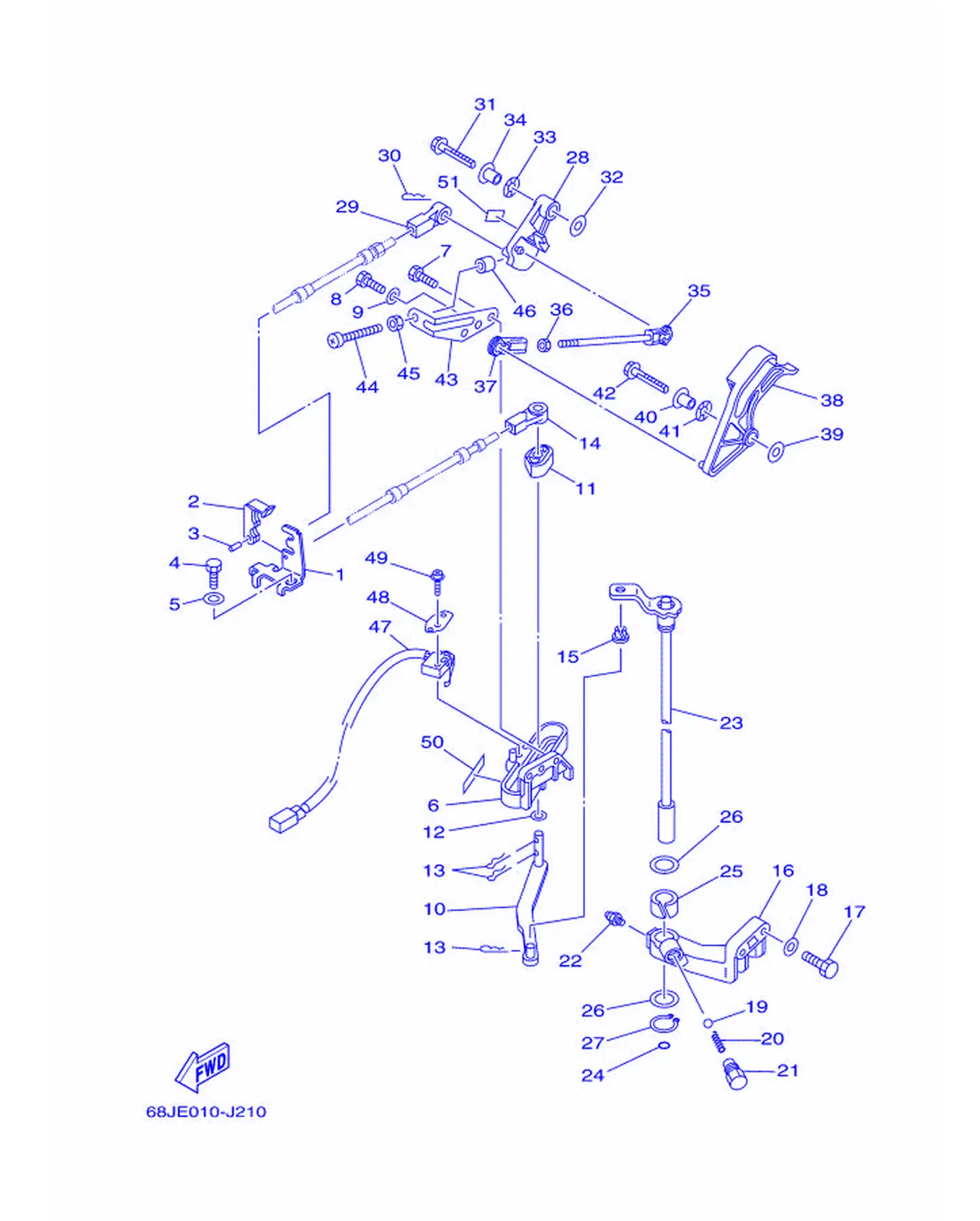

Рис. 10 — Система управления 51 дет.

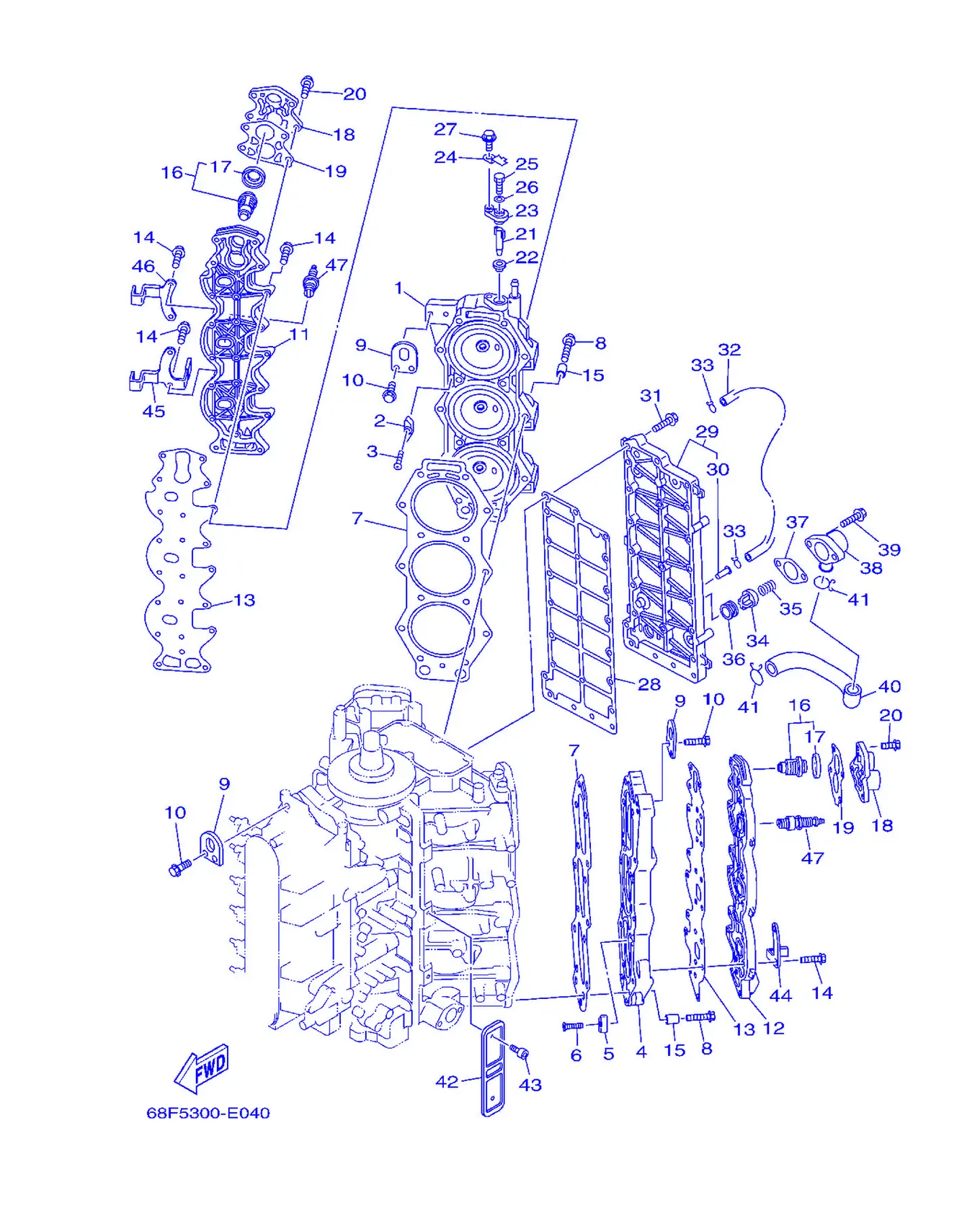

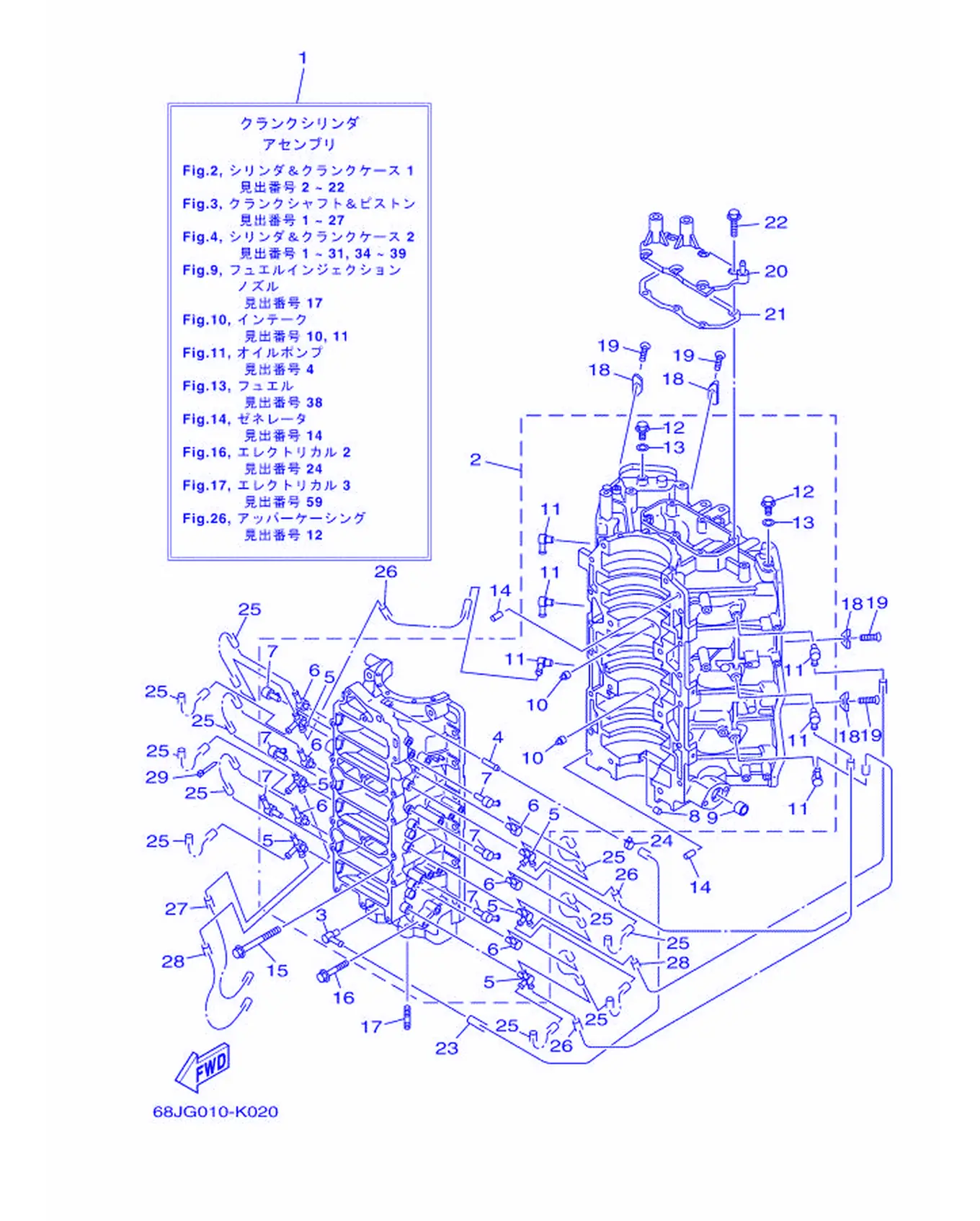

Рис. 11 — Цилиндр и картер 1 29 дет.
Рис. 12 — Цилиндр и картер 2 47 дет.

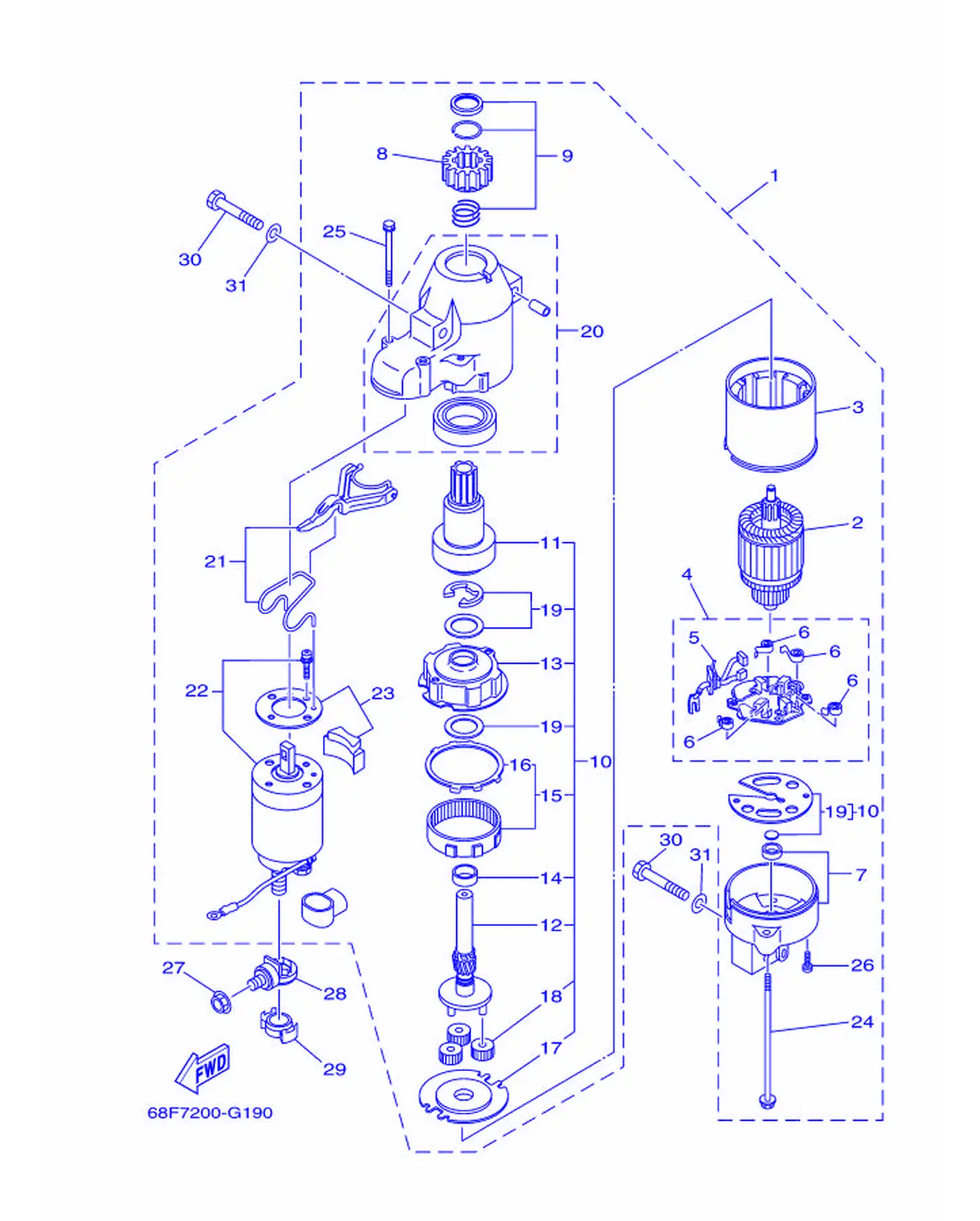

Рис. 13 — стартер 31 дет.
Рис. 14 — Рулевая направляющая 9 дет.

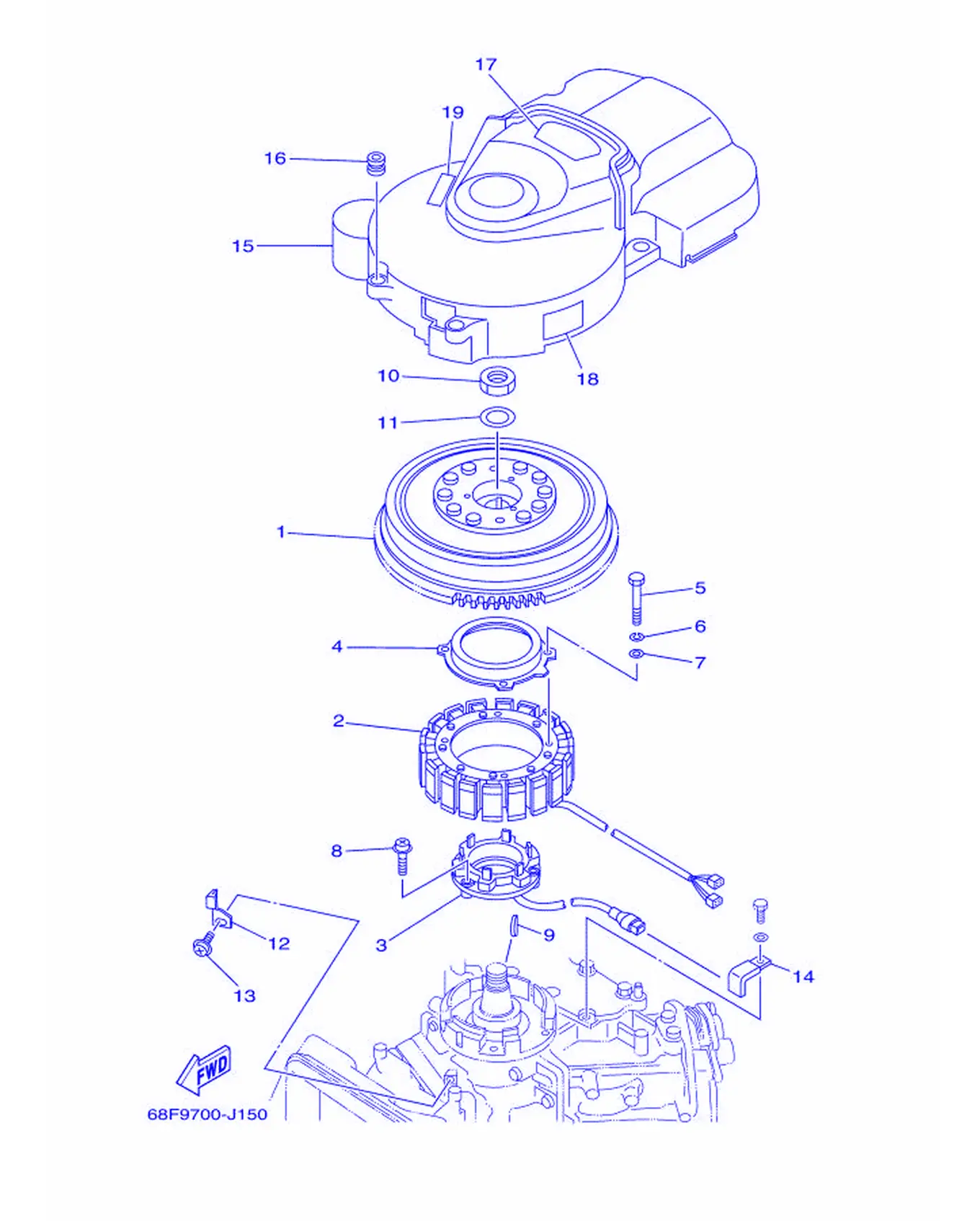

Рис. 15 — Генератор 19 дет.
Рис. 16 — Верхний кожух 28 дет.

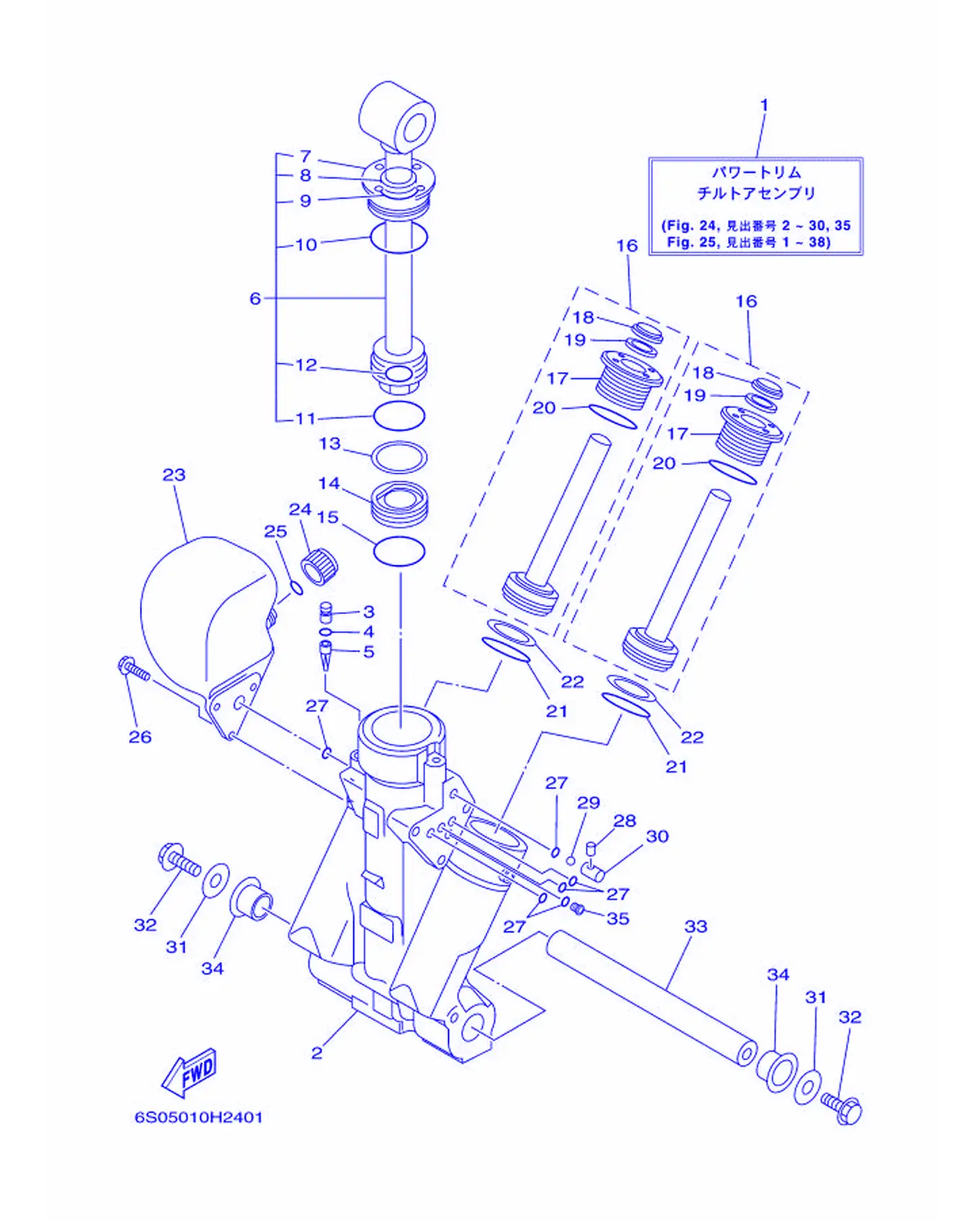

Рис. 17 — Узел силового наклона и подъёма 1 35 дет.
Рис. 18 — Узел силового наклона и подъёма 2 38 дет.

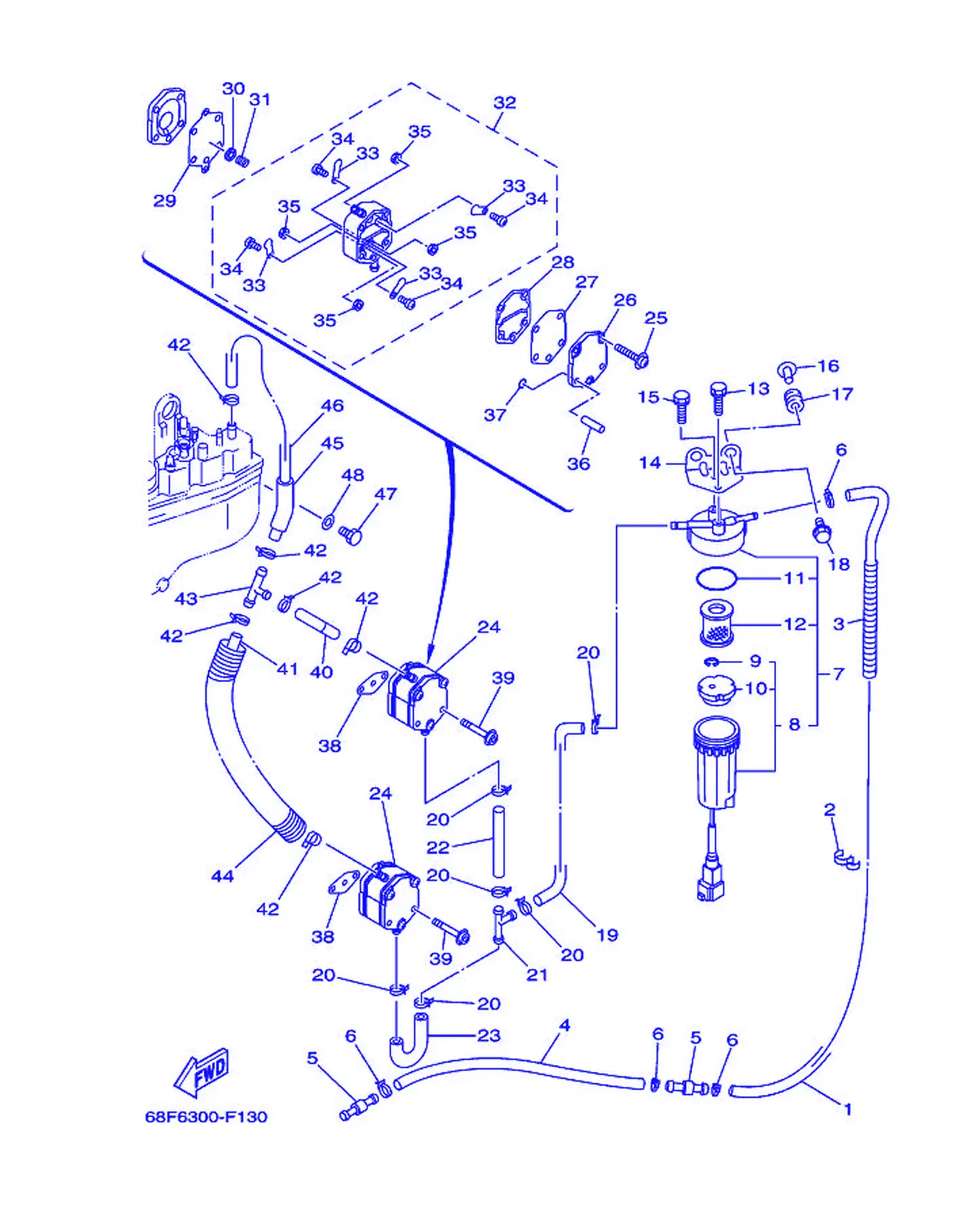

Рис. 19 — Топливная система 48 дет.

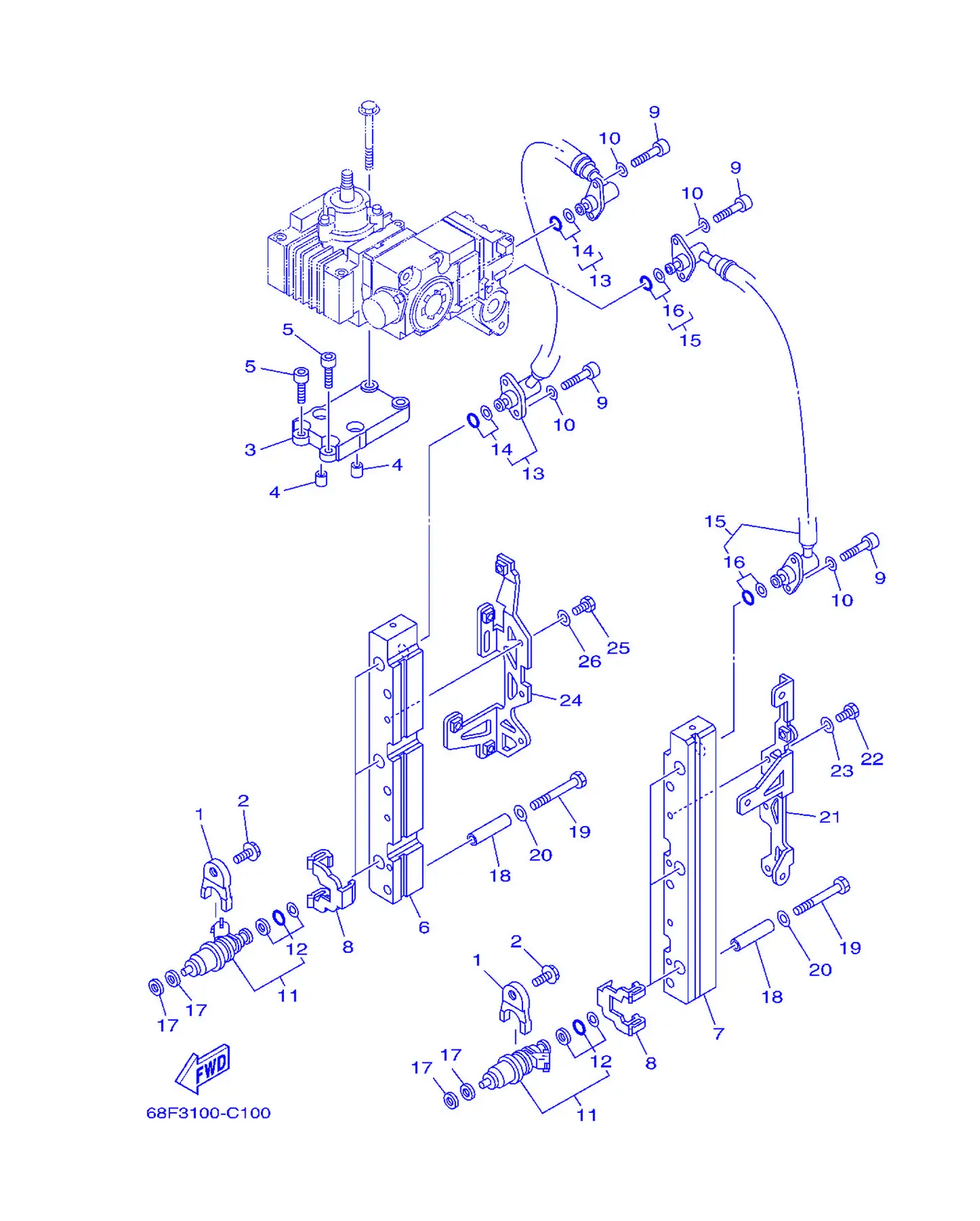

Рис. 20 — Топливная форсунка 26 дет.

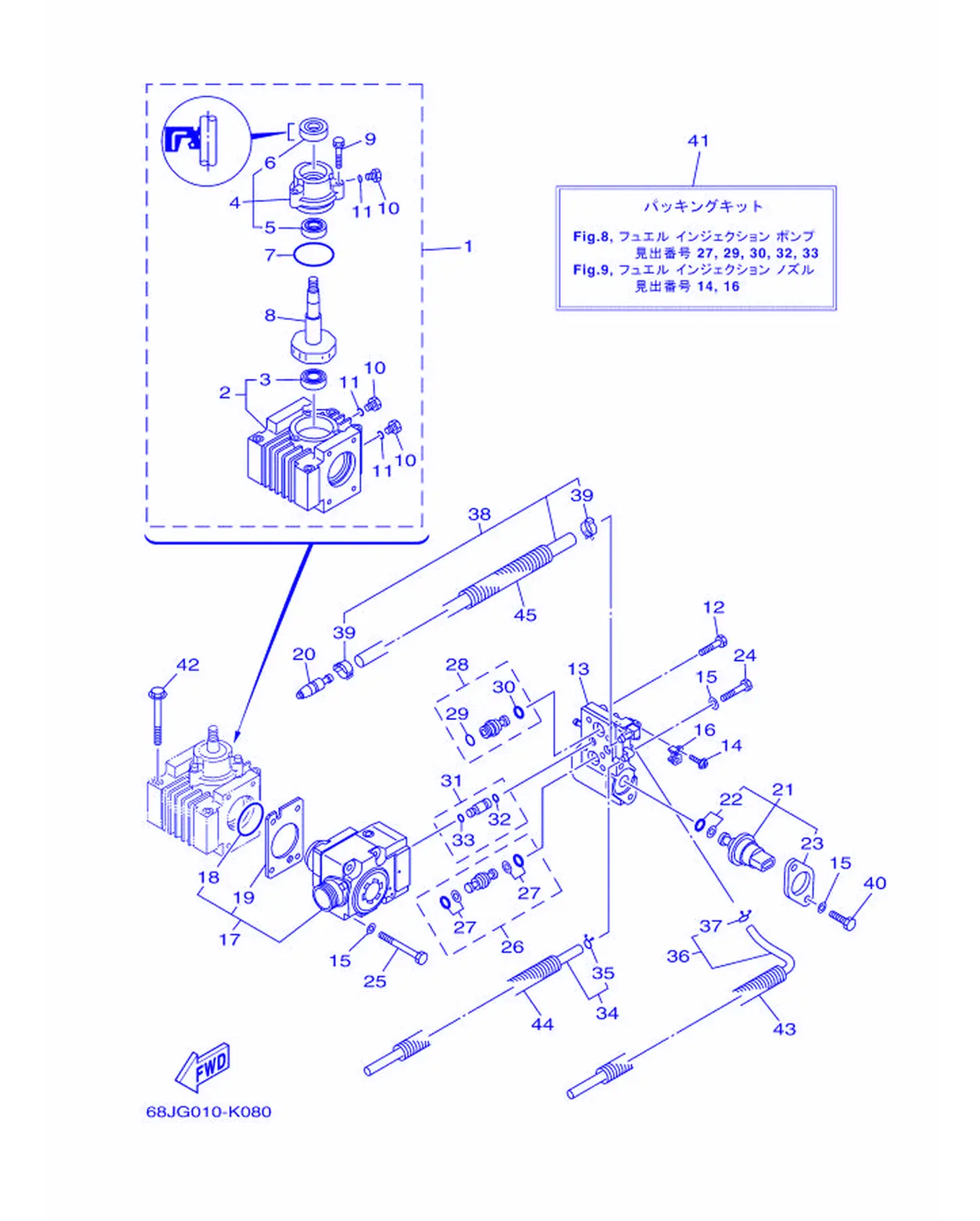

Рис. 21 — Топливный насос высокого давления 45 дет.
Рис. 22 — Топливный бак 16 дет.

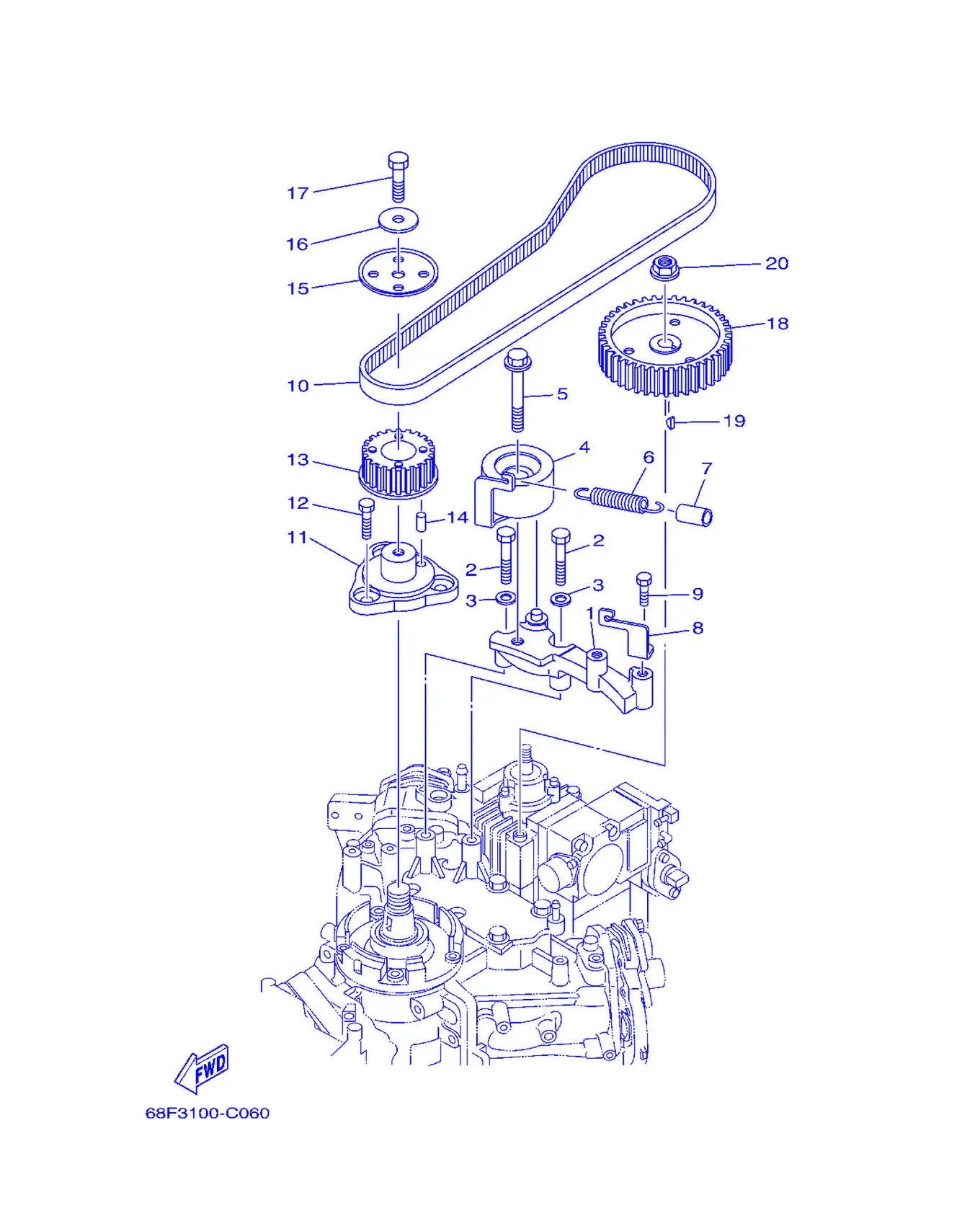

Рис. 23 — Шестерня привода топливного насоса 20 дет.

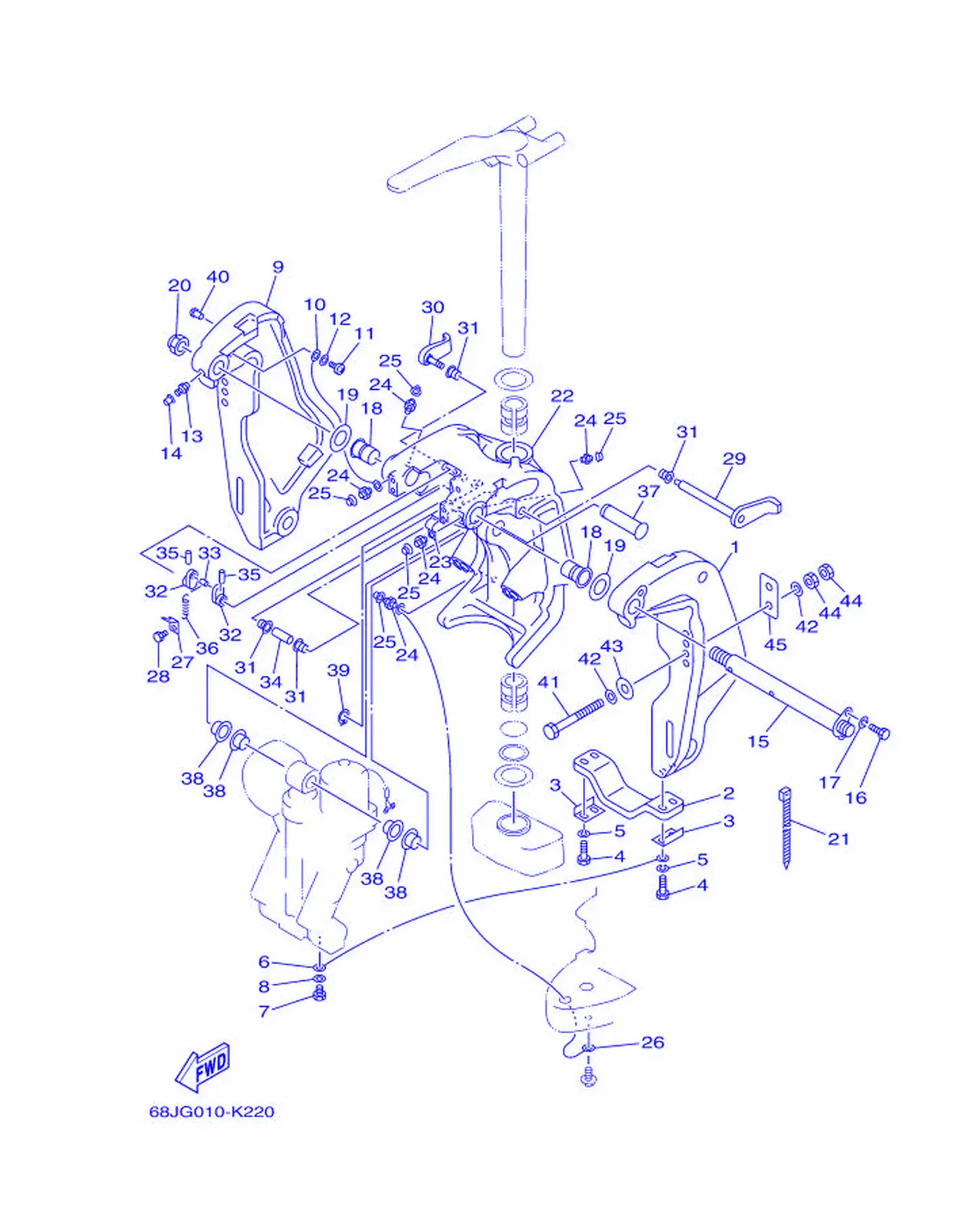

Рис. 24 — Кронштейн 1 45 дет.

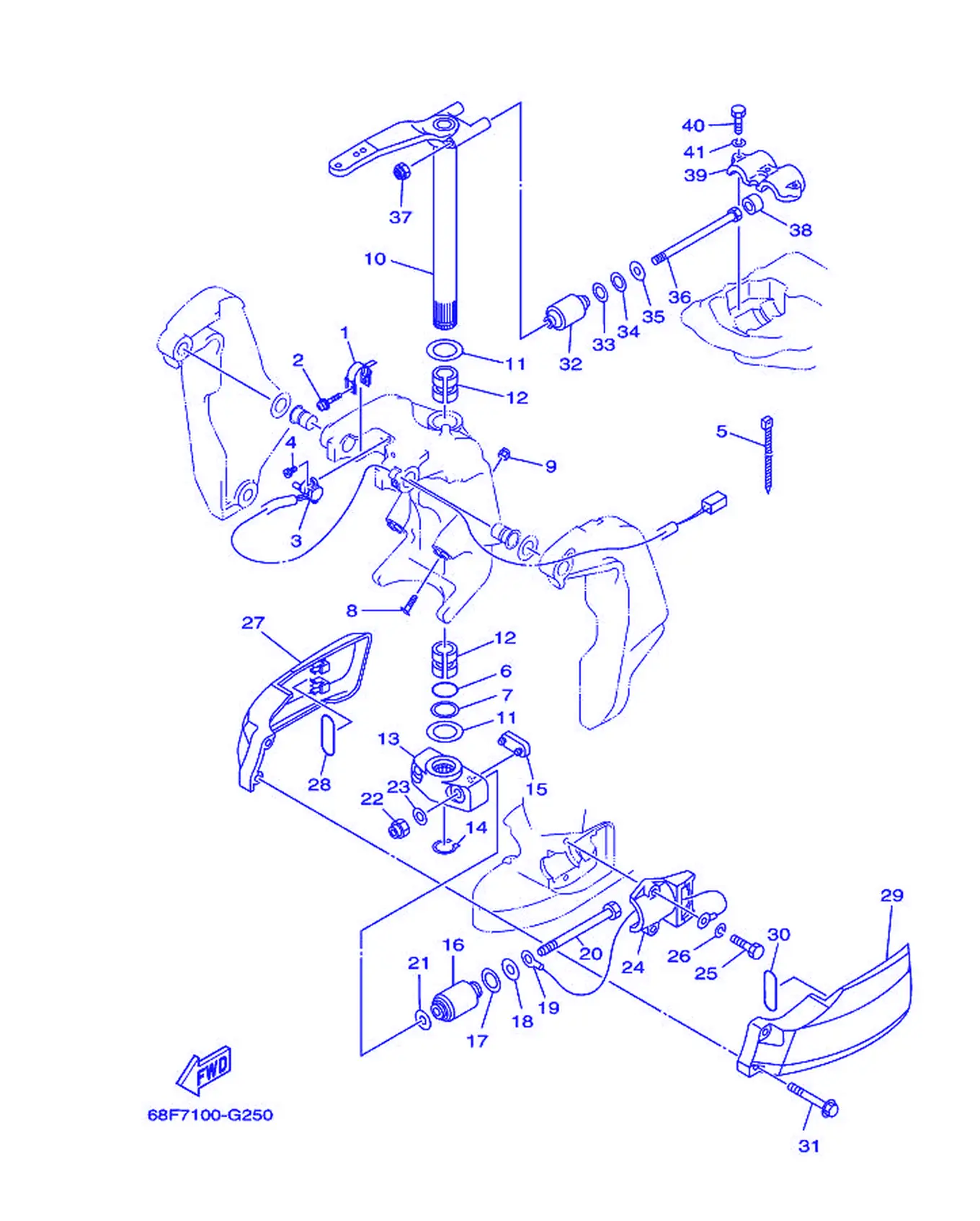

Рис. 25 — Кронштейн 2 41 дет.
Рис. 26 — Маслоотделитель 1 59 дет.
Рис. 27 — Маслоотделитель 2 20 дет.

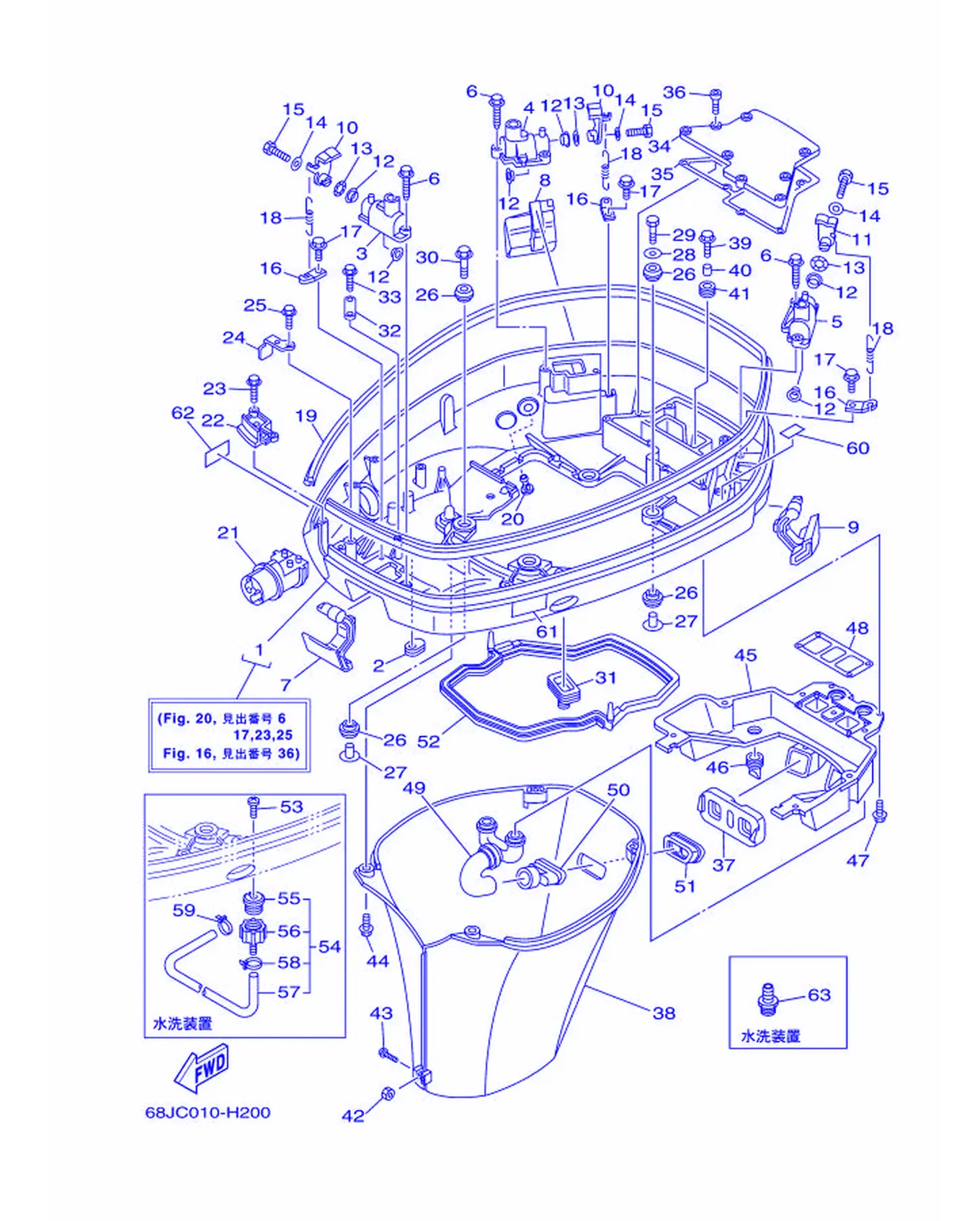

Рис. 28 — нижний кожух 63 дет.
Рис. 29 — Прибор 8 дет.

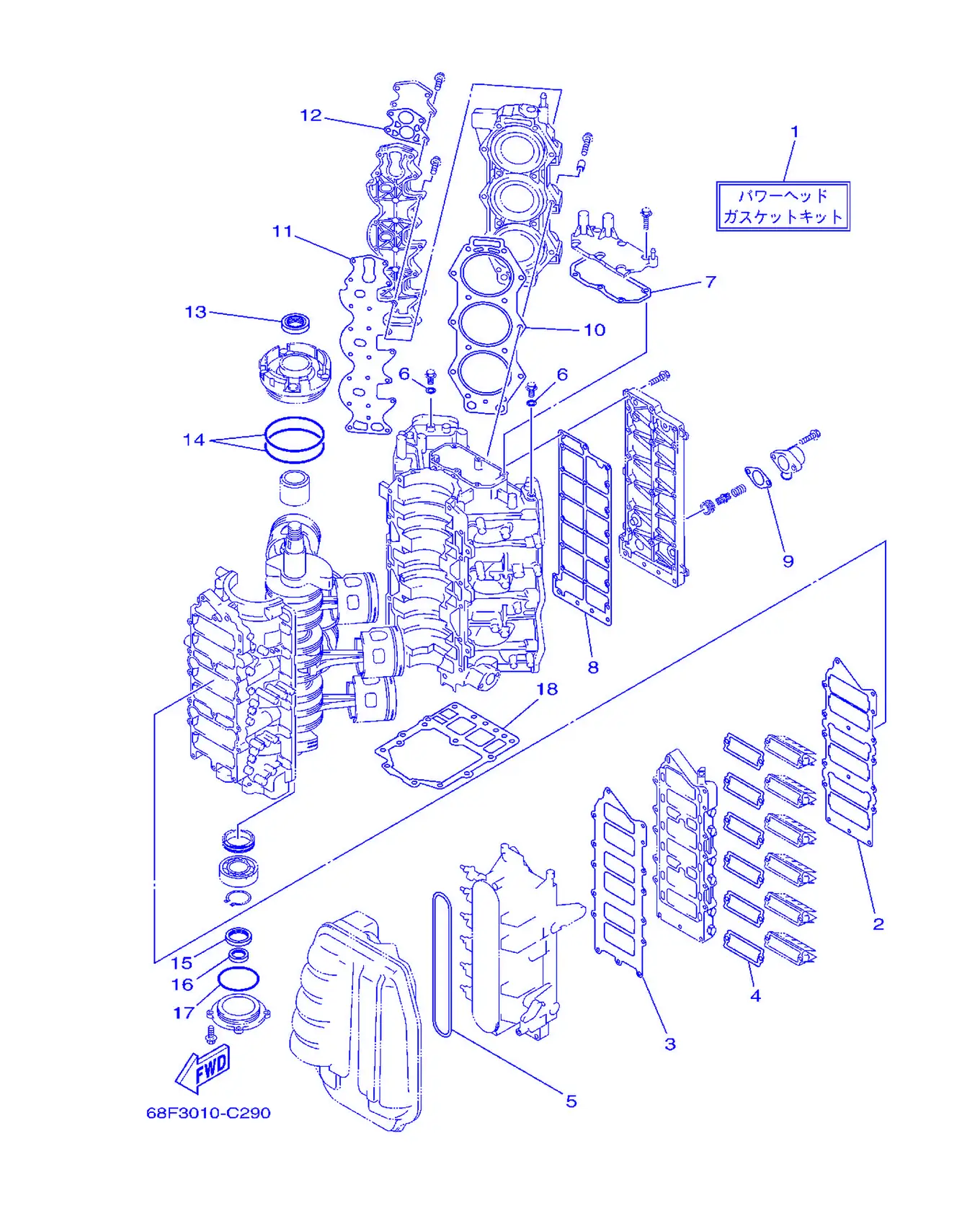

Рис. 30 — Ремкомплект 1 18 дет.

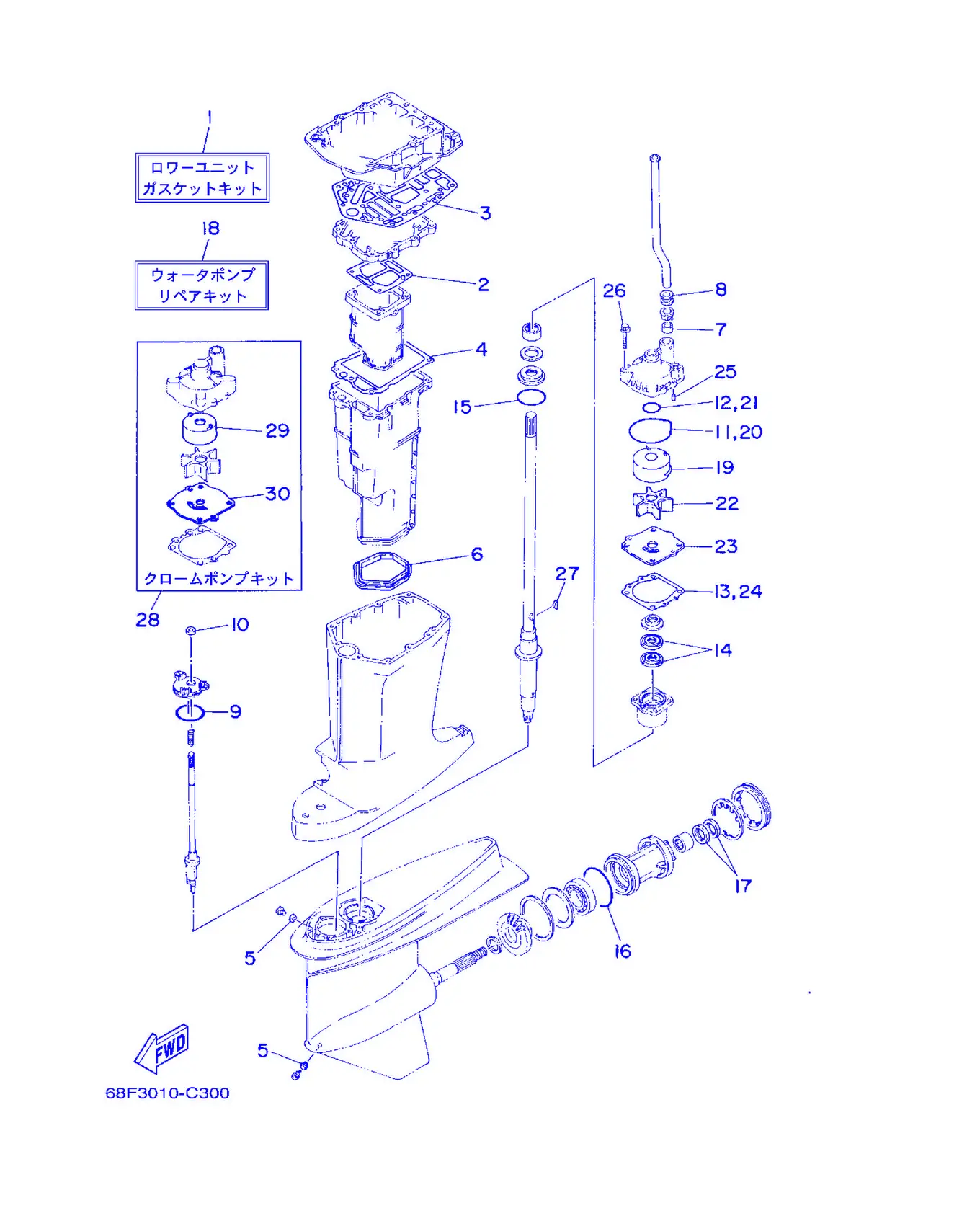

Рис. 31 — Ремкомплект 2 30 дет.

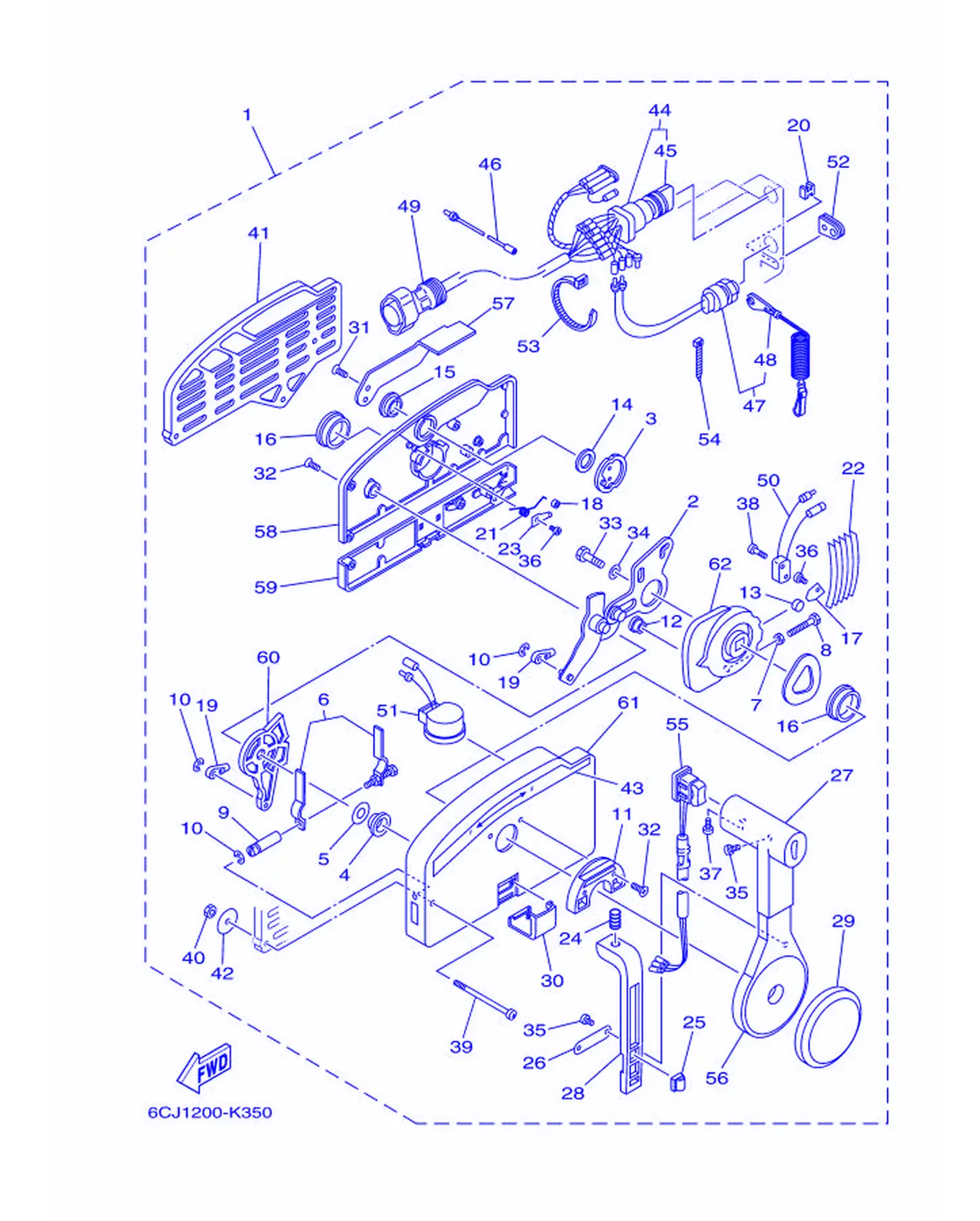

Рис. 32 — Пульт дистанционного управления в сборе 62 дет.
Рис. 33 — Пульт дистанционного управления 6 дет.

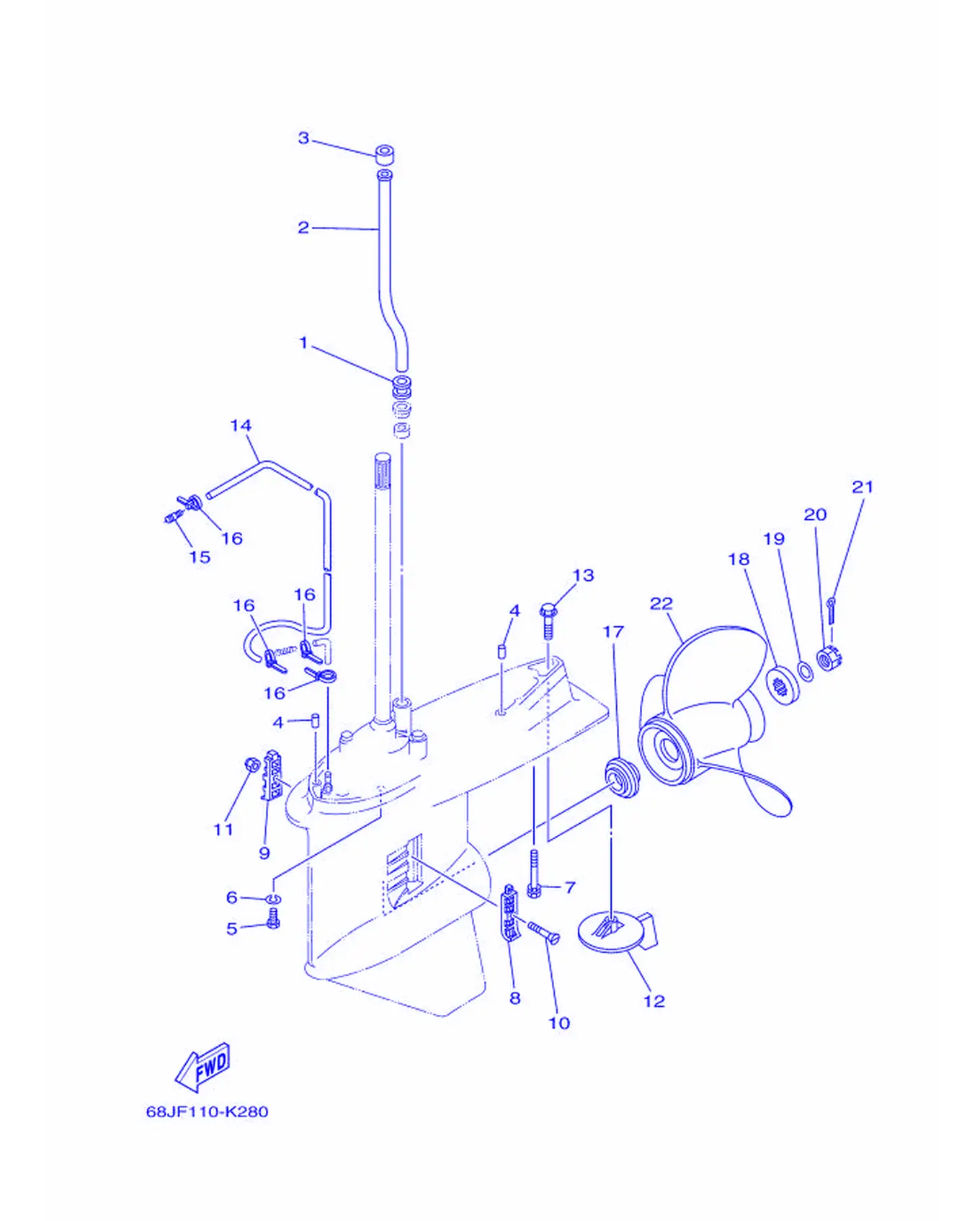

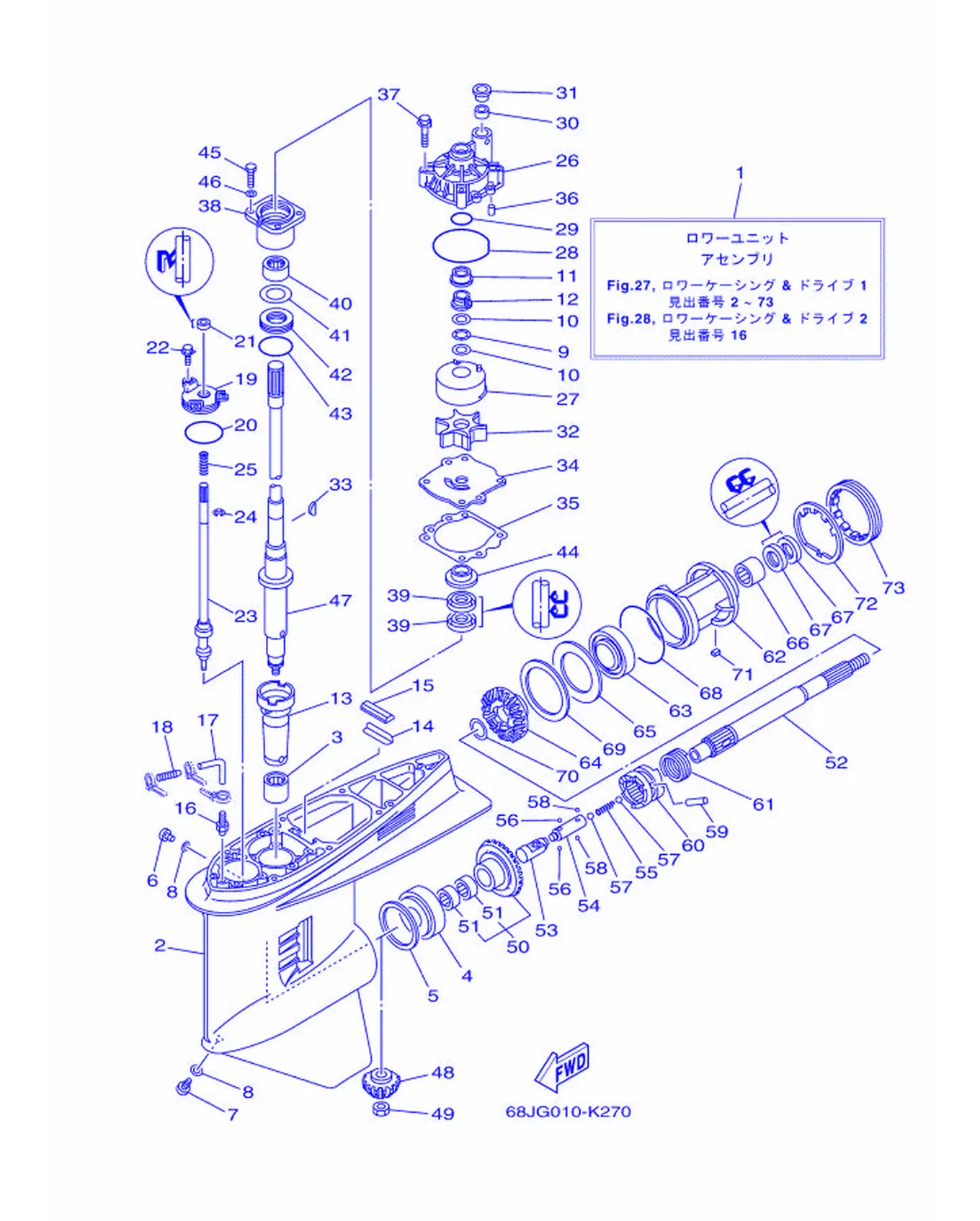

Рис. 34 — Нижний кожух и привод 1 91 дет.
Рис. 35 — Нижний кожух и привод 2 25 дет.
