Yamaha K40J k40jwhl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha K40J. 25 схем.

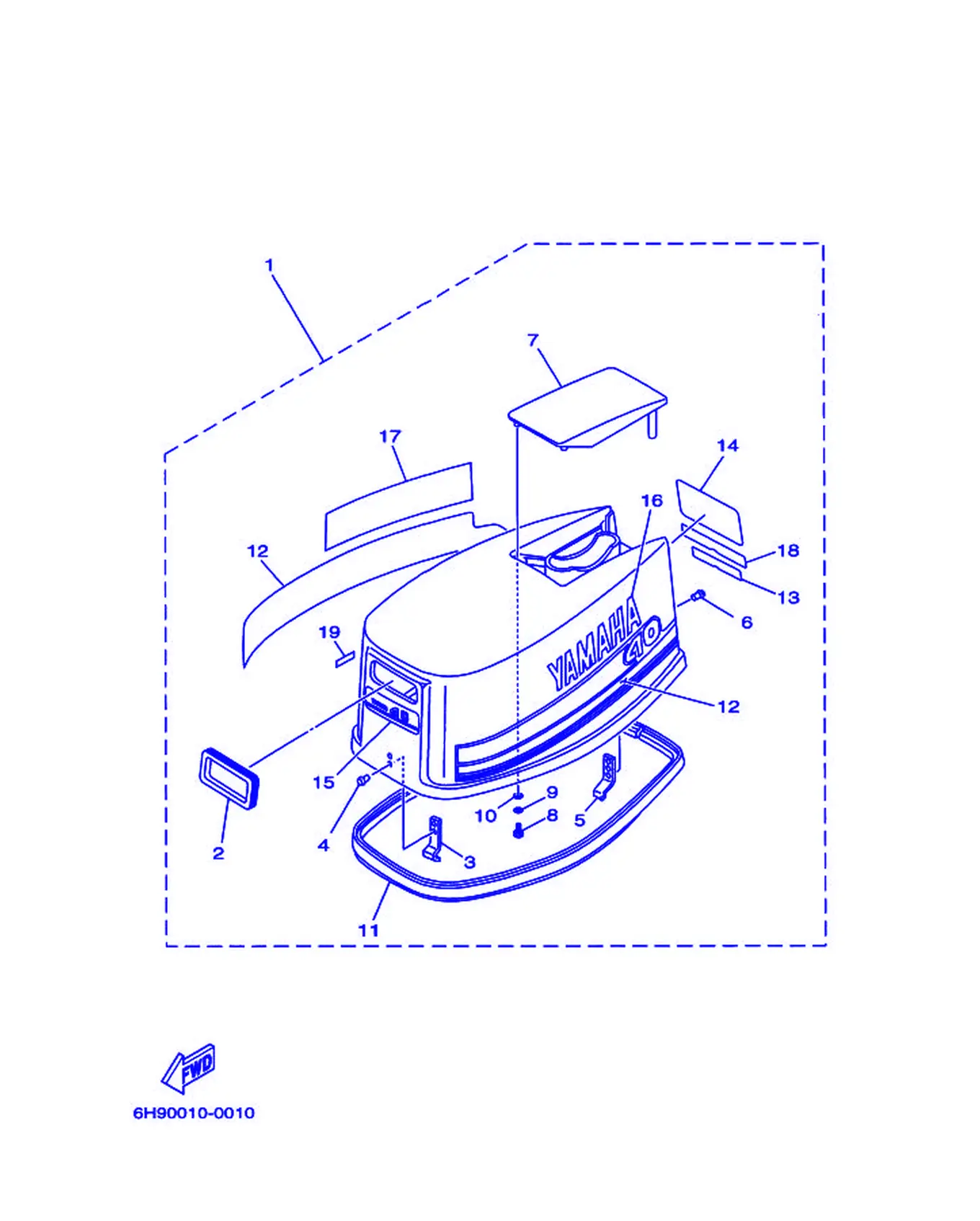

Рис. 1 — Корпус верхней части 20 дет.

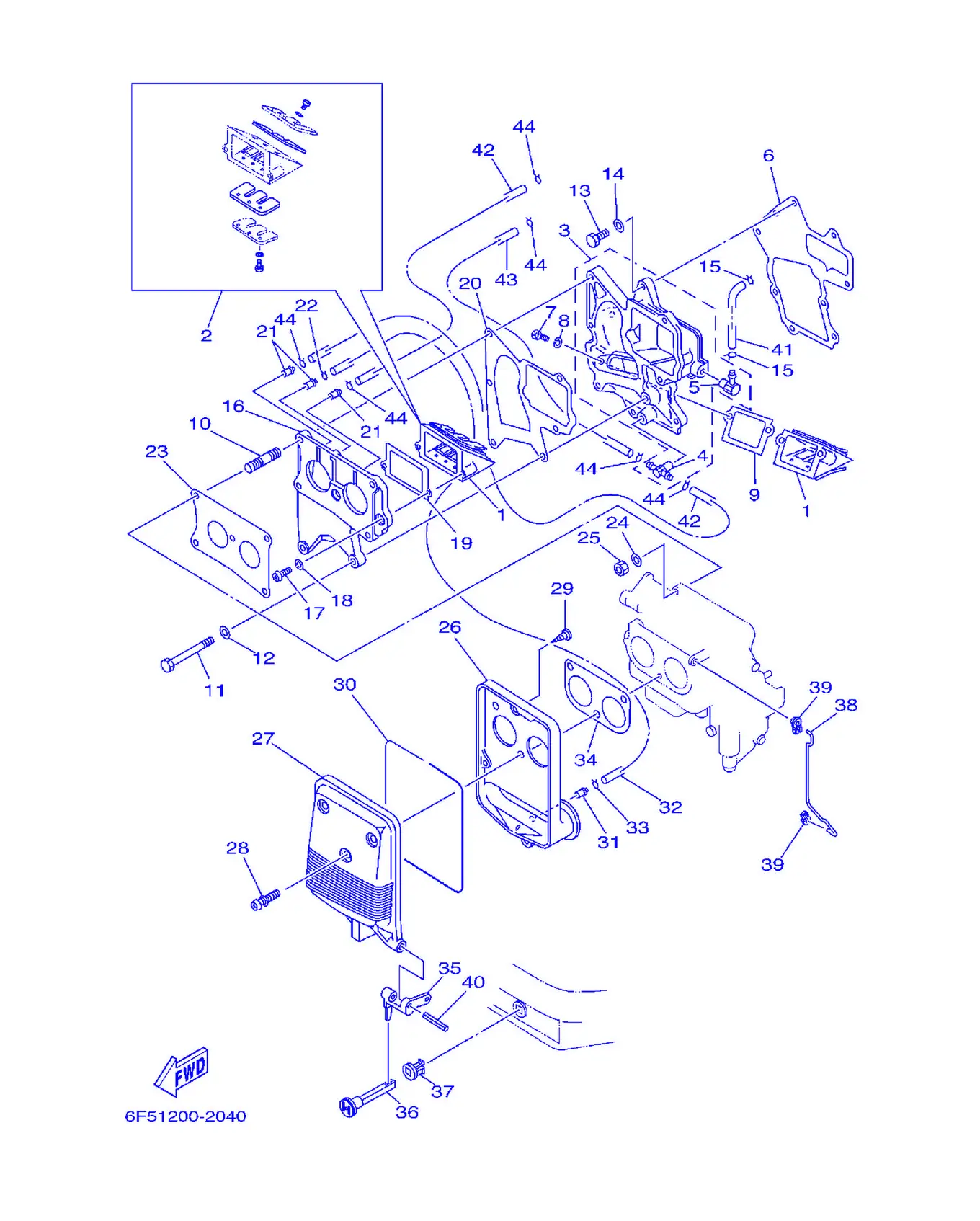

Рис. 2 — Впускная система 44 дет.
Рис. 3 — Электрическая система 1 Электрическая 1 26 дет.
Рис. 4 — Электрическая система 2 16 дет.

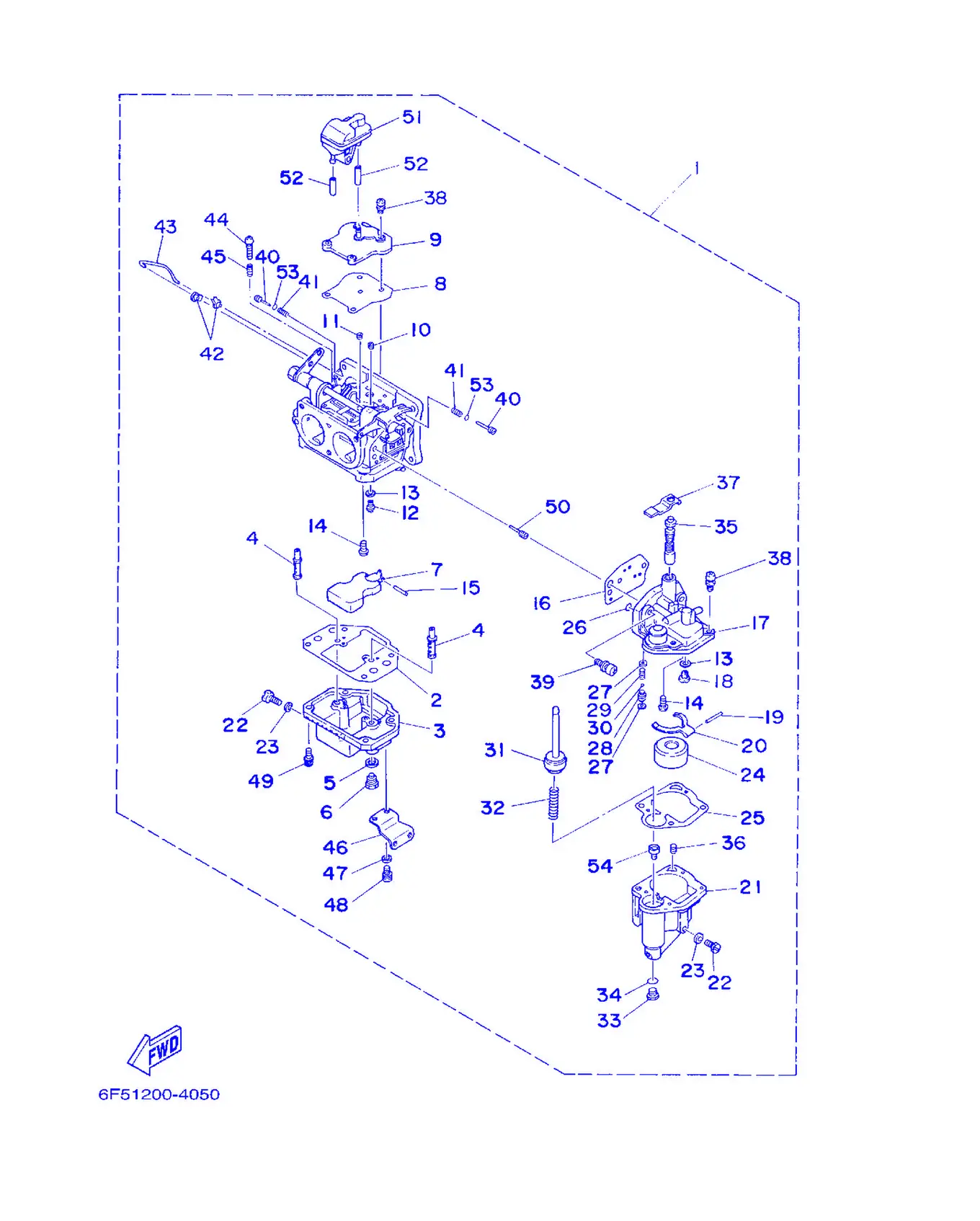

Рис. 5 — карбюратор 54 дет.

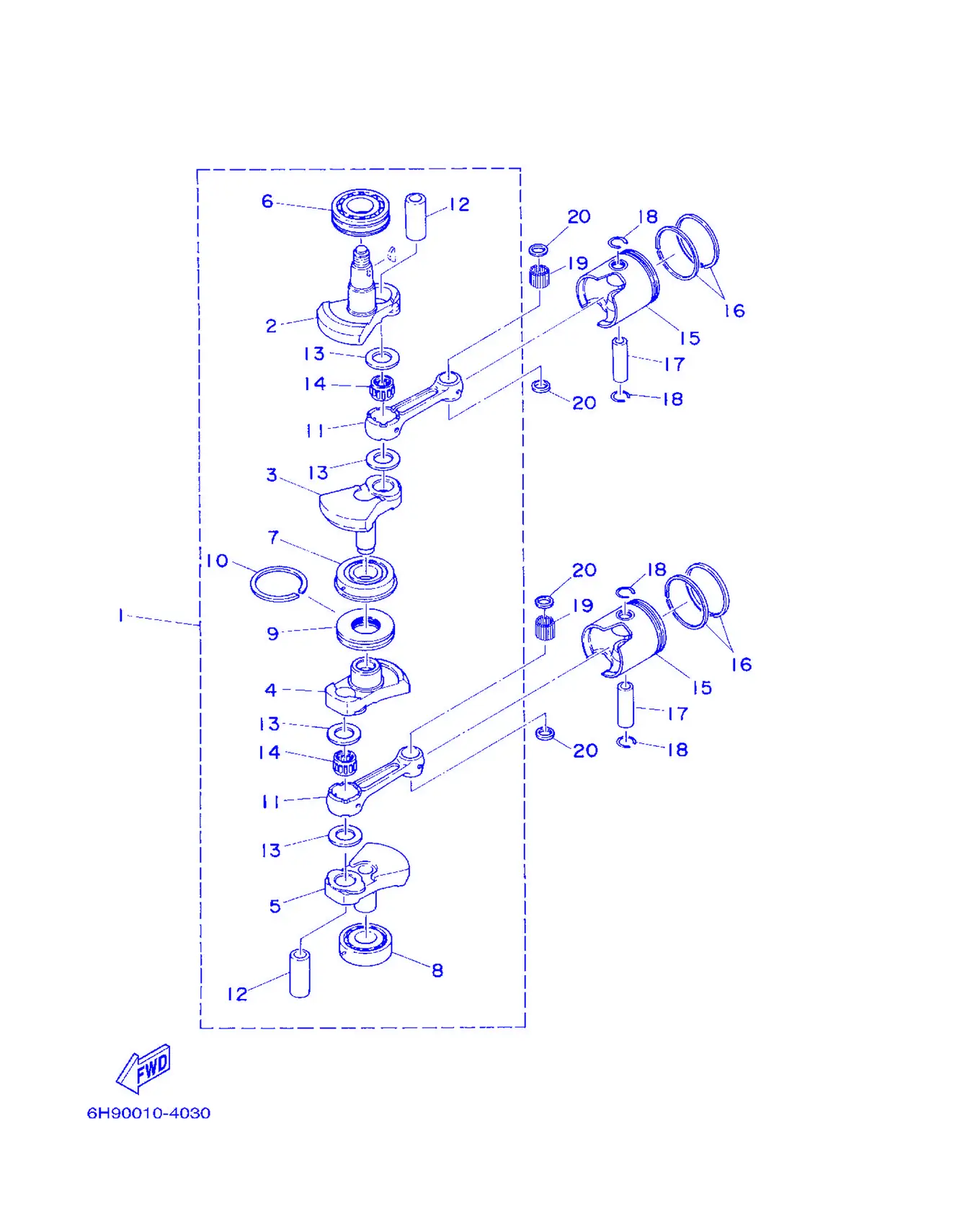

Рис. 6 — Коленчатый вал и поршень 22 дет.

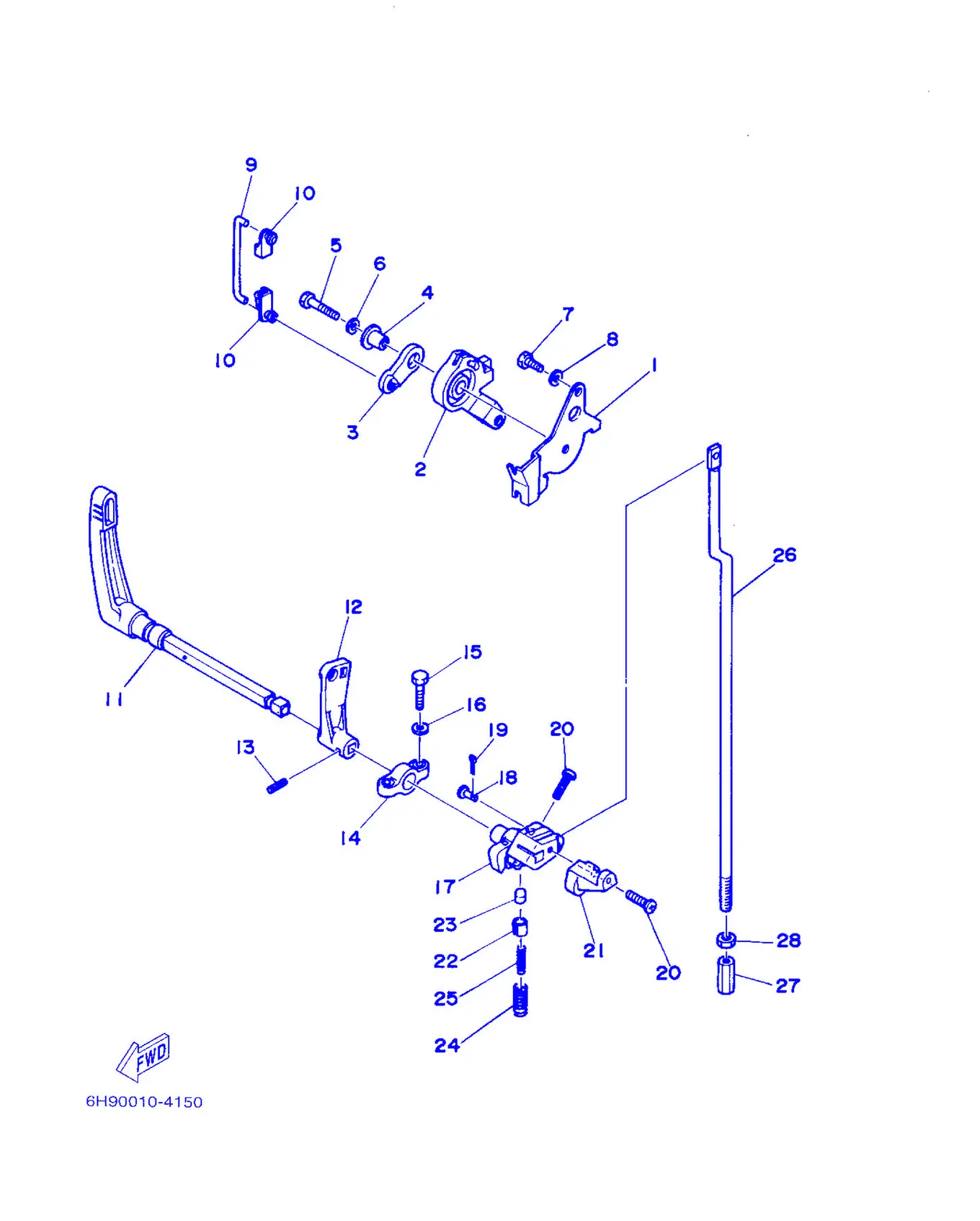

Рис. 7 — Система управления 28 дет.
Рис. 8 — Цилиндр и картер 40 дет.

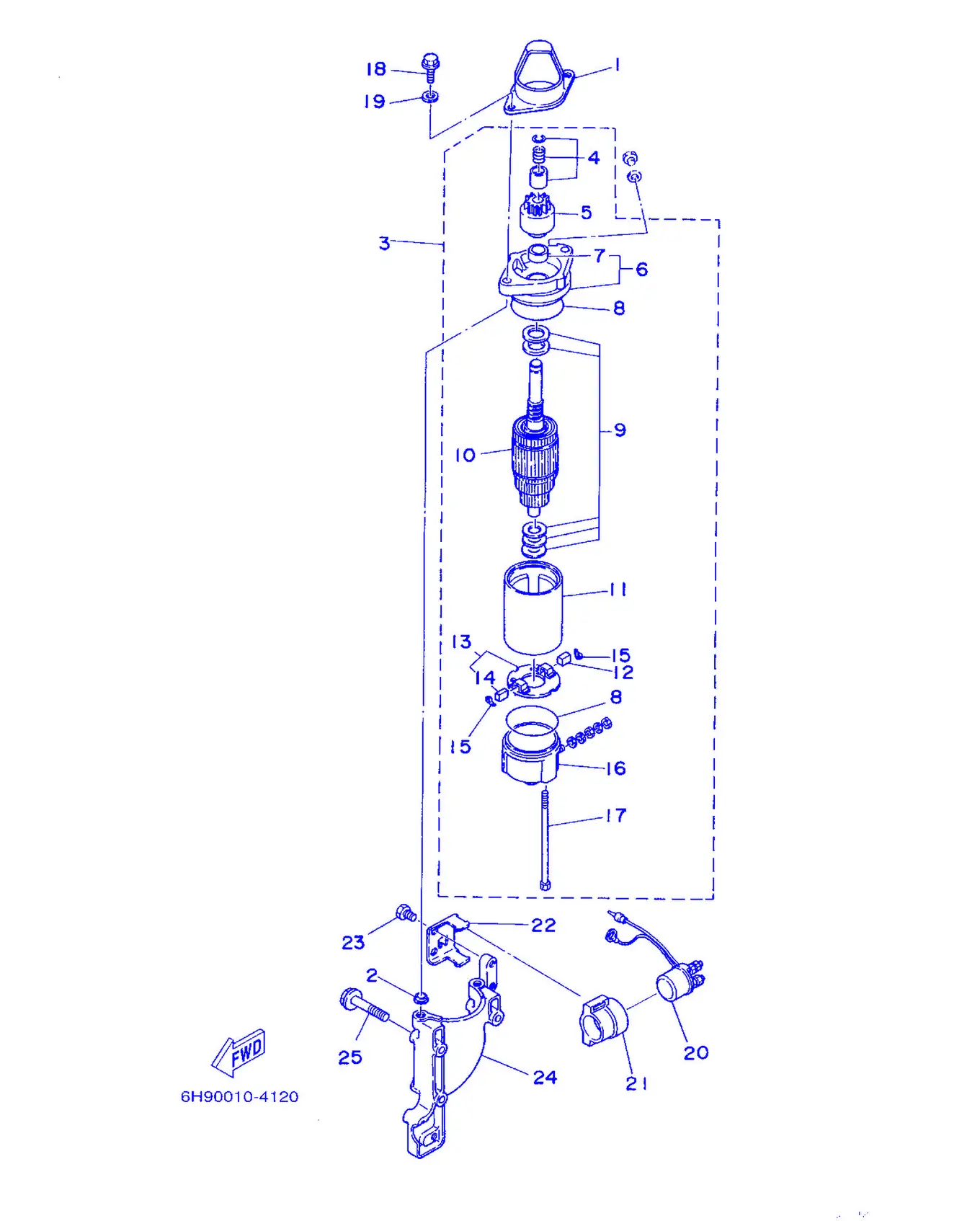

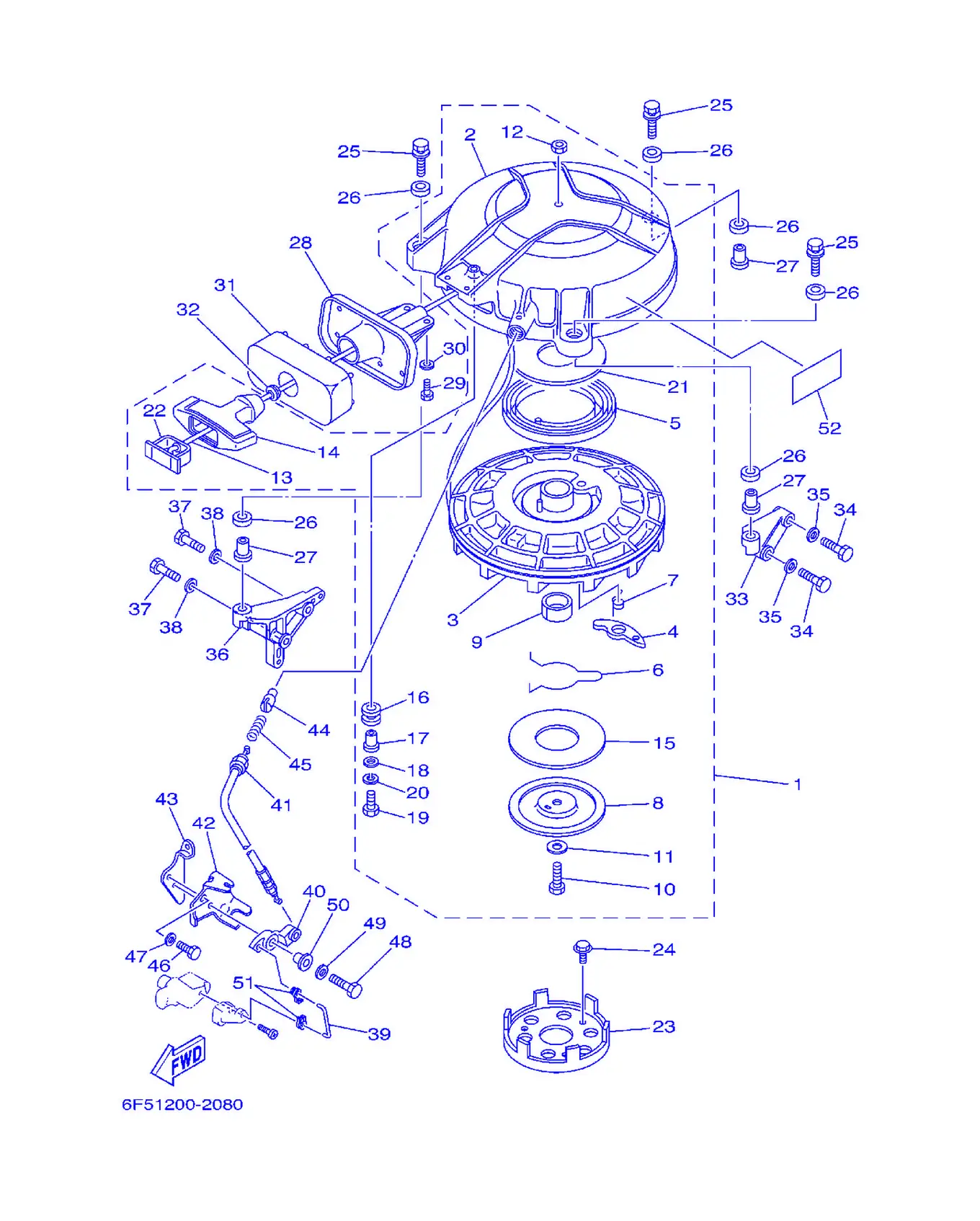

Рис. 9 — стартер 51 дет.
Рис. 10 — стартер 25 дет.
Рис. 11 — Рулевая система 35 дет.

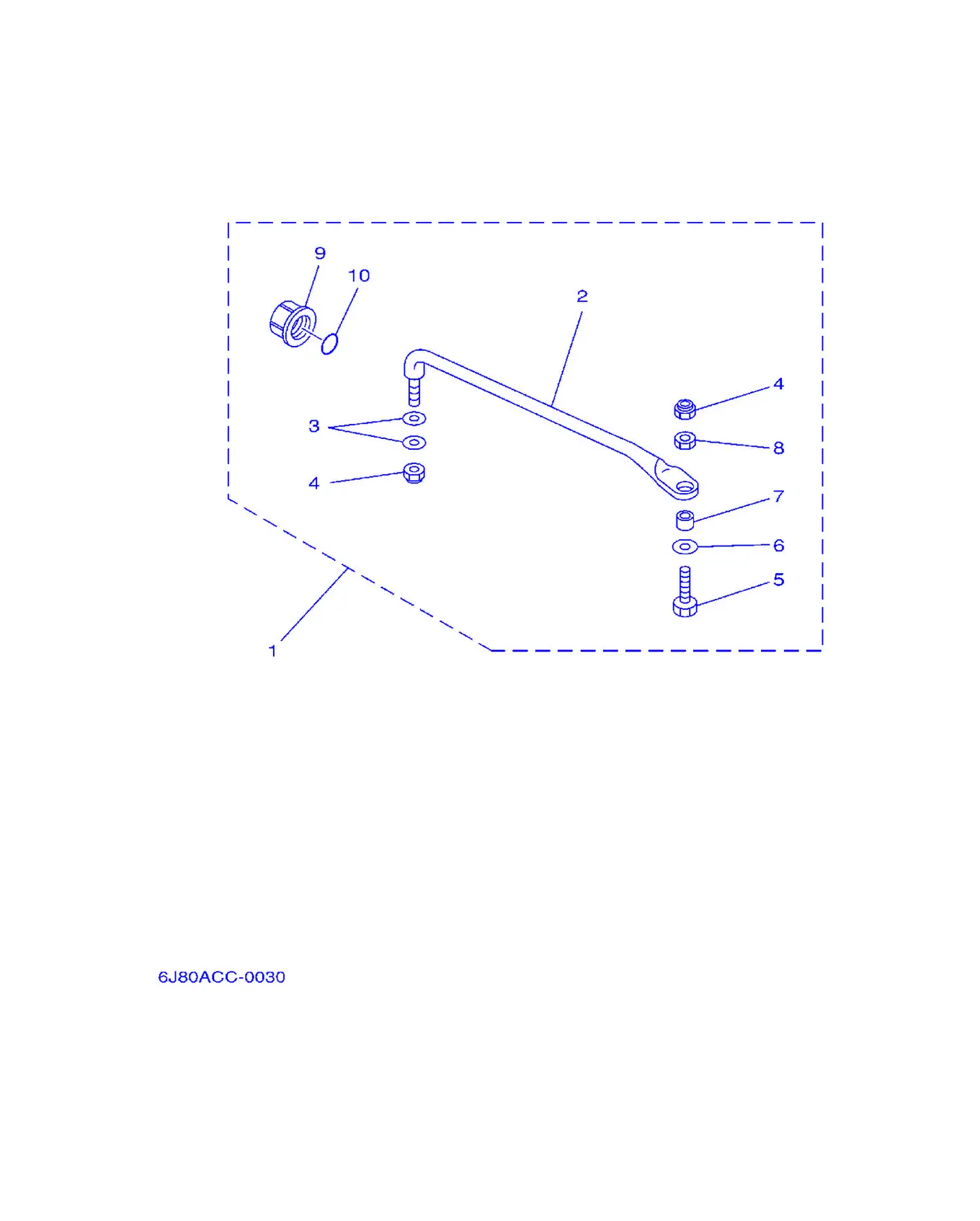

Рис. 12 — Рулевая тяга 2 (25N_K40J) 10 дет.

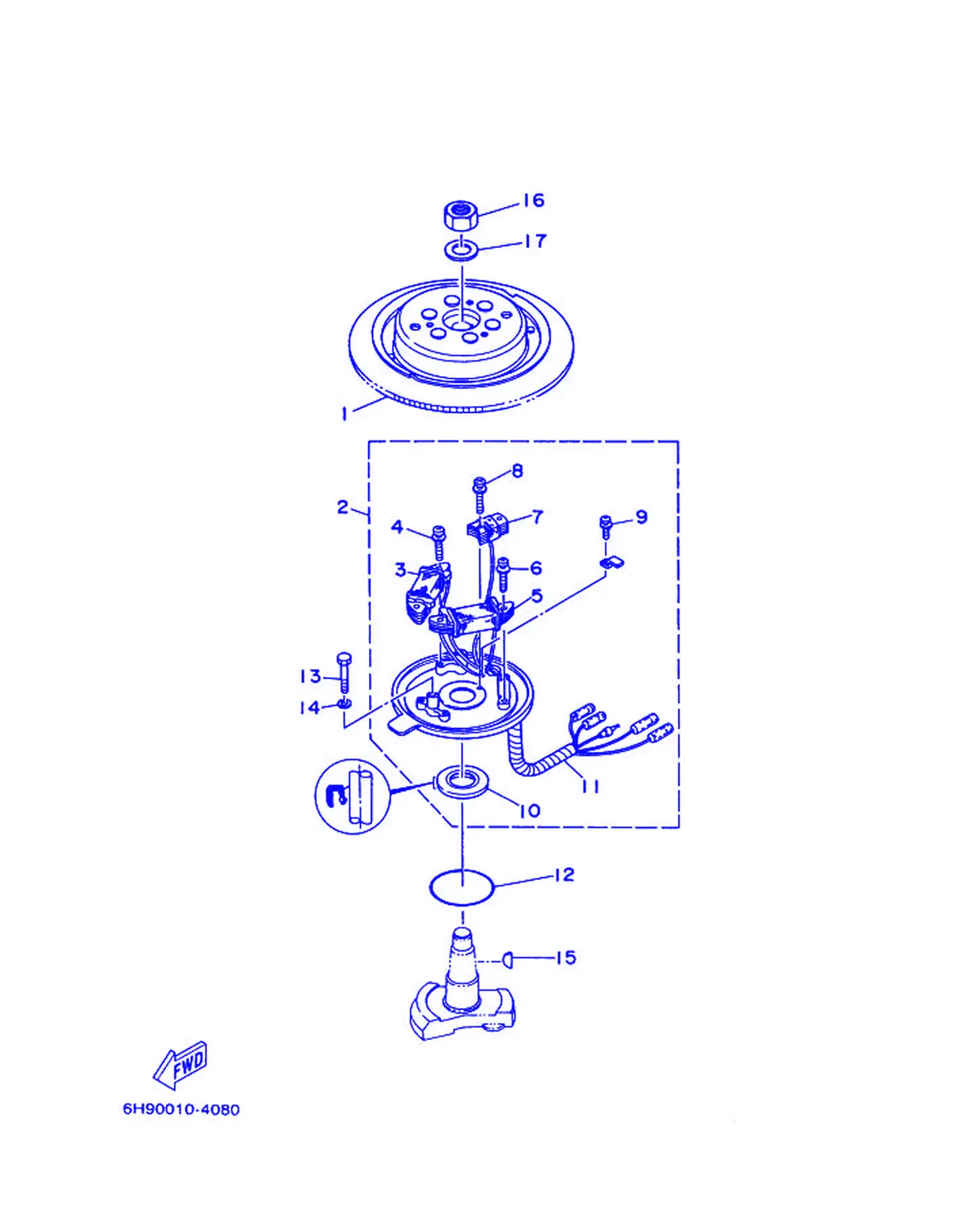

Рис. 13 — Генератор 17 дет.
Рис. 14 — Верхний кожух 19 дет.

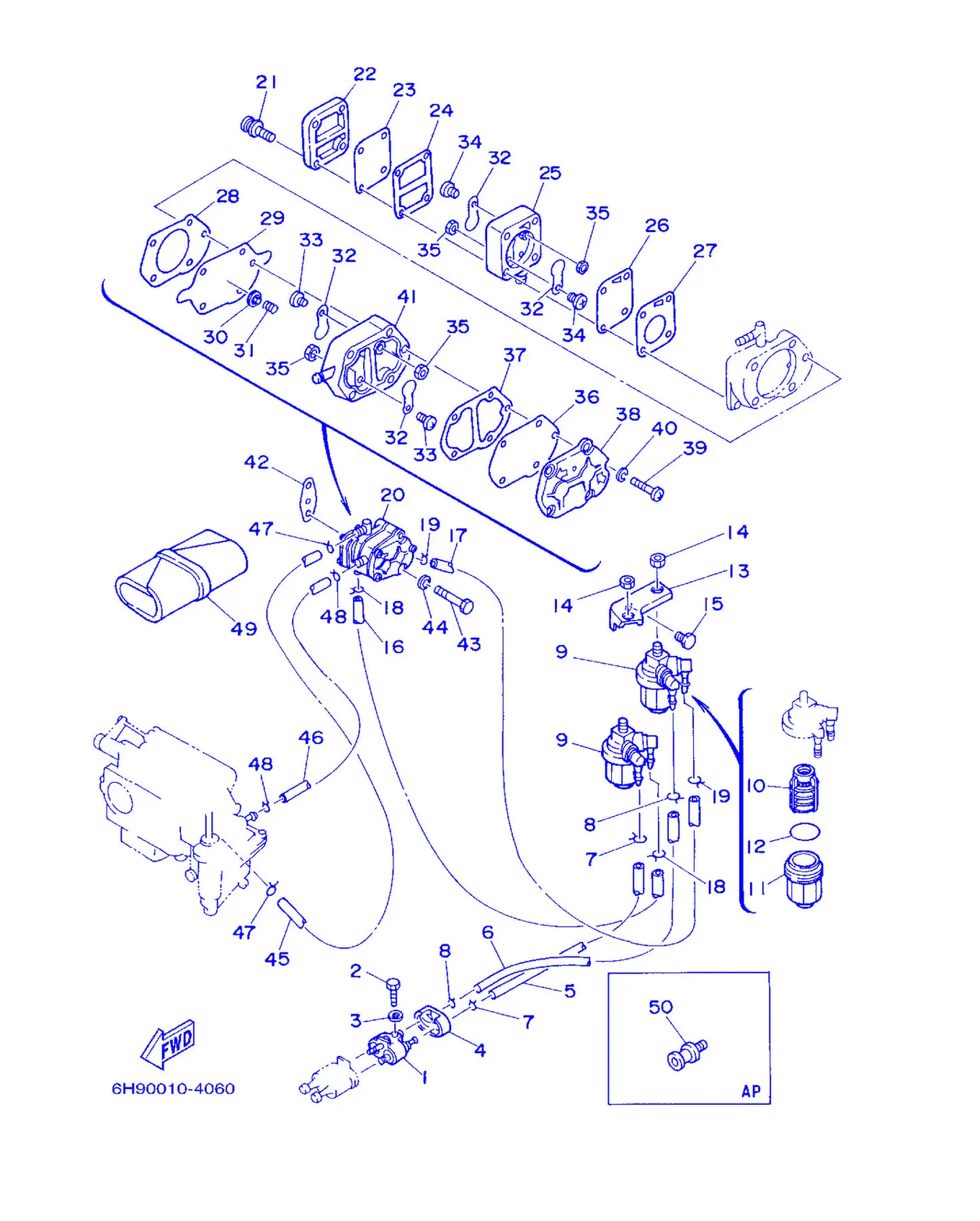

Рис. 15 — Топливная система 50 дет.

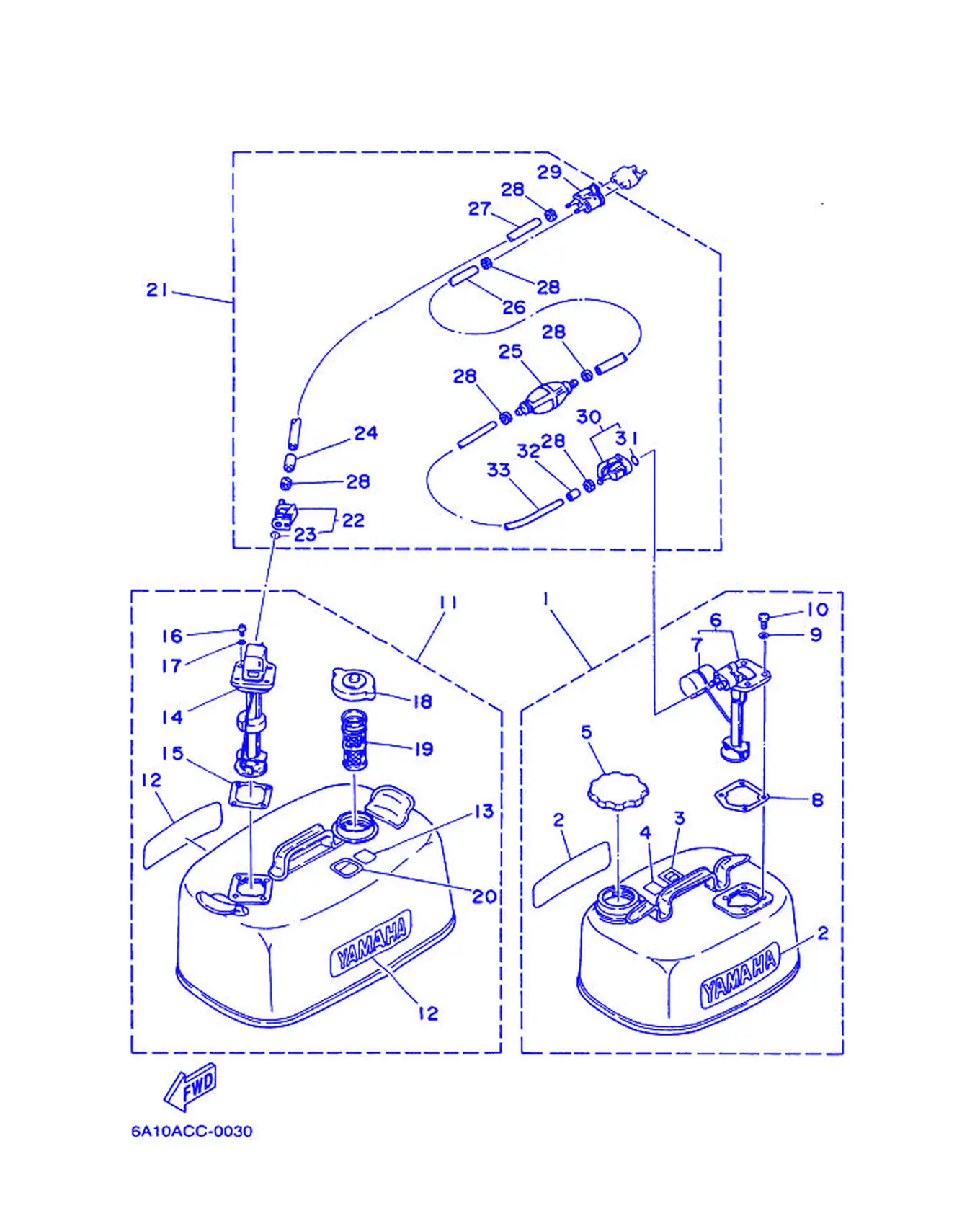

Рис. 16 — Топливный бак 3 (стальной тип) 33 дет.

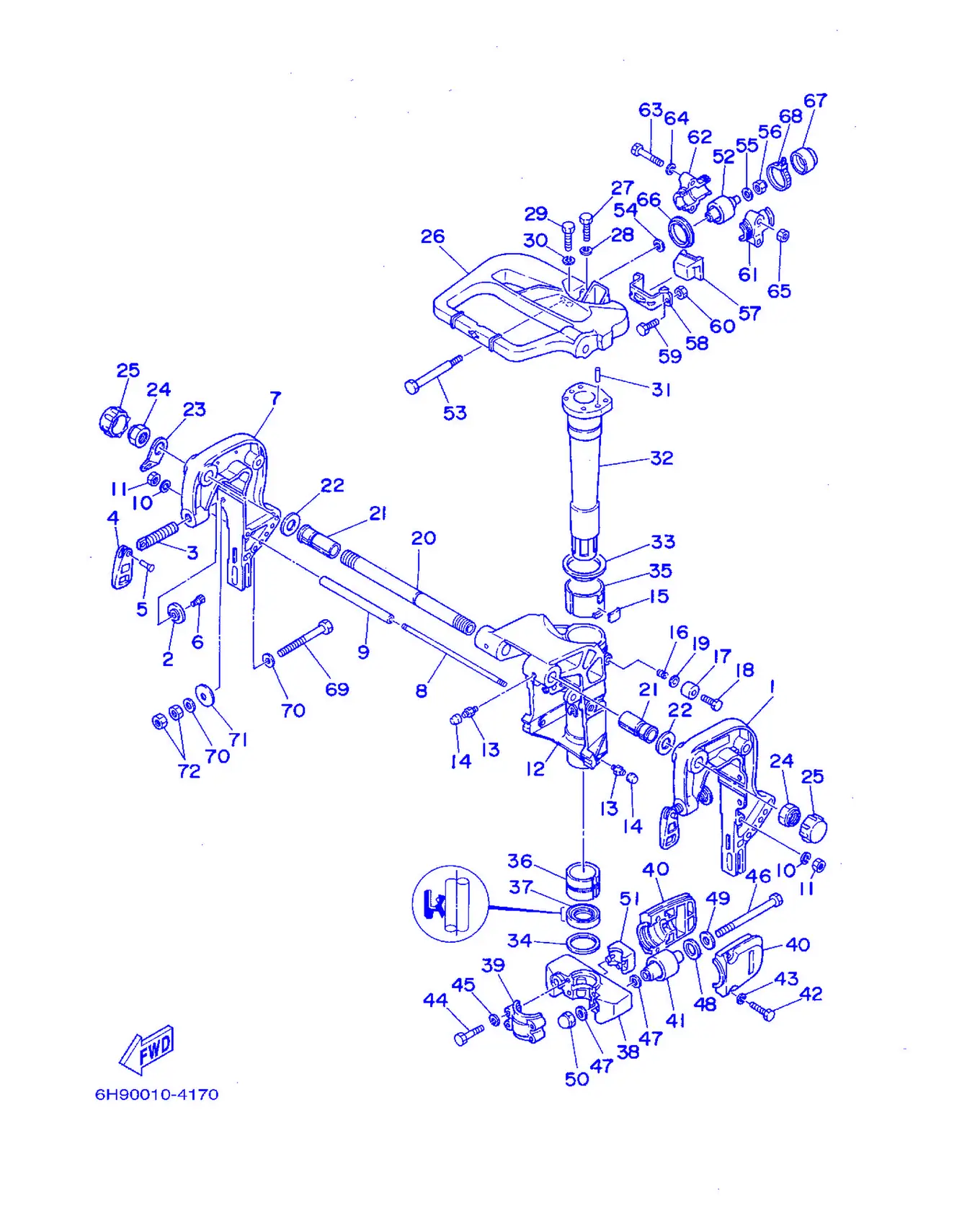

Рис. 17 — Кронштейн 1 72 дет.

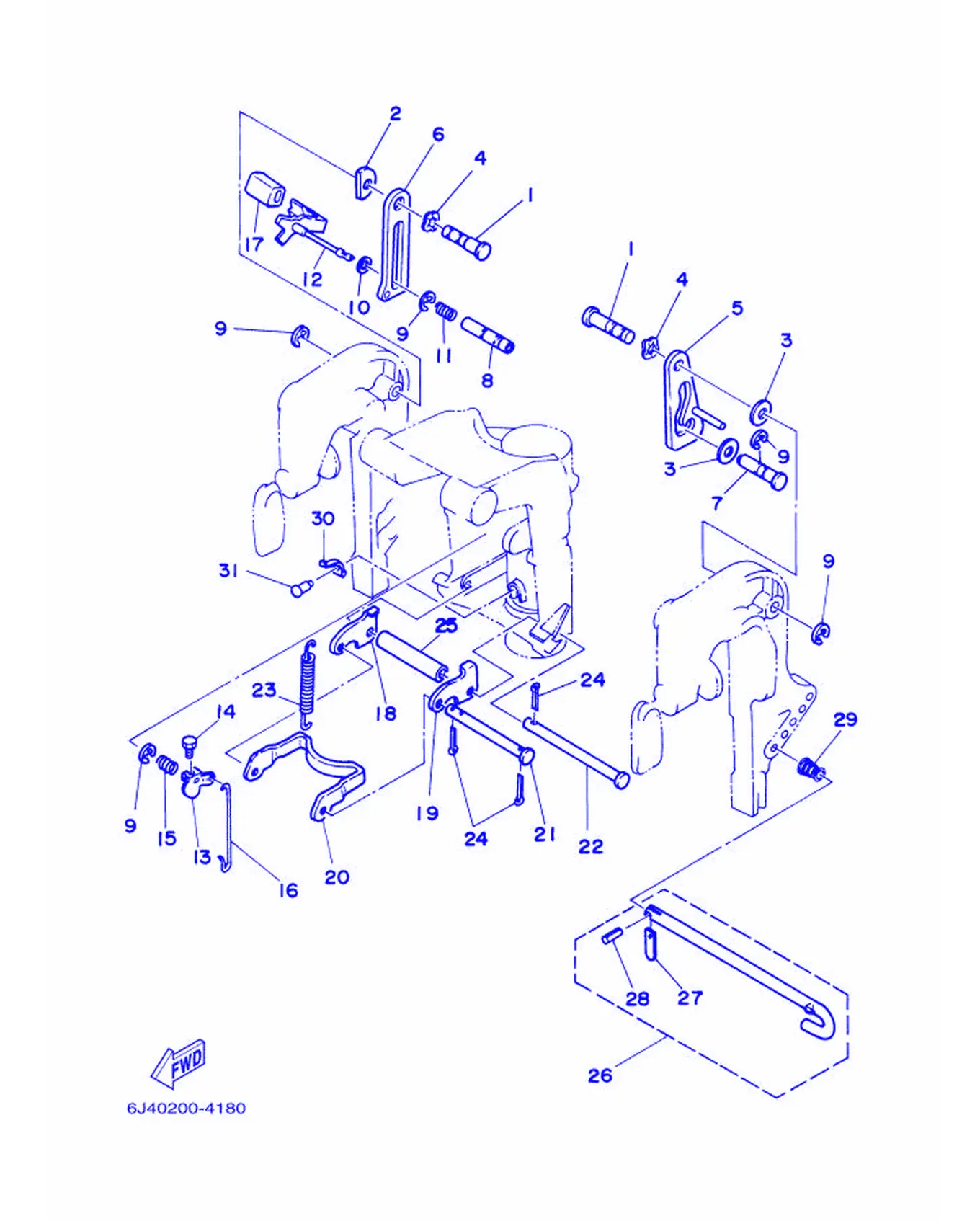

Рис. 18 — Кронштейн 2 31 дет.

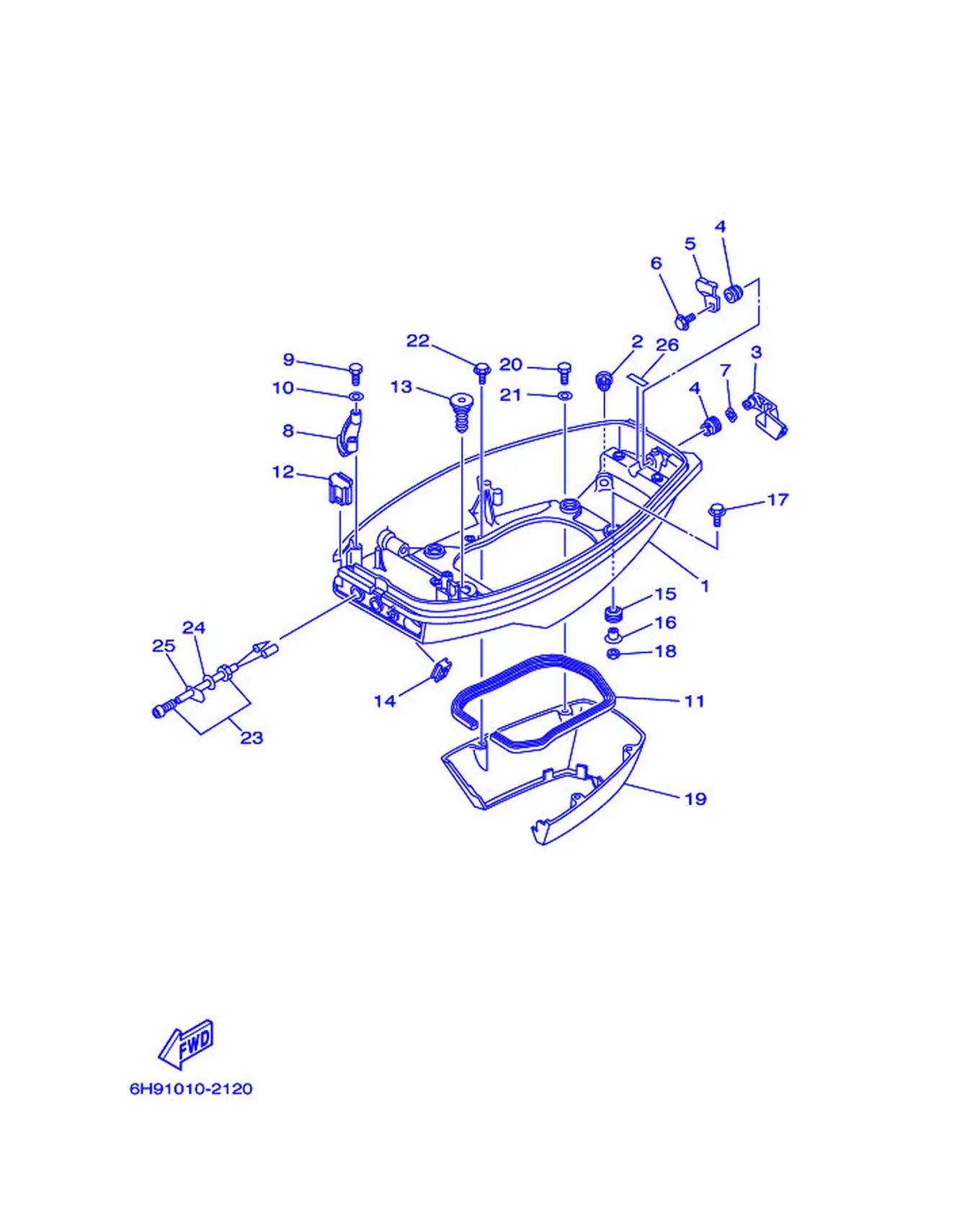

Рис. 19 — нижний кожух 26 дет.

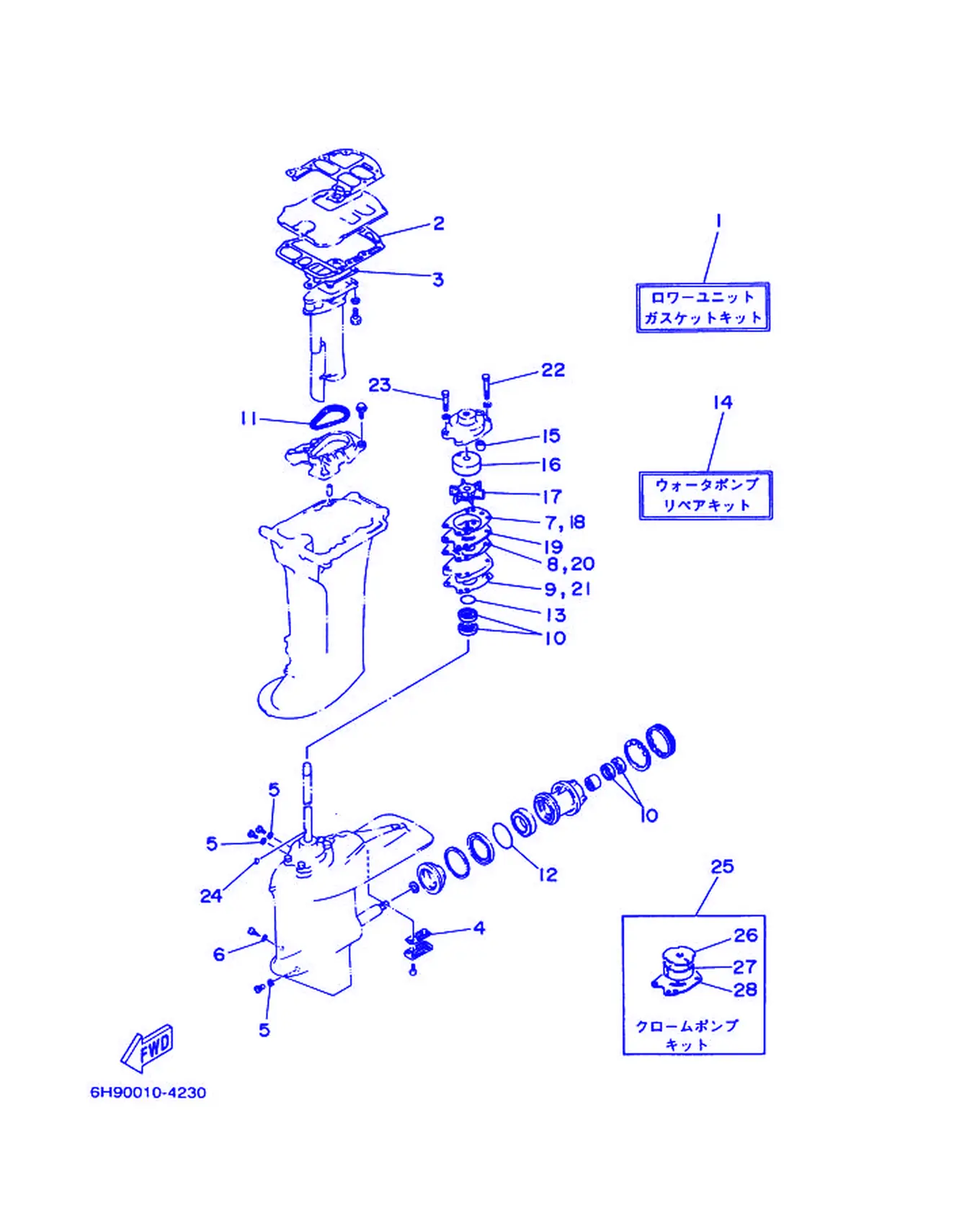

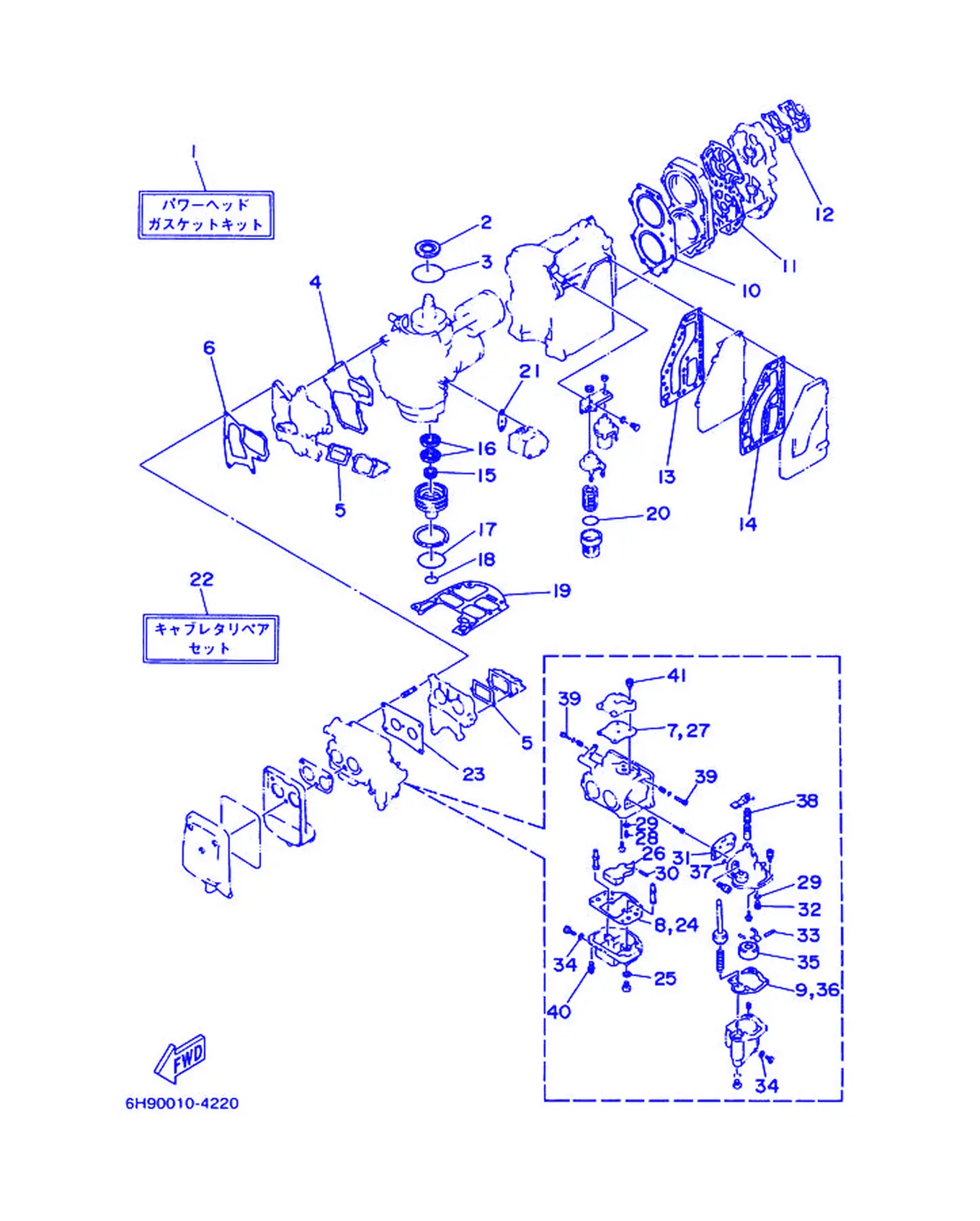

Рис. 20 — Ремкомплект 1 41 дет.
Рис. 21 — Ремкомплект 2 28 дет.

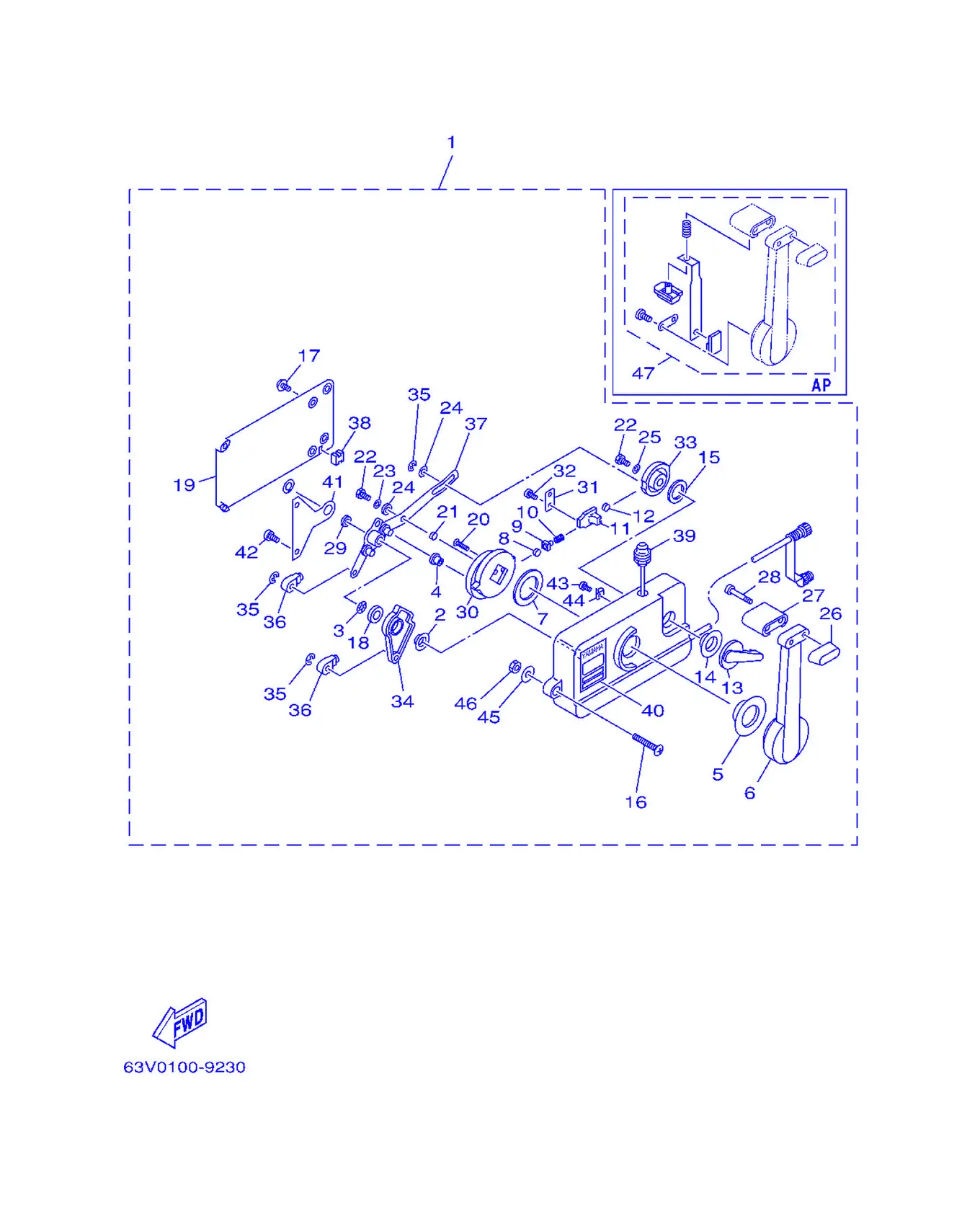

Рис. 22 — Узел дистанционного управления (тип 701) 52 дет.

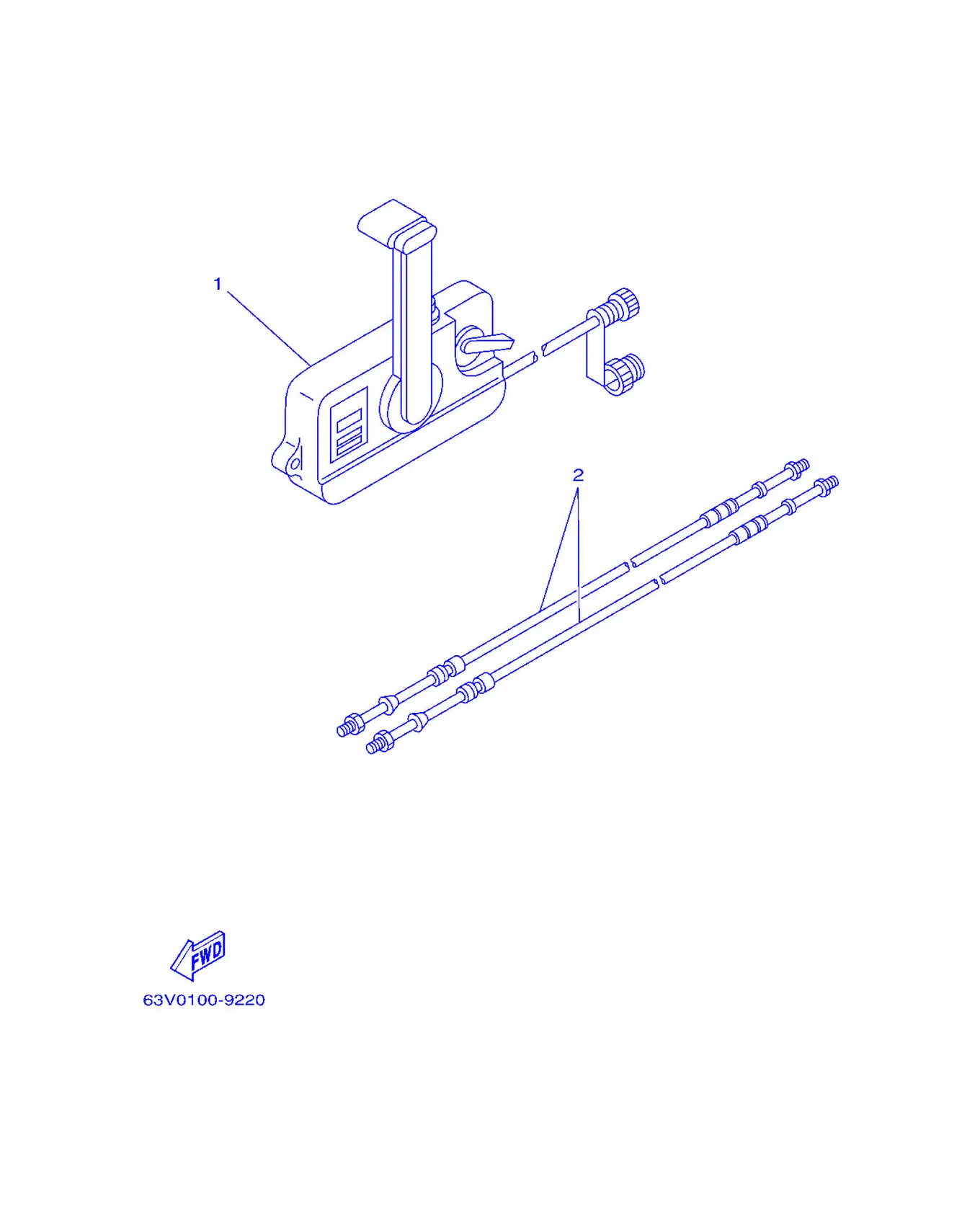

Рис. 23 — Пульт дистанционного управления 7 дет.
Рис. 24 — Нижний кожух и привод 1 80 дет.
Рис. 25 — Нижний кожух и привод 2 30 дет.
