Yamaha FT60G ft60gehdx — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha FT60G. 32 схем.

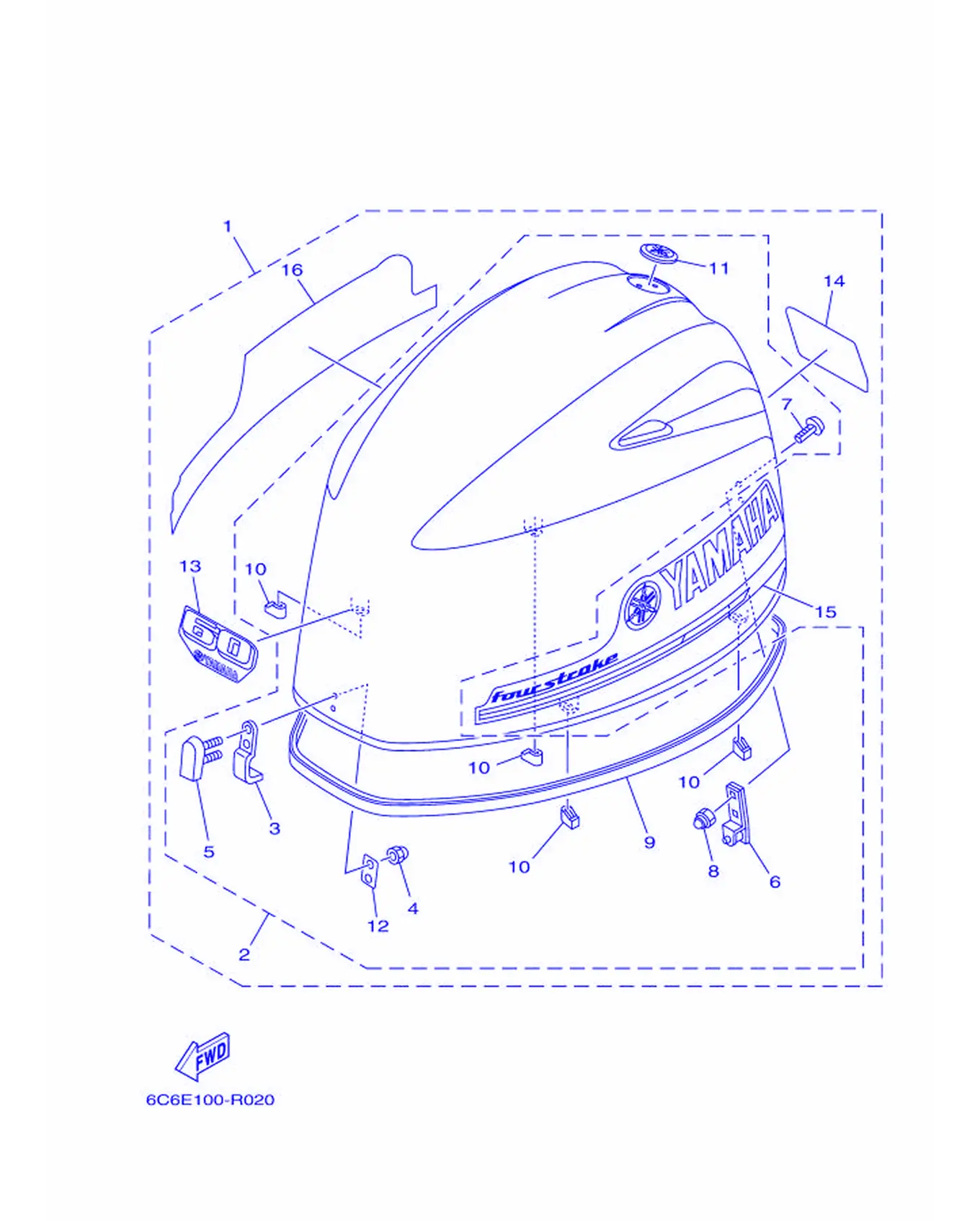

Рис. 1 — Корпус верхней части 31 дет.

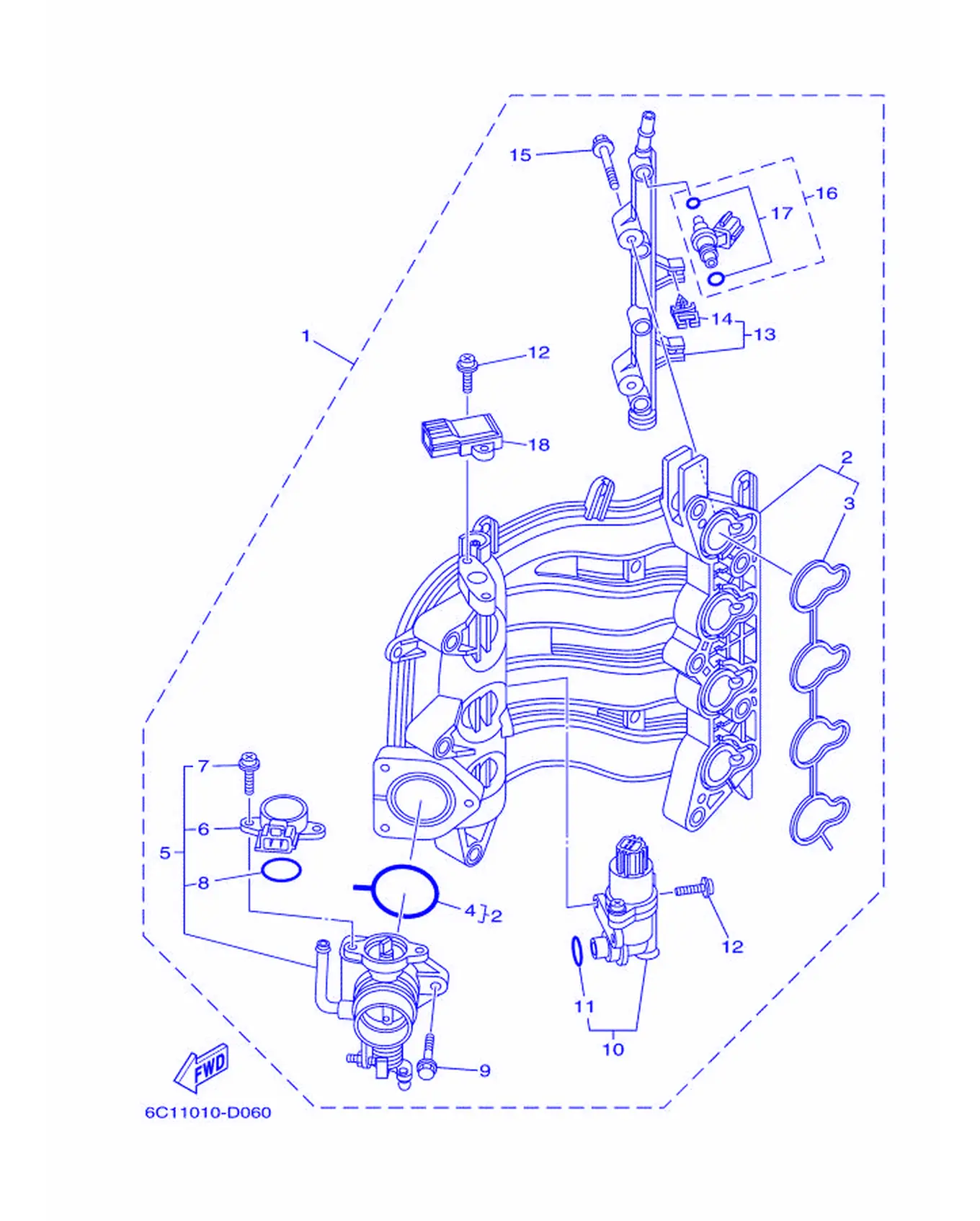

Рис. 2 — Впускная система 1 Впуск 1 18 дет.

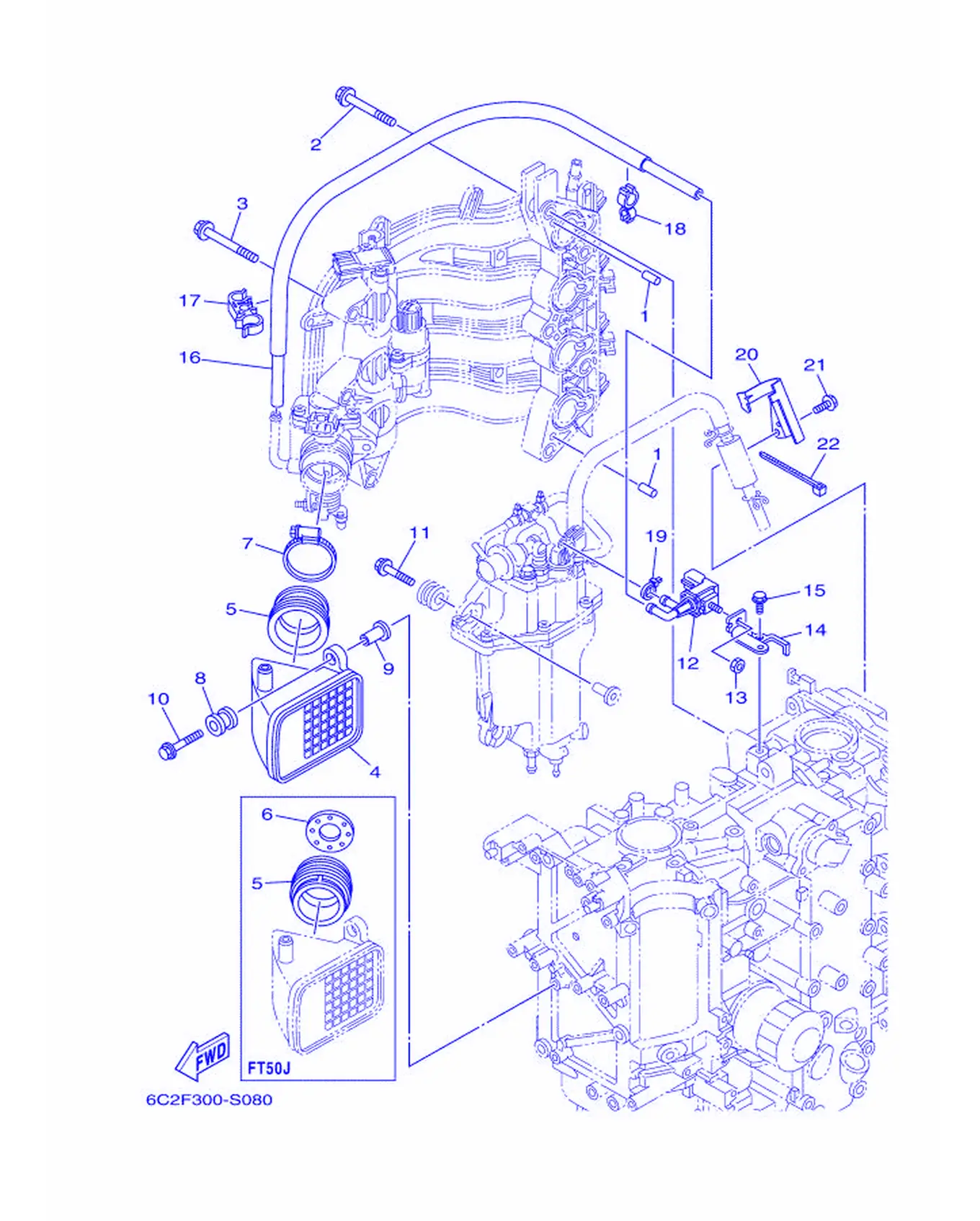

Рис. 3 — впускная система 2 впуск 2 23 дет.

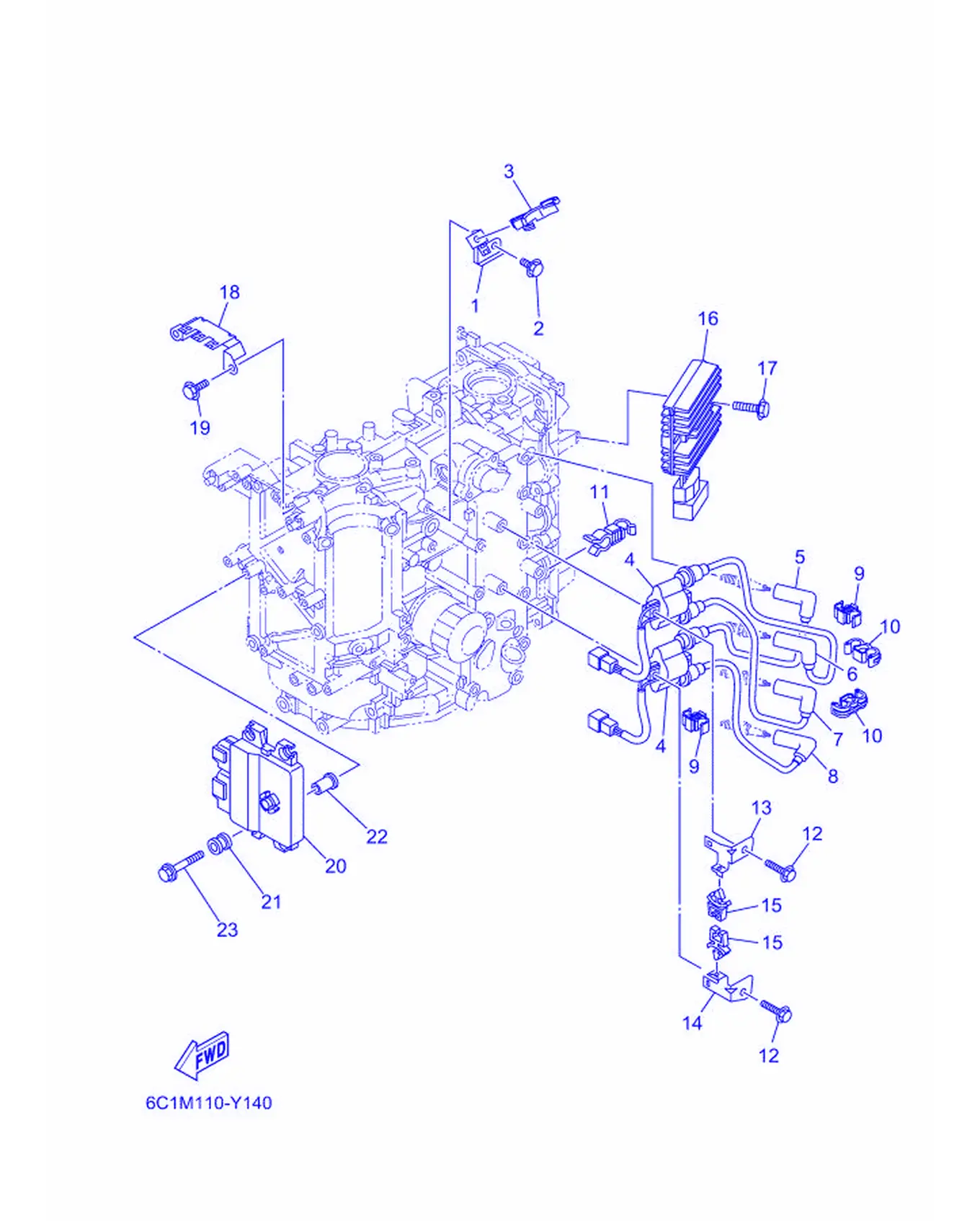

Рис. 4 — Электрическая система 1 Электрическая 1 24 дет.

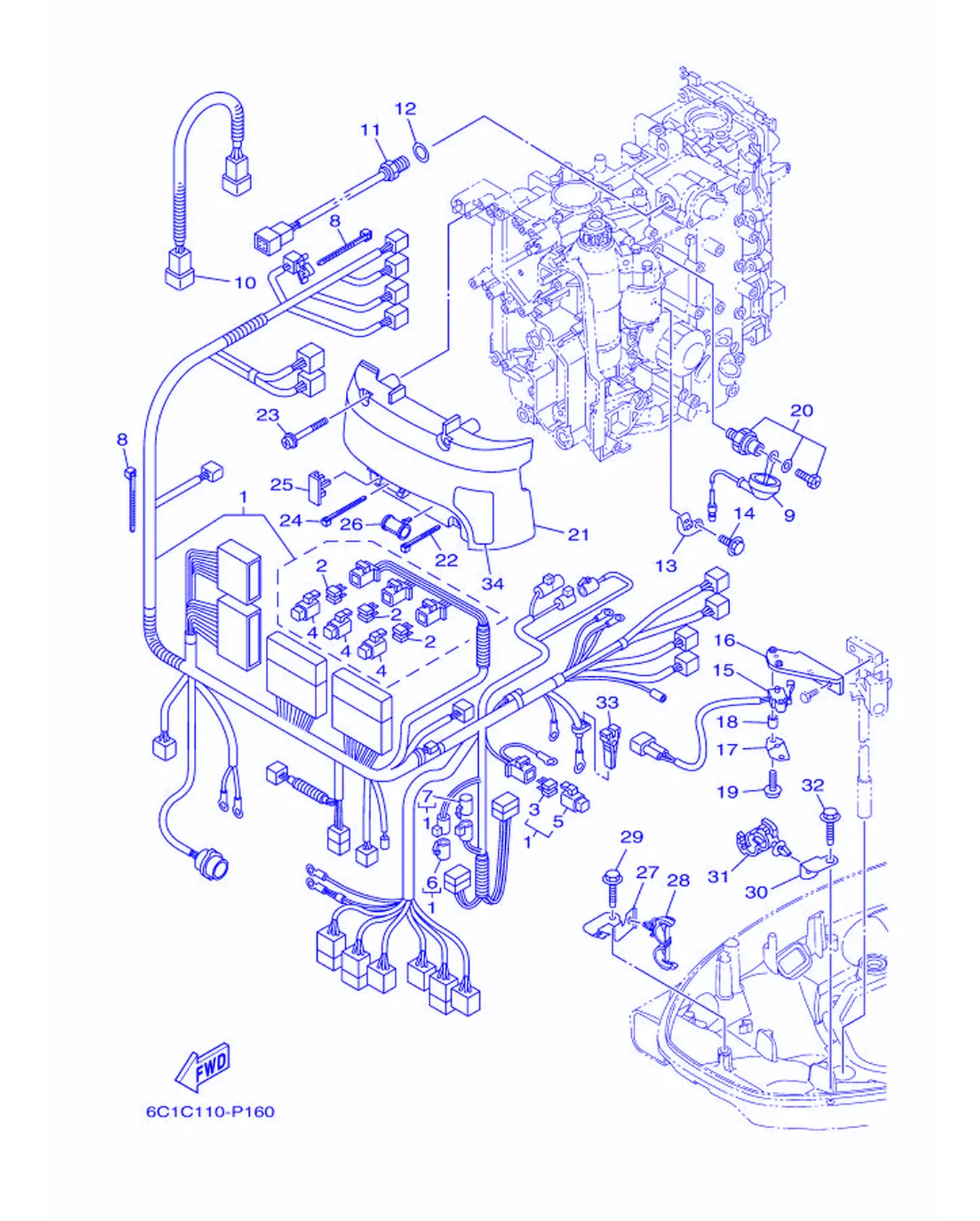

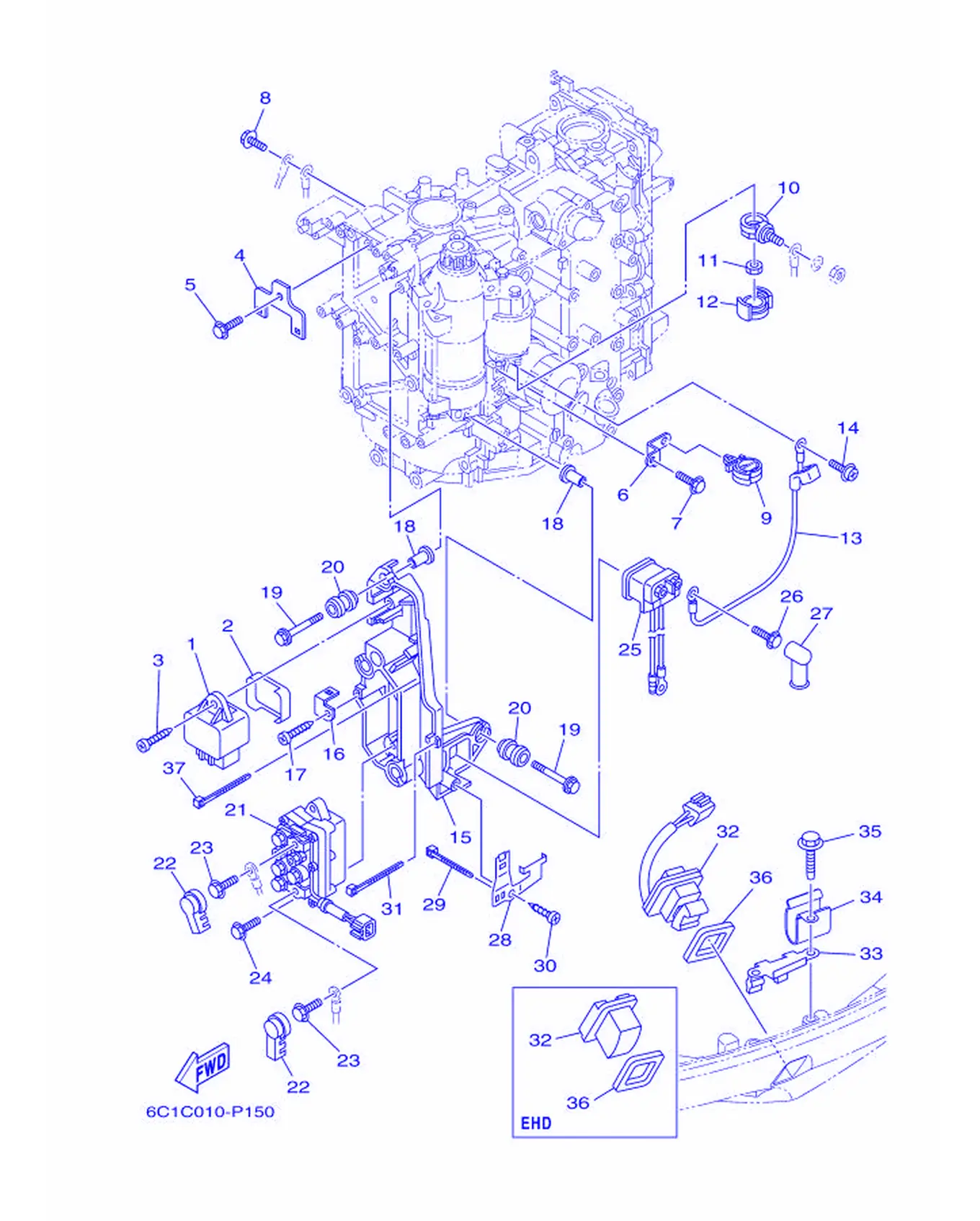

Рис. 5 — Электрическая система 2 33 дет.
Рис. 6 — Электрическая система 3 Электрическая 3 32 дет.
Рис. 7 — Электрическая система, рис. 4 14 дет.

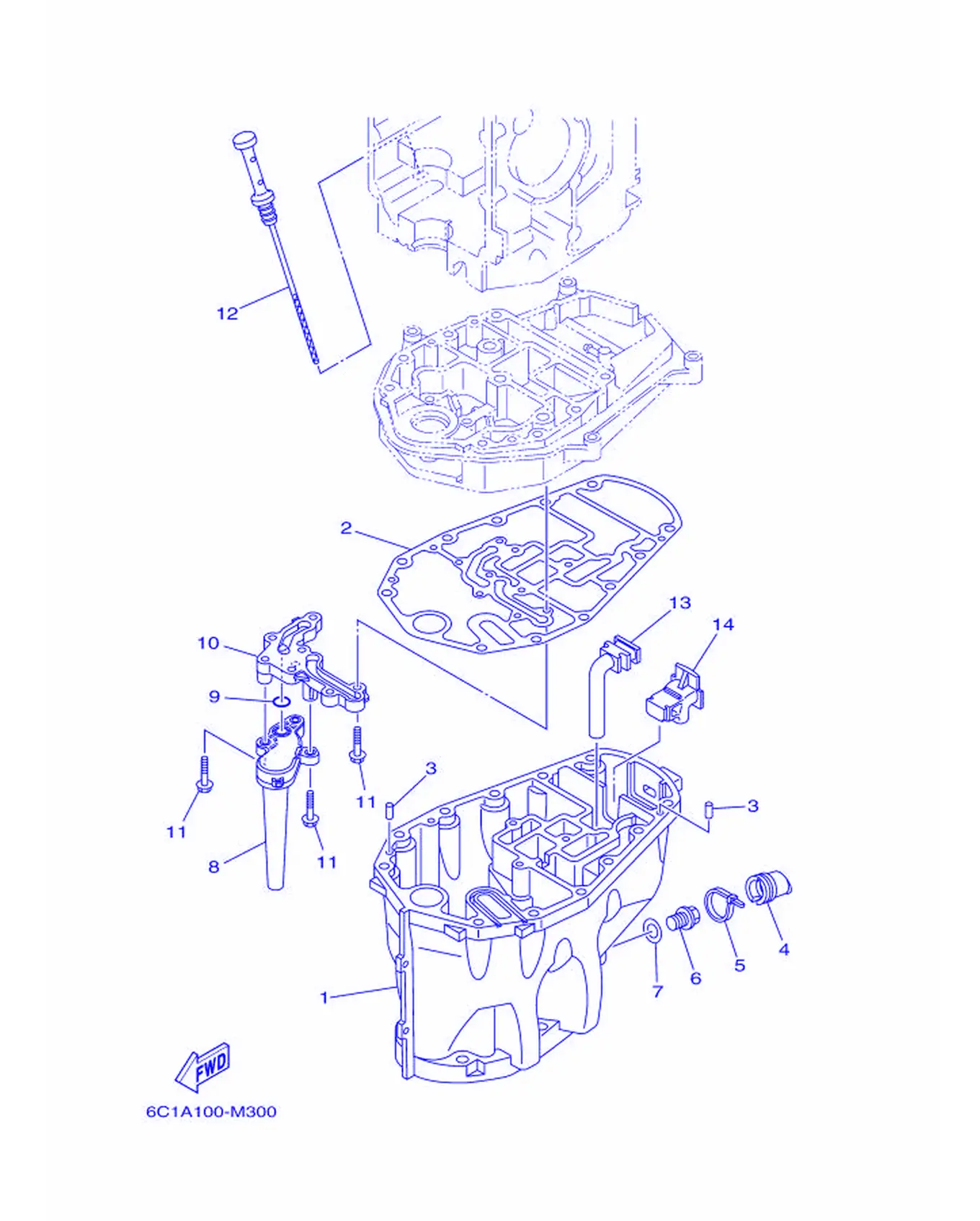

Рис. 8 — поддон картера 14 дет.
Рис. 9 — Масляный насос 14 дет.
Рис. 10 — Коленчатый вал и поршень 19 дет.

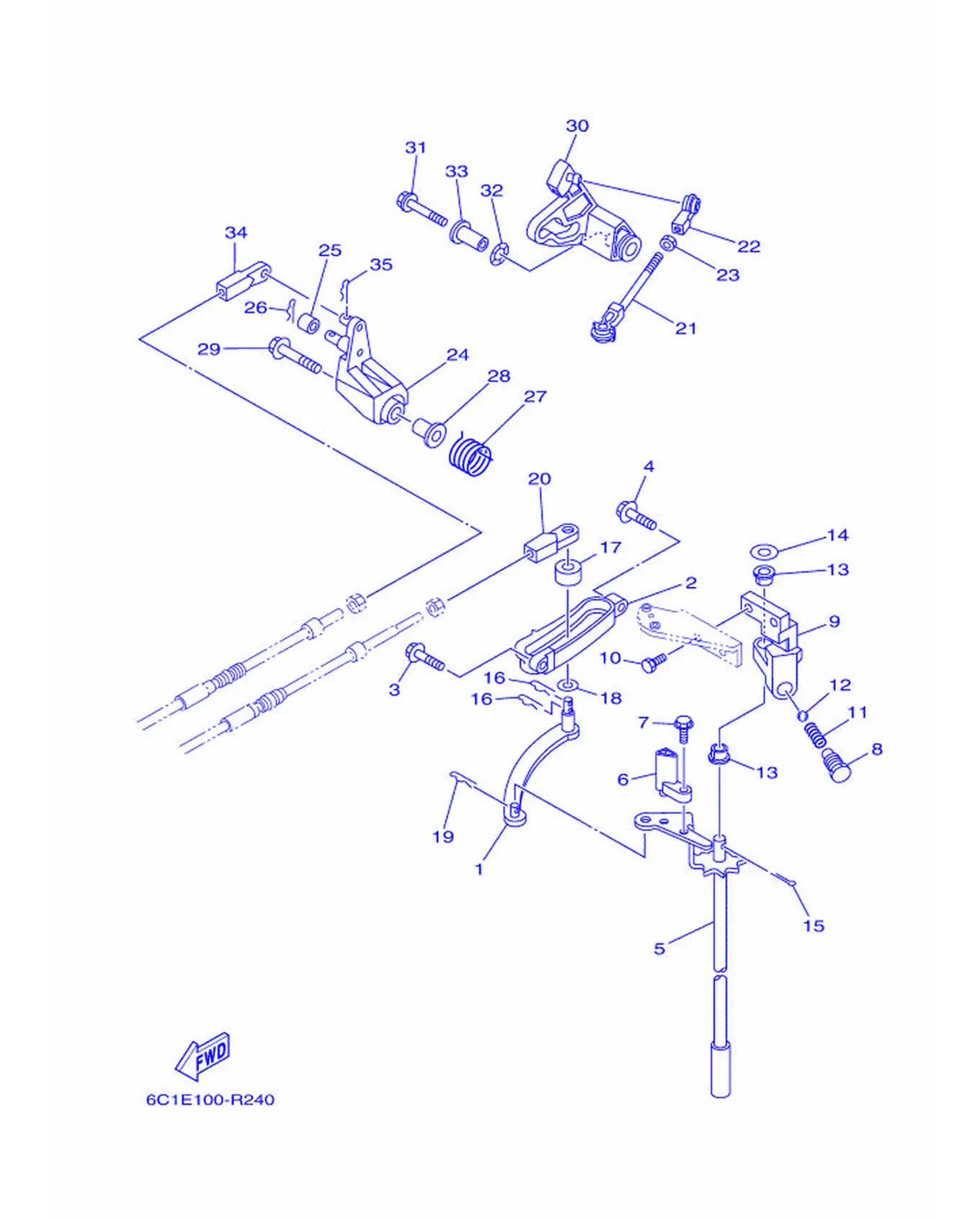

Рис. 11 — Система управления 36 дет.

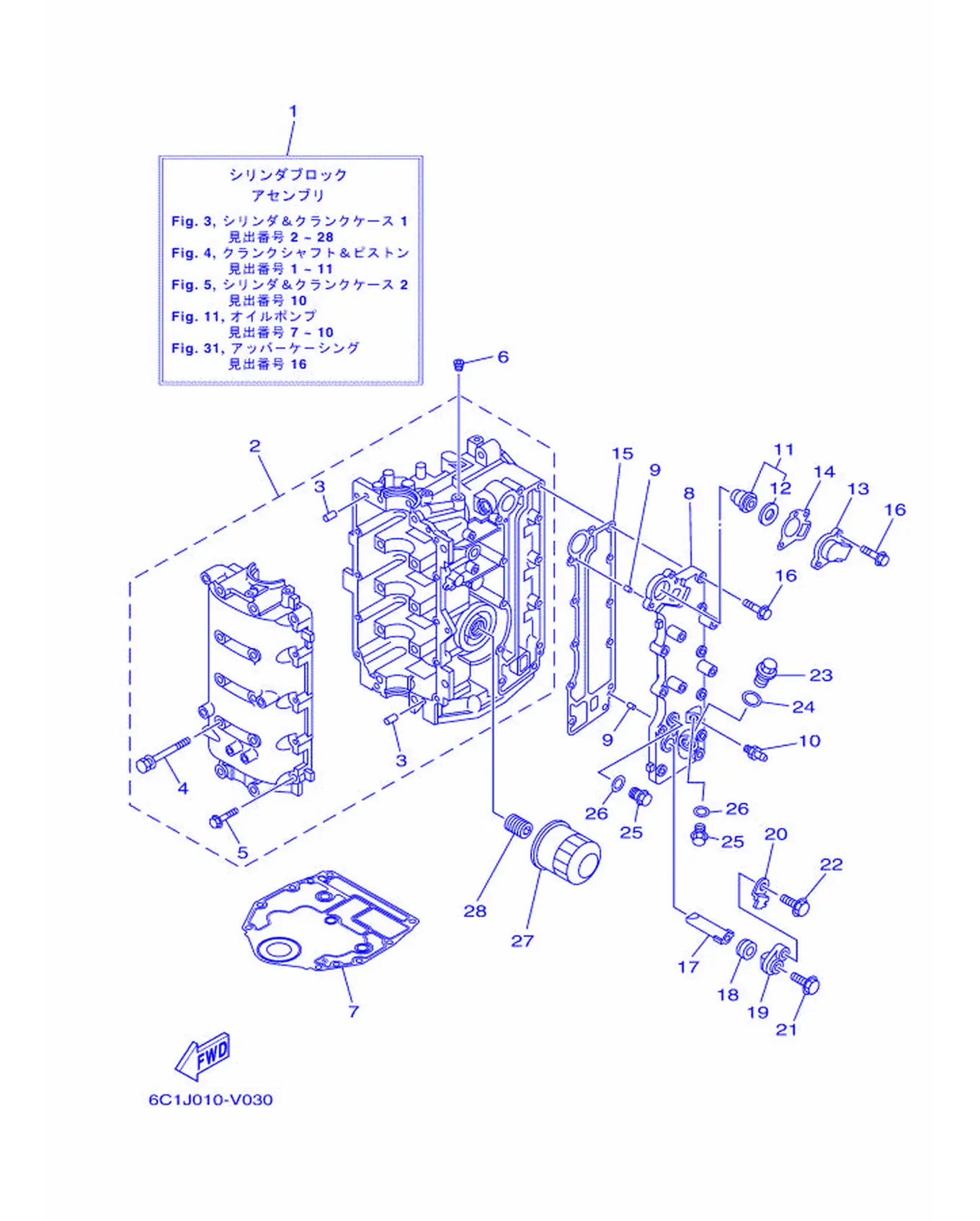

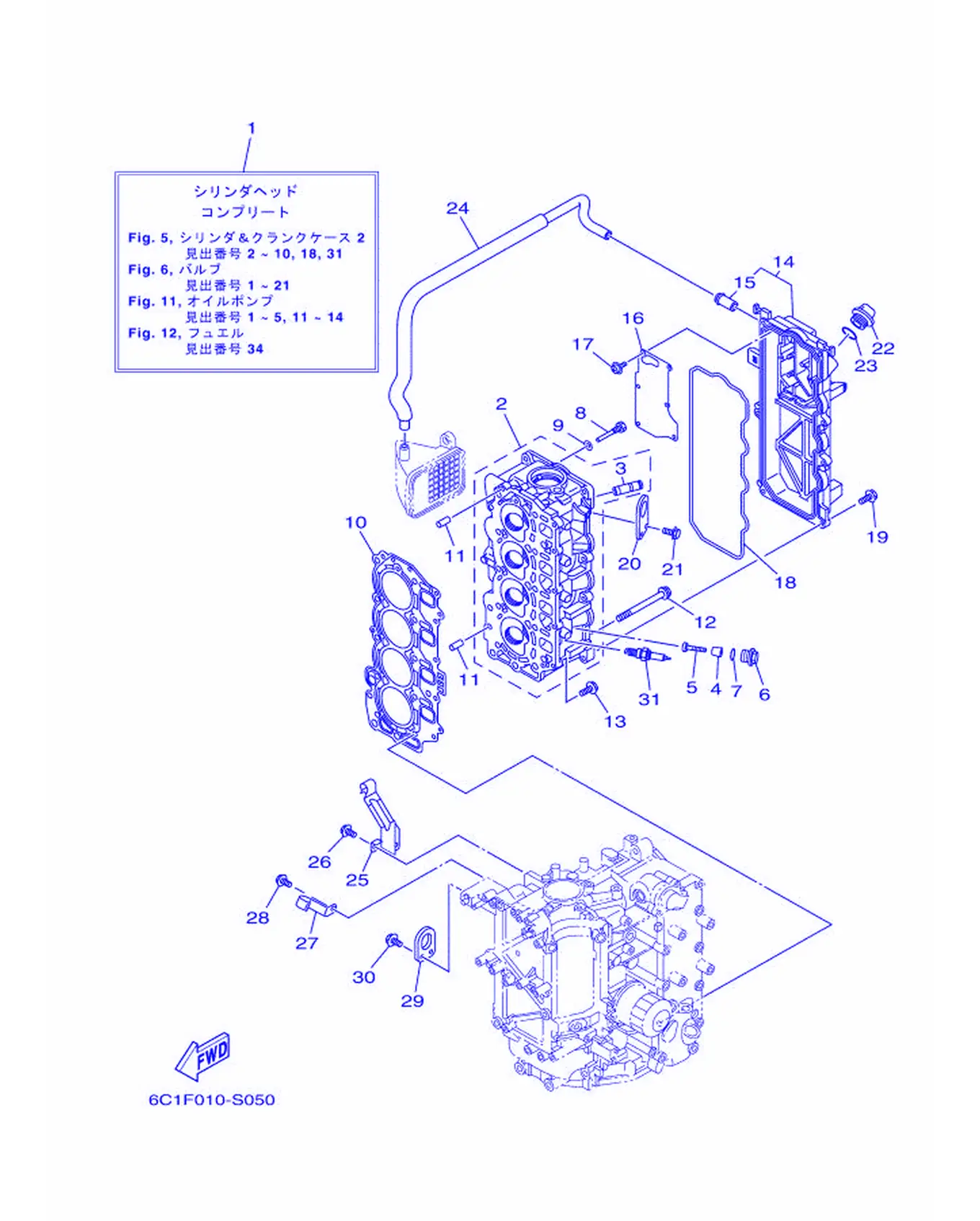

Рис. 12 — Цилиндр и картер 1 28 дет.

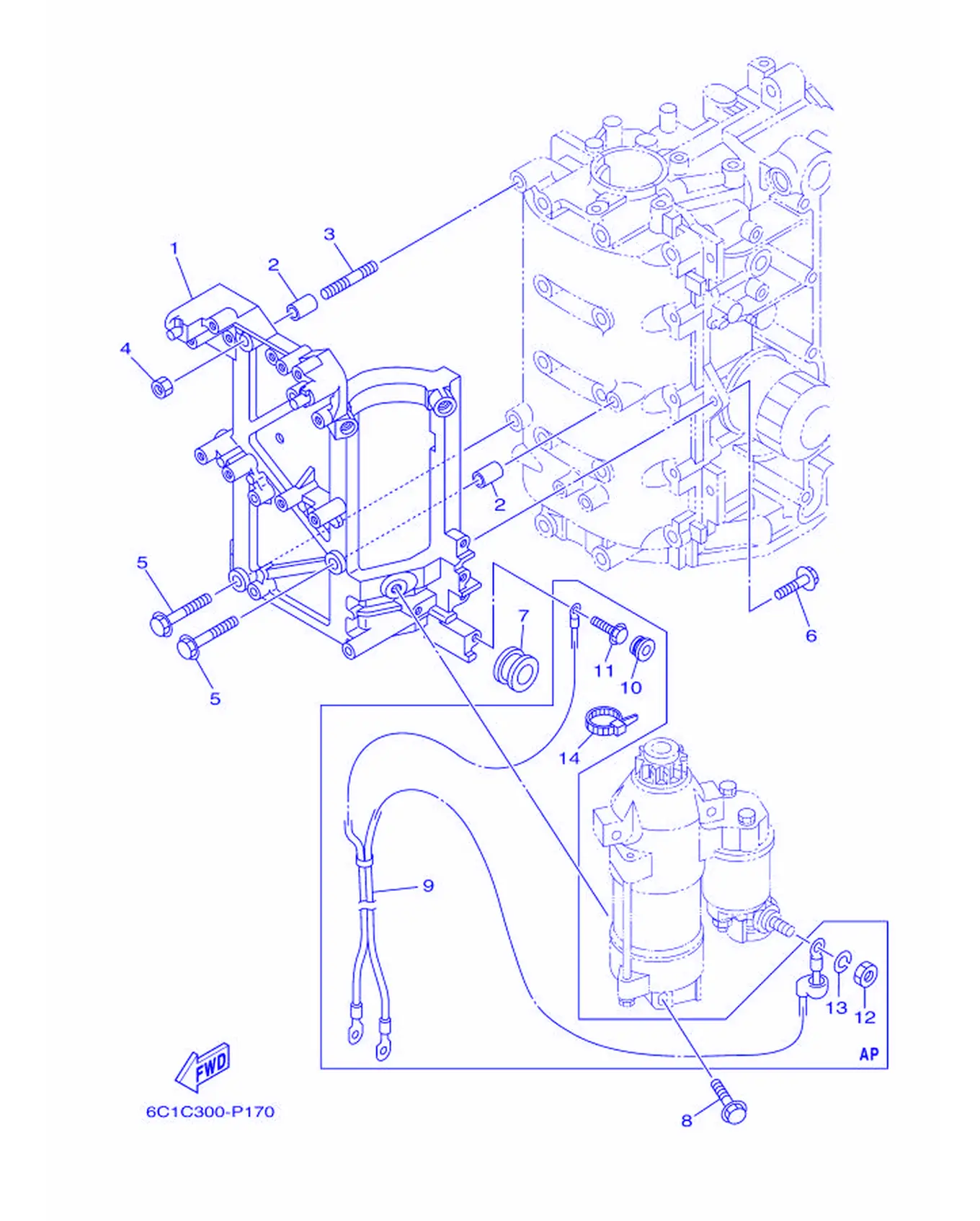

Рис. 13 — Цилиндр и картер 2 31 дет.
Рис. 14 — стартер 26 дет.
Рис. 15 — Рулевое управление 1 63 дет.

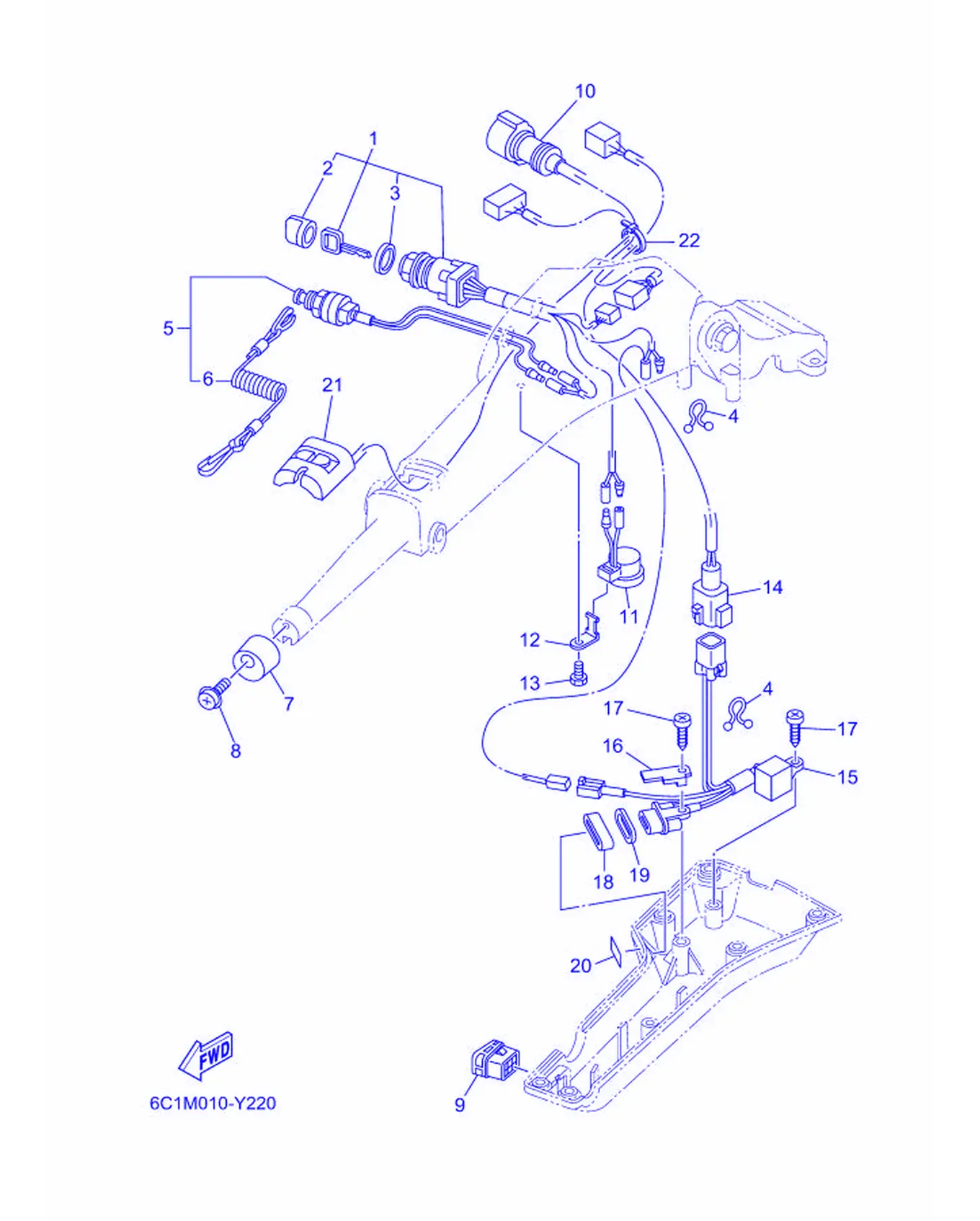

Рис. 16 — Рулевое управление 2 22 дет.
Рис. 17 — Фрикцион рулевого управления 17 дет.
Рис. 18 — Генератор 23 дет.

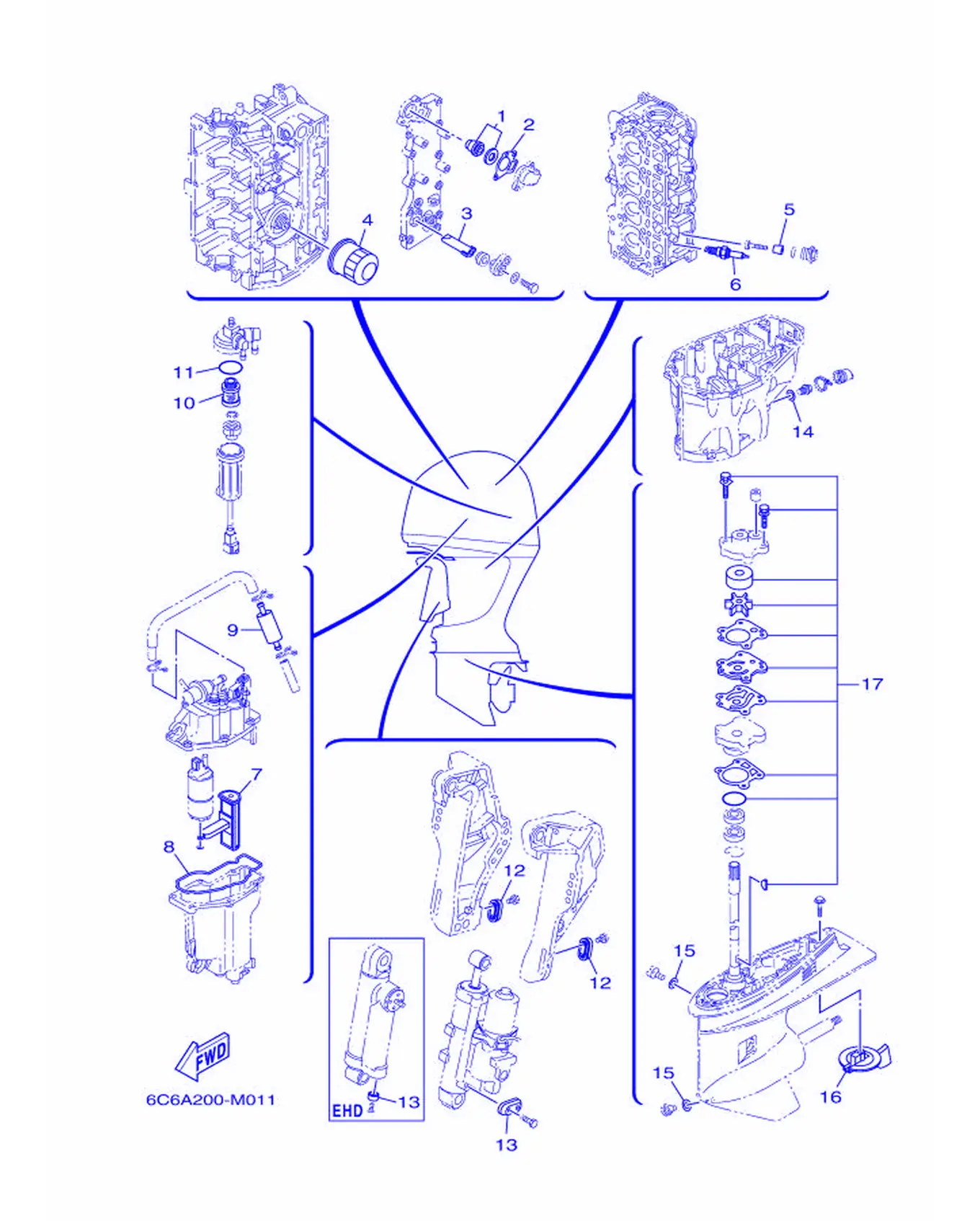

Рис. 19 — Периодически заменяемые детали 17 дет.

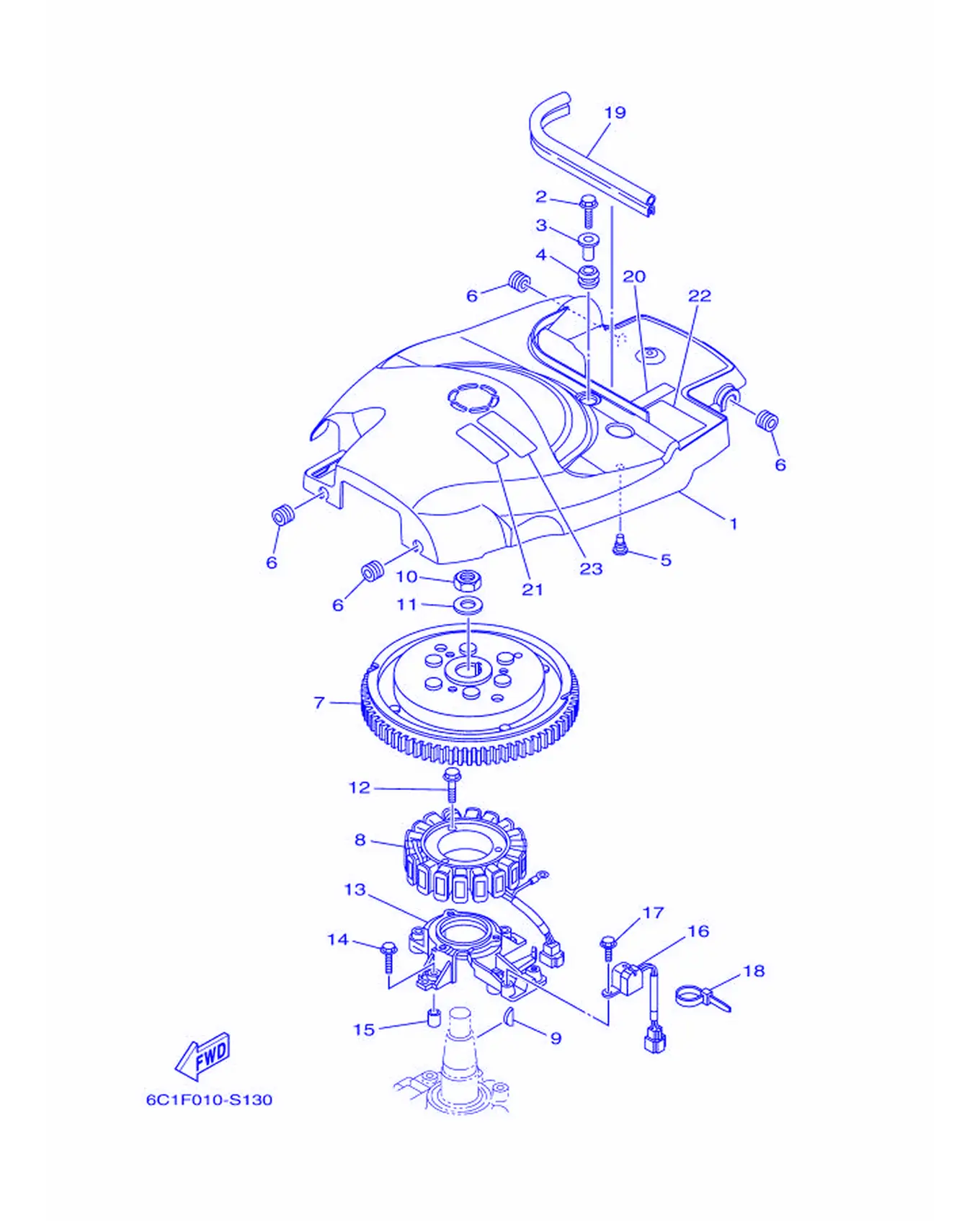

Рис. 20 — Верхний кожух 19 дет.
Рис. 21 — Клапан 21 дет.

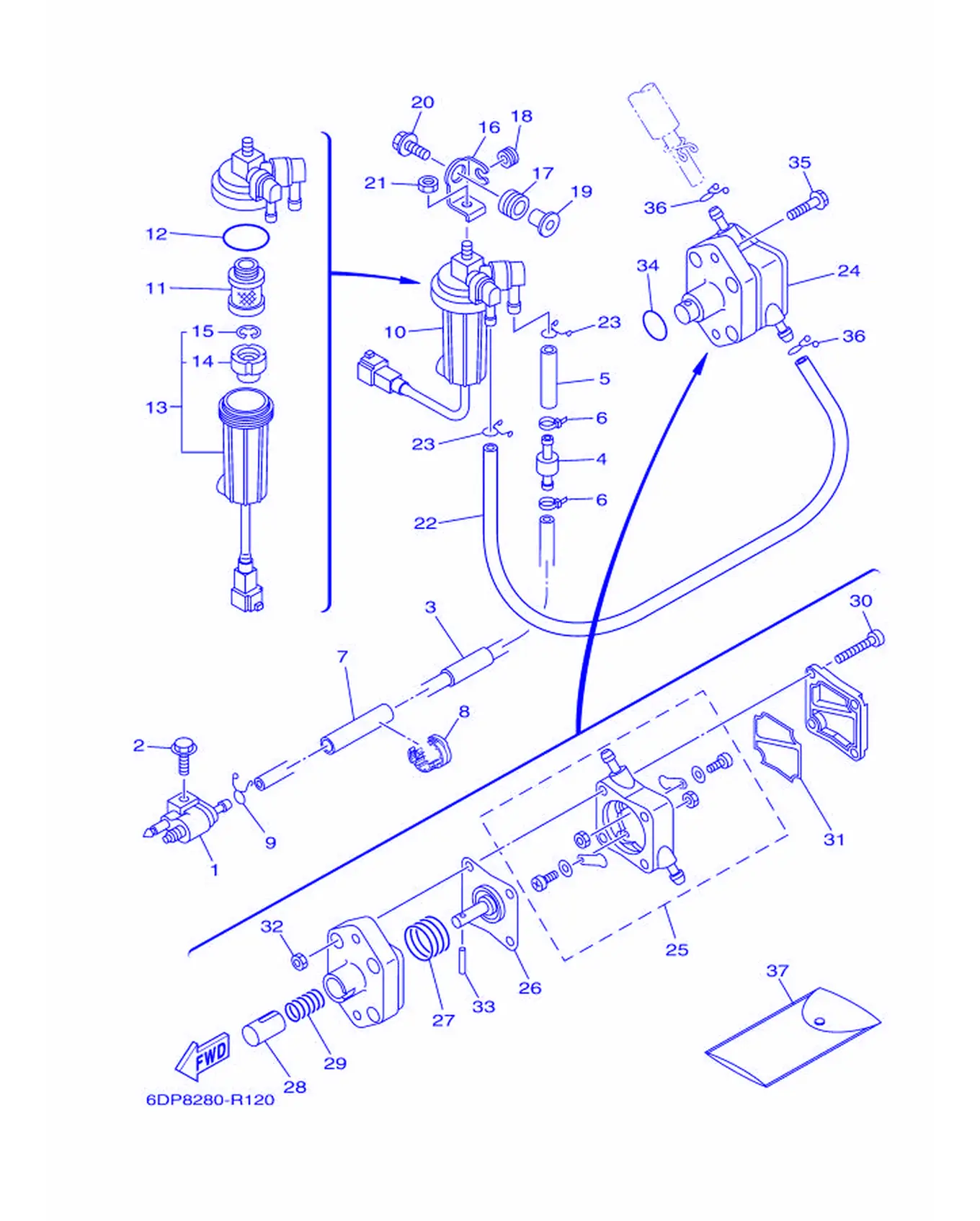

Рис. 22 — Топливная система 37 дет.

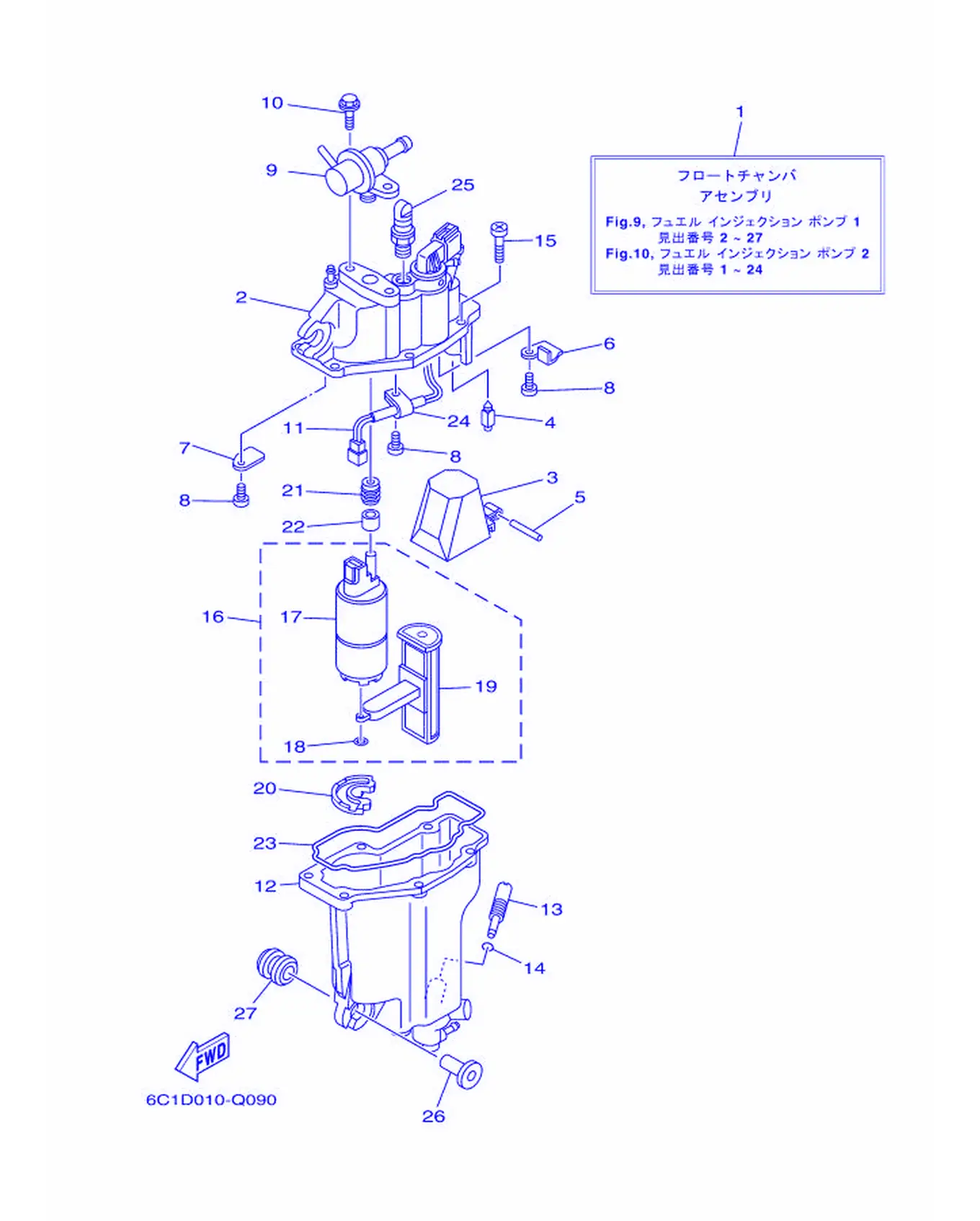

Рис. 23 — Топливный насос высокого давления 27 дет.
Рис. 24 — Топливный бак 16 дет.

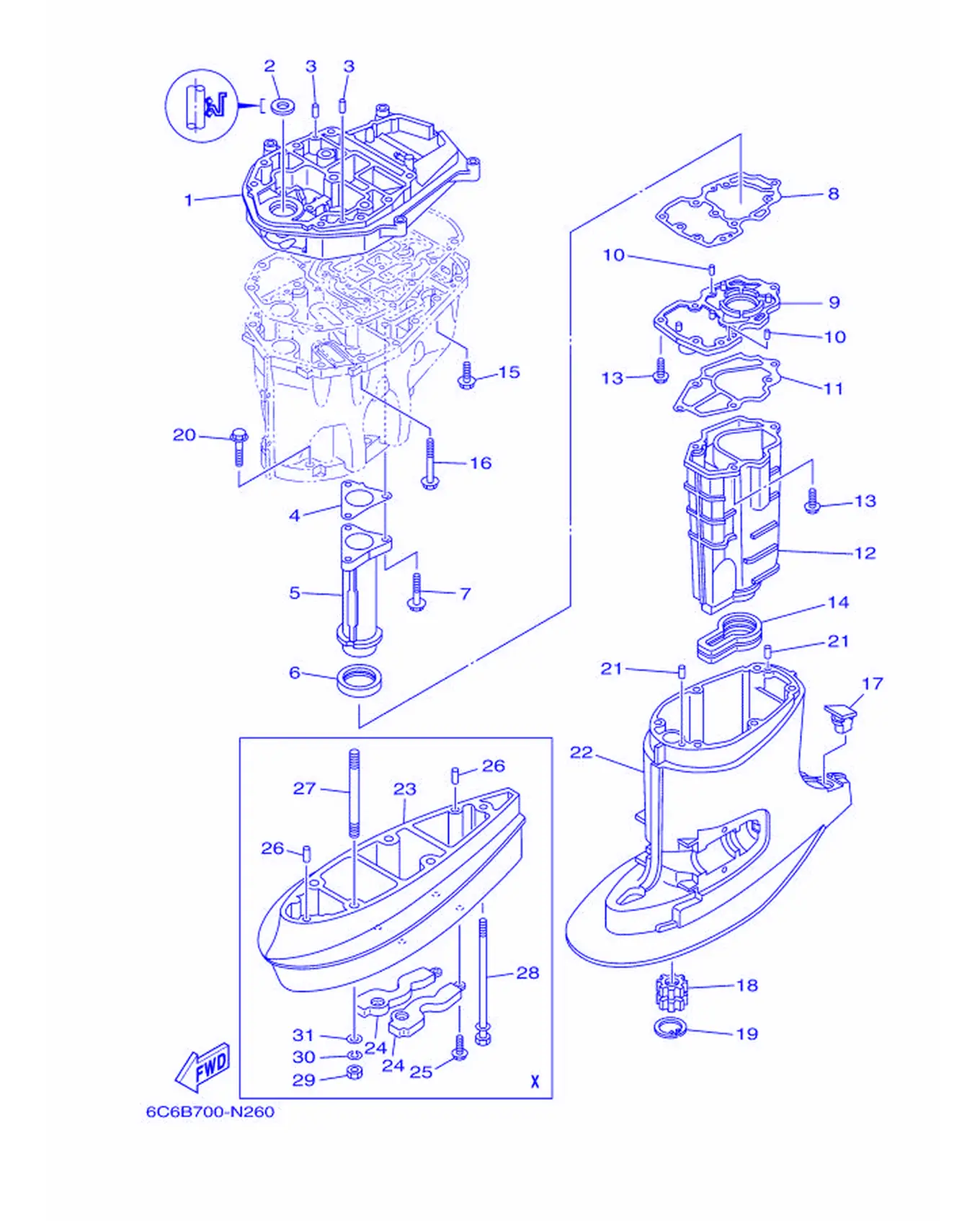

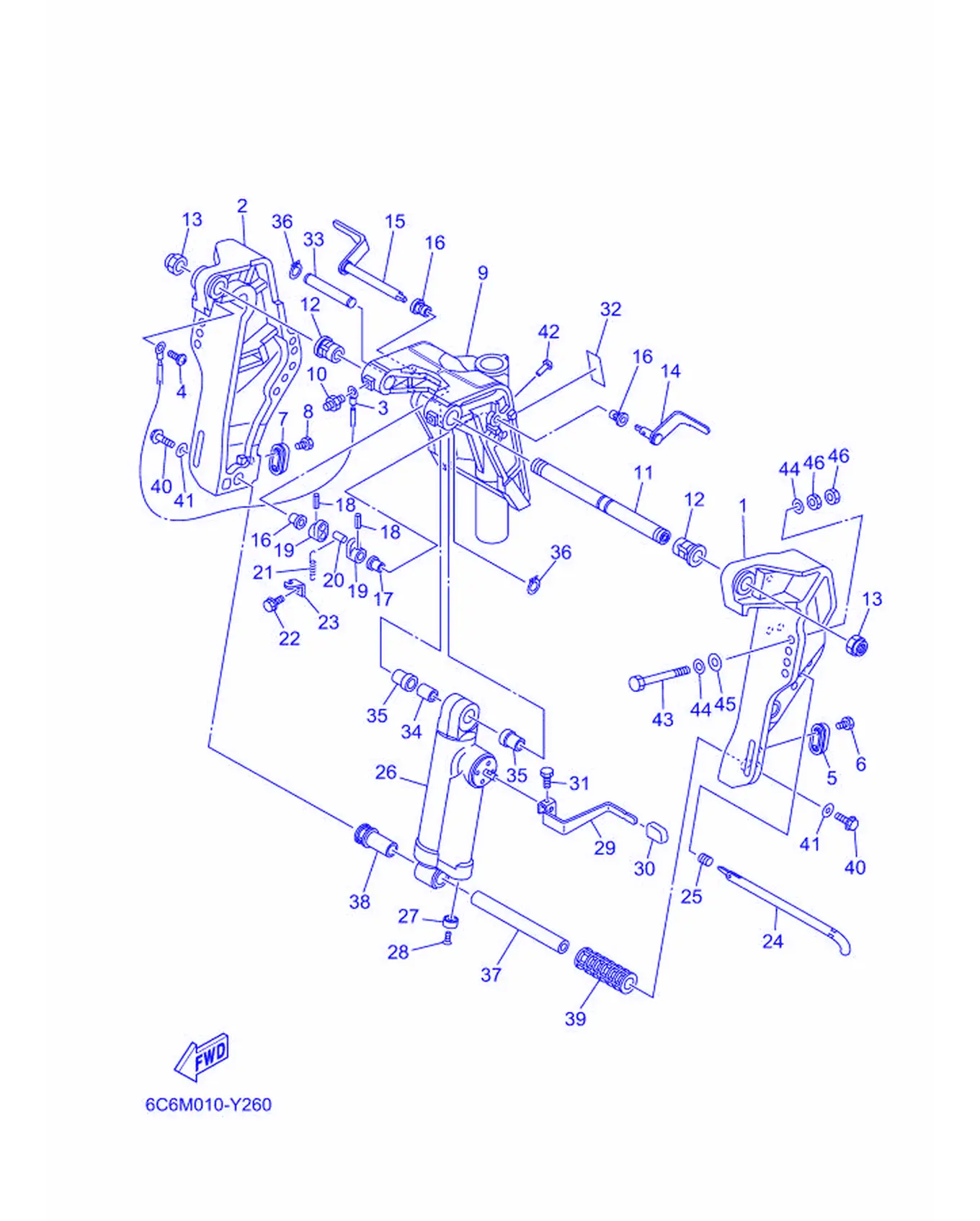

Рис. 25 — Кронштейн 1 46 дет.

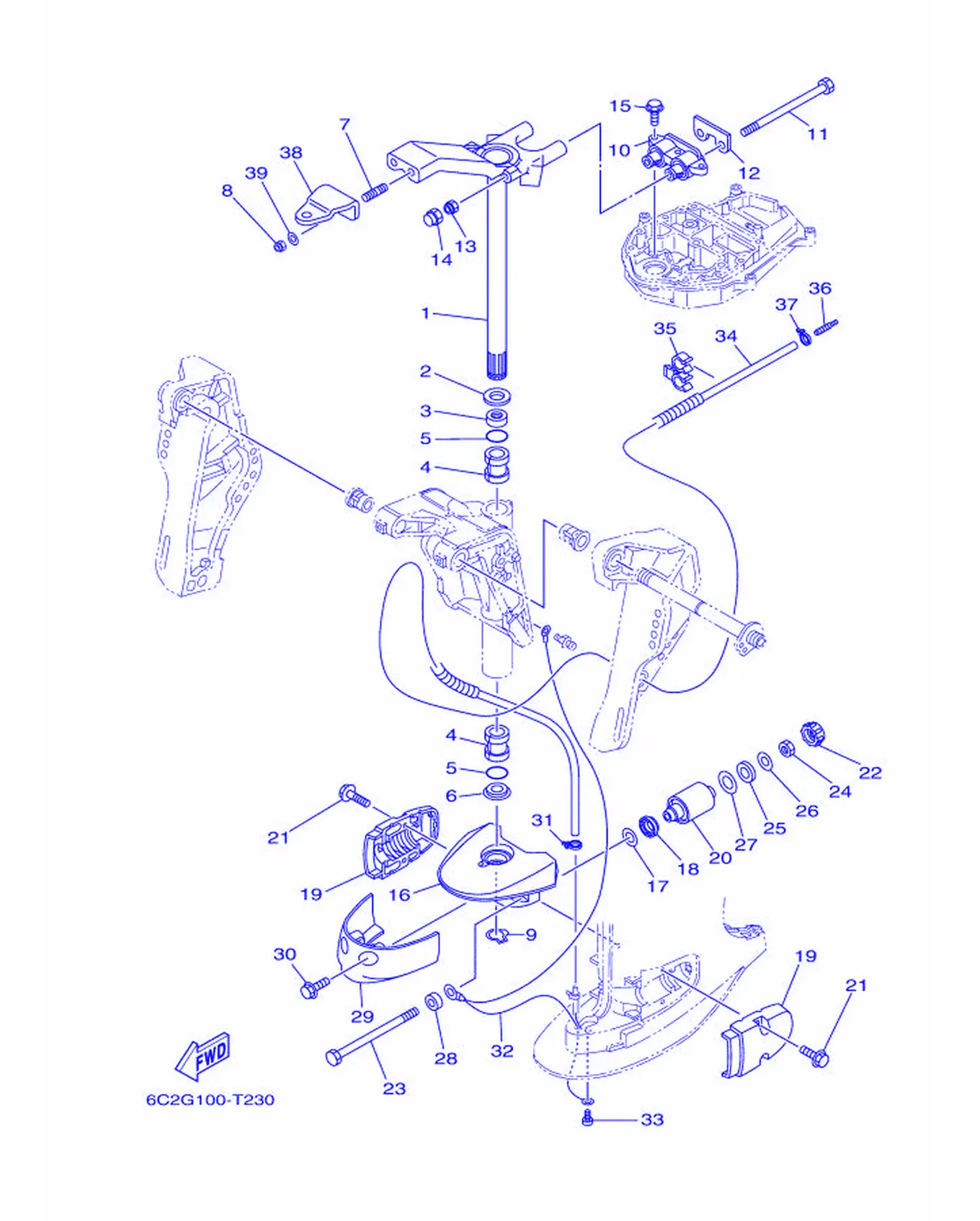

Рис. 26 — Кронштейн 3 32 дет.

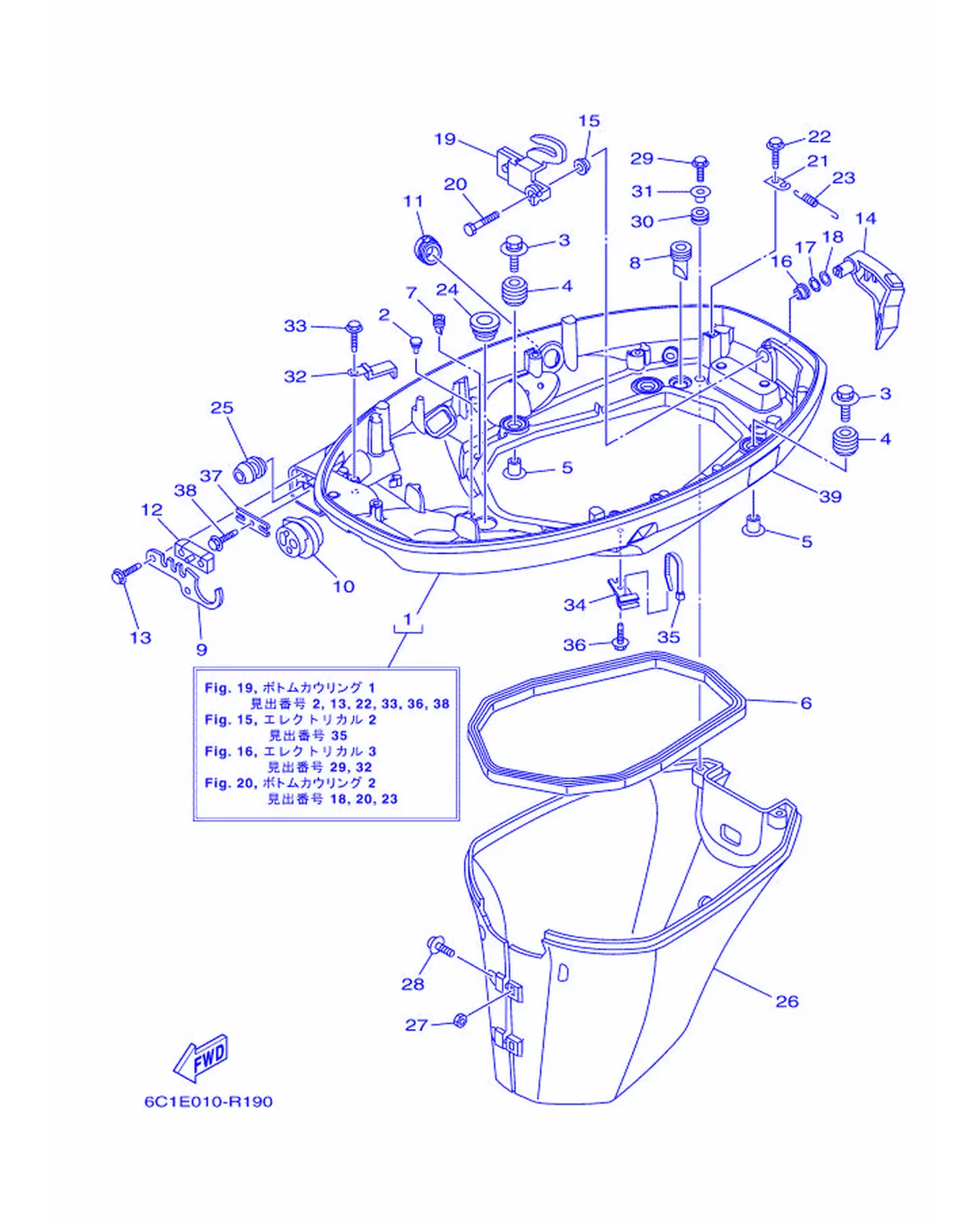

Рис. 27 — Нижний кожух 1 36 дет.

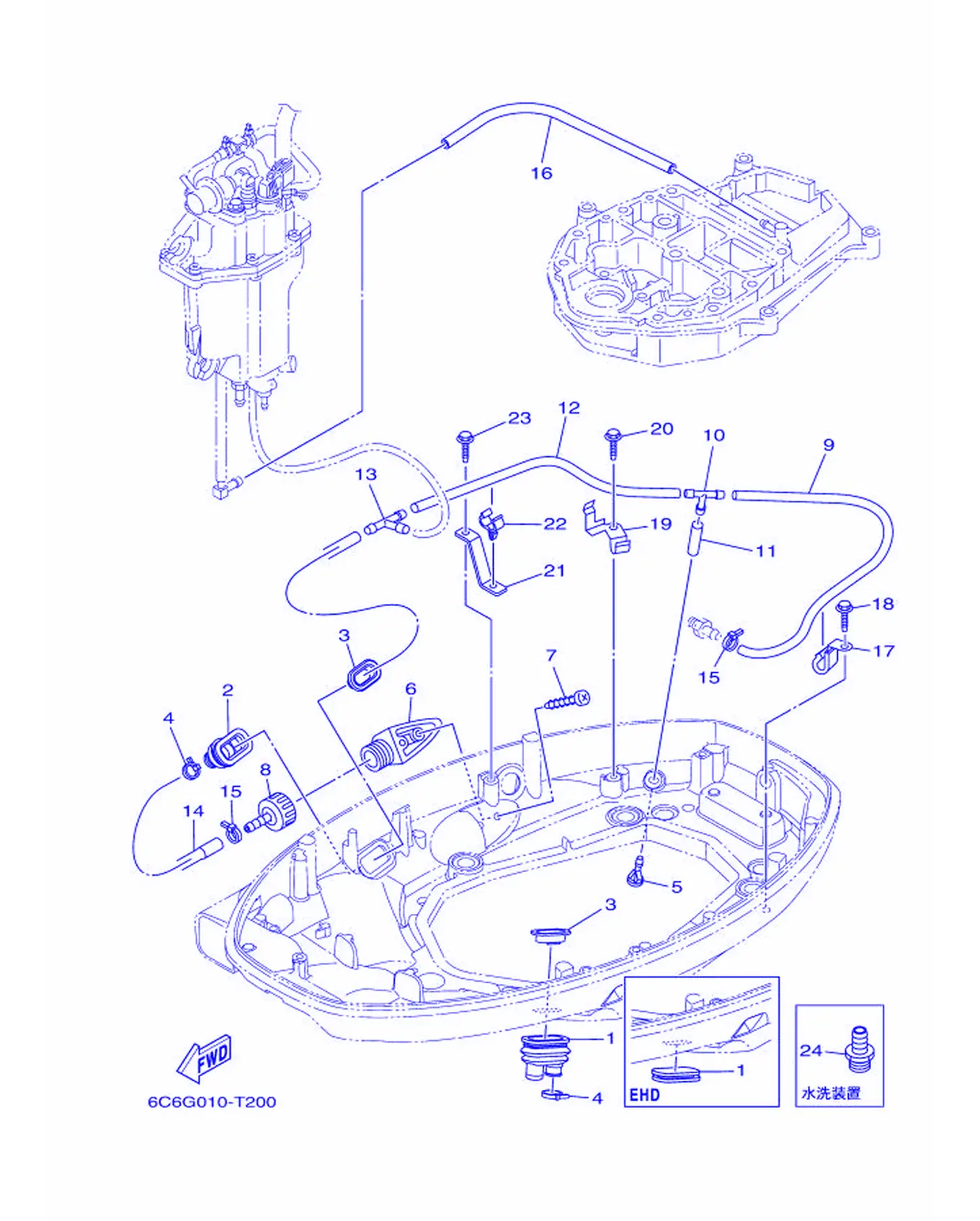

Рис. 28 — Нижний кожух 2 24 дет.

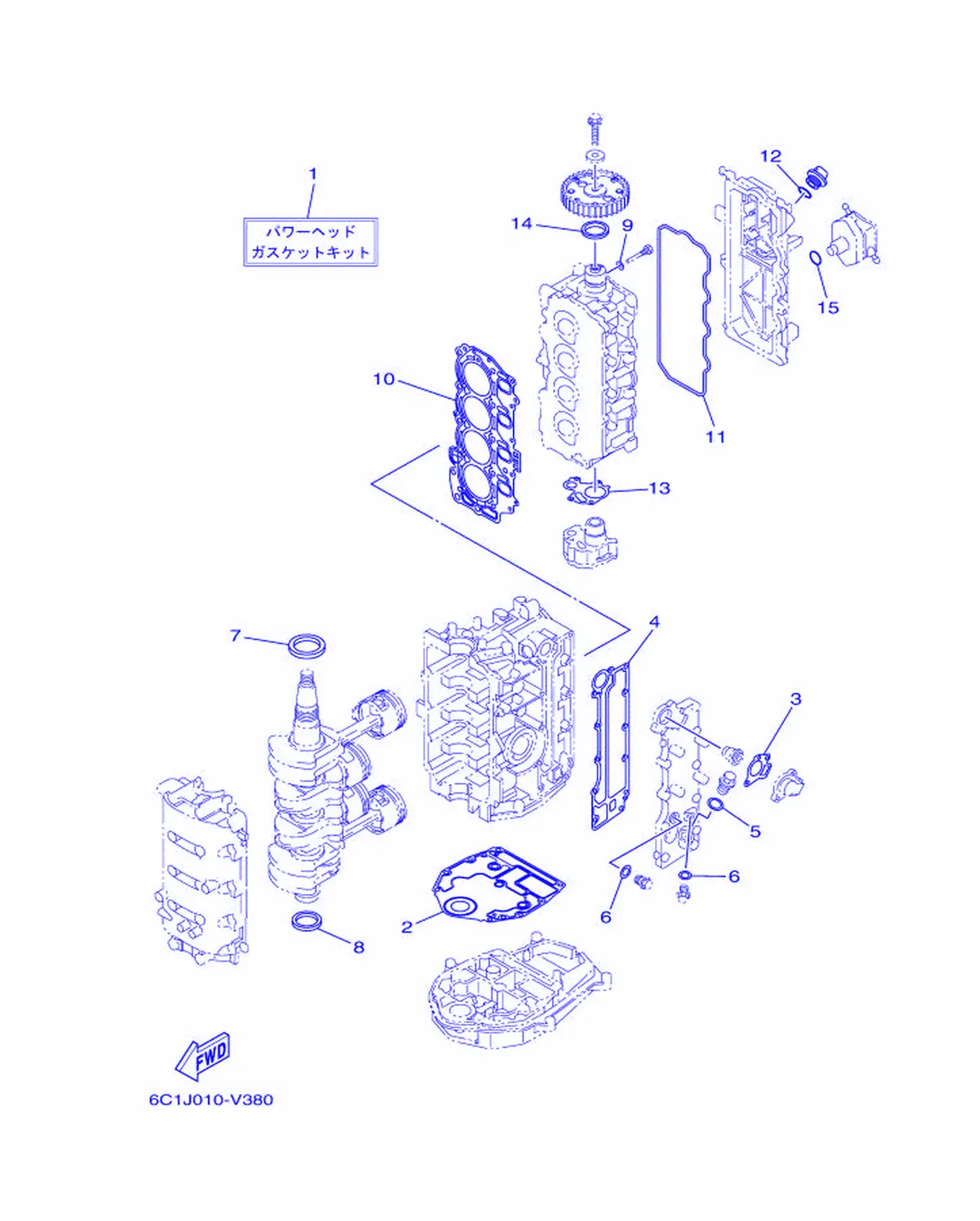

Рис. 29 — Ремкомплект 1 15 дет.

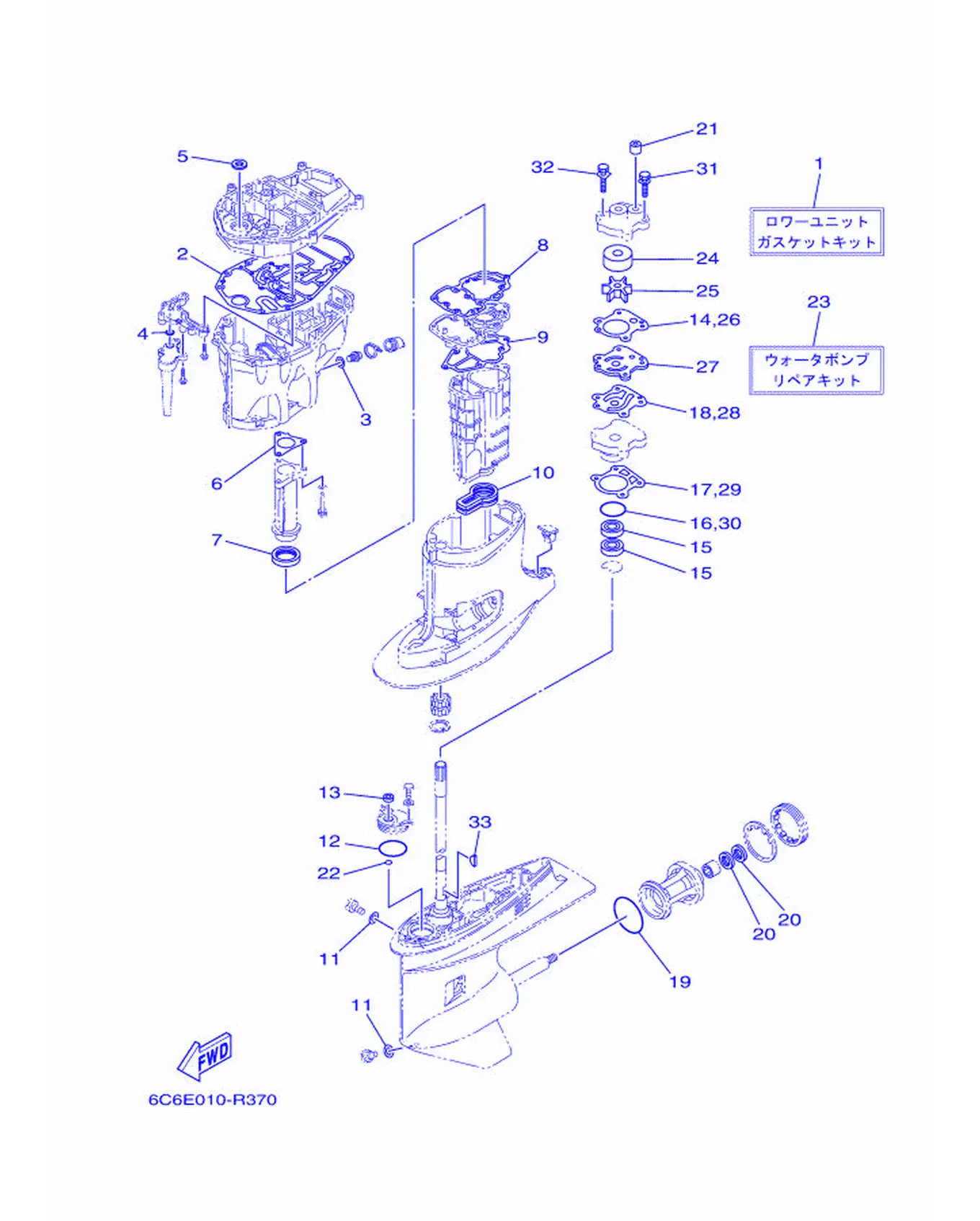

Рис. 30 — Ремкомплект 2 33 дет.

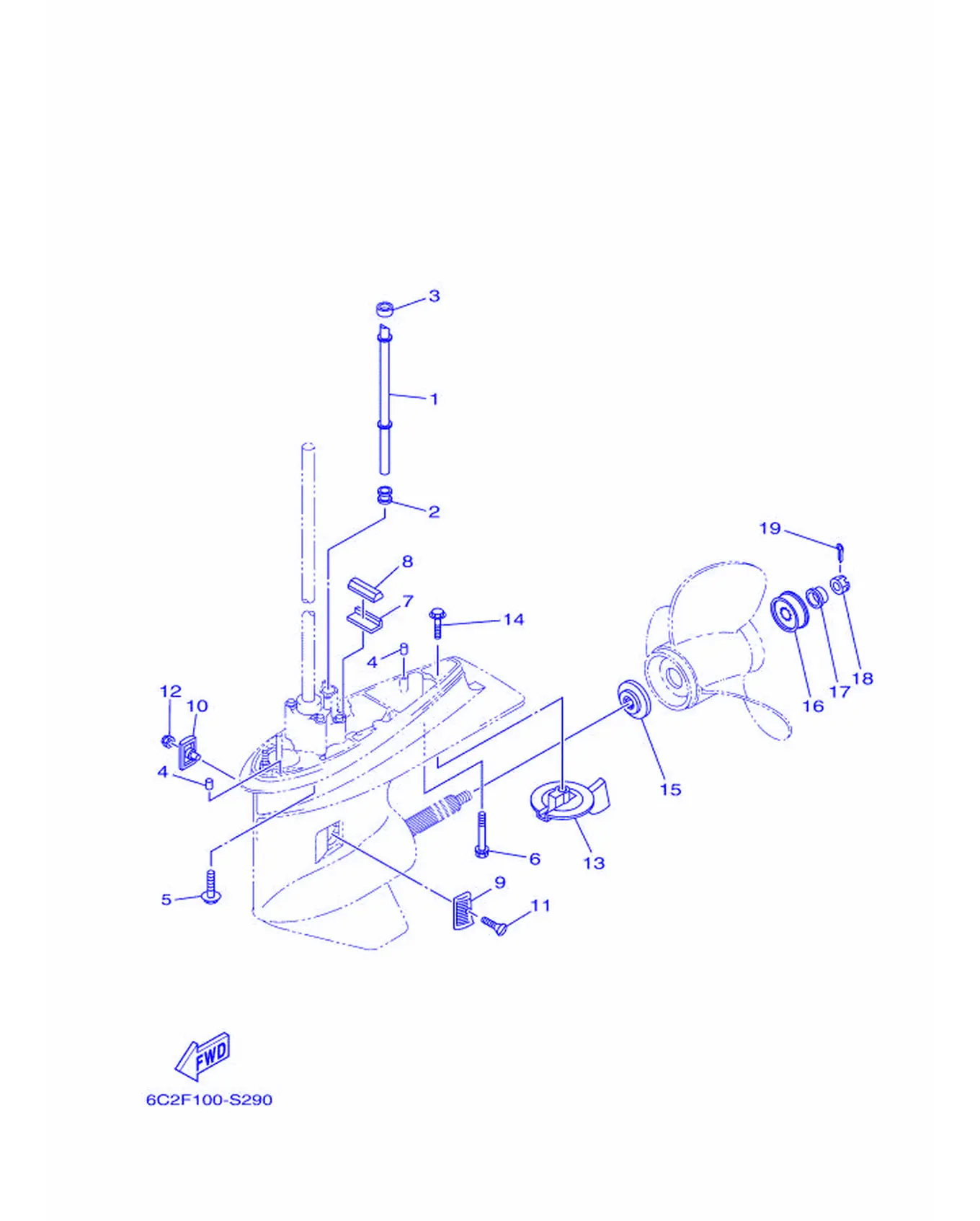

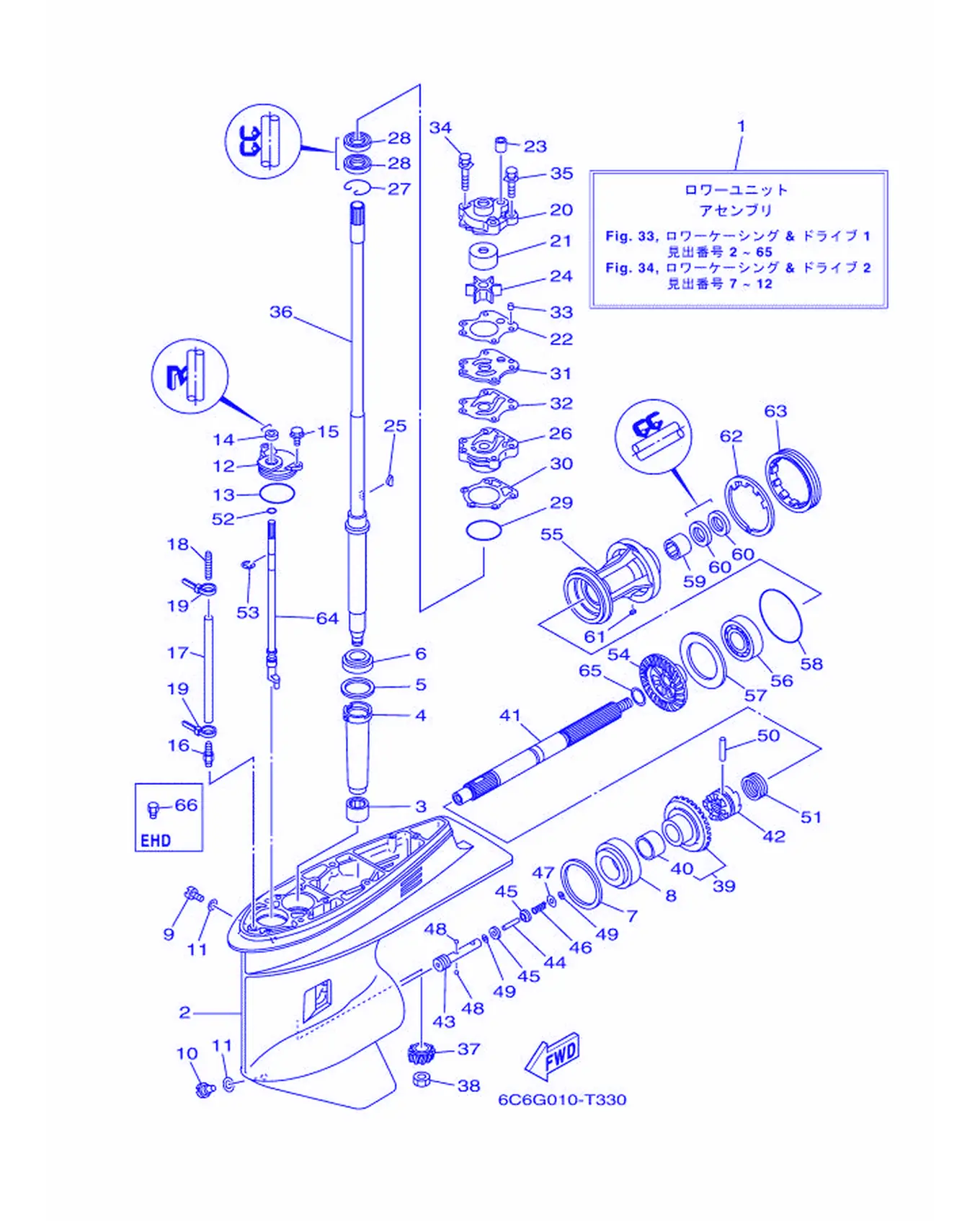

Рис. 31 — Нижний кожух и привод 1 70 дет.
Рис. 32 — Нижний кожух и привод 2 20 дет.
