Yamaha FT50N ft50nehdx — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha FT50N. 33 схем.

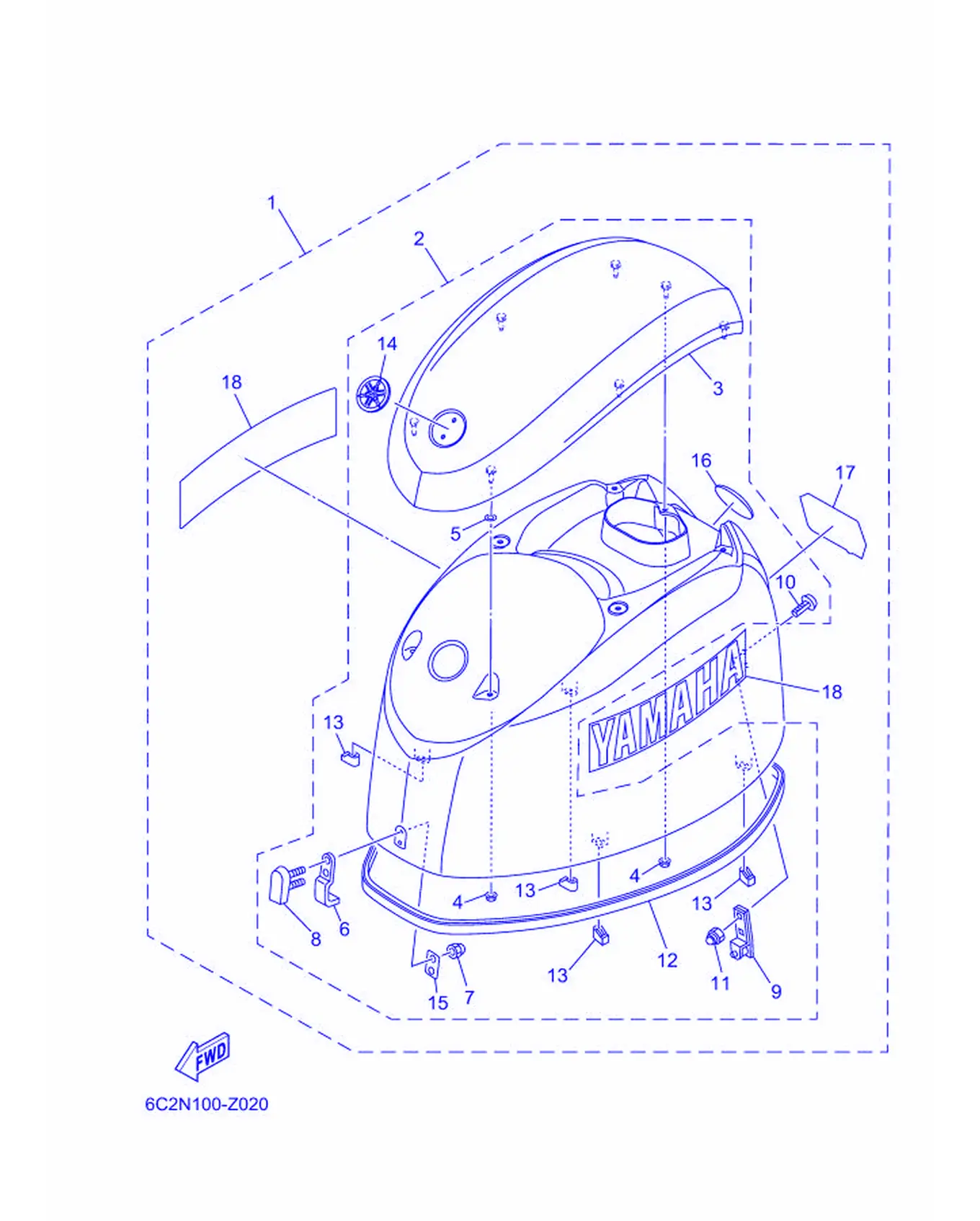

Рис. 1 — Корпус верхней части 31 дет.
Рис. 2 — Впускная система 1 Впуск 1 16 дет.
Рис. 3 — впускная система 2 впуск 2 20 дет.
Рис. 4 — впускная система 3 впуск 3 13 дет.
Рис. 5 — Электрическая система 1 Электрическая 1 24 дет.

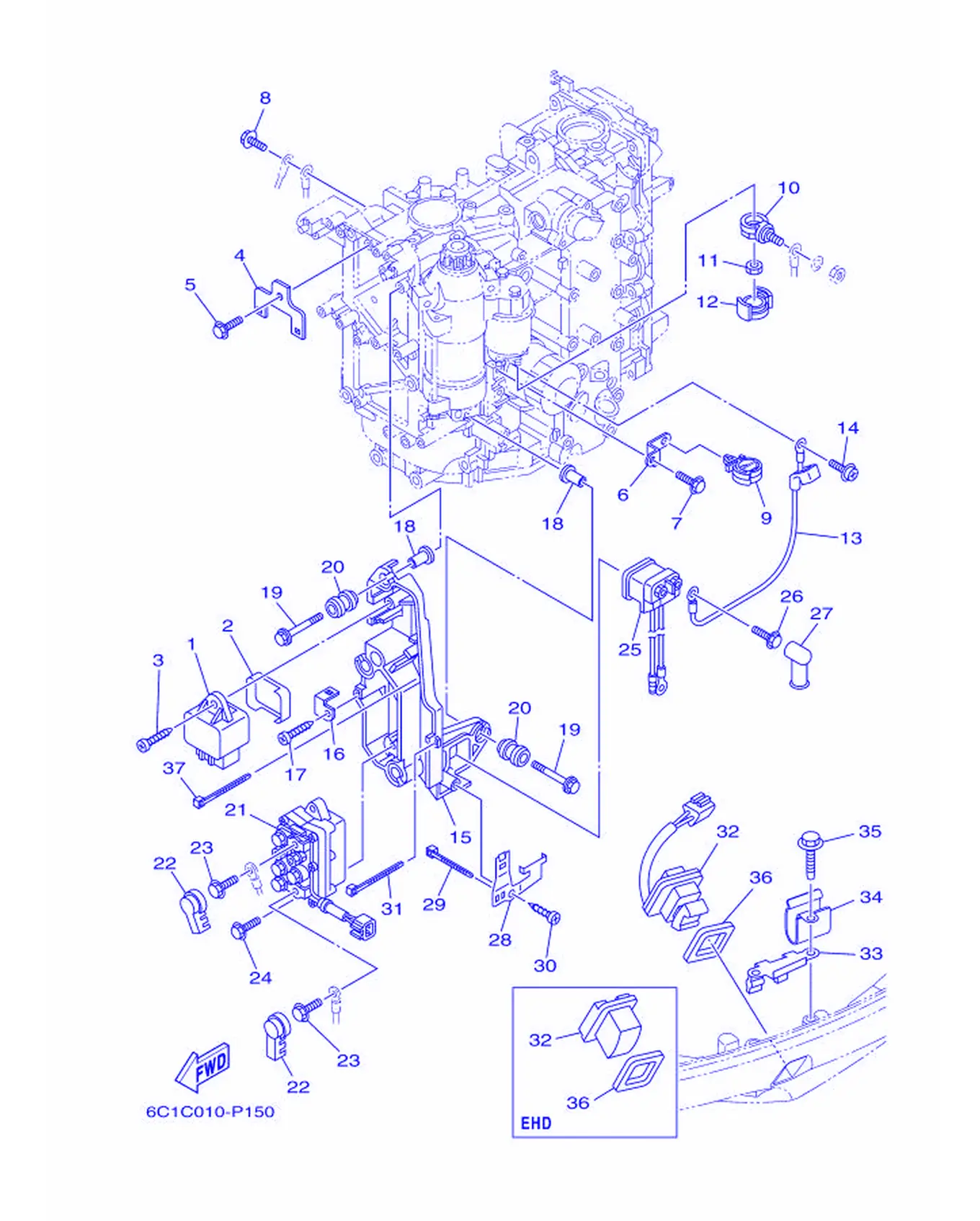

Рис. 6 — Электрическая система 2 33 дет.

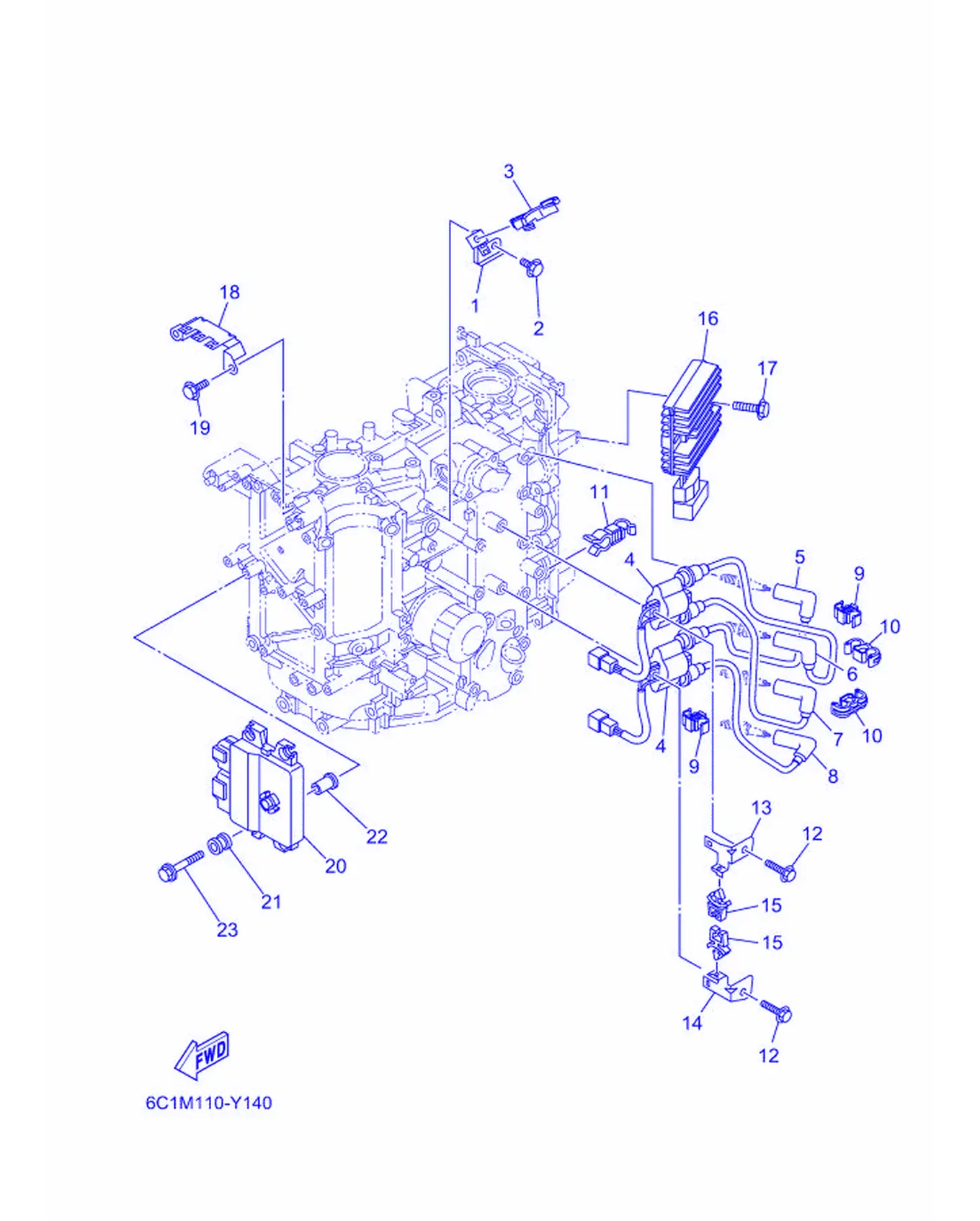

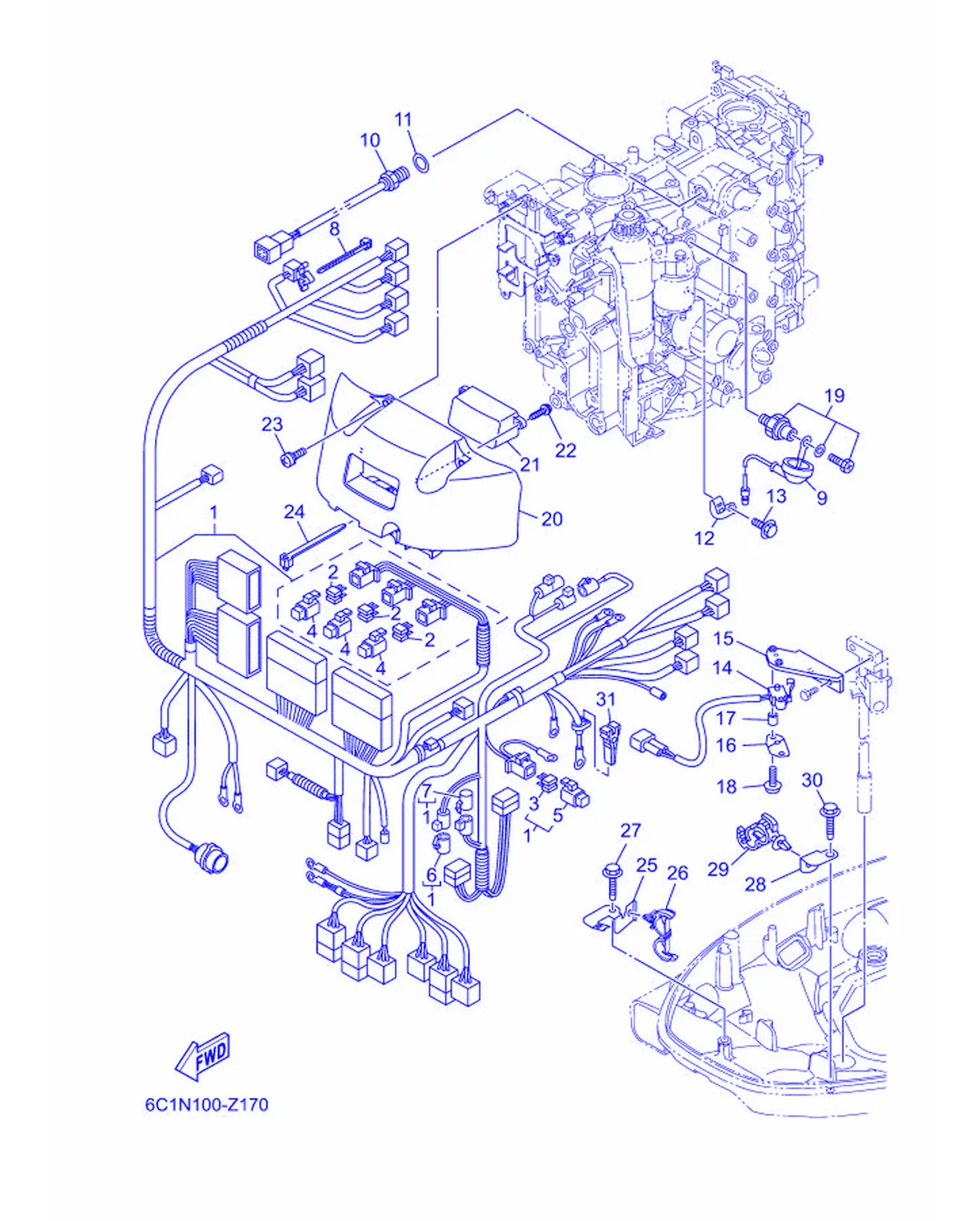

Рис. 7 — Электрическая система 3 Электрическая 3 31 дет.
Рис. 8 — Электрическая система, рис. 4 14 дет.

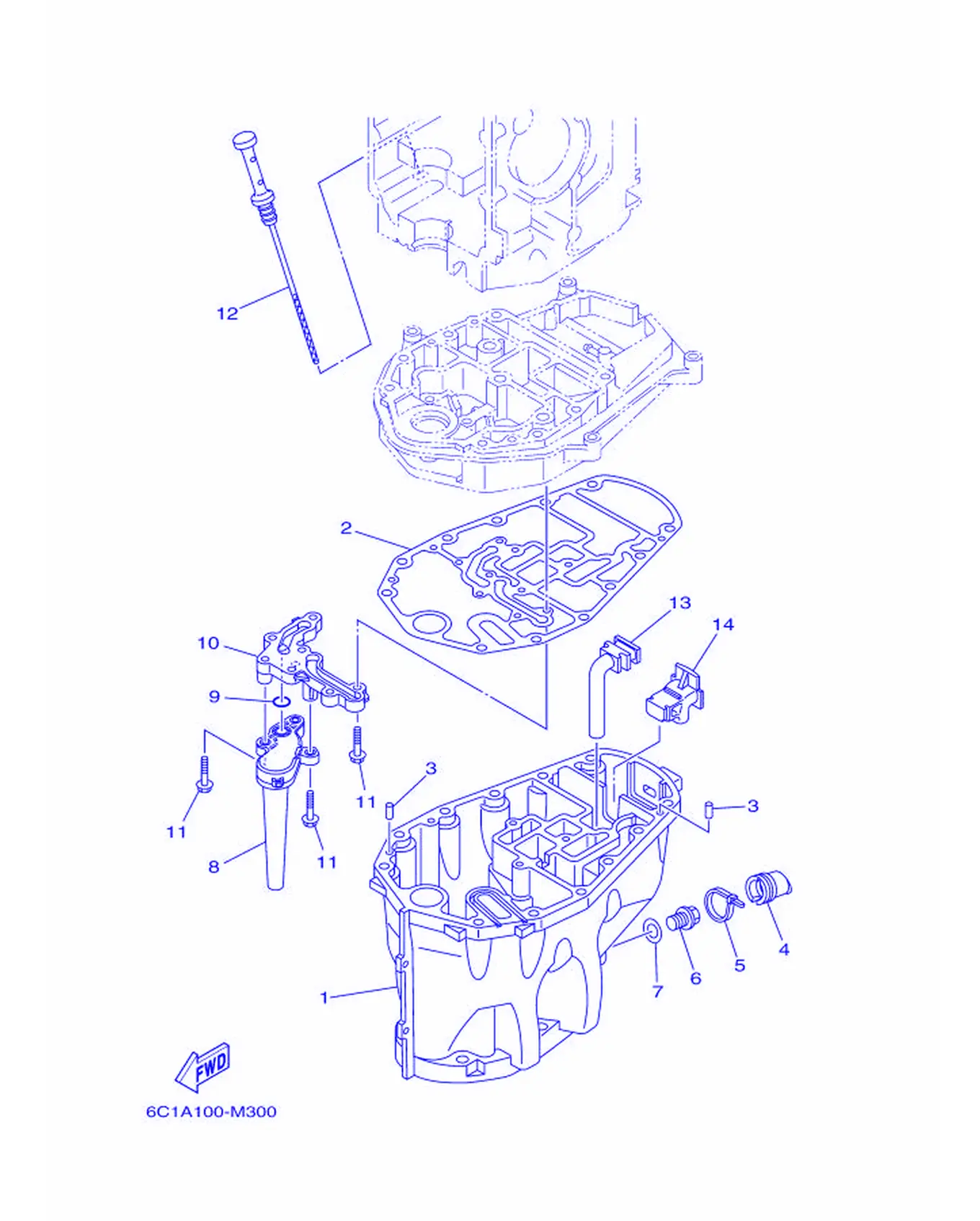

Рис. 9 — поддон картера 14 дет.
Рис. 10 — Масляный насос 14 дет.
Рис. 11 — Коленчатый вал и поршень 19 дет.
Рис. 12 — Система управления 36 дет.
Рис. 13 — Цилиндр и картер 1 28 дет.
Рис. 14 — Цилиндр и картер 2 30 дет.
Рис. 15 — стартер 26 дет.
Рис. 16 — Рулевое управление 1 63 дет.
Рис. 17 — Рулевое управление 2 22 дет.
Рис. 18 — Фрикцион рулевого управления 17 дет.

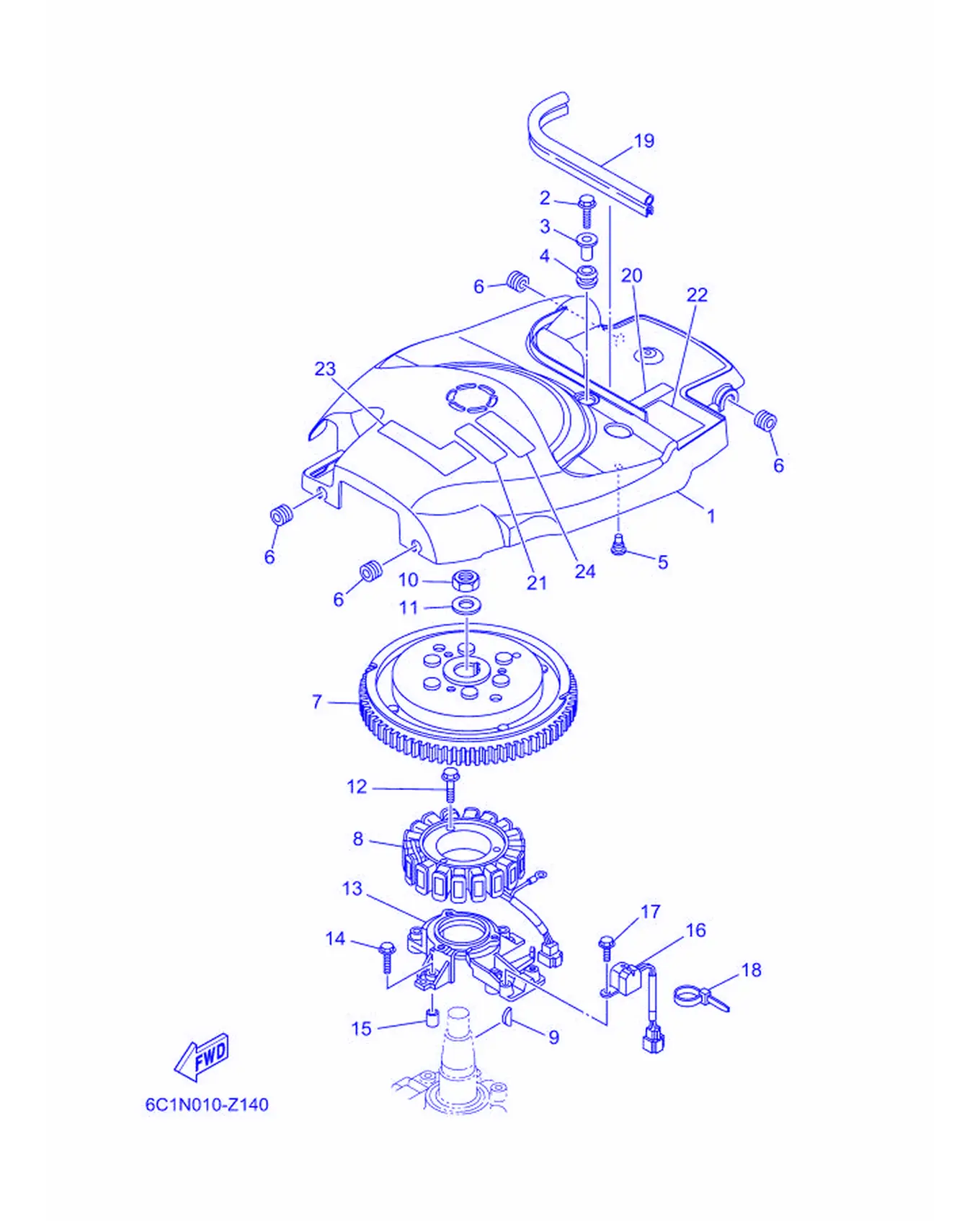

Рис. 19 — Генератор 24 дет.
Рис. 20 — Периодически заменяемые детали 17 дет.
Рис. 21 — Верхний кожух 20 дет.
Рис. 22 — Клапан 21 дет.
Рис. 23 — Топливная система 37 дет.
Рис. 24 — Топливный насос высокого давления 29 дет.
Рис. 25 — Топливный бак 16 дет.

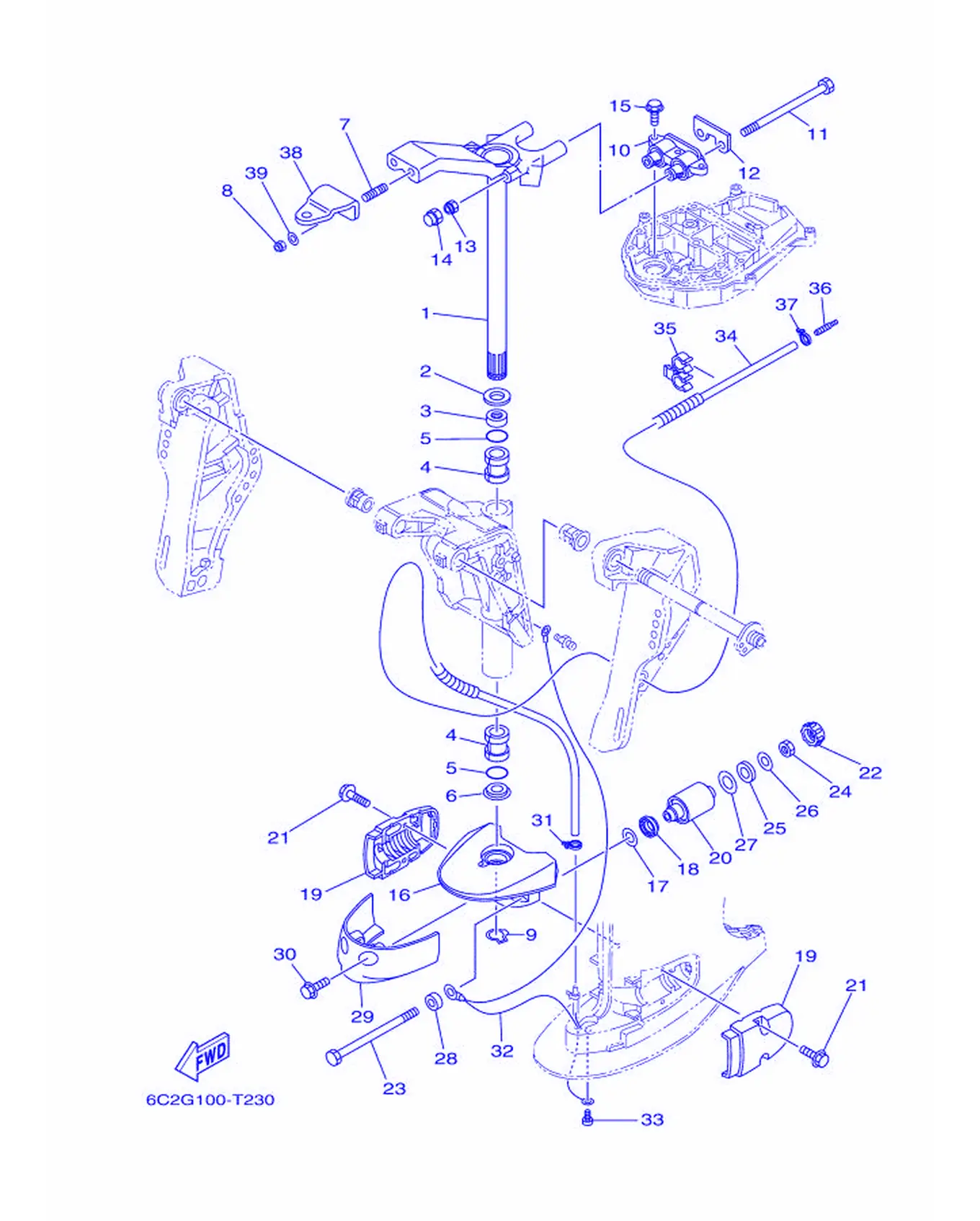

Рис. 26 — Кронштейн 1 47 дет.
Рис. 27 — Кронштейн 3 32 дет.

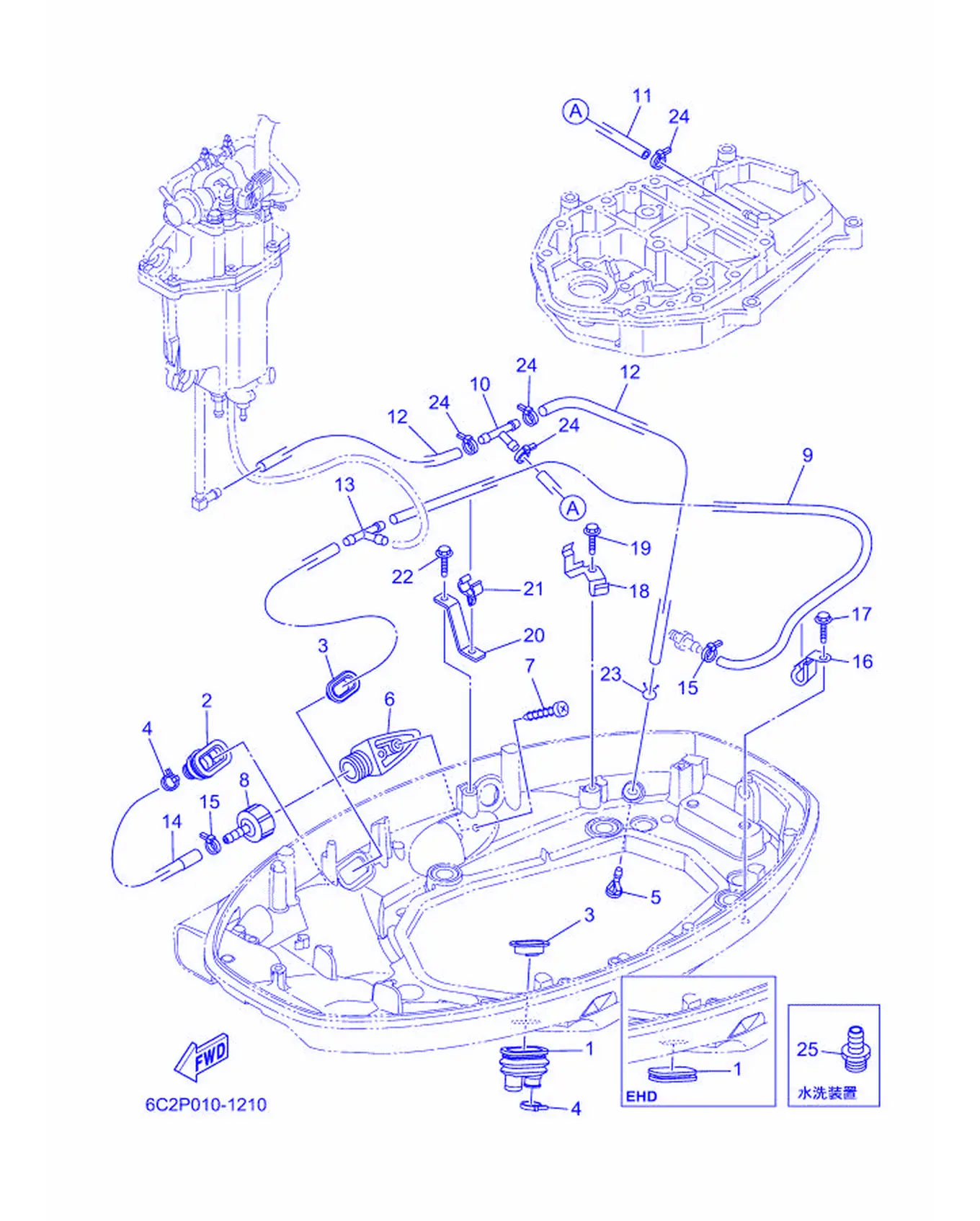

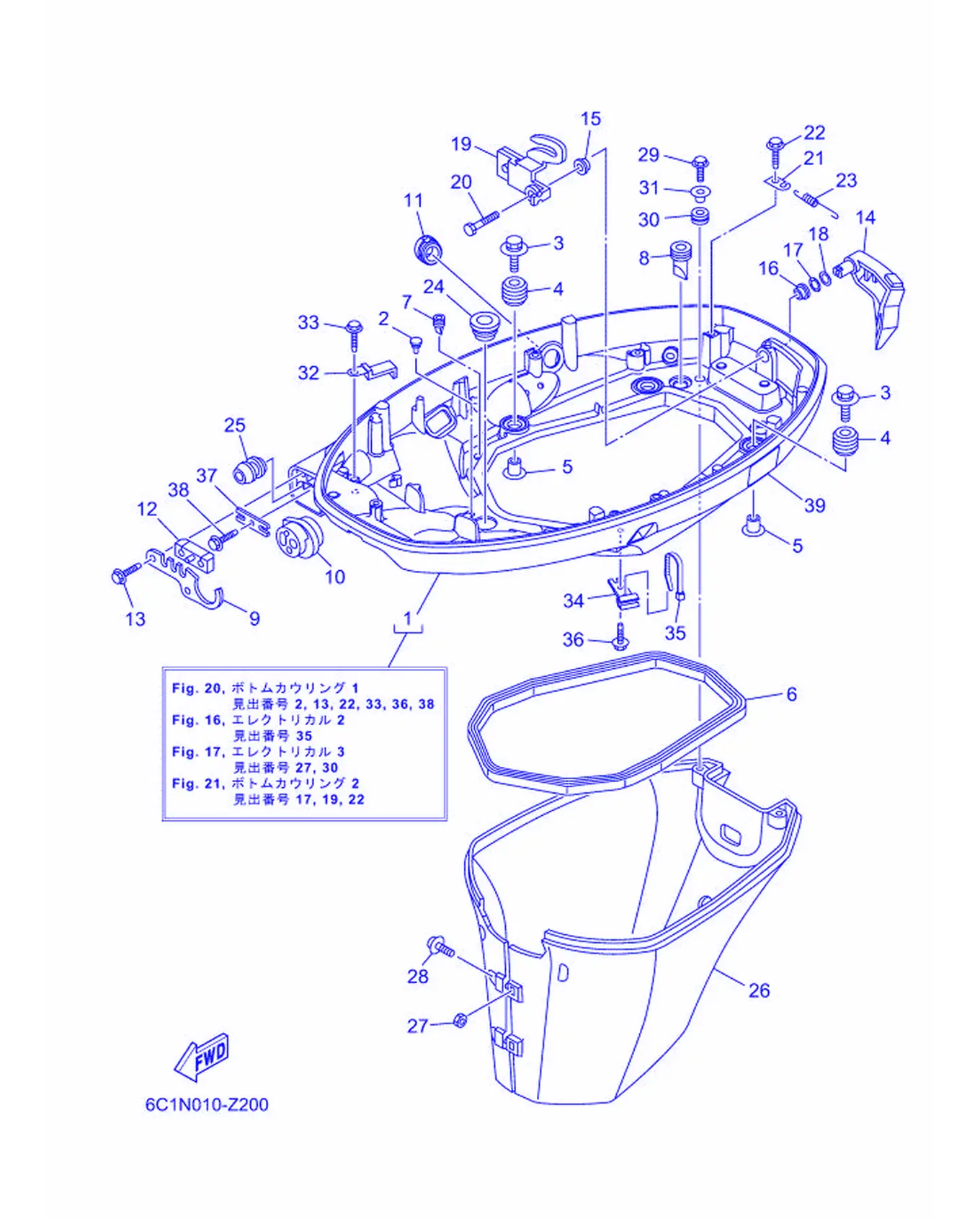

Рис. 28 — Нижний кожух 1 36 дет.
Рис. 29 — Нижний кожух 2 25 дет.

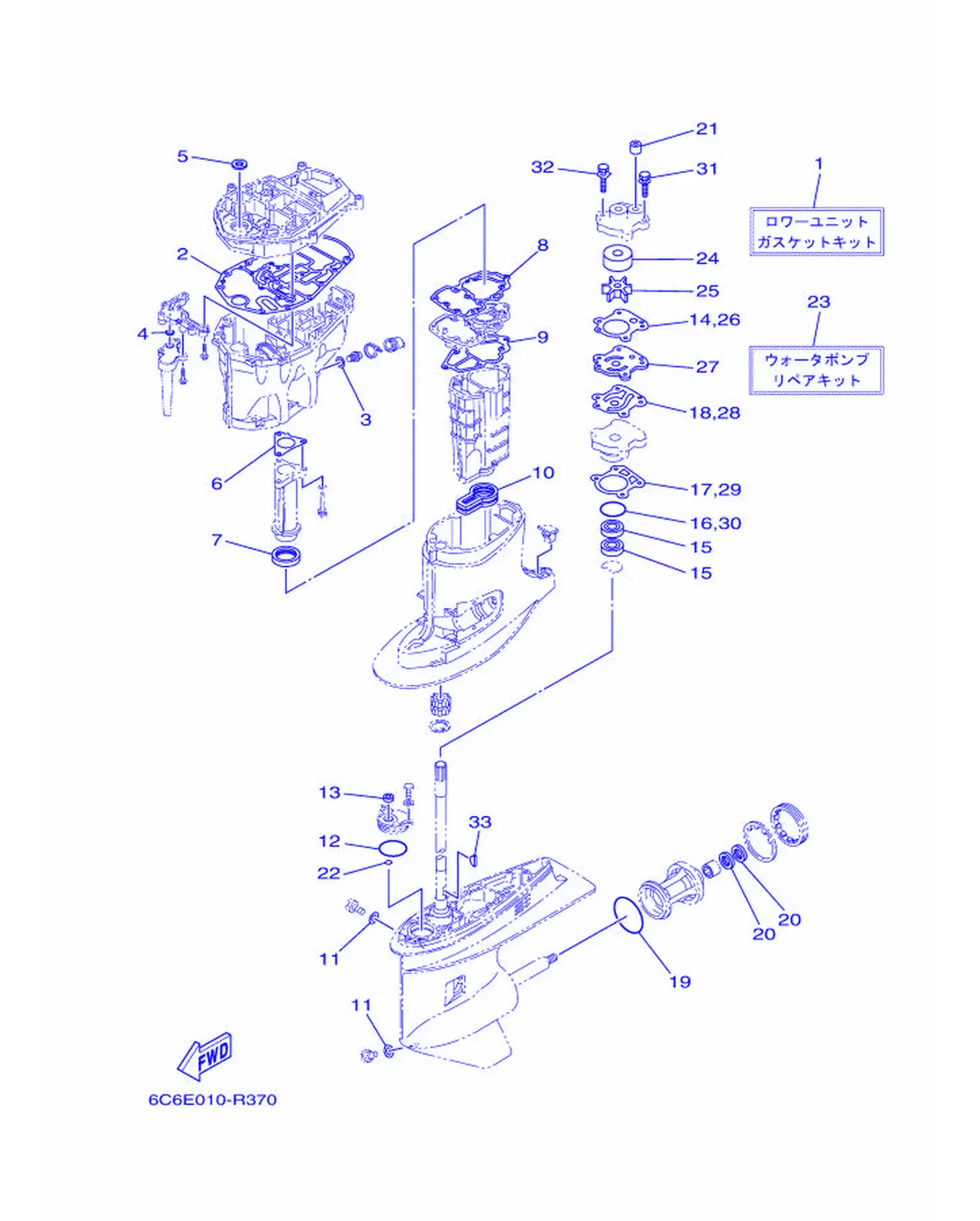

Рис. 30 — Ремкомплект 1 15 дет.
Рис. 31 — Ремкомплект 2 33 дет.
Рис. 32 — Нижний кожух и привод 1 70 дет.
Рис. 33 — Нижний кожух и привод 2 38 дет.

Официальный сайт: https://www.dimo-marine.cn/
