Yamaha FL450A fl450avt2u — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha FL450A. 68 схем.

Рис. 1 — ДЕК 2 (кроме одиночного) 21 дет.
Рис. 2 — ДЕК 4 (два двигателя_главный пост управления) 11 дет.
Рис. 3 — DEC 5 (три двигателя_главный пост управления) 13 дет.
Рис. 4 — ДЕК 6 (четырёхмоторный_главный пост) 16 дет.
Рис. 5 — ДЕК 8 (кроме одиночного блока_вспомогательный пост управления) 2 дет.

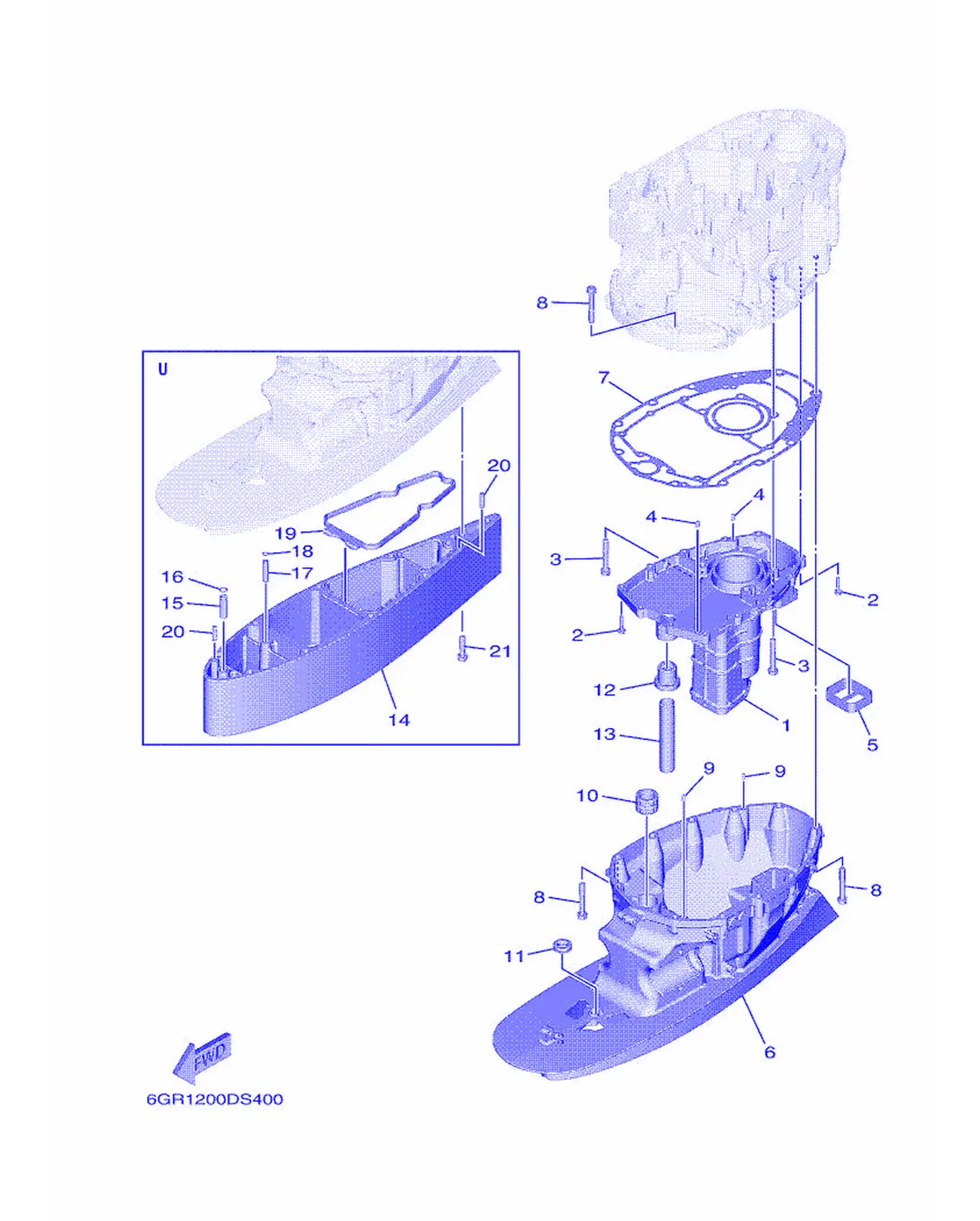

Рис. 6 — Верхний кожух 2 22 дет.
Рис. 7 — Корпус верхней части 1 34 дет.

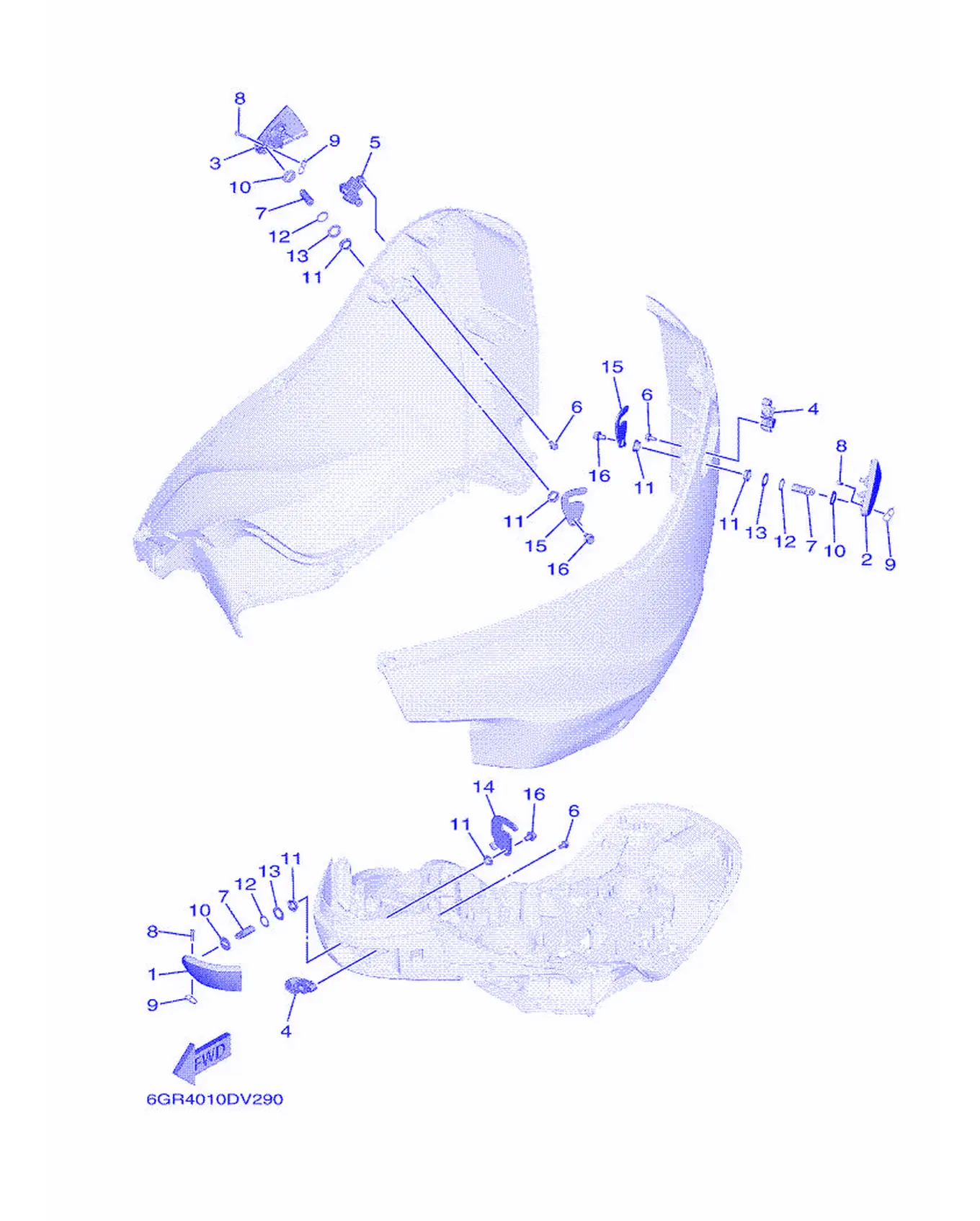

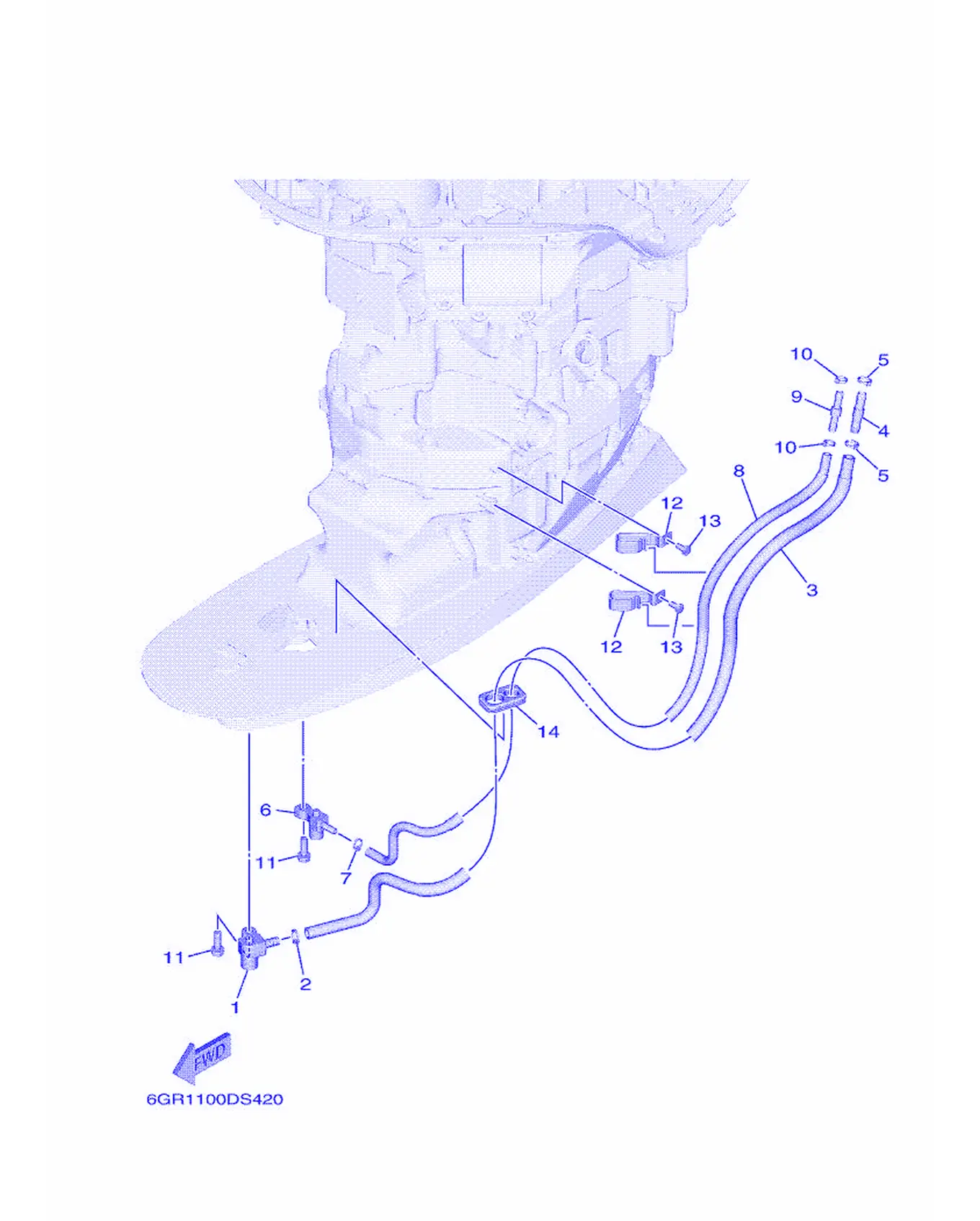

Рис. 8 — Верхний кожух 3 14 дет.

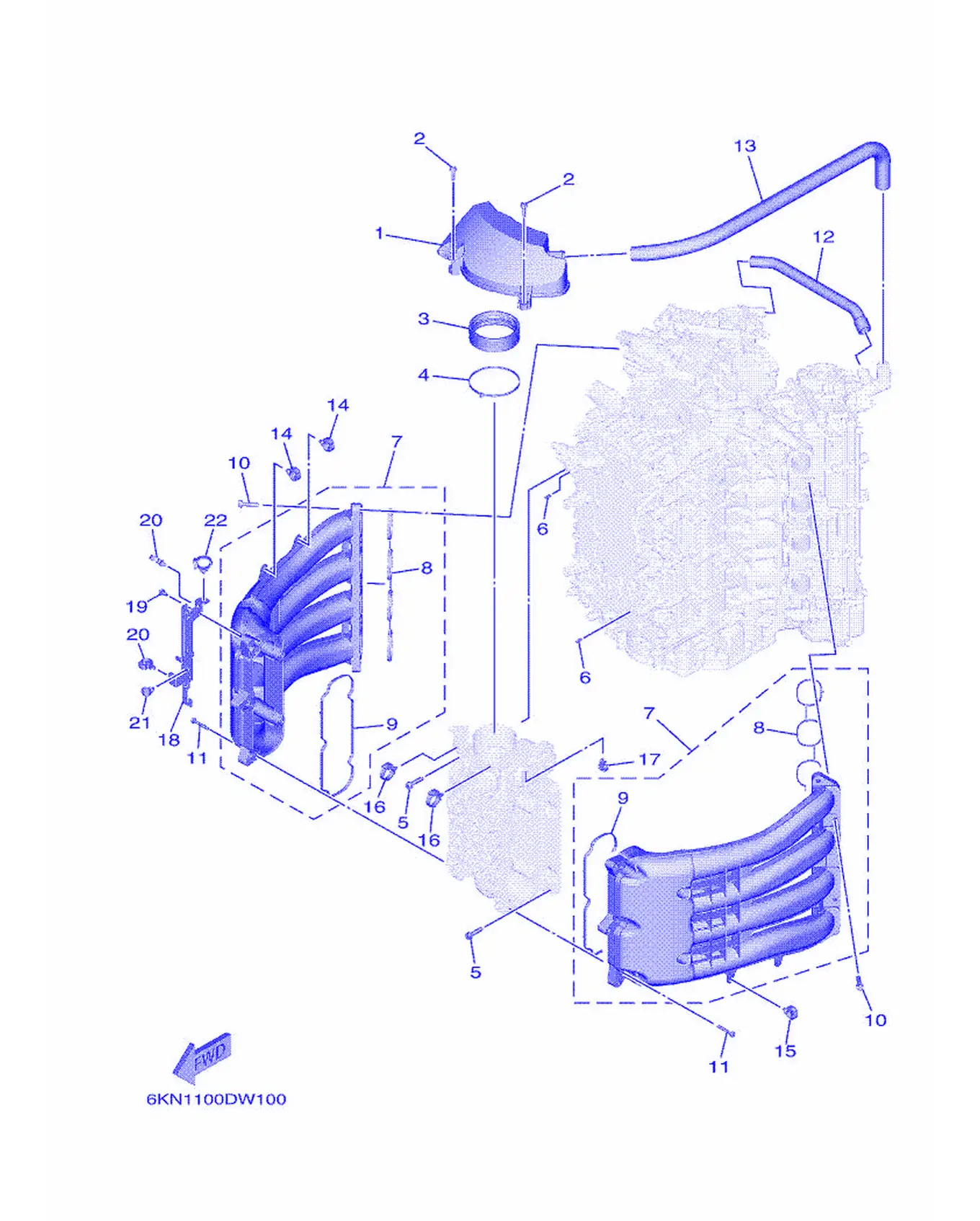

Рис. 9 — Впускная система 22 дет.

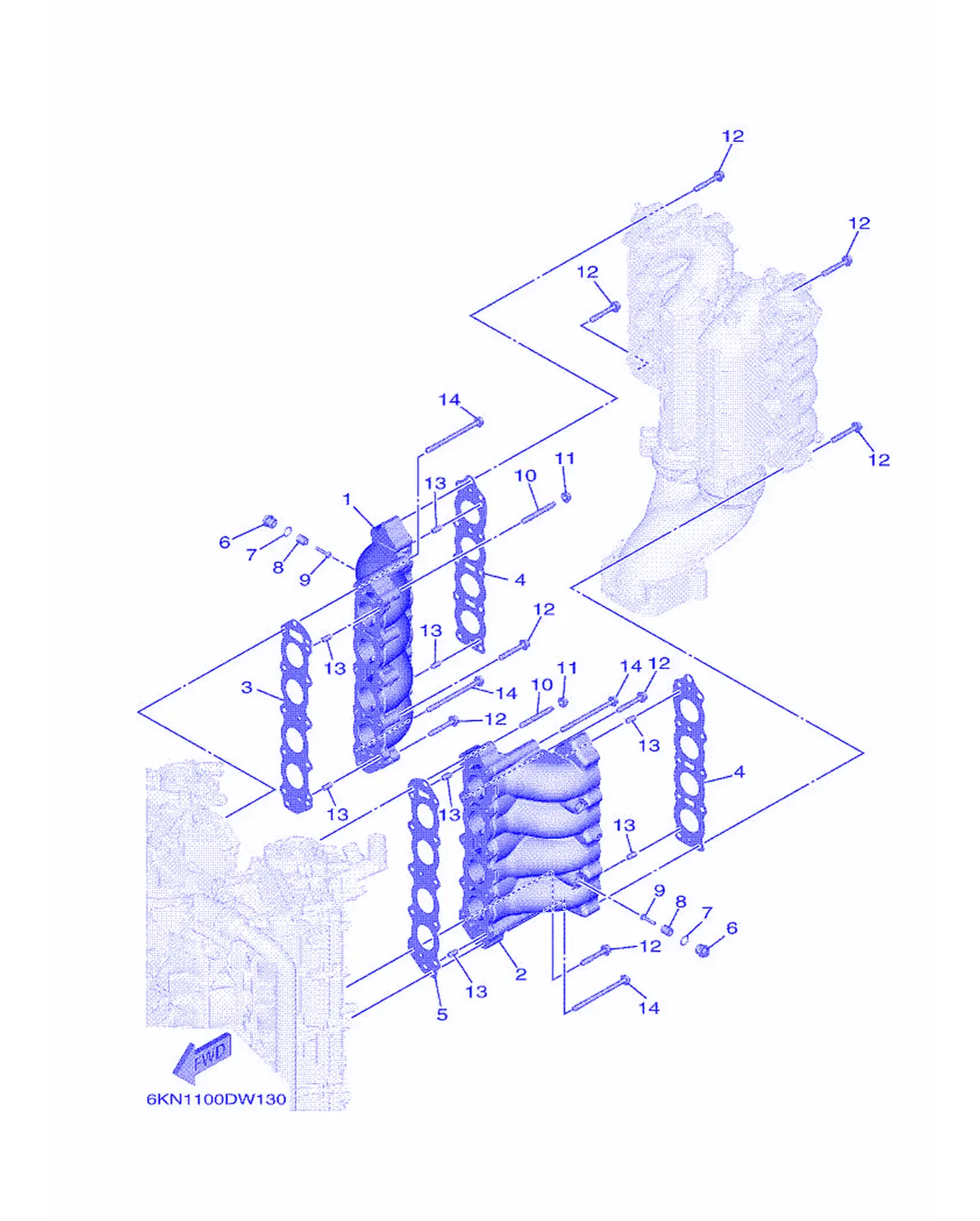

Рис. 10 — Выпускная система 1 Выпуск 1 14 дет.

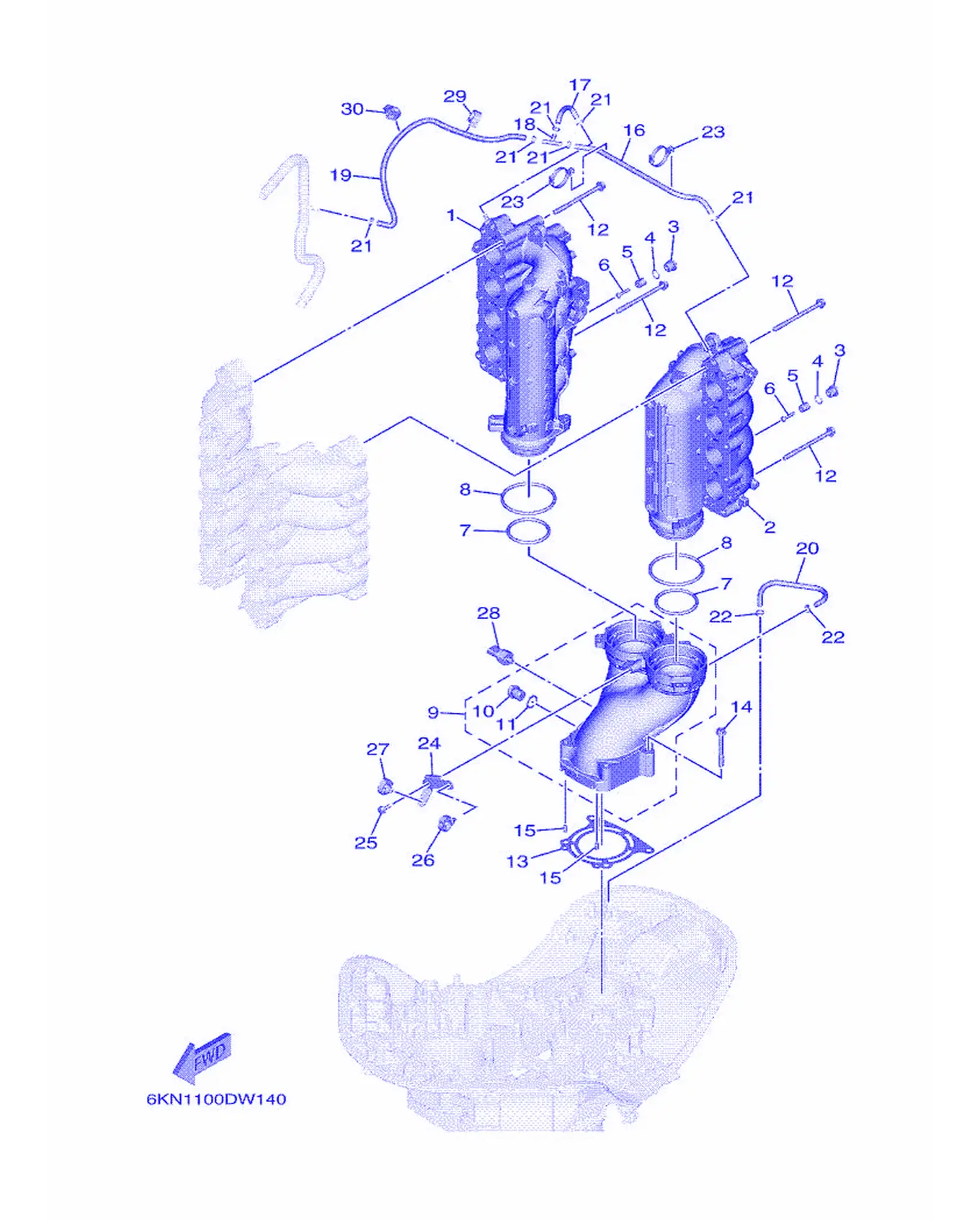

Рис. 11 — Выпускная система 2 30 дет.

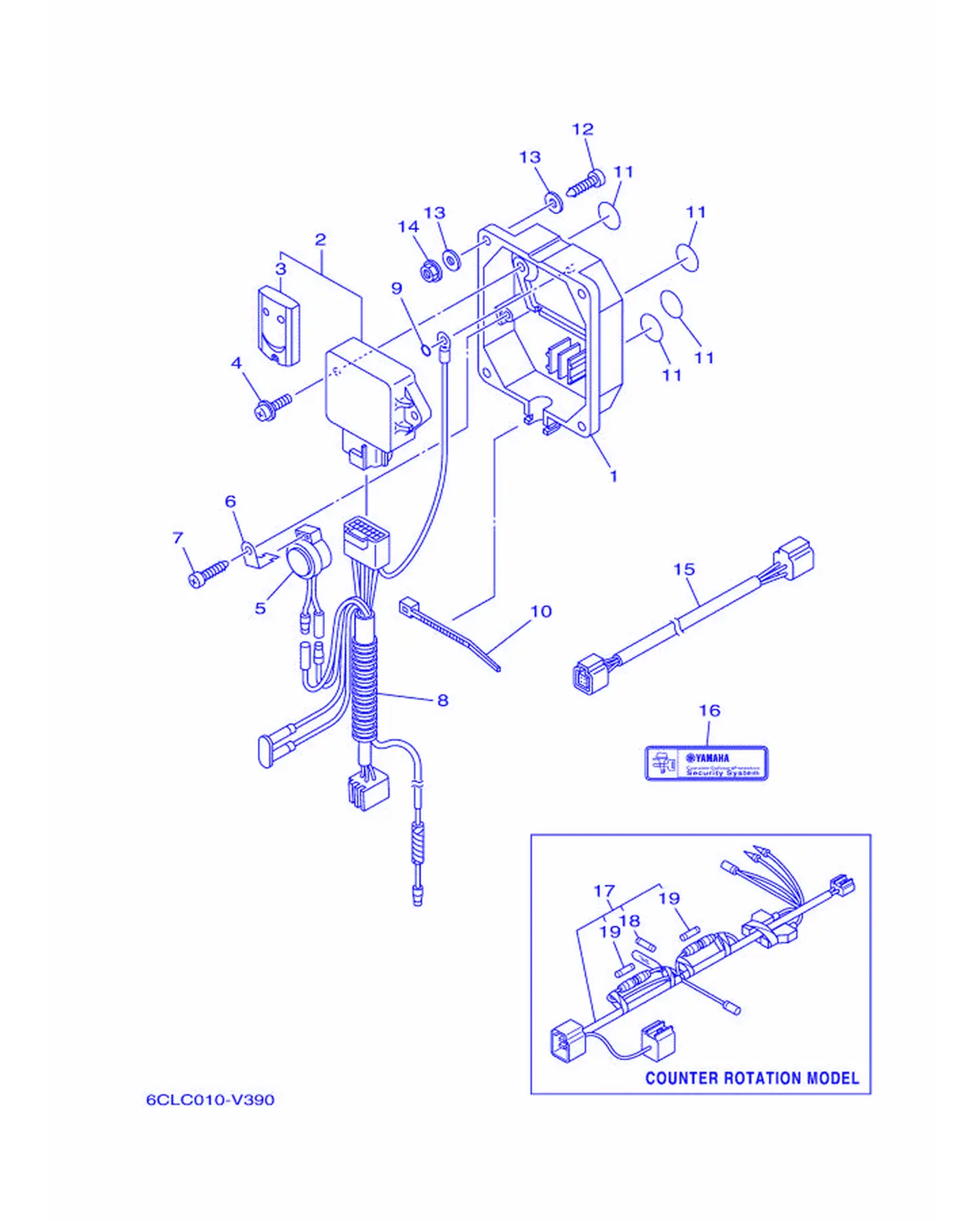

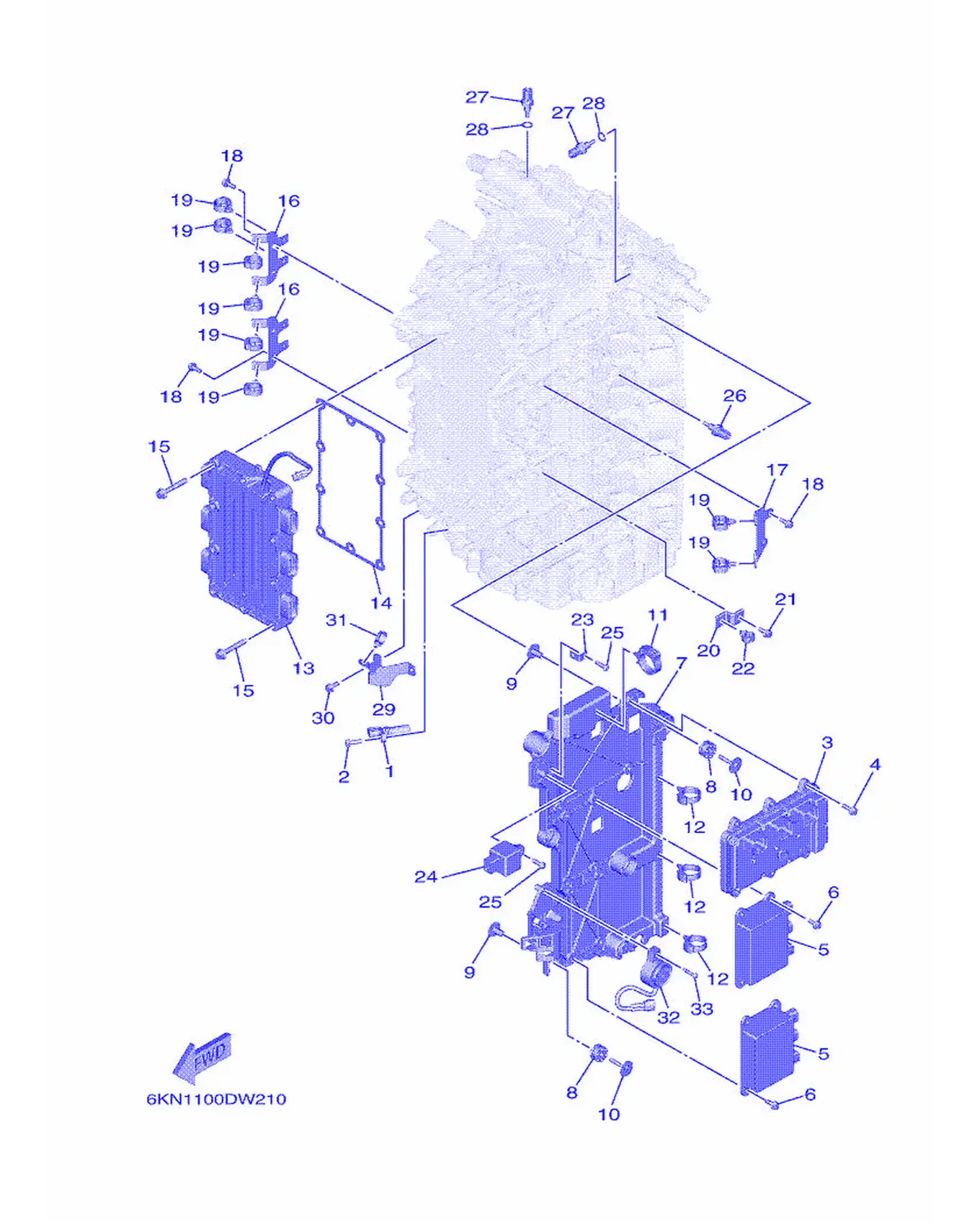

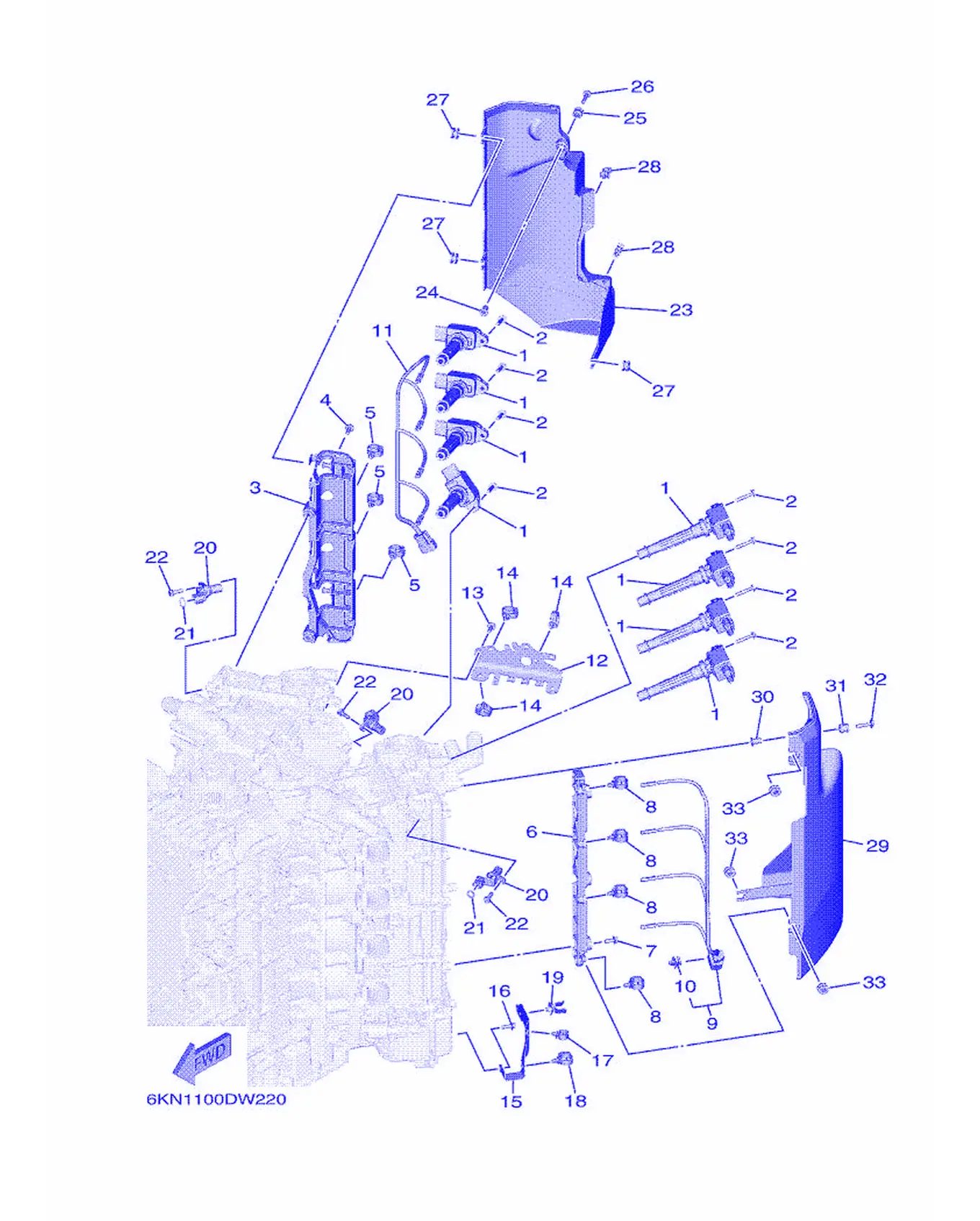

Рис. 12 — Электрическая система 1 Электрическая 1 33 дет.
Рис. 13 — Электрическая система 2 33 дет.

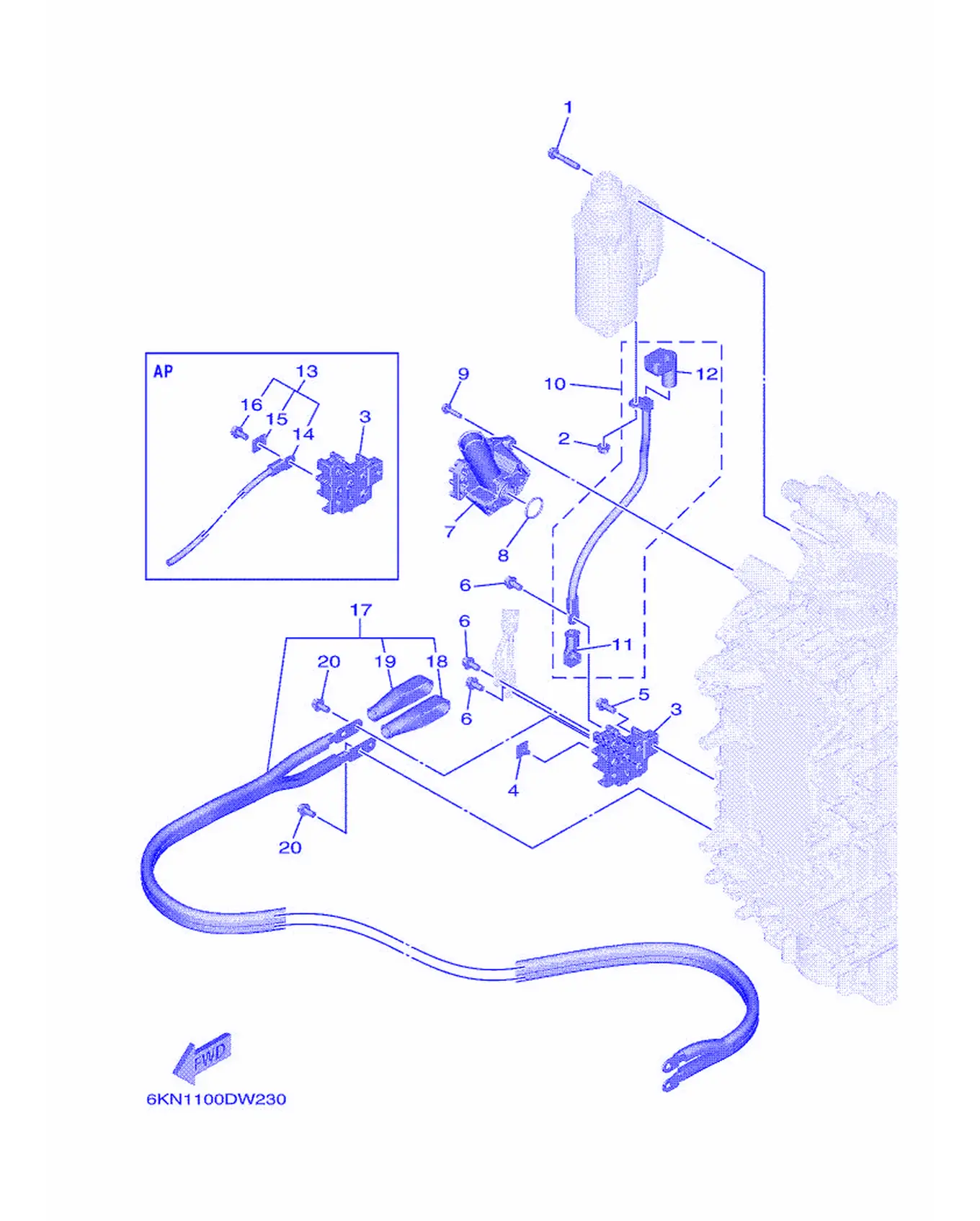

Рис. 14 — Электрическая система 3 Электрическая 3 20 дет.

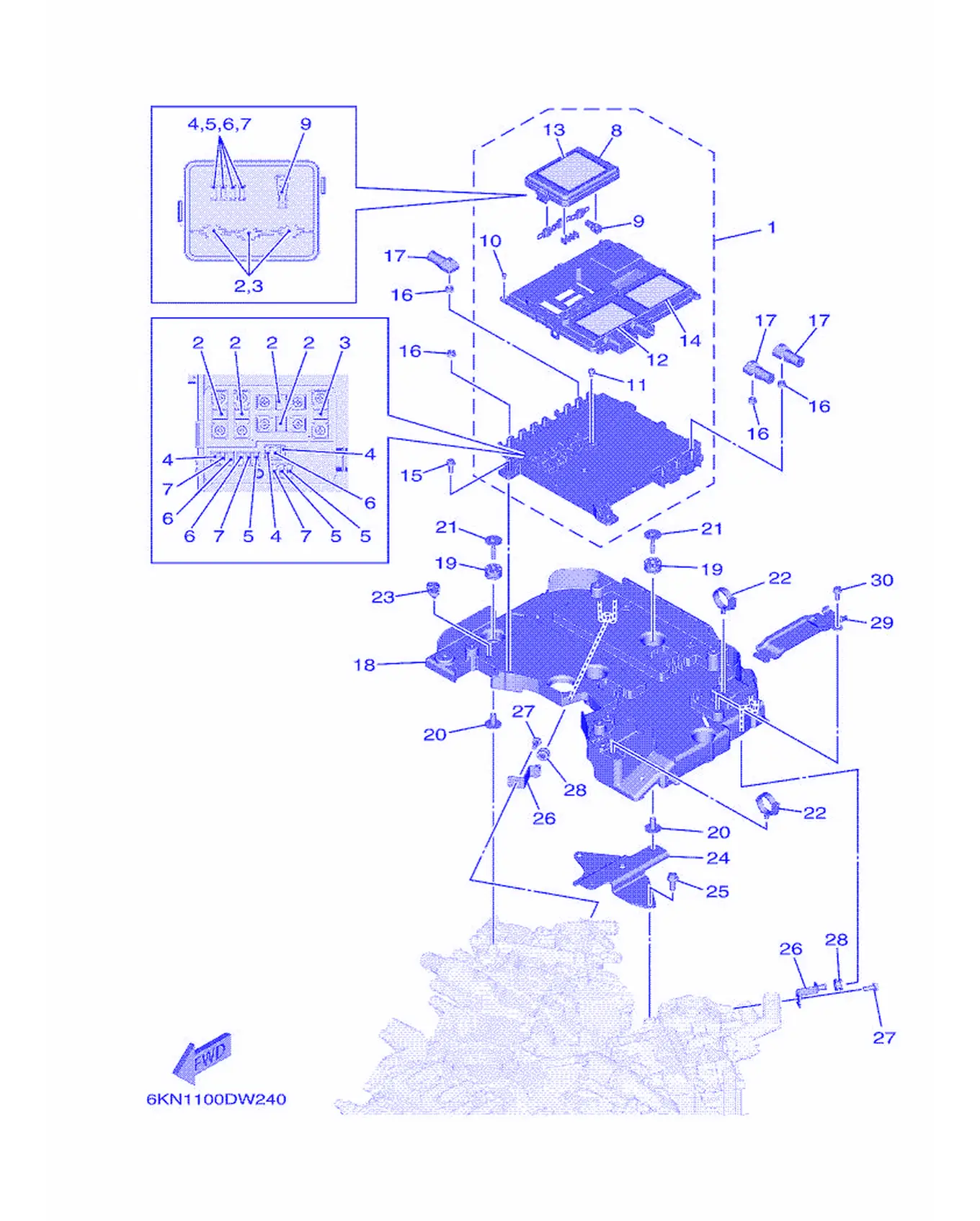

Рис. 15 — Электрическая система, рис. 4 30 дет.
Рис. 16 — Электрическая система 5 13 дет.

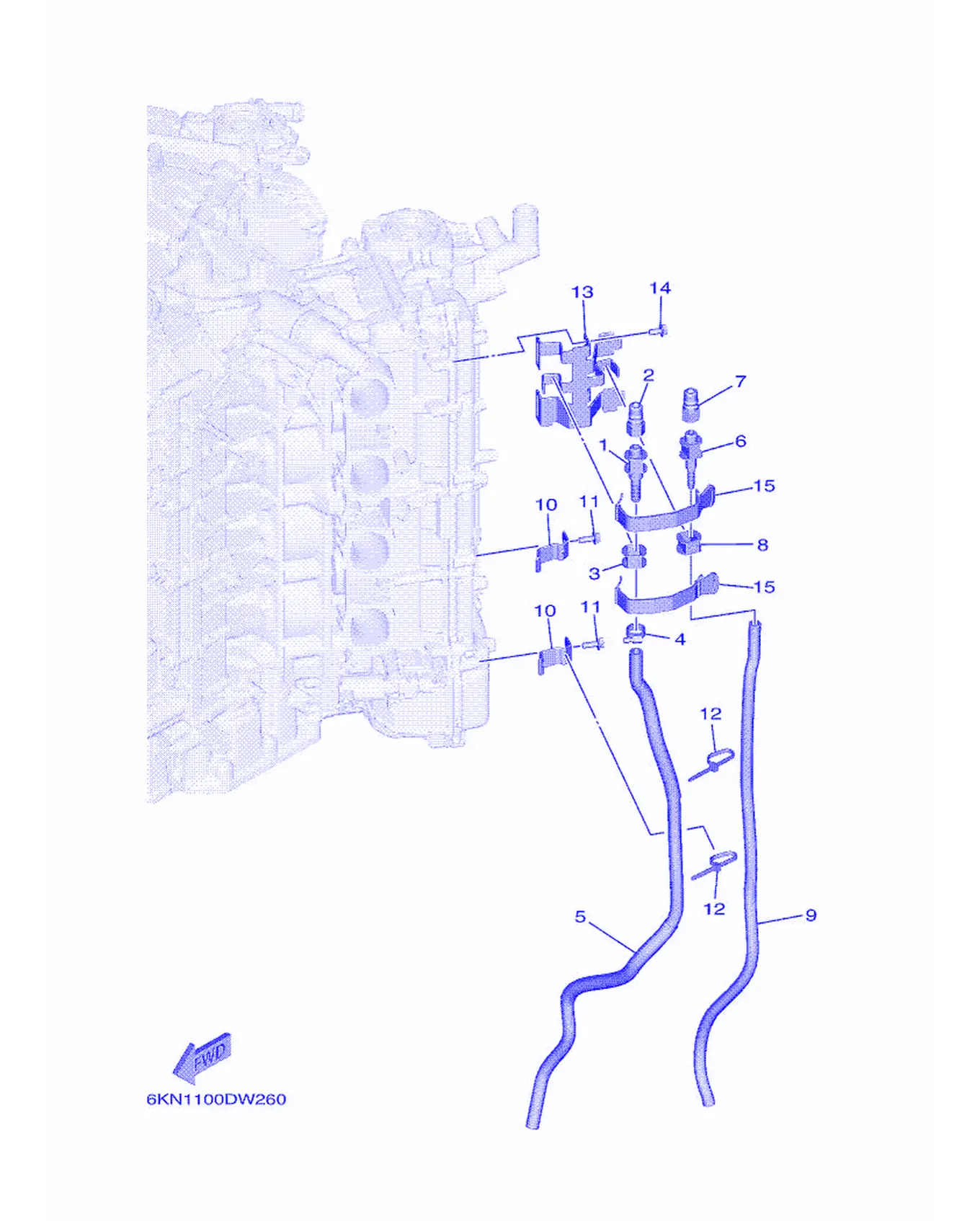

Рис. 17 — Электрическая система 6 Электрическая 6 15 дет.
Рис. 18 — Электрическая система 7 Электрическая 7 9 дет.

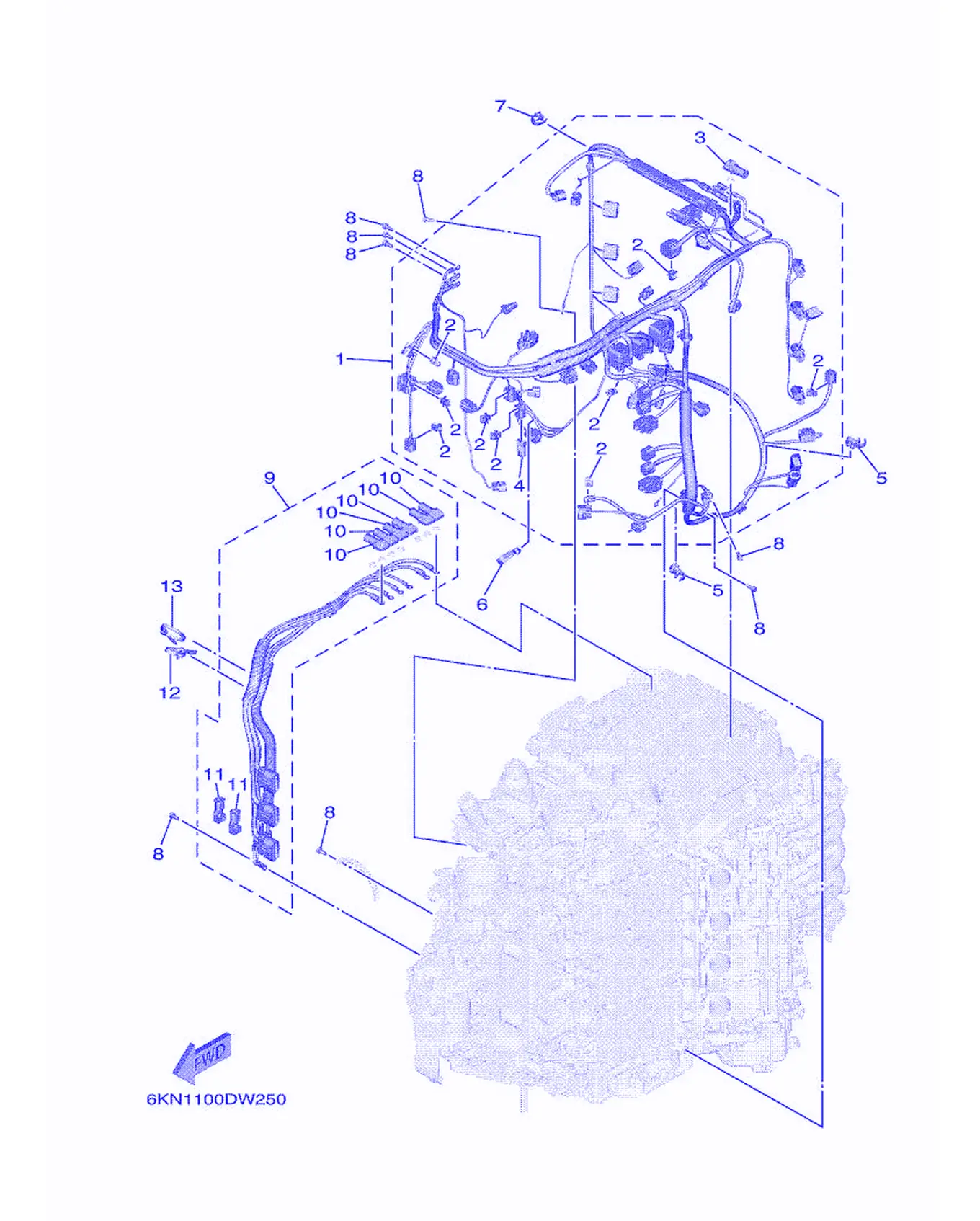

Рис. 19 — Электрическая система · жгут проводов 47 дет.

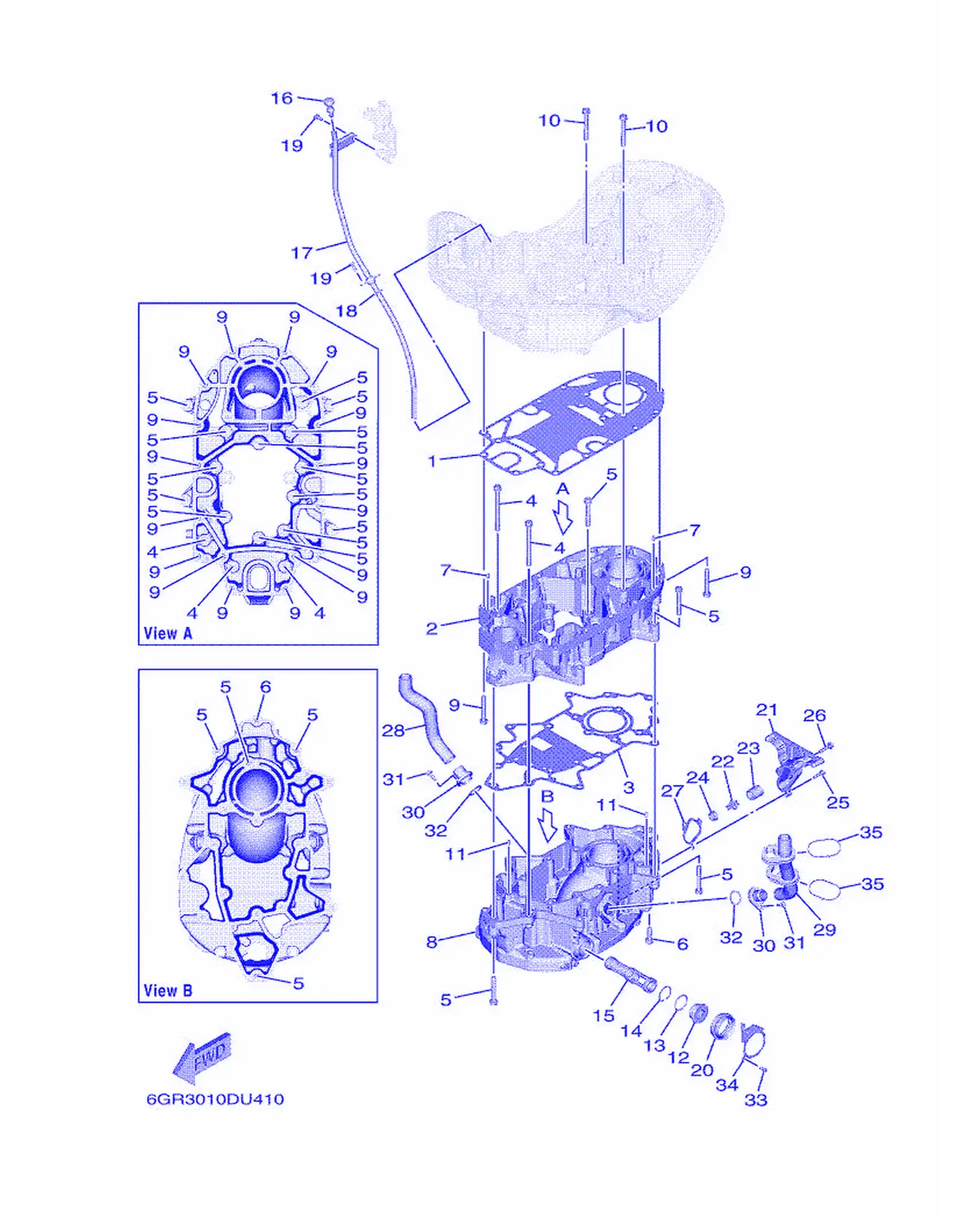

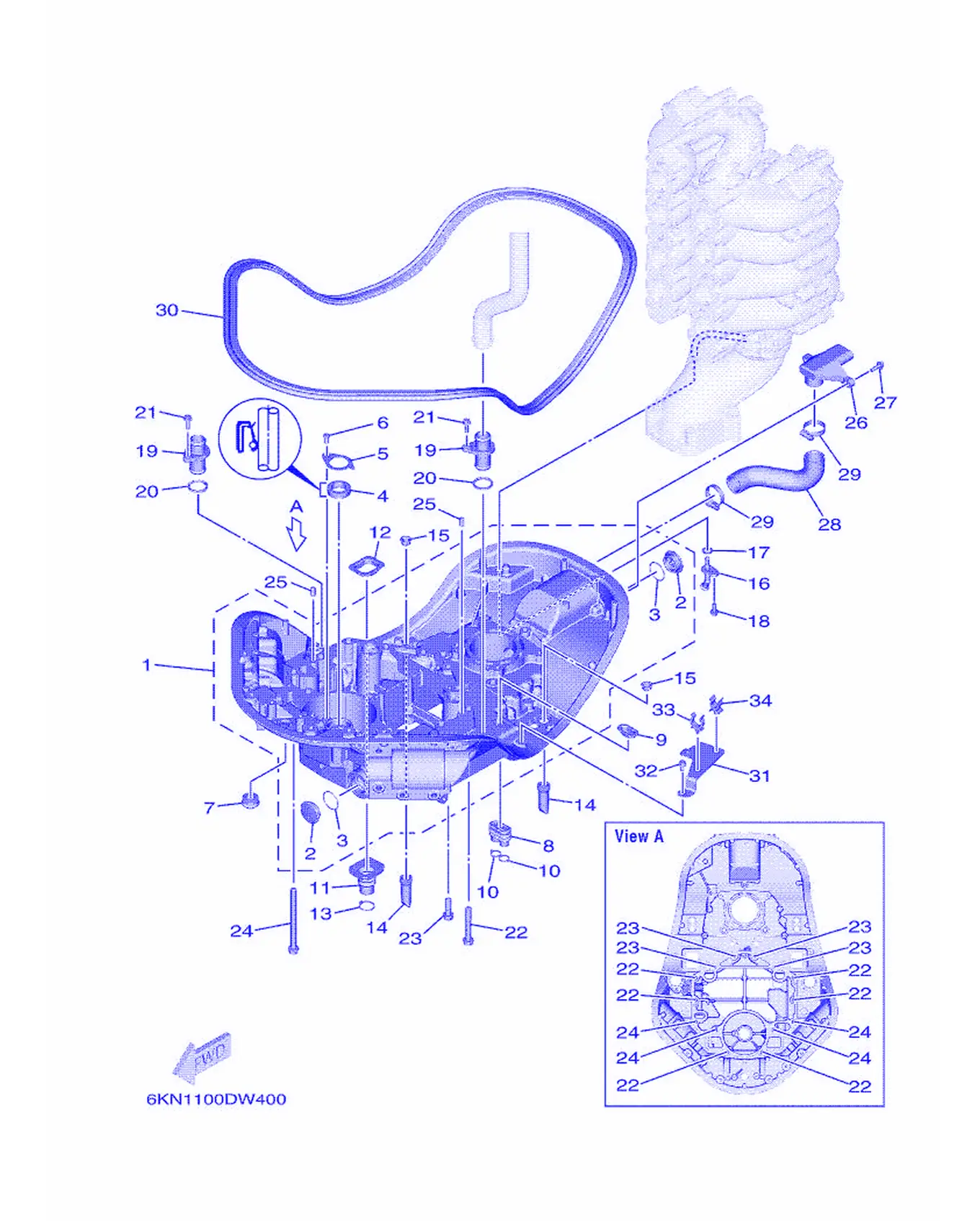

Рис. 20 — поддон картера 35 дет.

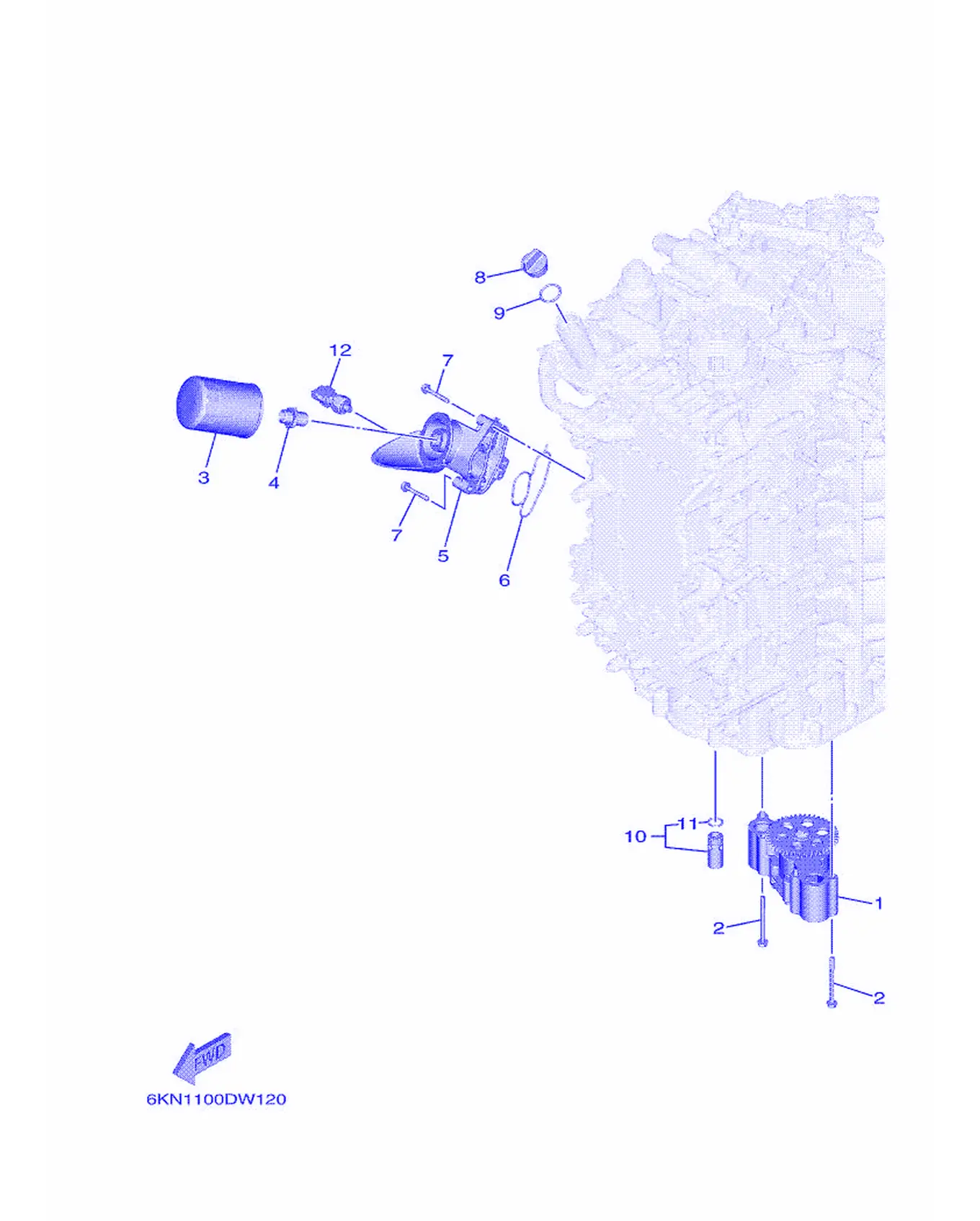

Рис. 21 — Масляный насос 12 дет.
Рис. 22 — Опционные детали 1 3 дет.

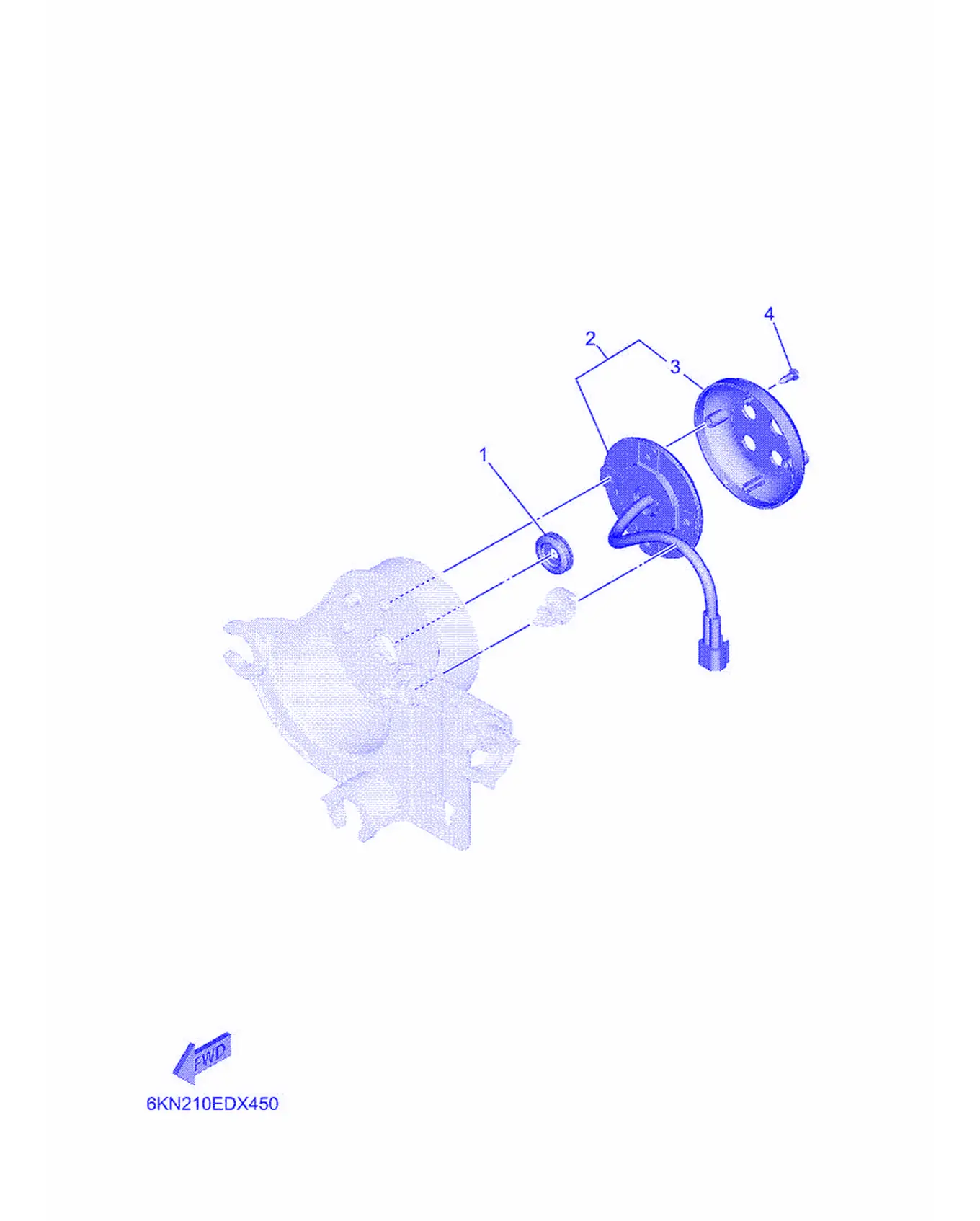

Рис. 23 — Опционные детали 2 4 дет.

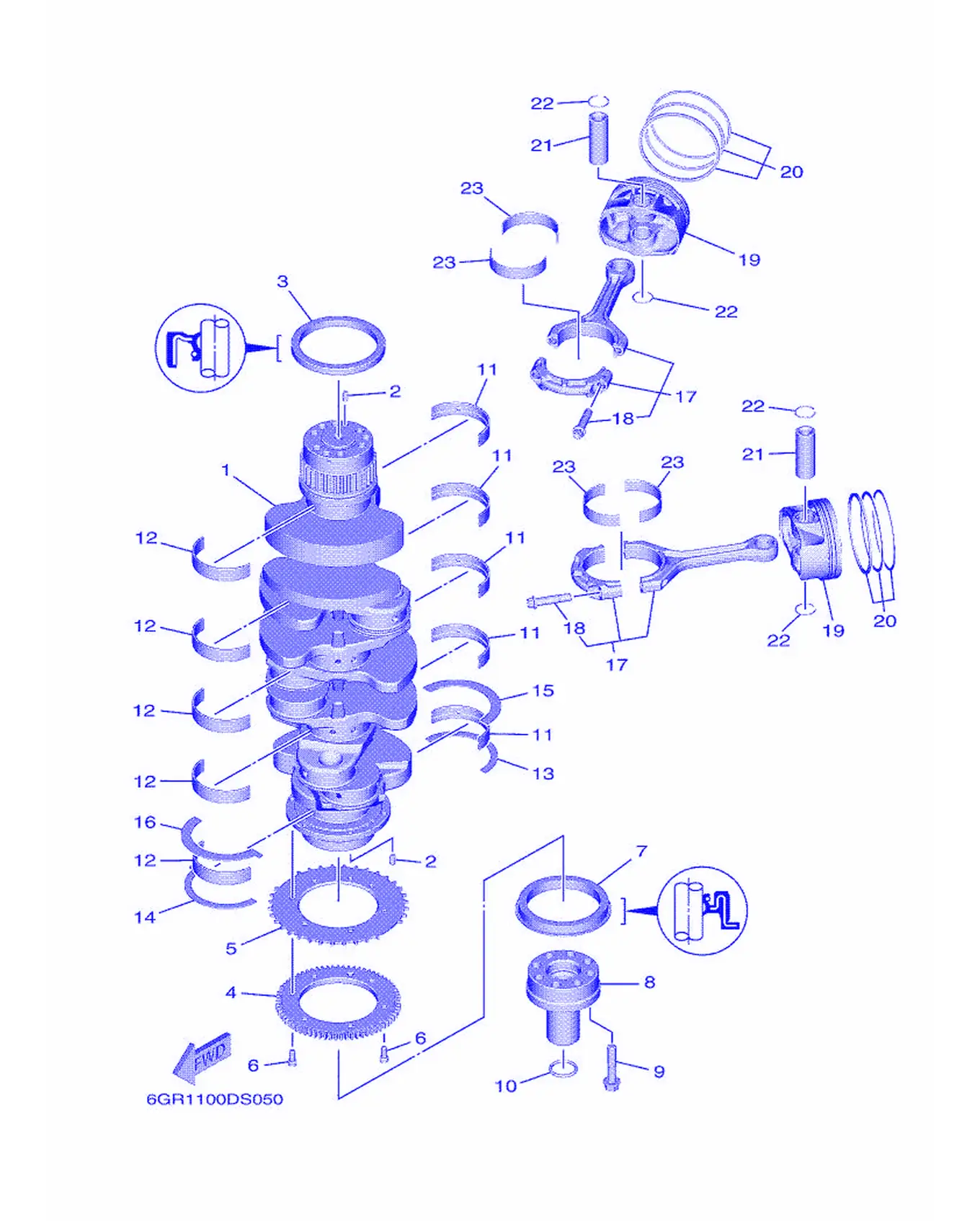

Рис. 24 — Коленчатый вал и поршень 27 дет.

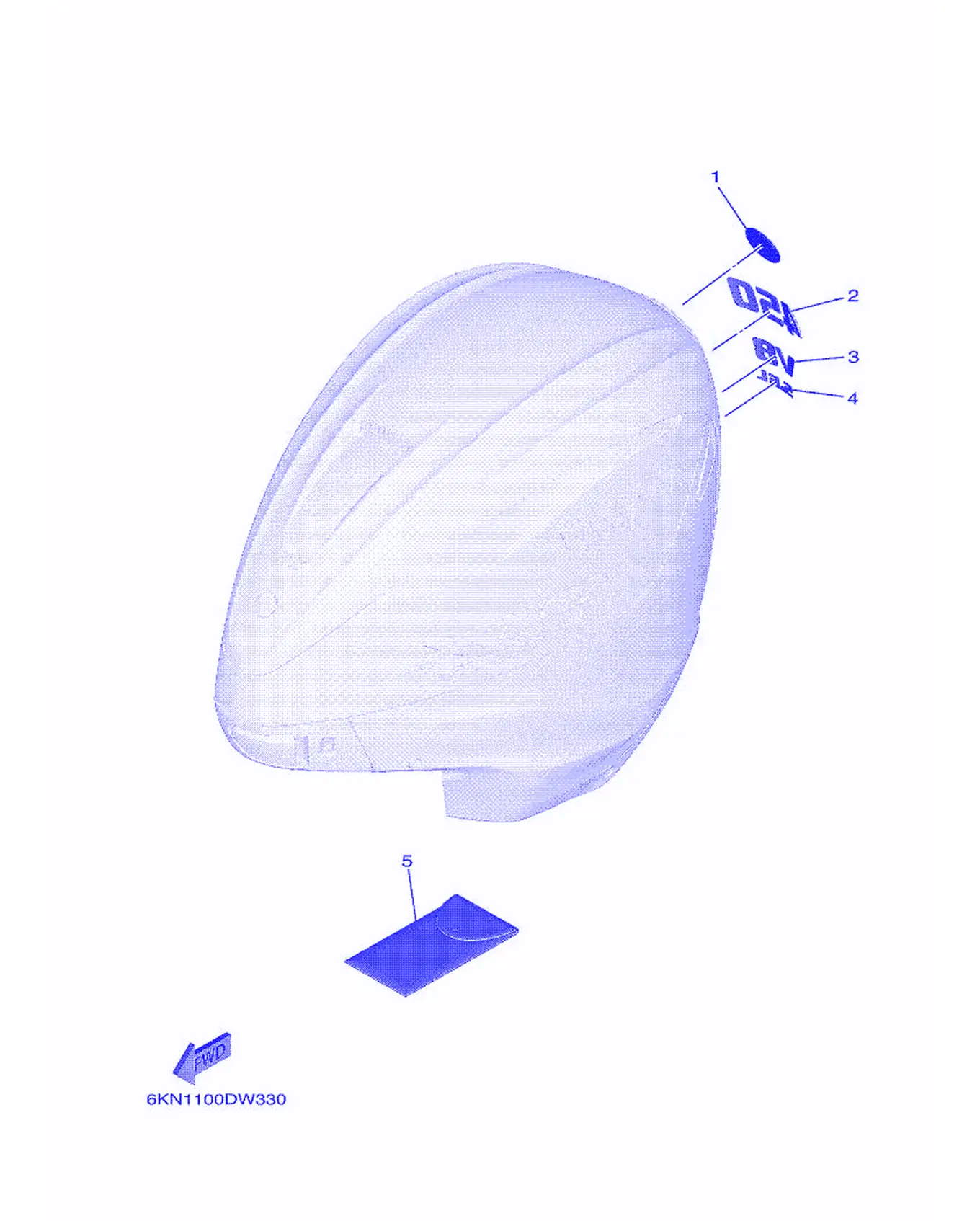

Рис. 25 — Рисунки и инструменты 5 дет.
Рис. 26 — Система управления 25 дет.

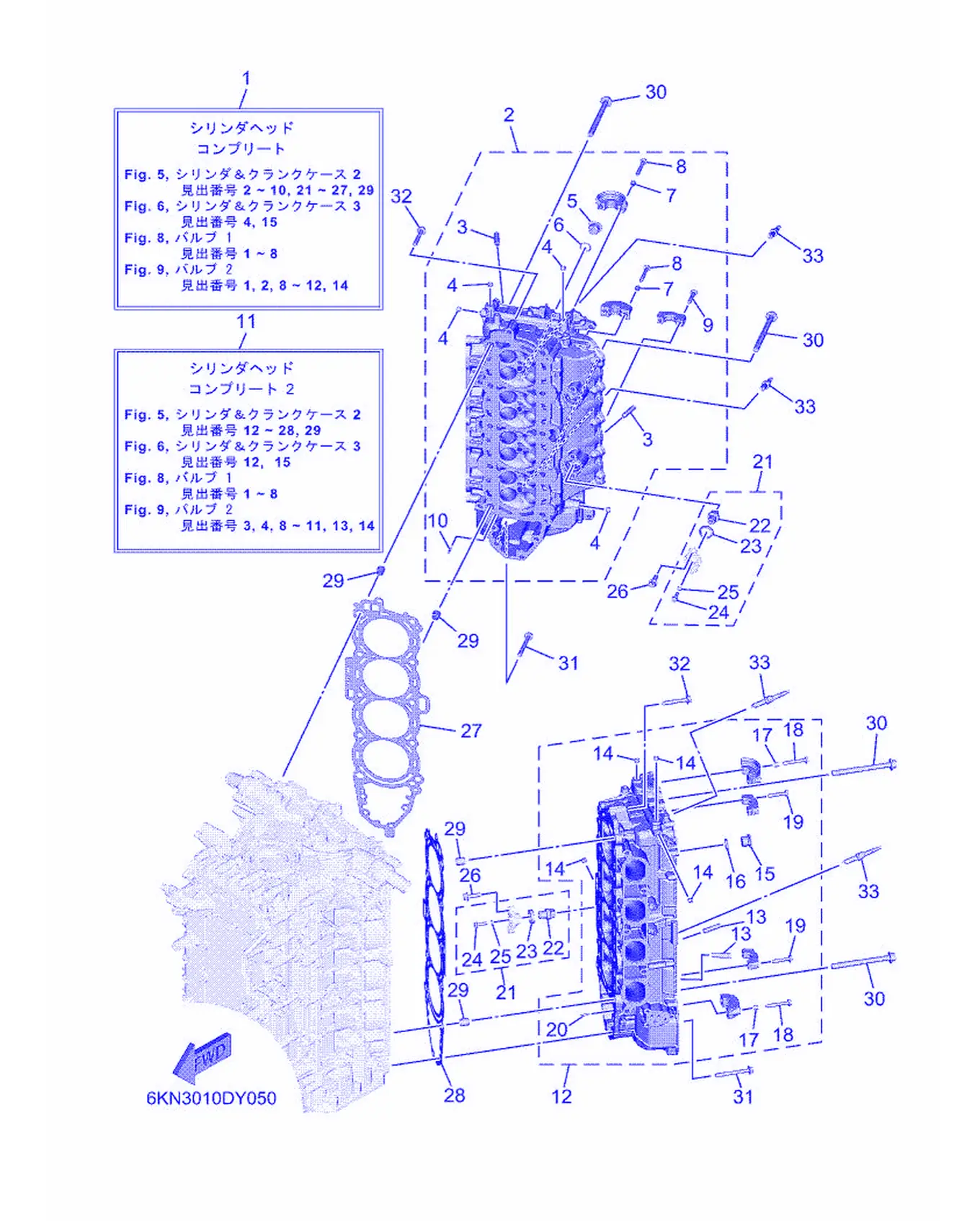

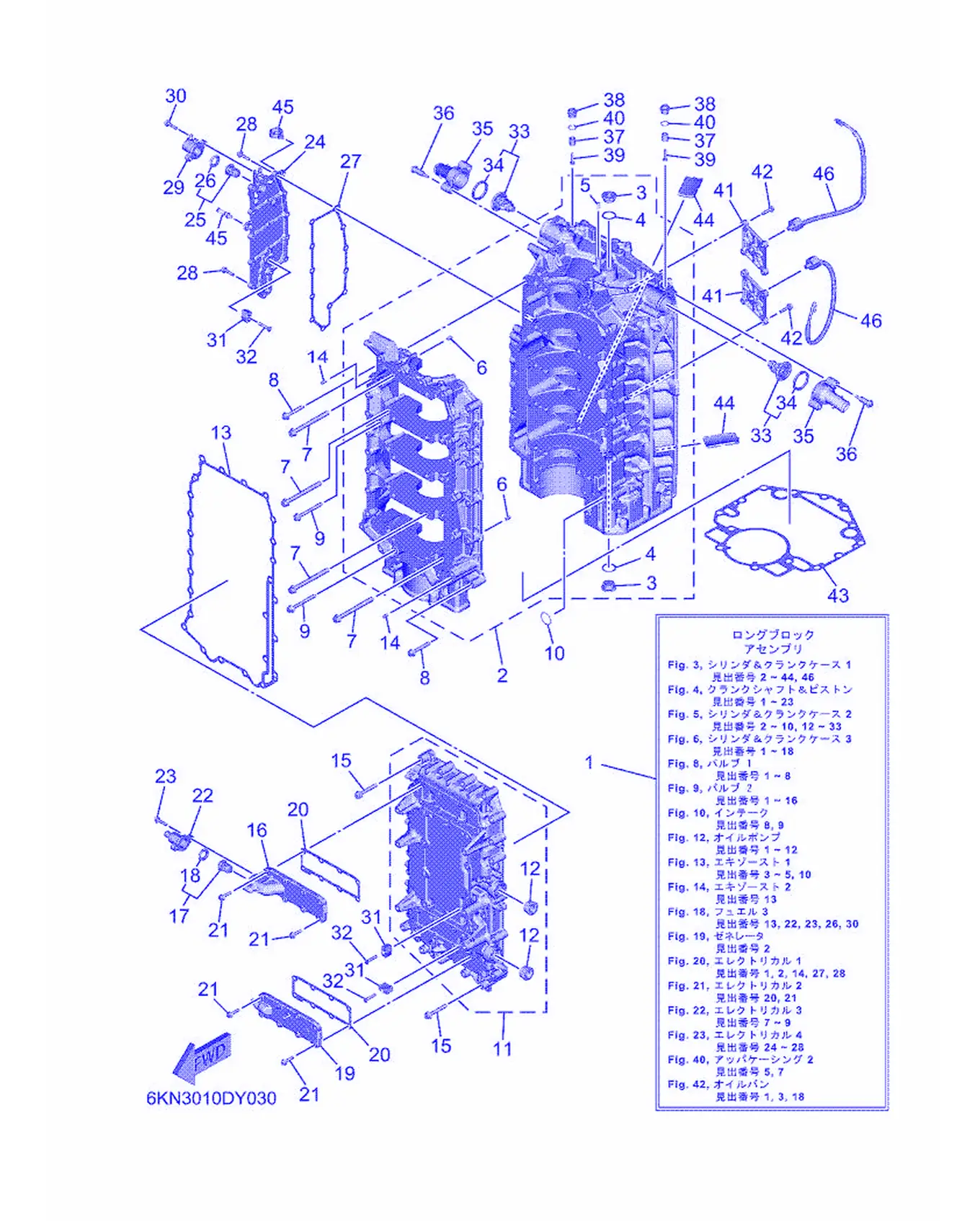

Рис. 27 — Цилиндр и картер 1 46 дет.
Рис. 28 — Цилиндр и картер 2 33 дет.

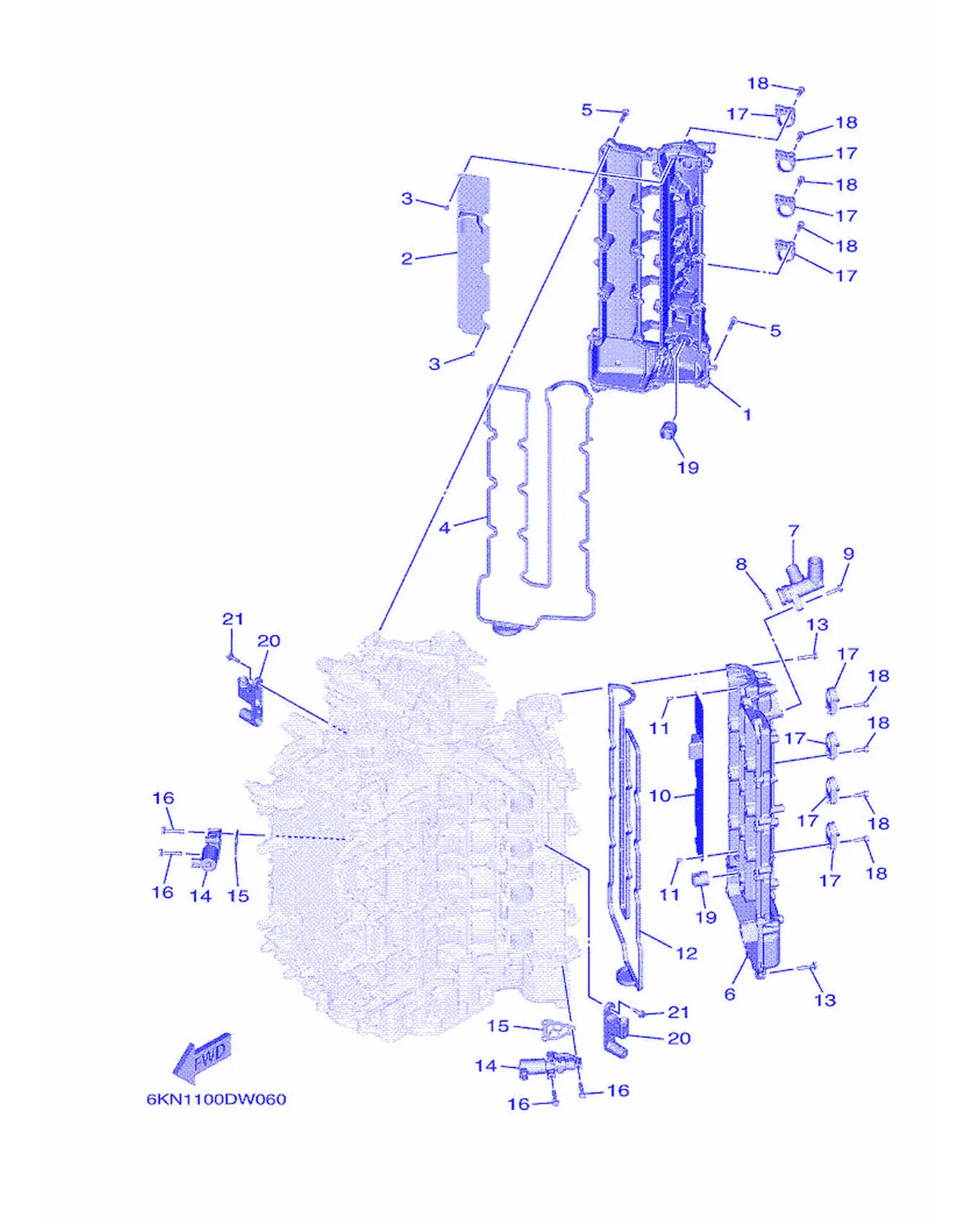

Рис. 29 — Цилиндр и картер Рис. 3 21 дет.

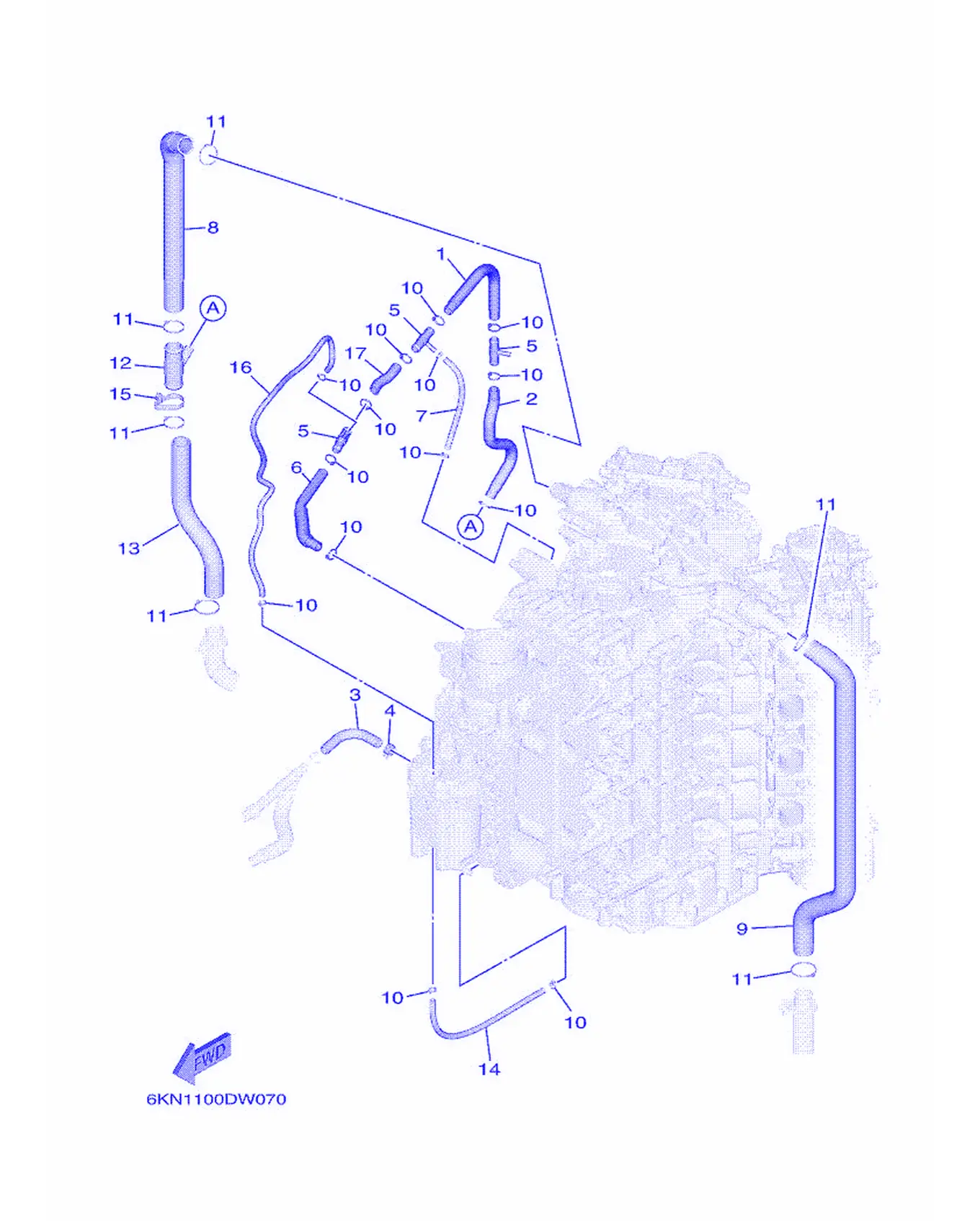

Рис. 30 — Цилиндр и картер Рис. 4 17 дет.
Рис. 31 — Выключатель и панель приборов 11 (EKS, двухмоторный) 16 дет.
Рис. 32 — Выключатель и панель приборов 12 (EKS, три двигателя) 17 дет.
Рис. 33 — Выключатель и приборная панель 13 (EKS, четыре двигателя) 17 дет.
Рис. 34 — Выключатель и панель приборов 14 (EKS,KEY_REC) 20 дет.
Рис. 35 — Выключатель и приборная панель 3 (два двигателя) 13 дет.
Рис. 36 — Выключатель и приборная панель 4 (два двигателя) 7 дет.
Рис. 37 — Выключатели и приборная панель 5 (три двигателя) 12 дет.
Рис. 38 — Выключатели и приборная панель 6 (три двигателя) 6 дет.
Рис. 39 — Переключатели и приборная панель 7 (двухпостовое управление) 6 дет.
Рис. 40 — Выключатель и панель приборов 8 (четыре двигателя) 19 дет.
Рис. 41 — Выключатель и приборная панель 9 (четыре двигателя) 18 дет.

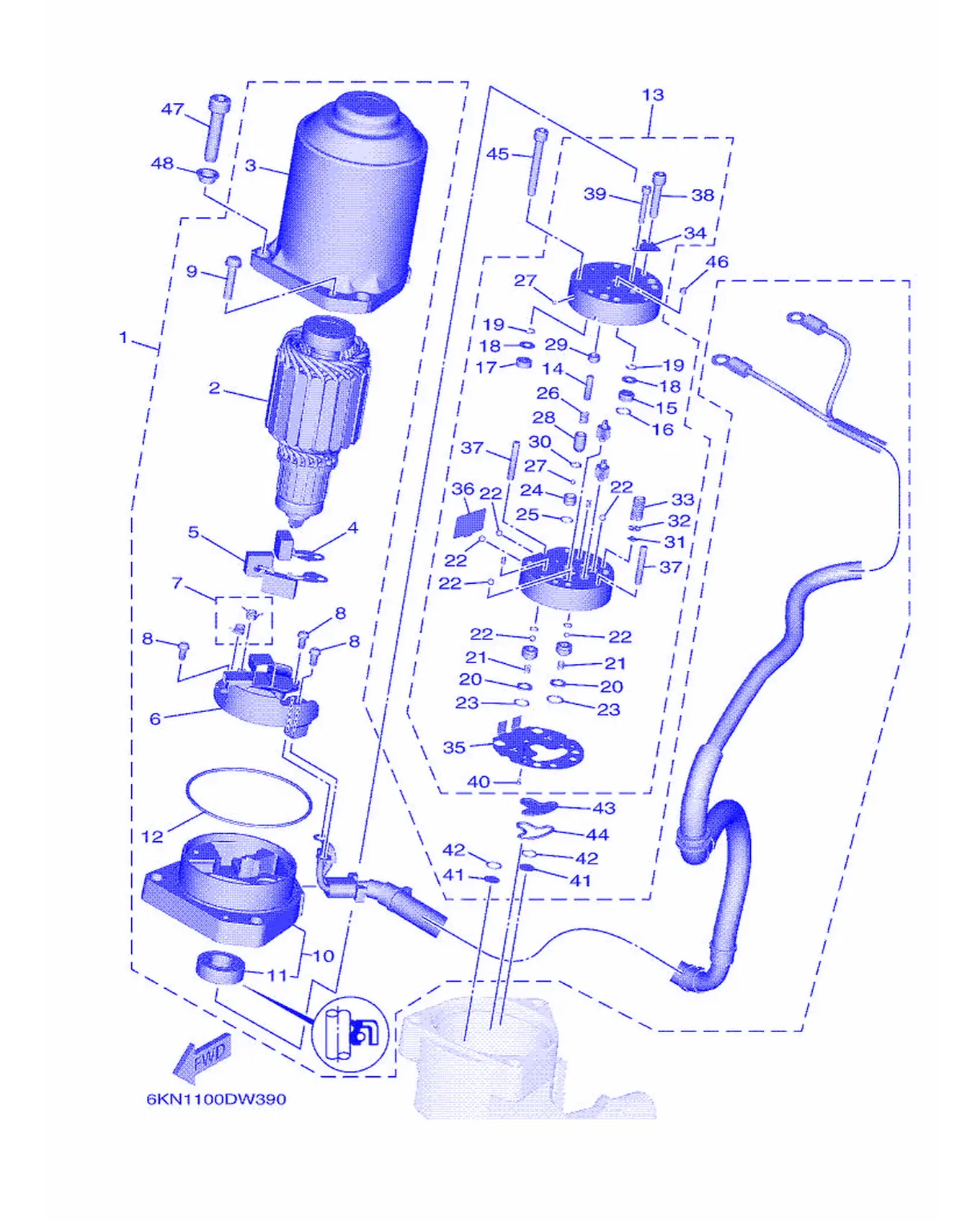

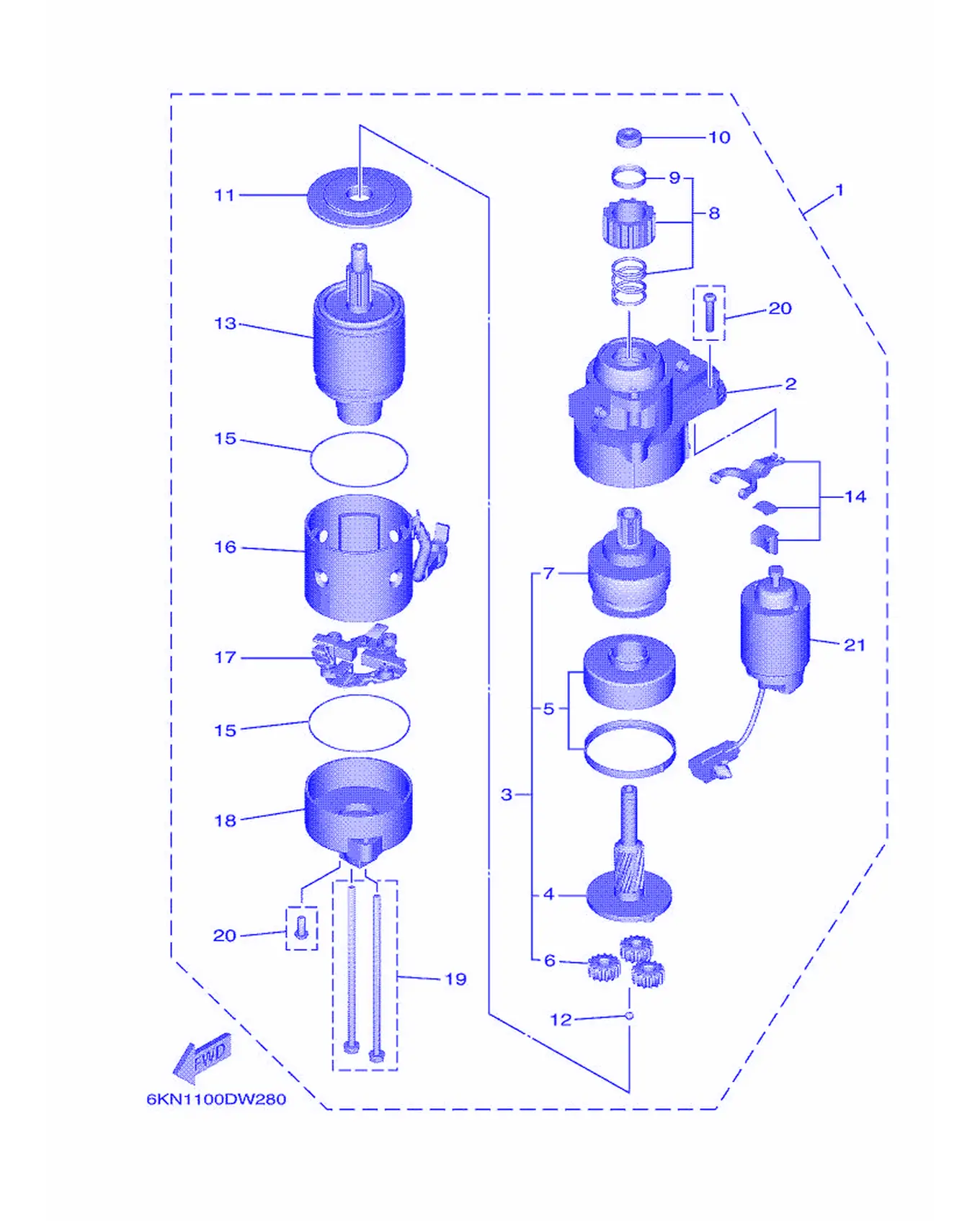

Рис. 42 — стартер 21 дет.

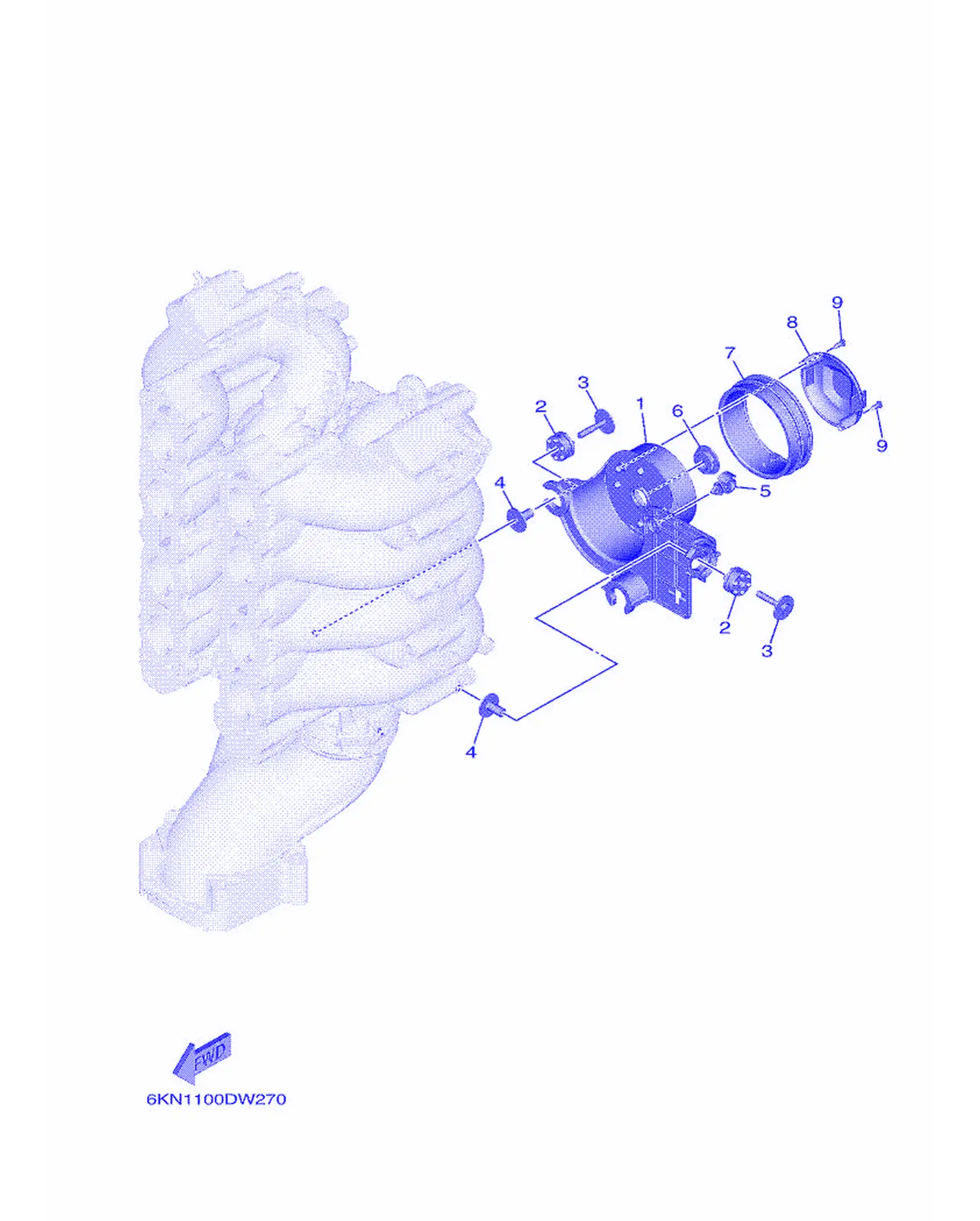

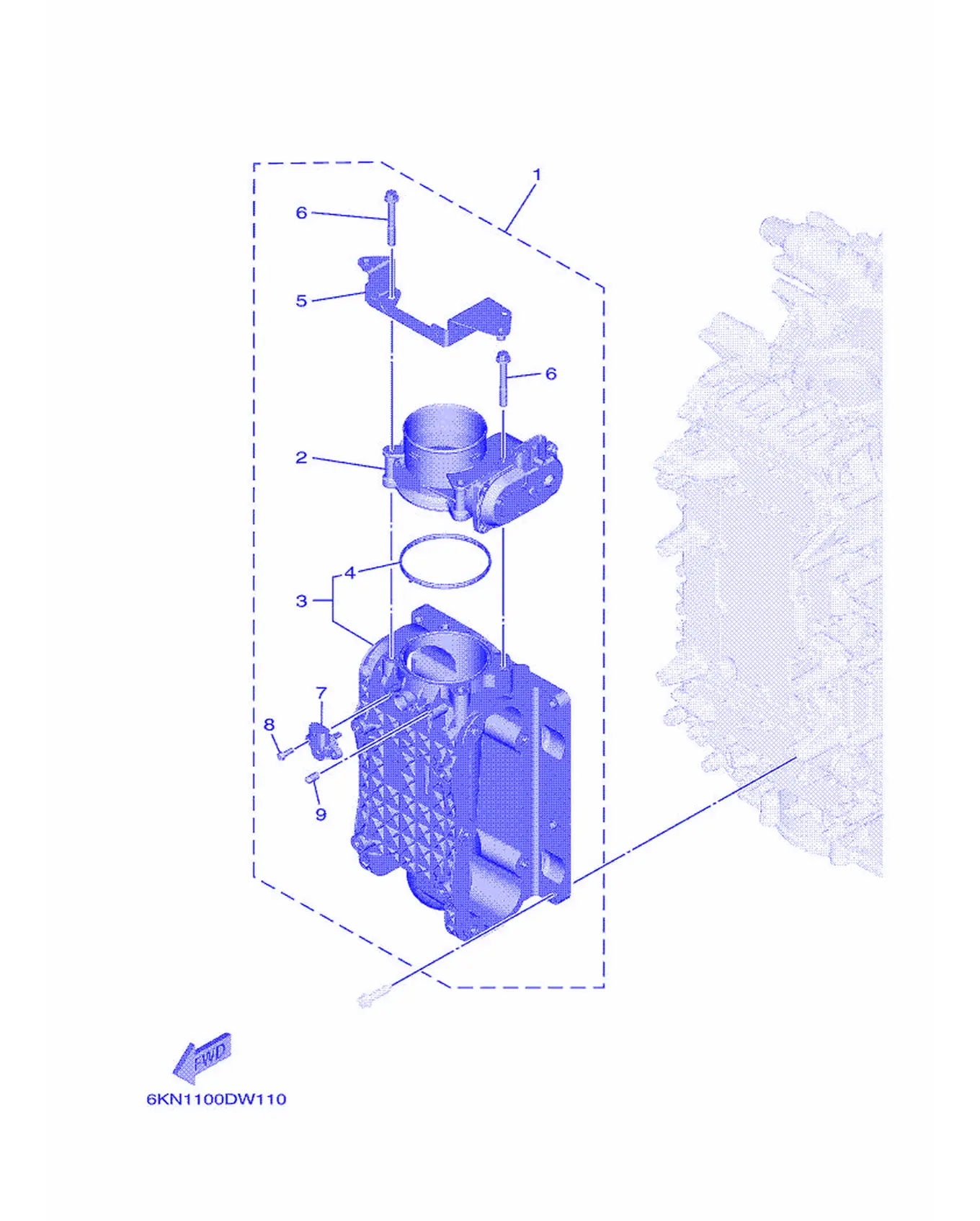

Рис. 43 — Корпус дроссельной заслонки в сборе 9 дет.

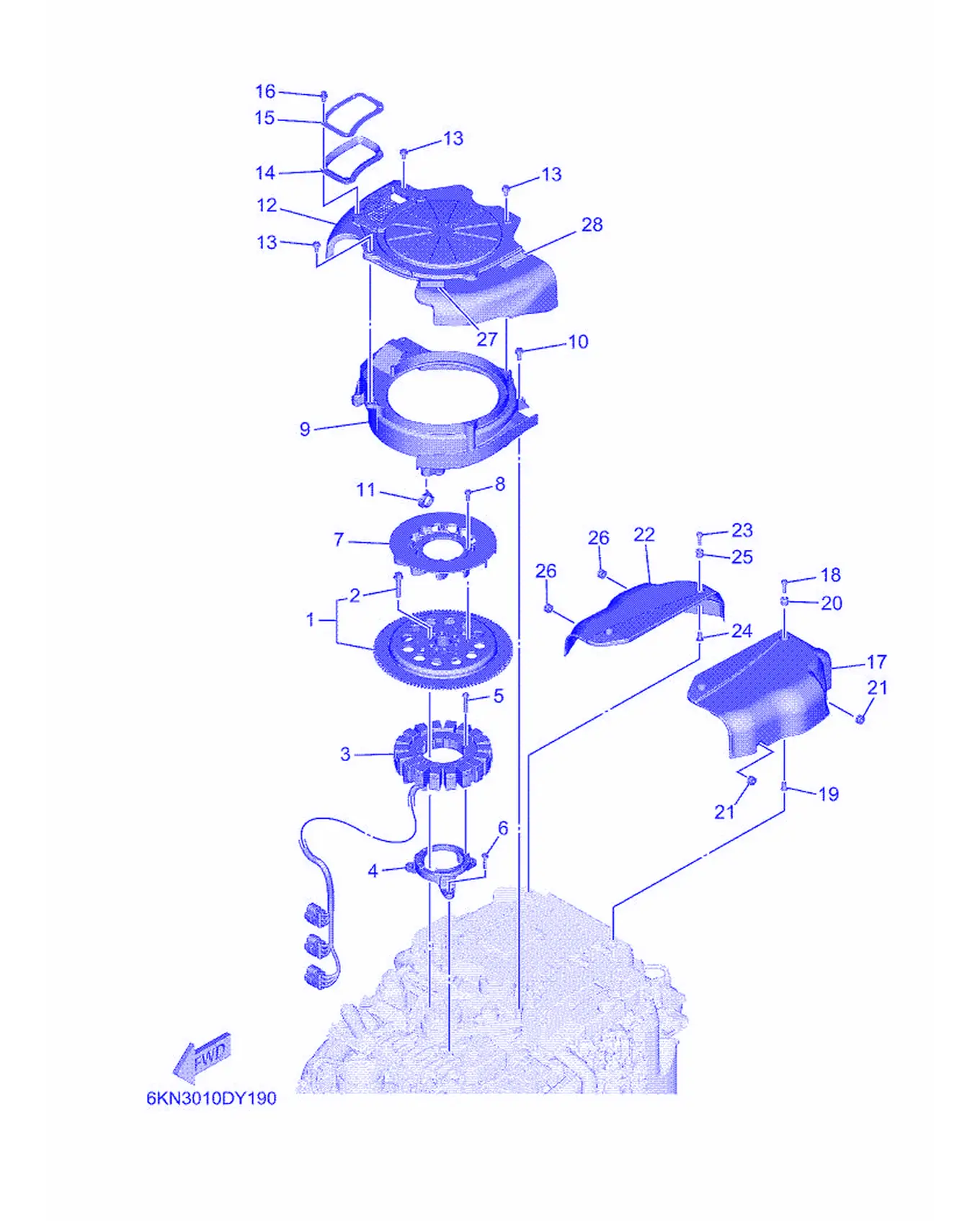

Рис. 44 — Генератор 28 дет.

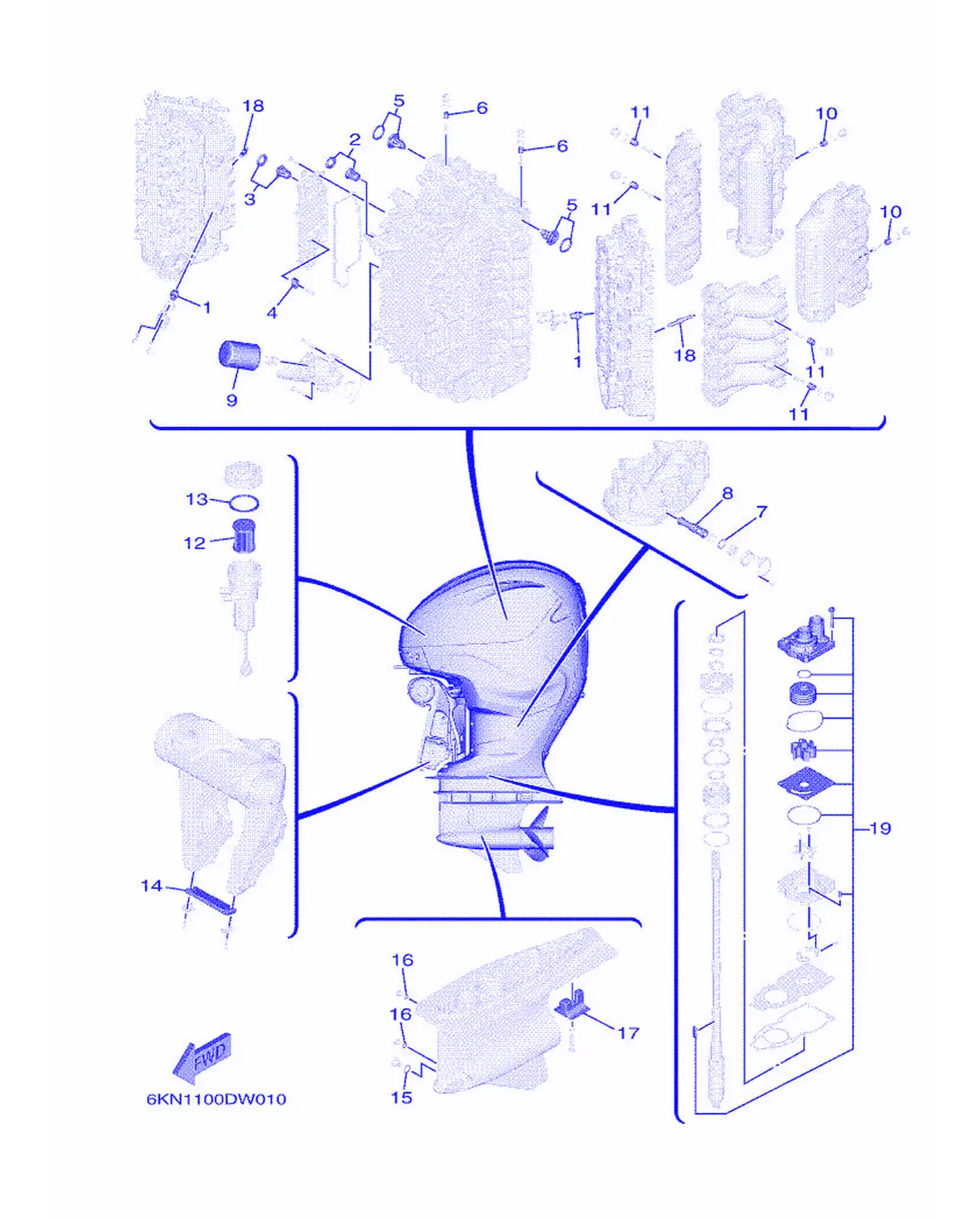

Рис. 45 — Периодически заменяемые детали 19 дет.

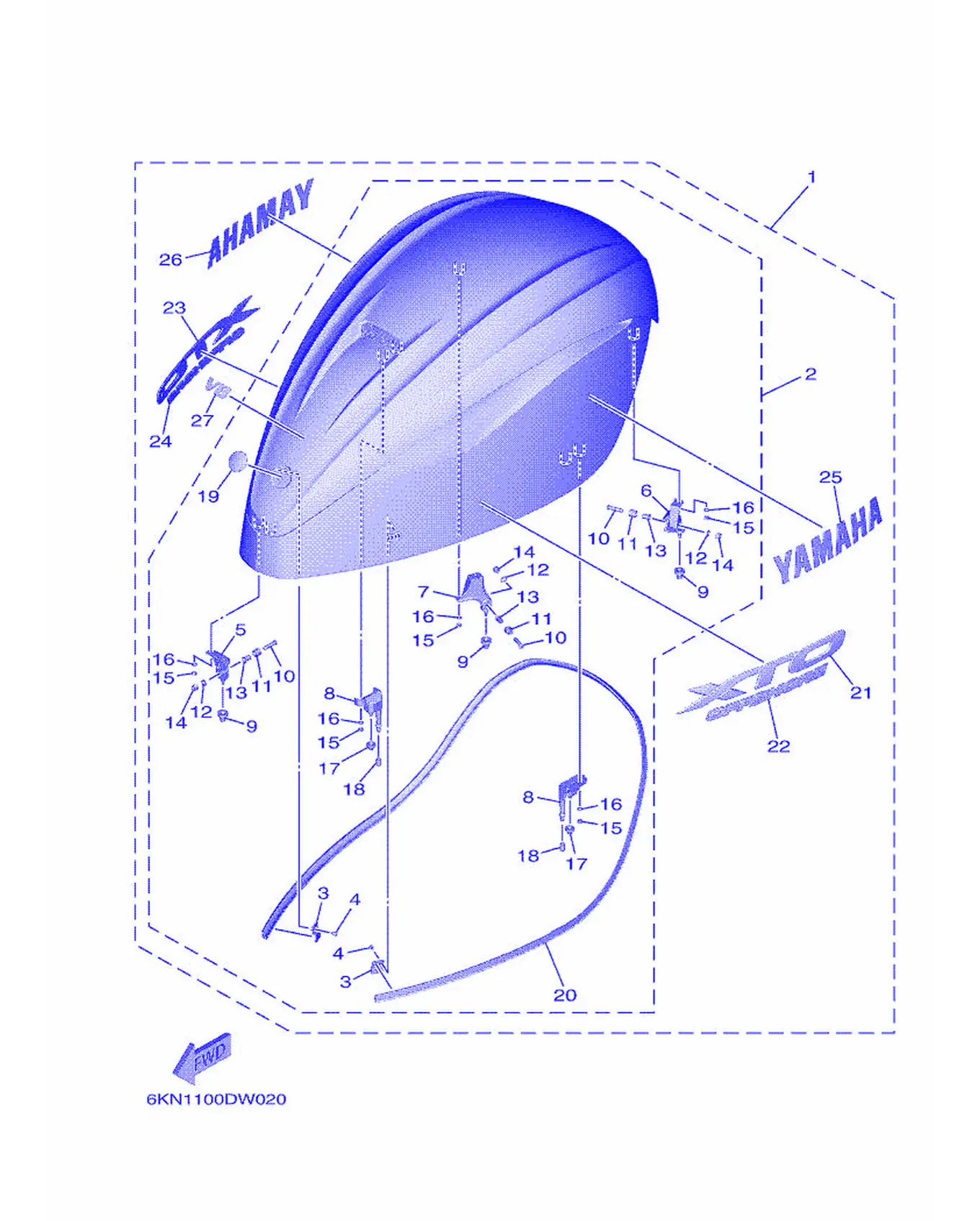

Рис. 46 — Верхний кожух 27 дет.

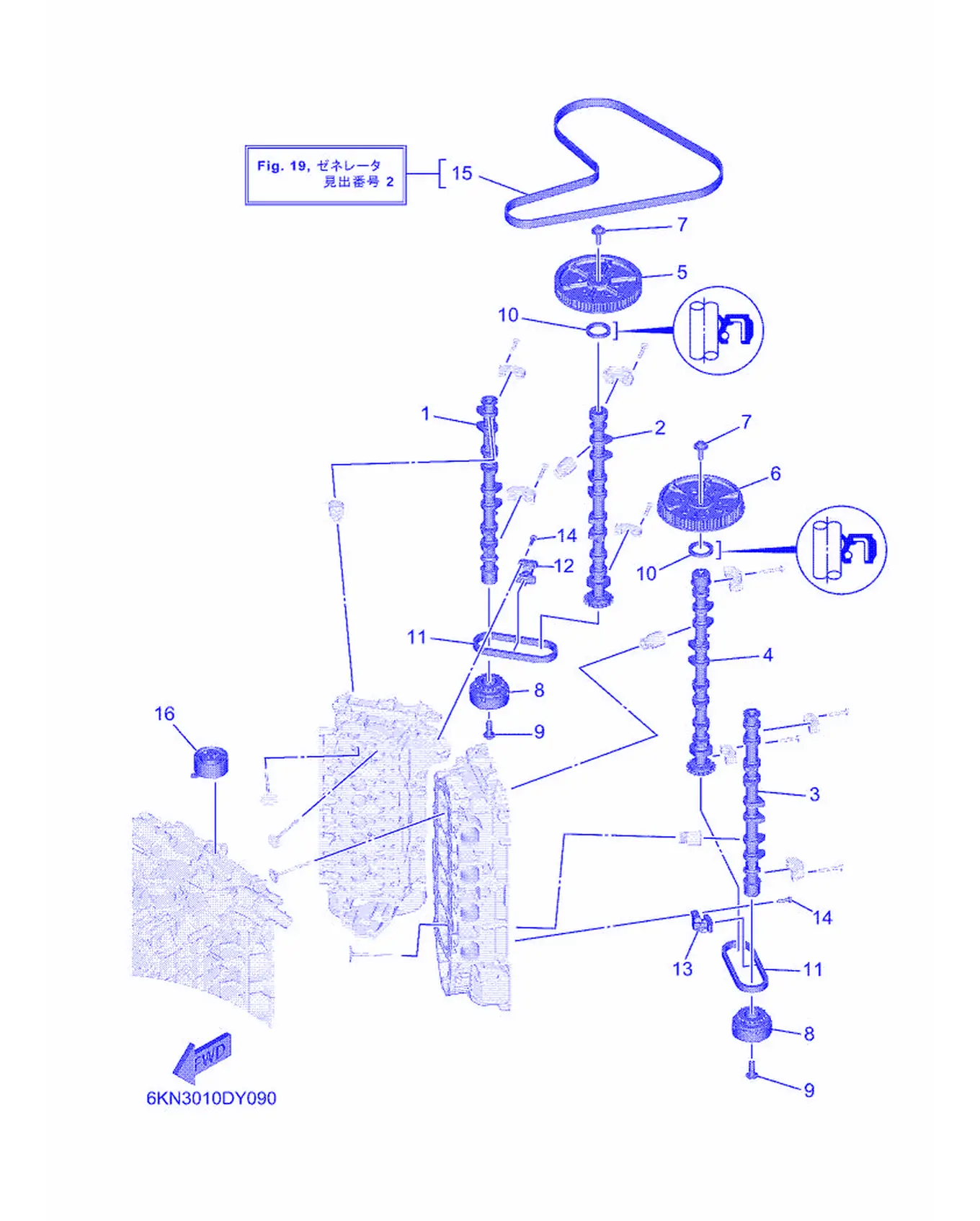

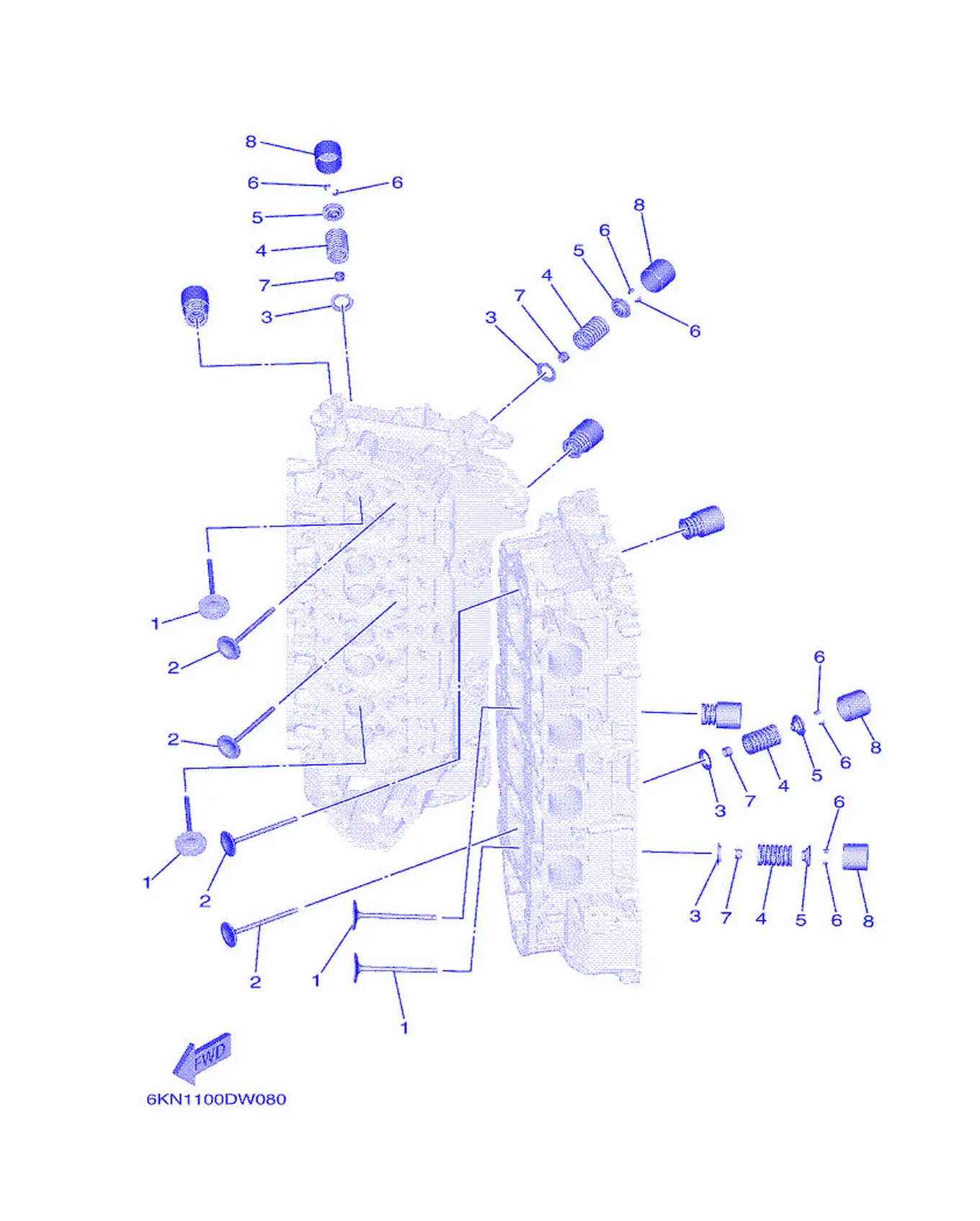

Рис. 47 — Клапан 1 15 дет.
Рис. 48 — Клапан 2 16 дет.

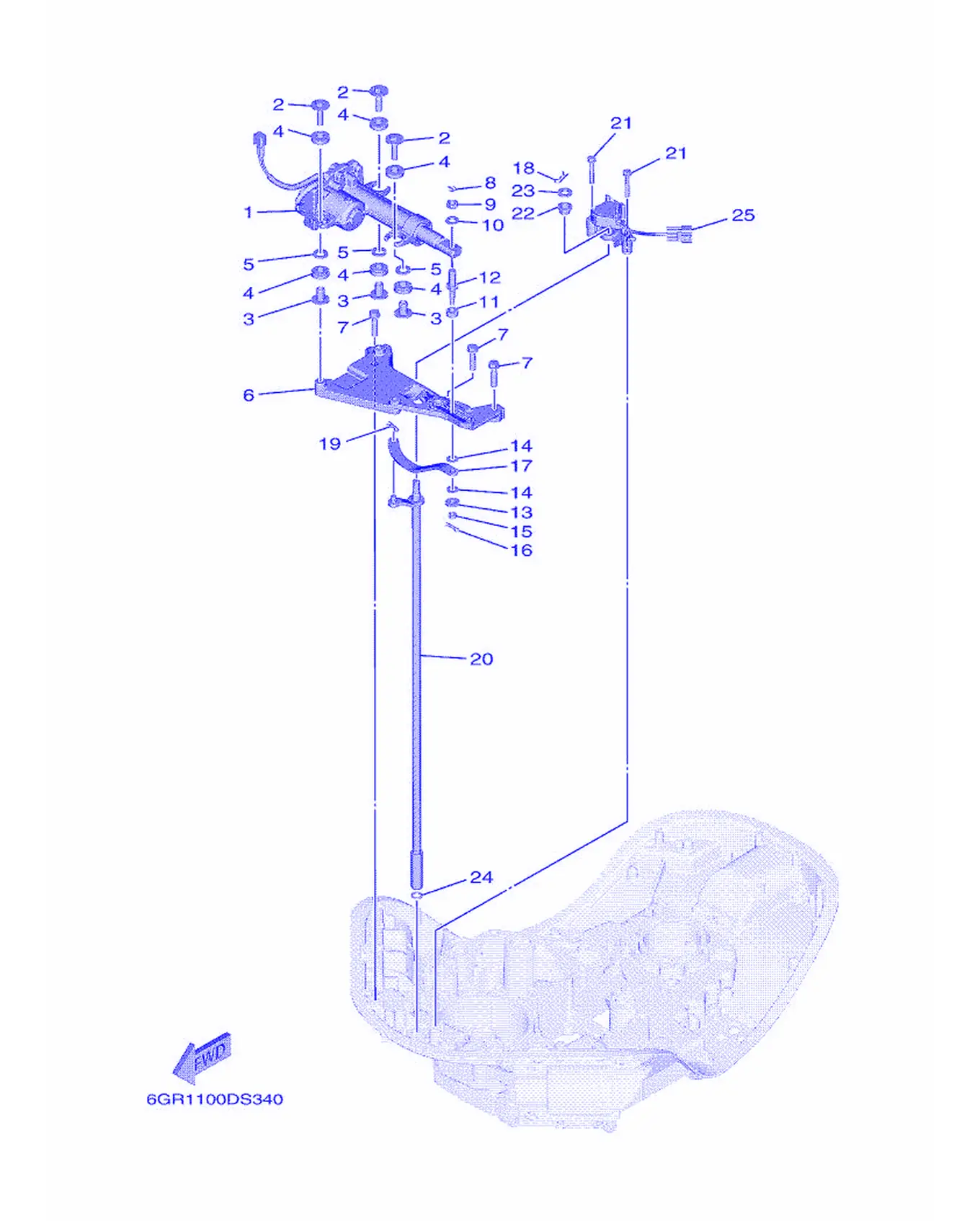

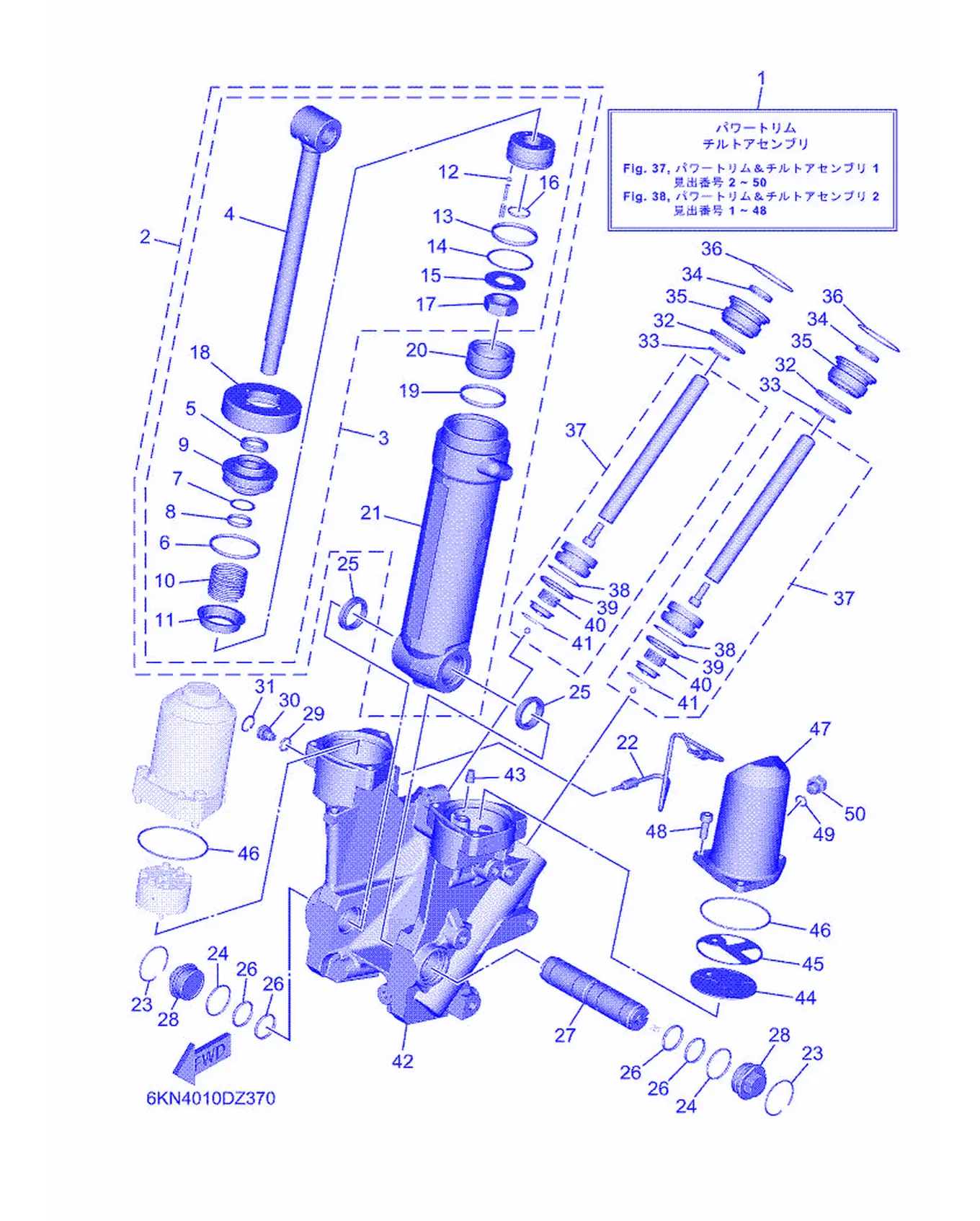

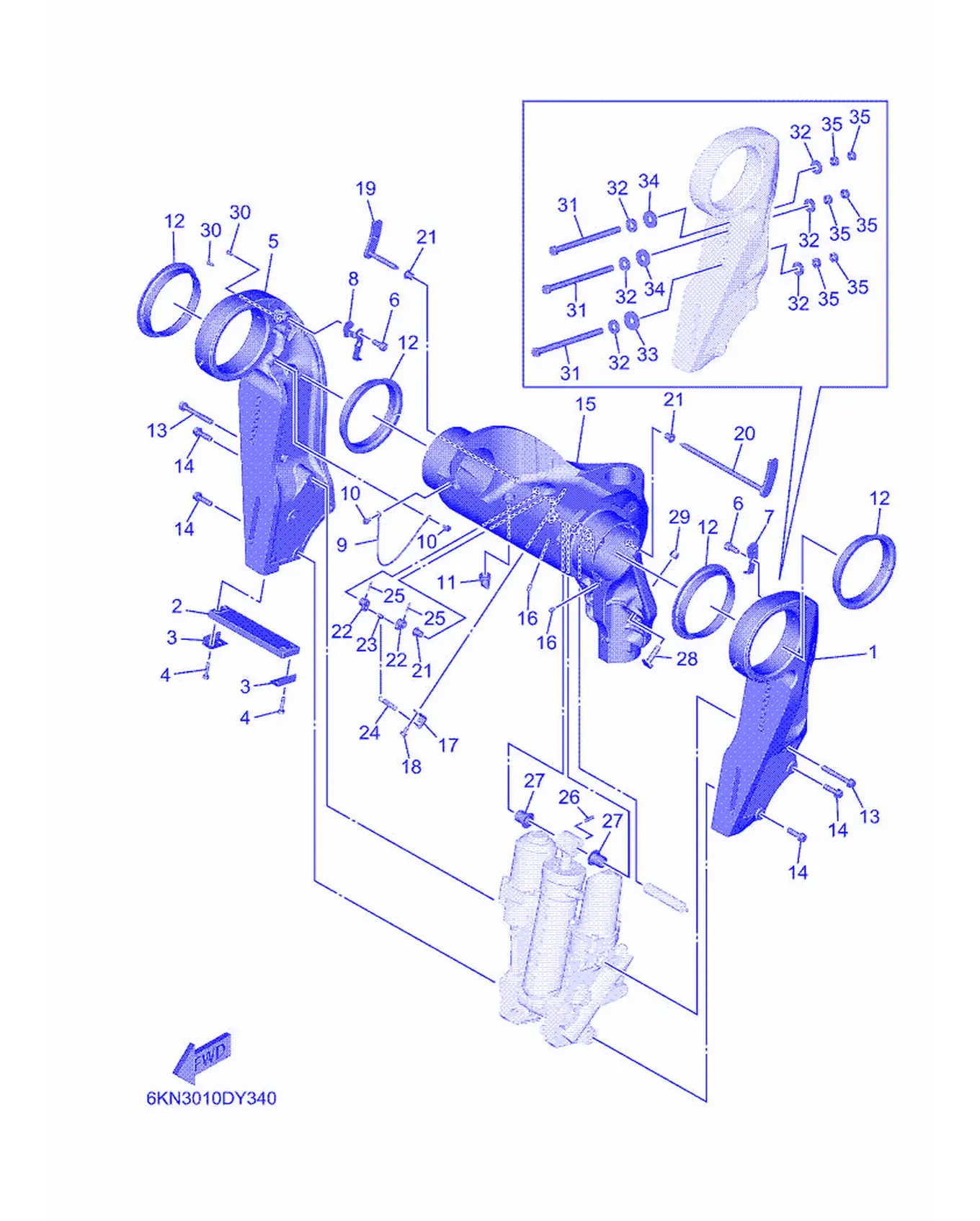

Рис. 49 — Узел силового наклона и подъёма 1 50 дет.
Рис. 50 — Узел силового наклона и подъёма 2 48 дет.

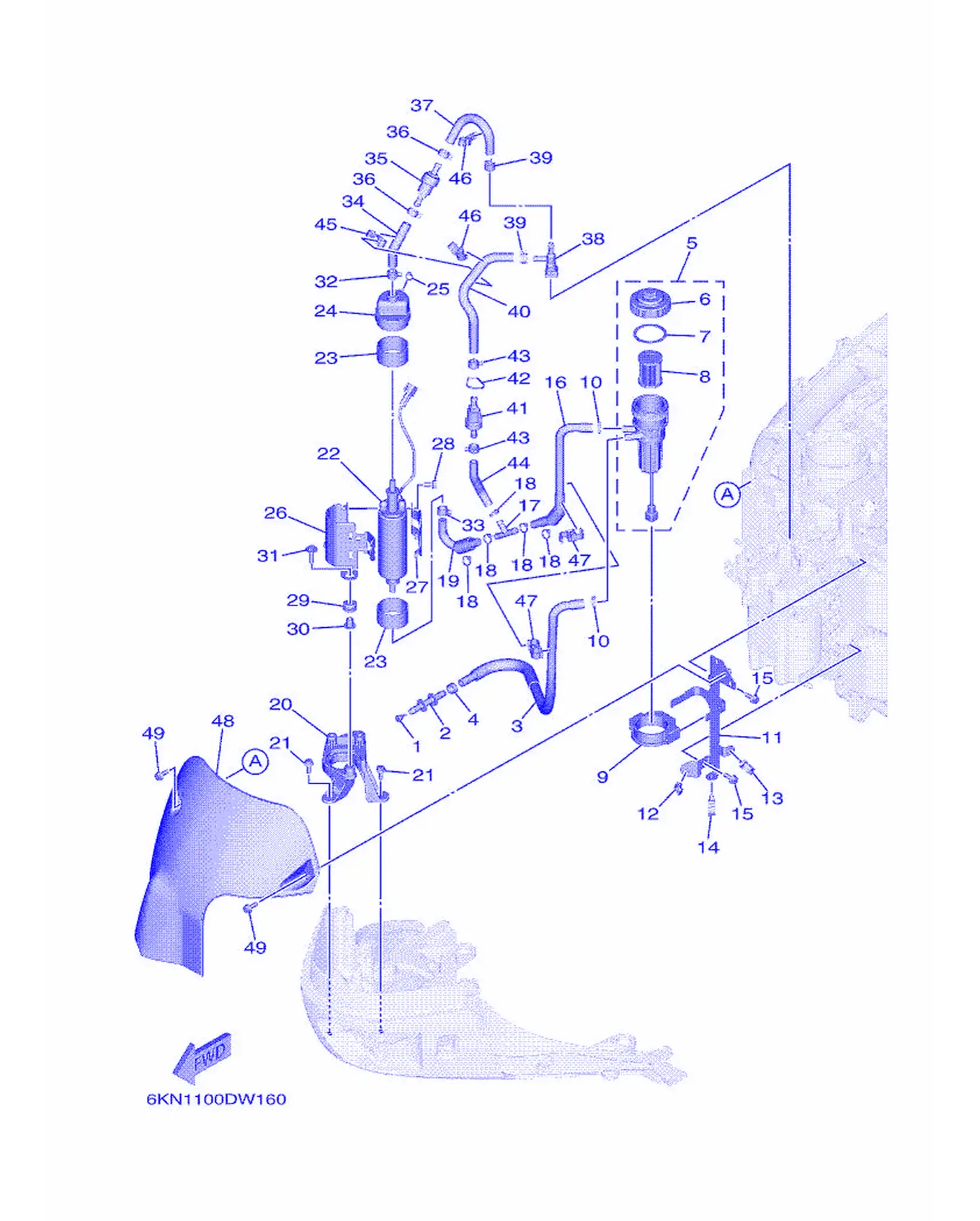

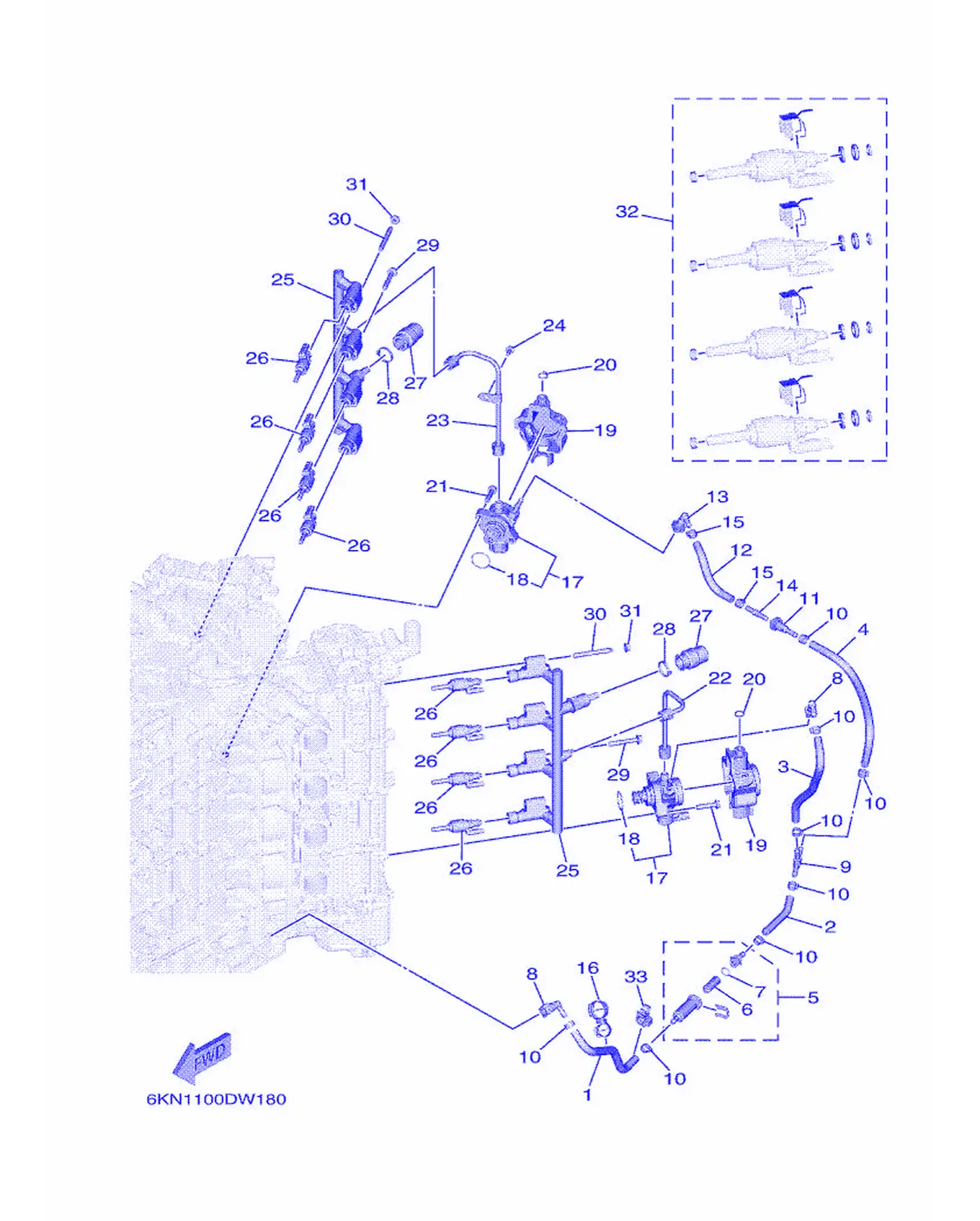

Рис. 51 — Топливная система 1 49 дет.

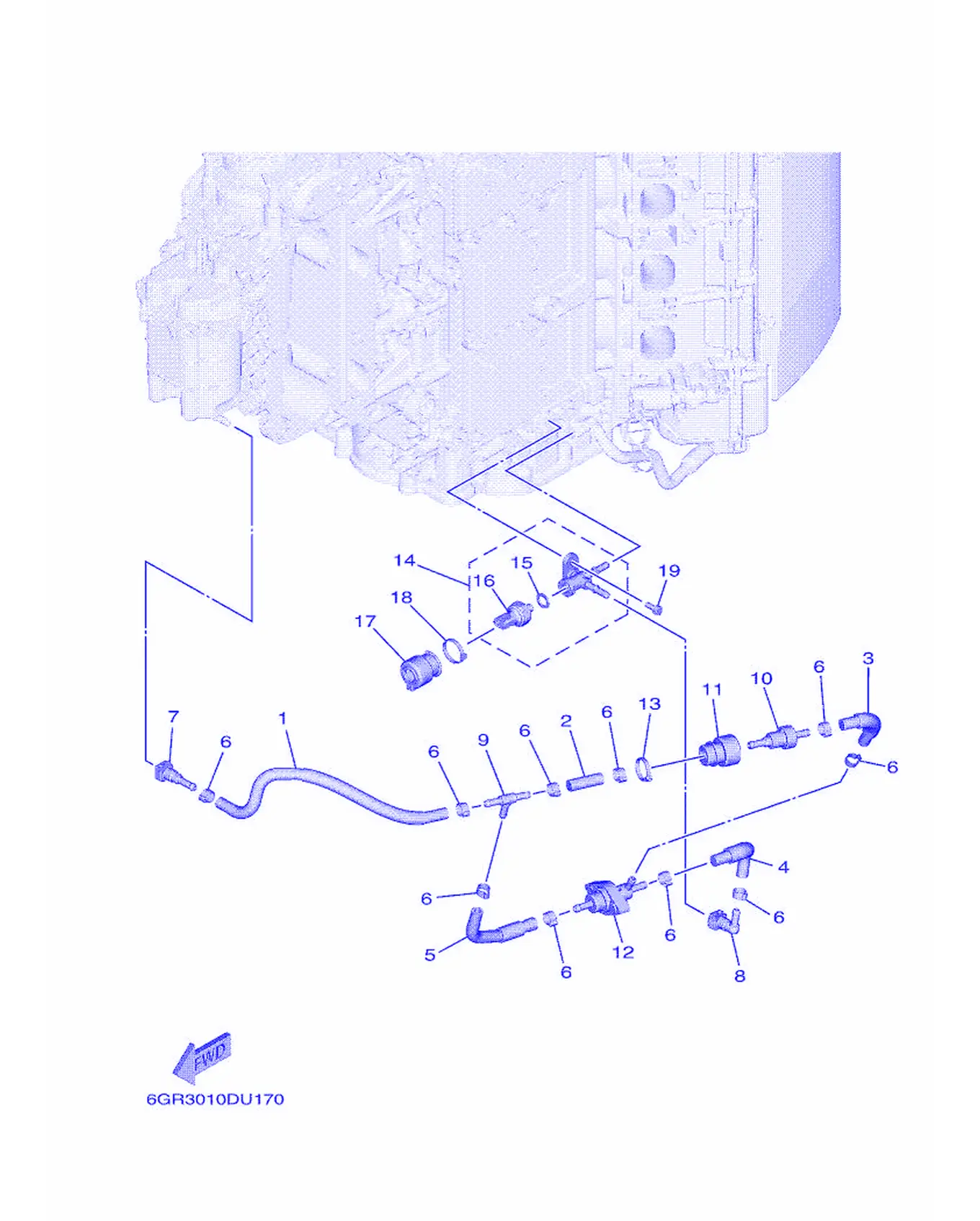

Рис. 52 — Топливная система 2 19 дет.
Рис. 53 — Топливная система 3 33 дет.
Рис. 54 — Топливный бак 16 дет.
Рис. 55 — Кронштейн 1 42 дет.

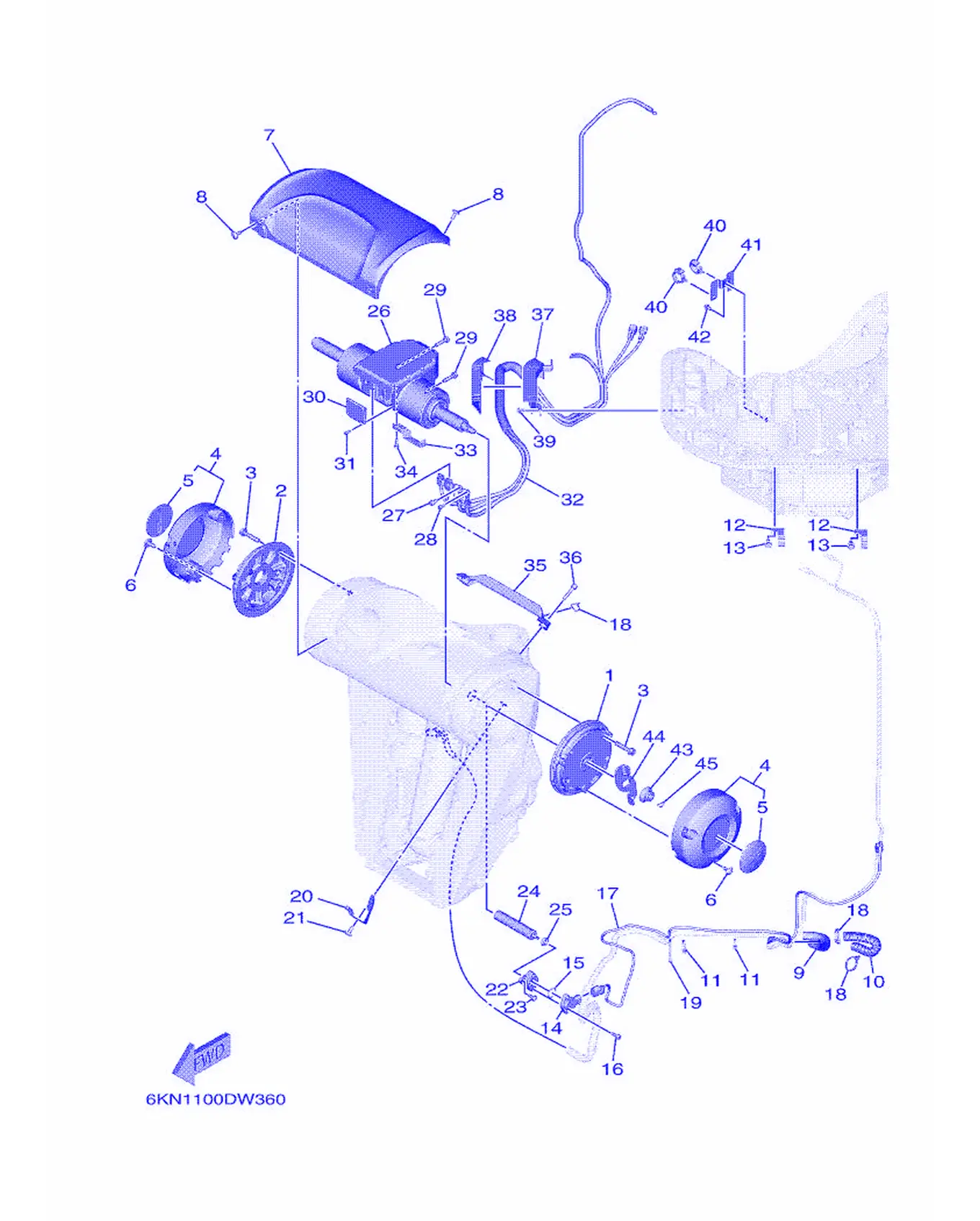

Рис. 56 — Кронштейн 2 45 дет.
Рис. 57 — Кронштейн 3 28 дет.

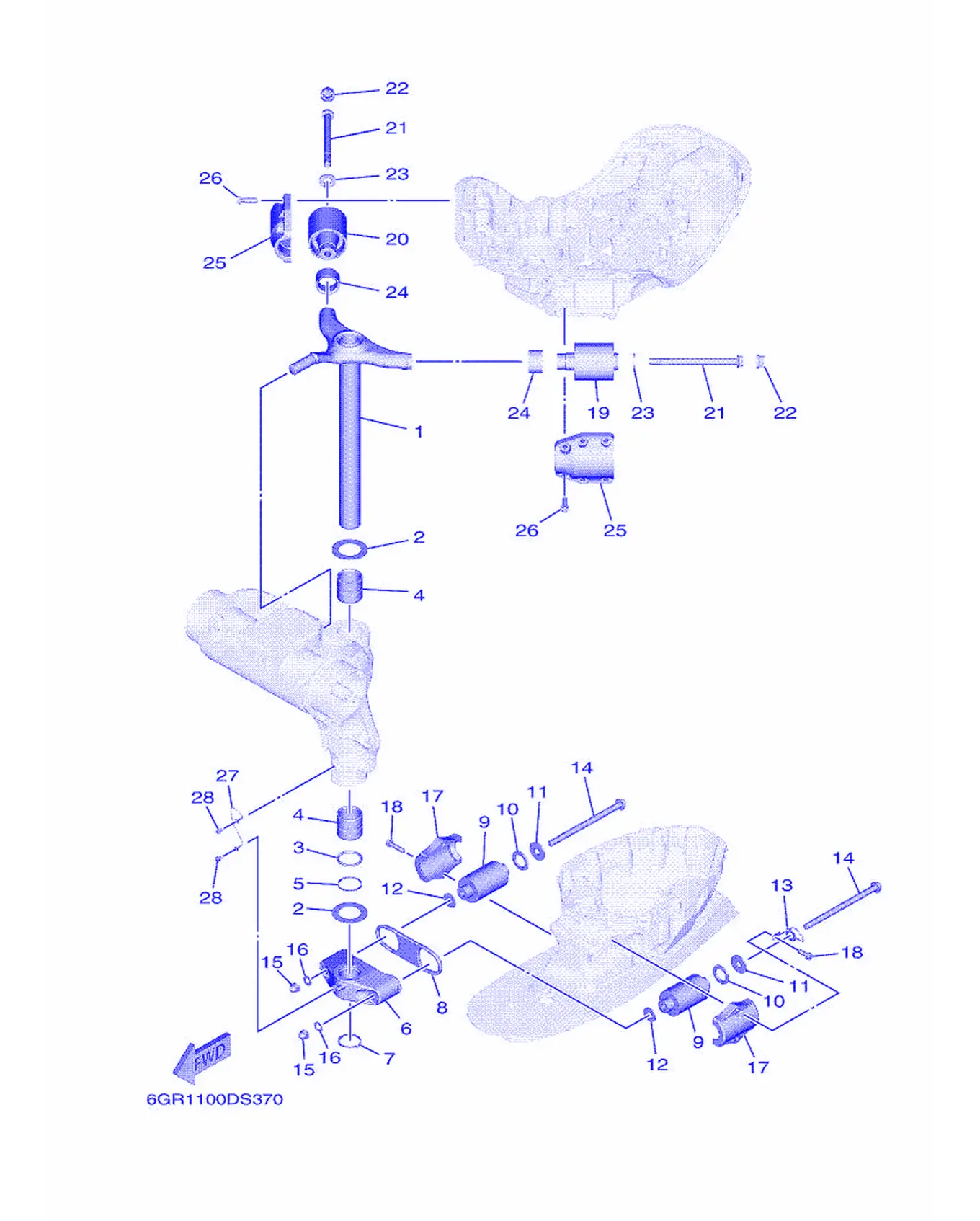

Рис. 58 — Рулевой узел 2 дет.

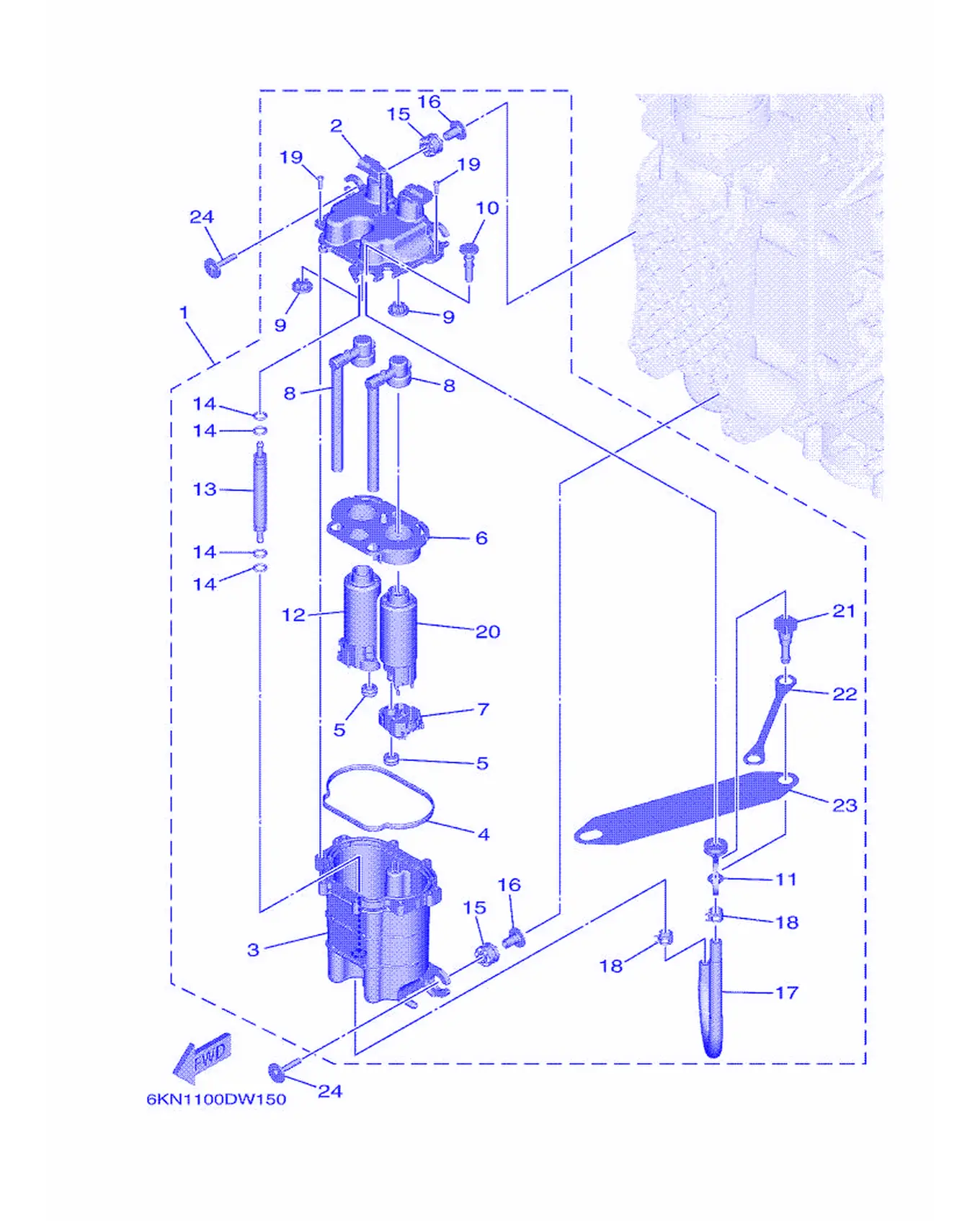

Рис. 59 — Сепаратор паров топлива 24 дет.

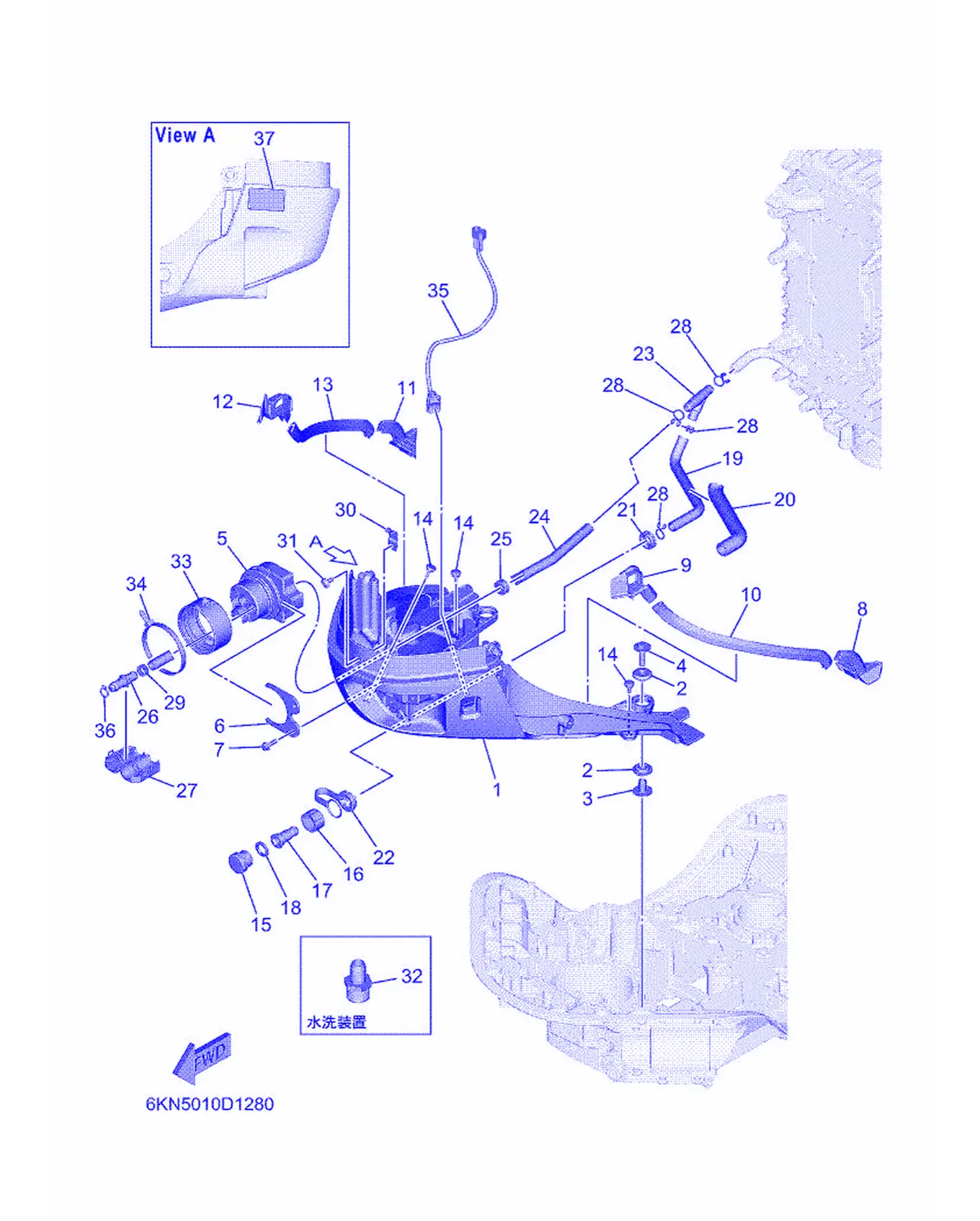

Рис. 60 — Нижний кожух 1 37 дет.

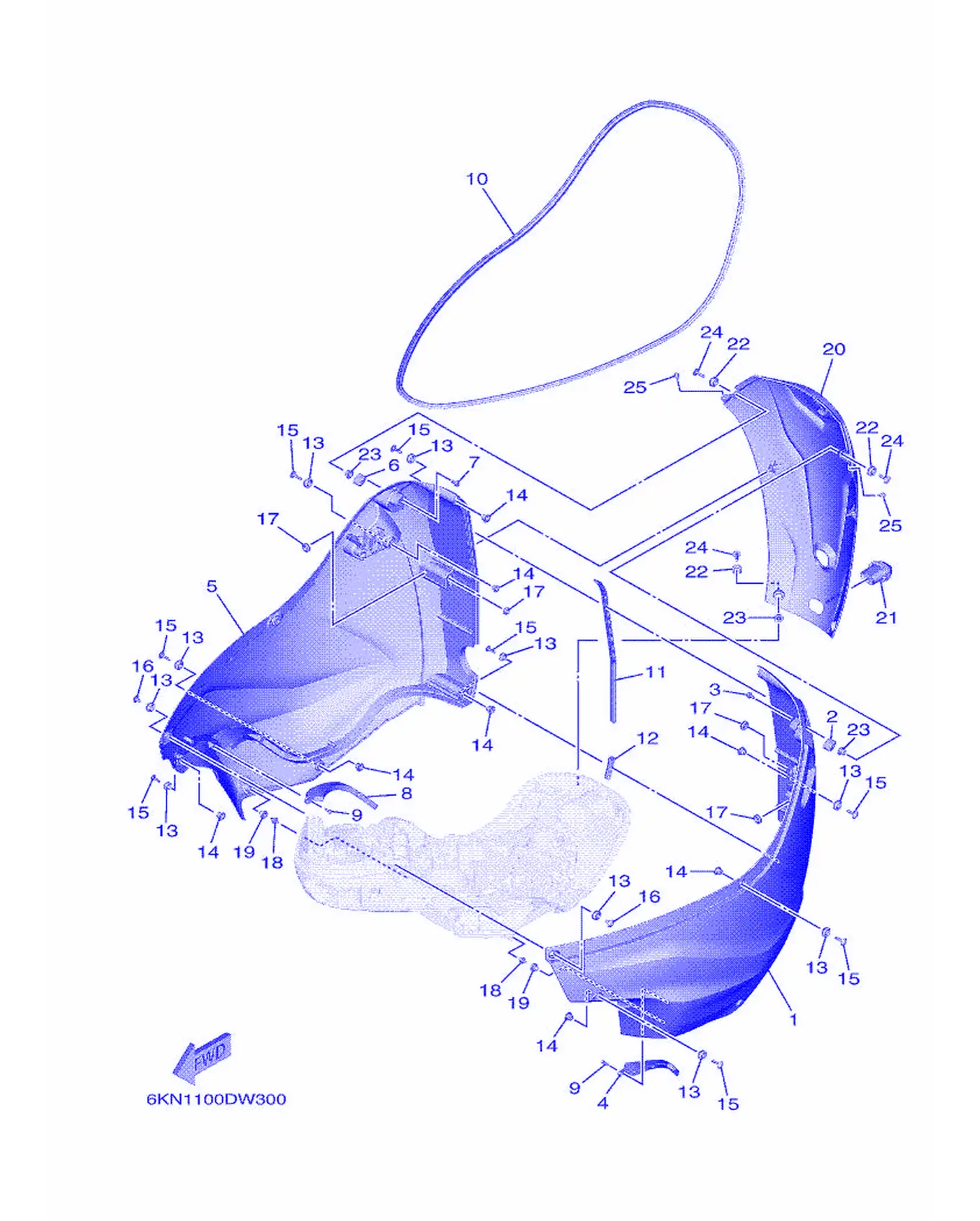

Рис. 61 — Нижний кожух 2 25 дет.
Рис. 62 — Нижний кожух 3 16 дет.

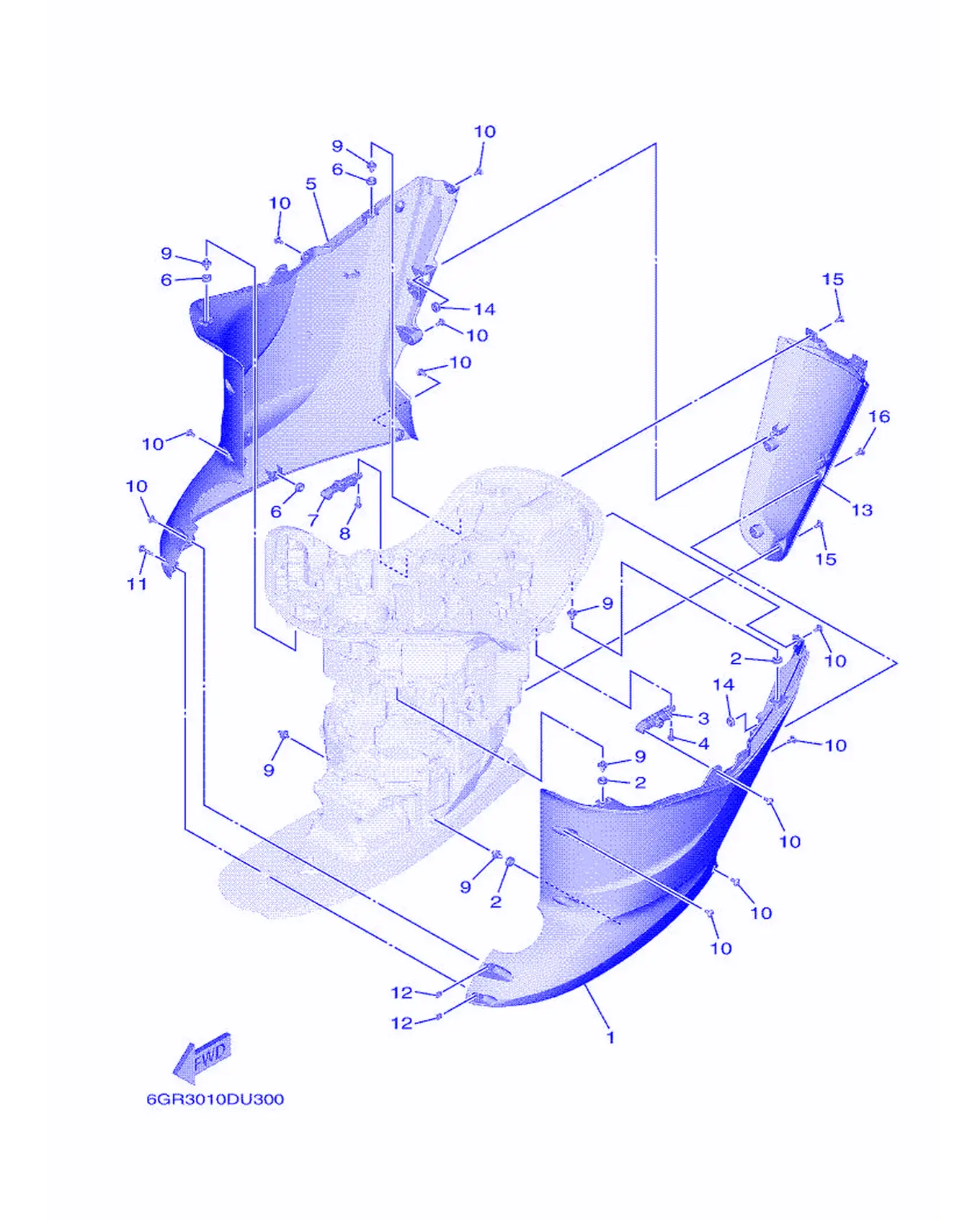

Рис. 63 — Нижний кожух 4 16 дет.

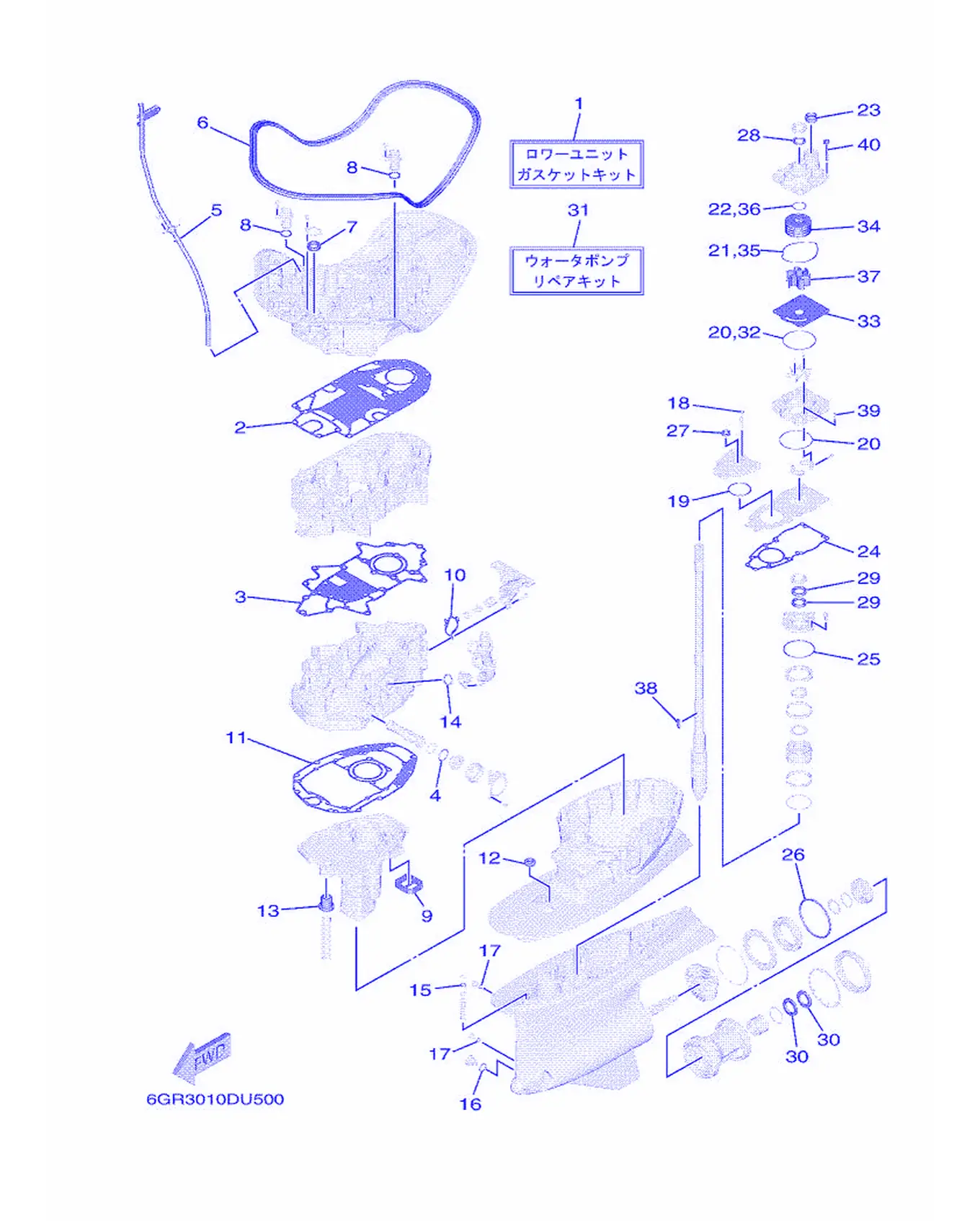

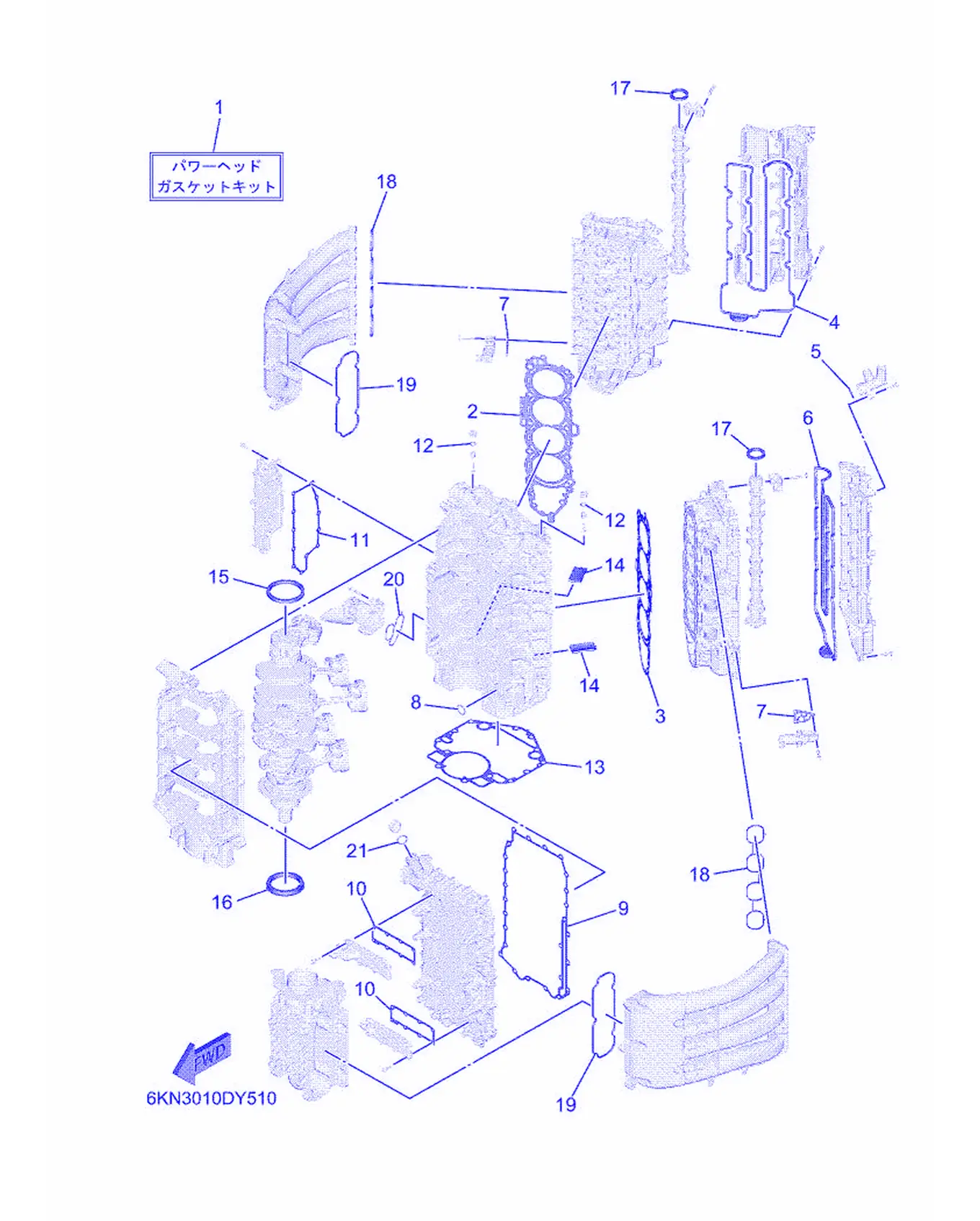

Рис. 64 — Ремкомплект 1 21 дет.
Рис. 65 — Ремкомплект 2 40 дет.

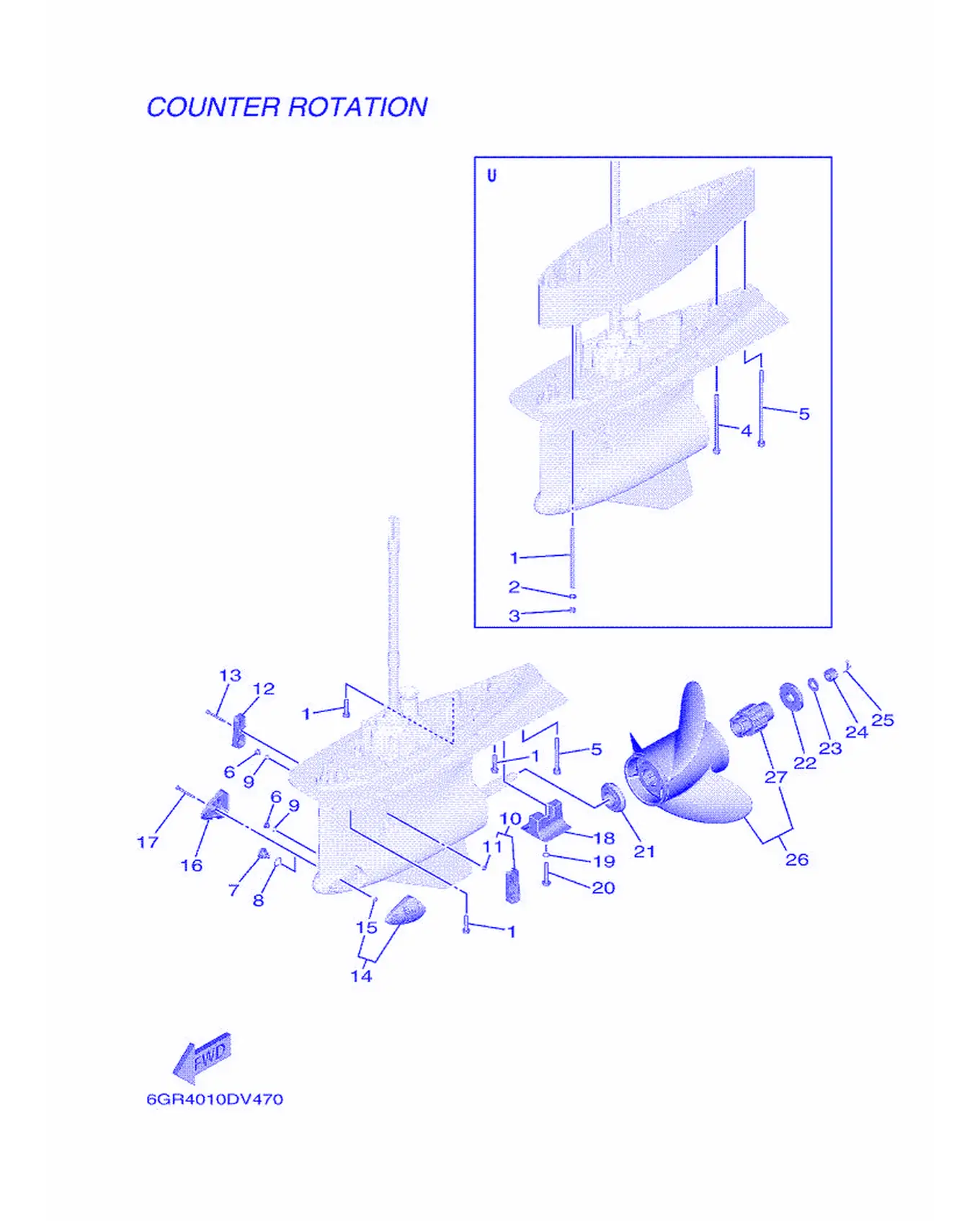

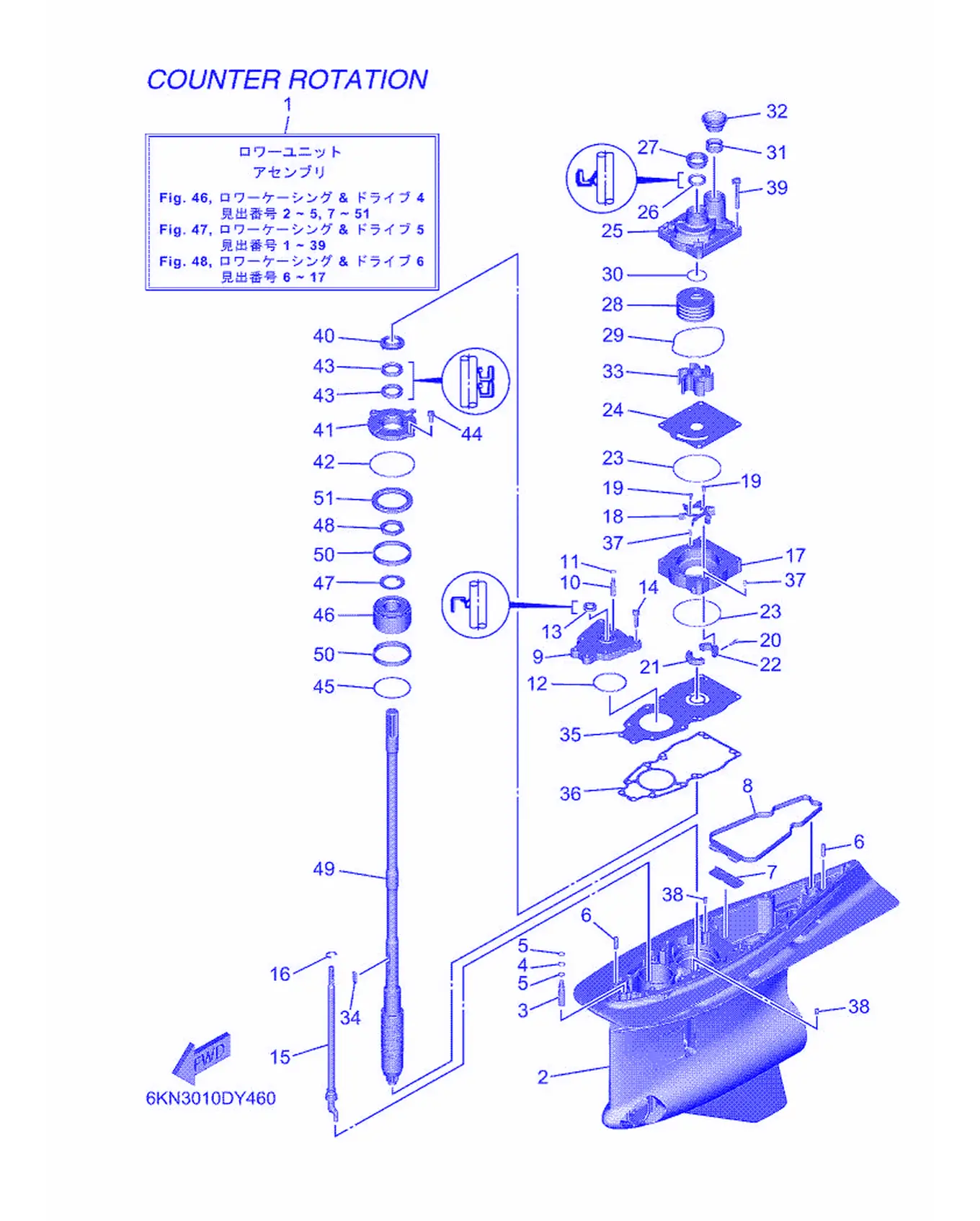

Рис. 66 — Нижний кожух и привод, рис. 4 61 дет.

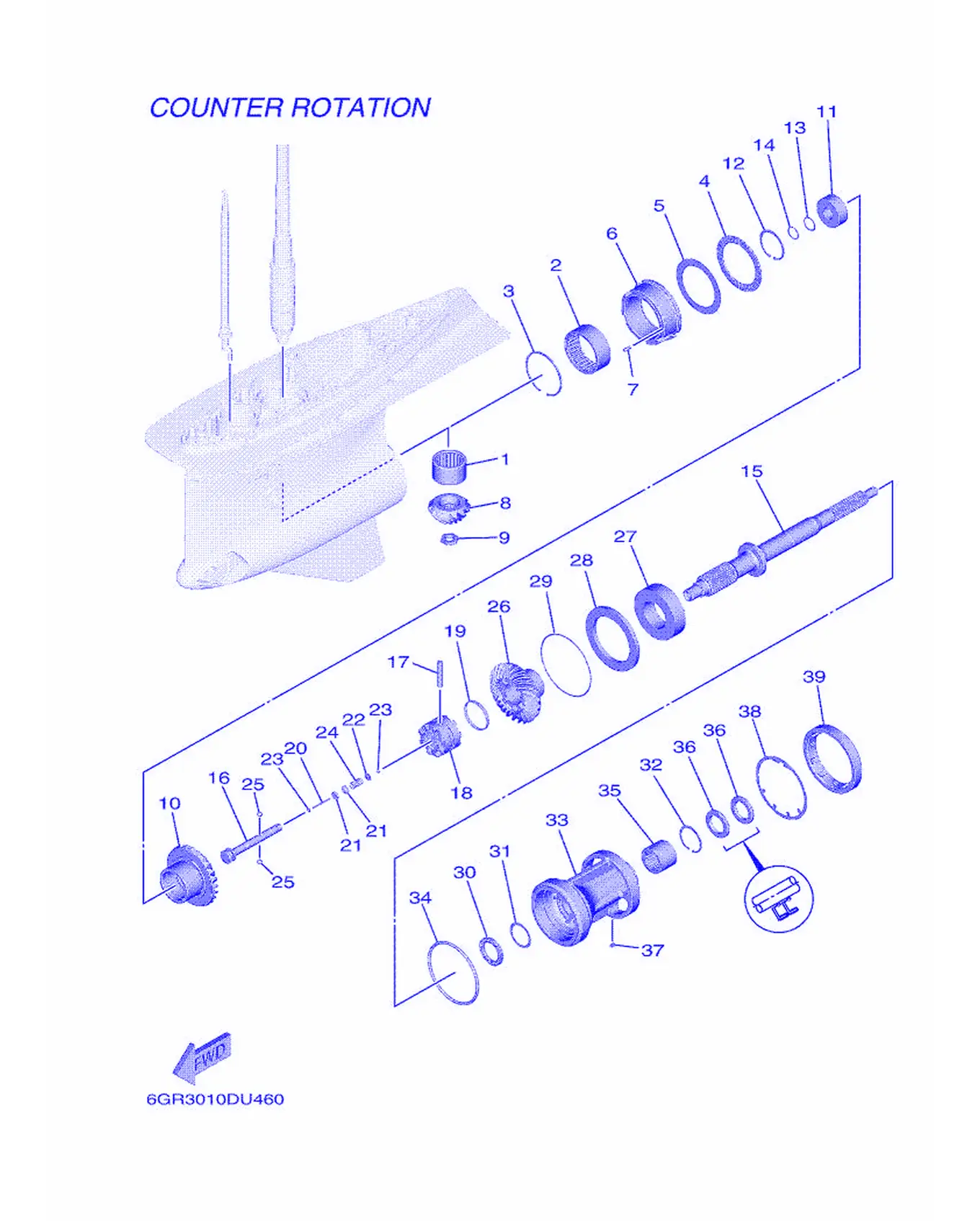

Рис. 67 — Нижний кожух и привод 5 53 дет.
Рис. 68 — Нижний кожух и привод, рис. 6 31 дет.
