Yamaha FL250N fl250nst2x — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha FL250N. 60 схем.

Рис. 1 — ДЕК 2 (кроме одиночного) 21 дет.
Рис. 2 — ДЕК 4 (два двигателя_главный пост управления) 11 дет.
Рис. 3 — DEC 5 (три двигателя_главный пост управления) 13 дет.
Рис. 4 — ДЕК 6 (четырёхмоторный_главный пост) 16 дет.
Рис. 5 — ДЕК 7 (одиночный_вспомогательный пост) 2 дет.
Рис. 6 — ДЕК 8 (кроме одиночного блока_вспомогательный пост управления) 2 дет.

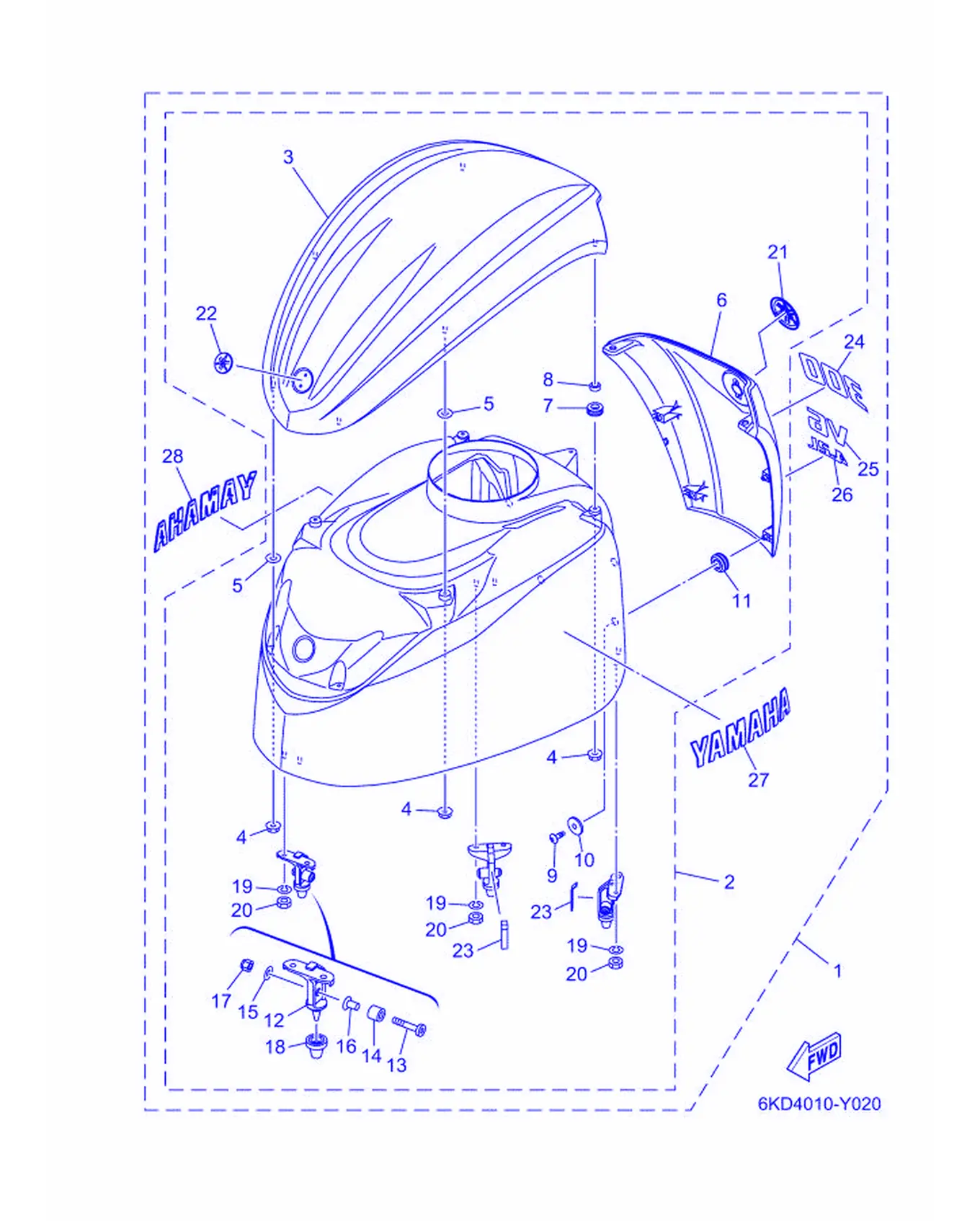

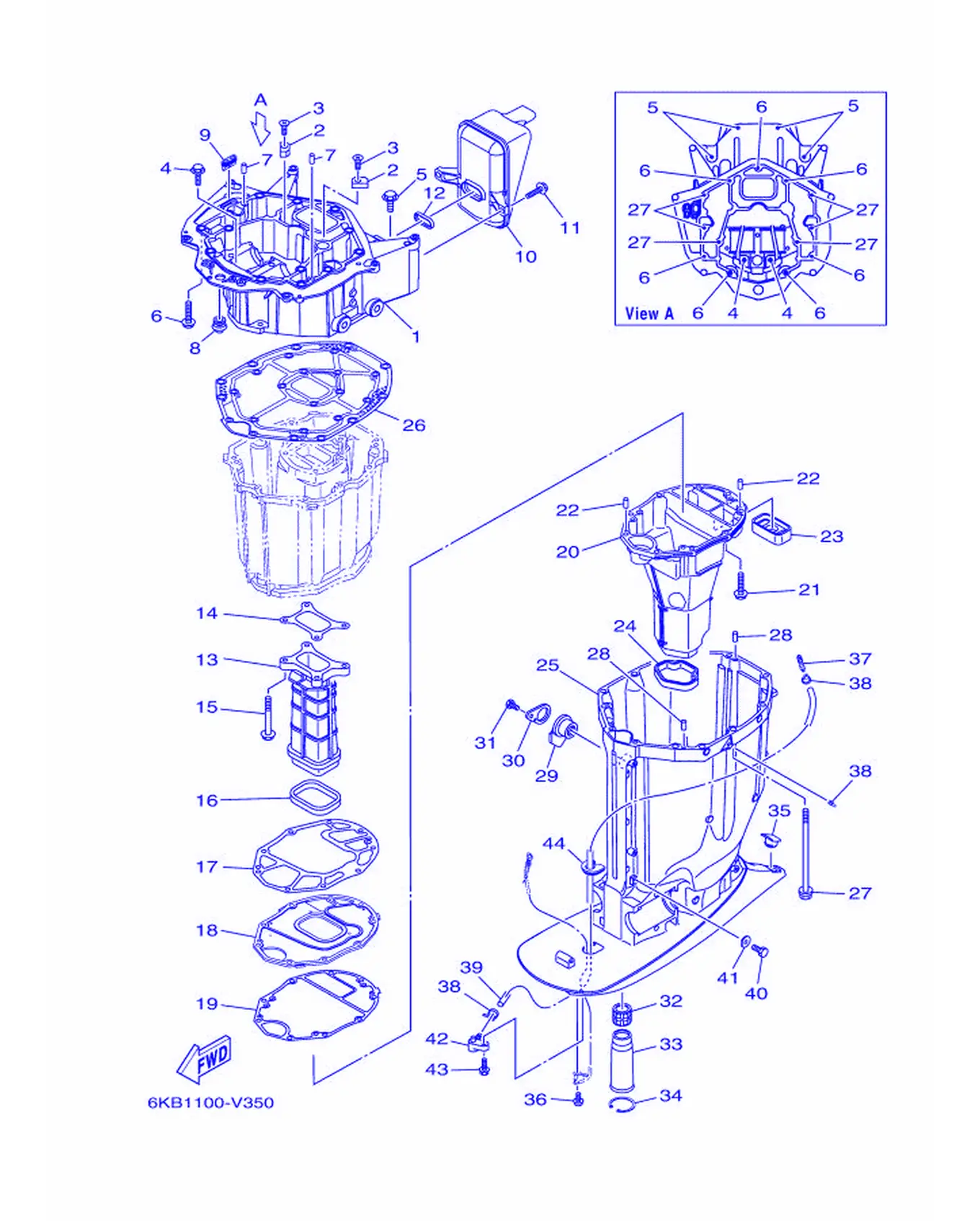

Рис. 7 — Корпус верхней части 44 дет.

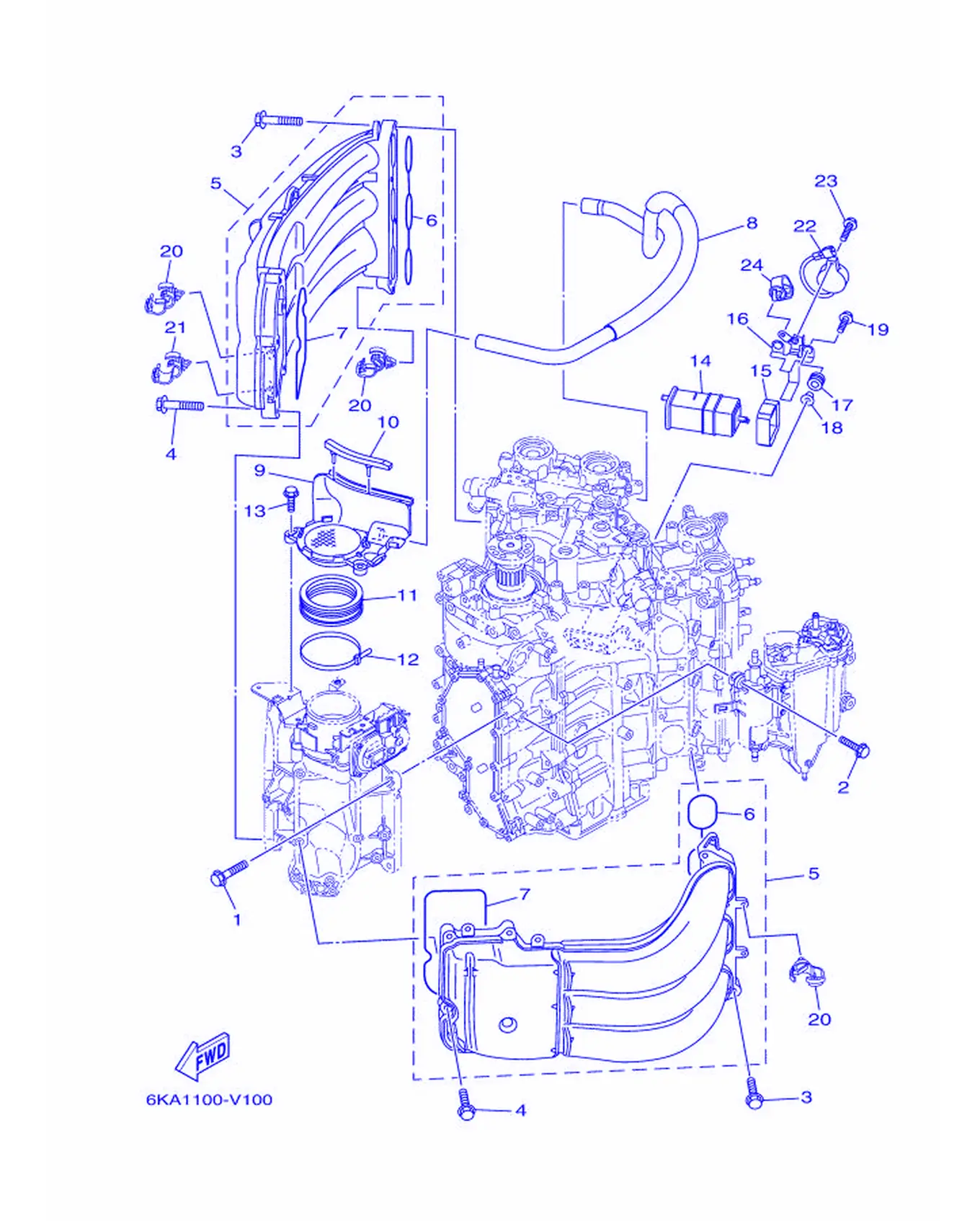

Рис. 8 — Впускная система 1 Впуск 1 24 дет.

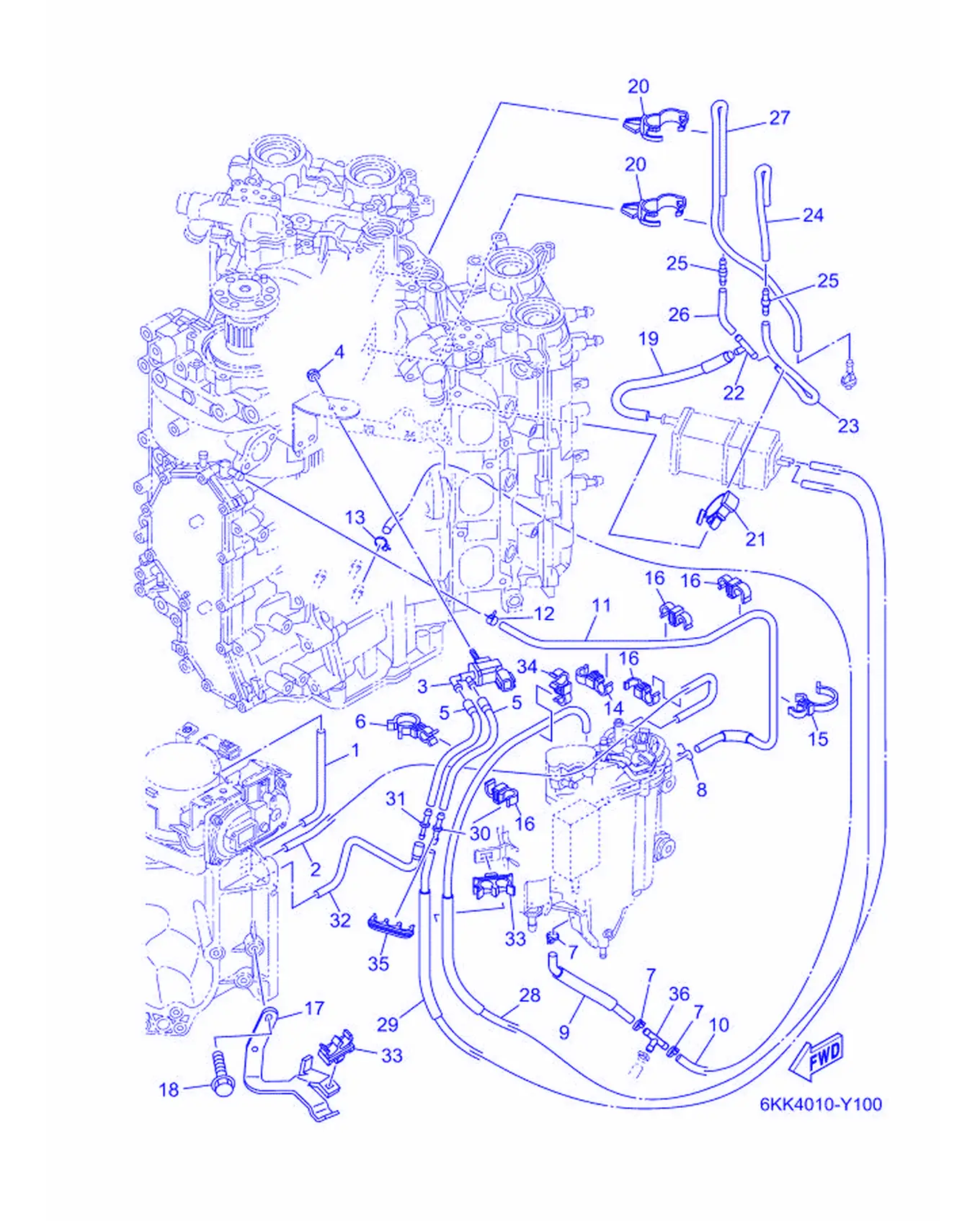

Рис. 9 — впускная система 2 впуск 2 36 дет.

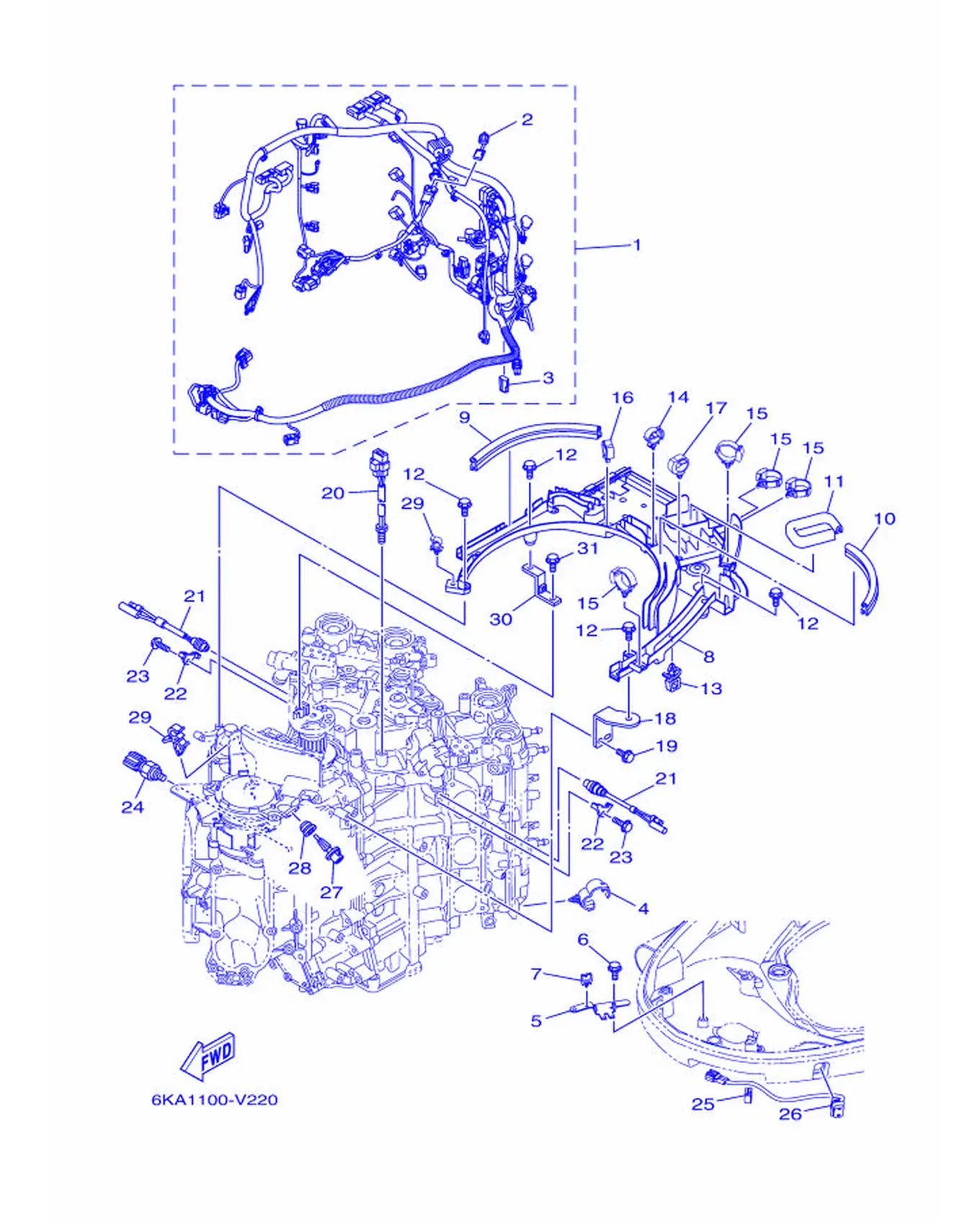

Рис. 10 — Электрическая система 1 Электрическая 1 34 дет.
Рис. 11 — Электрическая система 2 8 дет.

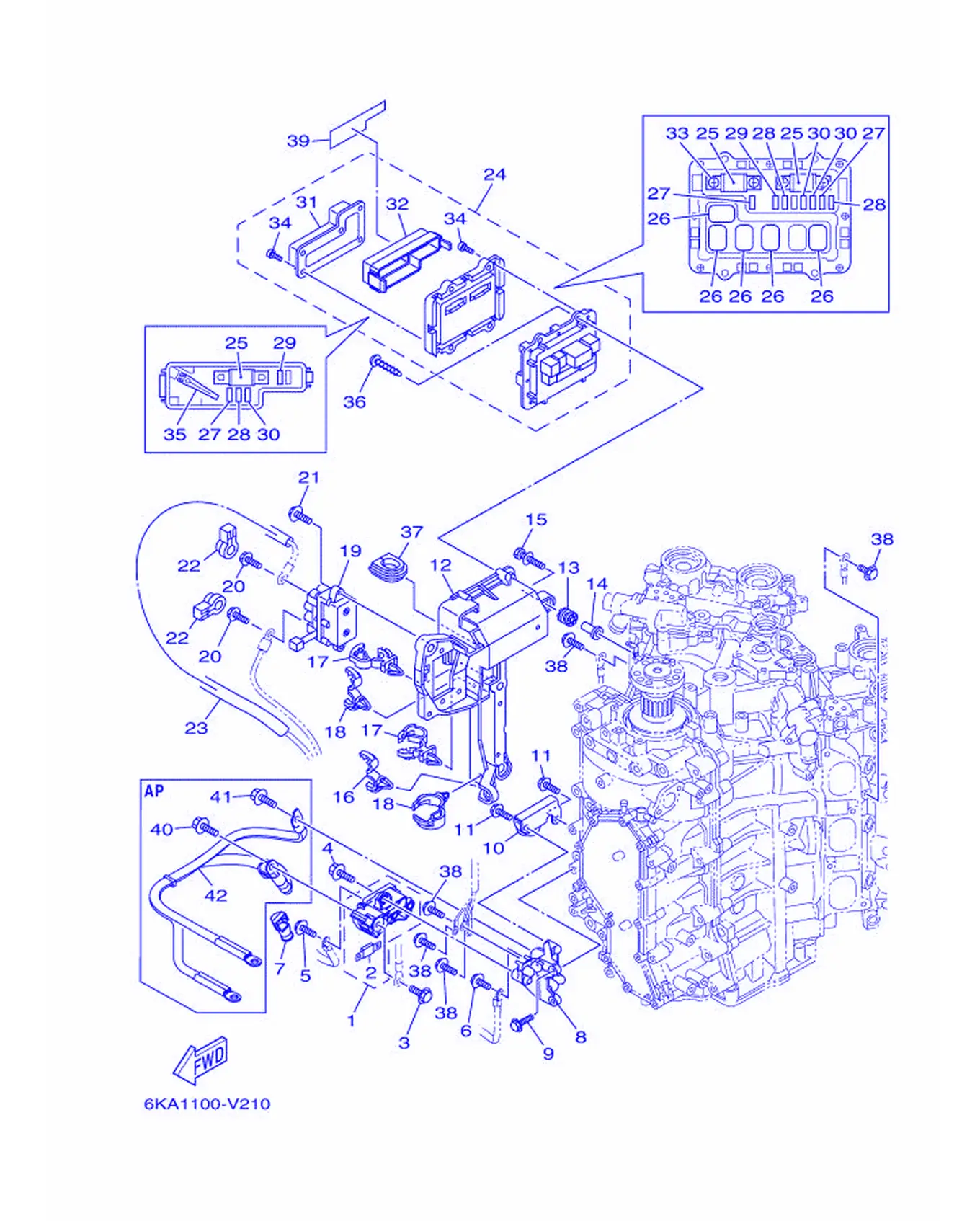

Рис. 12 — Электрическая система 3 Электрическая 3 42 дет.
Рис. 13 — Электрическая система, рис. 4 31 дет.
Рис. 14 — Электрическая система 5 13 дет.

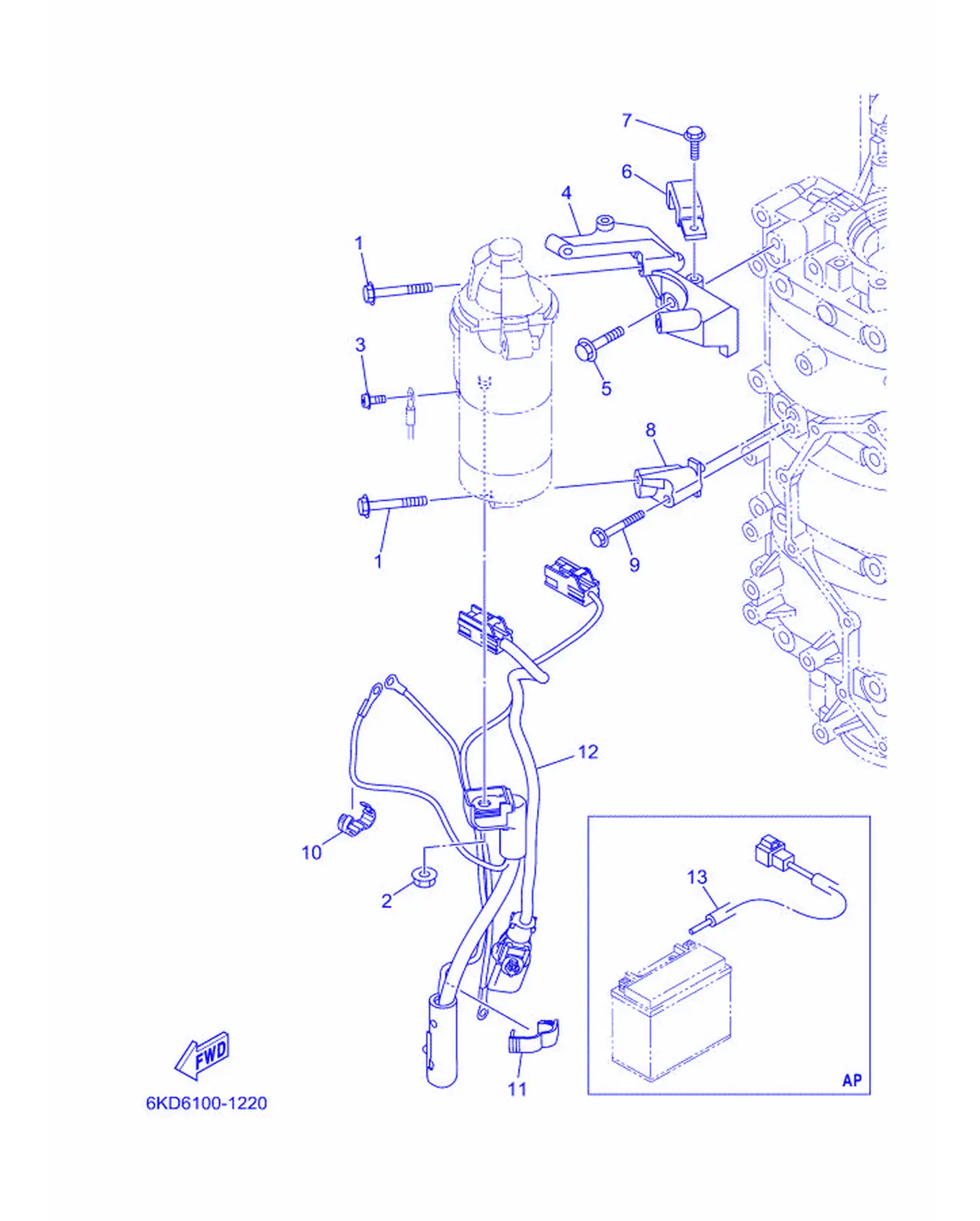

Рис. 15 — Электрическая система · жгут проводов 47 дет.

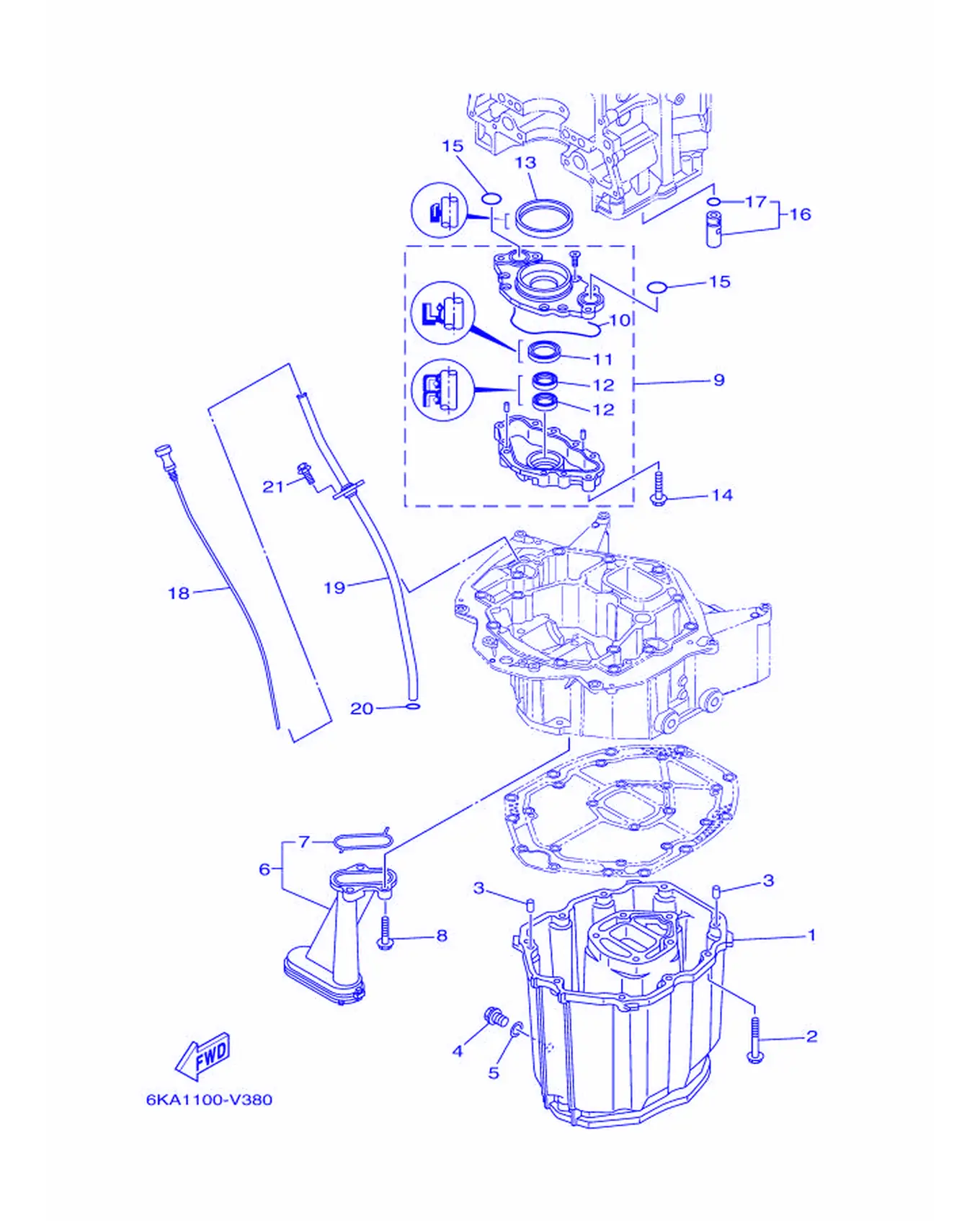

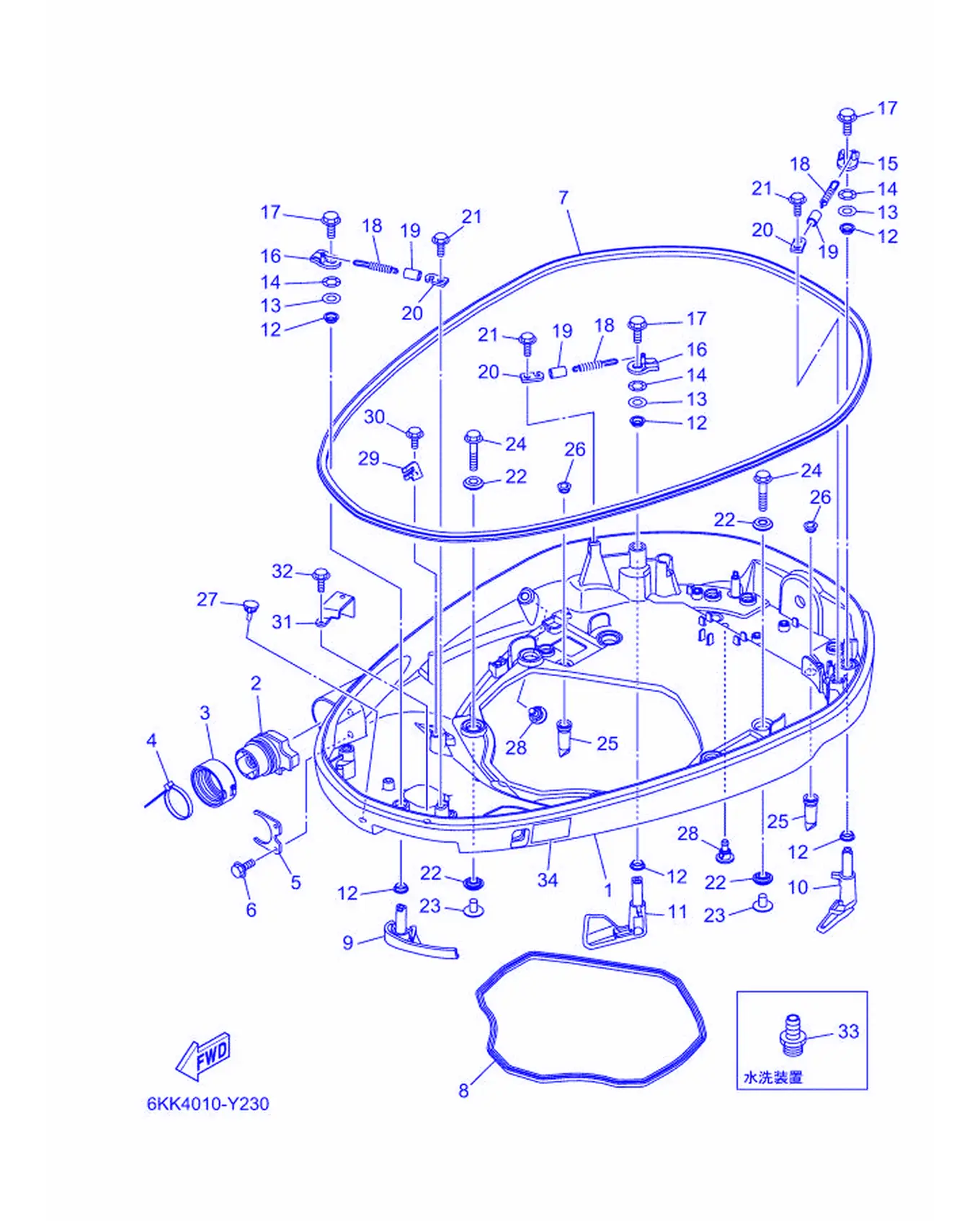

Рис. 16 — поддон картера 21 дет.
Рис. 17 — Опционные детали 1 1 дет.
Рис. 18 — Опционные детали 2 1 дет.
Рис. 19 — Коленчатый вал и поршень 25 дет.

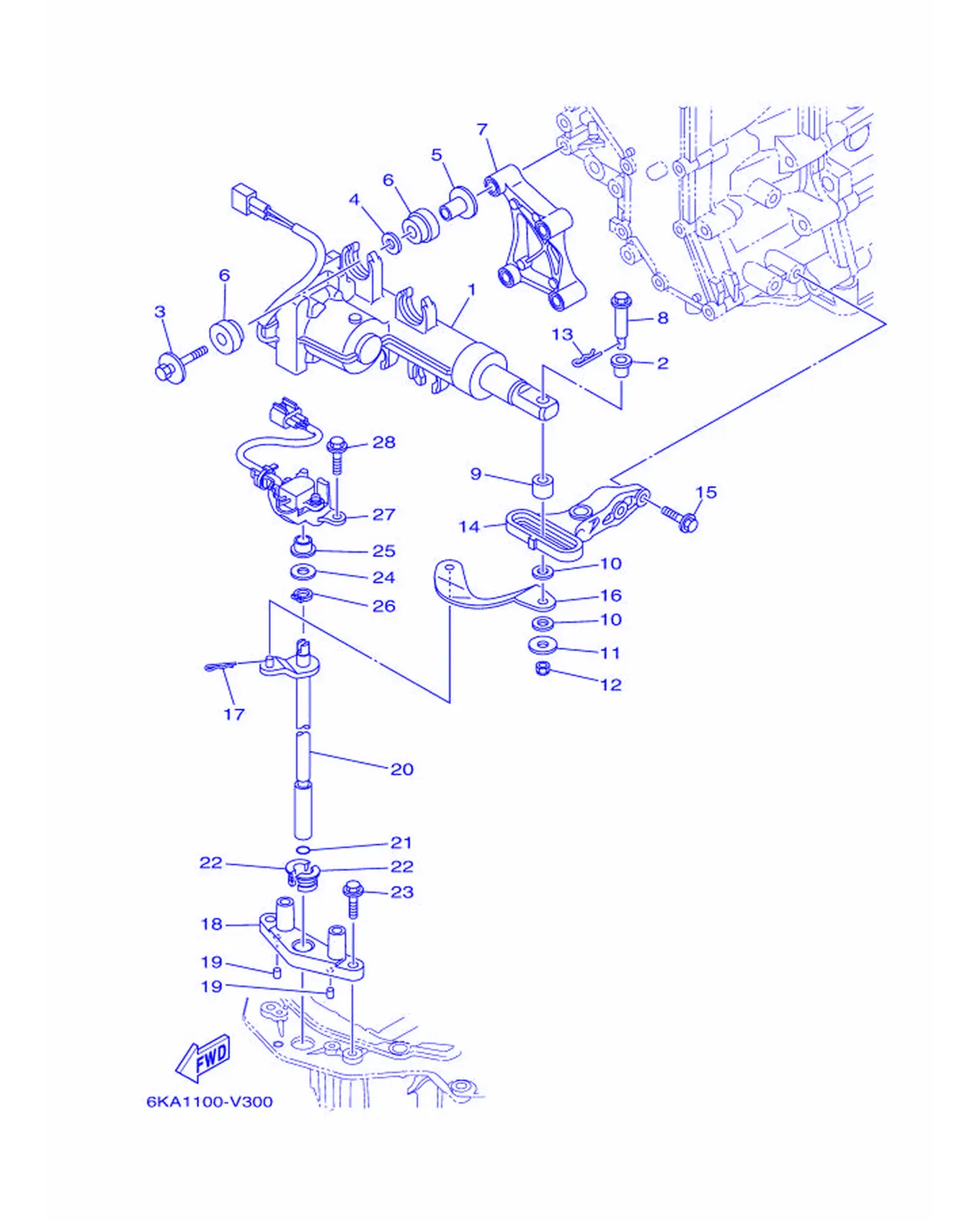

Рис. 20 — Система управления 28 дет.
Рис. 21 — Цилиндр и картер 1 45 дет.
Рис. 22 — Цилиндр и картер 2 46 дет.
Рис. 23 — Цилиндр и картер Рис. 3 11 дет.
Рис. 24 — Цилиндр и картер Рис. 4 17 дет.
Рис. 25 — Выключатель и панель приборов 11 (EKS, двухмоторный) 16 дет.
Рис. 26 — Выключатель и панель приборов 12 (EKS, три двигателя) 17 дет.
Рис. 27 — Выключатель и приборная панель 13 (EKS, четыре двигателя) 17 дет.
Рис. 28 — Выключатель и панель приборов 14 (EKS,KEY_REC) 20 дет.
Рис. 29 — Выключатель и приборная панель 3 (два двигателя) 13 дет.
Рис. 30 — Выключатель и приборная панель 4 (два двигателя) 7 дет.
Рис. 31 — Выключатели и приборная панель 5 (три двигателя) 12 дет.
Рис. 32 — Выключатели и приборная панель 6 (три двигателя) 6 дет.
Рис. 33 — Переключатели и приборная панель 7 (двухпостовое управление) 6 дет.
Рис. 34 — Выключатель и панель приборов 8 (четыре двигателя) 19 дет.
Рис. 35 — Выключатель и приборная панель 9 (четыре двигателя) 18 дет.

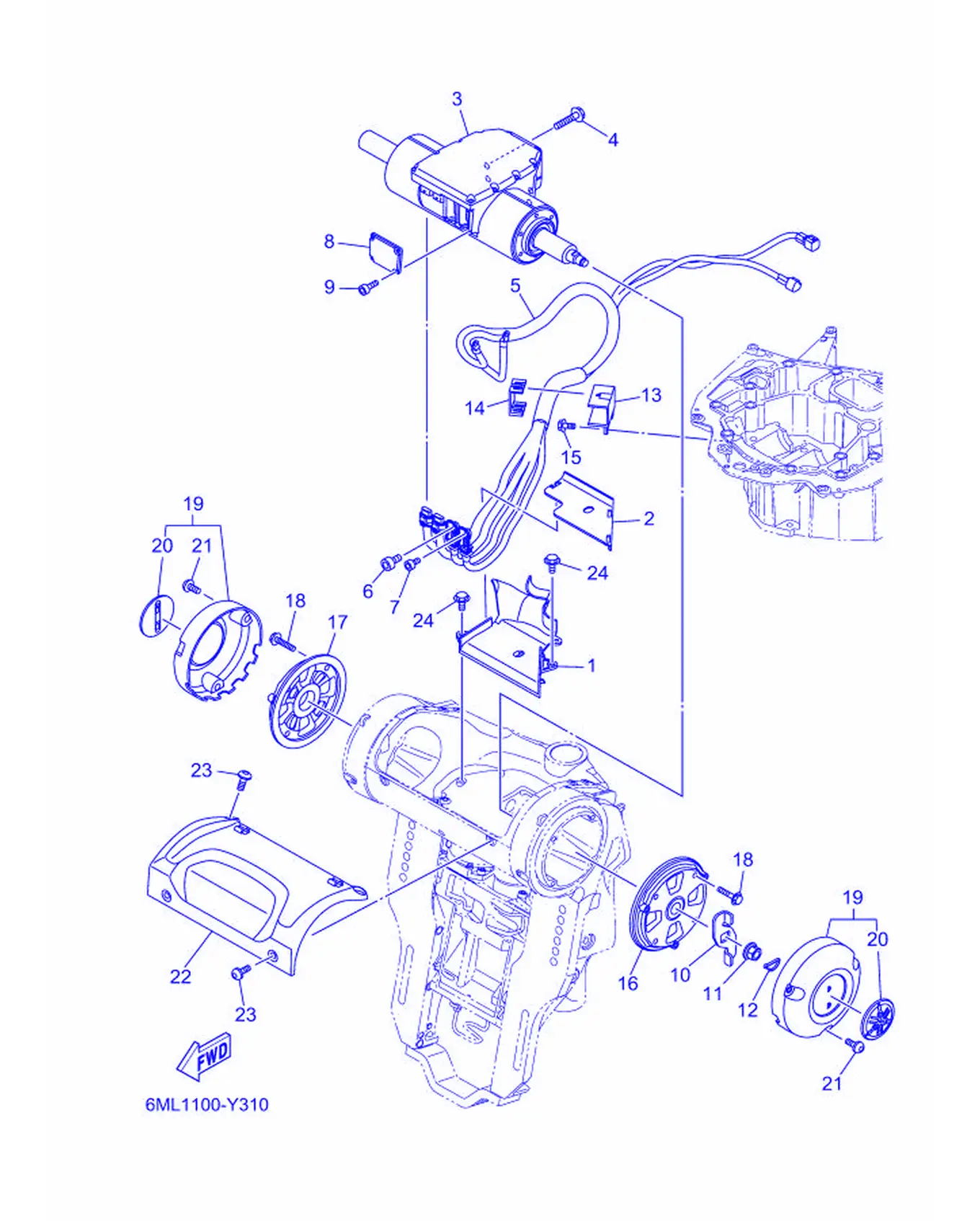

Рис. 36 — стартер 24 дет.
Рис. 37 — Корпус дроссельной заслонки в сборе 1 9 дет.
Рис. 38 — Корпус дроссельной заслонки в сборе 2 9 дет.
Рис. 39 — Генератор 19 дет.

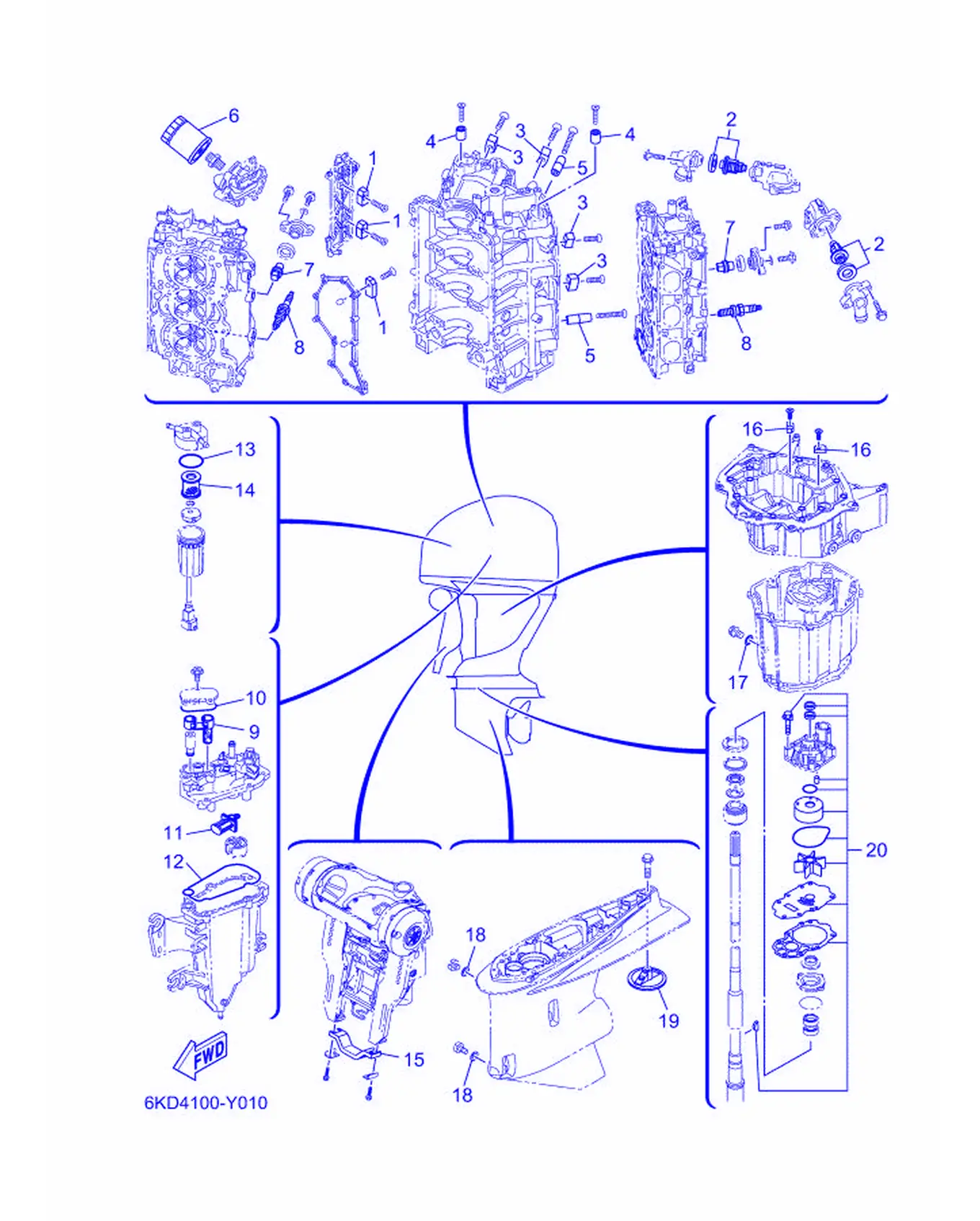

Рис. 40 — Периодически заменяемые детали 20 дет.
Рис. 41 — Верхний кожух 28 дет.
Рис. 42 — Клапан 39 дет.

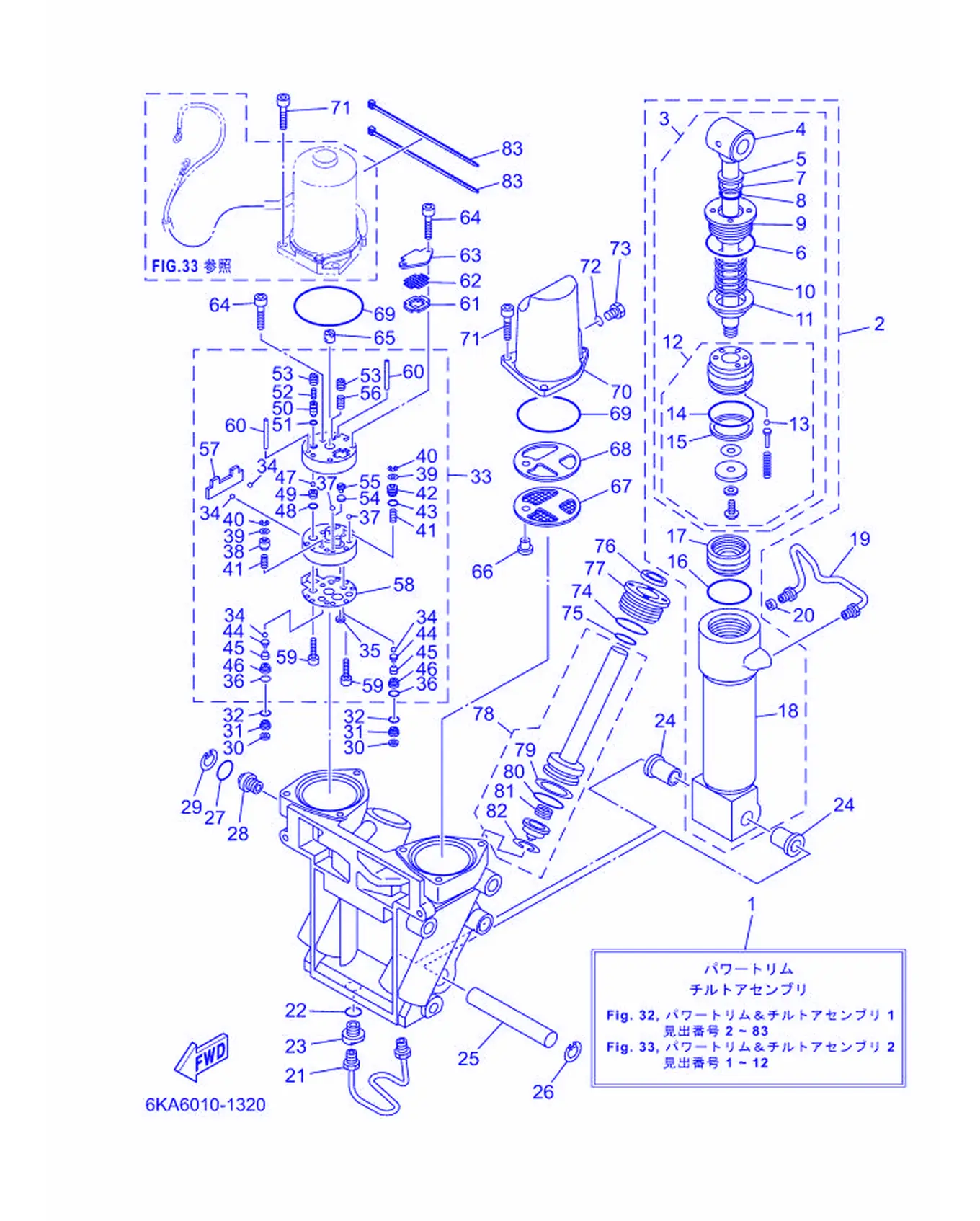

Рис. 43 — Узел силового наклона и подъёма 1 83 дет.

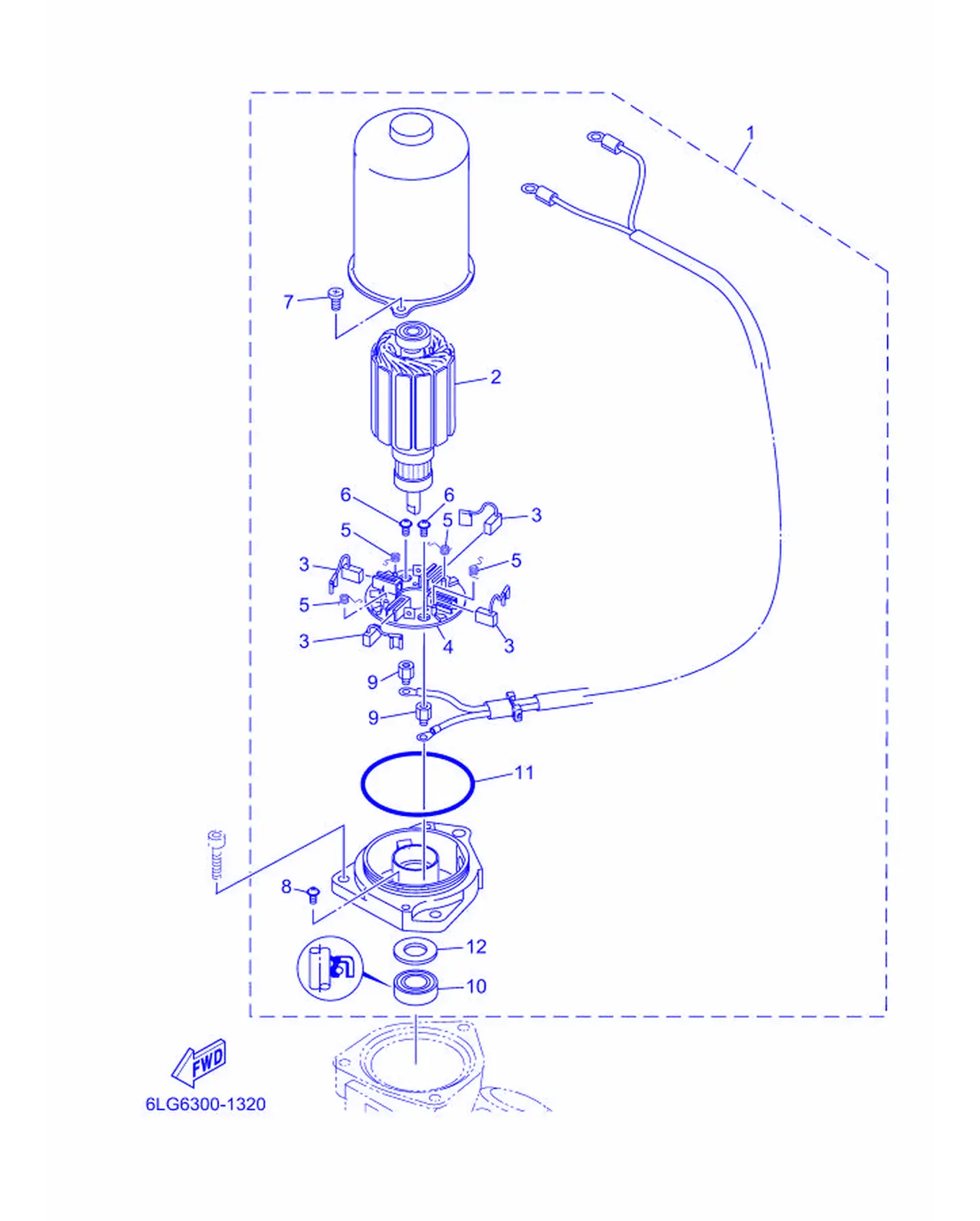

Рис. 44 — Узел силового наклона и подъёма 2 12 дет.

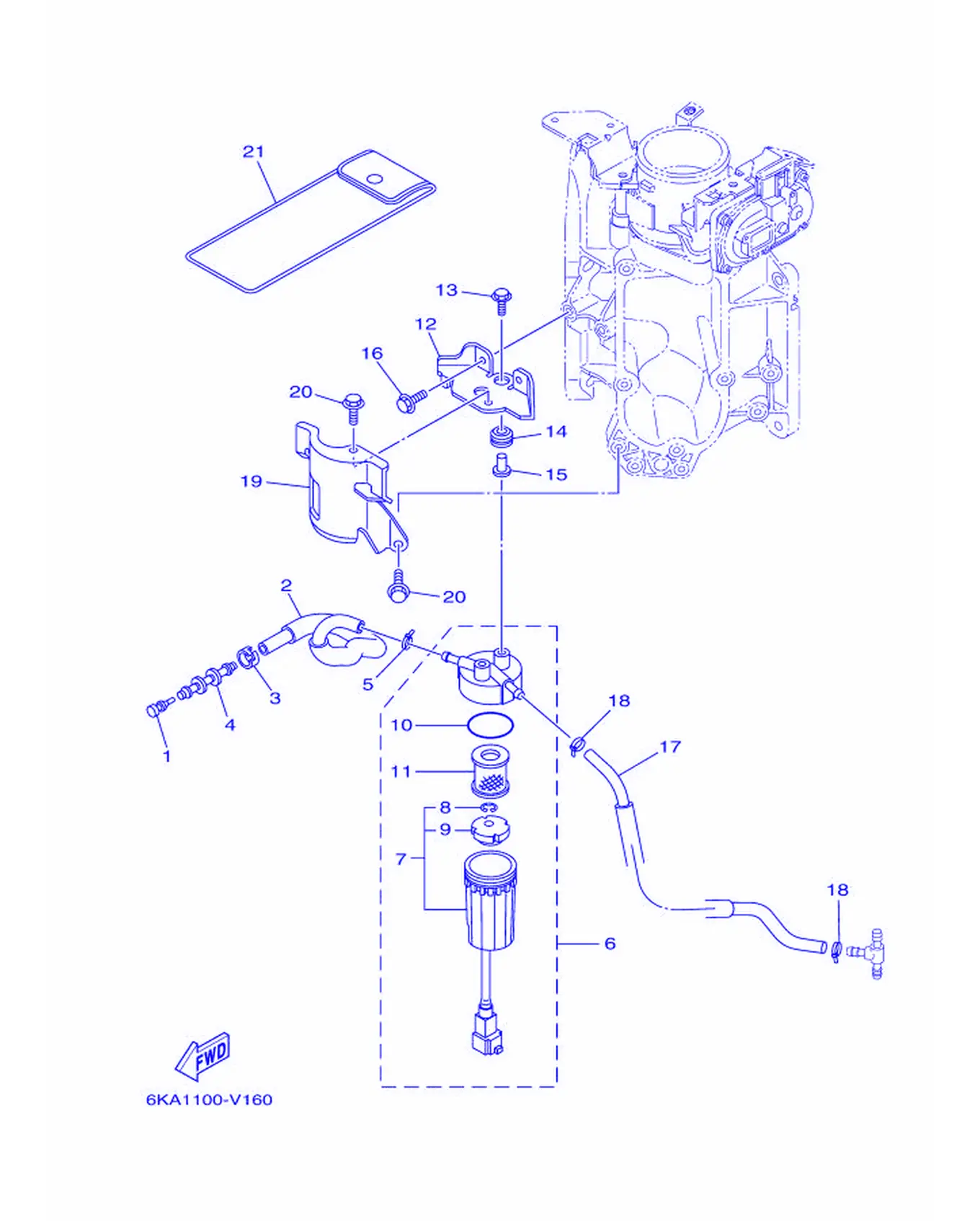

Рис. 45 — Топливная система 22 дет.
Рис. 46 — Топливный насос высокого давления 38 дет.
Рис. 47 — Топливный бак 16 дет.

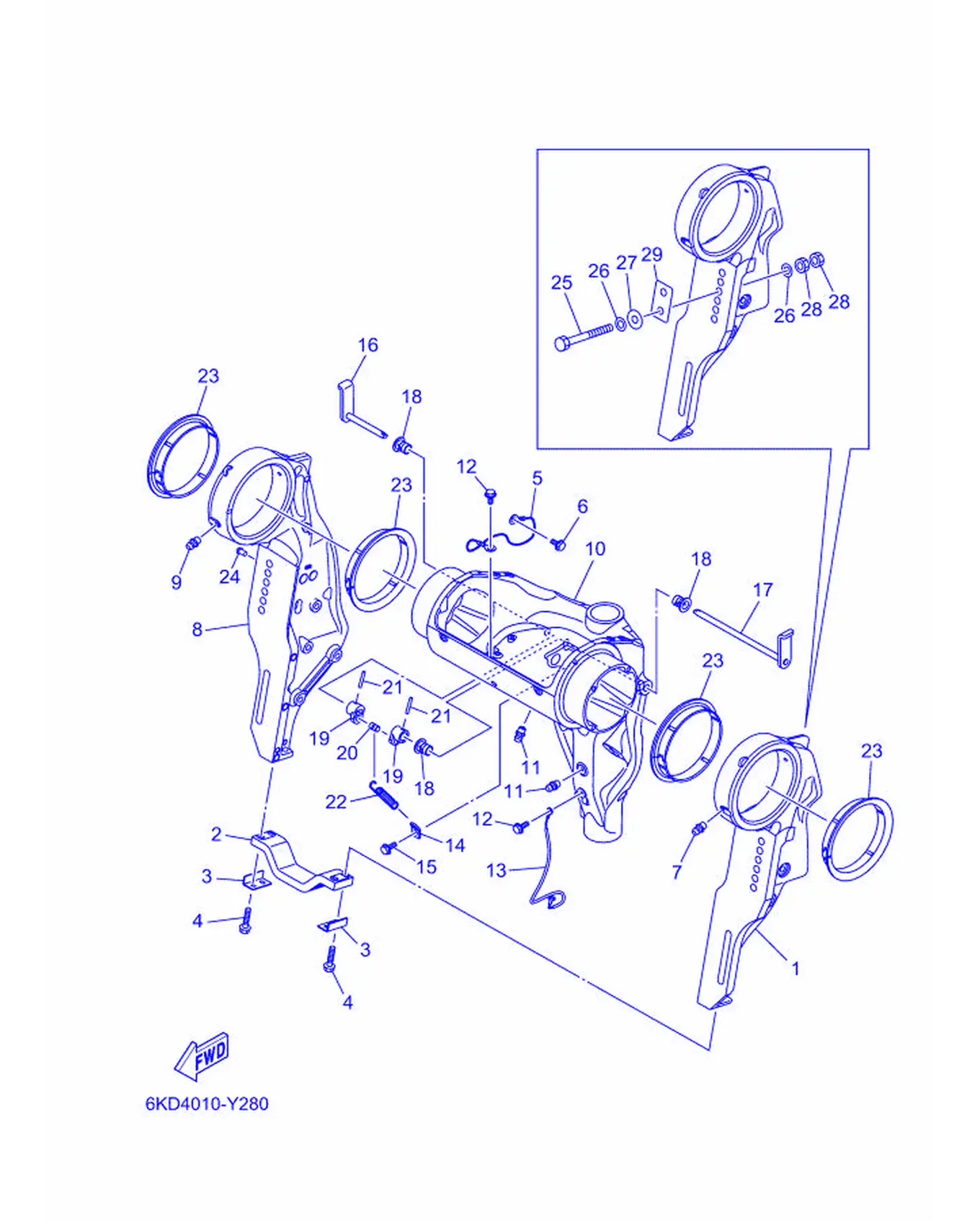

Рис. 48 — Кронштейн 1 29 дет.

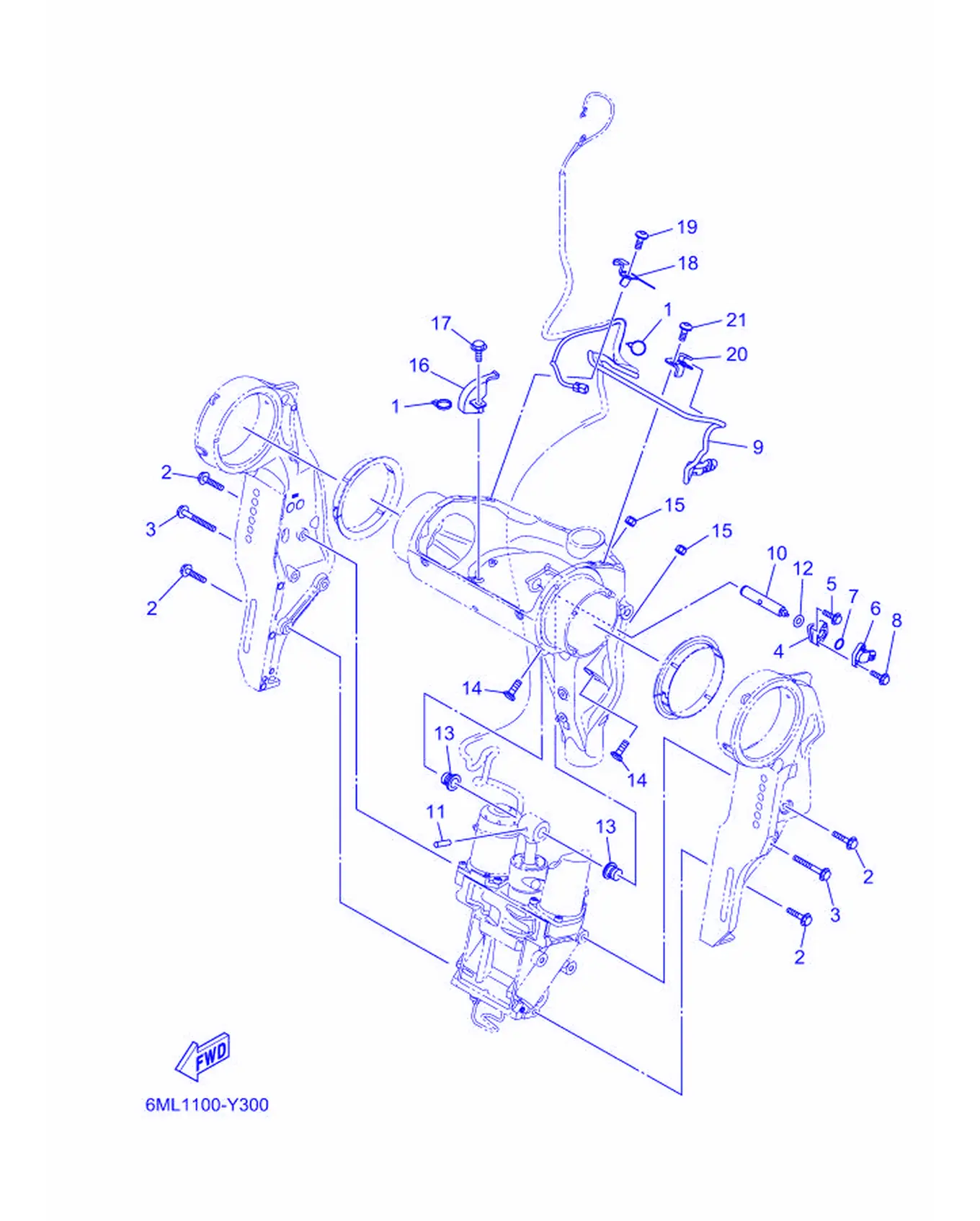

Рис. 49 — Кронштейн 2 21 дет.
Рис. 50 — Кронштейн 3 24 дет.

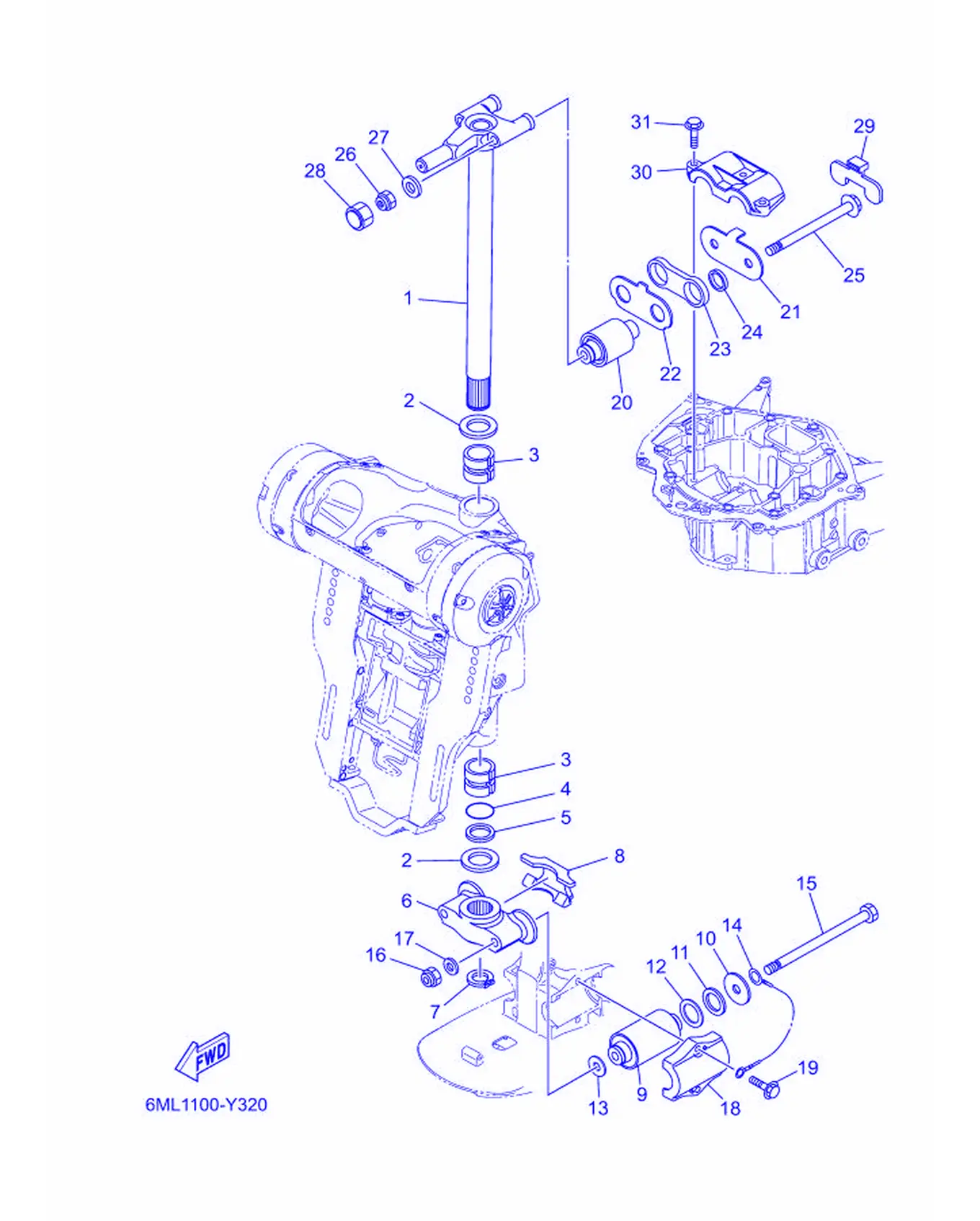

Рис. 51 — Кронштейн 4 31 дет.
Рис. 52 — Рулевой узел 2 дет.

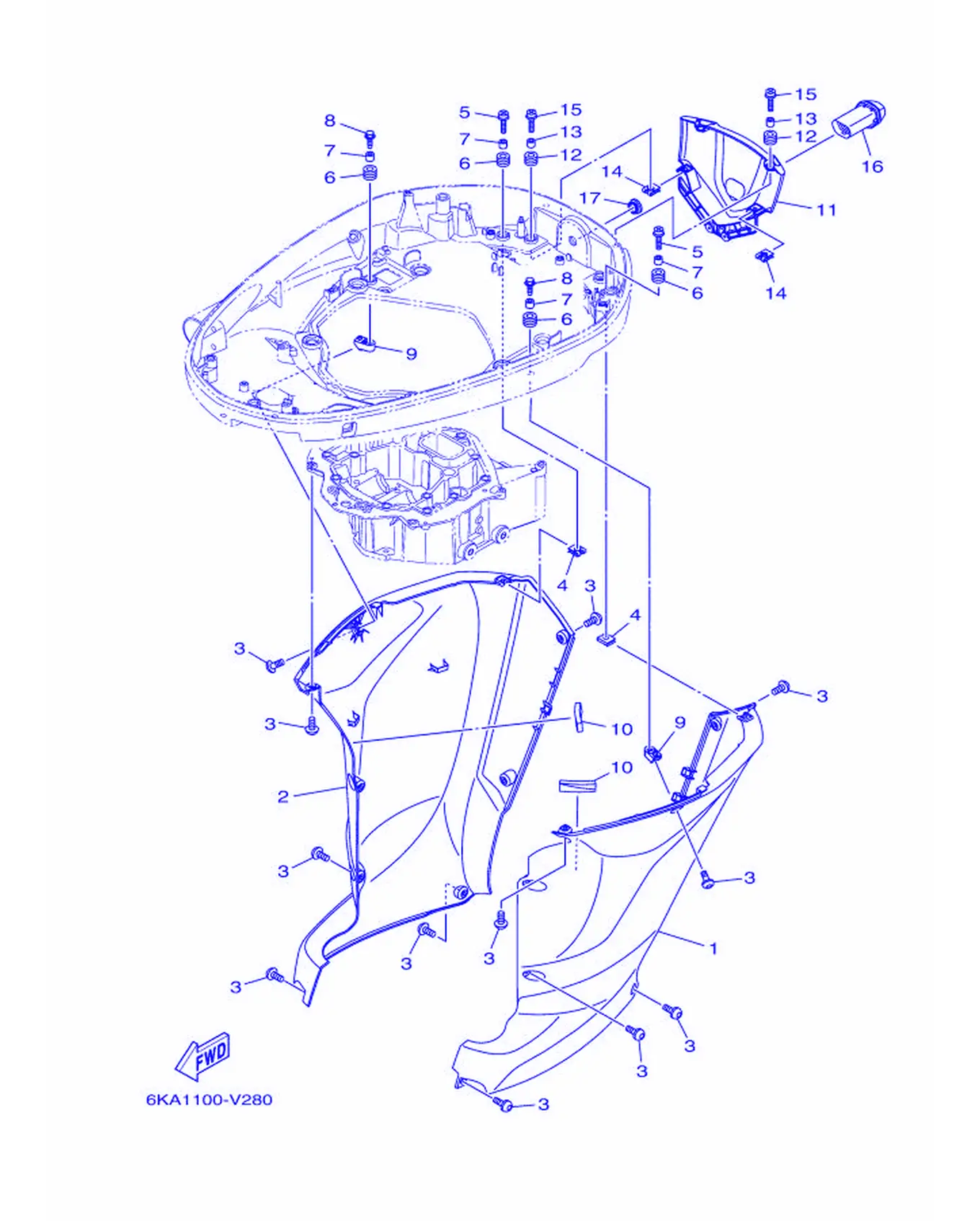

Рис. 53 — Нижний кожух 1 34 дет.

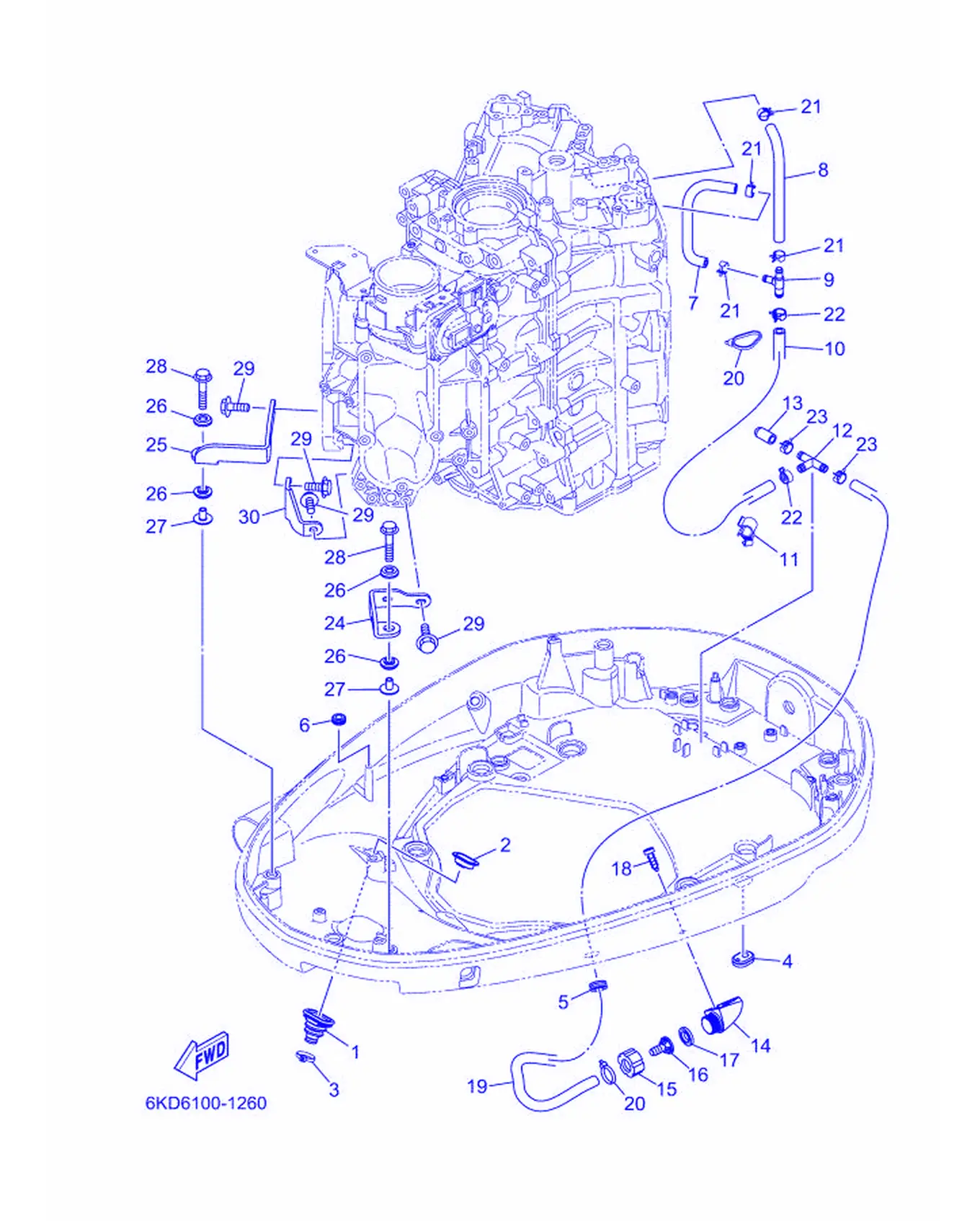

Рис. 54 — Нижний кожух 2 30 дет.
Рис. 55 — Нижний кожух 3 17 дет.

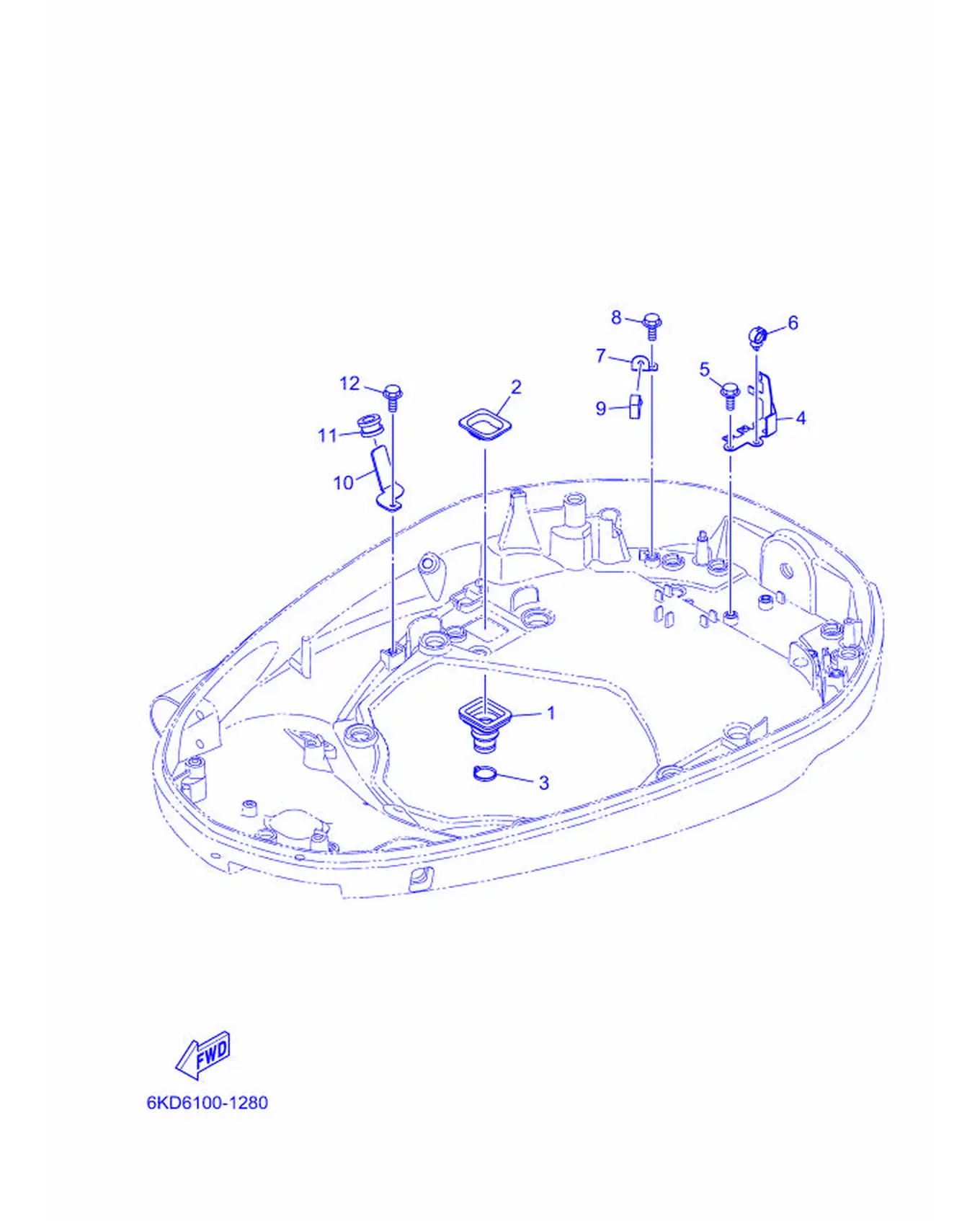

Рис. 56 — Нижний кожух 4 12 дет.
Рис. 57 — Ремкомплект 1 19 дет.

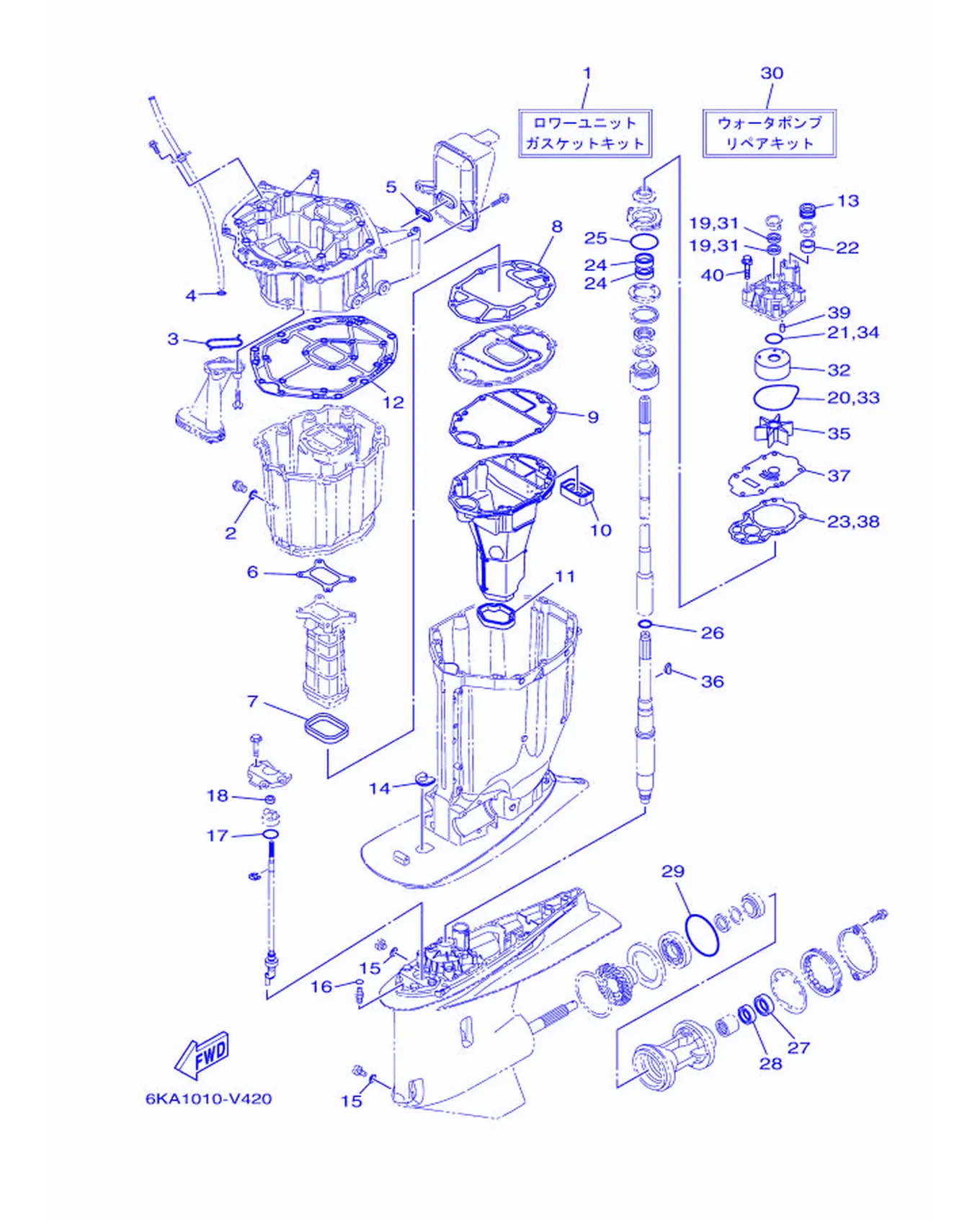

Рис. 58 — Ремкомплект 2 40 дет.

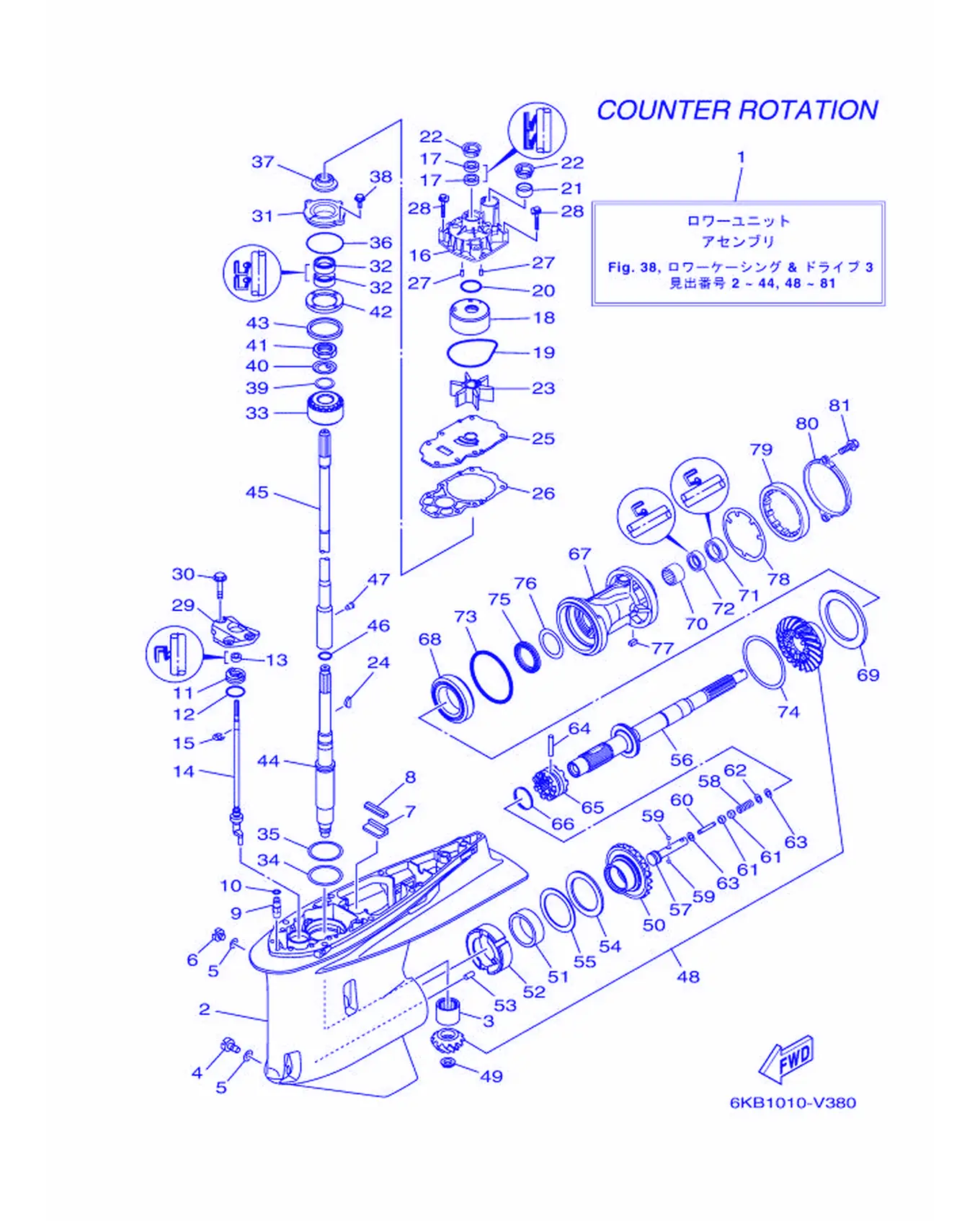

Рис. 59 — Нижний кожух и привод 3 103 дет.

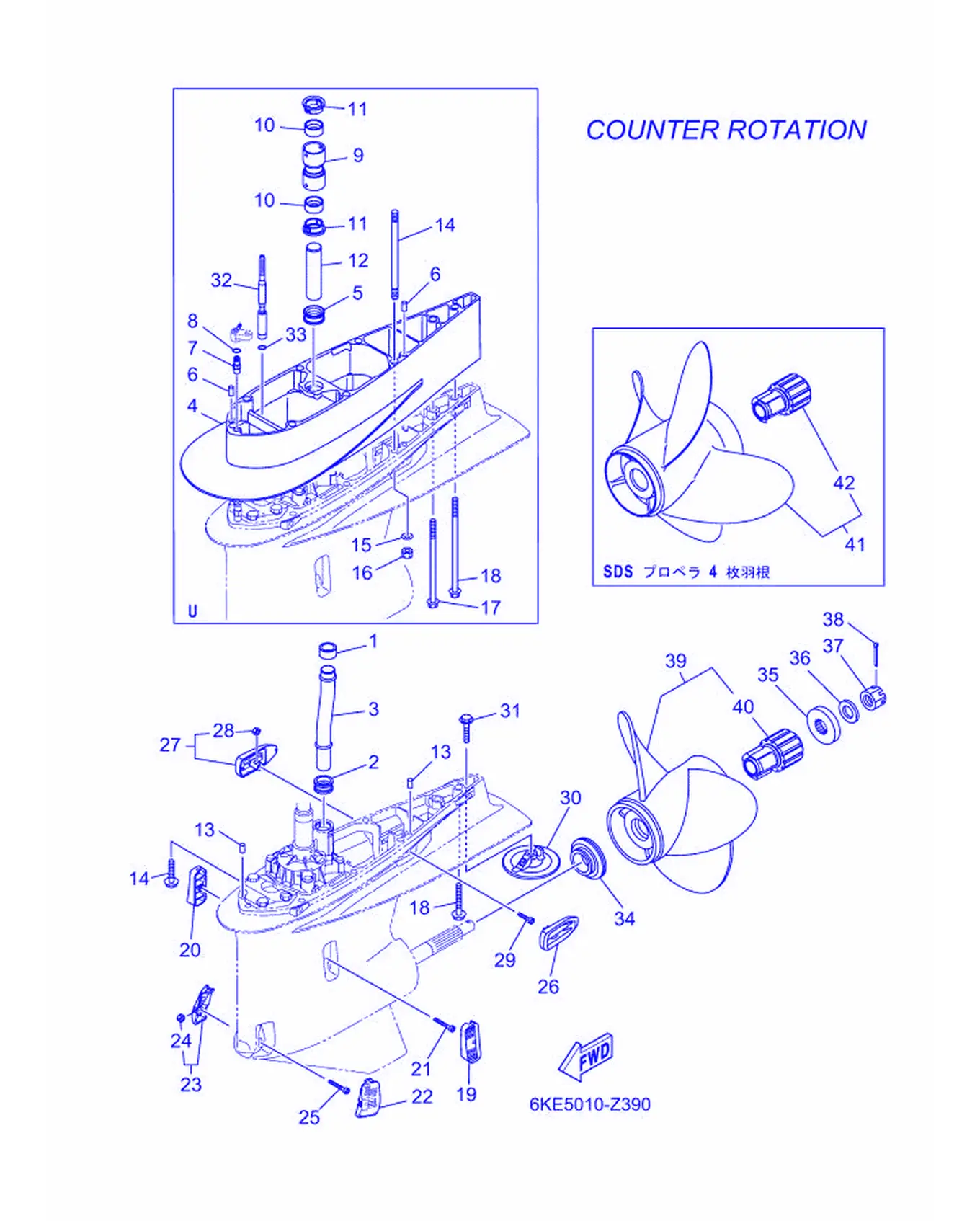

Рис. 60 — Нижний кожух и привод, рис. 4 35 дет.
