Yamaha FL235A fl235aetx — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha FL235A. 37 схем.

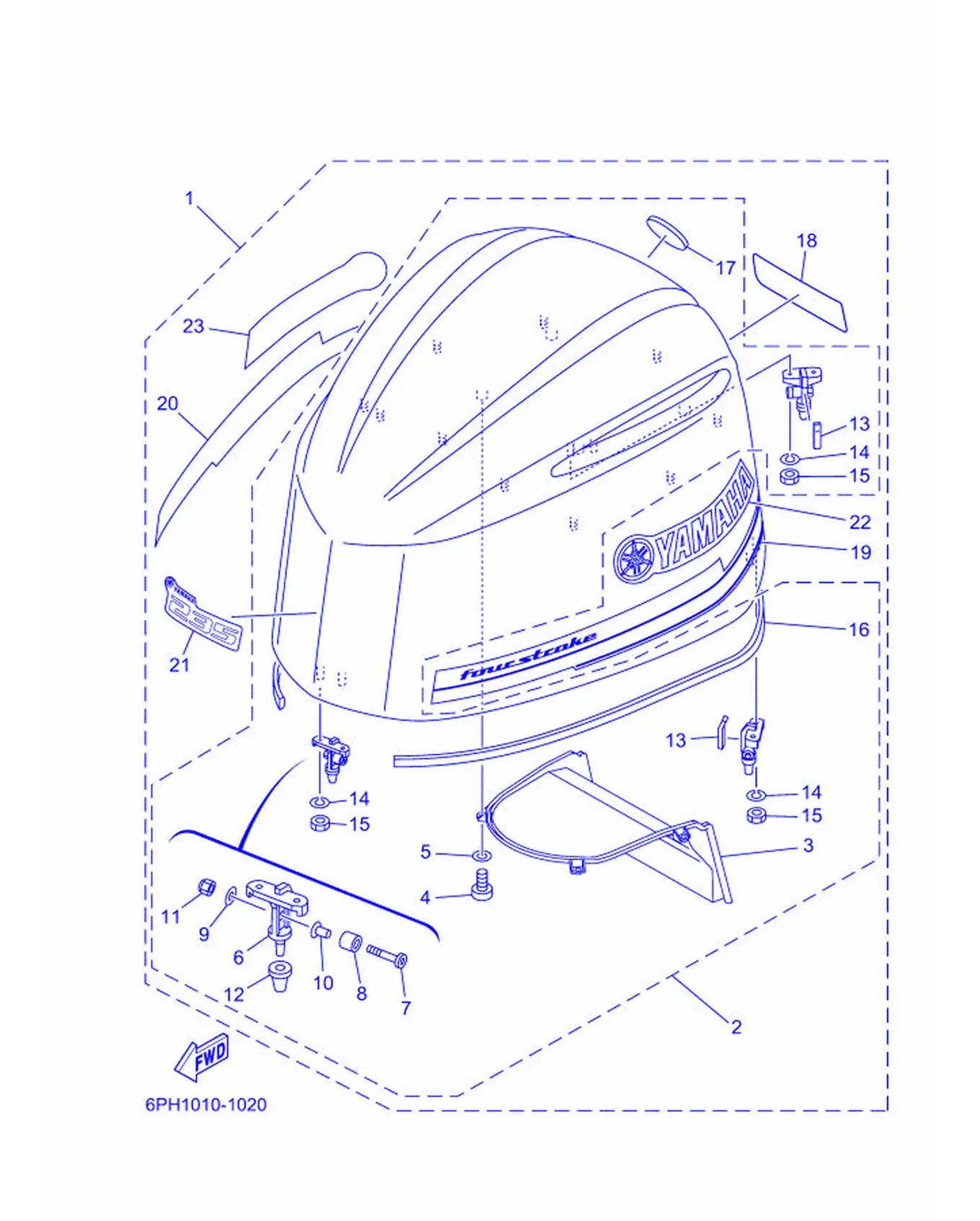

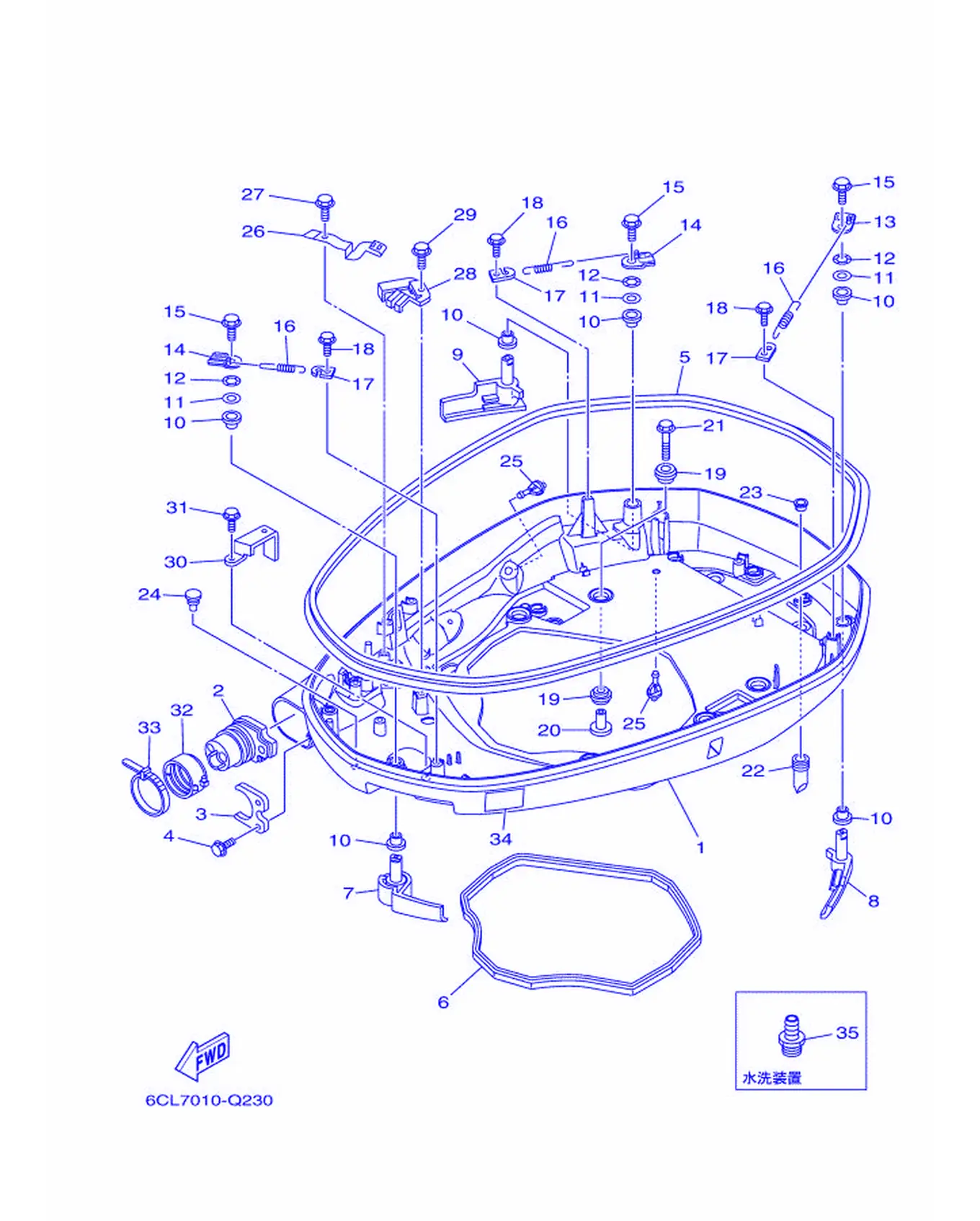

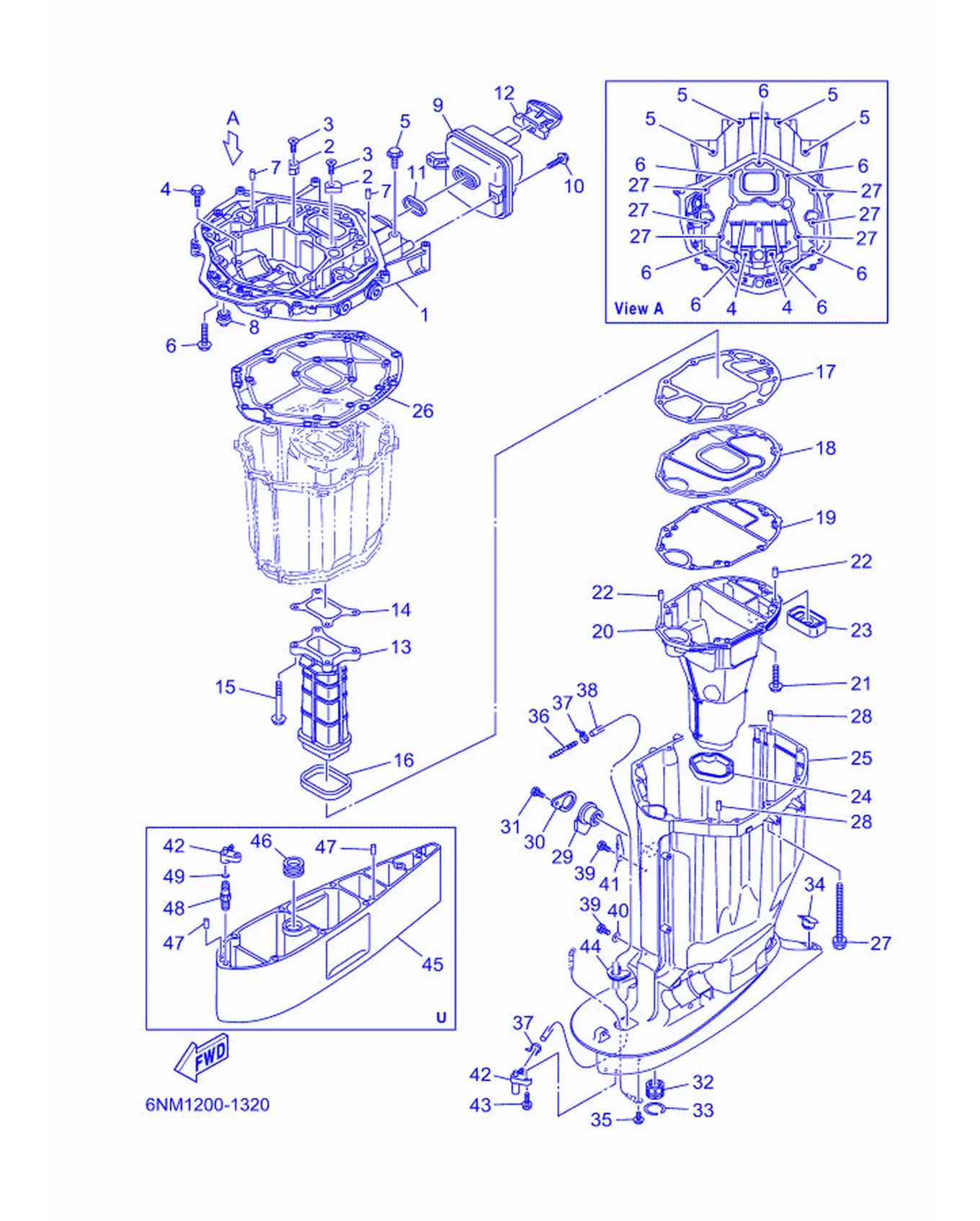

Рис. 1 — Корпус верхней части 50 дет.

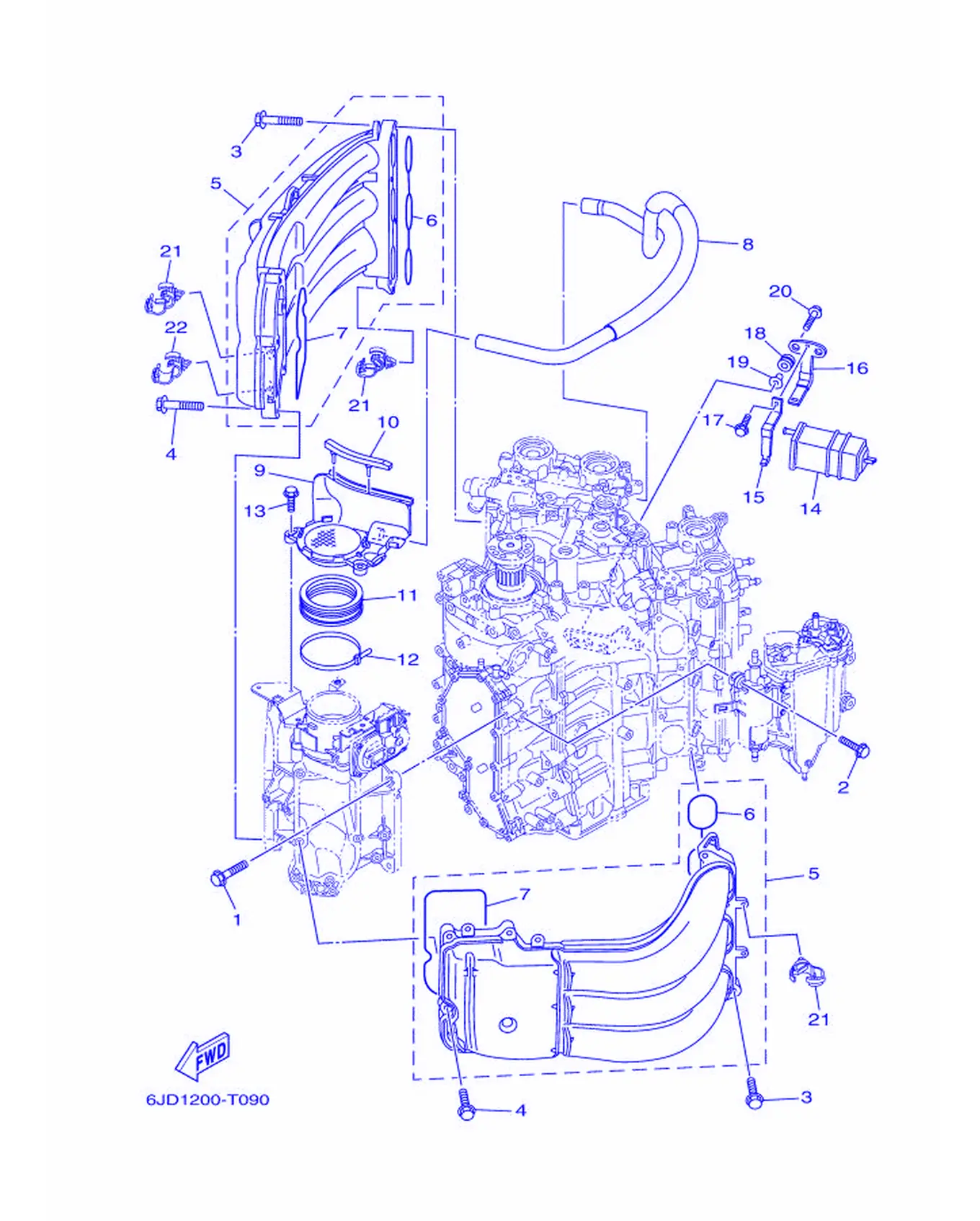

Рис. 2 — Впускная система 1 Впуск 1 22 дет.

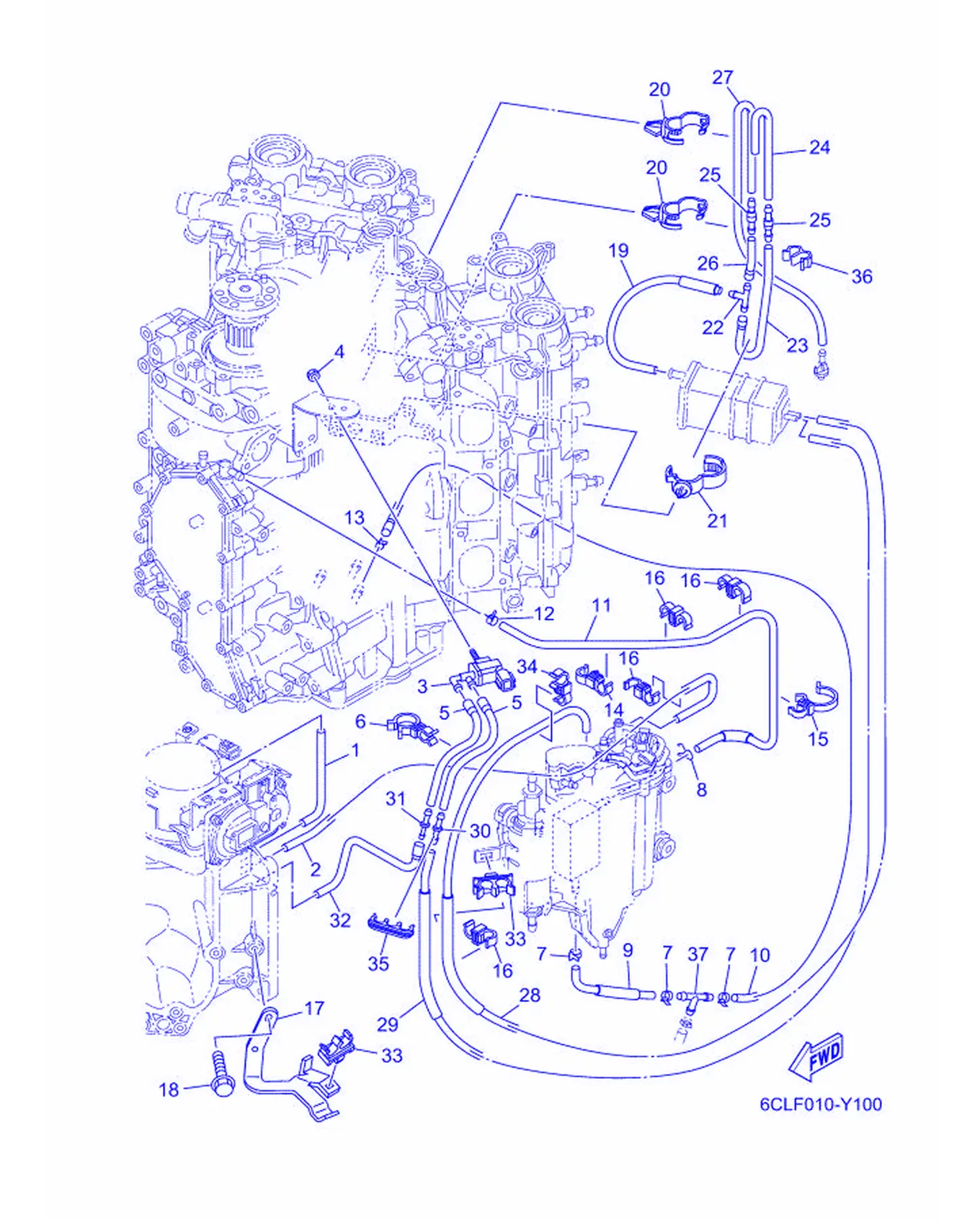

Рис. 3 — впускная система 2 впуск 2 37 дет.

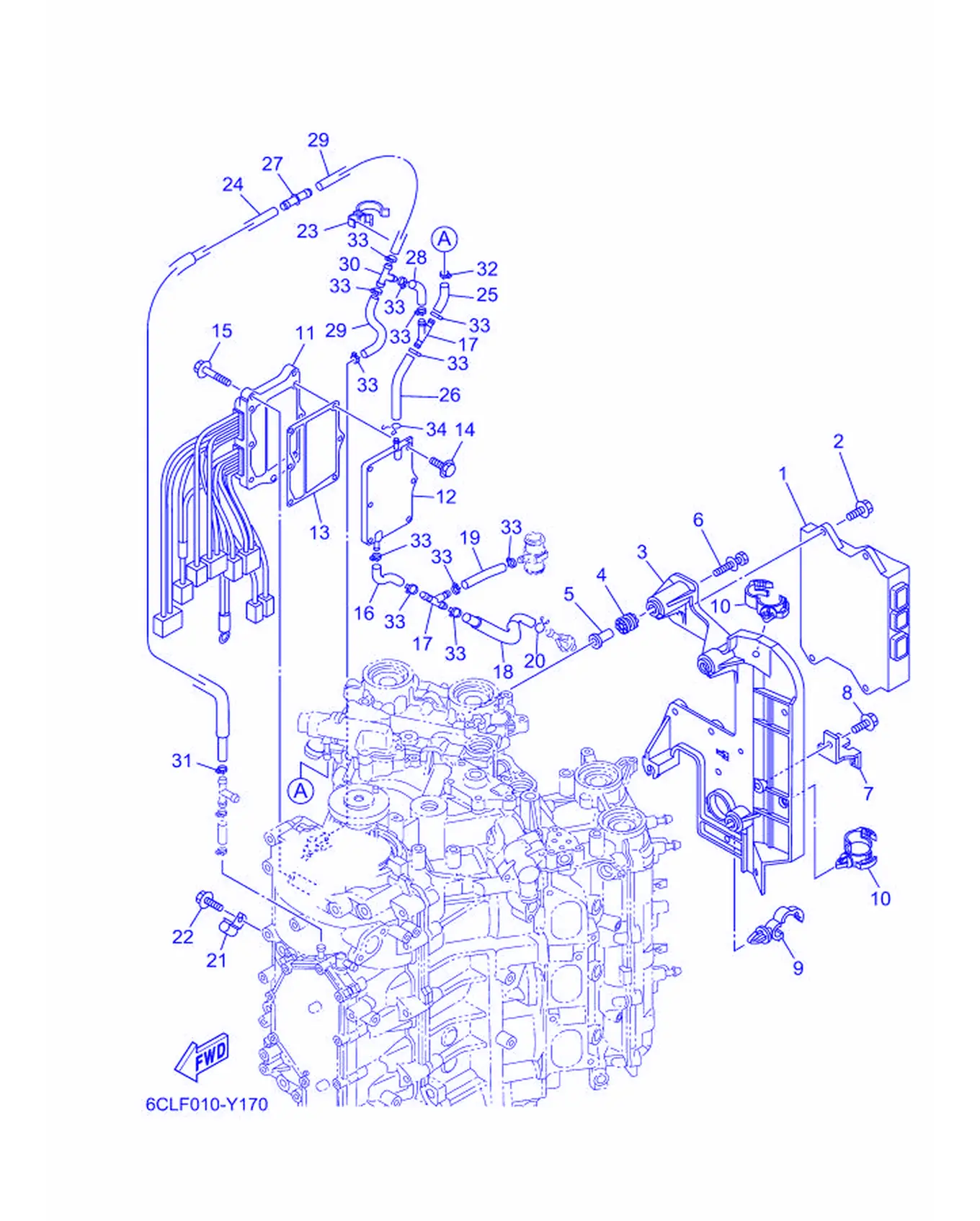

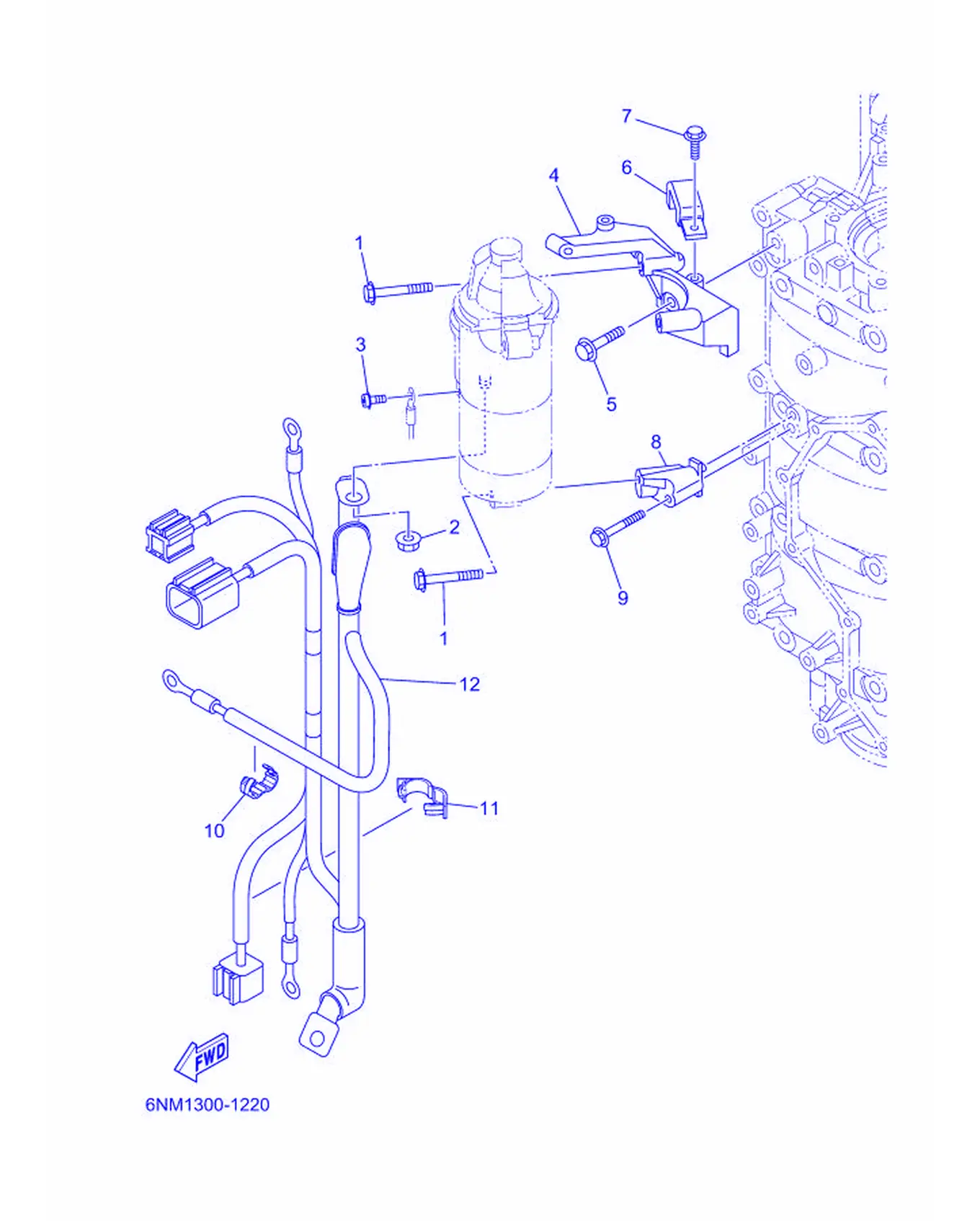

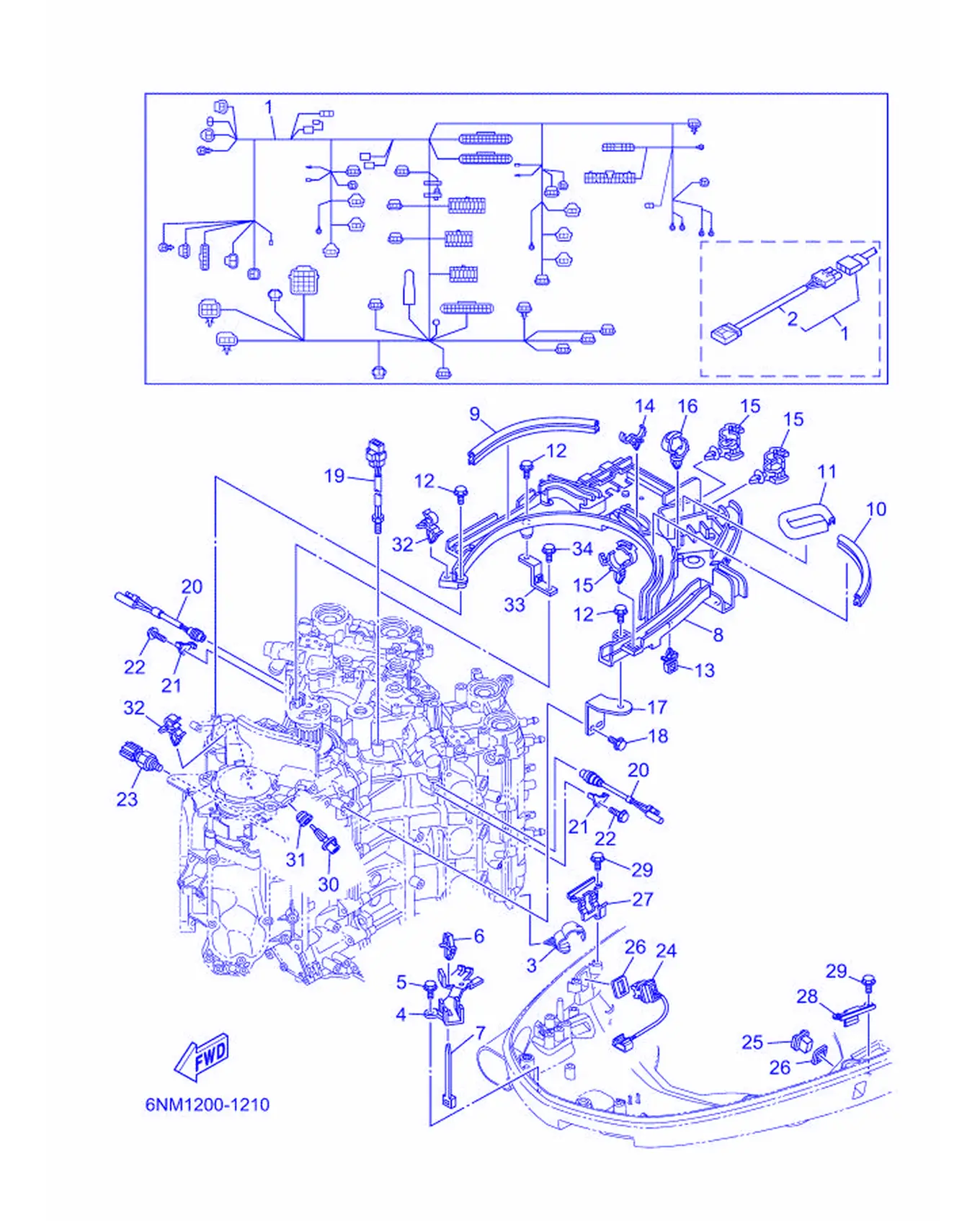

Рис. 4 — Электрическая система 1 Электрическая 1 34 дет.
Рис. 5 — Электрическая система 2 8 дет.

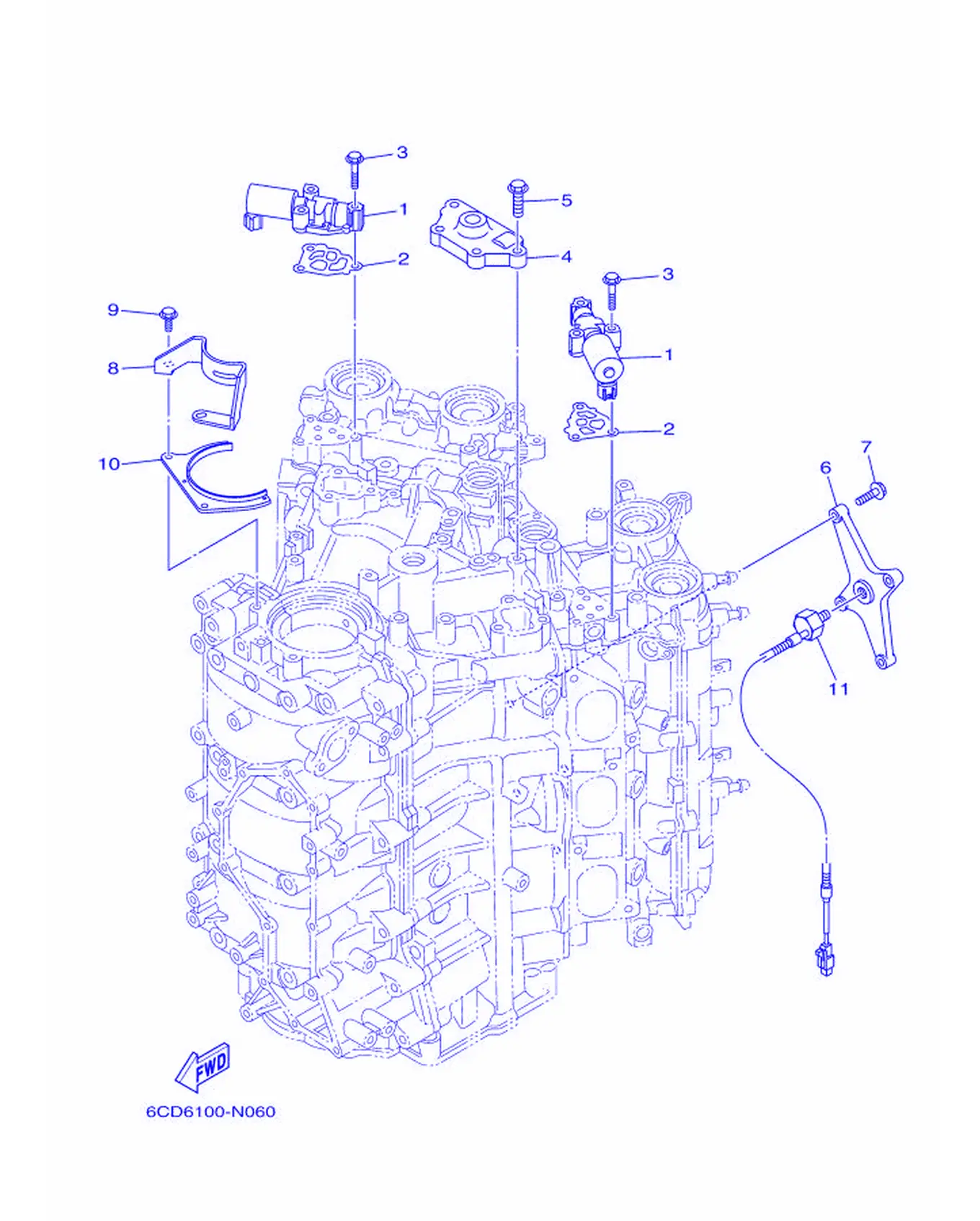

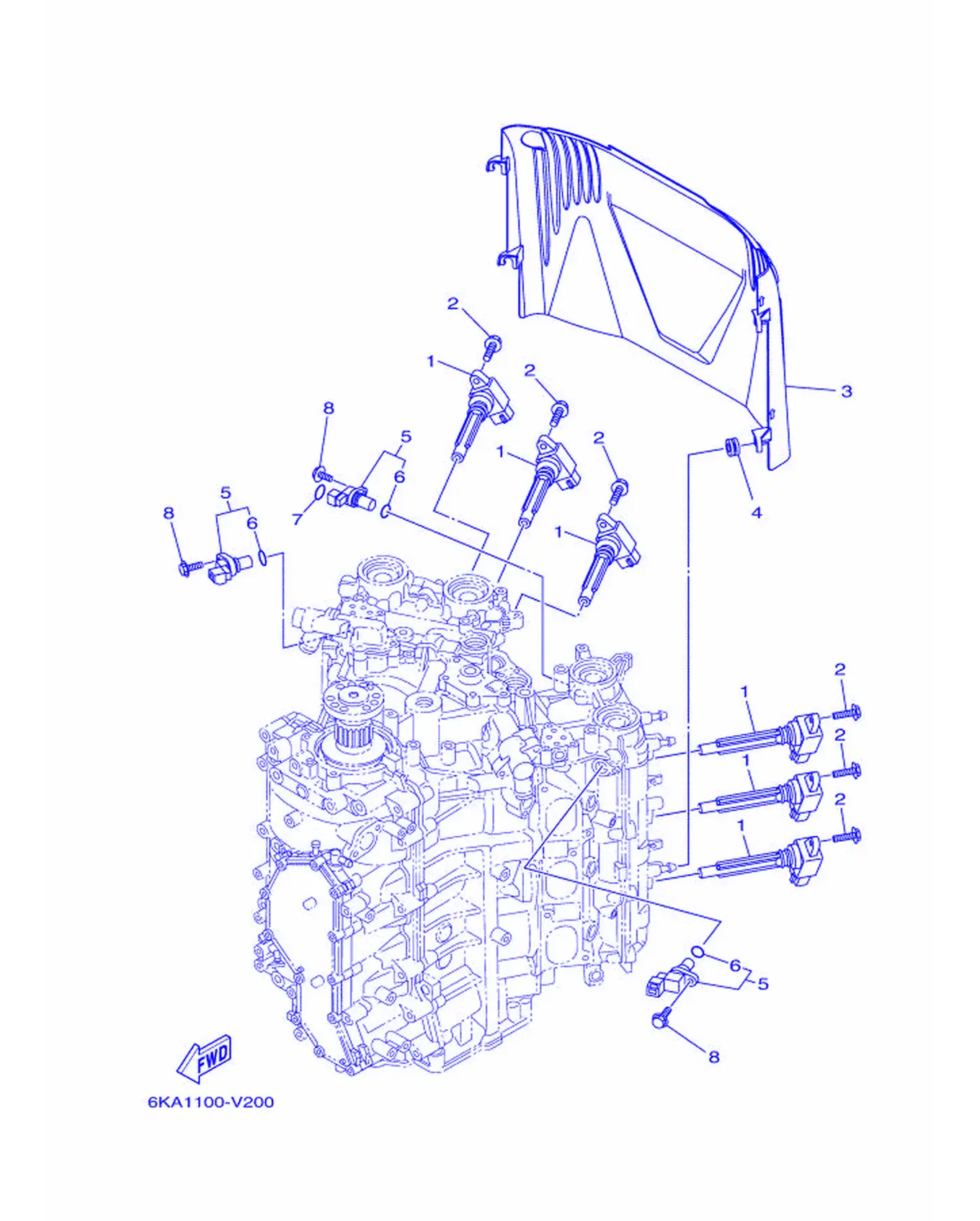

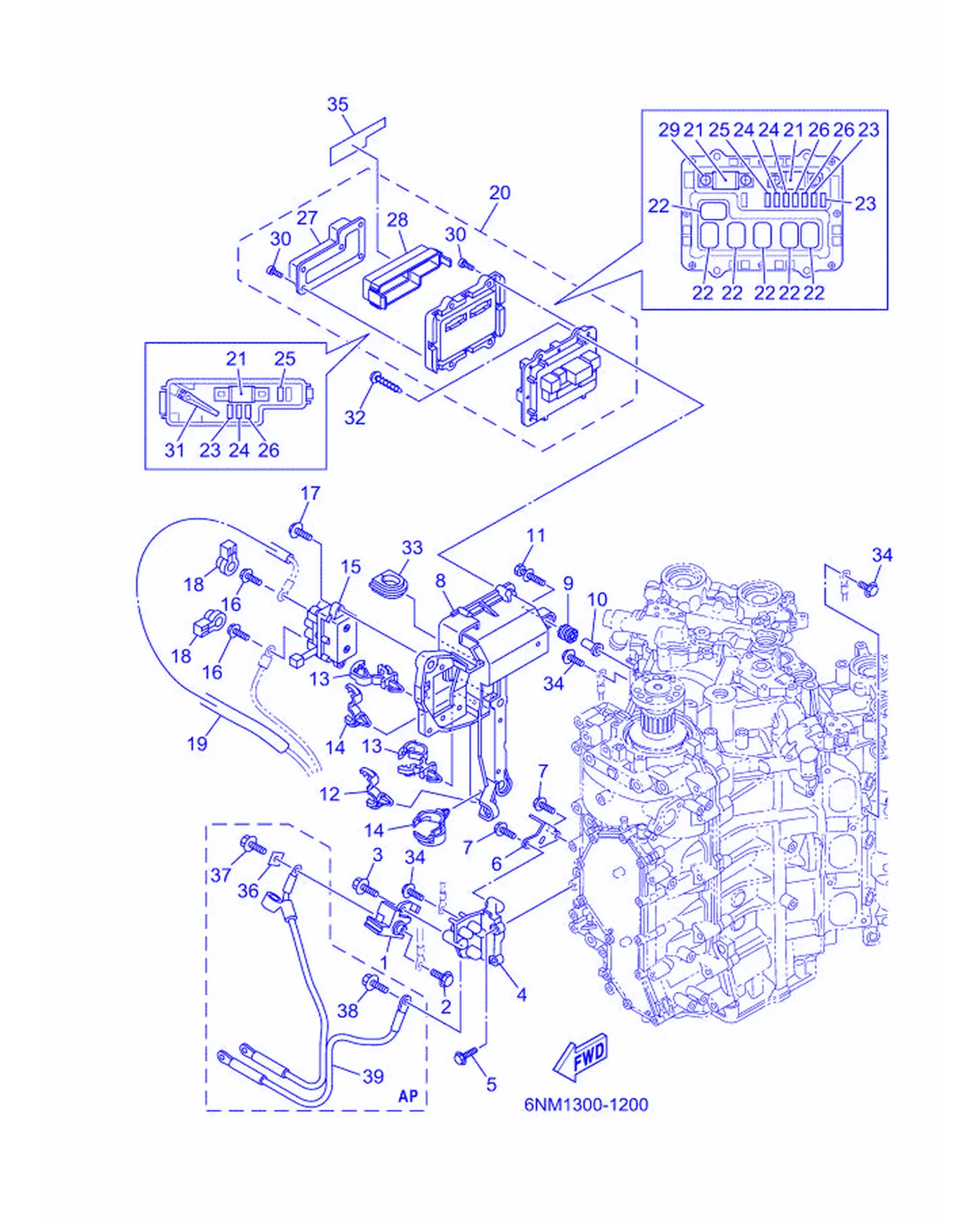

Рис. 6 — Электрическая система 3 Электрическая 3 39 дет.

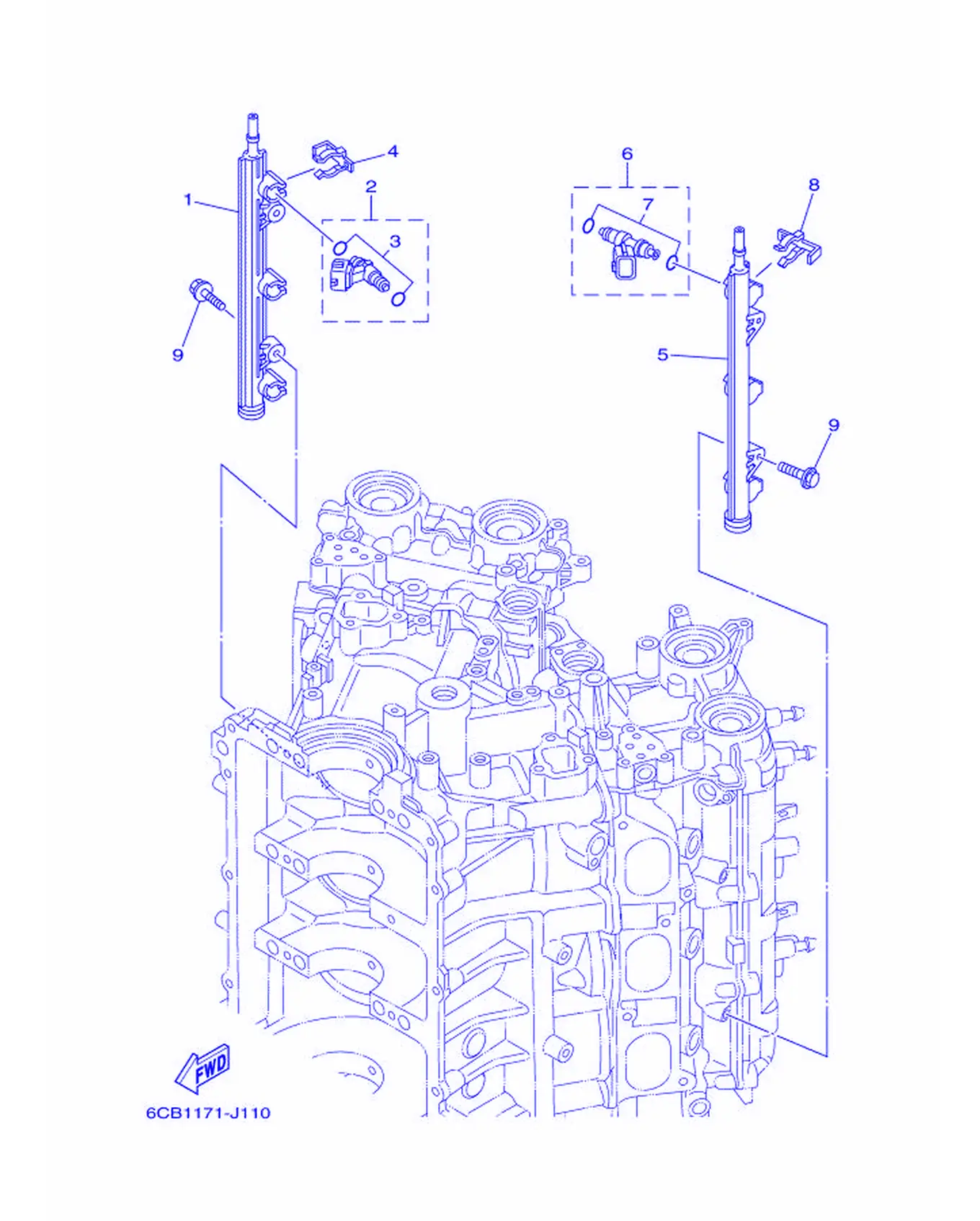

Рис. 7 — Электрическая система, рис. 4 34 дет.
Рис. 8 — Электрическая система 5 12 дет.

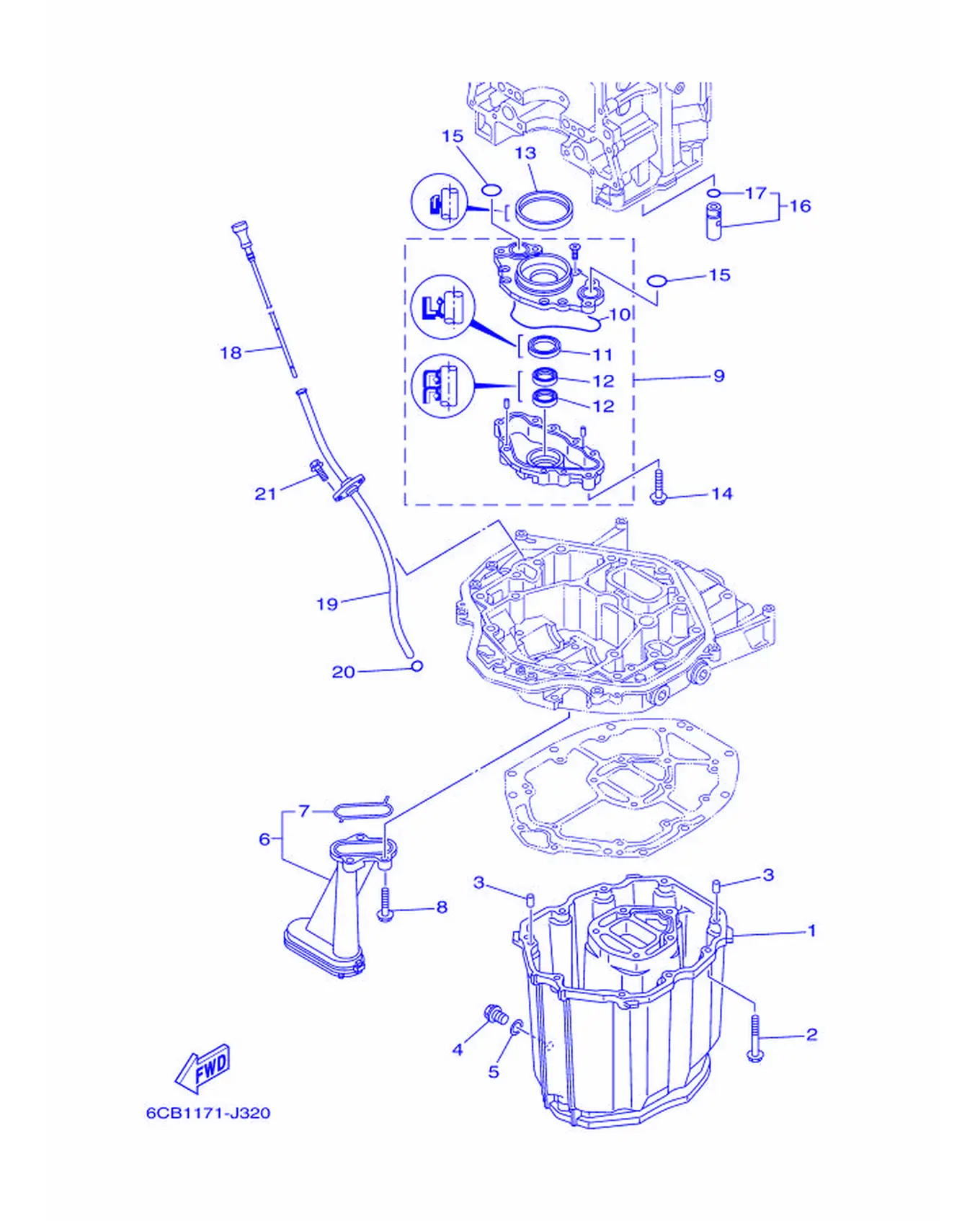

Рис. 9 — поддон картера 21 дет.

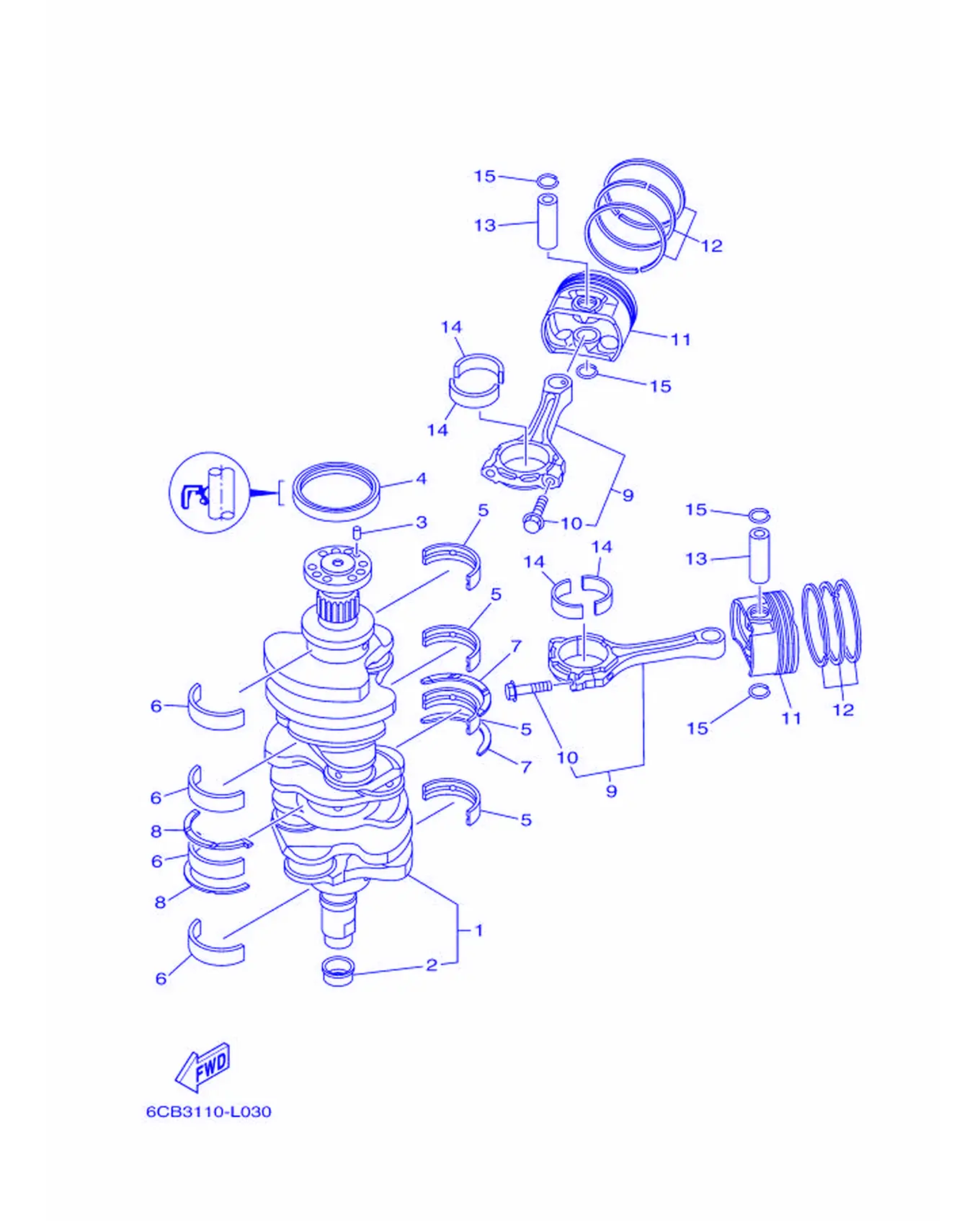

Рис. 10 — Коленчатый вал и поршень 25 дет.

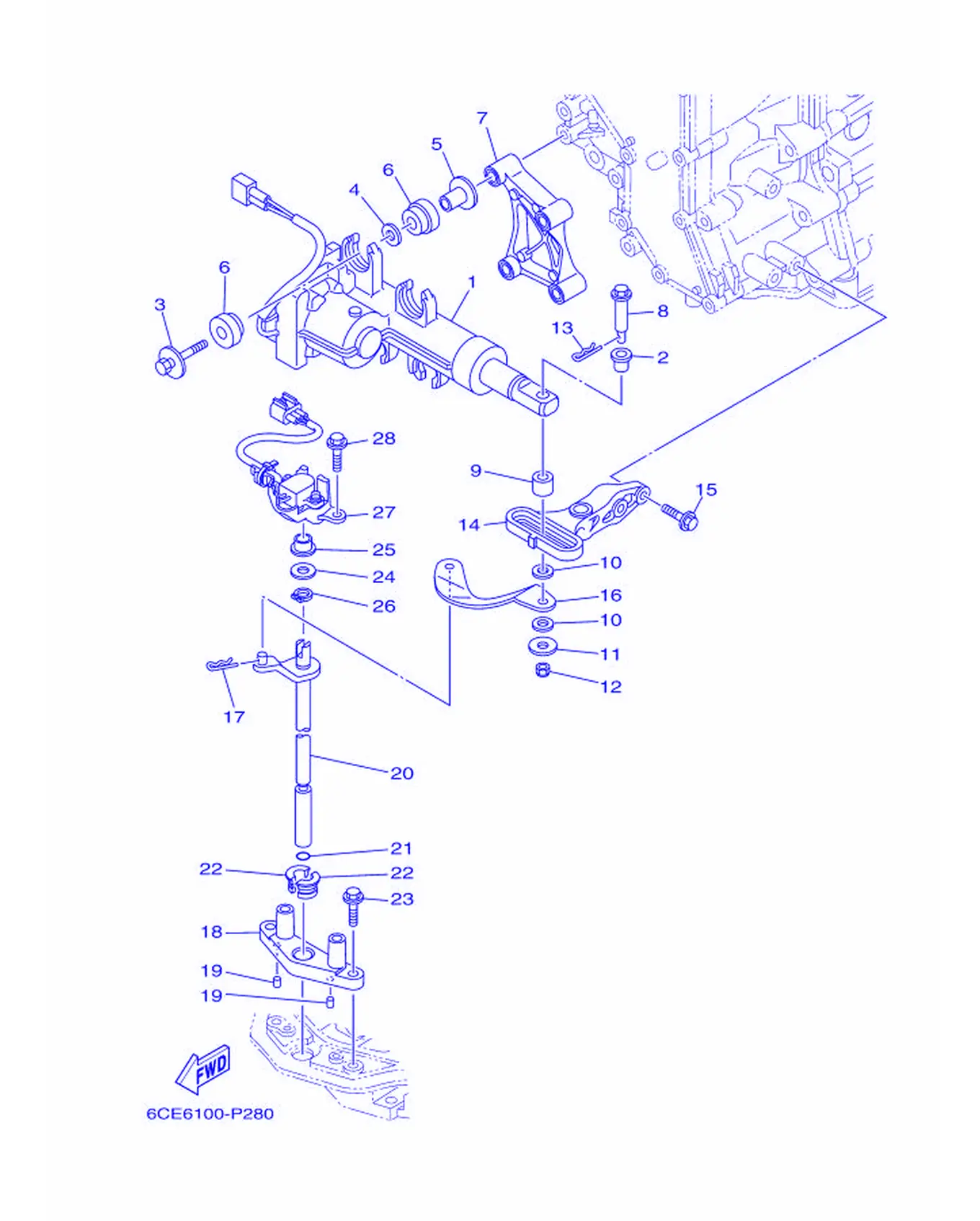

Рис. 11 — Система управления 28 дет.

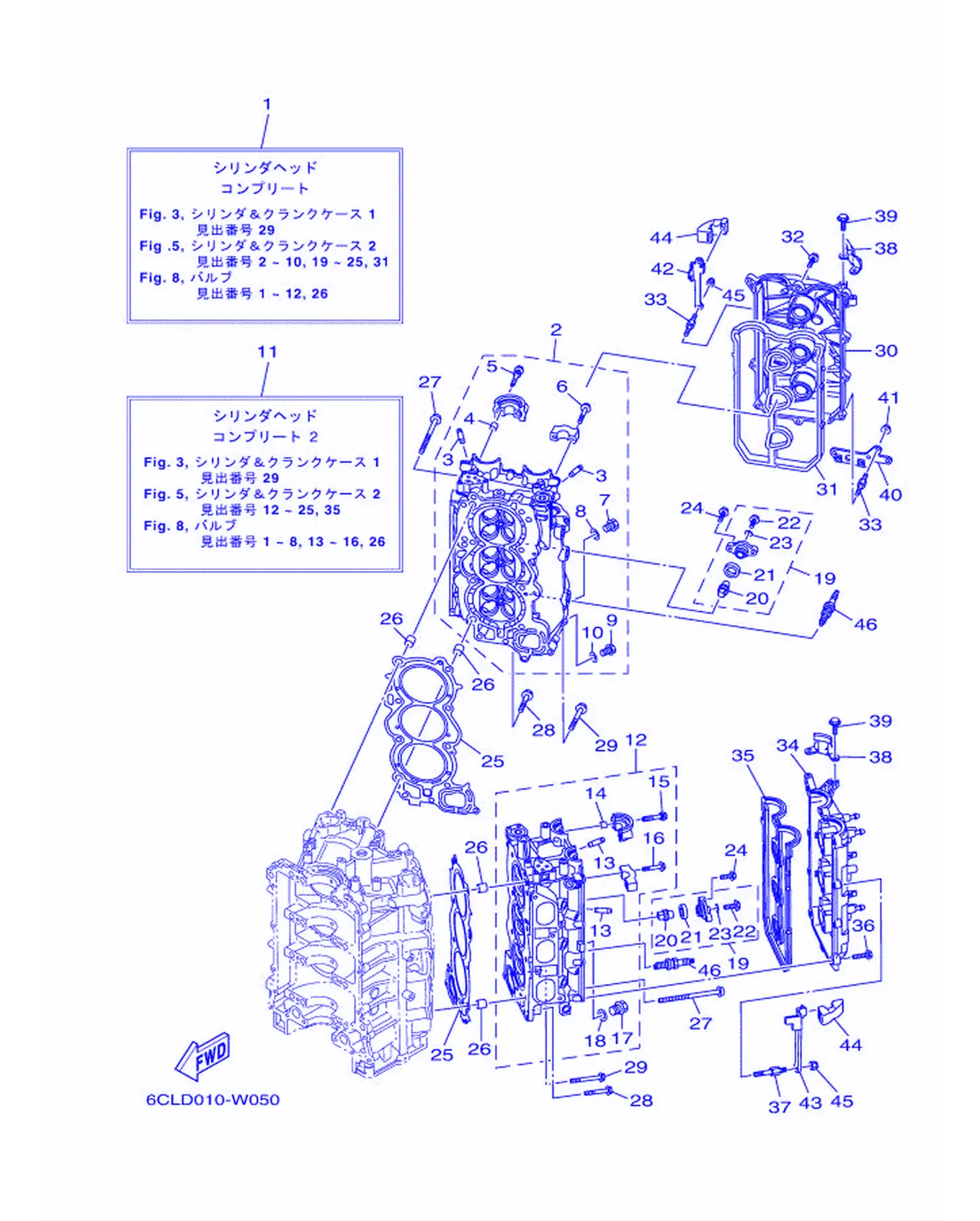

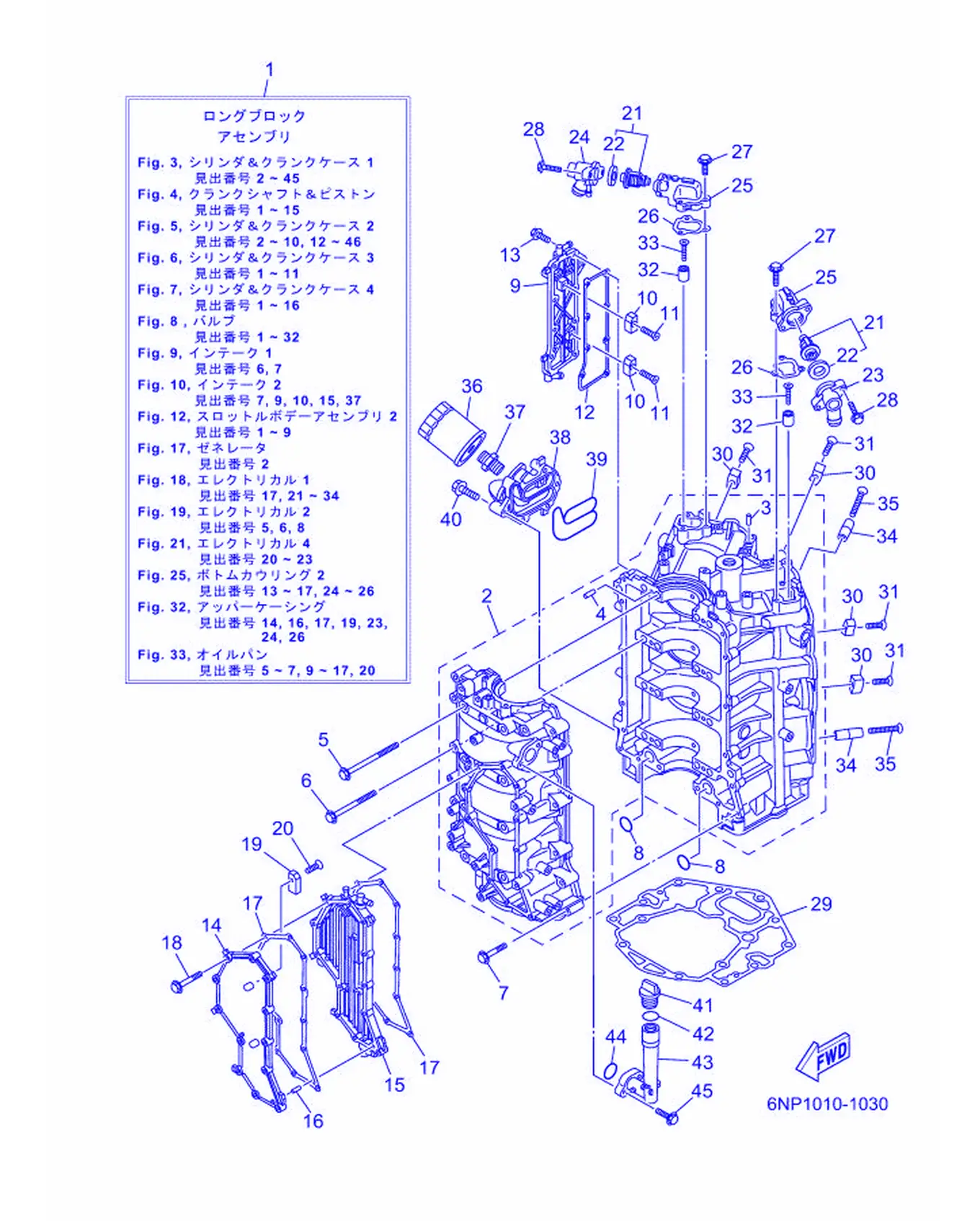

Рис. 12 — Цилиндр и картер 1 45 дет.
Рис. 13 — Цилиндр и картер 2 46 дет.
Рис. 14 — Цилиндр и картер Рис. 3 11 дет.

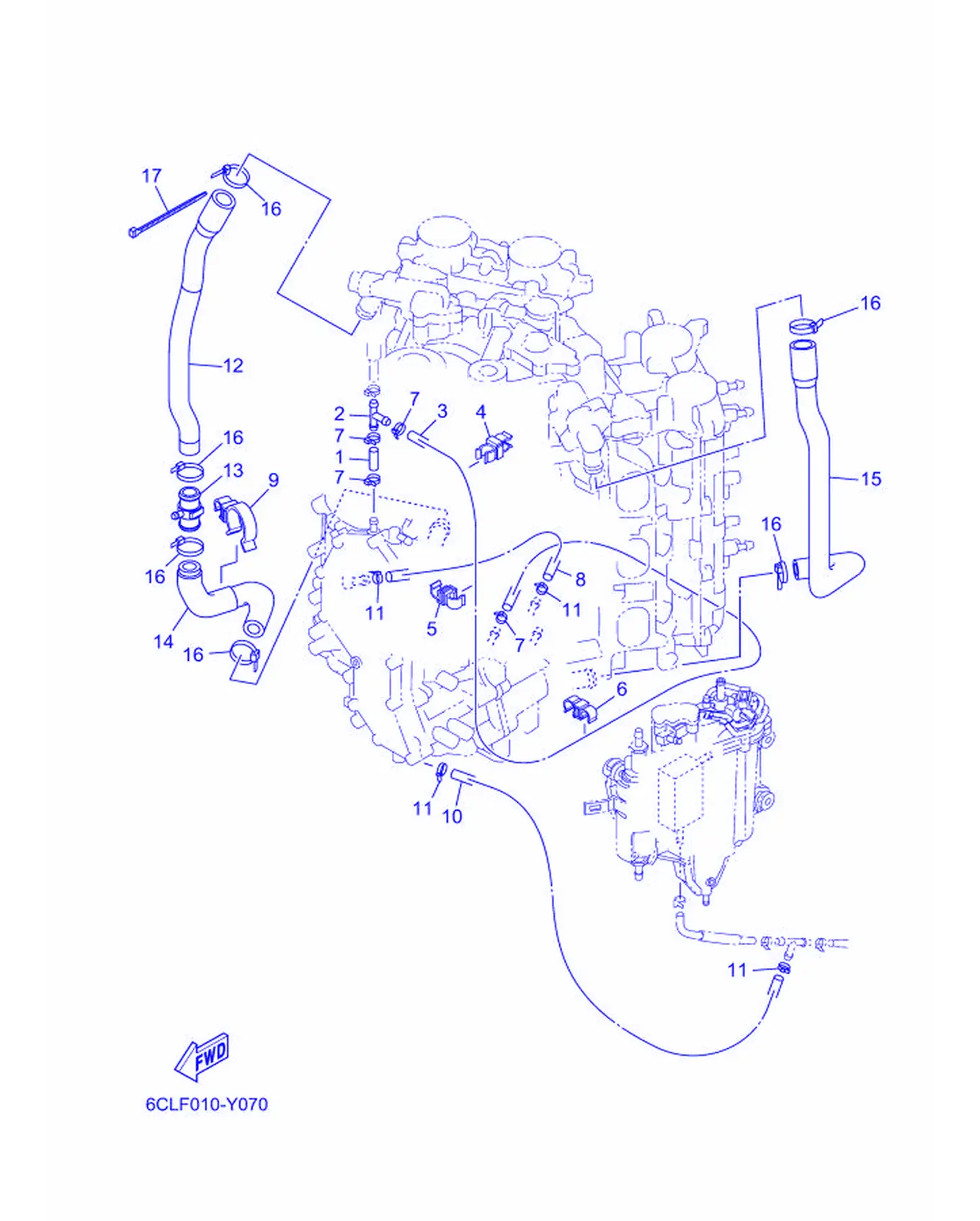

Рис. 15 — Цилиндр и картер Рис. 4 17 дет.

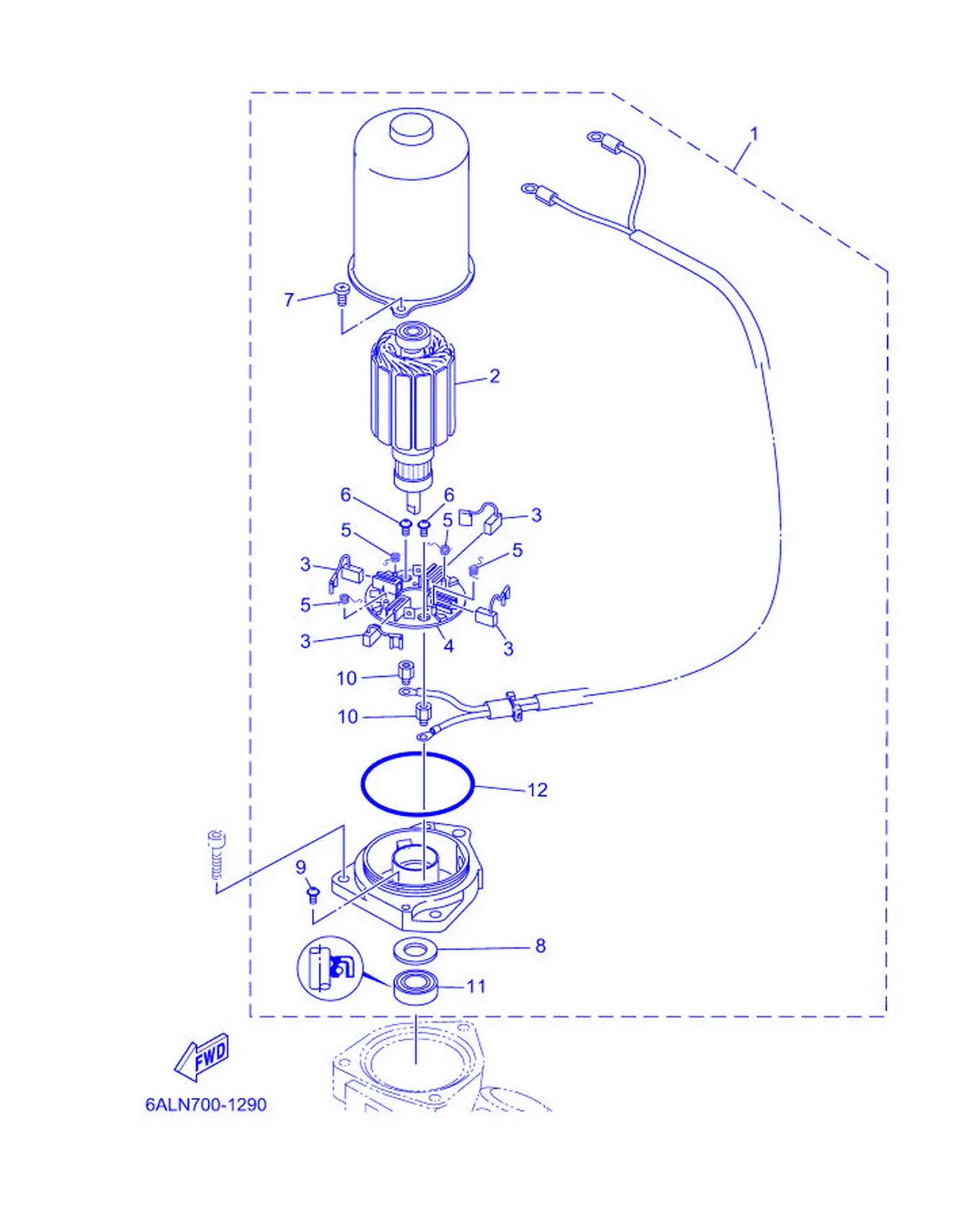

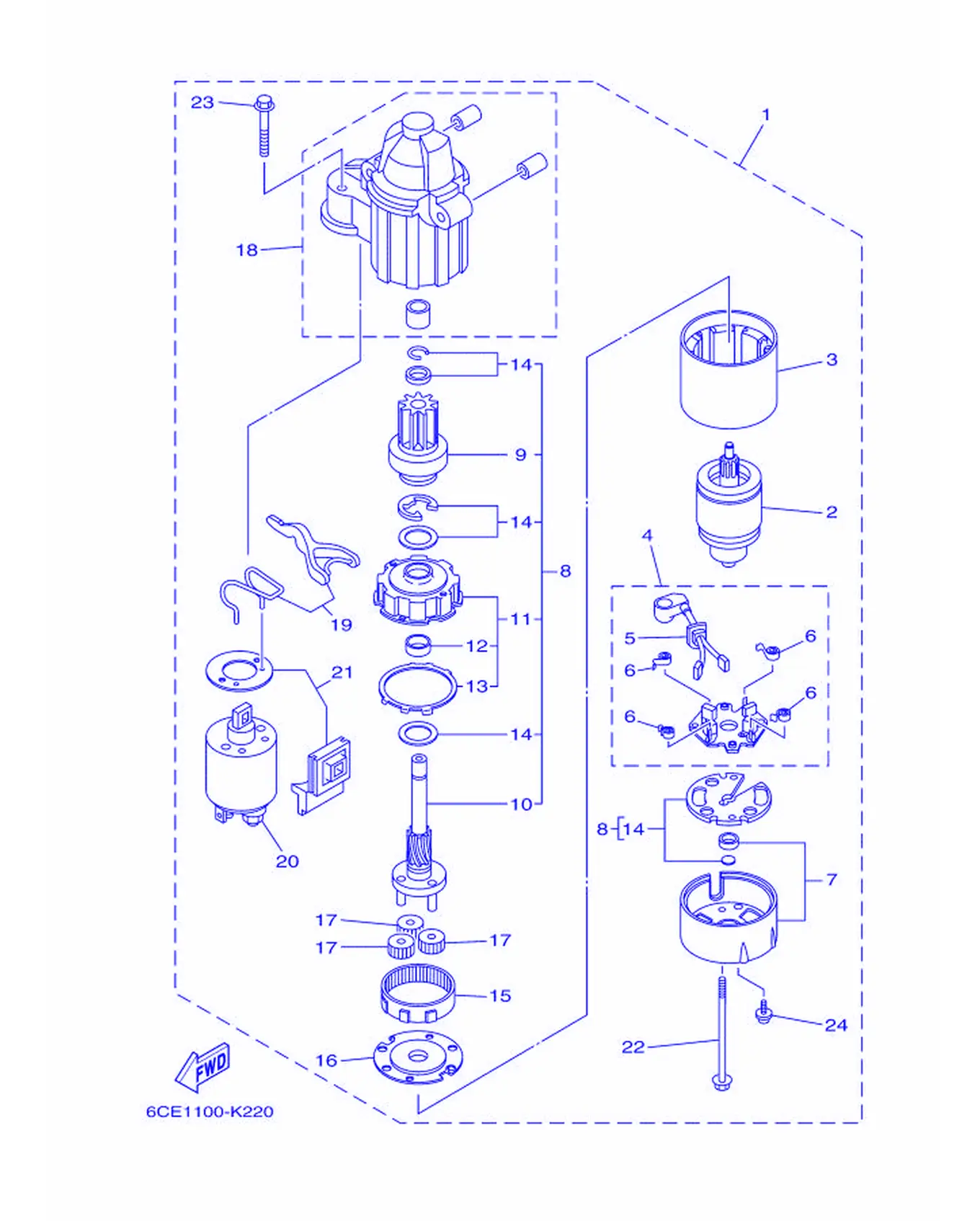

Рис. 16 — стартер 24 дет.

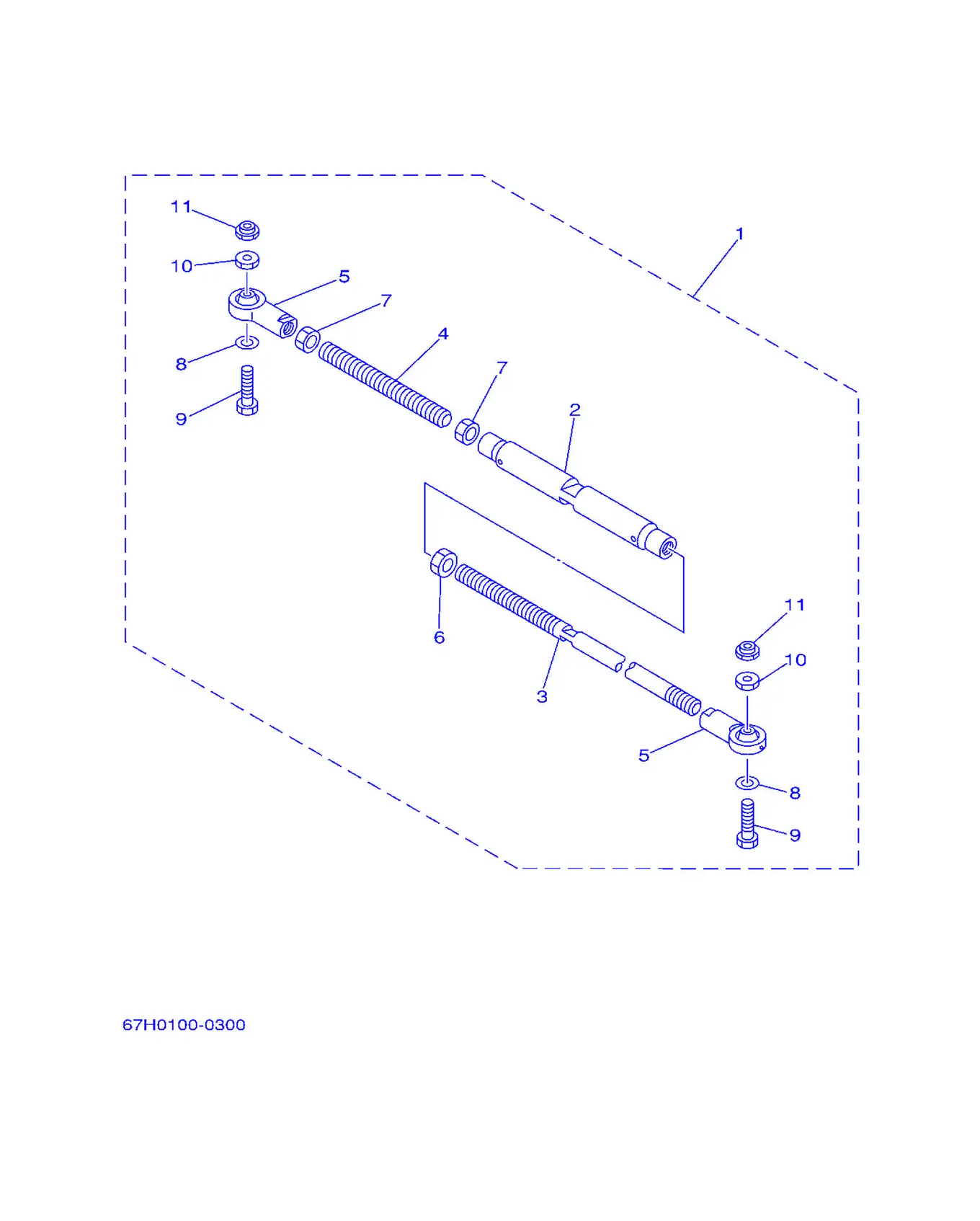

Рис. 17 — Рулевая тяга в сборе 11 дет.

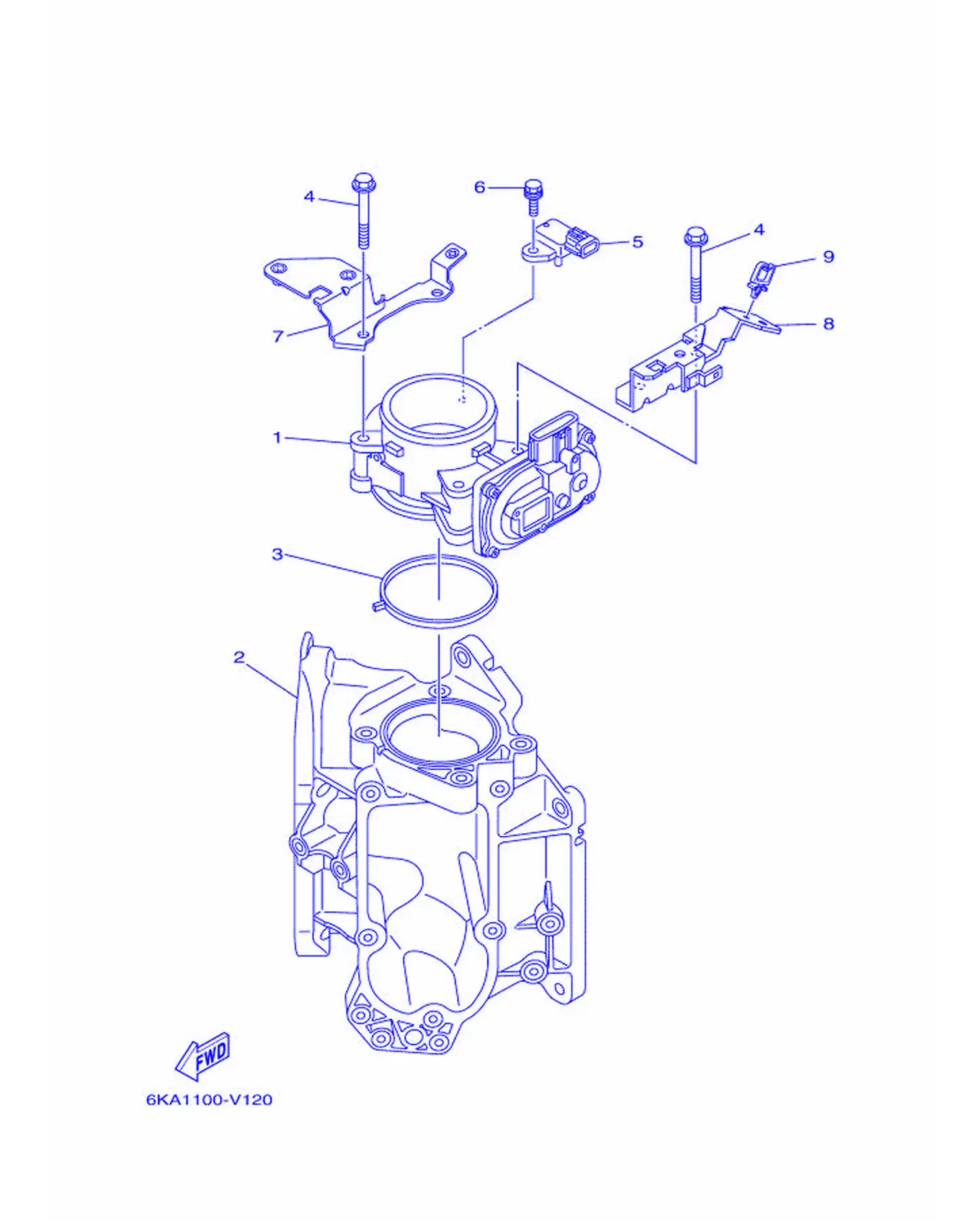

Рис. 18 — Корпус дроссельной заслонки в сборе 1 9 дет.
Рис. 19 — Корпус дроссельной заслонки в сборе 2 9 дет.

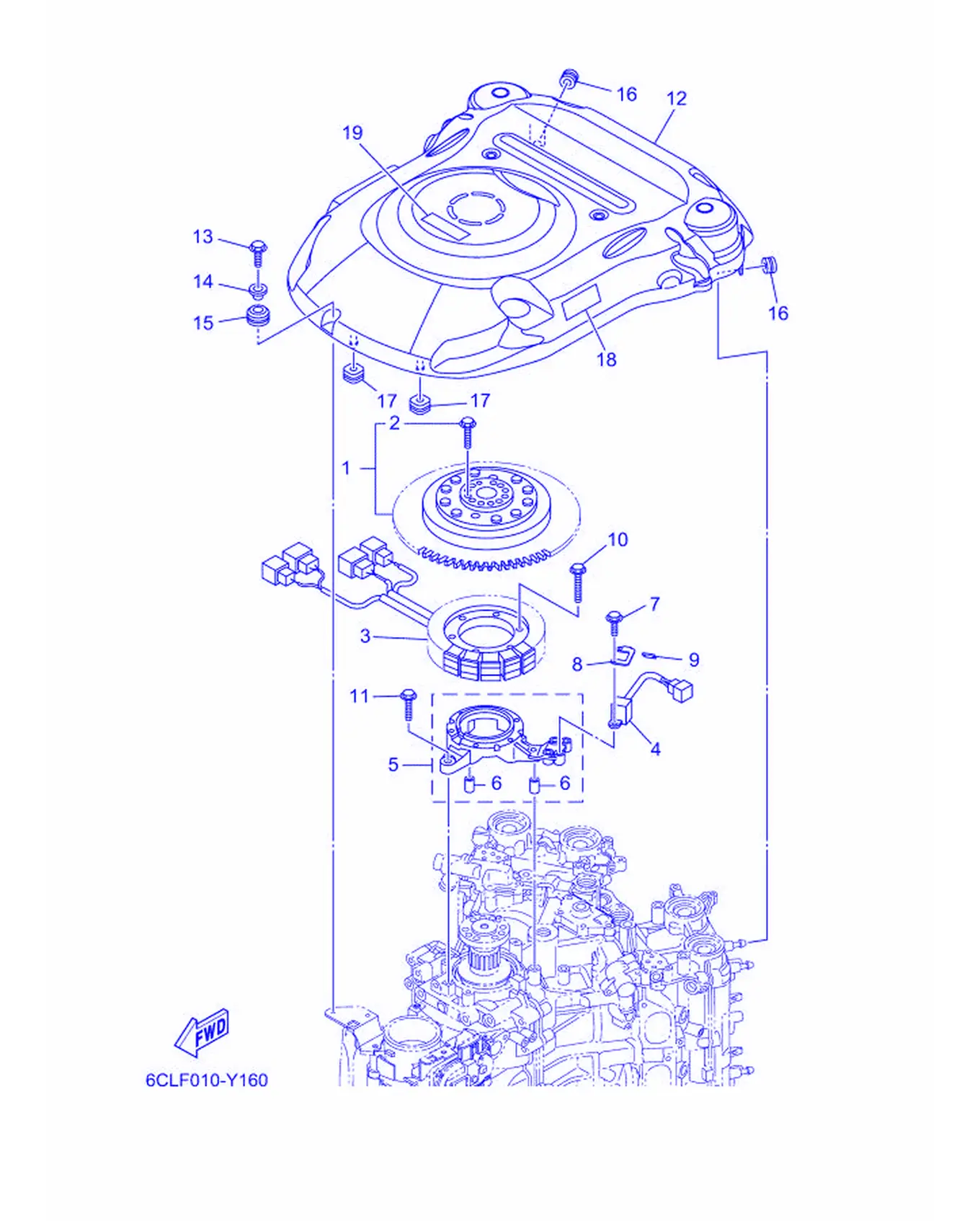

Рис. 20 — Генератор 19 дет.

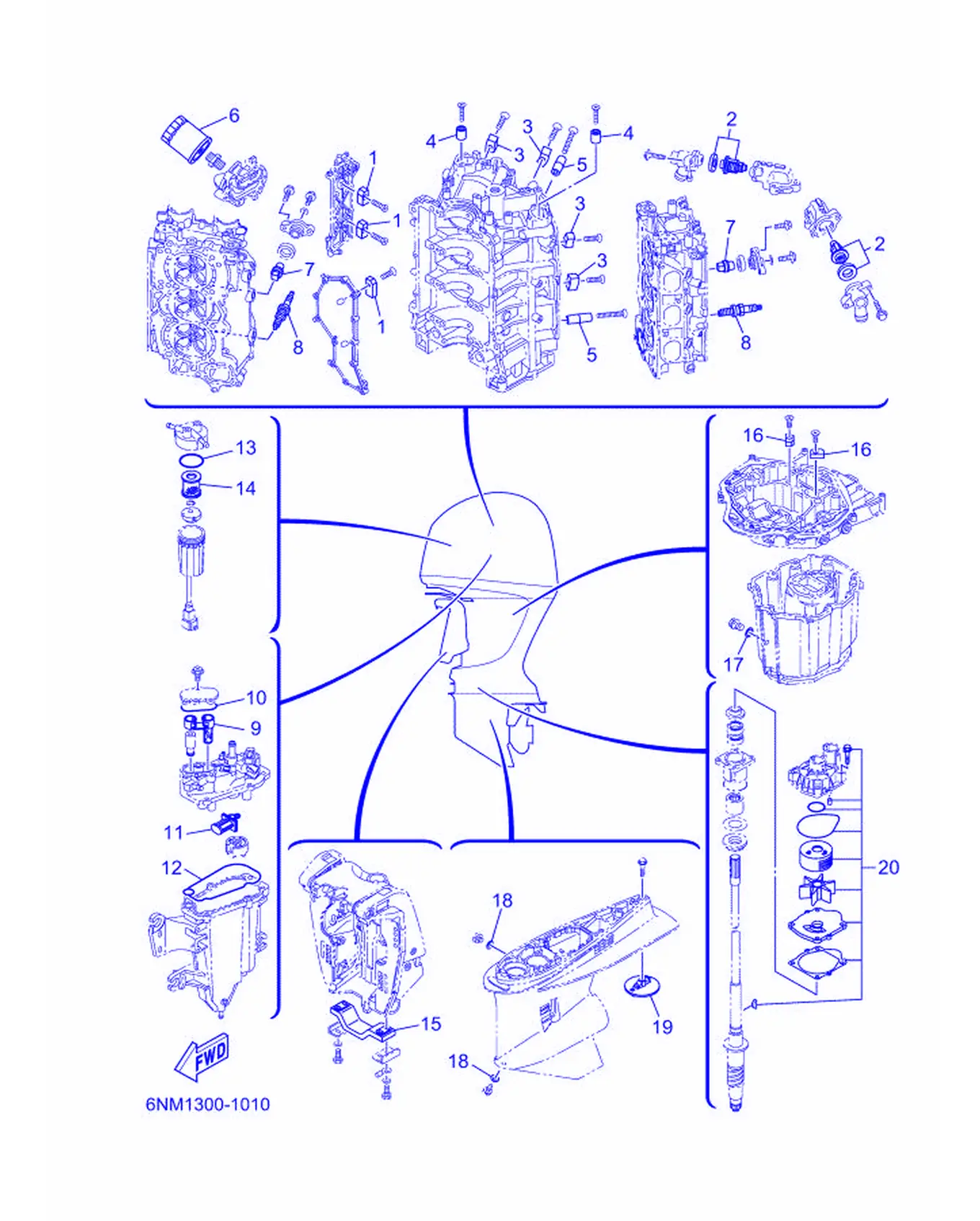

Рис. 21 — Периодически заменяемые детали 20 дет.
Рис. 22 — Верхний кожух 23 дет.

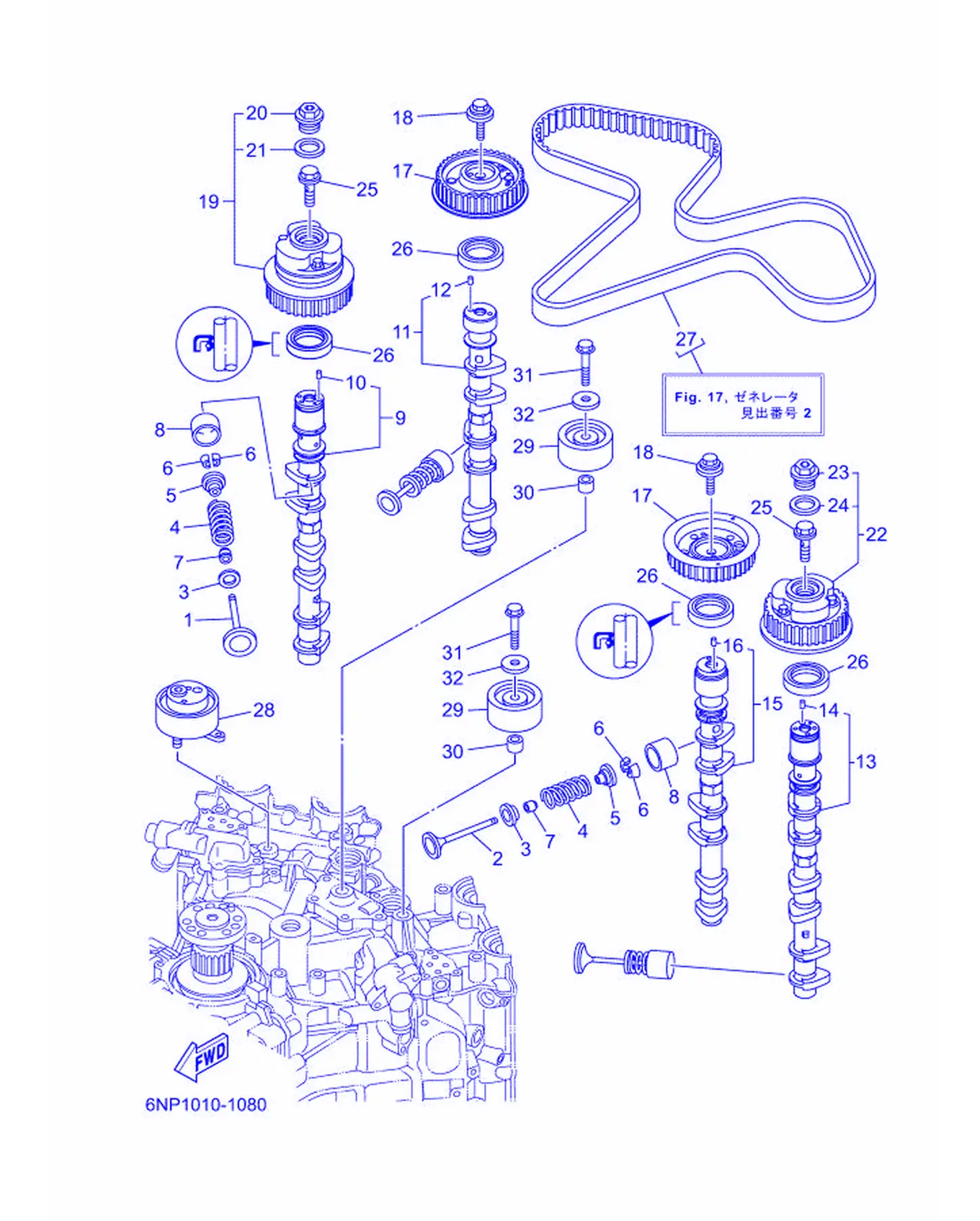

Рис. 23 — Клапан 39 дет.

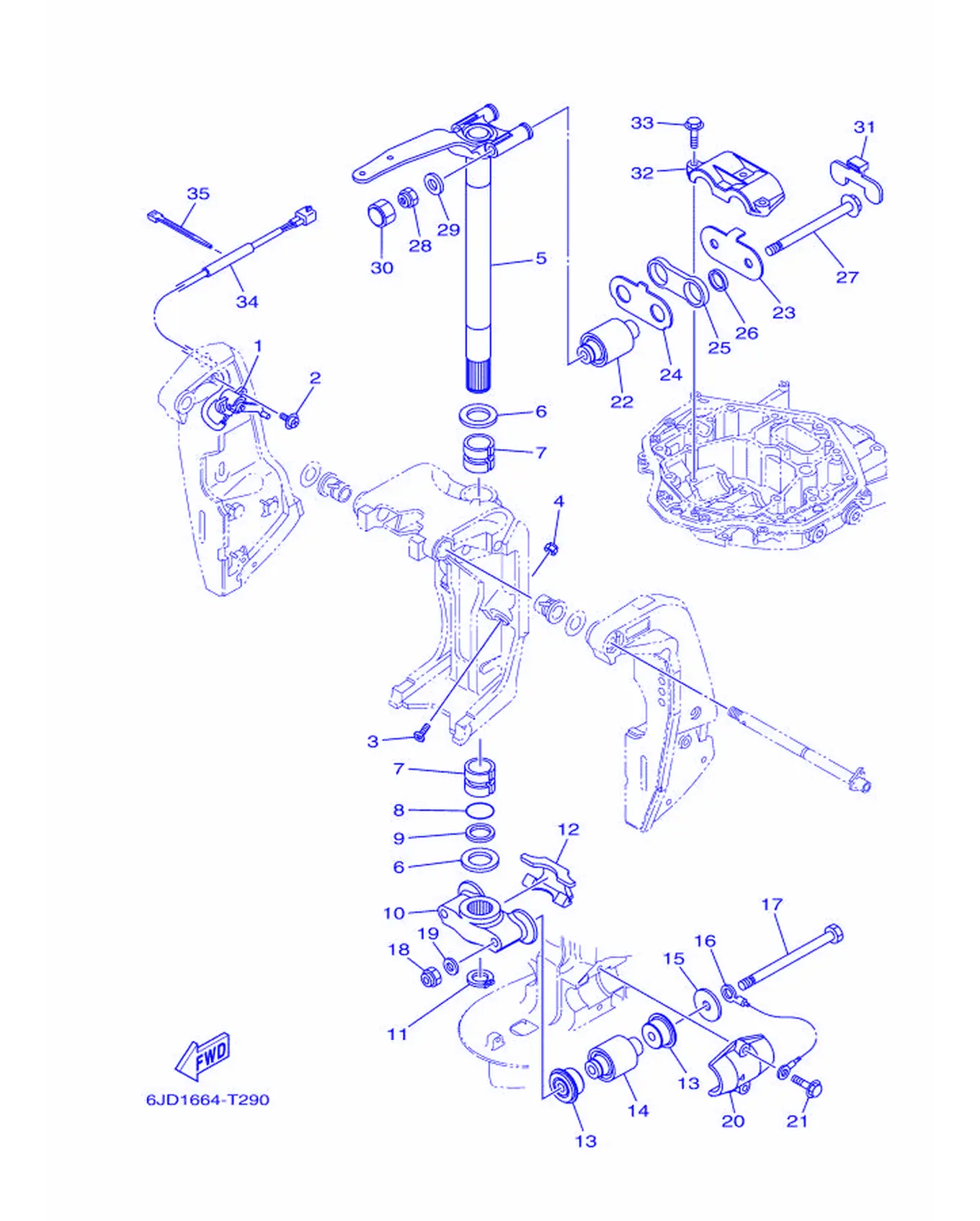

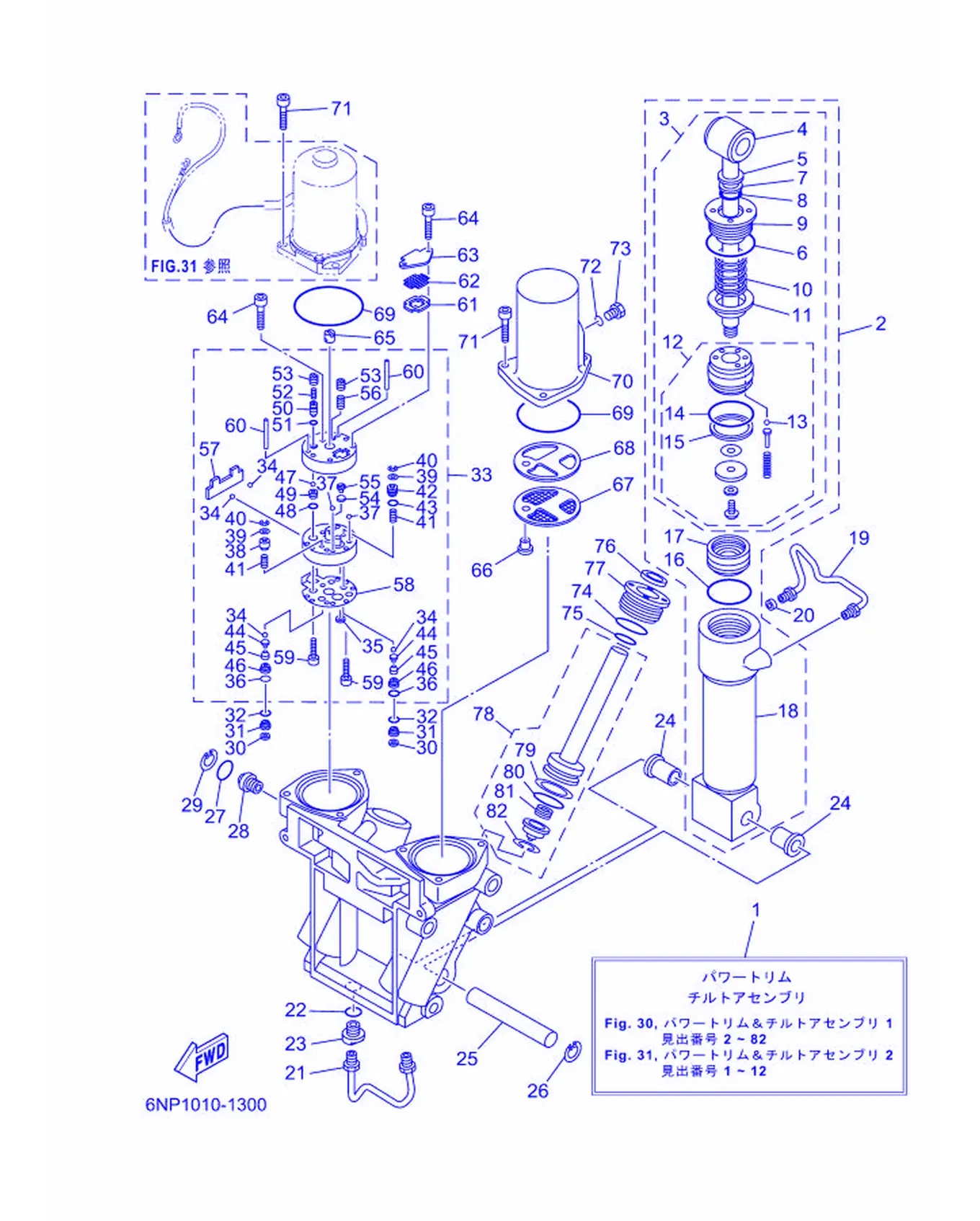

Рис. 24 — Узел силового наклона и подъёма 1 82 дет.
Рис. 25 — Узел силового наклона и подъёма 2 12 дет.

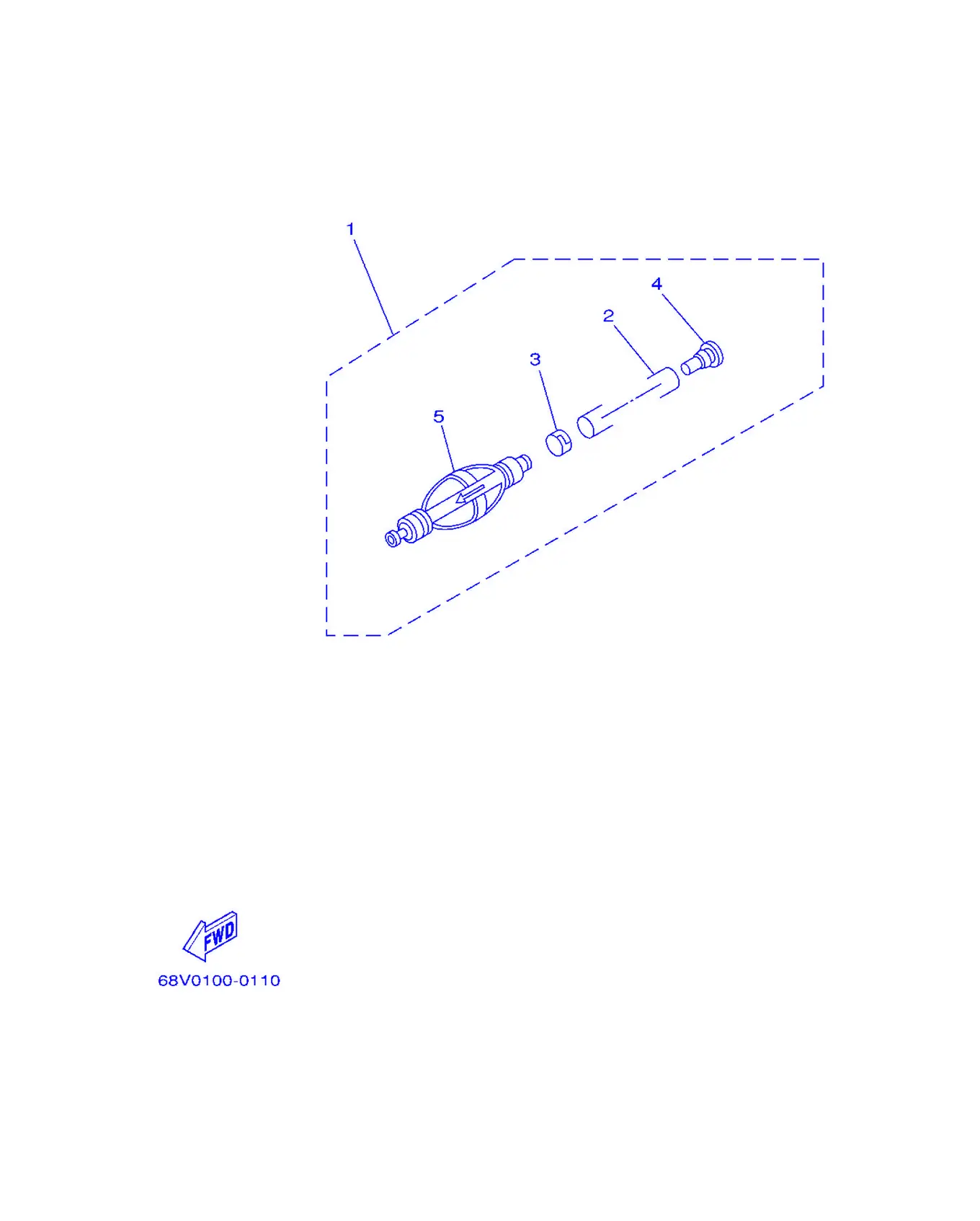

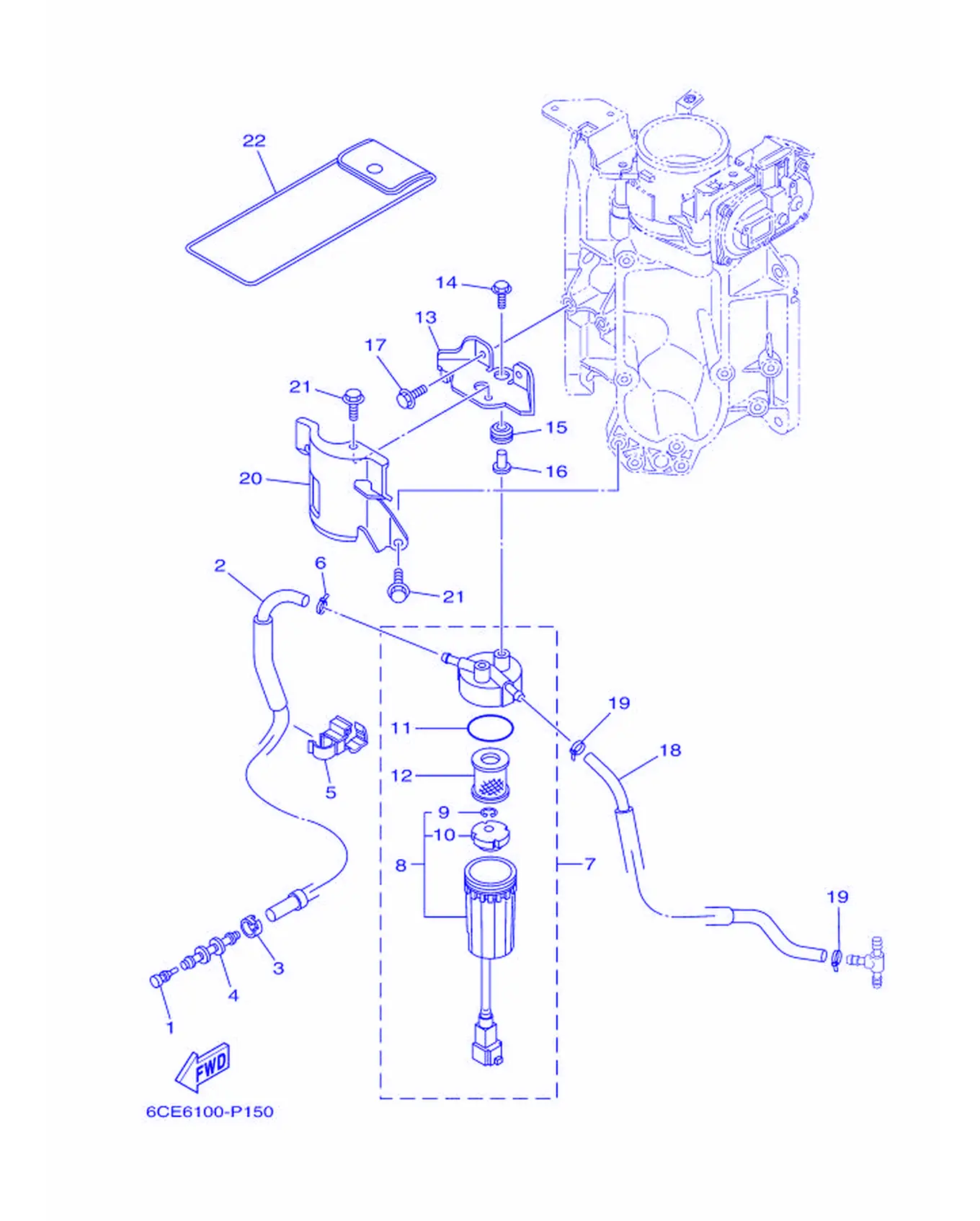

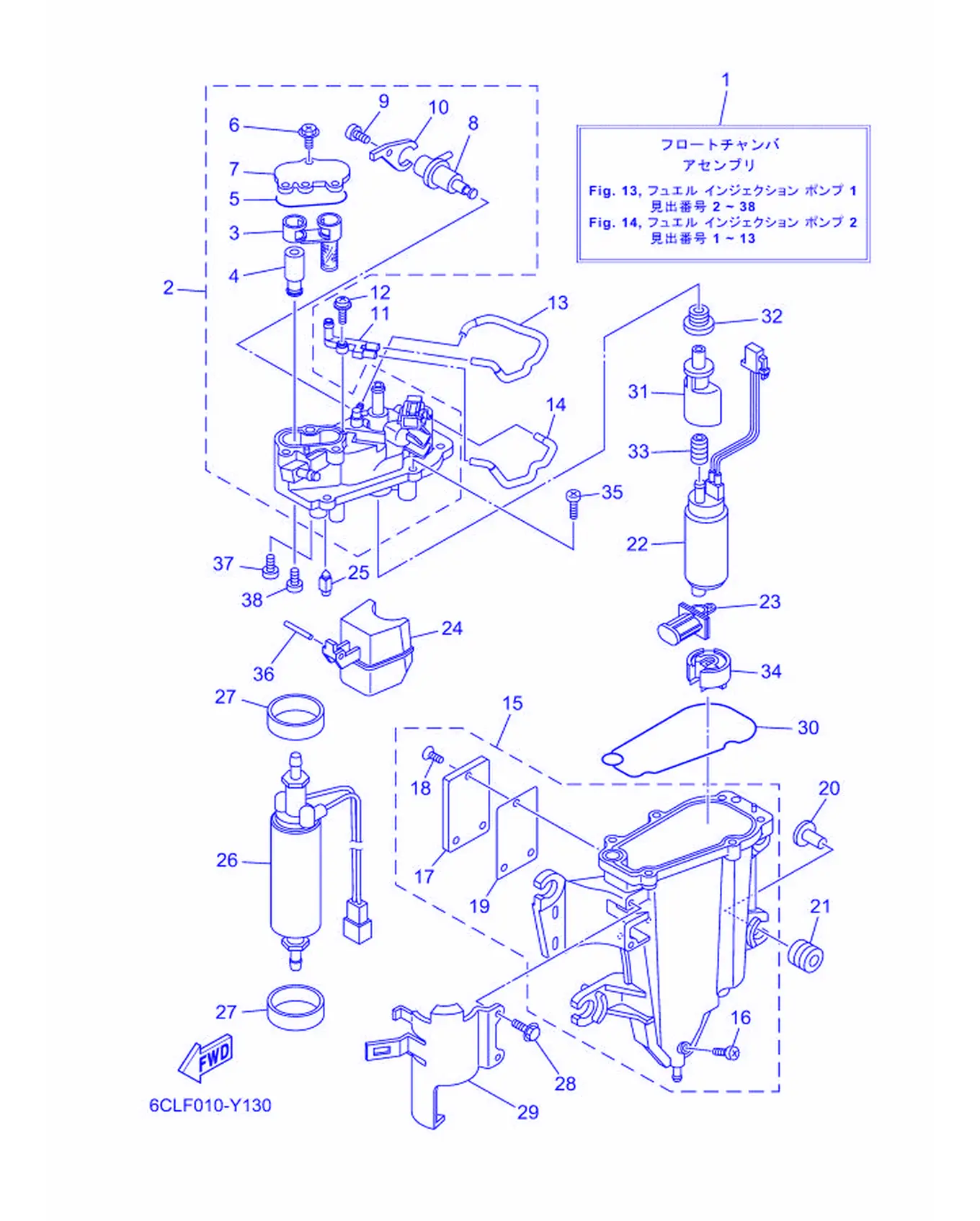

Рис. 26 — Топливная система 1 22 дет.
Рис. 27 — Топливная система 2 5 дет.
Рис. 28 — Топливный насос высокого давления 38 дет.

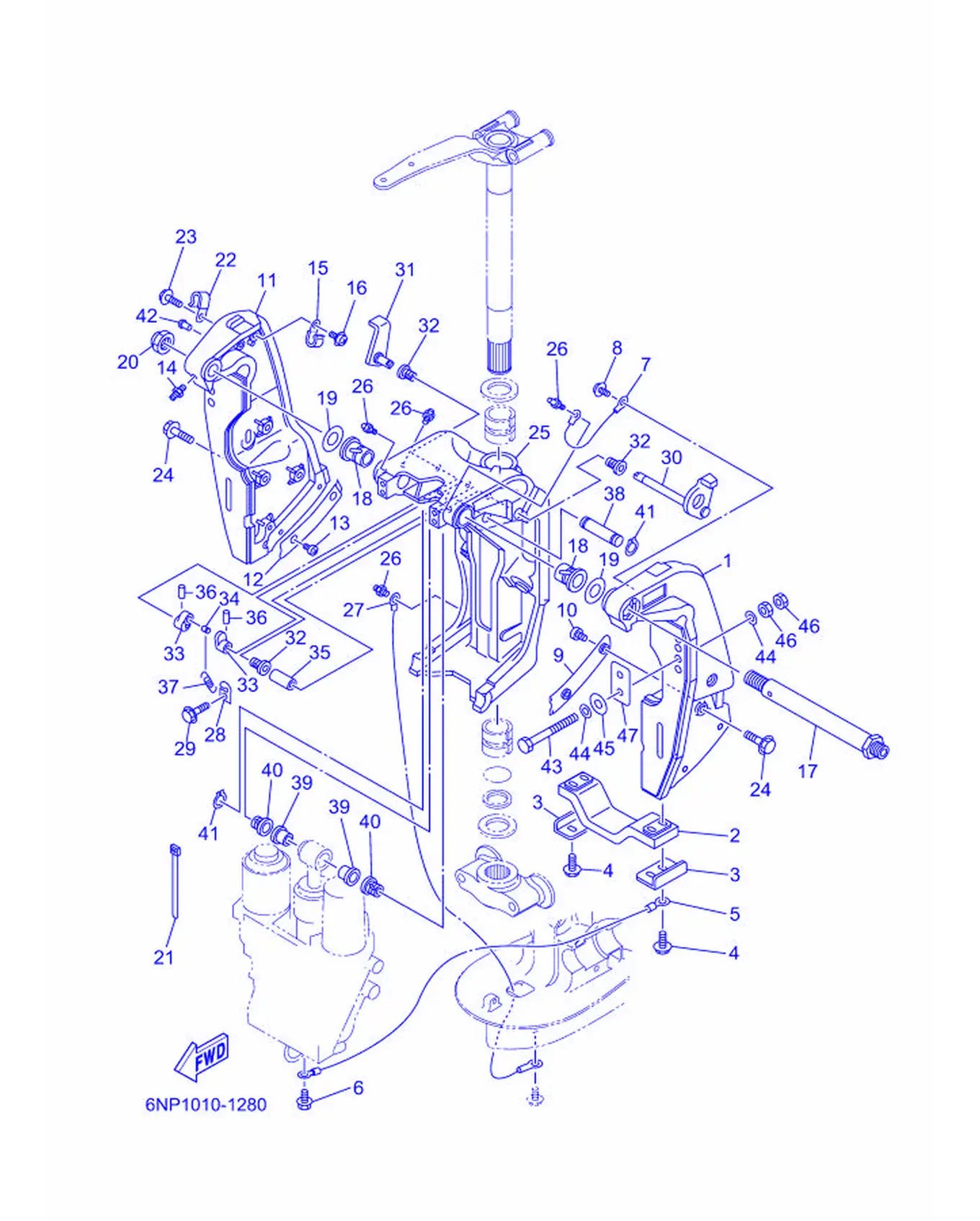

Рис. 29 — Кронштейн 1 47 дет.
Рис. 30 — Кронштейн 2 35 дет.

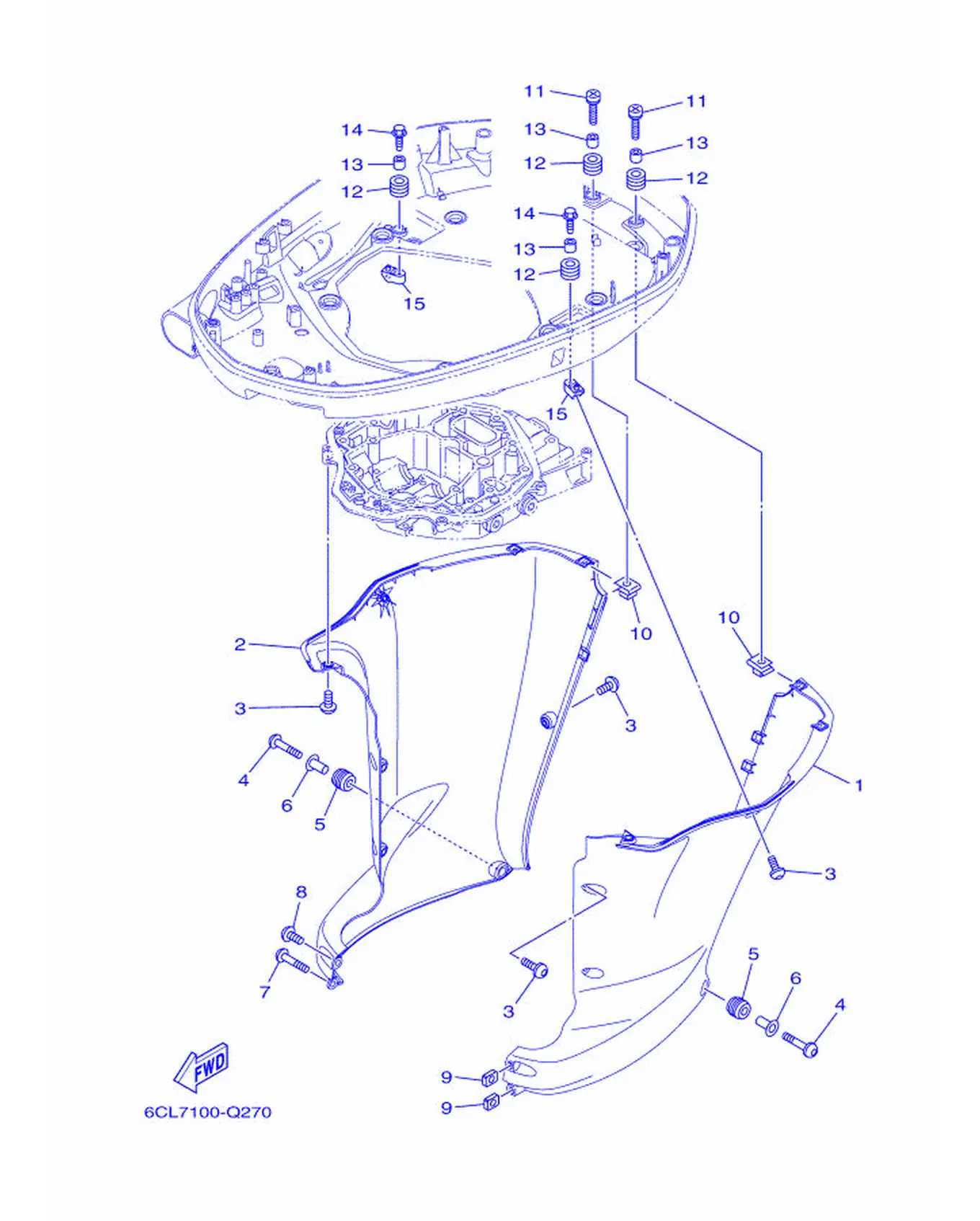

Рис. 31 — Нижний кожух 1 35 дет.

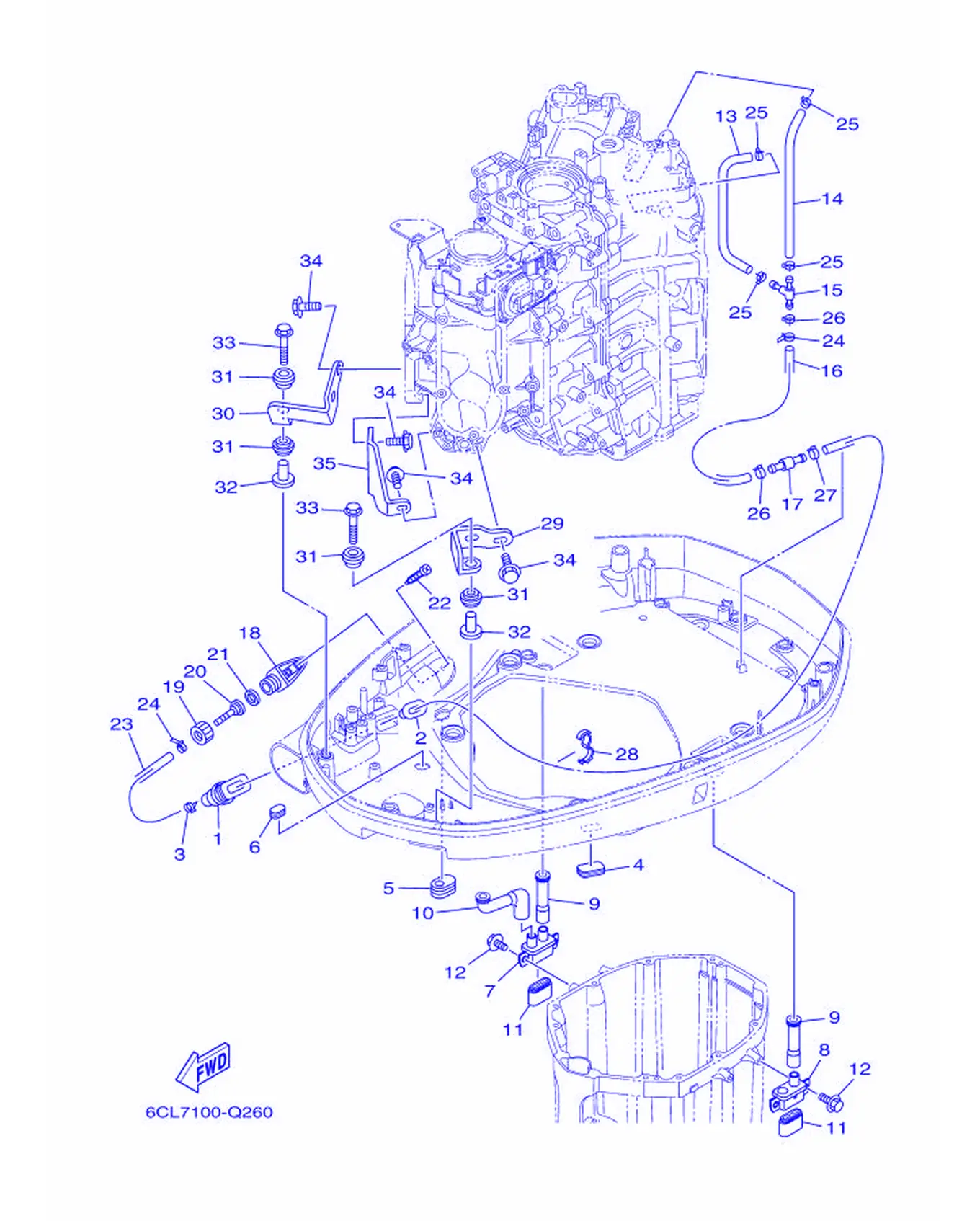

Рис. 32 — Нижний кожух 2 35 дет.
Рис. 33 — Нижний кожух 3 15 дет.

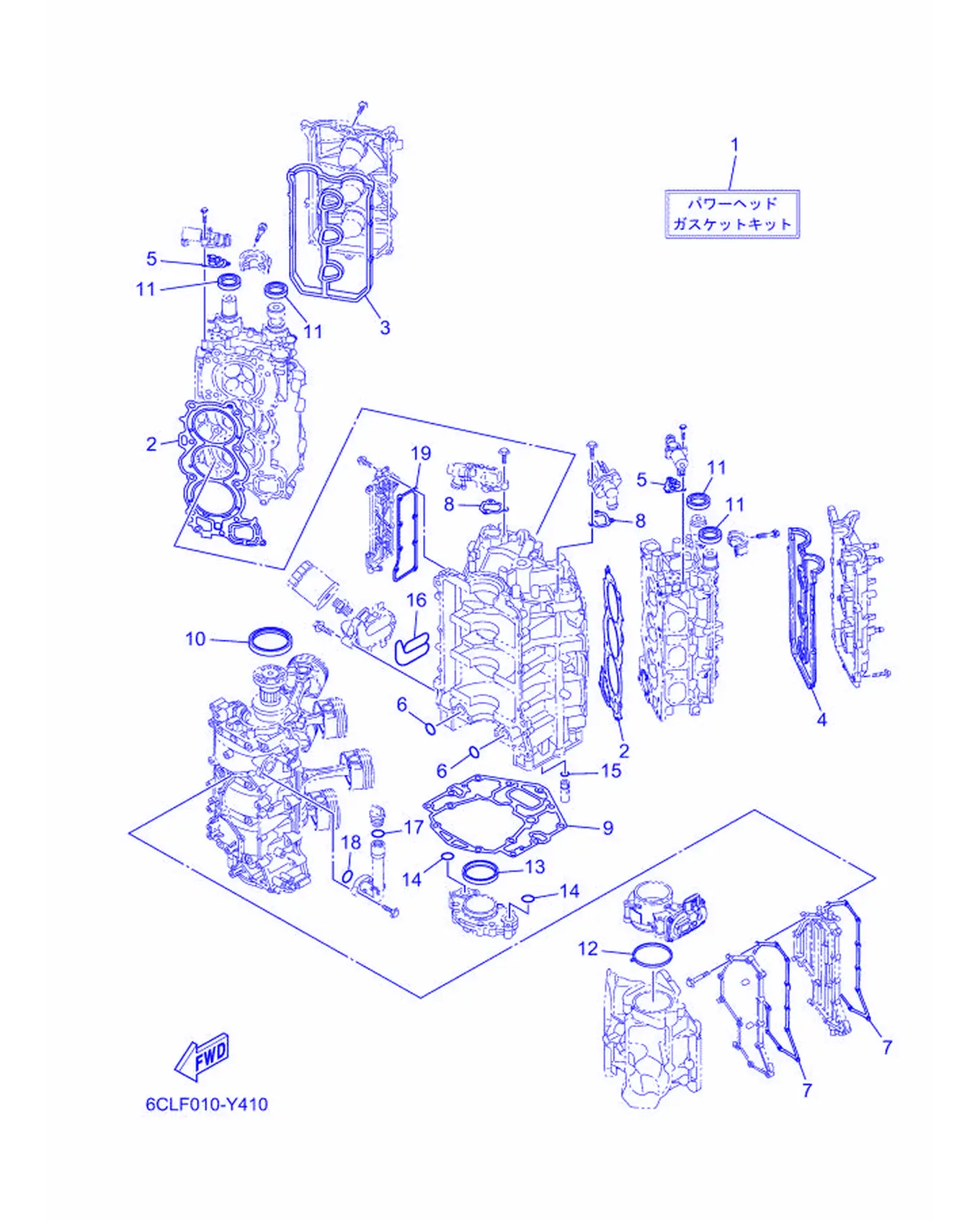

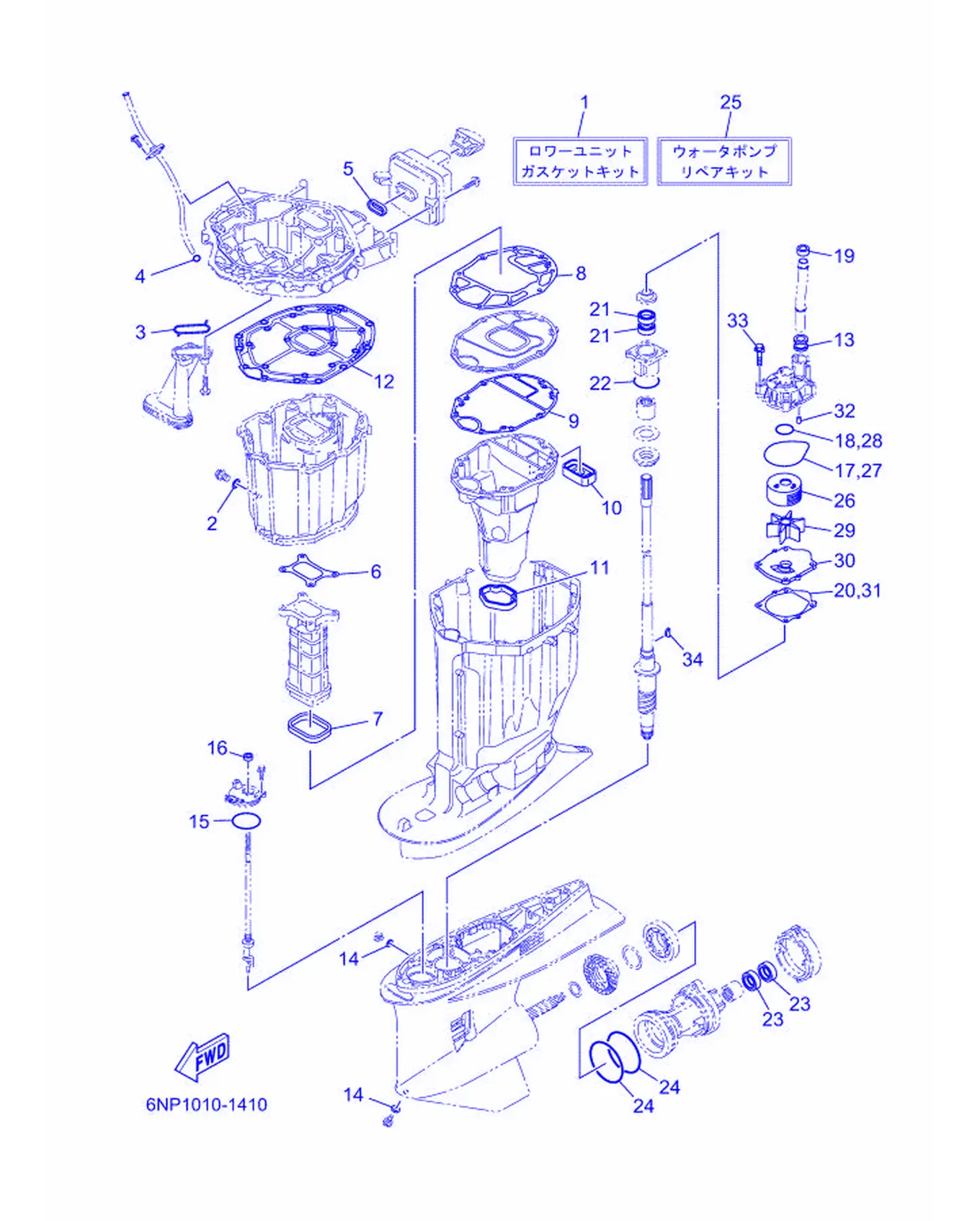

Рис. 34 — Ремкомплект 1 19 дет.
Рис. 35 — Ремкомплект 2 34 дет.

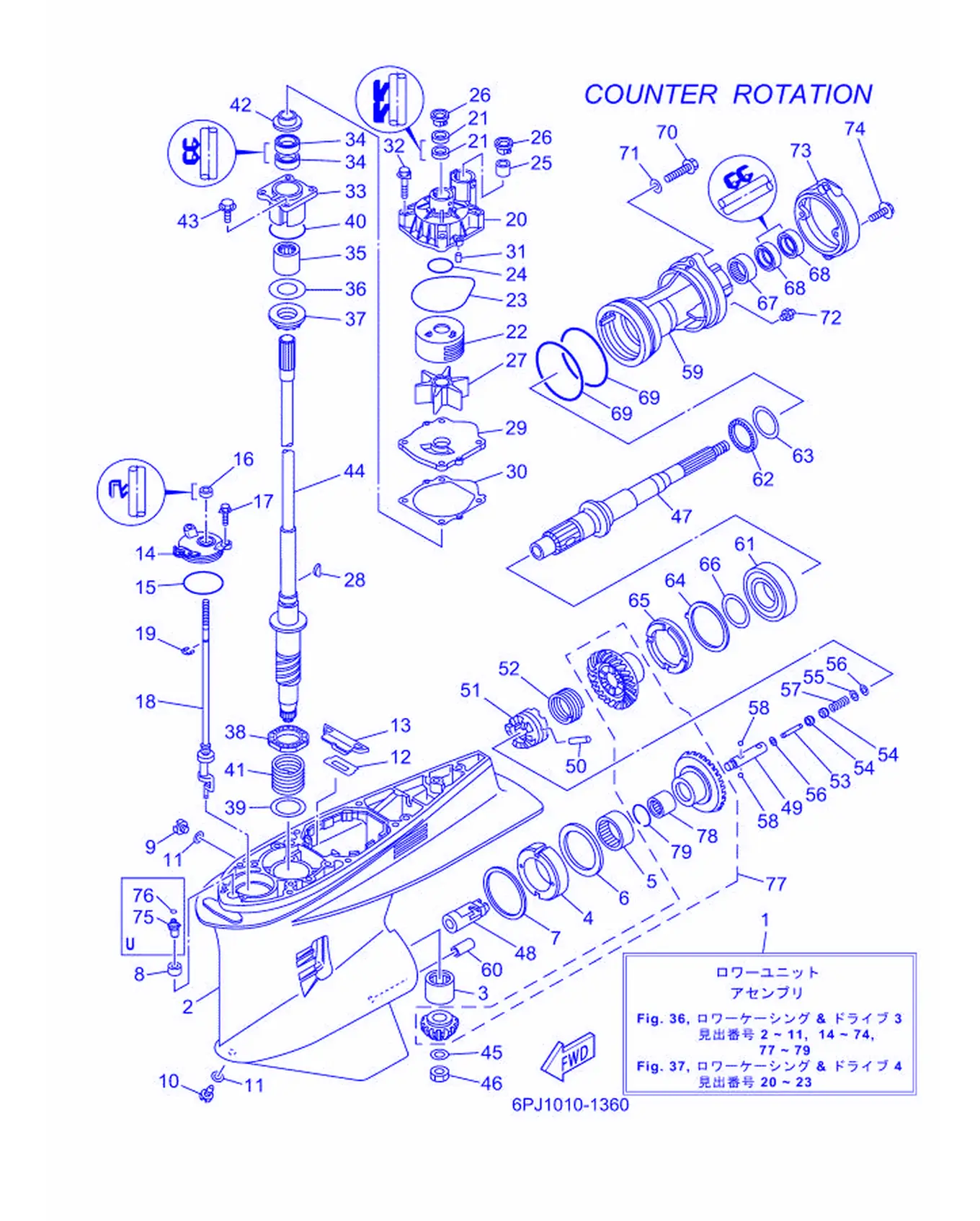

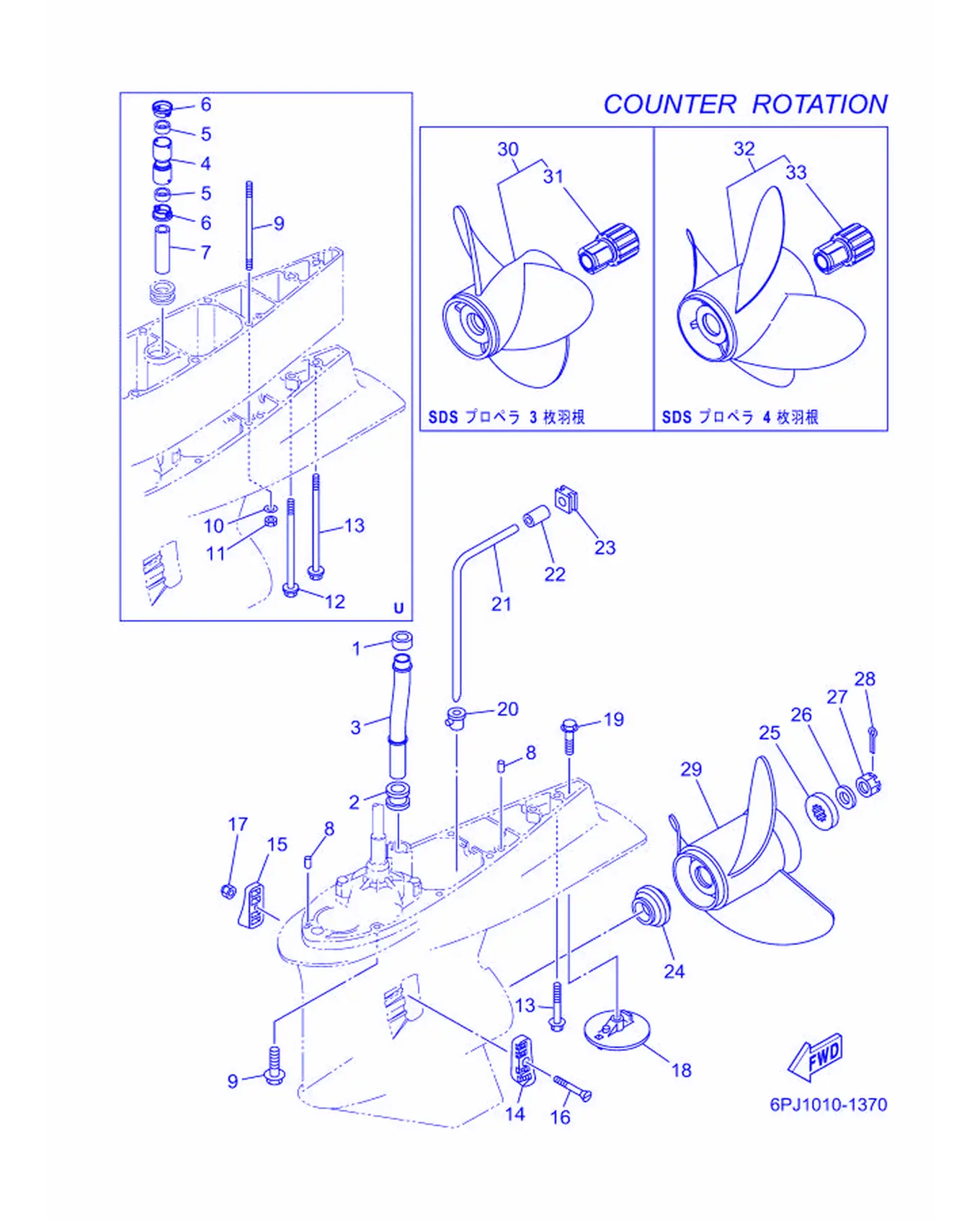

Рис. 36 — Нижний кожух и привод 3 98 дет.
Рис. 37 — Нижний кожух и привод, рис. 4 50 дет.
