Yamaha FL200N fl200nst2x — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha FL200N. 51 схем.

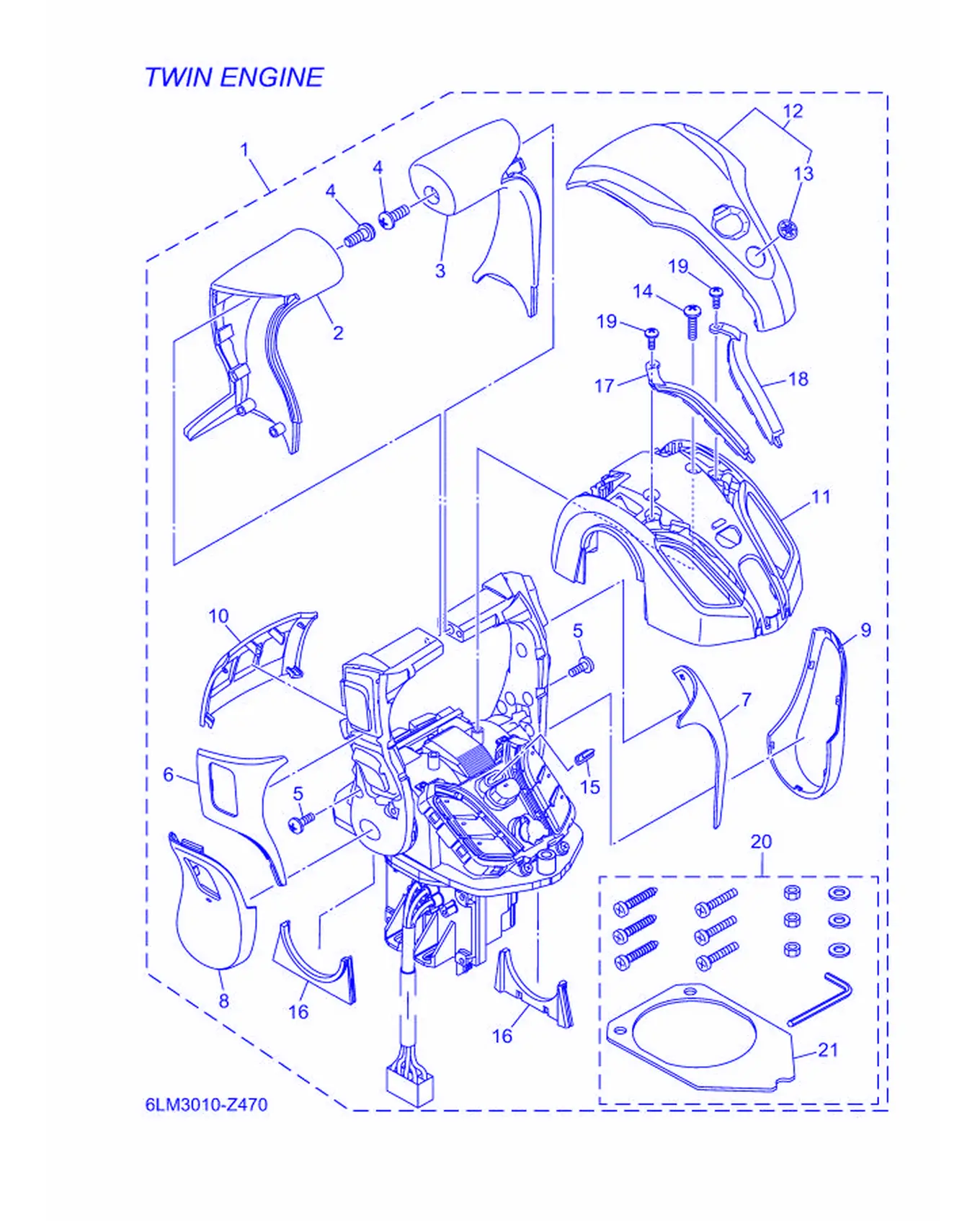

Рис. 1 — ДЕК 2 (кроме одиночного) 21 дет.

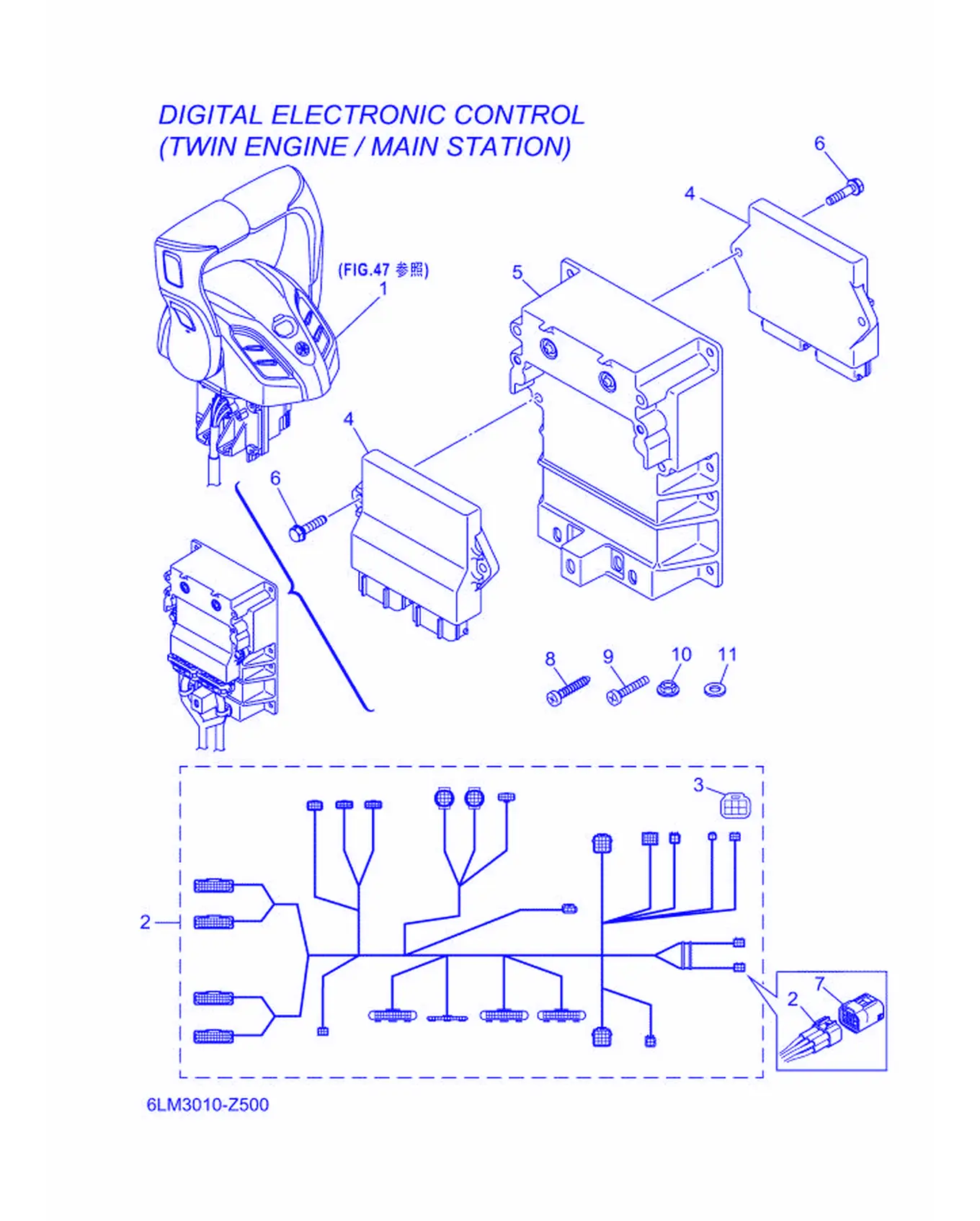

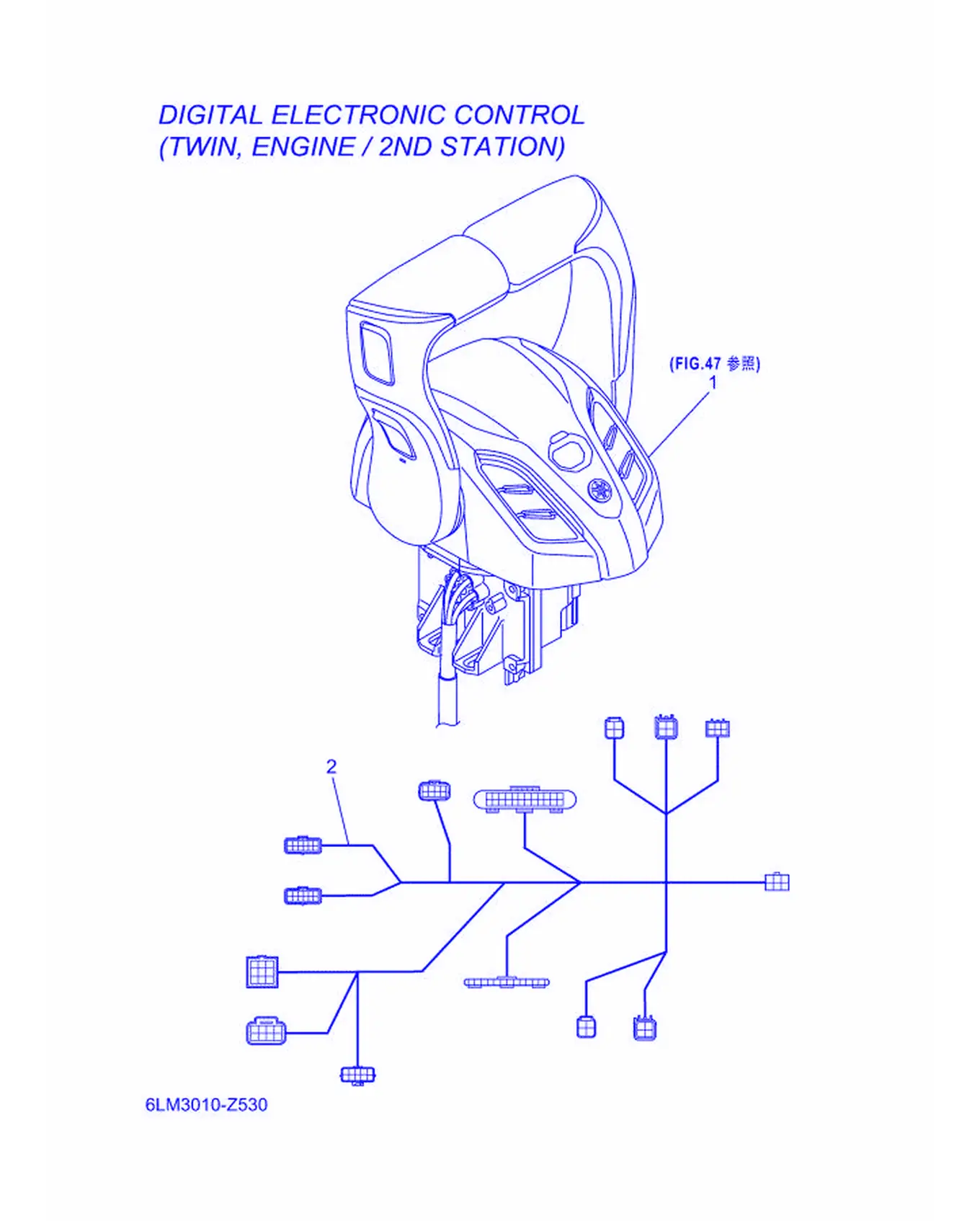

Рис. 2 — ДЕК 4 (два двигателя_главный пост управления) 11 дет.
Рис. 3 — ДЕК 6 (кроме одиночного управления_вспомогательный пост управления) 2 дет.
Рис. 4 — Корпус верхней части 40 дет.

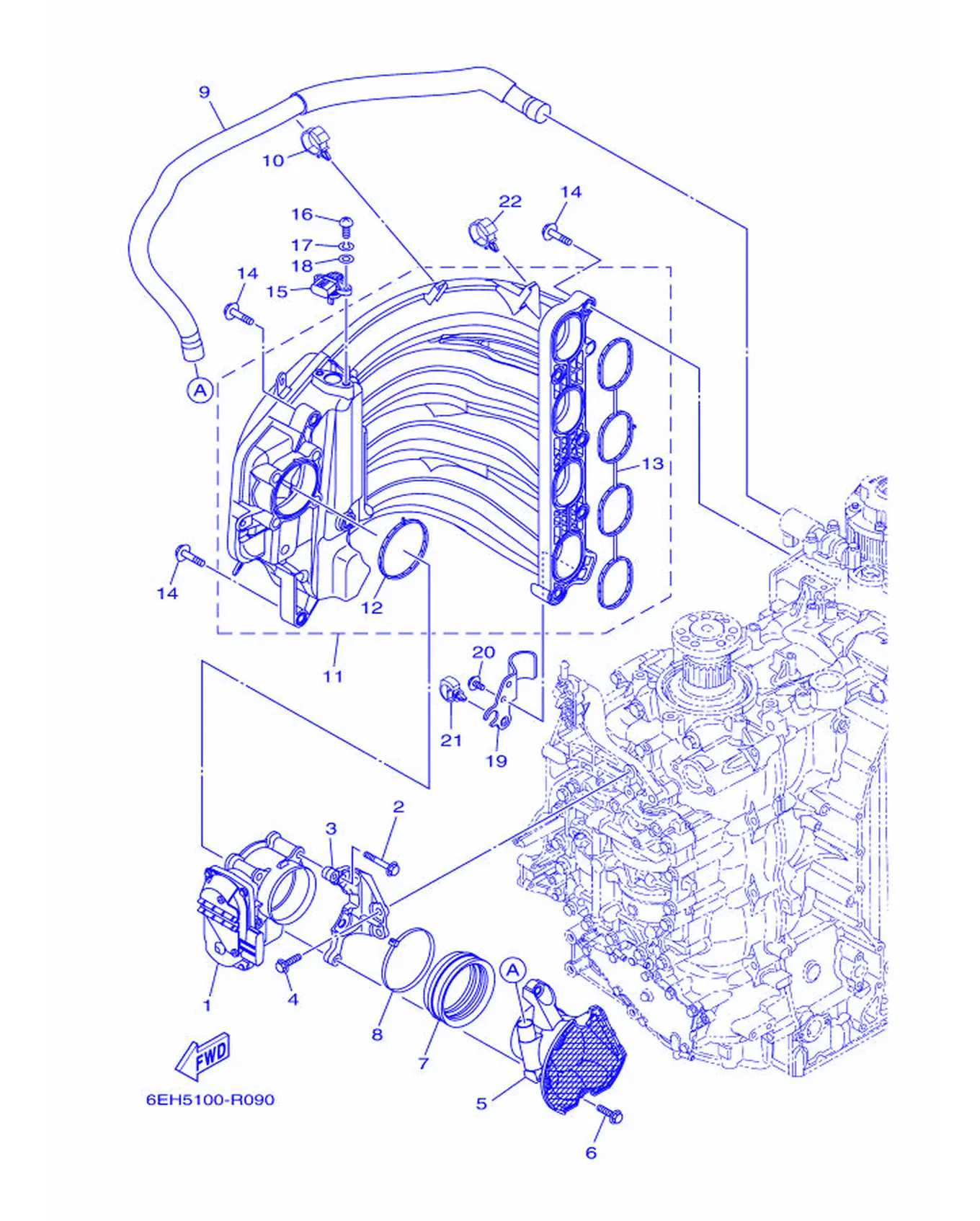

Рис. 5 — Впускная система 1 Впуск 1 22 дет.
Рис. 6 — впускная система 2 впуск 2 35 дет.

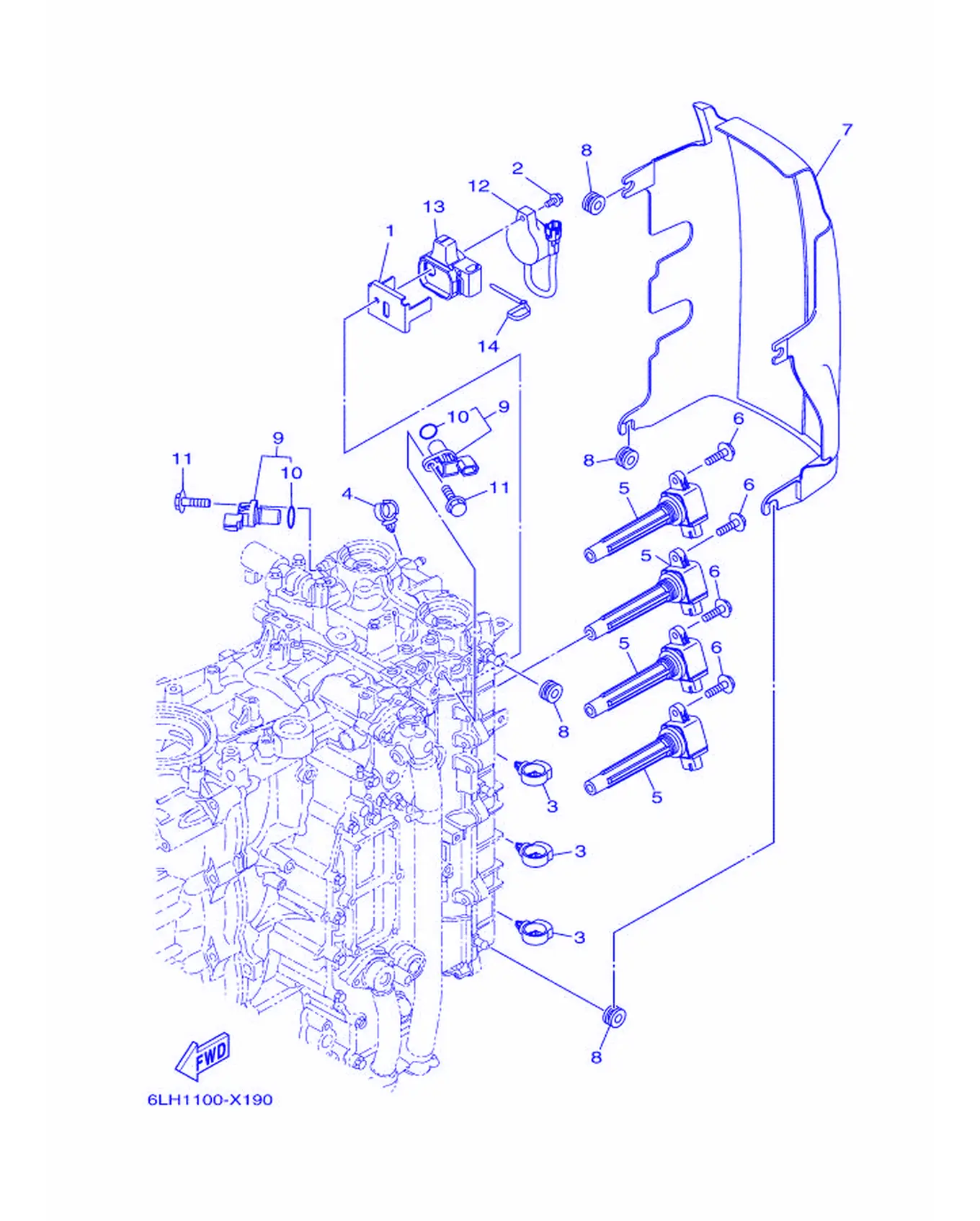

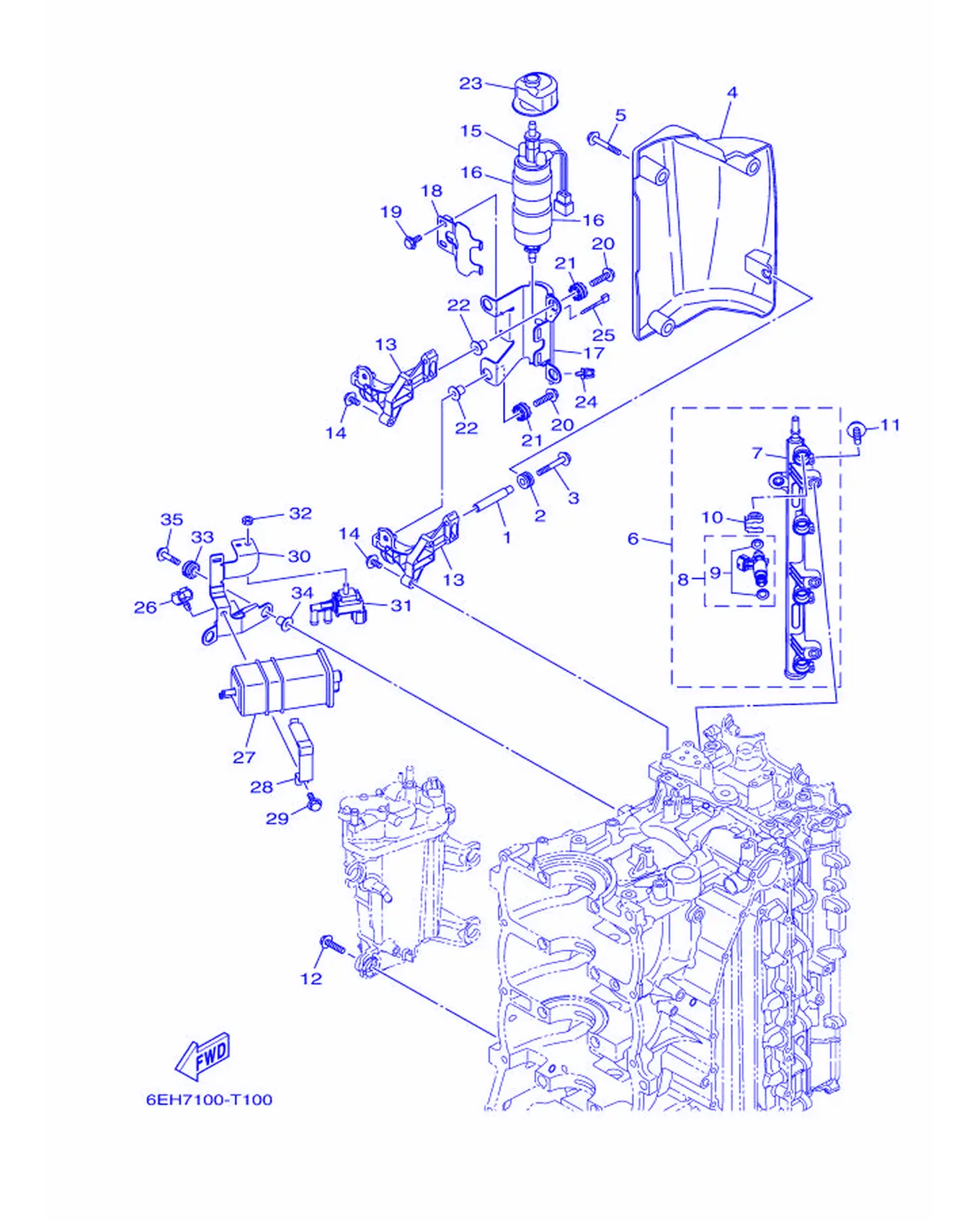

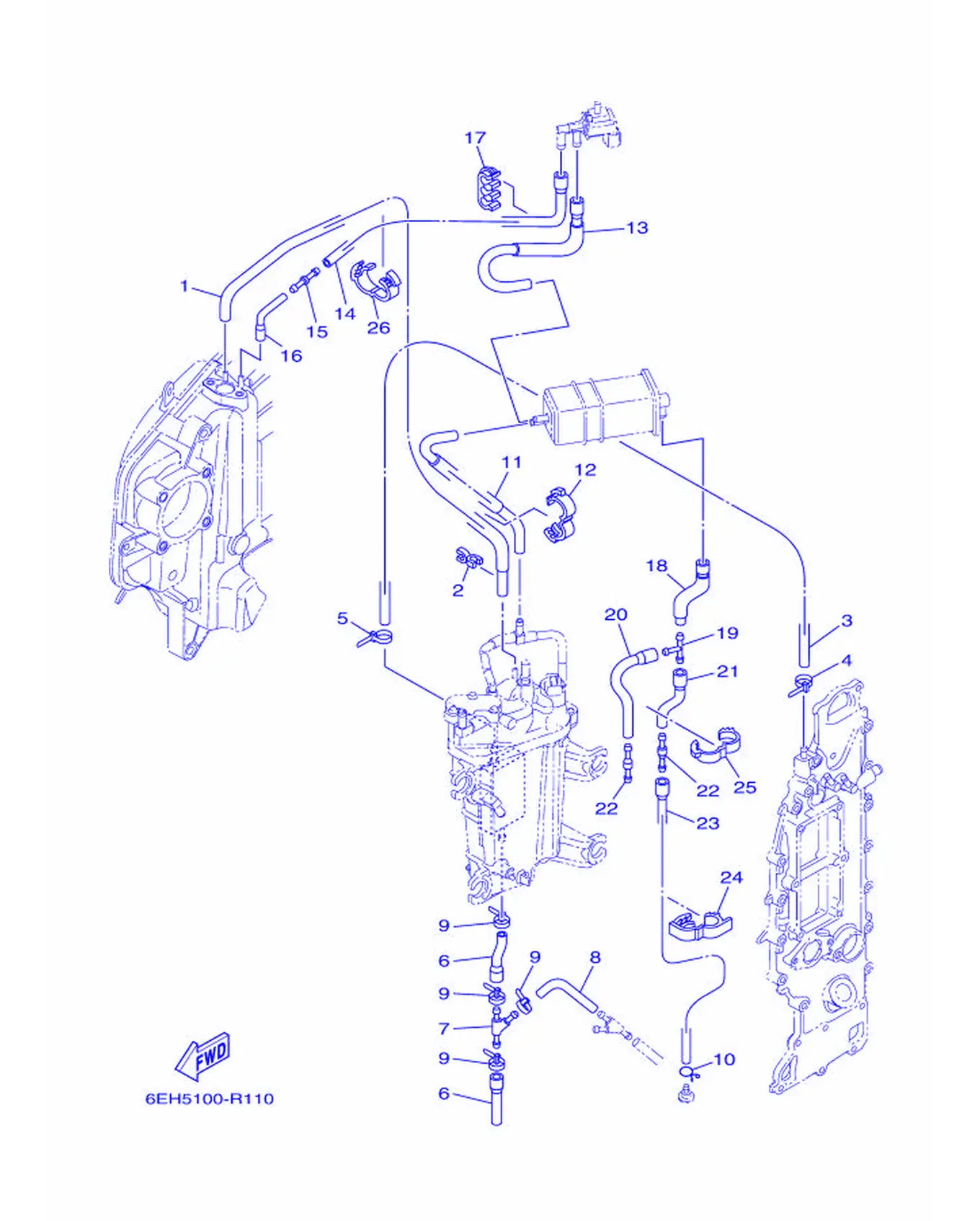

Рис. 7 — впускная система 3 впуск 3 26 дет.

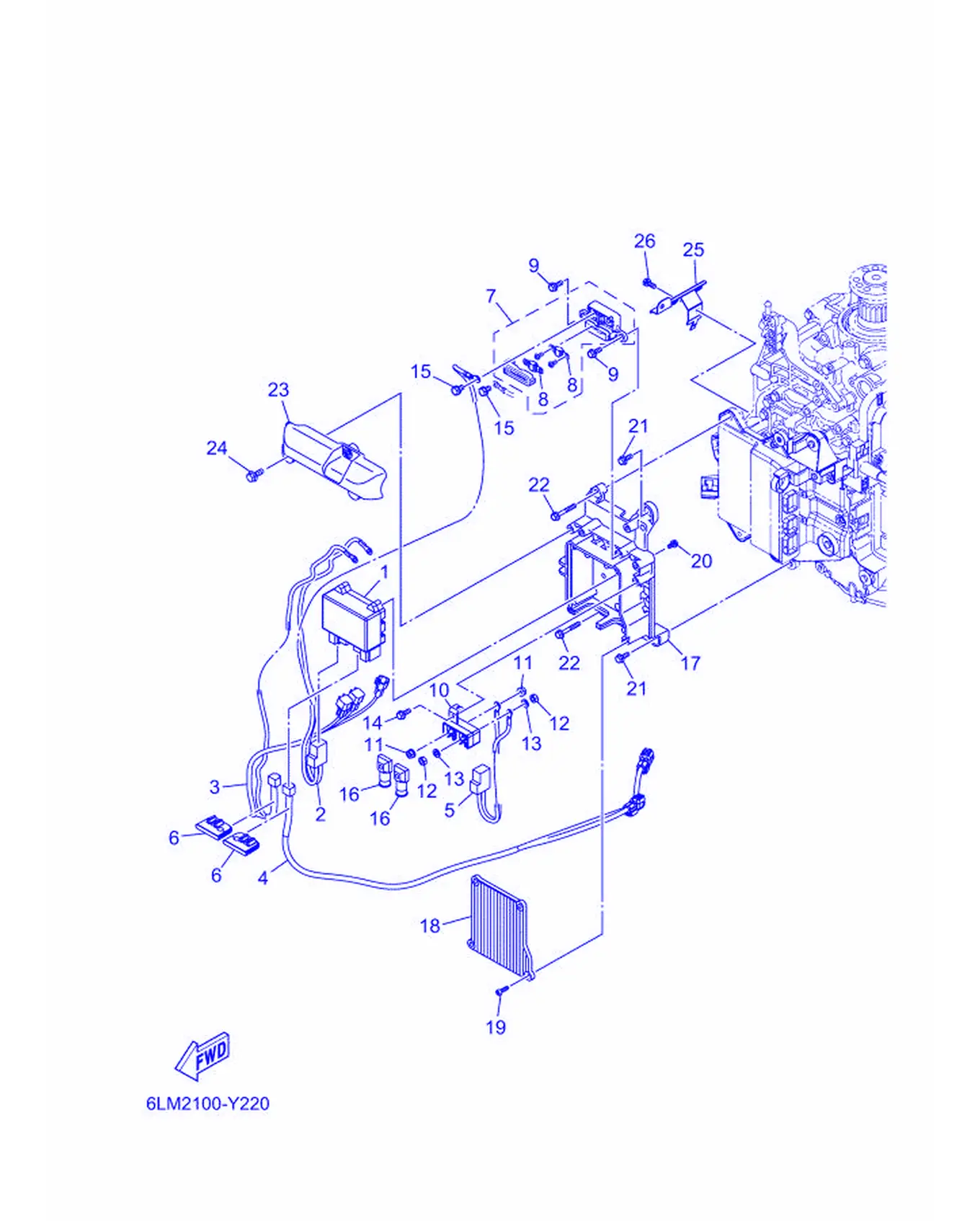

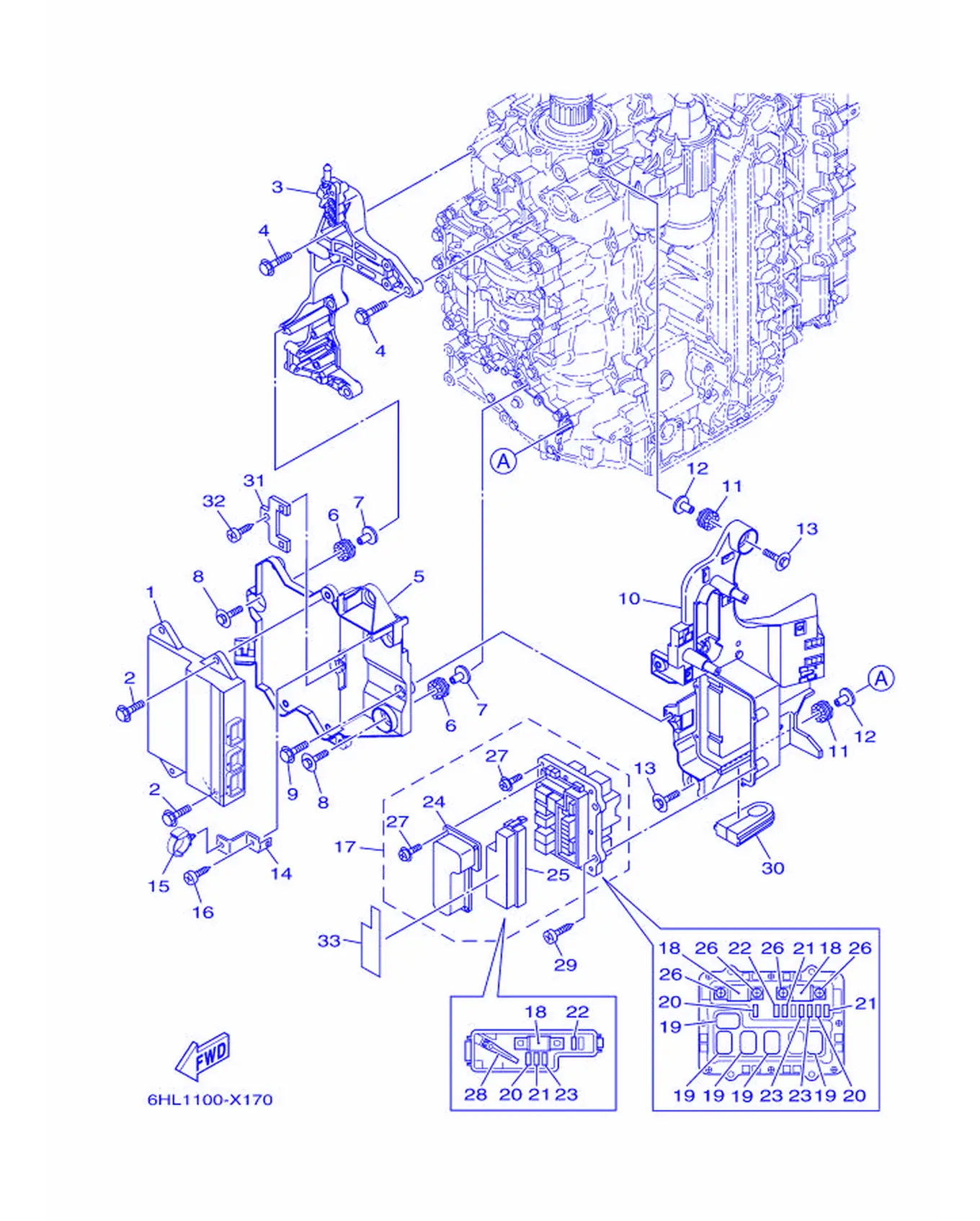

Рис. 8 — Электрическая система 1 Электрическая 1 33 дет.

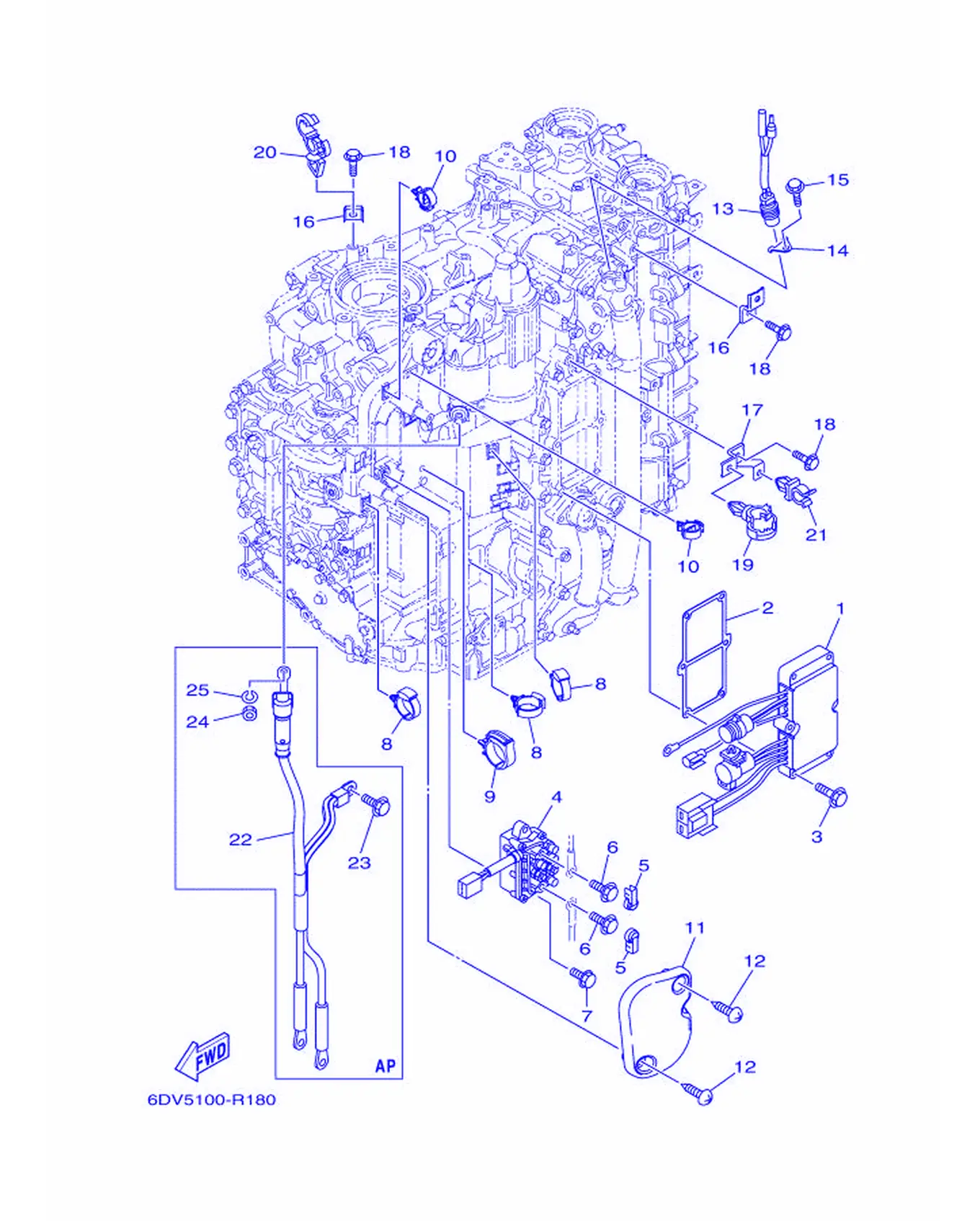

Рис. 9 — Электрическая система 2 25 дет.
Рис. 10 — Электрическая система 3 Электрическая 3 14 дет.

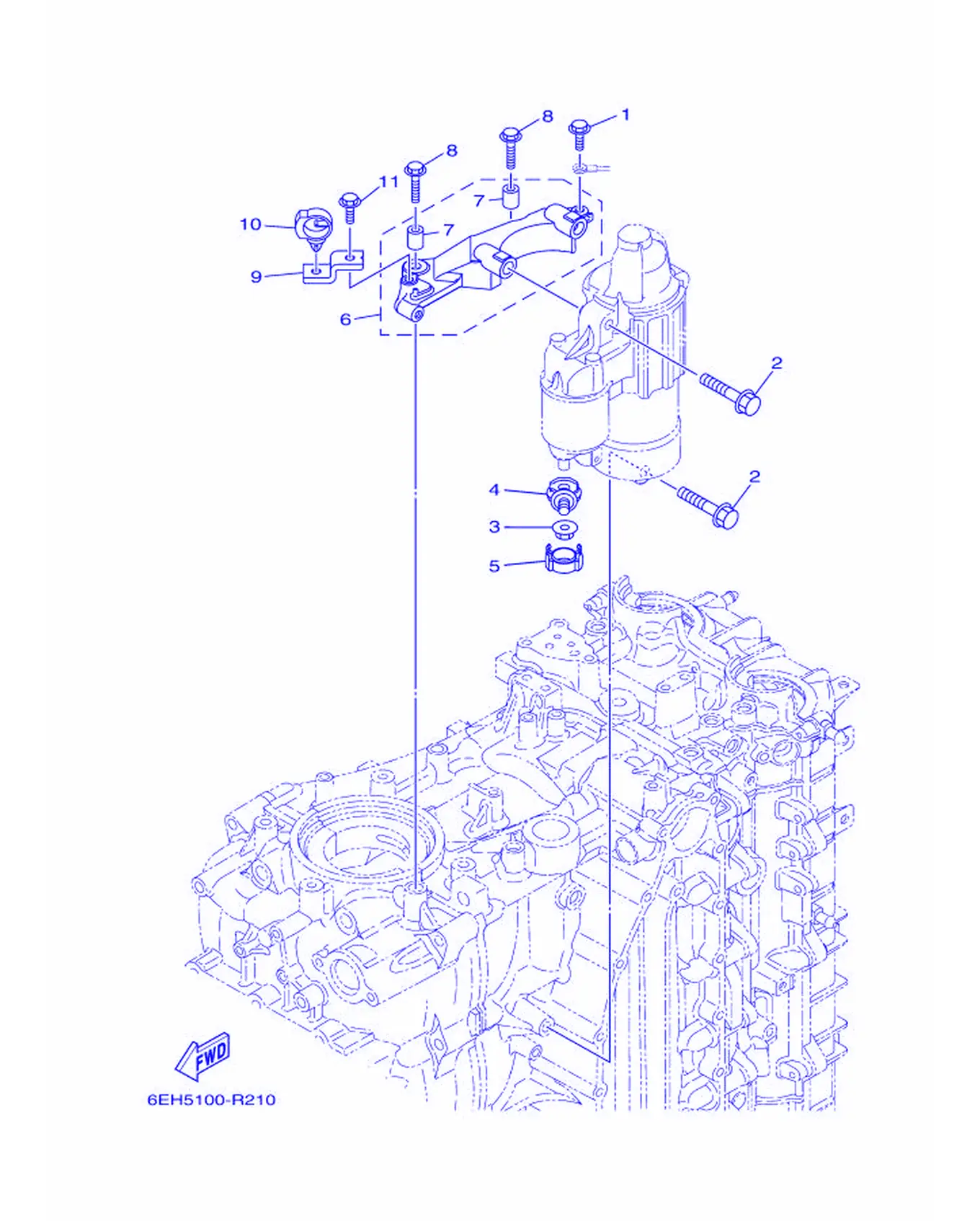

Рис. 11 — Электрическая система, рис. 4 15 дет.
Рис. 12 — Электрическая система 5 11 дет.
Рис. 13 — Электрическая система 6 Электрическая 6 26 дет.

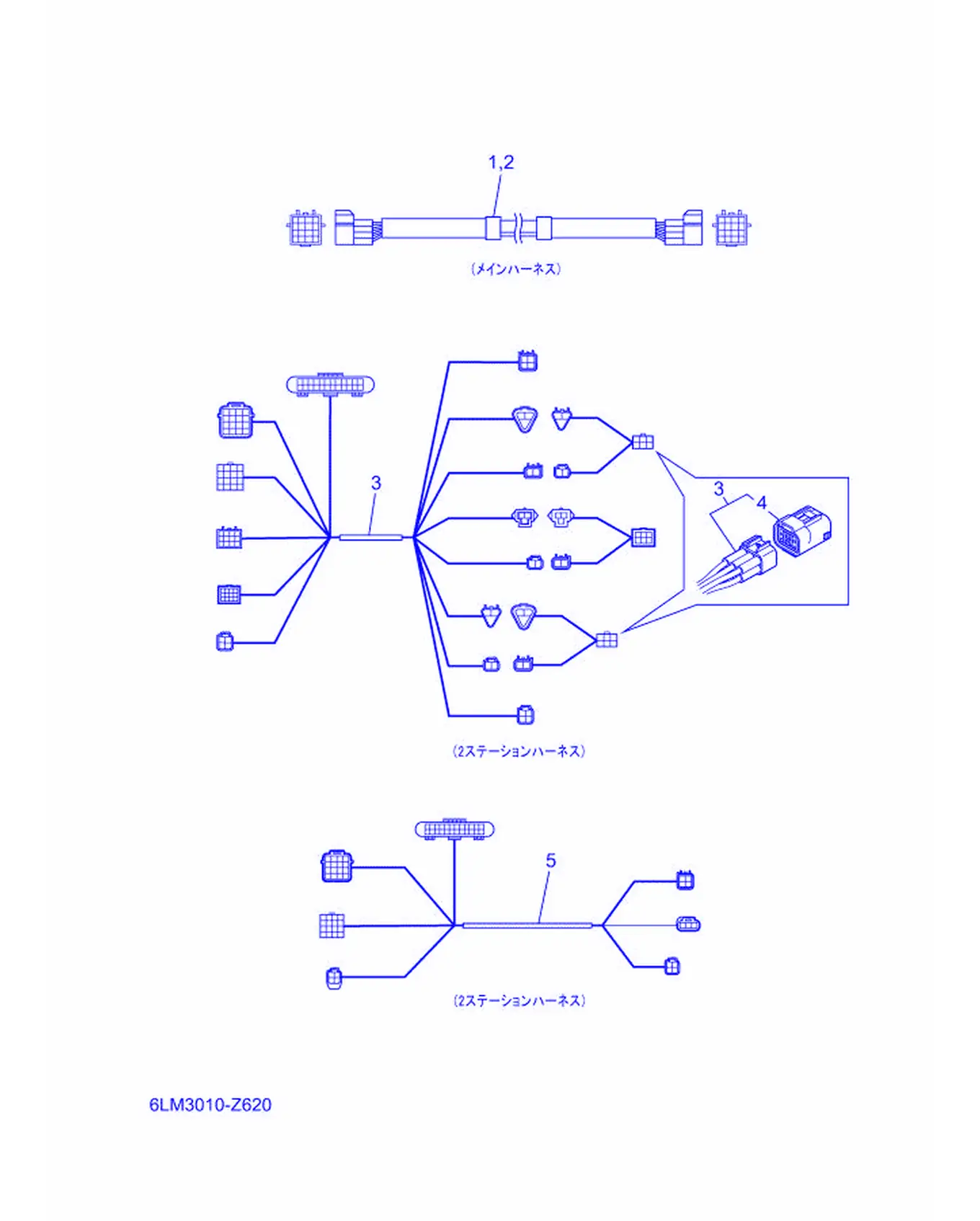

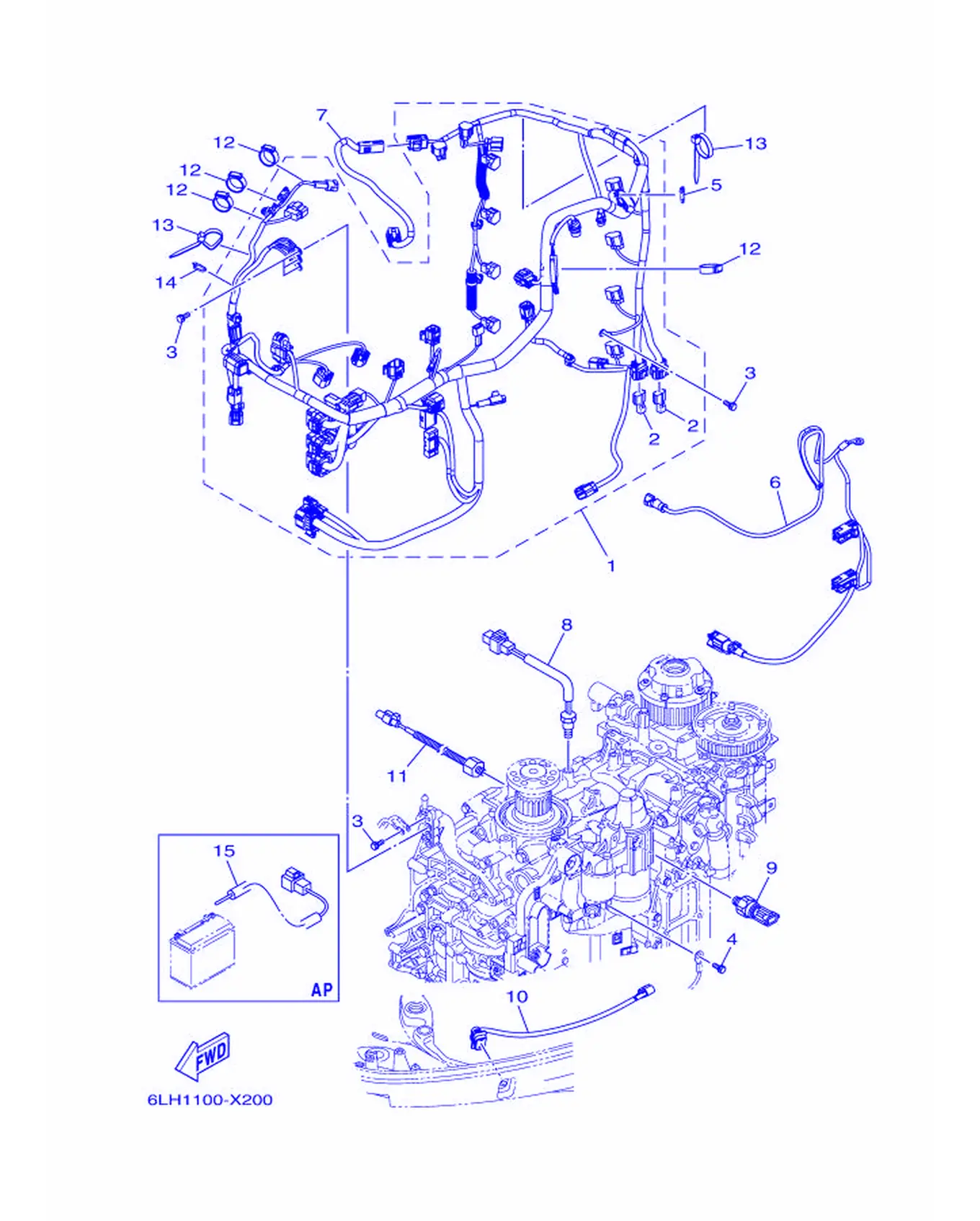

Рис. 14 — Электрическая система · жгут проводов 15 дет.

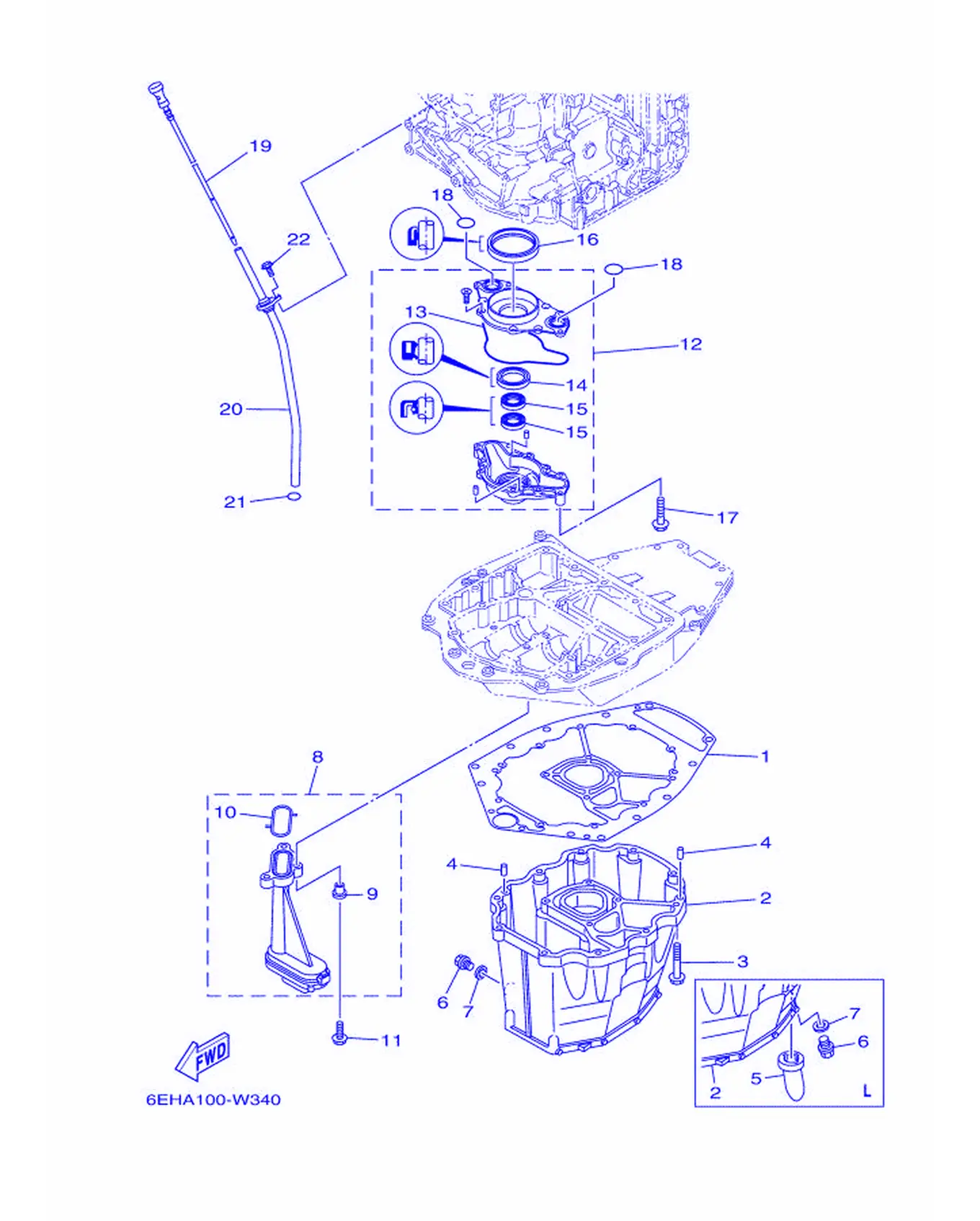

Рис. 15 — поддон картера 21 дет.

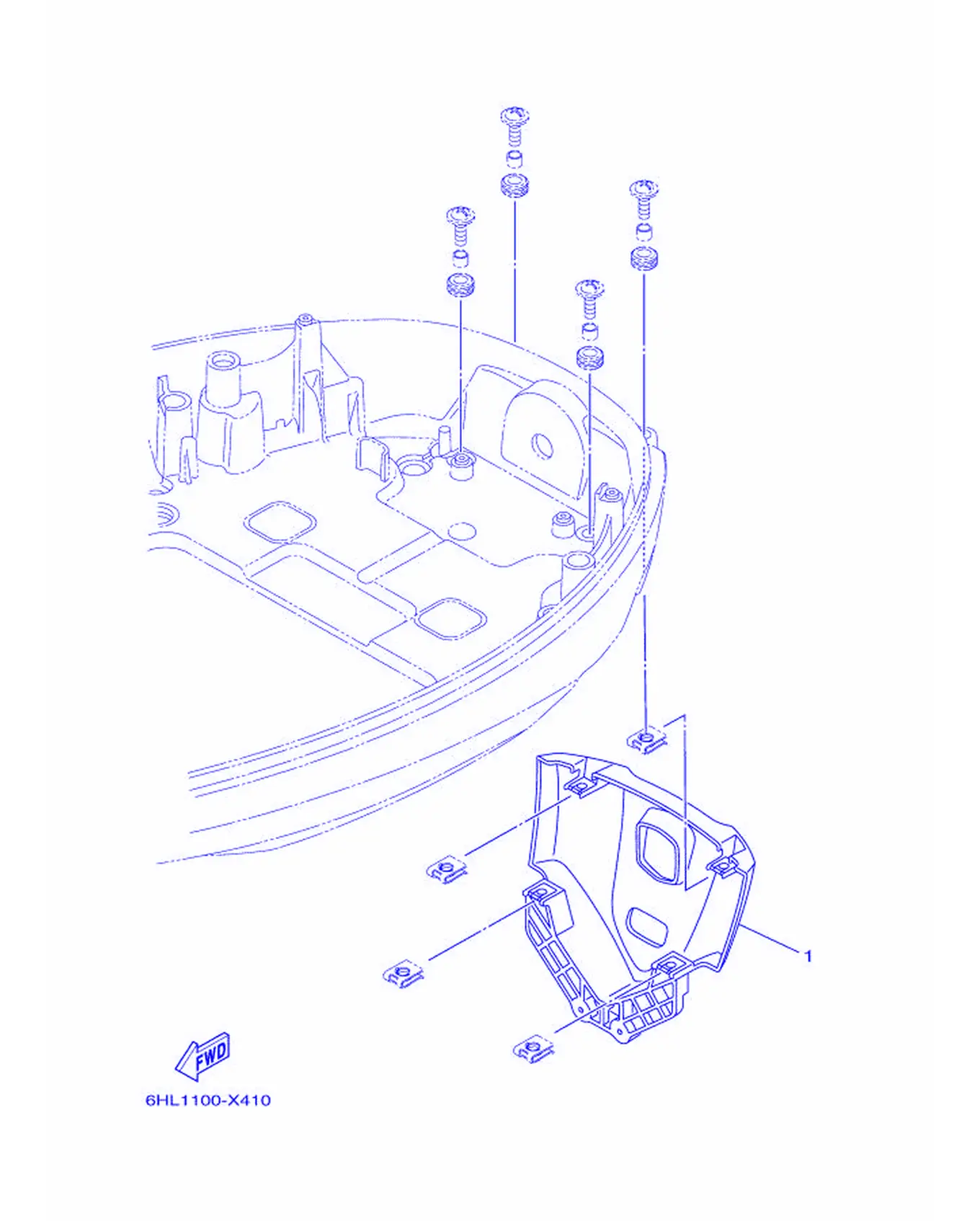

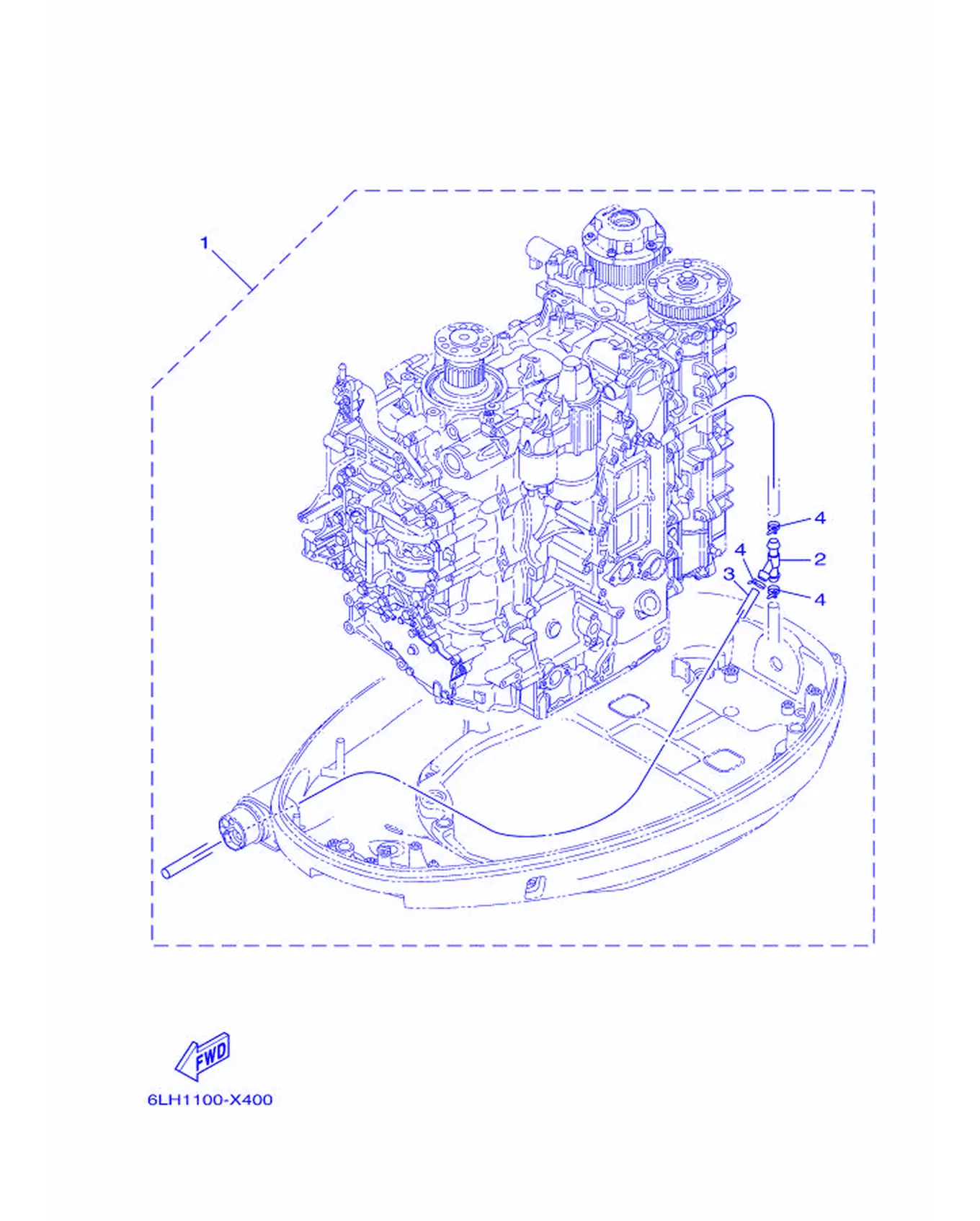

Рис. 16 — Опционные детали 1 3 дет.
Рис. 17 — Опционные детали 2 1 дет.

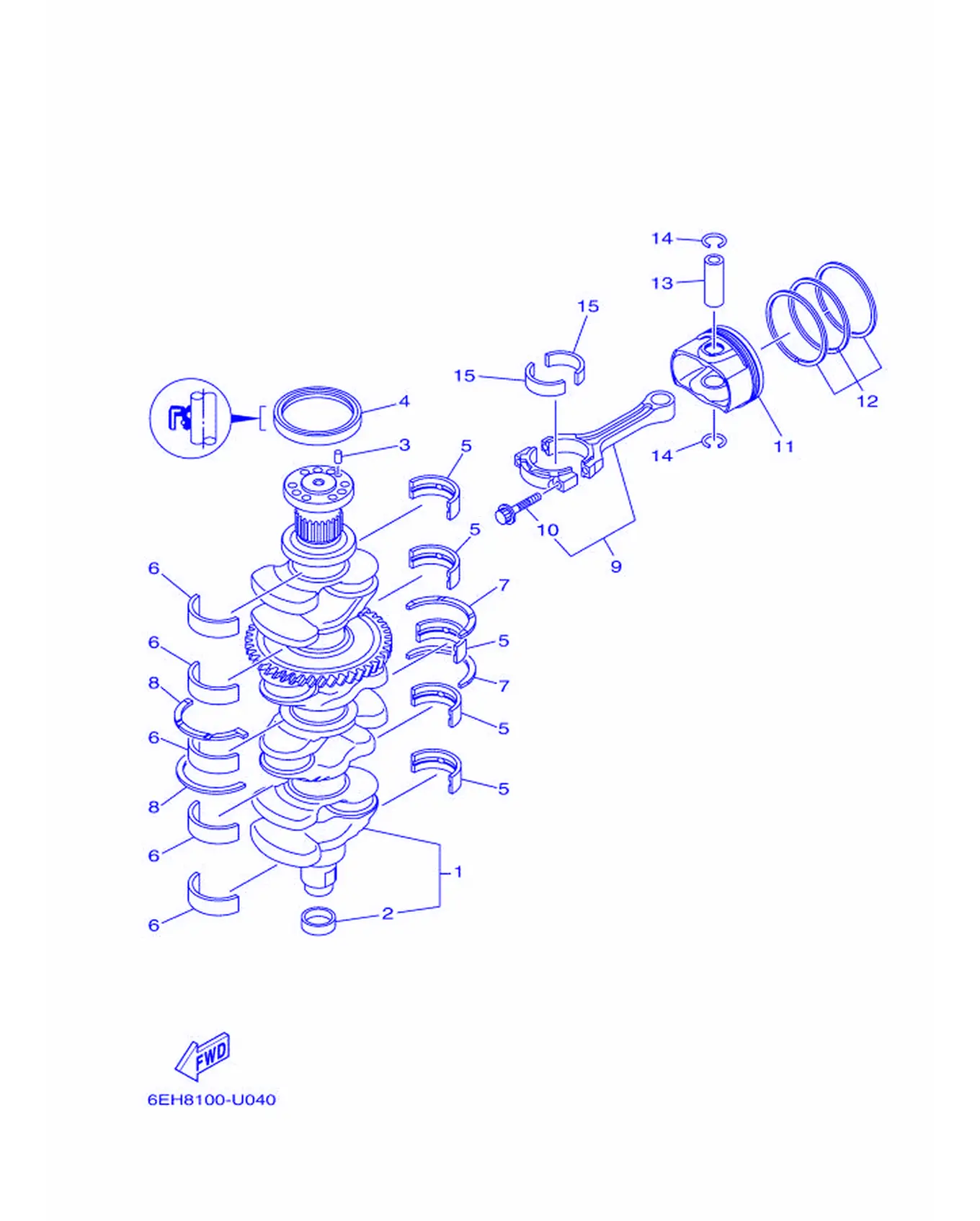

Рис. 18 — Коленчатый вал и поршень 21 дет.

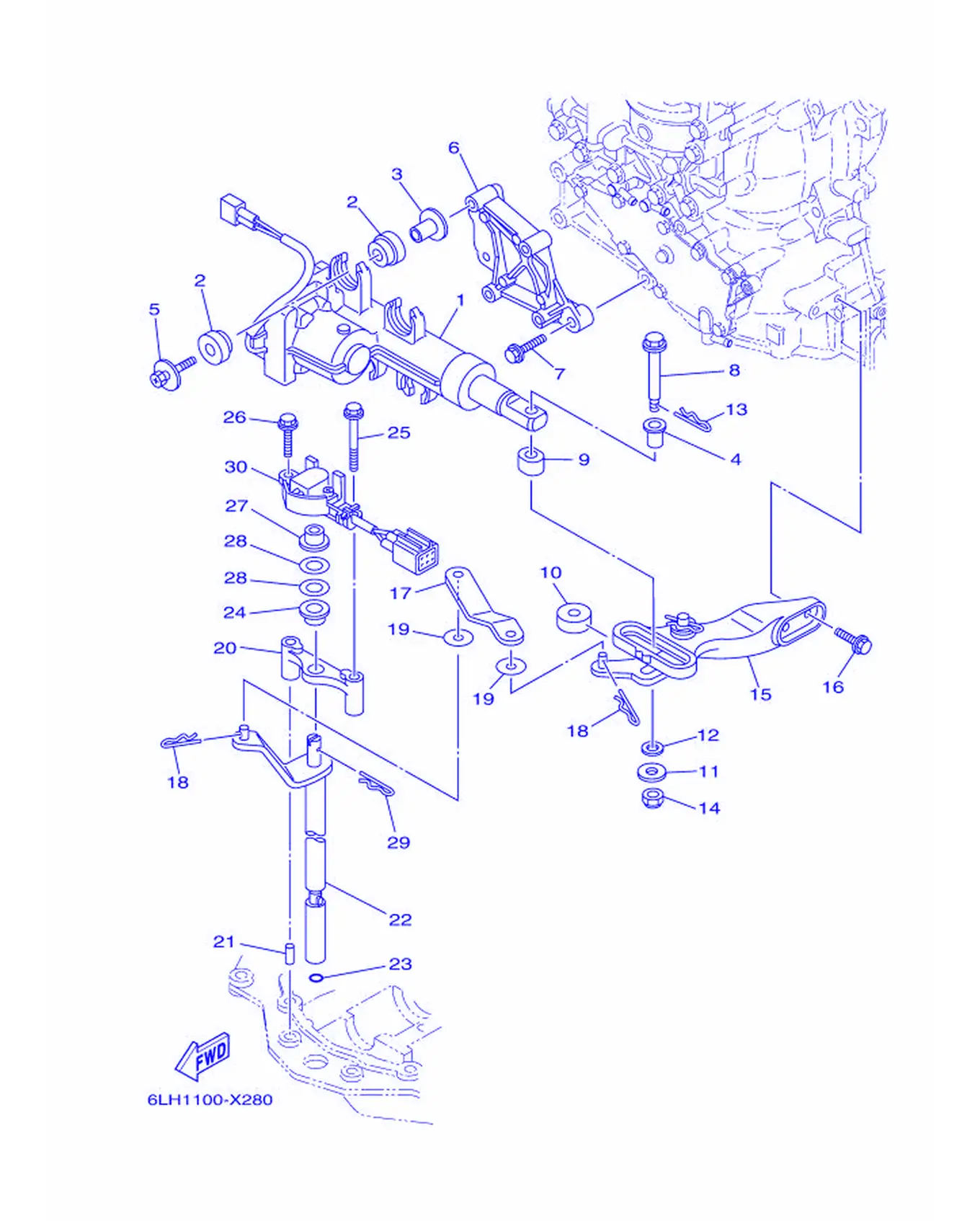

Рис. 19 — Система управления 30 дет.

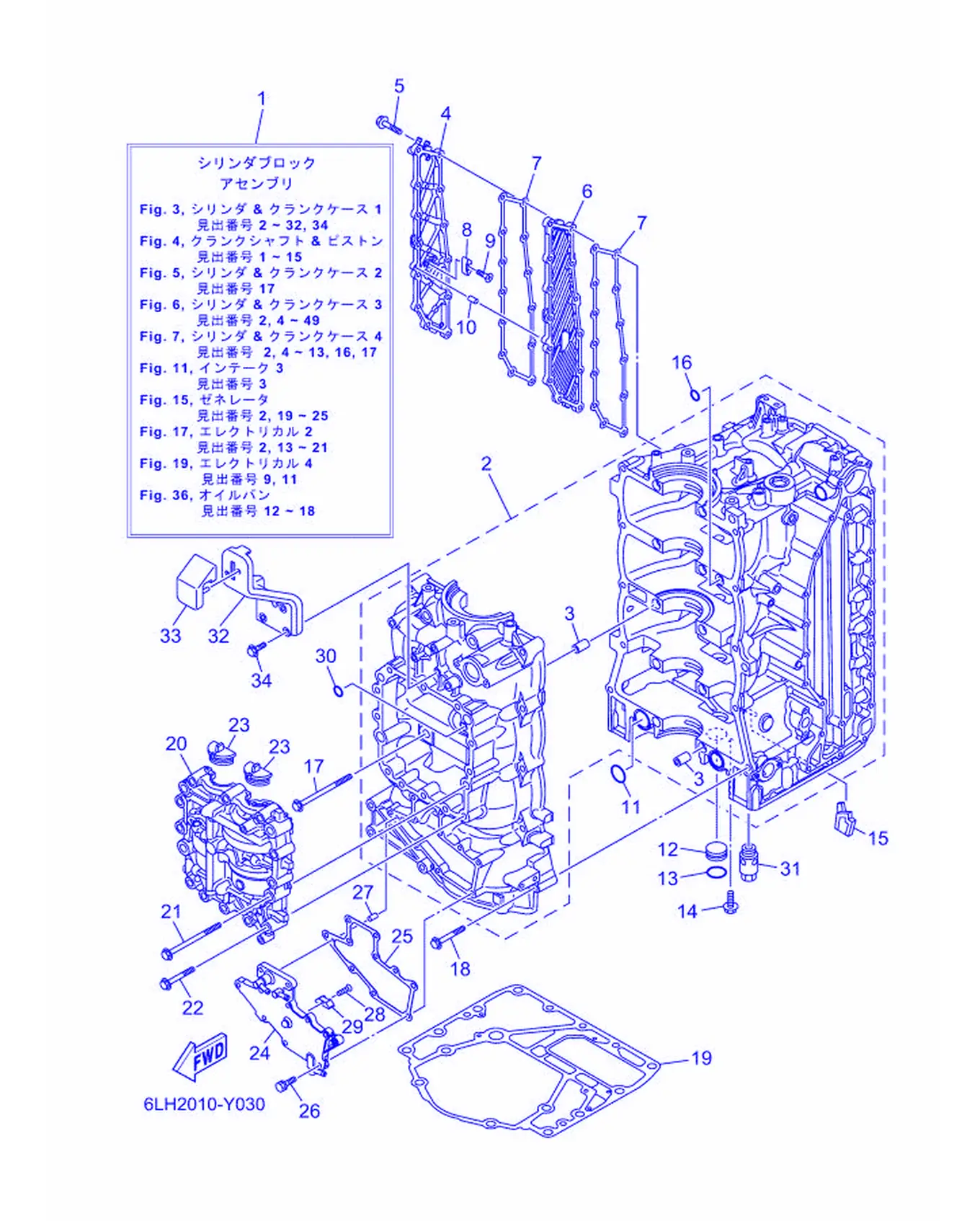

Рис. 20 — Цилиндр и картер 1 34 дет.

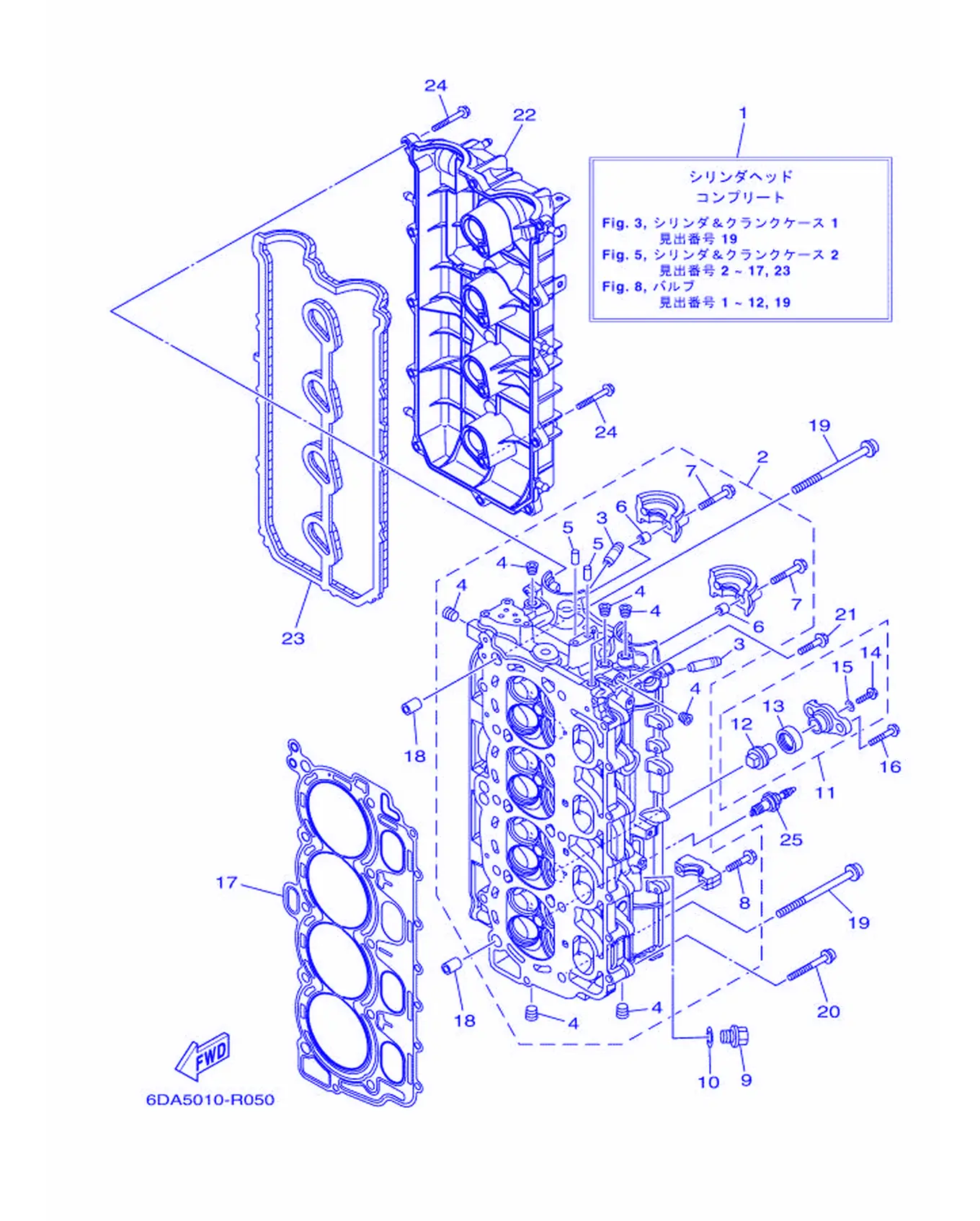

Рис. 21 — Цилиндр и картер 2 25 дет.

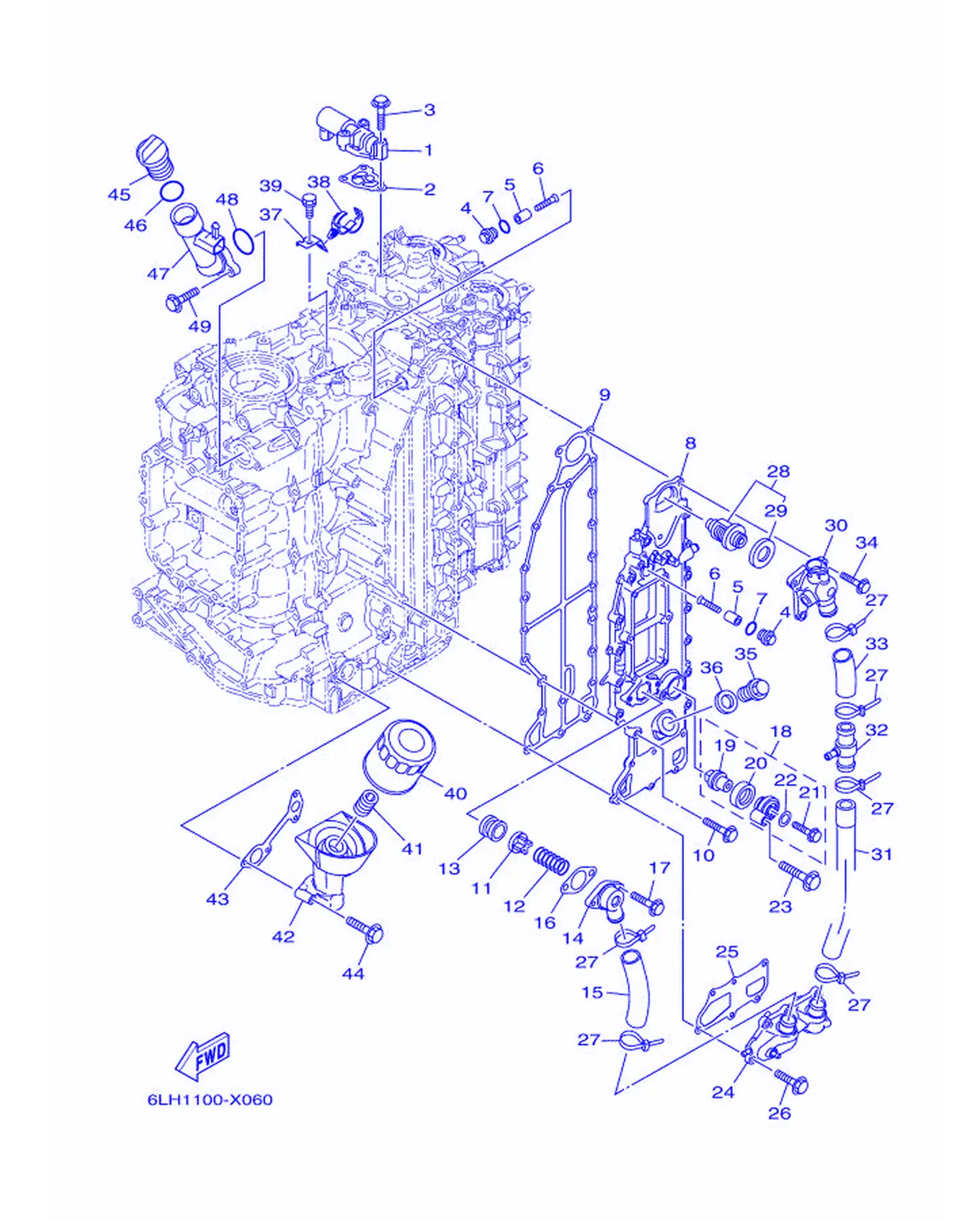

Рис. 22 — Цилиндр и картер Рис. 3 49 дет.

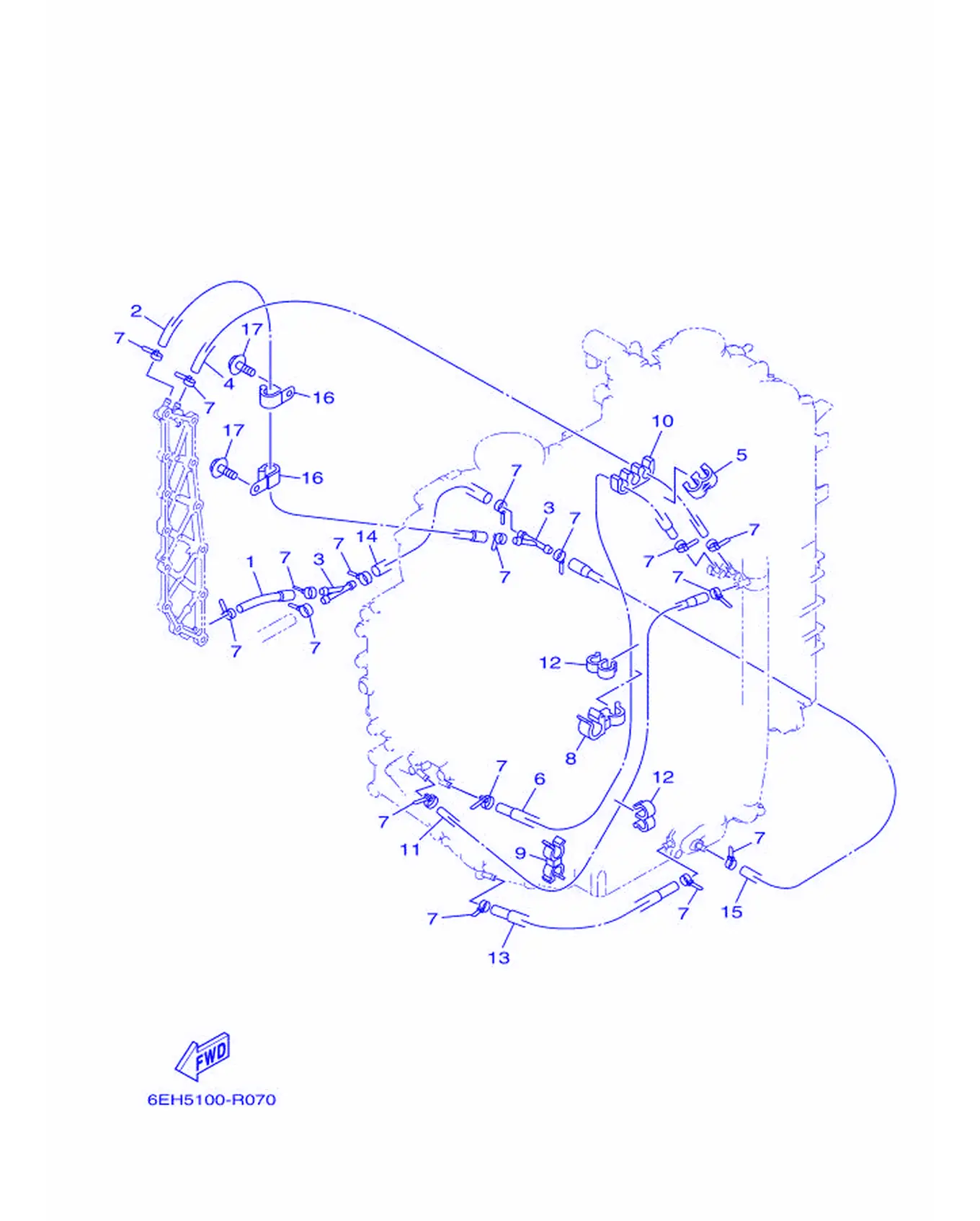

Рис. 23 — Цилиндр и картер Рис. 4 17 дет.

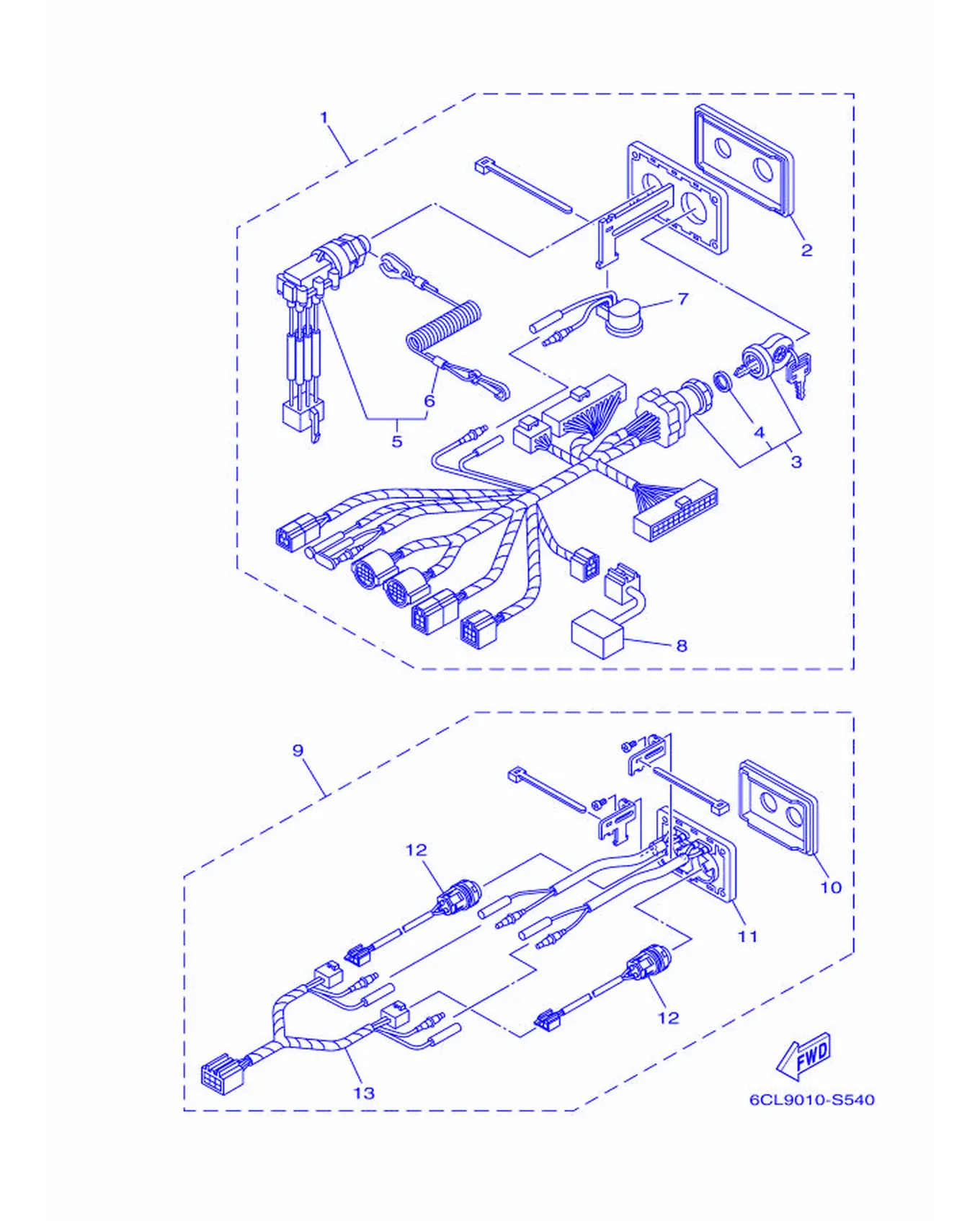

Рис. 24 — Выключатель и приборная панель 3 (два двигателя) 13 дет.

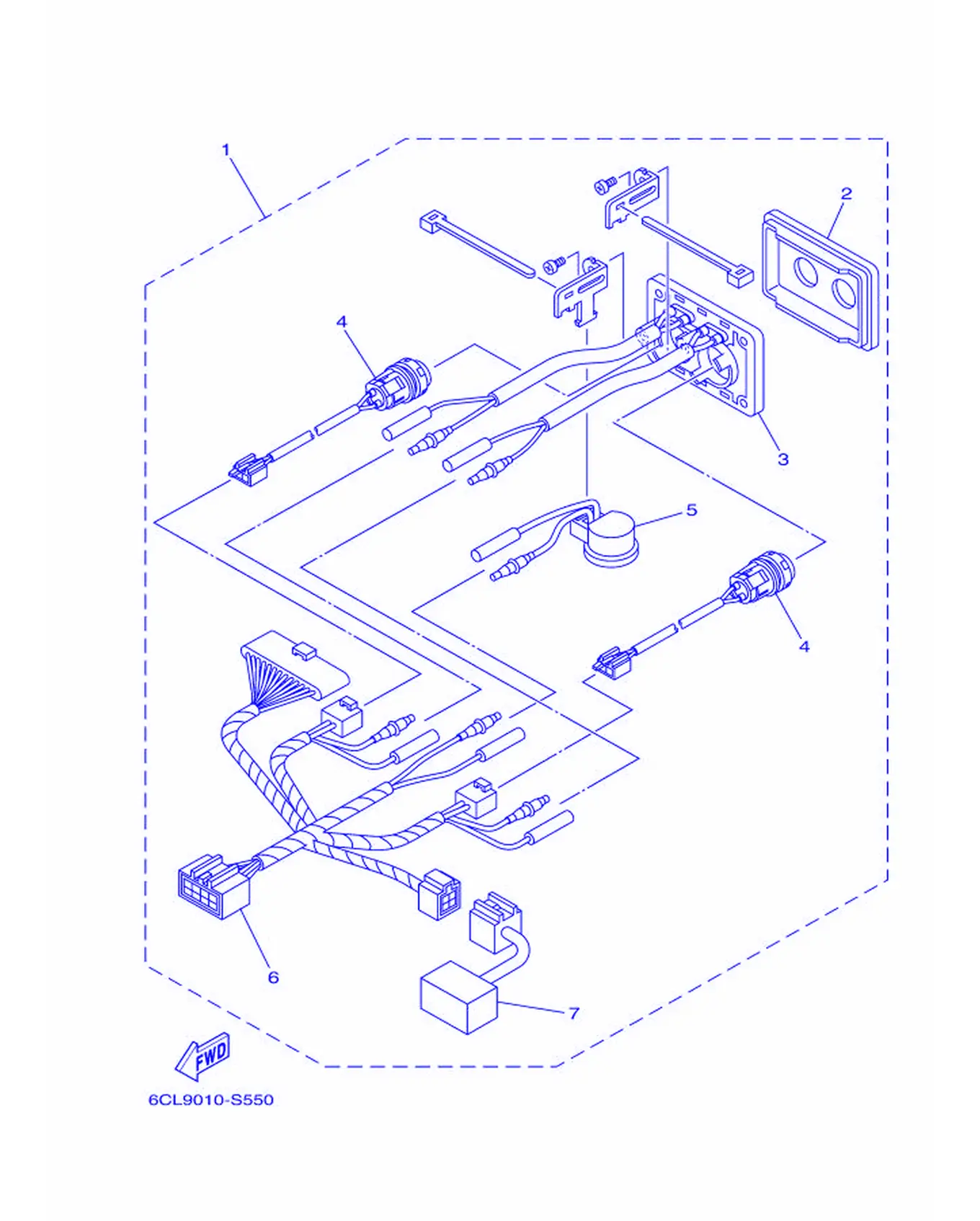

Рис. 25 — Выключатель и приборная панель 4 (два двигателя) 7 дет.

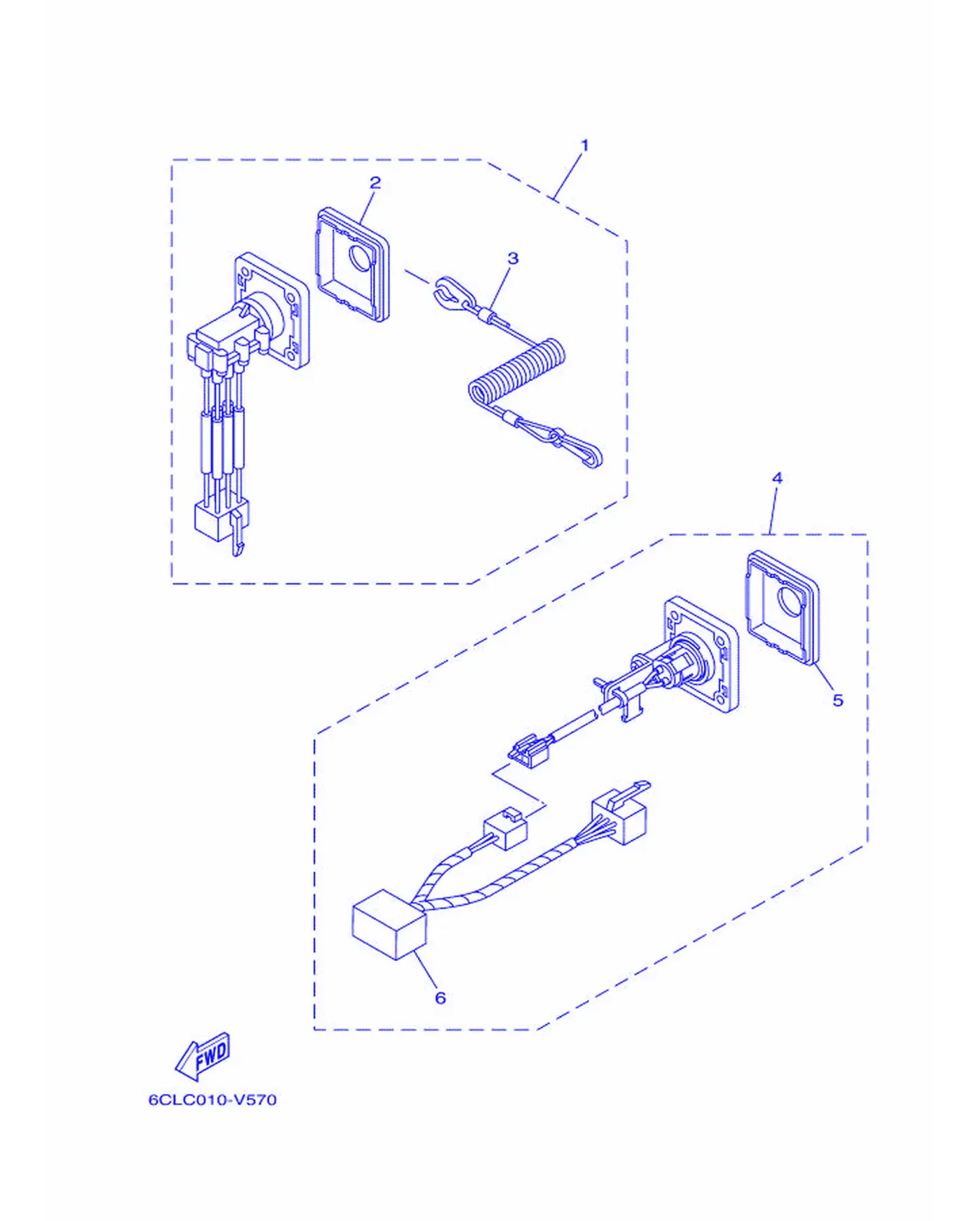

Рис. 26 — Переключатели и панель приборов 5 (двухпостовое управление) 6 дет.

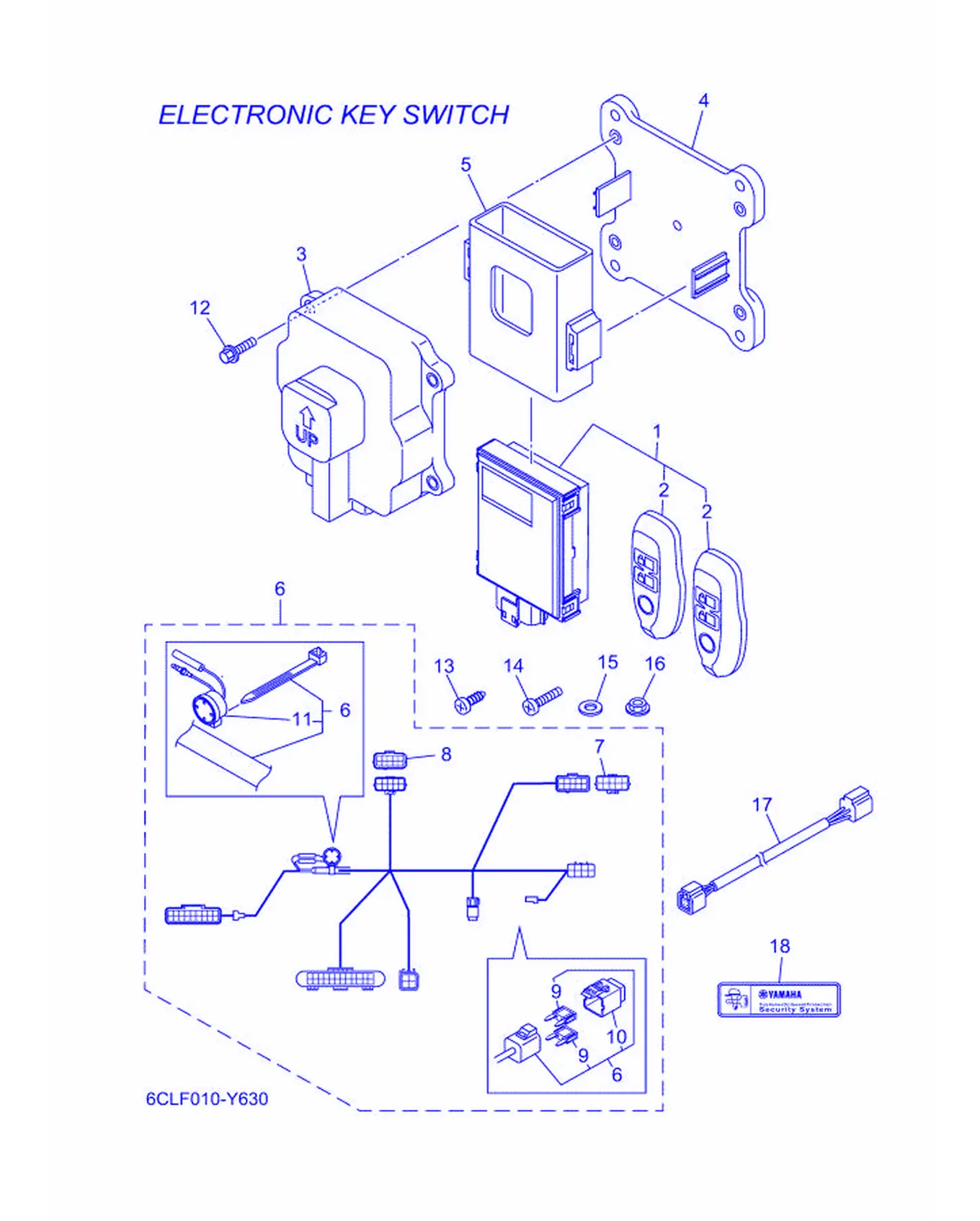

Рис. 27 — Выключатель и панель приборов 8 (EKS,KEY_REC) 20 дет.

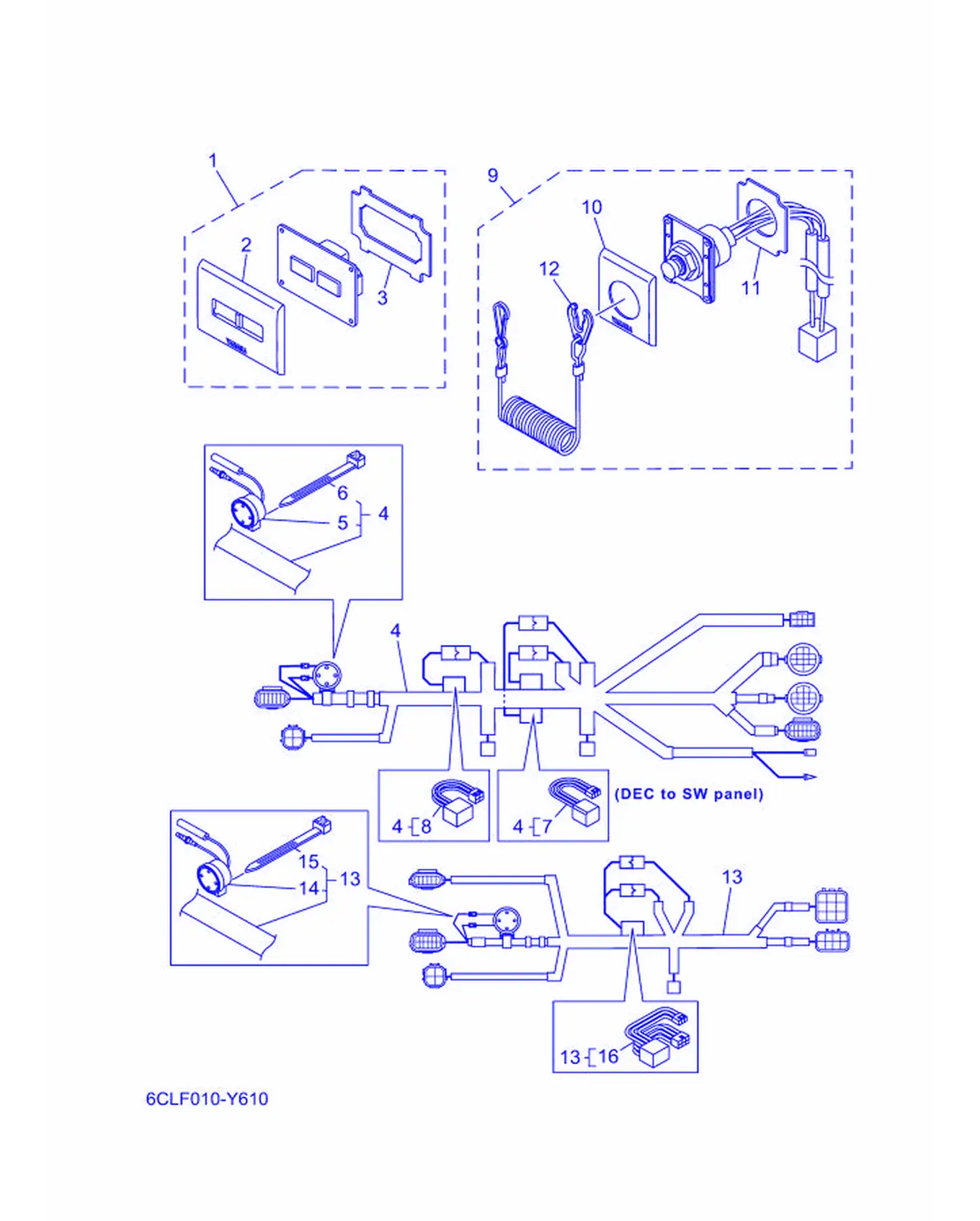

Рис. 28 — Выключатель и приборная панель 7 (EKS, двухмоторный) 16 дет.

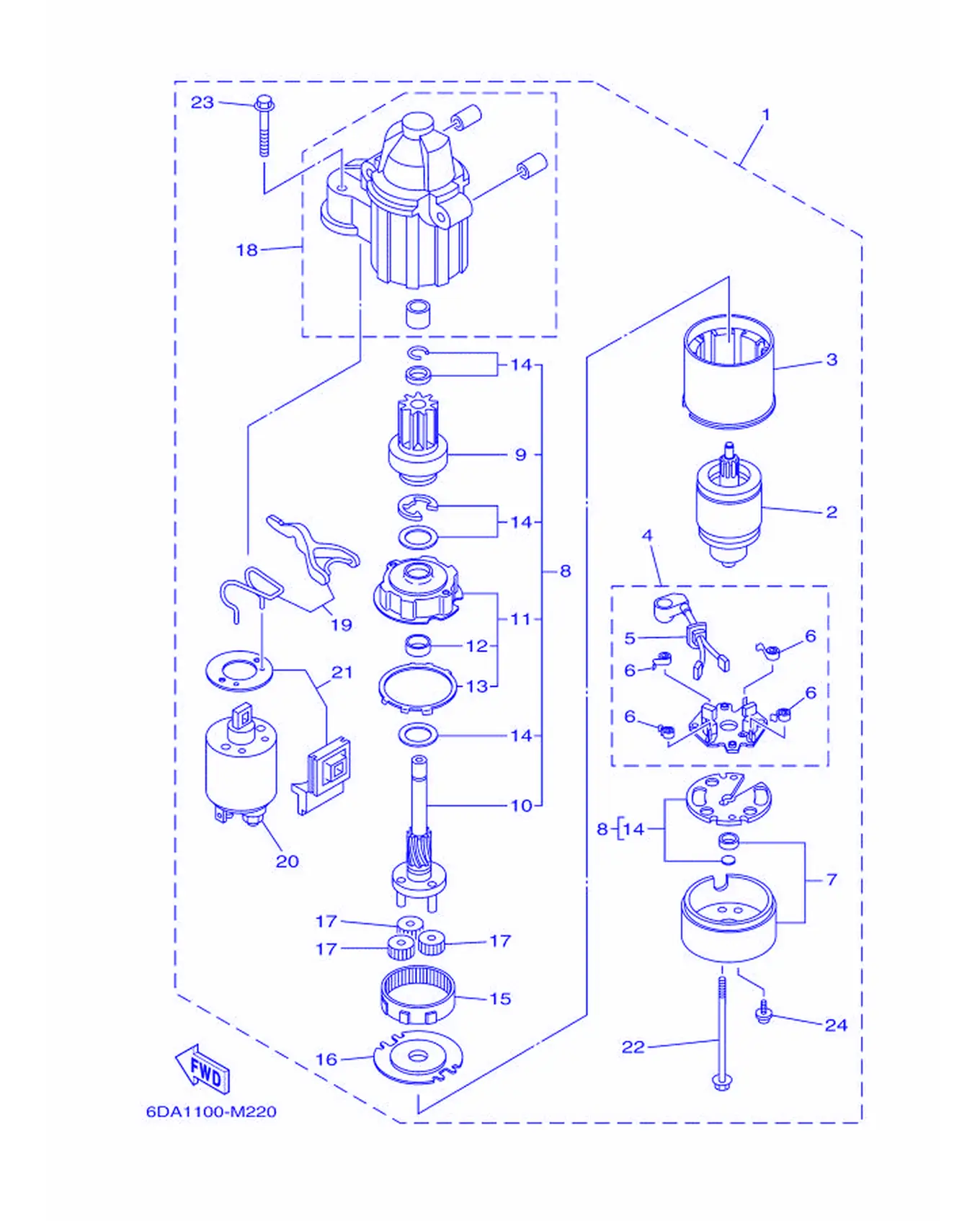

Рис. 29 — стартер 24 дет.

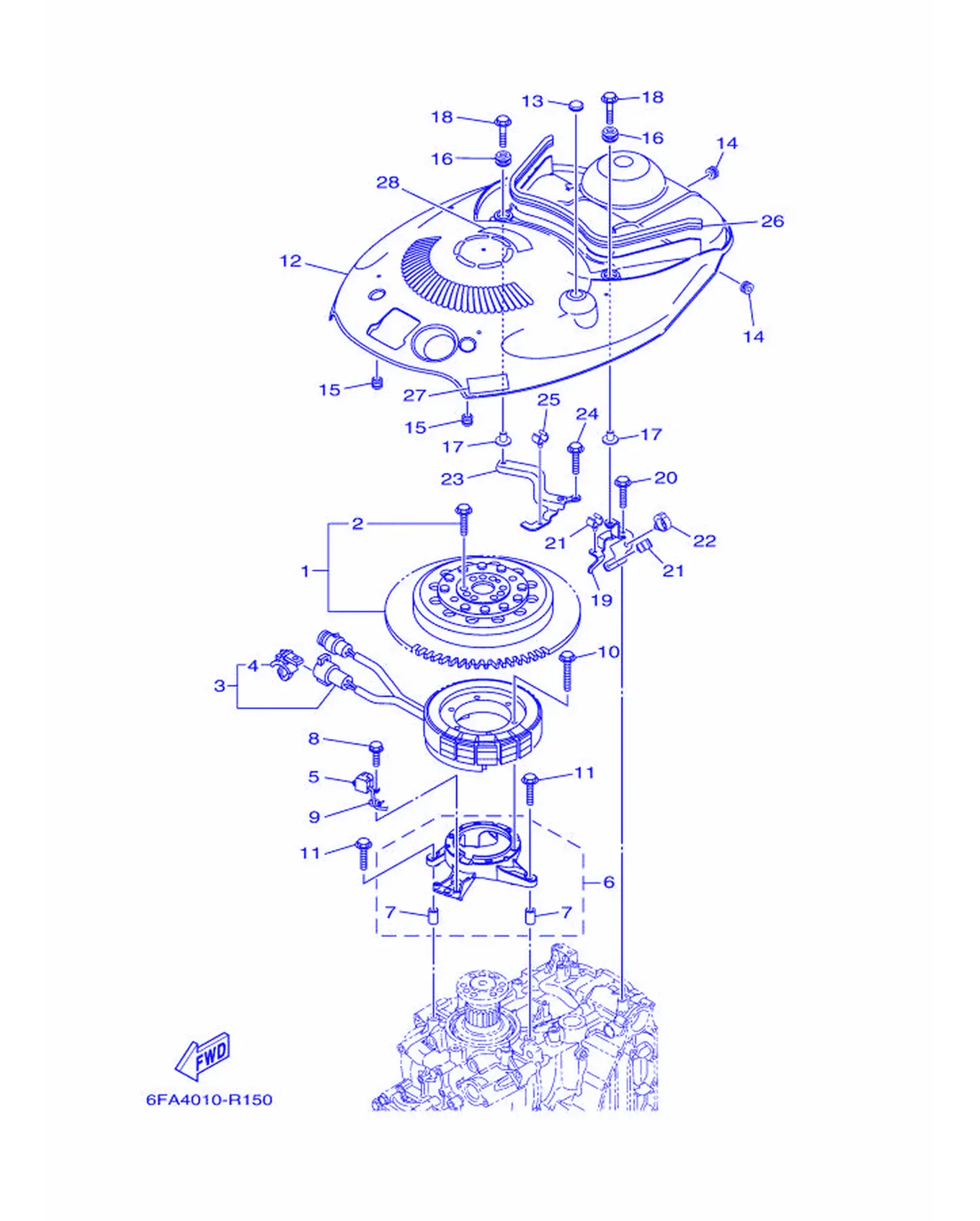

Рис. 30 — Генератор 28 дет.
Рис. 31 — Периодически заменяемые детали 19 дет.

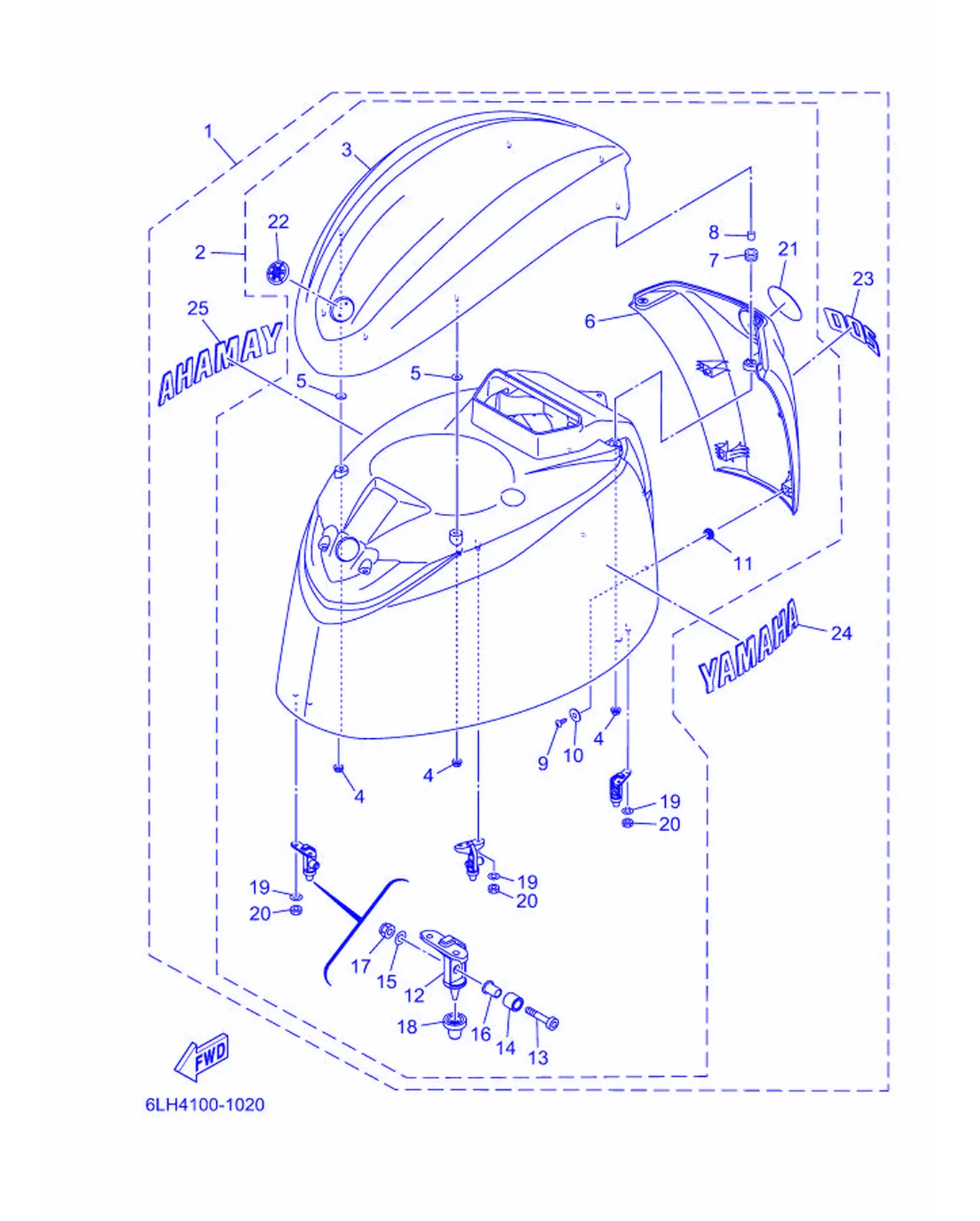

Рис. 32 — Верхний кожух 25 дет.

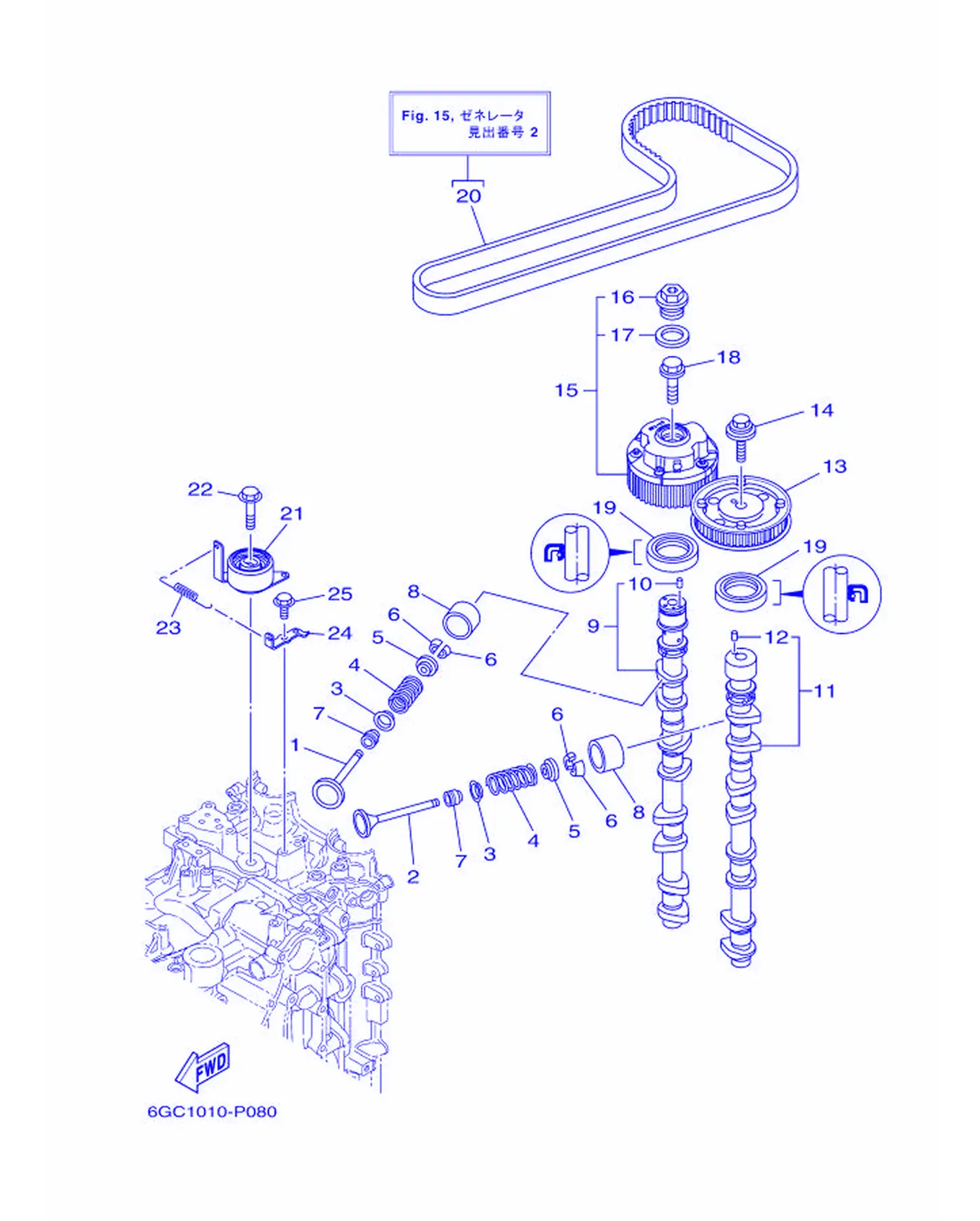

Рис. 33 — Клапан 32 дет.

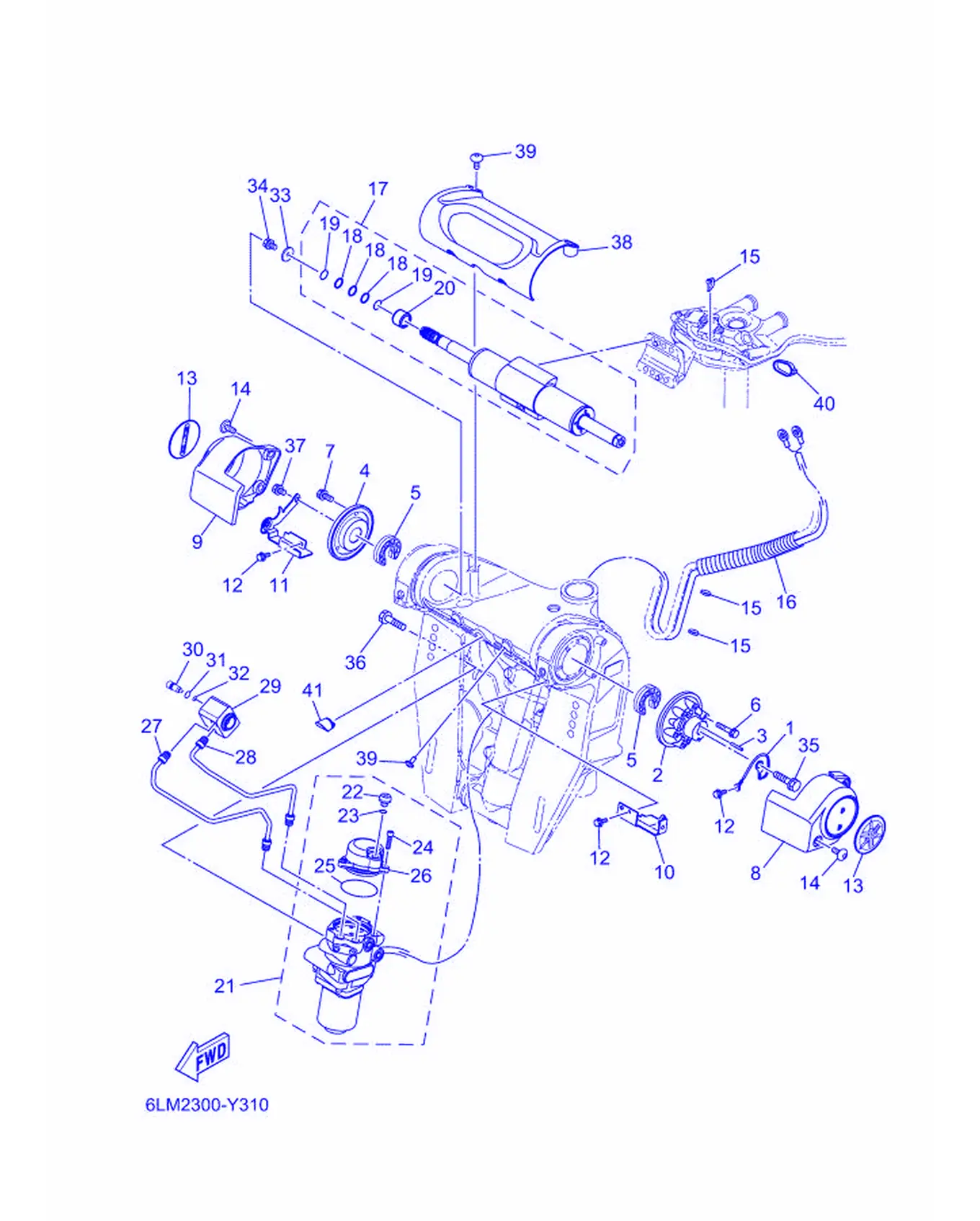

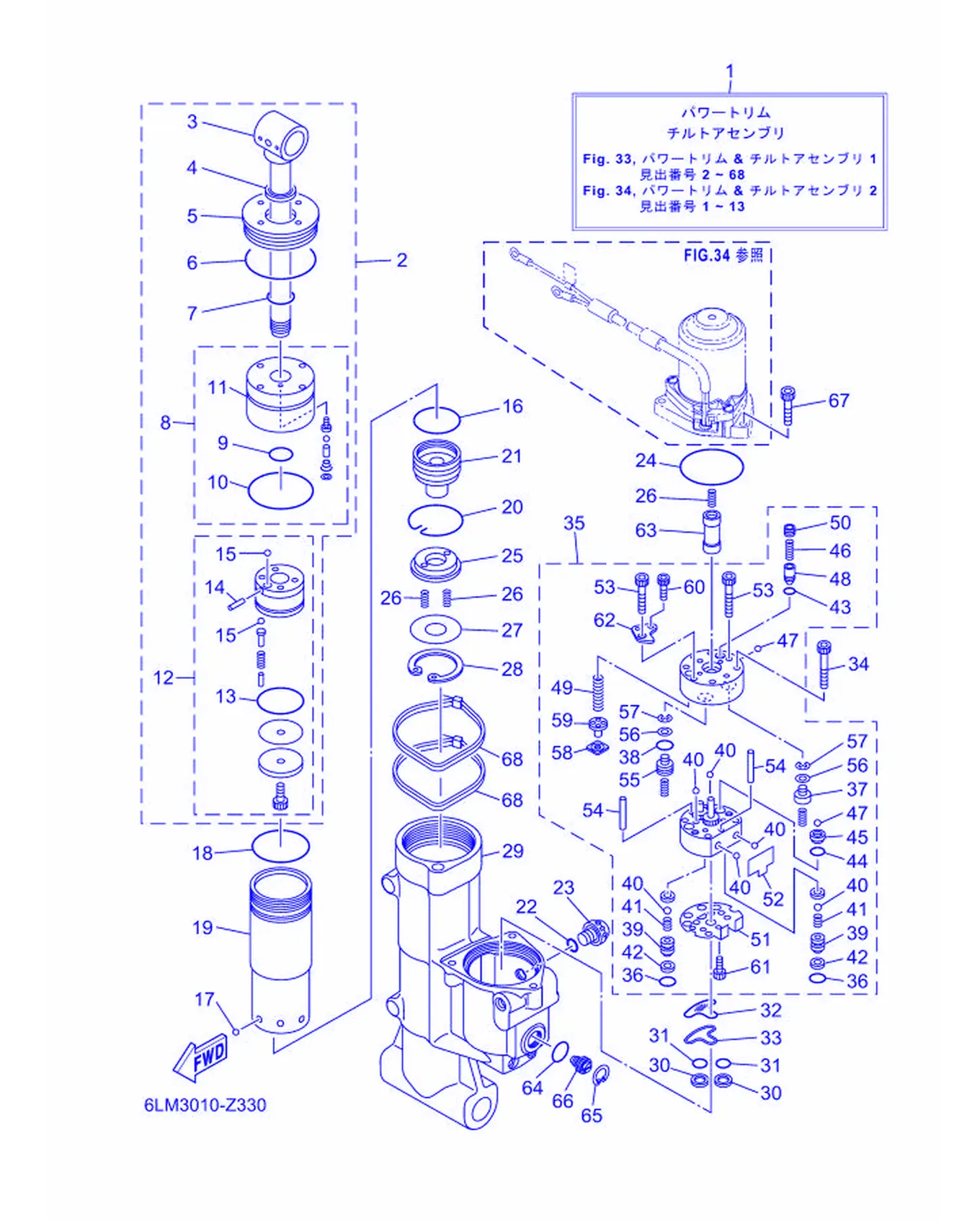

Рис. 34 — Узел силового наклона и подъёма 1 68 дет.

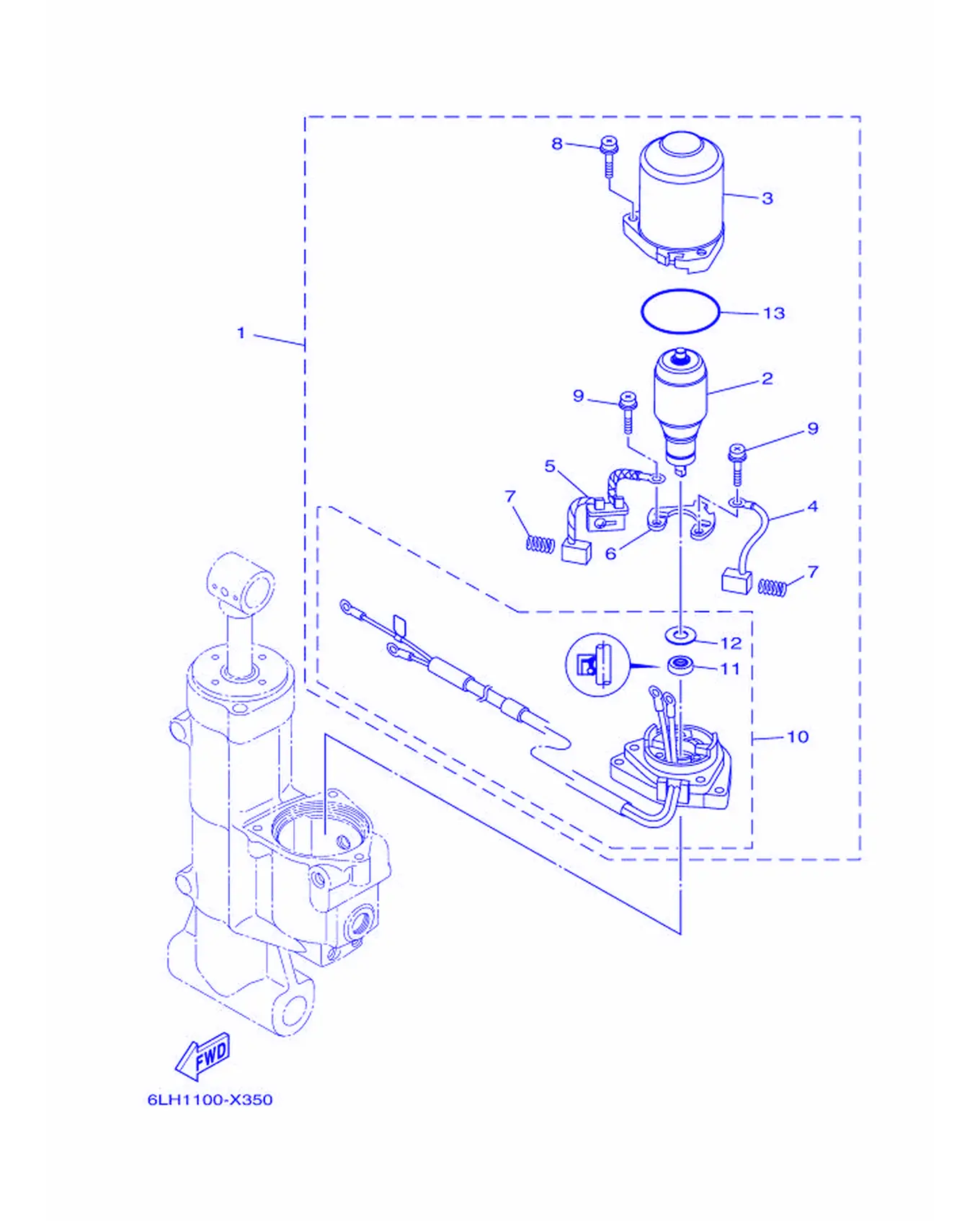

Рис. 35 — Узел силового наклона и подъёма 2 13 дет.

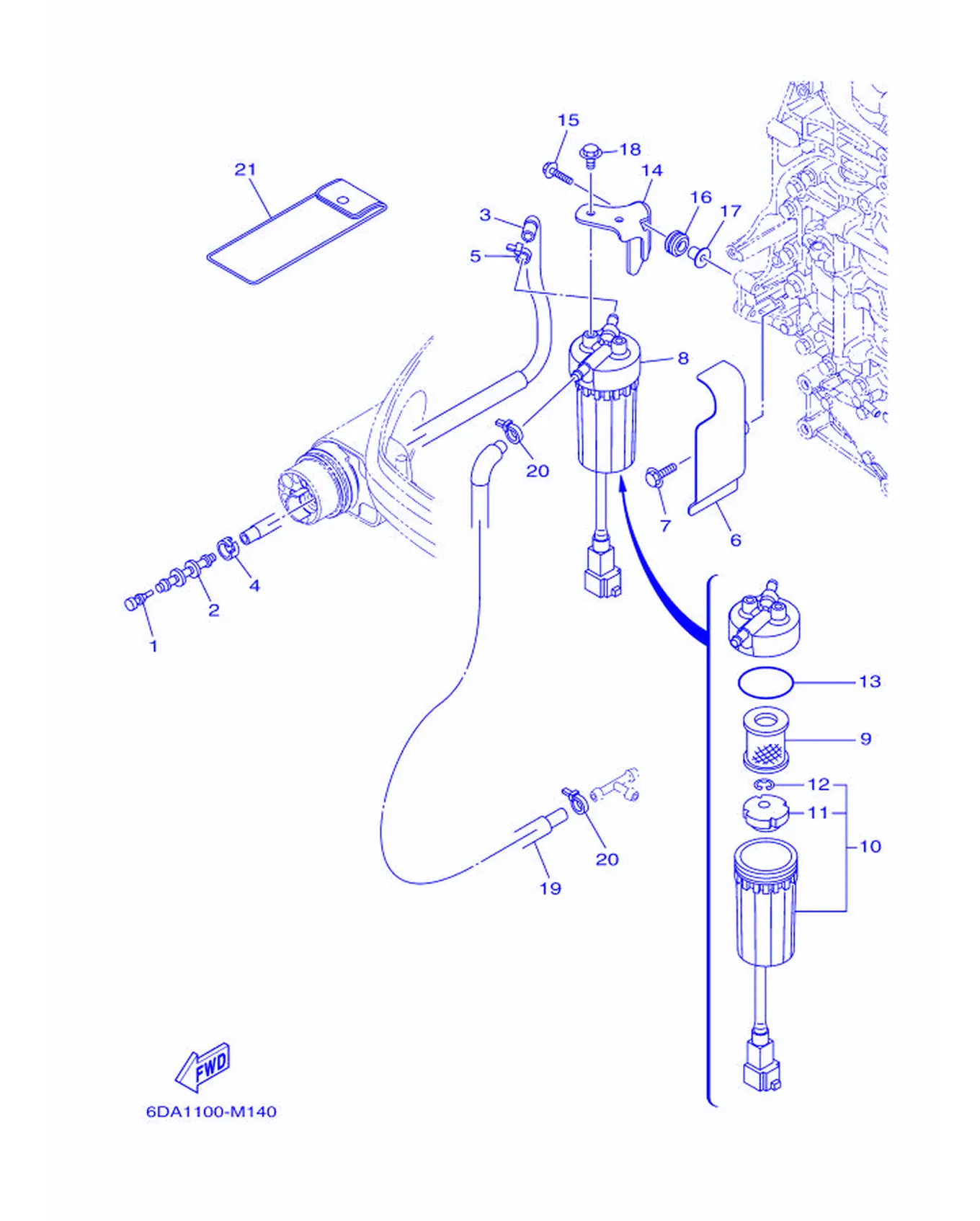

Рис. 36 — Топливная система 21 дет.

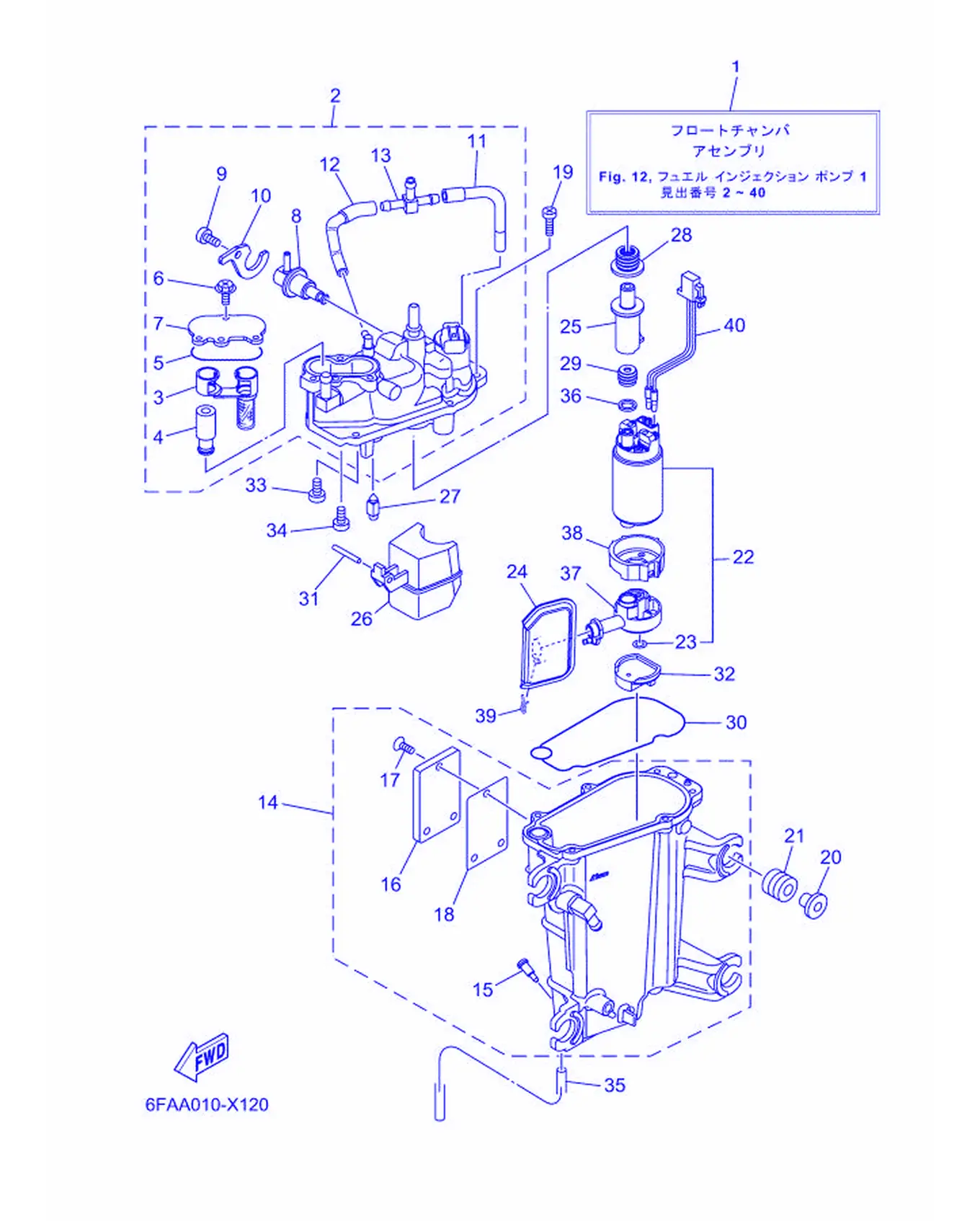

Рис. 37 — Топливный насос высокого давления 40 дет.
Рис. 38 — Топливный бак 16 дет.

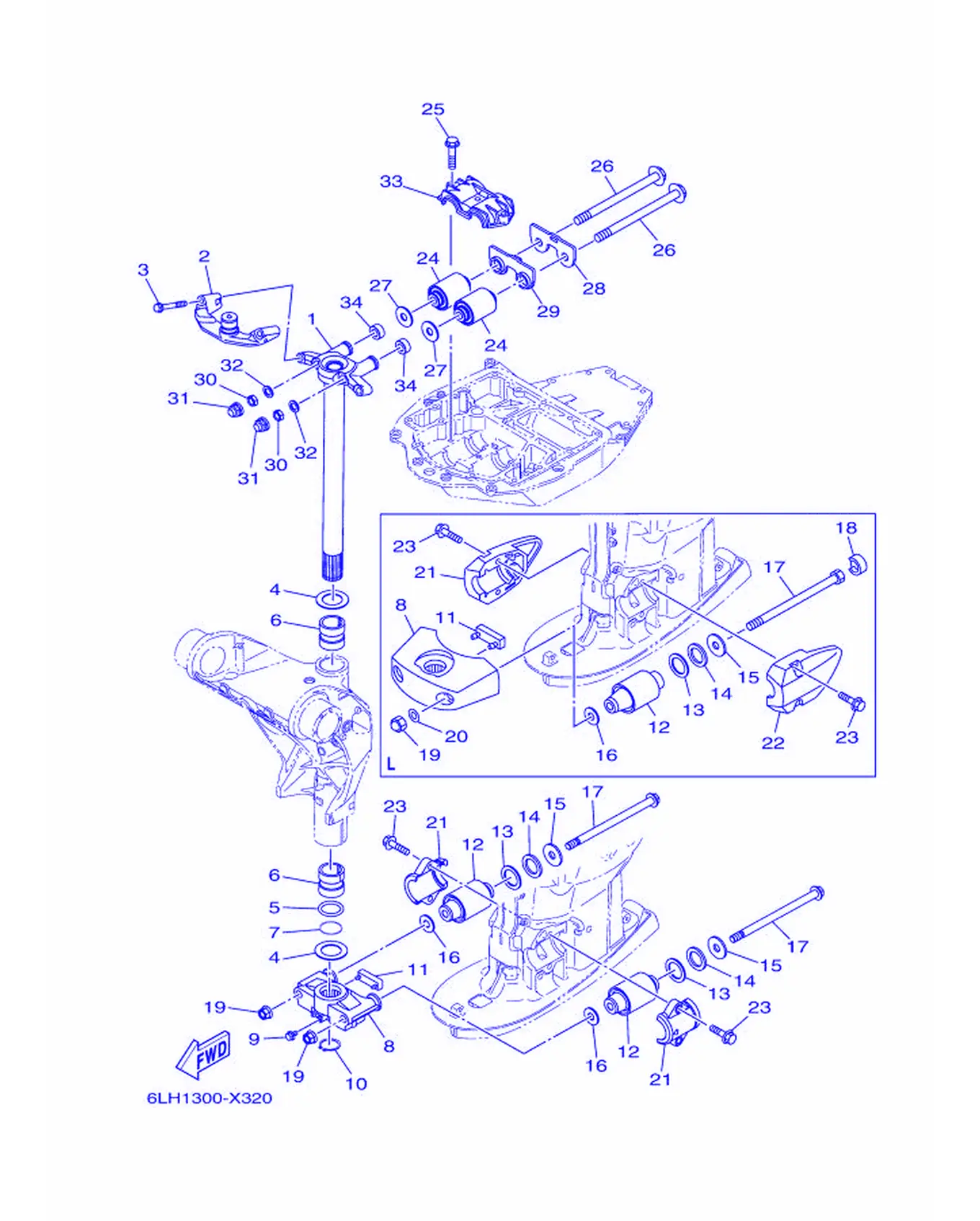

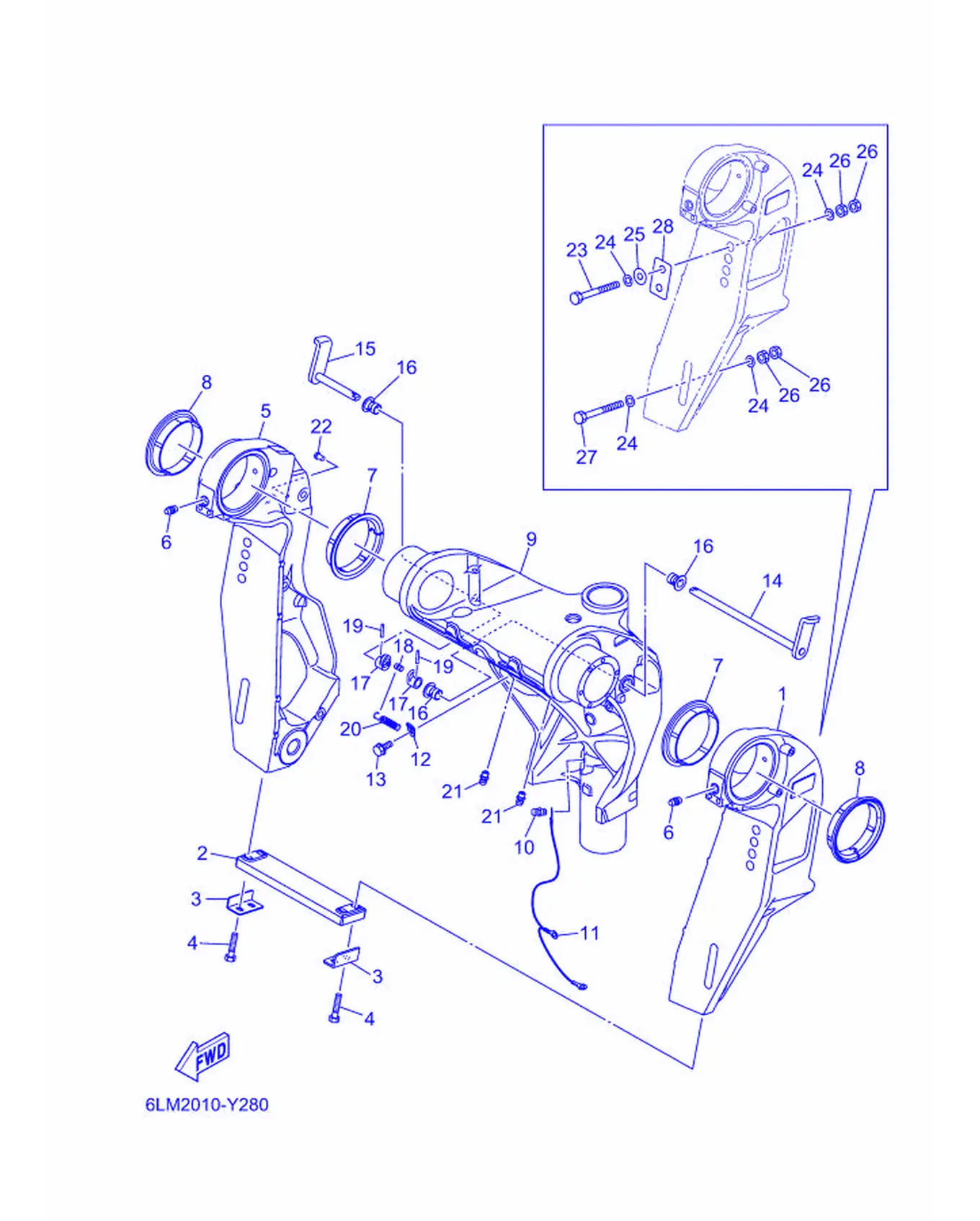

Рис. 39 — Кронштейн 1 28 дет.

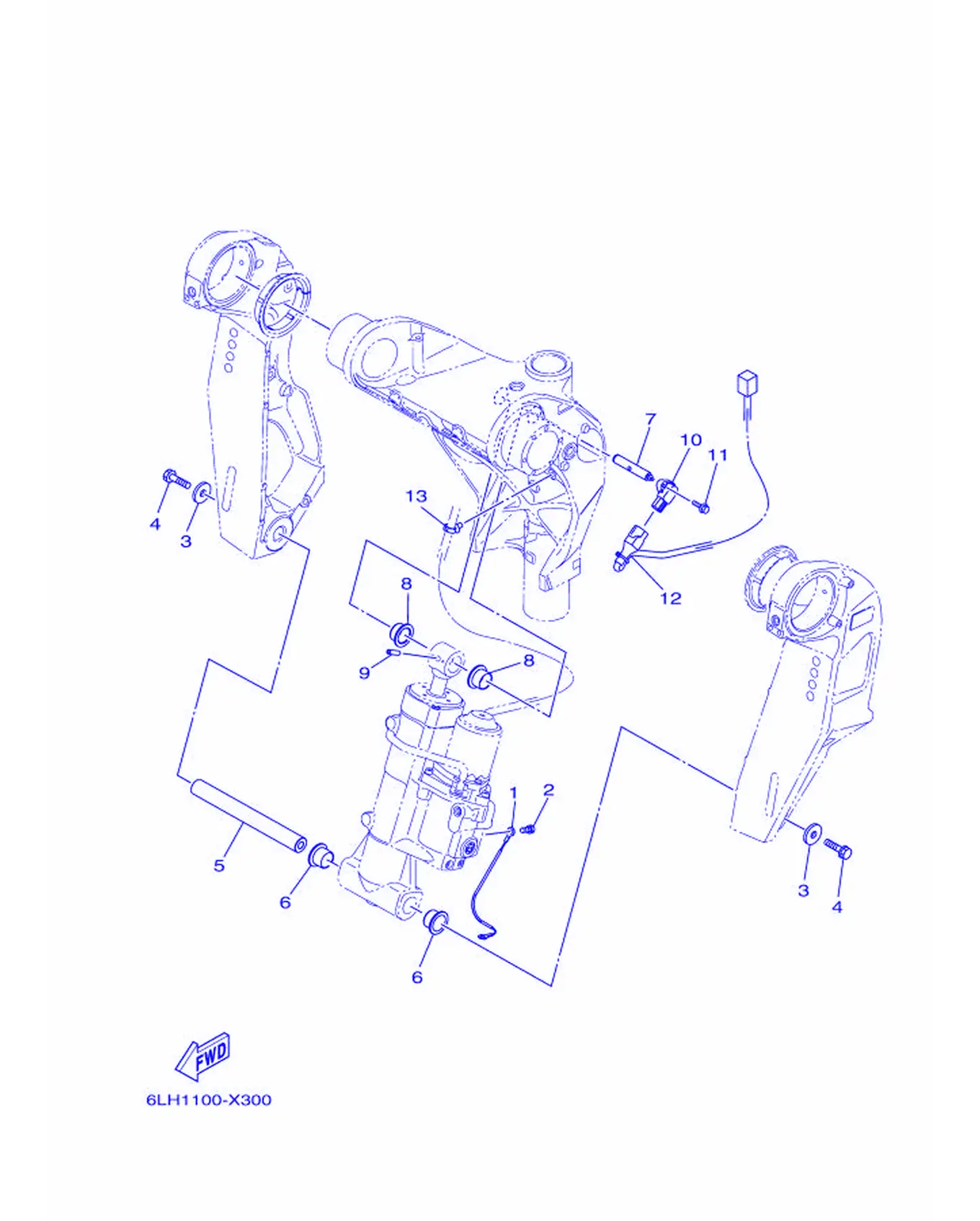

Рис. 40 — Кронштейн 2 13 дет.
Рис. 41 — Кронштейн 3 41 дет.
Рис. 42 — Кронштейн 4 31 дет.

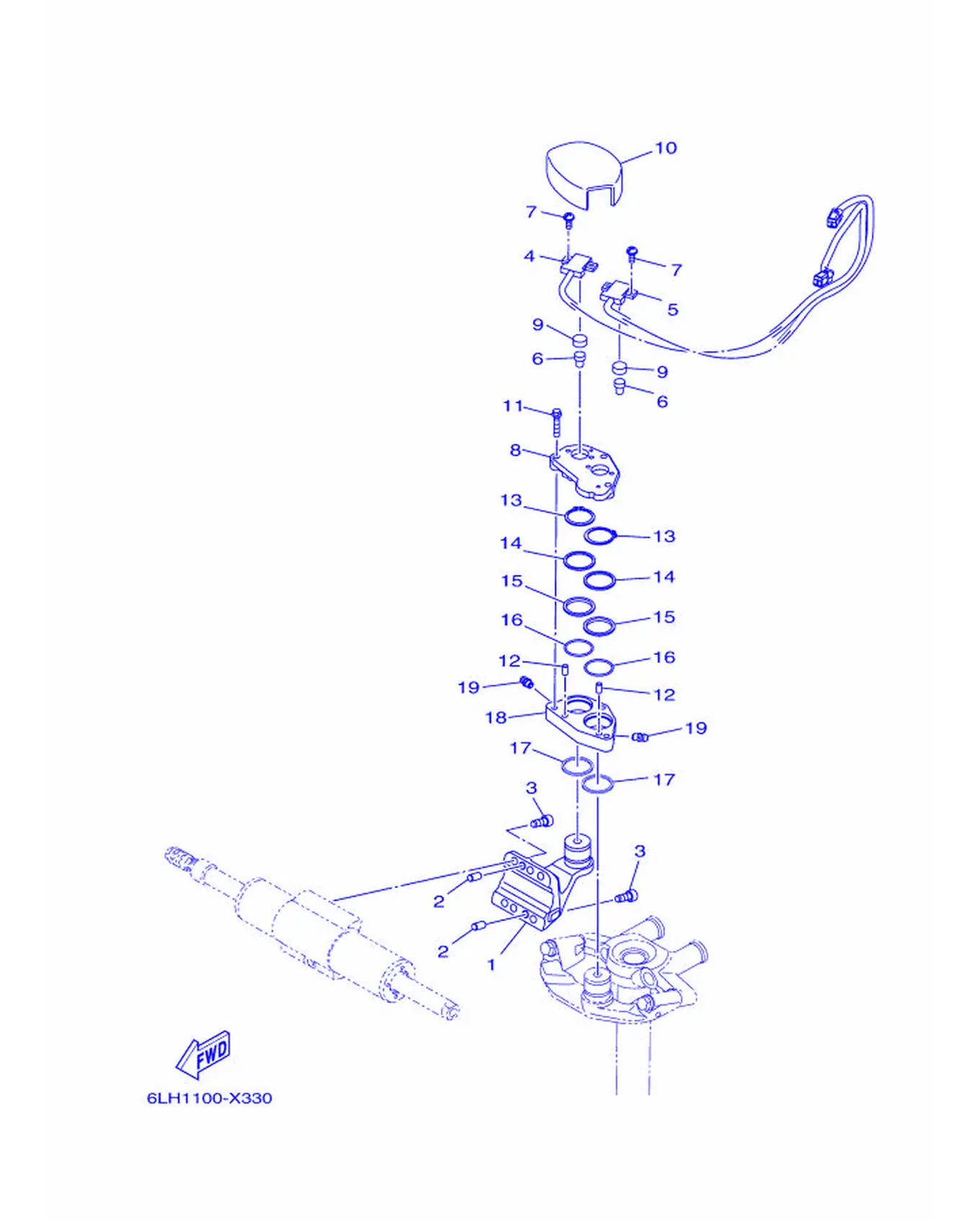

Рис. 43 — Кронштейн 5 19 дет.

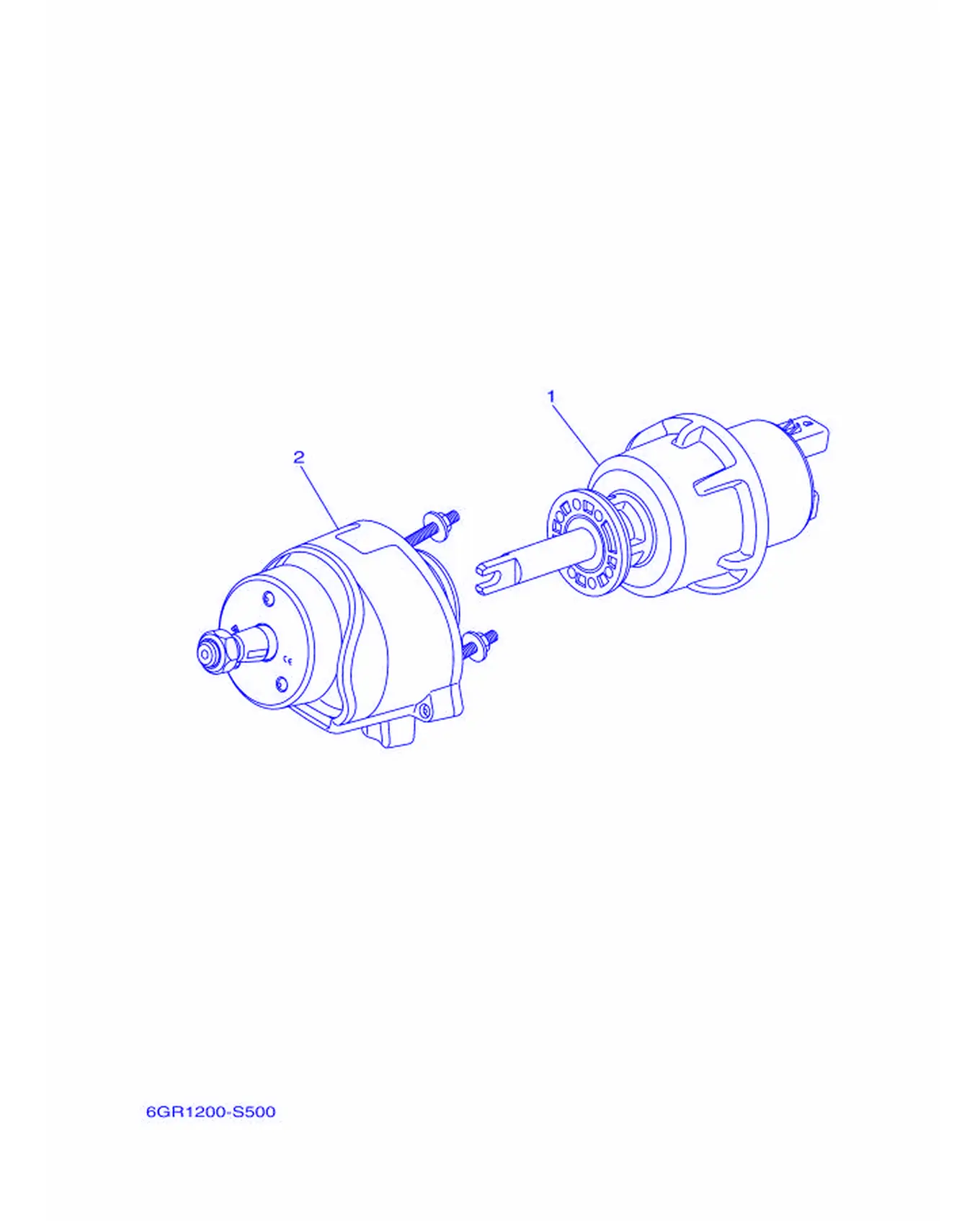

Рис. 44 — Рулевой узел 2 дет.

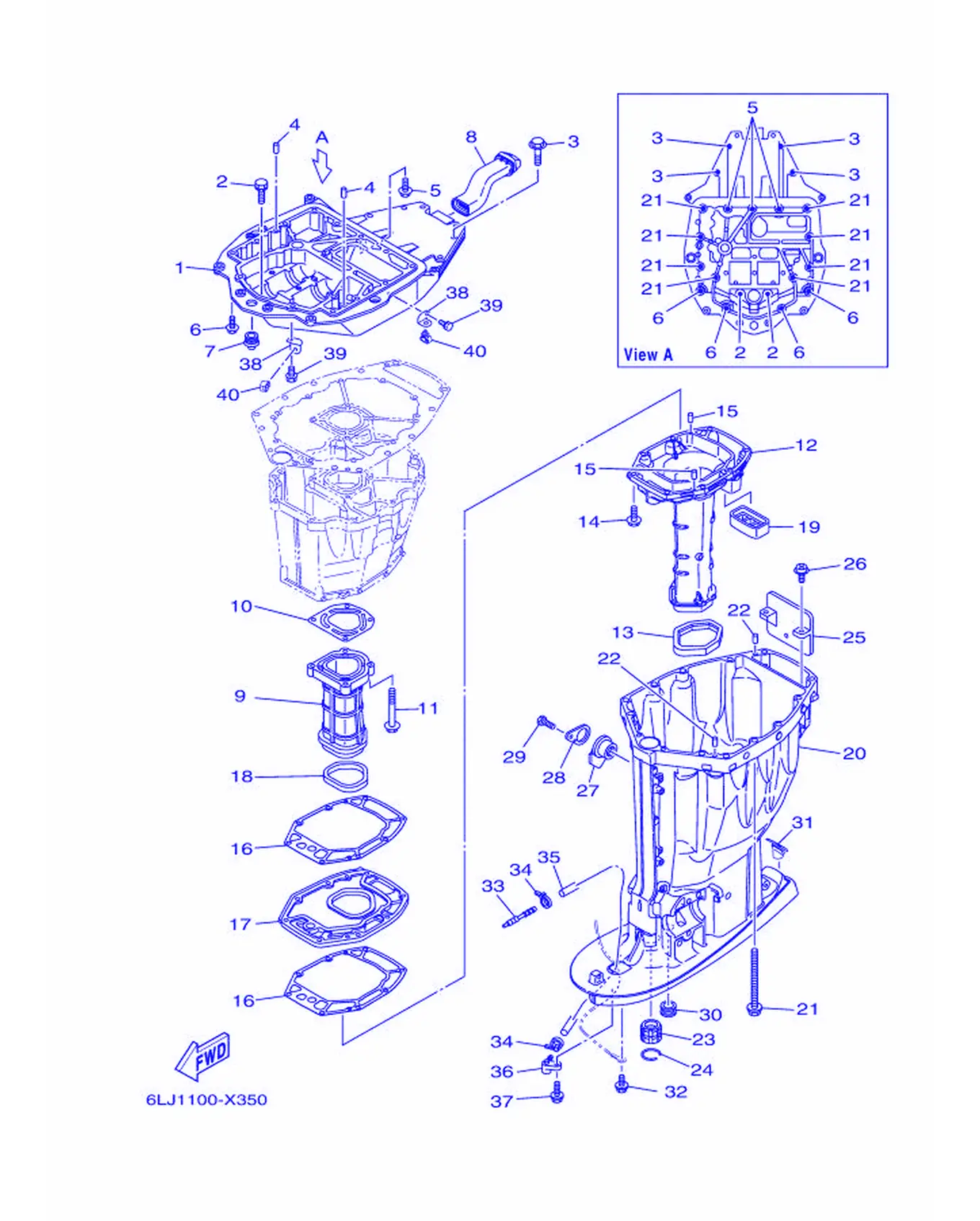

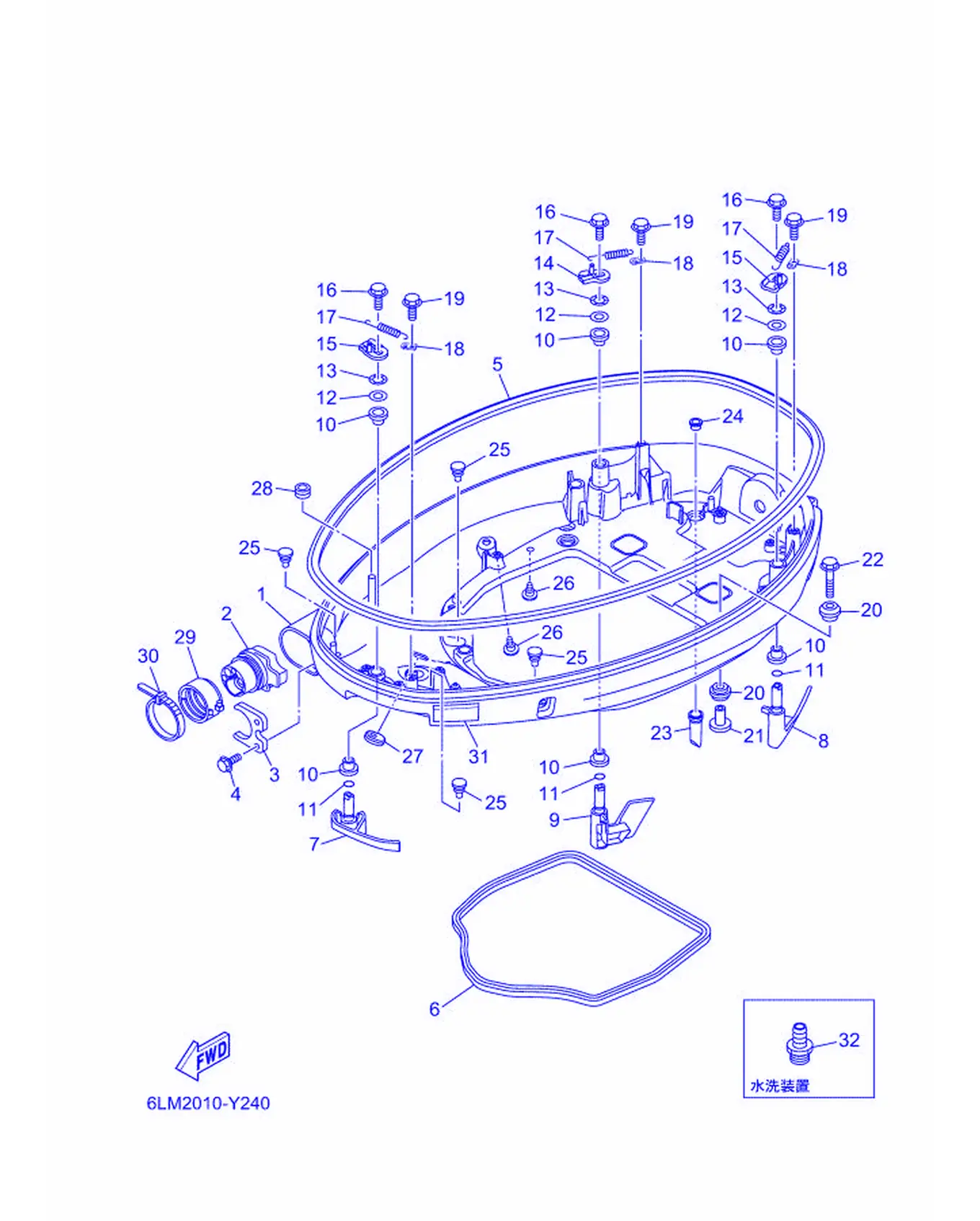

Рис. 45 — Нижний кожух 1 32 дет.

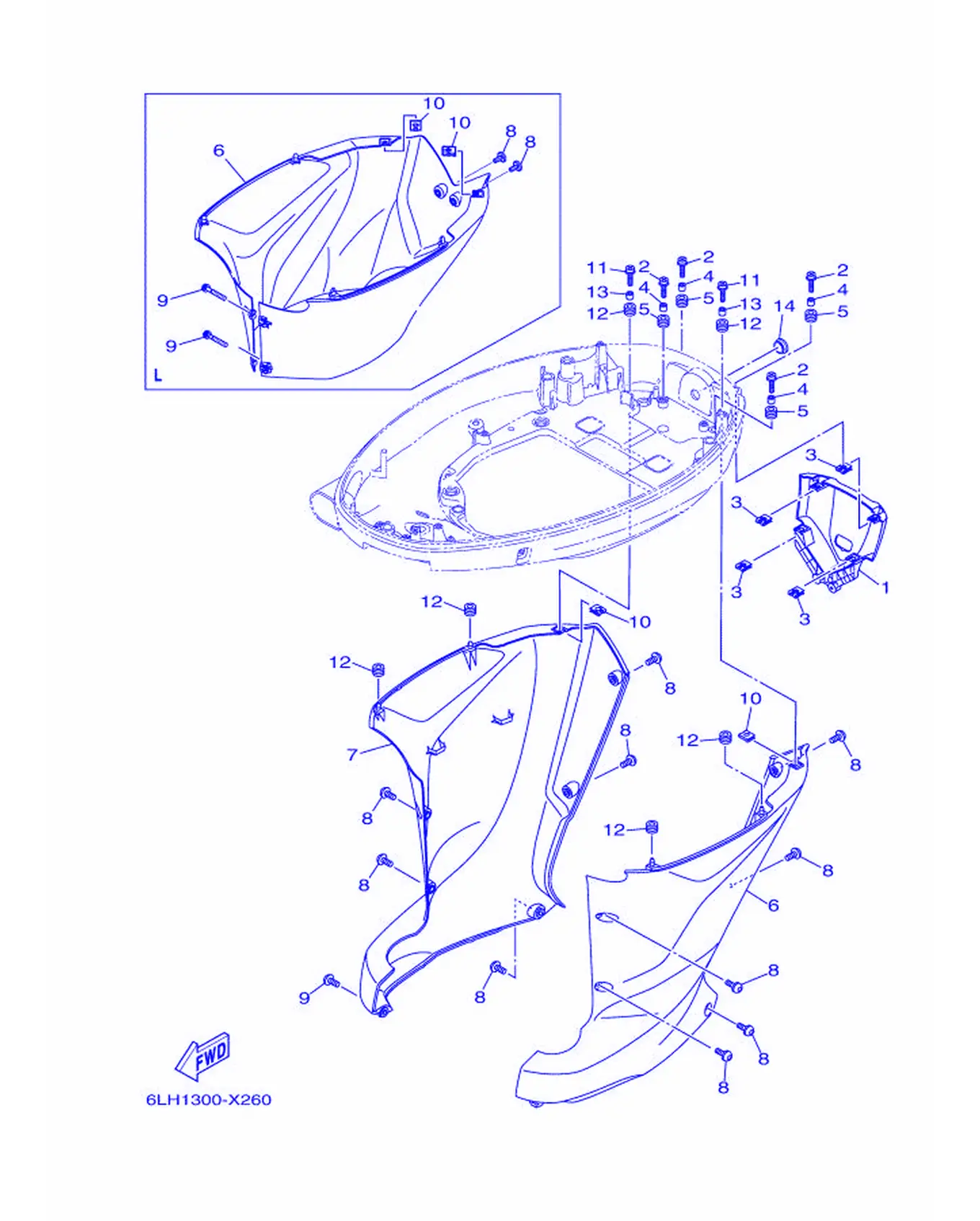

Рис. 46 — Нижний кожух 2 14 дет.

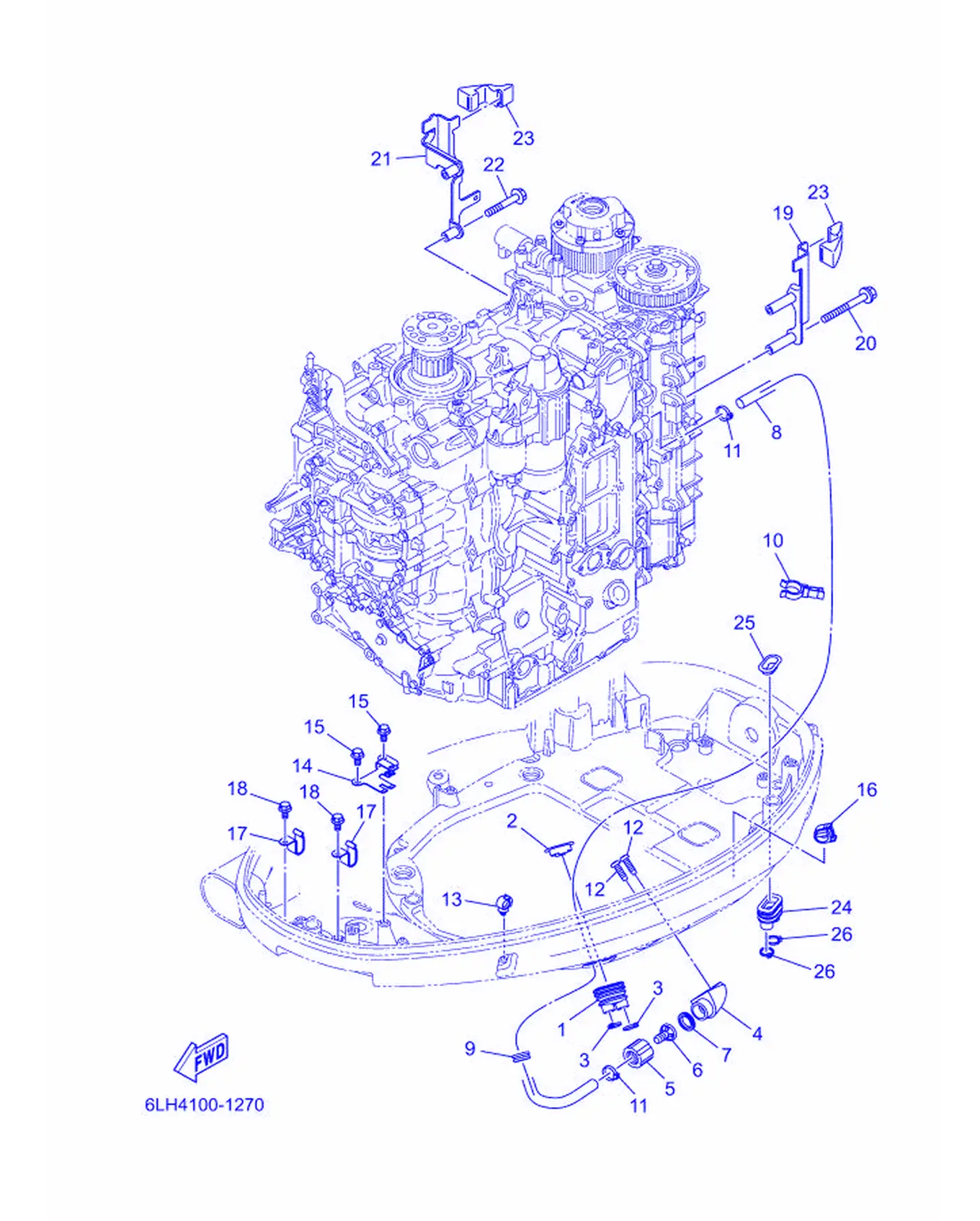

Рис. 47 — Нижний кожух 3 26 дет.

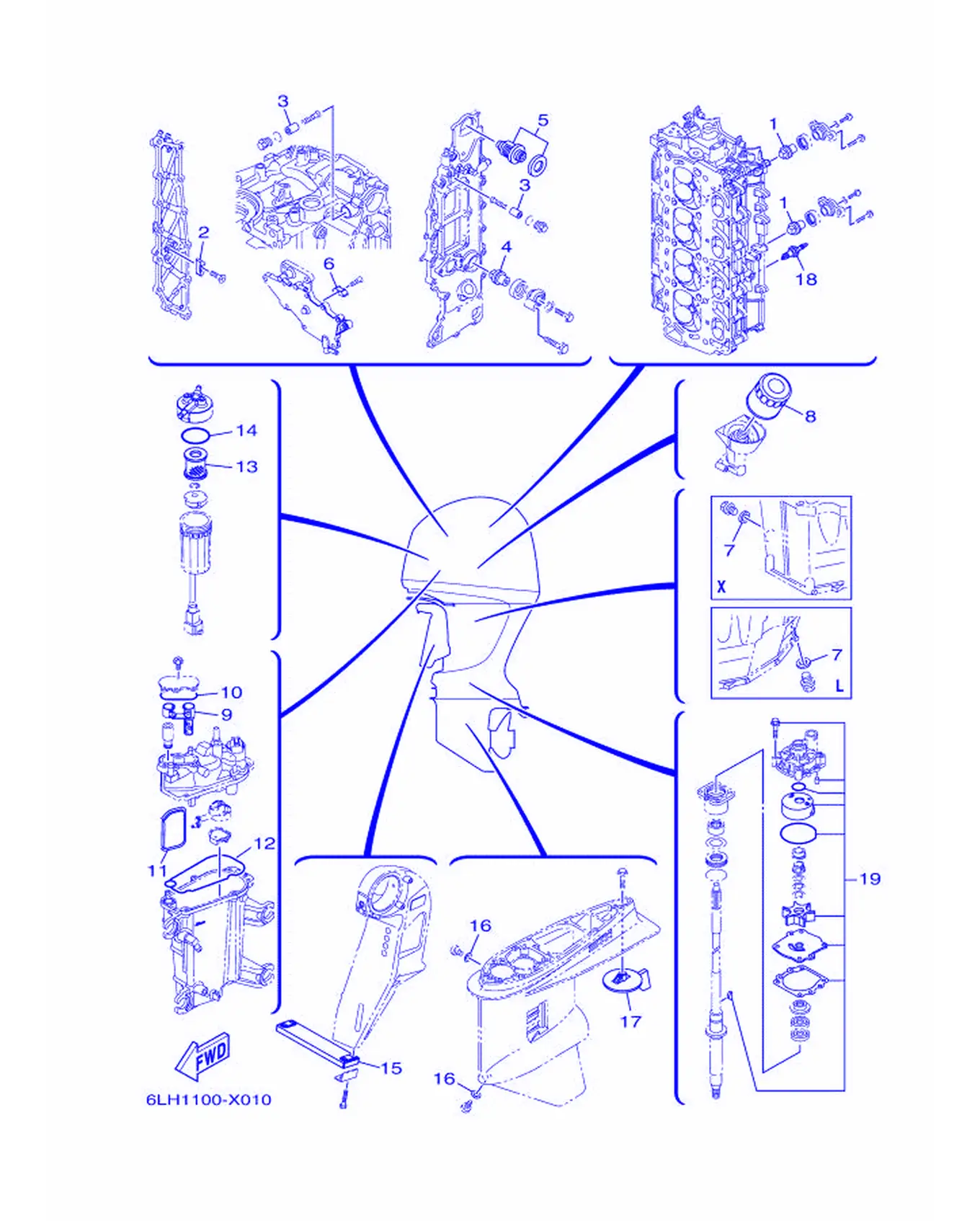

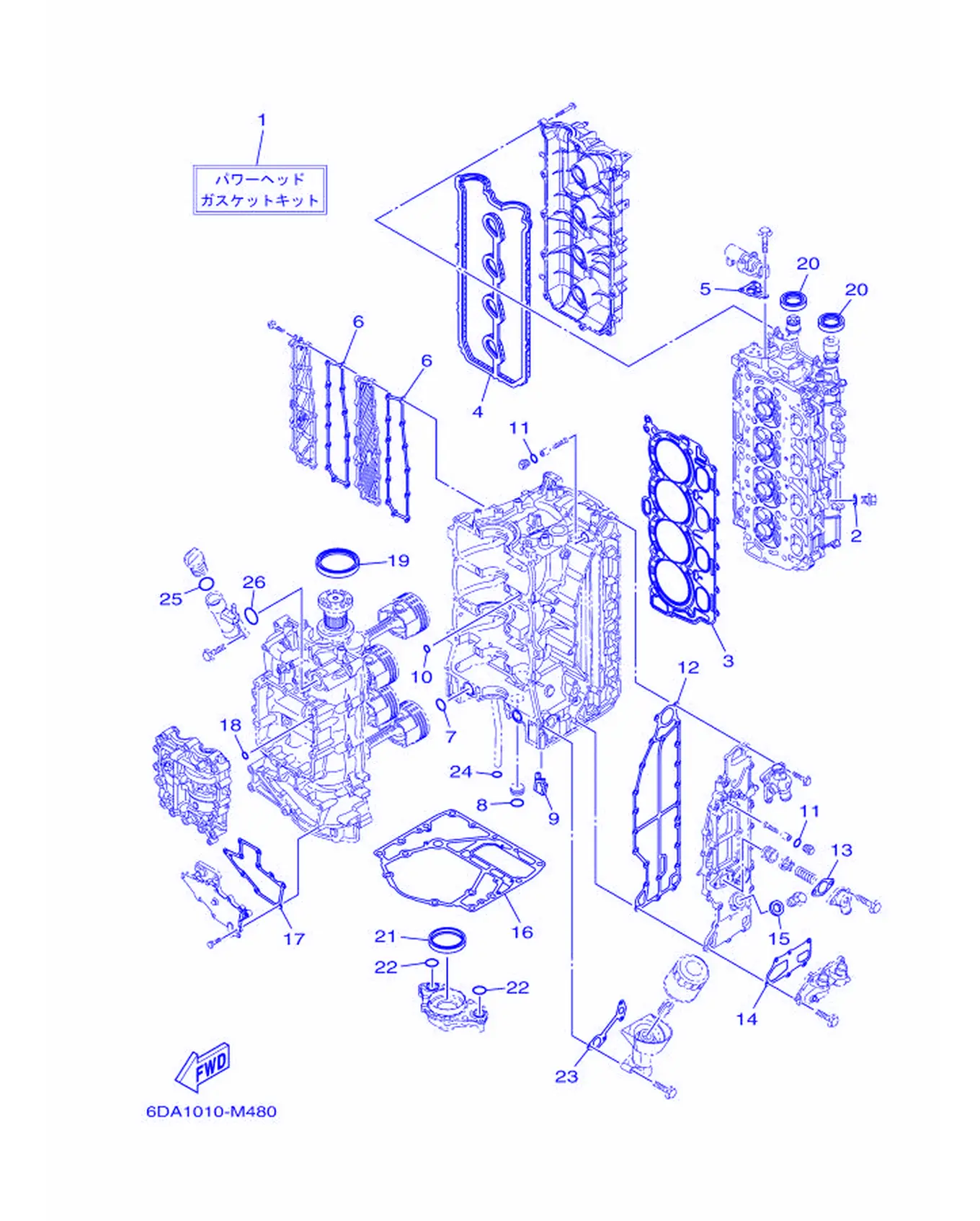

Рис. 48 — Ремкомплект 1 26 дет.

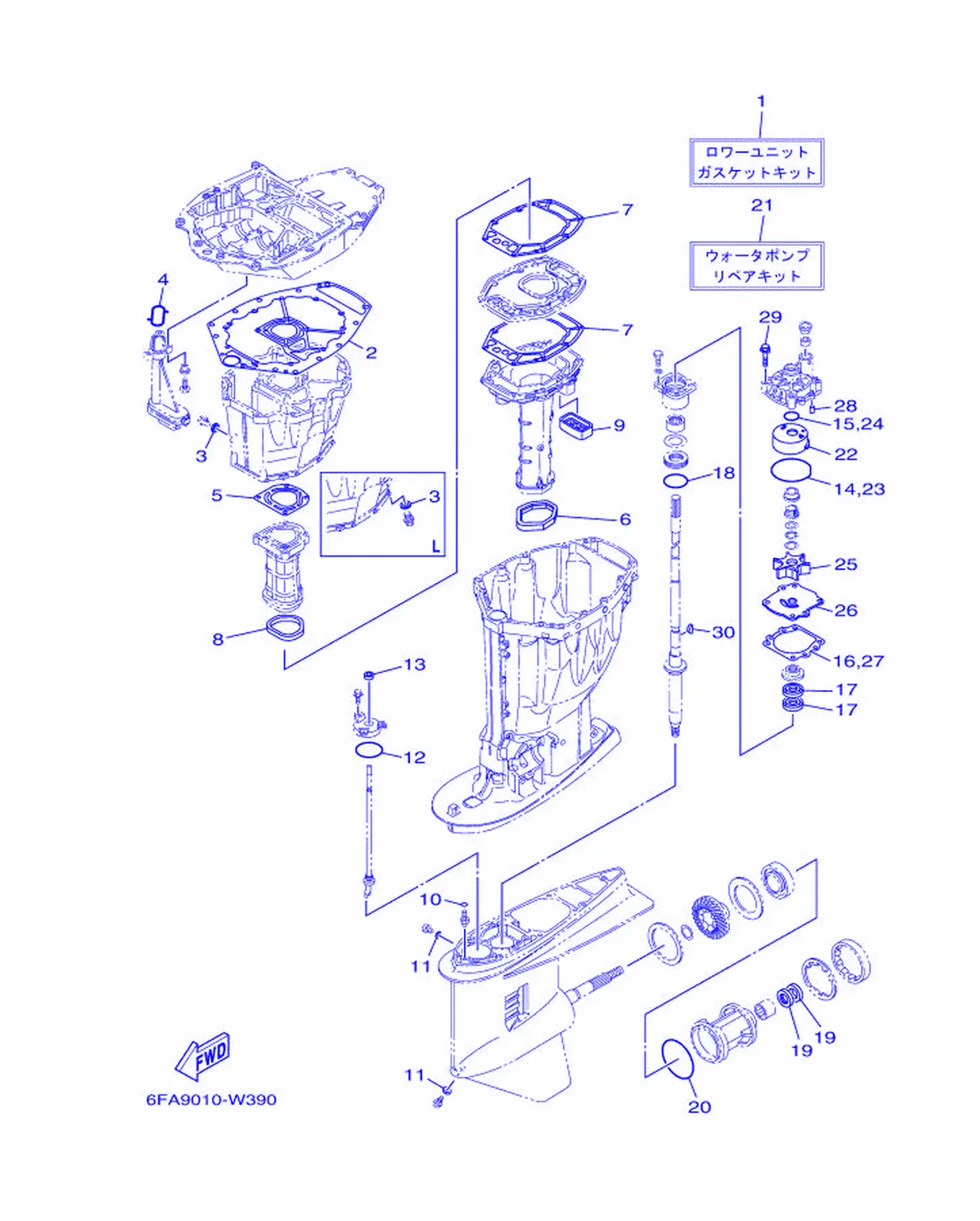

Рис. 49 — Ремкомплект 2 30 дет.

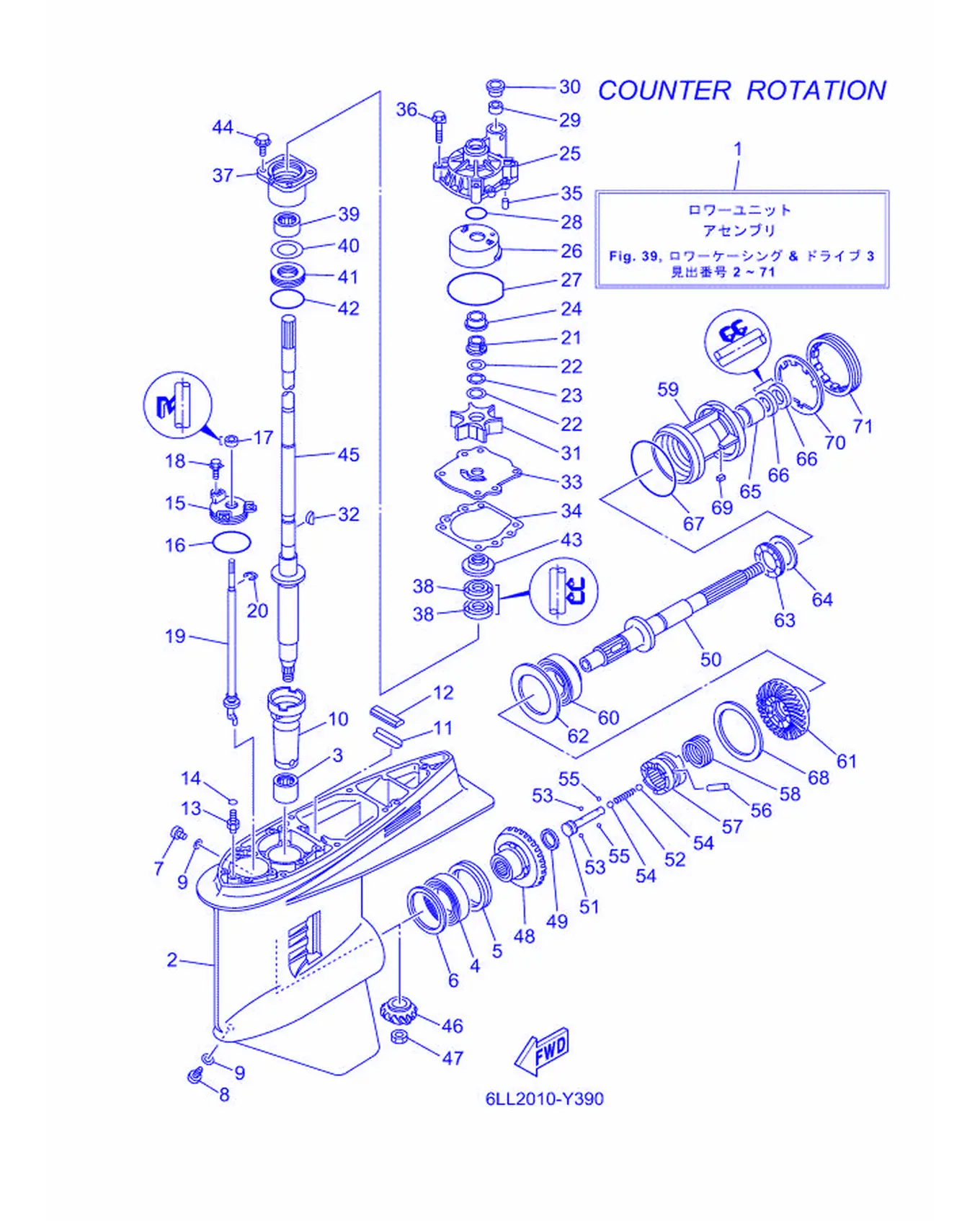

Рис. 50 — Нижний кожух и привод 3 93 дет.

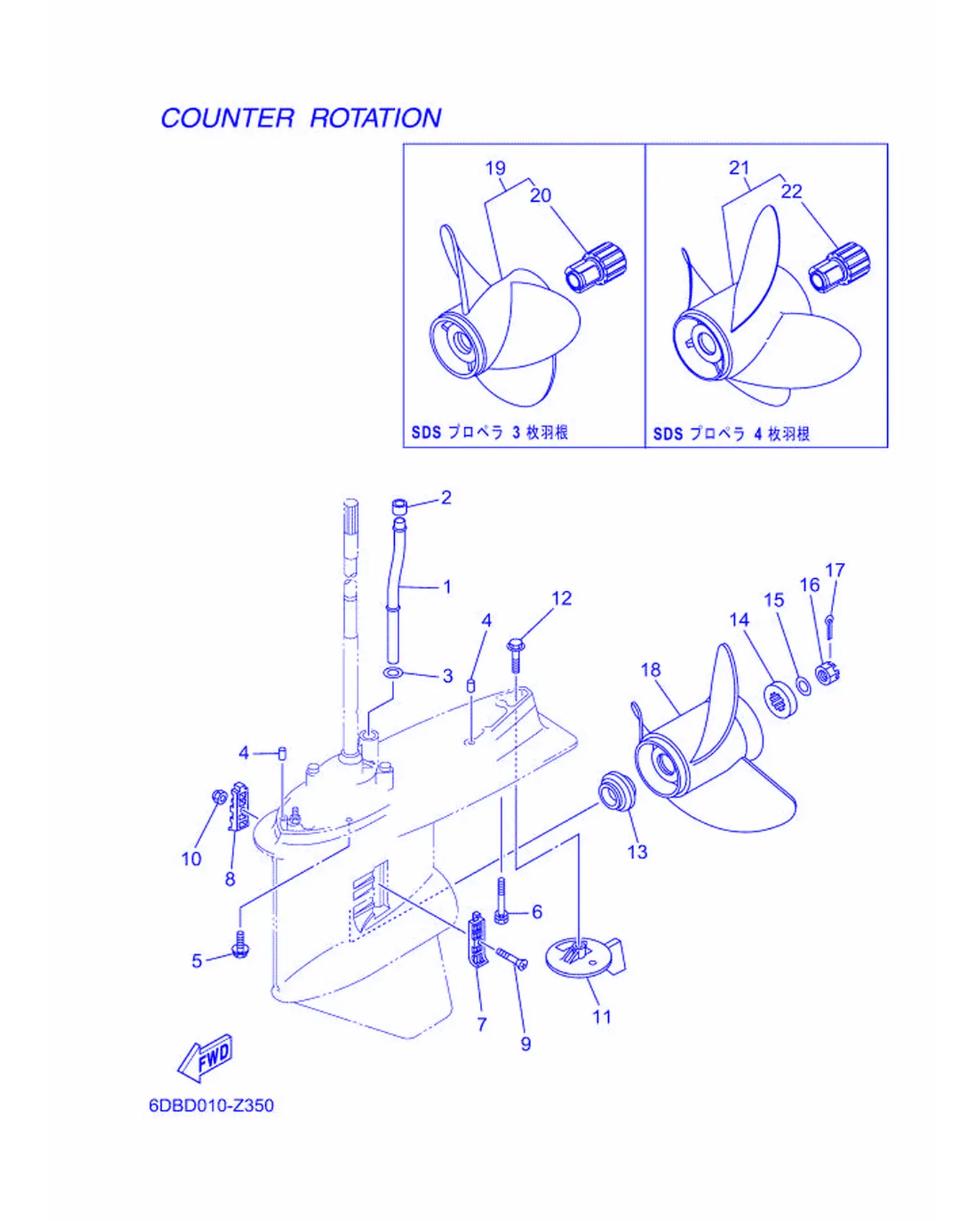

Рис. 51 — Нижний кожух и привод, рис. 4 34 дет.
