Yamaha FL200C fl200cetx — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha FL200C. 41 схем.

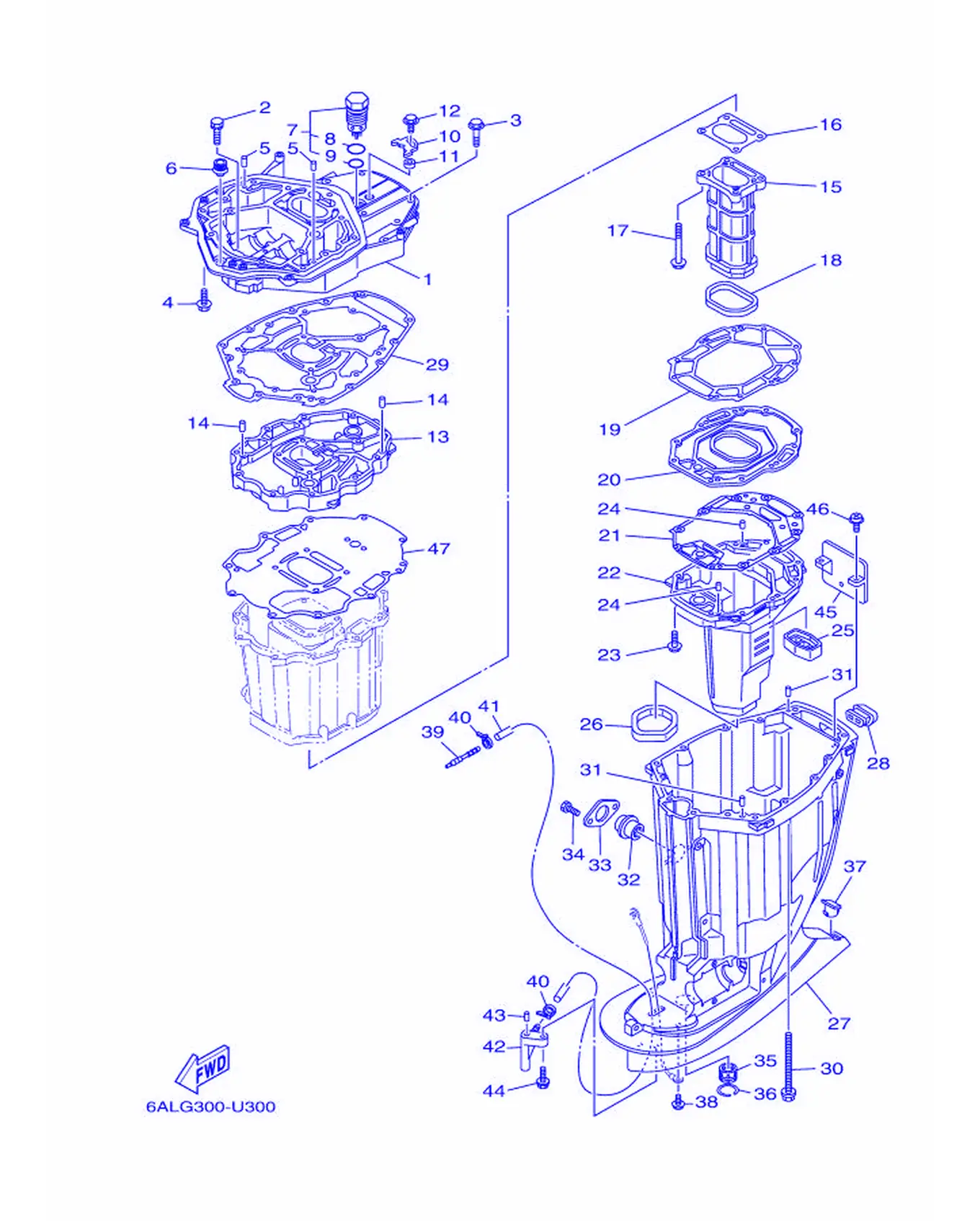

Рис. 1 — Корпус верхней части 47 дет.

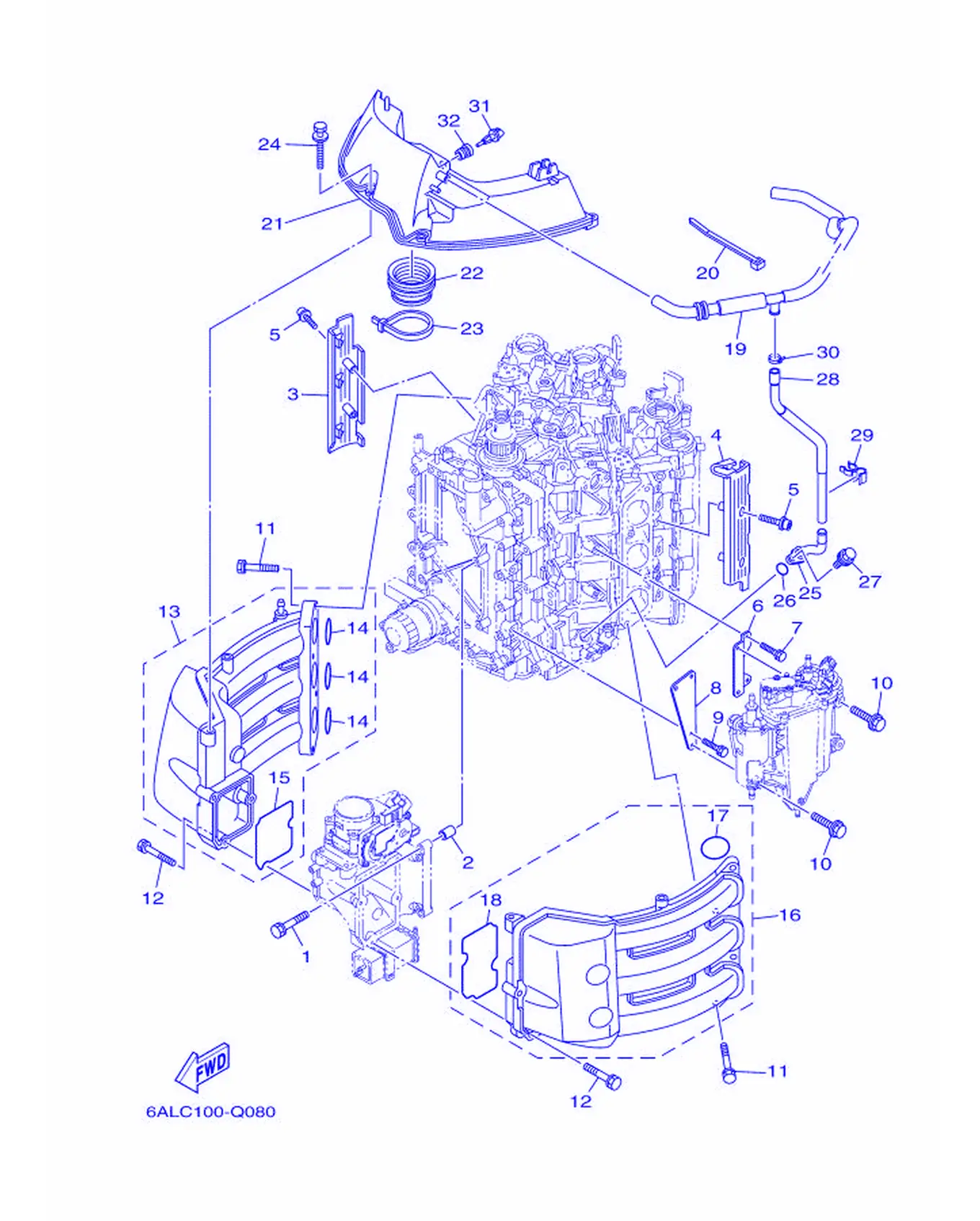

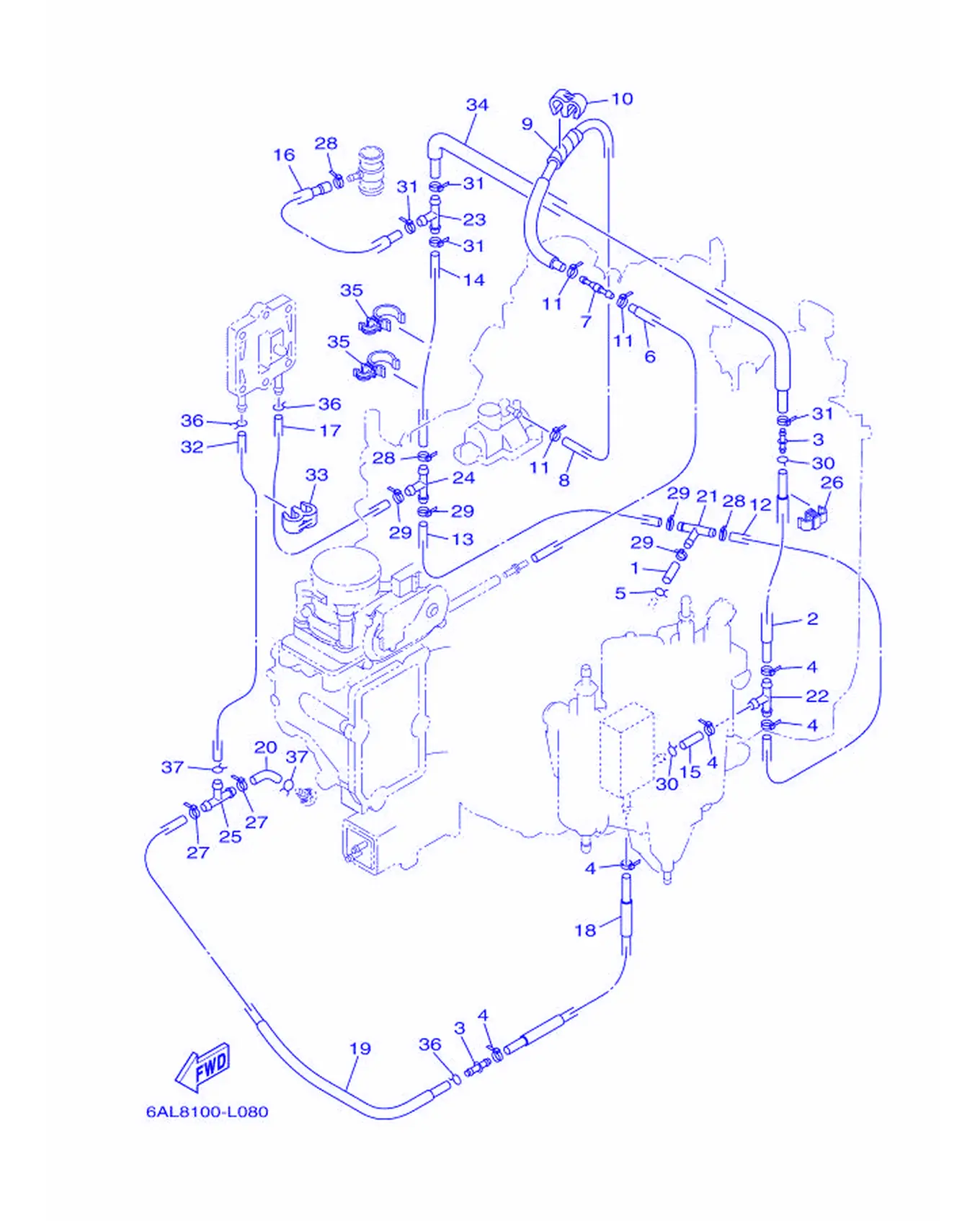

Рис. 2 — Впускная система 1 Впуск 1 32 дет.
Рис. 3 — впускная система 2 впуск 2 37 дет.

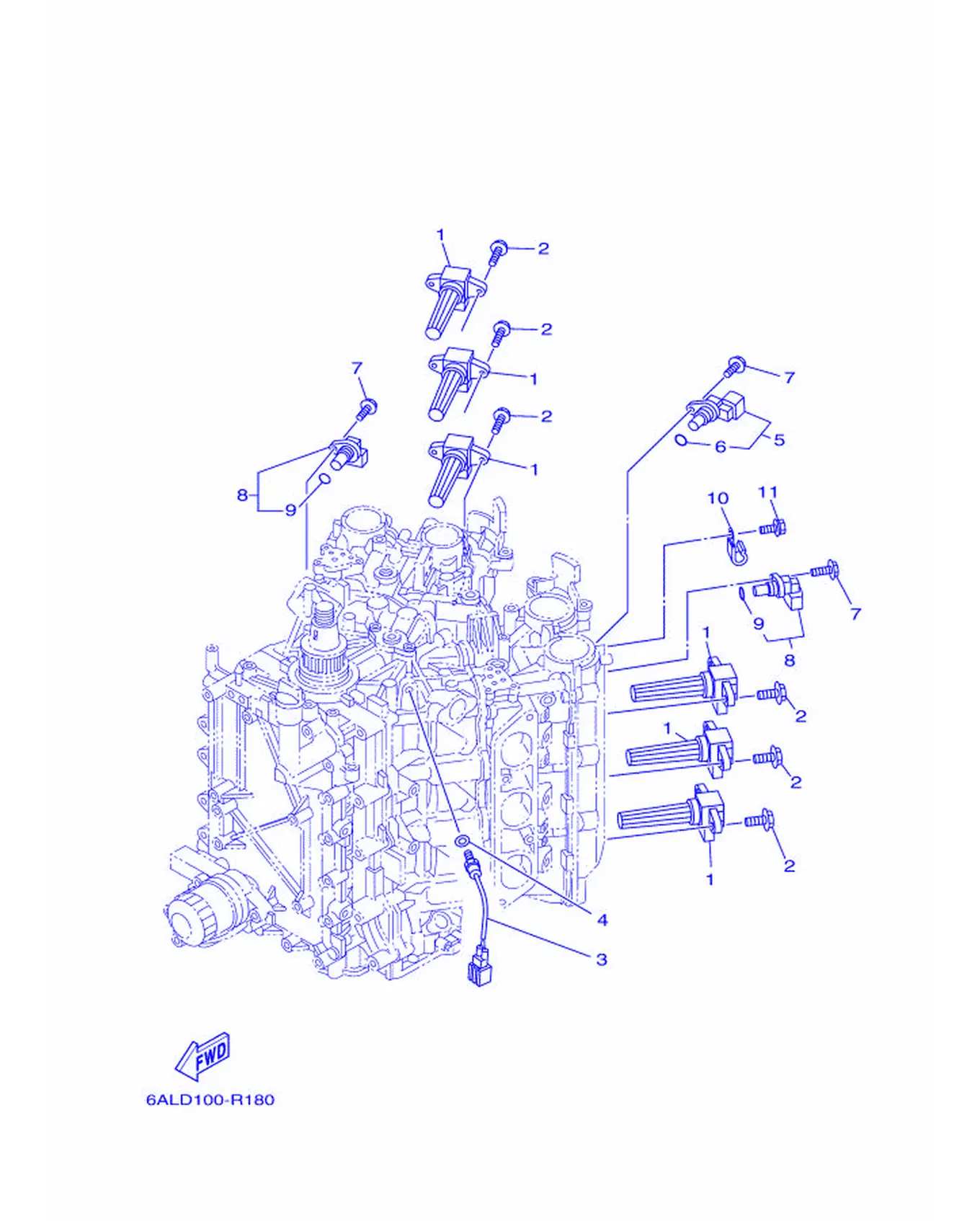

Рис. 4 — Электрическая система 1 Электрическая 1 11 дет.

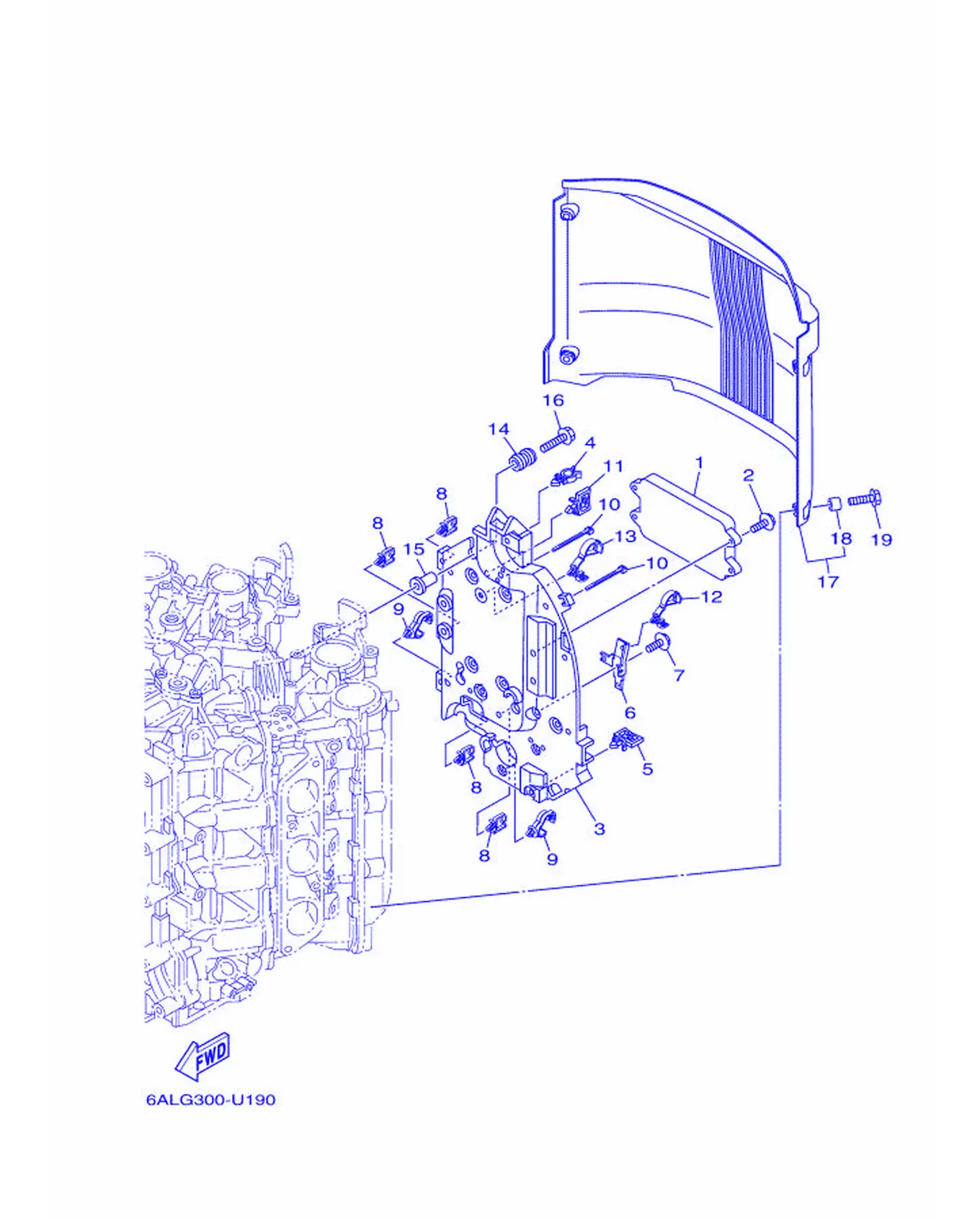

Рис. 5 — Электрическая система 2 19 дет.

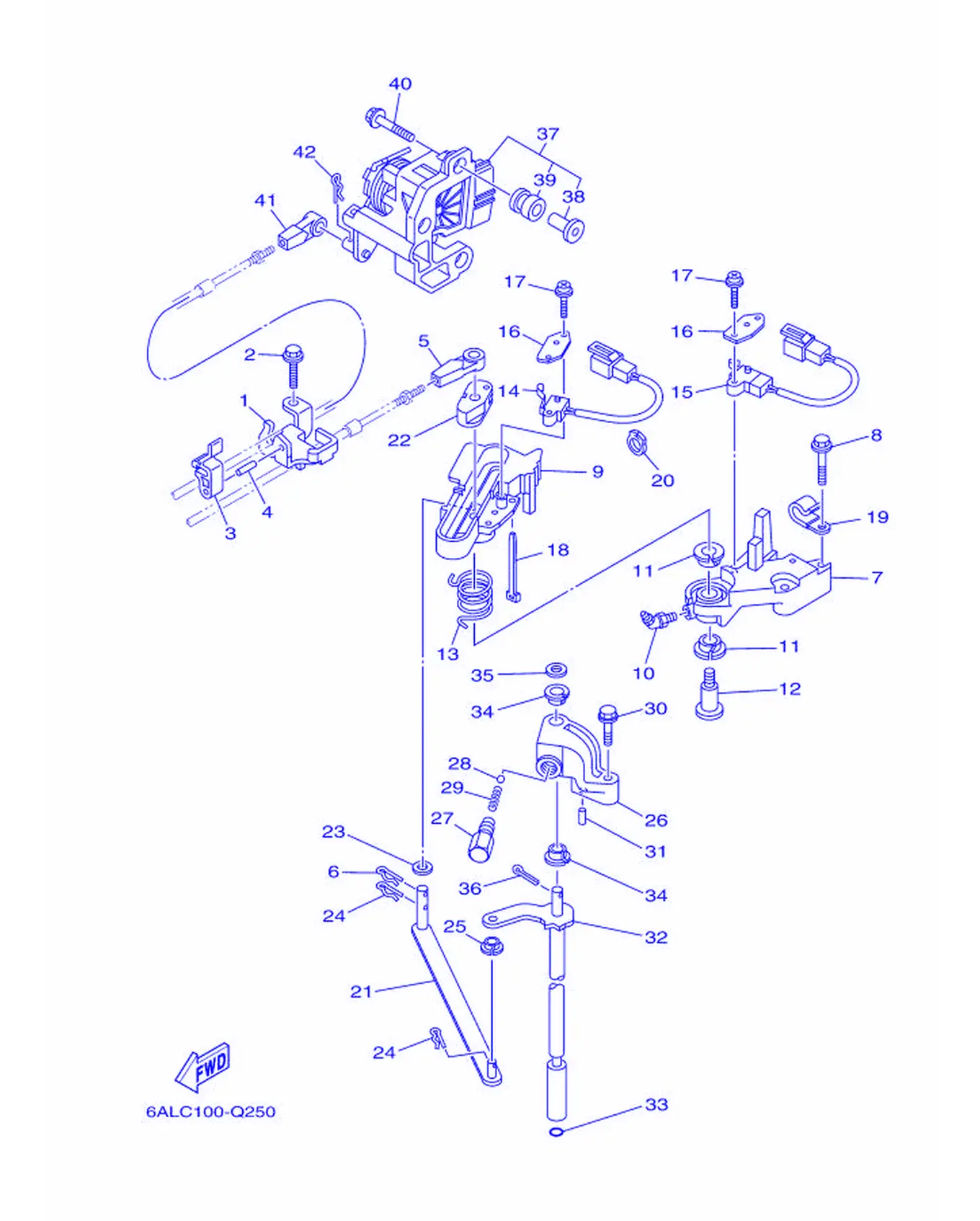

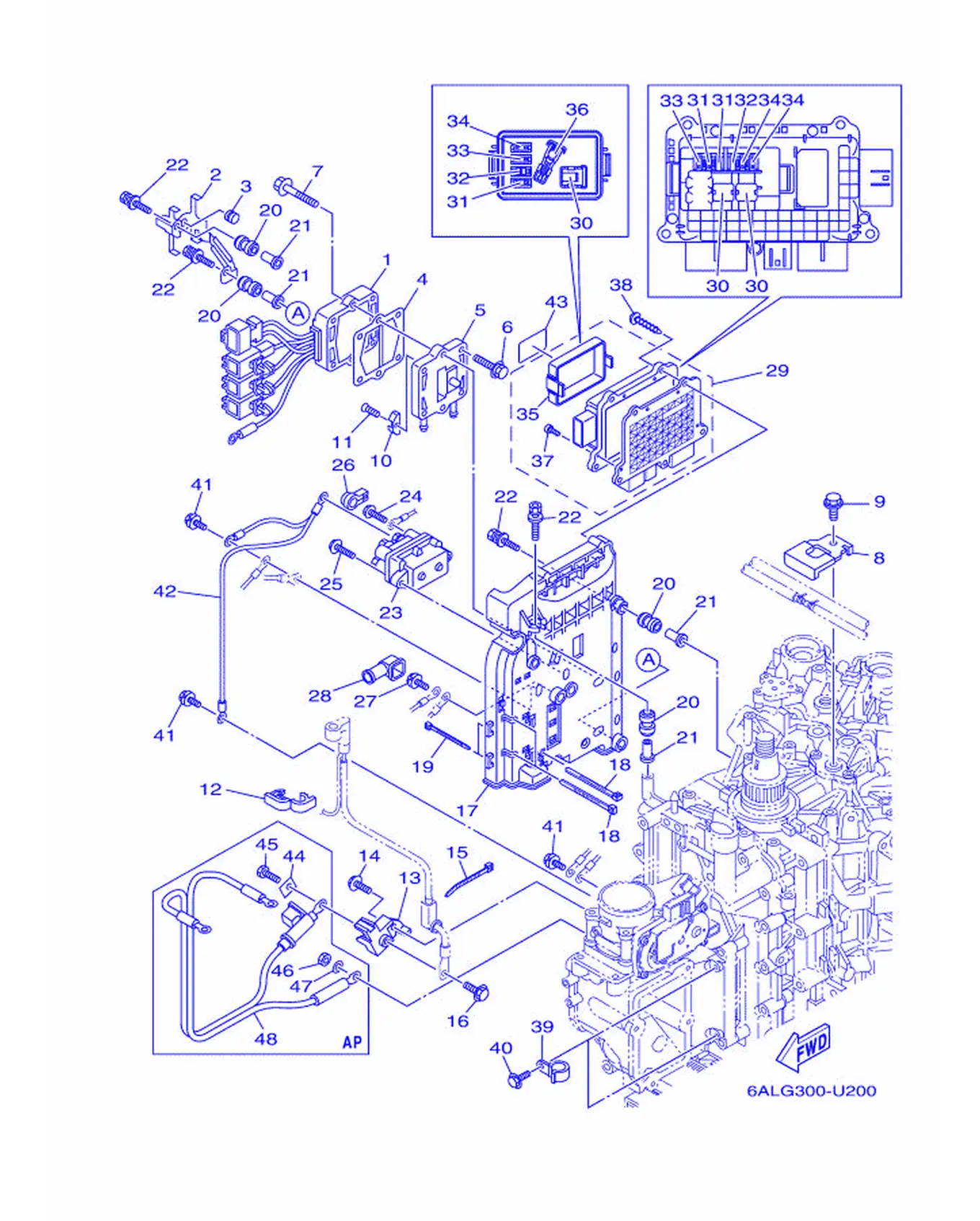

Рис. 6 — Электрическая система 3 Электрическая 3 48 дет.

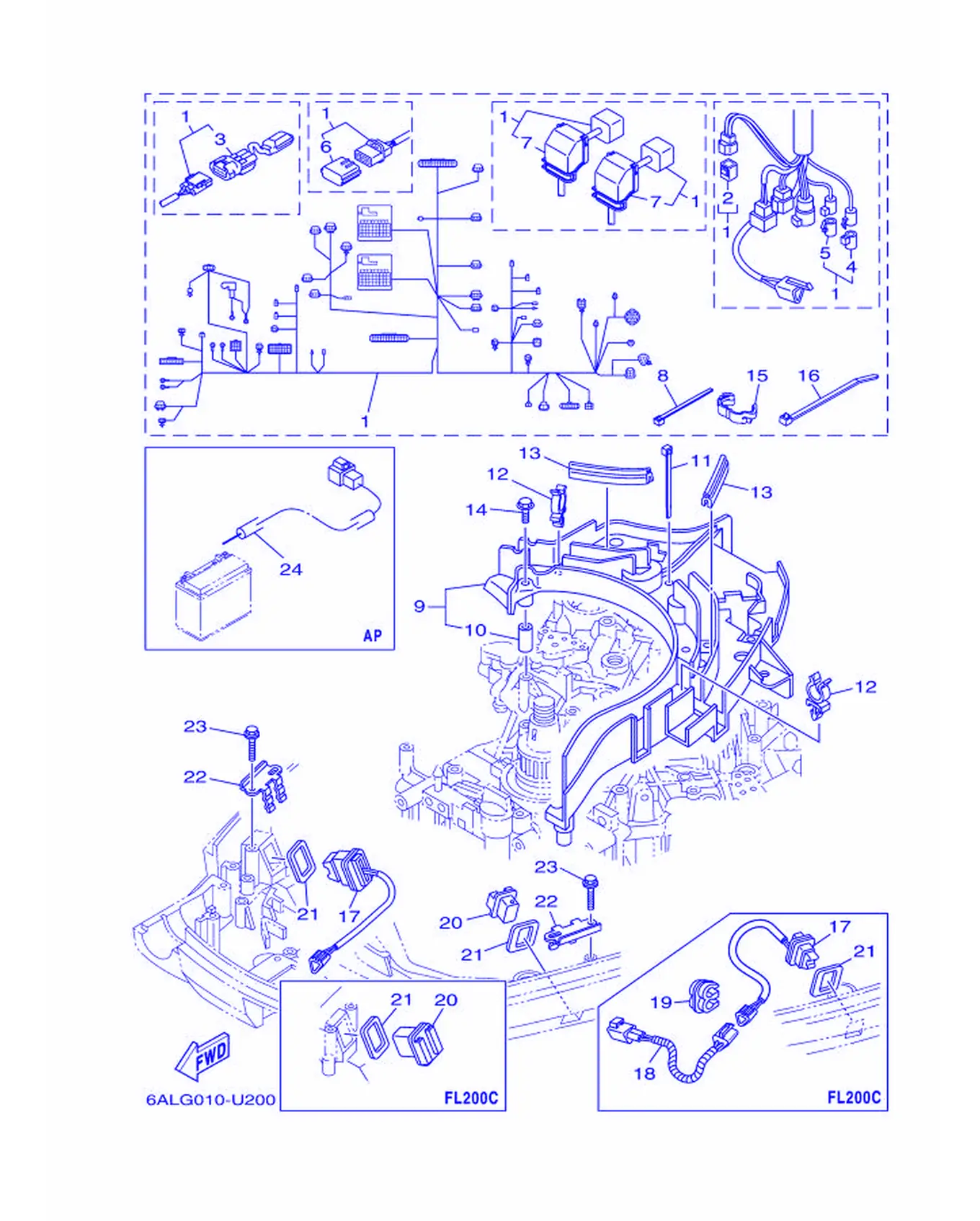

Рис. 7 — Электрическая система, рис. 4 24 дет.

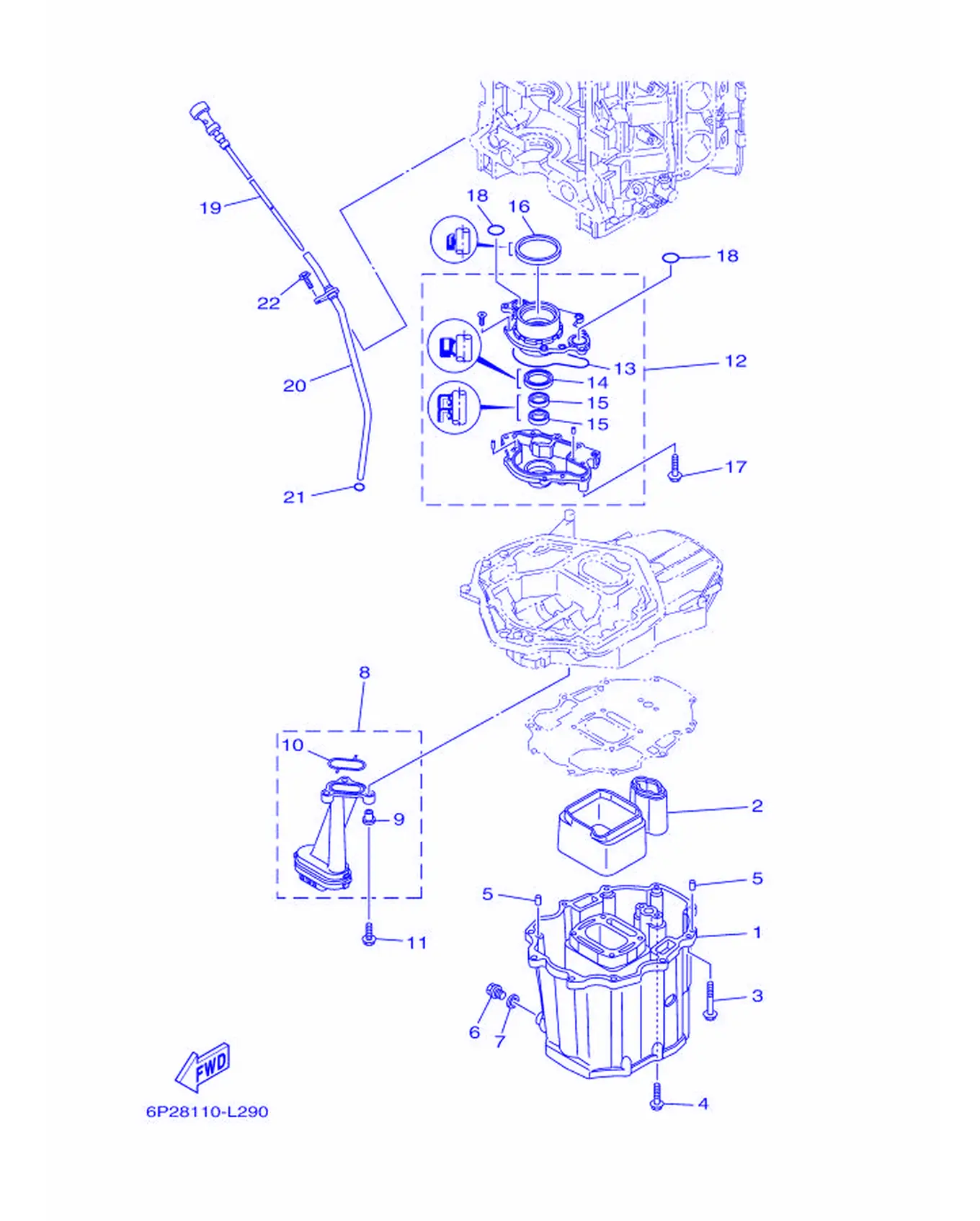

Рис. 8 — поддон картера 22 дет.

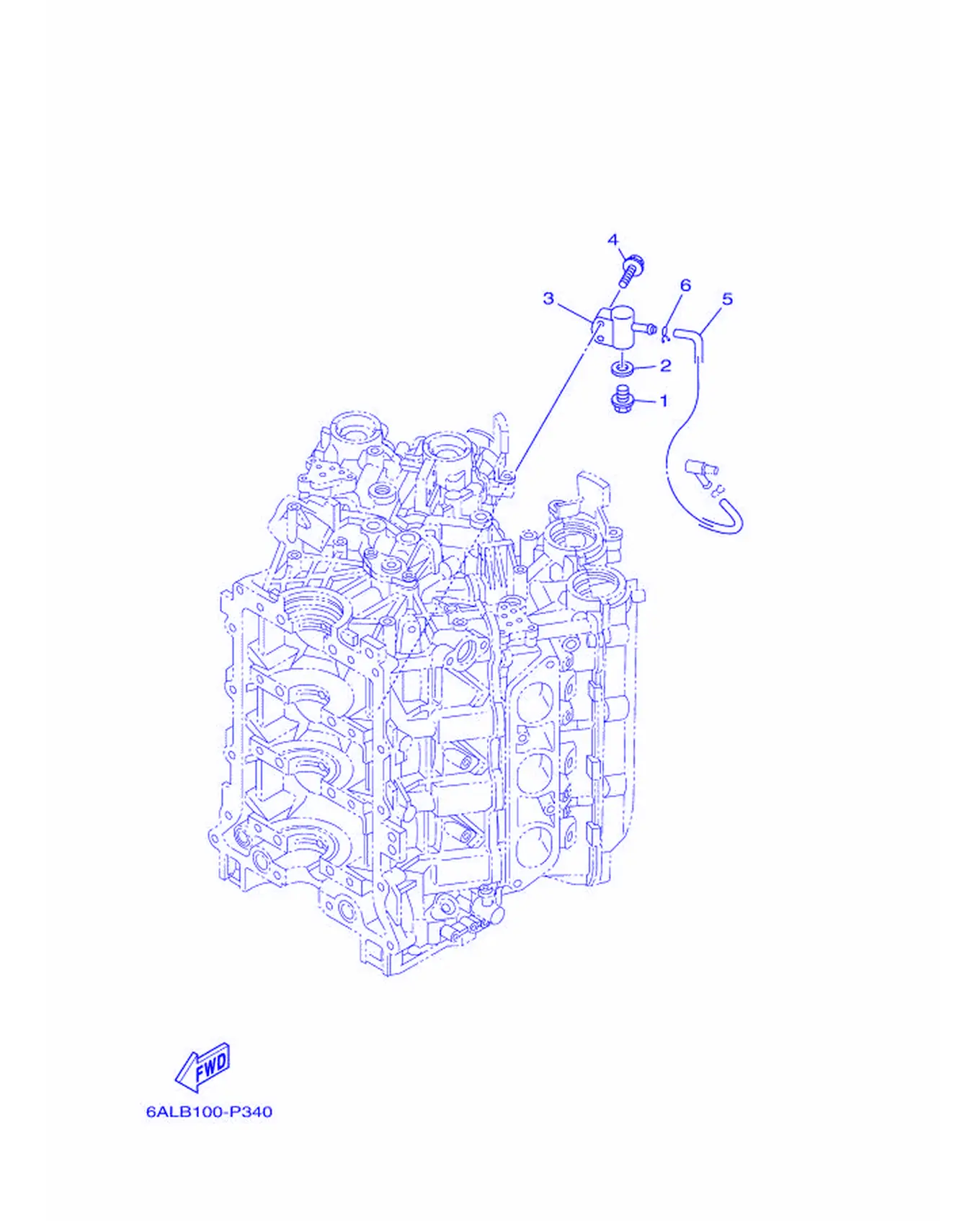

Рис. 9 — Опциональные детали 6 дет.

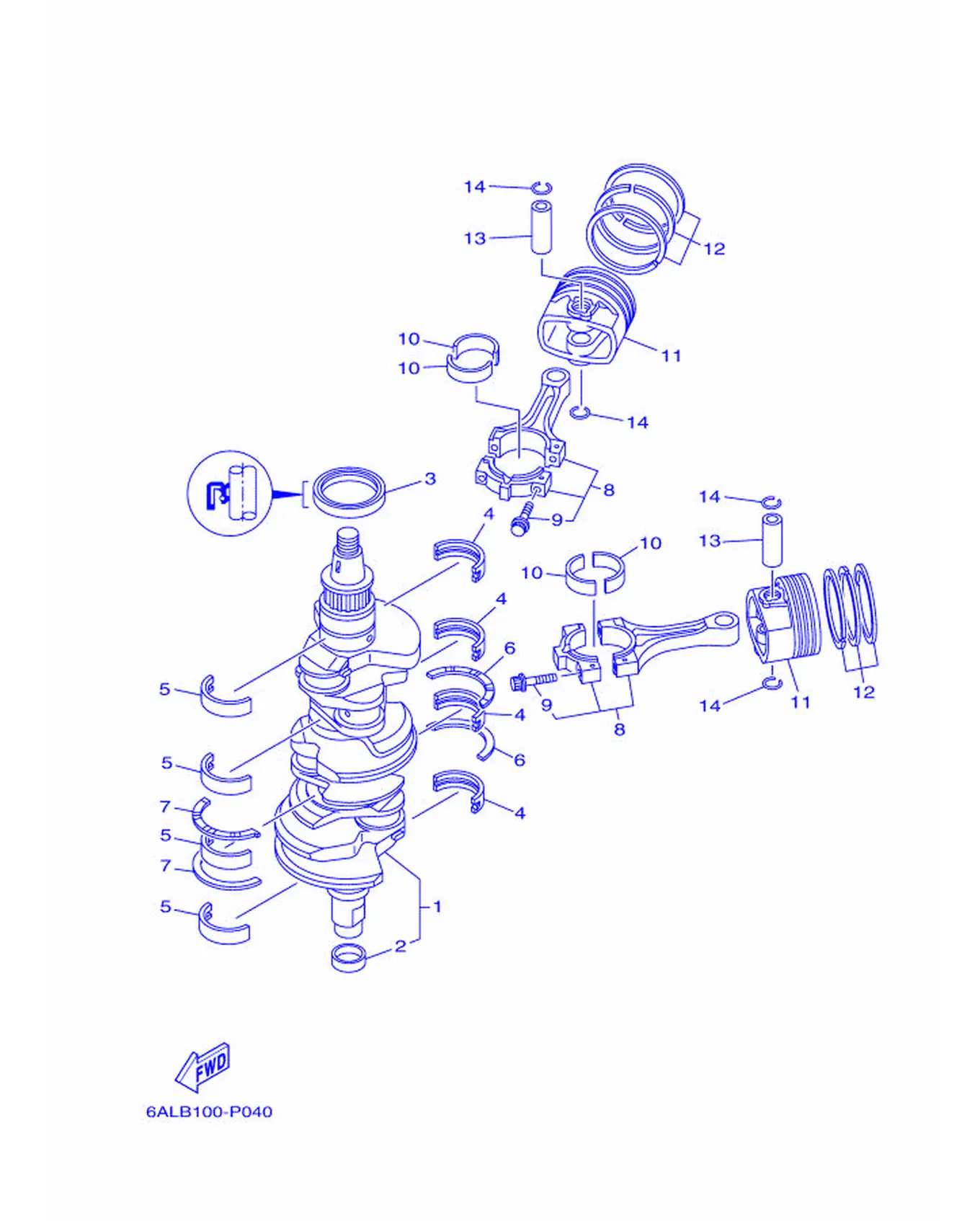

Рис. 10 — Коленчатый вал и поршень 21 дет.
Рис. 11 — Система управления 42 дет.

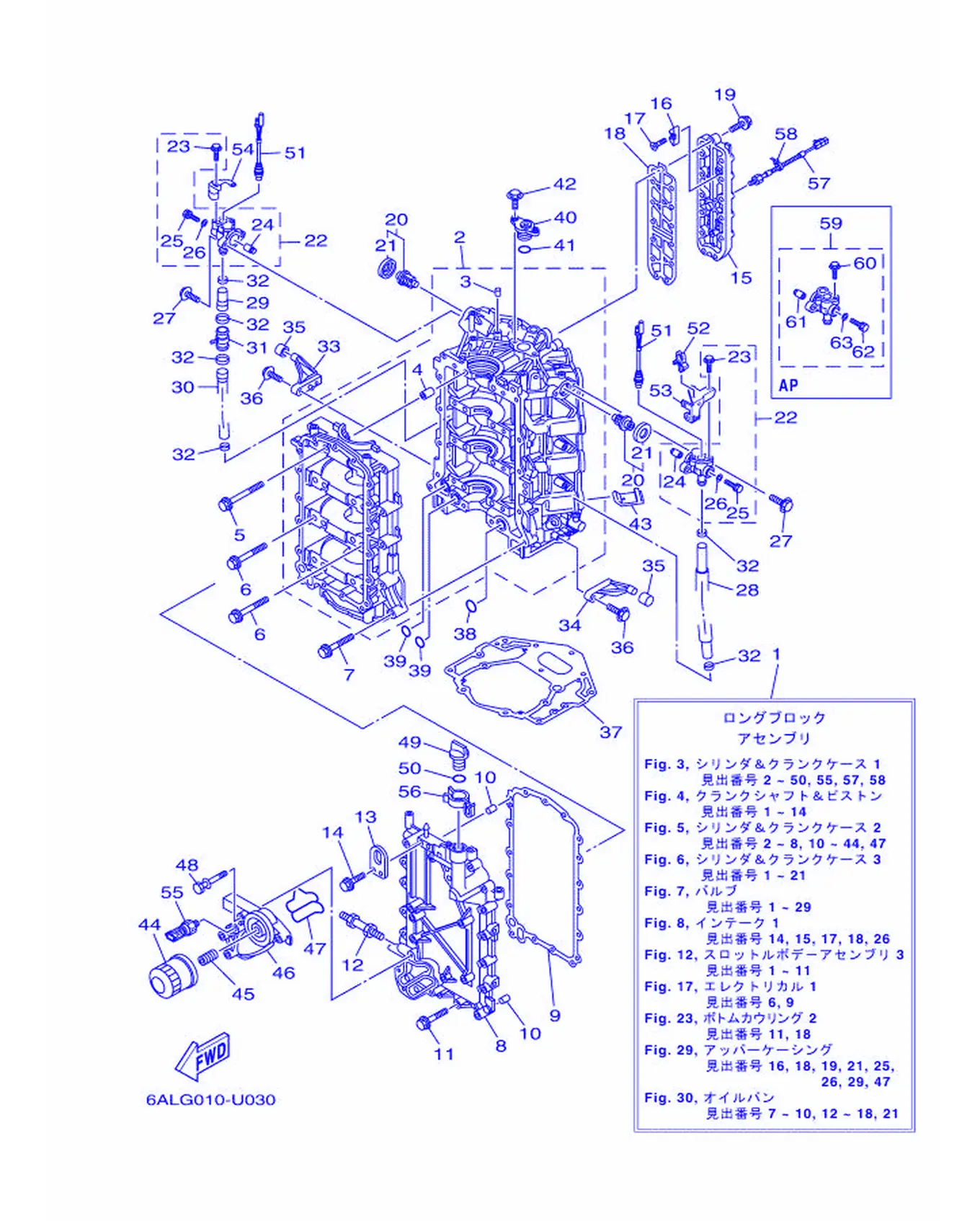

Рис. 12 — Цилиндр и картер 1 63 дет.

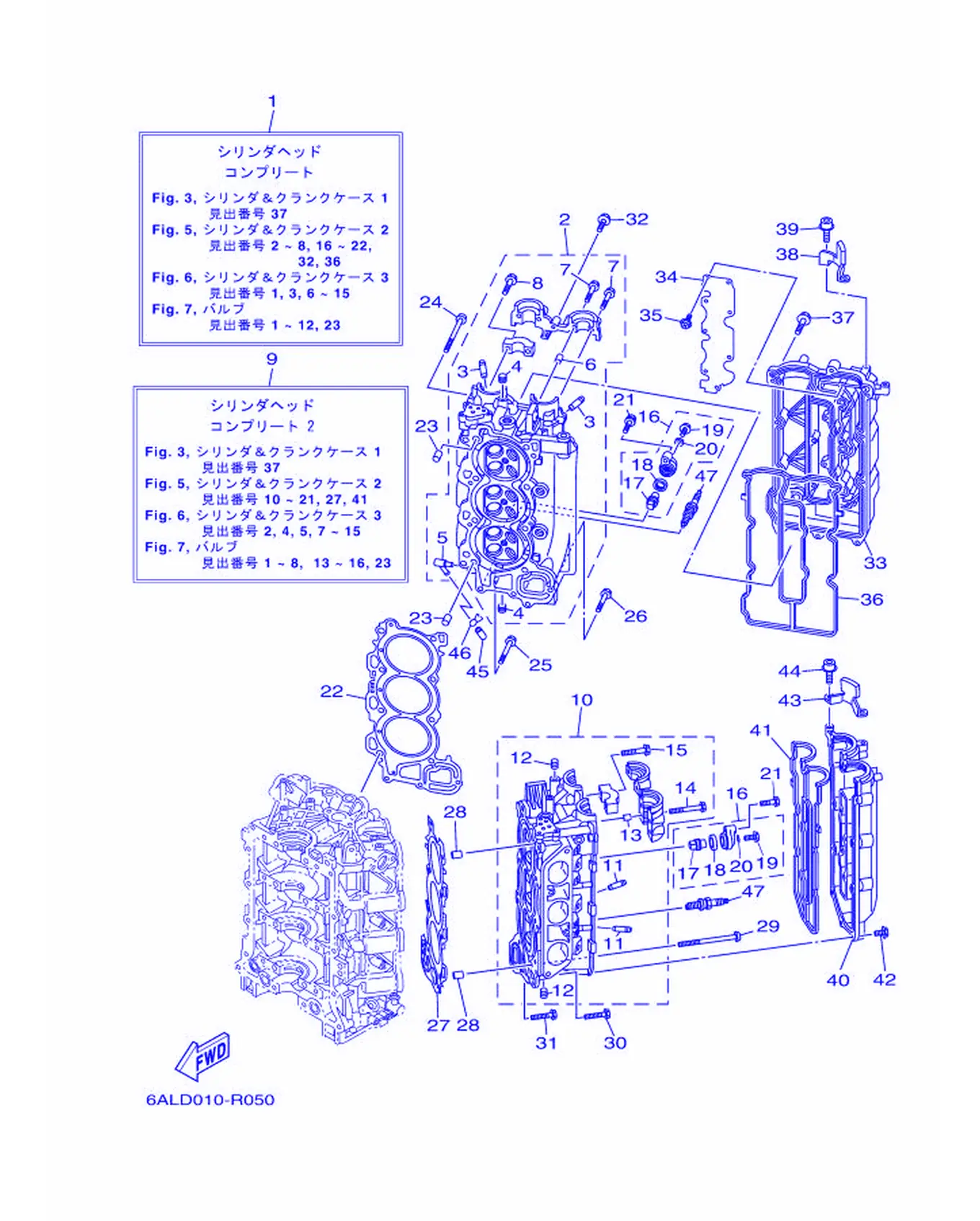

Рис. 13 — Цилиндр и картер 2 47 дет.

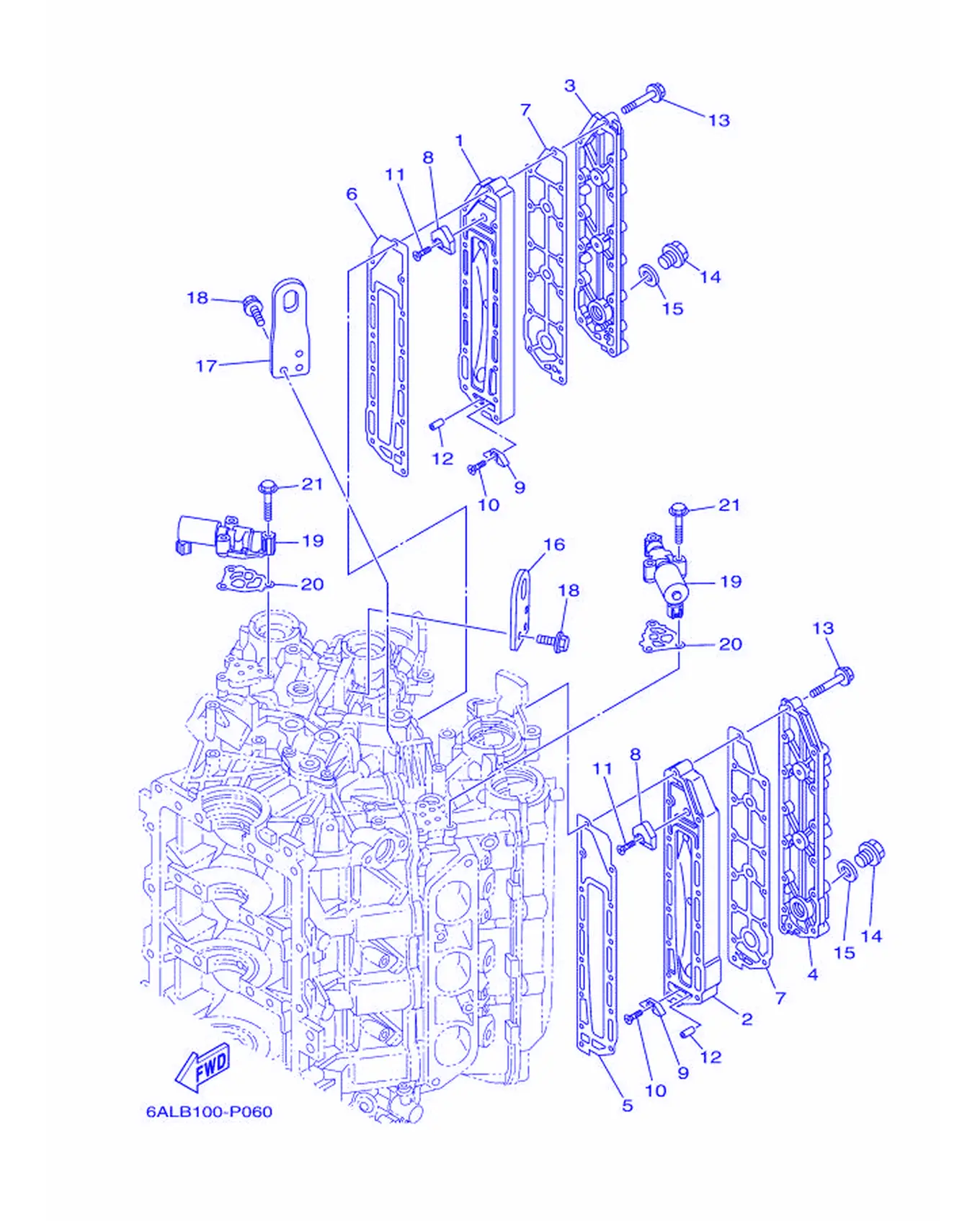

Рис. 14 — Цилиндр и картер Рис. 3 21 дет.

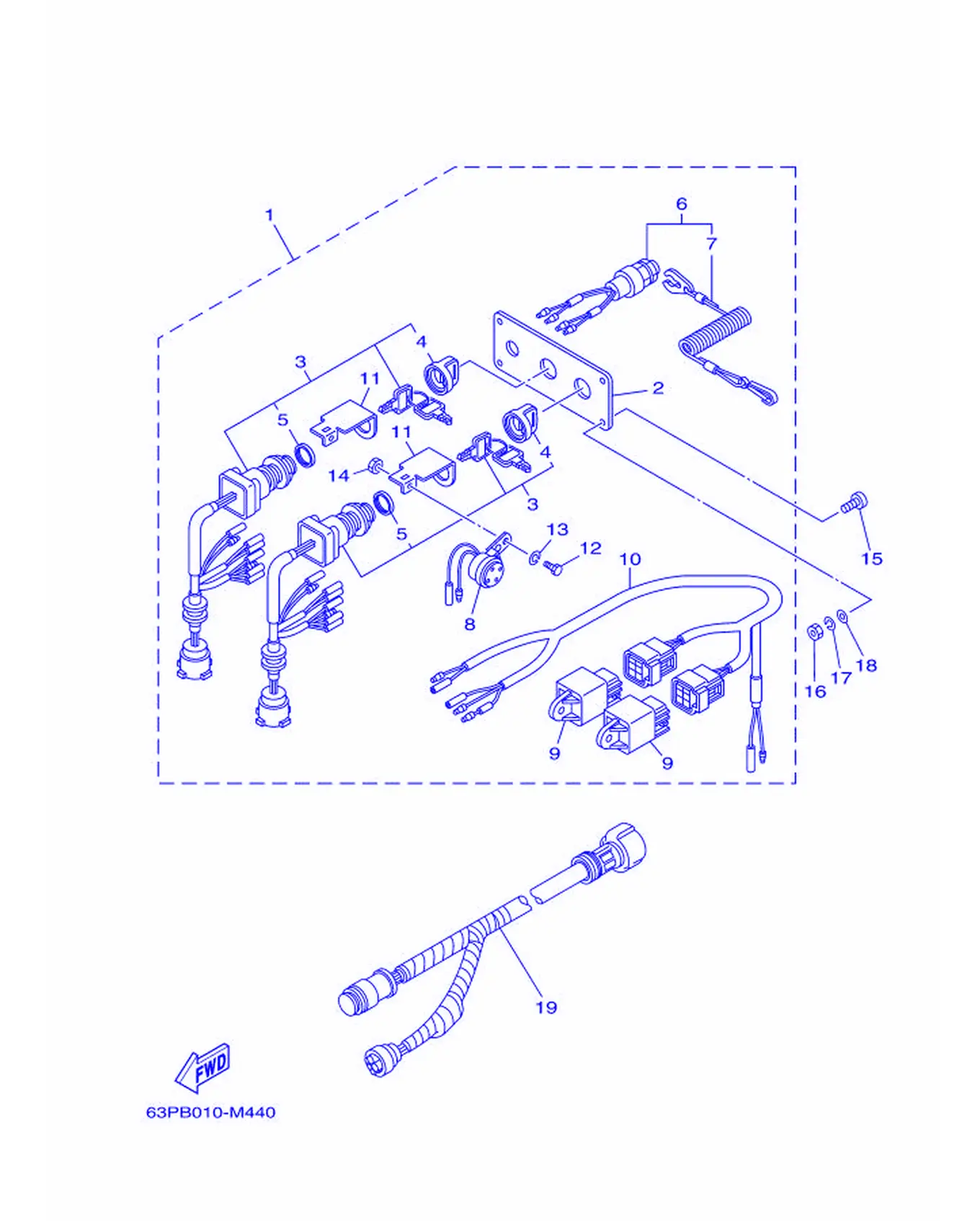

Рис. 15 — Выключатель и приборная панель 2 19 дет.

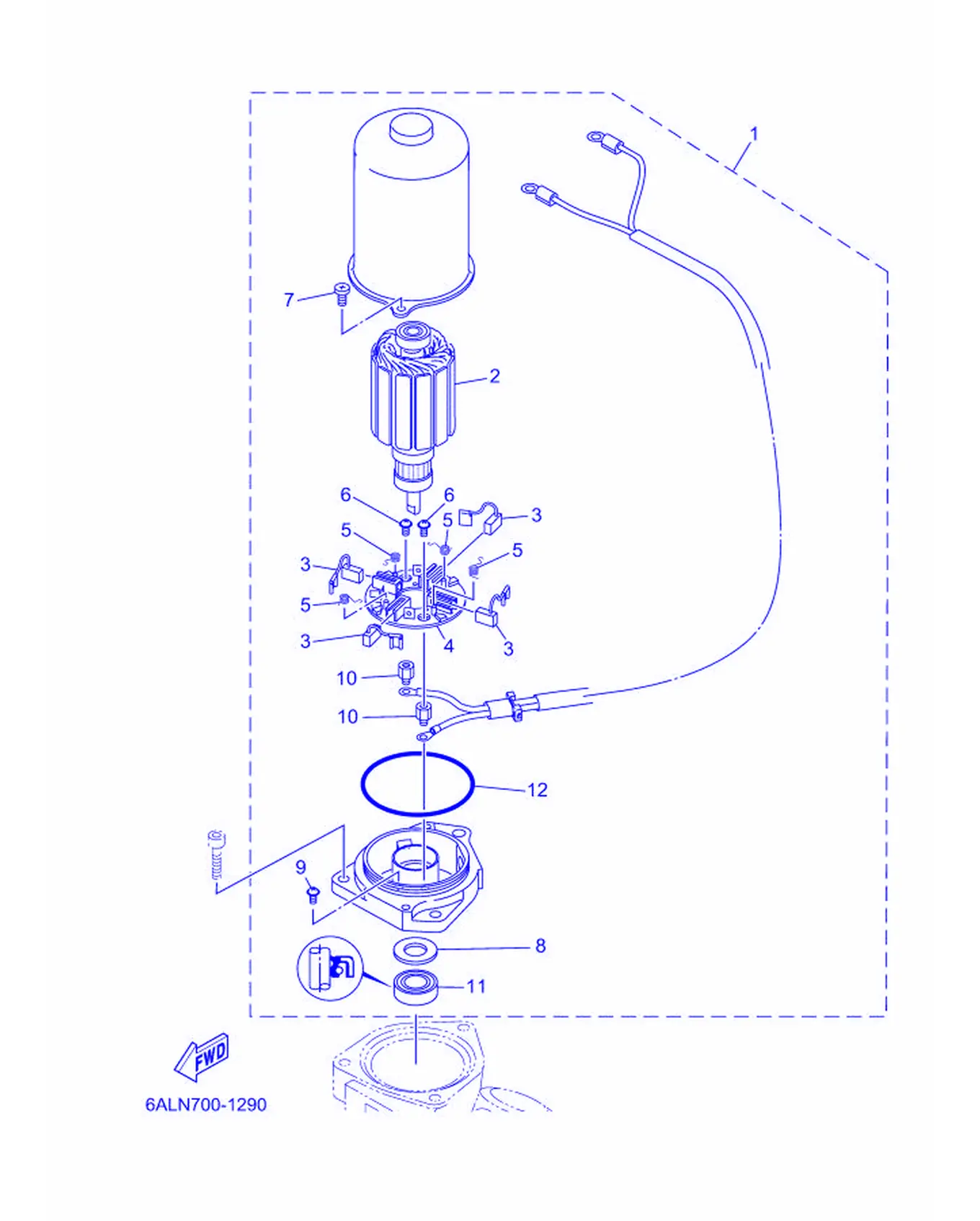

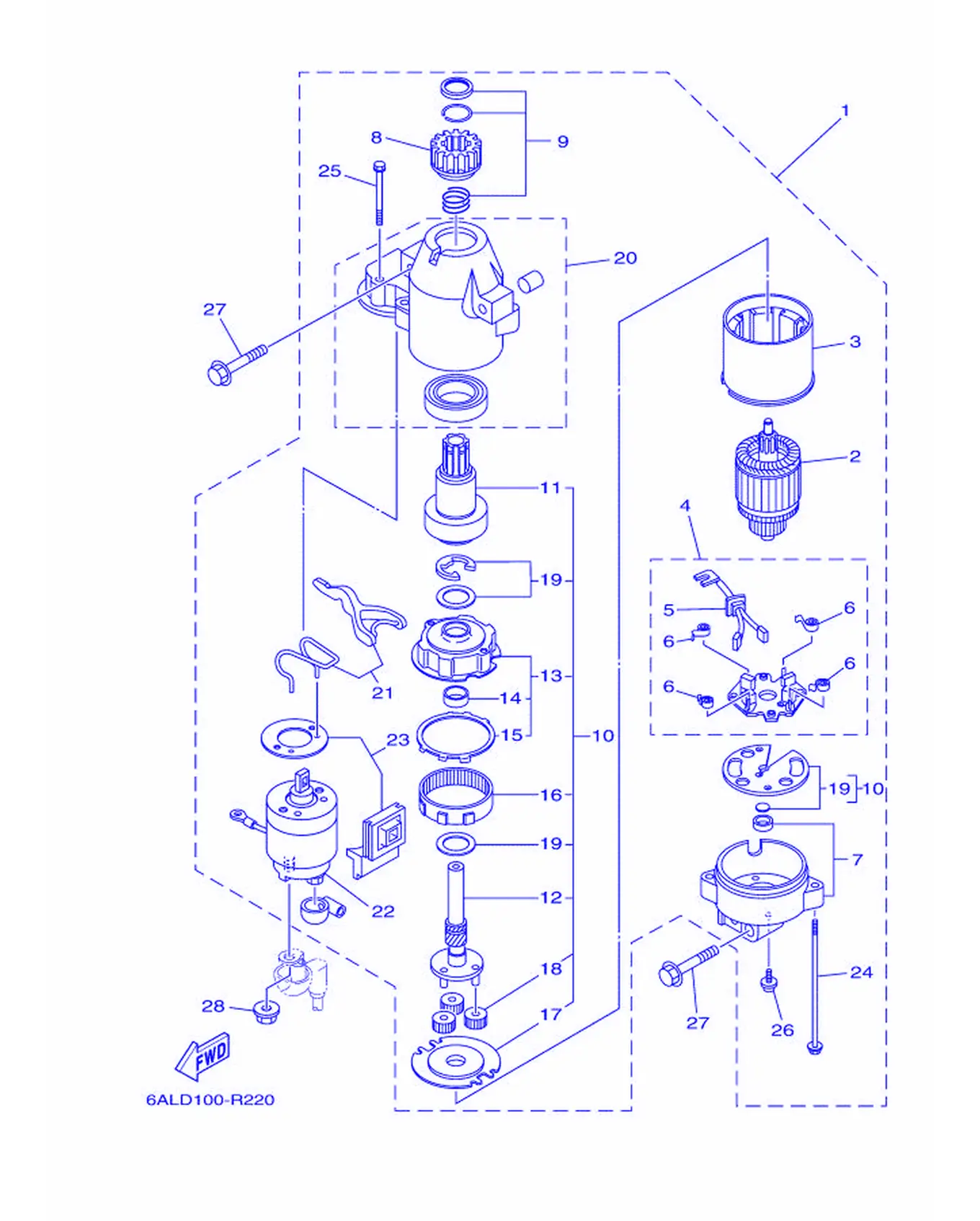

Рис. 16 — стартер 28 дет.

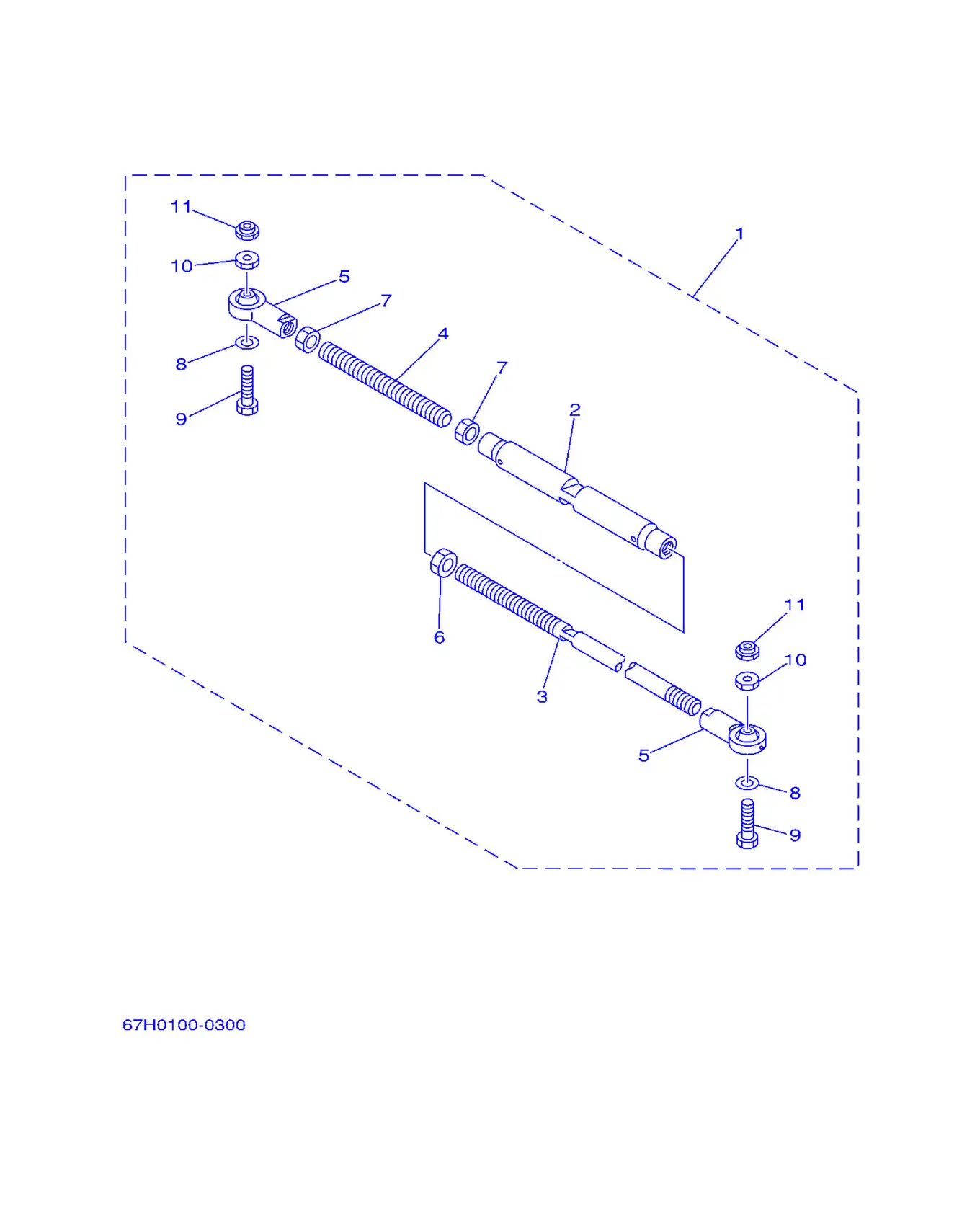

Рис. 17 — Рулевая тяга в сборе 11 дет.

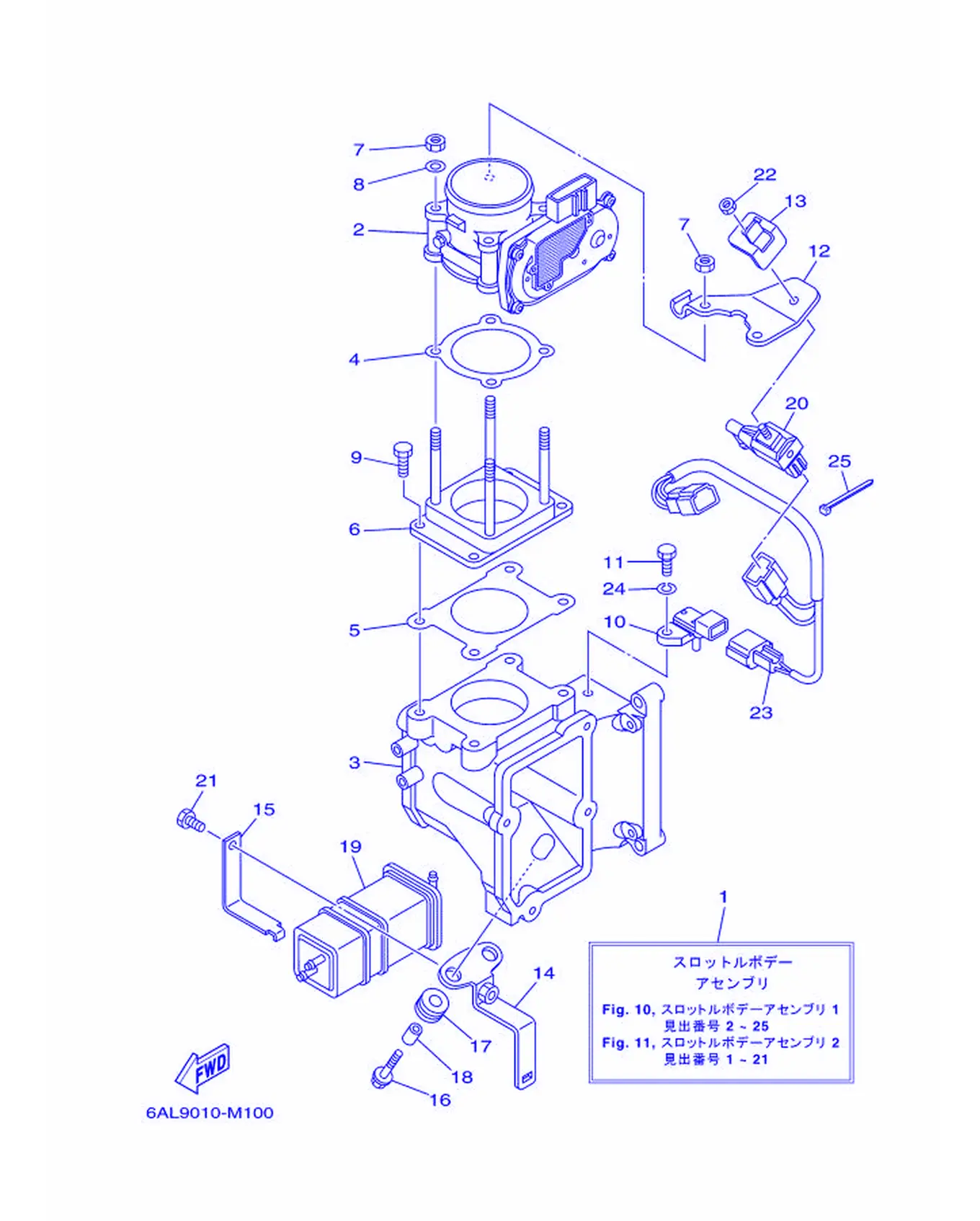

Рис. 18 — Корпус дроссельной заслонки в сборе 1 25 дет.

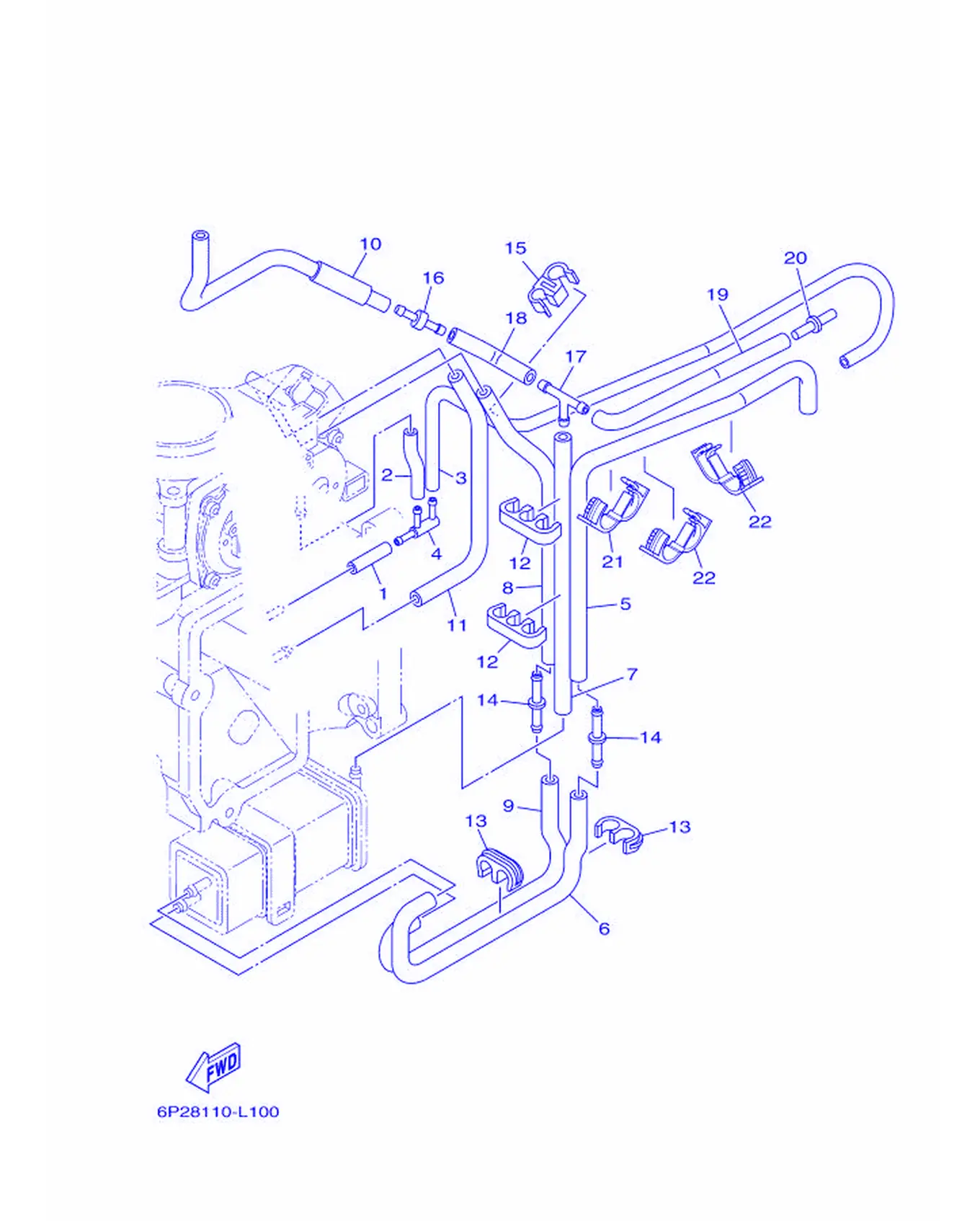

Рис. 19 — Корпус дроссельной заслонки в сборе 2 22 дет.

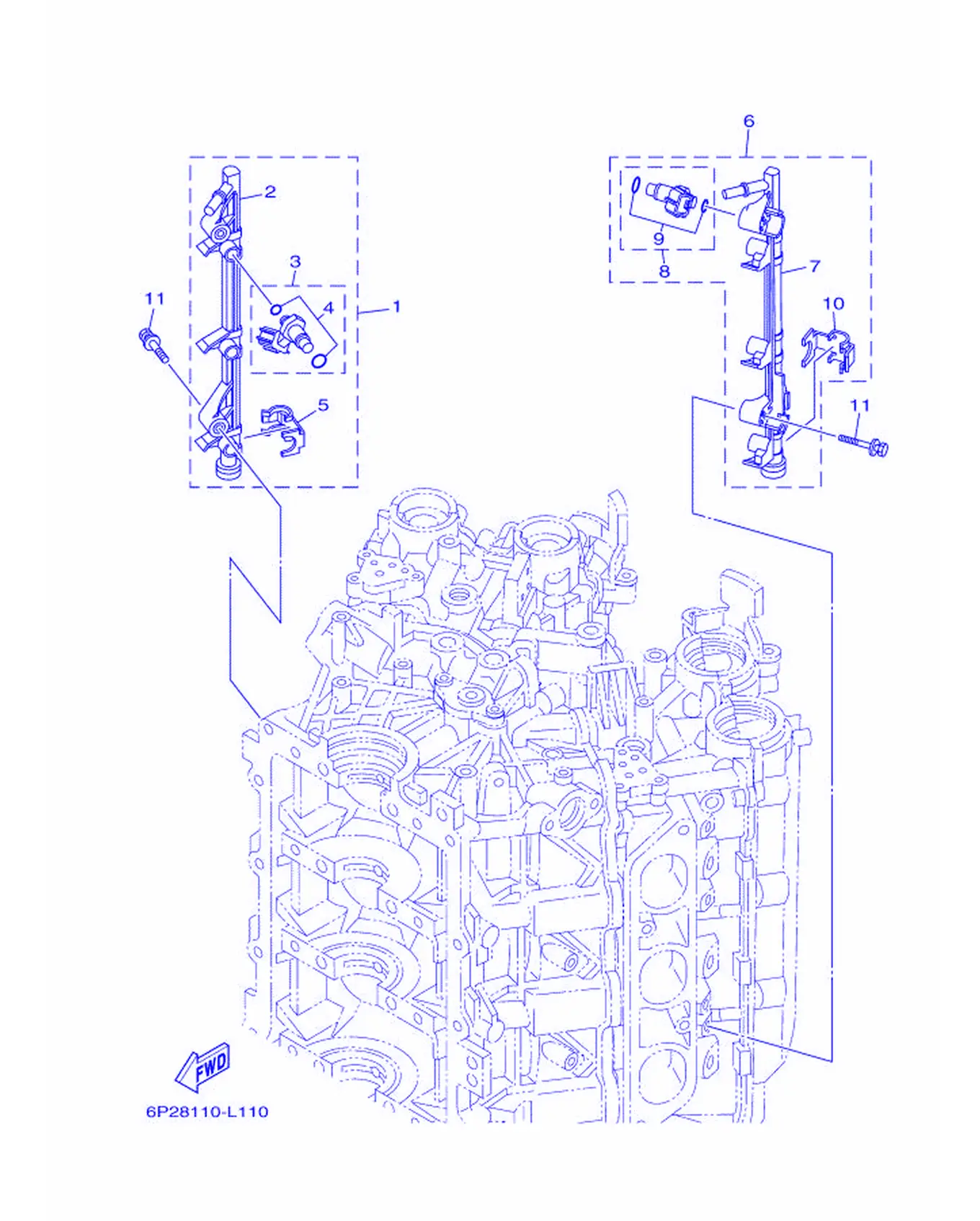

Рис. 20 — Корпус дроссельной заслонки в сборе 3 11 дет.

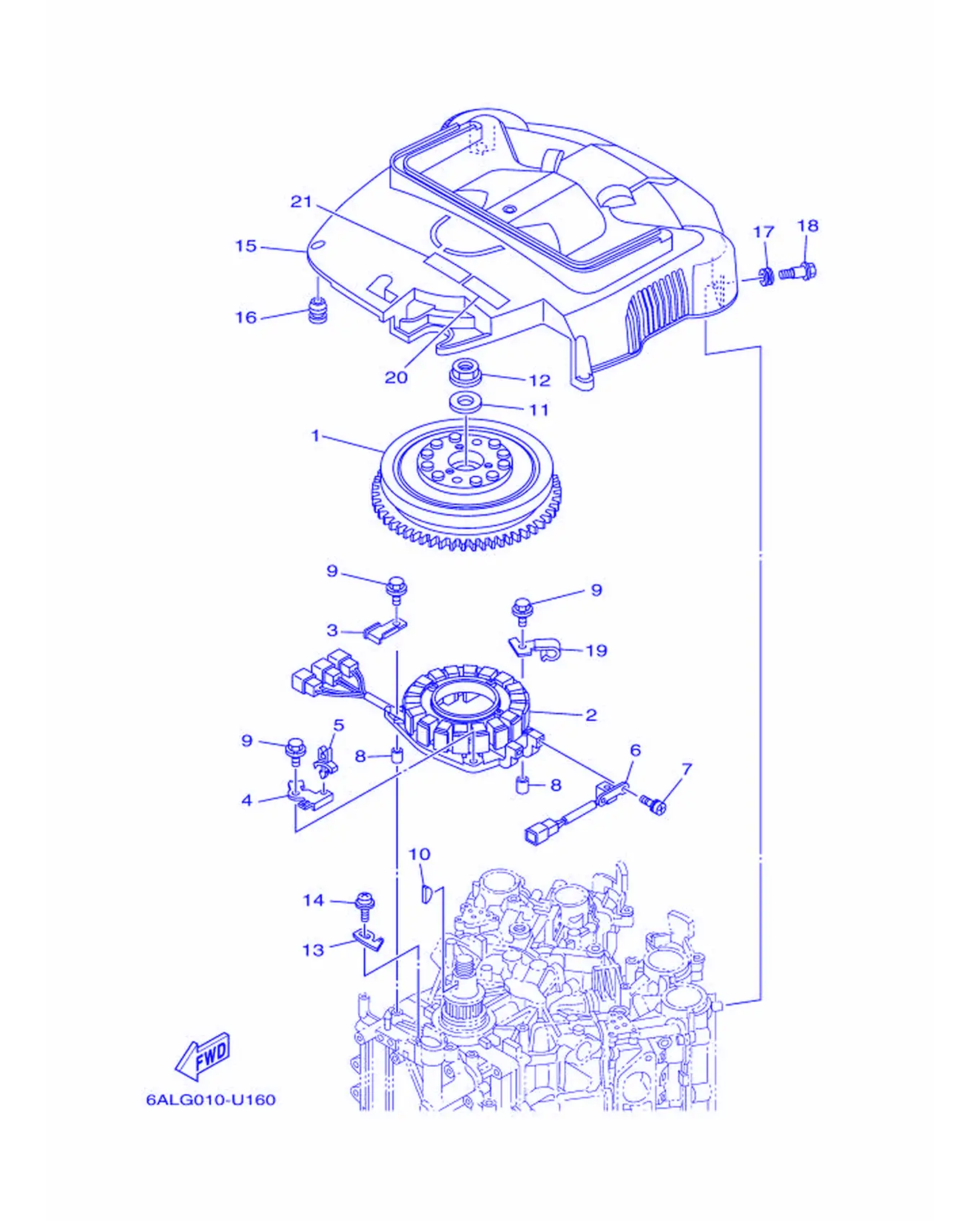

Рис. 21 — Генератор 21 дет.
Рис. 22 — Периодически заменяемые детали 20 дет.

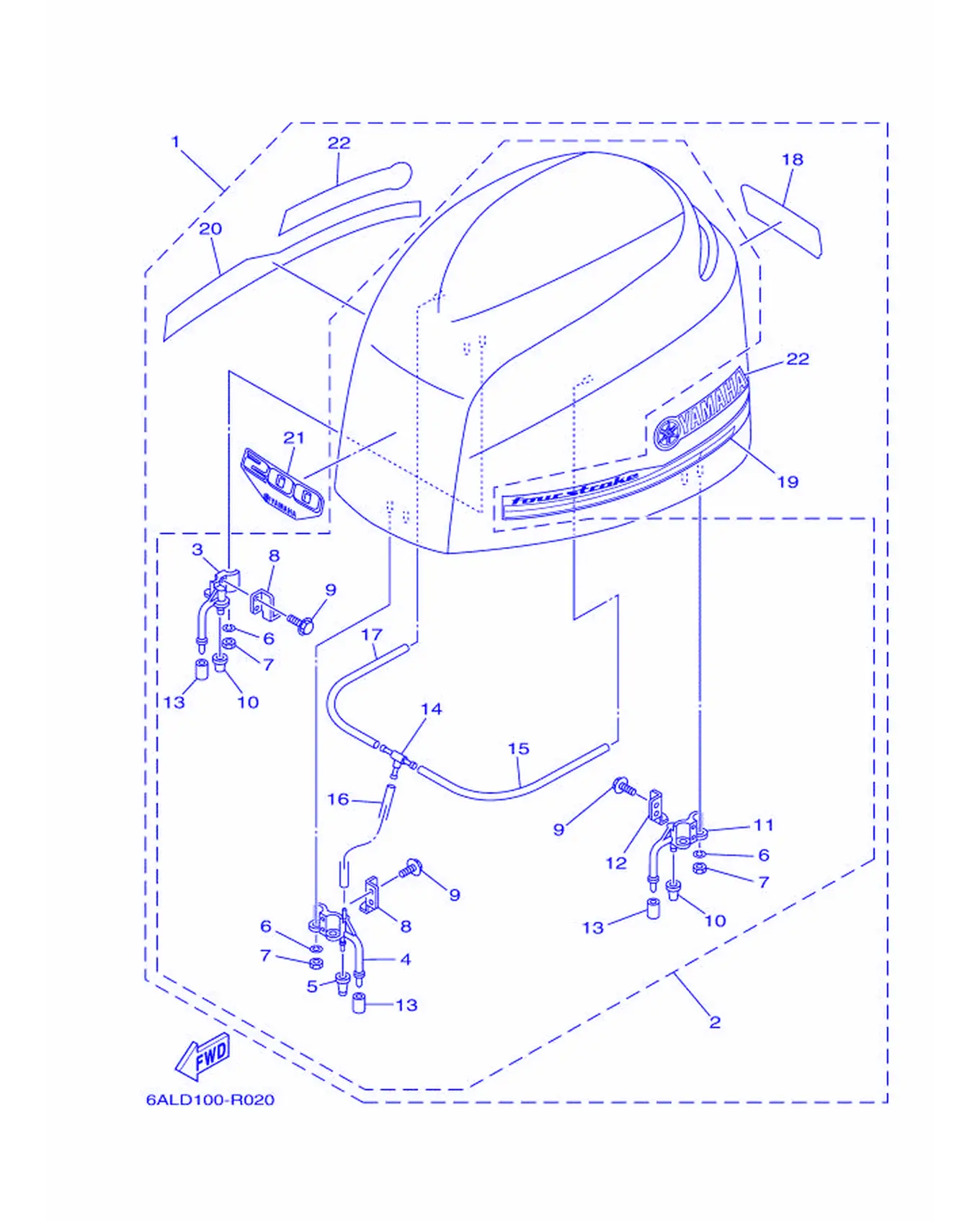

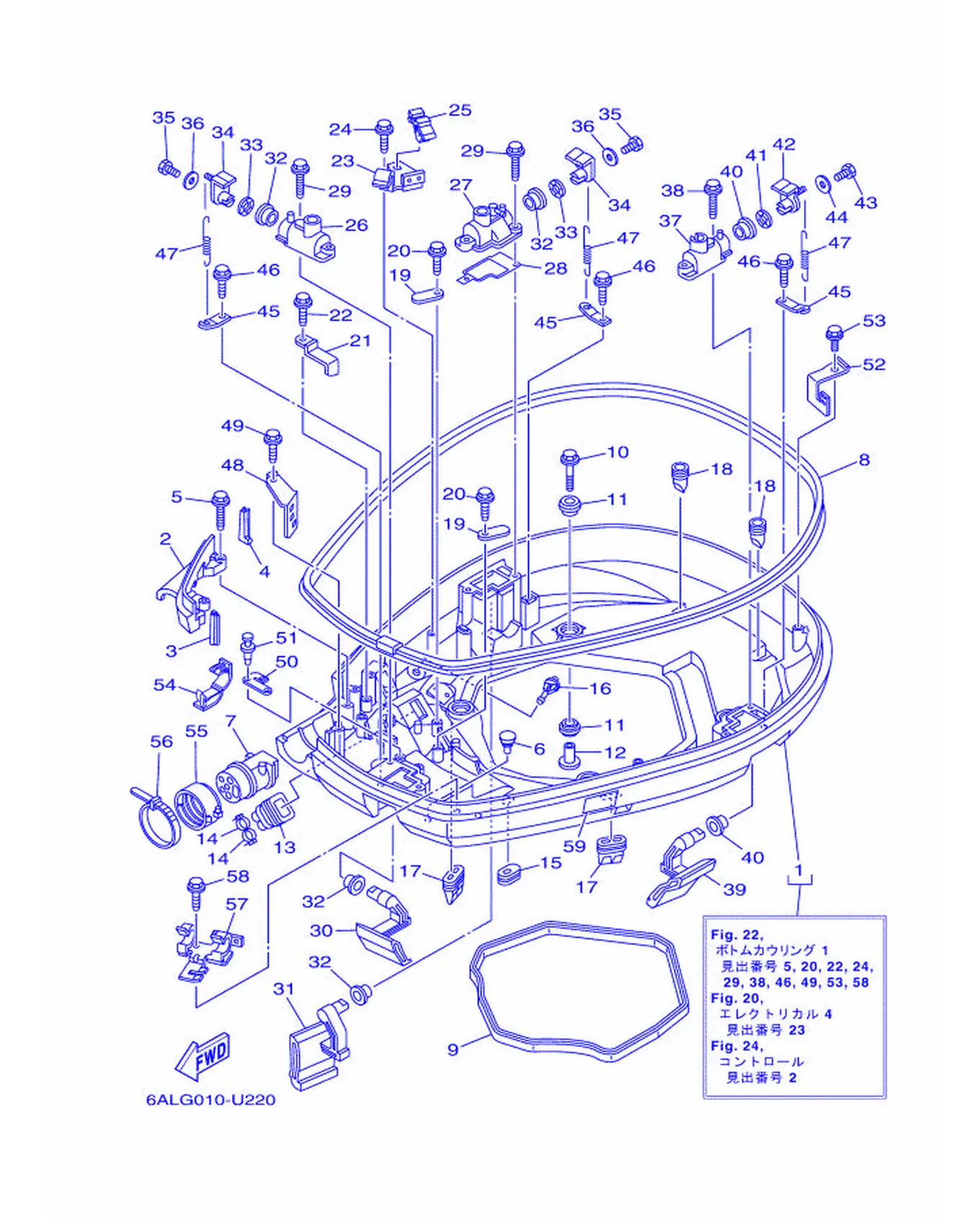

Рис. 23 — Верхний кожух 22 дет.

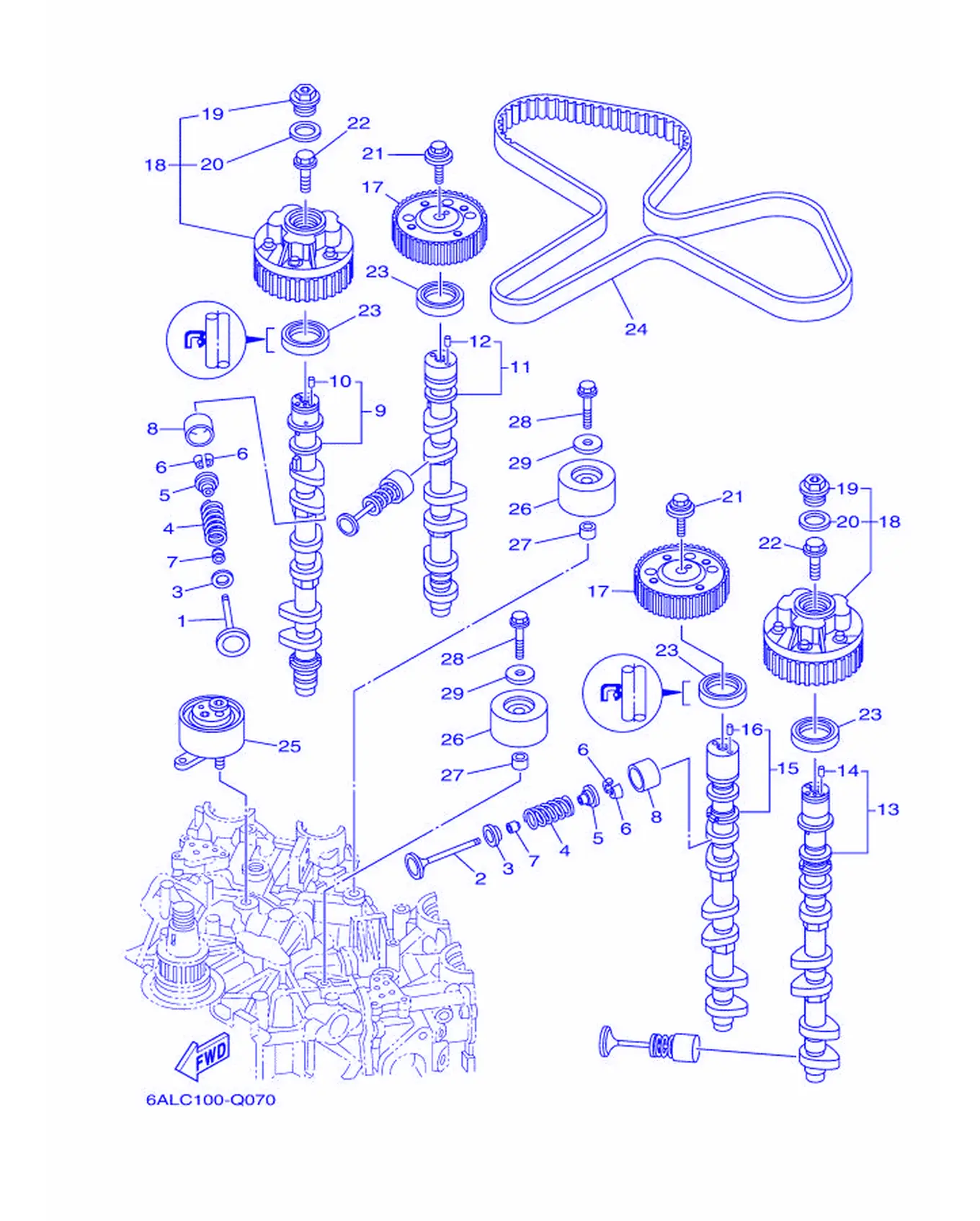

Рис. 24 — Клапан 36 дет.

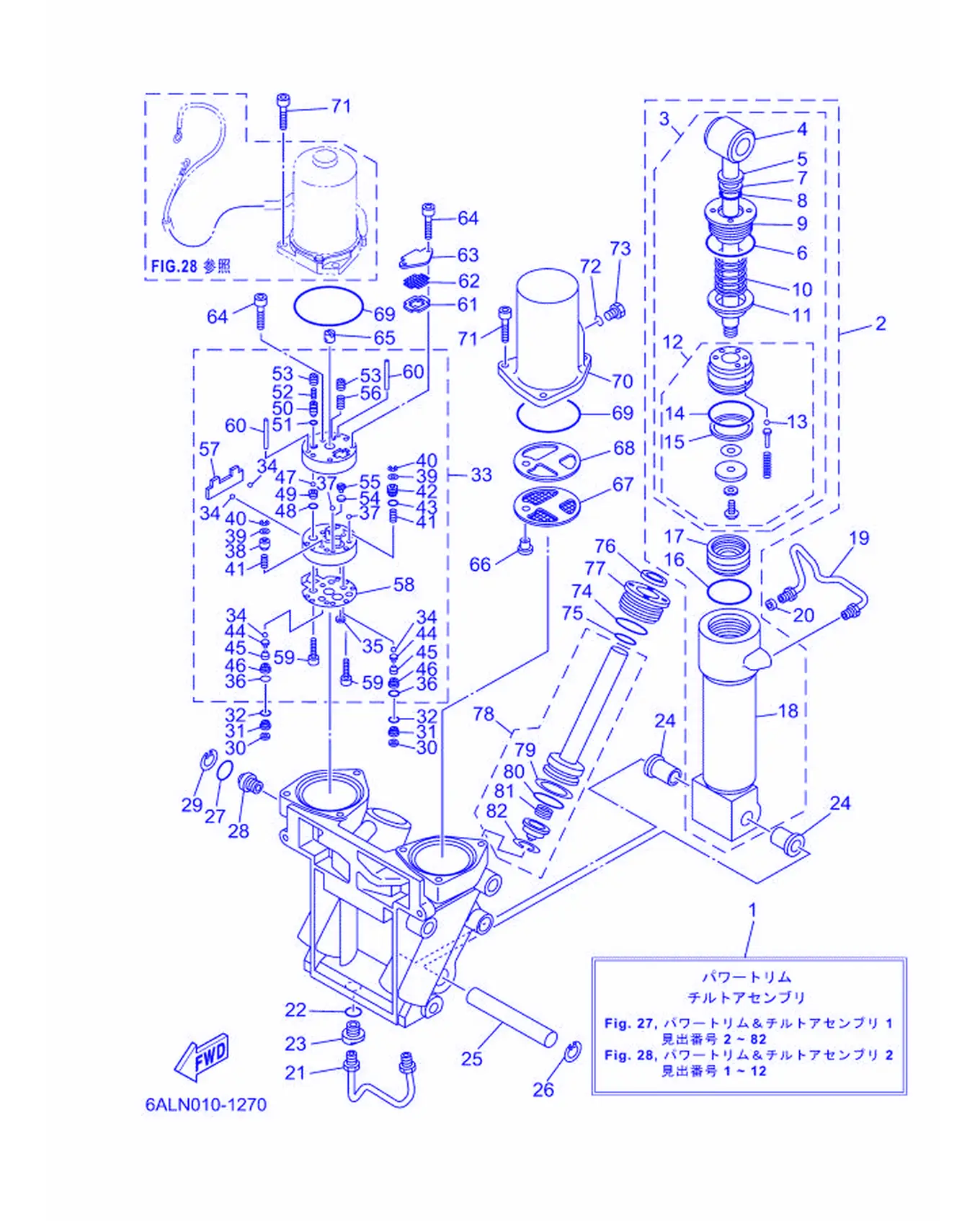

Рис. 25 — Узел силового наклона и подъёма 1 82 дет.
Рис. 26 — Узел силового наклона и подъёма 2 12 дет.

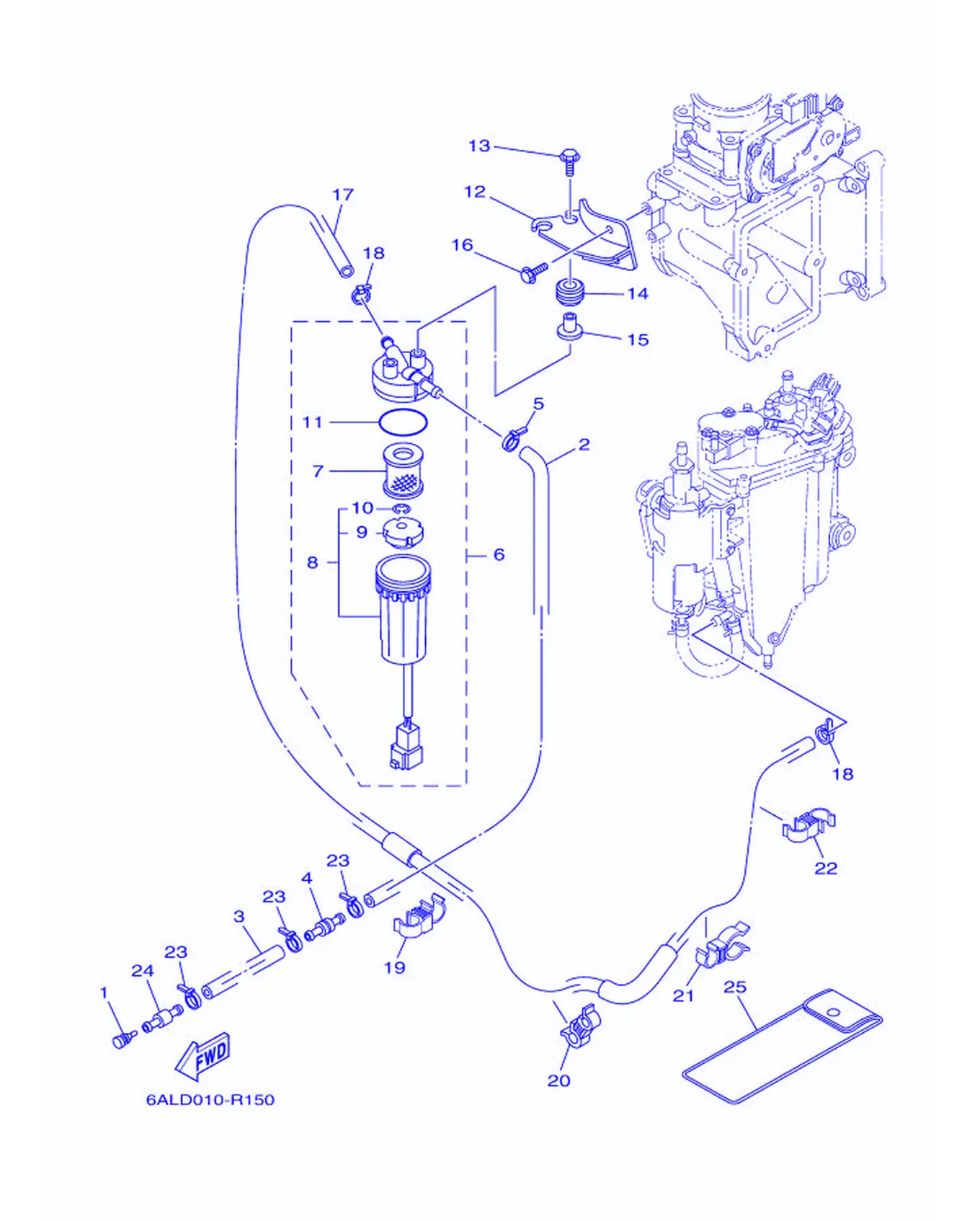

Рис. 27 — Топливная система 25 дет.

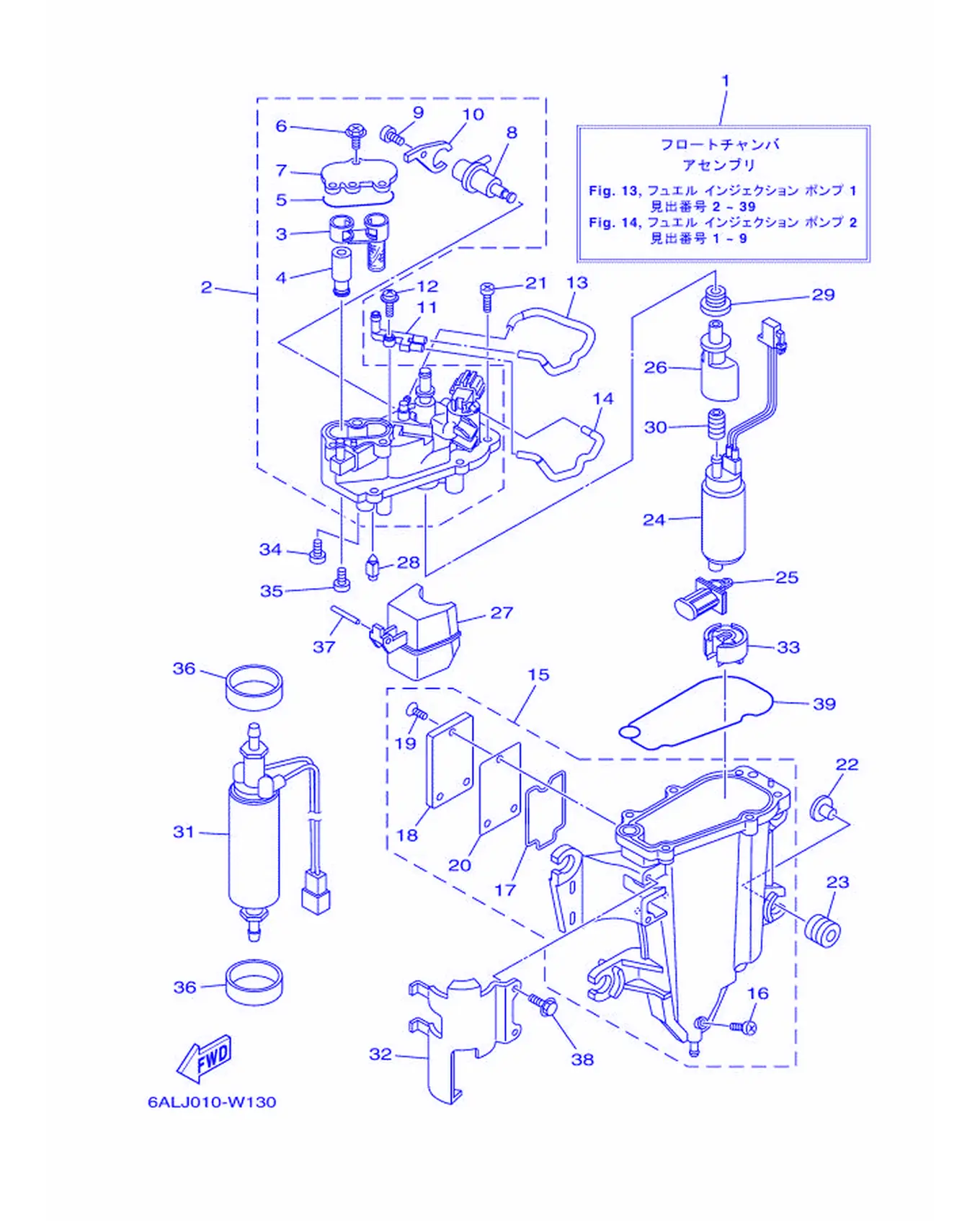

Рис. 28 — Топливный насос высокого давления 39 дет.
Рис. 29 — Топливный бак 16 дет.

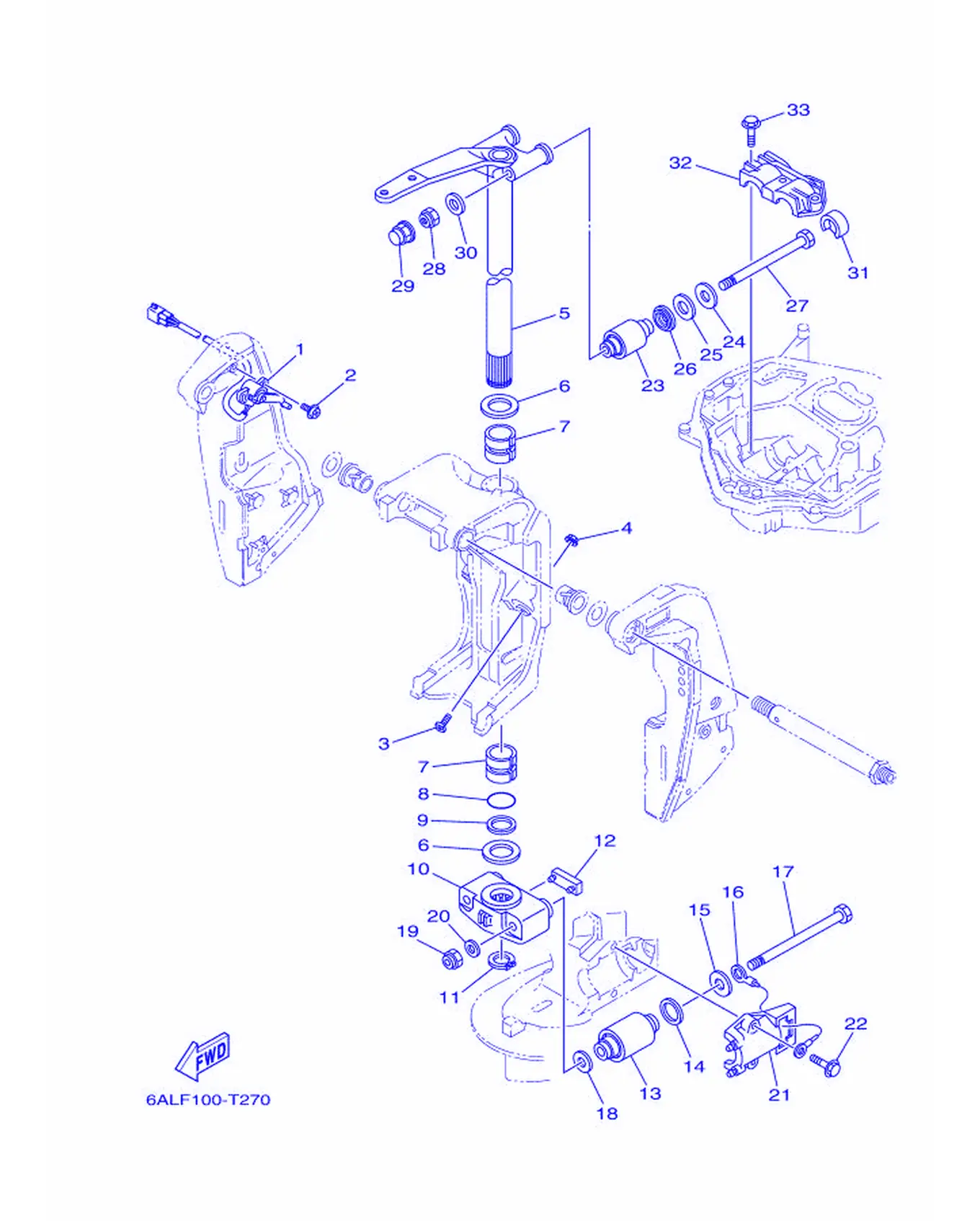

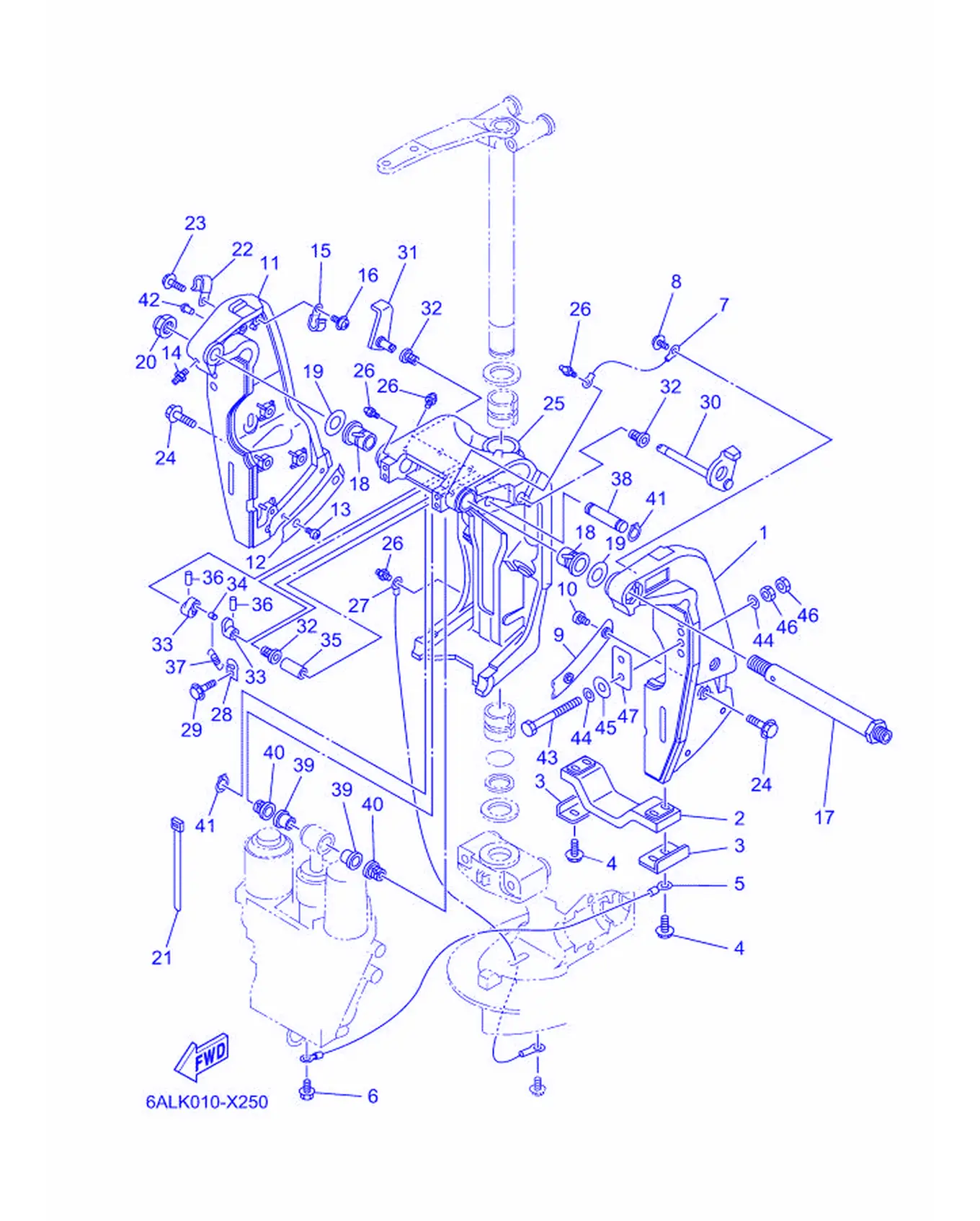

Рис. 30 — Кронштейн 1 47 дет.
Рис. 31 — Кронштейн 2 33 дет.

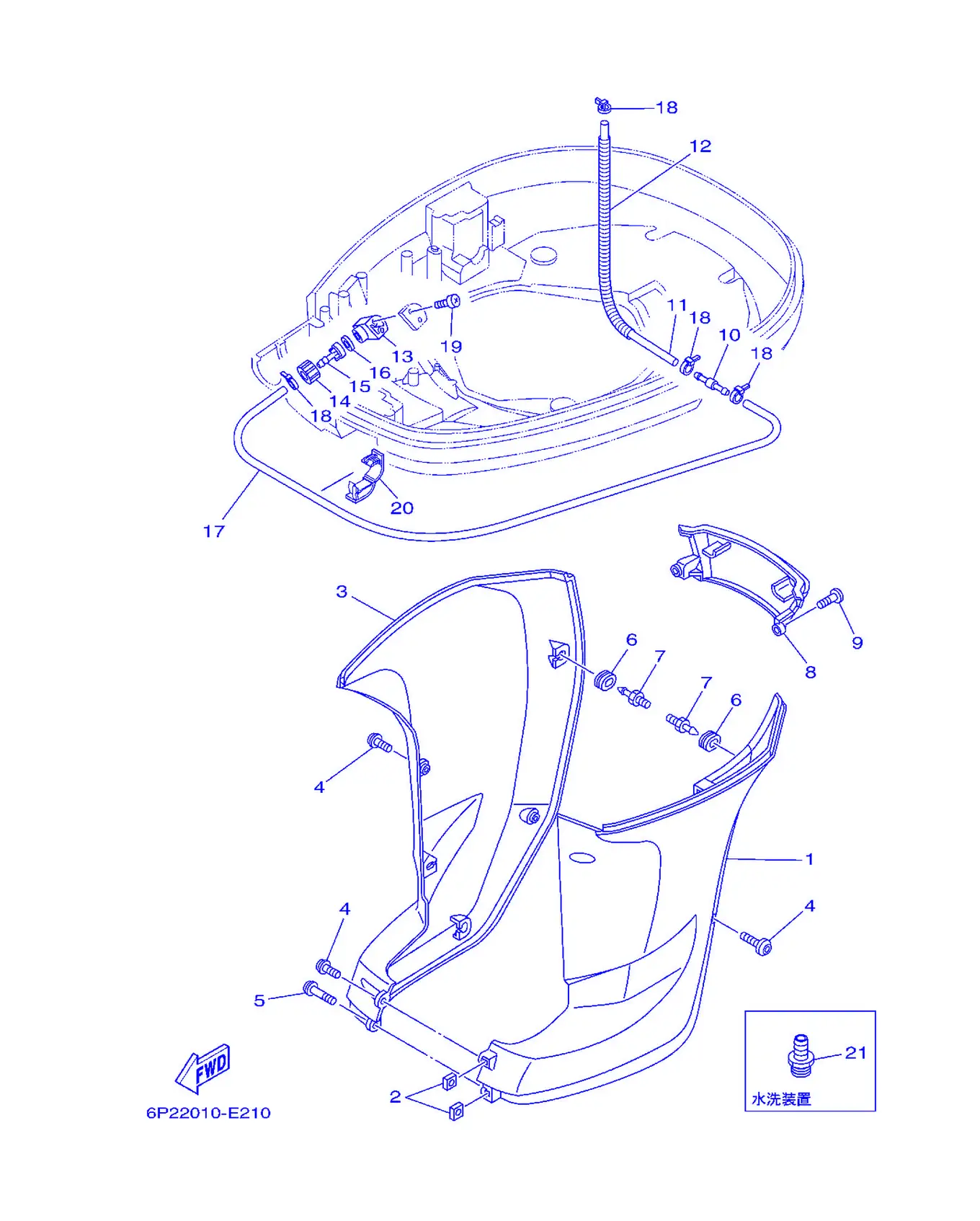

Рис. 32 — Нижний кожух 1 57 дет.
Рис. 33 — Нижний кожух 2 21 дет.
Рис. 34 — Прибор 1 4 дет.
Рис. 35 — Приборы 2 6 дет.

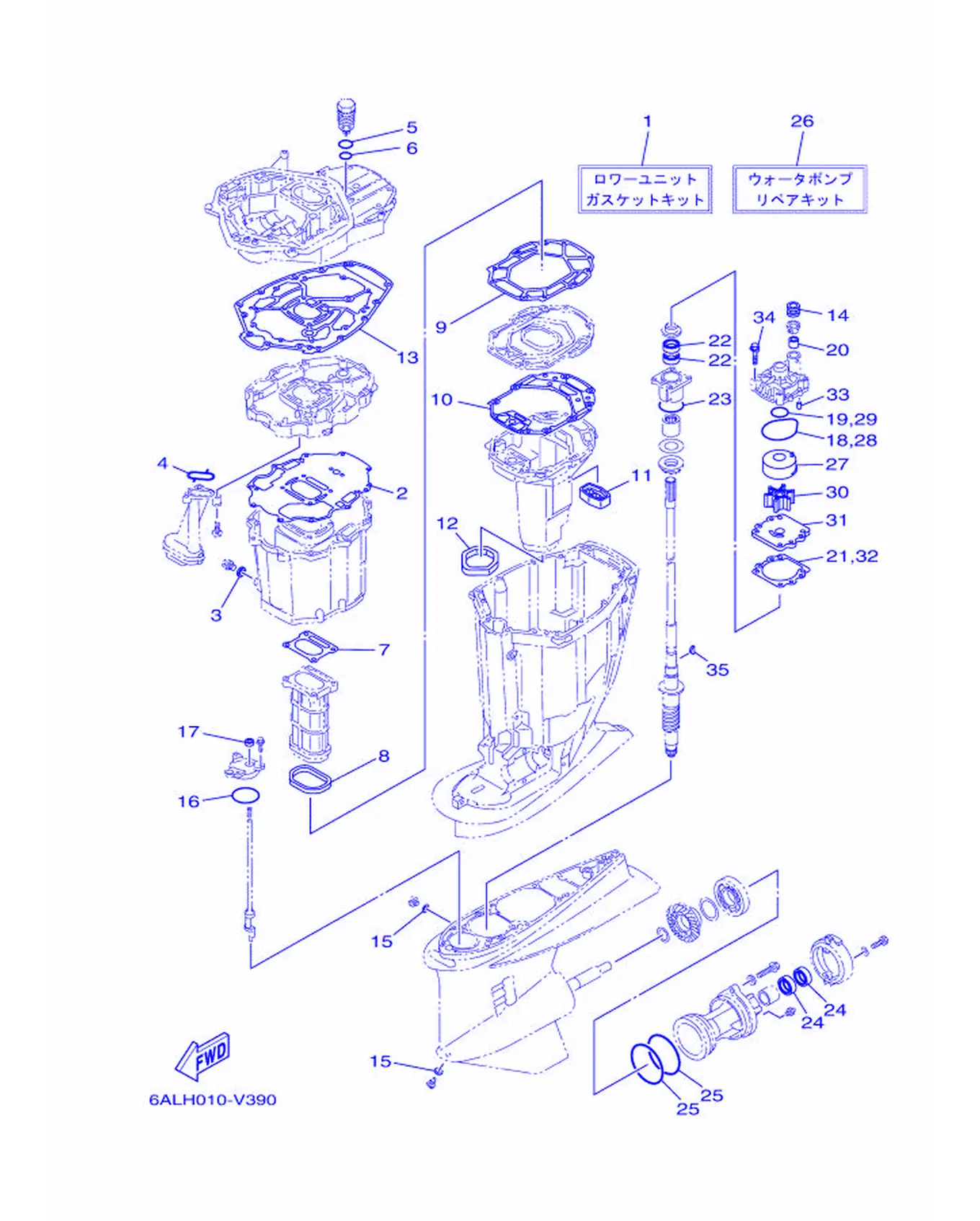

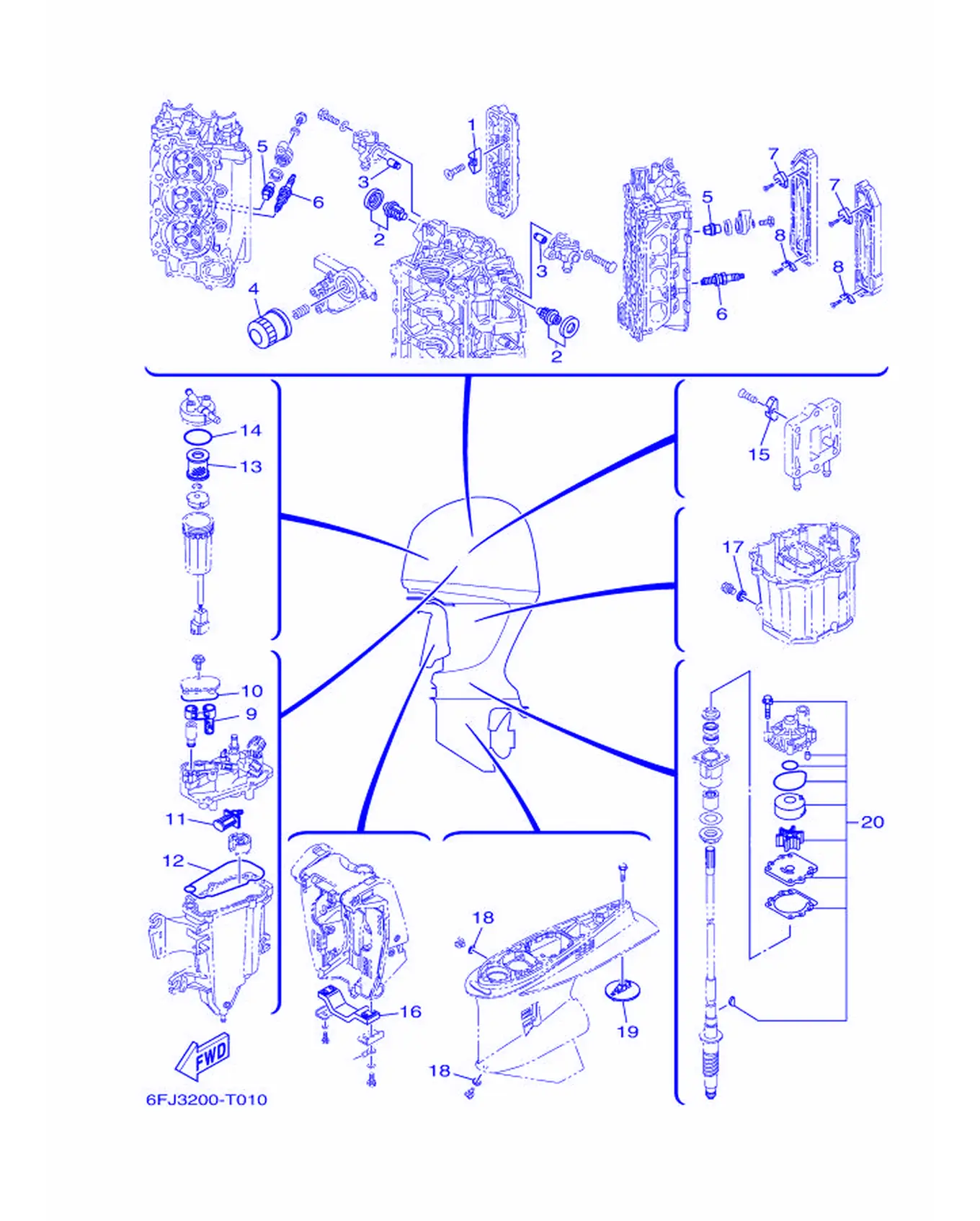

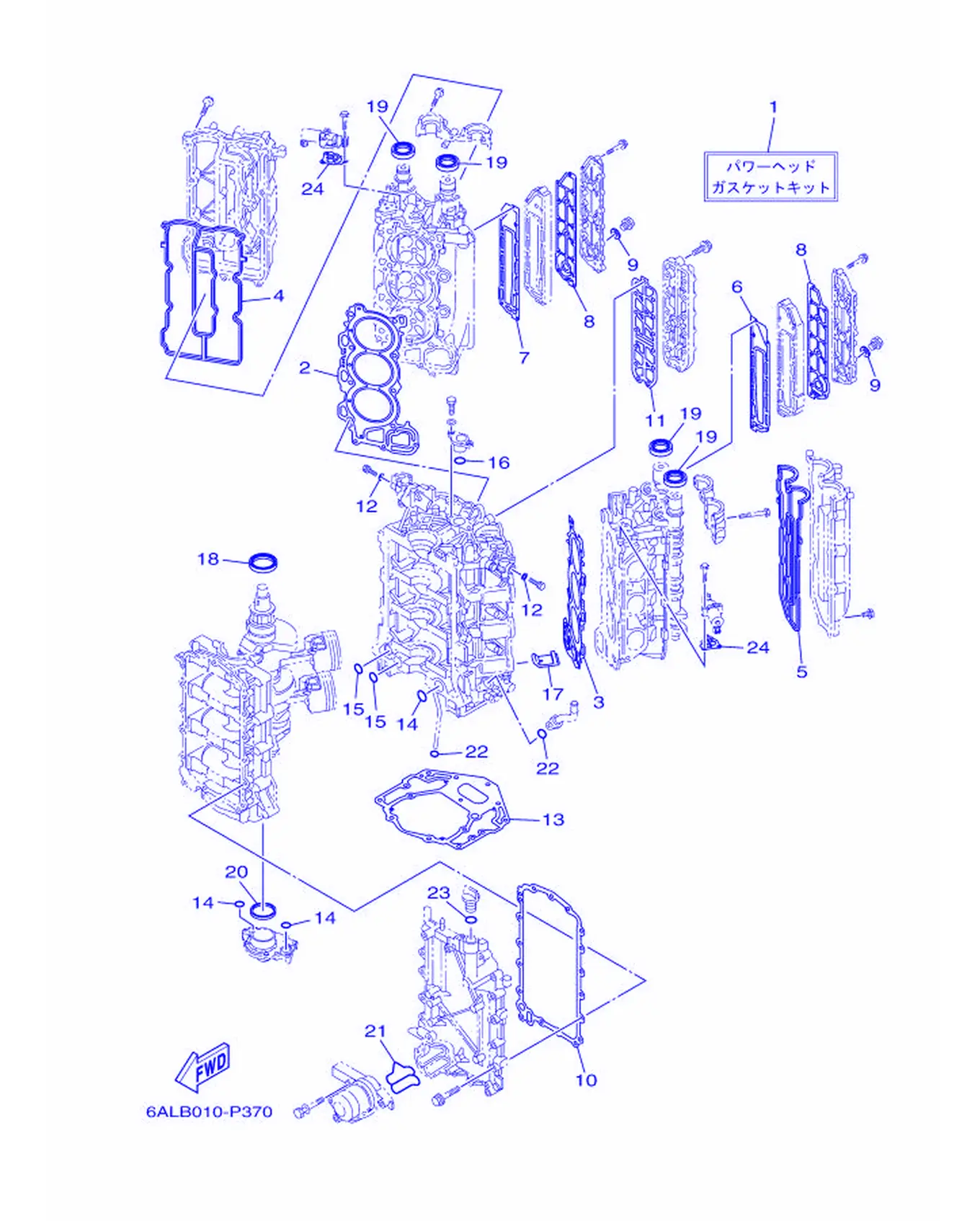

Рис. 36 — Ремкомплект 1 24 дет.
Рис. 37 — Ремкомплект 2 35 дет.

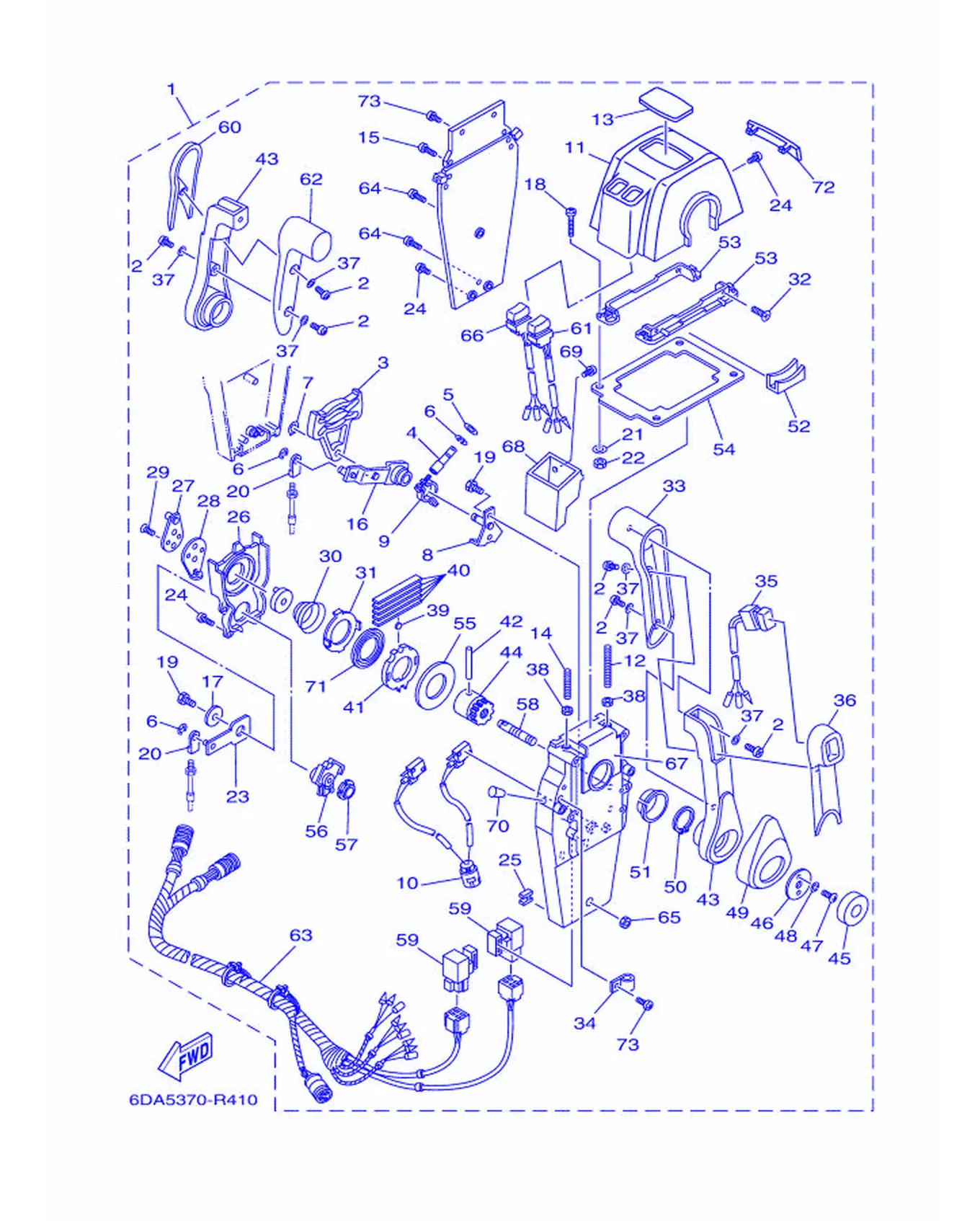

Рис. 38 — Узел дистанционного управления 2 73 дет.
Рис. 39 — Пульт дистанционного управления 6 дет.

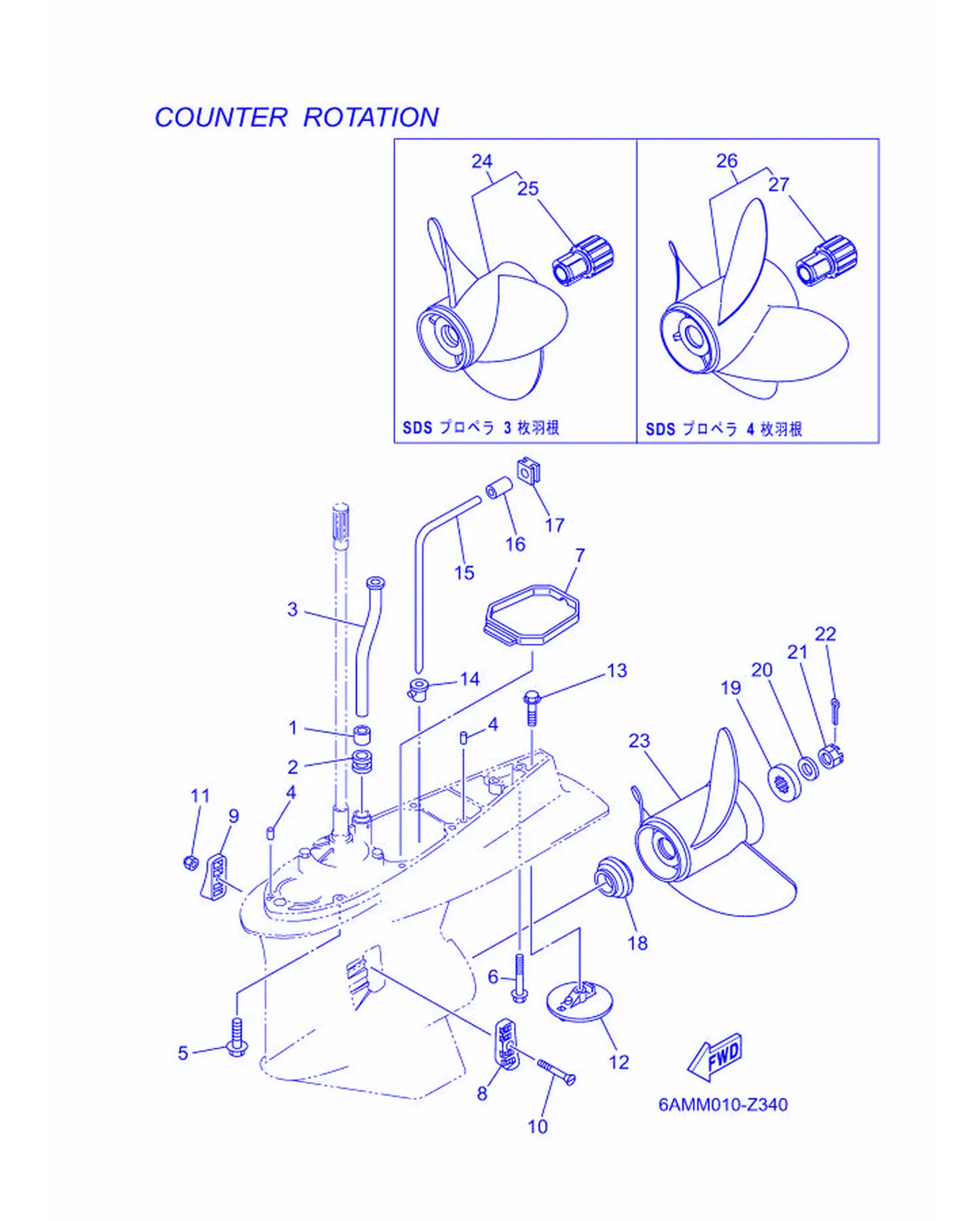

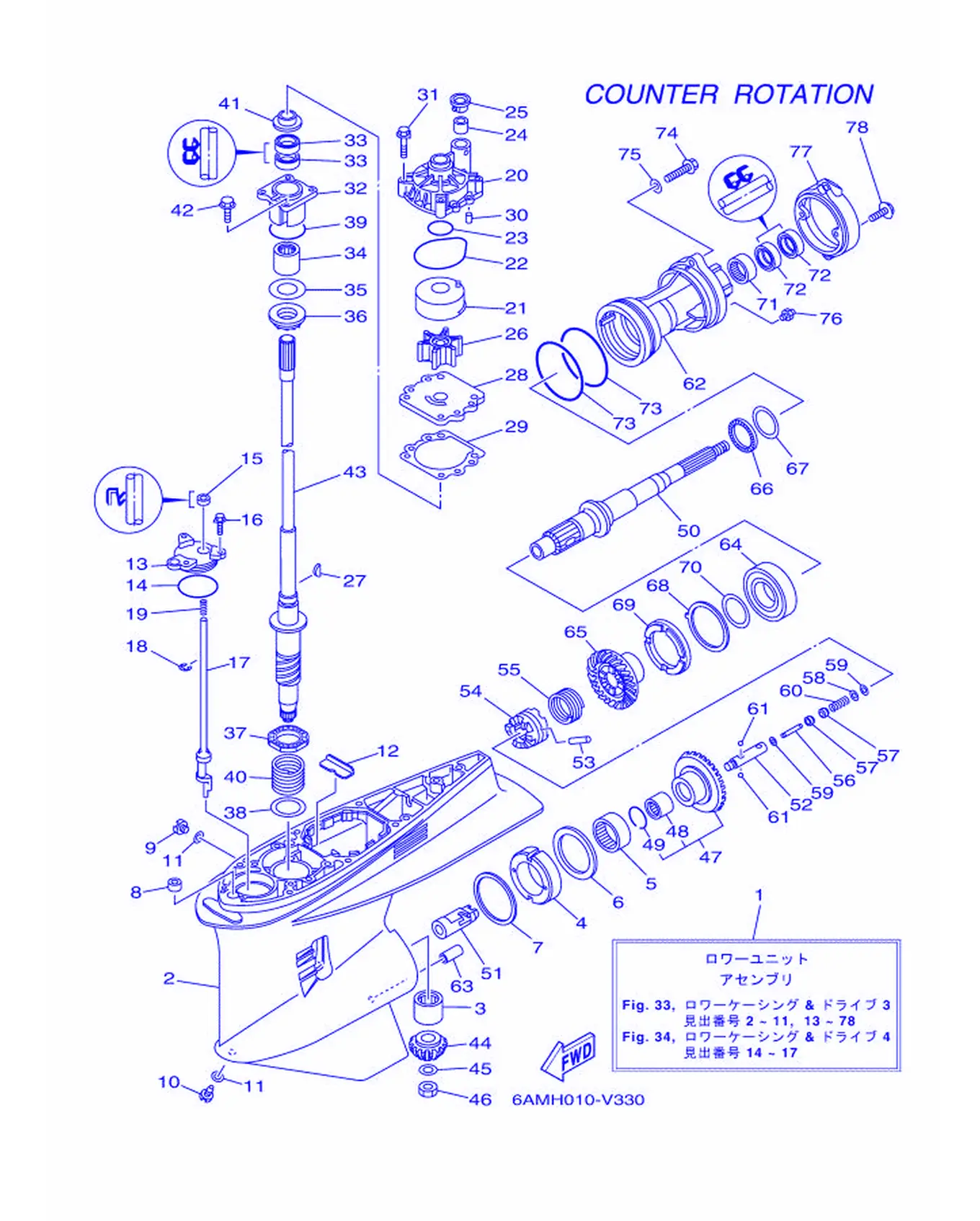

Рис. 40 — Нижний кожух и привод 3 96 дет.
Рис. 41 — Нижний кожух и привод, рис. 4 44 дет.
