Yamaha F8C f8cmhs — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F8C. 31 схем.

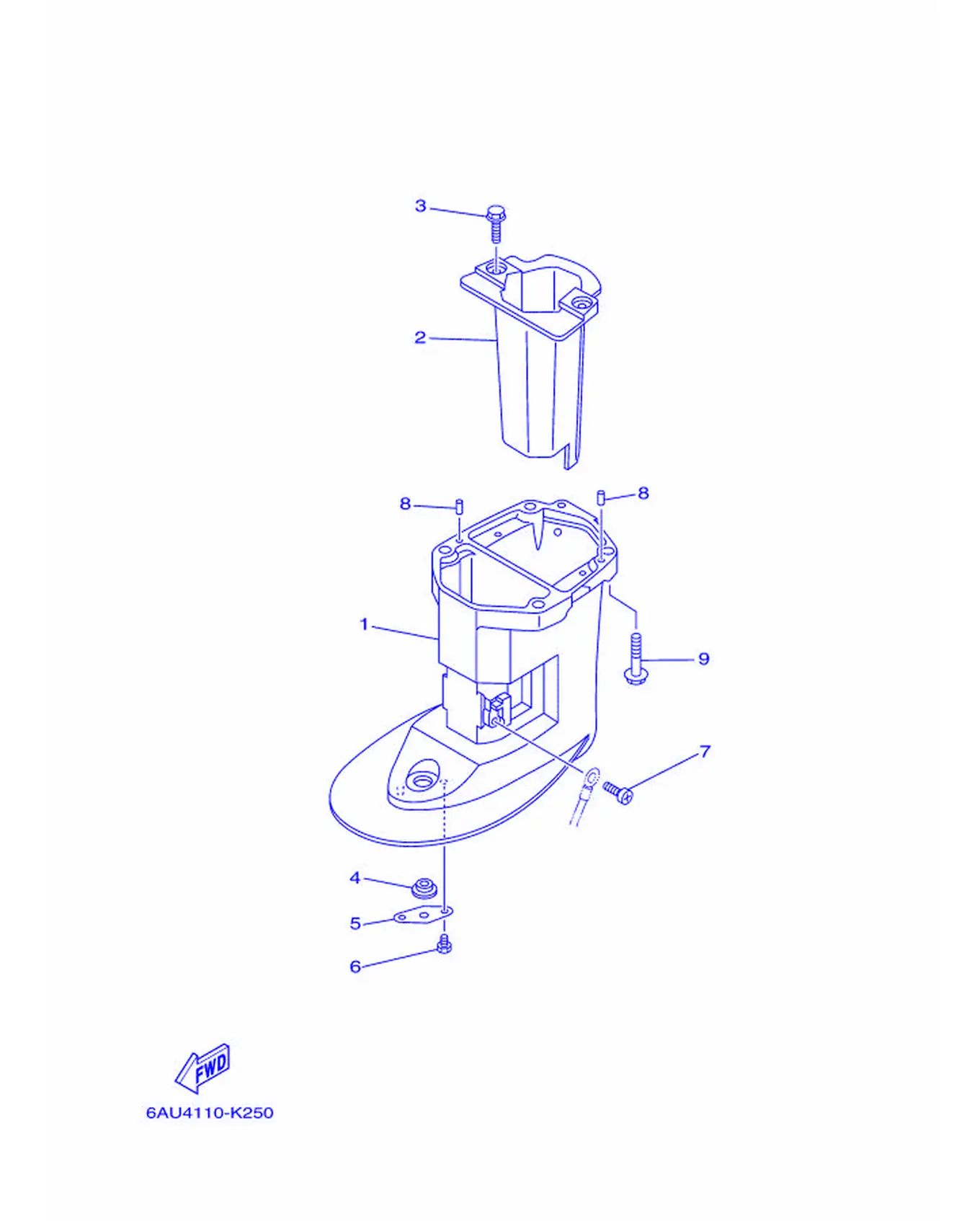

Рис. 1 — Корпус верхней части 10 дет.

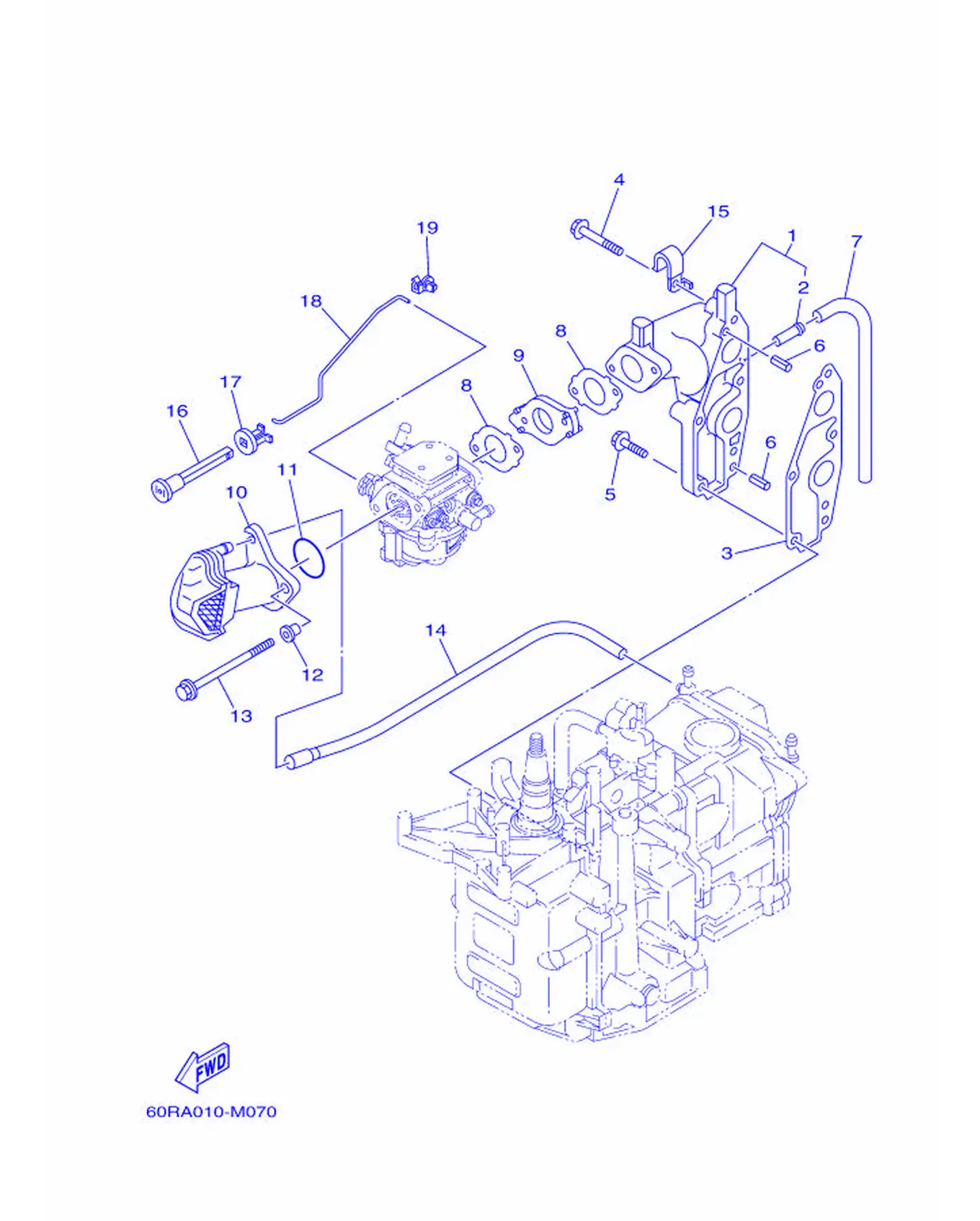

Рис. 2 — Впускная система 19 дет.

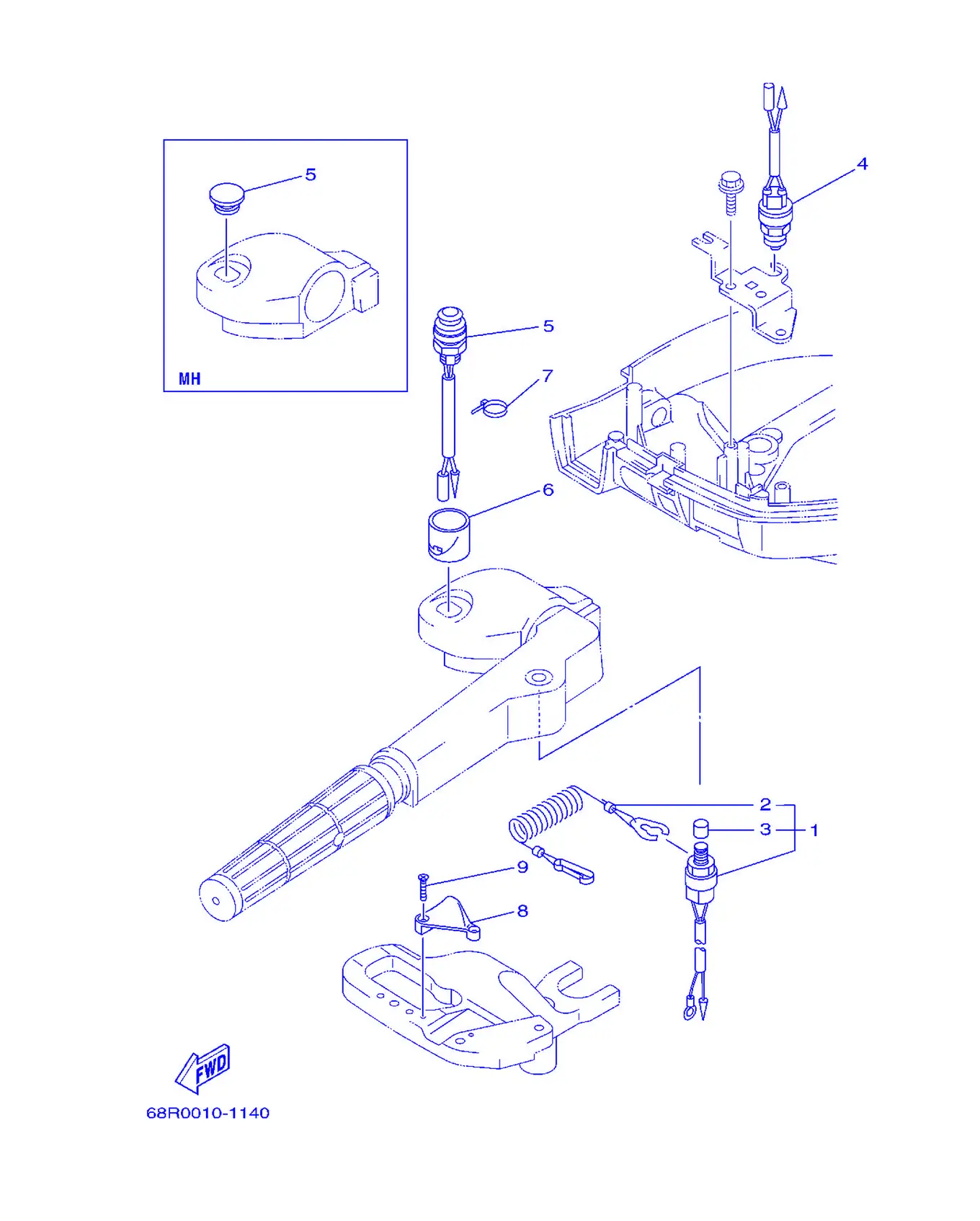

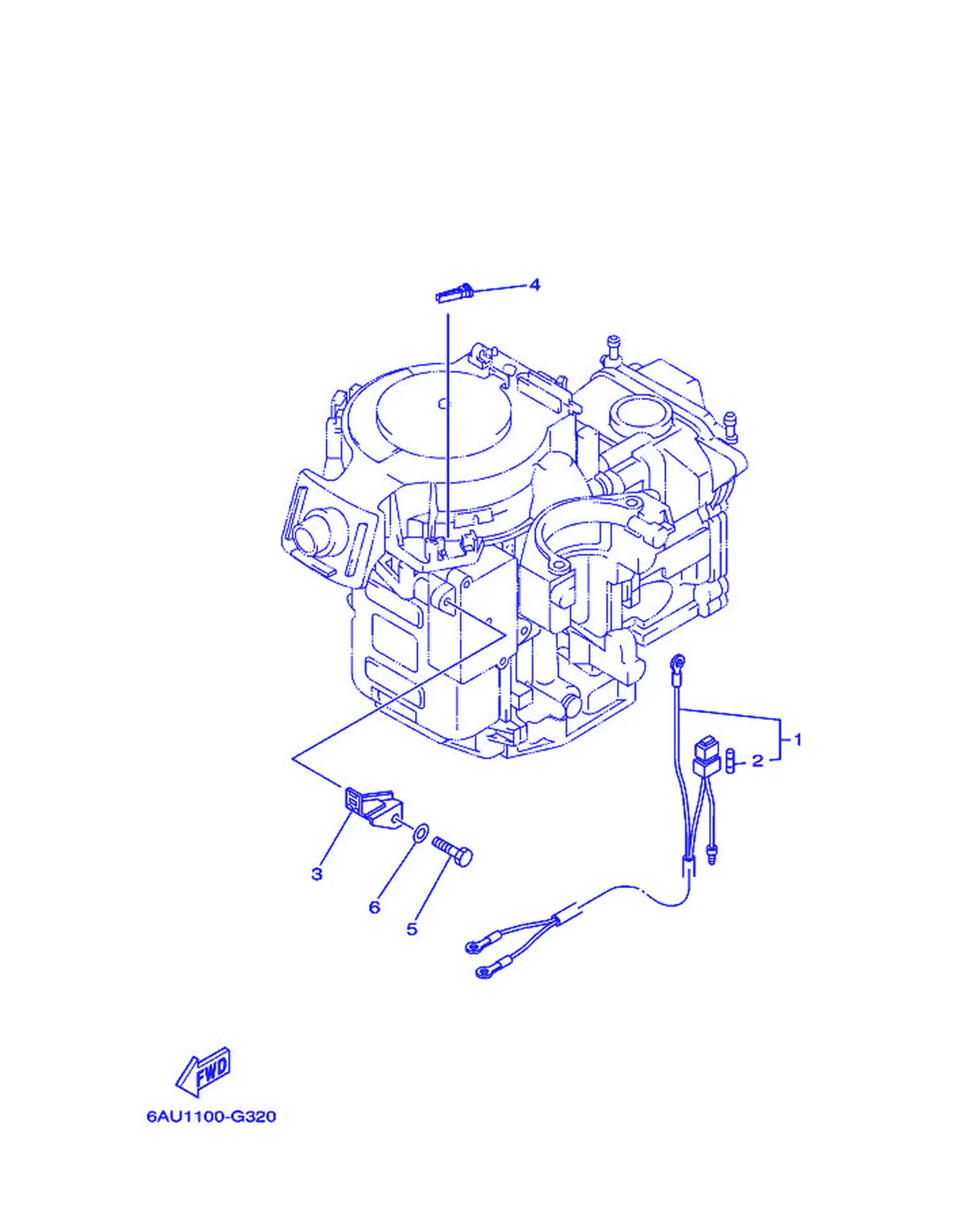

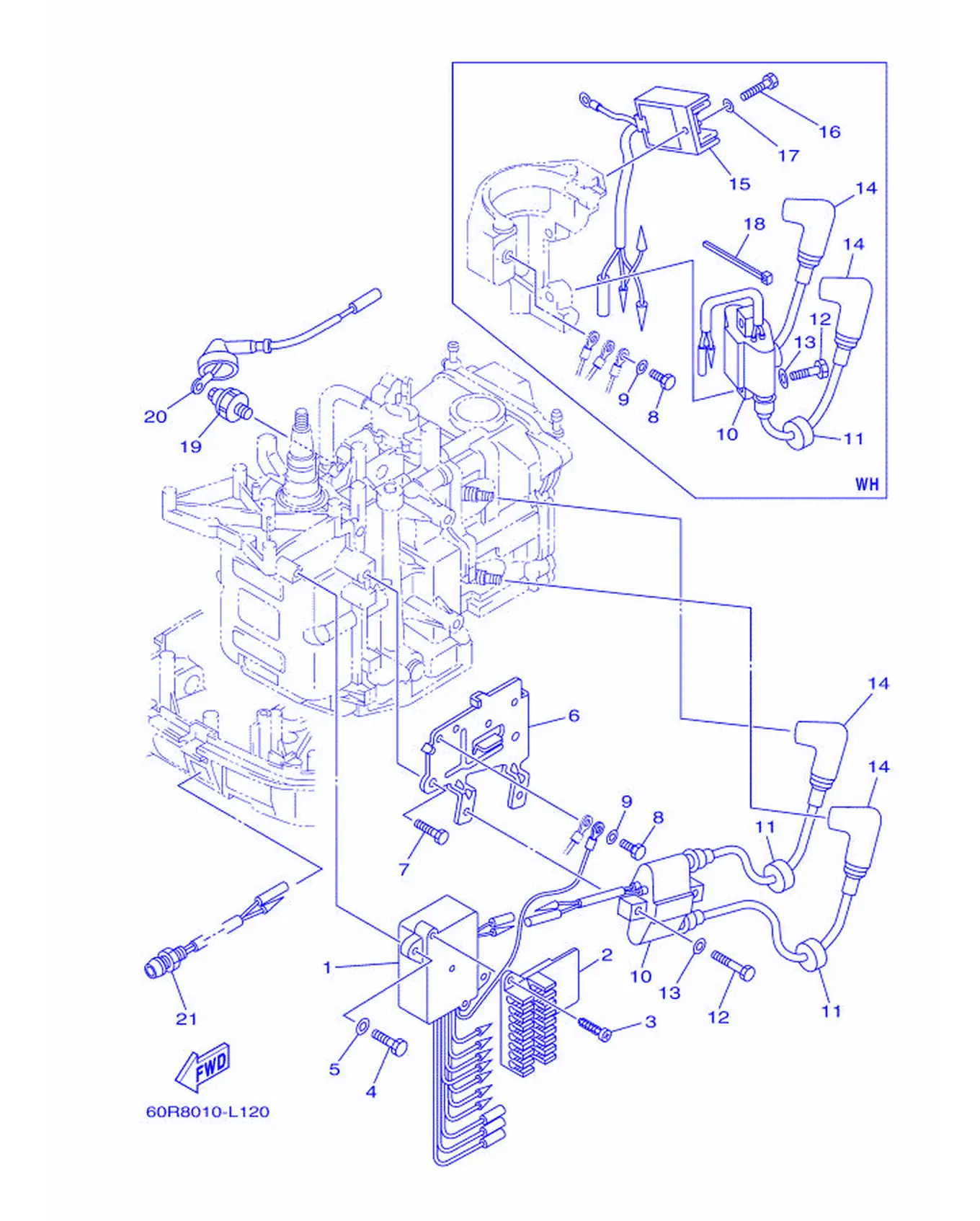

Рис. 3 — Электрическая система 1 Электрическая 1 17 дет.

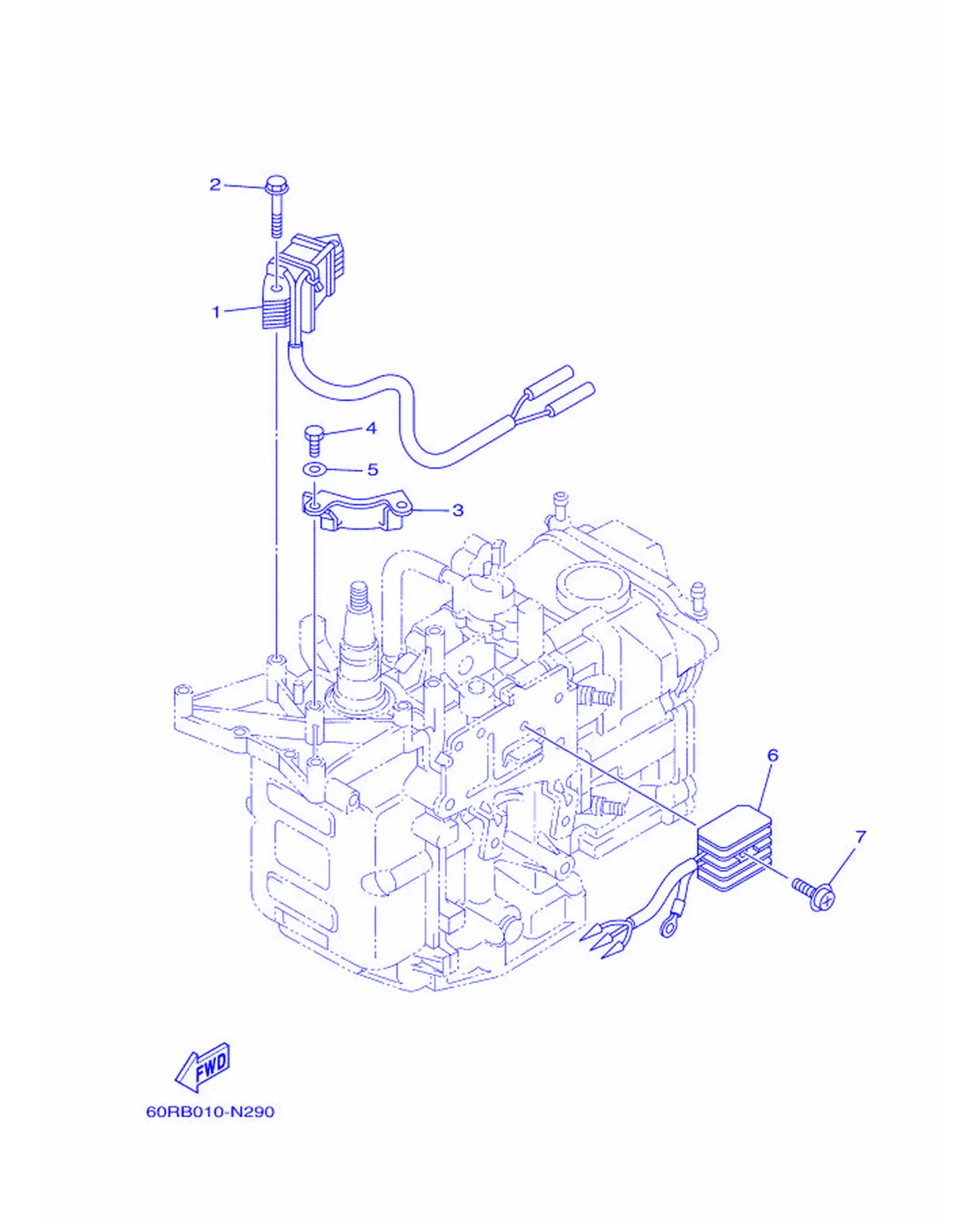

Рис. 4 — Электрическая система 3 Электрическая 3 4 дет.

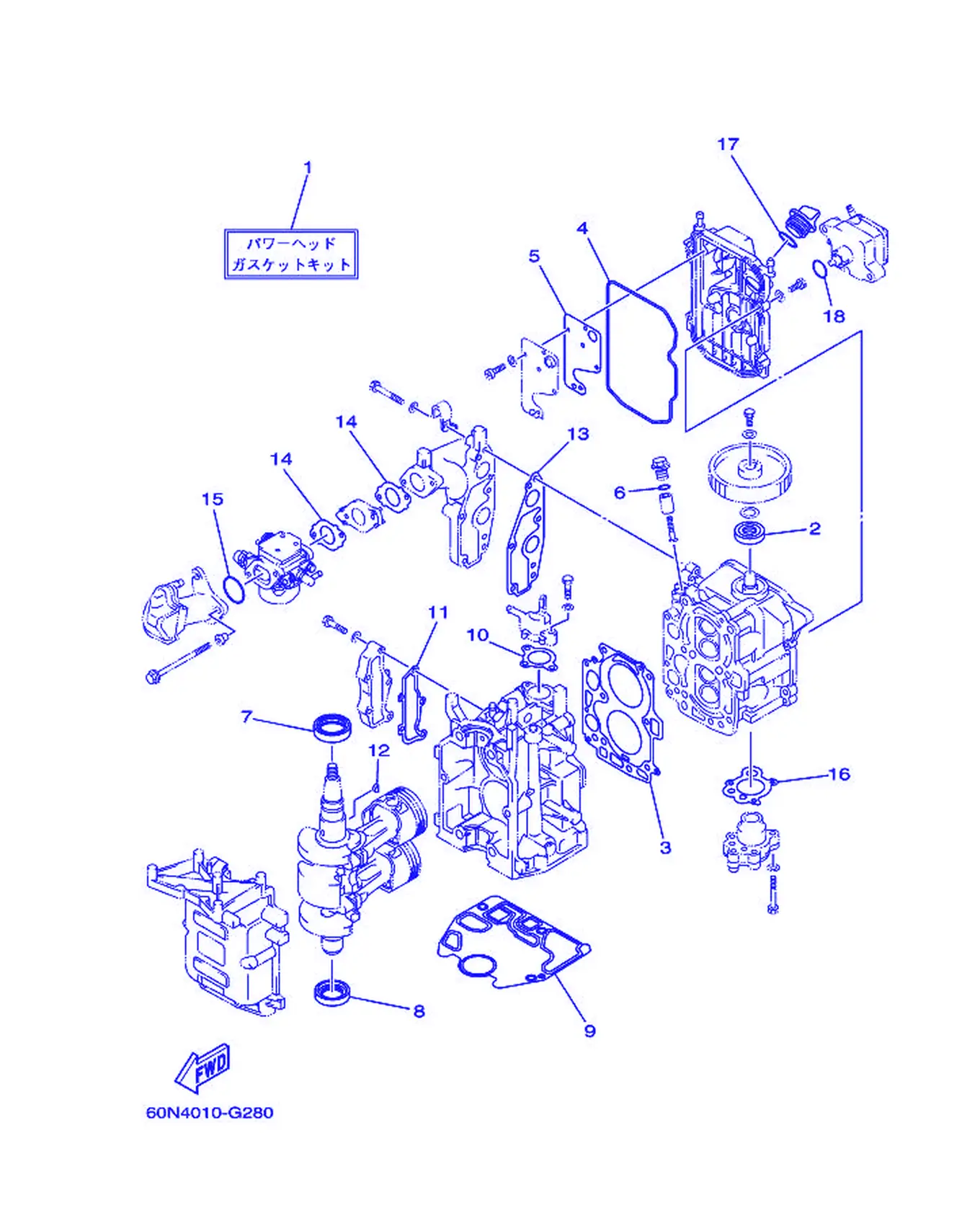

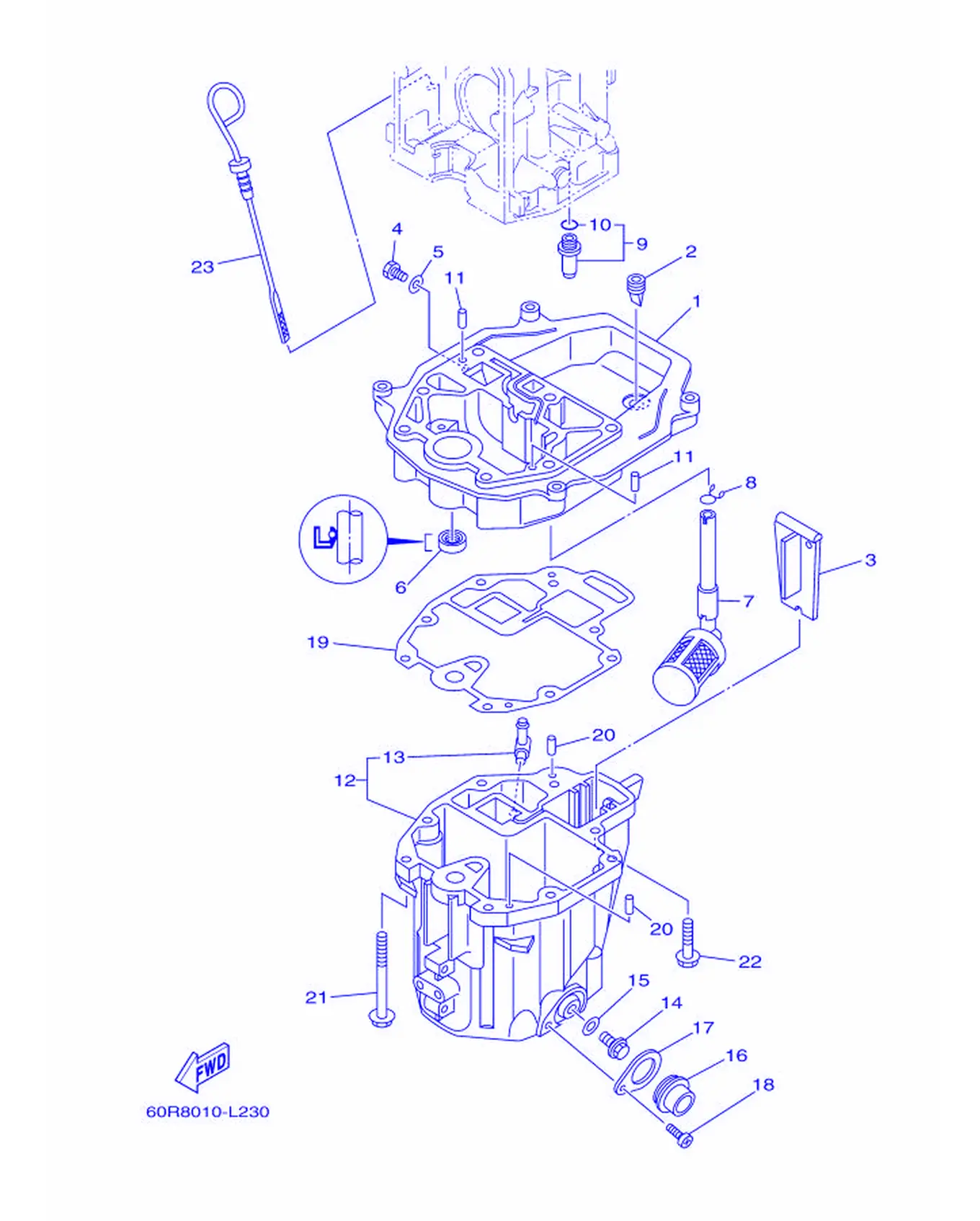

Рис. 5 — поддон картера 23 дет.

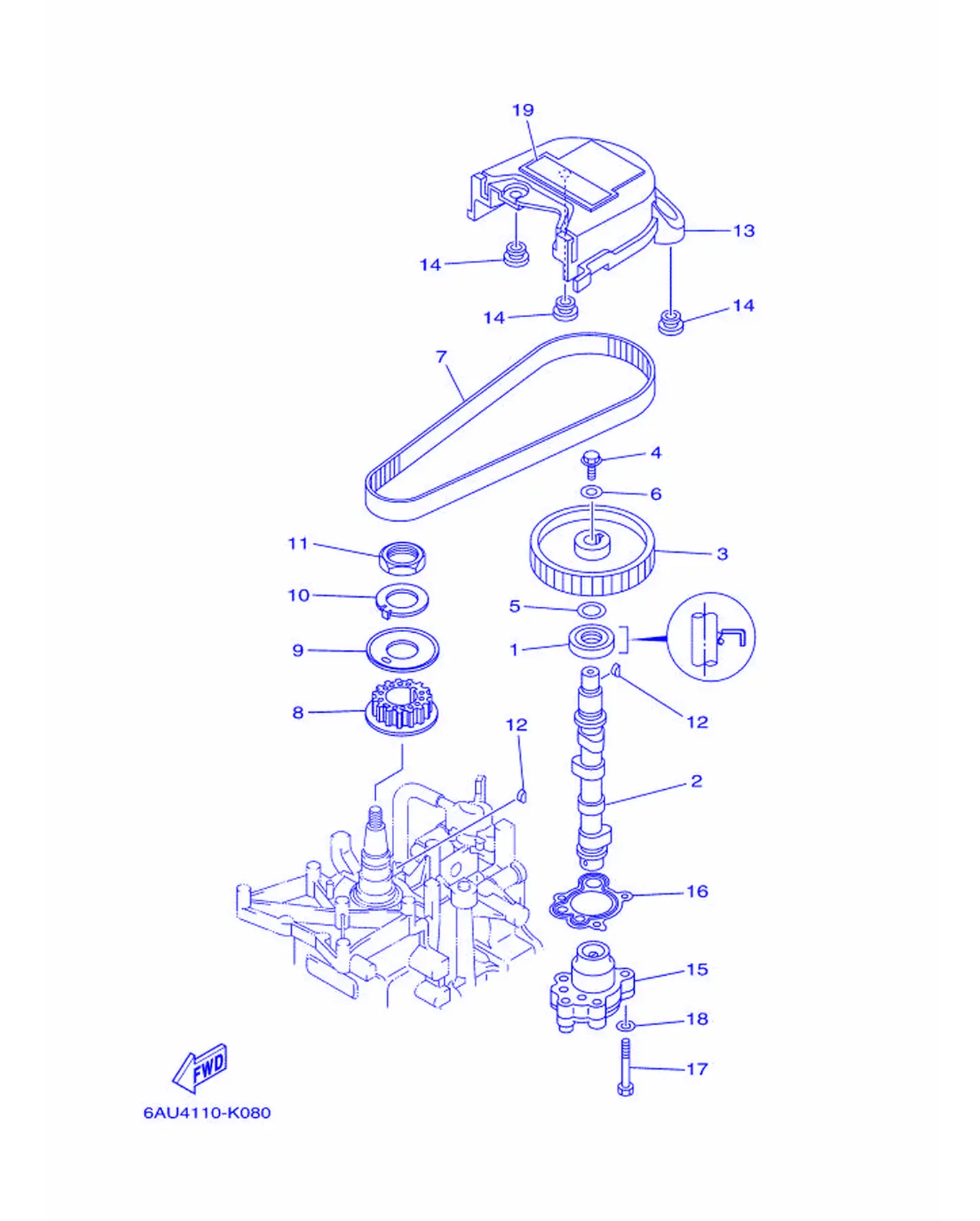

Рис. 6 — Масляный насос 19 дет.
Рис. 7 — Опционные детали 1 6 дет.

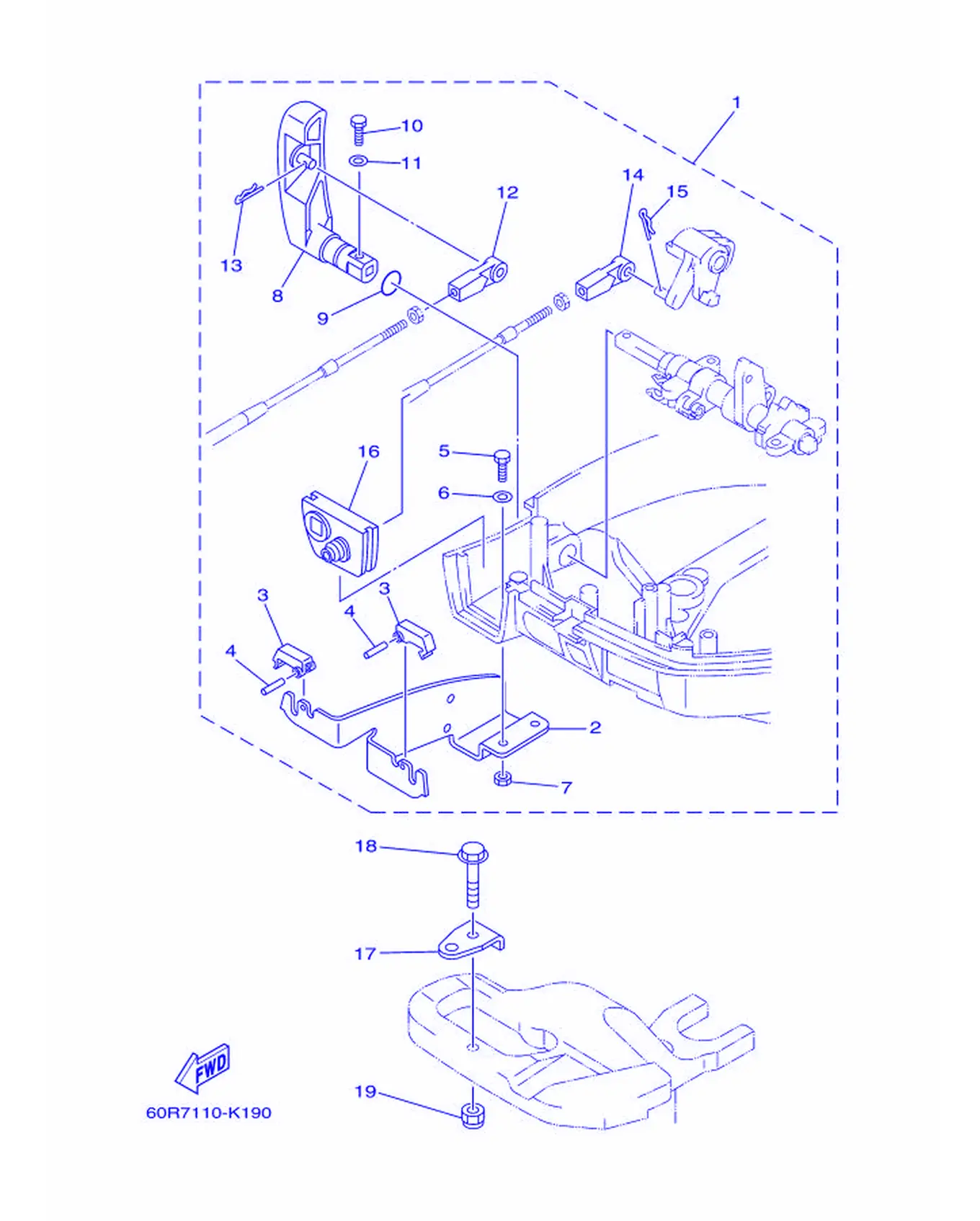

Рис. 8 — Опционные детали 2 7 дет.

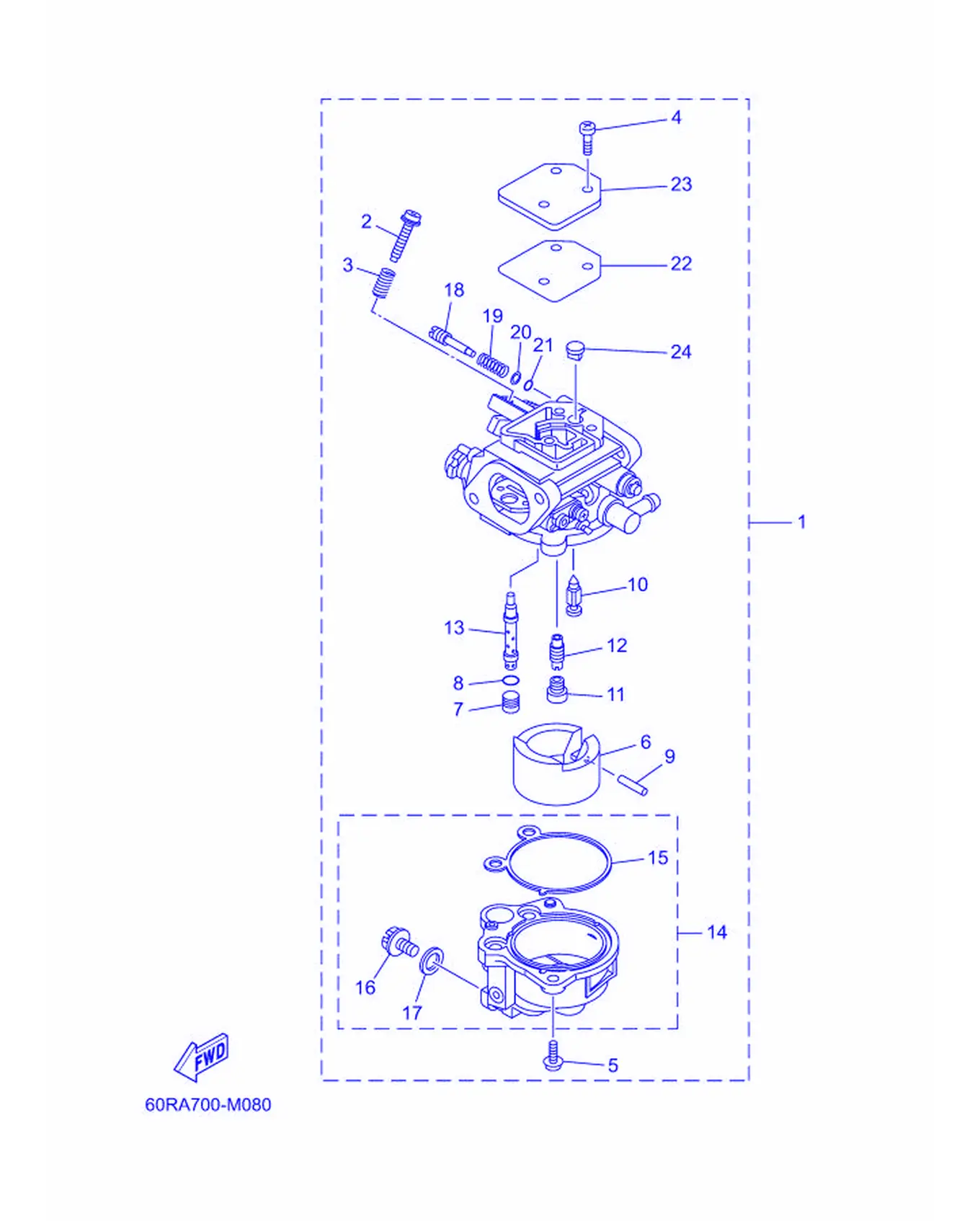

Рис. 9 — карбюратор 24 дет.

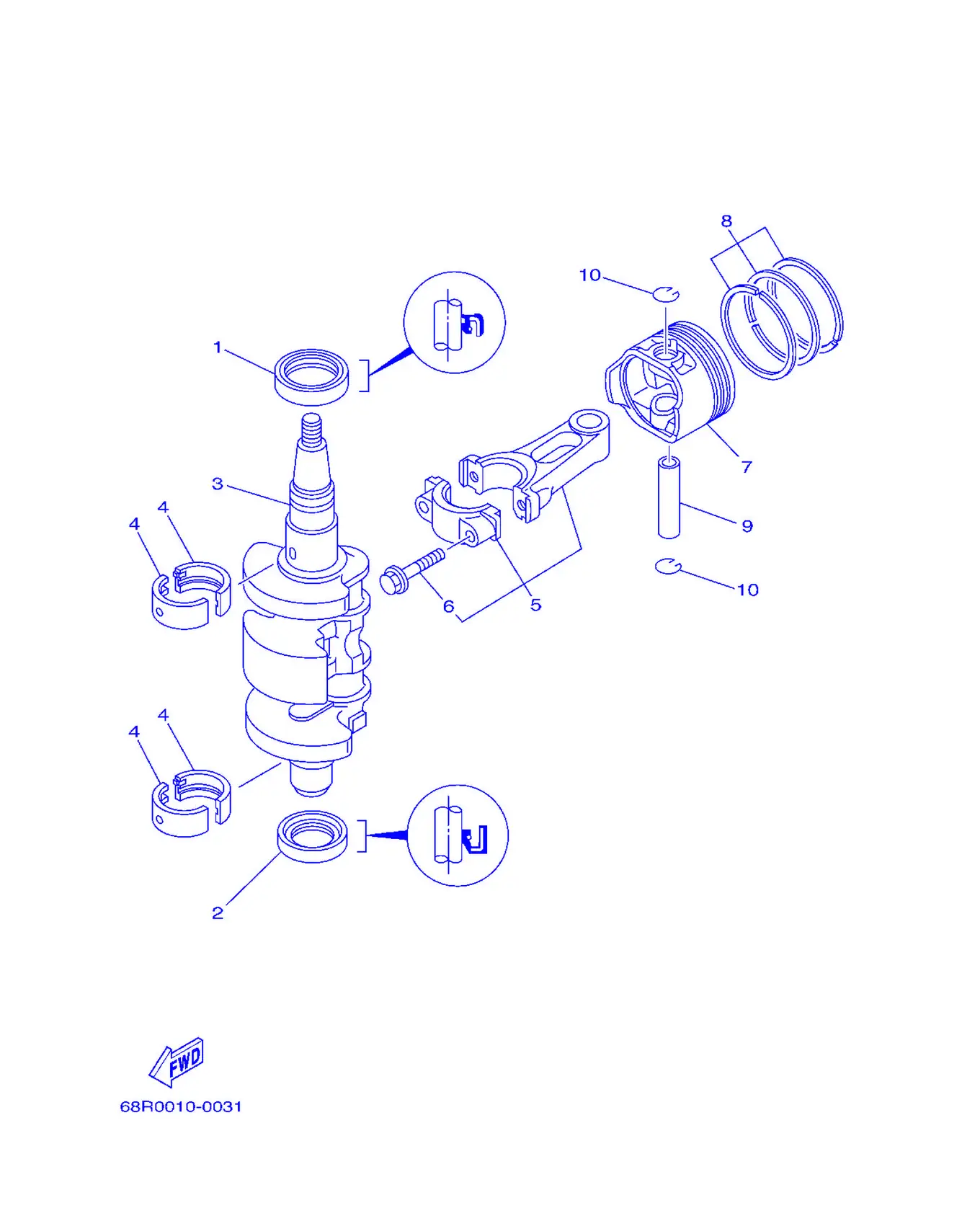

Рис. 10 — Коленчатый вал и поршень 16 дет.
Рис. 11 — Система управления 28 дет.

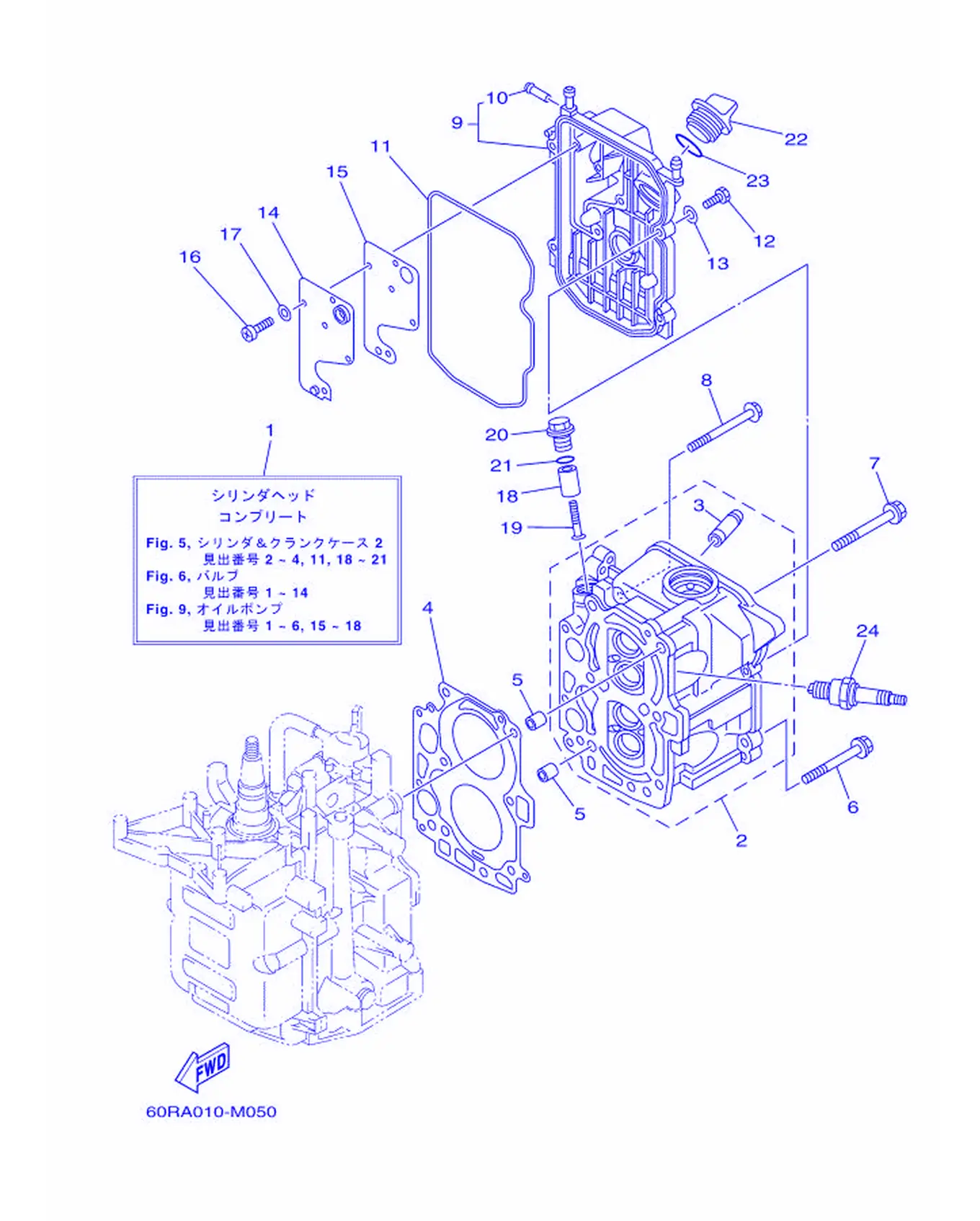

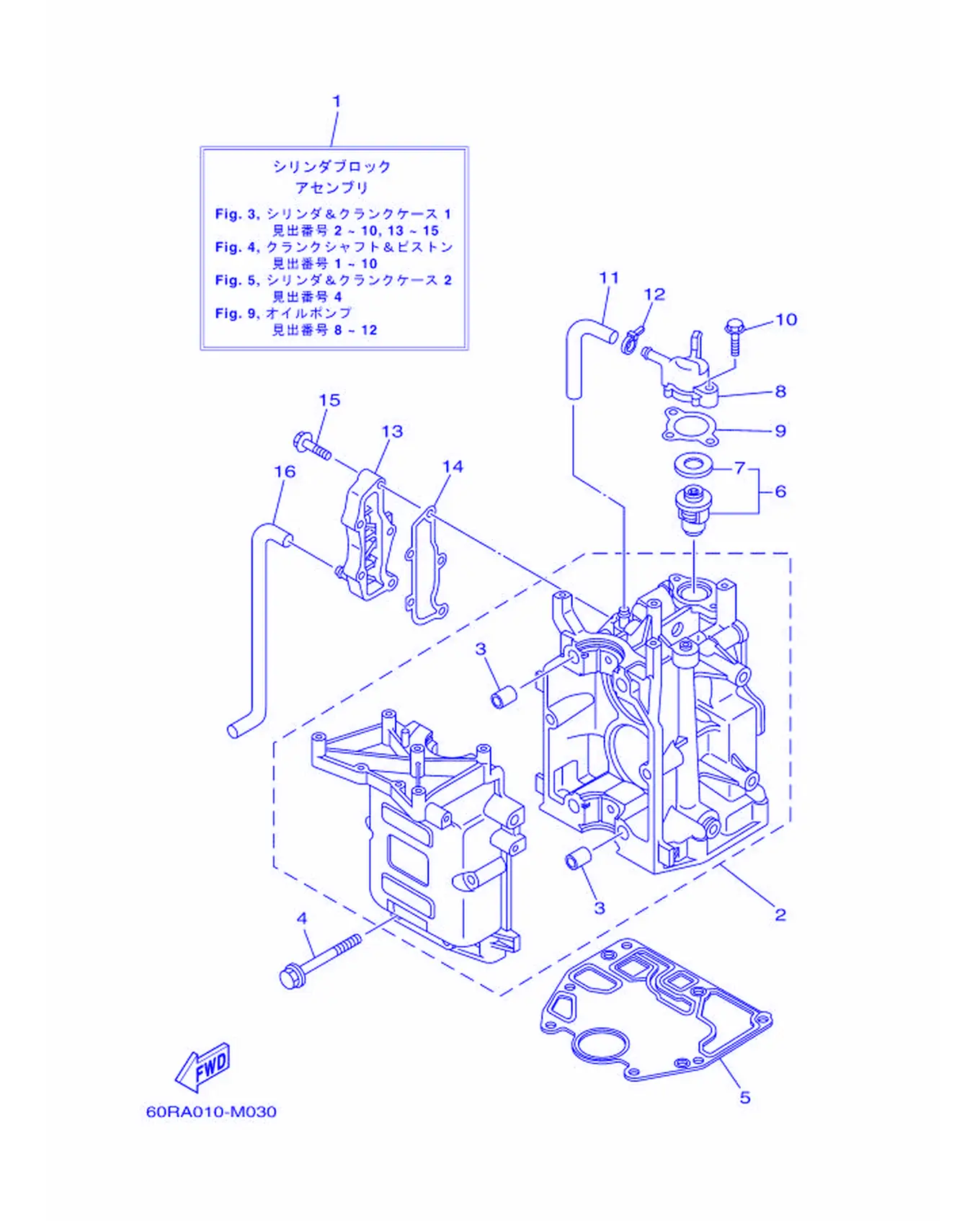

Рис. 12 — Цилиндр и картер 1 16 дет.
Рис. 13 — Цилиндр и картер 2 24 дет.

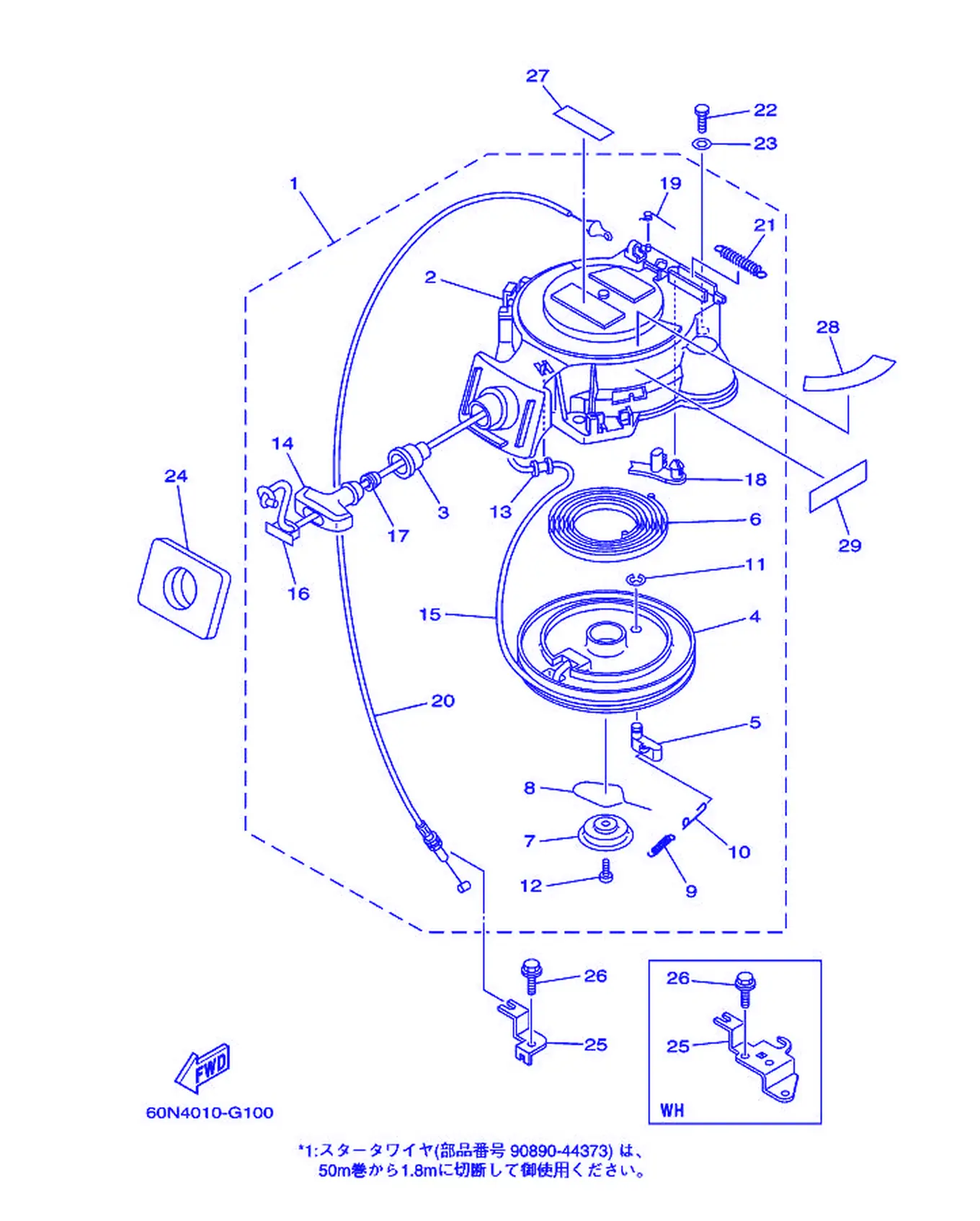

Рис. 14 — стартер 28 дет.

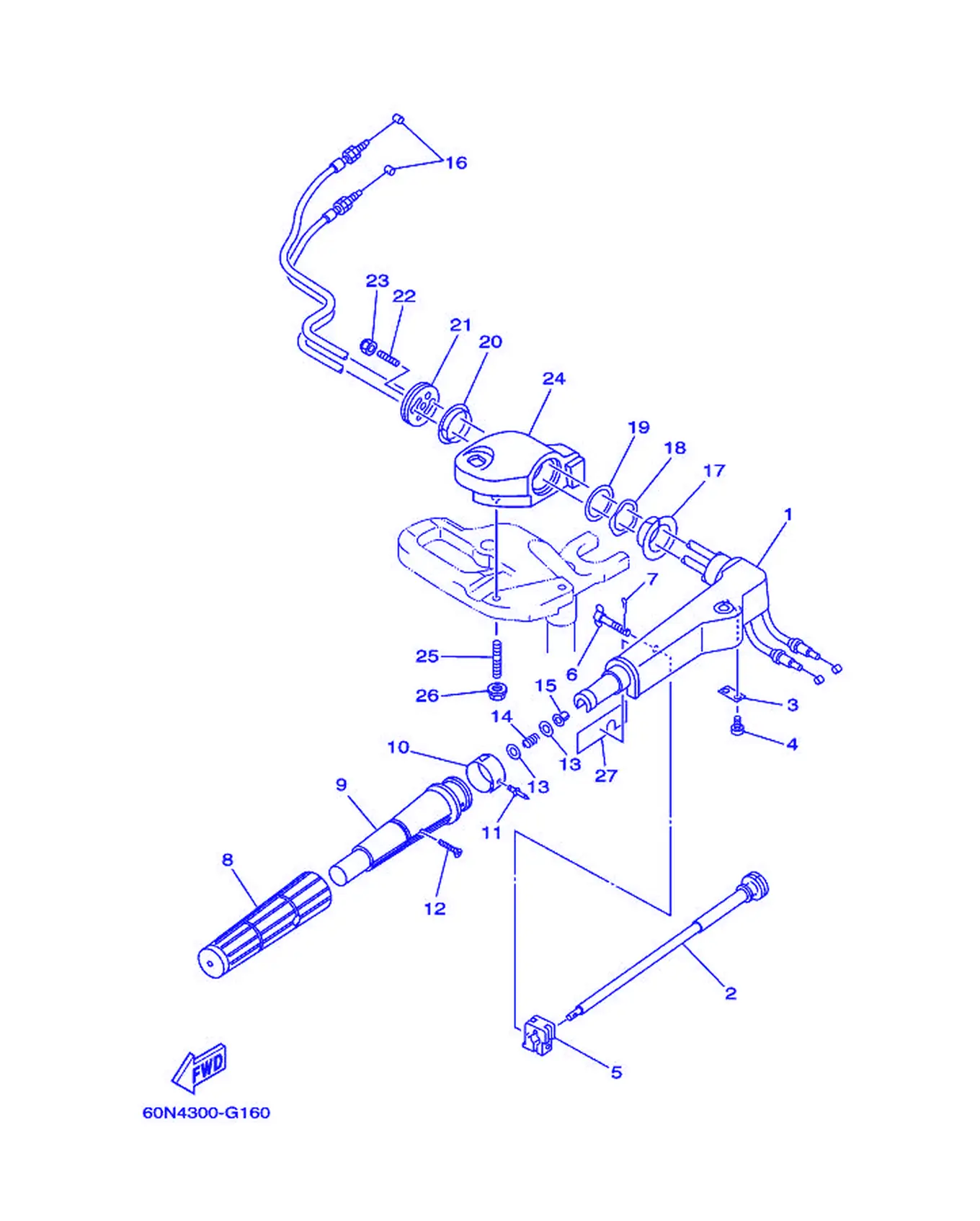

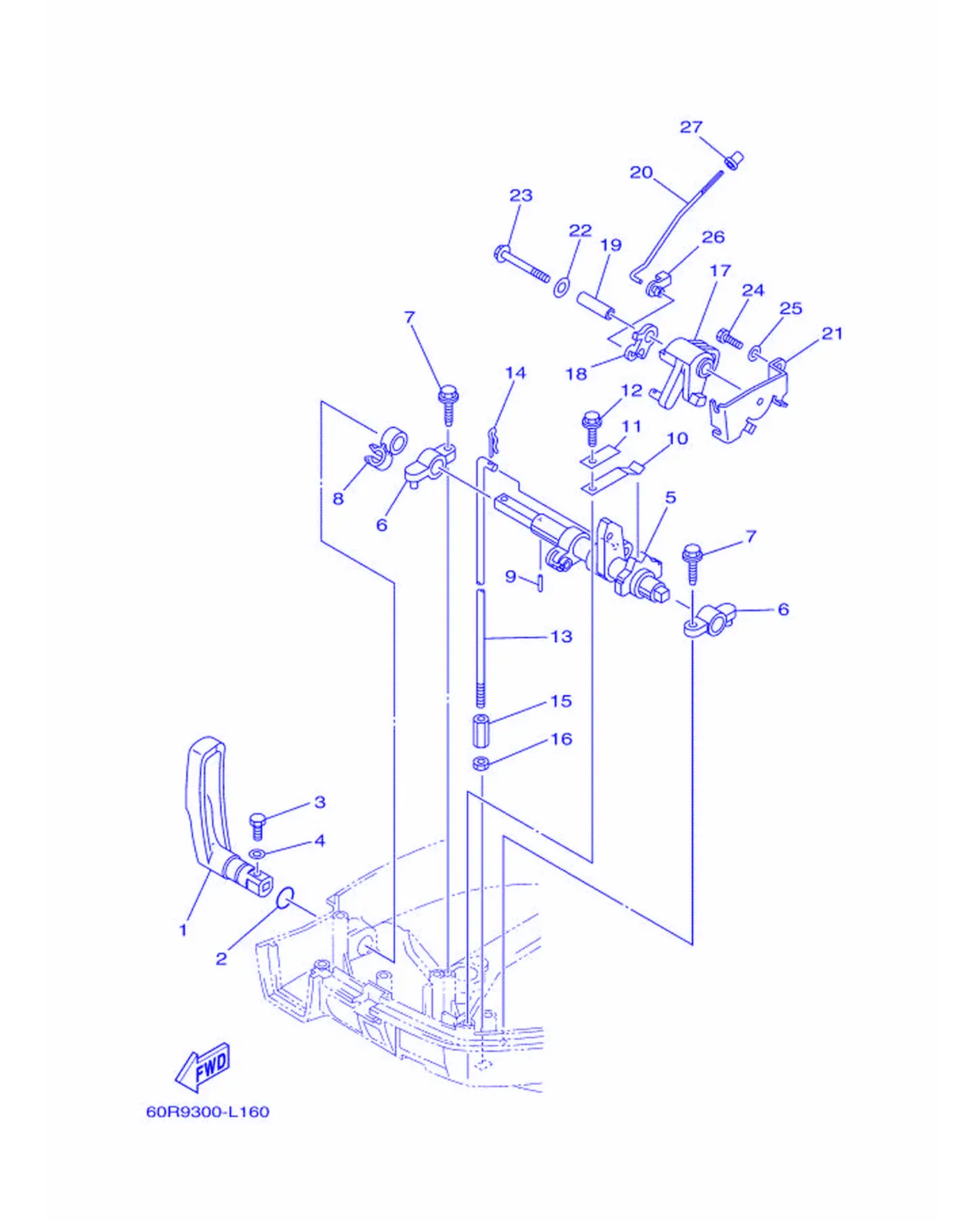

Рис. 15 — Рулевая система 27 дет.

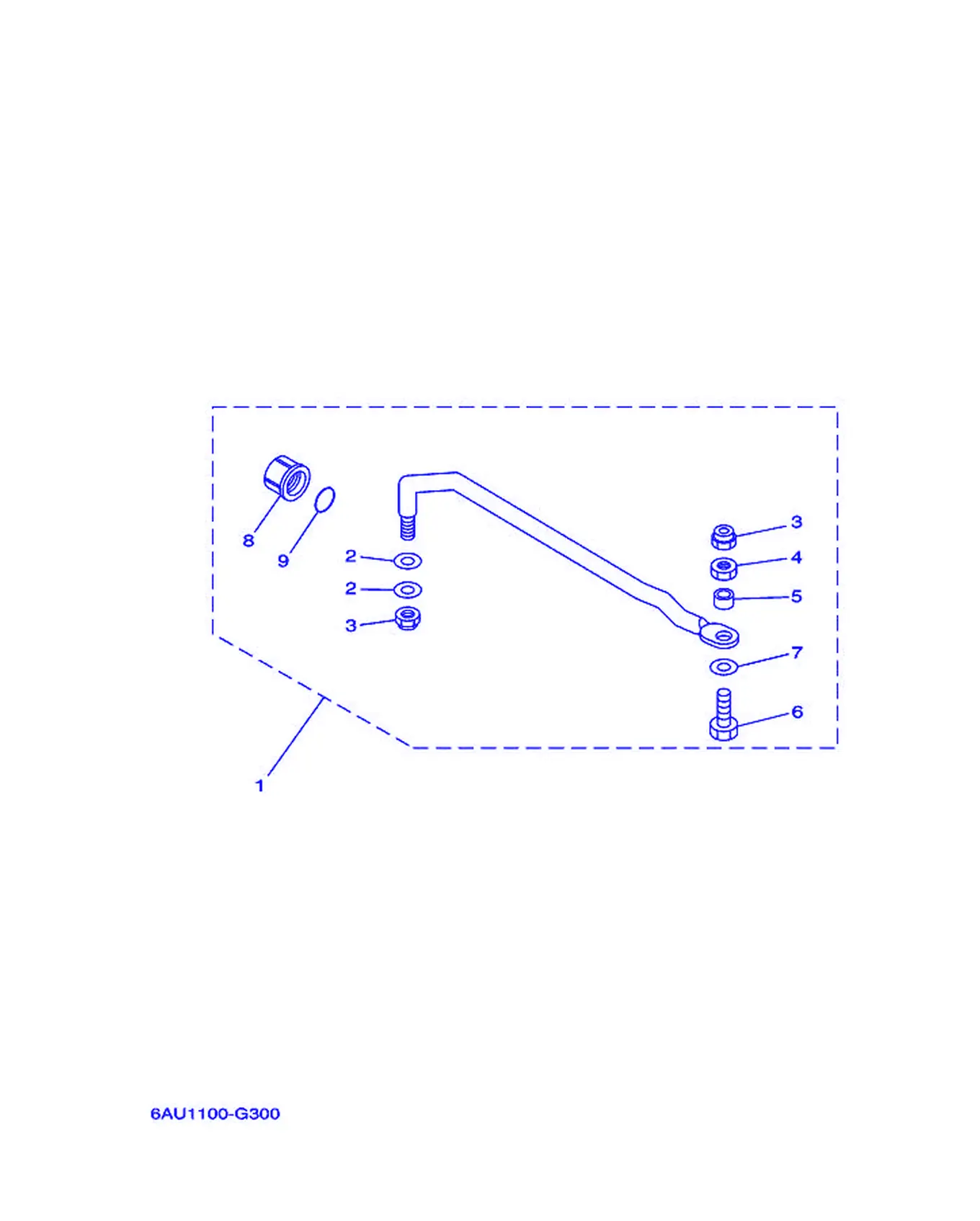

Рис. 16 — Рулевая направляющая 9 дет.

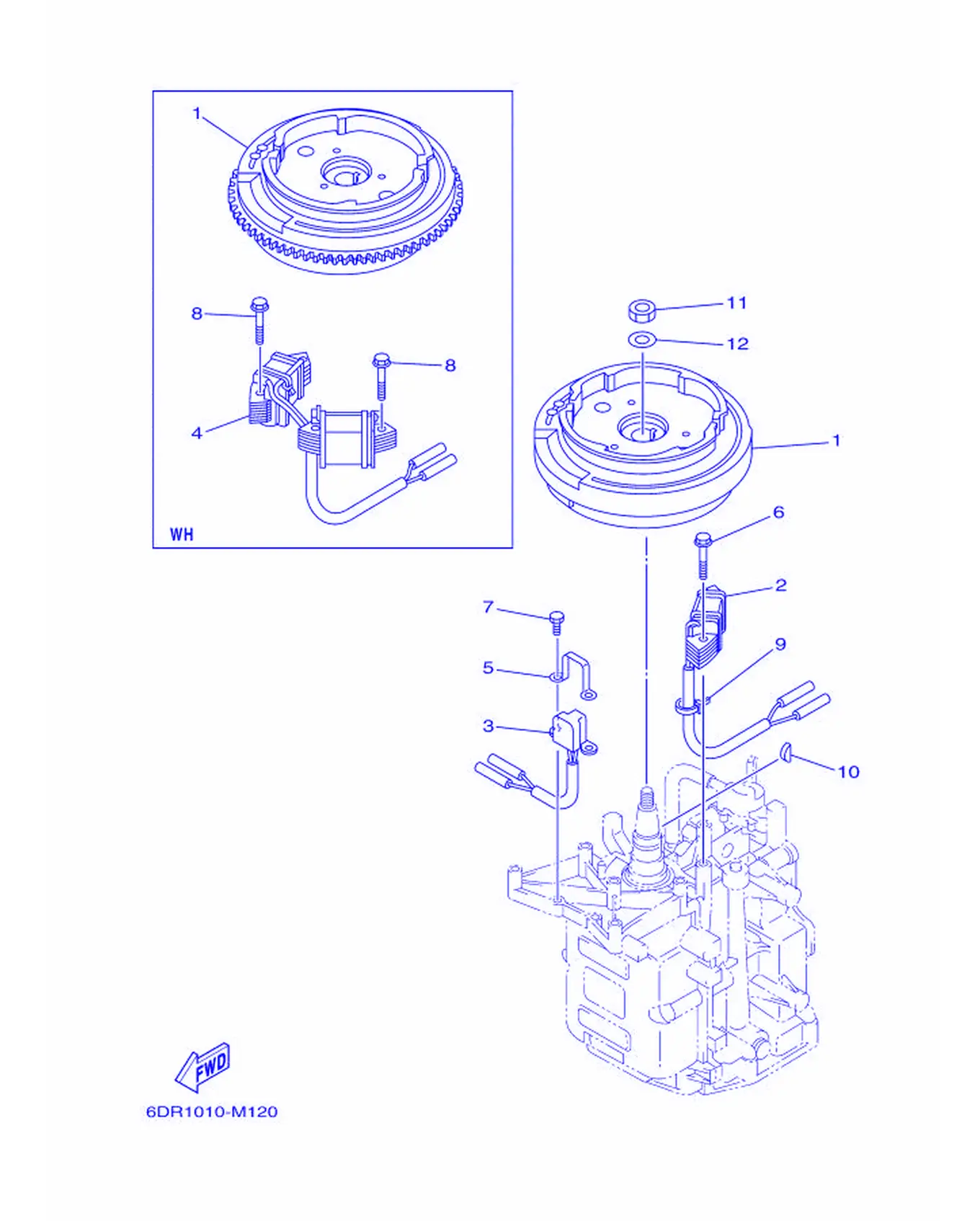

Рис. 17 — Генератор 10 дет.

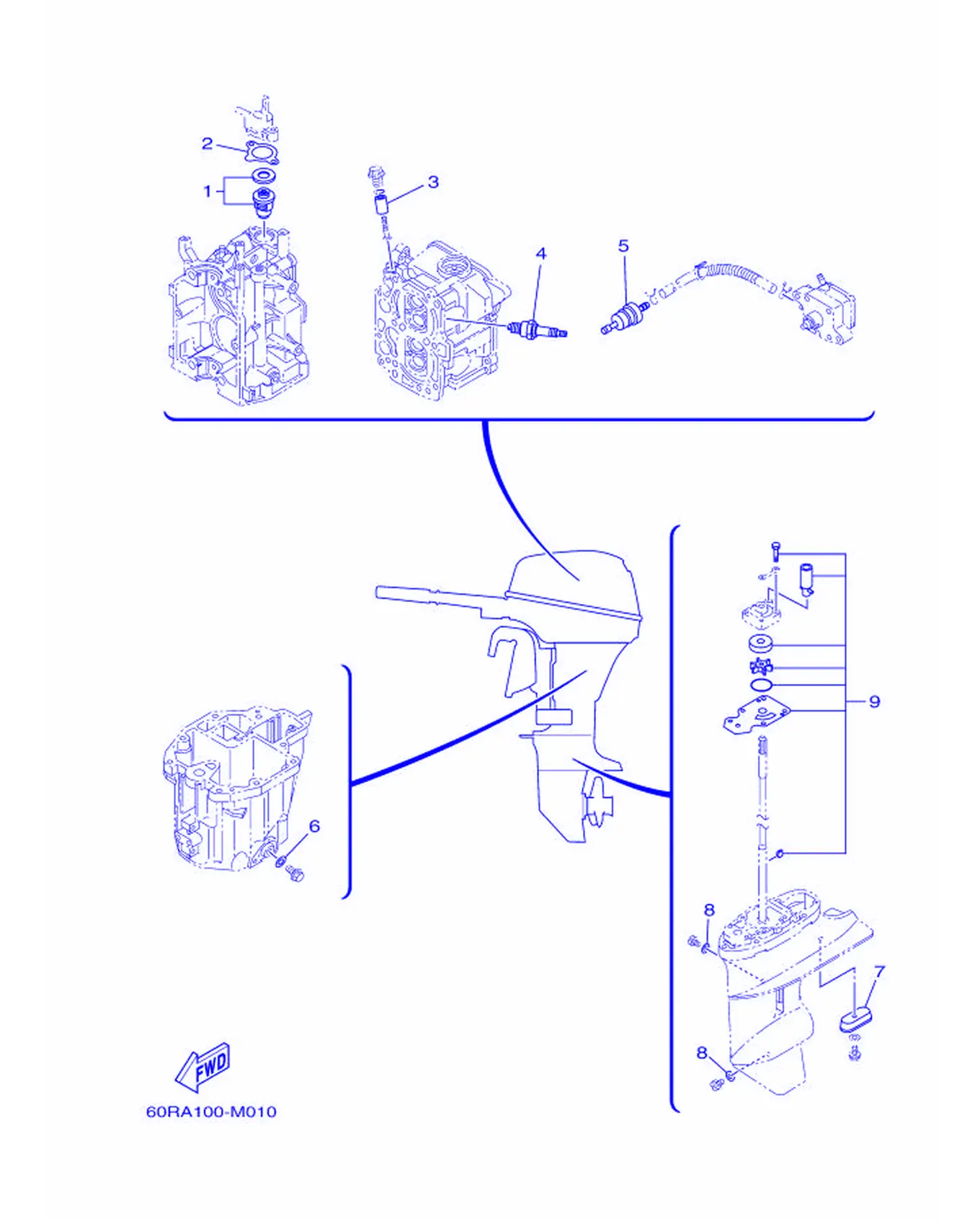

Рис. 18 — Периодически заменяемые детали 9 дет.

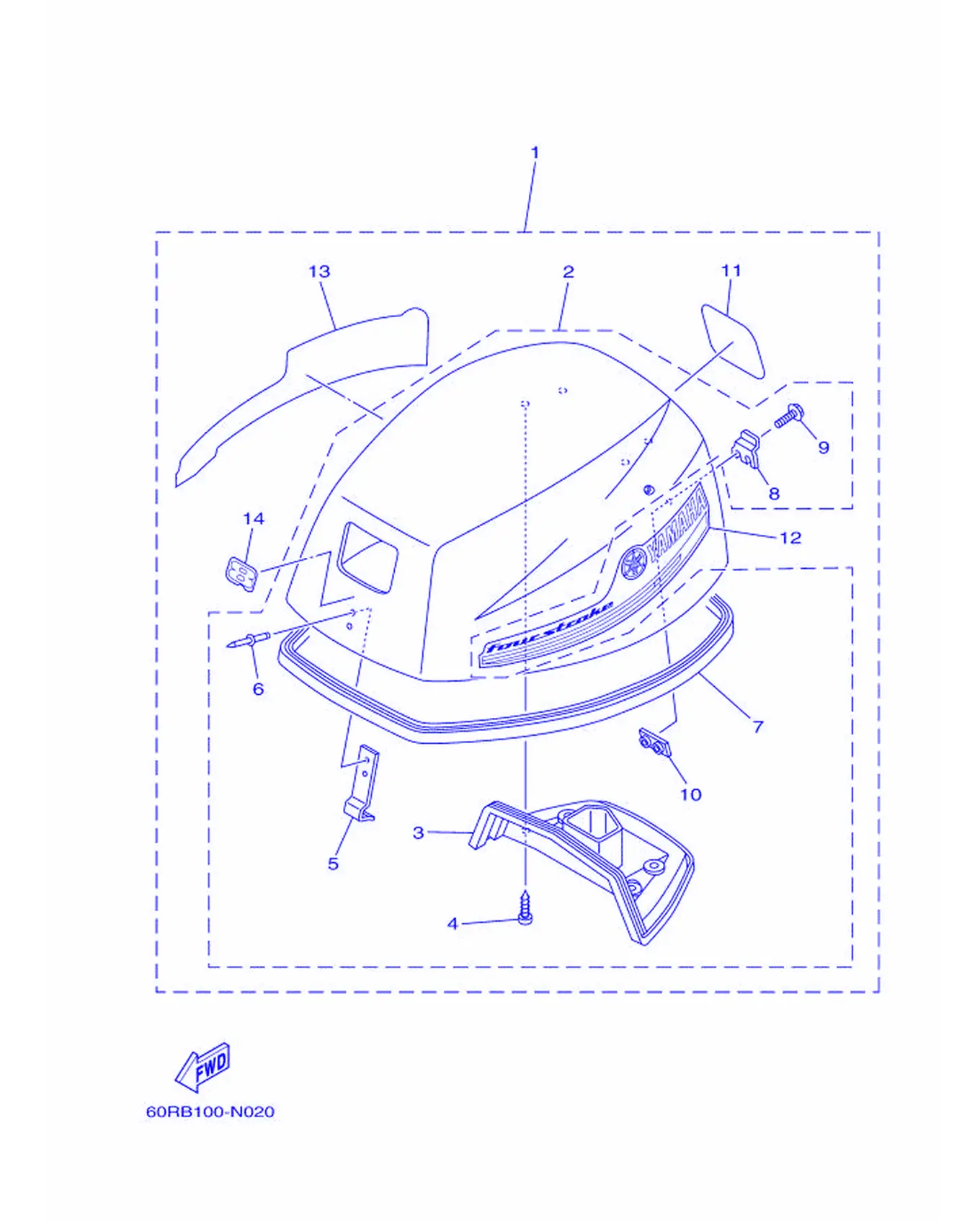

Рис. 19 — Верхний кожух 14 дет.

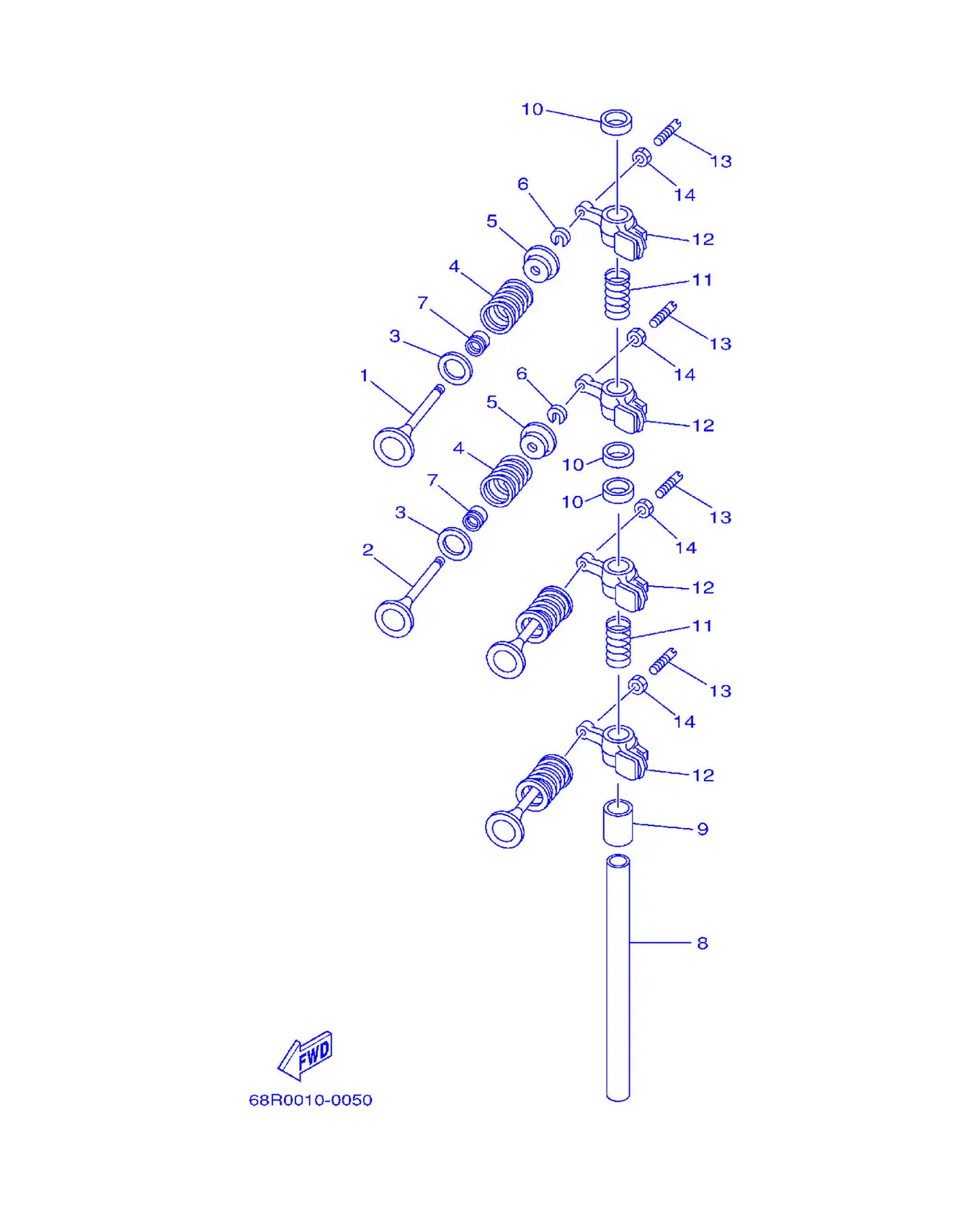

Рис. 20 — Клапан 14 дет.

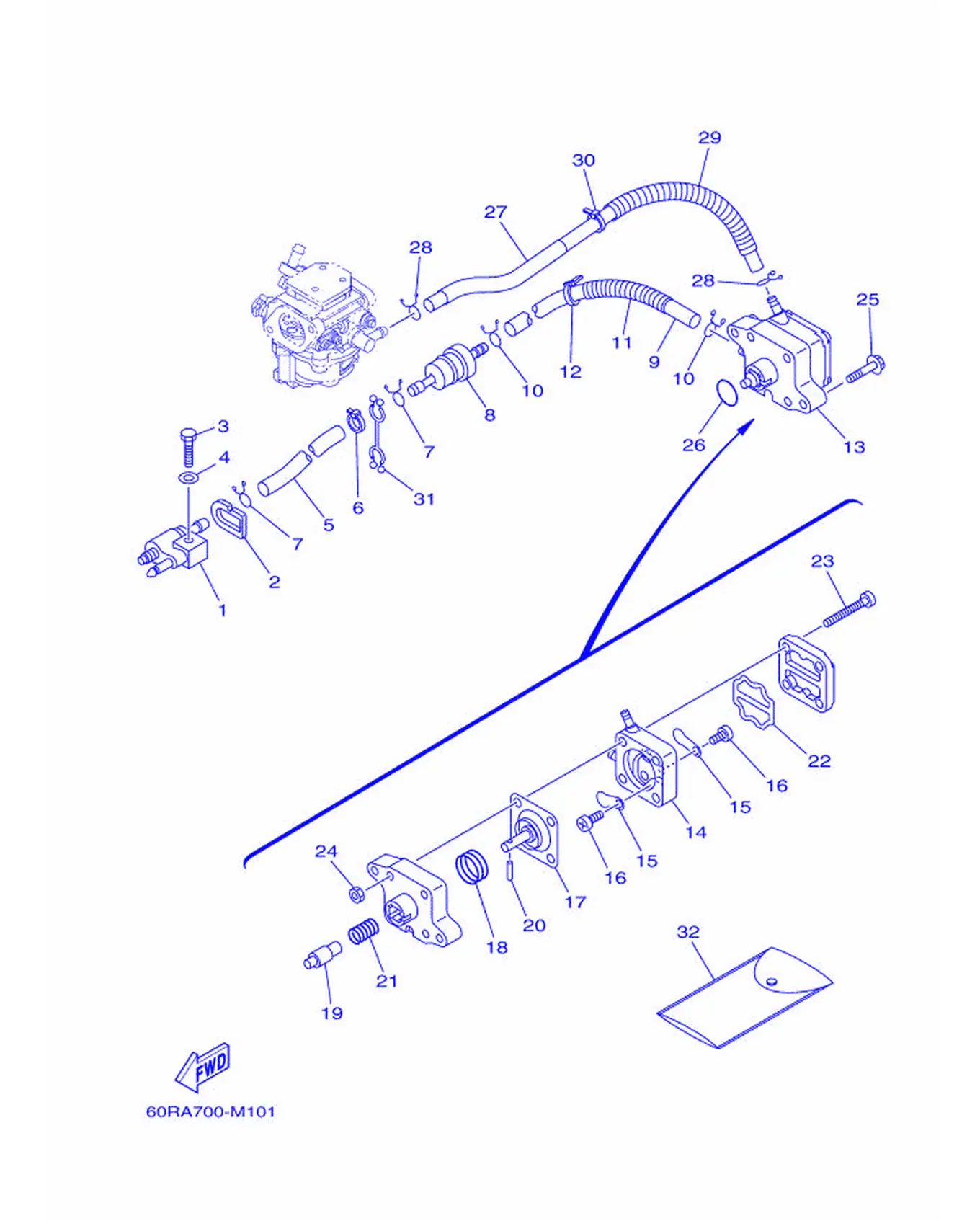

Рис. 21 — Топливная система 32 дет.

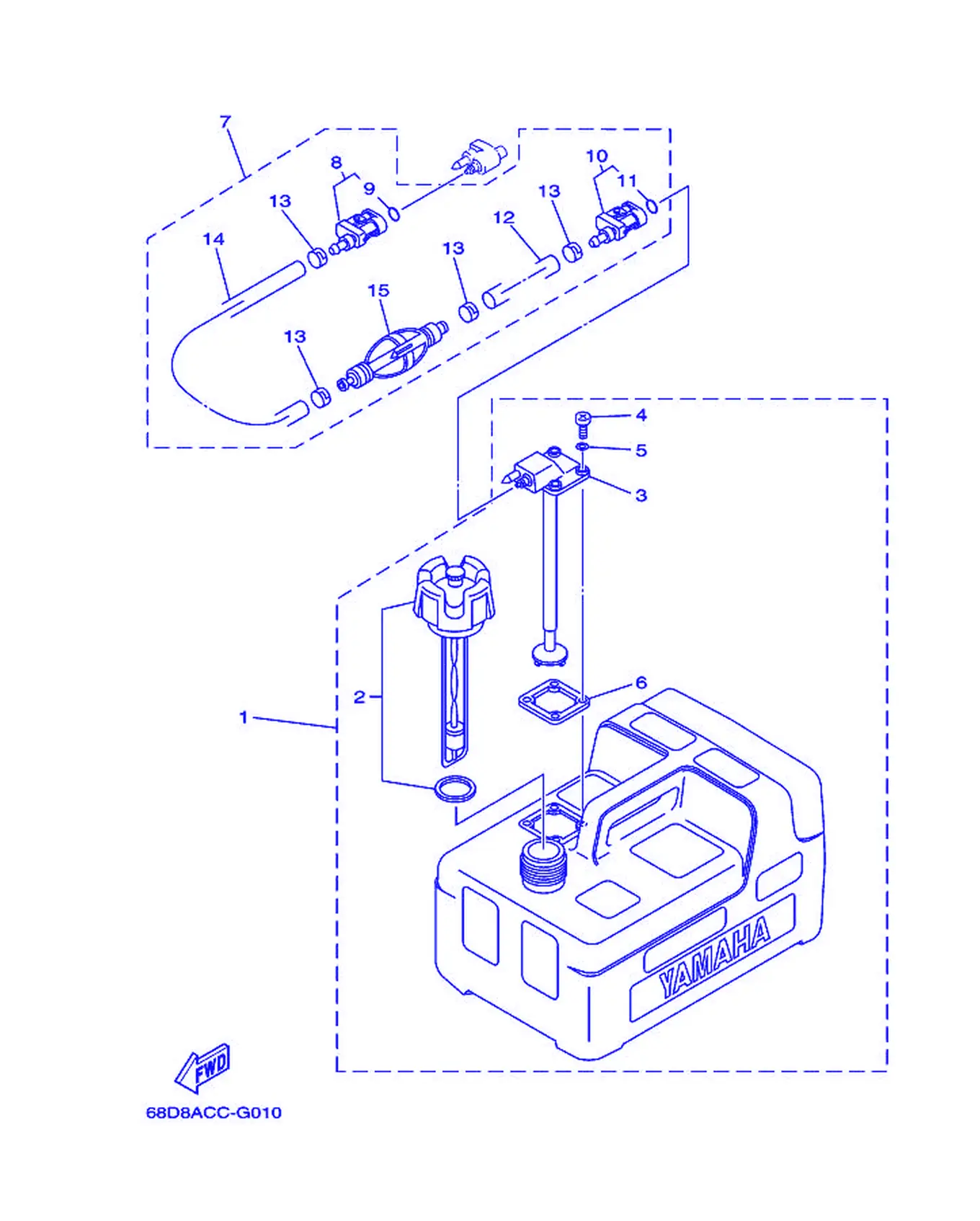

Рис. 22 — Топливный бак 15 дет.

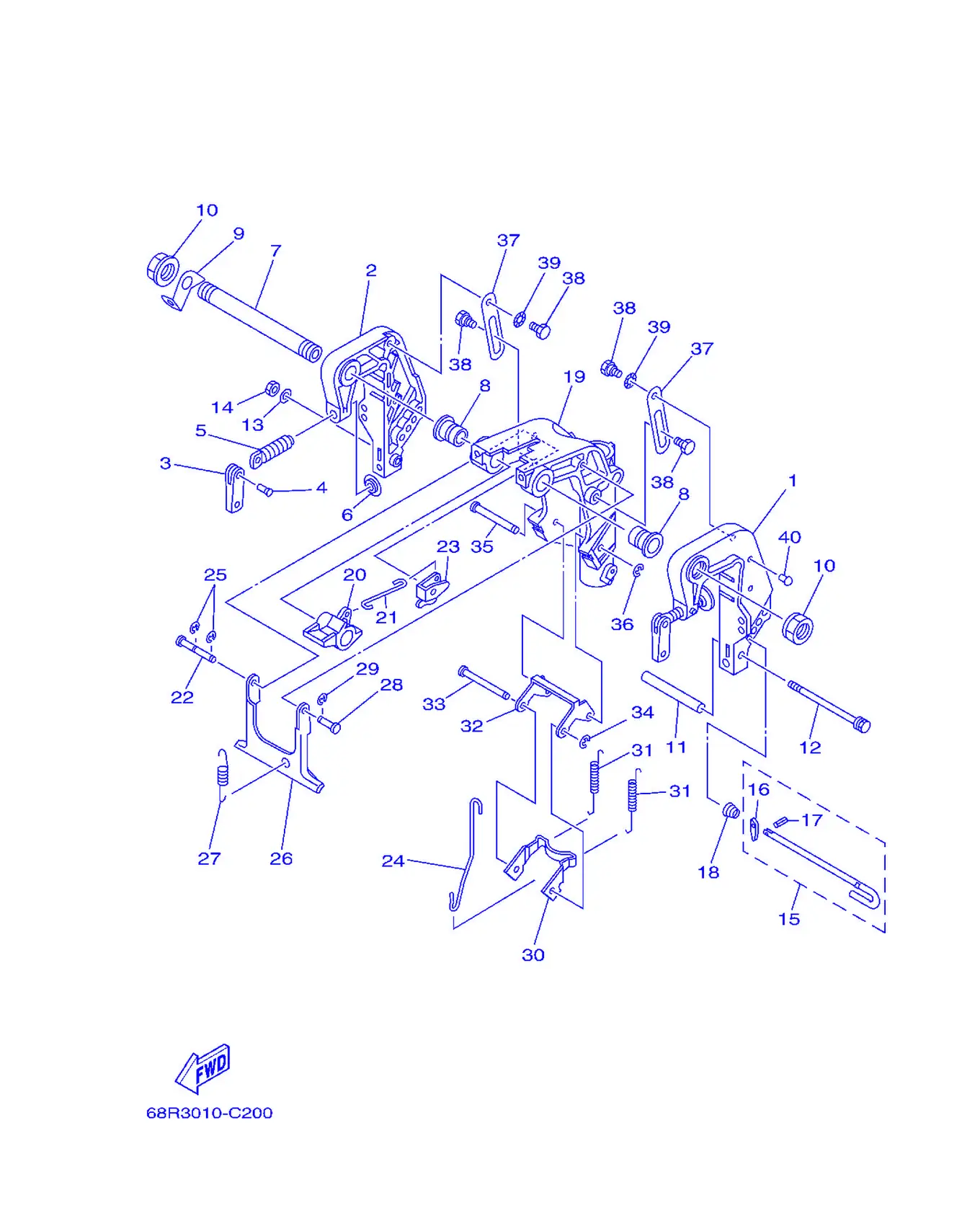

Рис. 23 — Кронштейн 1 43 дет.

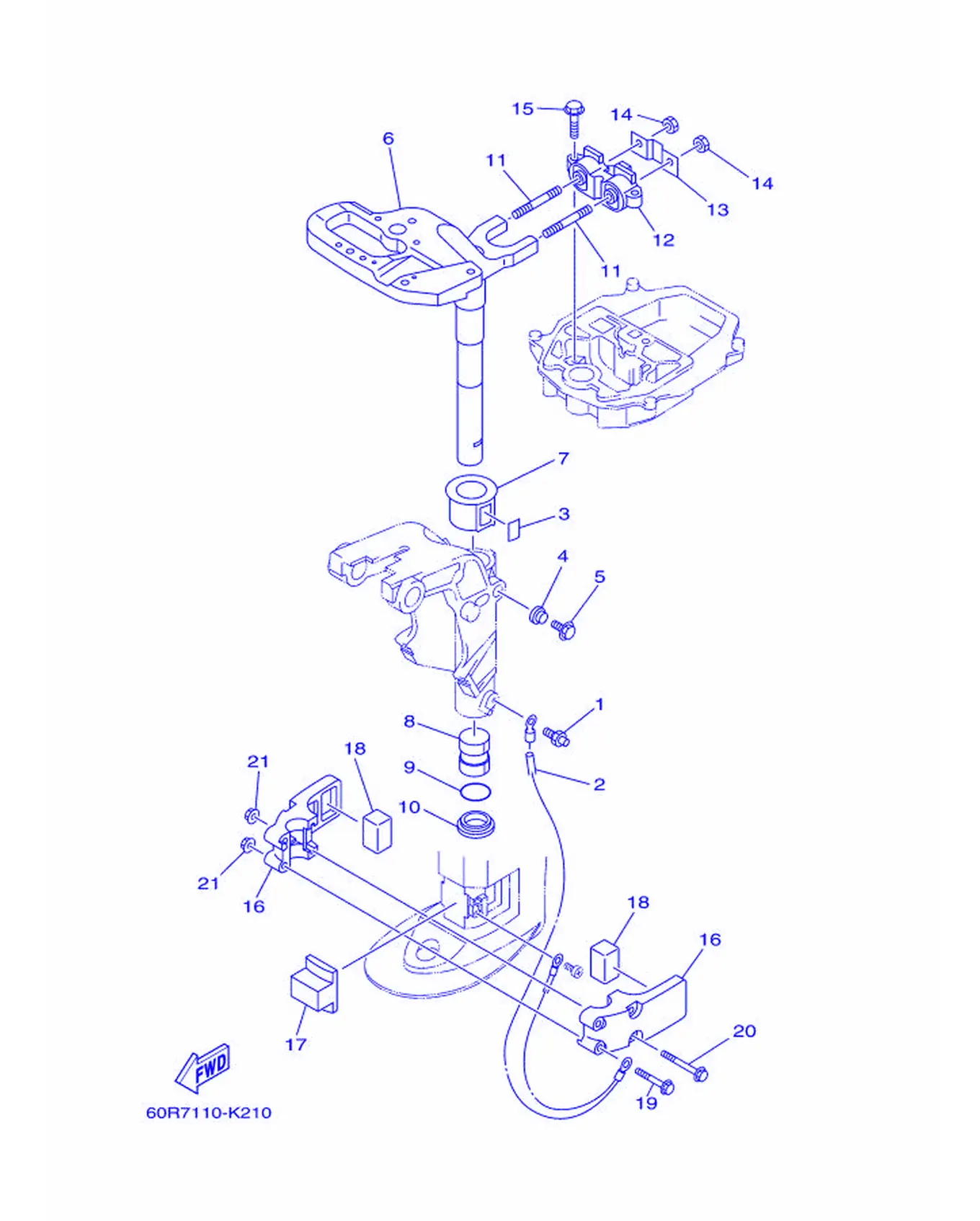

Рис. 24 — Кронштейн 2 22 дет.

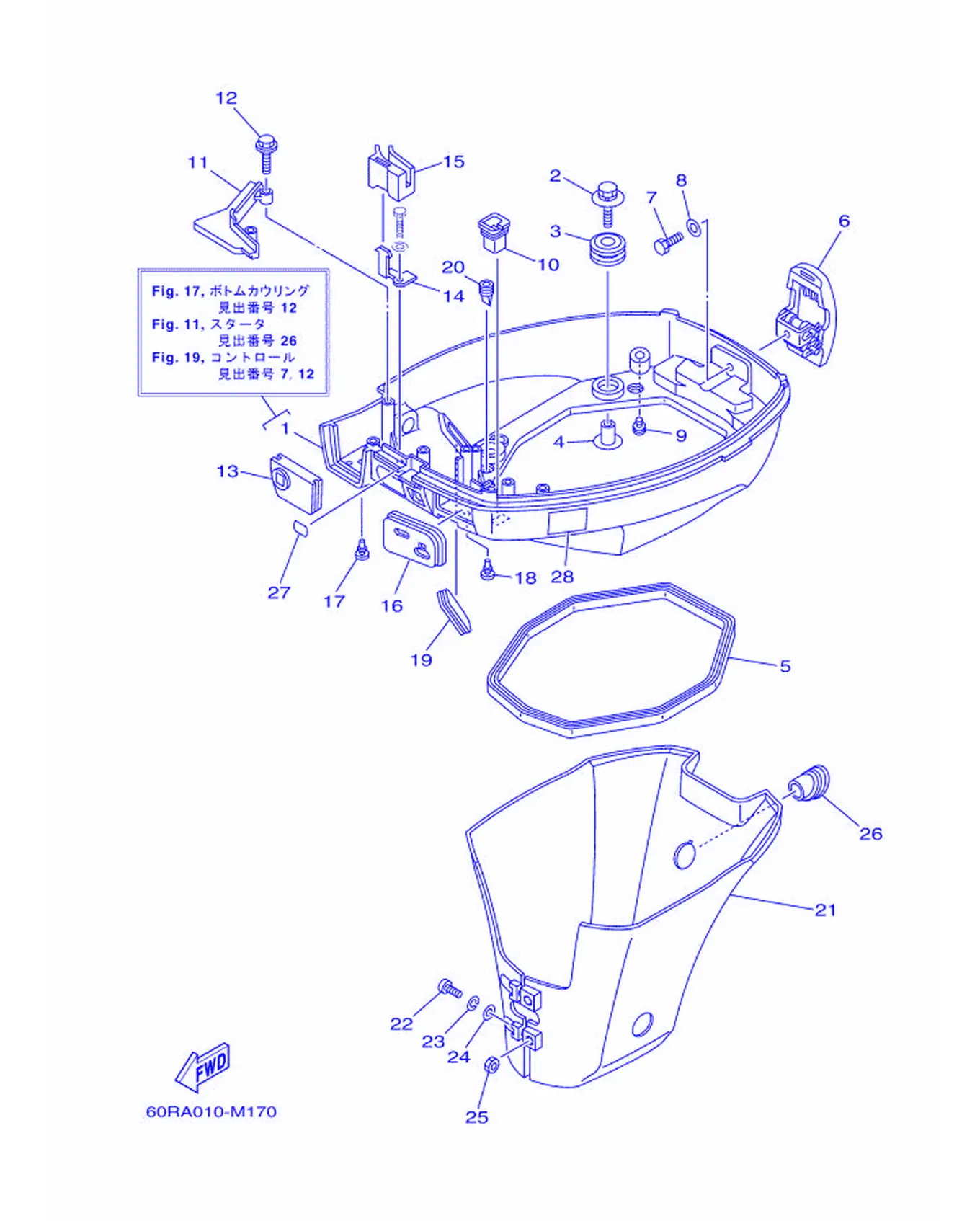

Рис. 25 — нижний кожух 28 дет.

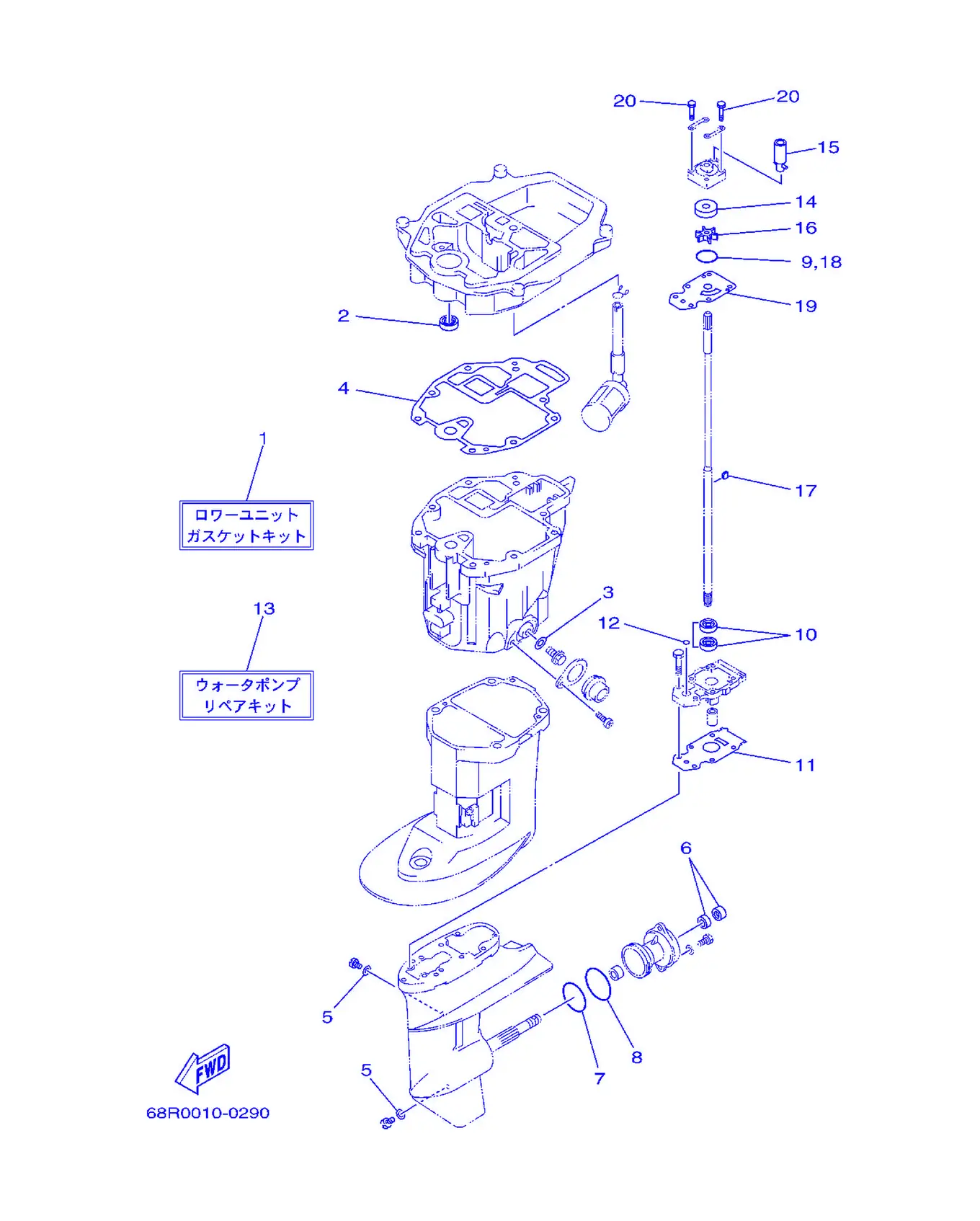

Рис. 26 — Ремкомплект 1 18 дет.

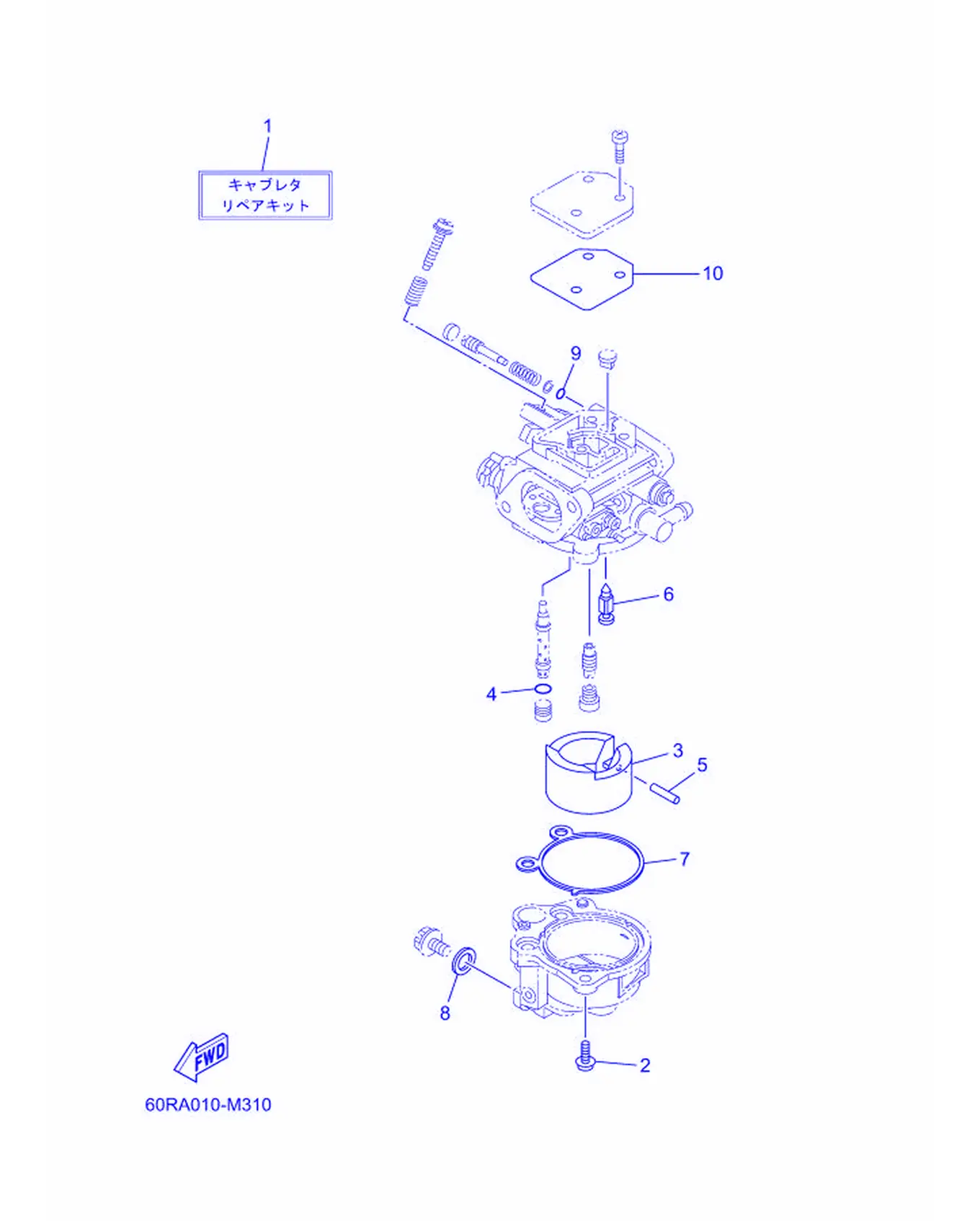

Рис. 27 — Ремкомплект 2 10 дет.
Рис. 28 — Ремкомплект 3 20 дет.
Рис. 29 — Пульт дистанционного управления 19 дет.

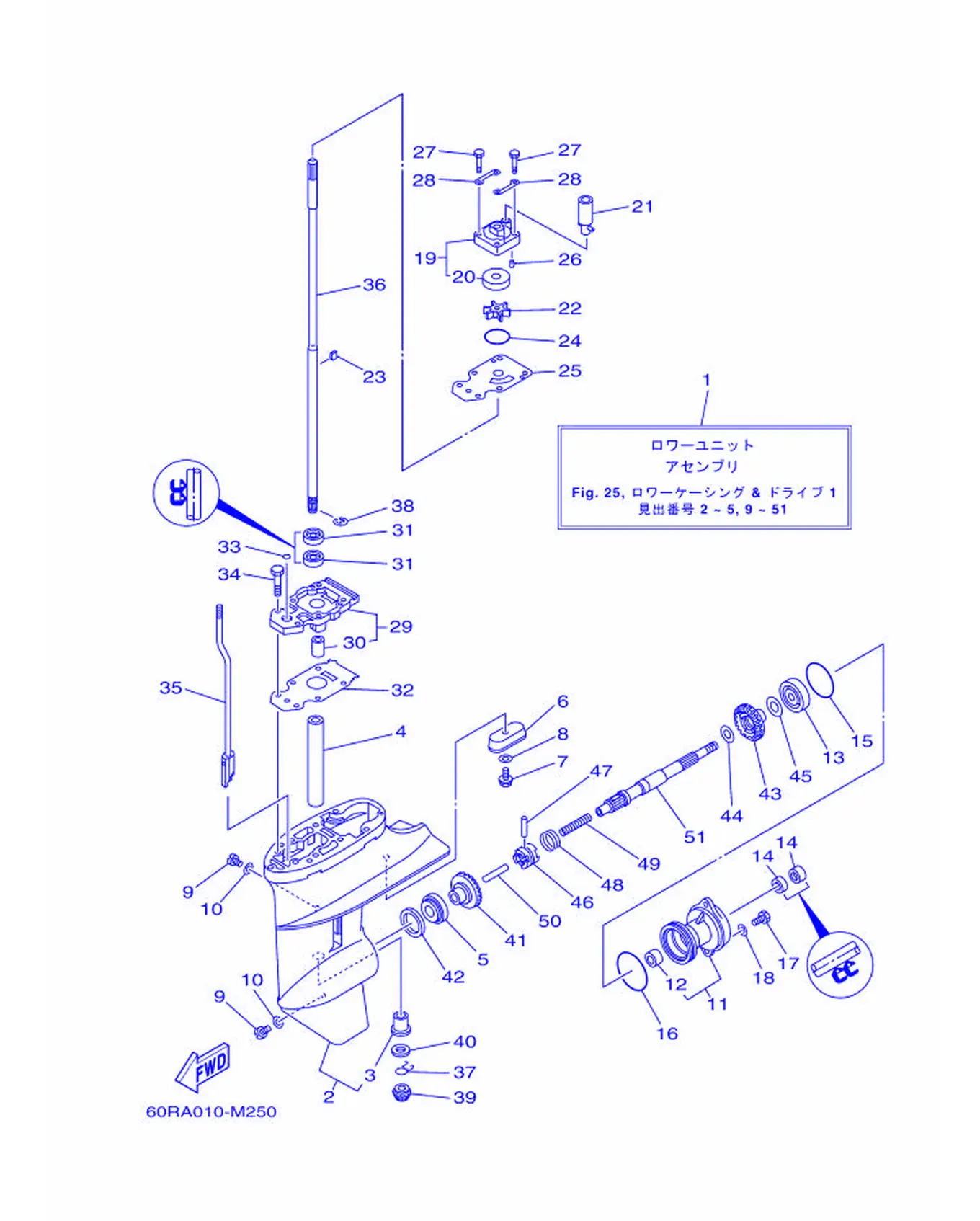

Рис. 30 — Нижний кожух и привод 1 62 дет.

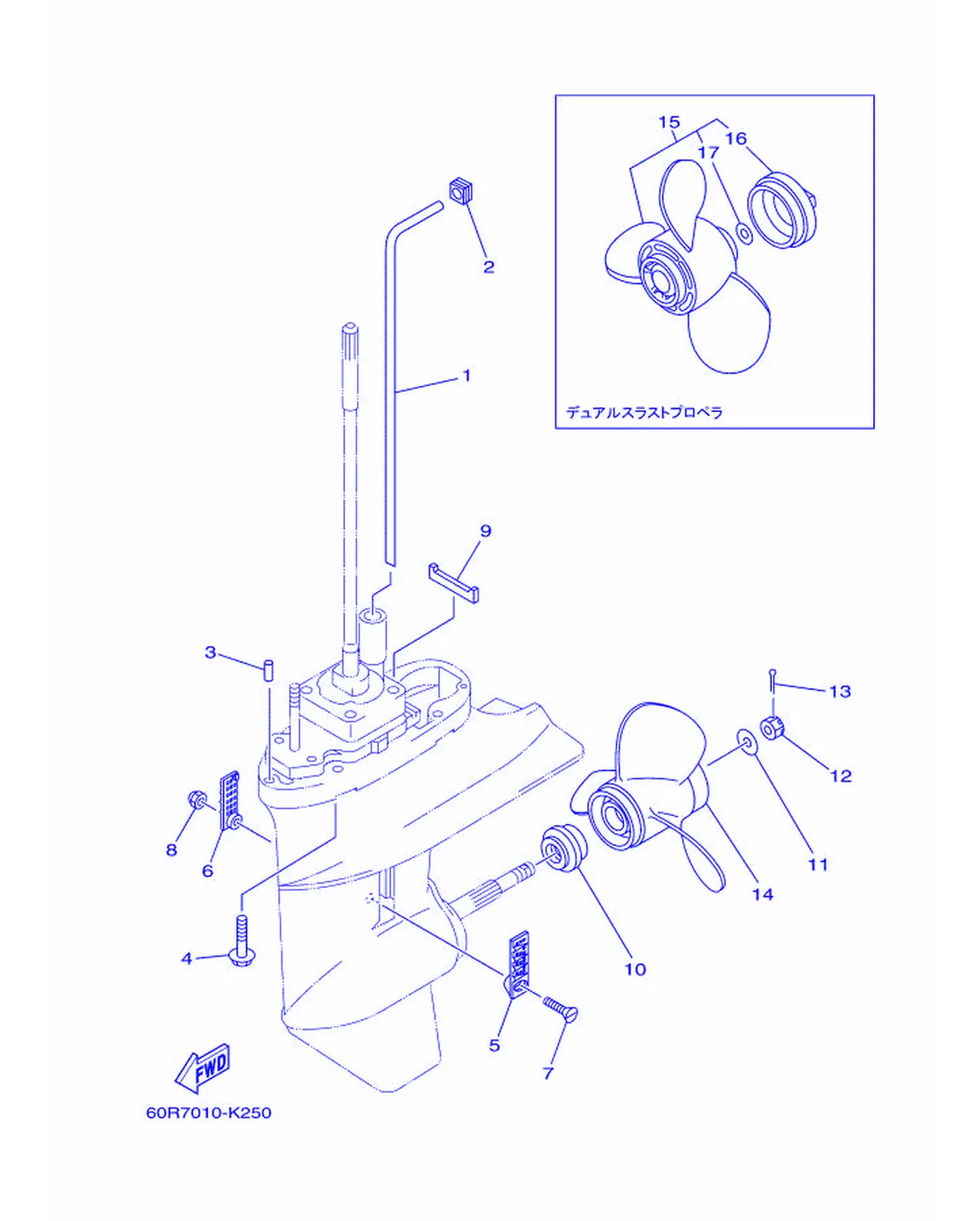

Рис. 31 — Нижний кожух и привод 2 19 дет.
