Yamaha F70A f70aetl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F70A. 42 схем.

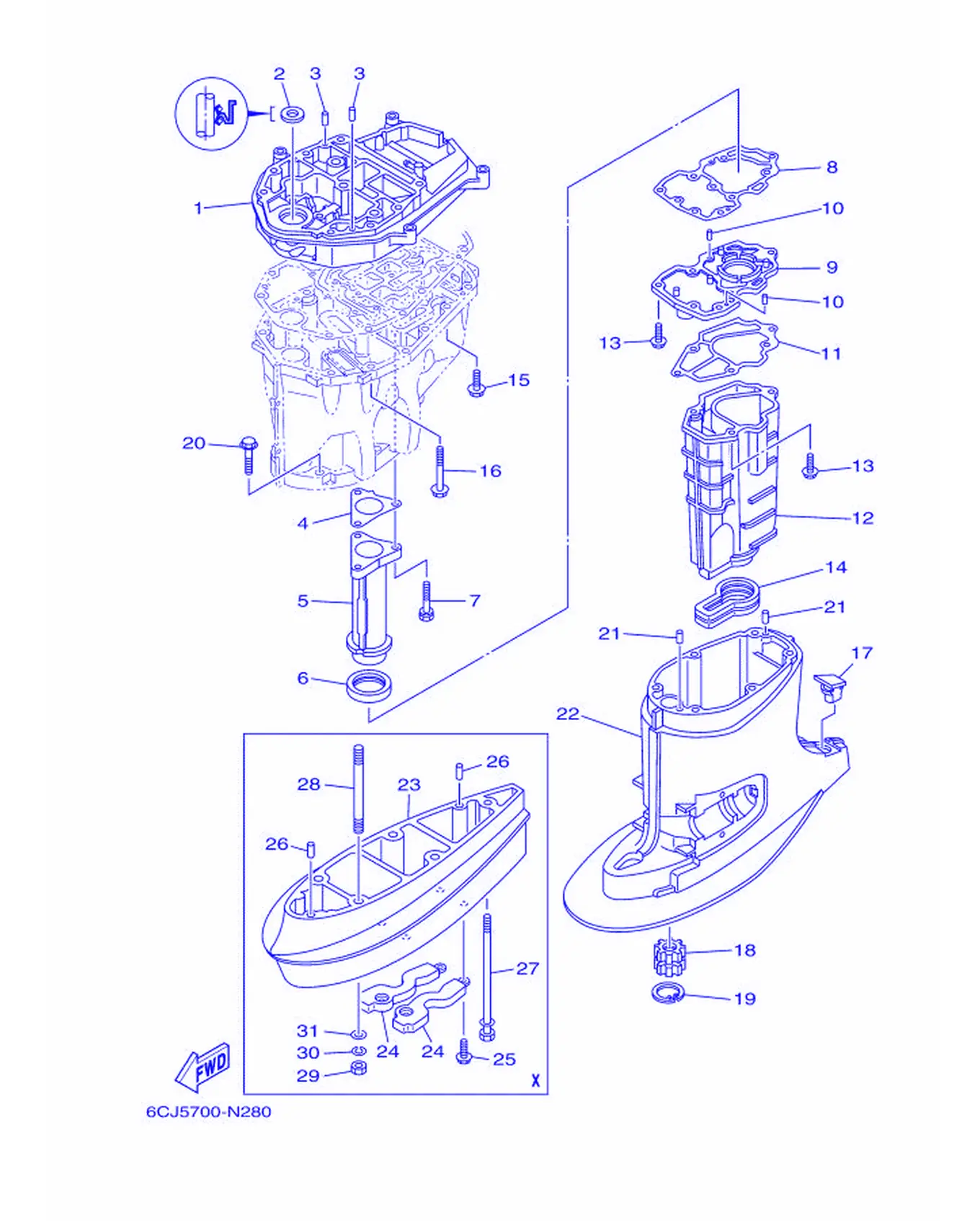

Рис. 1 — Корпус верхней части 31 дет.
Рис. 2 — Впускная система 1 Впуск 1 16 дет.

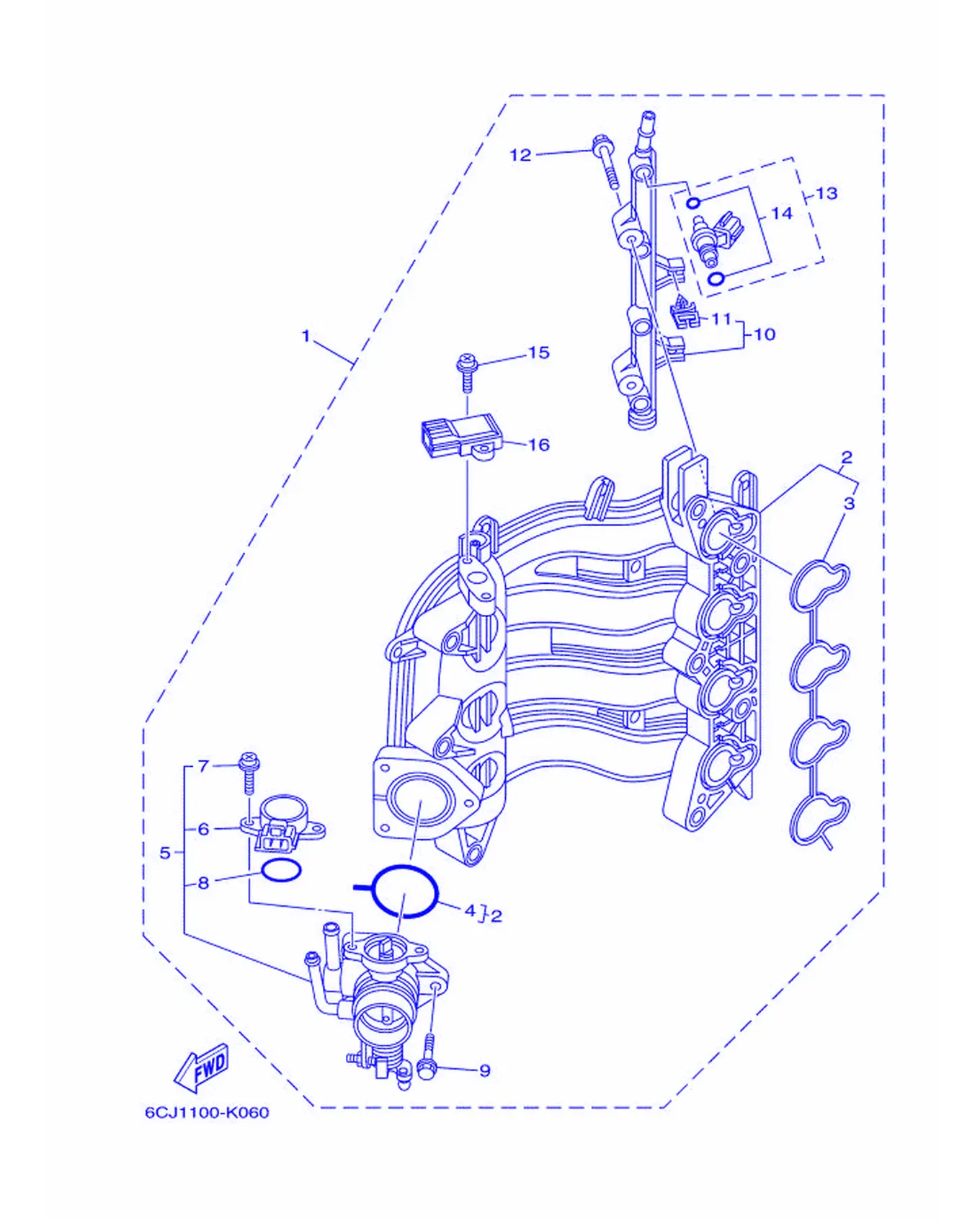

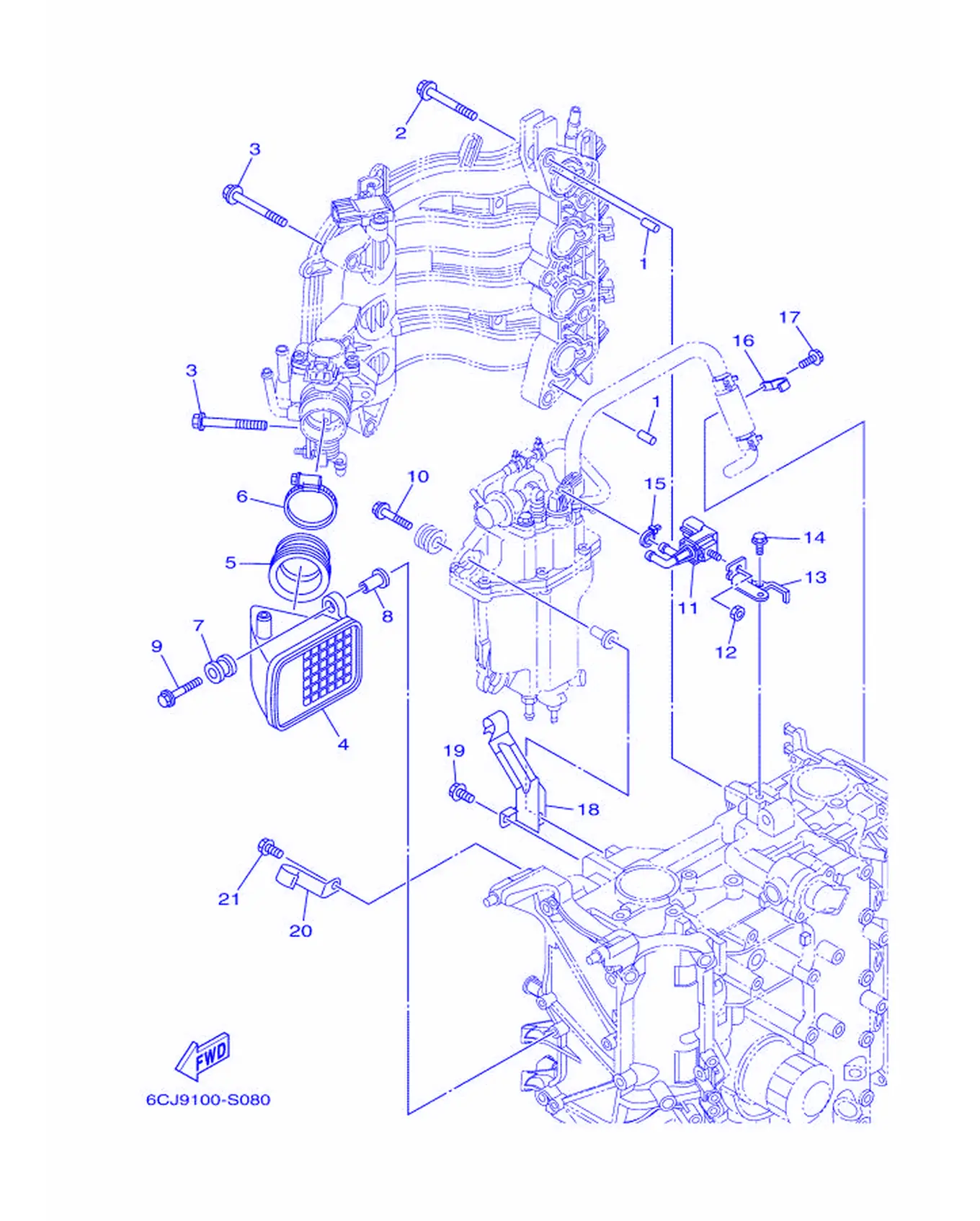

Рис. 3 — впускная система 2 впуск 2 21 дет.

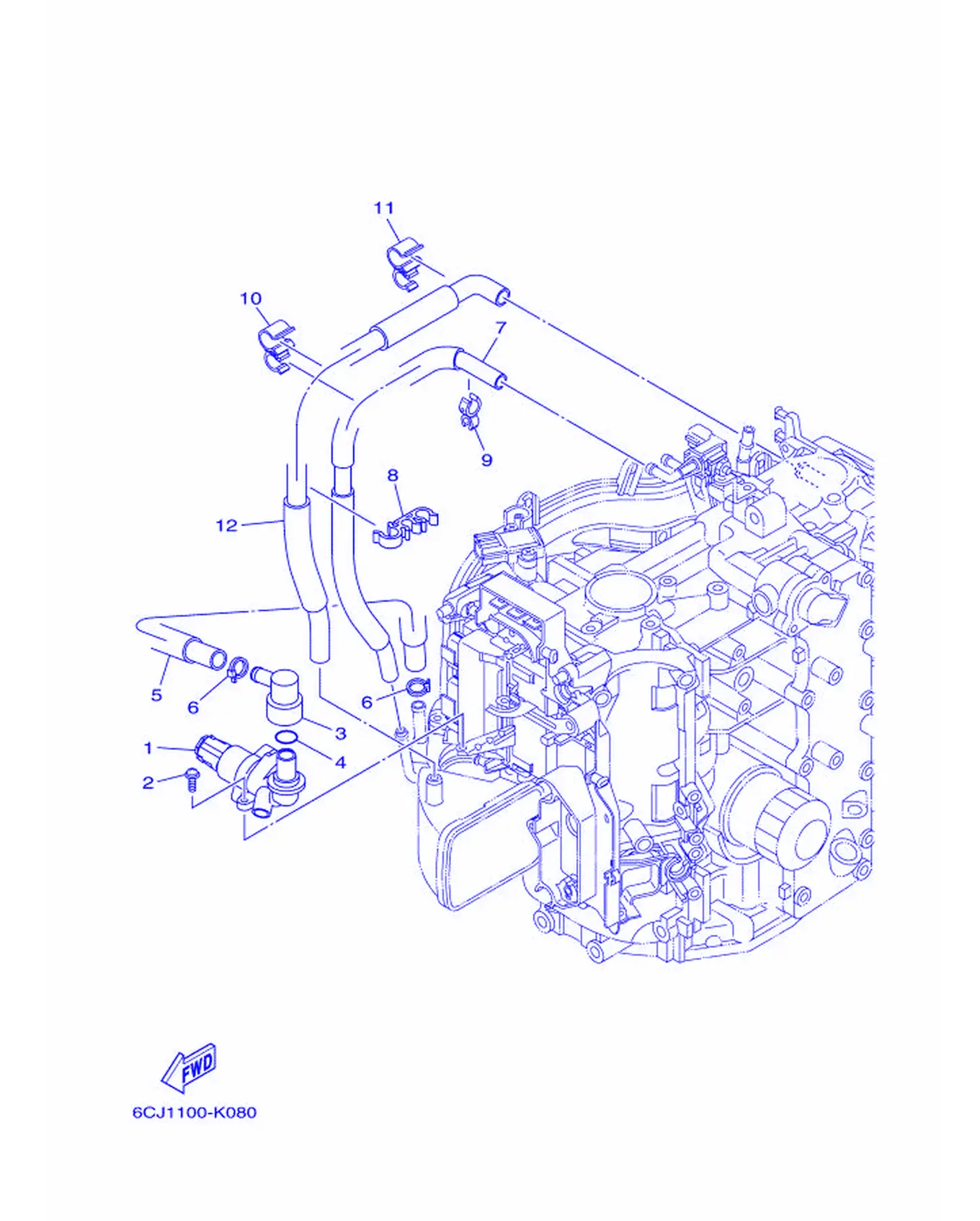

Рис. 4 — впускная система 3 впуск 3 12 дет.

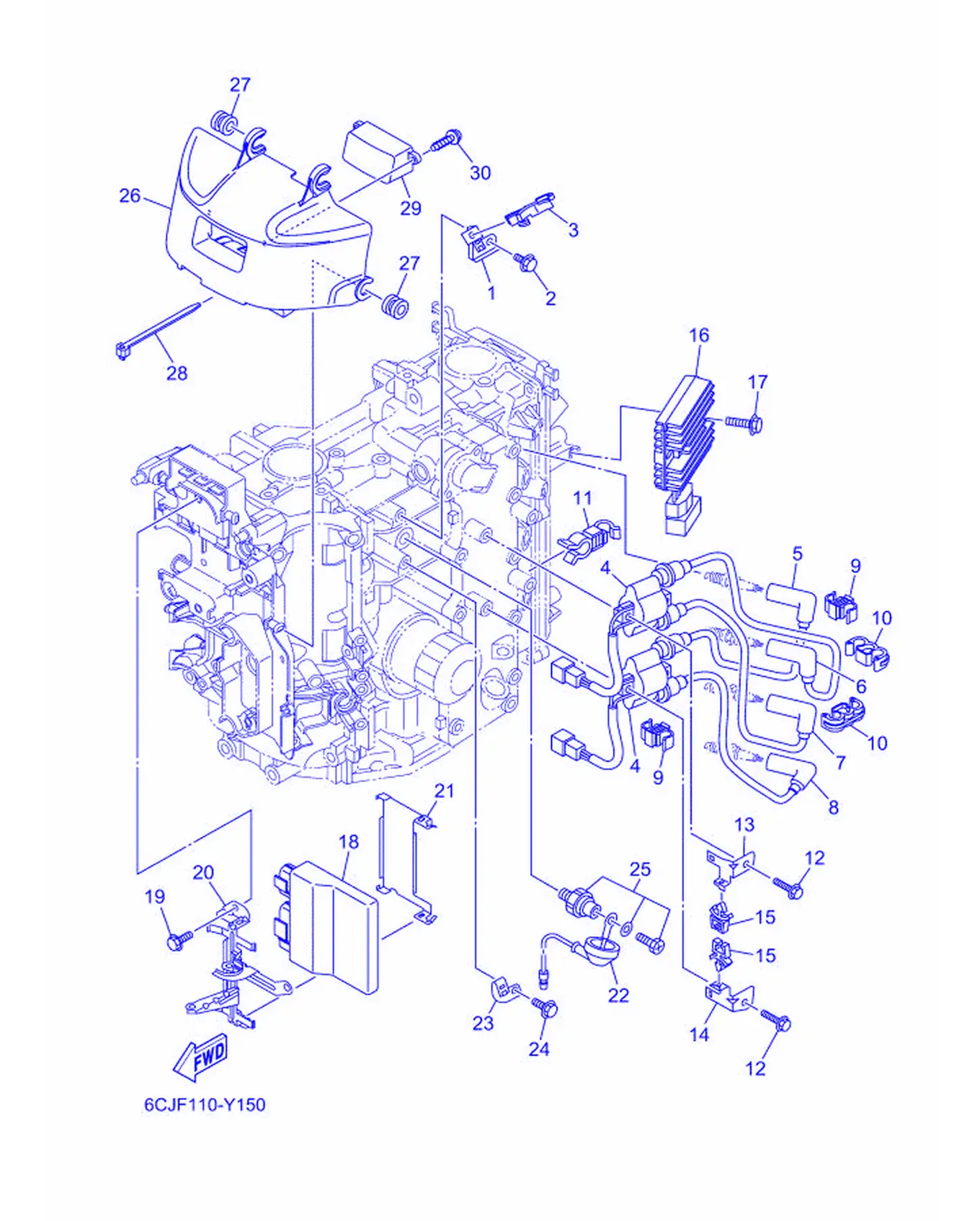

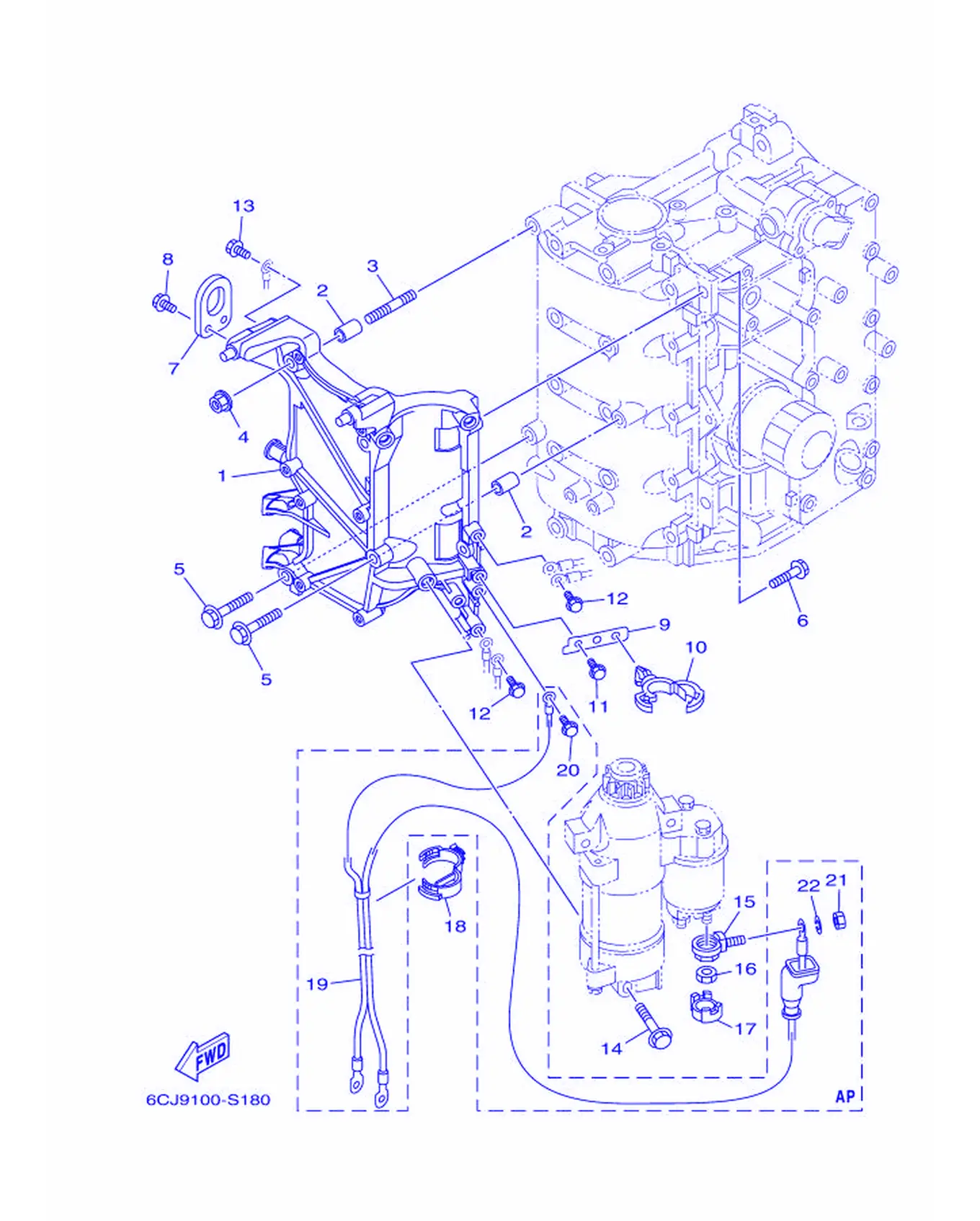

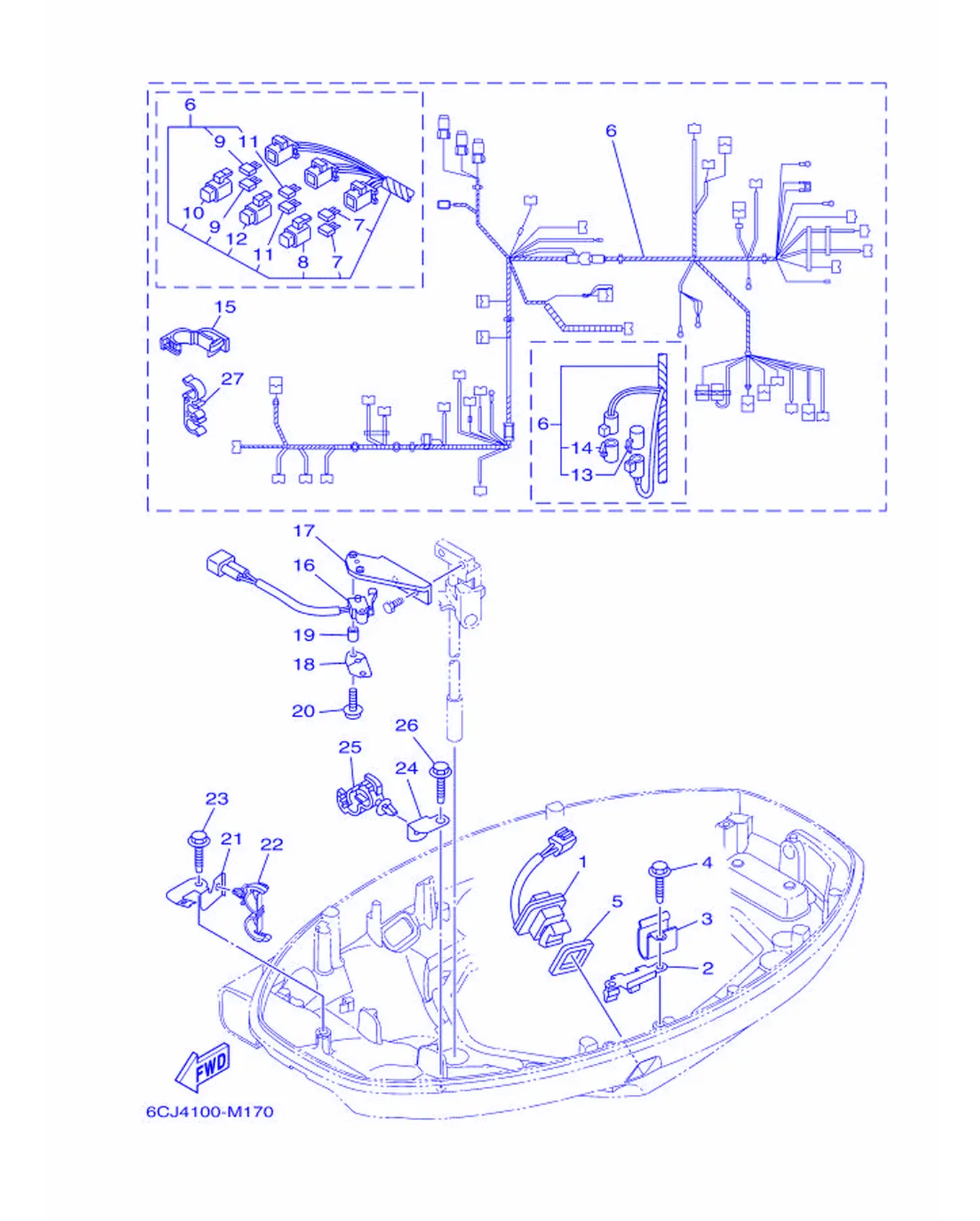

Рис. 5 — Электрическая система 1 Электрическая 1 30 дет.

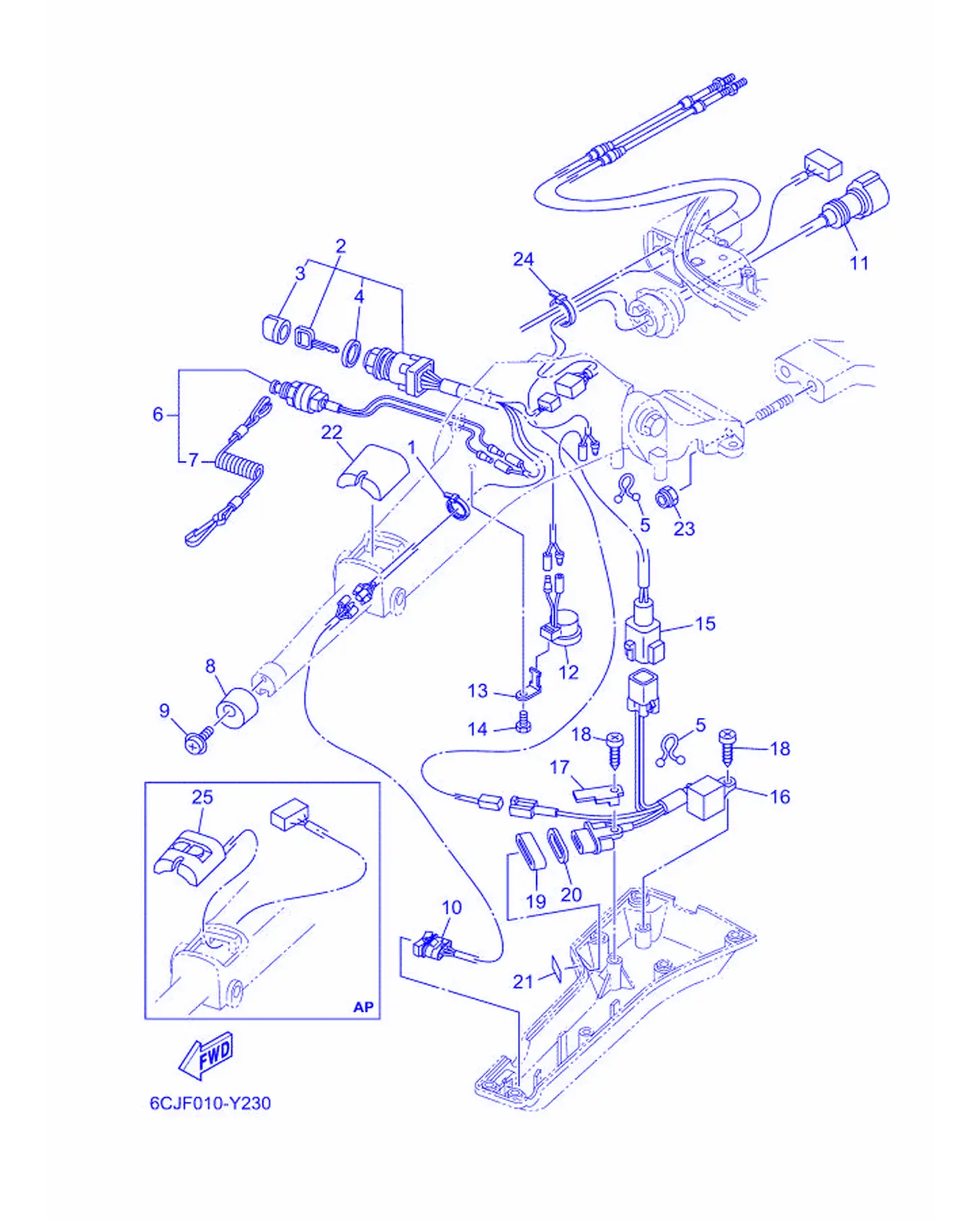

Рис. 6 — Электрическая система 2 23 дет.
Рис. 7 — Электрическая система 3 Электрическая 3 27 дет.

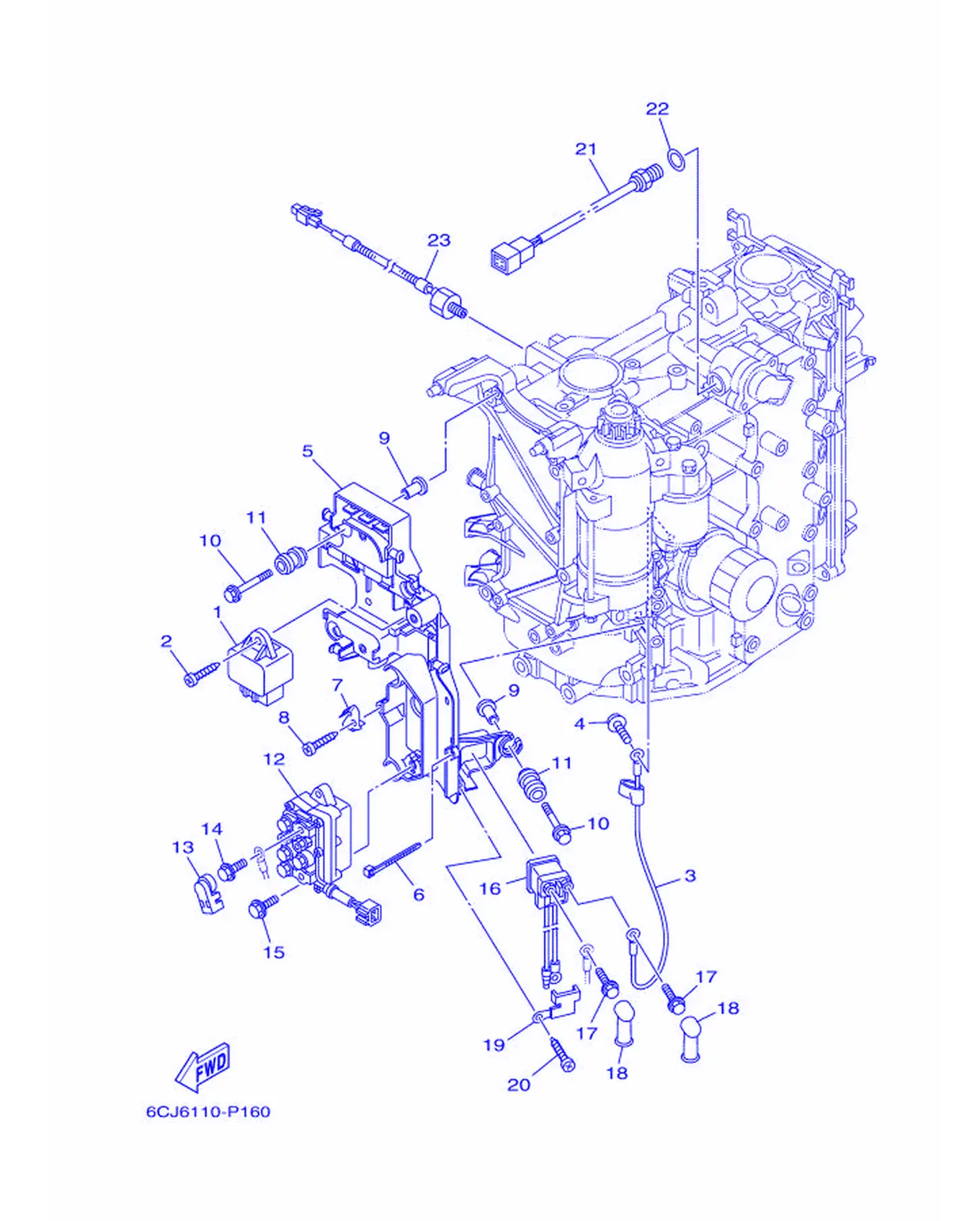

Рис. 8 — Электрическая система, рис. 4 22 дет.

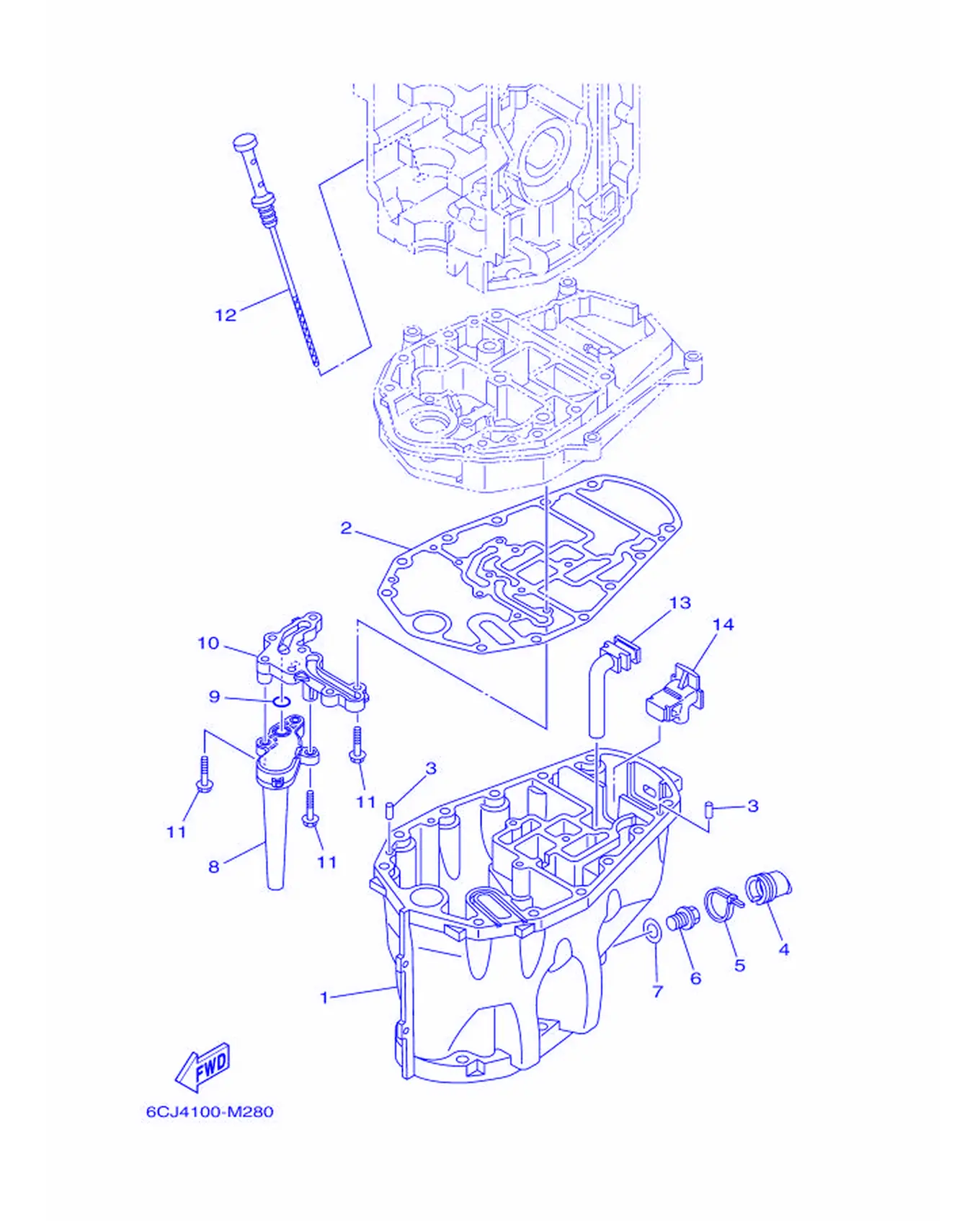

Рис. 9 — поддон картера 14 дет.

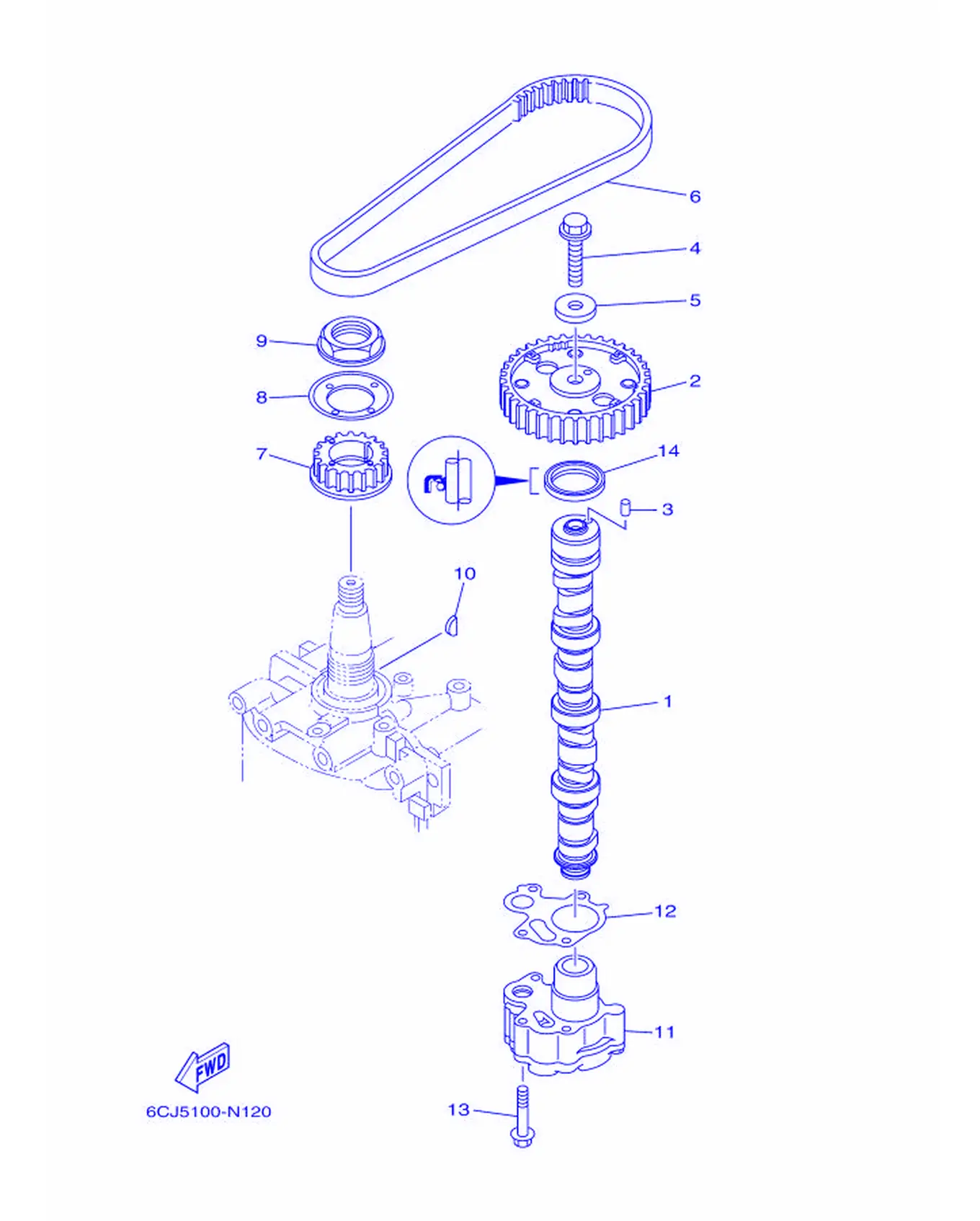

Рис. 10 — Масляный насос 14 дет.
Рис. 11 — Опционные детали 1 17 дет.

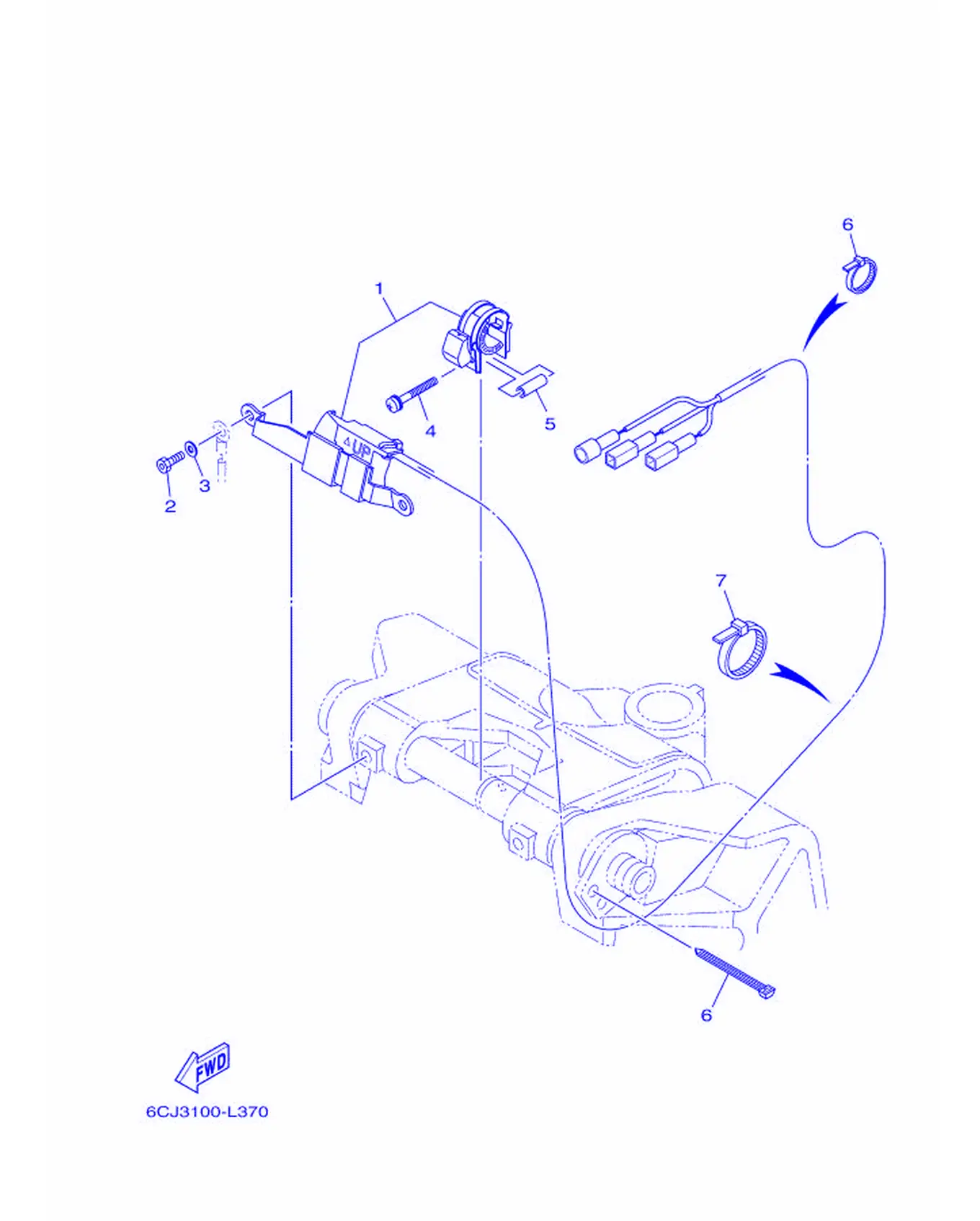

Рис. 12 — Опционные детали 2 7 дет.
Рис. 13 — Коленчатый вал и поршень 19 дет.

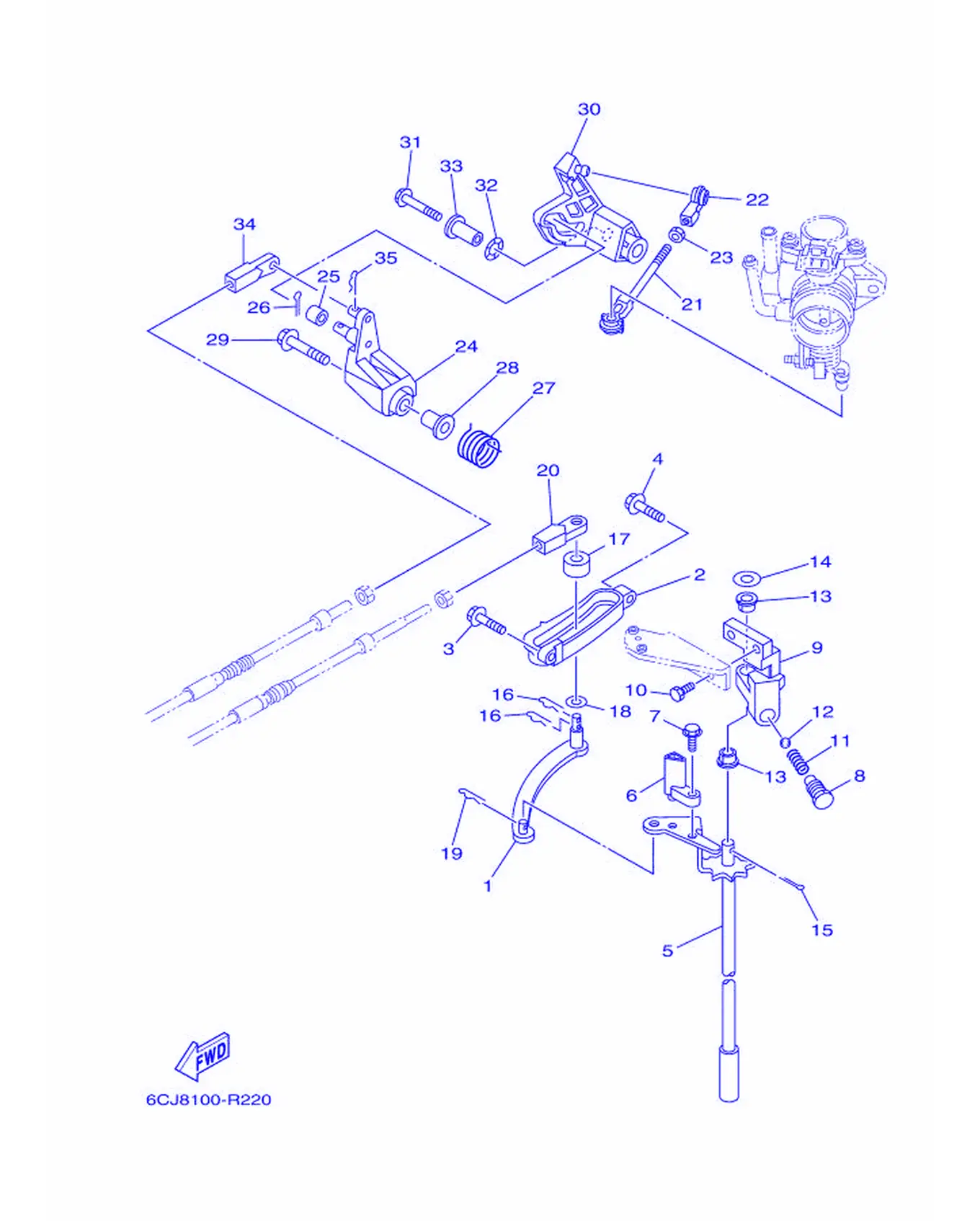

Рис. 14 — Система управления 36 дет.

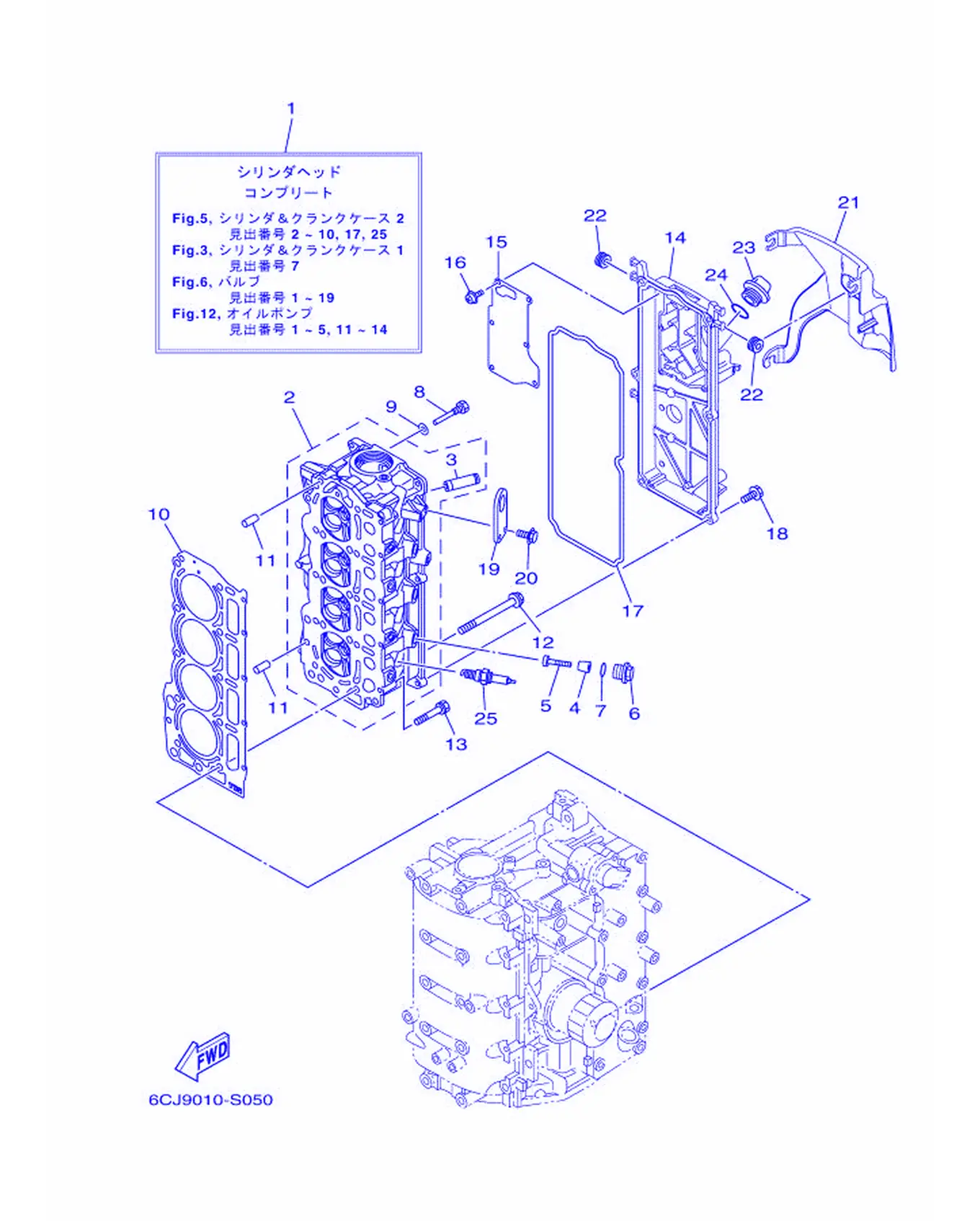

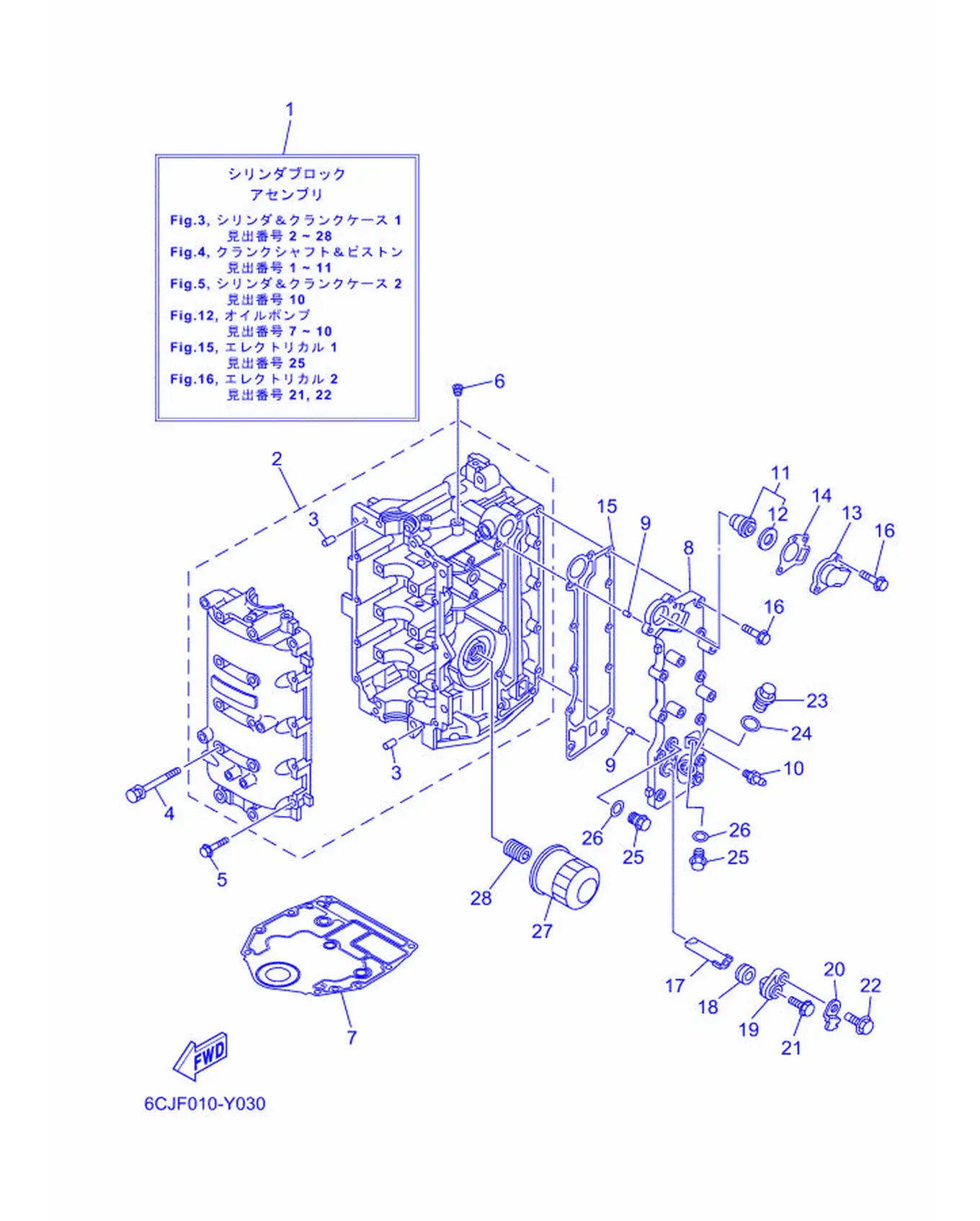

Рис. 15 — Цилиндр и картер 1 28 дет.
Рис. 16 — Цилиндр и картер 2 25 дет.
Рис. 17 — стартер 26 дет.

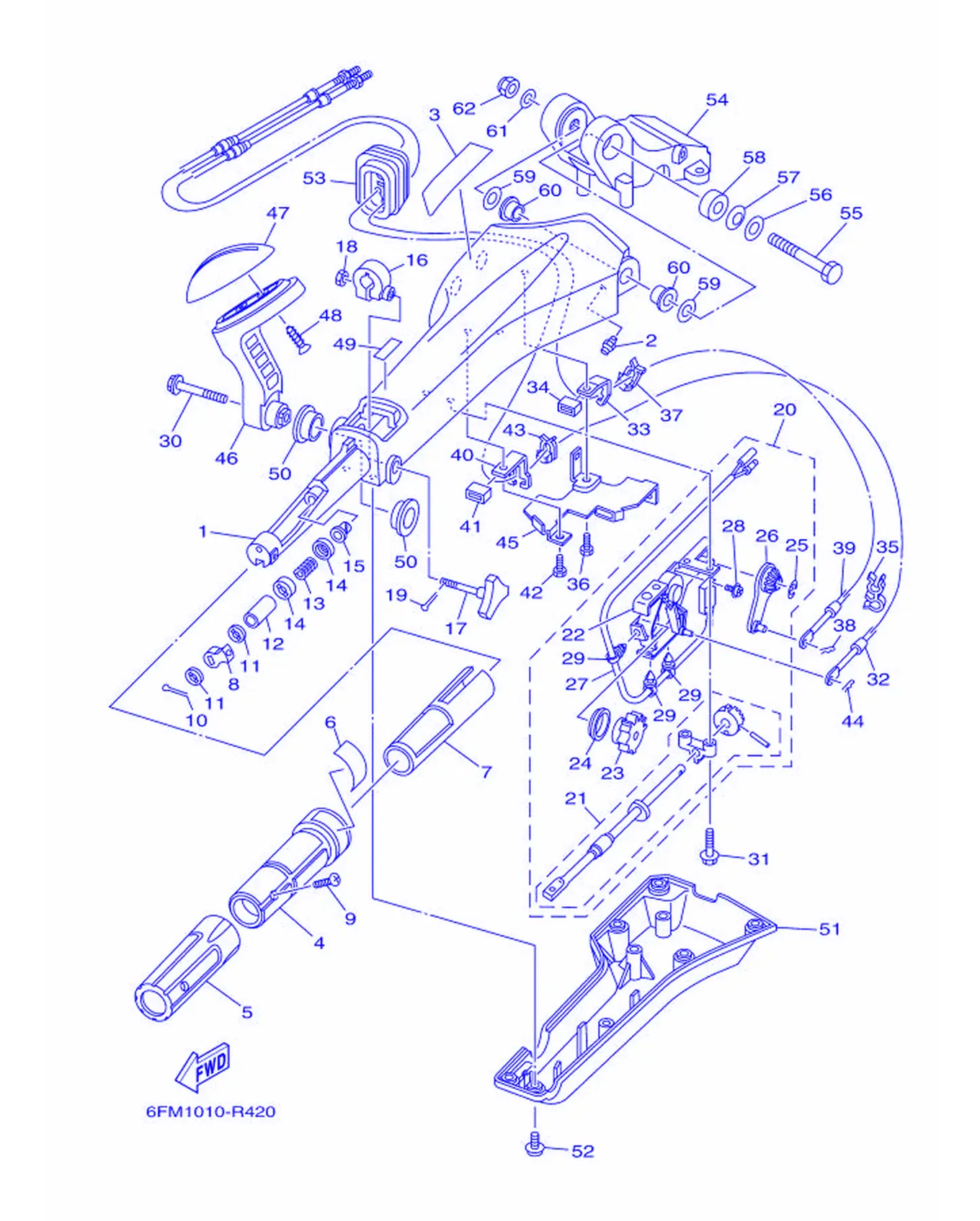

Рис. 18 — Рулевое управление 1 62 дет.
Рис. 19 — Рулевое управление 2 25 дет.
Рис. 20 — Рулевая направляющая 10 дет.
Рис. 21 — Фрикцион рулевого управления 17 дет.

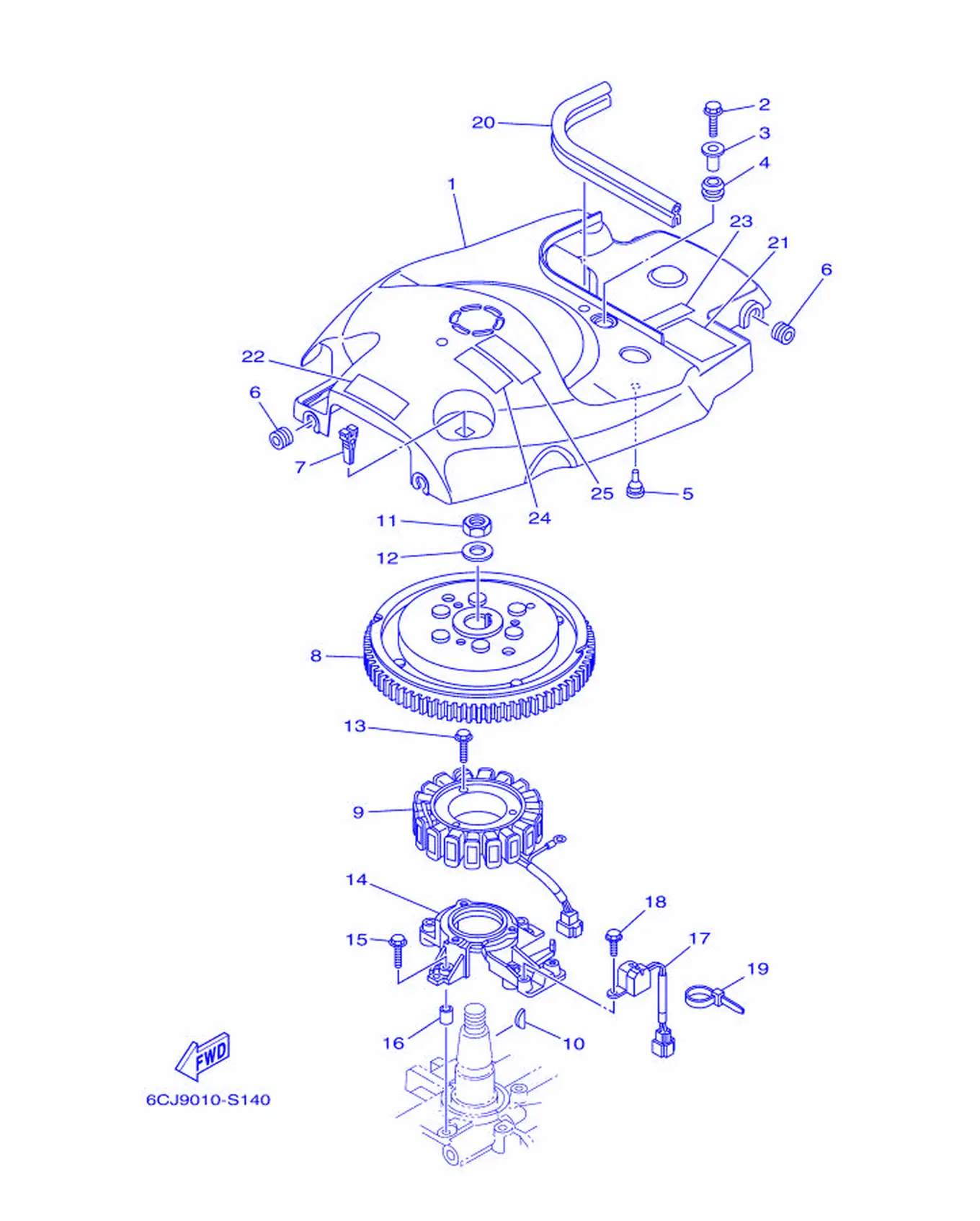

Рис. 22 — Генератор 25 дет.

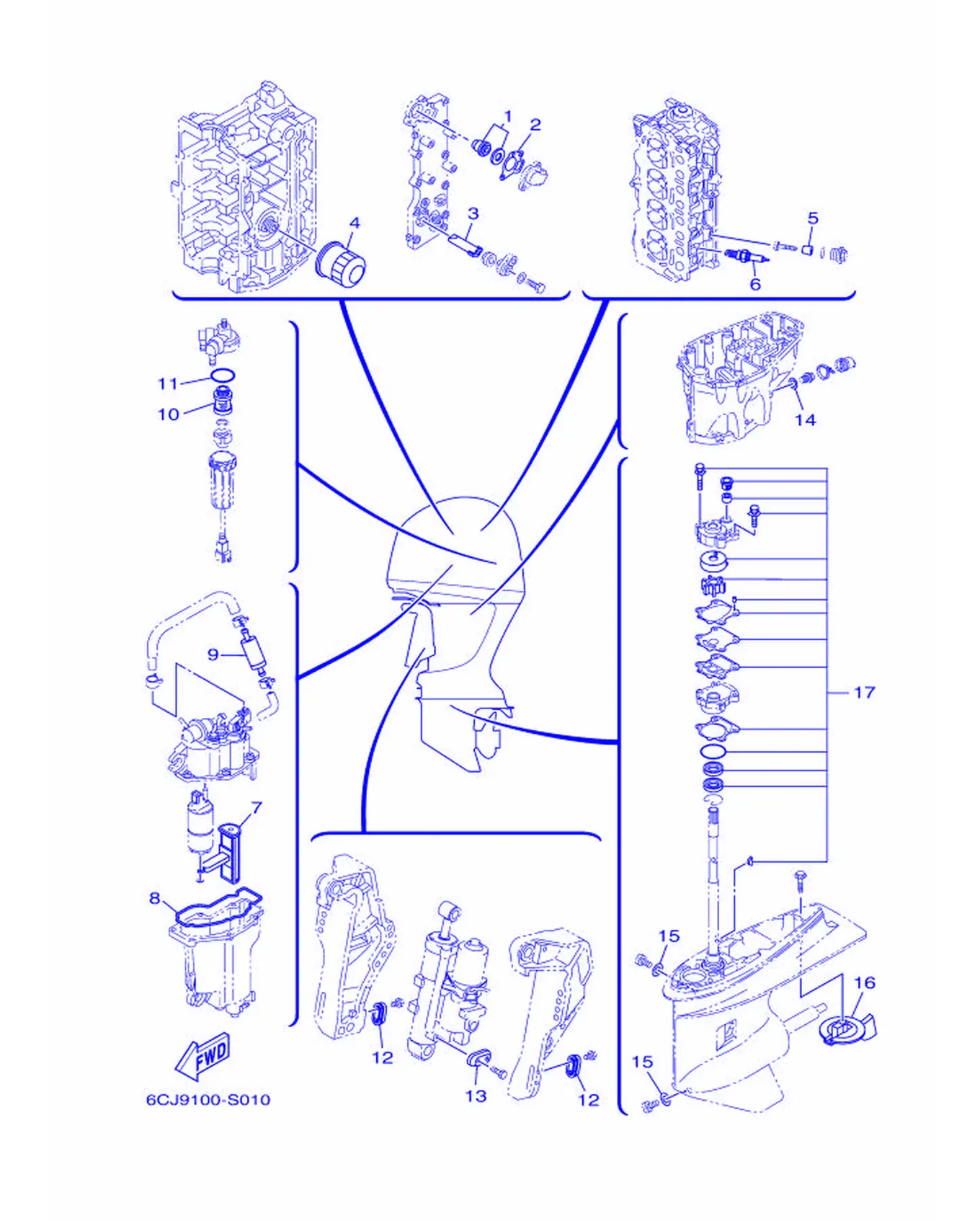

Рис. 23 — Периодически заменяемые детали 17 дет.

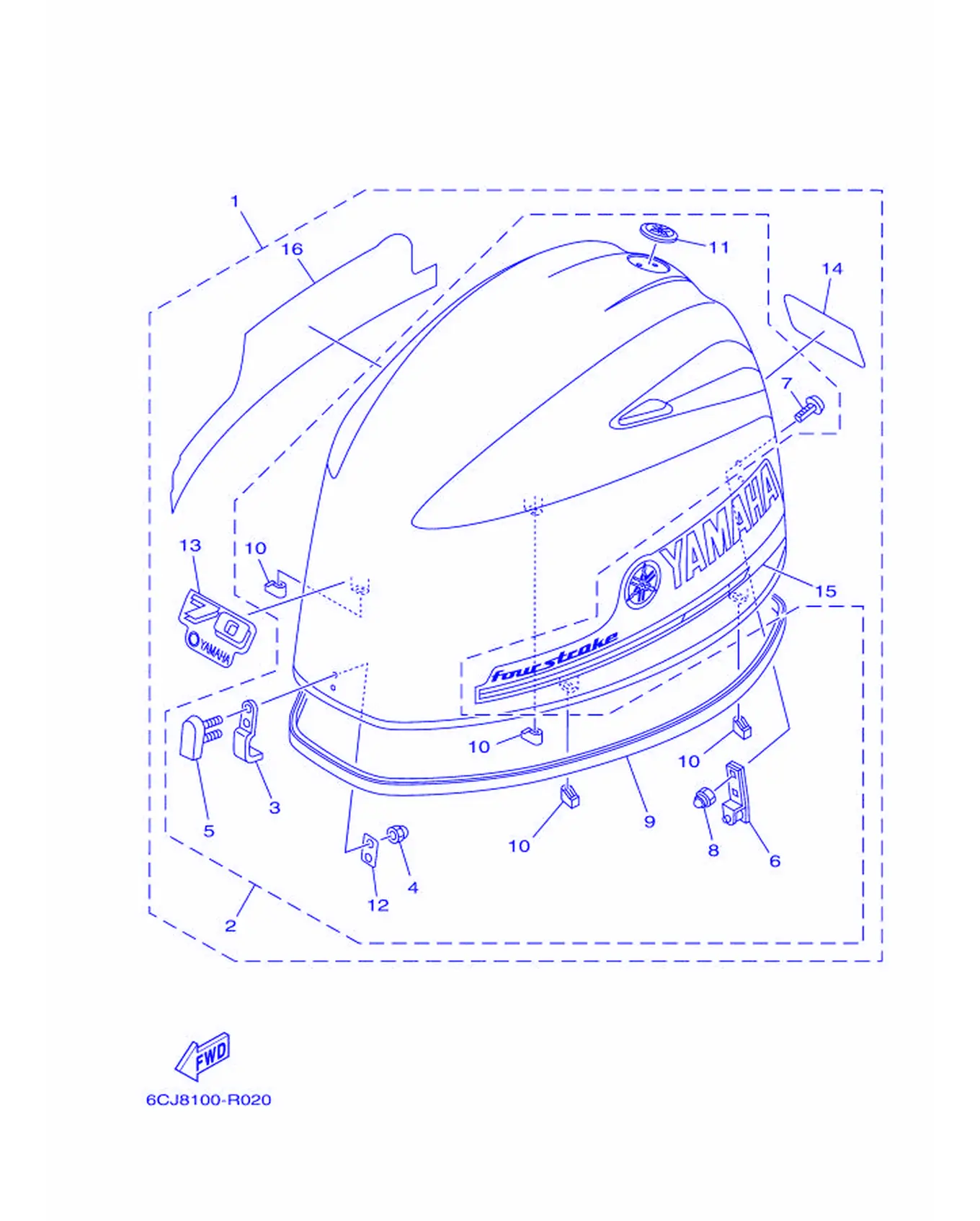

Рис. 24 — Верхний кожух 16 дет.

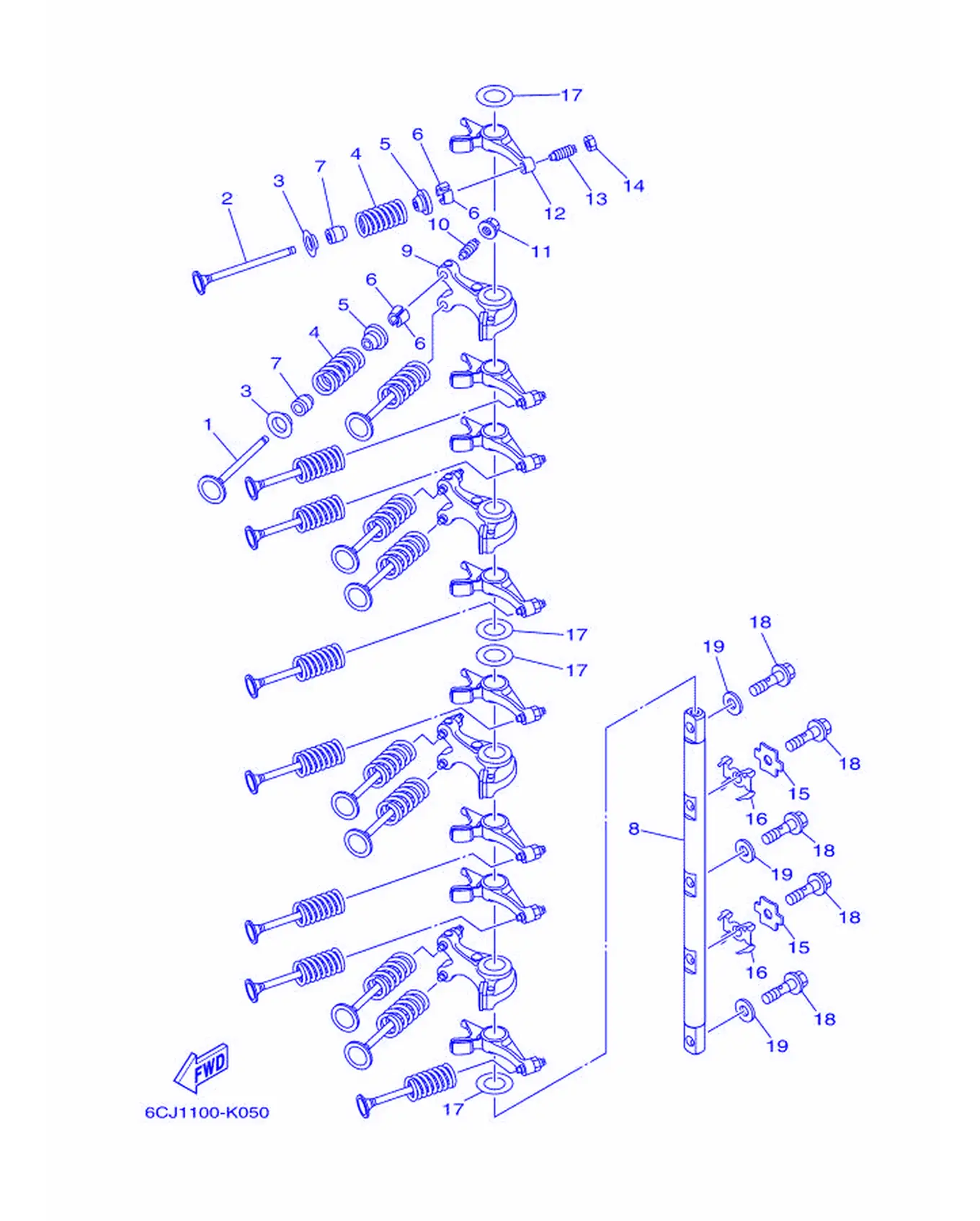

Рис. 25 — Клапан 19 дет.

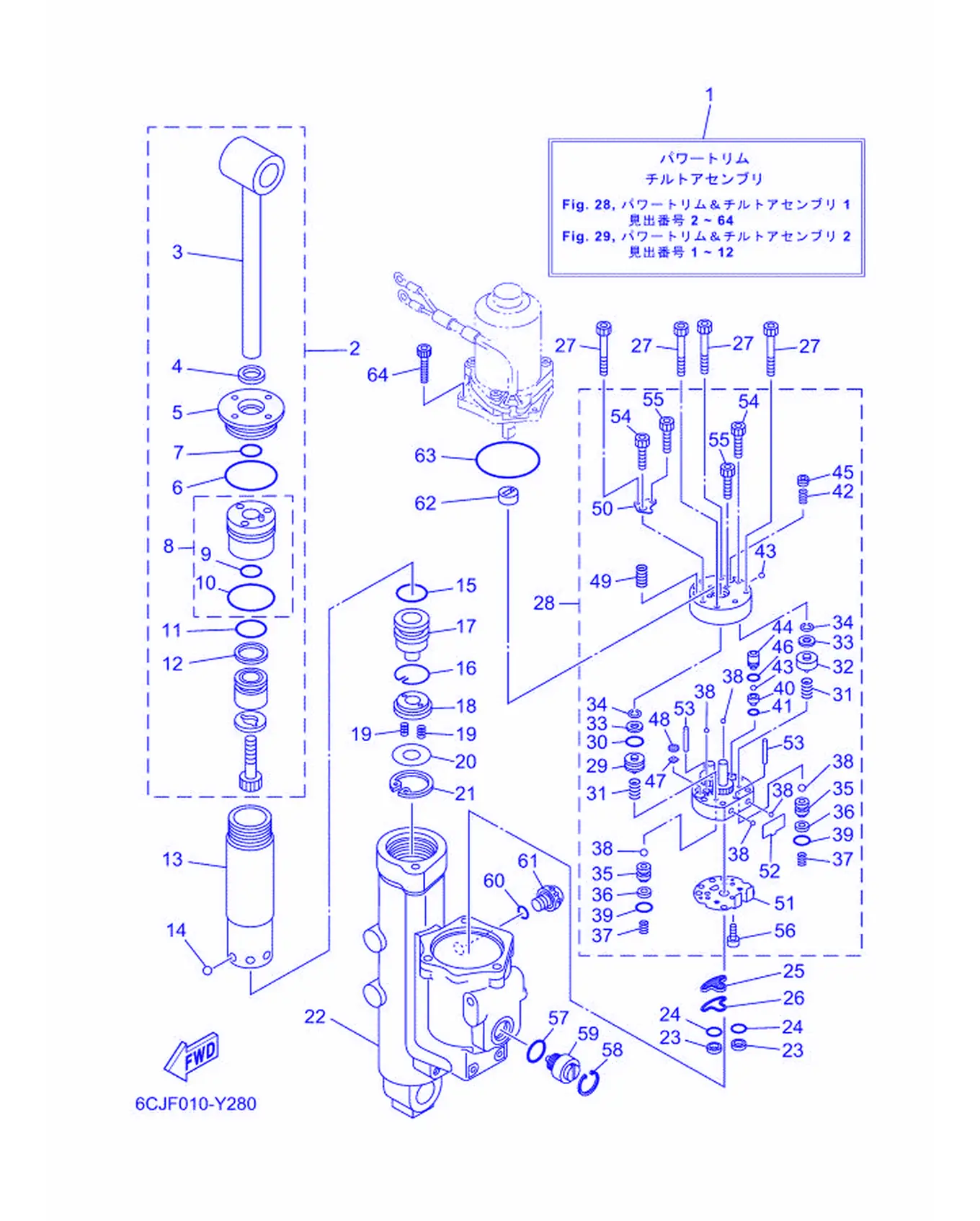

Рис. 26 — Узел силового наклона и подъёма 1 64 дет.

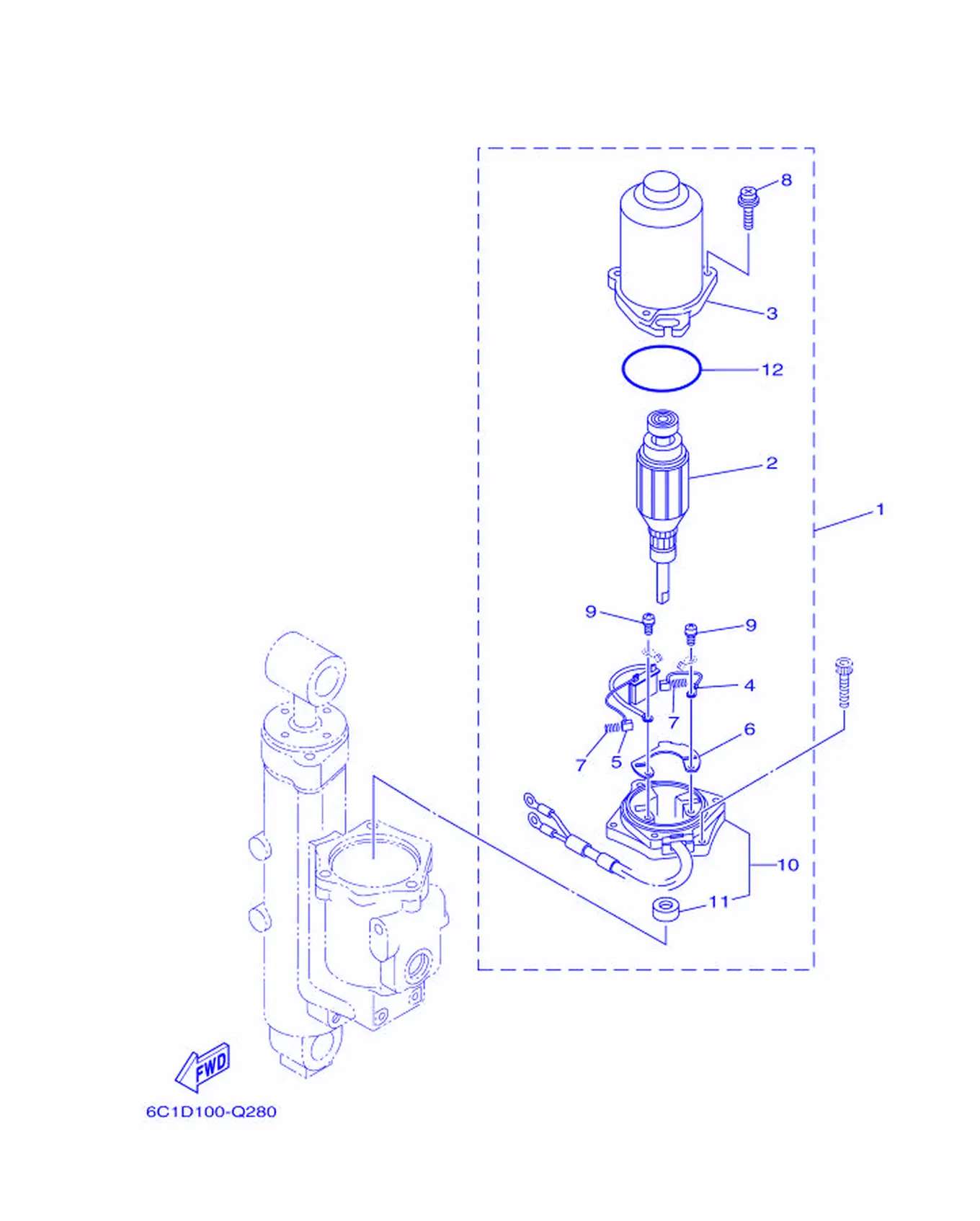

Рис. 27 — Узел силового наклона и подъёма 2 12 дет.

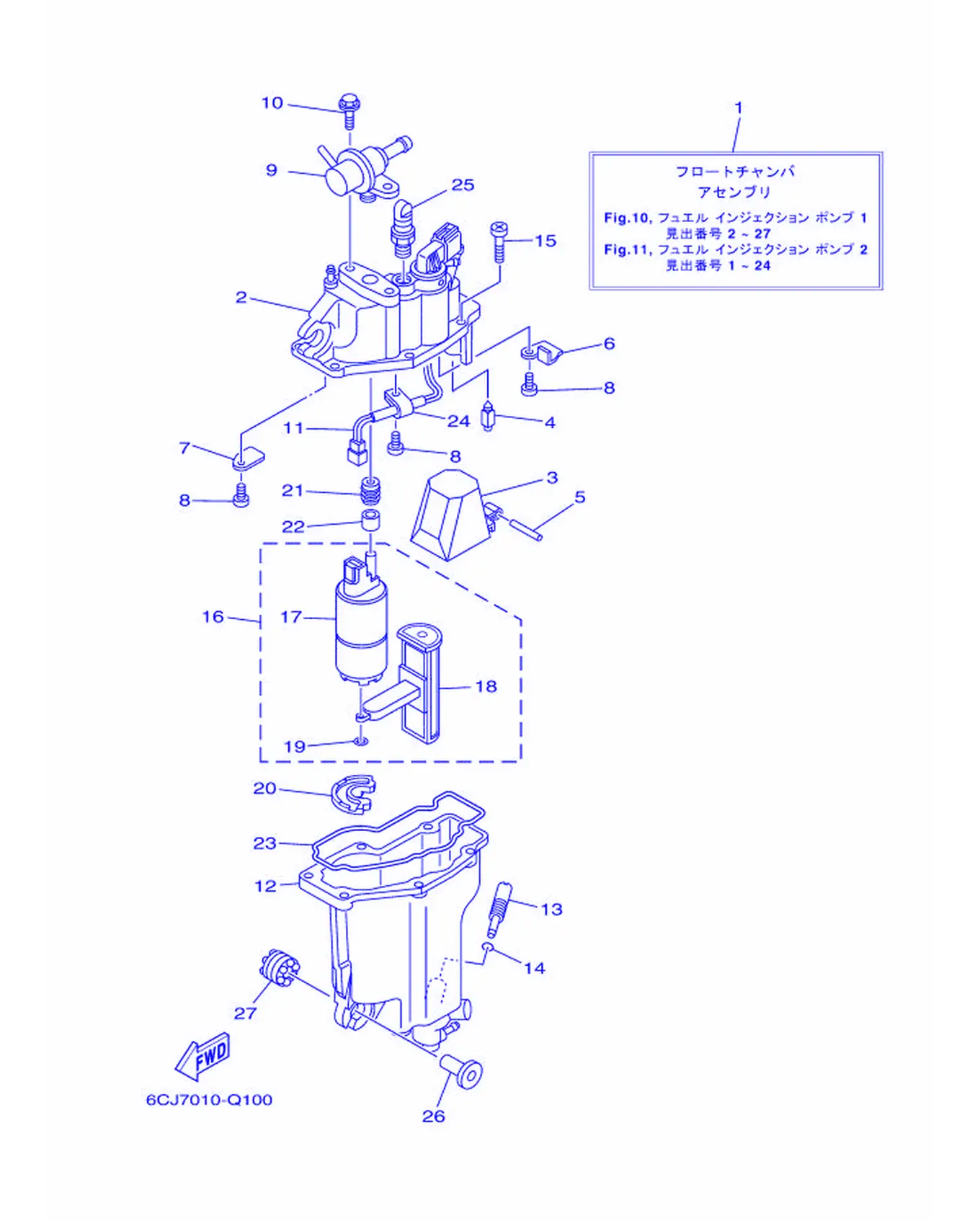

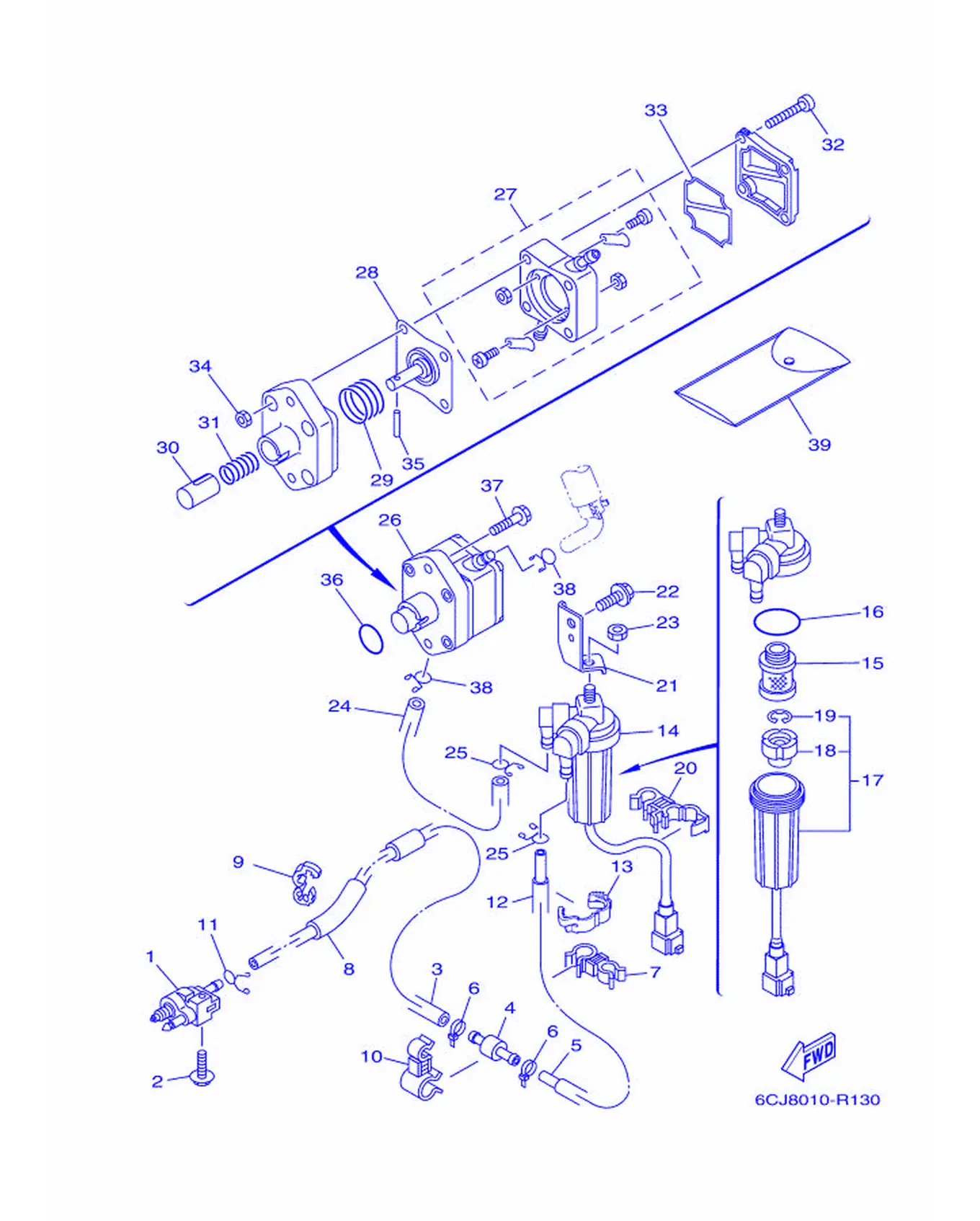

Рис. 28 — Топливная система 39 дет.
Рис. 29 — Топливный насос высокого давления 27 дет.
Рис. 30 — Топливный бак 16 дет.

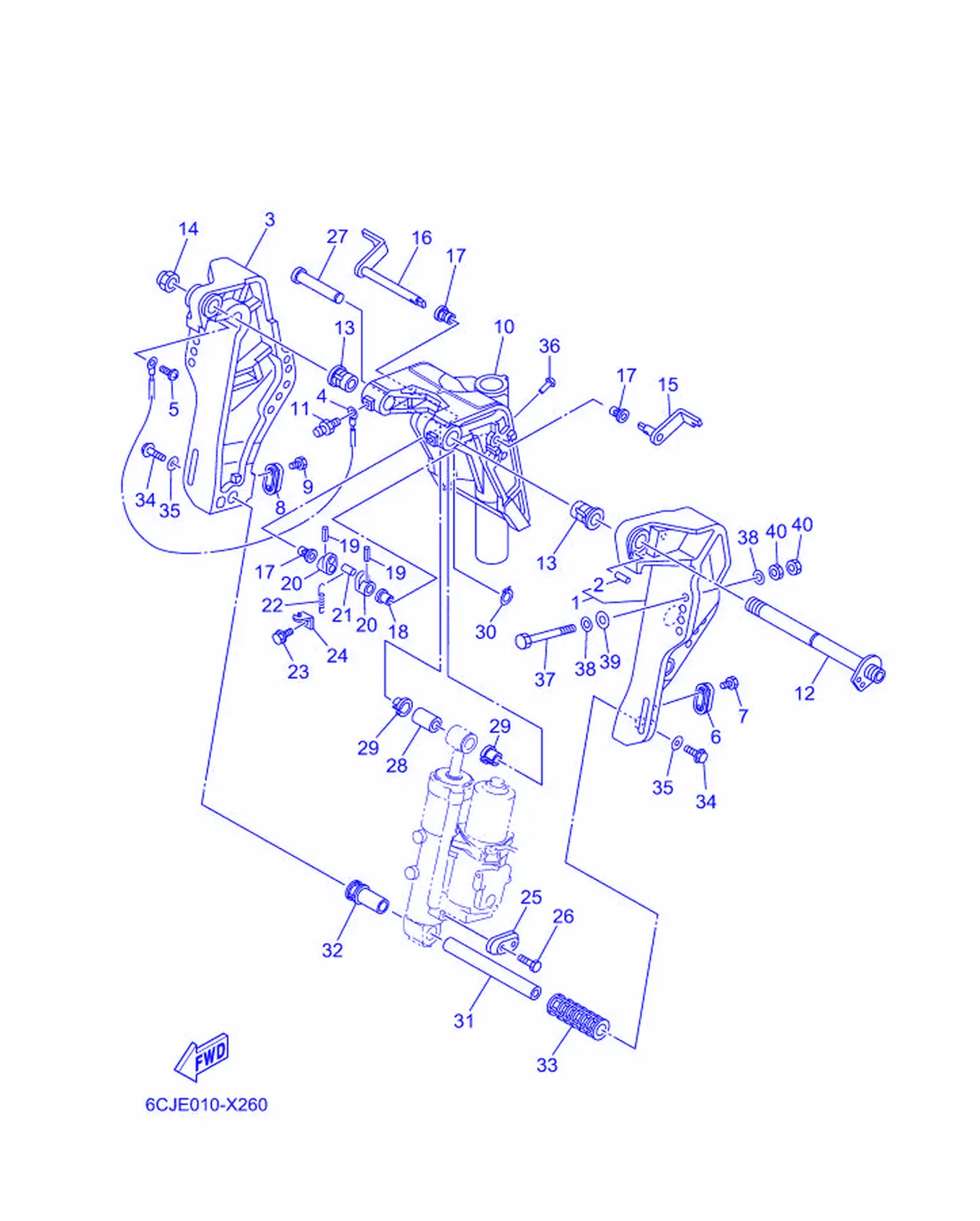

Рис. 31 — Кронштейн 1 40 дет.

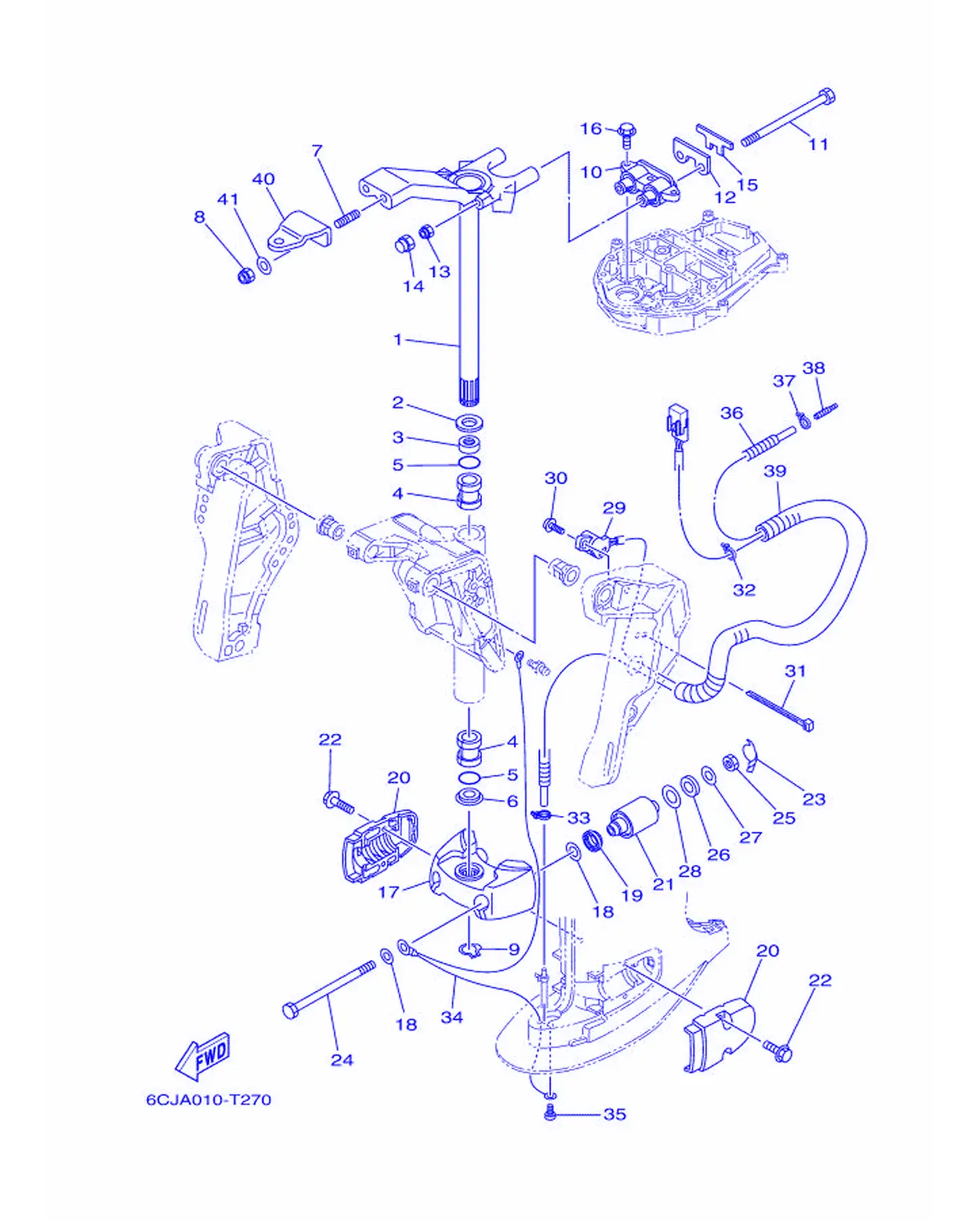

Рис. 32 — Кронштейн 2 41 дет.

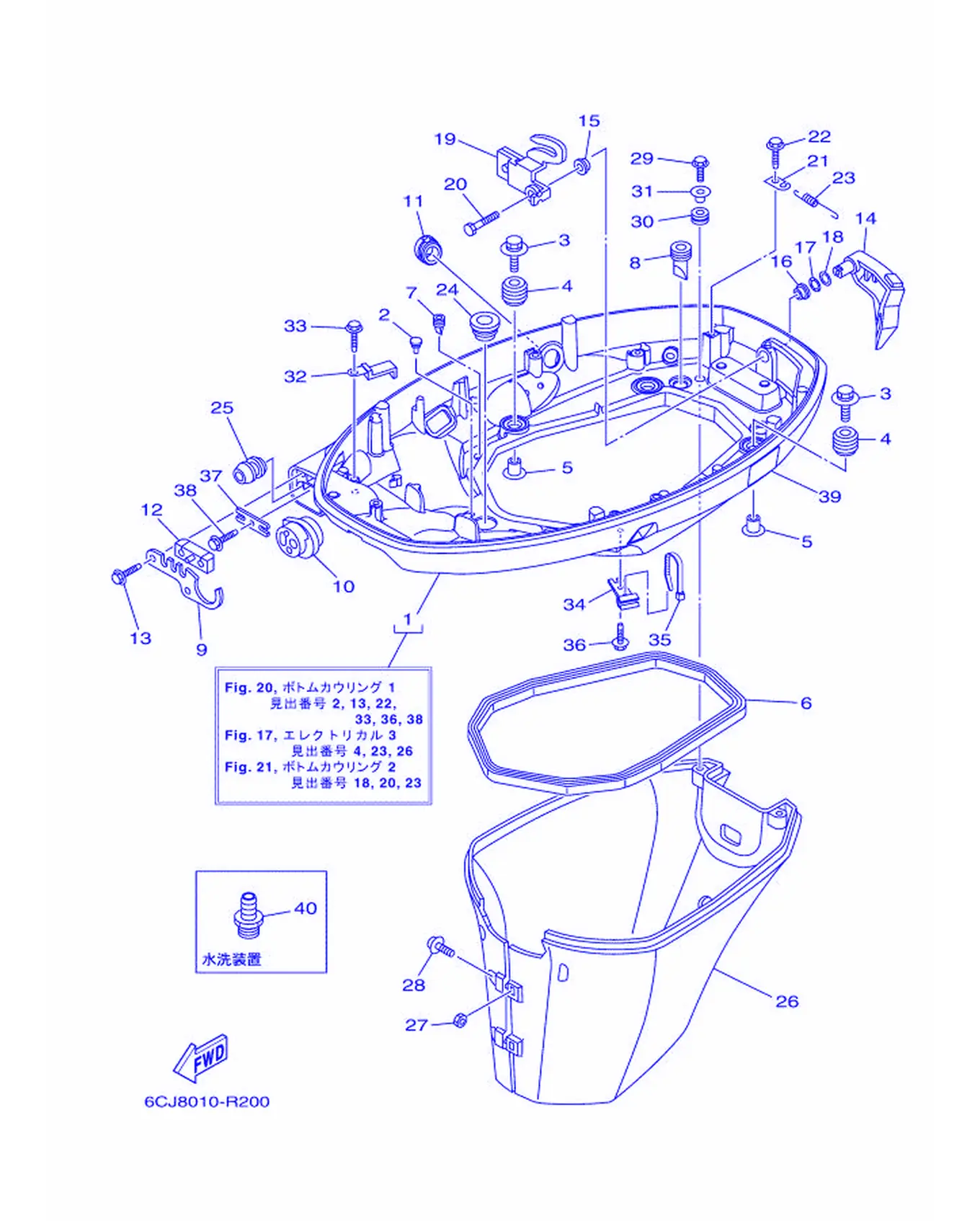

Рис. 33 — Нижний кожух 1 40 дет.

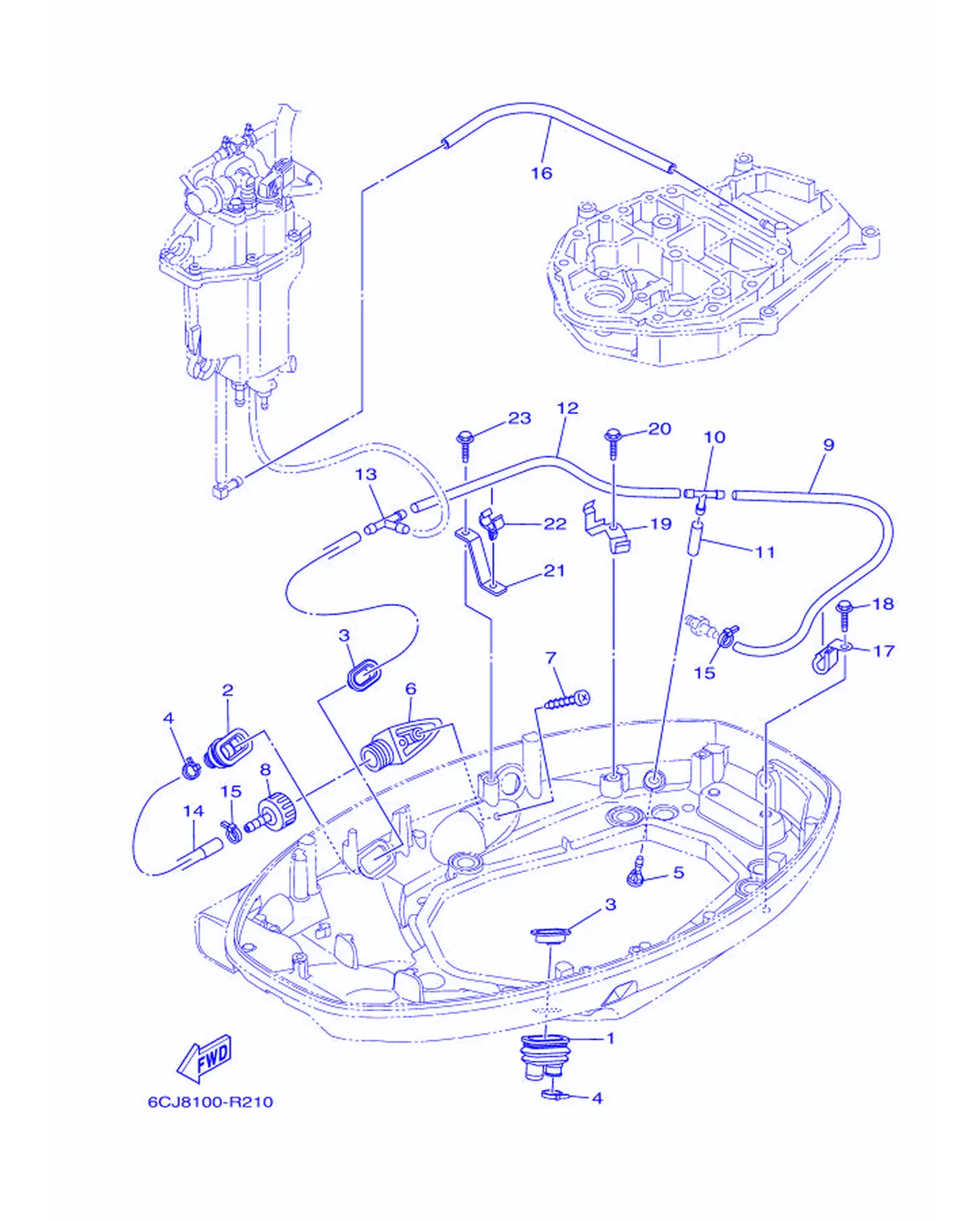

Рис. 34 — Нижний кожух 2 23 дет.
Рис. 35 — Прибор 1 4 дет.
Рис. 36 — Приборы 2 6 дет.

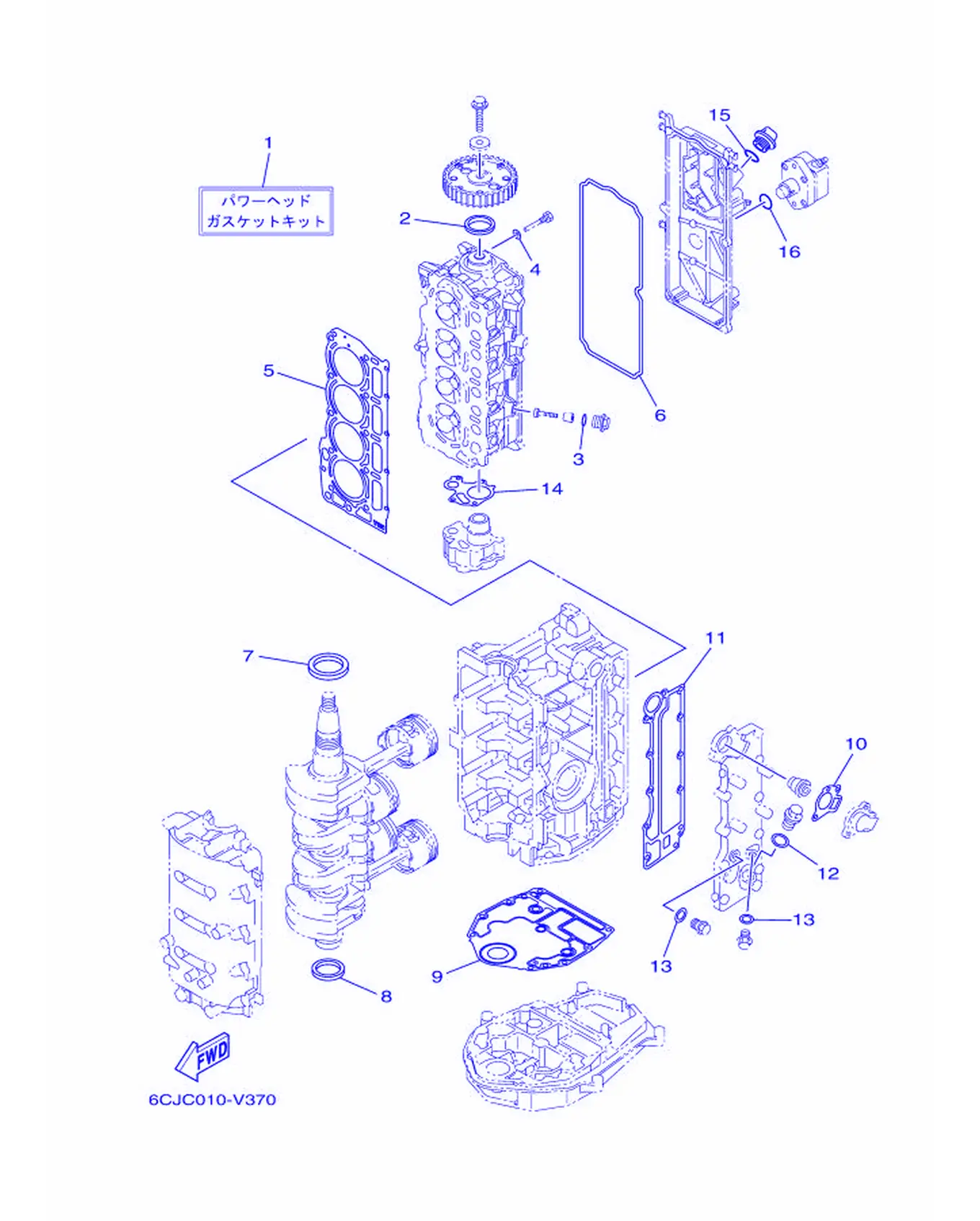

Рис. 37 — Ремкомплект 1 16 дет.

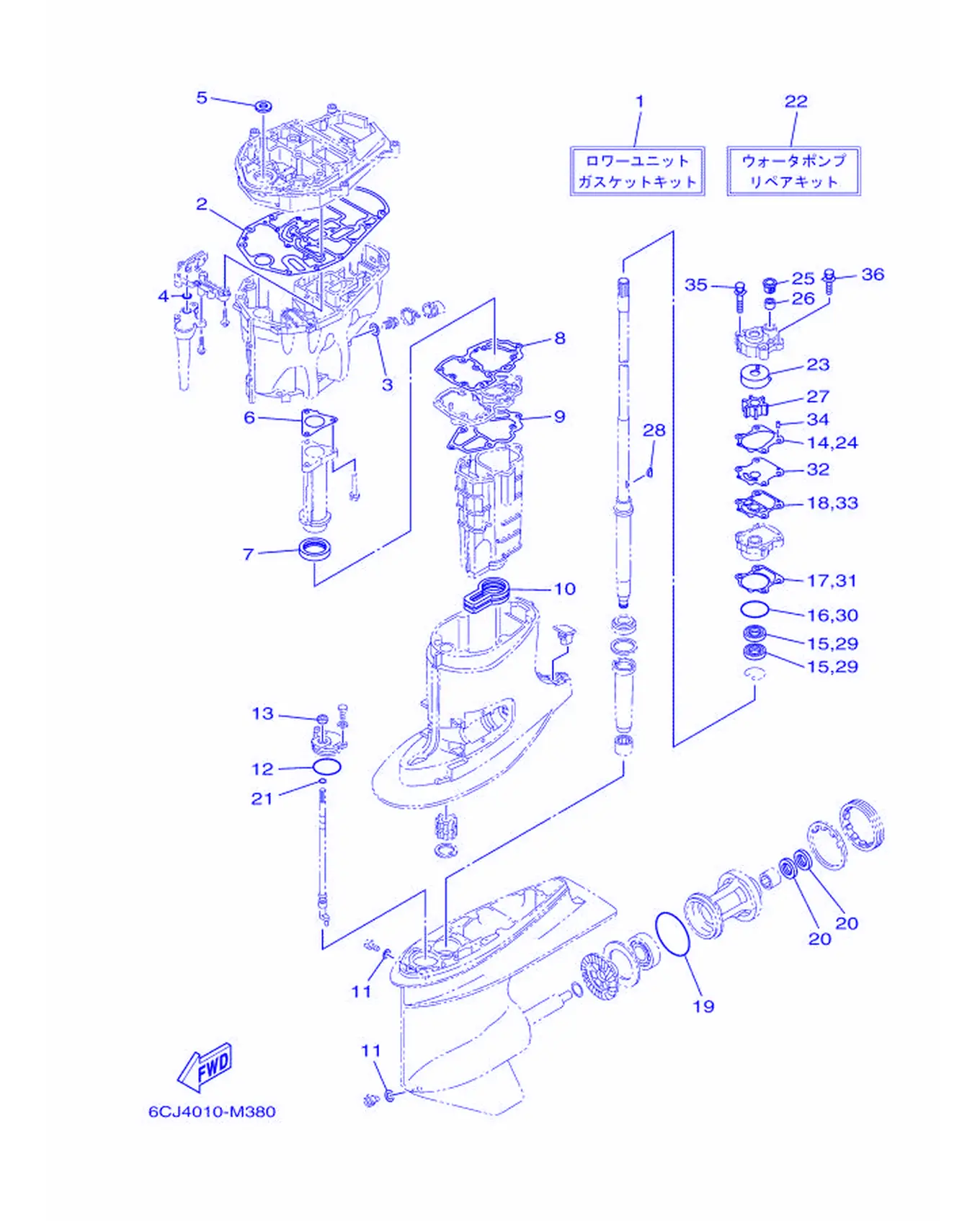

Рис. 38 — Ремкомплект 2 36 дет.

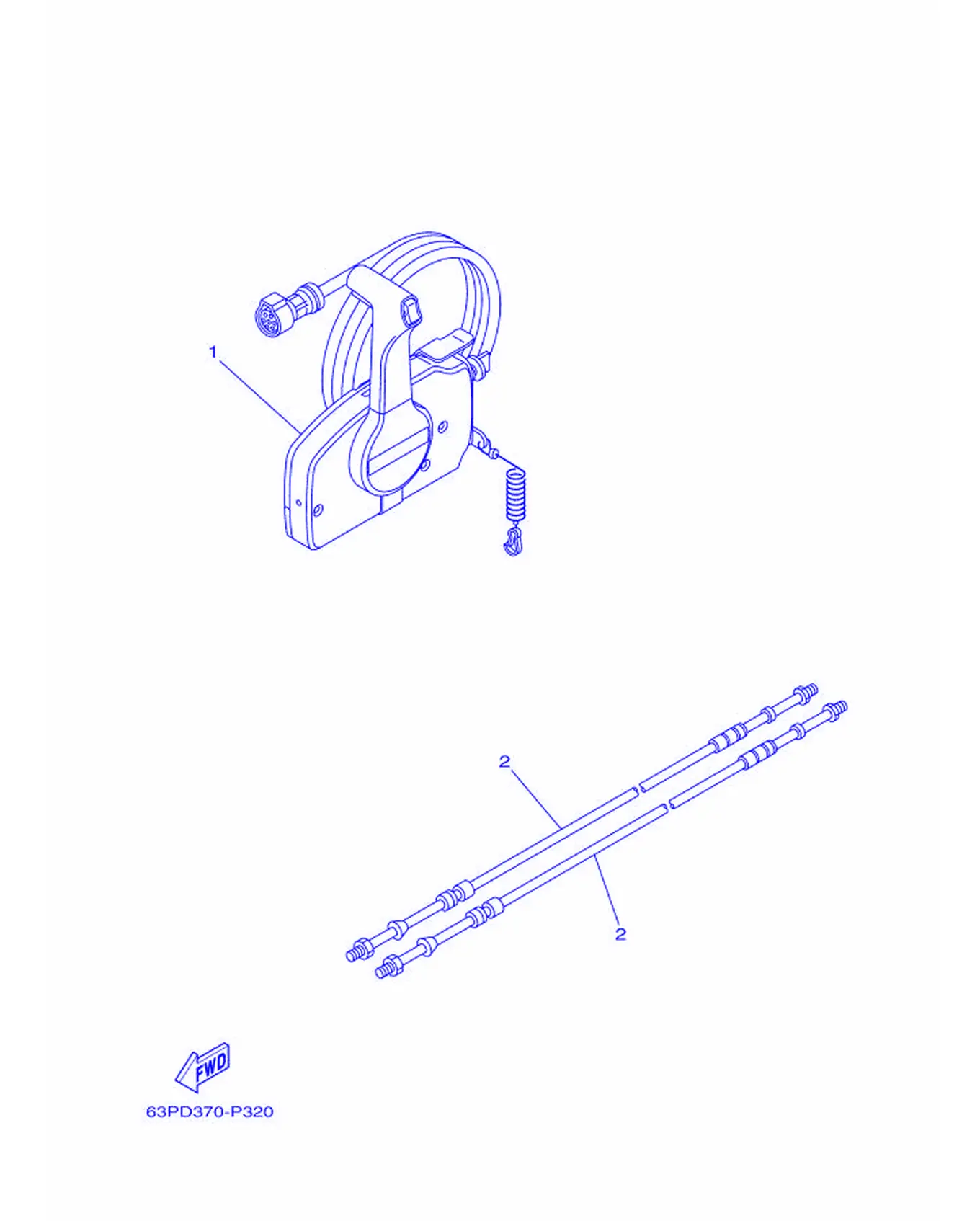

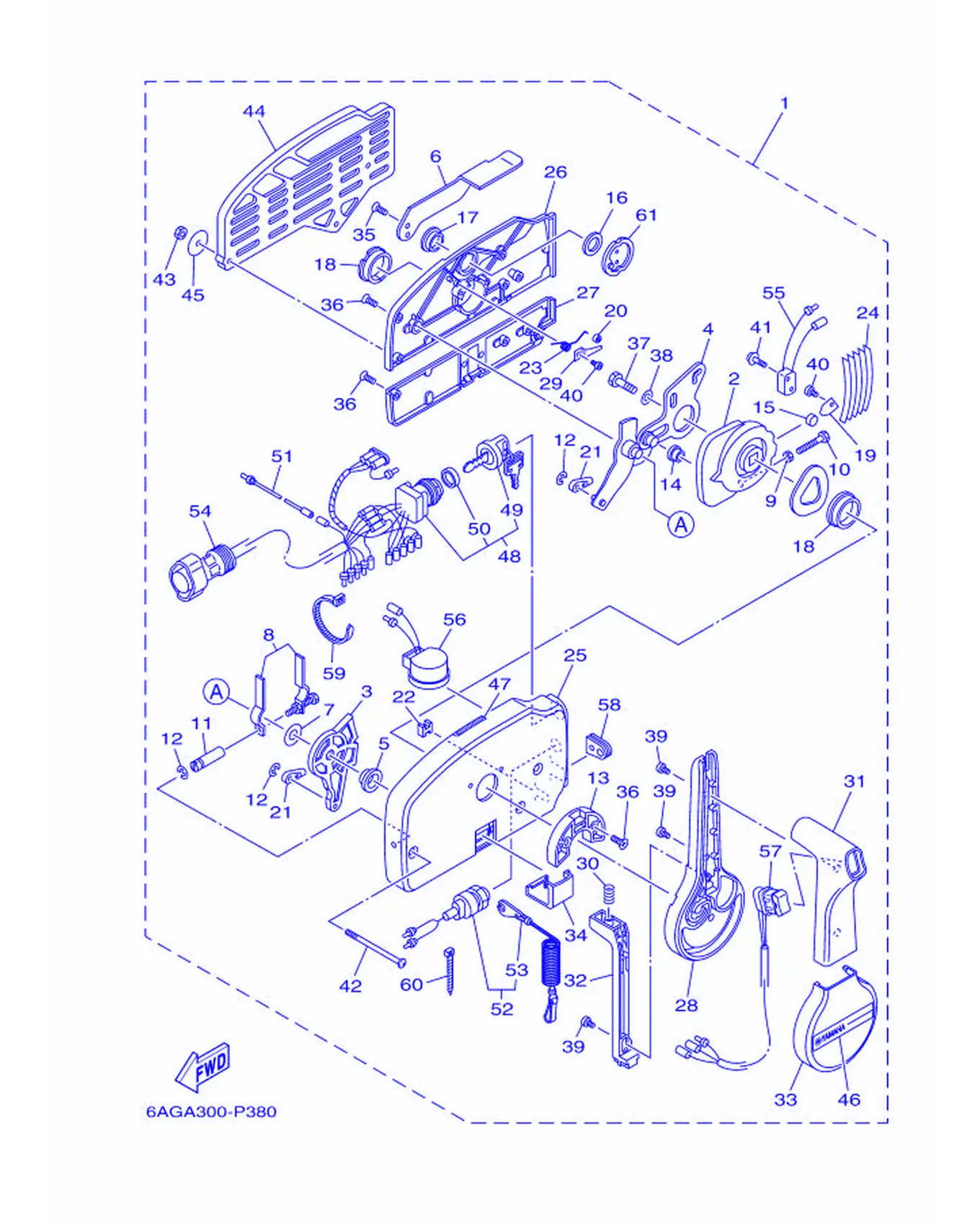

Рис. 39 — Пульт дистанционного управления в сборе 61 дет.
Рис. 40 — Пульт дистанционного управления 6 дет.

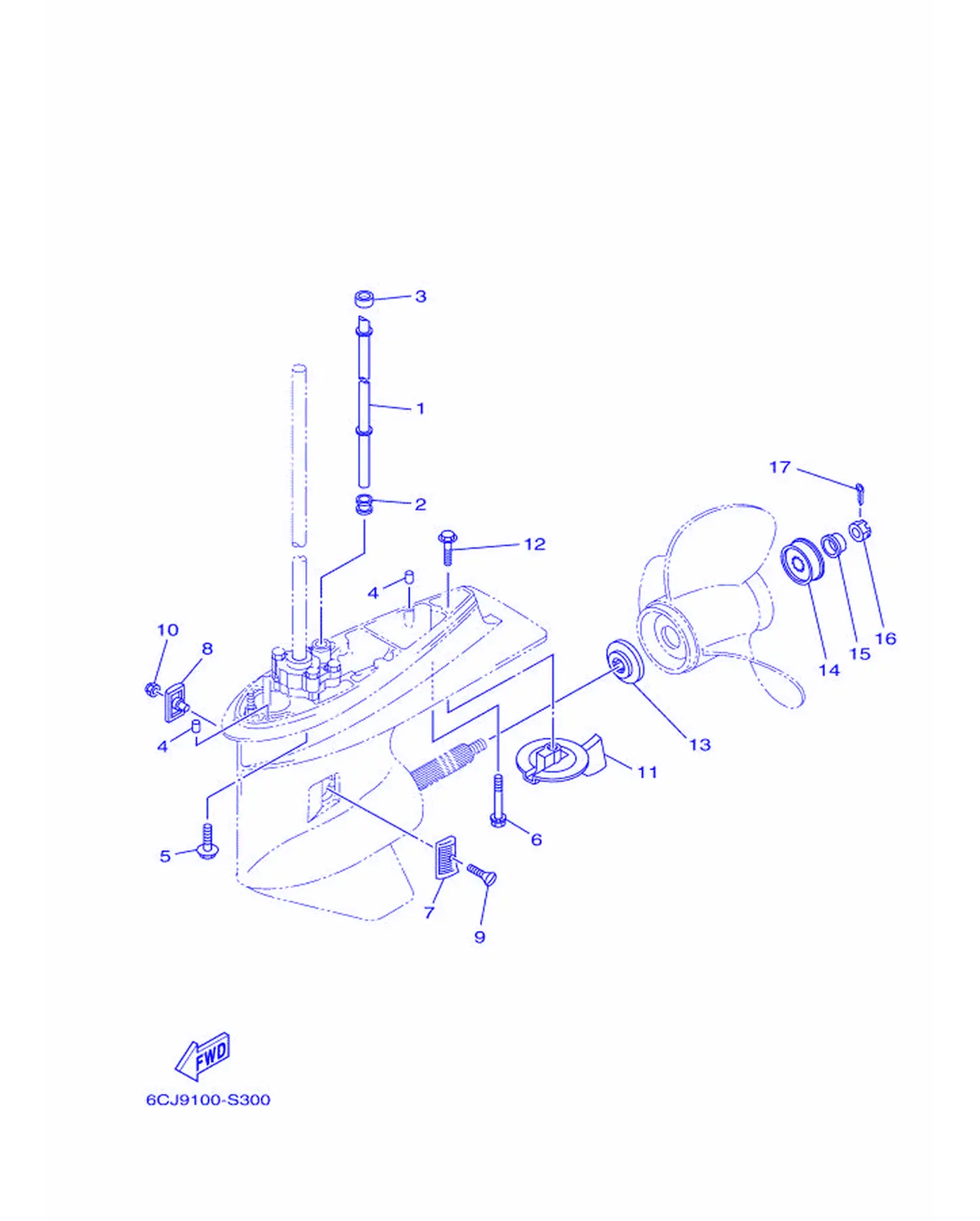

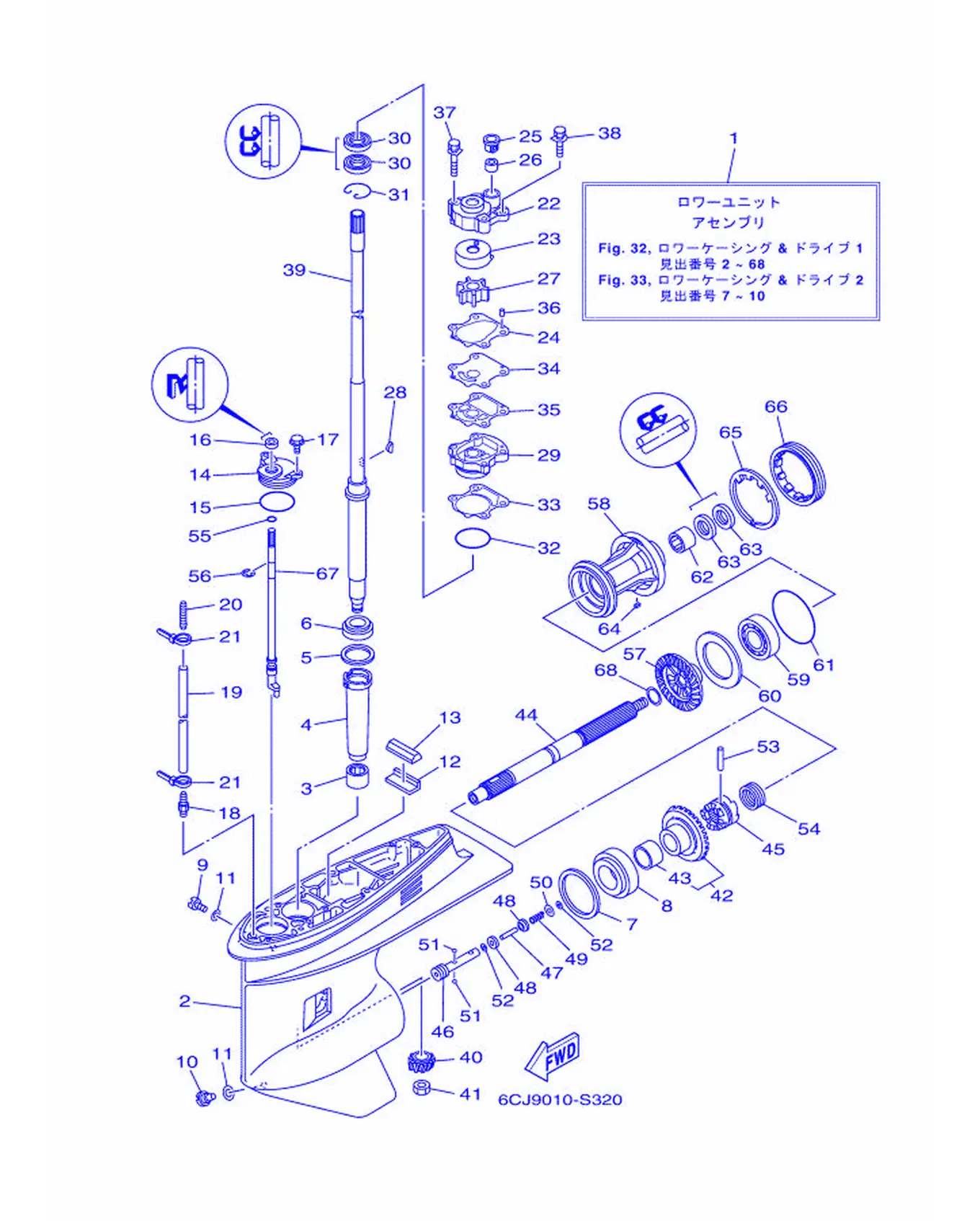

Рис. 41 — Нижний кожух и привод 1 78 дет.
Рис. 42 — Нижний кожух и привод 2 18 дет.
