Yamaha F6C f6cmhl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F6C. 24 схем.

Рис. 1 — Корпус верхней части 14 дет.

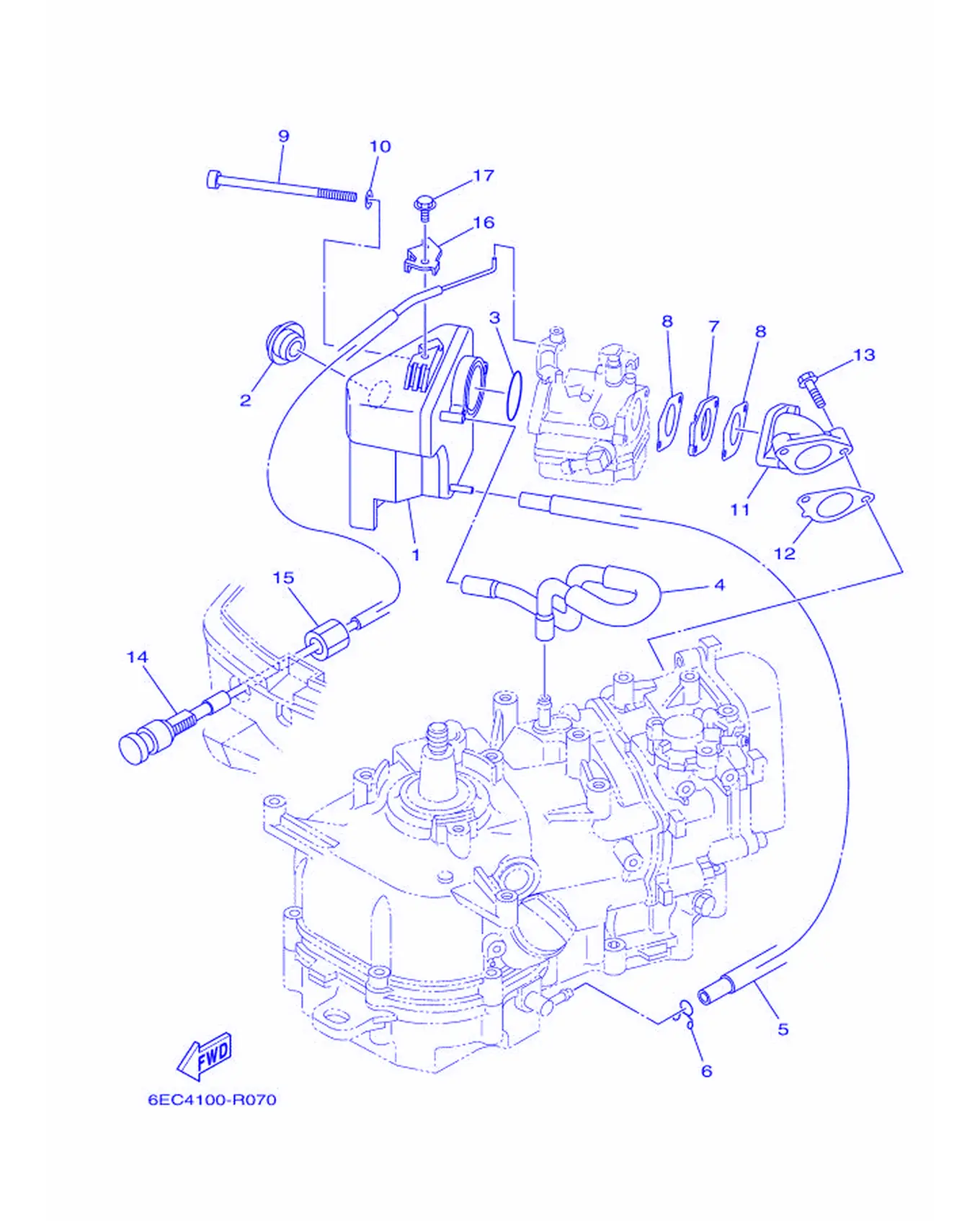

Рис. 2 — Впускная система 17 дет.

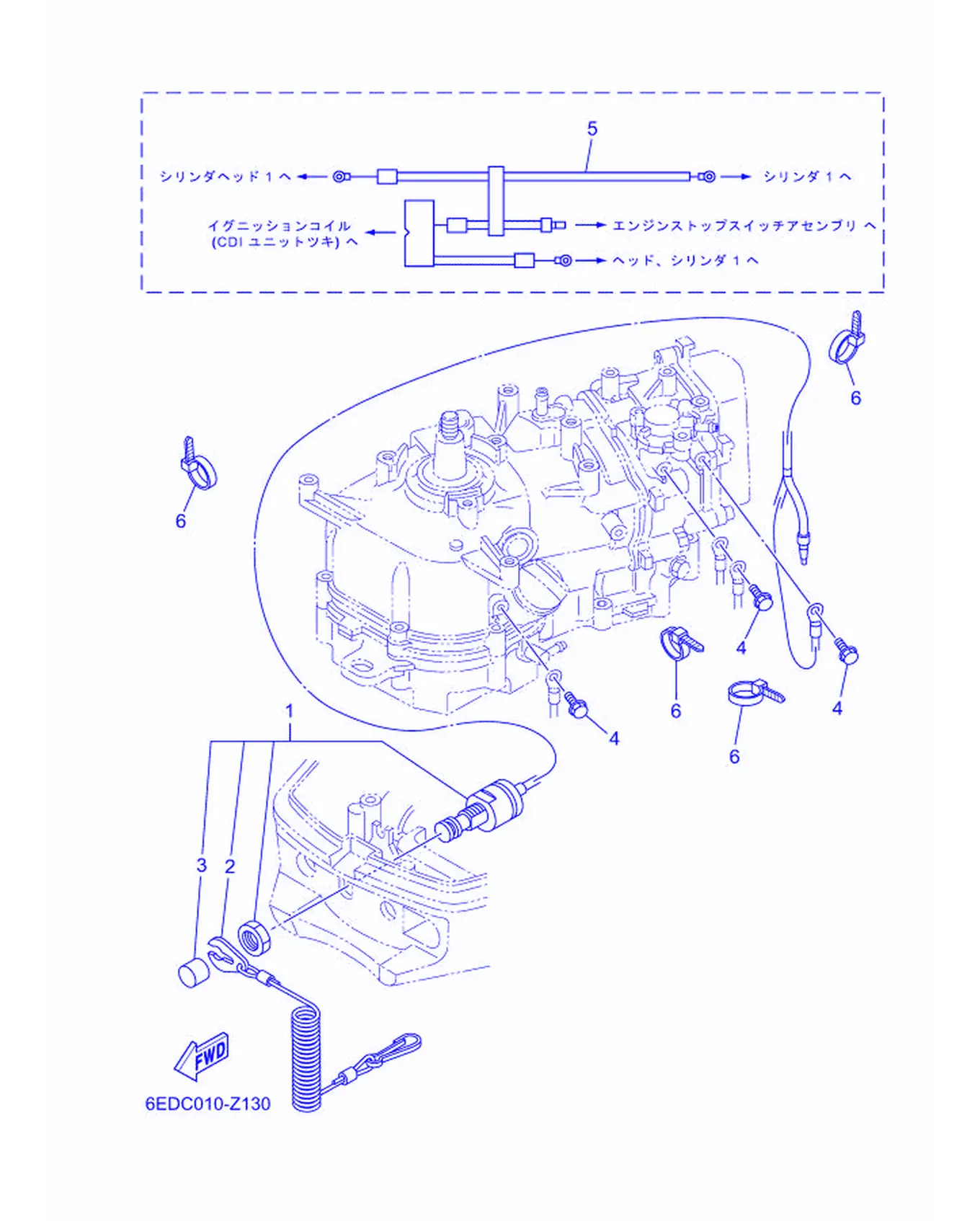

Рис. 3 — Электрическая система 6 дет.

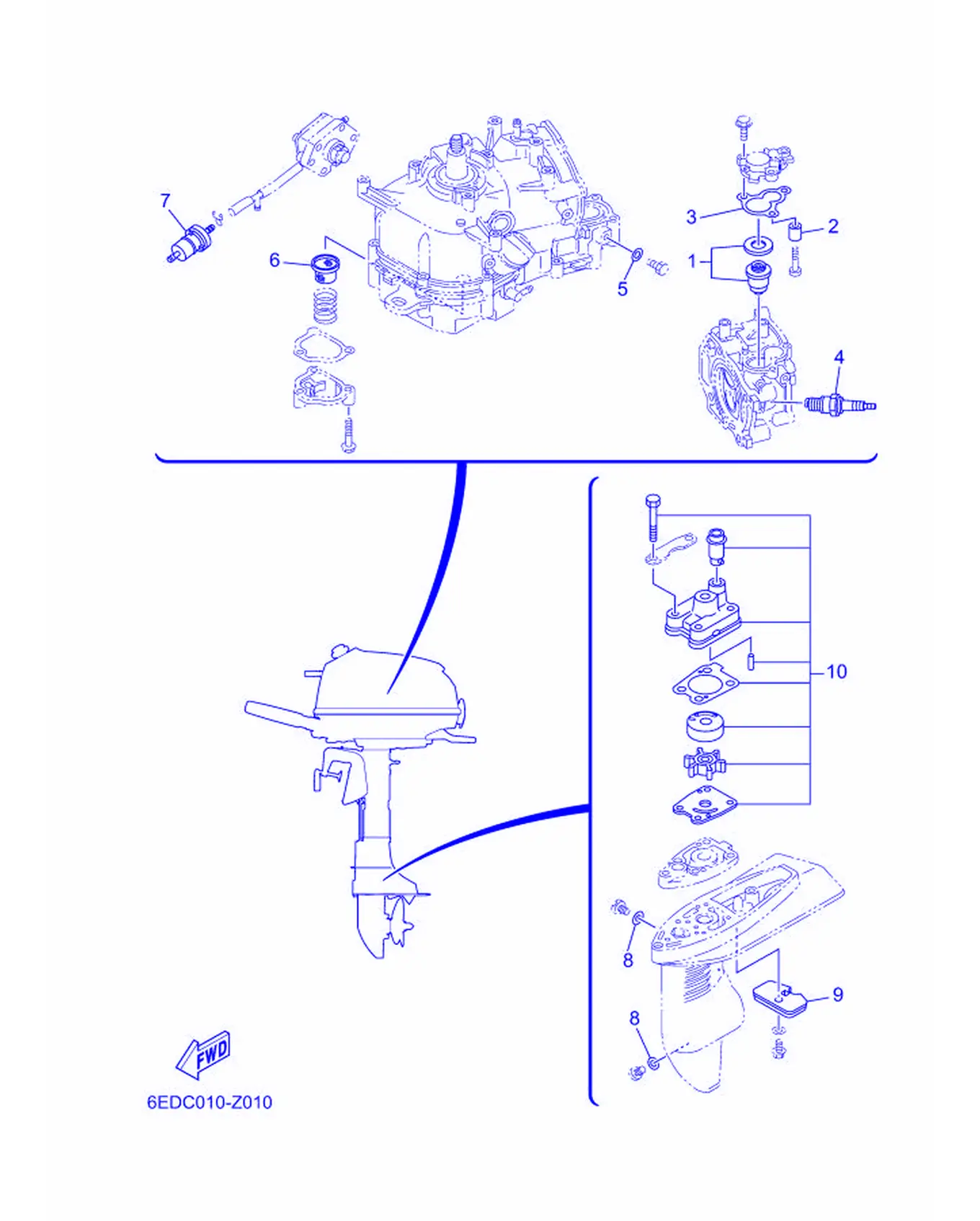

Рис. 4 — Опциональные детали 14 дет.

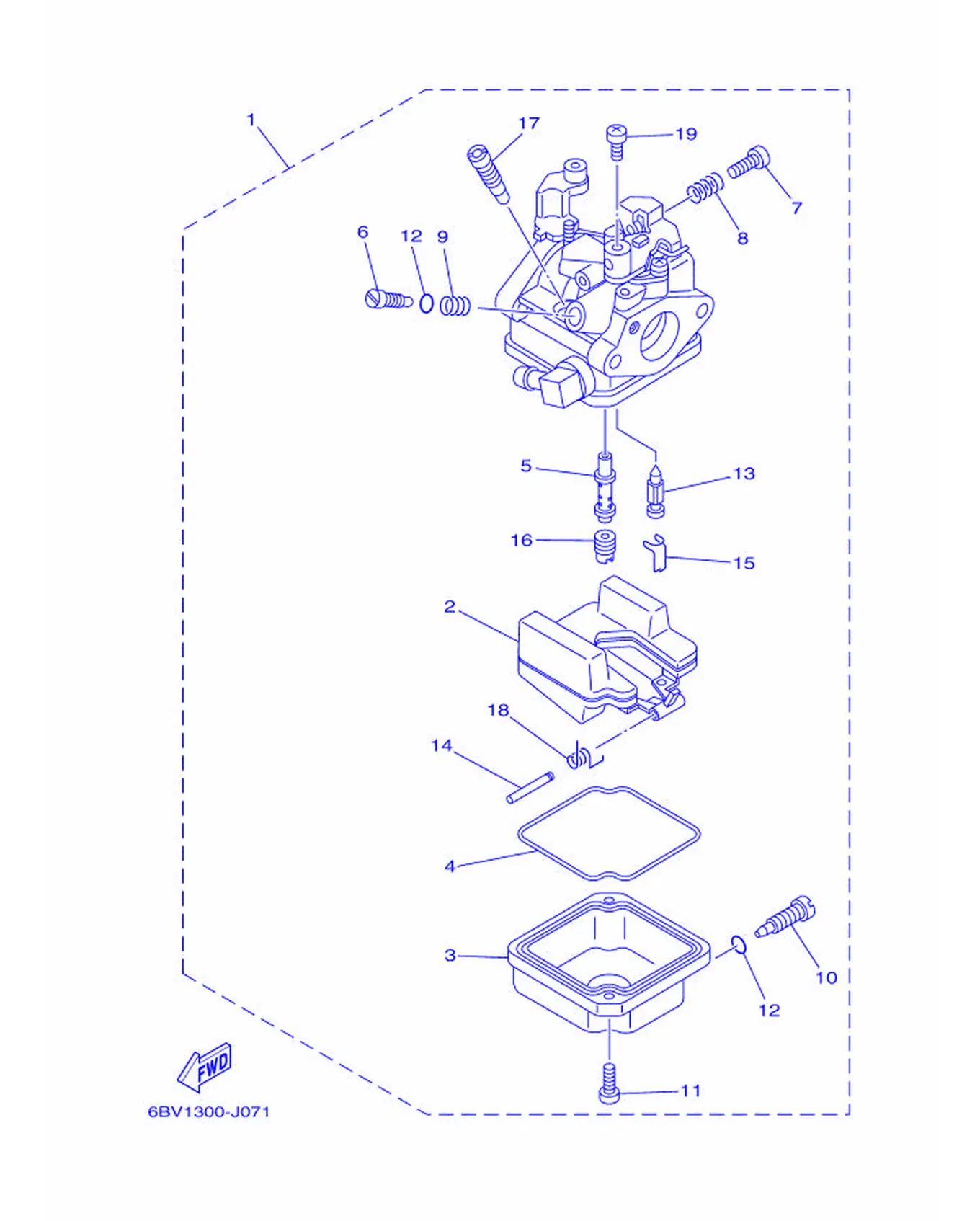

Рис. 5 — карбюратор 19 дет.

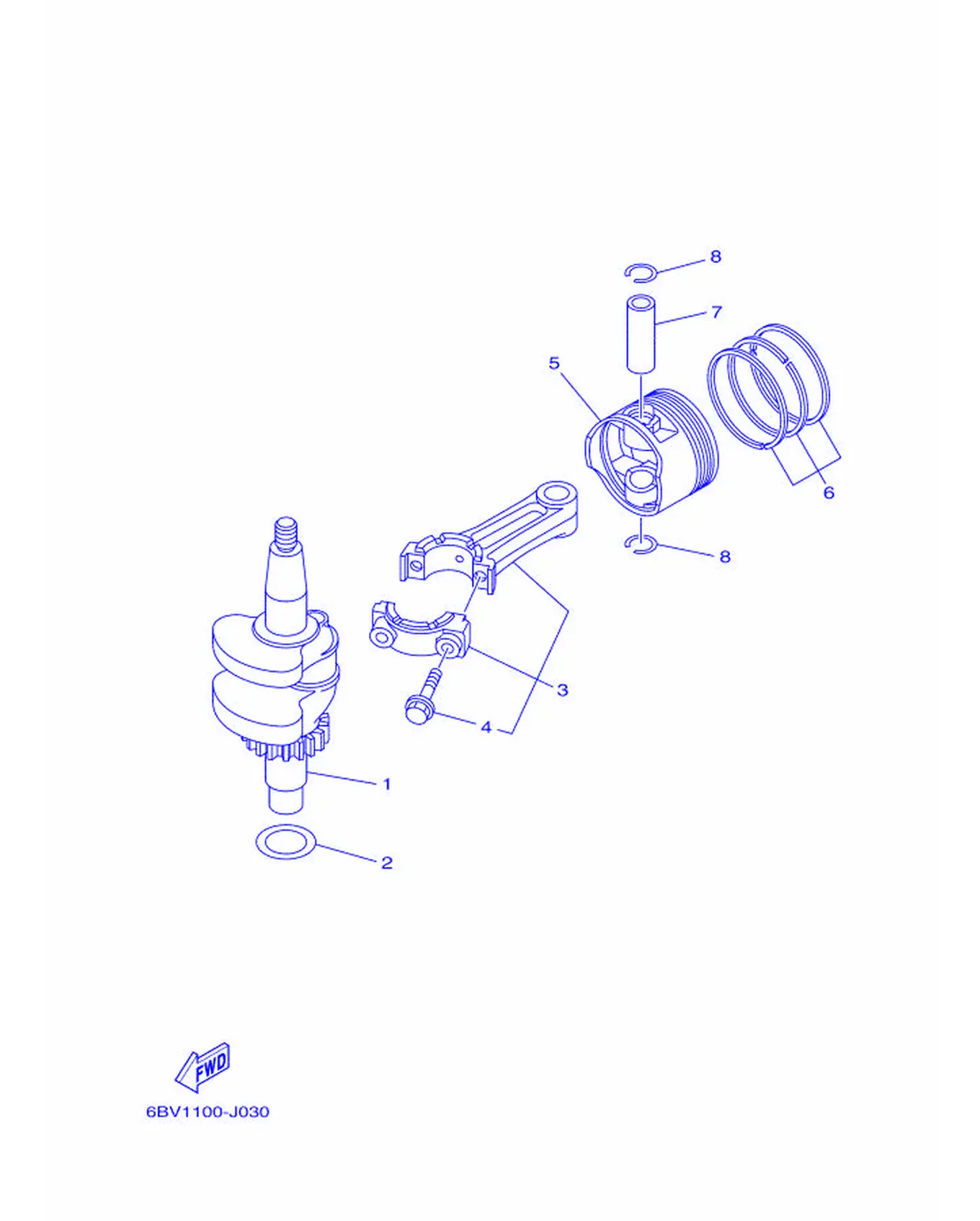

Рис. 6 — Коленчатый вал и поршень 12 дет.

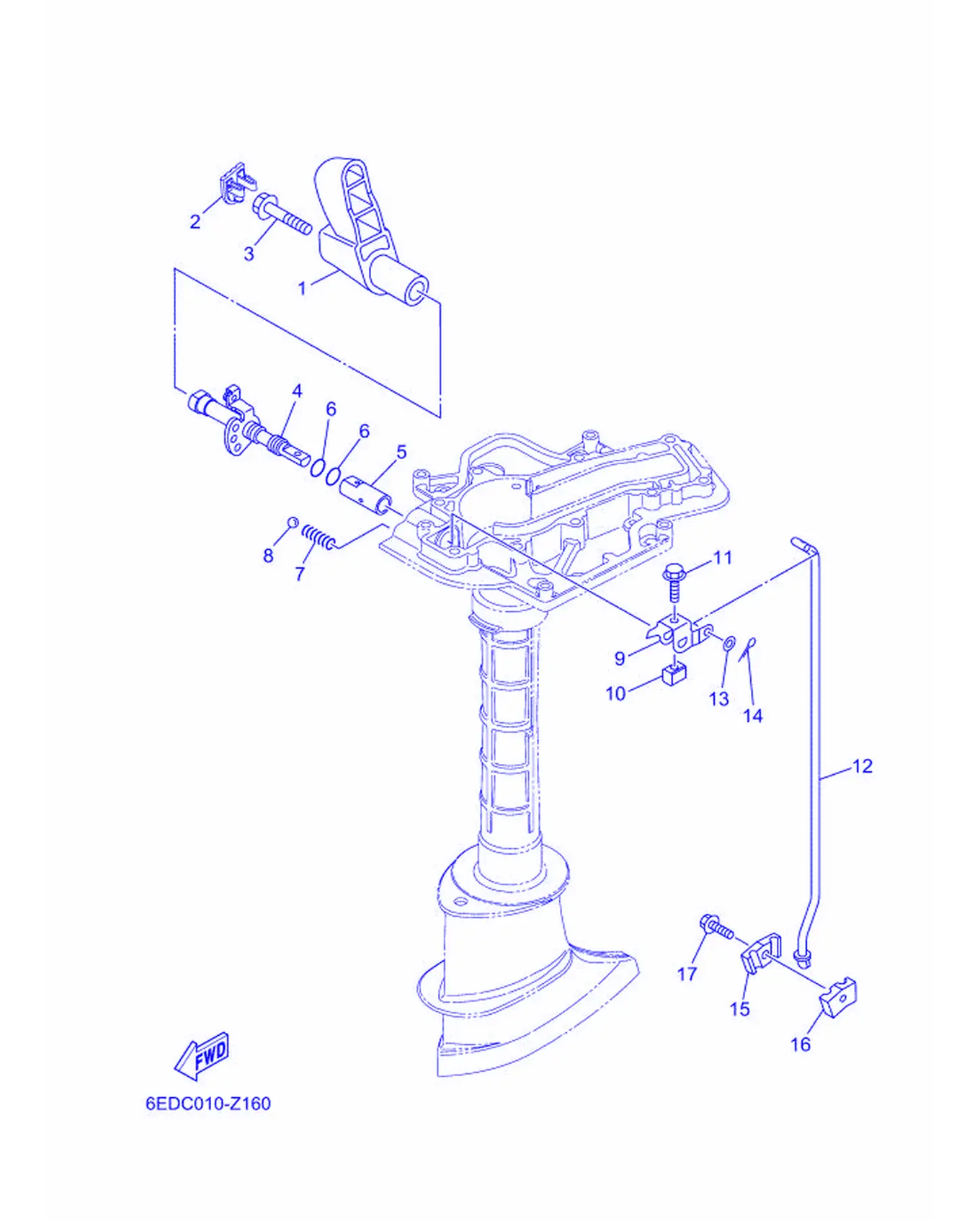

Рис. 7 — Система управления 17 дет.

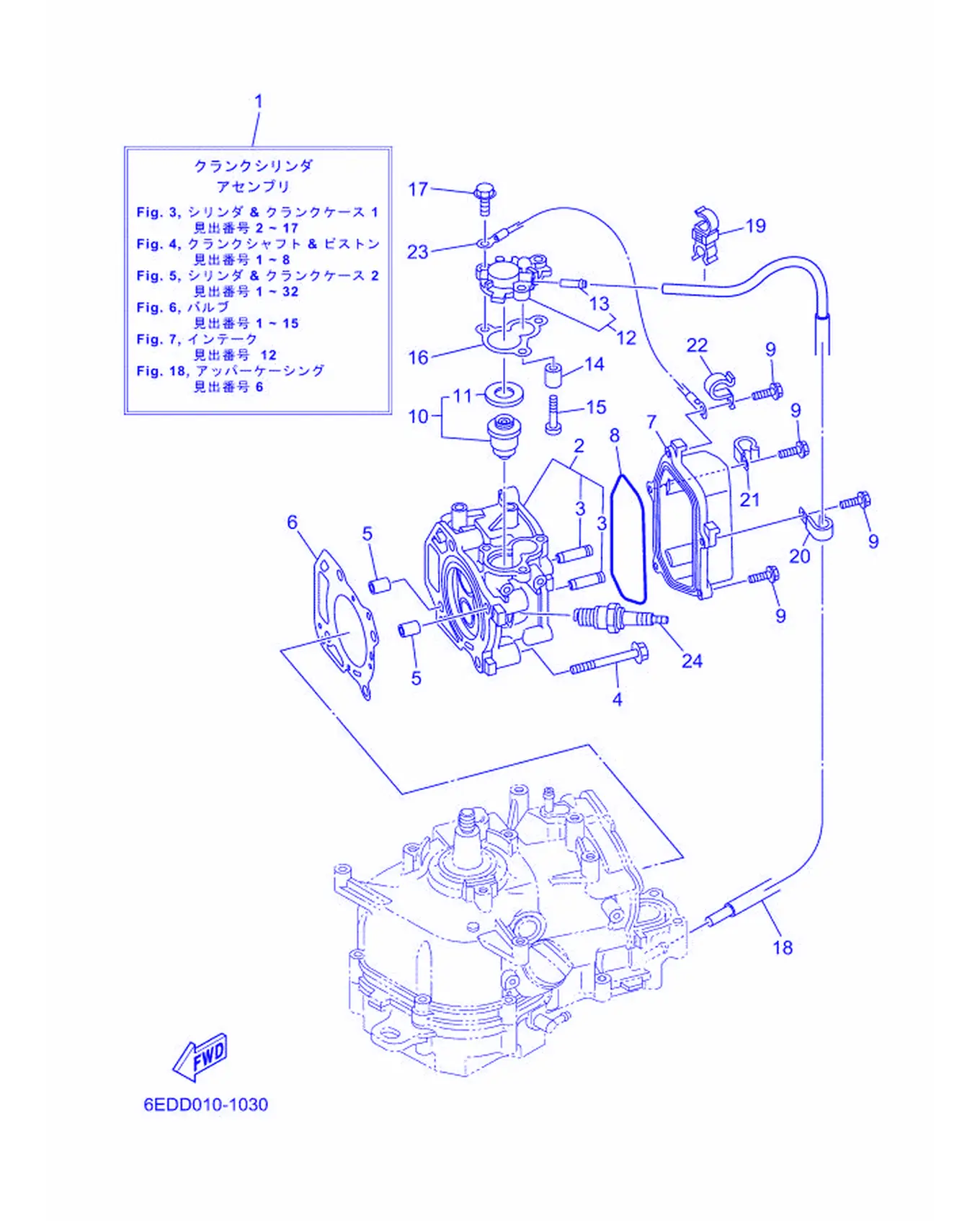

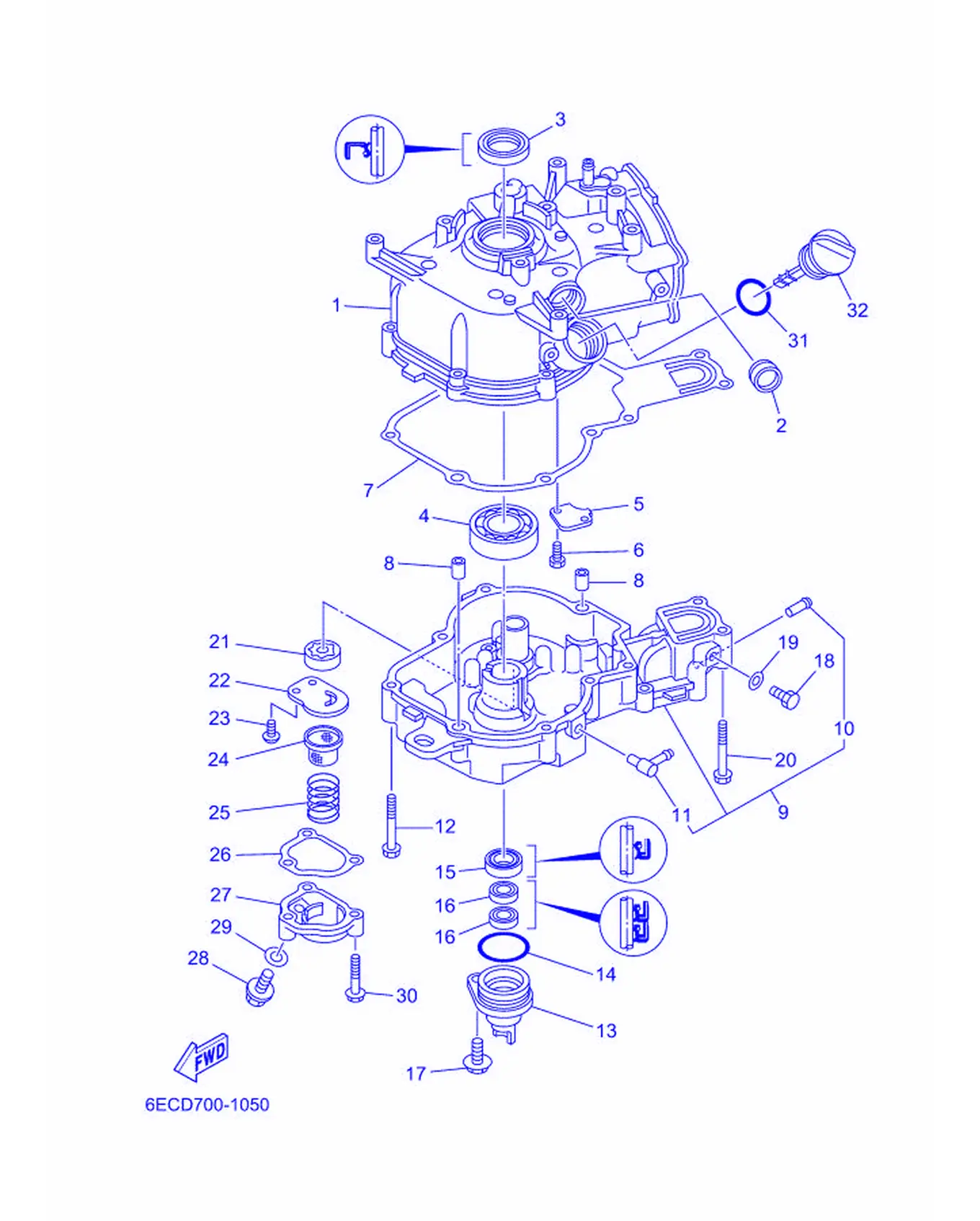

Рис. 8 — Цилиндр и картер 1 24 дет.
Рис. 9 — Цилиндр и картер 2 32 дет.

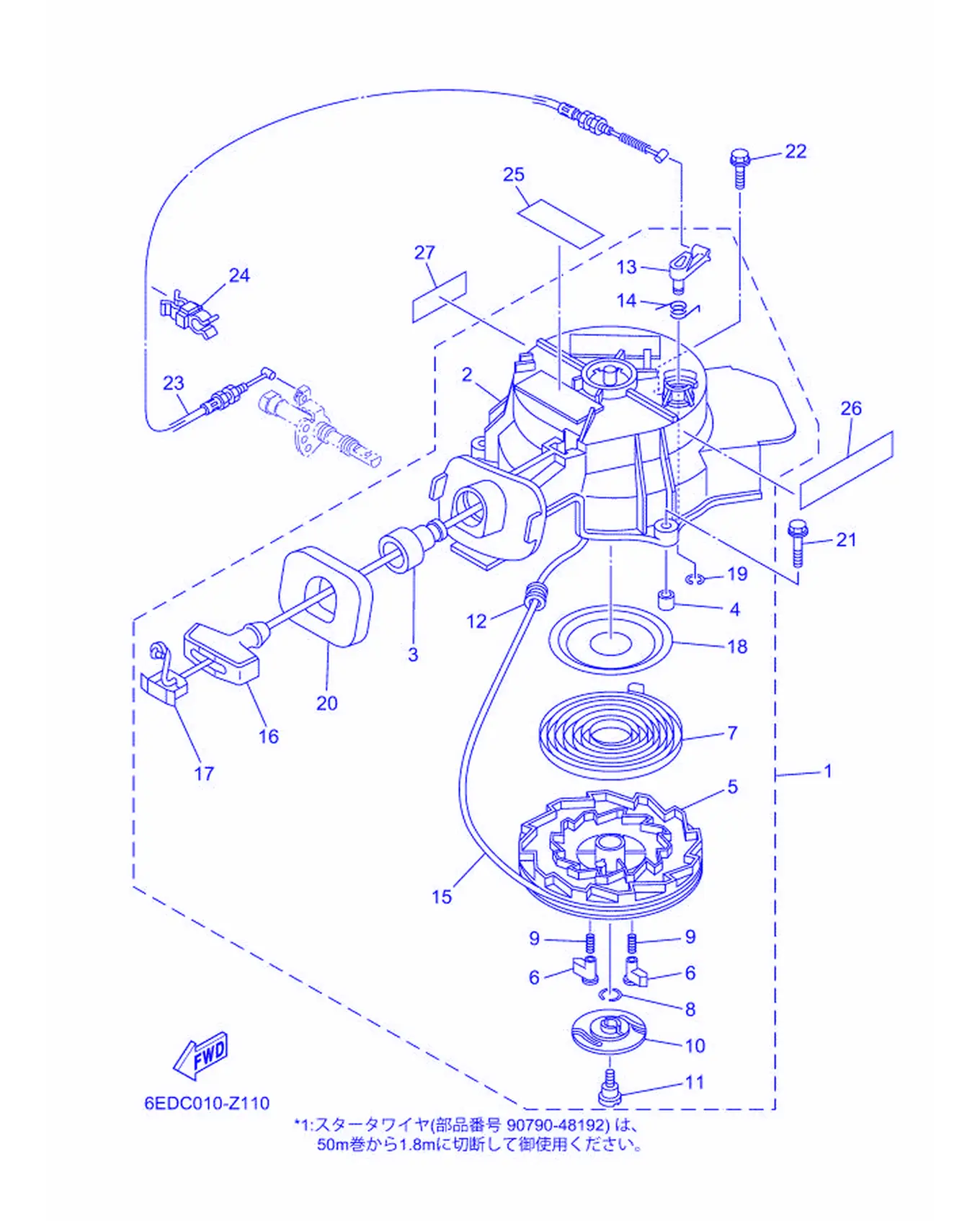

Рис. 10 — стартер 26 дет.

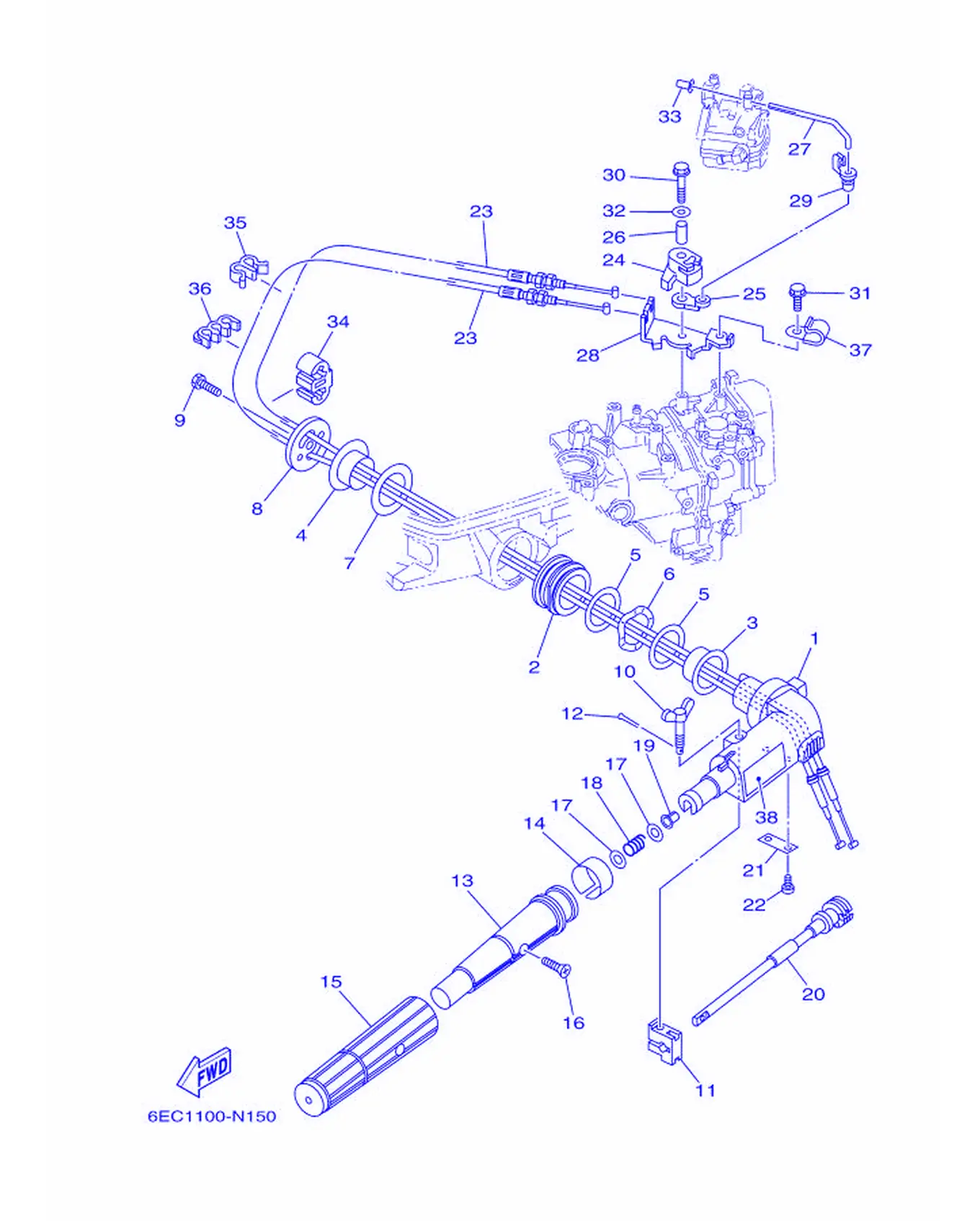

Рис. 11 — Рулевая система 38 дет.

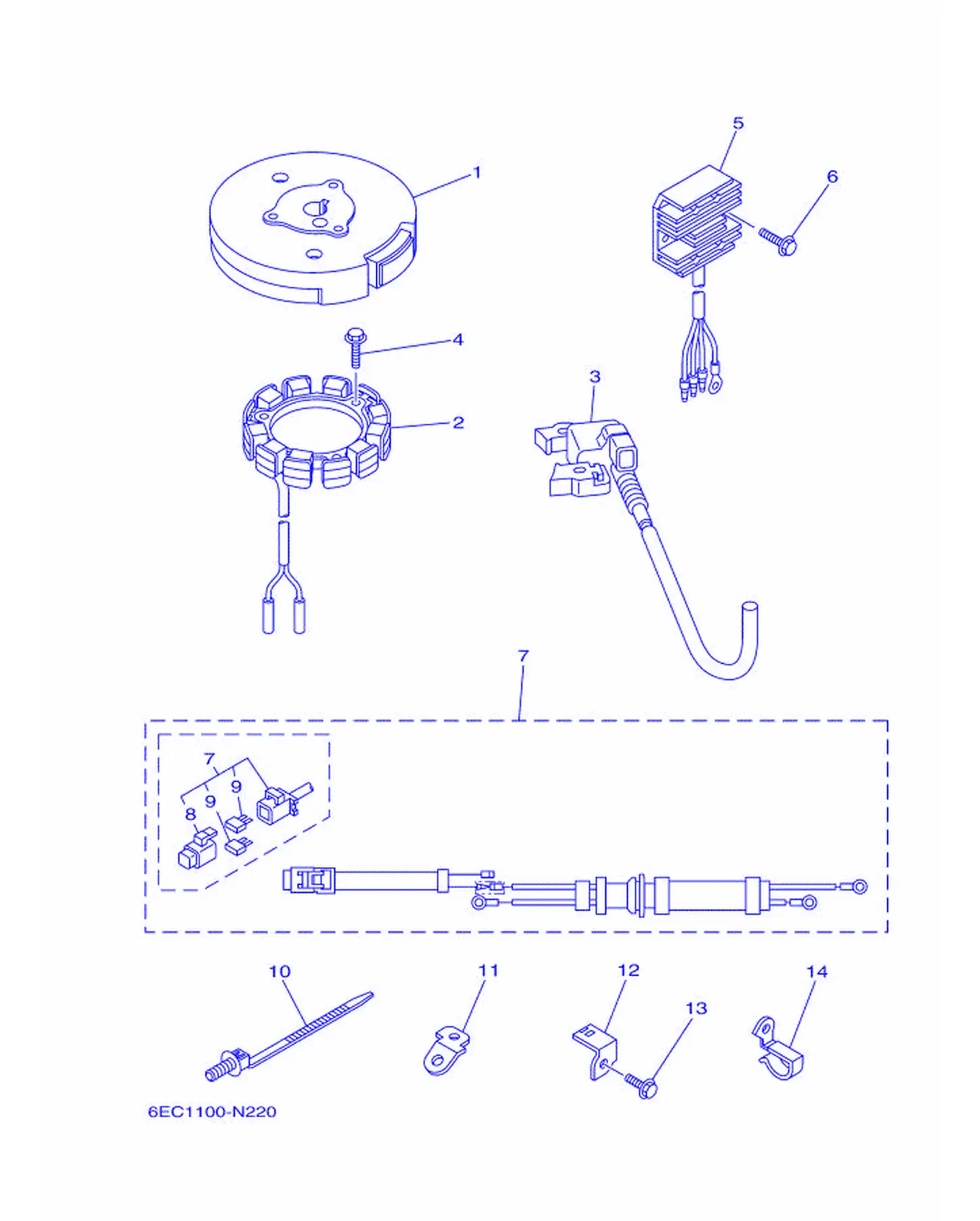

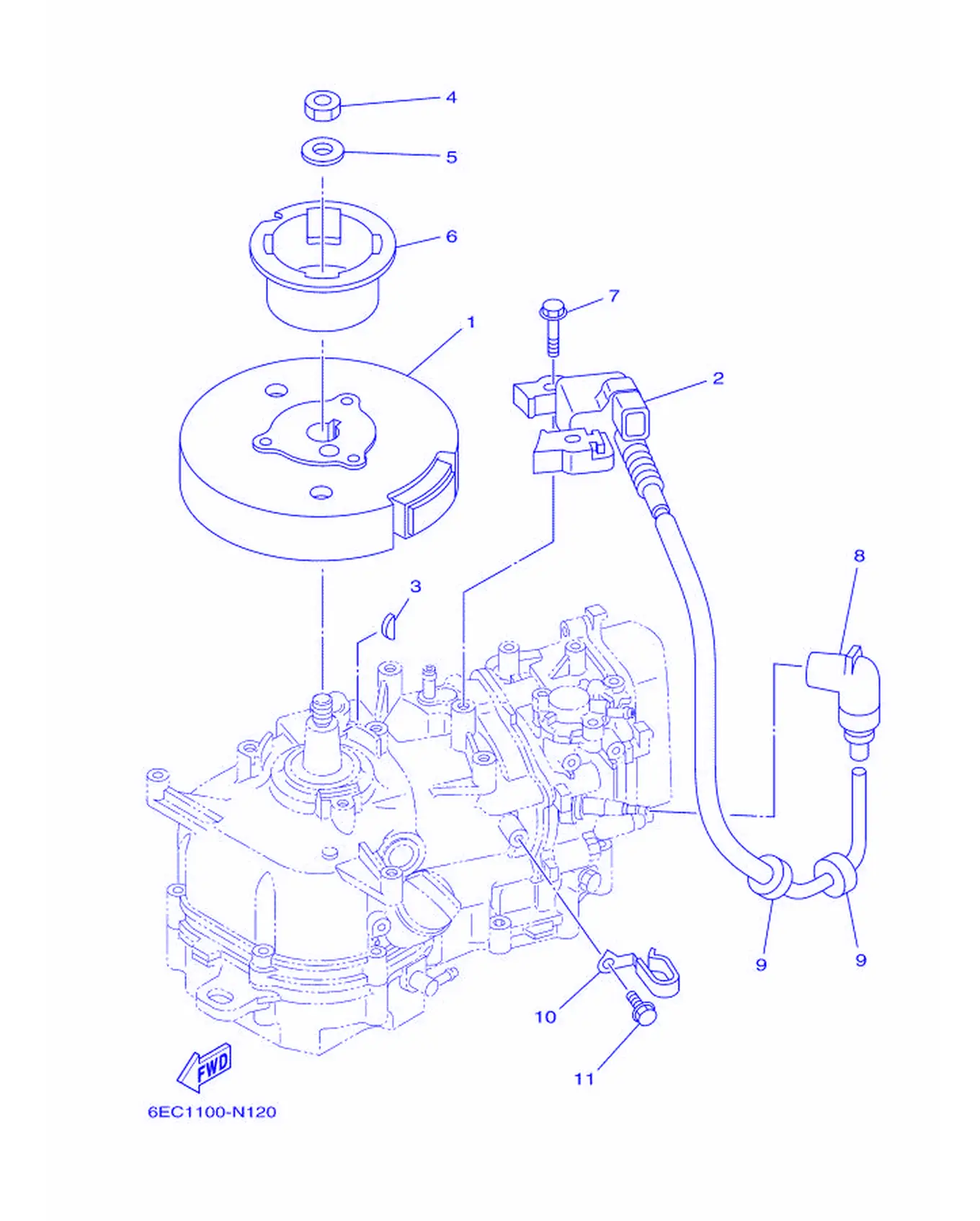

Рис. 12 — Генератор 11 дет.
Рис. 13 — Периодически заменяемые детали 10 дет.

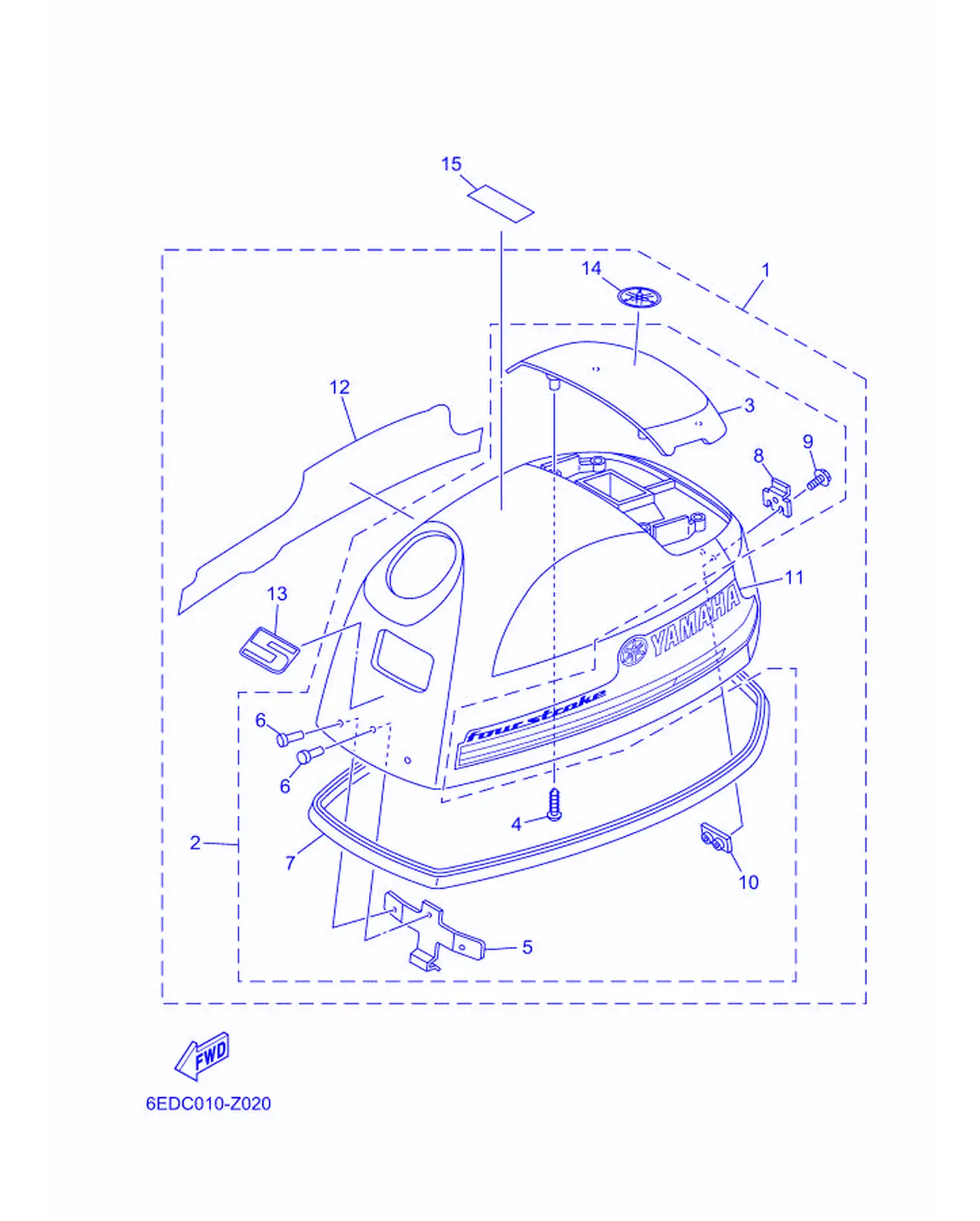

Рис. 14 — Верхний кожух 15 дет.

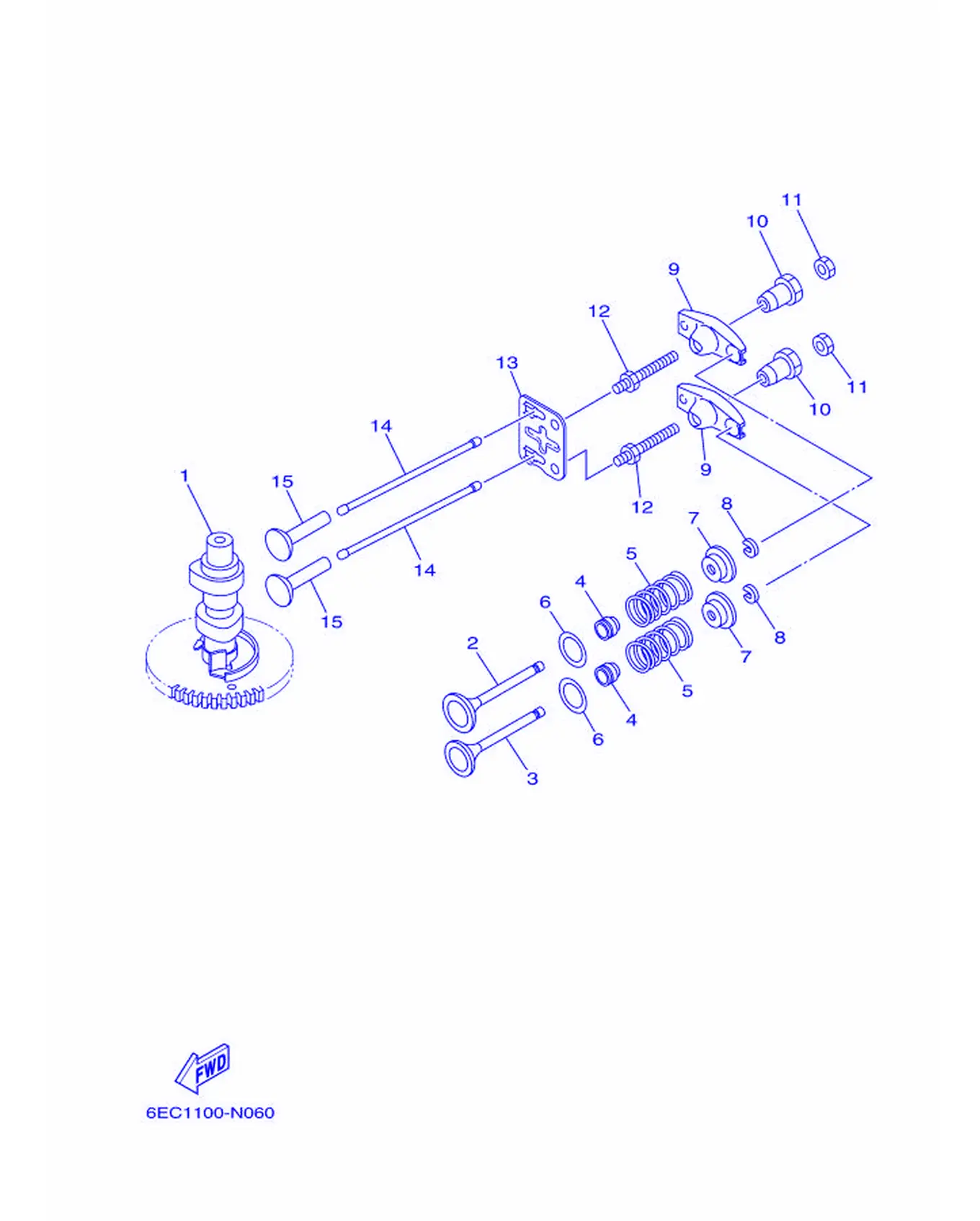

Рис. 15 — Клапан 15 дет.

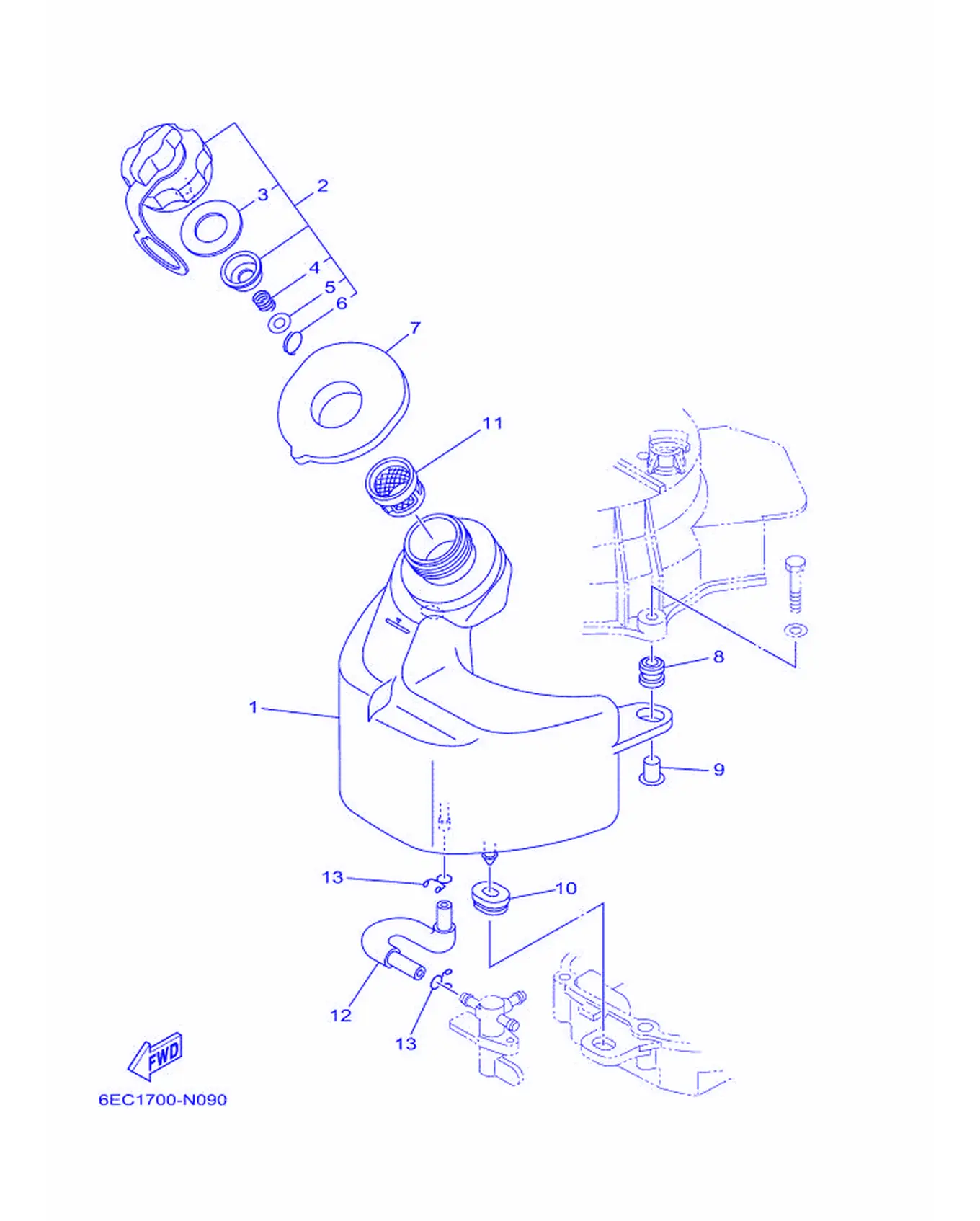

Рис. 16 — Топливная система 1 13 дет.

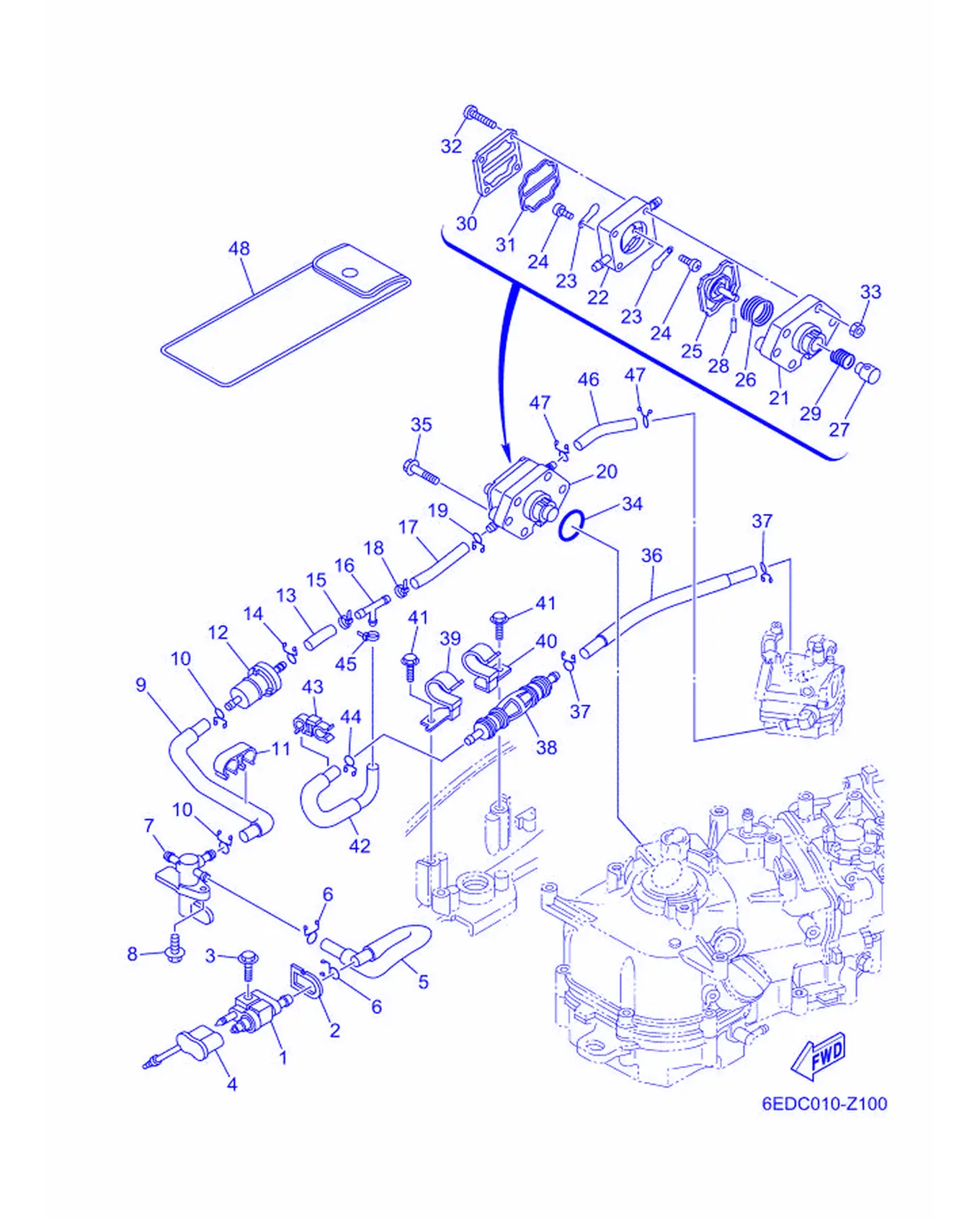

Рис. 17 — Топливная система 2 48 дет.

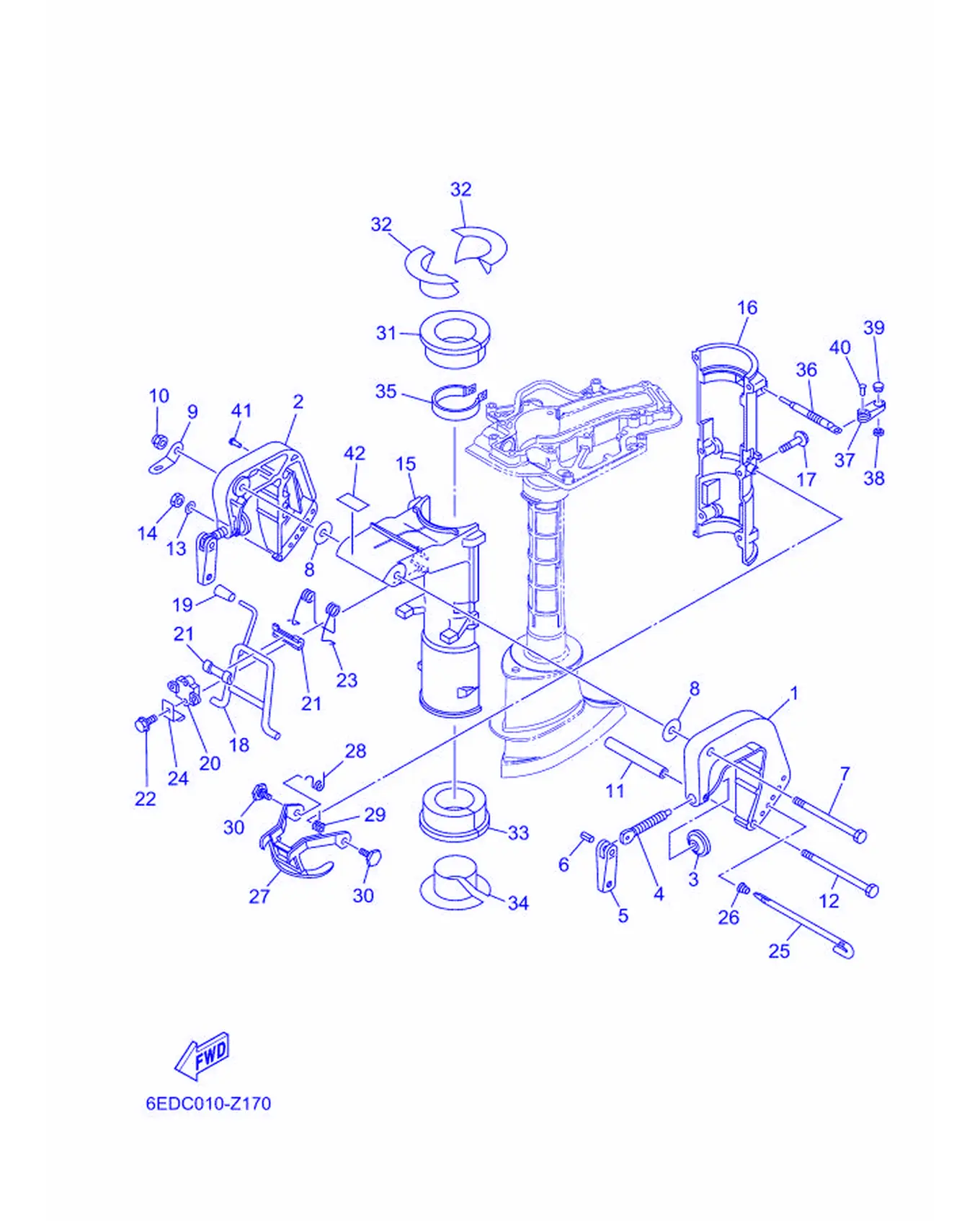

Рис. 18 — кронштейн 42 дет.

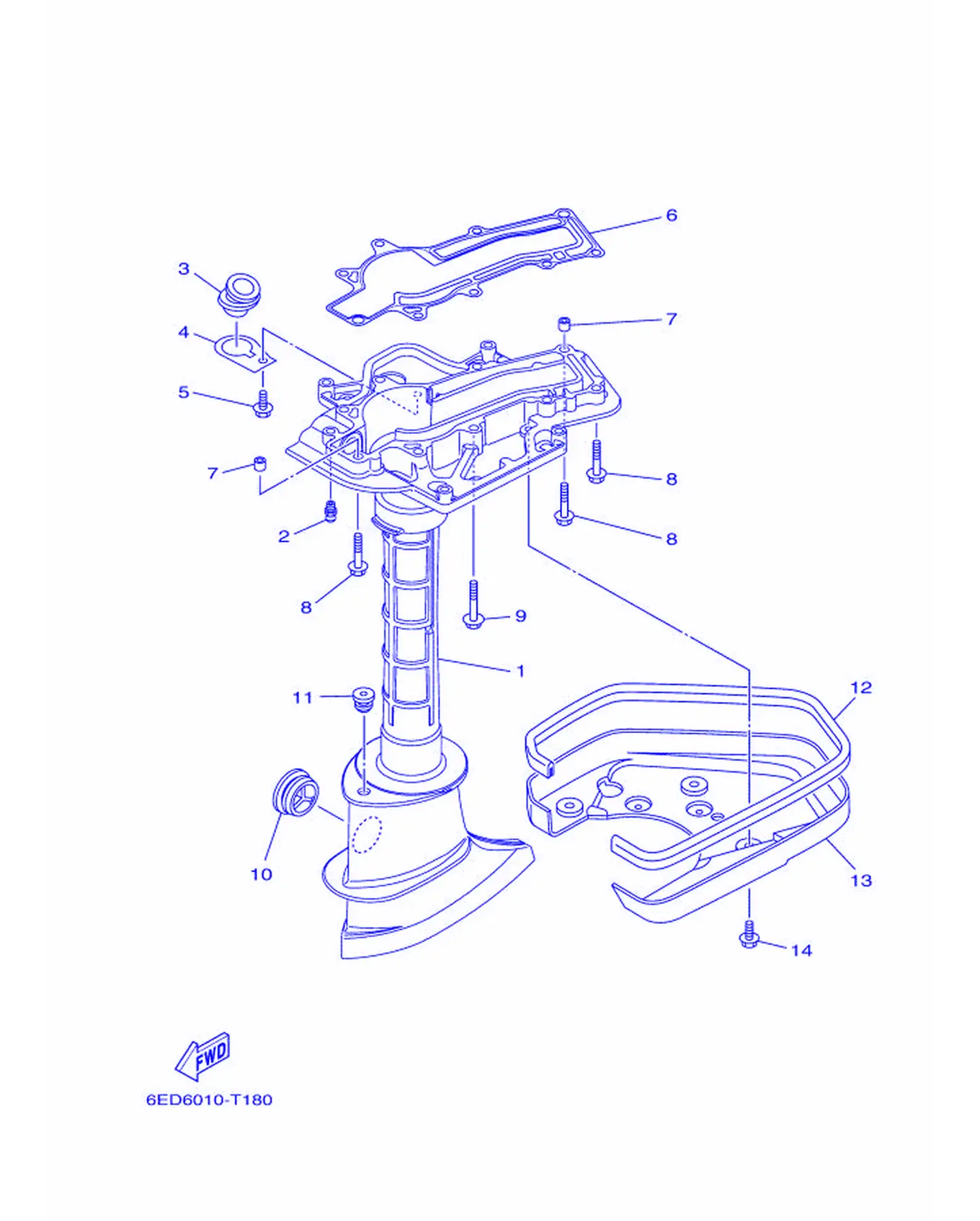

Рис. 19 — нижний кожух 12 дет.

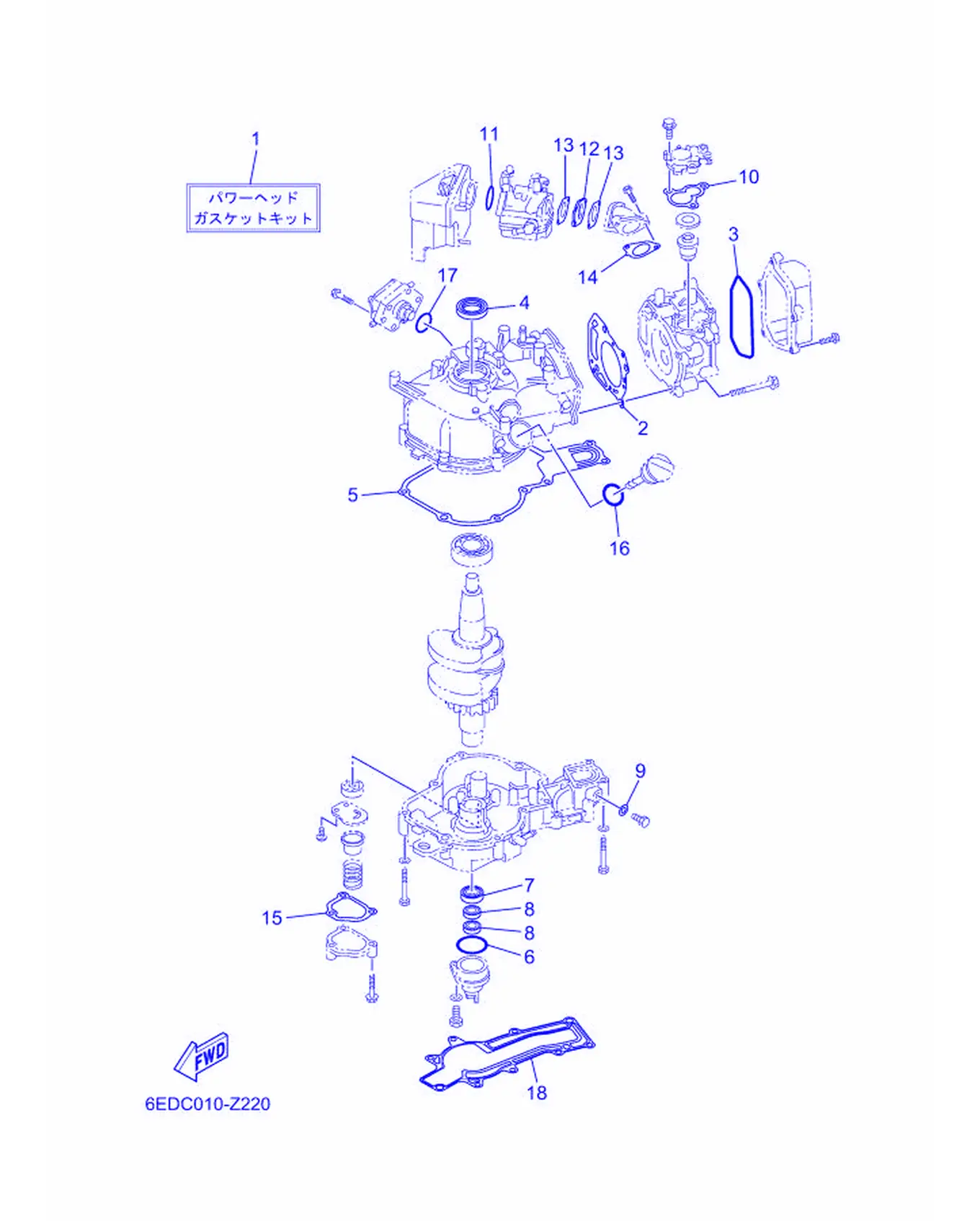

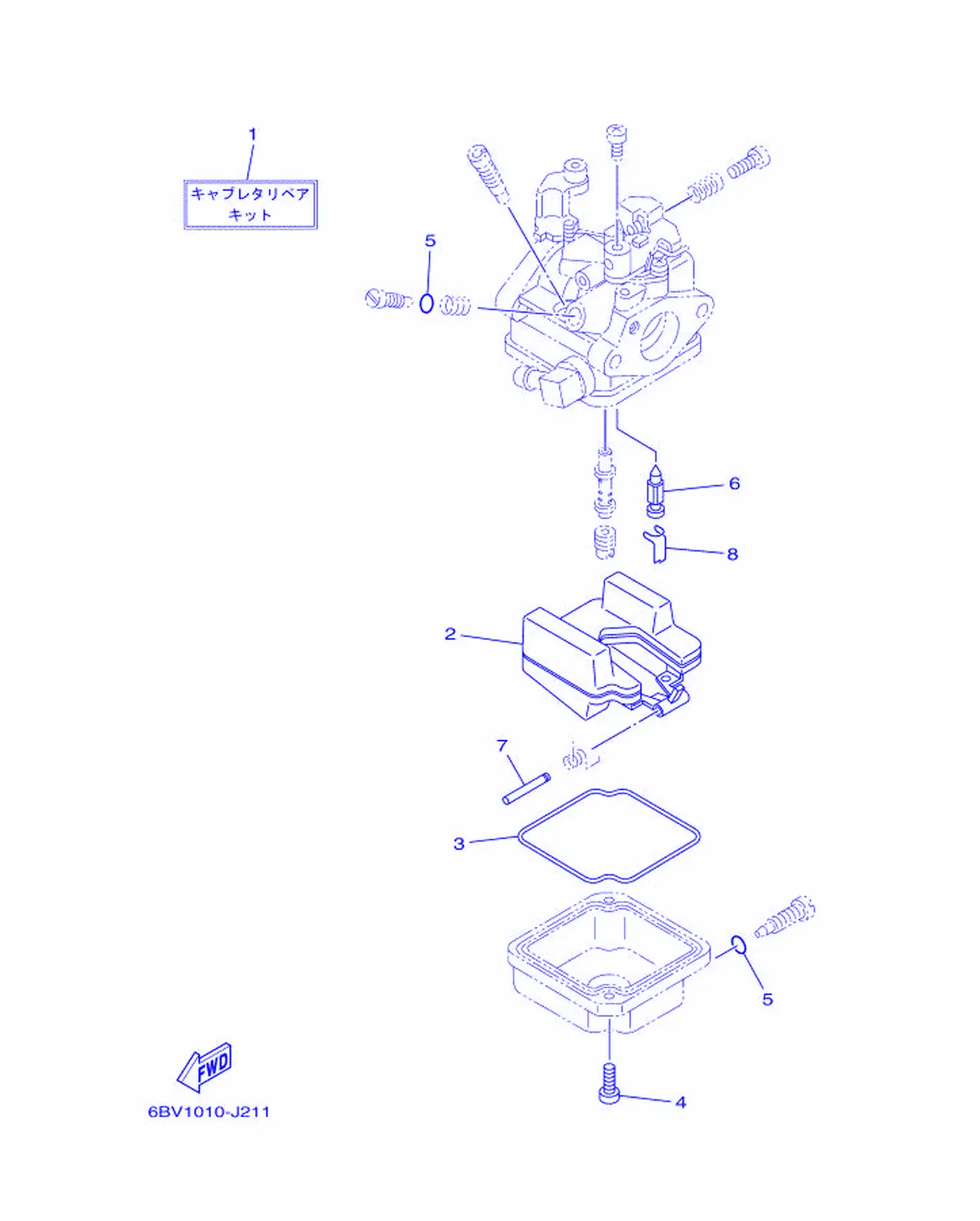

Рис. 20 — Ремкомплект 1 18 дет.
Рис. 21 — Ремкомплект 2 8 дет.

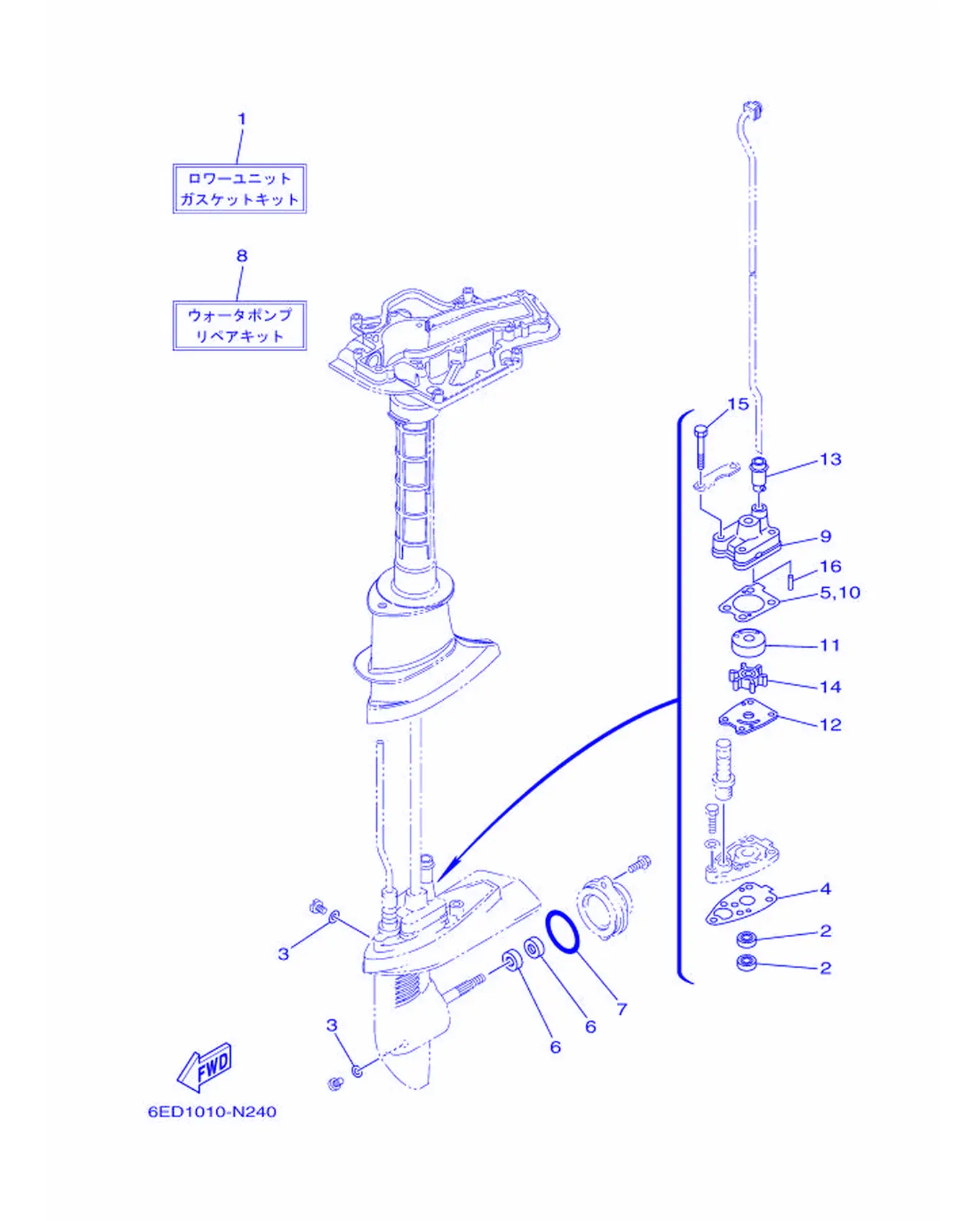

Рис. 22 — Ремкомплект 3 16 дет.

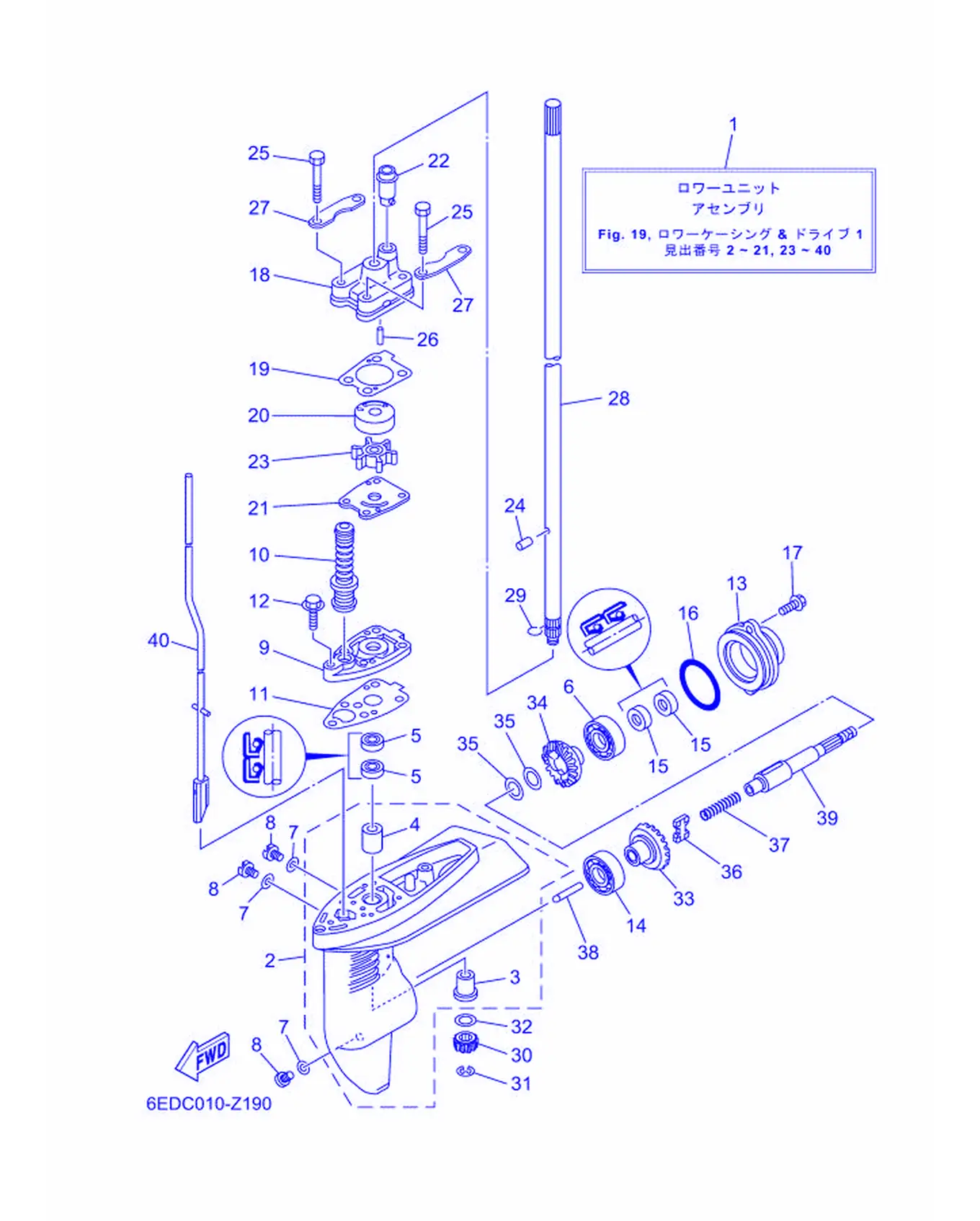

Рис. 23 — Нижний кожух и привод 1 43 дет.

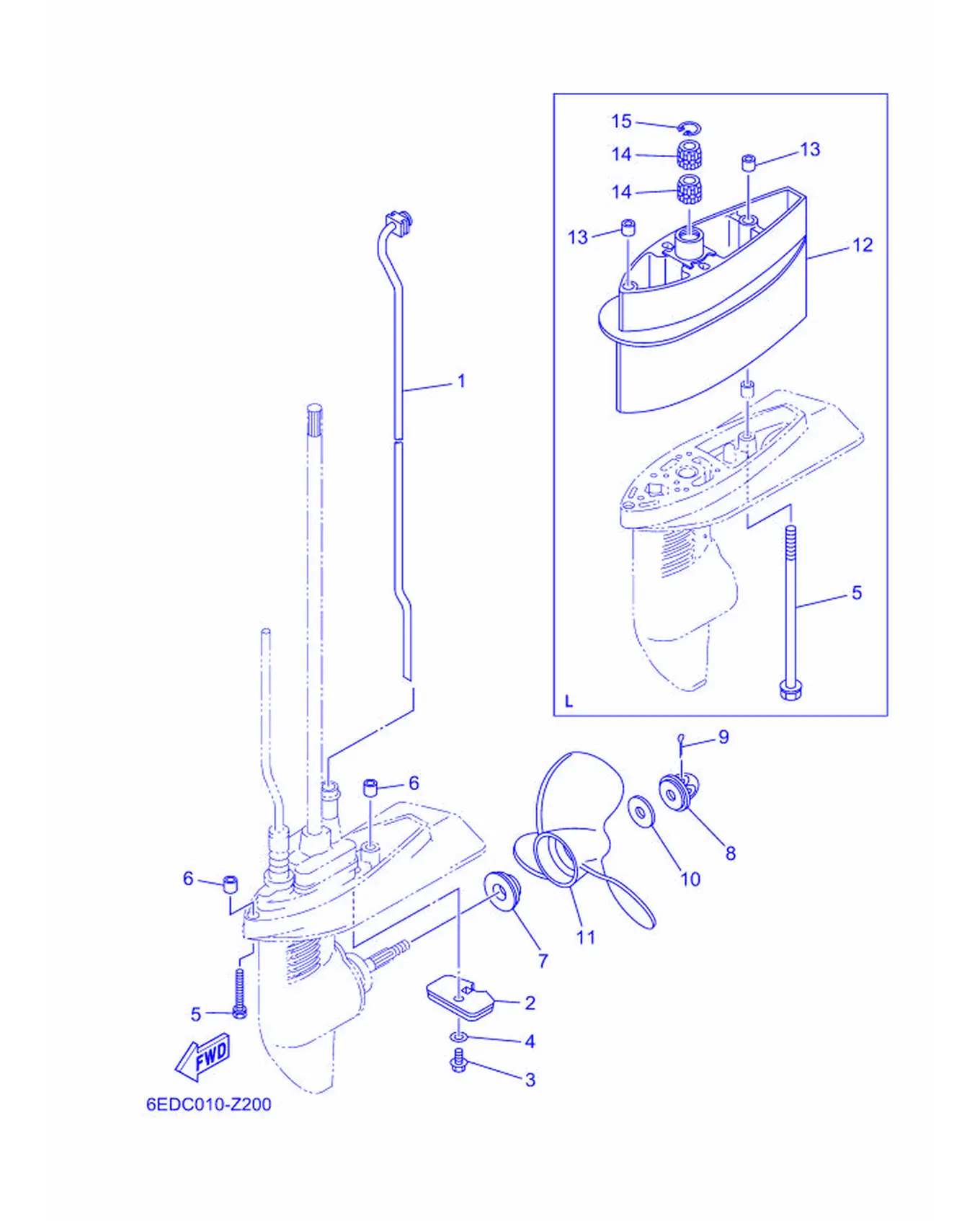

Рис. 24 — Нижний кожух и привод 2 19 дет.
