Yamaha F50F f50fetl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F50F. 40 схем.

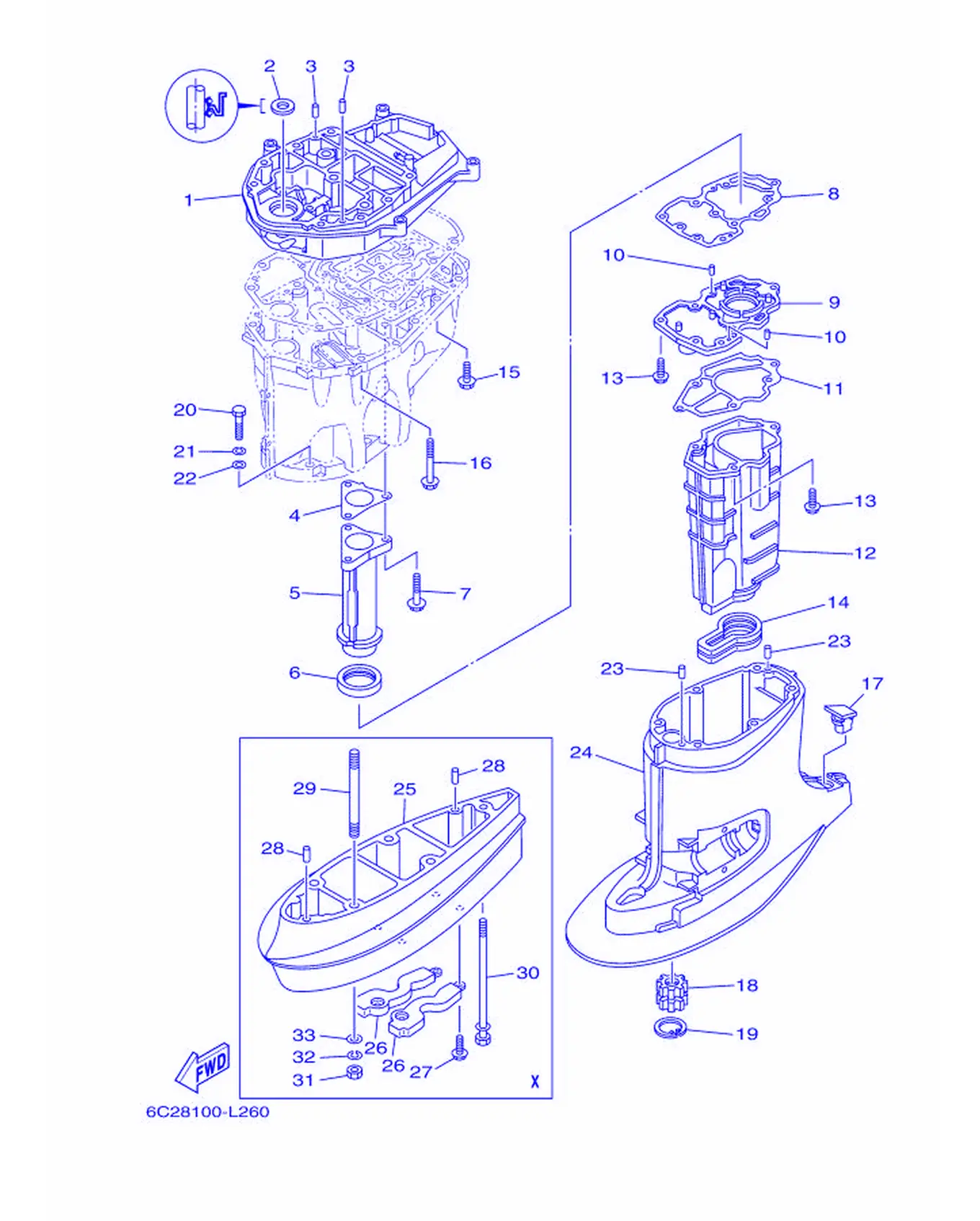

Рис. 1 — Корпус верхней части 33 дет.

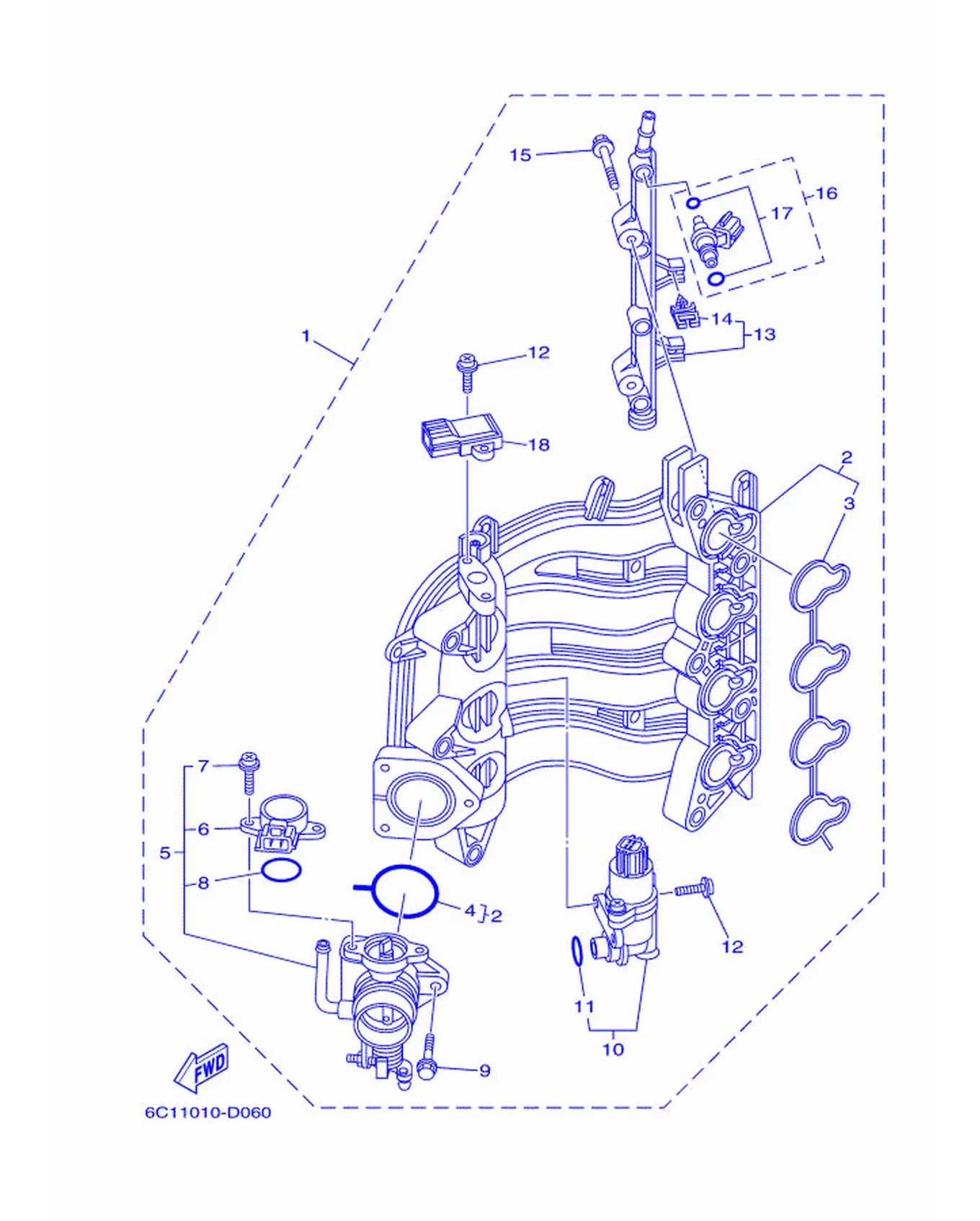

Рис. 2 — Впускная система 1 Впуск 1 18 дет.

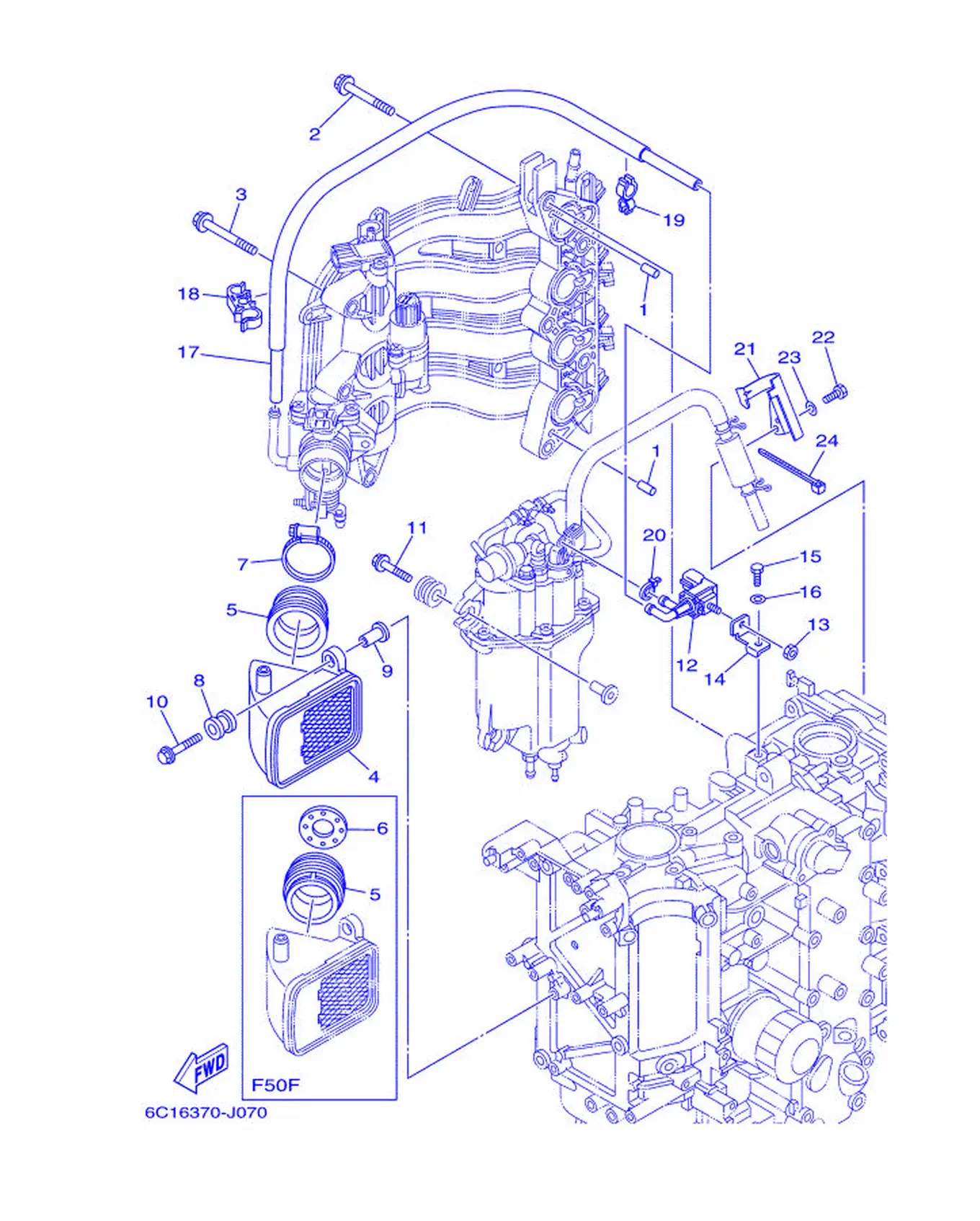

Рис. 3 — впускная система 2 впуск 2 25 дет.

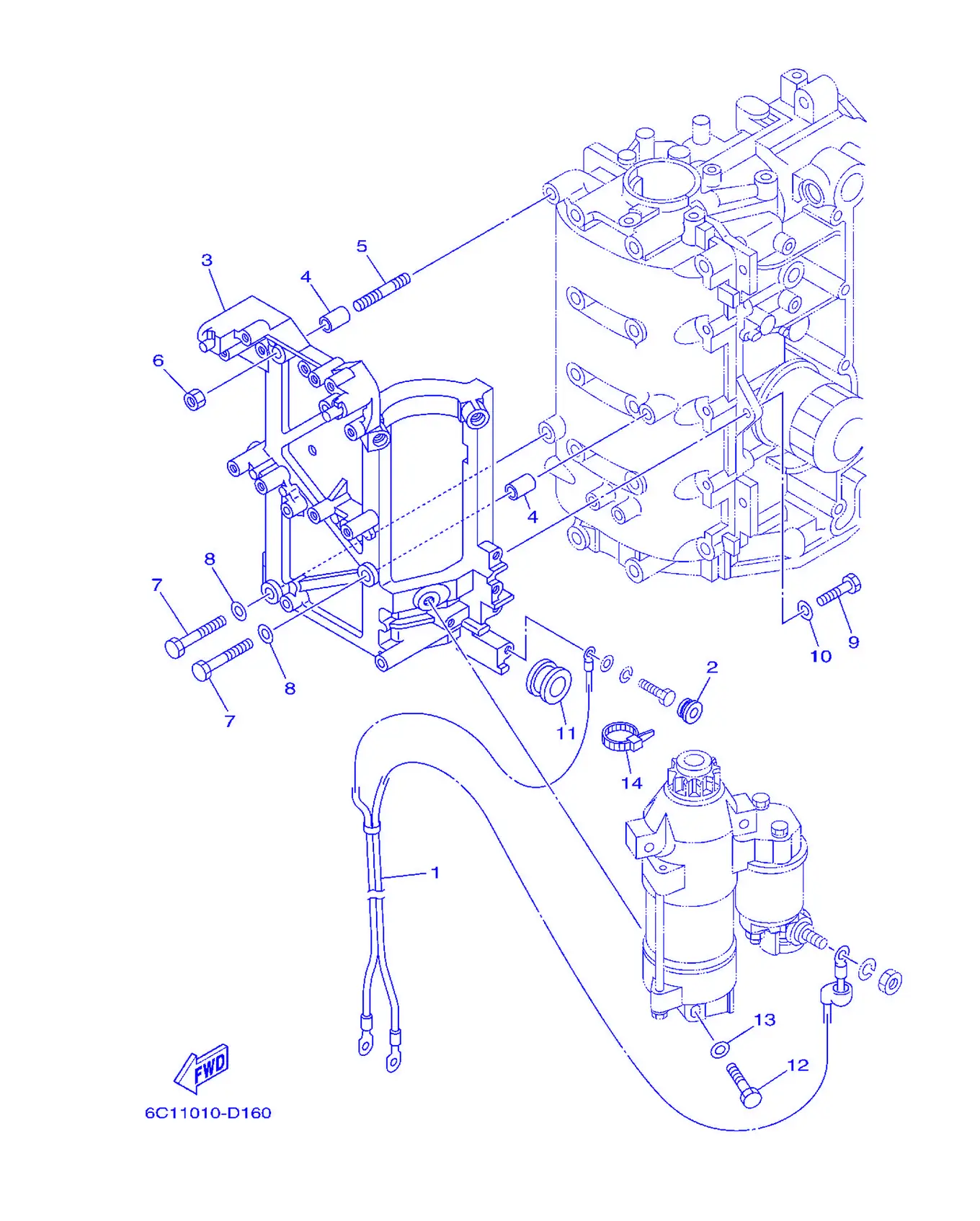

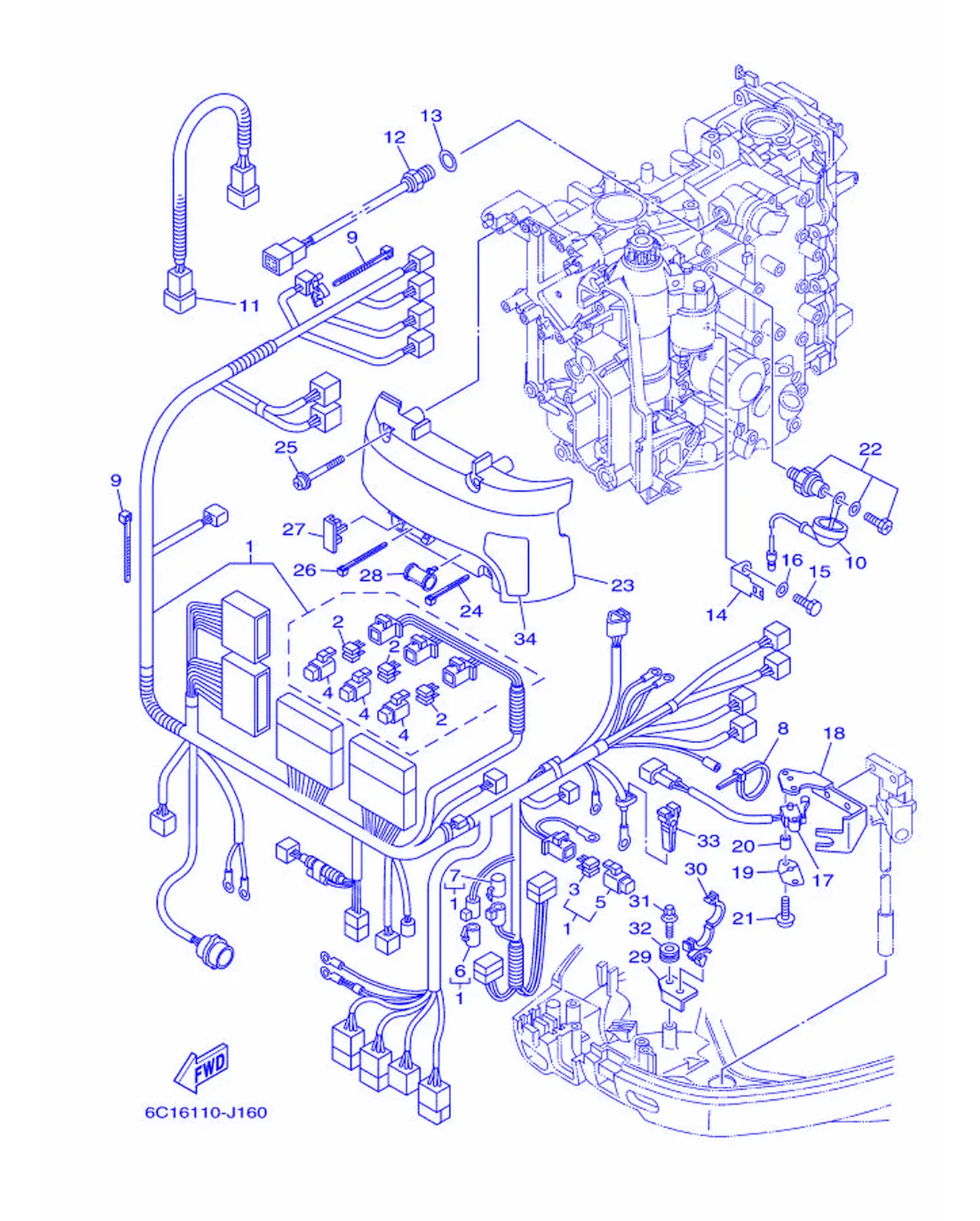

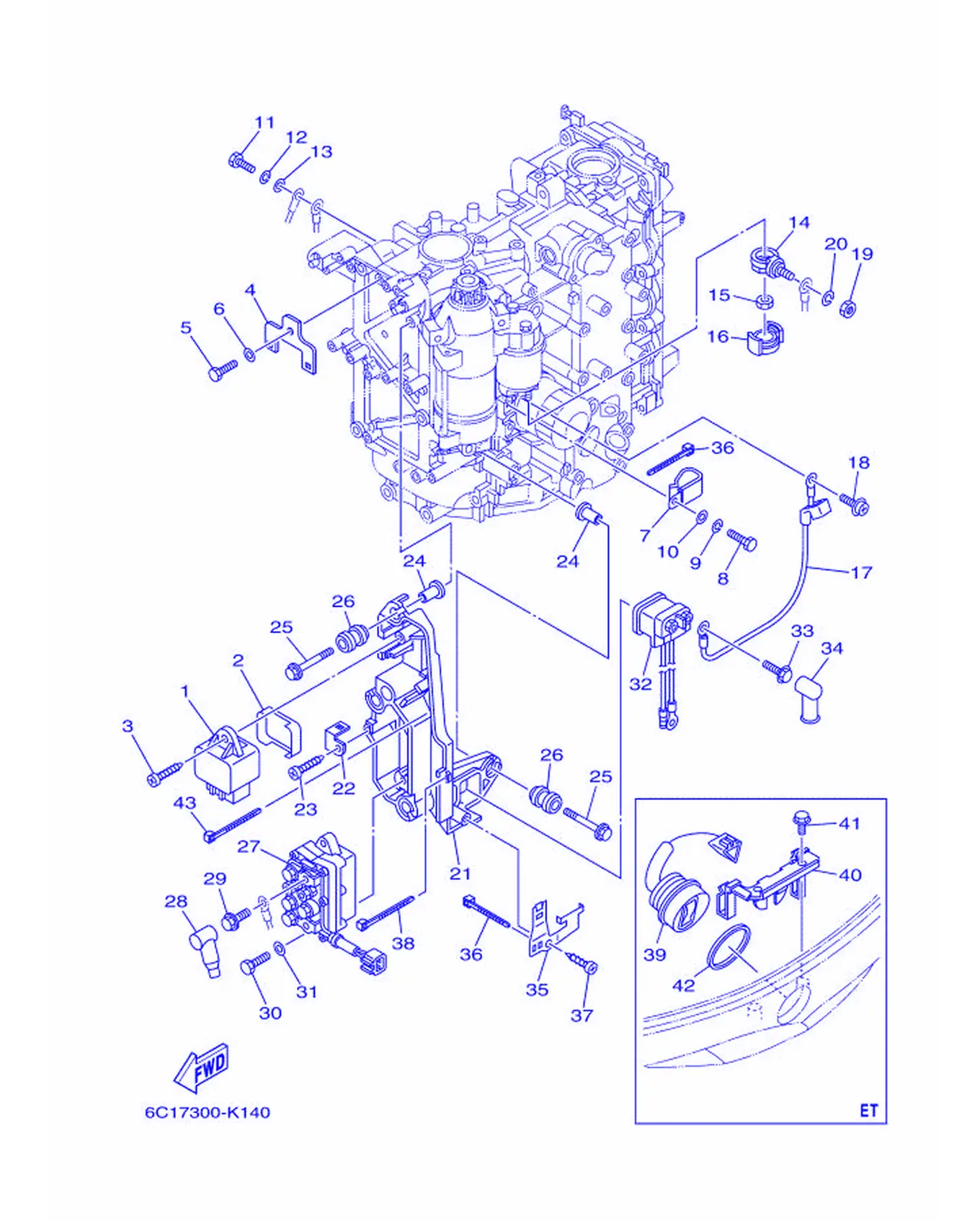

Рис. 4 — Электрическая система 1 Электрическая 1 24 дет.
Рис. 5 — Электрическая система 2 43 дет.

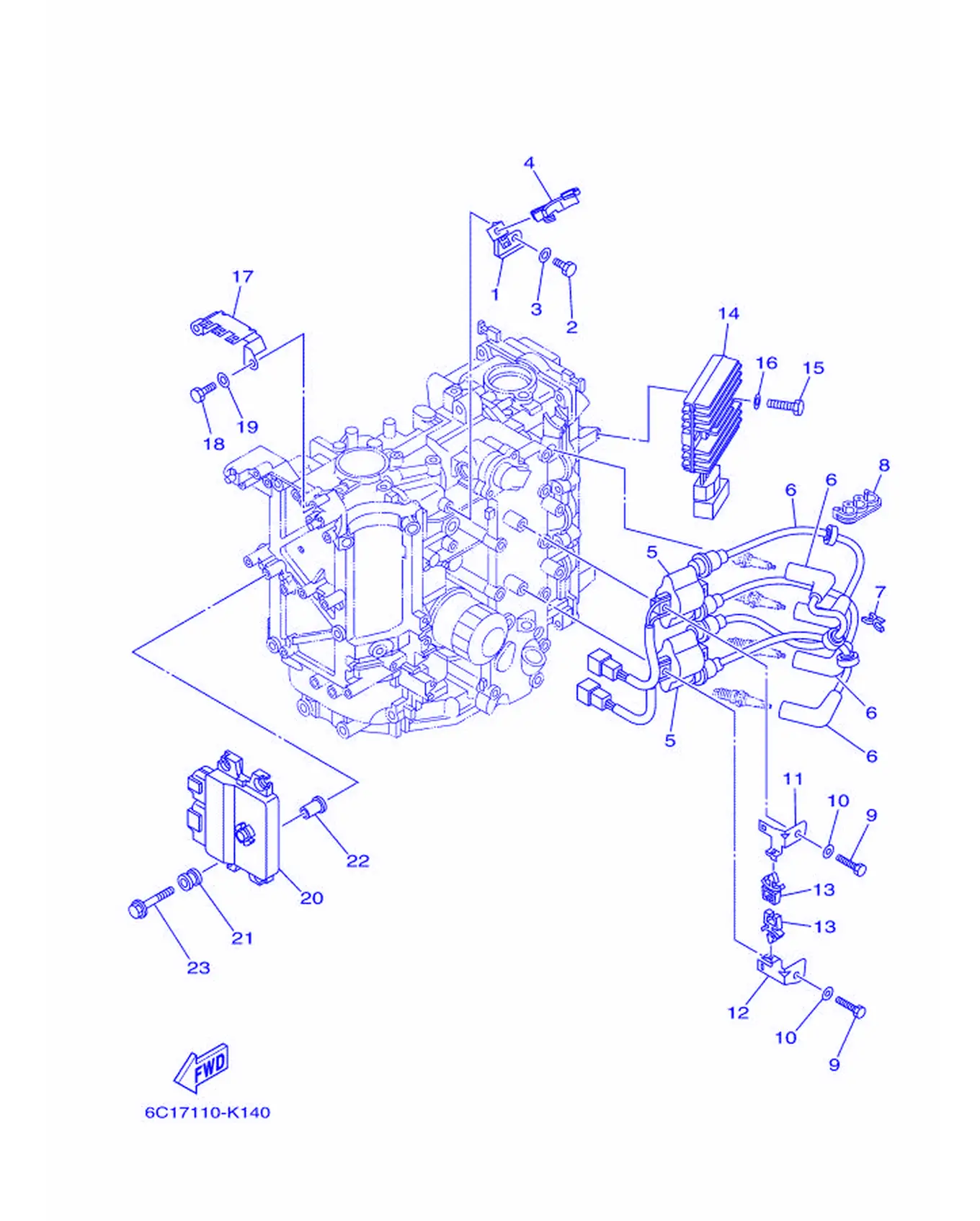

Рис. 6 — Электрическая система 3 Электрическая 3 34 дет.

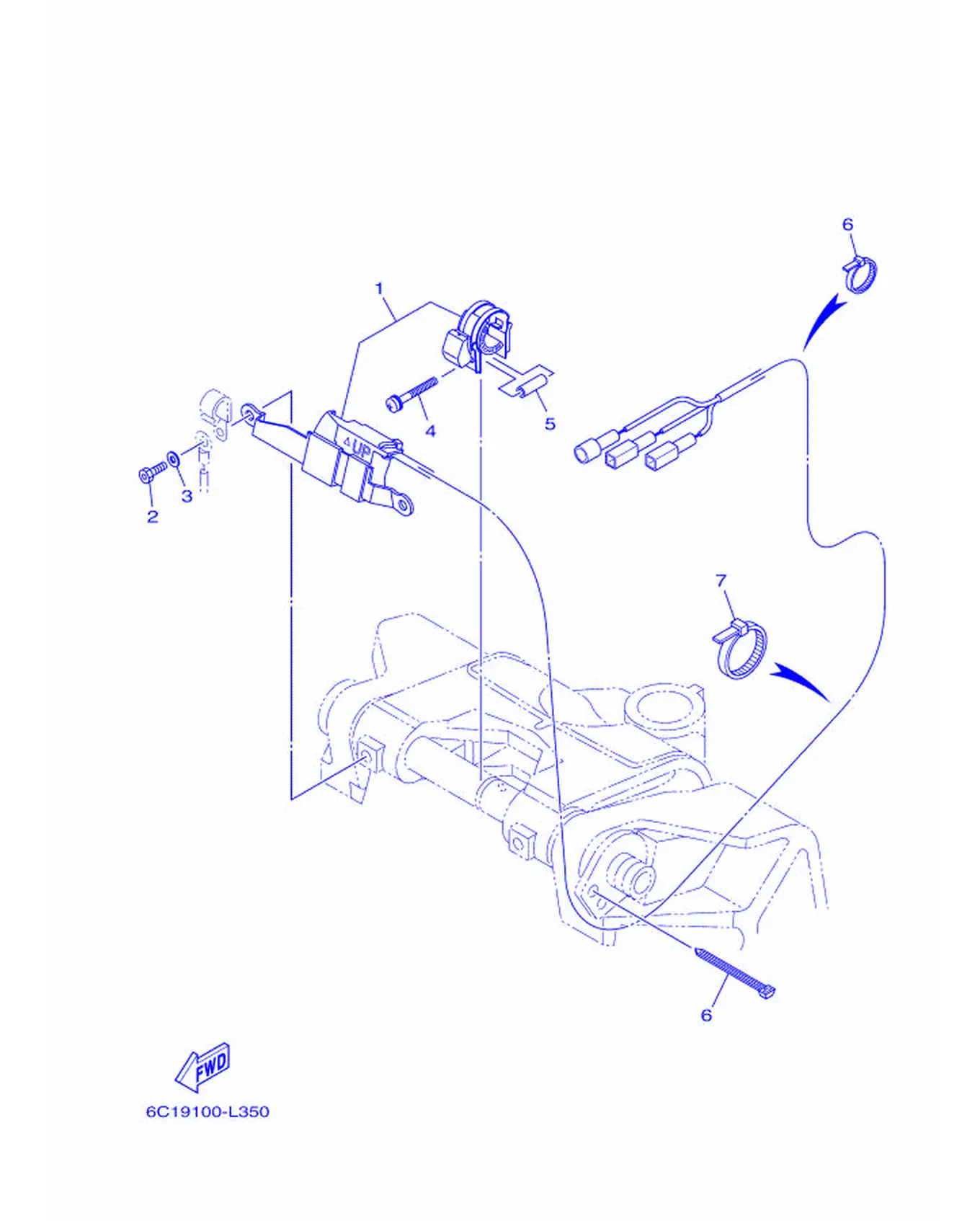

Рис. 7 — Электрическая система, рис. 4 14 дет.

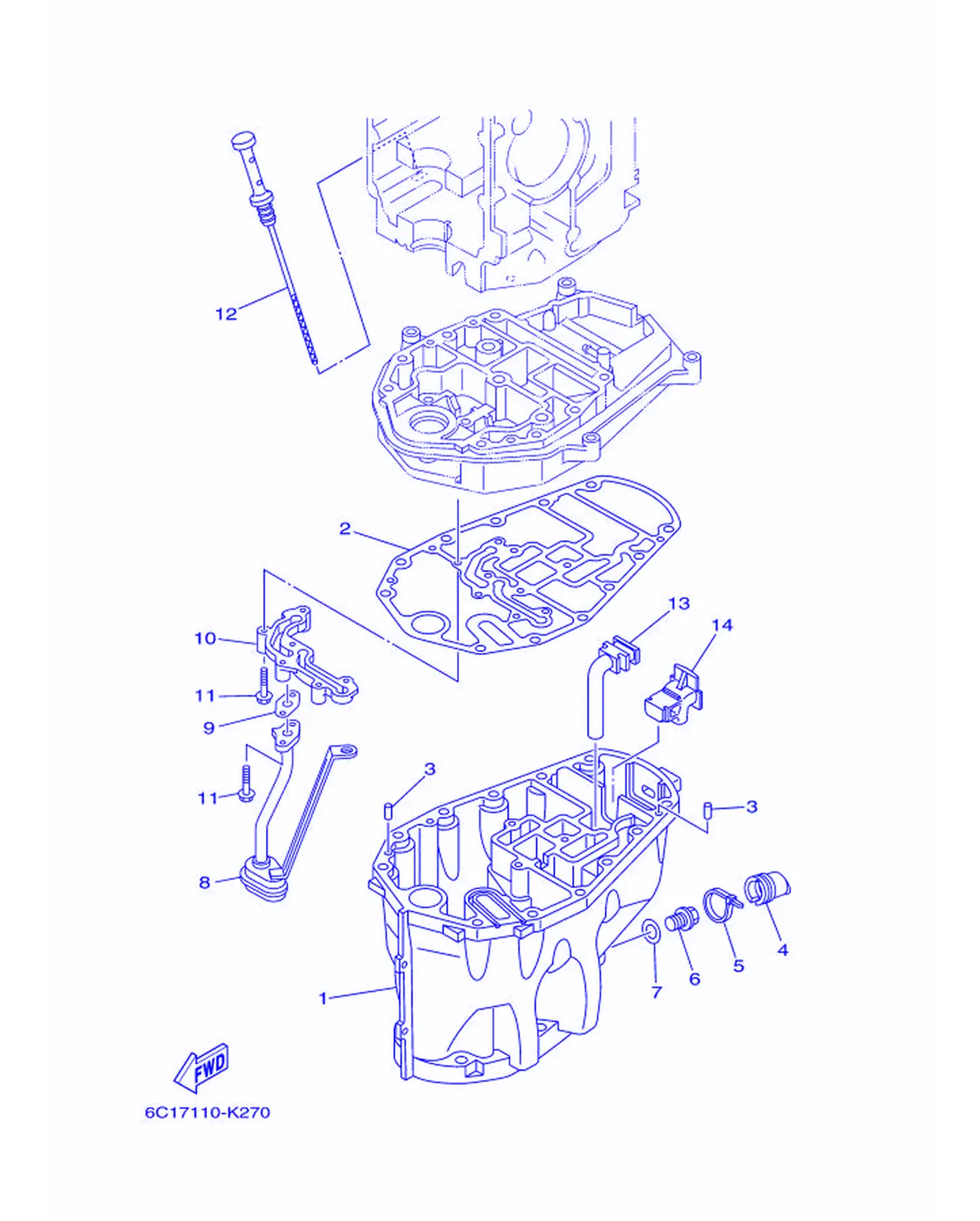

Рис. 8 — поддон картера 14 дет.
Рис. 9 — Масляный насос 14 дет.
Рис. 10 — Опционные детали 1 17 дет.
Рис. 11 — Опционные детали 2 7 дет.
Рис. 12 — Опциональные детали 17 дет.
Рис. 13 — Коленчатый вал и поршень 19 дет.

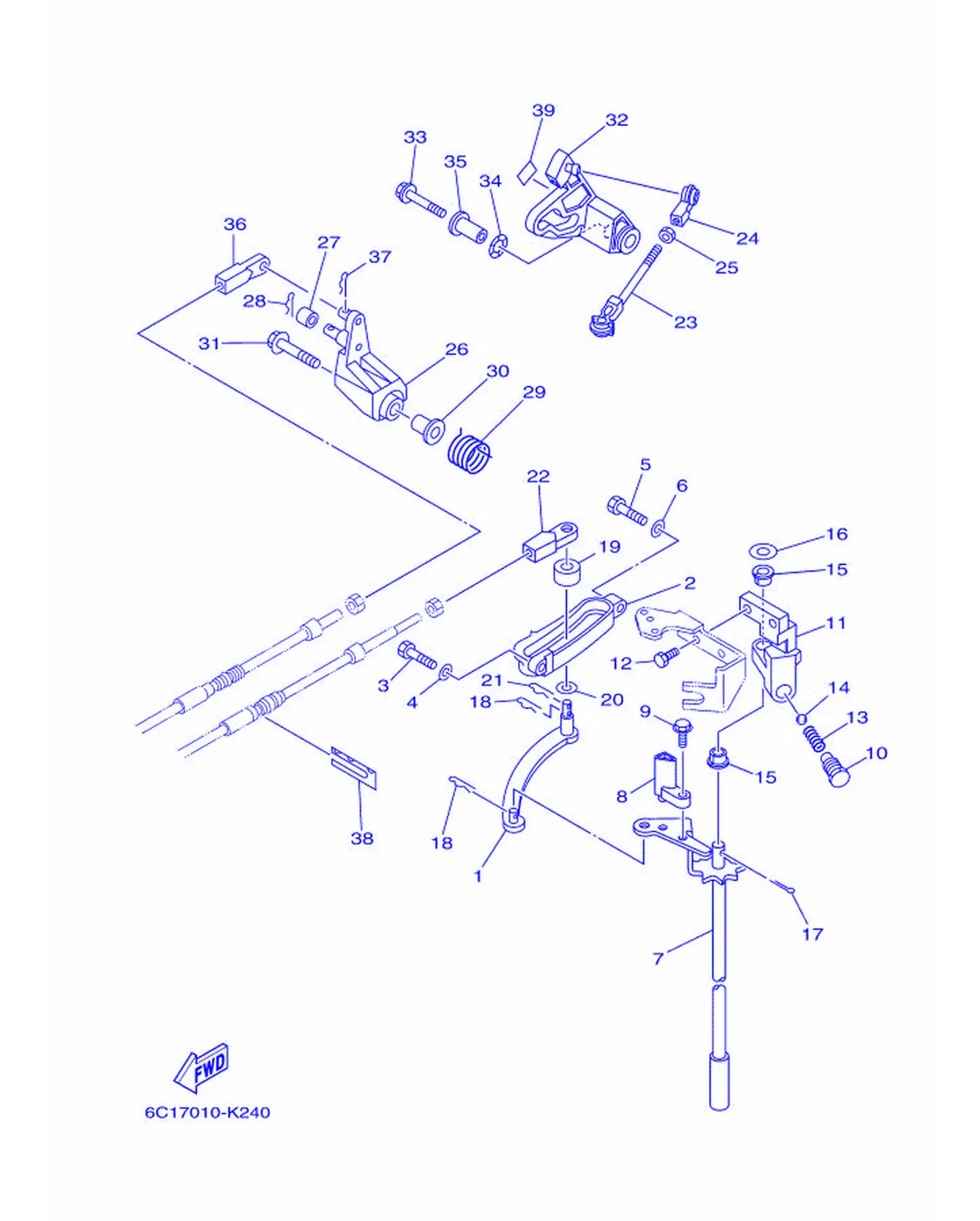

Рис. 14 — Система управления 40 дет.

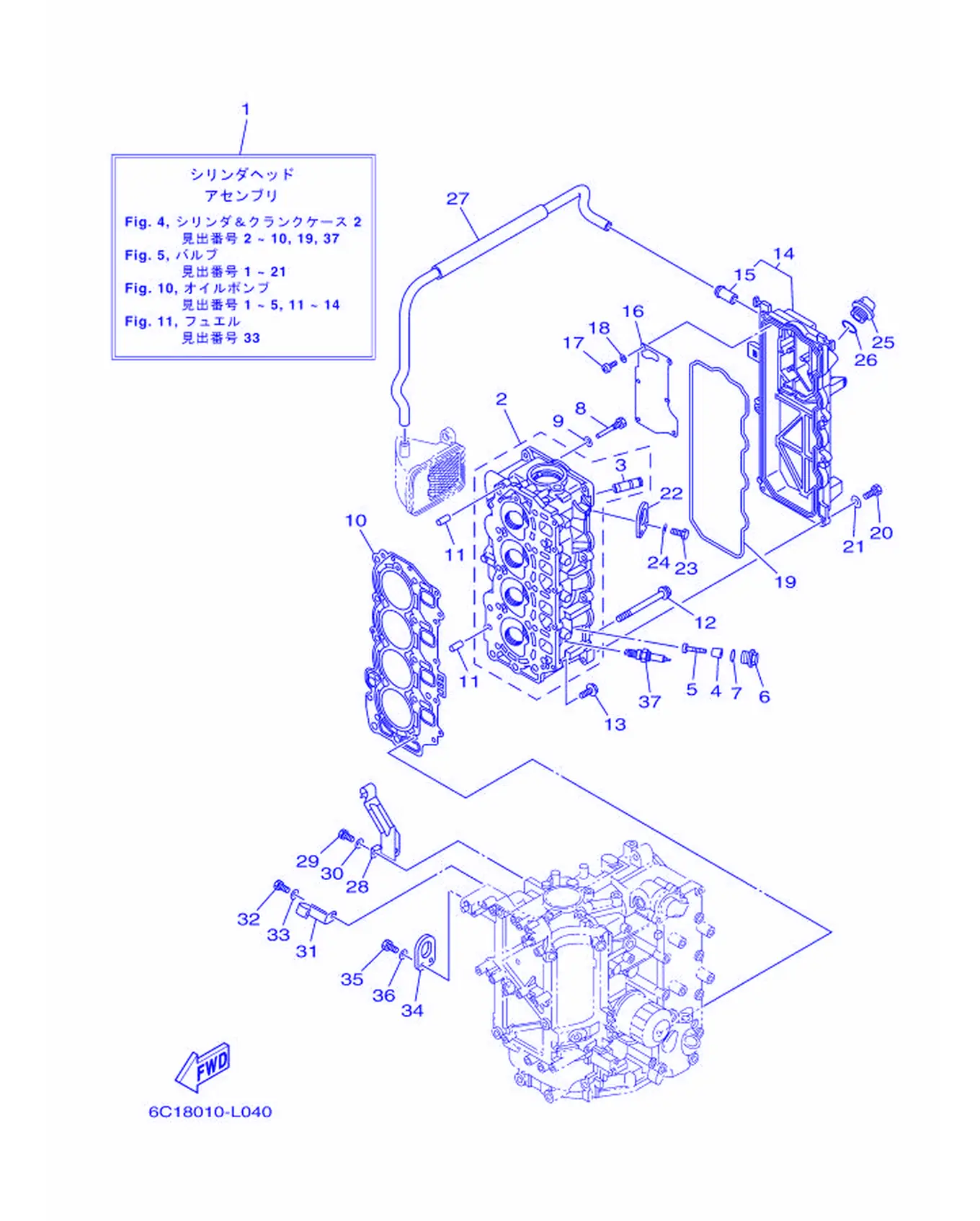

Рис. 15 — Цилиндр и картер 1 32 дет.

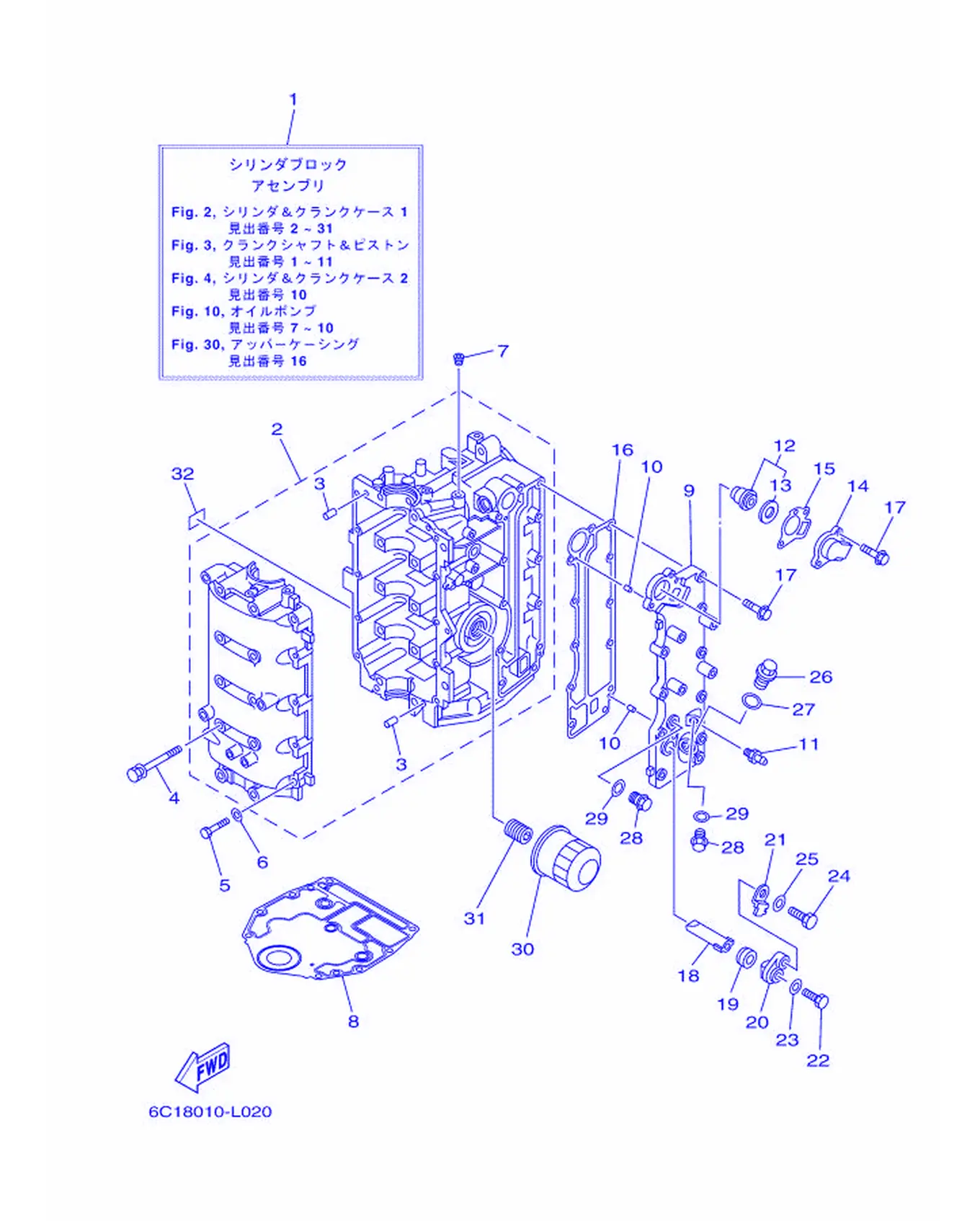

Рис. 16 — Цилиндр и картер 2 37 дет.

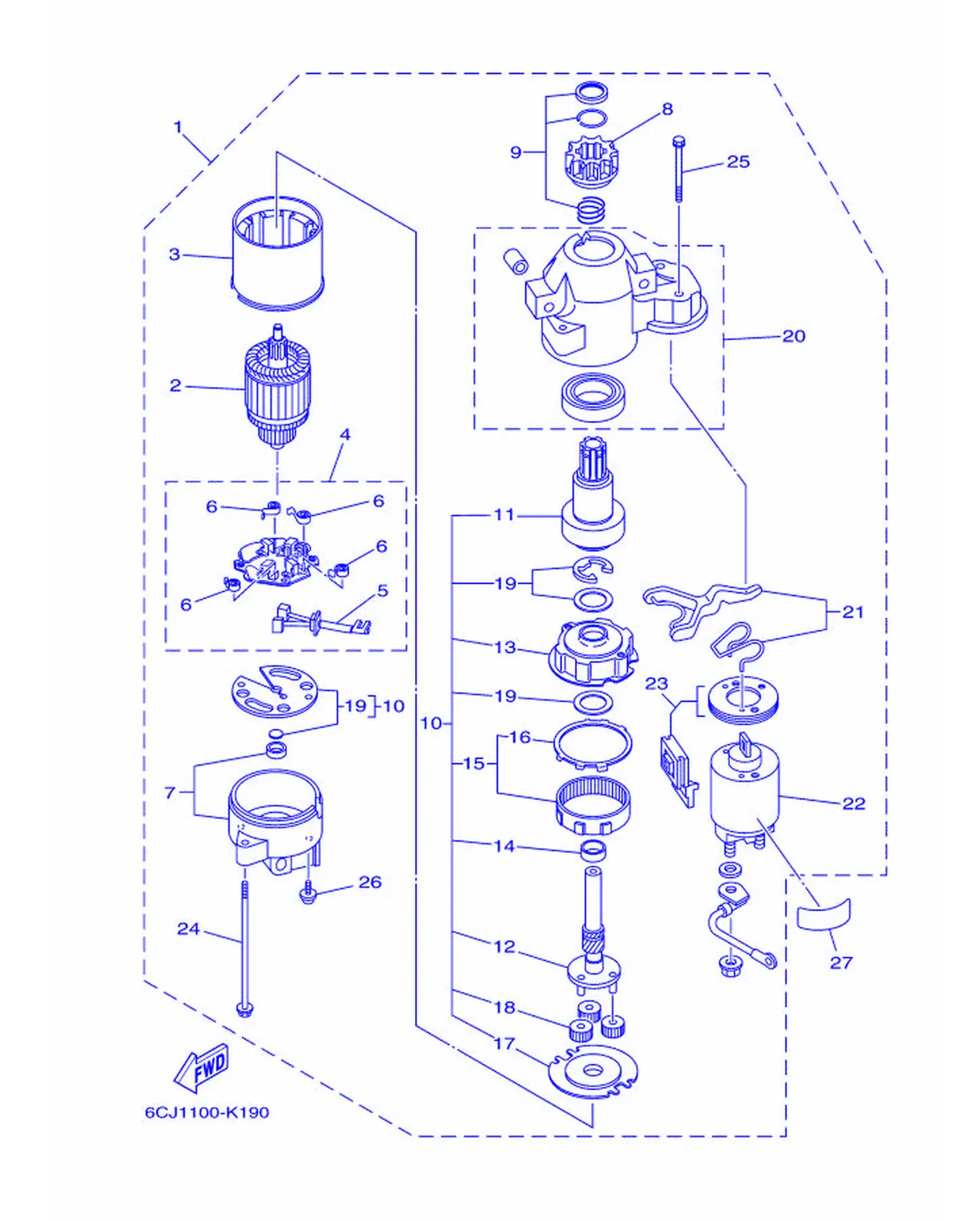

Рис. 17 — стартер 27 дет.

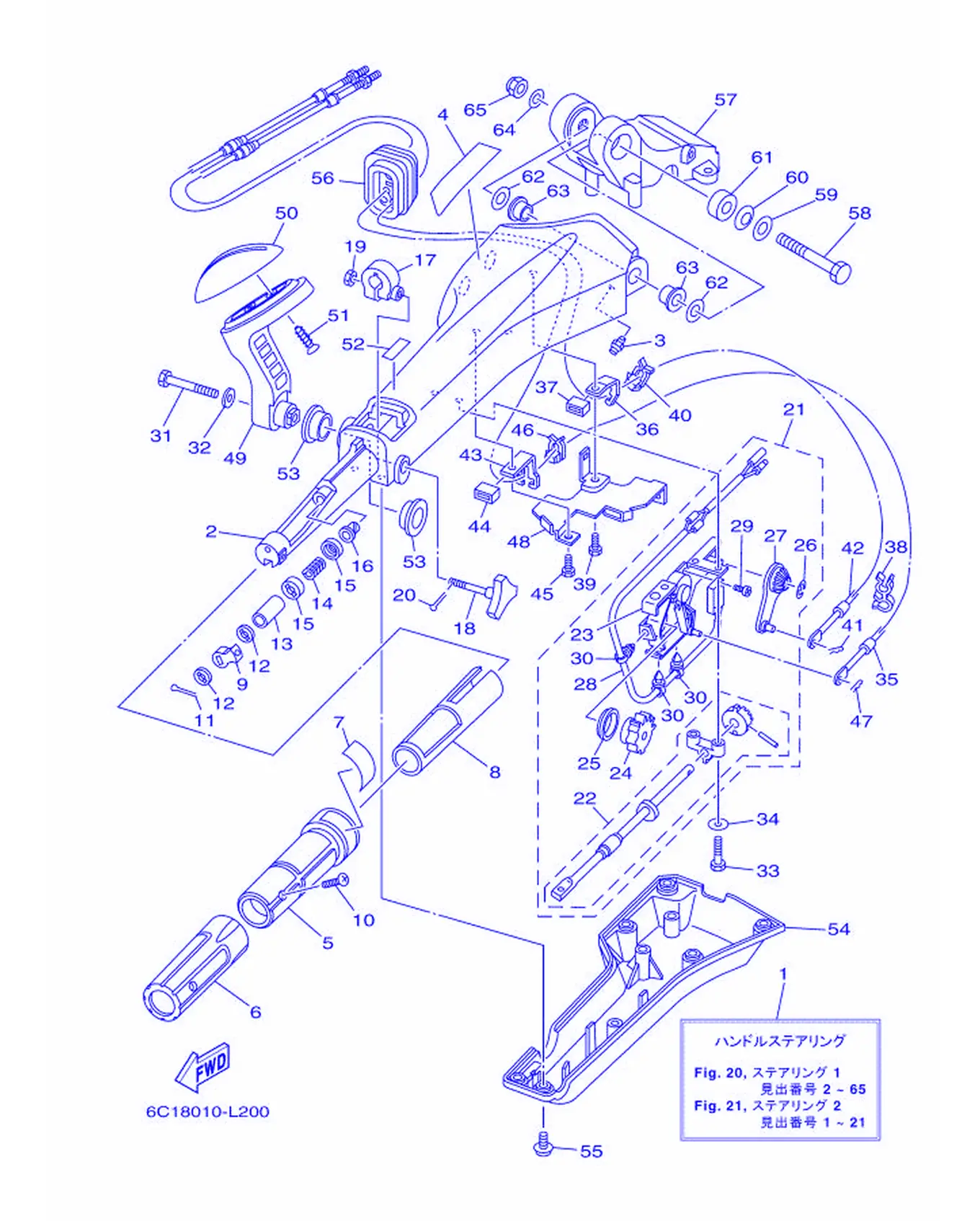

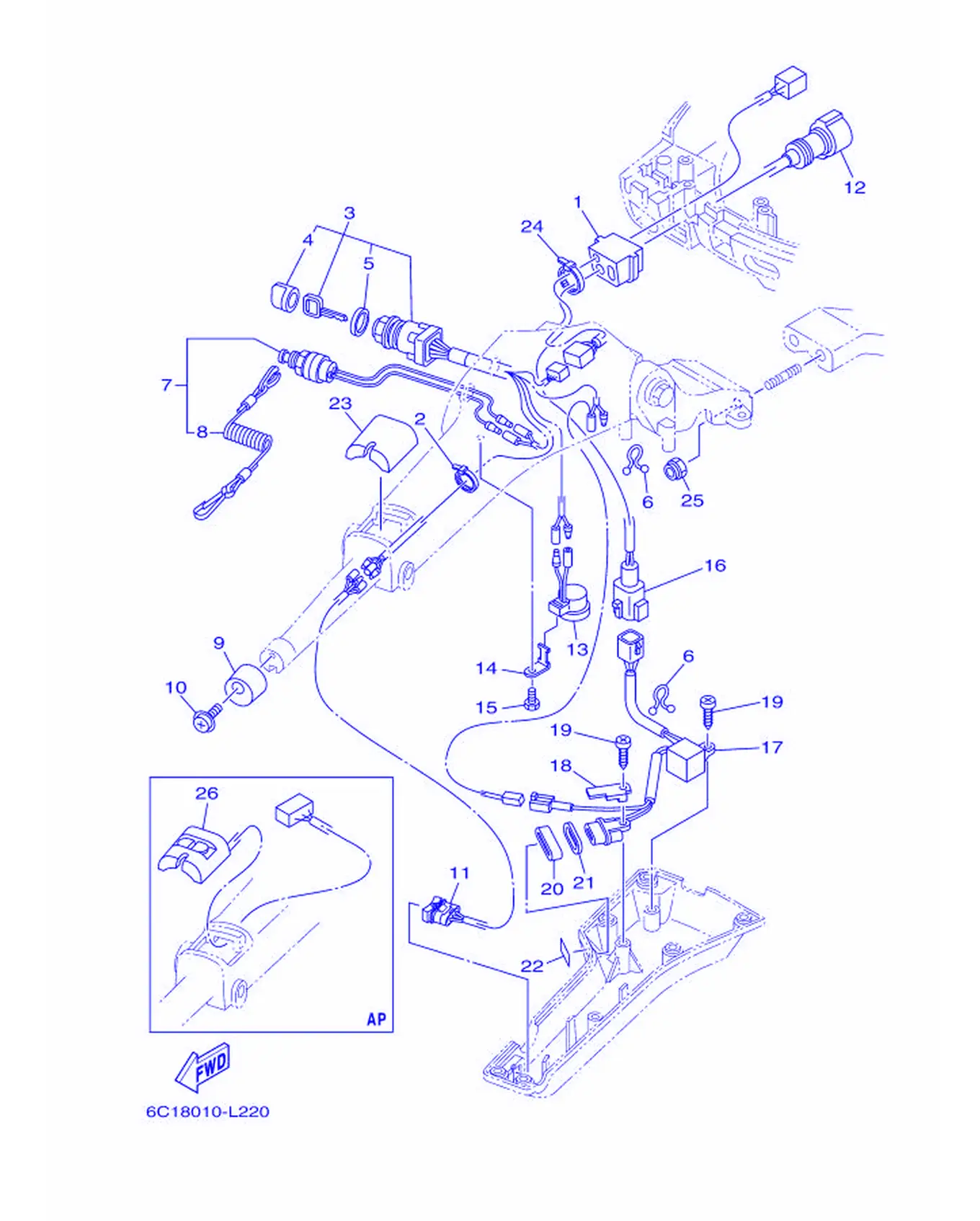

Рис. 18 — Рулевое управление 1 64 дет.
Рис. 19 — Рулевое управление 3 26 дет.
Рис. 20 — Рулевая направляющая 10 дет.

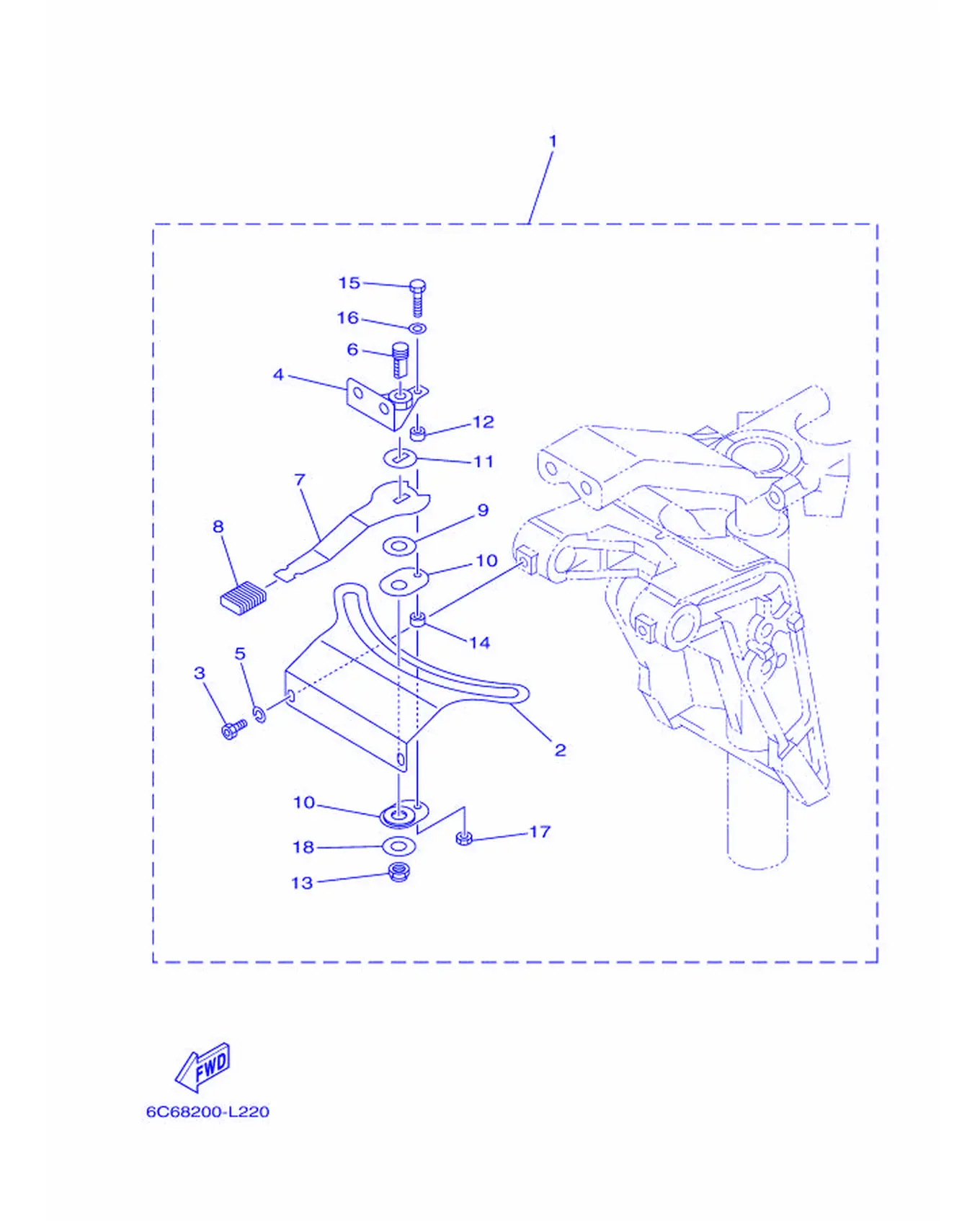

Рис. 21 — Фрикцион рулевого управления 18 дет.

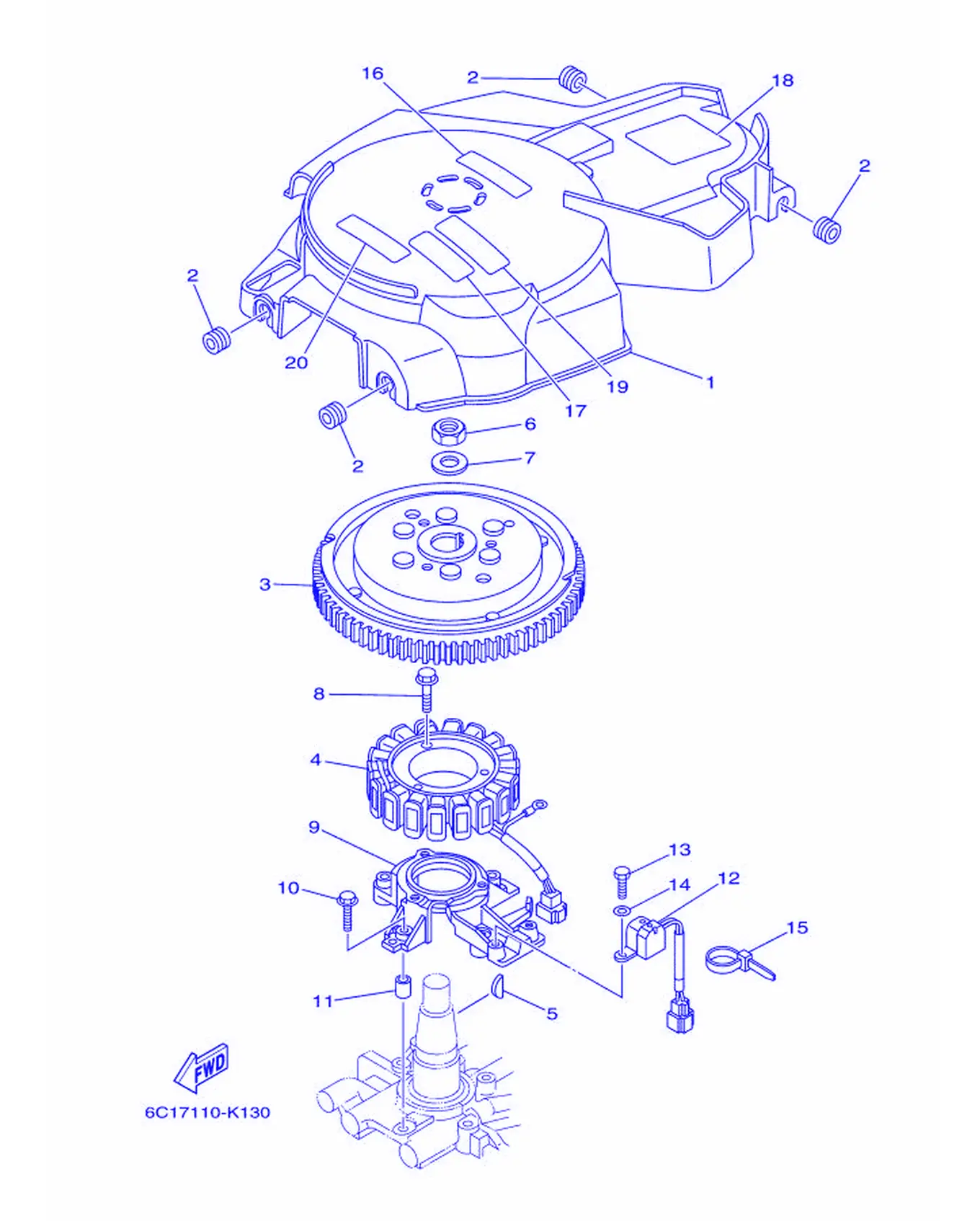

Рис. 22 — Генератор 20 дет.

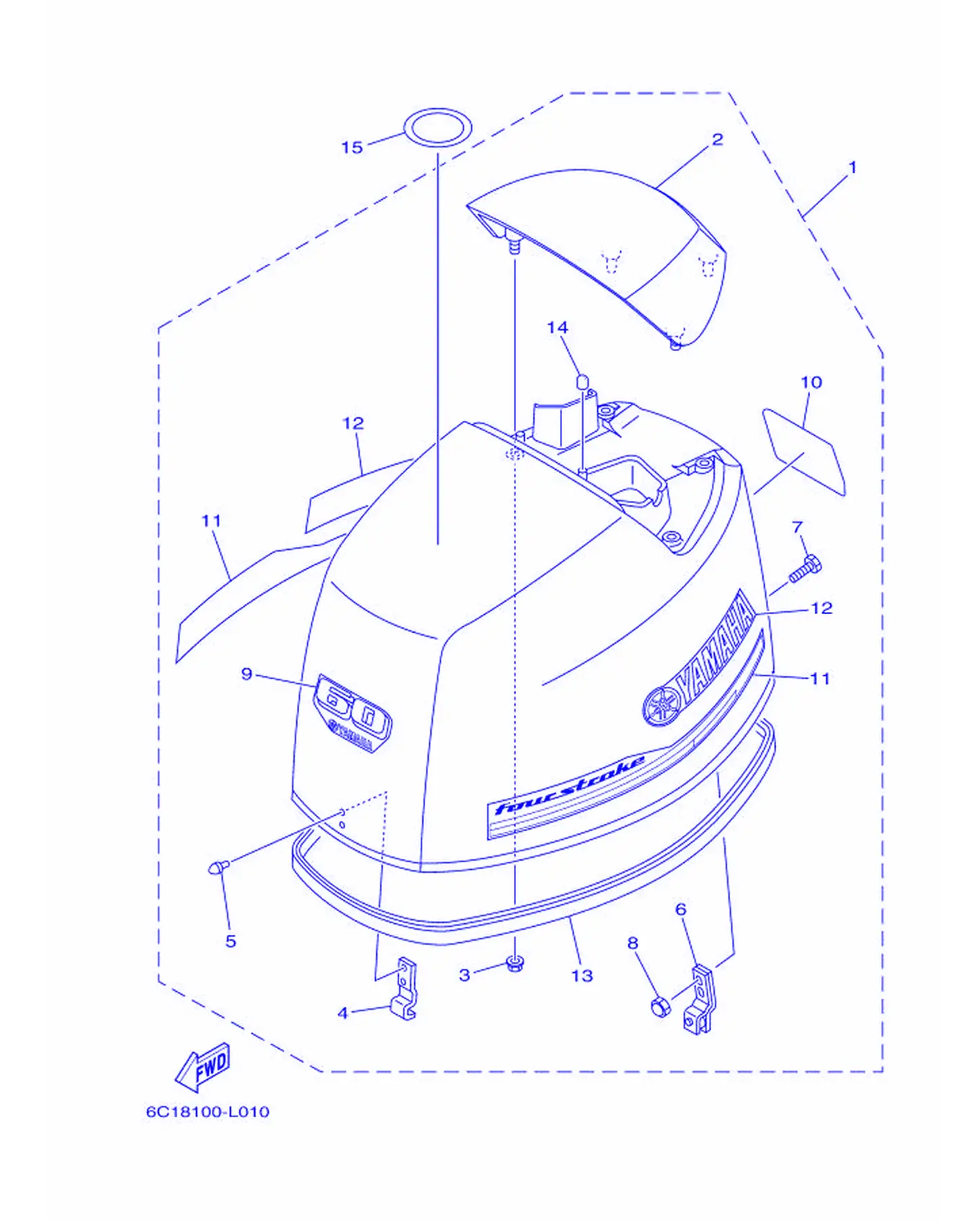

Рис. 23 — Верхний кожух 18 дет.
Рис. 24 — Клапан 21 дет.

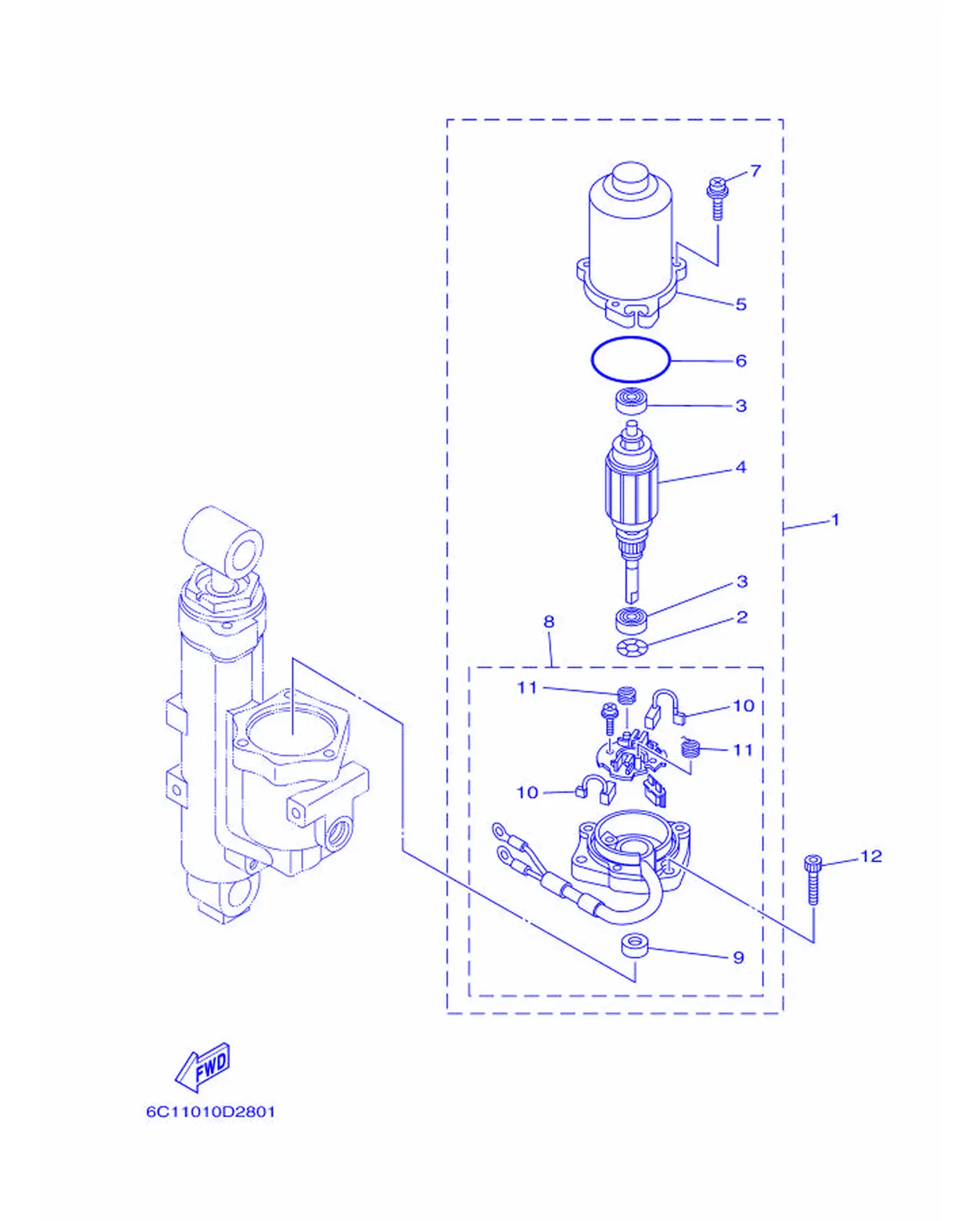

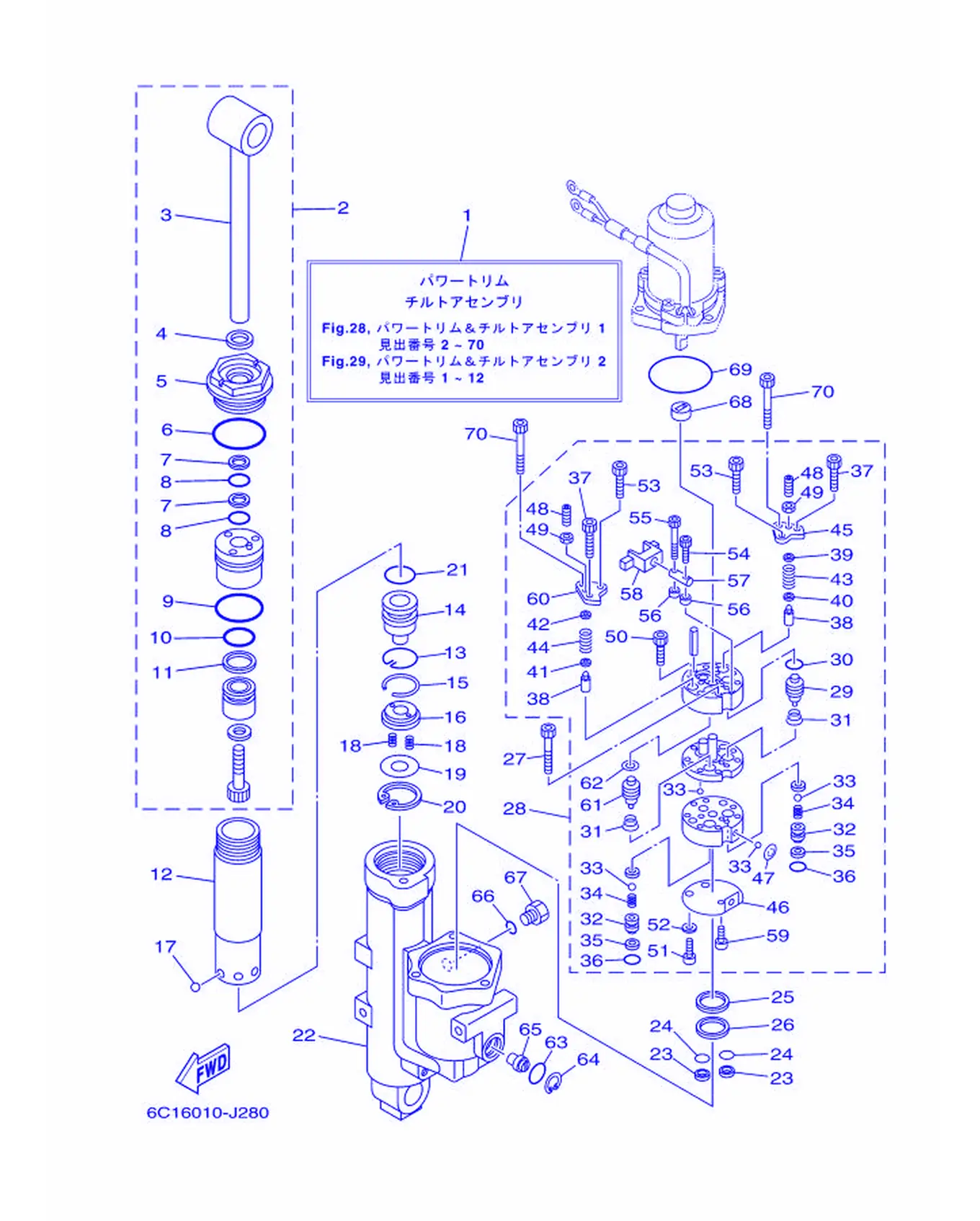

Рис. 25 — Узел силового наклона и подъёма 1 70 дет.
Рис. 26 — Узел силового наклона и подъёма 2 12 дет.

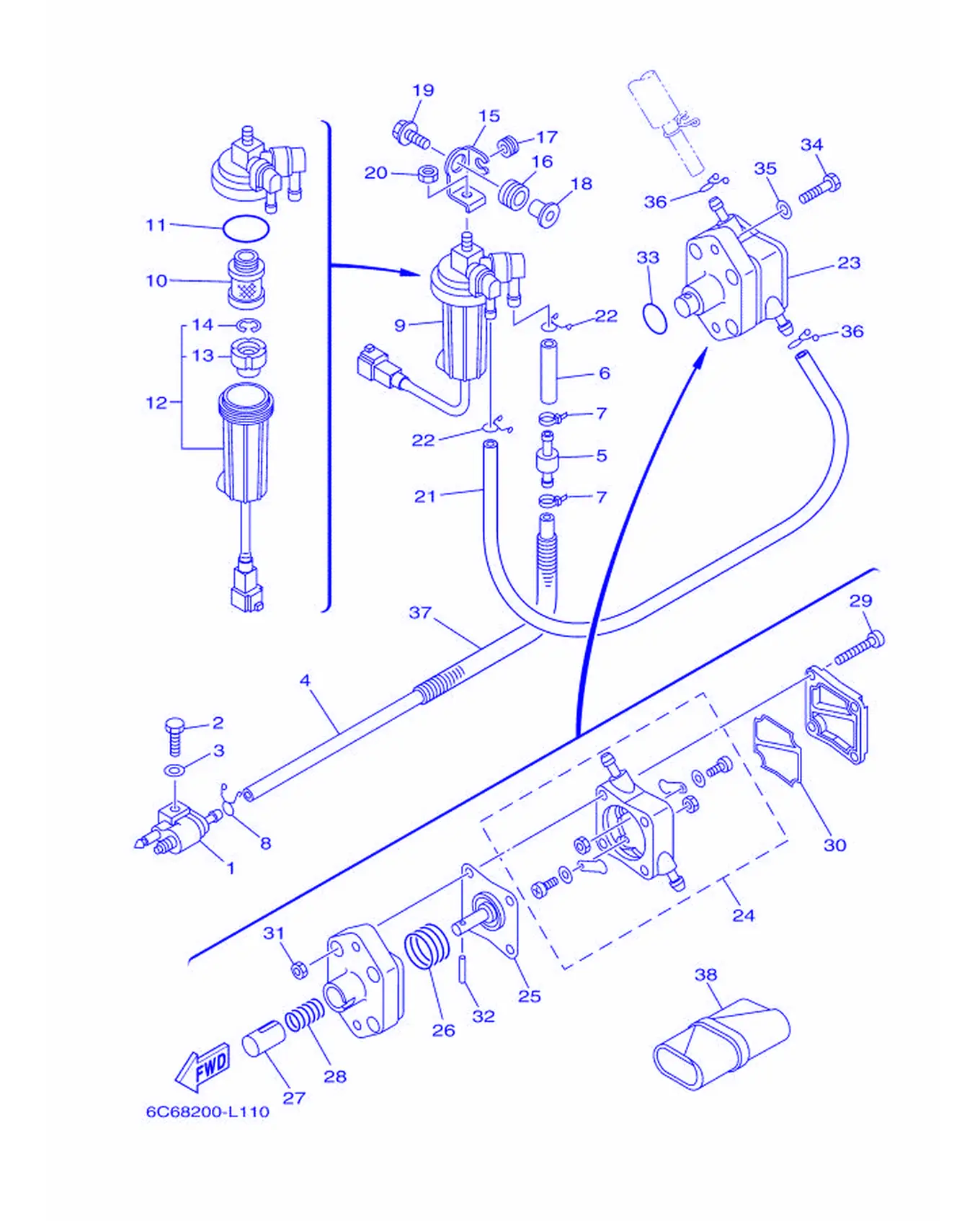

Рис. 27 — Топливная система 38 дет.

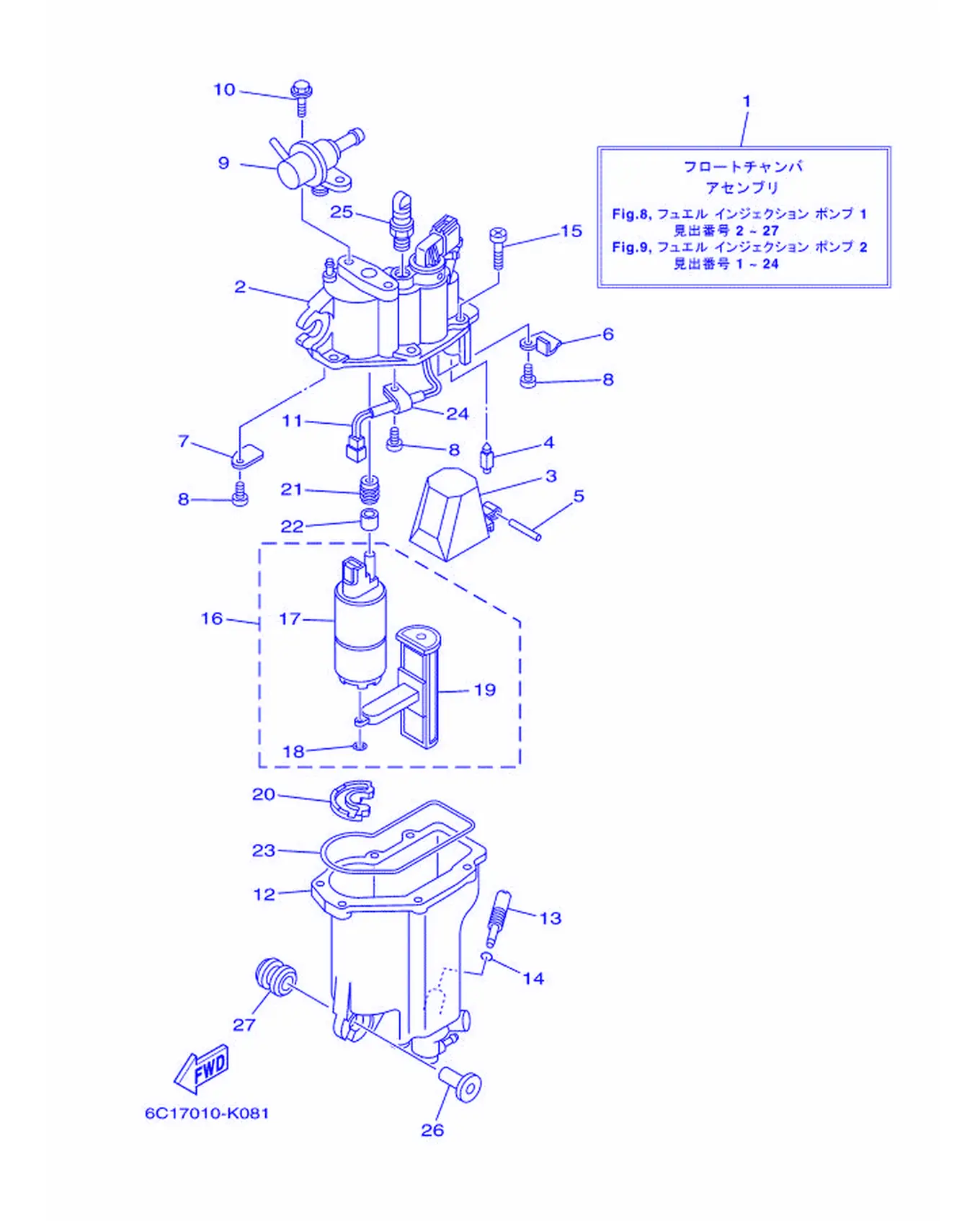

Рис. 28 — Топливный насос высокого давления 27 дет.
Рис. 29 — Топливный бак 16 дет.

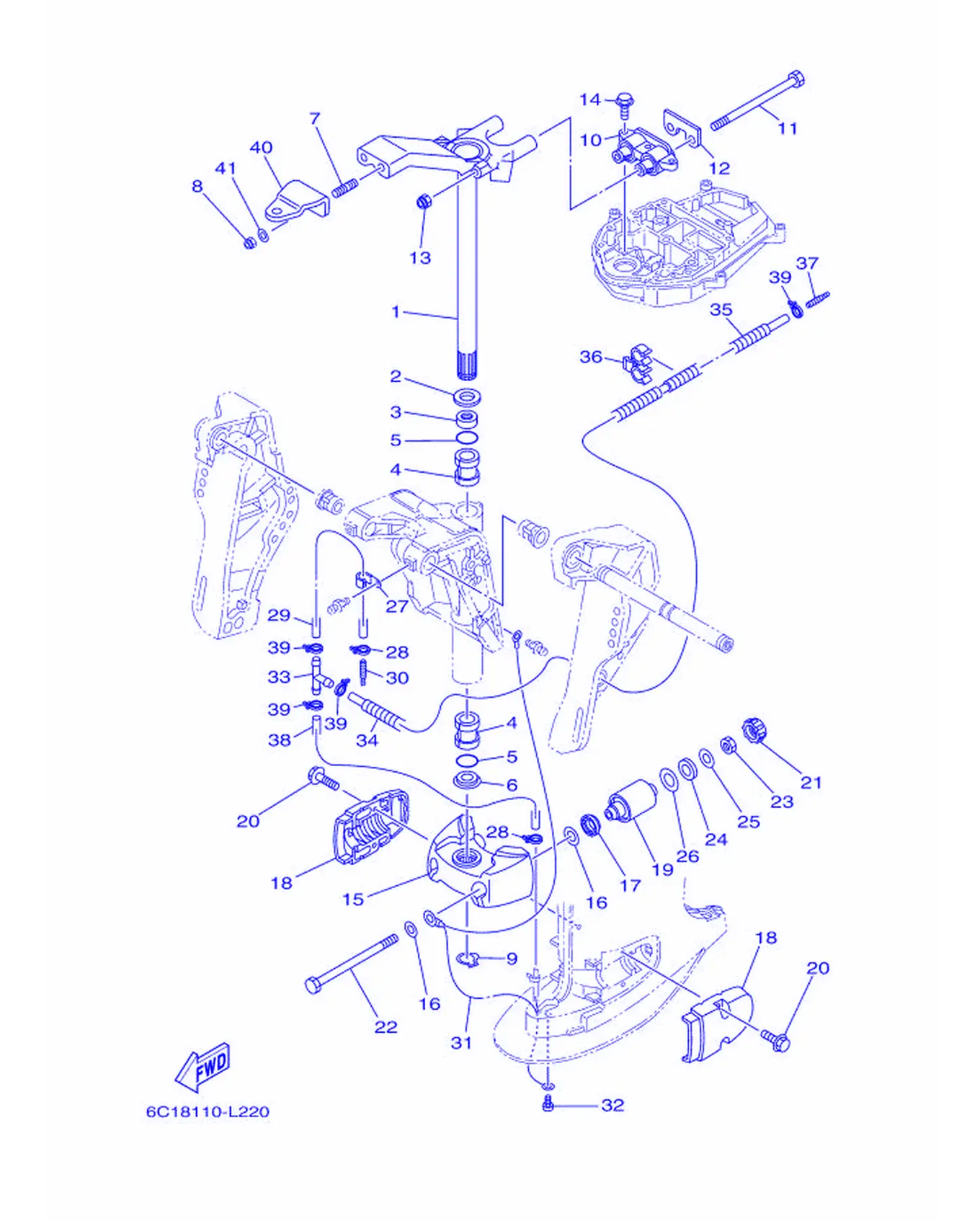

Рис. 30 — Кронштейн 2 44 дет.

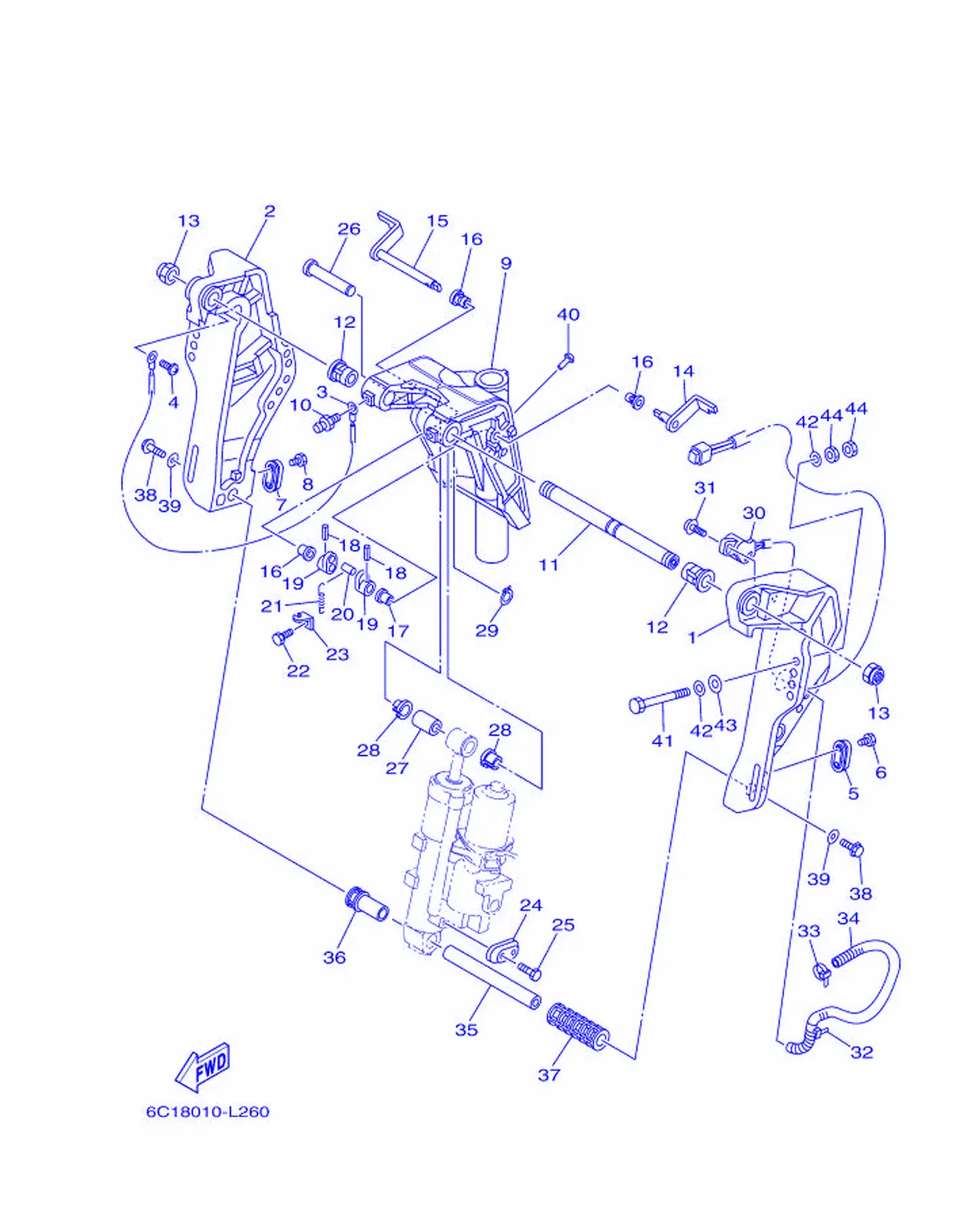

Рис. 31 — Кронштейн 3 42 дет.

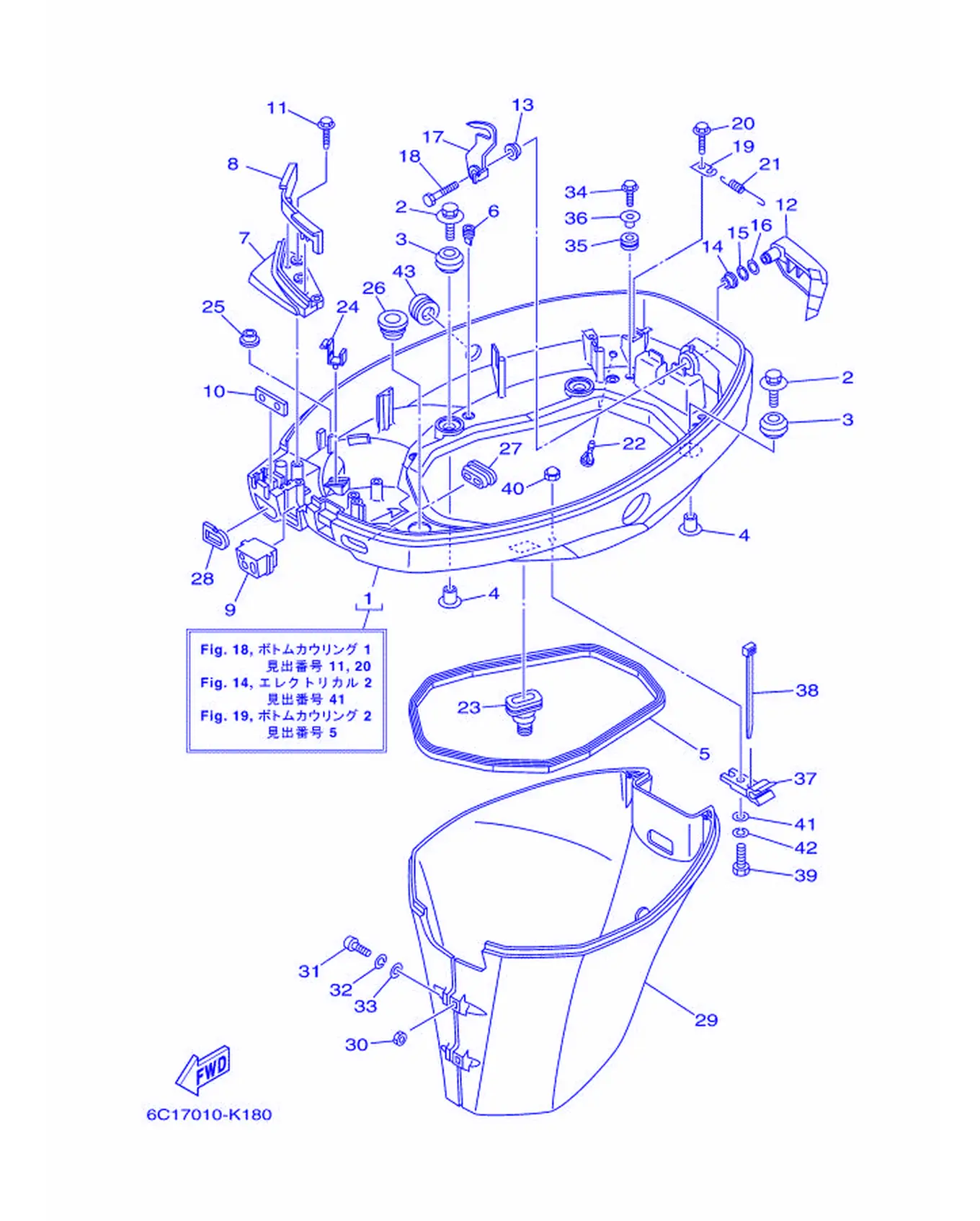

Рис. 32 — Нижний кожух 1 43 дет.

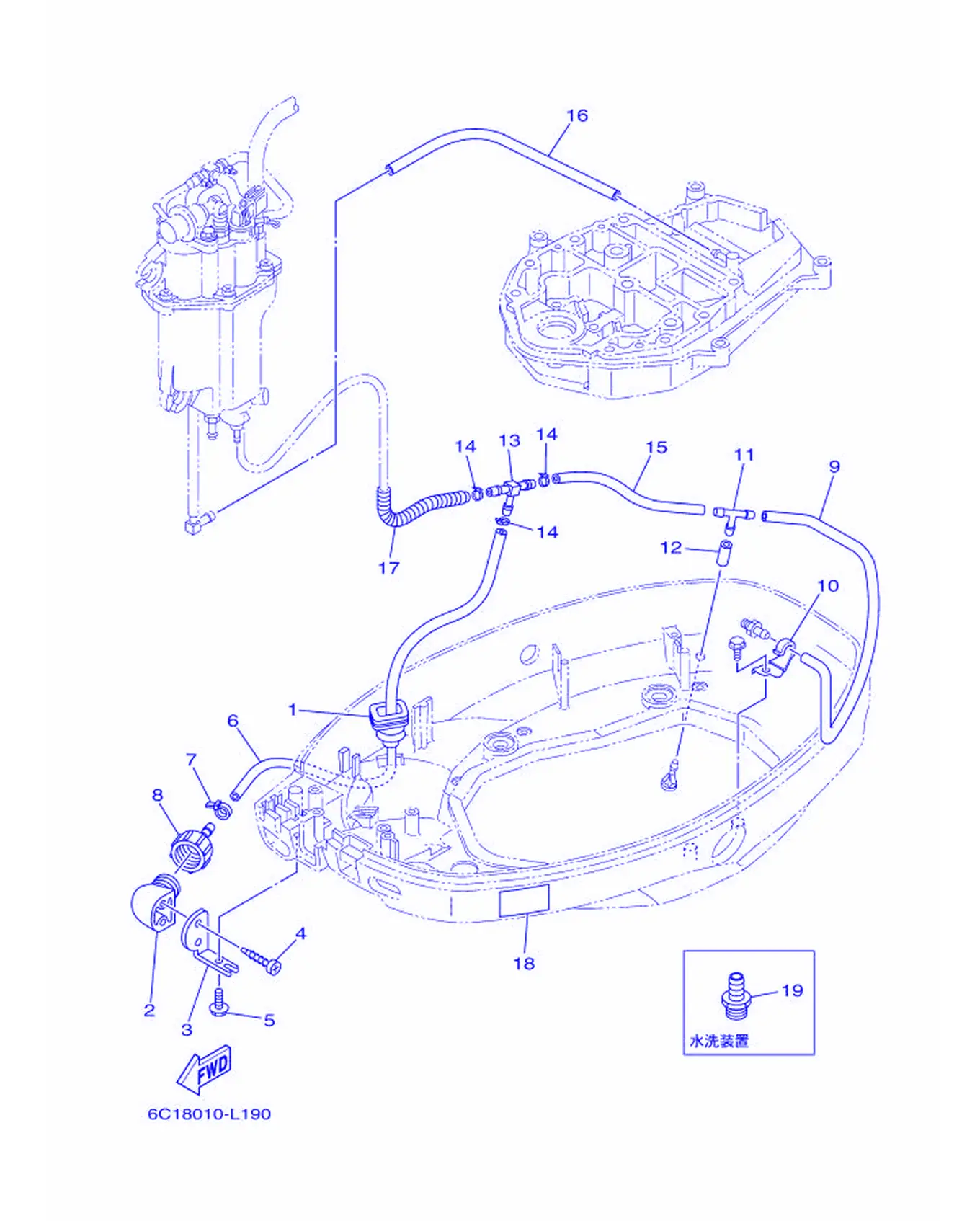

Рис. 33 — Нижний кожух 2 19 дет.
Рис. 34 — Прибор 8 дет.

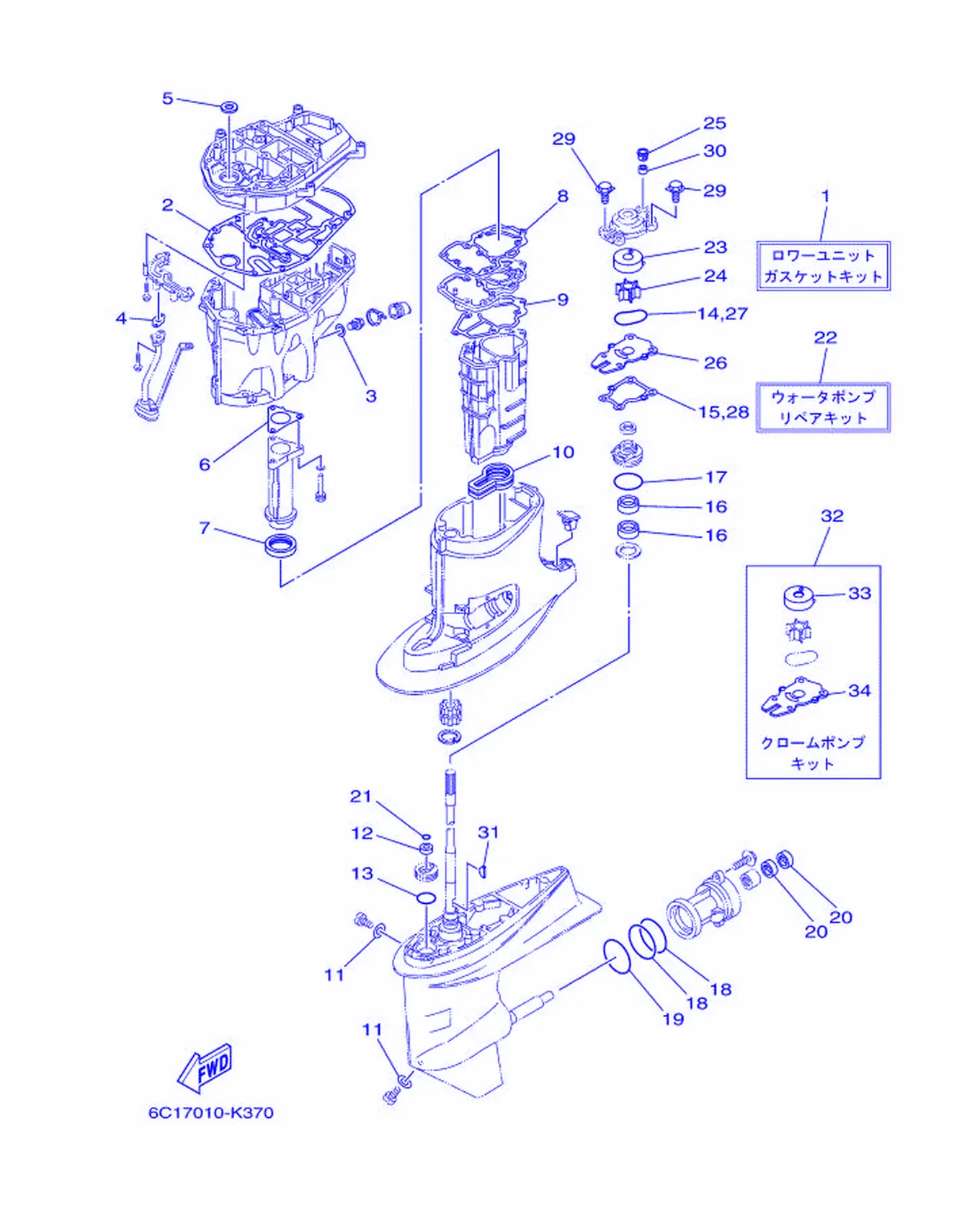

Рис. 35 — Ремкомплект 1 15 дет.

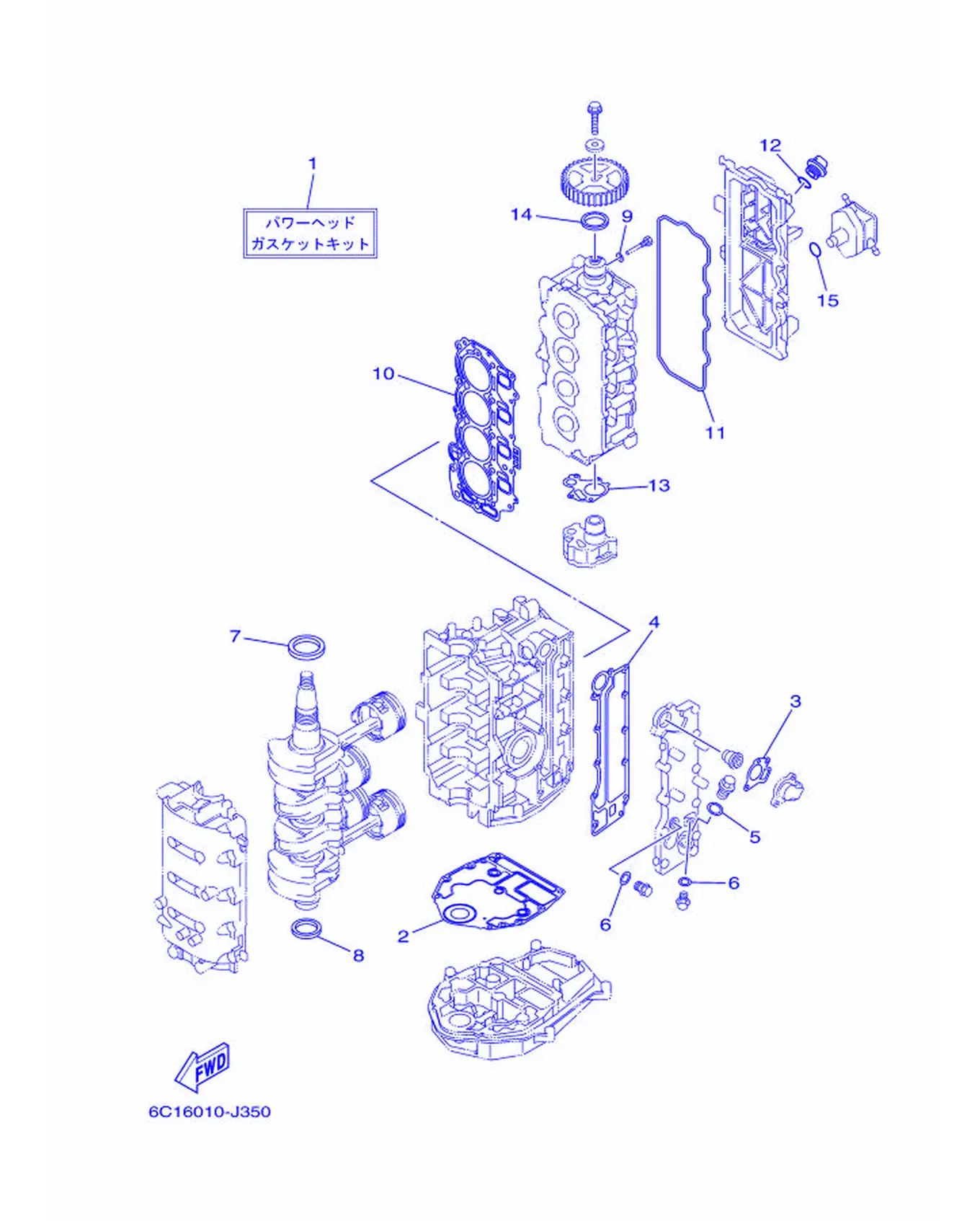

Рис. 36 — Ремкомплект 2 34 дет.

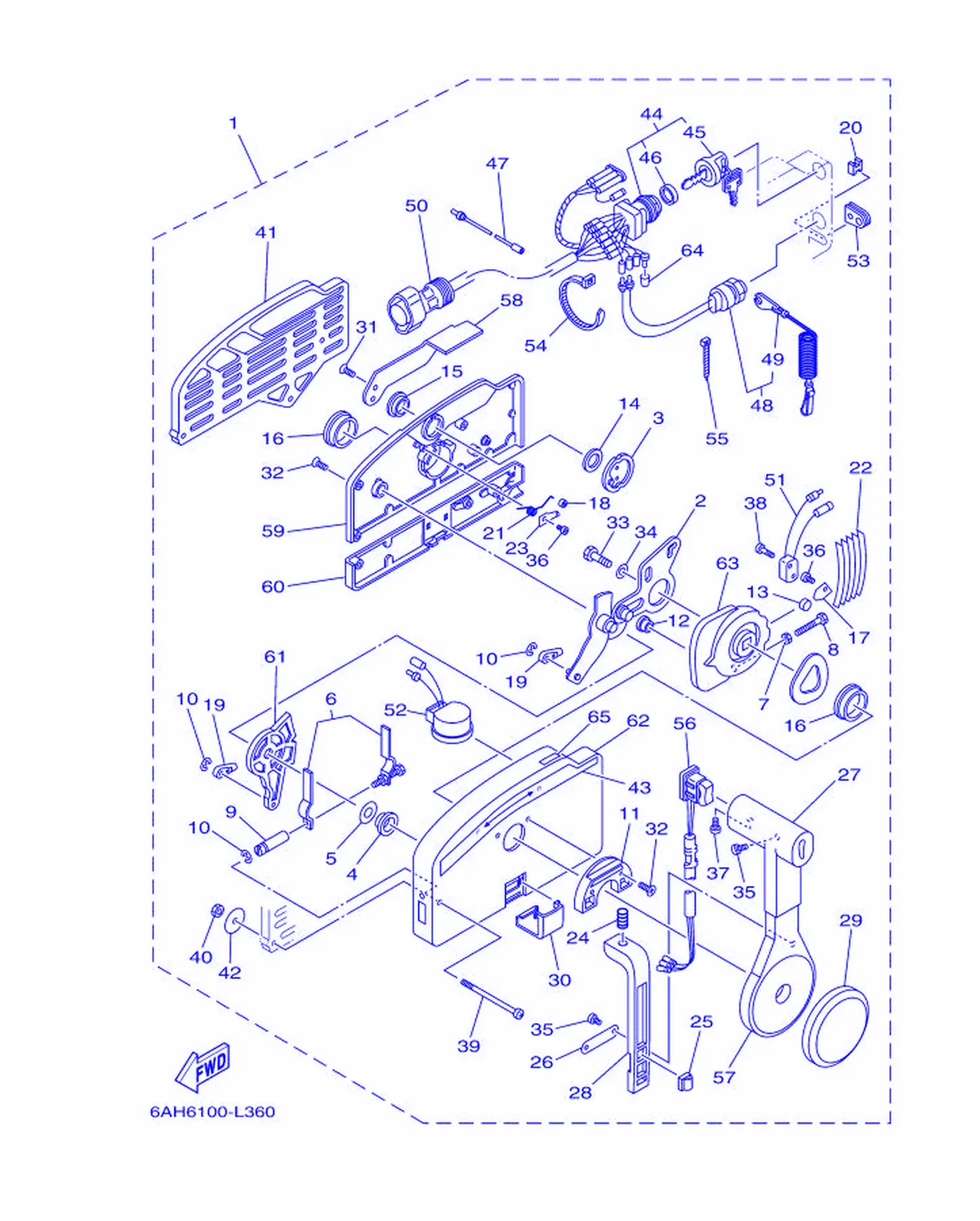

Рис. 37 — Пульт дистанционного управления в сборе 65 дет.
Рис. 38 — Пульт дистанционного управления 6 дет.

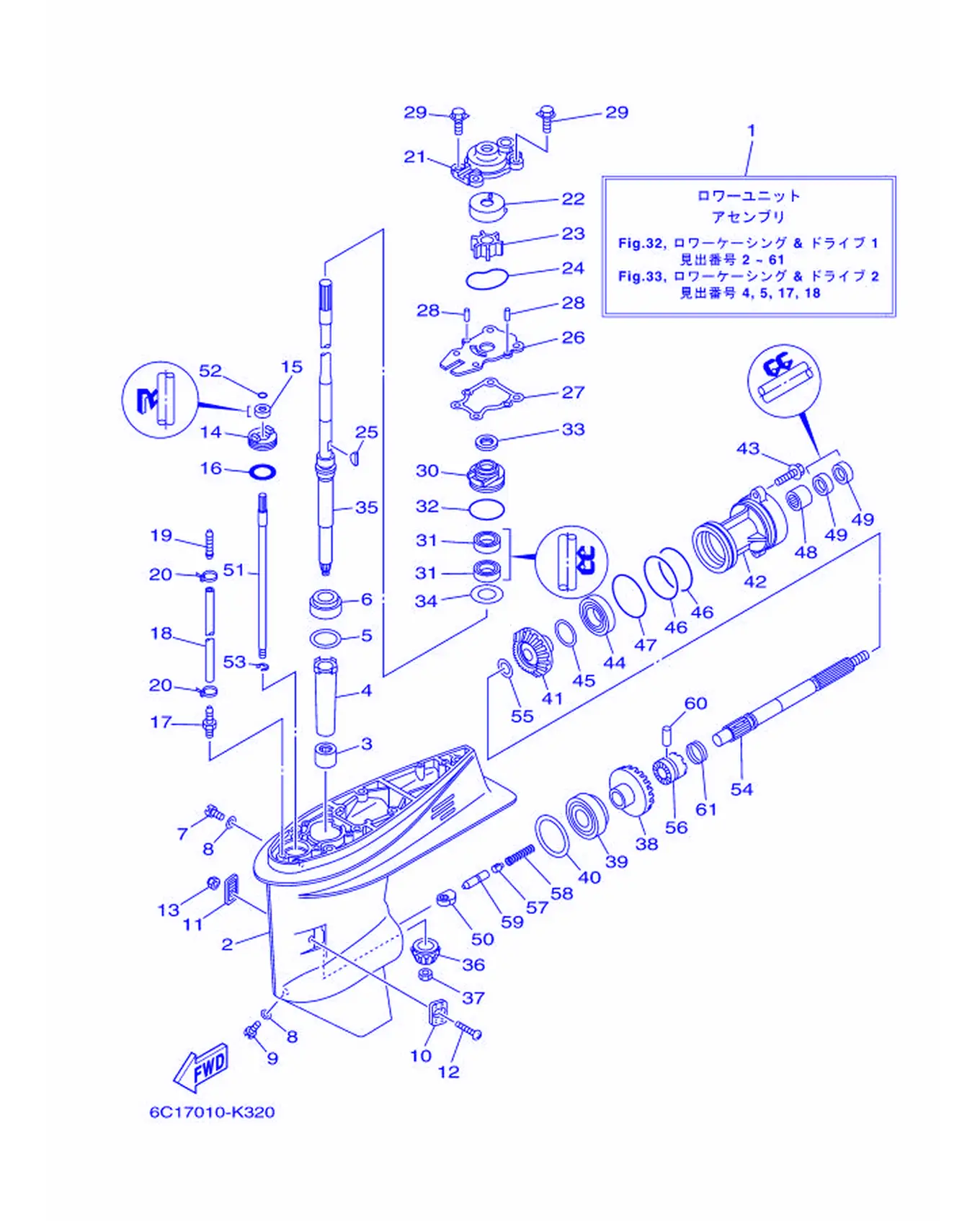

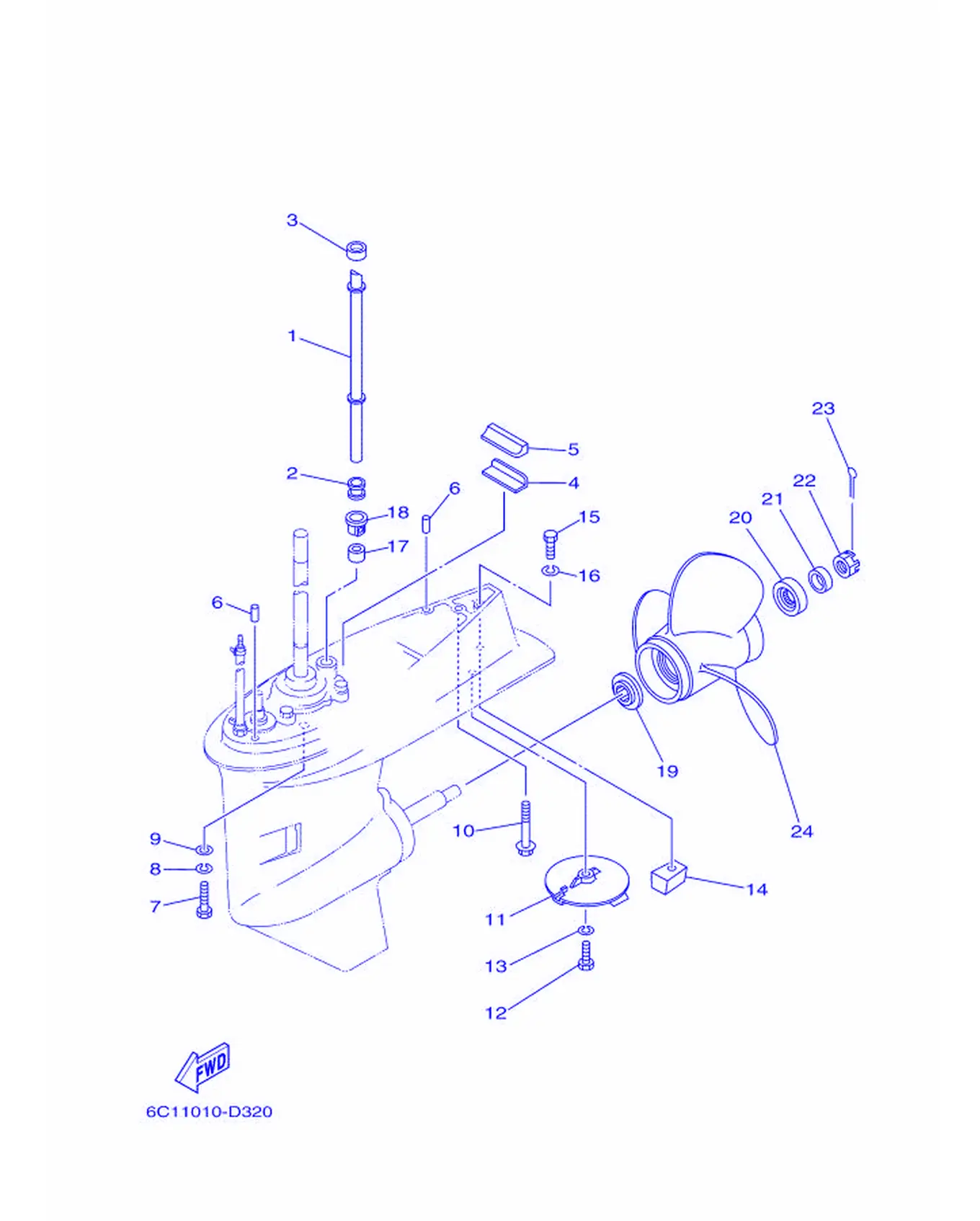

Рис. 39 — Нижний кожух и привод 1 76 дет.
Рис. 40 — Нижний кожух и привод 2 30 дет.
