Yamaha F50F f50fehdl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F50F. 31 схем.

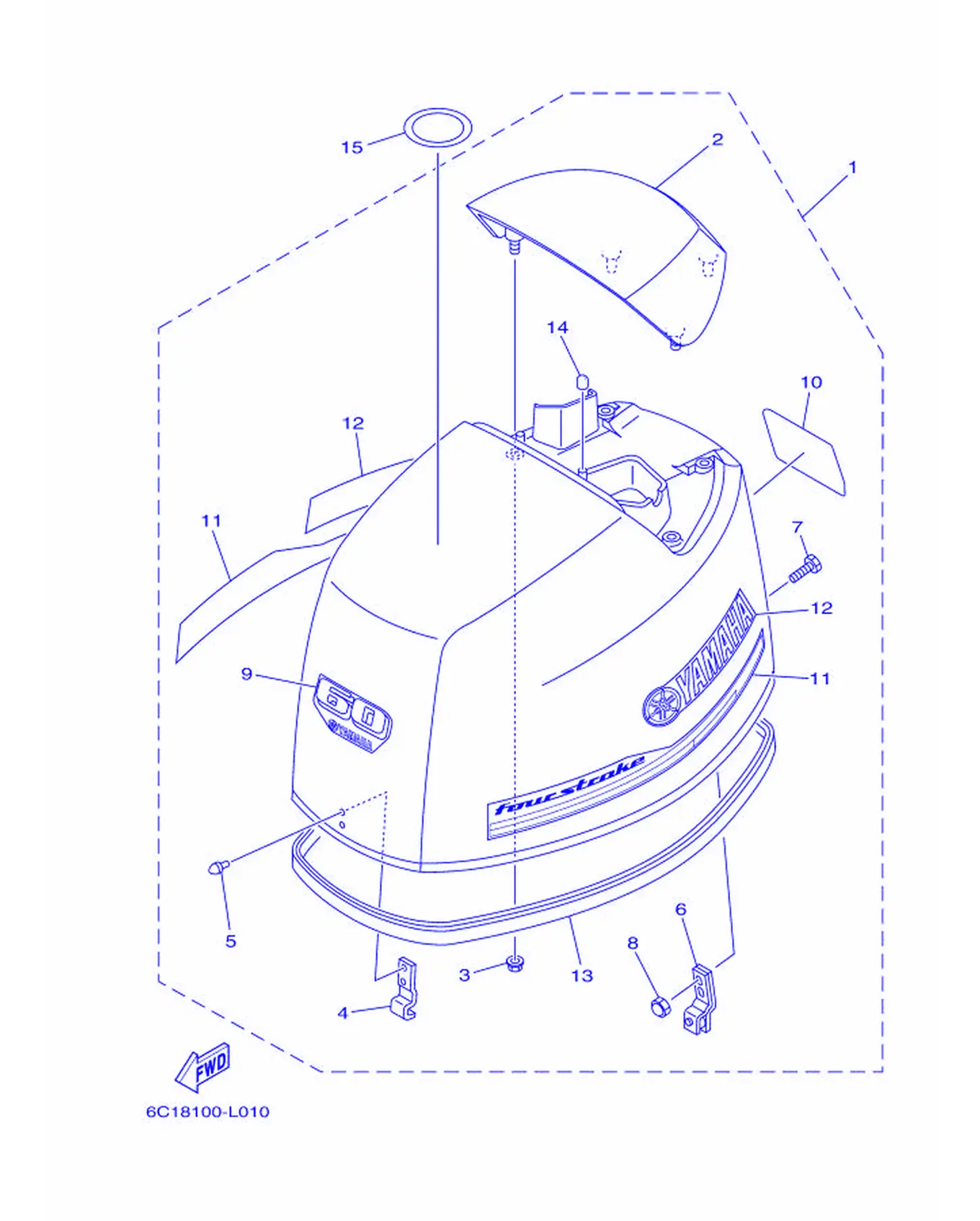

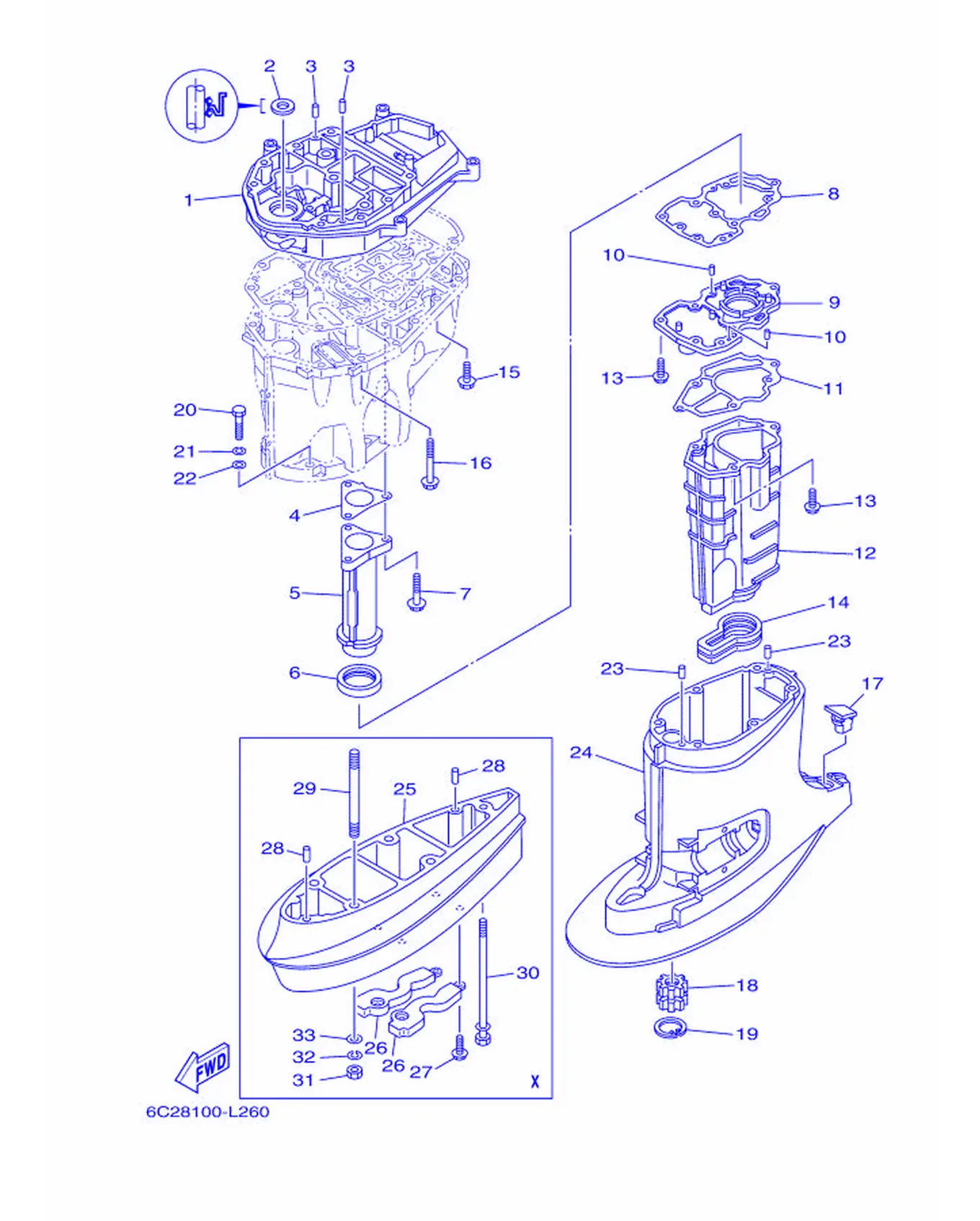

Рис. 1 — Корпус верхней части 24 дет.

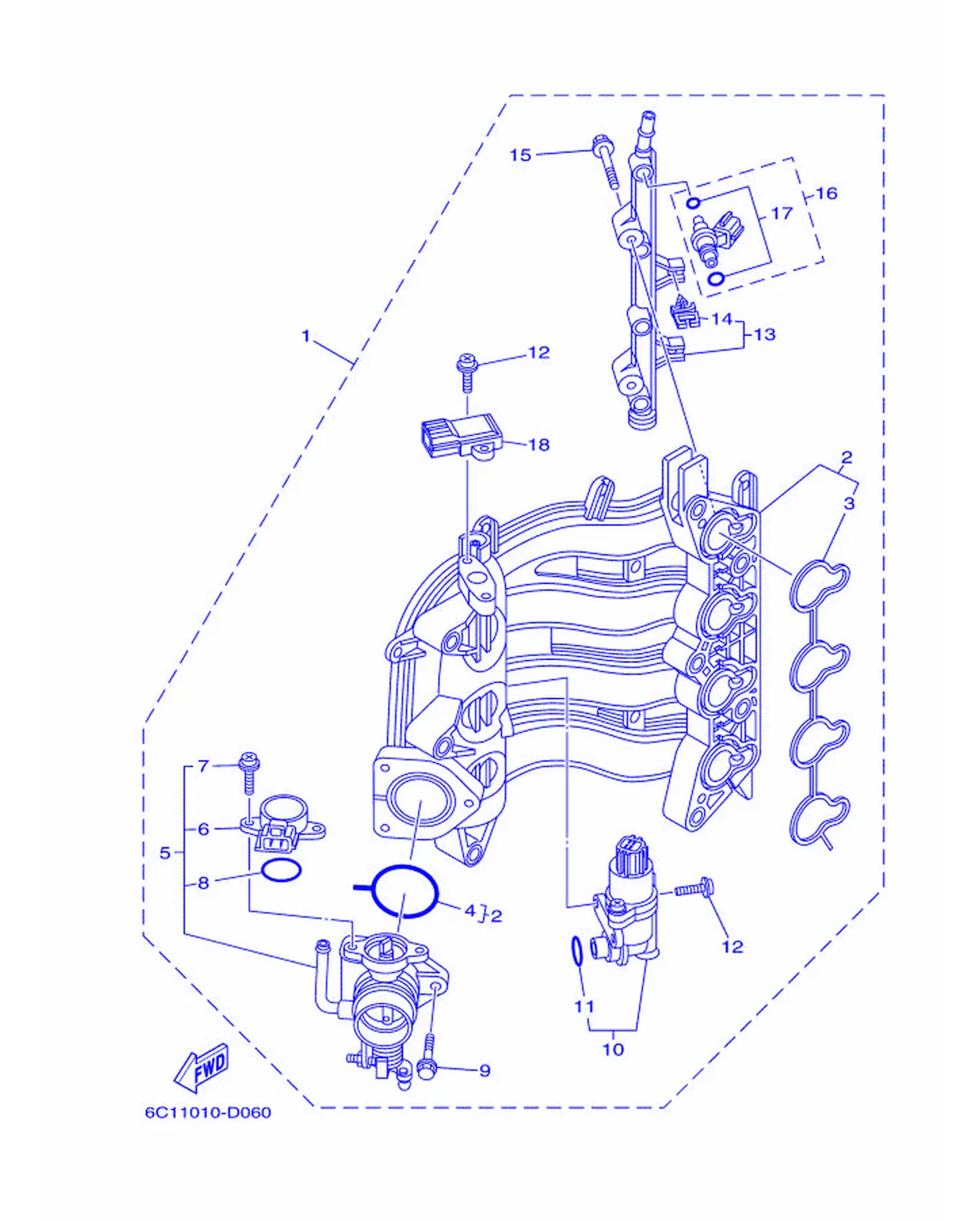

Рис. 2 — Впускная система 1 Впуск 1 18 дет.

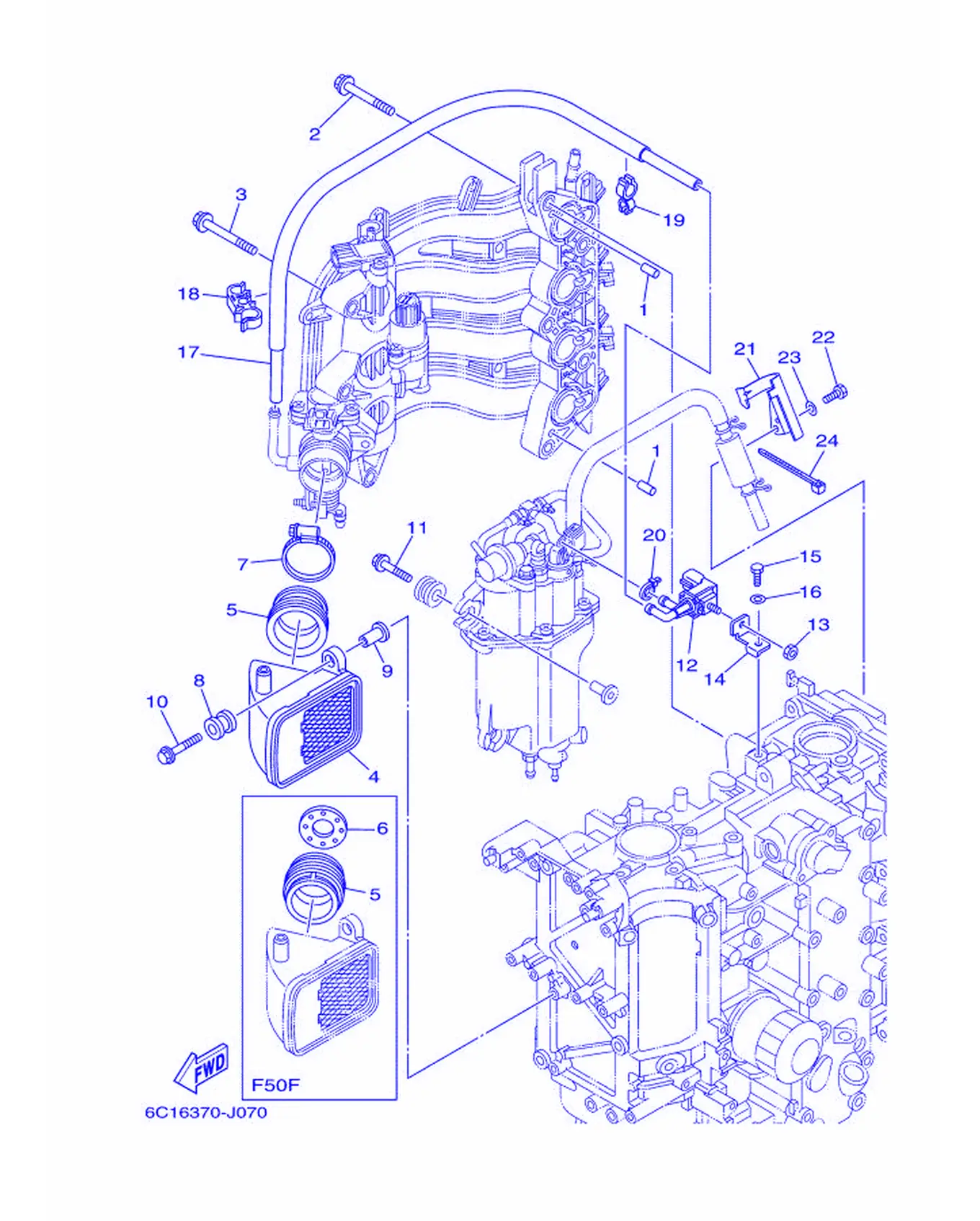

Рис. 3 — впускная система 2 впуск 2 24 дет.

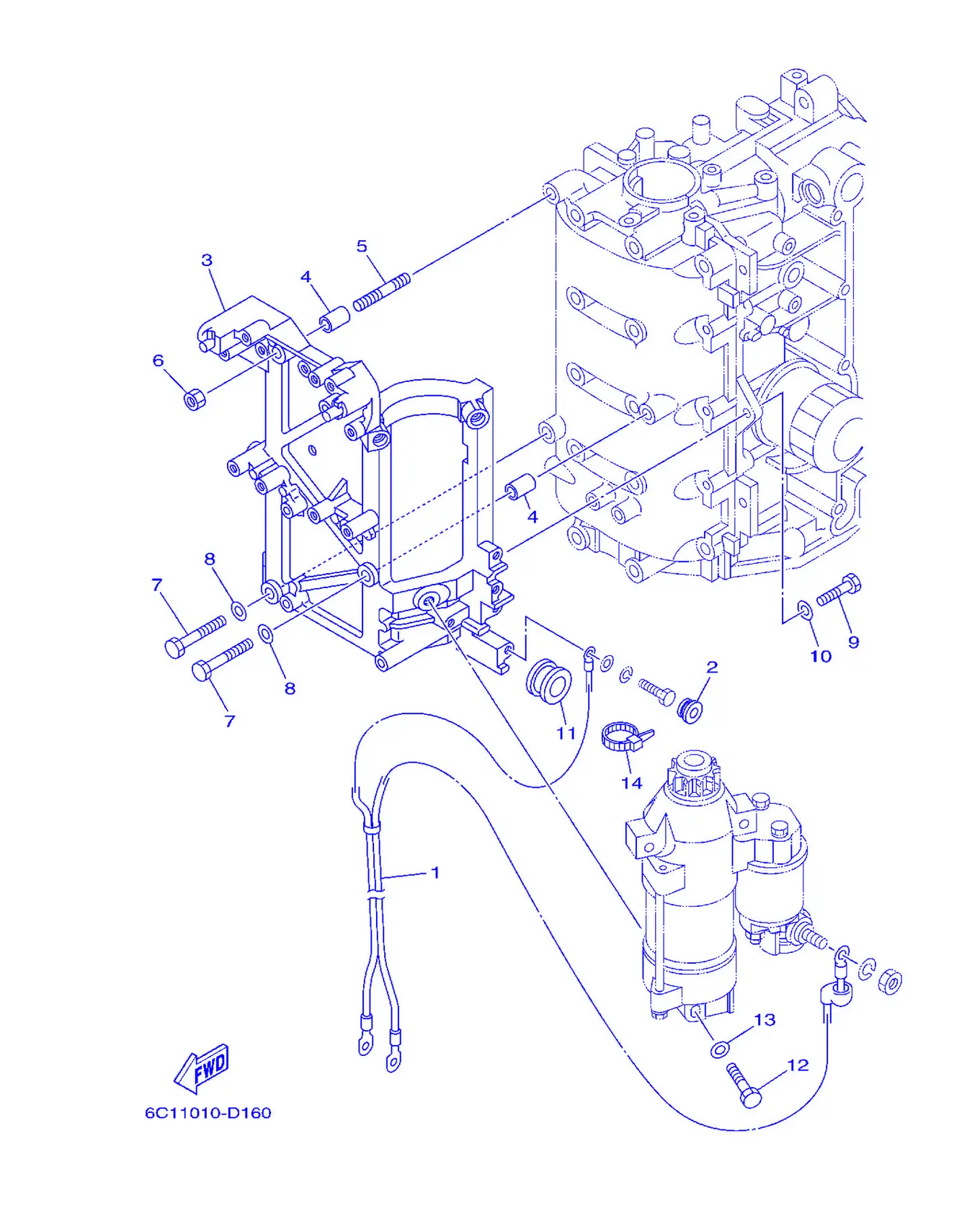

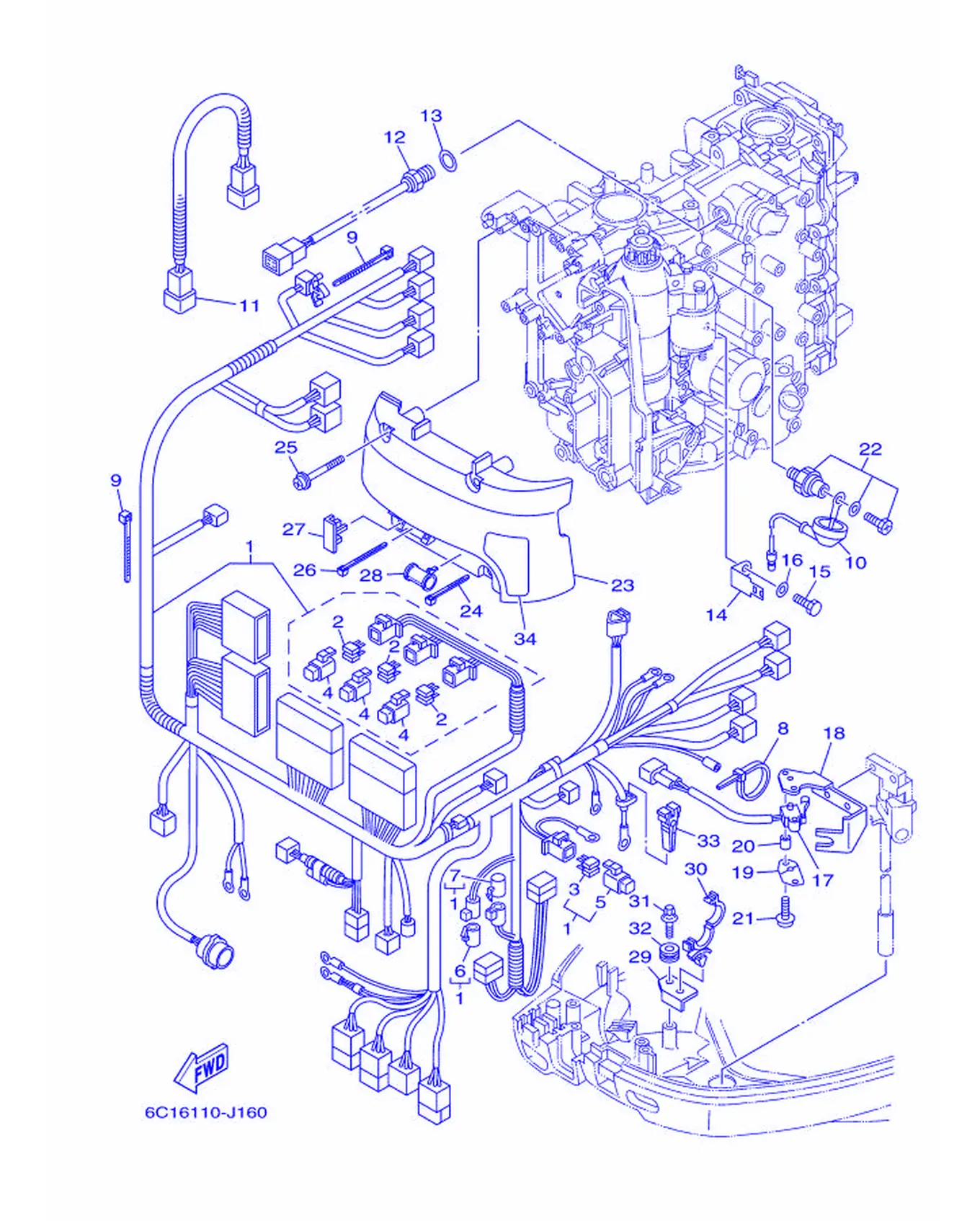

Рис. 4 — Электрическая система 1 Электрическая 1 23 дет.

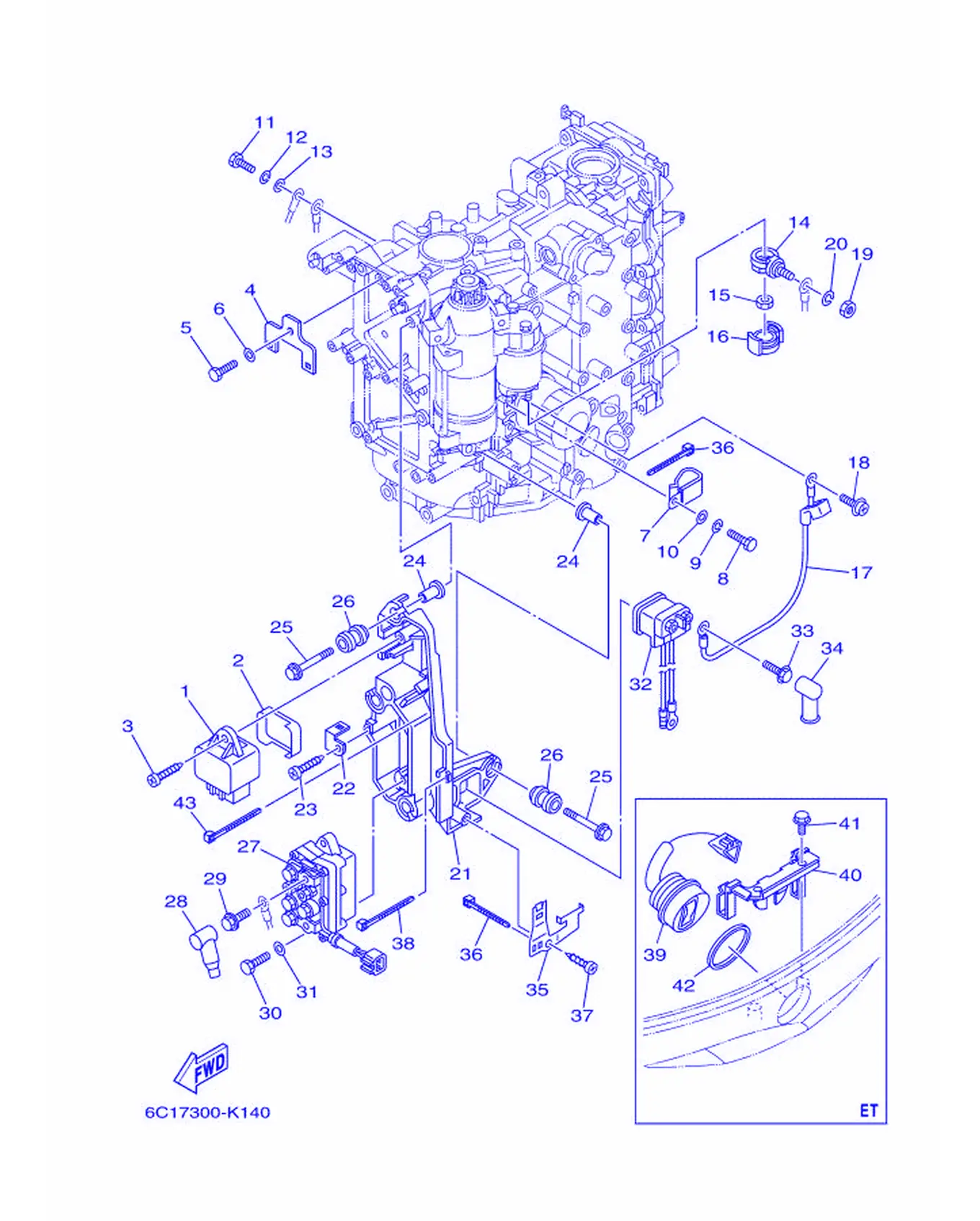

Рис. 5 — Электрическая система 2 35 дет.

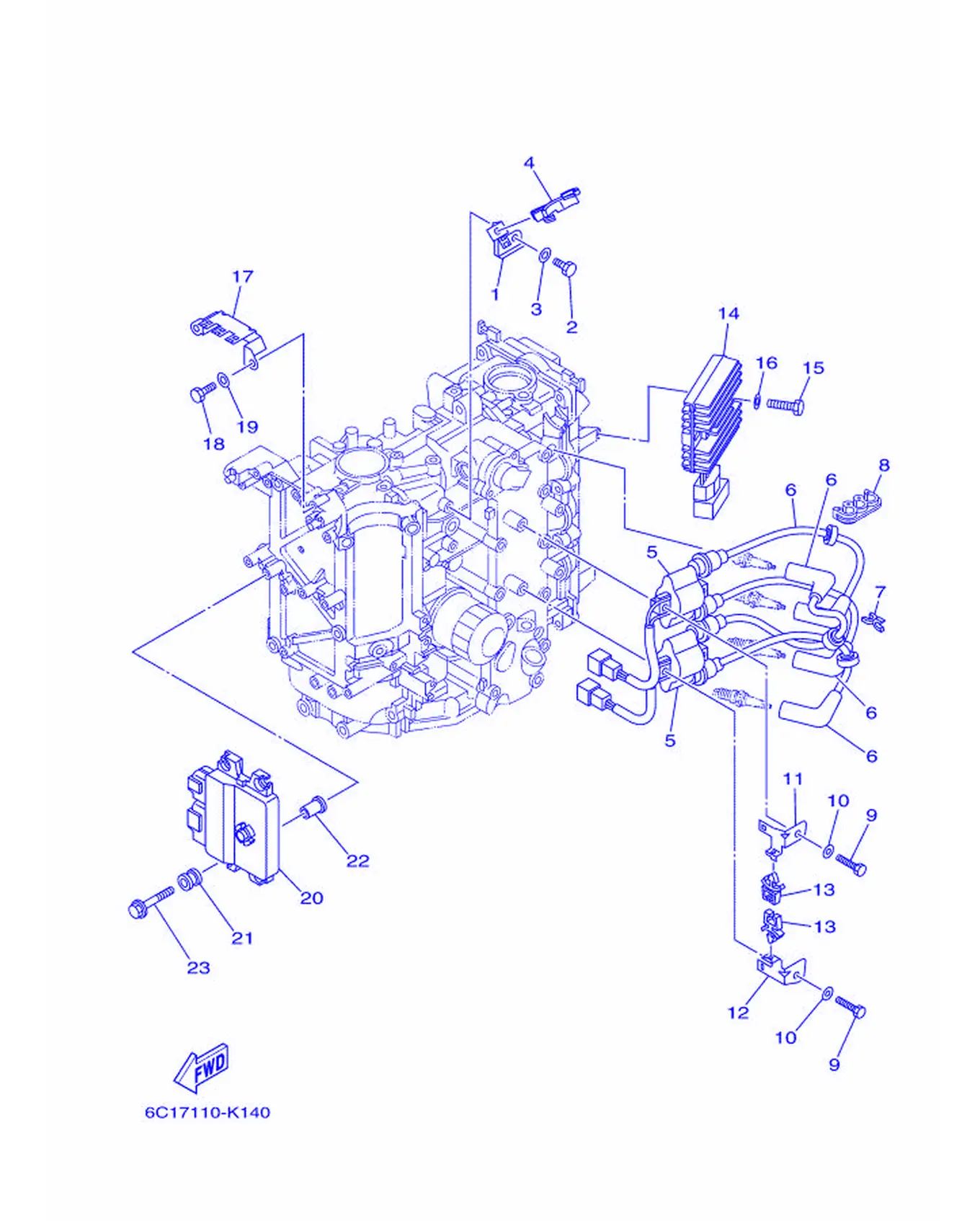

Рис. 6 — Электрическая система 3 Электрическая 3 32 дет.
Рис. 7 — Электрическая система, рис. 4 14 дет.

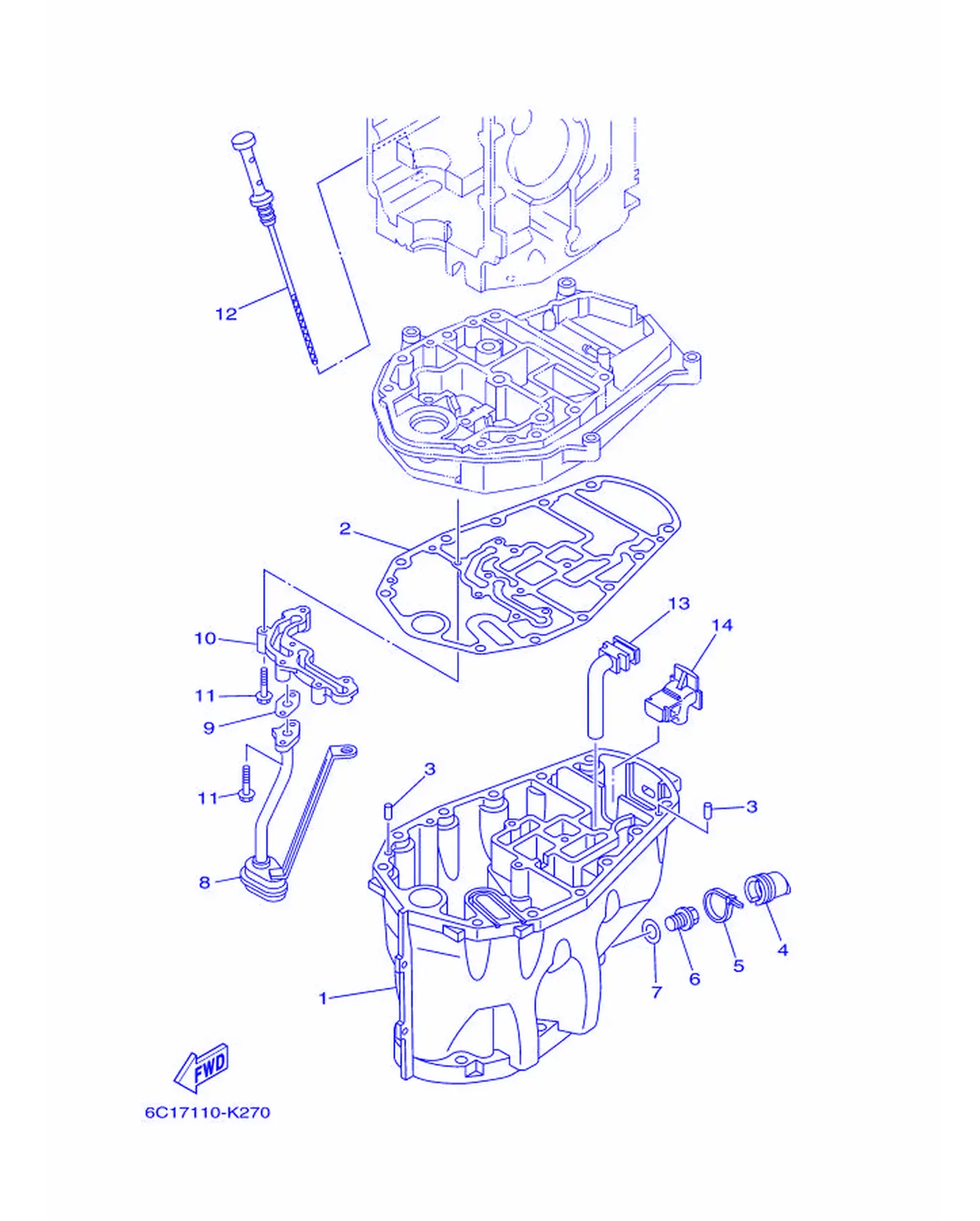

Рис. 8 — поддон картера 14 дет.
Рис. 9 — Масляный насос 14 дет.
Рис. 10 — Коленчатый вал и поршень 19 дет.
Рис. 11 — Система управления 38 дет.

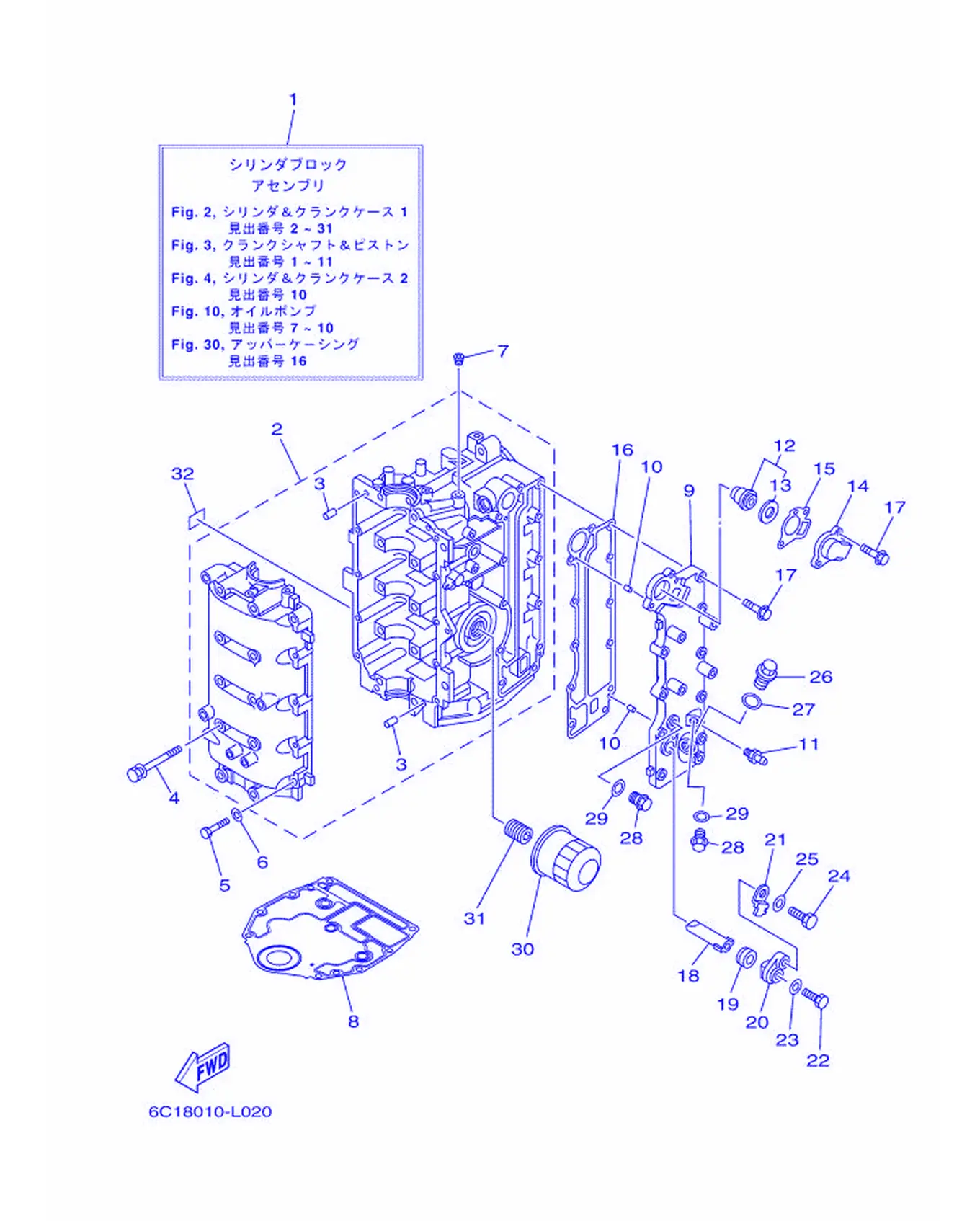

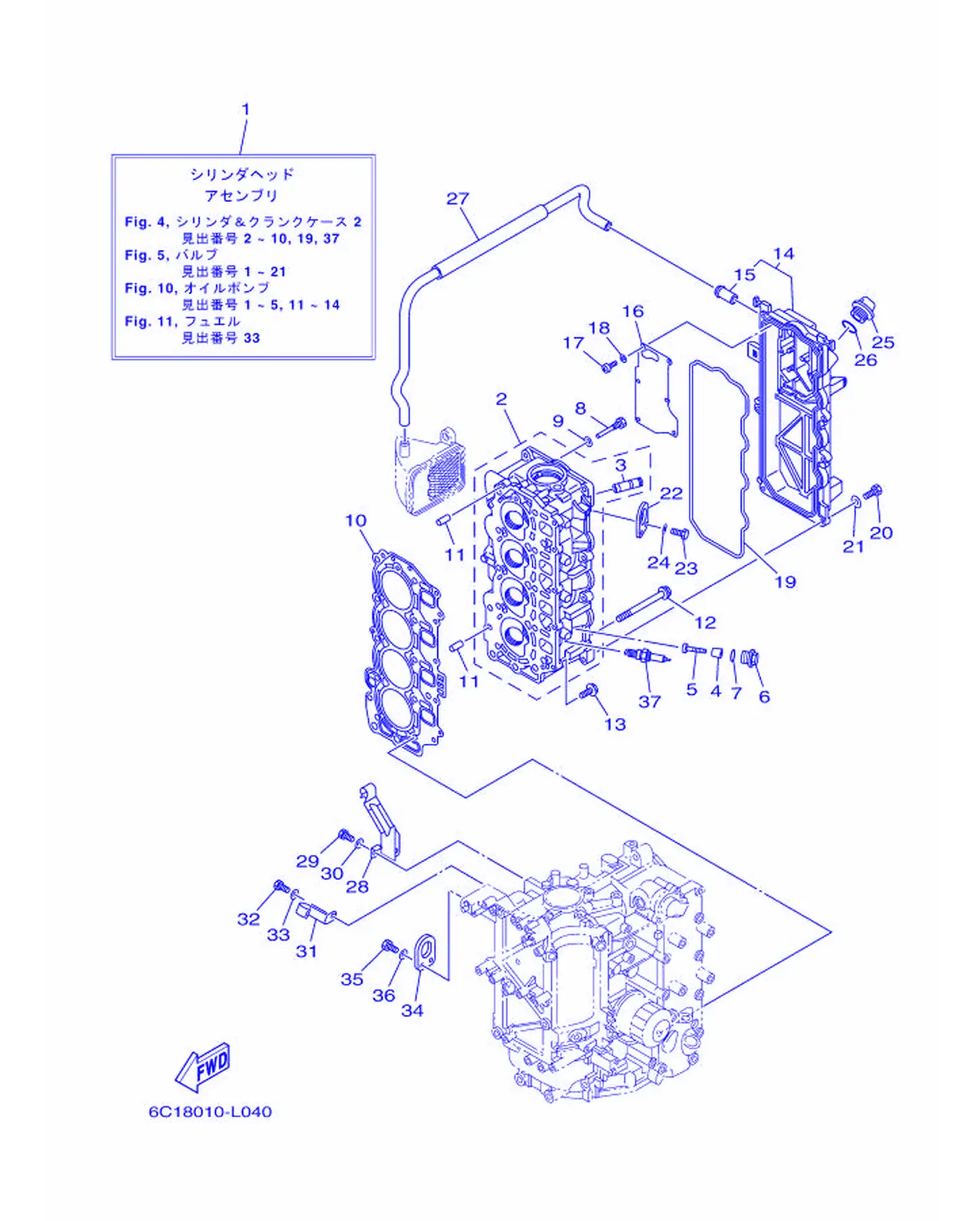

Рис. 12 — Цилиндр и картер 1 31 дет.
Рис. 13 — Цилиндр и картер 2 37 дет.

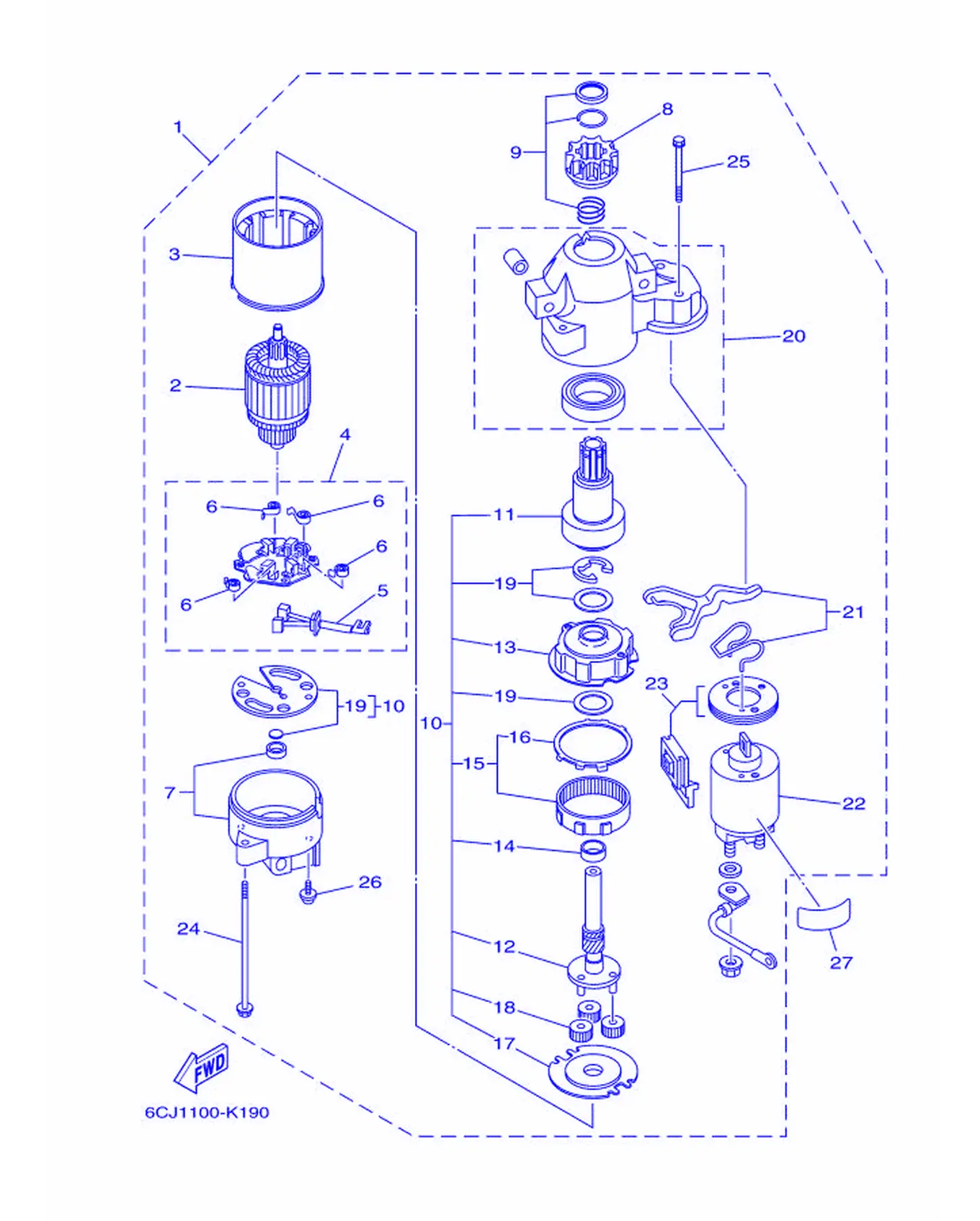

Рис. 14 — стартер 27 дет.

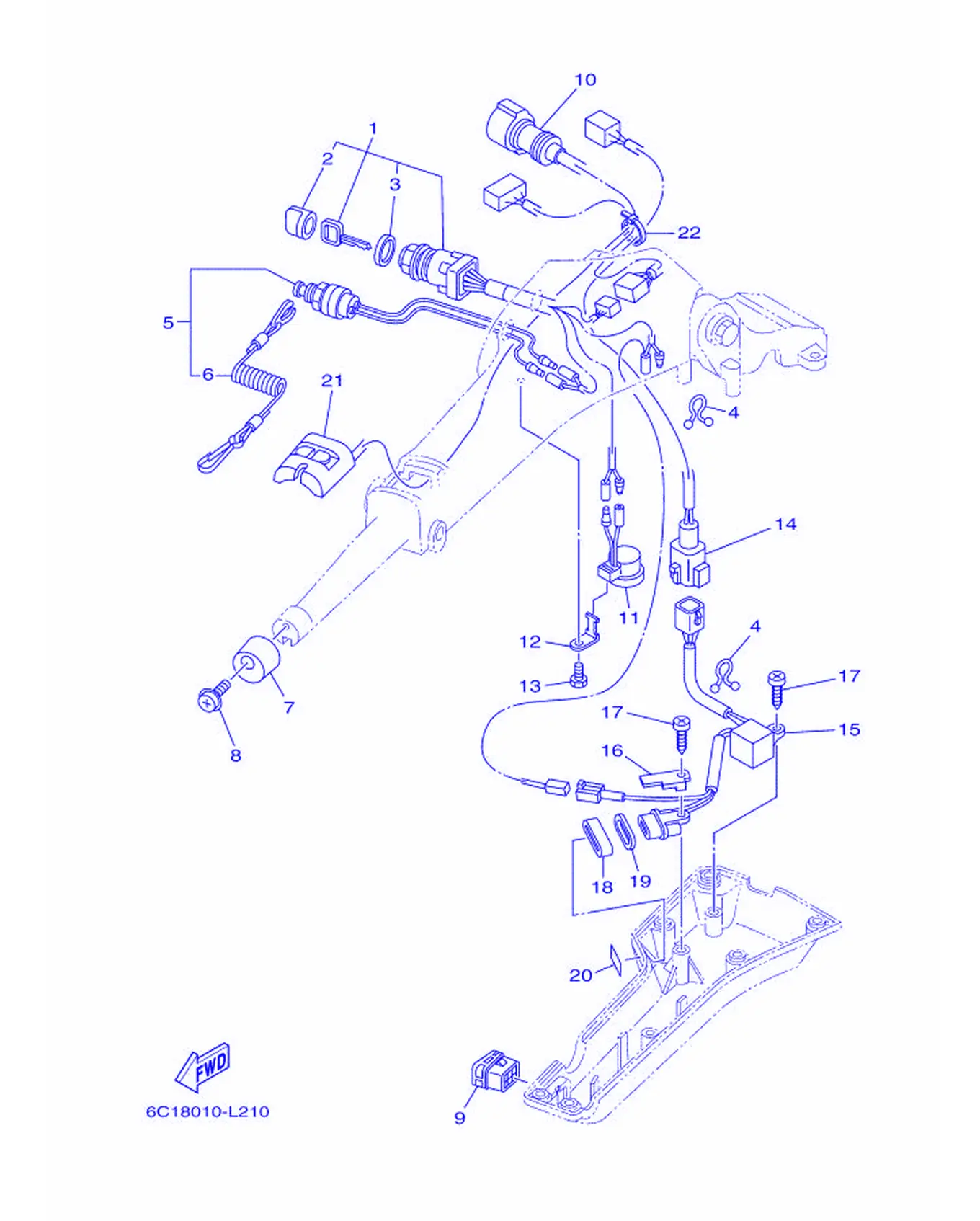

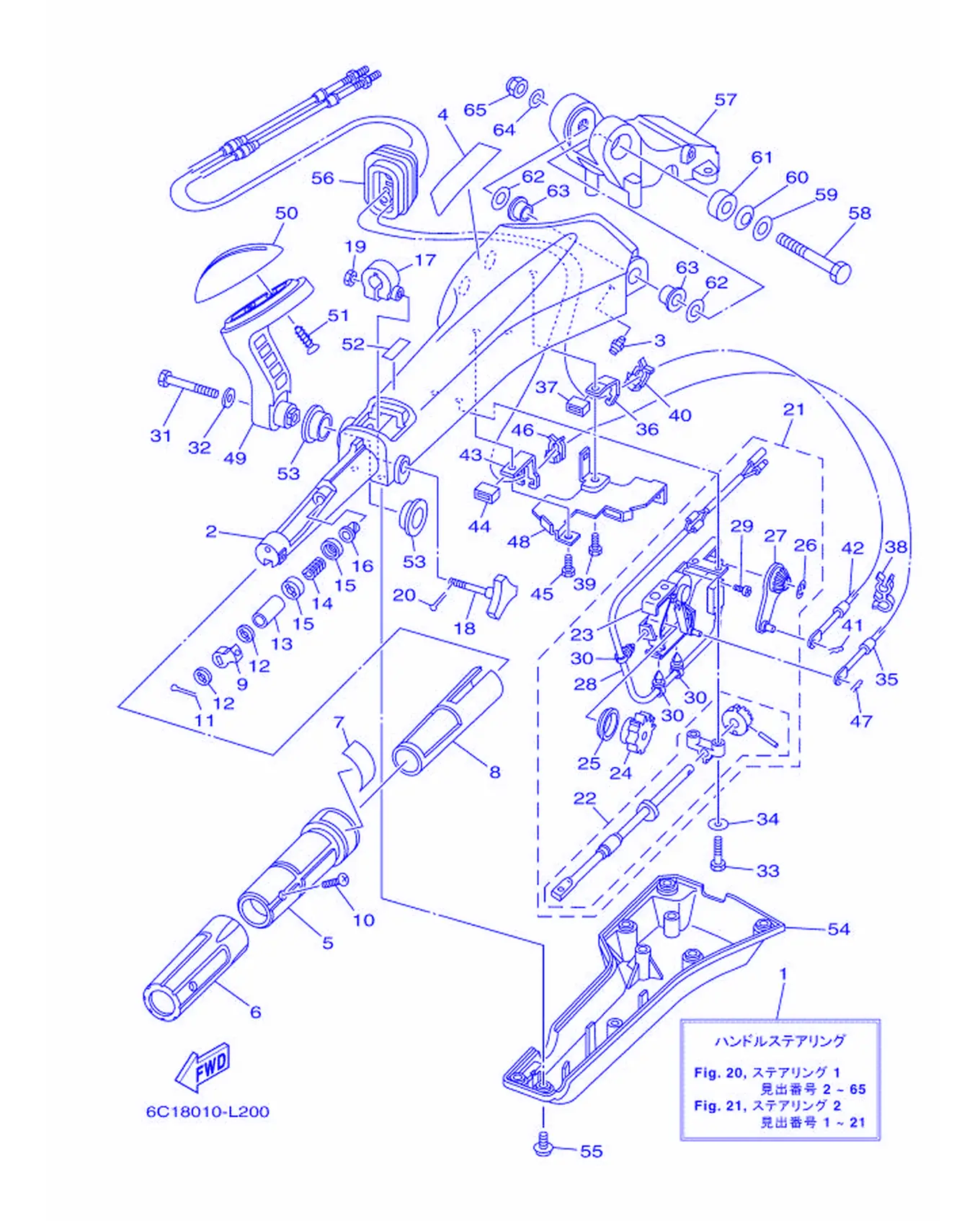

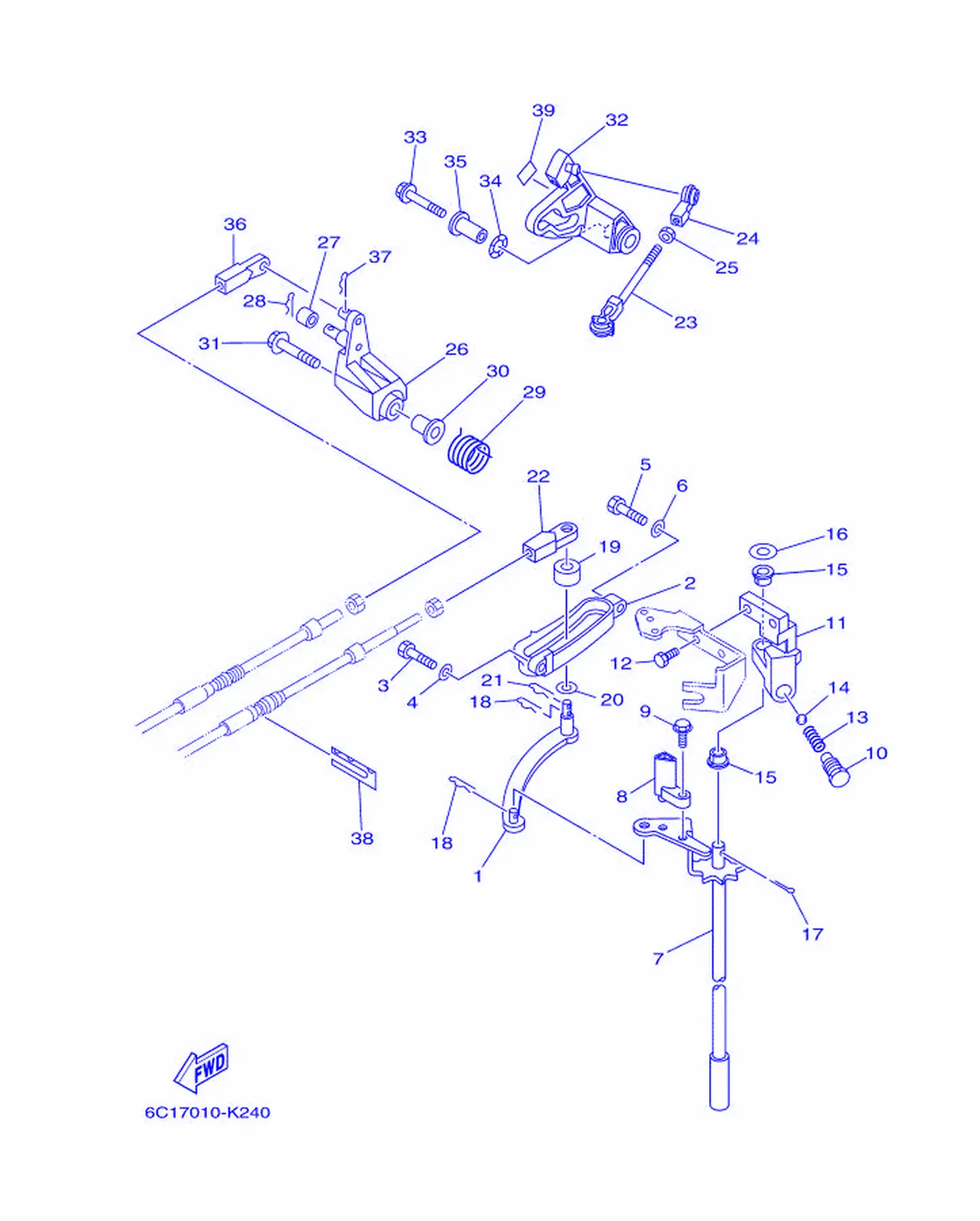

Рис. 15 — Рулевое управление 1 65 дет.
Рис. 16 — Рулевое управление 2 22 дет.

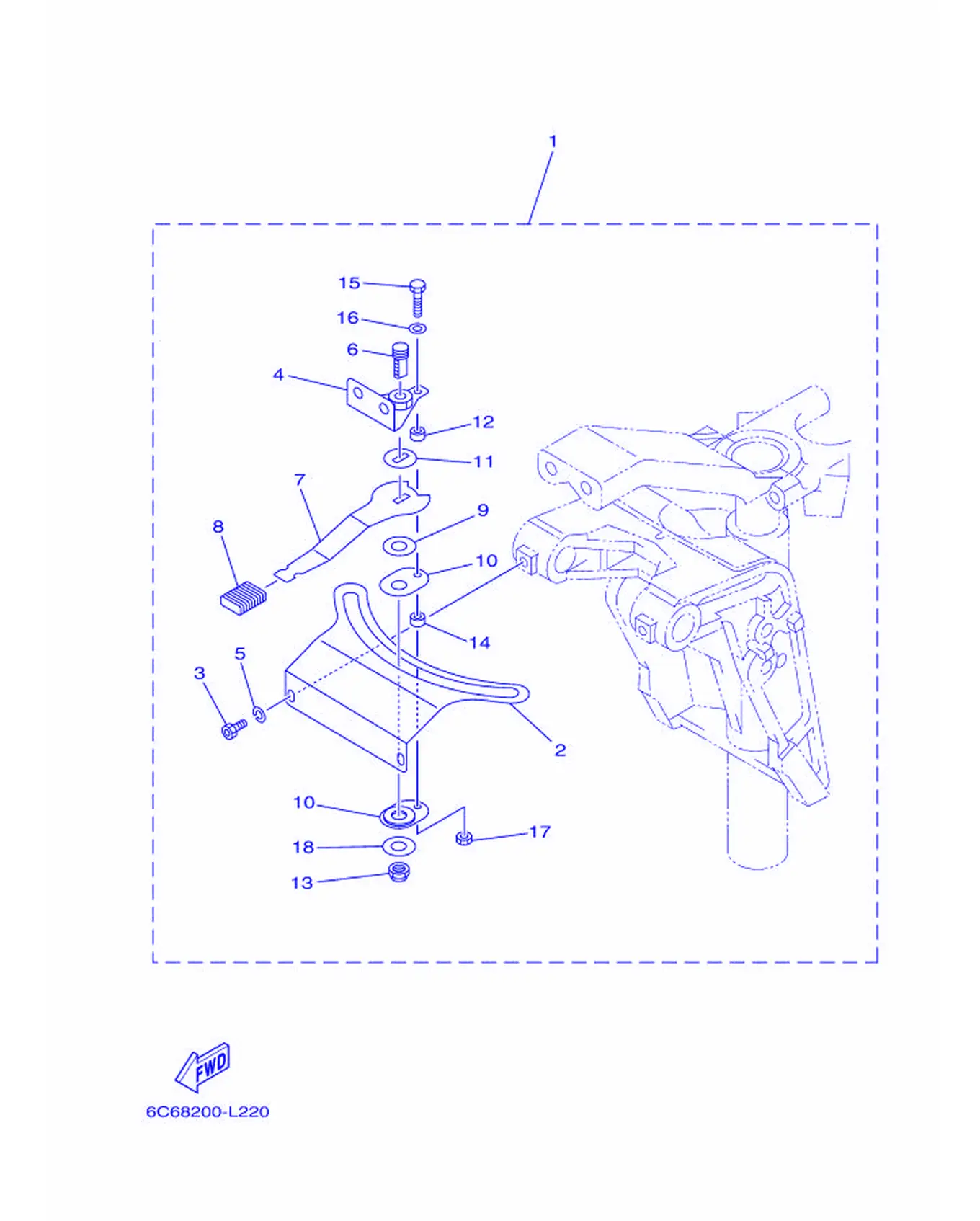

Рис. 17 — Фрикцион рулевого управления 18 дет.

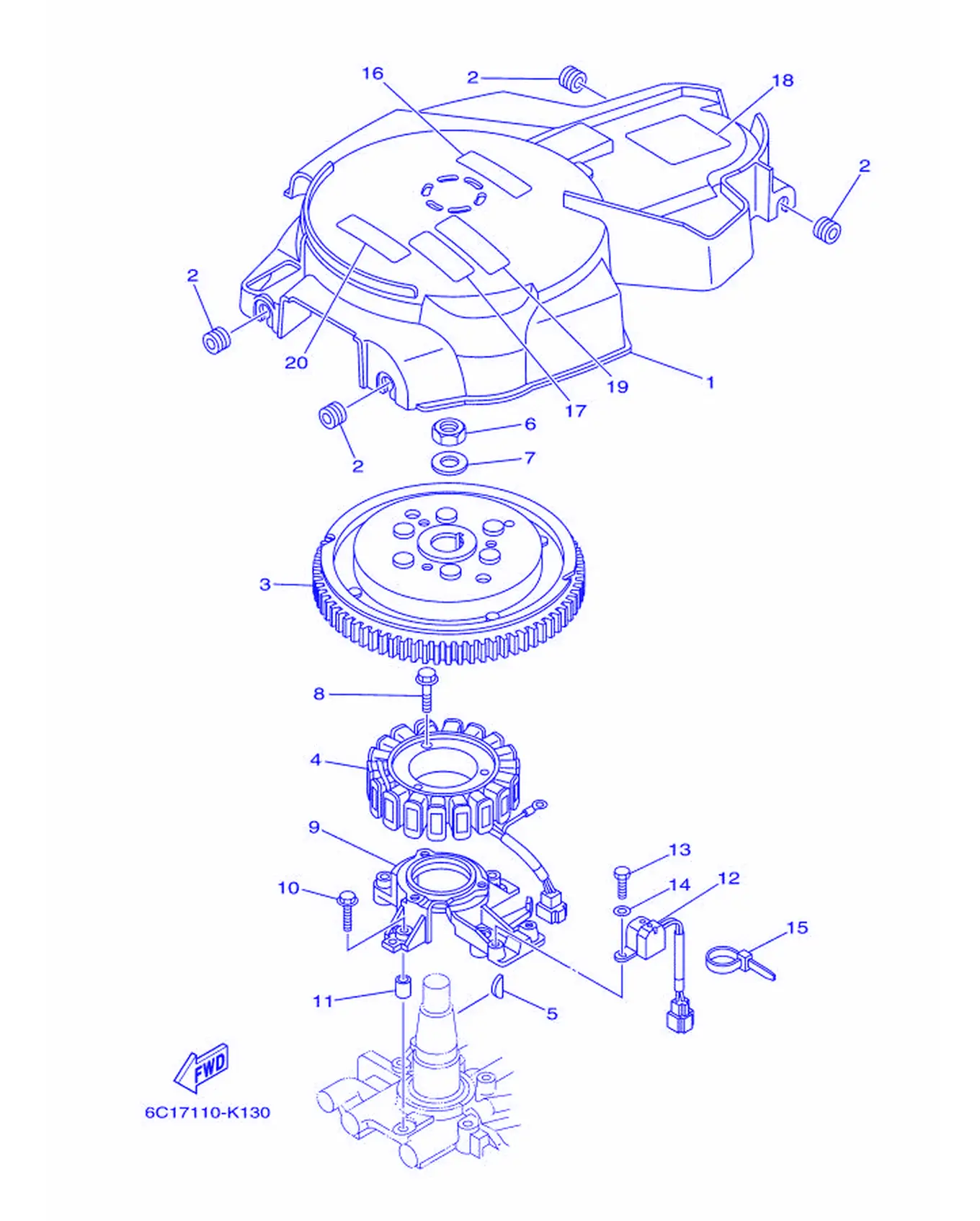

Рис. 18 — Генератор 19 дет.
Рис. 19 — Верхний кожух 15 дет.
Рис. 20 — Клапан 21 дет.

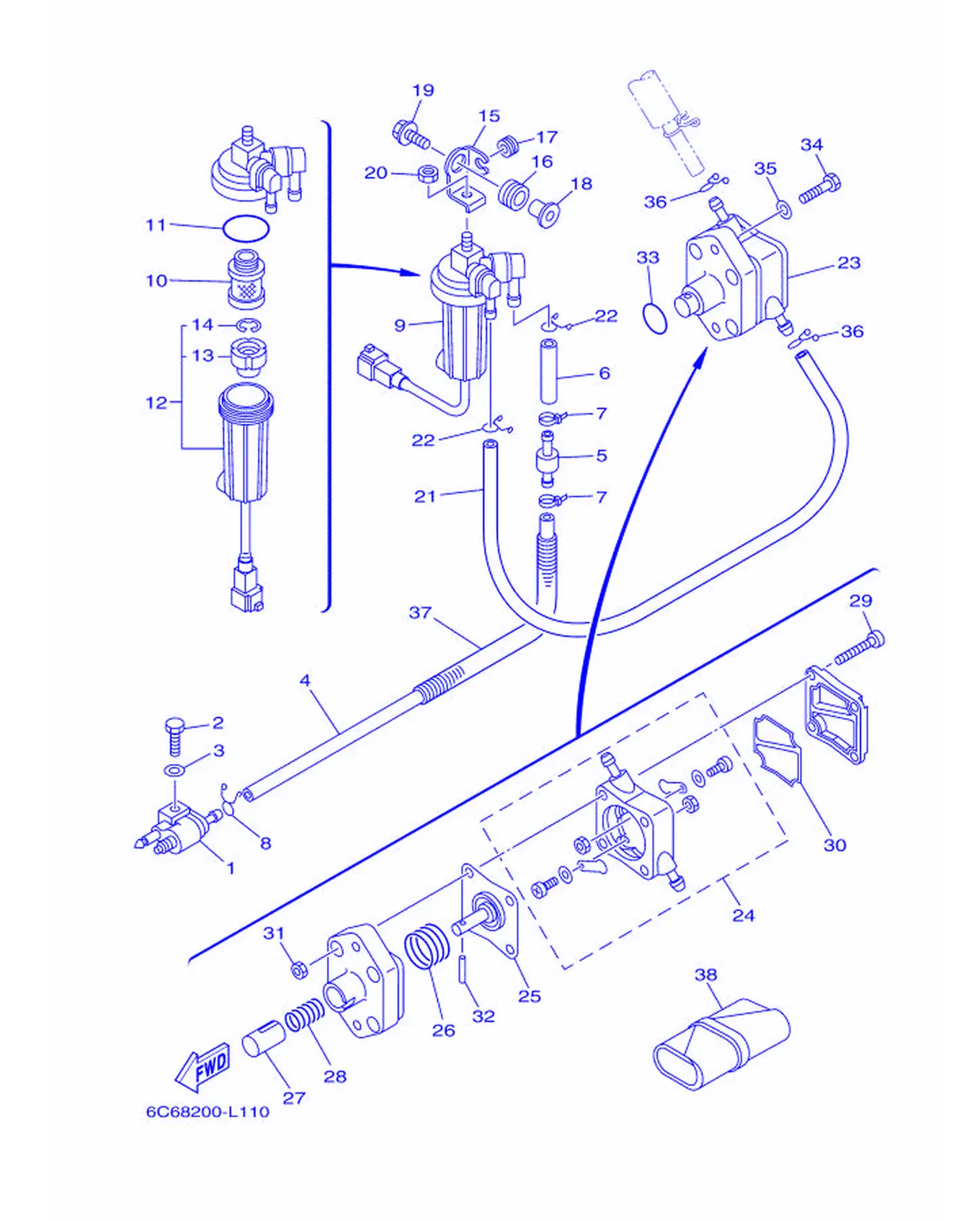

Рис. 21 — Топливная система 38 дет.

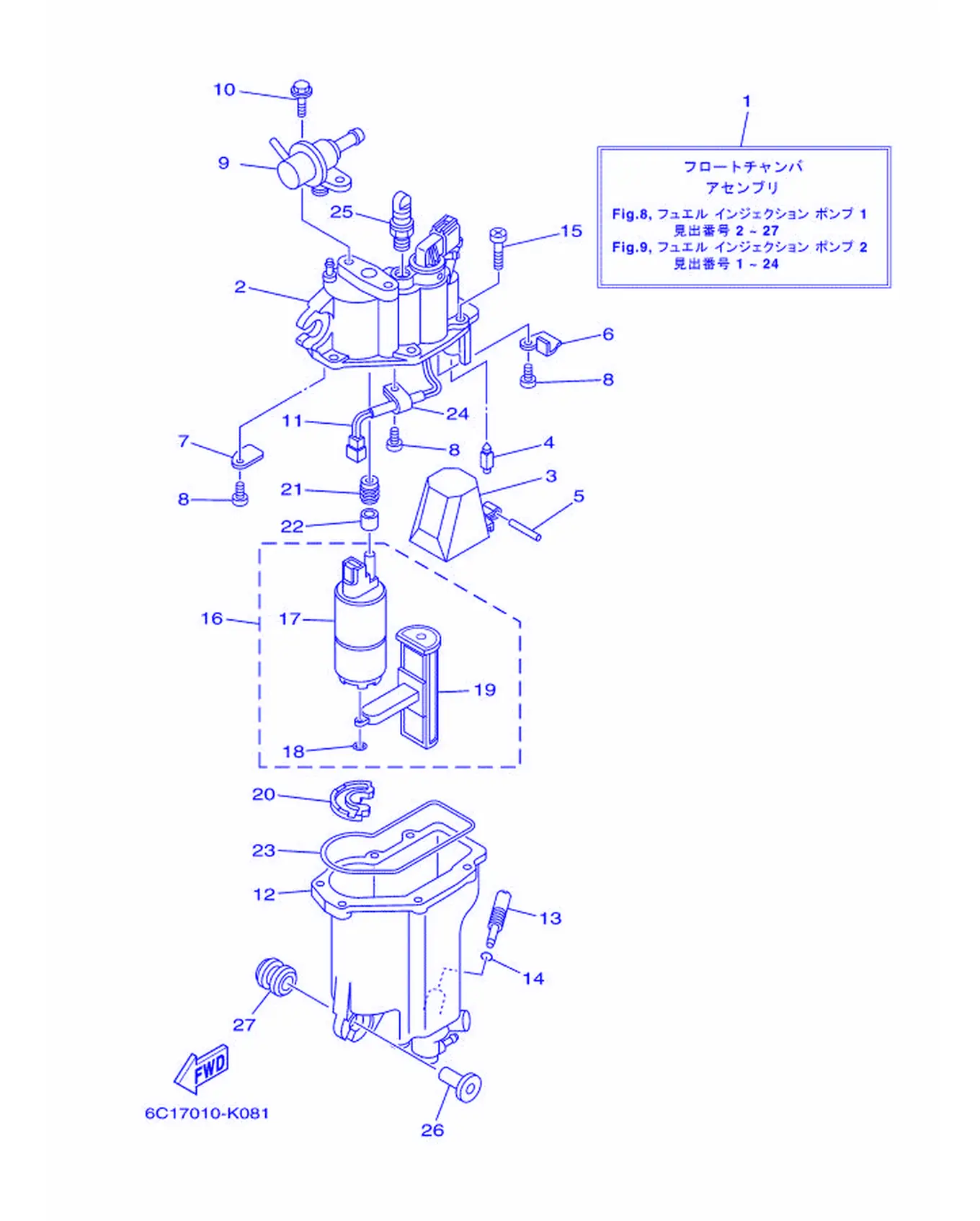

Рис. 22 — Топливный насос высокого давления 27 дет.
Рис. 23 — Топливный бак 16 дет.

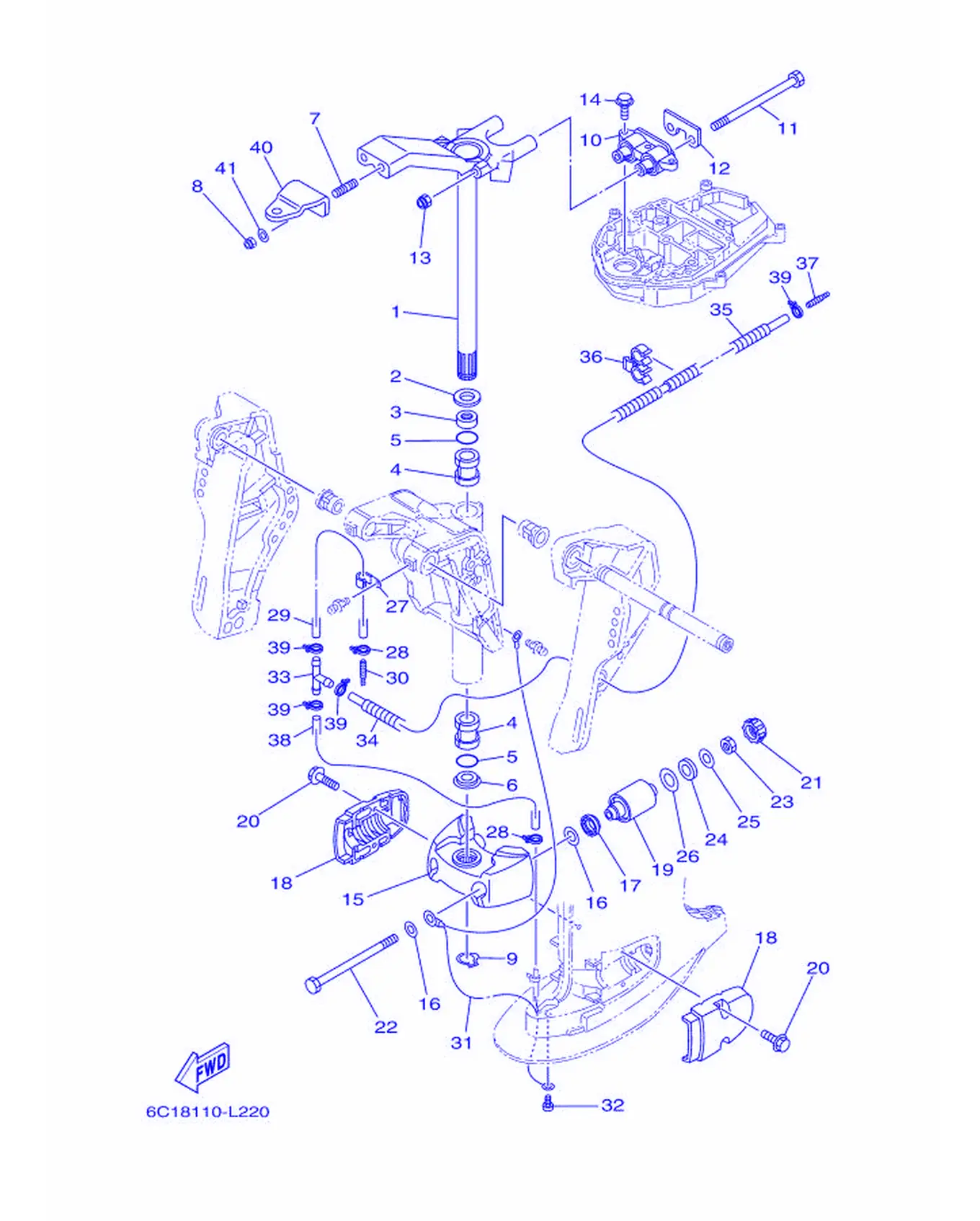

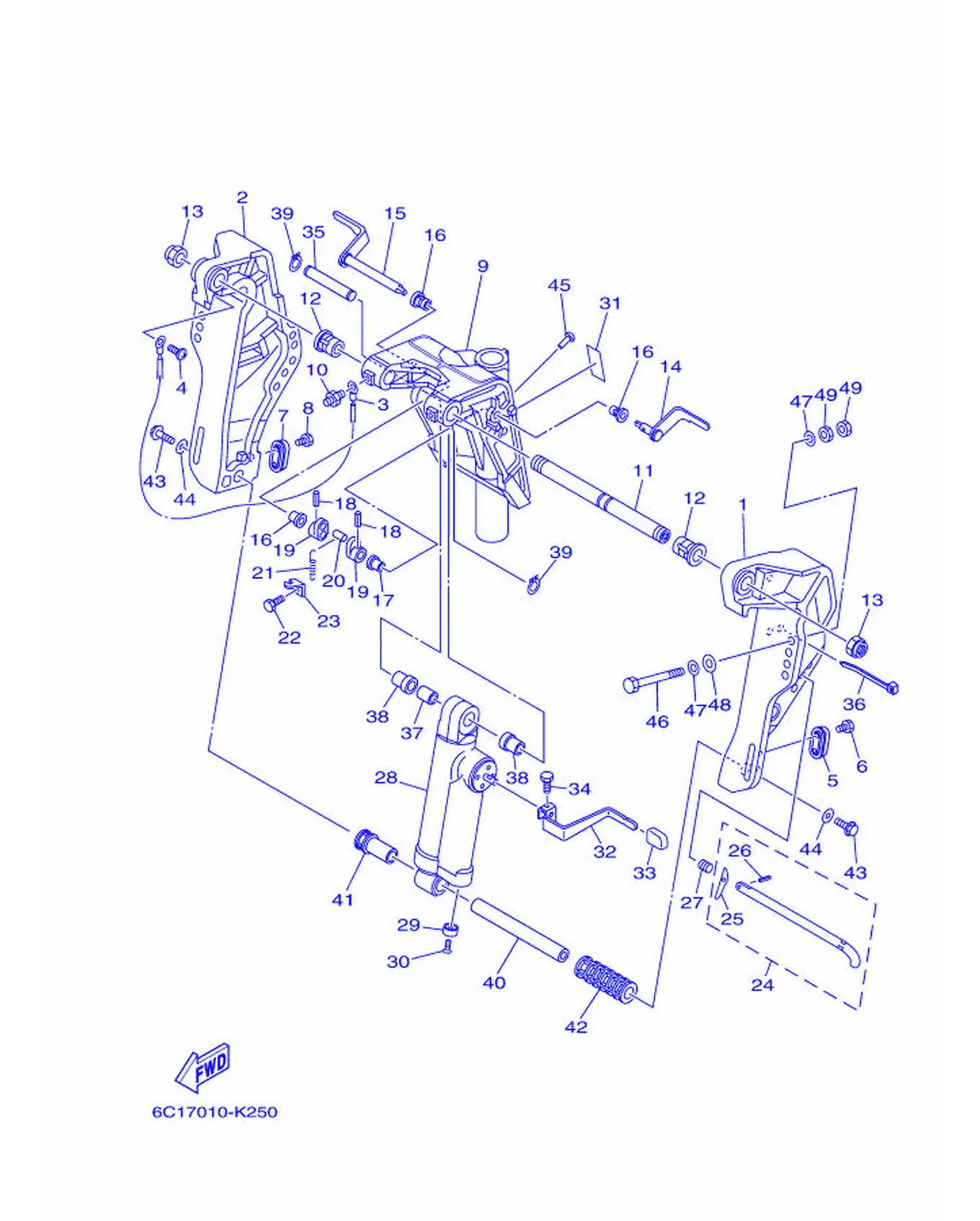

Рис. 24 — Кронштейн 1 49 дет.
Рис. 25 — Кронштейн 3 39 дет.

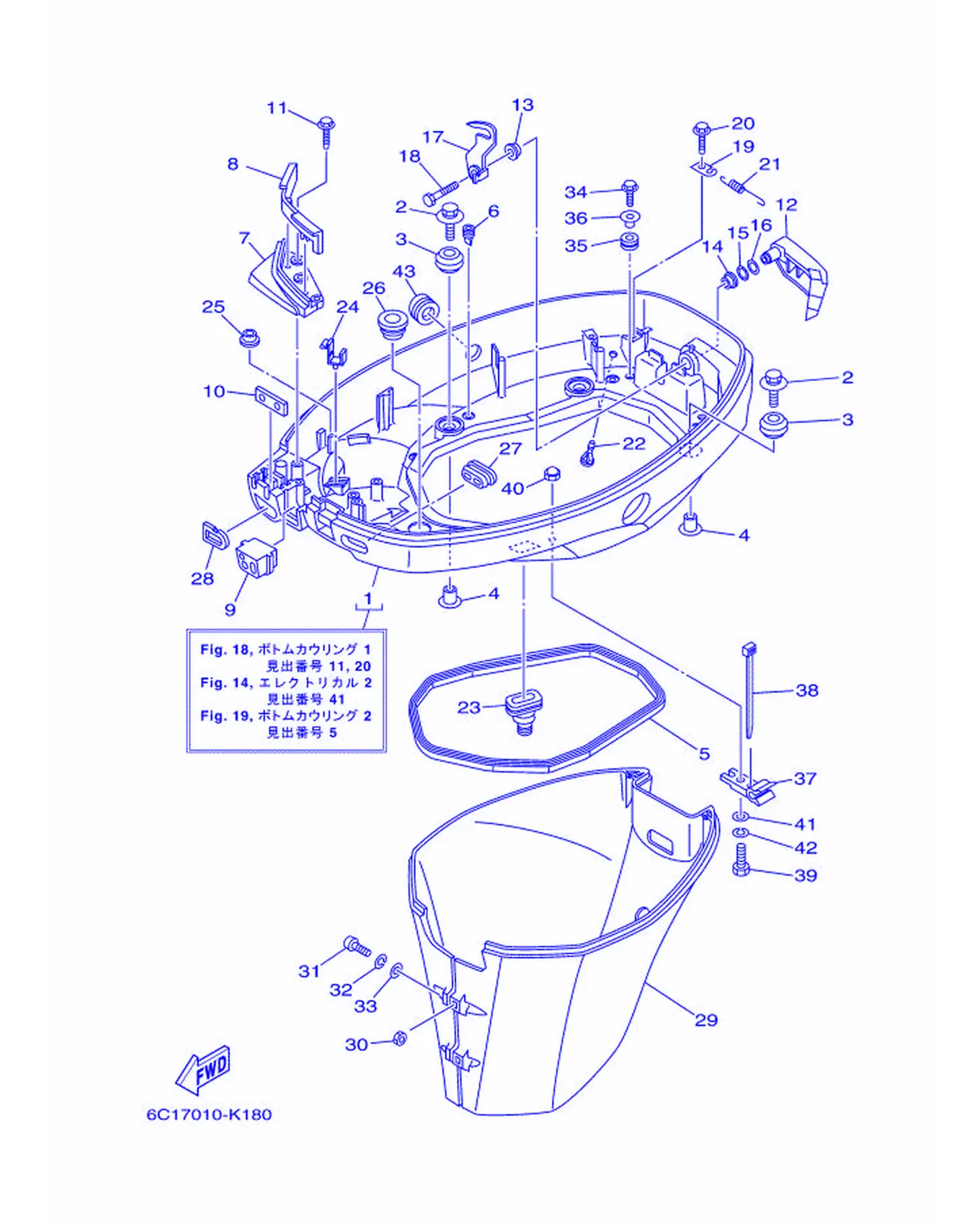

Рис. 26 — Нижний кожух 1 43 дет.

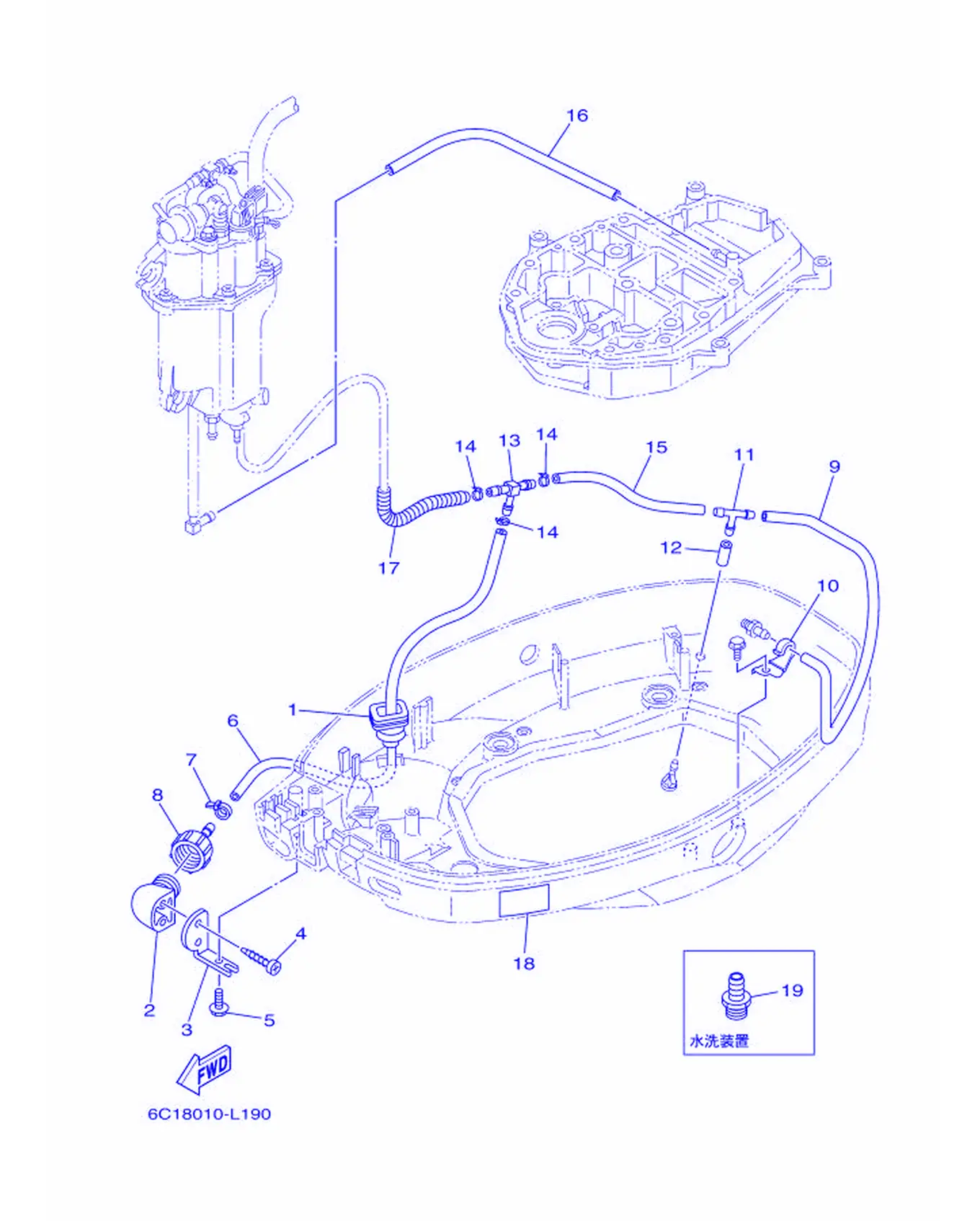

Рис. 27 — Нижний кожух 2 19 дет.

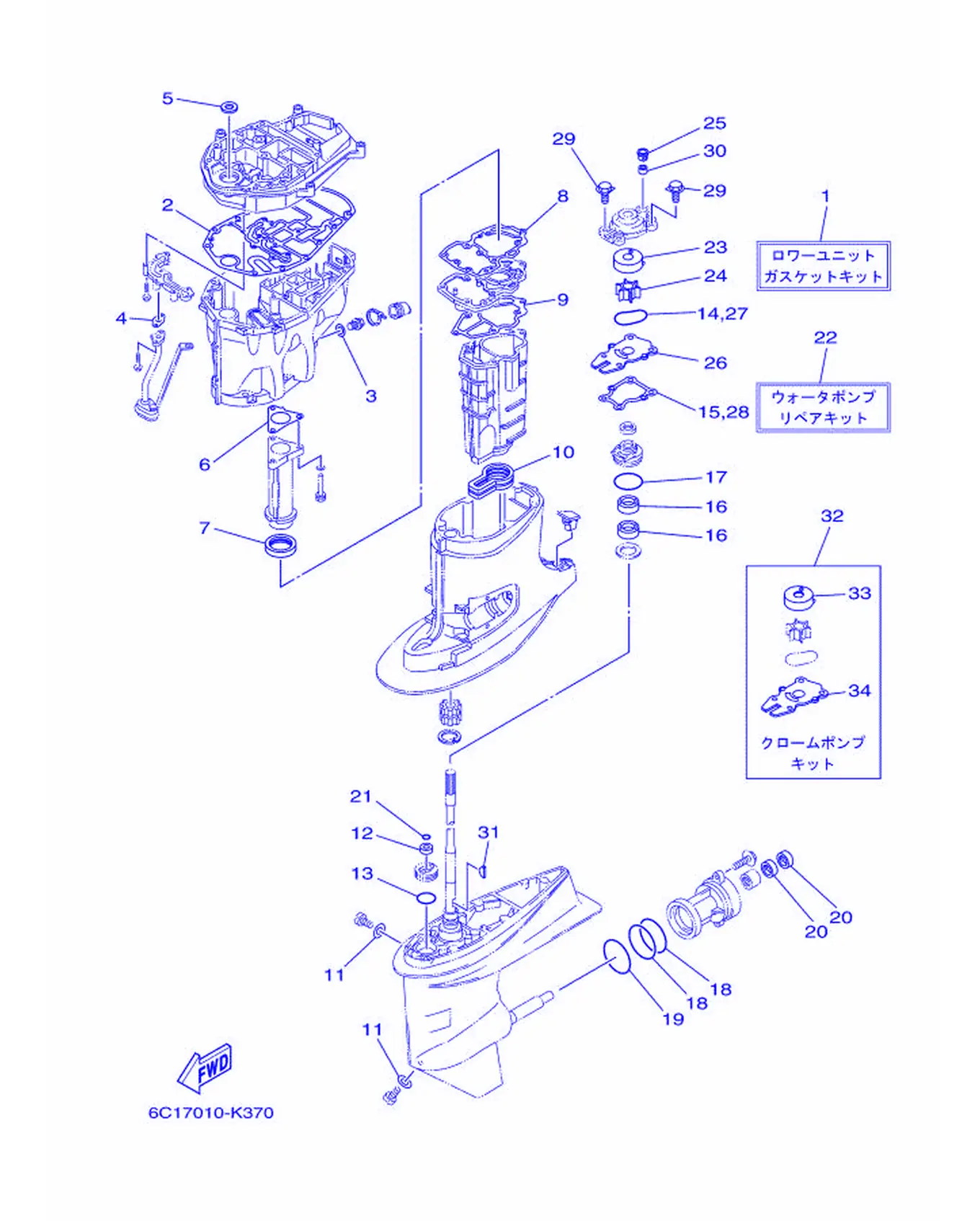

Рис. 28 — Ремкомплект 1 15 дет.

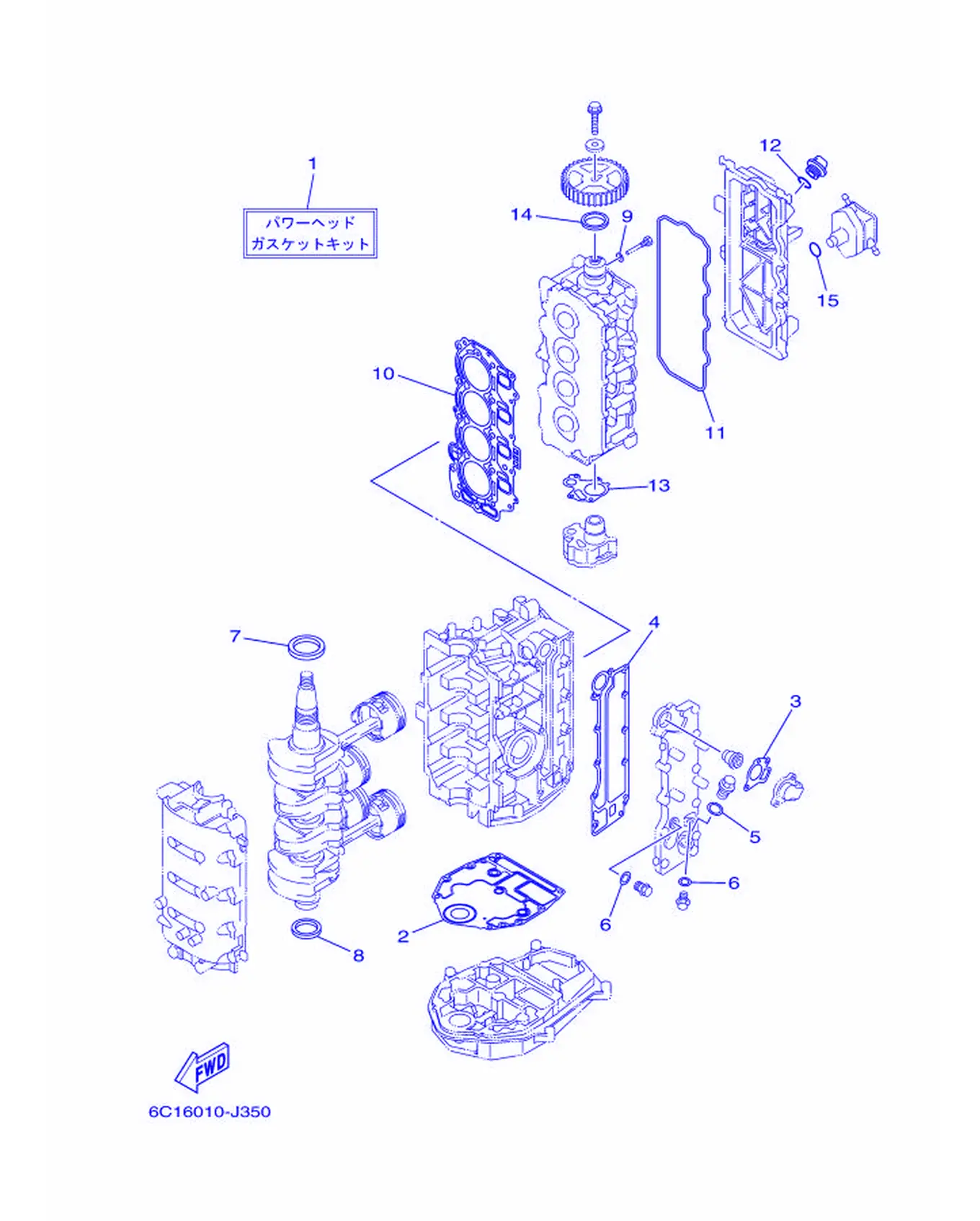

Рис. 29 — Ремкомплект 2 34 дет.

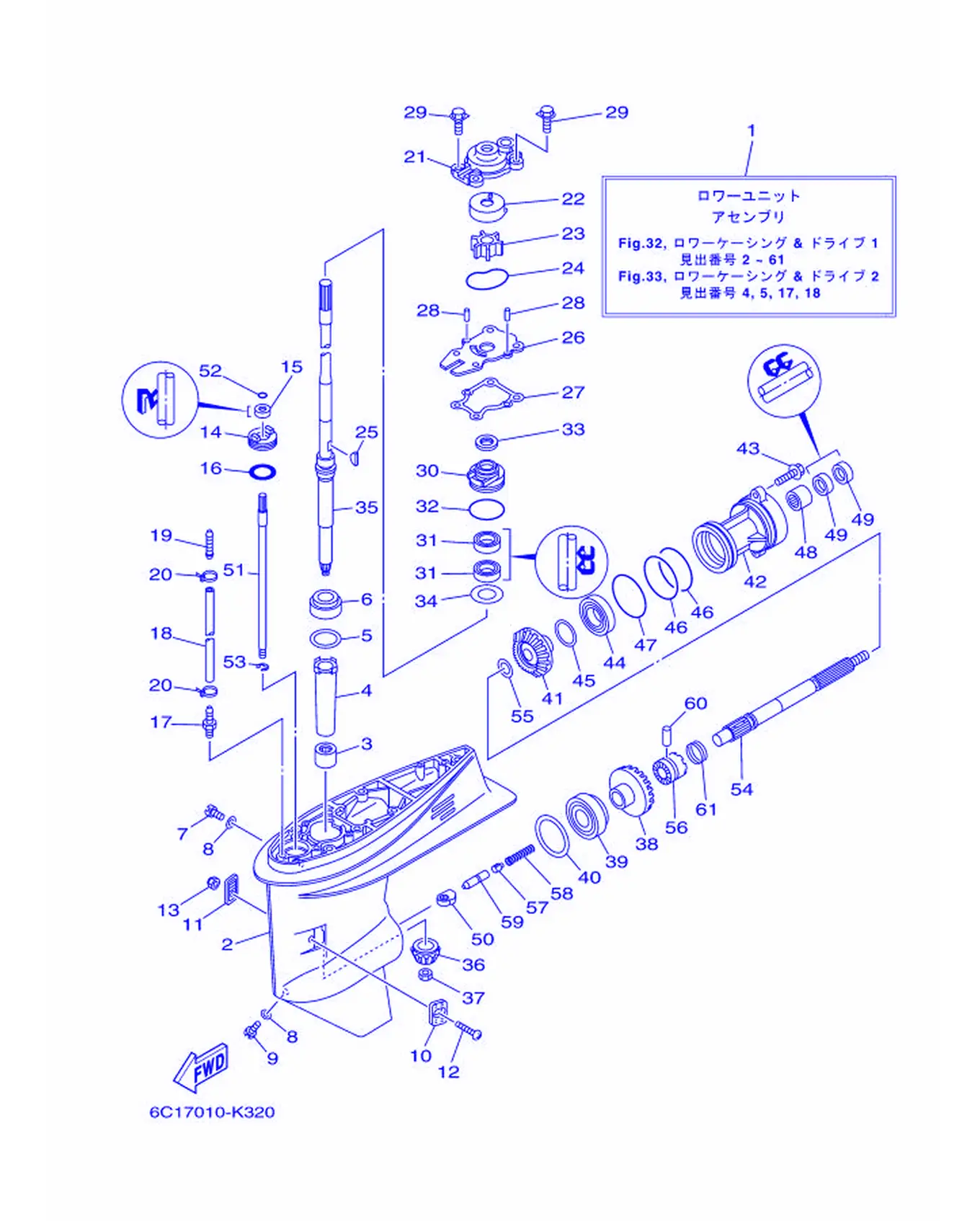

Рис. 30 — Нижний кожух и привод 1 76 дет.

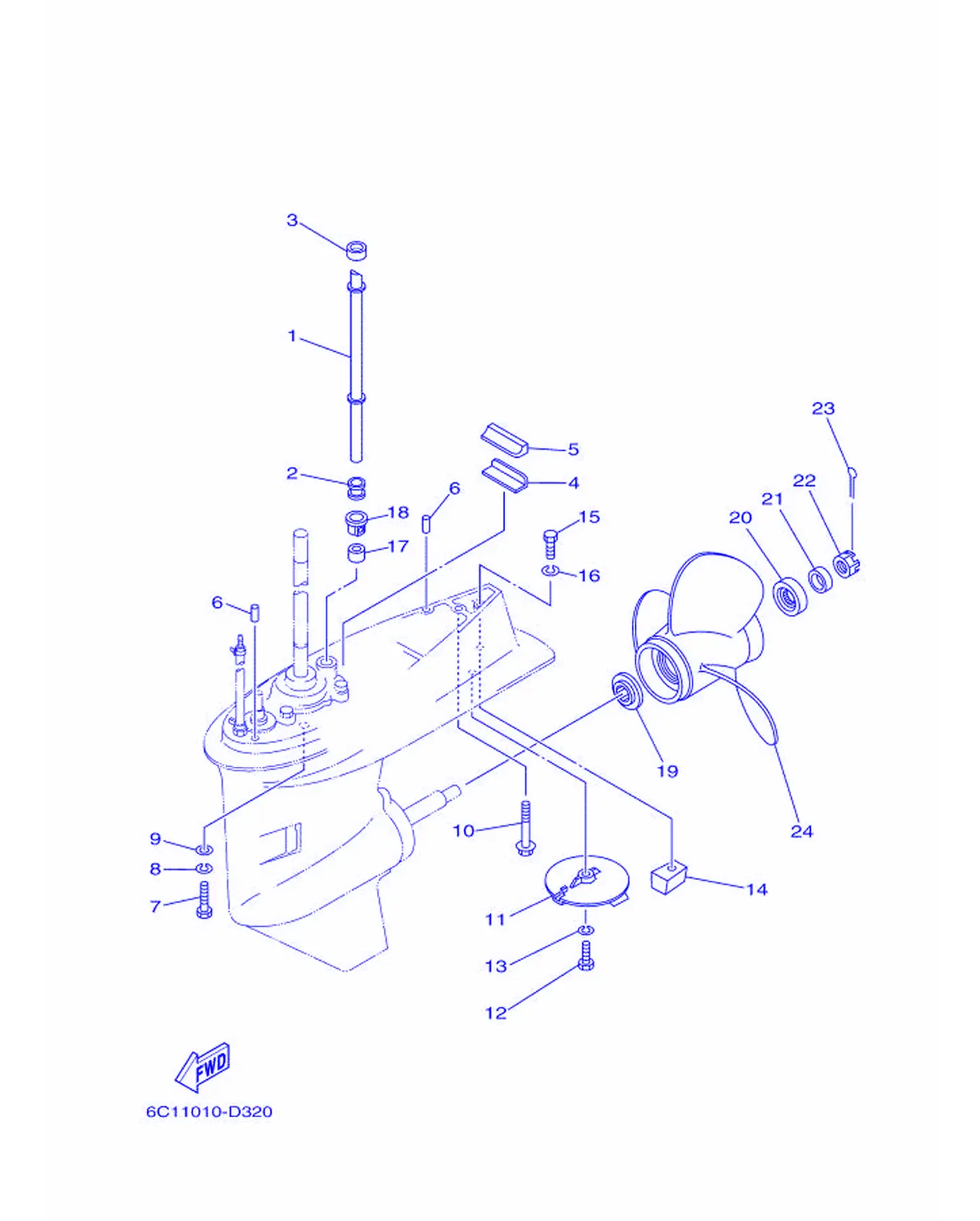

Рис. 31 — Нижний кожух и привод 2 30 дет.
