Yamaha F50A f50aehdl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F50A. 29 схем.

Рис. 1 — Корпус верхней части 30 дет.

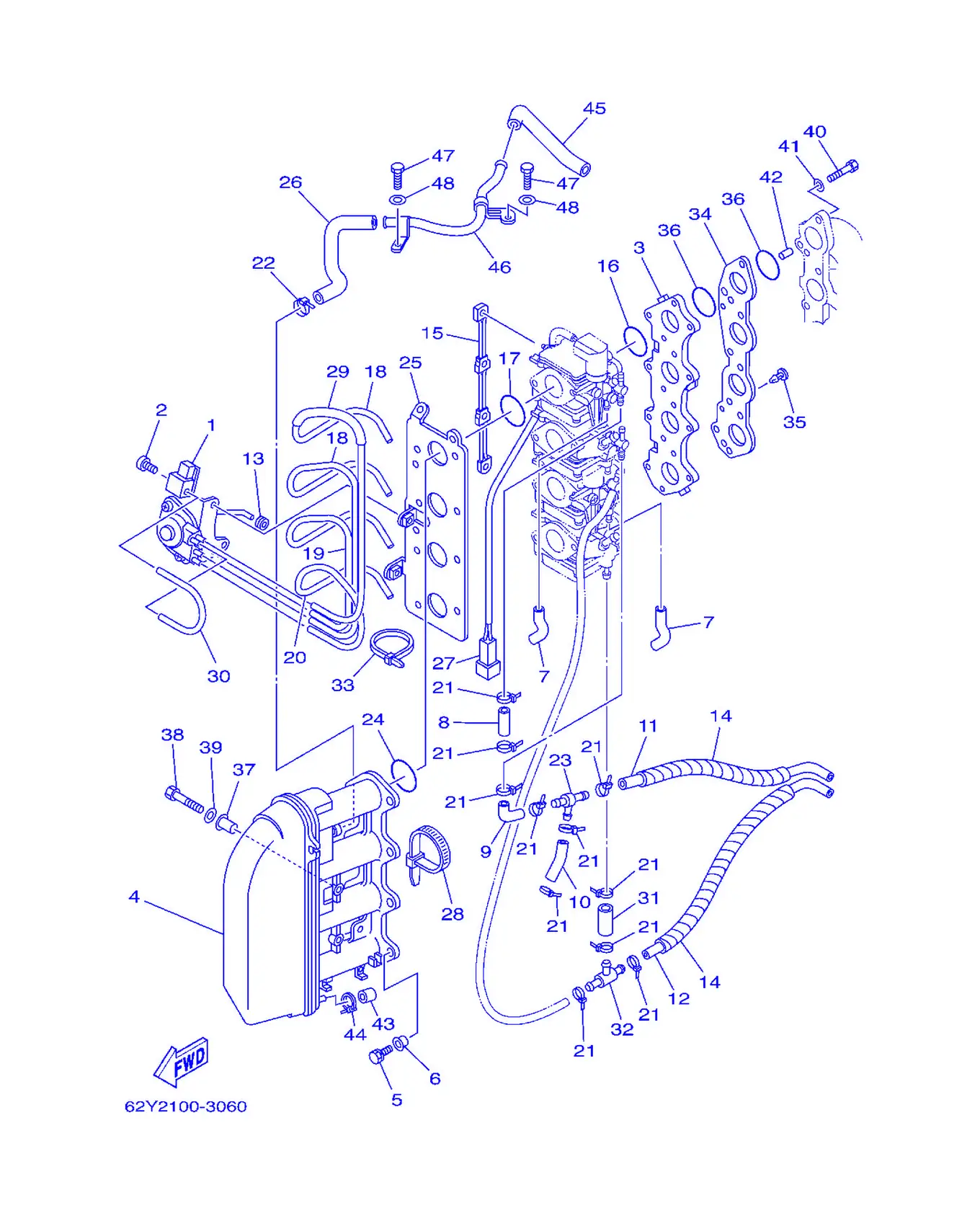

Рис. 2 — Впускная система 48 дет.

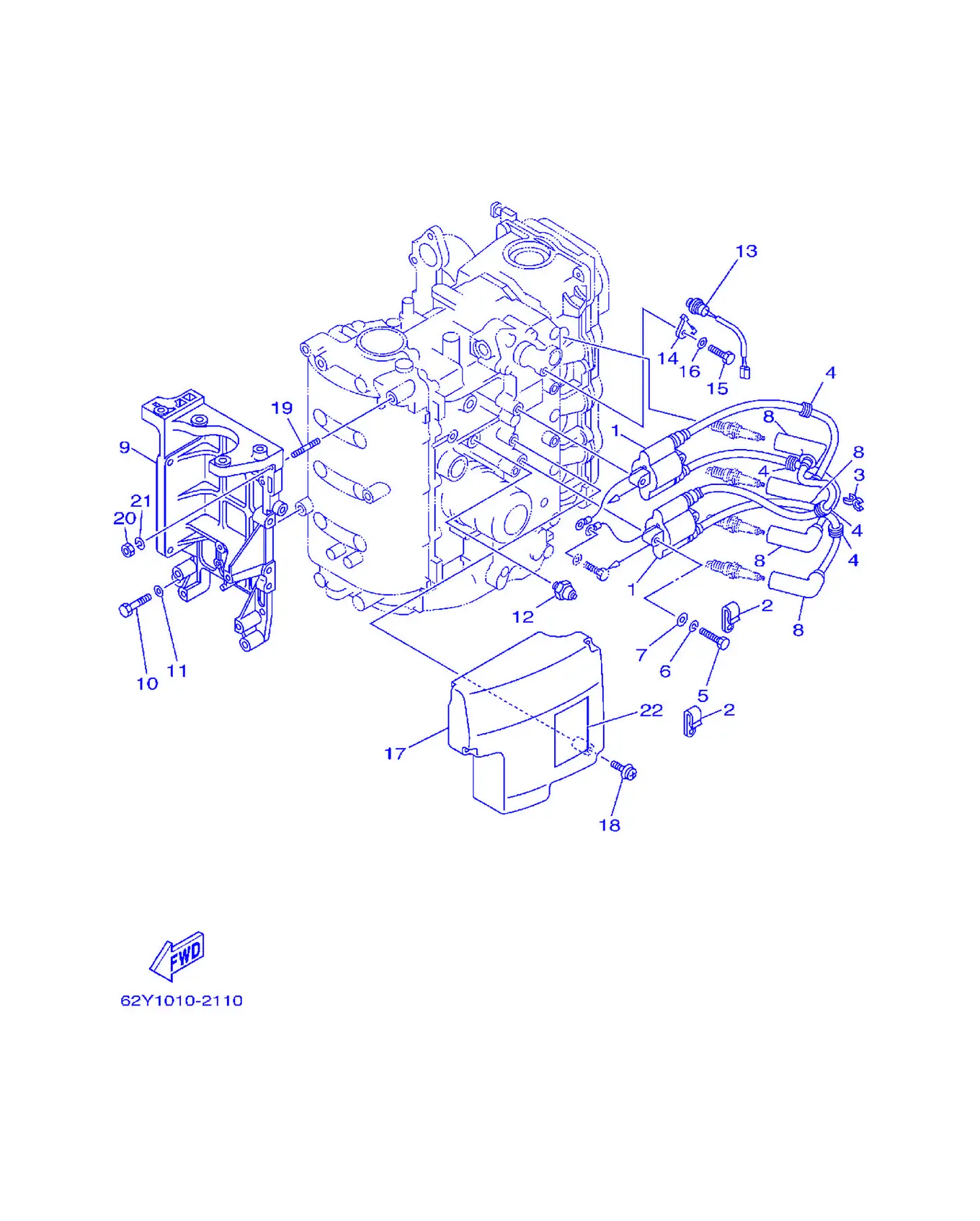

Рис. 3 — Электрическая система 1 Электрическая 1 22 дет.

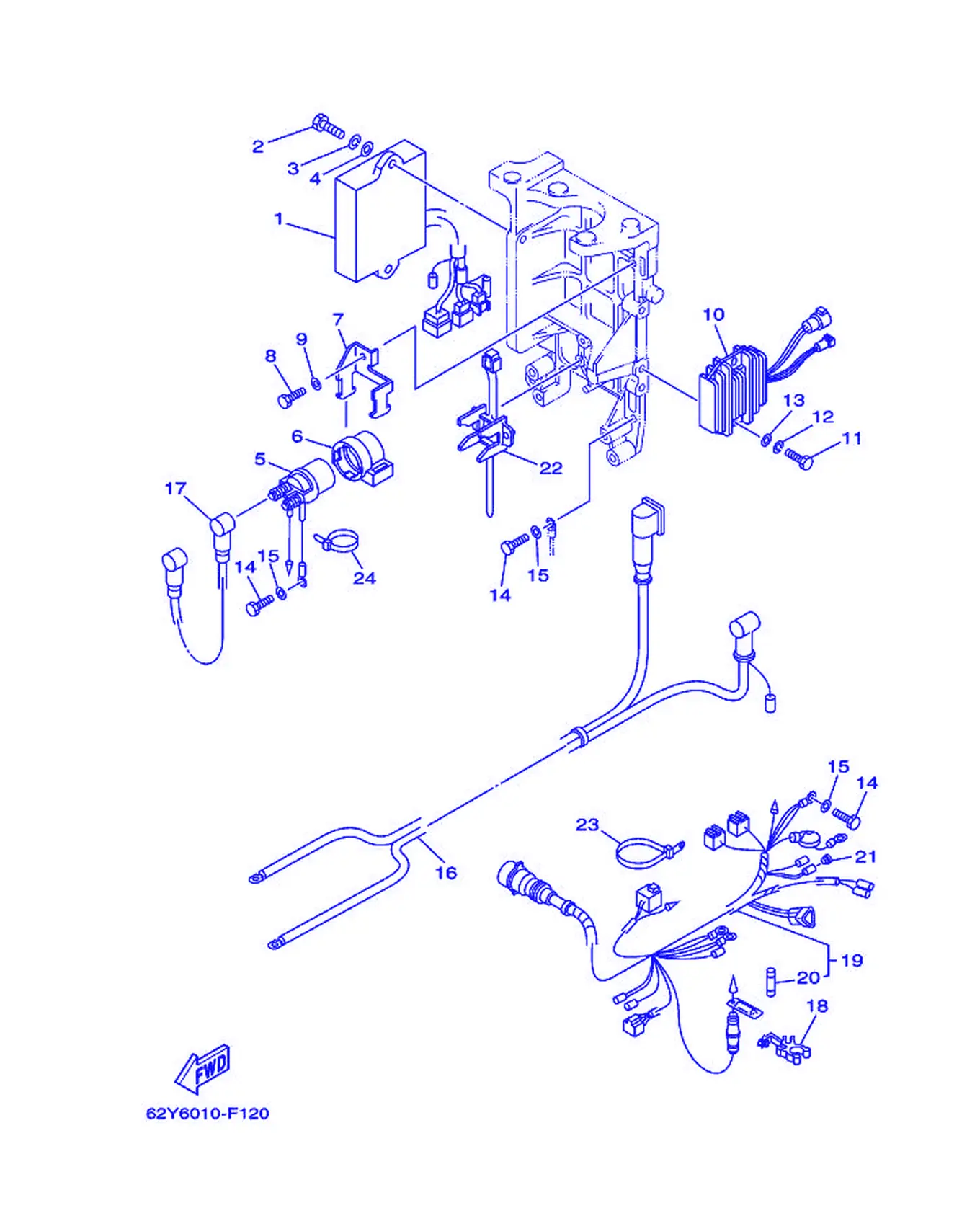

Рис. 4 — Электрическая система 2 24 дет.

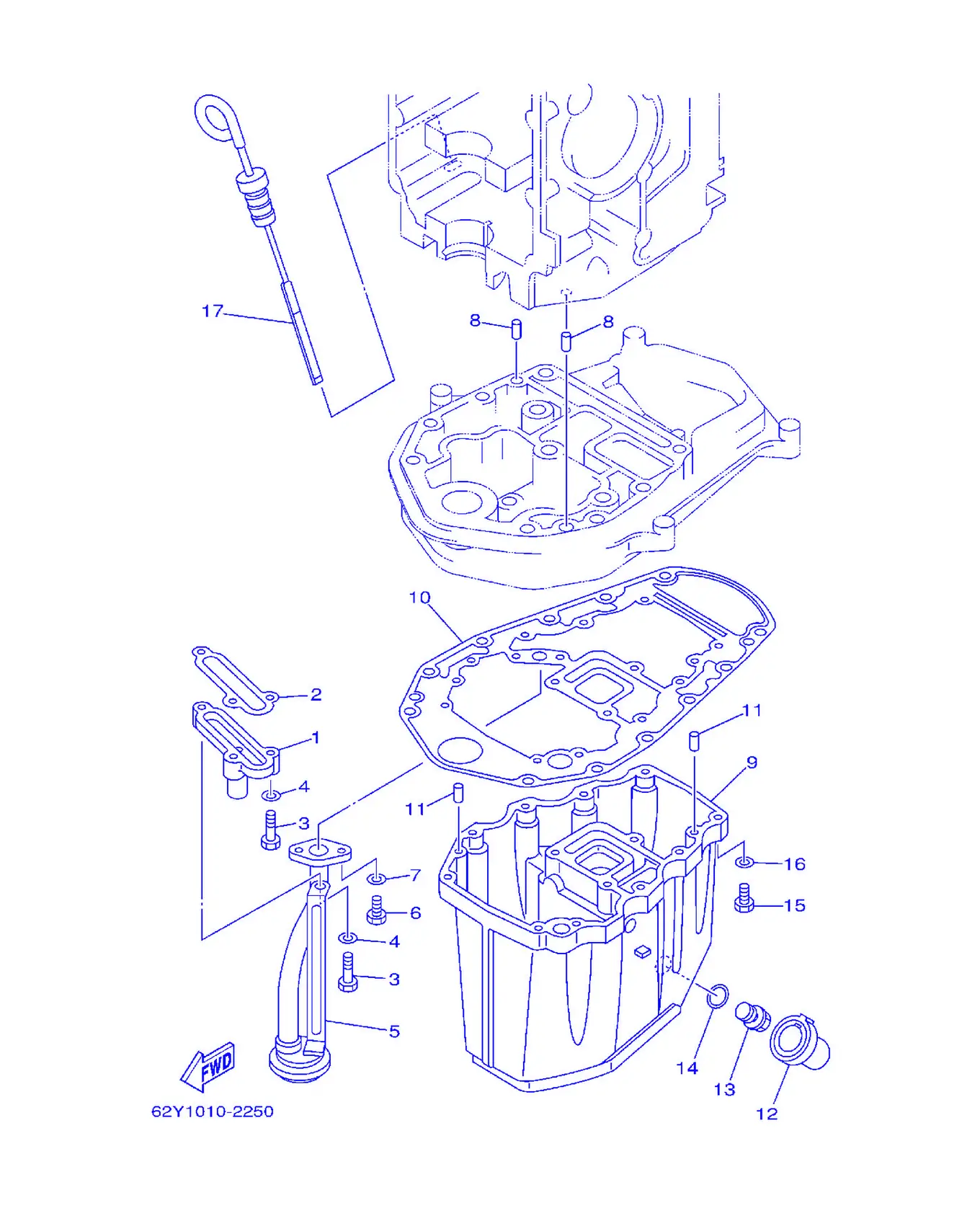

Рис. 5 — поддон картера 17 дет.

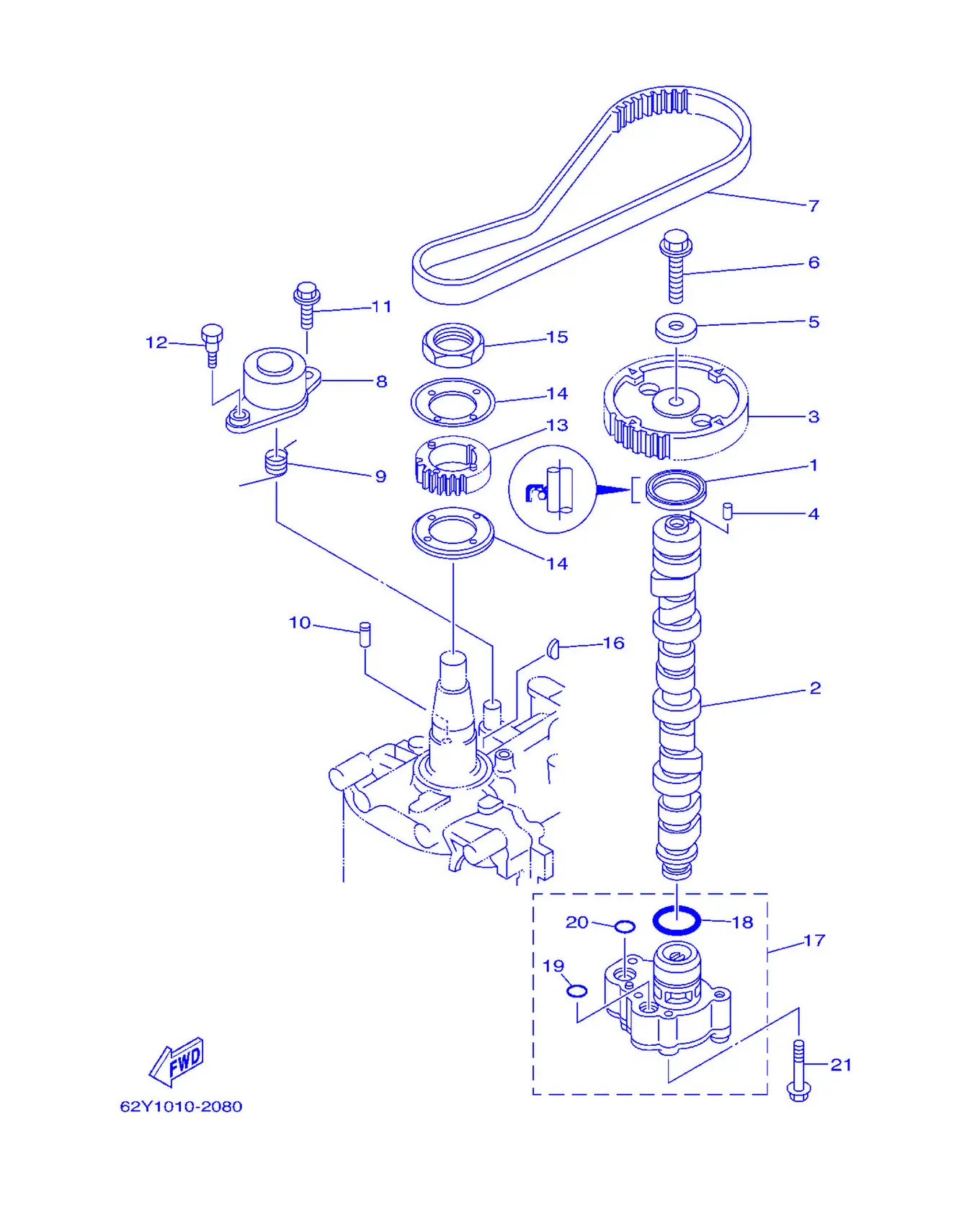

Рис. 6 — Масляный насос 21 дет.

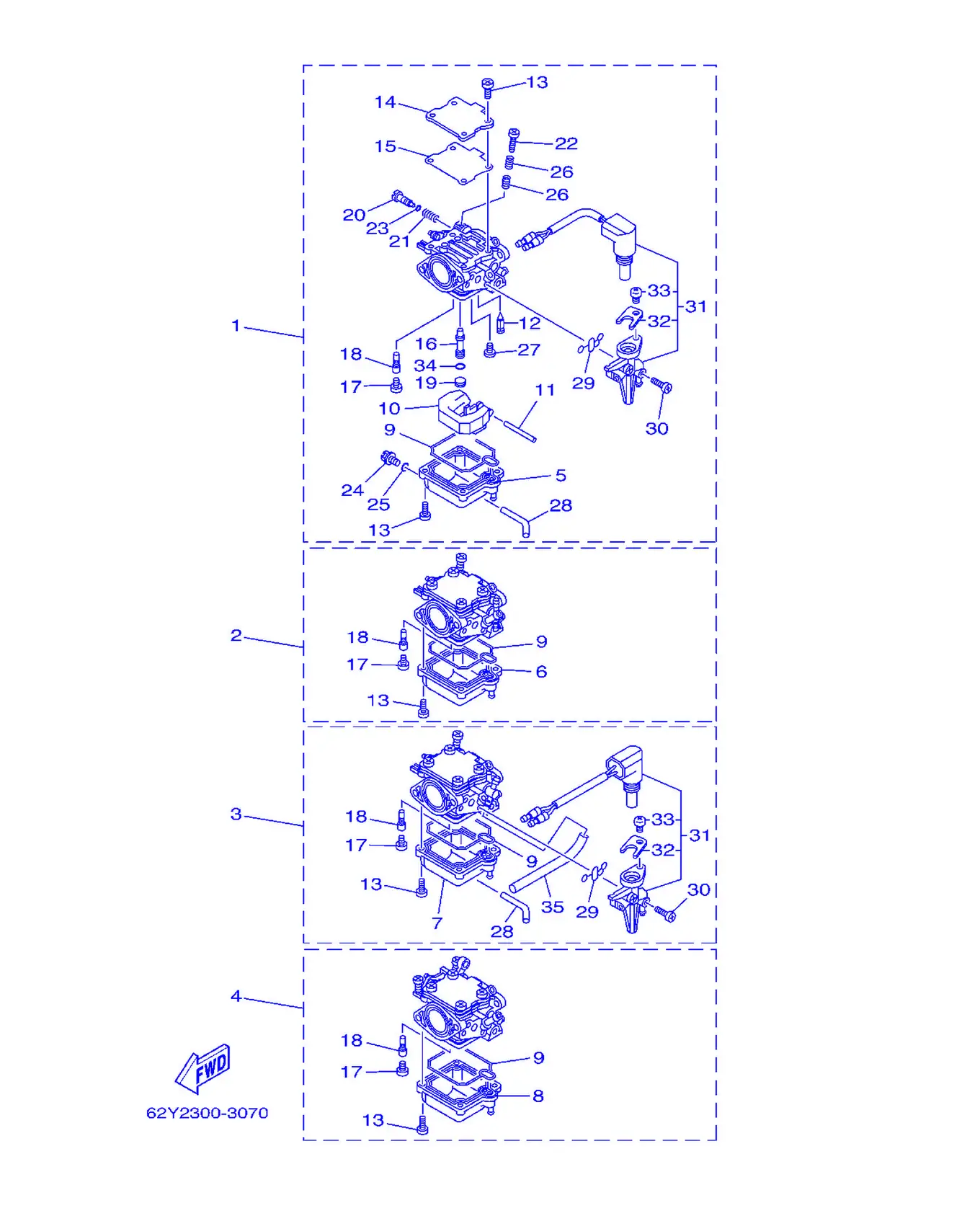

Рис. 7 — карбюратор 40 дет.

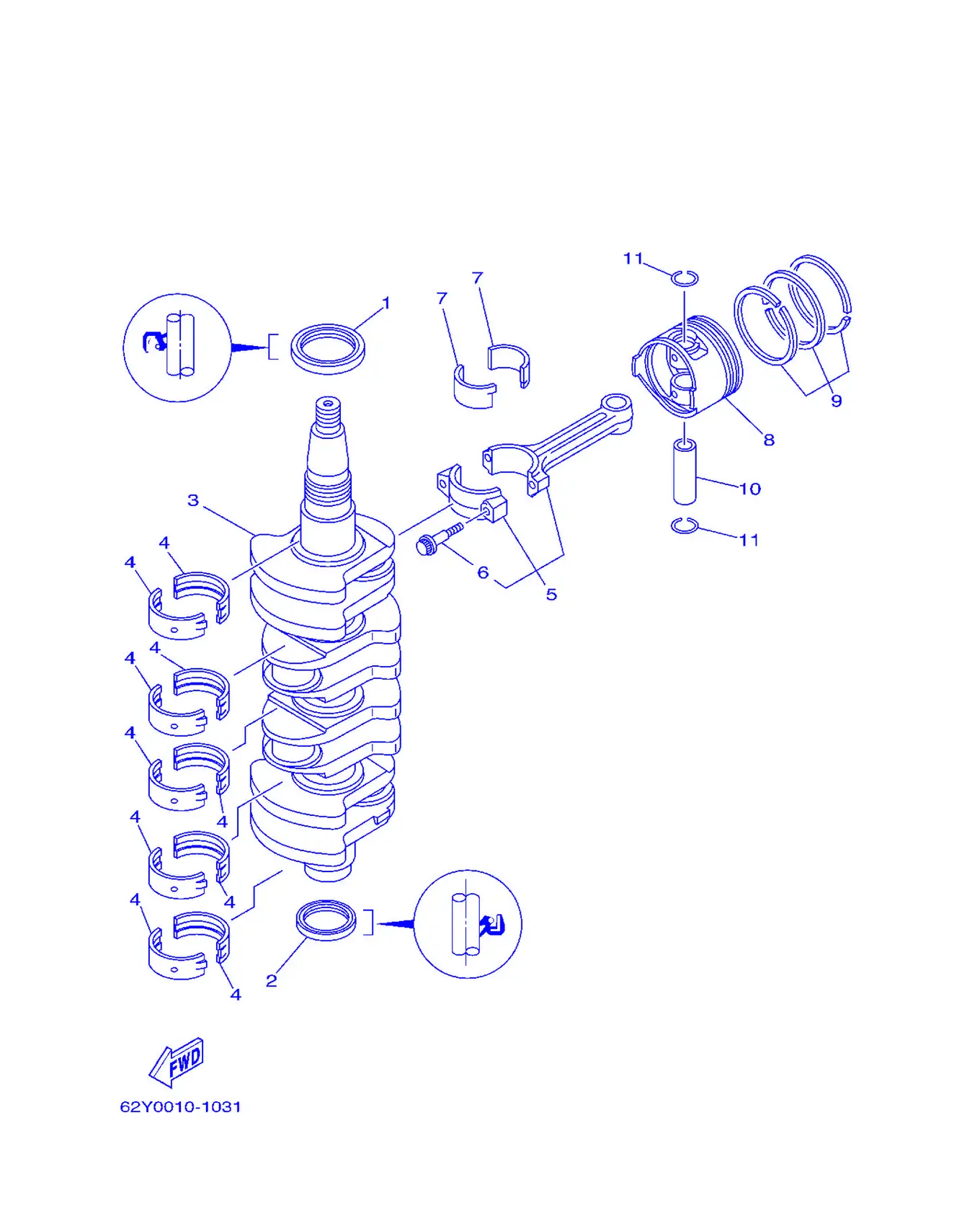

Рис. 8 — Коленчатый вал и поршень 20 дет.

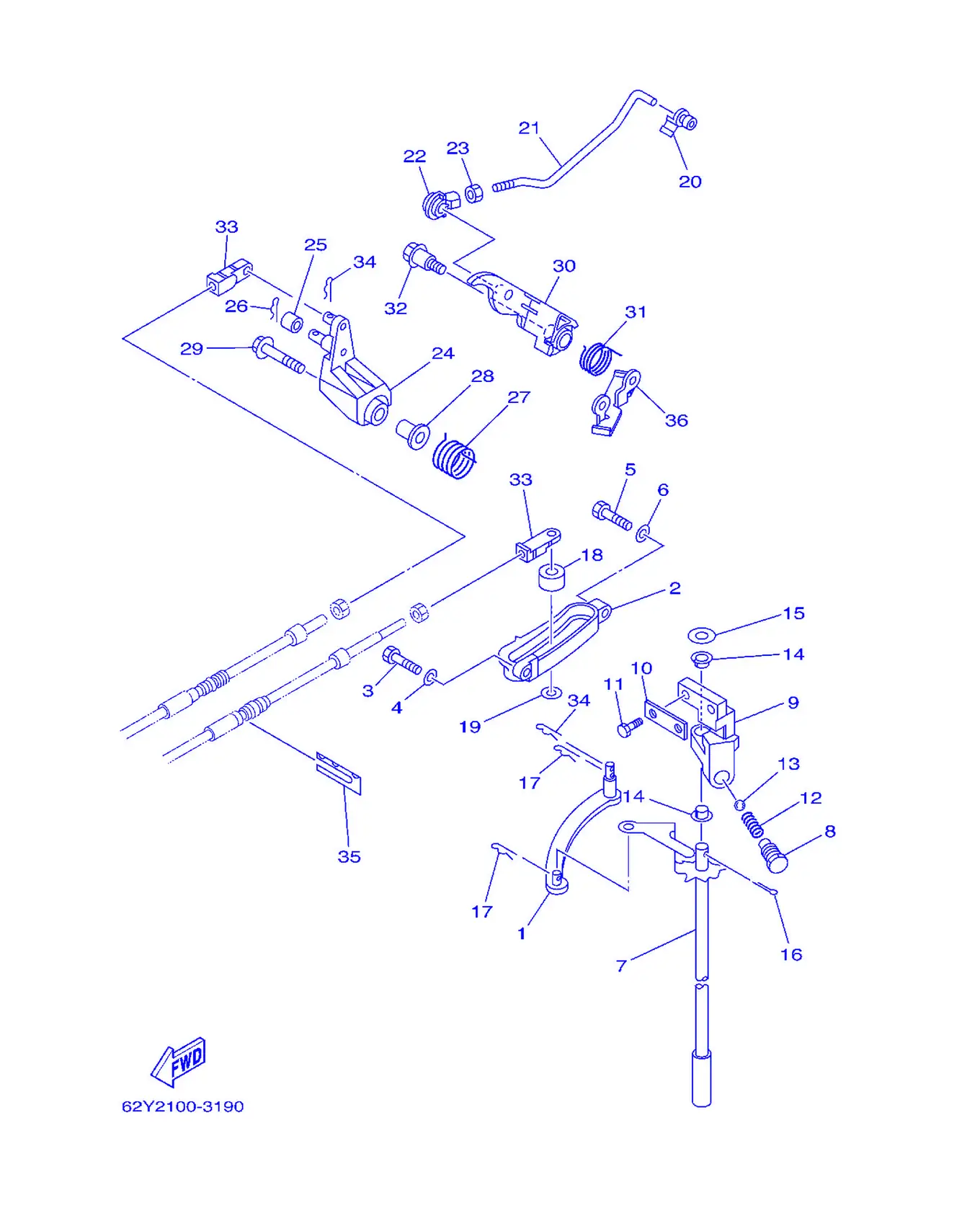

Рис. 9 — Система управления 36 дет.

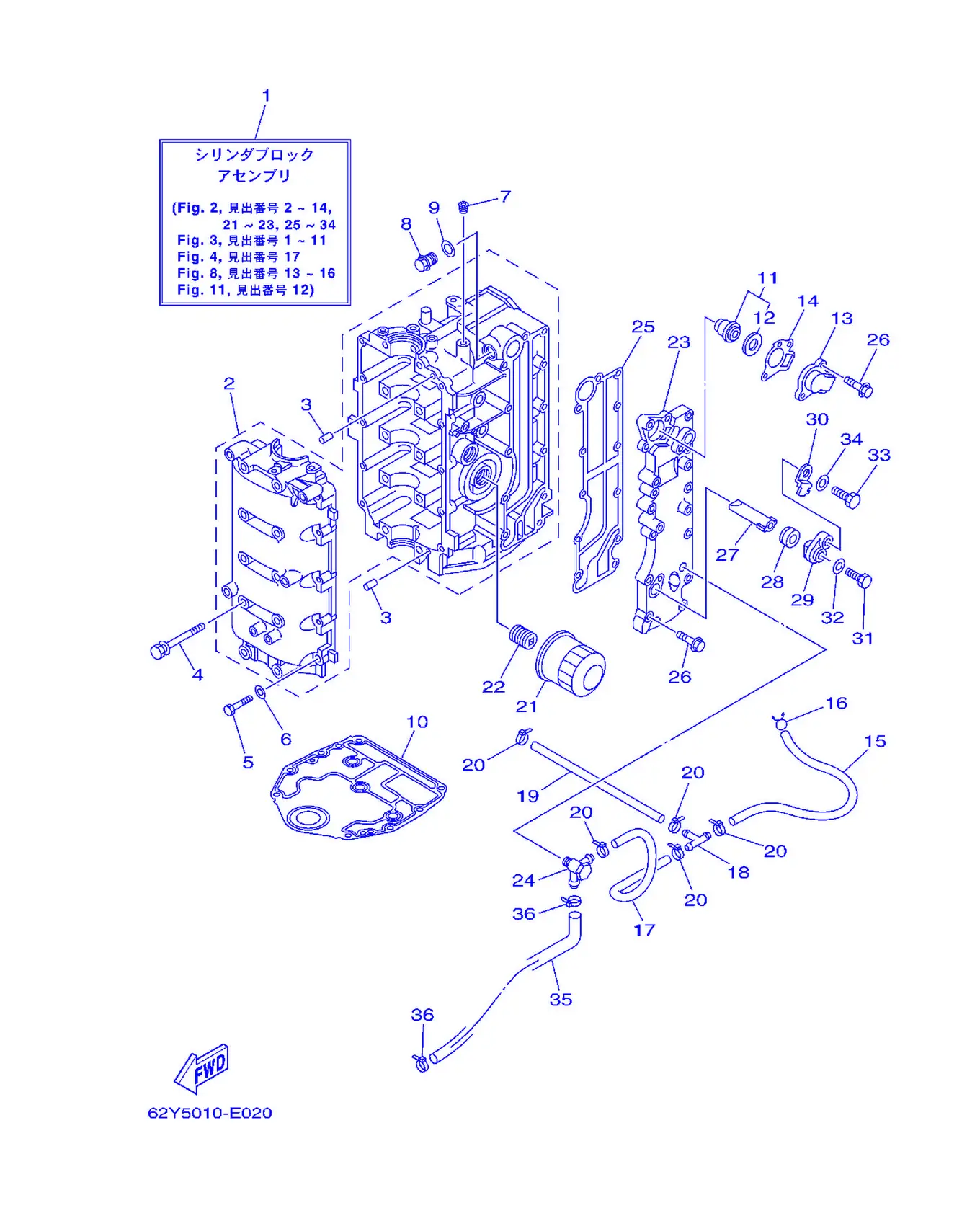

Рис. 10 — Цилиндр и картер 1 36 дет.

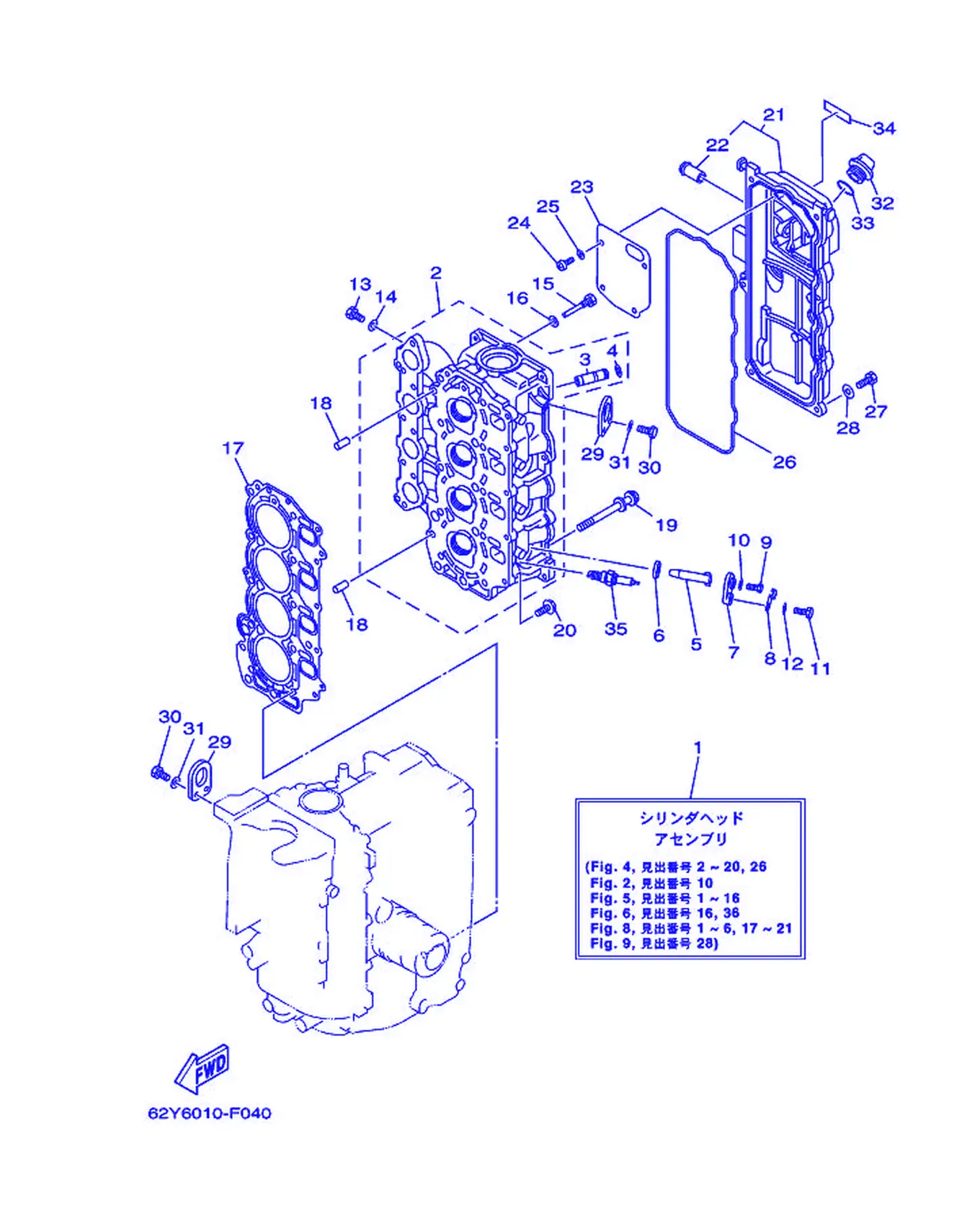

Рис. 11 — Цилиндр и картер 2 35 дет.

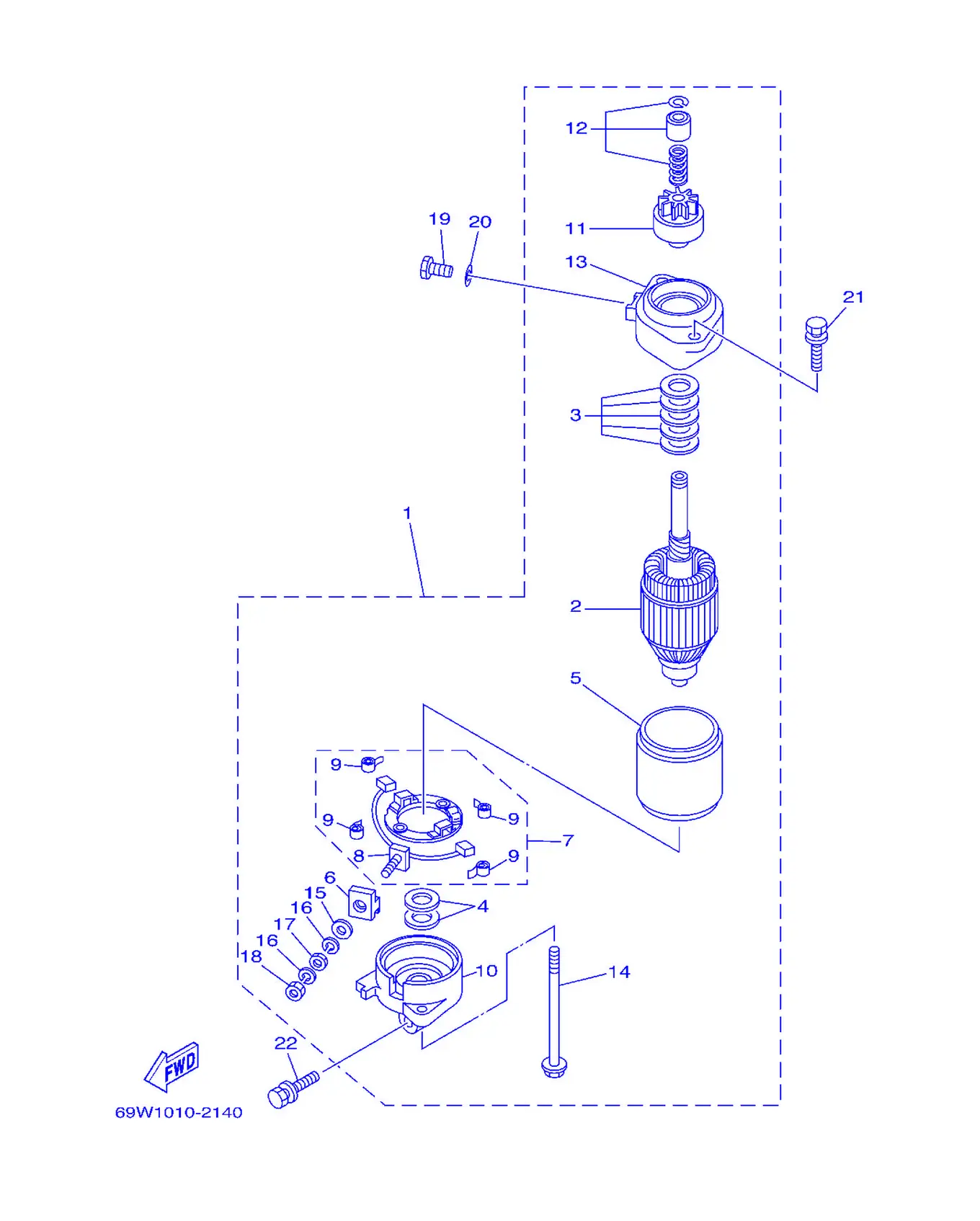

Рис. 12 — стартер 22 дет.

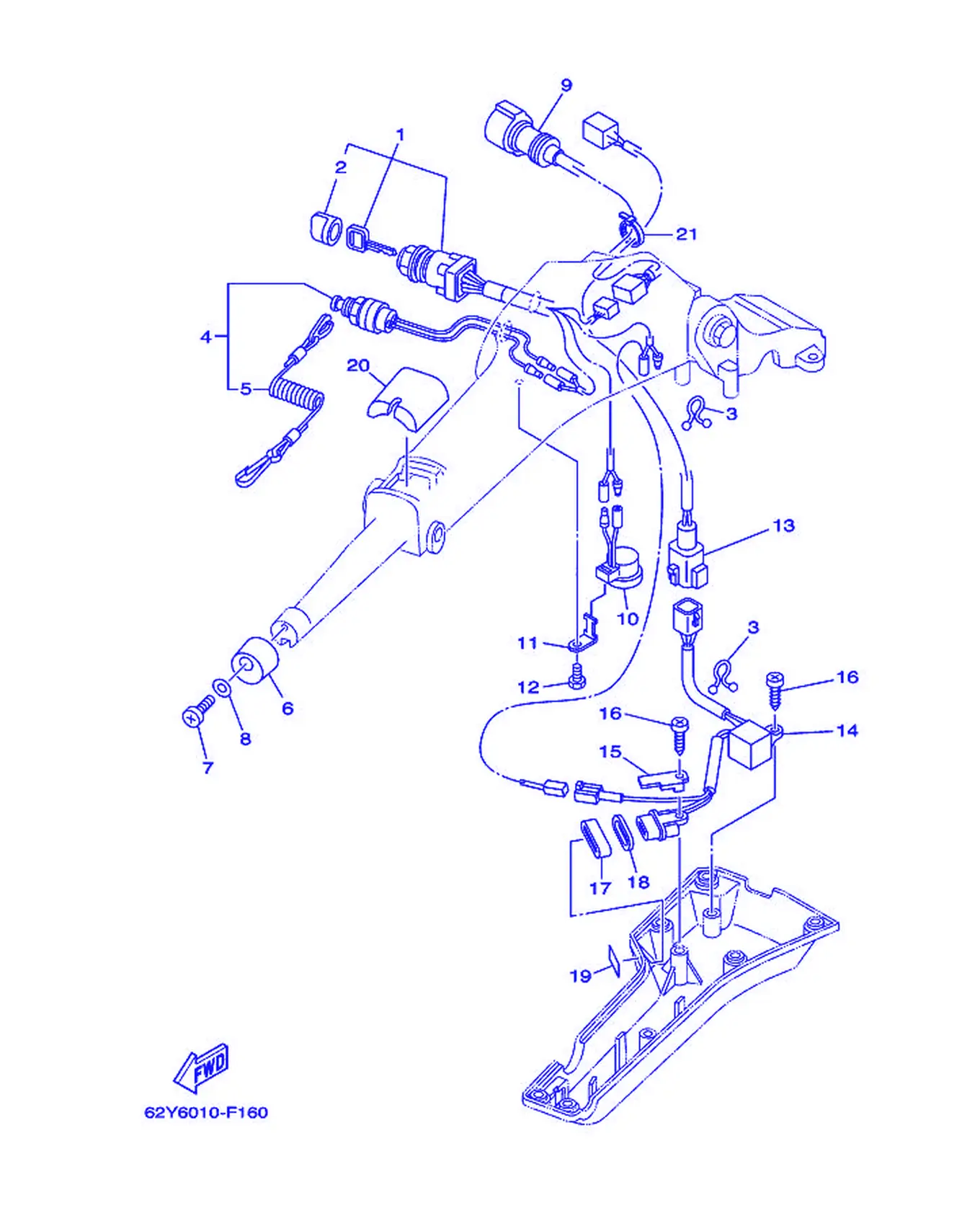

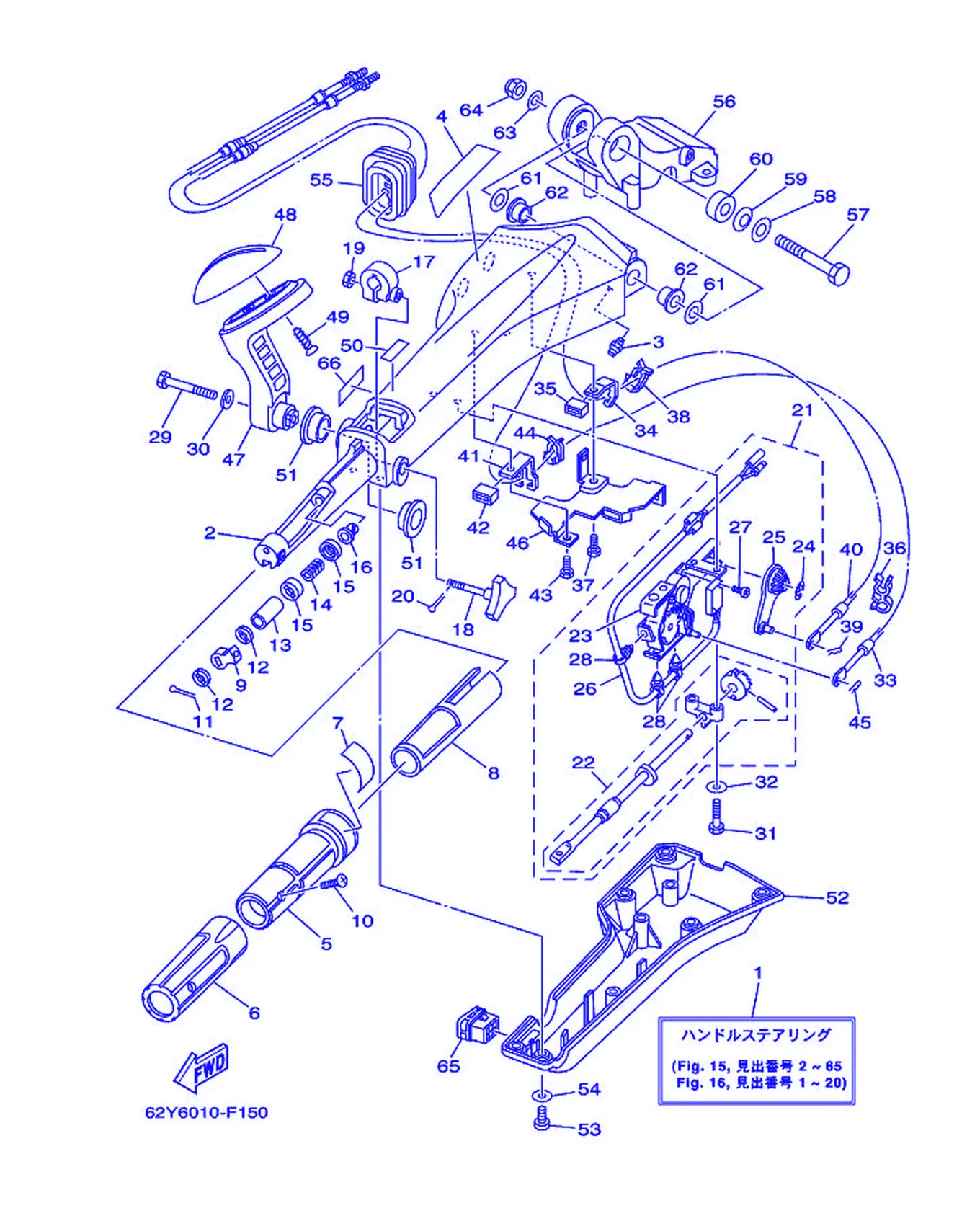

Рис. 13 — Рулевое управление 1 66 дет.
Рис. 14 — Рулевое управление 2 21 дет.

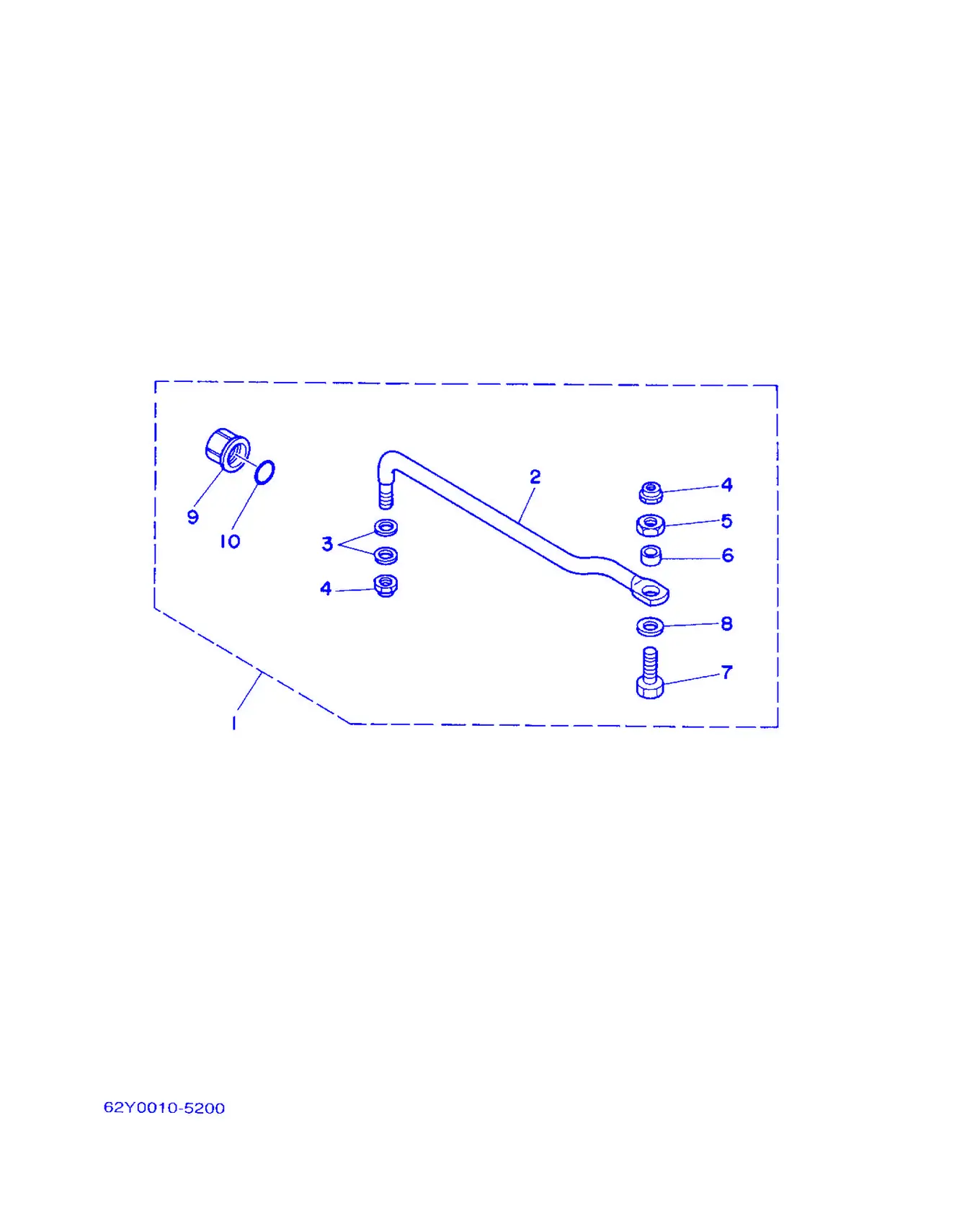

Рис. 15 — Рулевая направляющая 10 дет.

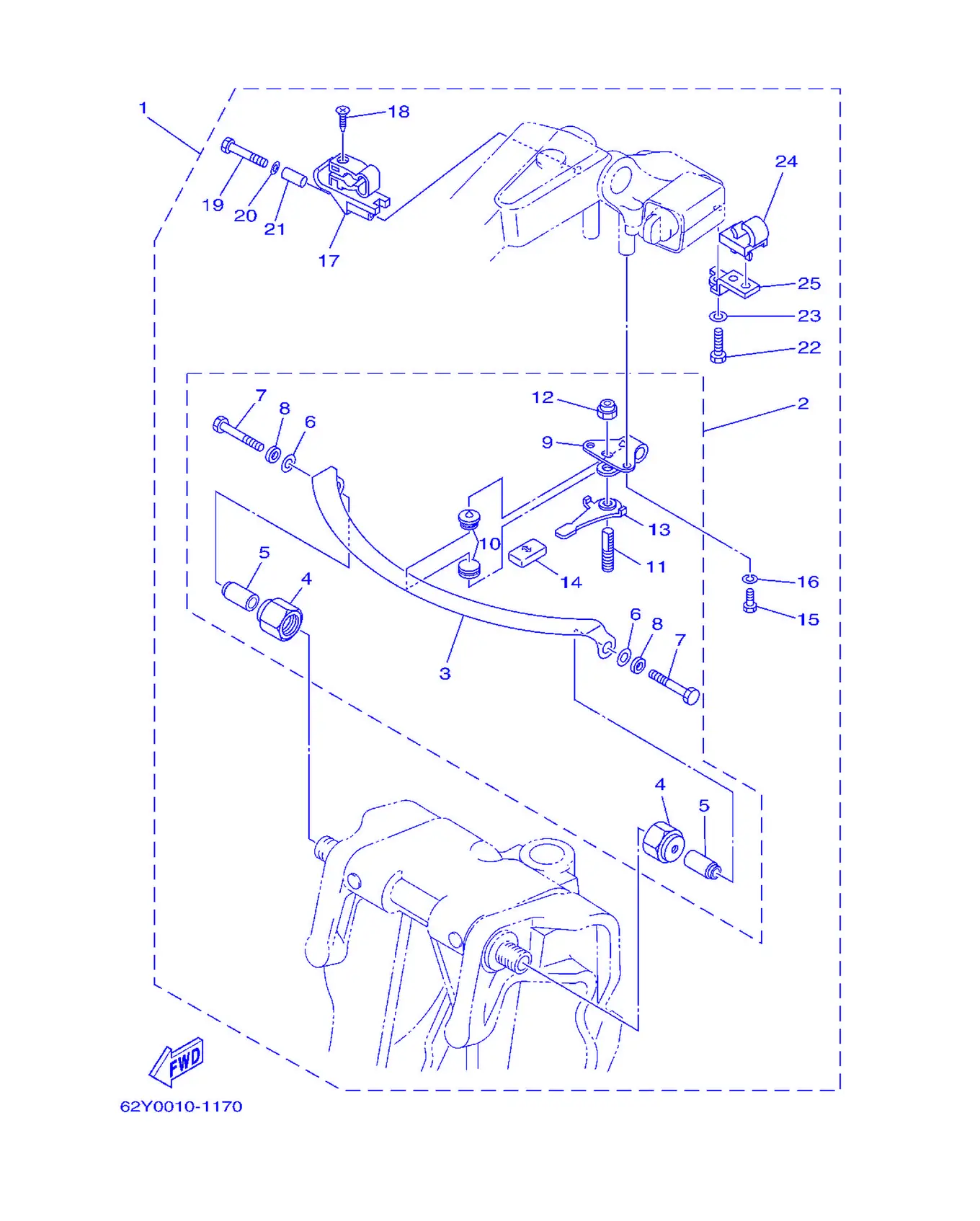

Рис. 16 — Фрикцион рулевого управления 26 дет.

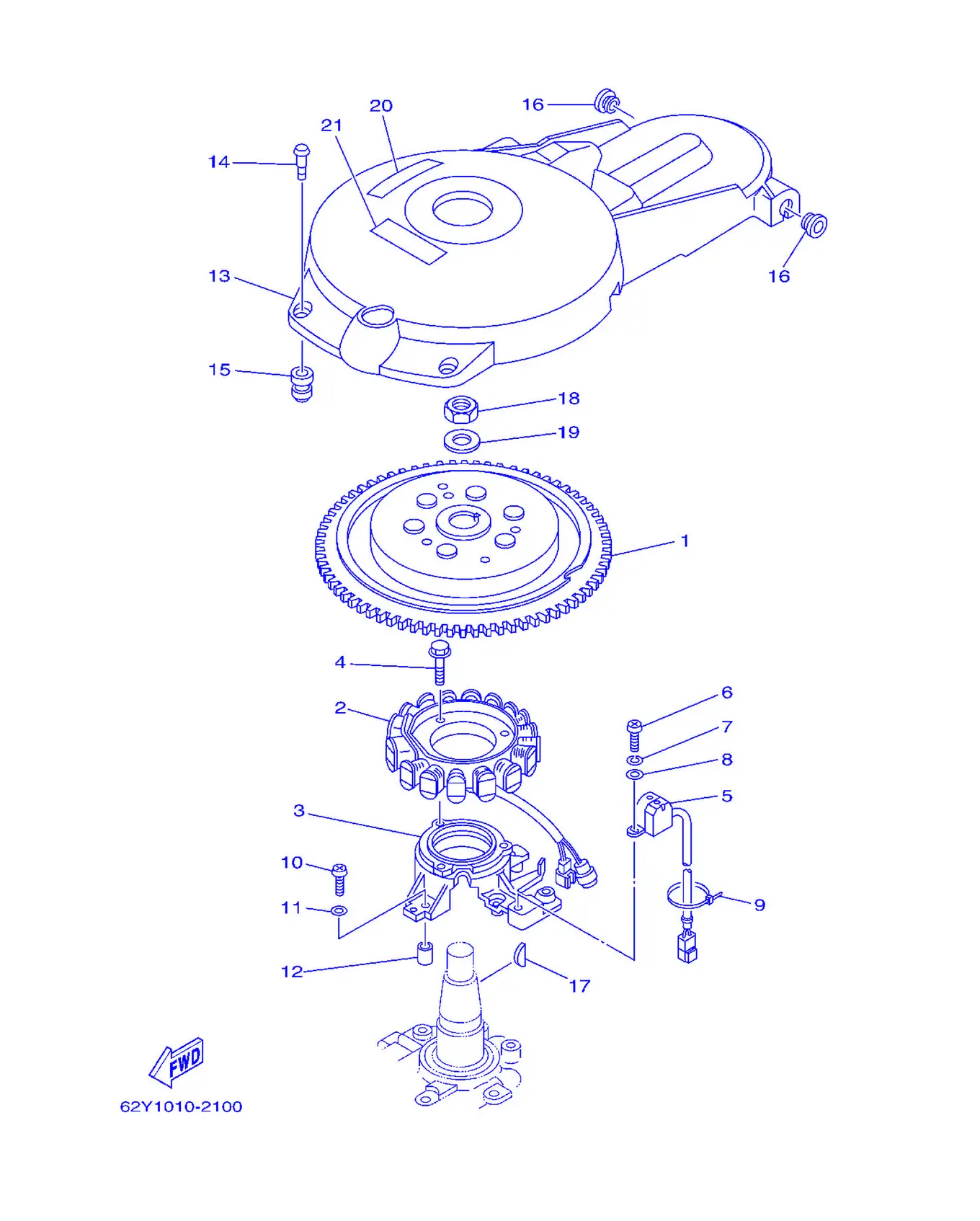

Рис. 17 — Генератор 21 дет.

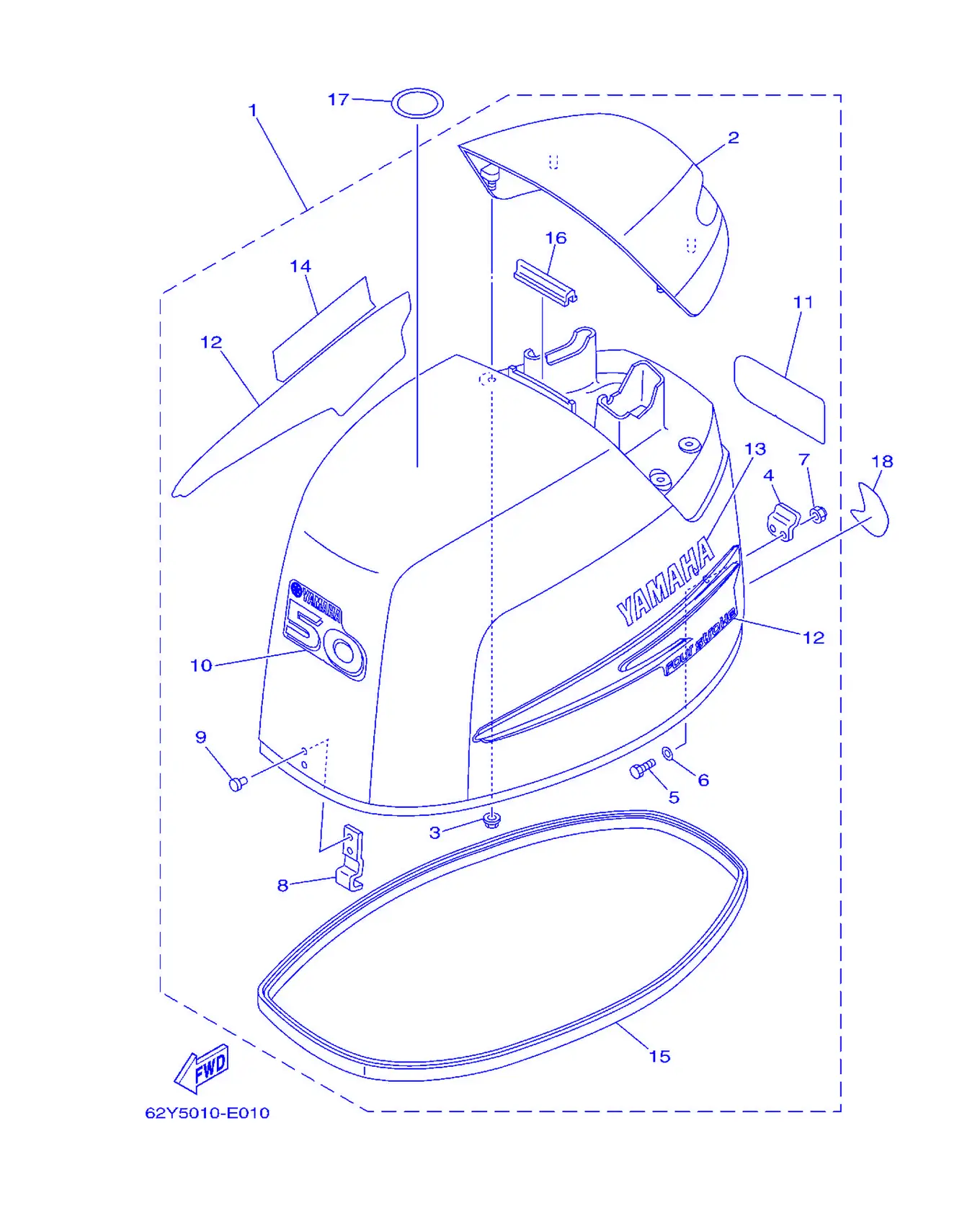

Рис. 18 — Верхний кожух 18 дет.

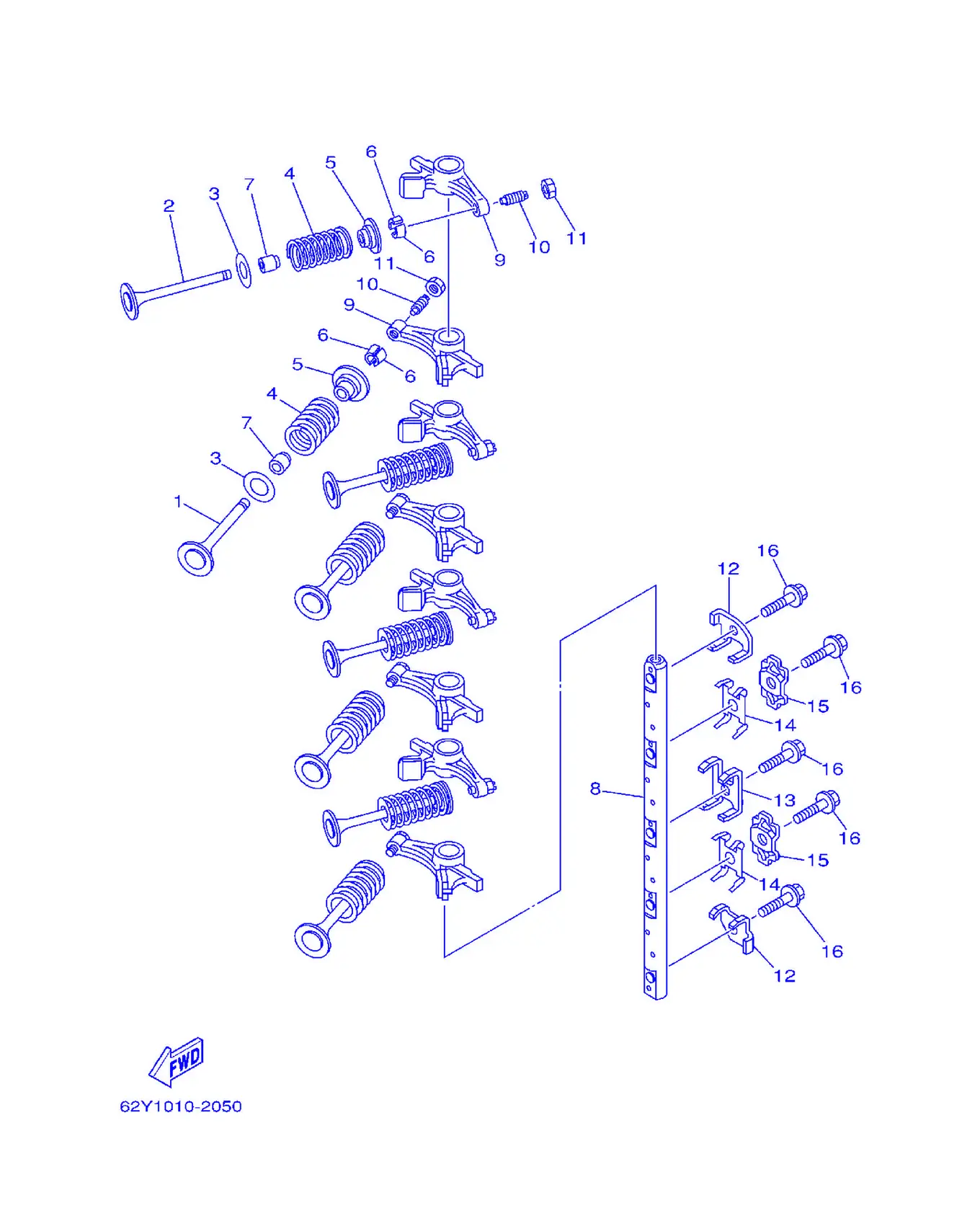

Рис. 19 — Клапан 16 дет.

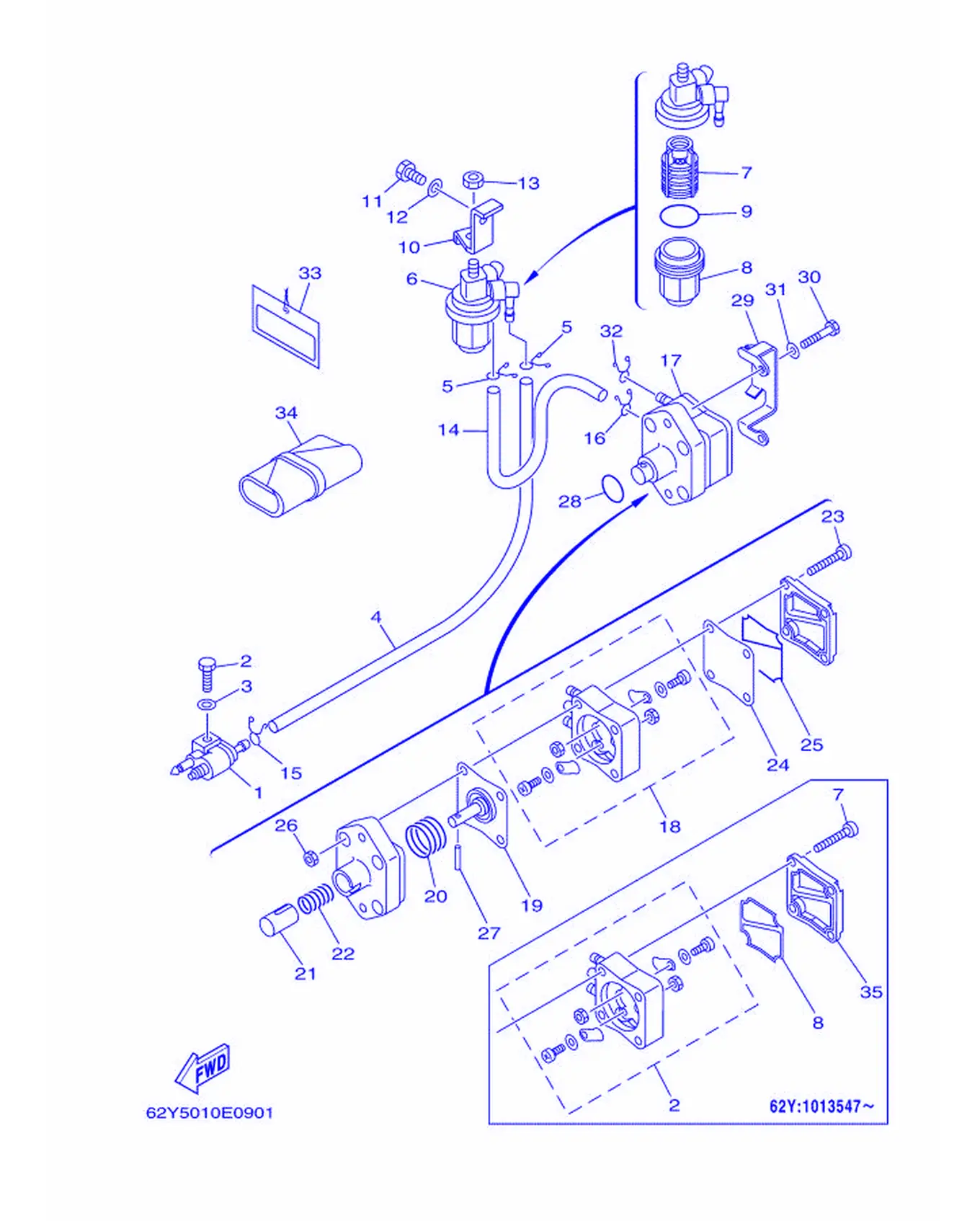

Рис. 20 — Топливная система 38 дет.
Рис. 21 — Топливный бак 16 дет.

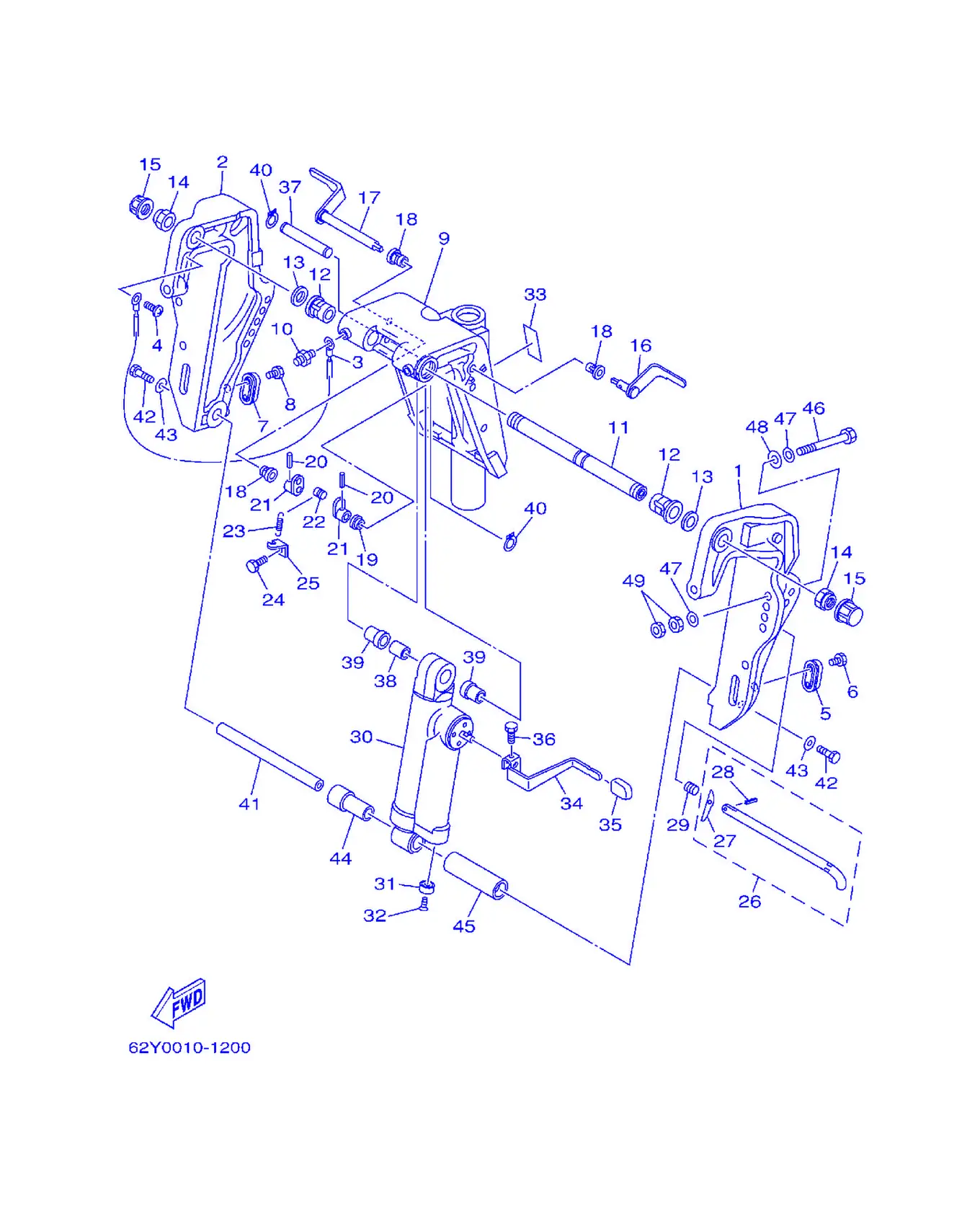

Рис. 22 — Кронштейн 1 49 дет.

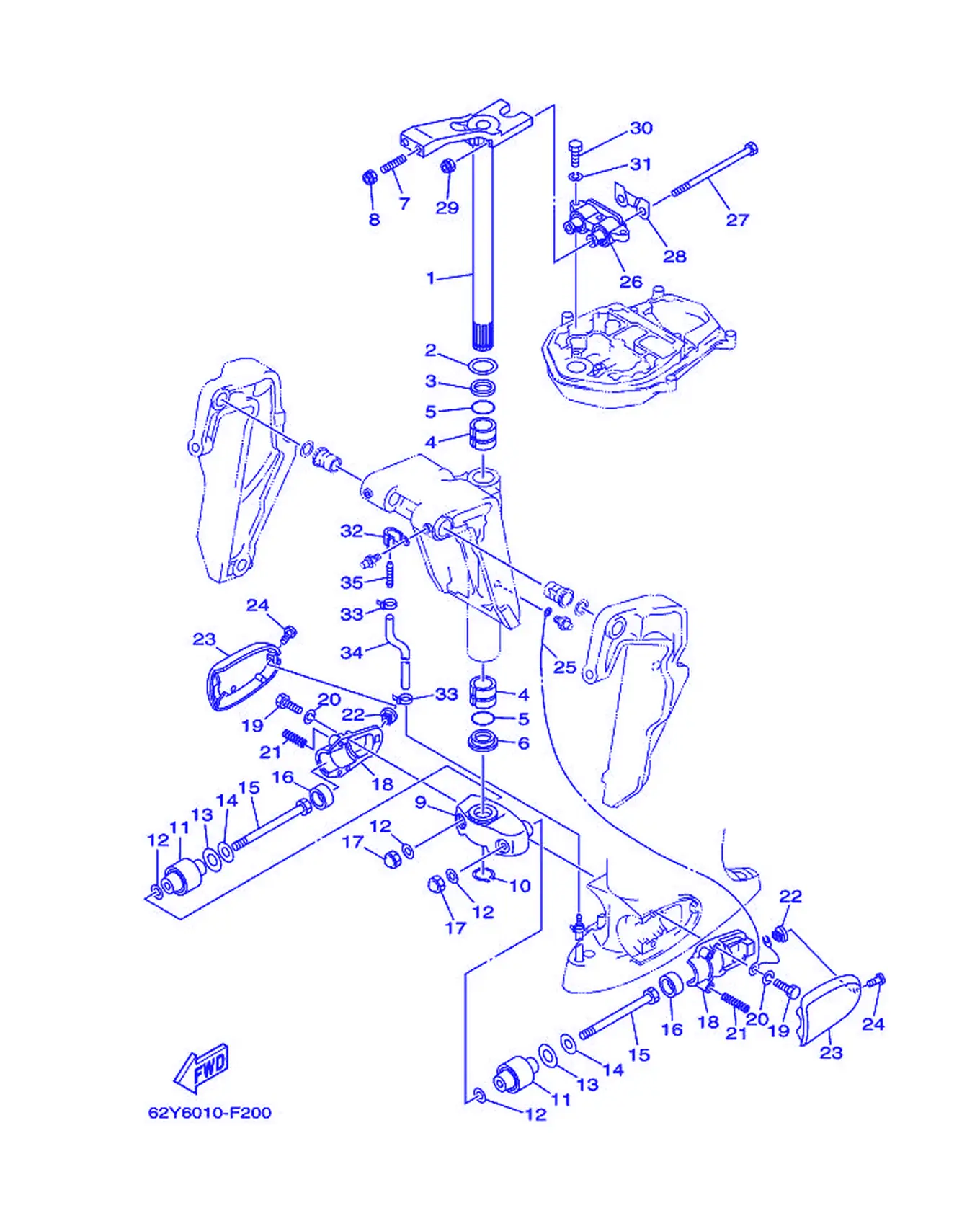

Рис. 23 — Кронштейн 2 35 дет.

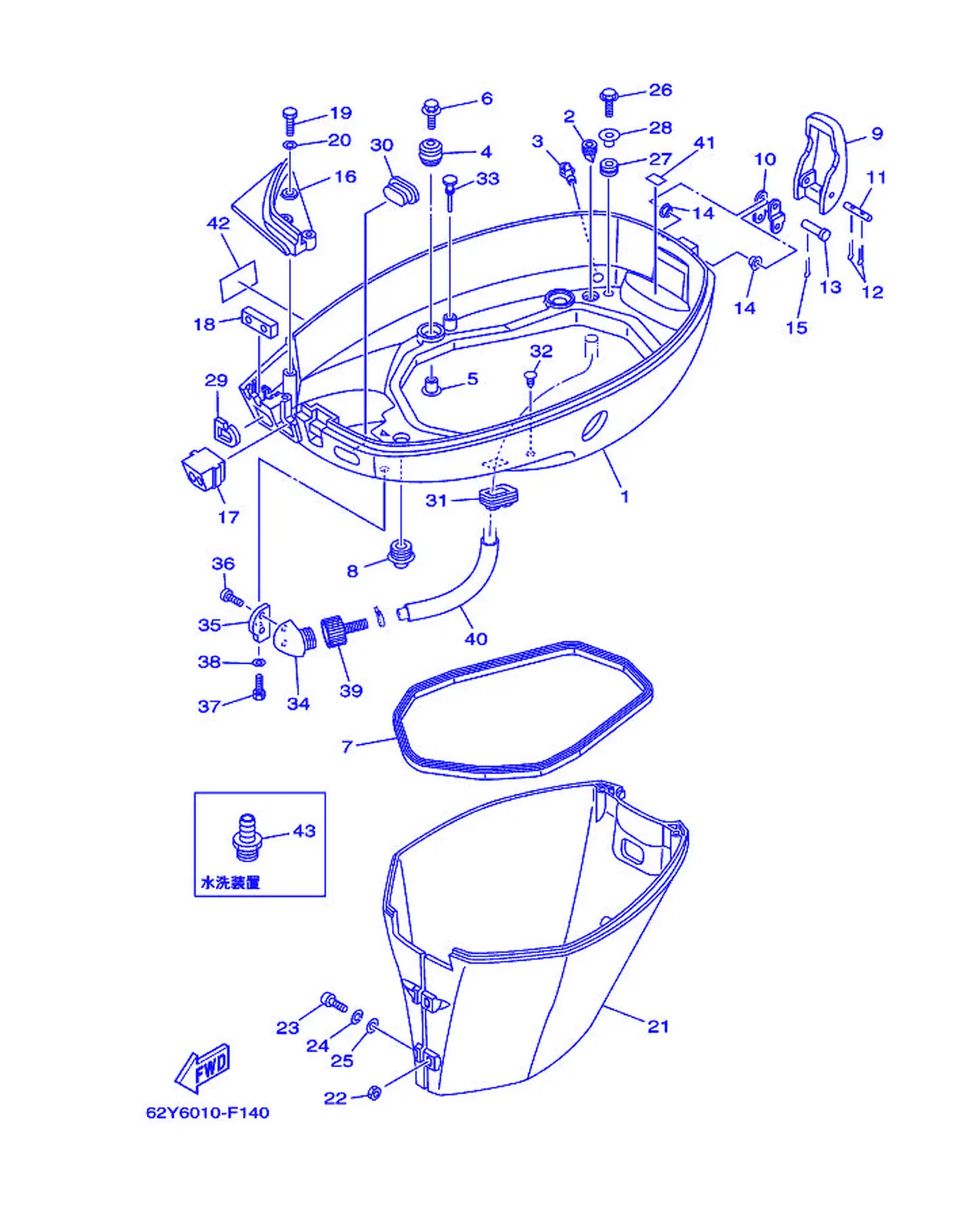

Рис. 24 — нижний кожух 43 дет.

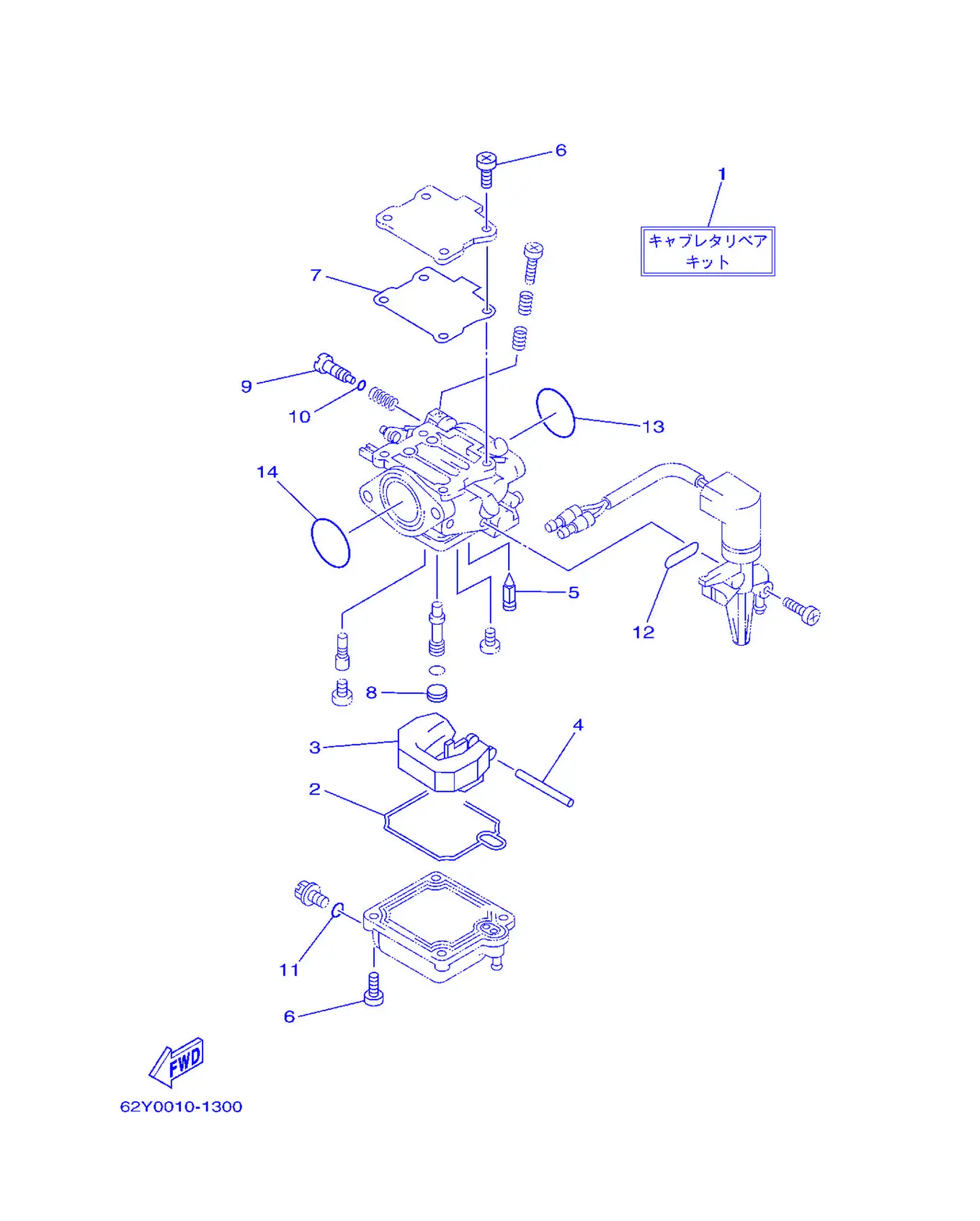

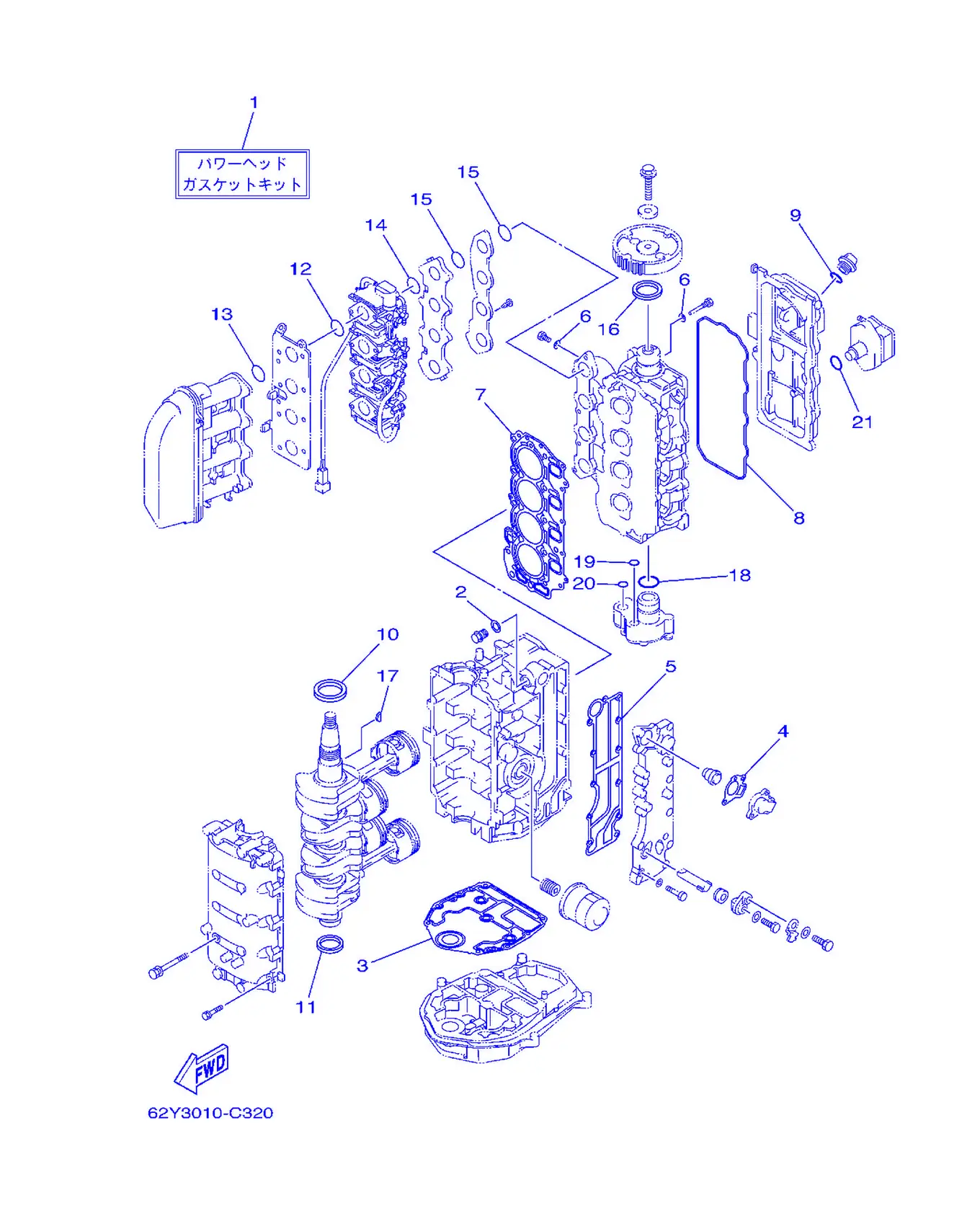

Рис. 25 — Ремкомплект 1 21 дет.
Рис. 26 — Ремкомплект 2 14 дет.

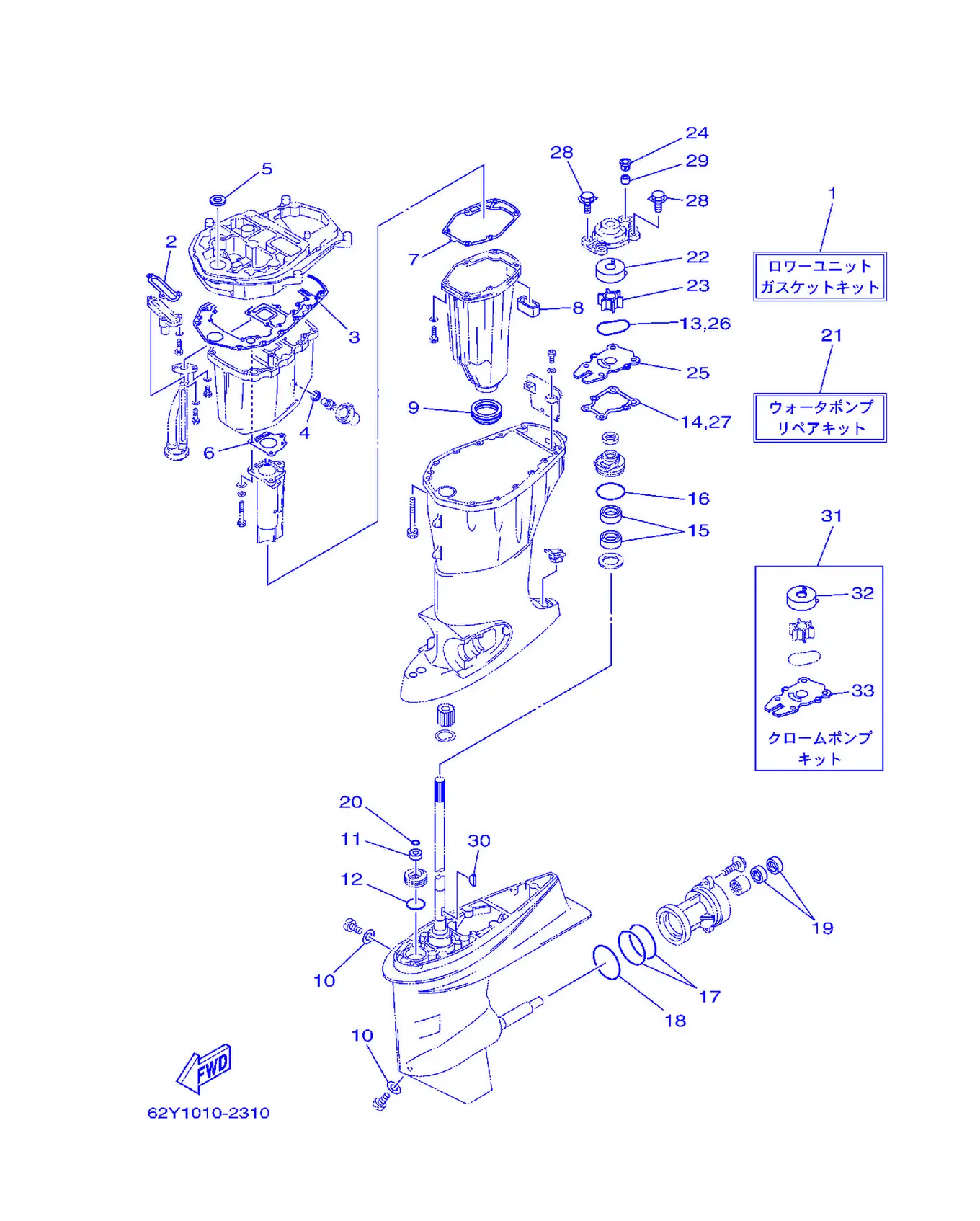

Рис. 27 — Ремкомплект 3 33 дет.

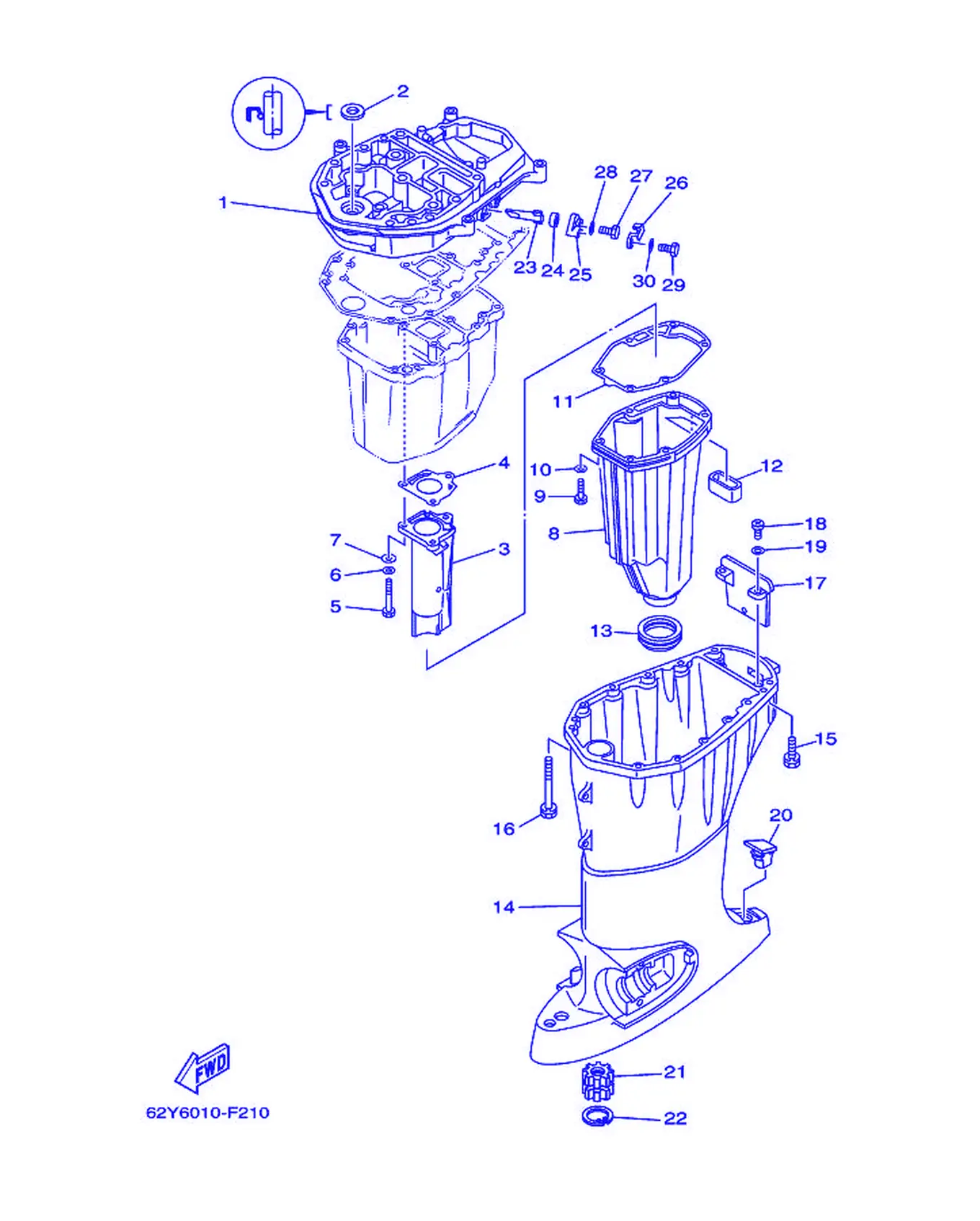

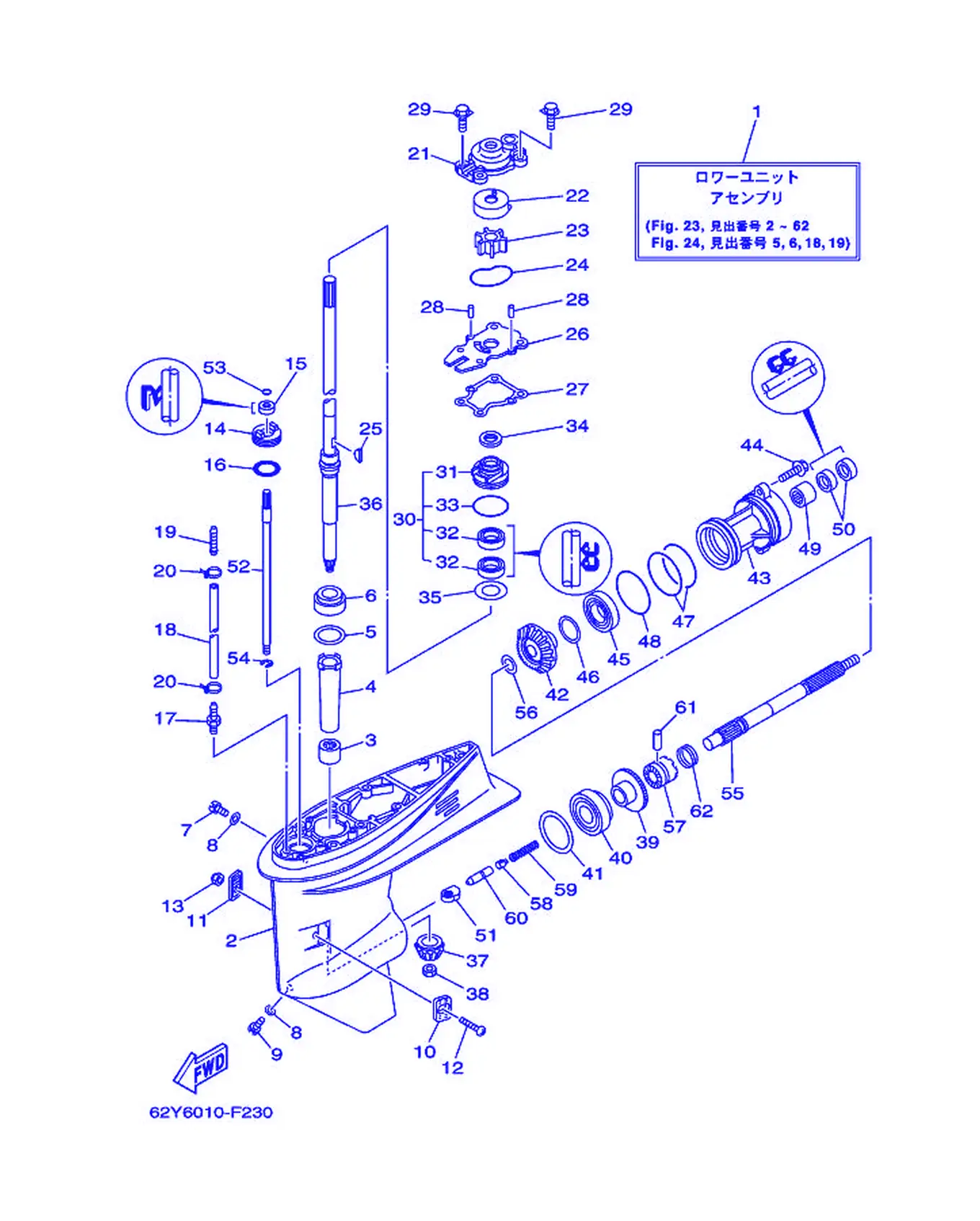

Рис. 28 — Нижний кожух и привод 1 76 дет.

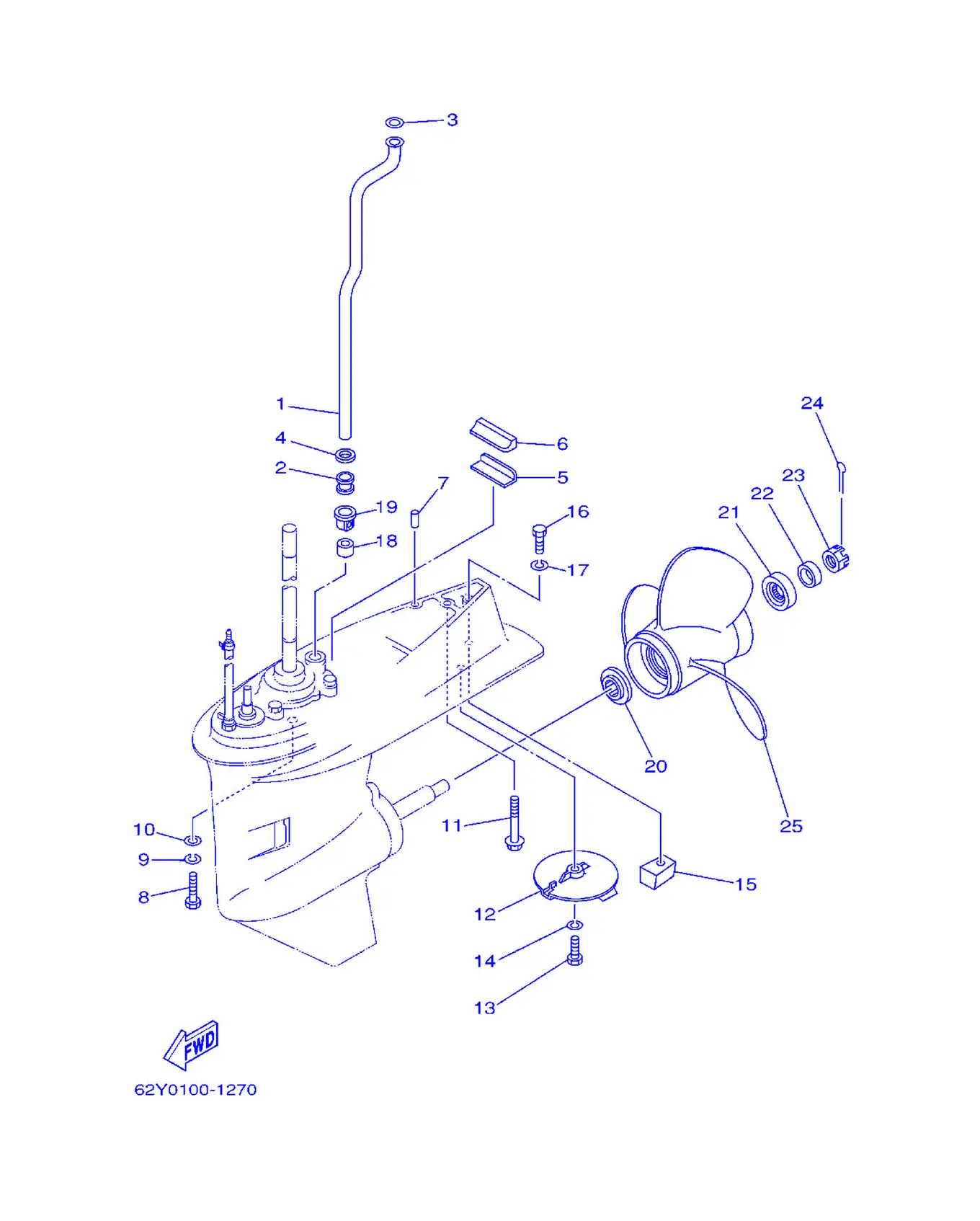

Рис. 29 — Нижний кожух и привод 2 30 дет.
