Yamaha F4A f4amhl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F4A. 20 схем.

Рис. 1 — Корпус верхней части 13 дет.

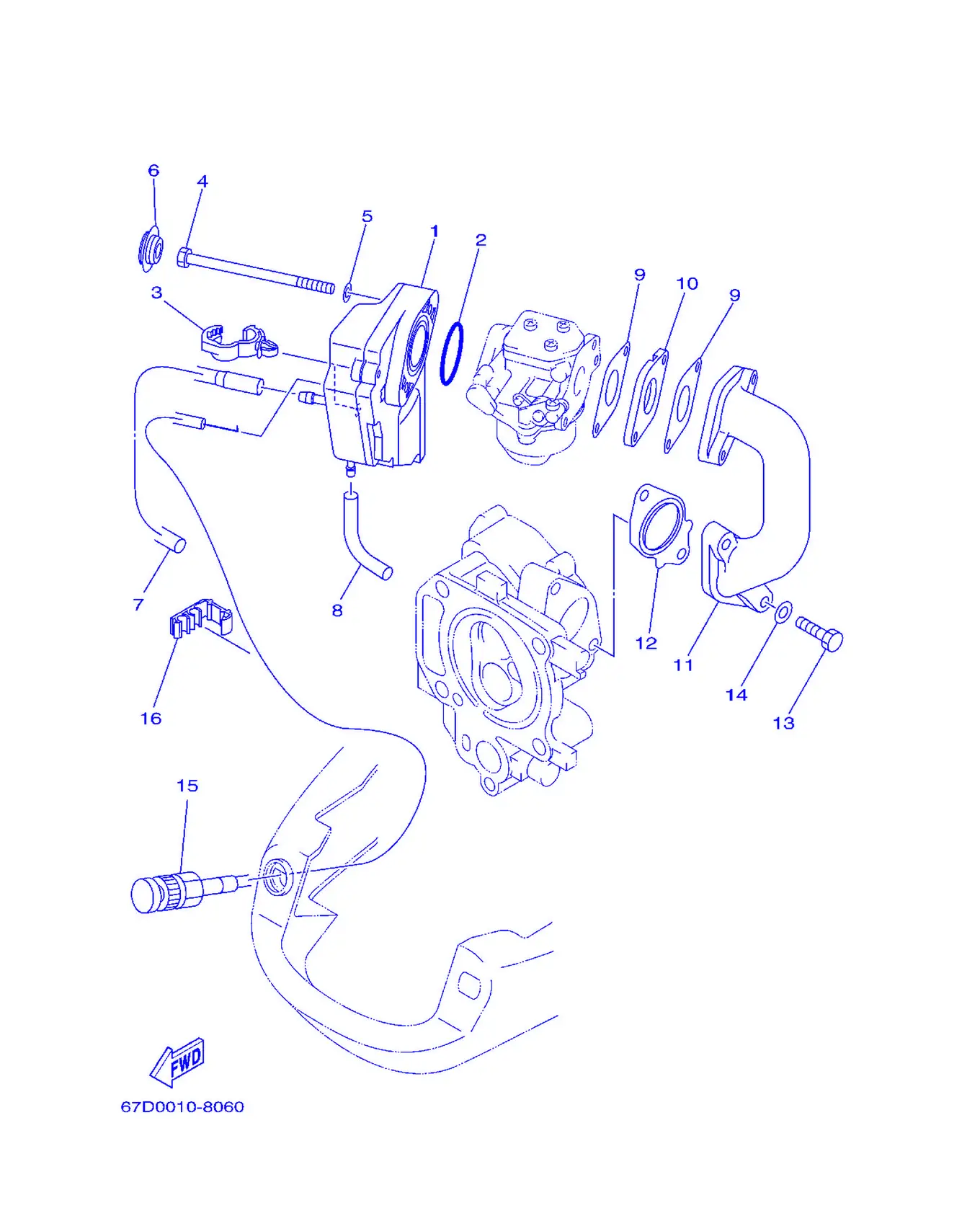

Рис. 2 — Впускная система 16 дет.

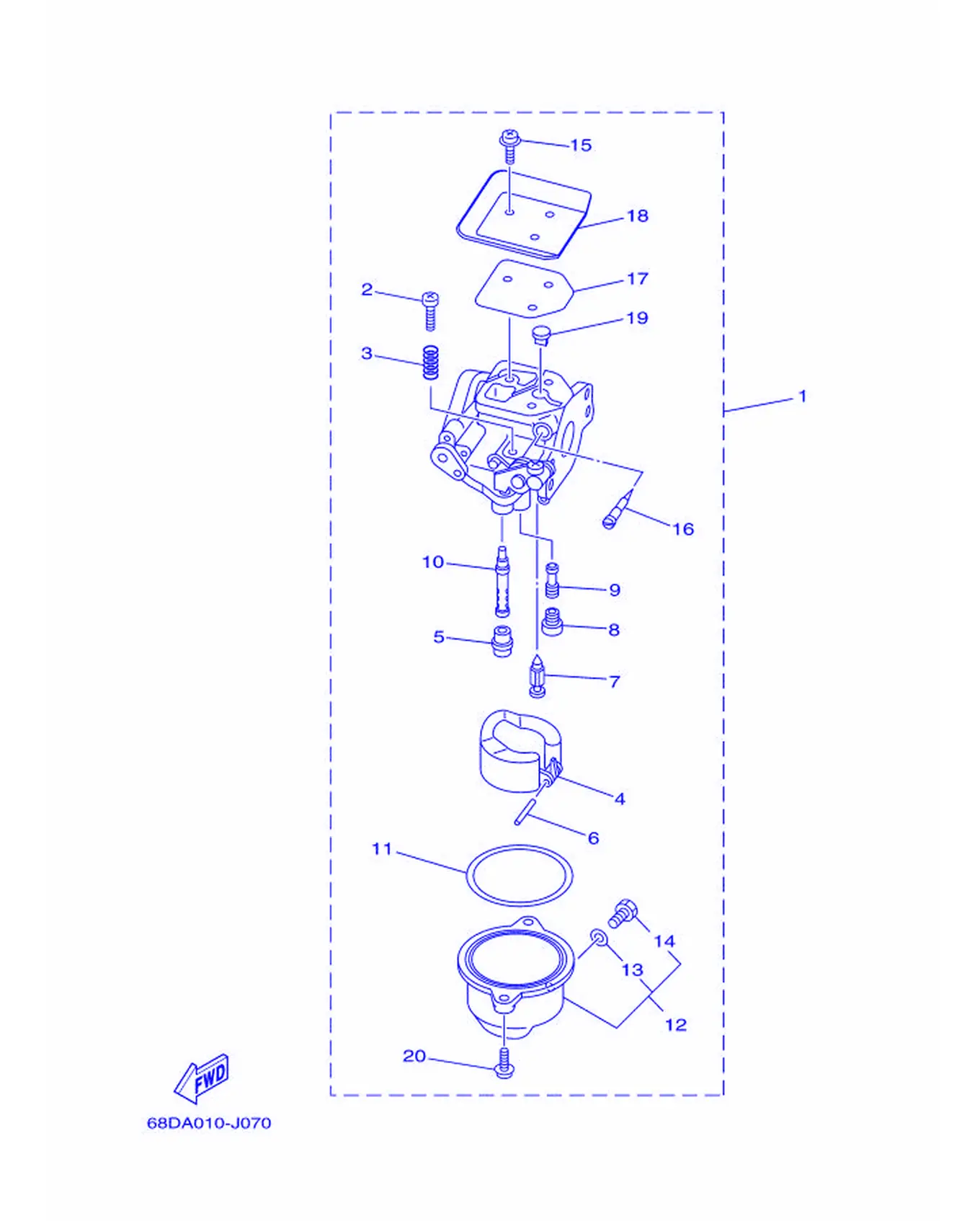

Рис. 3 — карбюратор 20 дет.

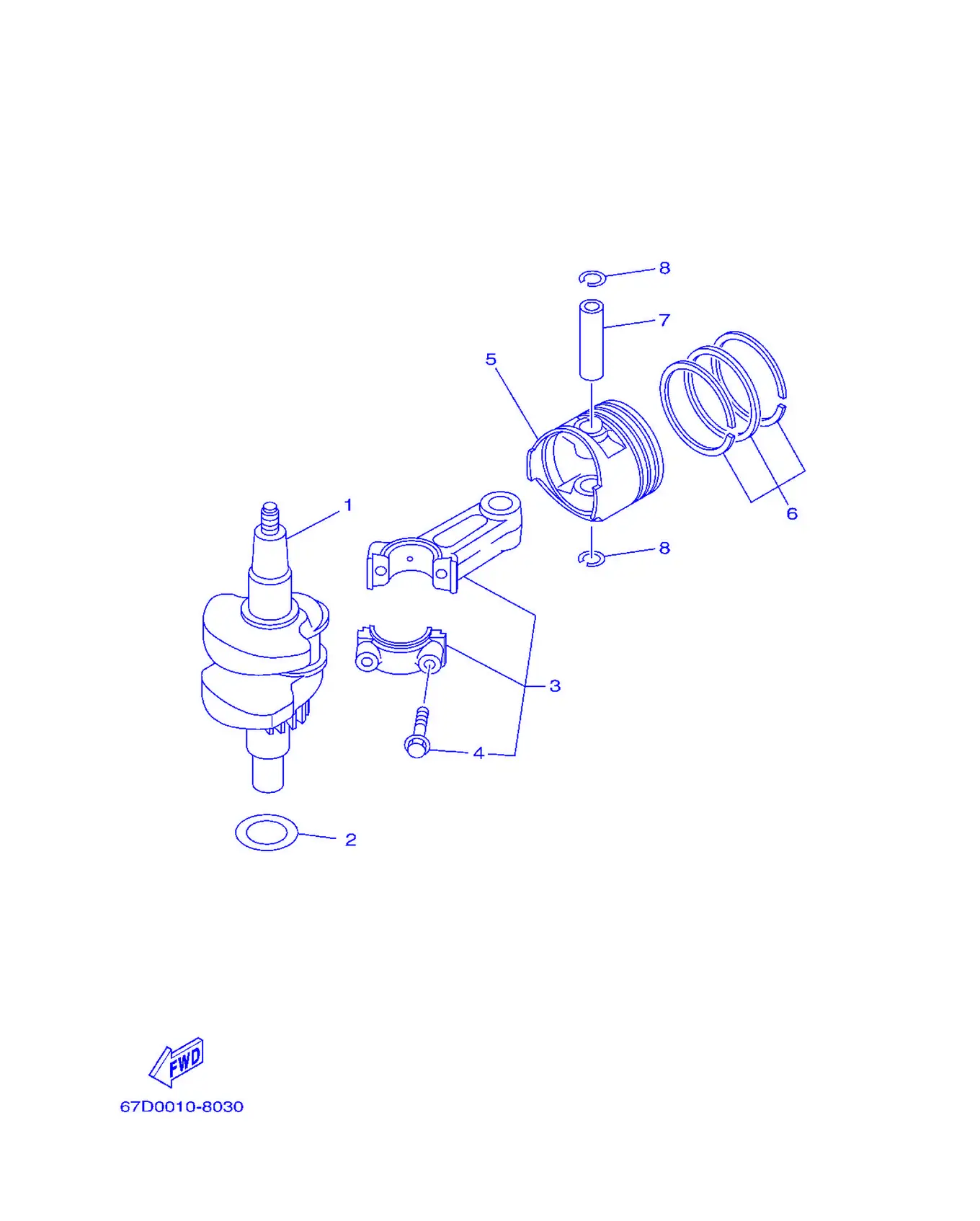

Рис. 4 — Коленчатый вал и поршень 12 дет.

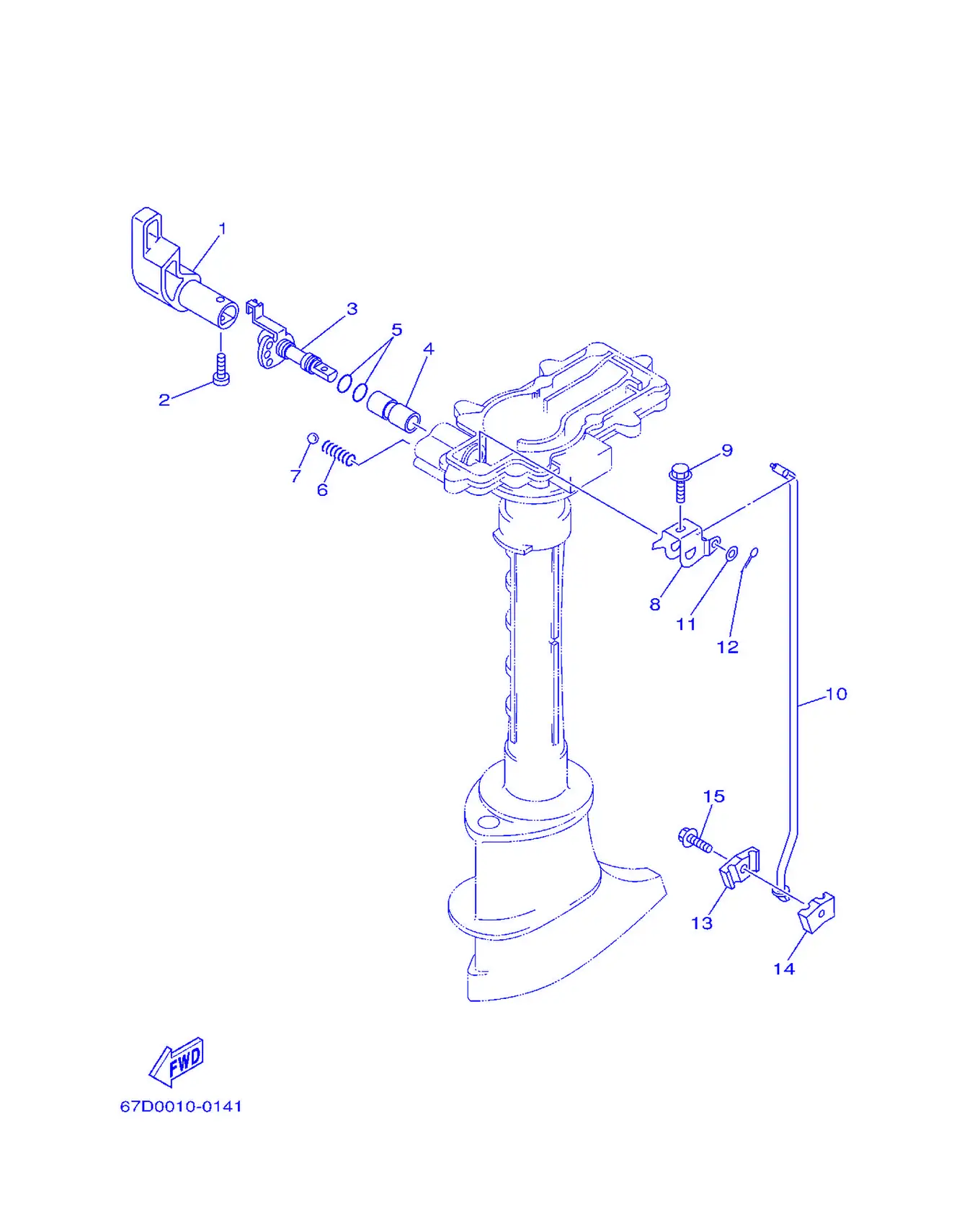

Рис. 5 — Система управления 15 дет.

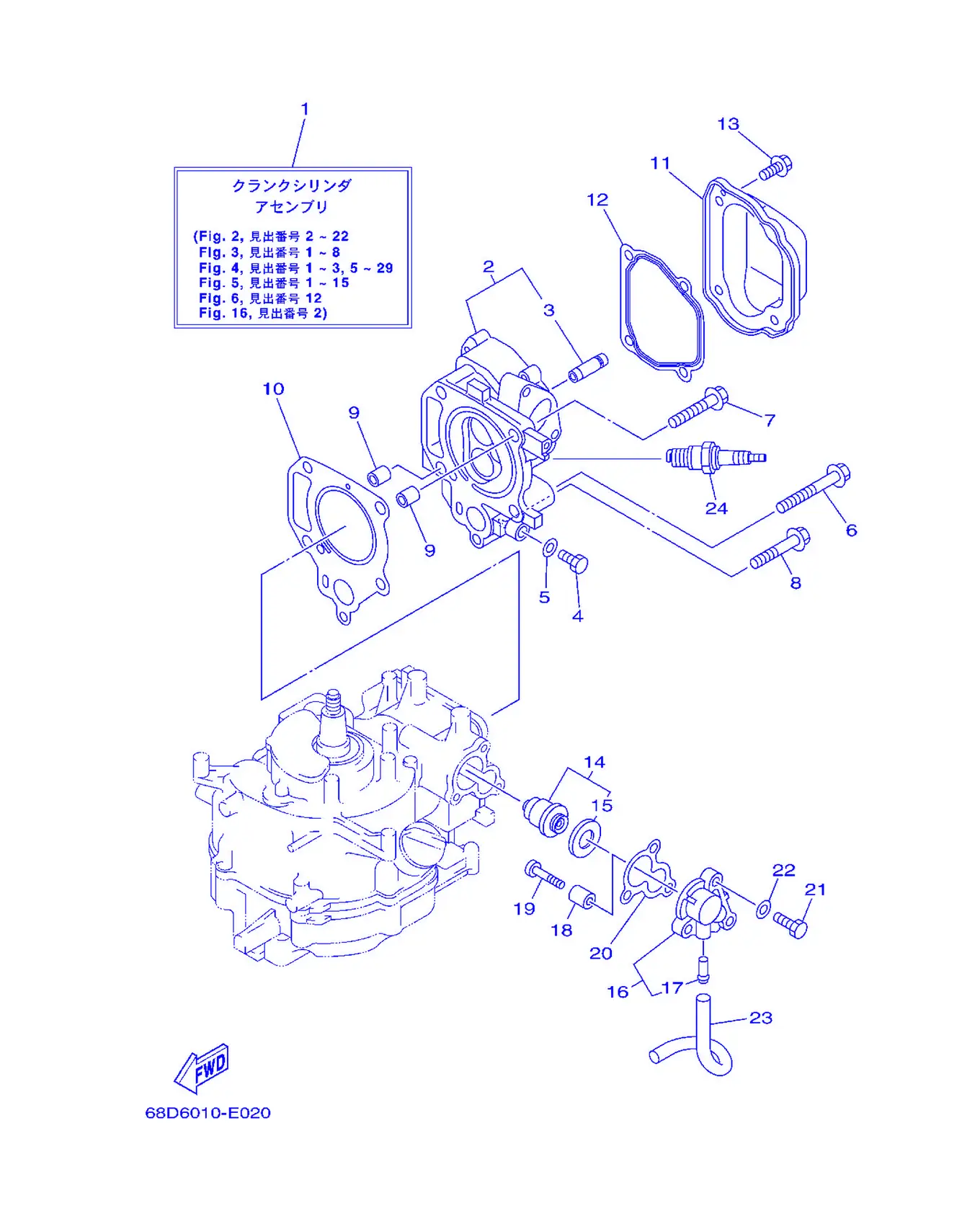

Рис. 6 — Цилиндр и картер 1 24 дет.

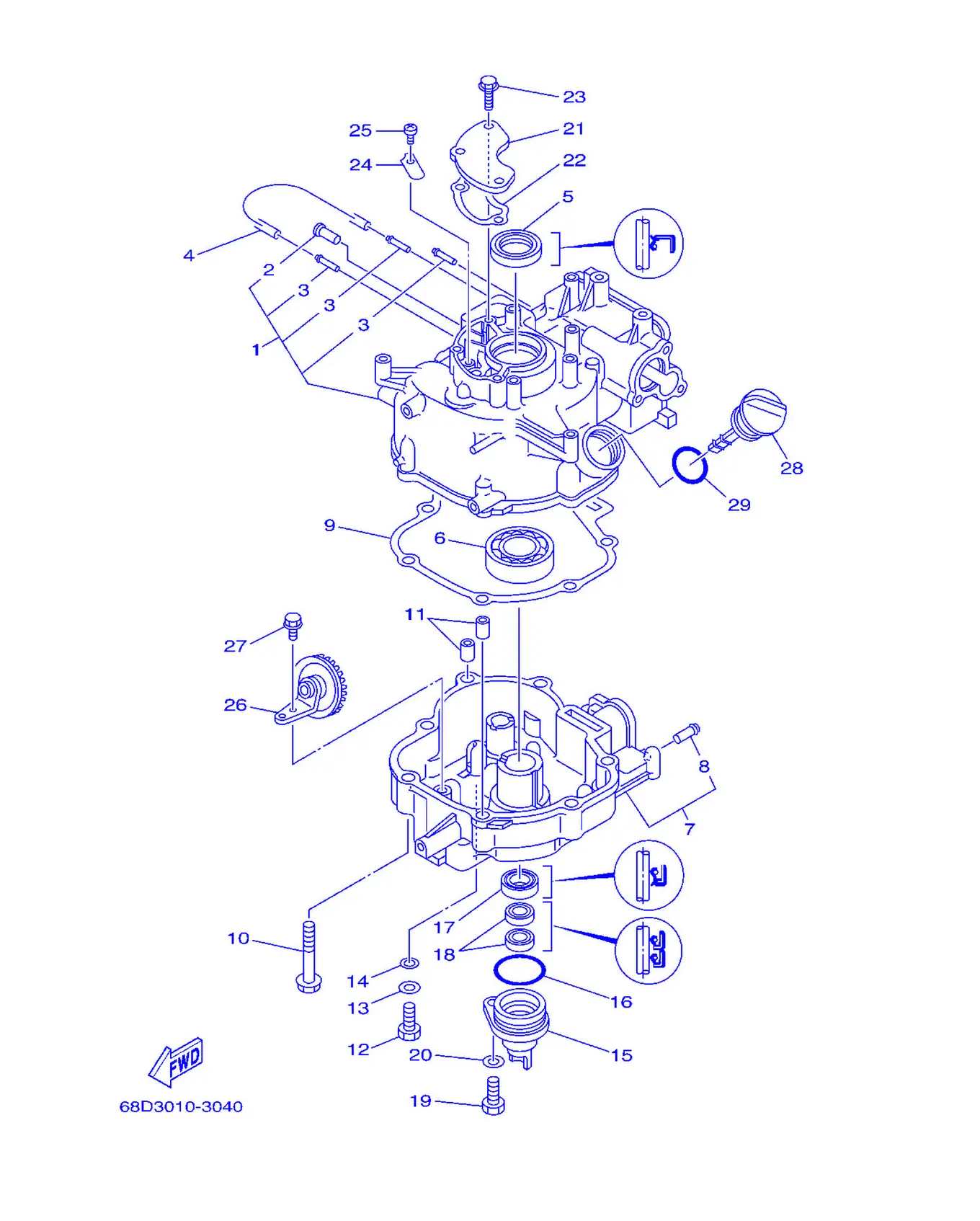

Рис. 7 — Цилиндр и картер 2 29 дет.

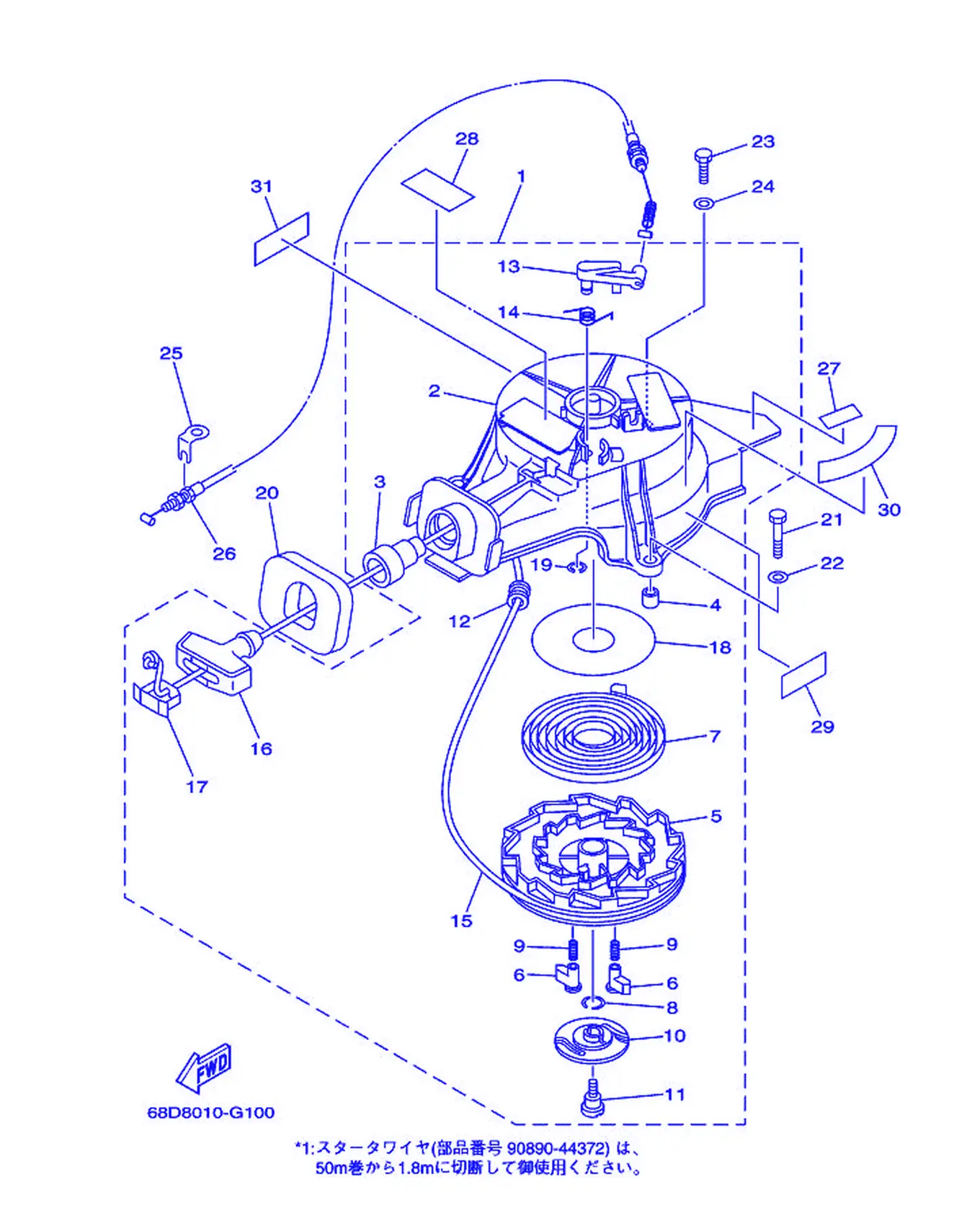

Рис. 8 — стартер 30 дет.

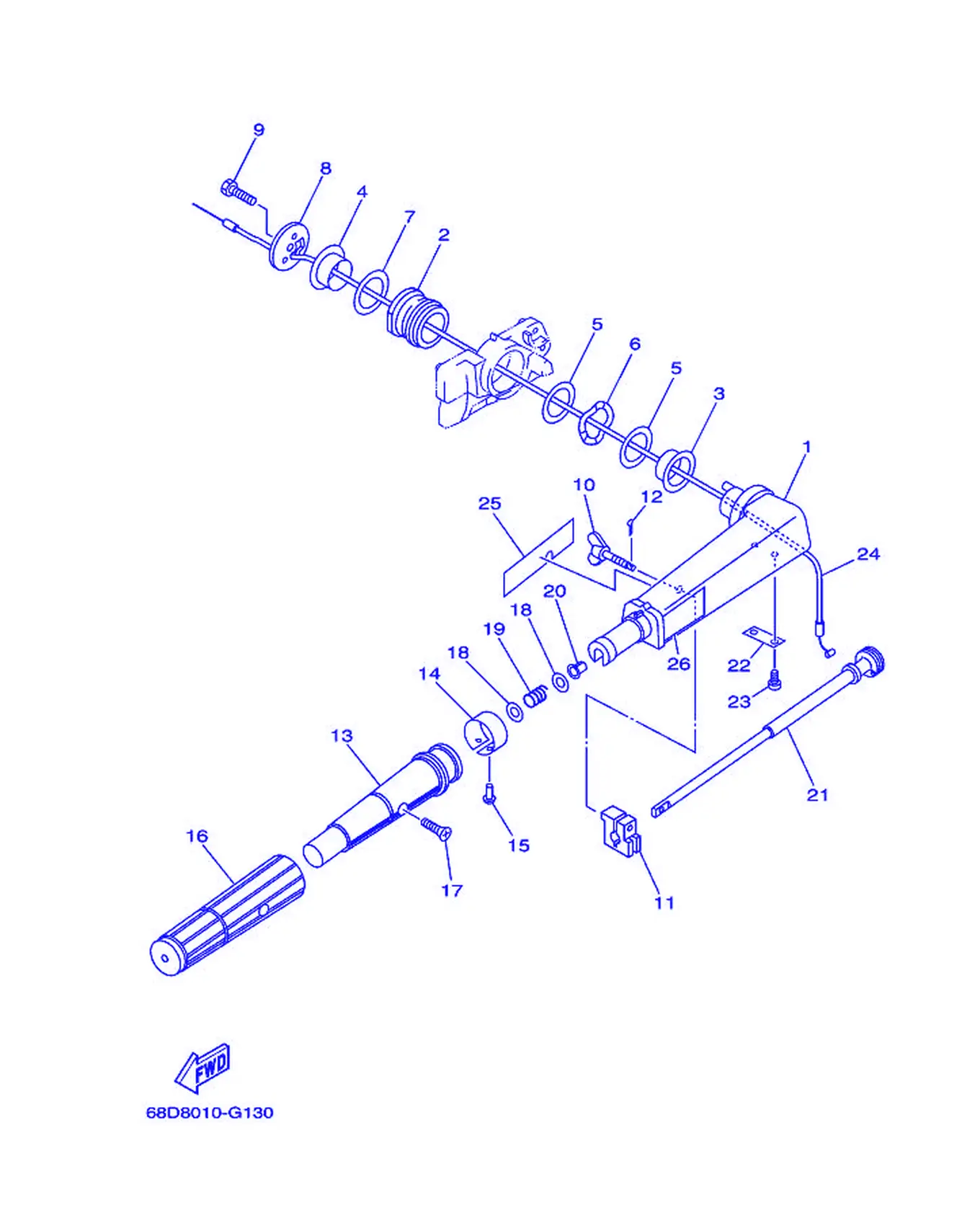

Рис. 9 — Рулевая система 26 дет.

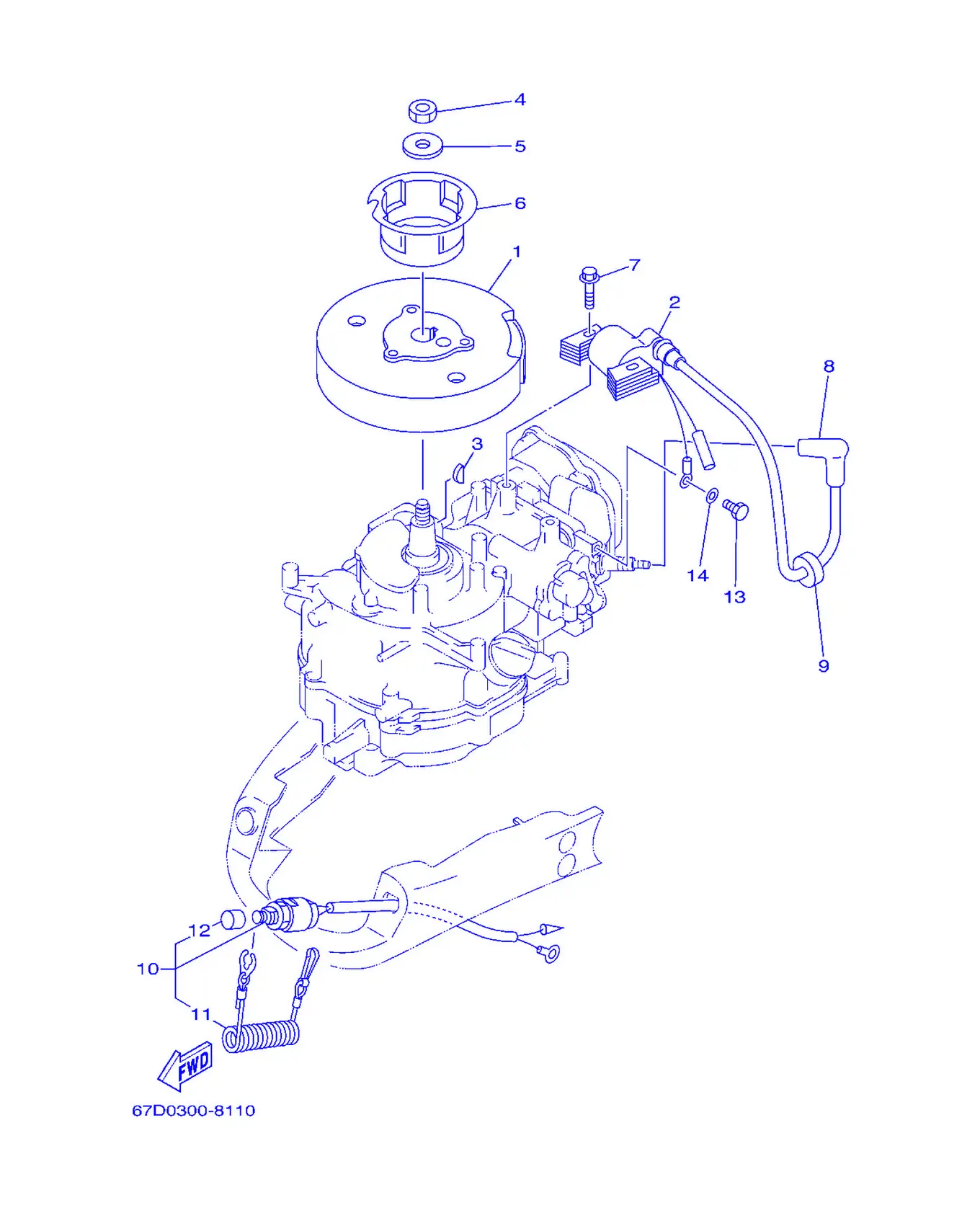

Рис. 10 — Генератор 14 дет.

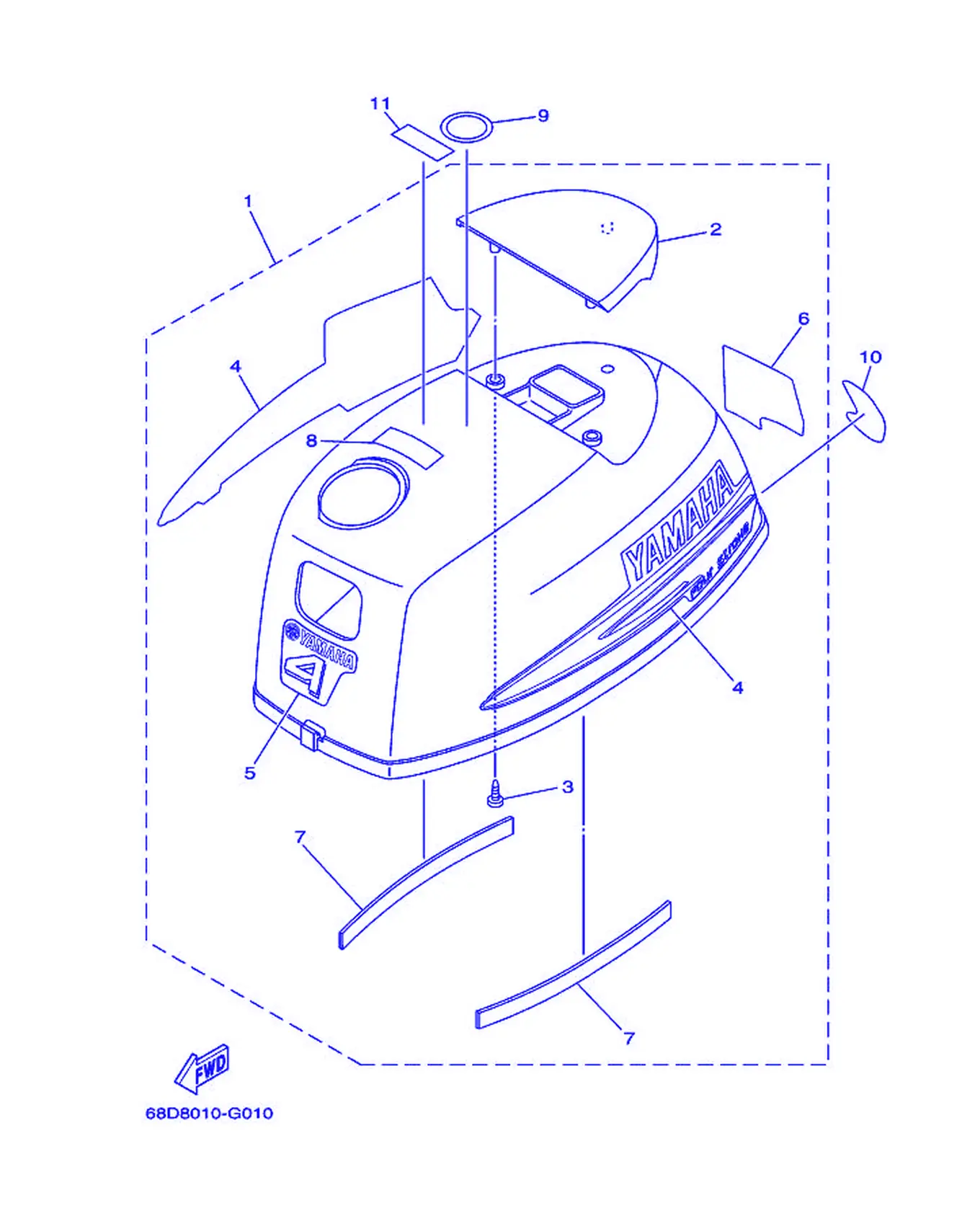

Рис. 11 — Верхний кожух 11 дет.

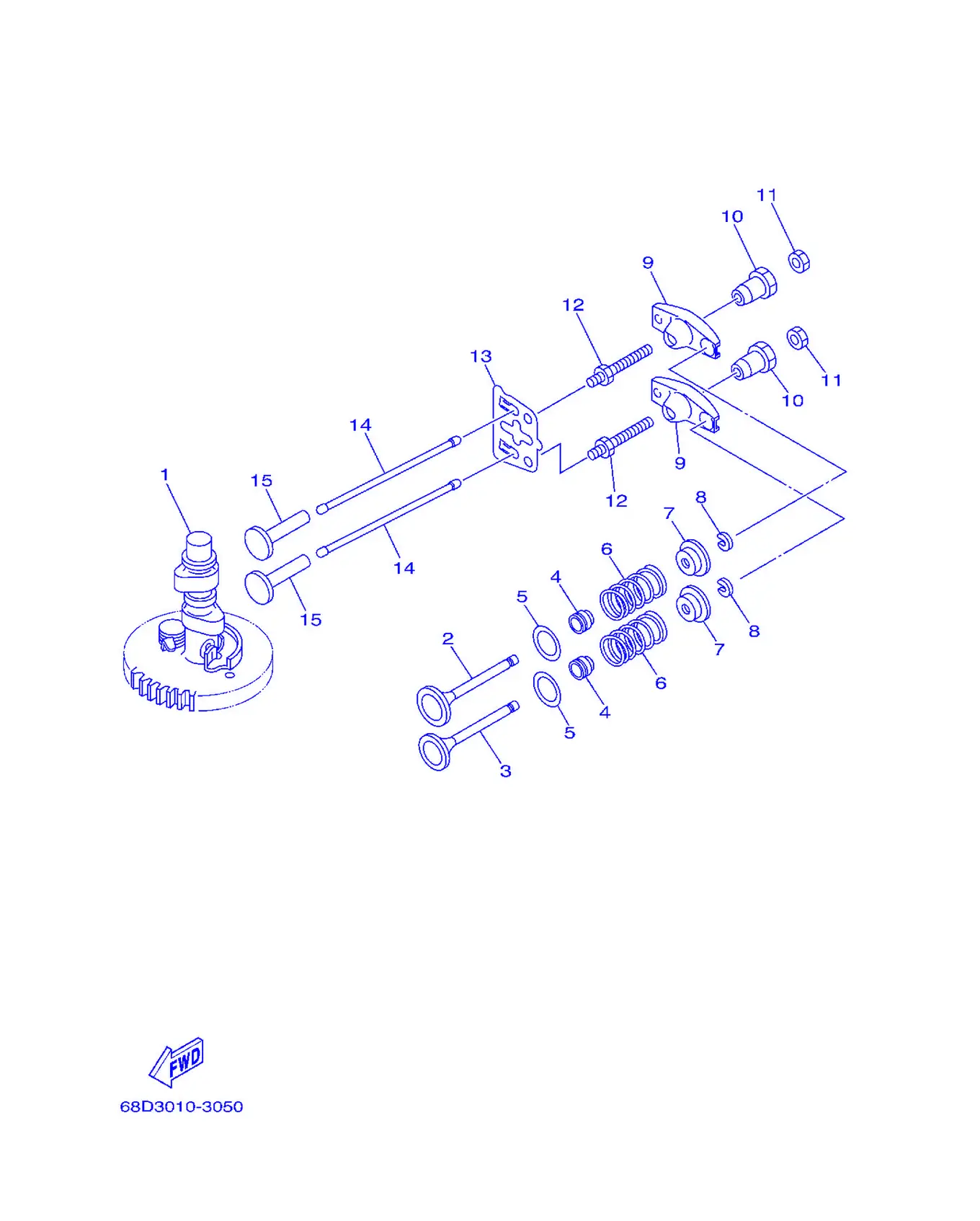

Рис. 12 — Клапан 15 дет.

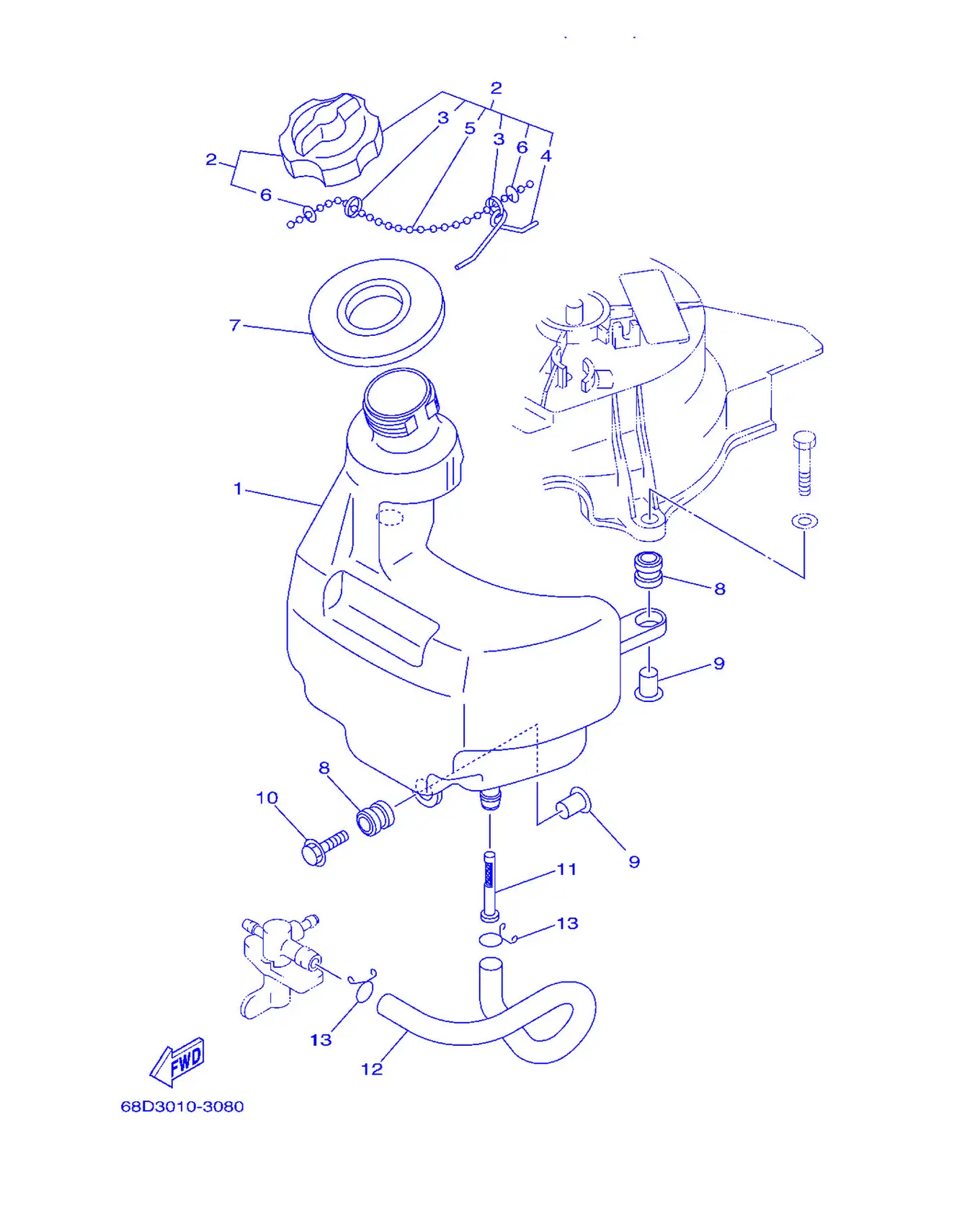

Рис. 13 — Топливная система 1 13 дет.

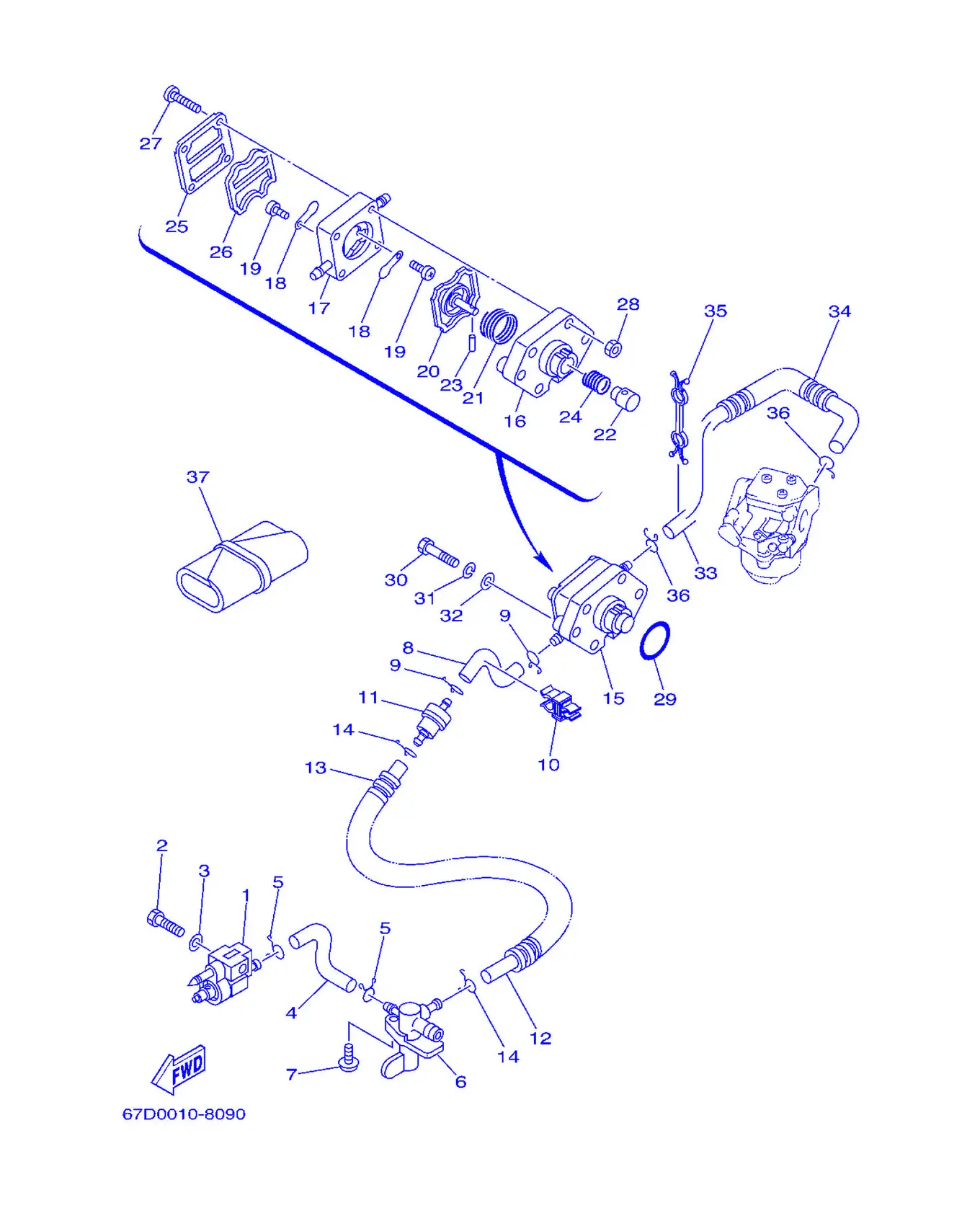

Рис. 14 — Топливная система 2 37 дет.

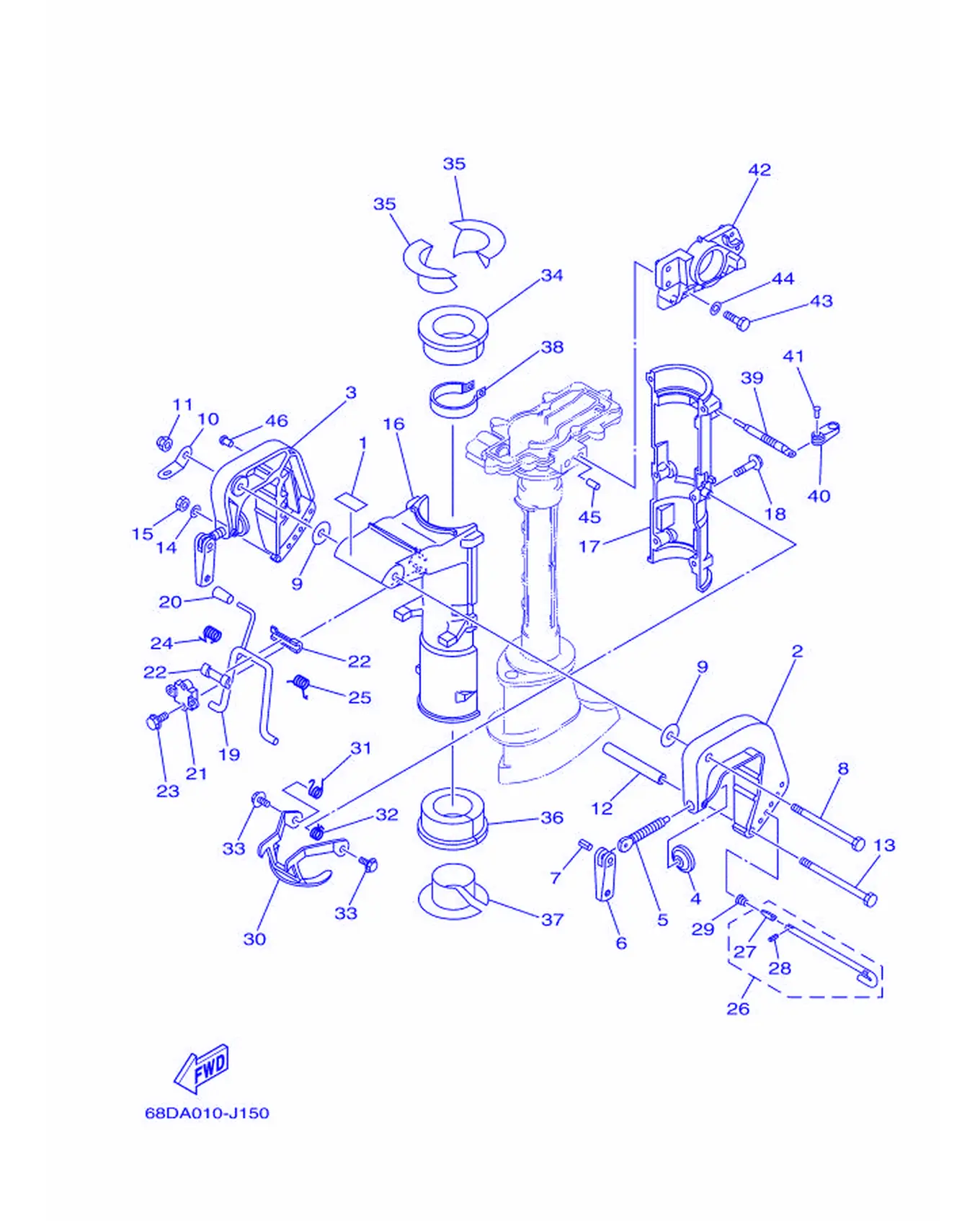

Рис. 15 — кронштейн 46 дет.

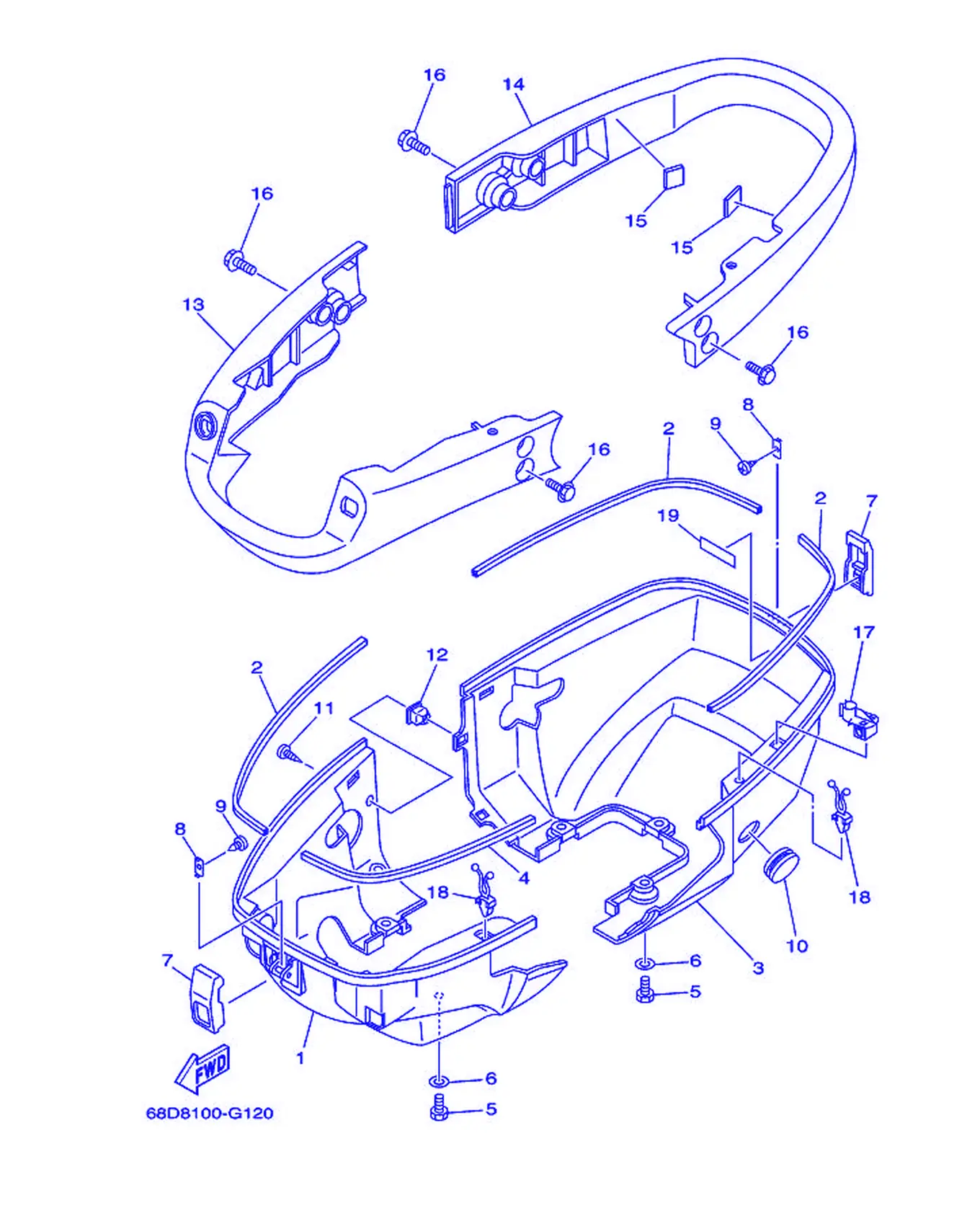

Рис. 16 — нижний кожух 19 дет.

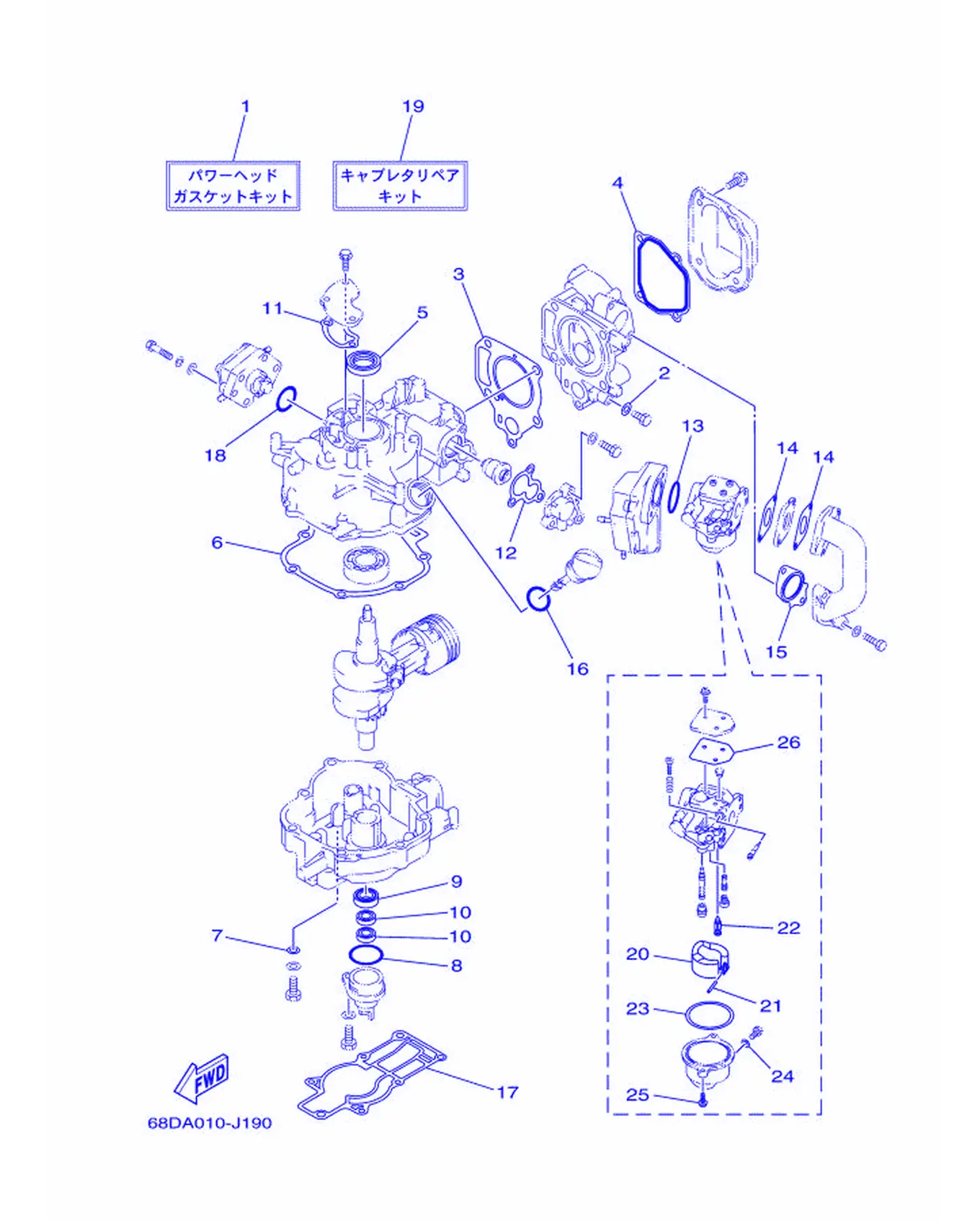

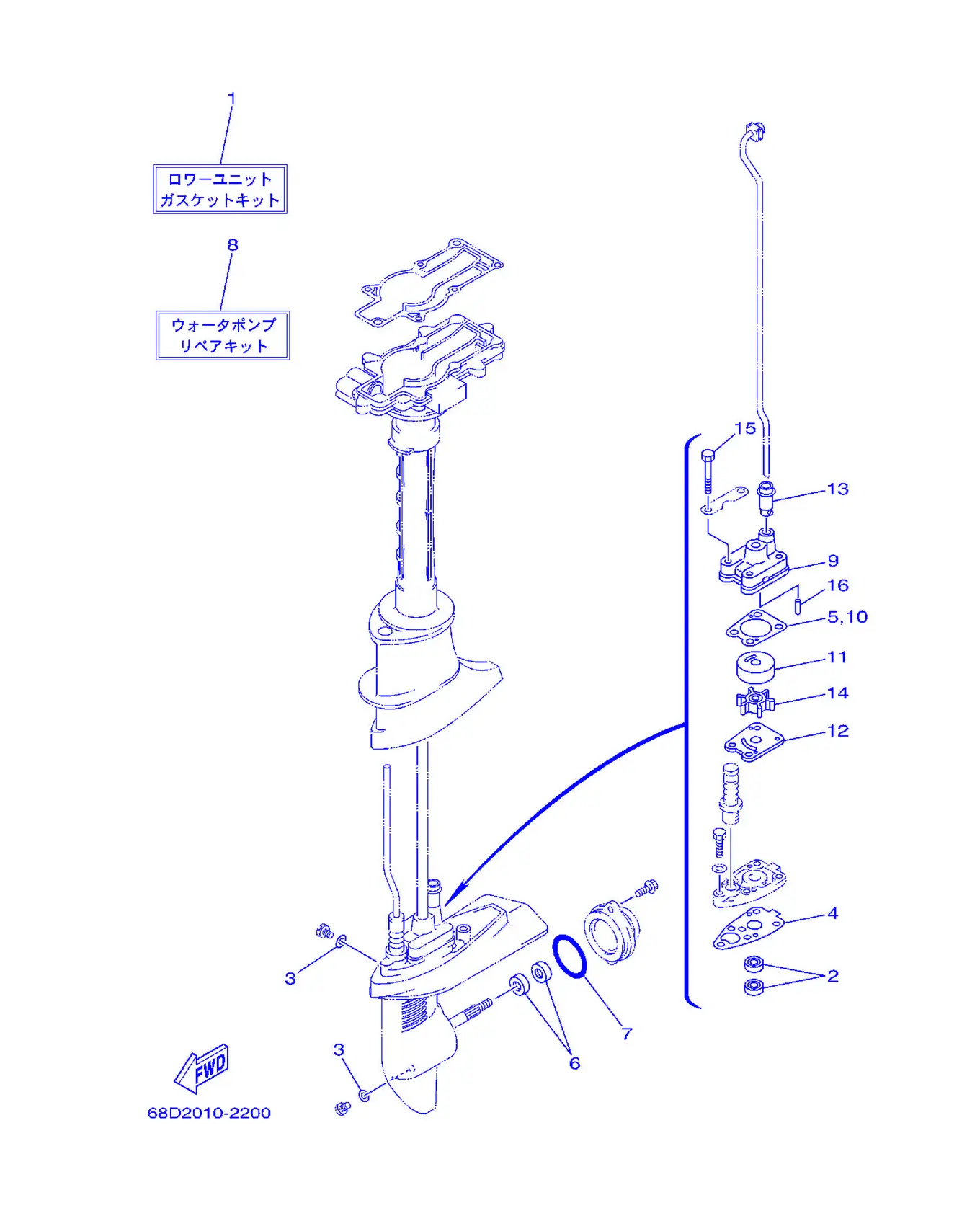

Рис. 17 — Ремкомплект 1 26 дет.
Рис. 18 — Ремкомплект 2 16 дет.

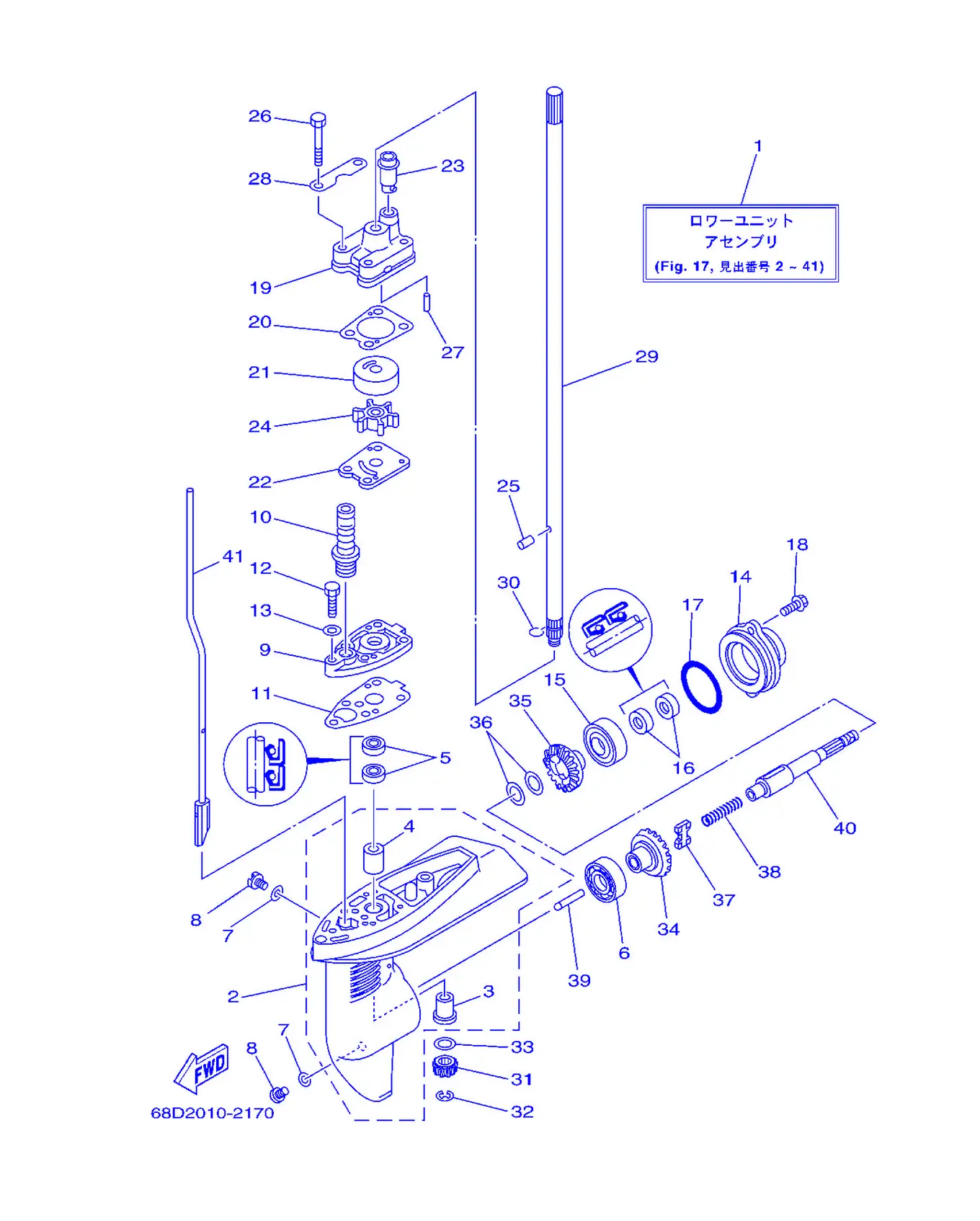

Рис. 19 — Нижний кожух и привод 1 43 дет.

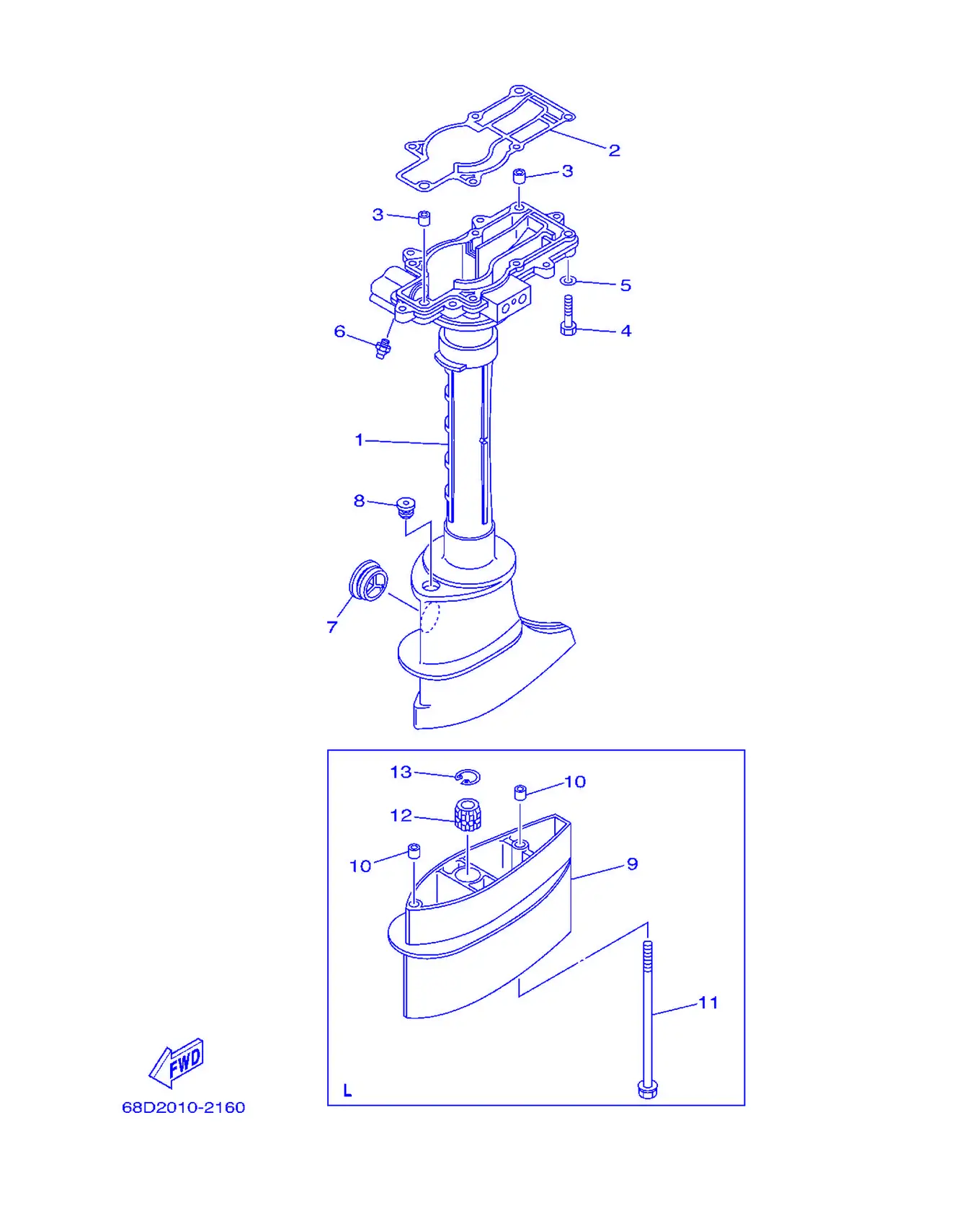

Рис. 20 — Нижний кожух и привод 2 14 дет.
