Yamaha F40A f40aetl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F40A. 35 схем.

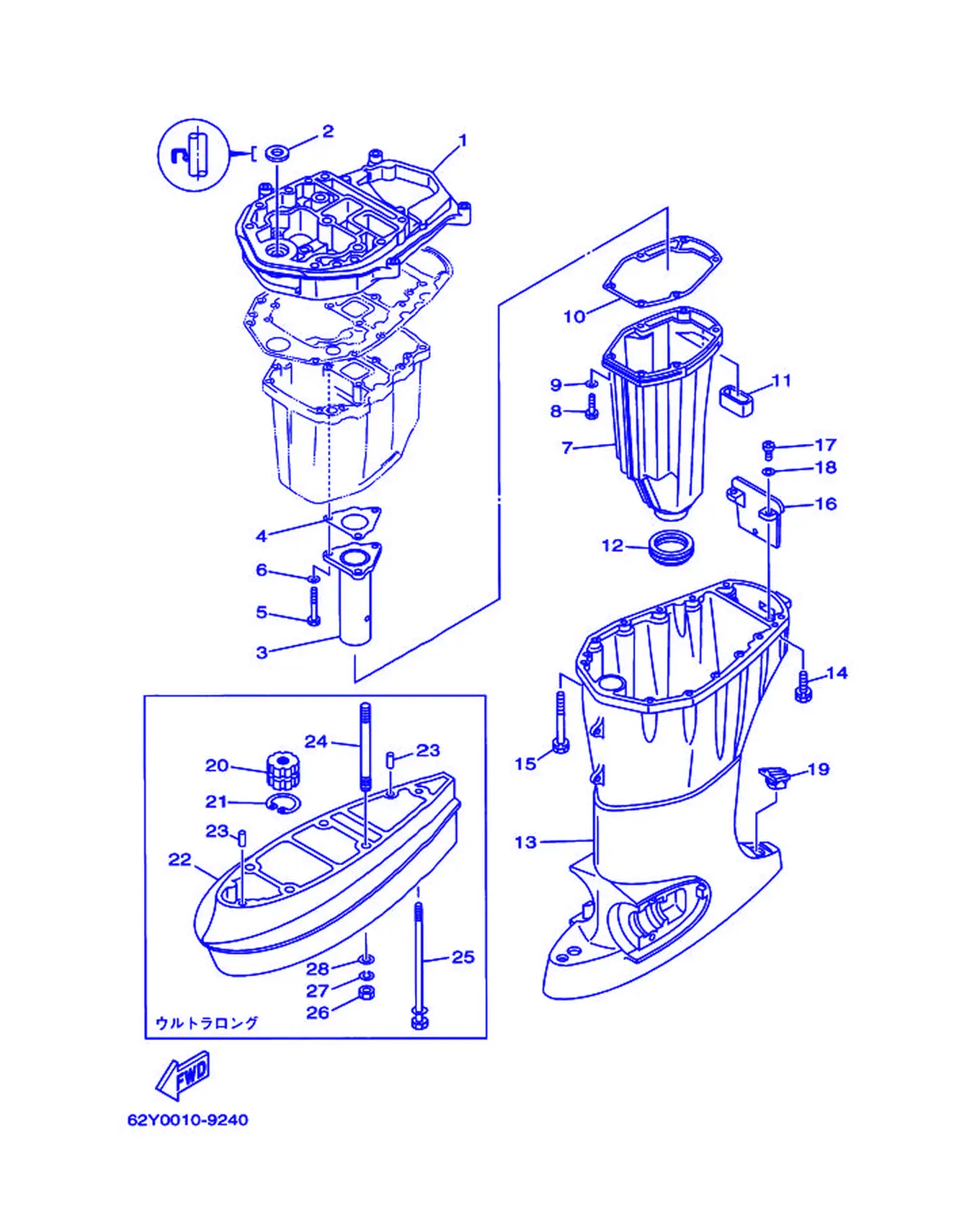

Рис. 1 — Корпус верхней части 29 дет.

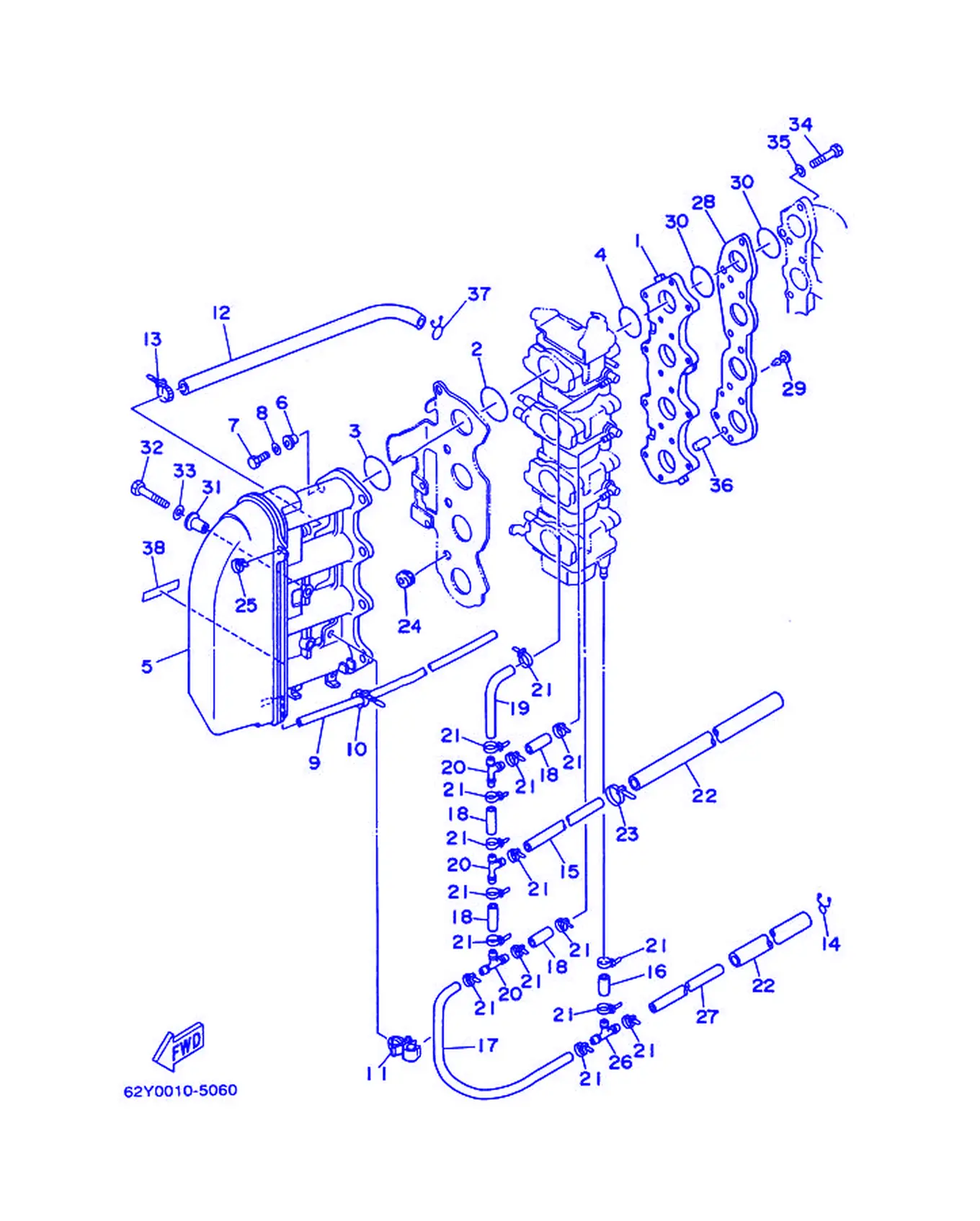

Рис. 2 — Впускная система 38 дет.

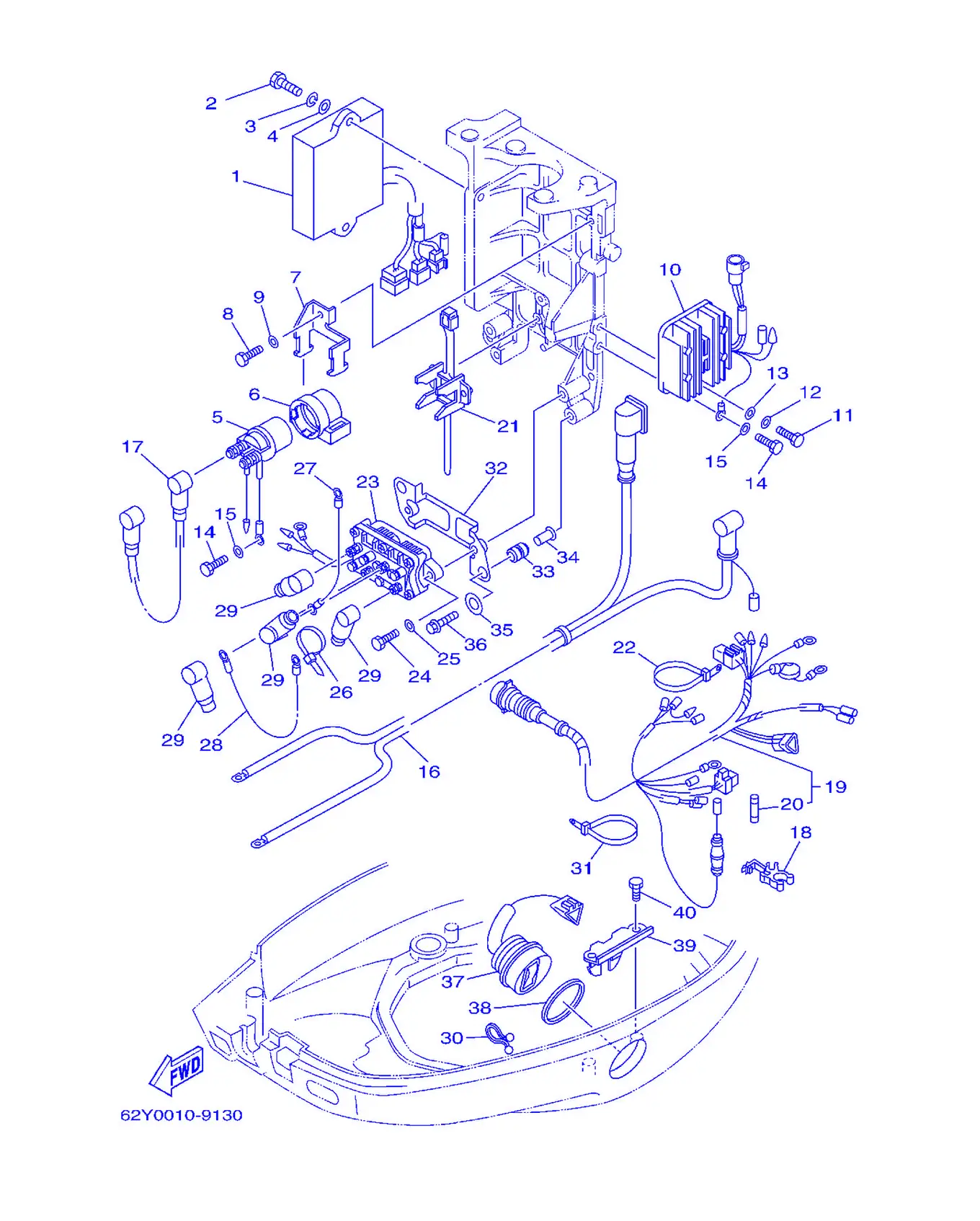

Рис. 3 — Электрическая система 1 Электрическая 1 23 дет.

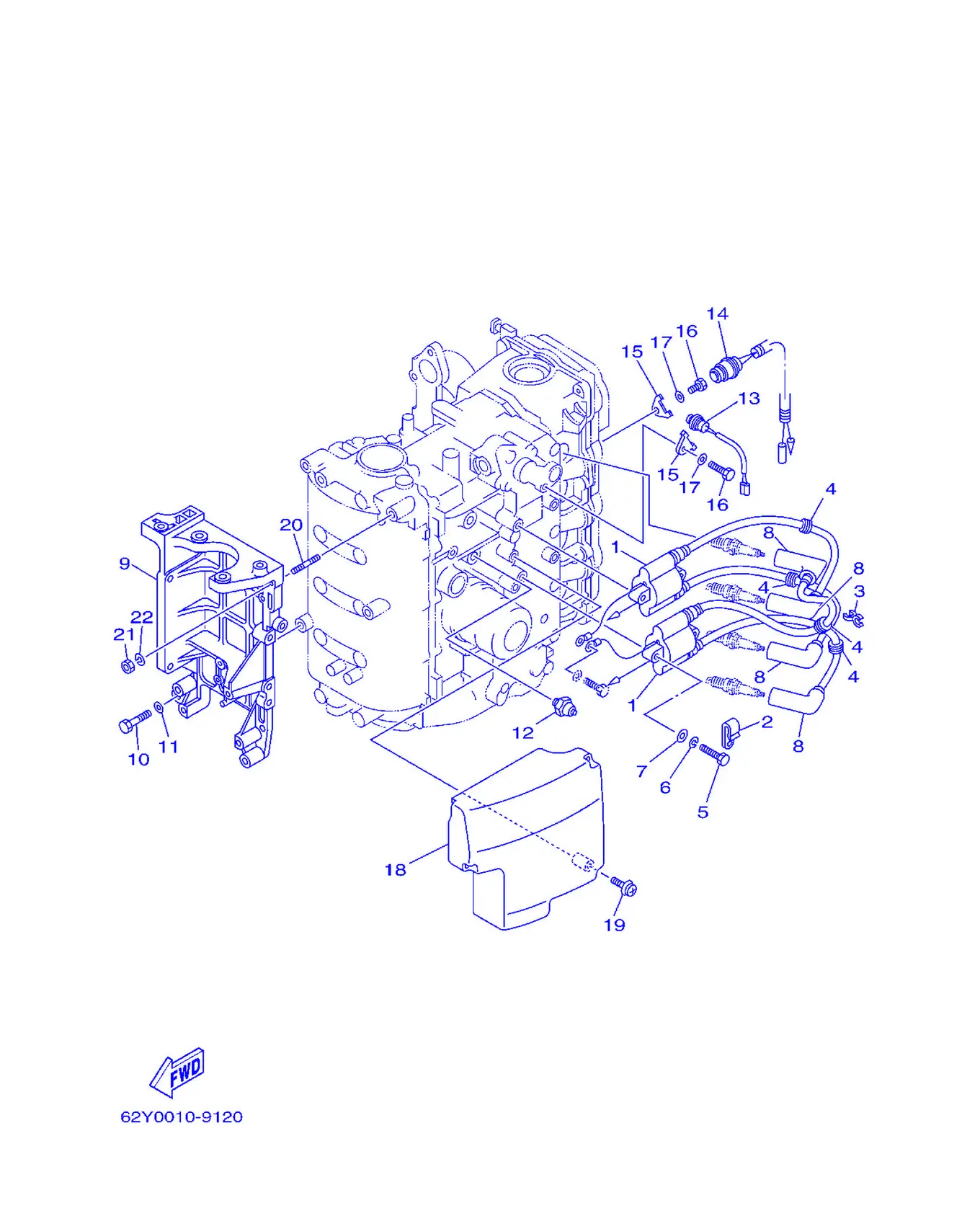

Рис. 4 — Электрическая система 2 41 дет.

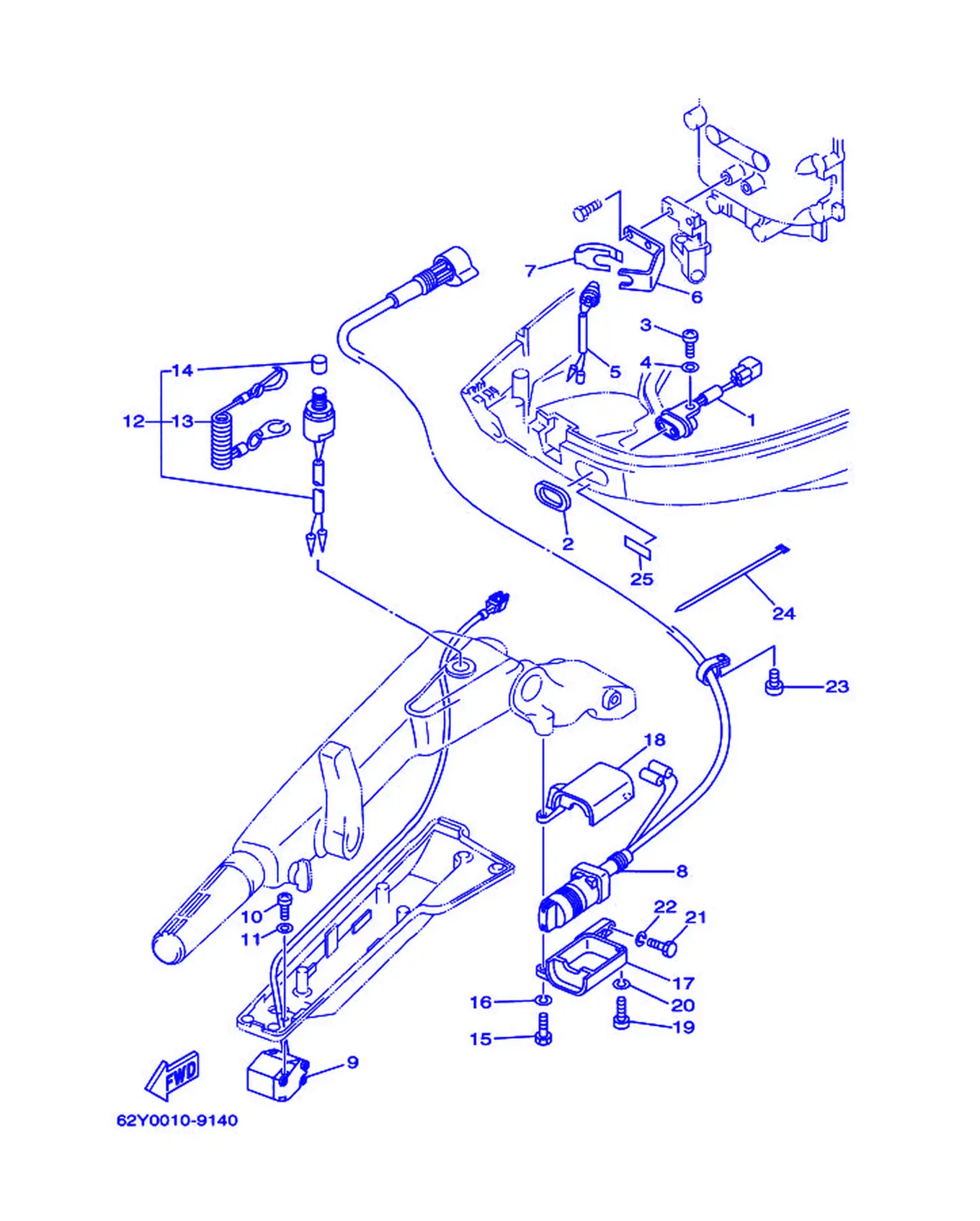

Рис. 5 — Электрическая система 3 (EHD, EHT) 25 дет.

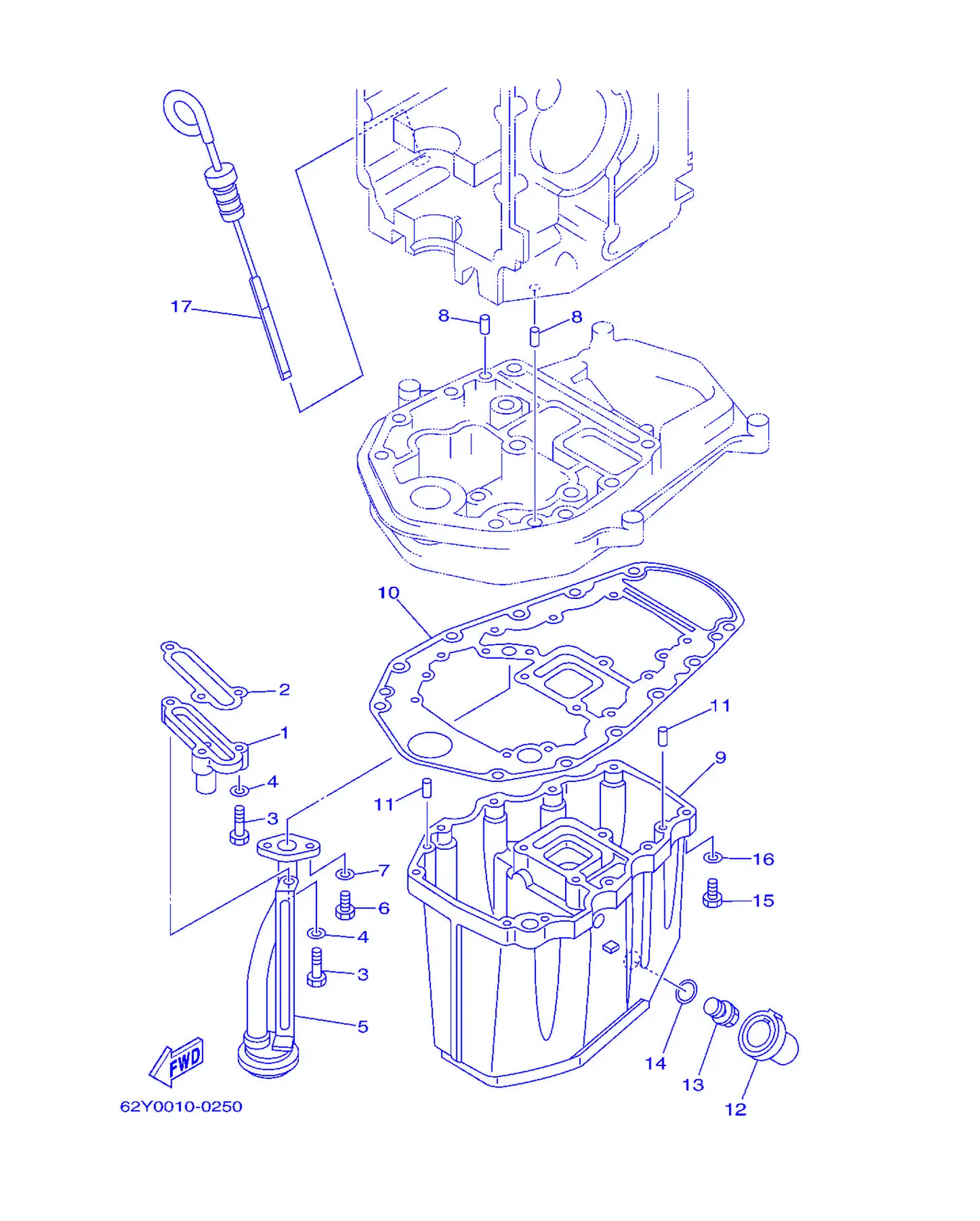

Рис. 6 — поддон картера 17 дет.

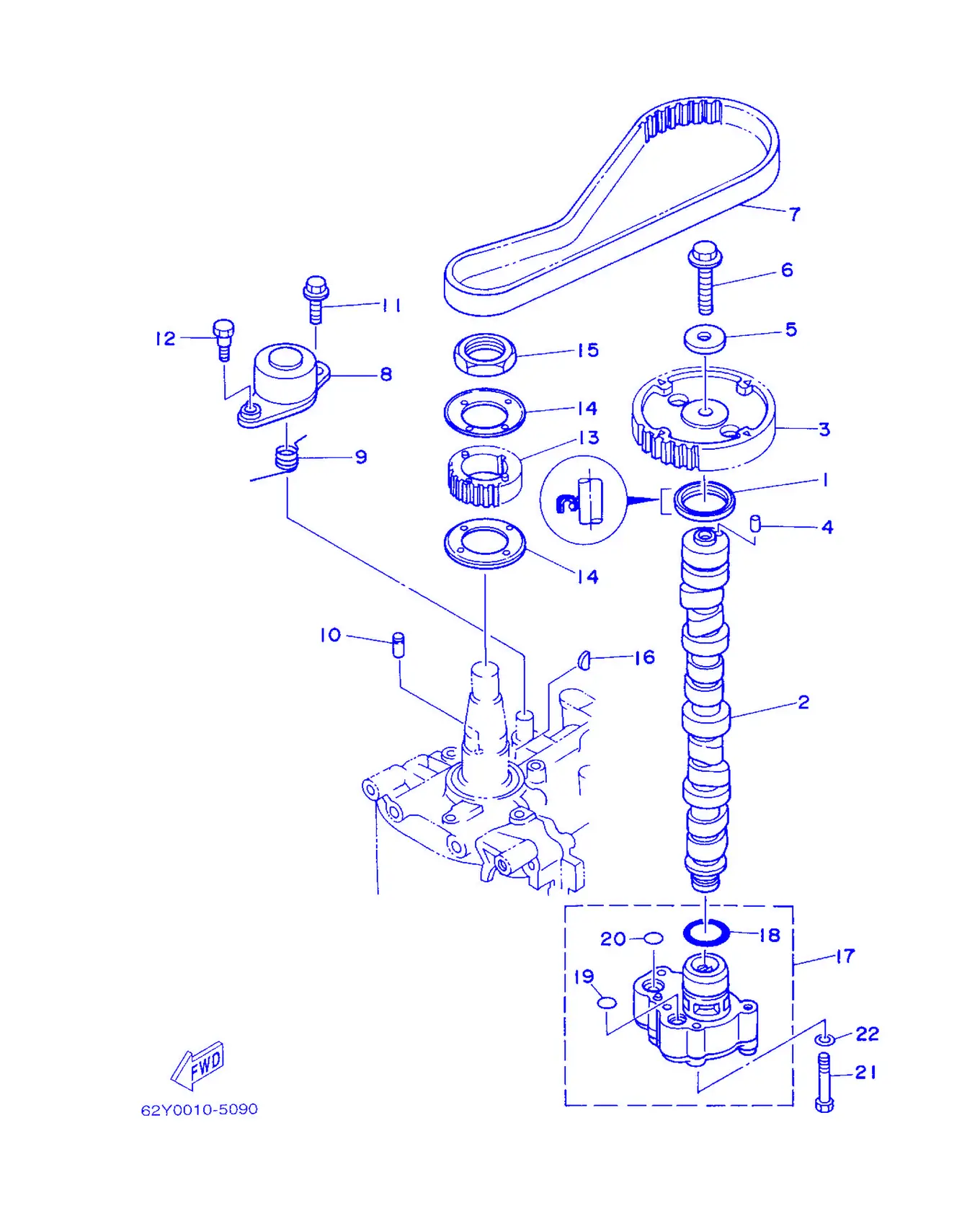

Рис. 7 — Масляный насос 22 дет.

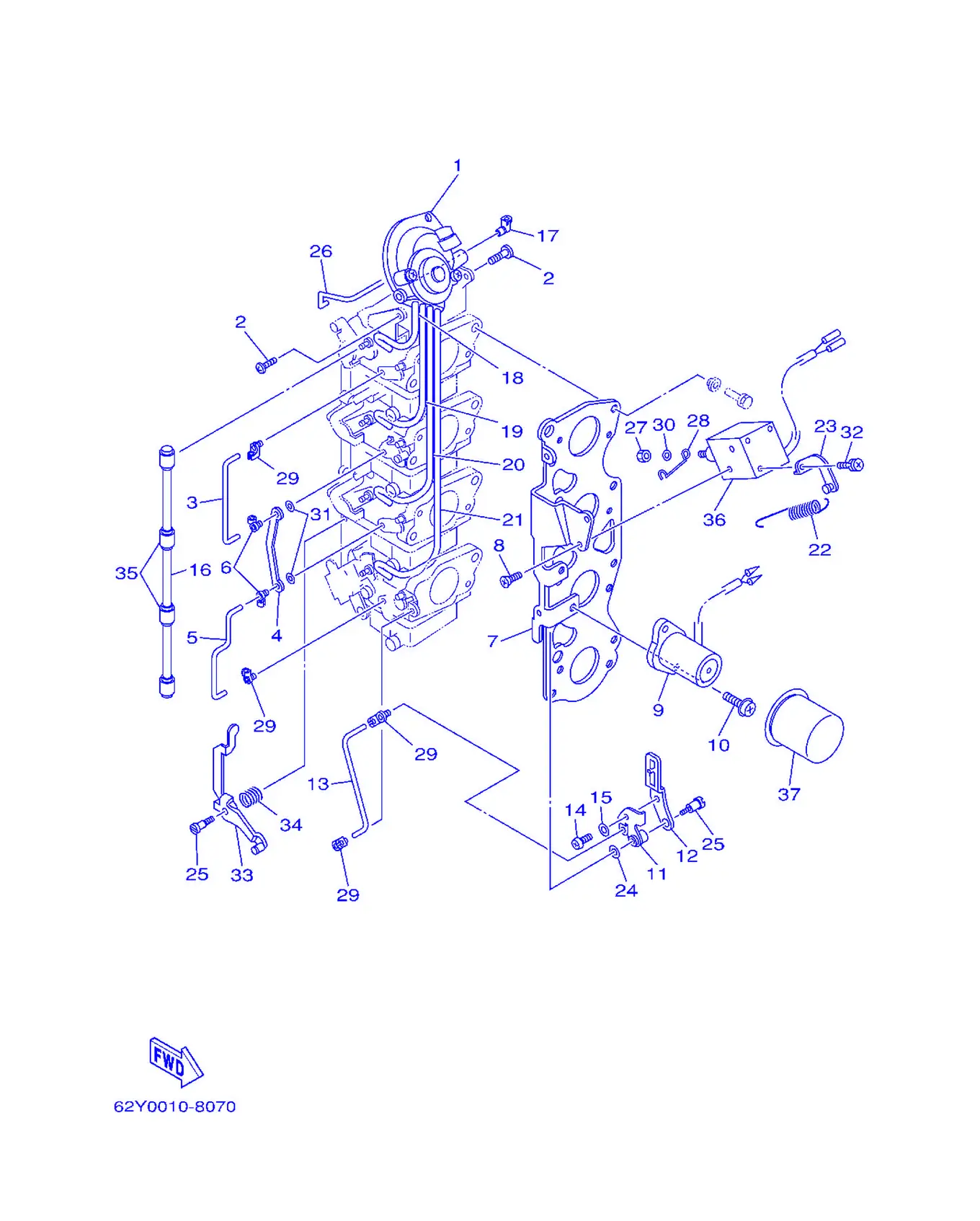

Рис. 8 — Тяга карбюратора 37 дет.

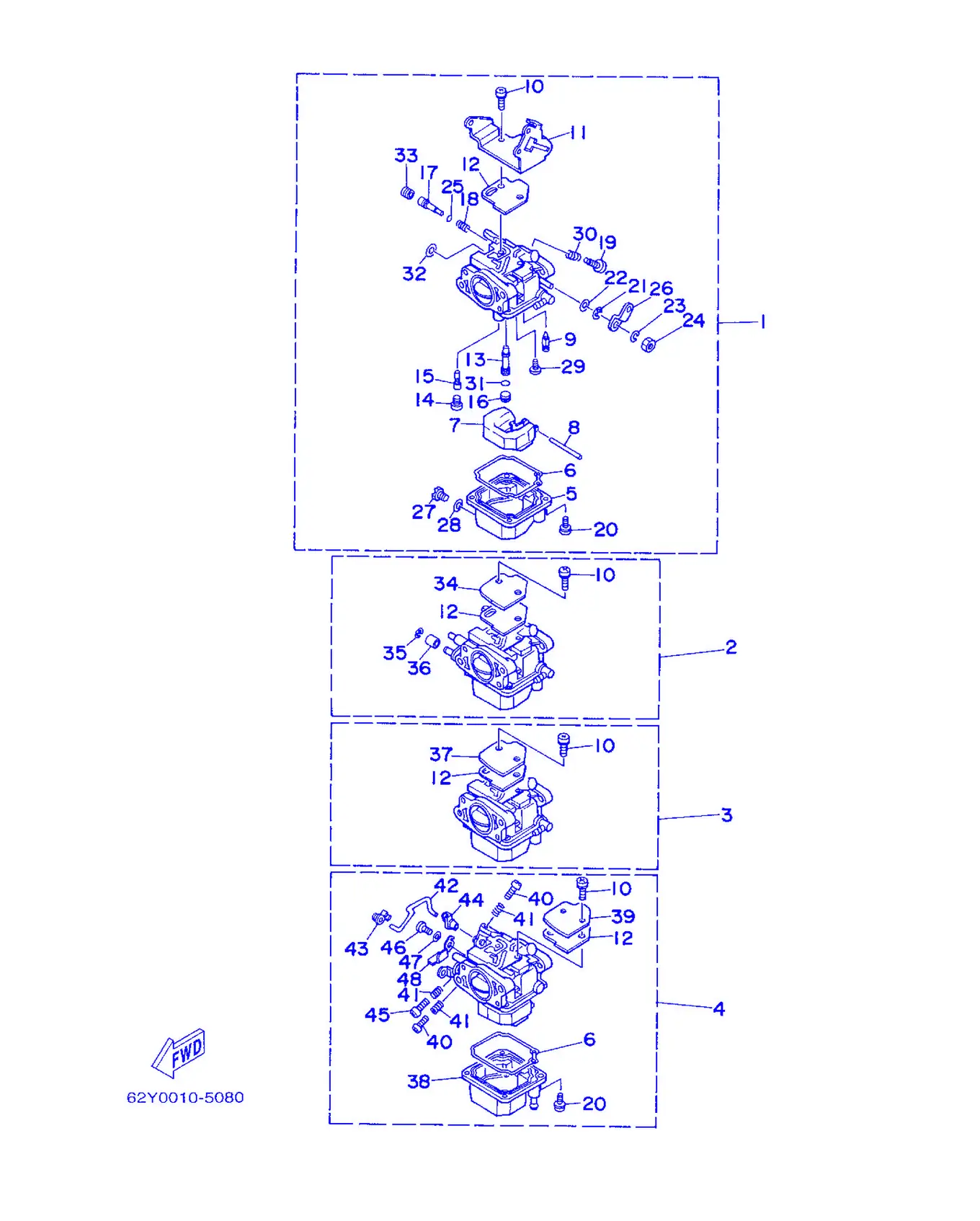

Рис. 9 — карбюратор 52 дет.

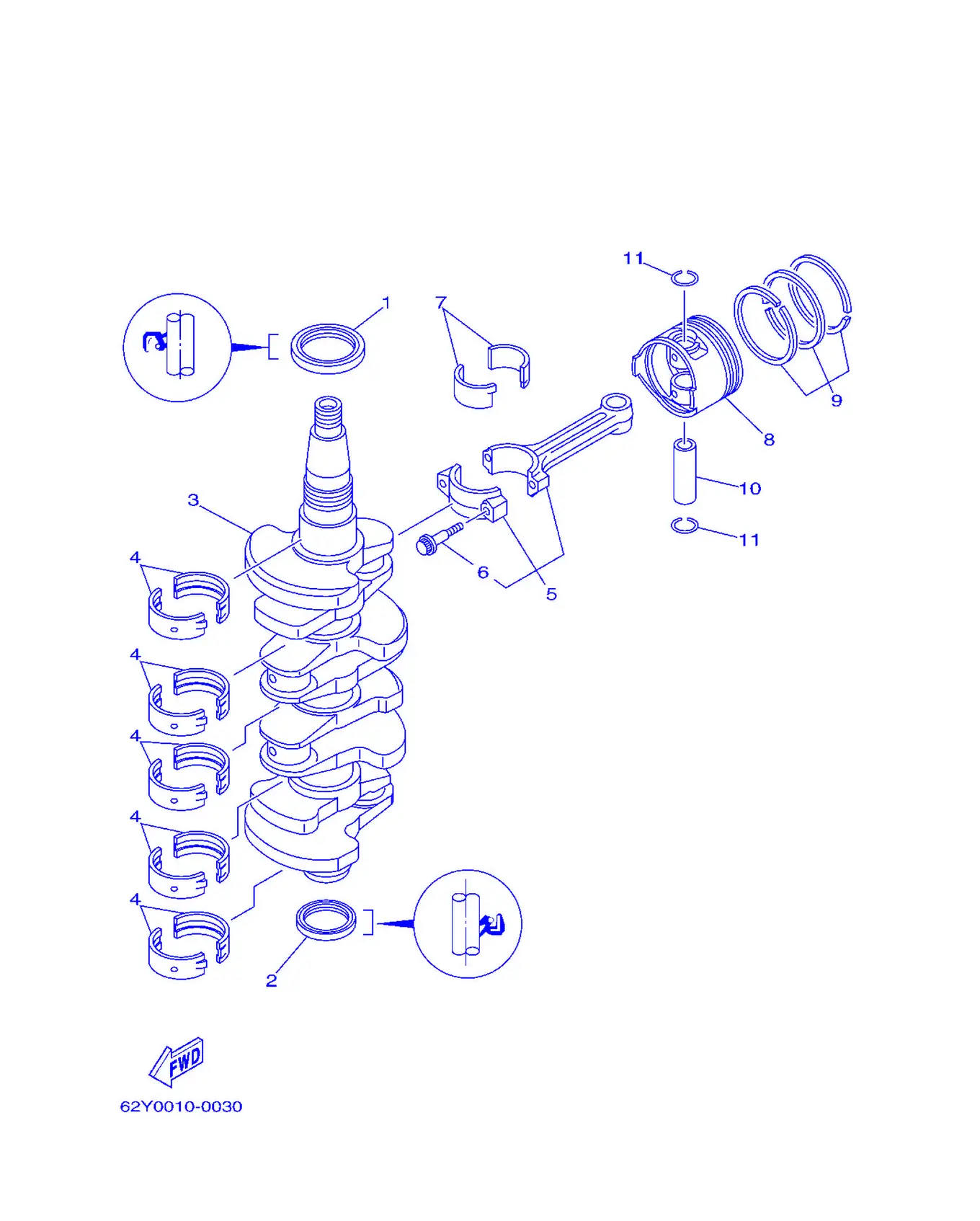

Рис. 10 — Коленчатый вал и поршень 17 дет.

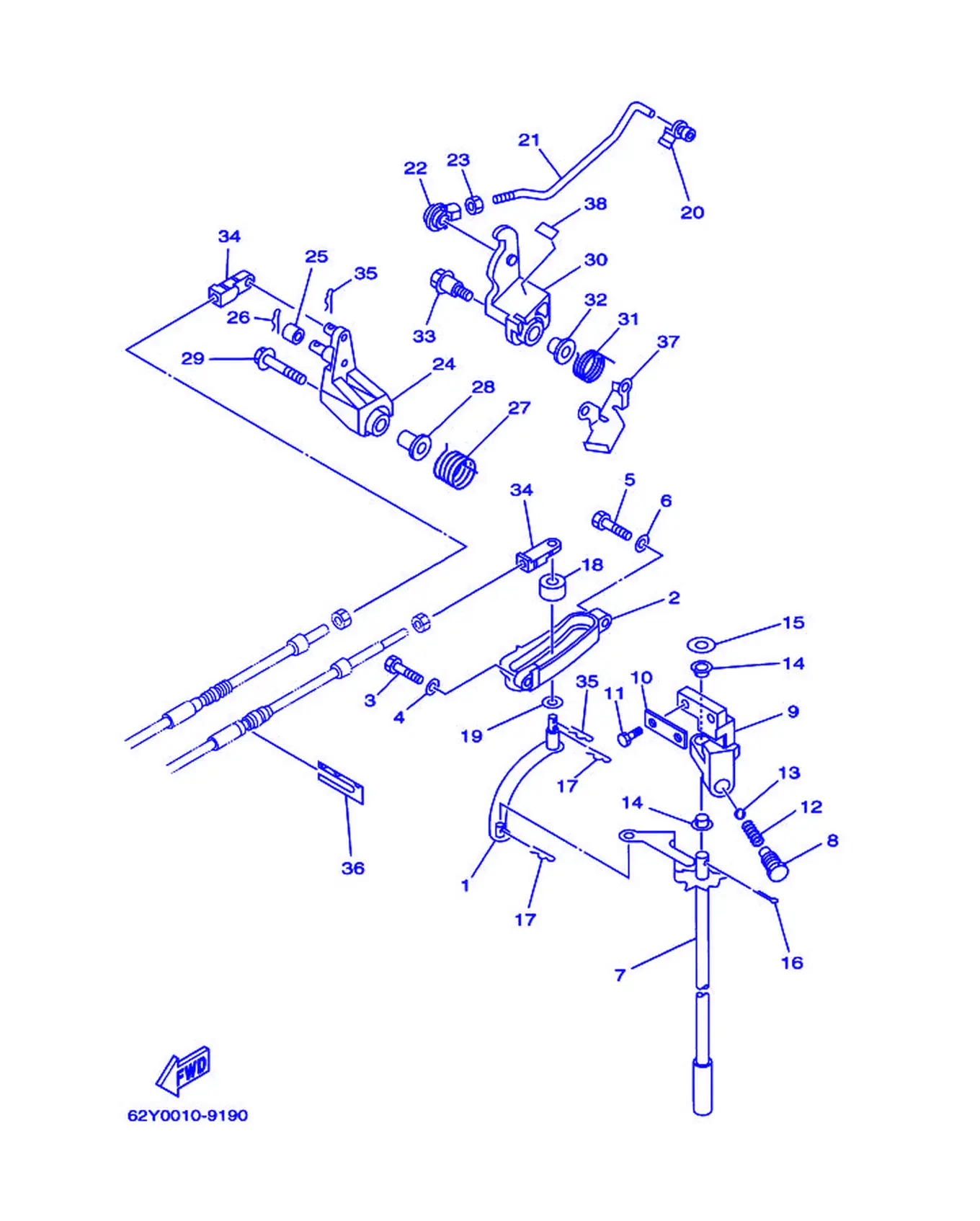

Рис. 11 — Система управления 41 дет.

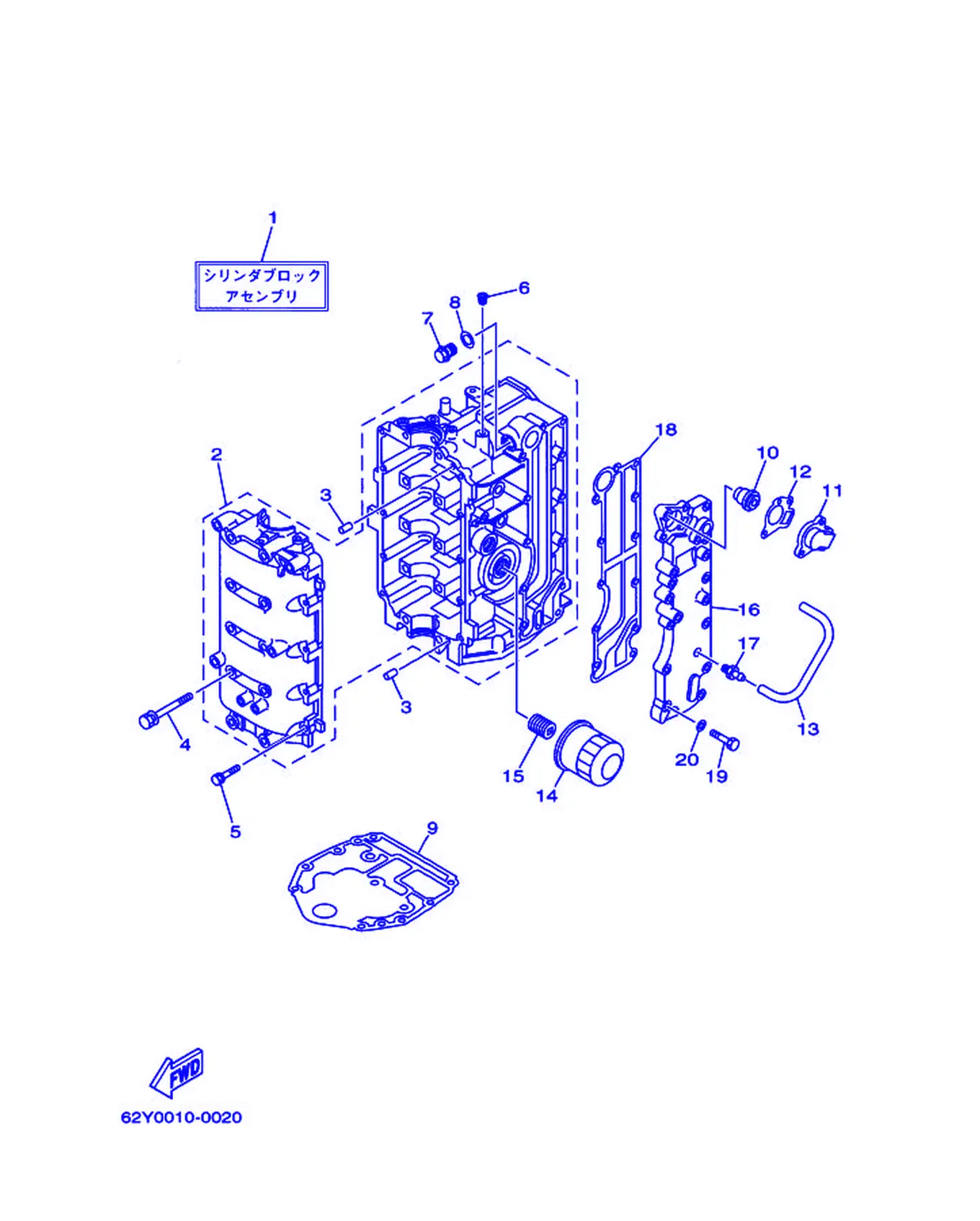

Рис. 12 — Цилиндр и картер Рис. 1 20 дет.

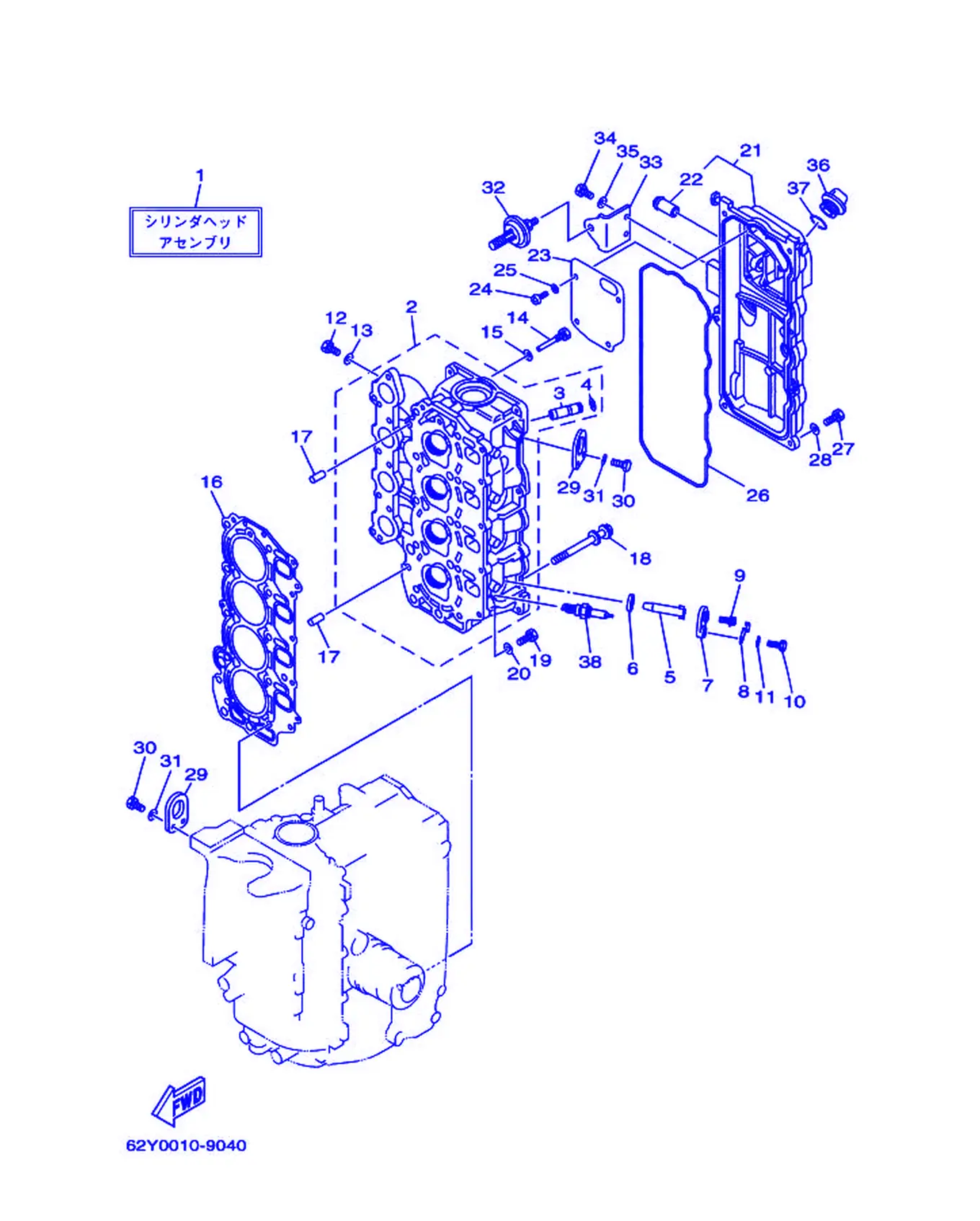

Рис. 13 — Цилиндр и картер 2 38 дет.

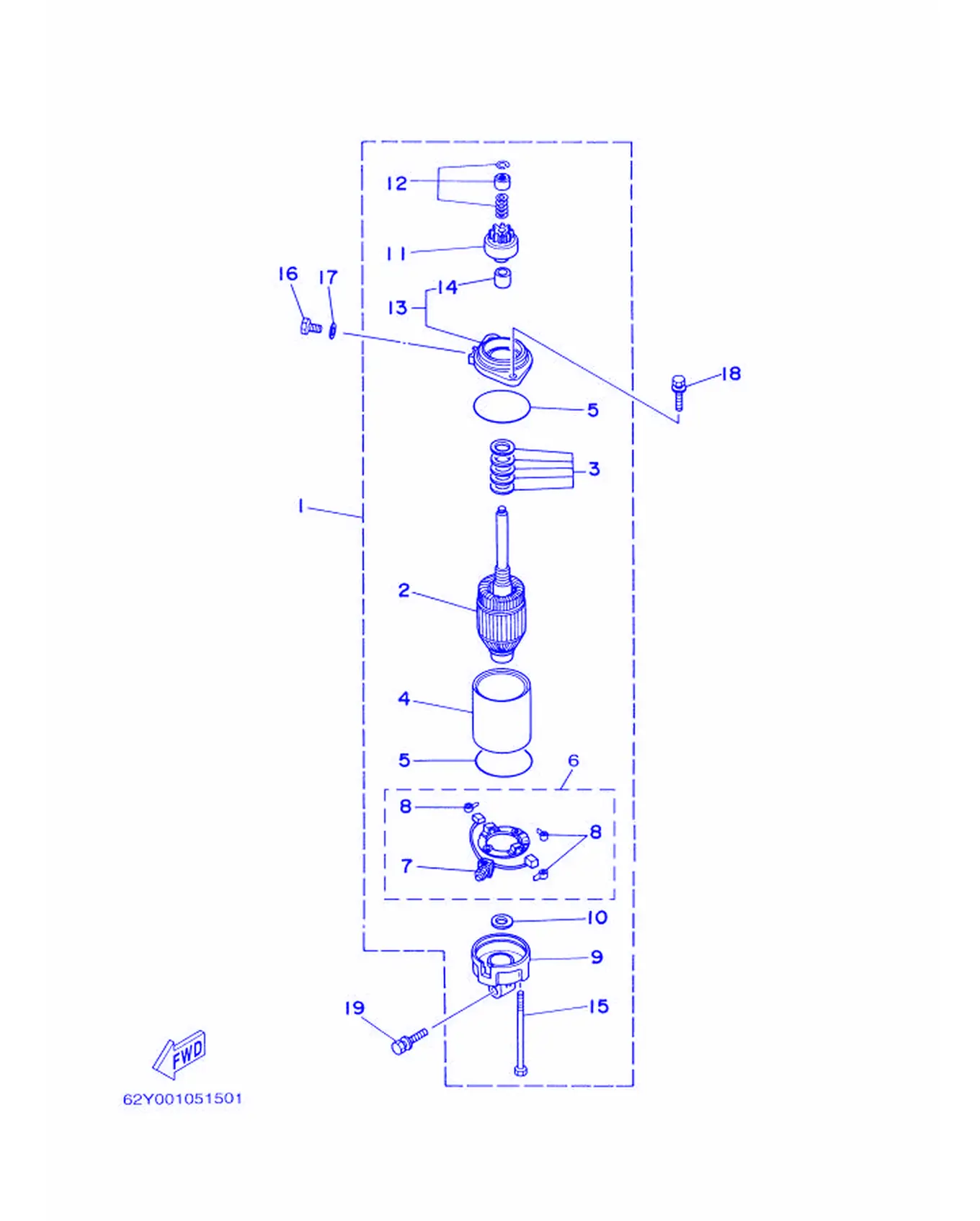

Рис. 14 — стартер 19 дет.

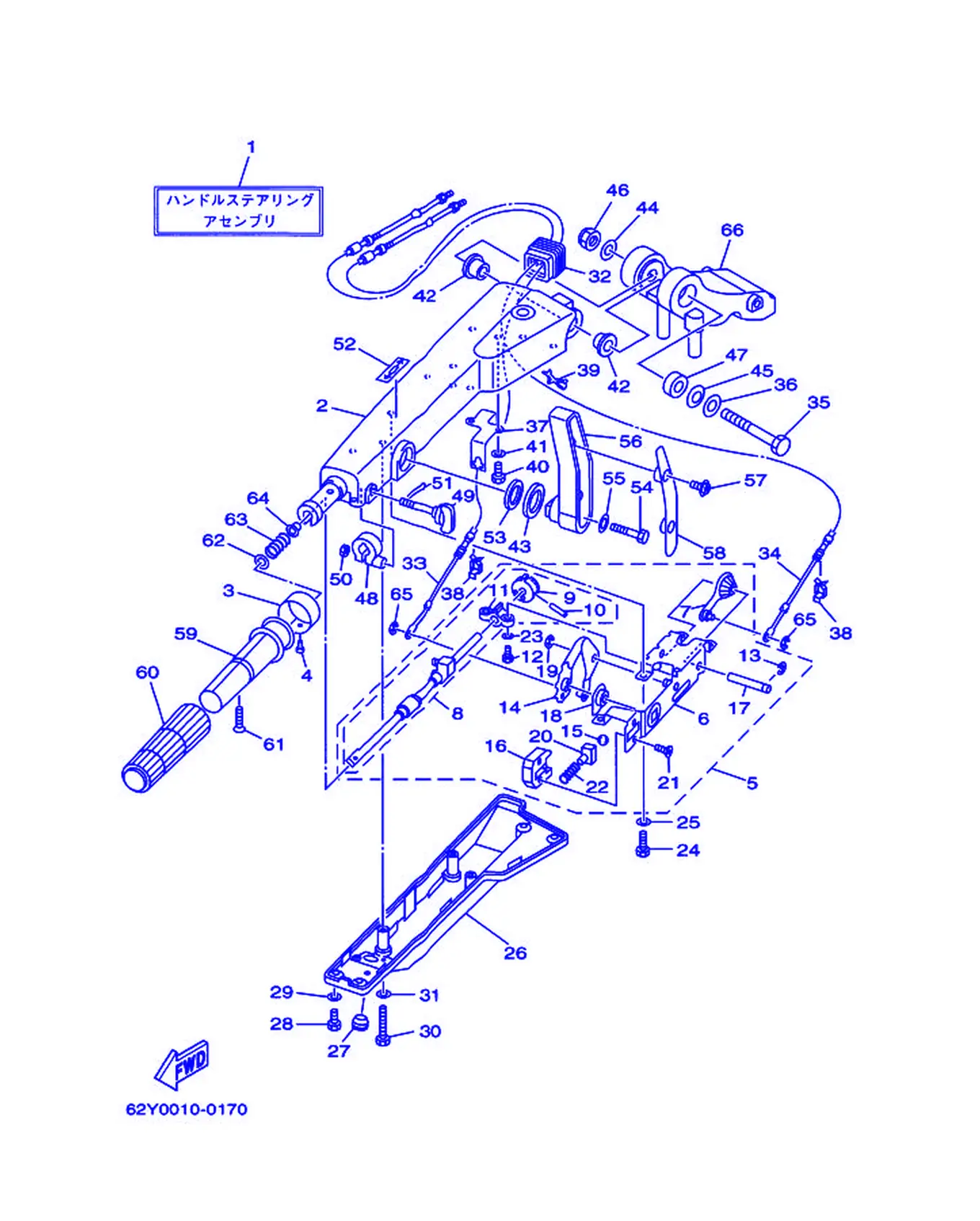

Рис. 15 — Рулевое управление (EHD, EHT) 67 дет.

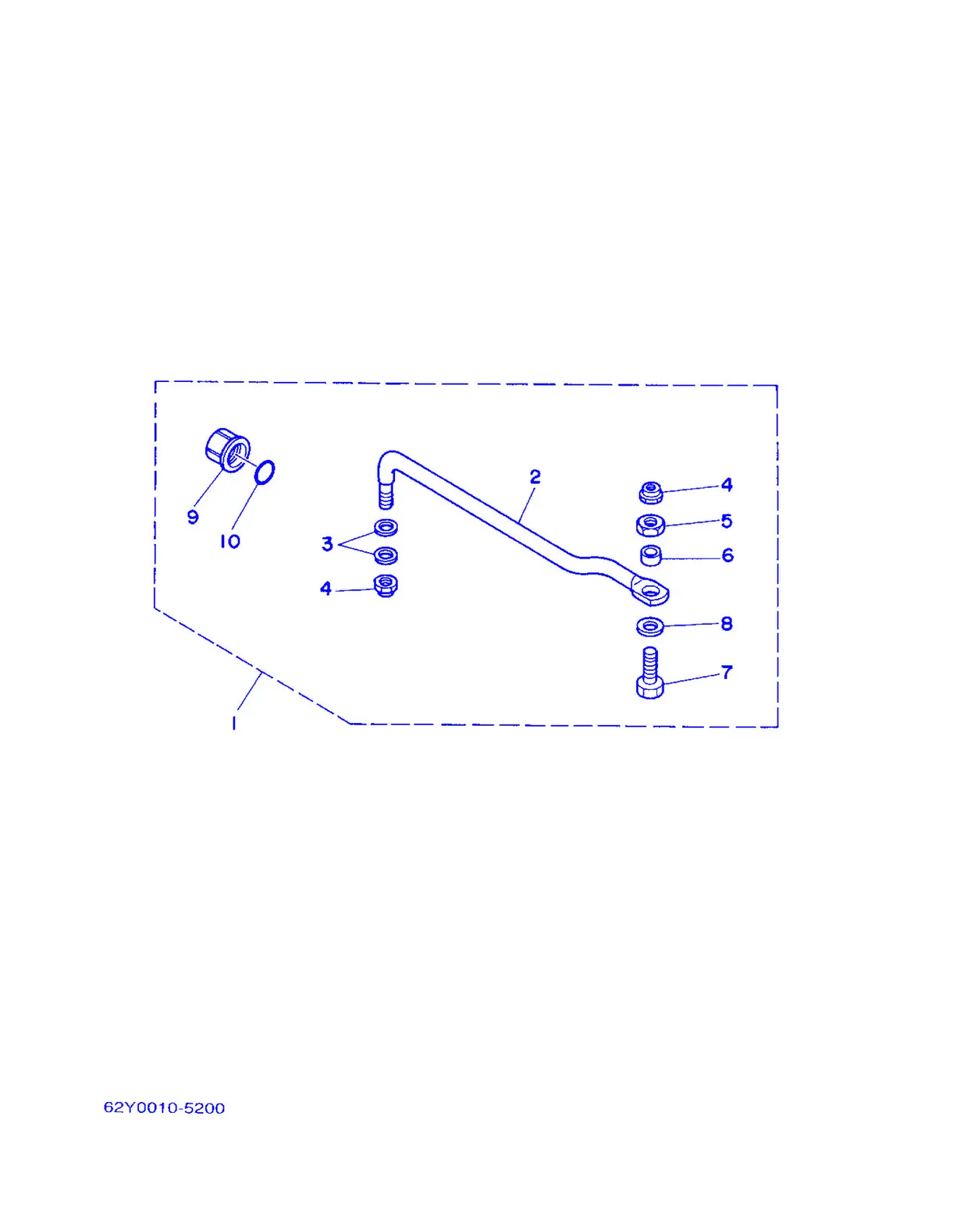

Рис. 16 — Рулевая тяга в сборе (ET) 10 дет.
Рис. 17 — Фрикционные детали рулевого управления (EHD,EHT) 26 дет.

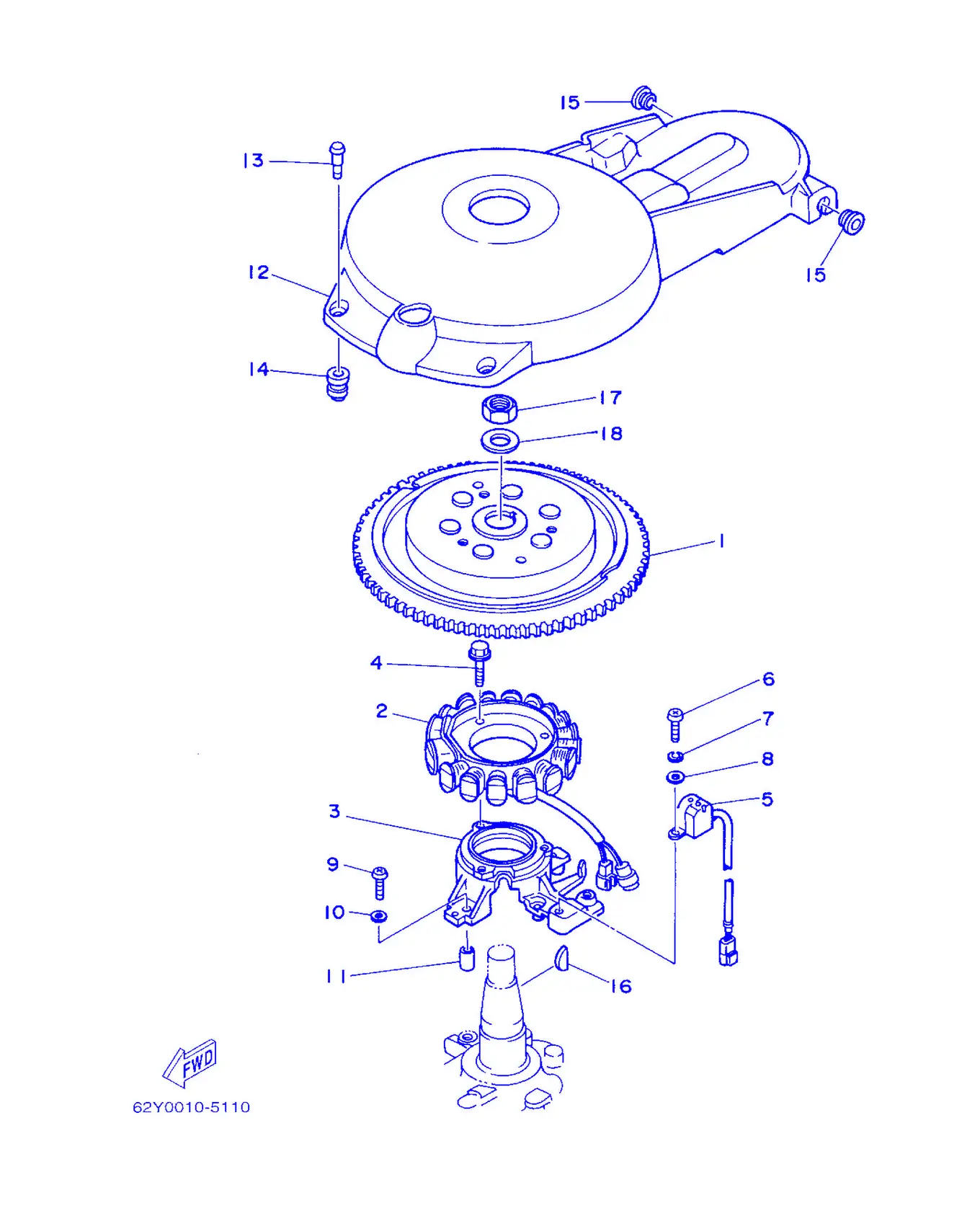

Рис. 18 — Генератор 18 дет.

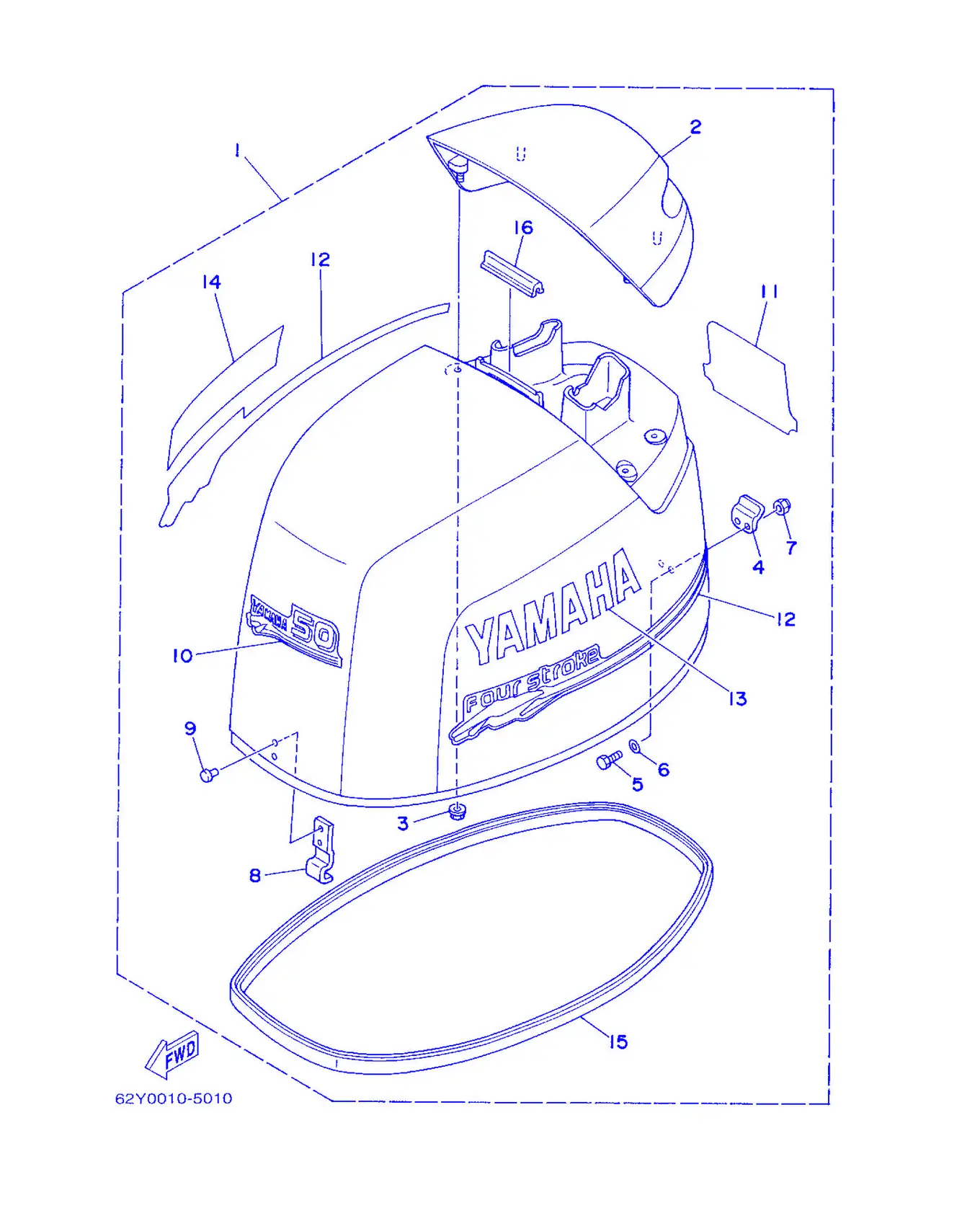

Рис. 19 — Верхний кожух 19 дет.

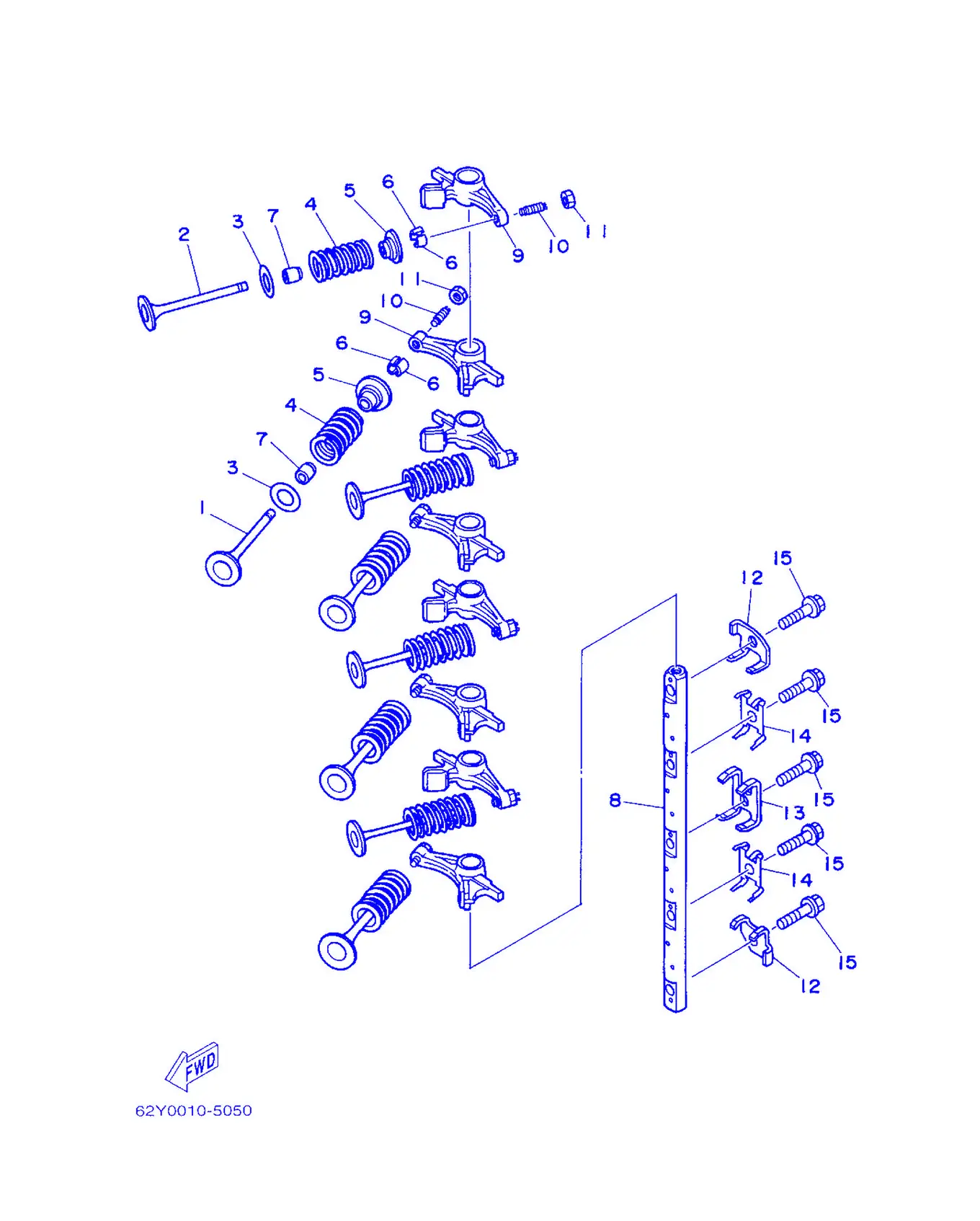

Рис. 20 — Клапан 15 дет.

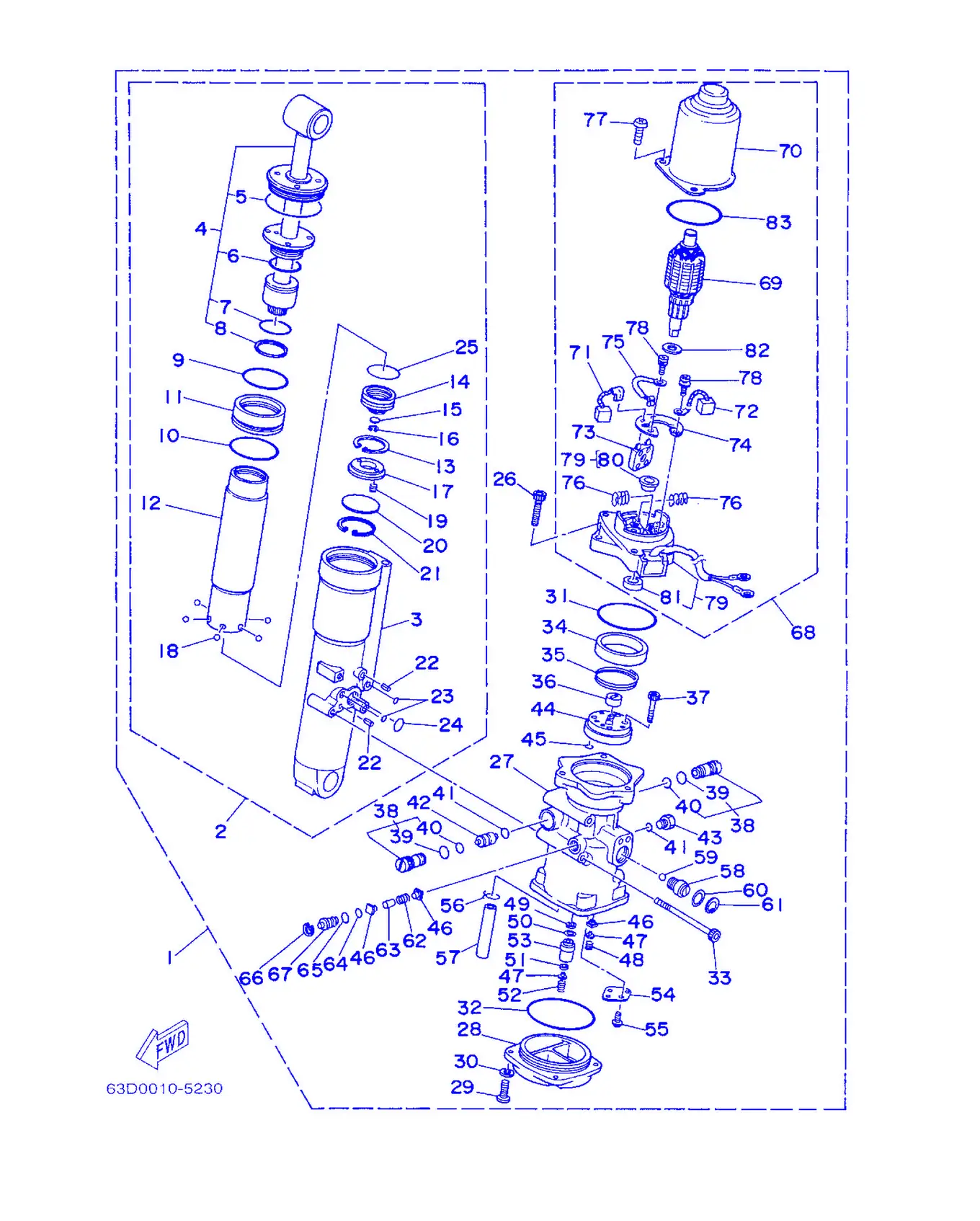

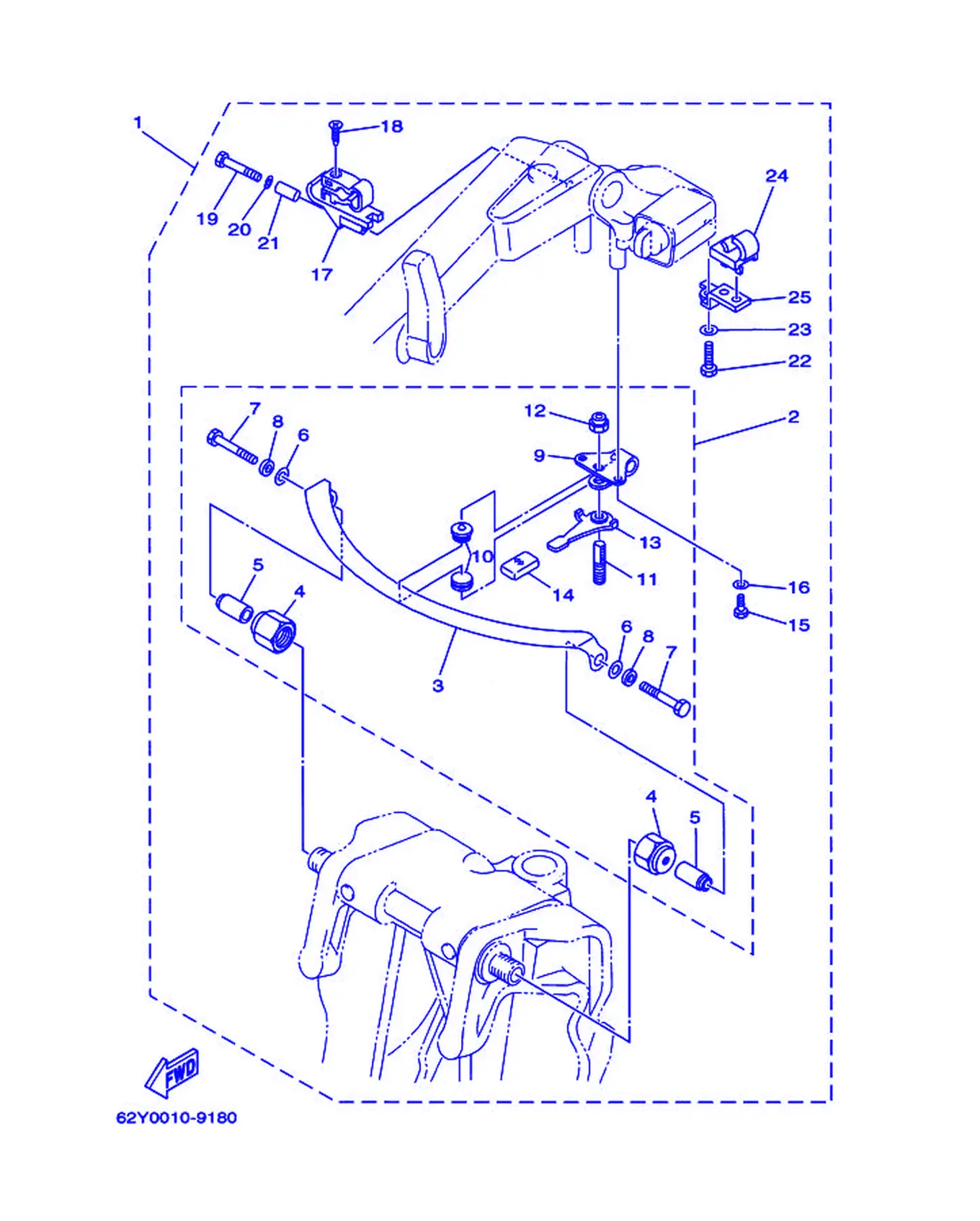

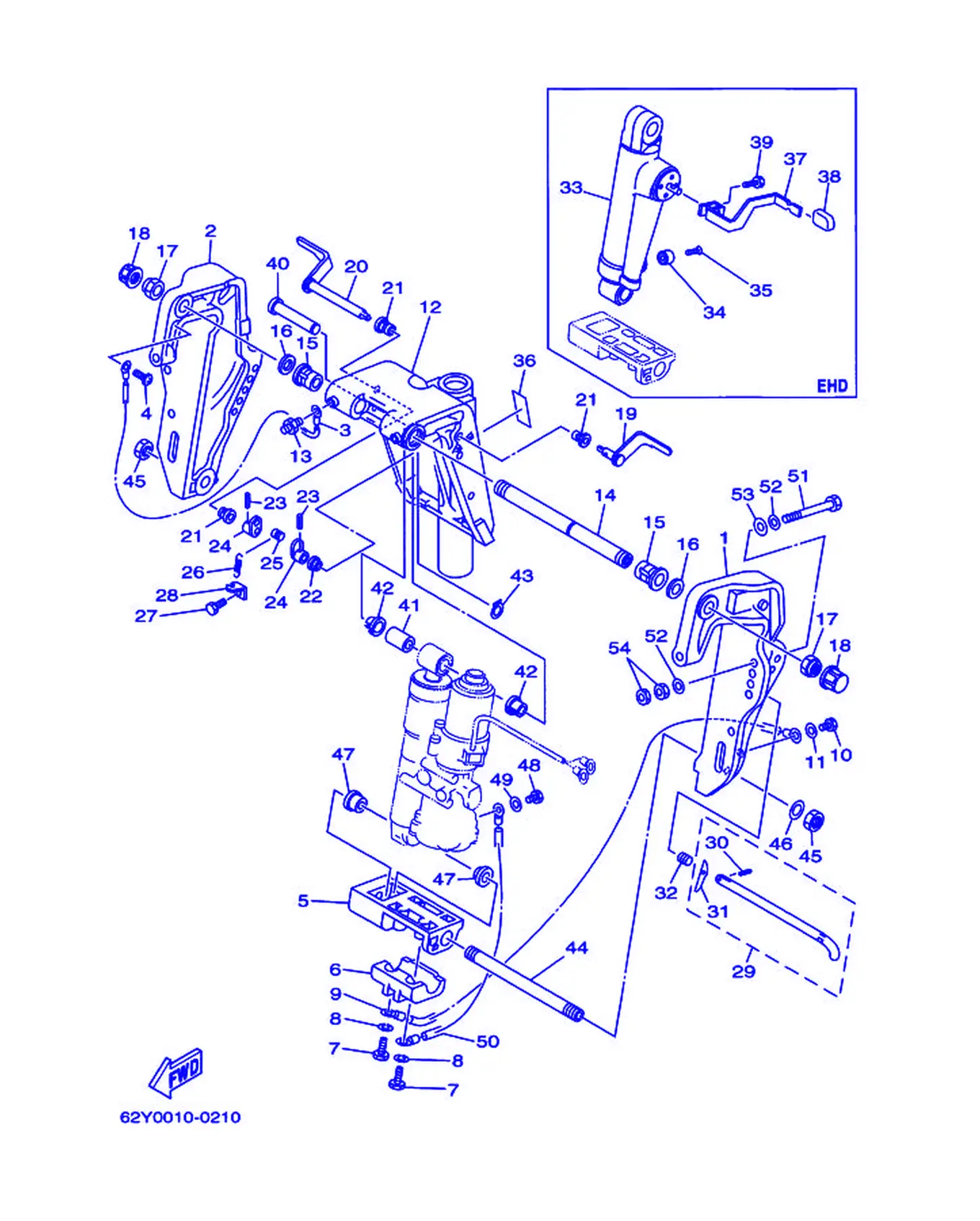

Рис. 21 — Узел силового наклона и подъёма (исполнение ET, EHT) 83 дет.

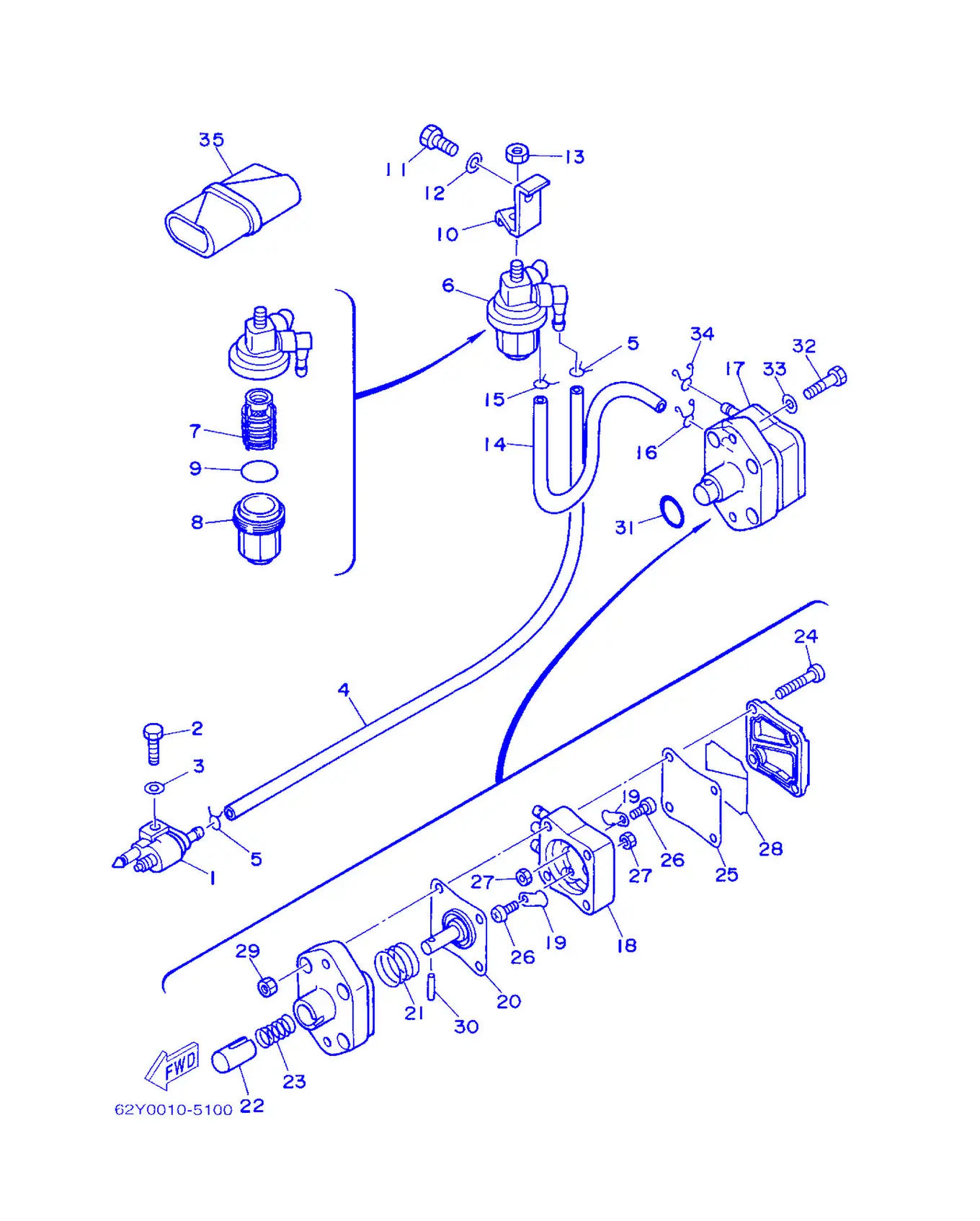

Рис. 22 — Топливная система 35 дет.

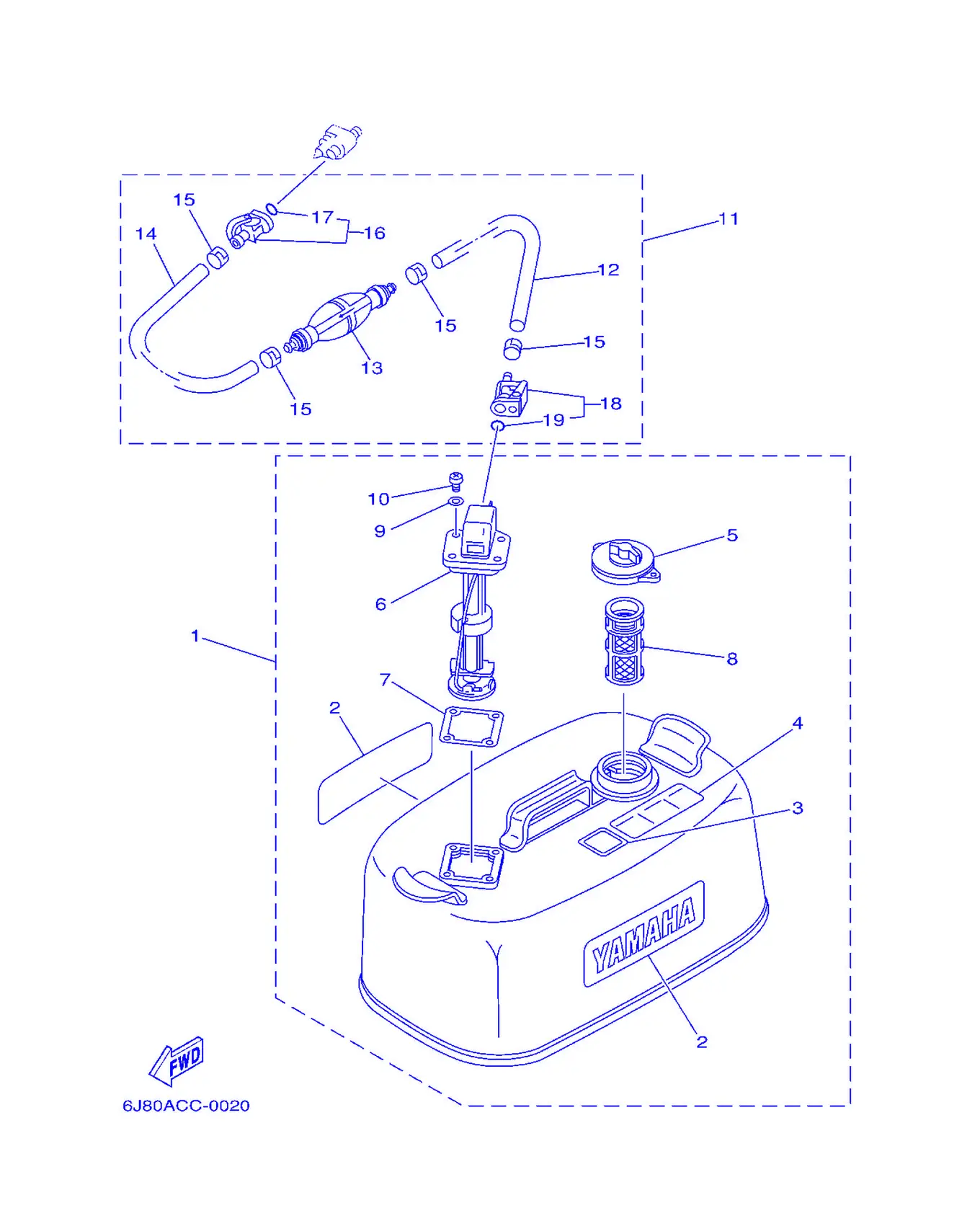

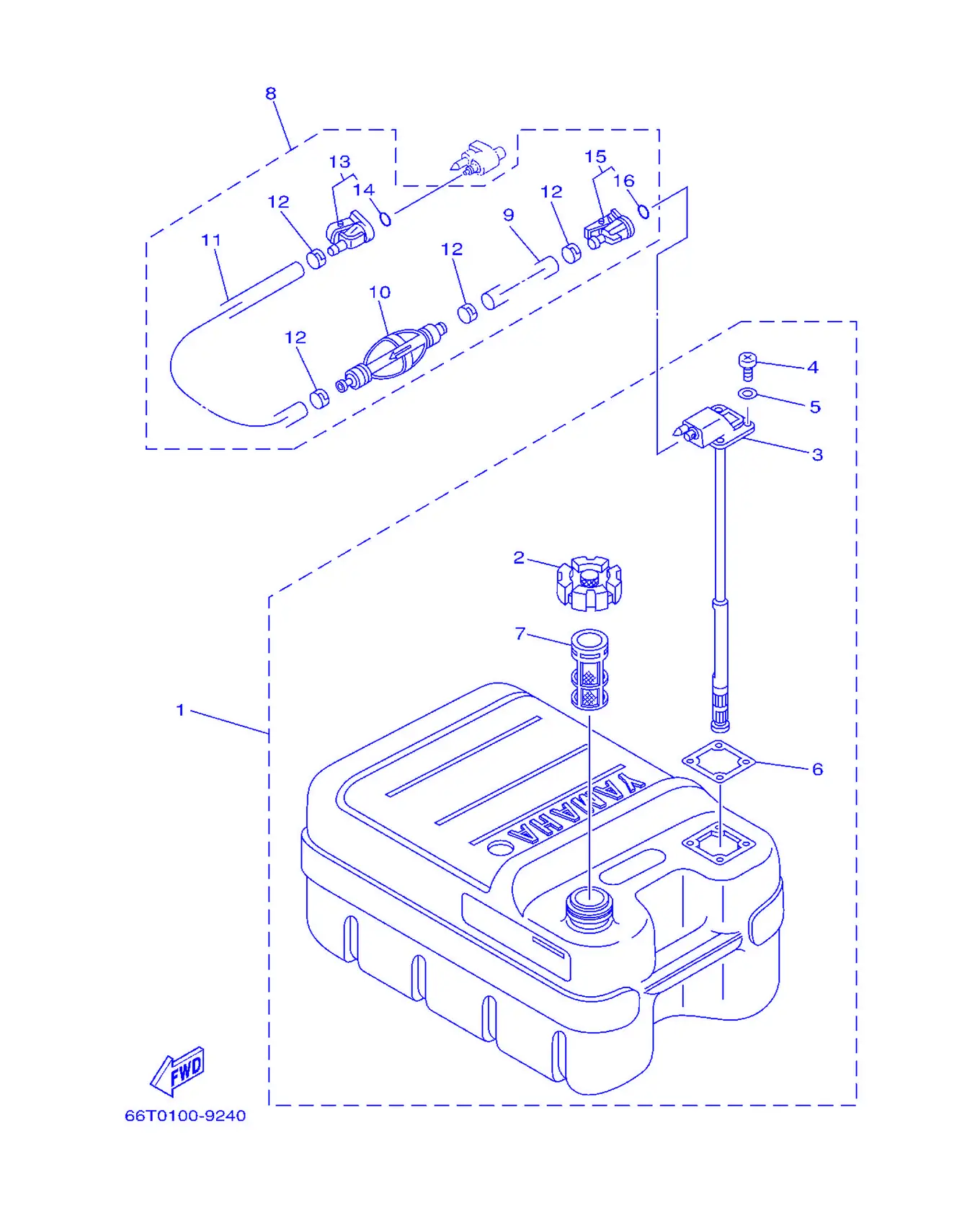

Рис. 23 — Топливный бак 1 (пластиковый тип) 16 дет.
Рис. 24 — Топливный бак 3 19 дет.
Рис. 25 — Кронштейн 1 54 дет.

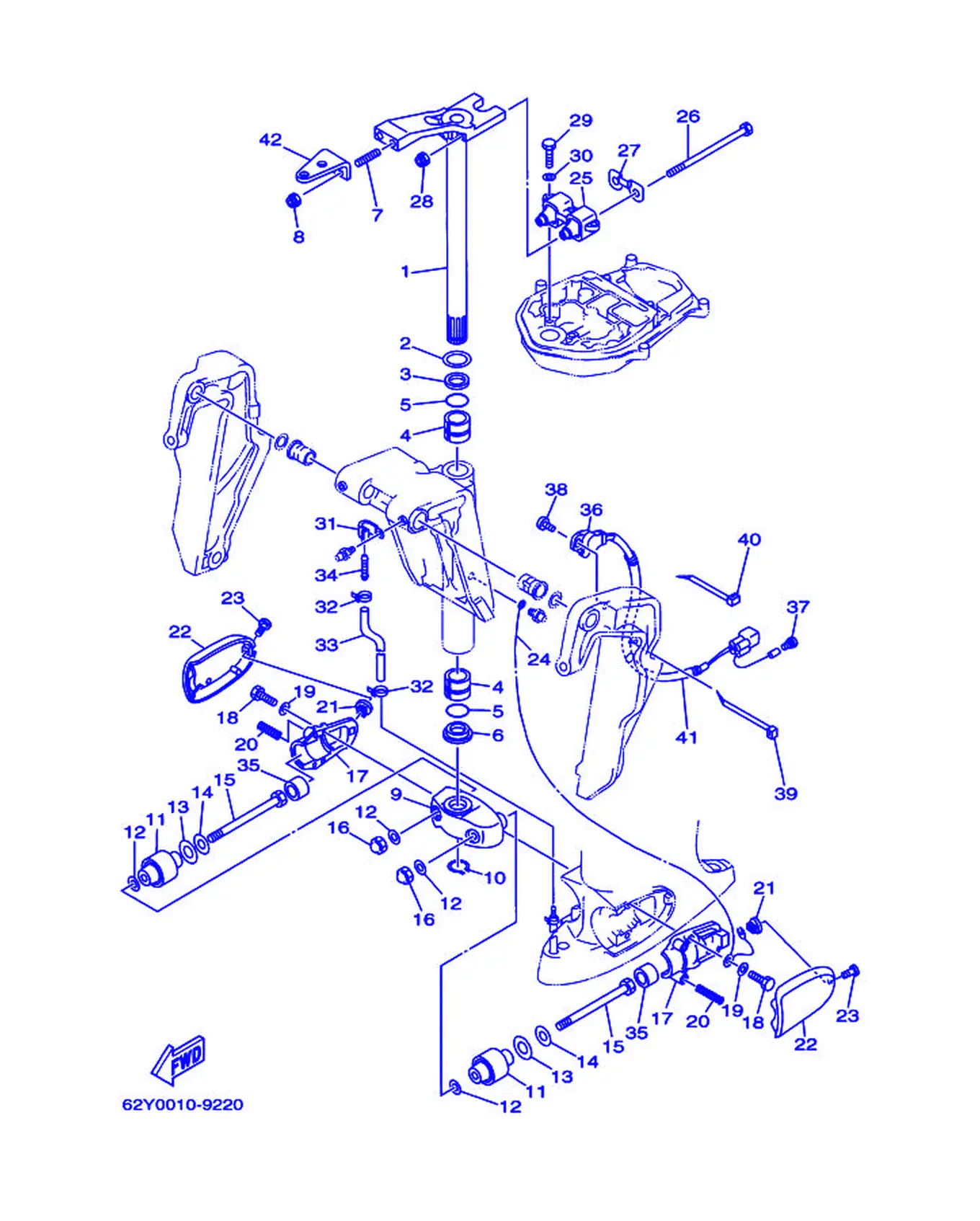

Рис. 26 — Кронштейн 2 43 дет.

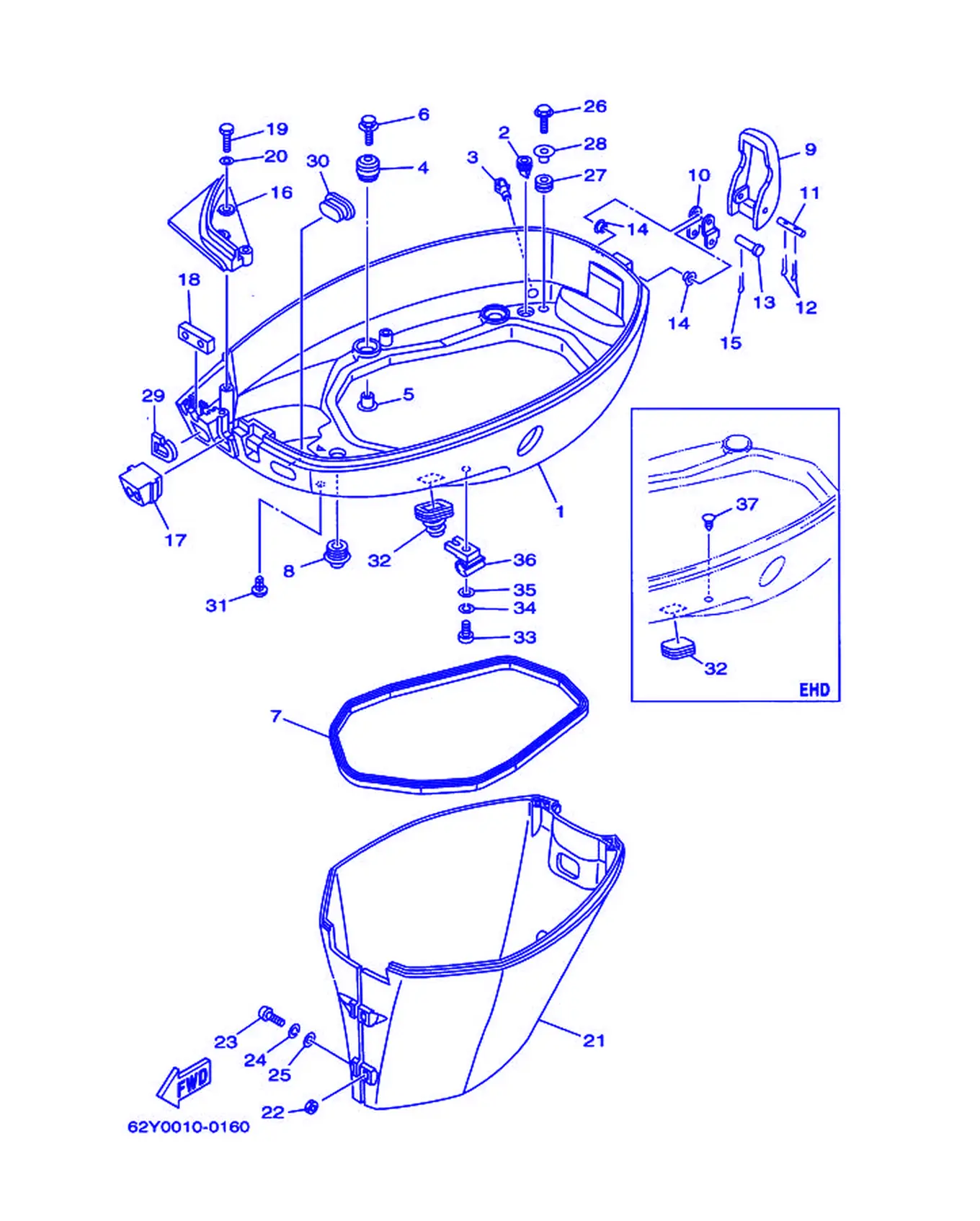

Рис. 27 — нижний кожух 40 дет.

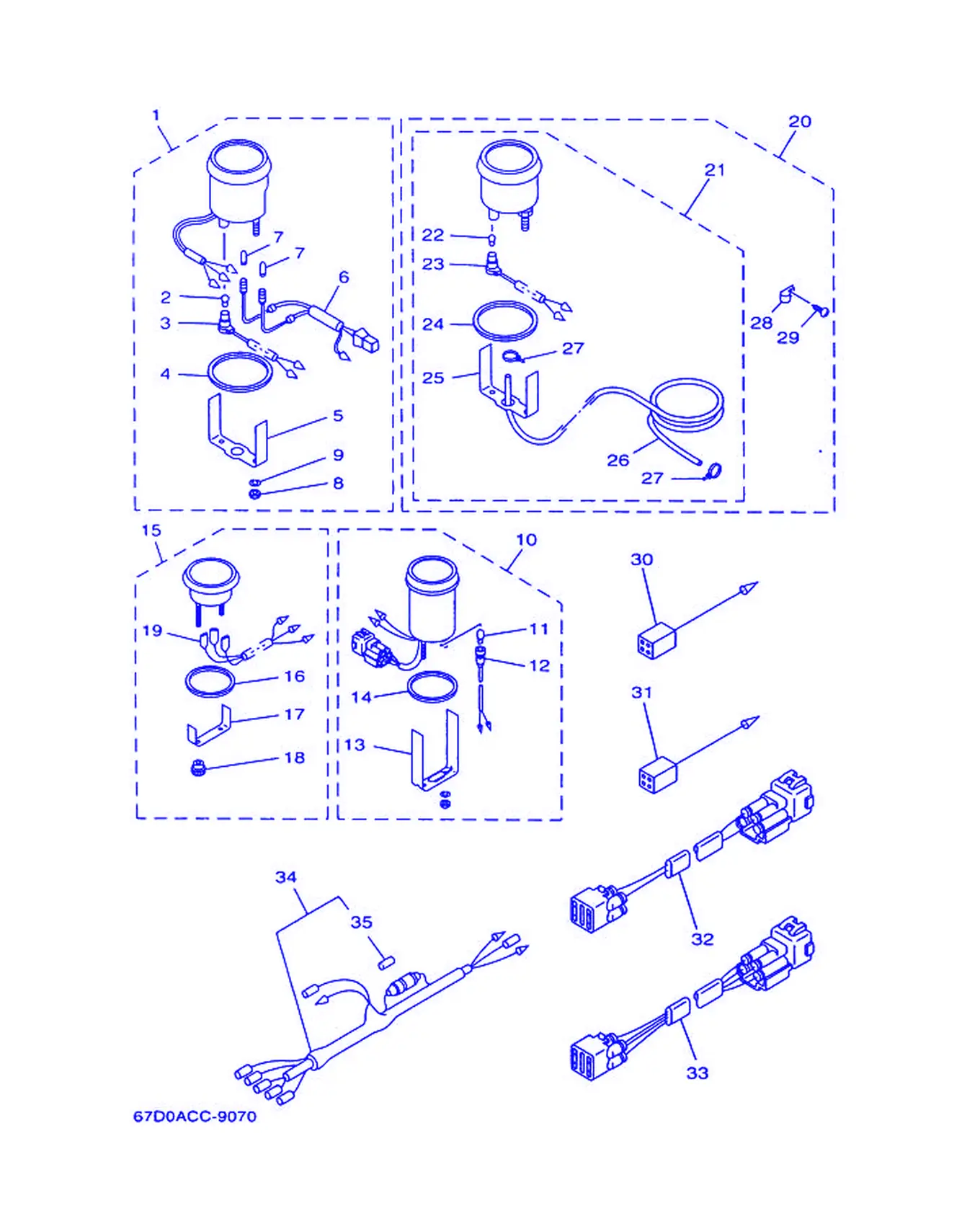

Рис. 28 — Прибор 35 дет.

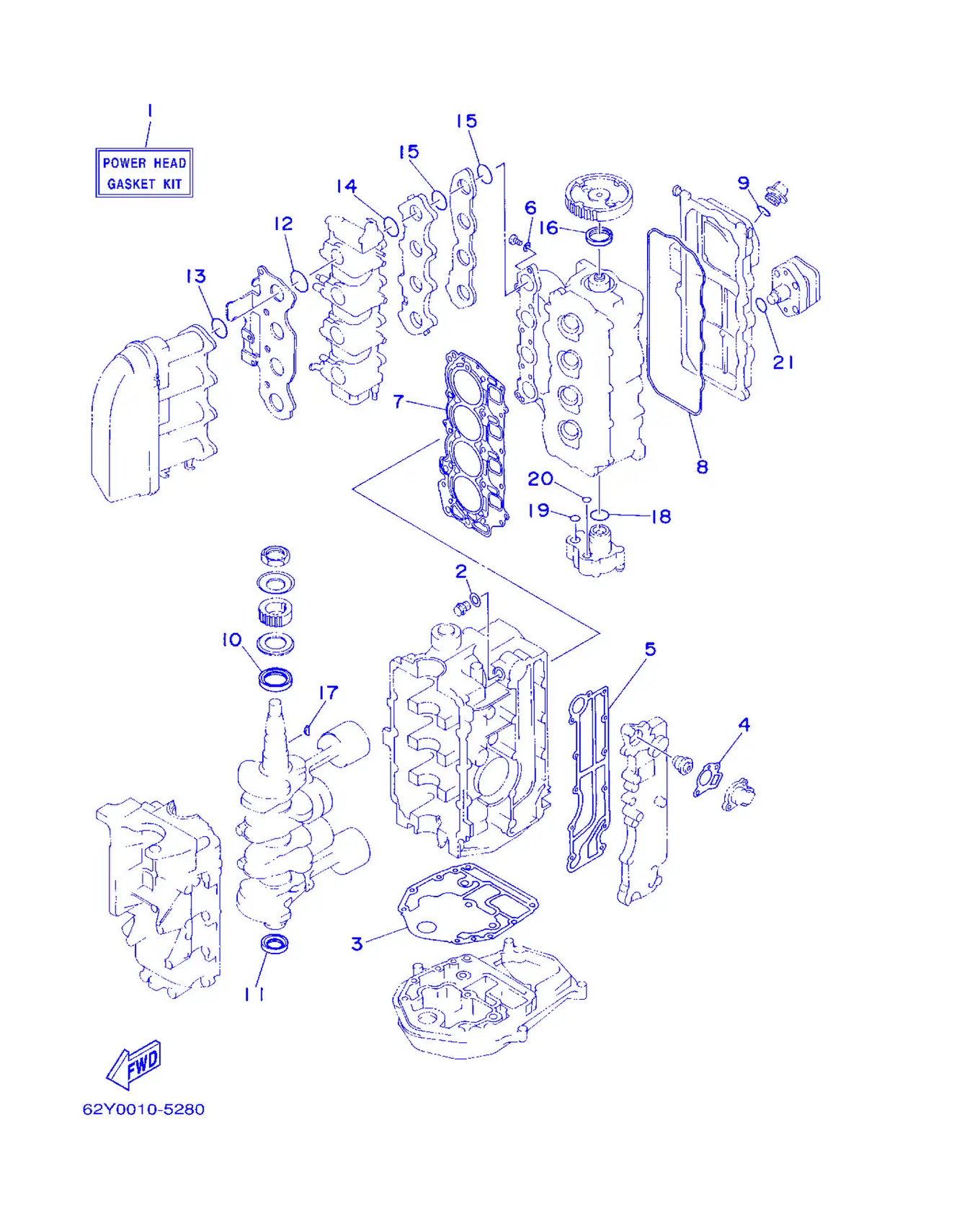

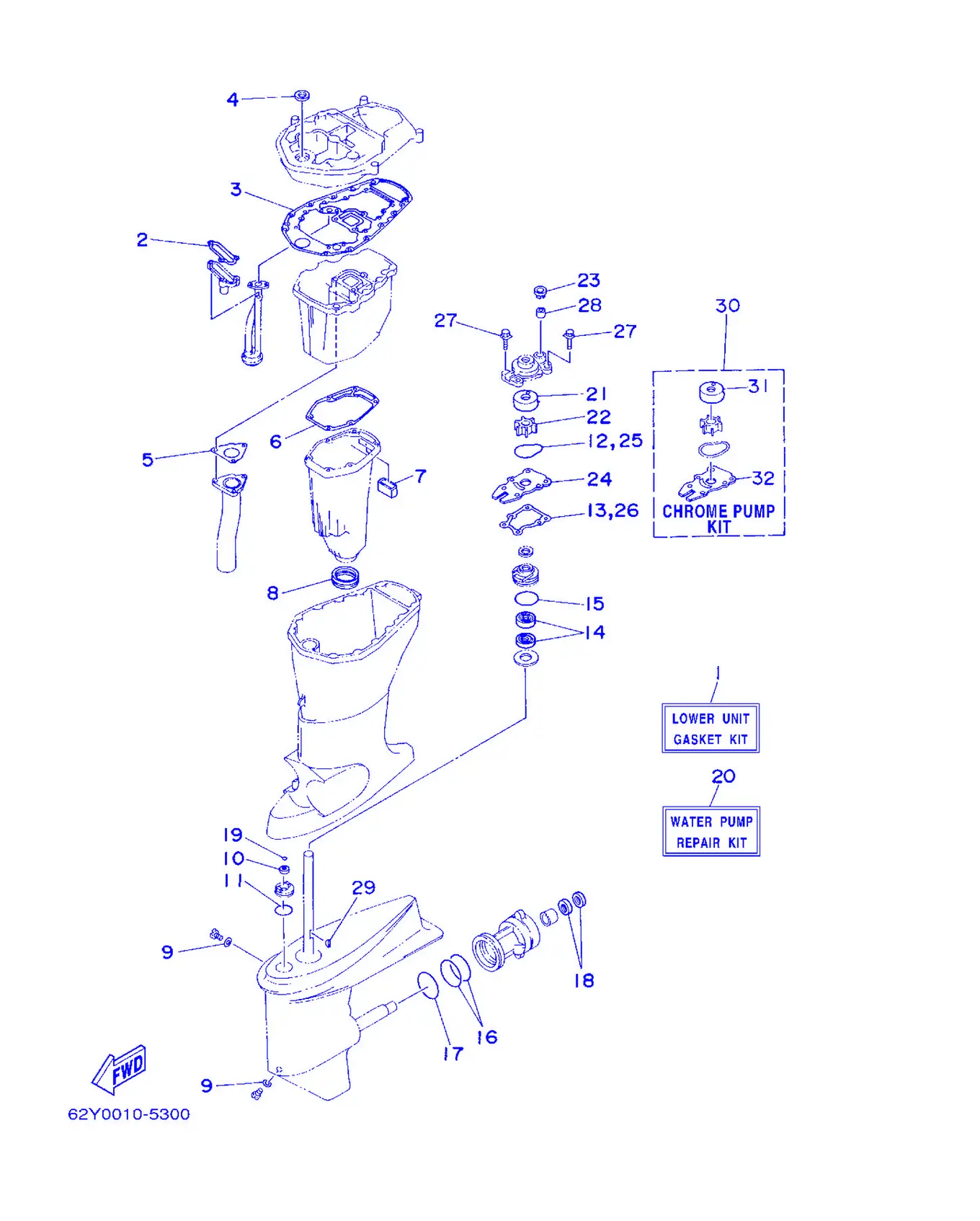

Рис. 29 — Ремкомплект 1 21 дет.

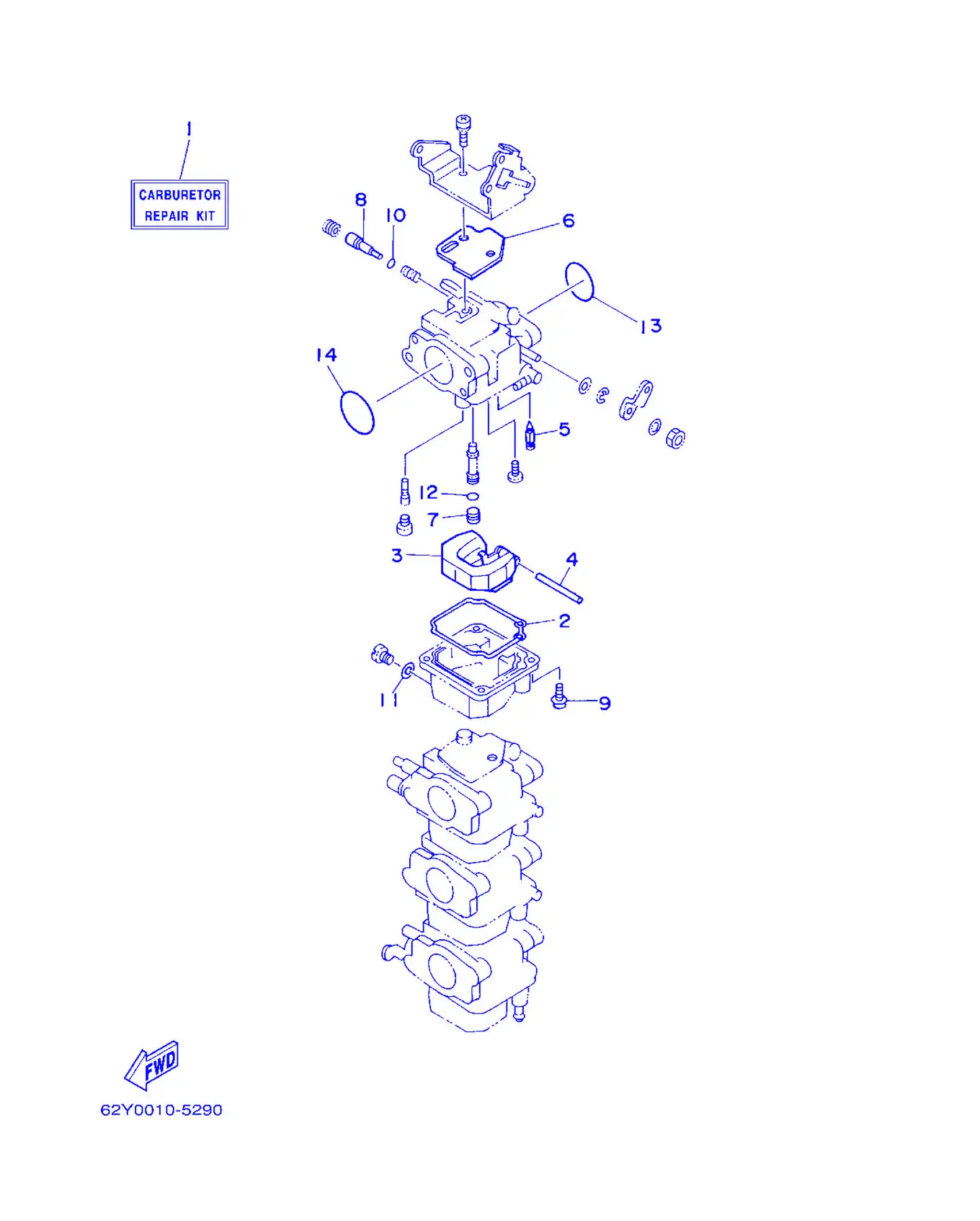

Рис. 30 — Ремкомплект 2 14 дет.
Рис. 31 — Ремкомплект 3 32 дет.

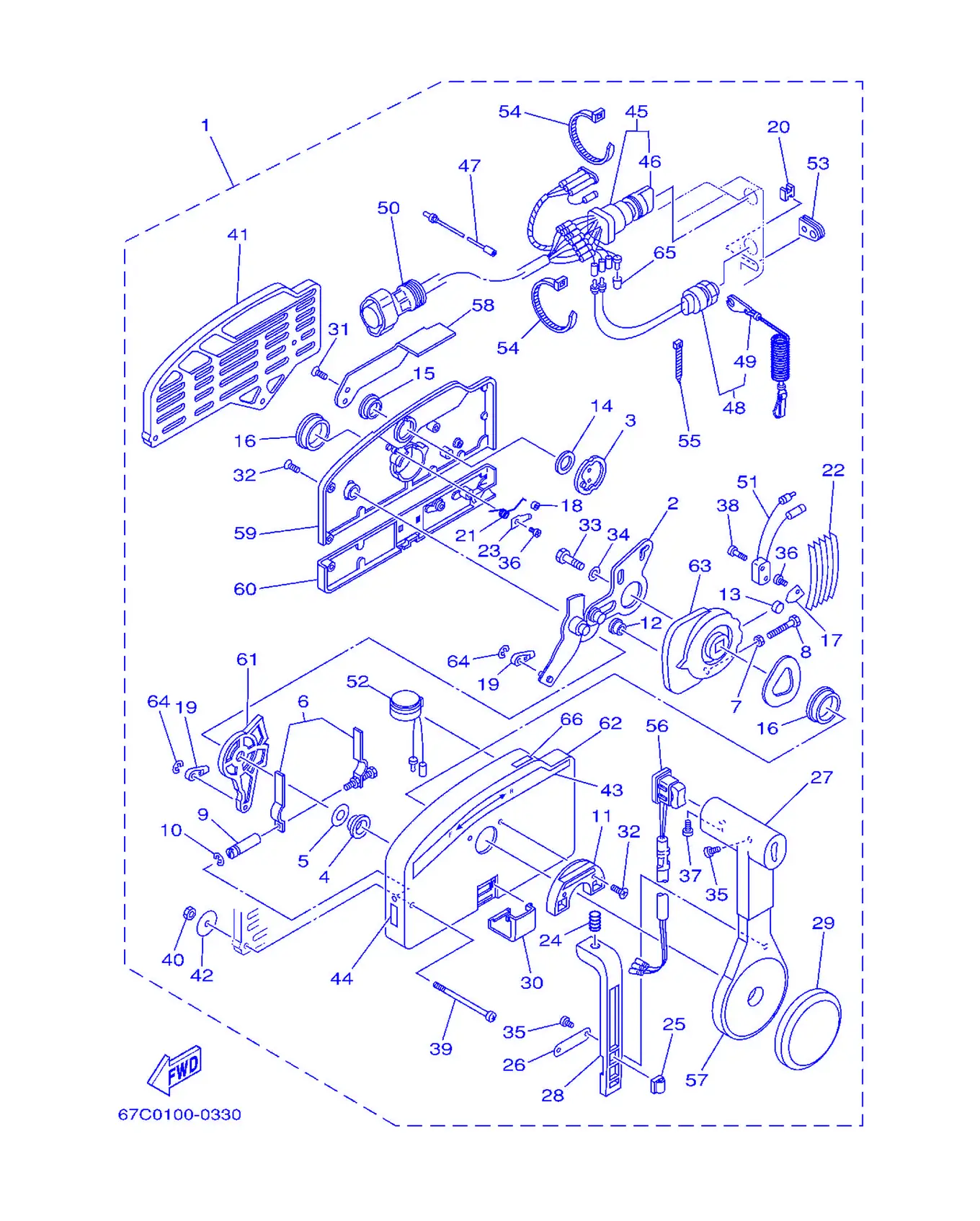

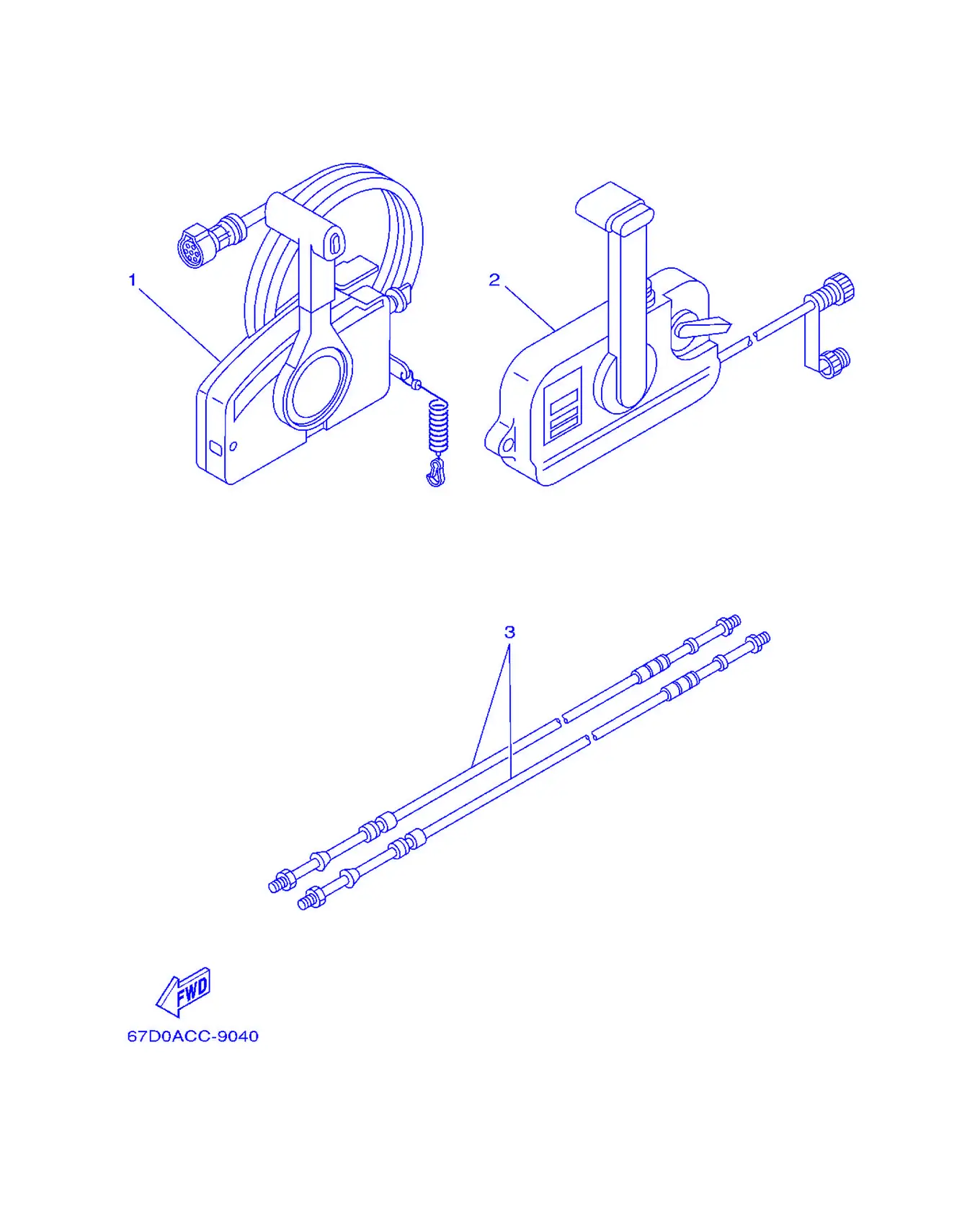

Рис. 32 — Узел дистанционного управления 1 70 дет.
Рис. 33 — Пульт дистанционного управления 7 дет.

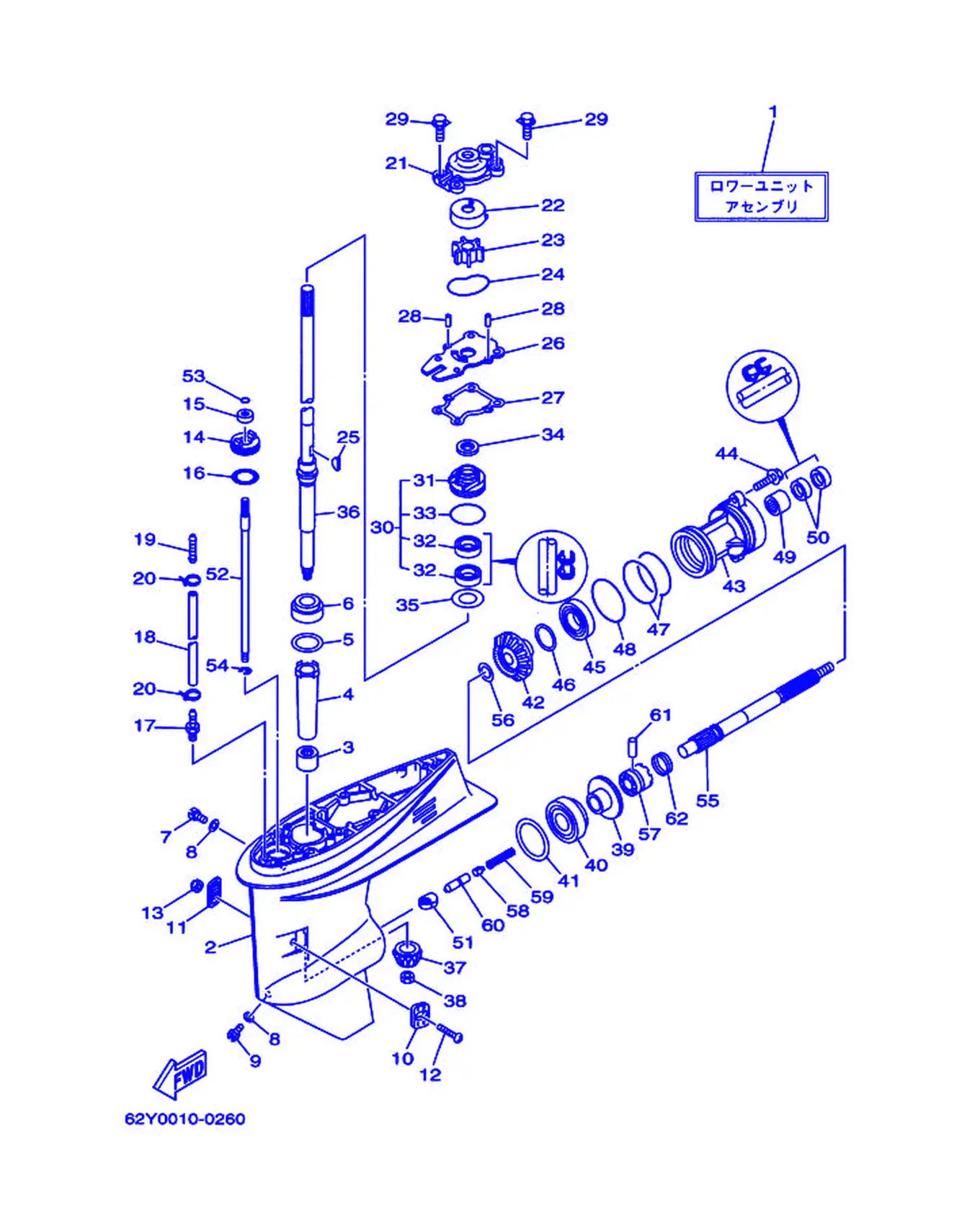

Рис. 34 — Нижний кожух и привод 1 83 дет.

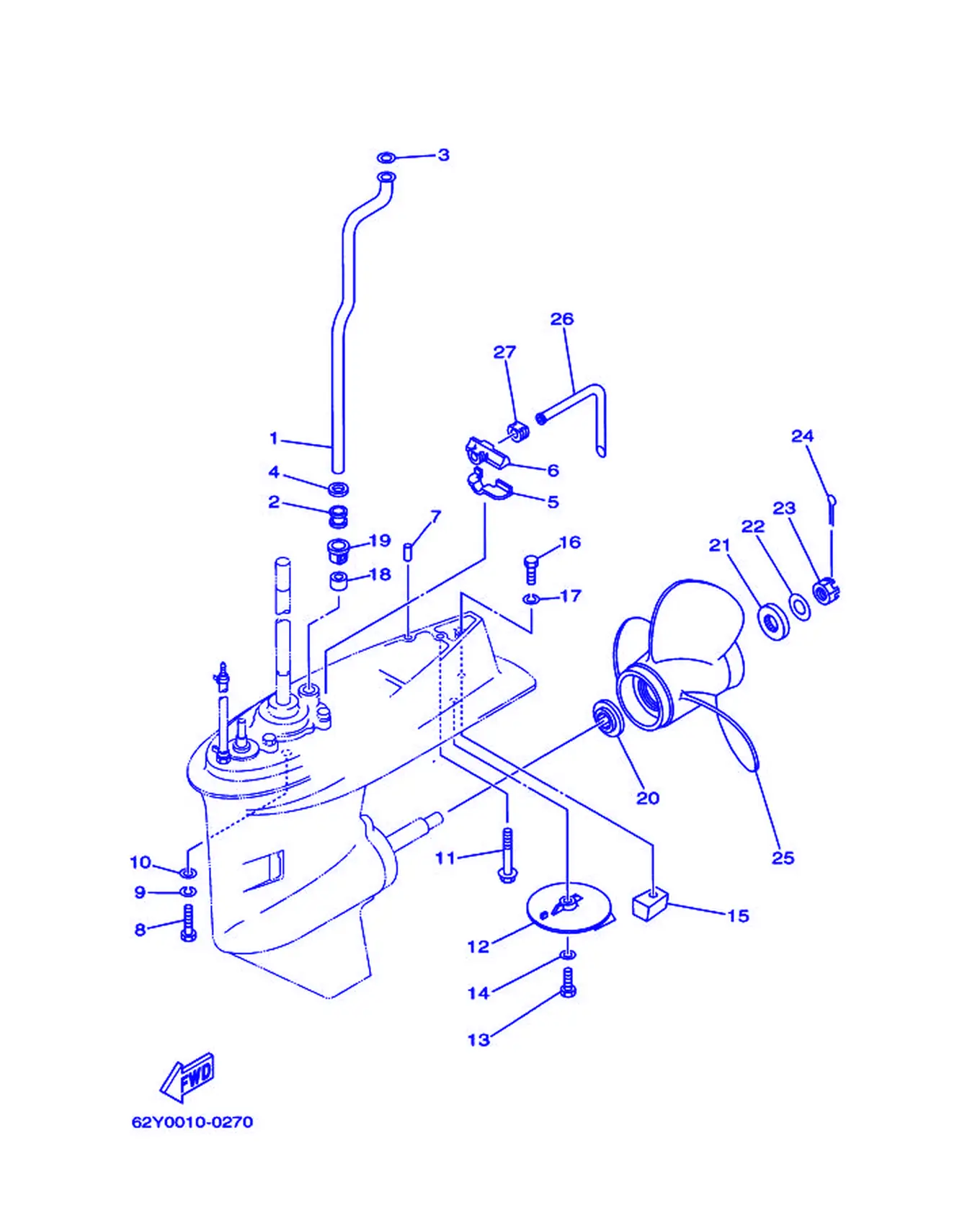

Рис. 35 — Нижний кожух и привод 2 32 дет.
