Yamaha F350B f350bst2x — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F350B. 64 схем.

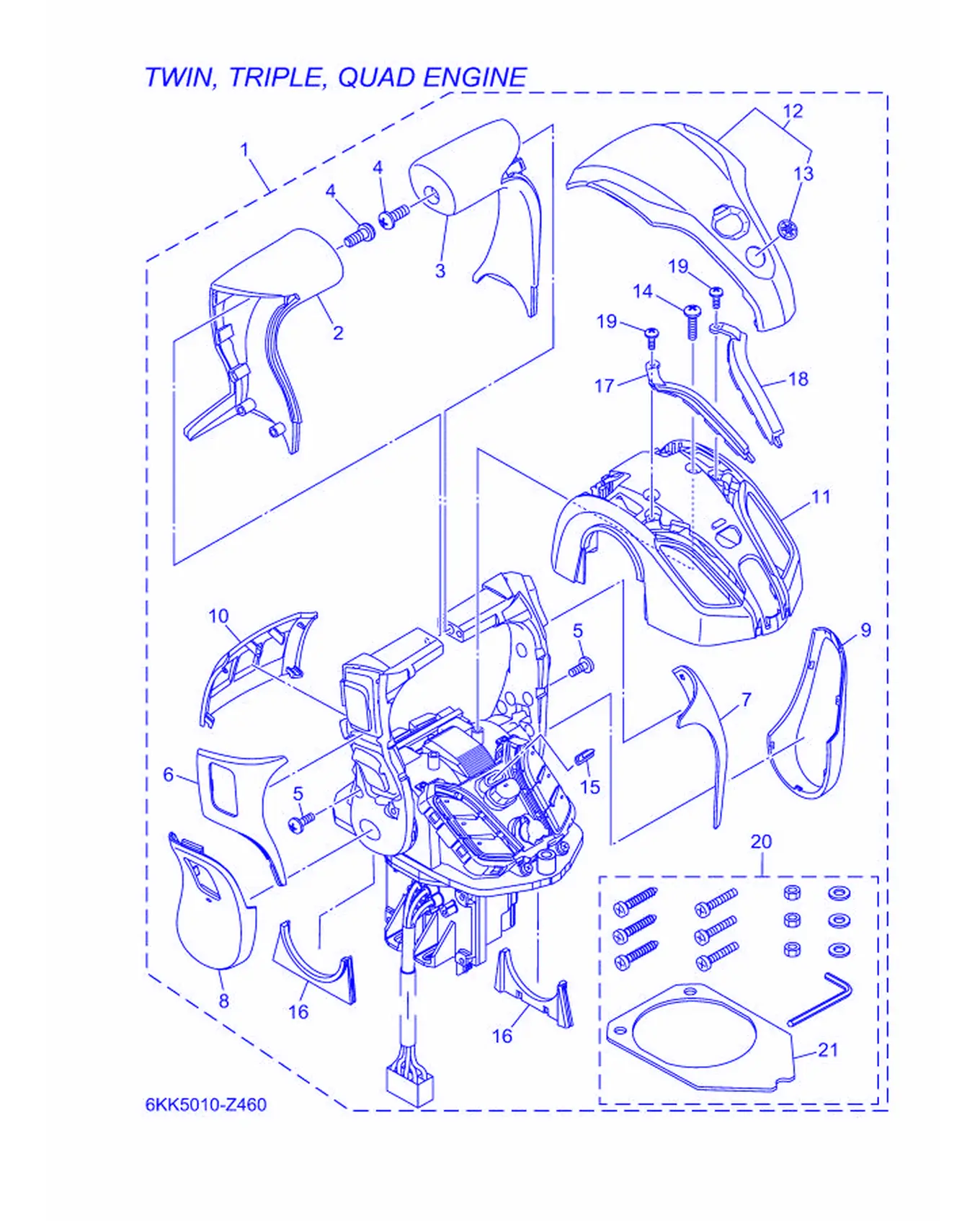

Рис. 1 — ДЕК 2 (кроме одиночного) 21 дет.
Рис. 2 — ДЕК 3 (одиночный_главная станция) 11 дет.

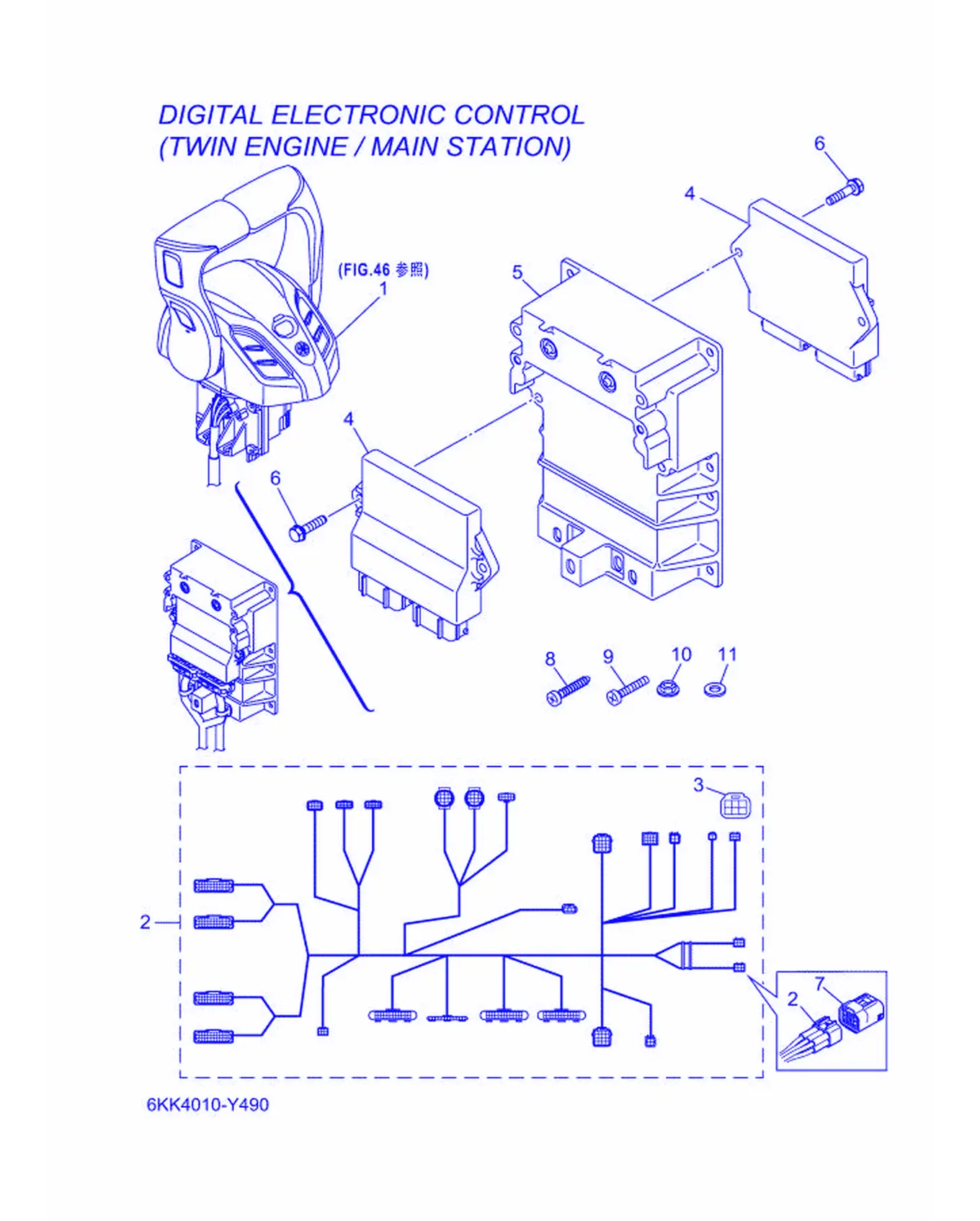

Рис. 3 — ДЕК 4 (два двигателя_главный пост управления) 11 дет.

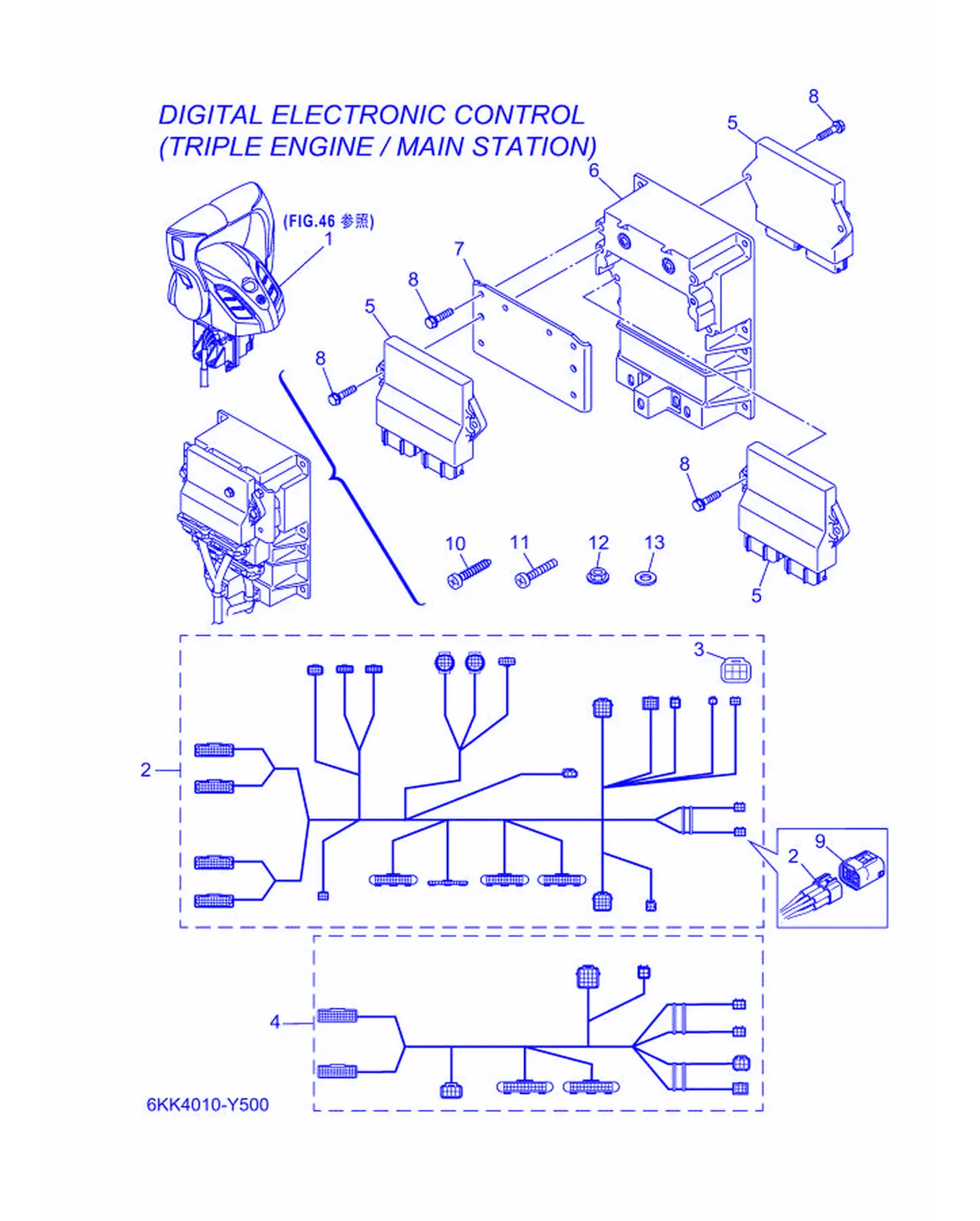

Рис. 4 — DEC 5 (три двигателя_главный пост управления) 13 дет.

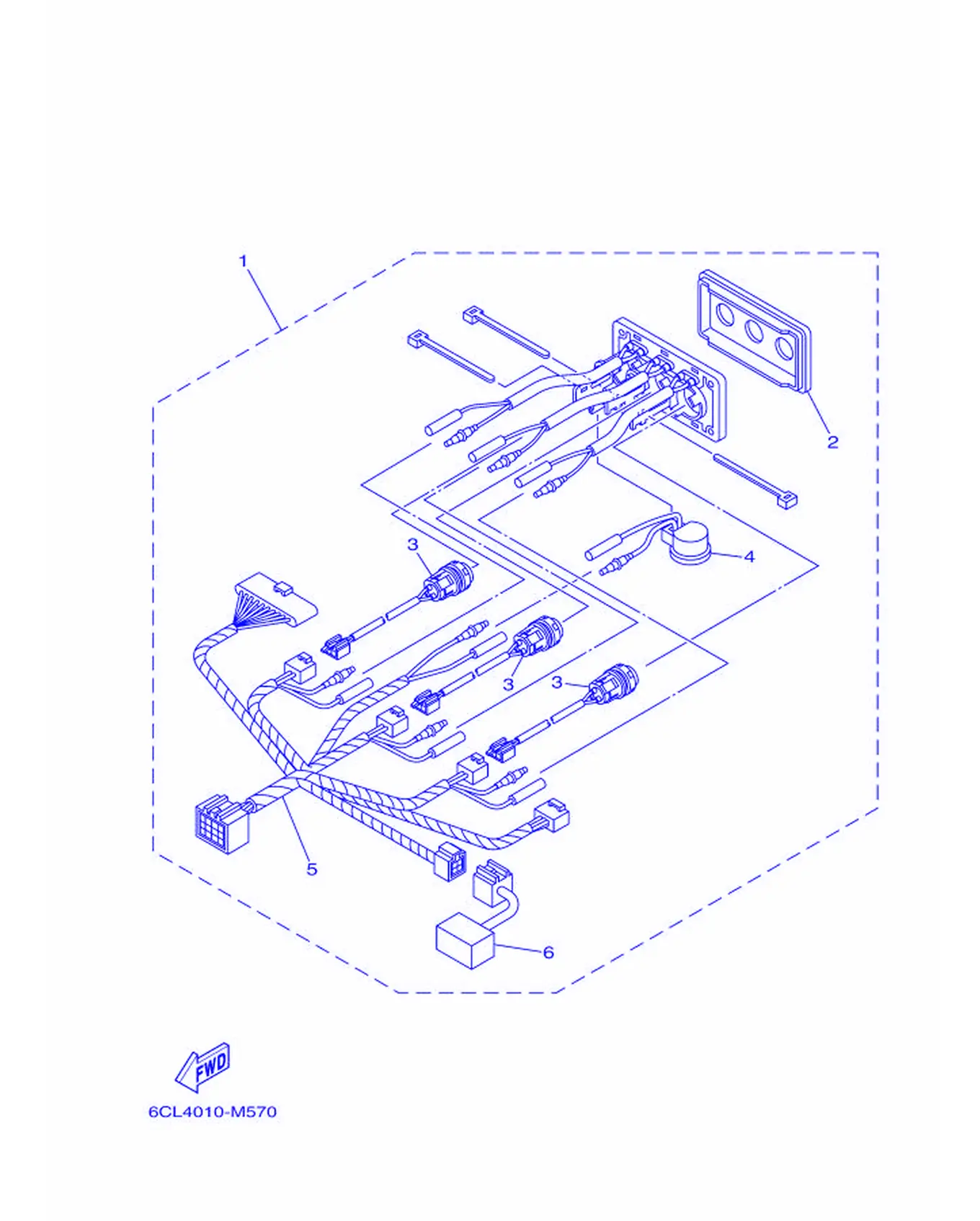

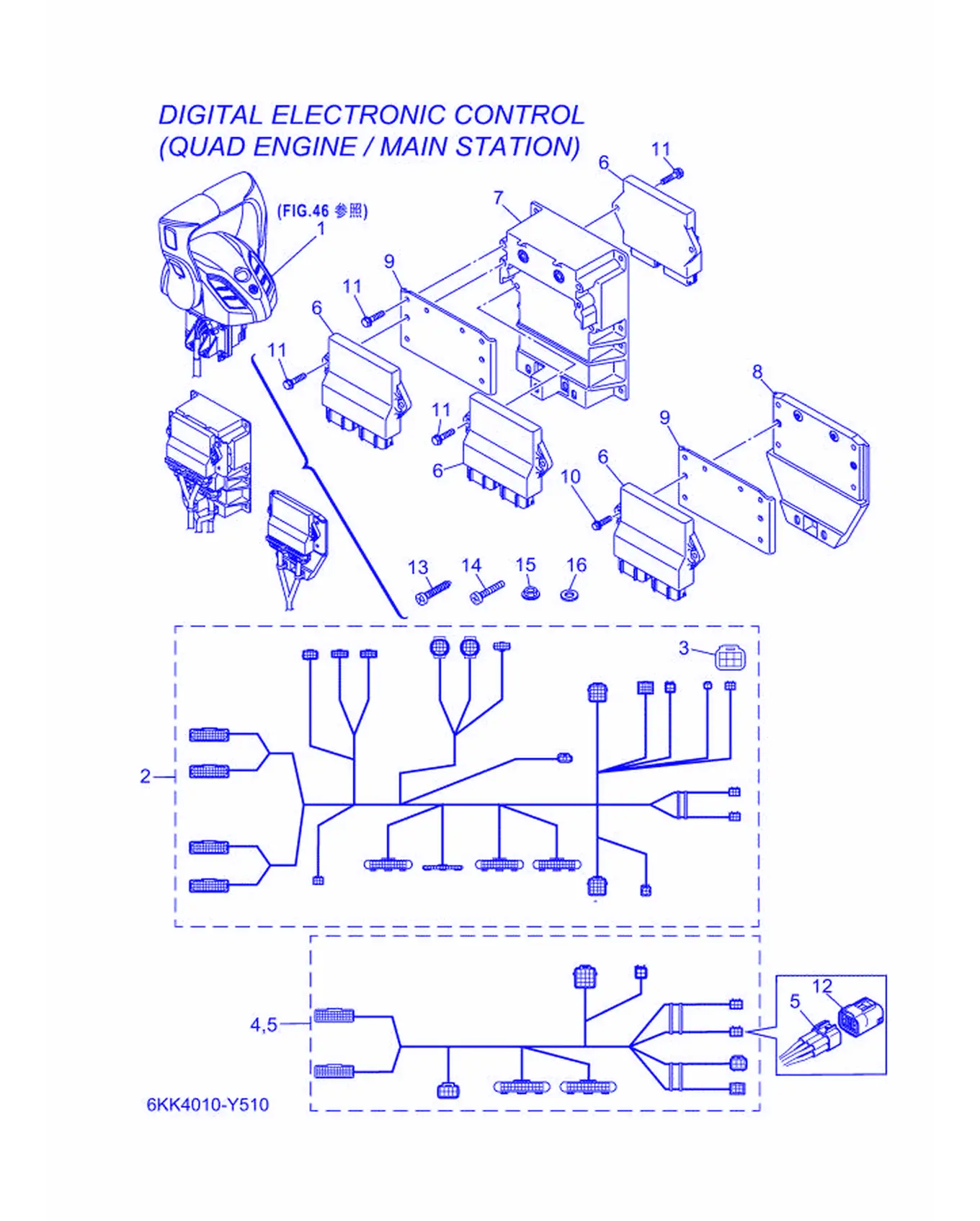

Рис. 5 — ДЕК 6 (четырёхмоторный_главный пост) 16 дет.

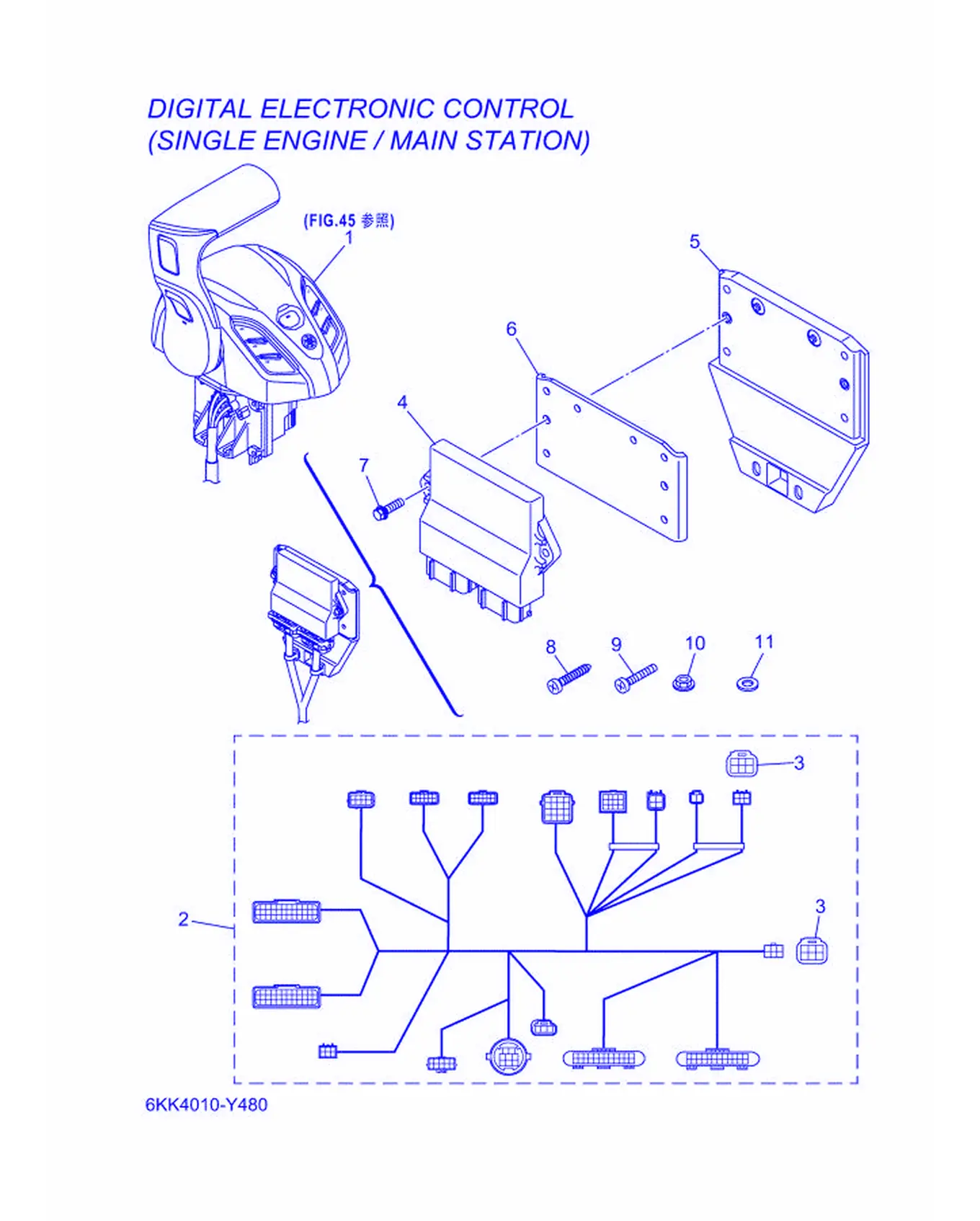

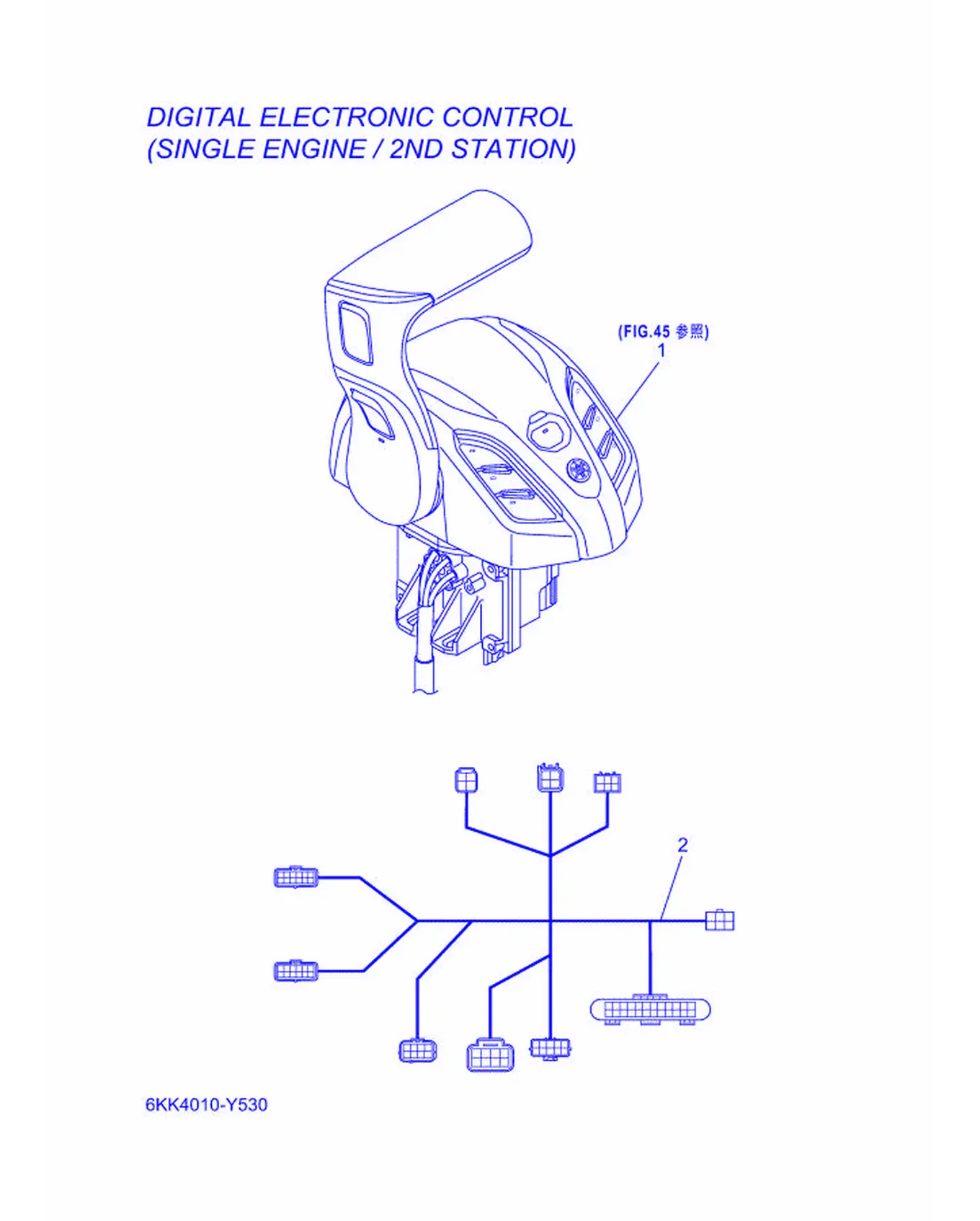

Рис. 6 — ДЕК 7 (одиночный_вспомогательный пост) 2 дет.

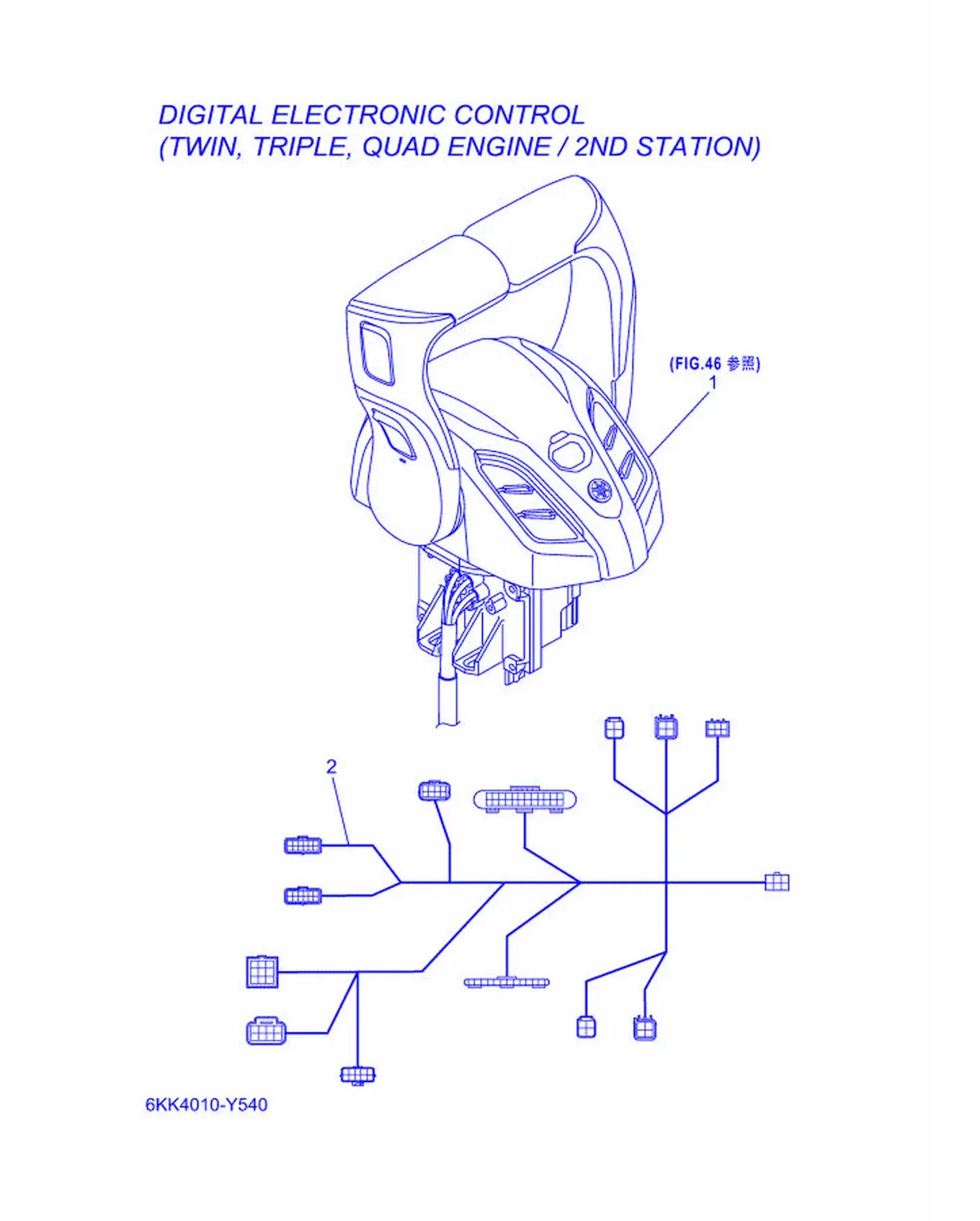

Рис. 7 — ДЕК 8 (кроме одиночного блока_вспомогательный пост управления) 2 дет.

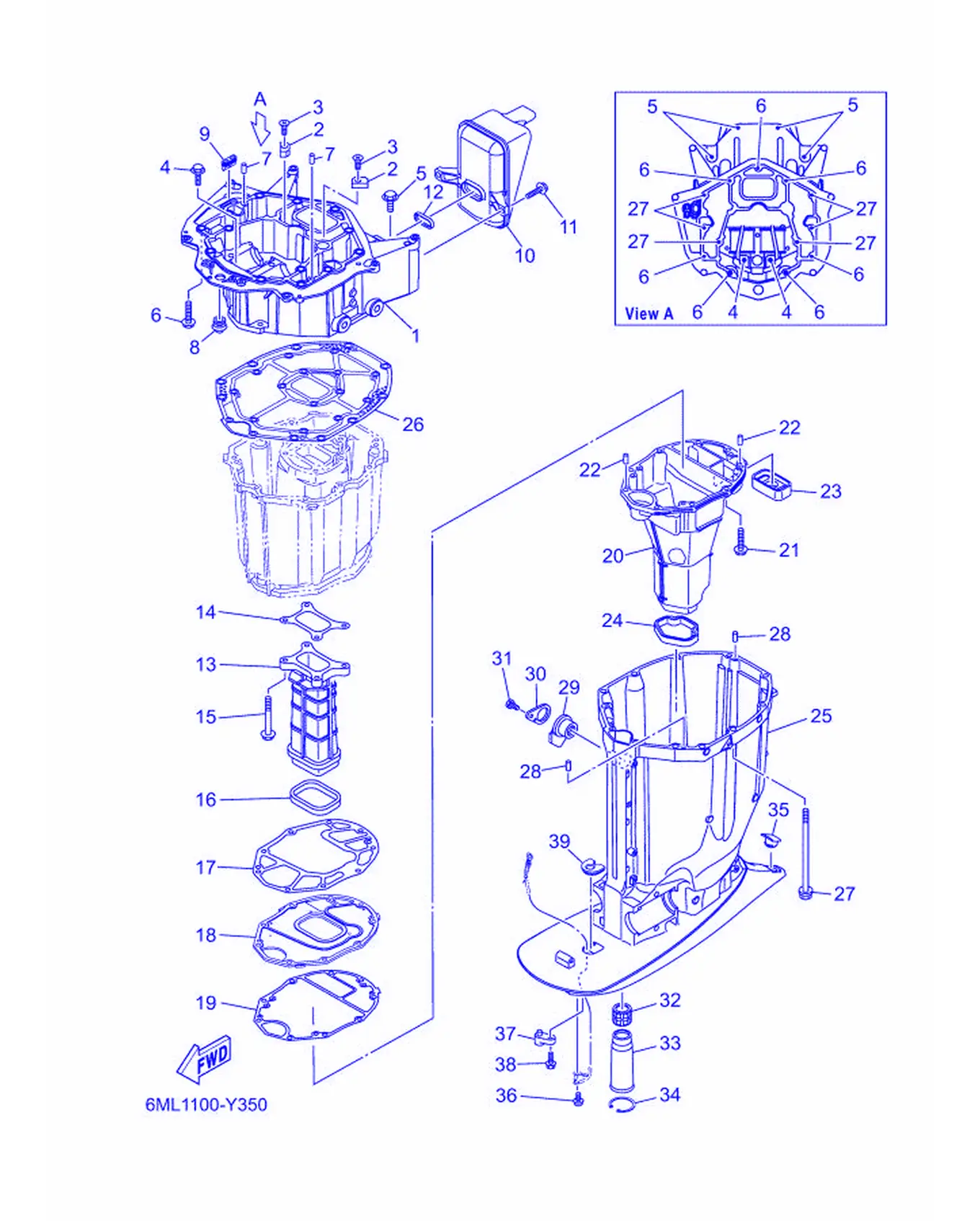

Рис. 8 — Корпус верхней части 39 дет.

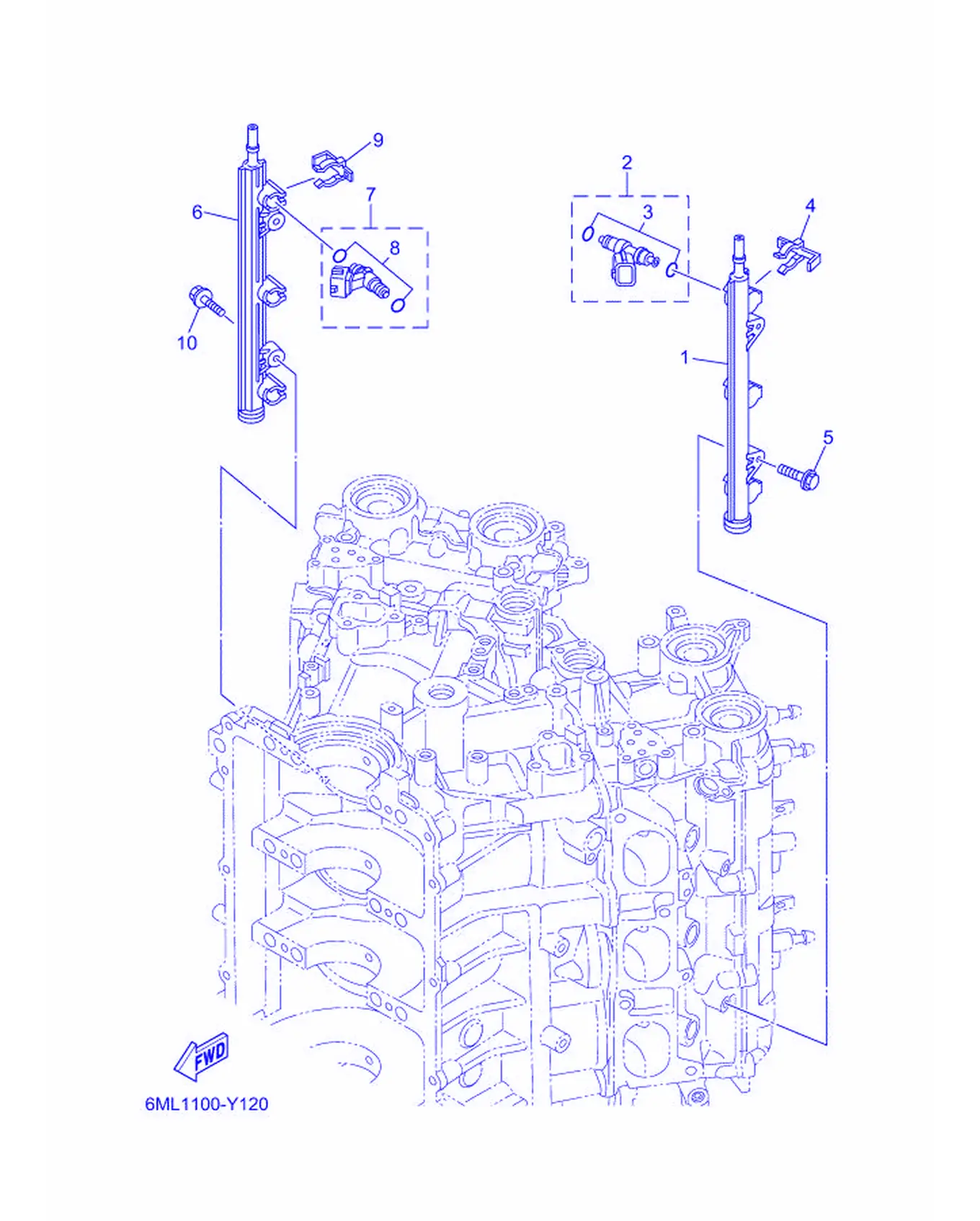

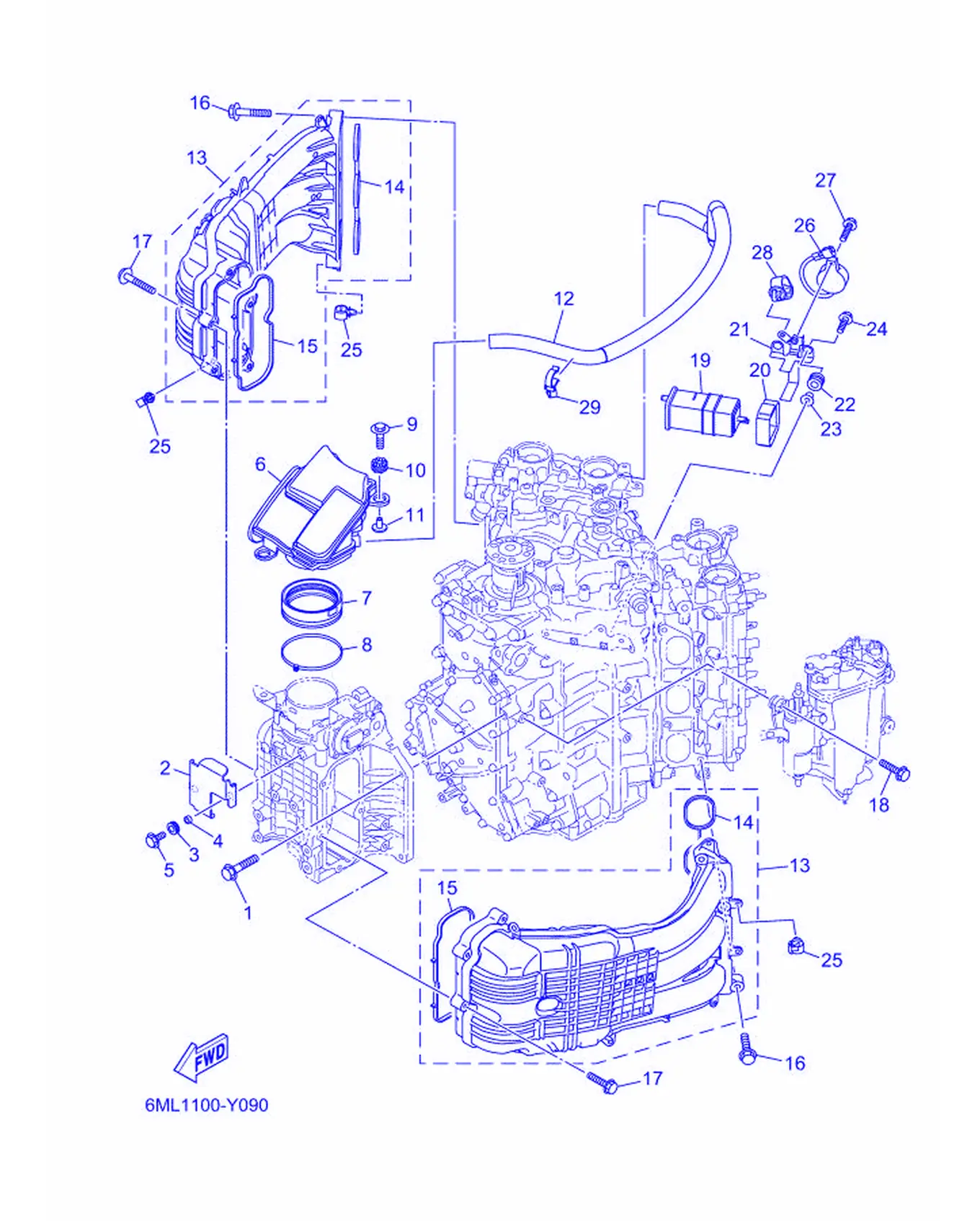

Рис. 9 — Впускная система 1 Впуск 1 29 дет.

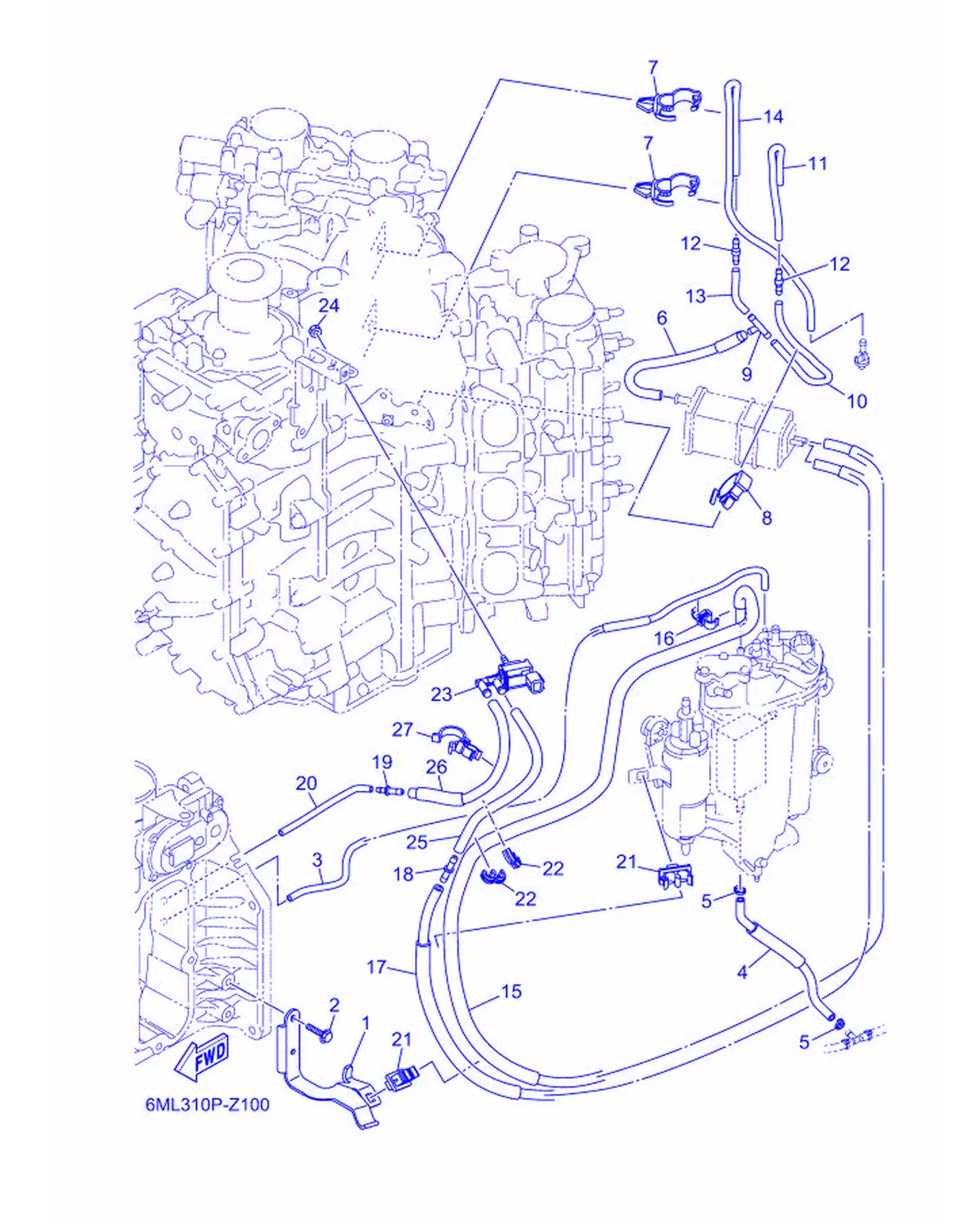

Рис. 10 — впускная система 2 впуск 2 27 дет.

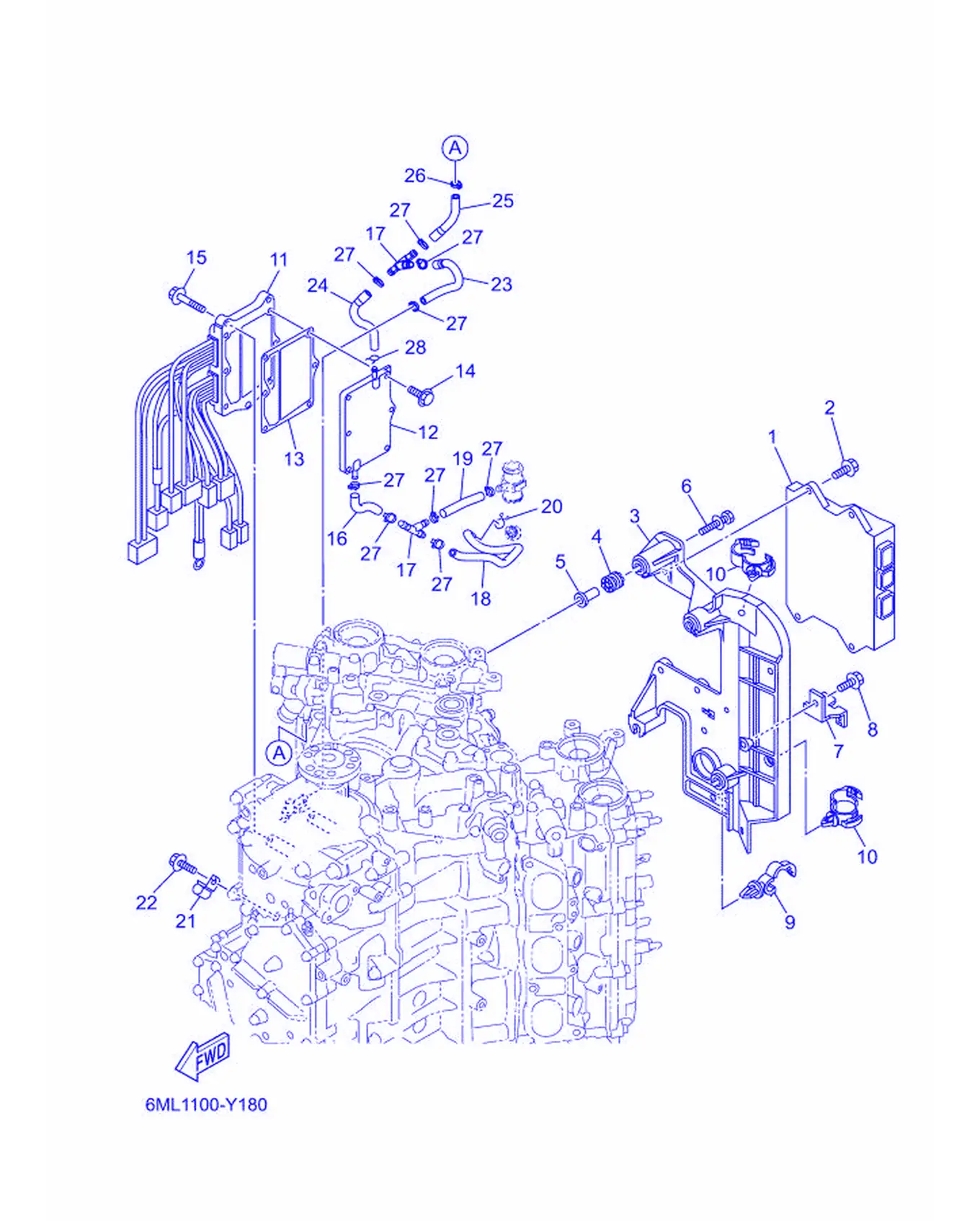

Рис. 11 — Электрическая система 1 Электрическая 1 28 дет.

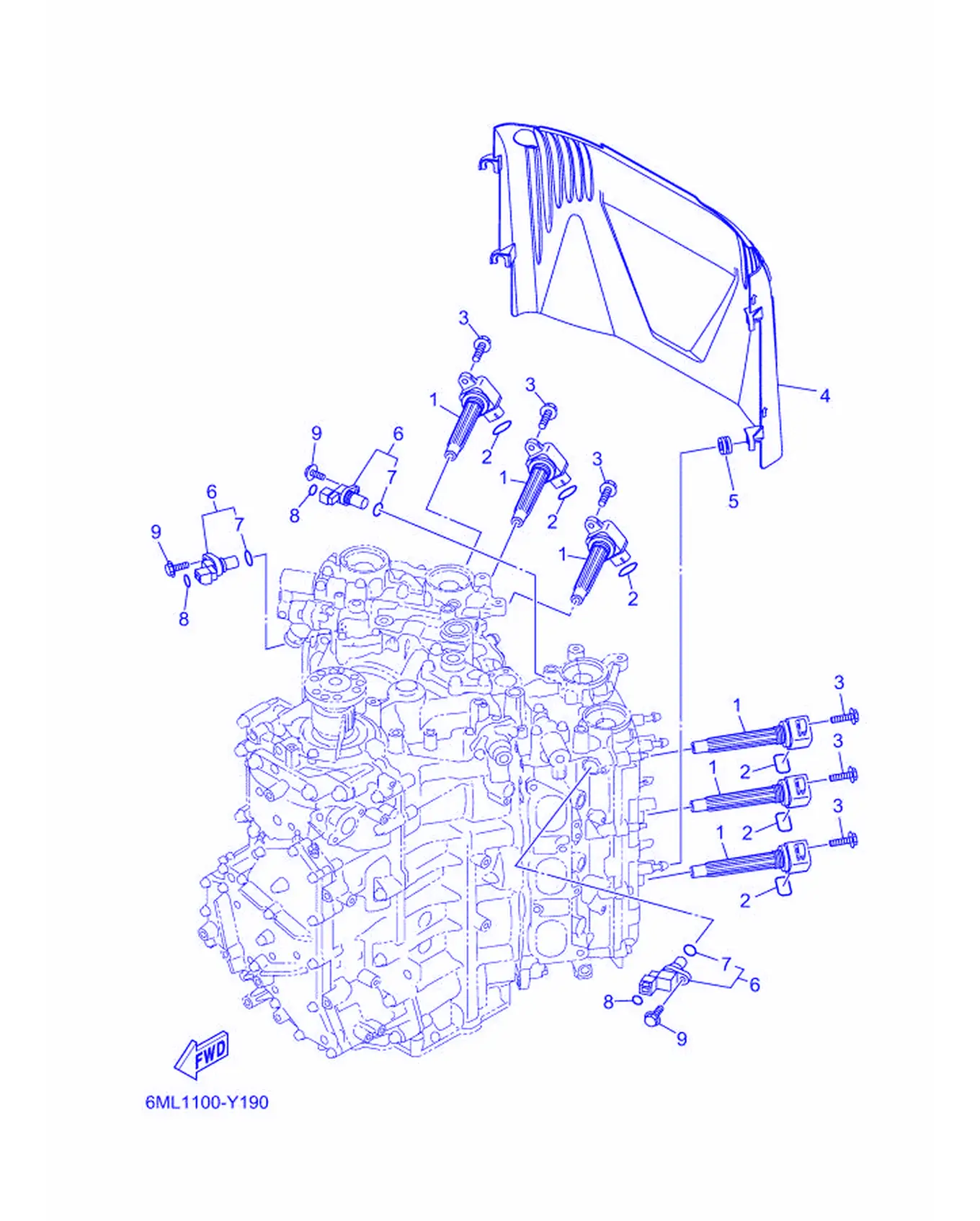

Рис. 12 — Электрическая система 2 9 дет.

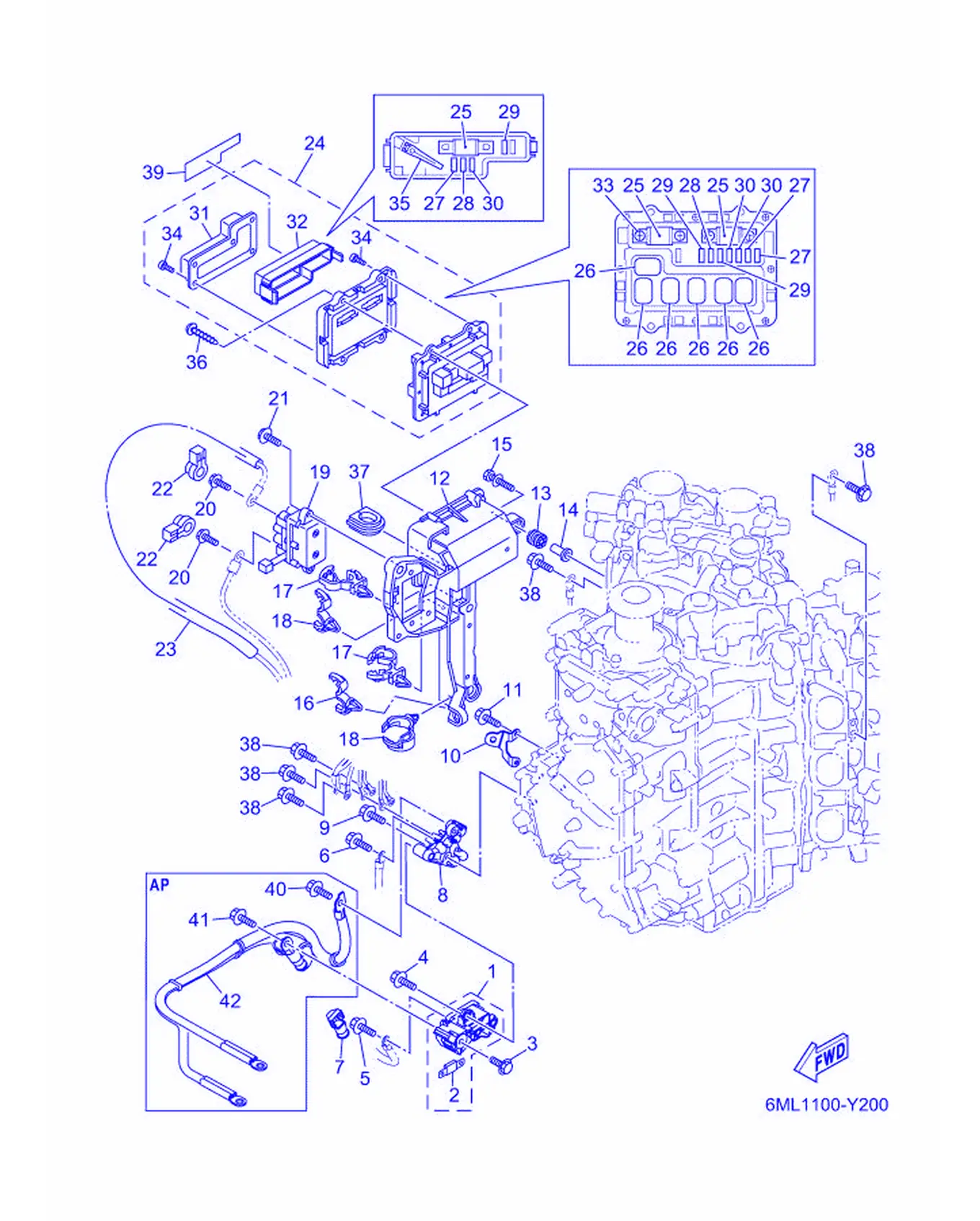

Рис. 13 — Электрическая система 3 Электрическая 3 42 дет.

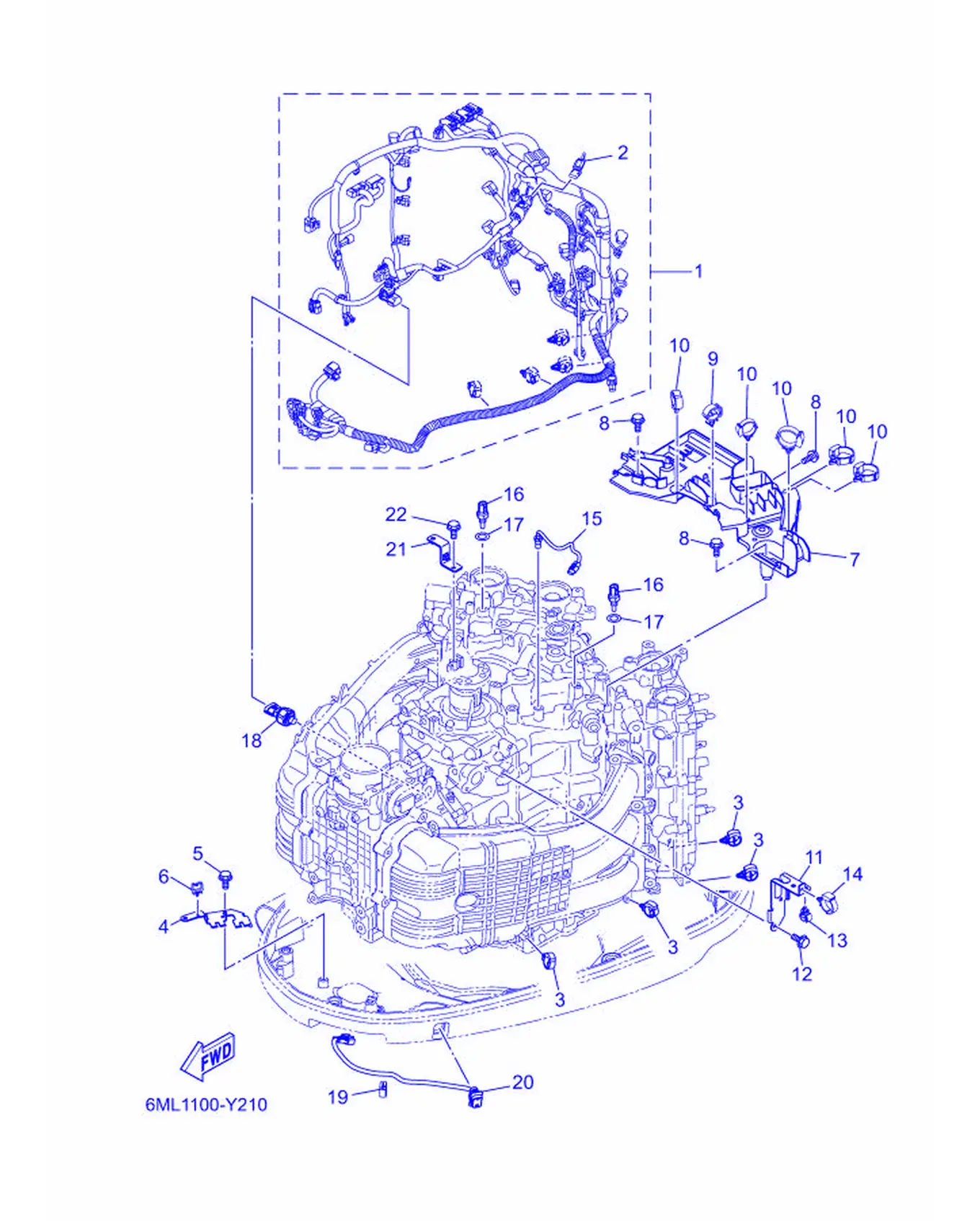

Рис. 14 — Электрическая система, рис. 4 22 дет.

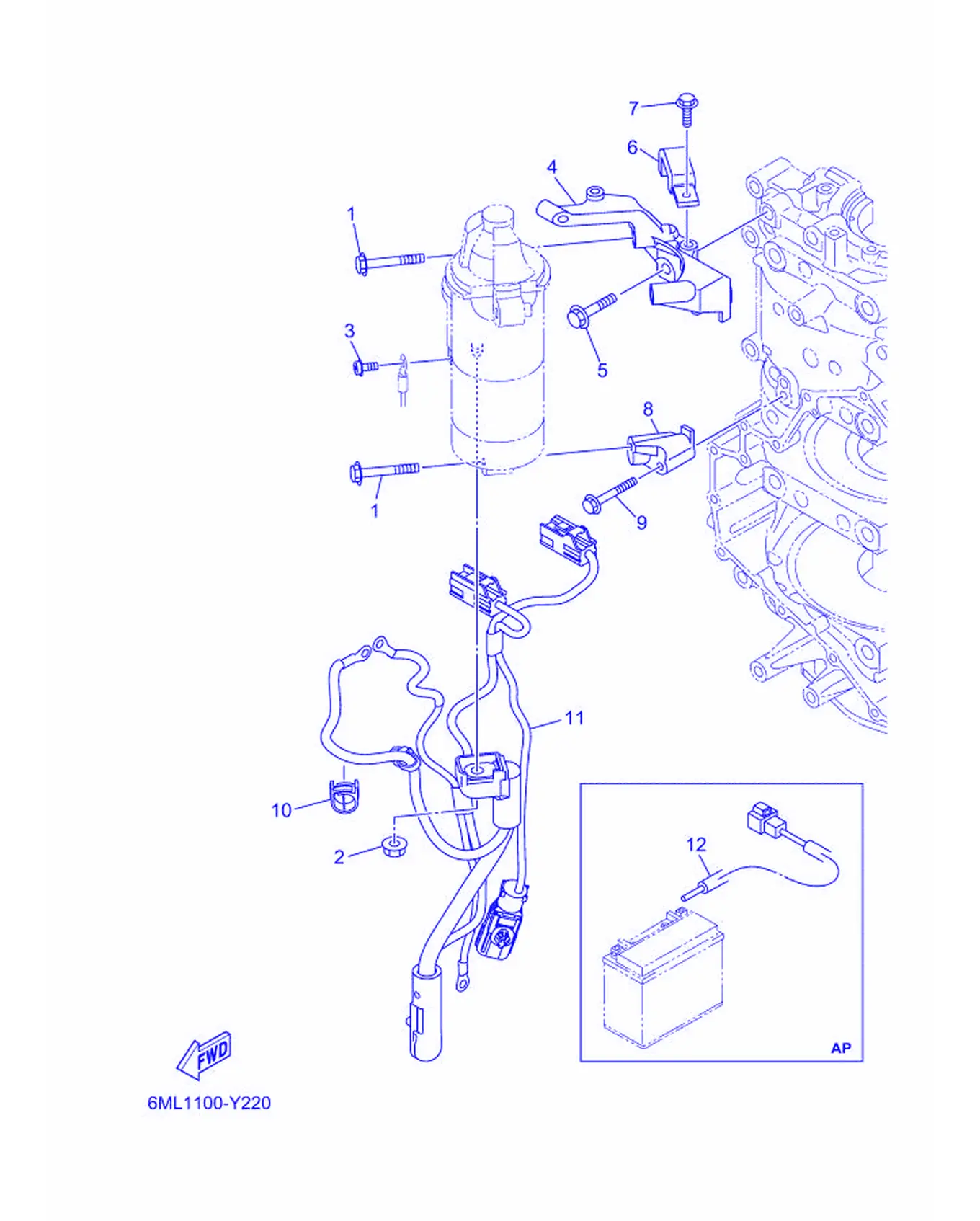

Рис. 15 — Электрическая система 5 12 дет.

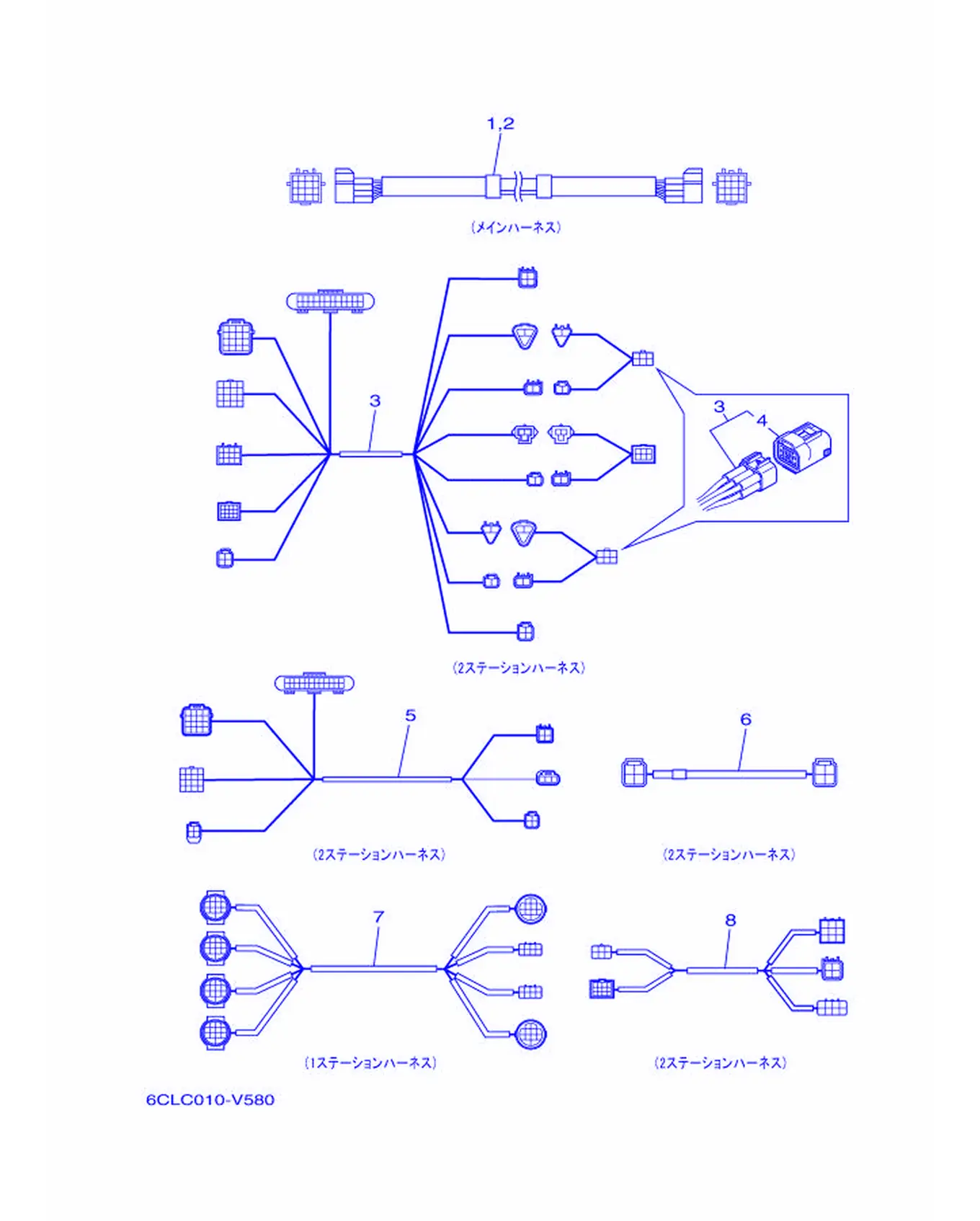

Рис. 16 — Электрическая система · жгут проводов 54 дет.

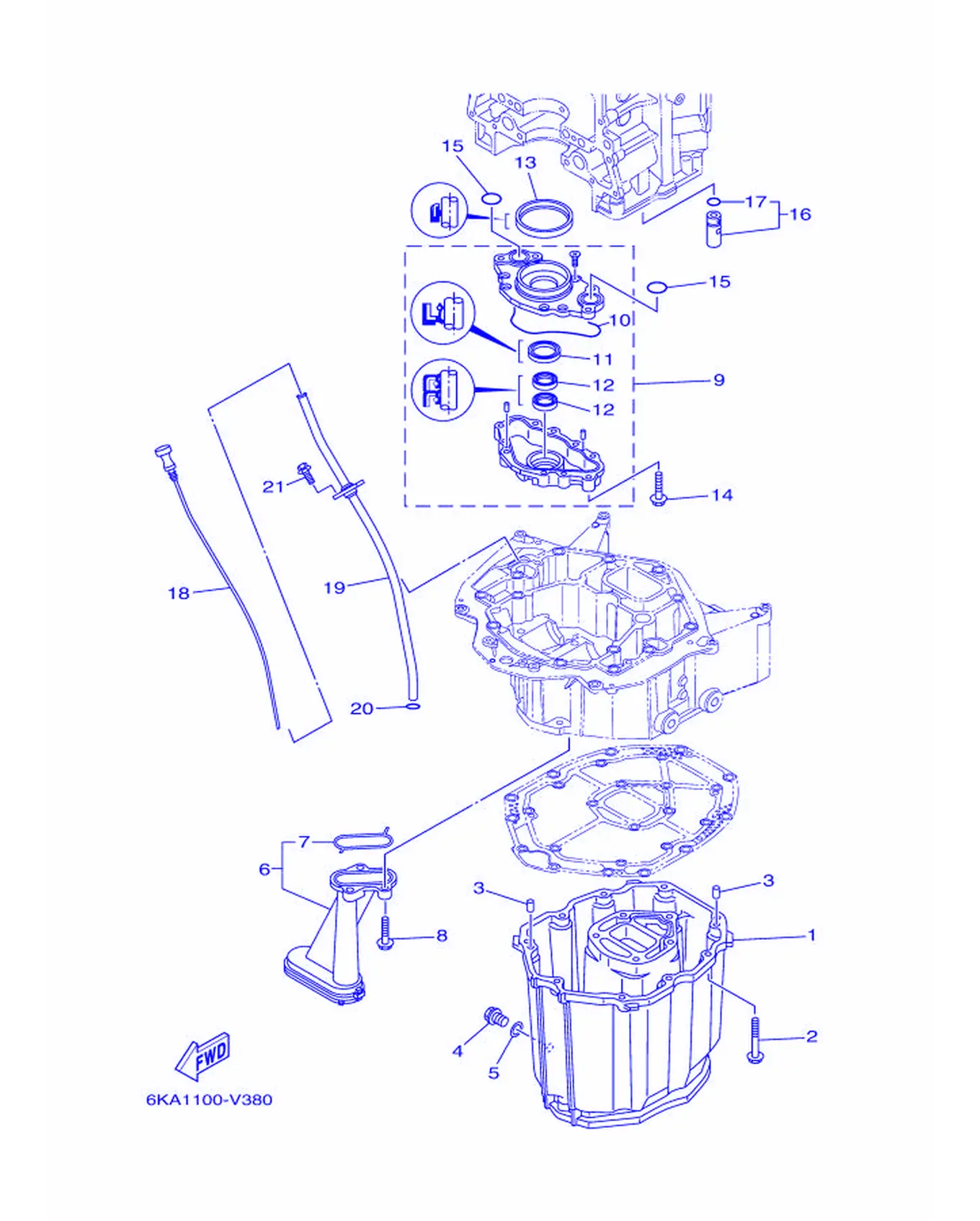

Рис. 17 — поддон картера 21 дет.

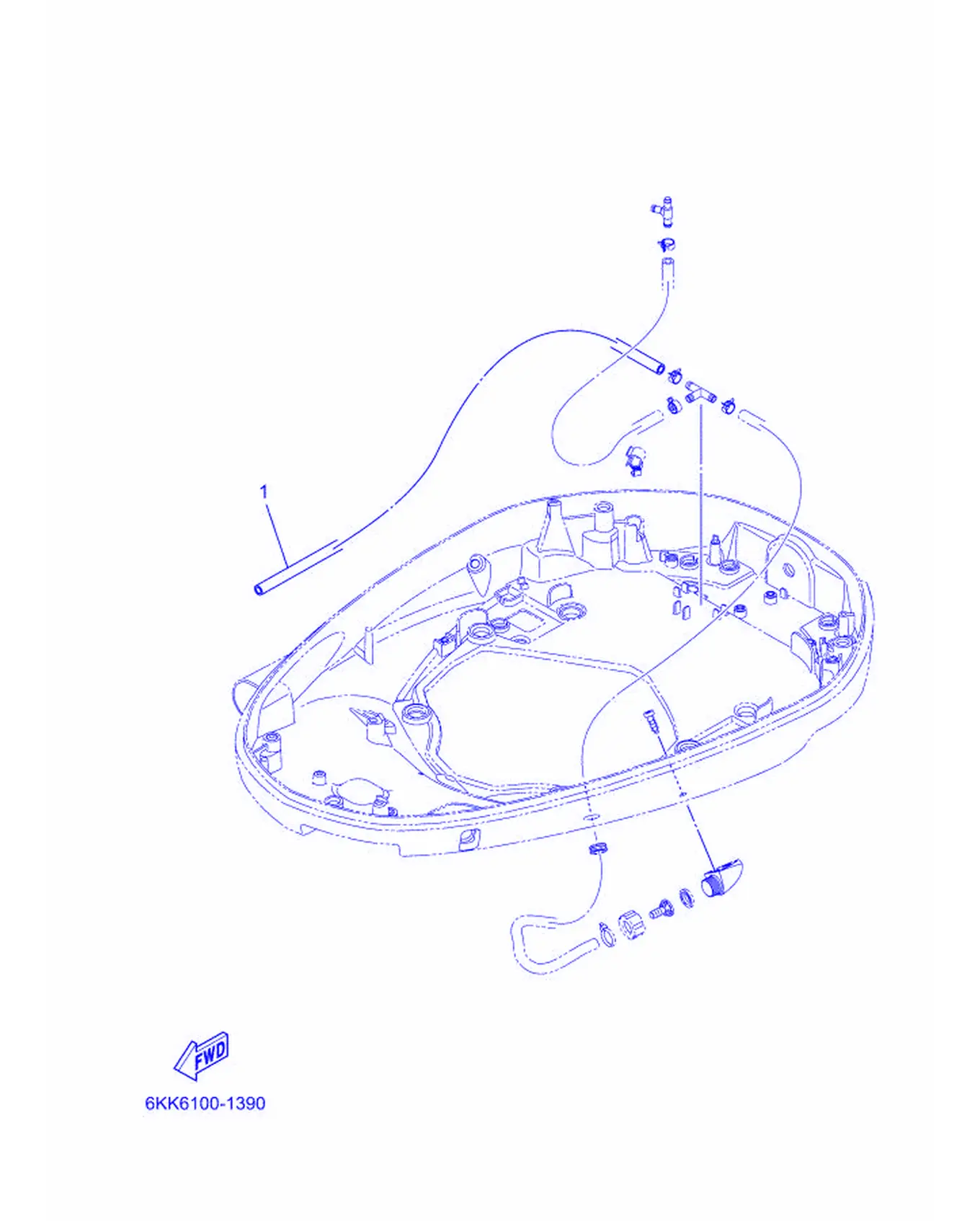

Рис. 18 — Опционные детали 1 1 дет.

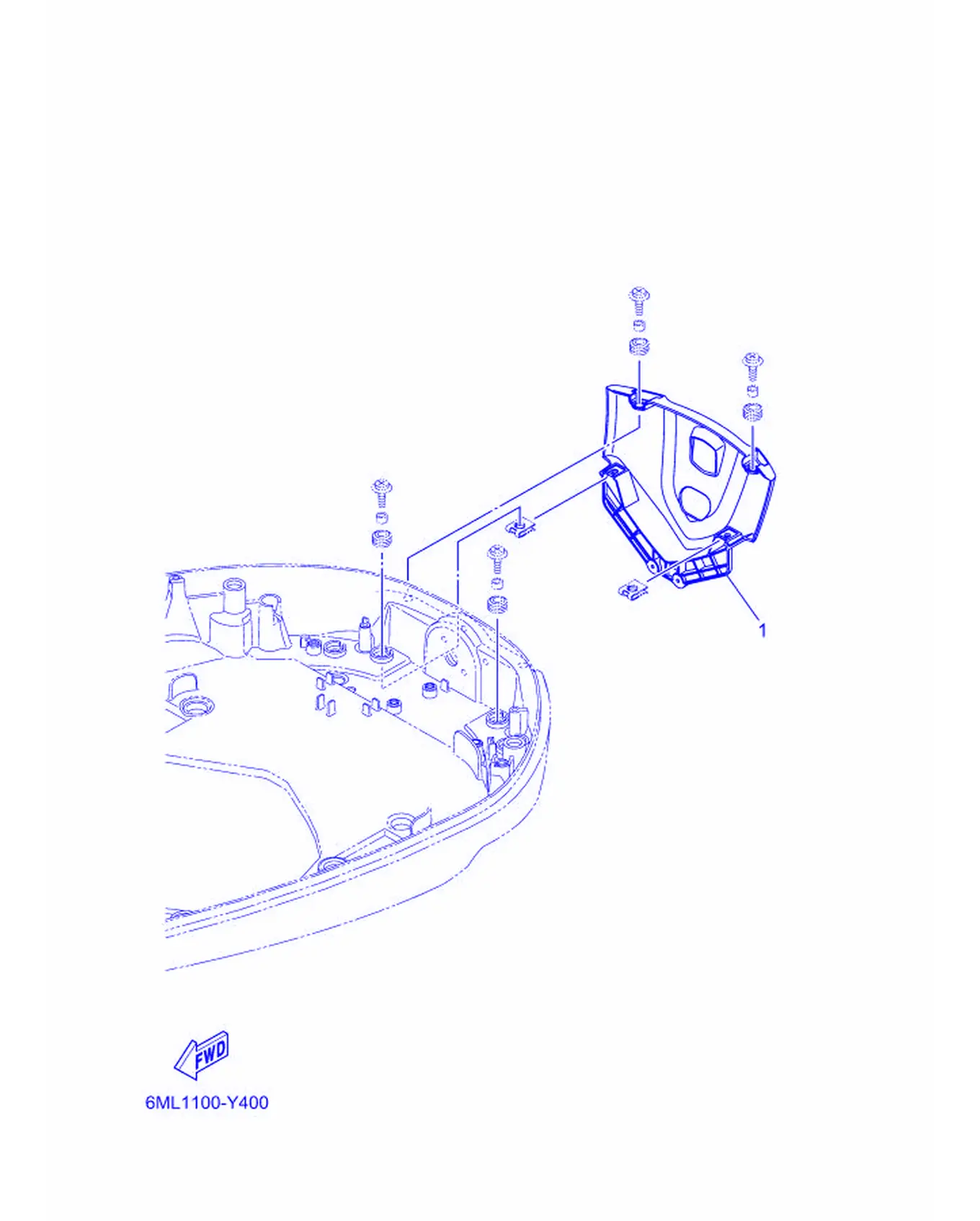

Рис. 19 — Опционные детали 2 1 дет.

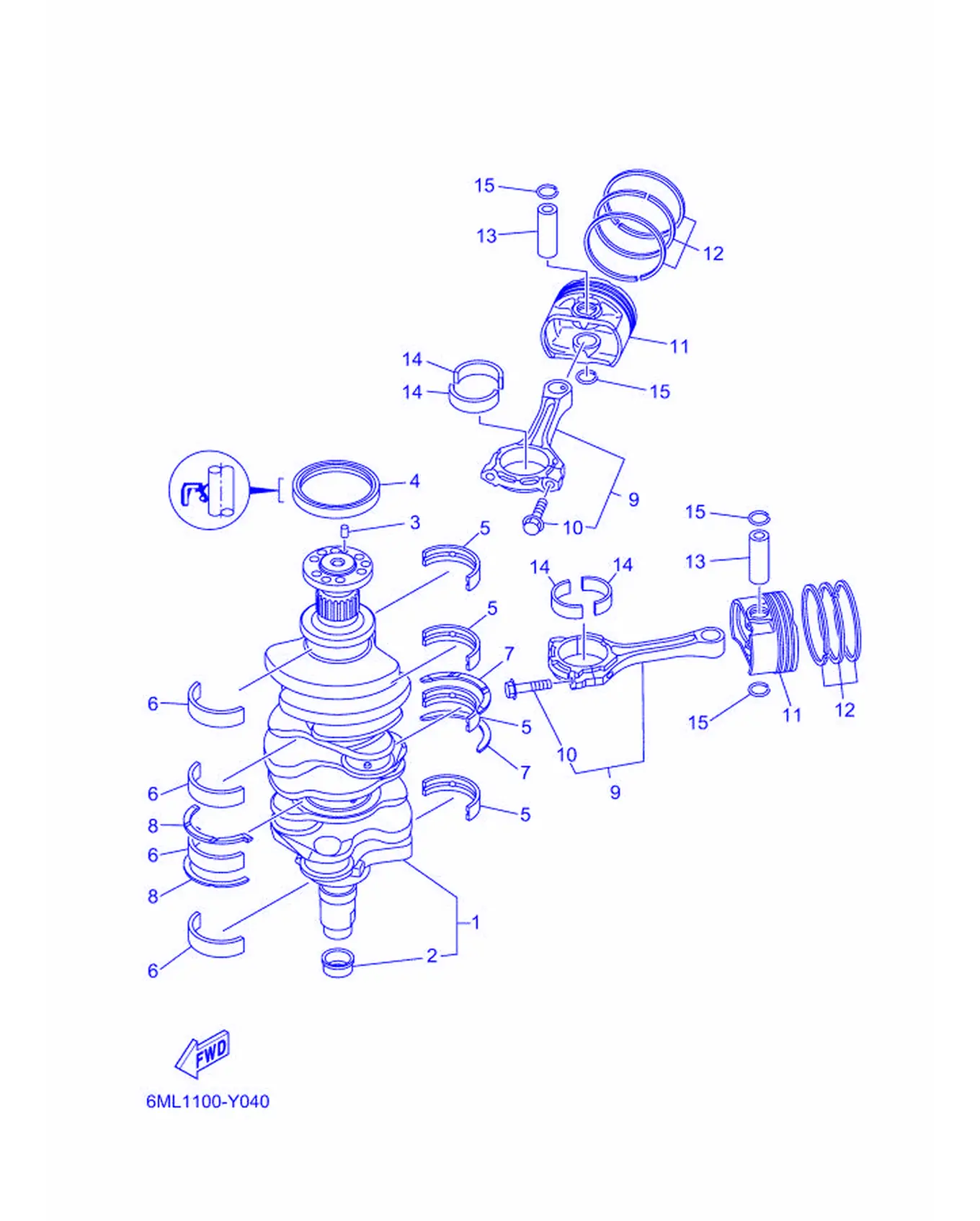

Рис. 20 — Коленчатый вал и поршень 28 дет.

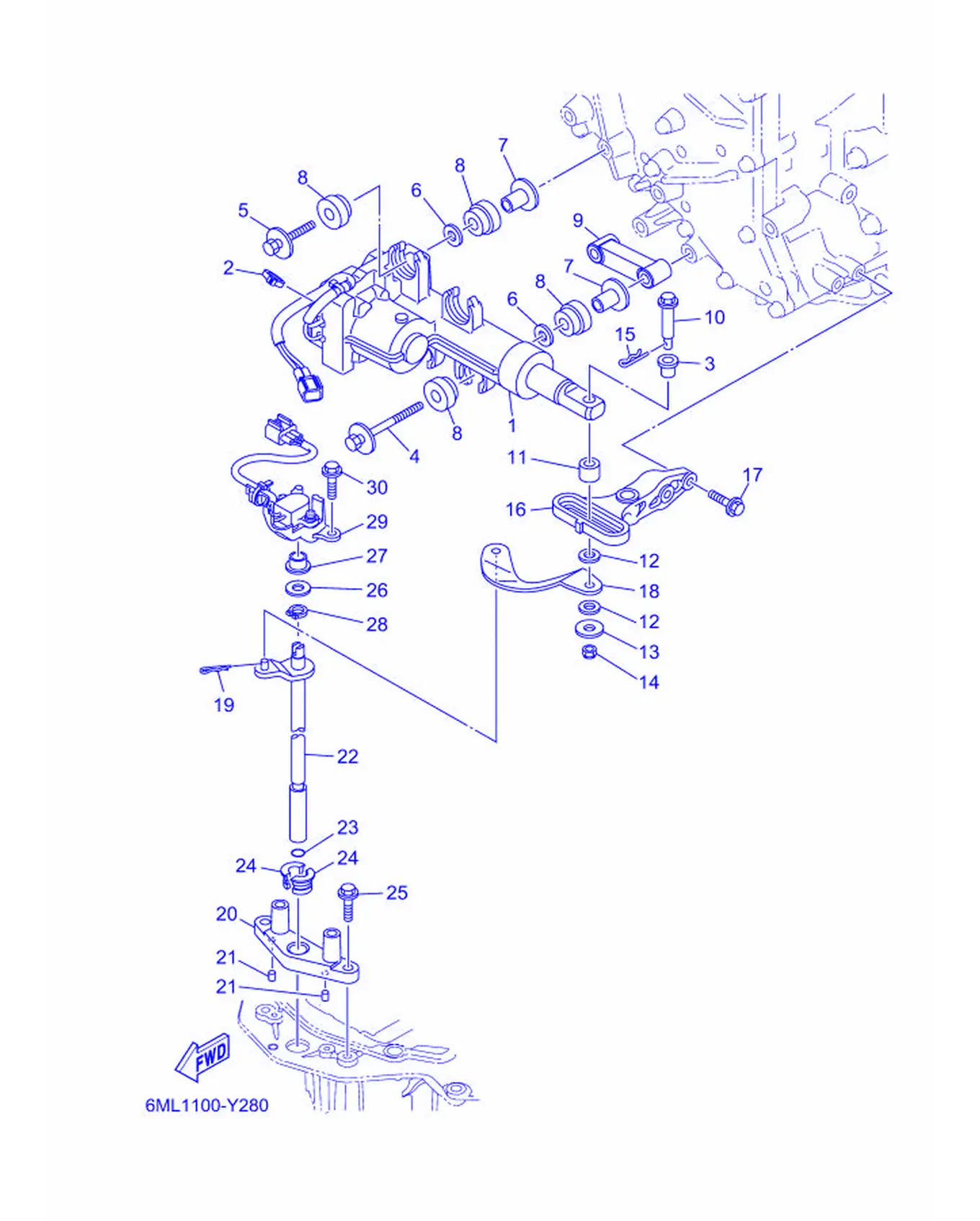

Рис. 21 — Система управления 30 дет.

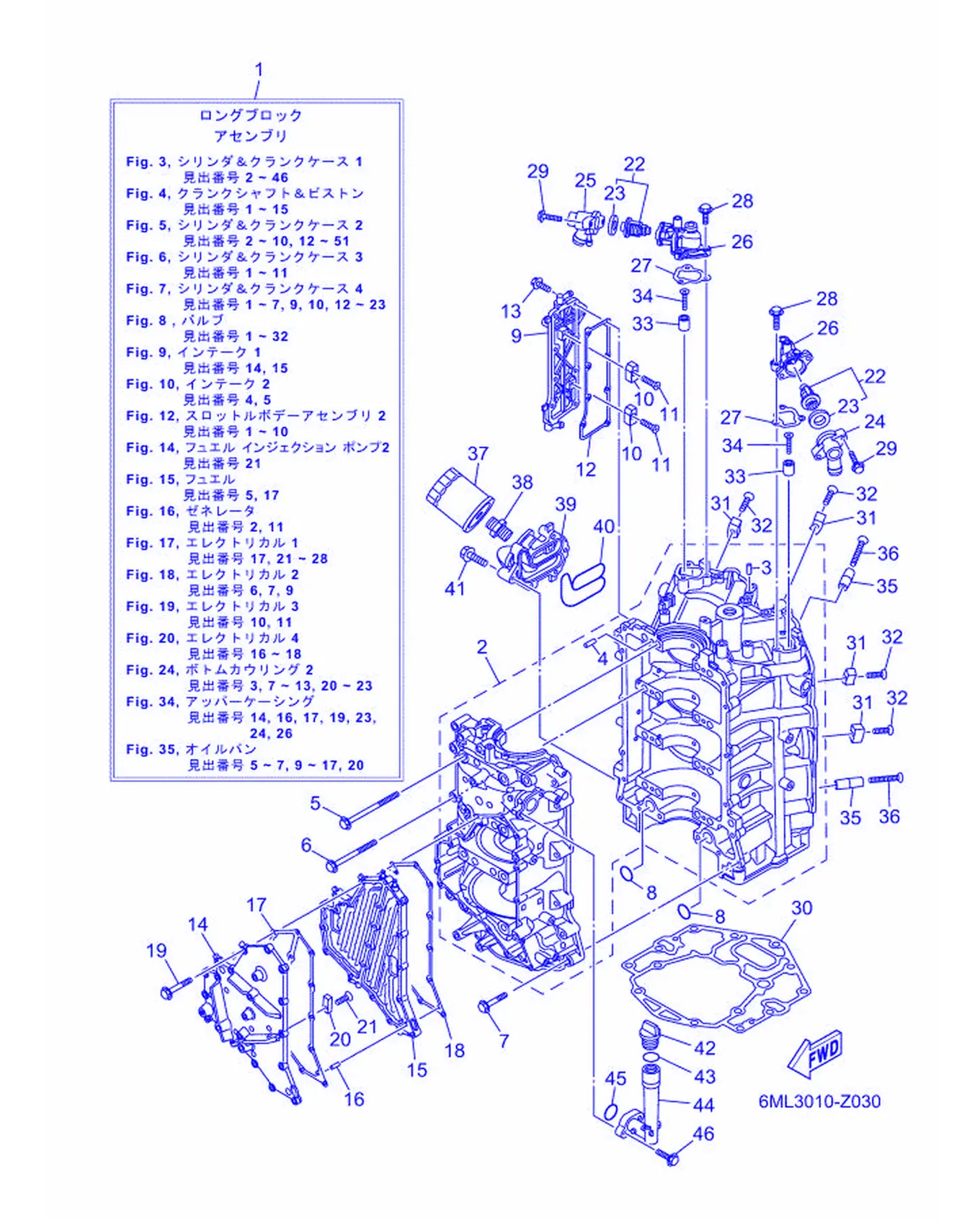

Рис. 22 — Цилиндр и картер 1 46 дет.

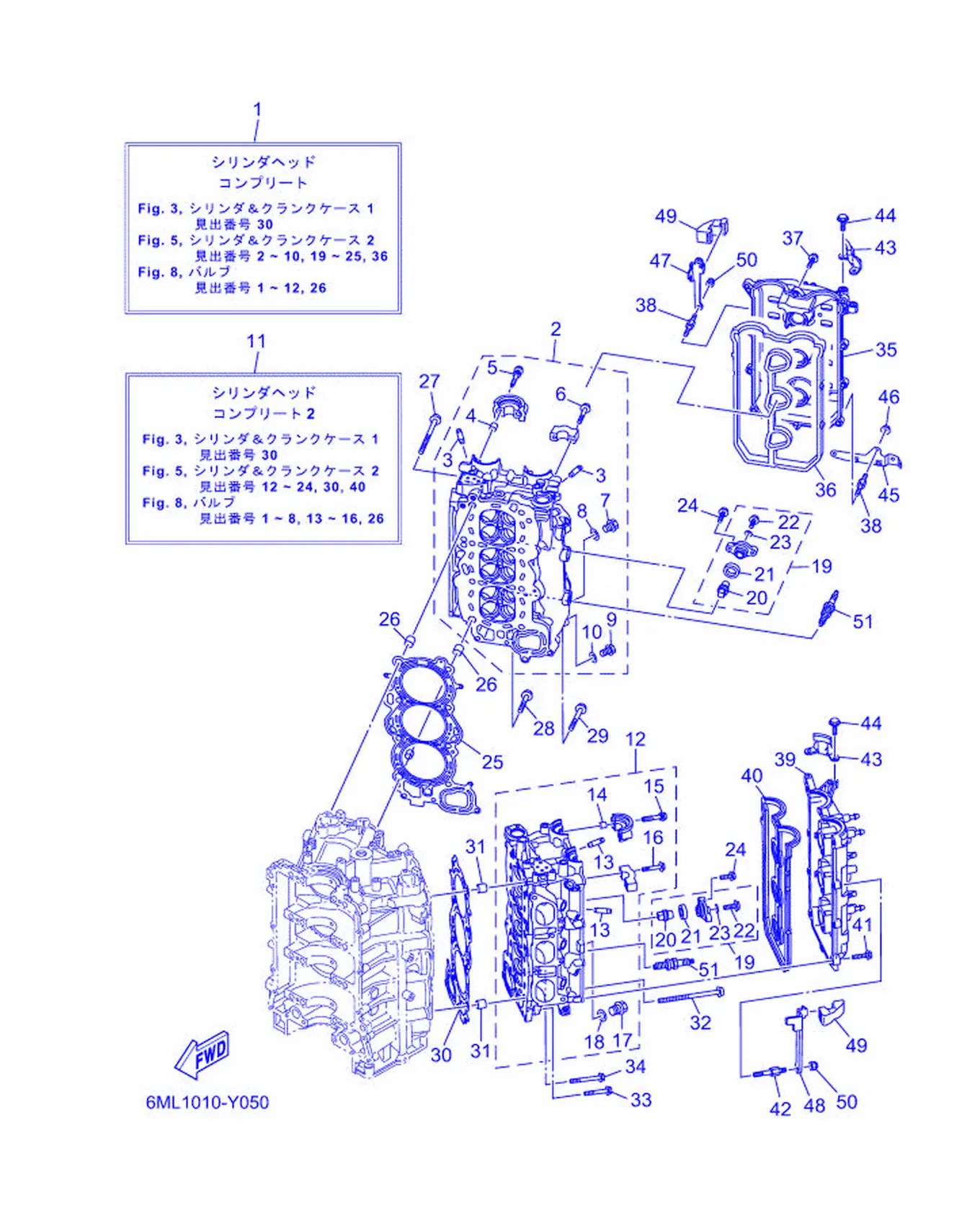

Рис. 23 — Цилиндр и картер 2 51 дет.

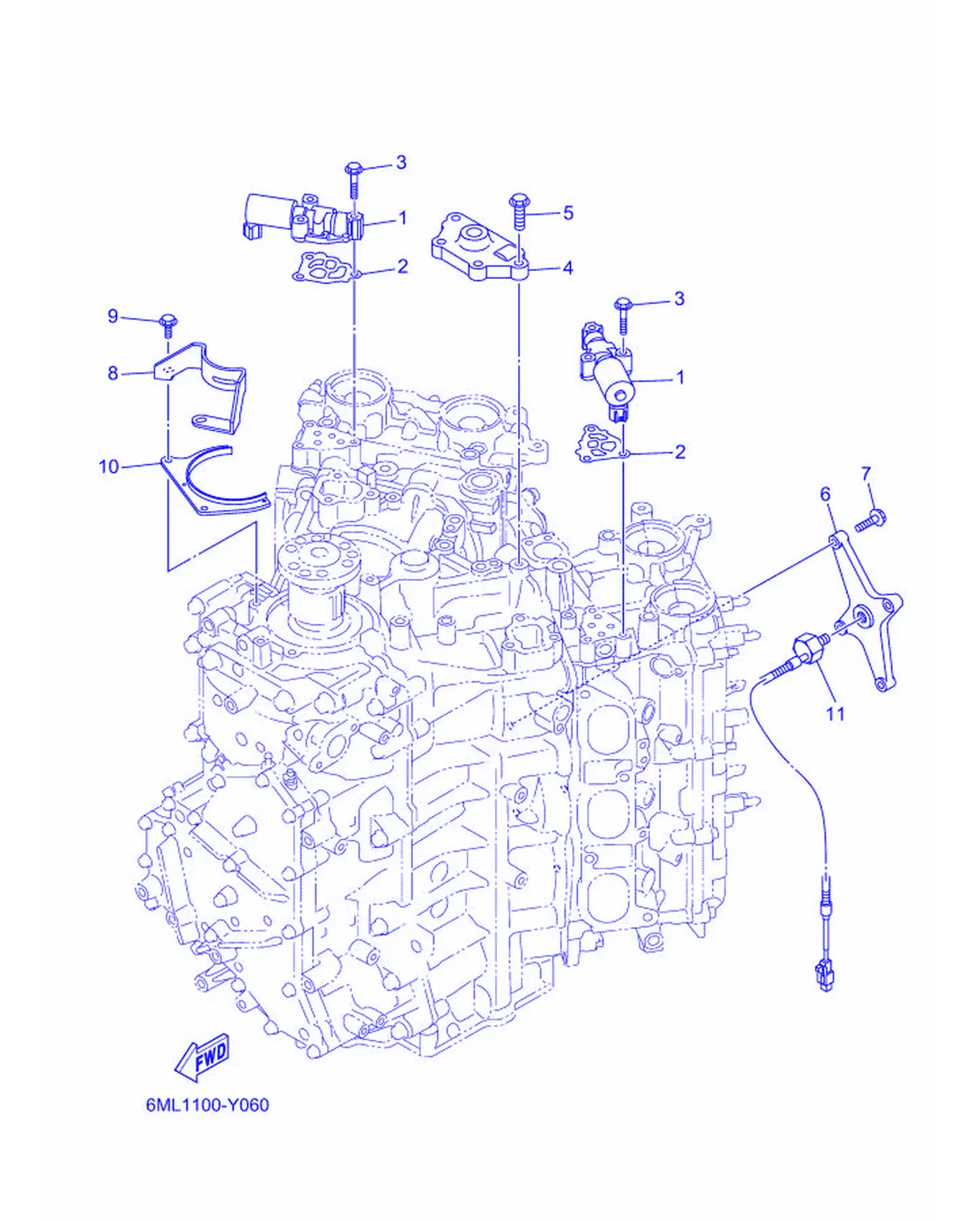

Рис. 24 — Цилиндр и картер Рис. 3 11 дет.

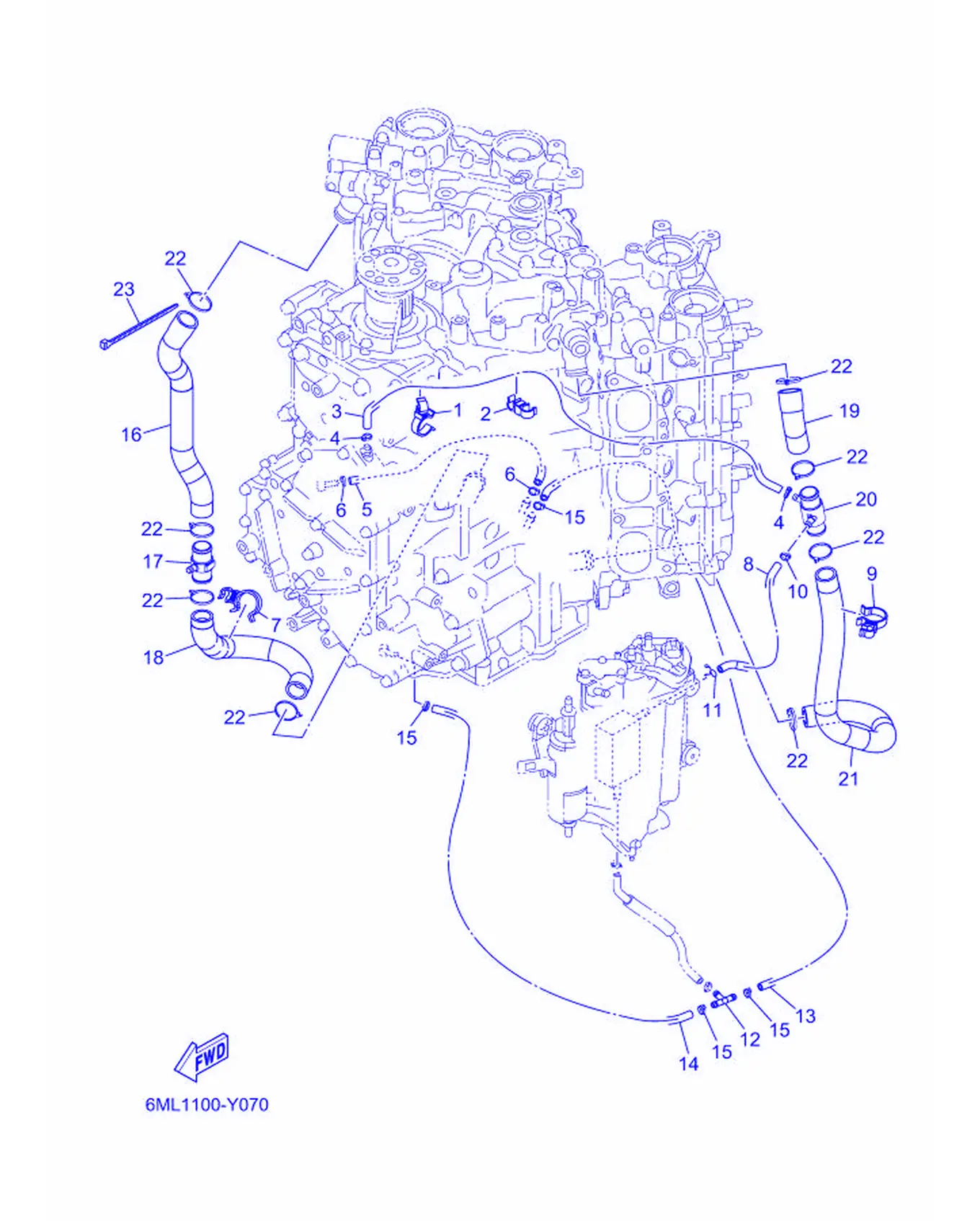

Рис. 25 — Цилиндр и картер Рис. 4 23 дет.

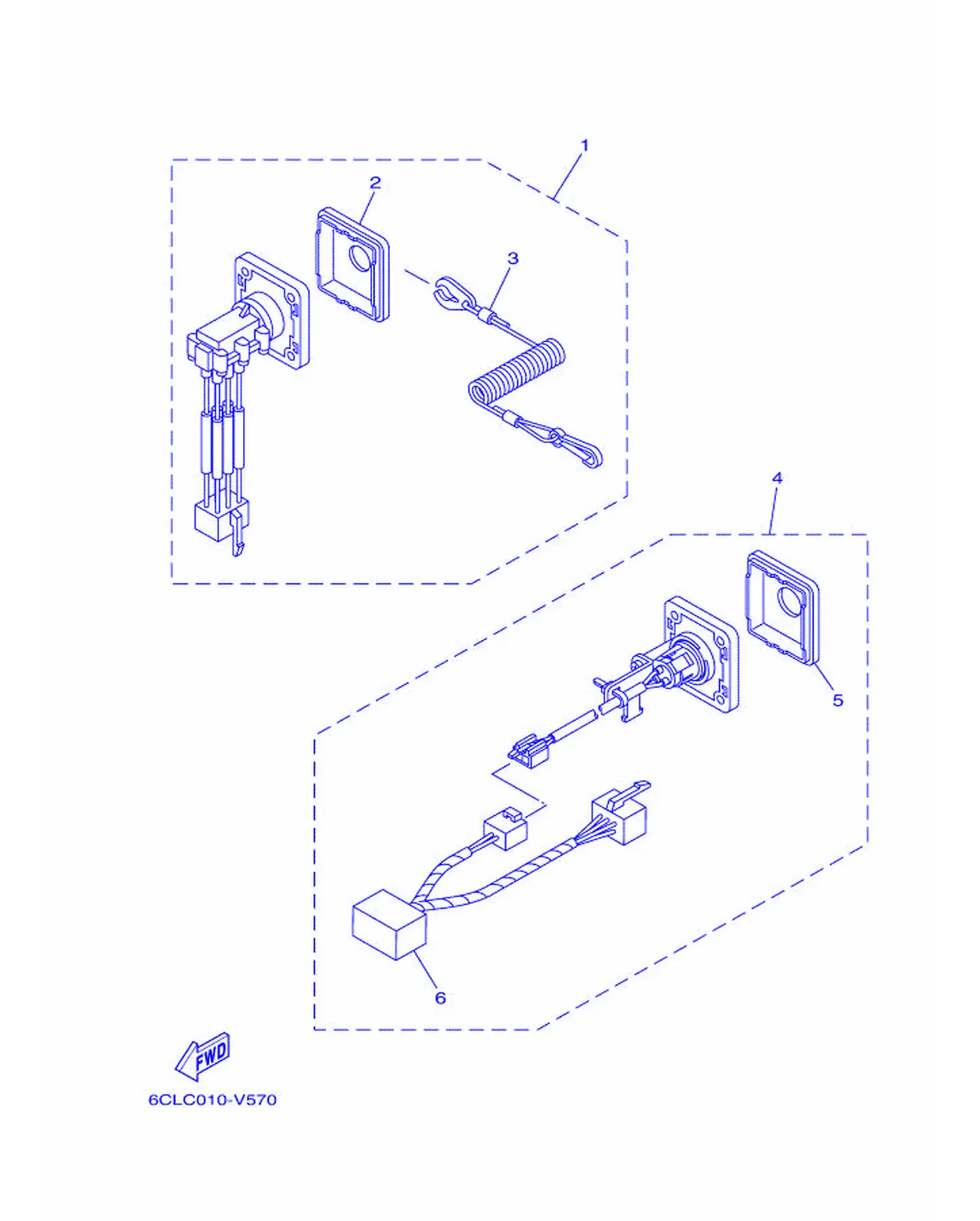

Рис. 26 — Выключатель и панель приборов 1 (одиночный) 7 дет.

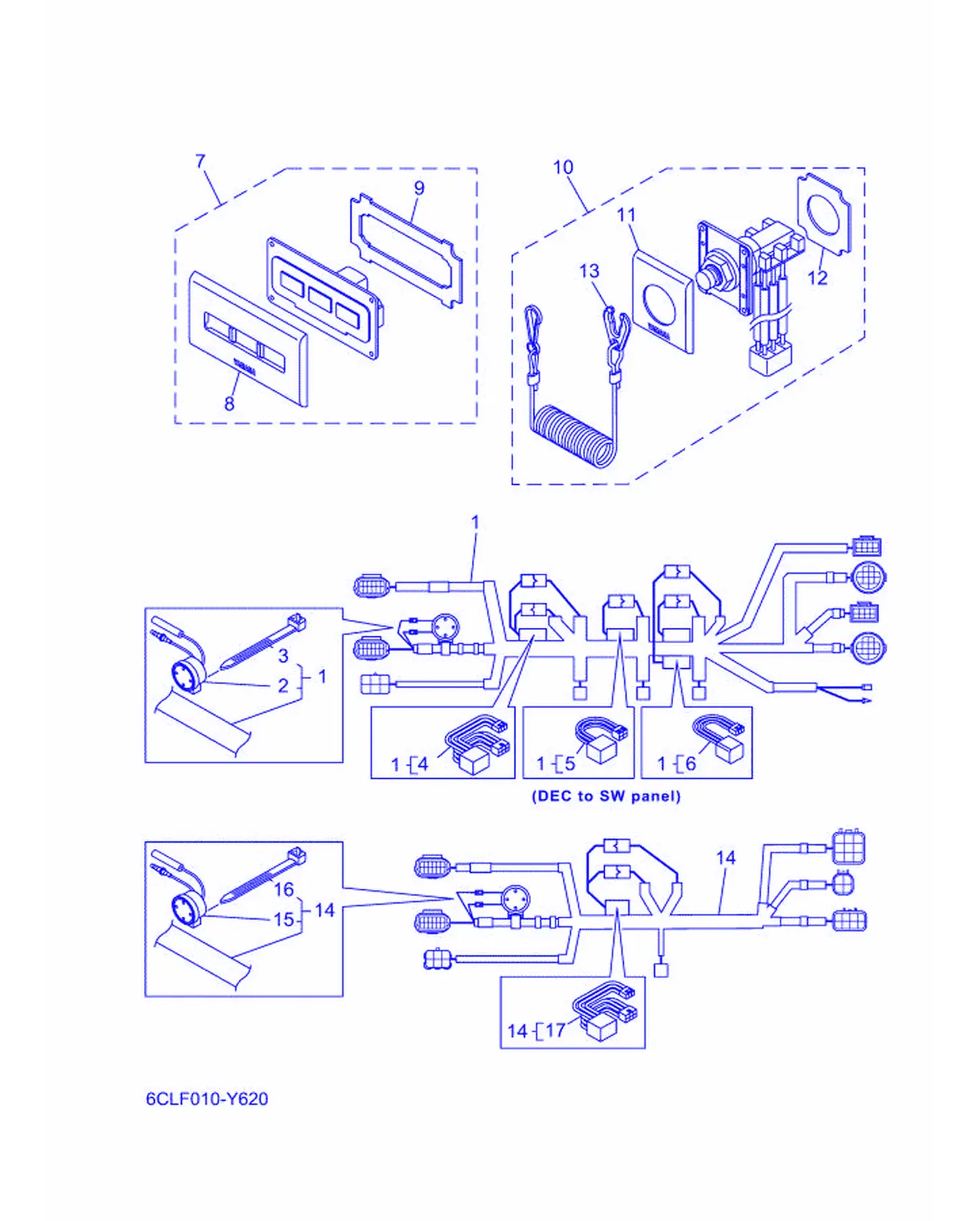

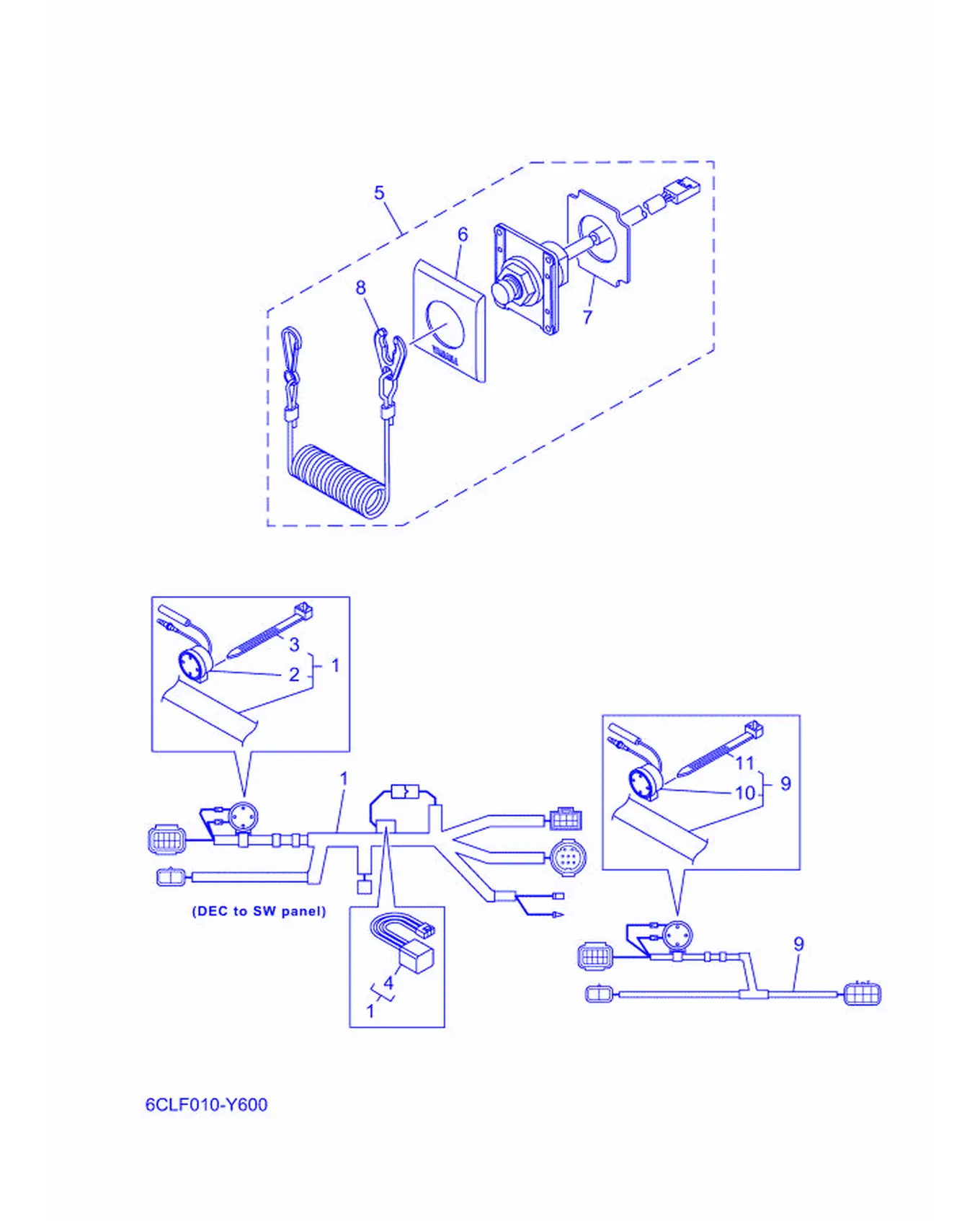

Рис. 27 — Выключатель и панель приборов 10 (EKS, одиночный) 11 дет.

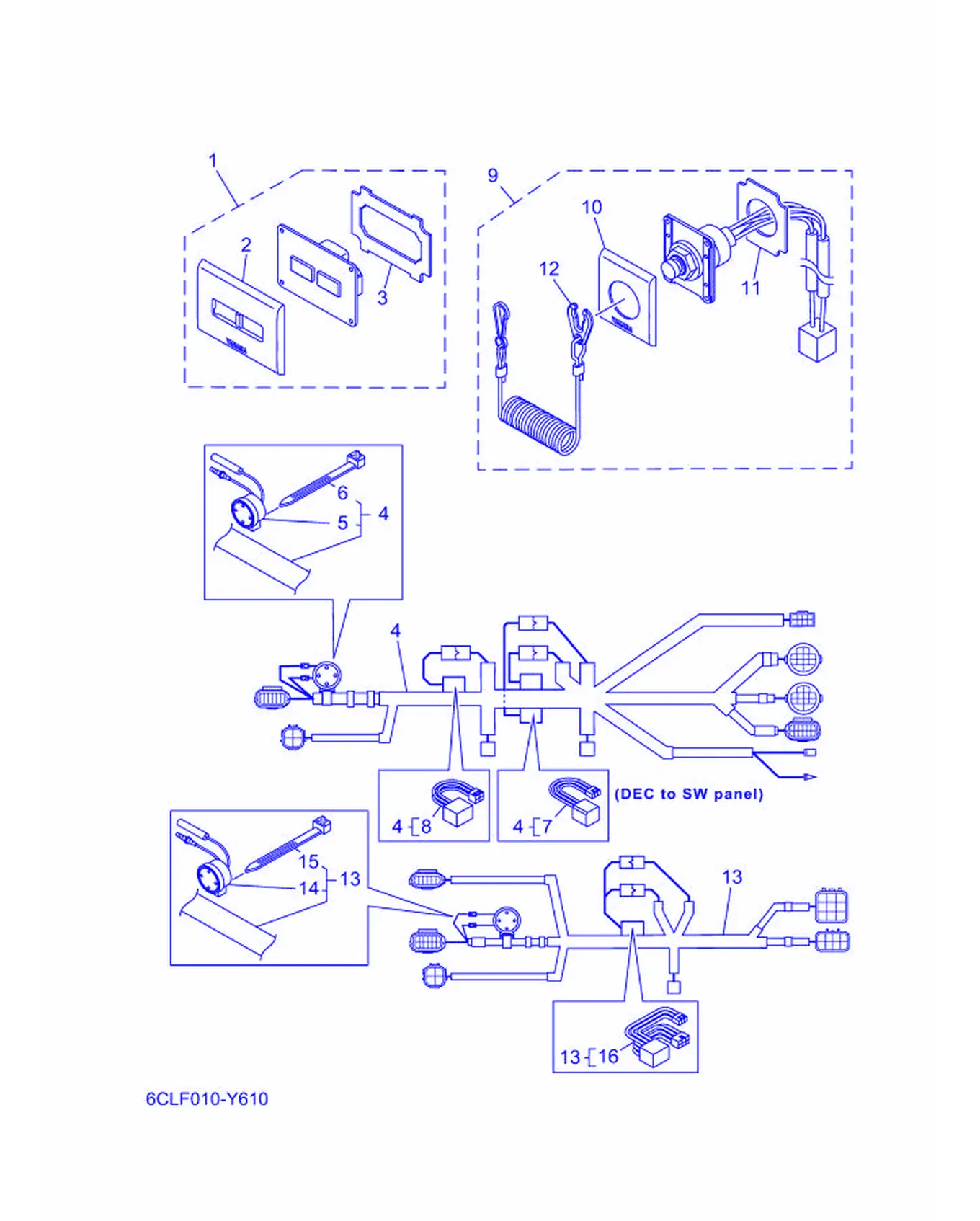

Рис. 28 — Выключатель и панель приборов 11 (EKS, двухмоторный) 16 дет.
Рис. 29 — Выключатель и панель приборов 12 (EKS, три двигателя) 17 дет.
Рис. 30 — Выключатель и приборная панель 13 (EKS, четыре двигателя) 17 дет.

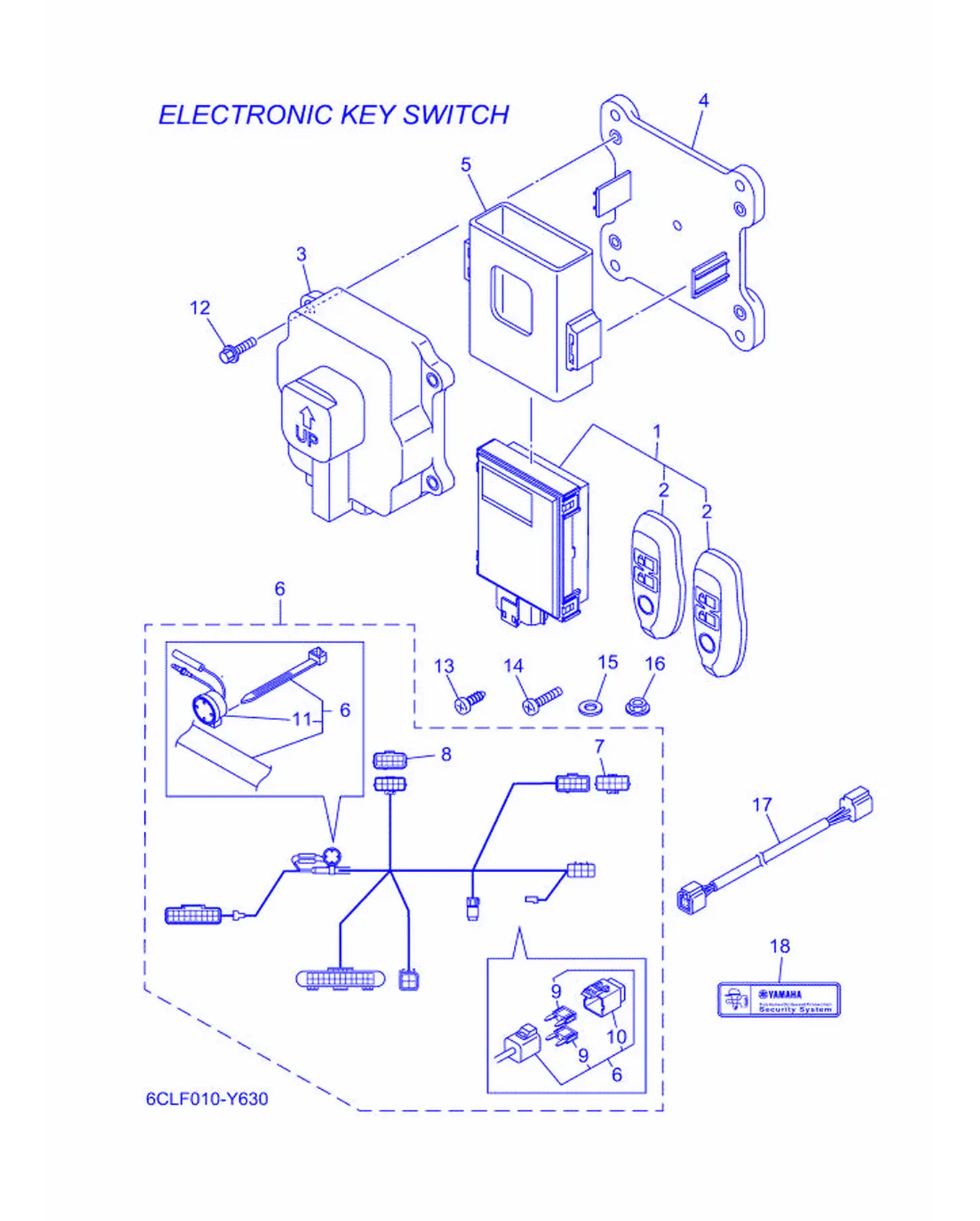

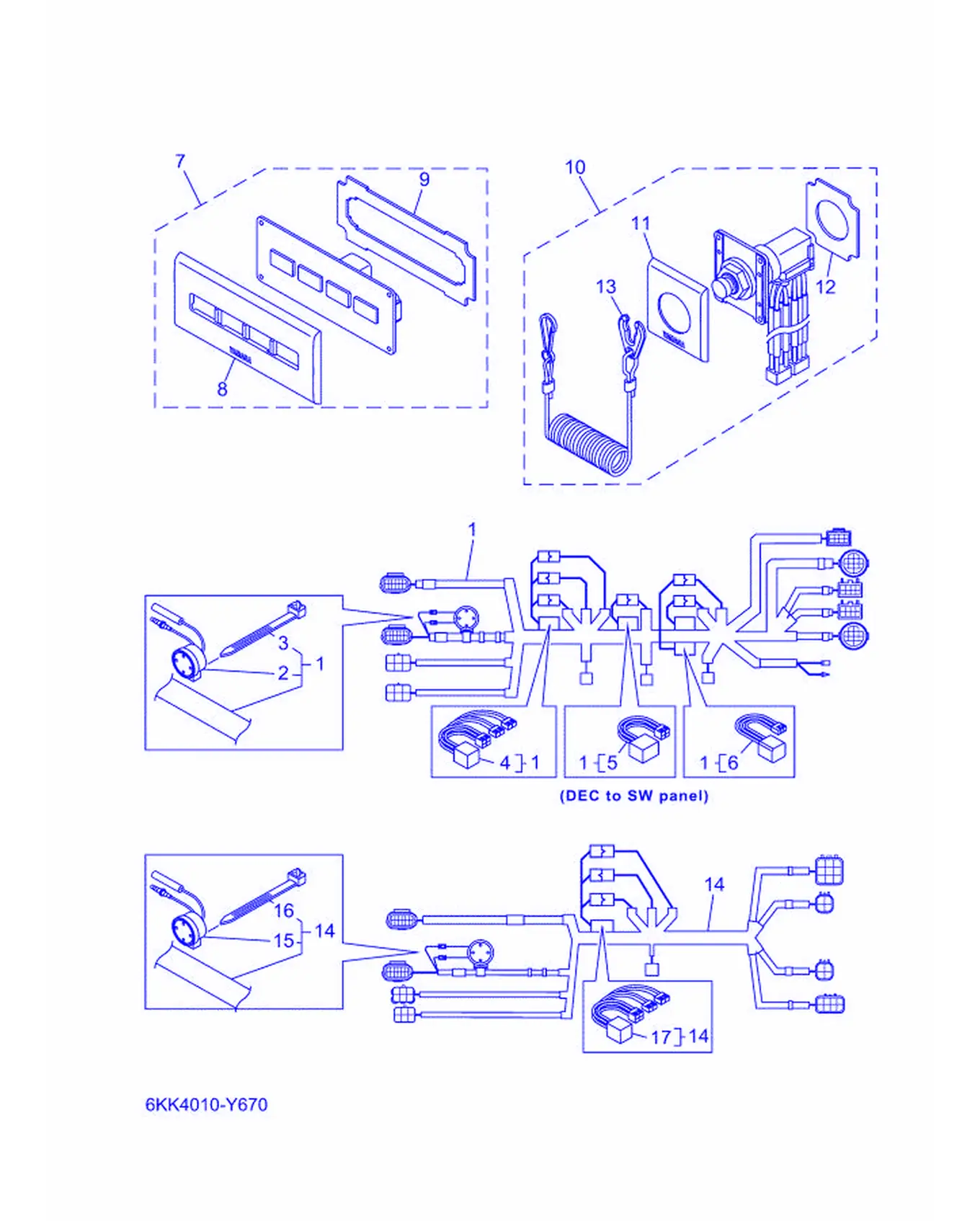

Рис. 31 — Выключатель и панель приборов 14 (EKS,KEY_REC) 20 дет.

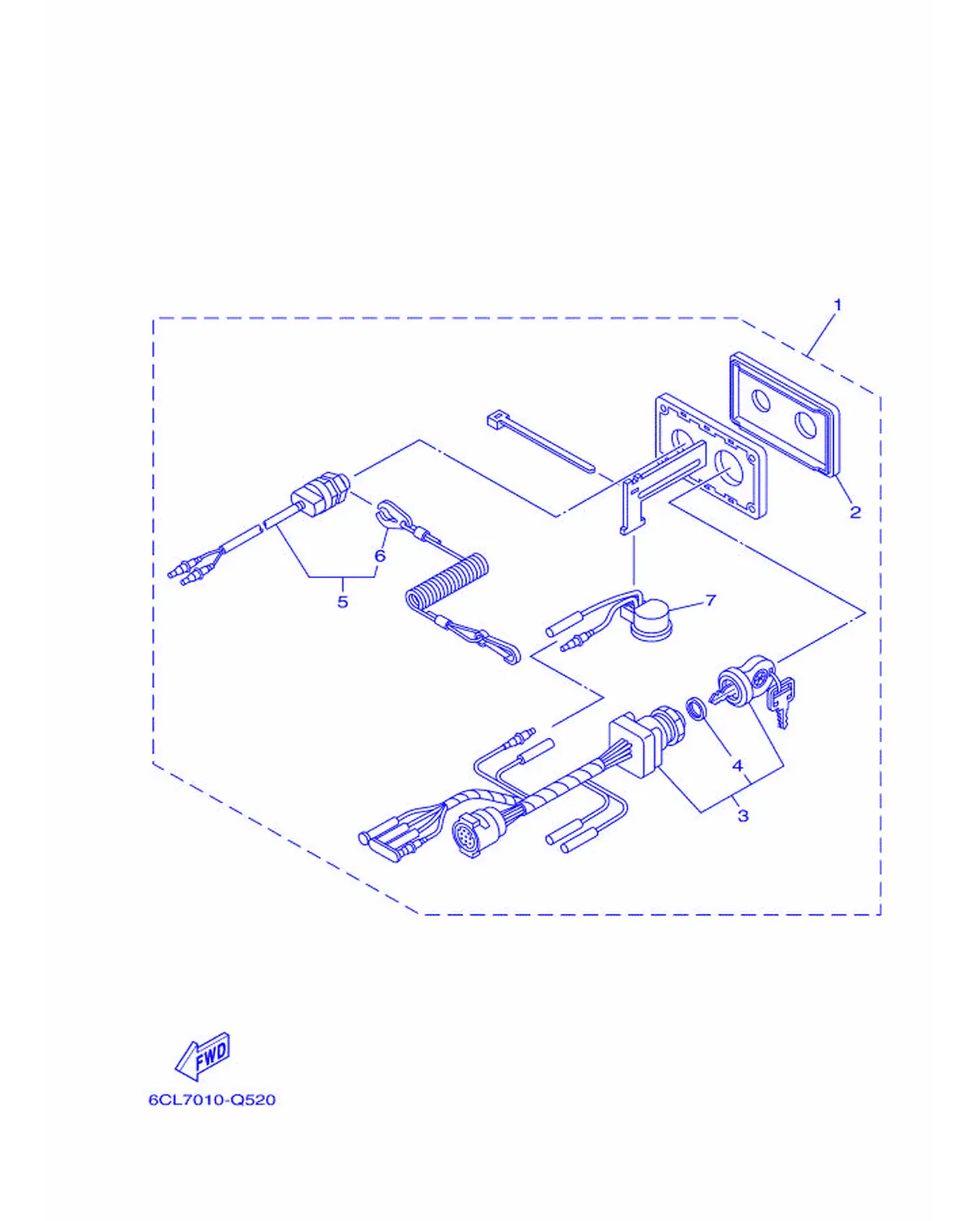

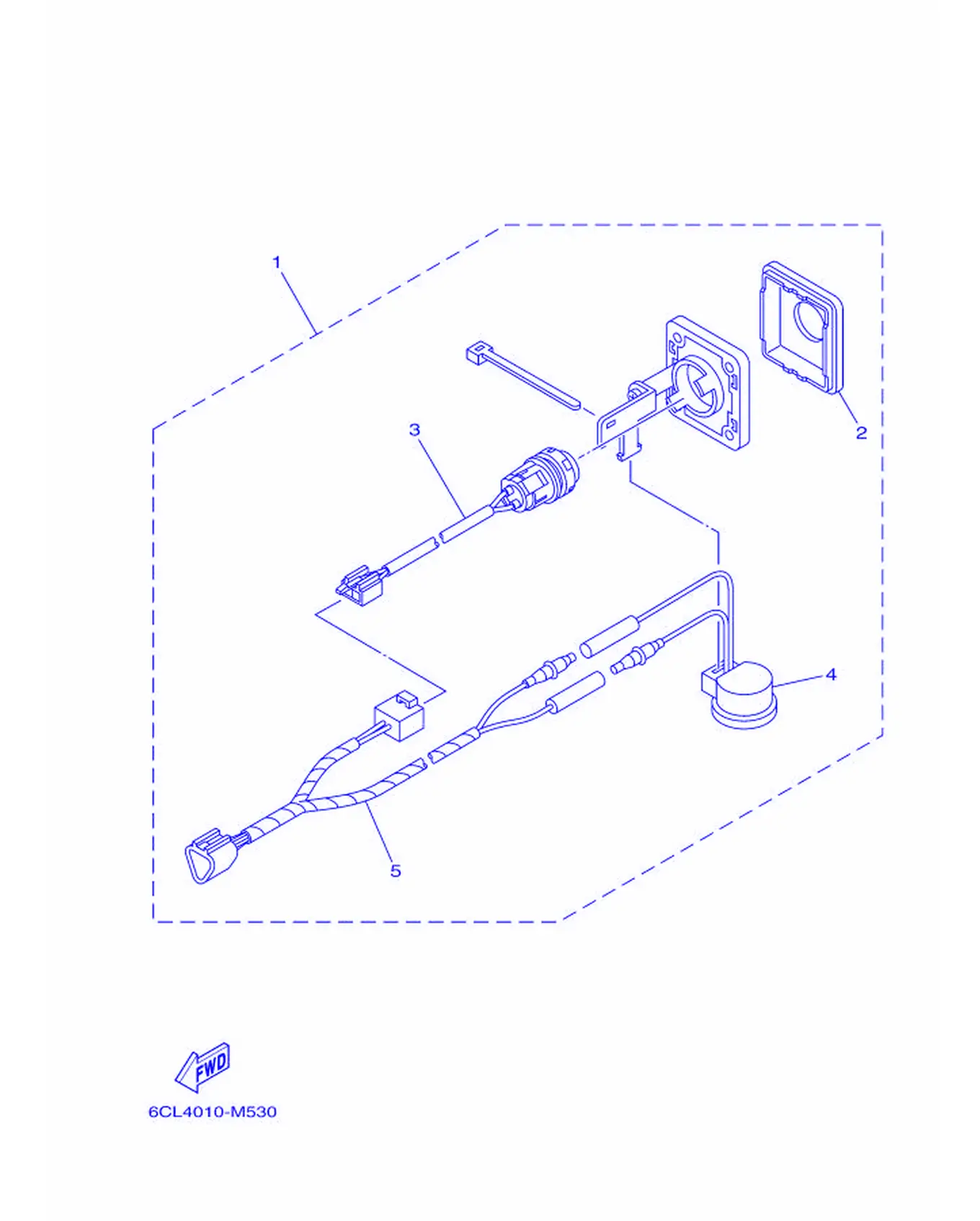

Рис. 32 — Выключатель и приборная панель 2 (одномоторная) 5 дет.

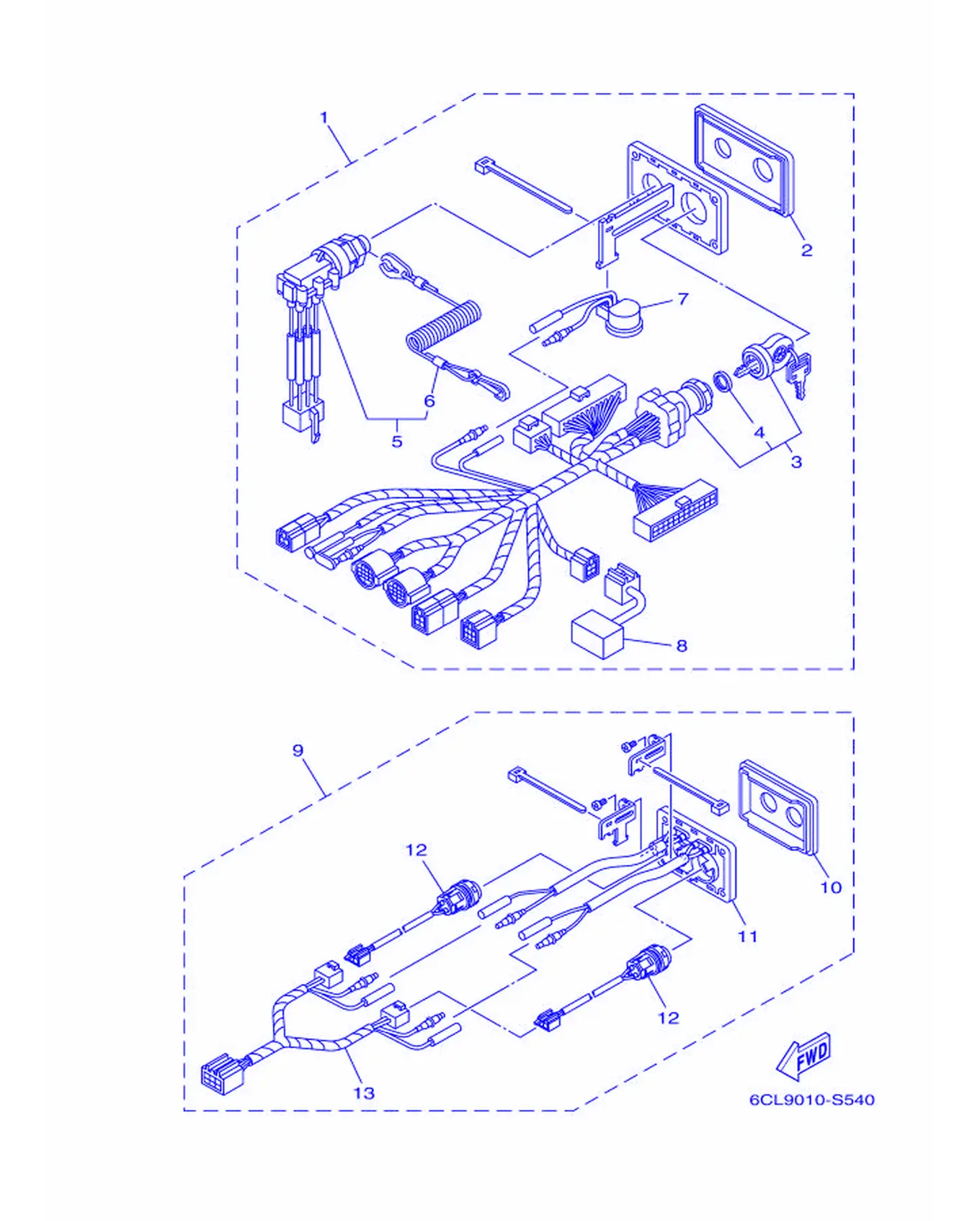

Рис. 33 — Выключатель и приборная панель 3 (два двигателя) 13 дет.

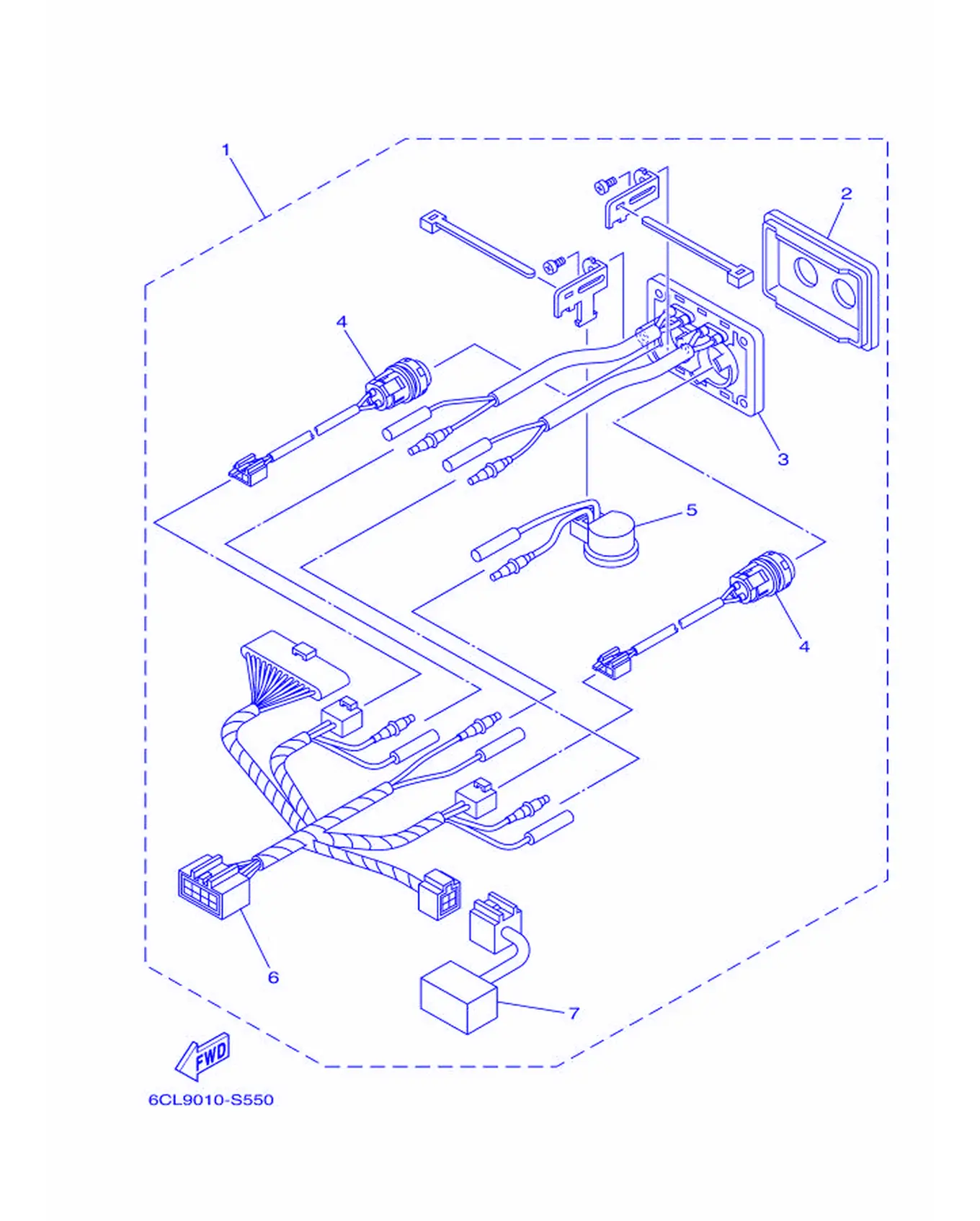

Рис. 34 — Выключатель и приборная панель 4 (два двигателя) 7 дет.

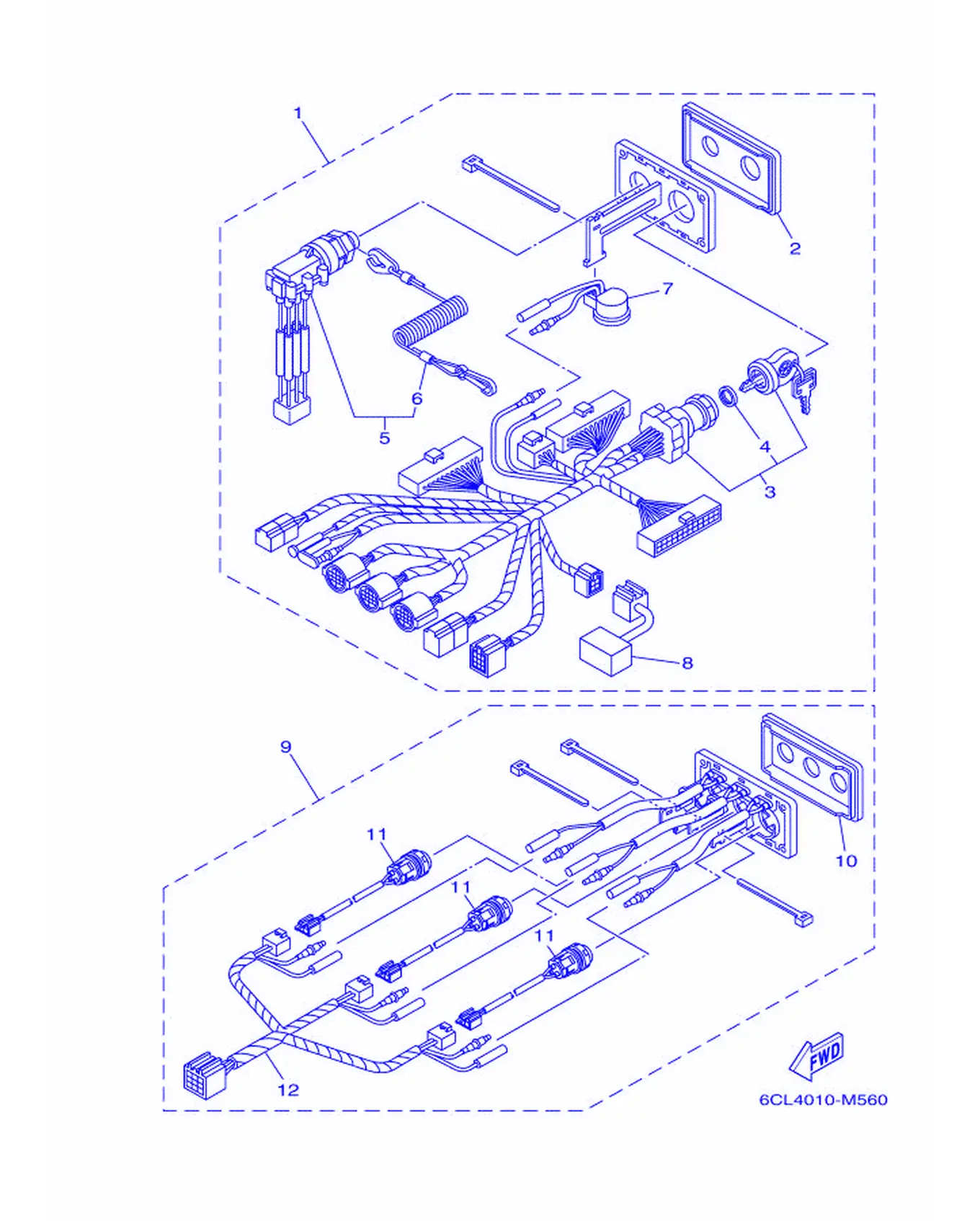

Рис. 35 — Выключатели и приборная панель 5 (три двигателя) 12 дет.
Рис. 36 — Выключатели и приборная панель 6 (три двигателя) 6 дет.
Рис. 37 — Переключатели и приборная панель 7 (двухпостовое управление) 6 дет.

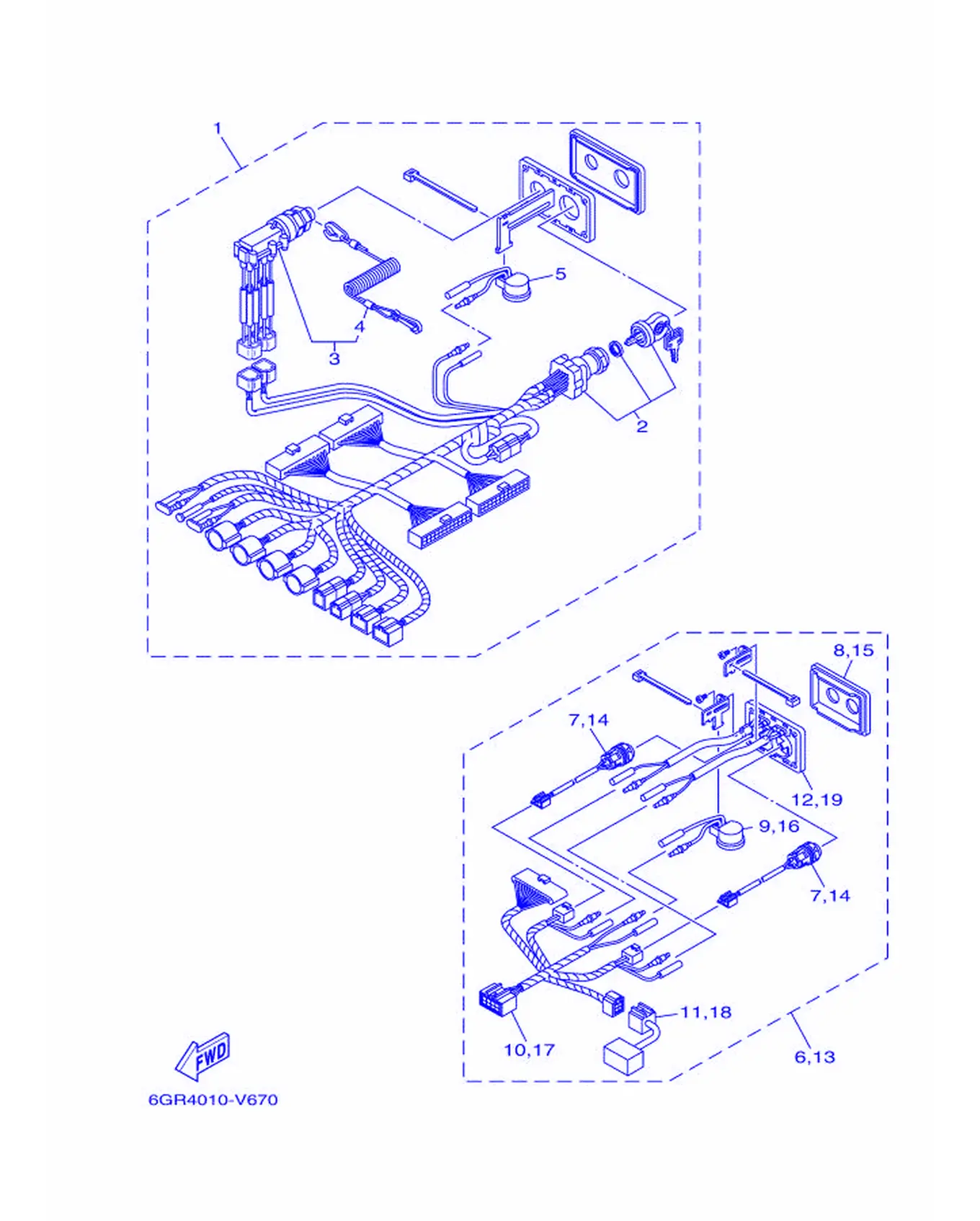

Рис. 38 — Выключатель и панель приборов 8 (четыре двигателя) 19 дет.

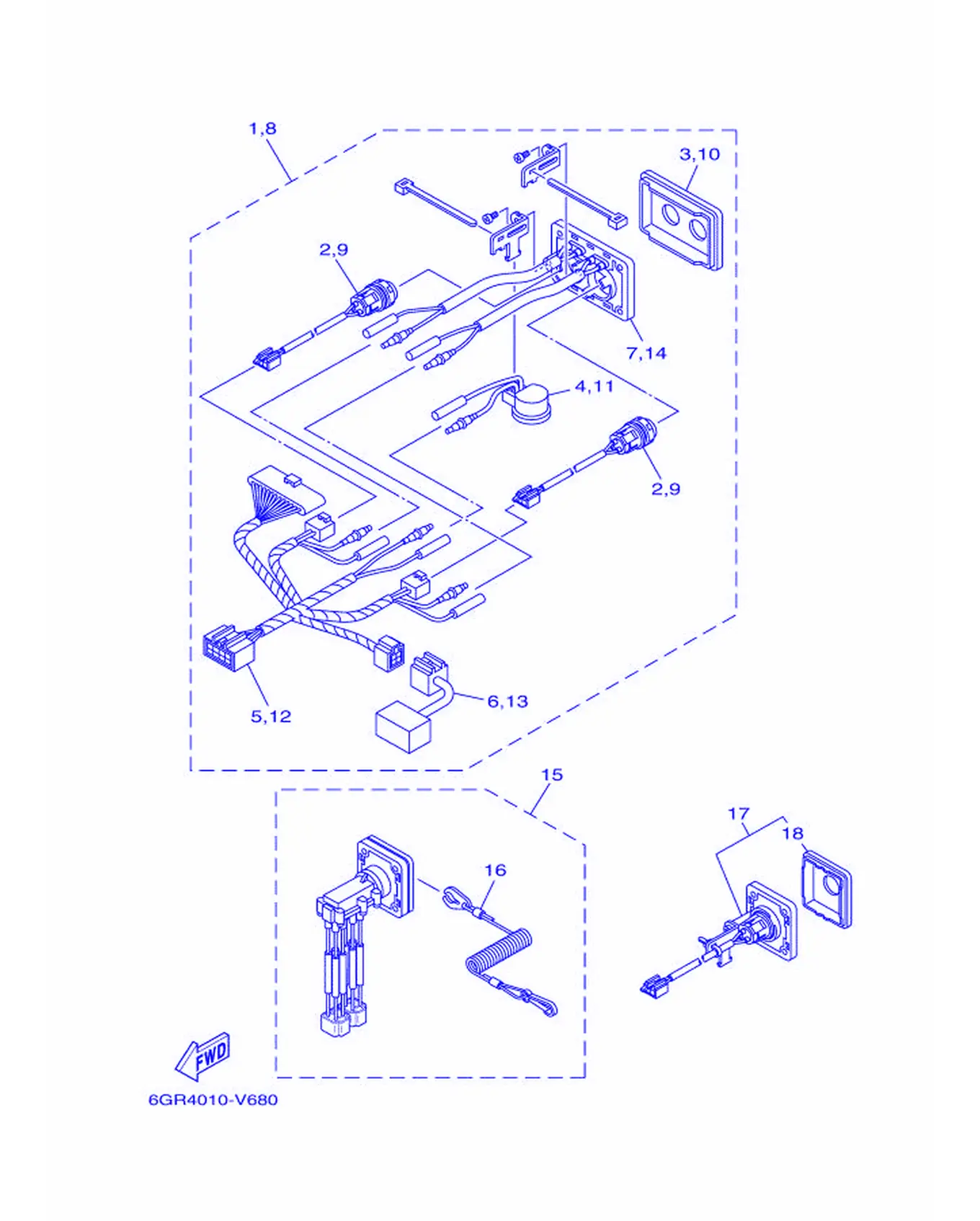

Рис. 39 — Выключатель и приборная панель 9 (четыре двигателя) 18 дет.

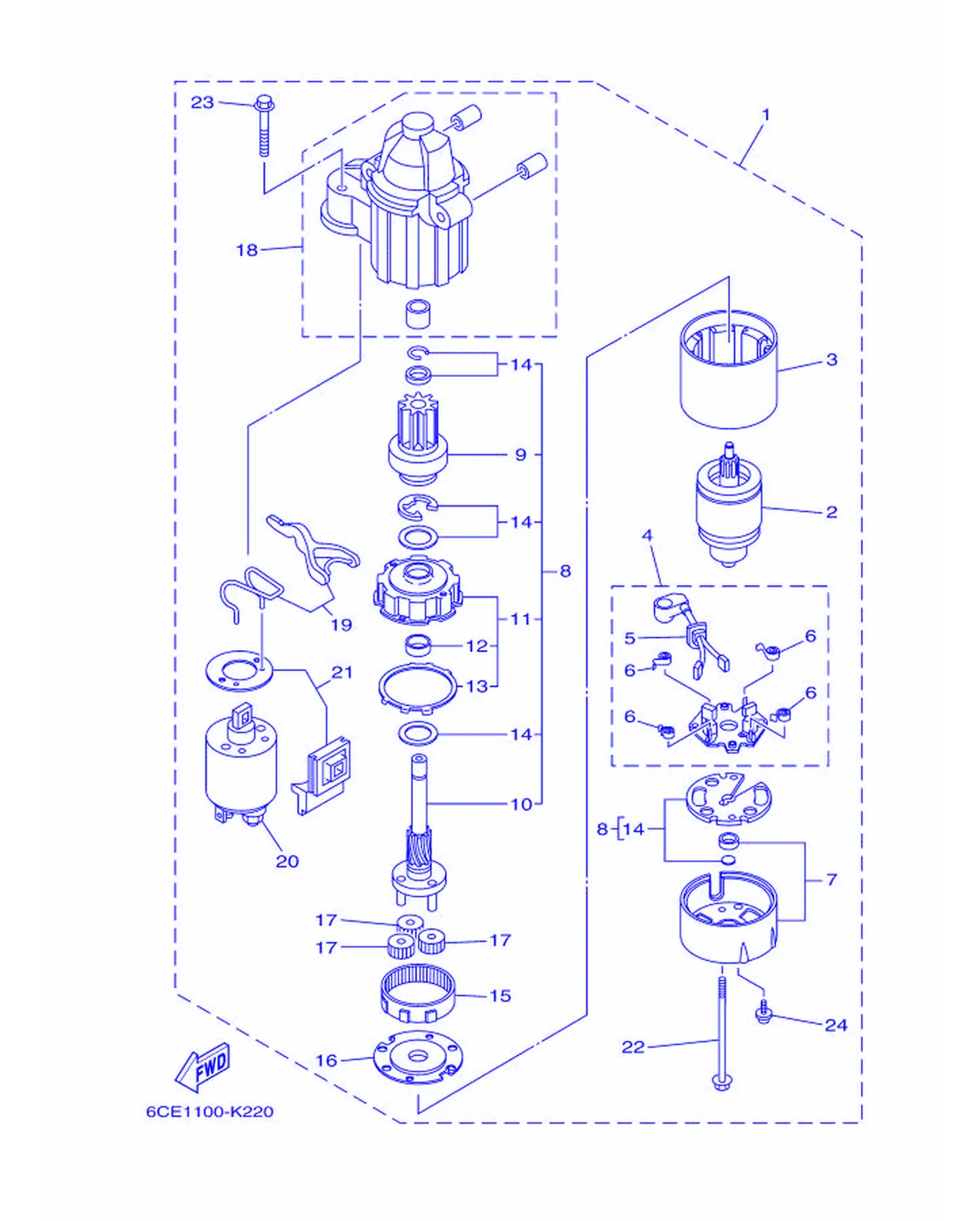

Рис. 40 — стартер 24 дет.

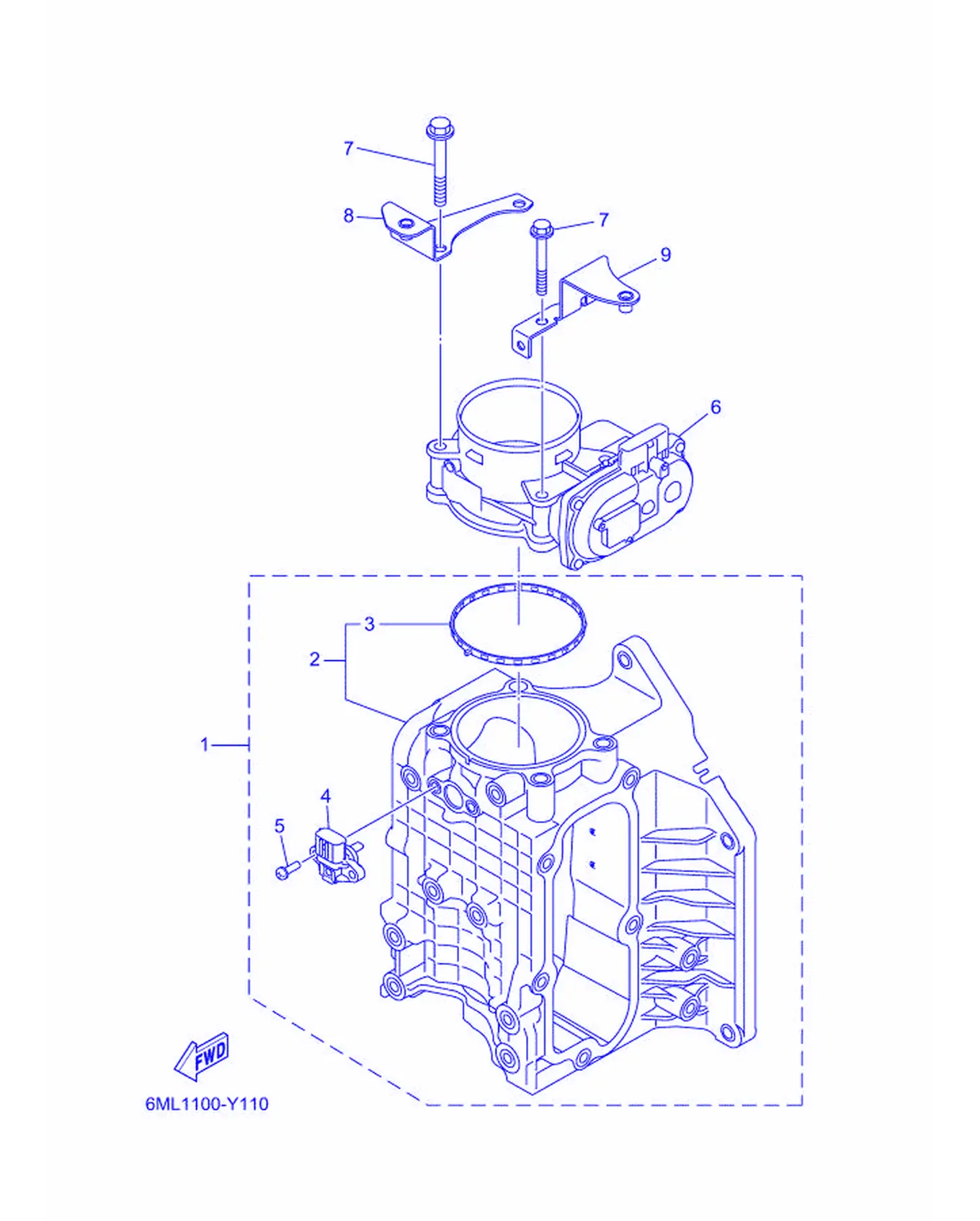

Рис. 41 — Корпус дроссельной заслонки в сборе 1 9 дет.
Рис. 42 — Корпус дроссельной заслонки в сборе 2 10 дет.

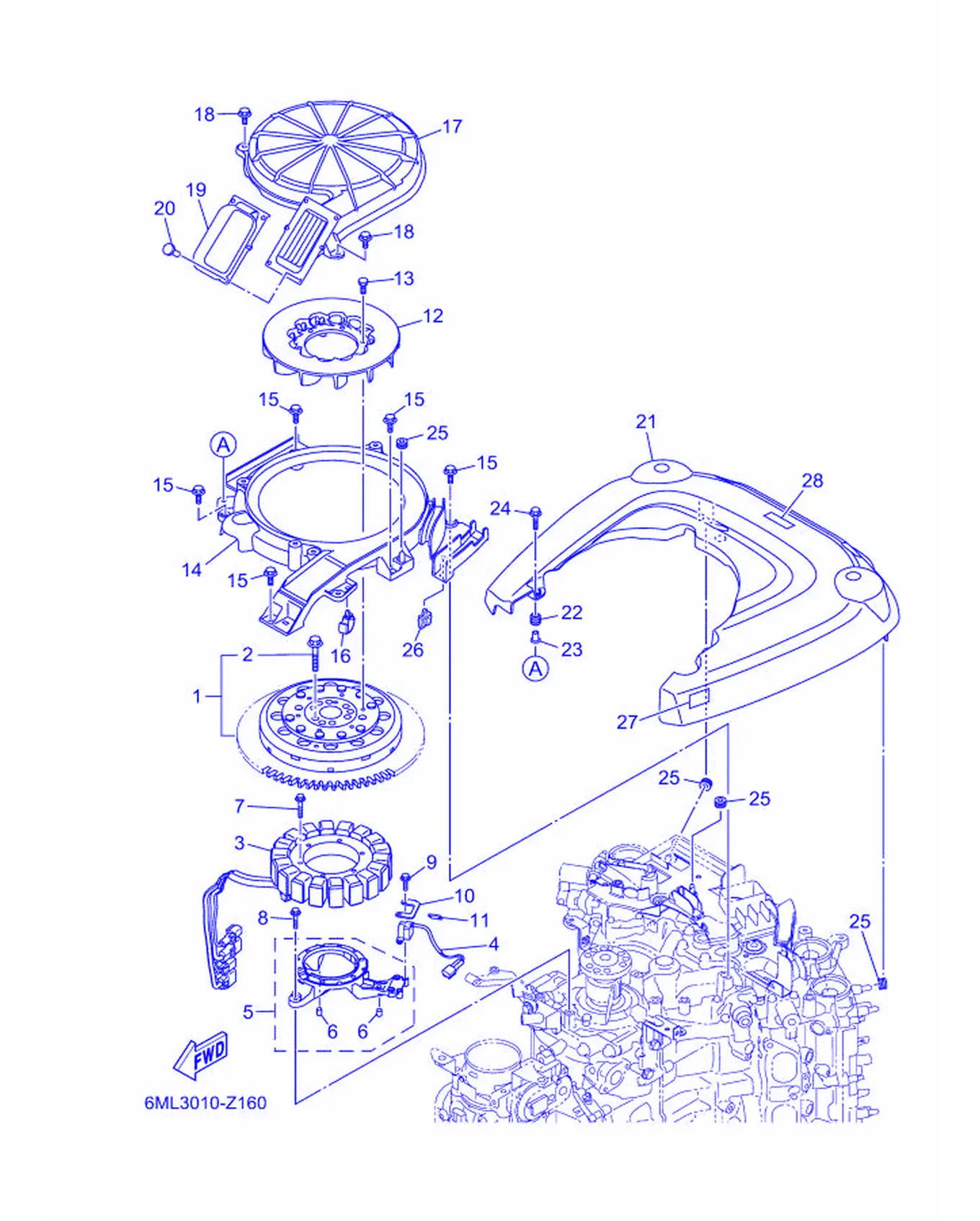

Рис. 43 — Генератор 28 дет.

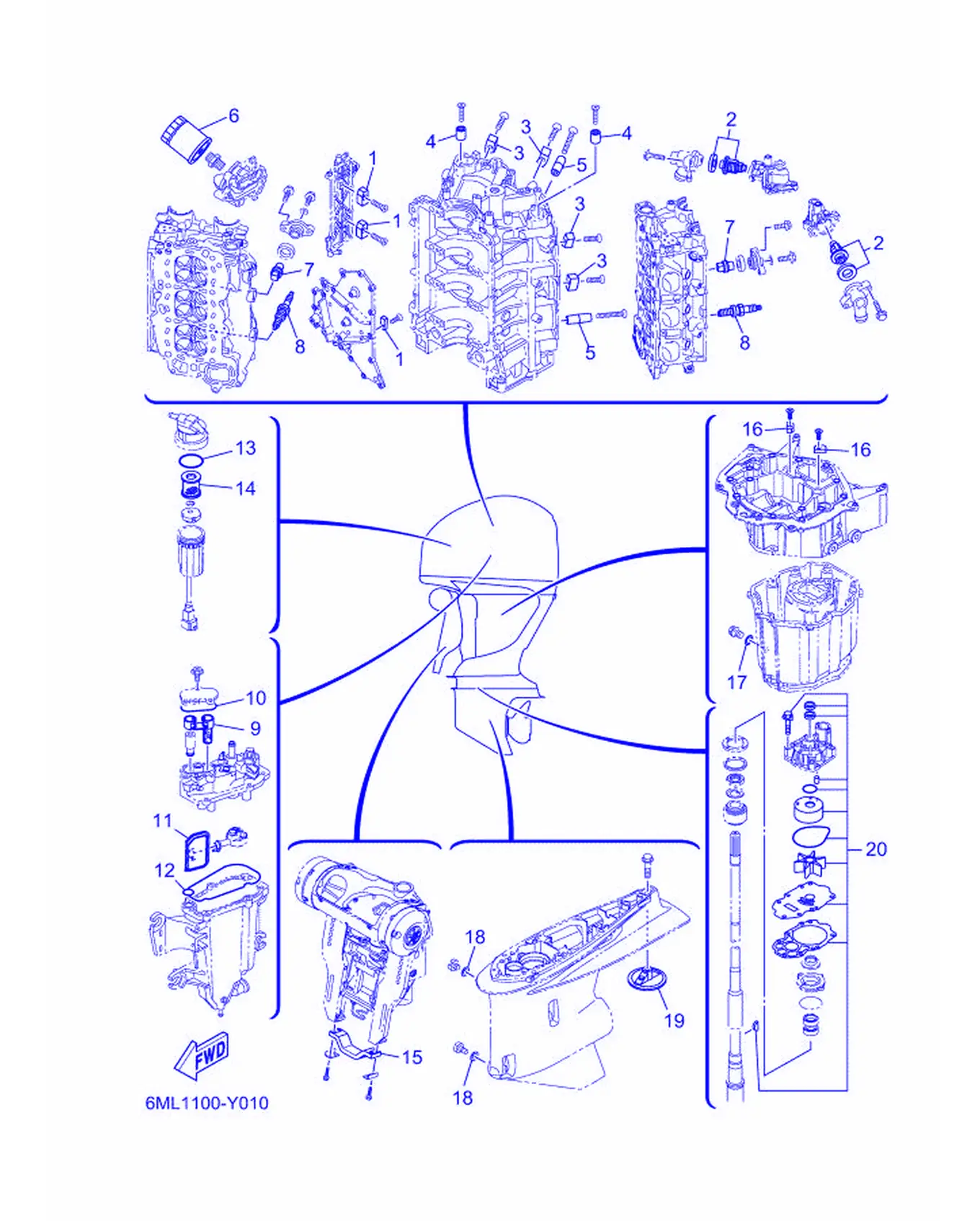

Рис. 44 — Периодически заменяемые детали 20 дет.

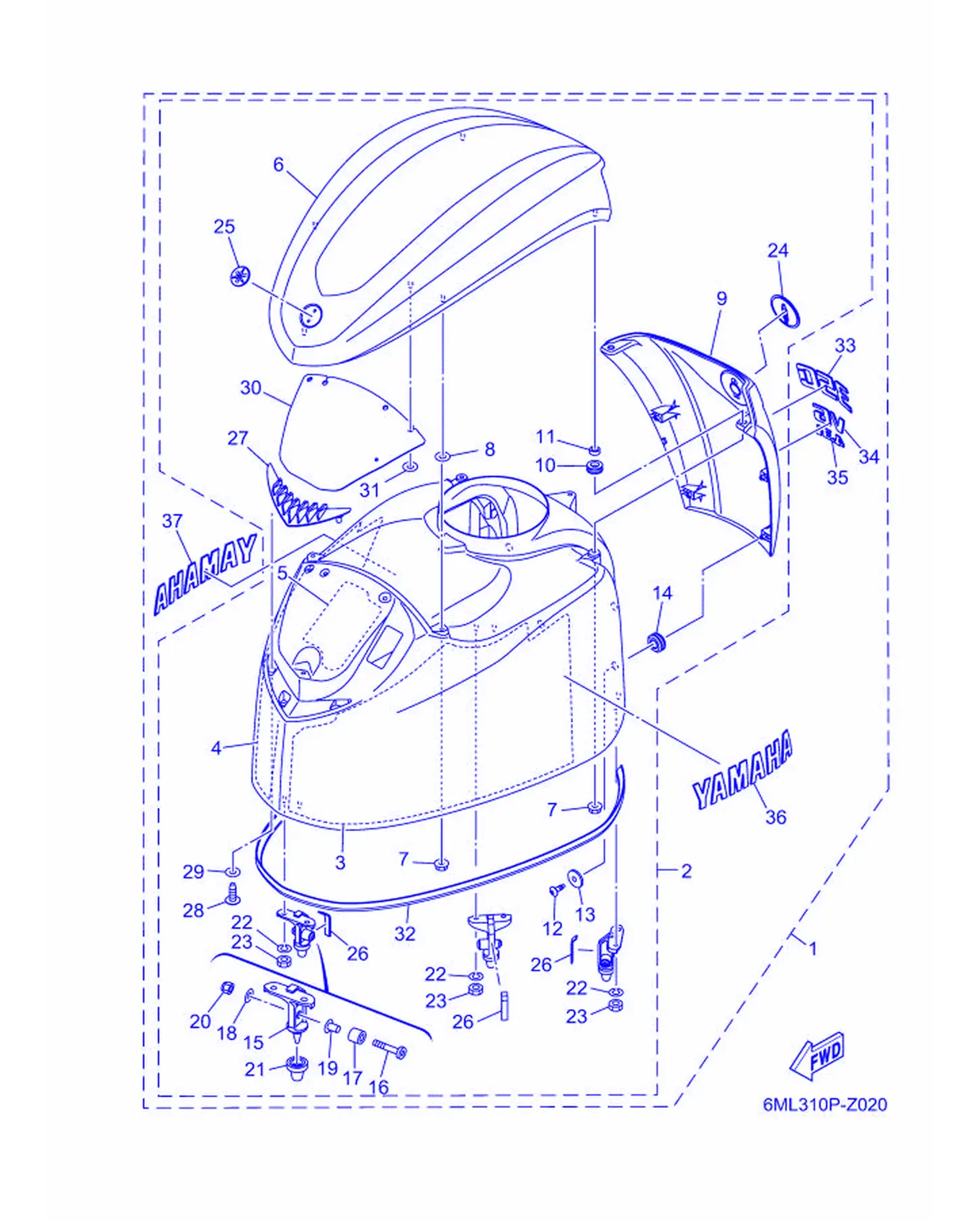

Рис. 45 — Верхний кожух 37 дет.

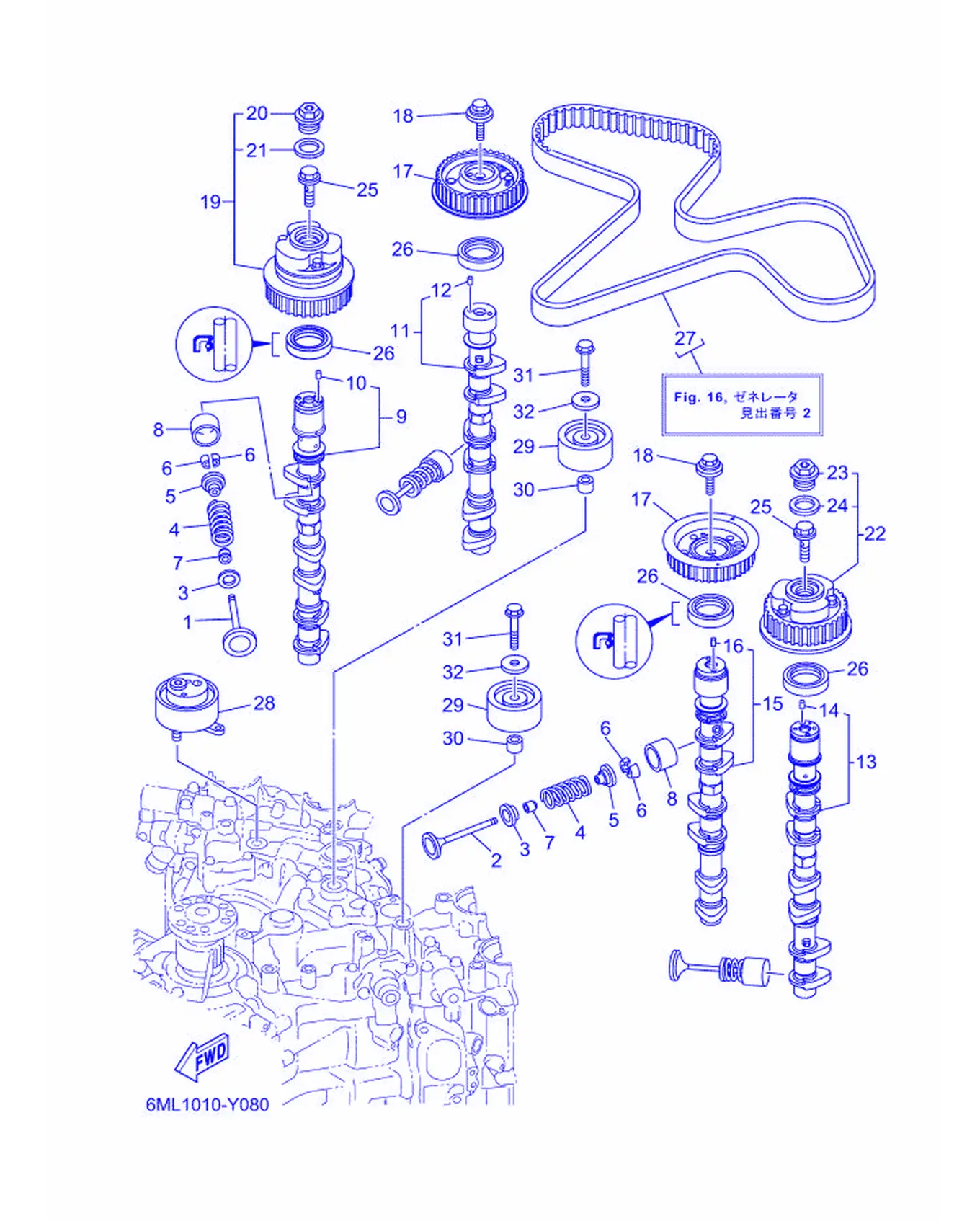

Рис. 46 — Клапан 39 дет.

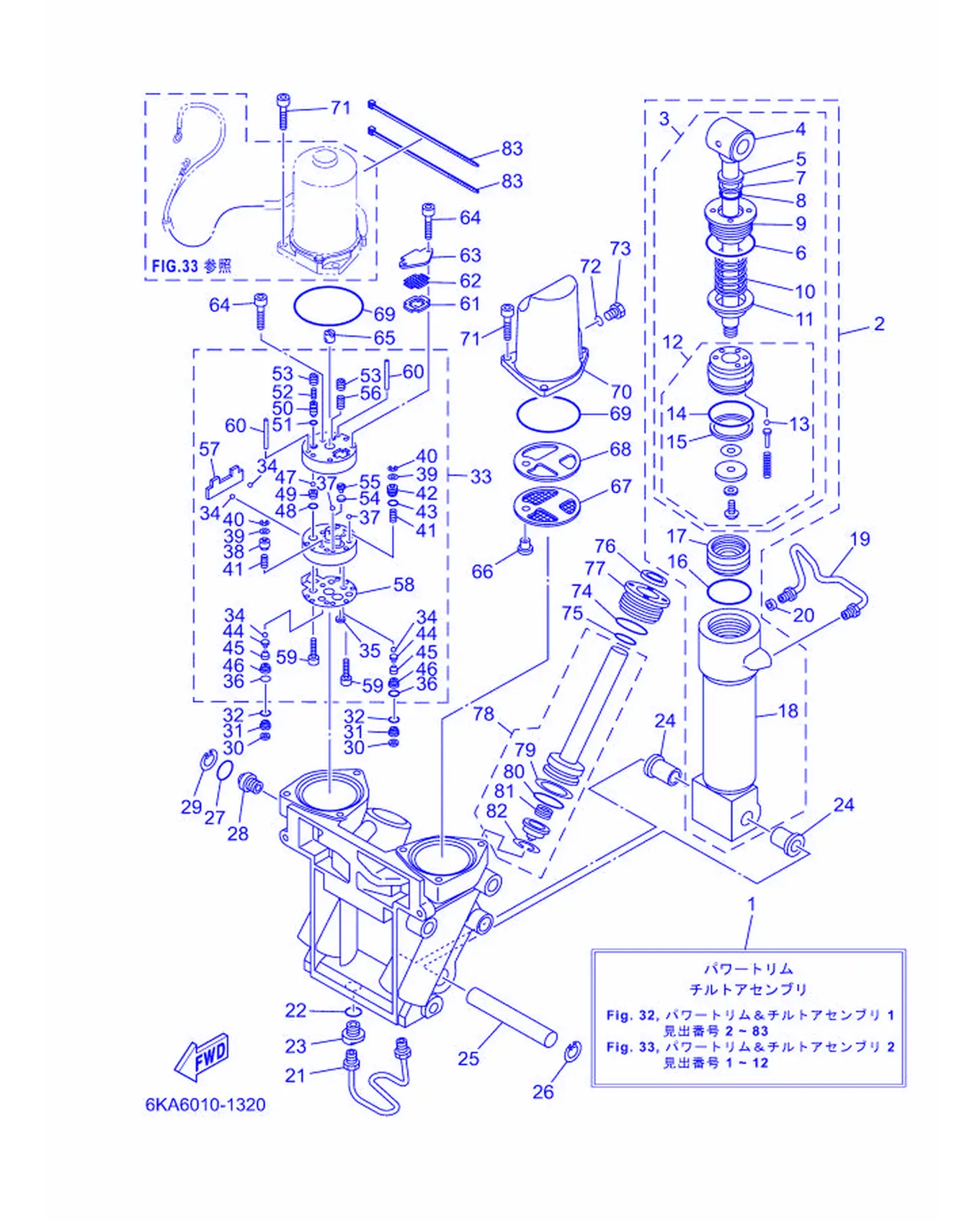

Рис. 47 — Узел силового наклона и подъёма 1 83 дет.

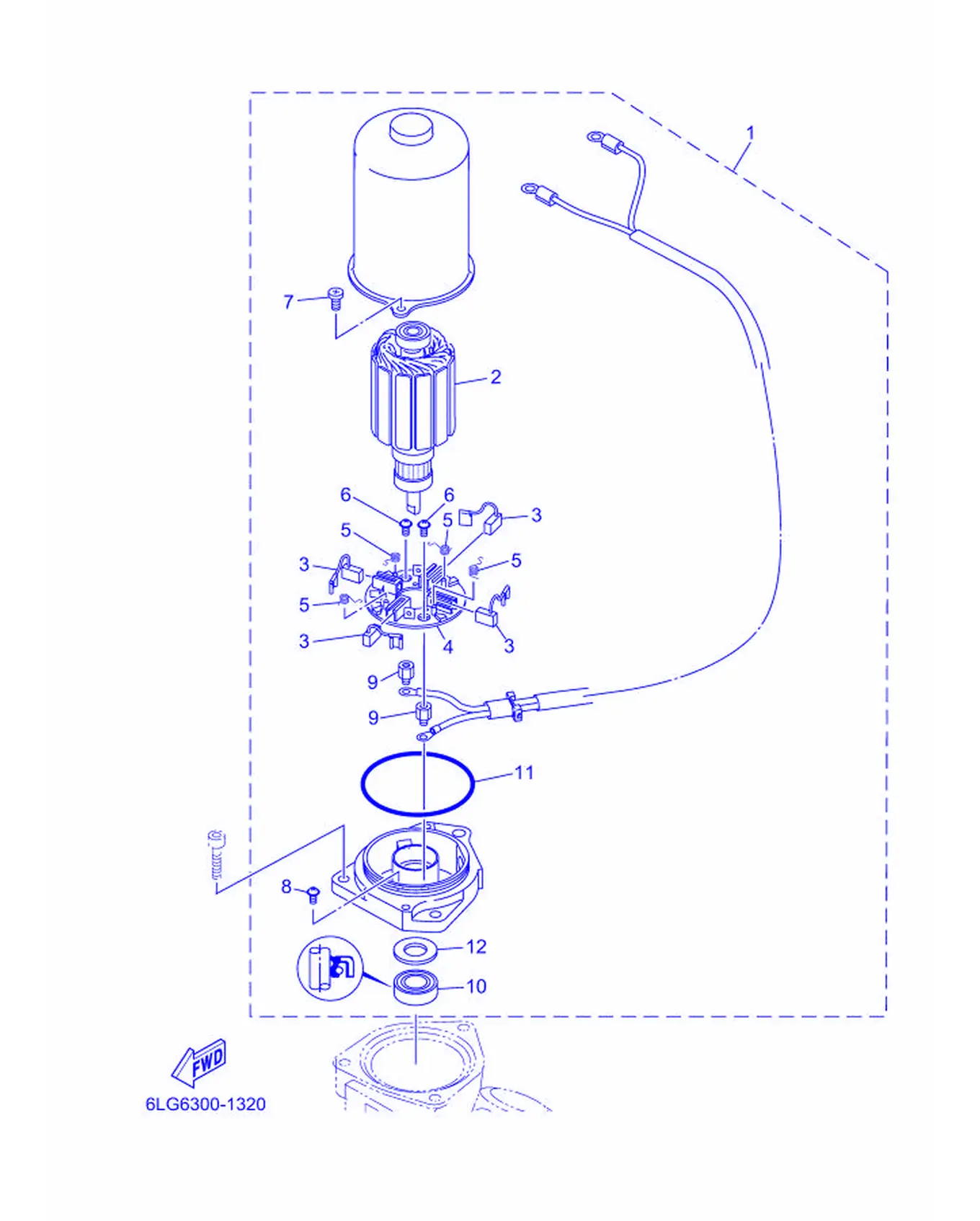

Рис. 48 — Узел силового наклона и подъёма 2 12 дет.

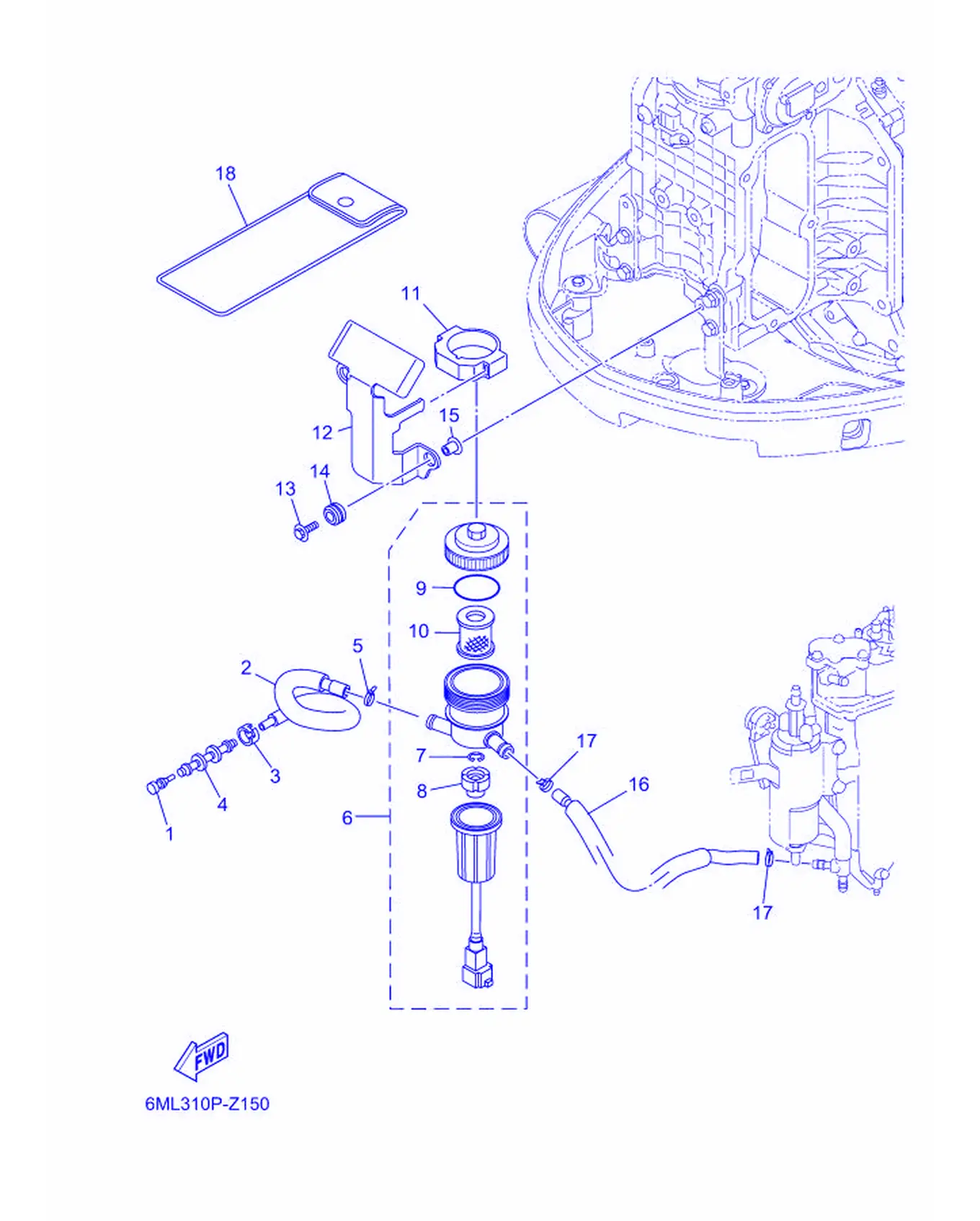

Рис. 49 — Топливная система 19 дет.

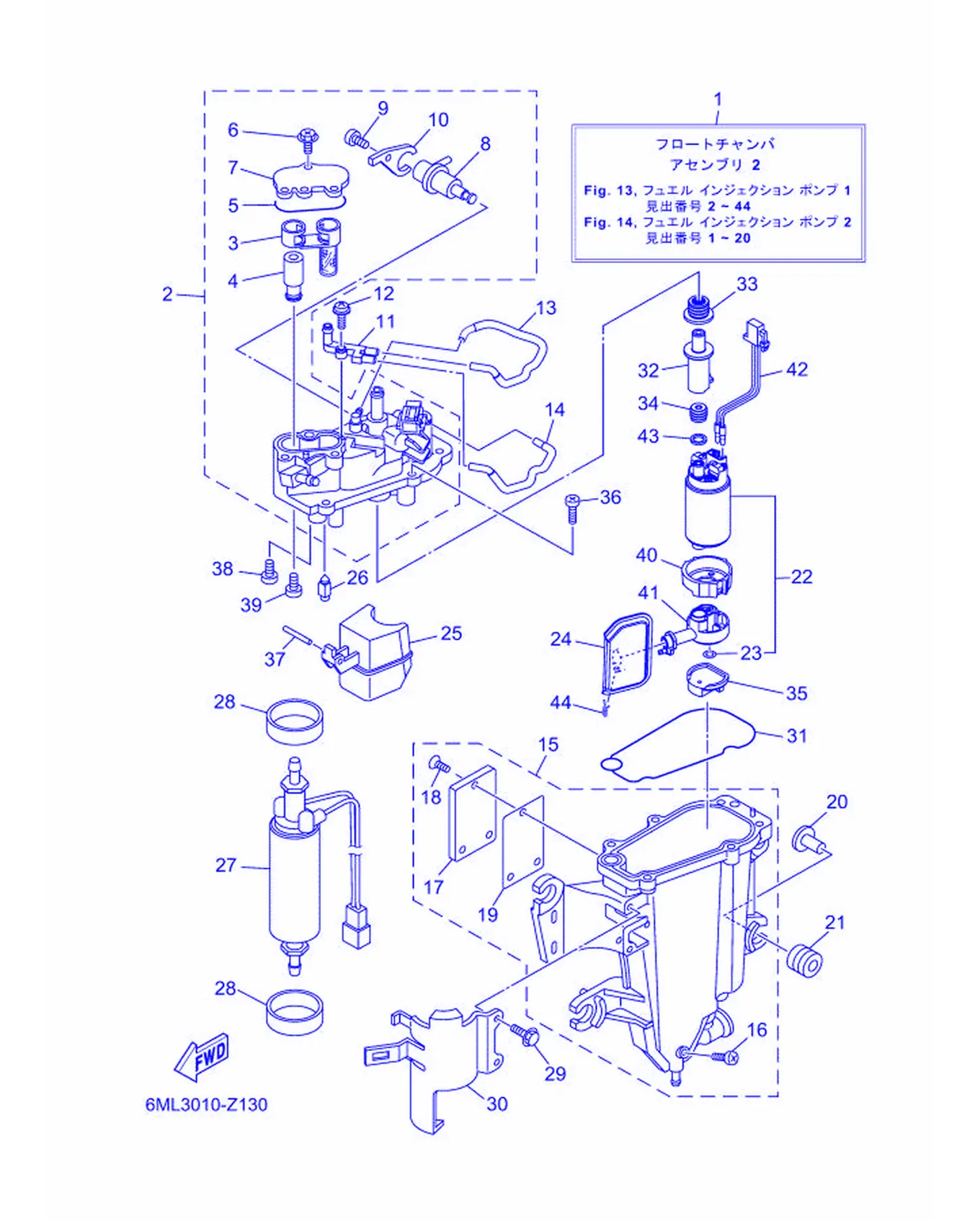

Рис. 50 — Топливный насос высокого давления 44 дет.
Рис. 51 — Топливный бак 16 дет.

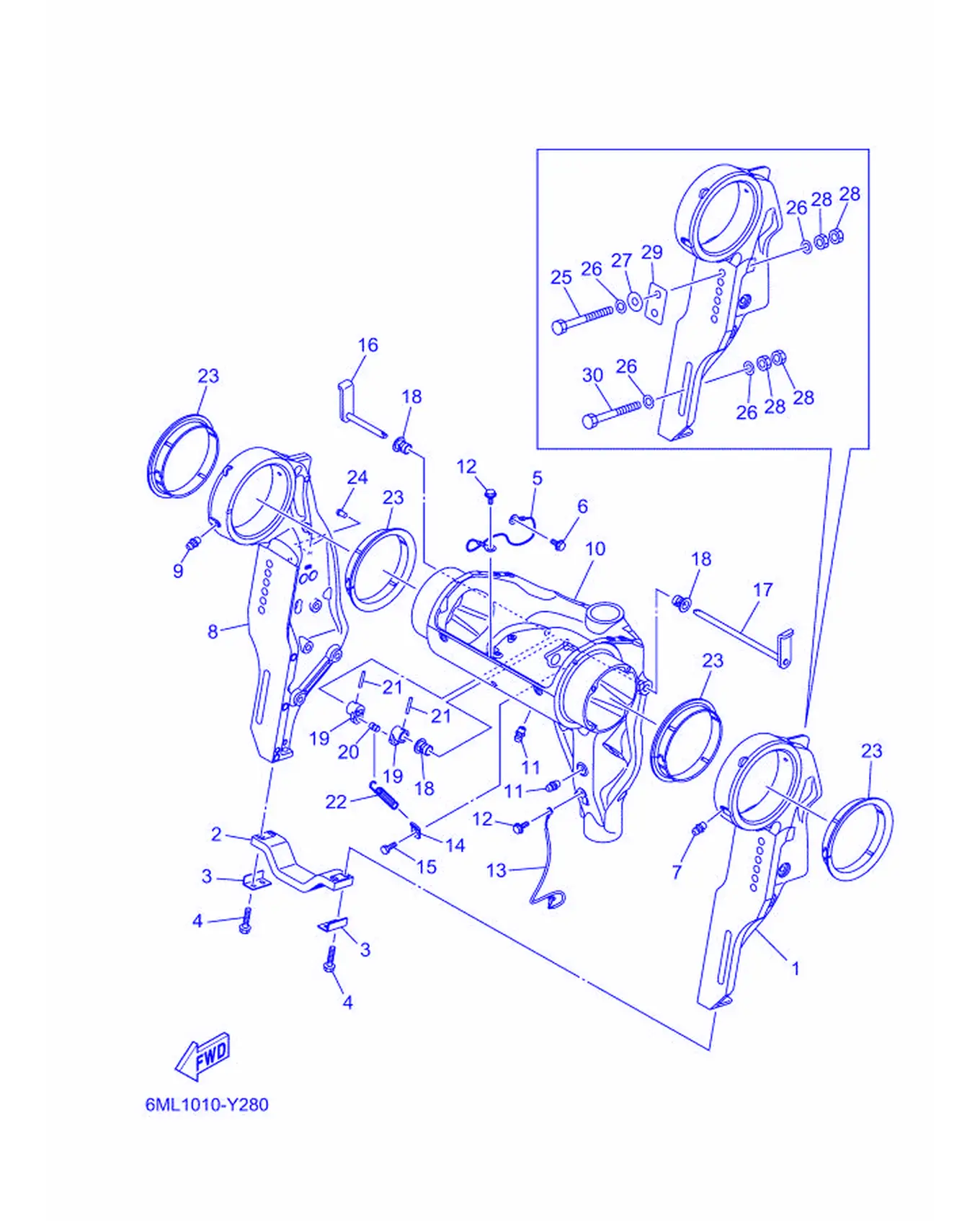

Рис. 52 — Кронштейн 1 30 дет.

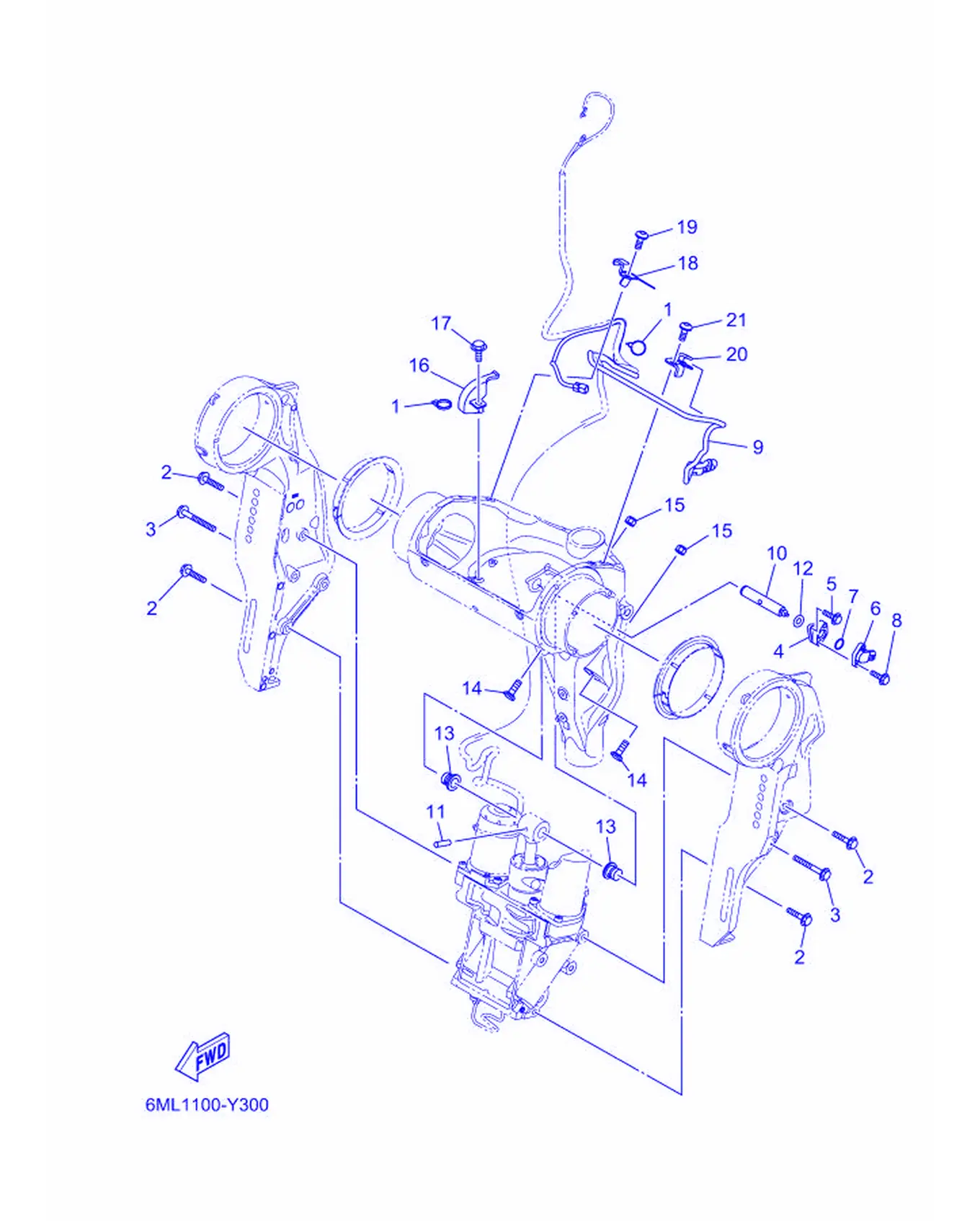

Рис. 53 — Кронштейн 2 21 дет.

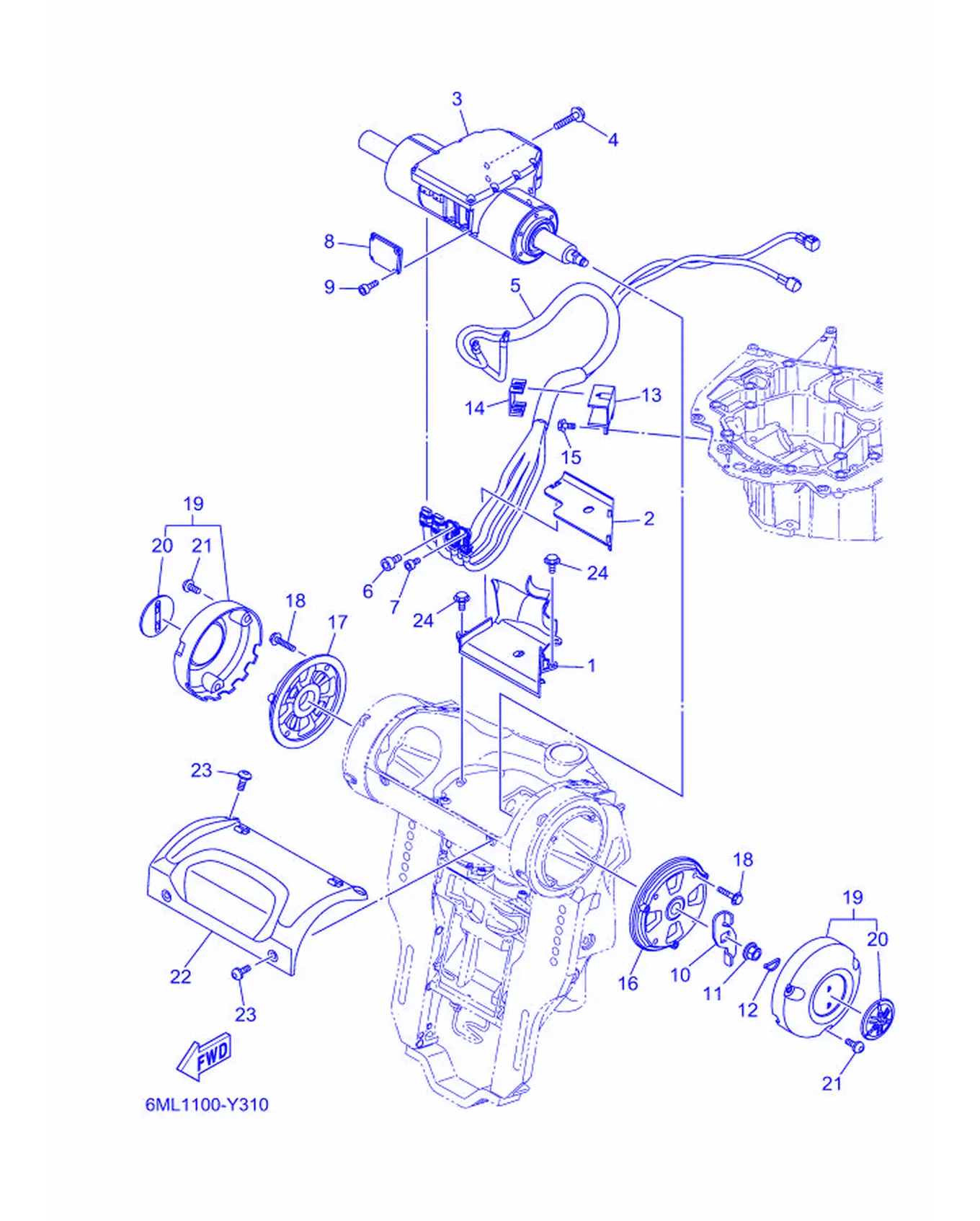

Рис. 54 — Кронштейн 3 24 дет.

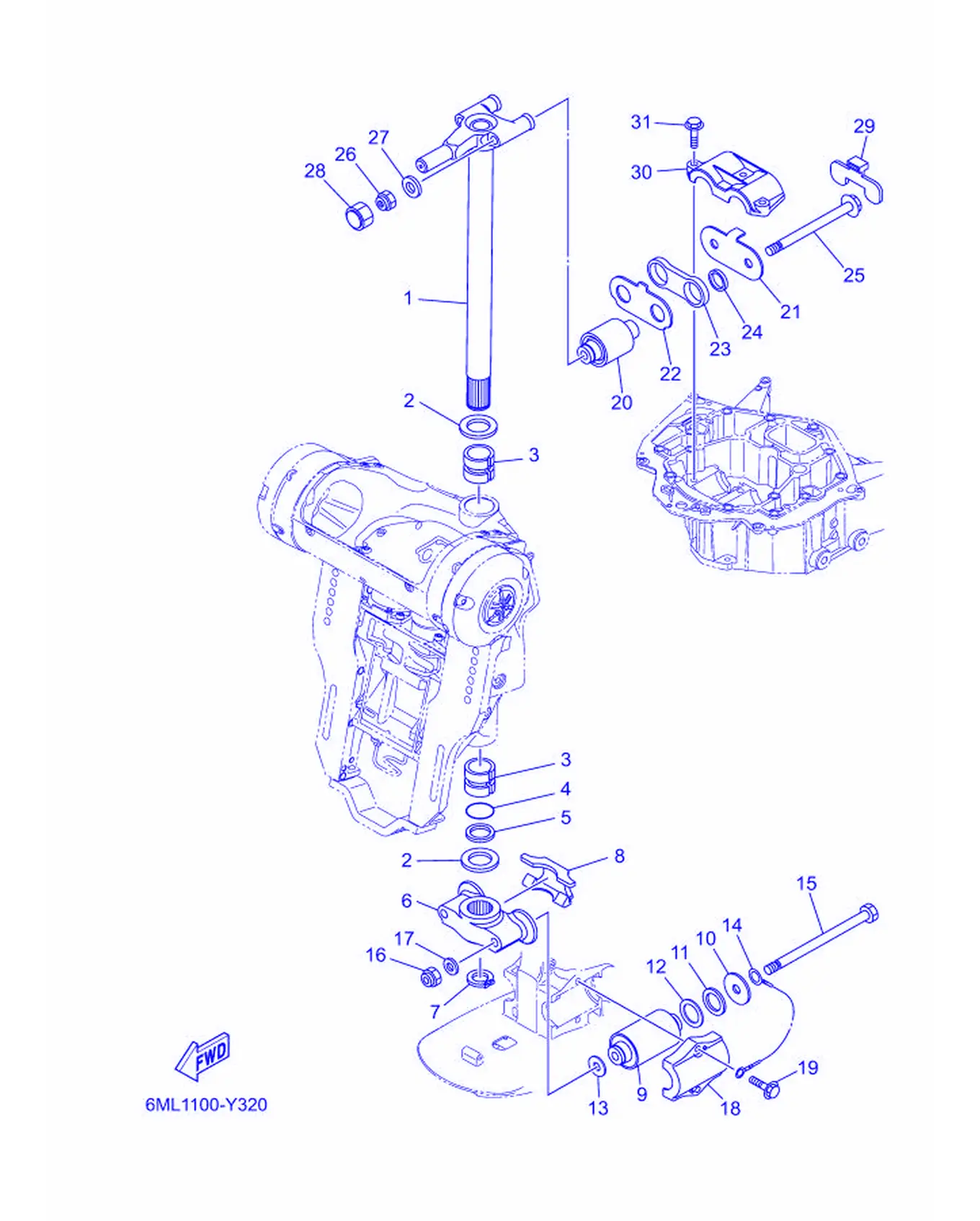

Рис. 55 — Кронштейн 4 31 дет.

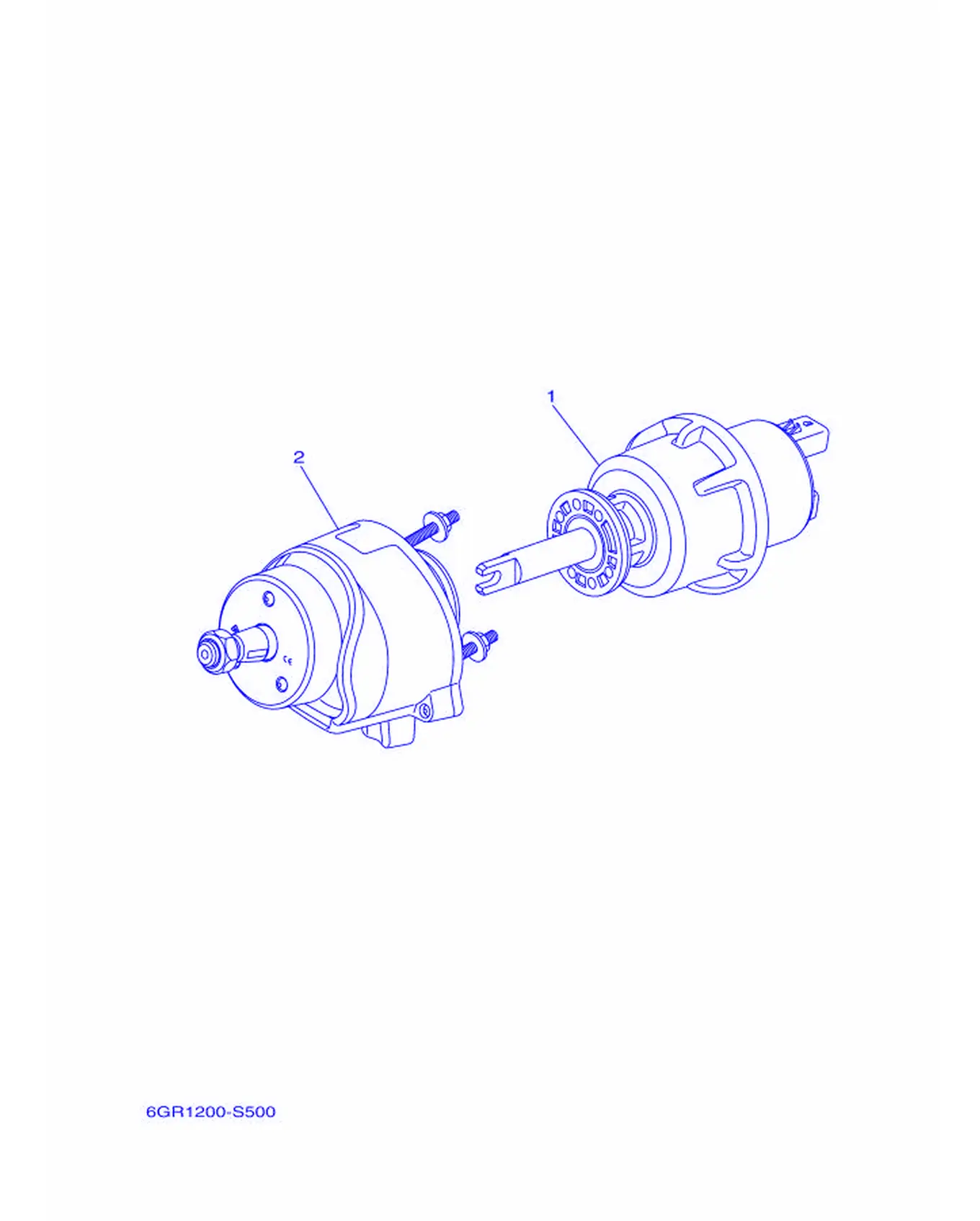

Рис. 56 — Рулевой узел 2 дет.

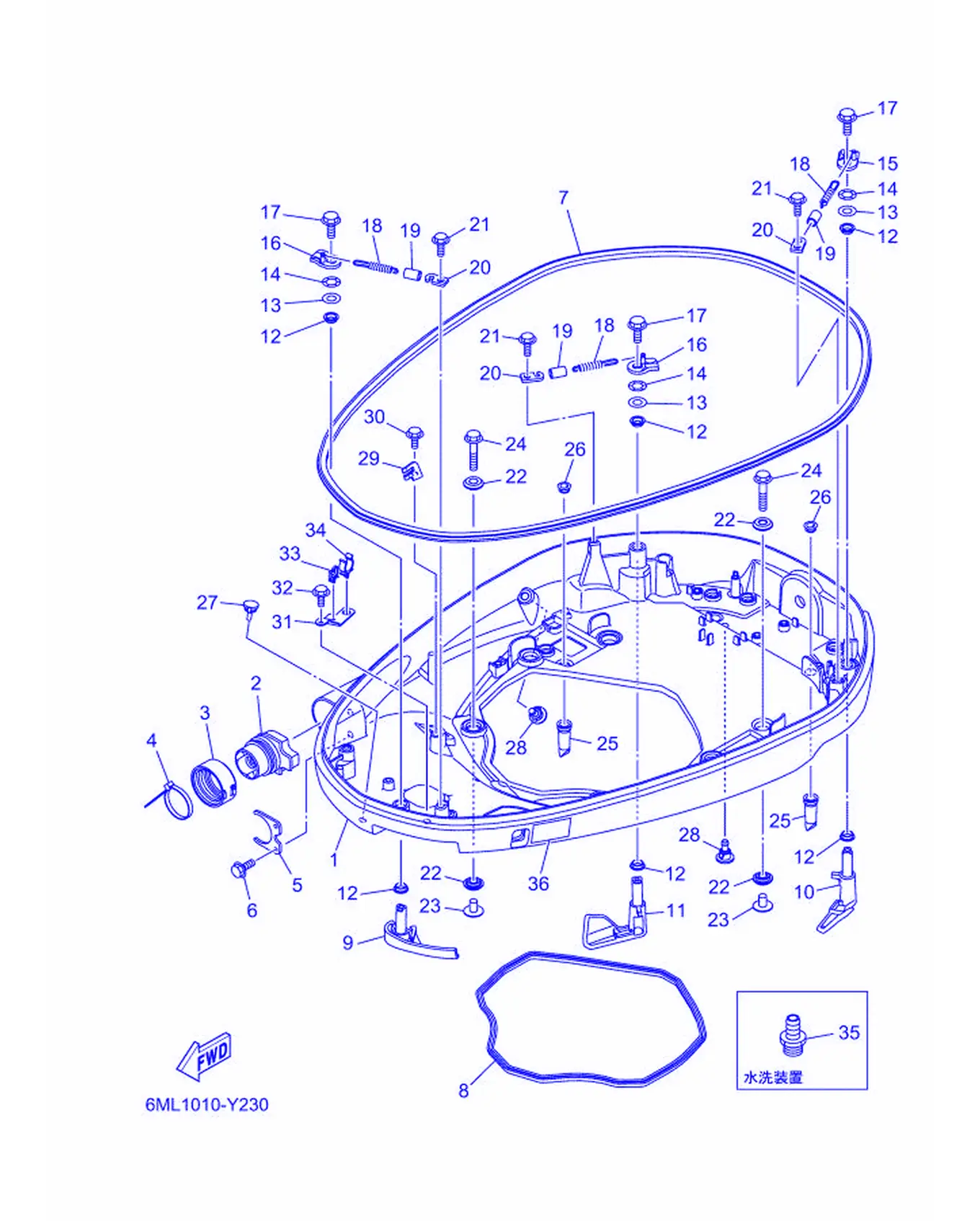

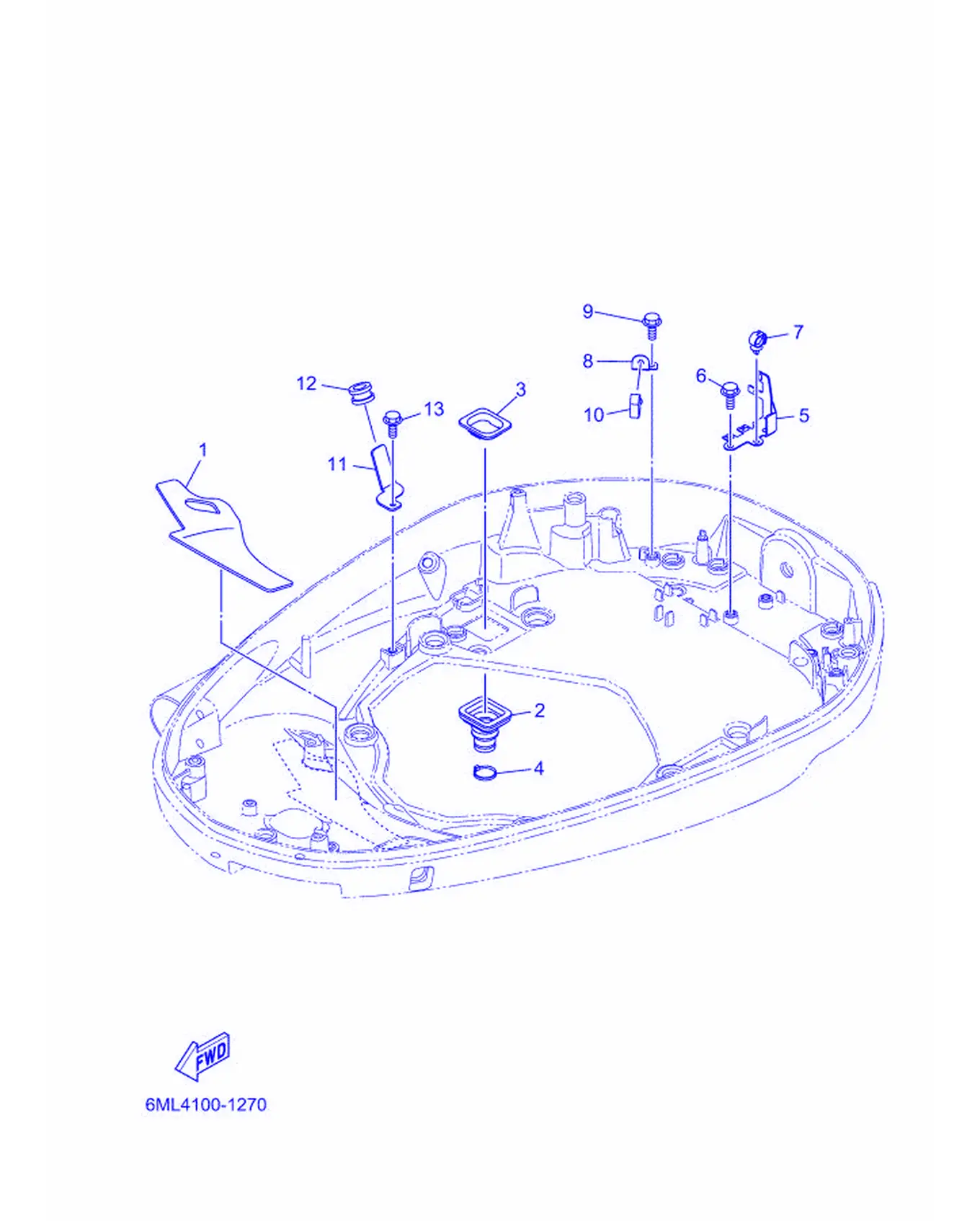

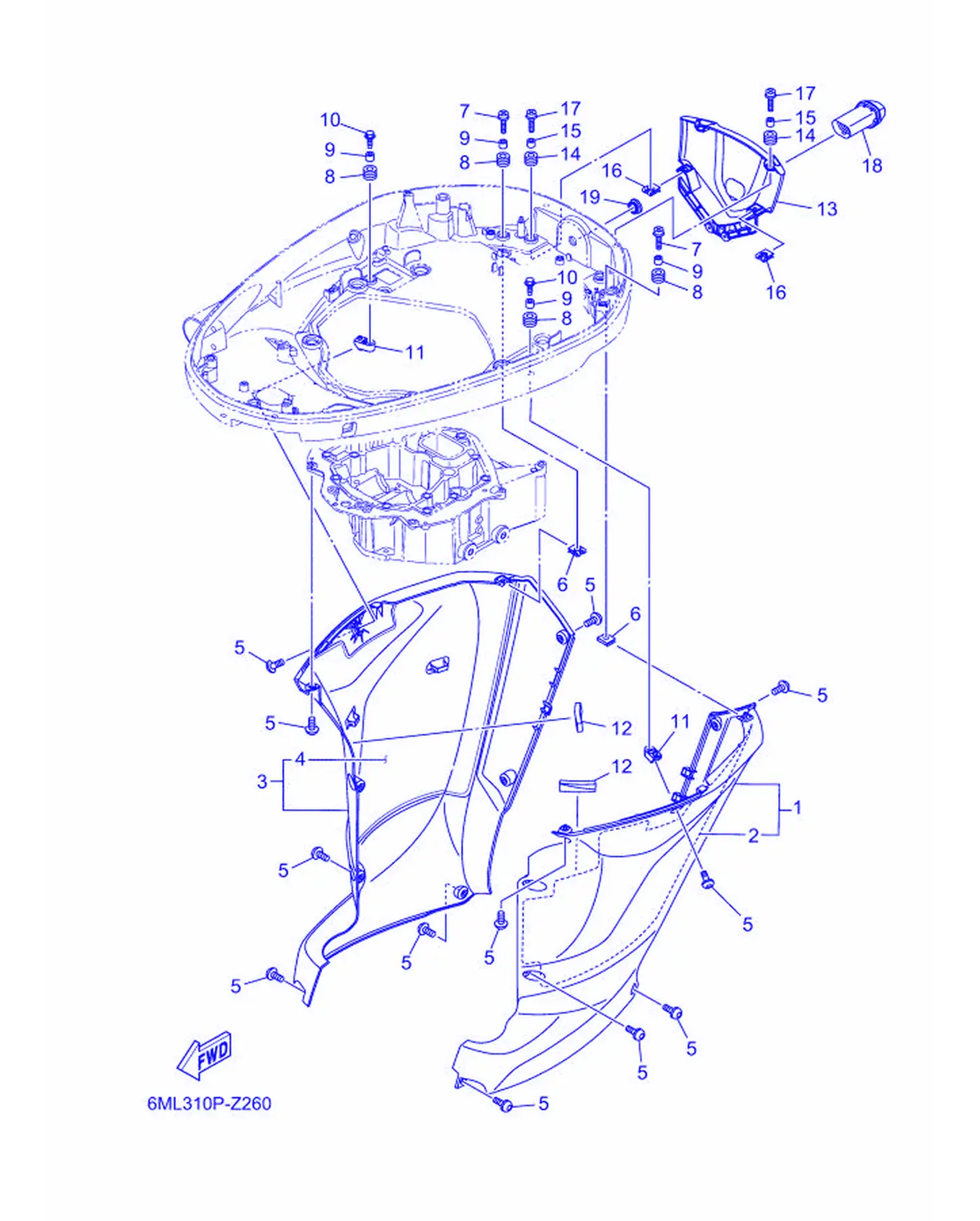

Рис. 57 — Нижний кожух 1 36 дет.

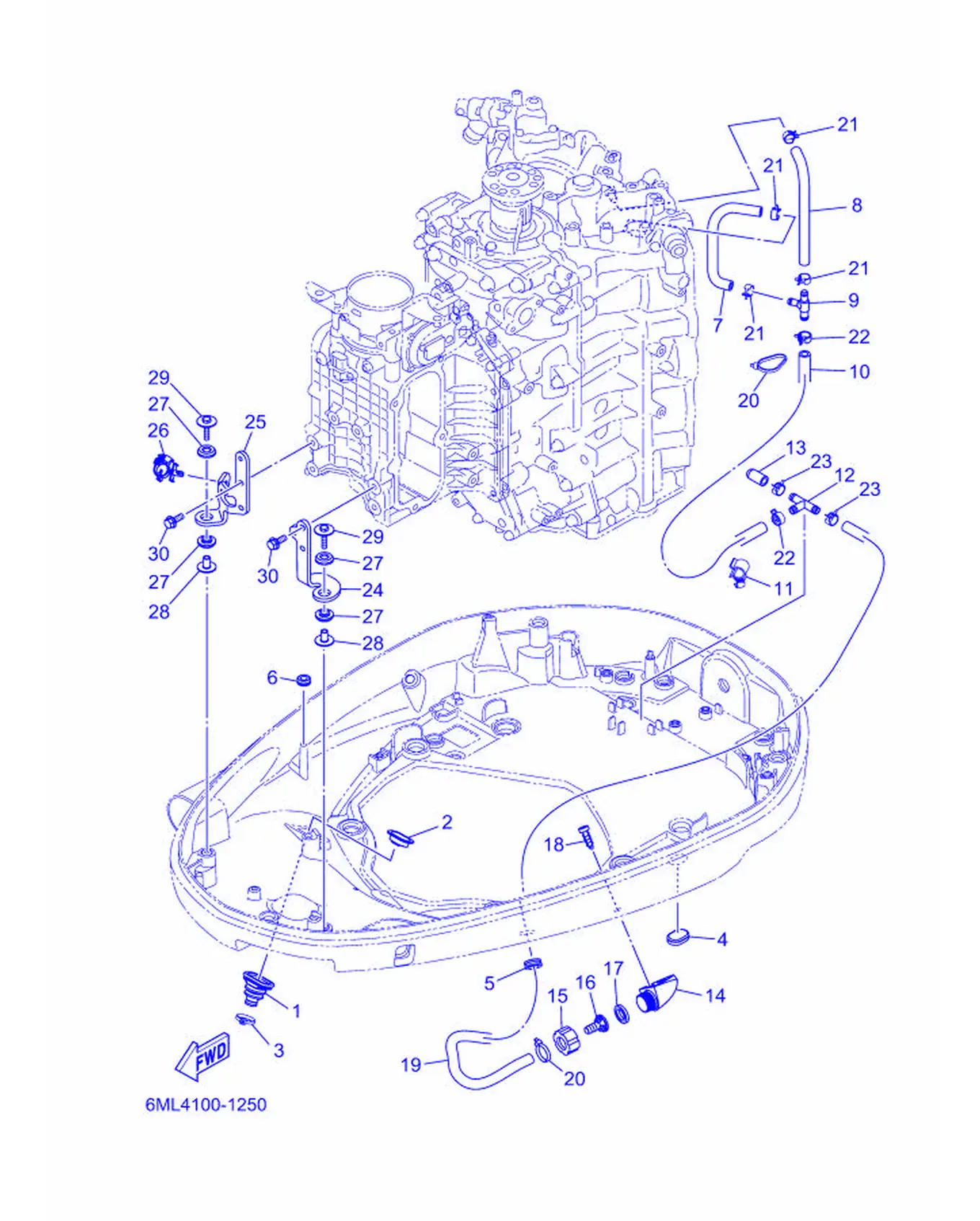

Рис. 58 — Нижний кожух 2 30 дет.
Рис. 59 — Нижний кожух 3 19 дет.
Рис. 60 — Нижний кожух 4 13 дет.

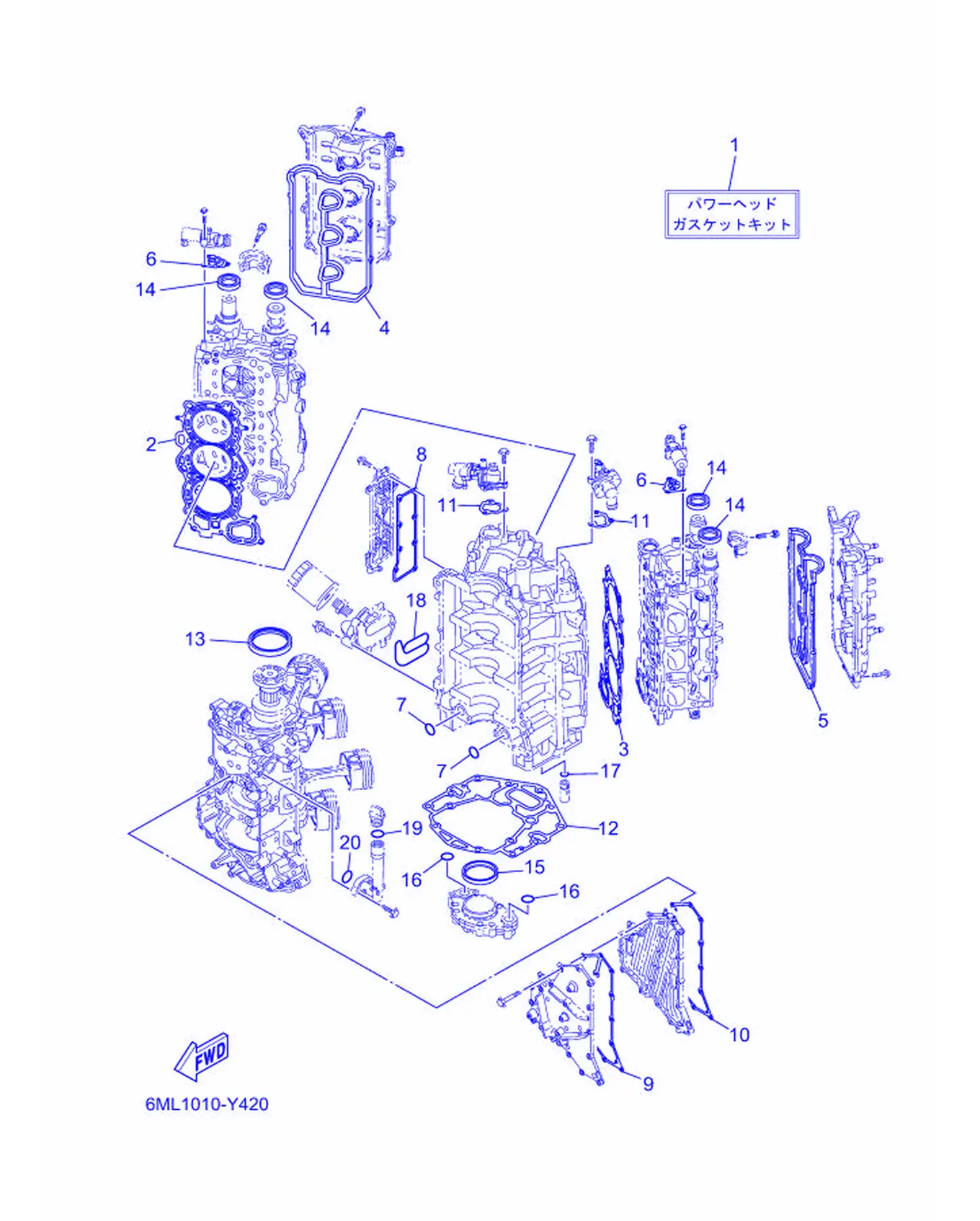

Рис. 61 — Ремкомплект 1 20 дет.

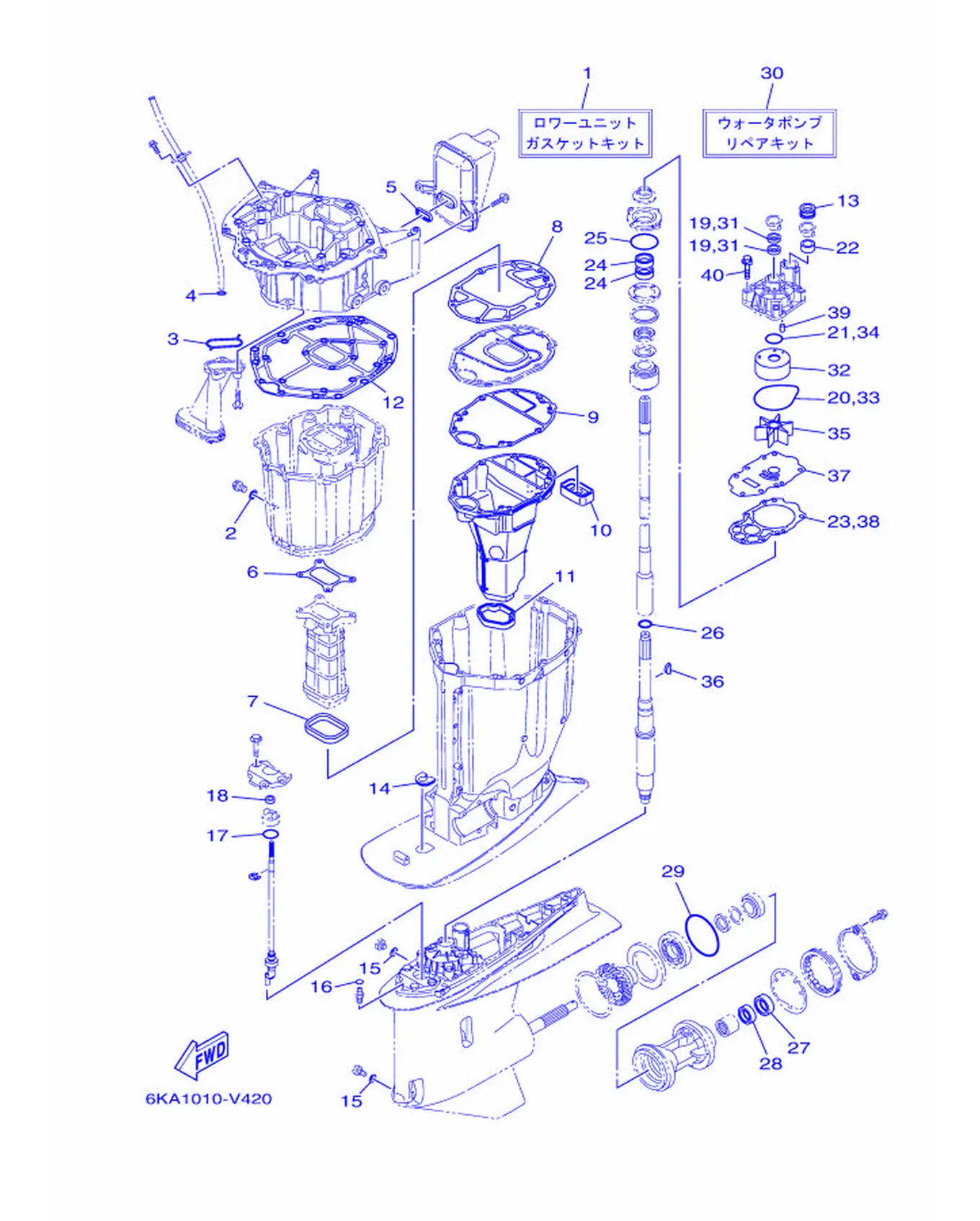

Рис. 62 — Ремкомплект 2 40 дет.

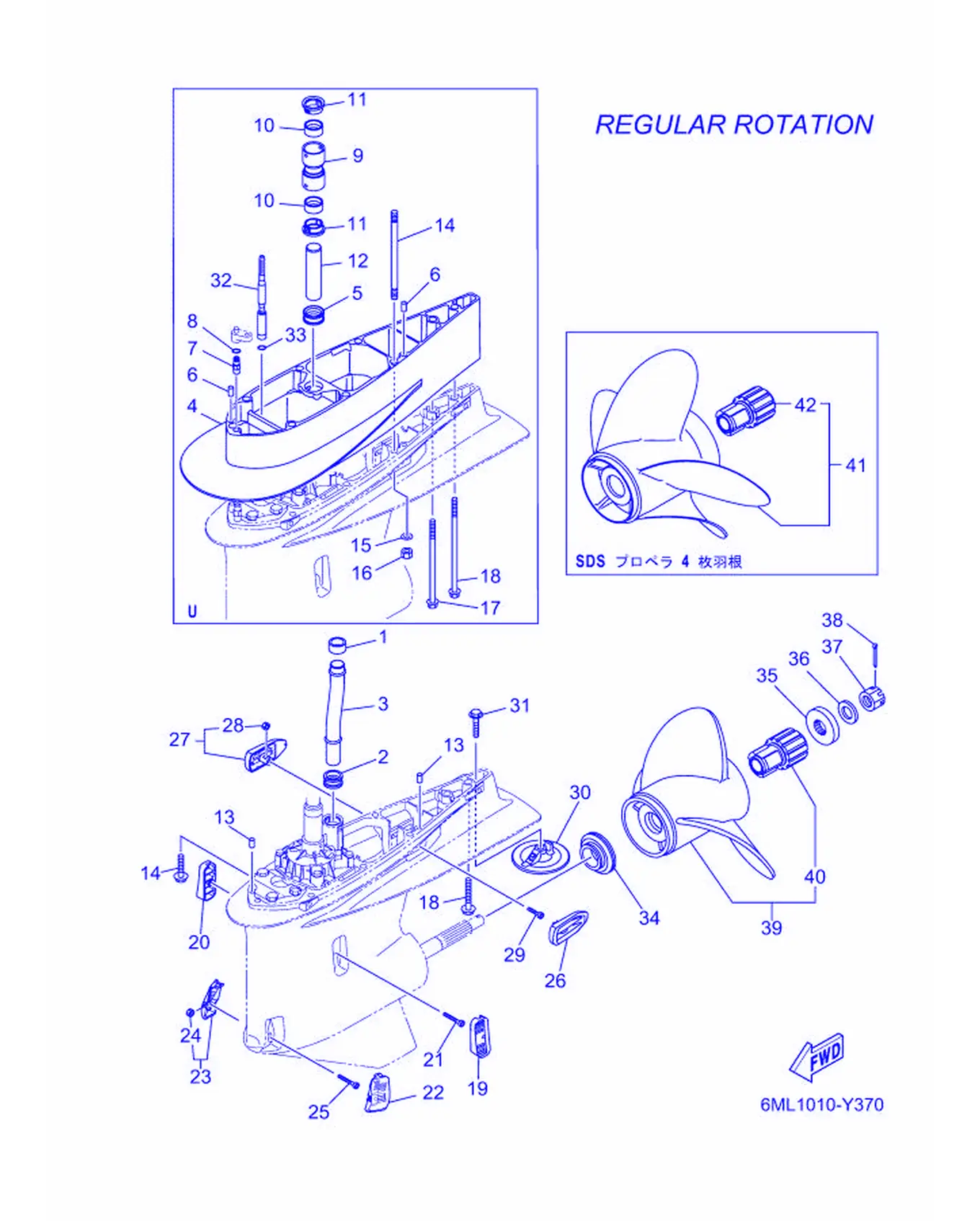

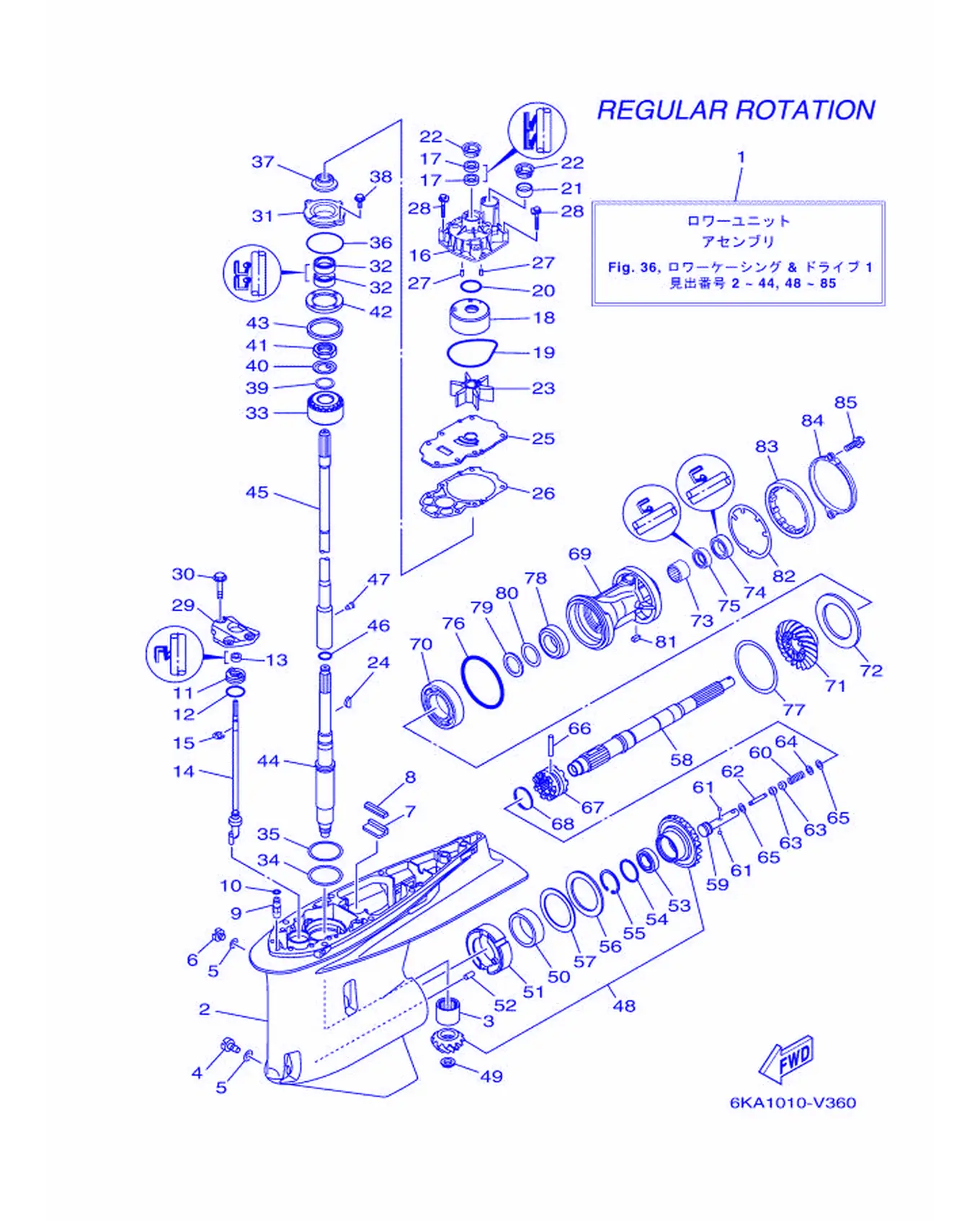

Рис. 63 — Нижний кожух и привод 1 103 дет.
Рис. 64 — Нижний кожух и привод 2 49 дет.
