Yamaha F30B f30betl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F30B. 37 схем.

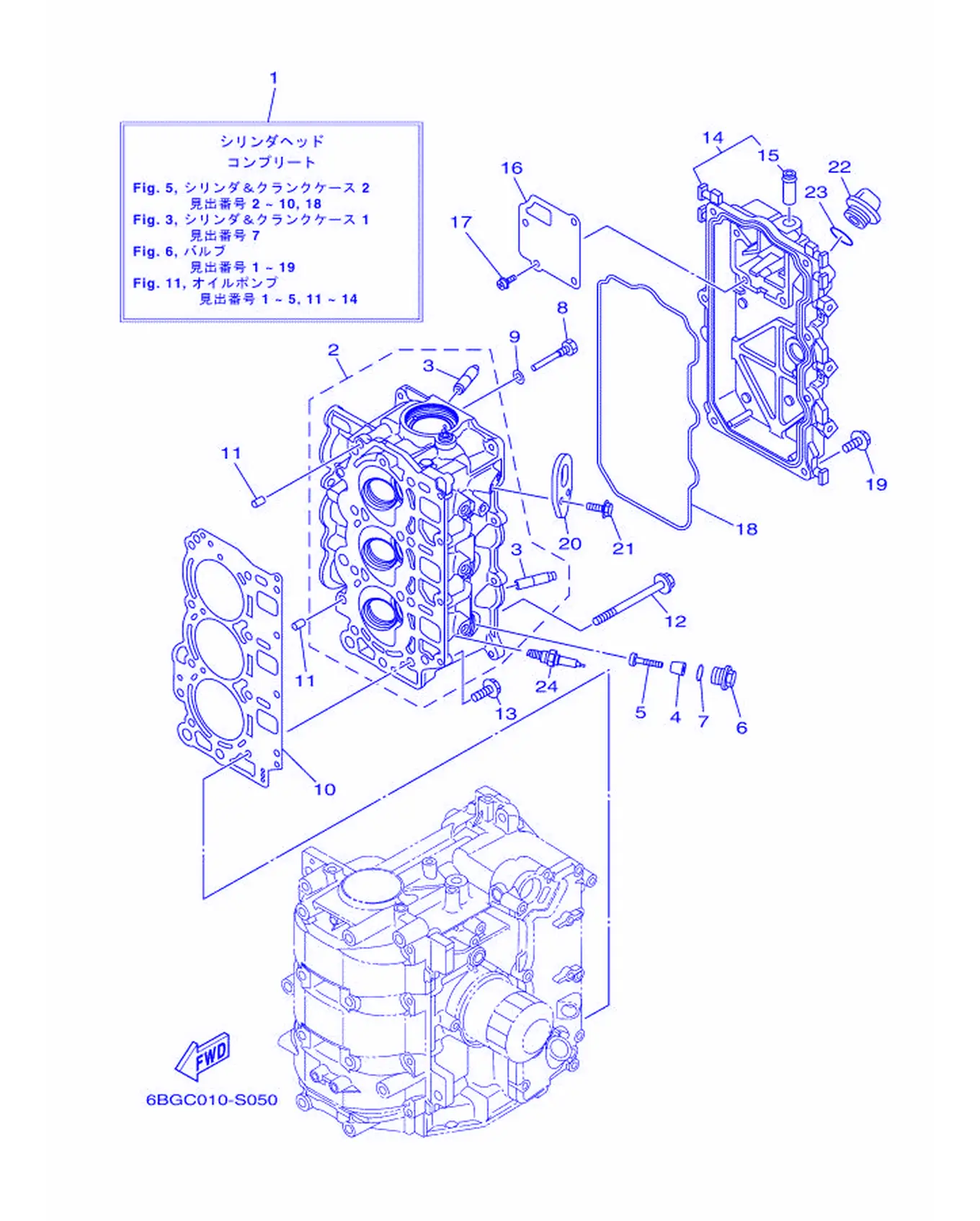

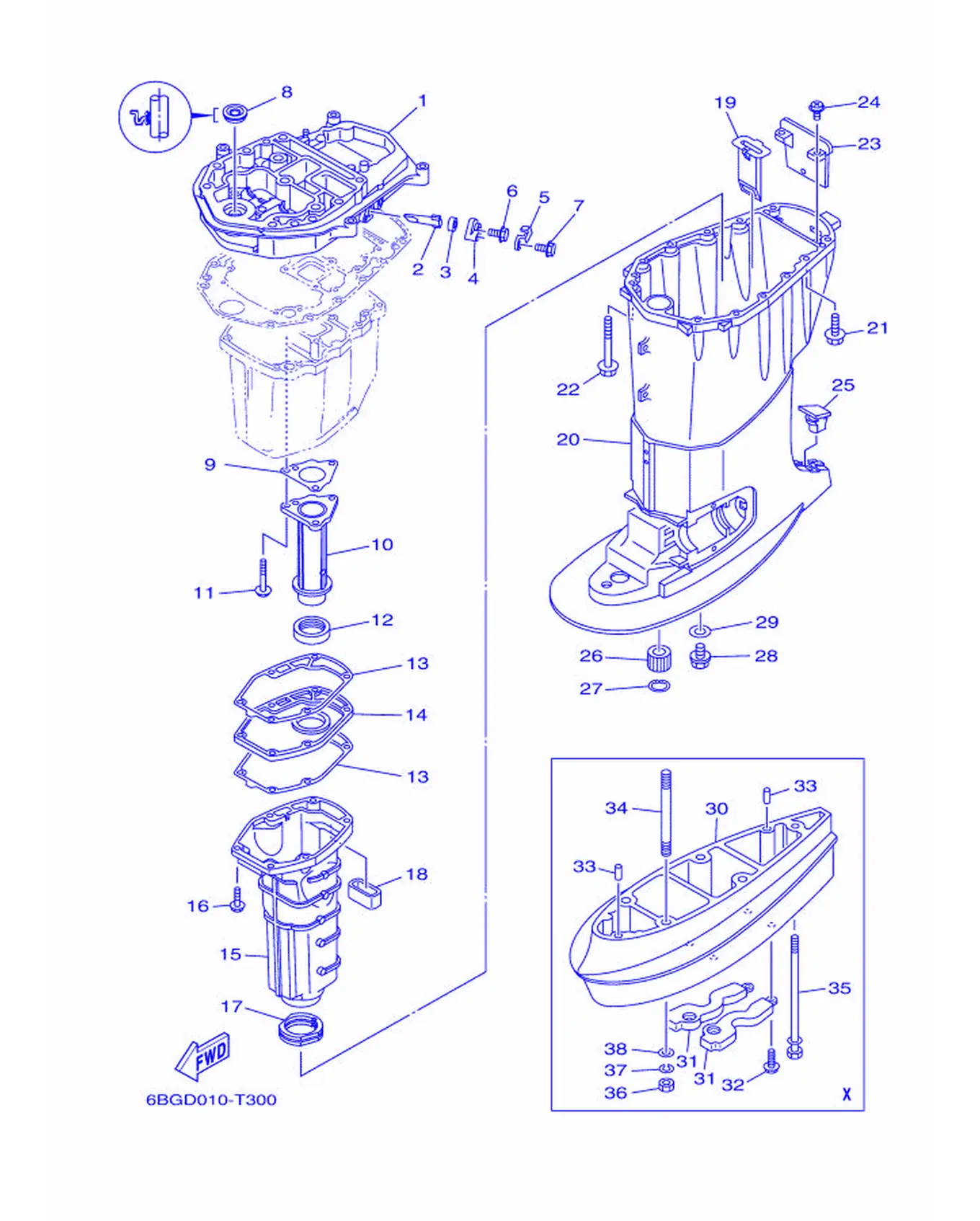

Рис. 1 — Корпус верхней части 38 дет.

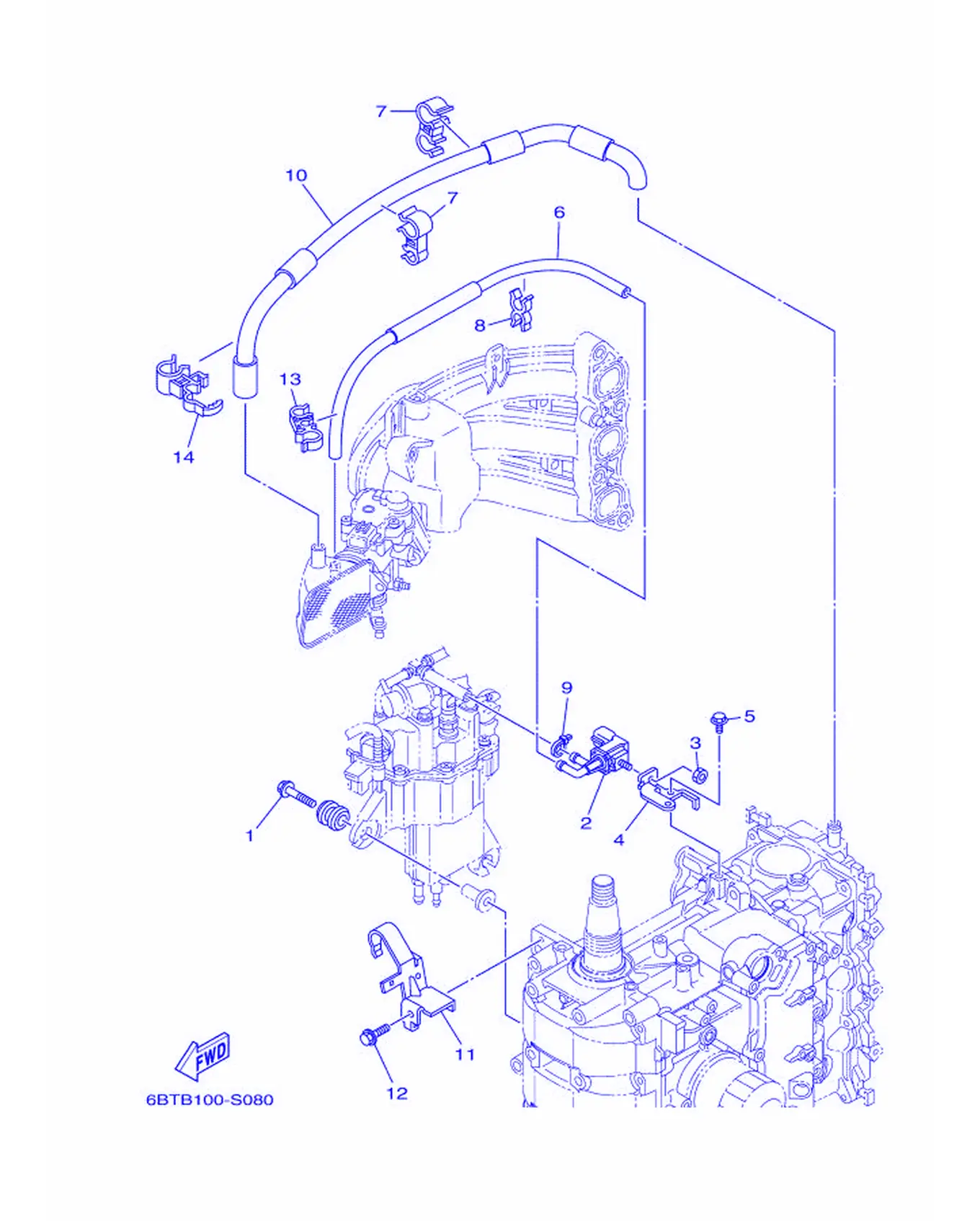

Рис. 2 — Впускная система 1 Впуск 1 16 дет.

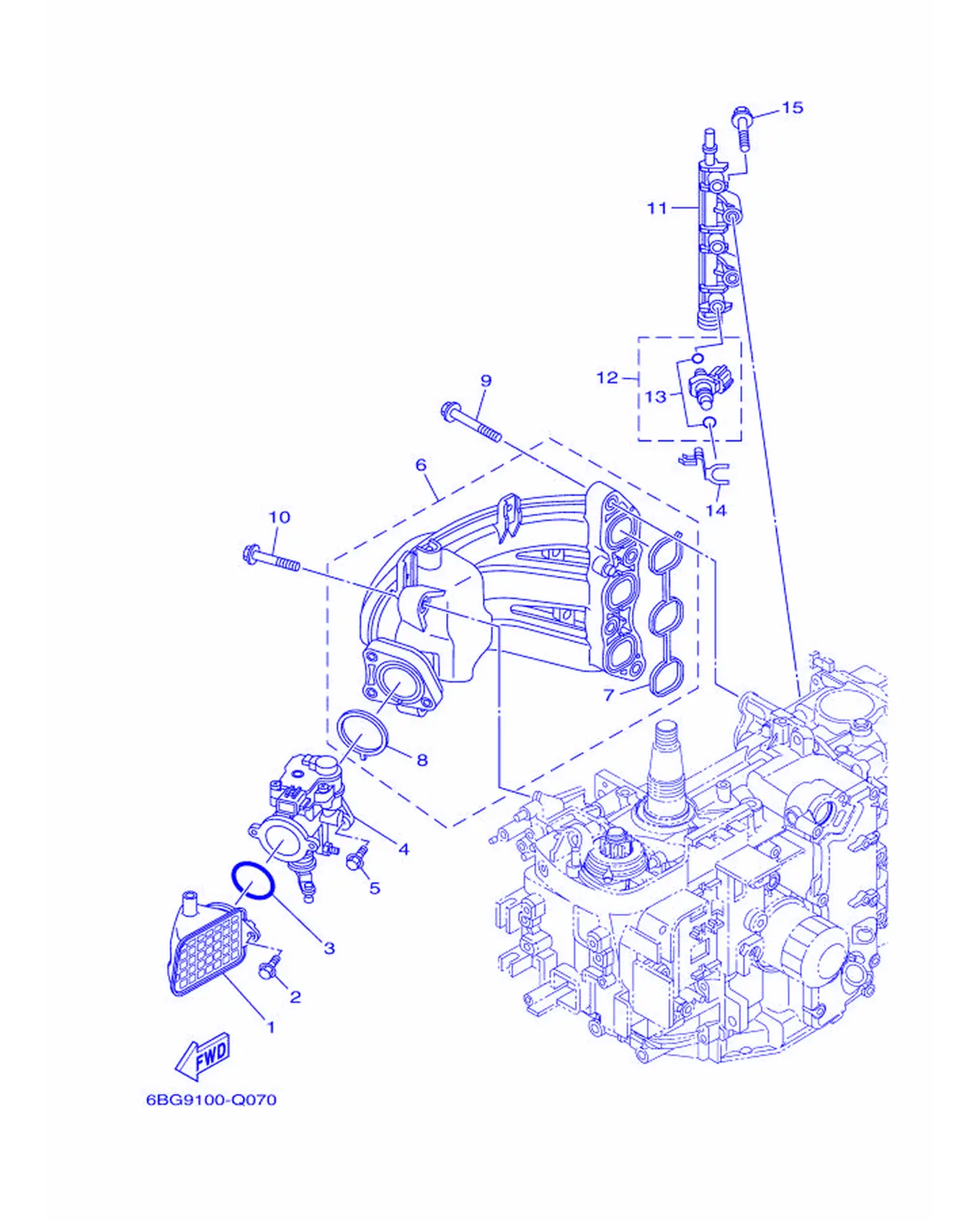

Рис. 3 — впускная система 2 впуск 2 14 дет.

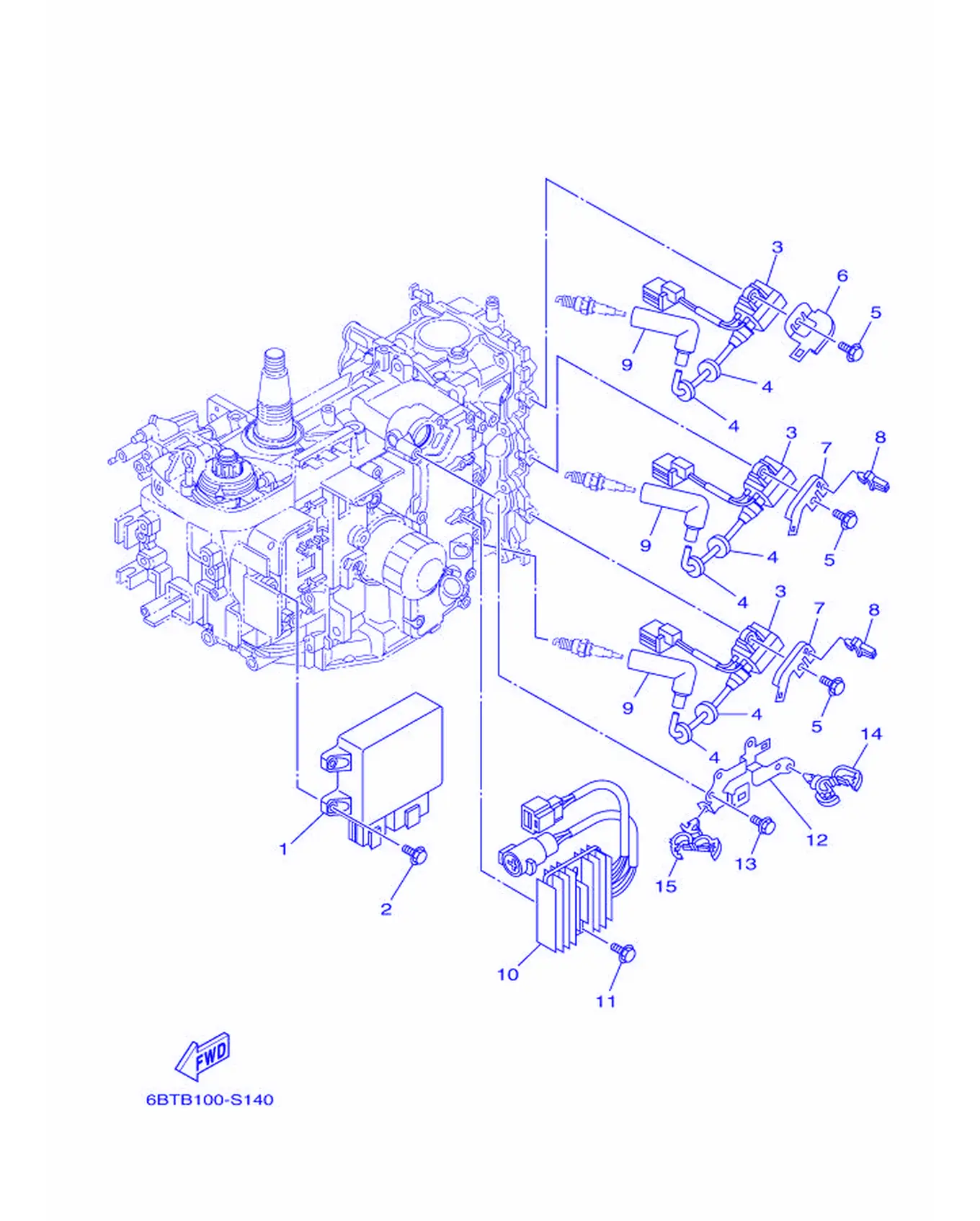

Рис. 4 — Электрическая система 1 Электрическая 1 16 дет.

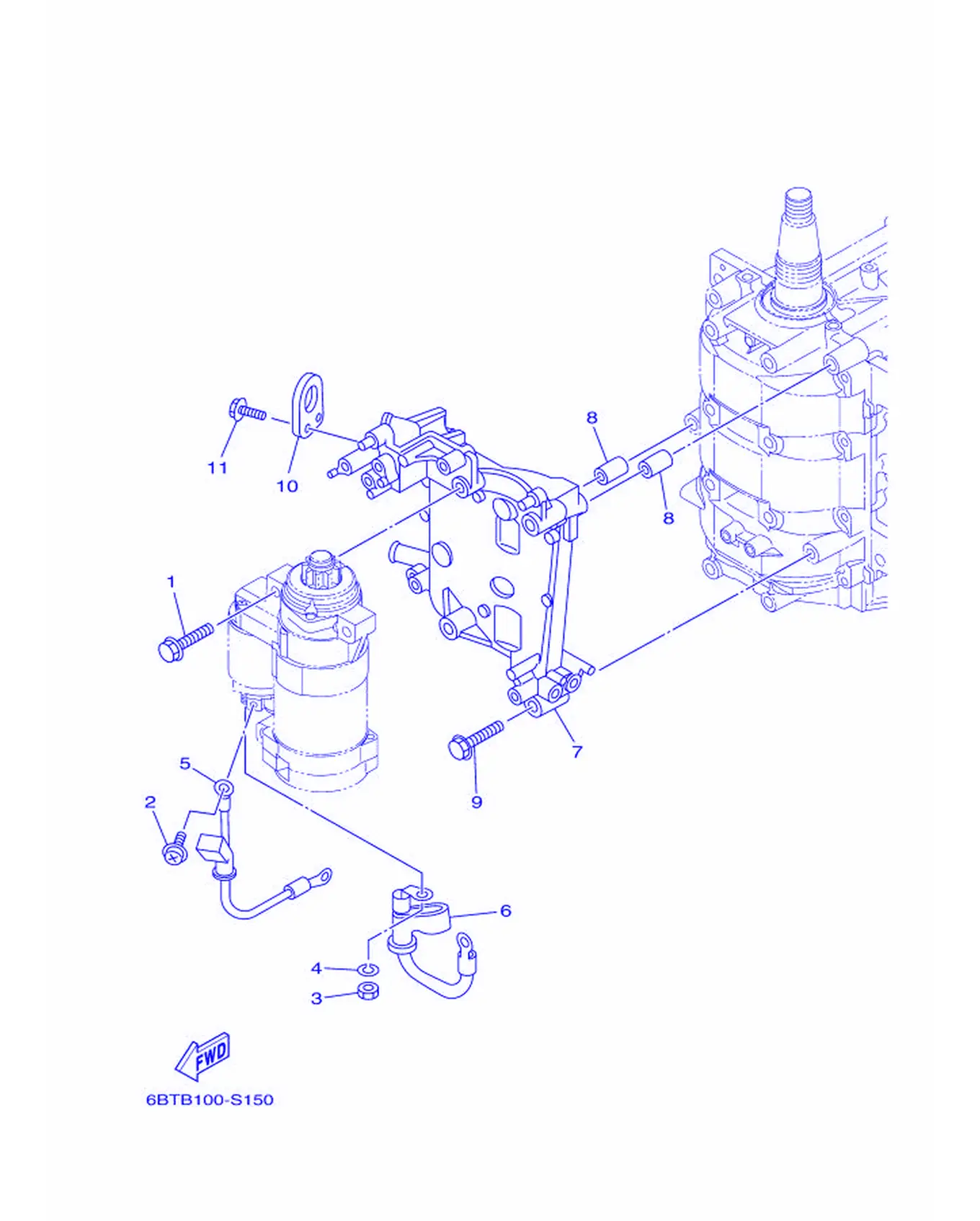

Рис. 5 — Электрическая система 2 11 дет.

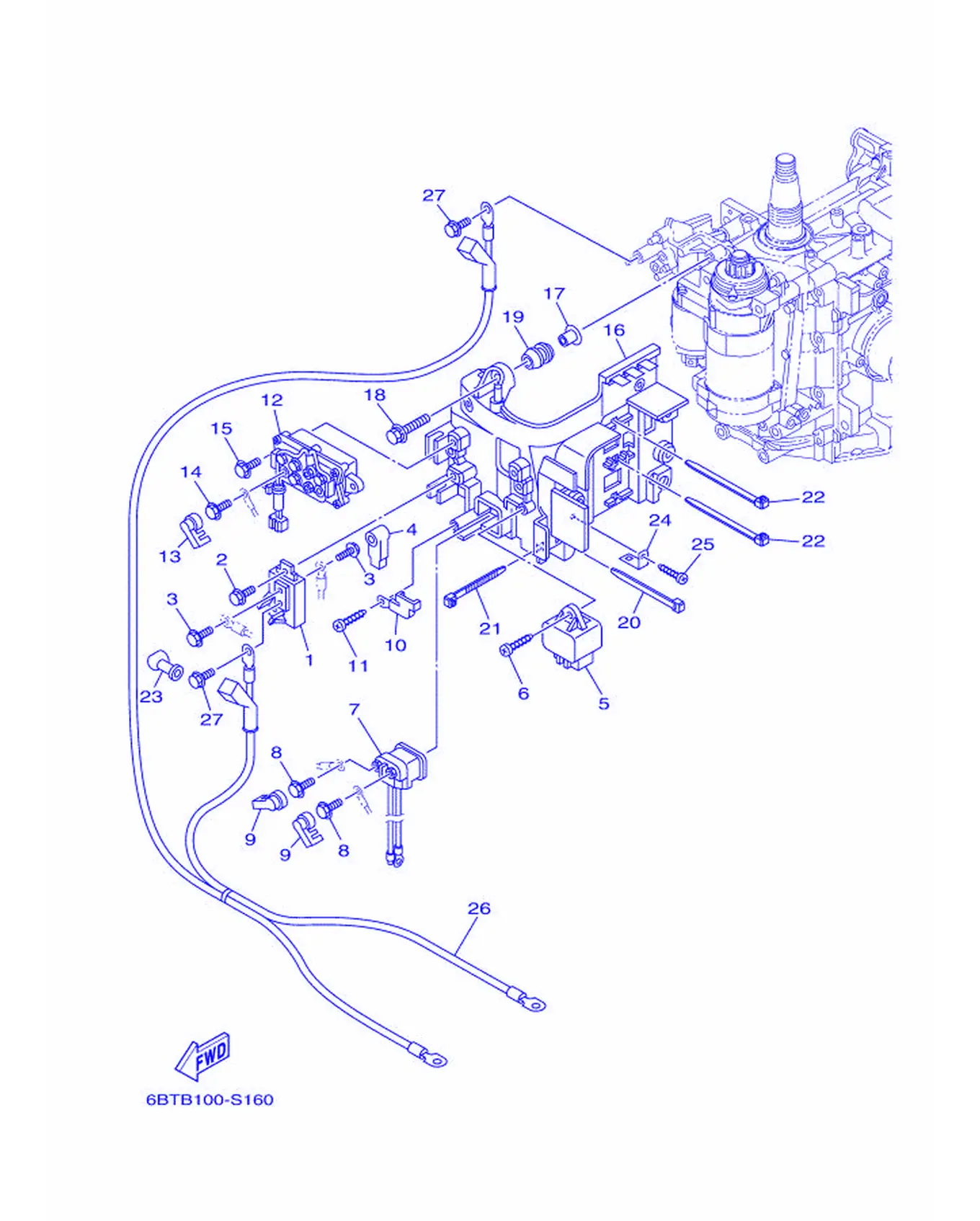

Рис. 6 — Электрическая система 3 Электрическая 3 27 дет.

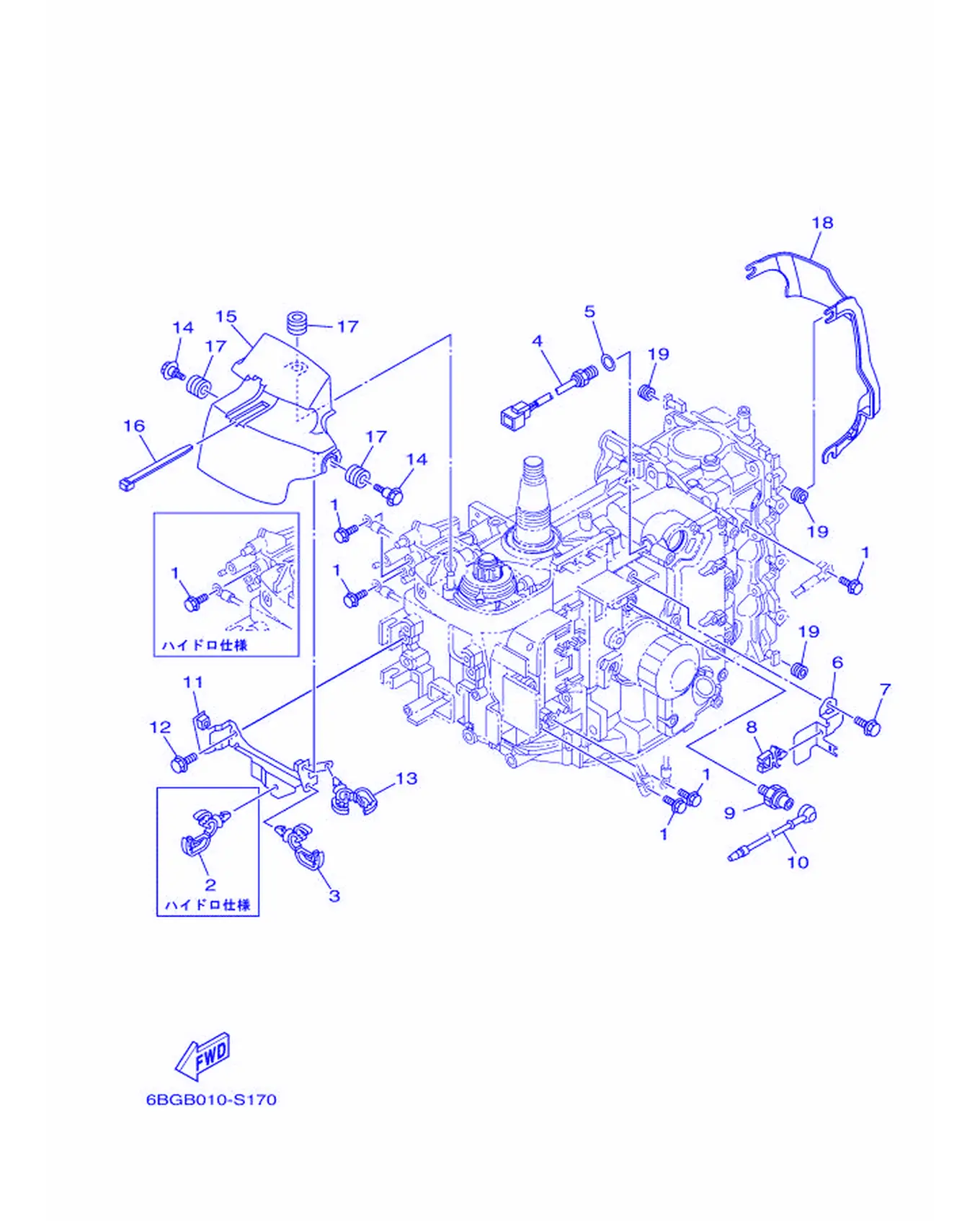

Рис. 7 — Электрическая система, рис. 4 18 дет.

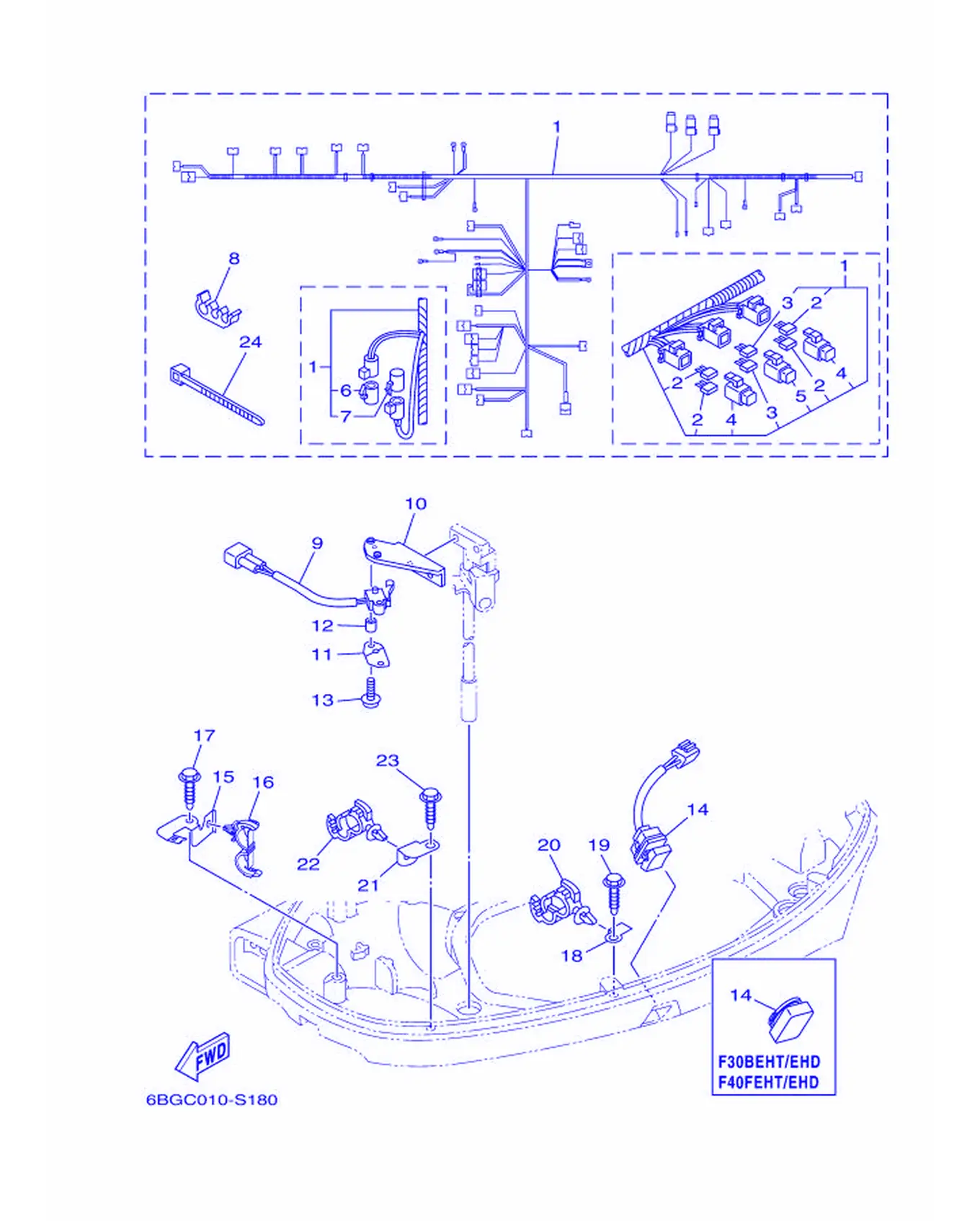

Рис. 8 — Электрическая система 5 24 дет.

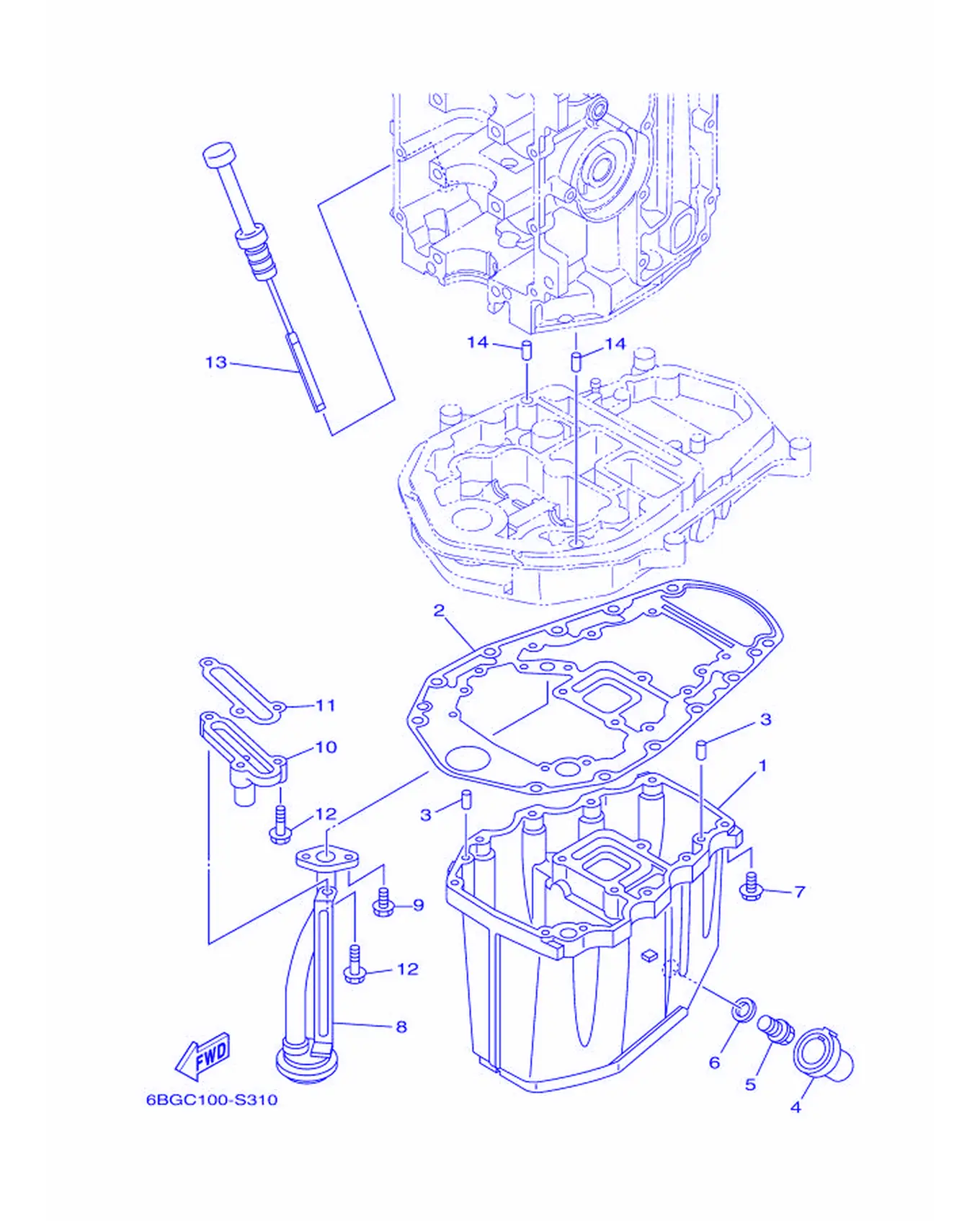

Рис. 9 — поддон картера 14 дет.

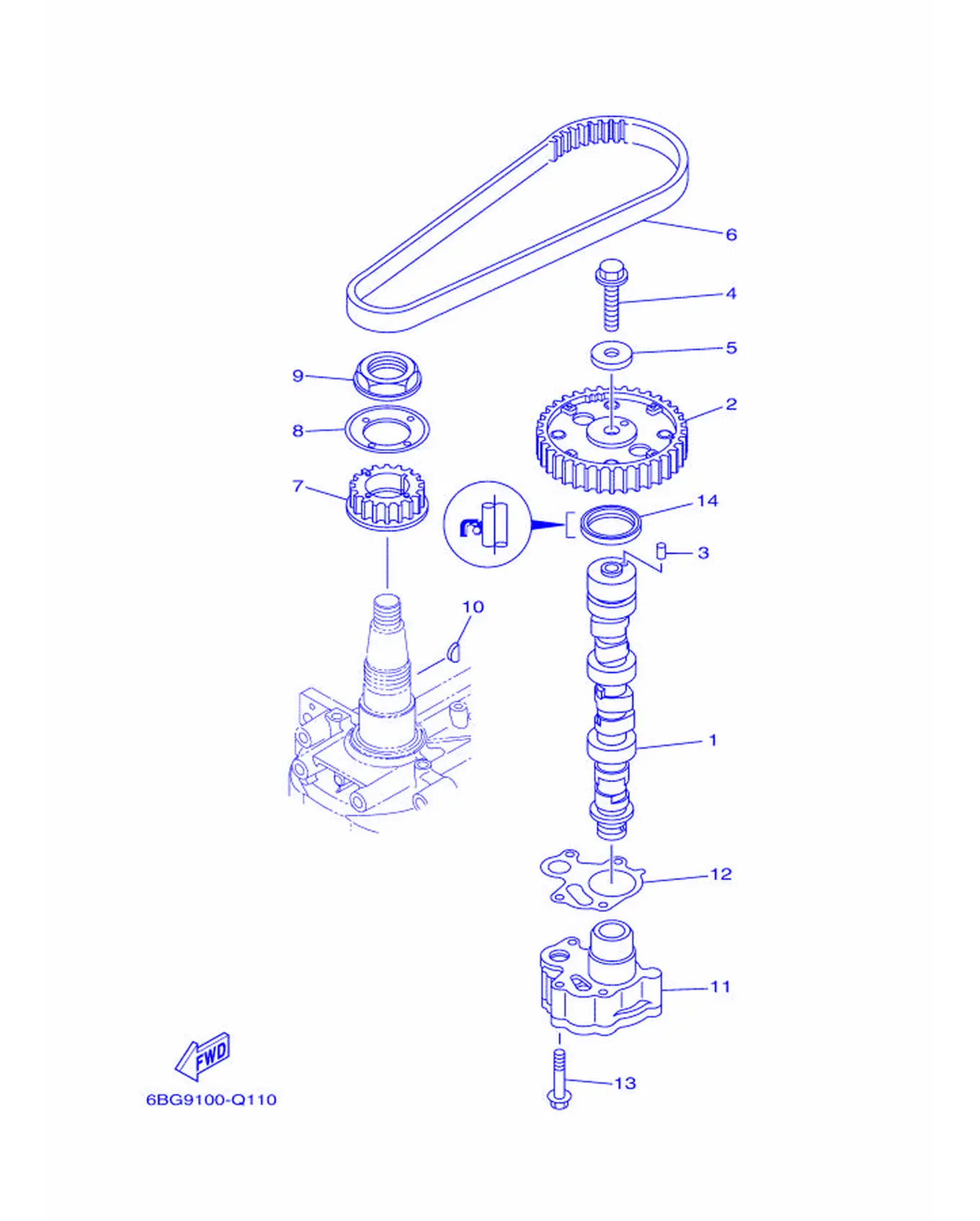

Рис. 10 — Масляный насос 14 дет.

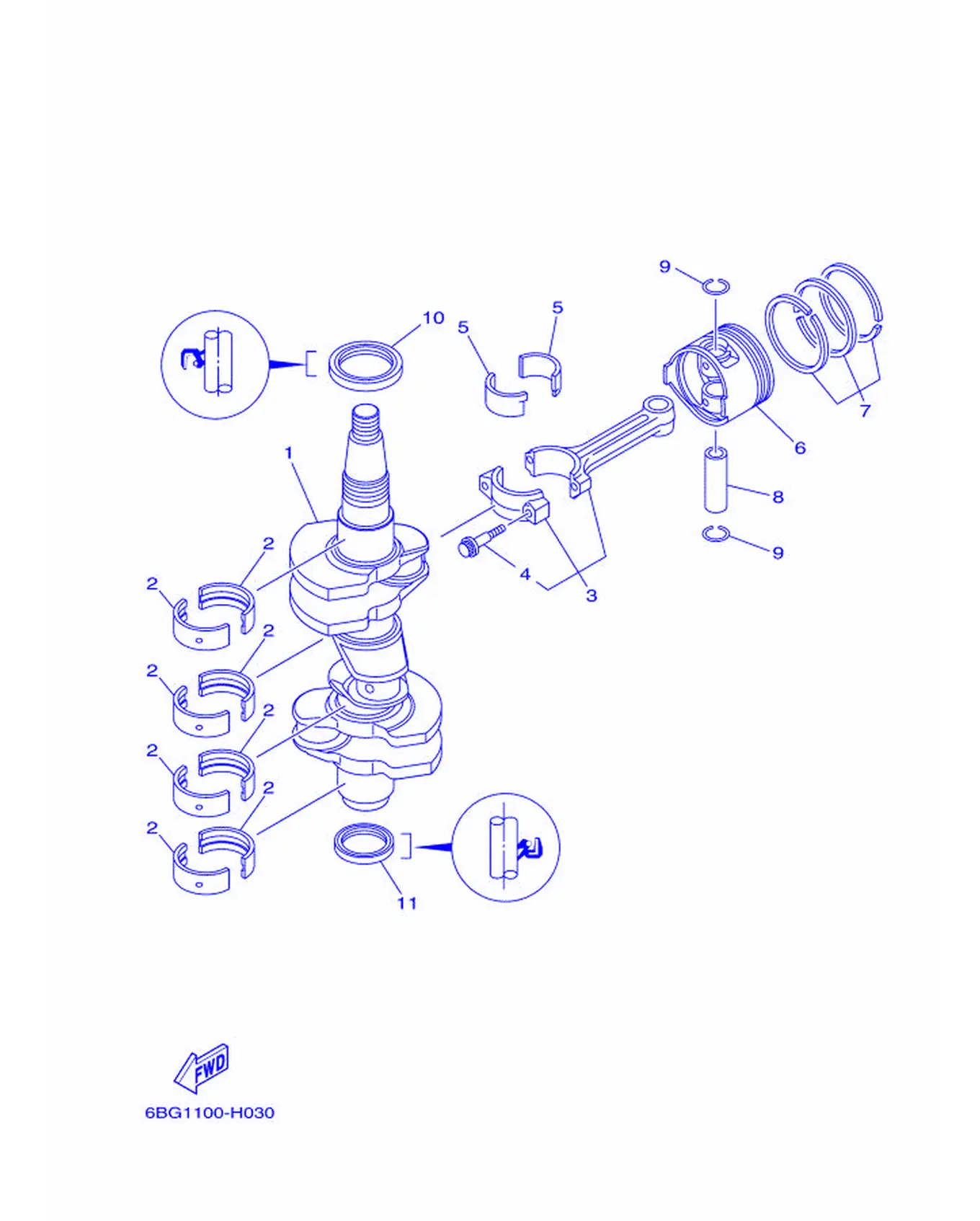

Рис. 11 — Коленчатый вал и поршень 19 дет.

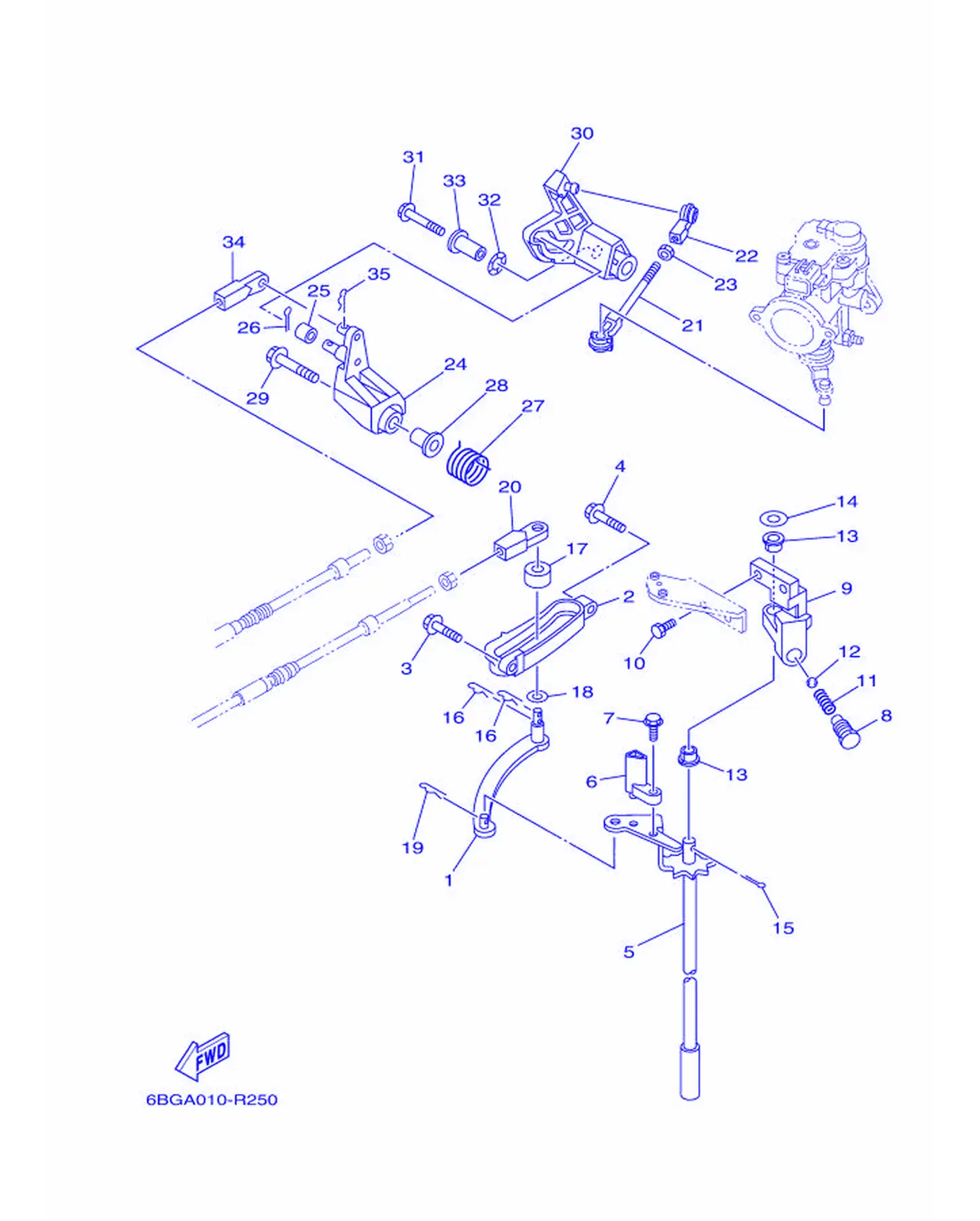

Рис. 12 — Система управления 36 дет.

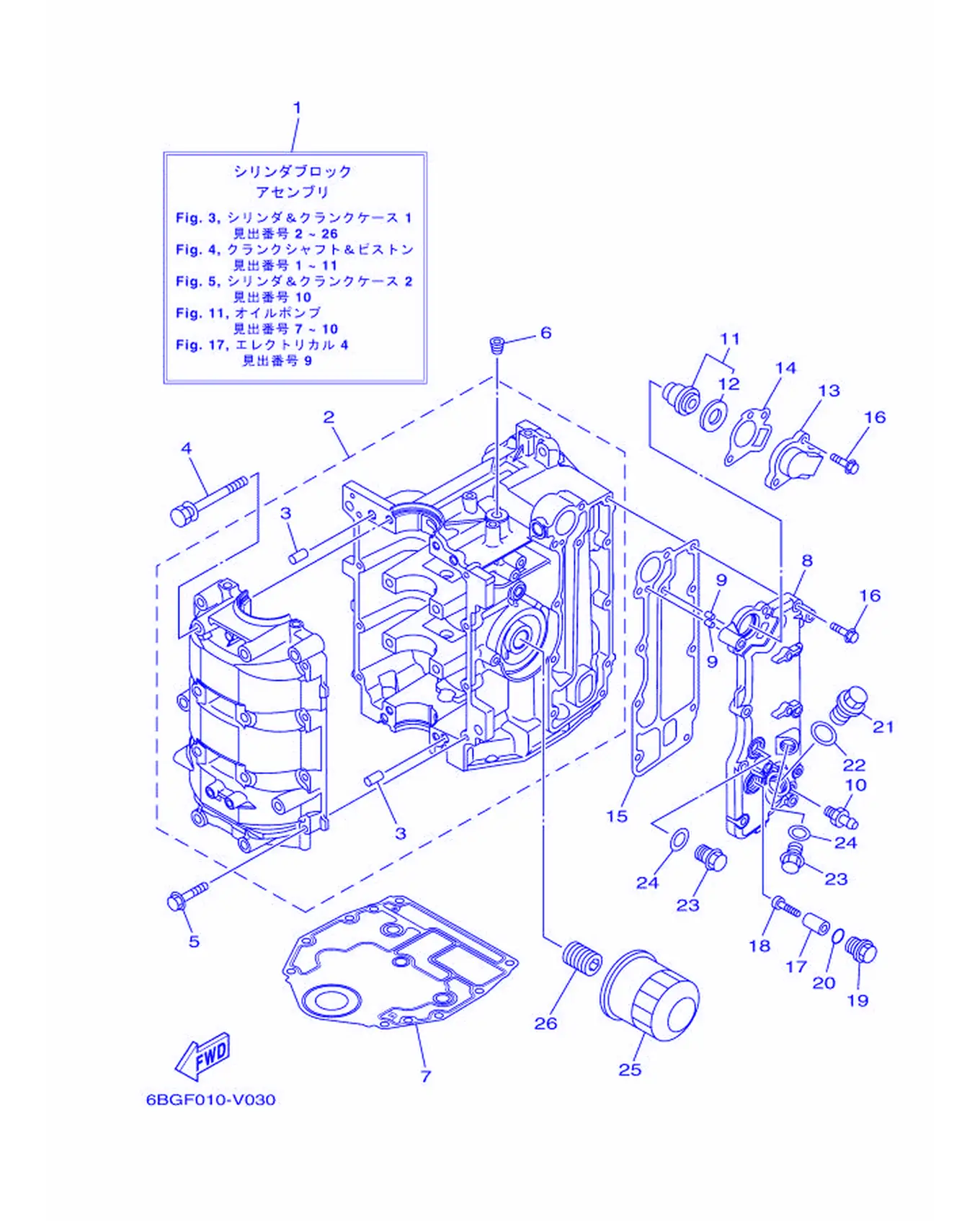

Рис. 13 — Цилиндр и картер 1 26 дет.
Рис. 14 — Цилиндр и картер 2 24 дет.
Рис. 15 — Выключатель и приборная панель 18 дет.

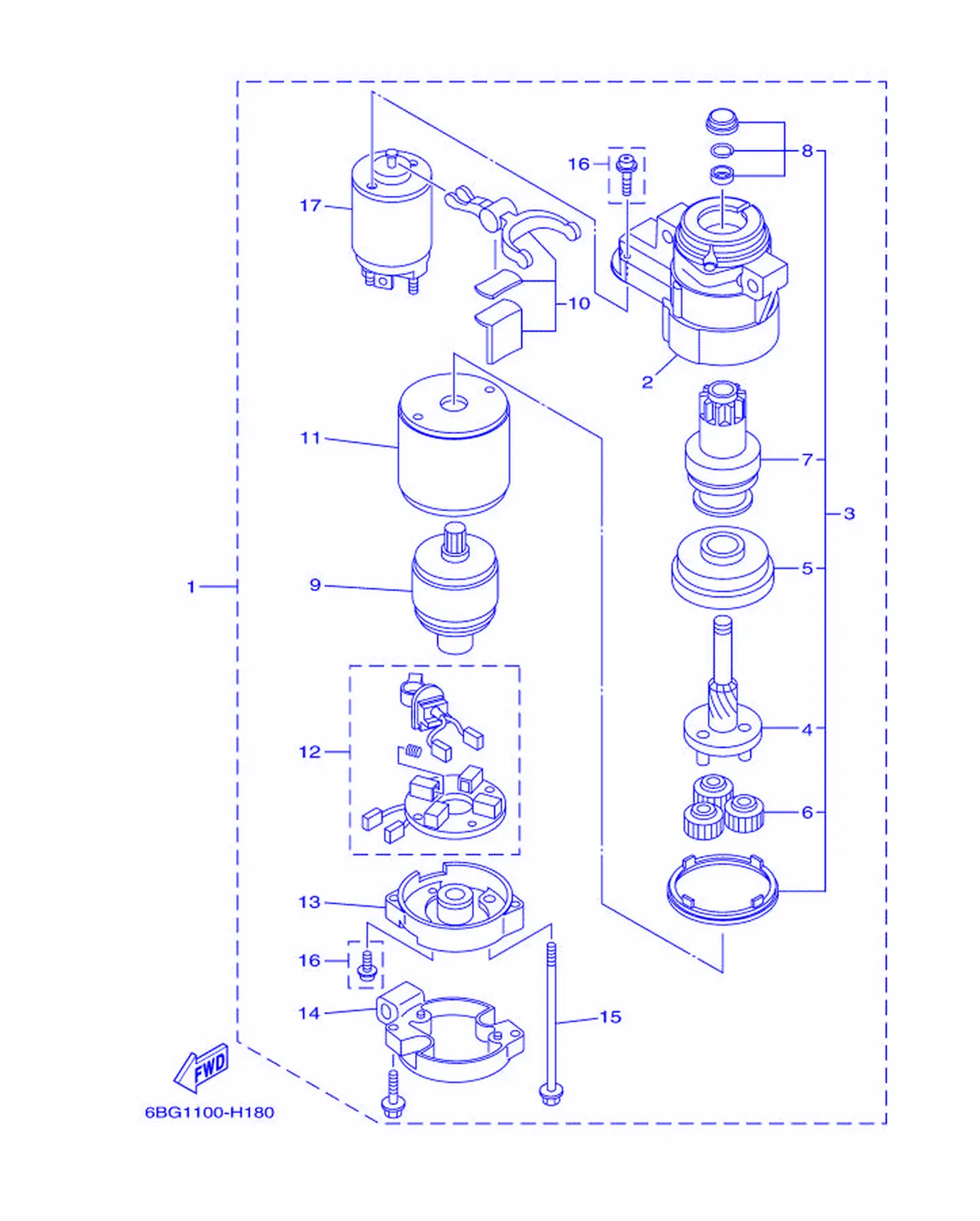

Рис. 16 — стартер 17 дет.

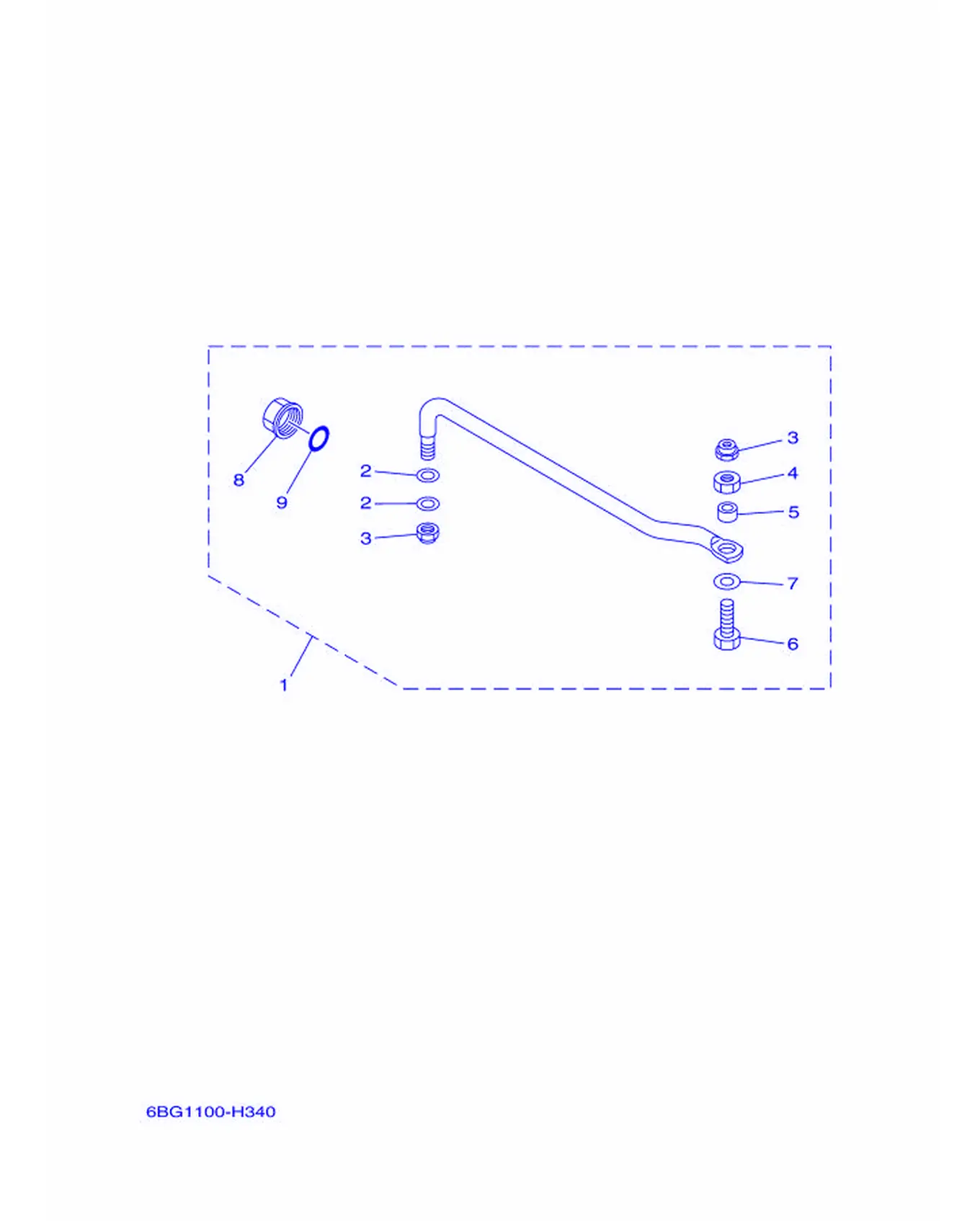

Рис. 17 — Рулевая направляющая 9 дет.

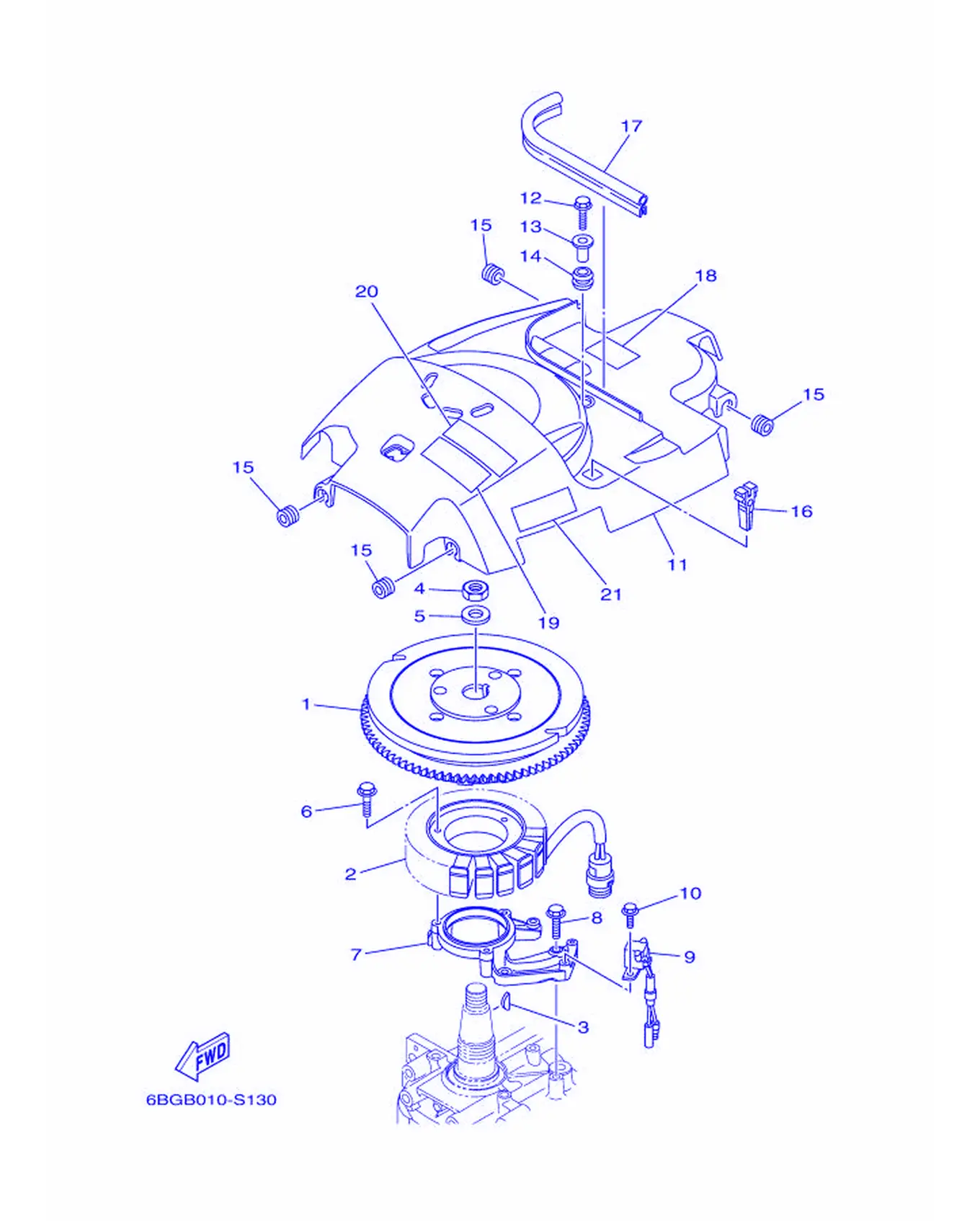

Рис. 18 — Генератор 21 дет.
Рис. 19 — Периодически заменяемые детали 18 дет.

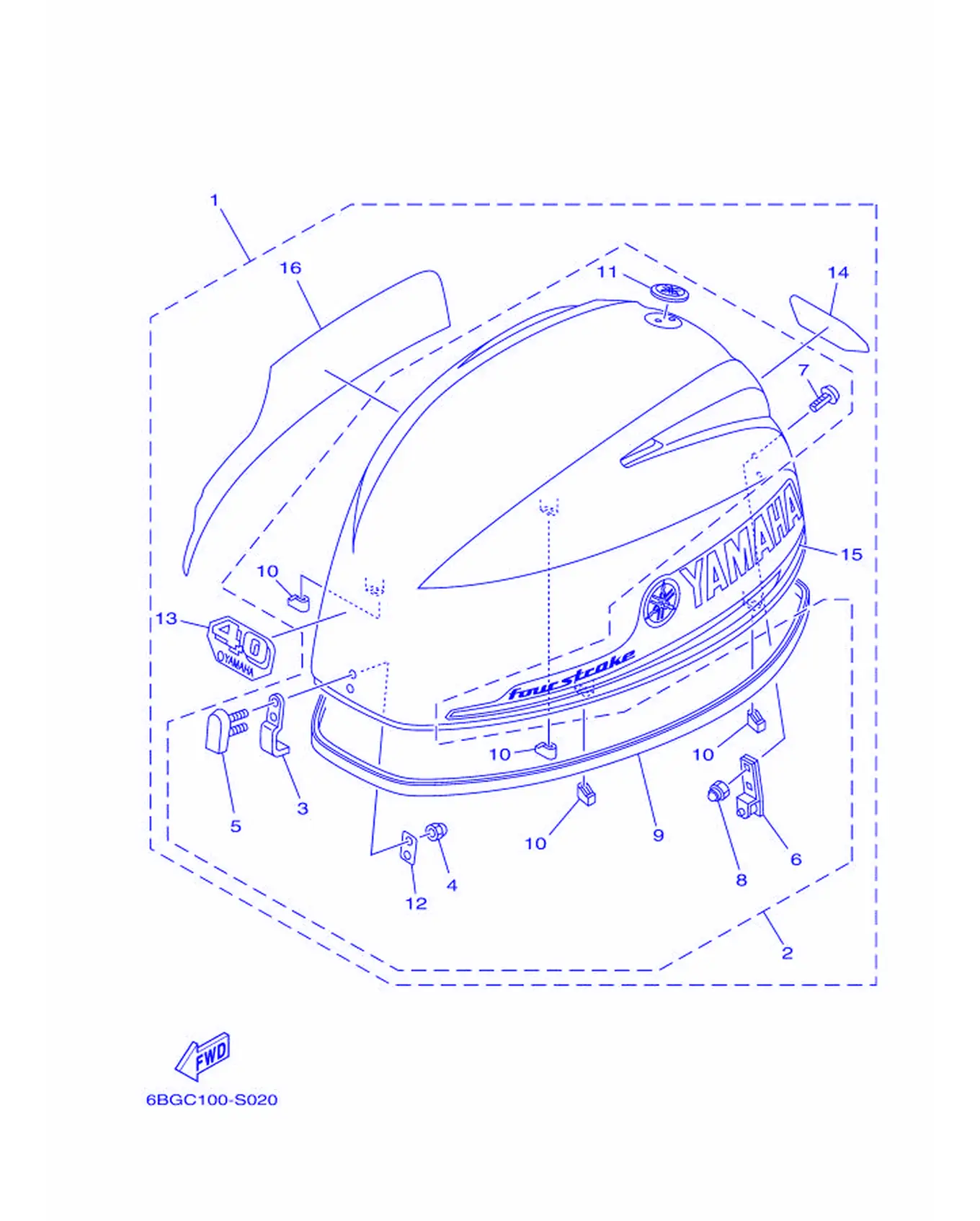

Рис. 20 — Верхний кожух 19 дет.

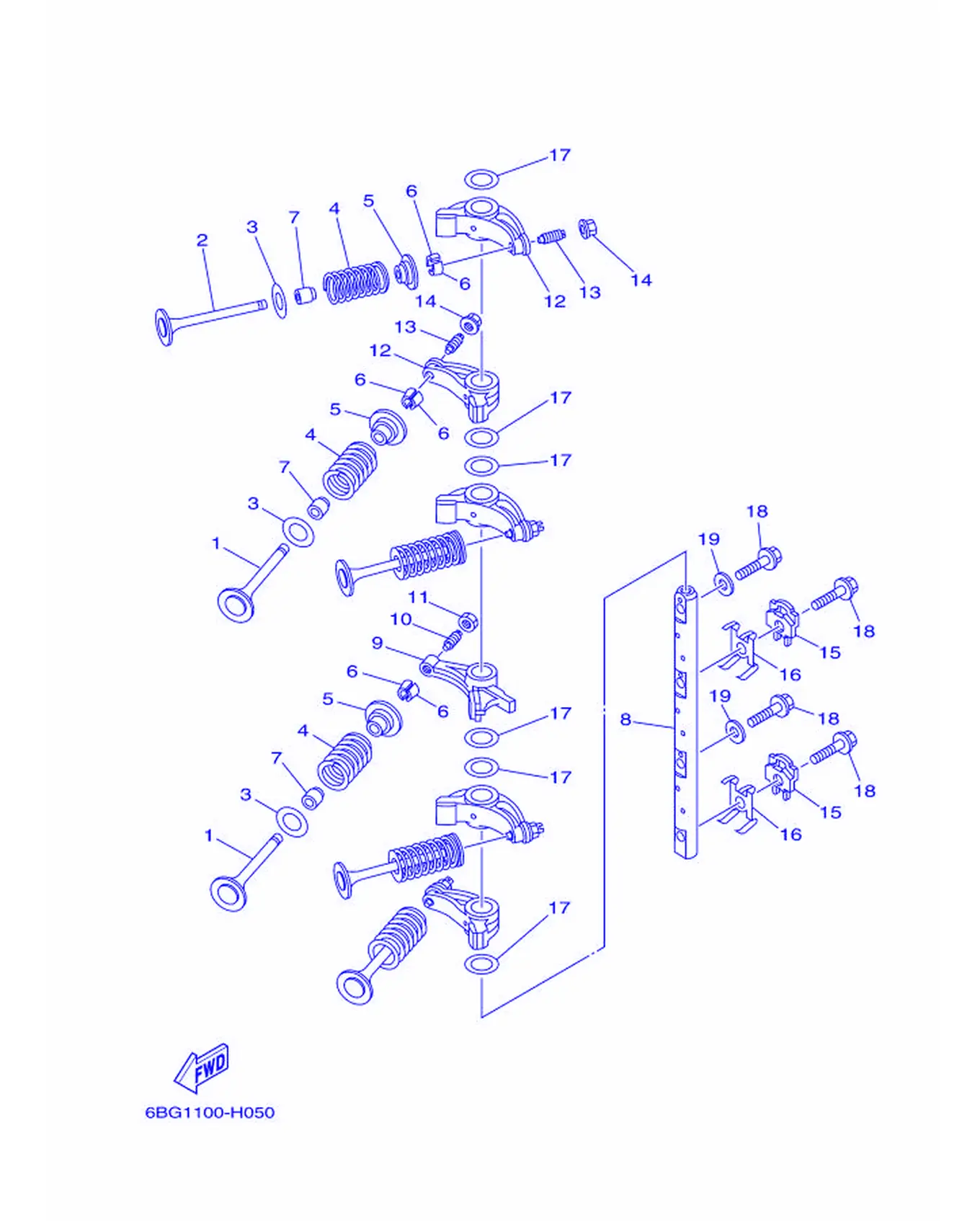

Рис. 21 — Клапан 19 дет.

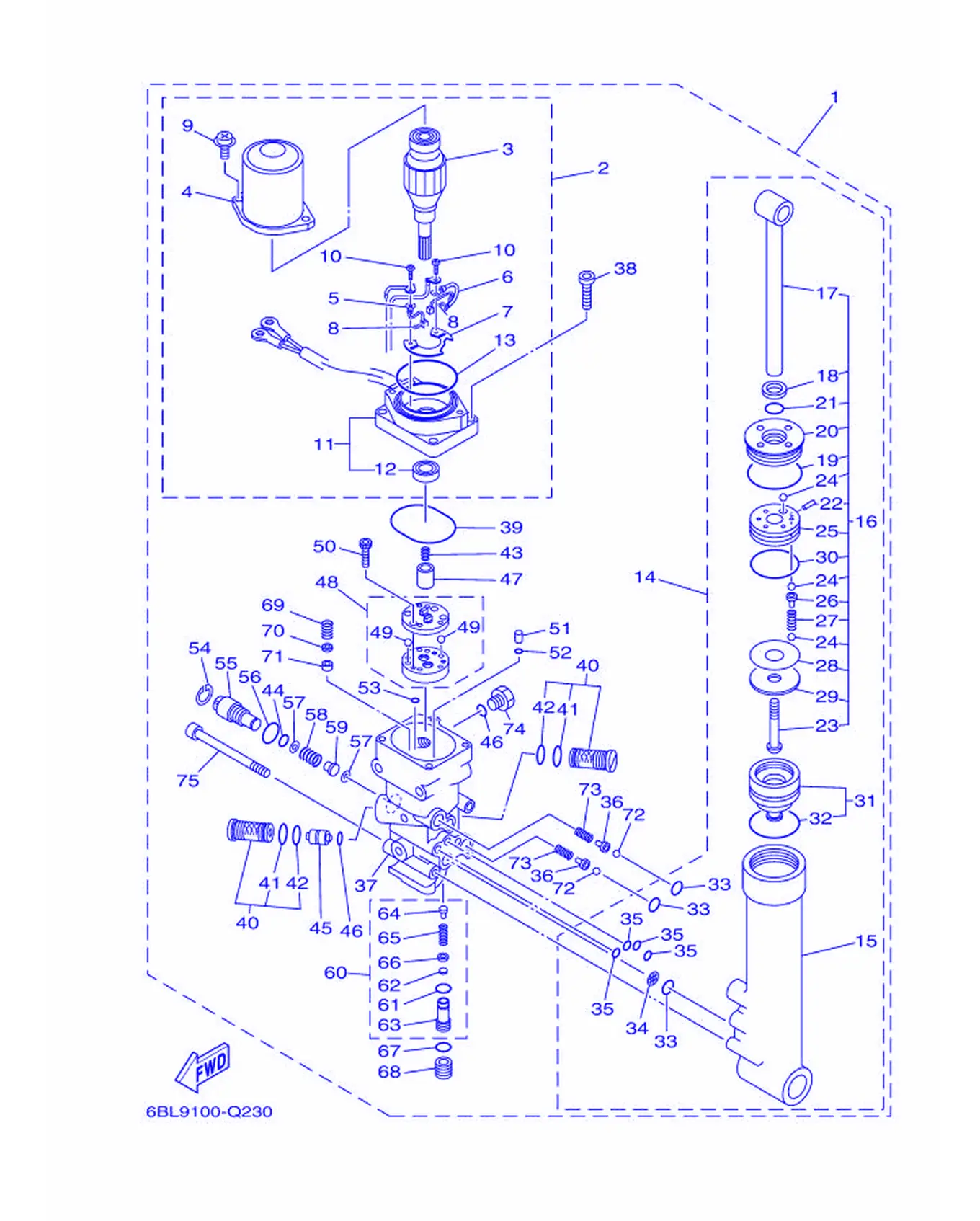

Рис. 22 — Узел силового наклона и подъёма 75 дет.

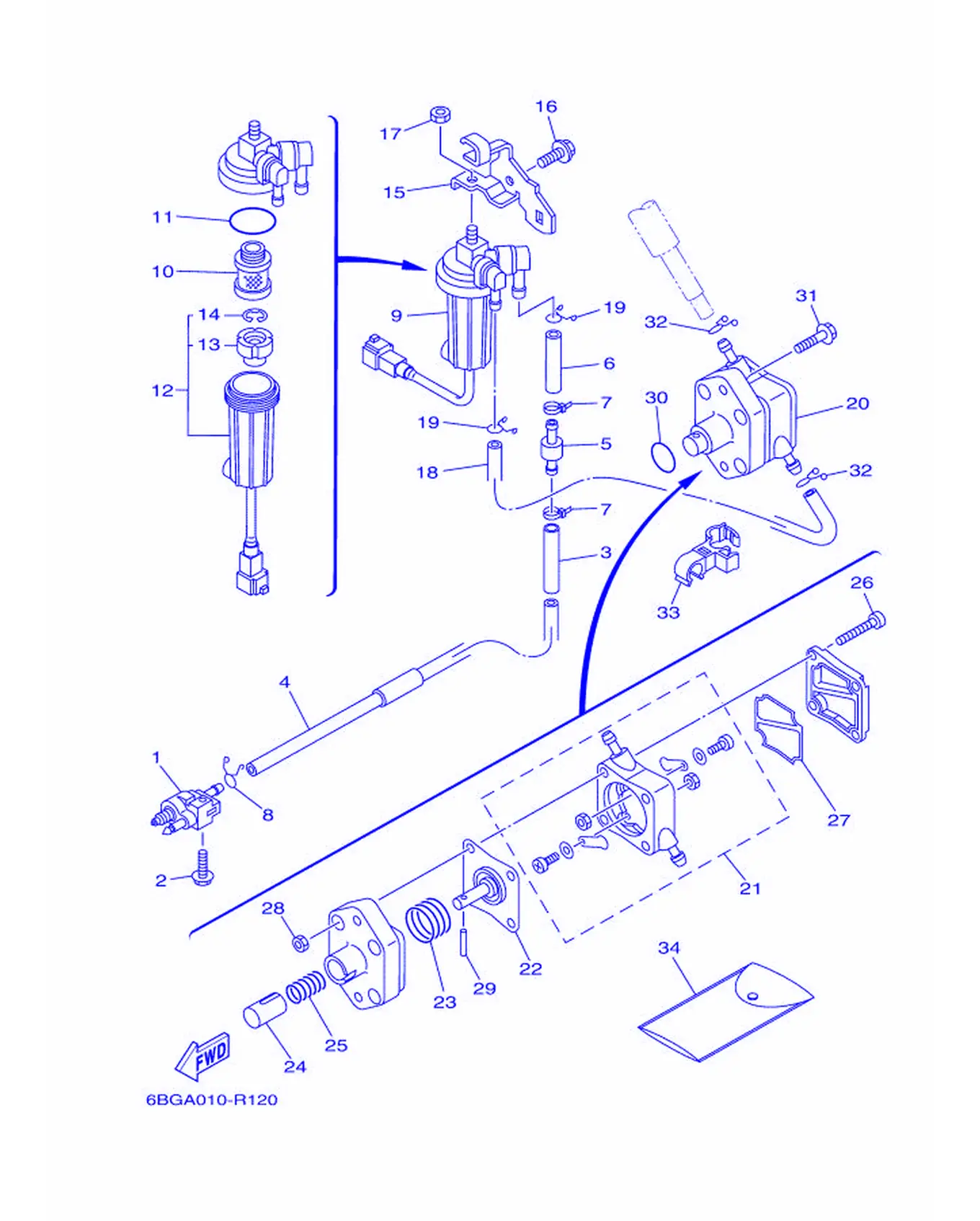

Рис. 23 — Топливная система 34 дет.

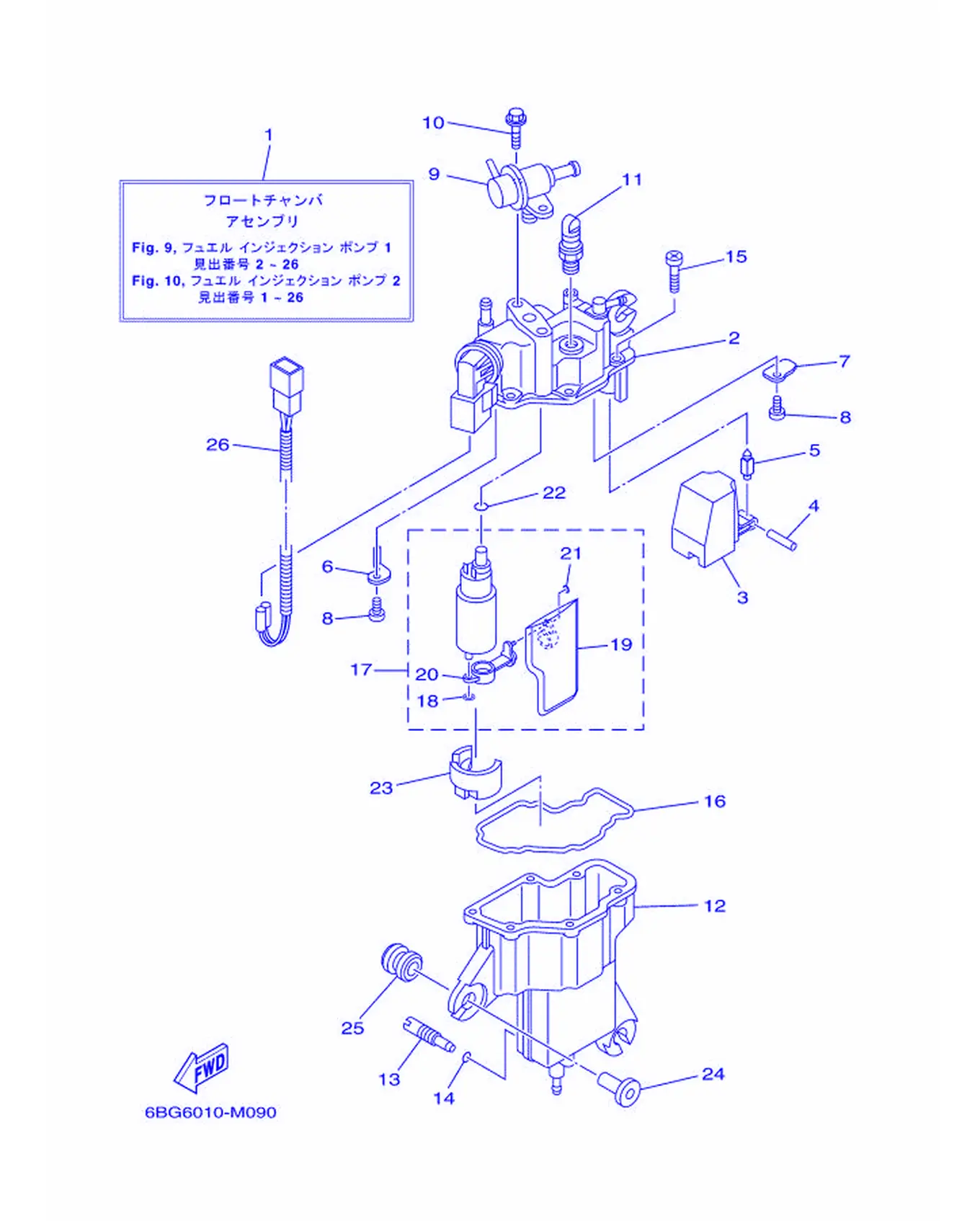

Рис. 24 — Топливный насос высокого давления 26 дет.
Рис. 25 — Топливный бак 16 дет.

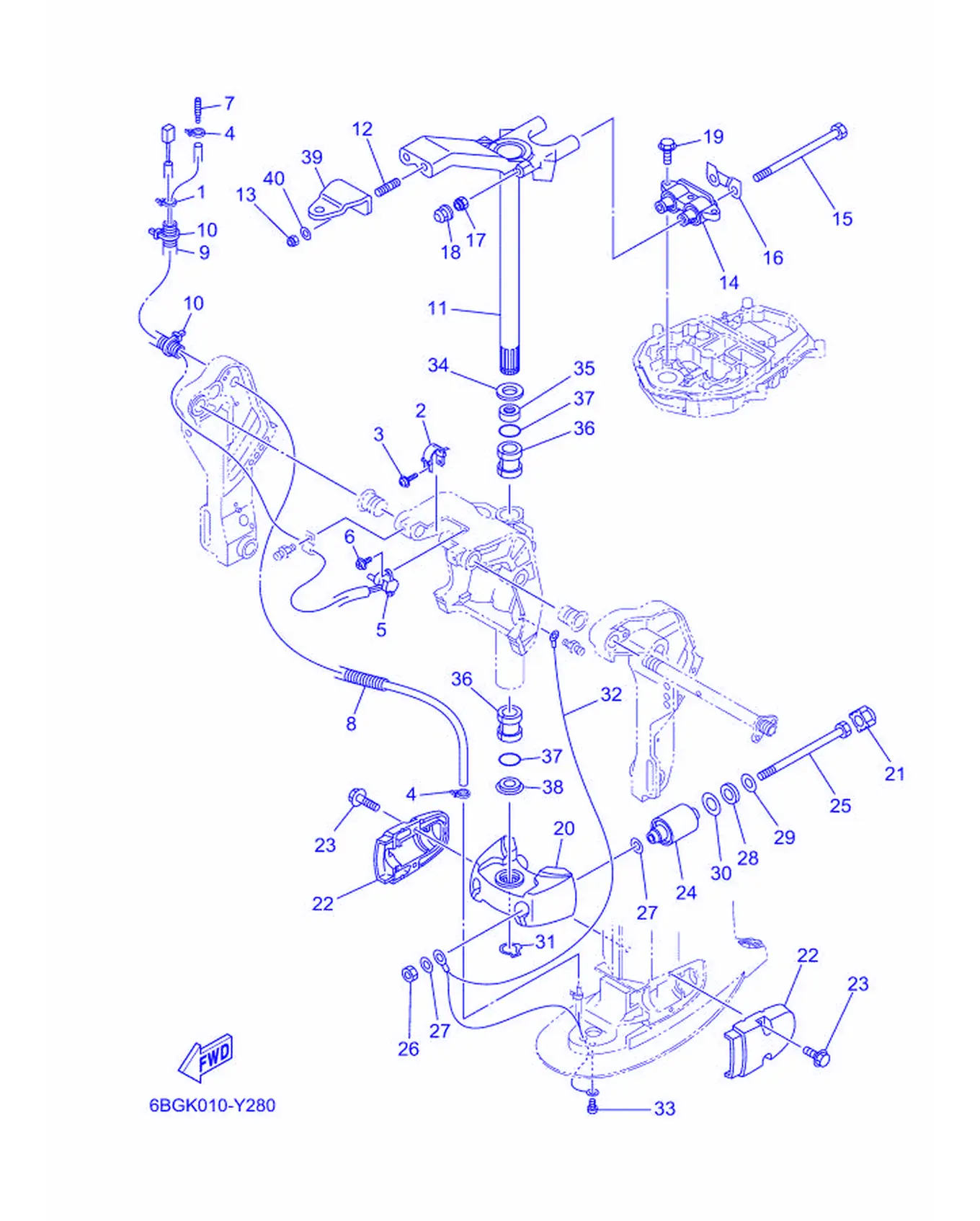

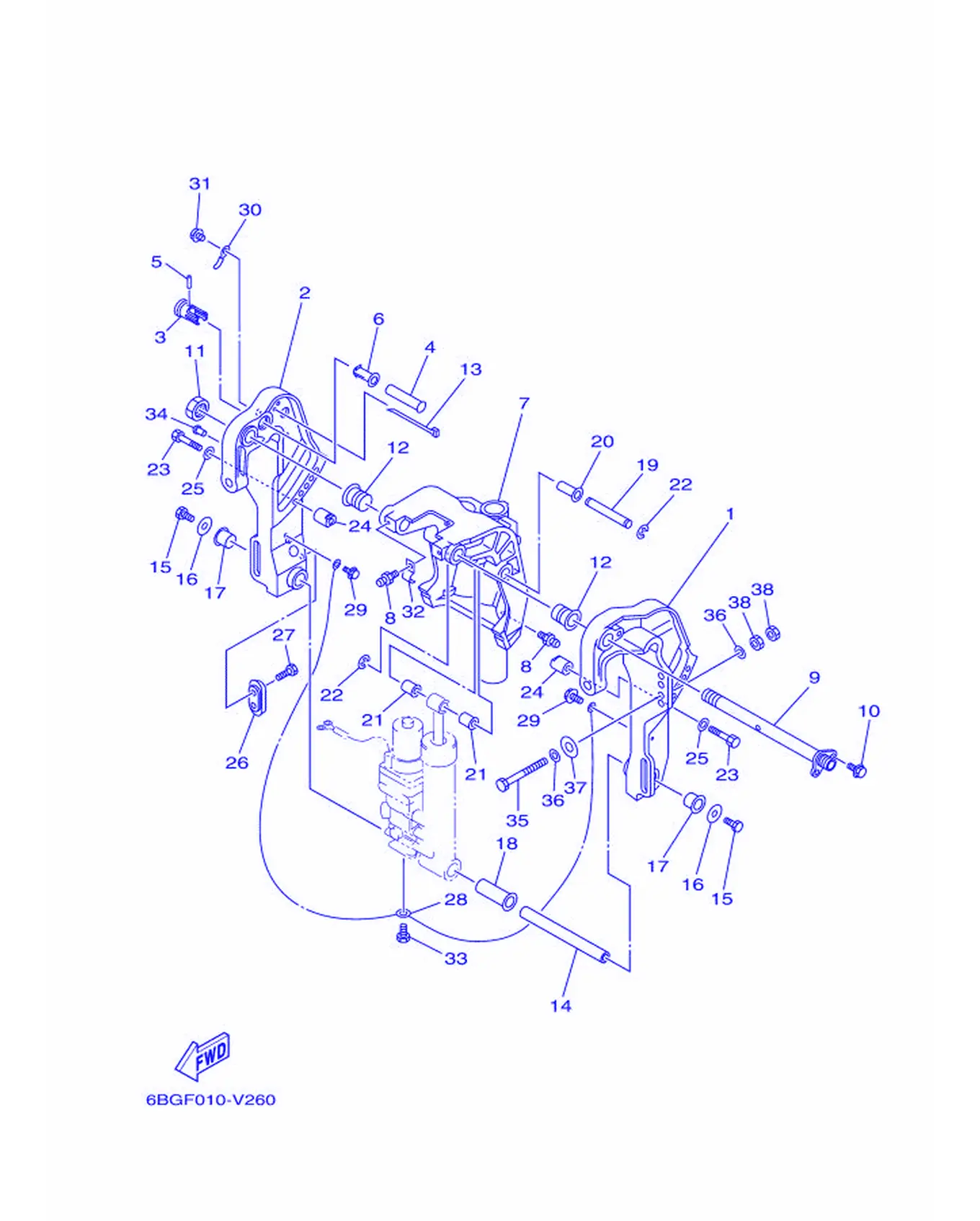

Рис. 26 — Кронштейн 1 38 дет.
Рис. 27 — Кронштейн 3 42 дет.

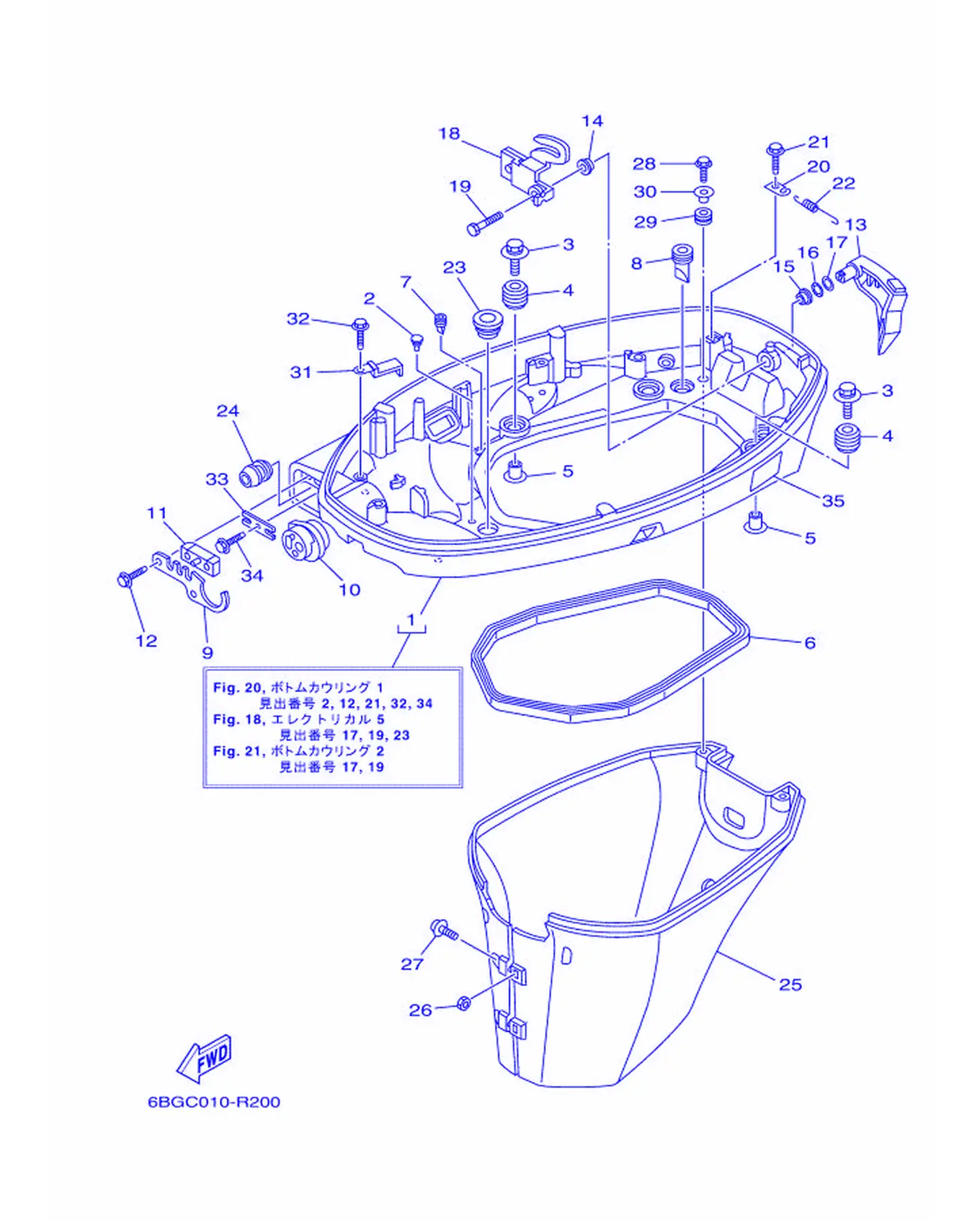

Рис. 28 — Нижний кожух 1 35 дет.

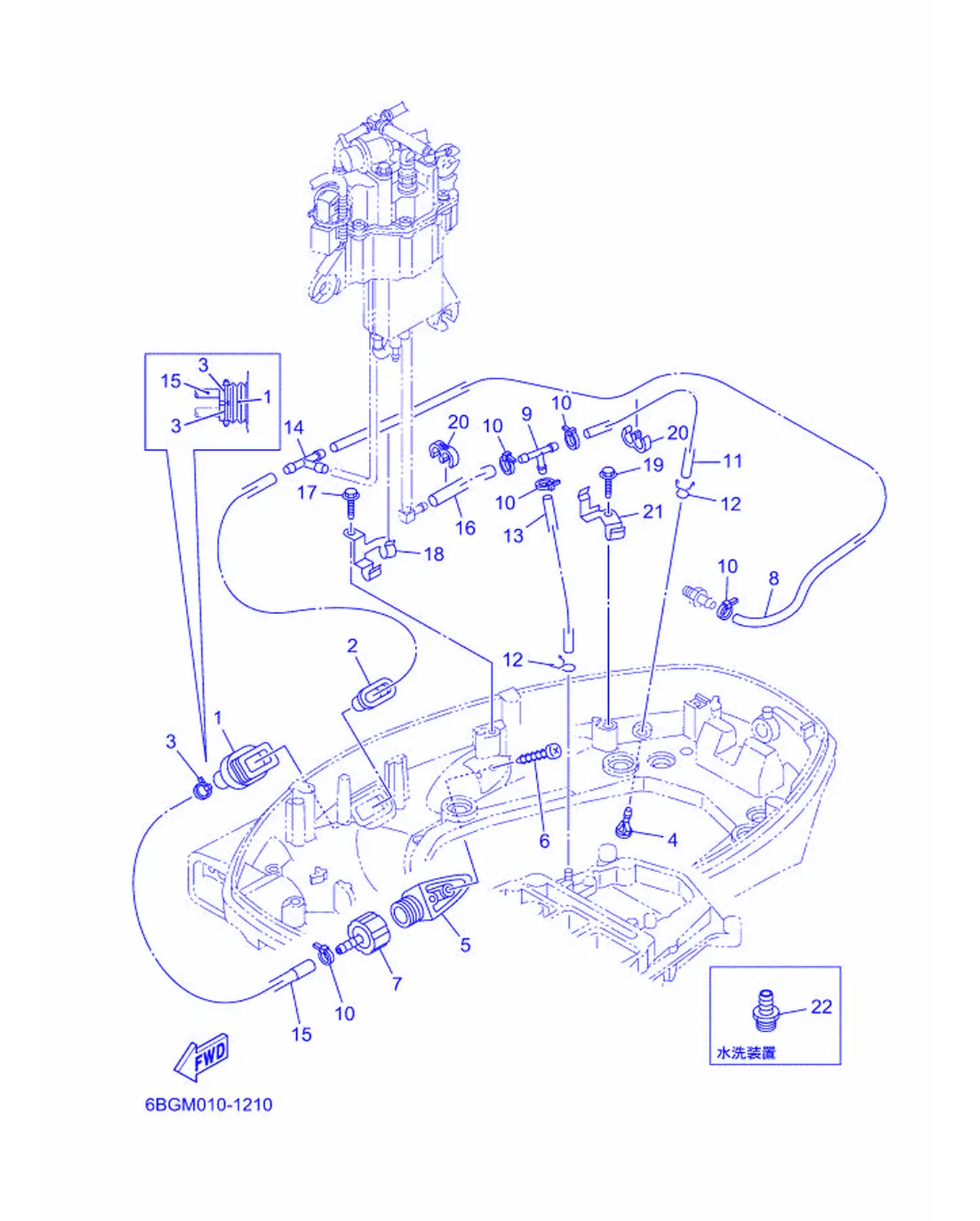

Рис. 29 — Нижний кожух 2 22 дет.
Рис. 30 — Прибор 1 4 дет.
Рис. 31 — Приборы 2 6 дет.

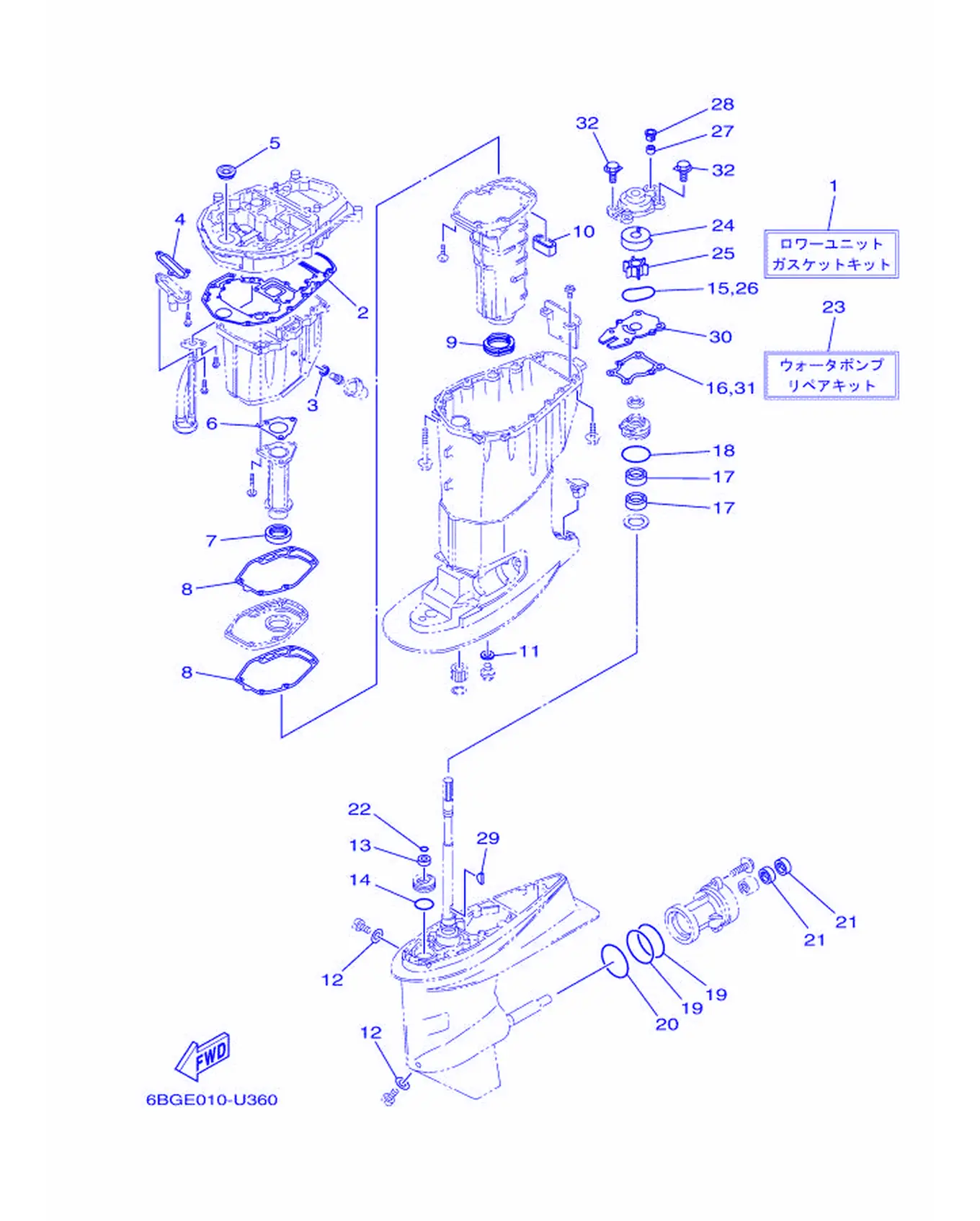

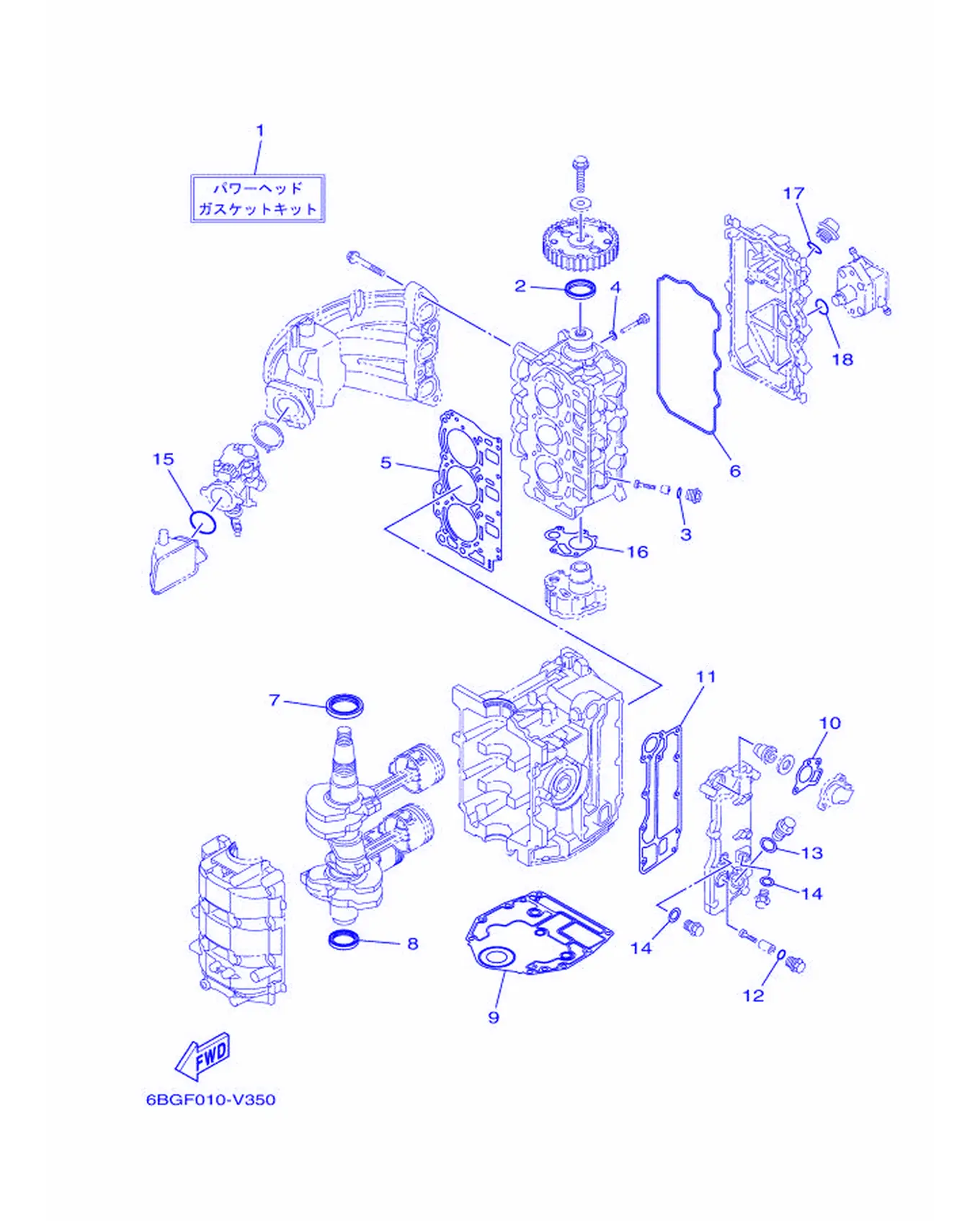

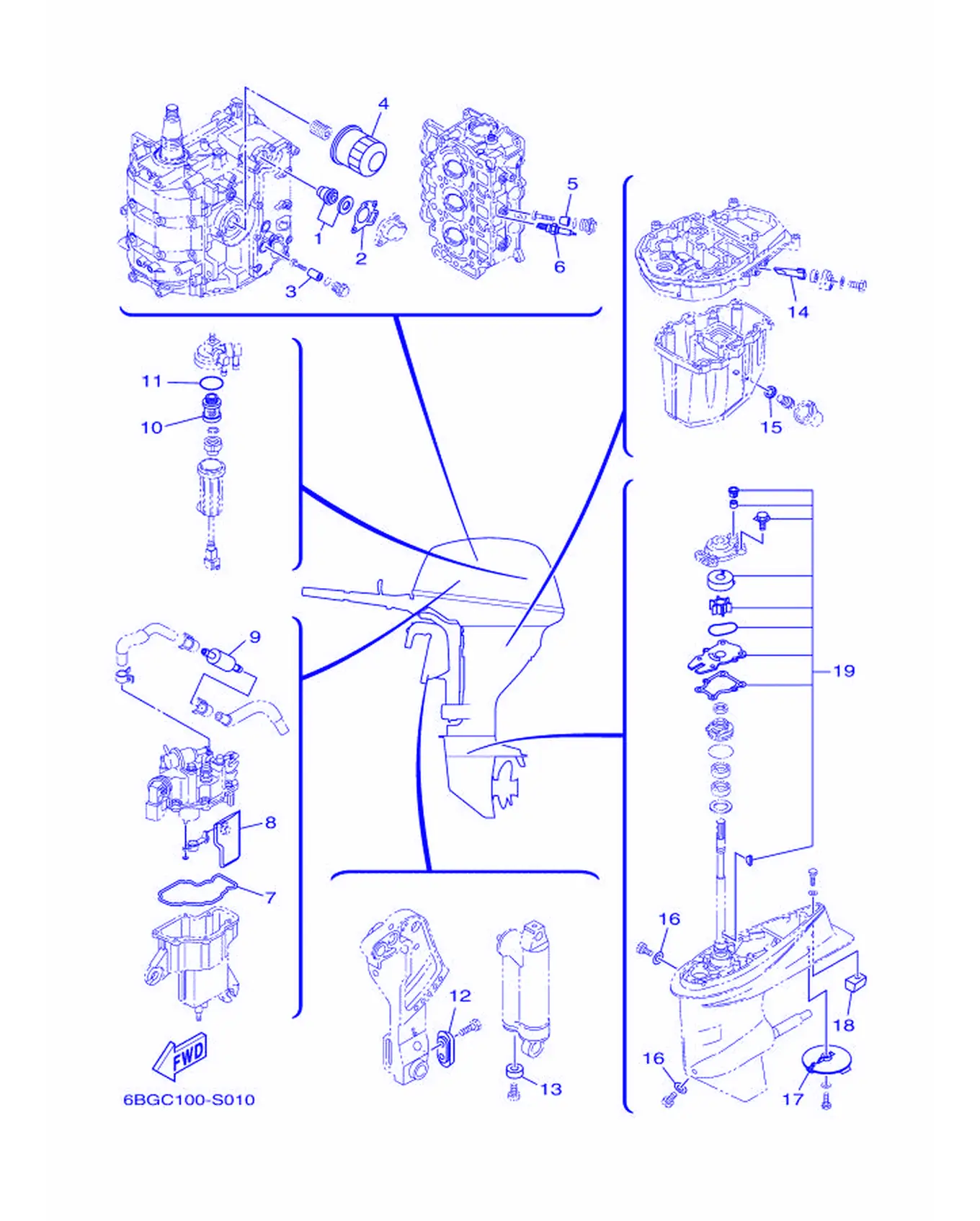

Рис. 32 — Ремкомплект 1 18 дет.
Рис. 33 — Ремкомплект 2 32 дет.

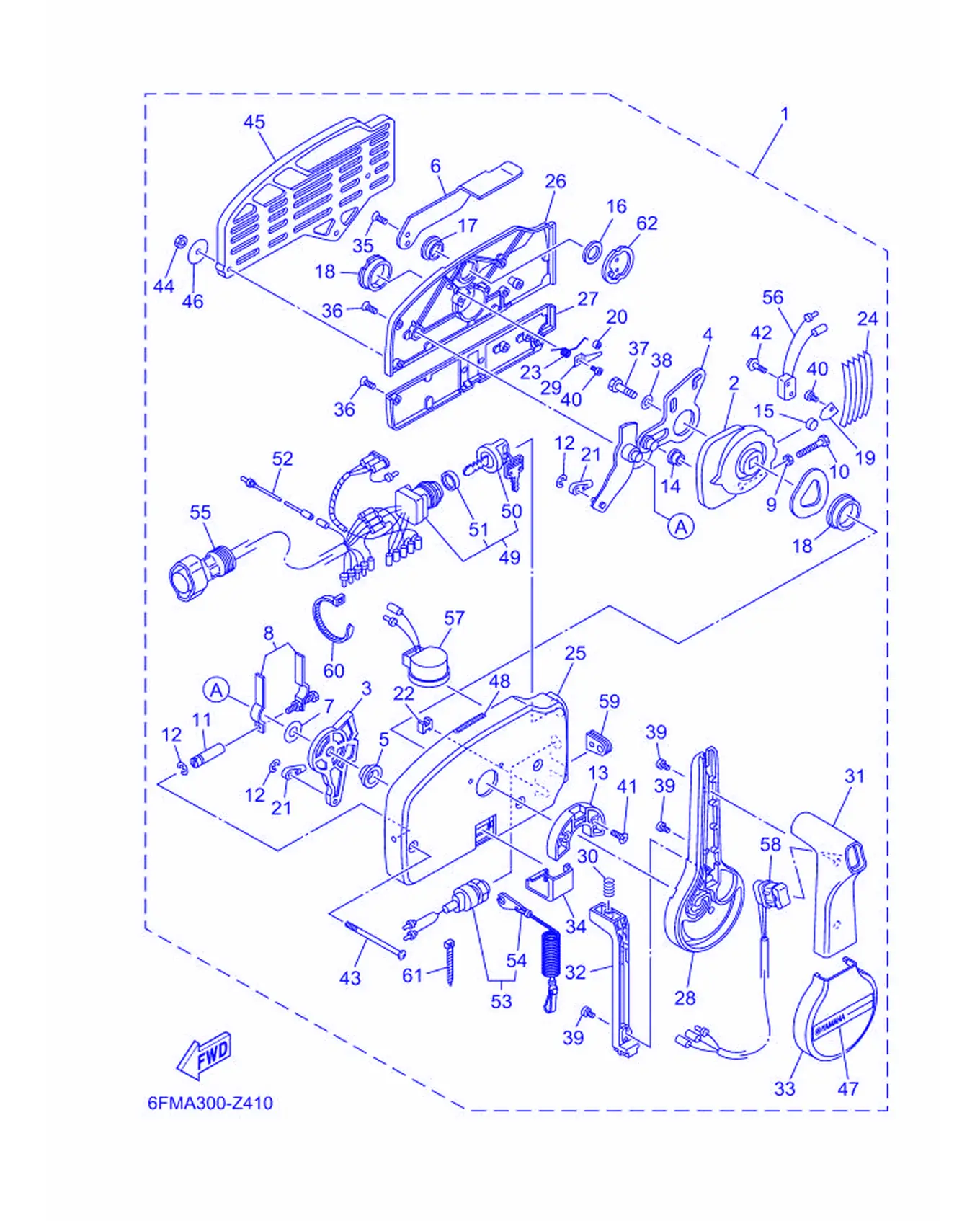

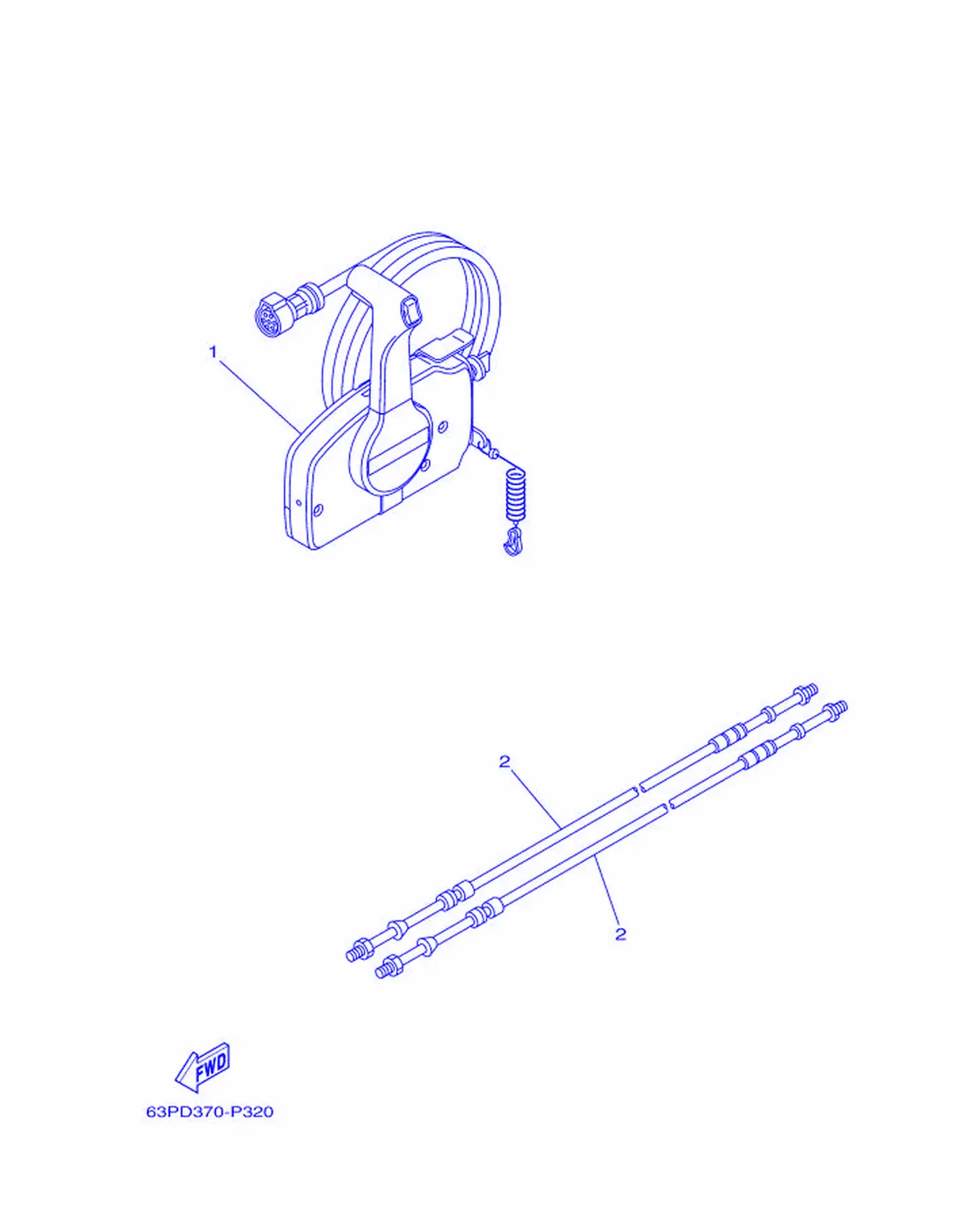

Рис. 34 — Пульт дистанционного управления в сборе 62 дет.
Рис. 35 — Пульт дистанционного управления 5 дет.

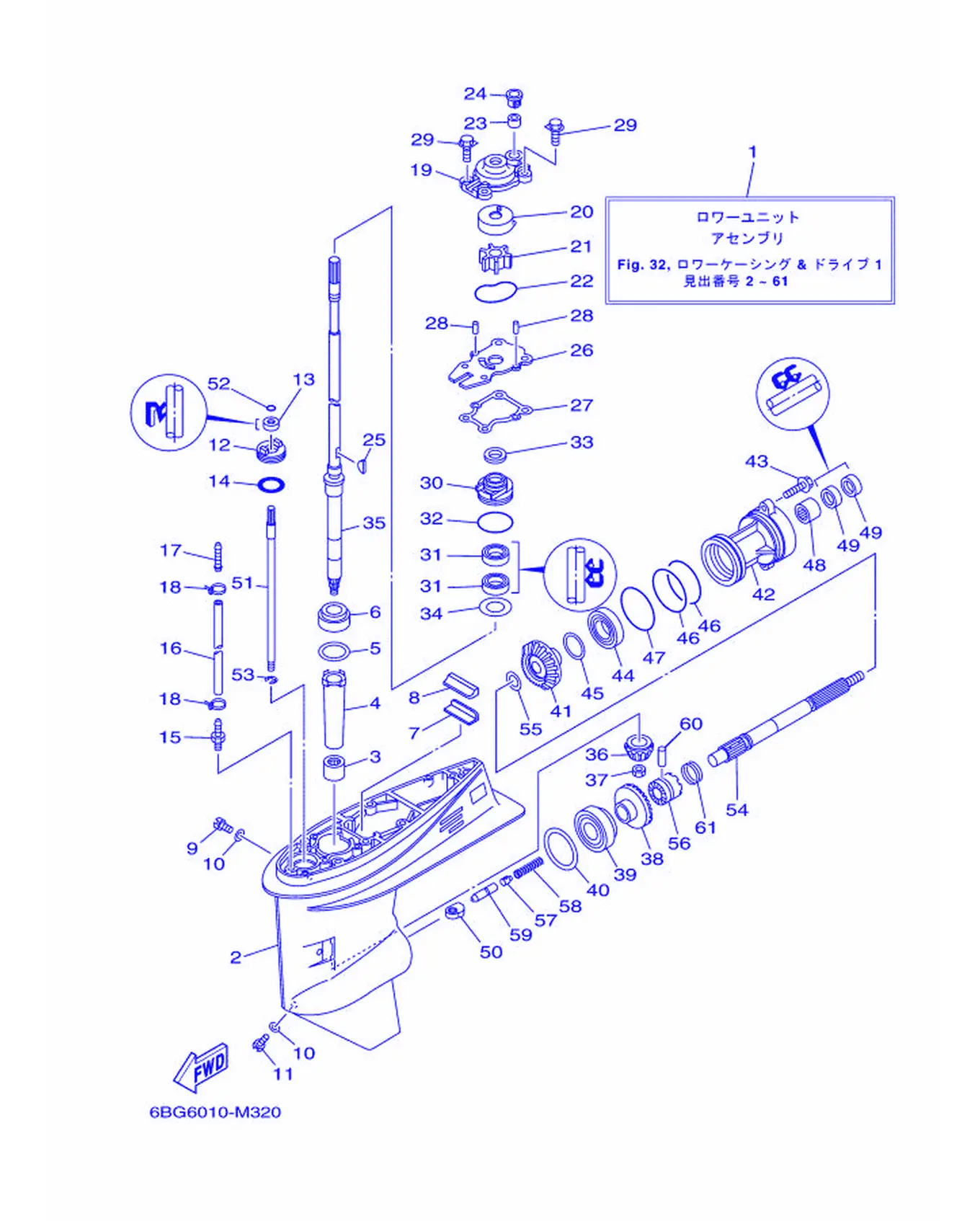

Рис. 36 — Нижний кожух и привод 1 76 дет.

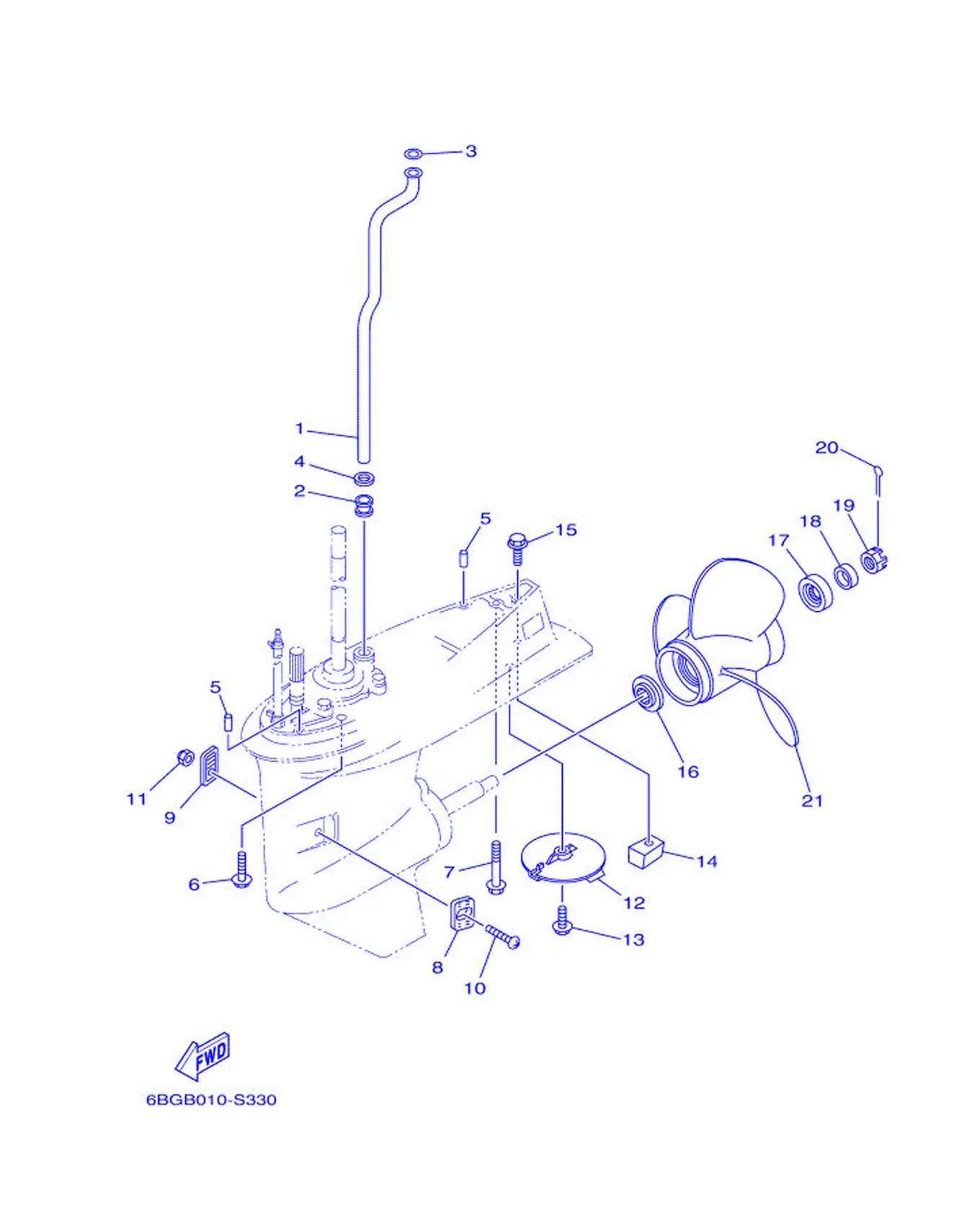

Рис. 37 — Нижний кожух и привод 2 30 дет.
