Yamaha F30B f30behdl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F30B. 34 схем.

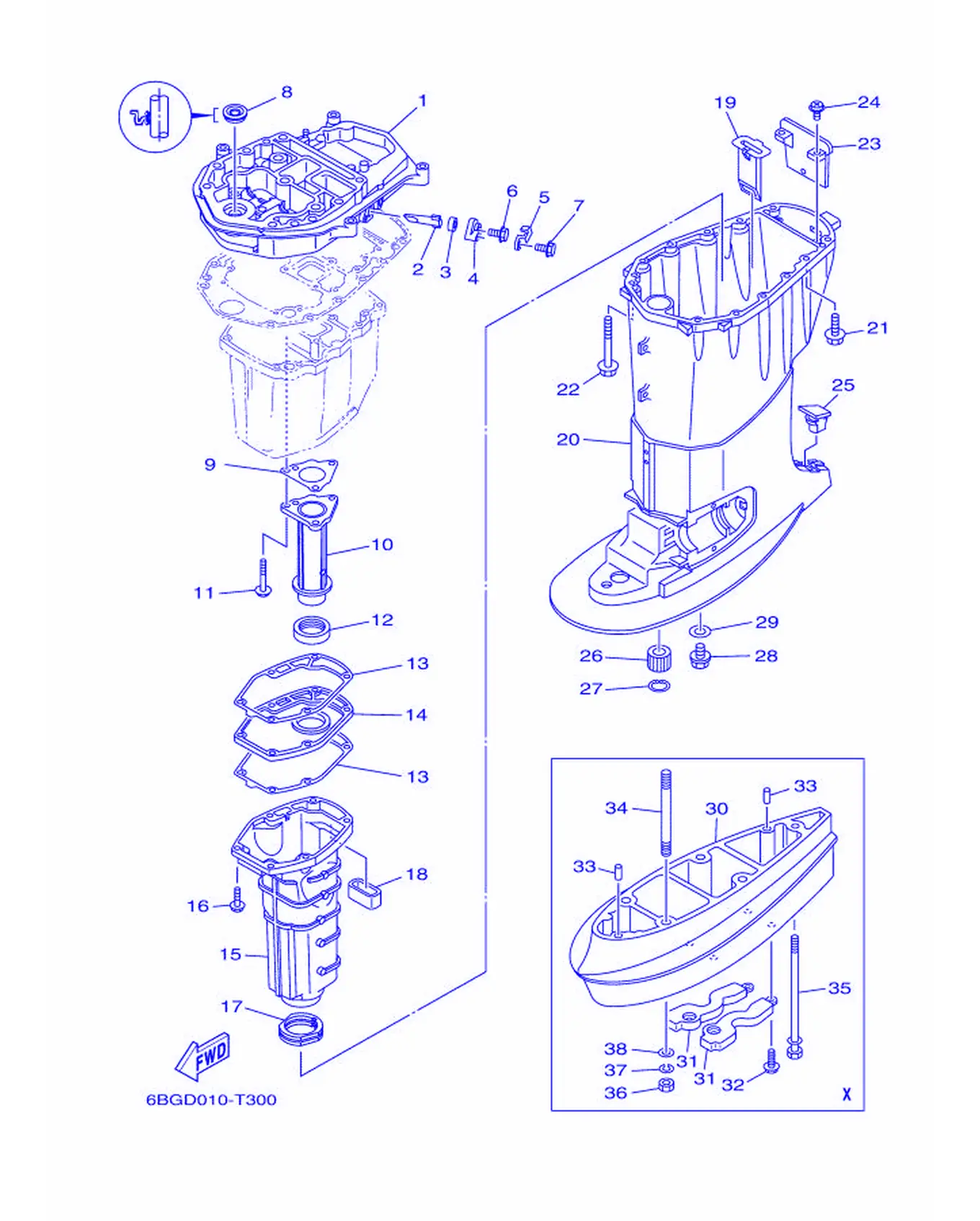

Рис. 1 — Корпус верхней части 38 дет.

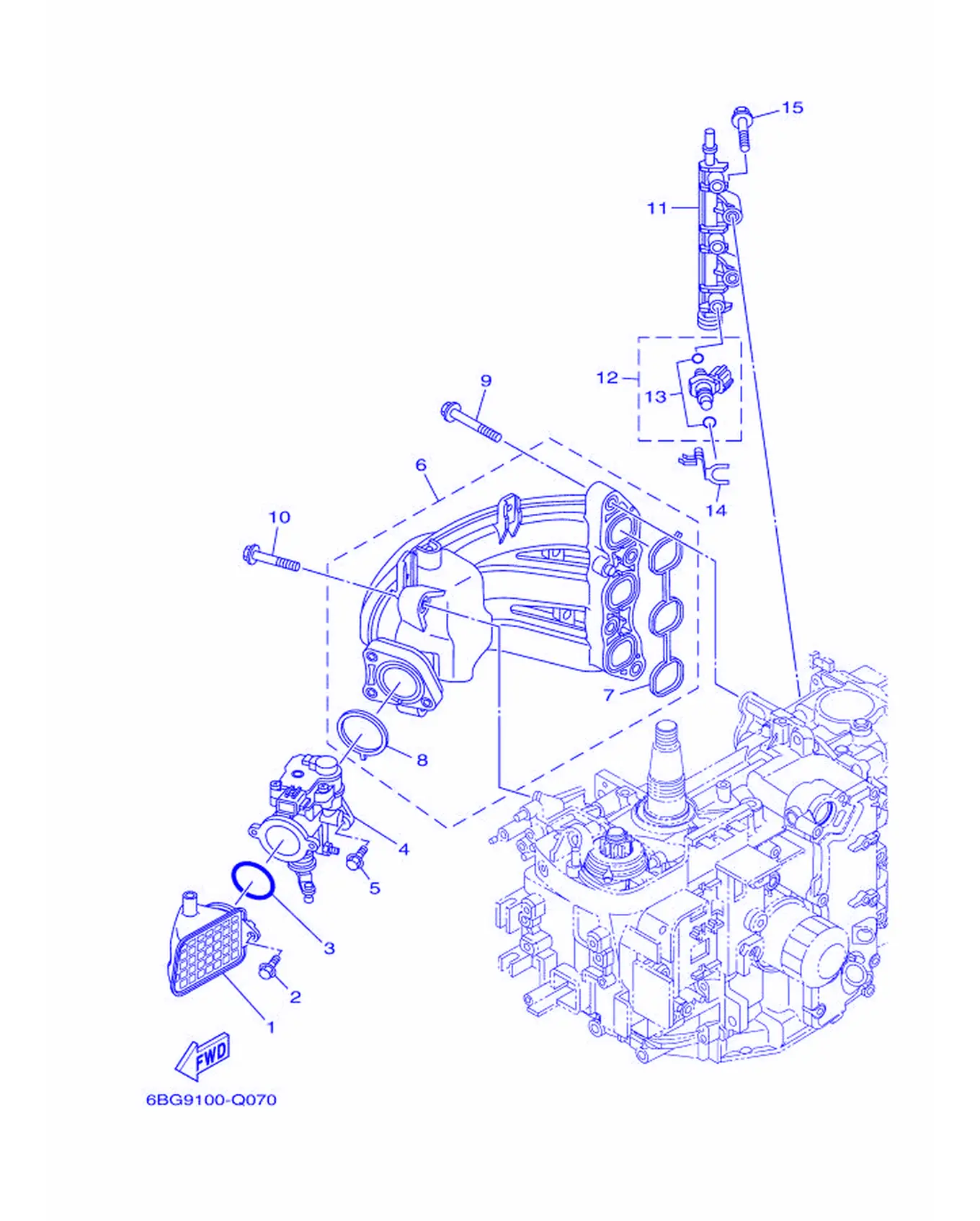

Рис. 2 — Впускная система 1 Впуск 1 16 дет.

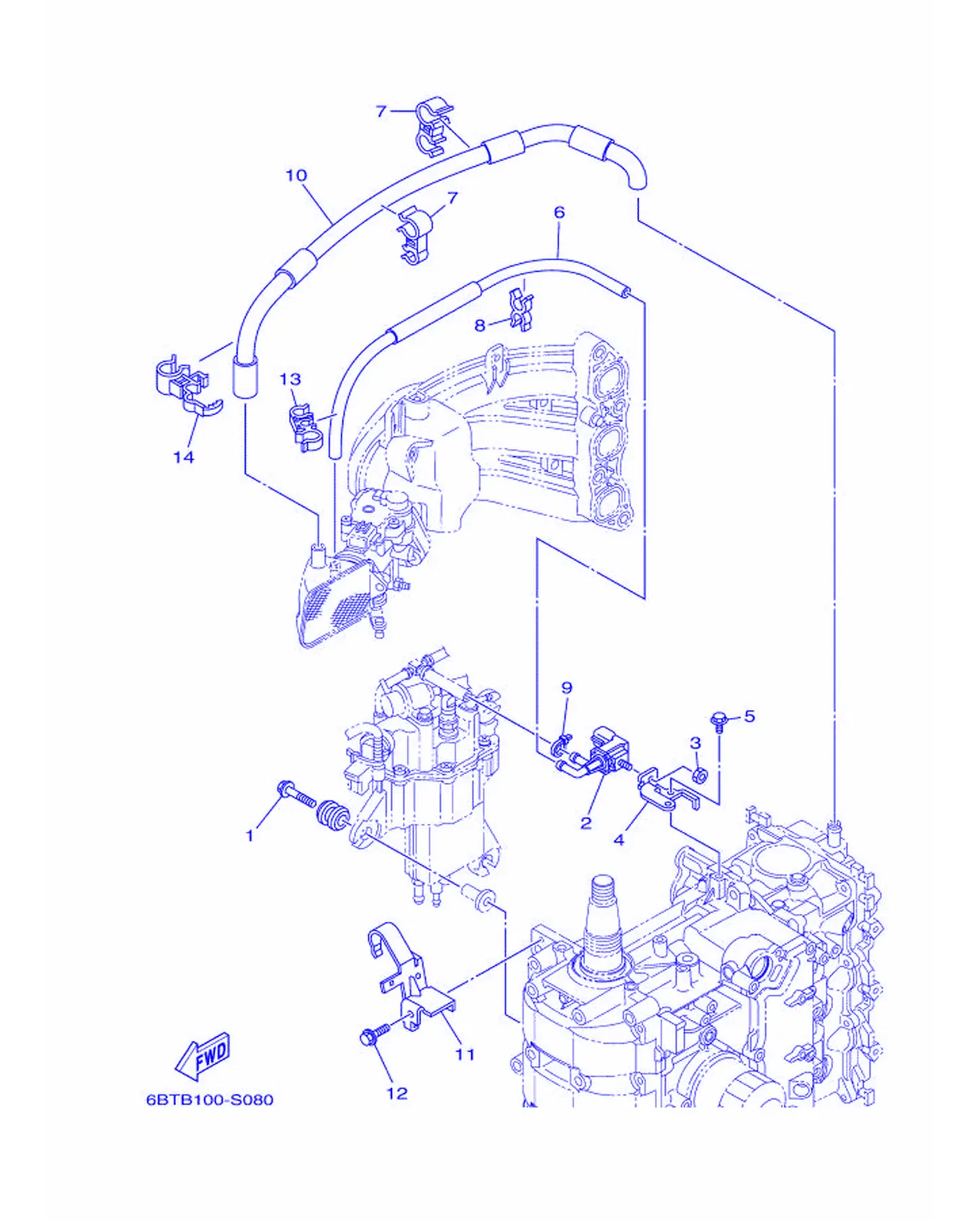

Рис. 3 — впускная система 2 впуск 2 14 дет.

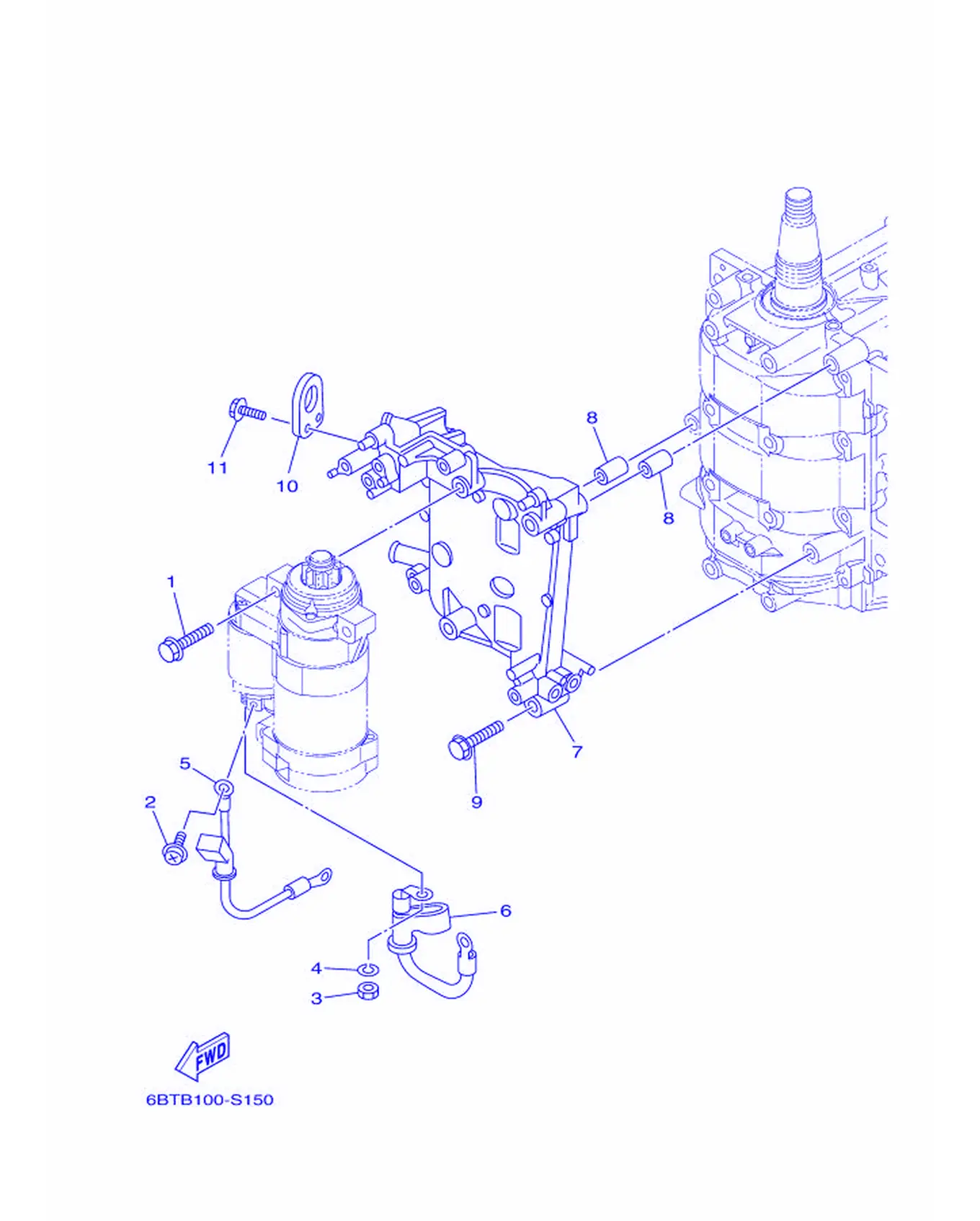

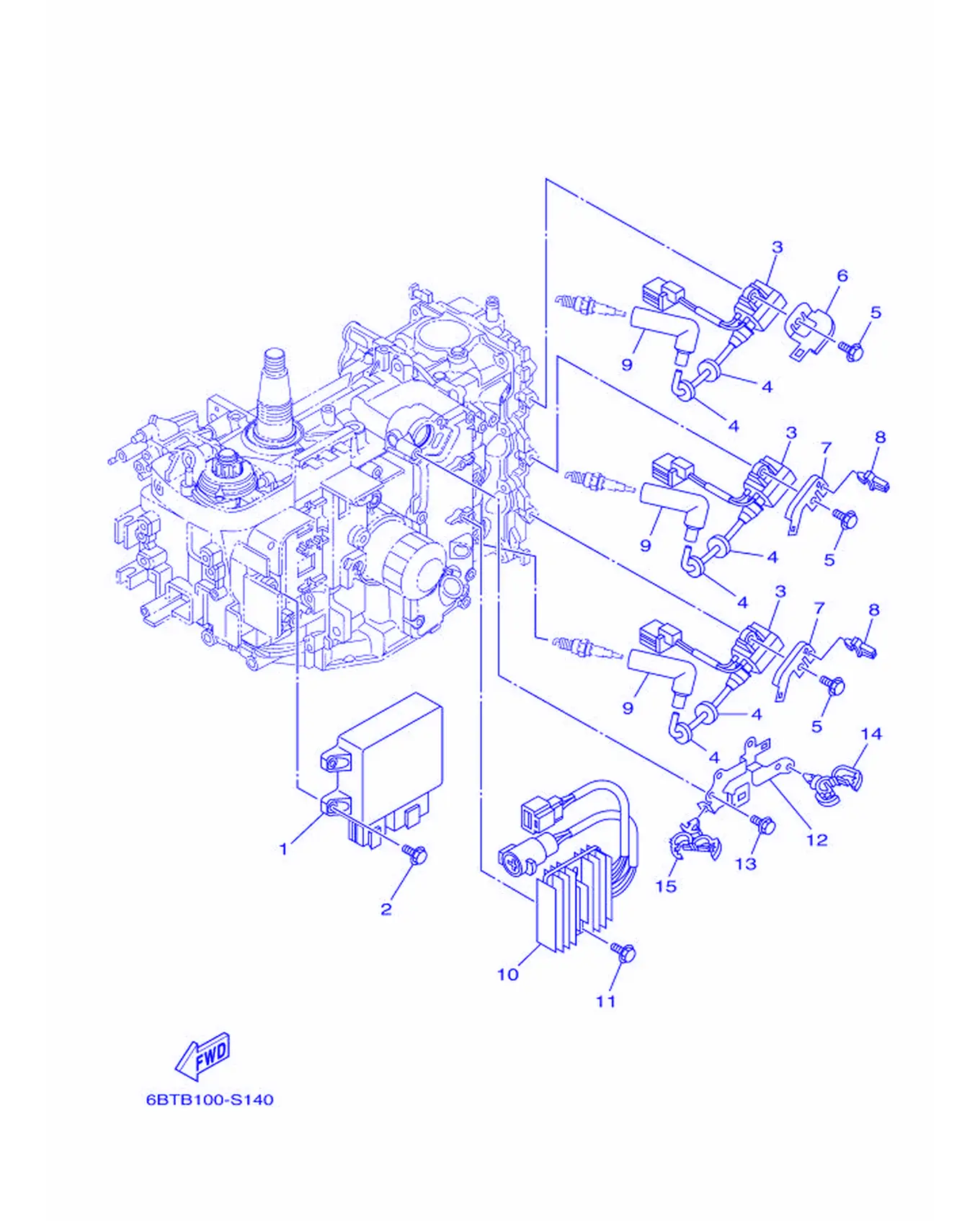

Рис. 4 — Электрическая система 1 Электрическая 1 16 дет.
Рис. 5 — Электрическая система 2 11 дет.

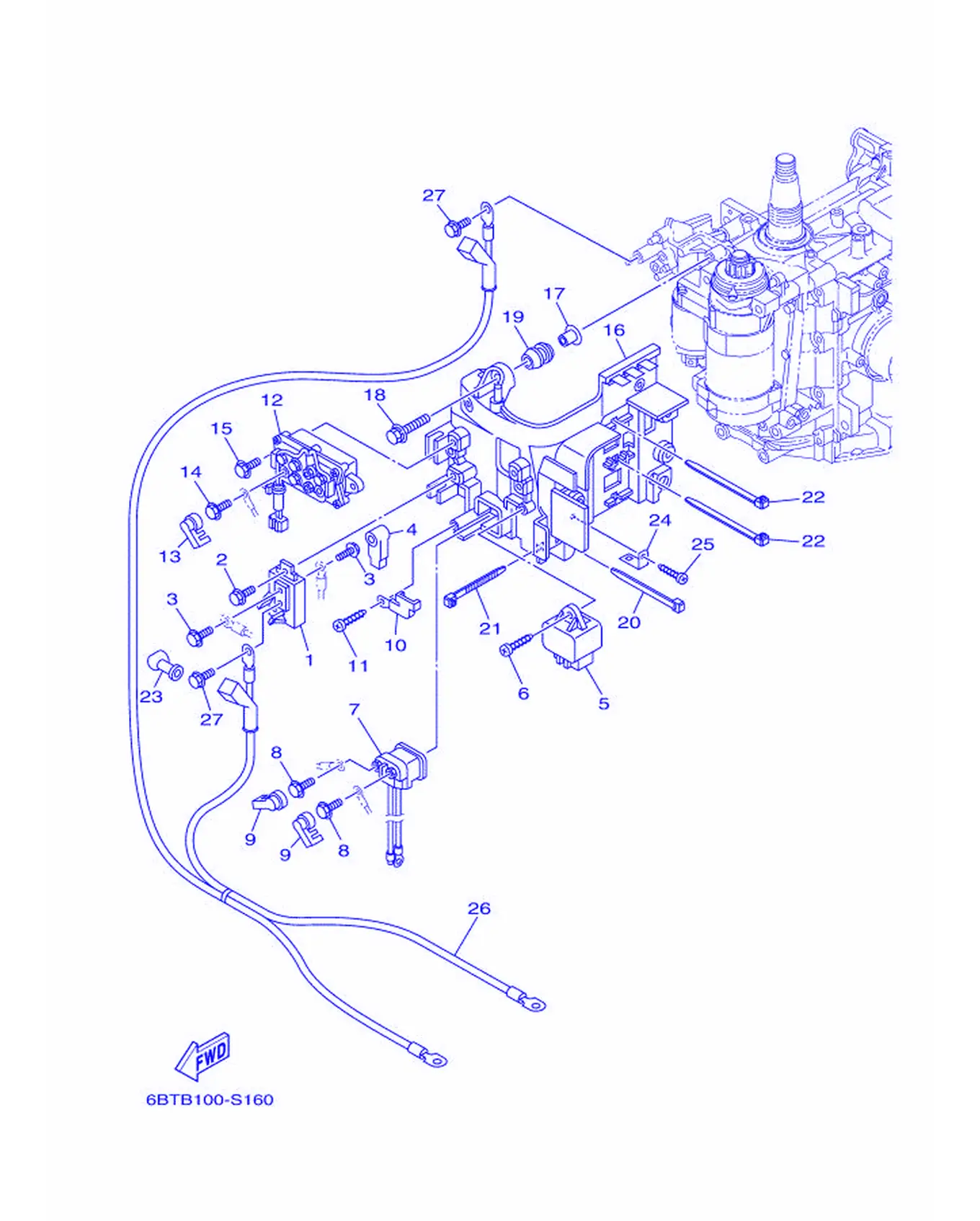

Рис. 6 — Электрическая система 3 Электрическая 3 23 дет.

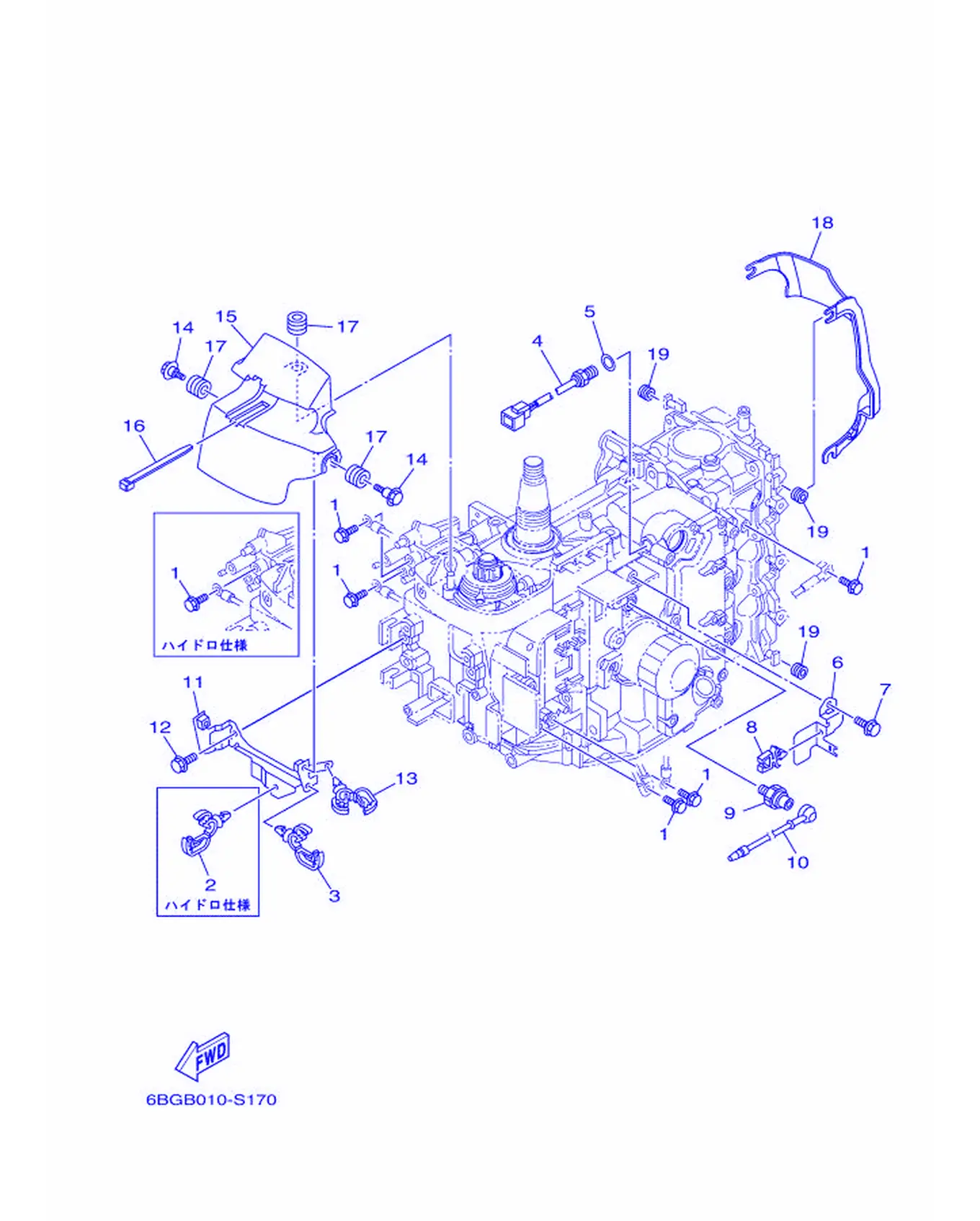

Рис. 7 — Электрическая система, рис. 4 19 дет.

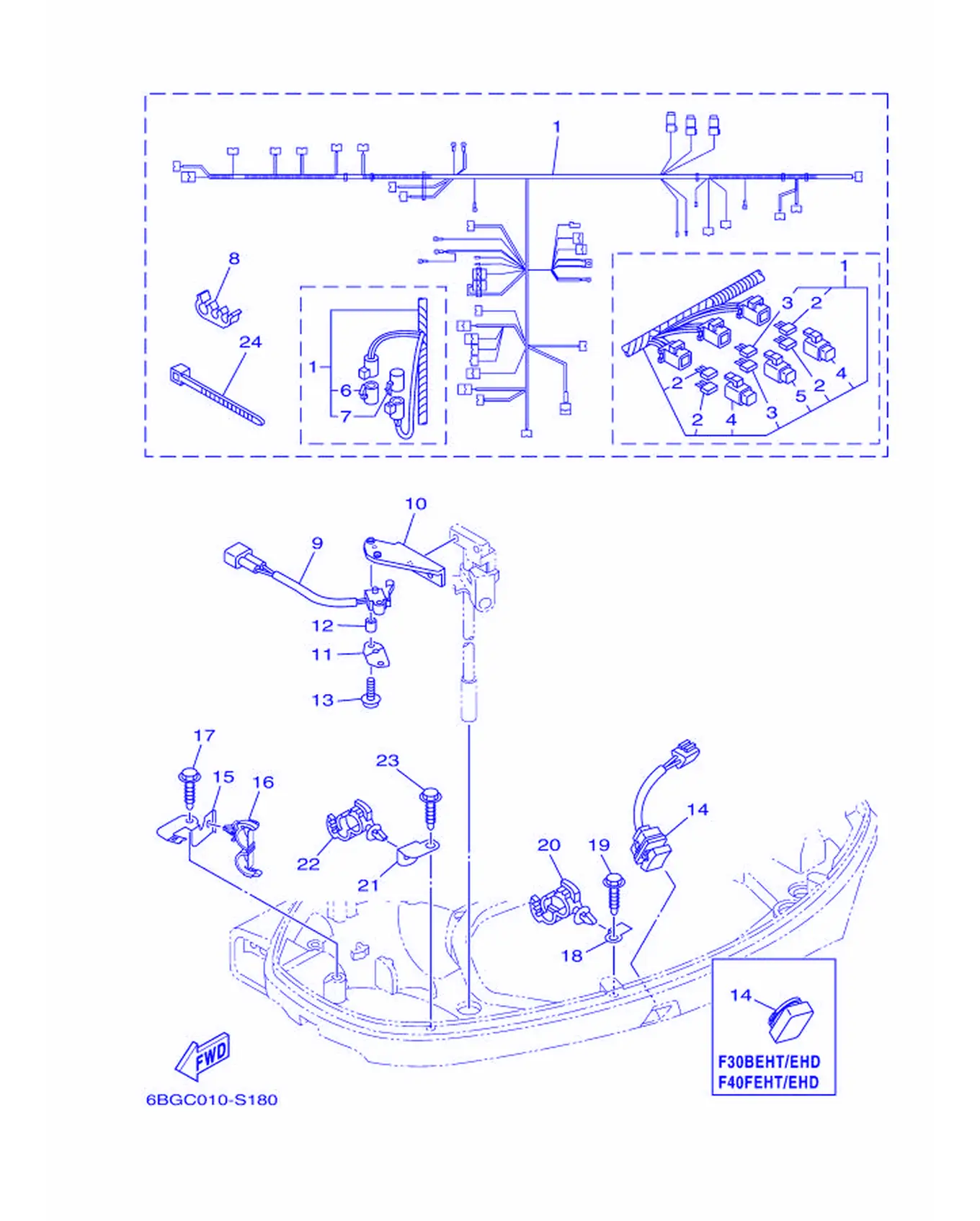

Рис. 8 — Электрическая система 5 22 дет.

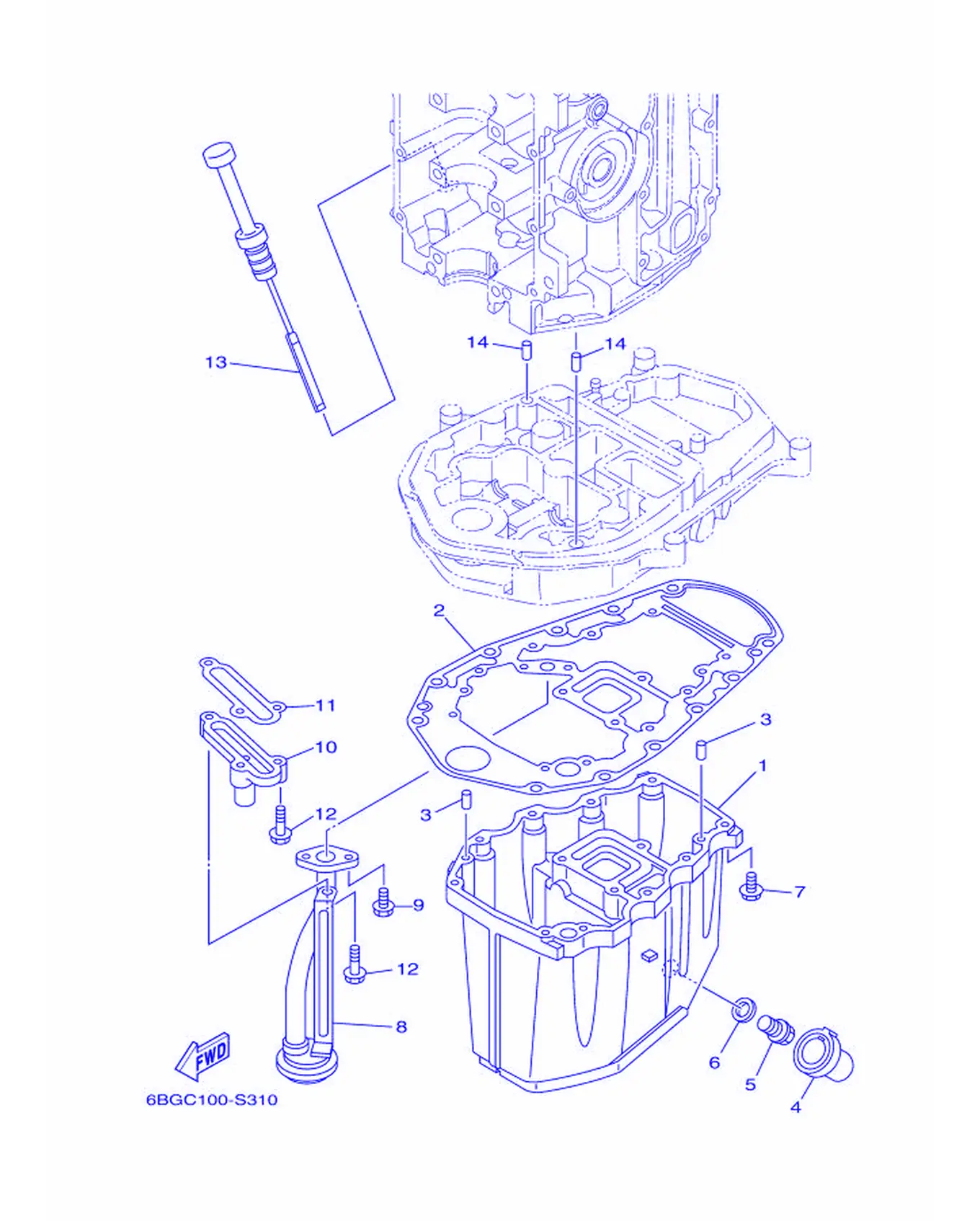

Рис. 9 — поддон картера 14 дет.

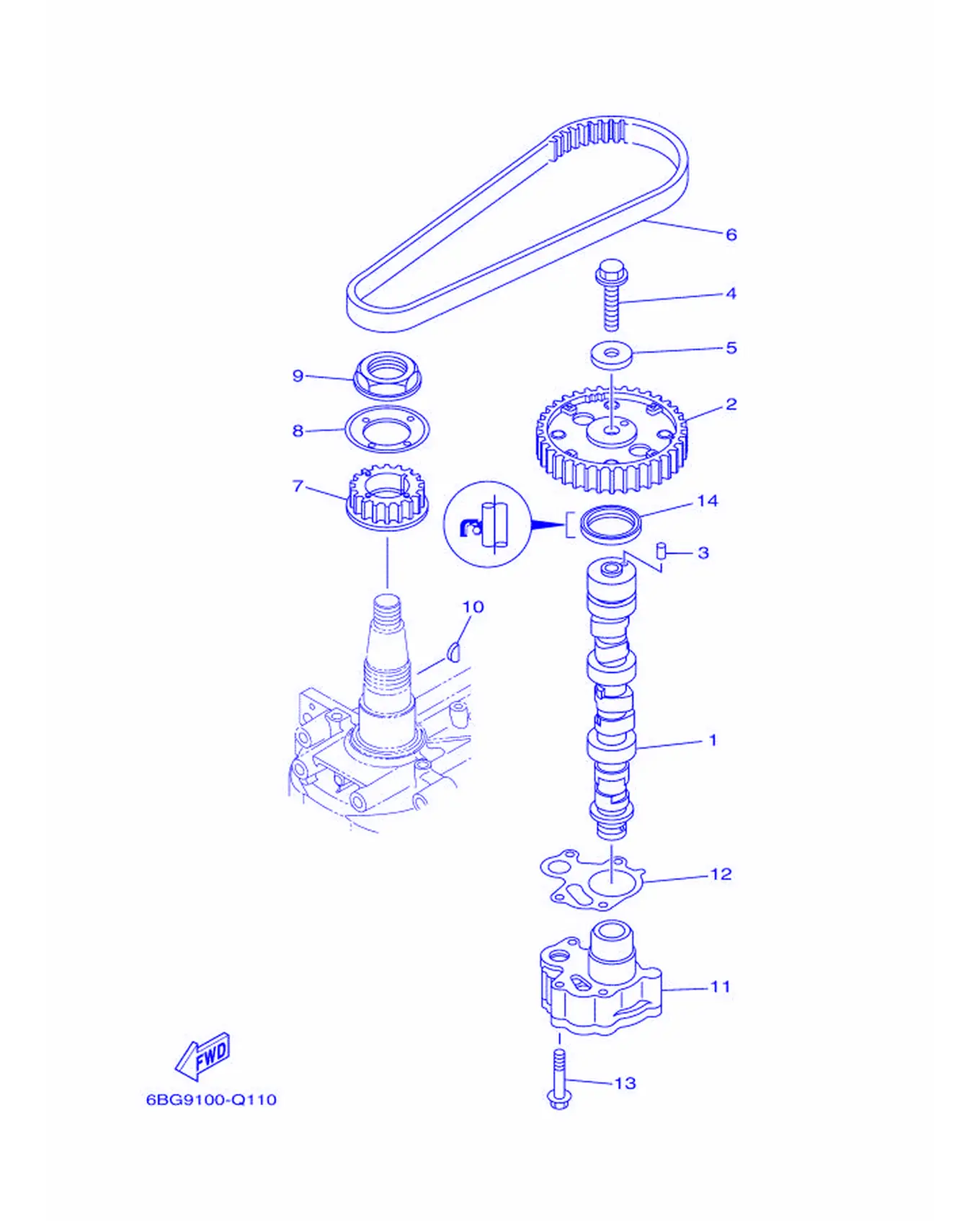

Рис. 10 — Масляный насос 14 дет.

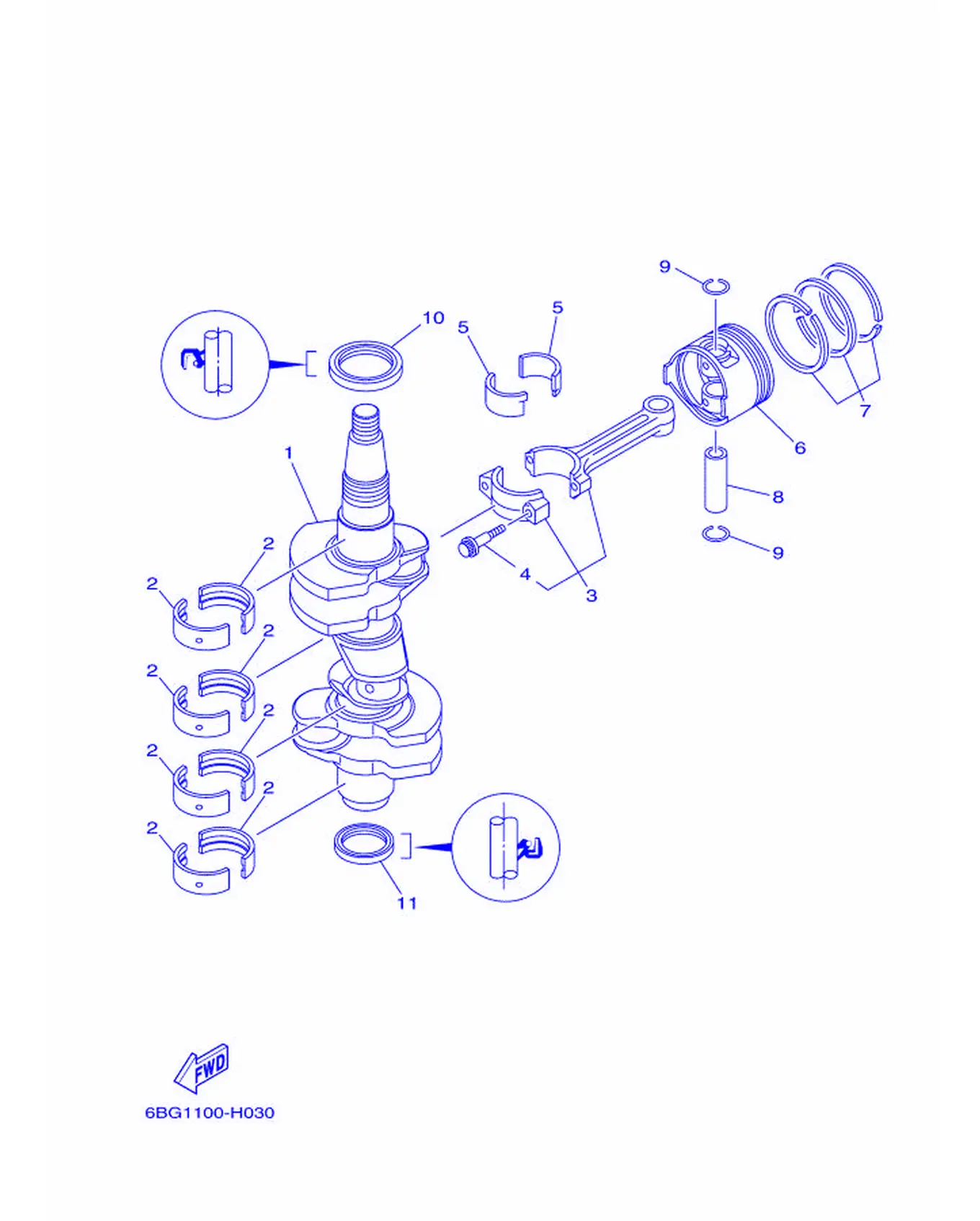

Рис. 11 — Коленчатый вал и поршень 19 дет.

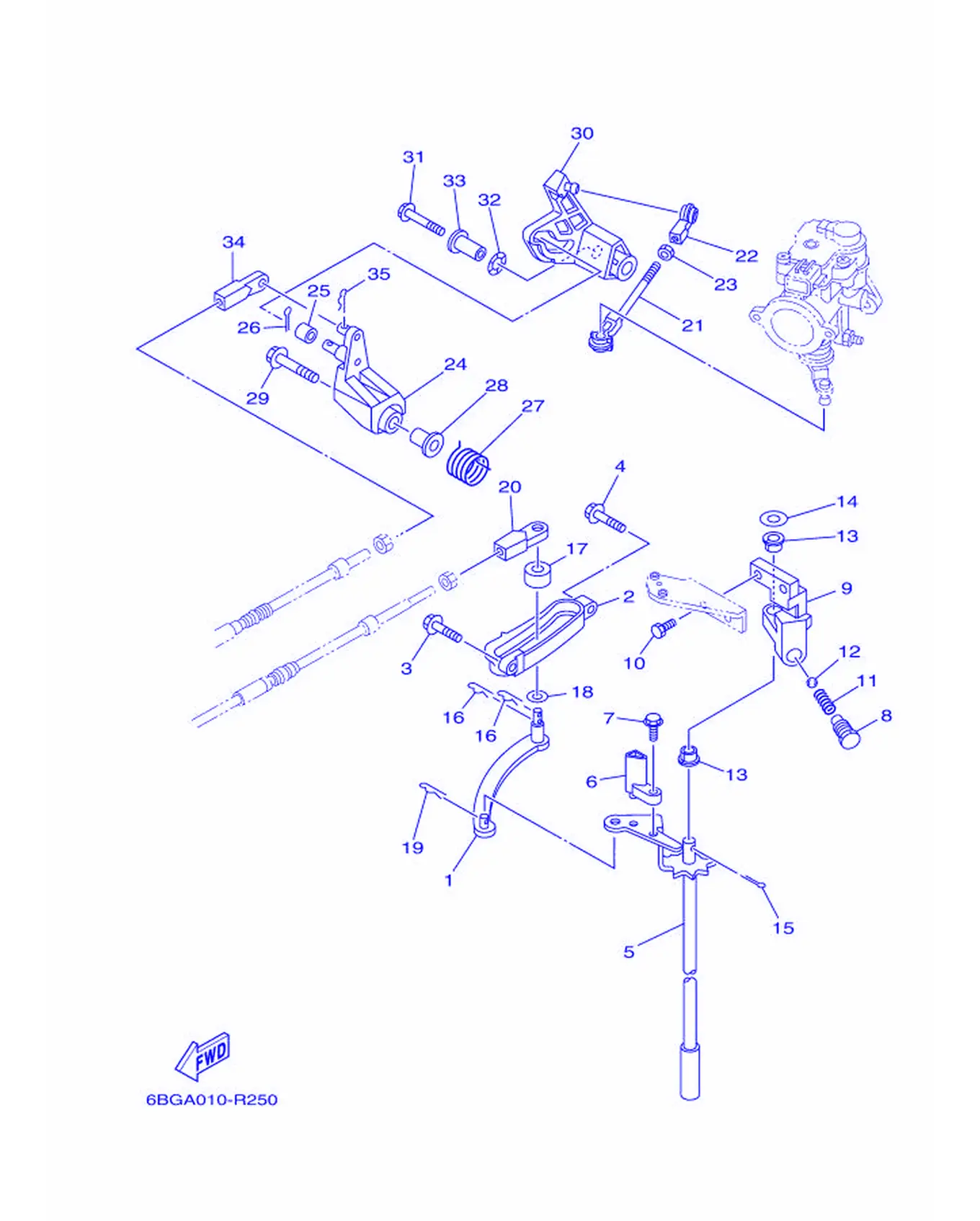

Рис. 12 — Система управления 36 дет.

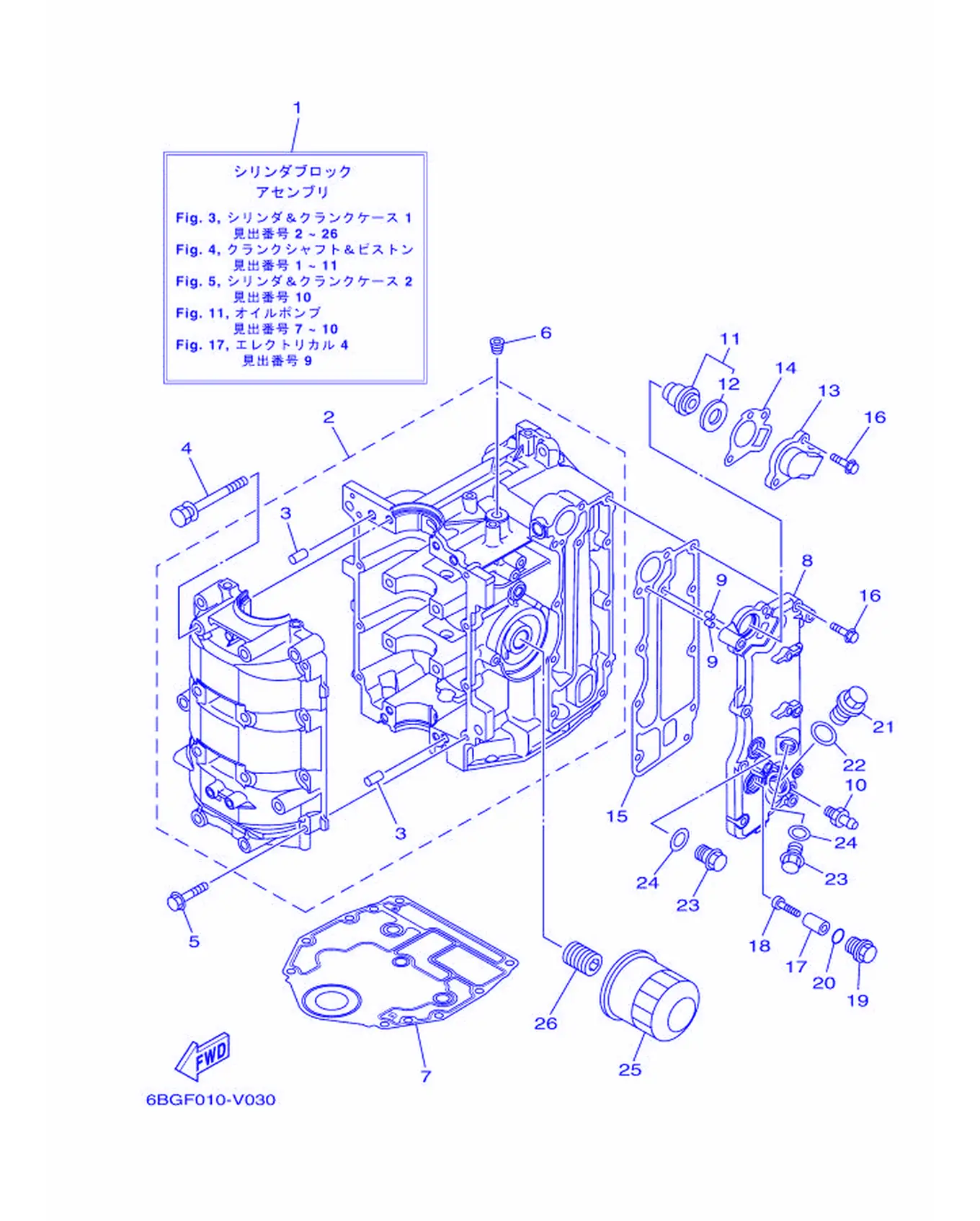

Рис. 13 — Цилиндр и картер 1 26 дет.

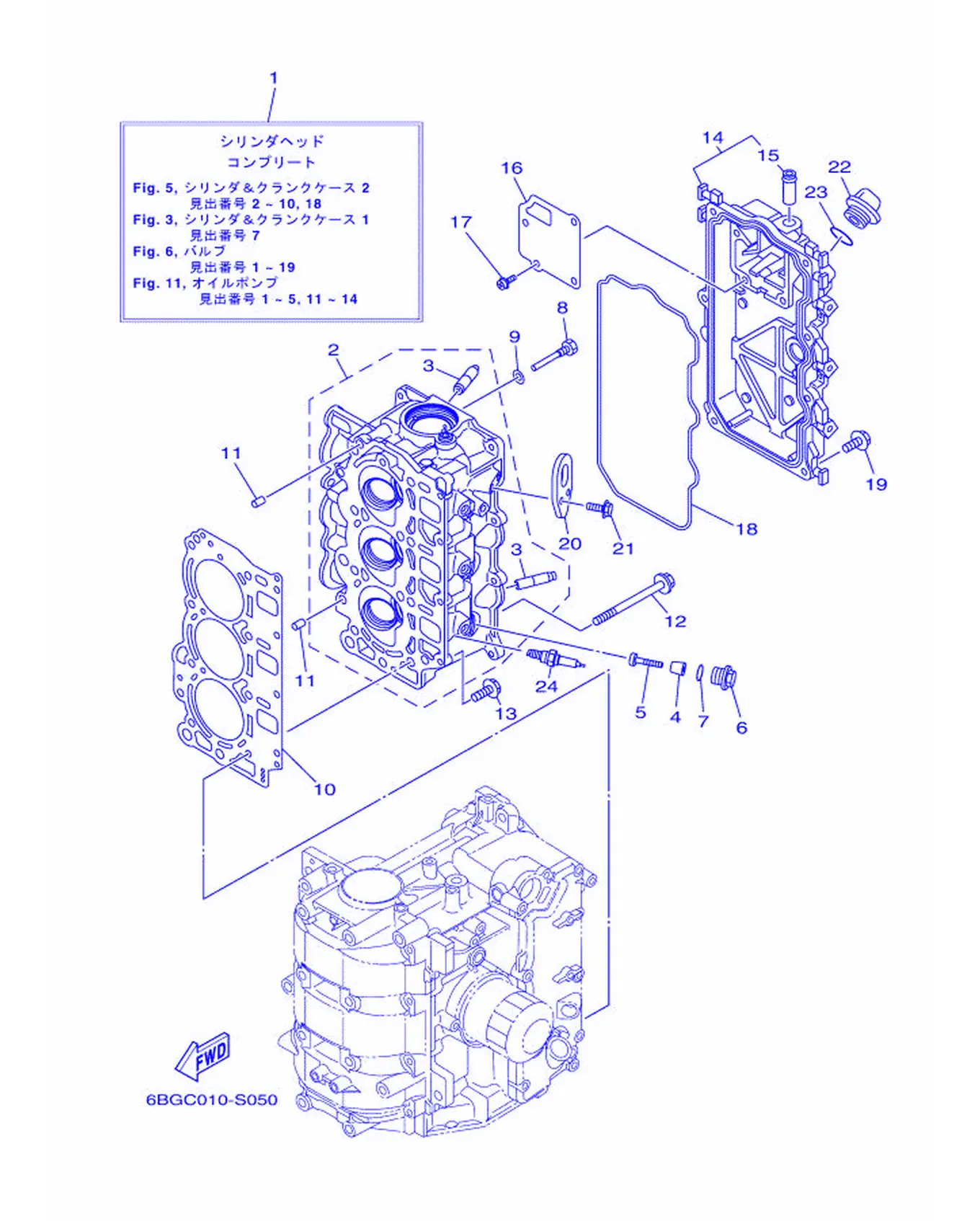

Рис. 14 — Цилиндр и картер 2 24 дет.

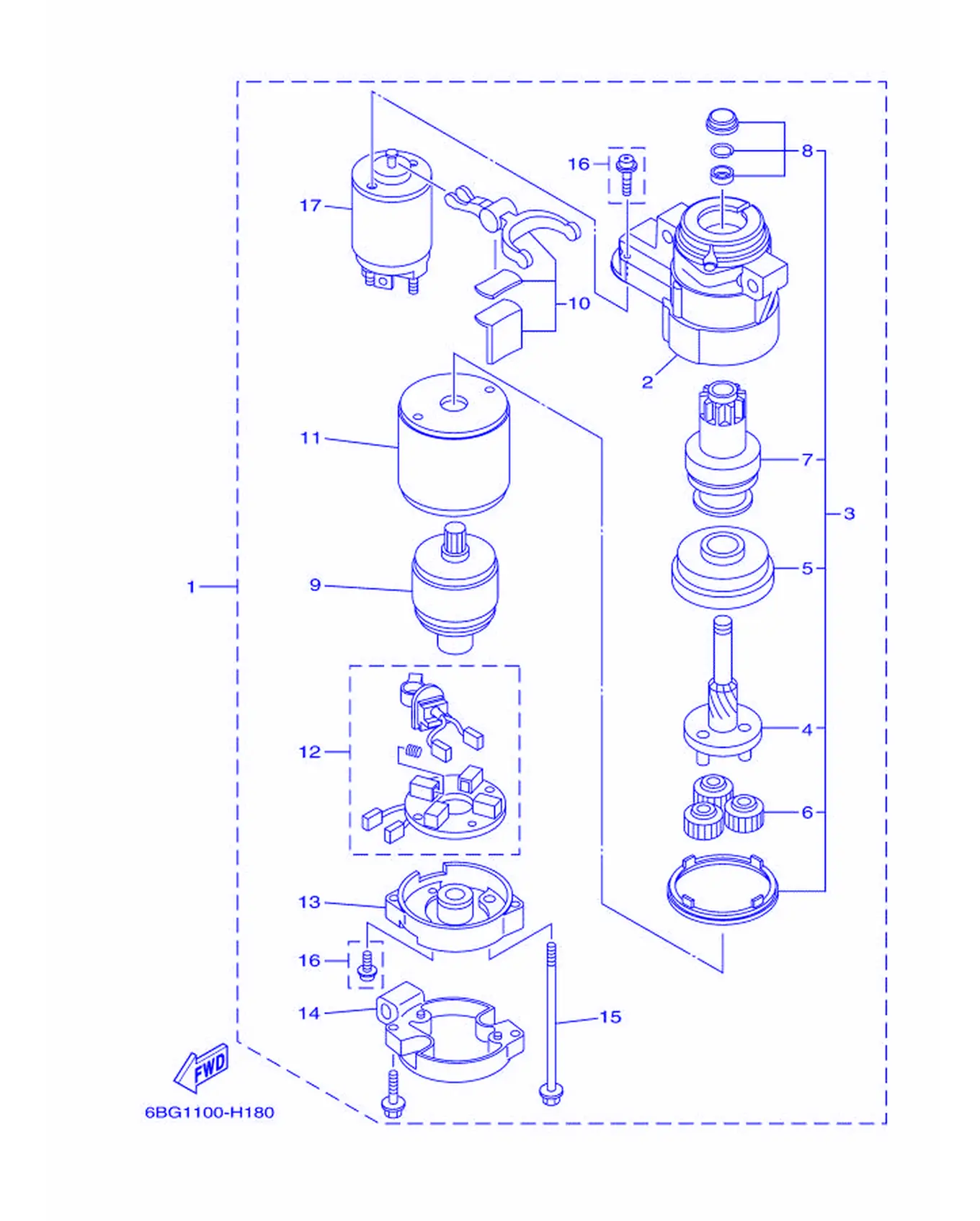

Рис. 15 — стартер 17 дет.
Рис. 16 — Рулевое управление 1 63 дет.

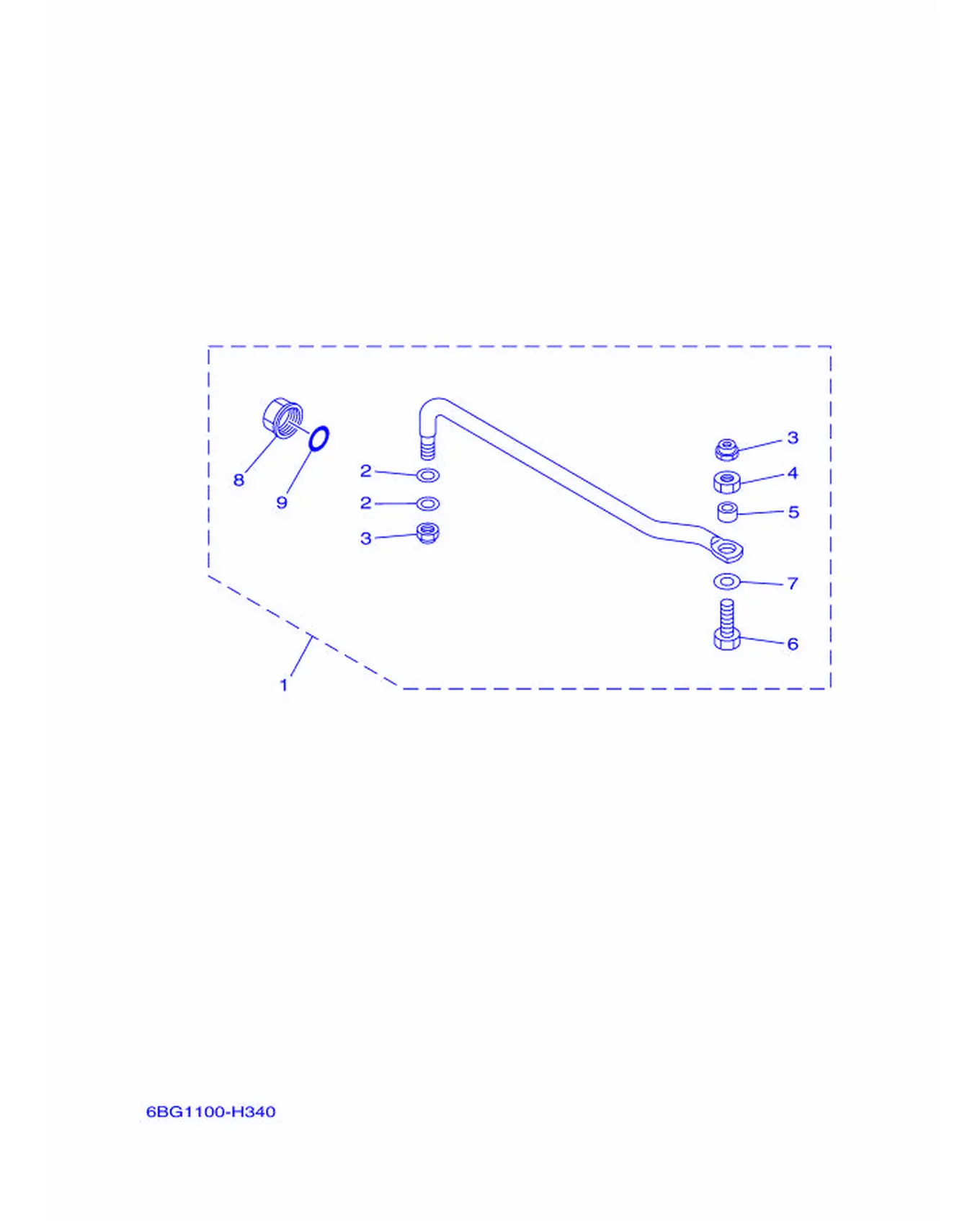

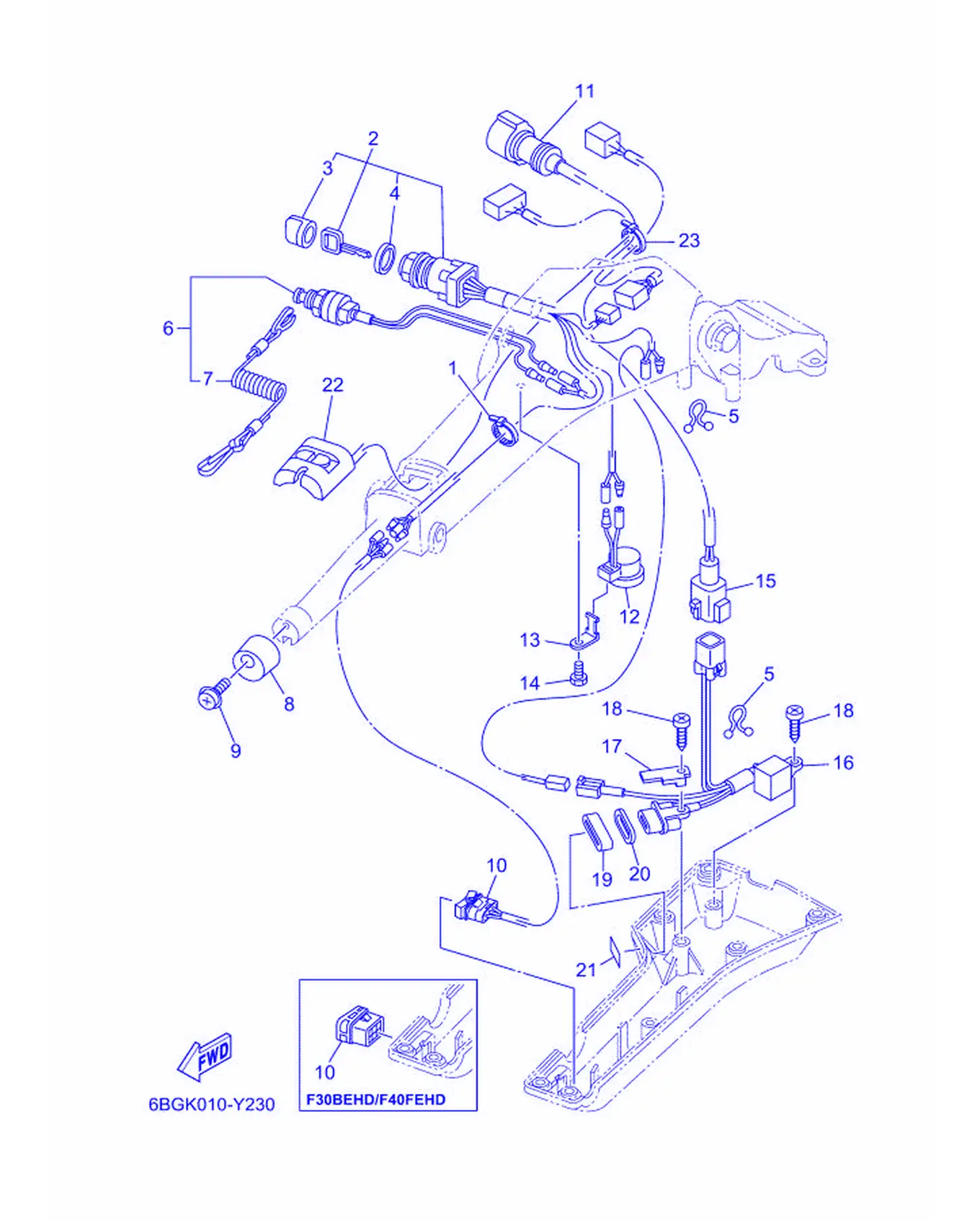

Рис. 17 — Рулевое управление 2 22 дет.
Рис. 18 — Рулевая направляющая 9 дет.

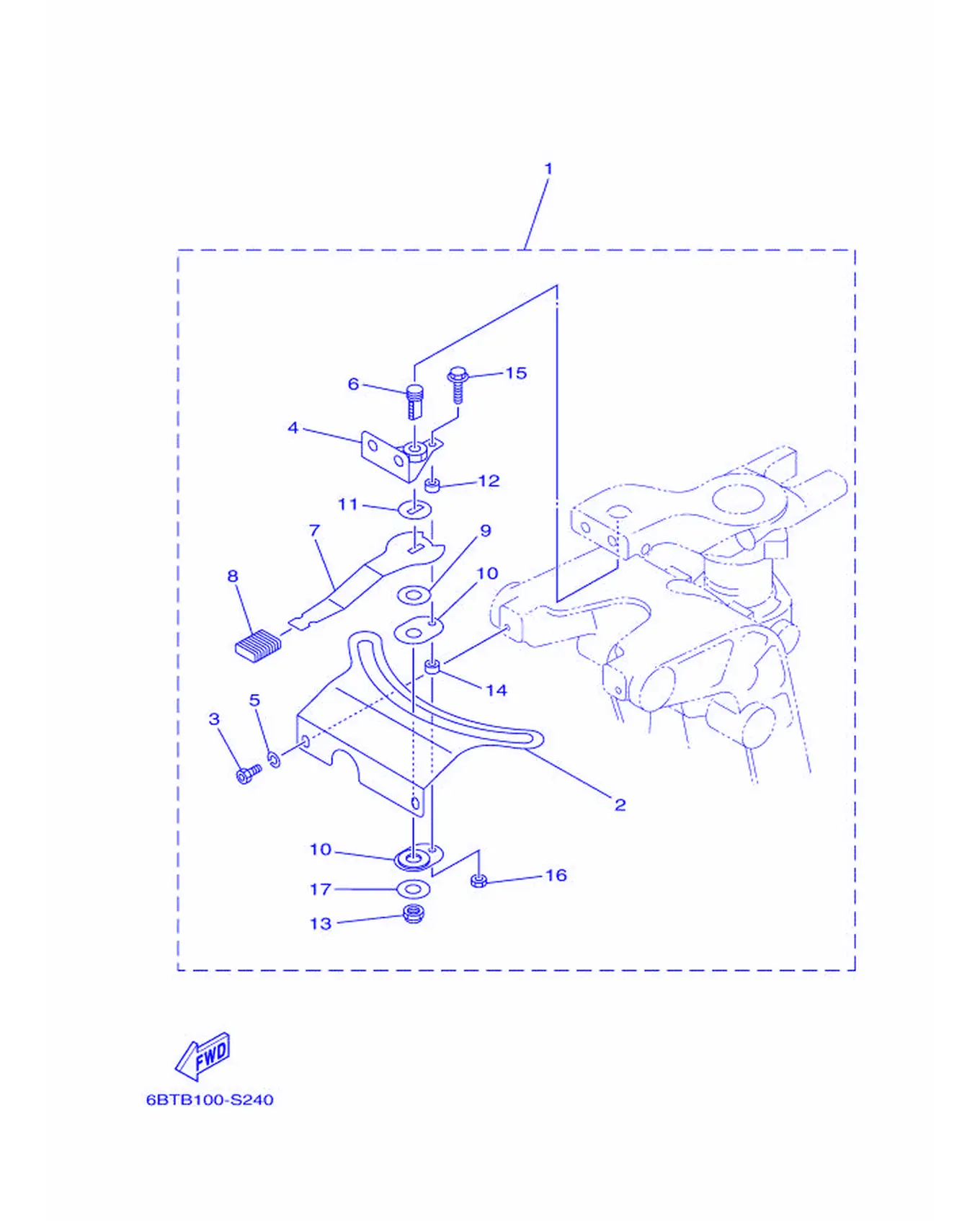

Рис. 19 — Фрикцион рулевого управления 17 дет.

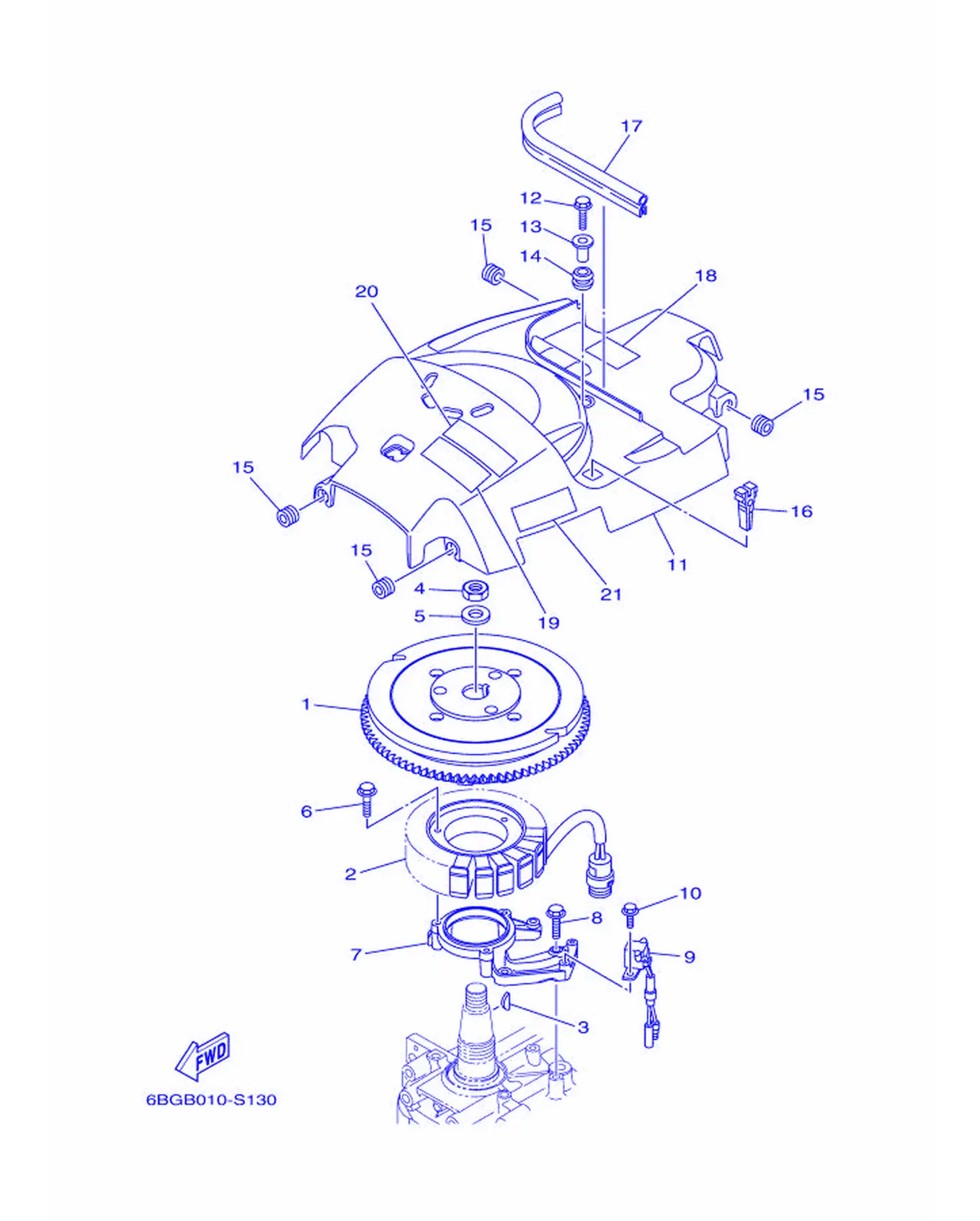

Рис. 20 — Генератор 21 дет.
Рис. 21 — Периодически заменяемые детали 19 дет.

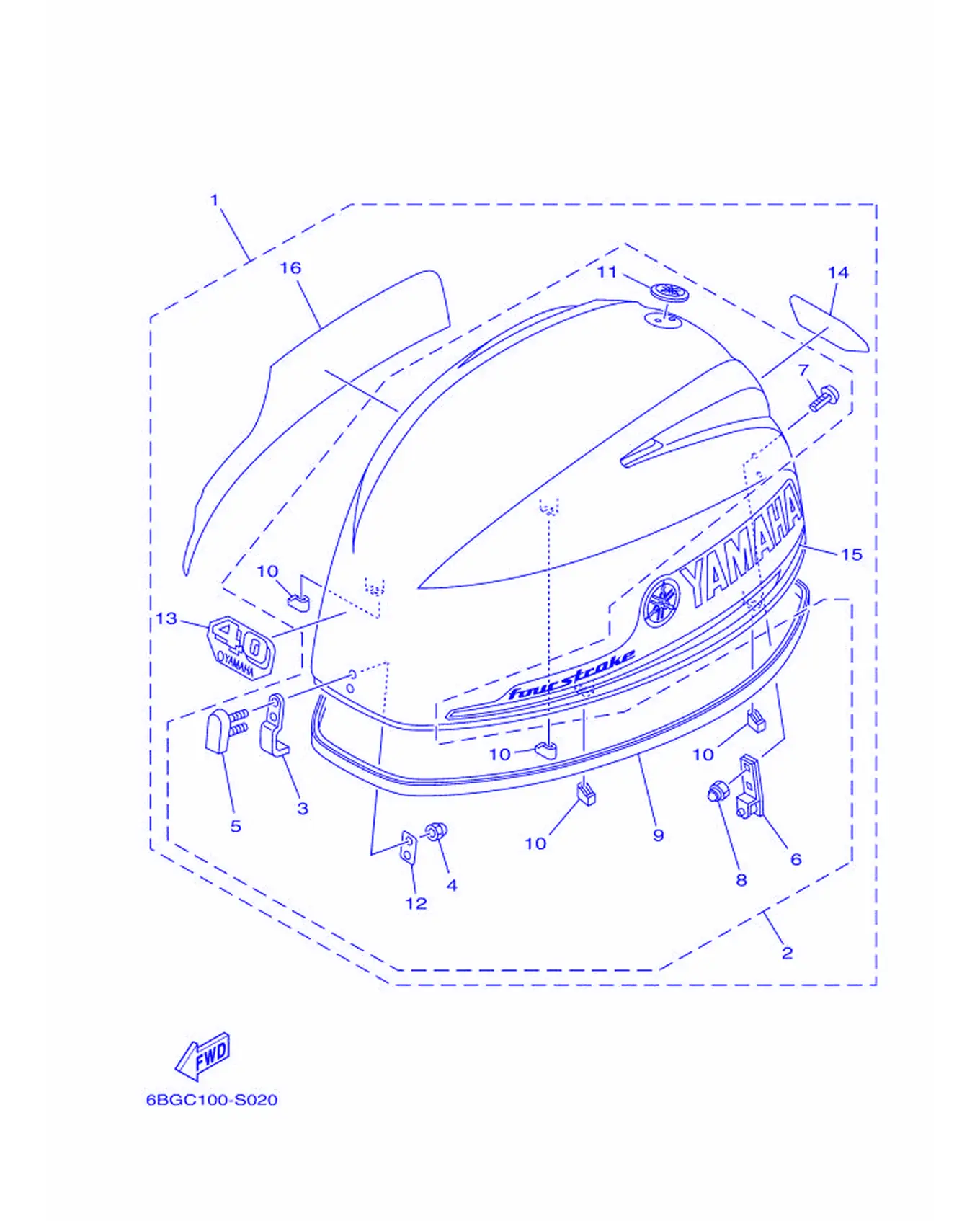

Рис. 22 — Верхний кожух 19 дет.

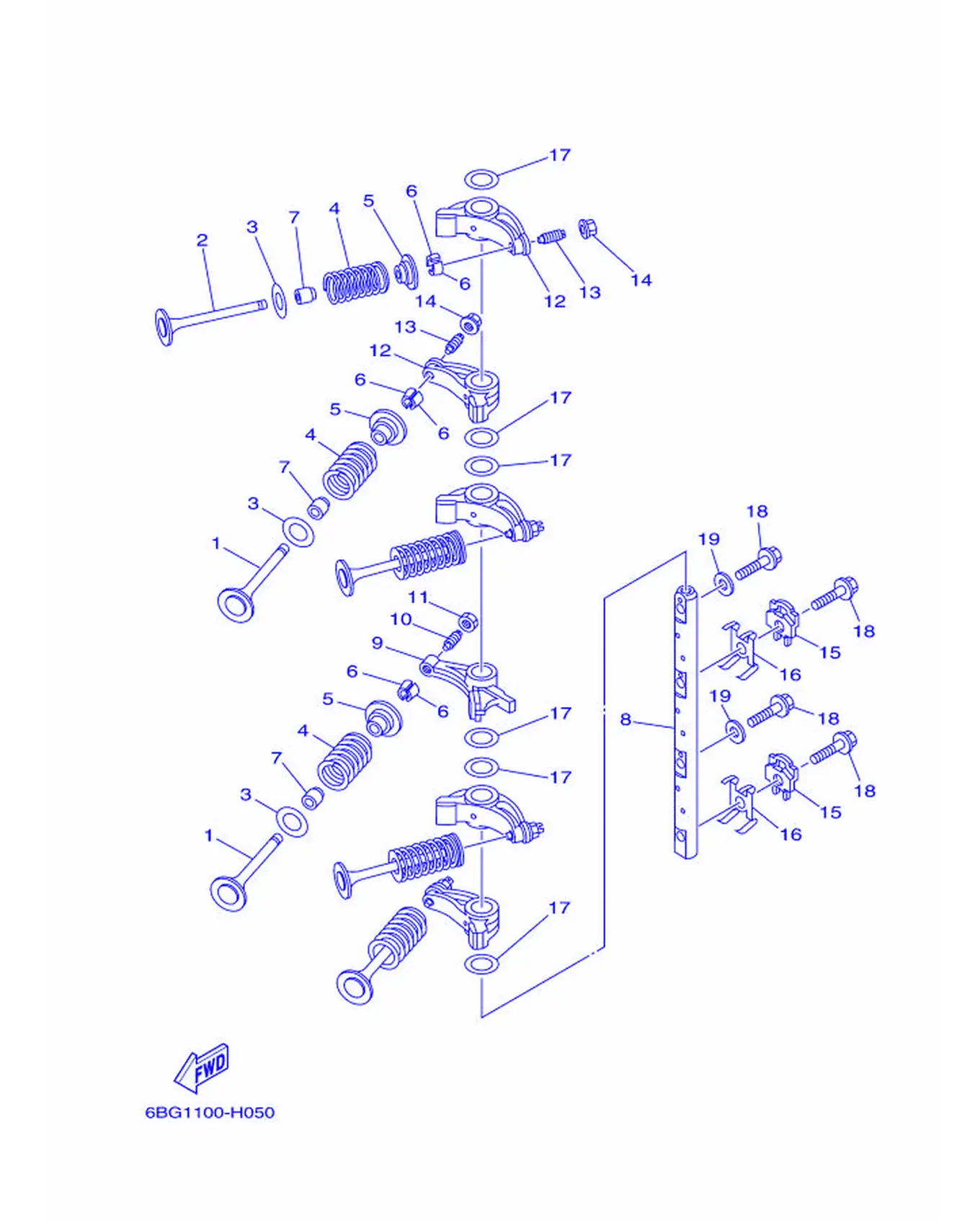

Рис. 23 — Клапан 19 дет.

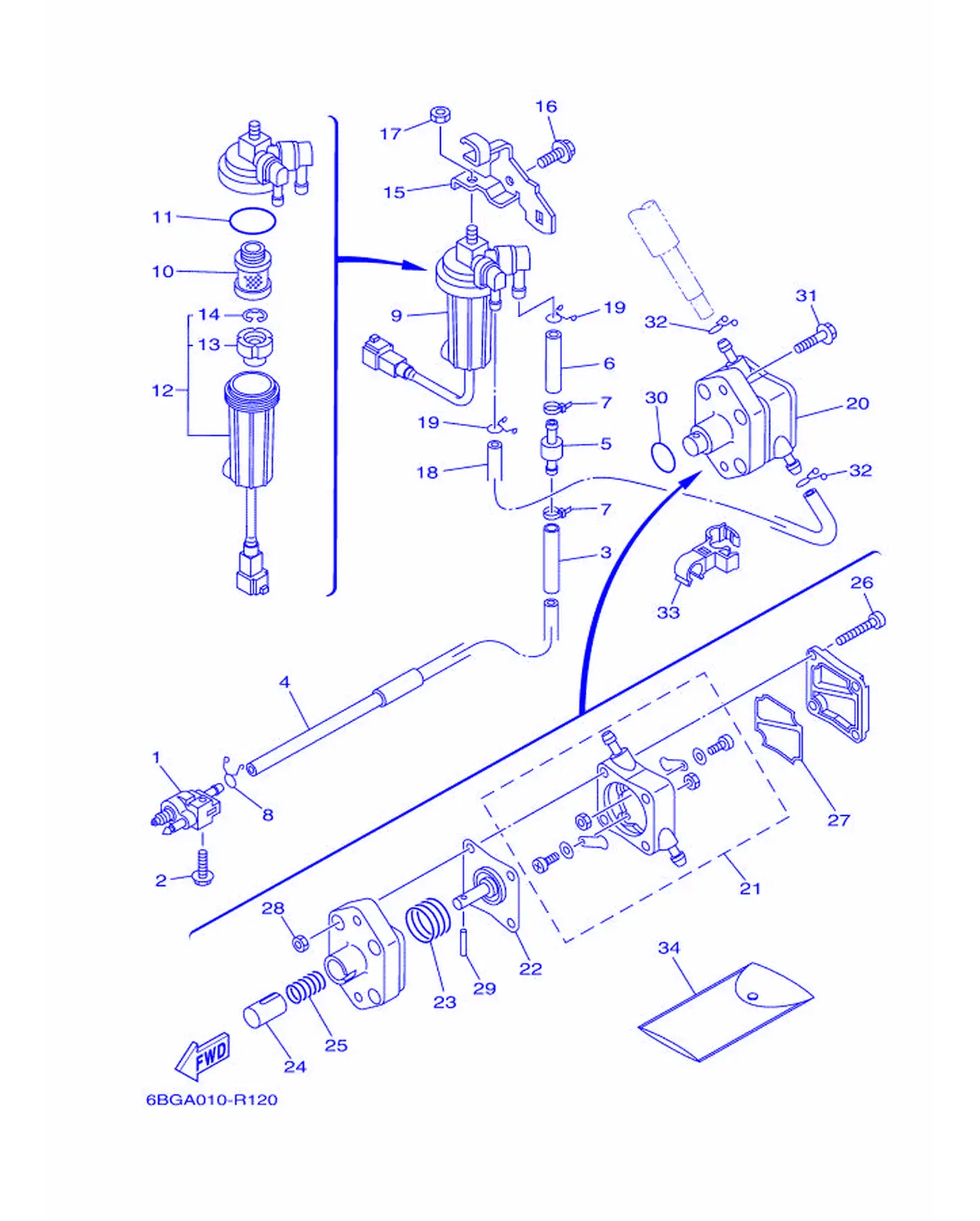

Рис. 24 — Топливная система 34 дет.

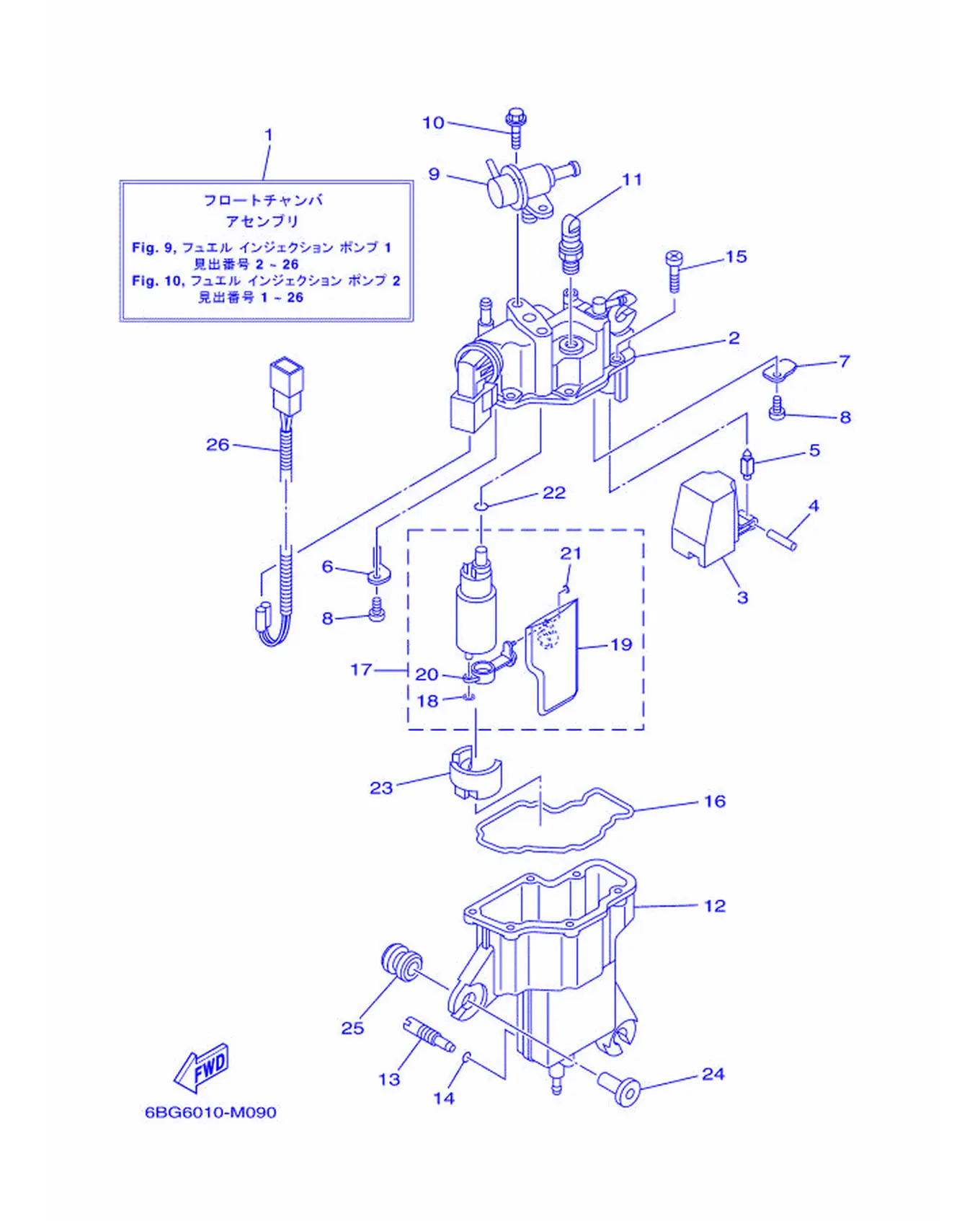

Рис. 25 — Топливный насос высокого давления 26 дет.
Рис. 26 — Топливный бак 16 дет.

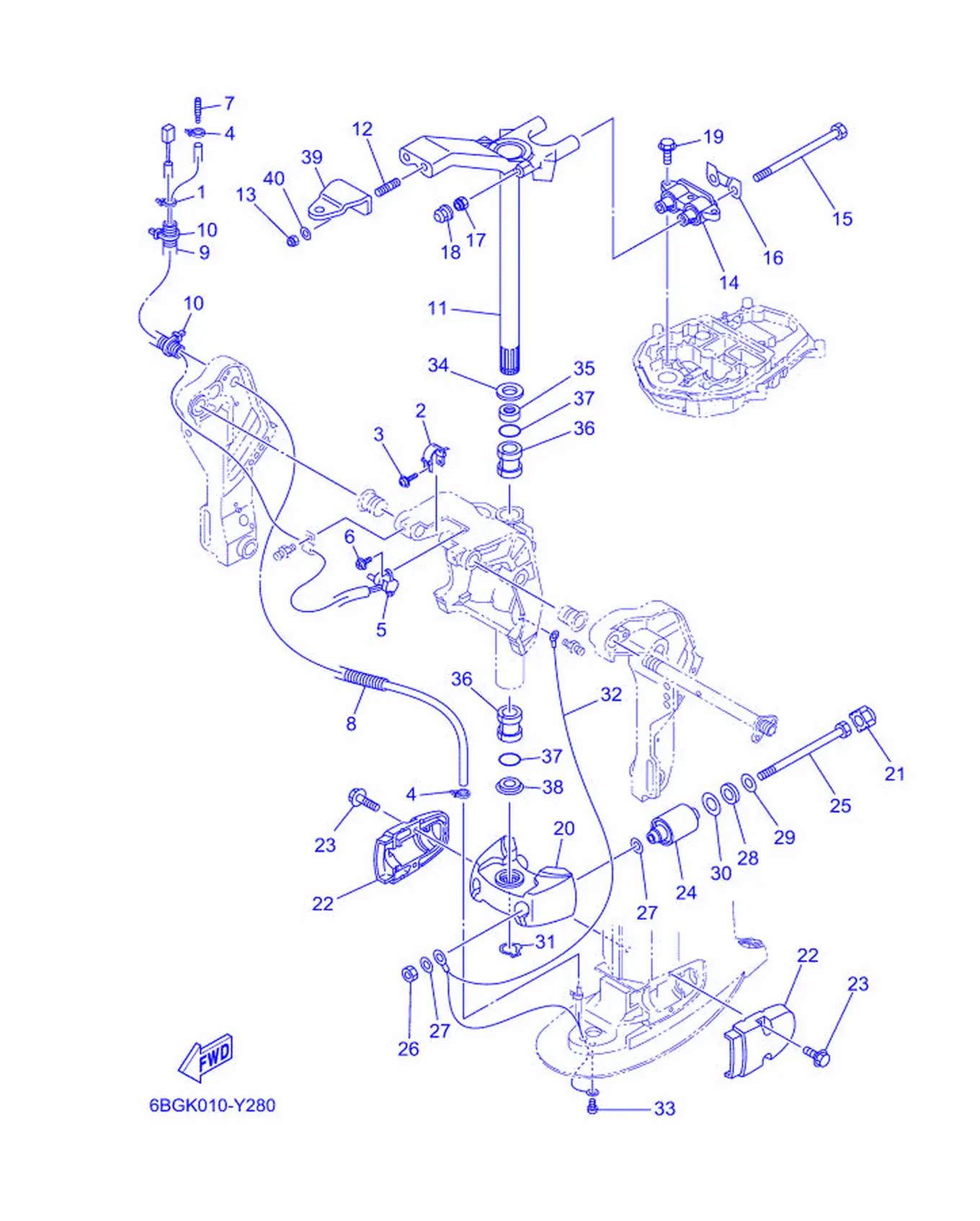

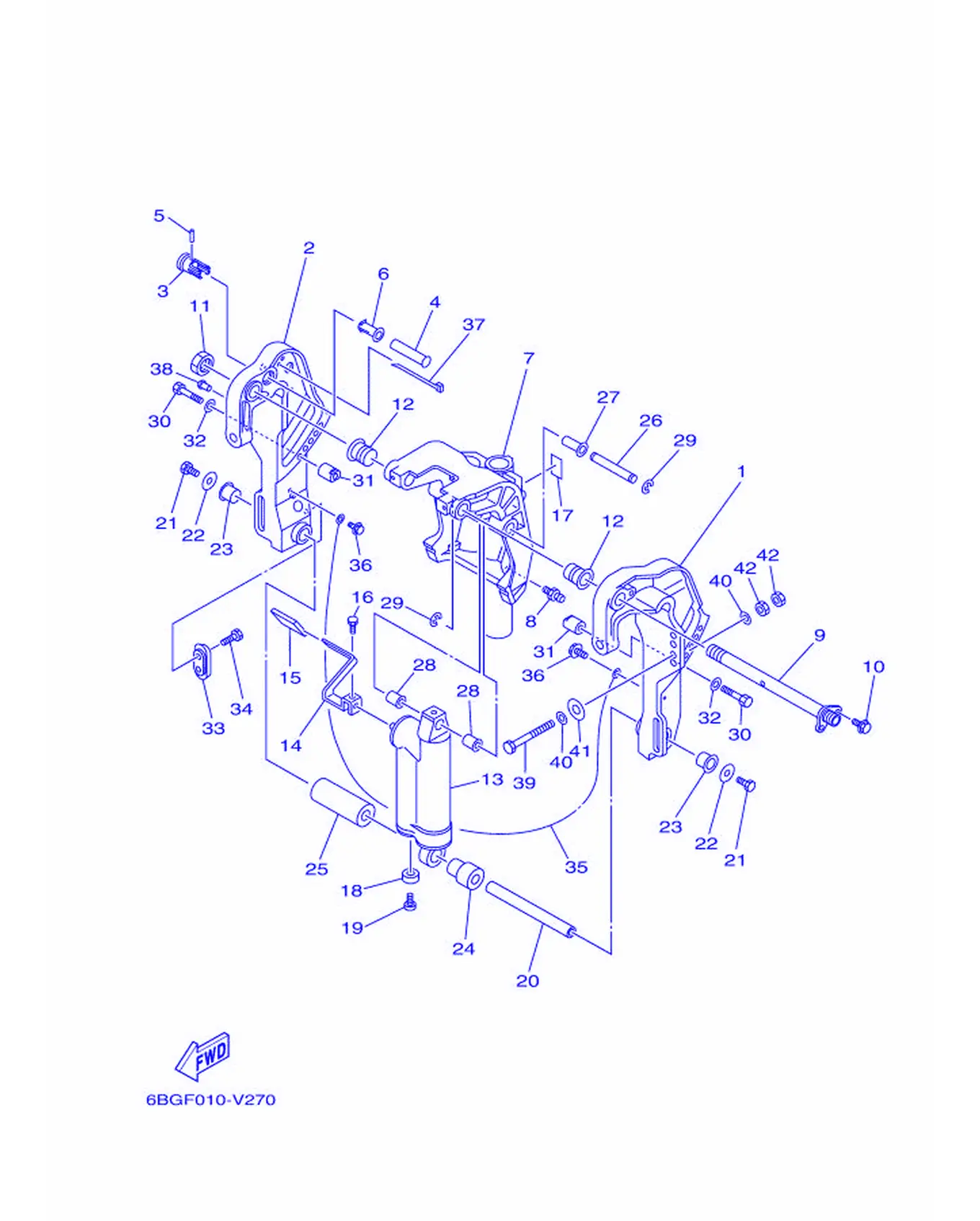

Рис. 27 — Кронштейн 2 43 дет.
Рис. 28 — Кронштейн 3 33 дет.

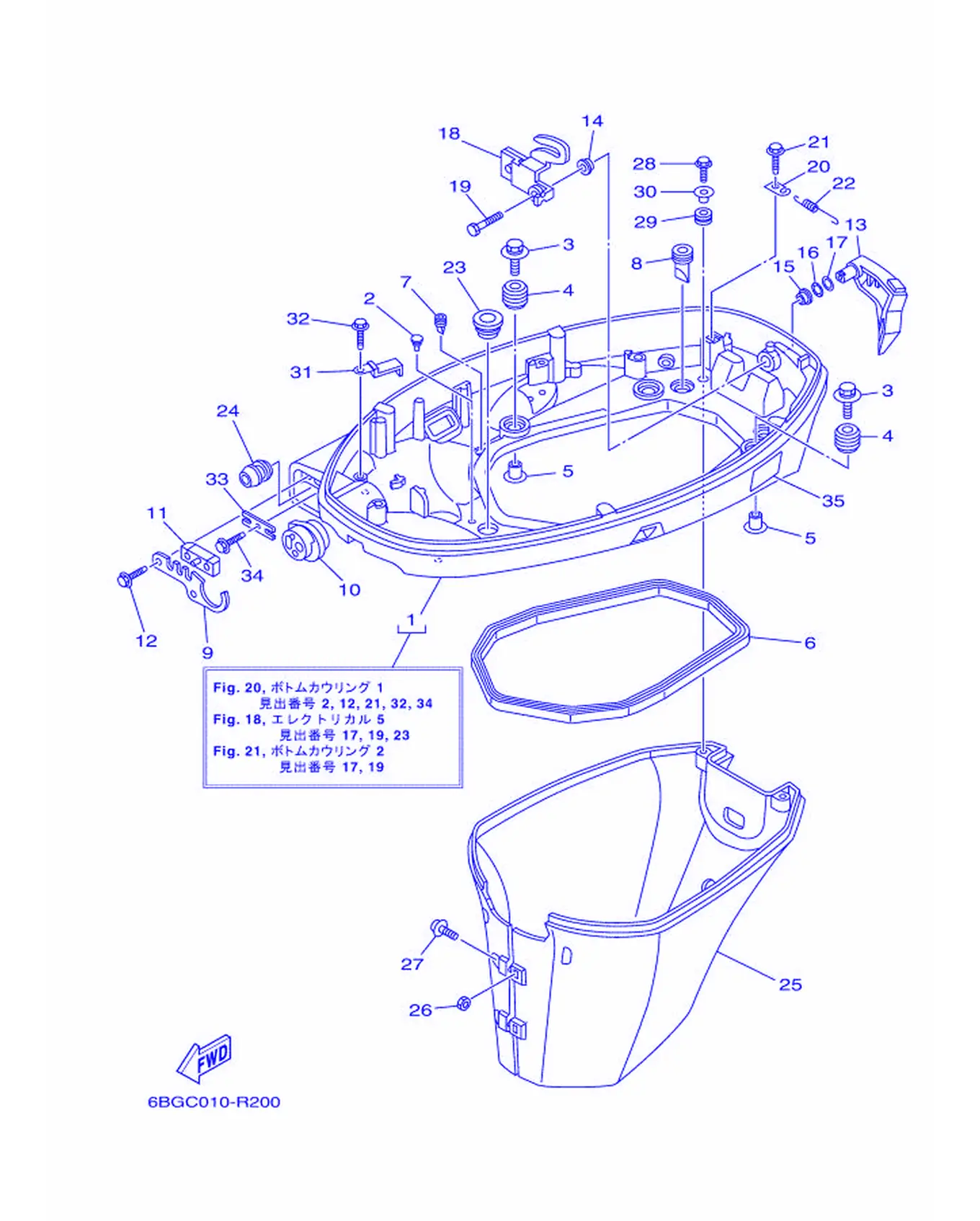

Рис. 29 — Нижний кожух 1 35 дет.

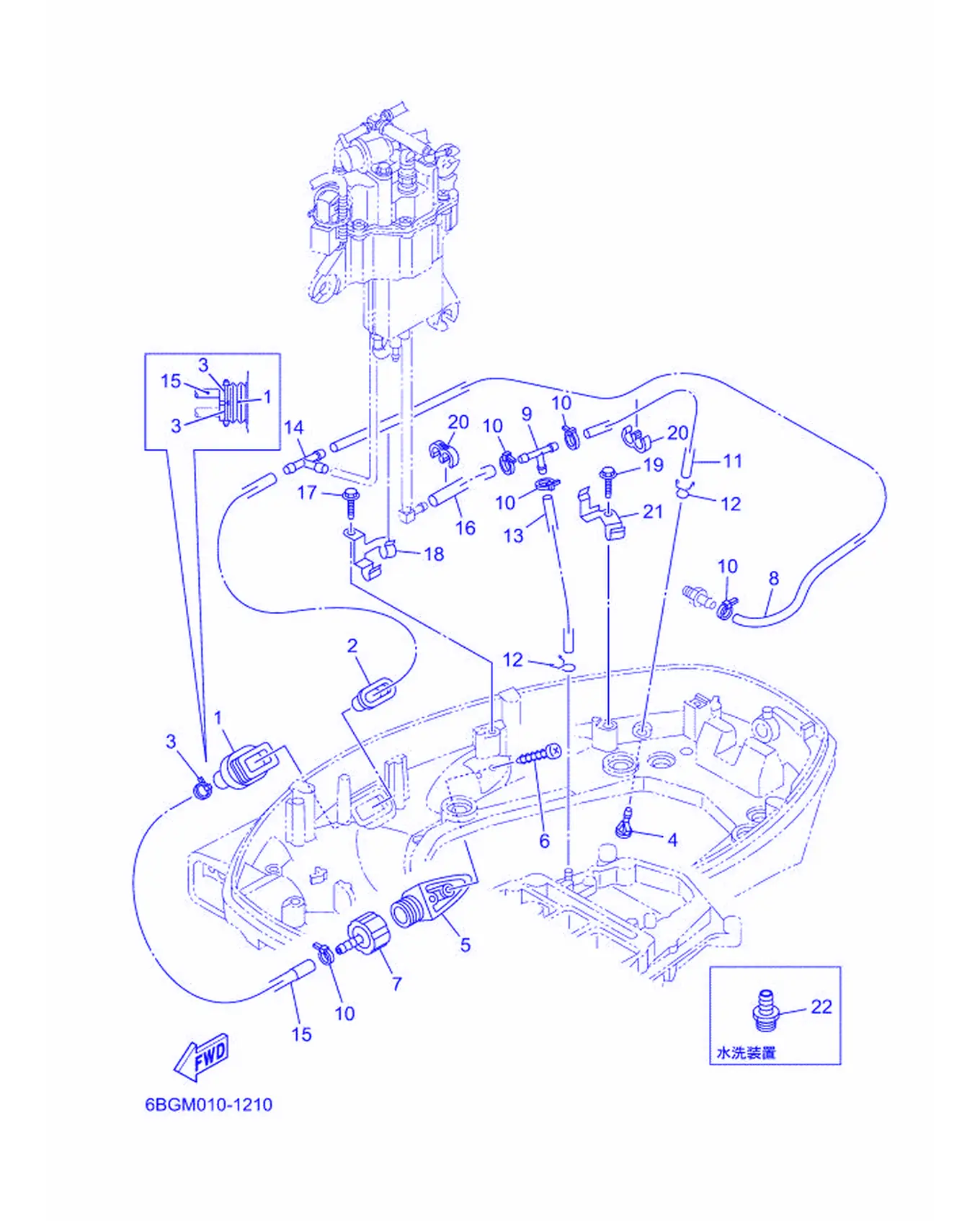

Рис. 30 — Нижний кожух 2 22 дет.

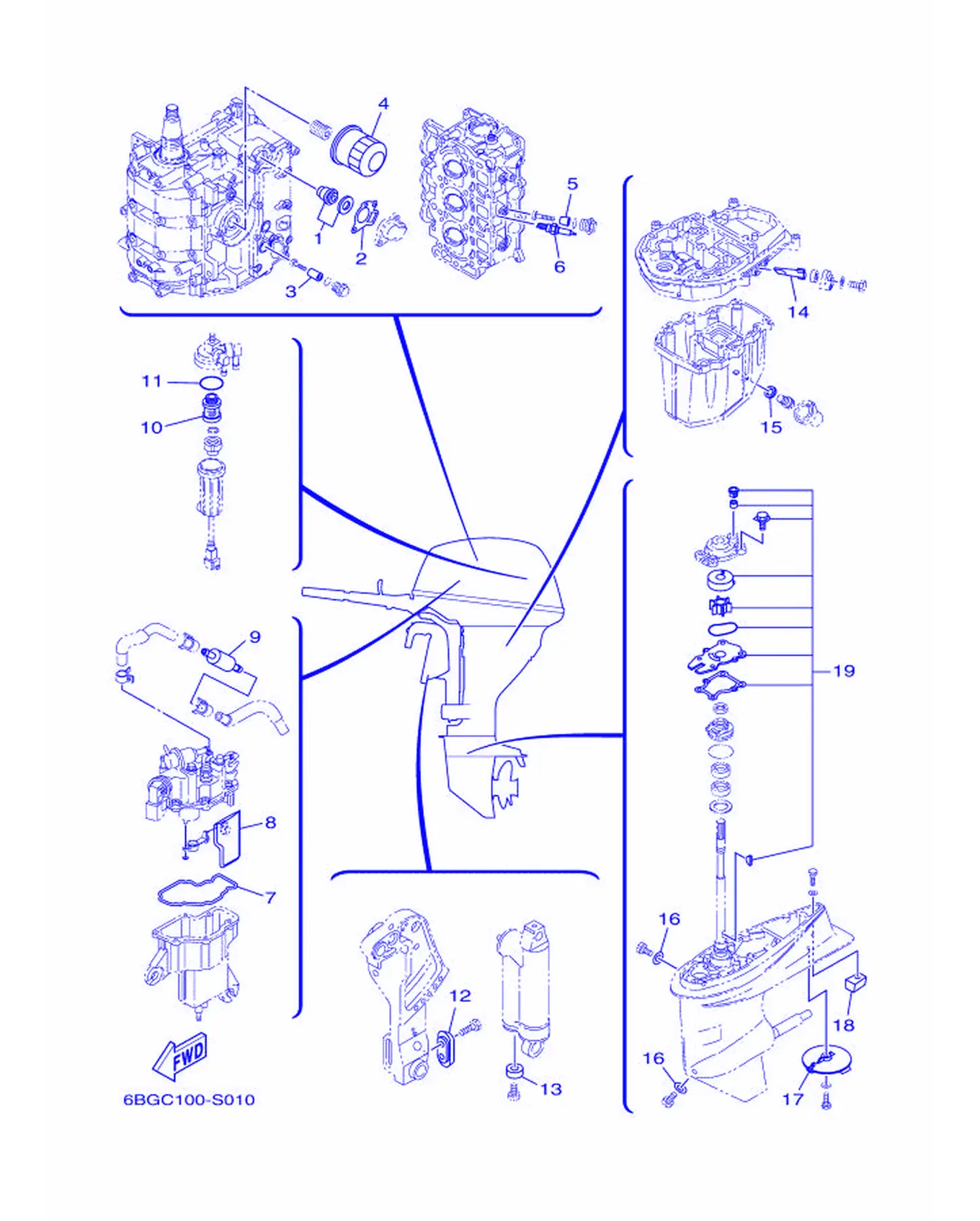

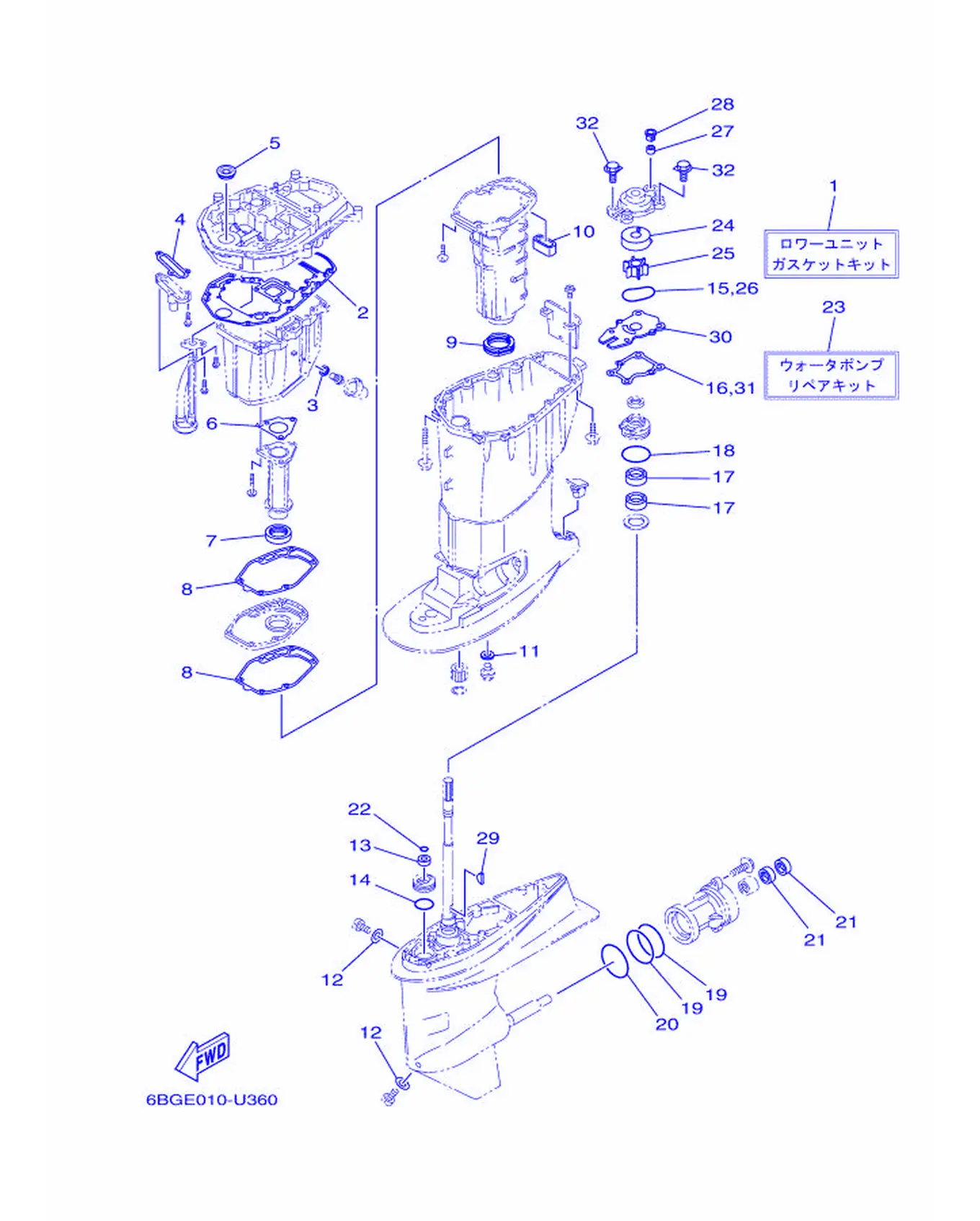

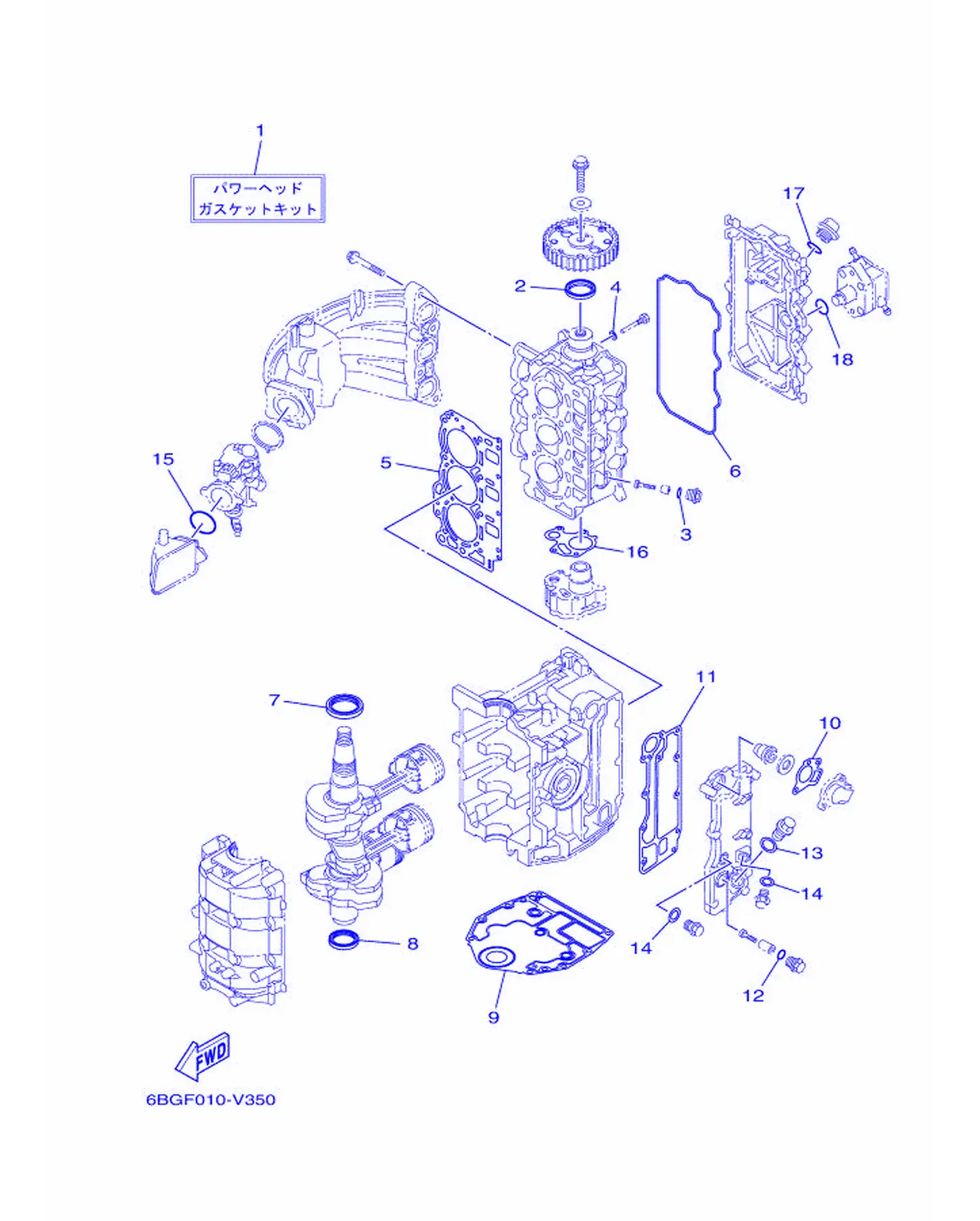

Рис. 31 — Ремкомплект 1 18 дет.
Рис. 32 — Ремкомплект 2 32 дет.

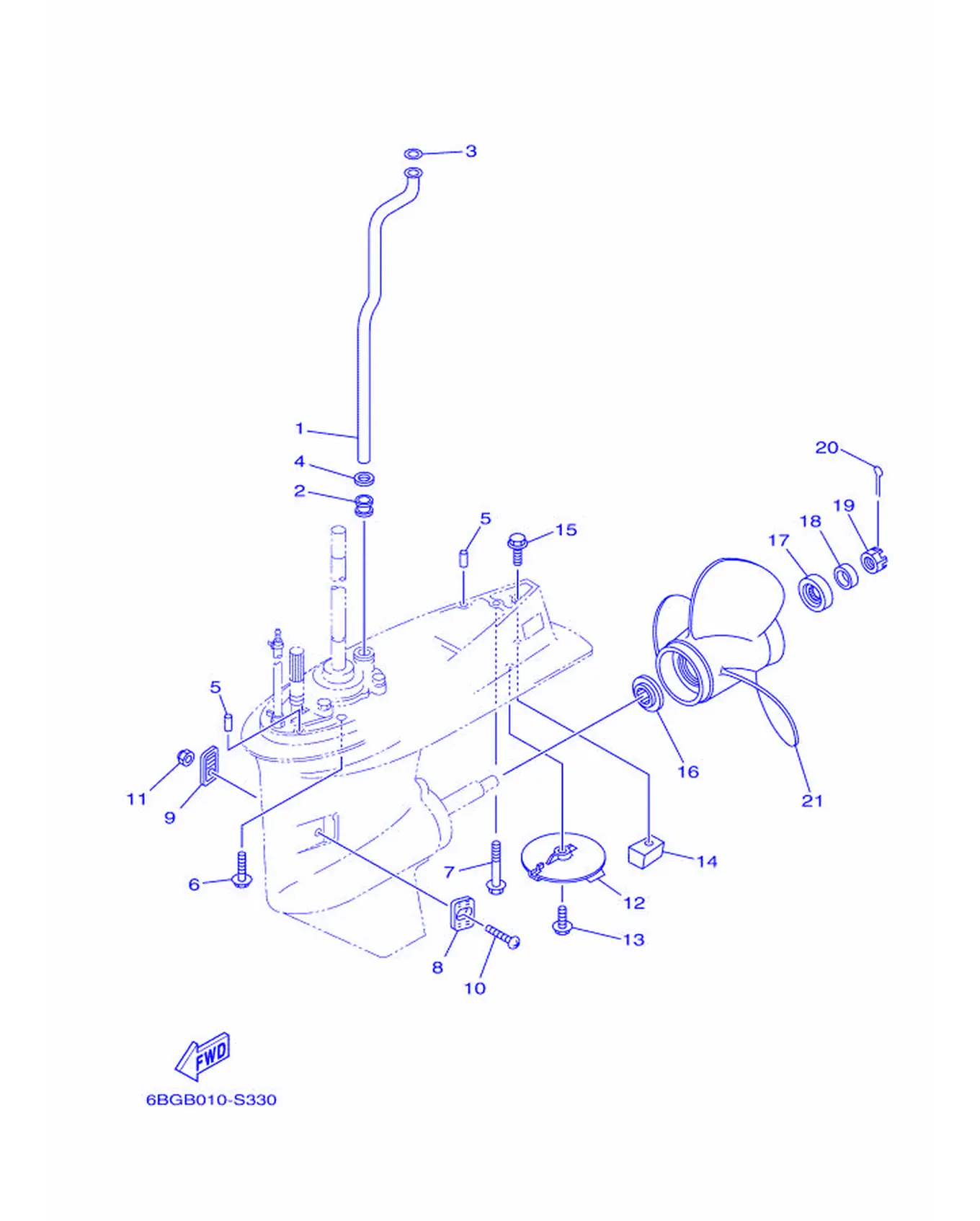

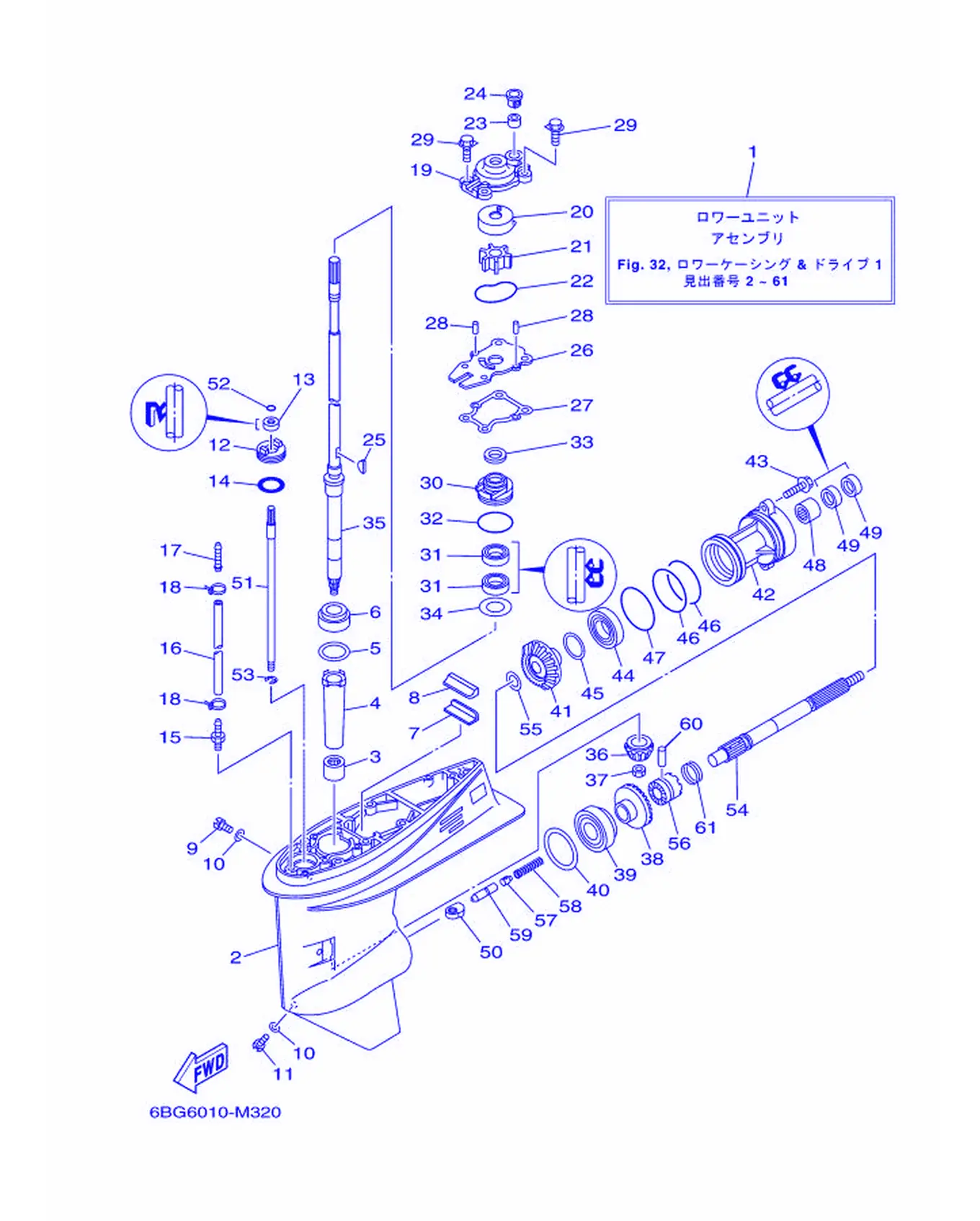

Рис. 33 — Нижний кожух и привод 1 76 дет.
Рис. 34 — Нижний кожух и привод 2 30 дет.
