Yamaha F300A f300aetu — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F300A. 53 схем.

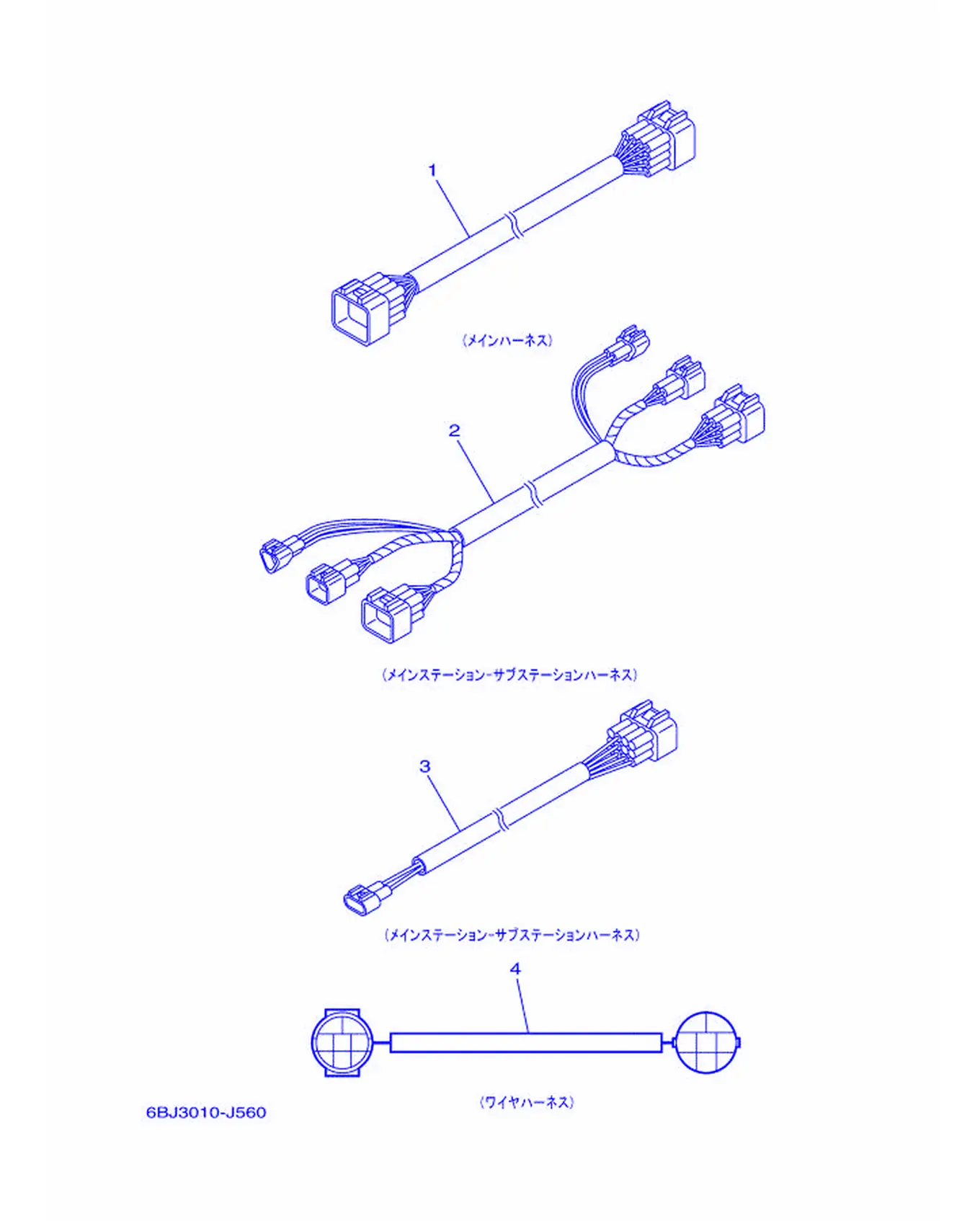

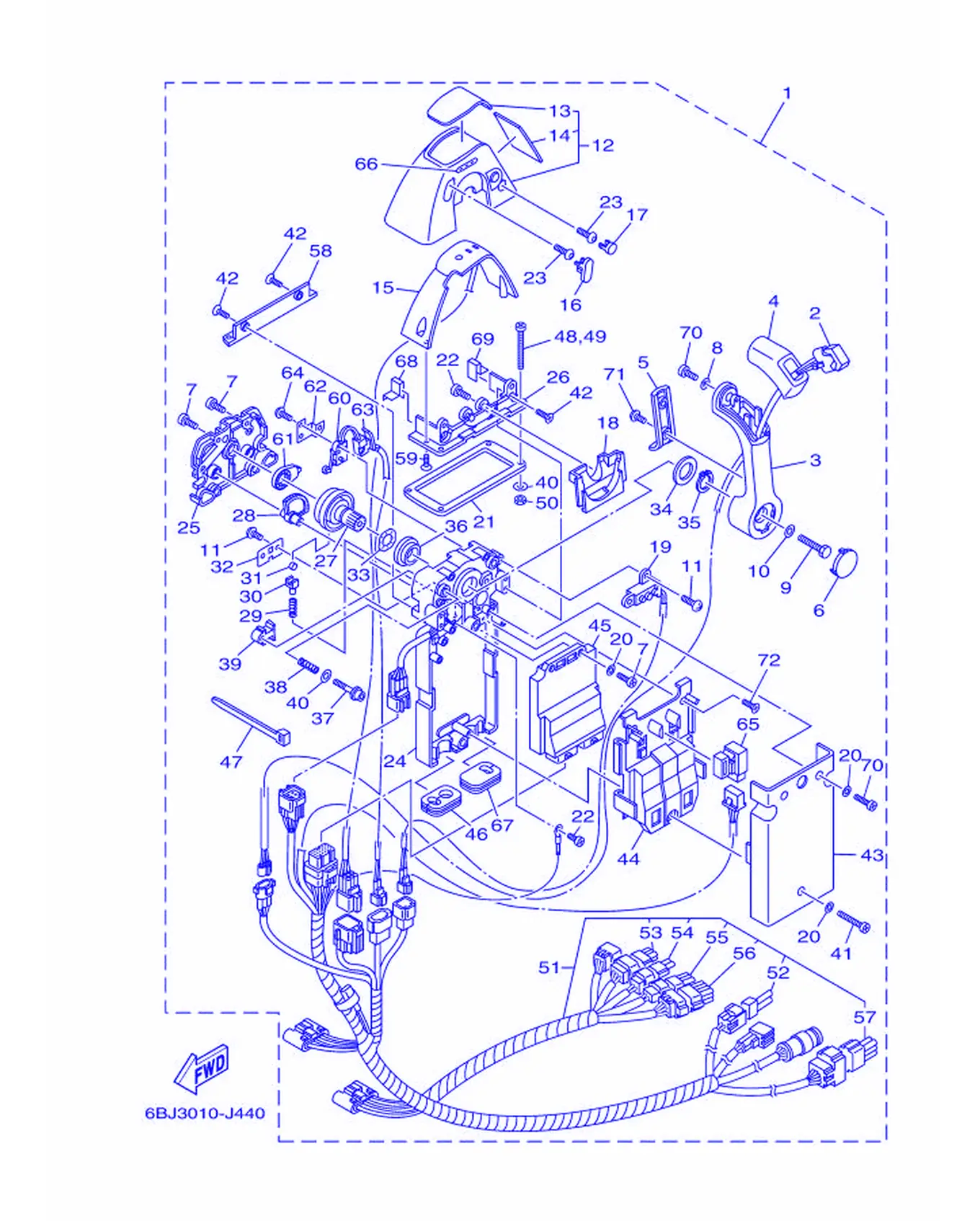

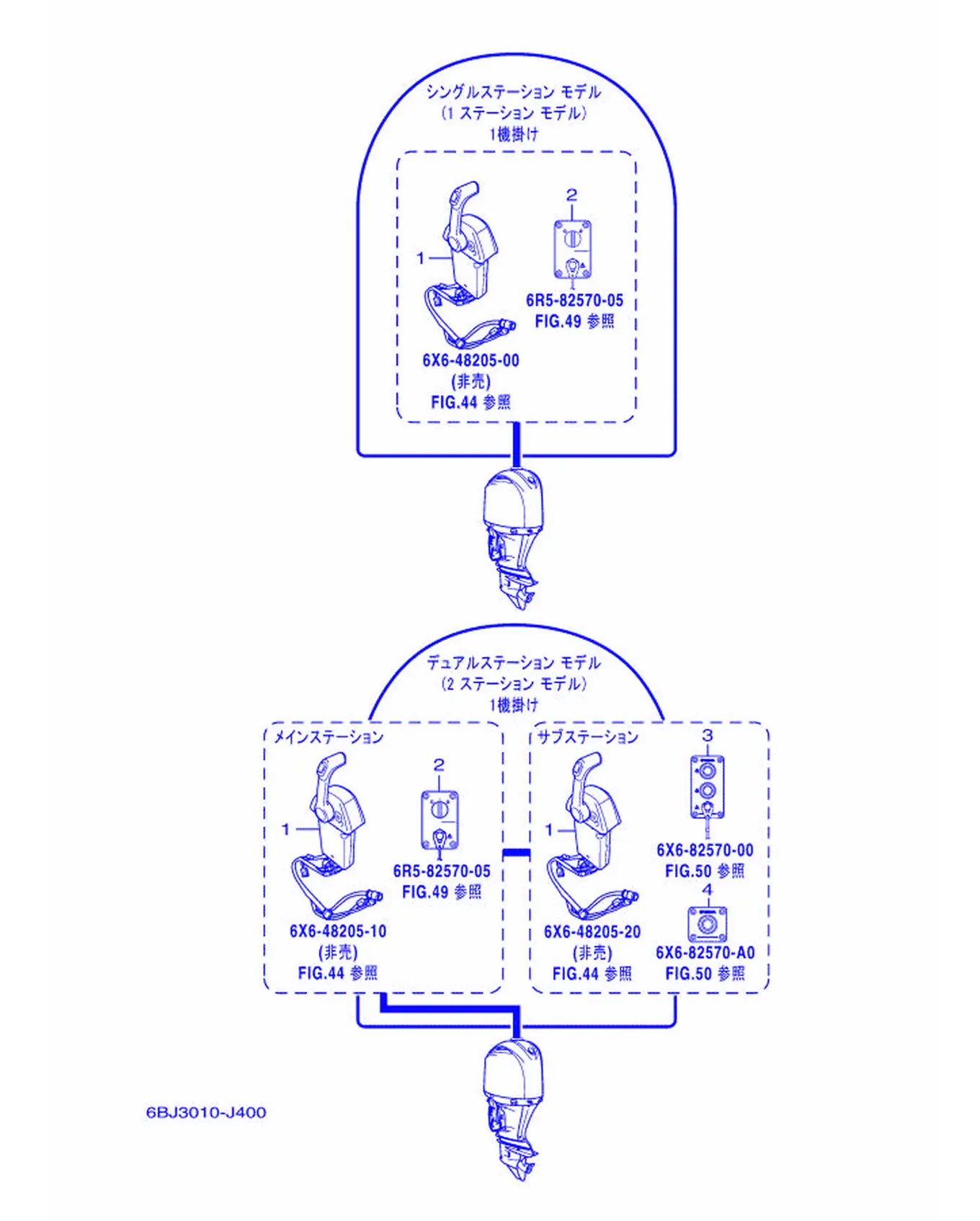

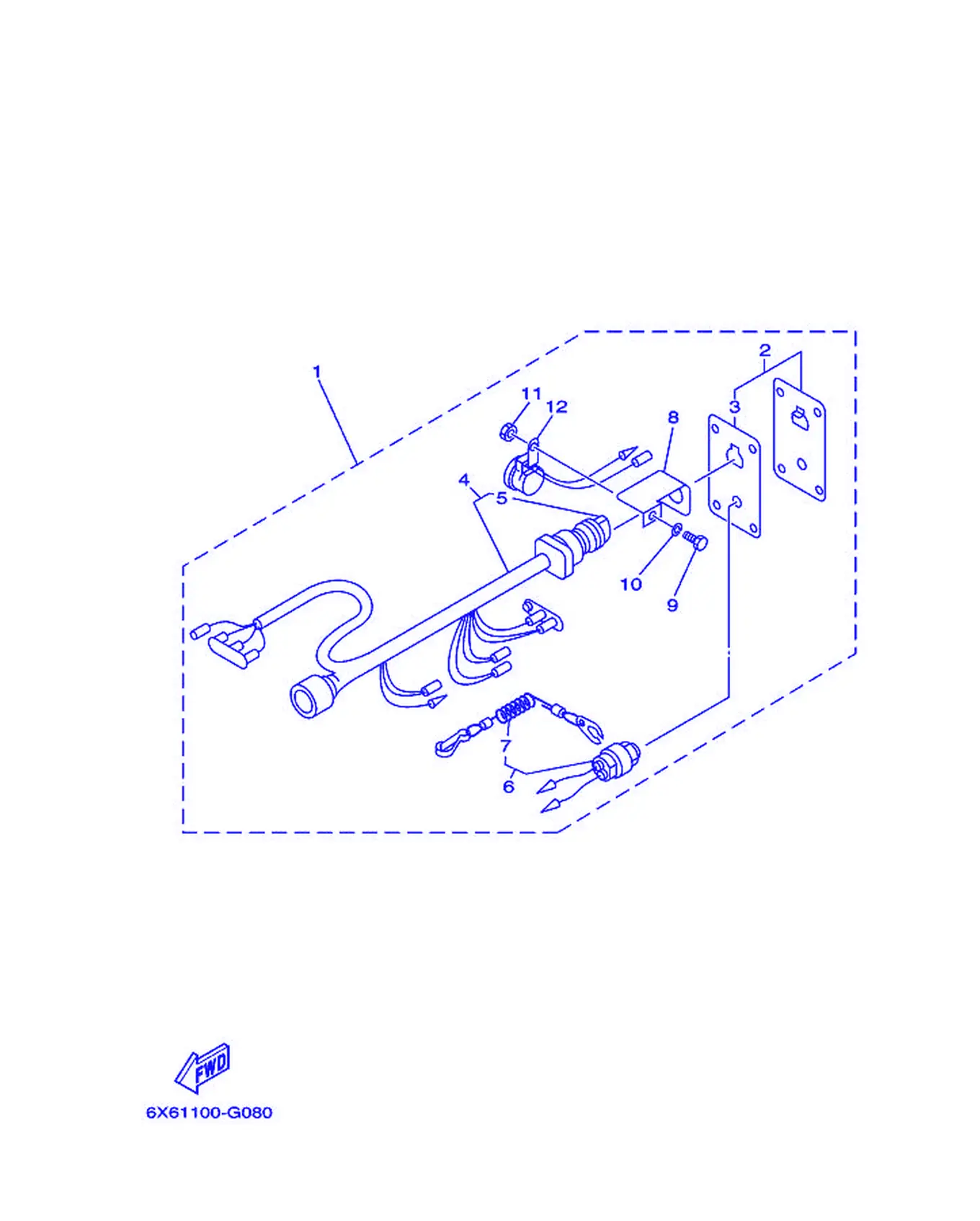

Рис. 1 — Проводное дистанционное управление 1 (одиночный) 79 дет.

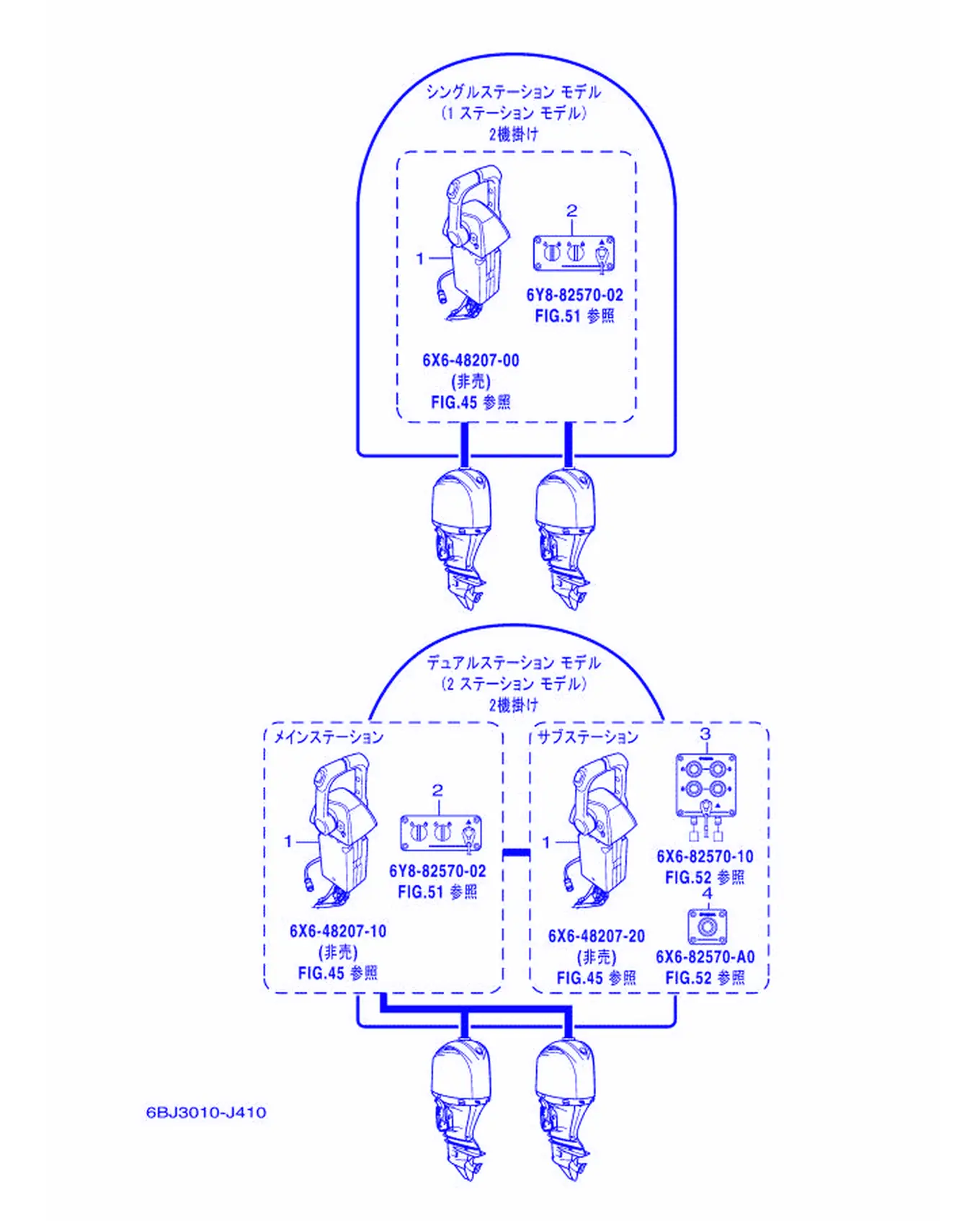

Рис. 2 — Проводка дистанционного управления DBW 2 (два двигателя) 89 дет.

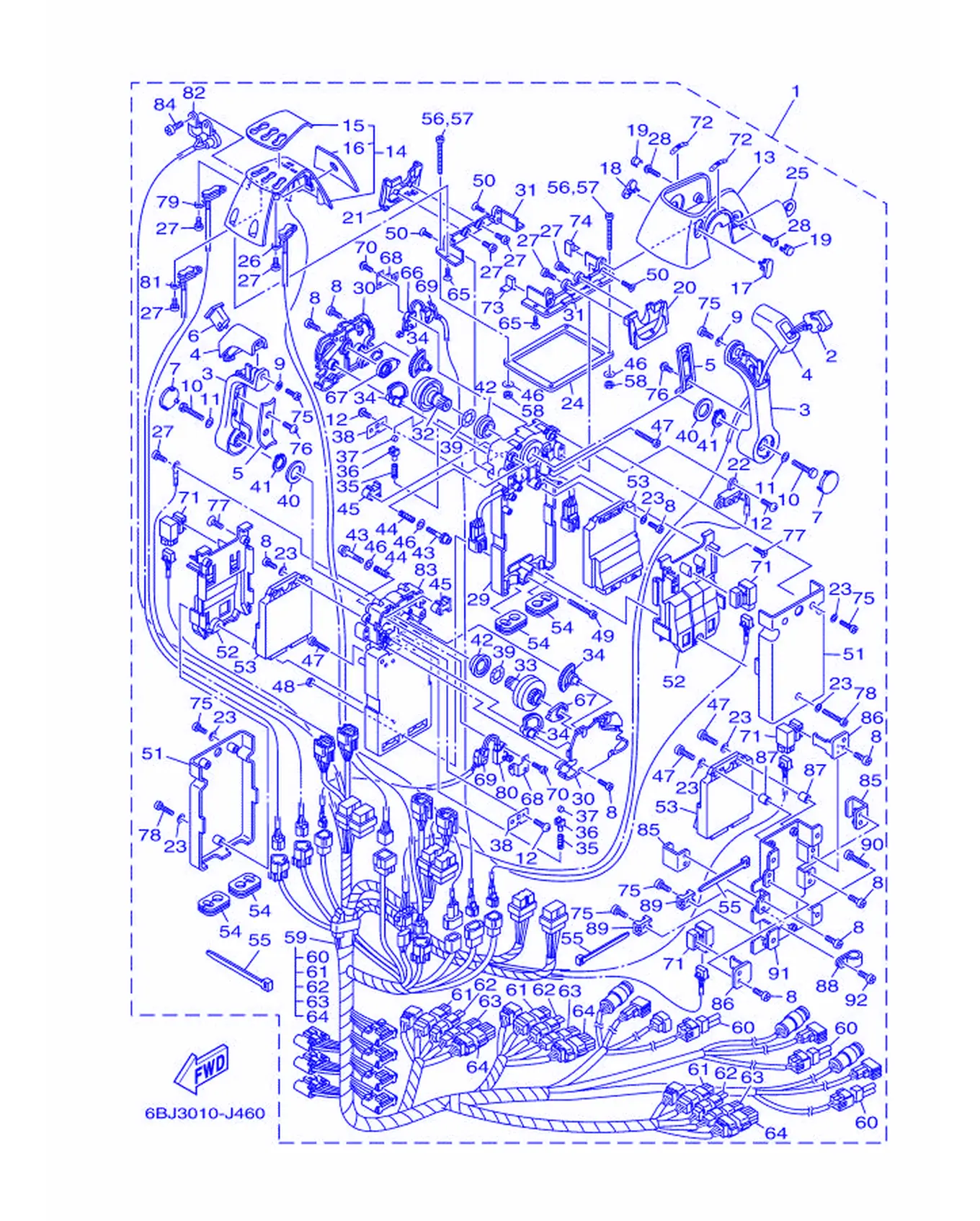

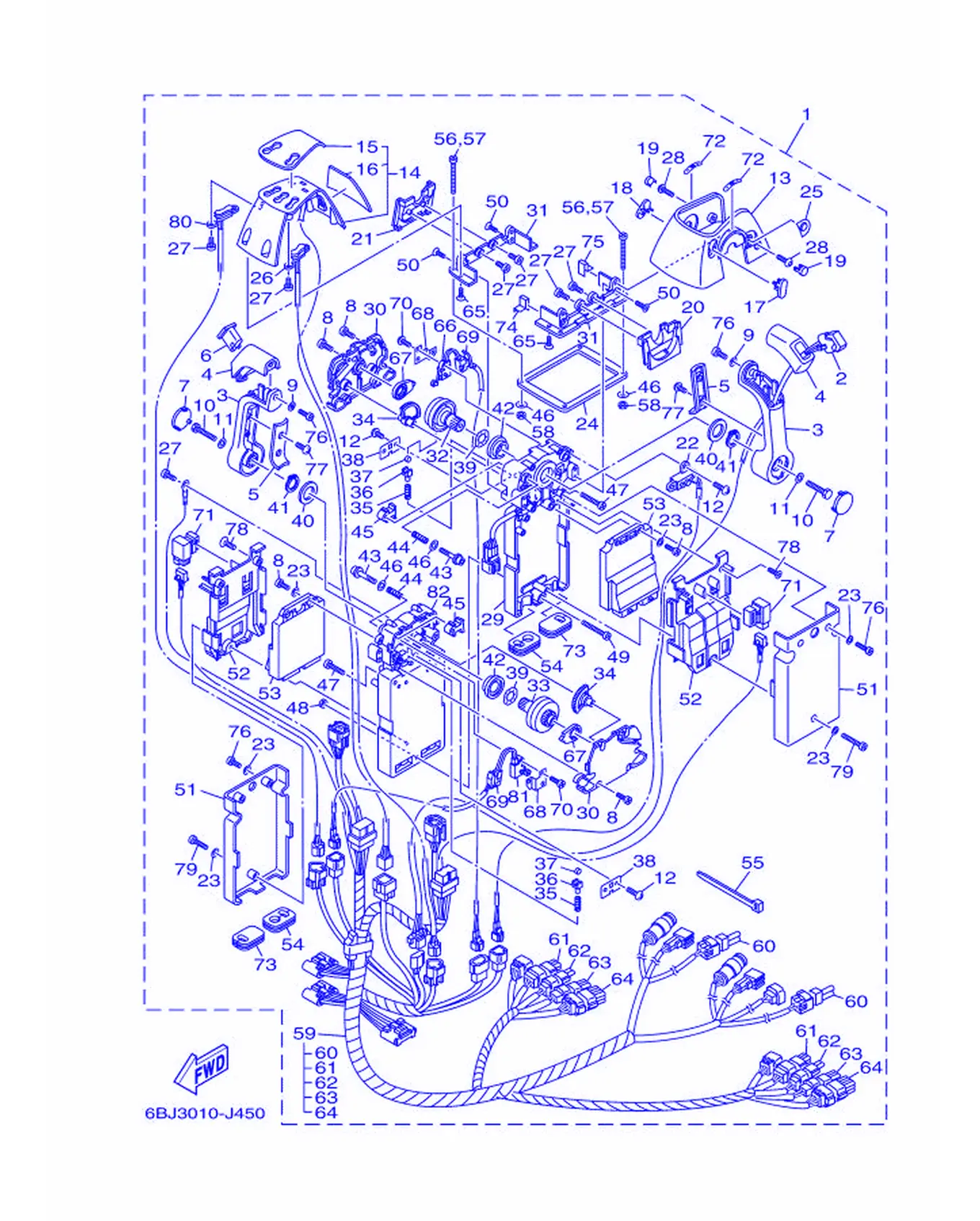

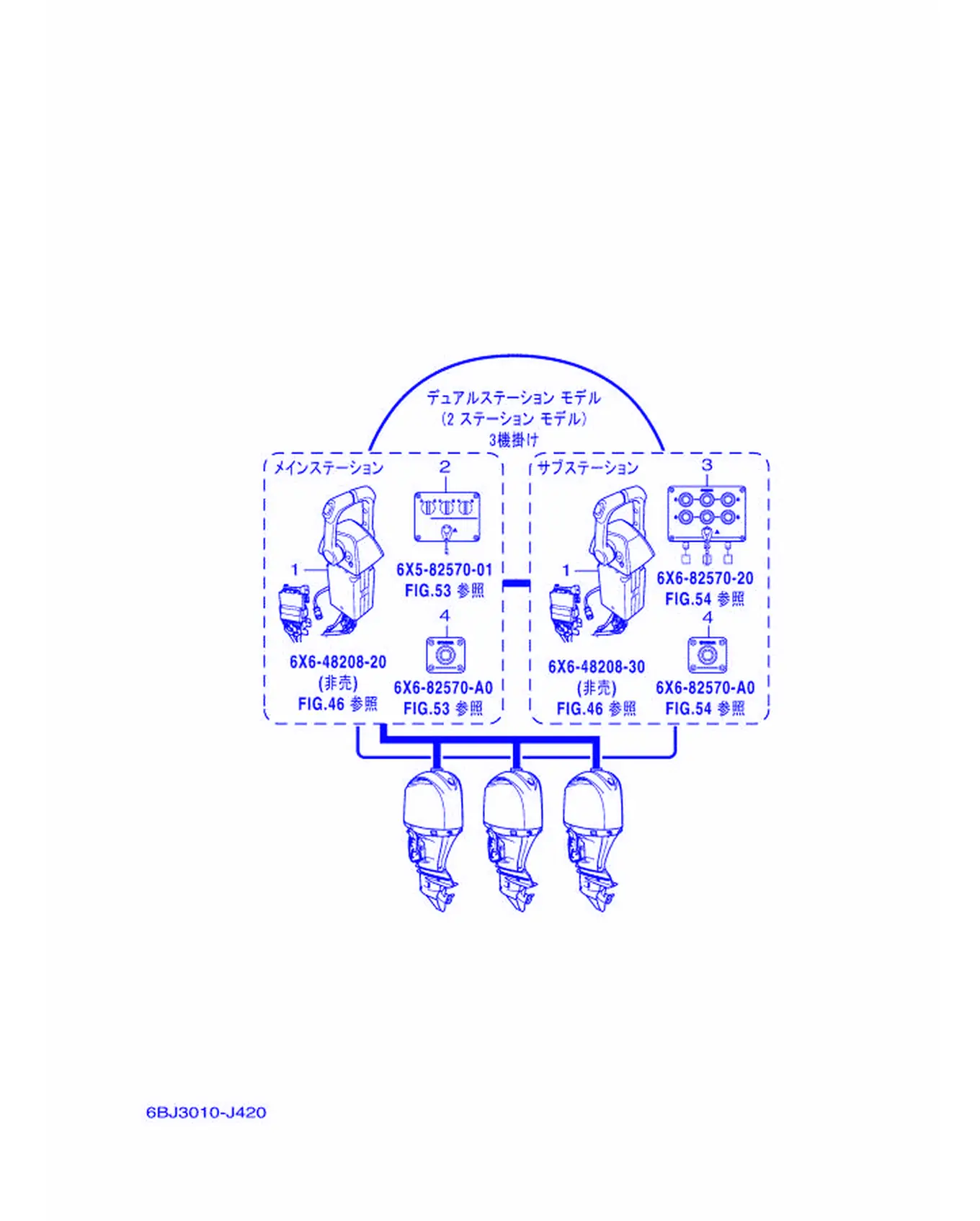

Рис. 3 — Проводка дистанционного управления DBW 3 (три двигателя) 93 дет.

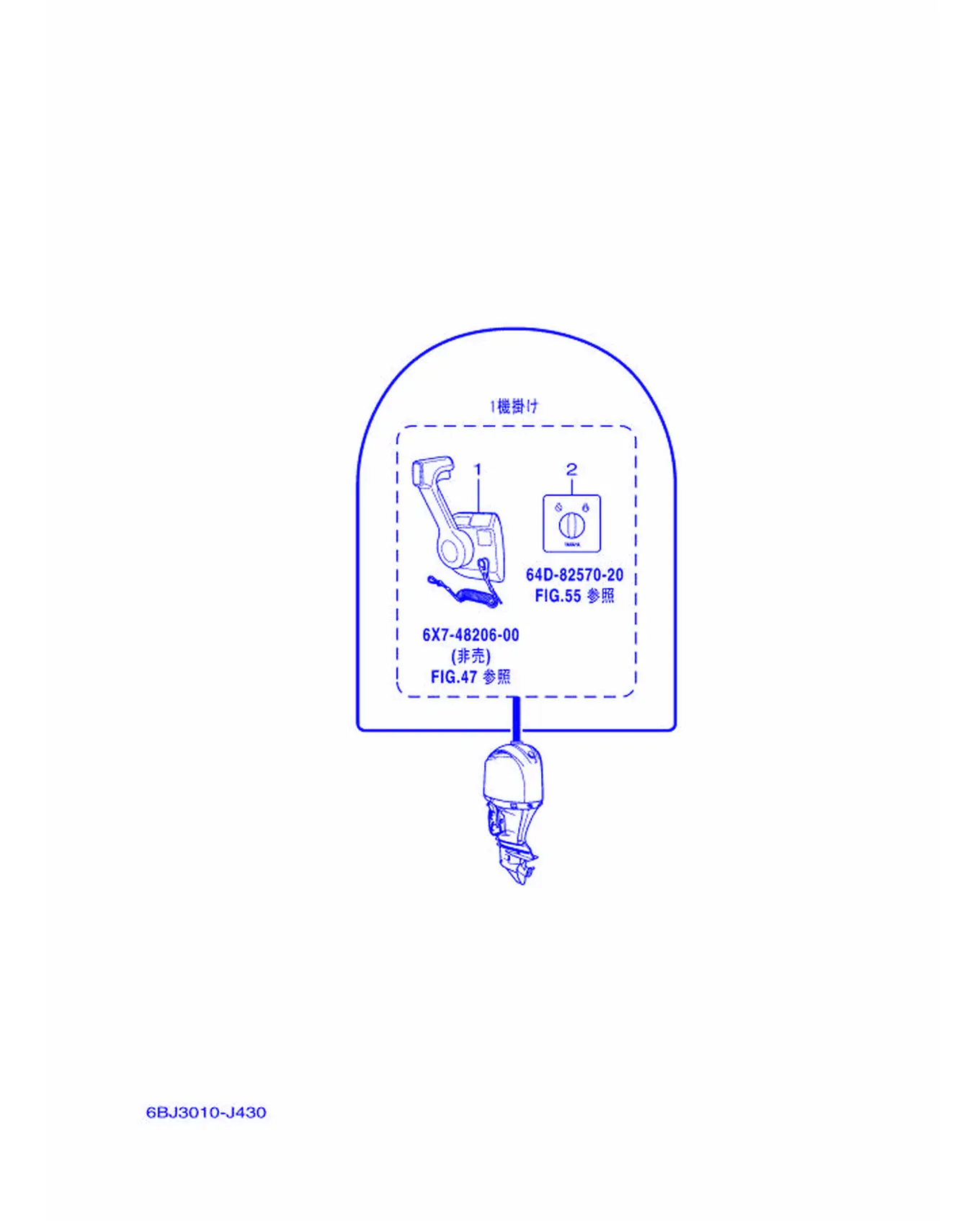

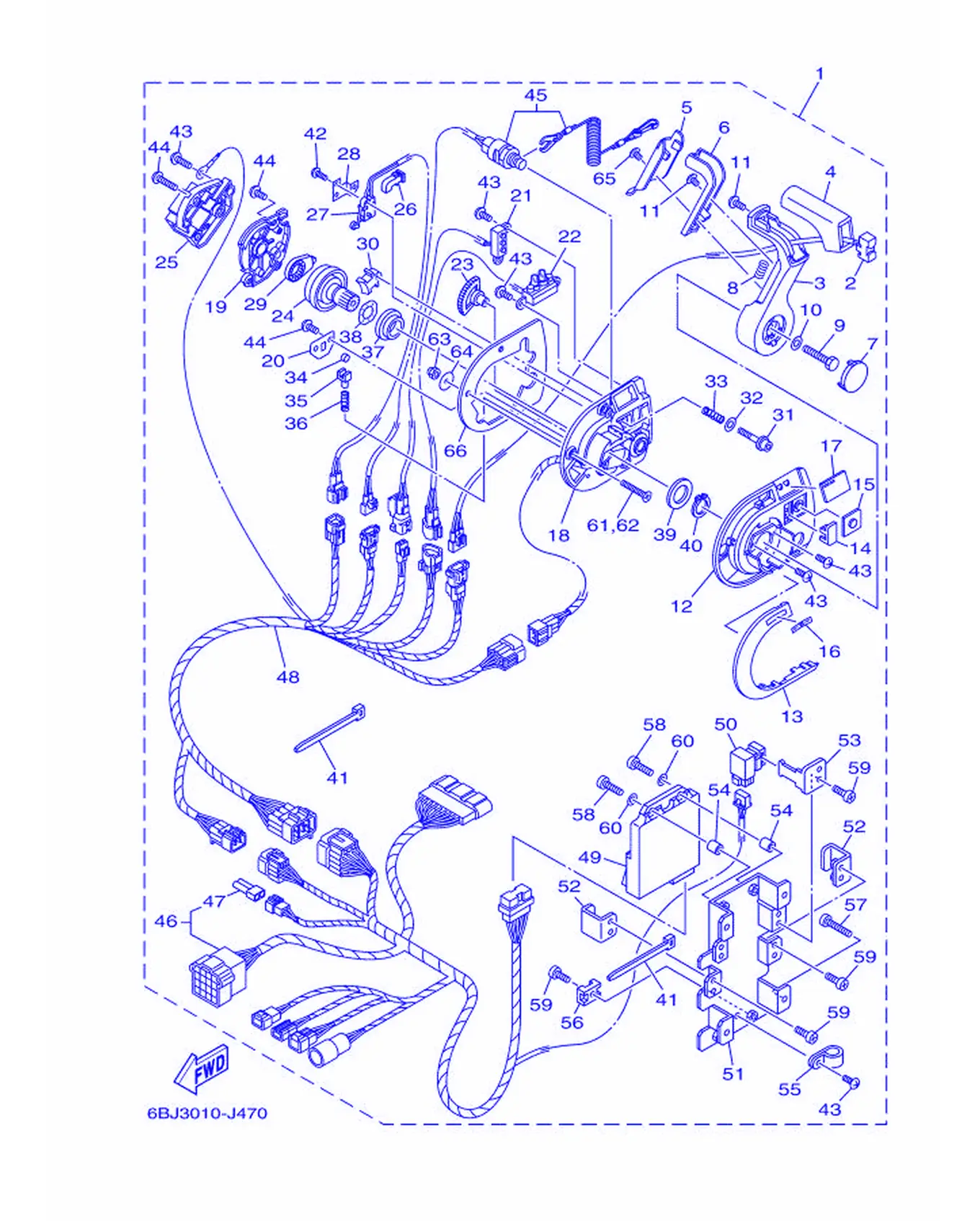

Рис. 4 — Проводка дистанционного управления 4 (6X7) 66 дет.
Рис. 5 — Пульт дистанционного управления DBW, схема 1 (одиночный) 6 дет.
Рис. 6 — Проводка дистанционного управления DBW, схема 2 (два двигателя) 6 дет.
Рис. 7 — Пульт дистанционного управления DBW, схема 3 (три двигателя) 5 дет.

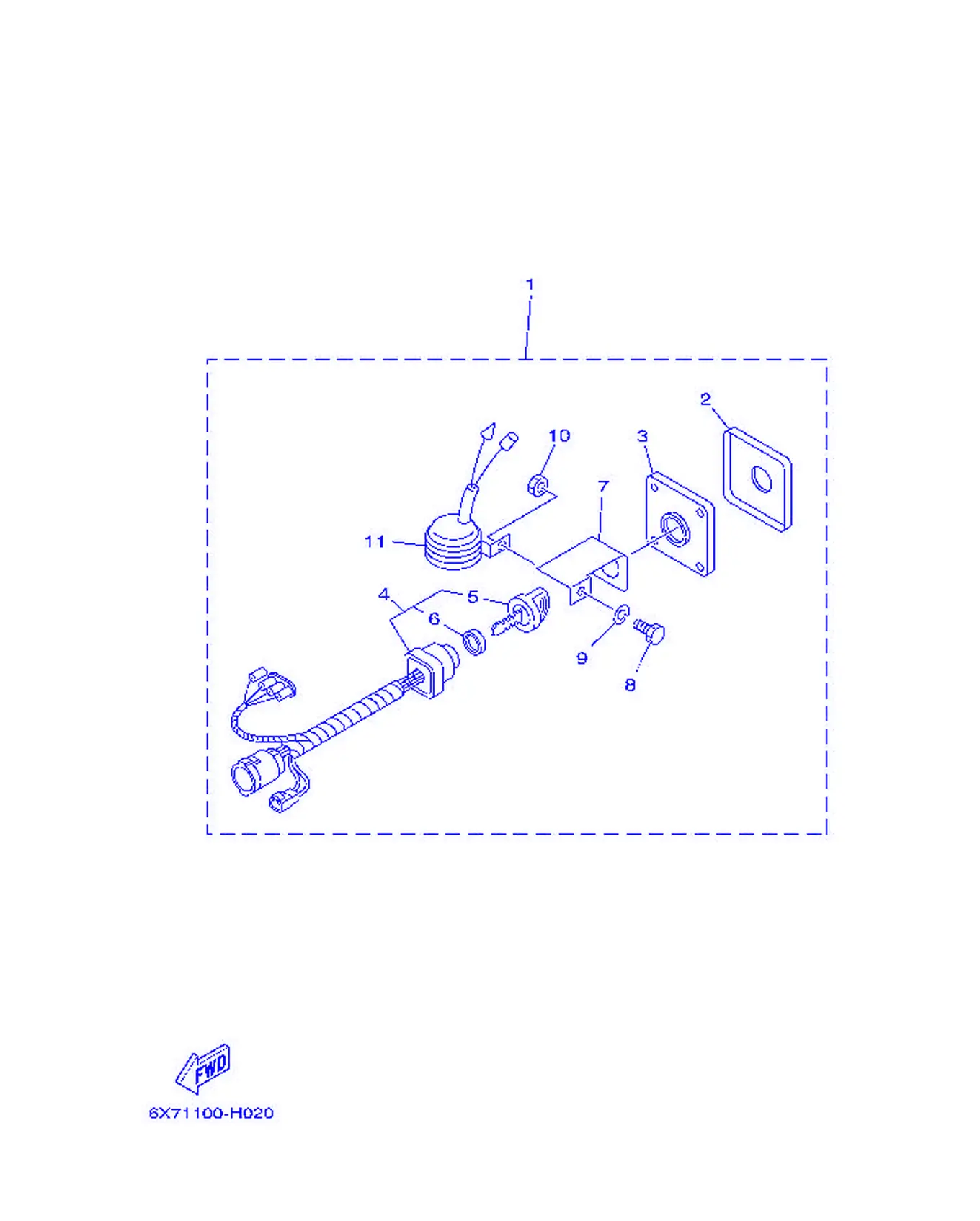

Рис. 8 — Пульт дистанционного управления DBW, схема 4 (6X7) 2 дет.

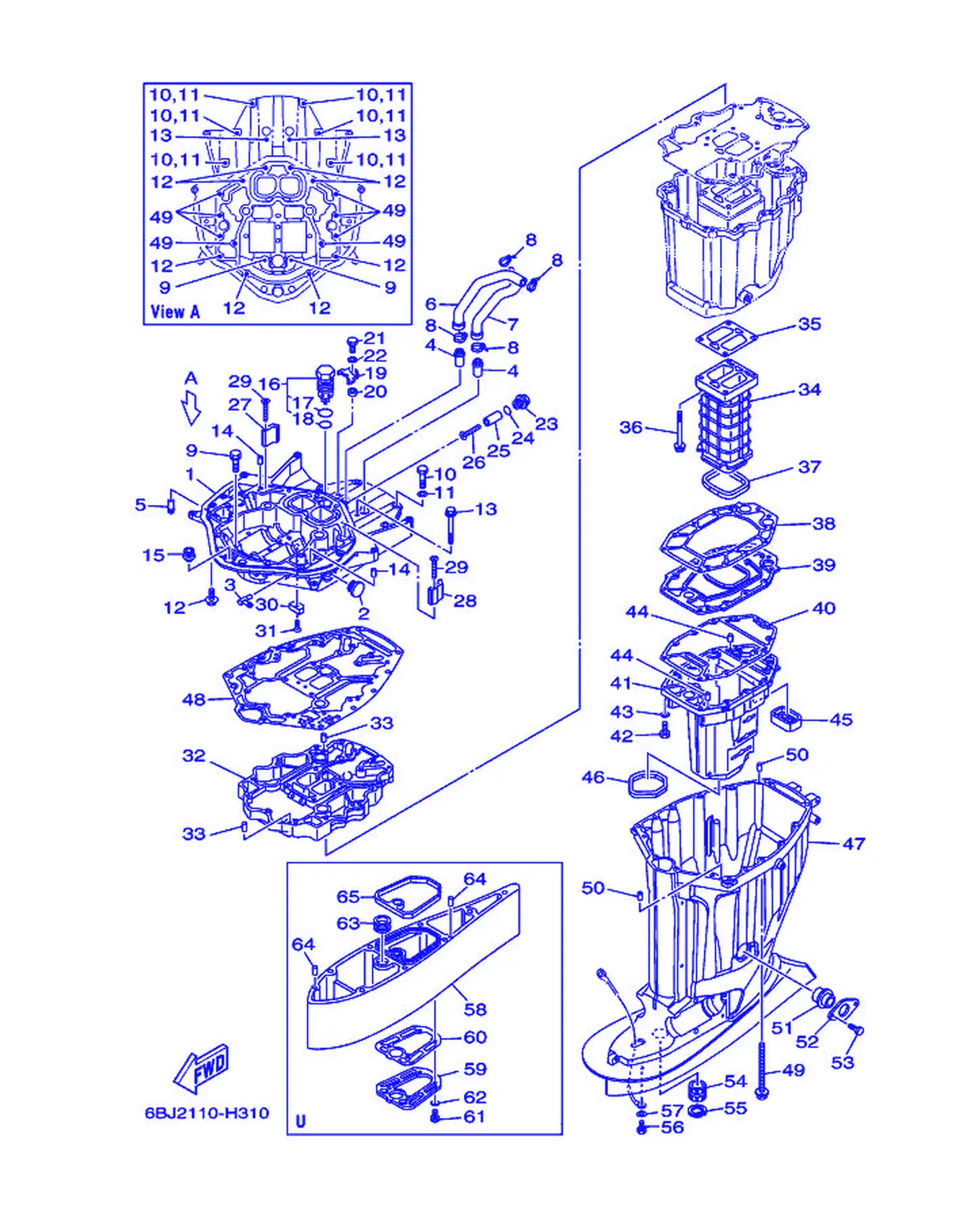

Рис. 9 — Корпус верхней части 65 дет.

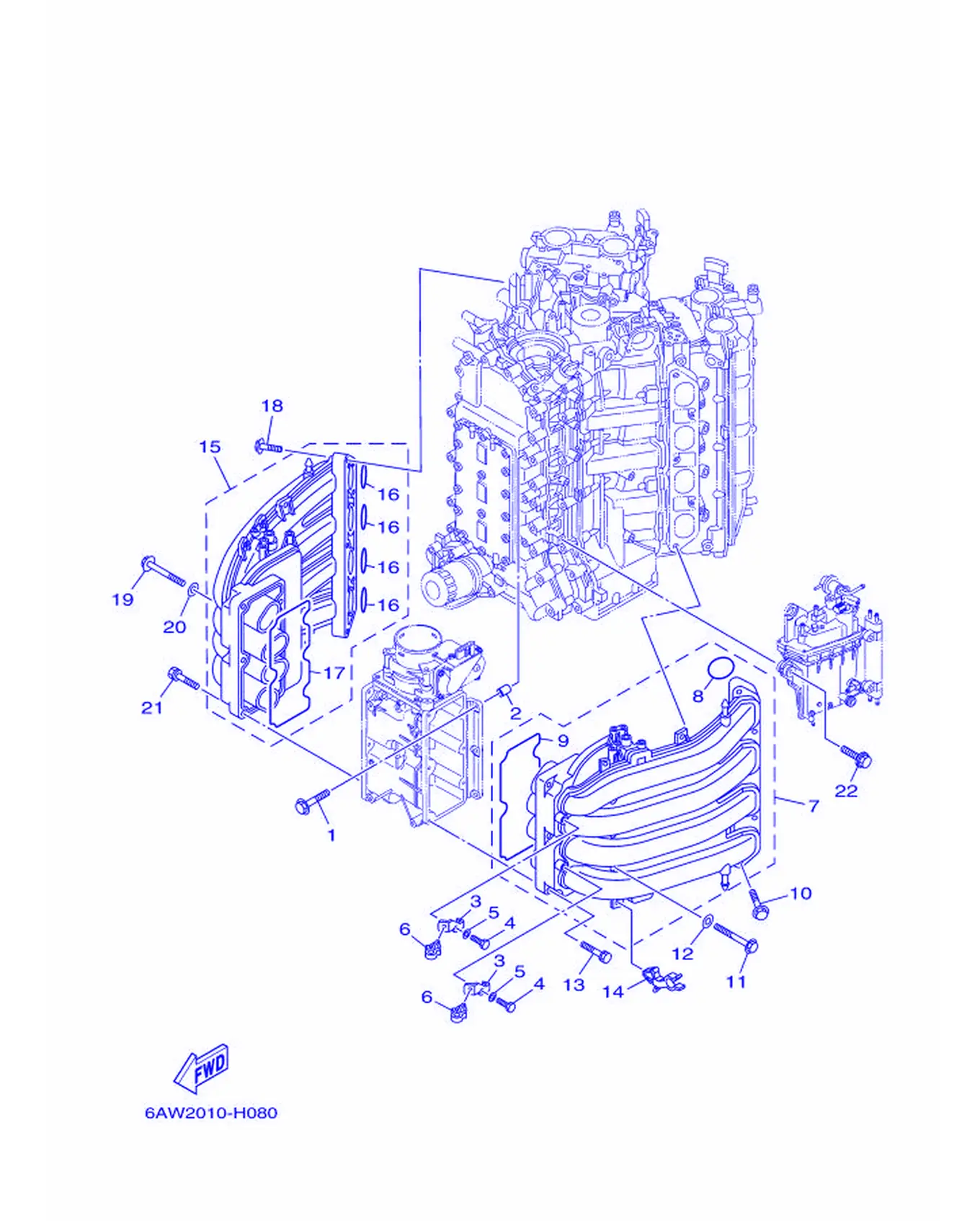

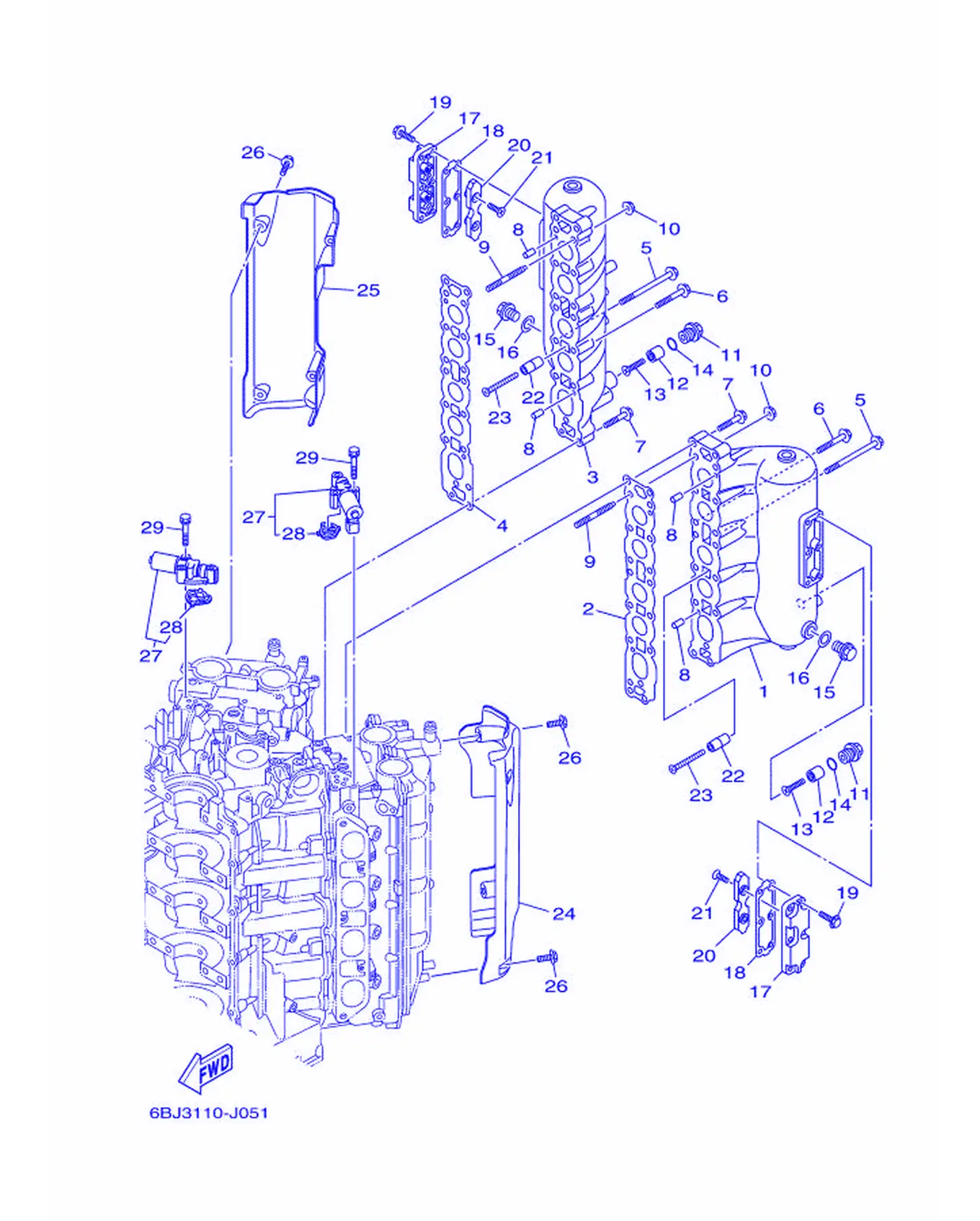

Рис. 10 — Впускная система 1 Впуск 1 22 дет.

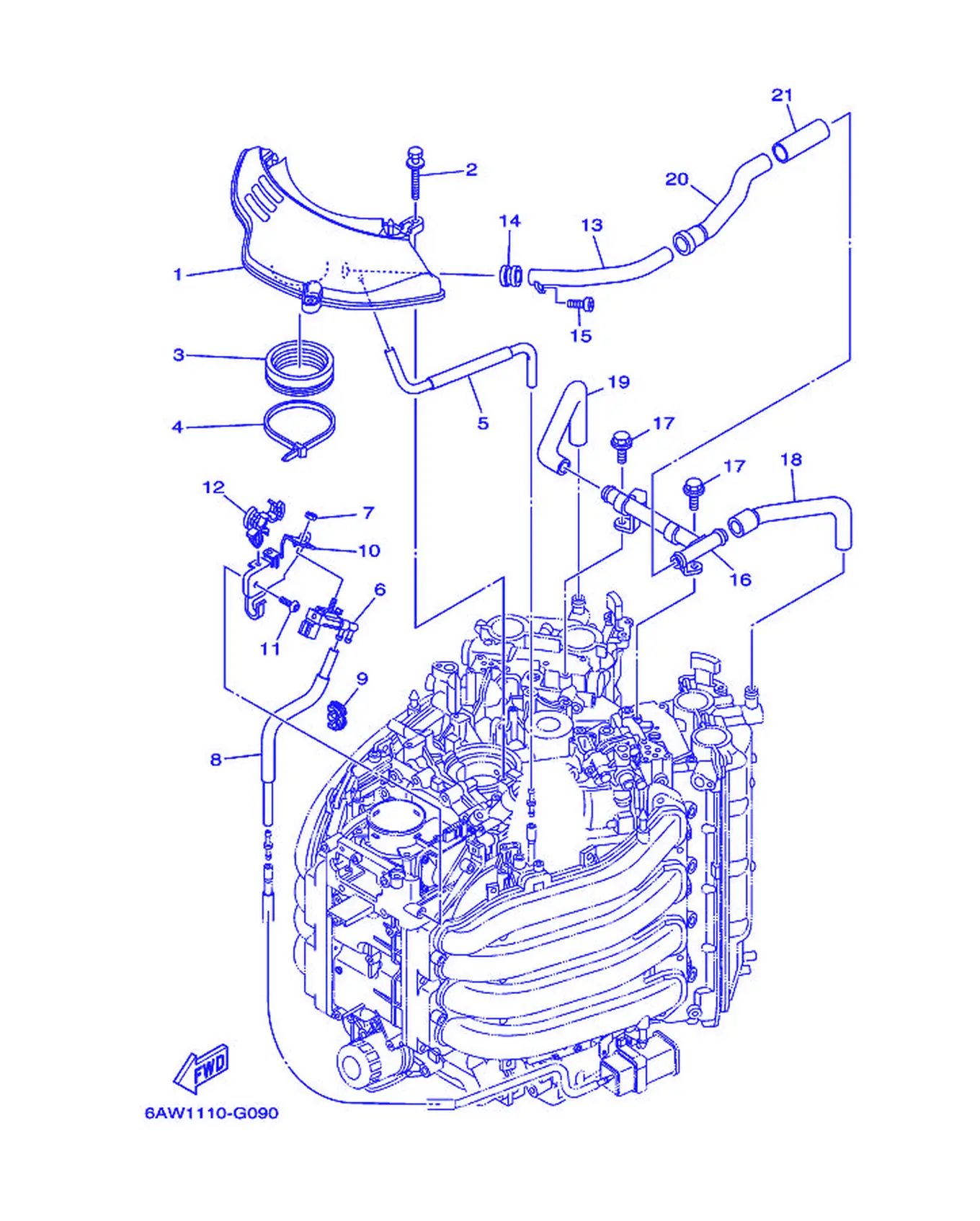

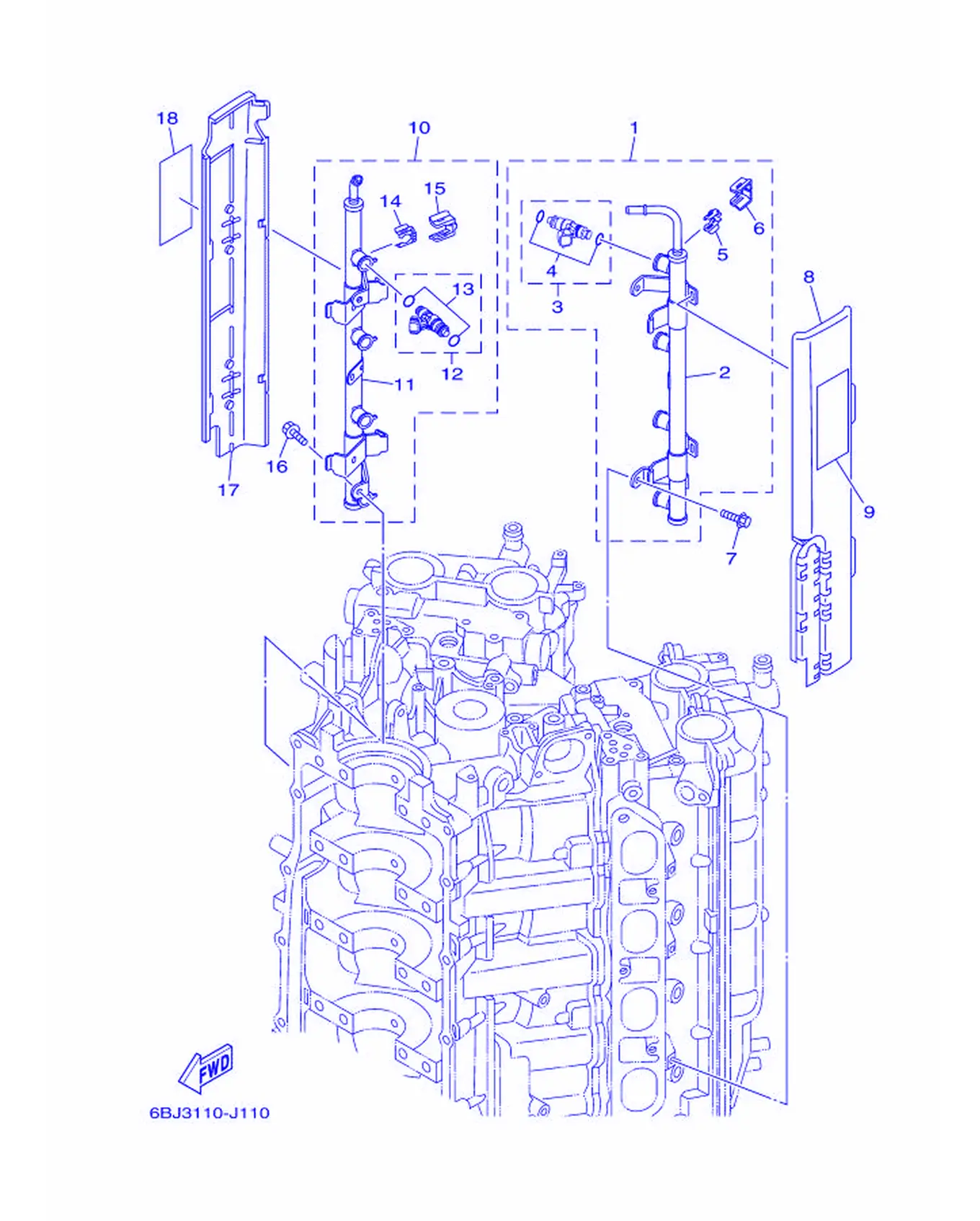

Рис. 11 — впускная система 2 впуск 2 21 дет.

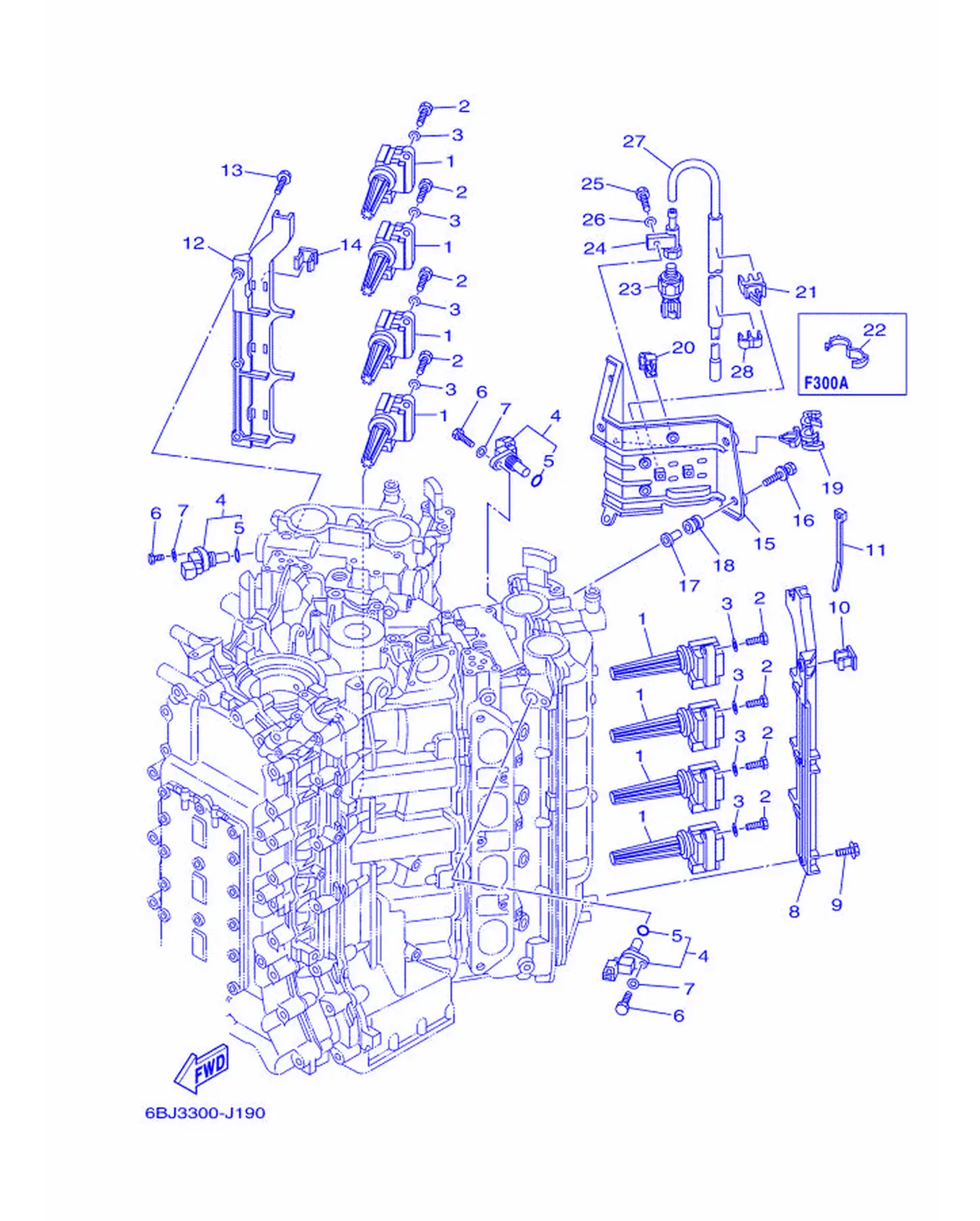

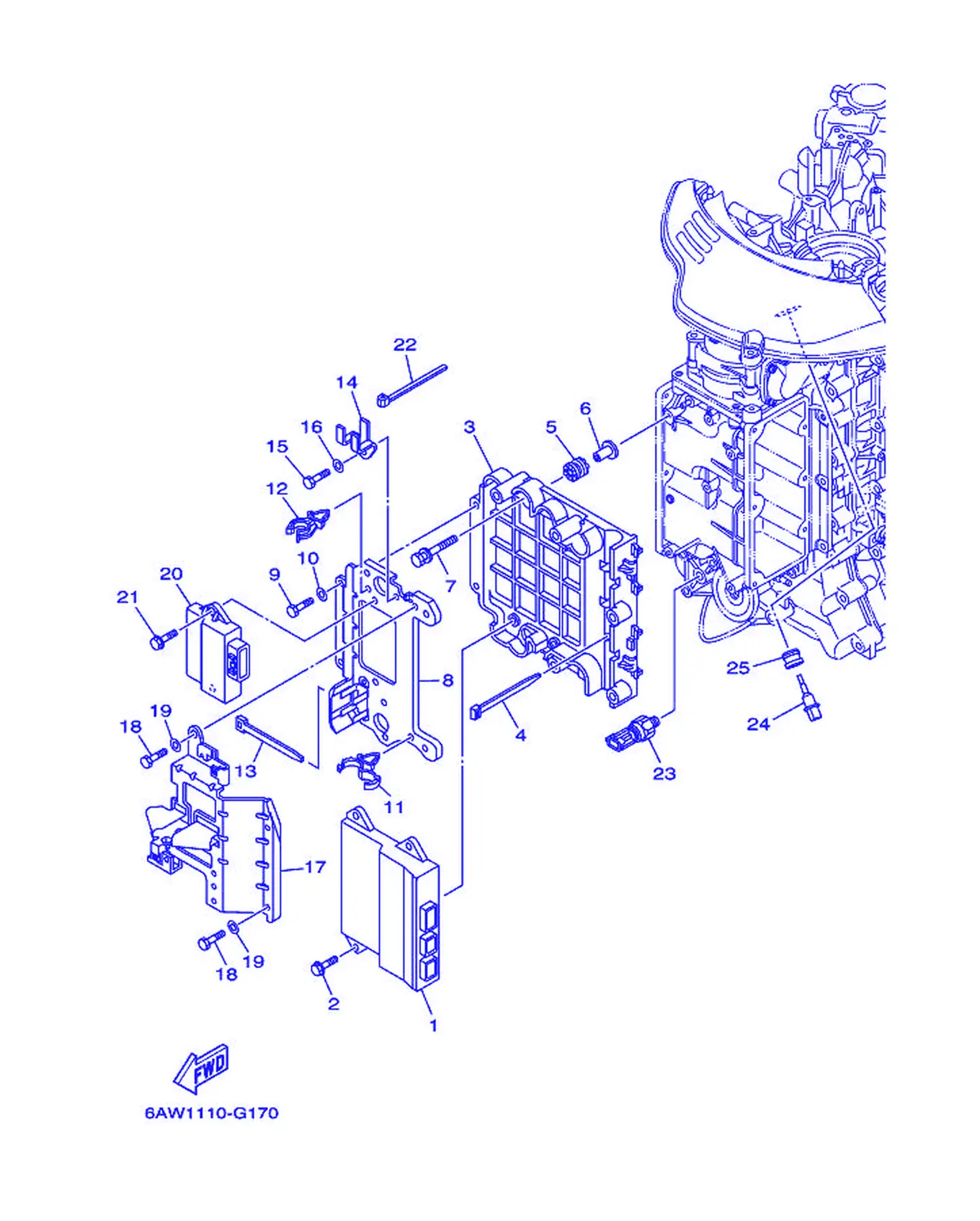

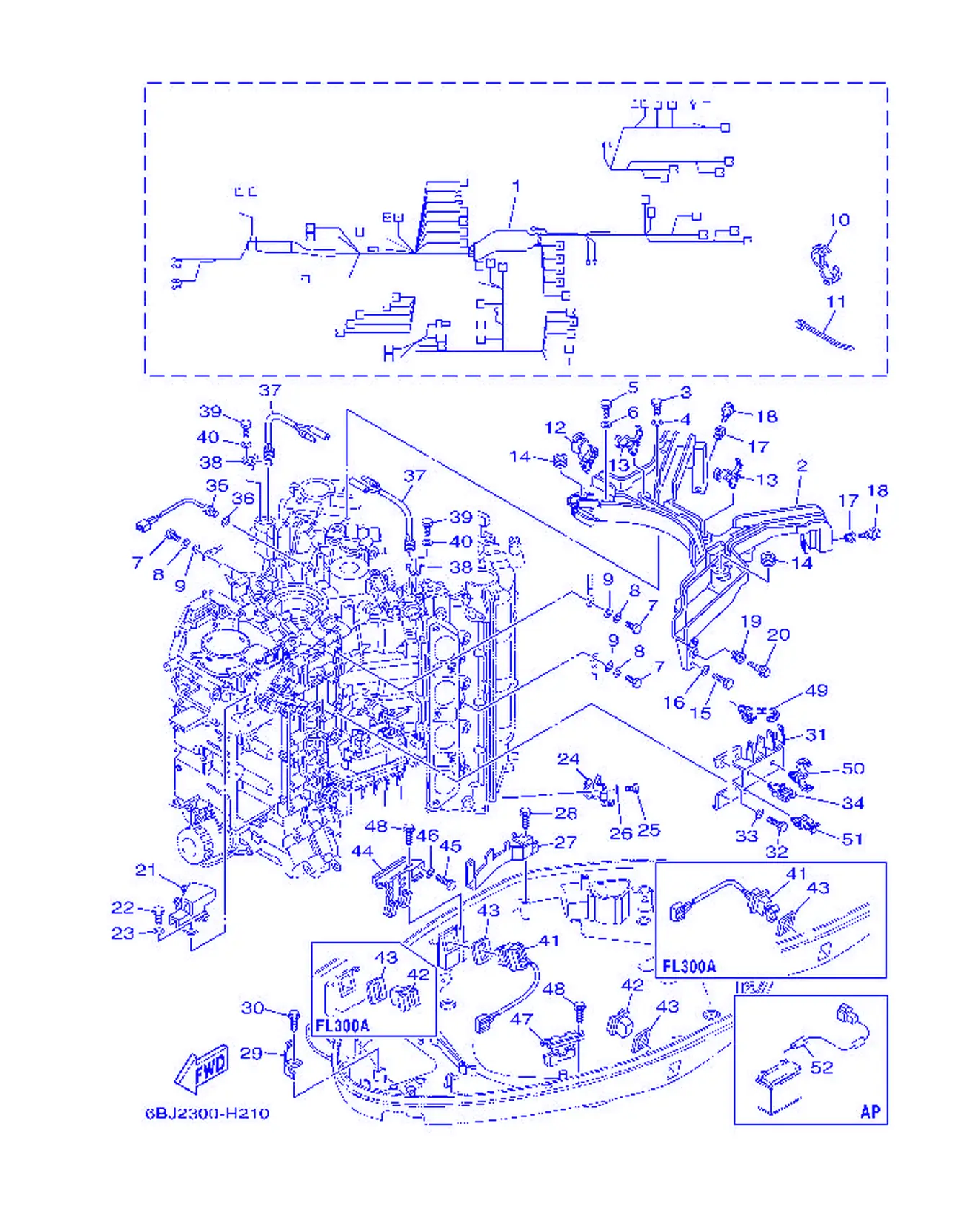

Рис. 12 — Электрическая система 1 Электрическая 1 25 дет.

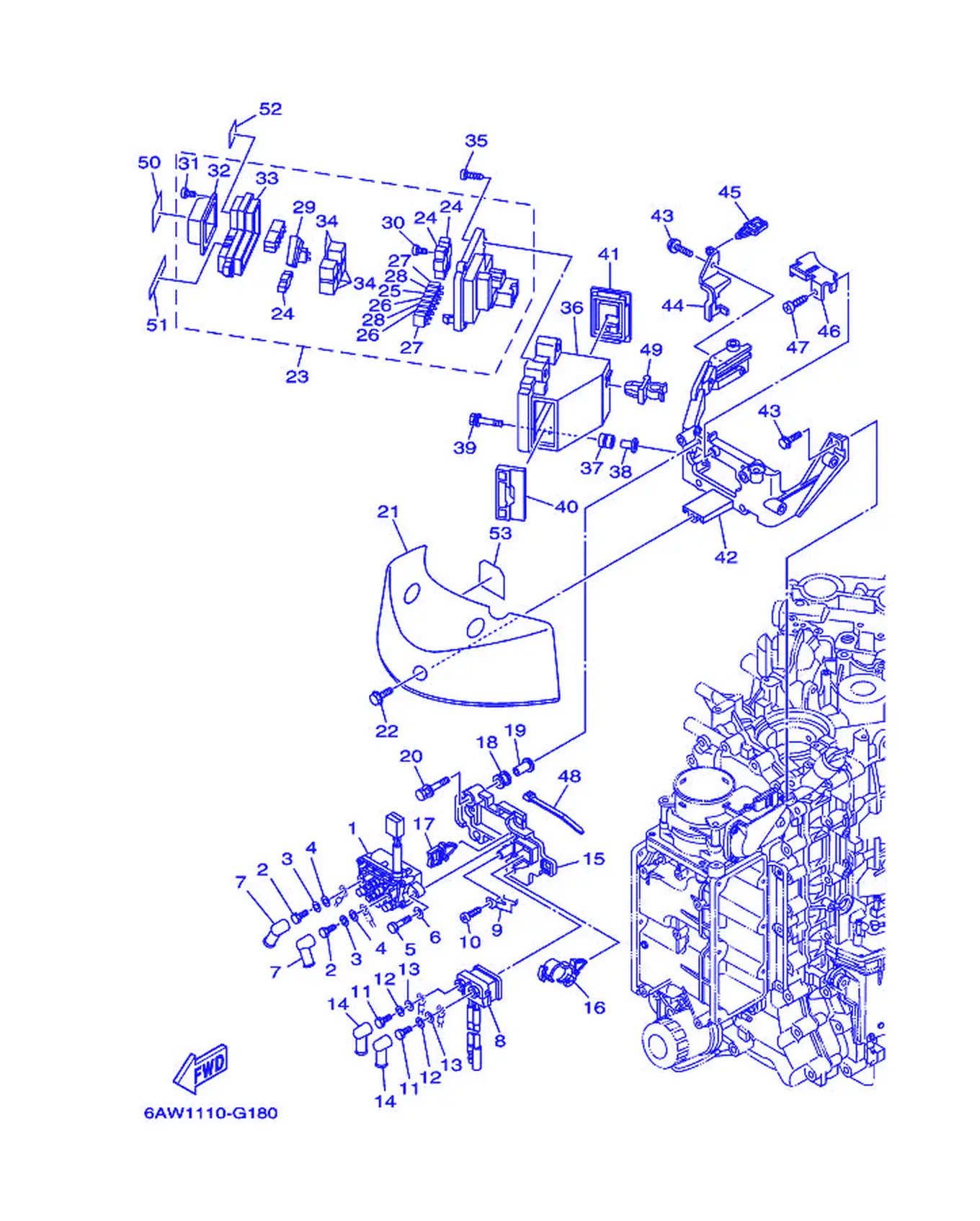

Рис. 13 — Электрическая система 2 53 дет.
Рис. 14 — Электрическая система 3 Электрическая 3 28 дет.

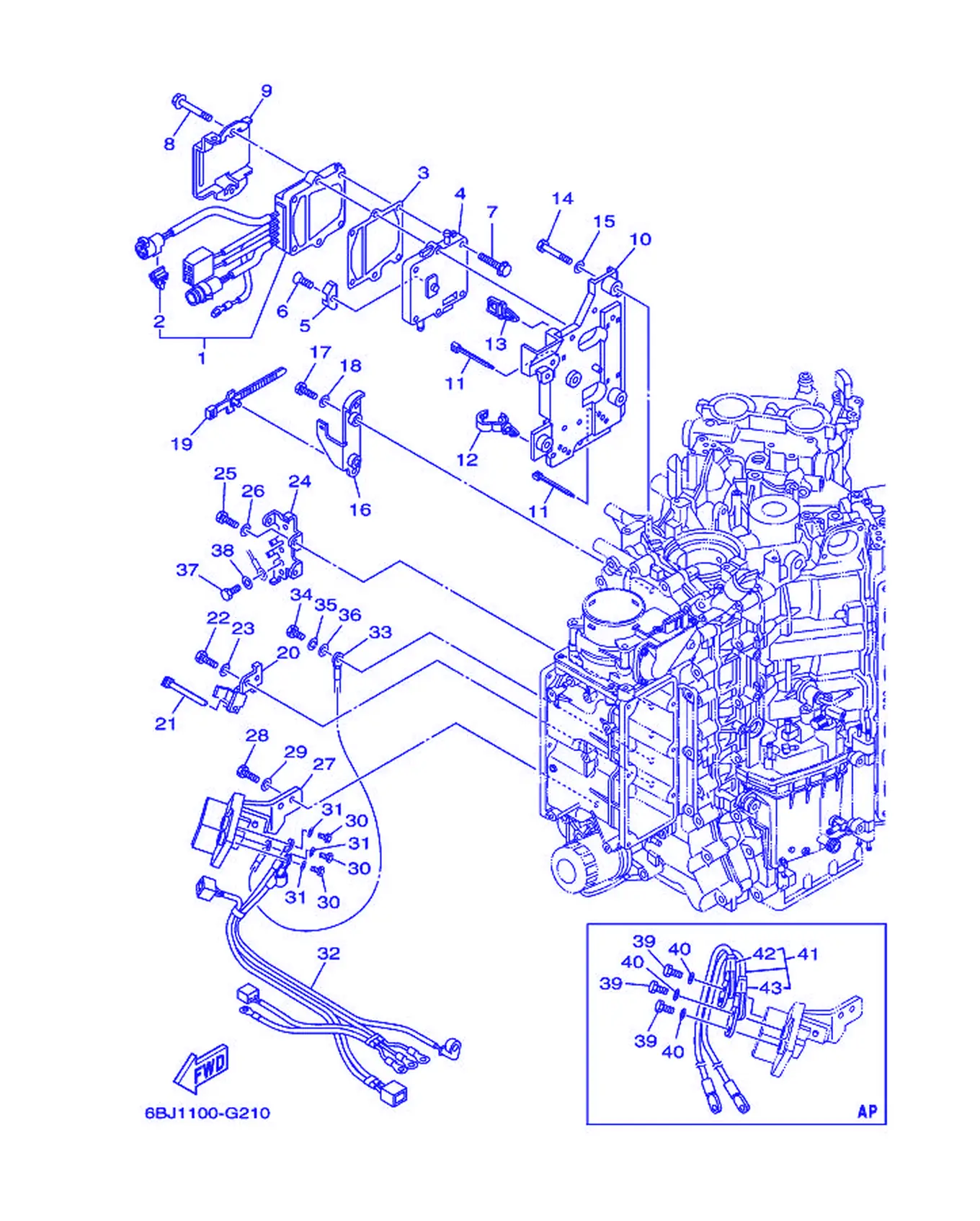

Рис. 15 — Электрическая система, рис. 4 43 дет.
Рис. 16 — Электрическая система 5 52 дет.
Рис. 17 — Электрическая система DBW дистанционное управление 7 дет.

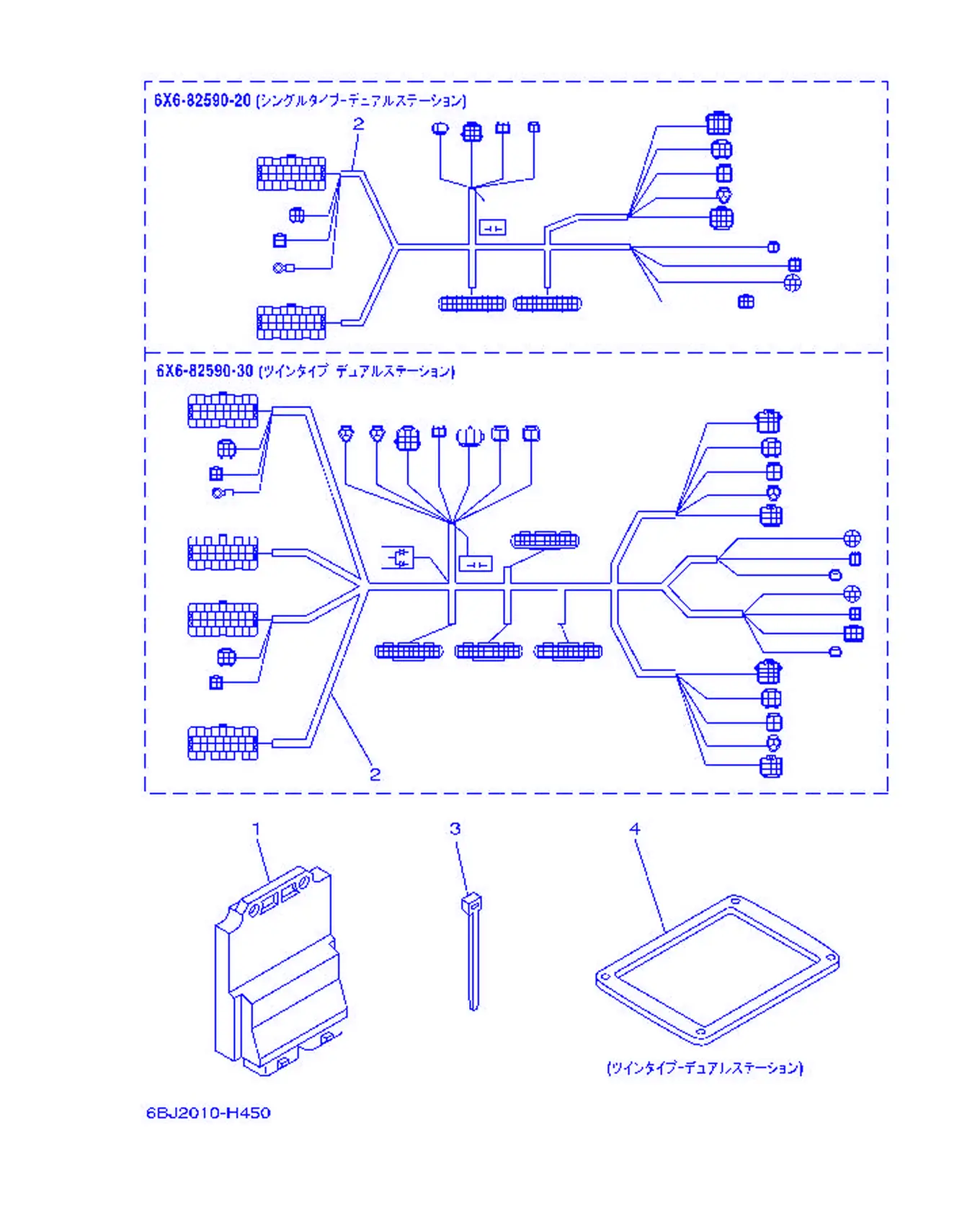

Рис. 18 — Электрическая система · жгут проводов 12 дет.

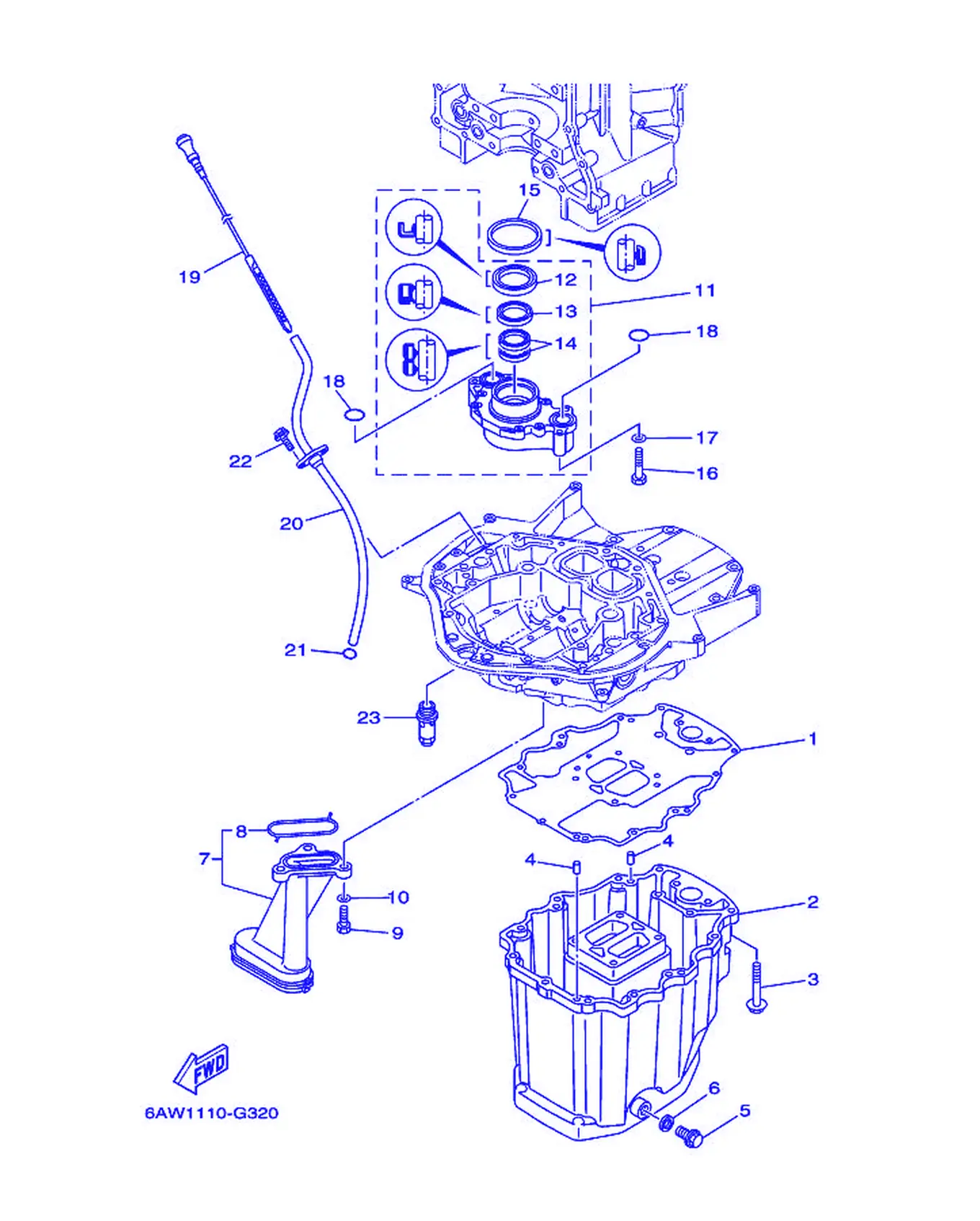

Рис. 19 — поддон картера 23 дет.

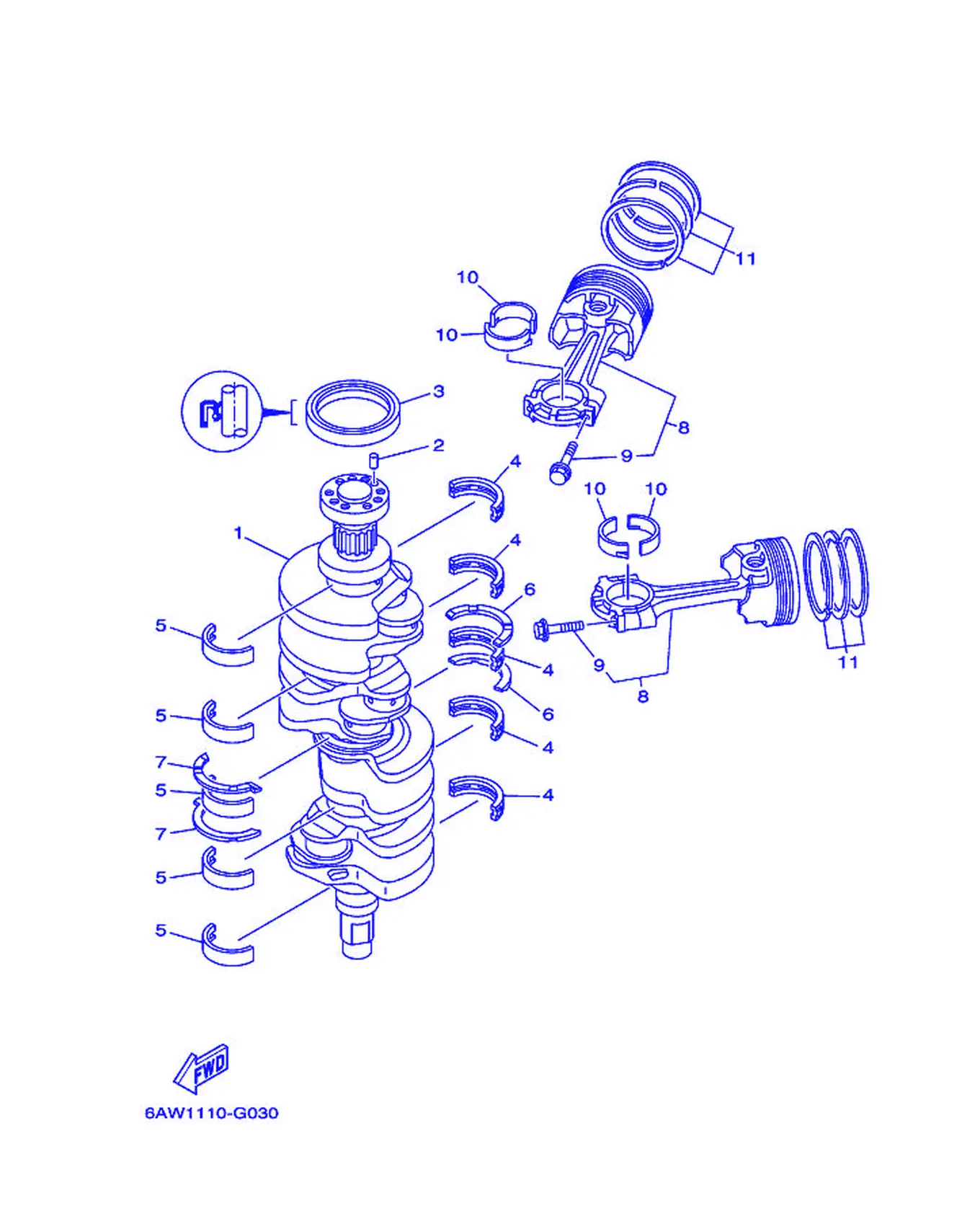

Рис. 20 — Коленчатый вал и поршень 21 дет.

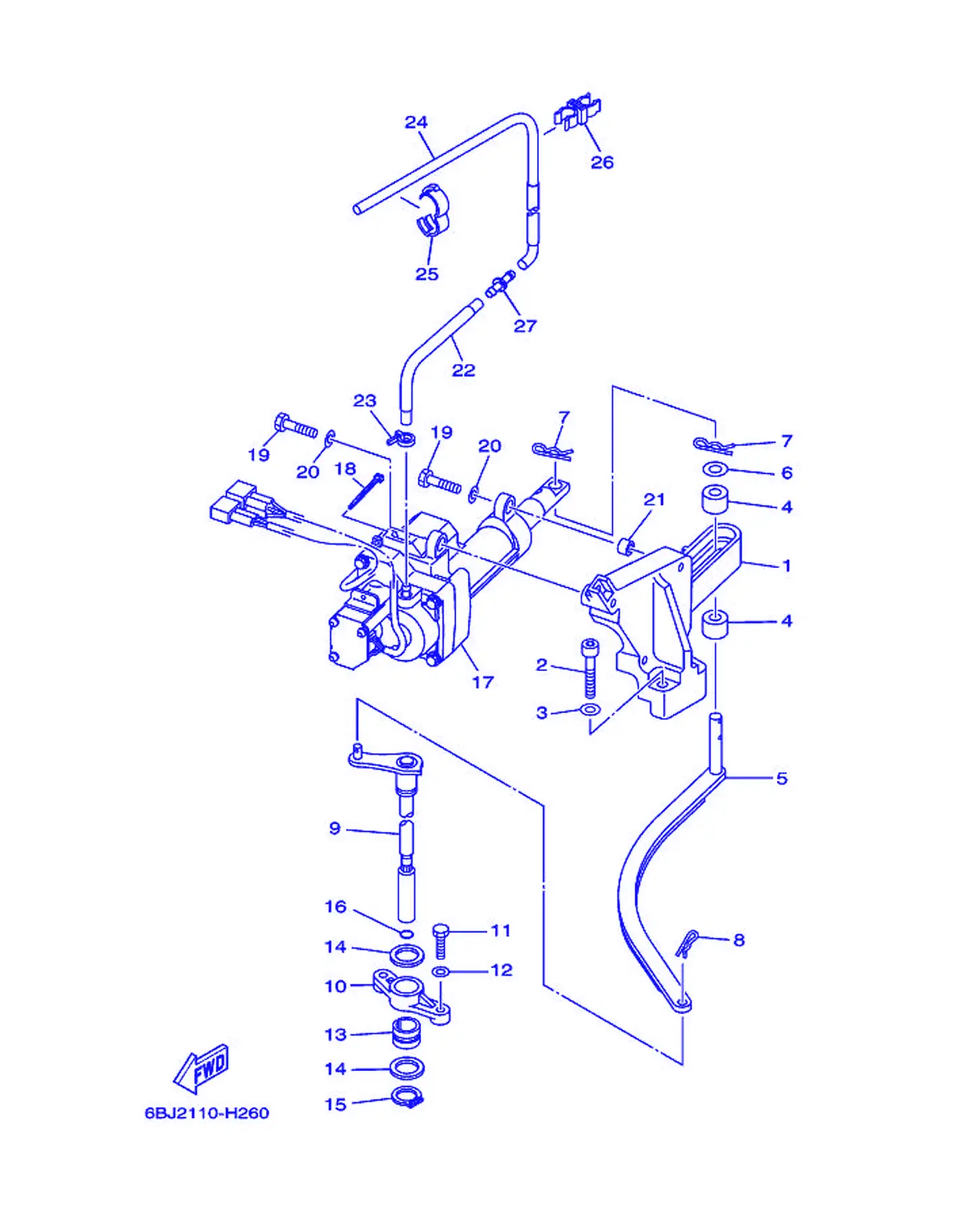

Рис. 21 — Система управления 28 дет.

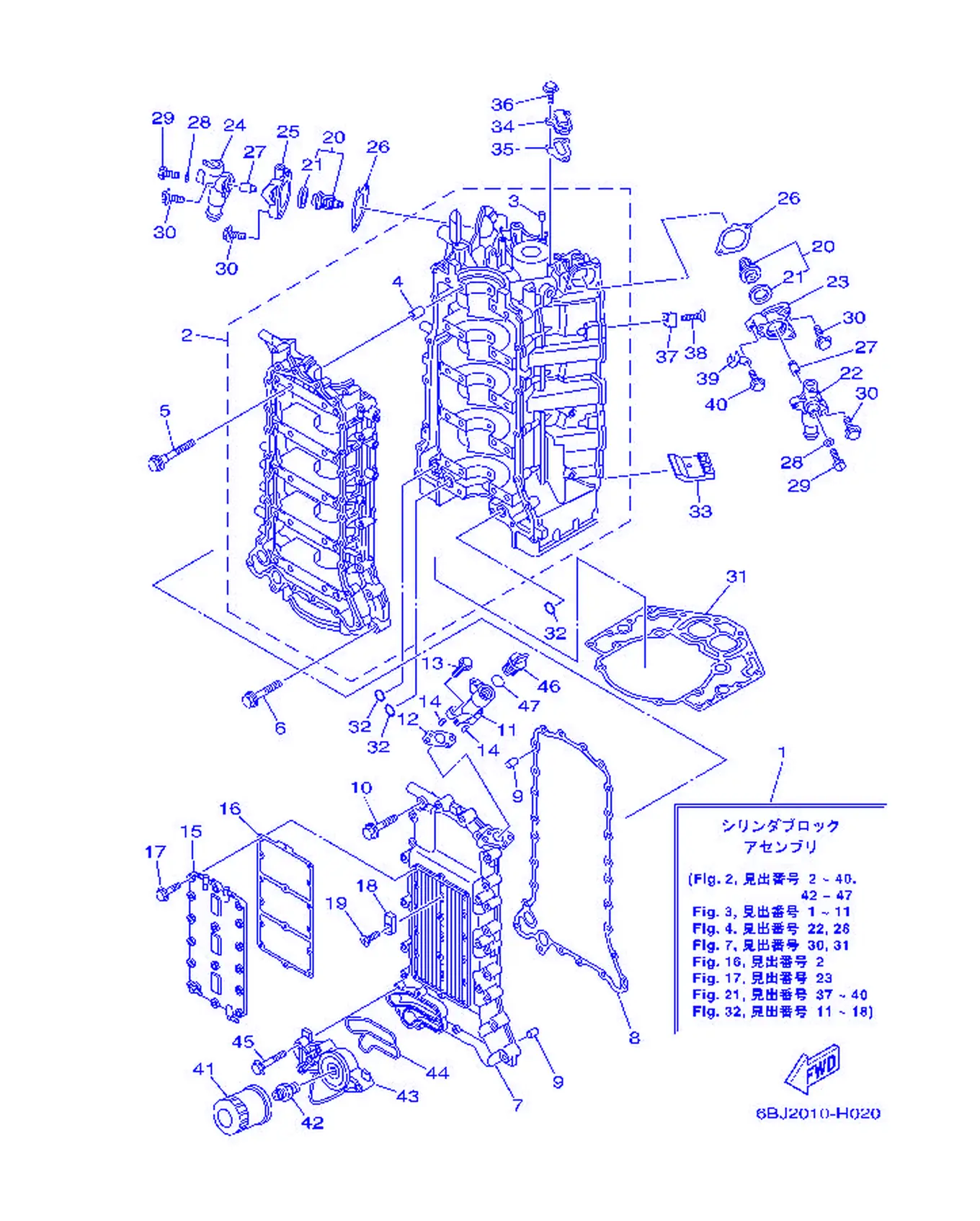

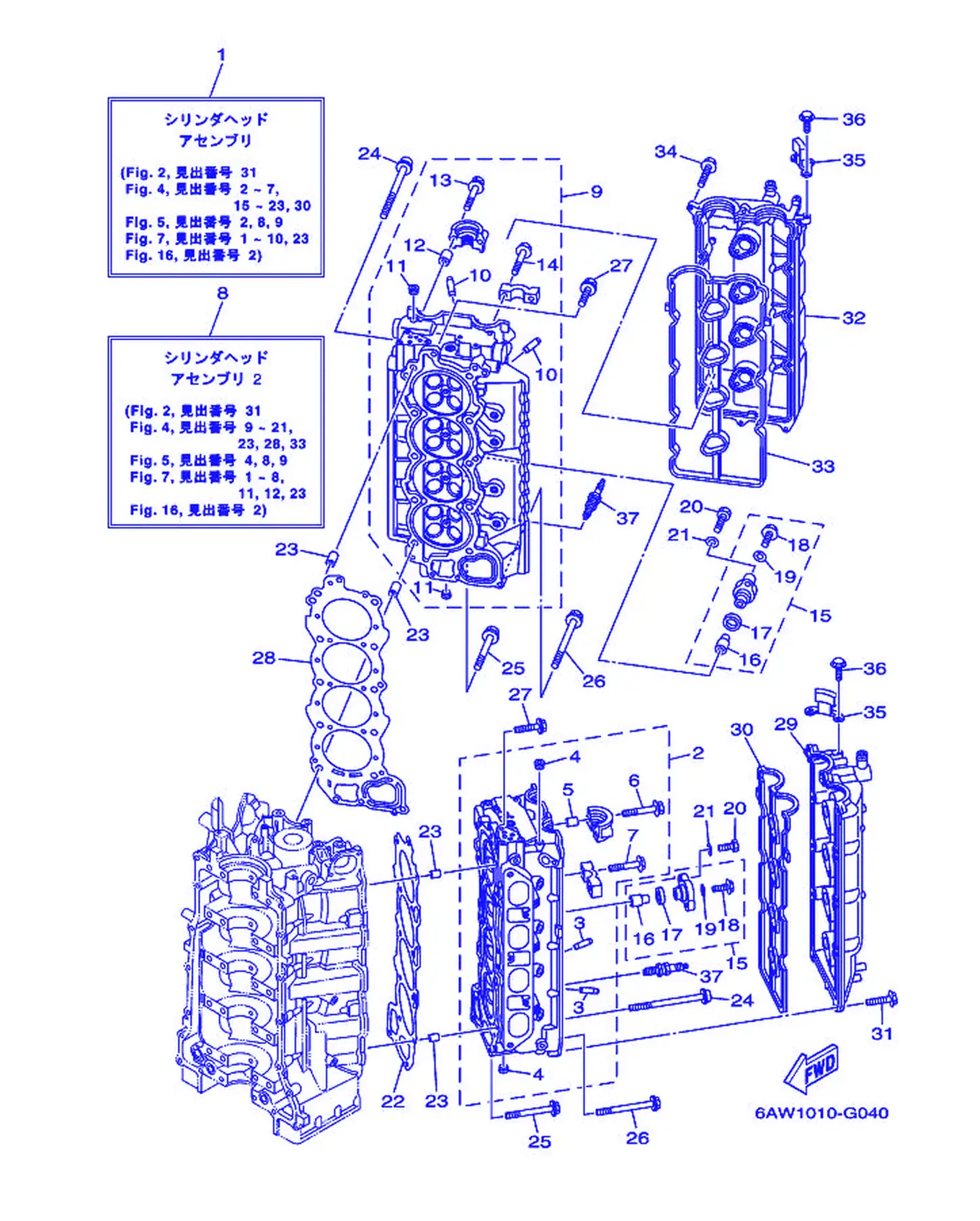

Рис. 22 — Цилиндр и картер 1 47 дет.
Рис. 23 — Цилиндр и картер 2 37 дет.
Рис. 24 — Цилиндр и картер Рис. 3 31 дет.

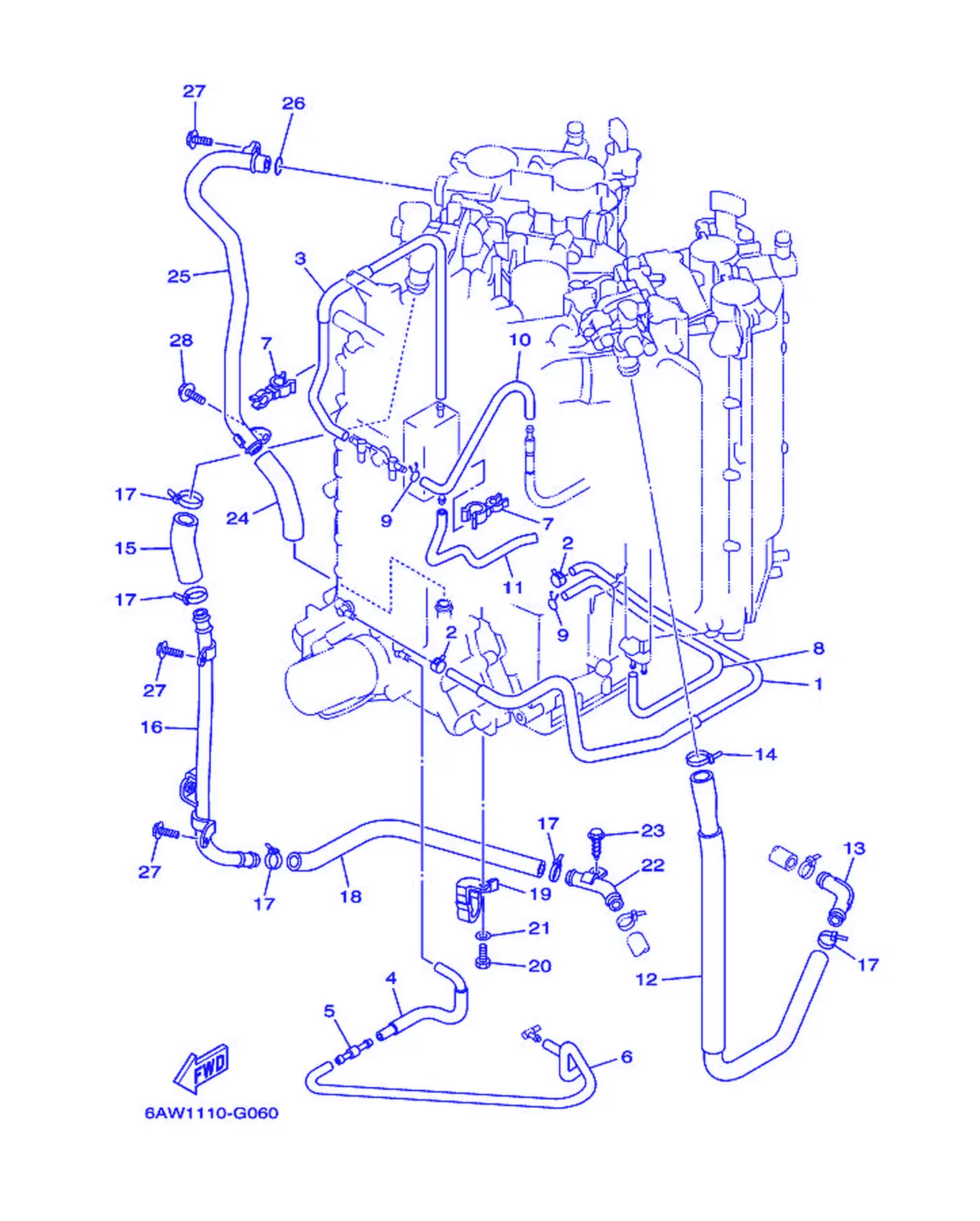

Рис. 25 — Цилиндр и картер Рис. 4 28 дет.

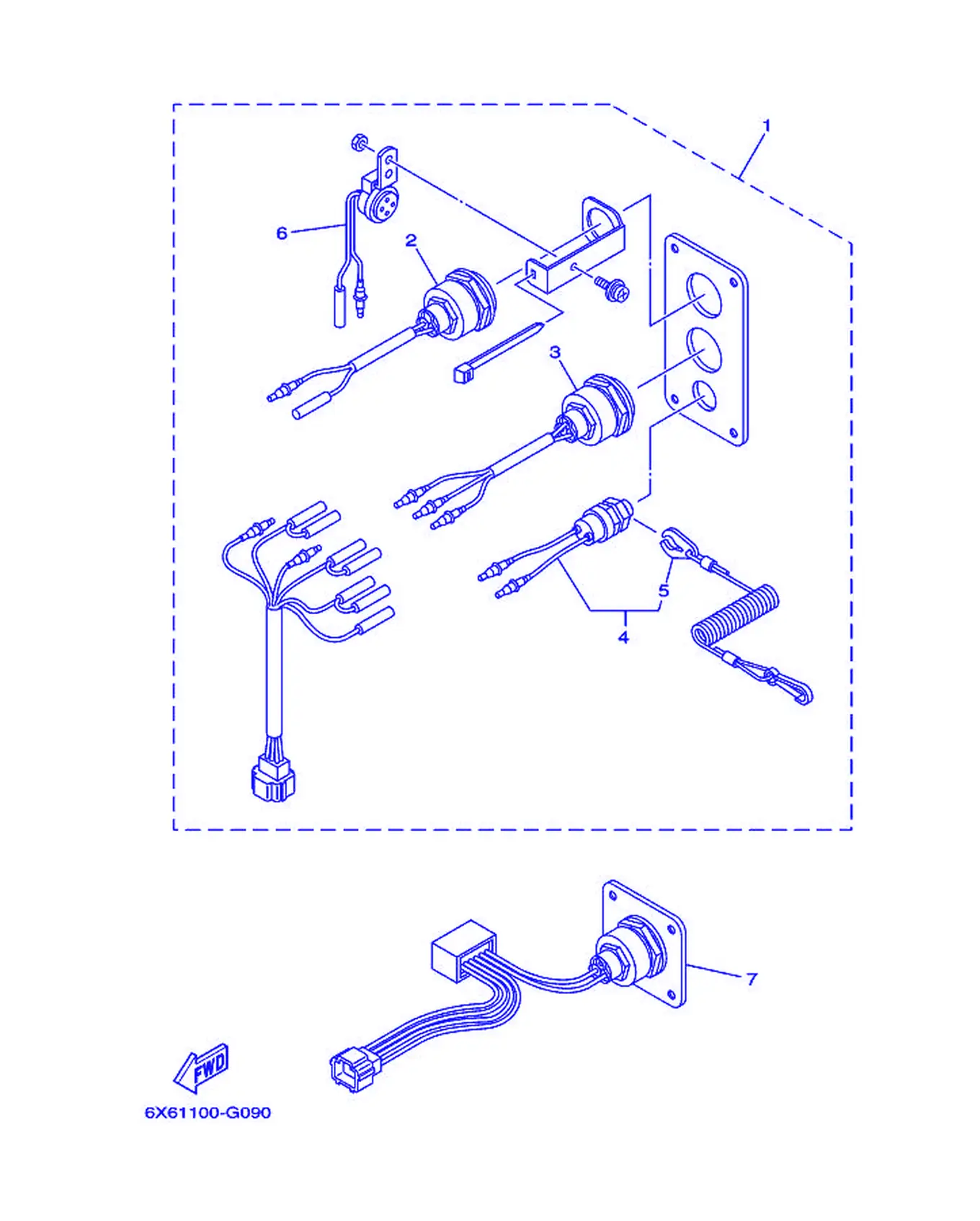

Рис. 26 — Выключатель и панель приборов 1 (одиночный) 12 дет.
Рис. 27 — Выключатель и приборная панель 2 (одномоторная) 7 дет.
Рис. 28 — Выключатель и приборная панель 3 (два двигателя) 13 дет.

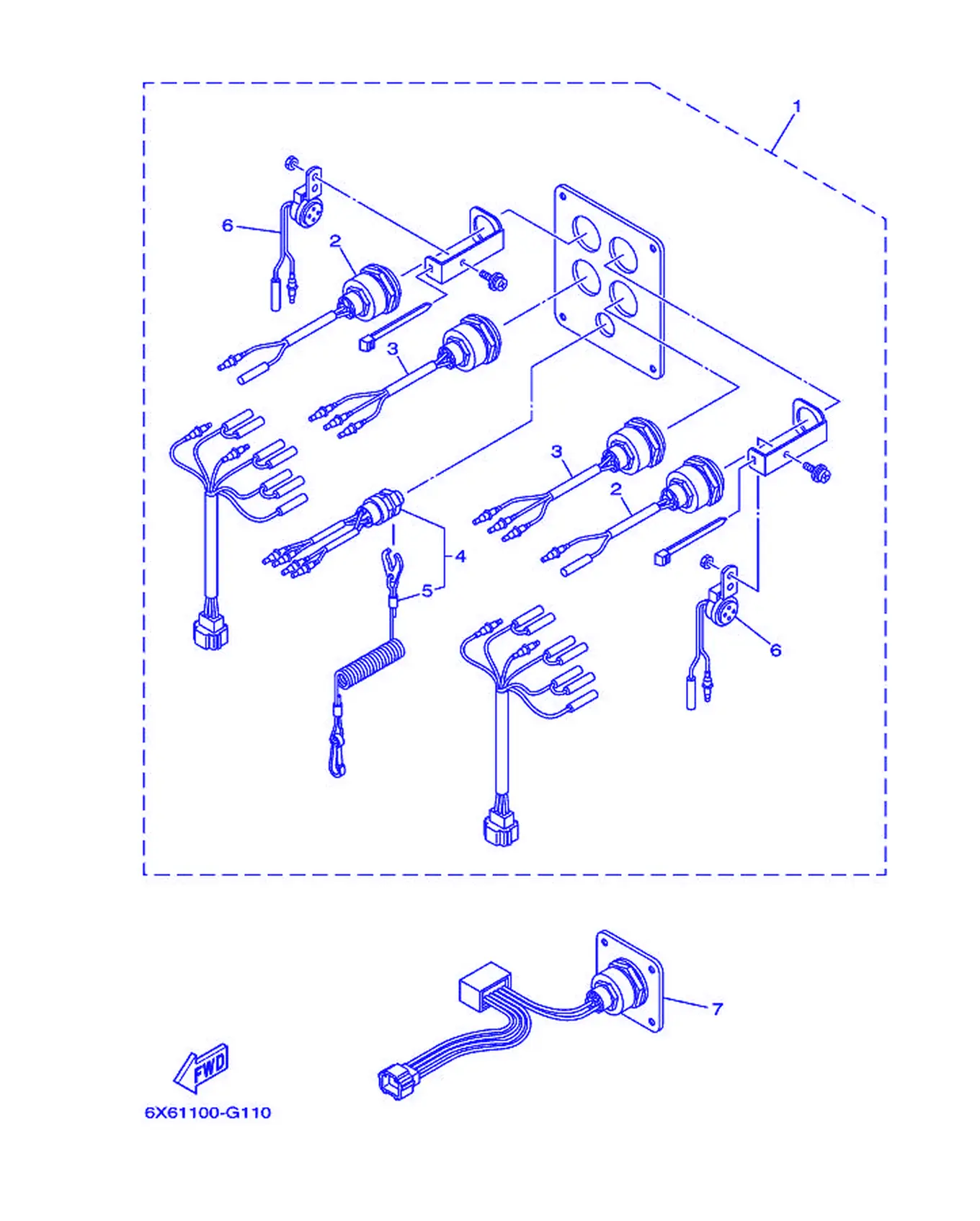

Рис. 29 — Выключатель и приборная панель 4 (два двигателя) 7 дет.

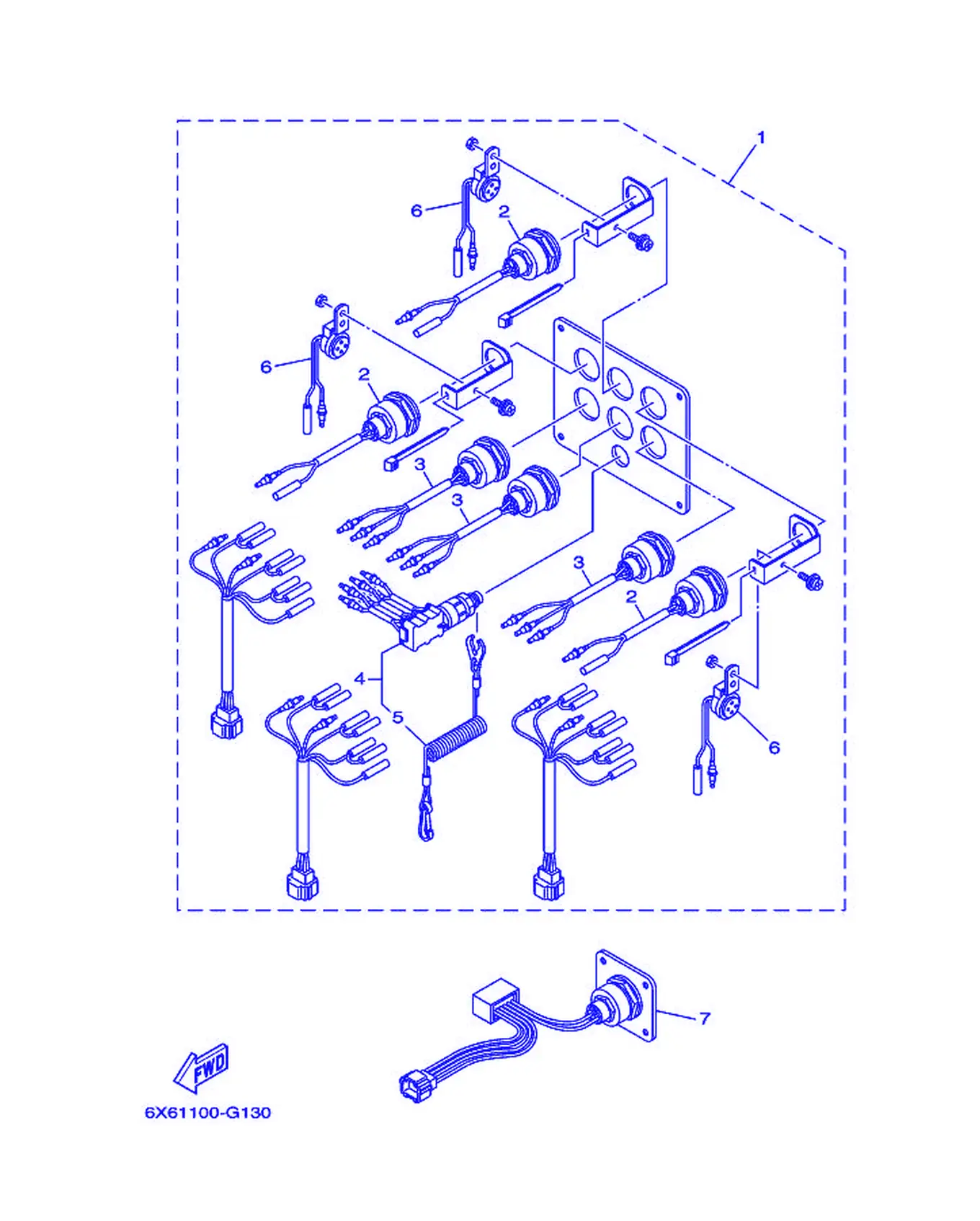

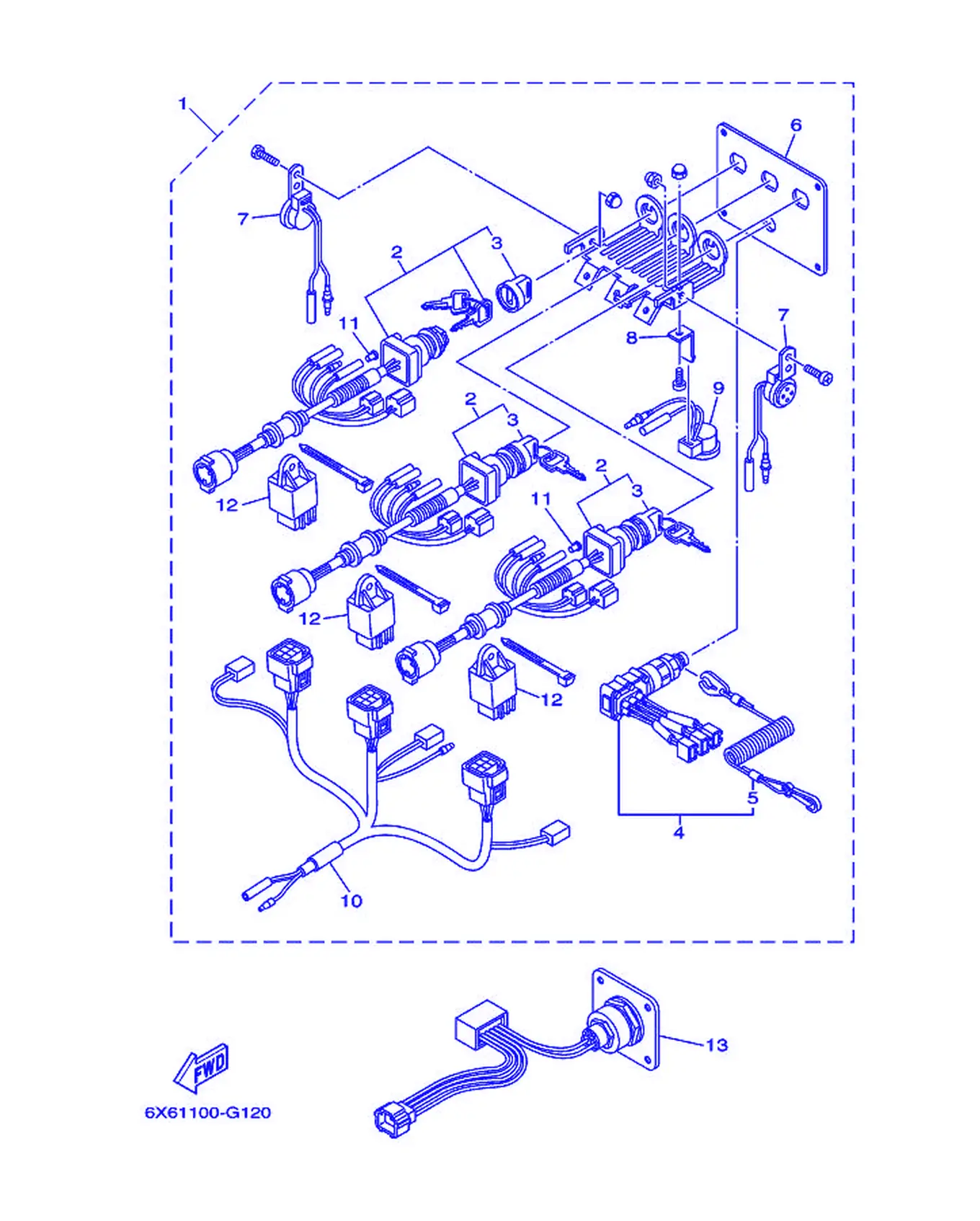

Рис. 30 — Выключатели и приборная панель 5 (три двигателя) 13 дет.

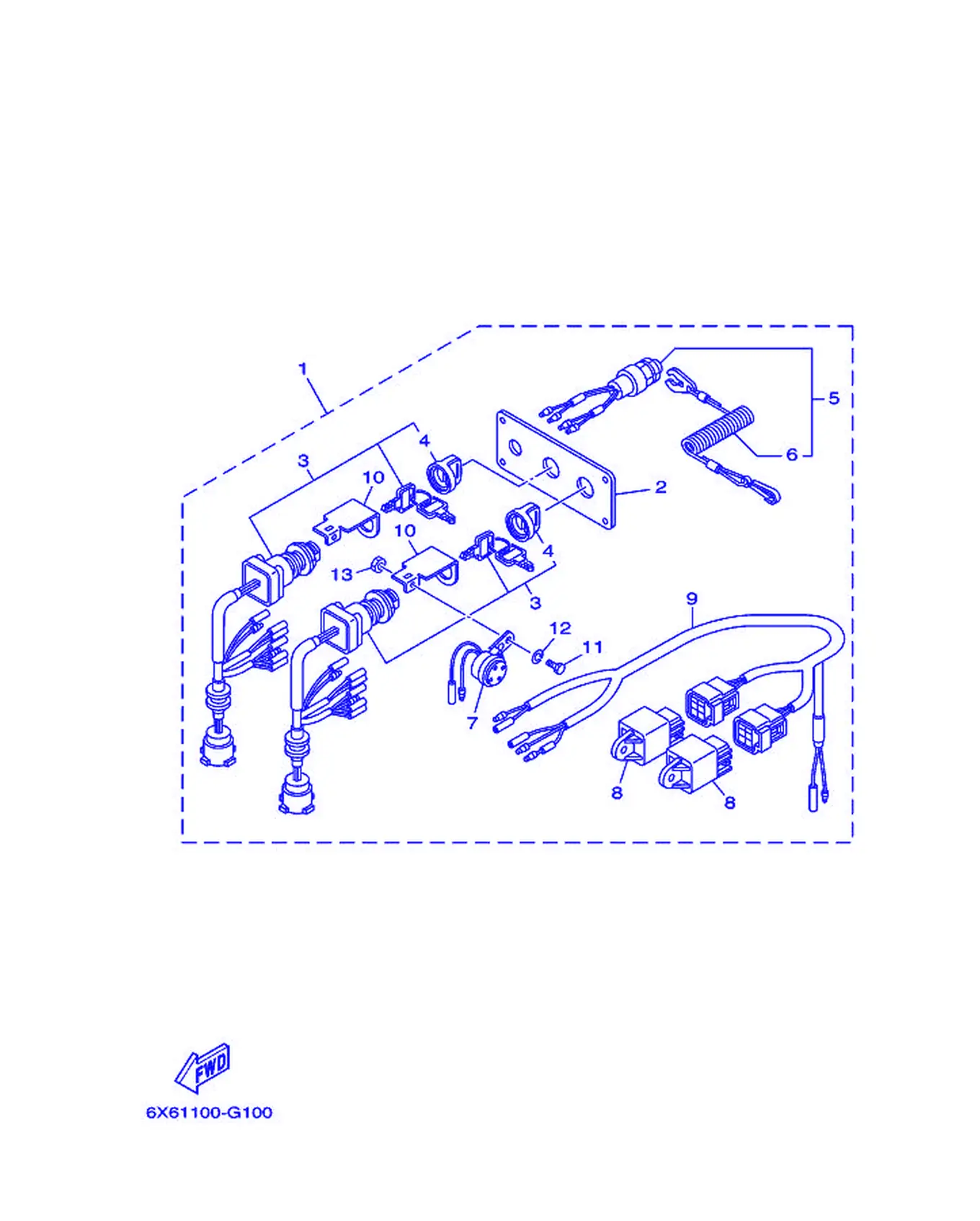

Рис. 31 — Выключатели и приборная панель 6 (три двигателя) 7 дет.
Рис. 32 — Выключатель и панель приборов Рис. 8 (6X7) 11 дет.

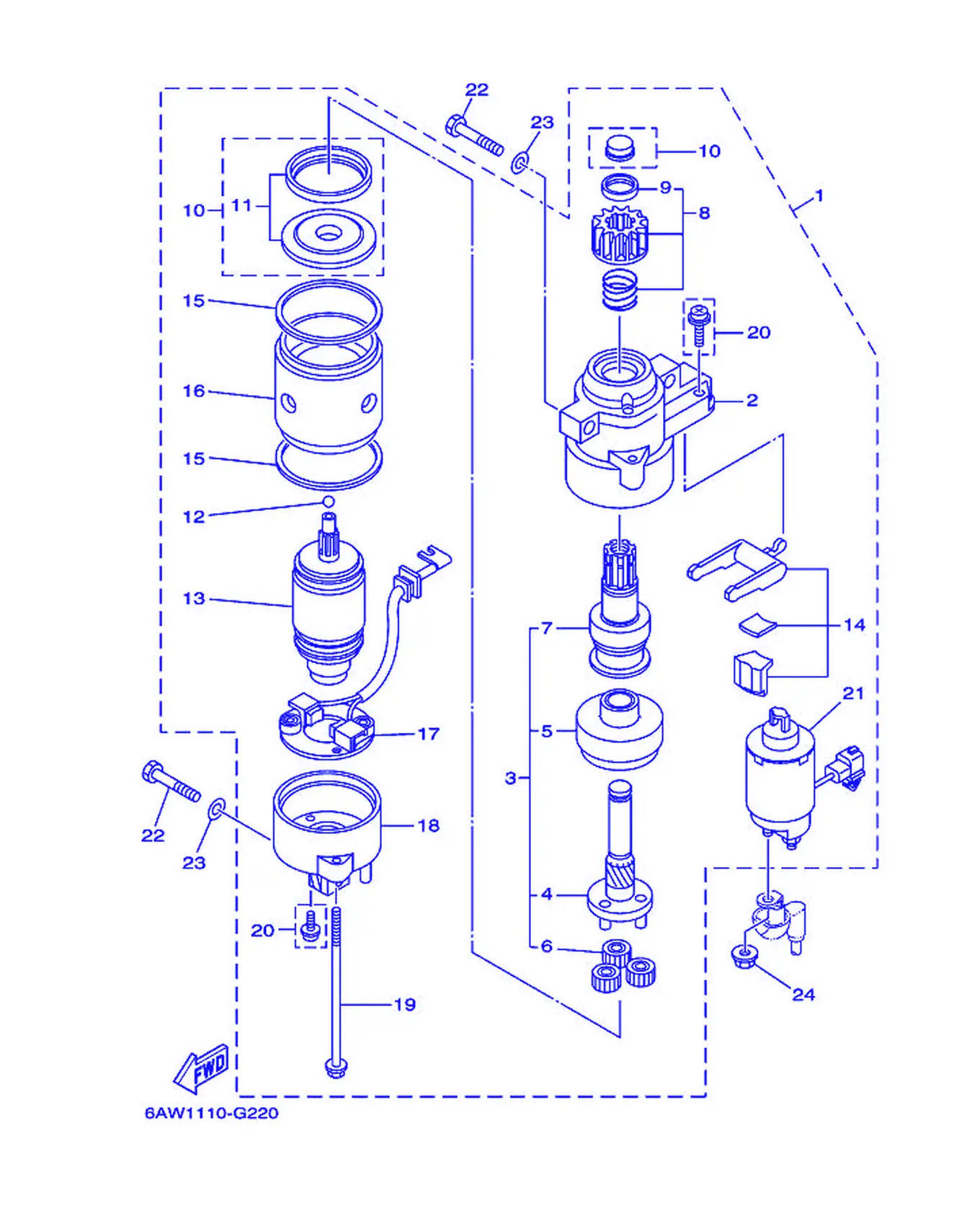

Рис. 33 — стартер 24 дет.

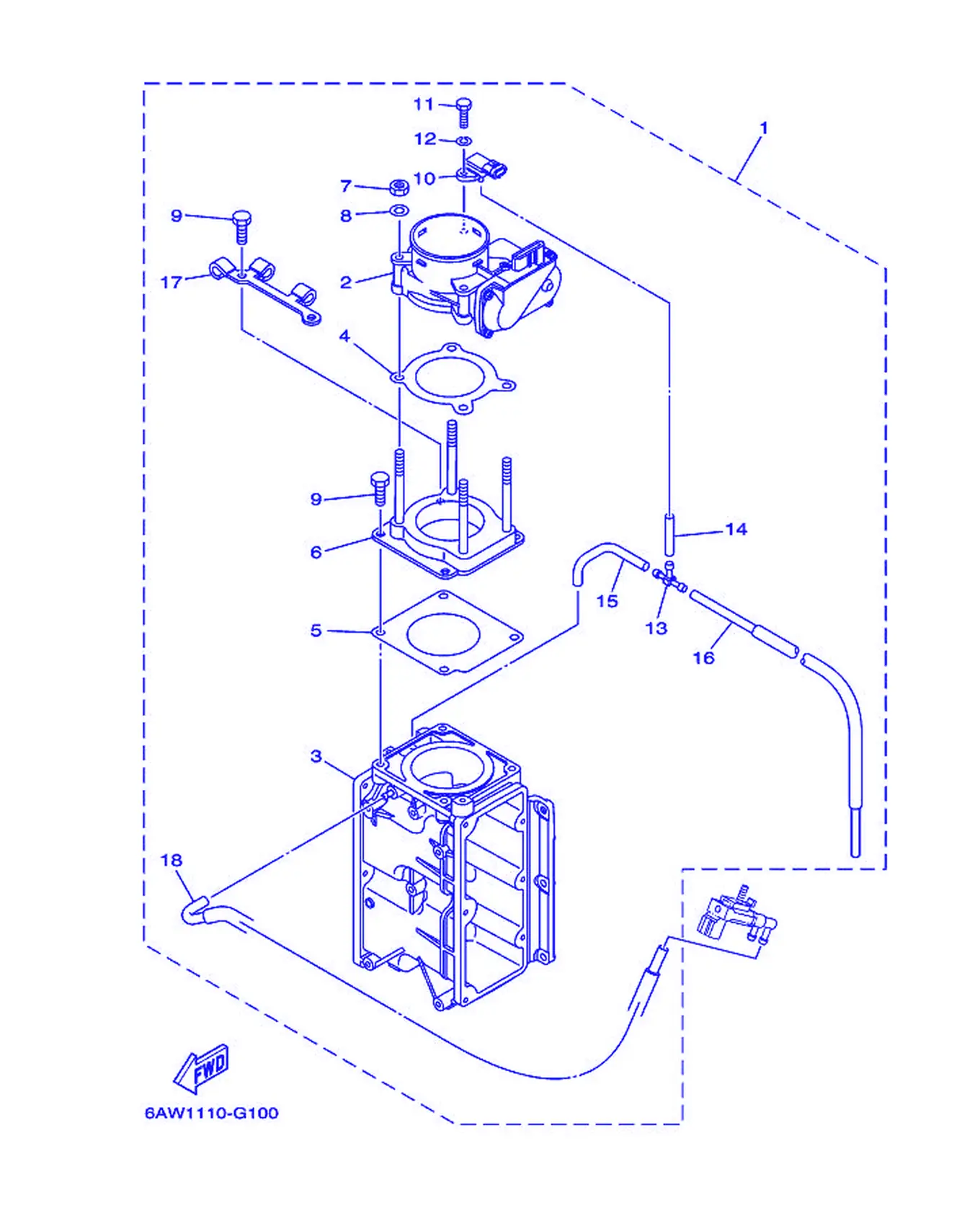

Рис. 34 — Корпус дроссельной заслонки в сборе 1 18 дет.
Рис. 35 — Корпус дроссельной заслонки в сборе 2 18 дет.

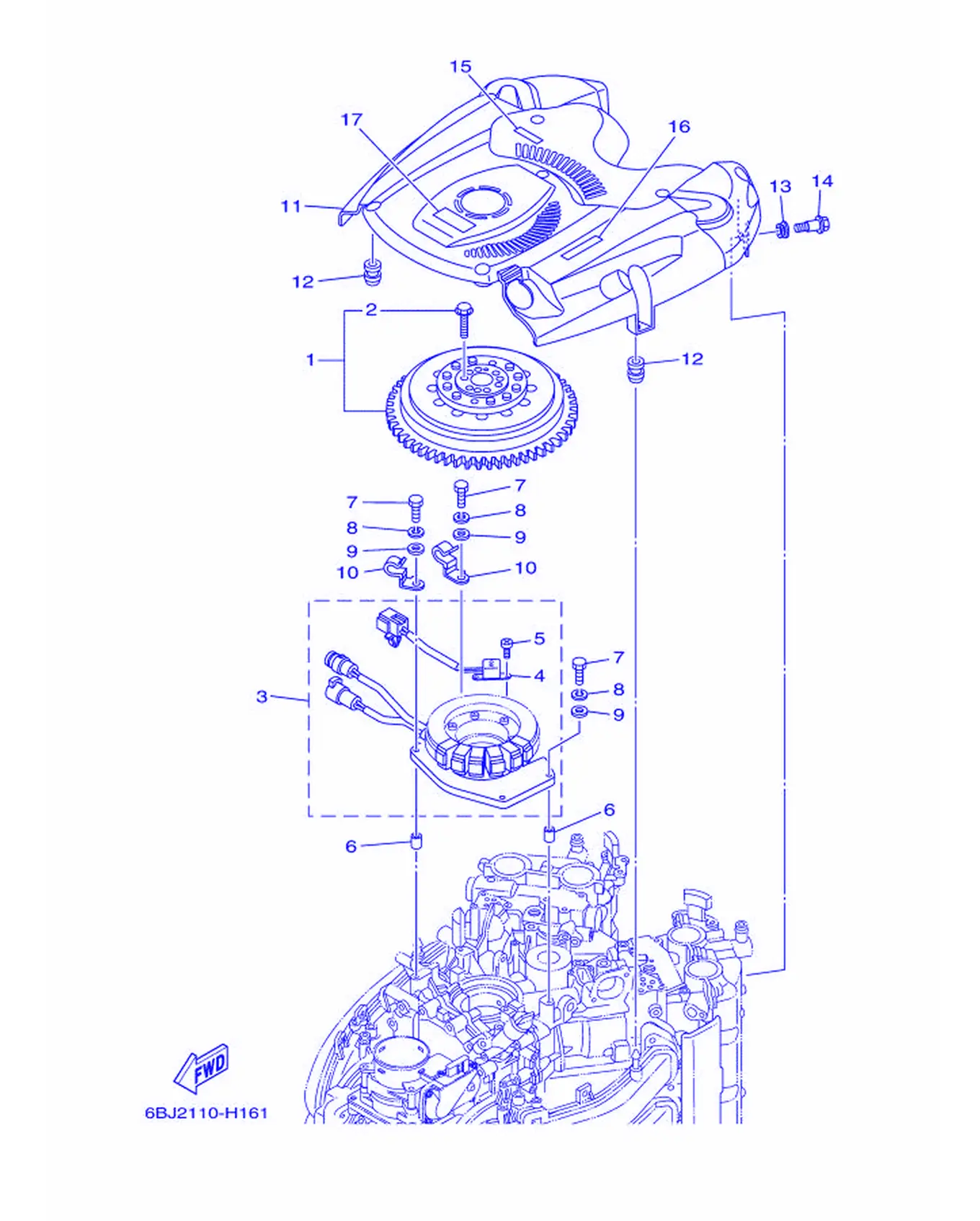

Рис. 36 — Генератор 17 дет.

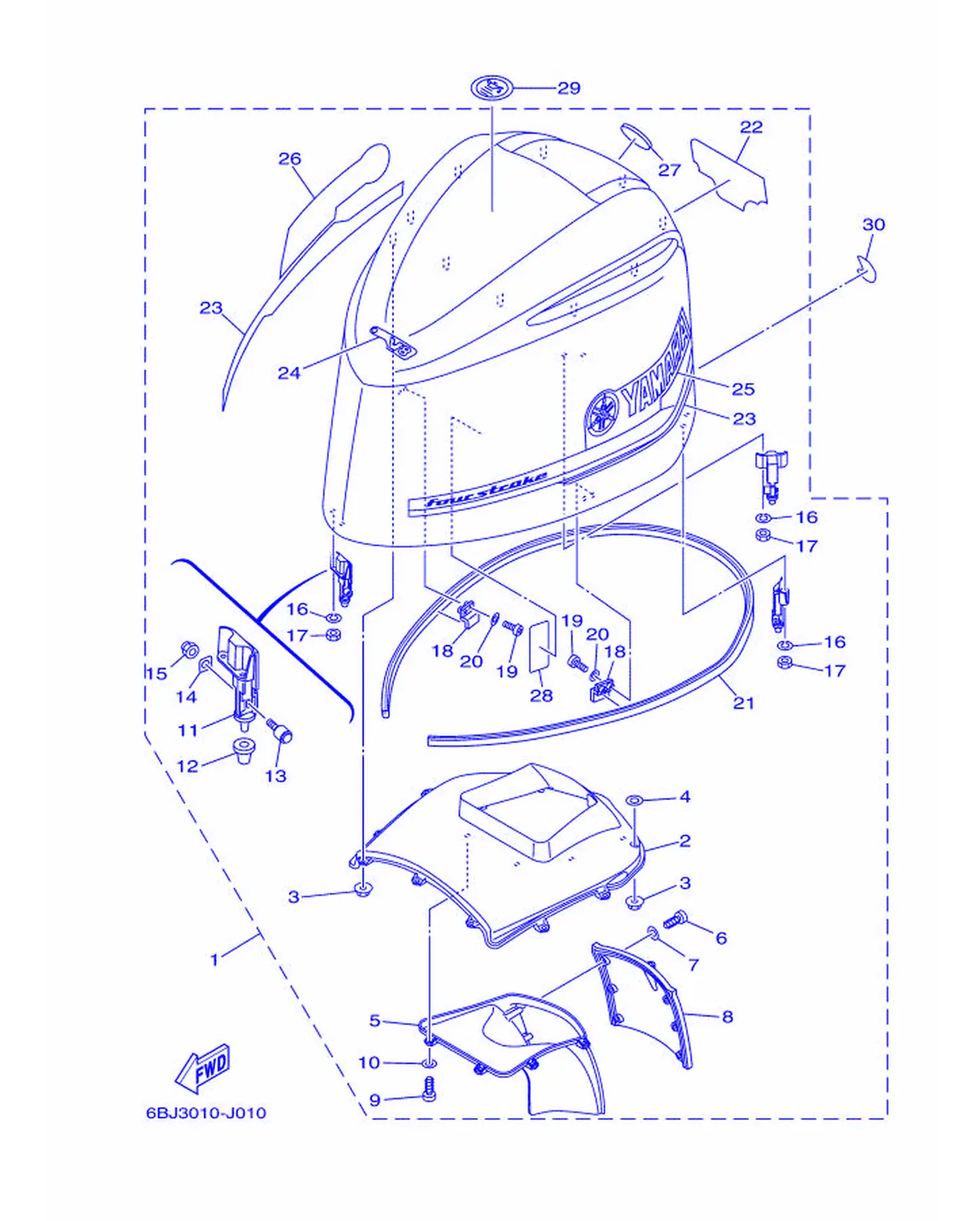

Рис. 37 — Верхний кожух 30 дет.

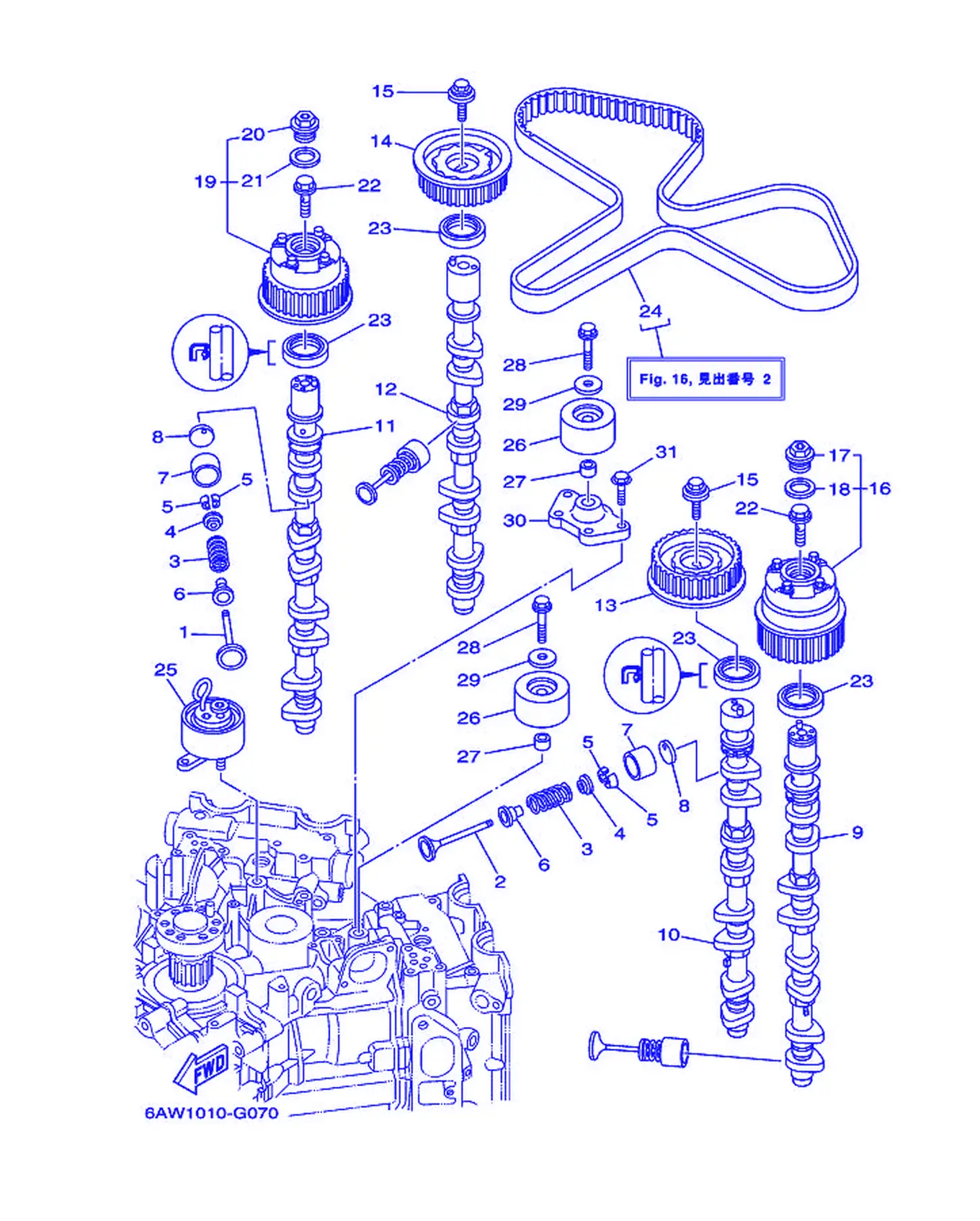

Рис. 38 — Клапан 38 дет.

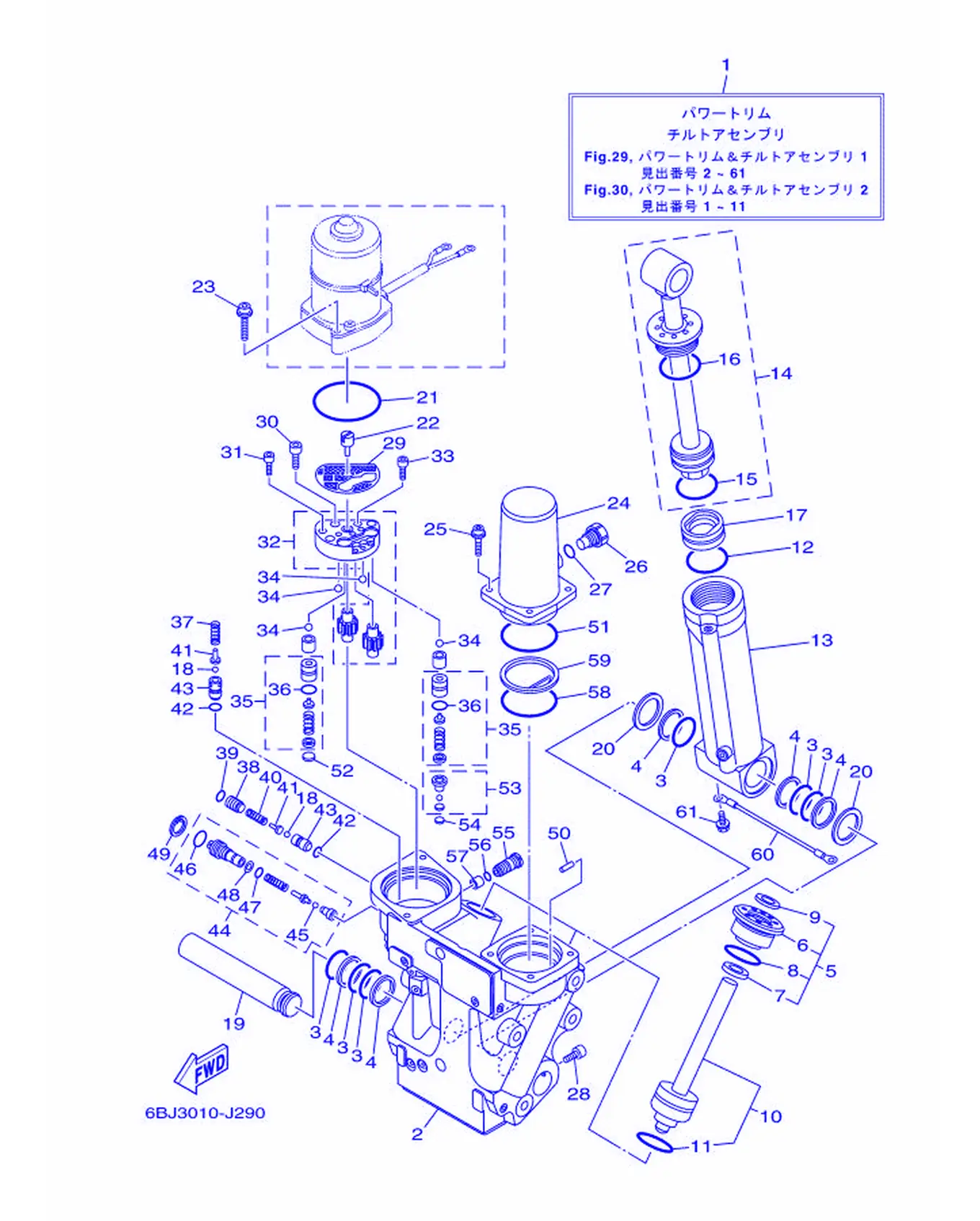

Рис. 39 — Узел силового наклона и подъёма 1 61 дет.

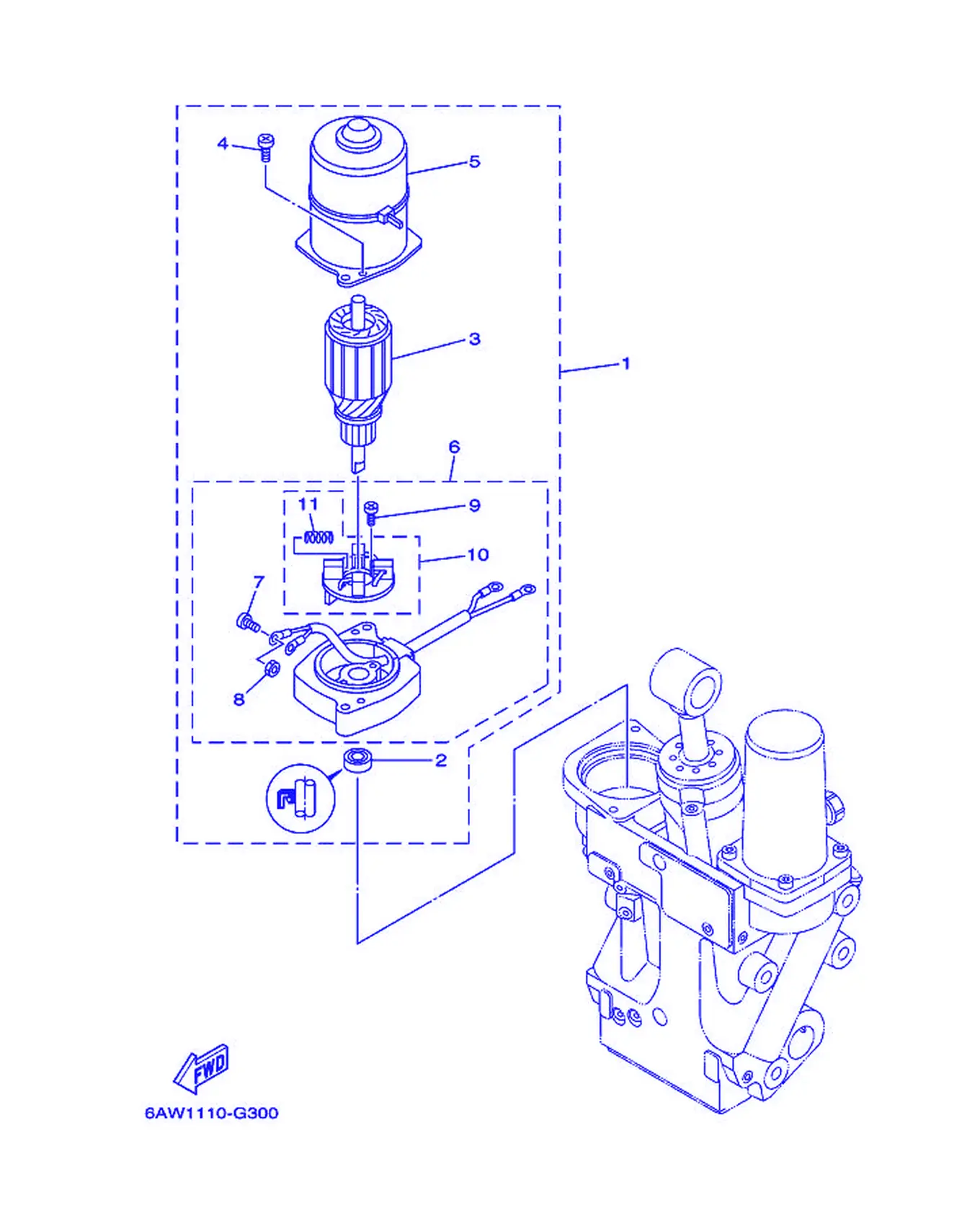

Рис. 40 — Узел силового наклона и подъёма 2 11 дет.

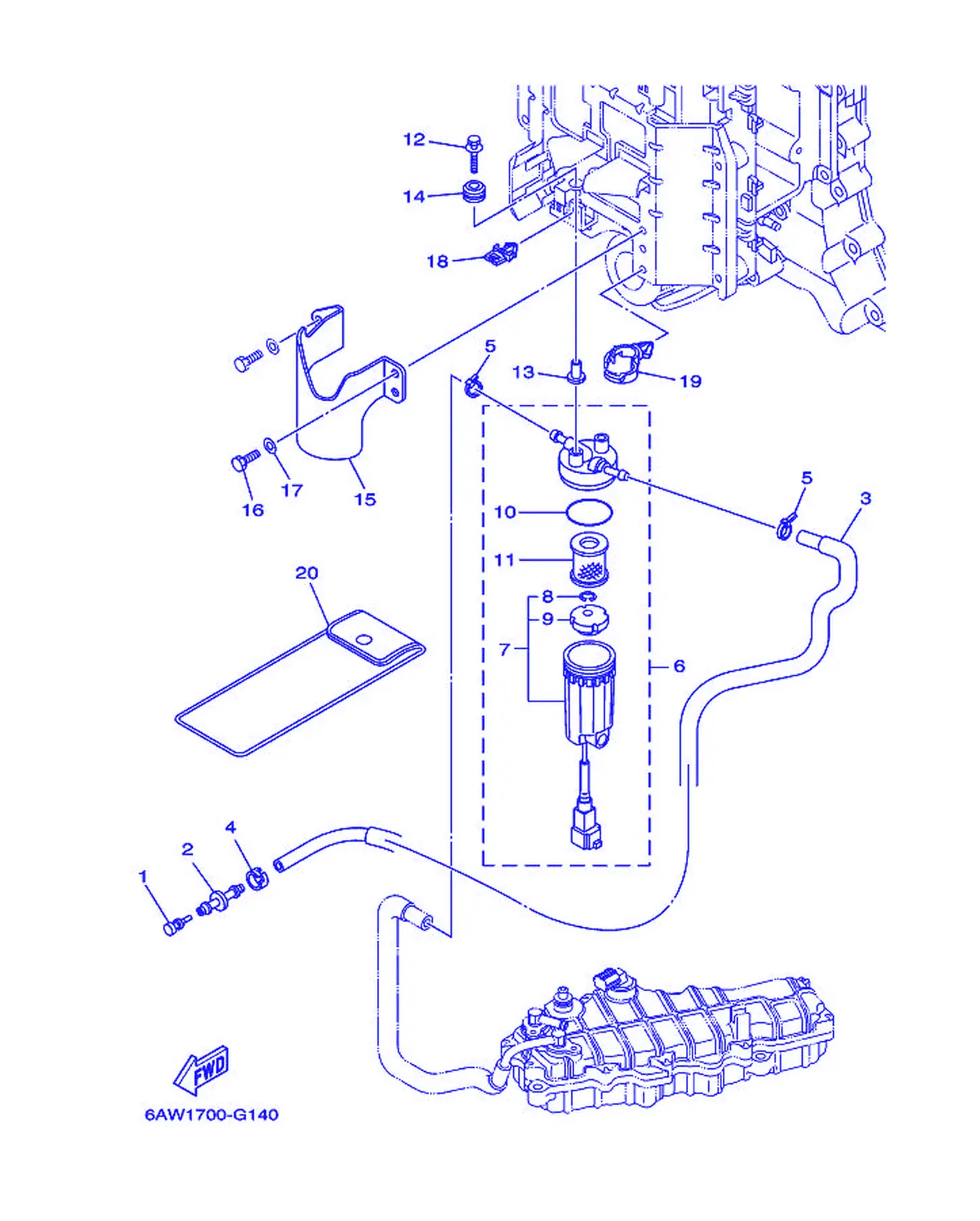

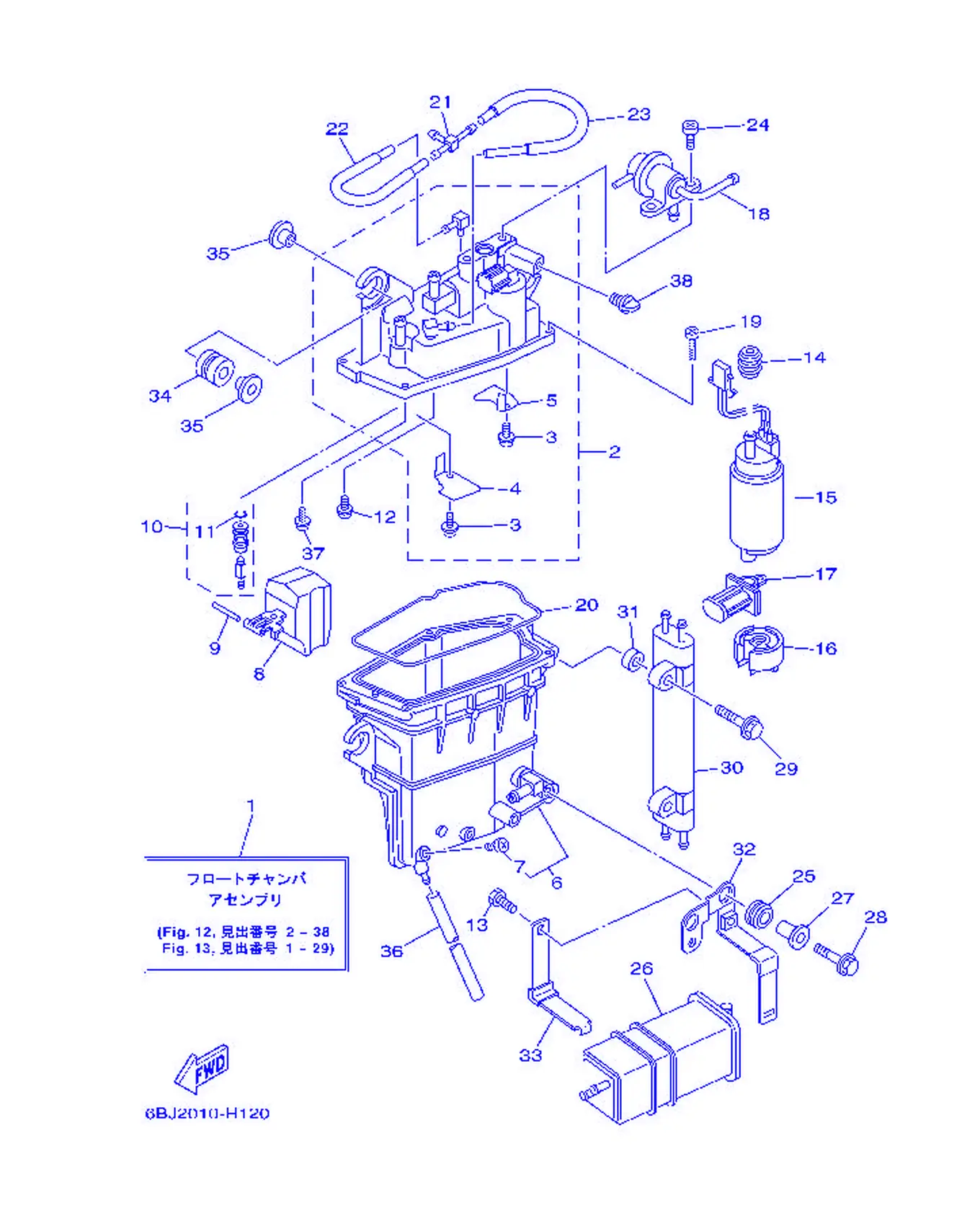

Рис. 41 — Топливная система 1 20 дет.

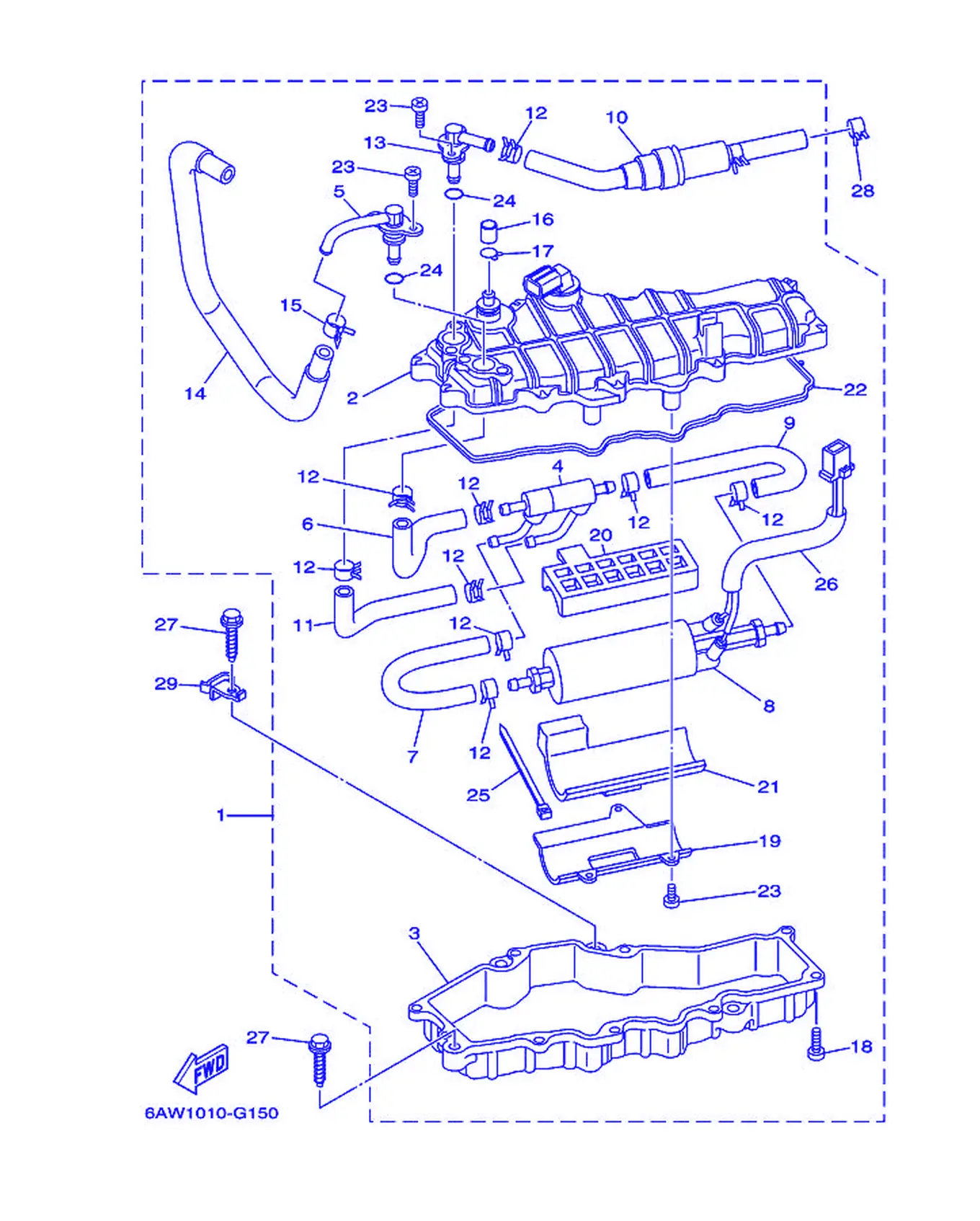

Рис. 42 — Топливная система 2 29 дет.
Рис. 43 — Топливный насос высокого давления 38 дет.
Рис. 44 — Топливный бак 16 дет.

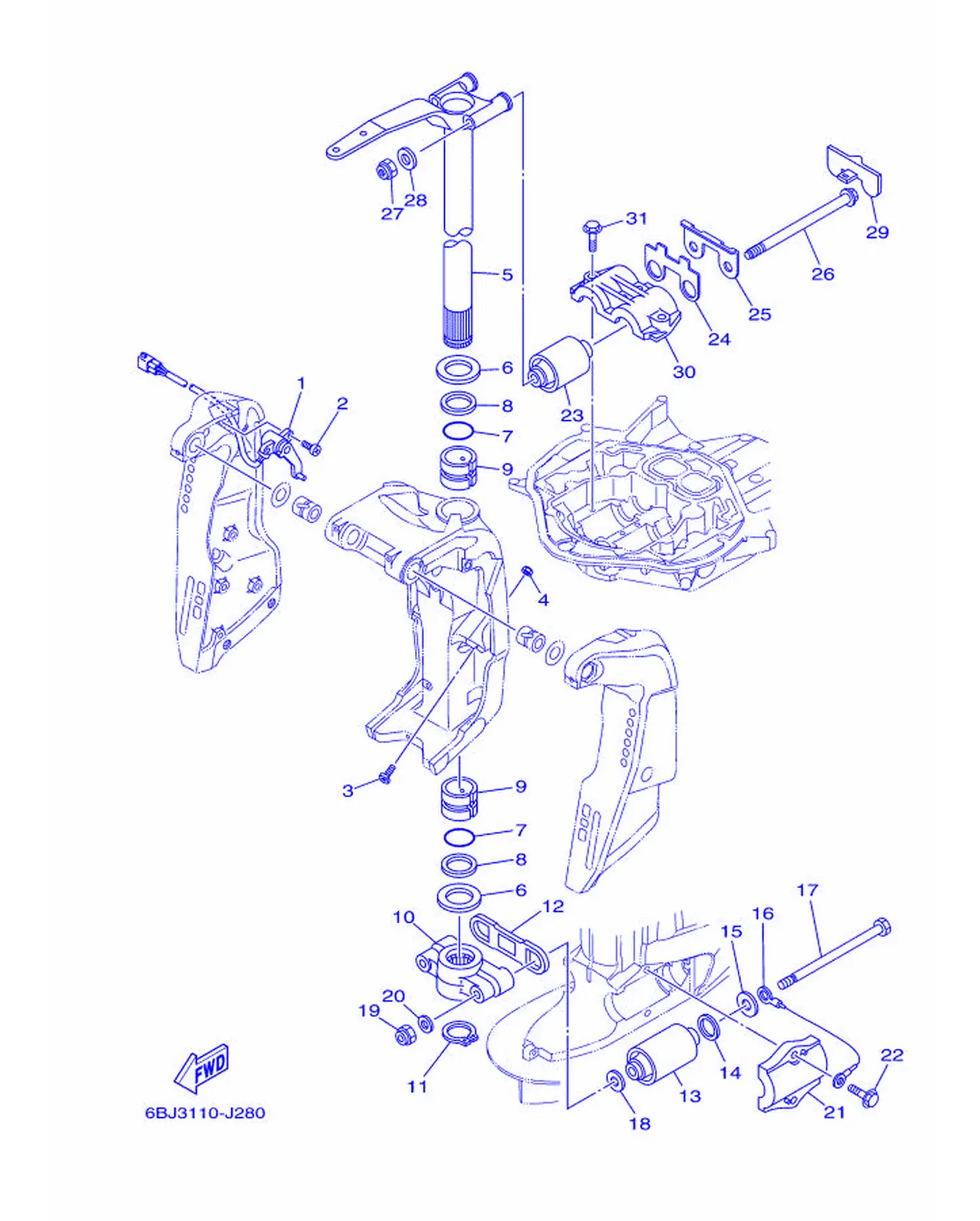

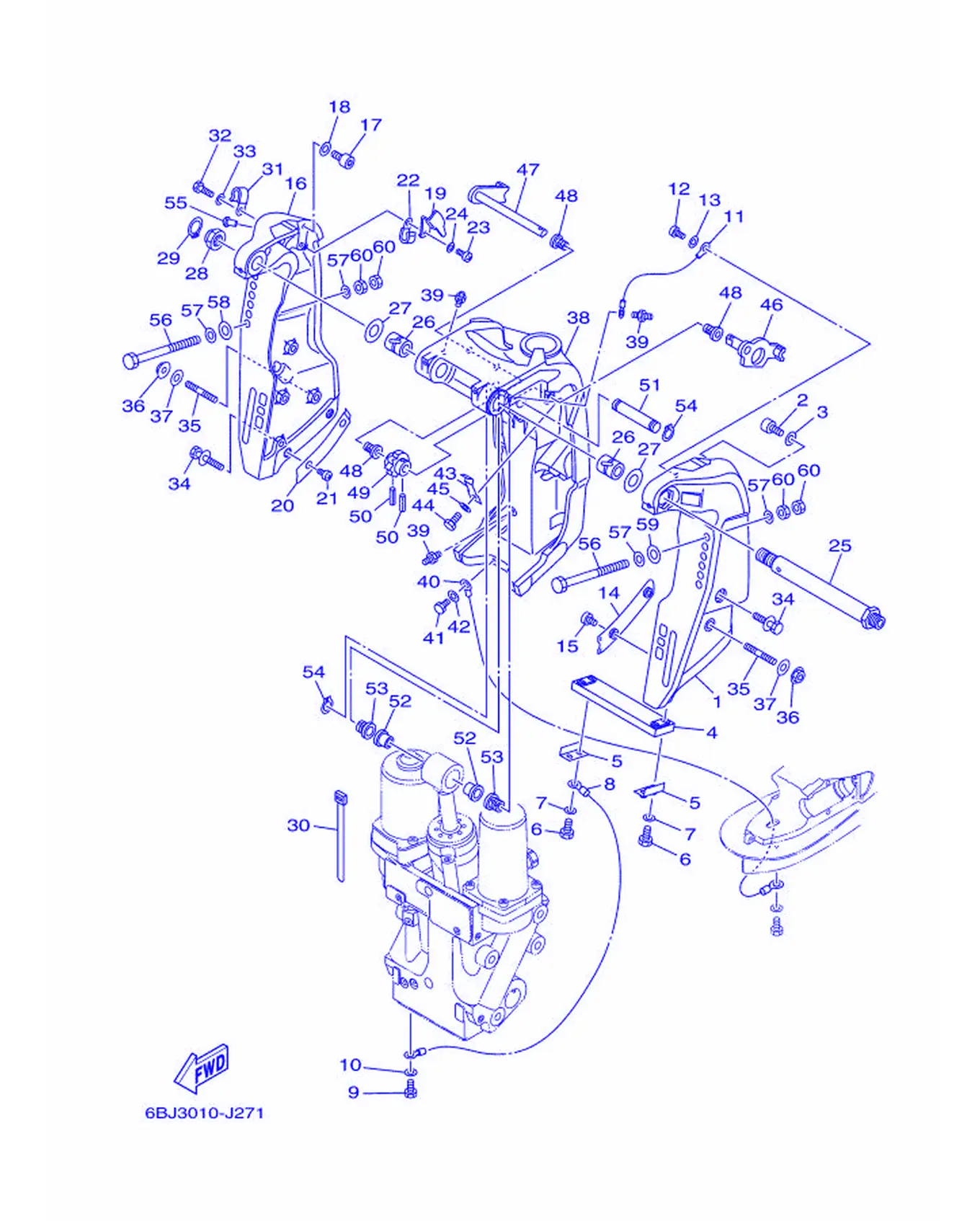

Рис. 45 — Кронштейн 1 63 дет.
Рис. 46 — Кронштейн 2 31 дет.

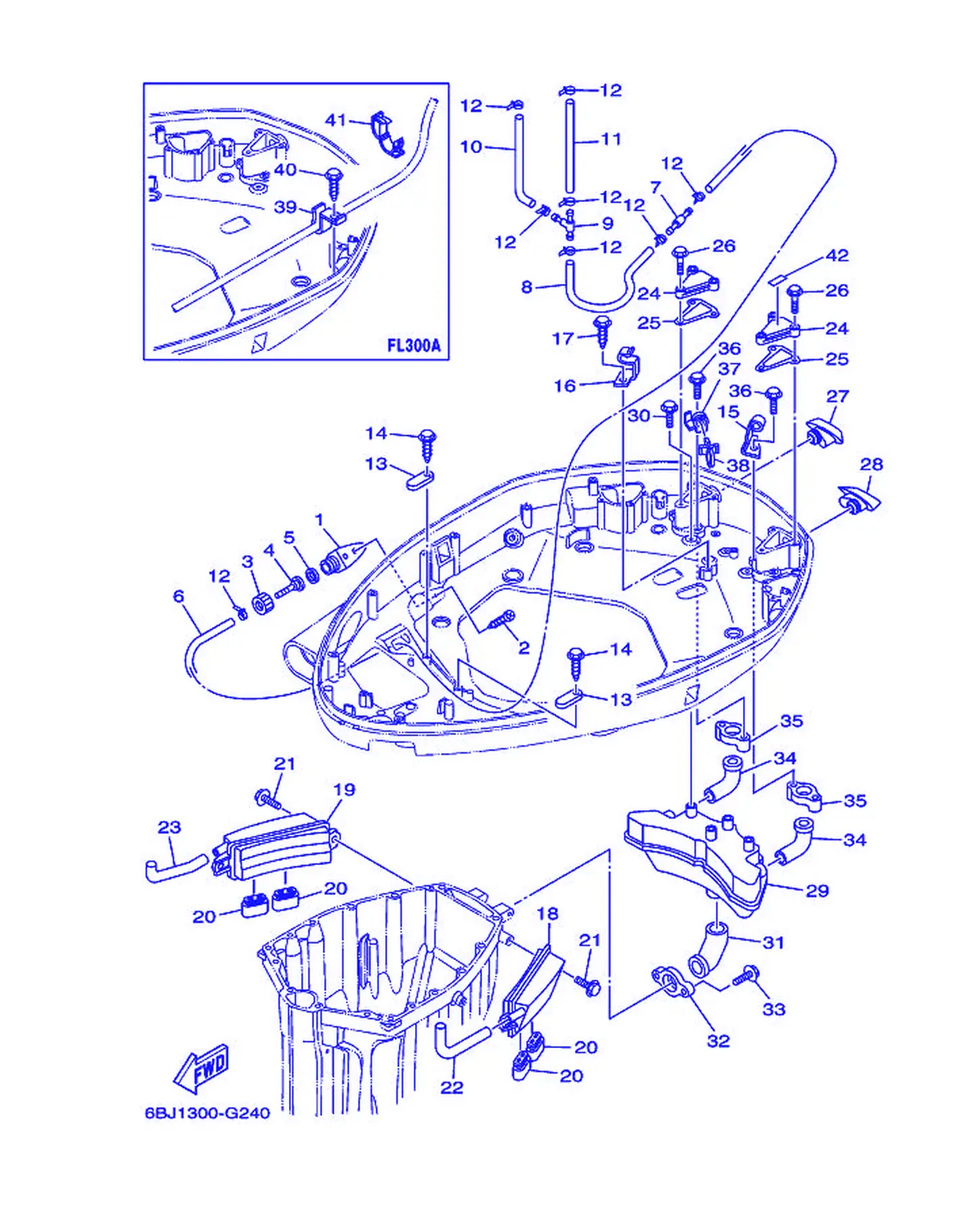

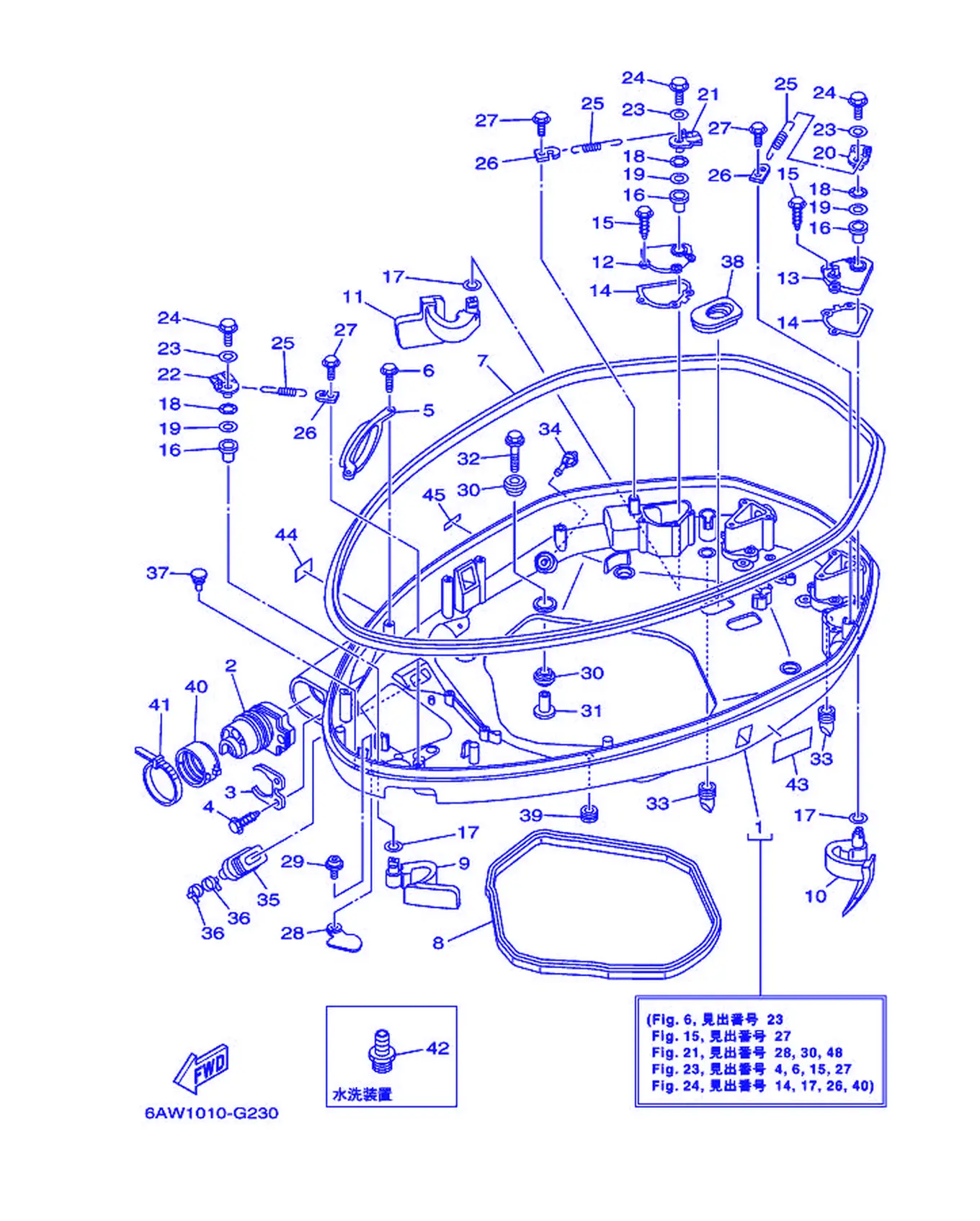

Рис. 47 — Нижний кожух 1 45 дет.
Рис. 48 — Нижний кожух 2 39 дет.

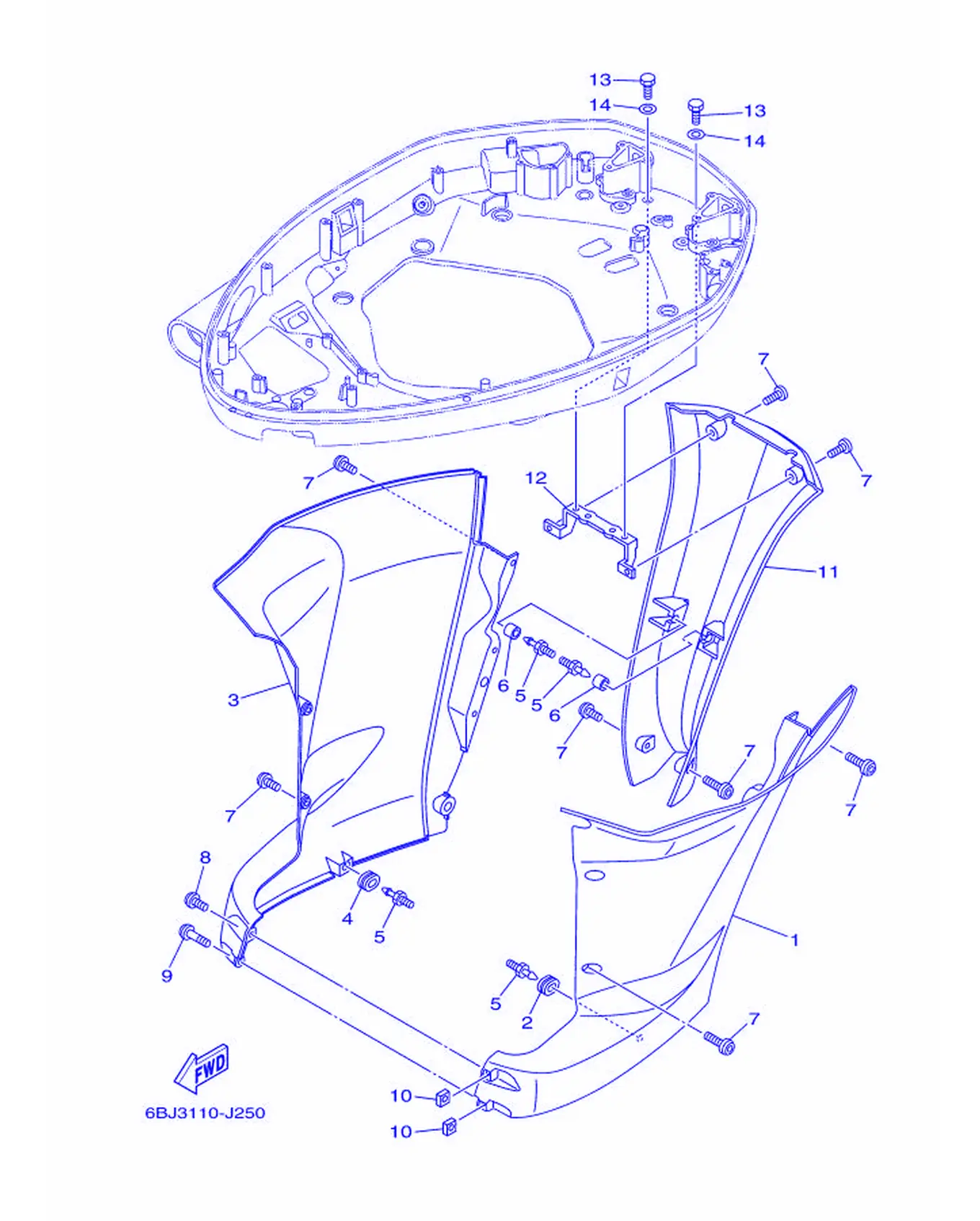

Рис. 49 — Нижний кожух 3 14 дет.

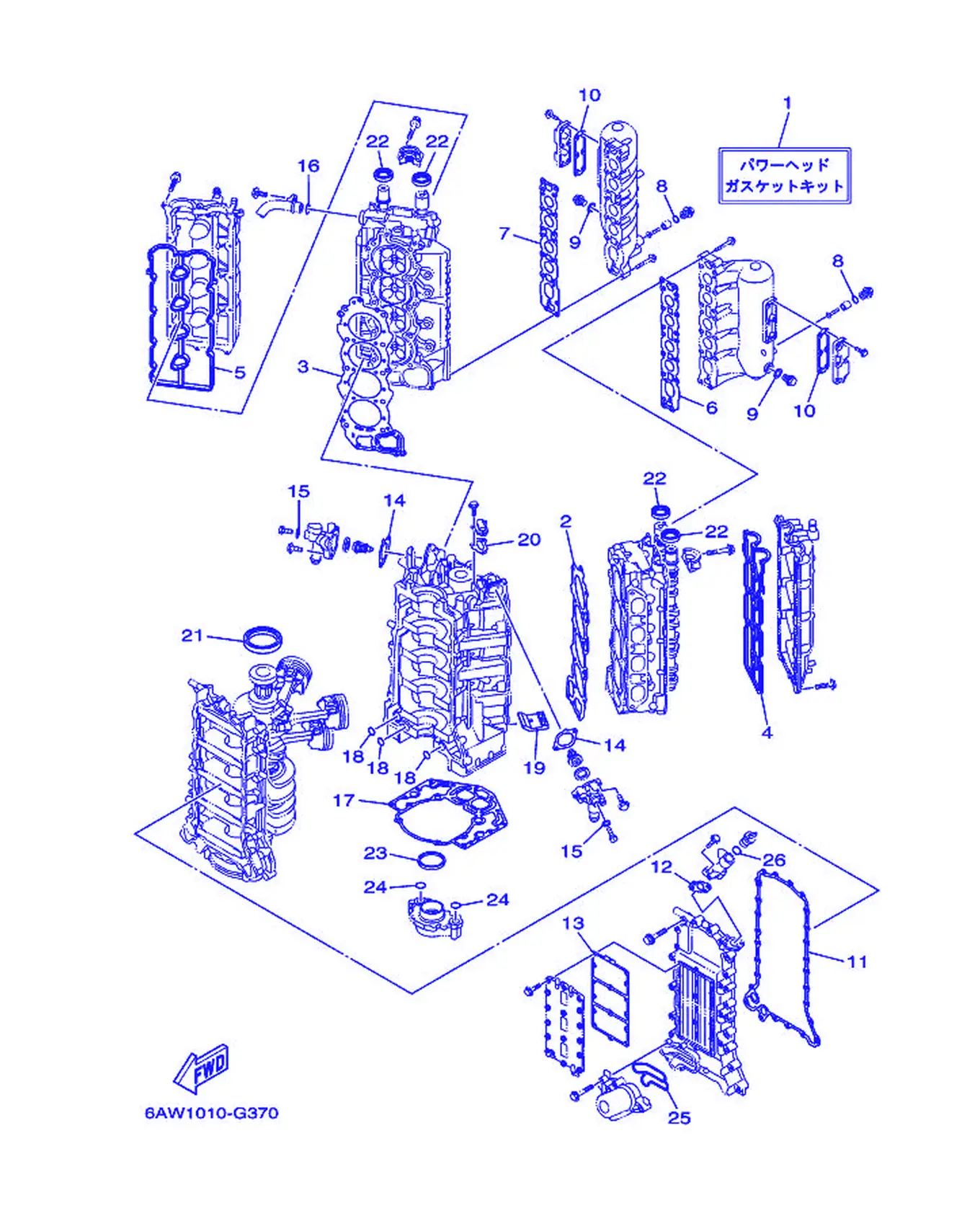

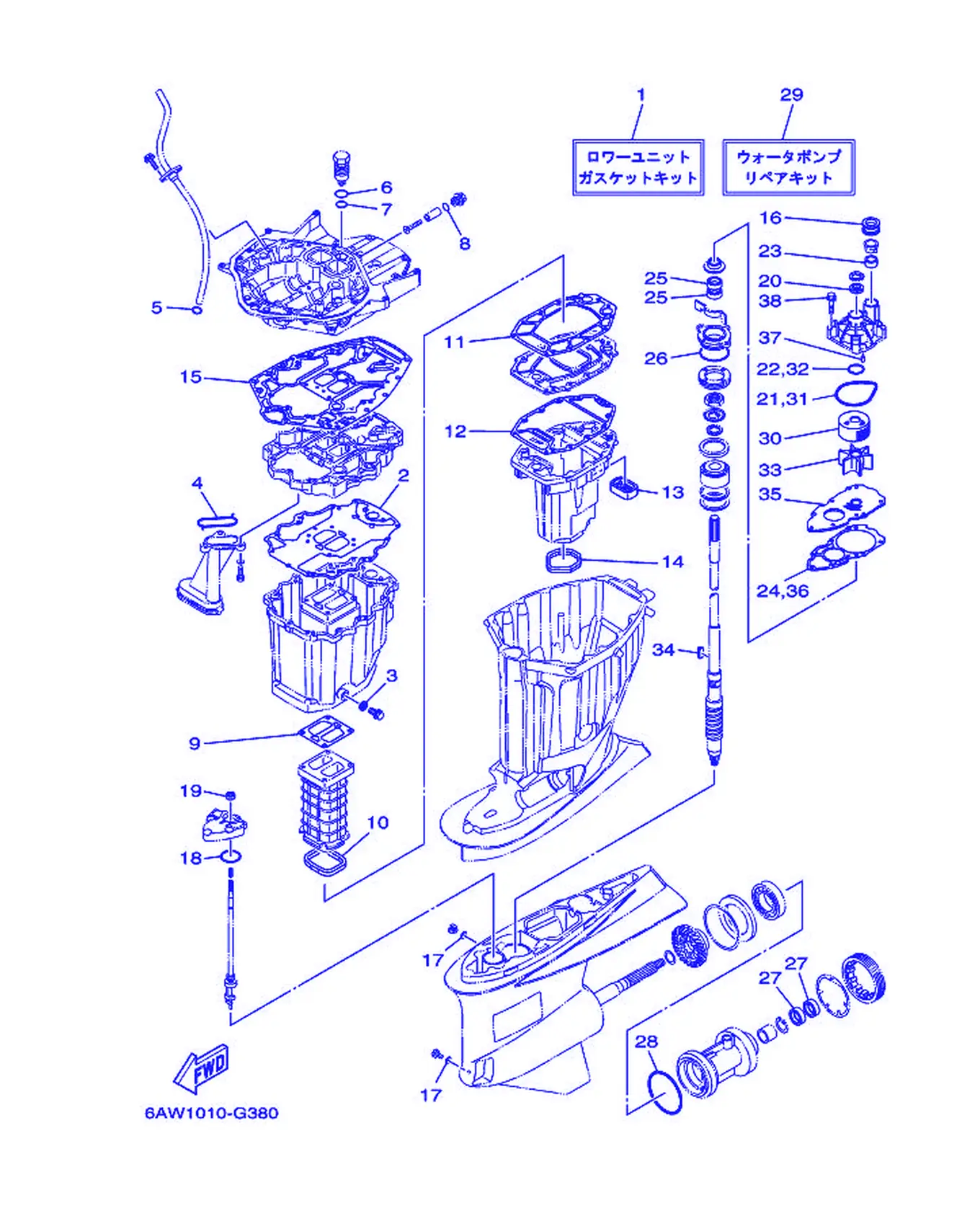

Рис. 50 — Ремкомплект 1 26 дет.
Рис. 51 — Ремкомплект 2 38 дет.

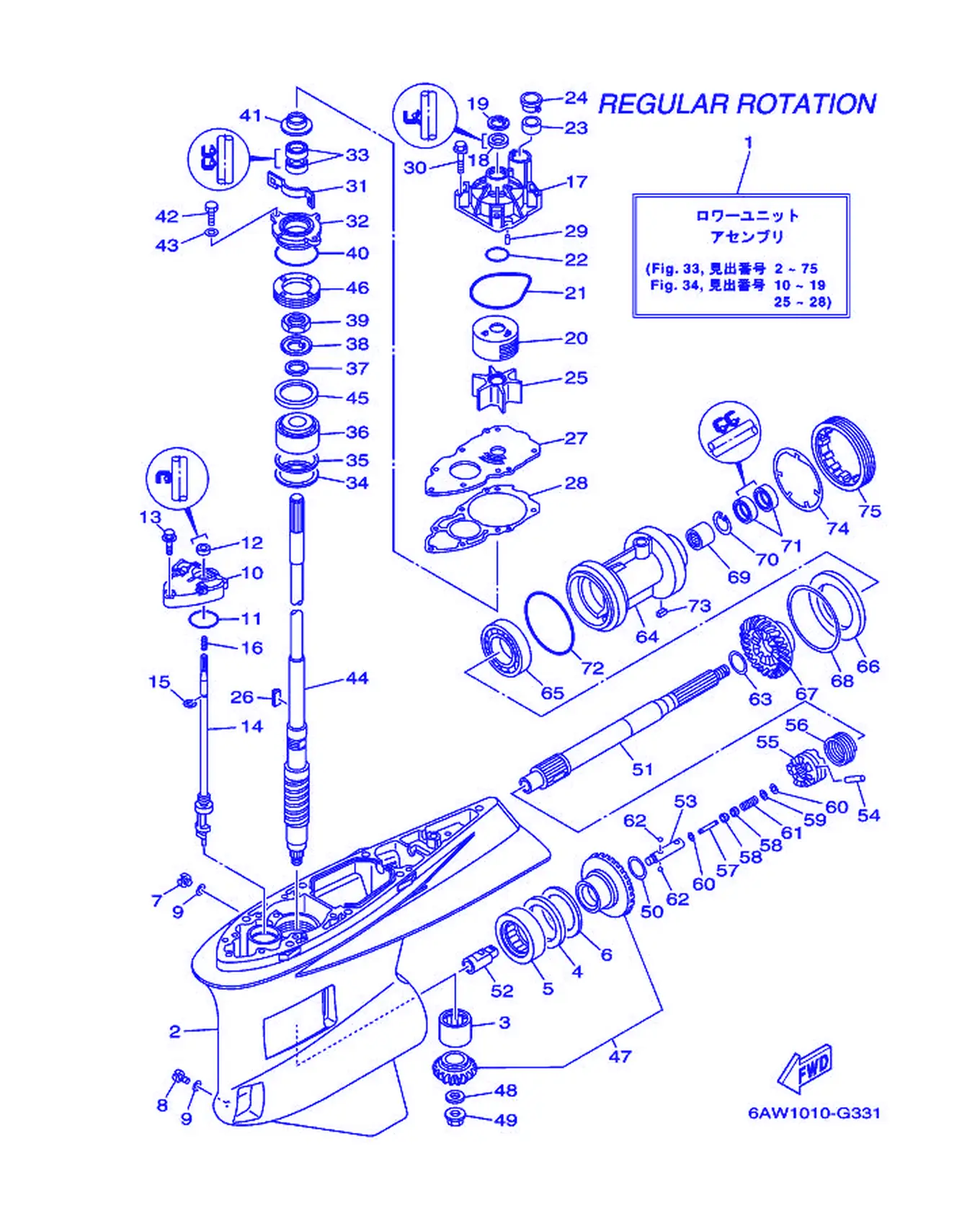

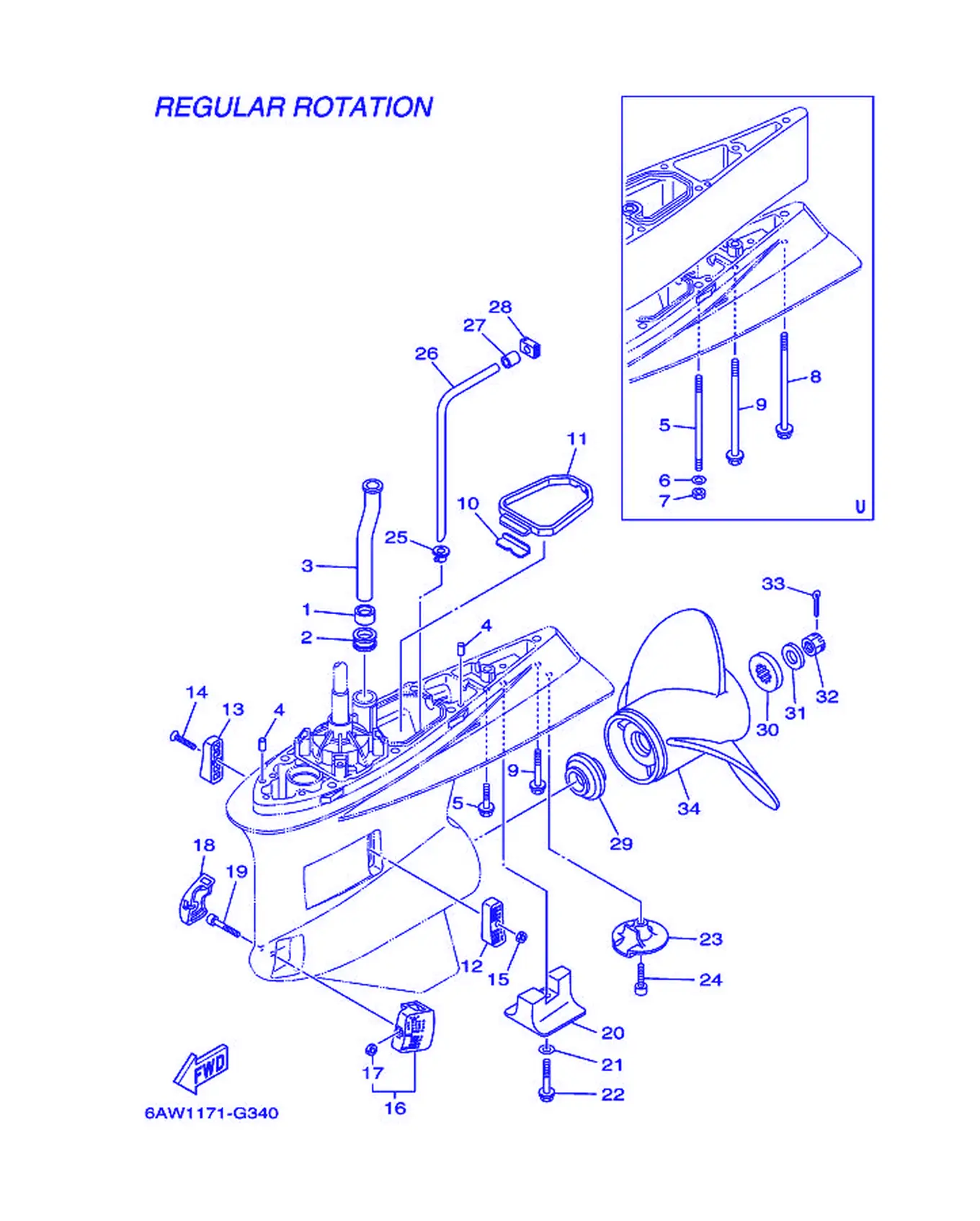

Рис. 52 — Нижний кожух и привод 1 92 дет.
Рис. 53 — Нижний кожух и привод 2 41 дет.
