Yamaha F2B f2bmhl — взрыв-схемы

Взрыв-схемы и спецификации запчастей Yamaha F2B. 21 схем.

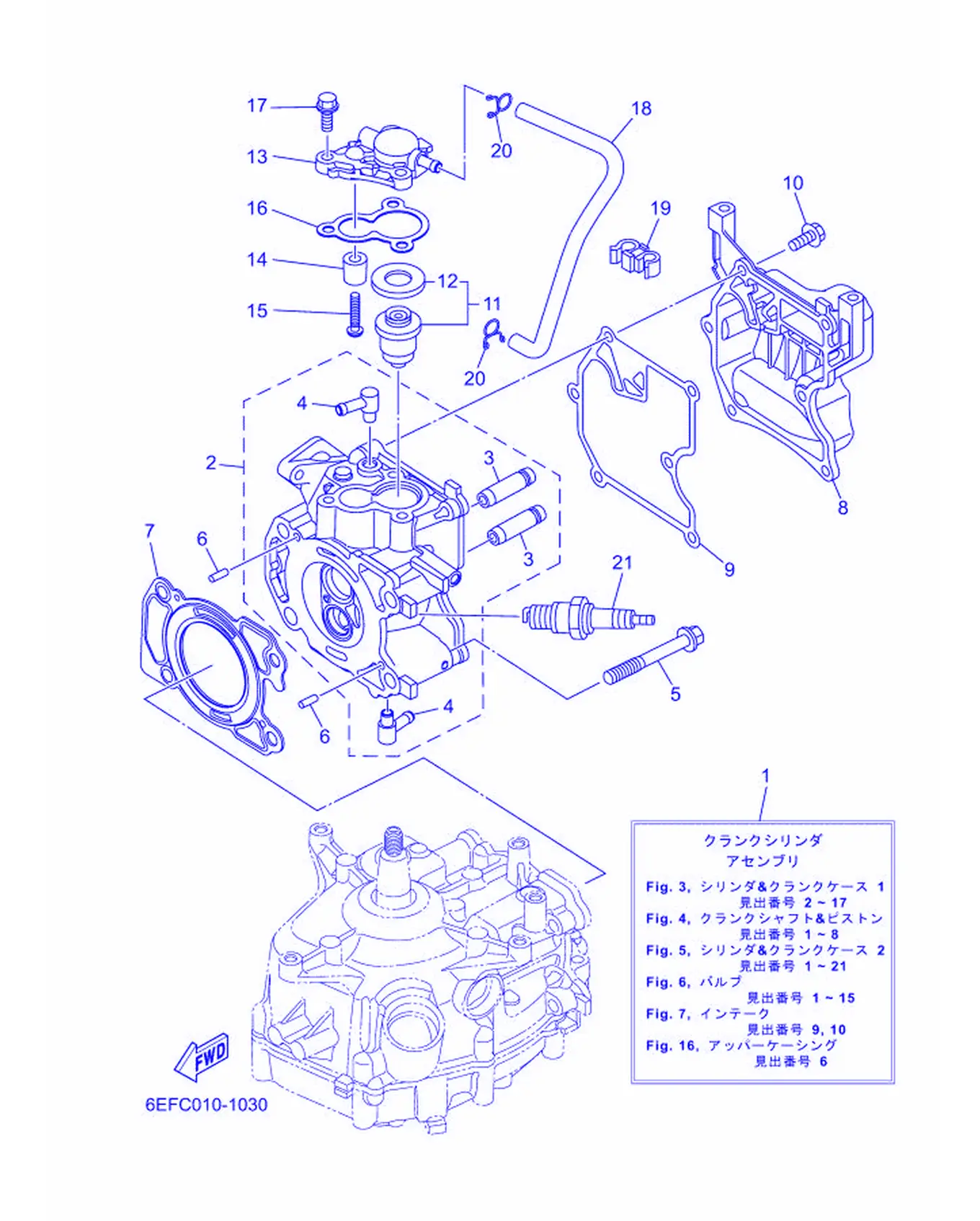

Рис. 1 — Корпус верхней части 14 дет.

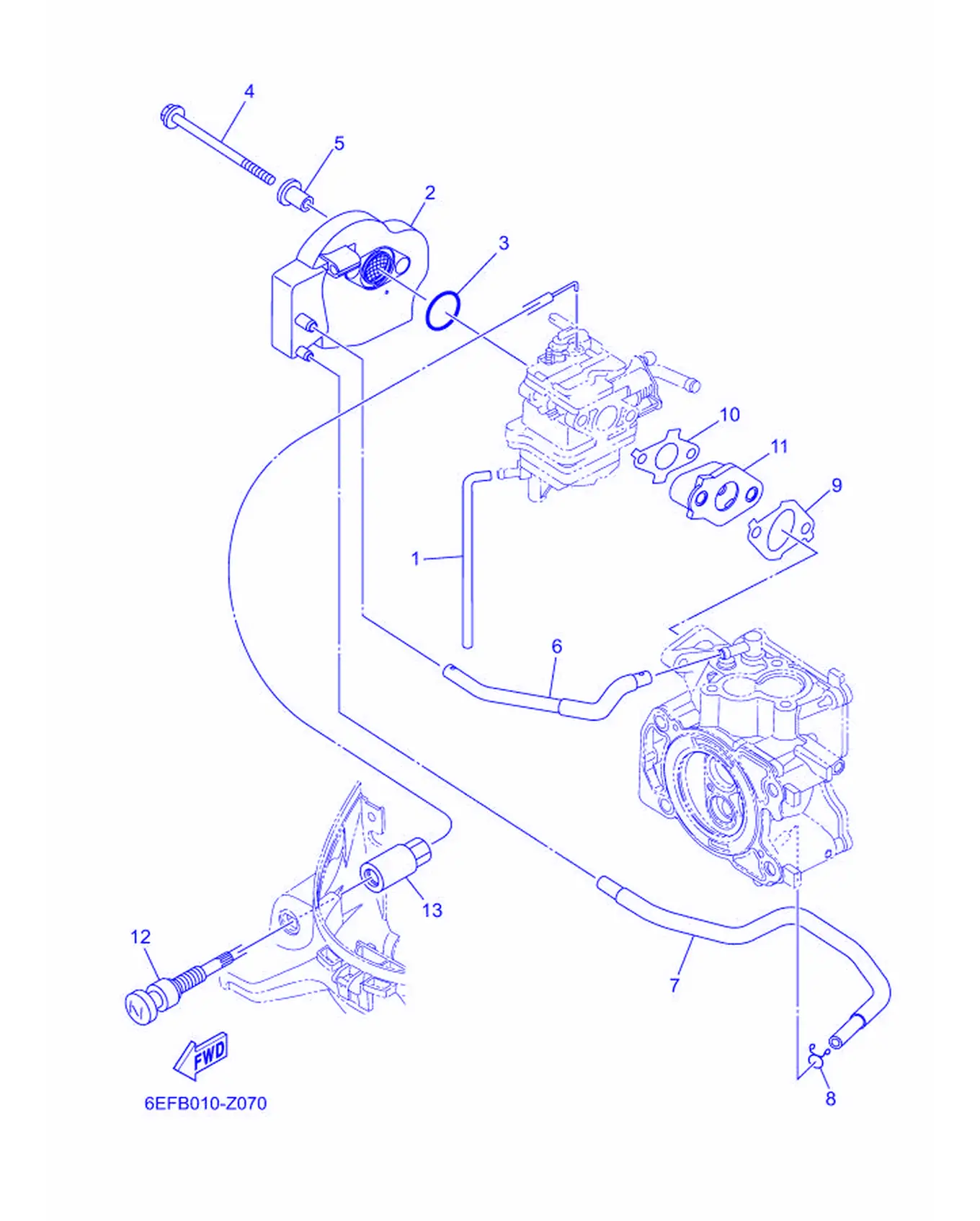

Рис. 2 — Впускная система 13 дет.

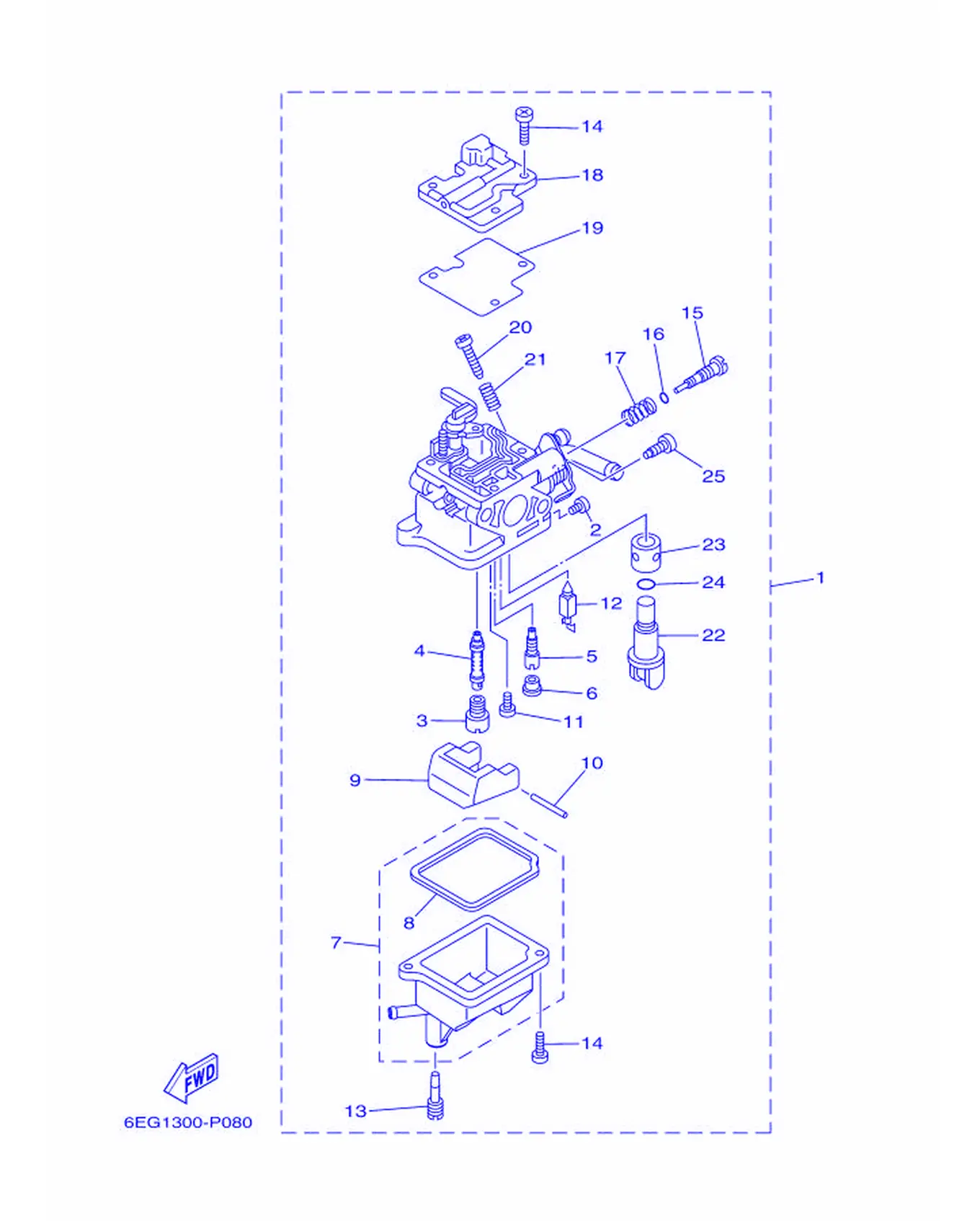

Рис. 3 — карбюратор 25 дет.

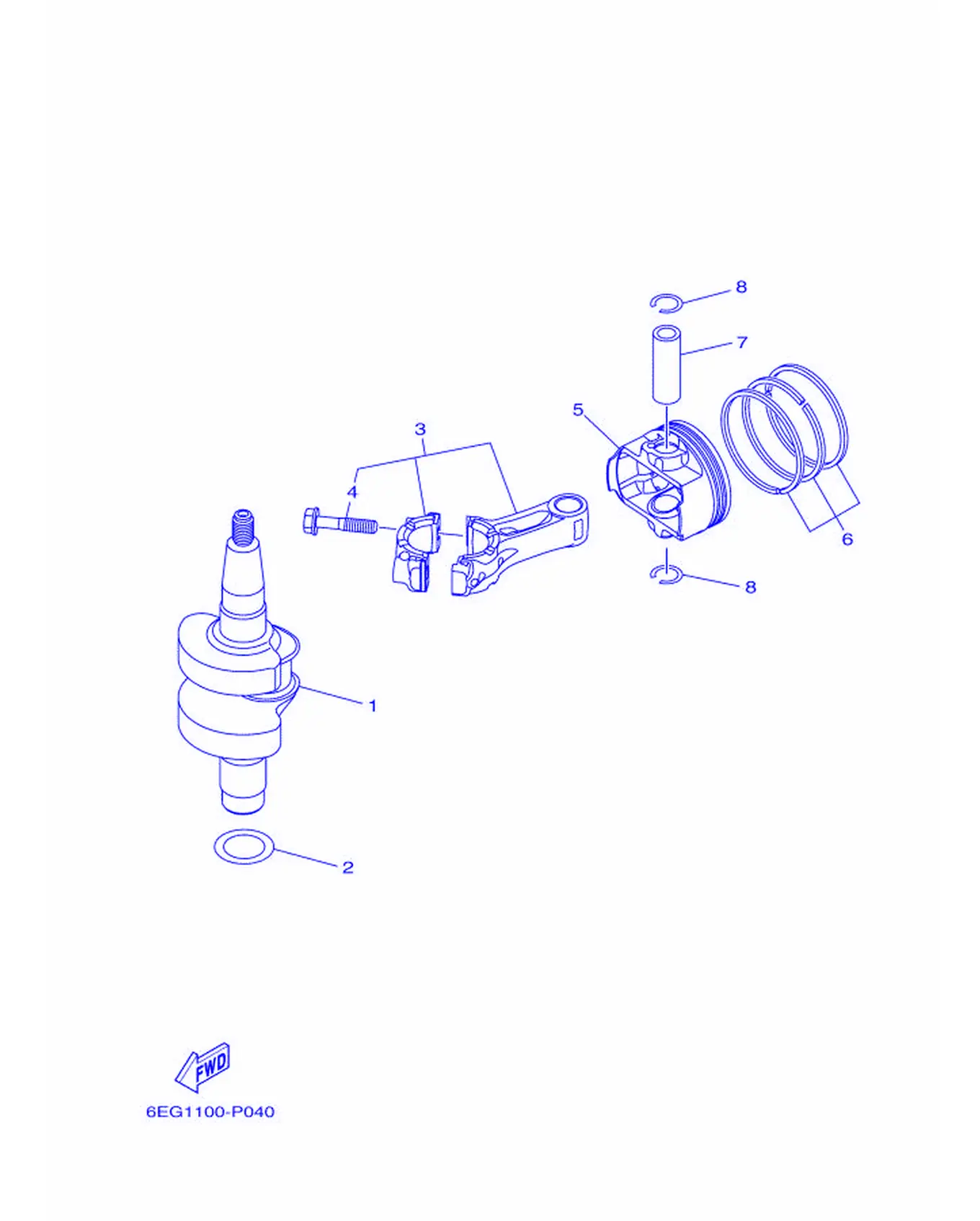

Рис. 4 — Коленчатый вал и поршень 12 дет.

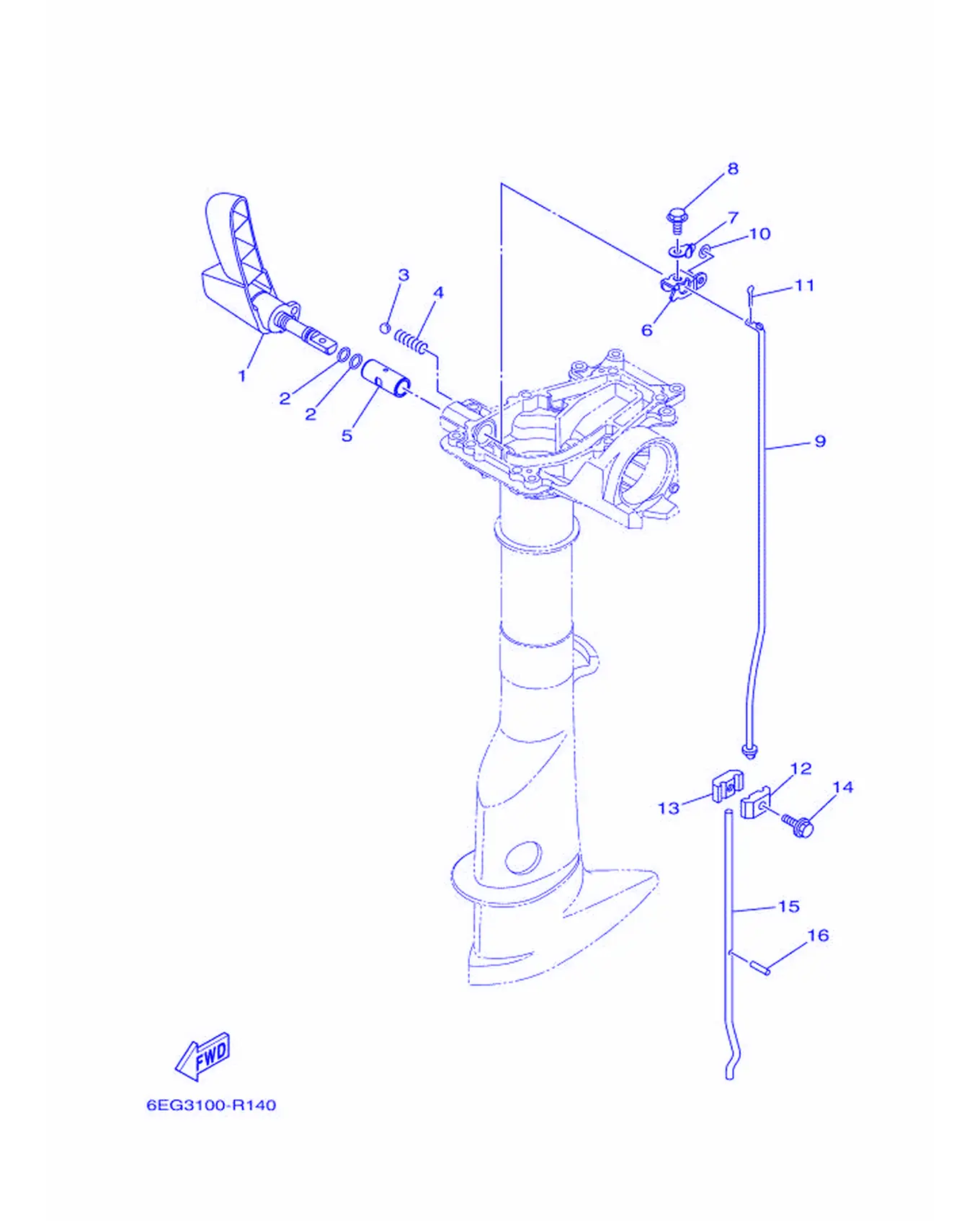

Рис. 5 — Система управления 16 дет.

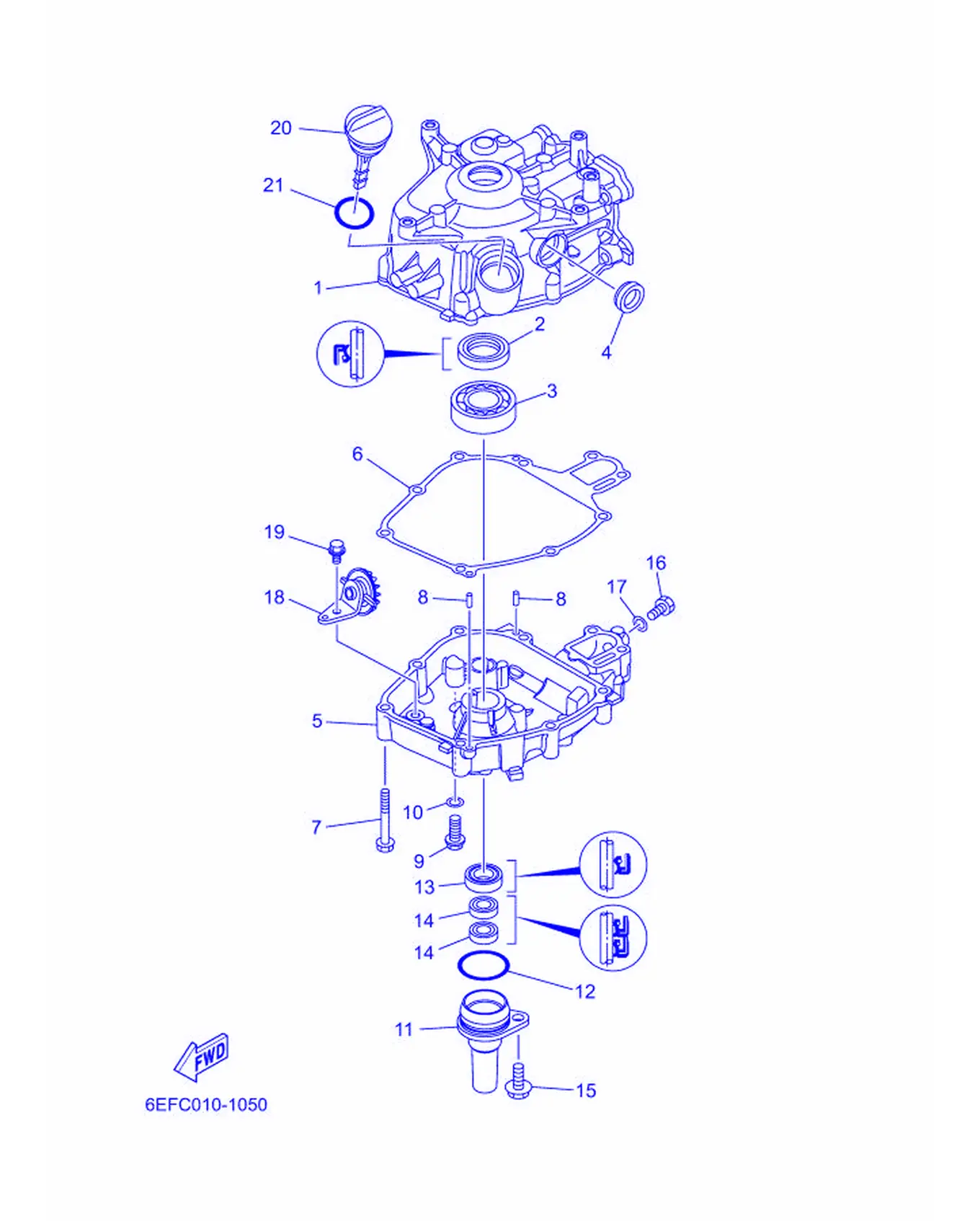

Рис. 6 — Цилиндр и картер 1 21 дет.
Рис. 7 — Цилиндр и картер 2 21 дет.

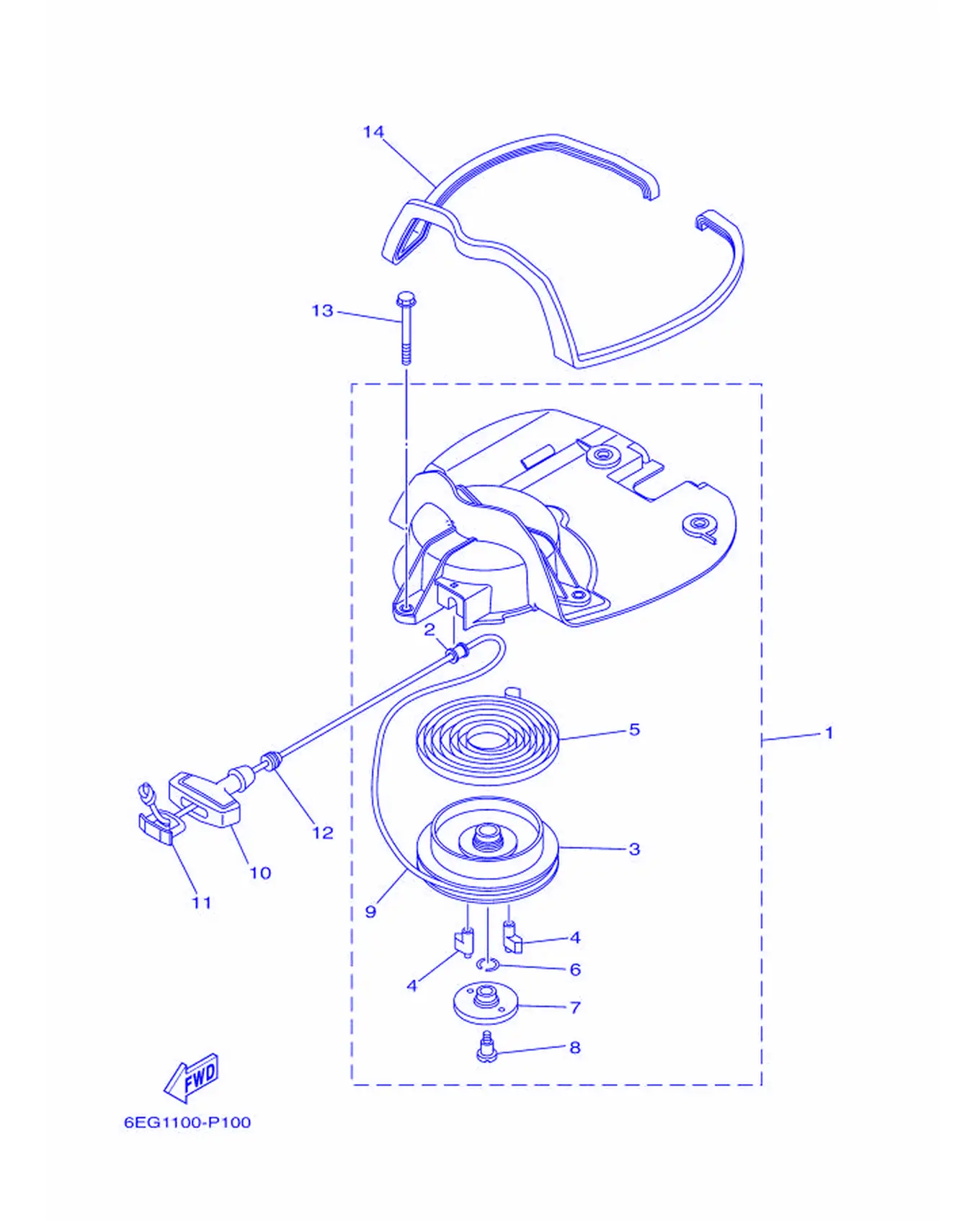

Рис. 8 — стартер 14 дет.

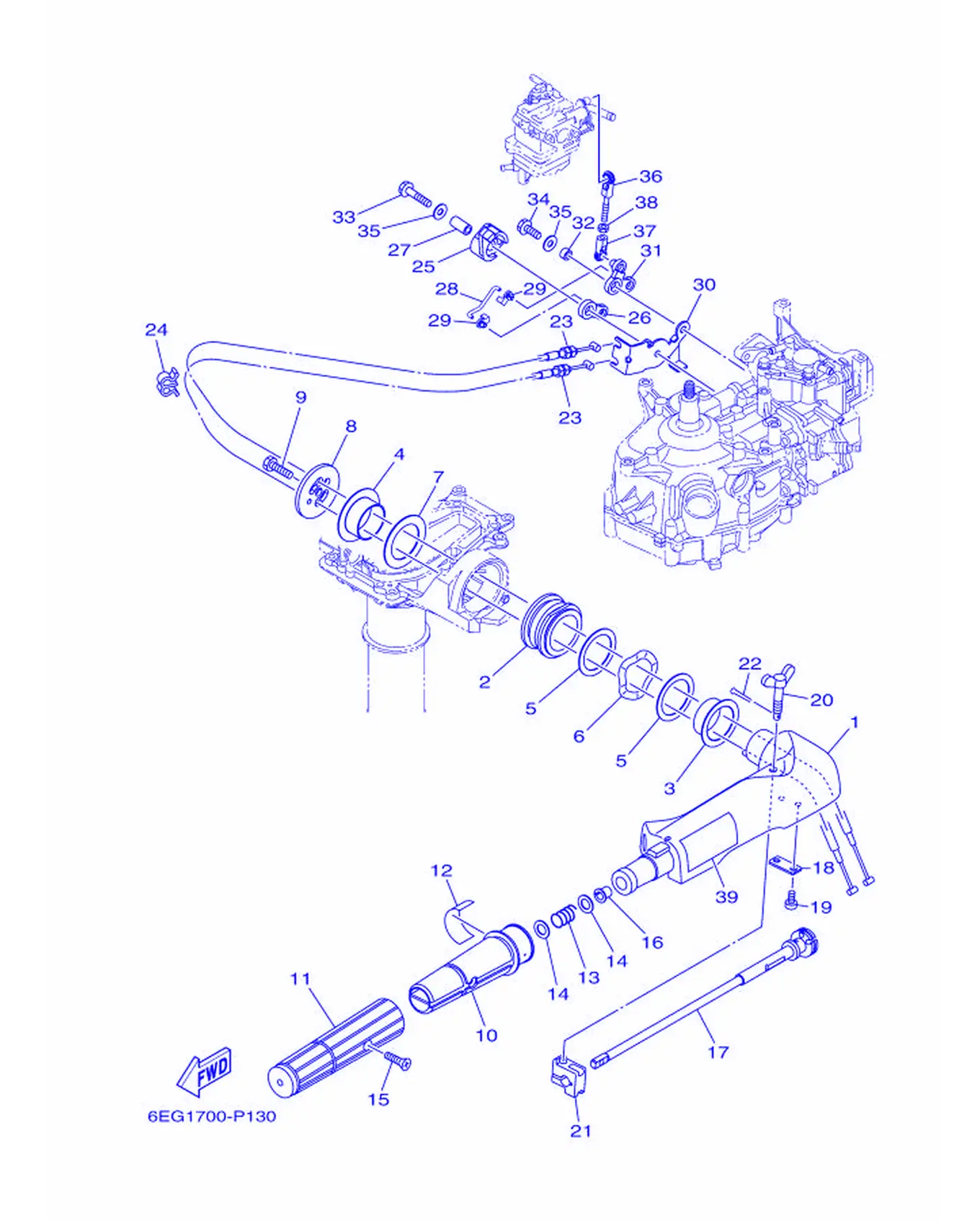

Рис. 9 — Рулевая система 39 дет.

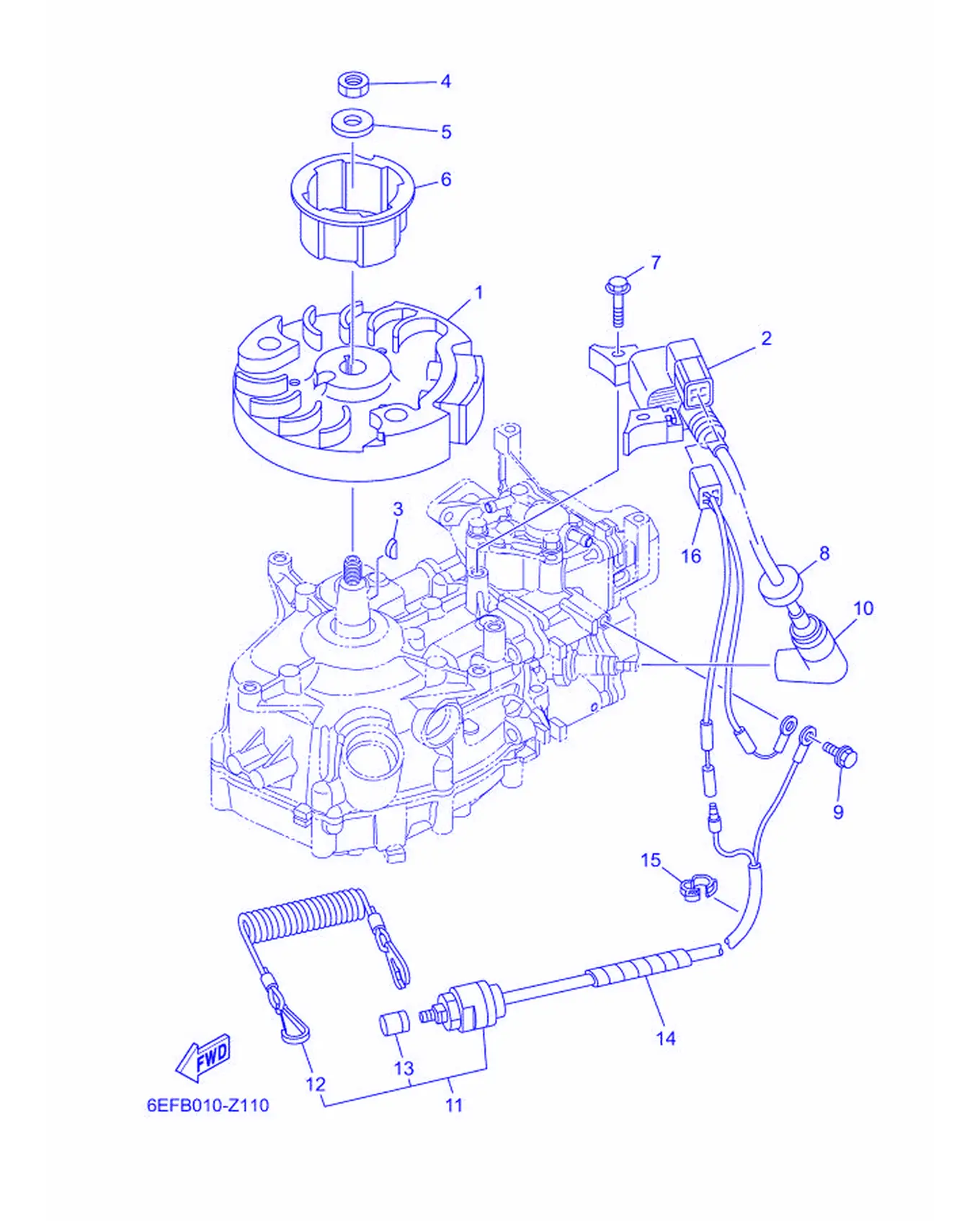

Рис. 10 — Генератор 16 дет.
Рис. 11 — Периодически заменяемые детали 9 дет.

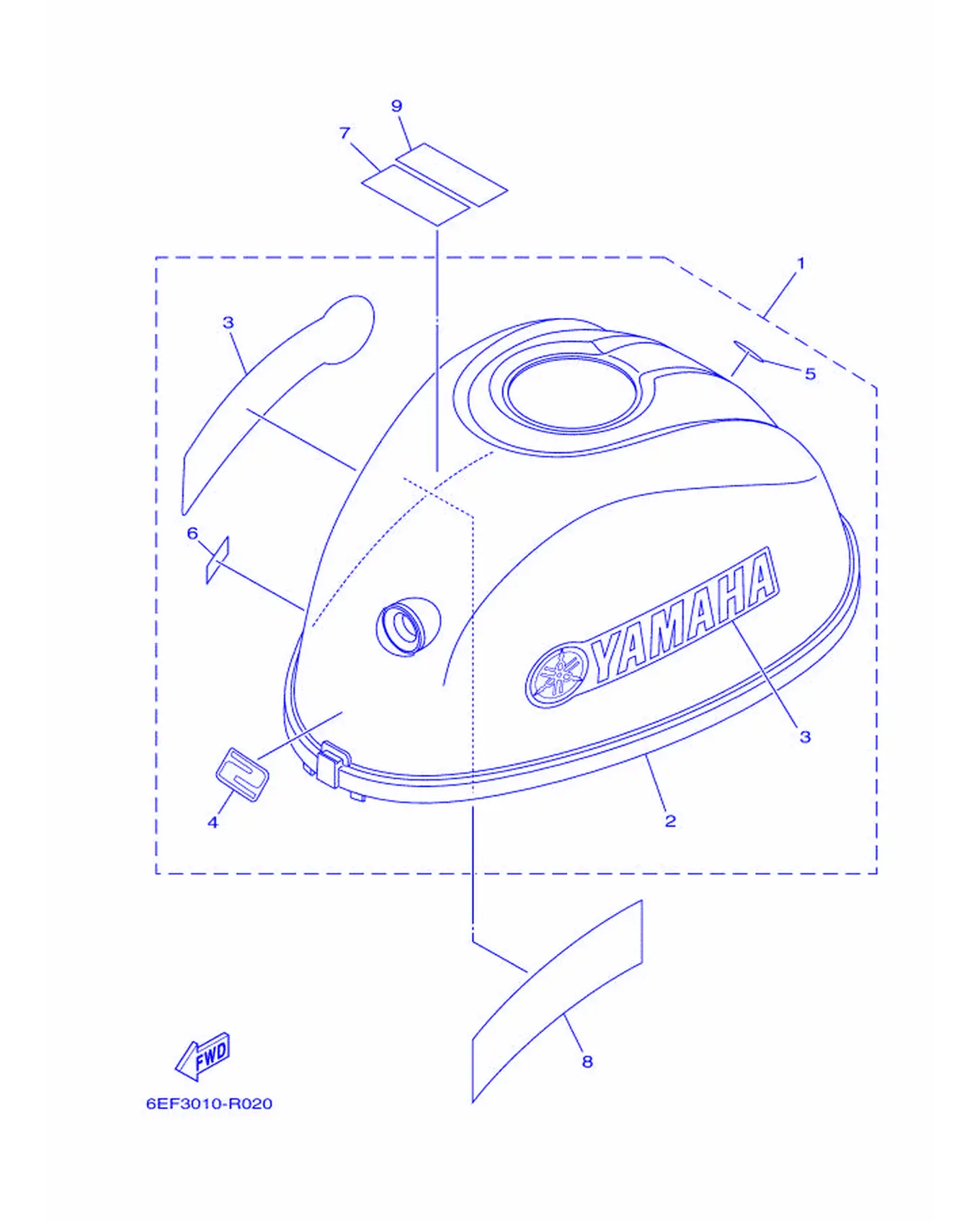

Рис. 12 — Верхний кожух 9 дет.

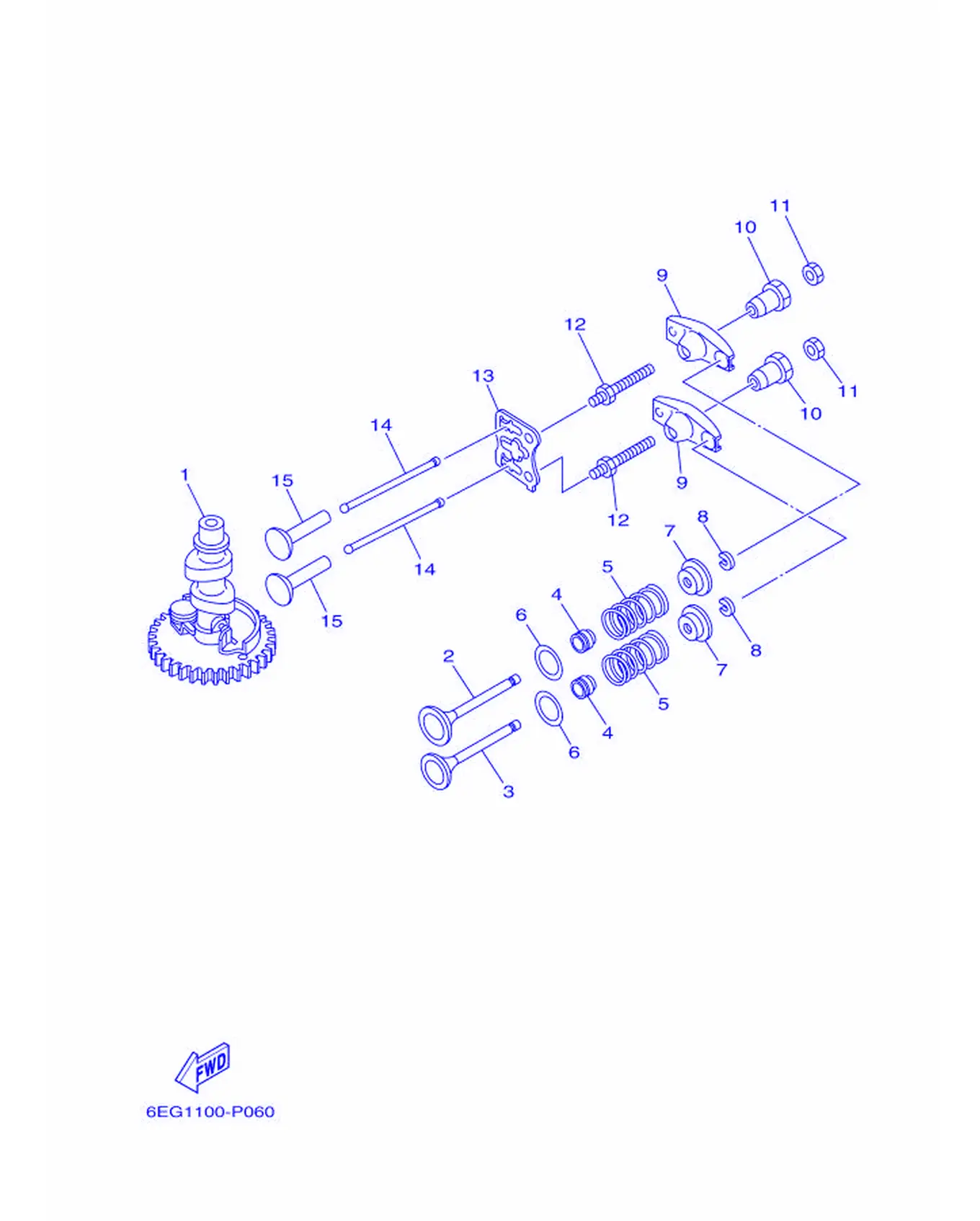

Рис. 13 — Клапан 15 дет.

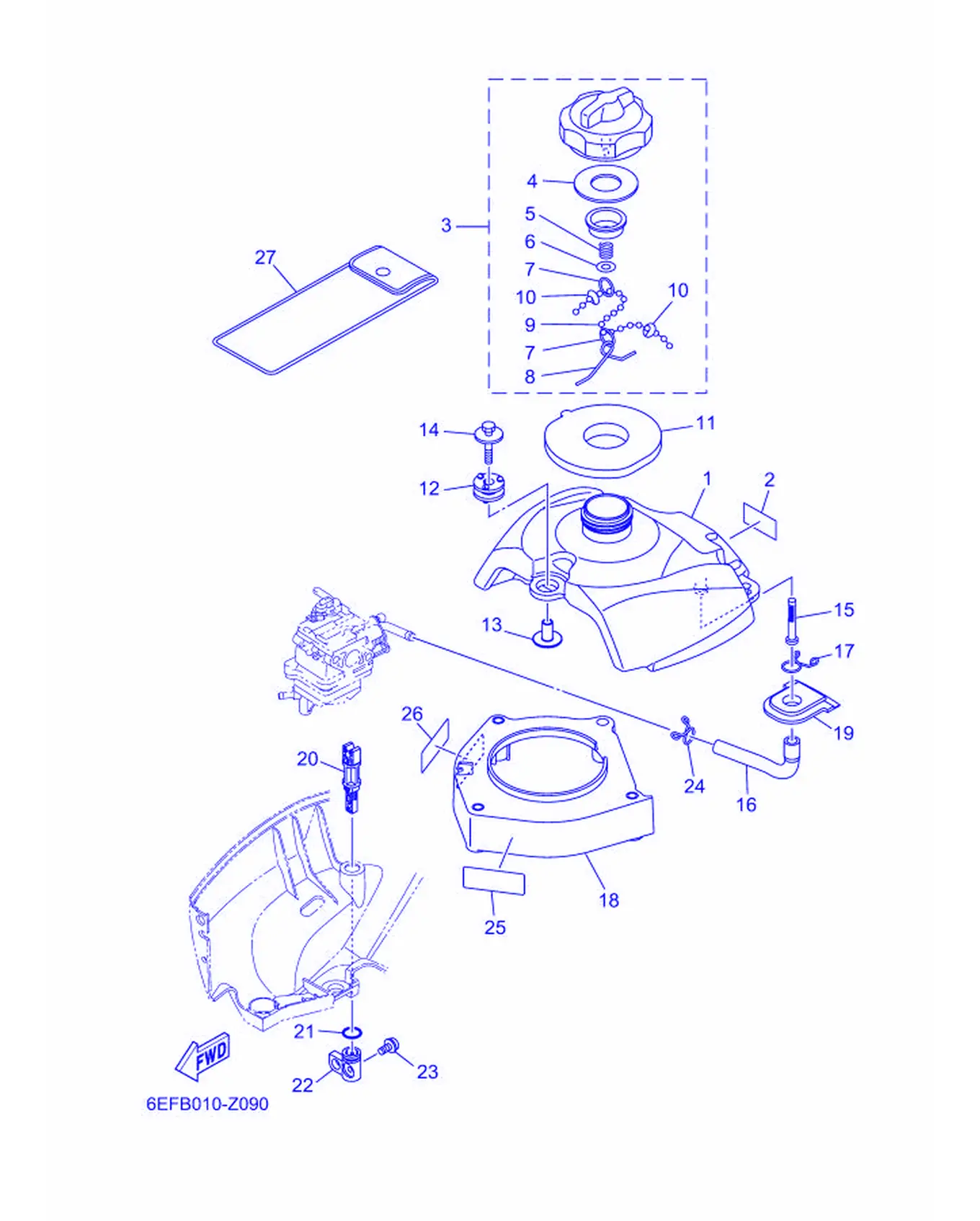

Рис. 14 — Топливная система 27 дет.

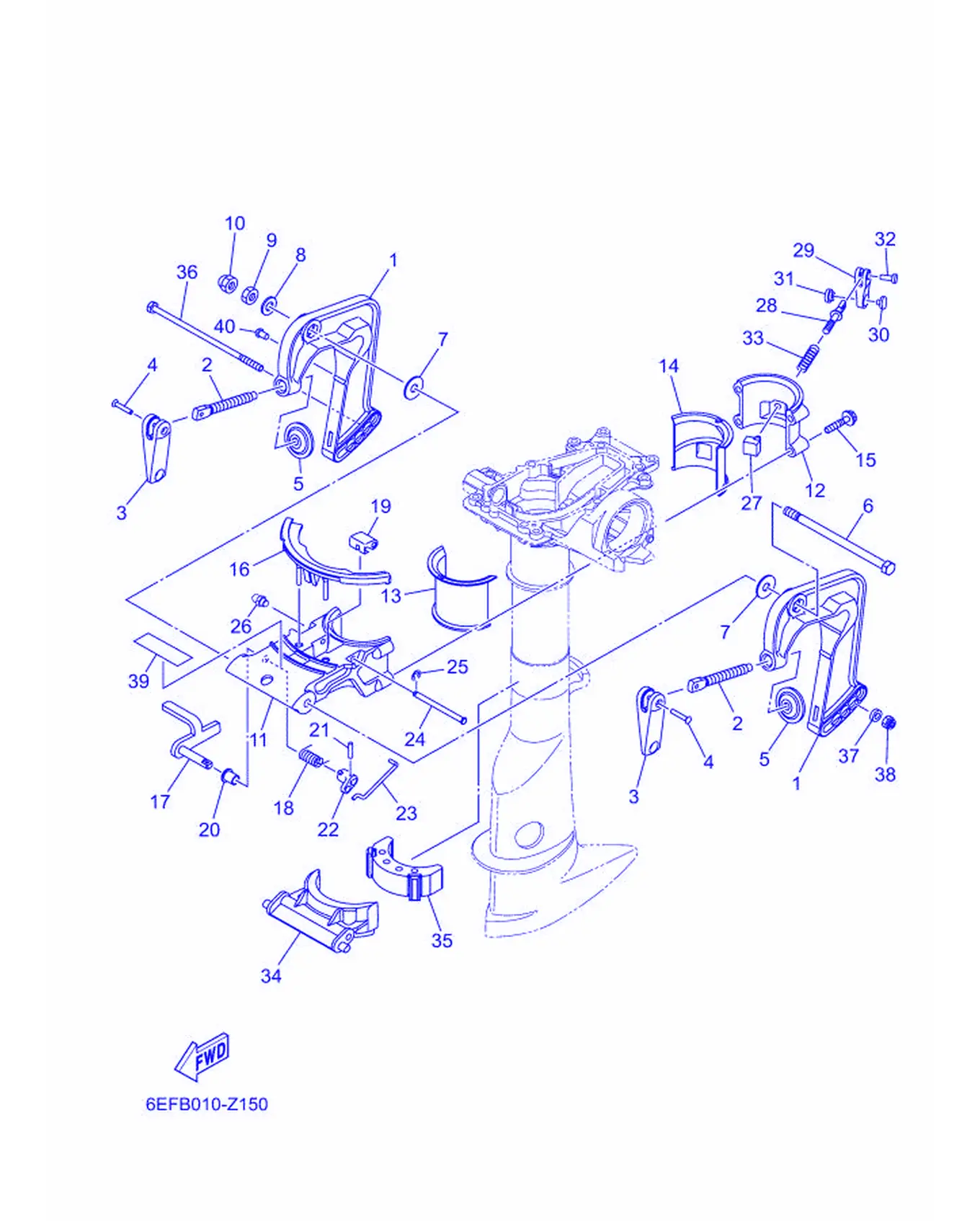

Рис. 15 — кронштейн 40 дет.

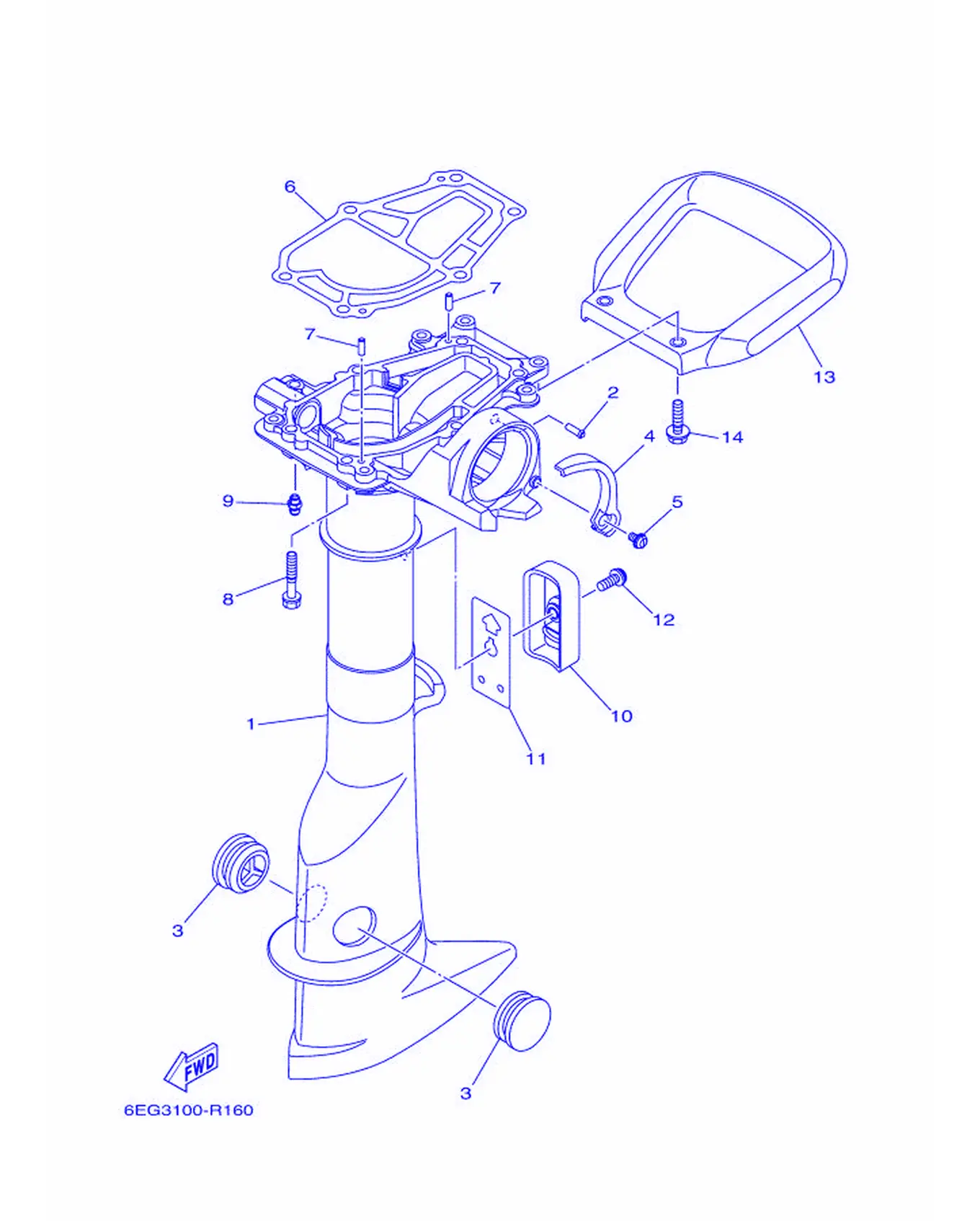

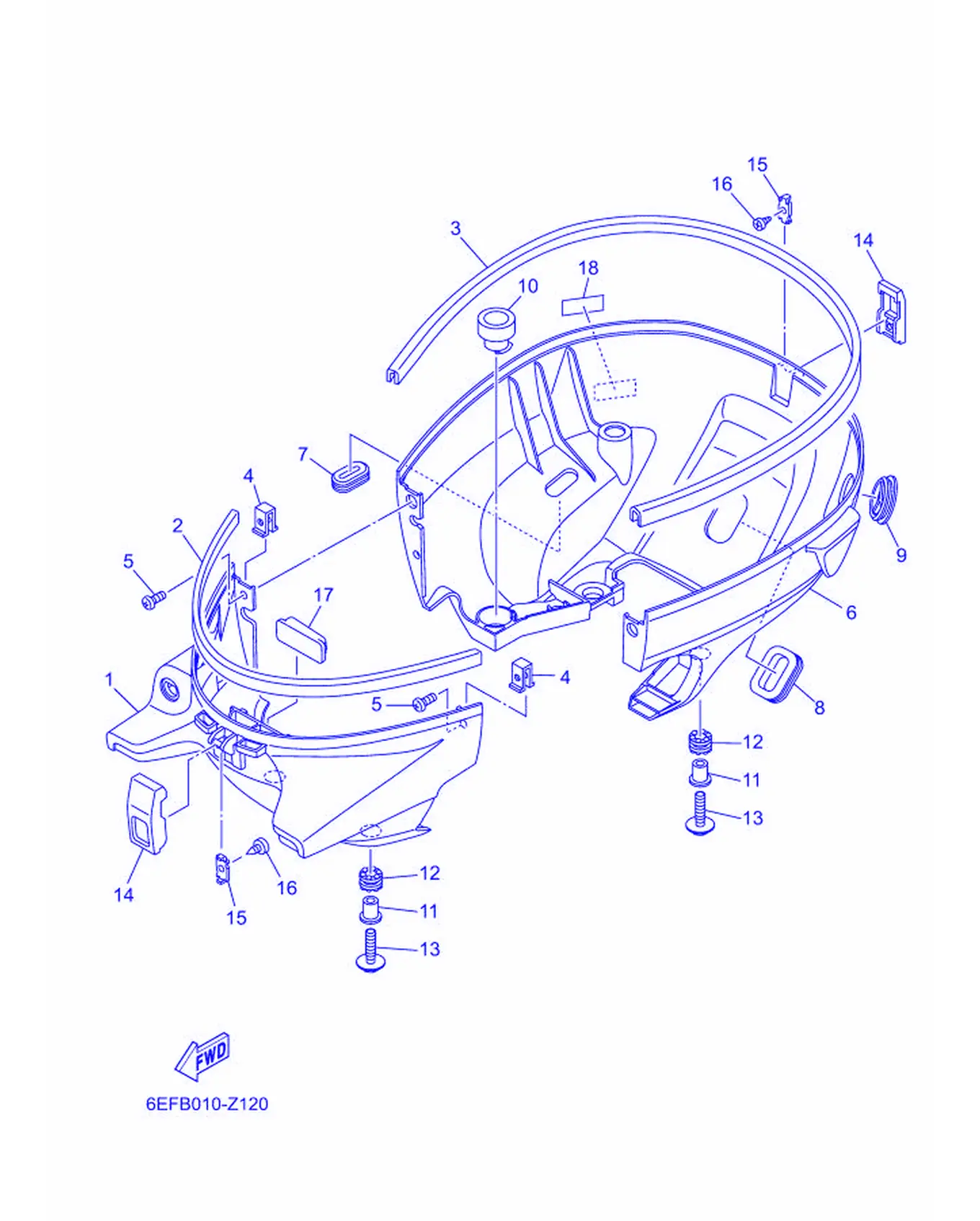

Рис. 16 — нижний кожух 18 дет.

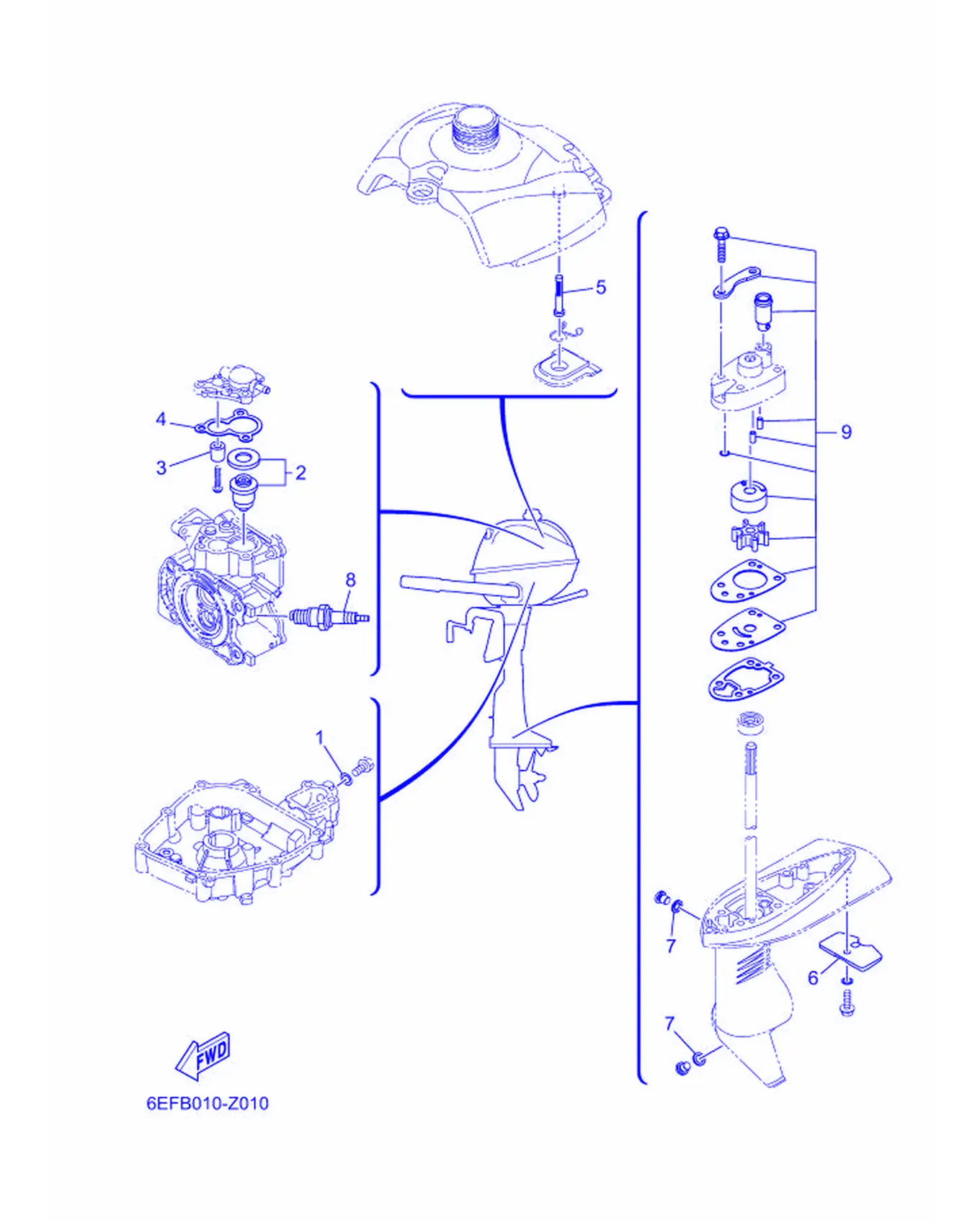

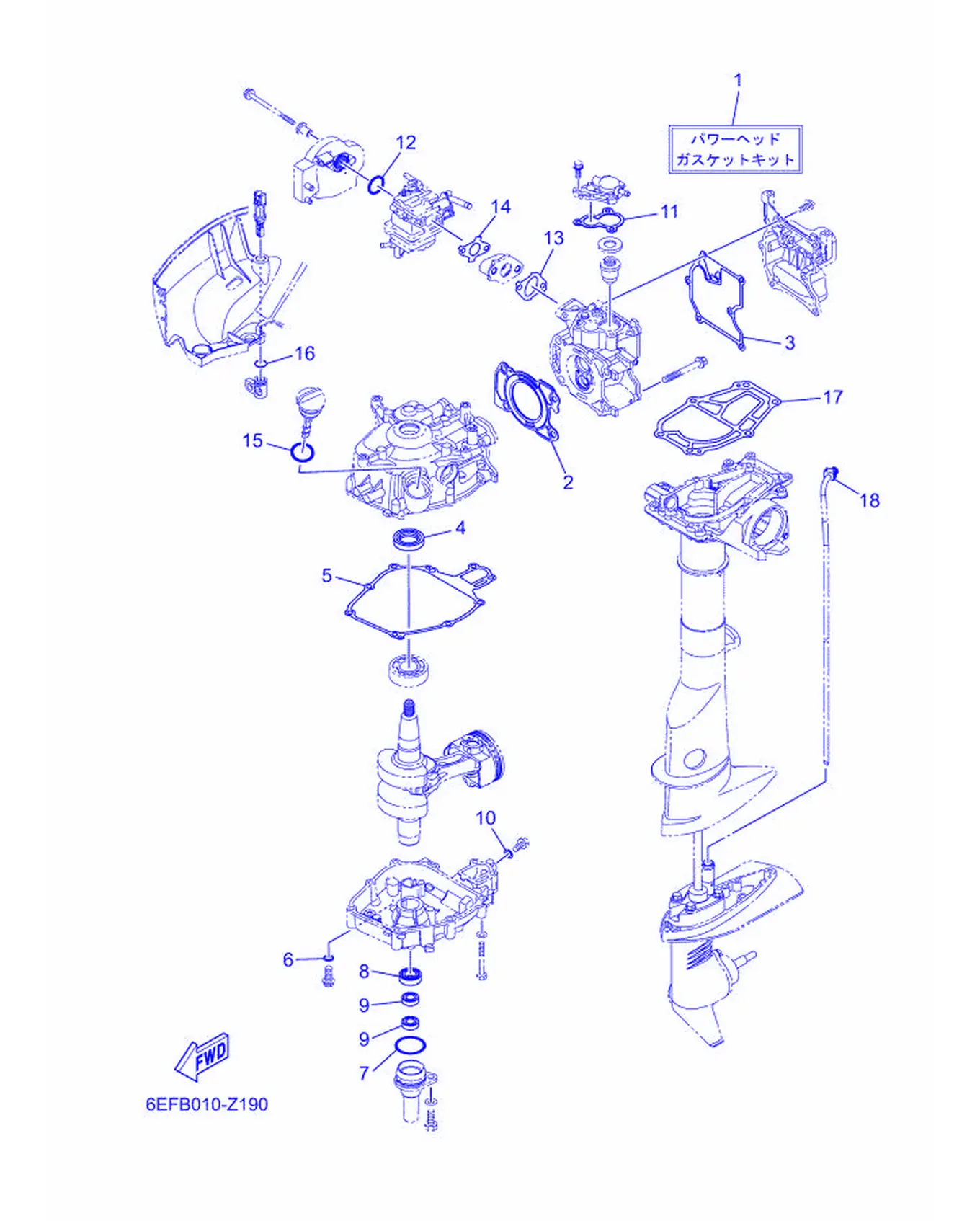

Рис. 17 — Ремкомплект 1 18 дет.

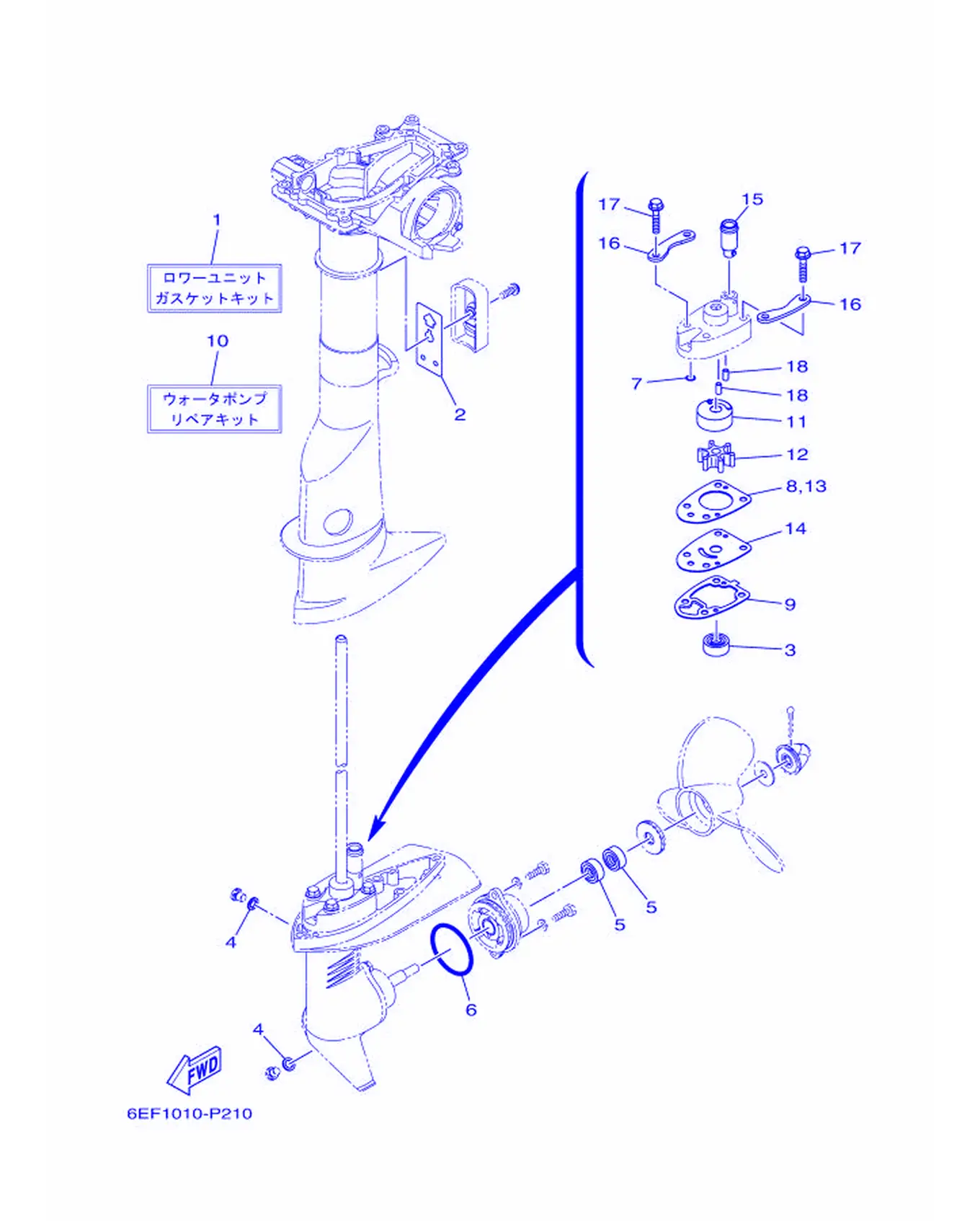

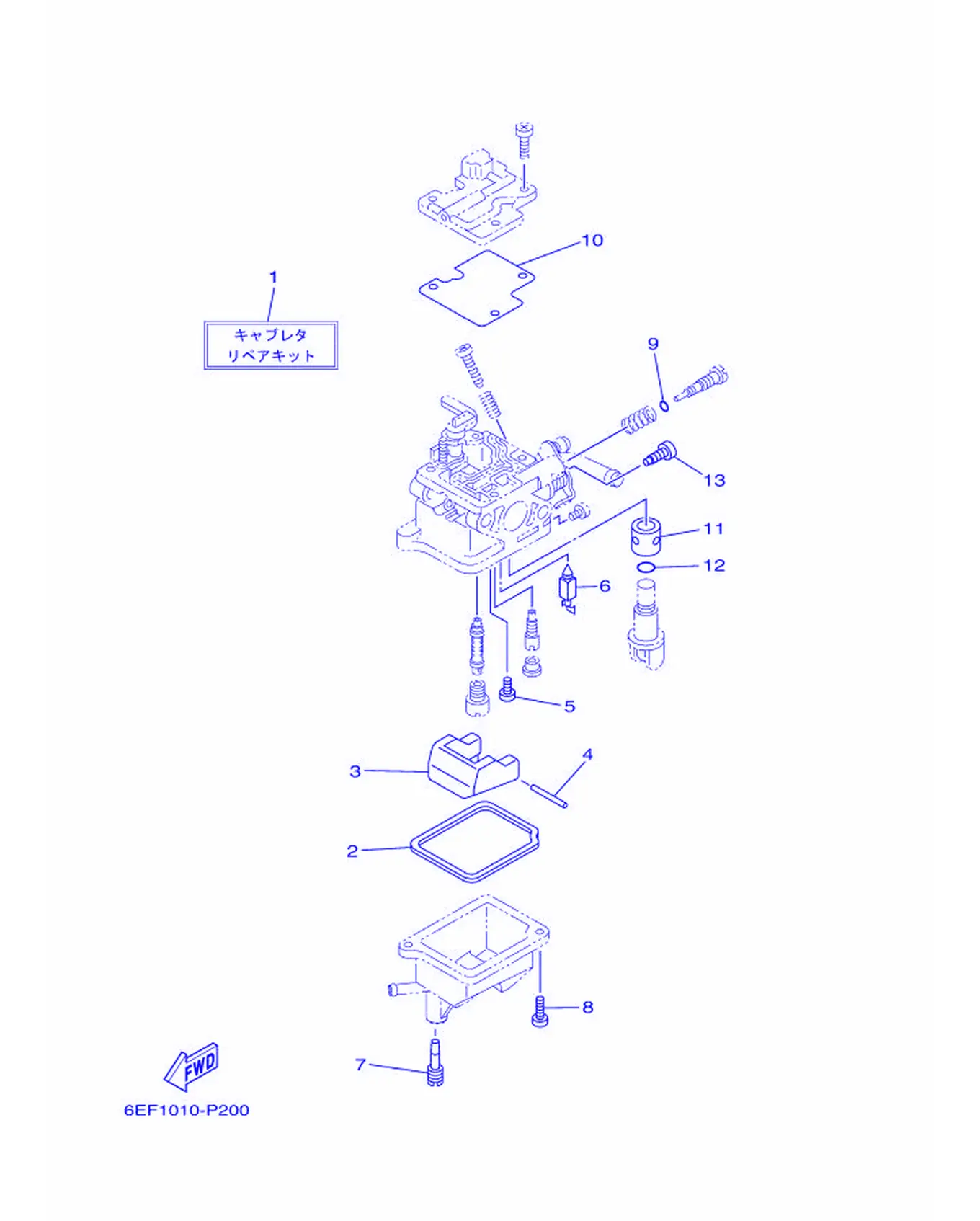

Рис. 18 — Ремкомплект 2 13 дет.
Рис. 19 — Ремкомплект 3 18 дет.

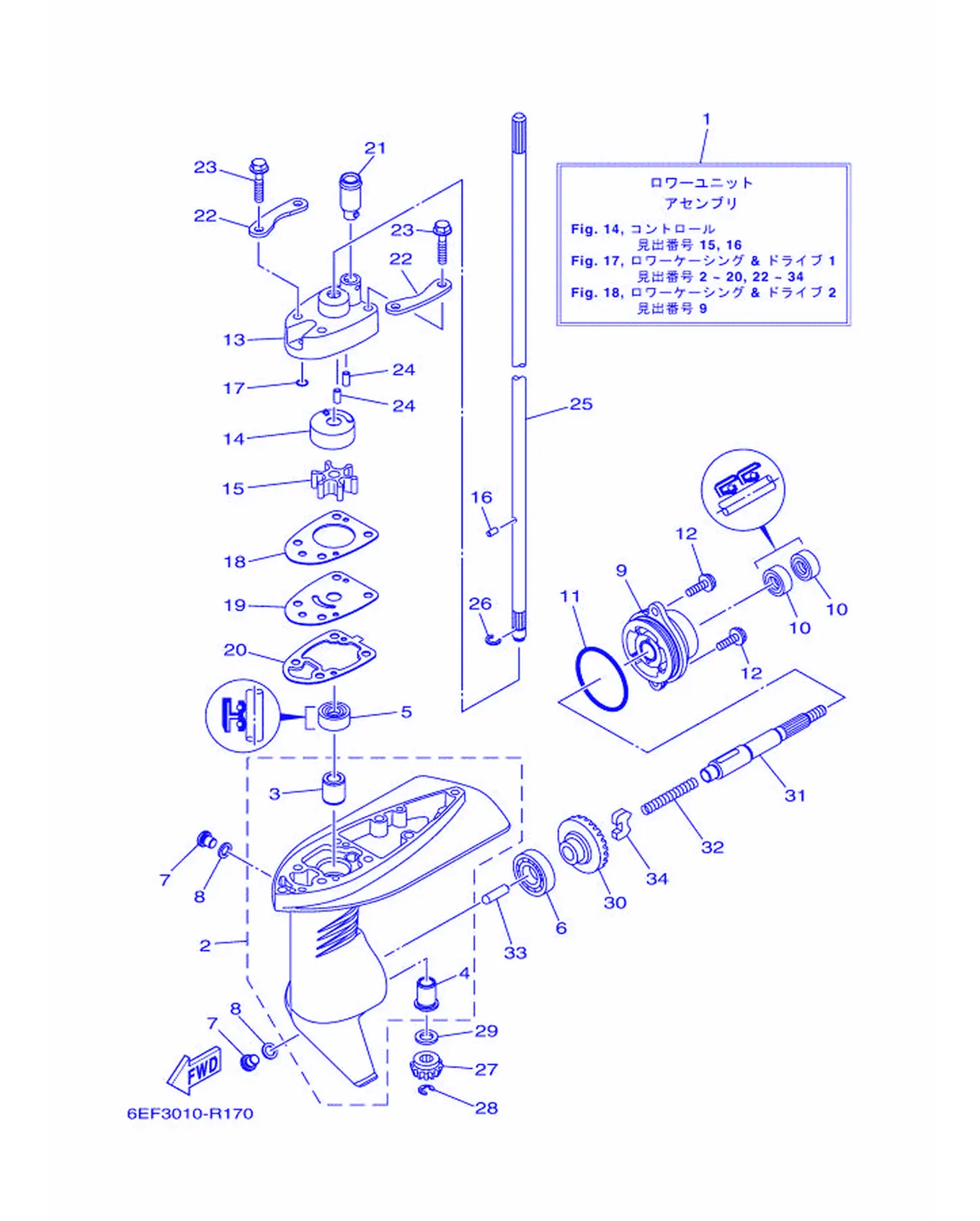

Рис. 20 — Нижний кожух и привод 1 36 дет.

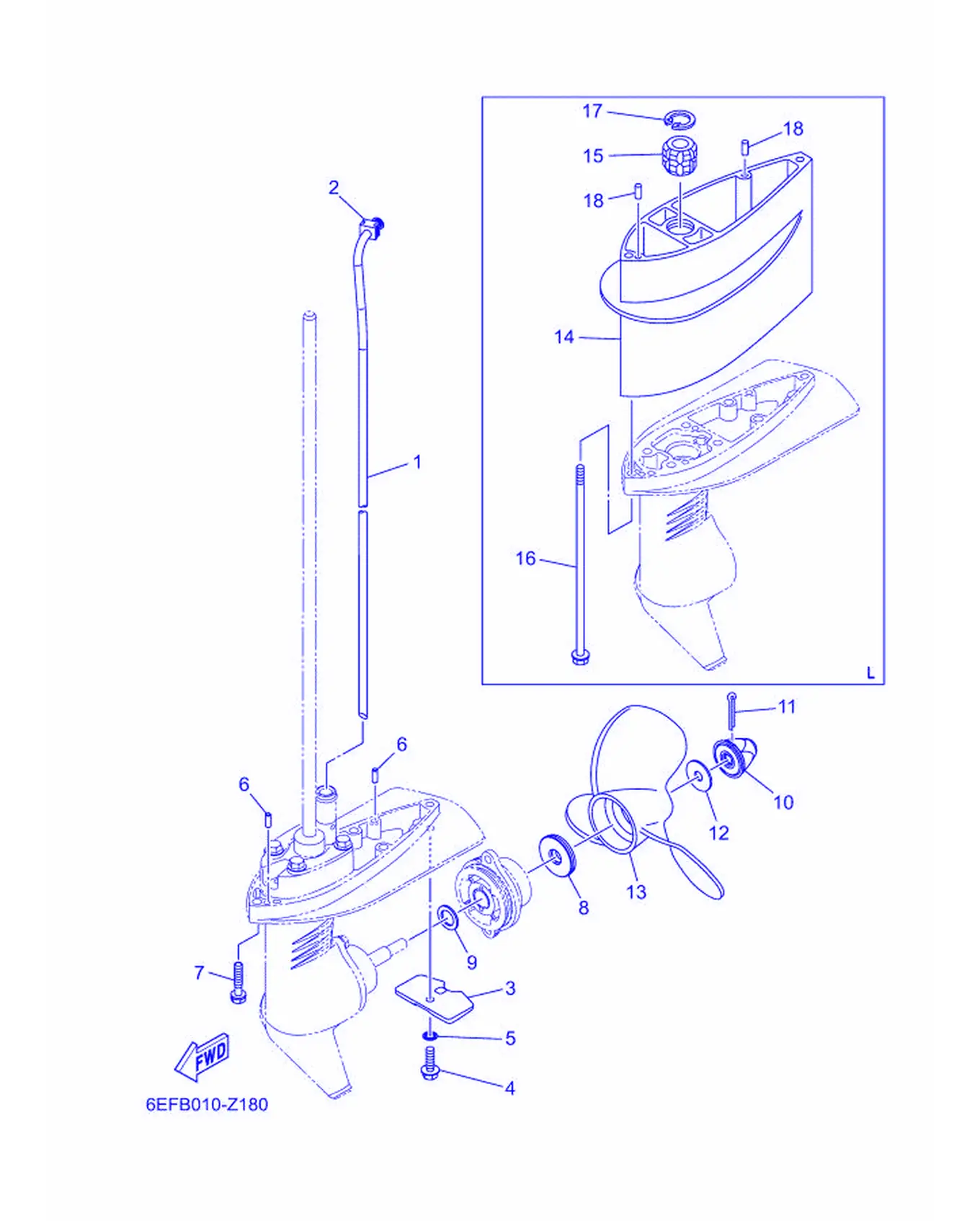

Рис. 21 — Нижний кожух и привод 2 20 дет.
